ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE ENSAMBLAJE
2030
Base with 48” X 24” Rectangle Table Top
Base avec une rectangle table surface de
120 cm x 60 cm
Base con el 48 X 24 pulg tablero de la
mesa rectángulo
IMPROMPTU
®
Base for Impromptu Tables; 37.5” Wide
Base pour des Tableaux de Impromptu ;
95 centimètres de large
Base para las tablas de Impromptu;
37.5 pulg. de par en par
Base with Half-Round Table Top
Base avec le dessus de table semi-circulaire
Base con el tablero de la mesa semicircular
PRODUCT WARRANTY REGISTRATION is available online at: www.safcoproducts.com
• LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
100203037: 1 of 7; Rev A; Rev Date 25-JUL-2016 Safco Products Company, New Hope, MN 55428
For questions or concerns, please call 1-800-664-0042
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
• LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
Si usted tiene preguntas o preocupaciones,
por favor llame 1-800-664-0042
TOOLS REQUIRED: Allen Wrench (included), Phillips Screwdriver
PARTS LIST
HARDWARE PACK
2030-19§
CODE DESCRIPTION
Frame 1 2030-01§
A
Left Leg 1 2030-02§
B
Right Leg 1 2030-03§
C
HARDWARE PACK
2030-99BL
Caster
Qty.: 2
K
Locking
Caster
Qty.: 2
#2030-26BL
J
Non-Locking
#2030-25BL
QTY
§Note: When corresponding about
parts, be sure to state color:
Black (BL) or Metallic Gray (SL).
PART NO.
D
Self-Tapping Screw
#2030-23§
F
Small Screw
#2030-24§
H
Square Plug
#2030-29BL
Qty.: 2
Qty.: 12
Qty.: 2
E
#2030-16NC
G
Special Screw
#2030-28§
I
Allen Wrench
#2030-33NC
OUTILS REQUIS : Clef Allen (incluse), Tournevis à pointe cruciforme
LISTE DES PIÈCES
CODE DESCRIPTION
Armature 1 2030-01§
A
Jambe gauche 1 2030-02§
B
Jambe droite 1 2030-03§
C
PAQUET MATÉRIEL
2030-99BL
Qte.: 2
K
Roulette
avec frein
Qte.: 2
#2030-26BL
J
Roulette
sans frein
#2030-25BL
QUANTITÉ
NO DE PIECE
§Noter: Quand correspondre au sujet de parties, soyez sûr d’affi rmer
la couleur:
Noir (BL) ou
Gris Métallique (SL).
PAQUET MATÉRIEL
2030-19§
D
Vis pour tôle
Qte.: 2
#2030-23§
F
Petit vis
Qte.: 12
#2030-24§
H
Carré casquette
Qte.: 2
#2030-29BL
E
Pare-chocs
#2030-16NC
G
Vis spéciale
#2030-28§
I
Clef Allen
#2030-33NC
Bumper
Qty.: 2
Qty.: 8
Qty.: 1
Qte.: 2
Qte.: 8
Qte.: 1
HERRAMIENTAS REQUERIDAS: Llave Allen (incluida), Destornillador Phillips
LISTA DE PIEZAS
CODIGO
Marco 1 2030-01§
A
Pata izquierda 1 2030-02§
B
Pata derecha 1 2030-03§
C
DESCRIPCIÓN
PAQUETE MATERIAL
2030-99BL
Rueda
K
Rueda
con freno
Cant.: 2
#2030-26BL
J
sin freno
Cant.: 2
#2030-25BL
100203037: 2 of 7; Rev A; Rev Date 25-JUL-2016
CANTIDAD
NO. DE PIEZA
§Note: Al corresponder sobre las
piezas, esté seguro declarar el
color:
Negro (BL) o
Gris Metálico (SL).
Safco Products Company, New Hope, MN 55428
PAQUETE MATERIAL
2030-19§
D
Tornillo para
chapa de metal
Cant.: 2
#2030-23§
F
Tornillo pequeño
Cant.: 12
#2030-24§
H
Tapón cuadrado
Cant.: 2
#2030-29BL
E
G
I
®
Parachoques
Cant.: 2
#2030-16NC
Tornillo especial
Cant.: 8
#2030-28§
Llave Allen
Cant.: 1
#2030-33NC
Table top sold separately
Table surface se vendre séparément
Tapa de tabla se vende por separado
E
D
H
A
B
G
M
C
(8)
F
(12)
J
100203037: 3 of 7; Rev A; Rev Date 25-JUL-2016
K
Safco Products Company, New Hope, MN 55428
1
F
(8)
F
A
Two People Recommended
Deux Personnes ont Recommandé
Dos Personas Recomendaron
2
Half-Round Top uses only one Bumper at center
Dessus semi-circulaire utilise seulement un pare-chocs au centre
Tapa semicircular utiliza solamente un parecho en el centro
D
D
(1-2)
E
E
(1-2)
F
(4)
F
D
A
100203037: 4 of 7; Rev A; Rev Date 25-JUL-2016
Safco Products Company, New Hope, MN 55428
3
G
(8)
B
C
G
A
G
TIP: Place screw on long end of Allen wrench and
insert through holes and tighten; fi nish tightening
with short end
Astuce: Placez le vis à la longue extrémité de la clef
Allen, et l’insérer dans les trous et serrez; terminer le
serrage avec l’extrémité courte
SUGERENCIA: Ponga el tornillo en el extremo largo
de la llave Allen y la inserta a través de los agujeros y
apriete; apriete totalmente con el extremo corto
G
100203037: 5 of 7; Rev A; Rev Date 25-JUL-2016
Safco Products Company, New Hope, MN 55428

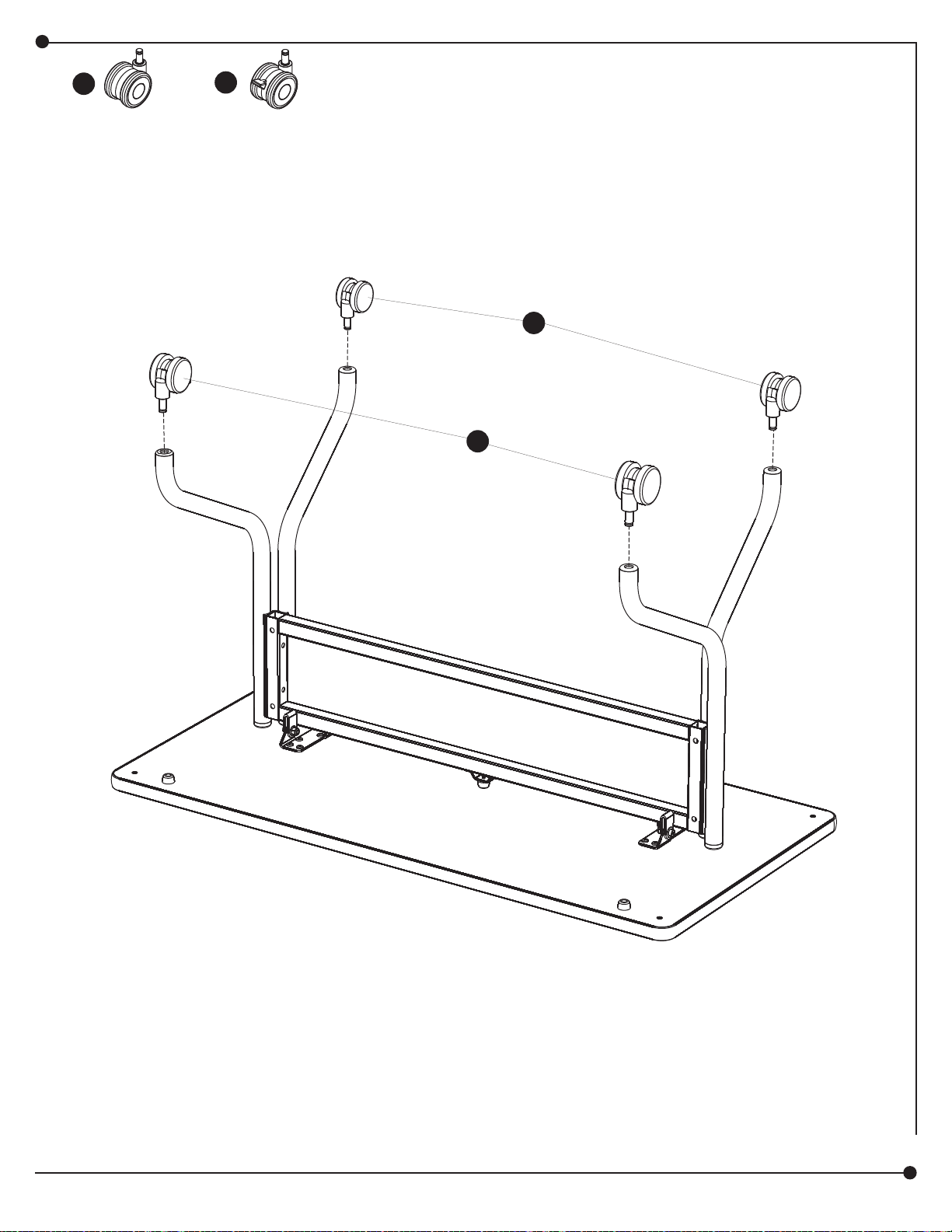

4
J
(2) (2)
K
J
K
100203037: 6 of 7; Rev A; Rev Date 25-JUL-2016
Safco Products Company, New Hope, MN 55428
5
H (2)
H
100203037: 7 of 7; Rev A; Rev Date 25-JUL-2016
Safco Products Company, New Hope, MN 55428
