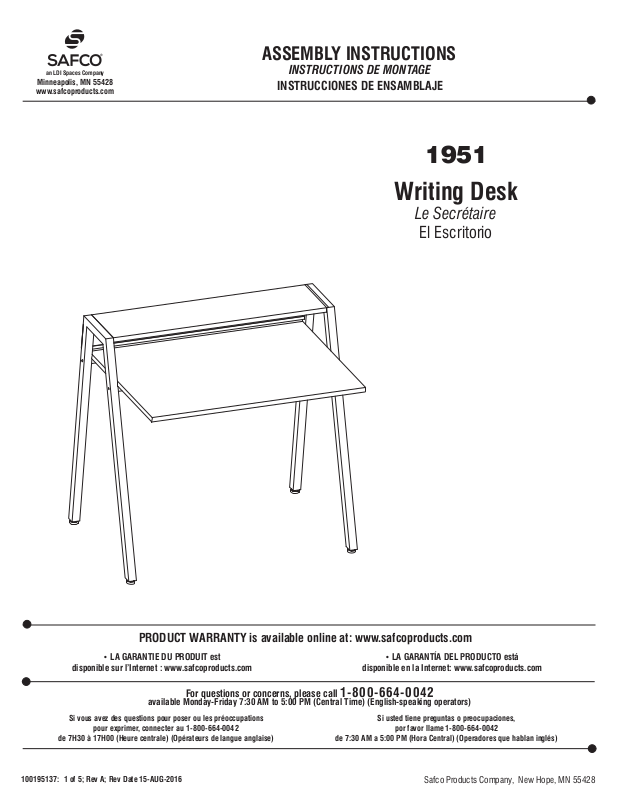

Safco 1951BL, 1951WH Assembly Guide
an LDI Spaces Company
Minneapolis, MN 55428
www.safcoproducts.com
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE ENSAMBLAJE
1951
Writing Desk
Le Secrétaire
El Escritorio
PRODUCT WARRANTY is available online at: www.safcoproducts.com
• LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
100195137: 1 of 5; Rev A; Rev Date 15-AUG-2016
• LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
For questions or concerns, please call 1-800-664-0042
Si usted tiene preguntas o preocupaciones,
por favor llame 1-800-664-0042
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
Safco Products Company, New Hope, MN 55428
TOOLS REQUIRED: Short-handled Phillips Screwdriver
OUTILS REQUIS : Tournevis à pointe cruciforme et à manche court
HERRAMIENTAS REQUERIDAS: Destornillador Phillips de mango corto
Two People Recommended.
On recommande que l’assemblage soit effectué par deux personnes.
Se recomienda dos personas para el ensamblaje.
Parts List / Liste des Pièces / Lista de Piezas
Code/
Código
Left Leg / Jambe Gauche/ Pierna Izquierda 1 100195101
A
Right Leg / Jambe Droite / Pierna Derecha 1 100195102
B
Support Bar / Barre De Support / Barra De Soporte 2 100195103
C
Shelf Support Bar / Support de tablette barre / Soporte para
D
DESCRIPTION / DESCRIPTION / DESCRIPCIÓN
estantes barra 1 100195104
Back Cover / Quatrième De Couverture / Cubierta Trasera 1 100195105
E
Table Top / Dessus Tableau/ Superfi cie De La Mesa 1 100195106
F
Top Shelf / Dessus Étagère / Estante Superior 1 100195107
G
Qty./
Qté/
Cant.
Part No./
N° de Pièce /
No. de Pieza
Hardware Pack / Paquet Matérial / Paquete Material: 1951-19BL/1951-19NC
H
Glide
Vol Plané
Planeo
Qty. / Qté. / Cant. 4
100195109
§Note: When corresponding about
parts, be sure to state color: Black (BL) or White (WH)
§ Noter: Quand correspondre au sujet de
parties,soyez sûr d’affi rmer la couleur:
Noir (BL) ou Blanc (WH).
§ Note: Al corresponder sobre las piezas,esté seguro declarar el color: Negro (BL) o Blanco (WH).
I
Screw (1/4”-20x2”)
Vis (.635cm-20x5.08cm)
Tornillo (1/4pulg-20x2pulg)
Qty. / Qté. / Cant. 4
100195122
J
Screw (1/4”-20x1-1/4”)
Vis (.635cm-20x3.175cm)
Tornillo (1/4pulg-20x1-
K
Screw (1/4”-20x1/2”)
Vis (.635cm-20x1.27cm)
1/4pulg)
Qty. / Qté. / Cant. 4
100195124
§§Note: When corresponding about
parts, be sure to state color: Natural (NA) or Driftwood
(DR)
§§Noter: Quand correspondre au sujet de
parties,soyez sûr d’affi rmer la couleur:
Naturel (NA) ou Bois Flotté (DR).
§§Note: Al corresponder sobre las piezas,esté
seguro declarar el color: Natural (NA) o Madera
Flotante (DR).
Tornillo (1/4pulg-20x1/2pulg)
Qty. / Qté. / Cant. 4
100195123
L
Screw (#8-32x1-1/4”)
Vis (#8-32x3.175cm)
Tornillo (#8-32x1-1/4pulg)
Qty. / Qté. / Cant. 4
100195125
§§§Note: When corresponding about
parts, be sure to state color: Black (BL) or Zinc (NC)
§§§Noter: Quand correspondre au sujet de
parties,soyez sûr d’affi rmer la couleur:
Noir (BL) ou Zinc (NC).
§§§Note: Al corresponder sobre las piezas,esté
seguro declarar el color: Negro (BL) o Zinc (NC).
M N
Screw (#8-15x7/8”)
Vis (#8-15x2.222cm)
Tornillo (#8-15x7/8pulg)
Qty. / Qté. / Cant. 5
100195126
Allen Wrench (not shown)
Clef Allen (non représenté)
Llave Allen (no mostrado)
Qty. / Qté. / Cant. 1
100195127
100195137: 2 of 5; Rev A; Rev Date 15-AUG-2016
Safco Products Company, New Hope, MN 55428
