an LDI Spaces Company
Minneapolis, MN 55428
www.safcoproducts.com
1941TG
Xpressions™
Standup Workstation
Poste De Travail De Standup
Estación De Trabajo Standup
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE ENSAMBLAJE
PRODUCT WARRANTY REGISTRATION is available online at: www.safcoproducts.com
• LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
100194137: 1 of 6; Rev A; Rev Date 26-JUL-2016 Safco Products Company, New Hope, MN 55428
For questions or concerns, please call 1-800-664-0042
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
• LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
Si usted tiene preguntas o preocupaciones,
por favor llame 1-800-664-0042
TOOLS REQUIRED: Allen Wrench (included)
Parts List
Code
Leg 2 1941-01BL
A
Desk support, back 1 1941-02BL
B
Desktop support, long 2 1941-03BL
C
Small glass shelf 1 1941-01TG
D
Big glass shelf 1 1941-02TG
E
Glass desktop 1 1941-03TG
F
Back splash support 2 1941-04BL
G
Footrest bar 1 1941-05BL
H
DESCRIPTION
Two People Recommended.
Qty.
Part No.
Hardware Pack 1941-19NC
I J
Big Screw
Qty. 12
1936-22BL
L
Rubber Washer
Qty. 12
1941-23CL
O
Small Screw
Qty. 6
1940-22BL
R
Bushing
Qty. 4
1941-26BL
Screw
Qty. 4
1936-24BL
M
Leveller
Qty. 4
1936-25NC
P
Open-End Wrench
(not shown)
Qty. 1
1936-28NC
K
Spacer
Qty. 4
1938-26BL
N
Allen Wrench (not shown)
Qty. 1
1936-27NC
Q
Standard Washer
Qty. 2
1941-27NC
OUTILS REQUIS : Clef Allen (incluse)
Liste des Pièces
Code
Jambe 2 1941-01BL
A
Barre inférieure pour le bureau 1 1941-02BL
B
Barre supérieure pour le bureau, à long 2 1941-03BL
C
Petite panneau en verre 1 1941-01TG
D
Panneau en verre grand 1 1941-02TG
E
Bureau en verre 1 1941-03TG
F
Support pour panneau arrière 2 1941-04BL
G
Repose-Pieds Barre 1 1941-05BL
H
On recommande que l’assemblage soit effectué par
HERRAMIENTAS REQUERIDAS: Llave Allen (incluida
DESCRIPTION
deux personnes.
Qté N° de Pièce
Lista de Piezas
Código
Pierna 2 1941-01BL
A
Barra inferior del escritorio 1 1941-02BL
B
Soporte de escritorio, a largo 2 1941-03BL
C
Panel de vidrio pequeño 1 1941-01TG
D
Panel de vidrio grande 1 1941-02TG
E
Vidrio de escritorio 1 1941-03TG
F
Soporte para parte posterior panel 2 1941-04BL
G
Barra Reposapiés De 1 1941-05BL
H
DESCRIPCIÓN
Se recomienda dos personas para el ensamblaje.
Cant.
No. de Pieza
Paquet Matérial 1941-19NC
I J
Grand Vis
Qté. 12
1936-22BL
L
Rondelle en caoutchouc
Qté. 12
1941-23CL
O
Petit vis
Qté. 6
1940-22BL
R
Bague
Qté. 4
1941-26BL
Qté. 4
1936-24BL
M
Qté. 4
1936-25NC
P
Clé à fourche
(non représenté)
1936-28NC
Vis
Pied
Qté.
1
K
Espacement tube
Qté.4
1938-26BL
N
Clé Allen (non représenté)
Qté. 1
1936-27NC
Q
Rondelle norme
Qté. 2
1941-27NC
Paquete Material 1941-19NC
I J
Tornillo Grandes
Cant. 12
1936-22BL
L
Arandela de goma
Cant. 12
1941-23CL
O
Tornillo pequeño
Cant. 6
1940-22BL
Cant. 4
1936-24BL
M
Nivelador
Cant. 4
1936-25NC
P
Llave de boca
(no se muestra)
1936-28NC
Tornillo
Cant.
1
R
K
Tubo espaciamiento
Cant. 4
1938-26BL
N
Llave Allen (no se muestra)
Cant. 1
1936-27NC
Q
Tarandela Estándar
Cant. 2
1941-27NC
100194137: 2 of 6; Rev A; Rev Date 26-JUL-2016
Cojinete
Cant. 4
1941-26BL
Safco Products Company, New Hope, MN 55428
G
L
(2)
(12)
(4)
E
D
K
F
(2)
C
(12)
J
(4)
(6)
O
O
(6)
Q
(2)
I
B
R
(4)
H
(2)
A
100194137: 3 of 6; Rev A; Rev Date 26-JUL-2016
M
(4)
Safco Products Company, New Hope, MN 55428
1
I (8)
I
(8)
M
IMPORTANT: Do not tighten the screws until all parts are in place.
(4)
Important: Ne pas serrer les vis jusqu’à ce que toutes les pièces sont en place.
¡IMPORTANTE! No apriete los tornillos hasta que todas las piezas estén en su lugar.
(2)
A
C
(2)
B
2
M
(4)
O
(4)
O
(4)
(2)
G
100194137: 4 of 6; Rev A; Rev Date 26-JUL-2016
Safco Products Company, New Hope, MN 55428
3
J
(4)
F
4
(4)
J
L
P
(12)
K
(4)
E
(6)
I (4)
L
(6)
L
K
(4)
D
(4)
I
100194137: 5 of 6; Rev A; Rev Date 26-JUL-2016
Safco Products Company, New Hope, MN 55428

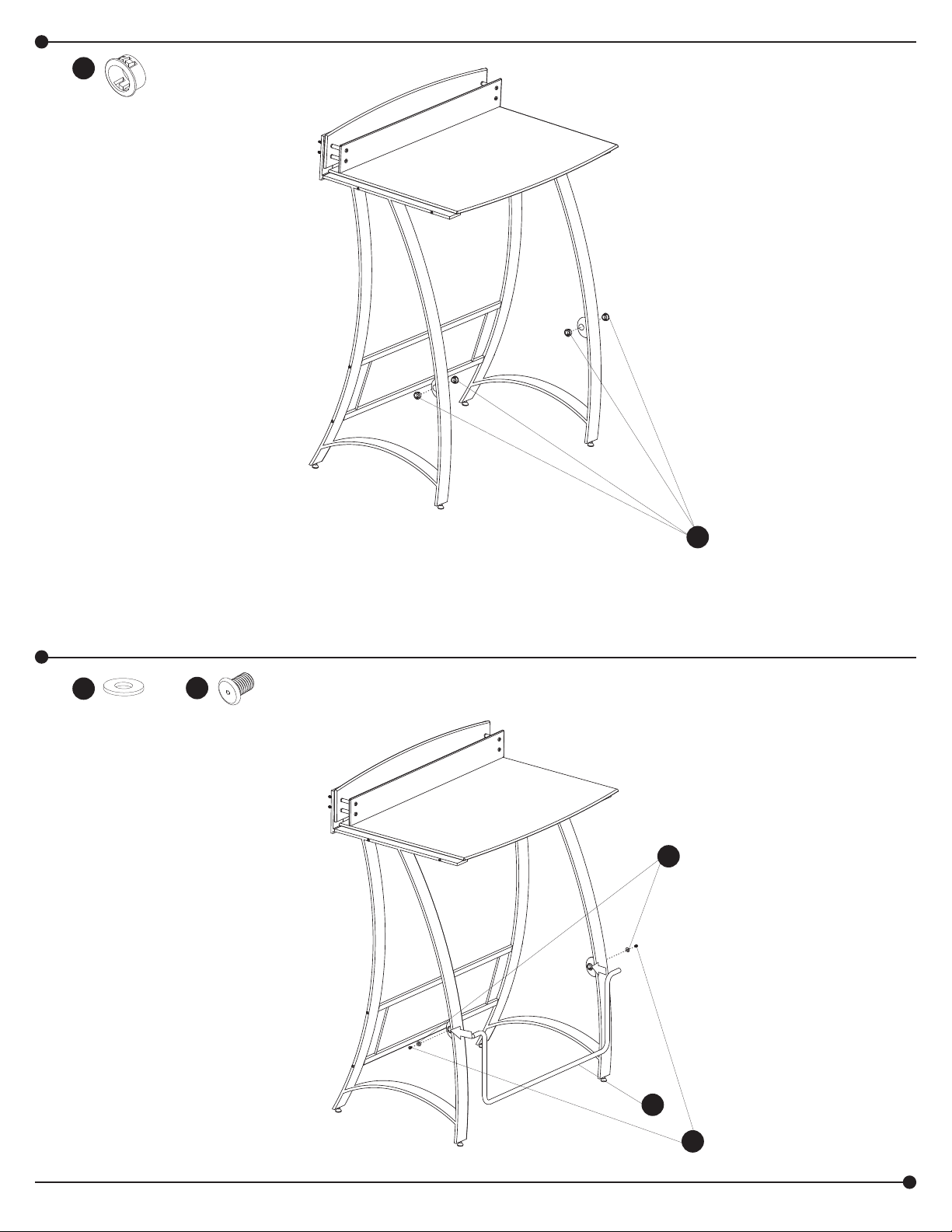

5
R (4)
6
(4)
R
(2)
Q
O
(2)
(2)
Q
100194137: 6 of 6; Rev A; Rev Date 26-JUL-2016
H
(2)
O
Safco Products Company, New Hope, MN 55428
