Safco 1706MH, 1706VS, 1706AN Assembly Guide
an LDI Spaces Company
Minneapolis, MN 55428
www.safcoproducts.com
Instructions
INSTRUCTIONS
INSTRUCCIONES
1706
Appliance Hutch
Électroménager Huche
Aparador De Aparato
PRODUCT WARRANTY REGISTRATION is available online at: www.safcoproducts.com
• L’INSCRIPTION POUR LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
990000011: 1 of 14; Rev A; Rev Date
8/31/15
For questions or concerns, please call 1-800-664-0042
• El REGISTRO PARA LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
Si usted tiene preguntas o preocupaciones,
por favor llame 1-800-664-0042
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
Safco Products Company, New Hope, MN 55428
TOOLS REQUIRED: Phillips Screwdriver, Mallet , Hammer
OUTILS REQUIS : Tournevis À Pointe Cruciforme ; Maillet ; Marteau
HERRAMIENTAS REQUERIDAS: Destornillador Phillips ; Mazo ; Martillo
PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS
CODE /
CODIGO
A
Top Panel / Panneau supérieur / Panel superior 1 440000007
B
Lower Back / Baisser Dos / Inferior Volver 1 410000023
C
Left Side / Côté Gauche / Lado Izquierdo 1 420000017
D
Right Side / Côté Droit / Lado Derecho 1 420000018
E
Upper Back / Supérieure Dos / Superior De La Espalda 1 410000024
F
Microwave Shelf / Plateau De Micro-Ondes / Estante Microondas 1 445000009
G
Inner Leg / Jambe Intérieure / Pierna Interior 1 420000019
H
Small Shelf / Petite Étagère / Pequeño Estante 1 445000011
I
Shelf / Plateau / Estante 1 445000010
J
Back Panel / Panneau Arrière / Panel Trasero 1 420000020
DESCRIPTION / DESCRIPTION /DESCRIPCIÓN
QTY. /
QUANTITÉ/
CANTIDAD
PART NO. /
NO DE PIECE / NO.
DE PIEZA
AA
Cam Lock
Serrure à Came
Cerradura de la leva
Qty. / Qte. / Cant.: 22
#920000047
BB
Cam Lock Screw
Vis de blocage de Came
Tornillo de bloqueo de leva
Qty. / Qte. / Cant.: 22
GG HH
60mmØ Grommet
60mmØ Passe-fil
60mmØ Ojal De
Qty. / Qte. / Cant.: 1
#920000056
HARDWARE PACK / PAQUET MATÉRIEL / PAQUETE MATERIAL
#920000048
Cap
Capuchon
Gorra
Qty. / Qte. / Cant.: 4
#920000063
CC
Wood Dowel
Goujon en bois
Pasador de madera
Qty. / Qte. / Cant.: 18
#920000049
EE
Screw M5X40mm
Tornillo M5X40mm
Qty. / Qte. / Cant.: 4
Vis M5X40mm
#905000048
FF
Nail
Clou
Punta De Paris
Qty. / Qte. / Cant.: 20
#920000071
990000011: 2 of 14; Rev A; Rev Date
8/31/15
Safco Products Company, New Hope, MN 55428
A
E
C
J
I
F
B
H
G
D
990000011: 3 of 14; Rev A; Rev Date
8/31/15
Safco Products Company, New Hope, MN 55428
1
BB
(11)
D
BB
(11)
2
CC
(8)
CC
(8)
D
990000011: 4 of 14; Rev A; Rev Date
8/31/15
Safco Products Company, New Hope, MN 55428

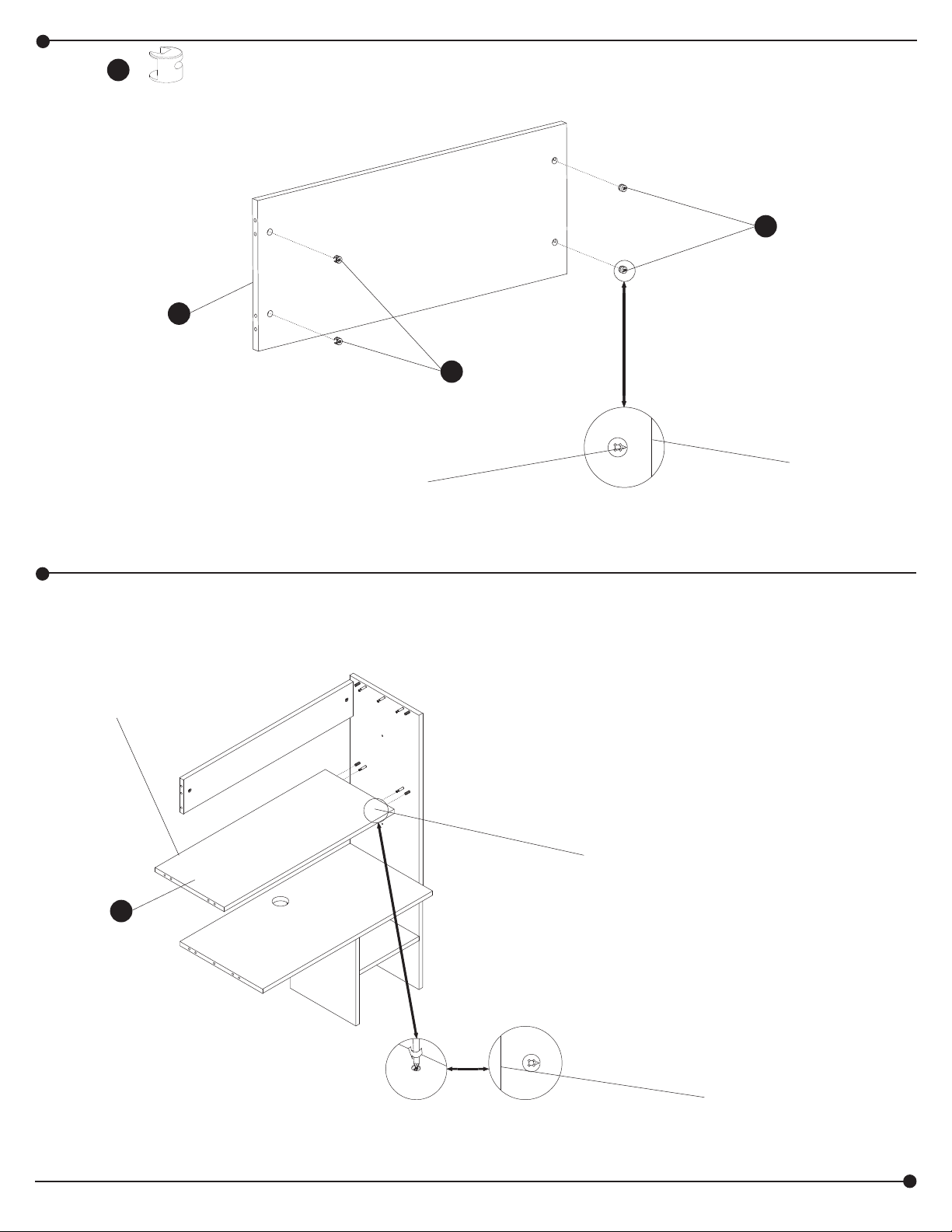

3
AA
(3)
(6)
(2)
AA
CC
CC
(2)
Outer Edge
Bord Extérieur
Borde Externo
Point arrow toward edge
Point de flèche vers bord
Punto de flecha hacia el borde
Unfi nished Edge
Bord Non Fini
Borde Sin Terminar
F
AA
(3)
4
3X
D
Twist cam until arrow points away from edge as shown
Torsion came jusqu’à des points à l’extérieur à partir du bord de
flèche comme illustré
Leva de torsión hasta que la flecha puntos de distancia desde el
borde, como se muestra
Outer Edge
Bord Extérieur
Borde Externo
Cams Are On The Bottom
Cames Sont Sur Le Fond
Levas Están En La Parte Inferior
Holes Face Down
Trous Face Vers Le Bas
Agujeros De La Cara Hacia Abajo
Unfi nished Edge
Bord Non Fini
Borde Sin Terminar
990000011: 5 of 14; Rev A; Rev Date
8/31/15
F
Safco Products Company, New Hope, MN 55428
