Saey SIGNUM 25, SIGNUM 20, SIGNUM 40 User Instruction

Bedienungsanleitung
User instruction
Mode d’emploi

Gebruiksaanwijzing

NL

SAEY
SIGNUM 25

(KF 101-O…)

SAEY
SIGNUM 20

(KF 101-R…)

SAEY
SIGNUM 40

(KF 101-L…)

NL

D

GB

F

VORWORT

Sehr verehrter Kunde,

wir beglückwünschen Sie zum Erwerb unseres Kaminofens.
Sie haben die richtige Wahl getroffen.
Mit dem Kauf dieses Produktes haben Sie die Garantie für

• Hohe Qualität durch Verwendung bester und bewährter Materialien

• Funktionssicherheit durch ausgereifte Technik, die streng nach

deutschen bzw.europäischen Normen geprüft ist (Entsprich nach DIN 18891, Bauart 1)

• Lange Lebensdauer durch die robuste Bauweise
Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie die folgende

Bedienungsanleitung studieren. Hierin finden Sie alles Wissenswerte sowie einige zusätzliche Tips.

Technische Änderungen vorbehalten!

FOREWORD

Dear Customer!
Thank you for choosing our product!

By purchasing this product you receive guarantee for

- good quality originating from the usage of the finest and proven materials,

- operating security which is controlled according to German and European norms

(manufacturing according to the DIN 18891 standard, building pattern no. 1.),

- long life ensured by the robust structure.

In order to be able to use your new fireplace for a long time please read the following instructions manual. You
will find all the necessary information in it and some additional advice.

ATTENTION!

It is necessary to quote the article number and the serial number on the model plate when ordering

parts!

ACHTUNG

Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene

A.-Nr. und F.-Nr. Angeben

D

GB

-1-

PREAMBULE

Cher Client,
Nous vous félicitons d’avoir acheté notre produit.

Vous avez fait le bon choix car ce produit est pour vous une garantie

• de grande qualité, grâce à l’emploi de matériaux excellents et éprouvés,

• de sécurité de foncionnement, grâce à une technique parfaitement au point et sévèrement

contrôlée selon les normes allemandes et européennes,

• de longévité, grâce à la robustesse de sa construction.

Pour utiliser longtemps votre appareil, lisez attentivement ce manuel. Vous trouverez des informations concernant
l’ installation, l’ utilisation, l’ entretien ainsi que des indications vous permettant d’économiser votre source
d’énergie.

Attention

Pour toute commande de pièces de rechange indiquer le ? de type,

le ? de référence et le ? de serie inscrit

sur la plaque signalétique de l’appareil.

VOORWOORD

Geachte klant,
Van harte dank om onze kachel te kiezen!

Bij de aankoop van deze kachel, garanderen wij u:

♦ uitstekende kwaliteit, dankzij het gebruik van kwalitatief hoogwaardige materialen die zich reeds

hebben bewezen,

♦ een bedrijfszeker toestel, dankzij een uitstekende techniek die beantwoordt aan Duitse en

Europese normen (conform DIN 18891, constructiemodel nr. 1),

♦ een lange levensduur van het toestel, dankzij de robuuste structuur.

Om uw nieuw toestel gedurende vele jaren te kunnen gebruiken, raden wij u aan deze handleiding zorgvuldig door
te nemen. U vindt er alle nodige informatie en een aantal bijkomende tips.

OPGELET!

Bij de bestelling van onderdelen, dient u

het referentienummer en het serienummer te vermelden! Deze vindt u op het

identificatieplaatje.

F

-2-

NL

Geräteaufbau

Structure of the equipment

Description de l’appareil

Beschrijving van het toestel

NL

D

GB

F

5 4 3 2 1 7 6 8 9

-3-

Legende

1. Abgasstutzen

2. Ausmaurung

3. Fülltür

4. Türgriff

5. Lagerfach f.Brennmaterial

6. Aschenkasten

7. Primärluftschieber

8. Typschild an der Rückwand

9. Brennstoffwähler

Description

1. Smoke tube end

2. Furnace chamber walling

3. Furnace chamber door

4. Door knob

5. Fuel storage

6. Ash bin

7. Primary air regulator

8. Model plate on the rear wall

9. Fuel selector

Explication

1. Brise d’ évacuations

2. Garniture intérieure – brique

refractaire

3. Porte foyère

4. Poignée d’ ouverture

5. Parc á bois

6. Cendrier

7. Régulateur d’air primaire

8. Plaque signalétique (sur

l’habillage arrière)

9. Choix du combustible

Legende

1. Rookgasafvoeropening

2. Bekleding stookruimte

3. Kacheldeur

4. Deurhendel

5. Houtstapelplaats

6. Aslade

7. Regelaar primaire
verbrandingslucht

8. Identificatieplaatje (achteraan)

9. Keuze brandstof

D

GB

NL

F

-4-

Inhaltsverzeichnis

1. Bedienung

2. Aufstellung

3. Technische Daten

Vorwort 1
Geräteaufbau 3

Legende 4

1.1 Inbetriebnahme 7,10

1.2 Außerbetriebnahme 10

1.3 Hinweise zum Heizen 12

1.4 Reinigung und Pflege 14,16

1.5 Störungsursache,

Behebung 18

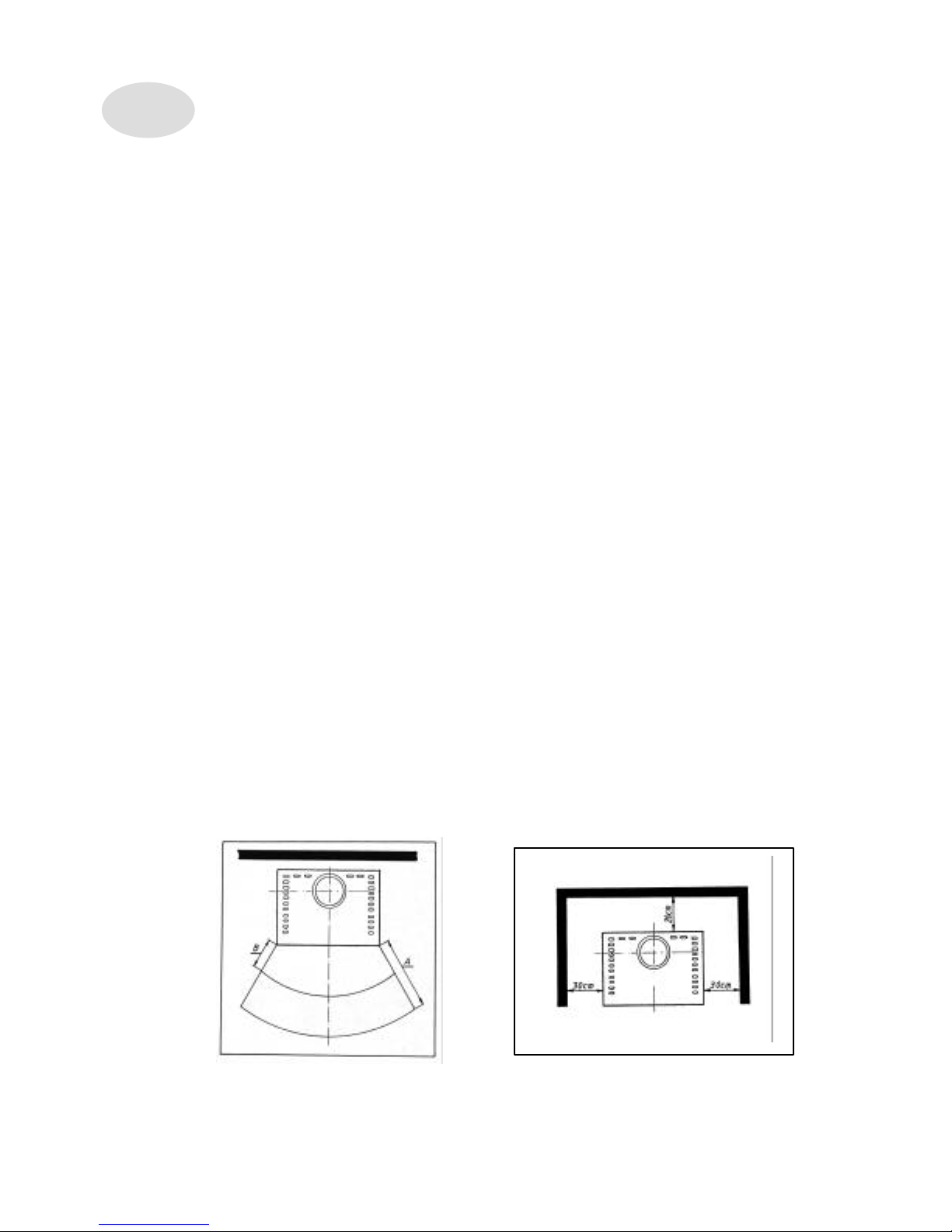

2.1 Vorschriften 22

2.2 Aufstellungsraum. 22

2.3 Geräteabstände 22

2.4 Kaminanschluß 26,30,31

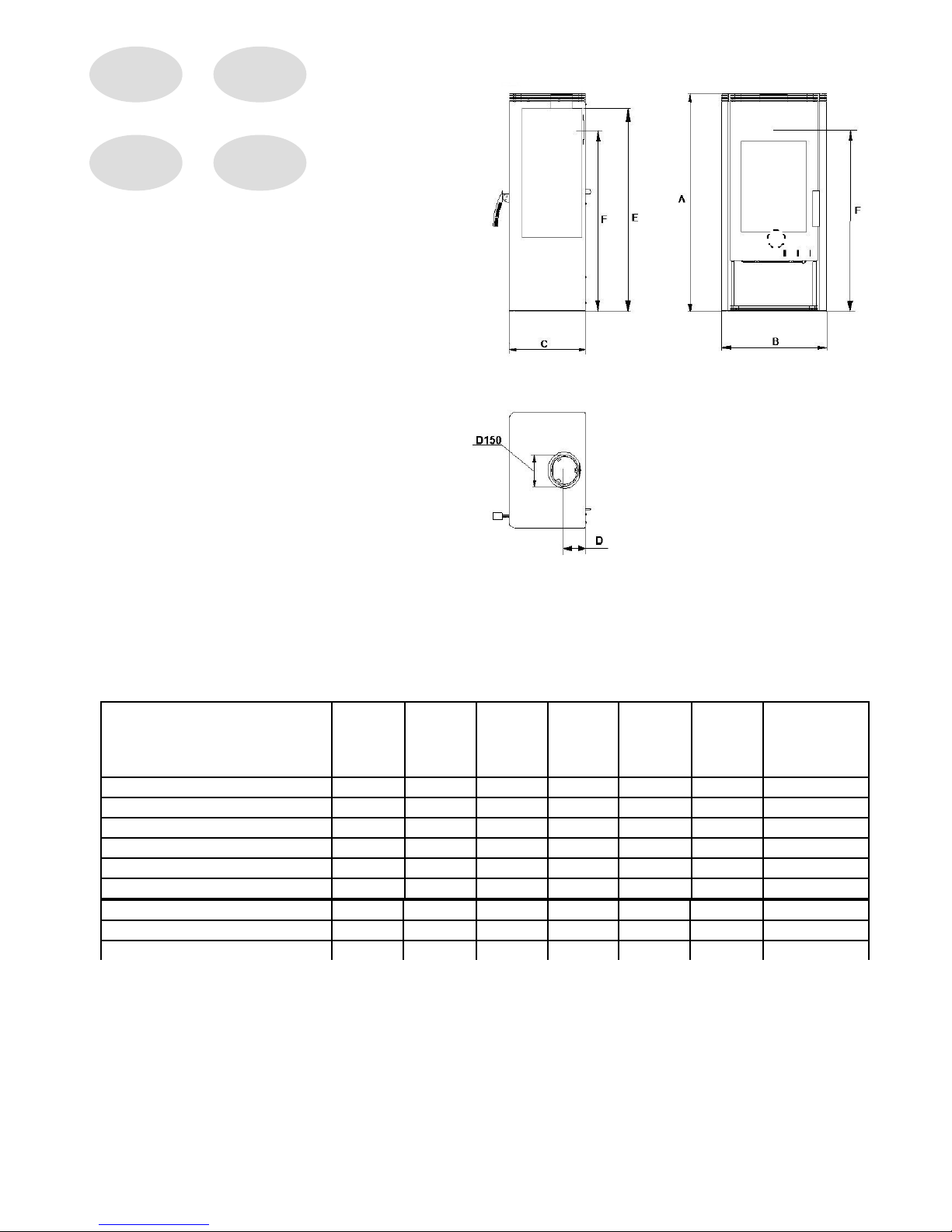

3.1 Maßzeichnung 35,36

Contents

Page

Previous pages Foreword 1

Structure of the equipment 3
Description 4

1. Usage 1.1 Installation 7

1.2 Putting out of operation 10

1.3 Heating instructions 12

1.4 Cleaning and maintenance 14,16

1.5 Potential problems and how to tackle them 19

2. Placing 2.1 Prescriptions 23

2.2 The room for placing 23

2.3 Keeping distance 23

2.4 Chimney offset 27,30,32

3. Technical data 3.1 Dimensions 35,36

D

GB

-5-

Sommaire

pages

Avant-propos Préambule 2

Représentation de l’ appareil 3
Description de l’ appareil 4

1.Utilisation

1.1 Mise en service 8

1.2 Extinction 11

1.3 Conseils de chauffage 13

1.4 Nettoyage et entretien 15,17

1.5 Anomalies 20

2.Installation

2.1 Prescription d’ installation 24

2.2 Espace pour l’ installation 24

2.3 Distances minima 24

2.4 Raccordement sur la cheminée 28,30,33

3.Caractéristiques techniques 3.1 Plans avec dimensions 35,37

Inhoudstafel

Vorige bladzijden

1.Gebruik

2.Installatie

3.Technische kenmerken

Voorwoord 2
Beschrijving van het toestel 3

Legende 4

1.1 Aansteken 8

1.2 Uitdoven 11

1.3 Verwarmingsinstructies 13

1.4 Onderhoud 15,17

1.5 Storingen en oplossingen 21

2.1 Plaatsingsvoorschriften 25

2.2 Plaatsingsruimte 25

2.3 Minimum afstanden 25

2.4 Aansluiting op de schoorsteen 29,30,34

3.1 Tekeningen met afmetingen 35,37

NL

F

-6-

-8-

1.BEDIENUNG

1.1 Inbetriebnahme

Brennstoffe
Das Gerät ist für den Betrieb mit nachfol-gend
aufgeführten Brennstoffen geeignet. Nur damit ist
ein raucharmer und störungsfreier Betrieb

gewährleistet. Verwenden Sie nur trockenes Holz
mit einer Restfeuchte von max. 20%.
Brennstoffart Heizwert ca. KJ/kg
Hartholz
Weichholz
Braunkohle-brikett

14600
11500
20000

Tabelle 1
Füllmengen:
Füllmenge bei Holz (Scheitholz, max. Länge 35 cm)

max. 2 Scheite pro Füllung ca. 2,5 kg.
Braunkohle-brikett max 2,5kg (4 stck)
Verbrennungslufteinstellung:
Die primer Luftschieber muss immer in der Mitte der
Bezeichnung sein.

Holz

Nennwär
me­leistung

II H

Tabelle 1

Die Verbrennung ungeeigneter Materialen Z.B von
Abfällen, Feinhack-schnitzeln, Rinden,
Spanplattenresten, Kohlegruß, feuchtem oder mit
Holzschutz-mitteln behandeltem Holz, sowie

Papier und Pappe ist verboten. Zum Anzünden
sollte Holzwolle oder Grillanzünder verwendet
werden, keine flüssigen Anzündhilfen verwenden!

Erstes Anheizen

Vor Inbetriebnahme ist die Transport-

sicherung auf dem Schamottestein über dem Feuerraum
(Bild 6) herauszunehmen.

1. USAGE

1.1 Installation
Fuels

The equipment can be used with fuels detailed in
the followings. This way the “low-smoke” and
trouble-free operation can be secured. Use only dry
wood with a moisture of maximum 20%.

Types of fuels Heating value appr.

KJ/kg

Hard wood 14 600
Soft wood 11 500
Brown -coal 20 000

Filling quantities

- Split billet: max. length: 35 cm
max. 2 billets per filling, appr. 2,5
kg

- Lignite briquette: max. 2,5 kg

Fuel Setting of the

primary air

regulator

Setting of

the fuel
selector

Warming up,

kindling

IIII

H

Wood Nominal

heating
performa
nce

II

H

Brown

-coal

Nominal
heating

performa
nce

III

K

Putting out of

working order

I

K

IT IS NOT ALLOWED to burn waste, fine
chipping, bark, wood handled with preventive
chemicals, furthermore paper and cardboard. For
kindling please use wood scrapings or grill starter
but never use liquid auxiliaries!

The first kindling

♦ Before installation pull out the

delivery securer off the refractory
brick through the furnace chamber
(picture no. 6).

Brennstoff

Primärluftsc

hieber­Stellung

Brennstoff

wähler
stellung

Anheizen

IIII

H

Braun

-

kohle­brikett

Nennw

ä

r

me­leistung

III K

Außerbetriebnahme

I

K

GB

D

-7-

1. UTILISATION

1.1 Mise en service
Combustible

Ce poêle à bois convient aux combustibles
suivants :
Utilisez bois sec, contenu : d’ humidité max. 20%.

sorte de

combustible

valeur calorifique

kJ/kg

Bois dur 14 600
Bois tendre 11 500
Lignite 20 000

Quantité de remplissage:

− Bois fendu : 35 cm de longueur au

maximum 2 morceaux de 2,5 kg
chacun

− Briquette lignite : max. 2,5 kg

Réglage d’ air primaire:

Combustible Position

prise d’
air
primaire

Position
prise choix

du
combustible

Allumage IIII H
Bois puissance

calorifique
nominale

II H

Lignite puissance

calorifique
nominale

III K

Mise en hors
service

I K

NE JAMAIS UTILISER : détritus, restes de bois
aggloméré, bois humide, bois traité avec un produit

de protection, papier, carton.
Pour allumer le feu, il est conseillé d’ utiliser: des
briquettes spéciales pour l’ allumage ou un peu
laine de bois. N’ utilisez en aucun cas de produit

inflammable liquide.
Premier allumage :

• veillez avant le premier allumage

les éléments de protection pour le
transport soient bien enlevés

1. GEBRUIK

1.1 Aansteken
Brandstoffen

Het toestel is geschikt voor verbranding van
onderstaande brandstoffen. Enkel met deze
brandstoffen is een geringe rookontwikkeling en

een probleemloze werking gegarandeerd.
Gebruik enkel droog hout met een maximale
vochtigheid van 20%.

Vulcapaciteit:
Gehakt hout: max. lengte: 35 cm
Max. 2 houtblokken per vulbeurt, ± 2,5 kg.
Bruinkoolbriketten: max. 2,5kg

Regeling primaire verbrandingslucht:

Brandstof Positie

regelaar

primaire

lucht

Positie
keuze
brandstof

Aanmaken IIII H
Hout nominaal

warmte­vermogen

II H

Bruin­kool

nominaal
warmte­vermogen

III K

Uitdoven I K

GEBRUIK NOOIT: afval, restjes spaanplaat,
vochtig hout, hout dat werd behandeld met een
houtbeschermingsproduct, papier en karton.
Om het vuur aan te steken, raden wij u aan speciale
aansteekbriketten of een kleine hoeveelheid
houtwol te gebruiken. Gebruik nooit vloeibare
aanmaakproducten!

Wanneer u de kachel voor de eerste keer
aansteekt…

♦ dient u de transportbeveiligingen te

verwijderen (afbeelding 6).

Type

brandstof

Verwarmingsvermogen

± in KJ/kg

Hard hout 14 600

Zacht hout 11 500

Bruinkool 20 000

NL F

-8-

-8-

D

GB F NL

2

3 Afbeelding 5

1

2 3 4 5

6

7

-9-

Afbeelding 2

Albeelding 4

Afbeelding 3

Afbeelding 6

Afbeelding 7

1. BEDIENUNG

Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät ist dazu ein isolierter
Handschuh zu benutzen.
Der Primärluftschieber (Bild 3 ) und Brennstoffwähler entsprechend der 2. Tabelle einstellen.
Kohleanzünder oder Holzwolle (kein Papier!) auf den Rost legen, darüber Kleinholz geben. Darauf erst

kleineres, dann größeres Holz geben, anzünden und Tür wieder verschließen. Wenn das Feuer lebhaft
brennt und eine ausreichende Grundglut vorhanden ist erneut Brennstoff aufgeben. Danach den Primärluft­schieber und Brennstoffwähler entsprechend der Tabelle „Verbrennungslufteinstellung“ (Seite 7 ) einstellen.
Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial, damit sich die Ofenteile an
die Hitze gewöhnen können. Geruchsbildung beim ersten Anheizen ist normal und völlig gefahrlos.

1.2 Außerbetriebnahme

Restglut ausbrennen und Ofen abkühlen lassen.
Feuerraum und Aschenkasten entleeren!
Türe schließen, Primärluftschieber schließen (Stellung I) und Brennstoffwähler schließen (Stellung K).

1. USAGE

♦ Open the door by raising the handle (picture no. 2)

If the equipment is hot, you can use insulated gloves.

♦ Open the primary air regulator (picture no. 3).
♦ Put light wood or wood scrapings (not paper!) onto the fire-grate. First put small pieces of

wood then bigger ones on it, light them and close the door again. If the wood burns quickly
and leaves sufficient glowing embers, put further fuel on it. Following that, set the primary air

regulator (picture no. 3) according to the table on page 7.

♦ The first kindling shall be “mild”, with few fuel only, so that the lacquer covering of the fire-

place can “settle”.
During the first kindling odour formation is normal, ventilation in the room is needed.

1.2 Putting out of operation

♦ Let the glowing ember burn to ashes and the fire-place get cold.
♦ Empty the furnace chamber and the ash bin.
♦ Close the doors and push the primary air regulator totally to the left.

D

GB

-10-

1. UTILISATION

• ouvrir la porte en basculant la poignée vers le haut. (voir fig. 2.)

• ouvrir la prise d’ air primaire (voir fig. 3.)

• disposez quelques blocs d’ allumage ou de la laine de bois (pas de papier) sur la grille. Mettez

ensuite par - dessus quelques copeaux, un peu de petit bois et pour terminer du bois plus gros.

Allumez ensuite les blocs et fermez la porte.
Pour obtenir une combustion propre, il vaut mieux remplir le poêle en deux ou trois fois. Réglez
ensuite la prise d’ air primaire (voir fig. 3 et tableau à la page 8.)

• A la première utilisation ne faites pas marcher le poêle trop fort. Il est possible qu’ un

dégagement de fumée se produise la première fois. Ceci est normal et n’ est pas dangereux.

1.2 Extinction

• Laissez toujour brûler complètement le poêle jusqu’ à ce qu’ il s’ éteigne de lui-même.

• Videz le foyer et le tiroir à cendres.

• Fermez la porte et la prise d’ air primaire.

1. GEBRUIK
♦ De deur openen door de deurhendel naar boven te trekken (afb. 2).

Als de kachel warm is, kunt u isolerende handschoenen gebruiken.

♦ De regelaar van de primaire verbrandingslucht openen (afb. 3).
♦ Aansteekbriketten of houtwol (geen papier !) op het rooster plaatsen. Plaats eerst kleine stukjes hout en

dan grotere er bovenop. Steek deze aan en sluit de deur. Als het hout snel brandt en voldoende gloeiende
as nalaat, kunt u meer hout op het vuur gooien. Daarna stelt u de regelaar van de primaire
verbrandingslucht in zoals aangegeven in de tabel op bladzijde 8.

♦ Wanneer u de kachel voor de eerste maal aansteekt, mag het vuur niet te hard branden om de laklaag van

de kachel toe te laten zich aan te passen aan de hitte. Het is ook volkomen normaal - en bovendien
ongevaarlijk - dat er zich wat rook ontwikkelt.

1.2 Uitdoven

♦ Laat de smeulende assen doven en de kachel afkoelen.
♦ Ledig de stookruimte en de asla!

♦ Sluit de deur(en) en duw de regelaar van de primaire verbrandingslucht volledig naar links.

F

-11-

NL

1.BEDIENUNG

1.3 Hinweise zum Heizen

Der Kaminofen darf nur mit geschlossener Fülltür betrieben werden.
Kaminofen der Bauart 1 besitzen eine selbstschließende Feuerraumtür. Diese darf nur zum Anheizen,
Nachlegen oder Reinigen des Feuerraums geöffnet werden (sonst evtl. Zugprobleme bei weiteren am
Kamin angeschlossenen Geräten). Eine abgestimmt zugeführte Sekundärluft sorgt für die
Nachverbrennung der im Abgas enthaltenen brennbaren Bestandteile. Dies bedeutet eine rauch- und
rußarme Verbrennung zur Schonung der Umwelt. Sollten Sie Ihren Ofen in der Übergangszeit in Betrieb
nehmen, dann prüfen Sie vorher den Schornsteinzug, da dieser bei hohen Außentemperaturen sehr gering
sein kann. Zu diesem Zweck halten Sie ein brennendes Zündholz in die ein wenig geöffnete Heiztür.
Wenn die Flamme nicht deutlich angesaugt wird, ist zunächst ein sogen. Lockfeuer zu erzeugen. Hierzu
werden kurzzeitig Holzspäne/-Wolle im Ofen entzündet.
Der Rost sollte vor jeder Brennstoffaufgabe ausgeputzt werden, um eine gute Verbrennungsluftzufuhr zu
gewährleisten.

Achtung !

Im Interesse der Luftreinhaltungesollten die angegebenen max.
Brennstoffaufgabemengen nicht überschritten werden. Bei Kaminofen ist nur eine einlagige Brennstoffaufgabe
gestattet. Eine reduzierte Heizleistung sollte nur durch Verringerung der Aufgabemenge und eine
Geräteinstellung entspr. Angaben Seite 7 erfolgen.

1. USAGE

1.3 The fireplace shall be operated only with closed furnace chamber door.

Fire-places with closed furnace chamber have self -locking furnace chamber doors. These shall be
opened only for kindling, loading or when cleaning the furnace chamber (otherwise problems with draught can
occur at other equipment leading to the same chimney).
A led-in secondary air channel additionally burns the combustible components of the flue gas. This means

environment friendly smoke and soot-poor burning.
If you wish to operate your fire-place in transit season, please control the chimney-draught
beforehand, since this can be very weak by high external temperatures. To find this out, hold a burning match
in the slightly open feeding door. If the flame is not inhausted clearly, the chimney draught is not appropriate.

To tackle this, burn wood scrapings in the fire-place or in the cleaning hole for a short time.

The fire-grate must be cleaned before every kindling to ensure good circulation of air for burning.

ATTENTION! Please do not exceed the prescribed quantities of fuel in order to preserve the
environment.

D

GB

-12-

1. UTILISATION

1.3 Le poêle ne peut fonctionné qu’ avec la porte fermée
Poêle, de type de construction ? 1 (aprés la norme DIN) est echipé avec la porte de fermeture automatique. La

porte peut être ouvrir à allumage alimentation, ou à nettoyage!
L’ air secondaire dans le foyer assure la combustion des components inflammables dans le gaz de fumée –

pour réduire la polluations d’ environnement.
Si la température d’ extérieur est plus haut, vérfiez le tirage avant d’ allumer parce que ça peut diminuer dans

cette situation si vous allumez une allumette devant le poêle – la porte est ouverte 2-3 cm – et vous observez l’
absence du tirage (la flamme d’ alumette est en poistion verticale) doit allumer quelques laines de bois pour
rétablissement du tirage normal.

ATTENTION!

Pour des motives de protection d’ environnement ne dépassez pas la quantité de remplissage prescrite.

GEBRUIK

1.3 Verwarmingsinstructies

De kachel mag enkel branden met gesloten deur.

Kachels van het type 1 (met gesloten stookkamer) zijn uitgerust met een deur met automatische

sluiting. Deze deur mag enkel geopend worden bij het aansteken, vullen of reinigen van de

stookkamer (zoniet kunnen er eventueel problemen ontstaan i.v.m. de trek bij andere kachels die op

dezelfde schoorsteen zijn aangesloten).

Een afgeregelde aangevoerde secondaire luchtstroom zorgt voor de naverbranding van de brandbare

bestanddelen in het rookgas. De rook is zuiverder en is minder belastend voor het milieu.

Wanneer u de kachel wenst aan te steken in overgangsseizoenen, dient u eerst de trek in de schouw

te controleren want bij hogere buitentemperaturen, vermindert de trek. Houd een brandende lucifer

in de kieropening van de deur. Wanneer de vlam niet duidelijk aangezogen wordt, is de schouwtrek

onvoldoende. Verbrand een klein beetje houtwol in de kachel om de trek te herstellen. Om een

goede circulatie van de verbrandingslucht te garanderen, dient het rooster telkens schoongemaakt te

worden vooraleer u de kachel aansteekt.

OPGELET! De aangegeven hoeveelheden brandstof niet overschrijden ter bescherming van het

milieu.

NL

F

-13-

1.4 Reinigung und Pflege

Nach Beendigung der Heizperiode empfiehlt es sich, eine gründliche Reinigung des Ofens und der Abgasrohre
vorzunehmen. Nachlassen der Heizleistung, ist fast immer eine Folge starker Verschmutzung der Abgaswege.
Zur Reinigung sind zuerst der Holzfang, der Rostlager und der Drehrost auszunehmen, dann ist es möglich die
Ausmaurung in der bestimmten Reihenfolge auszumontieren. (siehe Bild 7)

Achtung :
Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren. Wenn Ausbesserungen oder

Erneuerungen vorgenommen werden müssen, wenden Sie sich bitte rechtzeitig unter Angabe der Artikel-Nr.
und der F.-Nr. (siehe Typschild) an Ihren Fachhändler.
Der Aschenkasten ist regelmäßig zu entleeren (Bild 4).
Bei heißem Gerät beiligenden Handschuh verwenden .

Bitte beachten Sie dabei, daß keine glühenden Verbrennungsrückstände in die Mülltonne gelangen.
Es ist darauf zu achten, daß der Aschenkasten immer bis Anschlag eingeschoben wird. Die Pflege der äußeren
Flächen ist nur bei kaltem Ofen zu empfehlen. Die Flächen werden mit klarem Wasser gereinigt oder in besonderen Fällen
vorher mit Seifenlauge oder Geschirrspülmittel behandelt und dann trockengerieben.
Reinigen Sie Ihre ROBAX S-Sichtscheibe vor der ersten Benutzung mit einem feuchten sauberen Tuch.
Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaskeramik Scheiben (z.B. „cera-fix”) mit einem

-Küchenpapier auf beiden Seiten der Scheibe.

1.4 Cleaning and maintenance

After the end of the heating season it is advantageous to clean the fire-place and the smoke tube
carefully. Decreasing heating performance is almost always the consequence of filthy flues.
For clearing the furnace chamber walling is to be de-mounted in the given sequence only (picture
no. 7) after removing the grill, the grill -frame and the embers-catch.

ATTENTION!

Following every heating season you are advised to examine the fire -place carefully. Provided that
any repair or renovation is needed contact your local dealer quoting the model number and serial number of

your equipment (as seen on the model plate).
The ash bin must be emptied regularly!

In case of heated equipment use the attached glove (picture no. 8).

Make sure that no glowing remains get into the waste bin.

Make sure that the ash bin is always pushed back to its place properly!
Please clean the outer surface of the fire-place only after it gets cold. Use cold water for cleaning, or soap,

washing ingredient in extraordinary cases, then wipe it dry.
Before the first use clean the Robax-glass with wet and clean clout. Then put a few drops of glass­ceramics purifier onto both sides of the glass and spread it.

D

-14-

GB

1.4 Nettoyage et entretien

A la fin de la saison de chauffage doit nettoyer en profondeur le poêle et sa conduite d’ évacuation de fumée.
Une diminuation des performances de chauffage est presque toujours la conséquence de la saleté.
Pour nettoyer, le murallement du foyer ne peut être monté que selon une succession déterminée (voir fig. 7),
aprés avoir enlevé la grille, la châssis de grille, la barre de foyer.

ATTENTION!

Après chaque saison de chauffage il est conseillé contrôler en profondeur le poêle.
Si un poêle doit être reparé adressez-vous à un professionel qualifié en indiquant le numéro de fabrication.
(voir la plaque signalétique)
Le tiroir à cendres doit systématiquement enlever. Utilisez des gants quand l’ appareil est chaud.

Ne jamais jeter dans la poubelle des cendres encore chaudes.
Le tiroir à cendres doit bien poussé !
Ne nettoyez le poêle que lorsqu’ il est suffisamment refroidi.
Il suffit en général de nettoyer le manteau de poêle à l’ aide d’ un chiffon humide. En cas de saleté persistante,
utilisez une savonnée.
Pour nettoyer les carreaux avant le premier allumage utilisez un chiffon humide.
Ensuite traitez les carreaux (Robax) au moyen d’ un produit d’ entretien pour vitro céramique (CERA-fix).

1.4. Onderhoud

Op het einde van het verwarmingsseizoen dient het aanbeveling de kachel en de rookgasafvoerbuis grondig te
reinigen. Afnemende verwarmingsprestaties zijn vaak te wijten aan vervuiling van de rookgasafvoerkanalen.

Voor het onderhoud dienen eerst het rooster, het roosterframe en de asla weggenomen te worden. Daarna kan
de bekleding van de stookruimte gedemonteerd worden (zoals aangegeven in afb. 7).

OPGELET!
Op het einde van het verwarmingsseizoen is het aangeraden de kachel grondig te controleren. Wanneer

herstellingen of verbeteringen dienen aangebracht te worden, dient u uw lokale verdeler te contacteren en het
modelnummer en het serienummer van uw toestel te vermelden. (Deze nummers vindt u op het
identificatieplaatje).
De asla moet regelmatig geledigd worden (Afb. 4)!
Wanneer de kachel warm is, dient u de bijgeleverde handschoen te gebruiken (afb. 8).
Bij het ledigen van de asla dient u erop te letten dat er geen gloeiende as in de vuilniszak vallen.
Let er steeds op dat de asla tot tegen de aanslag wordt teruggeduwd. De buitenkant van de kachel mag
enkel gereinigd worden als de kachel volledig is afgekoeld. Gebruik hiervoor proper water of in bijzondere
gevallen een zeepoplossing of reinigingsmiddel. Daarna de kachel droogwrijven.
Voor u de kachel voor de eerste maal gebruikt, dient u het ROBAX venster te reinigen met een natte en
propere doek. Breng daarna een paar druppeltjes reinigingsmiddel voor keramiekglas (b.v. "Cera-Fix") aan op
de binnen- en buitenzijde van het venster en wrijf deze open met een velletje keukenrol.

F

-15-

NL

1.4 Reinigung und Pflege

Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche von ROBAX S mit einem
unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu halten und erleichtert bei regelmäßiger
Wiederholung die Reinigung.
Zur Reinigung von leicht verschmutzten ROBAX-S-Scheiben kann z.B. das Reini-gungsmittel „SIDOLIN
STREIFENFREI” und von mittel oder stark verschmutzten Scheiben z.B. „SIDOL STAHLGLANZ” dienen.
Hierzu werden einige Spritzer des Reinigers auf die kalte Scheibe gegeben und verrieben. Danach wird feucht
nachgewischt und mit einem sauberen, weichen Tuch trockengerieben.
Sollten sich einmal brennstoffbedingt hartnäckige Verkrustungen auf der Scheibe gebildet haben, so können
Sie diese einfach zunächst mit einem „CERA-Quick”-Schaber im flachen Winkel weitgehend abschaben.
Danach werden die Scheiben - wie vor beschrieben - z.B. mit „SIDOL STAHL -GLANZ” gereinigt und mit
einem Pflegemittel behandelt (z.B. „cera-fix”).

Pflege des Keramiks: Schmutz und Fett kann mit Seife und Wasser entfernt werden.
HINWEIS:
Auf keinen Fall sollten Sie Schwämme, Scheuermittel, aggresive oder kratzende Reinigungsmittel
verwenden!

Sollte der Rost sich einmal derart verstopfen, daß er im Gerät nicht mehr funktionsfähig gemacht werden kann,
so muß dieser herausgenommen werden
(Bild 5)

1.4 Cleaning and maintenance

After rinsing and wiping it dry the invisible layer on the surface of the Robax-glass will help to keep the glass
clean and makes cleaning -which is done regularly- easier.

Cleaning of the ceramics: dirt and grease are to be removed with soap and water.

A T T E N T I O N !

Under no circumstances use sponge, scouring, aggressive or scratching purifiers!

D

GB

-16-

1.4 Nettoyage et entretien

Vous déposez ainsi un film invisible qui permettra ensuite de nettoyer plus facilement les carreaux.
Nettoyage des céramiques : la saleté peut être nettoyer à l’ aide d’ un chiffon humide ou d’ une savonné.

ATTENTION!

N’ utilisez jamais de détergent agressif, d’ éponges abrasives ou tout autre produit d’ entretien récurant.
Si la grille de décendrage se coincer, doit éloigner.

1.4 Onderhoud

Nadat het venster is drooggemaakt en gepolierd, is de oppervlakte van de ROBAX bedekt met een onzichtbare
film die helpt om het venster proper te houden. Wanneer het product regelmatig wordt aangebracht, kan het
venster gemakkelijker onderhouden worden.

Als er zich eenmaal hardnekkig roet op het venster heeft vastgezet, kunt u dat onder een vlakke hoek en met
brede bewegingen afkrabben met een "CERA-Quick"-krabber. Daarna de vensters met een verzorgings­product behandelen (b.v. "Cera-Fix").

Verzorging van de keramiek: vuil en vet kunnen verwijderd worden met zeep en water.

OPGELET !
Gebruik in geen geval schuursponsjes, schuurmiddelen, bijtende of krabbende reinigingsmiddelen!

Mocht het rooster zo erg bevuild zijn dat het niet meer goed werkt, dan dient het gedemonteerd te worden.
(Afb. 5).

NL

F

-17-

1.5 Störungsursachen, Behebung

Art der Störung mögliche Ursache Behebung

Geruchbildung: Austrocknung der

angewendeten Schutzfarbe.
Verdampfung von Ölresten

Den Ofen entsprechend der
Bedienungsanleitung mehrere

Stunden in Klein-stellung
betreiben. Danach für me hrere
Stunden auf maximale Leistung
heizen.

Zu geringe Wärmeab­gabe:

• Geräteleistung zu klein

gewählt.

• Zu geringer Kaminzug

• Undichtes Abgasrohr

• Undichtheiten an der

Glastür

• Verbrennung von zu

feuchtem Holz

• Lassen Sie Ihren Wärmebe-darf

vom Fachmann kontrol-lieren.

• Der Kaminzug muß mindes -

tens 10 Pa betragen.
Kontrollieren Sie Ihren

Schornstein auf Dichtheit. Die
Türen anderer an diesen
Schornstein angeschlos-senen
Feuerstätten dicht schließen.
Vor allem auf undichte Kamin-

Reinigungs-verschlüsse achten.
Eventuell mit senkrechter
Anlaufstrecke anschließen
(Bild 10).

• Die gesamten Abgasrohr-

verbindungenen müssen gut
abgedichtet sein und feuer-fest
isoliert werden.

• Dichtung kontrollieren, Heiz-

tür gut verschließen. Eventuell
Dichtschnur erneuern lassen.

• Nur gut getrocknetes Holz

verwenden.

D

-18-

1.5 Potential problems and how to tackle them

Kind of operating problem Possible reasons Solution

Odour formation Curing of the applied preventive

lacquer.
Steaming oil remains.

Operate the fire-place on a low
heating level according to the
instructions manual for a few
hours. Then heat up for maximal
performance for a few hours.

Too little heating performance

♦ We chose too little

performance

♦ Chimney draught is slight

♦ Have the heating

requirement of the room
examined by an expert

♦ Chimney draught shall be at

least 10 Pa

♦ Check the tightness of your

chimney and also that the
doors of other fire-places
leading to the same chimney
are closed and sealed
properly. Make sure that the

chimney-cleaning joints are
sealed properly.

♦ Too long and leaky smoke tube ♦ All the smoke tube joints

must be well sealed and
fireproof-isolated

♦ Leakage at the door glass ♦ Check the sealing, close the

door properly. May have to
have the tightening flap
renewed.

♦ Usage of wet wood. ♦ Use well dried wood only.

GB

-19-

1.5 Anomalies

Probleme Cause Solution

Formation d’ odeur

− Durcissement de la

peinture et évaporation des
résidus d’ huile.

− Chauffer le poêle comme décrit

pendant quelques heures sur la
position minimum. Ensuite le faire
chauffer au maximum pendant

quelques heures.

Dégagement de chaleur
insuffisant.

− Capacité de chauffage

insuffisante.

− Tirage de la cheminée

insuffisant.

− Faites contrôler le dégagement de

chaleur par votre revendeur.

− Le tirage dans la cheminée doit être

au minimum de 0,10 mbar.

− Vérifiez l’ étanchéité de la cheminée.

Fermez les portes d’ autres
cheminées/ poêles sur le canal d’

évacuation de la fumée. Contrôlez
surtout les clapets de nettoyage qui
ne sont pas fermés. Traitez d’
éventuelles fuites à l’ aide d’ un

produit d’ étanchéité.

− Tuyau d’ évacuation de la

fumé trop long ou fuite de
tuyau.

− Veillez à une bonne étanchéité du

raccord dans le canal d’ évacuation.
Les matériaux utilisés doivent être
résistants au feu.

− Fuite de la porte vitrée. − Vérifiez l’ étanchéité. Si nécessaire,

renouveler la bande d’ étanchéité.

− Combustion de bois trop

humide.

− N’ utiliser que du bois bien sec.

Les vitres se salissent

− Combustion de bois trop

humide.

− N’ utiliser que de bois bien sec.

− Sélection d’ une capacité

de combustion insuffisante.

− Faire chauffer fortement le poêle

avec plusieurs blocs, ensuite régler à
une capacité plus faible.

− Trop faible tirage de la

cheminée.

− Vérifier s’ il faut ramoner la

cheminée. Si nécessaire, faire
ramoner la cheminée.

− Aération insuffisante dans

la pièce causant une
souspression.

− Ouvrir une fenêtre ou un registre d’

air d’ une ouverture minimum de 150
cm3.

F

-20-

1.5. Storingen en oplossingen

Storing Mogelijke oorzaken Oplossing

Geurontwikkeling Uitdrogen van de beschermingsverf.

Verdamping van olieresten.

De kachel volgens de
gebruiksaanwijzing verschillende

uren op de laagste stand laten
branden. Daarna een aantal uren
op de hoogste stand laten
branden.

Verwarmingsvermogen te laag

♦ Ingesteld op een te laag

vermogen

♦ Te weinig schouwtrek

♦ Laat de

verwarmingsbehoefte van de
kamer uitrekenen door een
vakman.

♦ De trek in de schouw dient

minstens 0,10 mbar te
bedragen.
Controleer de dichtheid van
uw schoorsteen. Controleer

of de deuren van andere
verbrandingstoestellen die
zijn aangesloten op d eze
schoorsteen dicht zijn.
Controleer ook of de
reinigingskleppen van de
schoorsteen dicht zijn.
Eventuele lekken afdichten
met een dichtingsproduct
(Afb. 10).

♦ Rookgasafvoerbuis te lang en

lekt

♦ De lasnaden van de

rookgasafvoerbuizen dienen
goed afgedicht te zijn en

geïsoleerd met vuurvast
materiaal.

♦ Lekken aan de glasdeur ♦ Controleer de afdichting. De

deur goed sluiten. Eventueel
de afdichtingstrip
vervangen.

♦ Verbranding van te vochtig

hout

♦ Gebruik enkel goed droog

hout.

NL

-21-

2. AUFSTELLUNG

2.1 Vorschriften

Für die Aufstellung und den abgasseitigen Anschluß sind die Forderungen der Feuer-ungsverordnung (FeuVO)
der jeweiligen Länderbauordnung sowie DIN 4705 und DIN 18160 zu beachten.

Zur einwandfreien Funktion Ihres Ofens muß der Schornstein, an den Sie das Gerät anschließen wollen, in
einwandfreiem Zustand sein.

2.2 Aufstellungsraum

Da der Kaminofen die zur Verbrennung benötige Luft dem Aufstellungsraum entnimmt ist dafür zu sorgen,
daß über die Undichtheiten des Fensters oder Außentü-ren stets genügend Luft nachströmt. Zusä tzlich ist
sicherzustellen, daß ein Raum-Leistungsverhältnis von 4 m3 je kW Nennwärmeleistung gewährleistet ist. Für
den Kaminofen bedeutet dies, daß der Aufstellungsraum mindestens 32m3 groß sein muß. Ist das Volumen
geringer, mu ß über Lüftungsöffnungen ein Ver-brennungsluftverbund mit anderen Räumen hergestellt werden.
(Verbundöffnungen mind. 150 cm²)

2.3 Geräteabstände

Alle brennbaren Bauteile, Möbel oder auch z.B.Dekostoffe in der näheren Umgebung des Ofens sind gegen
Hitzeeinwirkung zu schützen.
Einrichtungsgegenstände im Strahlungsbereich
Im Sichtbereich (Strahlungsbereich) des Feuers muß zu brennbaren Bauteilen,Möbel oder auch z.B. zu
Dekostoffen ein Abstand von mindestens
1m (A),gemessen ab Vorderkante Feuerraumöffnung eingehalten werden.Der
Sicherheitsabstand reduziert sich auf 40 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende
Bauteil montiert wird (Beispiel siehe Abb.8 )
Einrichtungsgegenstände außerhalb des Strahlungsbereichs
Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen hergestellt, oder mit
brennbaren Baustoffen verkleidet sein, sofern ein Abstand von seitlich 30 cm und hinten 20 cm unterschritten
wird.
Der Seitenabstand zu brennbaren temperaturempfindlichien Gegenständen von Z.B. Möbelteilen aus Holz oder
Kunststoff muß ebenfalls 30 cm betragen ( siehe Abb. 9 ).

8

9

D



-22-

2. PLACING

2.1 Prescriptions

When placing the fire-place and jointing the smoke tube side the fire protection requirem ents of the relevant
construction provisions must be taken into consideration.

For the problem-free functioning of the equipment the chimney which the fire-place uses must be in perfect
condition.

2.2 The room for placing the fire-place

Since the air which the fire-place takes comes from the room where it is located fresh supply of air must be
sufficient. Make sure that 4 m3 volume of air falls to each KW of nominal performance.
For this specific fire-place this means that the room must be at least 32 m3. If the room is less than 20 m3 then

sufficient air supply can be secured by opening more rooms together (size of the linking slots must be at least
150 cm2).

2.3 Distances

All combustible equipment, furniture or e.g. decoration materials which are in the close environment of the
fire-place shall be protected from the heat.

Furnishings in the radiation area

Keep a minimal distance of 1m between the front cover of the fire-place and the combustible equipment,
furniture or e.g. decoration materials.

The security distance can be lowered to 40 cm if a heat shield is put in front of the object to be protected (B)
(see our example on drawing no. 8).

Furnishings outside the radiation area

The walls beside and behind the fire-place shall not be made of combustible materials and they cannot be
covered by such materials, unless the distance on the sides is more than 30 cm and behind is more than 20 cm.
Similarly to the wooden and plastic furniture on the sides a distance of 30 cm shall be kept (see drawing no. 9).

GB

-23-

2. INSTALLATION

2.1 Prescriptions d’ installation

Faites placer le poêle en conformément aux prescriptions nationales et locales en matière de sécurité anti­incendie ainsi qu’ après les normes : DIN 4705 et DIN 18160.

Pour un bon fonctionnement de l’ appareil il est nécessaire une cheminée parfaite.

2.2 Espace pour installation

L’ air frais, nécessaire à la combustion est assuré par l’ espace de la pièce dans laquelle le poêle est installé. La
volume de la pièce doit être au minimum égal à 4 fois la puissance d’ appareil ( 4 m3 / kW). Pour ce poêle doit
être min. 32 m3. Si le local est plus petit des ouvertures d’ aération doivent être, des pratiquées pour créer une

communication avec les autres pièces. Une bouche d’ aératio n doit être d’ au moins 150 cm2.

2.3 Distances minima

Laissez suffisamment d’ espace entre le poêle et le mobilier ou d’ autres objets.
Ameublements dans la zone de rayonnement

Aucun revêtement inflammable ne peut se trouver devant le poêle dans un rayon de 1m. (A)
Si vous utilisez une plaque thérmorésistent cette distance peut être réduire à 40 cm. (B) (voir fig. 8)

Ameublements en dehors de la zone de rayonnement
Les murs situés directement à côté ou derrière le poêle ne peuvent pas être composés de matières

inflammables. Si c’ est le cas, la distance entre le poêle et le mur doit être d’ un minimum de 30 cm à côté et de
20 cm à derrière. La distance entre le poêle et des meubles en bois ou en matière synthétique doit être d’ au
minimum 30 cm (voir fig. 9.).

F

-24-

2. INSTALLATIE

2.1. Plaatsingsvoorschriften

Bij het plaatsen van de kachel en het afdichten van de rookgasafvoerbuis dienen de nationale
brandbeveiligingsvoorschriften en de bepalingen van DIN 4705 en DIN 18160 te worden gerespecteerd.

Om een storingsvrije werking van de kachel te kunnen garanderen, dient de schoorsteen, waarop u de kachel
aansluiting, in perfecte staat te zijn.

2.2. Plaatsingsruimte

Daar de lucht die nodig is voor de verbranding uit de ruimte wordt onttrokken waar de kachel is opgesteld,
dient er voldoende aanvoer van verse lucht te zijn. Per KW nominaal vermogen dient er 4 m³ lucht voorhanden
te zijn. Voor deze specifieke kachel dient de ruimte dus minstens 32 m³ groot te zijn. Als de ruimte kleiner is,
dient er via verluchtingsopeningen een verbrandingsluchtverband gecreëerd te worden met andere kamers.
(Verluchtingsopeningen dienen minstens 150 cm² groot te zijn.)

2.3. Minimum afstanden

Alle brandbare elementen, meubels of b.v. decoratiestoffen, die zich in de nabijheid van de kachel bevinden,
dienen tegen de warmte beschermd te worden.
Meubelen en decoratie in het stralingsbereik

Hou een afstand van minimum 1 meter (A) vanaf de voorkant van de opening van de stookplaats tot brandbare
elementen, meubelen en decoratiestoffen. Deze veiligheidsafstand kan herleid worden tot 40 cm (B) als een
warmteschild vóór het object wordt geplaatst (Afb. 8).
Meubelen en decoratie buiten het stralingsbereik
De muren naast en achter de kachel mogen niet vervaardigd zijn uit brandbaar materiaal. Ze mogen ook niet
bekleed zijn met dergelijke materialen, tenzij de laterale afstand meer dan 30 cm en de afstand achteraan meer
dan 20 cm bedraagt.
De laterale afstand tot houten of plastic meubels dient ook 30 cm te bedragen (Afb. 9).

NL

-25-

2. AUFSTELLUNG

Boden unter dem Ofen
Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem Ofen sowie von der
Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht brennbaren Baustoffen,
z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl, ersetzt oder geschützt werden.

2.4 Kaminanschluß

ACHTUNG:
Vor dem Anschluß des Gerätes ist in jedem Fall der zuständige Bezierkska-minkehrermeister zu Rate zu
ziehen!
Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein. Sie dürfen nicht in den
freien Schornsteinquerschnitt hineinragen. Das Verbindungsstück zwischen Kaminofen und Kamin soll den
gleichen Querschnitt haben wie der Rohrstutzen am Ofen. Waage-rechte Verbindungsstücke über 0,5 m sollen
zum Kamin hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt oder senkrecht geführt sind, sollen
nicht länger als einen Meter sein.
Verbindungsstücke zu Kaminen müssen von Bauteilen aus brennbaren Baustoffen einen Abstand von
mindestens 40 cm einhalten. Es genügt ein Abstand von mindestens 10 cm, wenn die Verbin-dungsstücke
mindestens 2 cm dick mit nichtbrennbaren Dämmstoffen ummantelt sind.
Verbindungsstücke zu Kaminen müssen, soweit sie durch Bauteile aus brennbaren Baustoffen führen :
In einem Abstand von mindestens 20 cm mit einem Schutzrohr aus nichtbrennbaren Baustoffen versehen oder
in einem Umkreis von mindestens 20 cm mit nicht brennbaren Baustoffen mit geringer Wärmeleitfähigkeit
ummantelt sein.
Geringere Abstände
aus brennbaren Baustoffen sind zulässig, wenn sichergestellt ist, daß an den Bauteilen bei Nennwärmeleistung
der Feuerstätten keine höheren Temperaturen als 85°C auftreten können.
ACHTUNG:
Der Anschluß an einem Kamin, dessen wirksame Höhe unter 4m, bei Mehrfachbelegung 5m liegt, ist
unzulässig./ Siehe:Daten zur Schornsteinberechnung Seite 31 /
An dem zum Anschluß des Ofens vorgesehenen Kamin dürfen höchstens zwei weitere Feuerstätten
angeschlossen sein.

D

-26-

2. PLACING
The flooring under the fire-place

Flooring made of combustible materials like carpet, parquet floor or cork shall be protected by a shield of non­combustible material (e.g. ceramics-, stone-, glass-floor or metal) placed under the fire -place reaching 50 cm in
front of the furnace chamber and 30 cm besides.

2.4 Joint of the chimney
A T T E N T I O N!

Before jointing the fire-place to the chimney ask for the approval of the responsible chimney-sweeper.

Linking and jointing elements shall be attached to the equipment and to each other in a well-sealed
and durable way. The smoke tube cannot reach into the free cross-section of the chimney. The interconnecting
piece between the chimney and the fire-place shall be of the same cross-section size as the tube stub of the fire-

place. The tubes which are not heat-protected or are not led vertically shall not be longer than 1m.

Those horizontal tube jointing pieces which are longer than 50 cm shall be attached to the fireplace
with a rising of 10o.

There shall be a minimum distance of 40 cm between the jointing pieces of the fire-place and the
combustible materials. Provided that the interconnecting pieces have a non-combustible coating of minimum 2

cm, then the distance from combustible materials can be minimum 10 cm.

If the interconnecting pieces are led across equipment or furnishing made of combustible materials,

1. they have to be covered with a protecting tube made of non-combustible material in a distance

of min. 20 cm, or

2. they have to be coated with non -combustible material in an area of min. 20 cm.

Distances less than the above are allowed if it is secured that from the nominal performance of the fire-place
the temperature at the combustible equipment and furnishing is not more than 85 oC.

A T T E N T I O N!

Attaching to a chimney is not allowed if the length of the chimney junction is less than 4 m (see the details of
chimney calculations on page no. 32).

To the chimney which the fire-place uses a maximum of two other fire -places can be jointed.

GB

-27-

2. INSTALLATION

Le sol sous poêle

Si le sol n’ est pas résistant à la chaleur placez sur le sol, sous le poêle une plaque de sol thermoresistent :
métallique, céramique ou pierre devant le poêle 50 cm, à côtè 30 cm.

2.4 Raccordement sur la cheminée
ATTENTION !

Avant de raccorder sur la cheminée il est recommandé de faire appel à un professionnel qualifié. L’ appareil
sera raccordé étance à la cheminée au moyen d’ un tuyau de fumée. Le tuyau n’ enfoncerait pas trop
profondément dans la cheminée. Le tuyau d’ évacuation de la fumée entre le poêle et la cheminée doit avoir le

même diamètre que le tuyau à collet du poêle. Les parties horizontales de tuyau de plus de 50 cm doivent
présenter une inclinaison de 10º.

Les tuyaux non isolés ou qui ne sont pas montés verticalement ne peuvent dépasser une lo ngueur de 100 cm.

Gardez une distance d’ au moins 40 cm entre le tuyau et les parties inflammables. Ces valeurs peuvent être
augmentées au 10 cm grâce à une isolation du tuyau de minimum 2 cm.

Si le tuyau est posé directement à côté de matières inflammables

1. doit utiliser un tuyau complémentaire et respecter une distance de min. 20 cm, ou

2. doit garnir avec matières thermoresistent et respecter la distance de min. 20 cm.

Ces distances peuvent réduire en cas d’ une garantie à un chauffage normal, la température des meubles n’
atteignent pas 85 ºC.

ATTENTION !

Pour une cheminée avec un raccord à la hauteur de tirage utile doit être d’ au moins 4 m. (voir p. 33.)

A la cheminée peuvent encore raccordés maximum 2 poêles.

F

-28-

2. INSTALLATIE

De bodem onder de kachel
Bodems vervaardigd uit brandbare materialen, zoals tapijt, parket- of kurkvloer, dienen te worden beschermd
door een vloerplaat uit niet-brandbaar materiaal, zoals: keramiek, steen, glas of metaal. De vloerplaat dient
vooraan 50 cm en zijdelings 30 cm uit te steken.

2.4. Aansluiting op de schoorsteen

OPGELET!
Vooraleer de kachel aan te sluiten op de schoorsteen dient u de schoorsteenveger te raadplegen.
Verbindingsstukken dienen vast en ondoordringbaar op het toestel en onderling op elkaar te worden
aangesloten. De rookgasafvoerbuis mag niet door de vrije schoorsteendoorsnede steken. Het verbindingsstuk
tussen de kachel en de schoorsteen dient dezelfde doorsnede te hebben als het buisaansluitstuk op de kachel.
Horizontale verbindingsstukken die langer zijn dan 0,5 meter dienen aan de kachel te worden aangesloten
onder een hellingshoek van 10°. Buizen die niet warmtegeïsoleerd of verticaal geïnstalleerd zijn, mogen niet
langer zijn dan 1 m.

Respecteer een minimum afstand van 40 cm tussen de verbindingsstukken van de kachel en brandbare
onderdelen. Een afstand van 10 cm volstaat als de verbindingsstukken een onbrandbare ommanteling van

minimum 2 cm dikte hebben. Wanneer de verbindingsstukken door onderdelen uit brandbare materialen
voeren, dienen deze verbindingsstukken:

- over een afstand van minimum 20 cm bedekt te zijn met een beschermende buis van niet-brandbaar

materiaal, of

- bedekt te zijn met niet-brandbare materialen over een afstand van minimum 20 cm.
Kleinere afstanden dan hiervoor vermeld zijn toegelaten indien kan worden gegarandeerd dat het nominaal
vermogen van de kachel ter hoogte van de brandbare materialen geen temperaturen kan veroorzaken van meer

dan 85°C.
OPGELET!

Aansluiting op een schoorsteen van minder dan 4 m, ingeval verschillende kachels zijn aangesloten geldt 5 m,
is niet toegelaten. (Zie details berekeningen schoorsteen op blz. 32).

Op de schoorsteen waarop de kachel is aangesloten, mogen nog maximum twee andere kachels aangesloten
worden.

-29-

NL

In der Regel kann der Ofen mit einem Bogen direkt an
den Schornstein angeschlossen werden (Bold 10).

The fire-place can usually be jointed to the chimney
with an arch (picture no. 10).

En général le poêle peut être raccorder directement un
tuyau coudé sur la cheminée.(voir fig. 10)

In principe kan de kachel op de schoorsteen worden
aangesloten met een bocht (Afb. 10).

Zur besseren Nutzung der wärme im Abgas sollte der
Ofen immer entsprechend Abbildung 11.

angeschlossen

werden.

Bei geringem Schornsteinzug sollte der Ofen durch ein
Senkrechtes Abgasrohr, das als Anlaufstrecke dient,
mit dem Schornstein verbunden werden (Bild 11).

When the chimney draught is weak the fire-place

must be jointed to the chimney through a vertical

smoke tube (picture no. 11).

Si la hauteur de tirage utile est inférieure, il faut

raccorder un mètre de tuyau vertical sur le poêle avant

de raccorder le tuyau la cheminée.(voir fig. 11).

Voor een optimale benutting van de warmte in het

verbrandingsgas dient de kachel te worden aangesloten

overeenkomstig Afb. 11.

D GB F NL

Bild 10

-30-

min

50 cm

NL

Richtig

Falsch

mind. 50 cm

niedriger als

als Firstkante

unter

5m

mind. 30 cm

Querschnittverengung
im Kamin durch zu

weit eingeschobene

Abgasrohre

Falschluft durch

offene Türen an

nicht benutzten

Feuerstätten

Stau durch sich ge­genseitig behin-

dernde Abgasströ­me

Falschluft durch of­fenen Rohranschluß

Falschluft durch

undichten Rohr

-

anschluß

Falschluft durch

offene Kamin­türe

mind. 5m

D GB F

Bild 11

-31-

2. PLACING

Right

Not right

Tightening cross section of the chimney because the

smoke tube is pushed into the
chimney too much

Min. 30 cm Obstruction because the smoke tubes are led as

facing each other

Faulty draught because a fire-place’s door

(not in use) is open

False air because of an open tube joint

False air because of a leaky tube joint

False air because of open fire-place door

(see on page 31)

GB

-32-

2. INSTALLATION

Correct Incorrect

sous le niveau de toit

sous 5 m

30 cm au minimum Rétrécissement du diamètre à cause du tuyau enfoncé

trop profondément.

Retour de fumée à cause d’ ouverture d’ évacuations

placée en vis-à-vis.

Faux appel d’ air à cause des clapets ouverts des

chemiées non utilisées.

Faux appel d’ air a cause d’ un raccord de tuyau

ouvert.

Faux appel d’ air à cause d’ un mauvais raccord de

tuyau.

Faux appel d’ air à cause d’ un clapet d’ inspection

ouvert.

(voir la page 31.)

F

-33-

2. PLAATSING

Juist Verkeerd

Min. 50 cm minder dan 5 m.

lager dan daknok

Diameter verkleint in kachel doordat de

rookgasafvoerbuis te ver is doorgeschoven

Min. 30 cm Rookgasterugkeer omdat de

rookgasafvoerbuizen tegenover elkaar liggen

Valse lucht doordat een deur van een niet-

gebruikte kachel niet volledig dicht is.

Valse lucht door een niet-dichte aansluiting

van een buis.

Valse lucht door een lekkende buisaansluiting.

Valse lucht door geopende kacheldeur.

(Afbeeldingen zie blz. 31)

-34-

NL

3. Technische Daten

3.1 Maßzeichnung

3. Technical data

3.1 Dimensions

3. Caractéristiques techniques

3.1 Plans avec dimensions

3. Technische kenmerken

3.1 Afmetingen

KF 101 L 1160 600 400 107 833 730 117 kg
KF 101 LSF 1160 600 400 107 833 730 165 kg
KF 101 LEF 1160 600 400 107 833 730 117 kg

A

(mm)

B

(mm)

C

(mm)

D

(mm)

E

(mm)

F

(mm)

Gewicht

-

Weight
Poids -

Gewicht

KF 101 O 1044 550 400 110 997 894 121 kg
KF 101 OSF 1069 550 400 110 997 894 188 kg
KF 101 OEF 1069 550 400 110 997 894 130 kg
KF 101 R 1044 600 524 134 997 894 125 kg
KF 101 RSF 1069 610 524 134 997 894 190 kg
KF 101 REF 1069 600 524 134 997 894 134 kg

D GB

F NL

-35-

DIN registry number P 01 WM 10-KF 101 -O

P 01 WM 11-KF 101 -R

P 01 WM 10-KF 101 -L
Nominal performance 8kW
Heating capacity (m3)

under favourable / less favourable / not favourable heating
circumstances

according to 18893/TAB 2 DIN standard

180/105/72

Flue gas values: fuel:
Flue gas stream:
Flue gas temperature:
Min. blast pressure at nominal performance:
Blast pressure at nominal 0.8 s

BB7”/wood

7 g/s

350 oC

11Pa

8 Pa

DIN-Registrier

-

Nr. P 01 WM 10

-

KF 101

-O

P 01 WM 11-KF 101 -R
Nennwärmeleistung 8 kW
Raumheizvermögen m³
bei günstigen, weniger günstigen und ungünstigen
Heizbedingungen nach DIN 18893/TAB. 2
bei Zeitheizung
Abgaswerte: Brennstoff:
Abgasmassenstrom
Abgasstutzentemperatur

min. Förderdruck bei Nennwärmeleistung
Förderdruck bei 0,8 x Nennwärmeleistung

BB7“/Holz

7 g/s

350 °C

11 Pa
8 Pa

GB

D

180/105/72

-36-

Numéro régistration DIN P 01 WM 10-KF 101 -O

P 01 WM 11-KF 101 -R

P 01 WM 10-KF 101 -L
Puissance calorifique nominale 8 kW
Volume chauffée m3 aprés DIN 18893/TAB2 dans les

conditions optimes / médiocres / mauvaises

180/105/72

Gaz de combustion : Combustible :
Quantité
Température
Tirage minimum

− puissance nominale

− 0,8 × puissance nominale

BB7 /Bois

7 g/s

350 ºC

11Pa

8 Pa

DIN-registratienummer P 01 WM 10-KF 101 -O

P 01 WM 11-KF 101 -R

P 02 WM 10-KF 101 -L
Nominaal vermogen 8 kW
Verwarmingsvermogen (m³)

onder gunstige / minder gunstige / ongunstige
verwarmingsomstandigheden
volgens DIN 18893/TAB2

180/105/72

Verbrandingsgas: Brandstof:
Hoeveelheid:

Temperatuur:
Minimum trek

- nominaal vermogen

- 0.8 x nominaal vermogen

BB7 / Hout

7g/s

350°C

11 Pa

8 Pa

NL

F

-37-

Art.Nr.:

198050660

Versie nr. 5
