Sachtler 2010, Video 20 S1 Users Guide [de, en]

Video 20 S1

Fluid Head

Fluidkopf

Manual / Benutzerinformation

© by sachtler®. Alle Rechte vorbehalten / All rights reserved

Originalbetriebsanleitung/Original User Manual

Version: 1.7/12/13

Ausgabedatum / Issue date: 12/13

Bestellnr. / Order no.: S 2021-4980

sachtler

®

Vitec Group Videocom Division

www.vitecgroup.com

Erfurter Strasse 16 Postfach / P.O.BOX 2039
D-85386 Eching D-85380 Eching
Germany Germany
Telefon: [phone]
Telefax: +49/(0)89 321 58 227
E-Mail: [email protected]
Internet: http://www.sachtler.com

- I -

Video 20 S1

Table of contents

1 Safety instructions / General Information.............................1

2 Operating elements..............................................................2

3 Operation..............................................................................4

3.1 Intended use ................................................................4

3.2 Moving of the pan bar ..................................................4

3.3 Levelling of the fluid head ............................................5

3.4 Mounting of the camera and / or plate.........................5

3.5 Counterbalancing of the camera..................................7

3.6 Setting of the drag........................................................8

3.7 Brakes ..........................................................................8

3.8 Change of battery ........................................................8

3.9 Transport setting of drag, counterbalance

and brakes ...................................................................9

4 Technical Data....................................................................10

5 Accessories ........................................................................11

6 Inspection & Cleaning ........................................................11

7 Warranty .............................................................................11

Inhaltsverzeichnis

1 Sicherheitshinweise / Grundlegende Hinweise..................13

2 Bedienelemente .................................................................14

3 Betrieb ................................................................................16

3.1 Bestimmungsgemäße Verwendung ...........................16

3.2 Schwenkarmverstellung .............................................16

3.3 Nivellieren des Fluidkopfes ........................................17

3.4 Entnehmen und Einsetzen der Kameraplatte ............17

3.5 Einstellen der Kamerabalance ...................................19

3.6 Einstellen der Dämpfung............................................20

3.7 Bremsen.....................................................................20

3.8 Austausch der Batterie...............................................20

3.9 Transportstellung von Dämpfung, Gewichts-

ausgleich und Bremsen .............................................21

4 Technische Daten...............................................................22

5 Zubehör ..............................................................................23

6 Inspektion & Pflege ............................................................23

7 Gewährleistung ..................................................................23

- II -

Video 20 S1

Manual

Video 20 S1

- 1 -

1 Safety instructions / General Information

-> Before using the fluid head read the manual.

-> Before mounting the fluid head on the tripod, check if the tri-

pod has a safe standing and if the ttripod leg extensions are
clamped.

-> Before releasing the tie down on the fluid head (with a

mounted camera), the tripod must be secured against fall
over.

-> Before releasing the vertical brake (at a non balanced

camera set up) or the clamping of the camera-/balance plate
the camera must be secured against suden movement,
otherwise there may be a danger of finger trapping.

-> During camera tilt movements with extreme tilt angles there

may be a danger of finger trapping between balance plate
and housing for users and third persons.

- 2 -

Video 20 S1Manual

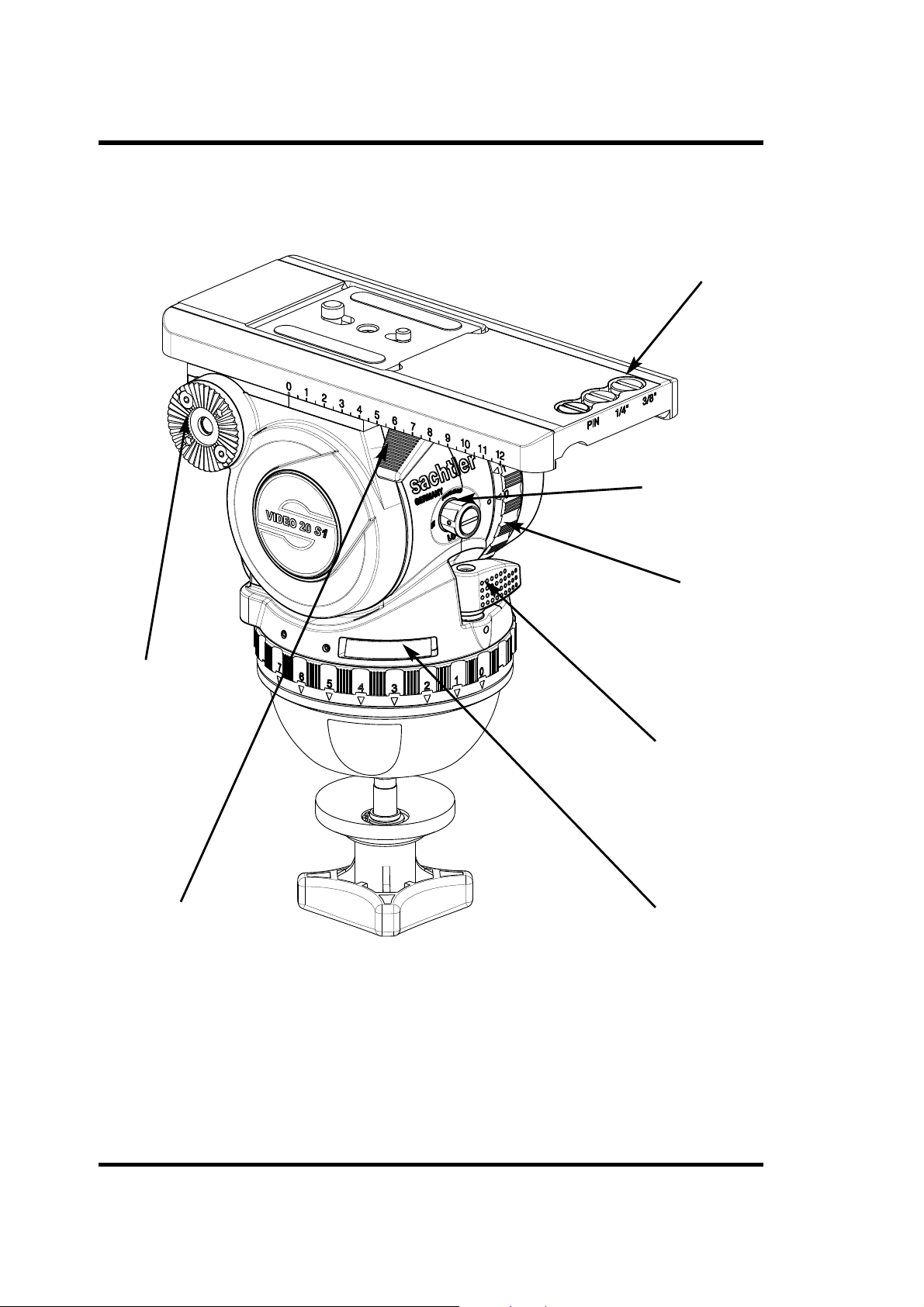

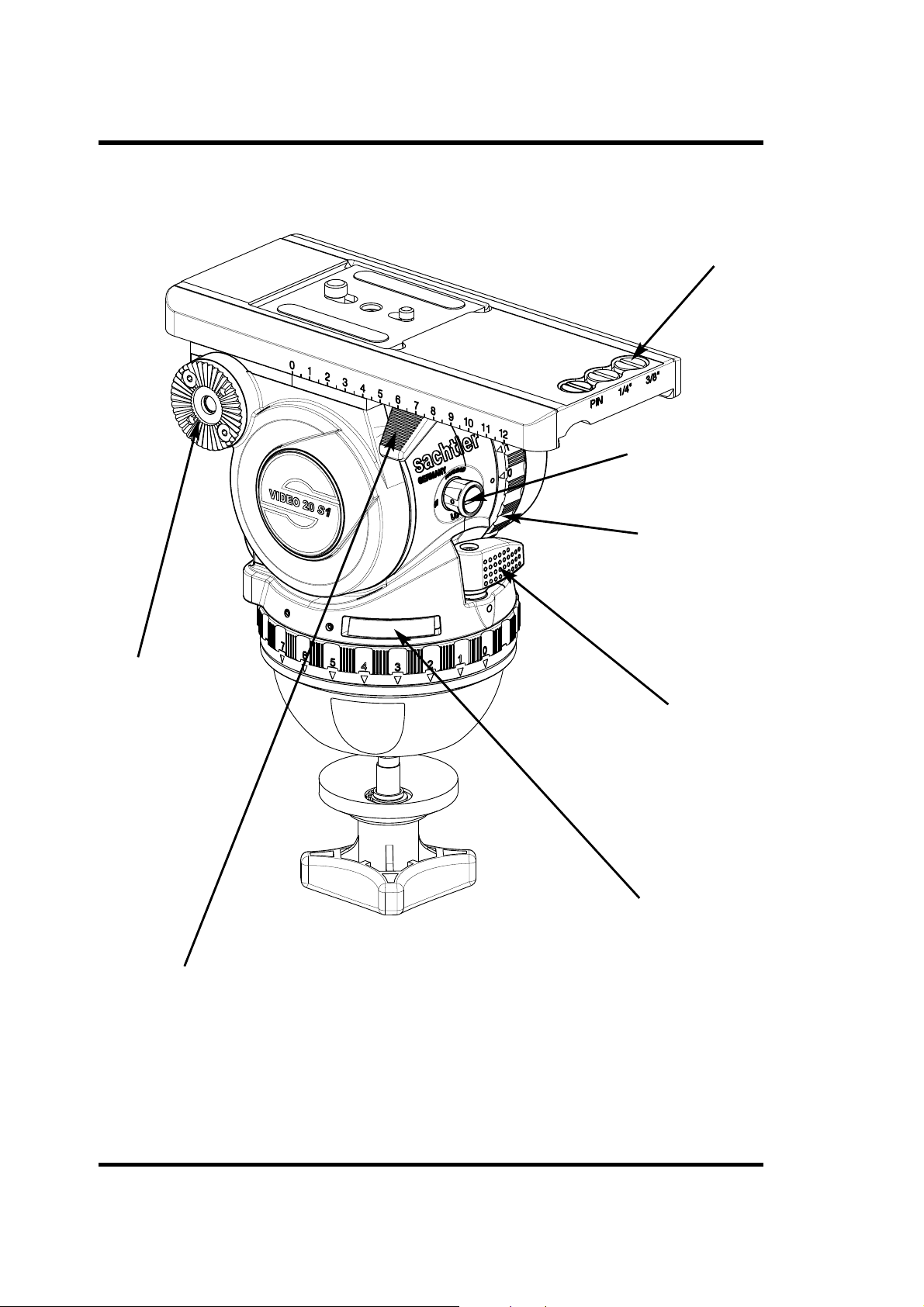

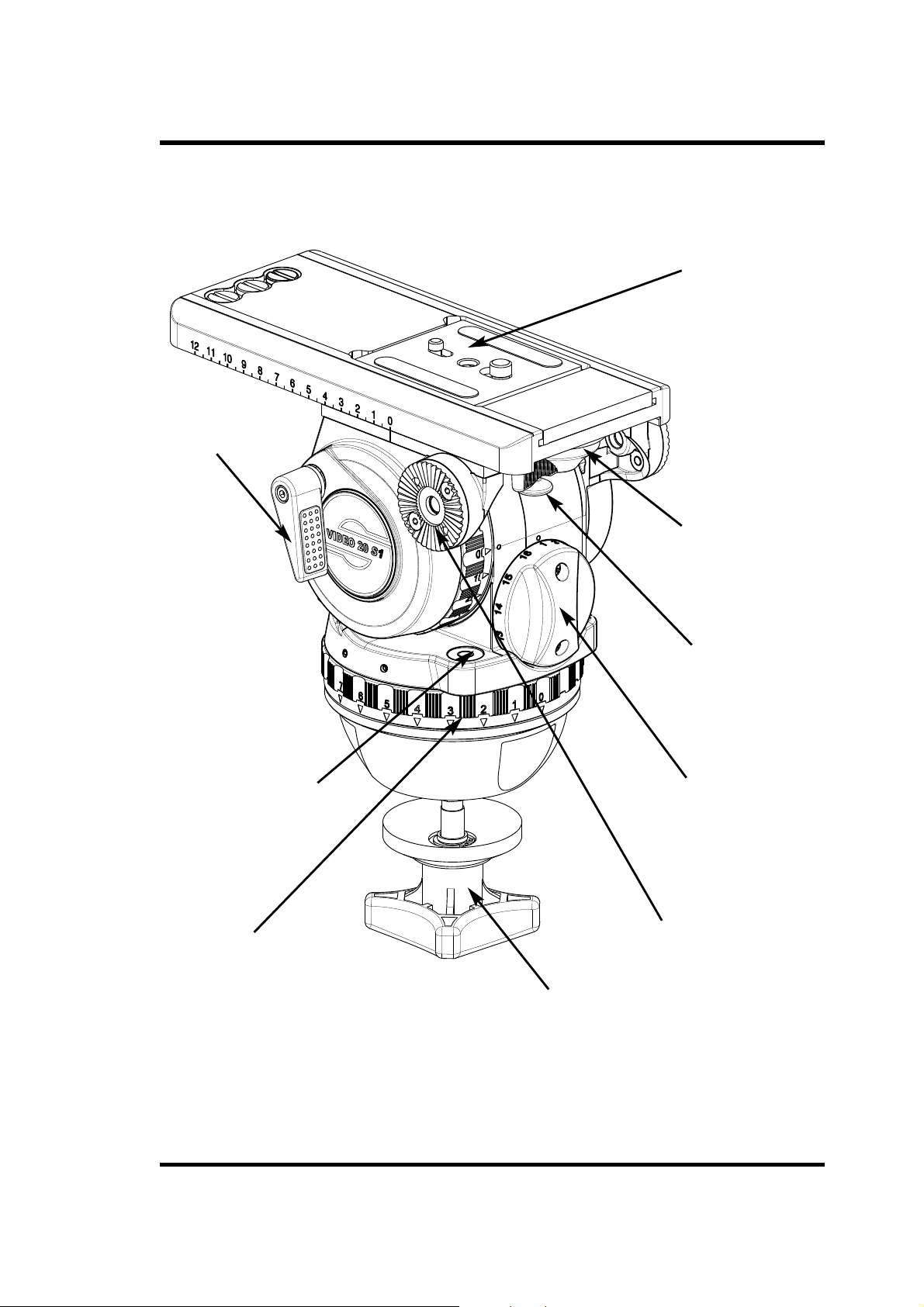

2 Operating elements

Camera plate

Safety Lock of

Touch & Go System

Counterbalance

Adjustment Knob

Vertical brake

Tie down

Pic. 1

Illuminated
Touch Bubble

Rosette for left pan bar

Horizontal drag
adjustment

Lever Locking of

Touch & Go System

Rosette for right
pan bar

Clamp lever
balance plate

Battery compartment

for touch bubble

Payload range

shifter

Vertical drag

adjustment

Pic. 2

Manual

Video 20 S1

- 3 -

Horizontal brake

Spare/Camera

screws

- 4 -

Video 20 S1

Manual

3 Operation

3.1 Intended Use

This fluidhead was developed to enable pan- and tilt move­ments of cameras. The maximum payload is specified in
chapter 4.

3.2 Moving of the pan bar

Open the clamping lever of the pan bar and move the pan
bar into the desired position. Close the clamping screw of
the pan bar. While lifting the lever it will be disengaged and
can now be placed in a desired angular position.
During transportation the pan bar can be moved next to the
tripod legs.

Caution:

Open the clamping screw of the pan bar far
enough. The teeth of the pan bar clamp should not clatter
while moving the pan bar. Make sure that the teeth inter­leave with each other when closing the clamping lever of
the pan bar.
Use of the enclosed pan bar on the left side of the fluid
head is also possible. The pan bar has to be removed from
the head and the black plastic cap on its top should be
opened and removed with a coin or screw driver. The too­thed clamp should be removed and relocated. The plastic
cap needs to be tightened again.

Manual

- 5 -

Video 20 S1

3.3 Levelling of the fluid head

Apply the vertical brake and hold the camera with one
hand. Open the clamping screw of the fluid head and move
the head in such a way, that the bubble moves into the
level´s black circle. Tighten the clamping screw firmly.

Touch Bubble

The Video 20 S1 has a self illuminating Touch Bubble
which allows easy levelling even under unfavourable
lighting conditions. The illumination is activated by strong
tapping on the bubble. The bubble will glow up to 20
seconds.

3.4 Mounting of the camera and / or plate

The Video 20 S1 is delivered with the Touch & Go camera
quick locking system.

-> Apply the horizontal and vertical brake.

-> Hold the camera and / or plate with one hand.

-> Grasp the locking lever with your thumb and index

finger and pull down the red safety button.

-> Move the locking lever as far as possible to the left and
take out the camera and/ or plate.

-> Attach the camera plate to the camera or tripod adaptor
plate (camera accessory) around the camera´s centre
of gravity.

- 6 -

Video 20 S1Manual

-> By mounting the camera and/or plate again it will lock
automatically and the locking lever will snap back
audible into its initial position.

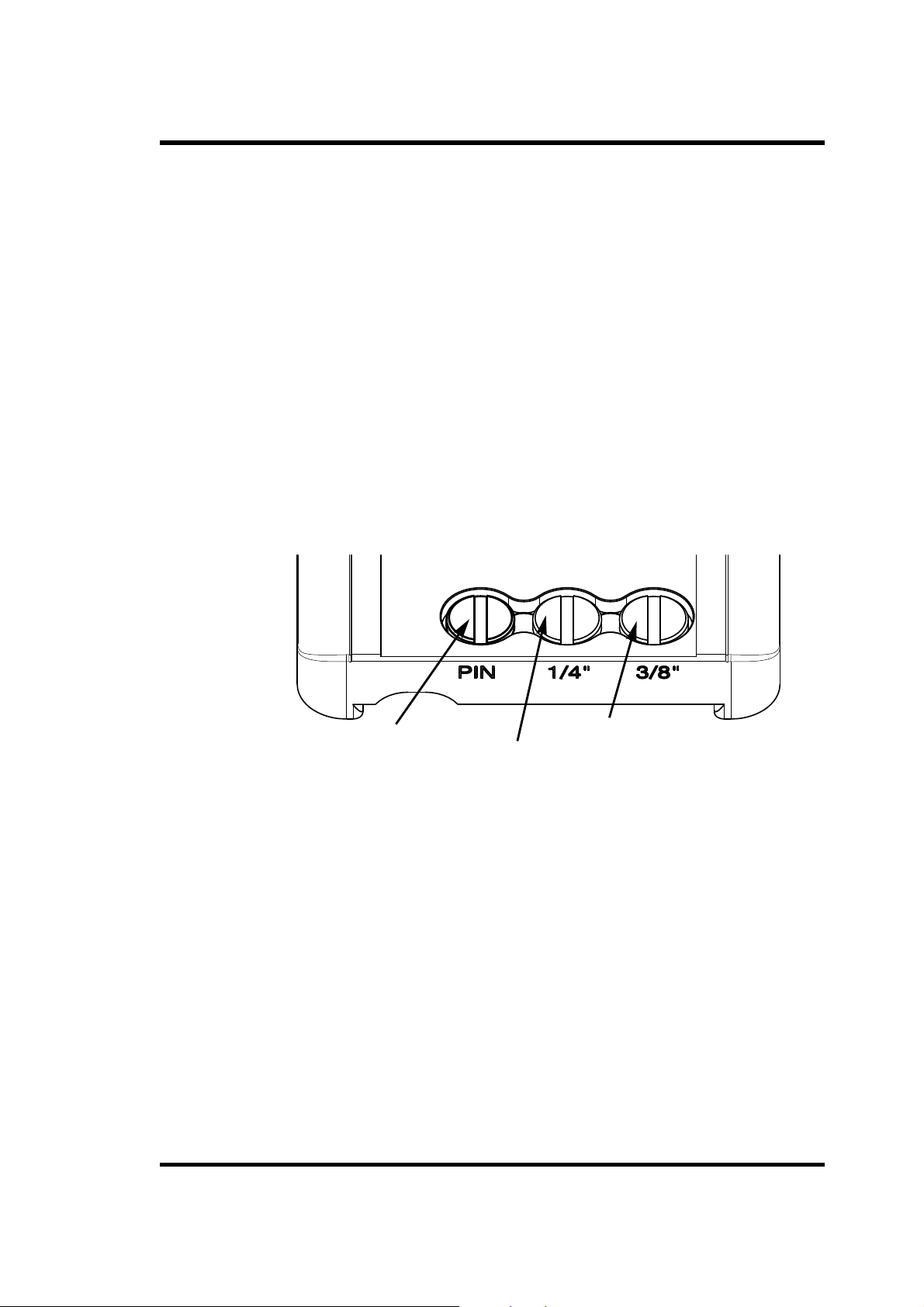

-> A 3/8” screw and a 1/4” screw are provided in the
camera plate as a standard fixing solution.

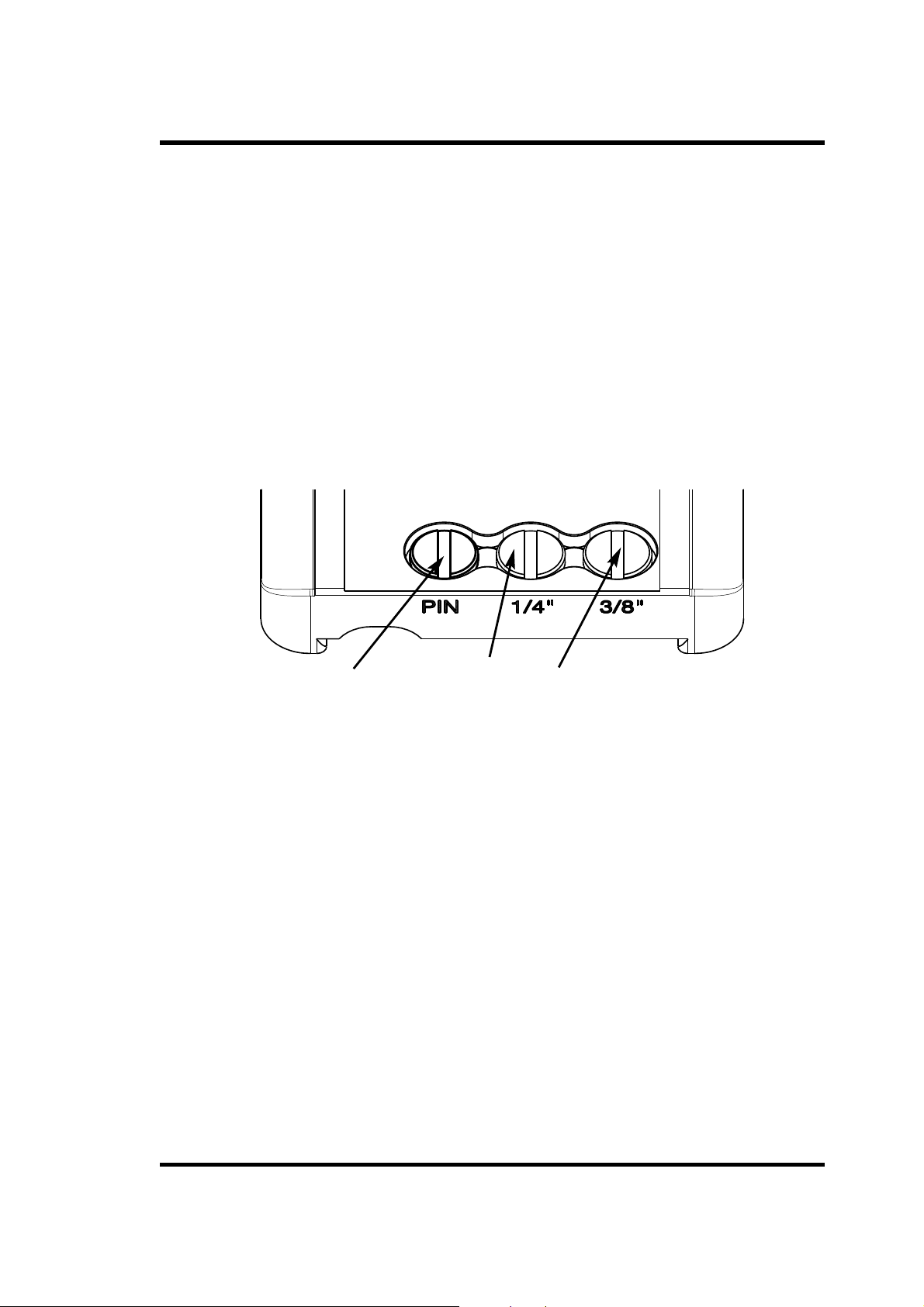

-> If you need to attach your camera either with two
3/8”screws or 1/4” screw and pin, just use the
screws located in the parking positions, shown in
picture 3.

-> The 1/4” screw can be placed everywhere. The pin
screw needs to be placed in the whole with the 3/8”
thread.

Pic. 3

3/8”

1/4”

pin

ManualVideo 20 S1

- 7 -

3.5 Counterbalancing of the camera

-> Before adjusting the counterbalance of the camera, the
center of gravity of the camera must be centered preci­sely over the axis of the fluid head.

-> Lock the vertical brake, adjust the vertical setting of the
fluid drag to “0”, adjust the knob for the counterbalance

setting also to “1” and switch the payload range shifter
(Boost Button) on the head´s front side to
position “LO”.

-> Secure the camera with one hand and open the verti-

cal brake.

-> Should the camera be front or back heavy open the
lock of the sliding balance plate (push back red lever
underneath the balance plate as far as possible).
Keep the camera secured with one hand. Centre the
camera weight and compensate for a backheavy setup

by sliding the cameraplate forwards and for a fronthea­vy setup by sliding backwards. The camera should
remain in the horizontal position.

-> Lock the balance plate by pulling the red lever into its
initial position.

-> The fluid head Video 20 S1 is equipped with a sixteen
step counterbalance adjustment and payload range
shifter on the head´s front side with two positions
(HIgh and LOw).
Select the setting which compensates best with your
camera set up. Adjusting the lower setting comes
immediately effective. The adjustment of the higher set­ting becomes effective after passing the “0” level while
tilting the fluid head.

-> If you can`t manage to centre the camera, you should
move the camera plate to a different position on the tri­pod mounting adaptor or use the C.O.G plate (# 1063)
which is available as an accessory.

- 8 -

Video 20 S1Manual

3.6 Setting of the drag

The Video 20 S1 is equipped with a 7-step drag level hori­zontally and vertically and a zero setting. By turning the
vertical setting and the horizontal setting the desired level
of fluid drag is selected. Turn the setting ring to "0" in order
to switch off the drag completely.
The different drag levels can only be felt if the horizontal
and vertical brakes are open. If you apply drag, the degree
of horizontal and vertical drag is identical and thus enables
precise diagonal panning movements without jerks and
vibrations.
Make sure that you always turn the setting to the next
indexed position (arrow pointing on index dot). Engage the
retainer pins by slowly panning or tilting the camera.

ATTENTION:

Panning or tilting the camera with settings between the
indexed positions can damage the retainer pins and/or
disks.

3.7 Brakes

The horizontal brake applies the lock for the pan and the
vertical brake for the tilt movement. Both brakes are free
off vibrations and can be used during shooting.

3.8 Change of the battery

The illumination is powered by one standard type button
cell (CR 2032, 3 V) located in the battery holder, which can
be opened with a sharp object such as a screwdriver.

Make sure to insert the new batteries according to the
“plus” symbol as indicated in the covering plate.

The battery last for about 2000 illumination cycles

ManualVideo 20 S1

- 9 -

3.9 Transport setting of drag, counterbalance
and brakes

To ensure smooth operation of the setting rings for the
drag over the long life time period of the fluid head, you
should turn both setting rings from position “0” to maximum
position, before and after the use of the fluid head.

Setting during transportation: the most important issue is to
open both brakes - horizontal and vertical.
Counterbalance and drag should be set to maximum positi­on.

- 10 -

Video 20 S1Manual

4 Technical Data

2 kg to 25 kg (4.4 lb to 55 lb)

2 kg to 15 kg (4.4 lb to 33 lb)
12 kg to 25 kg (26 lb to 55 lb)

16

120 mm (4.7”)

horizontally and vertically 7 each and 0

+90°/-70° (depending on position of
counterbalance knob)

360°

-40°C (-40°F) to 60°C (140°F)

4.1 kg (9.0 lb)

Touch & Go camera plate 16
camera attached either with
2 x 3/8” screws
or
1 x 3/8” screw, 1 x 1/4” screw
or
1 x 1/4” screw, 1 pin

100 mm ball

telescopic with attachment diameter of
18/22/32 mm (0.7/0.9/1.3”),
length 350 to 520 mm (13.8 - 20.5”)

CR 2032, 3 V

Payload range overall:

Boost Button: LO

HI

Counterbalance steps:

Camera sliding range

Grades of drag:

Tilt angle:

panning range:

Temperature range:

Weight:

Camera fitting:

Tripod/Pedestal fitting:

Pan bar:

Battery:

ManualVideo 20 S1

- 11 -

5 Accessories

A C.O.G plate (see chapter 3.5) can be ordered with
code no 1063.
An adapter for viewfinder extension is available with
code no 3981.

For further accessories please have a look in out catalogue or
on our web page www.sachtler.com

.

6 Inspection & Cleaning

Clean the fluid head regularly using a soft cloth and mild
detergent.

7 Warranty

The warranty expires if

-> the fluid head was operated improperly or not in line with the

specified technical data, or

-> the housing was opened by unauthorised personnel.

We reserve the right to make changes based on technical
advances.

Please register at www.sachtler.com

for an extended warranty

period.

- 12 -

Video 20 S1Manual

BenutzerinformationVideo 20 S1

- 13 -

1 Sicherheitshinweise / Grundlegende Hinweise

-> Vor Benutzung des Fluidkopfes muß die Benutzerinformation

gelesen werden.

-> Vor Montage des Fluidkopfes auf ein Stativ muß das Stativ

auf sicheren Stand und die Stativbeinauszüge auf sichere
Klemmung überprüft werden.

-> Vor Lösen der Klemmschale, muß das Stativ bei aufgesetz-

ter Kamera gegen Umkippen gesichert werden.

-> Vor Lösen der Vertikalbremse (bei noch nicht eingestellter

Kamerabalance) oder der Klemmung der Kamera-/Balance­platte muß die Kamera gegen plötzliche Bewegung gesichert
sein, da sonst die Gefahr des Fingereinklemmens besteht.

-> Bei Kameraschwenks mit extremen Neigewinkeln besteht

für den Bediener oder Dritte die Gefahr sich die Finger
zwischen Kameraverschiebeplatte und Gehäuse zu
klemmen.

Kameraplatte

- 14 -

Video 20 S1

Manual

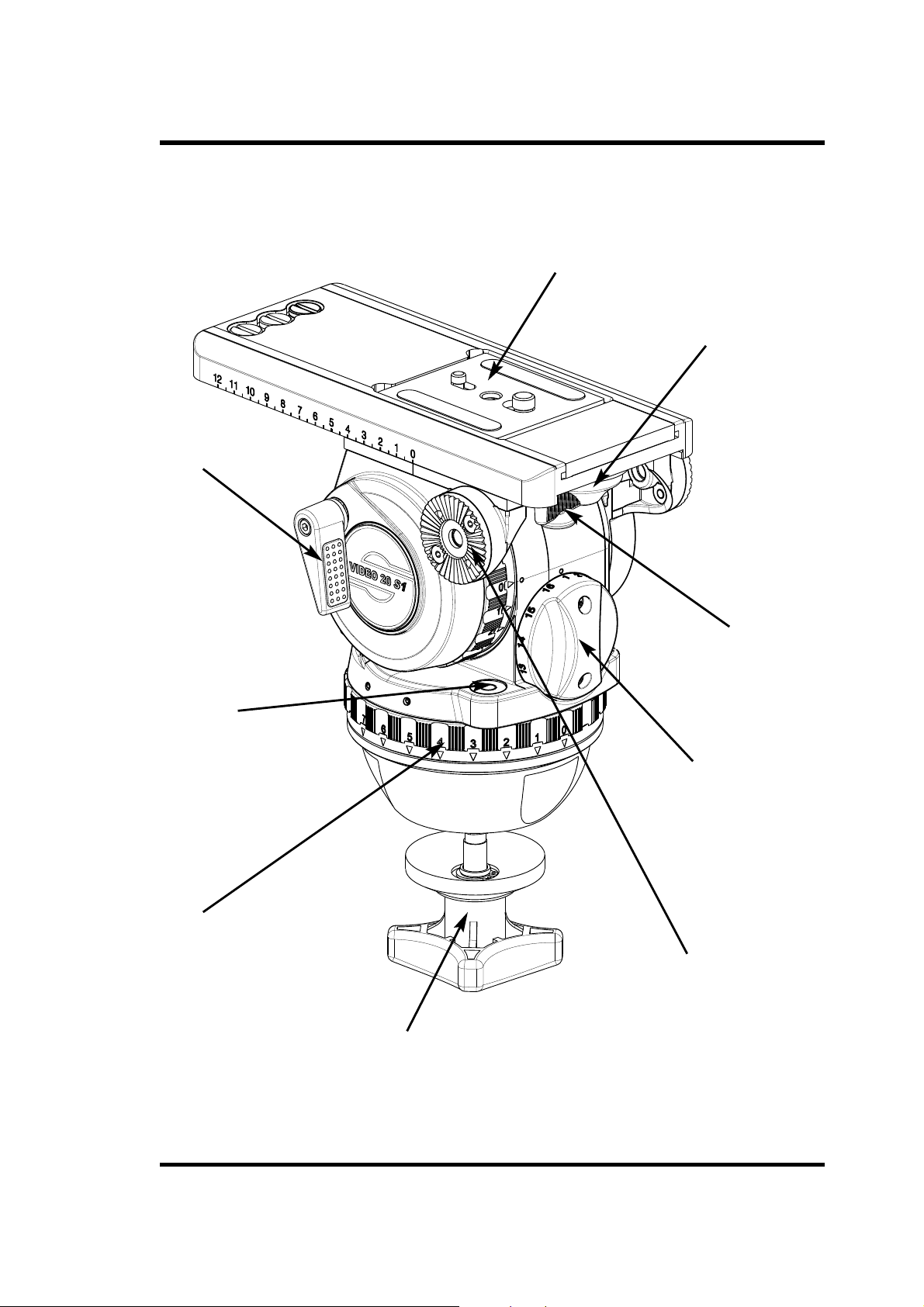

2 Bedienelemente

Verriegelungshebel der

Touch & Go Klemmung

Sperrknopf des

Touch & Go

Systems

Vertikalbremse

Drehknopf für die

Einstellung des

Gewichtsausgleichs

Rosette für linken

Schwenkarm

Klemmschale

Abb. 1

Selbstleuchtende
Libelle

Steuerring der
horizontalen
Dämpfung

Benutzerinformation

Video 20 S1

- 15 -

Payload

Stufenregler

Steuerring der

vertikalen Dämpfung

Rosette für
rechten
Schwenkarm

Batteriefach für selbst-

leuchtende Libelle

Abb. 2

Verriegelungshebel
für Kamera­verschiebeplatte

Horizontalbremse

Ersatz-

Kameraschrauben

- 16 -

Video 20 S1

Benutzerinformation

3 Betrieb

3.1 Bestimmungsgemäße Verwendung

Der Fluidkopf wurde für Schwenk- und Neigebewegungen von
Kameras entwickelt. Die maximale Traglast ist in Kapitel 4
spezifiziert.

3.2 Schwenkarmverstellung

Lösen Sie den Klemmhebel des Schwenkarms und bringen
Sie den Schwenkarm in die gewünschte Position. Durch
Anheben und Drehen kann die Stellung des Klemmhebels
variiert werden. Schließen Sie die Klemmschraube des
Schwenkarms. Für den Transport kann der Schwenkarm
an die Stativbeine geschwenkt werden.

Achtung:

Lösen Sie die Klemmschraube des Schwenkarms
weit genug. Die Zahnkränze der Schwenkarmlenkung soll­ten beim Verstellen kein Rattern verursachen. Achten Sie
darauf, daß beim Klemmen des Schwenkarms die
Verzahnungen bündig ineinander greifen.

Wollen Sie den mitgelieferten Schwenkarm auf der linken
Seite des Fluidkopfes anbringen, so kann das Klemmstück
mit Flügelschraube, welches zur Anlenkung an den
Fluidkopf dient, versetzt werden. Dazu den Schwenkarm
vom Fluidkopf abschrauben, schwarze Plastikkappe mit
Hilfe einer Münze oder eines Schraubendrehers lösen und
entfernen; Klemmstück abnehmen, umsetzen, Plastikkappe
wieder einschrauben und festziehen.

Benutzerinformation

Video 20 S1

- 17 -

3.3 Nivellieren des Fluidkopfes

Schließen Sie die Vertikalbremse und sichern Sie die
Kamera mit einer Hand. Lösen Sie die Klemmschale des
Fluidkopfes und richten Sie den Kopf so aus, daß die
Luftblase der Libelle im schwarzen Kreis steht.
Klemmschale danach gut festziehen.

Beleuchtete Wasserwaage (Libelle)

Der Video 20 S1 verfügt über eine selbstleuchtende
Libelle, um auch bei ungünstigen Lichtverhältnissen leicht
Nivellieren zu können. Durch kräftiges Antippen der Libelle
wird die Beleuchtung aktiviert. Die Libelle leuchtet
ca. 20 Sekunden.

3.4 Entnehmen und Einsetzen der Kameraplatte

Der Video 20 S1 ist mit einem Touch & Go Kamera­Schnellverschluß ausgestattet.

-> Schließen Sie Horizontal- und Vertikalbremse.

-> Fassen Sie die Kamera(platte) mit der einen Hand.

-> Verriegelungshebel mit Daumen und Zeigefinger der

anderen Hand greifen und den roten runden
Sperrknopf nach unten ziehen.

-> Verriegelungshebel bis zum linken Anschlag drücken
und dabei Kamera(platte) entnehmen.

-> Befestigen Sie die Kameraplatte ungefähr im
Schwerpunkt der Kamera an der Stativadapterplatte
(Kamerazubehör bzw. der Kamera).

- 18 -

Video 20 S1

Benutzerinformation

-> Beim Wiederaufsetzen der Kamera(platte) verriegelt sie

sich automatisch und der Verriegelungshebel schnellt in
die Ausgangsposition zurück (hörbares Einschnappen).

-> Eine 3/8” Schraube und eine 1/4” Schraube sind in der
Kamerplatte als Standard-Befestigung vorgesehen.

-> Falls Sie Ihre Kamera entweder mit zwei 3/8”
Schrauben oder mit einer 1/4” Schraube und einem Pin
befestigen wollen, haben Sie die Möglichkeit, die in
den Parkpositionen (siehe Abb. 3) positionierten
Schrauben zu verwenden.

-> Die 1/4” Schraube kann überall in der Kameraplatte
positioniert werden. Die Pinschraube muß in die
Bohrung mit dem 3/8” Gewinde geschraubt werden.

Abb. 3

3/8”

1/4”

pin

BenutzerinformationVideo 20 S1

- 19 -

3.5 Einstellen der Kamerabalance

-> Zur Einstellung der Kamerbalance ist es notwendig,
zuerst den Schwerpunkt der Kamera genau über dem
Drehpunkt des Fluidkopfes zu zentrieren.

-> Aktivieren Sie die vertikale Bremse, stellen Sie den
Steuerring der vertikalen Dämpfung auf Stellung “0”,
wählen Sie am Drehschalter der
Kamerabalanceeinstellung die Stufe “1” und wählen sie
am Boost Button (an der Vorderseite des Fluidkopfes)

die Stellung “LO”.

-> Sichern Sie die Kamera mit einer Hand und lösen Sie
die vertikale Bremse.

-> Sollte die Kamera front- oder hecklastig sein, muß der
Kameraschwerpunkt über den Drehpunkt des
Fluidkopfes gebracht werden. Lösen Sie dazu die
Klemmung der Balanceplatte (roten Hebel unterhalb
der Balanceplatte nach links oben ziehen). Schieben
Sie die Kamera nach vorne bei Hecklastigkeit und
zurück bei Frontlastigkeit. Die Kamera sollte horizontal
stehenbleiben.

-> Klemmen Sie die Balanceplatte, indem Sie den roten
Klemmhebel nach rechts oben ziehen.

-> Der Fluidkopf Video 20 S1 verfügt über einen 16-stufi-
gen Gewichtsausgleich und einen Payload Range
Umschalter an der Vorderseite des Kopfes mit den
zwei Stellungen HIgh und LOw. Wählen Sie die Stufe,
die Ihre Kamera am besten balanciert. Das Anwählen
der niedrigeren Stufe wird sofort - bei jedem
Schwenkwinkel - aktiv. Das Anwählen der höheren
Stufe wird erst aktiv, nachdem der Fluidkopf durch die
Null-Lage geschwenkt wird.

- 20 -

Video 20 S1Benutzerinformation

-> Falls es Ihnen nicht gelingt, die Kamera zu zentrieren,
schrauben Sie die Kameraplatte an eine andere
Position der Stativadapterplatte oder verwenden Sie
ggf. die als Zubehör erhältliche C.O.G. Platte (# 1063).

3.6 Einstellen der Dämpfung

Der Video 20 S1 verfügt horizontal und vertikal über je sie­ben Dämpfungsstufen und eine Nullstellung.
Durch Drehen an den Steuerringen wird die Fluiddämpfung
ein- oder ausgeschaltet. In der Nullstellung ist die
Dämpfung völlig abgeschaltet. Die verschiedenen
Einstellungen sind nur bei geöffneter Horizontal- und
Vertikalbremse spürbar.
Die Stärke der Dämpfung der entsprechenden Stufen ist in
horizontaler und vertikaler Richtung identisch. Somit sind
saubere, ruckfreie Diagonalbewegungen möglich.
Einstellung nur auf voller Raststellung (Pfeil zeigt auf
Indexpunkt). Durch einen ersten langsamen Schwenk
rasten die Schaltstifte ein.

ACHTUNG: Bei Lastschwenks zwischen den
Raststellungen können die Schaltstifte und/oder die
Rastscheiben beschädigt werden.

3.7 Bremsen

Die Horizontalbremse löst die Klemmung für die horizonta­le und die vertikale Bremse für vertikale Schwenks. Beide
Bremsen können während der Aufnahme vibrationsfrei
betätigt werden.

3.8 Austausch der Batterie

Im Batteriefach befindet sich eine handelsübliche Standard
Knopfzelle vom Typ CR 2032, 3V.
Mit Hilfe eines spitzen Gegenstandes (Schraubenzieher
o. ä.) öffnen Sie dieses Fach. Vergewissern Sie sich, daß
die neuen Batterien entsprechend der “plus”

Video 20 S1

- 21 -

Benutzerinformation

Kennzeichnung des Batteriefaches eingelegt werden. Eine
Batterie reicht für ca. 2000 Beleuchtungsvorgänge.

3.9 Transportstellung von Dämpfung, Gewichtsaus­gleich und Bremsen

Um die Leichtgängigkeit der Steuerrringe für die Dämpfung
über die lange Lebensdauer eines Sachtler Fluidkopfes zu
erhalten, sollten vor und nach dem Dreh beide Steuerringe
von Stellung “0” bis zur maximalen Dämpfungsstufe durch­geschalten werden.

Einstellungen während des Transports: das Wichtigste ist,
beide Bremsen - horizontal und vertikal - zu lösen.
Gewichtsausgleich und Dämpfungen sollten jeweils auf
maximaler Stufe eingestellt sein.

- 22 -

Video 20 S1Benutzerinformation

2 kg bis 25 kg

2 kg to 15 kg
12 kg to 25 kg

16

120 mm

je 7 horizontal, vertikal und 0

+90°/-70° (abhängig von der Stellung
des Gewichtsausgleichs-Drehknopfes)

360°

-40°C bis 60°C

4,1 kg

Touch & Go Kameraplatte 16,
Befestigung der Kamera entweder mit
2 x 3/8” Schrauben
oder
1 x 3/8” Schraube, 1 x 1/4” Schraube
oder
1 x 1/4” Schraube, 1 pin

100 mm Halbkugel

ausziehbar mit Befestigungs­durchmesser 18/22/32 mm,
Länge 350 bis 520 mm

CR 2032, 3 V

Traglastbereich gesamt:

Boost Button: LO

HI

Anzahl der Stufen des
Gewichtsausgleichs:

Verschiebeweg der
Kameraplatte:

Dämpfungsstufen:

Neigebereich:

Schwenkbereich:

Temperaturbereich:

Eigengewicht:

Kameraanschluß:

Stativanschluß:

Schwenkarm:

Batterie:

4 Technische Daten

BenutzerinformationVideo 20 S1

- 23 -

5 Zubehör

Die C.O.G. Platte (siehe Kapitel 3.5) hat die Code-Nr. 1063.
Ein Adapter für eine Sucherlüpenstütze ist unter der Code-Nr.
3981 erhältlich.

Weiteres Zubehör finden Sie in unserem Katalog oder auf
unserer Internetseite www.sachtler.com

.

6 Inspektion & Pflege

Sachtler Fluidköpfe sollten gelegentlich mit fusselfreien Tüchern
abgewischt werden, um Staubablagerung zu entfernen. Bei
stärkerer Verschmutzung können Schmutzablagerungen mit
einer weichen Bürste und mildem Reinigungsmittel entfernt
werden. Eine Inspektion nach Intervallen ist für die Fluidköpfe
nicht vorgesehen.

7 Gewährleistung

Der Gewährleistungsanspruch verfällt, wenn

-> der Fluidkopf unsachgemäß und außerhalb der spezifizier-

ten technischen Daten betrieben wurde oder

-> das Grundgehäuse von einer nicht autorisierten Service-

Stelle geöffnet wurde.

Technische Änderungen vorbehalten.

Bitte registrieren Sie sich unter www.sachter.de

, um einen

erweiterten Gewährleistungszeitraum zu erhalten.

Video 20 S1Benutzerinformation

- 24 -

BenutzerinformationVideo 20 S1

www.sachtler.com
