Sachtler 1910, Cine 7 + 7 HD Users Guide [de, en]

Cine 7 + 7 HD

Manual

Benutzerinformation

Fluid Head

Fluidkopf

© by sachtler®. Alle Rechte vorbehalten / All rights reserved

Originalbetriebsanleitung/Original User Manual

Version: 3

Ausgabedatum / Issue

2014-4980

sachtler
Vitec

Telefon:[phone]
Telefax:([phone]
E-Mail: [email protected]
Internet: http://www.sachtler.com

®

Group

date:

01/17Bestellnr. / Order no.: S

- I -

Cine 7 + 7 HD

Table of contents

1 Safety instructions / General Information.............................1

2 Operating elements..............................................................2

3 Operation..............................................................................4

3.1 Intended use ................................................................4

3.2 Moving of the pan bar ..................................................4

3.3 Levelling of the fluid head ............................................5

3.4 Mounting of the camera and / or plate.........................5

3.5 Counterbalancing of the camera..................................8

3.6 Setting of the damping.................................................8

3.7 Brakes ..........................................................................9

3.8 Change of battery ........................................................9

3.9 Transport setting of damping, counterbalance

and brakes ...................................................................9

4 Technical Data....................................................................10

5 Accessories ........................................................................11

6 Inspection & Cleaning ........................................................11

7 Warranty .............................................................................11

Inhaltsverzeichnis

1 Sicherheitshinweise / Grundlegende Hinweise..................13

2 Bedienelemente .................................................................14

3 Betrieb ................................................................................16

3.1 Bestimmungsgemäße Verwendung...........................16

3.2 Schwenkarmverstellung .............................................16

3.3 Nivellieren des Fluidkopfes ........................................17

3.4 Entnehmen und Einsetzen der Kameraplatte ............17

3.5 Einstellen der Kamerabalance ...................................20

3.6 Einstellen der Dämpfung............................................20

3.7 Bremsen.....................................................................21

3.8 Austausch der Batterie...............................................21

3.9 Transportstellung von Dämpfung, Gewichts-

ausgleich und Bremsen .............................................21

4 Technische Daten...............................................................22

5 Zubehör ..............................................................................23

6 Inspektion & Pflege ............................................................23

7 Gewährleistung ..................................................................23

- II -

Cine 7 + 7 HD

ManualCine 7 + 7 HD

- 1 -

1 Safety instructions / General Information

-> Before using the fluid head read the manual.

-> Before mounting the fluidhead on the tripod, check if the tri-

pod has a safe standing and if the ttripod leg extensions are
clamped.

-> Before releasing the tie down on the fluid head (with a

mounted camera), the tripod must be secured against fall
over.

-> Before releasing the vertical brake (at a non balanced

camera set up) or the clamping of the camera-/balance plate
the camera must be secured against suden movement,
otherwise there may be a danger of finger trapping.

-> During camera tilt movements with extreme tilt angles there

may be a danger of finger trapping between sideload plate
and housing for users and third persons.

-> Do not use side load lever as a carrying handle

- 2 -

Cine 7 + 7 HDManual

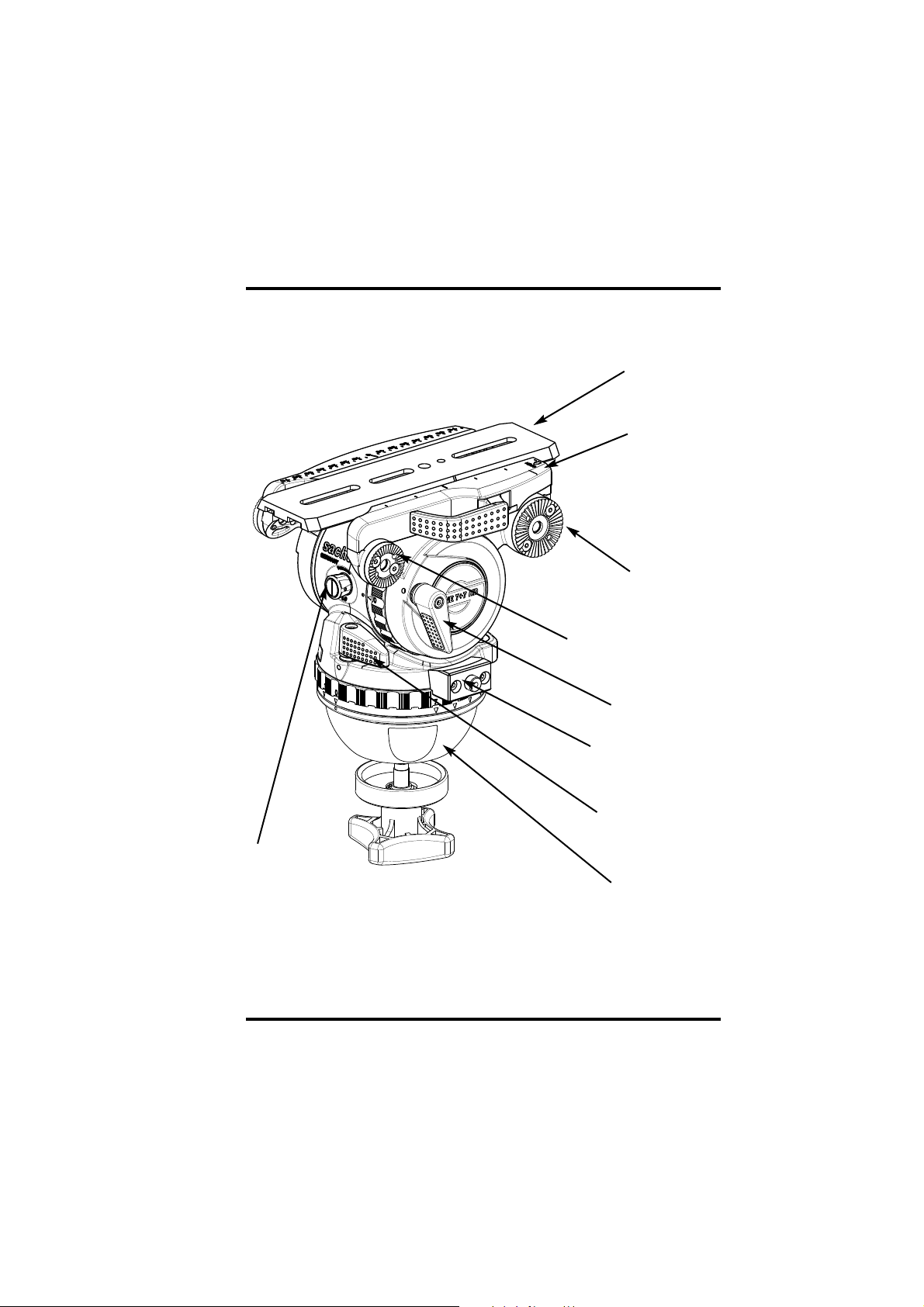

2 Operating elements

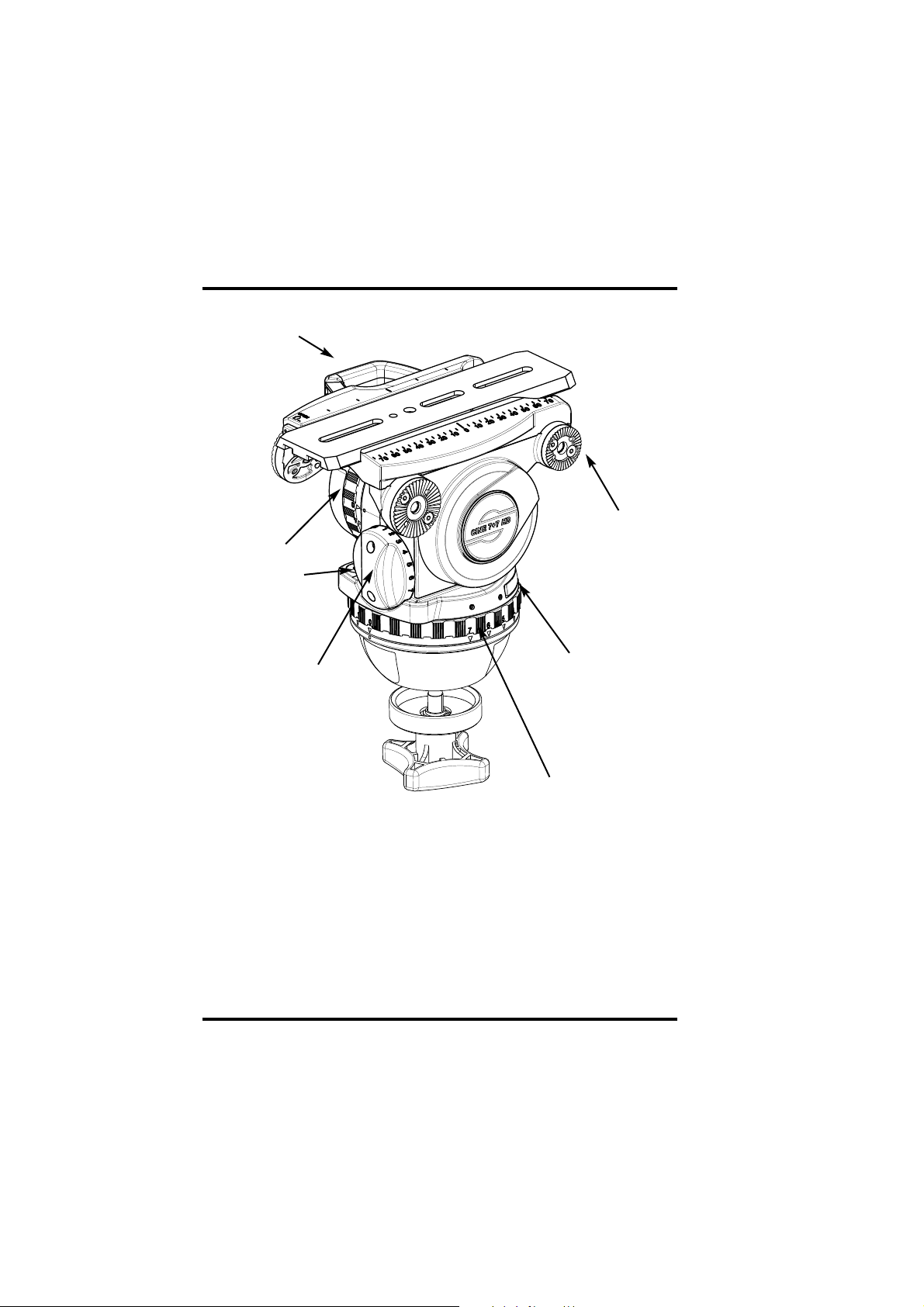

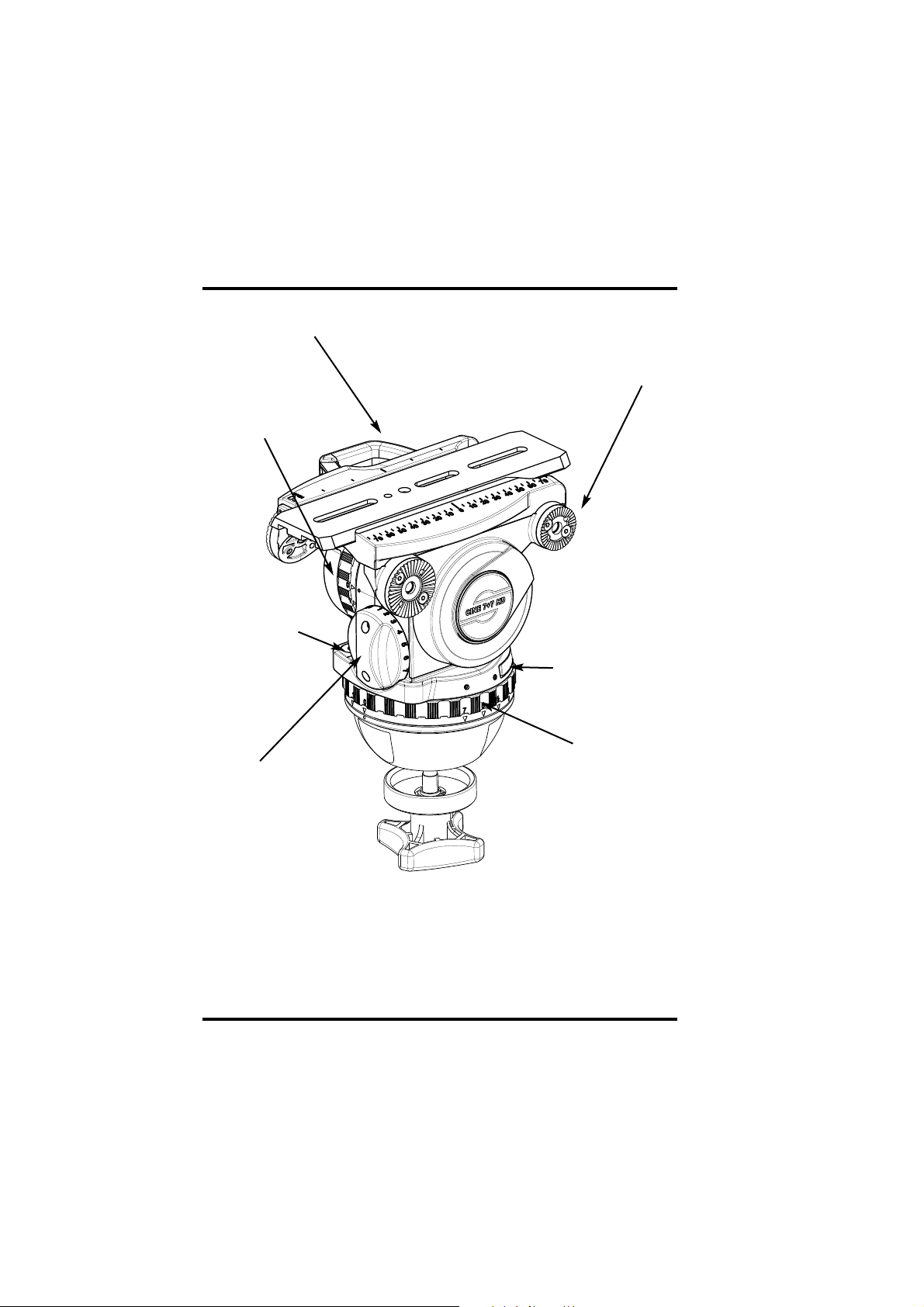

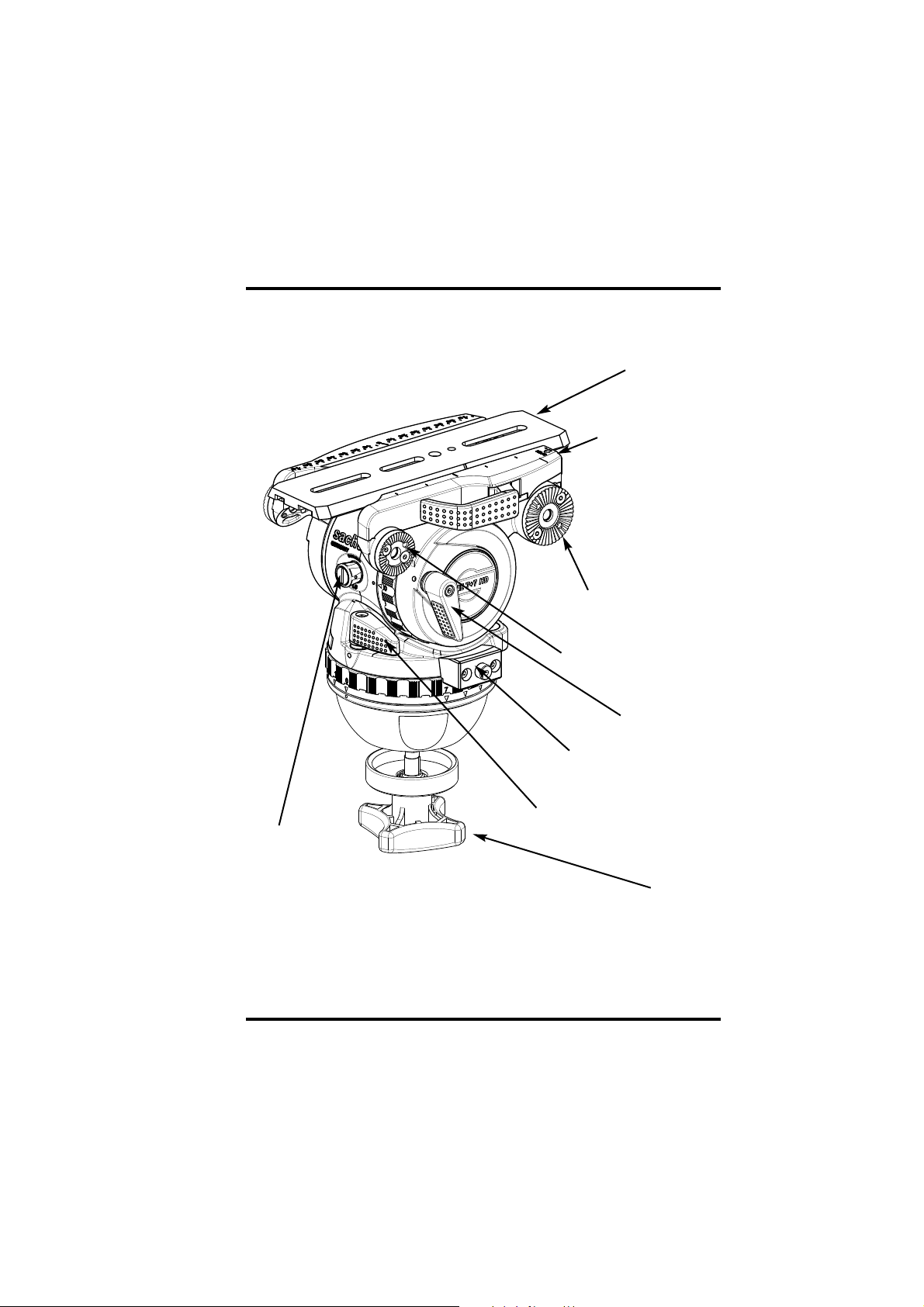

Camera plate

Safety push button

Rosette for left pan bar

Vertical brake

Horizontal brake

Tie down

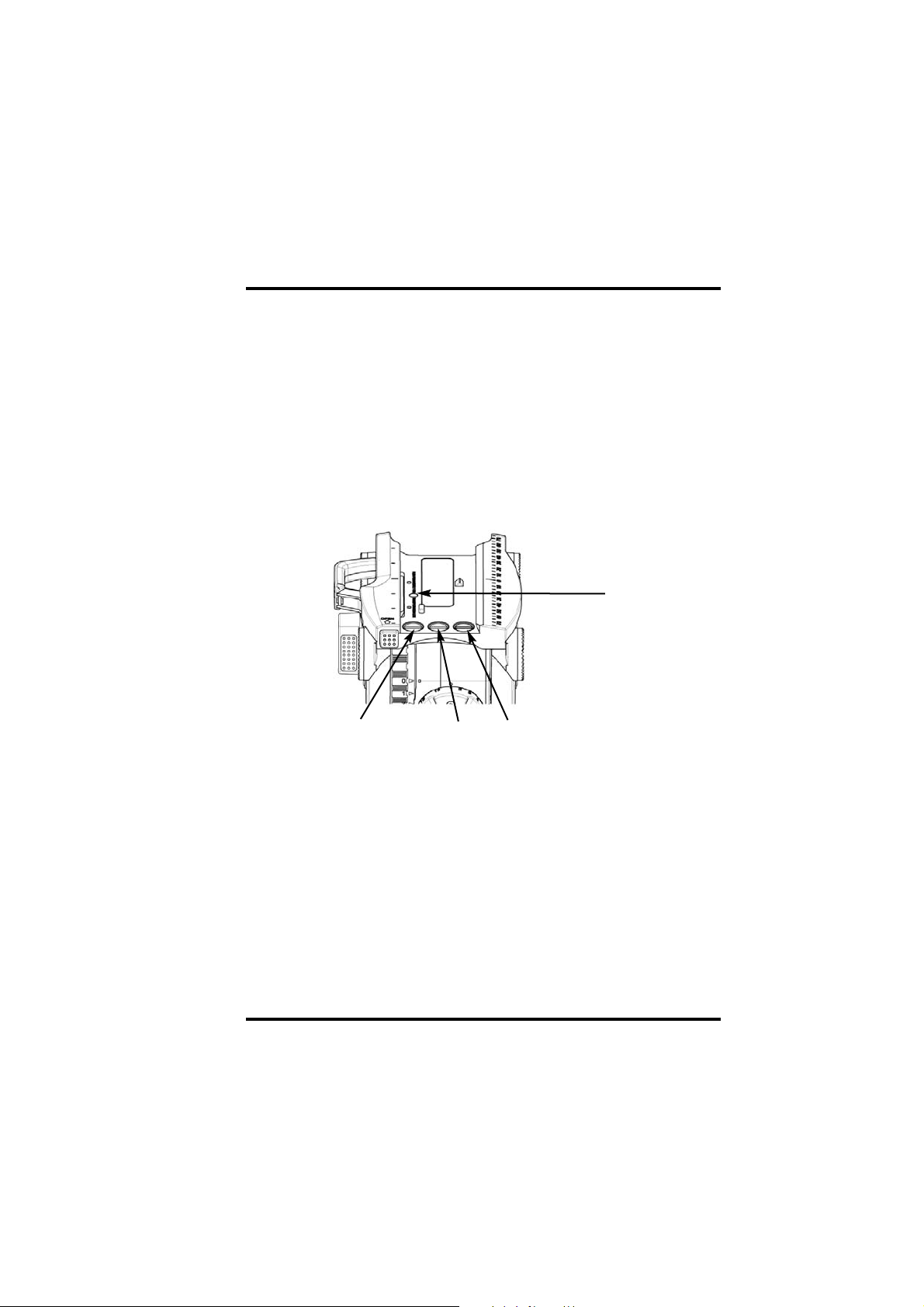

Pic. 1

Payload range
shifter
(Boost Button)

Rosette for front pan bar

Adapter viewfinder extension

Side load lever

Vertical drag
adjustment

Illuminated touch
bubble

Counterbalance
adjustment knob

Battery compartment

for touch bubble

Rosette for right

pan bar

Horizontal drag

adjustment

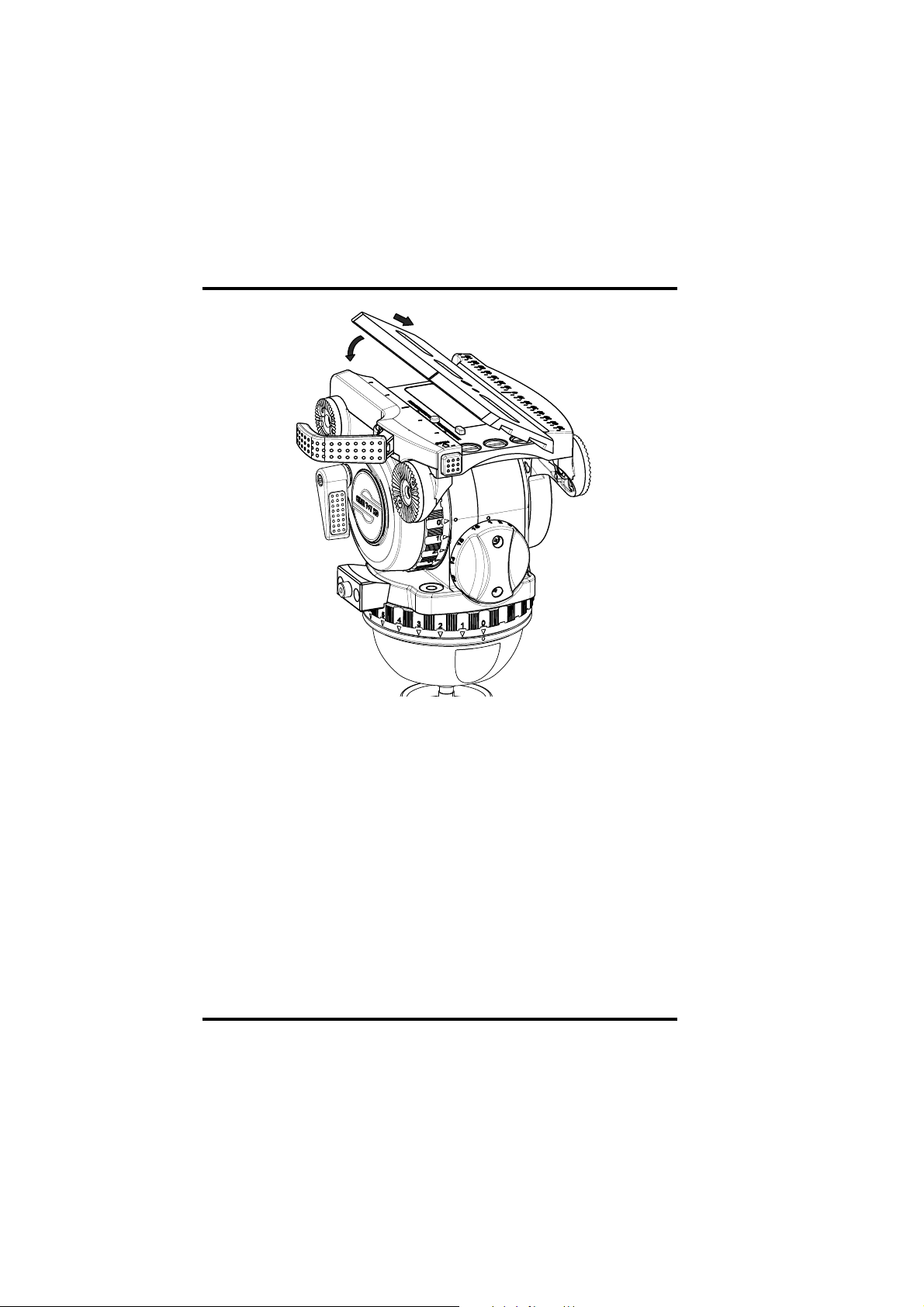

Pic. 2

Manual

Cine 7 + 7 HD

- 3 -

- 4 -

Cine 7 + 7 HD

Manual

3 Operation

3.1 Intended Use

This fluidhead was developed to enable pan- and tilt move­ments of cameras. The maximum payload is specified in
chapter 4.

3.2 Moving of the pan bar

Open the clamping lever of the pan bar and move the pan
bar into the desired position. Close the clamping screw of
the pan bar. While lifting the lever it will be disengaged and
can now be placed in a desired angular position.
During transportation the pan bar can be moved next to the
tripod legs.

Caution:

Open the clamping screw of the pan bar far
enough. The teeth of the pan bar clamp should not clatter
while moving the pan bar. Make sure that the teeth inter­leave with each other when closing the clamping lever of
the pan bar.
Use of the enclosed pan bar on the left side of the fluid
head is also possible. The pan bar has to be removed from
the head and the black plastic cap on its top should be
opened and removed with a coin or screw driver. The too­thed clamp should be removed and relocated. The plastic
cap needs to be tightened again.

Manual

- 5 -

Cine 7 + 7 HD

3.3 Levelling of the fluid head

Apply the vertical brake and hold the camera with one
hand. Open the clamping screw of the fluid head and move
the head in such a way, that the bubble moves into the
level´s black circle. Tighten the clamping screw firmly.

Touch Bubble

The Cine 7 + 7 HD has a self illuminating Touch Bubble
which allows easy levelling even under unfavourable
lighting conditions. The illumination is activated by strong
tapping on the bubble. The bubble will glow up to 20
seconds.

3.4 Mounting of the camera and / or plate

-> Apply the horizontal and vertical brake.

-> Hold the camera and / or plate with one hand.

-> Press the safety push button with your thumb and open

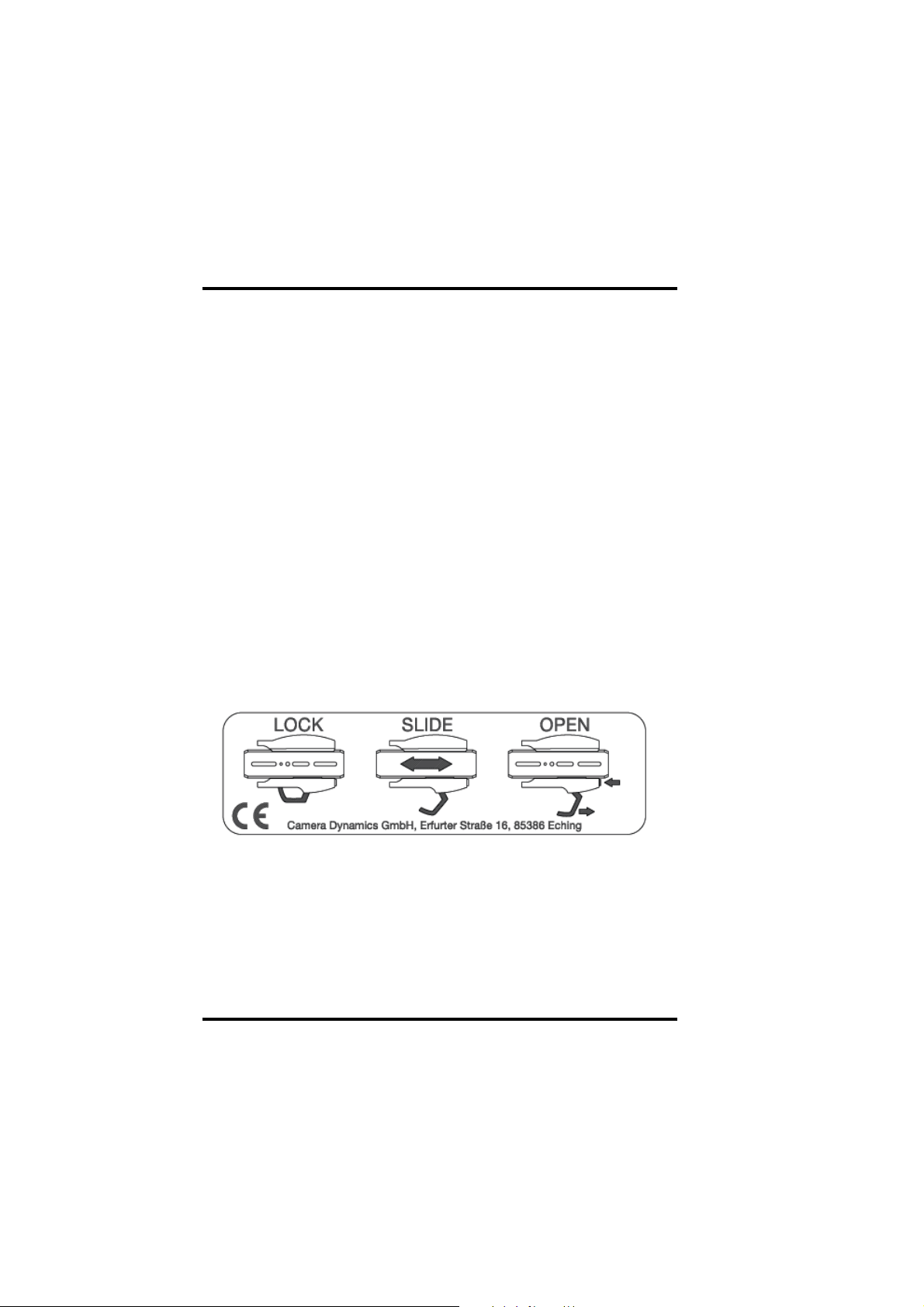

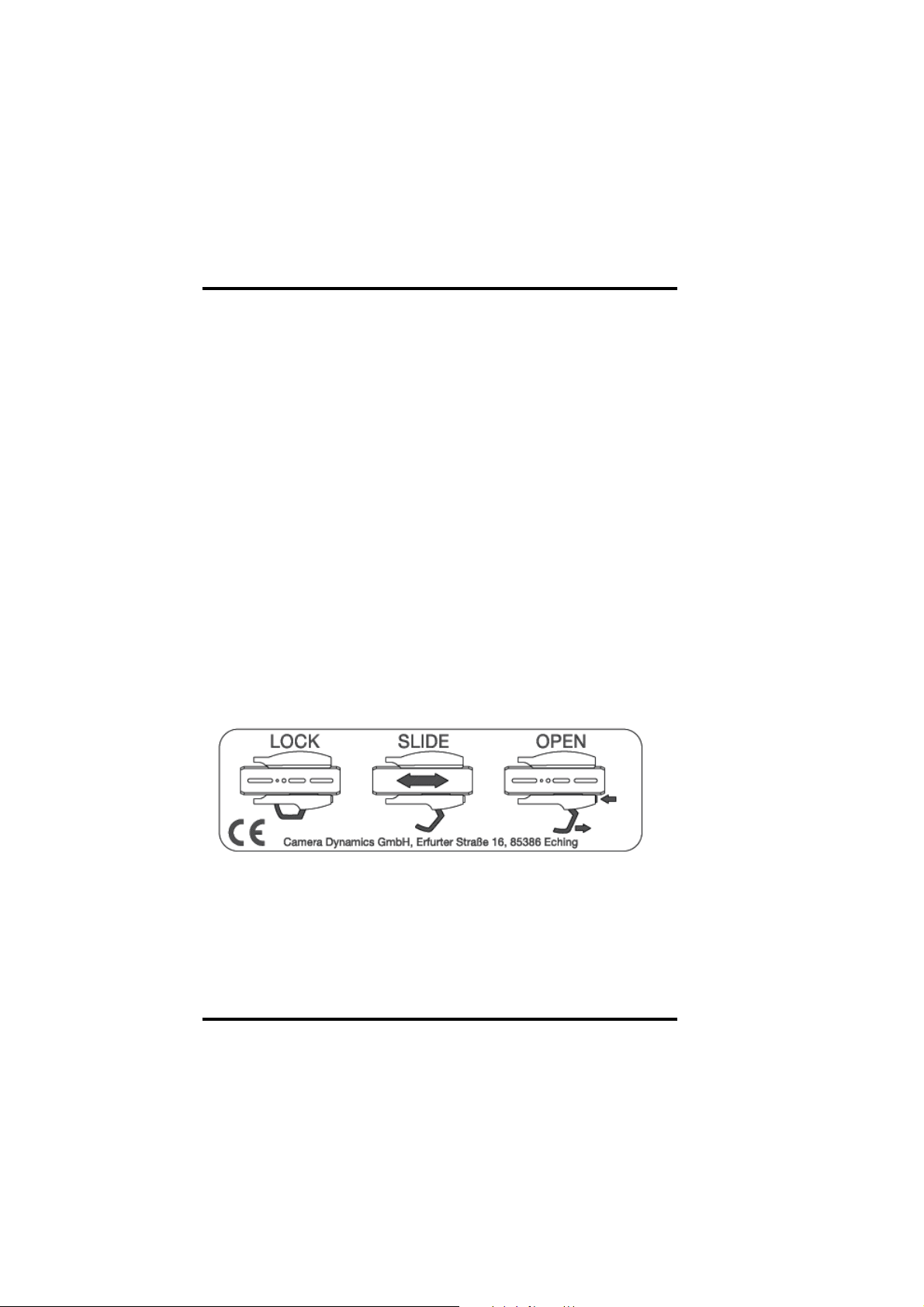

the side load lever completely like shown in Pic. 3,
illustration “OPEN”.

-> The camera(plate) is now unlocked and can be
removed from the fluidhead.

-> Attach the camera plate to the camera.

Pic. 3

- 6 -

Cine 7 + 7 HDManual

-> For mounting the camera (plate) onto the fluid head
place the camera plate´s dovetail in the dovetail´s gui­ding on the head (see picture 5, arrow A).

-> Lower the camera (plate) until it is caught by the snap­ping mechanism (arrow B). This is detected by an
audible clicking.

-> The camera (plate) is now mounted securely. Sliding of
the camera plate is still possible.

-> Two 3/8” screws are provided in the camera plate as a
standard fixing solution.

-> If you need to attach your camera either with 1/4”screw
and 3/8”screw or 1/4” screw and pin, just use the

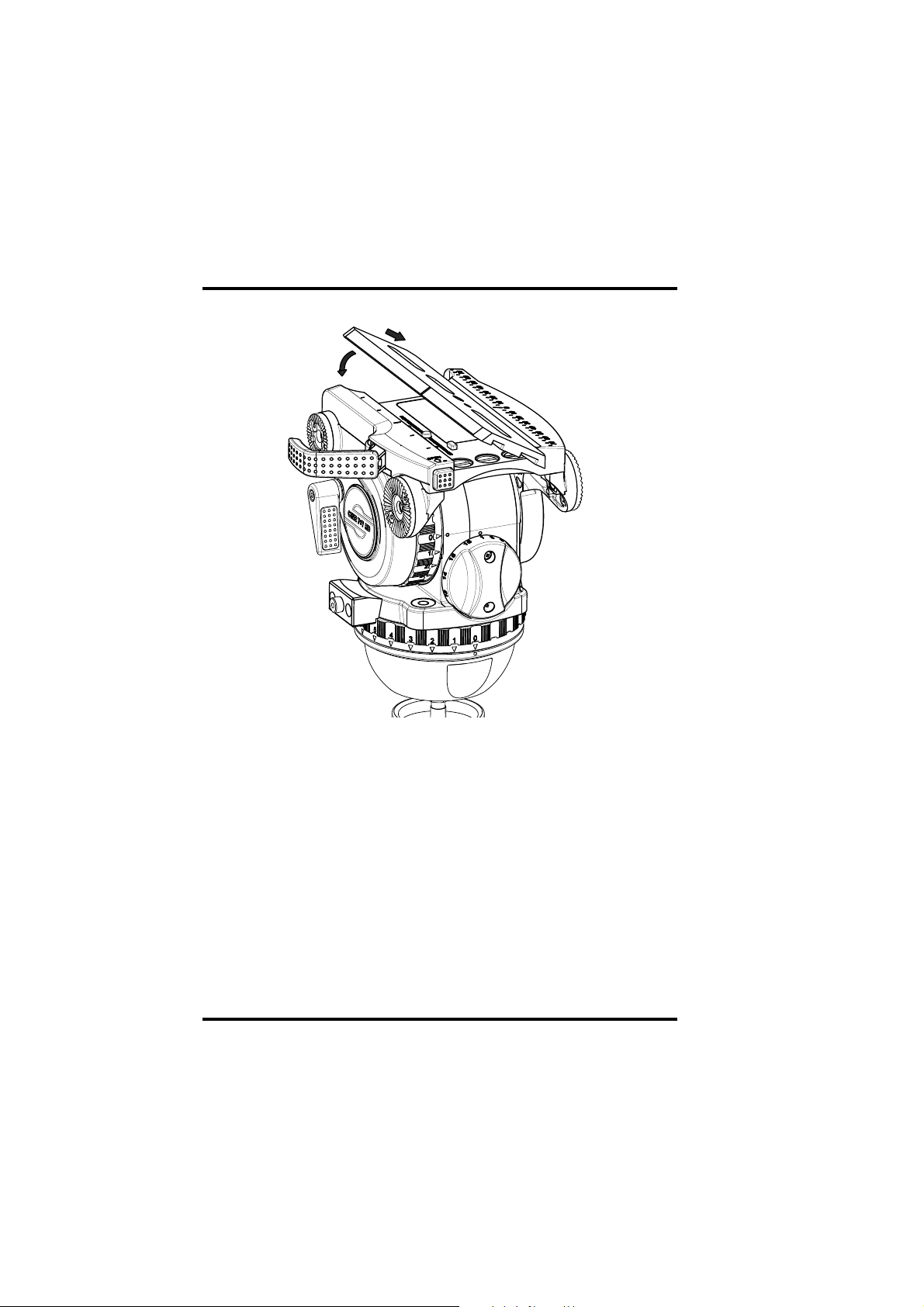

screws located in the parking positions, shown in
picture 4.

-> The 1/4” screw can be placed everywhere. The pin
screw needs to be placed in the whole with the 3/8”
thread.

Pic. 4

3/8” 1/4”

pin

Safety pin

Pic. 5

B

A

ManualCine 7 + 7 HD

- 7 -

-> Close the side load lever completely (pic. 3, illustration
“LOCK”) after counterbalancing the camera (see also
paragraph 3.4. “counterbalancing the camera”).

NOTE: If the camera plate is not locked in the snapping
mechanism, the side load lever can not be closed completely.
Therefore open the mechanism completely by pushing the red
safety push button and open the side load lever pic. 3,
illustration “OPEN”).

NOTE: To close side load lever without camera plate
(e. g. for transportation), press the marked safety pin (pic. 4)
permanently while closing the side load lever.

- 8 -

Cine 7 + 7 HDManual

3.5 Counterbalancing of the camera

-> Before adjusting the counterbalance of the camera, the
center of gravity of the camera must be centered preci­sely over the axis of the fluid head.

-> Lock the vertical brake, adjust the vertical setting of the
fluid damping to “0”, adjust the knob for the counterba-

lance setting also to “1” and switch the payload range

shifter (Boost Button) on the head´s front side to posi­tion “LO”.

-> Secure the camera with one hand and open the verti-

cal brake.

-> Should the camera be front or back heavy open the
side load lever (pic. 3, illustration “SLIDE”). Keep the
camera secured with one hand. Centre the camera

weight and compensate for a backheavy setup by sli-
ding the cameraplate forwards and for a frontheavy
setup by sliding backwards. The camera should remain
in the horizontal position.

-> Lock the cameraplate by closing the side load lever
completely (see also “NOTE” on page 7).

-> The fluid head Cine 7 + 7 HD is equipped with a six-
teen step counterbalance adjustment and payload
range shifter on the head´s front side with two positions
(HIgh and LOw).
Select the setting which compensates best with your
camera set up. Adjusting the lower setting comes
immediately effective. The adjustment of the higher set­ting becomes effective after passing the “0” level while
tilting the fluid head.

3.6 Setting of the damping

The Cine 7 + 7 HD is equipped with a 7-step damping level
horizontally and vertically and a zero setting. By turning the
vertical setting and the horizontal setting the desired level

ManualCine 7 + 7 HD

- 9 -

of fluid damping is selected. Turn the setting ring to "0" in
order to switch off the damping completely.
The different damping levels can only be felt if the horizon­tal and vertical brakes are open. If you apply damping, the
degree of horizontal and vertical damping is identical and­thus enables precise diagonal panning movements without
jerks and vibrations.
Make sure that you always turn the setting to the next
indexed position (arrow pointing on index dot). Engage the
retainer pins by slowly panning or tilting the camera.

ATTENTION: Panning or tilting the camera with settings
between the indexed positions can damage the retainer
pins and/or disks.

3.7 Brakes

The horizontal brake applies the lock for the pan and the
vertical brake for the tilt movement. Both brakes are free
off vibrations and can be used during shooting.

3.8 Change of the battery

The illumination is powered by one standard type button
cell (CR 2032, 3 V) located in the battery holder, which can
be opened with a sharp object such as a screwdriver.
Make sure to insert the new batteries according to the
“plus” symbol as indicated in the covering plate.
The battery last for about 2000 illumination cycles.

3.9 Transport setting of damping, counterbalance
and brakes

To ensure smooth operation of the setting rings for the
damping over the long life time period of the fluid head,
you should turn both setting rings from position “0” to maxi­mum position, before and after the use of the fluid head.
Setting during transportation: the most important issue is to
open both brakes - horizontal and vertical. Counterbalance
and damping should be set to maximum position.

- 10 -

Cine 7 + 7 HDManual

4 Technical Data

2 kg to 22 kg (4.0 lb to 48.0 lb)

2 kg to 15 kg (4.4 lb to 33 lb)
9 kg to 22 kg (20 lb to 48,5 lb)

16

150 mm (6”)

horizontally and vertically 7 each and 0

+90°/-80° (depending on position of
counterbalance knob)

360°

-40°C (-40°F) to 60°C (140°F)

3,3 kg (7.3 lb)

sideload camera plate mechanism,
camera attached either with
2 x 3/8” screws
or
1 x 3/8” screw, 1 x 1/4” screw
or
1 x 1/4” screw, 1 pin

100 mm bowl

telescopic with attachment diameter of
18/22/36 mm (0.7/0.9/1.4”),
length 350 to 520 mm (13.8 - 20.5”)

LR 2032, 3 V

Payload range overall:

Boost Button: LO

HI

Counterbalance steps:

Camera sliding range

Grades of drag:

Tilt angle:

panning range:

Temperature range:

Weight:

Camera fitting:

Tripod/Pedestal fitting:

Pan bar:

Battery:

ManualCine 7 + 7 HD

- 11 -

5 Accessories

The following accessories are available:

-> A “Front pan bar”” with Code no. 3373.

-> A “Pan bar HD left” with Code no. 3371.

For further accessories please have a look in out catalogue or
on our web page www.sachtler.com

.

6 Inspection & Cleaning

Clean the fluid head regularly using a soft cloth and
mild detergent.

7 Warranty

The warranty expires if

-> the fluid head was operated improperly or not in line with the

specified technical data, or

-> the head housing was opened by unauthorised personnel.

We reserve the right to make changes based on technical
advances.

Please register at www.sachtler.com

for an extended warranty

period.

- 12 -

Cine 7 + 7 HDManual

BenutzerinformationCine 7 + 7 HD

- 13 -

1 Sicherheitshinweise / Grundlegende Hinweise

-> Vor Benutzung des Fluidkopfes muß die Benutzerinformation

gelesen werden.

-> Vor Montage des Fluidkopfes auf ein Stativ muß das Stativ

auf sicheren Stand und die Stativbeinauszüge auf sichere
Klemmung überprüft werden.

-> Vor Lösen der Klemmschale, muß das Stativ bei aufgesetz-

ter Kamera gegen Umkippen gesichert werden.

-> Vor Lösen der Vertikalbremse (bei noch nicht eingestellter

Kamerabalance) oder der Klemmung der Kamera-/Balance­platte muß die Kamera gegen plötzliche Bewegung gesichert
sein, da sonst die Gefahr des Fingereinklemmens besteht.

-> Bei Kameraschwenks mit extremen Neigewinkeln besteht für

den Bediener oder Dritte die Gefahr sich die Finger zwi­schen Sideloadplatte und Gehäuse zu klemmen.

-> Den Sideload-Hebel nicht als Tragegriff benutzen.

Kameraplatte

- 14 -

Cine 7 + 7 HD

Manual

2 Bedienelemente

Sicherungsdruckknopf

Rosette für linken Schwenkarm

Vertikalbremse

Rosette für den vorde-

ren Winkelhandgriff

Horizontalbremse

Klemmschale

Abb. 1

Adapter Sucherlupenstütze

Payload Range
Umschalter
(Boost Button)

Benutzerinformation

Cine 7 + 7 HD

- 15 -

Sideload Hebel

Steuerring der
vertikalen
Dämpfung

Selbstleuchtende
Libelle

Drehknopf für die
Einstellung des
Gewichtsausgleichs

Rosette für rechten
Schwenkarm

Batteriefach für selbst­leuchtende Libelle

Steuerring der hori­zontalen Dämpfung

Abb. 2

- 16 -

Cine 7 + 7 HD

Benutzerinformation

3 Betrieb

3.1 Bestimmungsgemäße Verwendung

Der Fluidkopf wurde für Schwenk- und Neigebewegungen von
Kameras entwickelt. Die maximale Traglast ist in Kapitel 4 spezi­fiziert.

3.2 Schwenkarmverstellung

Lösen Sie den Klemmhebel des Schwenkarms und brin­gen Sie den Schwenkarm in die gewünschte Position.
Durch Anheben und Drehen kann die Stellung des
Klemmhebels variiert werden. Schließen Sie die
Klemmschraube des Schwenkarms. Für den Transport
kann der Schwenkarm an die Stativbeine geschwenkt
werden.

Achtung:

Lösen Sie die Klemmschraube des
Schwenkarms weit genug. Die Zahnkränze der
Schwenkarmanlenkung sollten beim Verstellen kein
Rattern verursachen. Achten Sie darauf, daß beim
Klemmen des Schwenkarms die Verzahnungen bündig
ineinander greifen.

Wollen Sie den mitgelieferten Schwenkarm auf der linken
Seite des Fluidkopfes anbringen, so kann das
Klemmstück mit Flügelschraube, welches zur Anlenkung
an den Fluidkopf dient, versetzt werden. Dazu den
Schwenkarm vom Fluidkopf abschrauben, schwarze
Plastikkappe mit Hilfe einer Münze oder eines
Schraubendrehers lösen und entfernen; Klemmstück
abnehmen, umsetzen, Plastikkappe wieder einschrauben
und festziehen.

Benutzerinformation

Cine 7 + 7 HD

- 17 -

3.3 Nivellieren des Fluidkopfes

Schließen Sie die Vertikalbremse und sichern Sie die
Kamera mit einer Hand. Lösen Sie die Klemmschale des
Fluidkopfes und richten Sie den Kopf so aus, daß die
Luftblase der Libelle im schwarzen Kreis steht.
Klemmschale danach gut festziehen.

Beleuchtete Wasserwaage (Libelle)

Der Cine 7 + 7 HD verfügt über eine selbstleuchtende
Libelle, um auch bei ungünstigen Lichtverhältnissen leicht
Nivellieren zu können. Durch kräftiges Antippen der Libelle
wird die Beleuchtung aktiviert. Die Libelle leuchtet
ca. 20 Sekunden.

3.4 Entnehmen und Einsetzen der Kameraplatte

-> Schließen Sie die Horizontal- und Vertikalbremse.

-> Fassen Sie die Kameraplatte mit der einen Hand.

-> Drücken Sie den roten Sicherungs Druckknopf mit dem

Daumen und öffnen Sie den Sideload Hebel vollständig
wie in Abb. 3, illustration “OPEN” dargestellt.

Abb. 3

-> Die Kamera(platte) ist jetzt frei und kann vom Fluidkopf
abgenommen werden.

-> Befestigen Sie die Kamera an der Kameraplatte.

- 18 -

Cine 7 + 7 HD

Benutzerinformation

-> Setzen Sie die Kameraplatte schräg in die

Schwalbenschwanzführung am Fluidkopf ein
(Abb. 5, Pfeil A).

-> Drücken Sie nun die Kamer(platte) flach auf den
Fluidkopf bis der Mechanismus hörbar einrastet.

-> Die Kamera(platte) ist nun gegen Herausfallen gesi­chert, ein Verschieben der Kameraplatte ist unmöglich.

-> Zwei 3/8” Schrauben sind in der Kamerplatte als
Standard-Befestigung vorgesehen.

-> Falls Sie Ihre Kamera entweder mit einer 3/8”
Schraube und einer 1/4” Schraube oder mit einer 1/4”
Schraube und einem Pin befestigen wollen, haben Sie
die Möglichkeit, die in den Parkpositionen
(siehe Abb. 4) positionierten Schrauben zu verwenden.

-> Die 1/4” Schraube kann überall in der Kameraplatte
positiniert werden. Die Pinschraube muß in die
Bohrung mit dem 3/8” Gewinde geschraubt werden.

Abb. 4

3/8” 1/4”

pin

Sicherheitsstift

BenutzerinformationCine 7 + 7 HD

- 19 -

-> Nachdem Sie die Kamera ausbalanciert haben (siehe
Kapitel 3.4 “Einstellen der Kamerabalance”) schließen
Sie den Sideload Hebel vollständig (Abb. 3, Illustration
“LOCK”).

HINWEIS: Falls die Kamerplatte nicht eingerastet ist, läßt sich
der Sideload Hebel aus Sicherheitsgründen nicht schließen.
Öffnen Sie den Mechanismus nochmals komplett durch
Drücken des roten Sicherungs-Druckknopfes und gleichzeiti­gem Aufziehen des Sideload Hebels (Abb. 3, Illustration
“OPEN”) und versuchen Sie es erneut.

HINWEIS: Um den Sideload Hebel ohne eingelegte
Kameraplatte zu schließen (z. B. zum Tramsport), drücken Sie
während des Schließvorgangs den Sicherungsstift (Abb. 4).

B

A

Abb. 5

- 20 -

Cine 7 + 7 HDBenutzerinformation

3.5 Einstellen der Kamerabalance

-> Zur Einstellung der Kamerbalance ist es notwendig,
zuerst den Schwerpunkt der Kamera genau über dem
Drehpunkt des Fluidkopfes zu zentrieren.

-> Aktivieren Sie die vertikale Bremse, stellen Sie den
Steuerring der vertikalen Dämpfung auf Stellung “0”,
wählen Sie am Drehschalter der
Kamerabalanceeinstellung die Stufe “1” und wählen sie
am Boost Button (an der Vorderseite des Fluidkopfes)

die Stellung “LO”.

-> Sichern Sie die Kamera mit einer Hand und lösen Sie
die vertikale Bremse.

-> Sollte die Kamera front- oder hecklastig sein, öffnen
Sie den Sideload Hebel (pic.3, illustration “SLIDE”), die
Kamera dabei weiter mit einer Hand sichern und das
Kameragewicht zentrieren. (Vorschieben bei
Hecklastigkeit - Zurückschieben bei Frontlastigkeit).
Die Kamera sollte horizontal stehenbleiben.

-> Sichern Sie die Kameraplatte durch vollständiges
Schließen des Sideload Hebels (beachten Sie ggf. den
HINWEIS auf Seite 7).

-> Der Fluidkopf Cine 7 + 7 HD verfügt über einen
16-stufigen Gewichtsausgleich und einen Payload
Range Umschalter an der Vorderseite des Kopfes mit
den zwei Stellungen HIgh und LOw. Wählen Sie die
Stufe, die Ihre Kamera am besten balanciert. Das
Anwählen der niedrigeren Stufe wird sofort - bei jedem
Schwenkwinkel - aktiv. Das Anwählen der höheren
Stufe wird erst aktiv, nachdem der Fluidkopf durch die
Null-Lage geschwenkt wird.

3.6 Einstellen der Dämpfung

Der Cine 7 + 7 HD verfügt horizontal und vertikal über je
sieben Dämpfungsstufen und eine Nullstellung.

Cine 7 + 7 HD

- 21 -

Benutzerinformation

Durch Drehen an den Steuerringen wird die Fluiddämpfung ein­oder ausgeschaltet. In der Nullstellung ist die Dämpfung völlig
abgeschaltet. Die verschiedenen Einstellungen sind nur bei
geöffneter Horizontal- und Vertikalbremse spürbar.
Die Stärke der Dämpfung der entsprechenden Stufen ist in hori­zontaler und vertikaler Richtung identisch. Somit sind saubere,
ruckfreie Diagonalbewegungen möglich.
Einstellung nur auf voller Raststellung (Pfeil zeigt auf
Indexpunkt). Durch einen ersten langsamen Schwenk rasten die
Schaltstifte ein.

ACHTUNG: Bei Lastschwenks zwischen den Raststellungen
können die Schaltstifte und/oder die Rastscheiben beschädigt
werden.

3.7 Bremsen

Die Horizontalbremse löst die Klemmung für die horizontale und
die vertikale Bremse für vertikale Schwenks. Beide Bremsen
können während der Aufnahme vibrationsfrei betätigt werden.

3.8 Austausch der Batterie

Im Batteriefach befindet sich eine handelsübliche Standard
Knopfzelle vom Typ CR 2032, 3V.
Mit Hilfe eines spitzen Gegenstandes (Schraubenzieher
o. ä.) öffnen Sie dieses Fach. Vergewissern Sie sich, daß die
neuen Batterien entsprechend der “plus” Kennzeichnung des
Batteriefaches eingelegt werden. Eine Batterie reicht für ca.
2000 Beleuchtungsvorgänge.

3.9 Transportstellung von Dämpfung, Gewichtsausgleich
und Bremsen

Um die Leichtgängigkeit der Steuerringe für die Dämpfung über
die lange Lebensdauer eines Sachtler Fluidkopfes zu erhalten,
sollte vor und nach dem Dreh beide Steuerringe von Stellung “0”
bis zum maximalen Dämpfungsstufe duchgeschalten werden.
Einstellungen während des Transports: das Wichtigste ist, beide
Bremsen - horizontal und vertikal - zu lösen.
Gewichtsausgleich und Dämpfungen sollten jeweils auf maxima­ler Stufe eingestellt sein.

- 22 -

Cine 7 + 7 HDBenutzerinformation

2 kg bis 22 kg

2 kg to 15 kg
9 kg to 22 kg

16

150 mm

je 7 horizontal, vertikal und 0

+90°/-80° (abhängig von der Stellung
des Gewichtsausgleichs-Drehknopfes)

360°

-40°C bis 60°C

3,3 kg

Sideload Verschlußmechanis,
Befestigung der Kamera entweder mit
2 x 3/8” Schrauben
oder
1 x 3/8” Schraube, 1 x 1/4” Schraube
oder
1 x 1/4” Schraube, 1 pin

100 mm Halbkugel

ausziehbar mit
Befestigungsdurchmesser
18/22/36 mm, Länge 350 bis 520 mm

LR 2032, 3 V

Traglastbereich gesamt:

Boost Button: LO

HI

Anzahl der Stufen des
Gewichtsausgleichs:

Verschiebeweg der
Kameraplatte:

Dämpfungsstufen:

Neigebereich:

Schwenkbereich:

Temperaturbereich:

Eigengewicht:

Kameraanschluß:

Stativanschluß:

Schwenkarm:

Batterie:

4 Technische Daten

BenutzerinformationCine 7 + 7 HD

- 23 -

5 Zubehör

Folgendes Zubehör ist für den Cine 7 + 7 HD erhältlich:

-> Vorder-Winkehandgriff, Code-Nr. 3373.

-> linker Schwenkarm HD, Code-Nr. 3371.

Weiteres Zubehör finden Sie in unserem Katalog oder auf
unserer Internetseite www.sachtler.com

.

6 Inspektion & Pflege

Sachtler Fluidköpfe sollten gelegentlich mit fusselfreien Tüchern
abgewischt werden, um Staubablagerung zu entfernen. Bei
stärkerer Verschmutzung können Schmutzablagerungen mit
einer weichen Bürste und mildem Reinigungsmittel entfernt
werden. Eine Inspektion nach Intervallen ist für die Fluidköpfe
nicht vorgesehen.

7 Gewährleistung

Der Gewährleistungsanspruch verfällt, wenn

-> der Fluidkopf unsachgemäß und außerhalb der spezifizier-

ten technischen Daten betrieben wurde oder

-> das Grundgehäuse von einer nicht autorisierten Service-

Stelle geöffnet wurde.

Technische Änderungen vorbehalten.

Bitte registrieren Sie sich unter www.sachter.de

, um einen

erweiterten Gewährleistungszeitraum zu erhalten.

- 24 -

Cine 7 + 7 HDBenutzerinformation

BenutzerinformationCine 7 + 7 HD

www.sachtler.de
