Page 1
RG1128 - RH1128
Sitzrasenmäher
Riding Mower
Tondeuse autoportée
Zitmaaier
Cortacésped con asiento
Tosaerba semovente
BETRIEBSANLEITUNG
OPERATOR’S MANUAL
LIVRET D’ENTRETIEN
GEBRUIKSAANWIJZING
MANUAL DEL OPERADOR
MANUALE DELL’OPERATORE
SB71505052/0
Page 2
Page 3
EINFÜHRUNG
DIESE BETRIEBSANLEITUNG GEHÖRT zur Maschine und sollte bei einem
Weiterverkauf dem Käufer der Maschine ausgehändigt werden.
VERÄNDERUNG DER KRAFTSTOFFEINSPRITZMENGE über die vorgeschriebene
Höchstgrenze oder andere unstatthafte Leistungserhöhungen der Maschine bewirken ein
Erlöschen der Garantie.
DIESER SITZRASENMÄHER IST AUSSCHLIESSLICH für den üblichen Einsatz beim
Rasenmähen und für ähnliche Arbeiten bestimmt (“BESTIMMUNGSGEMÄSSER
GEBRAUCH”). Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß;
für hieraus resultierende Schäden oder Verletzungen haftet der Hersteller nicht; das Risiko
hierfür trägt allein der Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch die
Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und
Instandhaltungsbedingungen.
DIESER SITZRASENMÄHER DARF NUR von Personen genutzt, gewartet und
instandgesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind. Die
einschlägigen Unfallverhütungsvorschriften sowie die sonstigen allgemein anerkannten
sicherheitstechnischen, arbeitsmedizinischen und straßenverkehrsrechtlichen Regeln sind
einzuhalten. Eigenmächtige Veränderungen an dieser Maschine schließen eine Haftung
des Herstellers für daraus resultierende Schäden oder Verletzungen aus. Das Produkt
wurde nicht für den Gebrauch in den USA, in Kanada und in Mexiko hergestellt.
DEU 1EINFÜHRUNG
Page 4
INHALT
1. SICHERHEITSVORSCHRIFTEN .................................................................................. 3
Enthält die Vorschriften zum sicheren Gebrauch der Maschine

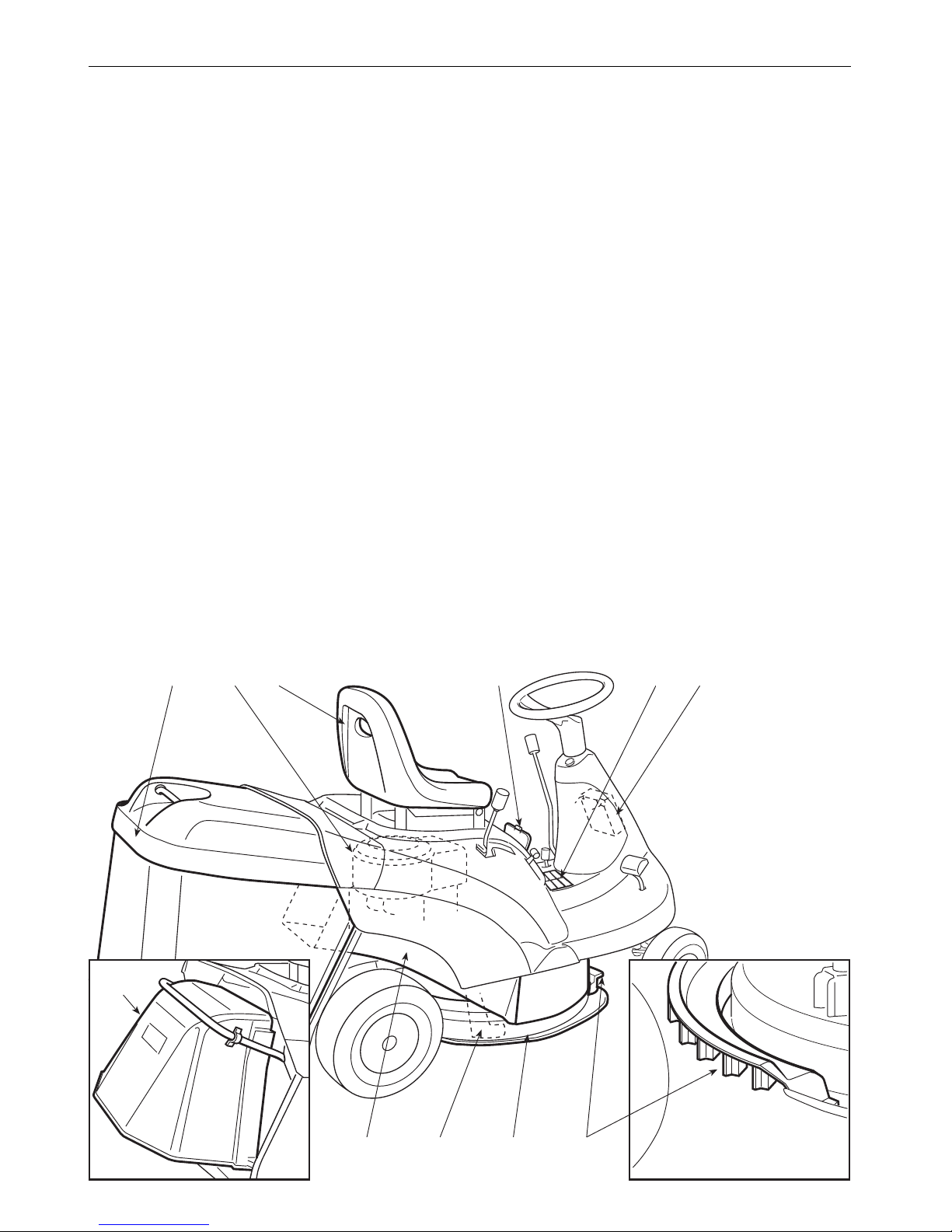

2. KENNZEICHNUNG DER MASCHINE UND IHRER BAUTEILE .................................. 7
Erläutert, wie die Maschine und ihre wesentlichen Bauteile gekennzeichnet sind
3. AUSPACKEN UND ZUSAMMENBAU .......................................................................... 9
Erläutert, wie die Verpackung zu entfernen und die Montage der getrennten Bauteile zu
vervollständigen ist

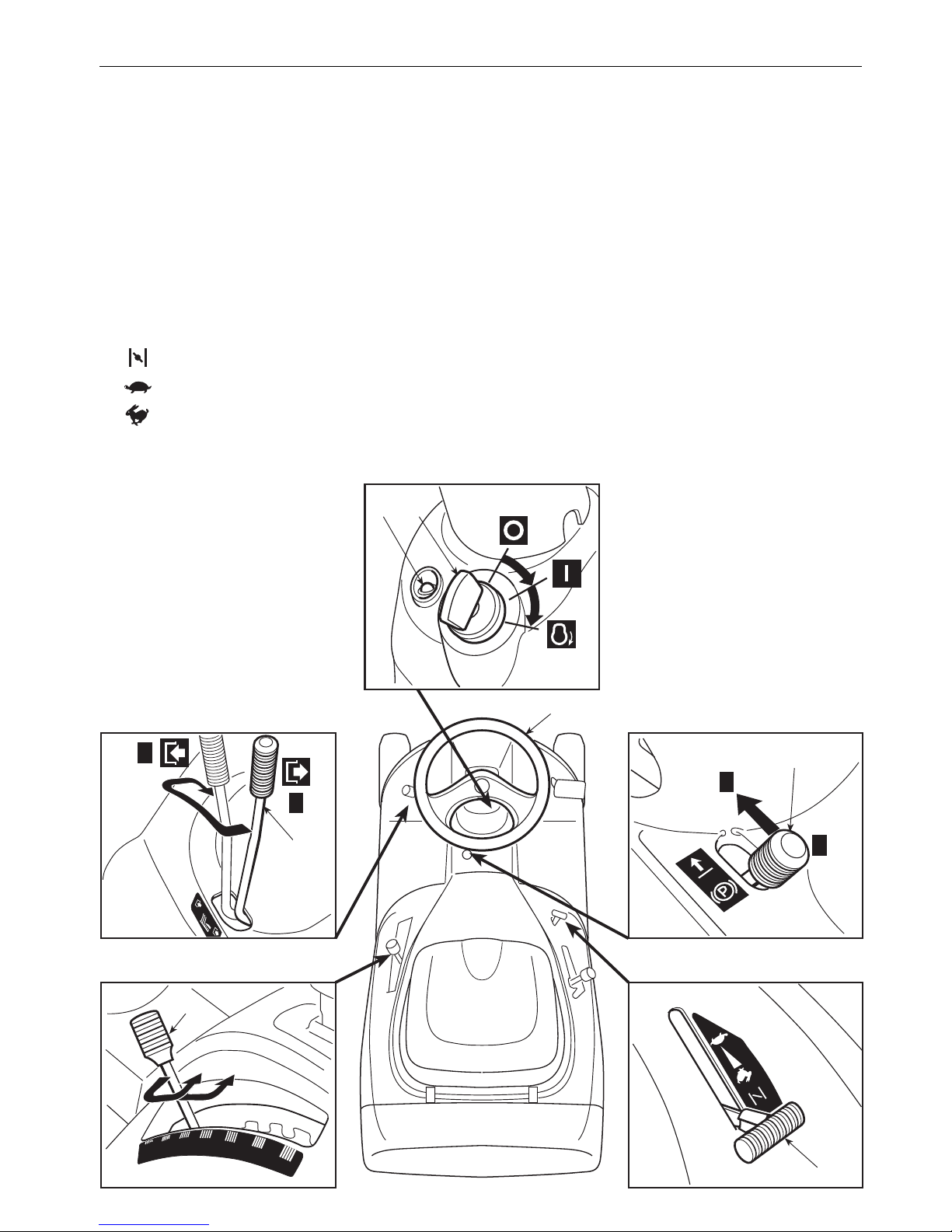

4. BEDIENUNGSEINRICHTUNGEN UND KONTROLLINSTRUMENTE ..................... 13
Informiert über den Platz und die Funktion aller Bedienteile
5. GEBRAUCHSANWEISUNG ...................................................................................... 17
Enthält alle Anweisungen, um gut und sicher zu arbeiten
5.1 Vorbereitungen vor Arbeitsbeginn ......................................................................... 17
5.2 Anlassen und Fahren ........................................................................................... 20
5.3 Gras mähen .......................................................................................................... 22
5.4 Reinigung und Einlagerung .................................................................................. 27
6. WARTUNG .................................................................................................................. 29
Enthält alle Informationen, um die Maschine leistungsfähig zu halten
7. ANLEITUNG ZUM FESTSTELLEN VON STÖRUNGEN ............................................ 40
Hilft Ihnen, eventuelle Probleme beim Gebrauch schnell zu lösen
8. SONDERZUBEHÖR .................................................................................................... 43
Es werden die Zubehörteile dargestellt, die für besondere Betriebsanwendungen zur
Verfügung stehen

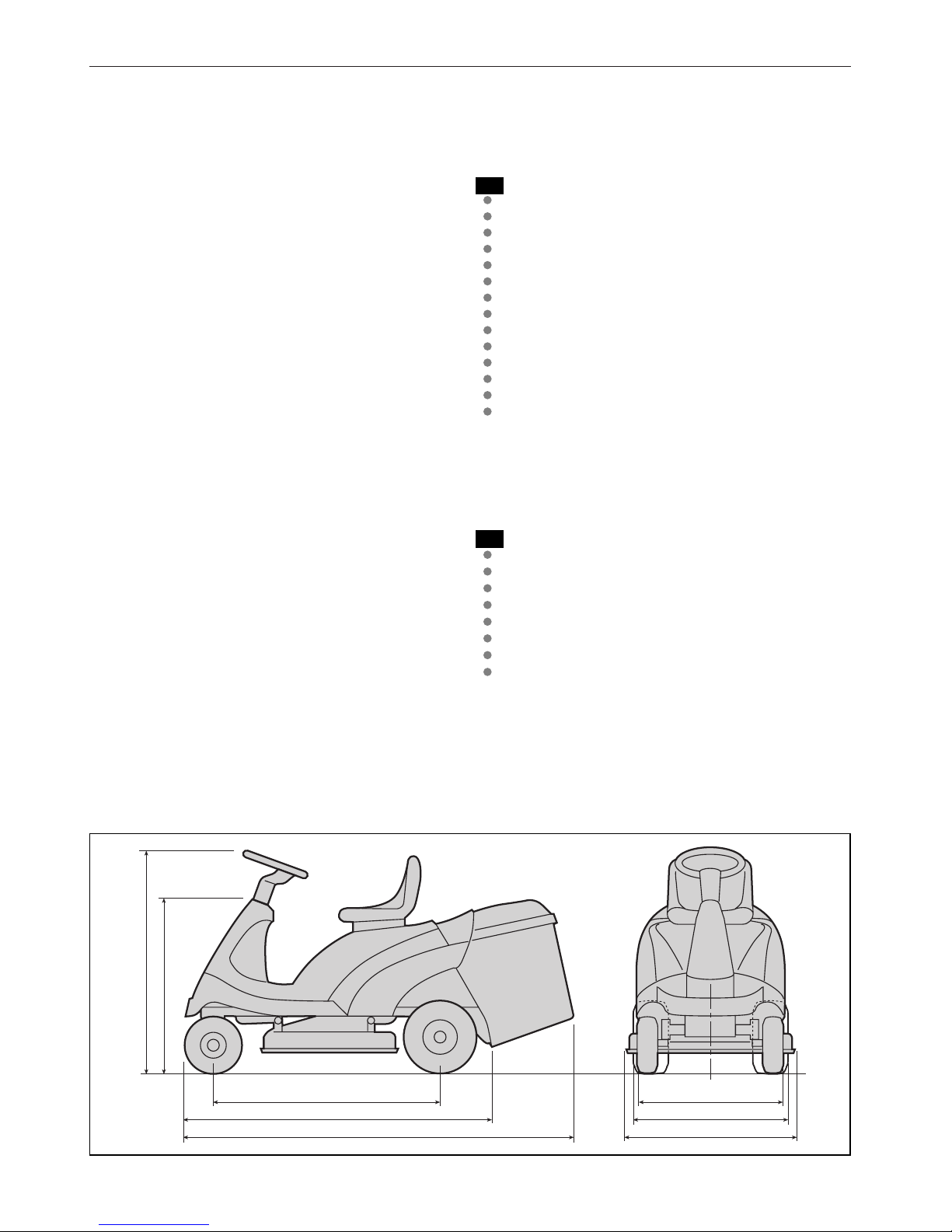

9. TECHNISCHE DATEN ................................................................................................ 44
Fasst die wesentlichen Eigenschaften Ihrer Maschine zusammen
DEU 2 INHALT
Page 5
1. SICHERHEITSVORSCHRIFTEN
WIE IST DAS HANDBUCH ZU LESEN
Außer den Modellen, die sich durch ihre Ausstattung und die verwendeten, nicht in allen
Verkaufsgebieten verfügbaren Zubehörteile unterscheiden, sind in diesem Handbuch
sowohl die Maschine mit mechanischem Antrieb, als auch die mit hydrostatischem Antrieb
beschrieben.
Das Symbol hebt jeden Unterschied im Gebrauch hervor und wird gefolgt von der Art
des Antriebs oder des Modells, auf das es sich bezieht.
Im Text des Handbuches sind einige Abschnitte, die besondere Informationen zum Zweck
der Betriebssicherheit enthalten, nach den folgenden Kriterien unterschiedlich
hervorgehoben:
oder Liefert erläuternde Hinweise oder
andere Angaben über bereits an früherer Stelle gemachte Aussagen, in der Absicht, die
Maschine nicht zu beschädigen oder Schäden zu vermeiden.
Im Falle der Nichtbeachtung besteht die Möglichkeit, sich
selbst oder Dritte zu verletzen.
Im Falle der Nichtbeachtung besteht die Möglichkeit, sich
selbst oder Dritte schwer zu verletzen, mit Todesgefahr.
SICHERHEITSVORSCHRIFTEN
(vor Gebrauch der Maschine aufmerksam lesen)
!
GEFAHR!
!
ACHTUNG!
WICHTIGANMERKUNG
➤
1) Lesen Sie die Gebrauchsanweisung sorgfältig. Machen Sie sich mit den Bedienungsteilen und
dem richtigen Gebrauch der Maschine vertraut. Lernen Sie, den Motor schnell abzustellen.
2) Benützen Sie die Maschine für den Zweck, zu dem sie bestimmt ist, d.h. um das Gras zu
mähen und zu sammeln.
Jeder Gebrauch, der nicht in den Gebrauchsanweisungen vorgesehen ist, kann gefährlich sein
und die Maschine beschädigen. Dies hat den Verfall der Garantie und die Ablehnung jeglicher
Verantwortung des Herstellers zur Folge.
3) Erlauben Sie niemals Kindern oder anderen Personen, die nicht über die erforderlichen
Kenntnisse dieser Gebrauchsanweisung verfügen, die Maschine zu benutzen. Örtliche
Bestimmungen können das Mindestalter des Benutzers festlegen.
4) Benutzen Sie die Maschine niemals:
– wenn sich Personen, besonders Kinder, oder Tiere in der Nähe aufhalten.
– wenn der Benutzer Medikamente oder Mittel eingenommen hat, die seine Reaktionsfähigkeit
und seine Aufmerksamkeit beeinträchtigen können.
5) Beachten Sie, dass der Benutzer für Unfälle und Schäden verantwortlich ist, die anderen
Personen oder deren Eigentum widerfahren können.
6) Keine Mitfahrer befördern.
DEU 3SICHERHEITSVORSCHRIFTEN
Page 6
7) ) Der Benutzer muss über eine geeignete Ausbildung zum Fahren verfügen, die insbesondere
auf folgendes ausgerichtet ist:
– die notwendige Aufmerksamkeit und Konzentration während der Arbeit;
– dass die Kontrolle über eine Maschine, die auf einem Hang abgleitet, nicht durch Bremsen
wiedererlangt werden kann. Die wesentlichen Gründe für den Verlust der Kontrolle sind:
– mangelnde Bodenhaftung der Räder;
– zu schnelles Fahren;
– unangemessenes Bremsen;
– die Maschine ist für den Einsatz nicht geeignet;
– mangelnde Kenntnisse über Wirkungen, die von den Bodenverhältnissen herrühren können,
insbesondere am Hang.
8) Die Maschine ist mit einer Reihe von Mikroschaltern und Sicherheitsvorrichtungen
ausgerüstet, die niemals einem Eingriff unterzogen oder entfernt werden dürfen. Dies hätte den
Verfall der Garantie sowie die Ablehnung jeglicher Verantwortung des Herstellers zur Folge.
B) VORBEREITENDE MASSNAHMEN
1) Während des Mähens sind immer festes Schuhwerk und lange Hosen zu tragen. Mähen Sie
nicht barfüßig oder mit leichten Sandalen bekleidet.
2) 2) Überprüfen Sie das zu bearbeitende Gelände und entfernen Sie alle Gegenstände, die aus
der Maschine ausgeworfen werden können (Steine, Stöcke, Drähte, Knochen usw.).

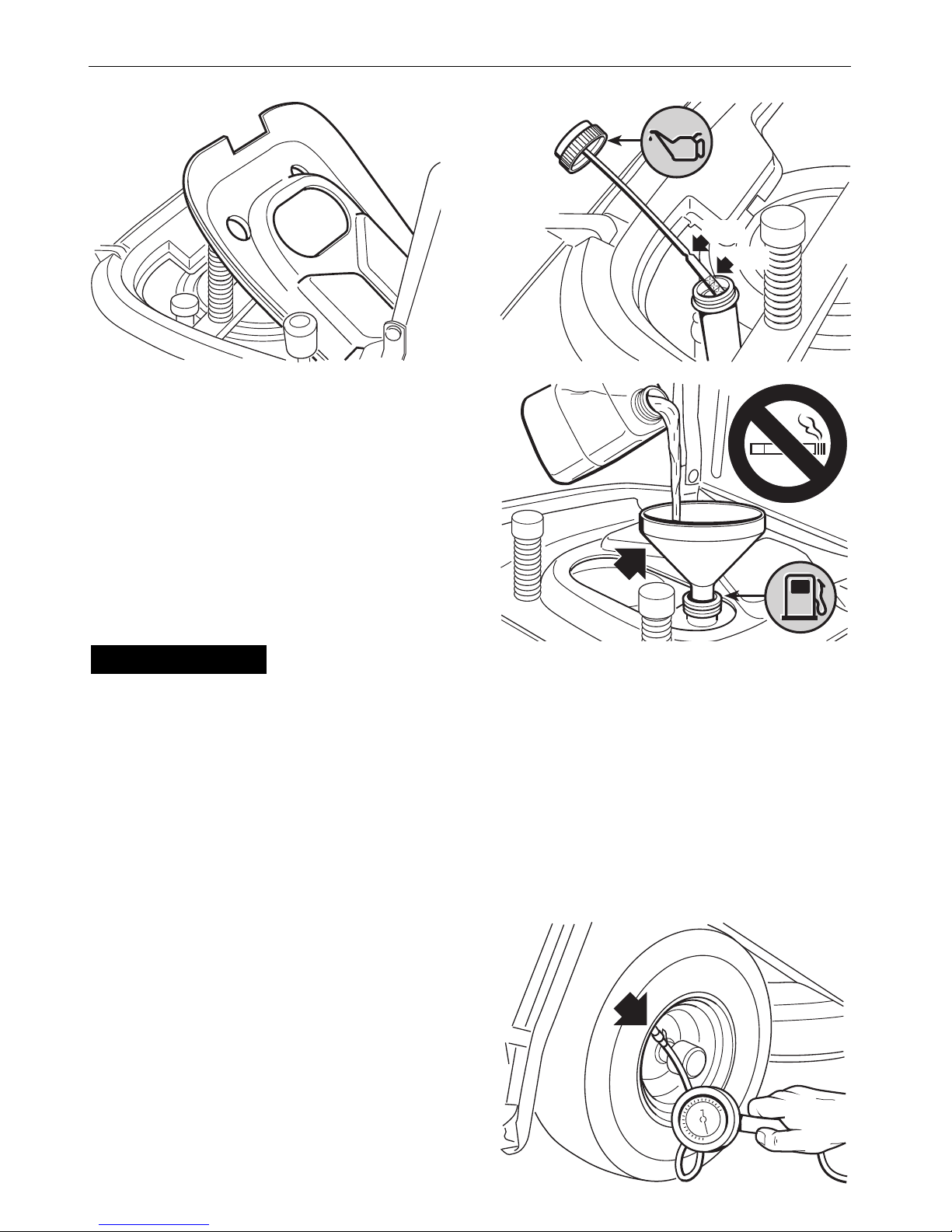

3) ACHTUNG: GEFAHR! Benzin ist hochgradig entflammbar:
– Bewahren Sie Kraftstoff nur in Behältern auf, die zu diesem Zweck geeignet sind;
– Unter Verwendung eines Tichters den Kraftstoff nachfüllen. Tanken Sie Kraftstoff nur im Freien
und rauchen Sie nicht während des Tankens;
– Tanken Sie Kraftstoff vor dem Starten des Motors. Während der Motor läuft oder wenn er heiß
ist, darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.
– Falls Benzin überläuft, den Motor nicht starten. Statt dessen ist die Maschine von dem Ort, an
dem der Kraftstoff eingefüllt wurde, zu entfernen, und es ist alles zu vermeiden, was einen Brand
verursachen könnte, solange sich die Benzindämpfe nicht aufgelöst haben;
– die Deckel des Tanks und des Benzinbehälters immer aufsetzen und gut verschließen.
4) Beschädigte Auspuffschalldämpfer auswechseln.

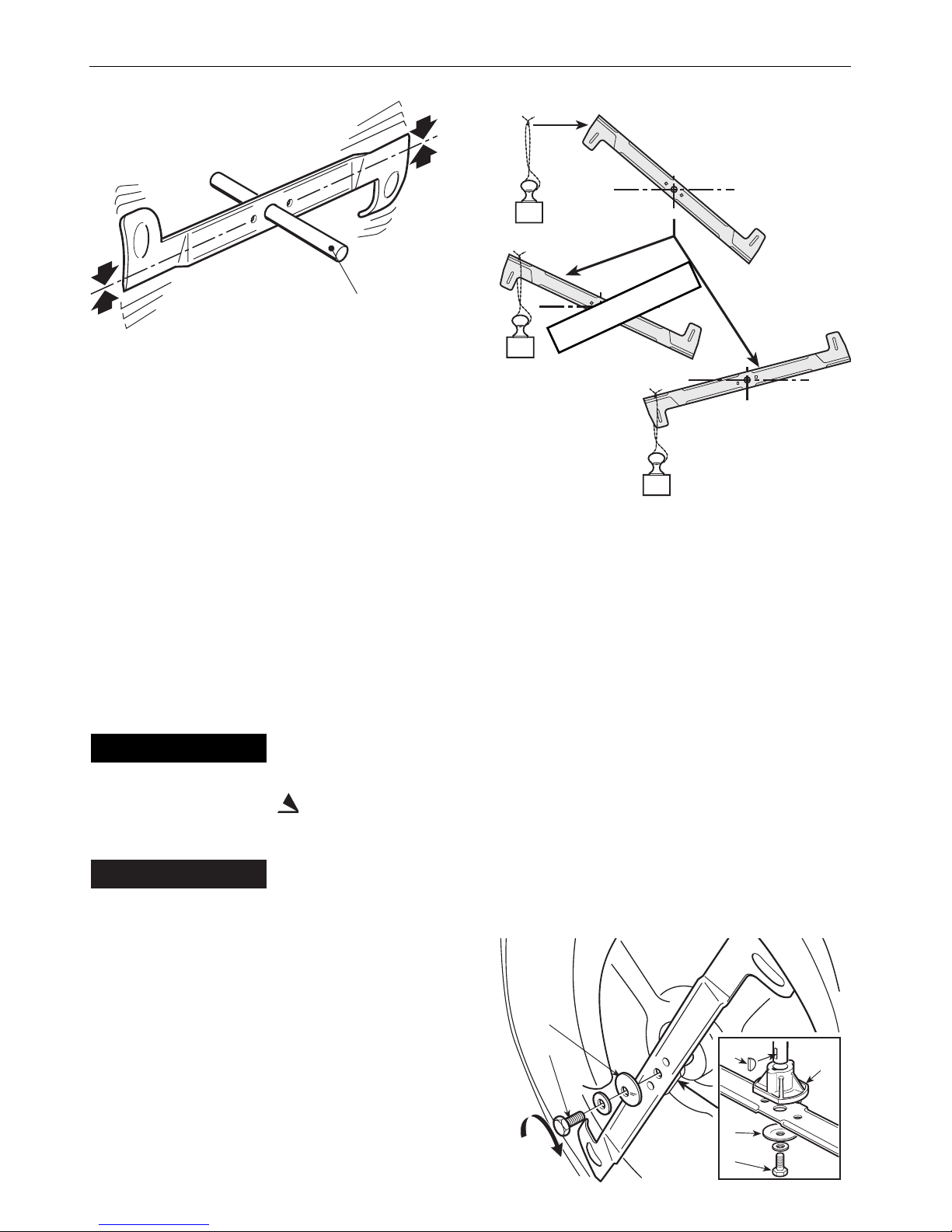

5) Vor jedem Gebrauch eine allgemeine Überprüfung durchführen, um zu kontrollieren, ob

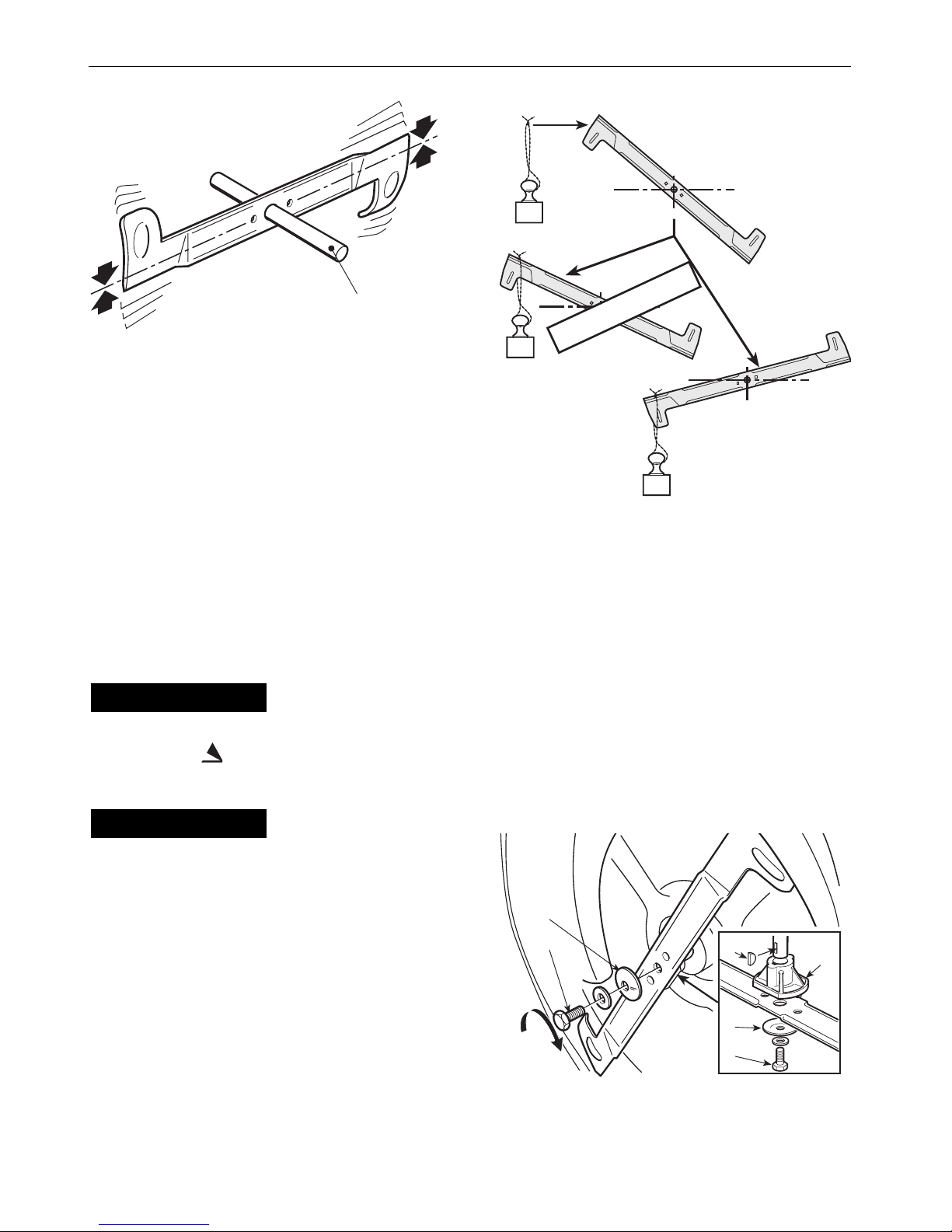

Messer, Schrauben und Mähwerk abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte
Messer und Schrauben sind en bloc auszutauschen, damit sie ausgewuchtet bleiben.
6) Bevor Sie mit dem Mähen beginnen, sind die Schutzeinrichtungen an der Auswurföffnung zu
montieren (Auffangsack oder Prallblech).
C) GEBRAUCH
1) Der Motor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliche
Kohlenmonoxydgase sammeln können.
2) Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.
3) Vermeiden Sie, wenn möglich, nasses Gras zu mähen.
4) Vor dem Starten des Motors alle Messer ausschalten, ( bei Modellen mit mechanischem
Antrieb) den Gang und ( bei Modellen mit hydrostatischem Antrieb) das Antriebspedal in die
“Leerlaufstellung” bringen und die Feststellbremse anziehen.

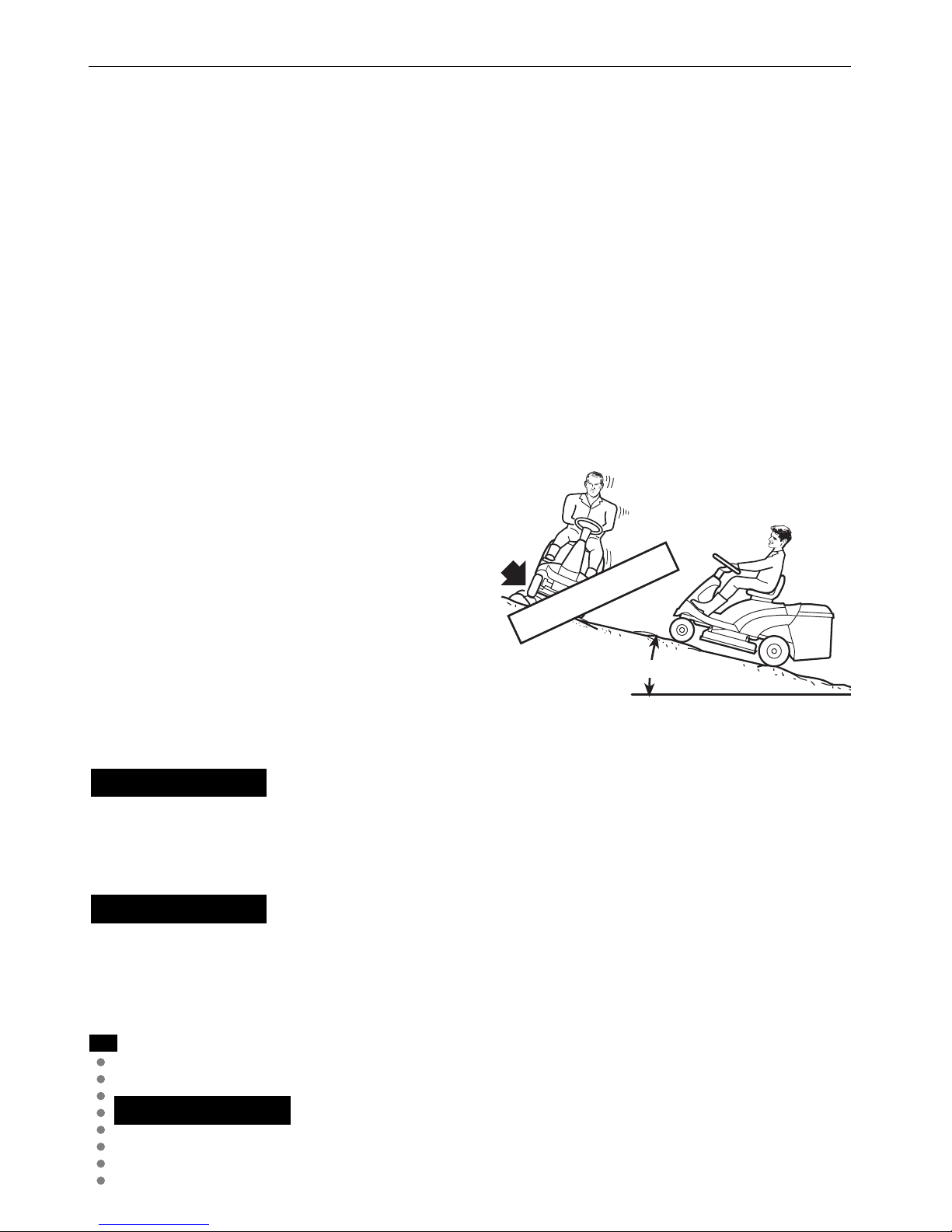

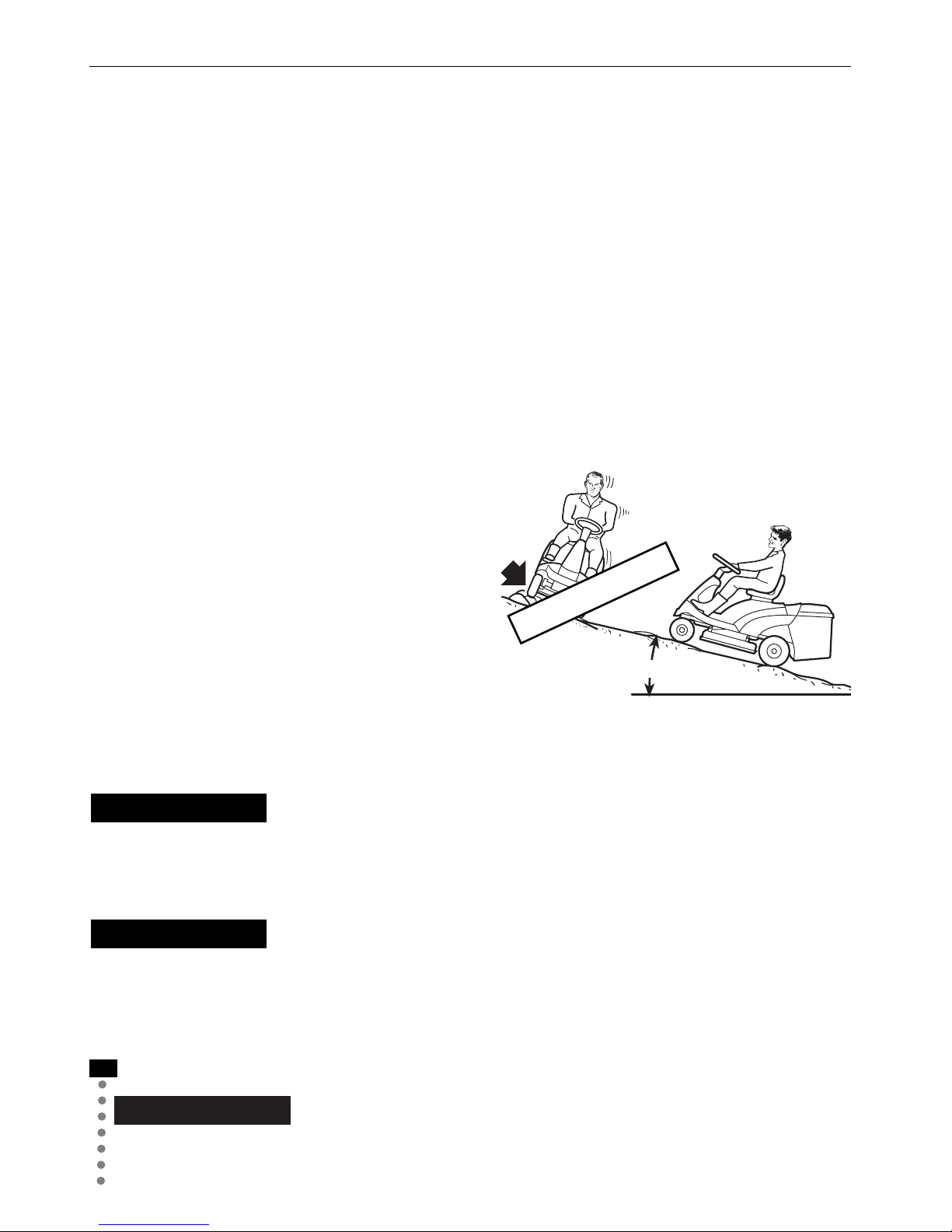

5) Mähen Sie nicht an Hängen mit einer Neigung über 10 ° (17%).
6) Beachten Sie, dass es keinen ”sicheren” Hang gibt. Das Fahren auf Rasen an Hängen
erfordert besondere Aufmerksamkeit. Um ein Umstürzen zu vermeiden:
– ist es ratsam, das vordere Gegengewicht (geliefert auf Wunsch) anzubringen;
– bei Bergauf- oder Bergabfahrten nicht ruckartig anhalten oder anfahren;
– den Antrieb sanft einkuppeln und den Gang stets eingelegt lassen
( bei Modellen mit mechanischem Antrieb) oder das Antriebspedal im Vorwärts- wie im
Rückwärtsgang sanft betätigen ( bei Modellen mit hydrostatischem Antrieb), besonders bei
Bergabfahrten;
– die Fahrgeschwindigkeit an Hängen und in engen Kurven vermindern;
– auf Erhebungen, Vertiefungen und unsichtbare Gefahren achten;
– niemals quer zum Hang mähen.
7) beim Überqueren von nicht mit Gras bewachsenen Zonen ist das Messer auszuschalten und
das Mähwerk in die höchste Position zu bringen.
➤
➤
➤
➤
DEU 4 SICHERHEITSVORSCHRIFTEN
Page 7
8) Benutzen Sie niemals die Maschine, wenn die Schutzeinrichtungen beschädigt oder nicht
montiert sind, z. B. Auffangsack oder Prallblech.
9) Ändern Sie nicht die Grundeinstellung des Motors und lassen Sie ihn nicht überdrehen.
10) Bevor Sie den Fahrersitz verlassen:
– schalten Sie das Messer aus;
– den Leerlauf einlegen ( bei Modellen mit mechanischem Antrieb) oder das Antriebspedal
loslassen, damit es sich in die Leerlaufstellung begeben kann ( bei Modellen mit
hydrostatischem Antrieb), und die Feststellbremse anziehen;
– den Motor ausschalten und den Zündschlüssel abziehen.
11) Schalten Sie das Messer und den Motor aus und ziehen Sie den Zündschlüssel ab:
– bevor Sie einen Eingriff unter dem Mähwerk vornehmen, den Auswurfkanal reinigen oder
Verstopfungen beseitigen;
– bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen;
– nachdem ein Fremdkörper getroffen wurde. Prüfen Sie, ob an der Maschine eventuell Schäden
entstanden sind und reparieren Sie diese, ehe die Maschine wieder in Gang gesetzt und benutzt
wird;
– wenn die Maschine anfängt, ungewöhnlich stark zu vibrieren (sofort Ursachen feststellen und
versuchen, Abhilfe zu schaffen).
12) Schalten Sie während des Transports das Messer aus, oder immer dann, wenn es nicht
gebraucht wird. Jedes Mal, wenn der Auffangsack geleert wird, muss das Messer ausgeschaltet
und dessen Stillstand abgewartet werden.
13) Der Motor ist abzustellen und das Messer auszuschalten:
– bevor Sie Kraftstoff tanken;
– bevor Sie den Auffangsack abnehmen.
14) Bevor Sie den Motor abstellen, ist das Gas zu reduzieren. Die Benzinzuführung ist bei
Arbeitsende zu schließen, dazu sind die Anweisungen im Handbuch zu befolgen.
15) Bringen Sie niemals Hände oder Füße in die Nähe von sich drehenden Teilen. Halten Sie sich
immer entfernt von der Auswurföffnung.
D) WARTUNG UND LAGERUNG
1) Sorgen Sie dafür, dass Muttern und Schrauben fest angezogen sind, um sicher zu sein, dass
sich die Maschine immer in guter Betriebsbereitschaft befindet. Eine regelmäßige Wartung ist
unentbehrlich für die Sicherheit und die Erhaltung der Leistungsfähigkeit.
2) Bewahren Sie niemals die Maschine mit Benzin im Tank innerhalb eines Gebäudes auf, in dem
möglicherweise Benzindämpfe mit offenem Feuer, einer Wärmequelle oder Funken in Berührung
kommen könnten.
3) Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum abstellen.
4) Um Brandgefahr zu vermeiden, halten Sie Motor, den Auspufftopf, den Platz für die Batterie
sowie den Platz, an dem Benzinkanister gelagert werden, frei von Gras, Blättern oder
überschüssigem Fett. Den Auffangsack immer entleeren und keine Behälter mit gemähtem Gras
in einem Raum aufbewahren.
5) Prüfen Sie regelmäßig das Prallblech, den Auffangsack und das Ansauggitter auf Verschleiß
oder den Verlust der Funktionsfähigkeit. Beschädigte Teile auswechseln.
6) Benutzen Sie die Maschine aus Sicherheitsgründen nie mit abgenutzten oder beschädigten
Teilen. Diese dürfen nicht repariert, sondern müssen ersetzt werden. Nur Originalersatzteile
verwenden (das Messer muss immer mit der Marke gekennzeichnet sein). Qualitativ nicht
gleichwertige Ersatzteile können die Maschine beschädigen und die Sicherheit gefährden.
7) Falls der Tank zu entleeren ist, muss dies im Freien und mit kaltem Motor erfolgen.
8) Ziehen Sie Handschuhe an, wenn Sie das Messer abnehmen und wieder einbauen.
9) Beim Schleifen des Messers ist auf dessen Auswuchtung zu achten.
10) Wenn Sie die Maschine parken oder unbewacht lassen, Mähwerk absenken.
11) Lassen Sie niemals den Zündschlüssel stecken oder in der Reichweite von Kindern oder
nicht befugten Personen. Den Zündschlüssel vor jedem Eingriff für die Wartung abziehen.
E) TRANSPORT
1) Wenn die Maschine auf einem Lastwagen oder einem Anhänger transportiert wird, ist das
Mähwerk abzusenken, die Feststellbremse anzuziehen und die Maschine mit Seilen, Tauen oder
Ketten auf dem Transportmittel sicher zu befestigen.
➤
➤
DEU 5SICHERHEITSVORSCHRIFTEN
Page 8
DEU 6 SICHERHEITSVORSCHRIFTEN

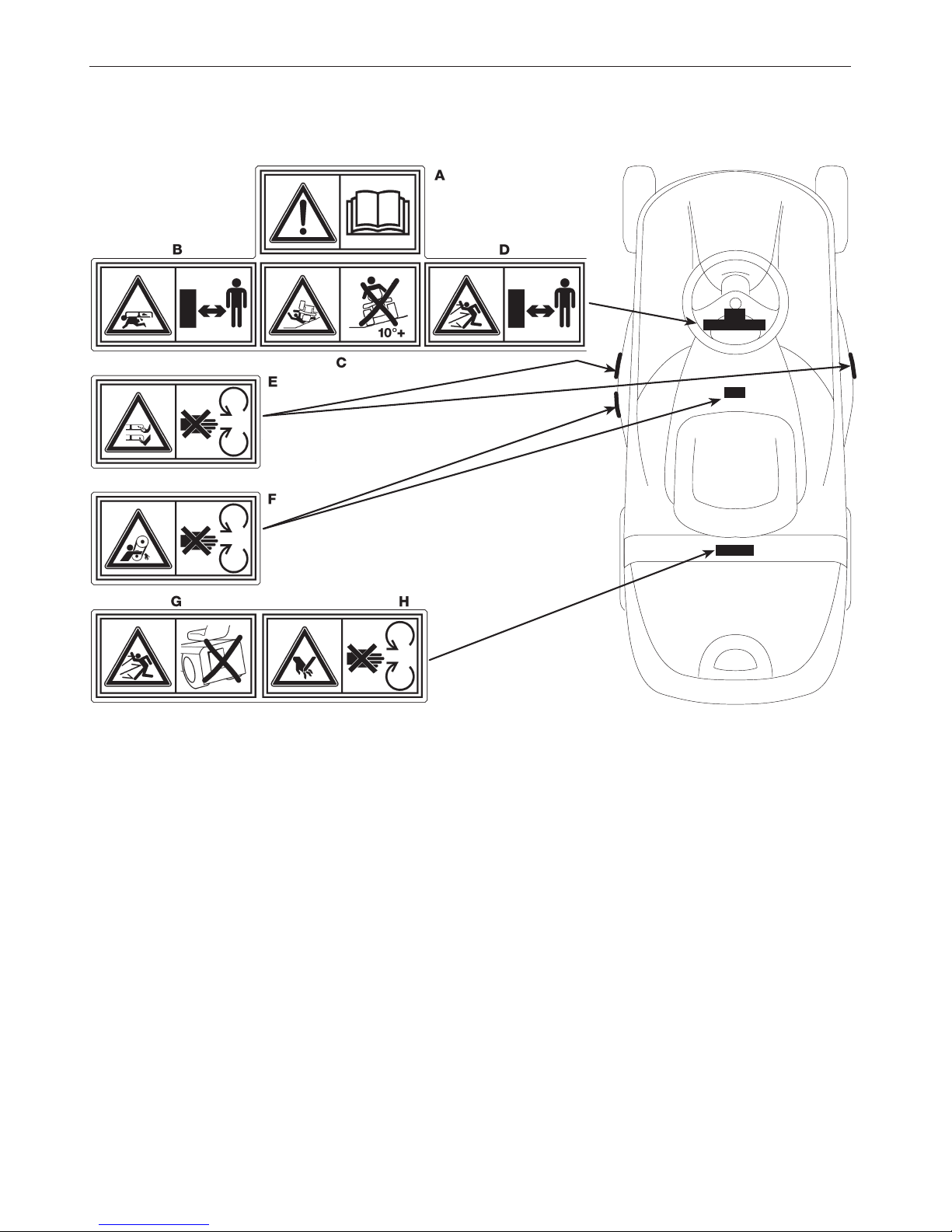

STELLEN, AN DENEN SICHERHEITSSCHILDER ANGEBRACHT SIND
A) Betriebsanleitung durchlesen: Diese
Betriebsanleitung enthält wichtige Hinweise
für die sichere Bedienung dieser Maschine.
Zur Vermeidung von Unfällen ist es
erforderlich, alle Sicherheitshinweise
sorgfältig zu beachten.
B) Kinder von der Maschine fernhalten:
Bei laufendem Motor stets darauf achten,
daß sich keine Kinder in der Nähe der
Maschine aufhalten.
C) Umkippen vermeiden: NICHT an Stellen
fahren, an denen die Maschine abrutschen
oder umkippen kann. Die Maschine nicht an
Hängen mit mehr als 10° Neigung einsetzen.
D) Verletzungen durch
hochgeschleuderte Objekte vermeiden:
Die Maschine NICHT ohne Grasfangsack
oder Prallblech in Betrieb nehmen. Anstand
halten, solange der Motor läuft.
E) Verletzungen durch rotierendes
Messer vermeiden: Bei laufendem Motor
darauf achten, daß Hände oder Füße NICHT
unter oder in die Maschine gelangen.
F) Verletzungen durch Riemen
vermeiden: Maschine NICHT ohne
Schutzabdeckungen in Betrieb nehmen. Von
den Riemen fernbleiden.
G) Verletzungen durch
hochgeschleuderte Objekte vermeiden:
Die Maschine NICHT ohne Grasfangsack
oder Prallblech in Betrieb nehmen.
H) Verletzungen durch rotierendes
Messer vermeiden: Schutzabdeckungen,
Prallblech oder Grasfangsack bei laufendem
Mähwerk NICHT öffnen bzw. abnehmen.
Page 9
2. KENNZEICHNUNG DER MASCHINE UND IHRER BAUTEILE
KENNZEICHNUNG DER MASCHINE
Das Schild unter dem Fahrersitz enthält die
wesentlichen Daten jeder Maschine.
Die Seriennummer (7) ist unbedingt
anzugeben, wenn Sie den Technischen
Kundendienst anfordern oder Ersatzteile
bestellen.
1. Schalleistungspegel gemäß Richtlinie
2000/14/CE
2. Konformitätszeichen (CE) nach der
Richtlinie 98/37/EWG
3. Herstellungsjahr
4. Nennleistung
5. Betriebsdrehzahl des Motors in U/min
6. Typ der Maschine
7. Seriennummer
8. Gewicht in kg
9. Name und Anschrift des Herstellers
KENNZEICHNUNG DER WESENTLICHEN BAUTEILE
Die Maschine hat einige wesentliche Bauteile mit folgenden Funktionen:
11. Mähwerk: ist das Gehäuse, welches das rotierende Messer aufnimmt.
12. Messer: ist das zum Mähen des Grases bestimmte Bauteil. Die an den Außenseiten
angebrachten Flügel erleichtern die Zuführung des gemähten Grases zum Auswurfkanal.
DEU 7KENNZEICHNUNG DER MASCHINE UND IHRER BAUTEILE
Die Seriennummer Ihrer Maschine
hier eintragen
✍
3 4 7 1
69 5 8 2
Page 10
13. Auswurfkanal: ist das Verbindungselement zwischen Mähwerk und Auffangsack.
14. Auffangsack: außer der Funktion, das gemähte Gras einzusammeln, kommt dem
Auffangsack eine Sicherheitsfunktion zu. Er verhindert, dass eventuell durch das
Messer aufgenommene Gegenstände weit von der Maschine weggeschleudert
werden.
15. Prallblech oder Abweiser: anstelle des Auffangsacks montiert verhindert das
Prallblech, dass eventuell durch das Messer aufgenommene Gegenstände weit von
der Maschine weggeschleudert werden.
16. Motor: liefert den Antrieb sowohl für das Messer als auch für die Räder. Seine
Eigenschaften und Gebrauchsvorschriften sind in einem besonderen Handbuch
beschrieben.
17. Batterie: liefert die Energie zum Anlassen des Motors. Ihre Eigenschaften und
Gebrauchsvorschriften sind in einem besonderen Handbuch beschrieben.
18. Sitz: ist der Arbeitsplatz des Benutzers. Er ist mit einem Fühler ausgerüstet, der die
Anwesenheit des Benutzers registriert und erforderlichenfalls ein Auslösen der
Sicherheitsvorrichtungen bewirkt.
19. Aufkleber mit Vorschriften und Sicherheitshinweisen: enthalten die wichtigsten
Sicherheitsvorschriften für die Arbeit. Ihre Bedeutung ist in Kapitel 1 erläutert.
20. Inspektionsklappe: Dient dem leichten Zugang zu der Zündkerze, dem Benzinhahn
und der Befestigungsmutter der Motorhaube.
21. Ansauggitter: erleichtert den Luftstrom ins Innere des Mähwerks und verhindert das
Auswerfen von Fremdkörpern nach vorne.
DEU 8 KENNZEICHNUNG DER MASCHINE UND IHRER BAUTEILE
16 18 17
13 12 11
14 1920
21
15
Page 11
3. AUSPACKEN UND ZUSAMMENBAU
Aus Gründen der Lagerung und des Transports werden einige Bauteile der Maschine nicht
in der Fabrik eingebaut, sondern müssen nach Entfernung der Verpackung nach den
folgenden Anweisungen montiert werden.
Aus Gründen des Transports wird die Maschine ohne Motoröl und
Benzin geliefert. Vor dem Anlassen des Motors ist Motoröl einzufüllen und Benzin zu
tanken, wobei die Vorschriften des Motorhandbuchs zu beachten sind.
AUSPACKEN
Beim Entfernen der Verpackung ist darauf zu achten, dass alle einzelnen Bauteile und
mitgelieferten Zubehörteile nicht verloren gehen und dass das Mähwerk beim Abnehmen
der Maschine von der Palette nicht beschädigt wird.
Die Standardverpackung enthält:
– die Maschine;
– das Lenkrad;
– den Sitz;
– die Einzelteile des Auffangsacks;
– einen Umschlag mit der Gebrauchsanweisung, den Dokumenten und mitgelieferten
Schrauben, zwei Zündschlüsseln, 1 Stift zur Befestigung des Lenkrads sowie einer
Ersatzsicherung 7,5 Ampere.

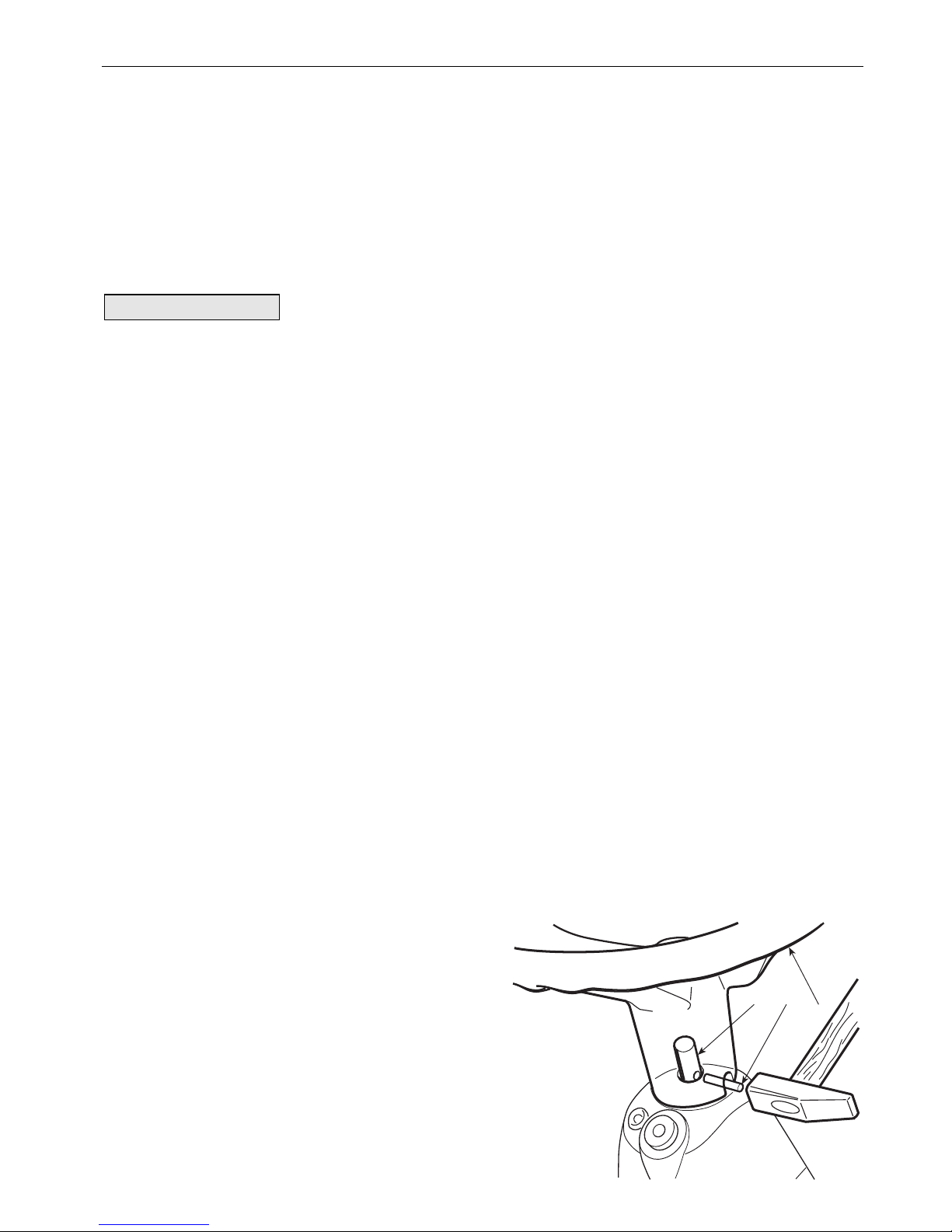

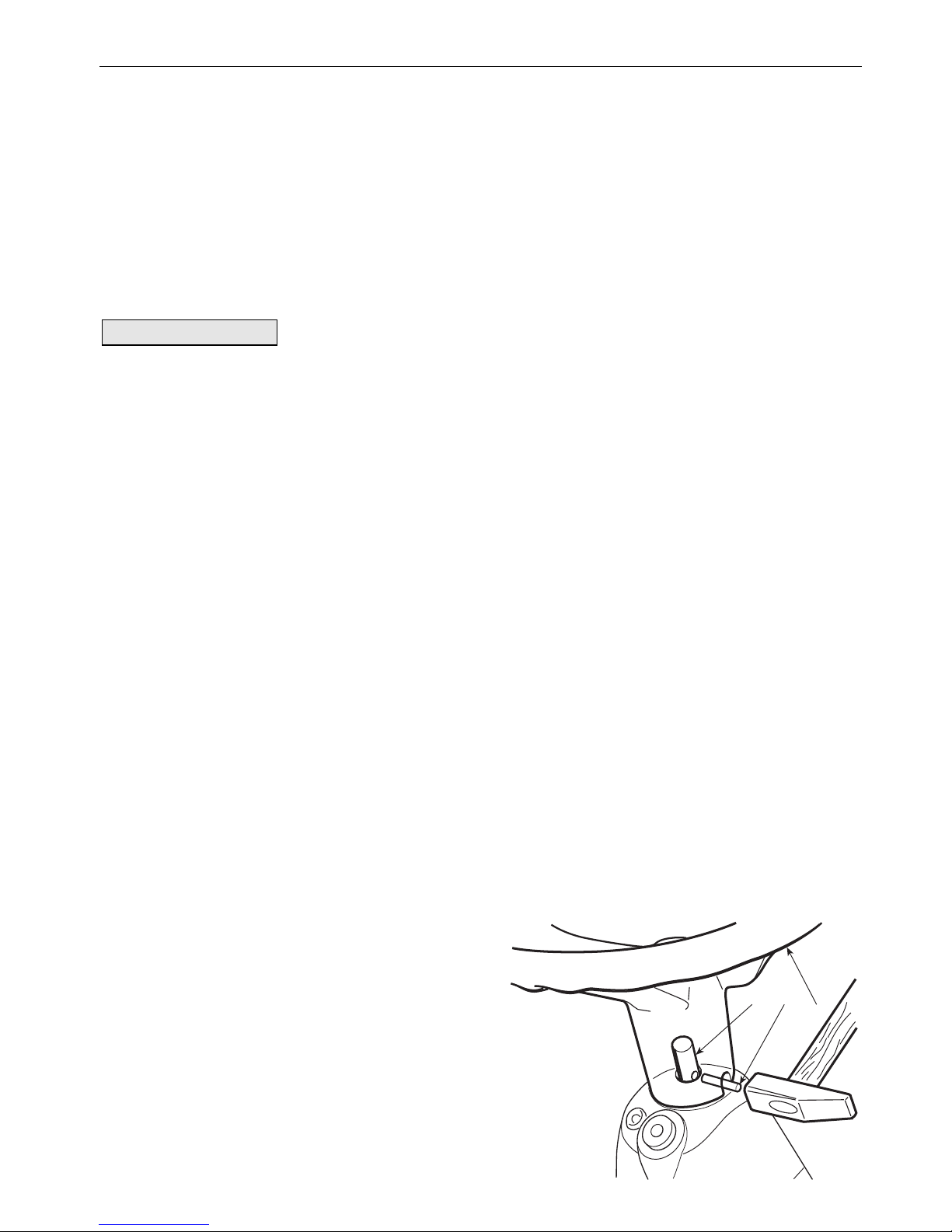

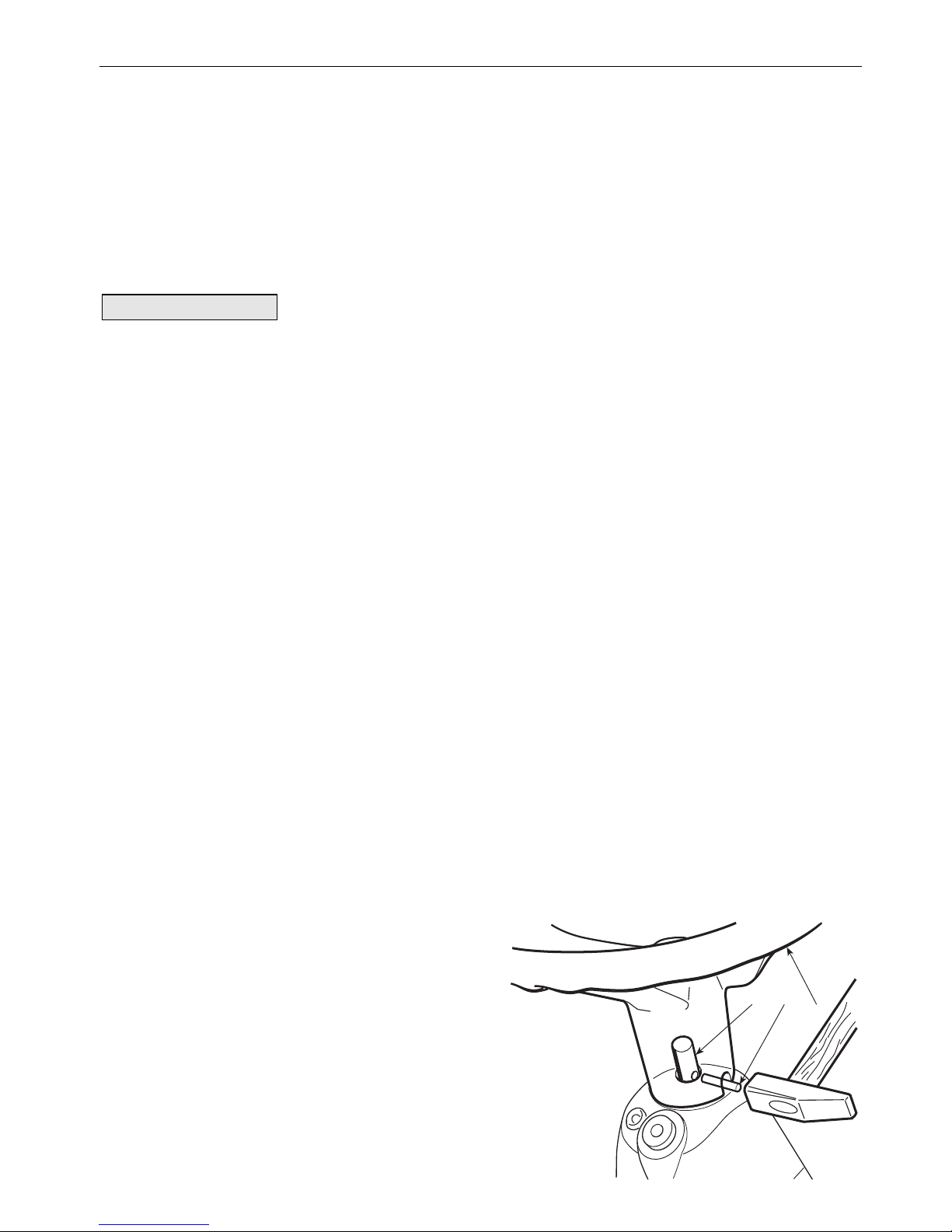

EINBAU DES LENKRADS
Die Maschine auf einer ebenen Fläche
abstellen und die Vorderräder gerade
ausrichten.
Das Lenkrad (1) über die herausragende
Welle (2) einführen und so stellen, dass die
Speichen auf den Sitz ausgerichtet sind.
Die Bohrung der Nabe des Lenkrads mit der
Bohrung der Welle in Deckung bringen und
den mitgelieferten Stift (3) mit Hilfe eines
Hammers eintreiben und dafür sorgen, dass er
WICHTIG
DEU 9AUSPACKEN UND ZUSAMMENBAU
132

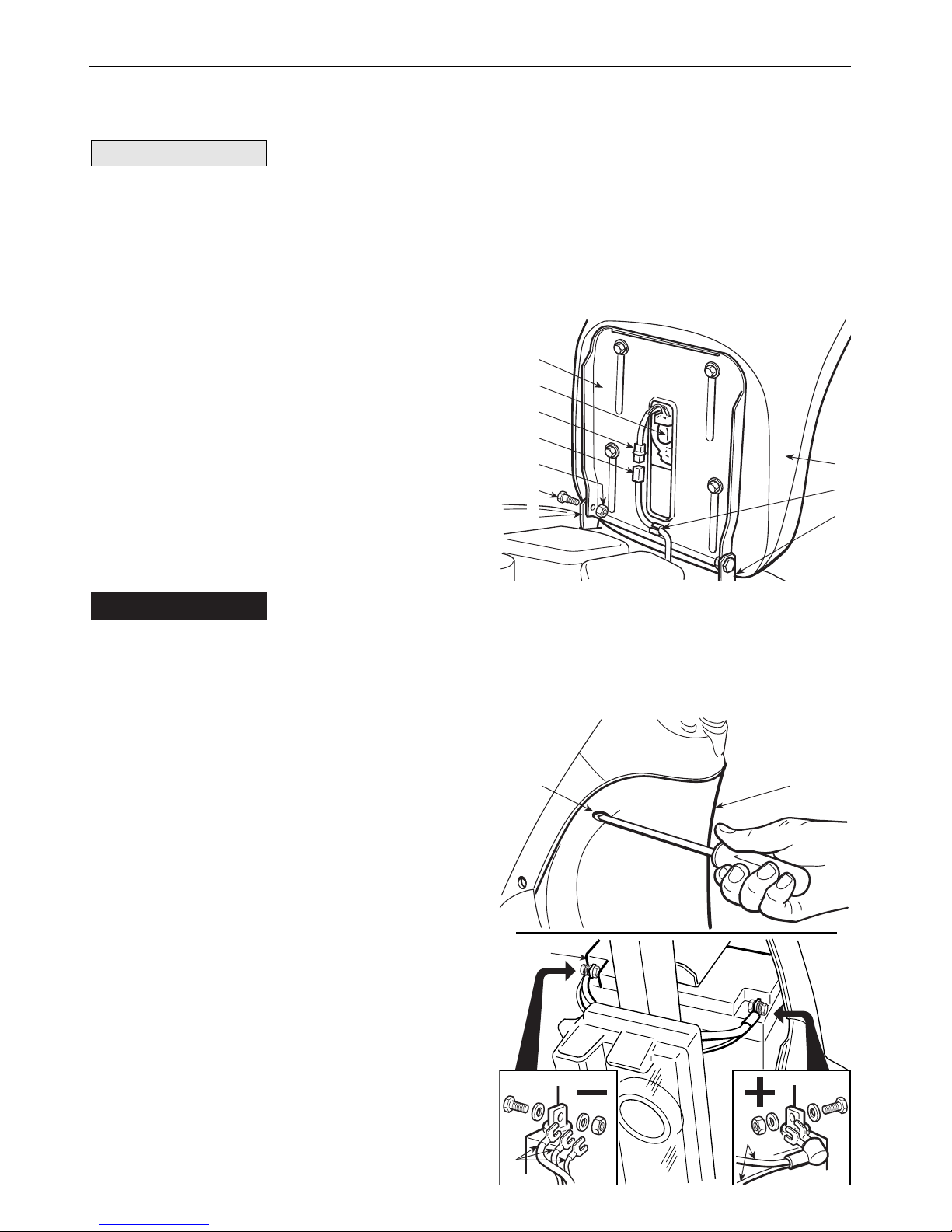

Page 12
auf der gegenüberliegenden Seite vollkommen zum Vorschein kommt.
Um zu vermeiden, dass das Lenkrad mit dem Hammer beschädigt
wird, wird empfohlen, ein Treibwerkzeug oder einen Schraubenzieher mit passendem
Durchmesser zu benutzen, um den Stift das letzte Stück einzutreiben.

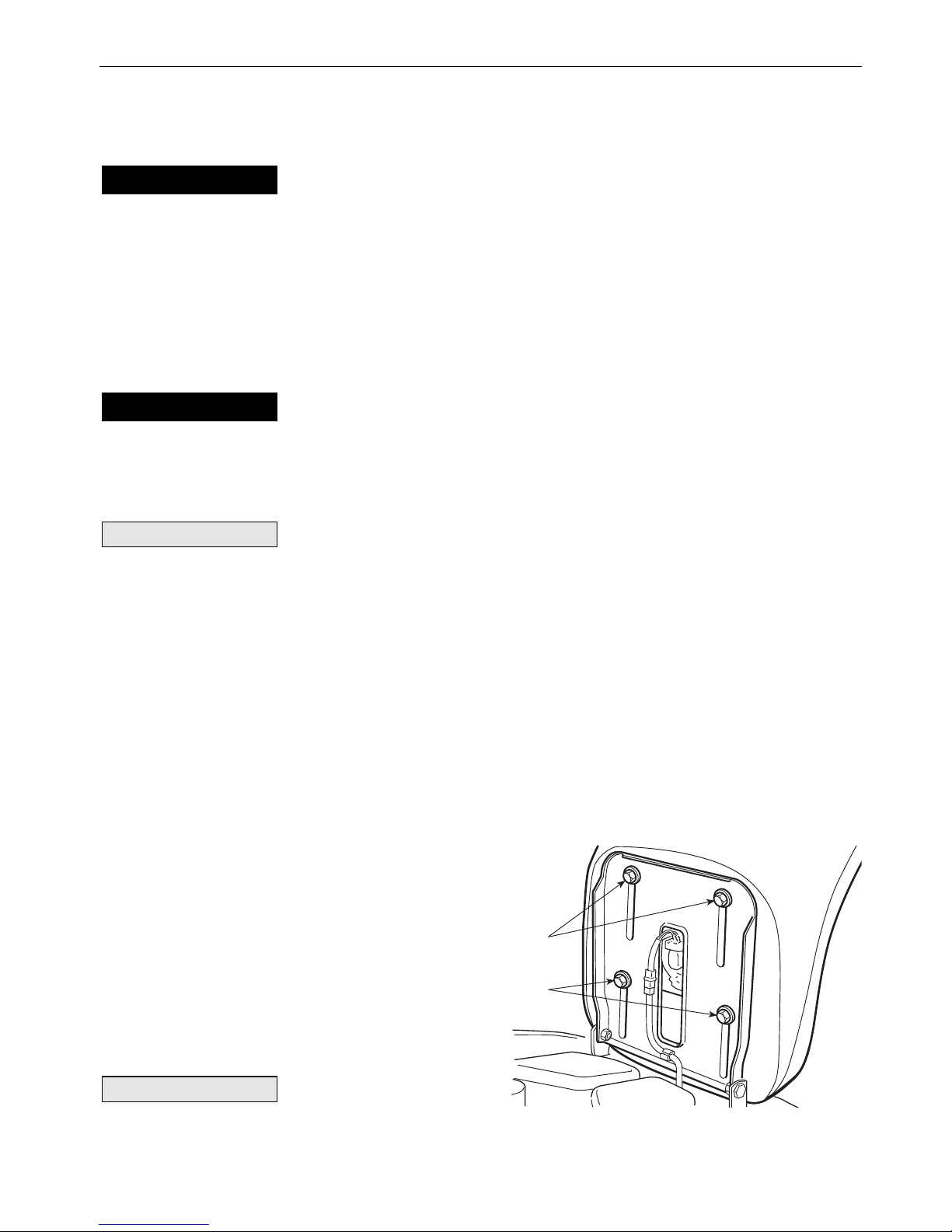

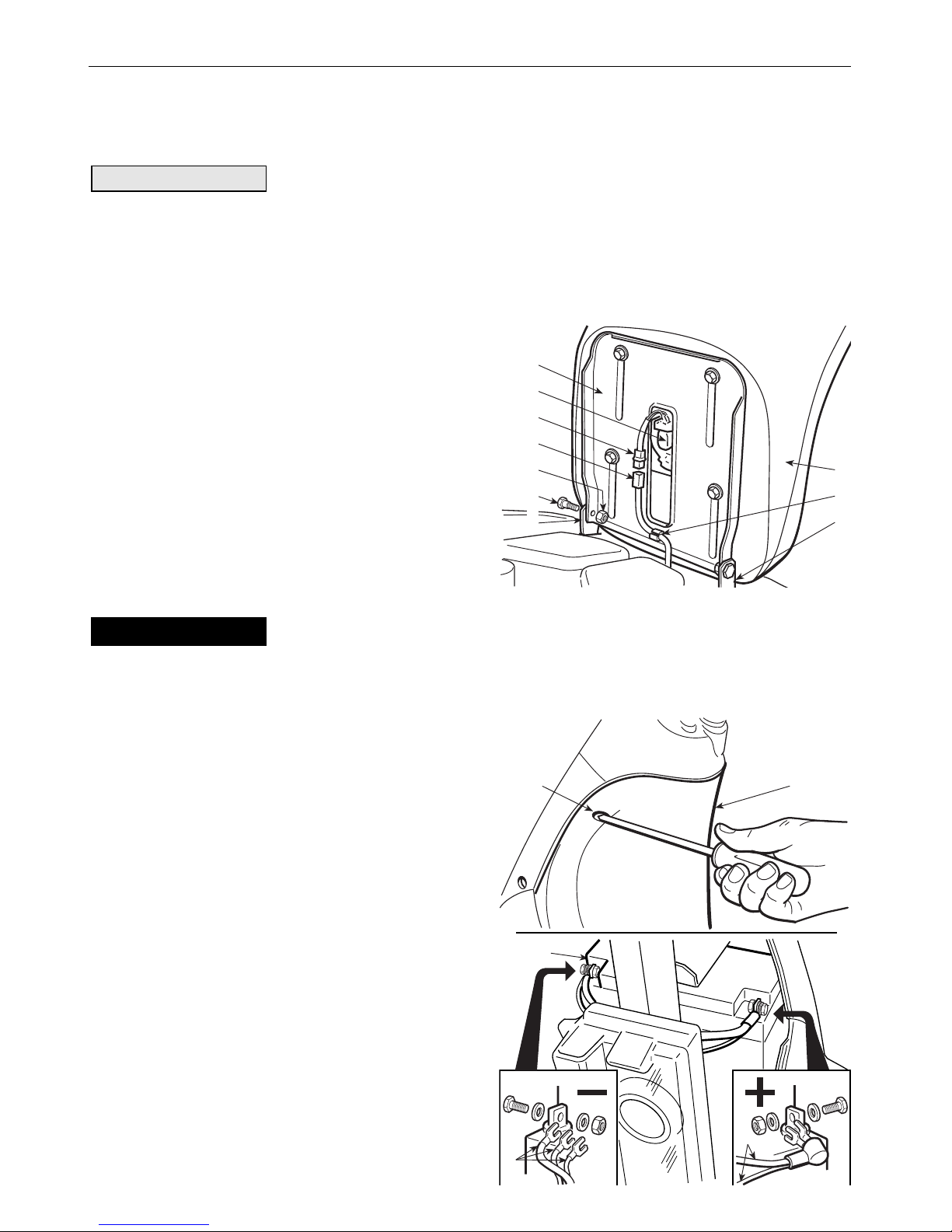

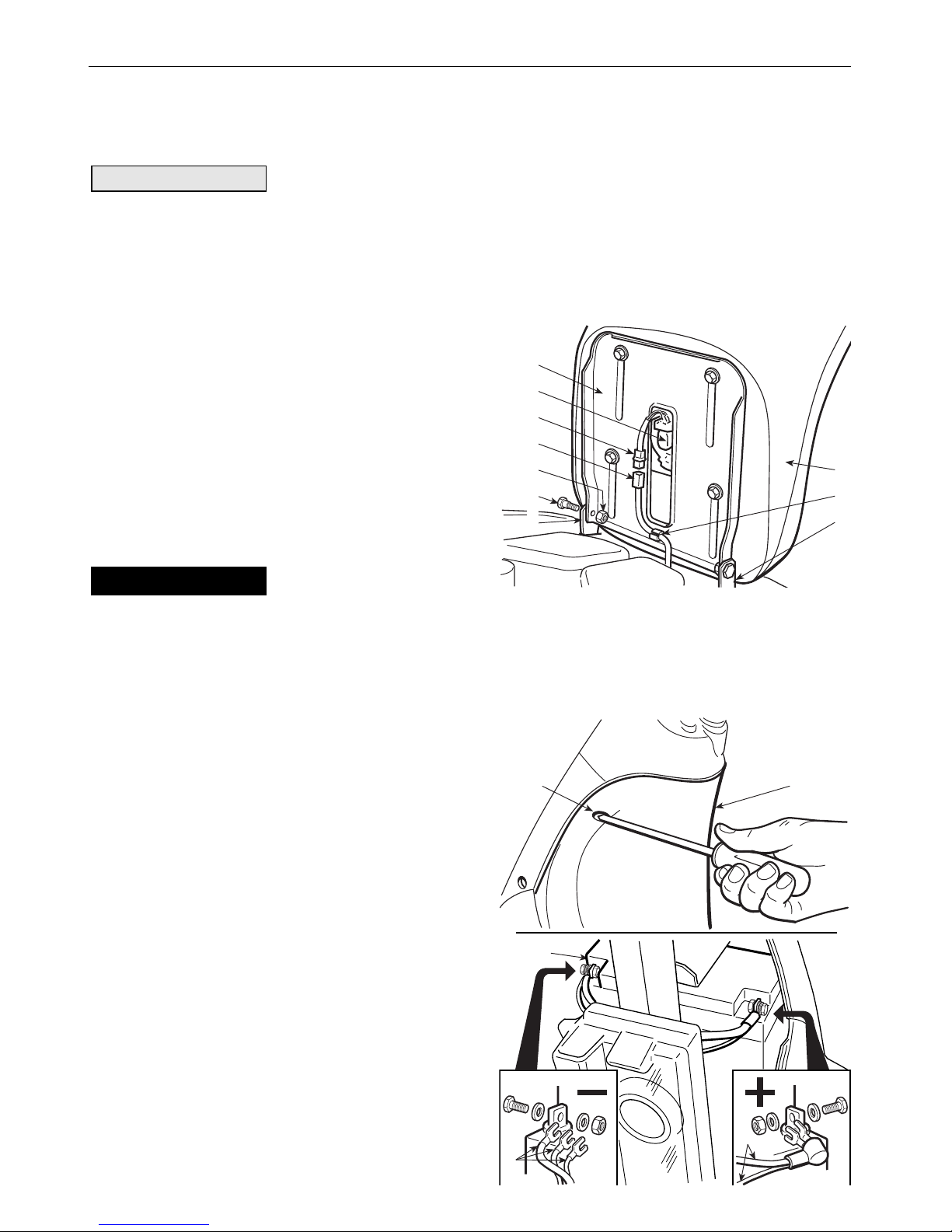

EINBAU DES SITZES
Der Sitz (1) ist bei Lieferung auf einem
Haltebügel (2) befestigt, auf dem der Mikroschalter (3) vormontiert ist.
Den Bügel mit Hilfe der mitgelieferten Schraubbolzen (5) auf dem Träger (4) montieren und
die dazugehörenden Muttern (6) fest anziehen.
Den Steckverbinder (7) des Mikroschalters an den des Kabels
(8) anschließen, um das Funktionieren des Sicherheitsvorrichtung
sicherzustellen. Das Kabel an dem dafür bestimmten Kabelhalter (9) befestigen.
ANSCHLUSS DER BATTERIE
Die Batterie (1) befindet sich unter dem
Lenkrad. Zugang zur Batterie erhält man durch
Abnehmen des Kunststoffdeckels (2), der mit
zwei Schrauben (3) befestigt ist.
Die beiden roten Kabel (4) am positiven Pol
(+) und die drei schwarzen Kabel (5) am
negativen Pol (–) anschließen. Dazu sind die
mitgelieferten Schrauben zu verwenden und
die anzeigte Reihenfolge ist einzuhalten.
Die Batterie unter Beachtung der
Anweisungen des Herstellers laden.
!
ACHTUNG!
ANMERKUNG
DEU 10 AUSPACKEN UND ZUSAMMENBAU
2
3
7
8
6
5
1
9
4
4
2
3
1
5
4
Page 13
Um ein Eingreifen der Schutzeinrichtung der elektronischen
Steuerkarte zu vermeiden, darf der Motor keinesfalls angelassen werden, ehe die
Batterie vollständig geladen ist!
Bei Eingriffen an der Batterie und bei deren Entsorgung sind
die Sicherheitsvorschriften des Herstellers zu beachten.

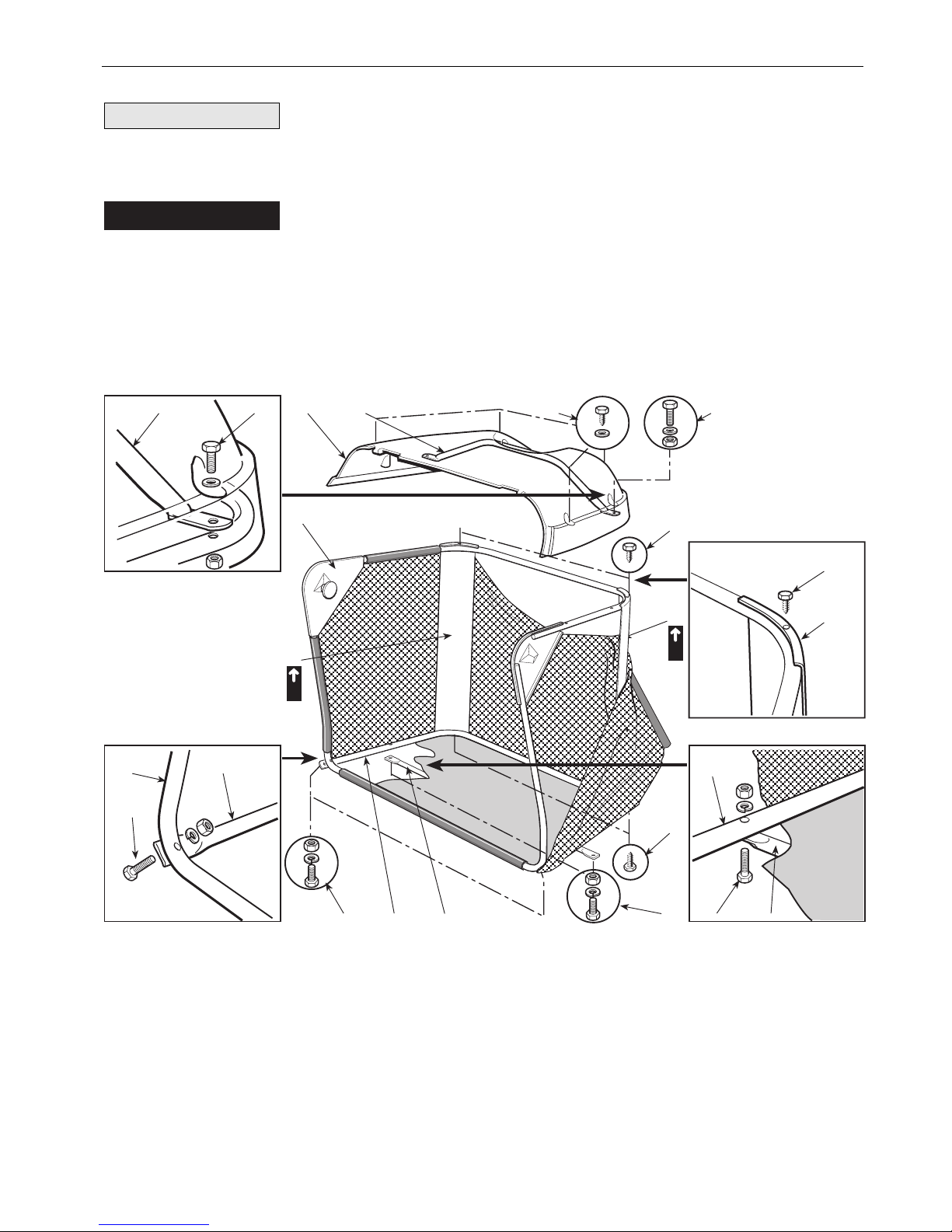

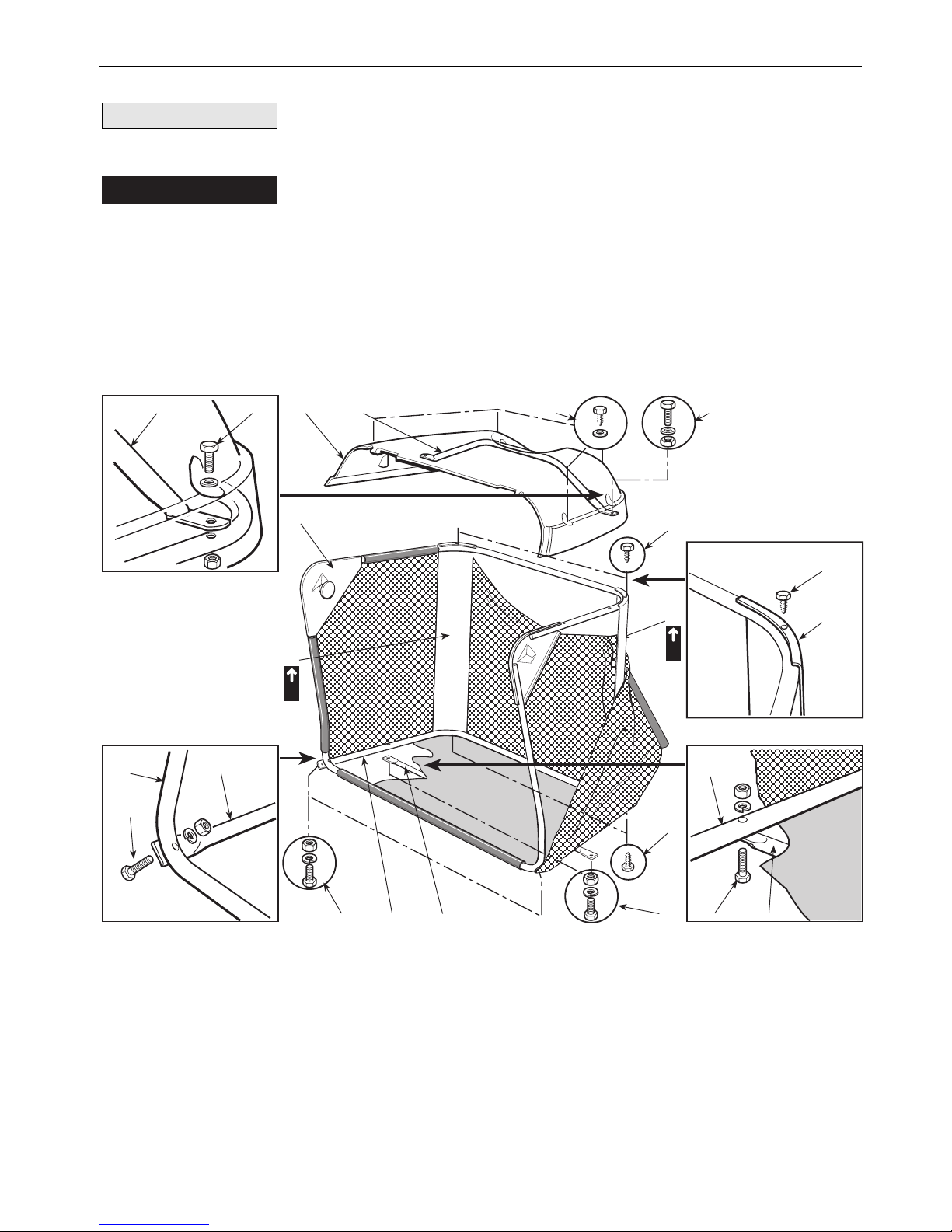

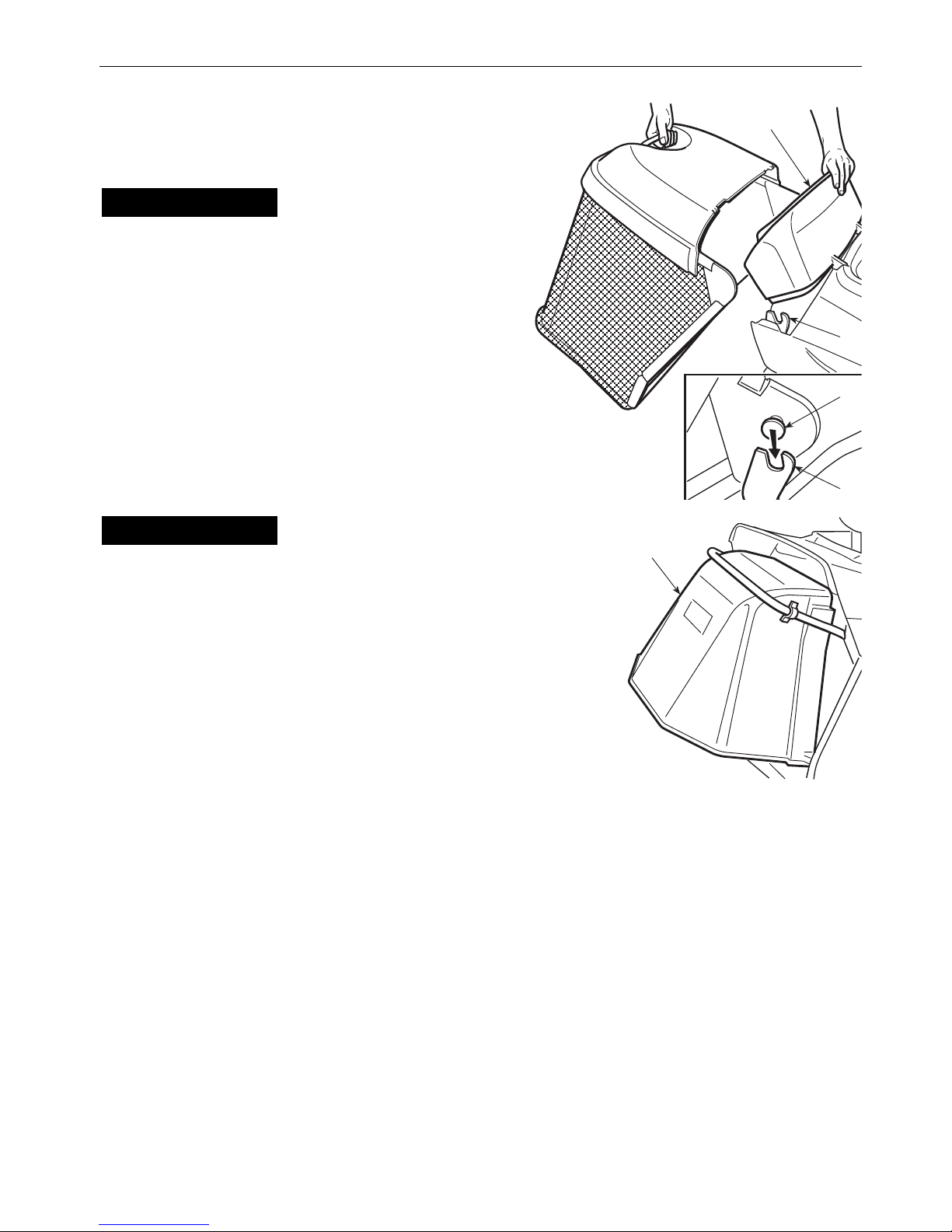

MONTAGE DES AUFFANGSACKS
Zuerst den Rahmen montieren, wobei der obere Teil (1), der die Öffnung einschließt, mit
dem unteren Teil (2) unter Verwendung der mitgelieferten Schrauben und Muttern (3) in
der angegebenen Reihenfolge zu verbinden ist.
Die Eckleisten (4) und (5) einsetzen, dabei die Orientierung rechts (R) und links (L),
beachten und am Rahmen mit vier selbstschneidenden Schrauben (6) befestigen.
Den Rahmen in den Tuchsack einführen und dafür sorgen, dass er genau entlang dem
Umriss des Bodens positioniert wird. Mit Hilfe eines Schraubenziehers (7) die
!
ACHTUNG!
WICHTIG
DEU 11AUSPACKEN UND ZUSAMMENBAU
5
L
6
4 - 5
2
13 12
1 2
3
R
4
3 2
12
1
6
6
898 10 1011
13
Page 14

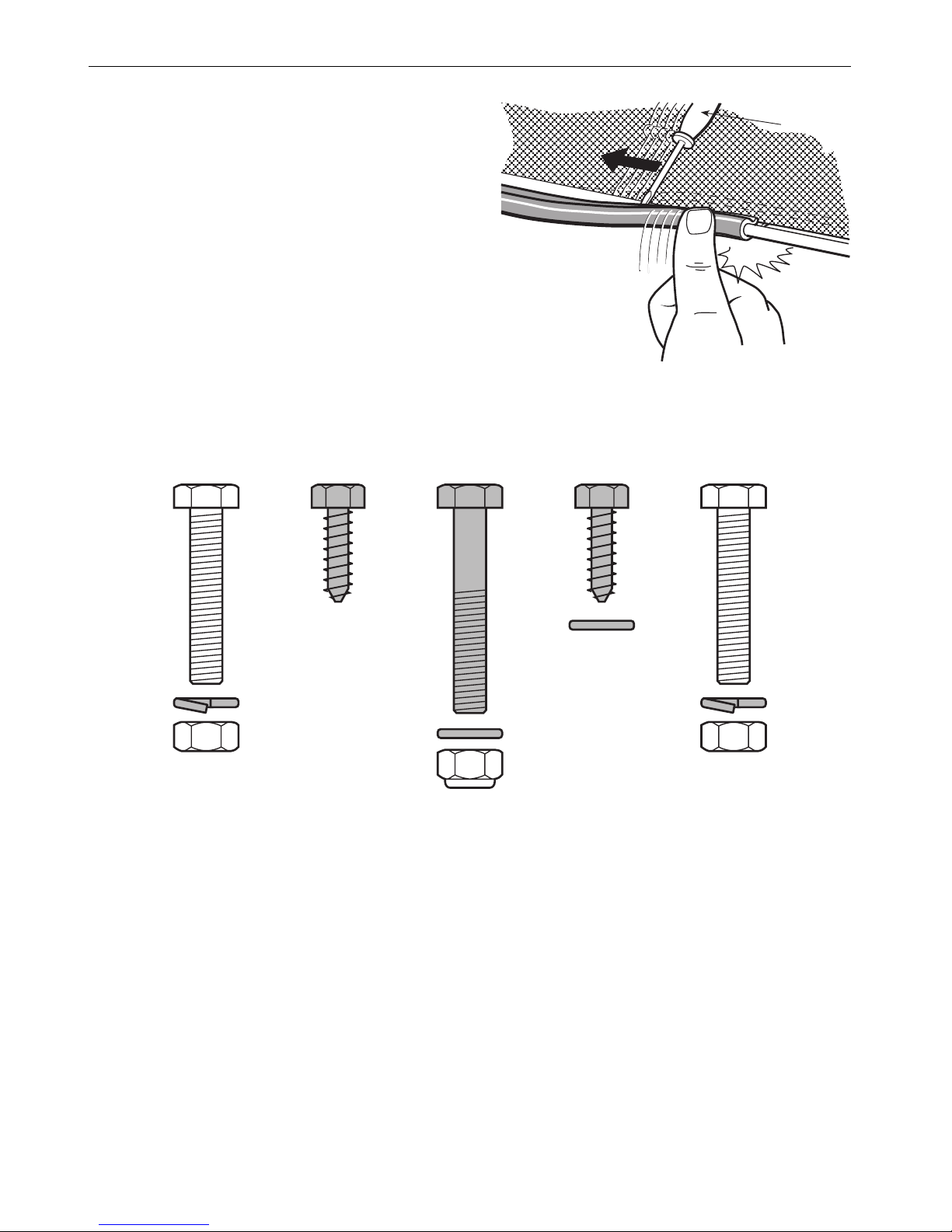

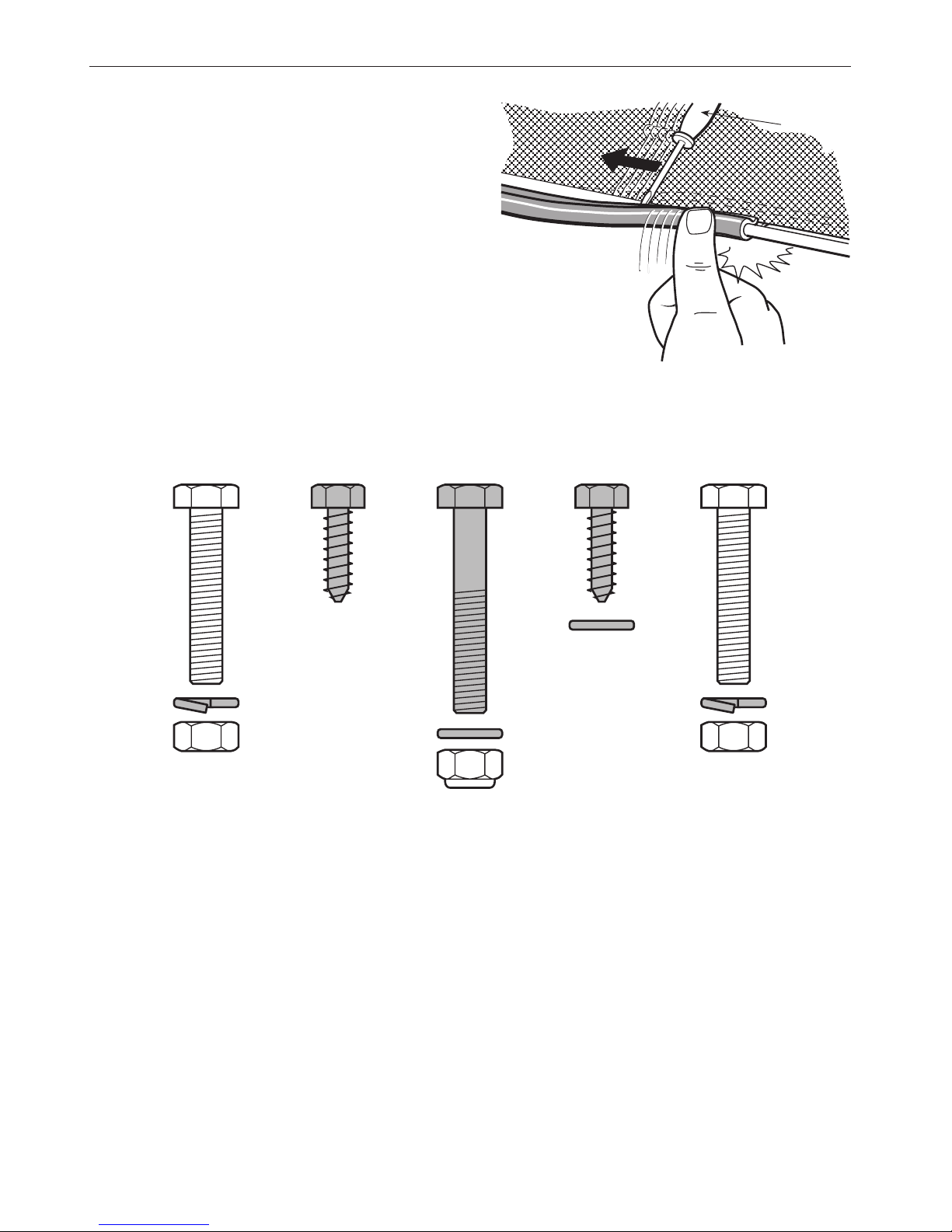

Kunststoffprofile über die Rohre des Rahmens
stülpen.
Den Griff (8) in die Bohrungen der Abdeckung
(9) einsetzen, alles mit den Schrauben (10) in
der angegebenen Reihenfolge am Rahmen
befestigen und die Montage mit den vier
vorderen und hinteren selbstschneidenden
Schrauben (11) vervollständigen.
Zum Abschluss ist die Querleiste (12) zur
Verstärkung von außen auf dem Boden des Rahmens, mit der flachen Seite dem Tuch
zugewandt, anzubringen und mit den Schrauben (13) zu befestigen.
DEU 12 AUSPACKEN UND ZUSAMMENBAU
C
L
A
K
7
3 (x 2) 6 (x 4) 10 (x 2) 11 (x 4) 13 (x 2)
Page 15

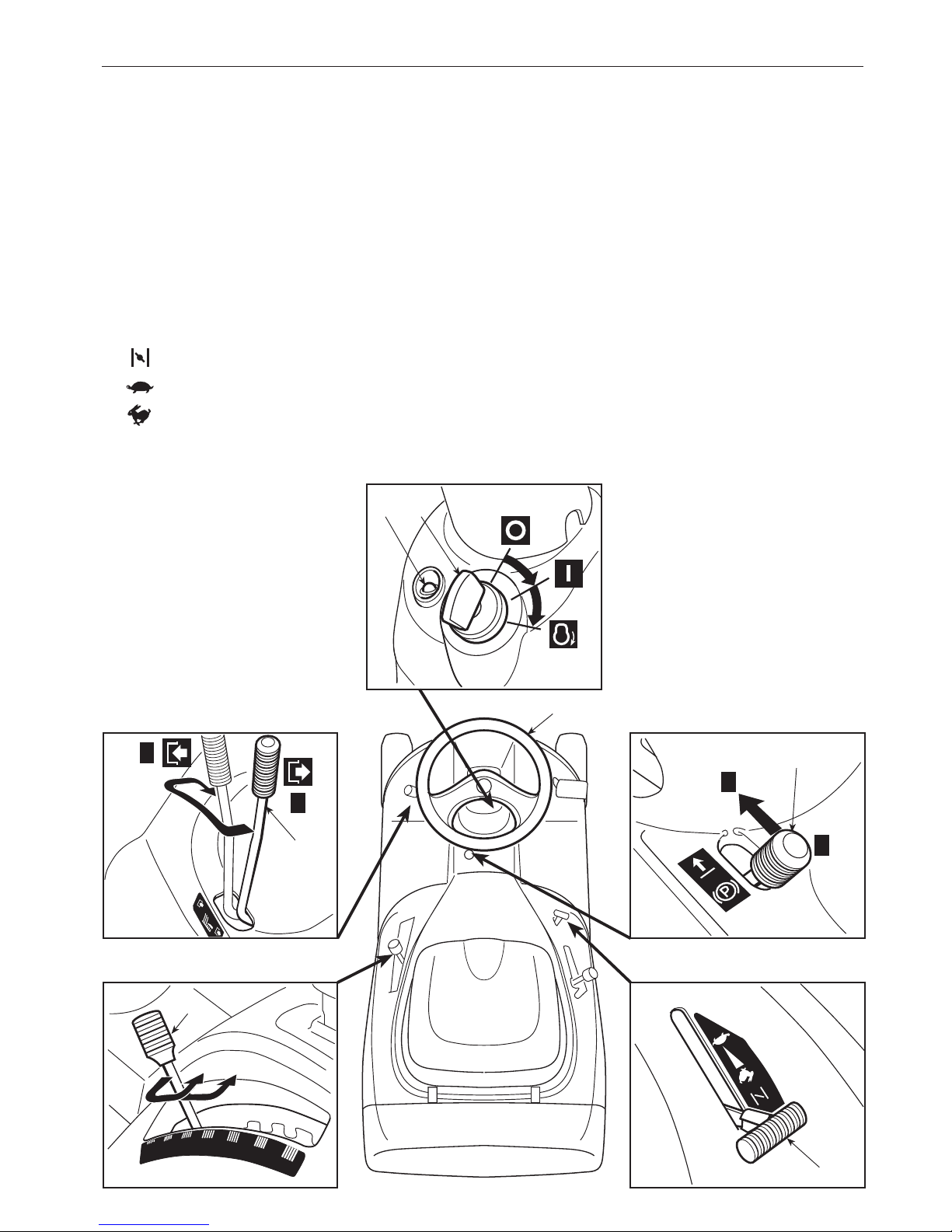

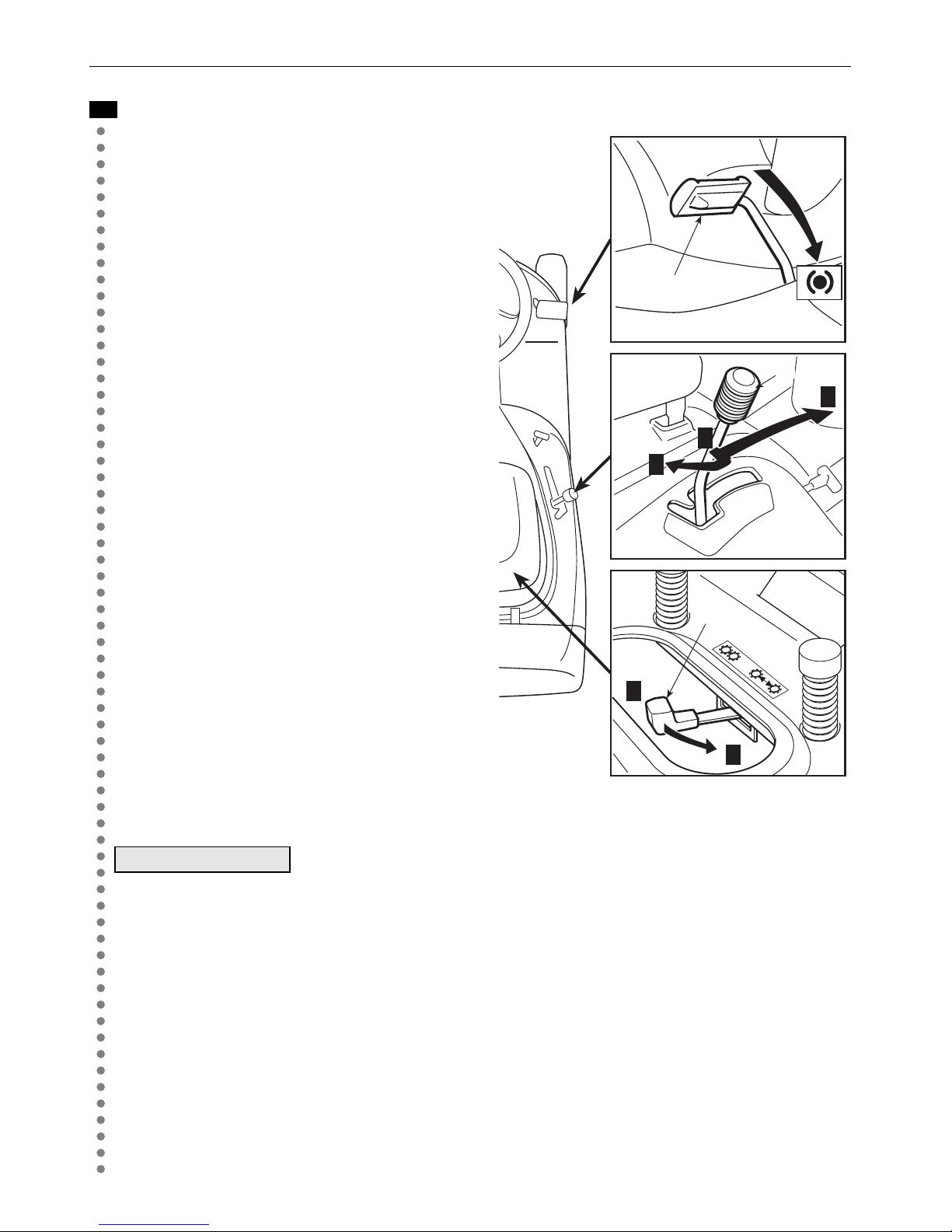

4. BEDIENUNGSEINRICHTUNGEN UND KONTROLLINSTRUMENTE
1. L
ENKRAD
Steuert die Lenkung der Vorderräder.
2. G
ASHEBEL
Regelt die Drehzahl des Motors. Die Positionen sind durch ein Schildchen mit folgenden
Symbolen angezeigt:
Position «CHOKE» Kaltstart
Position «LANGSAM» niedrigste Motordrehzahl
Position «SCHNELL» höchste Motordrehzahl
DEU 13
BEDIENUNGSEINRICHTUNGEN
UND KONTROLLINSTRUMENTE
1
2
A
B
3
B
A
6
1
2
3
4
5
6
7
7
5 4
Page 16
Beim Fahren wählt man eine Position zwischen «LANGSAM» und «SCHNELL»; während
des Mähens ist es angebracht, den Hebel auf «SCHNELL» zu stellen.

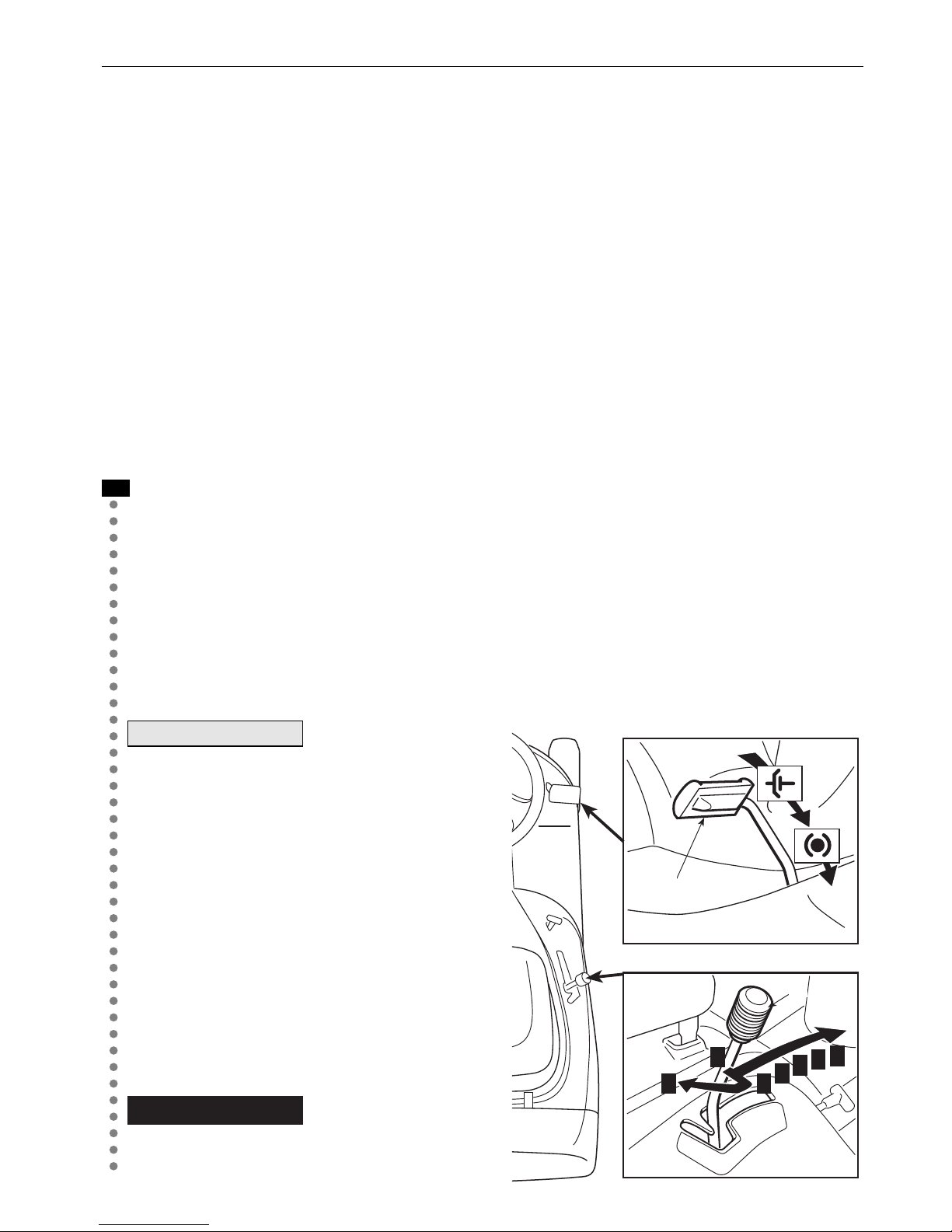

3. H
EBEL DERFESTSTELLBREMSE
Die Feststellbremse verhindert, dass sich die Maschine in Parkstellung bewegt. Sie muss
vor dem Absteigen von der Maschine stets angezogen werden.
Wenn man bei vollkommen durchgedrücktem Pedal (11 - 21) den Hebel in die Position
«A» bringt, wird die Bremse eingelegt. Wenn man den Fuß vom Pedal nimmt, bleibt dieses
unten und wird in dieser Stellung vom Hebel blockiert.
Um die Feststellbremse zu lösen, ist erneut das Pedal zu drücken und der Hebel in die
Position «B» zu bringen.
4. Z
ÜNDUNGSSCHALTER MIT SCHLÜSSEL
Dieser Schalter mit Zündschlüssel hat die folgenden drei Positionen:
«STOP» alles ausgeschaltet;
«EIN» alle Funktionen aktiviert;
«STARTEN» schaltet den Anlasser ein. Beim Loslassen des Zündschlüssels
kehrt dieser automatisch in die Position «EIN» zurück.
5. K
ONTROLLLAMPEN UND AKUSTISCHESIGNALEINRICHTUNG
Diese Kontrolllampe leuchtet, wenn sich der Zündschlüssel (4) in der Position «EIN»
befindet, und bleibt während des Betriebs immer an.
Wenn sie blinkt, bedeutet dies, dass eine Voraussetzung zum Anlassen des Motors fehlt
(siehe 5.3).
Das akustische Signal weist bei eingeschaltetem Messer darauf hin, dass der Auffangsack
voll ist (siehe 5.3).
6. H
EBEL ZUMEINSCHALTEN UNDABBREMSEN DESMESSERS
Dieser Hebel hat zwei Stellungen, die auf einem Schild angezeigt sind und folgendes
bedeuten:
Position «A» = MESSER AUSGESCHALTET
Position «B» = MESSER EINGESCHALTET
DEU 14
BEDIENUNGSEINRICHTUNGEN
UND KONTROLLINSTRUMENTE
Page 17
Wenn das Messer eingeschaltet wird, ohne dass die vorgesehenen
Sicherheitsbedingungen erfüllt sind, schaltet sich der Motor aus (siehe 5.3).
Beim Ausschalten des Messers (Position «A») wird gleichzeitig ein Bremsvorgang
ausgelöst, der die Rotation innerhalb von fünf Sekunden zum Stillstand bringt.
7.H
EBEL ZURREGULIERUNG DERSCHNITTHÖHE
Dieser Hebel hat sieben Stellungen, die auf einem Schildchen mit den Zahlen von «1» bis
«7» angezeigt sind und ebenso vielen Schnitthöhen zwischen 3 und 8 cm entsprechen.
Um von einer Position in eine andere zu wechseln, muss man den Hebel seitlich versetzen
und in eine der 7 Sperrkerben einrasten.
Bei Modellen mit mechanischem Antrieb:
11. K
UPPLUNGS
-/B
REMSPEDAL

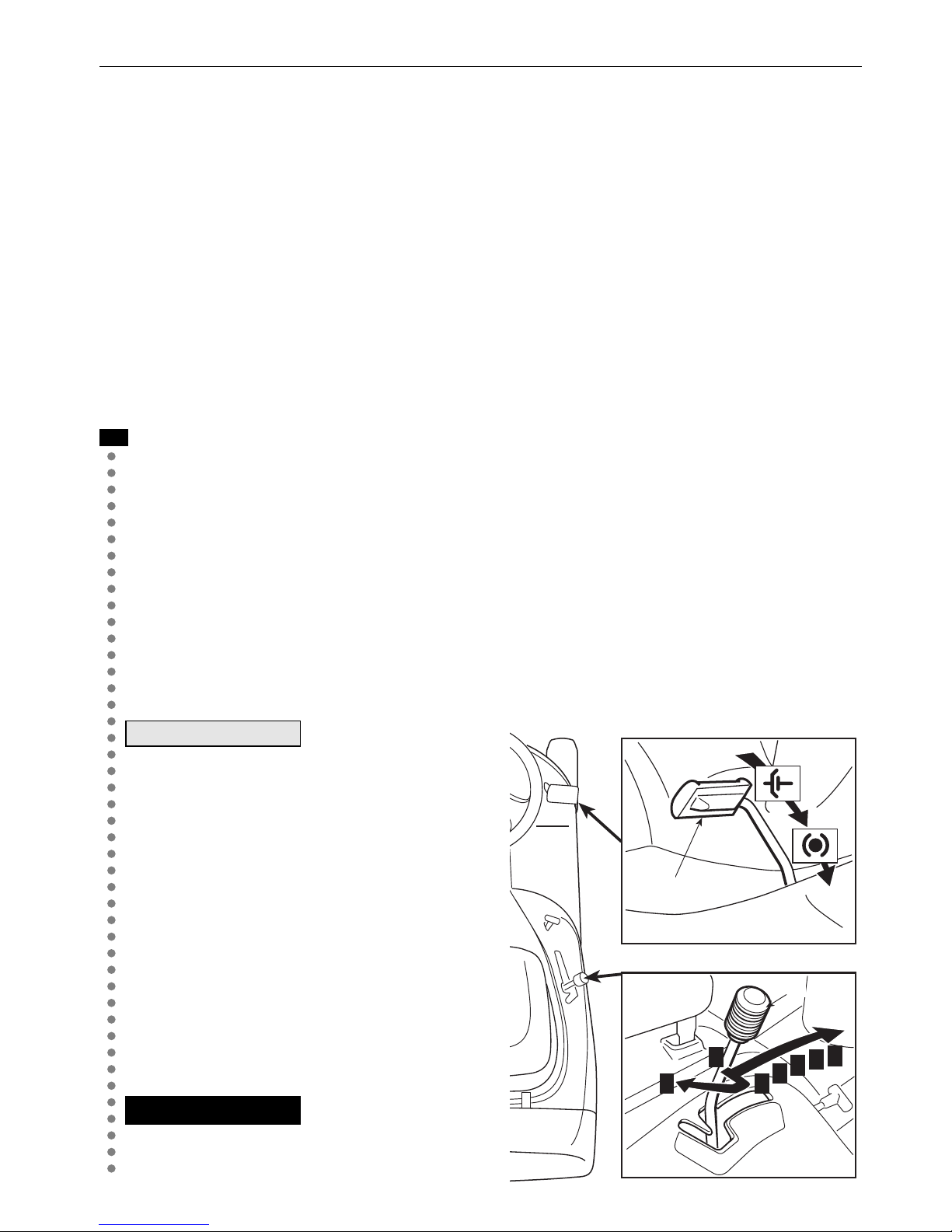

Dieses Pedal hat eine Doppelfunktion: im ersten Teil des Pedalwegs wirkt es als
Kupplung und schaltet den Antrieb der Räder ein oder aus, und im zweiten dient es als
Bremse, die auf die Hinterräder wirkt.
Es erfordert größte Aufmerksamkeit, die Phase des Kuppelns nicht zu lange zu
verzögern, um eine Überhitzung und damit Beschädigung des Treibriemens zu
vermeiden.
Während der Fahrt ist
es angebracht, den Fuß nicht auf dem
Pedal abzustützen.
12. G
ANGSCHALTHEBEL
Dieser Hebel hat sieben Stellungen, fünf für
Vorwärtsgänge, eine Stellung für den
Leerlauf «N» und eine für den
Rückwärtsgang «R». Um von einem Gang
in den anderen zu schalten, das Pedal (11)
den halben Weg durchtreten und den Hebel
entsprechend der Markierungen verstellen.
Zum Einlegen des
Rückwärtsgangs muss die Maschine
angehalten werden.
!
ACHTUNG!
ANMERKUNG
➤
DEU 15
BEDIENUNGSEINRICHTUNGEN
UND KONTROLLINSTRUMENTE
R
N
1
2
3
4
5
12
11
Page 18
Bei Modellen mit hydrostatischem Antrieb:
21. B
REMSPEDAL
Bei Modellen mit hydrostatischem Antrieb
übt das Pedal ausschließlich die Funktion
der Bremse aus, die auf die Hinterräder
wirkt.
22. H
EBEL ZURREGULIERUNG DER
G
ESCHWINDIGKEIT
Dieser Hebel hat die Aufgabe, den Antrieb
auf die Räder einzuschalten und die
Geschwindigkeit der Maschine im Vorwärtswie im Rückwärtsgang zu regulieren.
Die Geschwindigkeit der Maschine erhöht
sich im Vorwärtsgang stufenweise, wenn
man den Hebel in Richtung «F» verstellt;
der Rückwärtsgang wird durch Verstellen
des Hebels in Richtung «R» eingelegt.
Die Rückkehr in die Leerlaufstellung «N»
erfolgt automatisch, wenn man das Bremspedal (21) betätigt, oder durch manuelles
Verstellen, ohne das Bremspedal zu
betätigen.
Der Hebel wird beim Anziehen der Feststellbremse (3) in der
Position «N» gesperrt und kann solange nicht verstellt werden, bis die Feststellbremse
gelöst und das Bremspedal losgelassen wird.
23. H
EBEL ZUM ENTSPERREN DES HYDROSTATISCHEN ANTRIEBS
Dieser Hebel hat zwei Stellungen, die durch ein Schild gekennzeichnet sind:
Position «A» = Antrieb eingelegt: für alle Anwendungsarten, beim Fahren und beim
Mähen;
Position «B» = Antrieb entsperrt: vermindert erheblich die Kraft, die erforderlich ist, um
die Maschine bei ausgeschaltetem Motor zu verschieben.
WICHTIG
➤
DEU 16
BEDIENUNGSEINRICHTUNGEN
UND KONTROLLINSTRUMENTE
21
R
N
F
22
A
B
23
Page 19
DEU 17GEBRAUCHSANWEISUNG
5. GEBRAUCHSANWEISUNG
SEIEN SIE SICH STETS BEWUSST, DASS DER BENUTZER
IMMER FÜR DRITTEN ZUGEFÜGTE SCHÄDEN VERANTWORTLICH IST. Ehe die
Maschine verwendet wird, sind die in Kapitel 2 wiedergegebenen
Sicherheitsvorschriften zu lesen. Besondere Aufmerksamkeit ist dem Fahren und
Mähen am Hang zu schenken. Es gehört zum Verantwortungsbereich des
Benutzers, potentielle Risiken des Geländes, auf dem man arbeiten muss,
einzuschätzen. Außerdem muss er alle erforderlichen Vorsichtsmaßnahmen
ergreifen, insbesondere an Hängen, auf unebenem, rutschigem oder nicht festem
Gelände. Diese Maschine darf nicht an Hängen mit einer Steigung eingesetzt
werden, die größer ist als 10° (17%).
Falls ein Einsatz überwiegend an Hanglagen (max. 10°)
vorgesehen ist, ist es zweckmäßig, an der Vorderseite des Fahrgestells
Gegengewichte (Lieferung auf Wunsch) anzubringen, welche die Stabilität vorne
vergrößern und die Möglichkeit des Aufbäumens vermindert.
Alle Hinweise, die sich auf die Positionen der
Bedienungseinrichtungen beziehen, sind in Kapitel 4 dargestellt.
5.1 VORBEREITUNGEN VOR ARBEITSBEGINN
E
INSTELLUNG DESSITZES

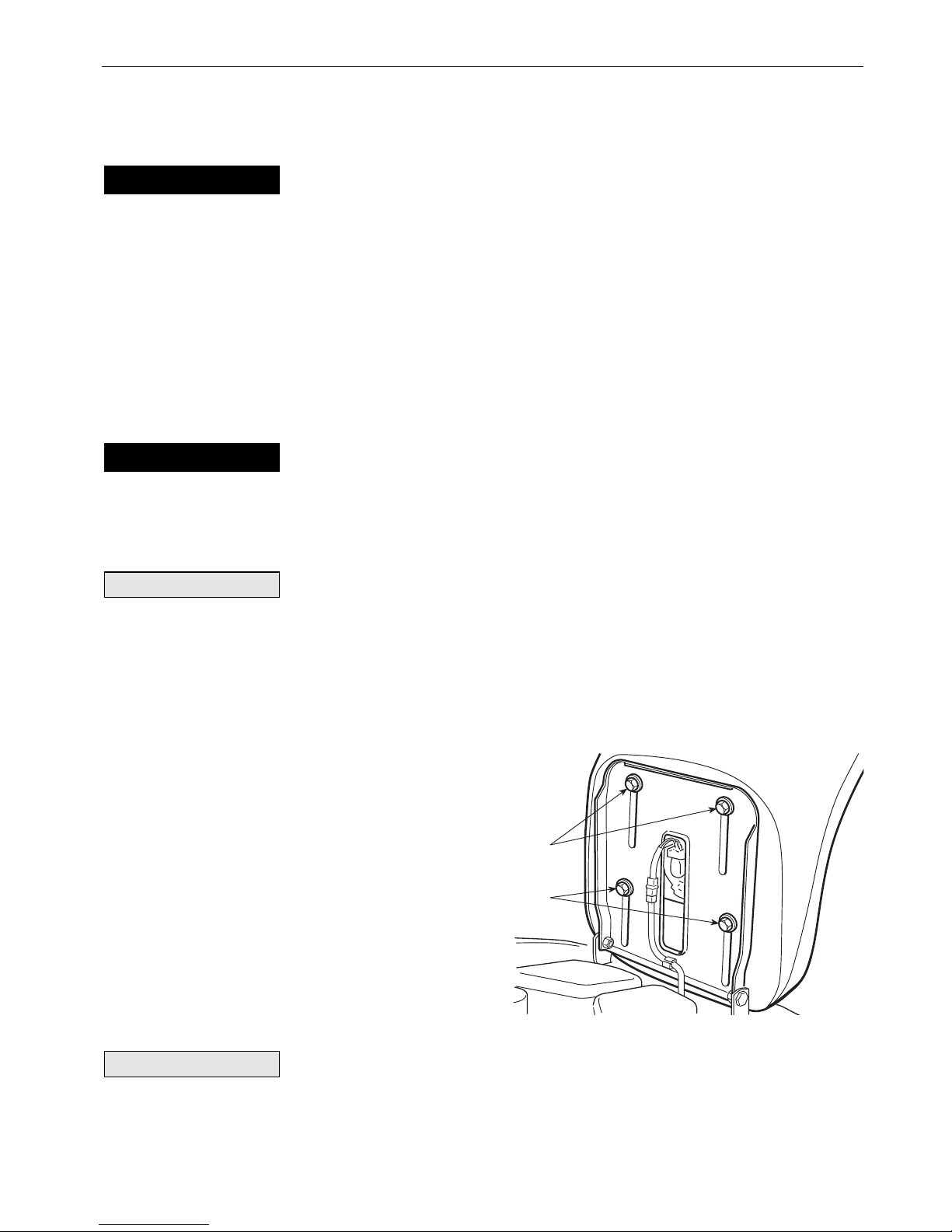

Der Sitz ist mit vier Schrauben (1) befestigt.
Diese sind zu lösen, um die Stellung des
Sitzes durch Verschieben entlang der Schlitze
in der Halterung zu verändern.
Hat man die gewünschte Position gefunden,
sind die vier Schrauben festzuziehen.
F
ÜLLMENGEN

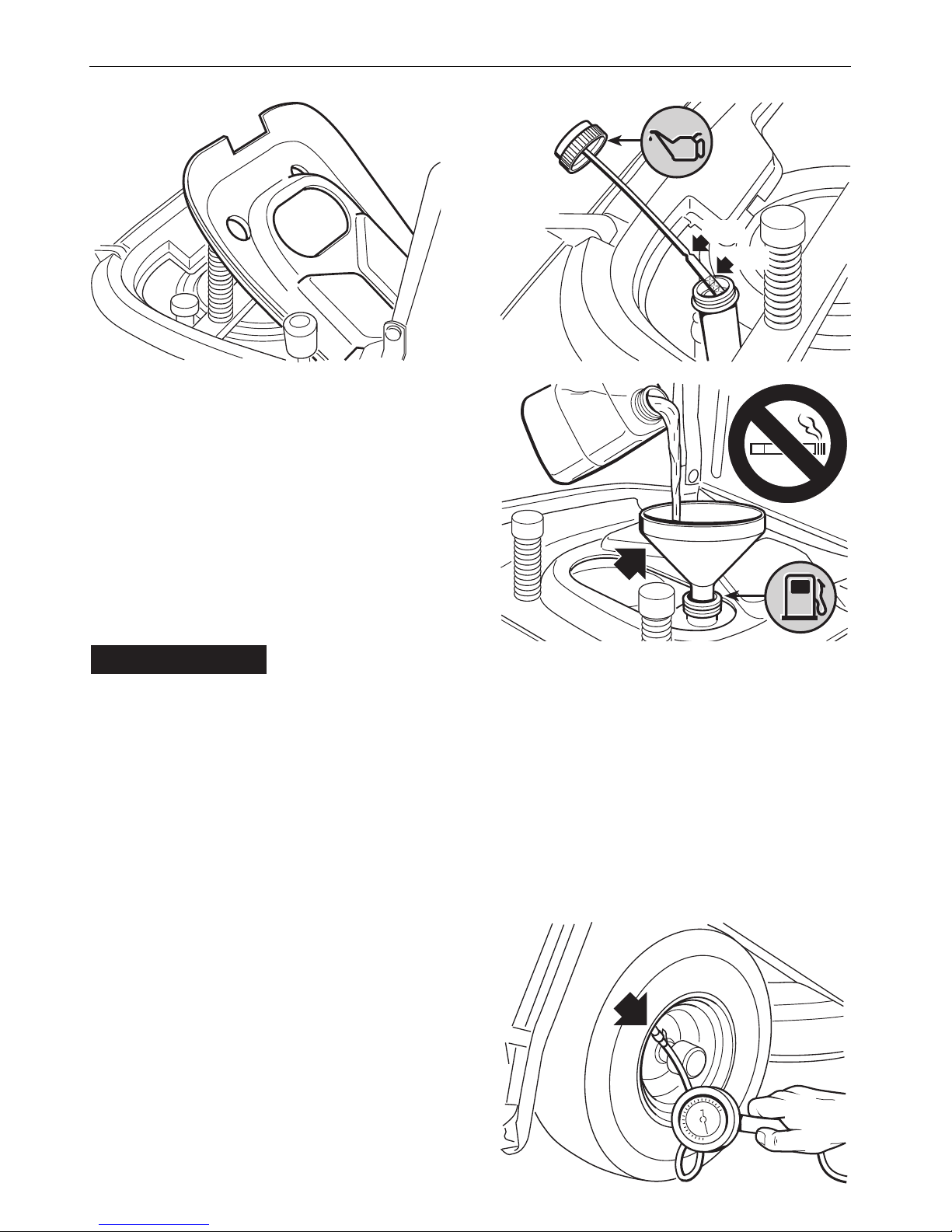

Die zu verwendenden Benzin- und Öltypen sind in der
Gebrauchsanweisung des Motors angezeigt.

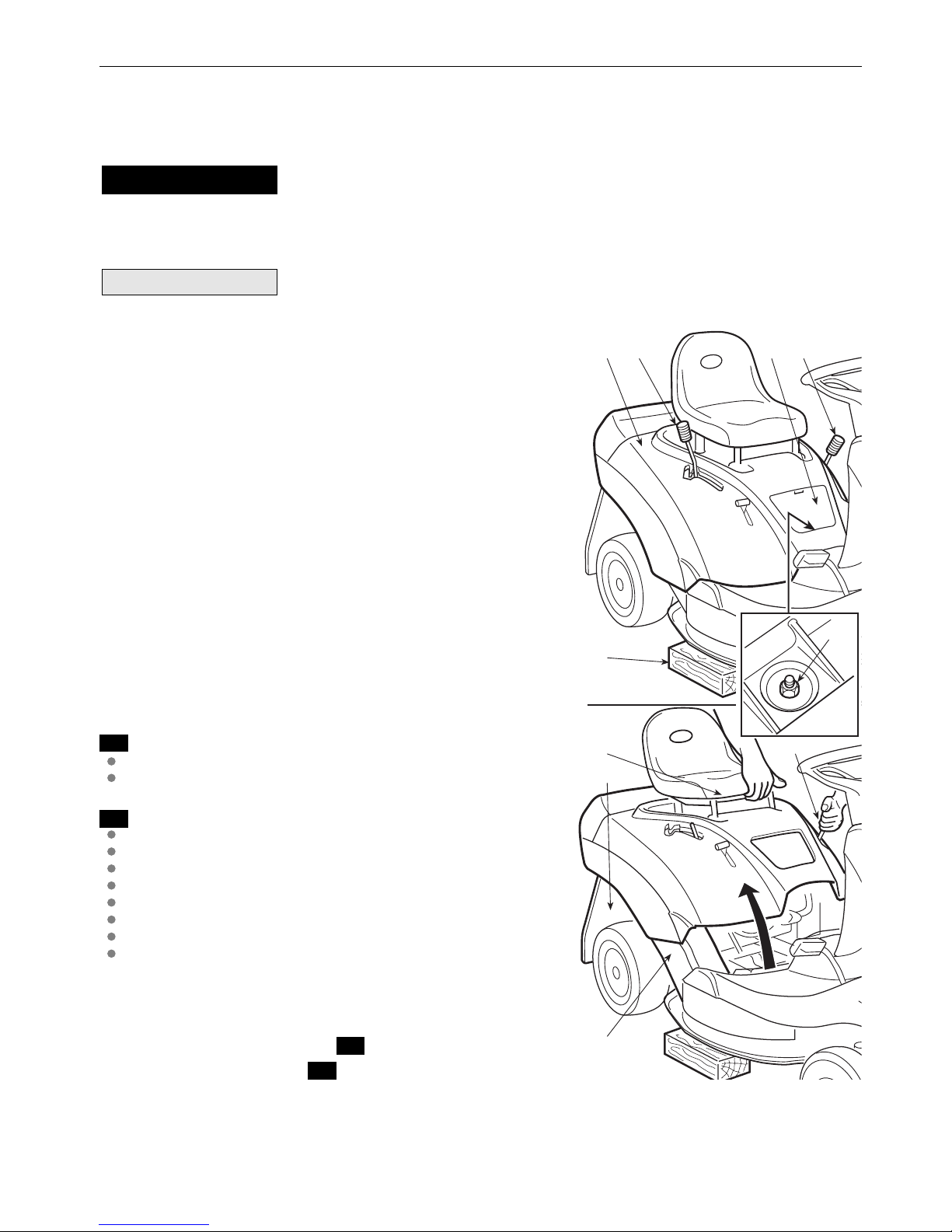

Um Zugang zum Messstab zu bekommen, muss man den Sitz umkippen und die Klappe
darunter öffnen.
ANMERKUNG
WICHTIG
!
ACHTUNG!
!
GEFAHR!
1
1
Page 20
Bei abgestelltem Motor den Stand des Motoröls
prüfen; er muss zwischen den Markierungen
MIN und MAX des Messstabs liegen.
Unter Verwendung eines Trichters den Tank mit
Kraftstoff füllen. Dabei ist darauf zu achten,
dass der Tank nicht ganz gefüllt wird.
Der Tankinhalt beträgt rund 4 Liter.
Das Tanken muss bei abgestelltem Motor an einem freien und
gut belüfteten Ort erfolgen. Man muss sich stets bewusst sein, dass
Benzindämpfe brennbar sind! KEINE FLAMMEN IN DIE NÄHE DER
TANKÖFFNUNG BRINGEN, UM DEN TANKINHALT ZU PRÜFEN, UND WÄHREND
DES TANKENS NICHT RAUCHEN.
R
EIFENDRUCK
Der korrekte Reifendruck ist eine wesentliche Voraussetzung für die Ausrichtung des
Mähwerks und folglich, um einen gleichmäßig
geschnittenen Rasen zu bekommen.
Die Radkappen abnehmen, die Schutzkappen
ausschrauben und die Ventile mit einem
Druckluftanschluss verbinden, der mit einem
Druckmesser versehen ist.
Die Drücke müssen wie folgt sein:
VORNE 1,5 bar
HINTEN 1,0 bar
!
GEFAHR!
DEU 18 GEBRAUCHSANWEISUNG
MAX
MIN
Page 21

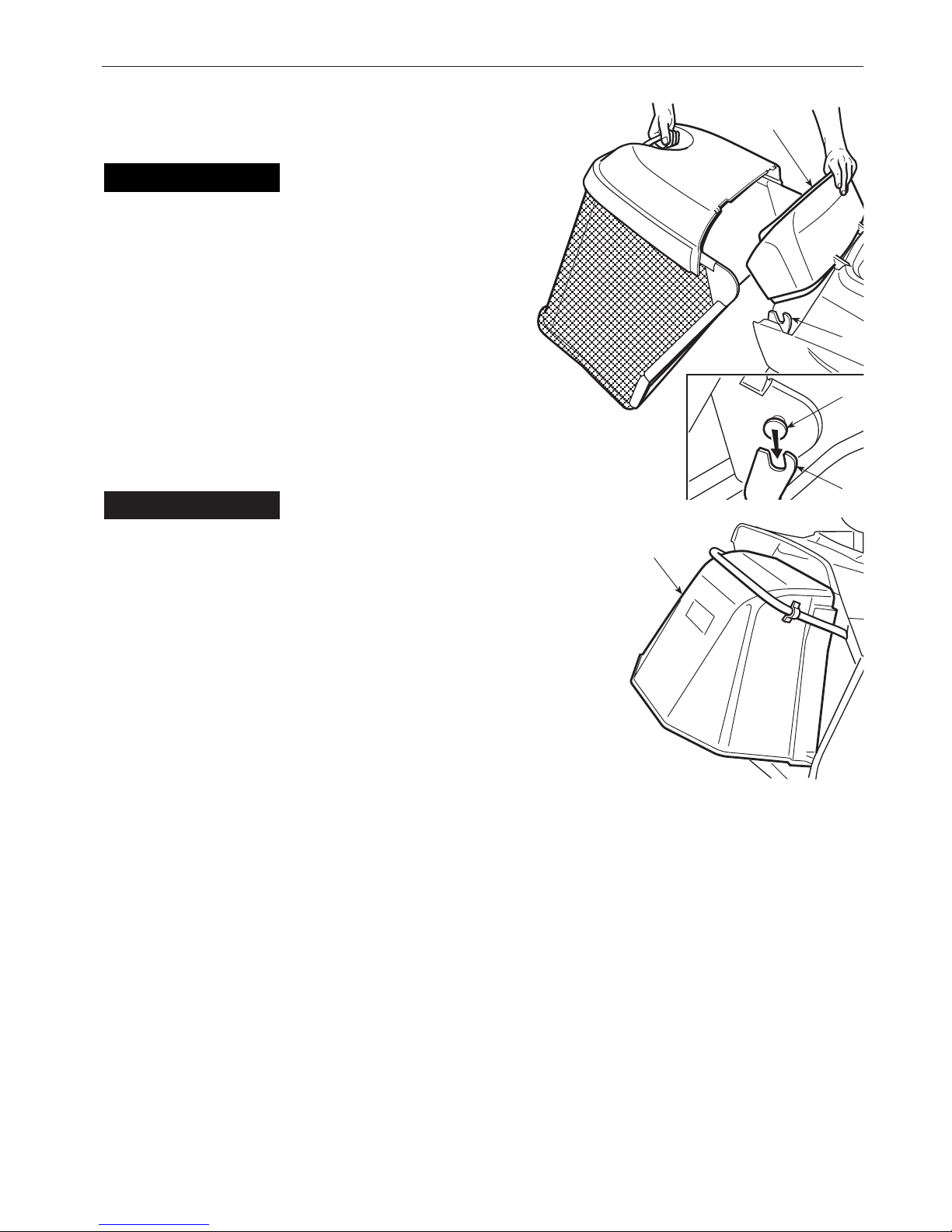

DEU 19GEBRAUCHSANWEISUNG

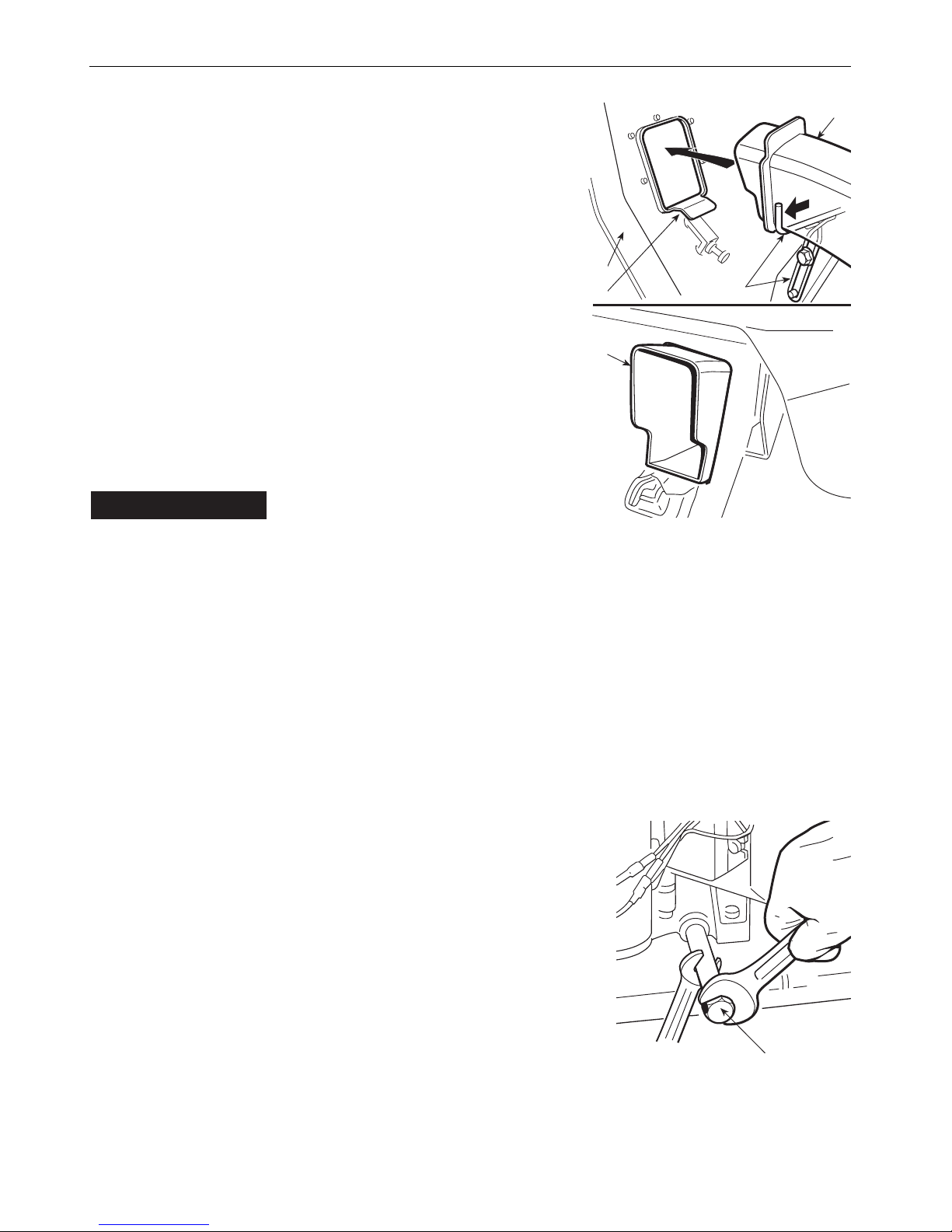

E
INBAU DESAUSWURFSCHUTZES
(A
UFFANGSACK ODERPRALLBLECH
)
Niemals die Maschine
ohne eingebauten Auswurfschutz
verwenden!
Die bewegliche Abdeckung (1) anheben und den
Auffangsack durch Einführen der zwei Gelenkstifte
(2) in die Ösen der zwei Halterungen (3)
einhängen.
Falls man ohne Auffangsack arbeiten möchte,
steht auf Wunsch ein Kit Prallblech (4) zur
Verfügung, das, wie in der Abbildung dargestellt,
montiert werden muss.
Ein Mikroschalter stellt
den Motor ab oder verhindert, dass er bei eingeschaltetem Messer angelassen wird, wenn der Auffangsack oder das Prallblech nicht in der richtigen Position
sind. ES IST ÄUSSERST GEFÄHRLICH, EINGRIFFE AN
DIESER EINRICHTUNG VORZUNEHMEN ODER IHRE
WIRKUNG ZU BEGRENZEN!
K
ONTROLLE DERLEISTUNGSFÄHIGKEIT DER
S
ICHERHEITSEINRICHTUNGEN
Vor jedem Gebrauch ist die Leistungsfähigkeit der
Sicherheitssysteme durch Simulation der in der Tabelle auf Seite 26 aufgelisteten
Situationen des Auslösens zu überprüfen. Dazu ist zu kontrollieren, ob in jeder
aufgeführten Situation die angezeigte Wirkung erzielt wird.
K
ONTROLLE DESBREMSSYSTEMS
Sich vergewissern, dass die Bremsleistung der Maschine den Einsatzbedingungen entspricht, und nicht mit der Arbeit beginnen, wenn Zweifel über die Bremsleistung bestehen.
Falls Zweifel über die Bremsleistung verbleiben, ist ein Händler aufzusuchen.
K
ONTROLLE DESMESSERS
Prüfen, ob das Messer gut geschärft und an der betreffenden Nabe zuverlässig befestigt
ist. Ein schlecht geschärftes Messer reißt das Gras und verursacht ein Vergilben des
Rasens.
!
ACHTUNG!
!
ACHTUNG!
1
2
3
3
4
Page 22
5.2 ANLASSEN UND FAHREN
A
NLASSEN
Das Anlassen hat im Freien oder an einem gut belüfteten Ort zu
erfolgen! MAN MUSS SICH IMMER BEWUSST SEIN, DASS DIE ABGASE DES
MOTORS GIFTIG SIND!
Vor dem Anlassen des Motors:

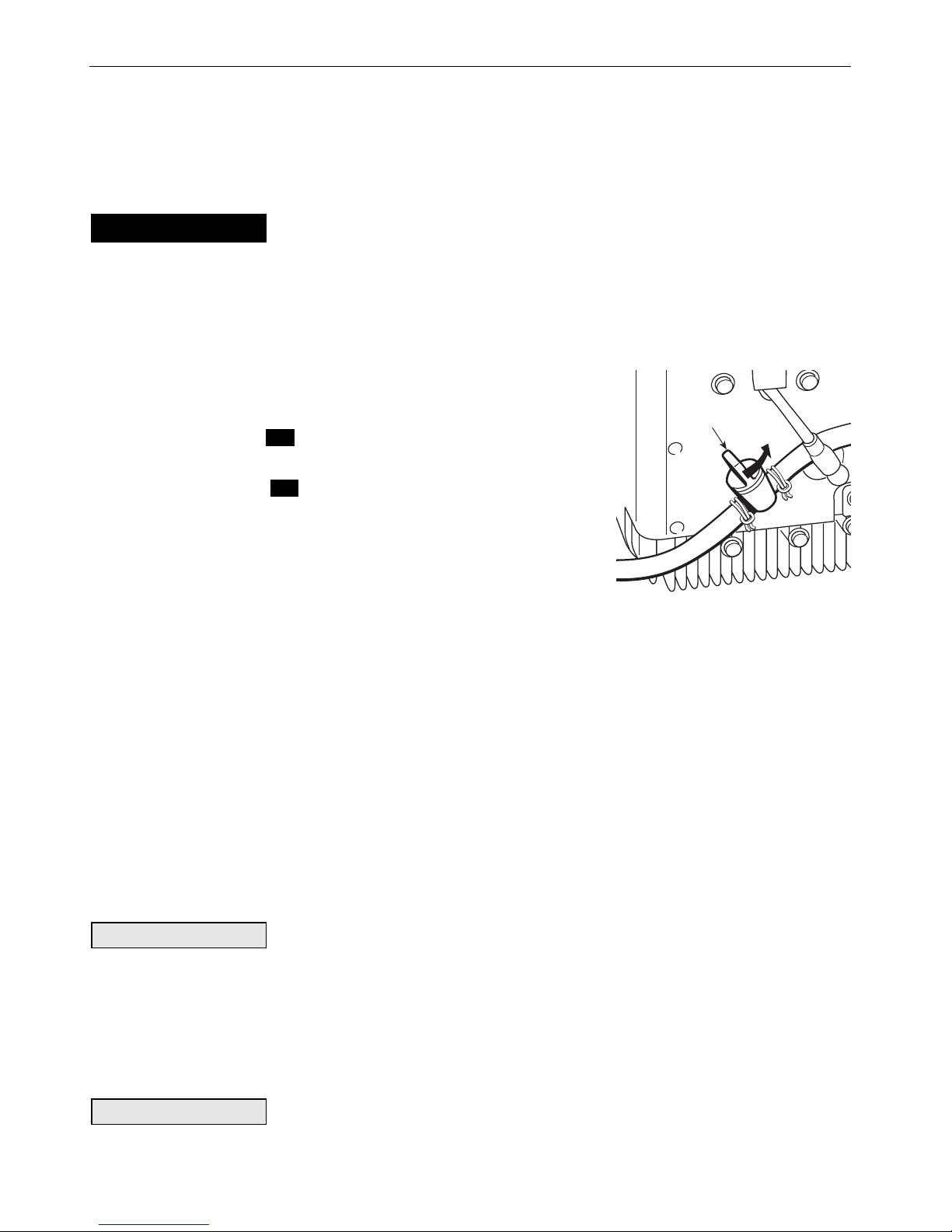

– Den Benzinhahn (1) öffnen, man erreicht ihn über die
Klappe unter dem Sitz;
– Den Schalthebel ( bei Modellen mit mechanischem
Antrieb) oder den Hebel zur Regulierung der
Geschwindigkeit ( bei Modellen mit hydrostatischem
Antrieb) in die Leerlaufstellung («N») bringen;
– An Hängen die Feststellbremse anziehen;
– Den Schalthebel des Messers in die Position
Ausgeschaltet («A») bringen.
Nach diesen Operationen:
– Bei kaltem Motor den Gashebel in die auf dem Schild angegebene Stellung «CHOKE»
bringen, oder, bei bereits warmem Motor, zwischen «LANGSAM» und «SCHNELL»;
– Den Zündschlüssel in das Zündschloss stecken, in die Stellung «EIN» drehen, um den
Stromkreis einzuschalten, und schließlich in die Stellung «STARTEN» bringen, um den
Motor anzulassen. Den Zündschlüssel nach dem Anspringen des Motors loslassen.
Wenn der Motor läuft, den Gashebel in die Stellung «LANGSAM» bringen.
Falls beim Anlassen Schwierigkeiten auftreten sollten, den Anlasser
nicht zu lange betätigen, um zu vermeiden, dass sich die Batterie entlädt und der Motor
absäuft. Den Zündschlüssel in die Stellung «STOP» zurückstellen, einige Sekunden
warten und dann den Vorgang wiederholen. Falls die Störung andauern sollte,
verweisen wir auf Kapitel «7» des vorliegenden Handbuchs oder auf die
Gebrauchsanweisung des Motors.
Man muss sich immer vergegenwärtigen, dass die
Sicherheitseinrichtungen das Anlassen des Motors jedes Mal verhindern, wenn:
– das Messer eingeschaltet ist;
WICHTIG
ANMERKUNG
➤
➤
!
GEFAHR!
DEU 20 GEBRAUCHSANWEISUNG
1
Page 23
DEU 21GEBRAUCHSANWEISUNG
– der Schalthebel des Getriebes nicht in Leerlaufstellung («N») ist;
– der Benutzer nicht anwesend und die Feststellbremse gelöst ist;
Wenn man in diesem Fall den Zündschlüssel einige Sekunden lang in Stellung
«STARTEN» festhält, beginnt die Kontrolllampe zu blinken.
F
AHREN DERMASCHINE
Die Maschine ist zum Fahren auf öffentlichen Straßen nicht
zugelassen. Ihr Einsatz (im Sinne der Straßenverkehrsordnung) darf
ausschließlich auf privatem Gelände erfolgen, das dem öffentlichen Verkehr nicht
zugänglich ist.
Während des Fahrens müssen die Messer ausgeschaltet sein und
das Mähwerk muss sich in der obersten Stellung (Position «7») befinden.
Bei Modellen mit mechanischem Antrieb:
Den Gashebel in eine Stellung zwischen «LANGSAM» und «SCHNELL» und den
Schalthebel in die Stellung des 1. Gangs bringen.
Bei ganz durchgetretenem Pedal die Feststellbremse lösen, das Pedal langsam
loslassen, wobei von der Funktion «Bremsen» in die Funktion «Kuppeln» gewechselt
wird und die Hinterräder angetrieben werden.
Das Loslassen des Pedals muss allmählich erfolgen, um zu vermeiden, dass ein zu
ruckartiges Einkuppeln zum Aufbäumen der Maschine oder zum Verlust der Kontrolle
führt.
Durch Betätigung des Gashebels und Wechseln der Gänge wird allmählich die
gewünschte Geschwindigkeit erreicht. Um den Gang zu wechseln, muss das
Kupplungspedal zur Hälfte durchgetreten und der gewünschte Gang eingelegt werden.
Bei Modellen mit hydrostatischem Antrieb:
Die Schaltung des Beschleunigers in eine Position zwischen «LANGSAM» und
«SCHNELL» bringen. Das Bremspedal drücken, um die Feststellbremse zu lösen und
das Pedal loslassen.
Den Hebel zur Regulierung der Geschwindigkeit in Richtung «F» verstellen und durch
zweckmäßige Betätigung des Schalthebels und des Beschleunigers die gewünschte
Geschwindigkeit erreichen.
➤
➤
ANMERKUNG
!
ACHTUNG!
Page 24
Die Betätigung des Hebels muss stufenweise erfolgen, um zu vermeiden, dass ein zu
plötzliches Einlegen des Antriebs auf die Räder ein Aufbäumen und den Verlust der
Kontrolle über das Fahrzeug verursacht.
B
REMSUNG
Bei Modellen mit mechanischem Antrieb:
Zum Bremsen ist das Bremspedal voll durchzutreten. Zuerst vermindert man jedoch die
Geschwindigkeit durch Loslassen des Gashebels, um das Bremssystem nicht unnötig
zu überlasten.
Bei Modellen mit hydrostatischem Antrieb:
Zum Bremsen das Bremspedal drücken, wodurch gleichzeitig die Rückkehr des Hebels
zur Regulierung der Geschwindigkeit in die Position «N» bewirkt wird.
R
ÜCKWÄRTSGANG
Bei Modellen mit mechanischem Antrieb:
Der Rückwärtsgang DARF NUR bei stehender Maschine eingelegt werden. Das Pedal
solange betätigen, bis die Maschine anhält. Um den Rückwärtsgang einzulegen, den
Schalthebel seitlich versetzen und in die Stellung «R» bringen. Das Pedal allmählich
zurücknehmen, um einzukuppeln und die Fahrt rückwärts zu beginnen.
Bei Modellen mit hydrostatischem Antrieb:
Der Rückwärtsgang DARF NUR bei stehender Maschine eingelegt werden. Um nach
dem Anhalten der Maschine den Rückwärtsgang einzulegen, den Hebel zur
Regulierung der Geschwindigkeit in Richtung Position «R» bringen.
5.3 GRAS MÄHEN
E
INSCHALTEN DESMESSERS UNDVORSCHUB
Wenn der zu mähende Rasen erreicht ist,
– den Gashebel in die Stellung «SCHNELL» bringen;
– das Messer durch Verstellen des Hebels in die Stellung «B» einschalten;
➤
➤
➤
➤
DEU 22 GEBRAUCHSANWEISUNG
Page 25
– um mit der Fahrt zu beginnen, die Schaltungen für die Regulierung der
Geschwindigkeit betätigen und das Pedal, wie bereits beschreiben, langsam und
vorsichtig loslassen.
Das Messer immer bei hochgestelltem Mähwerk einschalten und dieses dann allmählich
auf die gewünschte Höhe absenken. Um eine gute Leistung und einen gleichmäßigen
Schnitt zu erreichen, muss man die Fahrgeschwindigkeit in Funktion der Menge des zu
mähenden Grases (Höhe und Dichte) sowie der Feuchtigkeit des Rasens wählen. Dabei
sind ( bei Modellen mit mechanischem Antrieb) folgende Angaben zu befolgen:
– Hohes und dichtes Gras - feuchter Rasen 1. Gang
– Gras unter mittleren Bedingungen 2. - 3. Gang
– Niedriges Gras - trockener Rasen 4. Gang
Der fünfte Gang ist ausschließlich für die Fahrt auf ebener Strecke
bestimmt.
Bei Modellen mit hydrostatischem Antrieb erreicht man die Anpassung der
Geschwindigkeit an den Zustand des Rasens stufenweise und progressiv durch
zweckmäßige Betätigung des Hebels zur Regulierung der Geschwindigkeit.
Es ist jedenfalls angebracht, die Geschwindigkeit zu drosseln, wenn man einen Rückgang
der Motordrehzahl feststellt. Man beachte, dass man keinen guten Schnitt des Rasens
erzielt, wenn die Fahrgeschwindigkeit zu hoch ist.
Wenn es ein Hindernis zu überwinden gilt, sind die Messer auszuschalten und das
Mähwerk ist in die oberste Stellung zu bringen.
E
INSTELLUNG DERSCHNITTHÖHE
Die Schnitthöhe wird mit Hilfe des Hebels, der 7 Stellungen zulässt, eingestellt.
W

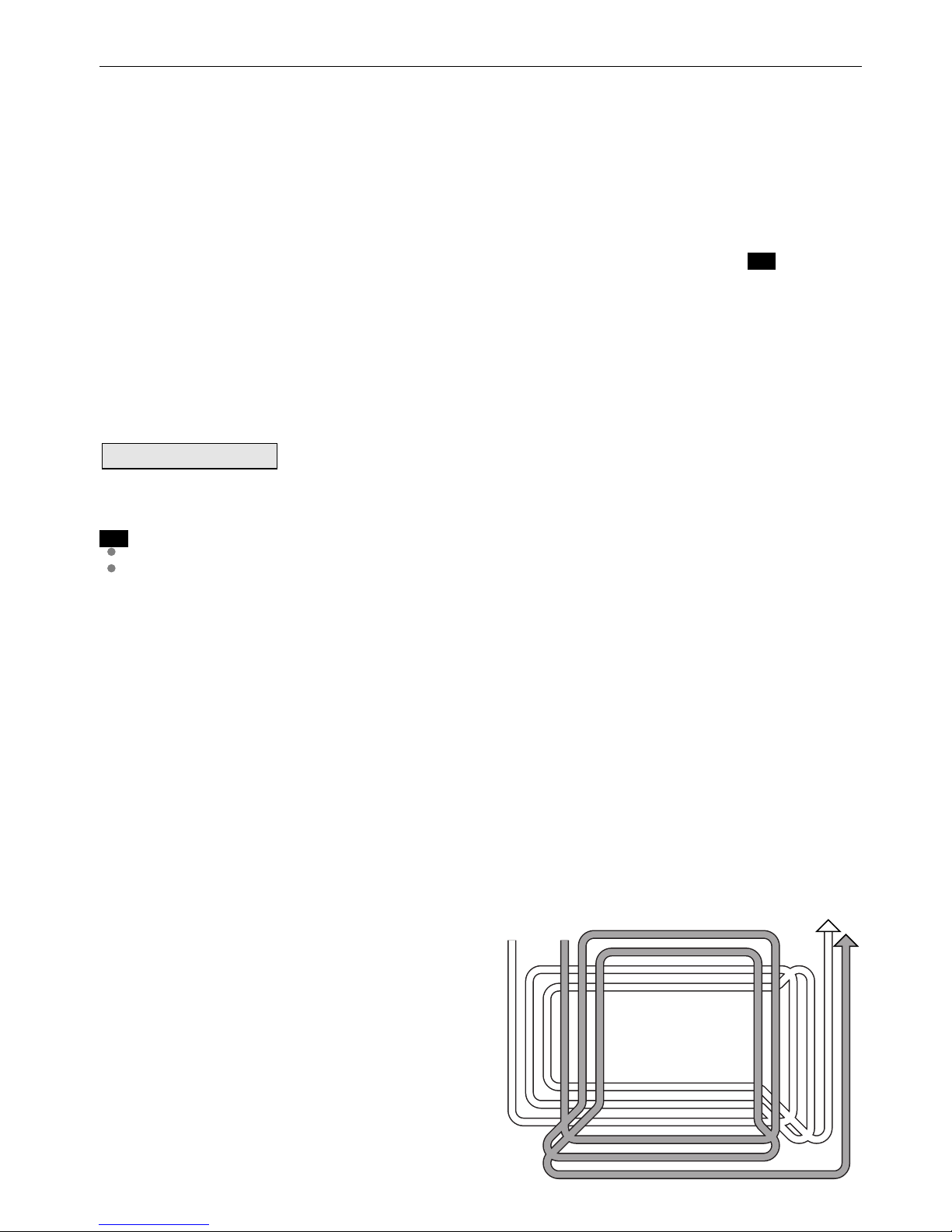

IE ERZIELT MAN EINEN GUTENSCHNITT

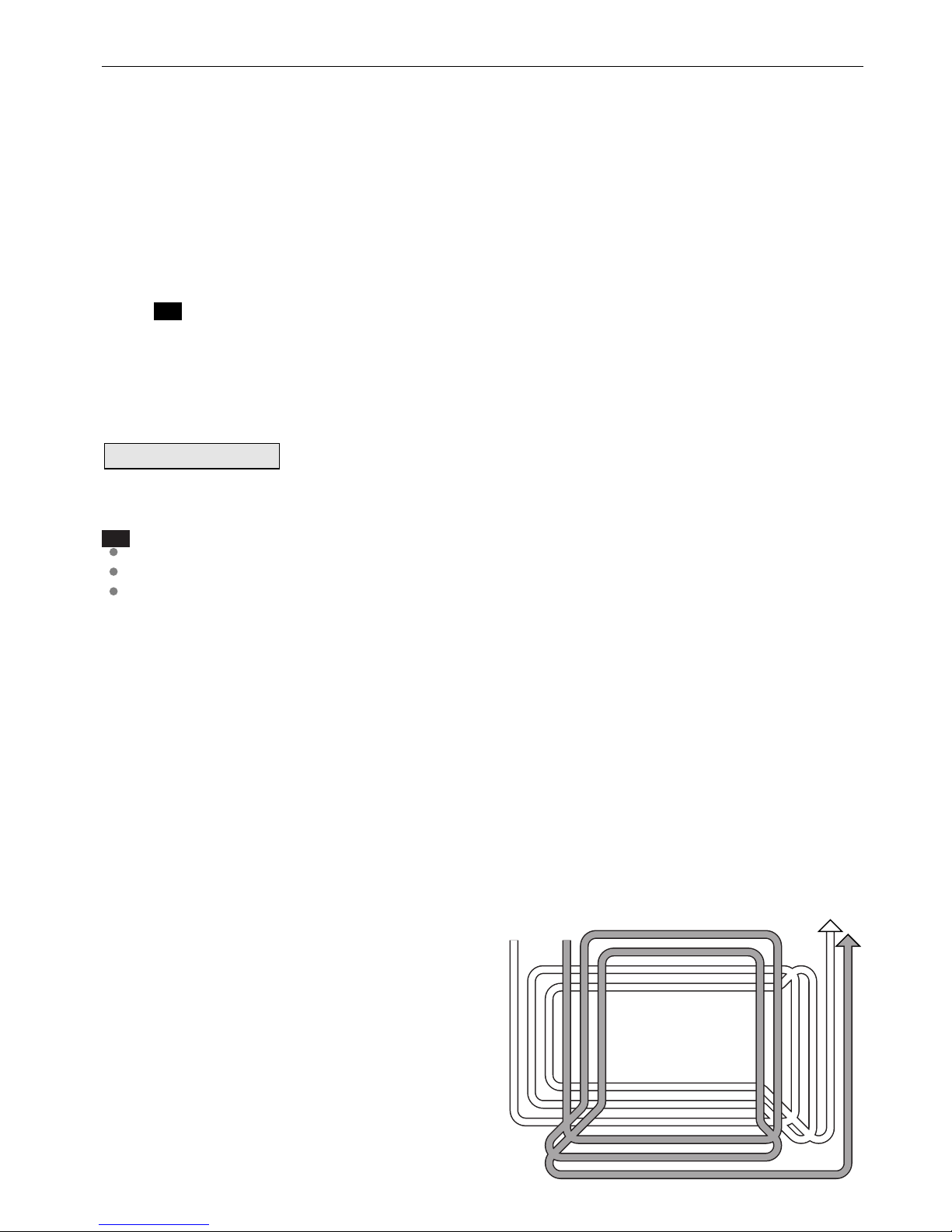

1. Das Aussehen des Rasens wird besser
sein, wenn die Schnitte abwechslungsweise
in zwei Richtungen bei gleicher Schnitthöhe
durchgeführt werden.
2. Wenn der Auswurfkanal mit Gras zu
verstopfen droht, ist es angebracht, die
➤
ANMERKUNG
➤
DEU 23GEBRAUCHSANWEISUNG
1
2
Page 26
Fahrgeschwindigkeit zu vermindern, denn sie kann im Hinblick auf den Zustand des
Rasens zu hoch sein. Wenn das Problem anhält, sind ein schlecht geschärftes Messer
oder verformte Schneidflügel wahrscheinliche Ursachen (siehe Kapitel 7).
3. Wenn das Gras sehr hoch ist, ist es zweckmäßig, in zwei Durchgängen zu mähen, den
ersten mit dem Messer in maximaler Höhe und eventuell reduzierter Spur, den zweiten in
der gewünschten Höhe.
4. Besondere Vorsicht ist beim Mähen in Bezug auf Sträucher und die Nähe niedriger
Bordsteine geboten, welche die Parallelität beeinträchtigen und den Rand des Mähwerks
sowie das Messer beschädigen könnten.
H
ÄNGE
Mit Rücksicht auf die angezeigten Grenzen
der Steigung müssen Rasen an Hängen in
Richtung des Gefälles aufwärts/abwärts und
dürfen nicht quer befahren werden. Bei
Richtungswechsel ist darauf zu achten, dass
die Hang abwärts gerichteten Räder nicht auf
Hindernisse stoßen (Steine, Äste, Wurzeln
usw.), die ein seitliches Abrutschen,
Umstürzen oder den Verlust der Kontrolle über
die Maschine verursachen könnten.
VOR JEDEM RICHTUNGSWECHSEL AM HANG IST DIE
GESCHWINDIGKEIT ZU VERMINDERN, und immer, wenn man die Maschine
abstellt und unbewacht lässt, ist die Feststellbremse anzuziehen.
An Hängen ist der Vorwärtsgang besonders sorgfältig
einzulegen, um ein Aufbäumen der Maschine zu vermeiden.
Bei Modellen mit mechanischem Antrieb:
Abfahrten niemals mit dem Schalthebel in Leerlaufstellung
oder ausgekuppelt zurücklegen. Immer einen niedrigen Gang einlegen, wenn
man die Maschine abstellt und unbewacht lässt.
!
GEFAHR!
➤
!
ACHTUNG!
!
GEFAHR!
DEU 24 GEBRAUCHSANWEISUNG
max 10° (17%)
RICHTIG!
FALSCH!
Page 27
Bei Modellen mit hydrostatischem Antrieb:
Abhänge mit dem Hebel zur Regulierung der Geschwindigkeit in der Position «N»
hinabfahren (um die Bremswirkung des hydrostatischen Antriebs zu nutzen) und, falls
erforderlich, mit der Bremse die Geschwindigkeit weiter vermindern.
Niemals den Rückwärtsgang einlegen, um bei Abfahrten die
Geschwindigkeit zu vermindern: dadurch könnte man die Kontrolle über das
Fahrzeug verlieren, besonders auf rutschigen Böden.
E
NTLEEREN DESAUFFANGSACKS

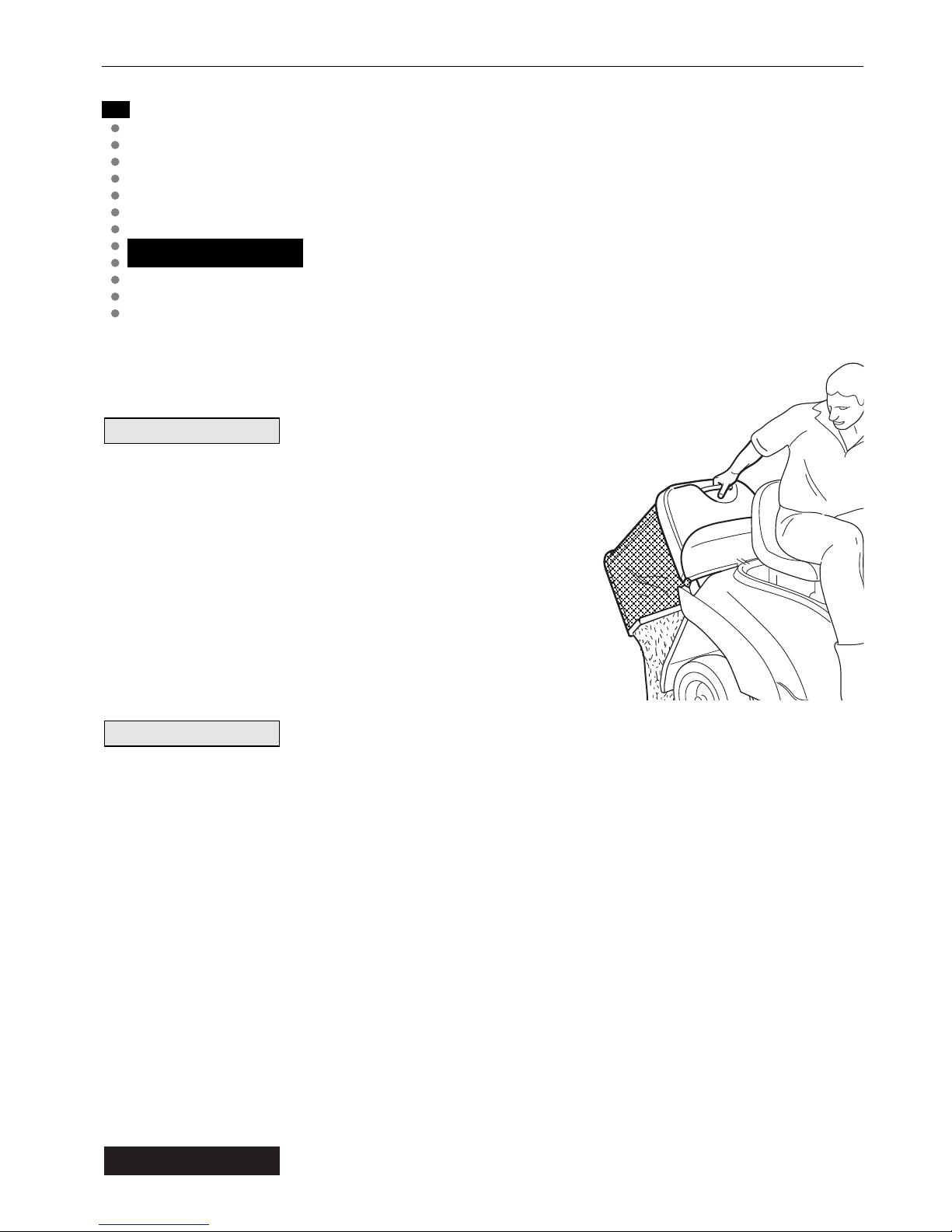

Das Entleeren des Auffangsacks
kann nur bei ausgeschalteten Messern durchgeführt
werden, andernfalls würde der Motor abschalten.

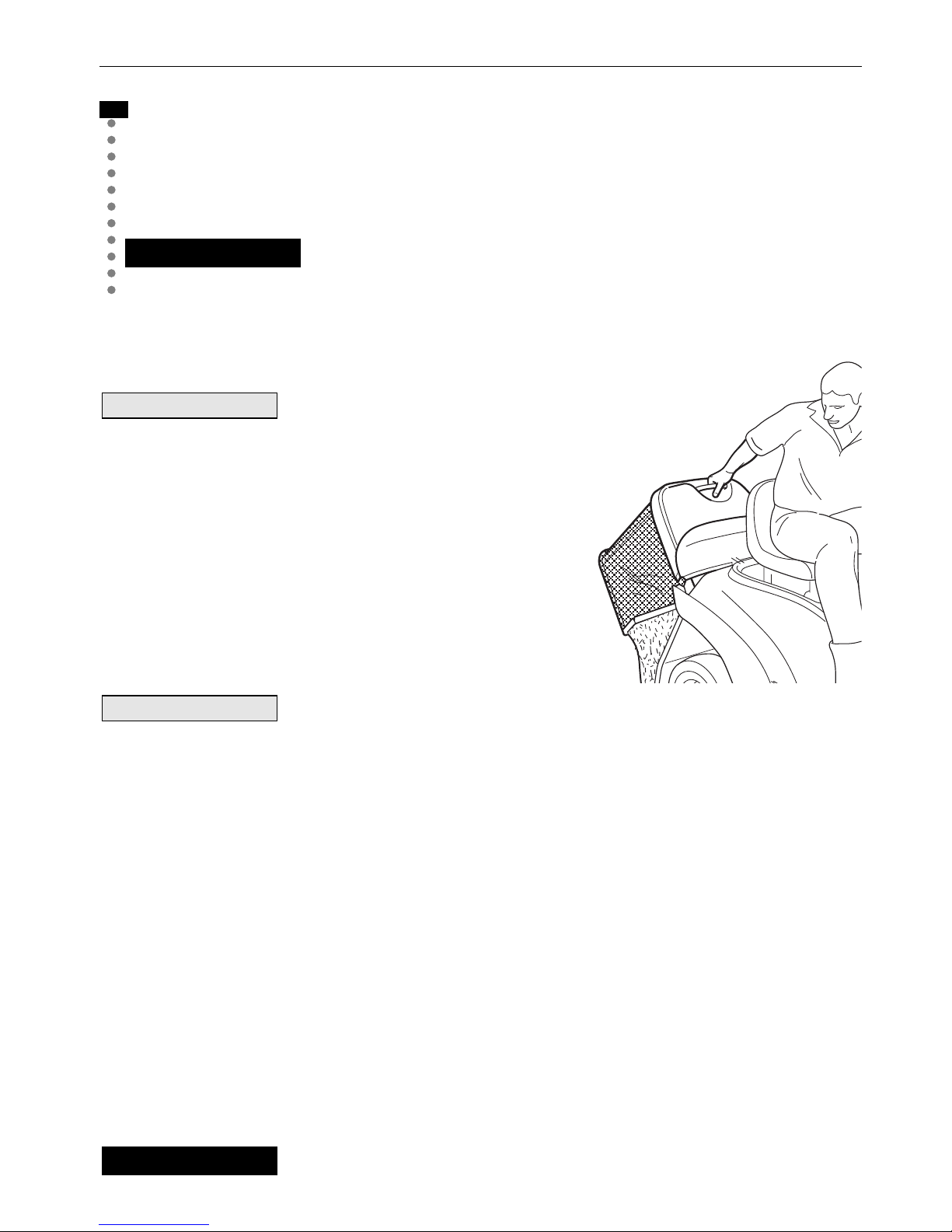

Wenn der Auffangsack gefüllt ist, wird dies durch ein
akustisches Signal angezeigt. Dann ist die FAHRT ZU
STOPPEN, um den Auswurfkanal nicht zu verstopfen,
das Messer ist auszuschalten und das Signal wird
abgebrochen. Durch Anheben des dafür vorgesehenen
Griffs den Auffangsack entleeren.
Es kann vorkommen, dass nach dem Entleeren des Auffangsacks
das akustische Signal beim Einschalten der Messer wieder ertönt, weil auf dem Kontakt
des Mikroschalters für das Signal Grasreste verblieben sind. In diesem Fall genügt es,
die Messer auszuschalten und gleich wieder einzuschalten, damit das Signal aufhört.
E
NTLEEREN DES
A
USWURFKANALS
Das Mähen von hohem und nassem Gras kann in Verbindung mit einem zu schnellen
Vorschub ein Verstopfen des Auswurfkanals verursachen. In diesem Falle muss man:
– die Maschine anhalten, die Messer ausschalten und den Motor abstellen;
– den Auffangsack oder das Prallblech abnehmen;
– das angesammelte Gras von der Austrittsöffnung de Kanals aus entfernen.
Diese Arbeit muss immer bei abgestelltem Motor erfolgen.
!
ACHTUNG!
ANMERKUNG
ANMERKUNG
!
GEFAHR!
➤
DEU 25GEBRAUCHSANWEISUNG
Page 28
K
RITERIEN FÜR DASAUSLÖSEN DERSICHERHEITSEINRICHTUNGEN
Die Sicherheitseinrichtungen lösen nach zwei Kriterien aus:
– Verhindern des Anlassens des Motors, wenn nicht alle Voraussetzungen für die
Sicherheit gegeben sind;
– Ausschalten des Motors, wenn auch nur eine der Voraussetzungen für die Sicherheit
fehlt.
Um den Motor anzulassen, müssen in jedem Falle:
– die Gangschaltung im “Leerlauf” stehen;
– das Messer ausgeschaltet sein;
– der Benutzer auf dem Sitz der Maschine sitzen oder die Feststellbremse angezogen
sein.
Der Motor wird ausgeschaltet, wenn:
– der Benutzer den Sitz verlässt und die Messer eingeschaltet sind;
– der Benutzer den Sitz verlässt und der Antrieb nicht im “Leerlauf” steht;
– der Benutzer den Sitz mit dem Antrieb im “Leerlauf” verlässt, aber die Feststellbremse
nicht angezogen ist;
– bei eingeschalteten Messern der Auffangsack angehoben oder das Prallblech
abgenommen wird.
Die folgende Tabelle gibt einige Betriebssituationen mit den wesentlichen
Gründen für
das Auslösen wieder.
BENUTZER AUFFANGSACK MESSER GANG BREMSE MOTOR
A) ANLASSEN (Zündschlüssel in Position «STARTEN»)
Sitzt –/– Ausgeschaltet 1...5 - F / R Angezogen Läuft NICHT an
Sitzt –/– Eingeschaltet «N» Angezogen Läuft NICHT an
Abwesend –/– Ausgeschaltet «N» Gelöst Läuft NICHT an
Sitzt –/– Ausgeschaltet «N» Angezogen Läuft an
Sitzt –/– Ausgeschaltet «N» Gelöst Läuft an
Abwesend –/– Ausgeschaltet «N» Angezogen Läuft an
B) BEIM MÄHEN (Zündschlüssel in Position «EIN»)
Sitzt JA Eingeschaltet –/– Gelöst In Betrieb
Sitzt NEIN Ausgeschaltet –/– Gelöst In Betrieb
Abwesend –/– Ausgeschaltet «N» Angezogen In Betrieb
Sitzt NEIN Eingeschaltet –/– Gelöst Stellt ab
Abwesend JA Ausgeschaltet «N» Gelöst Stellt ab
Abwesend JA Eingeschaltet –/– Angezogen Stellt ab
V
ORRICHTUNG ZUMSCHUTZ DERELEKTRONISCHENSTEUERKARTE
Die elektronische Steuerkarte ist mit einer Schutzeinrichtung mit automatischer
Rückstellung versehen, die den Stromkreis bei Störungen der elektrischen Anlage
unterbricht. Das Auslösen verursacht das Abstellen des Motors und wird durch das
Erlöschen der Kontrolllampe angezeigt.
DEU 26 GEBRAUCHSANWEISUNG
Page 29
DEU 27GEBRAUCHSANWEISUNG
Nach einigen Sekunden baut sich der Stromkreis automatisch wieder auf. Die
Störungsursachen sind festzustellen und zu beseitigen, um zu vermeiden, dass sich die
Anzeigen wiederholen.
Um das Ansprechen der Schutzeinrichtung zu vermeiden:
– die Polarität der Batterie nicht vertauschen.
– die Maschine nicht ohne Batterie in Betrieb nehmen, um keine Betriebsstörungen des
Ladereglers zu verursachen.
– darauf achten, dass kein Kurzschluss verursacht wird.
B
EENDIGUNG DERARBEIT
Nach dem Mähen die Messer ausschalten und die Rückfahrt
mit dem Mähwerk in der höchstmöglichen Stellung
zurücklegen.
Die Maschine abstellen, die Feststellbremse anziehen und
den Motor durch Drehen des Zündschlüssels in die Stellung
«STOP» ausschalten.
Nach dem Ausschalten des Motors den Benzinhahn (1)
schließen.
Vor dem Ausschalten des Motors den Gashebel 20 Sekunden
lang in die Stellung «LANGSAM» bringen, um mögliche Fehlzündungen zu
vermeiden.
Stets den Zündschlüssel abziehen, ehe die Maschine
unbewacht abgestellt wird!
5.4 REINIGUNG UND EINLAGERUNG
R
EINIGUNG
Nach jedem Gebrauch ist die Maschine außen zu reinigen, der Auffangsack zu leeren und
auszuschütteln, um ihn von Gras- und Erdresten zu befreien.
Die Kunststoffteile der Karosserie mit einem mit Wasser und Waschmittel angefeuchteten
Schwamm abreiben. Dabei ist darauf zu achten, dass der Motor, die Bauteile der
elektrischen Anlage und die elektronische Steuerkarte unter dem Armaturenbrett nicht
befeuchtet werden.
Keine Druckdüsen oder aggressiven Flüssigkeiten zum Waschen
der Karosserie und des Motors benutzen!
WICHTIG
!
ACHTUNG!
!
ACHTUNG!
WICHTIG
1
Page 30
DEU 28 GEBRAUCHSANWEISUNG

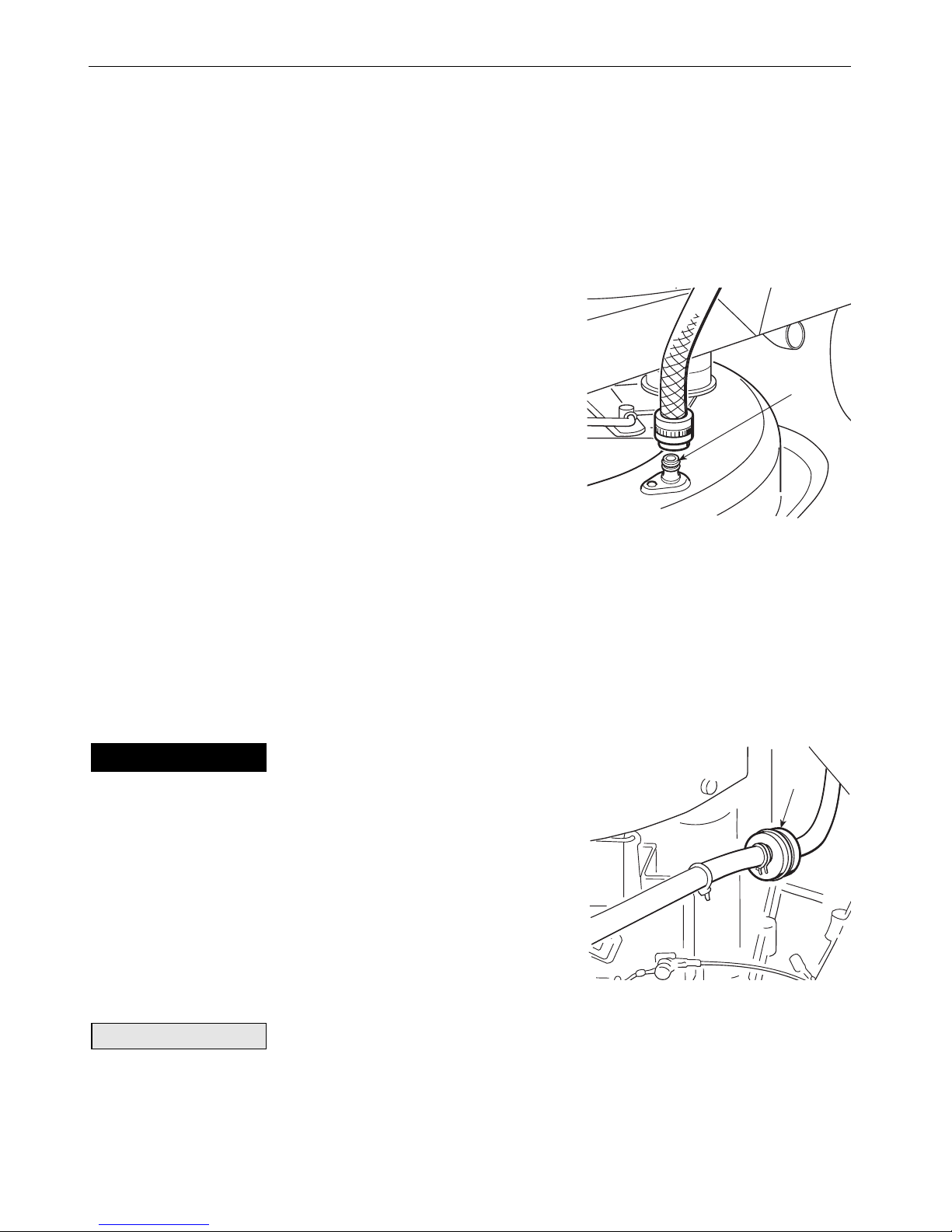

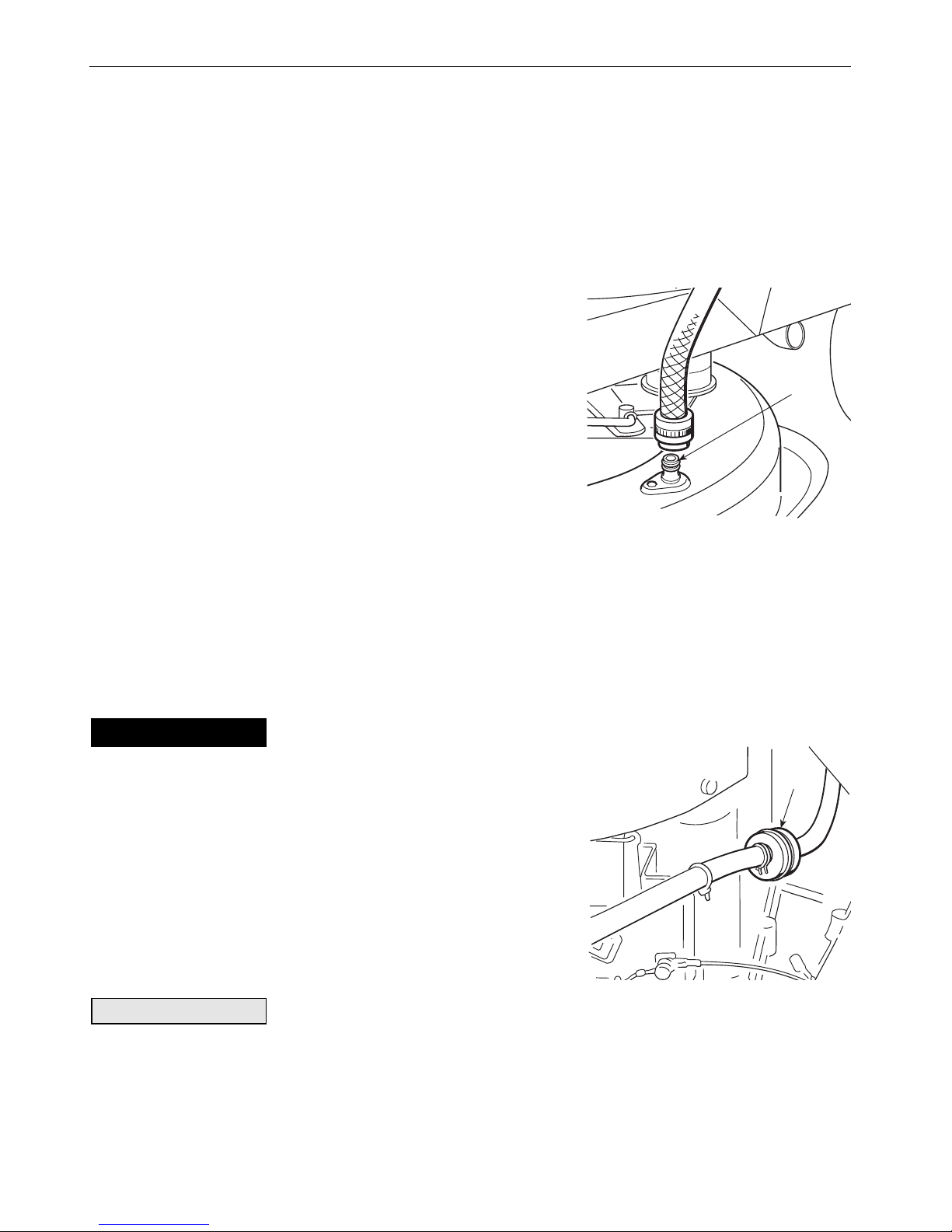

A
USWASCHEN DES MÄHWERKS
Diese Arbeit muss auf festem Boden mit montiertem Auffangsack oder Prallblech
durchgeführt werden. Zum Auswaschen des Mähwerks und des Auswurfkanals schließt
man einen Wasserschlauch abwechselnd an die dafür bestimmten Anschlüsse (1) an und
lässt an jedem einige Minuten lang Wasser durchfließen, wobei:
– der Benutzer aufsitzt;
– der Motor läuft;
– die Schaltung auf Leerlauf gestellt ist;
– die Feststellbremse angezogen ist;
– das Messer eingeschaltet ist.
Während des Waschens ist das Mähwerk
zweckmäßigerweise ganz abgesenkt. Dann den
Auffangsack abnehmen, leeren, auswaschen und wieder
so aufsetzen, dass er schnell trocknen kann.
E
INLAGERUNG FÜR LÄNGEREZEIT
Wenn man eine längere Zeit der Stilllegung vorsieht (mehr als 1 Monat), muss man die
Batteriekabel abklemmen und die Anweisungen im Handbuch des Motors befolgen.
Außerdem sind alle Gelenkteile nach den Anweisungen ( Kapitel 6) zu schmieren.
Ablagerungen von trockenem
Gras, die sich in der Nähe des Motors und des
Auspufftopfes ansammeln können, sorgfältig
beseitigen, um zu vermeiden, dass bei der
Wiederaufnahme der Arbeit eventuell ein Brand
ausgelöst wird!

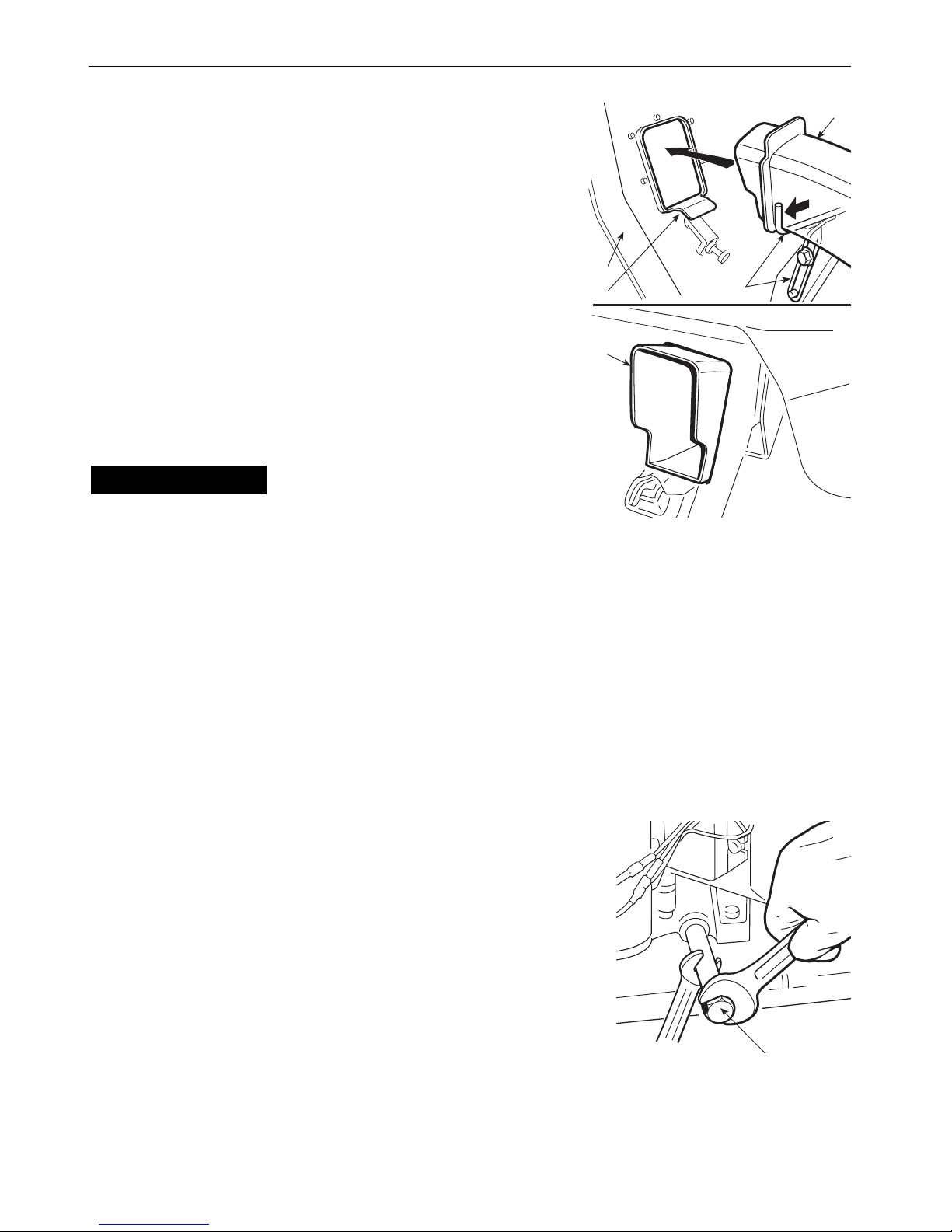

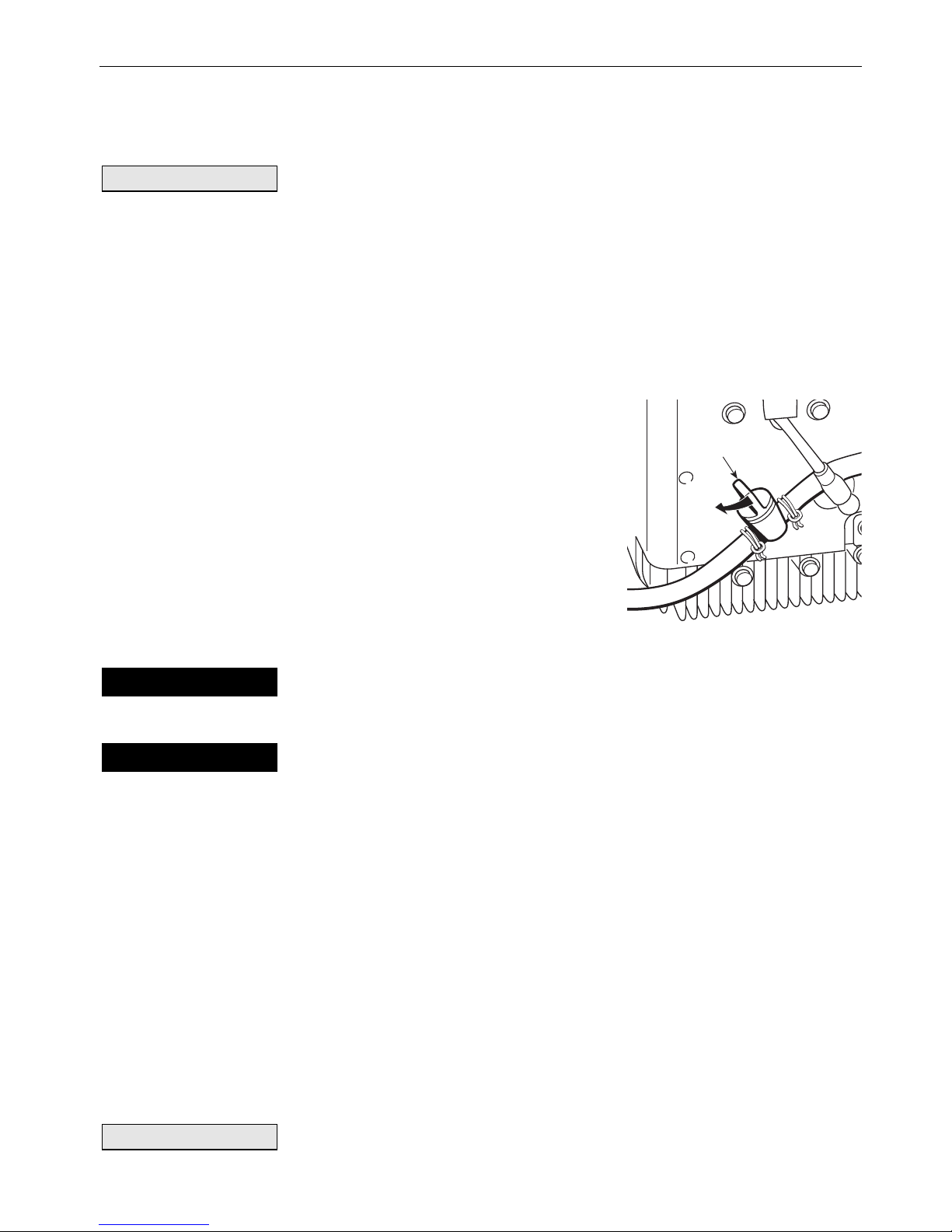

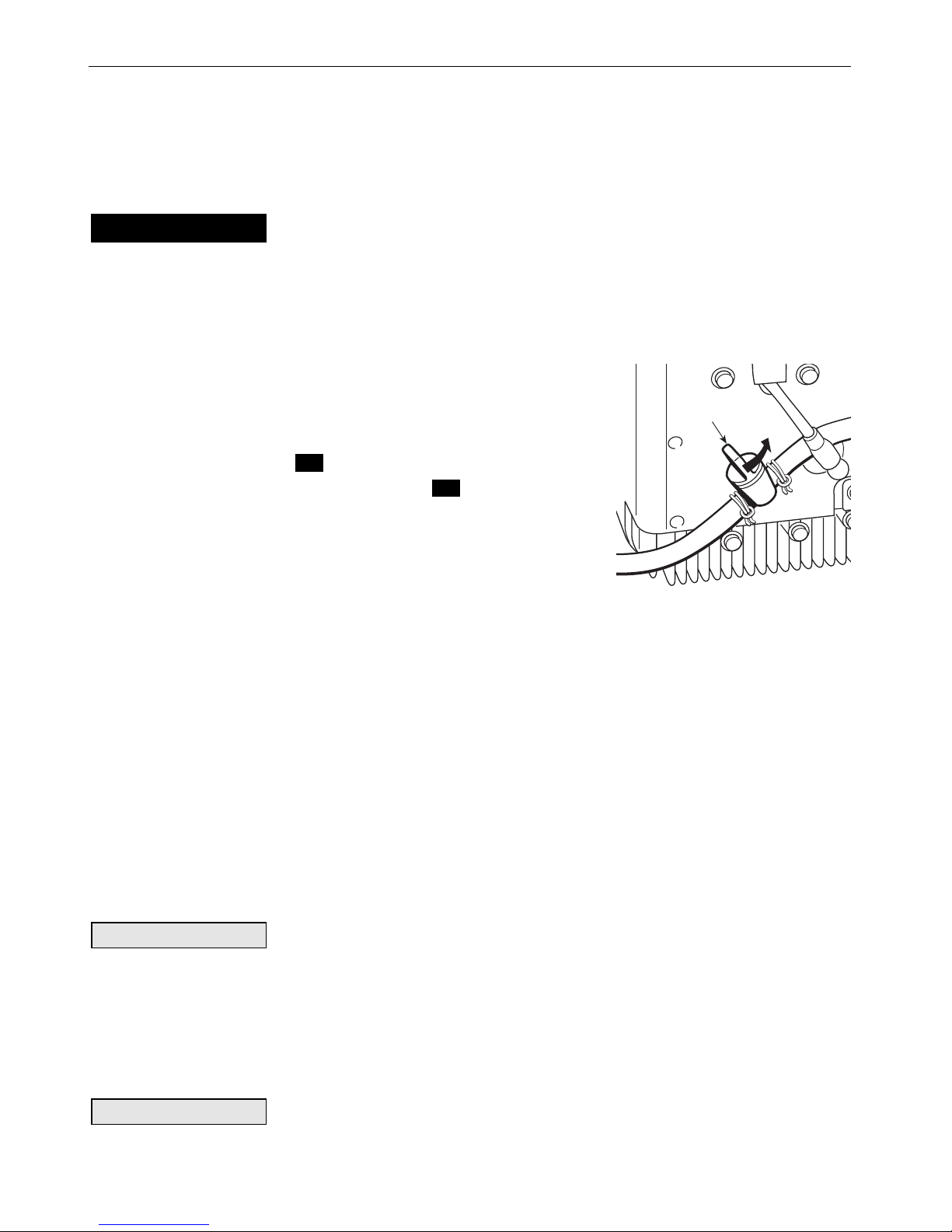

Den Kraftstofftank leeren. Dazu ist das Rohr am Eintritt
des Benzinfilters (1) zu lösen und nach den
Anweisungen im Handbuch des Motors vorzugehen.
Die Batterie muss an einem
kühlen und trockenen Ort aufbewahrt werden. Vor einer längeren Zeit der Stilllegung
(mehr als 1 Monat) die Batterie immer aufladen und sie erneut laden, bevor die Tätigkeit
wieder aufgenommen wird (Kapitel 6).
Bei der Wiederaufnahme der Arbeit darauf achten, dass an den Leitungen, am
Benzinhahn und dem Vergaser keine undichten Stellen auftreten.
WICHTIG
!
ACHTUNG!
1
1
Page 31
6. WARTUNG
Vor jedem Eingriff zur Reinigung, Wartung oder Reparatur sind
der Zündschlüssel abzuziehen und die entsprechenden Anweisungen zu lesen.
Zweckmäßige Kleidung und Handschuhe anziehen.
Niemals verbrauchtes Öl, Benzin oder andere verunreinigende
Stoffe in der Umwelt ausschütten.

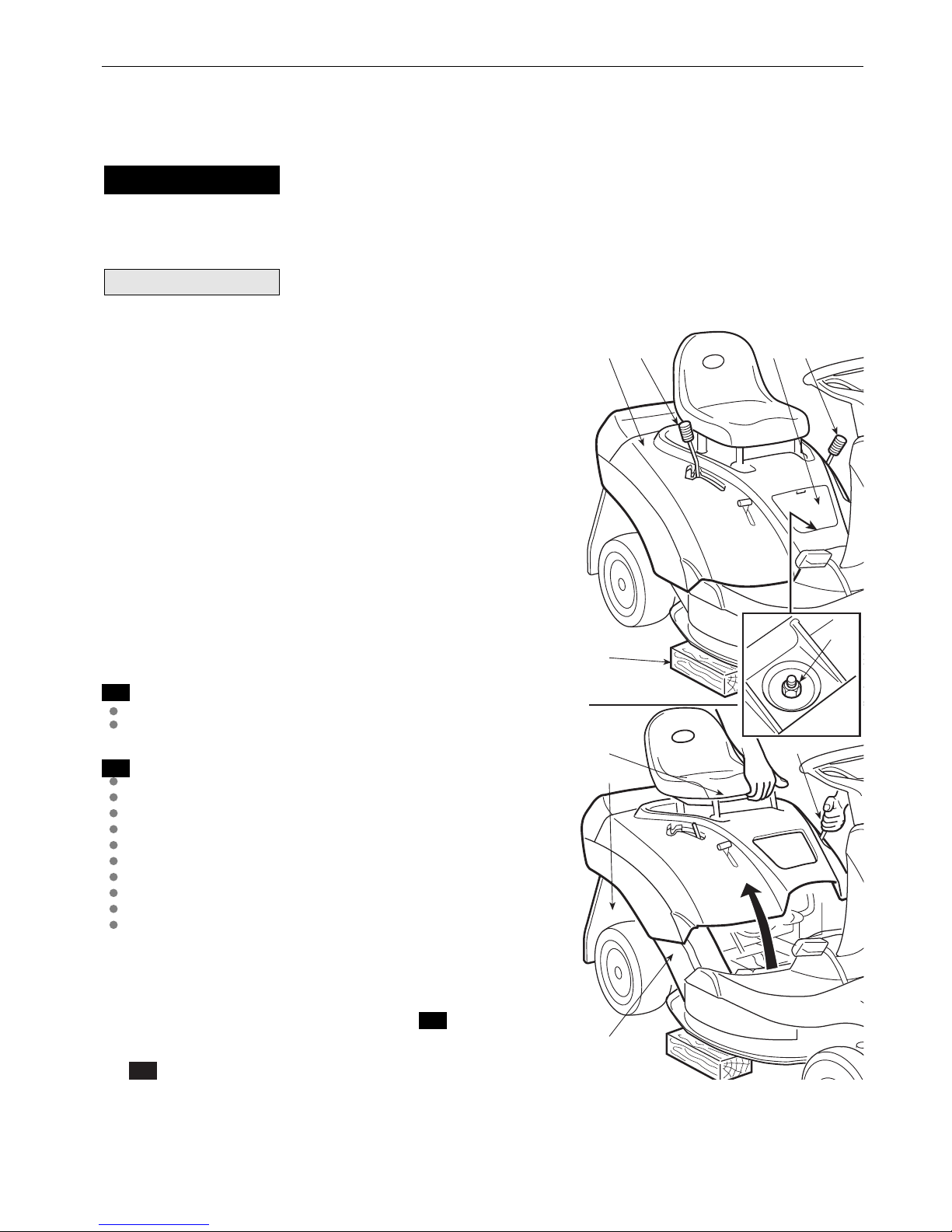

Z
UGANG ZU DEN MECHANISCHENBAUTEILEN
Durch Umklappen der Abdeckung (1) des Motors findet
man Zugang zu den darunter untergebrachten
mechanischen Baugruppen.
Um diese Operationen ausführen zu können, muss
man:
– die Maschine auf einer ebenen Fläche abstellen, das
Mähwerk in die höchst mögliche Position bringen und
unter dem Rand Abstandhalter (2) mit einer Stärke
von rund 65 – 70 mm legen, um das Mähwerk
während der nachfolgenden Operationen zu stützen.
Bei Modellen mit mechanischem Antrieb:
– die Feststellbremse anziehen;
Bei Modellen mit hydrostatischem Antrieb:
– den Hebel zum Entsperren des Antriebs in die
Position «EINGELEGT» (siehe Kapitel 4, Nr. 23)
bringen, wobei die Feststellbremse gelöst sein
muss, um die erforderliche Beweglichkeit des
Hebels zur Regulierung der Geschwindigkeit zu
garantieren;
– den Auffangsack oder das Prallblech abnehmen;
– den Griff des Hebels (3) ausschrauben und den
Hebel in die Leerlaufstellung «N» ( Bei Modellen
mit mechanischem Antrieb), oder in die Stellung «R»
( Bei Modellen mit hydrostatischem Antrieb)
bringen;
– die Klappe für den Zugang (4) öffnen und die Befestigungsmutter (5) mit einem
Schraubenschlüssel 13 mm ausschrauben;
– den Hebel (6) so freilassen, dass sich das Mähwerk auf die Abstandhalter stützt, und
➤
➤
➤
➤
WICHTIG
!
ACHTUNG!
DEU 29WARTUNG
1 3 4 6
2
10
8
7
5
6
Page 32
nach links versetzt halten, damit sie nicht in einer
Sperrkerbe eingerastet bleibt; die Basis des Sitzes (7)
fassen und den Deckel nach hinten klappen.
Beim Schließen:
– sich vergewissern, dass der Auswurfkanal (8) gut am
Halter (9) angebracht und auf der rechten Führung
abgestützt ist;
– den Hebel (3) in die Position «R» bringen und die
Abdeckung (1) auf die Höhe der Hebel (3) und (6)
senken;
– zuerst den Hebel (6) in seinen Sitz einführen, dann den
Hebel (3) und die Abdeckung soweit senken, bis sie auf
die Befestigungsschraube ausgerichtet ist.
Nach dem Herablassen der
Abdeckung (1) prüfen ob:
– die Öffnung des Auswurfkanals (8) richtig in die Öffnung der hinteren Platte (10)
einmündet und sich auf den Halter (11) stützt.
Schließlich:
– die Befestigungsschraube (5) festziehen;
– den Hebel (6) in die Position «7» bringen und in die entsprechende Sperrkerbe
einrasten lassen;
– die Abstandhalter (2) wegnehmen, den Griff des Hebels (3) und die Klappe (4) wieder
montieren.
M
OTOR
Die in der Gebrauchsanweisung des Motors angegebenen
Vorschriften befolgen.
Zum Ablassen des Motoröls ist der Ablassstopfen (1)
auszuschrauben. Beim erneuten Einschrauben ist auf die
Lage der inneren Dichtung zu achten.
H
INTERACHSE
Sie sind wartungsfrei und werden durch eine Dauerschmierung versorgt, die keiner
Nachfüllung bedarf.
!
ACHTUNG!
DEU 30 WARTUNG
8
9
11
10
8
1
Page 33

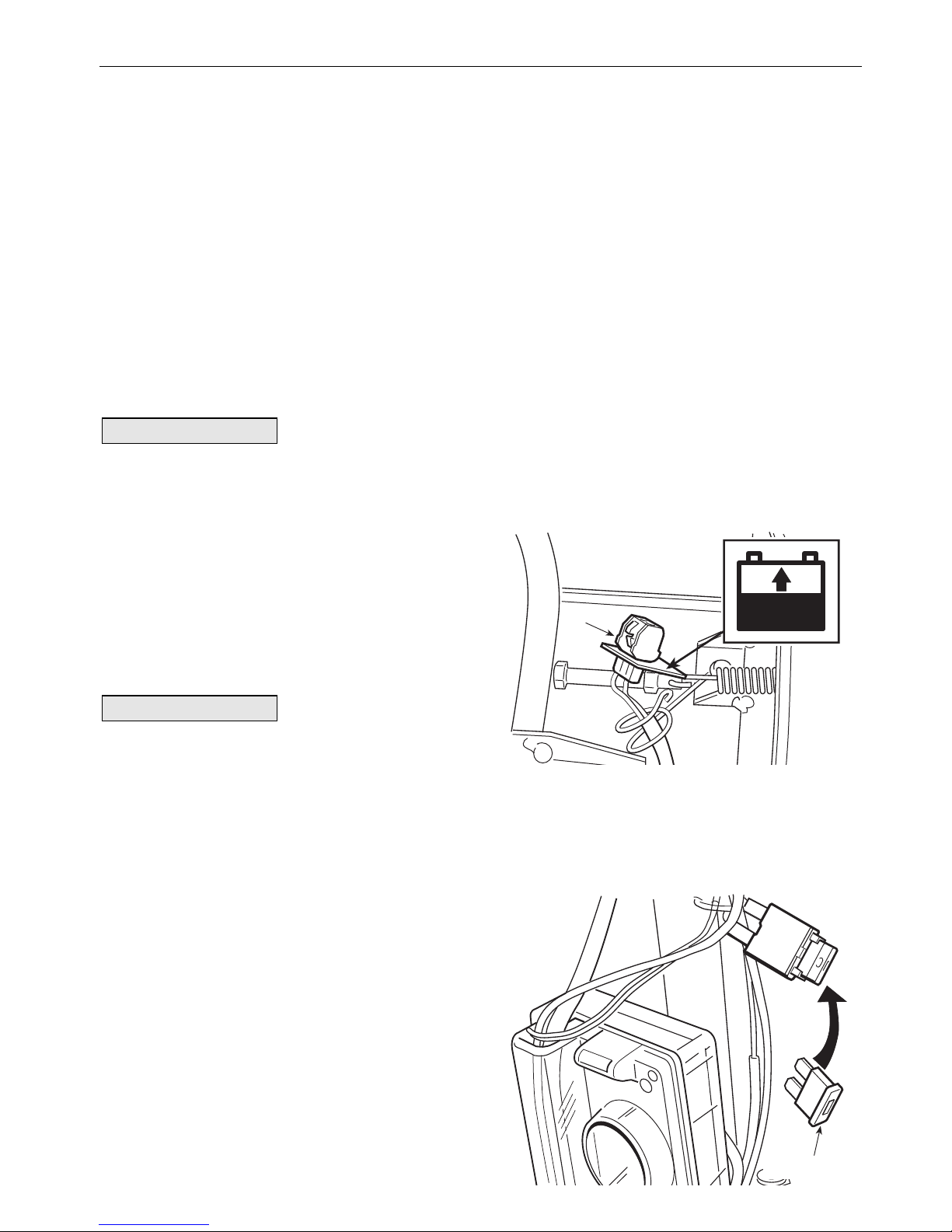

B
ATTERIE
Es ist von grundlegender Bedeutung, eine akkurate Wartung der Batterie vorzunehmen,
um sicherzustellen, dass sie eine lange Lebensdauer hat.
Die Batterie Ihrer Maschine muss unbedingt vor der ersten Verwendung geladen werden
und danach im Falle von Stillstandzeiten der Maschine und bei der nächsten
Inbetriebnahme.
– Den Ladevorgang, der in dem der Batterie beiliegenden Handbuch beschriebenen ist,
genau befolgen. Geschieht dies nicht oder wenn die Batterie nicht geladen wird, können
die Elemente der Batterie dauerhafte Schäden erleiden.
– Eine entladene Batterie muss so bald wie möglich geladen werden.
Das Laden muss mit einem Gleichstromgerät durchgeführt
werden. Andere Ladesysteme können der Batterie Schäden zufügen, die nicht zu
beheben sind.

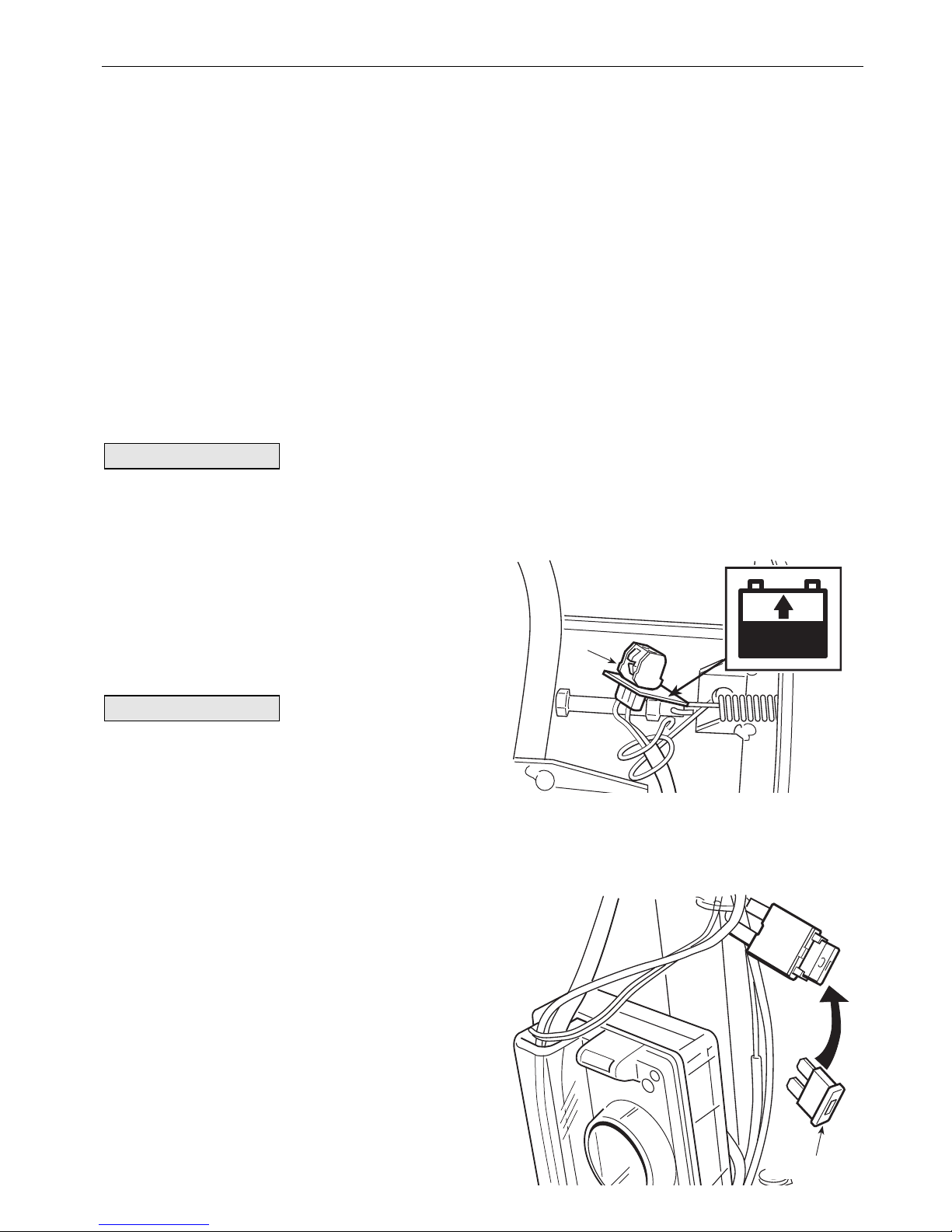

Die Maschine ist mit einem Ladeanschluss (1)
ausgestattet, der an den entsprechenden
Anschluss des geeigneten Batterieladegerätes
“CB 01” anzuschließen ist, das auf Anfrage
verfügbar ist (Kapitel 8).
Dieser Anschluss darf
nur für die Verbindung mit dem
Batterieladegerät “CB01” verwendet werden.
Für seine Verwendung:
– die Hinweise befolgen, die in den entsprechenden Anwenderhinweisen
wiedergegeben sind;
– die Hinweise befolgen, die im Handbuch
der Batterie angegeben sind.
E
LEKTRISCHEANLAGE
Die elektronische Steuerkarte und die
elektrische Anlage sind geschützt durch:
– Eine Schutzeinrichtung mit automatischer
Rückstellung, welche den Stromkreis bei
Betriebsstörungen unterbricht. Das Auslösen
wird durch ein akustisches Signal angezeigt,
WICHTIG
WICHTIG
DEU 31WARTUNG
1
(7.5 Amp)
1
Page 34
das durch das Herausziehen des Zündschlüssels ausgeschaltet wird. Nach Beseitigung
der Störung, die das Auslösen verursacht hat, wird der Stromkreis nach einigen
Sekunden automatisch wieder aufgebaut.
– Eine (träge) Sicherung 7,5 A (1) zum Schutz der allgemeinen Stromkreise und der
Stromversorgung. Sie muss nach Beseitigung der Störung ersetzt werden.
Das Auslösen dieser Schutzeinrichtungen bewirkt das Ausschalten der Maschine.
Eine defekte Sicherung muss immer durch eine Sicherung des
gleichen Typs und der gleichen Leistung ersetzt werden, niemals durch eine Sicherung
mit anderer Leistung.
Falls Sie die Ursachen des Auslösens der Schutzeinrichtungen nicht beseitigen können, ist
Ihrem Vertragshändler aufzusuchen.

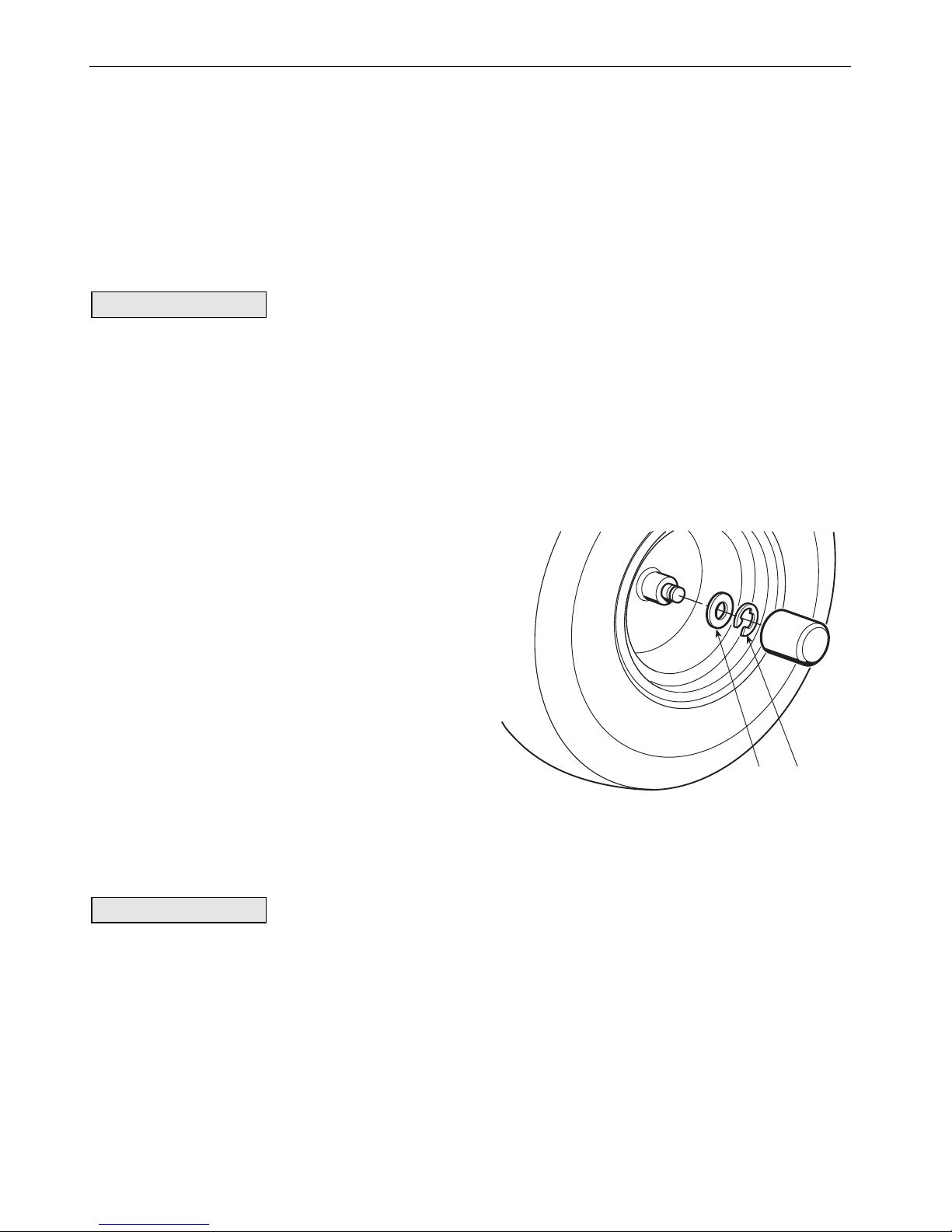

R
ADWECHSEL
Bei eben abgestellter Maschine Unterlagen
unter einem tragenden Element des
Fahrgestells auf der Seite des zu wechselnden
Rads anbringen.
Die Räder werden von einem Sprengring (1)
gehalten, der mit Hilfe eines Schraubenziehers
abgenommen werden kann.
Die Hinterräder sind mit Hilfe eines in die
Radnabe eingepassten Keils direkt auf die
Achswellen aufgezogen.
Vor der erneuten Montage eines Rads sind die
Achse mit wasserabweisendem Fett zu schmieren und der Sprengring und die
Unterlegscheibe (2) sorgfältig einzusetzen.
Im Falle des Wechselns eines oder beider Hinterräder, muss man
sich vergewissern, dass sie denselben Durchmesser haben, und die Einstellung des
Mähwerks auf Parallelität prüfen, um unregelmäßige Schnitte zu vermeiden.
R
EPARATUR ODERWECHSEL DERREIFEN
Die Reifen sind schlauchlos und deshalb muss jeder Ersatz oder jede Reparatur infolge
eines Lochs von einem Reifenfachmann in der für diesen Reifentyp vorgesehenen Weise
ausgeführt werden.
ANMERKUNG
WICHTIG
DEU 32 WARTUNG
2 1
Page 35

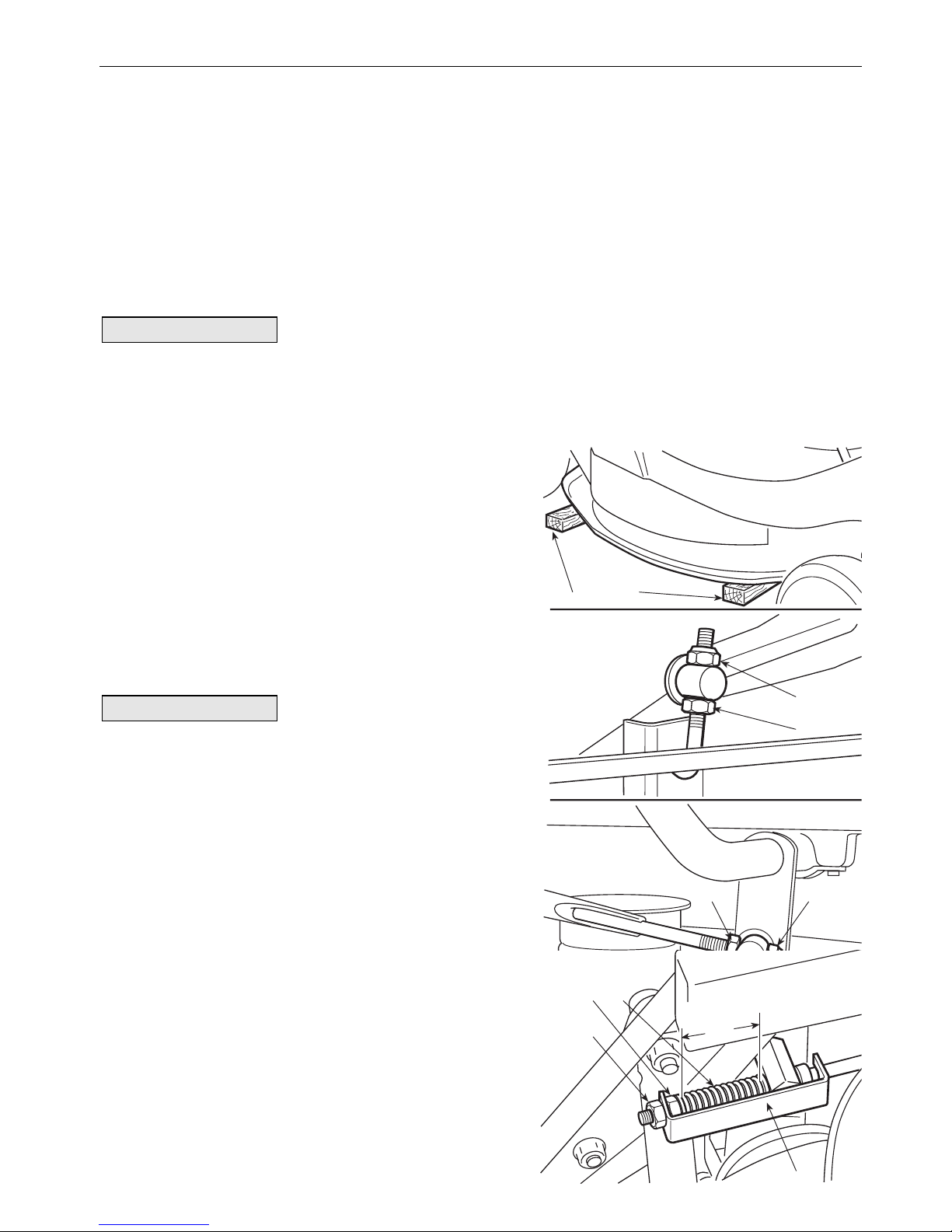

A
USWECHSELN DERANTRIEBSRIEMEN
Die Übertragung der Antriebskraft vom Motor auf die Hinterachse und vom Motor auf das
Messer erfolgt durch zwei Keilriemen, deren Lebensdauer im wesentlichen von der Art des
Einsatzes der Maschine abhängt.
Das Auswechseln der Antriebsriemen erfordert Demontagen und anschließend recht
komplizierte Einstellungen und muss deshalb unbedingt von Ihrem Vertragshändler
ausgeführt werden.
Die Antriebsriemen sind auszuwechseln, sobald sie deutliche
Anzeichen der Abnutzung aufweisen! STETS ORIGINAL- ANTRIEBSRIEMEN
VERWENDEN!

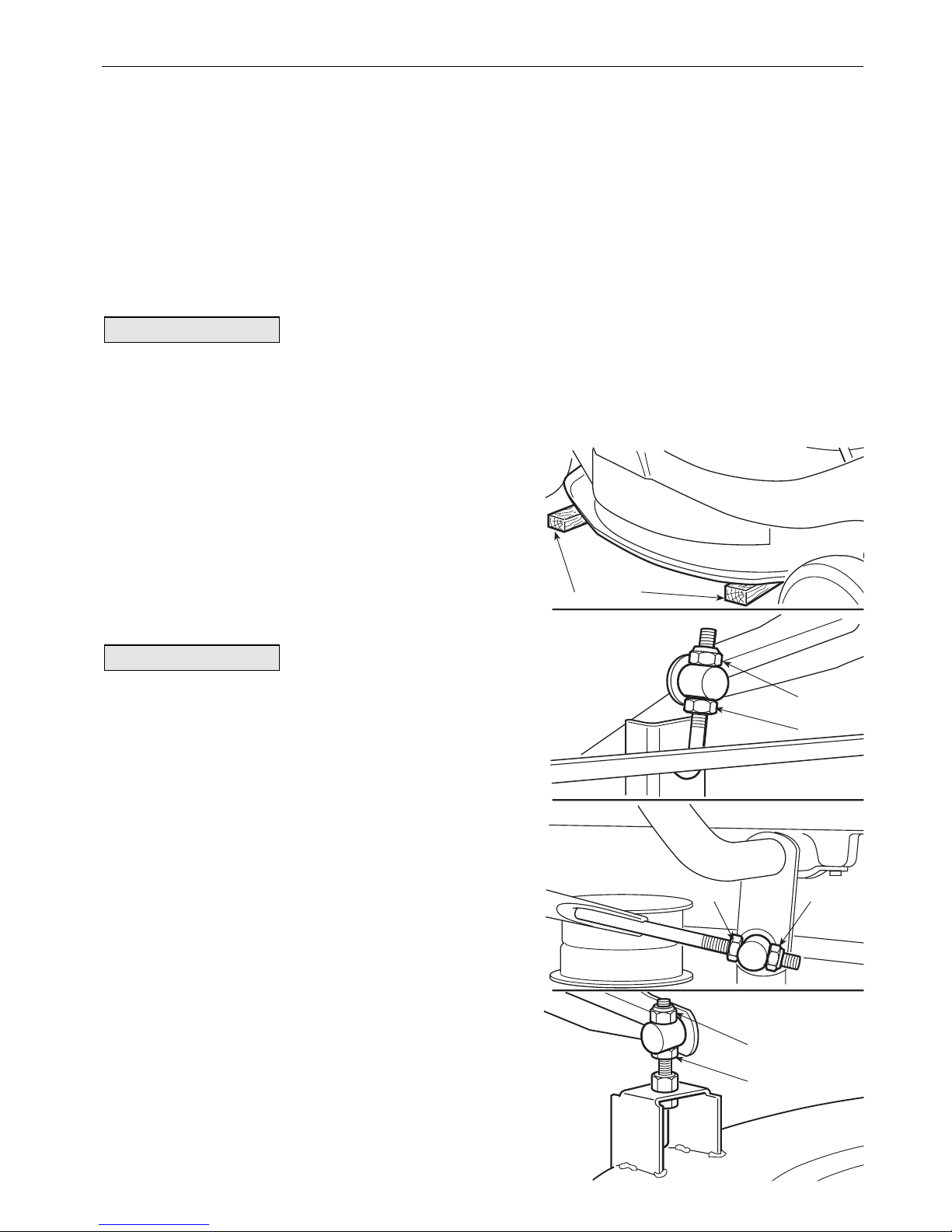

E
INSTELLUNGEN DESMÄHWERKS
Eine gute Einstellung des Mähwerks ist wichtig, um
einen gleichmäßig gemähten Rasen zu erhalten.
Das Mähwerk ist an drei Gelenkhebeln befestigt
und kann in der Höhe verstellt werden. Die
Maschine auf einer ebenen Fläche abstellen und
prüfen, ob der Reifendruck stimmt.
Um einen guten Schnitt zu
erzielen, ist es angebracht, dass der vordere Teil
im Vergleich zum hinteren immer um 2-4 mm
tiefer liegt.
Um die Parallelität zum Boden einzustellen, muss
man:
– einen Abstandhalter (1) mit einer Stärke von 26
mm unter den vorderen Rand des Mähwerks,
einen Abstandhalter (2) mit einer Stärke von 32
mm unter den hinteren Rand des Mähwerks
legen und dann den Hebel zum Heben des
Mähwerks in die Position “1” bringen und in die
Sperrkerbe einrasten;
– die Muttern (3 - 5 - 7) und die Gegenmuttern (4 -
6 - 8) so lösen, dass das Mähwerk fest auf den
Abstandhaltern aufliegt;
– die Mutter (3) solange verstellen, bis man ein
beginnendes Anheben des hinteren rechten Teils
des Mähwerks feststellt und die dazugehörende
Gegenmutter (4) sperren;
ANMERKUNG
ANMERKUNG
DEU 33WARTUNG
2
3
4
5
8
6
7
1
Page 36
– die Mutter (5) auf dem Stab solange eindrehen, bis man ein beginnendes Anheben des
vorderen rechten Teils des Mähwerks feststellt und die dazugehörende Gegenmutter (6)
sperren;
– die Mutter (7) der vorderen linken Halterung solange eindrehen, bis man ein
beginnendes Anheben in diesem Bereich feststellt und die dazugehörende Gegenmutter
(8) sperren.
Falls man keine gute Parallelität erhält, ist Ihr Vertragshändler aufzusuchen.

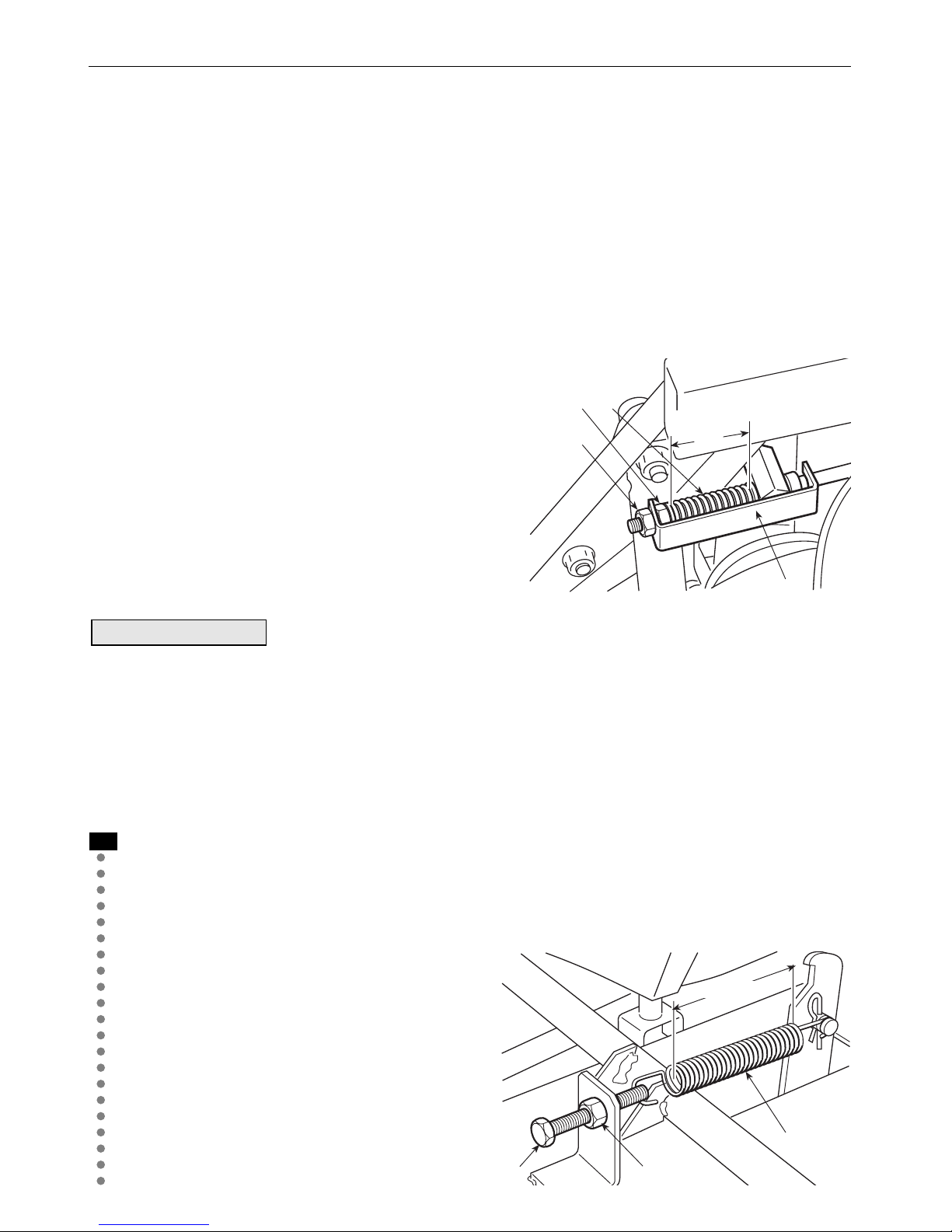

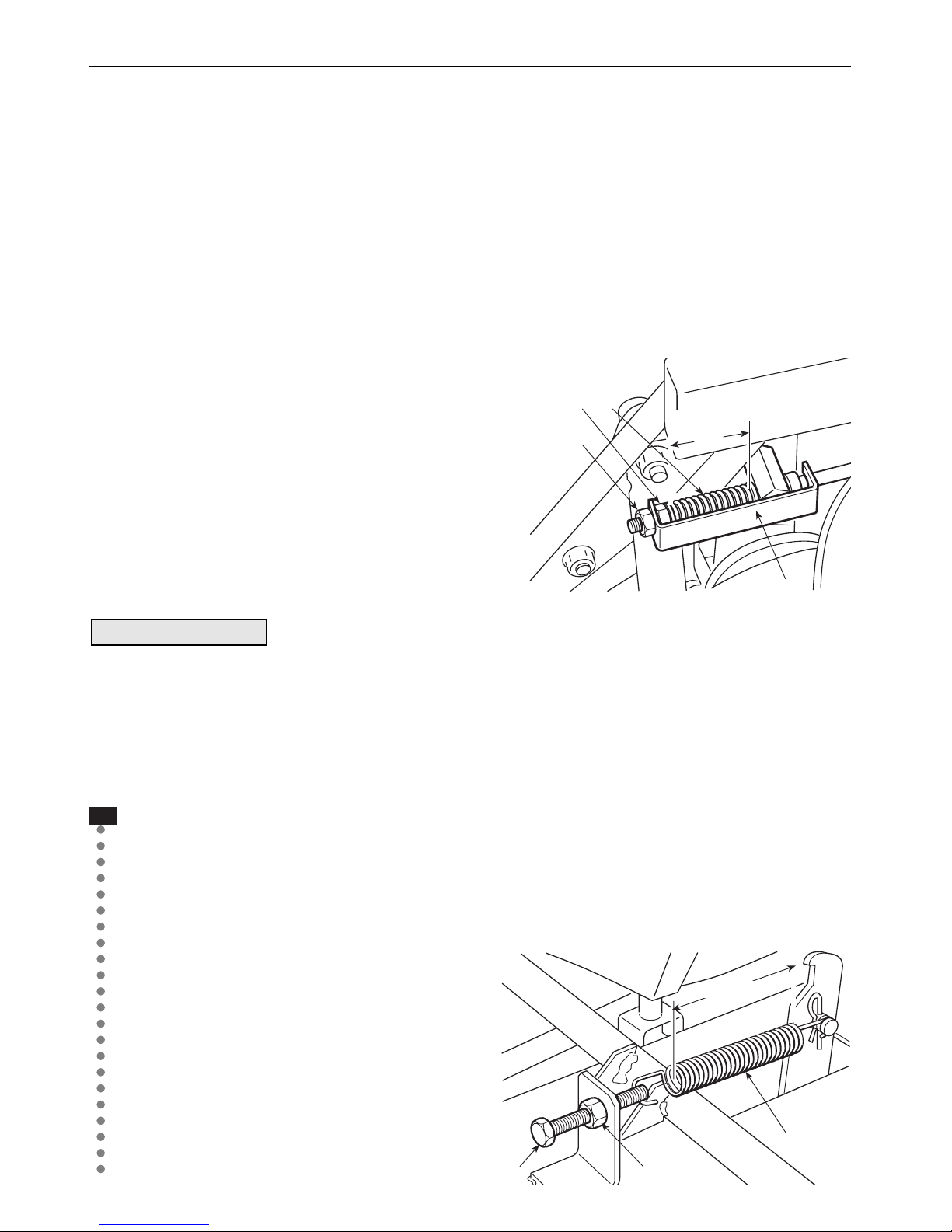

E
INSTELLUNG DERBREMSE
Die Einstellung muss bei angezogener
Feststellbremse erfolgen.
Die Mutter (1), welche den Bügel (2) hält, lösen
und die Mutter (3) so verstellen, bis man eine
Länge der Feder (4) von 46 – 48 mm (gemessen
von den Scheibeninnenseiten) erhält. Nach der
Einstellung die Mutter (1) festziehen.
Nicht unter diesen Werten festziehen, um eine Überlastung der
Bremsgruppe zu vermeiden.
E
INSTELLEN DERANTRIEBSKUPPLUNG
Bei Modellen mit mechanischem Antrieb:
Falls man eine unzureichende Vorschubleistung feststellen sollte, kann man die
Einstellschraube (1), die man durch die Klappe unter dem Sitz erreicht, verstellen.
Durch Ausdrehen der Schraube wird die Feder (2) gedehnt und damit die
Antriebsleistung erhöht.
Die optimale Länge der Feder ist 86 mm
(gemessen von den Außenseiten der
Windung). Nach der Einstellung ist die
Gegenmutter (3) zu sperren.
Eine zu starke Spannung der Feder kann ein
ruckartiges Einrücken der Kupplung zur
Folge haben, wobei sich die Maschine
aufbäumen kann.
➤
WICHTIG
DEU 34 WARTUNG
2
86 mm
1
3
1
2
3
46 - 48
mm
4
Page 37

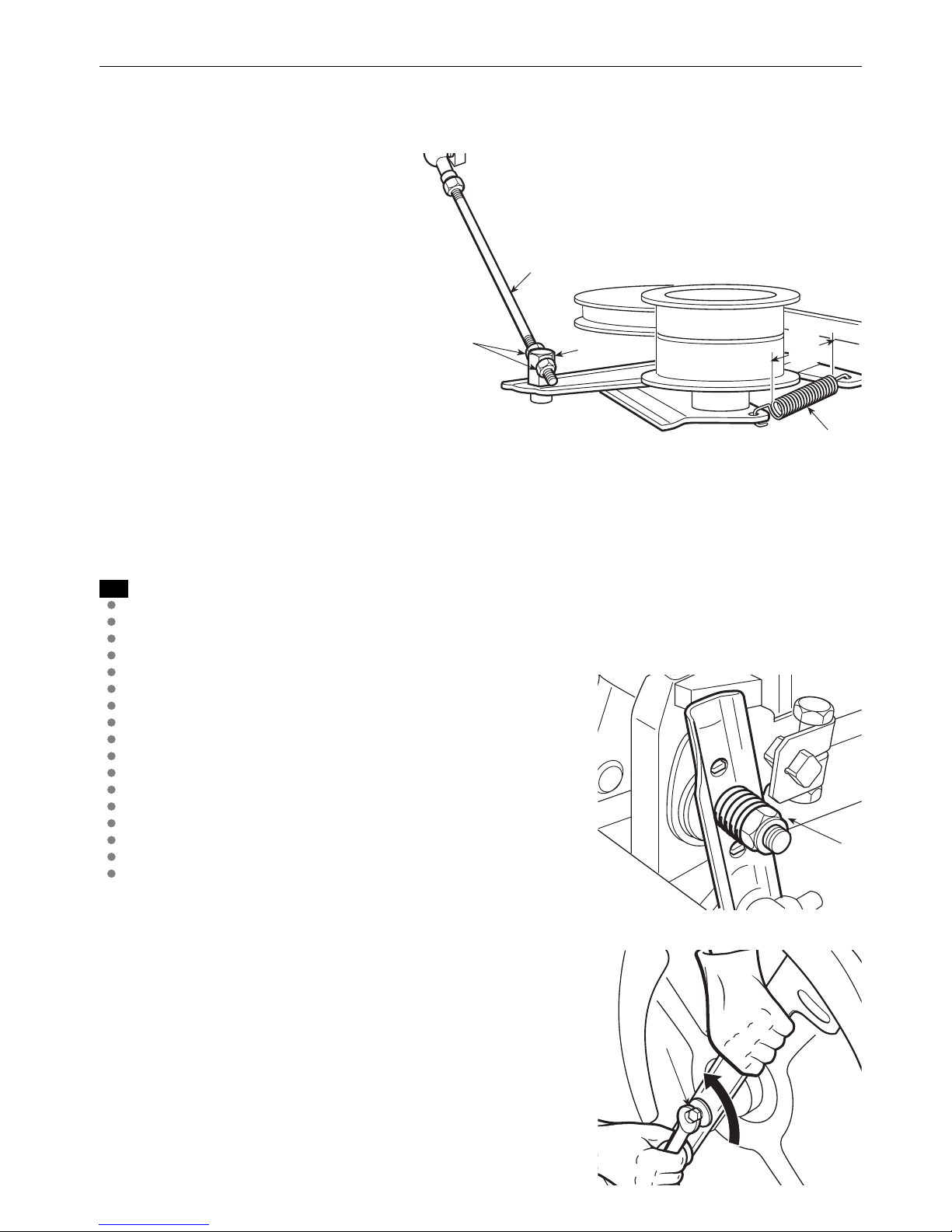

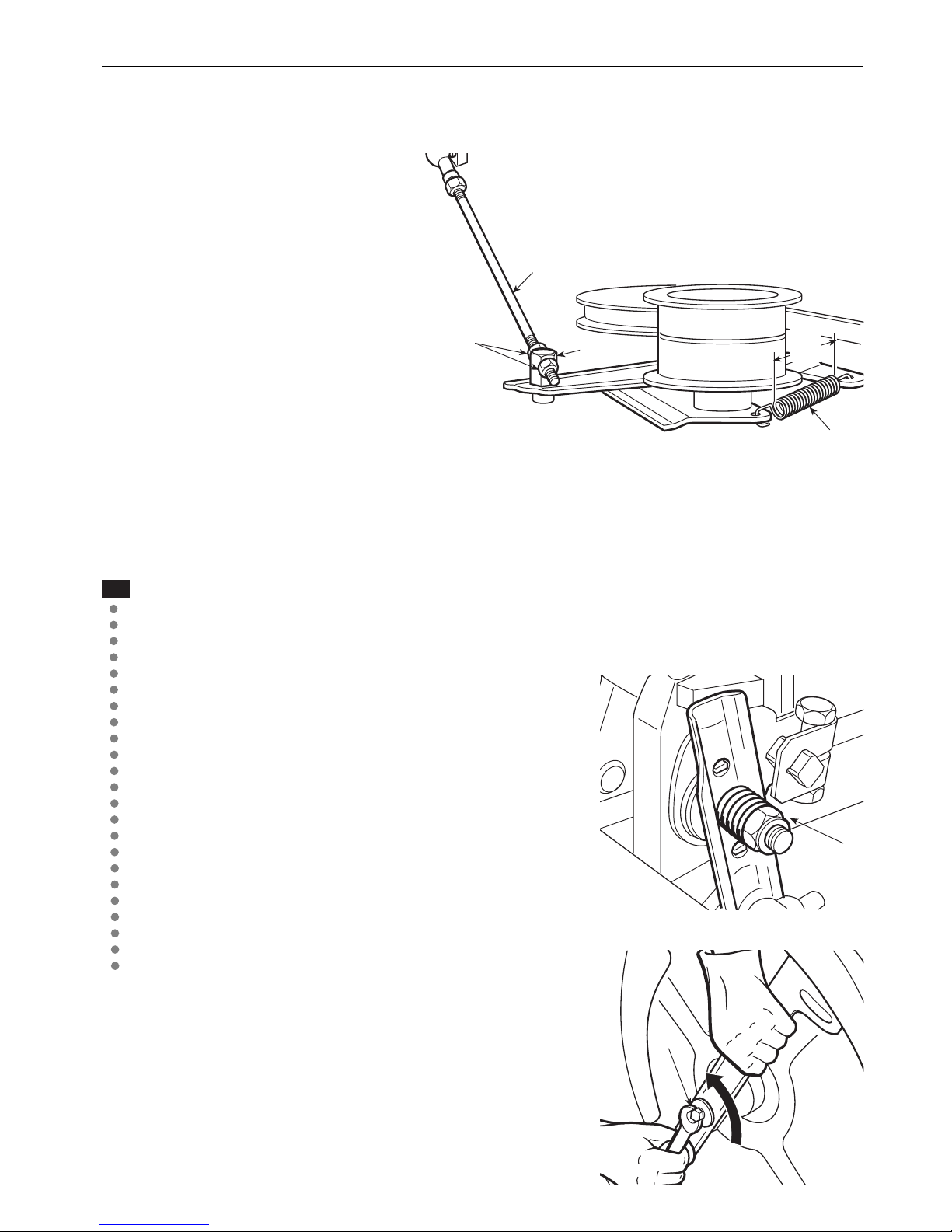

E
INSTELLUNG DERKUPPLUNG UND DERBREMSE DESMESSERS
Wenn man Unregelmäßigkeiten beim
Einschalten des Messers oder nach
dem Ausschalten eine Bremsdauer
von mehr als 5 Sekunden feststellen
sollte, muss die Spannung der Feder
(1) reguliert werden. Zu dieser
Regulierung sind die Muttern (2) zu
lösen und auf der Steuerstange (4)
soviel ein- oder auszuschrauben, wie
erforderlich ist, um bei
eingeschaltetem Messer und mit
dem Hebel zur Regulierung der
Schnitthöhe in der Stellung “1” die Quote 88 mm, gemessen von den Außenseiten der
Windungen, zu erhalten. Nach erfolgter Einstellung die Muttern (2) gegen den Stift (3)
wieder sperren.
Bei Modellen mit hydrostatischem Antrieb:
E
INSTELLUNG DESHEBELS ZURREGULIERUNG DERGESCHWINDIGKEIT
Der Hebel zur Regulierung der Geschwindigkeit ist mit
einer Kupplungsvorrichtung ausgerüstet, die es ihm
erleichtert, während der Fahrt in der gewünschten
Position zu bleiben und die es ihm erlaubt, bei
Betätigung der Bremse in die Leerlaufstellung
zurückzukehren.
Falls der Hebel während der Arbeit nicht in seiner
Stellung bleiben sollte, oder sich Schwierigkeiten
zeigen sollten, in die Leerlaufstellung zurückzukehren,
muss man die Einstellmutter (1) zweckmäßig so
verstellen, bis man eine regelmäßige Betriebsweise
erreicht.
S
CHÄRFEN DESMESSERS
Ein schlecht geschärftes Messer reißt das Gras,
vermindert die Belastbarkeit und lässt den Rasen
vergilben. Um das Messer auszubauen,
Arbeitshandschuhe anziehen, das Messer gut festhalten
➤
DEU 35WARTUNG
1
1
1
88
mm
3
4
2
Page 38
und die Zentralschraube (1) ausschrauben.
Beide Schneidkanten mit einem Schleifstein
mittlerer Körnung schärfen und die
Auswuchtung des Messers prüfen. Dazu ist
das Messer mit einem Rundstahl Ø 18 mm,
der in die Zentralbohrung eingeführt wird,
auszubalancieren.
Um eine reguläre Betriebsweise ohne anomale Vibrationen sicherzustellen, muss ein
eventuelles Ungleichgewicht zwischen den beiden Seiten des Messers unter einem
Gramm liegen.
Die Erfüllung dieser Bedingung kann leicht erreicht werden, wenn man auf der leichteren
Seite das Gewicht von einem Gramm anbringt: wenn diese Seite dazu neigt, sich über die
Gleichgewichtslinie hinaus zu senken, bedeutet dies, dass die Auswuchtung korrekt ist;
wenn sie angehoben bleibt, muss man die andere Seite leichter machen.
Beschädigte oder verbogene Messer sind immer
auszuwechseln; niemals versuchen, sie zu reparieren! STETS ORIGINALMESSER
MIT DER MARKE VERWENDEN!
Beim Einbau ist in der angegebenen Reihenfolge vorzugehen
und darauf zu achten, dass die Flügel des Messers zur Innenseite des Mähwerks
ausgerichtet sind und dass die konkave
Seite der Tellerfeder (1) gegen das
Messer drückt. Die Befestigungsschraube (2) gut festziehen.
Wenn beim Ausbau des Messers die
Nabe (3) der Welle herausgezogen
worden ist, muss man sich vergewissern,
dass der Keil (4) fest in seinen Sitz
eingesetzt worden ist.
!
ACHTUNG!
!
ACHTUNG!
DEU 36 WARTUNG
1
2
1
2
4
3
Ø 18 mm
1 g
1 g
1 g
FALSCH!
RICHTIG!
Page 39
A
LLGEMEINESCHMIERUNG UNDWARTUNG
Es ist der Schmierplan zu befolgen, in dem die Punkte wiedergegeben sind, die periodisch
überprüft, geschmiert und gewartet werden müssen. Darin sind der Typ der zu
verwendenden Schmiermittel und die Perioden, in denen die Eingriffe zu erfolgen haben,
angezeigt.
DEU 37WARTUNG
10
25
50
100
1.10 1.11
1.9 1.8
1.1 1.5
1.2 1.6
1.3
1.4
1.7
2
1)
STUNDEN
FETT ÖL - SAE 30
Page 40
H
ILFE FÜR DIE PROGRAMMIERTE WARTUNG
Diese Tabelle hat den Zweck, Ihnen zu helfen, die Leistungsfähigkeit und die Sicherheit
Ihrer Maschine zu erhalten. Darin sind die wichtigsten Operationen der Wartung und der
Schmierung mit Angaben der Perioden, in denen sie ausgeführt werden müssen, aufgeführt. Neben jeder Operation finden Sie eine Reihe von Kästchen, in die Sie das Datum
oder die Zahl der Betriebsstunden eintragen, an denen der Eingriff stattgefunden hat.
E
INGRIFF
S
TUNDEN
A
USSGEFÜHRT(DATUM ODER NACH
S
TUNDEN
)
1. MASCHINE
1.1 Kontrolle Befestigung und Schärfe des Messers 25
1.2 Auswechseln des Messers 100
1.3 Kontrolle des Antriebsriemens 25
1.4 Auswechseln des Antriebsriemens
2)
–
1.5 Kontrolle des Antriebsriemens des Messers 25
1.6 Auswechseln des Antriebsriemens des Messers 2)–
1.7 Kontrolle und Einstellung der Bremse 10
1.8 Kontrolle und Einstellung des Antriebs 10
1.9 Kontrolle Kupplung und Bremse des Messers 10
1.10 Kontrolle aller Befestigungen 25
1.11 Allgemeine Schmierung
3)
25
2. MOTOR
1)
2.1 Wechseln des Motoröls .....
2.2 Kontrolle und Reinigung des Luftfilters .....
2.3 Auswechseln des Luftfilters .....
2.4 Kontrolle des Benzinfilters .....
2.5 Auswechseln des Benzinfilters .....
2.6 Kontrolle und Reinigung der Zündkontakte .....
2.7 Auswechseln der Zündkerze .....
1)
Im Handbuch des Motors die komplette Liste und die zeitlichen Abstände für die
Arbeiten einsehen.
2)
Bei den ersten Anzeichen der Abnutzung bei Ihrem Vertragshändler auswechseln
lassen.
3)
Die allgemeine Schmierung sollte außerdem vor jedem lang anhaltenden Stillstand der
Maschine ausgeführt werden.
DEU 38 WARTUNG
Page 41

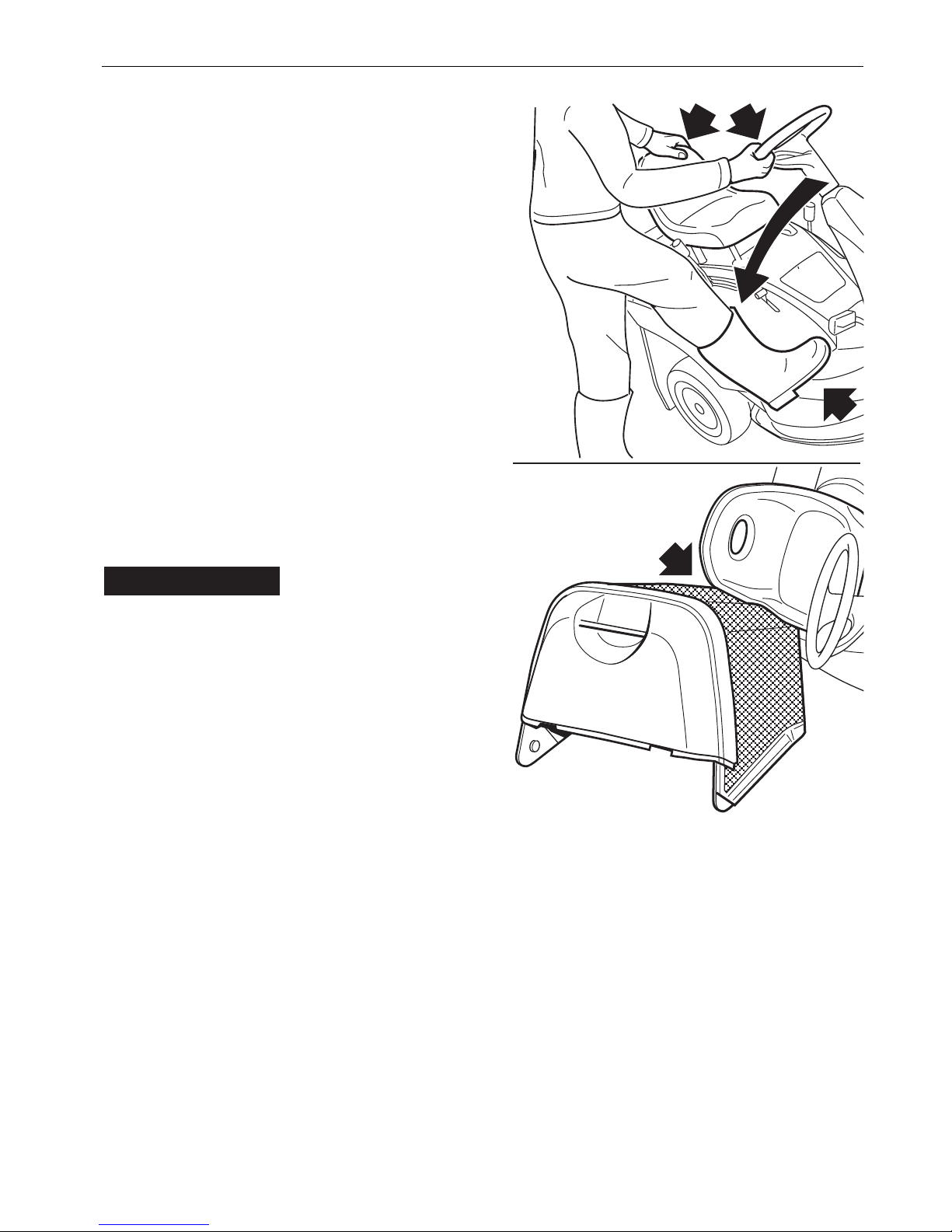

A
UF DIESEITE LEGEN
Falls es erforderlich ist, bequem zu den
unteren Teilen Zugang zu bekommen, kann
man die Maschine auf die Seite legen. Zuerst
muss man den Auffangsack ausbauen und
den Kraftstofftank vollkommen entleeren.
Man stellt die Maschine auf eine ebene und
feste Fläche, zieht die Feststellbremse an,
bringt das Mähwerk in die Position «7», fasst
die Maschine an Lenkrad und Sitz fest an und
legt sie auf die rechte Seite, wobei der
Auffangsack (wie angezeigt) als Unterlage
dient. Es ist darauf zu achten, dass die
Kunststoffteile nicht beschädigt werden.
Ehe irgendeine Arbeit
vorgenommen wird, muss man sich
vergewissern, dass die Maschine stabil
steht. Vermeiden Sie Arbeiten, bei denen
sie umfallen könnte.
!
GEFAHR!
DEU 39WARTUNG
Page 42
DEU 40 HILFE FÜR DIE STÖRUNGSSUCHE
7. HILFE FÜR DIE STÖRUNGSSUCHE
STÖRUNG ZUSTAND MÖGLICHE URSACHE ABHILFE
1. Kontrolllampe
leuchtet nicht auf
2. Anlasser
funktioniert nicht
3. Der Motor
springt nicht an
4. Anlassen
erschwert oder
Motor läuft
unregelmäßig
Zündschlüssel
auf «EIN»
Motor
ausgeschaltet
Zündschlüssel
auf
«STARTEN»
und Kontrolllampe leuchtet
Zündschlüssel
auf
«STARTEN»
und Kontrolllampe blinkt
Zündschlüssel
auf
«STARTEN»
Zündschlüssel
auf «EIN»
Motor läuft
Elektronische Steuerkarte hat
Sicherheitsvorrichtung ausgelöst,
weil:
– Batterie schlecht angeschlossen
– Batterie völlig leer od. erodiert
– Pole der Batterie vertauscht
– Sicherung durchgebrannt
– Masseanschluss nicht in
Ordnung
– Steuerkarte feucht
– Mikroschalter Masseanschluß
hat
– Batterie unzureichend geladen
– Masseanschluss nicht in
Ordnung
– Fehlt Zustimmung zum Anlassen
– Kraftstoffversorgung funktioniert
nicht
– Defekte Zündung
– Probleme mit Vergaser
Zündschlüssel auf «STOP”»
stellen und Störungsursache
suchen:
– Anschlüsse prüfen
– Batterie aufladen
– Richtig anschließen
– Sicherung auswechseln
(7,5 A träger Typ)
– Anschlüsse prüfen
– mit Luft trocknen
– Anschlüsse prüfen
– Batterie laden (bei
Fortdauer der Störung
Ihren Vertragshändler
aufsuchen)
– Anschlüsse prüfen
– Sich vergewissern, dass
das Messer ausgeschaltet
ist (bei Fortdauer der
Störung Mikroschalter
prüfen)
– Gang
(
mechanisch)
oder Hebel
(
hydro-
statisch) in Leerlaufstellung
«N» bringen.
– Benzinstand im Tank prüfen
– Benzinhahn öffnen
– Benzinfilter prüfen
– Befestigung des
Zündkerzensteckers prüfen
– Sauberkeit und korrekten
Abstand der Elektroden
prüfen
– Luftfilter reinigen oder
ersetzen
– Vergaserwanne reinigen
– Tank leeren und frisches
Benzin einfüllen
– Benzinfilter prüfen und
erforderlichenfalls
auswechseln
➤
➤
Page 43
DEU 41HILFE FÜR DIE STÖRUNGSSUCHE
STÖRUNG ZUSTAND MÖGLICHE URSACHE ABHILFE
5. Beim Mähen
sinkt
Motorleistung
6. Beim
Einschalten des
Messers geht der
Motor aus
7. Der Motor geht
aus
8. Unregelmäßiger Schnitt
und unzureichendes Abräumen
Zündschlüssel
auf «EIN»
Motor läuft
Zündschlüssel
auf «EIN»
Motor läuft
Zündschlüssel
auf «EIN»
Motor läuft
Zündschlüssel
auf «EIN»
Motor läuft
– Vorschubgeschwindigkeit im
Verhältnis zur Schnitthöhe hoch
– Fehlt Zustimmung zum
Einschalten des Messers
Elektronische Steuerkarte hat
Sicherheitsvorrichtung ausgelöst,
weil:
– Mikroschalter Masseanschluss
hat
– Batterie nicht geladen
– Überlastung durch Regler
– Batterie schlecht angeschlossen
(Kontakte nicht in Ordnung)
– Masseanschluss des Motors
nicht in Ordnung
– Mähwerk nicht parallel zum
Boden
– Mangelnde Leistung des
Messers
– Vorschubgeschwindigkeit im
Verhältnis zur Schnitthöhe hoch
– Auswurfkanal verstopft
– Mähwerk mit Gras gefüllt
– Vorschubgeschwindigkeit
vermindern und/oder
Mähwerk anheben
– Sich richtig hinsetzen (bei
Fortdauer der Störung
Mikroschalter prüfen)
– Prüfen, ob der Auffangsack
oder das Prallblech richtig
angebracht sind (bei
Fortdauer der Störung
Mikroschalter prüfen)
Zündschlüssel auf «STOP»
stellen und Störungsursache
suchen:
– Anschlüsse prüfen
– Batterie laden
– Sich an Ihren Vertrags-
händler wenden
– Batterieanschlüsse prüfen
– Masseanschluss des
Motors überprüfen
– Reifendruck prüfen
– Parallelität des Mähwerks
zum Boden wieder
herstellen
– Prüfen, ob das Messer
richtig montiert ist
– Messer schärfen oder
ersetzen
– Die Spannung des
Treibriemens prüfen
– Vorschubgeschwindigkeit
vermindern und/oder
Mähwerk anheben
– Warten, bis Gras trocken ist
– Auffangsack abnehmen
und Auswurfkanal leeren
– Mähwerk reinigen
Page 44
DEU 42 HILFE FÜR DIE STÖRUNGSSUCHE
STÖRUNG ZUSTAND MÖGLICHE URSACHE ABHILFE
9. Anormale
Vibrationen
während des
Betriebs
Zündschlüssel
auf «EIN»
Motor läuft
– Das Messer ist nicht
ausgewuchtet
– Das Messer hat sich gelockert
– Befestigungen haben sich
gelockert
– Mähwerk verstopft
– Messer auswuchten oder
defektes Messer ersetzen
– Befestigung des Messers
prüfen
– Alle
Befestigungsschrauben des
Motors und der Maschine
prüfen und festziehen
– Auffangsack abnehmen,
Auswurfkanal leeren und
das Innere des Mähwerks
reinigen
Wenn die Störungen anhalten, nachdem Sie die oben beschriebenen Maßnahmen
ergriffen haben, treten Sie mit Ihrem Vertragshändler in Verbindung.
Versuchen Sie niemals, schwierige Reparaturen auszuführen, ohne dazu die Mittel und die erforderlichen technischen Kenntnisse
zu haben. Jeder schlecht ausgeführte Eingriff führt automatisch zum Verfall der
Garantie und zur Ablehnung jeder Verantwortung des Herstellers.
!
ACHTUNG!
Page 45
DEU 43ZUBEHÖRTEILE AUF ANFORDERUNG
8. ZUBEHÖRTEILE AUF ANFORDERUNG
1. KIT VORDERE GEGENGEWICHTE
Sie verbessern die Stabilität im vorderen Teil der
Maschine, vor allem bei vorwiegendem Gebrauch an
Hängen.
2. KIT PRALLBLECH
Anstelle des Auffangsacks zu verwenden, wenn das
Gras nicht gesammelt wird.
3. BATTERIELADEGERÄT “CB01”
Erlaubt die Erhaltung des optimalen Ladezustandes der
Batterie während der Stillegung der Maschine und
verlängert dadurch die Lebensdauer der Batterie.
2
1
3
Page 46
DEU 44 TECHNISCHE DATEN
9. TECHNISCHE DATEN
706
1130
750
1546
760
1863
860
1100
Motor B&S 286707 - 465 cc
Motorleistung (ECE - R85) ............. 7,6 kW
Elektrische Anlage ................................ 12 V
Batterie ............................................... 18 Ah
Reifen Vorderräder ......................... 11 x 4-4
Reifen Hinterräder ...........................15 x 6-6
Reifendruck vorne .............................1,5 bar
Reifendruck hinten ........................... 1,0 bar
Gesamtgewicht ...................... 161 ÷ 167 kg
Innerer Wendekreisdurchmesser
(Mindestdurchmesser bei nicht
geschnittenem Gras) .......................... 1,4 m
Schnitthöhe .................................... 3 ÷ 8 cm
Schnittbreite ....................................... 72 cm
Fassungsvermögen des
Auffangsacks ................................. 170 liter
Bei Modellen mit mechanischem
Antrieb:
Vorschubgeschwindigkeit:
im 1. Gang ........................... 1,5 km/h
im 2. Gang ........................... 2,7 km/h
im 3. Gang ............................ 4,0 km/h
im 4. Gang ............................ 4,5 km/h
im 5. Gang ............................ 6,8 km/h
im Rückwärtsgang ................ 2,0 km/h
Bei Modellen mit hydrostatischem
Antrieb:
Vorschubgeschwindigkeit:
Im Vorwärtsgang ............ 0 ÷ 8,6 km/h
Im Rückwärtsgang ......... 0 ÷ 3,2 km/h
➤
➤
KONFORMITÄTSBESCHEINIGUNG UND -ERKLÄRUNG SIEHE HINTERE INNERE UMSCHLAGSEITE!
Page 47
INTRODUCTION
THIS MANUAL SHOULD BE CONSIDERED a permanent part of your machine
and should remain with the machine when you sell it.
SETTING FUEL DELIVERY BEYOND PUBLISHED factory specifications or
otherwise overpowering will result in loss of warranty protection for the machine.
THIS RIDING MOWER IS DESIGNED SOLELY for use in customary lawn
mowing or similar operations (“INTENDED USE”). Use in any other way is consi-
dered as contrary to the intended use. The manufacturer accepts no liability for
damage or injury resulting from the misuse, and these risk must be borne solely
by the user. Compliance with and strict adherence to the conditions of operations,
service and repair as specified by the manufacturer also constitute essential ele-
ments for the intended use.
THIS RIDING MOWER SHOULD BE OPERATED, serviced and repaired only by
persons familiar with all its relevant safety rules (accident prevention). The acci-
dent prevention regulations, all other generally recognized regulations on safety
and occupational medecine and the road traffic regulations must be observed at
all time. Any arbitrary modifications carried out on this machine will relieve the
manufacturer of all liability for any resulting damage or injury. This product has
not been manufactured for use in USA, Canada and Mexico.
ENG 1INTRODUCTION
Page 48
TABLE OF CONTENTS
1. SAFETY ......................................................................................................... 3
Regulations for using the machine safely
2. IDENTIFICATION OF THE MACHINE AND PARTS ...................................... 7
Explanations on how to identify the machine and its main parts
3. UNPACKING AND ASSEMBLY ...................................................................... 9
Explanations on how to remove the packing and on how to assemble
separated parts
4. COMMANDS AND CONTROL INSTRUMENTS ........................................... 13
Position and functions of all the controls
5. HOW TO USE THE MACHINE ..................................................................... 17
Provides indications for working efficiently and safely
5.1 Directions before starting......................................................................... 17
5.2 Starting and moving ................................................................................ 20
5.3 Grass cutting .......................................................................................... 22
5.4 Cleaning and storage ............................................................................. 27
6. MAINTENANCE ............................................................................................ 29
All the information for maintaining the machine in peak efficiency
7. TROUBLESHOOTING .................................................................................. 40
A help in quickly resolving any problems
8. ACCESSORIES ON REQUEST .................................................................... 43
A description of the accessories available for particular types of work
9. SPECIFICATIONS ......................................................................................... 44
A summary of the main specifications of your machine
ENG 2 TABLE OF CONTENTS
Page 49
1. SAFETY
HOW TO READ THE MANUAL
This manual describes both mechanically and hydrostatically driven machines, as
well as versions including equipment and accessories that may not be available
in your area.
The symbol highlights all differences in usage and is followed by the indica-
tion of the type of drive or version to which it refers.
Some paragraphs in the manual contain information of particular importance and
these are highlighted at various levels of emphasis, and signify the following:
or These give details or further information on what has already been said, and are aimed at preventing damage to the
machine or causing damage.
Non-observance will result in the risk of injury to oneself
or others.
Non-observance will result in the risk of serious injury or
death to oneself or others.
SAFETY REGULATIONS
(read carefully before using the machine)
!
DANGER!
!
WARNING!
IMPORTANTNOTE
➤
A) TRAINING
1) Read the instructions carefully. Be familiar with the controls and the proper use of the
equipment. Learn how to stop the engine quickly.
2) Only use the machine for the purpose for which it was made, that is, the cutting and collection of grass. Any use not specifically indicated in the Operator’s Manual can be dangerous and result in damage to the machine, and will also result in the annulling of the warranty and the manufacturer declining all responsibility.
3) Never allow children or people unfamiliar with these instructions to use the machine.
Local regulations may restrict the age of the operator.
4) Never use the machine:
– when people, especially children, or pets are nearby.
– if the operator has taken medicine or substances that can affect his ability to react and
concentrate.
5) Keep in mind that the operator or user is responsible for accidents or hazards occurring
to other people or their property.
ENG 3SAFETY
Page 50
6) Do not carry passengers.
7) The operator of a machine must carefully follow the driving instructions, particularly:
– the need for care and concentration when using machines;
– that control of a machine sliding on a slope will not be regained by the application of the
brake.
The main reasons for loss of control are:
– insufficient wheel grip;
– being driven too fast;
– inadequate braking;
– the type of machine is unsuitable for its task;
– lack of awareness of the effect of ground conditions, especially slopes;
8) The machine is equipped with a series of safety microswitches and devices which must
never be removed, altered or tampered with. Removing these devices invalidates the warranty and the manufacturer declines any responsibility.
B) PREPARATION
1) While mowing, always wear substantial footwear and long trousers. Do not operate the
equipment when barefoot or wearing open sandals.
2) Thoroughly inspect the area where the equipment is to be used and remove all objects
which may be thrown by the machine (stones, sticks, metal wire, bones, etc.)
3) WARNING: DANGER! - Engine fuel is highly flammable:
– store fuel in containers specifically designed for this purpose;
– refuel using a funnel and outdoors only. Do not smoke while refuelling or whenever
handling the fuel;
– add fuel before starting the engine. Never remove the cap of the fuel tank or add fuel
while the engine is running or when the engine is hot;
– if fuel is spilled, do not attempt to start the engine but move the machine away from the
area of spillage and avoid creating any source of ignition until the fuel has evaporated and
the fumes dispersed;
– replace caps of all fuel tanks and containers securely.
4) Replace faulty silencers.
5) Before using, always carry out a visual inspection, particularly of the blade, seeing that
the screws and cutter assembly are not worn or damaged. Replace a worn or damaged
blade and screws as a set to preserve balance.
6) Before mowing, attach the discharge opening guards (grass-catcher or stone-guard).
C) OPERATION
1) Do not operate the engine in a confined space where dangerous carbon monoxide
fumes can collect.
2) Mow only in daylight or good artificial light.
3) Avoid operating the equipment in wet grass, where feasible.
4) Before starting the engine, disengage the blade, shift the gear lever ( for mechanical
drive models) or the speed change lever ( for hydrostatic drive models) into neutral and
engage the parking brake.
5) Do not use on slopes of more than 10° (17%).
6) Remember there is no such thing as a “safe” slope. Travel on grass slopes requires
particular care. To guard against overturning:
– it is advisable to use a front counterweight (supplied on request);
– do not stop or start suddenly when going up or downhill;
– engage clutch slowly, always keep the machine in gear ( for mechanical drive
models) or engage the speed change lever slowly both for forward and reverse movement (
for hydrostatic drive models), especially when travelling downhill;
– machine speeds should be kept low on slopes and during tight turns;
– stay alert for humps and hollows and other hidden hazards;
– never mow across the face of the slope.
7) Stop the blade rotating and put the cutting deck into the highest position before cros-
➤
➤
➤
➤
ENG 4 SAFETY
Page 51
sing surfaces other than grass.
8) Never use the machine to cut grass if the guards are defective, or without the stoneguard and/or grass-catcher in place.
9) Do not change the engine governor settings or overspeed the engine.
10) Before leaving the operator’s position:
– disengage the blade;
– change into neutral ( or mechanical drive models) or make sure that the speed change lever has returned to the neutral position ( or hydrostatic drive models) and engage
the parking brake;
– stop the engine and remove the key.
11) Disengage the blade, stop the engine and remove key:
– before carrying out any work beneath the cutting deck or unclogging the collector channel;
– before checking, cleaning or working on machine;
– after striking a foreign object. Inspect the machine for damage and make repairs before
restarting and operating the machine;
– if the machine starts to vibrate abnormally (immediately check and remove the cause of
the vibration).
12) Disengage the blade when transporting or not in use. Disengage the blade and wait for
it to stop before emptying the grass-catcher.
13) Stop the engine and disengage the blade:
– before refuelling;
– every time the grass-catcher is removed or replaced.
14) Reduce the throttle setting before stopping the engine and turn the fuel off at the conclusion of mowing, following the instructions in the manual.
15) Do not put hands or feet near or under rotating parts. Keep clear of the discharge opening at all times.
D) MAINTENANCE AND STORAGE
1) Keep all nuts, bolts and screws tight to be sure the equipment is in safe working condition. Regular maintenance is essential for safety and for maintaining performance levels.
2) Never store the equipment with fuel in the tank inside a building where fumes may
reach a flame or a spark or a source of extreme heat.
3) Allow the engine to cool before storing in an enclosed space.
4) To reduce the fire hazard, keep the engine, exhaust silencer, battery compartment and
fuel storage area free of grass, leaves, or excessive grease. Always empty the grass-catcher and do not leave garden rubbish containers inside a room.
5) Frequently check the stone-guard, the grass-catcher and the air intake grill for wear and
deterioration. Replace if damaged.
6) For reasons of safety, do not use equipment with worn or damaged parts. Parts are to
be replaced and not repaired. Use genuine spare parts (the blade should always bear the
symbol ). Parts which are not of an equivalent quality can damage the equipment and
may adversely affect your safety.
7) If the fuel tank has to be drained, this should be done outdoors and when the engine is
cool.
8) Wear strong work gloves when removing and reassembling the blade.
9) Check the blade’s balance after sharpening.
10) When the machine is to be parked, stored or left unattended, lower the cutting deck.
11) The ignition key must never be left inserted in the machine, or where children or persons not familiar to the machine may reach it. Before any maintenance or repair, remove
the ignition key.
E) TRANSPORTING
1) If the machine is transported on a truck or trailer, lower the cutting deck, engage the
parking brake and fasten the machine securely with ropes, cables or chains to the hauling
device.
➤
➤
ENG 5SAFETY
Page 52
ENG 6 SAFETY
LOCATION OF SAFETY DECALS
A) Read operator’s manual: This opera-
tor’s manual contains important information necessary for safe machine operation.
Carefully observe all safety rules to avoid
accidents.
B) Keep children away from mower:
Make sure that children stay clear of
mower all the time when engine is running.
C) Avoid tipping: DO NOT drive where
machine could slide or tip. Do not use this
machine on slopes greater than 10°.
D) Avoid injury from thrown objects:
DO NOT operate the machine without
grass catcher or stone guard in place.
Stay clear when engine is running.
E) Avoid injury from rotary blade: DO
NOT put hands or feet under or into
mower when engine is running.
F) Avoid injury from getting caught in
belt: DO NOT operate mower without
shieds in place. Stay clear of belts.
G) Avoid injury from thrown objects:
DO NOT operate the machine without
grass catcher or stone guard in place.
H) Avoid injury from rotating blades:
DO NOT open or remove safety shields,
stone guard or grass catcher when blade
is engaged.
Page 53
2. IDENTIFICATION OF THE MACHINE AND PARTS
IDENTIFICATION OF THE MACHINE
The plate located under the driver’s seat
has the essential data and serial number
of each machine (7).
This number must be quoted when you
require technical assistance or spare
parts.
1. Acoustic power level according to
directive 2000/14/CE
2. Conformity mark according to directi-
ve 98/37/EEC
3. Year of manufacture
4. Nominal power
5. Operating engine speed in r.p.m
6. Type of machine
7. Serial number
8. Weight in kgs
9. Name and address of Manufacturer
IDENTIFICATION OF MAIN COMPONENTS
Various main components can be seen on the machine, and these have the following functions:
11. Cutting deck: this is the guard enclosing the rotating blade.
12. Blade: this is what cuts the grass. The wings at the ends help convey the cut
grass towards the collector channel.
ENG 7IDENTIFICATION OF THE MACHINE AND PARTS
Write your machine’s serial number here
✍
3 4 7 1
69 5 8 2
Page 54
13. Collector channel: this is the part connecting the cutting deck to the grass-
catcher.
14. Grass-catcher: as well as collecting the grass cuttings, this is also a safety
element in that it stops any objects drawn up by the blade from being thrown
outside of the machine.
15. Stone-guard or deflector: this can be fitted in place of the grass-catcher
and prevents objects drawn up by the blade from being thrown outside of the
machine.
16. Engine: this moves the blade and drives the wheels. It is fully described in a
specific booklet.
17. Battery: provides the energy for starting the engine. It is fully described in a
specific booklet.
18. Driver seat: this is where the machine operator sits. It has a sensor for
detecting the presence of the operator which is a safety device.
19. Decals for regulations and safety: give reminders on the main provisions
for working safely, each of which is explained in chapter 1.
20. Access hatch: gives easy access to the spark plug, the fuel cock, and the
fixing nut for the engine cover.
21. Air intake grill: helps air to flow inside the cutting deck and prevents objects
from being thrown out at the front.
ENG 8 IDENTIFICATION OF THE MACHINE AND PARTS
16 18 17
13 12 11
14 1920
21
15
Page 55
3. UNPACKING AND ASSEMBLY
For storage and transport reasons, some components of the machine are not
directly installed in the factory, but have to be assembled after their removal from
the packing. Final assembly is carried out by following these simple instructions.
For transport reasons the machine is supplied without engine
oil or fuel. Before starting up the engine, fill with oil and fuel following the
instructions given in the engine booklet.
UNPACKING
When unpacking the machine, take care to gather all individual parts and fittings,
and do not damage the cutting deck when taking the machine off the base pallet.
The standard packing contents:
– the machine;
– steering wheel;
– seat;
– grass-catcher components;
– an envelope containing the instruction manual, documents and the nuts and
bolts with two starter keys, a pin for blocking the steering wheel and a spare
7.5 Ampere fuse.
FITTING THE STEERING WHEEL
Put the machine on a flat surface and
straighten up the front wheels.
Fit the steering wheel (1) onto the protruding shaft (2) with the spokes directed
towards the seat.
Line up the hole in the steering wheel hub
with the hole in the shaft and insert the
pin supplied (3).
IMPORTANT
ENG 9UNPACKING AND ASSEMBLY
132
Page 56
Push the pin in using a hammer, ensuring that it comes completely through to the
opposite side.
To avoid damaging the steering wheel with the hammer, use
an awl or a screw-driver of the same size as the pin to push it in the last part.
FITTING THE SEAT
The seat (1) is supplied attached to a
support bracket (2) on which has been fitted a micro-switch (3). Fit the bracket to
the supports (4) using the screw pins (5)
supplied, fully tightening the relative nuts
(6).
Connect the micro-switch socket (7) to the one coming
from the general wiring (8) to ensure that the safety device works, and
then fasten the wire with the wire-holder (9).
CONNECTING THE BATTERY
The battery (1) is situated in a compartment under the steering wheel and is reached by removing the plastic cover (2)
held on by two screws (3).
Connect the two red cables (4) to the
positive terminal (+) and the three black
cables (5) to the negative terminal (–)
using the supplied screws and following
the illustrated sequence.
Recharge the battery according to the
manufacturer's instructions.
!
WARNING!
NOTE
ENG 10 UNPACKING AND ASSEMBLY
2
3
7
8
6
5
1
9
4
4
2
3
1
5
4
Page 57
To prevent the safety device in the electronics card from cut-
ting in, never start the engine until the battery is fully charged!
Follow the battery manufacturer's instructions regarding
safe handling and disposal.
FITTING THE GRASS-CATCHER
First of all assemble the frame, joining the upper part (1), including the opening,
to the lower part (2), using the supplied nuts and screws (3) and following the
indicated sequence.
Position the angle supports (4) and (5), respecting the right (R) and left (L)
sides, and attach them to the frame using the four self-tapping screws (6).
Insert this frame into the canvas cover, ensuring that it is correctly positioned
along the base perimeter.
!
WARNING!
IMPORTANT
ENG 11UNPACKING AND ASSEMBLY
5
L
6
4 - 5
2
13 12
1 2
3
R
4
3 2
12
1
6
6
898 10 1011
13
Page 58
Hook all the plastic profiles to the frame
tubes with the help of a screwdriver (7).
Insert the handle (8) into the holes of the
canvas (9). Attach this to the frame using
the screws (10), following the indicated
sequence, and complete the assembly
screwing the four front and rear selfthreading screws (11).
Lastly, fit the stiffening bar (12) on the outside of the frame base, keeping the flat part towards the canvas and using the
nuts and screws supplied (13) in the sequence indicated.
ENG 12 UNPACKING AND ASSEMBLY
C
L
A
K
7
3 (x 2) 6 (x 4) 10 (x 2) 11 (x 4) 13 (x 2)
Page 59
4. COMMANDS AND CONTROL INSTRUMENTS
1. STEERING WHEEL
Turns the front wheels.
2. A
CCELERATOR LEVER
Regulates the engine's r.p.m. The positions are indicated on a plate showing the
following symbols:
Position «CHOKE» for starting up.
Position «SLOW» for minimum engine speed
Position «FAST» for maximum engine speed
ENG 13COMMANDS AND CONTROL INSTRUMENTS
1
2
A
B
3
B
A
6
1
2
3
4
5
6
7
7
5 4
Page 60
When moving from one area to another, put the lever in a position between
«SLOW» and «FAST» When cutting, go to the «FAST» position.
3. P
ARKING BRAKE LEVER
This lever is to stop the machine from moving when it has been parked, and must
always be engaged before leaving the machine.
The brake is engaged by fully pressing the pedal (11 - 21) and moving the lever
to position «A». When you take your foot off the pedal it will be blocked by the
lever in the down position.
To disengage the parking brake, press the pedal again so that the lever returns to
position «B».
4. K
EY IGNITION SWITCH
This key operated control has three positions:
«OFF» means everything is switched off
«ON» activates all parts
«START» engages the starter motor. On being released, the key
will automatically return to «ON» from this position.
5. P
ILOT LAMP AND SIGNAL
This light comes on when the key (4) is in the «ON» position and remains constantly lit while the machine is operating.
When it starts flashing this means that the engine is being prevented from starting
(see 5.3).
The audible warning indicates that the grass-catcher is full (see 5.3).
6. B
LADE ENGAGEMENT AND BRAKE LEVER
This lever has two positions, as shown on the label:
Position «A» = BLADE DISENGAGED
Position «B» = BLADE ENGAGED
ENG 14 COMMANDS AND CONTROL INSTRUMENTS
Page 61
If the blade is engaged when safety conditions have not been complied with, the
engine shuts down (see 5.3).
On disengaging the blade (Pos. «A»), a brake is simultaneously activated which
stops it rotating in five seconds.
7. C
UTTING HEIGHT ADJUSTING LEVER
There are seven positions for this lever, shown as «1» to «7» on the label, which
correspond to various heights of between 3 and 8 cm.
To go from one height to another, move the lever sideways and put into one of the
seven notches.
For mechanical drive models:
11. C
LUTCH / BRAKE PEDAL
This pedal has a double function - during the first part of its travel it acts as a
clutch, engaging and disengaging drive to the wheels, and in the second part it
acts as a brake on the rear wheels.
It is important not to take too long in using the clutch as this can cause
overheating and damage the transmission belt.
When the machine
is in movement, keep your foot off the
pedal.
12. S
PEED CHANGE LEVER
This lever has seven positions for the 5
forward speeds, the neutral position
«N», and reverse «R». To go from one
speed to another, press the pedal (11)
half way and move the lever as per the
indications on the label.
Reverse must
only be engaged when the machine
is stopped.
!
WARNING!
NOTE
➤
ENG 15COMMANDS AND CONTROL INSTRUMENTS
R
N
1
2
3
4
5
12
11
Page 62

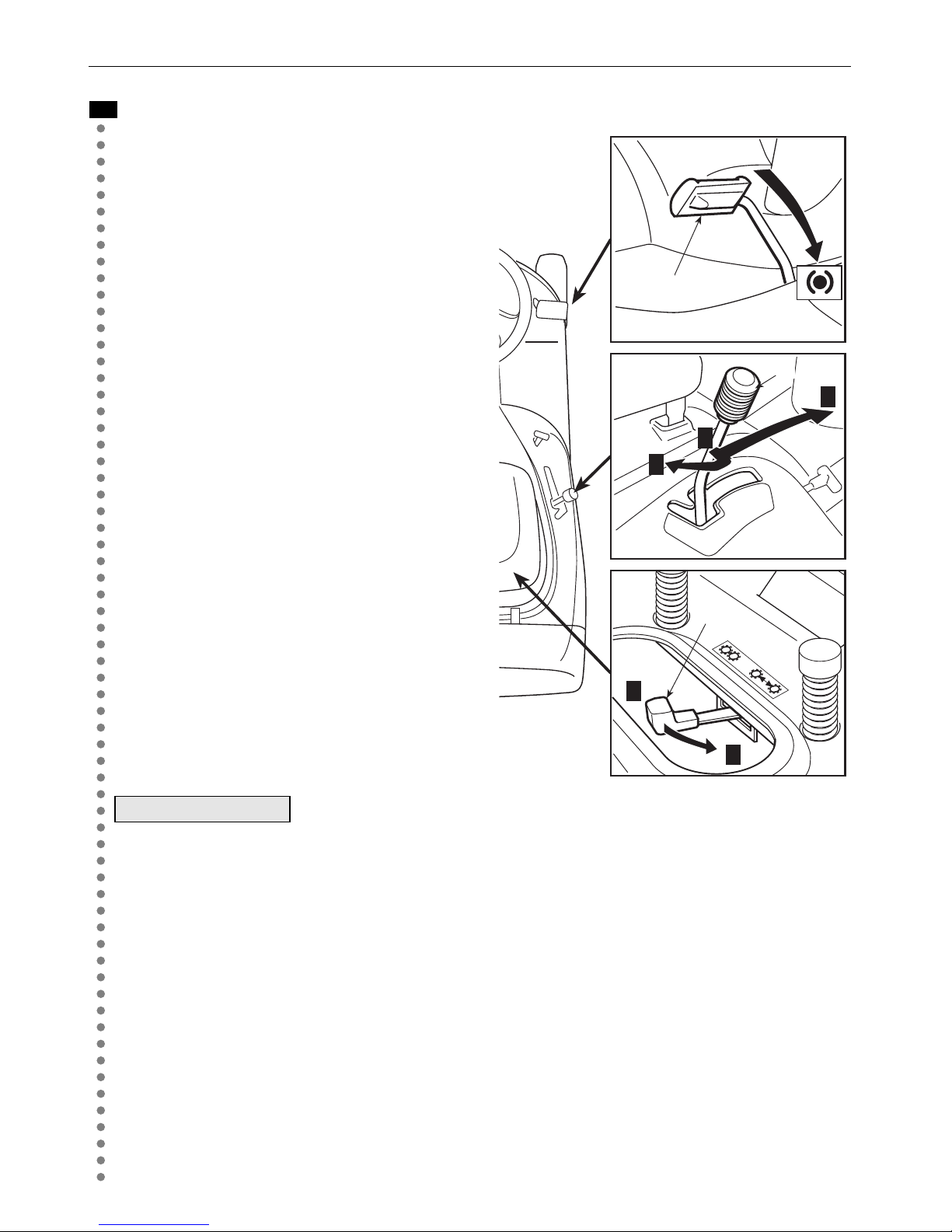

For hydrostatic drive models:
21. B
RAKE PEDAL
In hydrostatically driven models this
pedal is solely for braking and works on
the rear wheels.
22. S
PEED CHANGE LEVER
This lever engages drive to the wheels
and changes the machine’s forward
and reverse speed.
The machine’s forward speed gradually
increases by moving the lever towards
«F». Reverse is engaged by moving
the lever to «R».
When the brake pedal (21) is pressed
the lever automatically returns to the
«N» (neutral) position. It can also be
moved there manually even without
pressing the brake.
When the parking brake (3) is engaged the speed change
lever is locked in the «N» position and cannot be moved until the parking
brake and the pedal have been released.
23. L
EVER TO RELEASE THE HYDROSTATIC DRIVE
This lever has two positions shown on the plate:
Position «A» = Drive engaged: for all operating conditions, when moving and
during cutting;
Position «B» = Drive released: considerably reduces the effort required for
moving the machine manually, when the engine is not run-
ning.
IMPORTANT
➤
ENG 16 COMMANDS AND CONTROL INSTRUMENTS
21
R
N
F
22
A
B
23
Page 63
ENG 17HOW TO USE THE MACHINE
5. HOW TO USE THE MACHINE
REMEMBER THAT THE USER IS ALWAYS RESPONSIBLE
FOR DAMAGE AND INJURIES TO OTHERS. Before using the machine,
read the safety requirements shown in chapter 2, paying particular attention to driving and cutting on slopes. It is the user's responsibility to
assess the potential risk of the area where work is to be carried out, as
well as to take all the necessary steps to ensure safe working, particularly
on slopes or rough, slippery and unstable ground. This machine must not
be used on slopes greater than 10°(17%).
If the machine is likely to be used mostly on sloping
ground (max. 10°), fit counterweights (supplied on request) to the front
part of the frame to improve stability at the front and reduce the chance of
tipping up.
All references regarding the positions of controls are shown in
chapter 4.
5.1 DIRECTIONS BEFORE STARTING
S
EAT ADJUSTMENT
The seat is held by four screws (1) which have to be loosened for changing the
position of the seat which is done by sliding it along the slots in the base.
When you have got in a comfortable position, fully tighten the four screws.
R
EFUELLING
The oil and fuel to use
are indicated in the engine booklet.
To reach the oil level dipstick, lift up the seat and open the hatchway beneath.
NOTE
IMPORTANT
!
WARNING!
!
DANGER!
1
1
Page 64
With engine stopped, check its oil level
which must be between the MIN and MAX
marks on the dipstick.
Refuel using a funnel, but do not completely fill the tank.
The tank's capacity is about 4 litres.
Refuelling should be carried out in an open or well ventilated area with engine stopped. Always remember that petrol fumes are
inflammable. DO NOT TAKE FLAMES TO THE TANK MOUTH TO VERIFY
ITS CONTENTS AND DO NOT SMOKE WHEN REFUELLING.
T
YRE PRESSURE
Having the correct tyre pressure is essential for keeping the cutting deck horizontal
and thus achieving uniform mowing.
Unscrew the valve protection cap and
connect the valves to a compressed air
line with a gauge.
Pressures are:
FRONT 1.5 bar
REAR 1.0 bar
!
DANGER!
ENG 18 HOW TO USE THE MACHINE
MAX
MIN
Page 65
ENG 19HOW TO USE THE MACHINE
FITTING THE PROTECTION AT THE EXIT (GRASS-
CATCHER OR STONE-GUARD)
Never use the machine
without having fitted the exit protection!
Lift the removable cover (1) and hook on the
grass-catcher by inserting the two pivots (2)
into the slots on the two supports (3).
If you want to work without using the grasscatcher, a stone-guard kit (4) is available on
request which is fitted as shown in the figure.
There is a micro-switch which
stops the engine or prevents starting when the
blade is engaged if either the grass-catcher or
stone-guard is not in position. IT IS VERY DANGEROUS TO TAMPER WITH OR LIMIT THE
EFFECTIVENESS OF THIS DEVICE!
C
HECKING THE SAFETY SYSTEMS
Every time before using, check that the safety systems
are working properly. To do so, simulate the various
situations of usage shown in the table on page 26, making sure that the correct
result is achieved for each situation.
C
HECKING THE BRAKING SYSTEM
Make sure that the machine’s braking capacity is adequate for the conditions of
usage. Avoid starting the machine if you have doubts on the brake efficiency. If
necessary, adjust the brake and if you still have doubts on its efficiency, consult
your dealer.
B
LADE CHECK
Check that the blade is sharpened properly and firmly fixed to the hub. A badly
sharpened blade pulls at the grass and causes the lawn to turn yellow.
!
WARNING!
!
WARNING!
1
2
3
3
4
Page 66
5.2 STARTING AND MOVING
S
TARTING
All starting operations have to be effected in an open or
well ventilated area! ALWAYS REMEMBER THAT EXHAUST GASES ARE
TOXIC!
Before starting the engine:
– open the fuel stop-cock (1), which is reached throu-
gh the hatchway beneath the seat;
– put the gear lever ( for mechanical drive models)
or the speed change lever pedal ( for hydrostatic
drive models) into neutral («N»);
– on slopes, engage the parking brake;
– put the blade engagement lever into the disengage
position («A»).
Afterwards:
– put the accelerator lever to «CHOKE», as shown on the label, if the engine is
cold. If the engine is already warm, put the lever between «SLOW» and
«FAST»;
– put in the key and turn to «ON» to make electrical contact, then turn to
«START» to start the engine. Release once the engine has started.
When the engine is running, put the accelerator into the «SLOW» position.
Should you have difficulties in starting do not continue to use
the starter motor for a long time as this can run down the battery or flood the
engine. Turn the key to the «OFF» position, wait for a few seconds and then
repeat the operation. If the malfunction continues, refer to chapter «7» of this
manual and to the engine booklet.
Always bear in mind that the safety devices prevent the engine starting when:
– the blade is engaged;
IMPORTANT
NOTE
➤
➤
!
DANGER!
ENG 20 HOW TO USE THE MACHINE
1
Page 67
ENG 21HOW TO USE THE MACHINE
– the transmission is not in neutral («N»);
– the operator is absent with the parking brake disengaged.
The pilot lamp will begin flashing if the key is held in the «START» position
when the safety devices have been activated.
M
OVING WITHOUT MOWING
The machine has not been approved for use on public
roads. It has to be used (as indicated by the highway code) in private
areas closed to traffic.
When moving the machine, the blade must be disengaged
and the cutting deck put at its highest position (position «7»).
For mechanical drive models:
Put the accelerator control between the «SLOW» and «FAST» positions, and
the gear change lever in the 1st speed position.
Keep the pedal pressed down and disengage the parking brake. Slowly release the pedal which will turn from «brake» to «clutch», thus operating the rear
wheels.
The pedal has to be released gradually as a sudden engagement may cause
tipping up and loss of control of the vehicle.
Gradually reach the desired operating speed using the accelerator and gear
lever. To change the gear speed the clutch must be used pushing the pedal
down half way.
For hydrostatic drive models:
Put the accelerator control between the «SLOW» and «FAST» positions.
Press the brake pedal to disengage the parking brake and release the pedal.
Move the speed change lever in the «F» direction and go to the required speed
by using the lever and the accelerator.
➤
➤
NOTE
!
WARNING!
Page 68
The lever must be moved gradually as a sudden engagement of drive to the
wheels may cause tipping and loss of control of the machine.
B
RAKING
For mechanical drive models:
To brake, first reduce the speed on the accelerator to avoid overloading the
brake assembly and then push the pedal down fully.
For hydrostatic drive models:
To brake, press the brake pedal which will simultaneously make the speed
change lever return to the «N» position.
R
EVERSE
For mechanical drive models:
The machine MUST be stopped before reverse can be engaged. Push down
the pedal until the machine stops and then insert reverse by moving the lever
sideways and putting it into position «R». Gradually release the pedal to engage the clutch and then begin moving in reverse.
For hydrostatic drive models:
The machine MUST be stopped before reverse can be engaged. When the
machine is stopped, start the reverse movement by putting the speed change
lever in the «R» direction.
5.3 GRASS CUTTING
E
NGAGING THE BLADE AND FORWARD MOVEMENT
When you have reached the area to be mowed,
– put the accelerator into the «FAST» position;
– engage the blade by putting the lever into position «B»;
➤
➤
➤
➤
ENG 22 HOW TO USE THE MACHINE
Page 69
– to begin moving, operate the speed regulation controls taking care to release
the pedal very gradually and with particular caution as already described.
Engage the blade with the cutting deck in the highest position, and then gradually
lower to the height required. To achieve good collection and even cutting of the
grass, choose a forward speed to suit the quantity of grass to be cut (height and
density) and the lawn's humidity, in line with the following indications ( for
mechanical drive models):
– High and dense grass - wet lawn 1st speed
– Average condition grass 2nd - 3rd speed
– Low grass - dry lawn 4th speed
The fifth gear is solely for moving from one area to another
on horizontal surfaces.
For hydrostatic drive models, the speed has to be adapted to the condition of
the grass in a gradual and progressive way by moving the speed change lever.
The speed should always be reduced if you note a reduction in engine speed,
since a forward speed that is too fast will not cut the grass well.
Disengage the blade and put the cutting deck in the highest position whenever
you need to get past an obstacle.
C
UTTING HEIGHT ADJUSTMENT
The height is adjusted by moving the lever with 7 height positions.
H
OW TO OBTAIN A GOOD CUT
1. The lawn's appearance will be best if
you cut in alternate directions, always at
the same height.
2. If the collector system blocks up you
should reduce the forward speed as it
➤
NOTE
➤
ENG 23HOW TO USE THE MACHINE
1
2
Page 70
could be too high for the lawn conditions.
If this does not solve the problem, it is probably due to unsharpened cutting
edges or the wings on the blade having become deformed (see chapter 7).
3. If the grass is very tall it should be mowed twice - once at the maximum cutting height, and perhaps reducing the cutting width, followed by a second cut at
the required height.
4. Be very careful when mowing near bushes or kerbs which could alter the horizontal position of the cutting deck or damage its edge or the blade.
S
LOPES
Complying with the slope limits already
mentioned, lawns on a slope have to
mowed moving up and down and never
across them, taking great care when
changing direction that the first wheels do
not hit obstacles (such as stones, branches, roots, etc.), that may cause the
machine to slide sideways, roll over or
otherwise cause loss of control.
REDUCE SPEED BEFORE ANY CHANGE OF DIRECTION
ON SLOPES and always engage the parking brake before leaving the
machine stopped and unattended.
Take care when beginning forward movement on sloping
ground to prevent the risk of tipping up.
For mechanical drive models:
Never ride the machine on slopes in neutral gear or
with the clutch out! Always engage a low gear before leaving the
machine stopped and unattended.
!
DANGER!
➤
!
WARNING!
!
DANGER!
ENG 24 HOW TO USE THE MACHINE
max 10° (17%)
RIGHT!
WRONG!
Page 71
For hydrostatic drive models:
Move on slopes with the speed change lever in the «N» position, (to take
advantage of the hydrostatic unit's braking effect) and then further reduce the
speed using the brake, if necessary.
Never use reverse for reducing speed going downhill.
Control of the machine could be lost, particularly on slippery surfaces.
E
MPTYING THE GRASS-CATCHER
This operation can only be
done with the blade disengaged, otherwise the
engine stops.
When the grass-catcher is full an audible warning is
given. STOP FORWARD MOVEMENT, in order not
to block the collector channel, and disengage the
blade which will stop the audible signal.
Empty the grass-catcher by lifting it using the
handle.
At times the audible warning may be heard on engaging the
blade even when the grass-catcher has been emptied. This is due to grass cuttings left on the sensor of the micro-switch. To stop the signal, either remove
the remaining grass or disengage the blade and then immediately engage it
again.
E
MPTYING THE COLLECTOR CHANNEL
Cutting very tall or wet grass, particularly at too high a speed, can cause the collector channel to become blocked. Should this happen, it will be necessary to:
– stop forward movement, disengage the blade and stop the engine;
– take off the grass-catcher or stone-guard;
– remove the accumulated cuttings going in through the exit of the collector
channel.
This must only be done when the engine is stopped.
!
WARNING!
NOTE
NOTE
!
DANGER!
➤
ENG 25HOW TO USE THE MACHINE
Page 72
SUMMARY OF THE MAIN CONDITIONS WHEREBY THE SAFETY DEVICES PERMIT OR STOP
WORK
The safety devices work in two ways:
– by preventing the engine from starting if all the safety requirements have not
been met;
– stopping the engine if even just one of the safety requirements is lacking.
To start the engine it will be necessary that:
– the transmission is in “neutral”;
– the blade is not engaged;
– the operator is seated or the parking brake is engaged.
The engine stops when:
– the operator leaves his seat when the blades are engaged;
– the operator leaves his seat when the transmission is not in “neutral”;
– the operator leaves his seat with the transmission in “neutral” but without enga-
ging the parking brake;
– the grass-catcher is lifted or the stone-guard is removed when the blades are
engaged
The table below shows various operating conditions, highlighting why the safety
device shuts down the engine.
OPERATOR GR.-CATCHER BLADES TRANSMISSION BRAKE ENGINE
A) WHEN STARTING (Key in «START» position)
Sitting –/– Disengaged 1...5 - F / R Engaged Does NOT start
Sitting –/– Engaged «N» Engaged Does NOT start
Absent –/– Disengaged «N» Disengaged Does NOT start
Sitting –/– Disengaged «N» Engaged Starts
Sitting –/– Disengaged «N» Disengaged Starts
Absent –/– Disengaged «N» Engaged Starts
B) WHEN CUTTING (Key in «ON» position)
Sitting YES Engaged –/– Disengaged Running
Sitting NO Disengaged –/– Disengaged Running
Absent –/– Disengaged «N» Engaged Running
Sitting NO Engaged –/– Disengaged Stops
Absent YES Disengaged «N» Disengaged Stops
Absent YES Engaged –/– Engaged Stops
CARD PROTECTION DEVICE
The electronic card has a self-resetting protector which breaks the circuit if there
is a fault in the electrical system. It results in the stopping of the engine and is
signalled by the pilot lamp turning off.
ENG 26 HOW TO USE THE MACHINE
Page 73
ENG 27HOW TO USE THE MACHINE
The circuit automatically resets after a few seconds but the cause of the fault
should be ascertained and dealt with to avoid re-activating the protection device.
To avoid activating the protection device:
– do not reverse the cables on the battery terminals;
– do not use the machine without its battery or damage may be caused to the
charging regulator;
– be careful to not cause short-circuits.
E
ND OF MOWING
When you have finished mowing, disengage the blade
and ride the machine with the cutting deck in the
highest position.
Stop the machine, engage the parking brake and turn
off the engine by turning the ignition key to «OFF».
When the engine is stopped, close the fuel cock (1).
To avoid backfire, put the accelerator in the «SLOW»
position for 20 seconds before stopping the engine.
Always take out the ignition key if leaving the machine
unattended!
5.4 CLEANING AND STORAGE
C
LEANING
After each mowing, clean the outside of the machine, empty the grass-catcher
and shake it to remove residual grass and earth.
Clean the plastic parts of the body with a damp sponge using water and detergent, taking care not to wet the engine, the electrical parts or the electronic card
located under the dashboard.
Never use hose-nozzles or harsh detergents for cleaning the
body and engine!
IMPORTANT
!
WARNING!
!
WARNING!
IMPORTANT
1
Page 74
WASHING THE INSIDE OF THE CUTTING DECK
The machine has to be put on firm ground with the stone-guard or grass-catcher
in position. Washing the inside of the cutting deck and the collector channel is
done by attaching a water hose to the connector (1) and running water through
for a few minutes, with:
– the operator seated;
– the engine running;
– the drive in neutral;
– the parking brake on;
– the blade engaged.
When washing, the cutting deck should be in the
fully lowered position.
Take off the grass-catcher, empty and rinse it, and
then put it in a position to assist quick drying.
S
TORAGE AND INACTIVITY FOR LONG PERIODS
If the machine is likely to be unused for a long period (more than 1 month),
disconnect the cables from the battery and follow the instructions in the engine
manual. Lubricate all joints as directed in chapter 6.
Carefully remove any dry
grass cuttings which may have collected
around the engine or silencer to prevent their
catching fire the next time the machine is
used!
Empty the fuel tank by disconnecting the tube
situated at the inlet of the fuel filter (1) and follow
the instructions in the engine booklet.
The battery must be kept in a cool and dry place. Before a
long storage period (more than 1 month), always charge the battery, and then
recharge before using again (chapter 6).
The next time the machine is used, check that there are no fuel leaks from the
tubes, fuel cock or carburettor.
IMPORTANT
!
WARNING!
ENG 28 HOW TO USE THE MACHINE
1
1
Page 75
6. MAINTENANCE
Before cleaning, maintenance or repair work, take out
the ignition key and read the relevant instructions. Wear suitable clothing
and strong gloves.
Never get rid of used oil, fuel or other pollutants in unauthorised places!
A
CCESS TO MECHANICAL PARTS
Lift the engine cover (1) to access the engine and
mechanical parts below it.
To do so:
– put the machine on level ground, bring the cut-
ting deck into the highest position and put
blocks (2) of around 65 - 70 mm beneath the
edge to hold up the deck during the following
stages.
For mechanical drive models:
– engage the parking brake;
For hydrostatic drive models:
– put the drive release lever into the «ENGA-
GED» position (see chap. 4, n° 23), since it
is necessary for the parking brake to be
disengaged to ensure that the speed change
lever has enough movement;
– remove the grass-catcher or stone-guard;
– unscrew the knob on the lever (3) and put the
lever into neutral «N» ( For mechanical drive
models), or in «R» ( For hydrostatic drive
models);
– open the access hatch (4) and unscrew the nut (5) with a 13 mm spanner;
– release the lever (6) so that the deck rests on the blocks and keep the lever
moved sideways so that it is not in any of the notches. Hold the base of the
➤
➤
➤
➤
IMPORTANT
!
WARNING!
ENG 29MAINTENANCE
1 3 4 6
2
10
8
7
5
6
Page 76
seat (7) and tip the cover back.
On closing:
– check that the collector channel (8) is properly fit-
ted onto its support (9) and resting on the righthand guide;
– put the lever (3) into the «R» position and lower
the cover (1) to the height of the levers (3) and (6);
– first put the lever (6) into its housing followed by
lever (3). Lower the cover in line with the fastening screw.
When the cover (1) has been
lowered check that:
– he channel exit (8) is correctly lined up with the opening in the rear
plate (10) and that it is resting on the support (11).
Then:
– fully tighten the fixing nut (5);
– put the lever (6) into the notch at position «7»;
– take the blocks (2) away, and reassemble the knob on the lever (3) and the
access hatch (4).
E
NGINE
Follow the instructions in the engine booklet.
To empty the engine oil, unscrew the oil plug (1).
When refitting the plug, carefully re-position the seal.
REAR AXLE
These are permanently lubricated with grease that does not need changing.
!
WARNING!
ENG 30 MAINTENANCE
8
9
11
10
8
1
Page 77
BATTERY
To ensure long life to the battery it is essential to keep it carefully maintained.
The battery on your machine must be charged before using for the first time
and, subsequently, if the machine is stored, before the next time of starting up.
– Carefully read and comply with the procedure for recharging described in the
booklet coming with the battery. If the procedure is not followed or the battery
is not charged, irreparable damage could be caused to the elements inside the
battery.
– A flat battery must be recharged as soon as possible.
Recharging must be done using a battery charger at constant voltage. Other recharging systems can irreversibly damage the battery.
The machine has a connector (1) for
recharging, to be connected to the corresponding connector of the special “CB01”
maintenance battery-charger available on
request (chapter 8).
This connector must
only be used for connection to the
“CB01” maintenance battery-charger.
For its use:
– follow the instructions given in the relative instruction booklet,
– follow the instructions given in the battery booklet.
E
LECTRICAL SYSTEM
The electronic card and the electrical
system are protected by:
– a self-resetting device which breaks the
circuit when there is a function fault, and
is accompanied by an audible signal
which continues until the key is removed. When the problem has been
IMPORTANT
IMPORTANT
ENG 31MAINTENANCE
1
1
(7.5 Amp)
Page 78
resolved the system automatically resets after a few seconds;
– a 7.5 A delayed fuse (1) for the protection of the general and power circuits of
the system. This must be replaced after having eliminated the fault.
When any of these devices are activated, the machine stops.
A blown fuse must always be replaced by one of the same
type and ampere rating, and never one of a different rating.
If you cannot find the cause of the protection device's activation, consult your
Dealer.

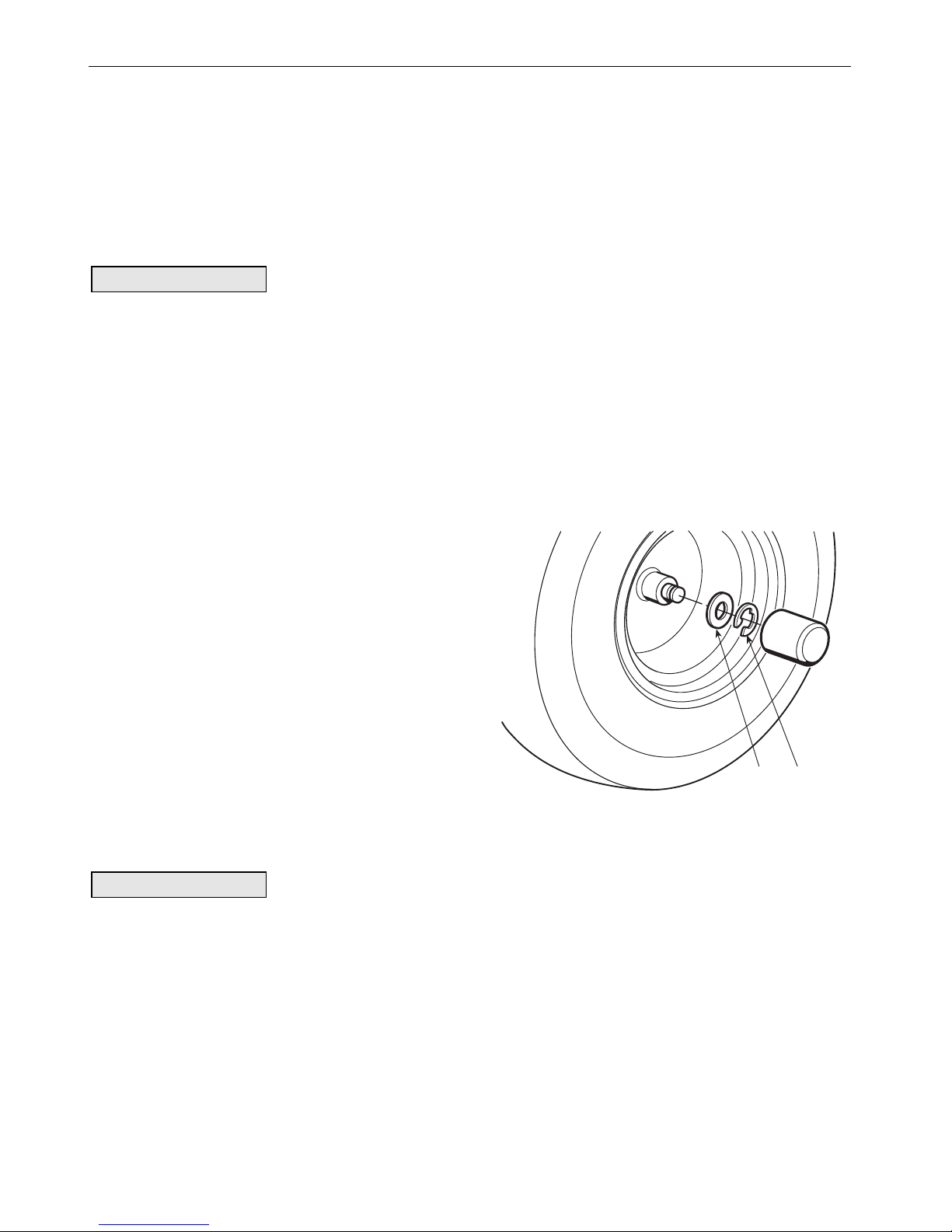

C
HANGING WHEELS
Stop the machine on a flat surface and
put blocks under a load-bearing part of
the frame on the side that the wheel is to
be changed.
The wheels are held by a snap ring (1)
which can be taken off with a screwdriver.
The rear wheels are directly coupled to
the axle shafts and fastened by a key that
forms part of the wheel's hub.
Before re-fitting a wheel, smear some
grease on the axle and carefully re-fit the snap ring and washer (2).
Should you substitute one or both rear wheels, ensure that
they are of the same diameter, and check that cutting deck is horizontal to prevent an uneven cut.
C
HANGING AND REPAIRING TYRES
Tyres are of the «Tubeless» type and therefore all puncture repairs will have to
be carried out by a tyre-repair expert in accordance with the methods for this kind
of tyres.
NOTE
IMPORTANT
ENG 32 MAINTENANCE
2 1
Page 79
CHANGING BELTS
The motion from the engine to the rear axle and from the motor to the blade is
obtained by two “V” belts, whose duration largely depends on how the machine is
used.
Replacing belts is quite complicated because of dismantling and adjustments and
must only be carried out by your Dealer.
Belts must always be replaced as soon as they are seen to
be worn! ALWAYS USE MANUFACTURER’S GENUINE SPARE BELTS!
C
UTTING DECK ADJUSTMENT
The cutting deck should be properly adjusted
to obtain a good cut. Height adjustments to
the cutting deck are made through three linkages.
Such adjustments are to be made on a flat
surface after having ensured that the tyre
pressures are correct.
For achieving good
results from cutting, the front part should
always be 2 - 4 mm lower than the rear.
To adjust the cutting deck so that it is parallel
with the ground:
– put one 26 mm block (1) under the edge of
the deck and one 32 mm block (2) under
the rear edge, then put the lifting lever into
the notch at position «1»;
– loosen the nuts (3 - 5 - 7) and the locknuts
(4 - 6 - 8) so that the deck is resting firmly
on the blocks;
– turn the nut (3) until the right-hand rear part
of the deck starts to rise, and then tighten
the relative locknut (4);
NOTE
NOTE
ENG 33MAINTENANCE
2
3
4
5
8
6
7
1
1
2
3
46 - 48
mm
4
Page 80
– screw down the nut (5) on the rod until the right-hand front part of the deck
begins to rise, and then tighten the relative locknut (6);
– screw the nut (7) on the front left support until the deck in that area begins to
rise, and then tighten the nut (8)
If you are unable to get the cutting deck parallel, consult your Dealer.
B
RAKE ADJUSTMENT
The adjustment will need to be made while
the parking brake is engaged.
Loosen the nut (1) which holds on the bracket
(2) and turn the nut (3) until the length of the
spring (4) is 46 - 48 mm inside the washers.
When the adjustment has been made, tighten
the nut (1).
Do not screw to below these values to avoid overloading the
brake unit.
A
DJUSTING DRIVE ENGAGEMENT
For mechanical drive models:
If you should notice that forward drive power has dropped, you can adjust the
regulating screw (1) which is accessible through the hatchway beneath the
seat. Undoing the screw and then
lengthening the spring (2) will increase
the drive ability.
The best length for the spring is 86 mm
measured from the outer ends of the
spring. Once the adjustment has been
made, tighten the locknuts (3). Excessive spring tension may cause too sudden
engagement of the clutch, resulting in
the machine tipping up.
➤
IMPORTANT
ENG 34 MAINTENANCE
1
2
3
46 - 48
mm
4
2
86 mm
1
3
Page 81
ADJUSTMENT TO BLADE ENGAGEMENT AND BRAKE
If there seem to be problems in
engaging the blade or the time
for stopping when it has been
disengaged is over 5 seconds,
the spring’s (1) tension will need
to the adjusted.
To make this adjustment, loosen
the nuts (2) and screw or
unscrew them on the control rod
(4) in order to achieve a length of
88 mm measured from the outer
part of the eyelets when the blade is engaged and when the cutting height adjusting lever is in position “1”. When the adjustment has been made, re-tighten the
nuts (2) against the pivot (3).
For hydrostatic drive models:
A
DJUSTING THE SPEED CHANGE LEVER
The speed change lever has a clutch device
which keeps it in the position selected during
forward movement and which returns the lever to
neutral when brake is operated.
If the lever does not stay in position during
working and has difficulty in returning to neutral,
the adjuster nut (1) will need to be registered to
restore normal functioning.
S
HARPENING THE BLADE
A blade that is badly sharpened tears at the grass,
reduces collection and makes the lawn turn yellow.
To remove the blade, hold it firmly wearing strong
gloves and undo the central screw (1).
Sharpen the two cutting edges using a medium
➤
ENG 35MAINTENANCE
1
88
mm
3
4
2
1
1
Page 82
grade grinding wheel and check the
balance by holding the blade up with a
round 18 mm diameter bar inserted in the
central hole.
To ensure that it works properly without
unusual vibrations any imbalance
between the two parts of the blade must be below one gram.
This can be easily ascertained by putting a one gram weight on the lightest end of
the blade. If it tends to go below the balanced position it means that the balance
is correct, while if it stays up then the other end will have to be made lighter.
A damaged or bent blade must always be replaced;
never try to repair it! ALWAYS USE MANUFACTURER'S GENUINE SPARE
BLADES !
When re-fitting the
blade, always follow the indicated
sequence, making sure that the blade’s wings are facing towards the
interior of the cutting deck and that
the concave part of the cup spring (1)
is pressing against the blade. Fully
tighten the fixing screw (2). If the
shaft hub (3) came off when dismantling the blade, make sure that the
key (4) is firmly in its right position.
!
WARNING!
!
WARNING!
ENG 36 MAINTENANCE
Ø 18 mm
1 g
1 g
1 g
WRONG!
RIGHT!
1
2
1
2
4
3
Page 83

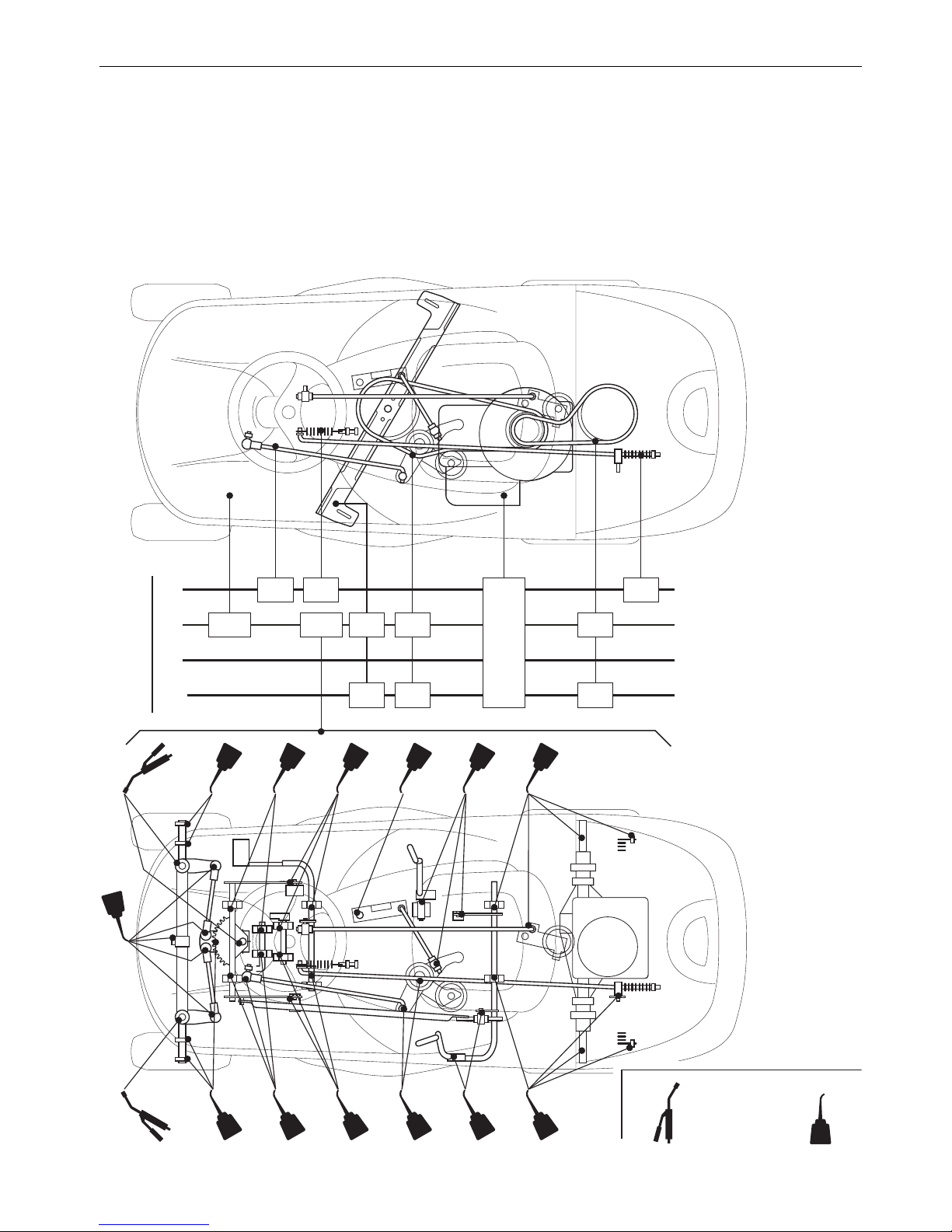

LUBRICATION AND GENERAL MAINTENANCE
Follow the diagram which shows the points requiring checks, lubricating and routine maintenance, together with the type of lubricant to be used and the frequency
required.
ENG 37MAINTENANCE
10
25
50
100
1.10 1.11
1.9 1.8
1.1 1.5
1.2 1.6
1.3
1.4
1.7
2
1)
HOURS
GREASE OIL - SAE 30
Page 84
GUIDE TO SCHEDULED MAINTENANCE
This table is to help you maintain your machine’s safety and performance. It
shows the main maintenance and lubrication work, indicating the frequency with
which it should be carried out.
To the right of each one there is a box where you can write the date or after how
many hours of operation the work was carried out.
WORK HOURS DATE OR N° OF HOURS
1. MACHINE
1.1 Check of tight fixing and sharpness of blade 25
1.2 Blade replacement 100
1.3 Check of the transmission belt 25
1.4 Transmission belt replacement
2)
–
1.5 Checking the blade drive belt 25
1.6 Blade drive belt replacement
2)
–
1.7 Check and adjustment of brake 10
1.8 Check and adjustment of drive 10
1.9 Check blade engagement and brake 10
1.10 Check of tight fixing of all the elements 25
1.11 General lubrication
3)
25
2. ENGINE
1)
2.1 Engine oil change .....
2.2 Check and cleaning of air filter .....
2.3 Air filter replacement .....
2.4 Check of fuel filter .....
2.5 Fuel filter replacement .....
2.6 Check and cleaning of spark plug points .....
2.7 Replacement of spark plug .....
1)
See the engine booklet for a full list and methods of work.
2)
If worn, immediately contact your Dealer for the replacement.
3)
General lubrication should be carried out whenever the machine is to be left
unused for a long period.
ENG 38 MAINTENANCE
Page 85

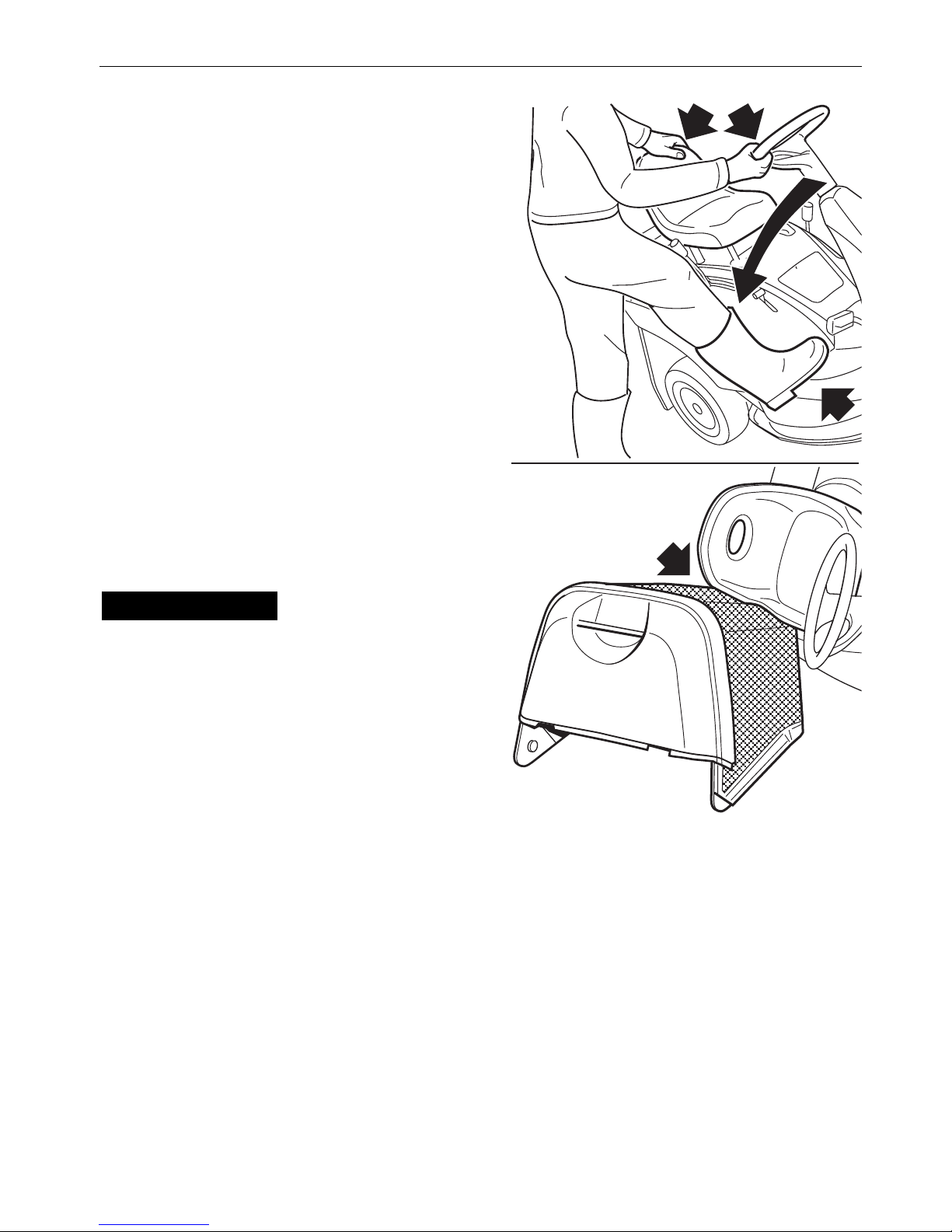

LAYING ON ITS SIDE
In order to easily reach beneath the
machine, it can be turned onto its side
after having removed the grass-catcher
and completely emptied the fuel tank.
Having put the machine onto a firm and
flat surface, engage the parking brake,
put the cutting deck into position «7»,
firmly grip the steering wheel and the
seat, and turn the machine onto its right
hand side so that it rests on the grass-catcher (as shown), taking care not to damage plastic parts.
Make sure that the
machine is stable before starting any
work and do not carry out work that
may cause it to fall.
!
DANGER!
ENG 39MAINTENANCE
Page 86
ENG 40 TROUBLESHOOTING
7. TROUBLESHOOTING
PROBLEM SITUATION LIKELY CAUSE SOLUTIONS
1. Pilot lamp off
2. Starter motor
not working
3. Engine does
not start
4. Starting is difficult or the engine
runs erratically
Key is in «ON»
position, engine stopped
Key in
«START»
position and
pilot lamp on
Key in
«START»
position and
pilot lamp flashing
Key in
«START»
position
Key in «ON»,
engine running
Electronic card in safety alert, due
to:
– badly connected battery
– completely flat battery or eroded
battery plates
– battery terminals crossed
– fuse blown
– badly earthed
– electronic card wet
– earthed micro-switches
– insufficiently charged battery
– badly earthed
– you are not ready for starting
– no fuel supply
– faulty ignition
– fuel fault
Put the key in the «OFF»
position and look for the
cause of the problem:
– check connections
– recharge battery
– connect properly
– replace fuse (7.5 A -
delayed)
– check connections
– dry by air
– check connections
– recharge battery (if the pro-
blem continues, consult
your Dealer)
– check connections
– check that the blade is
disengaged (if the problem
continues, check relevant
micro-switch)
– put the gear
(
mechani-
cal) or the lever
(
hydrostatic) in neutral (N)
– check fuel level
– open fuel stop-cock
– check fuel filter
– check that spark plugs caps
are firmly fitted
– check that the electrodes
are clean and have the cor-
rect gap
– clean or replace the air filter
– flush out the float chamber
– empty fuel tank and refill
with new fuel
– check and, if necessary,
replace fuel filter
➤
➤
Page 87
ENG 41TROUBLESHOOTING
PROBLEM SITUATION LIKELY CAUSE SOLUTIONS
5. Weak engine
performance
during cutting
6. Engine stops
when blade is
engaged
7. Engine stops
8. Uneven cut
and poor grass
collection
Key in «ON»,
engine running
Key in «ON»,
engine running
Key in «ON»,
engine running
Key in «ON»,
engine running
– forward speed too high in relation
to cutting height
– you are not ready to engage the
blade
Electronic card in safety alert, due
to:
– earthed micro-switches
– flat battery
– overload caused by the charge
regulator
– badly connected battery (poor
contact)
– engine badly earthed
– cutting deck not parallel to the
ground
– blade cutting badly
– forward speed too high compa-
red to height of grass
– collector channel is obstructed
– cutting deck full of grass
– reduce the forward speed
and/or raise the cutting
deck
– sit firmly on seat (if problem
continues, check microswitch)
– check that grass-catcher or
stone-guard are correctly in
position (if problem continues, check micro-switch)
Put the key in the «OFF»
position and look for the
cause of the problem:
– check connections
– recharge battery
– contact your Dealer
– check battery connections
– check engine earth connec-
tion
– check tyre pressures
– re-align the cutting deck to
the ground
– check that the blade is fit-
ted properly
– sharpen or replace the
blade
– check the tension of the
belt
– reduce forward speed
and/or raise the cutting
deck
– wait for grass to dry
– remove the grass-catcher
and empty the collector
channel
– clean the cutting deck
Page 88
ENG 42 TROUBLESHOOTING
PROBLEM SITUATION LIKELY CAUSE SOLUTIONS
9. Unusual vibra-
tions while
working
Key in «ON»,
engine running
– the blade is imbalanced
– blade loose
– fixing screws loose
– cutting deck is obstructed
– balance or replace the
damaged blade
– check that the blade is
firmly fitted
– check and tighten all the
fixing screws of engine and
the machine
– remove the grass-catcher,
empty the collector channel
and clean the inside of the
cutting deck
If problems continue after having carried out these operations, contact your
Dealer
.
Do not take on complicated repair work if you don't
have the necessary equipment and the technical knowledge. The guarantee is automatically revoked and the manufacturer declines all
responsibility for any repairs which are badly done.
!
WARNING!
Page 89
ENG 43ACCESSORIES ON REQUEST
8. ACCESSORIES ON REQUEST
1. FRONT COUNTERWEIGHTS
These improve stability at the front of the machine,
particularly when being used on ground which is
mostly sloping.
2. STONE-GUARD KIT
For use in place of the grass-catcher when the cuttings are not to be collected.
3. “CB01” MAINTENANCE BATTERY-CHARGER
This makes it possible to keep the battery in good
working order when the machine is in storage, guaranteeing an optimum level of charge and a longer
life to the battery.
2
1
3
Page 90
ENG 44 SPECIFICATIONS
9. SPECIFICATIONS
706
1130
750
1546
760
1863
860
1100
Engine B&S 286707 - 465 cc
Actual Power (ECE - R85) ..... 7.6 kW
Electrical system .......................... 12 V
Battery ........................................ 18 Ah
Front tyres ................................ 11 x 4-4
Rear tyres .................................15 x 6-6
Front tyre pressure .....................1.5 bar
Rear tyre pressure ..................... 1.0 bar
Weight .............................. 161 ÷ 167 kg
Inside turning circle (minimum
diameter of uncut area ................. 1.4 m
Cutting height .......................... 3 ÷ 8 cm
Cutting width ............................... 72 cm
Grass-catcher capacity .......... 170 liters
For mechanical drive models:
Speed:
in 1st .............................. 1.5 km/h
in 2nd ............................. 2.7 km/h
in 3rd ............................... 4.0 km/h
in 4th ............................... 4.5 km/h
in 5th ............................... 6.8 km/h
in Reverse ....................... 2.0 km/h
For hydrostatic drive models:
Speed:
in Forward drive ........ 0 ÷ 8.6 km/h
in Reverse ................. 0 ÷ 3.2 km/h
➤
➤
FOR CERTIFICATE AND DECLARATION OF CONFORMITY REFER TO THE INSIDE BACK COVER!
Page 91
PRÉSENTATION
CE LIVRET DOIT ÊTRE CONSIDÉRÉ comme faisant partie intégrante de la
machine et doit toujours l’accompagner même en cas de revente.
TOUTE MODIFICATION DU DÉBIT D’ALIMENTATION EN CONBUSTIBLE audelà des limites spécifiées par le constructeur ou toute autre manoeuvre visant à
accroître la puissance moteur entraîneront la perte immédiate du bénéfice de la
garantie accordée à la machine.
CETTE TONDEUSE AUTOPORTÉE EST CONÇUE UNIQUEMENT POUR la
tonte des pelouses ou opérations similaires. Toute autre utilisation est contraire à
l’usage qui peut en être normalement attendu (“usage que l’on peut raisonnablement attendre du produit”). Le constructeur n’accepte aucune responsabilité pour
les dommages matériels ou corporels résultant d’une autre utilisation non conforme, les risques devant en être supportés uniquement par l’utilisateur. Un usage
conforme à celui défini ci-dessus suppose l’observation des règles d’utilisation,
d’entretien et de remise en état stipulées par le constructeur.
CETTE TONDEUSE AUTOPORTÉE NE DOIT ÊTRE UTILISÉE, entretenue et
remise en état que par des personnes compétentes familiarisées avec ses
caractéristiques particulières et informées des règles de sécurité en matière de
prévention des accidents. Toujours respecter les consignes de prévention des
accidents, ainsi que les règles générales en matière de sécurité, de médecine du
travail et de législation routière. Le constructeur décline toute responsabilité en
cas de dommages matériels ou corporels résultant d’une modification apportée à
la machine sans son agrément. Le produit n’est pas conçu pour circuler aux
États-Unis, au Canada et au Mexique.
FRA 1PRÉSENTATION
Page 92
SOMMAIRE
1. CONSIGNES DE SÉCURITÉ .......................................................................... 3
Contient les consignes d’utilisation de la machine en toute sécurité
2. IDENTIFICATION DE LA MACHINE ET DE SES PIÈCES ............................. 7
Explique comment identifier la machine ainsi que les principaux éléments qui
la composent
3. DÉBALLAGE ET MONTAGE ........................................................................ 9
Explique comment déballer et monter les pièces détachées
4. COMMANDES ET OUTILS DE CONTRÔLE ................................................ 13
Indique la position et la fonction de toutes les commandes
5. MODE D'EMPLOI ........................................................................................ 17
Contient toutes les indications pour bien travailler et en toute sécurité
5.1 Opérations précédant le travail................................................................ 17
5.2 Mise en marche et déplacement ............................................................ 20
5.3 Tonte de la pelouse ................................................................................ 22
5.4 Nettoyage et stockage ............................................................................ 27
6. ENTRETIEN .................................................................................................. 29
Contient toutes les informations pour que la machine maintienne son efficacité
7. PANNES ET REMÈDES ............................................................................... 40
Vous aide à résoudre en un temps bref tout éventuel problème d'utilisation
8. ACCESSOIRES OPTIONNELS ................................................................... 43
Illustre les accessoires disponibles en cas d'exigences de travail particulières
9. CARACTÉRISTIQUES TECHNIQUES ......................................................... 44
Résume les principales caractéristiques de votre machine
FRA 2 SOMMAIRE
Page 93
1. CONSIGNES DE SÉCURITÉ
COMMENT CONSULTER LE MANUEL
Ce manuel décrit aussi bien la machine à transmission mécanique que celle à
transmission hydrostatique ainsi que les versions dérivant de chaque équipement
et la présence d'accessoires pas toujours disponibles dans les différentes zones
de commercialisation.
Le symbole marque les différences à prendre en compte pour l'utilisation et
est suivi de l'indication du type de transmission ou de la version à laquelle il se
rapporte.
Dans le texte de ce manuel, certains paragraphes contenant des informations
particulièrement importantes sont marqués par différents degrés de mise en relief
dont la signification est la suivante:
ou bien Donne des précisions ou d'autres éléments à ce qui vient d'être indiqué, dans le but de ne pas endommager
la machine ou de ne pas causer de dommages.
Possibilité de lésions à l’utilisateur ou à autrui en cas de
non respect des consignes.
Possibilité de lésions graves à l’utilisateur ou à autrui, et
danger de mort, en cas de non respect des consignes.
CONSIGNES DE SÉCURITÉ
(à lire attentivement avant d'utiliser la machine)
!
DANGER!
!
ATTENTION!
IMPORTANTREMARQUE
➤
A) FORMATION
1) Lire attentivement les instructions du présent manuel. Se familiariser avec l’utilisation correcte et les commandes avant d’utiliser la machine. Savoir arrêter le moteur rapidement.
2) Utiliser la machine pour l’usage auquel elle est destinée, à savoir la tonte et le ramassage du
gazon. Toute autre utilisation non expressément prévue par le manuel peut s’avérer dangereuse
et entraîner une détérioration de la machine. Dans ce cas, la garantie perd automatiquement tout
effet et le constructeur décline toute responsabilité.
3) Ne jamais permettre à des enfants ou à des personnes qui ne sont pas suffisamment familiarisées avec les instructions d’utiliser la machine. La réglementation locale peut fixer un âge
minimum pour l’utilisateur.
4) Ne jamais utiliser la machine lorsque:
– des personnes, en particulier des enfants, ou des animaux se trouvent à proximité;
– l’utilisateur a absorbé des médicaments ou des substances réputés comme pouvant nuire à
sa capacité de réflexe et de vigilance.
5) Garder à l’esprit que l’opérateur ou l’utilisateur est responsable des accidents et des risques
encourus par autrui ou par ses biens.
6) Ne pas transporter de passagers.
FRA 3CONSIGNES DE SÉCURITÉ
Page 94
7) Le conducteur de la machine doit suivre attentivement les indications pour la conduite, à
savoir:
– ne pas se laisser distraire et garder la concentration nécessaire pendant le travail;
– se rappeler qu’il n’est pas possible de reprendre le contrôle d’une machine qui glisse sur une
pente en utilisant le frein. Les causes principales de la perte du contrôle sont:
– le manque d’adhérence des roues;
– la vitesse excessive;
– le freinage insuffisant;
– la machine inadaptée à l’utilisation;
– le manque de connaissance des réactions aux conditions du terrain, surtout dans les pentes.
8) La machine est équipée d’une série de micro-interrupteurs et de dispositifs de sécurité. La
garantie et la responsabilité du constructeur tombent lorsque ceux-ci sont altérés ou éliminés.
B) PRÉPARATION
1) Toujours porter des chaussures résistantes et des pantalons longs pendant la tonte. Ne pas
utiliser la machine lorsque l’on est pieds nus ou en sandales.
2) Inspecter minutieusement la zone à tondre et éliminer tout objet étranger qui pourrait être
projeté par la machine (pierres, morceaux de bois, fils de fer, os, etc.).
3) ATTENTION: DANGER ! L’essence est hautement inflammable.
– conserver le carburant dans des récipients spécialement prévus à cet effet;
– faire le plein à l’aide d’un entonnoir, uniquement à l’extérieur, et ne pas fumer pendant cette
opération ou pendant toute manipulation de carburant;
– faire le plein avant de démarrer le moteur; ne pas ajouter d’essence et ne pas enlever le bouchon du réservoir de carburant lorsque le moteur est en marche ou tant qu’il est encore chaud;
– ne pas démarrer le moteur si de l’essence a été répandue: éloigner la machine de la zone où le
carburant a été renversé et ne provoquer aucune inflammation tant que le carburant ne s’est pas
évaporé et que les vapeurs ne se sont pas dissipées;
– refermer correctement le réservoir et le récipient en serrant convenablement les bouchons.
4) Remplacer les silencieux d’échappement défectueux.
5) Avant l’utilisation, toujours procéder à une vérification générale et veiller en particulier à l’aspect de la lame, des vis de fixation et de l’ensemble de coupe pour s’assurer qu’ils ne sont ni
usés ni endommagés. Remplacer la lame et les vis endommagées ou usées par lots complets
pour préserver le bon équilibrage.
6) Avant de commencer le travail, monter toujours les protections (bac de ramassage et déflecteur).
C) UTILISATION
1) Ne pas faire fonctionner le moteur dans un endroit confiné où les gaz nocifs contenant du
monoxyde de carbone peuvent s’accumuler.
2) Tondre uniquement à la lumière du jour ou dans une lumière artificielle de bonne qualité.
3) Dans la mesure du possible, éviter de tondre de l’herbe mouillée.
4) Avant de démarrer le moteur, désengager la lame, mettre le levier du changement de vitesse (
dans les modèles à transmission mécanique) ou le levier de réglage de la vitesse ( dans
les modèles à transmission hydrostatique) au point mort et serrer le frein de stationnement.
5) Ne pas tondre sur des pentes supérieures à 10° (17%).
6) Se rappeler qu’il n’existe pas de pente “sûre”. Se déplacer sur des terrains en pente demande
une attention particulière. Pour éviter les renversements:
– il est conseillé d’utiliser le contrepoids avant (disponible en option);
– ne pas s’arrêter ou repartir brusquement dans les pentes;
– Embrayer doucement et garder toujours une vitesse engagée ( dans les modèles à transmission mécanique) ou bien actionner doucement le levier de réglage de la vitesse aussi bien
en marche avant qu'en marche arrière ( dans les modèles à transmission hydrostatique) surtout en descente;
– réduire la vitesse sur les pentes et dans les virages serrés;
– faire attention aux dos d’âne, aux cassis et aux dangers cachés;
– ne jamais tondre en travers de la pente.
7) Arrêter la lame en traversant des zones sans herbe et lever le plateau de coupe le plus haut
possible.
➤
➤
➤➤
FRA 4 CONSIGNES DE SÉCURITÉ
Page 95
8) Ne jamais utiliser la machine pour tondre l’herbe si ses protecteurs sont endommagés ou en
l’absence du bac de ramassage ou du déflecteur.
9) Ne jamais modifier le régulateur du moteur, ni mettre le moteur en surrégime.
10) Avant de quitter le poste de conduite:
– désengager la lame;
– Mettre au point mort ( dans les modèles à transmission mécanique) ou bien vérifier que le
levier de réglage de la vitesse est bien retourné à la position de point mort ( dans les modèles
à transmission hydrostatique) et serrer le frein de stationnement.
– arrêter le moteur et enlever la clé de contact.
11) Débrayer la lame, arrêter le moteur et enlever la clé de contact:
– avant toute intervention sous le plateau de coupe ou dans le tunnel d’éjection;
– avant toute opération de vérification, de nettoyage ou de réparation de la machine;
– après avoir heurté un objet étranger. Inspecter la machine pour voir si elle est endommagée et
effectuer les réparations nécessaires avant toute nouvelle utilisation de la machine;
– si la machine commence à vibrer de manière anormale, rechercher immédiatement la cause
des vibrations et y remédier.
12) Désengager la lame pendant le transport et toutes les fois qu’elle n’est pas utilisée. Désengager la lame et attendre qu’elle s’arrête toutes les fois qu'on vide le bac de ramassage.
13) Arrêter le moteur et désengager la lame dans les cas suivants:
– avant de faire le plein de carburant;
– lors de la pose et la dépose du sac de ramassage.
14) Réduire les gaz avant d’arrêter le moteur. Fermer le robinet d’arrivée d’essence après chaque utilisation, selon les indications du livret.
15) Tenir les mains et les pieds éloignés des pièces tournantes. Se tenir toujours à l’écart de la
goulotte d’éjection.
D) ENTRETIEN ET REMISAGE
1) Maintenir tous les écrous et vis serrés afin d’assurer des conditions d’utilisation sûres. Un
entretien régulier est essentiel pour la sécurité et le maintien du niveau des performances.
2) Ne jamais entreposer la machine avec du carburant dans le réservoir dans un local où les
vapeurs d’essence pourraient atteindre une flamme, une étincelle ou une forte source de chaleur.
3) Laisser le moteur refroidir avant de ranger la machine dans un local quelconque.
4) Pour réduire les risques d’incendie, débarrasser la machine, en particulier le moteur, le pot
d’échappement, le compartiment de la batterie ainsi que la zone de stockage du carburant, des
feuilles, brins d’herbe et des excès de graisse. Toujours vider le bac de ramassage et ne pas
laisser de conteneurs de débris végétaux dans ou à proximité d’un local.
5) Vérifier fréquemment que le déflecteur, le bac de ramassage et la grille d’aspiration ne présentent aucune trace d'usure ou de détérioration. En cas d’usure ou de détérioration, les remplacer.
6) Pour des raisons de sécurité, ne jamais utiliser la machine avec des pièces endommagées ou
usées. Les pièces doivent être remplacées et non pas réparées. Utiliser des pièces de rechange
d’origine (la lame doit toujours porter la marque ). Des pièces de qualité non équivalente peuvent endommager la machine et nuire à la sécurité.
7) Si le réservoir de carburant doit être vidangé, effectuer cette opération à l’extérieur et lorsque
le moteur est froid.
8) Porter des gants épais pour le démontage et le remontage de la lame.
9) Veiller au maintien de l’équilibrage de la lame lors de son affûtage.
10) Lorsque la machine doit être rangée ou laissée sans surveillance, abaisser le plateau de
coupe.
11) Ne jamais laisser les clés sur la machine, à la portée des enfants ou de personnes non
compétentes. Ne pas oublier d’ôter la clé de contact avant d'entreprendre toute opération d'entretien.
E) TRANSPORT
1) Si la machine doit être transportée sur un camion ou une remorque, abaisser le plateau de
coupe, serrer le frein à main et la fixer solidement sur l’engin de transport avec des cordes, des
câbles ou des chaînes.
➤
➤
FRA 5CONSIGNES DE SÉCURITÉ
Page 96
FRA 6 CONSIGNES DE SÉCURITÉ
EMPLACEMENT DES AUTOCOLLANTS DE SÉCURITÉ
A) Lire le livret d’entretien: Ce livret
d’entretien contient des informations
importantes pour utiliser la machine en
toute sécurité. Pour éviter tout risque d’accident, il est impératif d’observer soigneusement toutes les consignes de sécurité.
B) Éloigner les enfants de la tondeuse:
Veiller à ce que les enfants ne se trouvent
pas à proximité de la tondeuse lorsqu’elle
est en fonctionnement.
C) Éviter les renversements: NE PAS
circuler sur des terrains où la machine
risque de glisser ou de se renverser. Ne
pas utiliser la machine sur des pentes
supérieures à 10°.
D) Éviter les blessures par projection
de corps étrangers: NE PAS utiliser la
machine sans bac de ramassage ou parepierres. Rester à l’écart lorsque le moteur
tourne.
E) Éviter toute blessure due à la lame
en rotation: NE PAS mettre les mains ni
les pieds sous ou dans la tondeuse lorsque le moteur tourne.
F) Éviter d’etre happé par les courroies:
NE PAS faire fonctionner la tondeuse lorsque les garants ne sont pas en place.
Rester à l’écart des courroies.
G) Éviter les blessures par projection
de corps étrangers: NE PAS utiliser la
machine sans bac de ramassage ou parepierres.
H) Éviter toute blessure due à la lame
en rotation: NE PAS ouvrir ni déposer les
garants, le pare-pierres ou le bac de
ramassage lorsque la lame est enclenchée.
Page 97
2. IDENTIFICATION DE LA MACHINE ET DE SES PIÈCES
IDENTIFICATION DE LA MACHINE
L’étiquette appliquée sous le siège de conduite reporte les données essentielles et le
numéro de série de chaque machine (7).
Ce numéro sera indispensable toutes les
fois que vous demanderez une intervention technique ou que vous commanderez
des pièces détachées.
1. Niveau sonore selon la directive
2000/14/CE
2. Marquage de conformité selon la
directive 98/37/CEE
3. Année de fabrication
4. Puissance nominale
5. Vitesse d’utilisation du
moteur en tours par minute
6. Type de machine
7. Numéro de série
8. Masse en kilogrammes
9. Nom et adresse du constructeur
IDENTIFICATION DES PIÈCES PRINCIPALES
La machine est composée de pièces principales distinctes dont les fonctions sont
les suivantes:
11. Plateau de coupe: carter qui renferme la lame tournante.
12. Lame: pièce servant à la tonte du gazon; les ailettes situées aux extrémités
favorisent le passage de la pelouse tondue vers la goulotte d'éjection.
FRA 7IDENTIFICATION DE LA MACHINE ET DE SES PIÈCES
Inscrire ici le numéro de série de votre
machine
✍
3 4 7 1
69 5 8 2
Page 98
13. Goulotte d'éjection: pièce permettant la connexion entre le plateau de
coupe et le bac de ramassage.
14. Bac de ramassage: sert d'une part à ramasser l'herbe tondue et constitue
d’autre part un élément de sécurité puisqu'il empêche les objets éventuellement pris par la lame d'être éjectés loin de la machine.
15. Pare-pierres ou déflecteur: monté à la place du bac de ramassage, il
empêche les objets éventuellement pris par la lame d'être éjectés loin de la
machine.
16. Moteur: met en mouvement la lame et permet la rotation des roues; ses
caractéristiques sont décrites dans un manuel à part.
17. Batterie: fournit l'énergie pour le démarrage du moteur; ses caractéristiques
sont décrites dans un manuel à part.
18. Siège: c'est le poste de travail de l'opérateur; il est muni d'un capteur qui
détecte sa présence pour une intervention des dispositifs de sécurité.
19. Étiquettes de prescriptions et de sécurité: rappellent les principales pré-
cautions à prendre pour opérer en toute sécurité; leur signification est fournie
dans le chap. 1.
20. Porte d’accès: pour atteindre facilement la bougie, le robinet d’essence et
l’écrou de fixage du couvercle du moteur.
21. Grille d’aspiration: favorise le passage d’air à l’intérieur du plateau de
coupe et empêche l’expulsion avant de corps étrangers.
FRA 8 IDENTIFICATION DE LA MACHINE ET DE SES PIÈCES
16 18 17
13 12 11
14 1920
21
15
Page 99
3. DÉBALLAGE ET MONTAGE
Pour des raisons de stockage et de transport, certains éléments de la machine
ne sont pas assemblés directement en usine mais doivent être montés après
déballage. Pour leur montage, suivre ces simples consignes:
Pour des raisons de transport, la machine est livrée sans
huile moteur et sans essence. Avant de démarrer le moteur, effectuer le plein
d'huile et d'essence selon les indications fournies dans le livret du moteur.
DÉBALLAGE
Au moment de les déballer, veiller à bien récupérer toutes les pièces ainsi que
l'équipement fournis et à ne pas endommager le plateau de coupe en faisant
descendre la machine de la palette d'emballage.
L'emballage standard contient:
– la machine;
– le volant;
– le siège;
– les éléments du bac de ramassage;
– une enveloppe avec le manuel d'utilisation, les documents et l'équipement de
montage qui comprend aussi 2 clés de démarrage, 1 tige pour le blocage du
volant et un fusible de rechange de 7,5 Ampère.
INSTALLATION DU VOLANT
Disposer la machine autoportée sur une
surface plane et aligner les roues avant.
Engager le volant (1) sur la colonne de
direction (2) de manière à ce que les
rayons soient tournés vers le siège.
Faire correspondre le trou prévu dans
l'axe du volant à celui de la colonne de
direction pour pouvoir y introduire la tige
de blocage (3) fournie.
IMPORTANT
FRA 9DÉBALLAGE ET MONTAGE
132
Page 100
Pousser la tige à l'intérieur à l'aide d'un marteau et s’assurer qu'elle traverse
bien.
Pour éviter d'abîmer le volant avec le marteau, pousser la
tige à fond avec un pointeau ou un tournevis de diamètre approprié.
INSTALLATION DU SIÈGE
Le siège (1) est déjà fixé à un support (2)
sur lequel a été préalablement monté le
micro-contacteur (3). Monter la bride aux
supports (4) à l'aide des boulons à vis (5)
fournis en serrant à fond les écrous correspondants (6).
Pour assurer le
fonctionnement des dispositifs de sécurité, relier le connecteur (7) du
micro-contacteur à celui provenant du câblage général (8), puis engager
le câble dans le serre-câble (9) fourni.
CONNEXION BATTERIE
La batterie (1) est logée dans le compartiment qui se trouve sous le volant; pour y
accéder, enlever la couverture en plastique (2) fixée par deux vis (3).
Relier les deux fils rouges (4) au pôle
positif (+) et les trois fils noirs (5) au pôle
négatif (–) à l'aide des boulons fournis et
en procédant dans l'ordre indiqué.
Procéder à la recharge en suivant les
indications du constructeur de la batterie.
!
ATTENTION!
REMARQUE
FRA 10 DÉBALLAGE ET MONTAGE
2
3
7
8
6
5
1
9
4
4
2
3
1
5
4
Loading...
