Ryobi TS1346 user guide

OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

10 in. COMPOUND
MITER SAW WITH LED

SCIE À ONGLETS COMPOSÉS DE
254 mm (10 po) AVEC DEL

SIERRA INGLETEADORA
COMBINADA DE 254 mm
(10 pulg.) CON GUÍA LED

TS1346

TABLE OF CONTENTS

****************

 General Safety Rules ...................... 2-3

 Miter Saw Safety Rules .................. 3-4

 Additional Safety Rules .................. 4-5

 Symbols .............................................. 6

 Electrical ............................................. 7

 Glossary of Terms ...............................8

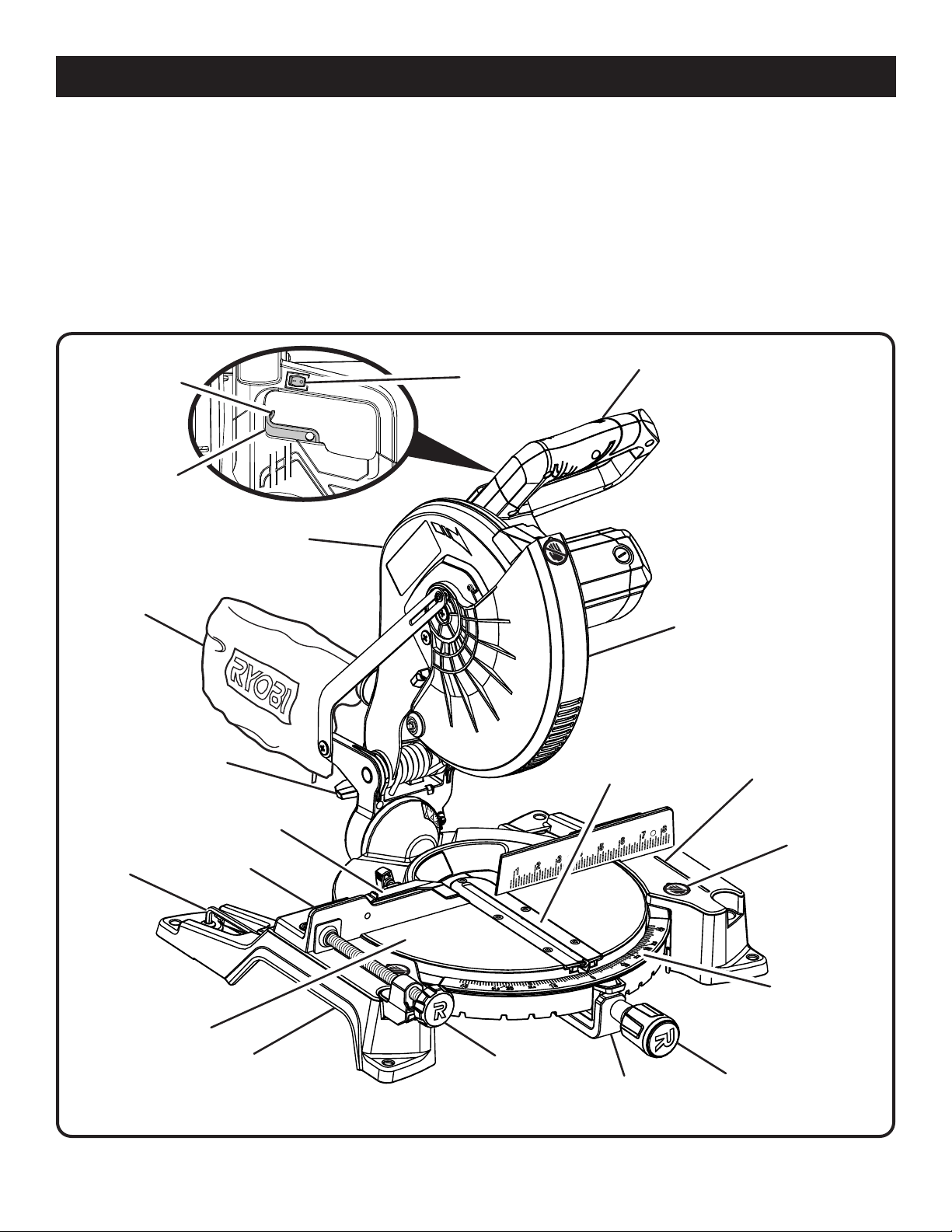

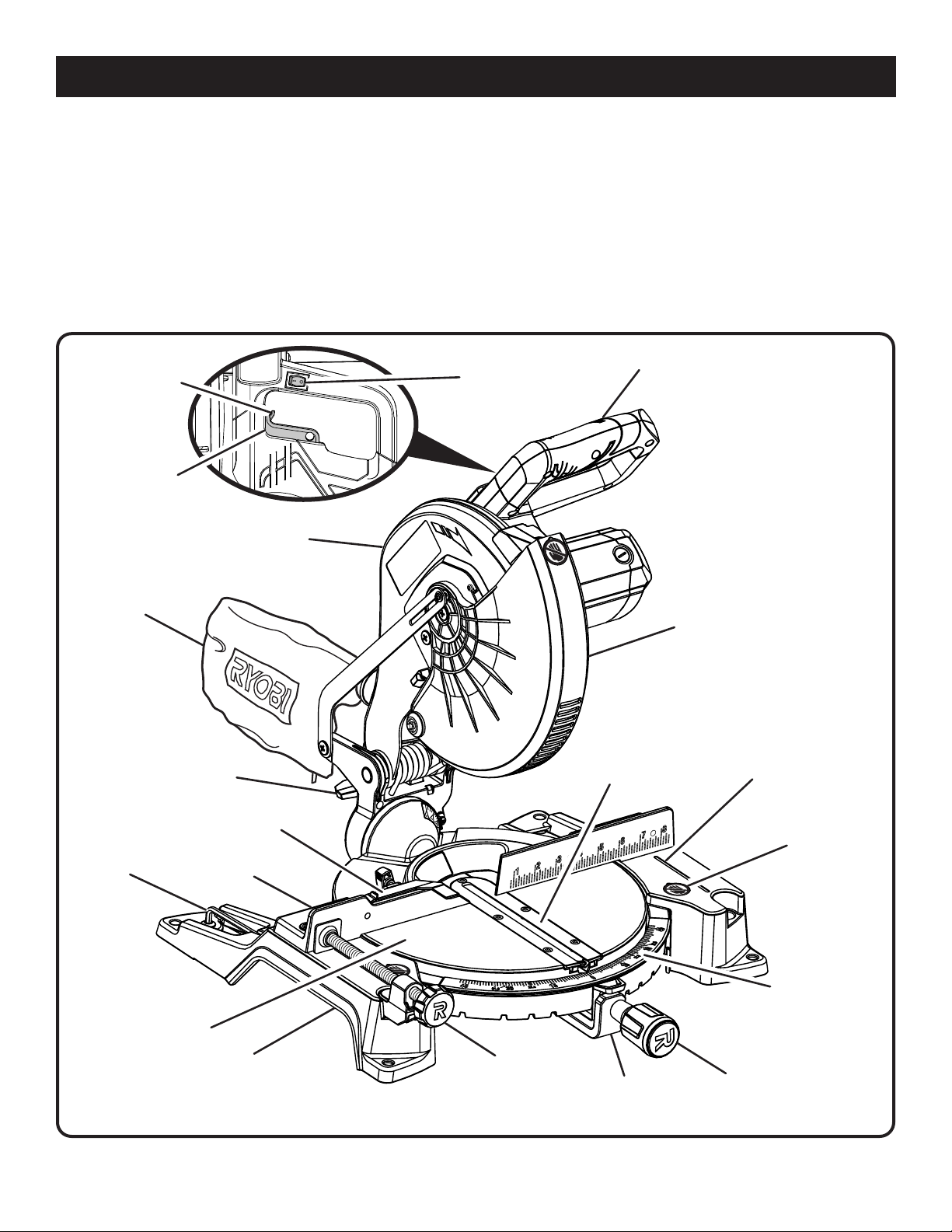

 Features ........................................ 9-11

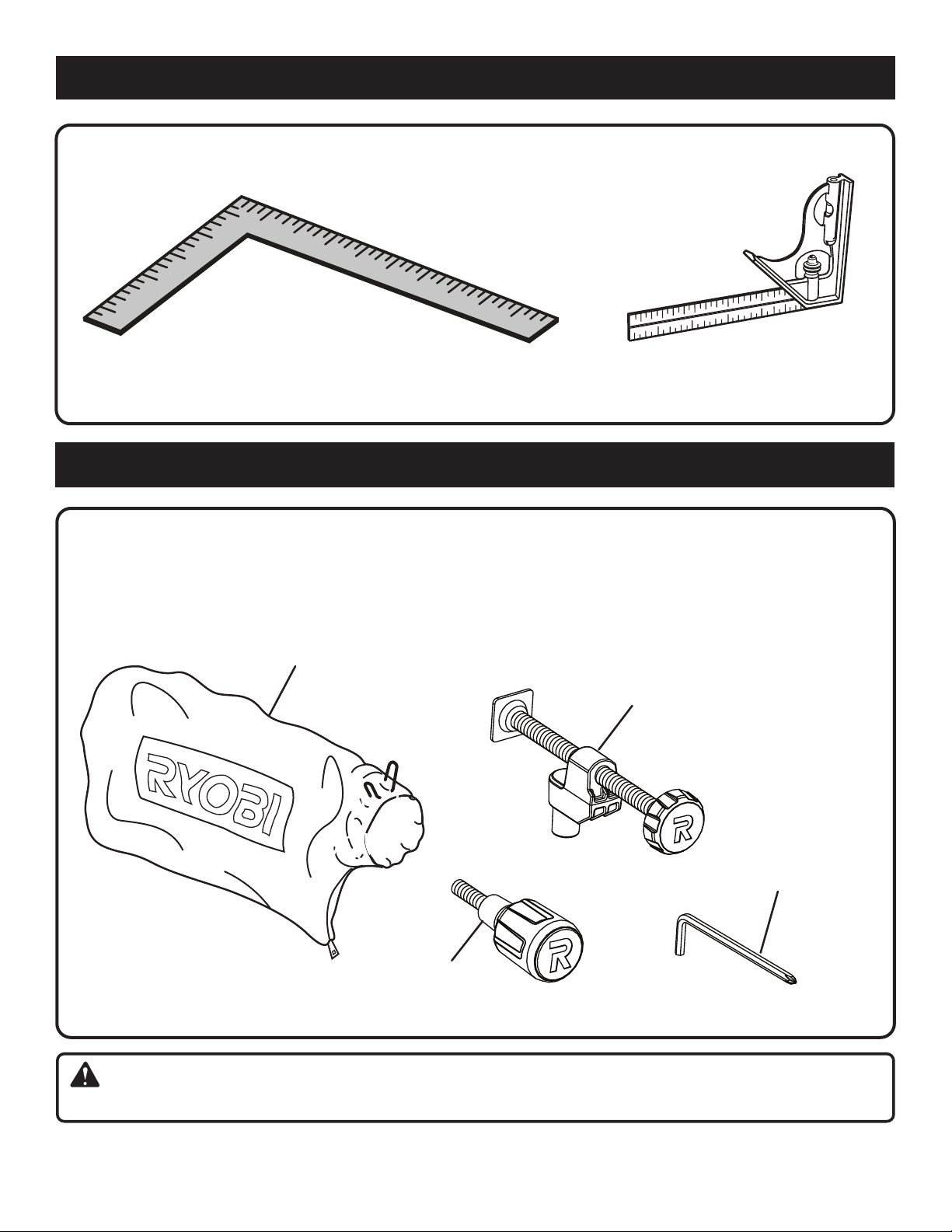

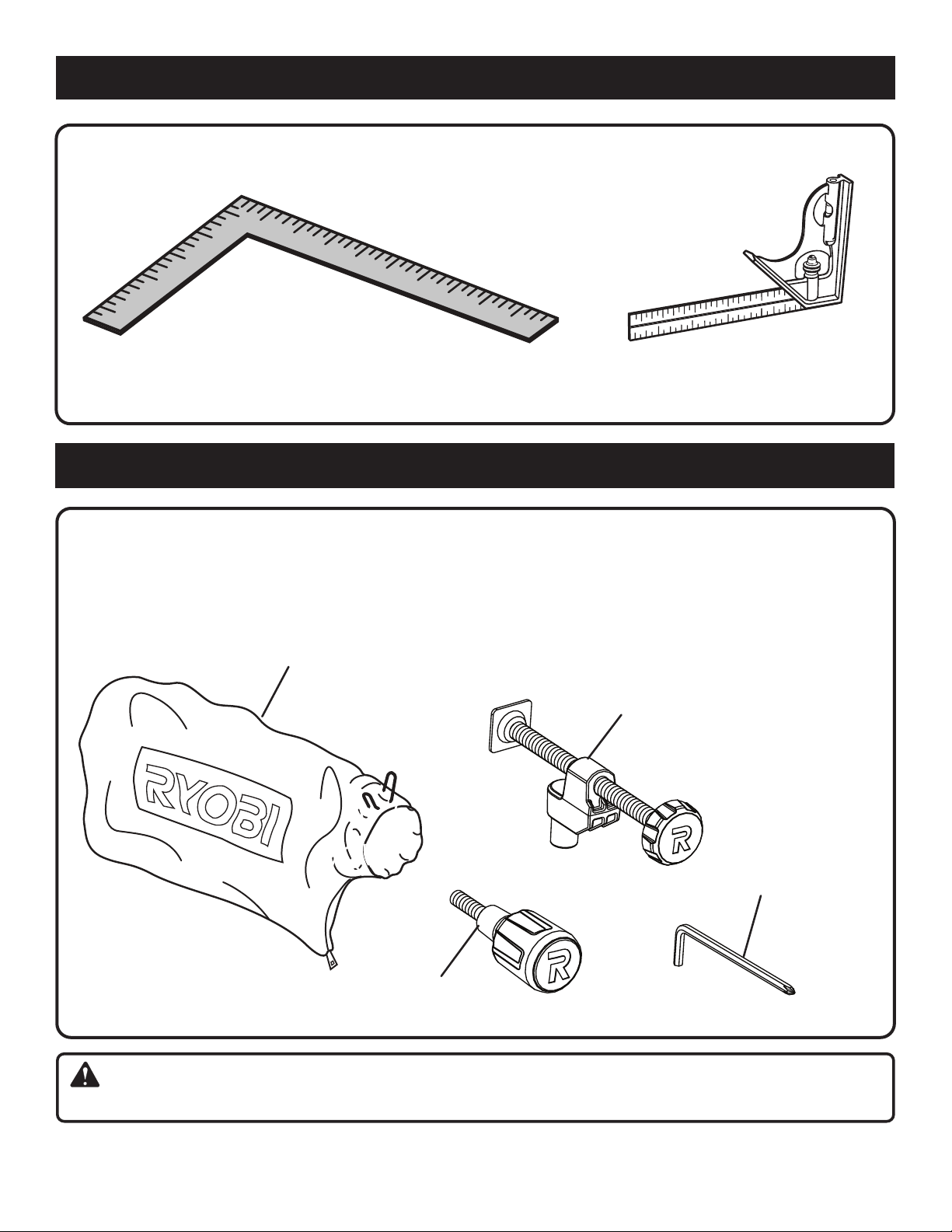

 Tools Needed ...................................12

 Loose Parts List ................................ 12

 Assembly .................................... 13-19

 Operation .................................... 20-27

 Adjustments ....................................... 2

 Maintenance ............................... 29-30

 Parts Ordering / Service ..... Back Page

WARNING: To reduce the

risk of injury, the user must read and
understand the operator’s manual
before using this product.

TABLE DES MATIÈRES

****************

 Règles de sécurité générales ......... 2-3

 Règles de sécurité scie à onglets ... 3-4
 Règles de sécurité supplémentaires ... 4-5

 Symboles ............................................ 6

 Caractéristiques électriques ............... 7

 Glossaire ............................................. 8

 Caractéristiques ........................... 9-11

 Outils nécessaires ............................ 12

 Liste des pièces détachées .............. 12

 Assemblage ................................ 13-19

 Utilisation .................................... 20-27

 Réglages ........................................... 28

 Entretien ..................................... 29-30

 Commande de pièces /

réparation ..........................Page arrière

AVERTISSEMENT :

réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.

Pour

ÍNDICE DE CONTENIDO

****************

 Reglas de seguridad generales ...... 2-3

 Reglas de seguridad sierra

ingleteadora ................................... 3-4

 Advertencias de seguridad

adicionales ..................................... 4-5

 Símbolos ............................................ 6

 Aspectos eléctricos ............................ 7

 Glosario de términos .......................... 8

 Características.............................. 9-11

 Herramientas necesarias .................. 12

 Lista de piezas sueltas ..................... 12

 Armado ....................................... 13-19

 Funcionamiento .......................... 20-27

 Ajustes .............................................. 28

 Mantenimiento ............................ 29-30

 Pedidos de piezas /

servicio .......................... Pág. posterior

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

GENERAL SAFETY RULES

WARNING:

Read all safety warnings, instructions, illustrations and
specifications provided with this power tool. Failure to

follow all instructions listed below may result in electric
shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains­operated (corded) power tool or battery-operated (cordless)
power tool.

WORK AREA SAFETY

Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases
or dust. Power tools create sparks which may ignite the

dust or fumes.

Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body
is earthed or grounded.

Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of
electric shock.

Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges or moving parts. Damaged

or entangled cords increase the risk of electric shock.

When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter
(GFCI) protected supply. Use of a GFCI reduces the

risk of electric shock.

PERSONAL SAFETY

Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a
power tool while you are tired or under the influence of
drugs, alcohol or medication. A moment of inattention

while operating power tools may result in serious personal
injury.

Use personal protective equipment. Always wear eye

protection. Protective equipment such as a dust mask,

non-skid safety shoes, hard hat or hearing protection
used for appropriate conditions will reduce personal
injuries.

Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or
energising power tools that have the switch on invites
accidents.

Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to

a rotating part of the power tool may result in personal
injury.

Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool

in unexpected situations.

Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away from
moving parts. Loose clothes, jewellery or long hair can

be caught in moving parts.

If devices are provided for the connection of dust

extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection

can reduce dust-related hazards.

Do not let familiarity gained from frequent use of tools

allow you to become complacent and ignore tool
safety principles. A careless action can cause severe

injury within a fraction of a second.

POWER TOOL USE AND CARE

Do not force the power tool. Use the correct power

tool for your application. The correct power tool will

do the job better and safer at the rate for which it was
designed.

Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the
power tool before making any adjustments, changing
accessories, or storing power tools. Such preventive

2 — English

GENERAL SAFETY RULES

safety measures reduce the risk of starting the power tool
accidentally.

Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage
of parts and any other condition that may affect the
power tool’s operation. If damaged, have the power
tool repaired before use. Many accidents are caused

by poorly maintained power tools.

Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to
bind and are easier to control.

MITER SAW SPECIFIC SAFETY RULES

Miter saws are intended to cut wood or wood-like

products, they cannot be used with abrasive cut-off
wheels for cutting ferrous material such as bars, rods,
studs, etc. Abrasive dust causes moving parts such as

the lower guard to jam. Sparks from abrasive cutting will
burn the lower guard, the kerf insert and other plastic
parts.

Use clamps to support the workpiece whenever

possible. If supporting the workpiece by hand, you
must always keep your hand at least 100 mm from
either side of the saw blade. Do not use this saw to
cut pieces that are too small to be securely clamped
or held by hand. If your hand is placed too close to the

saw blade, there is an increased risk of injury from blade
contact.

The workpiece must be stationary and clamped or

held against both the fence and the table. Do not feed

the workpiece into the blade or cut ”freehand” in any

way. Unrestrained or moving workpieces could be thrown
at high speeds, causing injury.

Never cross your hand over the intended line of cutting

either in front or behind the saw blade. Supporting the

workpiece ”cross handed” i.e. holding the workpiece to

the right of the saw blade with your left hand or vice versa
is very dangerous.

Do not reach behind the fence with either hand closer

than 100 mm from either side of the saw blade, to
remove wood scraps, or for any other reason while
the blade is spinning. The proximity of the spinning saw

blade to your hand may not be obvious and you may be
seriously injured.

Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping

surfaces do not allow for safe handling and control of the
tool in unexpected situations.

SERVICE

Have your power tool serviced by a qualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool is maintained.

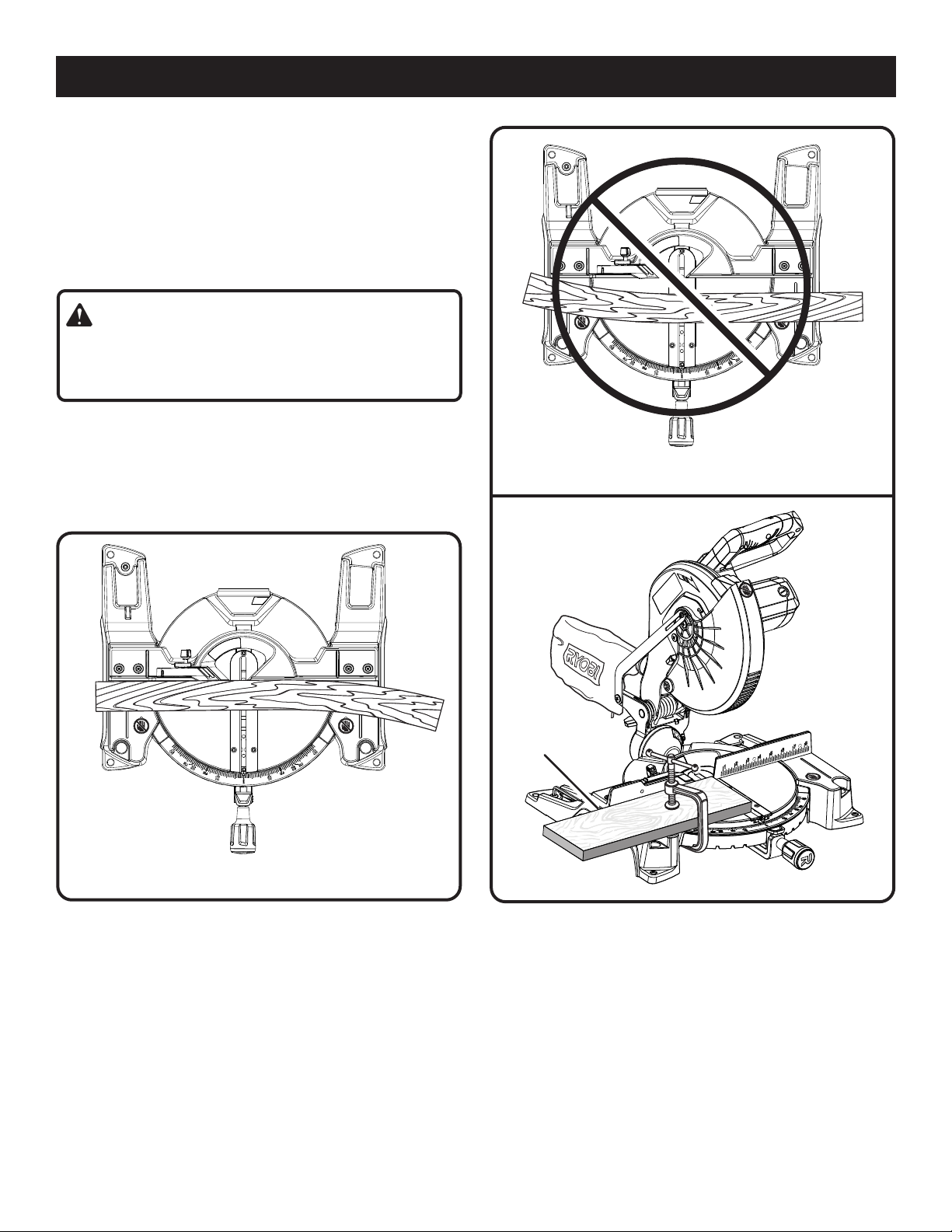

Inspect your workpiece before cutting. If the

workpiece is bowed or warped, clamp it with the
outside bowed face toward the fence. Always make
certain that there is no gap between the workpiece,
fence and table along the line of the cut. Bent or warped

workpieces can twist or shift and may cause binding on
the spinning saw blade while cutting. There should be no
nails or foreign objects in the workpiece.

Do not use the saw until the table is clear of all tools,

wood scraps, etc., except for the workpiece. Small

debris or loose pieces of wood or other objects that
contact the revolving blade can be thrown with high
speed.

Cut only one workpiece at a time. Stacked multiple

workpieces cannot be adequately clamped or braced
and may bind on the blade or shift during cutting.

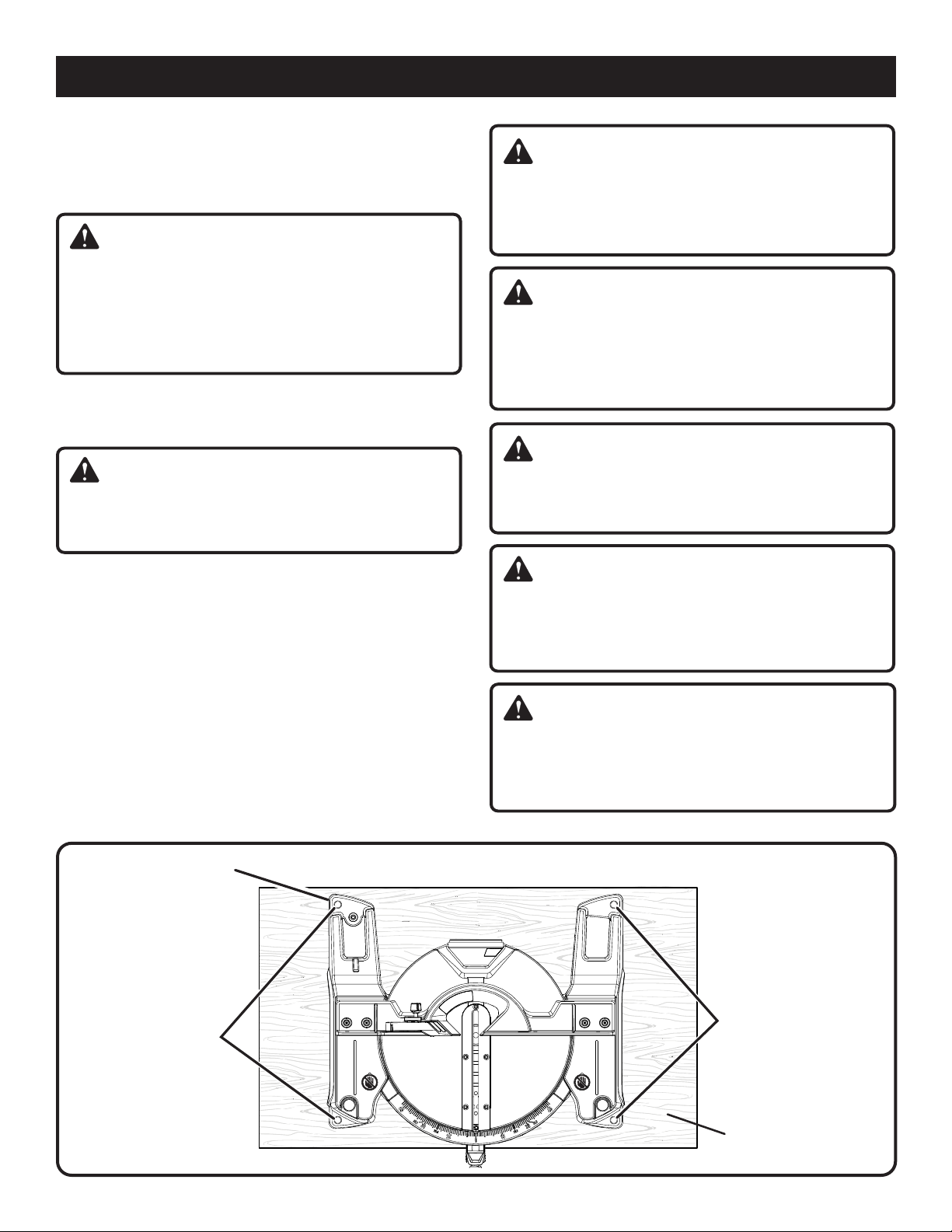

Ensure the miter saw is mounted or placed on a

level, firm work surface before use. A level and firm

work surface reduces the risk of the miter saw becoming
unstable.

Plan your work. Every time you change the bevel or

miter angle setting, make sure the adjustable fence
is set correctly to support the workpiece and will
not interfere with the blade or the guarding system.

Without turning the tool ”ON” and with no workpiece

on the table, move the saw blade through a complete
simulated cut to assure there will be no interference or
danger of cutting the fence.

3 — English

MITER SAW SPECIFIC SAFETY RULES

Provide adequate support such as table extensions,

saw horses, etc. for a workpiece that is wider or longer
than the table top. Workpieces longer or wider than the

miter saw table can tip if not securely supported. If the
cut-off piece or workpiece tips, it can lift the lower guard
or be thrown by the spinning blade.

Do not use another person as a substitute for a table

extension or as additional support. Unstable support

for the workpiece can cause the blade to bind or the
workpiece to shift during the cutting operation pulling
you and the helper into the spinning blade.

The cut-off piece must not be jammed or pressed by

any means against the spinning saw blade. If confined,

i.e. using length stops, the cut-off piece could get wedged
against the blade and thrown violently.

Always use a clamp or a fixture designed to properly

support round material such as rods or tubing. Rods

have a tendency to roll while being cut, causing the blade

to bite and pull the work with your hand into the blade.

Let the blade reach full speed before contacting the

workpiece. This will reduce the risk of the workpiece

being thrown.

If the workpiece or blade becomes jammed, turn

the miter saw off. Wait for all moving parts to stop
and disconnect the plug from the power source and/
or remove the battery pack. Then work to free the
jammed material. Continued sawing with a jammed

workpiece could cause loss of control or damage to the
miter saw.

After finishing the cut, release the switch, hold the

saw head down and wait for the blade to stop before
removing the cut-off piece. Reaching with your hand

near the coasting blade is dangerous.

Hold the handle firmly when making an incomplete cut

or when releasing the switch before the saw head is
completely in the down position. The braking action of

the saw may to be suddenly pulled downward, causing
a risk of injury.

 Save these instructions. Refer to them frequently and

use to instruct other users. If you loan someone this tool,
loan them these instructions also.

ADDITIONAL SAFETY RULES

 Use the proper extension cord. Make sure your

extension cord is in good condition. Use only a cord heavy
enough to carry the current your product will draw. An
undersized cord will cause a drop in line voltage resulting
in loss of power and overheating. A wire gauge size
(A.W.G.) of at least 14 is recommended for an extension
cord 25 feet or less in length. If in doubt, use the next
heavier gauge. The smaller the gauge number, the heavier
the cord.

 Inspect tool cords periodically. If damaged, have

repaired by a qualified service technician at an authorized
service facility. Repair or replace a damaged or worn cord
immediately. Stay constantly aware of cord location and
keep it well away from the rotating blade.

 Inspect extension cords periodically and replace if

damaged.

 Polarized plugs. To reduce the risk of electric shock,

this tool has a polarized plug (one blade is wider than the
other). This plug will fit in a polarized outlet only one way.
If the plug does not fit fully in the outlet, reverse the plug.
If it still does not fit, contact a qualified electrician to install
the proper outlet. Do not change the plug in any way.

 Know your power tool. Read the operator’s manual

carefully. Learn the applications and limitations as well
as the specific potential hazards related to this tool.

 Always wear eye protection with side shields which

is marked to comply with ansi Z87.1 when using this
product. Failure to do so could result in objects being

thrown into your eyes, resulting in possible serious injury.

4 — English

ADDITIONAL SAFETY RULES

 Never stand on tool. Serious injury could occur if the tool

is tipped or if the cutting tool is unintentionally contacted.

 Keep guards in place and in good working order.
 Use the right direction of feed. Feed work into a blade,

cutter, or sanding spindle against the direction of rotation
of the blade, cutter, or sanding spindle only.

 Never leave tool running unattended. Turn the power

off. Don’t leave tool until it comes to a complete stop.

 Use only correct blades. Do not use blades with

incorrect size holes. Never use blade washers or blade
bolts that are defective or incorrect. The maximum blade
capacity of your saw is 10 in.

 Before making a cut, be sure all adjustments are

secure.

 Never touch blade or other moving parts during use.
 Double check all setups. Make sure blade is tight

and not making contact with saw or workpiece before
connecting to power supply.

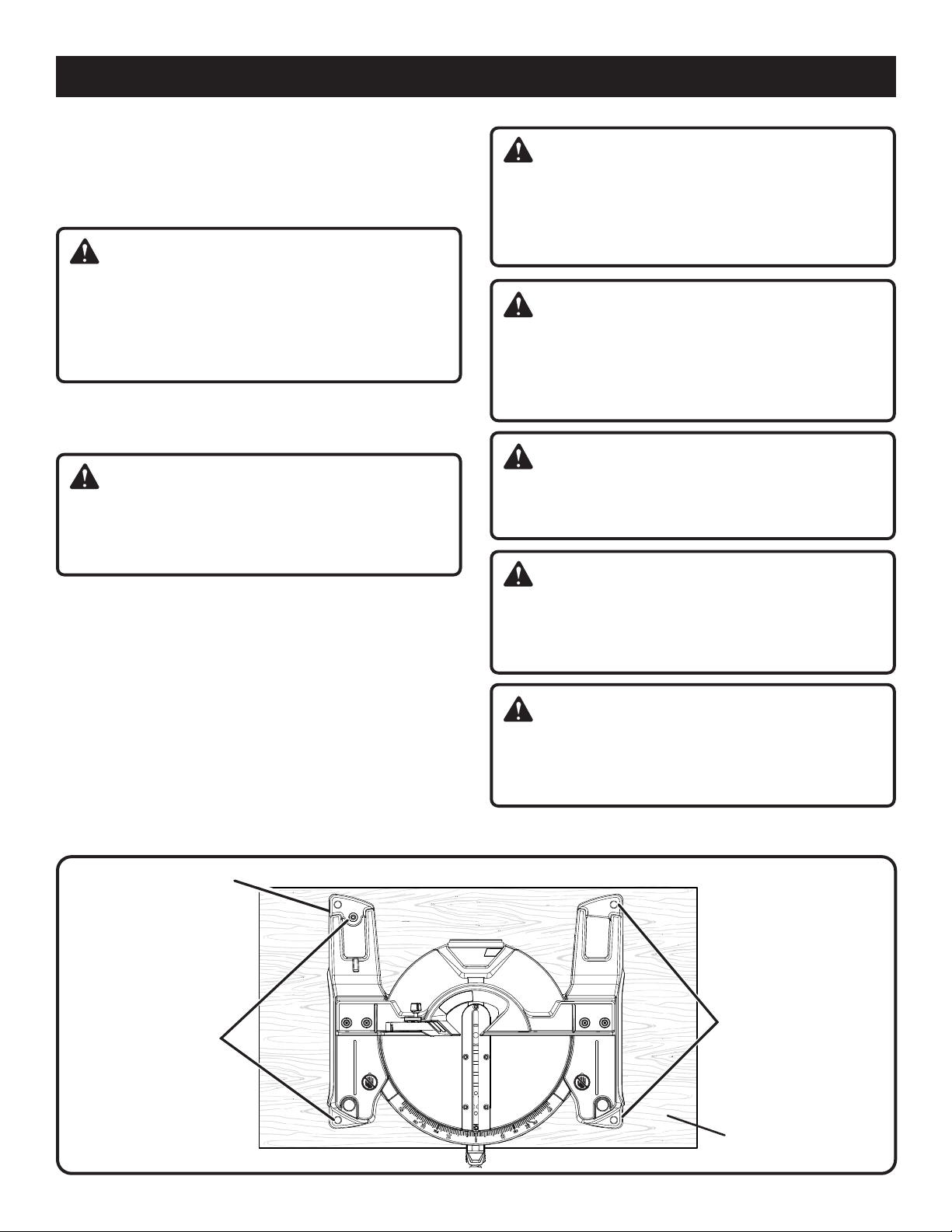

 Firmly clamp or bolt your tool to a workbench or table

at approximately hip height.

 Make sure the miter table and saw arm (bevel function)

are locked in position before operating your saw. Lock

the miter table by pushing the miter lock lever down. Lock
the saw arm (bevel function) by securely tightening the
bevel lock knob.

 Never move the workpiece or make adjustment to any

cutting angle while the saw is running and the blade
is rotating. Any slip can result in contact with the blade

causing serious personal injury.

 Avoid awkward operations and hand positions where a

sudden slip could cause your hand to move into the blade.
ALWAYS make sure you have good balance. NEVER
operate your miter saw on the floor or in a crouched
position.

 Never stand or have any part of the body in line with the

path of the saw blade.

 Do not turn the motor switch on and off rapidly. This

could cause the saw blade to loosen and could create

a hazard. Should this ever occur, stand clear and allow
the saw blade to come to a complete stop. Disconnect
your saw from the power supply and securely retighten
the blade bolt.

 If any part of this miter saw is missing or should

break, bend, or fail in any way, or should any electrical
component fail to perform properly, shut off the power
switch, remove the miter saw plug from the power source
and have damaged, missing, or failed parts replaced
before resuming operation.

 Always turn off the saw before disconnecting it to avoid

accidental starting when reconnecting to power supply.
NEVER leave the saw unattended while connected to a
power source.

 This tool should have the following markings:

• To reduce the risk of injury, user must read the opera­tor’s manual.

• Wear eye protection.

• Keep hands and body out of the path of the saw blade.
Contact with the blade will result in serious injury.

• Check guarding system to make sure it is functioning
correctly.

• Do not perform any operation freehand.

• Never reach around the saw blade.

• Turn off tool and wait for saw blade to stop before
moving workpiece or changing settings.

• Disconnect the saw from the power source before
changing blade or servicing.

 Always carry the tool only by the carrying handle.
 This saw can tip over if the saw head is released

suddenly and the saw is not secured to a work surface.
ALWAYS secure this saw to a stable work surface before
any use to avoid serious personal injury.

 Always make sure the saw blade has clearance of all

obstructions before turning the saw on.

5 — English

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this tool. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the tool better and safer.

SYMBOL NAME

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s Manual

Eye Protection

Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.

Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.

Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.

(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).

DESIGNATION/EXPLANATION

To reduce the risk of injury, user must read and understand opera­tor’s manual before using this product.

Always wear eye protection with side shields marked to comply
with ANSI Z87.1.

No Hands Symbol

Wet Conditions Alert Do not expose to rain or use in damp locations.

Extremely Bright Light

V Volts Voltage

A Amperes Current

Hz Hertz Frequency (cycles per second)

min Minutes Time

Alternating Current Type of current

n

o

No Load Speed Rotational speed, at no load

Class II Construction Double-insulated construction

Failure to keep your hands away from the blade will result in
serious personal injury.

This product uses extremely bright LEDs. To avoid serious eye
injury, do not stare into the light (not even from a distance).

.../min Per Minute Revolutions, strokes, surface speed, orbits, etc., per minute

6 — English

ELECTRICAL

DOUBLE INSULATION

Double insulation is a concept in safety in electric power tools,
which eliminates the need for the usual three-wire grounded
power cord. All exposed metal parts are isolated from the
internal metal motor components with protecting insulation.
Double insulated tools do not need to be grounded.

WARNING:

The double insulated system is intended to protect the
user from shock resulting from a break in the tool’s internal
wiring. Observe all normal safety precautions to avoid
electrical shock.

NOTE: Servicing of a product with double insulation requires
extreme care and knowledge of the system and should
be performed only by a qualified service technician. For
service, we suggest you return the tool to your nearest
authorized service center for repair. Always use original
factory replacement parts when servicing.

ELECTRICAL CONNECTION

This tool has a precision-built electric motor. It should be
connected to a power supply that is 120 V, AC only (normal
household current), 60 Hz. Do not operate this tool on
direct current (DC). A substantial voltage drop will cause a
loss of power and the motor will overheat. If the tool does
not operate when plugged into an outlet, double check the
power supply.

EXTENSION CORDS

When using a power tool at a considerable distance from
a power source, be sure to use an extension cord that has
the capacity to handle the current the product will draw. An
undersized cord will cause a drop in line voltage, resulting in
overheating and loss of power. Use the chart to determine
the minimum wire size required in an extension cord. Only
round jacketed cords listed by Underwriter’s Laboratories
(UL) should be used.

When working outdoors with a product, use an extension
cord that is designed for outside use. This type of cord is
designated with “WA” or “W” on the cord’s jacket.

Before using any extension cord, inspect it for loose or
exposed wires and cut or worn insulation.

**Ampere rating (on product data plate)

0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0

Cord Length Wire Size (A.W.G.)

25’ 16 16 16 16 14 14

50’ 16 16 16 14 14 12

100’ 16 16 14 12 10 —

**Used on 12 gauge - 20 amp circuit.

NOTE: AWG = American Wire Gauge

WARNING:

Keep the extension cord clear of the working area.
Position the cord so that it will not get caught on lumber,
tools, or other obstructions while you are working with a
power tool. Failure to do so can result in serious personal
injury.

WARNING:

Check extension cords before each use. If damaged
replace immediately. Never use tool with a damaged cord
since touching the damaged area could cause electrical
shock resulting in serious injury.

7 — English

GLOSSARY OF TERMS

Anti-kickback pawls (radial arm and table saws)

A device which, when properly installed and maintained,
is designed to stop the workpiece from being kicked back
toward the front of the saw during a ripping operation.

Arbor

The shaft on which a blade or cutting tool is mounted.

Bevel cut

A cutting operation made with the blade at any angle other
than 90° to the table surface.

Chamfer

A cut removing a wedge from a block so the end (or part of
the end) is angled rather than at 90°.

Compound cut

A cross cut made with both a miter and a bevel angle.

Cross cut

A cutting or shaping operation made across the grain or the
width of the workpiece.

Cutter head (planers and jointer planers)

A rotating cutterhead with adjustable blades or knives. The
blades or knives remove material from the workpiece.

Dado cut (table saws and compound sliding miter saws)

A non-through cut which produces a square, three-sided
notch or trough in the workpiece.

Featherboard (table saws)

A device used to help control the workpiece by guiding
it securely against the table or fence during any ripping
operation.

FPM or SPM

Feet per minute (or strokes per minute), used in reference
to blade movement.

Freehand

Performing a cut without the workpiece being guided by a
fence, miter fence, or other aids.

Gum

A sticky, sap-based residue from wood products.

Heel

Alignment of the blade to the miter gauge groove.

Kerf

The material removed by the blade in a through cut or the
slot produced by the blade in a non-through or partial cut.

Kickback

A hazard that can occur when the blade binds or stalls,
throwing the workpiece in the direction of the spinning blade.

Miter cut

A cutting operation made with the workpiece at any angle
to the blade other than 90°.

Non-through cuts (table saws and compound sliding
miter saws)

Any cutting operation where the blade does not extend
completely through the thickness of the workpiece. This is a
cut where the blade will not cut the workpiece into two pieces.

8 — English

Pilot hole (drill presses and scroll saws)

A small hole drilled in a workpiece that serves as a guide
for drilling large holes accurately or for insertion of a scroll
saw blade.

Push blocks (jointer planers)

Device used to feed the workpiece over the jointer planer
cutterhead during any operation. This aid helps keep the
operator’s hands well away from the cutterhead.

Push blocks and push sticks (table saws)

Devices used to feed the workpiece through the saw blade
during cutting operations. When making a narrow rip cut
without a jig or similar cutting aid, always use a push stick (not
a push block). A push block can be used for narrow ripping
operations, if a jig or similar cutting aid is used. These aids
help keep the operator’s hands well away from the blade.

Rabbet

A non-through cut positioned on the end or edge of the
workpiece which produces a square, two-sided notch or
trough in the workpiece.

Resaw (table saws and band saws)

A cutting operation to reduce the thickness of the workpiece
to make thinner pieces.

Resin

A sticky, sap-based substance that has hardened.

Revolutions per minute (RPM)

The number of turns completed by a spinning object in one
minute.

Ripping or rip cut (table saws)

A cutting operation along the length of the workpiece and
typically in the direction of the grain.

Riving knife/spreader/splitter (table saws)

A metal piece, slightly thinner than the blade, which helps
keep the kerf open and also helps to prevent kickback.

Saw blade path

The area over, under, behind, or in front of the blade. As it
applies to the workpiece, that area which will be or has been
cut by the blade.

Snipe (planers)

Depression made at either end of a workpiece by cutter
blades when the workpiece is not properly supported.

Taper cut

A cut where the material being cut has a different width at
the beginning of the cut from the end.

Through sawing

Any cutting operation where the blade extends completely
through the thickness of the workpiece. This type of cut will
separate a single workpiece into two pieces.

Workpiece or material

The item on which the operation is being done.

Worktable

Surface where the workpiece rests while performing a cutting,
drilling, planing, or sanding operation.

FEATURES

PRODUCT SPECIFICATIONS

Blade arbor ................................................................ 5/8 in.

Blade diameter ............................................................10 in.

No load speed .........................................5,500 /min. (RPM)

Input ............................................. 120 V~, 60 Hz, 14 Amps

Cutting capacity with miter at 0°/bevel 0°:

Maximum nominal lumber sizes: ....... 2 x 6 in., 4 x 4 in.

Cutting capacity with miter at 45°/bevel 0°:

Maximum nominal lumber sizes: ...................... 2 x 4 in.

Cutting capacity with miter at 0°/bevel 45°:

Maximum nominal lumber sizes: ...................... 2 x 6 in.

Cutting capacity with miter at 45°/bevel 45°:

Maximum nominal lumber sizes: ...................... 2 x 4 in.

TRIGGER

LOCKOUT LEVER

SWITCH

TRIGGER

DUST

BAG

LOCK KNOB

BLADE

WRENCH

BLADE GUARD

BEVEL

PARTIAL

SLIDING FENCE

MITER
FENCE

UPPER

LED

SWITCH

“D” HANDLE

THROAT

PLATE

LOWER

BLADE GUARD

“NO HANDS ZONE”

BOUNDARY LINE

“NO HANDS ZONE”

LABEL

MITER
TABLE

BASE

WORK

CLAMP

9 — English

CONTROL

ARM

MITER
SCALE

MITER

LOCK HANDLE

Fig. 1

FEATURES

KNOW YOUR COMPOUND MITER SAW

See Figure 1.

The safe use of this product requires an understanding of
the information on the tool and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.

10 in. BLADE

A 10 in. blade is included with the compound miter saw.
It will cut materials up to 3-1/2 in. thick or 5-1/2 in. wide,
depending on the angle at which the cut is being made.

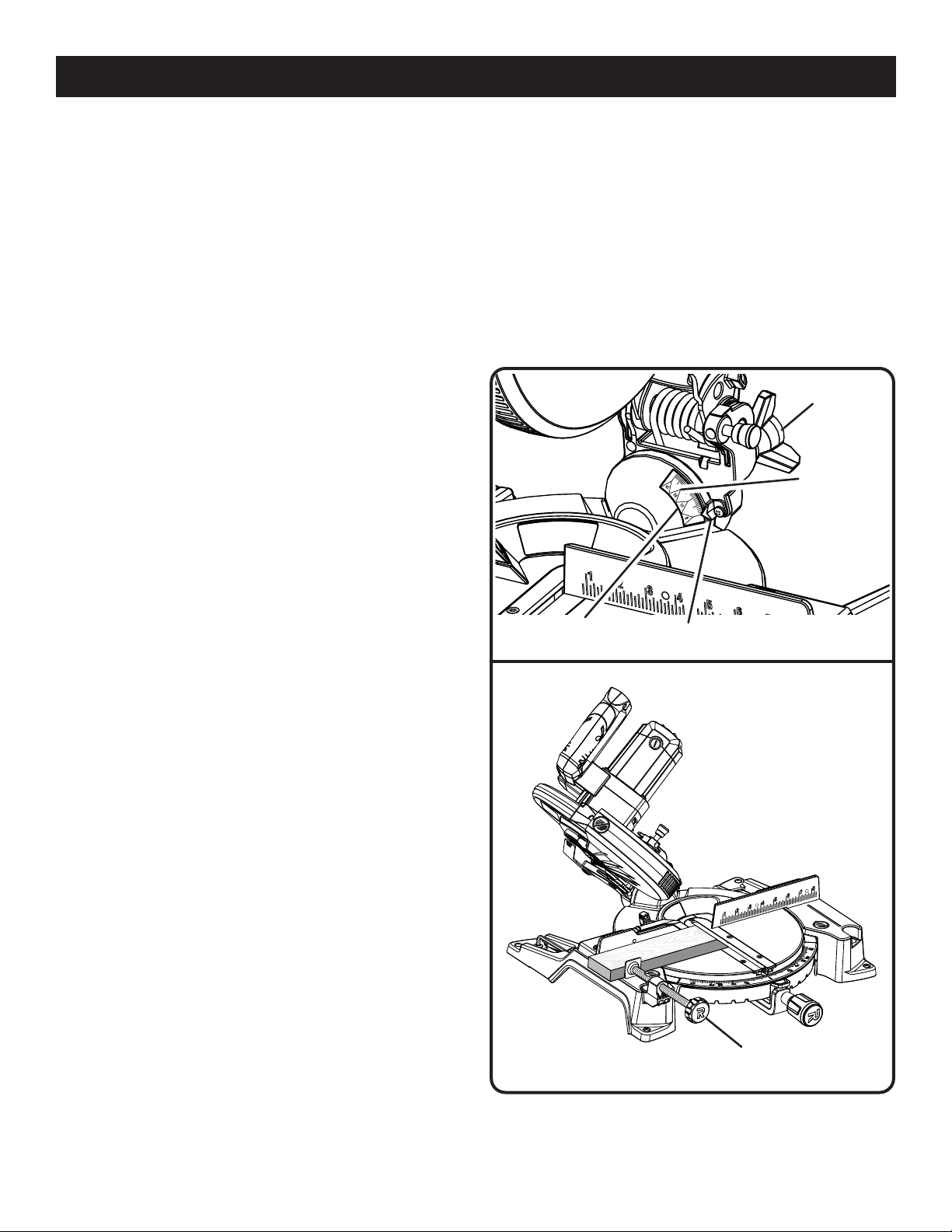

BEVEL LOCK KNOB

See Figure 2.

The bevel lock knob securely locks your compound miter
saw at desired bevel angles. A positive stop adjustment
screw has been provided on each side of the saw arm.
These adjustment screws are for making fine adjustments
at 0° and 45°.

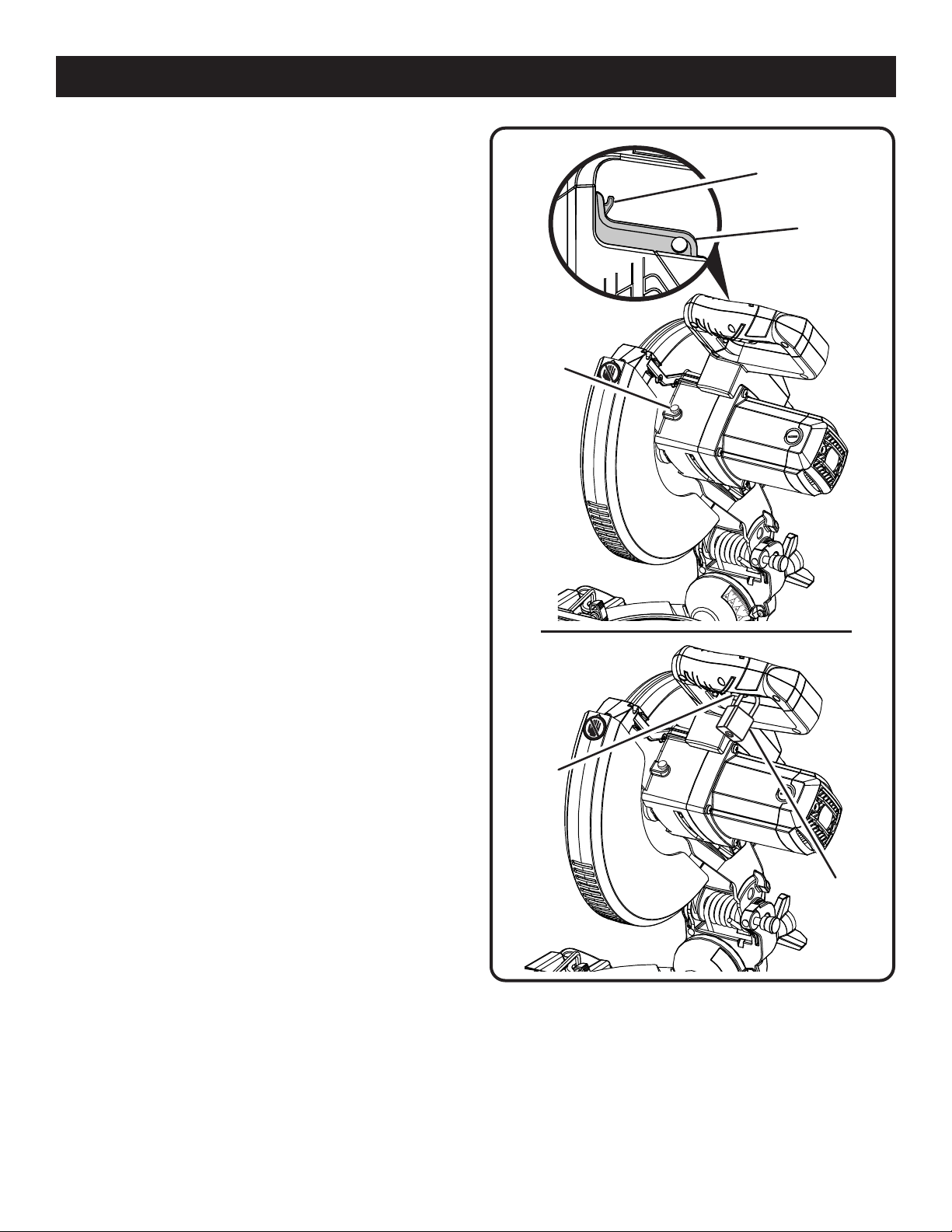

“D” HANDLE

See Figure 3.

For convenience when carrying or transporting the miter saw
from one place to another, a “D” handle has been provided.
To transport, turn off and unplug the saw, then lower the saw
arm and lock it in the down position by pushing the lock pin in.

NOTE: DO NOT perform any cutting operation with the saw
in the locked position.

LOCK

PIN

BEVEL

LOCK
KNOB

Fig. 2

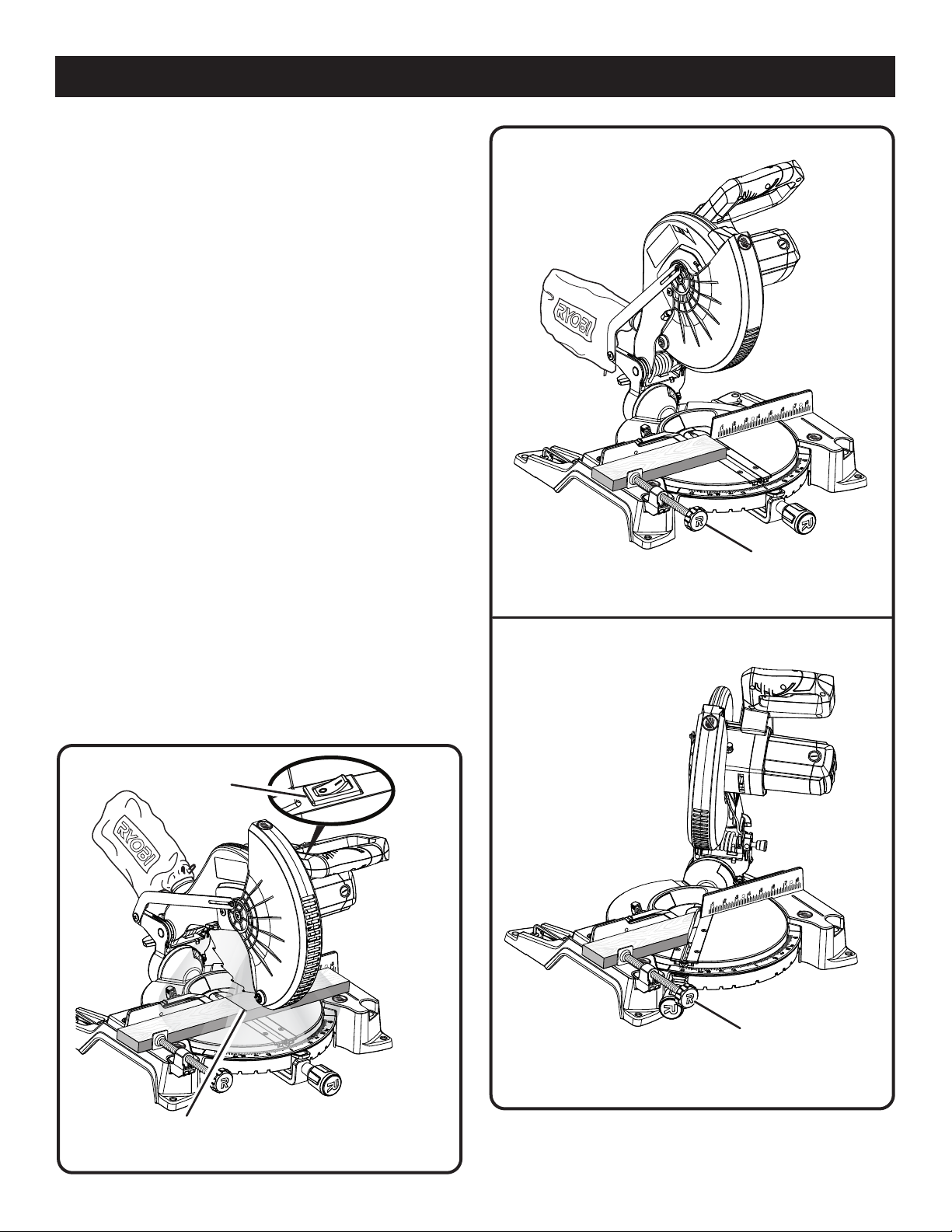

LED GUIDE

SWITCH

ELECTRIC BRAKE

An electric brake has been provided to quickly stop blade
rotation after the switch is released.

LED LIGHTING SYSTEM

The LED casts a shadow of the blade teeth onto the workpiece
for making precision cuts and predicts blade kerf for blade
cut line.

MITER FENCE

The miter fence on the compound miter saw has been
provided to hold the workpiece securely against when
making all cuts.

MITER LOCK HANDLE

See Figure 3.

The miter lock handle securely locks the saw at desired
miter angles.

“D”

HANDLE

MITER

LOCK HANDLE

SAW ARM LOCKED IN DOWN POSITION

Fig. 3

10 — English

FEATURES

PARTIAL SLIDING FENCE

The partial sliding fence on your compound miter saw has
been provided to help secure the workpiece when making
straight cuts.

The sliding feature makes it easy to adjust the position of the
partial fence. Loosen the fence screw before attempting to
slide the partial fence. Once the desired position is determined,
tighten the fence screw to secure.

POSITIVE STOPS ON MITER TABLE

Positive stops have been provided at 0°, 15°, 22-1/2°, 31.6°,
and 45° on both the left and right side of the miter table.

SELF-RETRACTING LOWER BLADE GUARD

The lower blade guard is made of shock-resistant, see­through plastic that provides protection from each side of
the blade. It retracts over the upper blade guard as the saw
is lowered into the workpiece.

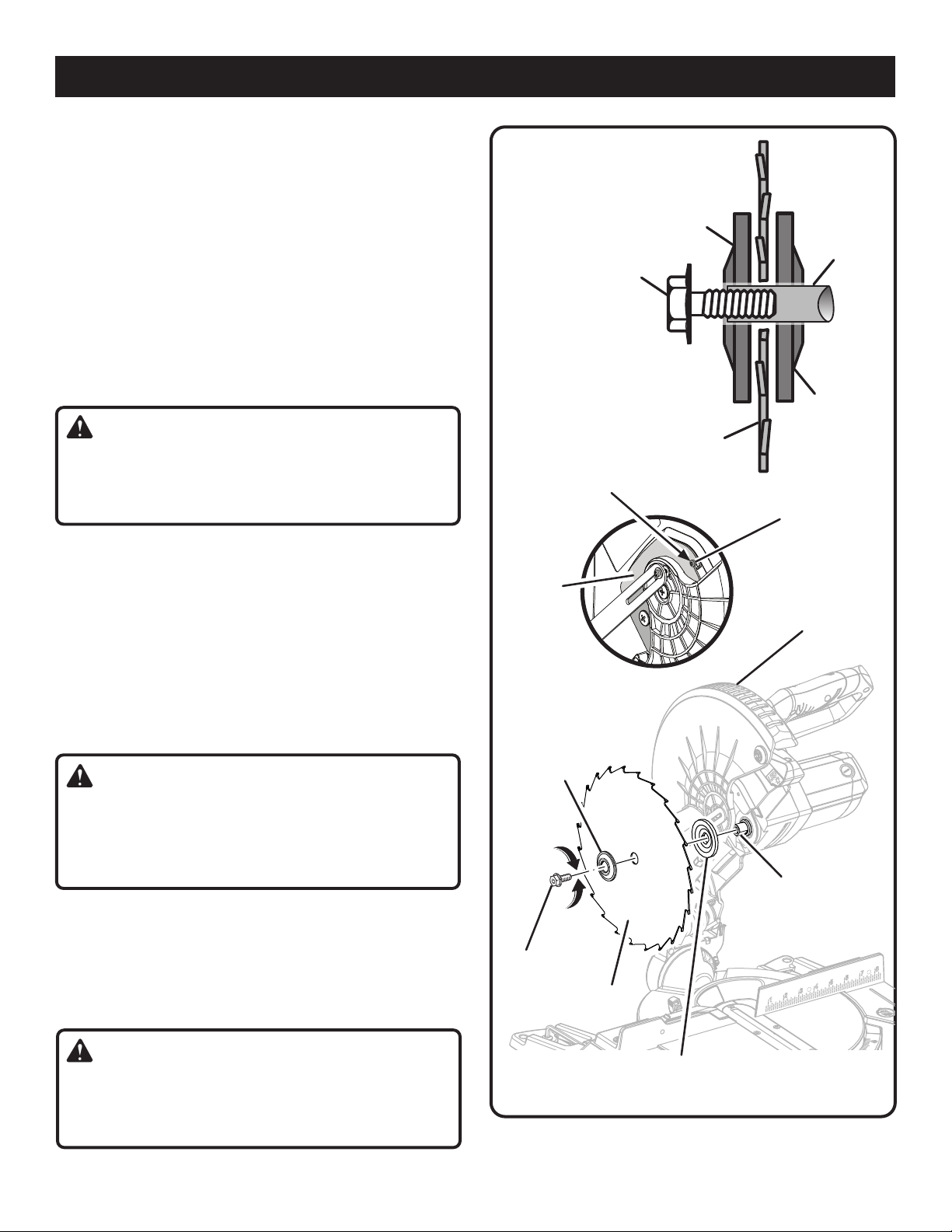

SPINDLE LOCK BUTTON

See Figure 4.

The spindle lock button locks the spindle stopping the
blade from rotating. Depress and hold the lock button while
installing, changing, or removing blade.

TRIGGER

LOCKOUT LEVER

SWITCH

TRIGGER

SPINDLE

LOCK

BUTTON

SWITCH TRIGGER

See Figure 4.

The saw will not start until you depress the trigger lockout lever
and squeeze the switch trigger. To prevent unauthorized use

of the compound miter saw, disconnect it from the power
supply and lock the switch in the OFF position. To lock the
switch, install a padlock (not included) through the hole in
the switch trigger and make certain the switch is inoperable.
If the switch is still operable with the padlock installed, a
padlock with a larger shackle diameter must be used. Store
the padlock key in another location.

SWITCH

TRIGGER

PADLOCK

Fig. 4

11 — English

TOOLS NEEDED

The following tools (not included) are needed for making adjustments or installing the blade:

SQUARE

The following items are included with the tool:

 Miter lock handle
 Dust bag
 Work clamp

DUST BAG

COMBINATION

SQUARE

Fig. 5

LOOSE PARTS

 Blade wrench
 Operator’s manual (not shown)

WORK

CLAMP

BLADE

WRENCH

MITER

LOCK HANDLE

WARNING:

The use of attachments or accessories not listed might be hazardous and could cause serious personal injury.

12 — English

Fig. 6

ASSEMBLY

UNPACKING

This product requires assembly.
 Carefully lift saw from the carton by the carrying handle

and the saw base, and place it on a level work surface.

WARNING:

Do not use this product if any parts on the Loose Parts list

are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.

 This saw has been shipped with the saw arm secured in the

down position. To release the saw arm, push down on the
“D” handle, cut the tie-wrap, and pull out on the lock pin.

WARNING:

The saw arm is spring loaded. Hold the handle down to
prevent it from snapping up when cutting the tie-wrap.
Failure to do so could result in possible serious injury.

WARNING:

If any parts are damaged or missing do not operate this
tool until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.

WARNING:

Do not attempt to modify this tool or create accessories
not recommended for use with this tool. Any such
alteration or modification is misuse and could result in a
hazardous condition leading to possible serious personal
injury.

WARNING:

Do not connect to power supply until assembly is
complete. Failure to comply could result in accidental
starting and possible serious personal injury.

 Lift the saw arm by the “D” handle. Hand pressure should

remain on the saw arm to prevent sudden rise upon
release of the tie wrap.

 Inspect the tool carefully to make sure no breakage or

damage occurred during shipping.

 Do not discard the packing material until you have carefully

inspected and satisfactorily operated the tool.

 The saw is factory set for accurate cutting. After assembling

it, check for accuracy. If shipping has influenced the
settings, refer to specific procedures explained in this
manual.

 If any parts are damaged or missing, please call

1-800-525-2579 for assistance.

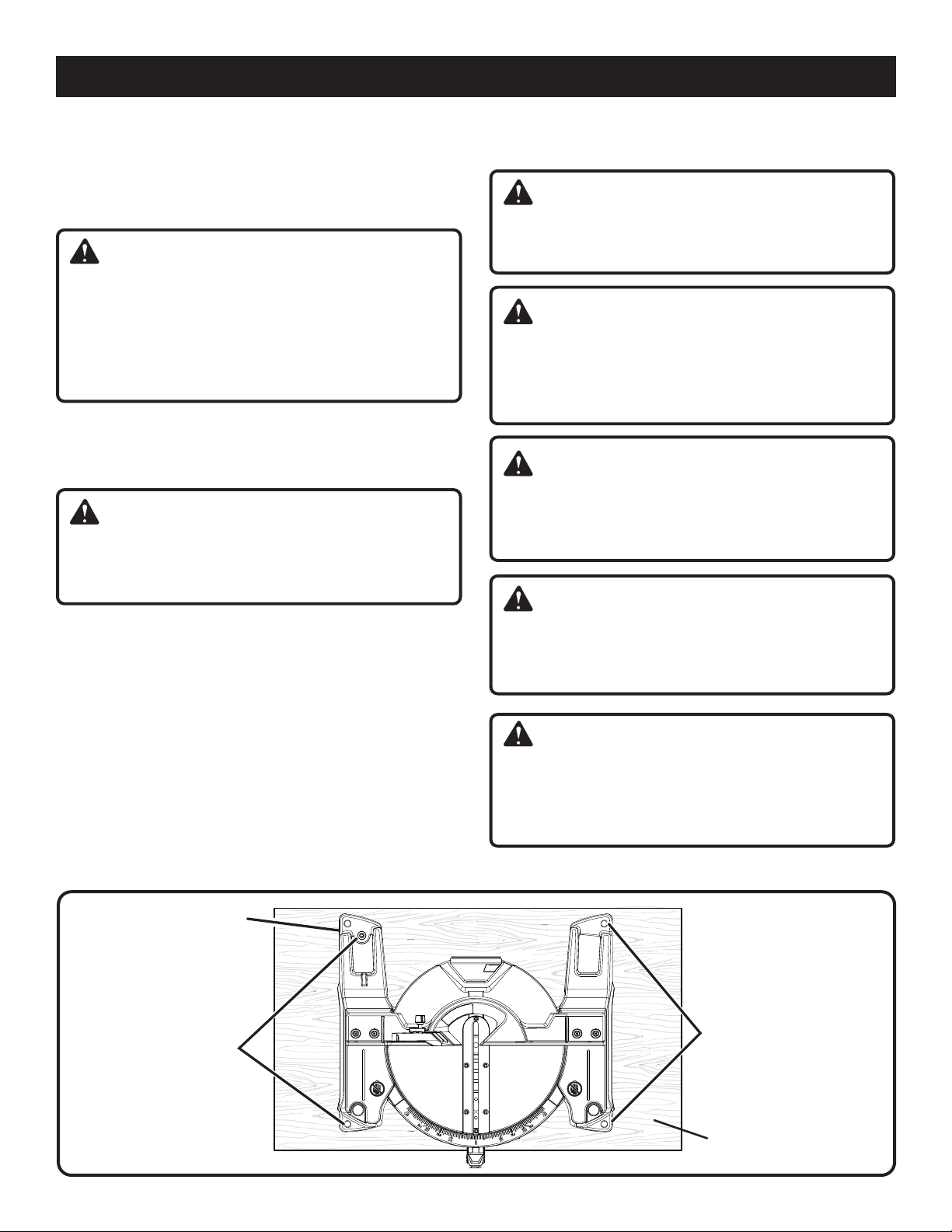

BASE

TRACE HOLES

AT THESE LOCATIONS

FOR HOLE PATTERN

WARNING:

Do not start the compound miter saw without checking
for interference between the blade and the miter fence.
Damage could result to the blade if it strikes the miter
fence during operation of the saw.

WARNING:

This saw can tip over if the saw head is released suddenly
and the saw is not secured to a work surface. ALWAYS
secure this saw to a stable work surface before any use
to avoid serious personal injury.

TRACE HOLES

AT THESE LOCATIONS

FOR HOLE PATTERN

13 — English

MOUNTING

SURFACE

Fig. 7

ASSEMBLY

MOUNTING HOLES

See Figure 7.

WARNING:

Before starting any cutting operation, clamp or bolt
your miter saw to a workbench or an approved miter
saw stand. If a miter saw stand is used, read operator’s
manual and follow the instructions for the miter saw
stand. Never operate your miter saw on the floor or in a
crouched position. Failure to heed this warning can result
in serious personal injury.

The compound miter saw should be mounted to a firm
supporting surface such as a workbench, mounting board,
or miter saw stand. The saw base has four mounting holes.
If using bolts or screws, they should be of sufficient length
to accommodate the saw base, lock washers, hex nuts, and
the thickness of the workbench or other mounting surface.
Tighten all bolts or screws securely.

The hole pattern for mounting to a workbench is shown in
figure 7. Carefully check the workbench after mounting to
make sure that no movement can occur during use. If any
tipping, sliding, or walking is noted, secure the workbench
to the floor before operating.

CONTROL ARM

MITER

LOCK HANDLE

TO

TIGHTEN

TO

LOOSEN

Fig. 8

“D”

HANDLE

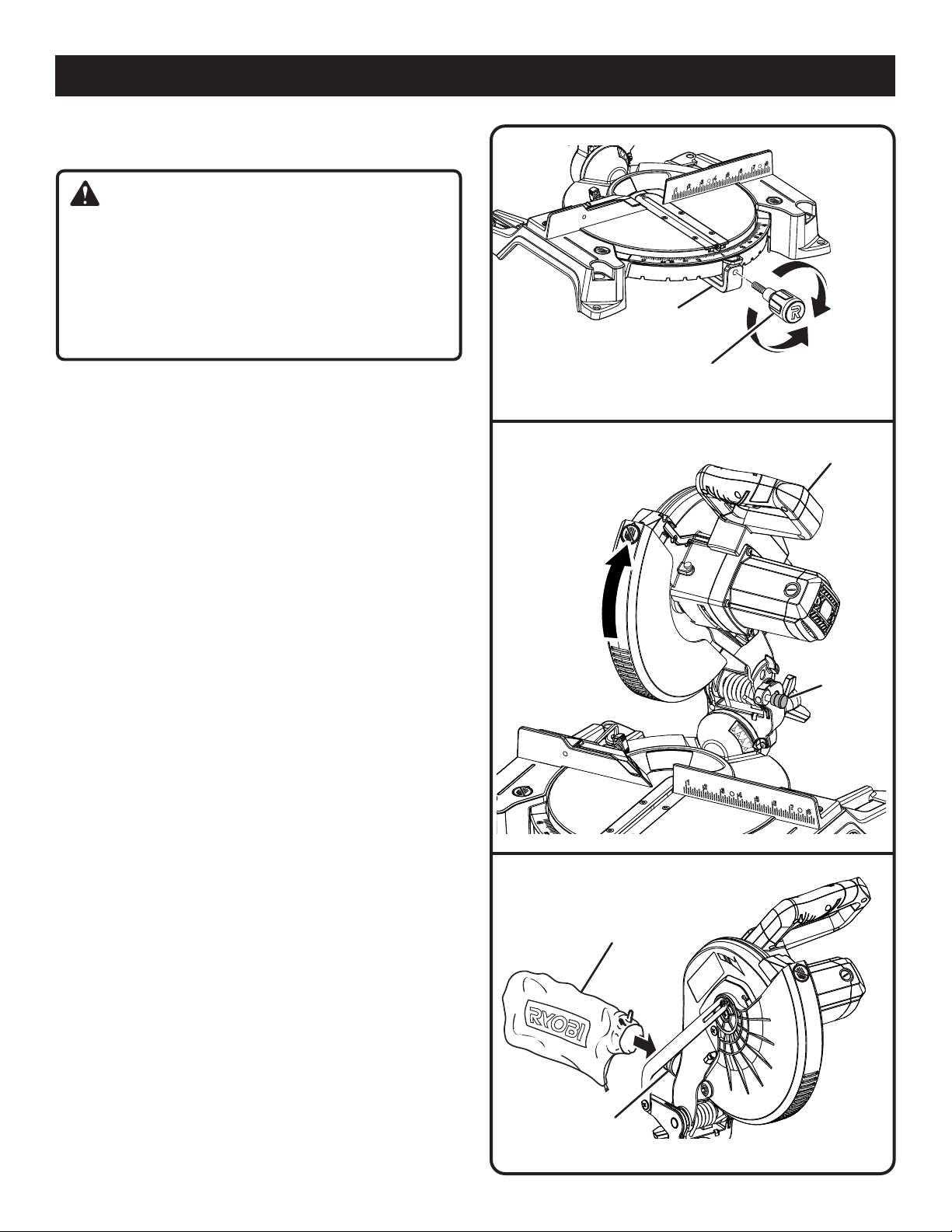

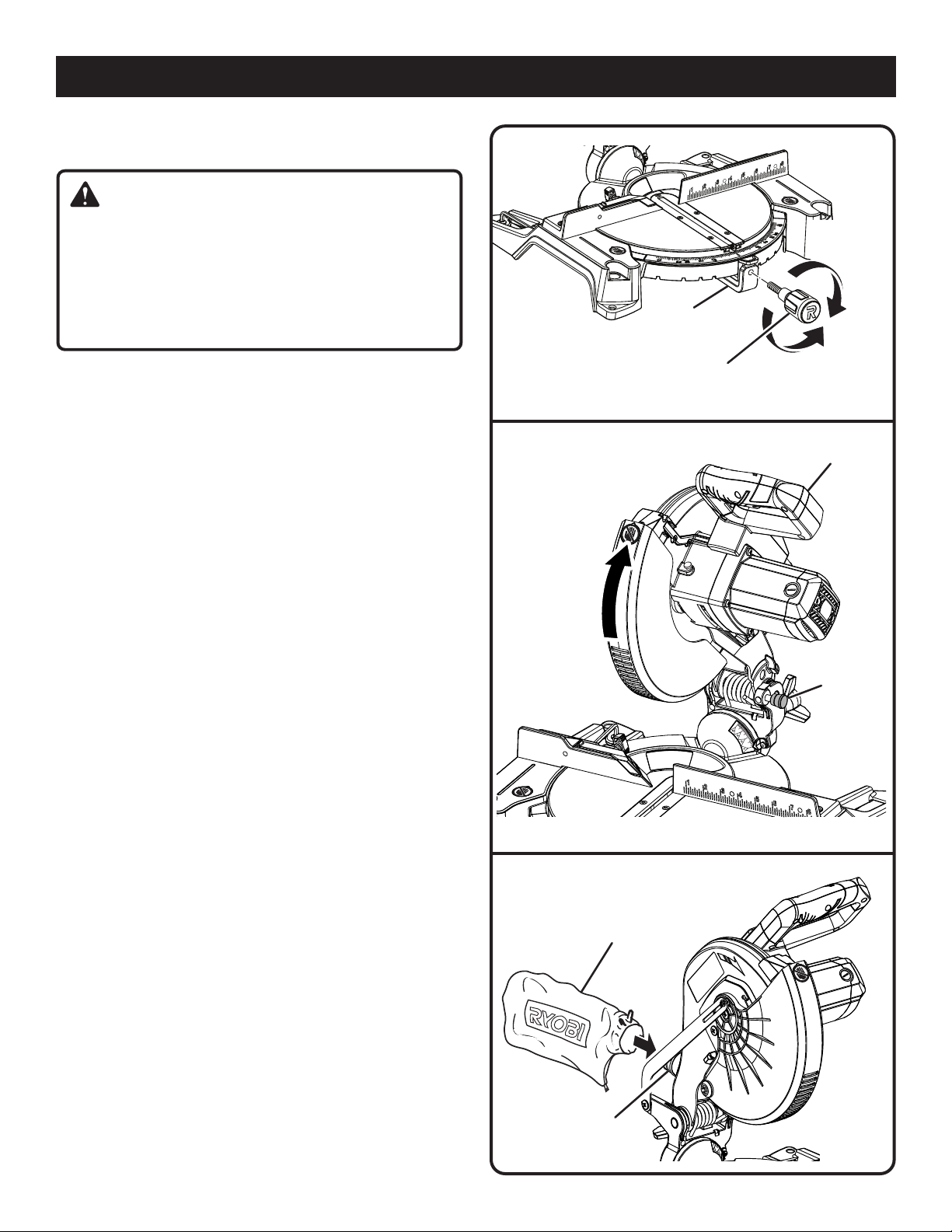

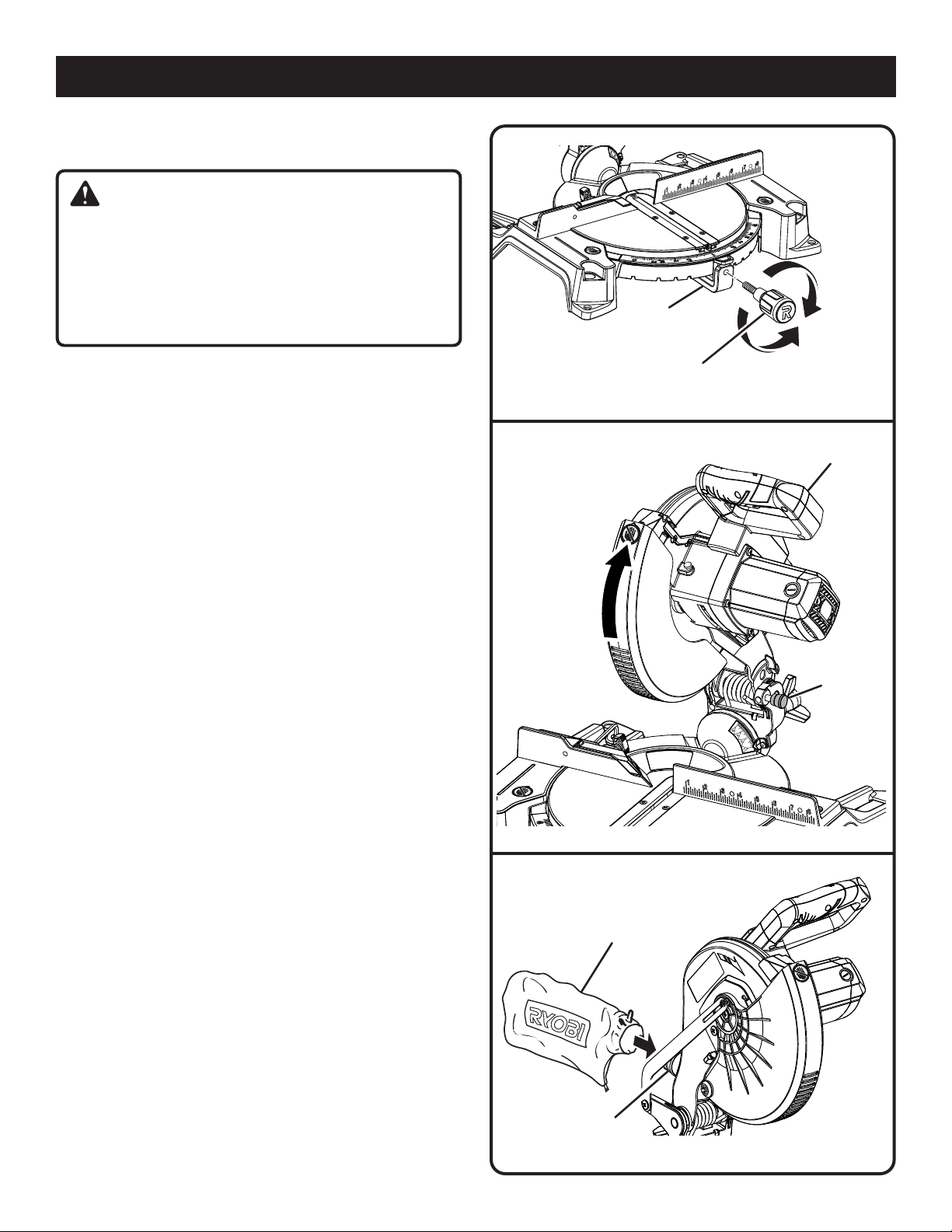

MITER LOCK HANDLE

See Figure 8.

To install the miter lock handle, place the threaded stud on
the end of the miter lock handle into the threaded hole in
the control arm. Turn clockwise to tighten.

LOCKING/UNLOCKING THE SAW ARM

See Figure 9.

To unlock and raise the saw arm:

 Firmly grasp the “D” handle and apply downward

pressure while at the same time pulling the lock pin out
and away from the saw housing.

 Release the lock pin and slowly raise the saw arm.

To lock the saw arm:

 Firmly grasp the “D” handle and apply downward

pressure while at the same time pushing the lock pin in
and toward the saw housing.

 Release the lock pin allowing it to lock the saw into place.

DUST BAG

See Figure 10.

A dust bag is provided for use on the miter saw. It fits over
the exhaust port on the upper blade guard. Squeeze the two
metal clips to open the mouth of the bag and slide it on the
exhaust port. Release the clips. The metal ring in the bag
should lock in between the grooves on the exhaust port.
To remove the dust bag for emptying, simply reverse the
above procedure.

LOCK

PIN

Fig. 9

DUST

BAG

EXHAUST

PORT

Fig. 10

14 — English

ASSEMBLY

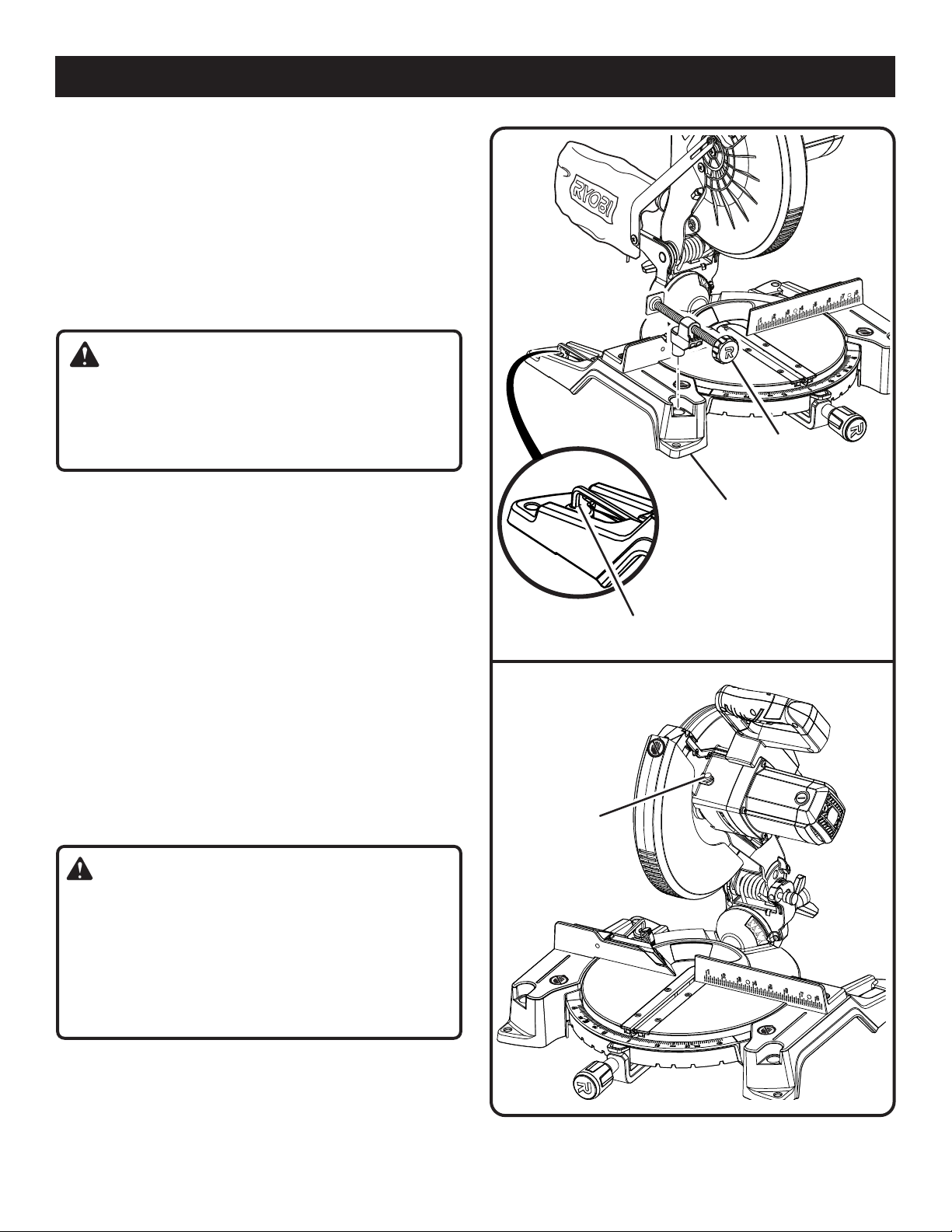

BLADE WRENCH

See Figure 11.

A blade wrench is included with this saw. One end of the
wrench is a Phillips screwdriver and the other end is a hex
key. Use the hex key end when installing or removing blade
and the Phillips end when removing or loosening screws.
A storage area for the blade wrench is located on the back
of the miter fence.

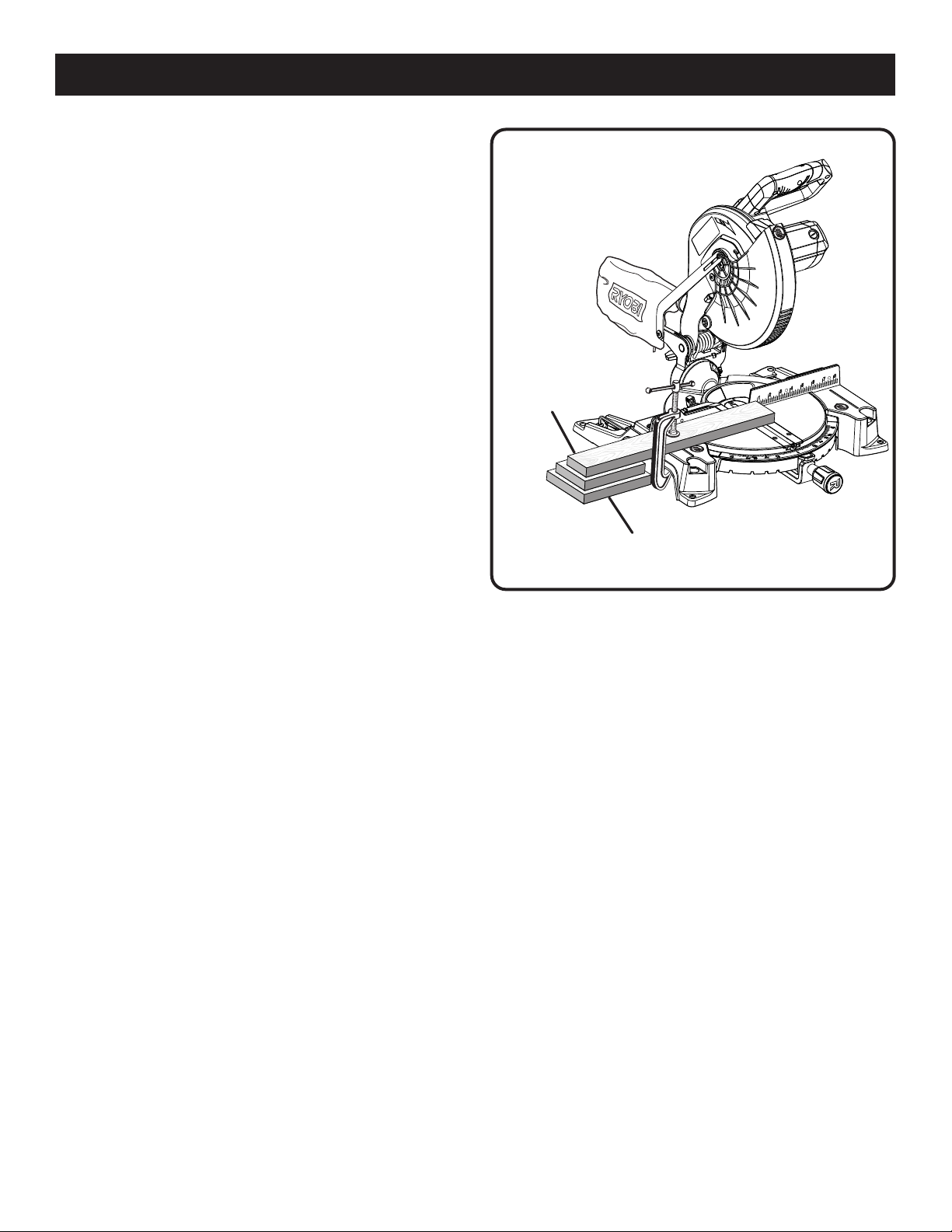

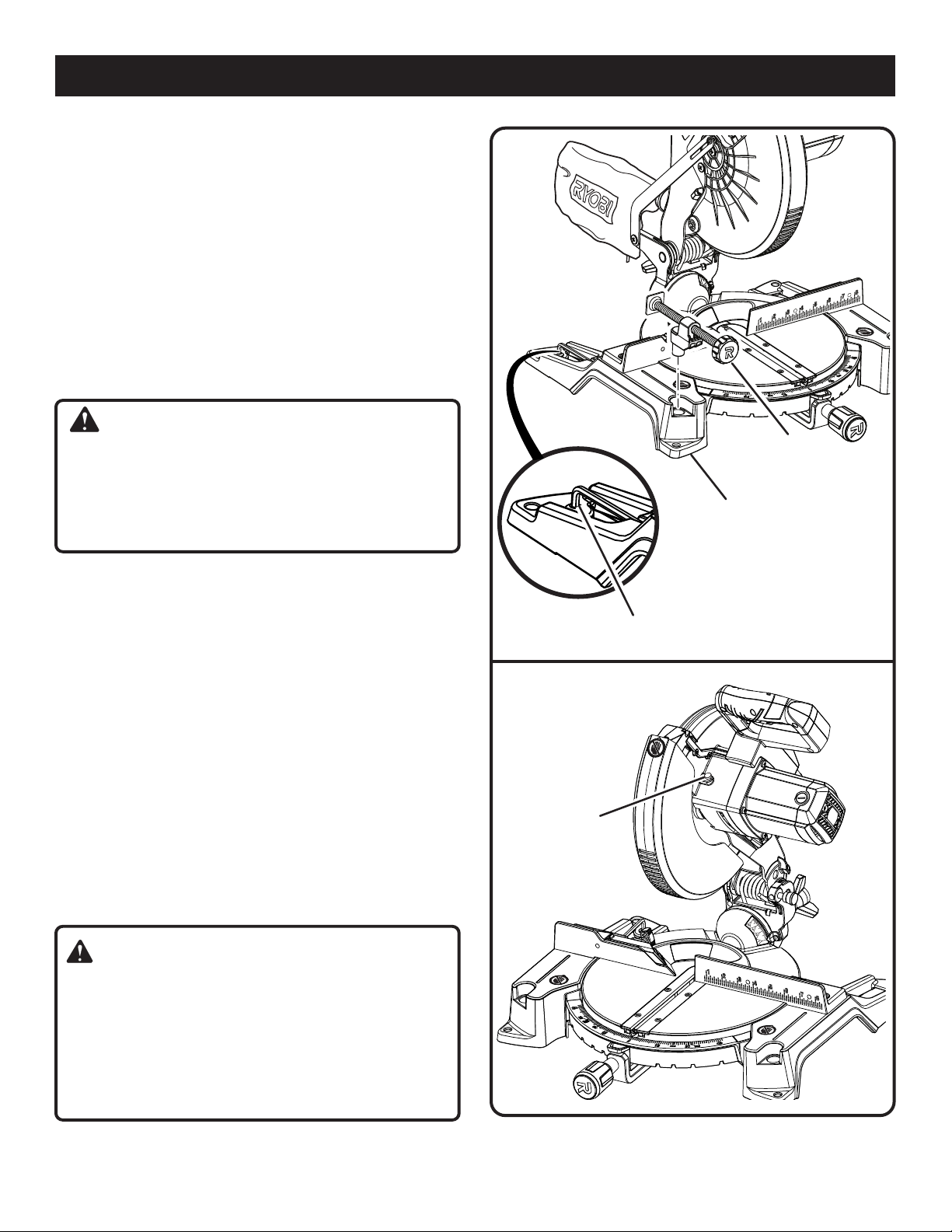

WORK CLAMP

See Figure 11.

WARNING:

In some operations, the work clamp assembly may
interfere with the operation of the blade guard assembly.
Always make sure there is no interference with the blade
guard prior to beginning any cutting operation to reduce
the risk of serious personal injury.

WORK

CLAMP

The work clamp provides greater control by clamping the
workpiece to the fence. It also prevents the workpiece from
creeping toward the saw blade. This is very helpful when
cutting compound miters.

Depending on the cutting operation and the size of the
workpiece, it may be necessary to use a C-clamp or other
suitable clamp instead of the work clamp to secure the
workpiece to the miter table prior to making the cut.

To install the work clamp:

Place the shaft of the work clamp in either hole on the

miter table base.

 Rotate the knob on the work clamp clockwise to move it

in or counterclockwise to move it out as needed.

TO INSTALL/REPLACE THE BLADE

See Figures 12 - 13.

The blade is shipped installed on this miter saw model.
Instructions have been included for reference when changing
or replacing blades.

WARNING:

A 10 in. blade is the maximum blade capacity of the saw.
Never use a blade that is too thick to allow outer blade
washer to engage with the flats on the arbor. Larger
blades will come in contact with the blade guards, while
thicker blades will prevent the blade bolt from securing
the blade on the arbor. Either of these situations could
result in a serious accident and can cause serious
personal injury.

SPINDLE

LOCK BUTTON

BLADE

WRENCH

BASE

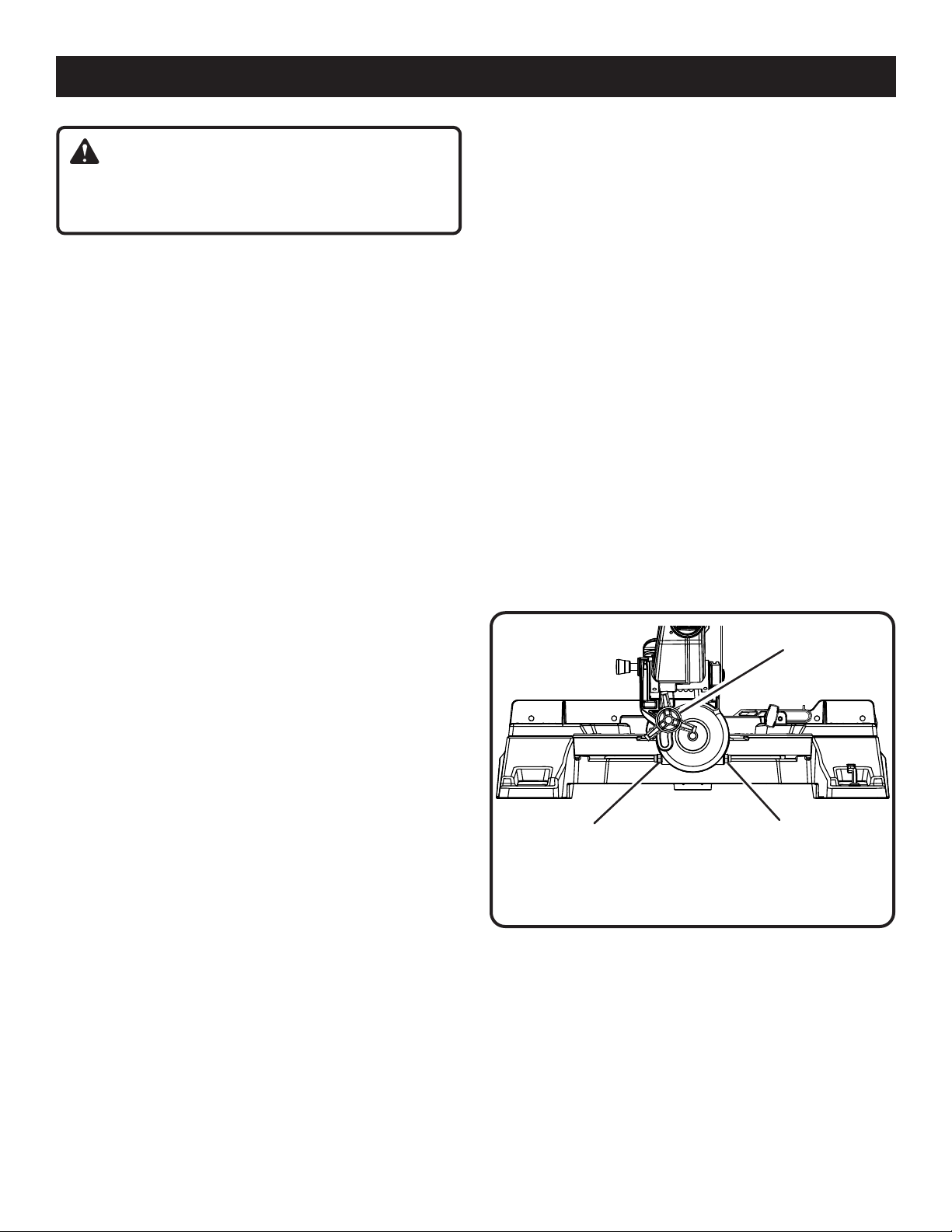

Fig. 11

 Unplug the saw.
 Raise saw arm.

Fig. 12

15 — English

ASSEMBLY

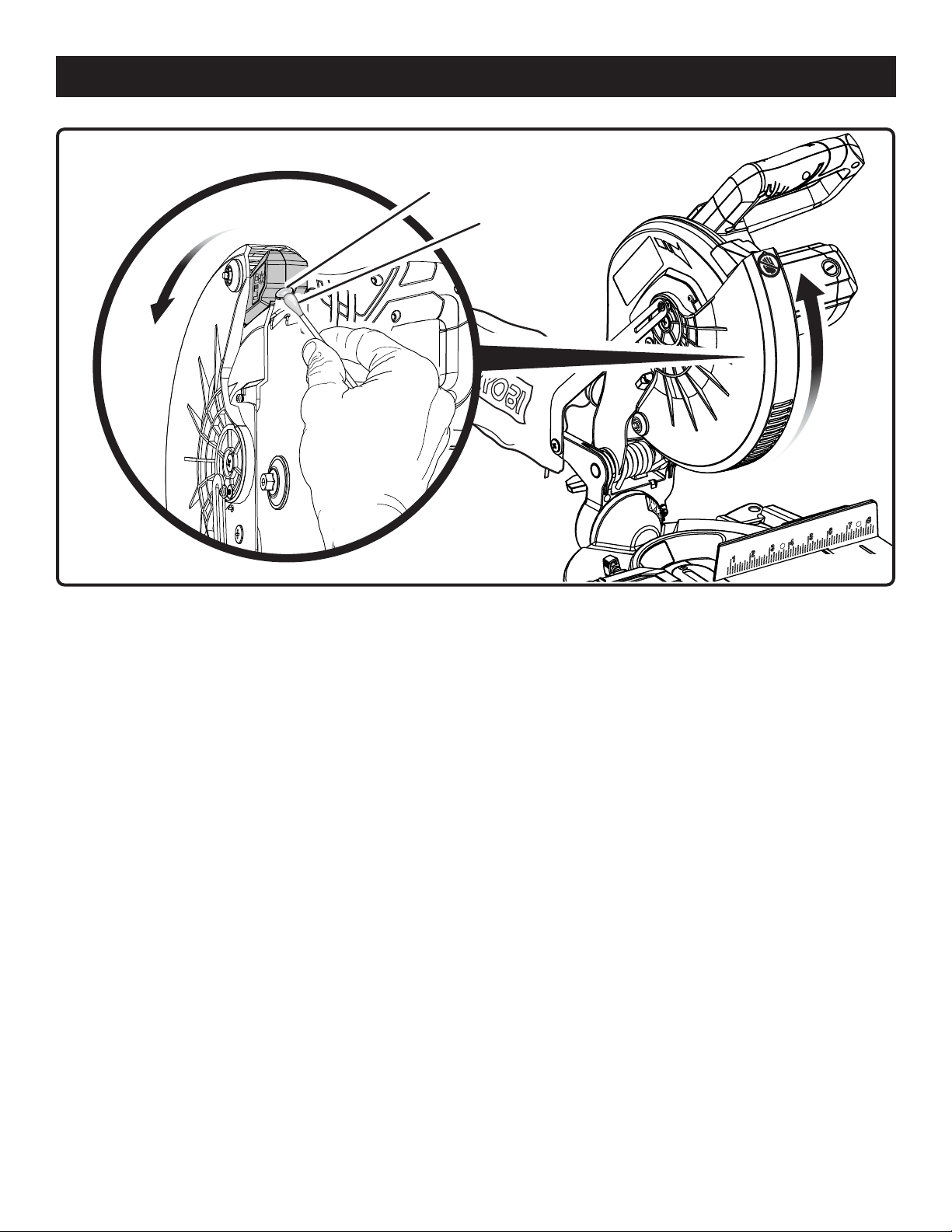

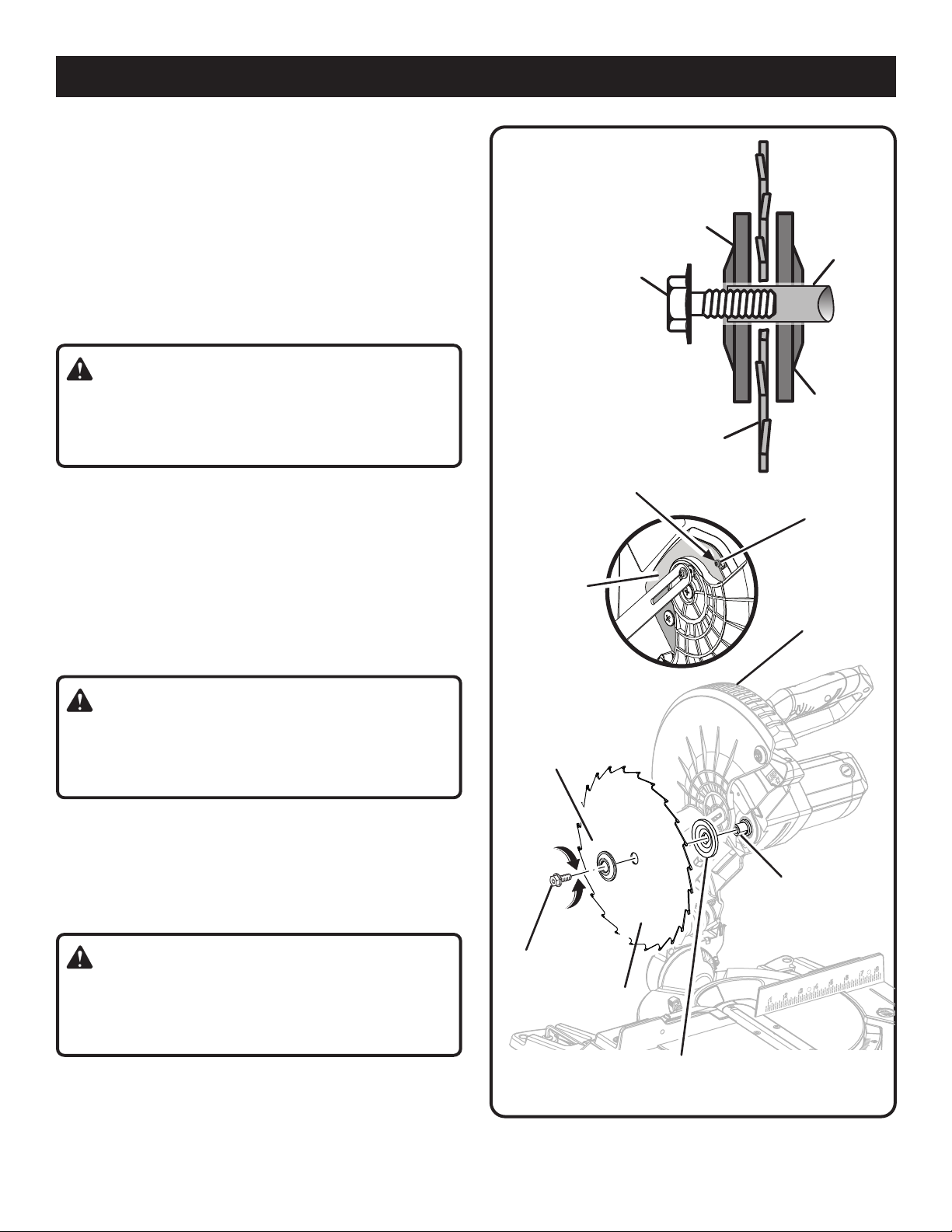

 Using the Phillips screwdriver end of the blade wrench,

loosen, but do not remove, the blade bolt cover screw.
Rotate lower blade guard and blade bolt cover up and
back to expose the blade bolt.

 Depress and hold the spindle lock button and rotate the

blade bolt until the spindle locks.

 Using the hex end of the blade wrench, loosen and remove

the blade bolt.

NOTE: The blade bolt has left-hand threads. Turn blade

bolt clockwise to loosen.

 Remove outer blade washer. Do not remove inner blade

washer.

 Wipe a drop of oil onto inner blade washer and outer

blade washer where they contact the blade.

WARNING:

If inner blade washer has been removed, replace it before
placing blade on spindle. Failure to do so could cause an
accident since blade will not tighten properly.

OUTER
BLADE

WASHER

BLADE

BOLT

NOTE : BEFORE USE,
ENSURE SCREW IS
TIGHTENED SECURELY
TO PREVENT GUARD
MOVEMENT

ARBOR

INNER

BLADE

WASHER

BLADE

BLADE BOLT

COVER SCREW

 Fit saw blade inside lower blade guard and onto spindle.

The blade teeth point downward at the front of saw as
shown in figure 13.

 Replace outer blade washer. The double “D” flats on the

blade washers align with the flats on the spindle.

 Depress and hold spindle lock button and replace blade

bolt.

NOTE: The blade bolt has left-hand threads. Turn blade bolt
counterclockwise to tighten.

CAUTION:

Always install the blade with the blade teeth and the arrow
printed on the side of the blade pointing down at the front
of the saw. The direction of blade rotation is also stamped
with an arrow on the upper blade guard.

 Tighten blade bolt securely.
 Replace the blade bolt cover and tighten blade bolt cover

screw securely.

 Lower blade guard.
 Raise and lower the saw arm to ensure lower blade guard

functions correctly.

WARNING:

Make sure the spindle lock button is not engaged before
reconnecting saw into power source. Never engage
spindle lock button when blade is rotating.

BLADE

BOLT

COVER

OUTER BLADE

WASHER WITH

DOUBLE “D”

FLATS

TO

LOOSEN

TO

TIGHTEN

BLADE

BOLT

LOWER

BLADE GUARD

FLAT(S)

ON SPINDLE

BLADE

INNER BLADE WASHER WITH

DOUBLE “D” FLATS

Fig. 13

16 — English

ASSEMBLY

NOTE: Many of the illustrations in this manual show only

portions of the compound miter saw. This is intentional so that
we can clearly show points being made in the illustrations.

Never operate the saw without all guards securely in
place and in good operating condition.

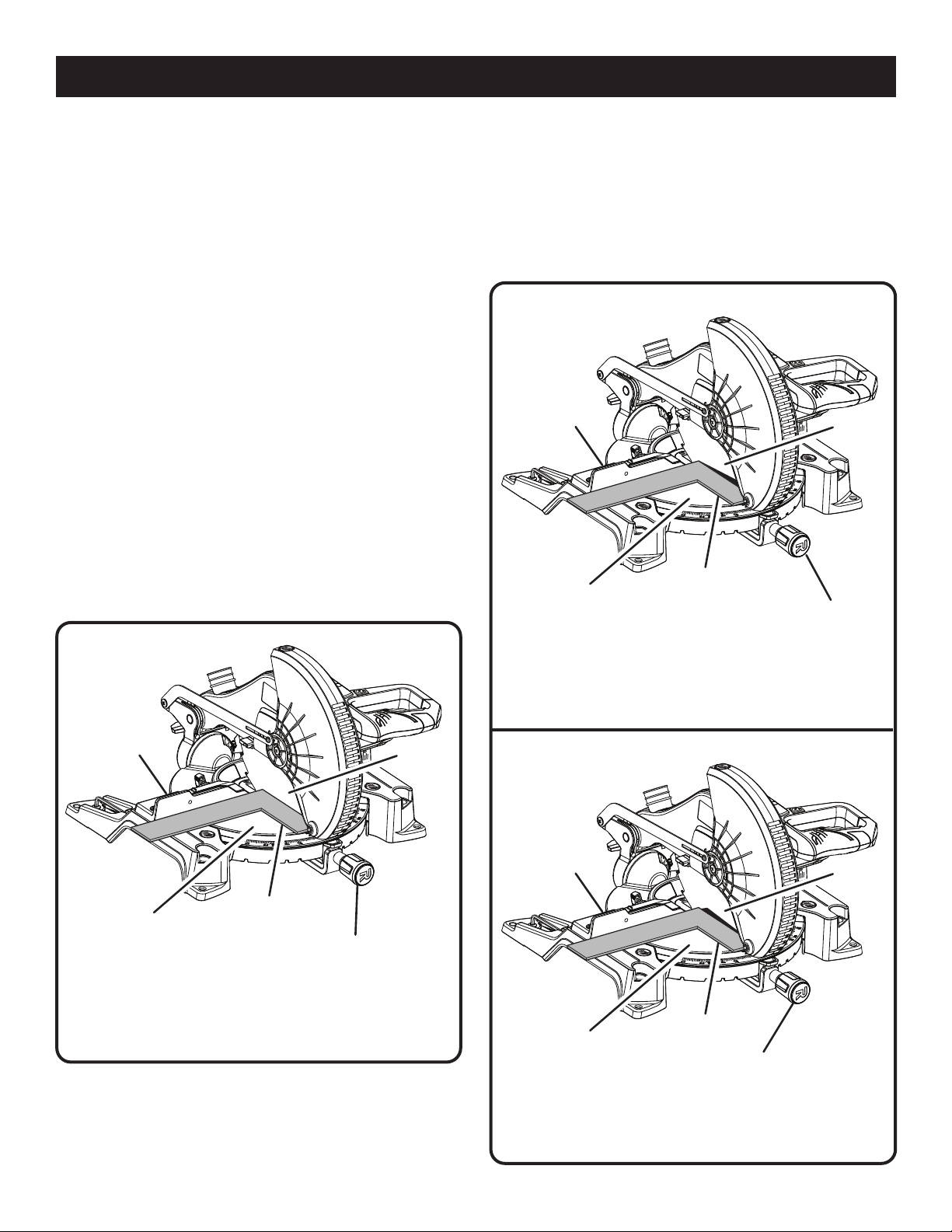

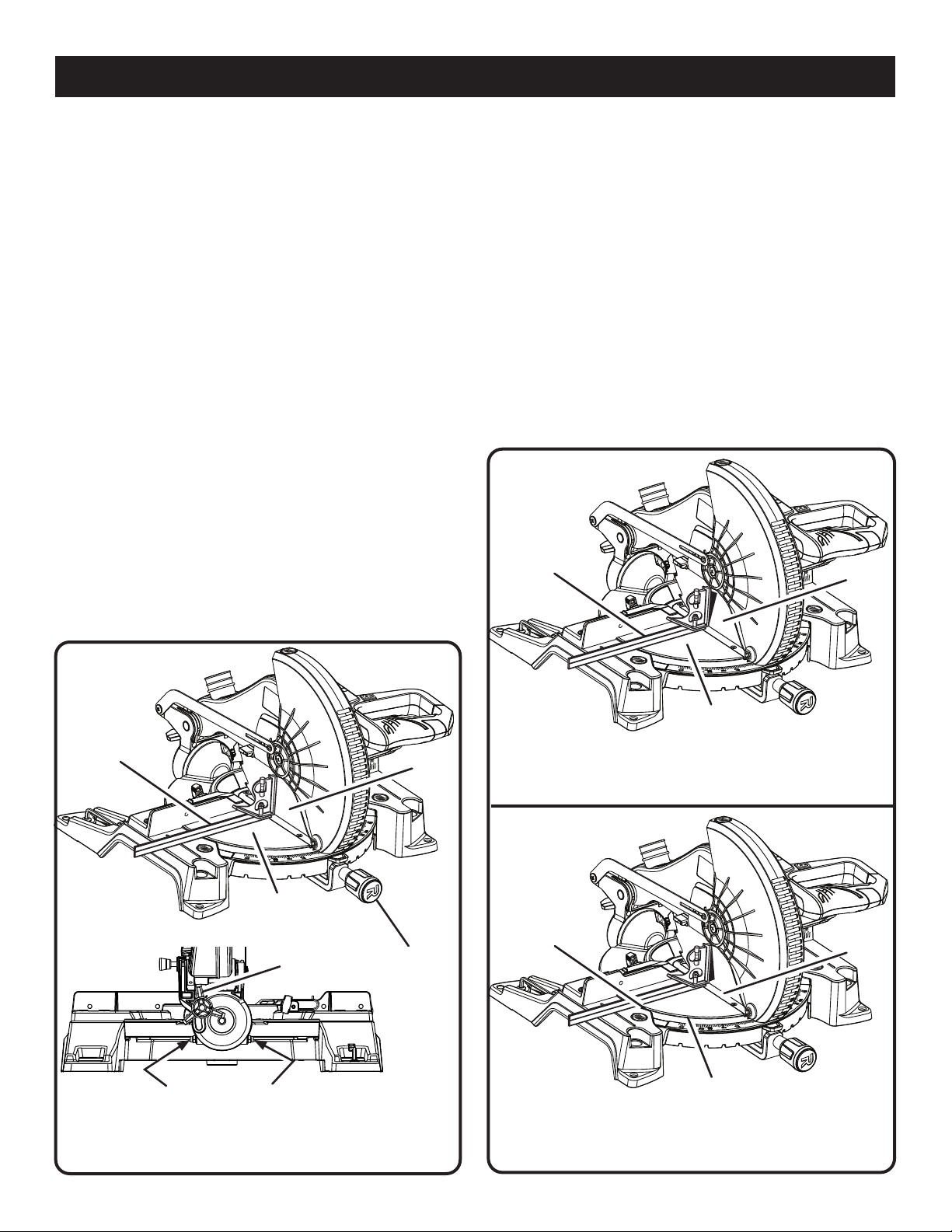

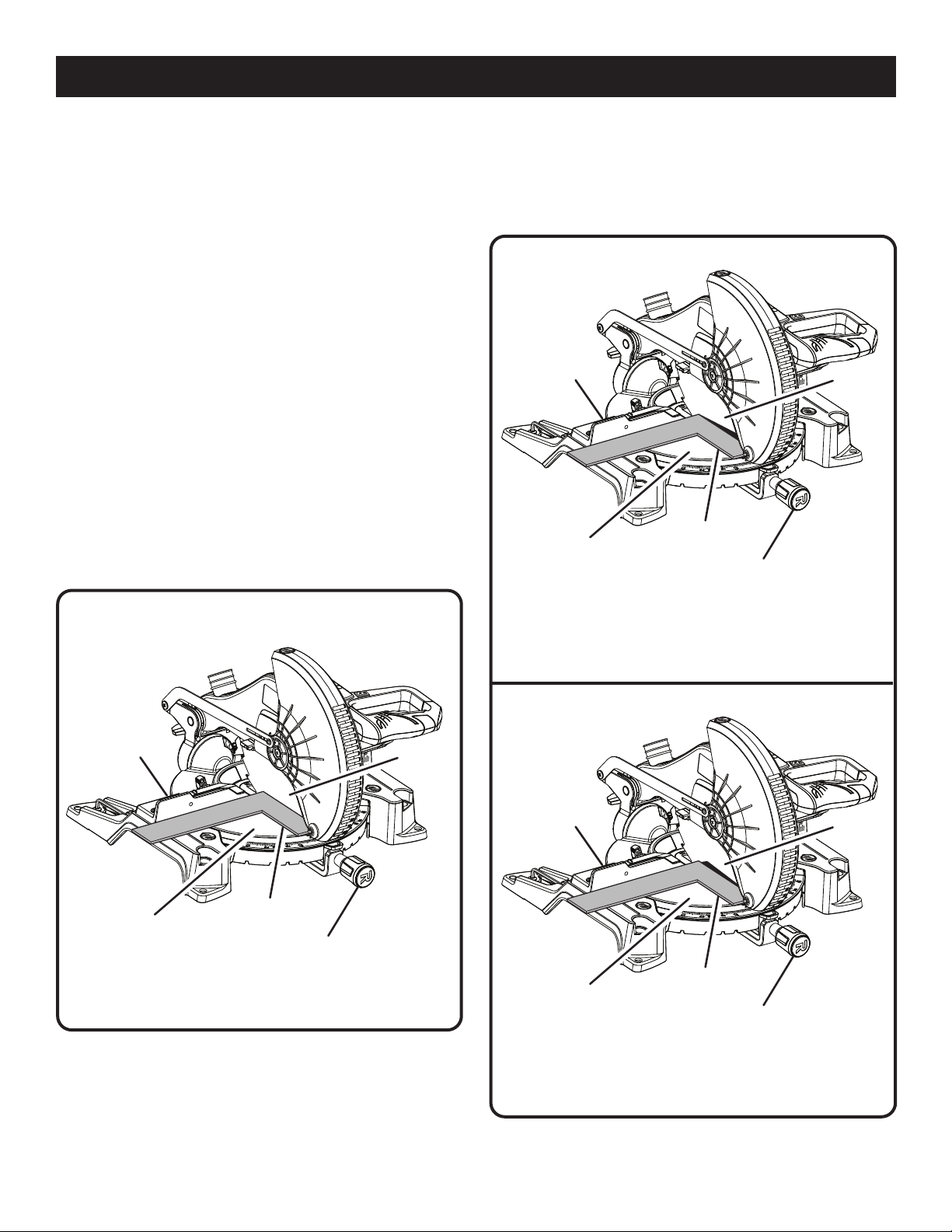

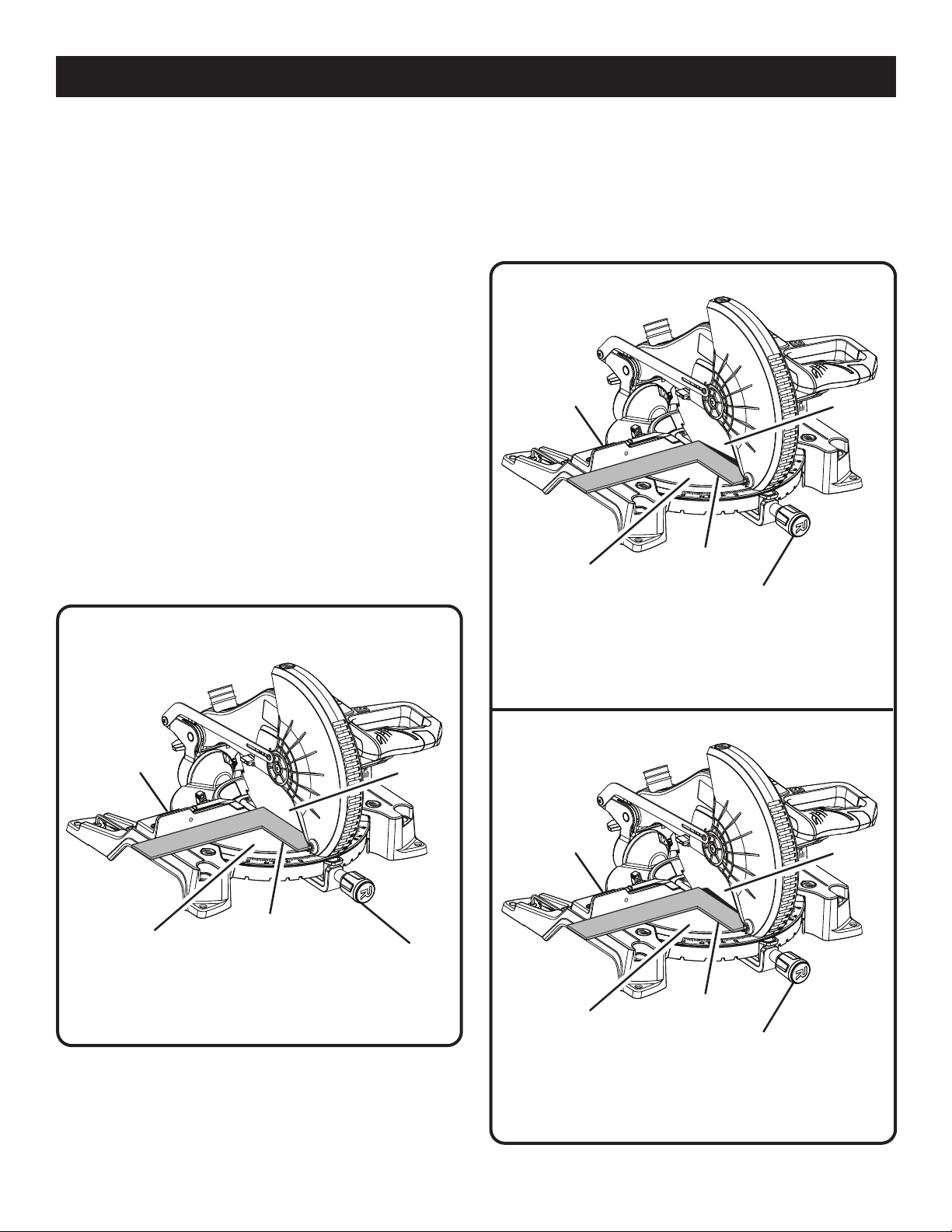

SQUARING THE SAW BLADE TO THE FENCE

See Figures 14 - 19.

 Unplug the saw.
 Pull the saw arm all the way down and engage the lock

pin to hold the saw arm in transport position.

 Loosen the miter lock handle approximately one-half turn.
 Rotate the miter table until the scale indicator on the

control arm is positioned at 0°.

 Securely tighten the miter lock handle.
 Loosen bevel lock knob and set saw arm at 0° bevel

(blade set 90° to miter table). Tighten bevel lock knob.

 Lay a framing square flat on the miter table. Place one

leg of the square against the fence. Slide the other leg
of the square against the flat part of saw blade.

NOTE: Make sure that the square contacts the flat part

of the saw blade, not the blade teeth.

 The edge of the square and the saw blade should be

parallel as shown in figure 14.

 If the front or back edge of the saw blade angles away

from the square as shown in figures 15 - 16, adjustments
are needed.

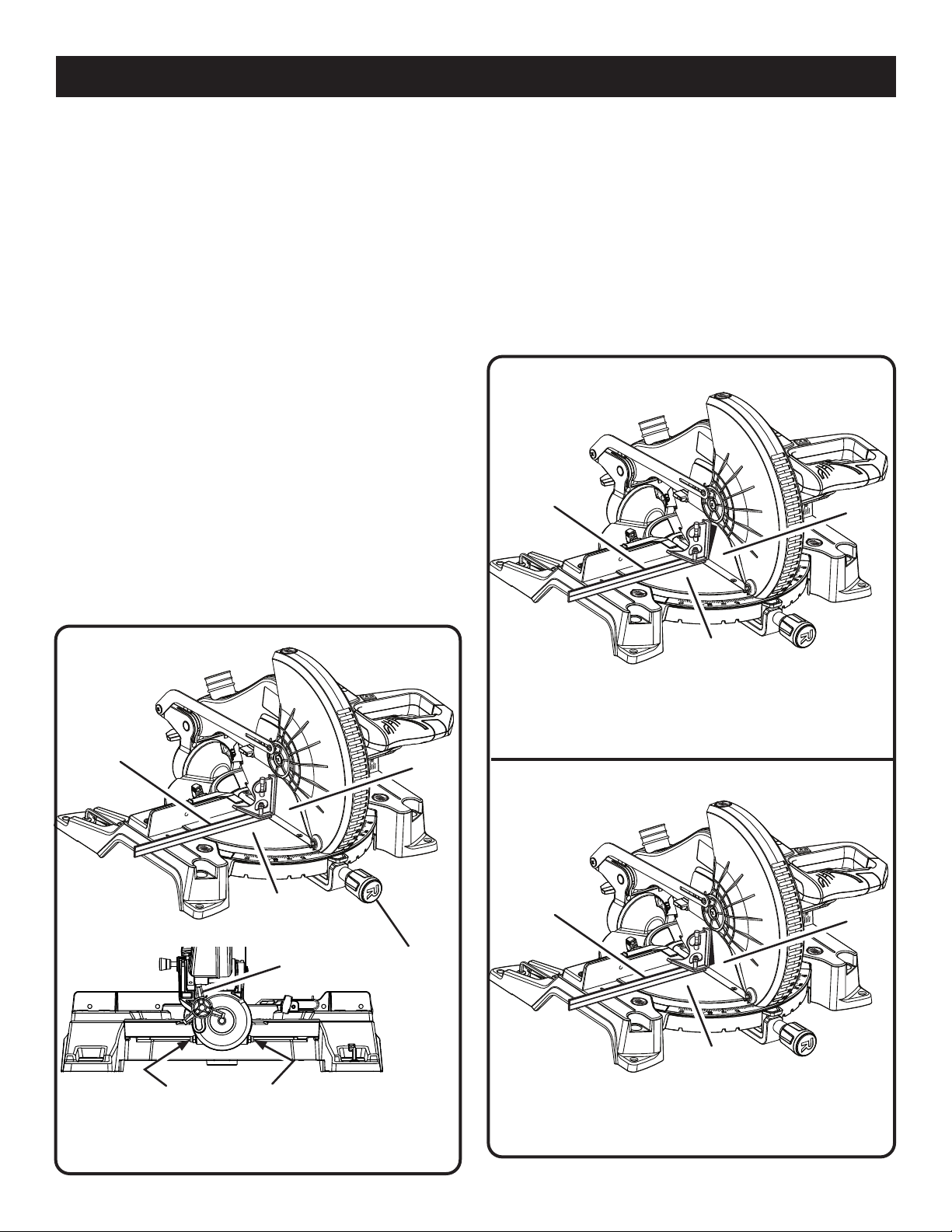

MITER
FENCE

MITER
TABLE

FRAMING

SQUARE

MITER

LOCK HANDLE

BLADE

MITER
FENCE

MITER
TABLE

VIEW OF BLADE SQUARE WITH FENCE

FRAMING

SQUARE

MITER

LOCK HANDLE

BLADE

Fig. 14

VIEW OF BLADE NOT SQUARE WITH FENCE,

ADJUSTMENTS ARE REQUIRED

MITER
FENCE

MITER
TABLE

VIEW OF BLADE NOT SQUARE WITH FENCE,

ADJUSTMENTS ARE REQUIRED

FRAMING

SQUARE

MITER

LOCK HANDLE

Fig. 15

BLADE

Fig. 16

17 — English

ASSEMBLY

 Loosen the fence screw and slide the partial sliding miter

fence toward the blade to access the socket head screws
securing the left miter fence to the table.

 Loosen the socket head screws that secure the miter

fence to the saw base.

 Rotate the miter fence left or right until the saw blade is

parallel with the square.

 Retighten the screws securely and recheck the blade-to-

fence alignment.

 Return the partial sliding miter fence to the home position

and retighten the fence screw to secure.

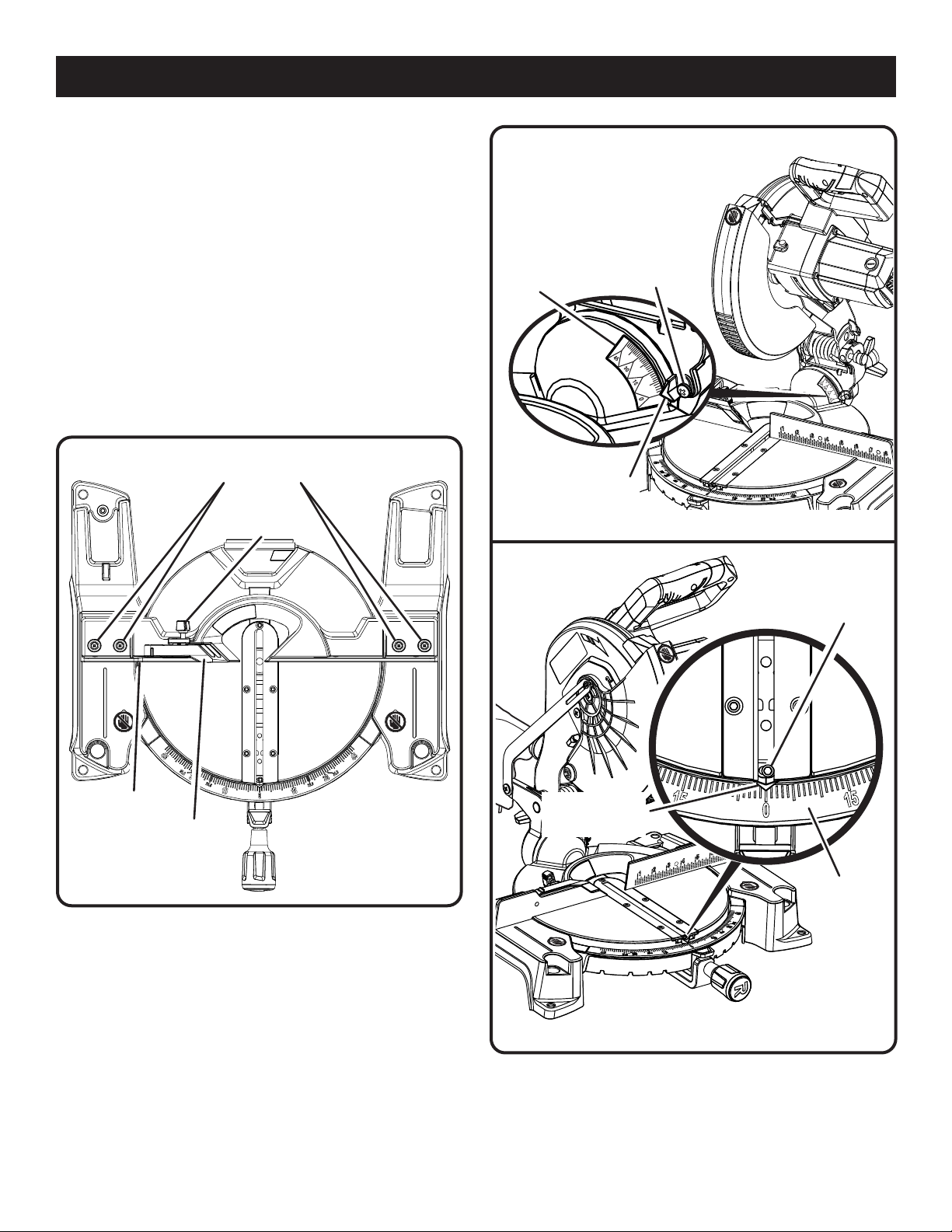

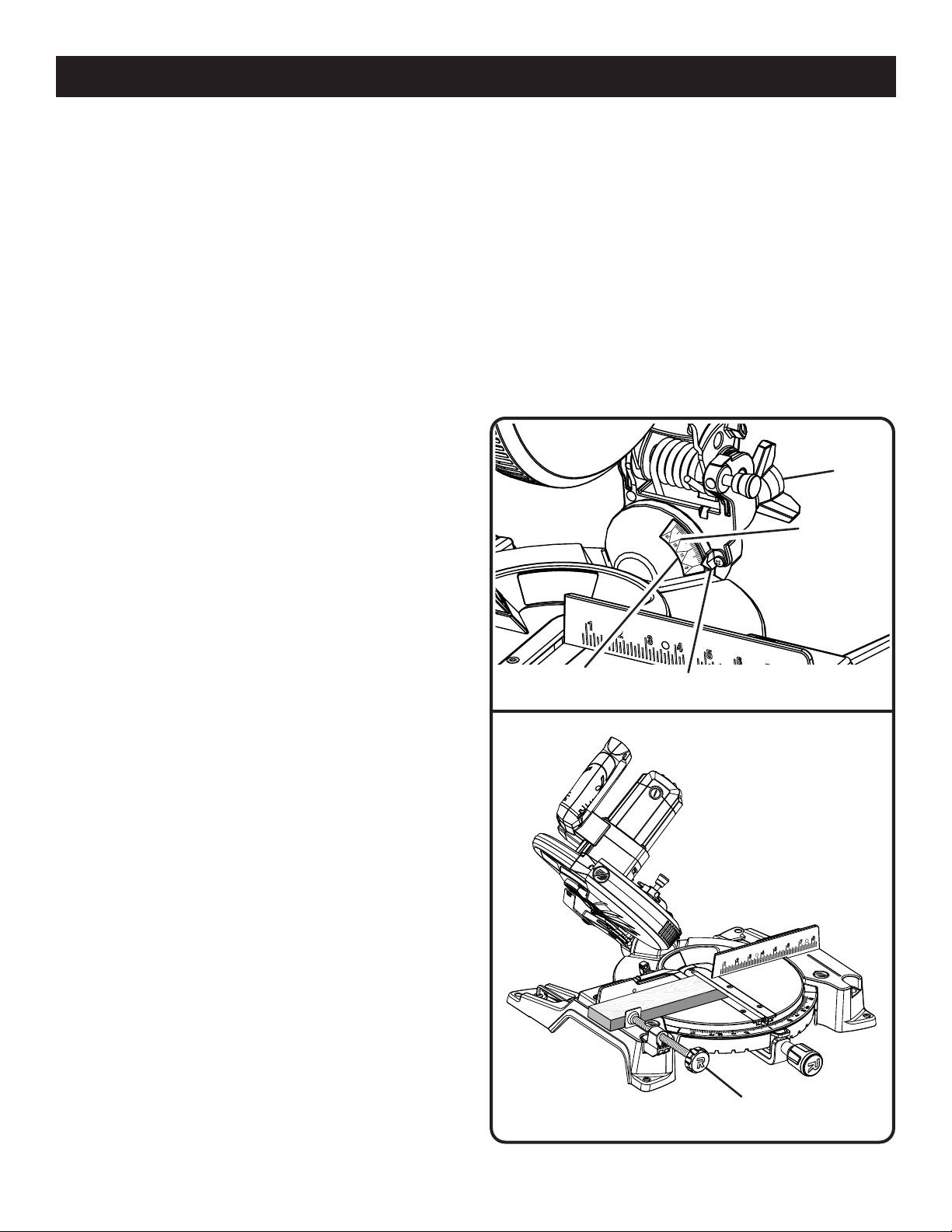

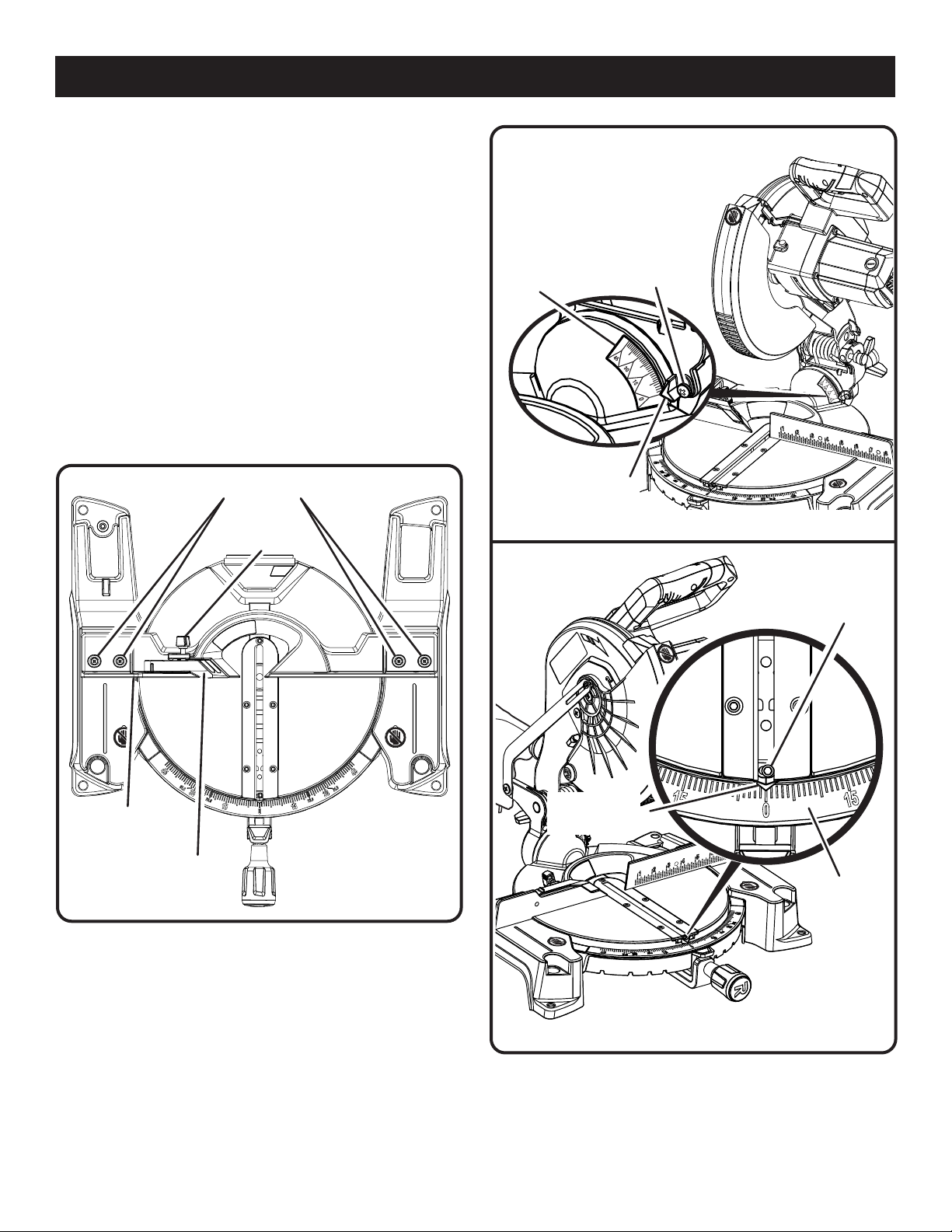

Your saw has several scale indicators. After squaring
adjustments have been made, it may be necessary to
loosen the indicator screws and reset them to zero. See

Figures 18 and 19.

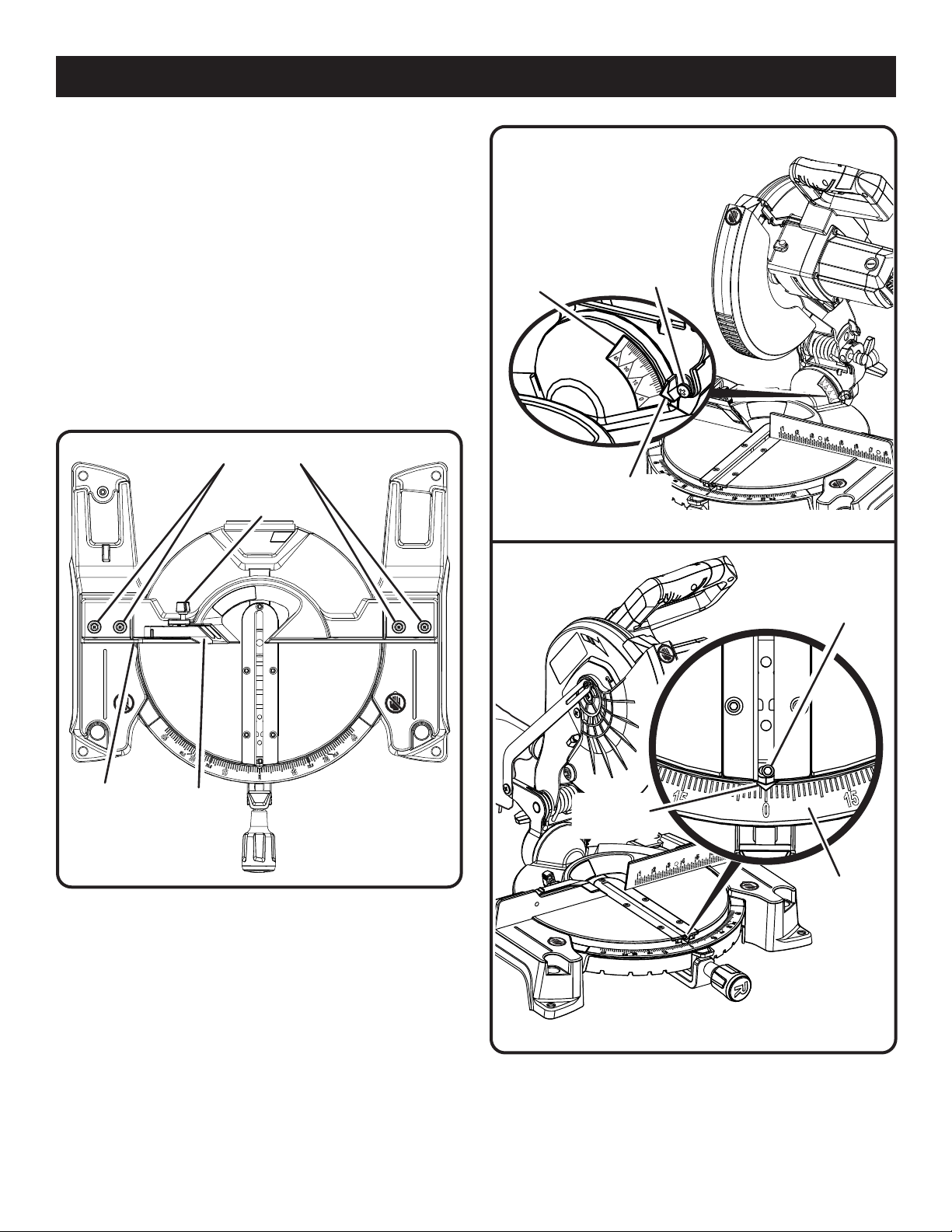

SOCKET HEAD

SCREW(S)

FENCE

SCREW

BEVEL
SCALE

INDICATOR

SCREW

SCALE

INDICATOR

Fig. 18

MITER
FENCE

PARTIAL
SLIDING

MITER
FENCE

INDICATOR

SCREW

SCALE

INDICATOR

Fig. 17

MITER
SCALE

Fig. 19

18 — English

ASSEMBLY

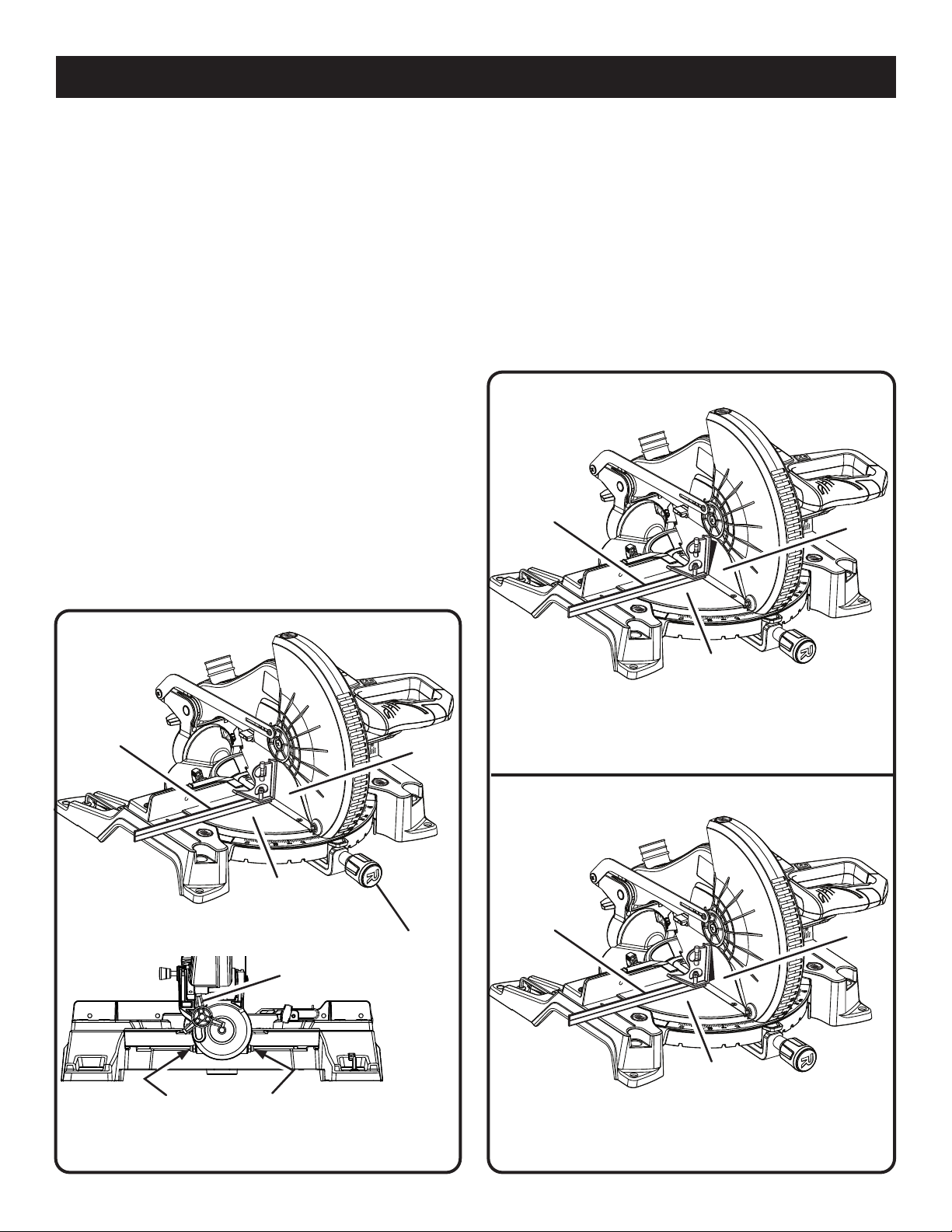

SQUARING THE BLADE TO THE MITER TABLE

See Figures 20 - 22.

 Unplug the saw.
 Pull the saw arm all the way down and engage the lock

pin to hold the saw arm in transport position.

 Loosen the miter lock handle approximately one-half turn.
 Rotate the miter table until the scale indicator on the

control arm is positioned at 0°.

 Securely tighten the miter lock handle.
 Loosen bevel lock knob and set saw arm at 0° bevel

(blade set 90° to miter table). Tighten bevel lock knob.

 Place a combination square against the miter table and

the flat part of saw blade.

NOTE: Make sure that the square contacts the flat part

of the saw blade, not the blade teeth.

 Rotate the blade by hand and check the blade-to-table

alignment at several points.

 The edge of the square and the saw blade should be

parallel as shown in figure 20.

 If the top or bottom of the saw blade angles away from

the square as shown in figures 21 and 22, adjustments
are needed.

 Loosen bevel lock knob.

 Adjust positive stop adjustment screw to bring saw

blade into alignment with the square. See Positive Stop
Adjustment in the Adjustment section.

 Retighten bevel lock knob. Recheck blade-to-table

alignment.

NOTE: The above procedure can be used to check blade

squareness of the saw blade to the miter table at both 0°
and 45° angles.

Your saw has several scale indicators. After squaring adjust­ments have been made, it may be necessary to loosen the
indicator screws and reset them to zero. See Figures 18 and 19.

COMBINATION

SQUARE

BLADE

COMBINATION

SQUARE

ADJUSTMENT SCREWS

MITER
TABLE

BEVEL

LOCK KNOB

POSITIVE STOP

CORRECT VIEW OF BLADE

SQUARE WITH MITER TABLE

BLADE

MITER

LOCK

HANDLE

Fig. 20

MITER
TABLE

VIEW OF BLADE NOT SQUARE WITH MITER

TABLE, ADJUSTMENTS ARE REQUIRED

COMBINATION

SQUARE

MITER
TABLE

VIEW OF BLADE NOT SQUARE WITH MITER TABLE,

ADJUSTMENTS ARE REQUIRED

Fig. 21

BLADE

Fig. 22

19 — English

OPERATION

WARNING:

Do not allow familiarity with tools to make you careless.
Remember that a careless fraction of a second is
sufficient to inflict serious injury.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.

WARNING:

Do not use any attachments or accessories not
recommended by the manufacturer of this tool. The use
of attachments or accessories not recommended can
result in serious personal injury.

APPLICATIONS

This product has been designed only for the purposes listed
below:

 Cross cutting wood, wood composition and plastic (do

not cut metals, ceramics, or masonry products.)

 Cross cutting miters, joints, etc. for picture frames

moldings, door casings, and fine joinery

 Bevel cutting and compound cutting of lumber and moldings
NOTE: The blade provided is fine for most wood cutting

operations, but for fine joinery cuts or cutting plastic, use
one of the accessory blades available from the dealer.

WARNING:

Before starting any cutting operation, clamp or bolt the
compound miter saw to a workbench. Never operate the
miter saw on the floor or in a crouched position. Failure
to heed this warning can result in serious personal injury.

WARNING:

To avoid serious personal injury, always tighten the miter
lock handle and bevel lock knob securely before making
a cut. Failure to do so could result in movement of the
control arm or miter table while making a cut.

NOTICE:

Do not start the compound miter saw without checking
for interference between the blade and the miter fence.
Damage could result to the blade if it strikes the miter
fence during operation of the saw.

CUTTING WITH YOUR COMPOUND
MITER SAW

WARNING:

When using a work clamp or C-clamp to secure your
workpiece, clamp workpiece on one side of the blade
only. The workpiece must remain free on one side of the
blade to prevent the blade from binding in workpiece. The
workpiece binding the blade will cause motor stalling and
kickback. This situation could cause an accident resulting
in possible serious personal injury.

WARNING:

NEVER move the workpiece or make adjustment to any
cutting angle while the saw is running and the blade is
rotating. Any slip can result in contact with the blade
causing serious personal injury.

LED LIGHTING SYSTEM

See Figure 23.

WARNING:

Do not stare into the light beam (not even from a dis­tance). Staring into the light beam may result in serious
injury or vision loss.

The LED lighting system casts the shadow of the blade onto
the workpiece. This results in greater accuracy of cuts and
requires no adjustments.

To use this feature, turn the LED switch on.
Bring the saw arm down so that the blade is approximately

1/4 in. from the workpiece. The shadow of the blade will be
projected onto the workpiece, indicating where the blade
teeth will make contact as the cut is made.

WARNING:

To avoid serious personal injury, keep hands outside
the no hands zone, at least 4 in. from the blade. Never
perform any cutting operation freehand (without holding
workpiece against the fence). The blade could grab the
workpiece if it slips or twists.

20 — English

OPERATION

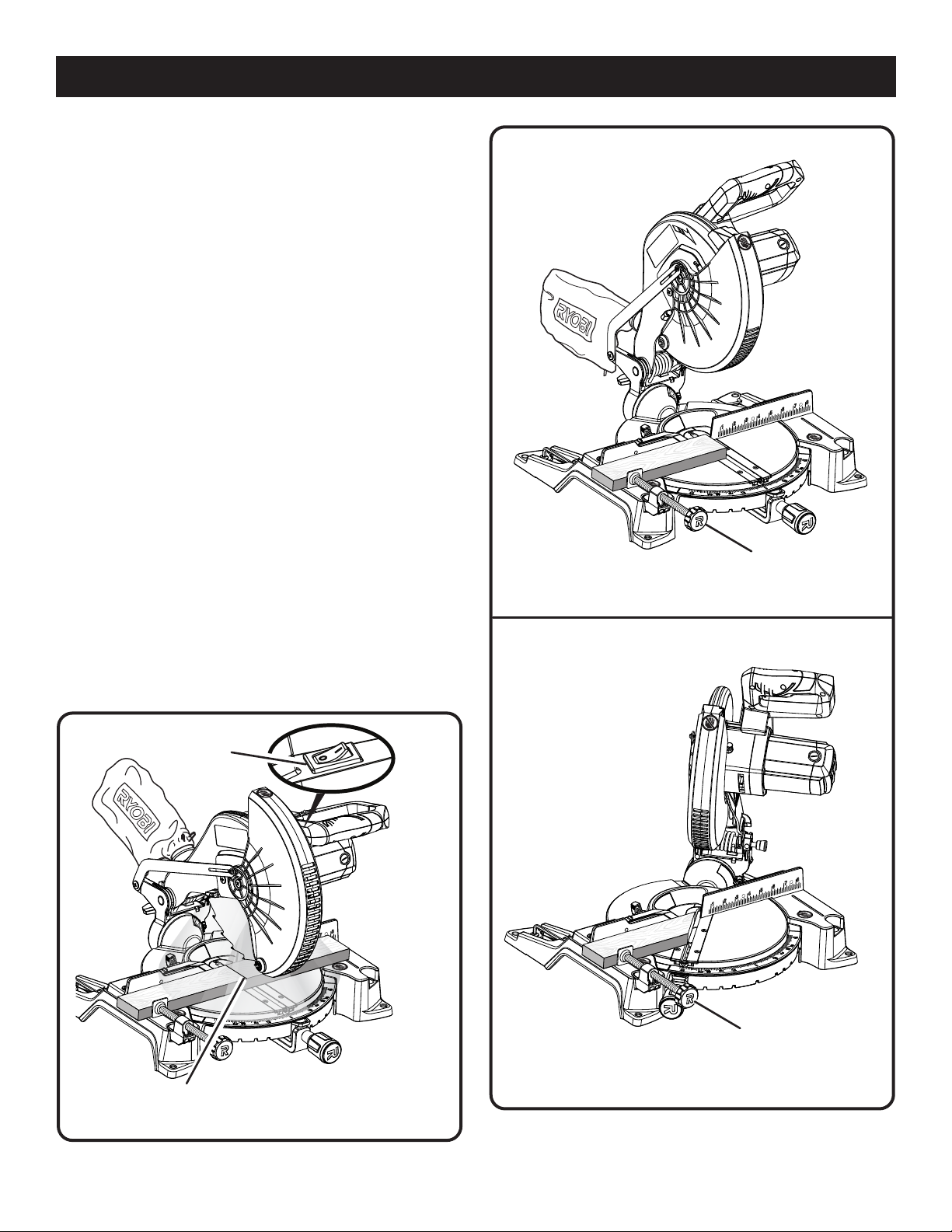

TO MITER CUT/CROSS CUT

See Figures 24 - 25.

A cross cut is made by cutting across the grain of the workpiece.
A straight cross cut is made with the miter table set at the 0°
position. Miter cross cuts are made with the miter table set at
some angle other than zero.

NOTE: It may be necessary to adjust the partial sliding miter
fence to ensure proper clearance prior to making the cut.

 Pull out the lock pin and lift saw arm to its full height.
 Loosen the miter lock handle. Rotate the miter lock handle

approximately one-half turn to the left to loosen.

 Rotate the control arm until the pointer aligns with the desired

angle on the miter scale.

 Tighten the miter lock handle securely.
 Place the workpiece flat on the miter table with one edge

securely against the fence. If the board is warped, place
the convex side against the fence. If the concave edge of a
board is placed against the fence, the board could collapse
on the blade at the end of the cut, jamming the blade. See

Figures 32 - 33.

 When cutting long pieces of lumber or molding, support the

opposite end of the stock with a roller stand or with a work
surface level with the miter table. See Figure 30.

 Turn the LED switch on.
 Lower the blade and align the cutting line on the workpiece

with the edge of saw blade or the blade shadow.

 Grasp the stock firmly with one hand and secure it against

the fence. Use the work clamp, C-clamp, or other suitable
clamp to secure the workpiece when possible.

CROSS CUT

MITER CUT

WORK

CLAMP

Fig. 24

LED

SWITCH

SHADOW OF BLADE

TEETH PROJECTED ONTO

WORKPIECE

WORK

CLAMP

Fig. 25

Fig. 23

21 — English

OPERATION

 Before turning on the saw, perform a dry run of the cutting

operation just to make sure that no problems will occur when
the cut is made.

 Grasp the saw handle firmly. Depress the trigger lockout

lever and squeeze the switch trigger. Allow several seconds
for the blade to reach maximum speed.

 Slowly lower the blade into and through the workpiece.
 Release the switch trigger and allow the blade to stop

rotating before raising the blade out of workpiece. Wait until
the electric brake stops blade from turning before removing
the workpiece from the miter table.

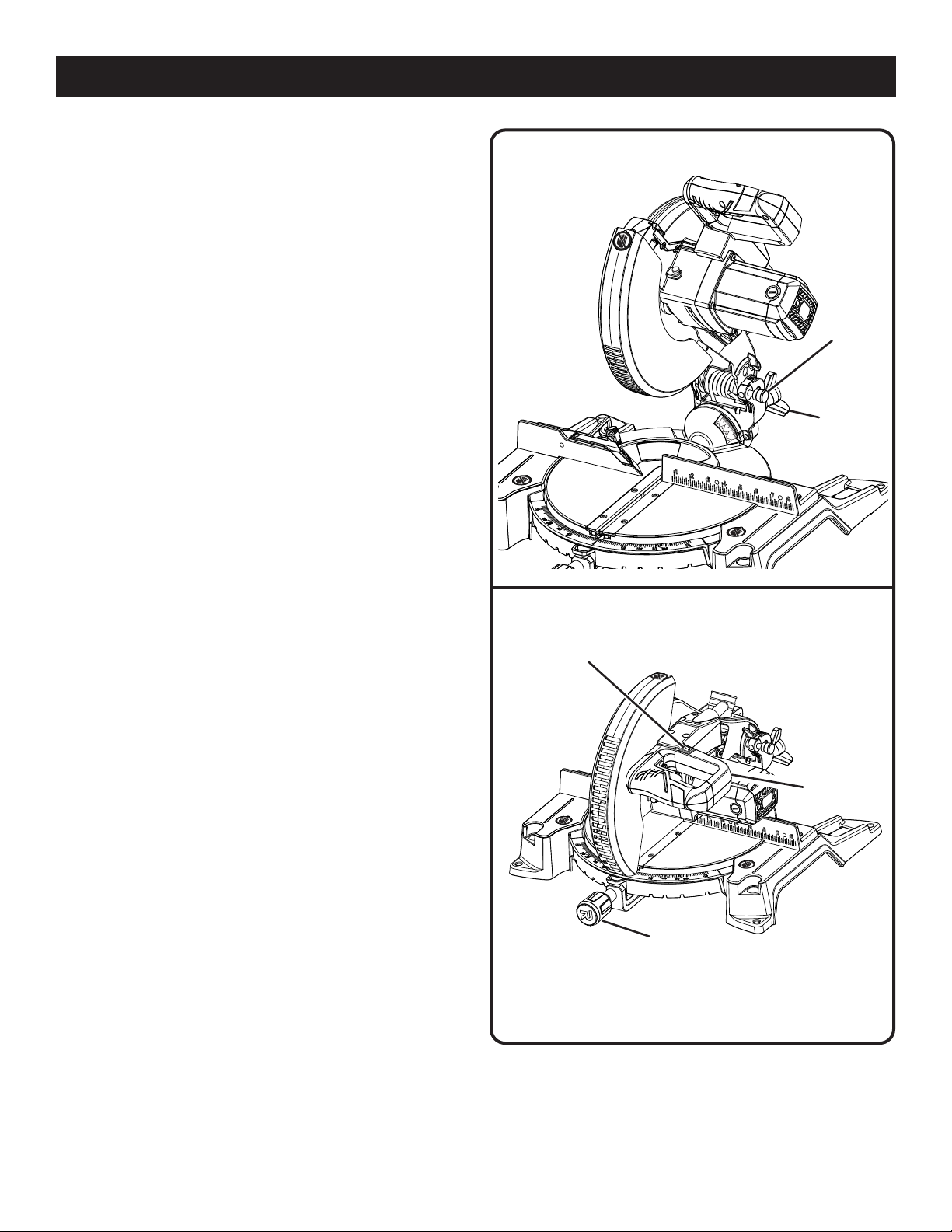

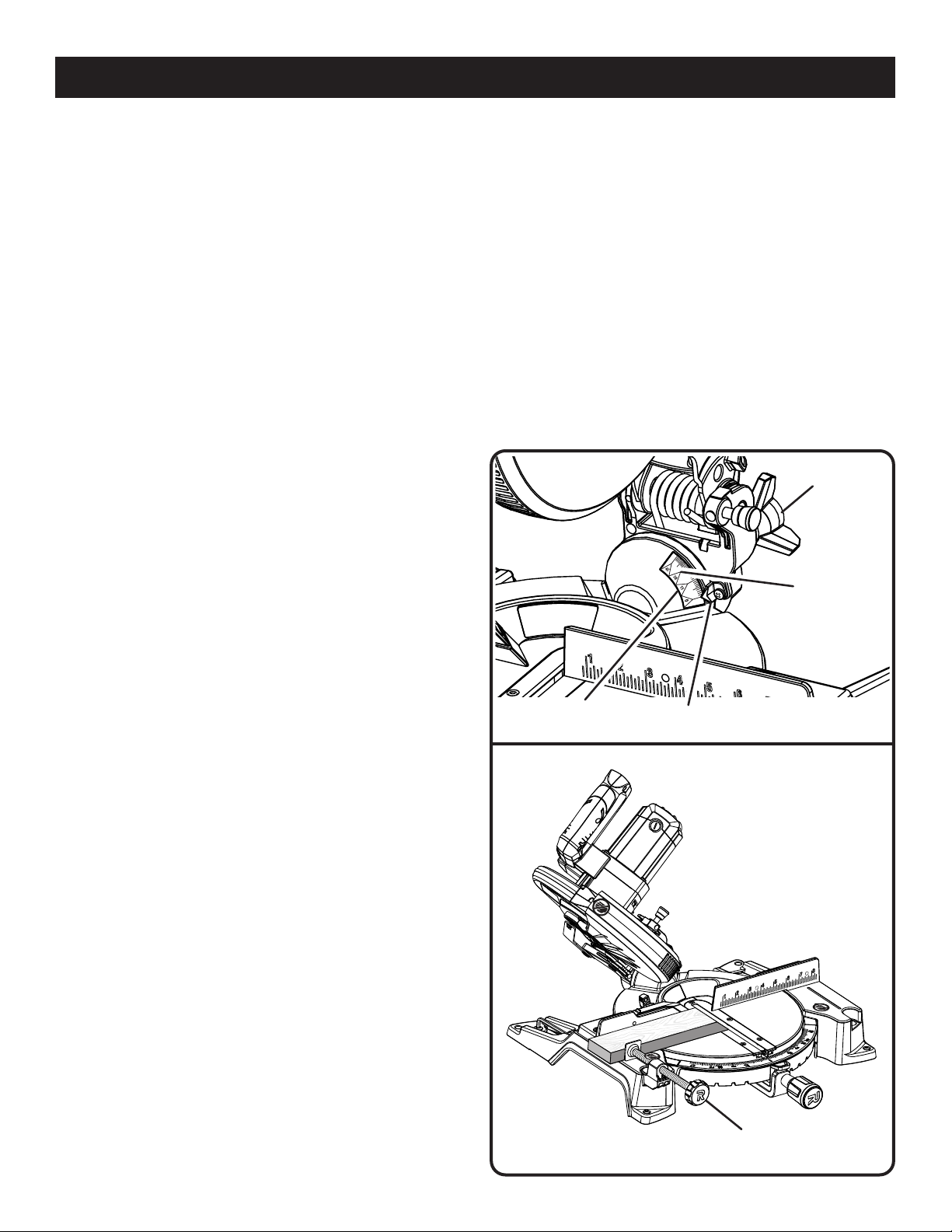

TO BEVEL CUT

See Figures 26 - 27.

A bevel cut is made by cutting across the grain of the
workpiece with the blade angled to the workpiece. A straight
bevel cut is made with the miter table set at the zero degree
position and the blade set at an angle between 0° and 45°.

NOTE: It may be necessary to adjust the partial sliding miter
fence to ensure proper clearance prior to making the cut.

 Pull out the lock pin and lift saw arm to its full height.
 Loosen the miter lock handle. Rotate the miter lock handle

approximately one-half turn to the left to loosen.

 Rotate the control arm until the pointer aligns with zero

on the miter scale.

 Tighten the miter lock handle securely.
 The 45° triangle on the miter fence provides for the

maximum clearance required for adjusting the miter saw’s
angle when making a bevel or compound cut.

 Loosen the bevel lock knob and move the saw arm to

the left to the desired bevel angle.

 Bevel angles can be set from 0° to 45°.
 Align the indicator point for the desired angle.
 Once the saw arm has been set at the desired angle,

securely tighten the bevel lock knob.

 Place the workpiece flat on the miter table with one edge

securely against the fence. If the board is warped, place
the convex side against the fence. If the concave edge
of a board is placed against the fence, the board could
collapse on the blade at the end of the cut, jamming the
blade. See Figures 32 - 33.

 When cutting long pieces of lumber or molding, support

the opposite end of the stock with a roller stand or with
a work surface level with the miter table. See Figure 30.

 Turn the LED switch on.
 Lower the blade and align the cutting line on the workpiece

with the edge of saw blade or the blade shadow.

 Grasp the stock firmly with one hand and secure it against

the fence. Use the work clamp, C-clamp, or other suitable
clamp to secure the workpiece when possible.

 Before turning on the saw, perform a dry run of the cutting

operation just to make sure that no problems will occur
when the cut is made.

 Grasp the saw handle firmly. Depress the trigger lockout

lever and squeeze the switch trigger. Allow several seconds
for the blade to reach maximum speed.

 Slowly lower the blade into and through the workpiece.
 Release the switch trigger and allow the saw blade to stop

rotating before raising the blade out of workpiece. Wait
until the electric brake stops blade from turning before
removing the workpiece from miter table.

BEVEL LOCK

KNOB

SCALE

INDICATOR

BEVEL
SCALE

INDICATOR

POINT

BEVEL CUT

WORK CLAMP

Fig. 26

Fig. 27

22 — English

OPERATION

TO COMPOUND MITER CUT

See Figures 28 - 29.

A compound miter cut is a cut made using a miter angle and
a bevel angle at the same time. This type of cut is used to
make picture frames, cut molding, make boxes with sloping
sides, and for certain roof framing cuts.

To make this type of cut the control arm on the miter table
must be rotated to the correct angle and the saw arm must
be tilted to the correct bevel angle. Care should always
be taken when making compound miter setups due to the
interaction of the two angle settings.

Adjustments of miter and bevel settings are interdependent
with one another. Each time you adjust the miter setting you
change the effect of the bevel setting. Also, each time you
adjust the bevel setting you change the effect of the miter
setting.

It may take several settings to obtain the desired cut. The
first angle setting should be checked after setting the second
angle, since adjusting the second angle affects the first.

Once the two correct settings for a particular cut have been
obtained, always make a test cut in scrap material before
making a finish cut in good material.

NOTE: It may be necessary to adjust the partial sliding miter
fence to ensure proper clearance prior to making the cut.

 Pull out the lock pin and lift saw arm to its full height.
 Loosen the miter lock handle. Rotate the miter lock handle

approximately one-half turn to the left to loosen.

 Rotate the control arm until the pointer aligns with the

desired angle on the miter scale.

 Tighten the miter lock handle securely.
 Loosen the bevel lock knob and move the saw arm to

the left to the desired bevel angle.

 Bevel angles can be set from 0° to 45°.
 Once the saw arm has been set at the desired angle,

securely tighten the bevel lock knob.

 Recheck miter angle setting. Make a test cut in scrap

material.

 Place the workpiece flat on the miter table with one edge

securely against the fence. If the board is warped, place
the convex side against the fence. If the concave edge
of a board is placed against the fence, the board could
collapse on the blade at the end of the cut, jamming the
blade. See Figures 32 - 33.

 When cutting long pieces of lumber or molding, support

the opposite end of the stock with a roller stand or with
a work surface level with the miter table. See Figure 30.

 Turn the LED switch on.
 Lower the blade and align the cutting line on the workpiece

with the edge of saw blade or the blade shadow.

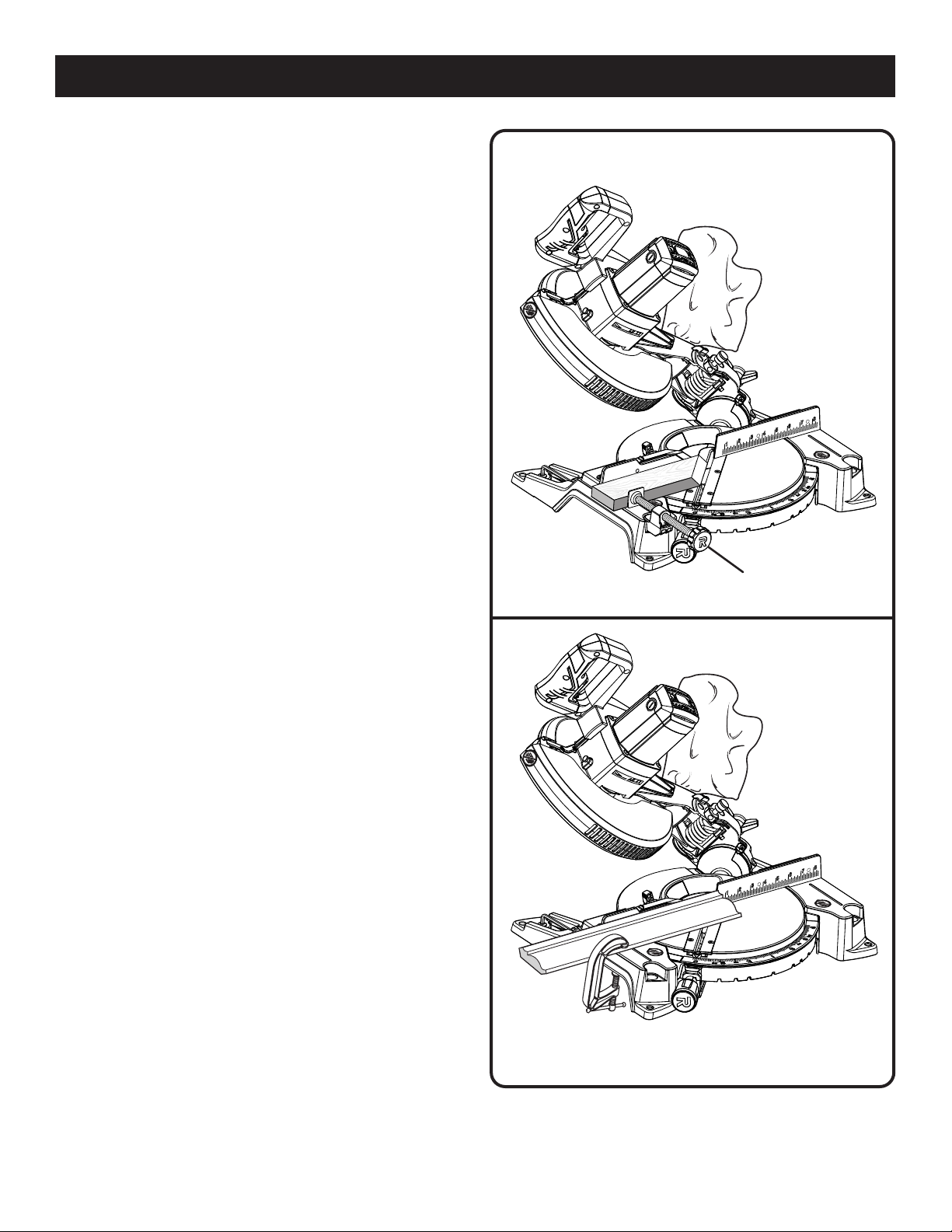

COMPOUND MITER CUT

WORK CLAMP

Fig. 28

45° X 45° COMPOUND MITER CUT

Fig. 29

23 — English

OPERATION

 Grasp the stock firmly with one hand and secure it against

the fence. Use the work clamp, C-clamp, or other suitable
clamp to secure the workpiece when possible.

 Before turning on the saw, perform a dry run of the cutting

operation just to make sure that no problems will occur
when the cut is made.

 Grasp the saw handle firmly. Depress the trigger lockout

lever and squeeze the switch trigger. Allow several seconds
for the blade to reach maximum speed.

 Slowly lower the blade into and through the workpiece.
 Release the switch trigger and allow the saw blade to stop

rotating before raising the blade out of workpiece. Wait
until the electric brake stops blade from turning before
removing the workpiece from miter table.

TO SUPPORT LONG WORKPIECES

See Figure 30.

Long workpieces need extra supports. Supports, roller stand,
or work surface level with the saw table should be placed
along the workpiece so it does not sag. The support should
let the workpiece lay flat on the base of the saw and work
table during the cutting operation. Use the work clamp,
C-clamp, or other suitable clamp to secure the workpiece
when possible.

LONG

WORKPIECE

WORKPIECE

SUPPORTS

Fig. 30

24 — English

OPERATION

CUTTING COMPOUND MITERS

To aid in making the correct settings, the compound angle setting chart below has been provided. Since compound cuts
are the most difficult to accurately obtain, trial cuts should be made in scrap material, and much thought and planning
made, prior to making the required cut.

PITCH

OF SIDE

0°

5°

10°

15°

20°

25°

30°

35°

40°

45°

50°

55°

60°

65°

70°

75°

80°

85°

90°

NUMBER OF SIDES

4 5 6 7 8 9 10

M- 45.00°
B- 0.00°

M- 44.89°
B- 3.53°

M- 44.56°
B- 7.05°

M- 44.01°
B- 10.55°

M- 43.22°
B- 14.00°

M- 42.19°
B- 17.39°

M- 40.89°
B- 20.70°

M- 39.32°
B- 23.93°

M- 37.45°
B- 27.03°

M- 35.26°
B- 30.00°

M- 32.73°
B- 32.80°

M- 29.84°
B- 35.40°

M- 26.57°
B- 37.76°

M- 22.91°
B- 39.86°

M- 18.88°
B- 41.64°

M- 14.51°
B- 43.08°

M- 9.85°
B- 44.14°

M- 4.98°
B- 44.78°

M- 0.00°
B- 45.00°

M- 36.00°
B- 0.00°

M- 35.90°
B- 2.94°

M- 35.58°
B- 5.86°

M- 35.06°
B- 8.75°

M- 34.32°
B- 11.60°

M- 33.36°
B- 14.38°

M- 32.18°
B- 17.09°

M- 30.76°
B- 19.70°

M- 29.10°
B- 22.20°

M- 27.19°
B- 24.56°

M- 25.03°
B- 26.76°

M- 22.62°
B- 28.78°

M- 19.96°
B- 30.60°

M- 17.07°
B- 32.19°

M- 13.95°
B- 33.53°

M- 10.65°
B- 34.59°

M- 7.19°
B- 35.37°

M- 3.62°
B- 35.84°

M- 0.00°
B- 36.00°

M- 30.00°
B- 0.00°

M- 29.91°
B- 2.50°

M- 29.62°
B- 4.98°

M- 29.15°
B- 7.44°

M- 28.48°
B- 9.85°

M- 27.62°
B- 12.20°

M- 26.57°
B- 14.48°

M- 25.31°
B- 16.67°

M- 23.86°
B- 18.75°

M- 22.21°
B- 20.70°

M- 20.36°
B- 22.52°

M- 18.32°
B- 24.18°

M- 16.10°
B- 25.66°

M- 13.71°
B- 26.95°

M- 11.17°
B- 28.02°

M- 8.50°
B- 28.88°

M- 5.73°
B- 29.50°

M- 2.88°
B- 29.87°

M- 0.00°
B- 30.00°

M- 25.71°
B- 0.00°

M- 25.63°
B- 2.17°

M- 25.37°
B- 4.32°

M- 24.95°
B- 6.45°

M- 24.35°
B- 8.53°

M- 23.56°
B- 10.57°

M- 22.64°
B- 12.53°

M- 21.53°
B- 14.41°

M- 20.25°
B- 16.19°

M- 18.80°
B- 17.87°

M- 17.20°
B- 19.41°

M- 15.44°
B- 20.82°

M- 13.54°
B- 22.07°

M- 11.50°
B- 23.16°

M- 9.35°
B- 24.06°

M- 7.10°
B- 24.78°

M- 4.78°
B- 25.30°

M- 2.40°
B- 25.61°

M- 0.00°
B- 25.71°

M- 22.50°
B- 0.00°

M- 22.42°
B- 1.91°

M- 22.19°
B- 3.81°

M- 21.81°
B- 5.68°

M- 21.27°
B- 7.52°

M- 20.58°
B- 9.31°

M- 19.73°
B- 11.03°

M- 18.74°
B- 12.68°

M- 17.60°
B- 14.24°

M- 16.32°
B- 15.70°

M- 14.91°
B- 17.05°

M- 13.36°
B- 18.27°

M- 11.70°
B- 19.35°

M- 9.93°
B- 20.29°

M- 8.06°
B- 21.08°

M- 6.12°
B- 21.69°

M- 4.11°
B- 22.14°

M- 2.07°
B- 22.41°

M- 0.00°
B- 22.50°

M- 20.00°
B- 0.00°

M- 19.93°
B- 1.71°

M- 19.72°
B- 3.40°

M- 19.37°
B- 5.08°

M- 18.88°
B- 6.72°

M- 18.26°
B- 8.31°

M- 17.50°
B- 9.85°

M- 16.60°
B- 11.31°

M- 15.58°
B- 12.70°

M- 14.43°
B- 14.00°

M- 13.17°
B- 15.19°

M- 11.79°
B- 16.27°

M- 10.31°
B- 17.23°

M- 8.74°
B- 18.06°

M- 7.10°
B- 18.75°

M- 5.38°
B- 19.29°

M- 3.62°
B- 19.68°

M- 1.82°
B- 19.92°

M- 0.00°
B- 20.00°

M- 18.00°
B- 0.00°

M- 17.94°
B- 1.54°

M- 17.74°
B- 3.08°

M- 17.42°
B- 4.59°

M- 16.98°
B- 6.07°

M- 16.41°
B- 7.50°

M- 15.72°
B- 8.89°

M- 14.90°
B- 10.21°

M- 13.98°
B- 11.46°

M- 12.94°
B- 12.62°

M- 11.80°
B- 13.69°

M- 10.56°
B- 14.66°

M- 9.23°
B- 15.52°

M- 7.82°
B -16.26°

M- 6.34°
B- 16.88°

M- 4.81°
B- 17.37°

M- 3.23°
B- 17.72°

M- 1.62°
B- 17.93°

M- 0.00°
B- 18.00°

Each B (Bevel) and M (Miter) Setting is Given to the Closest 0.005°.

COMPOUND-ANGLE SETTINGS FOR POPULAR STRUCTURES

25 — English

OPERATION

CUTTING CROWN MOLDING

The compound miter saw does an excellent job of cutting
crown molding. In general, compound miter saws do a better
job of cutting crown molding than any other tool made.

In order to fit properly, crown molding must be compound
mitered with extreme accuracy.

The two contact surfaces on a piece of crown molding that
fit flat against the ceiling and the wall of a room are at angles
that, when added together, equal exactly 90°. Most crown
molding has a top rear angle (the section that fits flat against
the ceiling) of 52° and a bottom rear angle (the section that
fits flat against the wall) of 38°.

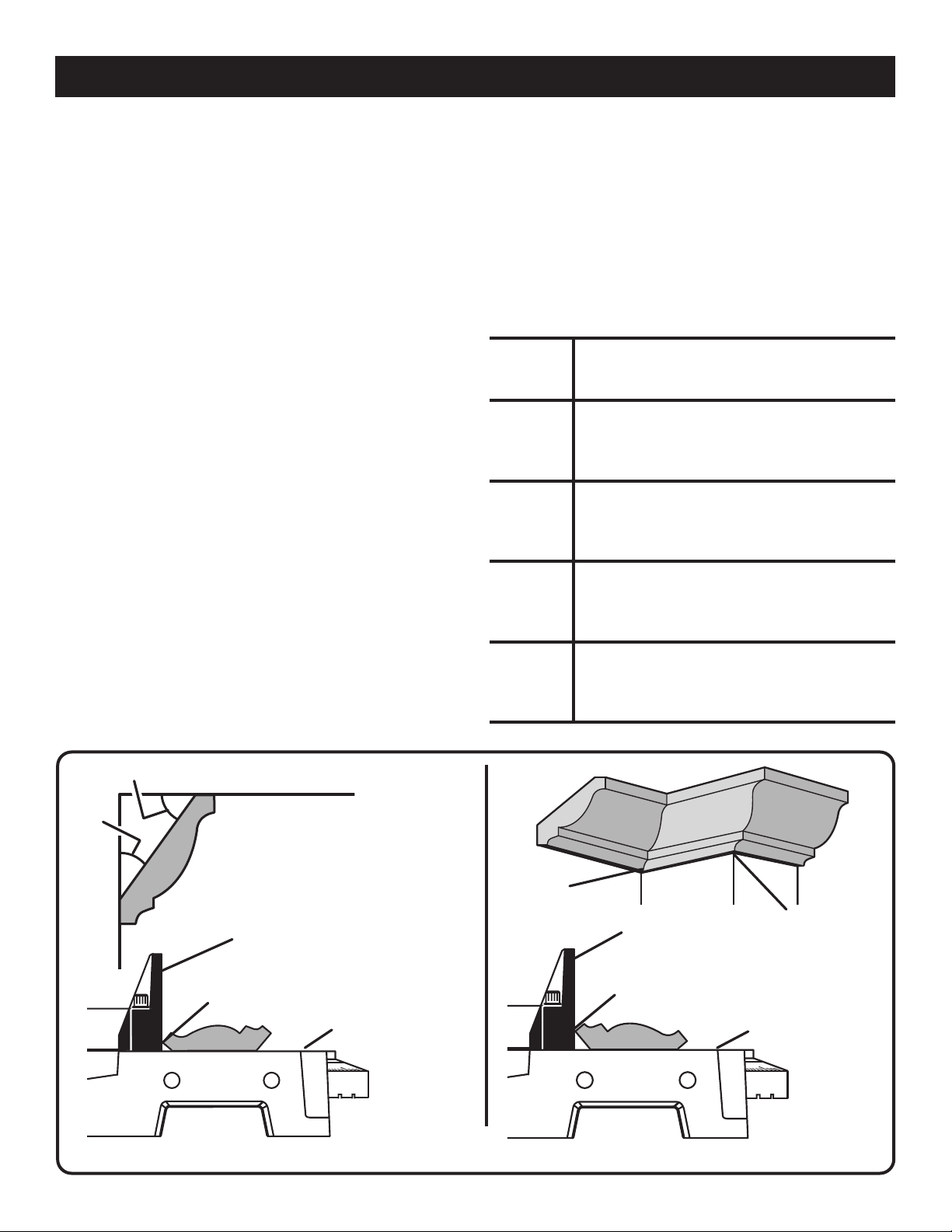

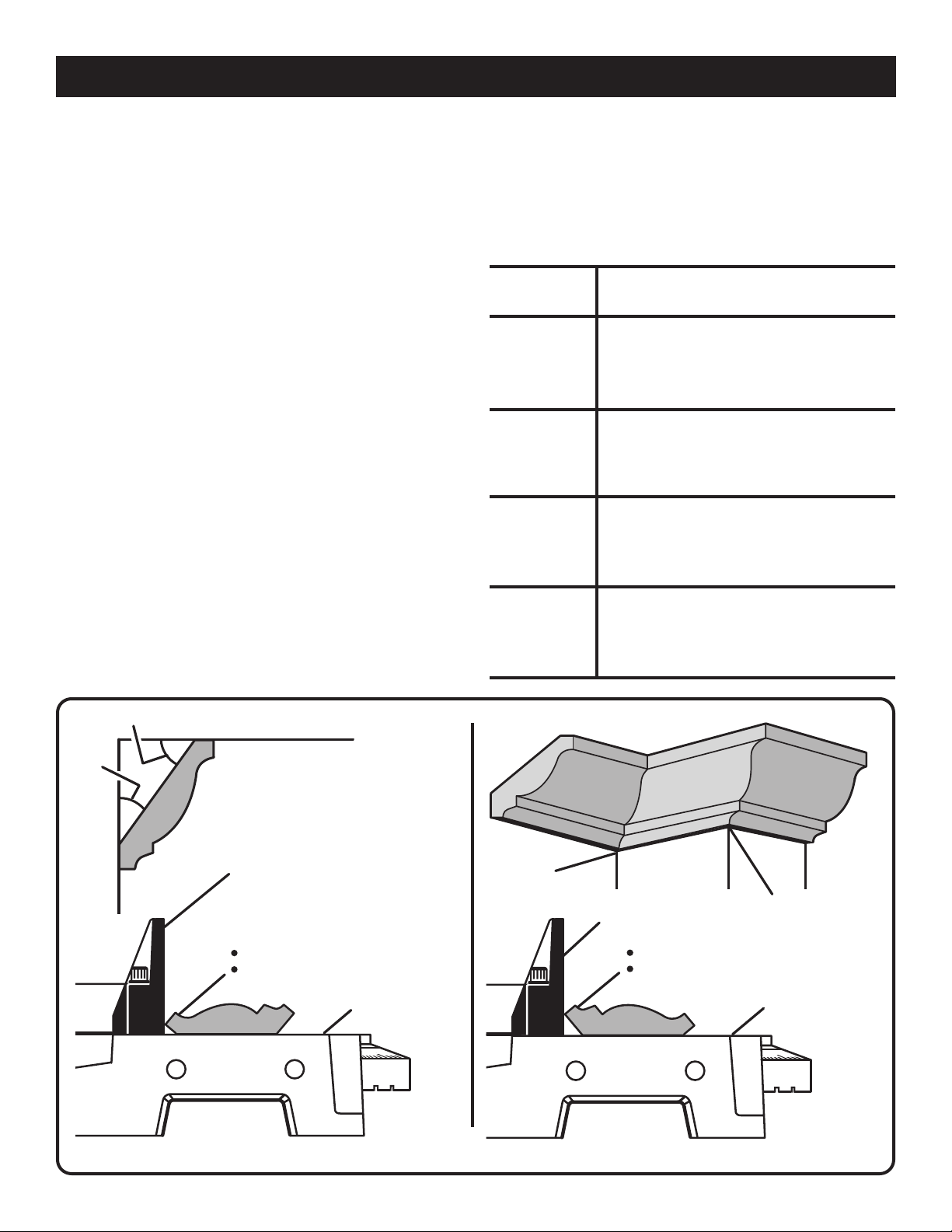

LAYING MOLDING FLAT ON THE MITER TABLE

See Figure 31.

To use this method for accurately cutting crown molding for a
90° inside or outside corner, lay the molding with its broad back
surface flat on the miter table with one edge against the fence.

When setting the bevel and miter angles for compound miters,
remember that the settings are interdependent; changing
one angle changes the other angle as well.

Keep in mind that the angles for crown moldings are very
precise and difficult to set. Since it is very easy for these
angles to shift, all settings should first be tested on scrap
molding. Also most walls do not have angles of exactly 90°,
therefore, you will need to fine tune your settings.

When cutting crown molding by this method the bevel angle
should be set at 33.9°. The miter angle should be set at

31.6° either right or left, depending on the desired cut for the
application. See the chart below for correct angle settings
and correct positioning of crown molding on miter table.

The settings in the chart on page 24 can be used for cutting
All Standard (U.S.) crown molding with 52° and 38° angles.
The crown molding is placed flat on the miter table using
the compound features of your miter saw.

Bevel Angle

Setting

33.9°

33.9°

33.9°

33.9°

Type of Cut

Left side, inside corner

1. Top edge of molding against fence

2. Miter table set right 31.6°

3. Save left end of cut

Right side, inside corner

1. Bottom edge of molding against fence

2. Miter table set left 31.6°

3. Save left end of cut

Left side, outside corner

1. Bottom edge of molding against fence

2. Miter table set left 31.6°

3. Save right end of cut

Right side, outside corner

1. Top edge of molding against fence

2. Miter table set right 31.6°

3. Save right end of cut

38

W

°

52

°

A
L
L

CEILING

FENCE

TOP EDGE AGAINST FENCE =
LEFT SIDE, INSIDE CORNER
RIGHT SIDE, OUTSIDE CORNER

MITER TABLE

CROWN MOLDING FLAT ON MITER TABLE

INSIDE

CORNER

FENCE

BOTTOM EDGE AGAINST FENCE =
RIGHT SIDE, INSIDE CORNER
LEFT SIDE, OUTSIDE CORNER

OUTSIDE CORNER

MITER TABLE

Fig. 31

26 — English

OPERATION

CUTTING WARPED MATERIAL

See Figures 32 - 33.

When cutting warped material, always make sure it is
positioned on the miter table with the convex side against
the fence as shown in figure 32.

If the warped material is positioned the wrong way as shown
in figure 33, it will pinch the blade near the completion of
the cut.

WARNING:

To avoid a kickback and to avoid serious personal injury,
never position the concave edge of bowed or warped
material against the fence.

CLAMPING WIDE WORKPIECES

See Figure 34.

When cutting wide workpieces, such as nominal 2 in. x 6
in., boards should be clamped with a C-clamp as shown in
figure 34.

WRONG

Fig. 33

RIGHT

Fig. 32

WIDE

BOARD

Fig. 34

27 — English

ADJUSTMENTS

WARNING:

Before performing any adjustment, make sure the tool is
unplugged from the power supply. Failure to heed this
warning could result in serious personal injury.

The compound miter saw has been adjusted at the factory
for making accurate cuts. However, some of the components
might have been jarred out of alignment during shipping.
Also, over a period of time, readjustment will probably
become necessary due to wear. After unpacking the saw,
check the following adjustments before you begin using
the saw. Make any readjustments that are necessary and
periodically check the parts alignment to make sure that the
saw is cutting accurately.

PIVOT ADJUSTMENTS

NOTE: These adjustments were made at the factory and

normally do not require readjustment.

TRAVEL PIVOT ADJUSTMENT

 The saw arm should rise completely to the up position

by itself.

 If the saw arm does not raise by itself or if there is play in

the pivot joints, have saw repaired at your nearest RYOBI

AUTHORIZED SERVICE CENTER.

BEVEL PIVOT ADJUSTMENT

 The compound miter saw should bevel easily by loosening

the bevel lock knob and tilting the saw arm to the left.

 If movement is tight or if there is play in the pivot, have saw

repaired at your nearest RYOBI AUTHORIZED SERVICE

CENTER.

POSITIVE STOP ADJUSTMENTS

See Figure 35.

These adjustments were made at the factory and normally
do not require readjustment.

To adjust:

 Unplug the saw.
 Loosen the bevel lock knob by turning the knob

counterclockwise.

 Square the blade to the miter table as described in the

Assembly section of this manual.

 If the blade is out of square, adjust by tightening or

loosening the positive stop adjustment screw to bring
blade into alignment.

 Retighten bevel lock knob. Recheck blade-to-table

alignment.

NOTE: The above procedure can be used to check blade

squareness of the saw blade to the miter table at both
0° and 45° angles. There are two different adjustment
screws for these angles.

The saw has two scale indicators, one on the bevel scale and
one on the miter scale. After squaring adjustments have been
made, it may be necessary to loosen the indicator screws
and reset them to zero. See figures 19 and 20.

BEVEL LOCK

KNOB

DEPTH STOP

The depth stop limits the blade’s downward travel. It allows
the blade to go below the miter table enough to maintain
full cutting capacities.

The depth stop is factory set to provide maximum cutting
capacity for the 10 in. blade provided with the saw. Therefore,
the saw with blade provided should never need adjustments.

28 — English

POSITIVE STOP

ADJUSTMENT

SCREW FOR

0° ANGLES

POSITIVE STOP

ADJUSTMENT

SCREW FOR
45° ANGLES

Fig. 35

MAINTENANCE

WARNING:

When servicing, use only identical replacement parts.
Use of any other parts can create a hazard or cause
product damage.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.

WARNING:

Before performing any adjustment, make sure the tool is
unplugged from the power supply. Failure to heed this
warning could result in serious personal injury.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.

WARNING:

Do not at any time let brake fluids, gasoline, petroleum­based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which can result in serious personal injury.

LUBRICATION

All of the bearings in this tool are lubricated with a sufficient
amount of high grade lubricant for the life of the unit under
normal operating conditions. Therefore, no further lubrication
is required.

BRUSH REPLACEMENT

See Figure 36.

The saw has externally accessible brush assemblies that
should be periodically checked for wear.

Proceed as follows when replacement is required:

 Unplug the saw.
 Remove brush cap with a screwdriver. Brush assembly is

spring loaded and will pop out when you remove brush
cap.

 Remove brush assembly.
 Check for wear. Replace both brushes when either has

less than 1/4 in. length of carbon remaining. Do not
replace one side without replacing the other.

 Reassemble using new brush assemblies. Make sure

curvature of brush matches curvature of motor and that
brush moves freely in brush tube.

 Make sure brush cap is oriented correctly (straight) and

replace.

 Tighten brush cap securely. Do not overtighten.

BRUSH CAP

Electric tools used on fiberglass material, wallboard, spackling
compounds, or plaster are subject to accelerated wear and
possible premature failure because the fiberglass chips
and grindings are highly abrasive to bearings, brushes,
commutators, etc. Consequently, we do not recommended
using this tool for extended work on these types of materials.
However, if you do work with any of these materials, it is
extremely important to clean the tool using compressed air.

29 — English

BRUSH

ASSEMBLY

BRUSH

ASSEMBLY

BRUSH CAP

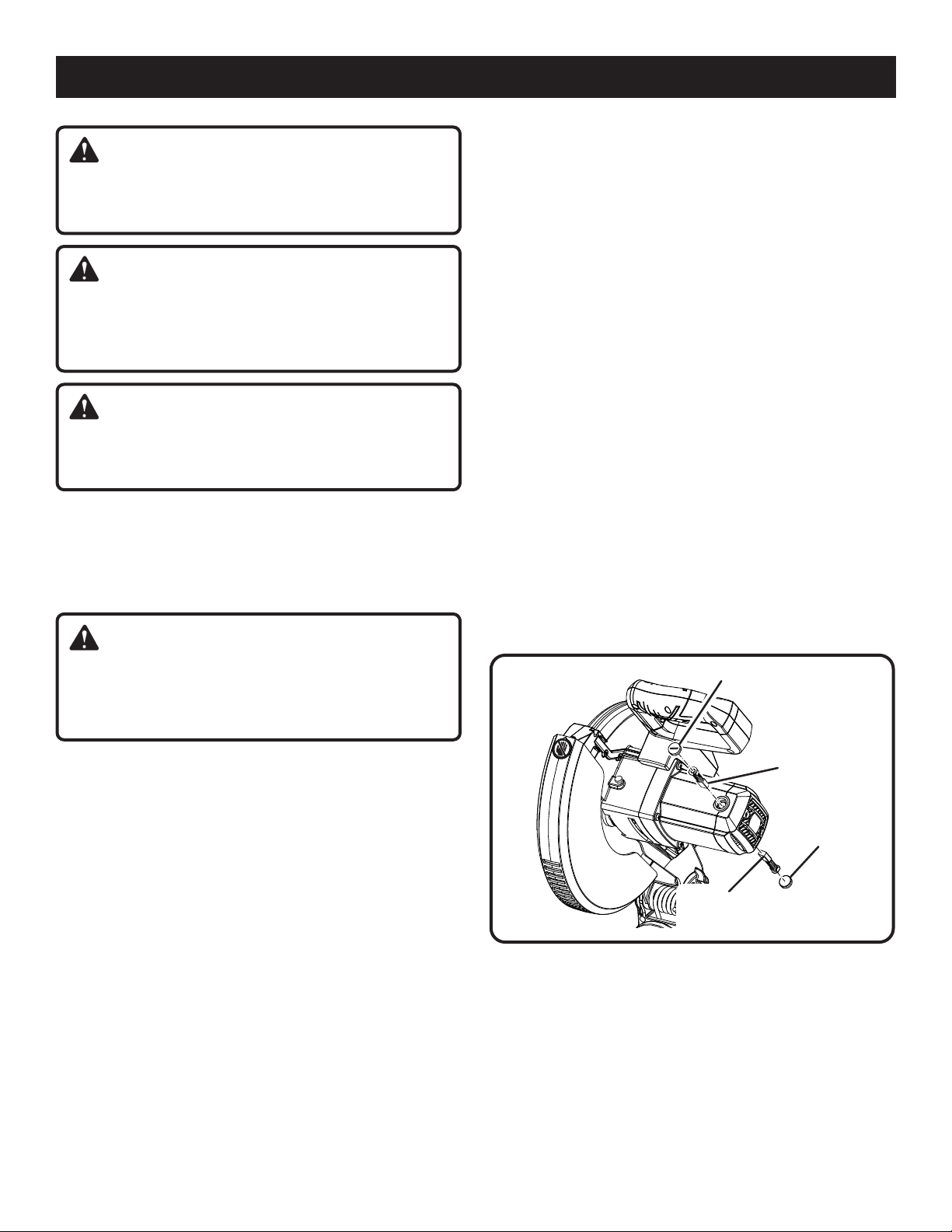

Fig. 36

MAINTENANCE

LED

LENS

COTTON

SWAB

CLEANING THE LED LENS

See Figure 37.

Over time the LED light may become cloudy or dull. If this
occurs, the LED lens may require cleaning.

To clean the lens:

 Unplug the saw.
 Raise the saw arm.

Fig. 37

 Remove the blade as described in the Assembly section.
 Rotate the lower blade guard to expose the LED lens.
 Using a small cloth or a cotton swab, gently clean away

any dirt or debris from the LED lens.

NOTE: Use caution when cleaning to avoid damaging

the lens.

 Reinstall the blade.

30 — English

NOTES / NOTAS

RÈGLES DE SÉCURITÉ GÉNÉRALES

AVERTISSEMENT :

Lire les avertissements de sécurité, les instructions
et les précisions et consulter les illustrations fournis
avec cet outil électrique. Le fait de ne pas se conformer

à l’ensemble des consignes présentées ci-dessous risque
d’entraîner des décharges électriques, un incendie et/ou
des blessures graves.

Conserver les avertissements et les instructions à des
fins de référence ultérieure. Le terme « outil motorisé »,

utilisé dans tous les avertissements ci-dessous désigne tout
outil fonctionnant sur secteur (câblé) ou sur piles (sans fil).

SÉCURITÉ DU LIEU DE TRAVAIL

Garder le lieu de travail propre et bien éclairé. Les

endroits encombrés ou sombre s sont propices aux
accidents.

Ne pas utiliser d’outils électriques dans des

atmosphères explosives, par exemple en présence
de liquides, gaz ou poussières inflammables. Les outils

électriques produisent des étincelles risquant d’enflammer
les poussières ou vapeurs.

Garder les enfants et badauds à l’écart pendant

l’utilisation d’un outil électrique. Les distractions peuvent

causer une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

Les fiches des outils électriques doivent correspondre

à la prise secteur utilisée. Ne jamais modifier la fiche,
de quelque façon que ce soit. Ne jamais utiliser
d’adaptateurs de fiche avec des outils mis à la terre.

Les fiches et prises non modifiées réduisent le risque de
choc électrique.

Éviter tout contact du corps avec des surfaces mises

à la terre, telles que tuyaux, radiateurs, cuisinières et
réfrigérateurs. Le risque de choc électrique est accru

lorsque le corps est mis à la terre.

Ne pas exposer les outils électriques à l’eau ou

l’humidité. La pénétration d’eau dans ces outils accroît

le risque de choc électrique.

Ne pas maltraiter le cordon d’alimentation. Ne jamais

utiliser le cordon d’alimentation pour transporter
l’outil et ne jamais débrancher ce dernier en tirant sur
le cordon. Garder le cordon à l’écart de la chaleur,
de l’huile, des objets tranchants et des pièces en
mouvement. Un cordon endommagé ou emmêlé accroît

le risque de choc électrique.

Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet effet. Utiliser un cordon conçu

pour l’usage extrérieur pour réduire les risques de choc
électrique.

S’il est nécessaire d’utiliser l’outil électrique dans un

endroit humide, employer un dispositif interrupteur de
défaut à la terre (GFCI). L’utilisation d’un GFCI réduit le

risque de décharge électrique.

SÉCURITÉ PERSONNELLE

Rester attentif, prêter attention au travail et faire preuve

de bon sens lors de l’utilisation de tout outil électrique.
Ne pas utiliser cet outil en état de fatigue ou sous
l’influence de l’alcool, de drogues ou de médicaments.

Un moment d’inattention pendant l’utilisation d’un outil
électrique peut entraîner des blessures graves.

Utiliser l’équipement de sécurité. Toujours porter une

protection oculaire. L’équipement de sécurité, tel qu’un

masque filtrant, de chaussures de sécurité, d’un casque
ou d’une protection auditive, utilisé dans des conditions
appropriées réduira le risque de blessures.

Éviter les démarrages accidentels. S’assurer que le

commutateur est en position d’arrêt avant de brancher
l’outil. Porter un outil avec le doigt sur son commutateur

ou brancher un outil dont le commutateur est en position
de marche peut causer un accident.

Retirer les clés de réglage avant de mettre l’outil en

marche. Une clé laissée sur une pièce rotative de l’outil

peut causer des blessures.

Ne pas travailler hors de portée. Toujours se tenir bien

campé et en équilibre. Ceci permettra de mieux contrôler

l’outil en cas de situation imprévue.

Porter une tenue appropriée. Ne porter ni vêtements

amples, ni bijoux. Garder les cheveux et les vêtements
à l’écart des pièces en mouvement. Les vêtements

amples, les bijoux ou les cheveux longs peuvent se prendre
dans les pièces en mouvement.

Si les outils sont équipés de dispositifs de

dépoussiérage, s’assurer qu’ils sont connectés et
correctement utilisés. L’usage de ces dispositifs de

dépoussiérage peut réduire les dangers présentés par la
poussière.

Malgré votre expérience acquise par l’utilisation

fréquente des outils, soyez toujours vigilant et
respectez les principes de sécurité relatifs aux outils. Il

s’agit d’une fraction de seconde pour qu’un geste irréfléchi
puisse causer de graves blessures.

UTILISATION ET ENTRETIEN DES OUTILS
ÉLECTRIQUES

Ne pas forcer l’outil. Utiliser l’outil approprié pour

l’application. Un outil approprié exécutera le travail mieux

et de façon moins dangereuse s’il est utilisé dans les limites
prévues.

Ne pas utiliser l’outil si le commutateur ne permet pas

de le mettre en marche ou de l’arrêter. Tout outil qui ne

peut pas être contrôlé par son commutateur est dangereux
et doit être réparé.

2 — Français

RÈGLES DE SÉCURITÉ GÉNÉRALES

Avant de procéder à un réglage, à un changement

d’accessoire ou au rangement de l’outil, débranchez la
prise de la source d’alimentation ou, si le bloc-piles est
amovible, retirez-le de l’outil. Ces mesures de sécurité

préventives réduisent les risques de démarrage accidentel
de l’outil.

Ranger les outils motorisés hors de la portée des

enfants et ne laisser personne n’étant pas familiarisé
avec l’outil ou ces instructions utiliser l’outil. Dans les

mains de personnes n’ayant pas reçu des instructions
adéquates, les outils sont dangereux.

Entretenir les outils motorisés et accessoires.

Vérifier qu’aucune pièce mobile n’est mal alignée ou
bloquée, qu’aucune pièce n’est brisée et s’assurer
qu’aucun autre problème ne risque d’affecter le bon
fonctionnement de l’outil. En cas de dommages faire

réparer l’outil avant de l’utiliser de nouveau. Beaucoup
d’accidents sont causés par des outils mal entretenus.

Garder les outils bien affûtés et propres. Des outils

correctement entretenus et dont les tranchants sont bien

RÈGLES DE SÉCURITÉ DU SCIE À ONLGETS

affûtés risquent moins de se bloquer et sont plus faciles à
contrôler.

Utiliser l’outil, les accessoires et embouts, etc.

conformément à ces instrutions pour les applications
pour lesquelles ils sont conçus, en tenant compte des
conditions et du type de travail à exécuter. L’usage d’un

outil motorisé pour des applications pour lesquelles il n’est
pas conçu peut être dangereux.

Gardez les poignées et les surfaces de prise sèches,

propres et exemptes d’huile et de graisse. Des

poignées et des surfaces de prise glissantes empêchent
la manipulation et le contrôle sécuritaires de l’outil dans
des circonstances imprévues.

DÉPANNAGE

Les réparat ions doivent être confiées à un technicien

qualifié, utilisant exclusivement des pièces identiques
à celles d’origine. Ceci assurera le maintien de la sécurité

de l’outil.

Les scies à onglets sont conçues pour couper le bois

ou les produits comme le bois, elles ne peuvent pas
être utilisées avec des meules à découper abrasives
pour couper des matériaux ferreux tels que des barres,
des tiges, des goujons, etc. Les poussières abrasives

entrainent le blocage des pièces mobiles comme le
dispositif de protection inférieur. Les étincelles provenant
d’une coupe abrasive brûleront le dispositif de protection
inférieur, l’intérieur du trait de scie et d’autres pièces en
plastique.

Utiliser des pinces pour maintenir en place la pièce à

travailler chaque fois que possible. Si vous supportez
à la main la pièce à travailler, vous devez toujours
garder vos mains à au moins 100 mm de chaque côté
de la lame de la scie. Ne pas utiliser cette scie pour
couper des morceaux qui sont trop petits pour être
correctement fixés ou tenus à la main. Si votre main est

placée trop près de la lame de scie, il y a un risque accru
de blessures causées par le contact avec la lame.

La pièce à travailler doit être immobile et fixée ou tenue

à la fois contre le guide et la table. Ne pas avancer la
pièce à travailler dans la lame et en aucun cas vous ne
devez couper « à main levée ». Les pièces à travailler qui

ne sont pas retenues ou qui sont en mouvement peuvent
être projetées à grande vitesse, provoquant des blessures.

Ne jamais mettre votre main au travers de la ligne de

coupe prévue, que ce soit à l’avant ou à l’arrière de la
lame de scie. Tenir la pièce à travailler à « main croisée »

c.-à-d. en maintenant la pièce à travailler à droite de la

lame de scie avec votre main gauche ou vice versa est
très dangereux.

Ne pas essayer d’atteindre l’arrière du guide avec l’une

ou l’autre de vos mains à moins de 100 mm de chaque
côté de la lame de scie, que ce soit pour enlever les
déchets de bois, ou pour toute autre raison que ce
soit pendant que la lame est en rotation. La proximité

de votre main avec la lame de scie en rotation peut ne pas
être évidente à déterminer et vous pourriez être gravement
blessé.

Inspecter votre pièce à travailler avant de la couper.

Si la pièce à travailler est arquée ou déformée, la fixer
au moyen d’une pince en plaçant l’extérieur arqué face
au guide. S’assurer toujours qu’il n’y a aucun écart
entre la pièce à travailler, le guide et la table le long
de la ligne de coupe. Les pièces à travailler arquées ou

déformées peuvent se tordre ou bouger et peuvent causer
un pincement de la lame de scie en rotation pendant
la coupe. Il ne devrait pas y avoir de clous ou d’objets
étrangers dans la pièce à travailler.

Ne pas utiliser la scie jusqu’à ce que la table soit libre

de tous les outils, déchets de bois, etc., à l’exception
de la pièce à travailler. Les petits débris, les morceaux

de bois détachés ou les autres objets qui sont en contact
avec la lame en rotation peuvent être projetés à haute
vitesse.

Couper une seule pièce à travailler à la fois. Les pièces

à travailler empilées ne peuvent pas être suffisamment
fixées au moyen d’une pince ou serrées et peuvent causer
un pincement avec la lame ou bouger durant la coupe.

3 — Français

RÈGLES DE SÉCURITÉ DU SCIE À ONLGETS

S’assurer que la scie à onglets est montée ou placée

à niveau sur une surface de travail ferme avant de
l’utiliser. Une surface de travail ferme et à niveau réduit

le risque que la scie à onglets devienne instable.

Planifier votre travail. Chaque fois que vous modifiez le

réglage d’angle de biseau ou d’onglet, s’assurer que le
guide réglable est correctement ajusté pour soutenir
la pièce à travailler et qu’il n’interférera pas avec la
lame ou le système de protection. Sans mettre l’outil en

« MARCHE » et sans pièce à travailler sur la table, déplacer 

la lame de scie à travers une coupe complètement simulée
pour garantir qu’il n’y aura pas d’interférence ni de danger
de couper le guide.

Fournir un support adéquat comme des rallonges de

table, des chevalets de sciage, etc. pour une pièce à
travailler qui est plus large ou plus longue que le dessus
de la table. Les pièces à travailler qui sont plus longues ou

plus larges que la table de scie à onglets peuvent basculer
si elles ne sont pas solidement supportées. Si la pièce
coupée ou la pièce à travailler bascule, elle peut soulever
le dispositif de protection inférieur ou être projetée par la
lame en rotation.

Ne pas vous servir d’une autre personne comme

remplacement à une rallonge de table ou comme
support supplémentaire. Une pièce à travailler placée

sur un support instable peut entrainer le pincement de la
lame ou le déplacement de la pièce à travailler pendant la
coupe, et vous tirer ainsi que votre assistant dans la lame
en rotation.

La pièce coupée ne doit pas être coincée ou appuyée

d’une quelconque façon contre la lame de scie en
rotation. Si elle est confinée, c.-à-d. à l’aide de butées

réglables, la pièce coupée pourrait se coincer contre la
lame et être projetée violemment.

Utiliser toujours une pince ou un dispositif de fixation

conçu pour soutenir correctement des matériaux ronds
tels que des tiges ou des tubes. Les tiges ont tendance

à rouler lorsqu’elles sont coupées, causant une morsure 

et tirant le travail avec votre main dans la lame.

Laisser la lame atteindre sa pleine vitesse avant de la

faire entrer en contact avec la pièce à travailler. Cela

permettra de réduire le risque que la pièce à travailler soit
projetée.

Si la pièce à travailler ou la lame se bloque, arrêter la

scie à onglets. Attendre que toutes les pièces mobiles
soient arrêtées et débrancher la fiche de la source
d’alimentation et/ou retirez le bloc-piles. Libérer
ensuite les matériaux coincés. Continuer à scier avec

une pièce à travailler coincée pourrait entrainer une perte
de contrôle ou endommager la scie à onglets.

Après avoir terminé la coupe, relâcher le bouton,

maintenir la tête de scie vers le bas et attendez que
la lame s’arrête avant de retirer la pièce coupée.

Approcher votre  main  près  d’une  lame  qui  n’est  pas 

complètement arrêtée est dangereux.

Maintenir fermement la poignée lorsque vous faites

une coupe incomplète ou lorsque vous relâchez le
bouton avant que la position de la tête de scie ne soit
pas complètement vers le bas. L’action de freinage de

la scie peut tirer soudainement vers le bas, entrainant un
risque de blessure.

 Conserver ces instructions. Les consulter fréquemment

et les utiliser pour instruire les autres utilisateurs. Si cet outil
est prêté, il doit être accompagné de ces instructions.

RÈGLES DE SÉCURITÉ SUPLÉMENTAIRES

 Utiliser un cordon prolongateur adéquat. S’assurer que le

cordon prolongateur est en bon état. Utiliser exclusivement
un cordon d’une capacité suffisante pour supporter le
courant de fonctionnement de l’outil. Un cordon de capacité
insuffisante causerait une baisse de la tension de ligne,
entraînant une perte de puissance et une surchauffe. Un
calibre de fil (A.W.G.) d’au minimum 14 est recommandé
pour un cordon prolongateur de 7,6 mètres (25 pieds)

ou moins. En cas de doute, utiliser un cordon du calibre 
immédiatement supérieur. Moins le numéro de calibre est

élevé, plus la capacité du fil est grande.

 Inspecter régulièrement les cordons de l’outil. Faire

remplacer tout commutateur défectueux par un technicien
qualifié ou un centre de réparations agréé. Tout cordon

4 — Français

endommagé doit être réparé ou remplacé immédiatement.
Toujours rester conscient de l’emplacement du cordon
et veiller à le tenir à l’écart de la lame en rotation.

 Inspecter régulièrement les cordons prolongateurs

et les remplacer s’ils sont endommagés.

 Fiches polarisées. Pour réduire les risques de choc

électrique, cet outil est équipé d’une fiche polarisée (une
broche est plus large que l’autre). Cette fiche ne peut être
branchée sur une prise polarisée que dans un sens. Si la
fiche ne peut pas être insérée dans la prise, l’inverser. Si
elle ne peut toujours pas être insérée, faire installer une
prise adéquate par un électricien qualifié. Ne pas modifier
la fiche, de quelque façon que ce soit.

RÈGLES DE SÉCURITÉ SUPLÉMENTAIRES

 Veiller à bien connaître l’outil. Lire attentivement le

manuel  d’utilisation.  Apprendre  les  applications et  les 

limites de l’outil, ainsi que les risques spécifiques relatifs
à son utilisation.

 Toujours porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ansi Z87.1 lors
de l’utilisation de produit. Si cette précaution n’est pas

prise, des objets peuvent être projetés dans les yeux et
causer des lésions graves.

 Ne jamais monter sur l’outil. Un basculement

pourrait entraîner des blessures graves ou si l’on touche
involontairementla partie tranchante.

 Maintenir tous les dispositifs de protection en place

et en bon état de fonctionnement.

 Engager les pièces dans le sens correct. La pièce ne

doit être engagée que contre le sens de rotation de la
lame, de l’accessoire ou de la toupie de ponçage.

 Ne jamais laisser l’outil en fonctionnement sans

surveillance. Couper l’alimentation électrique. Ne pas

s’éloigner de l’outil avant qu’il soit parvenu à un arrêt complet.

 N’utiliser que les lames appropriées. Ne pas utiliser

de lames dont le trou n’est pas de la taille correcte. Ne
jamais utiliser de rondelles ou boulons de lame défectueux
ou de type incorrect. La taille maximum de lame pouvant
être utilisée sur cet outil est de 10 po.

 S’assurer que tous les dispositifs de protection

fonctionnent correctement avant d’effectuer une
coupe.

 Ne jamais toucher la lame ou les pièces en mouvement

pendant le fonctionnement.

 Vérifier deux fois tous les réglages. S’assurer que la

lame est bien serrée et ne touche ni la scie, ni la pièce
à couper avant de brancher la scie sur le secteur.

 Assujettir ou boulonner solidement la machine sur un

établi ou autre plan de travail, approximativement à la
hauteur des hanches.

 S’assurer que la table à onglets et le bras de la scie

( fonction de biseau) sont verrouillés en place avant
de mettre la scie en marche. Bloquer la table à onglets

en serrant fermement la poignée de verrouillage d’onglet.
Verrouiller le bras de la scie (fonction de biseau) en serrant
fermement le bouton de verrouillage de biseau.

Ne jamais se déplacer l’ajustement de pièce ou

marque à n’importe quel angle de coupe pendant
que la scie court et la lame tourne. N’importe quelle

erreur peut avoir pour résultat le contact avec la lame
causant des blessures graves.

 Éviter les opérations et positions incommodes posant

un risque de glissement soudain de la main vers la lame.
TOUJOURS se tenir bien en équilibre. NE JAMAIS utiliser
la scie à onglets sur le sol ou en se tenant accroupi.

 Ne jamais se tenir ou laisser une partie du corps se

trouver dans la trajectoire de la lame.

 Ne jamais faire passer le commutateur de la position

marche à la position arrêt rapidement. Ceci pourrait

causer le desserrage de la lame, créant une situation
dangereuse. Si cela se produit, s’éloigner de la scie et
attendre l’arrêt complet de la lame. Débrancher la scie
de la prise secteur et resserrer le boulon de lame.

 Si une pièce quelconque de la scie manque, est brisée,

déformée ou présente quelque défaut que ce soit, ou si
un composant électrique quel qu’il soit ne fonctionne pas
correctement, éteindre la scie, la débrancher de la prise
secteur et faire réparer ou remplacer la pièce manquante,
endommagée ou défaillante avant de remettre la scie en
service.

 Toujours éteindre la scie avant de la débrancher pour

éviter un démarrage accidentel lors du branchement pour
l’utilisation suivante. NE JAMAIS laisser la scie branchée
sans surveillance.

 Les avertissements ci-dessous doivent être apposés sur

cet outil :

• Pour réduire les risques de blessures, l’utilisateur doit
lire le manuel d’utilisation.

• Porter une protection oculaire.

• Garder les mains et le corps hors du passage de
la lame. Le contact avec la lame peut causer des
blessures graves.

• Vérifier le fonctionnement de la tête de coupe.

• Ne jamais travailler à main levée.

• Ne jamais allonger le bras à proximité de la lame.

• Couper l’alimentation de l’outil et attendez que la
lame de scie soit arrêtée avant de déplacer la pièce à
travailler ou de modifier les réglages.

• Couper l’alimjentation avant de changer la lame ou
d’effectuer un entretien.

 Toujours transporter l’outil par la poignée prévue à cet

effet.

 Cette scie peut basculer si sa tête est relâchée

brusquement et assujet tie à un plan de travail. Pour éviter

des blessures graves, TOUJOURS assujettir la scie à un 

plan de travail stable.

 Toujou rs s’assure r que l’a vu que l a lame a le d egageme nt

de toutes obstructions avant de tourner l’a vu sur.

5 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

AVERTISSEMENT :

ATTENTION :

AVIS :

Certains des symboles ci-dessous peuvent être utilisés sur l’outil. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour

conséquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît

entraîner des blessures légères ou de gravité modérée.

(Sans symbole d’alerte de sécurité) Indique les informations jugées
importantes sans toutefois représenter un risque de blessure (ex. :
messages concernant les dommages matériels).

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel.

Lire le manuel d’utilisation

Protection oculaire

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.

Toujours porter une protection oculaire avec écrans latéraux

certifiée conforme à la norme ANSI Z87.1.

Symbole Mains à l’écart

Avertissement  concernant 

l’humidité

Intensité d’éclairage extrême

V Volts Tension

A Ampères Intensité

Hz Hertz Fréquence (cycles par seconde)

min Minutes Temps

Courant alternatif Type de courant

n

o

.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute

Vitesse à vide Vitesse de rotation à vide

Construction de classe II Construction à double isolation

Le non-respect de cette mise en garde peut entraîner des blessures
graves.

Ne pas exposer à la pluie ou l’humidité.

Ce produit utilise des DEL très brillantes. Pour éviter l’aveuglement, 

ne pas fixer le faisceau (même à bonne distance).

6 — Français

CARACTÉRISTIQUES ÉLECTRIQUES

DOUBLE ISOLATION

La double isolation est un dispositif de sécurité utilisé sur les
outils à moteur électriques, éliminant le besoin de cordon
d’alimentation habituel à trois fils avec terre. Toutes les pièces
métalliques exposées sont isolées des composants internes
du moteur par l’isolation protectrice. Les outils à double
isolation ne nécessitent pas de mise à la terre.

AVERTISSEMENT :

Le système à double isolation est conçu pour protéger
l’utilisateur contre les chocs électriques causés par une
rupture du câblage interne de l’outil. Prendre toutes les
précautions de sécurité normales pour éviter les chocs
électriques.

NOTE : La réparation d’un outil à double isolation exigeant
des précautions extrêmes ainsi que la connaissance du
système, elle ne doit être confiée qu’à un réparateur qualifié.

En ce qui concerne les réparations, nous recommandons de 

confier l’outil au centre de réparation le plus proche. Utiliser
exclusivement des pièces d’origine pour les réparations.

CONNEXIONS ÉLECTRIQUES

Cet outil est équipé d’un moteur électrique de précision.
Ildoit être branché uniquement sur une alimentation 120 V,
c.a. (courant résidentiel standard), 60 Hz. Ne pas utiliser
cet outil sur une source de courant continu (c.c.). Une chute
de tension importante causerait une perte de puissance et
une surchauffe du moteur. Si l’outil ne fonctionne pas une
fois branché, vérifier l’alimentation électrique.

CORDONS PROLONGATEURS

Lors de l’utilisation d’un outil électrique à grande distance
d’une prise secteur, veiller à utiliser un cordon prolongateur
d’une capacité suffisante pour supporter l’appel de courant de
l’outil. Un cordon de capacité insuffisante causerait une baisse
de la tension de ligne, entraînant une perte de puissance
et une surchauffe. Se reporter au tableau ci-dessous pour
déterminer le calibre minimum de fil requis pour un cordon

donné. Utiliser exclusivement des cordons à gaine cylindrique
homologués par Underwriter’s Laboratories (UL).

Pour le travail à l’extérieur, utiliser un cordon prolongateur
spécialement conçu à cet effet. Ce type de cordon porte

l’inscription « WA » ou « W » sur sa gaine.
Avant d’utiliser un cordon prolongateur, vérifier que ses fils

ne sont ni détachés ni exposés et que son isolation n’est ni
coupée, ni usée.

**Intensité nominale (sur la plaquette signalétique de l’outil)

0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0

Longueur Calibre de fil
du cordon (A.W.G.)

25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —

**Utilisé sur circuit de calibre 12 – 20 A

NOTE : AWG = American Wire Gauge

AVERTISSEMENT :

Maintenir le cordon prolongateur à l’écart de la zone de 

travail. Lors du travail avec un cordon électrique, placer le
cordon de manière à ce qu’il ne risque pas de se prendre
dans les pièces de bois, outils et autres obstacles. Ne
pas prendre cette précaution peut entraîner des blessures
graves.

AVERTISSEMENT :

Vérifier l’état des cordons prolongateurs avant chaque

utilisation.  Remplacer  immédiatement  tout  cordon 

endommagé. Ne jamais utiliser un outil dont le cordon
d’alimentation est endommagé, car tout contact avec la
partie endommagée pourrait causer un choc électrique
et des blessures graves.

7 — Français

GLOSSAIRE

Griffes antirebond (scies à table et radiales)

Dispositifs qui, s’ils sont correctement installés et entretenus,
sont conçus pour empêcher que la pièce coupée soit propulsée
en direction de l’opérateur durant la refente.

Axe

Pièce sur laquelle une lame ou un outil de coupe est monté.

Coupe en biseau

Coupe effectuée avec la lame sur toute position autre que
perpendiculaire (90°) à la table.

Chanfrein

Coupe en biseau effectuée sur l’extrémité (ou une partie de
l’extrémité) d’une pièce, de manière à ce qu’il présente un
angle autre que 90°.

Coupe composée

Coupe transversale présentant un angle d’onglet et un angle
de biseau.

Coupe transversale

Coupe ou profilage effectué en travers du grain de la pièce.

Tête de coupe (raboteuses et raboteuses/dégauchisseuses)

Pièce rotative munie de lames réglables. La tête de coupe enlève
du matériau de la pièce.

Rainage (scies à table et scies à onglets composés)

Entaille qui produit une rainure ou gorge de forme rectangulaire 

dans la pièce de bois.

Cale-guide (scies à table)

Dispositif utilisé pour faciliter le contrôle de la pièce à couper en la
guidant contre la table ou le guide lors des coupes longitudinales.

pi/min ou coups/min

Nombre de pieds par minute (ou coups par minute). Terme
utilisé en référence au mouvement de la lame.

Main levée

Exécution d’une coupe sans que la pièce soit soutenue par un 

gide longitudinal, un guide d’onglet ou autre dispositif.

Gomme

Résidu collant formé par la sève du bois.

Talon

Alignement de la lame par rainure du guide à onglet.

Trait de scie

Quantité de matériau éliminé par la lame lors de coupes
traversantes ou l’entaille produite lors de coupes non traversantes
ou partielles.

Rebond

Réaction dangereuse se produisant lorsque la lame est pincée 

ou bloquée et projetant la pièce en train d’être coupée dans le
sens de la rotation de la lame.

Coupe d’onglet

Coupe effectuée avec la lame sur toute position autre que
perpendiculaire (90°) à la table.

Coupes non traversantes (scies à table et scies à onglets
composés)

Toute coupe avec laquelle la lame ne traverse pas complètement
la pièce. Il s’agit de faire une coupe sans que la lame coupe la
pièce à travailler en deux.

Trou pilote (perceuses à colonne et scie à découper)

Petit trou pratiqué dans une pièce servant de guide pour assurer
la précision d’un trou de plus grand diamètre ou pour l’insertion
d’une lame de scie à découper.

Blocs poussoirs (pour dégauchisseuses/raboteuses)

Dispositifs utilisés pour pousser le matériau contre la tête de
coupe lors de toute opération. Ce dispositif aide à tenir la main
de l’opérateur bien à l’écart de la lame.

Blocs poussoirs et bâtons poussoirs (pour scies à table)

Dispositifs utilisés pour pousser le matériau contre la lame
lors de la coupe. Toujours utiliser un poussoir (et non un bloc)
pour effectuer une refente étroite sans l’aide d’un gabarit ou
d’un autre accessoire semblable. Il est possible d’utiliser un
bloc pour effectuer une refente étroite si un gabarit ou un autre
accessoire semblable est utilisé. Ce dispositif aide à tenir la
main de l’opérateur bien à l’écart de la lame.

Feuillure

Entaille située au bout ou sur le bord de la pièce de bois qui y 

produit une rainure ou une gorge de forme rectangulaire.

Refente (scies à table et scies à ruban)

Opération de coupe destinée à réduire l’épaisseur d’une pièce
pour en produire plusieurs, plus minces.

Résine

Résidu collant formé par la sève du bois durcie.

Tours minute (r/min ou RPM)

Nombre de rotations effectuées par un objet en une minute.

Coupe longitudinale ou refente (scies à table)

Opération de coupe dans le sens de la longueur de la pièce et
normalement dans le sens du grain du bois.

Couteau diviseur/écarteur (scies à table)

Pièce de métal légèrement plus mince que la lame, gardant le
trait de scie ouvert pour empêcher le rebond.

Trajectoire de la lame de scie

Zone au-dessus, au-dessous, en avant ou en arrière de la lame. 
En ce qui concerne la pièce, la partie qui sera ou a été coupée

par la lame.

Sifflet (raboteuses)

Enfoncement à l’extrémité d’une pièce causé par les lames de la 

tête de coupe lorsque la pièce n’est pas correctement soutenue.

Effiler la Coupe

Une coupe où le matériel est coupe a une ancho différente au
début de la coupe de la la fin.

Coupe traversante

Toute opération de coupe avec laquelle la lame traverse toute
l’épaisseur de la pièce. Cette sorte de coupe séparera une pièce
à travailler en deux morceaux.

Pièce ou matériau

L’article sur lequel le travail est effectué.

Table

Surface sur laquelle la pièce repose lors des opérations de
coupe, de perçage, de rabotage ou de ponçage.

8 — Français

CARACTÉRISTIQUES

PRODUCT SPECIFICATIONS

Axe de lame ......................................................16 mm (5/8 po)

Diamètre de la lame......................................... 254 mm (10 po)

Vitesse à vide ................................................5 500 /min (RPM)

Alimentation.............................................. 120 V~, 60 Hz, 14 A

Capacité de coupe avec onglet 0° / biseau 0°:
Dimensions nominales maximum de planches

de bois : ............. 51 x 152, 102 x 102 mm (2 x 6, 4 x 4 po)

Capacité de coupe avec onglet 45° / biseau 0°:
Dimensions nominales maximum de planches

de bois : ........................................ 51 x 102 mm (2 × 4 po)

Capacité de coupe avec onglet 0° / biseau 45°:
Dimensions nominales maximum de planches

de bois : ........................................ 51 x 152 mm (2 × 6 po)

Capacité de coupe avec onglet 45° / biseau 45°:
Dimensions nominales maximum de planches

de bois : .........................................51 x 102 mm (2 x 4 po)

LEVIER DE

VERROUILLAGE

DE LA GÂCHETTE

GÂCHETTE

SAC À

POUSSIÈRE

BOUTON DE

VERROUILLAGE

DE BISEAU

CLÉ À
LAME

PROTECTION DE

LAME SUPÉRIEURE

GUIDE COULISSANT

PARTIEL

GUIDE

D’ONGLET

INTERRUPTEUR

DEL

POIGNÉE EN « D »

PLAQUE À

GORGE

GARDE DE LAME

INFÉRIEURE

LIGNE DE LIMITE

« MAINS À L’ÉCART »

AUTOCOLLANT

« MAINS À L’ÉCART »

TABLE À

ONGLETS

BASE

BRIDE DE

SERRAGE DE

PIÈCE

9 — Français

BRAS DE

COMMANDE

ÉCHELLE

D’ONGLET

POIGNÉE DE

VERROUILLAGE

D'ONGLET

Fig. 1

CARACTÉRISTIQUES

APPRENDRE À CONNAÎTRE LA SCIE À
ONGLETS COMPOSÉS

Voir la figure 1.

L’utilisation sûre de ce produit exige une compréhension
des renseignements figurant sur l’outil et contenus dans le
manuel d’utilisation, ainsi qu’une bonne connaissance du

projet entrepris. Avant d’utiliser ce produit, se  familiariser 

avec toutes ses fonctions et règles de sécurité.

254 mm (10 po) LAME

Une lame de 254 mm (10 po) est fournie avec la scie à
onglets composés. Cette lame permet de couper des pièces
de  89  mm  (3-1/2  po)  maximum d’épaisseur  ou  140 mm 
(5-1/2 po) de large, selon l’angle de la coupe.

BOUTON DE VERROUILLAGE DE BISEAU

Voir la figure 2.

Ce bouton permet de verrouiller solidement la scie à onglets
composés sur l’angle de biseau désiré. Des vis de réglage
de butées positives se trouvent de chaque côté du bras
de la scie. Ces vis permettent d’effectuer le réglage fin aux
positions 0° et 45°.

POIGNÉE EN « D »

Voir la figure 3.

La scie à onglets est équipée d’une poignée en « d » sur le
dessus du bras de la scie pour faciliter son transport d’un
endroit à un autre. Pour transporter, éteindre et débrancher
la scie puis abaisser le bras de la scie et le verrouiller en
position fermée en poussant la goupille de verrouillage vers
le logement de la scie.

NOTE :  NE  PAS  faire de  coupe  pendant  que  la  scie  est 

fermée et verrouillée.

AXE DE

BLOCAGE

BOUTON DE

VERROUILLAGE

DE BISEAU

Fig. 2

COMMUTATEUR

GUIDE DEL

FREIN ÉLECTRIQUE

La scie est équipée d’un frein électrique pour arrêter
rapidement la rotation de la lame une fois que la gâchette
est relâchée.

SYSTÈME D’ÉCLAIRAGE DEL

L’éclairage DEL reflète l’ombre des dents de la scie sur la 

pièce à travailler pour faire des coupes précises et prévoir
la trajectoire du trait de scie de la ligne de coupe.

GUIDE D’ONGLET

Le guide de la scie à onglets composés permet de maintenir
fermement la pièce pendant la coupe.

POIGNÉE DE VERROUILLAGE D’ONGLET

Voir la figure 3.

Cette poignée permet de verrouiller solidement la scie sur
l’angle de coupe désiré.

10 — Français

POIGNÉE

EN « D »

POIGNÉE DE

VERROUILLAGE

D’ONGLET

BRAS BLOQUÉ EN POSITION ABAISSÉE

Fig. 3

CARACTÉRISTIQUES

GUIDE COULISSANT PARTIEL

Le guide coulissant partiel de votre scie à onglets mixte est
présent pour aider à sécuriser la pièce à travailler au moment
d’effectuer des coupes droites.

La caractéristique coulissante permet d’ajuster aisément la
position du guide partiel. Desserrer la vis du guide avant de
tenter de glisser le guide partiel. Après avoir déterminé la posi­tion voulue, serrer la vis du guide pour sécuriser.

BUTÉES POSITIVES DE LA TABLE À ONGLETS

Des butées positives sont installées aux positions 0°, 15°,
22-1/2°, 31.6°, et 45° se trouvent de chaque côté de la table
à onglets.

PROTECTION RÉTRACTABLE DE LAME
INFÉRIEURE

La protection de lame inférieure est construite dans un
plastique transparent et résistant aux chocs qui couvre les

deux côtés de la lame. Elle se rétracte sur la protection de 

lame supérieure lorsque la lame est abaissée sur la pièce
à couper.

BOUTON DE VERROUILLAGE DE BROCHE

Voir la figure 4.

Le bouton de verrouillage de broche verrouille la broche en

empéchant la lame de tourner. Maintenir le bouton enfoncé 

pour l’installation, le changement ou la dépose de la lame.

LEVIER DE VERROUILLAGE

DE LA GÂCHETTE

GÂCHETTE

BOUTON DE

VERROUILLAGE

DE BROCHE

GÂCHETTE

Voir la figure 4.

La scie ne démarre pas tant que vous appuyer sur le levier
de verrou et appuyer sur la gâchette. Pour empêcher
toute utilisation non autorisée de la scie, la débrancher de
l’alimentation et verrouiller son commutateur en position
d’ARRÊT. Pour verrouiller le commutateur, installer un
cadenas (non inclus) dans le trou de la gâchette et s’assurer
que l’interrupteur ne peut pas être enfoncé. Si l’interrupteur
peut être enfoncé même si le cadenas est installé, un cadenas
équipé d’une anse de diamètre plus grand doit être utilisé.
Conserver le cadenas dans un autre endroit.

GÂCHETTE

CADENAS

Fig. 4

11 — Français

OUTILS NÉCESSAIRES

Les outils suivants (non compris) sont nécessaires pour vérifier les réglages de votre scie ou pour installer la lame :

ÉQUERRE

LISTE DES PIÈCES DÉTACHÉES

Les articles suivant doivent être inclus avec l’outil:

 Poignée de verrouillage d’onglet
 Sac à poussière
 Bride de serrage de pièce

SAC À POUSSIÈRE

ÉQUERRE À

COMBINAISONS

Fig. 5

 Clé à lame
  Manuel d’utilisation (non illustré)

BRIDE DE

SERRAGE DE PIÈCE

CLÉ À LAME

POIGNÉE DE

VERROUILLAGE

D’ONGLET

AVERTISSEMENT :

L’utilisation de pièces et accessoires non listés peut être dangereux et entraîner des blessures graves.

12 — Français

Fig. 6

ASSEMBLAGE

DÉBALLAGE

Ce produit doit être assemblé.
 Sortir soigneusement la scie du carton en la tenant par la

poignée de transport et la base de la scie, et la poser sur
un plan de travail horizontal.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous constatez

que des éléments figurant dans la Liste des pièces détachées
sont déjà assemblés. Certaines pièces figurant sur cette liste
n’ont pas été assemblées par le fabricant et exigent une
installation. Le fait d’utiliser un produit qui a été assemblé
de façon inadéquate peut entraîner des blessures.

 La machine a été expédié avec le bras en position

abaissée. Pour le libérer, appuyer sur le poignée en
« D », couper l’attache et tirer la goupille de verrouillage.

AVERTISSEMENT :

Le  bras  de  la scie  est  équipé  d’un  ressort.  Maintenir  la 

poignée abaissée pour éviter son relèvement brusque au
moment de couper l’attache autobloquante. Ne pas prendre
cette précaution représente un risque des blessures graves.

  Relever le bras de la scie en le tirant par sa poignée en « D ». 

Continuer de maintenir le bras de la scie d’une main, pour
empêcher qu’il ne se relève brusquement lorsque l’attache
est coupée.

  Examiner soigneusement l’outil pour s’assurer que rien n’a 

été brisé ou endommagé en cours de transport.

 Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné ce produit et avoir vérifié qu’il
fonctionne correctement.

 La scie est réglée en usine pour effectuer une coupe précise.

Après l’avoir assemblée, vérifier sa précision. Si les réglages 

ont été modifiés en cours d’expédition, voir les procédures
spécifiques présentées dans ce manuel.

 Si des pièces sont manquantes ou endommagées, appeler

le 1-800-525-2579.

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas
utiliser ce produit avant qu’elles aient été remplacées.
Le fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut entraîner
des blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier cet outil ou de créer des
accessoires non recommandés pour cet outil. De telles
altérations ou modifications sont considérées comme un
usage abusif et peuvent créer des conditions dangereuses,
risquant d’entraîner des blessures graves.

AVERTISSEMENT :

Ne pas brancher sur le secteur avant d’avoir terminé
l’assemblage. Le non respect de cet avertissement peut causer
un démarrage accidentel, entraînant des blessures graves.

AVERTISSEMENT :

Ne pas mettre la scie en marche sans s’être assuré de
l’absence d’interférence entre la lame et le guide d’onglets.
La lame pourrait être endommagée si elle entrait en contact
avec le guide d’onglets pendant le fonctionnement.

AVERTISSEMENT :

Cette scie peut basculer si sa tête est relâchée brusquement
et assujettie à un plan de travail. Pour éviter des blessures

graves, TOUJOURS assujettir  la  scie à un  plan  de travail 

stable.

TRACER DES

TROUS À CES

EMPLACEMENTS

SELON LE

GABARIT DE

TROUS

BASE

13 — Français

TRACER DES

TROUS À CES

EMPLACEMENTS

SELON LE

GABARIT DE

TROUS

SURFACE DE

FIXATION

Fig. 7

ASSEMBLAGE

TROUS DE FIXATION

Voir la figure 7.

AVERTISSEMENT :

Avant d’entreprendre toute opération de coupe, assujettir ou 

boulonner la scie à onglets sur le plan de travail ou un stand
approuvé pour scie à onglets. Si on utilise un support de scie
à onglet, lire le manuel d’utilisation et suivre les instructions
pour le support de scie à onglet. Ne jamais utiliser la scie à
onglets sur le sol ou en se tenant accroupi. Le non respect
de cette mise en garde peut entraîner des blessures graves.

POUR

SERRER

BRAS DE

COMMANDE

La scie à onglets composés doit être montée solidement sur un
plan de travail ferme, tel qu’un établi, planche de montage, ou
un stand pour scie à onglets. La base de la scie possède quatre
trous de montage. Les boulons ou vis doivent être assez longs
pour traverser la base de la scie, les rondelles frein, les écrous
et l’établi. Serrer les boulons ou vis fermement.

La figure 7 illustre la configuration des trous pour l’installation
sur un établi. Une fois la scie installée, vérifier soigneusement
l’établi pour s’assurer qu’aucun mouvement ne peut se produire
pendant l’utilisation. Si l’établi bascule, glisse ou se déplace,
l’assujettir sur le sol avant d’utiliser la scie.

POIGNÉE DE VERROUILLAGE D’ONGLET

Voir la figure 8.

Pour installer la poignée de verrouillage d’angle, visser la tige
filetée de l’extrémité de cette poignée dans le trou fileté du bras
de commande. Tourner vers la droite pour serrer.

VERROUILLAGE / DÉVERROUILLAGE DU
BRAS DE LA SCIE

Voir la figure 9.

Pour déverrouiller et relever le bras de la scie :

 Saisir fermement la poignée en « D » et appliquer une

pression vers le bas tout en tirant en même temps le guide
de profondeur à l’écart du logement de la scie.

  Relâcher le guide et relever lentement le bras de la scie.

Pour reverrouiller le bras de la scie :

 Tenir fermement la poignée en D et appuyer vers le bas

en poussant simultanément la goupille de verrouillage à
l’intérieur et vers le logement de la scie.

  Relâcher  la  goupille  de  verrouillage  et  lui  permettre  de 

verrouiller la scie en place.

POIGNÉE DE

VERROUILLAGE

SAC À

POUSSIÈRE

POUR

DESSERRER

Fig. 8

POIGNÉE

EN « D »

AXE DE

BLOCAGE

Fig. 9

SAC À POUSSIÈRES

Voir la figure 10.

Un sac à poussières est fourni avec cette scie à onglets. Il
s’adapte sur l’orifice de sortie sur la protection supérieure de
la lame. Puis pincer les deux pinces métalliques pour ouvrir

l’orifice du sac et le glisser sur l’orifice de sortie. Relâcher les 

pinces. La bague métallique du sac doit se verrouiller entre les
gorges de l’orifice de sortie. Pour retirer le sac afin de le vider,
inverser la procédure ci-dessus.

14 — Français

ORIFICE

D’ÉCHAPPEMENT

Fig. 10

ASSEMBLAGE

CLÉ DE LAME

Voir la figure 11.

La scie est fournie avec une clé de lame. Une extrémité de la clé
est un tournevis cruciforme et l’autre est une clé hexagonale.
Utiliser l’extrémité à clé hexagonale pour installer et déposer
la lame et l’extrémité à tournevis cruciforme pour retirer ou
desserrer des vis. Un espace de rangement pour la clé de lame
se trouve à l’arrière du guide d’onglets droit.

BRIDE DE SERRAGE DE PIÈCE

Voir la figure 11.

AVERTISSEMENT :

Dans certaines conditions, la bride de serrage de pièce
peut perturber le fonctionnement de la protection de lame.
Toujours s’assurer du libre fonctionnement de la protection
de lame avant de commencer la coupe, afin de réduire le
risque de blessure grave.

La bride de pièce permet un contrôle accru en bridant la pièce

sur le guide. Elle évite aussi que la pièce ne se déplace vers 

la lame. C’est très utile lors de la coupe d’onglets composés.
Selon l’opération de coupe et les dimensions de la pièce, il peut

être nécessaire d’utiliser un serre-joint ou autre pince adaptée
au lieu de la bride de serrage de pièce pour bloquer la pièce
avant d’effectuer la coupe.

To install the work clamp:

Placer l’axe de la bride de serrage de pièce dans un des

trous de la base de la table de la scie.

Tourner le bouton de la bride de serrage de pièce pour la

déplacer vers droite l’intérieur ou l’extérieur gauche selon
les besoins.

CLÉ DE

LA LAME

BRIDE DE
SERRAGE

DE PIÈCE

BASE

Fig. 11

INSTALLATION / REMPLACEMENT DE LA LAME

Voir les figures 12 et 13.

La lame est déjà installée à la livraison de ce modèle de scie
à onglets. Les instructions sont comprises afin qu’on puisse
les consulter lorsqu’on change ou qu’on remplace les lames.

AVERTISSEMENT :

La taille maximum de lame pouvant être utilisée sur cette
scie est de 10 po. Ne jamais utiliser une lame trop épaisse
pour permettre à la rondelle extérieure de la lame de
s’engager sur les méplats de la broche. Des lames de plus
grandes dimensions toucheraient les protections de lame
et des lames plus épaisses empêcheraient le boulon de
lame de maintenir la lame sur la broche. Ces deux situations
peuvent causer un accident et des blessures graves.

 Débrancher la scie.
  Relever le bras de la scie.
  Avec la pointe du tournevis cruciforme de la clé pour lame,

desserrer, mais ne pas enlever, la vis de protection de la
lame. Glisser le garde de lame inférieure et couvercle du
boulon de la lame pour exposer le boulon de la lame.

15 — Français

BOUTON DE

VERROUILLAGE

DE BROCHE

Fig. 12

ASSEMBLAGE

  Appuyer  et  prise  sur  l’axe  de  verrouillage  de  la  broche 

et tourner le boulon de lame jusqu’à ce que la broche se
verrouille.

  Avec l’extrémité hexagonale de la clé pour lame, desserrer 

et retirer le boulon de lame.

NOTE : Le boulon de lame est fileté à gauche. Il doit donc

être tourné vers la droite pour être desserré.

  Retirer rondelle de lame extérieure. Ne pas retirer la rondelle

intérieure de la lame.

  Appliquer une mince couche d’huile sur la surface de contact 

des rondelles intérieure la lame et rondelle de lame extérieure.

AVERTISSEMENT :

Si la rondelle intérieure de la lame a été retirée, la remettre
en place avant d’installer la lame sur la broche. L’absence
de cette pièce pourrait causer un accident, car la lame ne
serait pas correctement serrée.

  Engager la lame dans la garde inférieure et sur la broche. 

Les dents doivent être orientées vers le bas à l’avant de la
lame, comme le montre la figure 13.

  Remettre rondelle de lame extérieure. Les deux méplats en 

« D » des rondelles de lame s’alignent sur les méplats de la
broche.

  Appuyer et prise sur l’axe de verrouillage de la broche et 

réinstaller le boulon de lame.

NOTE : Le boulon de lame est fileté à gauche. Il doit donc être
tourné vers la gauche pour être serré.

RONDELLE

DE LAME

EXTÉRIEURE

BOULON

DE LAME

NOTE : AVANT
D’UTILISER, VÉRIFIER
QUE LA VIS EST BIEN
SERRÉE POUR ÉVITER
TOUT MOUVEMENT DU
PROTECTEUR

COUVERCLE
DU BOULON

DE LAME

LAME

ARBRE

RONDELLE

INTÉRIEURE

DE LAME

VIS DU
COUVERCLE DE
PROTÈGE-LAME

PROTECTION DE

LAME INFÉRIEURE

ATTENTION :

Toujours installer la lame avec les dents et la flèche imprimée
sur son côté, orientées vers le bas à l’avant de la scie. Le
sens de rotation de la lame est également représenté par
une flèche estampée sur la protection supérieure.

 Serrer le boulon fermement.
  Replacer le couvercle du boulon de la lame et bien serrer la

vis du couvercle du boulon.

  Abaisser la protection de la lame.
 Lever et abaisser le bras de la scie pour s’assurer que la

protection inférieure de la lame fonctionne correctement.

AVERTISSEMENT :

S’assurer que le bouton de verrouillage de la broche
n’est pas engagé avant de brancher la scie sur la source
d’alimentation. Ne jamais engager le bouton de verrouillage
de la broche lorsque la lame est en rotation.

RONDELLE

EXTÉRIEURE DE

LAME AVEC DOUBLES

MÉPLATS EN « D »

POUR

DESSERRER

MÉPLAT(S)

DE LA BROCHE

POUR

SERRER

BOULON

DE LA LAME

LAME

RONDELLE INTÉRIEURE DE LAME

AVEC DOUBLES MÉPLATS EN « D »

Fig. 13

16 — Français

ASSEMBLAGE

NOTE : De nombreuses illustrations figurant dans ce manuel

révèlent seulement une partie de votre scie à onglets combinés.
Ceci a pour but d’indiquer clairement les points pertinents pour
chaque illustration. N’utilisez jamais votre scie sans que les

protecteurs se trouvent bien en place et en bon état de
fonctionnement.

ÉQUERRAGE DE LA LAME PAR RAPPORT AU
GUIDE

Voir les figures 14 à 19.

 Débrancher la scie.
  Abaisser complètement le bras de la scie et engager l’axe de

verrouillage pour maintenir le bras en position de transport.

 Desserrer la poignée de verrouillage d’angle d’environ un

demi-tour.

 Tourner le table à onglets à aligner le indicateur d’échelle

sur la graduation zéro du rapporteur d’onglet.

 Serrer fermement la poignée de verrouillage d’angle.
 Desserrer le bouton de verrouillage d’angle de biseau et

régler le bras de la scie pour un biseau de 0° (lame à 90° de
la table). Serrer le bouton de verrouillage de biseau.

 Poser une équerre de charpentier à plat sur la table à onglets.

Placer une branche de l’équerre contre le guide. Glisser
l’autre branche de l’équerre contre le plat de la lame.

NOTE : Vérifier que l’équerre est en contact avec le plat de

la lame, pas les dents.

 Le bord de l’équerre et la lame doivent être parallèles, comme

le montre la figure 14.

 Si l’avant ou l’arrière de la lame s’écarte de l’équerre, des

réglages, illustrés aux figures 15 et 16, sont nécessaires.

GUIDE

D’ONGLET

LAME

ÉQUERRE DE

TABLE À

ONGLETS

CHARPENTIER

POIGNÉE DE

VERROUILLAGE

D’ONGLET

VUE DE LA LAME PAS D’ÉQUERRE AVEC LE GUIDE,

DES RÉGLAGES SONT NÉCESSAIRES

Fig. 15

GUIDE

D’ONGLET

TABLE À

ONGLETS

ÉQUERRE DE

CHARPENTIER

VUE DE LA LAME D’ÉQUERRE AVEC LE GUIDE

LAME

POIGNÉE DE

VERROUILLAGE

D’ONGLET

Fig. 14

17 — Français

GUIDE

D’ONGLET

LAME

ÉQUERRE DE

TABLE À

ONGLETS

CHARPENTIER

POIGNÉE DE

VERROUILLAGE

D’ONGLET

VUE DE LA LAME PAS D’ÉQUERRE AVEC LE GUIDE,

DES RÉGLAGES SONT NÉCESSAIRES

Fig. 16

ASSEMBLAGE

 Desserrer la vis du guide et glisser le guide à onglets coulis-

sant partiel vers la lame, afin d’accéder aux vis à tête avec
entraînement intérieur qui sécurisent le guide à onglets gauche
à la table.

 Desserrer les vis à tête creuse de fixation du guide d’onglet

sur la base de la scie.

 Tourner le guide d’onglet vers la gauche ou la droite, afin de

mettre la lame de scie parallèle à l’équerre.

  Resserrer fermement les vis et vérifier de nouveau l’alignement 

du guide et de la lame.

  Remettre le  guide  à  onglets  coulissant  partiel  en  position 

initiale et resserrer la vis du guide pour sécuriser.

La scie présente plusieurs indicateur d’échelle. Une fois les
réglages d’alignement effectués, il peut être nécessaire de
desserrer les vis indicateur pour les régler à zéro. Voir les

figures 18 et 19.

ÉCHELLE

DE BISEAU

VIS

D’INDICATEUR

GUIDE

D’ONGLET

GUIDE À ONGLETS

COULISSANT

PARTIEL

VIS À TÊTE

CREUSE

VIS DU

GUIDE

Fig. 17

INDICATEUR

D’ÉCHELLE

Fig. 18

VIS

D’INDICATEUR

INDICATEUR

D’ÉCHELLE

ÉCHELLE

D’ONGLET

18 — Français

Fig. 19

ASSEMBLAGE

ÉQUERRAGE DE LA LAME PAR RAPPORT À
LA TABLE À ONGLETS

See Figures 20 - 22.

 Débrancher la scie.
  Abaisser complètement le bras de la scie et engager l’axe de

verrouillage pour maintenir le bras en position de transport.

 Desserrer la poignée de verrouillage d’angle d’environ un

demi-tour.

 Tourner le table à onglets à aligner le indicateur d’échelle

sur la graduation zéro du rapporteur d’onglet.

 Verrouiller le levier de verrouillage d’onglet.
 Desserrer le bouton de verrouillage d’angle de biseau et

régler le bras de la scie pour un biseau de 0° (lame à 90° de
la table). Serrer le bouton de verrouillage de biseau.

 Placer une équerre combinée contre la table à onglets et le

plat de la lame.

NOTE : Vérifier que l’équerre est en contact avec le plat de

la lame, pas les dents.

 Faire tourner la lame à la main et vérifier son alignement sur

la table en plusieurs points.

 Le bord de l’équerre et la lame doivent être parallèles, comme

le montre la figure 20.

 Si le haut ou le bas de la lame s’écarte de l’équerre, des

réglages, illustrés aux figures 21 et 22, sont nécessaires.

 Desserrer également le bouton de verrouillage de biseau.
 Tourner la vis de réglage de butée positive de manière à

mettre la lame en parallèle avec l’équerre. Voir la section
Réglage de butée de profondeur dans la section Réglages.

  Resserrer le bouton de verrouillage de  biseau.  Vérifier  de 

nouveau l’alignement de la lame sur la table.

NOTE : La procédure ci-dessus peut être utilisée pour vérifier

l’alignement de la lame sur la table à 0° et 45°.

La scie présente plusieurs indicateur d’échelle. Une fois les
réglages d’alignement effectués, il peut être nécessaire de
desserrer les vis indicateur pour les régler à zéro. Voir les

figures 18 et 19.

ÉQUERRE

COMBINÉE

LAME

ÉQUERRE

COMBINÉE

TABLE À

ONGLETS

BOUTON DE

VERROUILLAGE

DE BISEAU

VIS DE RÉGLAGE DE

BUTÉE POSITIVE

VUE DE LA LAME D’ÉQUERRE

AVEC LA TABLE À ONGLETS

LAME

POIGNÉE DE

VERROUILLAGE

D’ONGLET

Fig. 20

TABLE À

ONGLETS

VUE DE LA LAME PAS D’ÉQUERRE AVEC LA TABLE,

DES RÉGLAGES SONT NÉCESSAIRES

ÉQUERRE

COMBINÉE

TABLE À

ONGLETS

VUE DE LA LAME PAS D’ÉQUERRE AVEC LA TABLE,

DES RÉGLAGES SONT NÉCESSAIRES

Fig. 21

LAME

Fig. 22

19 — Français

UTILISATION

AVERTISSEMENT :

Ne pas laisser la familiarité avec l’outil faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire certifiée conforme

à la norme ANSI Z87.1. Si cette précaution n’est pas prise, 

des objets peuvent être projetés dans les yeux et causer
des lésions graves.

AVERTISSEMENT :

Ne pas utiliser d’outils ou accessoires non recommandés
pour cet outil. L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.

APPLICATIONS

Ce produit est conçu uniquement pour les applications
suivantes :

 Coupe transversale de pièces de bois et de plastique (ne pas

couper de métaux, céramiques ou produits de maçonnerie)

 Coupe d’onglets, joints, etc., pour cadres, moulures,

encadrements de portes et menuiserie fine

 Coupe en biseau et coupe composée le bois de haute et

les moulures

NOTE : La lame fournie convient à la plupart ddes opérations
de coupe de bois, toutefois, pour les travaux de menuiserie
fine et la coupe de matières plastiques, utiliser l’une des lames
accessoires en vente dans les magasins.

AVERTISSEMENT :

Avant d’entreprendre toute opération de coupe, assujettir 

ou boulonner la scie à onglets composés sur un établi. Ne
jamais utiliser la scie à onglets sur le sol ou en se tenant
accroupi. Le non respect de cette mise en garde peut
entraîner des blessures graves.

AVERTISSEMENT :

Pour éviter des blessures, toujours serrer fermement la
poignée de verrouillage d’angle et bouton de verrouillage
de biseau avant d’effectuer une coupe. Si cette précaution
n’est pas prise, le bras de commande et la table risquent
de se déplacer pendant la coupe.

AVIS :

Ne pas mettre la scie en marche sans s’être assuré de
l’absence d’interférence entre la lame et le guide d’onglets.
La lame pourrait être endommagée si elle entrait en contact
avec le guide d’onglets pendant le fonctionnement.

TRAVAUX DE COUPE AVEC LA SCIE À
ONGLETS COMPOSÉS

AVERTISSEMENT :

Si un serre-joint ou une bride de serrage de pièce est utilisé
pour maintenir la pièce, ceux-ci ne doivent être placés que
d’un côté de la lame. La pièce doit être libre d’un côté de la
lame afin qu’elle ne risque pas de la bloquer. Un pincement
de la lame dans la pièce causerait le calage du moteur et un
rebond. Le blocage de la lame peut entraîner des blessures
graves.

AVERTISSEMENT :

NE JAMAIS se déplacer l’ajustement de pièce ou marque à 

n’importe quel angle de coupe pendant que la scie court et la
lame tourne. N’importe quelle erreur peut avoir pour résultat
le contact avec la lame causant des blessures graves.

SYSTÈME D’ÉCLAIRAGE DEL

Voir le figure 23.

AVERTISSEMENT :

Ne pas fixer le faisceau (même à bonne distance). Le fait de
fixer le faisceau peut causer des blessures graves et même
entraîner la perte de la vue.

Le système  d’éclairage  DEL  reflète  l’ombre  des  dents  de  la 

scie sur la pièce à travailler. Ceci pour permettre une précision
accrue des coupes sans réglage.

Mettre l’interrupteur DEL en position de marche pour pouvoir 

utiliser cette caractéristique.

Abaisser le bras de la scie de manière à ce que la lame se trouve 

à environ 6,3 mm (1/4 po) de la pièce à travailler. L’ombre de la
lame sera reflétée sur la pièce à travailler pour indiquer l’endroit
où les dents de la lame seront en contact pendant la coupe.

AVERTISSEMENT :

Pour éviter des blessures graves, toujours garder les mains
hors de la zone dangereuse, c’est-à-dire à au moins 100 mm
(4 po) de la lame. Ne jamais effectuer de coupes à main levée
(c.-à-d. sans maintenir la pièce contre le guide). La lame
pourrait se coincer dans la pièce si celle-ci glisse ou tourne.

20 — Français

UTILISATION

POUR COUPES D’ONGLETS / TRANS-VERSALES

Voir les figures 24 et 25.

La coupe est effectuée en travers du grain de la pièce de
bois. Pour effectuer une coupe transversale droite, la table
à onglet doit être réglée sur 0°. Les coupes d’onglets sont
réalisées en réglant la table sur tout angle autre que 0°.

NOTE: Il peut être nécessaire d’ajuster le guide coulissant
partiel pour assurer un dégagement suffisant avant d’effectuer
la coupe.

 Tirer l’axe de verrouillage du bras et relever ce dernier

complètement.

 Desserrer la poignée de verrouillage d’angle. Tourner la

poignée de verrouillage d’angle d’environ un demi-tour
pour la desserrer.

 Tourner le bras de commande de manière à aligner le

pointeur sur la graduation correspondant à l’angle désiré.

 Serrer fermement la poignée de verrouillage d’angle.
 Placer la pièce à couper à plat sur la table à onglets, l’un

de ses bords solidement appuyé contre le guide. Si la
planche est voilée, placer le côté convexe contre le guide.
Si le bord concave d’une pièce est placé contre le guide,
la pièce peut se refermer sur la lame en fin de coupe et
la bloquer. Voir les figures 32 et 33.

 Lors de la coupe de planches ou de moulures longues,

soutenir l’extrémité libre de la pièce avec un chevalet à
rouleau ou un plan de travail se trouvant au même niveau
que la scie. Voir la figure 30.

  Mettre l’interrupteur DEL en position de marche.
  Abaisser la lame et aligner la ligne de coupe sur la pièce avec

le bord de la lame de scie ou l’ombre de la lame.

COUPE TRANSVERSALE

BRIDE DE

SERRAGE

DE PIÈCE

COUPE D’ONGLET

Fig. 24

INTERRUPTEUR

DEL

OMBRE DES DENTS DE LA

LAME REFLÉTÉE SUR LA

PIÈCE À TRAVAILLER

Fig. 23

21 — Français

BRIDE DE
SERRAGE

DE PIÈCE

Fig. 25

UTILISATION

 Saisir fermement la pièce d’une main et la caler contre

le guide. Dans la mesure du possible, utiliser la bride de
serrage de pièce ou un serre-joint pour maintenir la pièce.

  Avant de mettre la scie en marche, effectuer un essai à 

vide, afin de s’assurer qu’aucun problème ne se présentera
lorsque la coupe est effectuée.

  Saisir  fermement  le  manche  de  la  scie.  Enfoncer  le 

dispositif de verrouillage avec le po puis serrer la gâchette.

Attendre  quelques  secondes  que  la  lame  atteigne  sa 

vitesse de rotation maximale.

  Abaisser lentement la lame sur la pièce.
  Relâcher  la gâchette  et  attendre  l’arrêt  complet  de  la

lame  avant  de  la  relever  de  la  pièce. Attendre  que  le 

frein électrique ait complètement stoppé la lame avant
de retirer la pièce de la table.

COUPE EN BISEAU

Voir les figures 26 et 27.

Une coupe en biseau est réalisée en travers du grain de la
pièce, avec la lame en biais. Pour effectuer une coupe en
biseau droite, la table à onglets doit être réglée sur 0° et la
lame entre 0° et 45°.

NOTE: Il peut être nécessaire d’ajuster le guide coulissant
partiel pour assurer un dégagement suffisant avant d’effectuer
la coupe.

 Tirer l’axe de verrouillage du bras et relever ce dernier

complètement.

 Desserrer la poignée de verrouillage d’angle. Tourner la

poignée de verrouillage d’angle d’environ un demi-tour
pour la desserrer.

 Tourner le bras de commande de manière à aligner le

pointeur sur la graduation zéro du rapporteur d’onglet.

 Serrer fermement la poignée de verrouillage d’angle.
 Le triangle à 45° du guide d’onglet assure le dégagement

maximum requis pour le réglage de l’angle de la scie pour
la coupe d’un biseau ou d’un onglet composé.

 Desserrer le bouton de verrouillage d’angle de biseau et

régler le bras de la scie sur l’angle désiré.

 L’angle de biseau est réglable de 0° à 45°.
  Aligner le point de repère sur la graduation correspondant

à l’angle désiré.

 Une fois le bras réglé sur l’angle désiré, serrer fermement

le bouton de verrouillage de biseau.

 Placer la pièce à couper à plat sur la table à onglets, l’un

de ses bords solidement appuyé contre le guide. Si la
planche est voilée, placer le côté convexe contre le guide.
Si le bord concave d’une pièce est placé contre le guide,
la pièce peut se refermer sur la lame en fin de coupe et
la bloquer. Voir les figures 32 et 33.

 Lors de la coupe de planches ou de moulures longues,

soutenir l’extrémité libre de la pièce avec un chevalet à
rouleau ou un plan de travail se trouvant au même niveau
que la scie. Voir la figure 30.

  Mettre l’interrupteur DEL en position de marche.
  Abaisser la lame et aligner la ligne de coupe sur la pièce avec

le bord de la lame de scie ou l’ombre de la lame.

 Saisir fermement la pièce d’une main et la caler contre

le guide. Dans la mesure du possible, utiliser la bride de
serrage de pièce, un serre-joint ou ou autre pince adaptée
pour maintenir la pièce.

  Avant de mettre la scie en marche, effectuer un essai à 

vide, afin de s’assurer qu’aucun problème ne se présentera
lorsque la coupe est effectuée.

BOUTON DE

VERROUILLAGE

DE BISEAU

INDICATEUR

D’ÉCHELLE

ÉCHELLE

DE BISEAU

INDICATEUR

D’ÉCHELLE

COUPE EN BISEAU

BRIDE DE SERRAGE

DE PIÈCE

Fig. 26

Fig. 27

22 — Français

UTILISATION

  Saisir  la  poignée  de  la  scie  fermement.  Enfoncer  le 

dispositif de verrouillage avec le po puis serrer la gâchette.

Attendre quelques secondes que la lame parvienne à sa 

vitesse de rotation maximum.

  Abaisser lentement la lame sur la pièce. 
  Relâcher  la gâchette  et  attendre  l’arrêt  complet  de  la

lame avant de la relever de la pièce. Attendre que la lame 

s’immobilise complètement avant de retirer la pièce de
la table.

COUPE D’ONGLET COMPOSÉ

Voir les figures 28 et 29.

Une coupe d’onglet composé consiste à utiliser un angle
d’onglet et un angle de biseau simultanément. Ce type de
coupe est utilisé pour la réalisation de cadres, de boîtes à
pans inclinés et certains travaux de charpente.

Pour effectuer ce type de coupe, le bras de commande de
la table doit être réglé sur l’angle d’onglet désiré et la scie
doit être inclinée sur l’angle de biseau correct. Le plus grand
soin doit être apporté aux réglages pour onglets composés,
du fait de l’interaction des deux réglages d’angle.

Les réglages d’angles d’onglet et de biseau sont relationnels.
Tout changement de l’angle d’onglet affecte le réglage de
l’angle de biseau. De même, tout changement de l’angle de
biseau affecte le réglage de l’angle d’onglet.

Plusieurs réglages peuvent s’avérer nécessaires pour obtenir
la coupe désirée. Le premier réglage d’angle doit être vérifié
après avoir effectué le second, étant donné que ce second
réglage affecte le premier.

Une fois les réglages correct pour une coupe désirée obtenus,
toujours effectuer une coupe d’essai sur une chute avant de
couper la pièce définitive.

NOTE: Il peut être nécessaire d’ajuster le guide coulissant
partiel pour assurer un dégagement suffisant avant d’effectuer
la coupe.

 Tirer l’axe de verrouillage du bras et relever ce dernier

complètement.

 Desserrer la poignée de verrouillage d’angle. Tourner la

poignée de verrouillage d’angle d’environ un demi-tour
pour la desserrer.

 Tourner le bras de commande de manière à aligner le

pointeur sur la graduation correspondant à l’angle désiré.

 Serrer fermement la poignée de verrouillage d’angle.
 Desserrer le bouton de verrouillage d’angle de biseau et

régler le bras de la scie sur l’angle désiré.

 L’angle de biseau est réglable de 0° à 45°.
 Une fois le bras réglé sur l’angle désiré, serrer fermement

le bouton de verrouillage de biseau.

  Vérifier de nouveau le réglage d’angle d’onglet. Effectuer 

une coupe d’essai sur une chute.

COUPE D’ONGLET COMPOSÉ

BRIDE DE
SERRAGE

DE PIÈCE

COUPE D’ONGLET COMPOSÉ 45° X 45°

Fig. 28

Fig. 29

23 — Français

UTILISATION

 Placer la pièce à couper à plat sur la table à onglets, l’un

de ses bords solidement appuyé contre le guide. Si la
planche est voilée, placer le côté convexe contre le guide.
Si le bord concave d’une pièce est placé contre le guide,
la pièce peut se refermer sur la lame en fin de coupe et
la bloquer. Voir les figures 32 et 33.

 Lors de la coupe de planches ou de moulures longues,

soutenir l’extrémité libre de la pièce avec un chevalet à
rouleau ou un plan de travail se trouvant au même niveau
que la scie. Voir la figure 30.

  Mettre l’interrupteur DEL en position de marche.
  Abaisser la lame et aligner la ligne de coupe sur la pièce

avec le bord de la lame de scie ou l’ombre de la lame.

 Saisir fermement la pièce d’une main et la caler contre

le guide. Dans la mesure du possible, utiliser la bride de
serrage de pièce, un serre-joint ou ou autre pince adaptée
pour maintenir la pièce.

  Avant de mettre la scie en marche, effectuer un essai à 

vide, afin de s’assurer qu’aucun problème ne se présentera
lorsque la coupe est effectuée.

  Saisir  la  poignée  de  la  scie  fermement.  Enfoncer  le 

dispositif de verrouillage avec le po puis serrer la gâchette.

Attendre quelques secondes que la lame parvienne à sa 

vitesse de rotation maximum.

  Abaisser lentement la lame sur la pièce.
  Relâcher  la  gâchette et  attendre  l’arrêt  complet  de  la

lame avant de la relever de la pièce. Attendre que la lame 

s’immobilise complètement avant de retirer la pièce de
la table.

PIÈCE

LONGUE

SUPPORTS DE

LA PIÈCE

Fig. 30

SUPPORT DE PIÈCES LONGUES

Voir la figure 30.

Les pièces longues nécessitent un support additionnel. Les
supports, un support à rouleau, ou une surface de travail de
niveau avec la table de la scie doivent être placés sous la
pièce, de manière à ce qu’elle ne fléchisse pas. Les supports
doivent permettre à la pièce de reposer à plat sur la base
de la scie et la table pendant la coupe. Dans la mesure du
possible, utiliser bride de serrage de pièce, serre-joint ou
ou autre pince adaptée pour maintenir la pièce.

24 — Français

UTILISATION

COUPE D’ONGLETS COMPOSÉS

Le tableau des réglages d’angles ci-dessous est conçu pour faciliter les réglages. Les coupes composées étant les plus
difficiles à réaliser, des essais doivent être effectués sur des chutes et la coupe définitive ne doit être effectuée qu’après
mûre réflexion et planification.

ANGLE

DE CÔTÉ

0°

5°

10°

15°

20°

25°

30°

35°

40°

45°

50°

55°

60°

65°

70°

75°

80°

85°

90°

NOMBRE DE CÔTÉS

4 5 6 7 8 9 10

M- 45,00°

B- 0,00°

M- 44,89°

B- 3,53°

M- 44,56°

B- 7,05°

M- 44,01°

B- 10,55°

M- 43,22°

B- 14,00°

M- 42,19°

B- 17,39°

M- 40,89°

B- 20,70°

M- 39,32°

B- 23,93°

M- 37,45°

B- 27,03°

M- 35,26°

B- 30,00°

M- 32,73°
B- 32,80°

M- 29,84°

B- 35,40°

M- 26,57°

B- 37,76°

M- 22,91°
B- 39,86°

M- 18,88°

B- 41,64°

M- 14,51°
B- 43,08°

M-    9,85°

B- 44,14°

M-    4,98°
B- 44,78°

M-    0,00°

B- 45,00°

M- 36,00°

B- 0,00°

M- 35,90°

B- 2,94°

M- 35,58°
B-    5,86°

M- 35,06°
B-    8,75°

M- 34,32°

B- 11,60°

M- 33,36°
B- 14,38°

M- 32,18°

B- 17,09°

M- 30,76°

B- 19,70°

M- 29,10°

B- 22,20°

M- 27,19°

B- 24,56°

M- 25,03°

B- 26,76°

M- 22,62°
B- 28,78°

M- 19,96°

B- 30,60°

M- 17,07°

B- 32,19°

M- 13,95°

B- 33,53°

M- 10,65°

B- 34,59°

M-    7,19°

B- 35,37°

M-    3,62°
B- 35,84°

M-    0,00°

B- 36,00°

M- 30,00°

B- 0,00°

M- 29,91°

B- 2,50°

M- 29,62°
B-    4,98°

M- 29,15°

B- 7,44°

M- 28,48°
B-    9,85°

M- 27,62°

B- 12,20°

M- 26,57°
B- 14,48°

M- 25,31°

B- 16,67°

M- 23,86°
B- 18,75°

M- 22,21°

B- 20,70°

M- 20,36°

B- 22,52°

M- 18,32°
B- 24,18°

M- 16,10°

B- 25,66°

M- 13,71°

B- 26,95°

M- 11,17°
B- 28,02°

M-    8,50°
B- 28,88°

M-    5,73°

B- 29,50°

M-    2,88°
B- 29,87°

M-    0,00°

B- 30,00°

M- 25,71°

B- 0,00°

M- 25,63°

B- 2,17°

M- 25,37°

B- 4,32°

M- 24,95°

B- 6,45°

M- 24,35°
B-    8,53°

M- 23,56°

B- 10,57°

M- 22,64°

B- 12,53°

M- 21,53°

B- 14,41°

M- 20,25°

B- 16,19°

M- 18,80°
B- 17,87°

M- 17,20°

B- 19,41°

M- 15,44°
B-   20,82°

M- 13,54°

B- 22,07°

M- 11,50°

B- 23,16°

M-    9,35°

B- 24,06°

M-    7,10°
B- 24,78°

M-    4,78°

B- 25,30°

M-    2,40°

B- 25,61°

M-    0,00°

B- 25,71°

M- 22,50°

B- 0,00°

M- 22,42°

B- 1,91°

M- 22,19°
B-    3,81°

M- 21,81°
B-    5,68°

M- 21,27°

B- 7,52°

M- 20,58°

B- 9,31°

M- 19,73°

B- 11,03°

M- 18,74°
B- 12,68°

M- 17,60°

B- 14,24°

M- 16,32°

B- 15,70°

M- 14,91°

B- 17,05°

M- 13,36°
B- 18,27°

M- 11,70°

B- 19,35°

M-    9,93°

B- 20,29°

M-    8,06°
B- 21,08°

M-    6,12°

B- 21,69°

M-    4,11°

B- 22,14°

M-   2,07°

B- 22,41°

M-    0,00°

B- 22,50°

M- 20,00°

B- 0,00°

M- 19,93°

B- 1,71°

M- 19,72°

B- 3,40°

M- 19,37°
B-    5,08°

M- 18,88°

B- 6,72°

M- 18,26°
B-    8,31°

M- 17,50°
B-    9,85°

M- 16,60°

B- 11,31°

M- 15,58°

B- 12,70°

M- 14,43°

B- 14,00°

M- 13,17°

B- 15,19°

M- 11,79°

B- 16,27°

M- 10,31°

B- 17,23°

M-    8,74°
B- 18,06°

M-    7,10°
B- 18,75°

M-    5,38°

B- 19,29°

M-    3,62°
B- 19,68°

M-   1,82°

B- 19,92°

M-    0,00°

B- 20,00°

M- 18,00°

B- 0,00°

M- 17,94°

B- 1,54°

M- 17,74°
B-    3,08°

M- 17,42°

B- 4,59°

M- 16,98°

B- 6,07°

M- 16,41°

B- 7,50°

M- 15,72°
B-    8,89°

M- 14,90°

B- 10,21°

M- 13,98°

B- 11,46°

M- 12,94°

B- 12,62°

M- 11,80°

B- 13,69°

M- 10,56°

B- 14,66°

M-    9,23°

B- 15,52°

M-    7,82°

B -16,26°

M-    6,34°
B- 16,88°

M-    4,81°

B- 17,37°

M-    3,23°

B- 17,72°

M-    1,62°

B- 17,93°

M-    0,00°
B- 18,00°

Chaque angle B (biseau) et M (onglet) est indiquée au 0,005 ème de degré le plus proche,

RÉGLAGES D’ANGLES COMPOSÉS POUR LES CONSTRUCTIONS COURANTES

25 — Français

UTILISATION

COUPE DE MOULURE COURONNÉE

Cette scie à onglets composés est idéale pour la coupe de

moulures couronnées. En général, les scies à onglets sont 

préférables à tout autre outil pour la coupe de moulures
couronnées.

Pour un ajustage correct, les moulures couronnées doivent
être coupées avec une précision extrême.

Les deux surfaces de contact d’une section de moulure
couronnée se fixant à plat sur le plafond et le mur d’une
pièce, à des angles qui, lorsqu’ils sont additionnés, totalisent
exactement 90°. La plupart des moulures couronnées
présentent un angle supérieur arrière (partie reposant à plat
contre le plafond) de 52° et un angle inférieur arrière (partie

reposant à plat sur le mur) de 38°.

POSE DE LA MOULURE À PLAT SUR LA TABLE
À ONGLETS

Voir la figure 31.

Pour effectuer une coupe à 90° intérieure ou extérieure précise
selon cette méthode, poser la moulure avec sa face arrière
large à plat sur la table, contre le guide.

Lors du réglage des angles de biseau et d’onglet pour une
coupe composée, ne pas oublier que les réglages des deux
angles sont relationnels, la modification de l’un entraîne la
modification de l’autre.

Se rappeler également que les angles de moulure couronnée
doivent être extrêmement précis et son difficiles à obtenir.
Étant donné que ces angles peuvent très facilement être
faussés, tous les réglages doivent être vérifiés en effectuant

une coupe d’essai sur une chute. En outre, la plupart des 

murs ne présentant pas des angles d’exactement 90°, des
réglages fins sont nécessaires.

Lors de la coupe d’une moulure couronnée suivant cette
méthode, l’angle de biseau doit être réglé à 33,9°. L’angle
d’onglet doit être réglé à 31,6° à droite ou à gauche, suivant
le sens de coupe nécessaire pour l’application. Consulter
le tableau ci-dessous pour les réglages d’angle et le
positionnement corrects de la moulure sur la table.

Les réglages indiqués au tableau de la page 24 peuvent être
utilisés pour la coupe de toutes les moulures américaines

standard à angles de 52° et 38°. La moulure couronnée est 

placée à plat sur la table pour utiliser les fonctions de coupe
composée de la scie.

Réglage
de l’angle
de biseau

33.9°

33.9°

33.9°

33.9°

Type de coupe

Coin intérieur, côté gauche

1. Bord supérieur de la moulure contre le guide

2. Angle d’onglet réglé à droite sur 31,6°

3. Conserver la section gauche de la pièce coupée

Coin intérieur, côté droit

1. Bord inférieur de la moulure contre le guide

2. Angle d’onglet réglé à gauche sur 31,6°

3. Conserver la section gauche de la pièce coupée

Coin extérieur, côté gauche

1. Bord inférieur de la moulure contre le guide

2. Angle d’onglet réglé à gauche sur 31,6°

3. Conserver la section droite de la pièce coupée

Coin extérieur, côté droit

1. Bord supérieur de la moulure contre le guide

2. Angle d’onglet réglé à droite sur 31,6°

3. Conserver la section droite de la pièce coupée

38

°

52

°

M

U
R

PLAFOND

GUIDE

CÔTÉ SUPÉRIEUR CONTRE LE GUIDE =

• CÔTÉ GAUCHE, COIN INTÉRIEUR

• CÔTÉ DROIT, COIN EXTÉRIEUR

COIN

INTÉRIEUR

GUIDE

COIN EXTÉRIEUR

CÔTÉ INFÉRIEUR CONTRE LE GUIDE =

• CÔTÉ DROIT, COIN INTÉRIEUR

• CÔTÉ GAUCHE, COIN EXTÉRIEUR

TABLE À ONGLETS TABLE À ONGLETS

MOULURE COURONNÉE À PLAT SUR LA TABLE À ONGLETS

Fig. 31

26 — Français

UTILISATION

COUPE DE PIÈCES VOILÉES

Voir les figures 32 et 33.

Lors de la coupe d’une pièce voilée, toujours s’assurer
que son bord convexe est placé contre le guide, comme le
montre la figure 32.

Si une pièce voilée est placée dans le mauvais sens, comme
illustré à la figure 33, elle pincera la lame vers la fin de la coupe.

AVERTISSEMENT :

Pour éviter les risques de rebond et de blessures graves,
ne jamais placer le bord concave d’une pièce voilée ou
déformée contre le guide.

FIXATION DE PIÈCES LARGES

Voir la figure 34.

Les pièces larges, de dimensions telles que nominales 51 x
152 mm (2 x 6 po) doivent être assujetties avec un serre-joint
comme illustré à la figure 34.

INCORRECT

Fig. 33

CORRECT

Fig. 32

PLANCHE

LARGE

Fig. 34

27 — Français

ENTRETIEN

AVERTISSEMENT :

Avant d’effectuer tout  réglage, s’assurer que l’outil est 

débranché. Le non respect de cet avertissement pourrait
entraîner des blessures graves.

Cette scie à onglets composés a été réglée en usine pour
effectuer des coupes très précises. Toutefois, certains
composants peuvent avoir été désalignés pendant le

transport. En  outre,  après un  certain temps  des  réglages 

s’avéreront probablement nécessaires, du fait de l’usure. Une
fois la scie déballée, vérifier les réglages indiqués ci-dessous

avant de l’utiliser. Effectuer tous les réglages nécessaires et 

vérifier périodiquement l’alignement des pièces pour s’assurer
que la scie effectue des coupes précises.

RÉGLAGES DES PIVOTS

NOTE : Ces réglages ont été effectués en usine et n’ont

normalement pas besoin d’être refaits.

RÉGLAGE DU PIVOT DE BRAS

 Le bras de la scie doit se relever complètement de lui-

même.

 Si le bras de la scie ne se relève pas de lui-même ou si

les articulations présentent du jeu, faire réparer la scie
par le CENTRE DE RÉPARATIONS AGRÉÉ RYOBI le
plus proche.

RÉGLAGE DU PIVOT DE BISEAU

 La scie à onglets composés doit pouvoir être facilement

réglée pour la coupe de biseaux en desserrant le bouton
de réglage de biseau et en inclinant le bras de la scie vers
la gauche.

 Si le mouvement est restreint ou si les articulations

présentent du jeu, faire réparer la scie par le CENTRE

DE RÉPARATIONS AGRÉÉ RYOBI le plus proche.

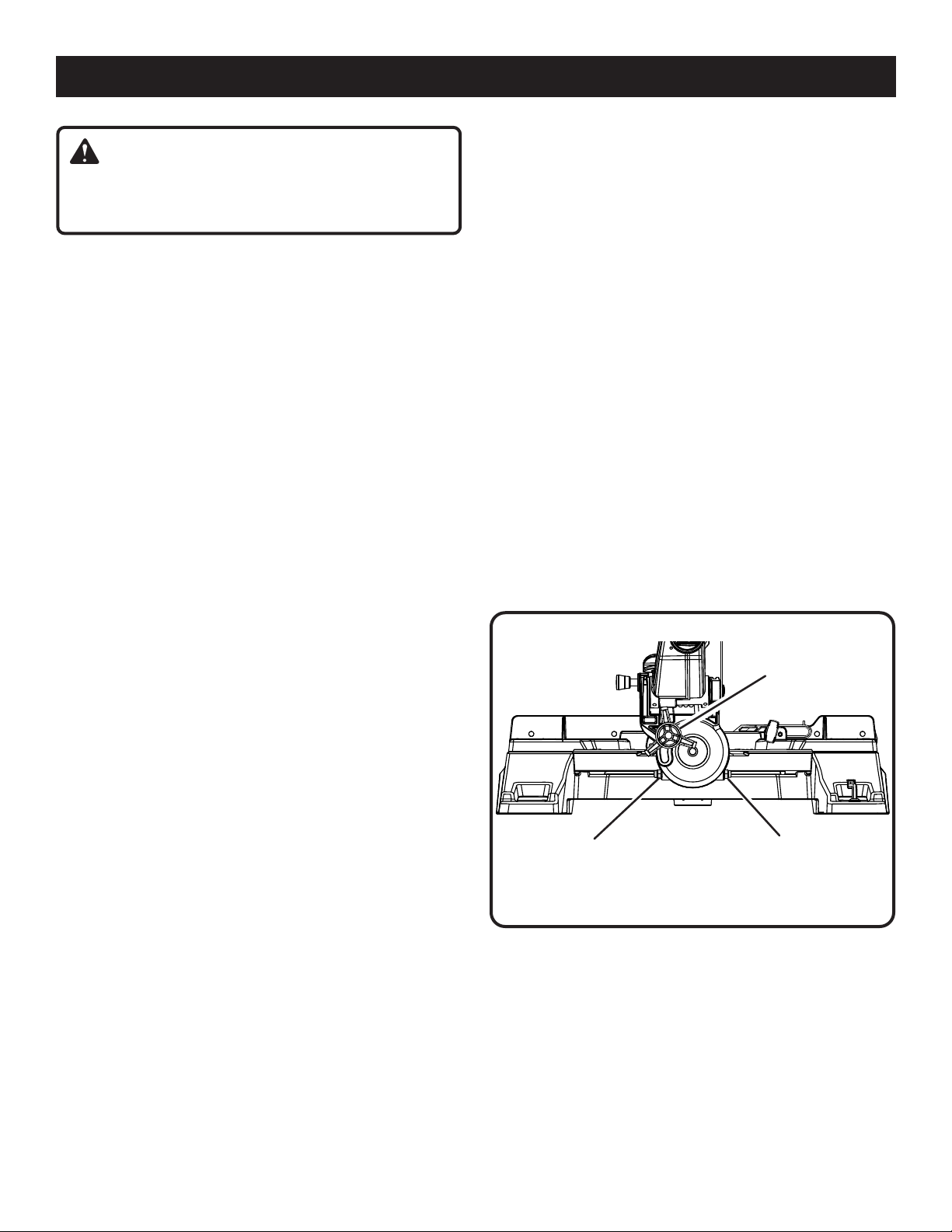

RÉGLAGES DE BUTÉE POSITIVE

Voir la figure 35.

Ces réglages ont été effectués en usine et n’ont normalement
pas besoin d’être refaits.

Réglage :

 Débrancher la scie.
 Desserrer le bouton de verrouillage de biseau en le tournant

dans le sens inverse des aiguilles d’une montre.

  Aligner la lame par rapport à la table à onglets comme 

décrit dans la section Assemblage de ce manuel.

 Si la lame n’est pas à l’équerre, la réajuster en serrant

ou en desserrant la vis de réglage de butée positive afin
d’aligner la lame avec l’équerre.

  Resserrer le bouton de verrouillage de biseau. Vérifier de 

nouveau l’alignement de la lame sur la table.

NOTE : La procédure ci-dessus peut être utilisée pour

vérifier l’alignement de la lame sur la table à 0° et 45°.Il
y a deux différentes vis de réglage pour ces angles.

La scie comporte deux rapporteurs d’angle, un pour le réglage
d’angle de biseau et un pour le réglage d’onglet. Une fois
les réglages d’alignement effectués, il peut être nécessaire
de desserrer les vis des rapporteurs pour les régler à zéro.

Voir les figures 19 et 20.

BOUTON DE

VERROUILLAGE DE

BISEAU

BUTÉE DE PROFONDEUR

La butée de profondeur limite la course de la lame vers le

bas. Elle permet à la lame de descendre suffisamment au-

dessous de la table pour assurer la coupe de toute l’épaisseur
des pièces.

La butée de profondeur est réglée en usine de manière à
permettre de bénéficier de la pleine capacité de coupe de la
lame de 10 po fournie avec la scie. Par conséquent la lame
fournie ne devrait jamais nécessiter de réglage.

28 — Français

VIS DE RÉGLAGE

DE BUTÉE POSITIVE

POUR ONGLETS À 0°

VIS DE RÉGLAGE

DE BUTÉE POSITIVE

POUR ONGLETS À 45°

Fig. 35

RÉGLAGES

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer
une situation dangereuse ou endommager le produit.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ANSI Z87.1 lors 

de l’utilisation de produit. Si une opération dégage de la
poussière, porter également un masque anti-poussière.

AVERTISSEMENT :

Avant d’effectuer tout  réglage, s’assurer que l’outil est 

débranché. Le non respect de cet avertissement pourrait
entraîner des blessures graves.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisse de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.

Les outils électriques utilisés sur la fibre de verre, le
placoplâtre, les mastics de bouchage ou le plâtre s’usent
plus vite et sont susceptibles de défaillance prématurée car
les particules et les éclats de fibre de verre sont fortement
abrasifs pour les roulements, balais, commutateurs, etc. Il
est donc déconseillé d’utiliser cet outil de façon prolongée
sur ces types de matériaux. Toutefois, si l’outil a été utilisé
sur l’un de ces matériaux, il est extrêmement important de
le nettoyer à l’air comprimé.

LUBRIFICATION

Tous les roulements de cet outil sont garnis d’une quantité
de graisse de haute qualité, suffisante pour la durée de vie

de l’outil, dans des conditions d’utilisation normales. Aucune 

autre lubrification n’est donc nécessaire.

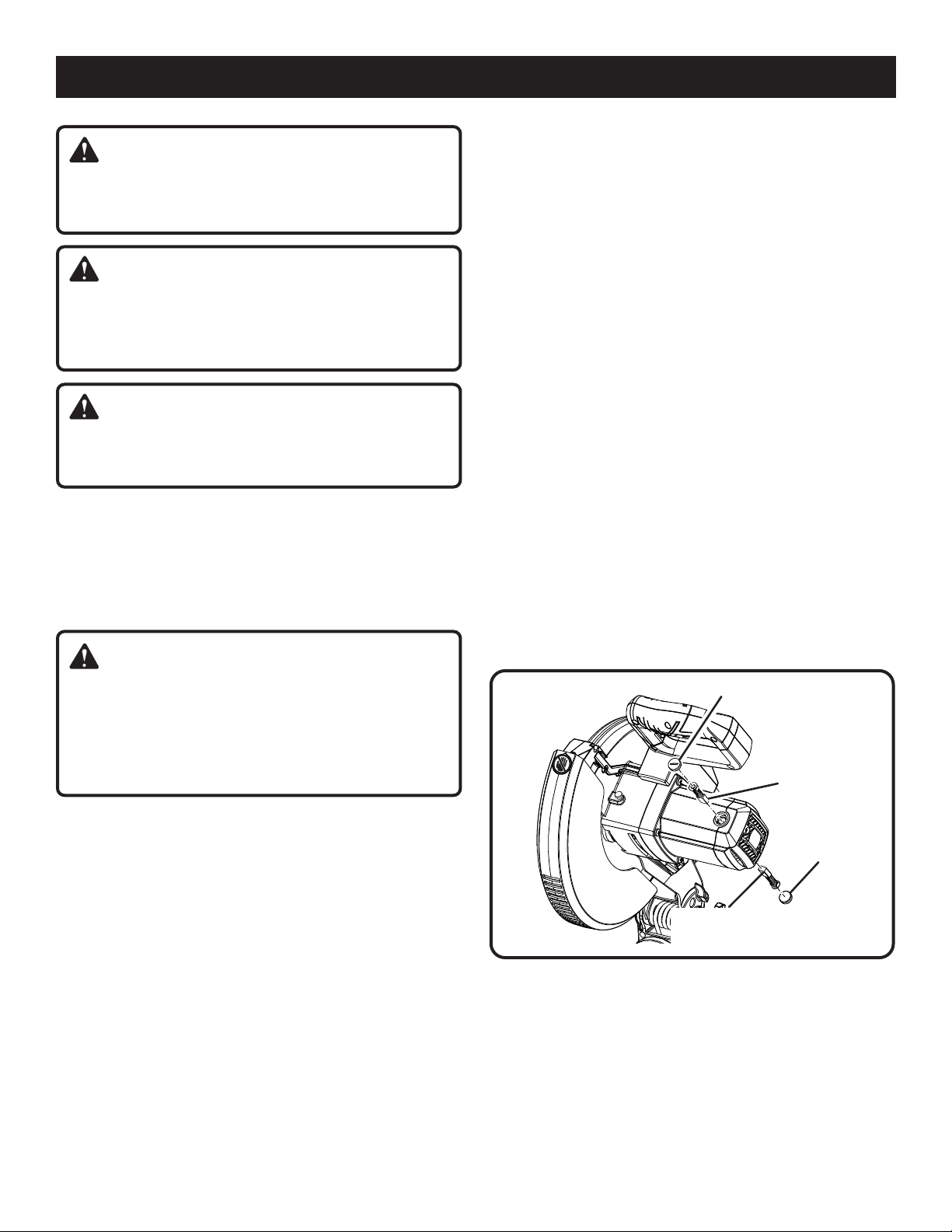

REMPLACEMENT DES BALAIS

Voir la figure 36.

Le moteur de la scie est équipé de balais accessibles de
l’extérieur, dont l’usure doit être vérifiée périodiquement.

Lorsque le remplacement des balais s’avère nécessaire,
procéder comme suit :

 Débrancher la scie.
Retirer le couvercle des balais à l’aide d’un tournevis. Les

balais sont montés sur ressort et sont éjectés lorsque le
couvercle est retiré.

  Retirer les balais.
  Regarder s’ils sont usés. Remplacer les deux balais lorsque

la longueur du carbone est de 6 mm (1/4 po) ou moins.
Ne pas remplacer un balai sans remplacer l’autre.

 Installer les nouveaux balais. S’assurer que la courbure

des balais correspond à celle du moteur et que les balais
tournent librement dans leurs tubes.

 S’assurer que le couvercle est correctement aligné (droit)

et l’assujettir.

 Serrer le couvercle solidement. Ne pas trop serrer.

COUVERCLE

DE BALAI

ENSEMBLE

DE BALAI

COUVERCLE

DE BALAI

ENSEMBLE

DE BALAI

Fig. 36

29 — Français

ENTRETIEN

LENTILLE

DEL

COTON-TIGE

NETTOYAGE DE LA LENTILLE DEL

Voir la figure 37.

Avec  le  temps,  il  est  possible  que  la  lumière  à  la  DEL 
devienne embrouillée ou diffuse. Si c’est le cas, il est

possible que la lentille à la DEL doive être nettoyée.

Pour nettoyer la lentille :

 Débrancher la scie.
 Soulever le bras de la scie.
  Retirer la lame comme décrit dans la section Assemblage.

Fig. 37

 Faire pivoter le protège-lame inférieur pour exposer la

lentille de la DEL.

 À l’aide d’un petit linge ou d’un coton-tige, nettoyer

délicatement toute poussière ou tout débris de la lentille

de la DEL.

NOTE : Faire attention, car le nettoyage pourrait

endommager la lentille.

  Réinstaller la lame.

30 — Français

NOTES / NOTAS

REGLAS DE SEGURIDAD GENERALES

ADVERTENCIA:

Lea todas las advertencias, instrucciones,
ilustraciones y especificaciones proporcionadas con
esta herramienta eléctrica. No seguir las instrucciones

indicadas a continuación puede provocar descargas
eléctricas, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para
consultarlas en el futuro. El término “herramienta eléctrica”

en las advertencias se refiere a las herramientas eléctricas
que funcionan con corriente (con cordón) o las que funcionan
con batería (inalámbricas).

ÁREA DE TRABAJO

Mantenga limpia y bien iluminada el área de trabajo.

Un área de trabajo mal despejada o mal iluminada propicia
accidentes.

No utilice herramientas motorizadas en atmósferas

explosivas, como las existentes alrededor de líquidos,
gases y polvos inflamables. Las herramientas eléctricas

generan chispas que pueden encender el polvo y los
vapores inflamables.

Mantenga alejados a los niños y circunstantes al

maniobrar una herramienta eléctrica. Toda distracción

puede causar la pérdida del control de la herramienta.

SEGURIDAD ELÉCTRICA

Las clavijas de las herramientas eléctricas deben

corresponder a las tomas de corriente donde se
conectan. Nunca modifique la clavija de ninguna
forma. No utilice ninguna clavija adaptadora con
herramientas eléctricas dotadas de contacto a tierra.

Conectando las clavijas originales en las tomas de
corriente donde corresponden se disminuye el riesgo de
una descarga eléctrica.

Evite el contacto del cuerpo con las superficies

de objetos conectados a tierra, como las tuberías,
radiadores, estufas y refrigeradores. Existe un mayor

riesgo de descargas eléctricas si el cuerpo está haciendo
tierra.

No exponga las herramientas eléctricas a la lluvia ni a

condiciones de humedad. La introducción de agua en

una herramienta eléctrica aumenta el riesgo de descargas
eléctricas.

No maltrate el cordón eléctrico. Nunca utilice el

cordón para trasladar, desconectar o tirar de la
herramienta eléctrica. Mantenga el cordón lejos del
calor, aceite, bordes afilados y piezas móviles. Los

cordones eléctricos dañados o enredados aumentan el
riesgo de descargas eléctricas.

Al utilizar una herramienta eléctrica a la intemperie,

use un cordón de extensión apropiado para el
exterior. Usando un cordón adecuado para el exterior

se disminuye el riesgo de descargas eléctricas.

2 — Español

Si debe operar una herramienta en lugares húmedos,

use un suministro protegido por un interruptor de
circuito con pérdida a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargas eléctricas.

SEGURIDAD PERSONAL

Permanezca alerta, preste atención a lo que esté

haciendo y aplique el sentido común al utilizar
herramientas eléctricas. No utilice la herramienta
eléctrica si está cansado o se encuentra bajo los
efectos de alguna droga, alcohol o medicamento.

Un momento de inatención al utilizar una herramienta
eléctrica puede causar lesiones corporales serias.

Utilice protección el equipo otros. Siempre póngase

protección ocular. El uso de equipo protector como

mascarilla para el polvo, calzado de seguridad, casco y
protección para los oídos en las circunstancias donde
corresponda disminuye el riesgo de lesiones.

Evite que la herramienta se active accidentalmente.

Asegúrese de que el interruptor esté en la posición
de apagado antes de conectar la herramienta a un
suministro de corriente o de colocar un paquete de
baterías. Transportar herramientas eléctricas con el

dedo en el interruptor o enchufar herramientas eléctricas
que tienen el interruptor encendido puede ocasionar
accidentes.

Retire toda llave o herramienta de ajuste antes

de encender la herramienta eléctrica. Toda llave o

herramienta de ajuste dejada en una pieza giratoria de
la herramienta eléctrica puede causar lesiones.

No estire el cuerpo para alcanzar mayor distancia.

Mantenga una postura firme y buen equilibrio en todo
momento. De esta manera se logra un mejor control de

la herramienta eléctrica en situaciones inesperadas.

Vístase adecuadamente. No vista ropas holgadas

ni joyas. Mantenga el cabello y la ropa alejados de
las piezas móviles. Las ropas holgadas y las joyas, así

como el cabello largo, pueden engancharse en las piezas
móviles.

Si se suministran dispositivos para conectar

mangueras de extracción y captación de polvo,
asegúrese de que éstas estén bien conectadas y se
usen correctamente. El uso de la captación de polvo

puede reducir los peligros relacionados con éste.

No permita que la familiaridad obtenida por el uso

frecuente de las herramientas lo vuelva complaciente e
ignore los principios de seguridad de las herramientas.

Una acción descuidada puede causar lesiones graves en
una fracción de segundo.

EMPLEO Y CUIDADO DE LA HERRAMIENTA

ELÉCTRICA

No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica adecuada para cada trabajo.

REGLAS DE SEGURIDAD GENERALES

La herramienta eléctrica adecuada efectúa mejor y de
manera más segura el trabajo, si además se maneja a la
velocidad para la que está diseñada.

No utilice la herramienta si el interruptor no enciende

o no apaga. Cualquier herramienta eléctrica que no

pueda controlarse con el interruptor es peligrosa y debe
repararse.

Desconecte el enchufe de la fuente de alimentación

o retire el paquete de baterías, si es desmontable,
de la herramienta eléctrica antes de realizar ajustes,
cambiar accesorios o almacenar herramientas
eléctricas. Tales medidas preventivas de seguridad

reducen el riesgo de poner en marcha accidentalmente
la herramienta.

Guarde las herramientas eléctricas desocupadas

fuera del alcance de los niños y no permita que las
utilicen personas no familiarizadas con las mismas
o con estas instrucciones. Las herramientas eléctricas

son peligrosas en manos de personas no capacitadas
en el uso de las mismas.

Mantenimiento de las herramientas eléctricas y

accesorios. Revise para ver si hay desalineación
o atoramiento de piezas móviles, ruptura de
piezas o toda otra condición que pueda afectar el

funcionamiento de la herramienta eléctrica. Si está
dañada la herramienta eléctrica, permita que la
reparen antes de usarla. Numerosos accidentes son

causados por herramientas eléctricas mal cuidadas.

Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte bien cuidadas y con bordes
bien afilados, tienen menos probabilidad de atascarse
en la pieza de trabajo y son más fáciles de controlar.

Use la herramienta eléctrica, los accesorios, las

brocas, etc. según estas instrucciones, teniendo en
cuenta las condiciones de trabajo y la tarea que se
va a realizar. Si se utiliza la herramienta eléctrica para

operaciones diferentes de las indicadas podría originar
una situación peligrosa.

Mantenga los mangos y superficies de agarre limpias

y libres de aceite y grasa. Los mangos y superficies de

agarre resbalosas no permiten la manipulación y control
seguro de la herramienta en situaciones inesperadas.

SERVICIO

Permita que un técnico de reparación calificado

preste servicio a la herramienta eléctrica, y sólo
con piezas de repuesto idénticas. De esta manera se

mantiene la seguridad de la herramienta eléctrica.

REGLAS DE SEGURIDAD SIERRA INGLETEADORA

Las sierras ingleteadoras sirven para cortar madera o

productos parecidos a la madera; no pueden usarse
con discos de corte abrasivo para cortar material
férreo, como barras, varillas, vigas, etc. El polvo abrasivo

hace que las partes movibles, como la protección inferior,
se atasquen. Las chispas que se producen durante el corte
abrasivo quemarán la protección inferior, el accesorio de
corte y otras partes plásticas.



Utilice abrazaderas para sostener la pieza de trabajo
cuando sea posible. Si sostendrá la pieza de trabajo
con la mano, siempre manténgala a una distancia
de, al menos, 100 mm en ambos lados de la hoja
de la sierra. No use esta sierra para cortar piezas
demasiado pequeñas para sostener con la mano o por
medio de la abrazadera de forma segura. Si coloca la

mano muy cerca de la hoja de la sierra, hay mayor riesgo
de lesiones debido al contacto con la hoja.



La pieza de trabajo debe estar inmóvil y sujetada o
sostenida contra la guía y la mesa. No empuje la pieza

de trabajo hacia la hoja o corte sin usar las manos

de ninguna manera. Las piezas de trabajo sueltas o en
movimiento podrían salir despedidas a gran velocidad,
lo que puede causar lesiones.



Nunca atraviese la mano por la línea de corte, ya sea
por delante de la hoja de la sierra o por detrás de ella.

Sostener la pieza de trabajo con las ”manos invertidas”

(por ejemplo, sostenerla sobre la derecha de la hoja de
la sierra con la mano izquierda o viceversa) es peligroso.



No acerque las manos detrás de la guía a una
distancia menor de 100 mm en ambos lados de la
hoja de la sierra, para quitar desechos de madera
ni por ninguna otra razón mientras la hoja gire. Es

posible que no note la proximidad de la hoja de la sierra
en movimiento con respecto a la mano, por lo que podría
lesionarse de forma severa.



Inspeccione la pieza de trabajo antes de realizar
cortes. Si la pieza de trabajo está doblada o
deformada, sujétela con la cara doblada exterior hacia
la guía. Asegúrese siempre de que no haya espacio
entre la pieza de trabajo, la guía y la mesa a lo largo
de la línea de corte. Las piezas de trabajo dobladas o

deformadas podrían torcerse o desplazarse, y hacer que
la hoja de la sierra en movimiento se atasque durante el
corte. No debe haber clavos ni objetos extraños en la
pieza de trabajo.



No use la hoja hasta que la mesa esté libre de
cualquier otra herramienta, desechos de madera,
etc. Solo debe estar la pieza de trabajo. En caso de

haber desechos pequeños, piezas de manera sueltas
o cualquier otro objeto que haga contacto con la hoja
en movimiento, estos podrían salir disparados a gran
velocidad.

3 — Español

REGLAS DE SEGURIDAD SIERRA INGLETEADORA



Corte solo una pieza de trabajo por vez. Varias piezas
de trabajo apiladas no pueden sujetarse de forma
adecuada, por lo que podrían quedar atascadas en la
hoja o desplazarse durante el corte.



Asegúrese de que la sierra ingleteadora esté montada
o colocada en una superficie de trabajo nivelada y
firme antes de usarla. Una superficie de trabajo nivelada

y firme reduce el riesgo de que la sierra ingleteadora
pierda estabilidad.



Planifique su trabajo. Cada vez que cambie la
configuración del ángulo del bisel o el inglete,
asegúrese de que la guía ajustable esté colocada
correctamente para sostener la pieza de trabajo y no
interfiera con la hoja o el sistema de protección. Sin

encender la herramienta y sin que haya ninguna pieza

de trabajo sobre la mesa, mueva la hoja de la sierra para
realizar un corte simulado completo a fin de asegurarse
de que no haya interferencia ni peligro de cortar la guía.



Use un soporte adecuado, como extensiones de
mesa, caballetes, etc. en caso de trabajar con piezas
más anchas o más largas que el tablero. Las piezas

de trabajo más largas o más anchas que la mesa de la
sierra ingleteadora podrían caerse si no se sostienen de
forma segura. Si la pieza de corte o de trabajo se cae,
podría elevar la protección inferior o salir disparada por
el movimiento de la hoja.



No use a otra persona como reemplazo de extensión
de la mesa o como soporte adicional. Si no brinda

un soporte estable a la pieza de trabajo, la hoja podría
quedar atascada o la pieza de trabajo podría desplazarse
durante el corte y empujarlos a usted y a la persona que
ayuda hacia la hoja en movimiento.



La pieza de corte no debe forzarse ni presionarse de
ningún modo contra la hoja de la sierra en movimiento.

Si se la limita, por ejemplo, utilizando topes de longitud,
la pieza de corte podría quedar atrapada contra la hoja
y salir disparada de forma violenta.



Use siempre una abrazadera o un accesorio diseñado
para sostener material redondo (como varillas o
tubos) de forma adecuada. Las varillas tienden a rodar

al cortarlas, lo que hace que la hoja muerda y tire del

trabajo con la mano hacia la hoja.

Deje que la hoja alcance su velocidad máxima antes

de hacer contacto con la pieza de trabajo. Esto reducirá
el riesgo de que la pieza de trabajo salga disparada.



Si la pieza de trabajo o la hoja se atascan, apague
la sierra ingleteadora. Espere a que todas las partes
en movimiento se detengan y desconecte el enchufe
de la fuente de alimentación o quite el paquete de
baterías. Luego, quite el material atascado. Si continúa

usando la sierra con una pieza de trabajo atascada, podría
perder el control o dañar la sierra ingleteadora.

 Después de terminar el corte, suelte el interruptor,

sostenga la cabeza de la sierra hacia abajo y espere
a que la hoja se detenga antes de quitar la pieza de
corte. Acercar la mano a la hoja en movimiento con el

motor apagado es peligroso.

 Sostenga el mango con firmeza al hacer un corte

incompleto o al soltar el interruptor antes de que
la cabeza de la sierra esté completamente en la
posición hacia abajo. La acción de frenado de la sierra

podría hacer que esta haga un movimiento hacia abajo
de manera repentina, lo que podría causar lesiones.

 Guarde estas instrucciones. Consúltelas con frecuencia

y empléelas para instruir a otros usuarios. Si presta
a alguien esta herramienta, facilítele también las
instrucciones.

ADVERTENCIAS DE SEGURIDAD ADICIONALES

 Use un cordón de extensión adecuado. Asegúrese

de que esté en buen estado el cordón de extensión. Al
utilizar un cordón de extensión sólo utilice uno del calibre
suficiente para soportar la corriente que consume el
producto. Un cordón de un grueso insuficiente causa una
caída en el voltaje de línea, y produce recalentamiento y
pérdida de potencia. Se recomienda que los conductores
sean de calibre 14 (A.W.G.) por lo menos, para un cordón
de extensión de 7,6 metros (25 pies) de largo o menos.
Si tiene dudas, utilice un cordón del calibre más grueso
siguiente. Cuanto menor es el número de calibre, mayor
es el grueso del cordón.

 Inspeccione periódicamente los cordones eléctricos

de las herramientas. Si están dañados, llévelos a un

establecimiento de servicio autorizado para que los revise

4 — Español

un técnico de servicio calificado. Repare o reemplace de
inmediato todo cordón dañado o gastado. Siempre esté
consciente de la ubicación del cordón y manténgalo bien
alejado de la hoja en movimiento de giro.

 Inspeccione periódicamente los cordones de

extensión y reemplácelos si están dañados.

 Clavijas polarizadas. Las herramientas con aislamiento

doble están equipadas de una clavija polarizada (una
patilla es más ancha que la otra). Esta clavija encaja de
una sola forma en una toma de corriente polarizada. Si la
clavija no encaja completamente en la toma de corriente,
invierta la clavija. Si aún así no encaja, comuníquese con
un electricista calificado para que instale una toma de
corriente adecuada. No modifique la clavija de ninguna
manera.

ADVERTENCIAS DE SEGURIDAD ADICIONALES

 Familiarícese con su herramienta eléctrica. Lea

cuidadosamente el manual del operador. Aprenda los
usos, limitaciones y posibles peligros relacionados con
esta herramienta.

 Siempre póngase protección ocular con protección

lateral con la marca de cumplimiento de la norma
ansi Z87.1 junto con protección para los oídos. La

inobservancia de esta advertencia puede causar el
lanzamiento de objetos a los ojos, y por consecuencia
posibles lesiones serias.

 No se pare nunca en la herramienta. Pueden producirse

lesiones serias si se vuelca la herramienta.

 Mantenga las protecciones en su lugar y en buenas

condiciones de trabajo.

 Avance la pieza de trabajo en la dirección

correcta. Solamente empuje la pieza de trabajo hacia

la hoja, fresa o tambor de lijado, contra el sentido de
rotación de éstos.

 Nunca deje funcionando desatendida la herramienta.

Apague la corriente. No abandone la herramienta hasta

verla completamente detenida.

 Sólo utilice hojas de corte adecuadas. No use hojas con

orificio de un tamaño incorrecto. Nunca utilice arandelas
ni pernos de la hoja de corte dañados o inadecuados. La
sierra tiene capacidad para hojas hasta de un diámetro
de 10 pulg.

 Antes de efectuar un corte verifique que estén bien

asegurados todos los dispositivos de ajuste.

 Nunca toque la hoja ni ninguna otra pieza en movimiento

durante el funcionamiento de la unidad.

 Revise dos veces toda configuración de la

herramienta. Asegúrese de que la hoja esté apretada

y de que no toque la sierra o la pieza de trabajo antes
de conectar la unidad al suministro de corriente.

 Sujete firmemente con prensas de mano o pernos

la herramienta en una mesa o banco de trabajo
aproximadamente a la altura de la cadera.

 Asegúrese de que la mesa de ingletes y el brazo de la

sierra (función de bisel) estén en posición asegurada
antes de poner en funcionamiento su sierra. Fije la

mesa de ingletes ajustando en forma segura el mango de
fijación de ingletes. Asegure el brazo de la sierra (función
de bisel) ajustando en forma segura la perilla de bloqueo
de bisel.

Nunca mueva el ajuste de la pieza de trabajo ni marca

a algún ángulo cortante mientras el vio corre y la hoja
gira. Cualquier tropiezo puede tener como resultado el

contacto con la hoja que causa lesiones serias.

 Evite operaciones y posiciones extrañas de las manos

en las cuales un deslizamiento rápido pudiera causar
que la mano tocara la hoja. SIEMPRE asegúrese de

estar en una postura equilibrada. NUNCA utilice la sierra
ingleteadora en el piso o estando en cuclillas.

 Nunca se pare ni tenga ninguna parte del cuerpo en línea

con la trayectoria de la hoja de la sierra.

 No encienda y apague con rapidez el interruptor. Esto

podría causar el aflojamiento de la hoja de la sierra y el
consiguiente peligro. Si esto llegara a ocurrir, aléjese y
permita que se detenga completamente la hoja de la
sierra. Desconecte la sierra del suministro de corriente y
vuelva a apretar firmemente el perno de la hoja.

 Si cualquier pieza de esta sierra ingleteadora está

faltante, rota, doblada o funciona mal de cualquier forma,

o si cualquier componente eléctrico de la misma no
funciona debidamente, apague el interruptor de corriente,
retire la clavija del suministro de corriente y llame a un
técnico para que reemplace toda pieza dañada, faltante
o defectuosa antes de reanudar el trabajo.

  Siempre apague la sierra antes de desconectarla para

evitar un arranque accidental de la misma al volver
a conectarla al suministro de corriente. NUNCA deje
desatendida la sierra mientras esté conectada a un
suministro de corriente.

 Esta herramienta tendrá los siguientes avisos:

• Para reducir el riesgo de lesiones, el usuario debe leer
el manual del operador.

• Póngase protección ocular.

• Mantenga las manos y el cuerpo fuera de la trayecto­ria de la hoja. Cualquier contacto con la hoja puede
producir lesiones serias.

• Revise la protección para asegurarse de que funciona
correctamente.

• No efectúe a pulso ninguna operación.

• Nunca intente alcanzar nada alrededor de la hoja de
corte.

• Apague la herramienta y espere a que la hoja de la
sierra se detenga antes de mover la pieza de trabajo
o cambiar la configuración.

• Desconecte la sierra del suministro de corriente an­tes de cambiar la hoja de corte o de dar servicio a la
unidad

 Siempre porte la herramienta por el mango de acarreo.
 Esta sierra puede volcarse si se suelta súbitamente la

cabeza de la misma y la sierra no está asegurada a una
superficie de trabajo. Siempre asegure esta sierra a una
superficie de trabajo estable antes de usarla para evitar
lesiones serias.

 Siempre cerciorese el vio hoja tiene el espacio libre

de todas obstrucciones antes girar el vio en.

5 — Español

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relaciona­dos con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

AVISO:

Es posible que se empleen en esta herramienta algunos de los siguientes símbolos. Le suplicamos estudiarlos y
aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más
segura la herramienta.

SÍMBOLO NOMBRE

Alerta de seguridad Indica un peligro posible de lesiones personales.

Lea el manual del operador

Protección ocular

Indica una situación peligrosa, la cual, si no se evita, causará la muerte o
lesiones serias.

Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte
o lesiones serias.

Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
menores o leves.

(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación
a daños a la propiedad).

DENOMINACIÓN/EXPLICACIÓN

Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.

Siempre póngase protección ocular con protección lateral con la
marca de cumplimiento de la norma ANSI Z87.1.

Símbolo de no acercar las
manos

Alerta de condiciones
húmedas

Luz sumamente brillante

V Volts Voltaje

A Amperes Corriente

Hz Hertz Frecuencia (ciclos por segundo)

min Minutos Tiempo

Corriente alterna Tipo de corriente

n

o

.../min Por minuto

Velocidad en vacío Velocidad de rotación, en vacío

Fabricación Clase II Fabricación con doble aislamiento

Si no mantiene las manos alejadas de la hoja de corte, se causará
serias lesiones corporales.

No exponga la unidad a la lluvia ni la use en lugares húmedos.

Este producto utiliza luces LED sumamente brillantes. Para evitar
lesiones serias a la vista, no mirar de frente el rayo de luz (aunque
se encuentre lejos).

Revoluciones, carreras, velocidad superficial, órbitas, etc., por
minuto

6 — Español

ASPECTOS ELÉCTRICOS

DOBLE AISLAMIENTO

El doble aislamiento es una característica de seguridad de las
herramientas eléctricas, la cual elimina la necesidad de usar
el típico cordón eléctrico de tres conductores con conexión
a tierra. Todas las partes metálicas expuestas están aisladas
de los componentes metálicos internos del motor por medio
de aislamiento de protección. No es necesario conectar a
tierra las herramientas con doble aislamiento.

ADVERTENCIA:

El sistema de doble aislamiento está destinado para
proteger al usuario contra las descargas eléctricas
resultantes de la ruptura del cableado interno de
la herramienta. Observe todas las precauciones de
seguridad para evitar descargas eléctricas.

NOTA: El mantenimiento de una herramienta con doble
aislamiento requiere sumo cuidado y conocimiento del
sistema, y únicamente deben realizarlo técnicos de servicio
calificados. Para el servicio de la herramienta, le sugerimos
llevarla al centro de servicio autorizado más cercano para
toda reparación. Siempre utilice piezas de repuesto de la
fábrica original al dar servicio a la unidad.

CONEXIÓN ELÉCTRICA

Esta herramienta dispone de un motor eléctrico fabricado
con precisión. Debe conectarse únicamente a un suministro

de voltaje de 120 V, corriente alterna solamente

(corriente normal para uso doméstico), 60 Hz. No utilice
esta herramienta con corriente continua (c.c.). Una caída
considerable de voltaje causa una pérdida de potencia y
el recalentamiento del motor. Si la herramienta no funciona
al conectarla en una toma de corriente, vuelva a verificar el
suministro de voltaje.

CORDONES DE EXTENSIÓN

Al utilizar una herramienta eléctrica a una distancia
considerable de la fuente de voltaje, asegúrese de utilizar
un cordón de extensión con la suficiente capacidad para
soportar la corriente de consumo de la herramienta. Un cordón
de un calibre insuficiente causa una caída en el voltaje de

línea, la cual a su vez produce recalentamiento y pérdida de
potencia. Básese en la tabla suministrada para determinar el
grueso mínimo requerido del cordón de extensión. Solamente
deben utilizarse cordones con forro redondo registrados en
Underwriter’s Laboratories (UL).

Al trabajar a la intemperie con una herramienta, utilice un
cordón de extensión fabricado para uso en el exterior. Este
tipo de cordón lleva las letras “WA” o “W” en el forro.

Antes de utilizar un cordón de extensión, inspecciónelo para
ver si tiene conductores flojos o expuestos y aislamiento
cortado o gastado.

**Amperaje (aparece en la placa de datos de la herramienta)

0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0

Longitud Calibre conductores
del cordón (A.W.G.)

25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —

**Used on 12 gauge - 20 amp circuit.

NOTE: AWG = American Wire Gauge

ADVERTENCIA:

Mantenga el cordón de extensión fuera del área de
trabajo. Al trabajar con una herramienta eléctrica, coloque
el cordón de tal manera que no pueda enredarse en
la madera, herramientas ni en otras obstrucciones. La
inobservancia de esta advertencia puede causar lesiones
serias.

ADVERTENCIA:

Inspeccione los cordones de extensión cada vez antes
de usarlos. Si están dañados reemplácelos de inmediato.
Nunca utilice la herramienta con un cordón dañado,
ya que si toca la parte dañada puede producirse una
descarga eléctrica, y las consecuentes lesiones serias.

7 — Español

GLOSARIO DE TÉRMINOS

Trinquetes anticontragolpe (sierras radiales y de mesa)

Es un dispositivo, el cual, cuando se instala y da mantenimiento
correctamente, sirve para detener la pieza de trabajo para no
ser lanzada hacia atrás, hacia la parte frontal la sierra durante
una operación de corte al hilo.

Árbol

Es el eje donde se monta una hoja o herramienta de corte.

Corte en bisel

Es una operación de corte efectuada con la hoja a un ángulo
diferente de 90° con respecto a la superficie de la mesa.

Chaflán

Es un corte efectuado para eliminar una cuña de un bloque
de manera que el extremo (o una parte del mismo) quede a un
ángulo diferente de 90°.

Corte combinado

Es un corte transversal efectuado a inglete y a bisel.

Corte transversal

Es una operación de corte o fresado efectuada a través de la
fibra o ancho de la pieza de trabajo.

Cabeza de corte (cepillos normales y de juntas)

Es una cabeza de corte giratoria con hojas o cuchillas ajustables.
Las hojas o cuchillas eliminan material de la pieza de trabajo.

Corte de ranura (sierras de mesa y sierras ingleteadoras
deslizantes combinadas)

Un corte no pasante que produce una muesca cuadrada, de
tres lados o en V en la pieza de trabajo.

Peine de sujeción (sierras de mesa)

Es un dispositivo empleado como ayuda para controlar la pieza
de trabajo guiándola con seguridad contra la mesa o la guía
durante las operaciones de corte al hilo.

PPM o CPM

Pies por minuto (o carreras por minuto), se emplea refiriéndose
al movimiento de la hoja.

A pulso

Es efectuar un corte sin guiar la pieza de trabajo con ninguna
guía, guía de ingletes ni ningún otro medio.

Goma

Es el residuo pegajoso de savia presente en la madera.

Talón

Es la alineación de la hoja con respecto a la ranura de la guía
de inglete.

Corte

Es la cantidad de material eliminado por la hoja en un corte
completo con traspaso, o en una ranura producida por la hoja
en un corte sin traspaso o parcial.

Contragolpe

Es un peligro que puede ocurrir cuando la hoja se atora o se
atasca, y lanza la pieza de trabajo hacia atrás, en la dirección
de la hoja giratoria.

Corte a inglete

Es una operación de corte efectuada con la pieza de trabajo a
un ángulo diferente de 90° con respecto a la hoja.

Cortes sin traspaso (sierras de mesa y sierras ingleteadoras
deslizantes combinadas)

Es cualquier operación de corte en la cual la hoja de corte no
traspasa completamente el espesor de la pieza de trabajo.

Este es un corte en el cual la hoja no corta la pieza de trabajo
en dos pedazos.

Agujero guía (taladradoras de columna y sierras caladoras)

Es un agujero pequeño taladrado en una pieza de trabajo, el
cual sirve como guía para taladrar con precisión agujeros más
grandes o para la colocación de la hoja de la sierra caladora.

Bloques empujadores (para cepillos de juntas)

Son dispositivos empleados para avanzar la pieza de trabajo
por el cepillo de juntas durante cualquier operación. Este medio
ayuda al operador a mantener las manos alejadas de la cabeza
de corte.

Bloques y palos empujadores (para sierras de mesa)

Son dispositivos empleados para avanzar la pieza de trabajo
a través de la sierra durante operaciones de corte. Para las
operaciones de cortes al hilo angostos debe emplearse un palo
empujador (no un bloque empujador). Estos medios ayudan al
operador a mantener las manos alejadas de la hoja de corte.

Rebaje

Un corte no pasante ubicado en el extremo o borde de la pieza
de trabajo que produce una muesca cuadrada, de dos lados o
en V en la pieza de trabajo.

Reaserrado (sierras de mesa y sierras de banda)

Es una operación de corte efectuada para reducir el espesor de
la pieza de trabajo para hacer piezas más delgadas.

Resina

Es la sustancia pegajosa a base de savia que se endurece.

Revoluciones por minuto (RPM)

Es el número de vueltas realizadas por un objeto en movimiento
de giro en un minuto.

Corte longitudinal o al hilo (sierras de mesa)

Es una operación de corte paralela al largo de la pieza de trabajo
y generalmente en la dirección del grano.

Cuchilla separadora/Abridor/Separador (sierras de mesa)

Es una pieza metálica, levemente más delgada que la hoja, la
cual se emplea para mantener abierto el corte y también ayuda
a evitar un contragolpe.

Trayectoria de la hoja de la sierra

Es el área encima, abajo, detrás o delante de la hoja. En relación
con la pieza de trabajo, es el área que será o ha sido cortada
por la hoja.

Redondeo de aristas (cepillos)

Es una depresión hecha en cualquiera de los dos extremos de
una pieza de trabajo por las cuchillas de corte cuando no se
proporciona un apoyo adecuado a la pieza de trabajo.

Cónico Corte

Un corte donde el material para ser corte tiene una anchura
diferente al principio del corte del el fin.

Aserrado con traspaso

Es cualquier operación de corte en la cual la hoja de corte
traspasa completamente el espesor de la pieza de trabajo. Este
tipo de corte separa la pieza de trabajo simple en dos pedazos.

Pieza de trabajo o material

Es la pieza a la que se efectúa la operación.

Mesa

Es la superficie sobre la cual descansa la pieza de trabajo
mientras se le efectúa una operación de corte, taladrado,
cepillado o lijado.

8 — Español

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Árbol de la hoja de corte ....................................16 mm (5/8 pulg.)

Diámetro de la hoja ...........................................254 mm (10 pulg.)

Velocidad en vacío .............................................5 500 /min (RPM)

Corriente de entrada ......................................120 V~, 60 Hz, 14 A

Capacidad de corte con inglete a 0°/bisel a 0°:
Tamaños nominales máximos

de la madera: ......51 x 152, 102 x 102 mm (2 x 6, 4 x 4 pulg.)

Capacidad de corte con inglete a 45°/bisel a 0°:
Tamaños nominales máximos

de la madera: ................................. 51 x 102 mm (2 x 4 pulg.)

Capacidad de corte con inglete a 0°/bisel a 45°:
Tamaños nominales máximos

de la madera: ................................. 51 x 152 mm (2 x 6 pulg.)

Capacidad de corte con inglete a 45°/bisel a 45°:
Tamaños nominales máximos

de la madera: ................................. 51 x 102 mm (2 x 4 pulg.)

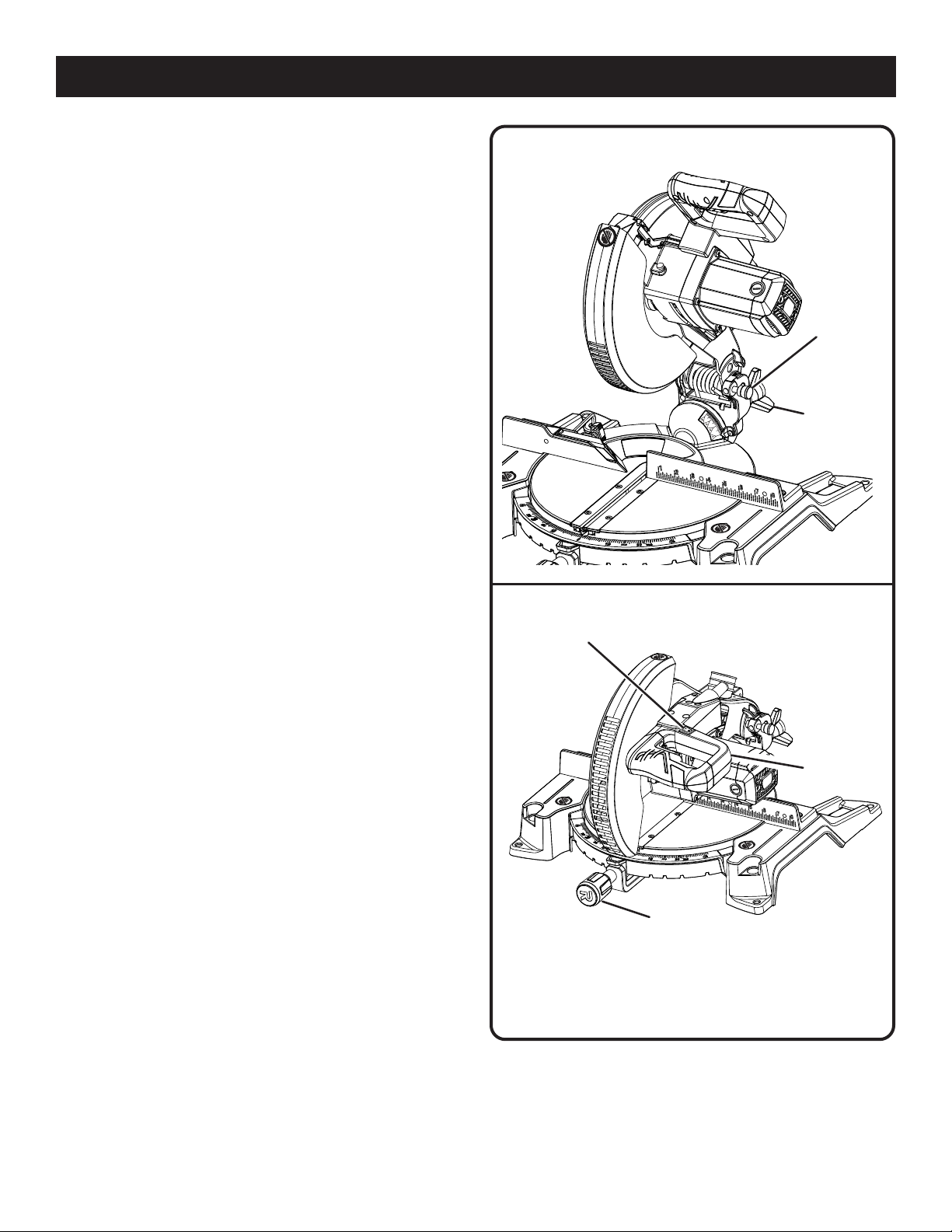

PALANCA DEL

SEGURO DEL GATILLO

GATILLO DEL

INTERRUPTOR

SUPERIOR DE LA

SACO

CAPTAPOLVO

PERILLA DE FIJACIÓN

DE BISEL

GUÍA DE INGLETES

LLAVE DE

LA HOJA

PROTECCIÓN

HOJA

DESLIZABLE

PARCIAL

GUÍA DE

INGLETES

INTERRUPTOR

LED

MANGO EN “D”

PLACA DE

GARGANTA

PROTECCIÓN

INFERIOR DE LA

HOJA

LÍNEA DIVISORIA DE LA
“ZONA DE NO ACERCAR

LAS MANOS”

ETIQUETA “ZONA

DE NO ACERCAR

LAS MANOS”

MESA DE

INGLETES

BASE

PRENSA DE

TRABAJO

9 — Español

BRAZO DE

CONTROL

MANIJA DE

FIJACIÓN DE

INGLETE

ESCALA

DE INGLETES

Fig. 1

CARACTERÍSTICAS

FAMILIARÍCESE CON LA SIERRA
INGLETEADORA COMPUESTA

Vea la figura 1.

El uso seguro que este producto requiere la comprensión de
la información impresa en la herramienta y en el manual del
operador así como ciertos conocimientos sobre el proyecto a
realizar. Antes de usar este producto, familiarícese con todas
las características de funcionamiento y normas de seguridad.

HOJA DE 254 mm (10 pulg.)

Con la sierra ingleteadora combinada se incluye una hoja
de corte de 254 mm (10 pulg.). Corta materiales hasta de
89 mm (3-1/2 pulg.) de espesor ó 140 mm (5-1/2 pulg.) de
ancho, según el ángulo al que se efectúe el corte.

PERILLA DE FIJACIÓN DE BISEL

Vea la figura 2.

La manija de fijación de bisel asegura firmemente la sierra
ingleteadora combinada en los ángulos de bisel deseados.
Hay un tornillo de ajuste de tope en cada lado del brazo de
la sierra. Estos tornillos de ajuste son para efectuar ajustes
finos a 0° y a 45°.

MANGO EN “D”

Vea la figura 3.

Para su conveniencia al trasladar o transportar la sierra
ingleteadora de un lugar a otro, la sierra dispone de un mango
en “d” en la parte superior del brazo. Para transportarla,
apague y desconecte la sierra, luego baje el brazo de la
sierra y fíjelo en la posición inferior presionando el pasador
de seguro hacia el alojamiento de la sierra.

NOTA: NO realice ninguna operación de corte con la sierra
en la posición de fijación.

FRENO ELÉCTRICO

Hay un freno eléctrico para detener rápidamente el giro de
la hoja después de soltarse el gatillo del interruptor.

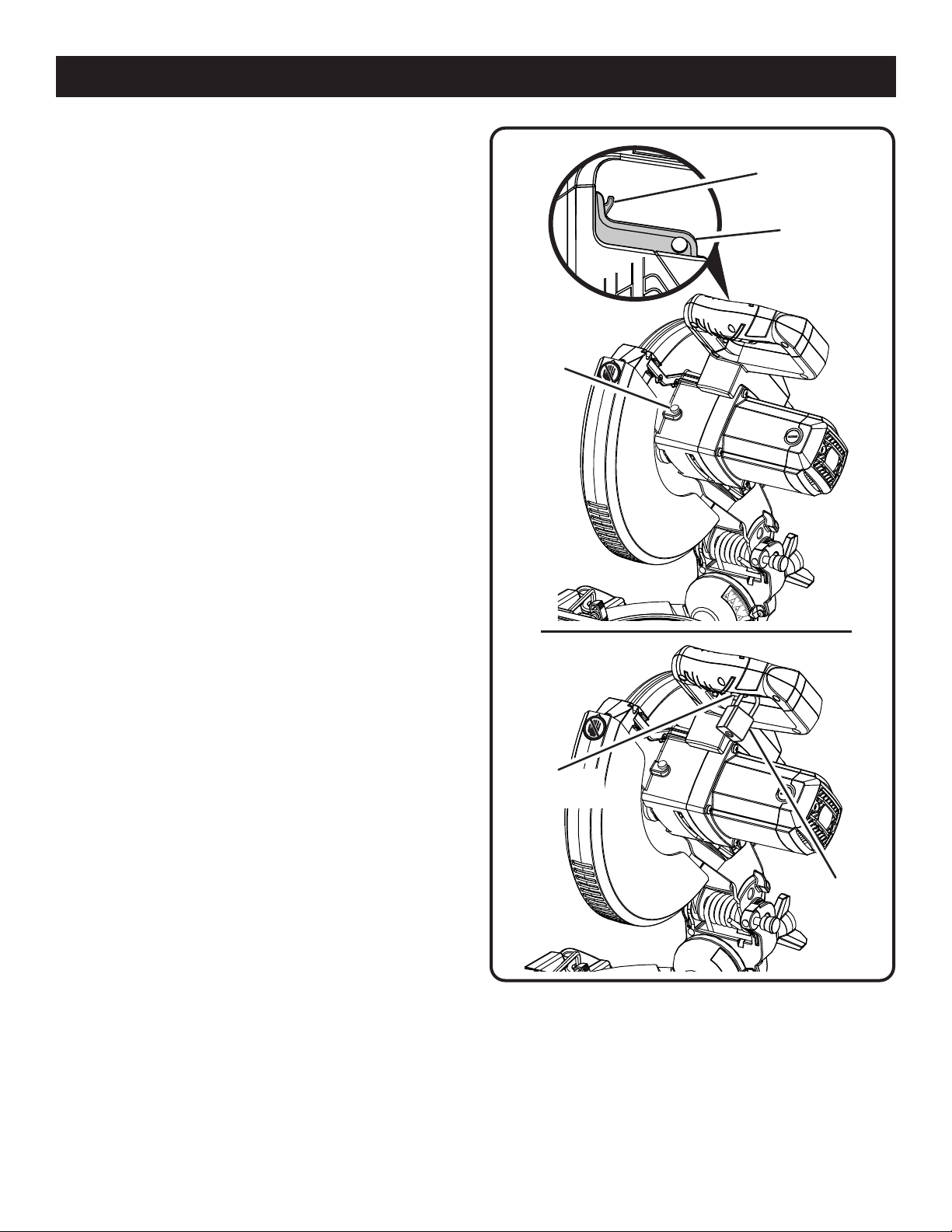

PASADOR DE

FIJACIÓN

PERILLA DE

FIJACIÓN

DEL BISEL

Fig. 2

INTERRUPTOR

EL LED

MANGO

EN “D”

SISTEMA DE ILUMINACIÓN LED

El LED proyecta una sombra del diente de la hoja en la pieza
de trabajo para realizar cortes de precisión y predice el corte
de la hoja para la línea de corte.

GUÍA DE INGLETES

La guía de ingletes de la sierra ingleteadora combinada se
suministra para apoyar firmemente la pieza de trabajo al
efectuar todo tipo de cortes.

10 — Español

MANIJA DE

FIJACIÓN

DE INGLETE

BRAZO DE LA SIERRA ASEGURADO EN

LA POSICIÓN INFERIOR

Fig. 3

CARACTERÍSTICAS

MANIJA DE FIJACIÓN DE INGLETE

Vea la figura 3.

La manija de fijación de inglete asegura firmemente la sierra
en los ángulos de inglete deseados.

GUÍA DE INGLETES DESLIZABLE PARCIAL

La guía de ingletes deslizable parcial de su sierra ingleteadora
compuesta sirve para ayudarlo a asegurar la pieza de trabajo
al hacer cortes rectos.

La función de deslizamiento permite ajustar la posición de la
guía de ingletes parcial de forma sencilla. Afloje el tornillo de
la guía de ingletes parcial antes de intentar deslizarla. Una vez
que determine la posición deseada, ajuste el tornillo de la guía
de ingletes parcial.

TOPES DE LA MESA DE INGLETES

Hay topes a 0°, 15°, 22-1/2°, 31.6°, y 45° a ambos lados,
izquierdo y derecho, de la mesa de ingletes.

PROTECCIÓN INFERIOR RETRÁCTIL DE LA
HOJA

La protección inferior de la hoja está hecha de plastico
transparente resistente a impactos que proporciona
protección a cada lado de la hoja. Se retrae por encima de
la protección superior a medida que se baja la hoja hacia
la pieza de trabajo.

PALANCA DEL

SEGURO DEL GATILLO

GATILLO DEL

INTERRUPTOR

BOTÓN DEL

SEGURO DEL

HUSILLO

BOTÓN DEL SEGURO DEL HUSILLO

Vea la figura 4.

El botón del seguro del husillo sirve para asegurar el husillo
y impedir el giro de la hoja. Oprima y no suelte el botón del
seguro del husillo mientras instala, cambia o desmonta la hoja.

GATILLO DEL INTERRUPTOR

Vea la figura 4.

La sierra no funcionará hasta que oprima el palanca del
seguro del interruptor y luego oprima el gatillo. Para evitar
el uso no autorizado de la sierra ingleteadora combinada,
desconéctela del suministro de corriente y asegurar el
interruptor en la posición de APAGADO. Para asegurar el
interruptor, coloque un candado (no viene incluido) a través
del agujero del gatillo del interruptor y asegúrese de que el
interruptor no pueda ser accionado. Si el interruptor puede
ser accionado aun habiendo instalado el candado, se debe
usar un candado con un diámetro de grillete mayor.Guarde
la llave del candado en otro lugar.

GATILLO DEL

INTERRUPTOR

CANDADO

Fig. 4

11 — Español

HERRAMIENTAS NECESARIAS

Se necesitan las siguientes herramientas (no vienen incluidas) para efectuar ajustes o instalar la hoja:

ESCUADRA

PIEZAS SUELTAS

Los siguientes accesorios vienen incluidos con esta herramienta:

 Manija de fijación de inglete
 Saco captapolvo
 Prensa de trabajo

SACO CAPTAPOLVO

 Llave de la hoja
 Manual del operador (no se muestra)

ESCUADRA DE

COMBINACIÓN

Fig. 5

PRENSA DE

TRABAJO

LLAVE DE

LA HOJA

MANIJA DE FIJACIÓN

DE INGLETE

ADVERTENCIA:

El empleo de aditamentos o accesorios no enumerados arriba podría ser peligros y causar lesiones serias.

12 — Español

Fig. 6

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.
 Levante cuidadosamente de la caja la sierra sujetándola

del mango de acarreo y de la base, y colóquela sobre una
superficie de trabajo a nivel.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida en la Lista

de piezas sueltas ya está ensamblada al producto cuando

lo desempaqueta. El fabricante no ensambla las piezas de
esta lista en el producto. Éstas deben ser instaladas por
el usuario. El uso de un producto que puede haber sido
ensamblado de forma inadecuada podría causar lesiones
personales graves.

 Embarcamos la sierra completamente armada, con el brazo

de la misma asegurado en la posición inferior. Para liberar
el brazo de la sierra, empújelo hacia abajo por la manga en
“D”, corte la amarra y extraiga el pasador de seguridad.

ADVERTENCIA:

El brazo de la sierra se carga por resorte. Mantenga el mango
hacia abajo para evitar que se suelte cuando corte la tira de
amarre. La inobservancia de esta advertencia puede causar
lesiones serias.

 Levante la sierra sujetándola del mango en “D”. La presión de

la mano debe permanecer en el brazo de la sierra para evitar
un levantamiento súbito del mismo al soltarse la amarra.

 Inspeccione cuidadosamente la herramienta para asegurarse

de que no haya sufrido ninguna rotura o daño durante el
transporte.

 No deseche el material de empaquetado sin haber

inspeccionado cuidadosamente la herramienta y haberla
utilizado satisfactoriamente.

 La sierra viene ajustada desde la fábrica para realizar cortes

exactos. Después de armarla verifique la exactitud de la misma.
Si en el envío resultaron afectados los ajustes, consulte los
procedimientos específicos explicados en este manual.

 Si hay piezas dañadas o faltantes, le suplicamos llamar al

1-800-525-2579, donde le brindaremos asistencia.

ADVERTENCIA:

Si hay piezas dañadas o faltantes, no utilice esta herramienta
sin haber reemplazado todas las piezas. La inobservancia
de esta advertencia podría causar posibles lesiones serias.

ADVERTENCIA:

No intente modificar esta herramienta ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar una
condición peligrosa, y como consecuencia posibles lesiones
corporales serias.

ADVERTENCIA:

No conecte la unidad al suministro de corriente antes de
terminar de armarla. De lo contrario la unidad puede ponerse
en marcha accidentalmente, con el consiguiente riesgo de
lesiones serias.

ADVERTENCIA:

No encienda la sierra ingleteadora combinada sin revisar
para ver si hay interferencia entre la hoja y la guía de ingletes.
Puede dañarse la hoja si toca la guía de ingletes durante el
funcionamiento de la sierra.

ADVERTENCIA:

Esta sierra puede volcarse si se suelta súbitamente la
cabeza de la misma y la sierra no está asegurada a una
superficie de trabajo. SIEMPRE asegure esta sierra a una
superficie de trabajo estable antes de usarla para evitar
lesiones serias.

BASE

SEÑALE EL CENTRO

DE LOS AGUJEROS

EN ESTOS LUGARES

SEÑALE EL CENTRO

DE LOS AGUJEROS

EN ESTOS LUGARES

SUPERFICIE

DE MONTAJE

Fig. 7

13 — Español

ARMADO

AGUJEROS DE MONTAJE

Vea la figura 7.

ADVERTENCIA:

Antes de iniciar cualquier operación de corte, sujete con
prensa(s) o atornille la sierra ingleteadora al banco de
trabajo o pedestal para sierra ingleteadora aprobado. Si se
utiliza un pedestal para sierra ingleteadora, lea el manual del
operador y siga las instrucciones del pedestal. Nunca utilice
la sierra ingleteadora en el piso o estando en cuclillas. La
inobservancia de esta advertencia puede causar lesiones
corporales serias.

La sierra ingleteadora compuesta debe montarse en una
superficie de soporte firme, p. ej., un banco de trabajo, una
plataforma de montaje o un pedestal de patas. La base de la
sierra tiene cuatro orificios de montaje. Si se usan pernos o
tornillo, deben tener la longitud suficiente para la base de la
sierra, las arandelas de seguridad, las tuercas hexagonales y el
grosor del banco de trabajo o de cualquier otra superficie del
montaje. Apriete firmemente todos los tornillos.

En la figura 7 aparecen los agujeros para el montaje en un banco
de trabajo. Revise cuidadosamente el banco de trabajo después
de montar la unidad para asegurarse de que no ocurra ningún
durante el uso de la misma. Si el banco de trabajo se inclina,
desliza o camina, asegúrelo al piso antes de utilizar la unidad.

BRAZO DE

CONTROL

MITER

LOCK HANDLE

PARA

APRETAR

PARA

AFLOJAR

Fig. 8

MANGO

EN “D”

MANIJA DE FIJACIÓN DE INGLETE

Vea la figura 8.

Para instalar la manija de fijación de inglete, introduzca el vástago
roscado del extremo de la manija de fijación de inglete en el
agujero roscado del brazo de control. Para apretarlo gírelo a
la derecha.

PROCEDIMIENTO DE TRABA Y DESTRABA
EL BRAZO DE LA SIERRA

Vea la figura 9.

Para destrabar y levantar el brazo de la sierra:

 Sujete firmemente el mango en “D” y presione hacia abajo

mientras tira de la pasador de seguridad hacia afuera,
separándola de la carcasa de la sierra.

 Suelte la pasador de seguridad y levante lentamente el brazo

de la sierra.

Para volver a trabar el brazo de la sierra:

 Agarre firmemente el mango “D” y aplique presión hacia

abajo mientras, al mismo tiempo, empuja el pasador de
seguro hacia el alojamiento de la sierra.

 Libere el pasador de seguro permitiendo que fije a la sierra

en su lugar.

SACO CAPTAPOLVO

Vea la figura 10.

Se suministra un saco captapolvo para utilizarse con la sierra
ingleteadora. Retire la guía del aserrín de la abertura de salida
del aserrín. Después apriete los dos clips metálicos para abrir
la boca del saco y móntelo en la abertura de salida del aserrín.
Suelte los clips. El anillo metálico del saco debe quedar fijo entre

PASADOR DE

FIJACIÓN

Fig. 9

SACO

CAPTAPOLVO

ESCAPE DE

SALIDA DE

ASERRÍN

Fig. 10

14 — Español

ARMADO

las ranuras de la abertura de salida del aserrín. Para retirar el
saco captapolvo con el fin de vaciarlo, invierta el procedimiento
anterior.

LLAVE DE LA HOJA

Vea la figura 11.

Esta sierra incluye una llave para la hoja. Un extremo de la llave
es un destornillador Phillips y el otro una llave hexagonal. La
llave hexagonal sirve para montar o desmontar la hoja de corte
y el extremo de destornillador Phillips sirve para retirar o aflojar
tornillos. En la parte posterior de la guía de inglete, está ubicada
el área de almacenamiento de la llave de la hoja.

PRENSA DE TRABAJO

Vea la figura 11.

ADVERTENCIA:

En algunas operaciones el conjunto de la prensa de trabajo
puede interferir en el movimiento del conjunto de protección
de la hoja. Siempre asegúrese de que no haya interferencia
en el movimiento de la protección de la hoja antes de
comenzar cualquier operación de corte, para reducir el
riesgo de lesiones corporales serias.

PRENSA DE

TRABAJO

BASE

La prensa de trabajo ofrece mayor control al prensar la pieza
de trabajo contra la guía. También evita que la pieza de trabajo
avance hacia la hoja de la sierra. Esto es muy útil al efectuar
cortes a inglete combinados.

Según sea la operación de corte y el tamaño de la pieza de
trabajo, puede ser necesario usar una prensa de mano (en forma
de “C”) u otra abrazadera adecuada en lugar de la prensa de
trabajo para asegurar la pieza antes de efectuar el corte.

Para instalar la prensa de trabajo:

Coloque el vástago de la prensa de trabajo en un agujero u

otro de la base de la mesa de la sierra.

Gire la perilla de la prensa de trabajo para acercarla derecho

o alejarla izquierdo, según sea necesario.

PARA INSTALAR O REEMPLAZAR LA HOJA

Vea las figuras 12 y 13.

La hoja viene instalada en este modelo de sierra ingleteadora.
Para su referencia, se incluyen instrucciones para cambiar o
reemplazar las hojas.

ADVERTENCIA:

La sierra tiene capacidad para hojas hasta de un diámetro
de 10 pulg. Nunca utilice una hoja tan gruesa que la arandela
exterior de la hoja no se enganche en las partes planas
del husillo. Las hojas más grandes tocan las protecciones
de la hoja, y las más gruesas impiden asegurarlas con el
perno correspondiente en el husillo. Cualquiera de estas
dos situaciones puede producir un accidente serio, con las
consiguientes lesiones corporales serias.

BOTÓN DEL

SEGURO DEL

HUSILLO

LLAVE DE

LA HOJA

Fig. 11

Fig. 12

 Desconecte la sierra.
 Suba el brazo de la sierra.

15 — Español

ARMADO

 Utilizando el extremo del destornillador Phillips de la llave de

hoja, afloje pero no retire el tornillo de la cubierta del perno
de la hoja. Levante la protección inferior de la hoja y suba
la tapa del perno de la hoja y deje expuesto éste.

 Oprima y mantenga el botón del seguro del husillo y gire el

perno de la hoja hasta inmovilizar el husillo.

 Con la llave suministrada de la hoja afloje el perno de la

misma y retírelo.

NOTA: El perno tiene rosca izquierda. Gire hacia la derecha

el perno de la hoja para aflojarlo.

 Retire arandela exterior de la hoja. No retire la arandela

interior de la hoja.

 Unte una gota de aceite en las arandelas interior de la hoja

y arandela exterior de la hoja, donde tocan ésta.

ADVERTENCIA:

Si la arandela interior de la hoja ha sido retirada, vuelva
a colocarla antes de instalar la hoja en el husillo. Si no lo
hace podría producirse un accidente ya que la hoja no se
apretaría correctamente.

 Acomode la hoja de la sierra dentro de la protección inferior,

y móntela en el husillo. Los dientes de la sierra apuntan hacia
abajo en la parte delantera de la sierra, como se muestra en
la figura 13.

 Vuelva a colocar la arandela exterior de la hoja. Las dos

partes planas en forma de “D” de las arandelas de la hoja
se alinean con las partes planas del husillo.

 Oprima y mantenga el botón del seguro del husillo y vuelva

a colocar el perno de la hoja.

NOTA: El perno tiene rosca izquierda. Gire hacia la izquierda
el perno de la hoja para apretarlo.

PRECAUCIÓN:

Siempre instale la hoja con los dientes de la misma y la
flecha impresa en el costado de la hoja apuntando hacia
abajo en la parte frontal de la sierra. El sentido de giro
de la hoja también está impreso en forma de flecha en la
protección superior de la hoja.

 Apriete firmemente el perno de la hoja.
 Vuelva a colocar la cubierta del perno de la hoja y ajuste

firmemente el tornillo de la cubierta del perno de la hoja.

 Baje la protección de la hoja.
 Levante y baje el brazo de la sierra para asegurarse de que

la protección inferior de la hoja funcione correctamente.

ARANDELA

EXTERIOR

DE LA HOJA

PERNO DE

LA HOJA

NOTA: ANTES DE USAR
LA HERRAMIENTA,
ASEGÚRESE DE QUE EL
TORNILLO ESTÉ BIEN
AJUSTADO PARA EVITAR
EL MOVIMIENTO DEL
PROTECTOR

CUBIERTA

DEL PERNO

DE LA HOJA

ARANDELA
EXTERIOR DE
LA HOJA CON

DOS PARTES

PLANAS EN “D”

PARA

AFLOJAR

PARA

APRETAR

PERNO DE

LA HOJA

HOJA

ÁRBOL

ARANDELA

INTERIOR

DE LA HOJA

HOJA

TORNILLO DE LA

CUBIERTA DEL

PERNO DE LA

HOJA

PROTECCIÓN

INFERIOR DE

LA HOJA

PARTE(S)
PLANA(S)

DEL HUSILLO

ADVERTENCIA:

Asegúrese de que el botón del seguro del husillo no esté
oprimido antes de volver a conectar la sierra al suministro
de corriente. Nunca oprima el botón del seguro del husillo
cuando esté girando la hoja.

16 — Español

ARANDELA INTERIOR DE LA HOJA

CON DOS PARTES PLANAS EN “D”

Fig. 13

ARMADO

NOTA: En muchas de las ilustraciones de este manual se

muestran sólo porciones de la sierra ingleteadora combinada.
Esto es intencional, para poder mostrar claramente lo que
queremos decir en las ilustraciones. Nunca utilice la sierra

sin todas las protecciones montadas en su lugar y en buen
estado de funcionamiento.

ESCUADRADO DE LA HOJA DE LA SIERRA
CON LA GUÍA

Vea las figuras 14 a 19.

 Desconecte la sierra.
 Tire del brazo de la sierra completamente hacia abajo y

enganche el pasador de seguridad para asegurar el brazo
en la posición de transporte.

 Afloje la perilla de fijación de inglete aproximadamente media

vuelta.

 Gire la mesa de inglete hasta no alinear el indicador de la

escala con el cero de la escala de ingletes.

 Apriete firmemente la manija correspondiente.
 Gire el brazo de control hasta que el puntero del brazo de

control quede colocado en la marca de 0°.

 Coloque horizontalmente una escuadra de carpintero sobre

la mesa de ingletes. Coloque una pata de la escuadra contra
la guía. Deslice la otra pata de la escuadra para colocarla
contra la parte plana de la hoja de la sierra.

NOTA: Asegúrese de que la escuadra toque la parte plana

de la hoja de la sierra, no los dientes.

 El borde de la escuadra y la hoja de la sierra deben estar

paralelas, como se muestra en la figura 14.

 Si el borde delantero o trasero de la hoja de la sierra forma

un ángulo con respecto a la escuadra, como se muestra en
las figuras 15 y 16, se requieren ajustes.

GUÍA DE

INGLETES

HOJA

ESCUADRA DE

MESA DE

INGLETES

CARPINTERO

MANIJA DE

FIJACIÓN

DE INGLETE

GUÍA DE

INGLETES

ESCUADRA DE

MESA DE

INGLETES

CARPINTERO

MANIJA DE

FIJACIÓN

DE INGLETE

VISTA A DE LA HOJA A ESCUADRA CON LA GUÍA

HOJA

Fig. 14

VISTA DE LA HOJA FUERA DE ESCUADRA CON

LA GUÍA; SE REQUIEREN AJUSTES

GUÍA DE

INGLETES

ESCUADRA DE

MESA DE

INGLETES

CARPINTERO

MANIJA DE

FIJACIÓN

DE INGLETE

VISTA DE LA HOJA FUERA DE ESCUADRA CON

LA GUÍA; SE REQUIEREN AJUSTES

Fig. 15

HOJA

Fig. 16

17 — Español

ARMADO

 Afloje el tornillo de la guía y deslice la guía de ingletes desliz-

able parcial hacia la hoja para acceder a los tornillos de cabeza
hueca que aseguran la guía de ingletes izquierda a la mesa.

 Afloje los tornillos de cabeza hueca encargados de asegurar

la guía de ingletes a la base de la sierra.

 Gire la guía de ingletes la izquierda o derecha hasta dejar la

hoja de la sierra paralela con respecto a la escuadra.

 Vuelva a apretar los tornillos firmemente y revise de nuevo

la alineación de la hoja con la guía.

 Lleve la guía de ingletes deslizable parcial nuevamente a la

posición inicial y vuelva a ajustar el tornillo de la guía.

La sierra ofrece varios indicadores de escala. Después de
efectuar los ajustes de escuadrado, puede ser necesario aflojar
los tornillos de los indicadores y reajustarlos a cero. Vea las

figuras 18 y 19.

TORNILLO DE

CABEZA HUECA

TORNILLO

DE LA GUÍA

DE INGLETES

ESCALA DE

BISELES

INDICADOR

DE LA ESCALA

TORNILLO DEL

INDICADOR

Fig. 18

GUÍA DE

INGLETES

DESLIZABLE

GUÍA DE

INGLETES

PARCIAL

Fig. 17

TORNILLO DEL

INDICADOR

INDICADOR

DE LA ESCALA

ESCALA DE

INGLETES

Fig. 19

18 — Español

ARMADO

ESCUADRADO DE LA HOJA CON LA MESA DE

INGLETES

Vea las figuras 20 a 22.

 Desconecte la sierra.
 Tire del brazo de la sierra completamente hacia abajo y

enganche el pasador de seguridad para asegurar el brazo
en la posición de traslado.

 Afloje la perilla de fijación de inglete aproximadamente media

vuelta.

 Gire la mesa de inglete hasta no alinear el indicador de la

escala con el cero de la escala de ingletes.

 Suelte la placa de fijación de inglete y apriete firmemente la

manija correspondiente.

 Afloje la perilla de fijación de bisel a 0° (la hoja puesta a 90°

con la mesa de ingletes). Apriete la perilla de fijación de
bisel.

 Coloque una escuadra de combinación contra la mesa de

ingletes y parte plana de la hoja de la sierra.

NOTA: Asegúrese de que la escuadra toque la parte plana

de la hoja de la sierra, no los dientes.

 Gire la hoja con la mano y revise la alineación de la hoja con

la mesa en varios puntos.

 El borde de la escuadra y la hoja de la sierra deben estar

paralelas, como se muestra en la figura 20.

 Si la parte superior o inferior de la hoja de la sierra forma un

ángulo con respecto a la escuadra, como se muestra en las
figuras 21 y 22, se requieren ajustes.

 Afloje la perilla de fijación de bisel.
 Ajuste el tornillo de ajuste del tope para alinear la hoja con la

escuadra. Vea el apartado Ajuste de los topes en la sección
Ajuste.

 Vuelva a apretar la perilla de fijación de inglete. Vuelva a

revisar la alineación de la hoja con la mesa.

NOTA: El procedimiento descrito arriba puede aplicarse para

revisar el escuadrado de la hoja con la mesa de ingletes a
0° y a 45°.

La sierra ofrece varios indicadores de escala. Después de
efectuar los ajustes de escuadrado, puede ser necesario aflojar
los tornillos de los indicadores y reajustarlos a cero. Vea las

figuras 18 y 19.

ESCUADRA DE
COMBINACIÓN

HOJA

ESCUADRA DE

COMBINACIÓN

VISTA CORRECTA DE LA HOJA A ESCUADRA

MESA DE

INGLETES

PERILLA DE

FIJACIÓN DE

BISEL

TORNILLOS DE

AJUSTE DEL TOPE

CON LA MESA DE INGLETES

HOJA

MANIJA DE

FIJACIÓN

DE INGLETE

Fig. 20

VISTA CORRECTA DE LA HOJA A ESCUADRA

ESCUADRA DE
COMBINACIÓN

VISTA CORRECTA DE LA HOJA A ESCUADRA

MESA DE

INGLETES

CON LA MESA DE INGLETES

MESA DE

INGLETES

CON LA MESA DE INGLETES

Fig. 21

HOJA

Fig. 22

19 — Español

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familarización con las herramientas lo
vuelva descuidado. Tenga presente que un descuido de un
instante es suficiente para causar una lesión grave.

ADVERTENCIA:

Siempre utilice protección para los ojos con escudos
laterales que cumplan con ANSI Z87.1. Si no cumple esta
advertencia, los objetos que salen despedidos pueden
producirle lesiones serias en los ojos.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado por
el fabricante de esta herramienta. El empleo de aditamentos o
accesorios no recomendandos podría causar lesiones serias.

APLICACIONES

Esta herramienta puede emplearse para los fines siguientes:
 Cortes transversales en madera y plástico (no corte artículos

de metal, cerámica o mampostería.)

 Cortes transversales a inglete, de uniones, etc., para marcos

de cuadros, molduras, marcos de puertas y ensambladuras
finas

 Cortes a bisel y cortes combinados la madera producida y

las molduras de corte

NOTA: La hoja suministrada es adecuada para la mayoría de
las operaciones de corte, pero para cortes de ensambladuras
finas y en plástico, utilice una de las hojas de accesorio a la
venta en la tienda de venta de productos de su preferencia.

ADVERTENCIA:

Antes de iniciar cualquier operación de corte, sujete
con prensa(s) o atornille en el banco de trabajo la sierra
ingleteadora combinada. Nunca utilice la sierra ingleteadora
en el piso o estando en cuclillas. La inobservancia de esta
advertencia puede causar lesiones serias.

ADVERTENCIA:

Para evitar lesiones corporales serias, siempre apriete la
manija de fijación de inglete y perilla de fijación del bisel
antes de efectuar un corte. De lo contrario podría producirse
un movimiento del brazo de control o de la mesa de ingletes
mientras se efectúa el corte.

AVISO:

No encienda la sierra ingleteadora compuesta sin comprobar
que no haya interferencia entre la hoja y la guía de ingletes.
La hoja puede dañarse si toca la guía de ingletes durante el
funcionamiento de la sierra.

FORMA DE CORTAR CON LA SIERRA
INGLETEADORA COMBINADA

ADVERTENCIA:

Al utilizar la prensa de trabajo o una de mano para asegurar
la pieza de trabajo, sujete ésta sólo en un lado de la hoja. La
pieza de trabajo debe quedar libre en un lado de la hoja para
evitar que ésta se atore en la pieza de trabajo. El atoramiento
de la hoja en la pieza de trabajo causa un agarrotamiento y
un contragolpe del motor. Esta situación podría causar un
accidente, y como consecuencia posibles lesiones serias.

ADVERTENCIA:

NUNCA mueva el ajuste de la pieza de trabajo ni marca a
algún ángulo cortante mientras el vio corre y la hoja gira.
Cualquier tropiezo puede tener como resultado el contacto
con la hoja que causa lesiones serias.

SISTEMA DE ILUMINACIÓN LED

Vea la figura 23.

WARNING:

Evite mirar de frente el rayo de luz (aunque se encuentre
lejos). Mirar de frente el rayo de luz puede causar lesiones
graves o pérdida de la visión.

El sistema de iluminación LED proyecta la sombra de la hoja en
la pieza de trabajo. Esto genera una mayor precisión de cortes
y no requiere ajustes.

Para utilizar esta característica, encienda el interruptor LED.
Baje el brazo de la sierra para que la hoja se encuentre

aproximadamente a 6,35 mm (1/4 pulg.) de la pieza de trabajo.
La sombra de la hoja se proyectará en la pieza de trabajo,
indicando dónde hará contacto el diente de la hoja cuando se
realice el corte.

ADVERTENCIA:

Para evitar lesiones corporales serias, mantenga las manos fuera
de la zona de no acercar las manos; por lo menos a 100 mm
(4 pulg.) de la hoja. Nunca efectúe a pulso ninguna operación
de corte (sin asegurar la pieza de trabajo contra la guía). La hoja
podría coger la pieza de trabajo si se resbala o tuerce.

20 — Español

FUNCIONAMIENTO

PARA REALIZAR CORTES DE INGLETE/

TRANSVERSALES

Vea las figuras 24 y 25.

Un corte transversal se efectúa cortando a través de la fibra
de la pieza de trabajo. Un corte transversal recto se efectúa
con la guía ajustable puesta en la posición de 0°. Los cortes
a inglete se efectúan con la mesa de ingletes puesta en algún
ángulo diferente de cero.

NOTA: Puede ser necesario ajustar la guía de ingletes desliz­able parcial para asegurar un espacio libre adecuado antes de
efectuar el corte.

 Extraiga el pasador de seguridad y levante el brazo de

la sierra a su máxima altura.

 Afloje la manija de fijación de inglete. Gire la manija de

fijación de inglete aproximadamente media vuelta para
aflojarla.

 Gire el brazo de control hasta no alinear el indicador con

el ángulo deseado de la escala de ingletes.

 Apriete firmemente la manija de fijación de inglete.
 Coloque la pieza de trabajo horizontal en la mesa de

ingletes, con un borde firme contra la guía. Si está
distorsionada la tabla, coloque el lado convexo contra
la guía. Si se coloca el canto cóncavo de la tabla contra
la guía, la tabla podría venirse sobre la hoja al final del
corte, y la frenaría. Vea las figuras 32 y 33.

 Al cortar tablas o molduras largas, apoye el extremo

opuesto del material sobre un soporte de rodillo o con
una superficie de trabajo a nivel con la mesa de la sierra.

Vea la figura 30.

 Encienda el interruptor LED.

CORTE TRANSVERSAL

PRENSA DE

TRABAJO

COUPE D’ONGLET

Fig. 24

INTERRUPTOR

LED

SOMBRA DEL DIENTE DE

LA HOJA PROYECTADA EN

LA PIEZA DE TRABAJO

PRENSA DE

TRABAJO

Fig. 25

Fig. 23

21 — Español

FUNCIONAMIENTO

 Baje la hoja y alinee la línea de corte de la pieza de trabajo

con el borde de la hoja de la sierra o la sombra de la hoja.

 Sujete firmemente la pieza con una mano y asegúrela contra

la guía. Use la prensa de trabajo, prensa en c, u otra prensa
adecuada para asegurar la pieza cuando sea posible.

 Antes de encender la sierra, efectúe una simulación de la

operación de corte, sólo para asegurarse de que no suceda
ningún problema durante la operación de corte real.

 Sujete firmemente el mango de la sierra. Oprima la

palanca del seguro del gatillo y luego oprima el gatillo.
Deje transcurrir varios segundos para que la hoja alcance
su velocidad máxima.

 Baje lentamente la hoja de la sierra hacia la pieza de

trabajo y corte ésta.

 Suelte el gatillo del interruptor y permita que se cese de

girar la hoja antes de levantarla de la pieza de trabajo.
Espere hasta que el freno eléctrico detenga la hoja antes
de retirar la pieza de trabajo de la sierra ingleteadora.

PARA CORTAR A BISEL

Vea las figuras 26 y 27.

Un corte en bisel se efectúa cortando a través de la fibra de
la pieza de trabajo con la hoja en ángulo con dicha pieza. Un
corte en bisel recto se efectúa con la mesa de ingletes en la
posición de cero grados y la hoja a un ángulo entre 0° y 45°.

NOTA: Puede ser necesario ajustar la guía de ingletes
deslizable parcial para asegurar un espacio libre adecuado
antes de efectuar el corte.

 Extraiga el pasador de seguridad y levante el brazo de

la sierra a su máxima altura.

 Afloje la manija de fijación de inglete. Gire la manija de

fijación de inglete aproximadamente media vuelta para
aflojarla.

 Gire el brazo de control hasta no alinear el indicador con

el cero de la escala de ingletes.

 Apriete firmemente la manija correspondiente.
 El triángulo de 45° de la guía de ingletes proporciona el

espacio libre máximo requerido para ajustar el ángulo
de la sierra de ingletes al efectuar un corte a bisel o
combinado.

 Afloje la perilla de fijación de bisel y mueva el brazo de

la sierra hacia la izquierda al ángulo de bisel deseado.

 Los ángulos de bisel pueden fijarse de 0° a 45°.
 Alinee el indicador con el ángulo deseado.
 Una vez puesto el brazo de la sierra en el ángulo deseado,

apriete firmemente la perilla de fijación de bisel.

 Coloque la pieza de trabajo horizontal en la mesa de

ingletes, con un borde firme contra la guía. Si está
distorsionada la tabla, coloque el lado convexo contra
la guía. Si se coloca el canto cóncavo de la tabla contra
la guía, la tabla podría venirse sobre la hoja al final del
corte, y la frenaría. Vea las figuras 32 y 33.

 Al cortar tablas o molduras largas, apoye el extremo

opuesto del material sobre un soporte de rodillo o con
una superficie de trabajo a nivel con la mesa de la sierra.

Vea la figura 30.

 Encienda el interruptor LED.
 Baje la hoja y alinee la línea de corte de la pieza de trabajo

con el borde de la hoja de la sierra o la sombra de la hoja.

 Sujete firmemente la pieza con una mano y asegúrela

contra la guía. Use la prensa de trabajo, prensa en c, u
otra prensa adecuada para asegurar la pieza cuando sea
posible.

 Antes de encender la sierra, efectúe una simulación de

la operación de corte, sólo para asegurarse de que no
suceda ningún problema durante la operación de corte
real.

PERILLA DE

FIJACIÓN
DE BISEL

INDICADOR DE

LA ESCALA

ESCALA DE

BISELES

INDICADOR DE

LA ESCALA

CORTE EN BISEL

PRENSA DE

TRABAJO

Fig. 26

Fig. 27

22 — Español

FUNCIONAMIENTO

 Sujete firmemente el mango de la sierra. Oprima la

palanca del seguro del gatillo y luego oprima el gatillo.
Deje transcurrir varios segundos para que la hoja alcance
su velocidad máxima.

 Baje lentamente la hoja de la sierra hacia la pieza de

trabajo y corte ésta.

 Suelte el gatillo del interruptor y permita que se cese de

girar la hoja de la sierra antes de levantarla de la pieza
de trabajo. Espere hasta que el freno eléctrico detenga
la hoja antes de retirar la pieza de trabajo de la sierra
ingleteadora.

PARA CORTAR INGLETES COMPUESTOS

Vea las figuras 28 y 29.

Un corte de inglete compuesto es un corte empleando un
ángulo de inglete y un ángulo de bisel al mismo tiempo.
Este tipo de corte se usa para elaborar marcos de cuadros,
cortar molduras, elaborar cajas con lados inclinados y para
ciertos cortes para entramado de techos.

Para efectuar este tipo de corte, el brazo de control de la
mesa de ingletes debe girarse al ángulo correcto y el brazo
de la sierra debe inclinarse al ángulo de bisel correcto. Se
debe siempre tener precaución al realizar cortes de ingletes
compuestos debido a la interacción de los dos ajustes de
ángulos.

El ajuste de los ángulos de inglete y de bisel son
interdependientes entre sí. Cada vez que se ajusta el ángulo
de inglete se cambia el efecto en el ángulo de bisel. También,
cada vez que se ajusta el ángulo de bisel se cambia el efecto
en el ángulo de inglete.

Pueden ser necesarios varios ajustes para obtener el corte
deseado. El ajuste del primer ángulo debe revisarse después
de ajustarse el segundo, puesto que el ajuste del segundo
afecta al primero.

Una vez obtenidos los dos ajustes correctos para un corte en
particular, efectúe siempre un corte de prueba en material de
desecho antes de efectuar un corte final en material bueno.

NOTA: Puede ser necesario ajustar la guía de ingletes
deslizable parcial para asegurar un espacio libre adecuado
antes de efectuar el corte.

 Extraiga el pasador de seguridad y levante el brazo de

la sierra a su máxima altura.

 Afloje la manija de fijación de inglete. Gire la manija de

fijación de inglete aproximadamente media vuelta para
aflojarla.

 Gire el brazo de control hasta no alinear el indicador con

el ángulo deseado de la escala de ingletes.

 Apriete firmemente la manija de fijación de inglete.
 Afloje la perilla de fijación de bisel y mueva el brazo de

la sierra hacia la izquierda al ángulo de bisel deseado.

 Los ángulos de bisel pueden fijarse de 0° a 45°.
 Una vez puesto el brazo de la sierra en el ángulo deseado,

apriete firmemente la perilla de fijación de bisel.

CORTE COMPUESTO EN INGLETE

PRENSA DE

TRABAJO

CORTE A INGLETE COMBINADO DE 45° X 45°

Fig. 28

Fig. 29

23 — Español

FUNCIONAMIENTO

 Vuelva a revisar el ajuste del ángulo de inglete. Efectúe

un corte de prueba en material de desecho.

 Coloque la pieza de trabajo horizontal en la mesa de ingletes,

con un borde firme contra la guía. Si está distorsionada
la tabla, coloque el lado convexo contra la guía. Si se el
canto cóncavo de la tabla se viniera sobre la hoja al final
del corte, la atoraría. Vea las figuras 32 y 33.

 Al cortar tablas o molduras largas, apoye el extremo

opuesto del material sobre un soporte de rodillo o con
una superficie de trabajo a nivel con la mesa de la sierra.

Vea la figura 30.

 Encienda el interruptor LED.
 Baje la hoja y alinee la línea de corte de la pieza de trabajo

con el borde de la hoja de la sierra o la sombra de la hoja.

 Sujete firmemente la pieza con una mano y asegúrela

contra la guía. Use la prensa de trabajo, prensa en C, u
otra prensa adecuada para asegurar la pieza cuando sea
posible.

 Antes de encender la sierra, efectúe una simulación de

la operación de corte, sólo para asegurarse de que no
suceda ningún problema durante la operación de corte
real.

 Sujete firmemente el mango de la sierra. Oprima la

palanca del seguro del gatillo y luego oprima el gatillo.
Deje transcurrir varios segundos para que la hoja alcance
su velocidad máxima.

 Baje lentamente la hoja de la sierra hacia la pieza de

trabajo y corte ésta.

 Suelte el gatillo del interruptor y permita que se cese de

girar la hoja de la sierra antes de levantarla de la pieza
de trabajo. Espere hasta que el freno eléctrico detenga
la hoja antes de retirar la pieza de trabajo de la sierra
ingleteadora.

PIEZA DE
TRABAJO

LARGA

SOPORTES DE LA

PIEZA DE TRABAJO

Fig. 30

APOYE LAS PIEZAS DE TRABAJO LARGAS

Vea la figura 30.

Las piezas de trabajo largas necesitan soportes extra. Los
soportes base con ruedas, o superficie de trabajo nivelada
con la sierra de mesa deben colocarse a lo largo de la pieza
de trabajo de manera que no se pandee. El soporte debe
permitir que la pieza permanezca horizontal en la base de la
sierra y la mesa de trabajo durante el corte. Use la prensa de
trabajo, prensa en C, u otra prensa adecuada para asegurar
la pieza cuando sea posible.

24 — Español

FUNCIONAMIENTO

CÓMO EFECTUAR CORTES A INGLETE COMBINADOS

Como ayuda para realizar los ajustes correctos, se suministra la siguiente tabla de ángulos combinados. Puesto que los
cortes combinados son los más difíciles de obtener, deben efectuarse cortes de prueba en material de desecho, así como
una gran cantidad de reflexión y planeación, antes de efectuar el corte final.

INCLINACIÓN

DEL LADO

0°

5°

10°

15°

20°

25°

30°

35°

40°

45°

50°

55°

60°

65°

70°

75°

80°

85°

90°

NÚMERO DE LADOS

4 5 6 7 8 9 10

M- 45,00°
B- 0,00°

M- 44,89°
B- 3,53°

M- 44,56°
B- 7,05°

M- 44,01°
B- 10,55°

M- 43,22°
B- 14,00°

M- 42,19°
B- 17,39°

M- 40,89°
B- 20,70°

M- 39,32°
B- 23,93°

M- 37,45°
B- 27,03°

M- 35,26°
B- 30,00°

M- 32,73°
B- 32,80°

M- 29,84°
B- 35,40°

M- 26,57°
B- 37,76°

M- 22,91°
B- 39,86°

M- 18,88°
B- 41,64°

M- 14,51°
B- 43,08°

M- 9,85°
B- 44,14°

M- 4,98°
B- 44,78°

M- 0,00°
B- 45,00°

M- 36,00°
B- 0,00°

M- 35,90°
B- 2,94°

M- 35,58°
B- 5,86°

M- 35,06°
B- 8,75°

M- 34,32°
B- 11,60°

M- 33,36°
B- 14,38°

M- 32,18°
B- 17,09°

M- 30,76°
B- 19,70°

M- 29,10°
B- 22,20°

M- 27,19°
B- 24,56°

M- 25,03°
B- 26,76°

M- 22,62°
B- 28,78°

M- 19,96°
B- 30,60°

M- 17,07°
B- 32,19°

M- 13,95°
B- 33,53°

M- 10,65°
B- 34,59°

M- 7,19°
B- 35,37°

M- 3,62°
B- 35,84°

M- 0,00°
B- 36,00°

M- 30,00°
B- 0,00°

M- 29,91°
B- 2,50°

M- 29,62°
B- 4,98°

M- 29,15°
B- 7,44°

M- 28,48°
B- 9,85°

M- 27,62°
B- 12,20°

M- 26,57°
B- 14,48°

M- 25,31°
B- 16,67°

M- 23,86°
B- 18,75°

M- 22,21°
B- 20,70°

M- 20,36°
B- 22,52°

M- 18,32°
B- 24,18°

M- 16,10°
B- 25,66°

M- 13,71°
B- 26,95°

M- 11,17°
B- 28,02°

M- 8,50°
B- 28,88°

M- 5,73°
B- 29,50°

M- 2,88°
B- 29,87°

M- 0,00°
B- 30,00°

M- 25,71°
B- 0,00°

M- 25,63°
B- 2,17°

M- 25,37°
B- 4,32°

M- 24,95°
B- 6,45°

M- 24,35°
B- 8,53°

M- 23,56°
B- 10,57°

M- 22,64°
B- 12,53°

M- 21,53°
B- 14,41°

M- 20,25°
B- 16,19°

M- 18,80°
B- 17,87°

M- 17,20°
B- 19,41°

M- 15,44°
B- 20,82°

M- 13,54°
B- 22,07°

M- 11,50°
B- 23,16°

M- 9,35°
B- 24,06°

M- 7,10°
B- 24,78°

M- 4,78°
B- 25,30°

M- 2,40°
B- 25,61°

M- 0,00°
B- 25,71°

M- 22,50°
B- 0,00°

M- 22,42°
B- 1,91°

M- 22,19°
B- 3,81°

M- 21,81°
B- 5,68°

M- 21,27°
B- 7,52°

M- 20,58°
B- 9,31°

M- 19,73°
B- 11,03°

M- 18,74°
B- 12,68°

M- 17,60°
B- 14,24°

M- 16,32°
B- 15,70°

M- 14,91°
B- 17,05°

M- 13,36°
B- 18,27°

M- 11,70°
B- 19,35°

M- 9,93°
B- 20,29°

M- 8,06°
B- 21,08°

M- 6,12°
B- 21,69°

M- 4,11°
B- 22,14°

M- 2,07°
B- 22,41°

M- 0,00°
B- 22,50°

M- 20,00°
B- 0,00°

M- 19,93°
B- 1,71°

M- 19,72°
B- 3,40°

M- 19,37°
B- 5,08°

M- 18,88°
B- 6,72°

M- 18,26°
B- 8,31°

M- 17,50°
B- 9,85°

M- 16,60°
B- 11,31°

M- 15,58°
B- 12,70°

M- 14,43°
B- 14,00°

M- 13,17°
B- 15,19°

M- 11,79°
B- 16,27°

M- 10,31°
B- 17,23°

M- 8,74°
B- 18,06°

M- 7,10°
B- 18,75°

M- 5,38°
B- 19,29°

M- 3,62°
B- 19,68°

M- 1,82°
B- 19,92°

M- 0,00°
B- 20,00°

M- 18,00°
B- 0,00°

M- 17,94°
B- 1,54°

M- 17,74°
B- 3,08°

M- 17,42°
B- 4,59°

M- 16,98°
B- 6,07°

M- 16,41°
B- 7,50°

M- 15,72°
B- 8,89°

M- 14,90°
B- 10,21°

M- 13,98°
B- 11,46°

M- 12,94°
B- 12,62°

M- 11,80°
B- 13,69°

M- 10,56°
B- 14,66°

M- 9,23°
B- 15,52°

M- 7,82°
B -16,26°

M- 6,34°
B- 16,88°

M- 4,81°
B- 17,37°

M- 3,23°
B- 17,72°

M- 1,62°
B- 17,93°

M- 0,00°
B- 18,00°

Cada cantidad, B (bisel) y M (inglete), se da con una tolerancia de 0,005°,

AJUSTES DE ÁNGULOS COMBINADOS PARA ESTRUCTURAS COMUNES

25 — Español

FUNCIONAMIENTO

CÓMO CORTAR MOLDURAS DE CORONA

La sierra ingleteadora combinada realiza una labor excelente
para cortes de molduras de corona. En general, las sierras
ingleteadoras combinadas realizan una labor mejor en el corte
de molduras de corona que ninguna otra herramienta.

Con el fin de lograr un ajuste correcto, las molduras de corona
deben cortarse con una precisión extrema, con cortes a
inglete combinados.

Las dos superficies de contacto de una moldura de corona
que queda horizontal contra el cielo raso y la pared de un
cuarto están en ángulos que añadidos dan un total exacto
de 90°. La mayoría de molduras de corona tienen un ángulo
posterior superior (es la sección que queda horizontal contra
el cielo raso) de 52°, y un ángulo posterior inferior (la sección
que queda contra la pared) de 38°.

MOLDURA DE CORONA EN POSICIÓN
HORIZONTAL EN LA MESA DE INGLETES

Vea la figura 31.

Para usar este método a fin de cortar con exactitud molduras
de corona para una esquina interior o exterior de 90°, coloque
la moldura con su superficie posterior ancha horizontalmente
sobre la mesa de ingletes y contra la guía.

Al fijar los ángulos de bisel e inglete de los cortes a inglete
combinados, recuerde que los ajustes son interdependientes;
si se cambia un ángulo se cambia el otro también.

Tenga presente que los ángulos de las molduras de corona
son muy precisos y difíciles de ajustar. Puesto que es muy fácil
que estos ángulos cambien, todos los ajustes deben probarse
primero en molduras de desecho. También, la mayoría de las
paredes no tienen ángulos exactos de 90°, por lo tanto usted
debe efectuar ajustes finos a los ángulos.

Al cortar molduras de corona con este método, el ángulo de
bisel debe fijarse a 33,9°. El ángulo de inglete debe fijarse a
31,6°, a la derecha o izquierda, según el corte deseado para
cada aplicación en particular. En la tabla mostrada abajo
encontrará los ajustes correctos de los ángulos y la colocación
correcta de la moldura de corona en la mesa de ingletes.

Los ajustes mostrados en la tabla de la página 24 pueden
utilizarse para cortar molduras de corona 100% estándar (“All
Standard” en EE.UU.) con ángulos de 52° y 38°. La moldura
de corona se coloca horizontal sobre la mesa de ingletes
usando las características de cortes combinados de la sierra
ingleteadora.

Ajuste del

ángulo de bisel

33.9°

33.9°

33.9°

33.9°

Tipo de corte

Lado izquierdo, esquina interior

1. Canto superior moldura contra guía

2. Mesa ingletes a 31,6° a la der.

3. Guarde extremo izquierdo del corte

Lado derecho, esquina interior

1. Canto inferior moldura contra guía

2. Mesa ingletes a 31,6° a la izq.

3. Guarde extremo izquierdo del corte

Lado izquierdo, esquina exterior

1. Canto inferior moldura contra guía

2. Mesa ingletes a 31,6° a la izq.

3. Guarde extremo derecho del corte

Lado derecho, esquina exterior

1. Canto superior moldura contra guía

2. Mesa ingletes a 31,6° a la der.

3. Guarde extremo derecho del corte

38

R

D

P
A

E

°

52

°

CIELO RASO

ESQUINA

INTERIOR

GUÍA

CANTO SUPERIOR CONTRA LA GUÍA =
LEFT SIDE, INSIDE CORNER
RIGHT SIDE, OUTSIDE CORNER

GUÍA

CANTO INFERIOR CONTRA LA GUÍA =
LADO DER., ESQUINA INT.
LADO IZQ., ESQUINA EXT.

MESA DE INGLETES

MOLDURA DE CORONA EN POSICIÓN HORIZONTAL EN LA MESA DE INGLETES

ESQUINA EXTERIOR

MESA DE INGLETES

Fig. 31

26 — Español

FUNCIONAMIENTO

CÓMO CORTAR MATERIAL DISTORSIONADO

Vea las figuras 32 y 33.

Al cortar material distorsionado, siempre asegúrese de que
esté colocado en la mesa de ingletes con el lado convexo
contra la guía, como se muestra en la figura 32.

Si se coloca de una forma equivocada el material
distorsionado, como se muestra en la figura 33, pellizcará
la hoja al llegar al final del corte.

ADVERTENCIA:

Para evitar un contragolpe y posibles lesiones graves,
nunca coloque el canto cóncavo de un material arqueado
o distorsionado contra la guía.

SUJECIÓN DE PIEZAS ANCHAS

Vea la figura 34.

Al cortar piezas anchas, como las de nominales 51 mm x
152 mm (2 pulg. x 6 pulg.), deben sujetarse con prensas de
mano, como se muestra en la figura 34.

FORMA INCORRECTA

Fig. 33

FORMA CORRECTA

Fig. 32

TABLA

ANCHA

Fig. 34

27 — Español

AJUSTES

ADVERTENCIA:

Antes de efectuar cualquier ajuste, asegúrese de que
la herramienta esté desconectada del suministro de
corriente. La inobservancia de esta advertencia podría
causar lesiones corporales serias.

La sierra ingleteadora combinada ha sido ajustada en la fábrica
para producir cortes muy exactos. No obstante, algunos de
los componentes podrían haberse desalineado durante el
transporte. También, al paso del tiempo, probablemente
será necesario un reajuste debido al desgaste. Después
de desempaquetar la sierra, revise los siguientes ajustes
antes de comenzar a utilizar la sierra. Realice todo reajuste
necesario, y periódicamente revise la alineación de las piezas
para asegurarse de que la sierra corte con precisión.

AJUSTES DE LOS PIVOTES

NOTA: Estos ajustes se realizaron en la fábrica y normalmente

no requieren reajustarse.

AJUSTE DEL PIVOTE DE RECORRIDO

 El brazo de la sierra debe subir completamente por sí

mismo hasta la posición superior.

 Si el brazo de la sierra no se levanta por sí mismo, o si

hay juego en las articulaciones de pivote, lleve la sierra al

CENTRO DE SERVICIO AUTORIZADO DE PRODUCTOS
RYOBI de su preferencia para su reparación.

AJUSTES DE LOS TOPES

Vea la figura 35.

Estos ajustes se realizaron en la fábrica y normalmente no
requieren reajustarse.

Para ajustar:

Desconecte la sierra.
 Afloje la perilla de fijación de bisel; para ello, gírela a la

izquierda.

 Escuadre tornillo de ajuste del tope y la hoja con respecto

a la mesa de ingletes como se describe en la sección
Armado de este manual.

 Si la segueta está fuera de escuadra, ajústela apretando

o aflojando el tornillo de ajuste del tope positivo para que
la hoja quede alineada con la escuadra.

 Reapriete la perilla de fijación de inglete. Vuelva a revisar

la alineación de la hoja con la mesa.

NOTA: El procedimiento descrito arriba puede aplicarse

para revisar el escuadrado de la hoja con la mesa de
ingletes a 0° y a 45°. Hay dos tornillos de ajuste de estos
ángulos.

La sierra dispone de dos indicadores de escala, uno en
la escala de biseles y uno en la de ingletes. Después de
efectuar los ajustes de escuadrado, puede ser necesario
aflojar los tornillos de los indicadores y reajustarlos a cero.

Vea las figuras 19 y 20.

AJUSTE DEL PIVOTE DE BISEL

 La sierra ingleteadora combinada debe inclinarse

fácilmente al aflojar la perilla de fijación de bisel e inclinar
el brazo de la sierra hacia la izquierda.

 Si el pivote se siente apretado o tiene juego, lleve

la sierra al CENTRO DE SERVICIO AUTORIZADO
DE PRODUCTOS RYOBI de su preferencia para su
reparación.

TOPE DE PROFUNDIDAD

El tope de profundidad limita el desplazamiento hacia abajo
de la hoja. Permite que la hoja sobrepase la mesa de ingletes
lo suficiente para mantener completa la capacidad de corte.

El tope de profundidad se ajusta en la fábrica para ofrecer
una capacidad de corte máxima con la hoja de 10 pulg.
proporcionada con la sierra. Por lo tanto, la sierra con la
hoja proporcionada nunca necesitará ajuste.

TORNILLO DE AJUSTE

DEL TOPE PARA
ÁNGULOS DE 0°

PERILLA DE FIJACIÓN

DE BISEL

TORNILLO DE AJUSTE

DEL TOPE PARA

ÁNGULOS DE 45°

Fig. 35

28 — Español

MANTENIMIENTO

ADVERTENCIA:

Al dar servicio a la unidad, utilice sólo piezas de repuesto
idénticas. El empleo de piezas diferentes puede presentar
un peligro o causar daños al producto.

ADVERTENCIA:

Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1. Si la operación
genera mucho polvo, también póngase una mascarilla
contra el polvo.

ADVERTENCIA:

Antes de efectuar cualquier ajuste, asegúrese de que
la herramienta esté desconectada del suministro de
corriente. La inobservancia de esta advertencia podría
causar lesiones corporales serias.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Las sustancias químicas pueden dañar, debilitar o
destruir el plástico, lo cual a su vez puede producir
lesiones corporales serias.

Las herramientas eléctricas que se utilizan en materiales de
fibra de vidrio, paneles de yeso para paredes, compuestos de
resanar o yeso, están sujetas a desgaste acelerado y posible
fallo prematuro porque las partículas y limaduras de fibra de
vidrio son altamente abrasivas para los cojinetes, escobillas,
conmutadores, etc. Por consiguiente, no recomendamos el
uso de esta herramienta durante períodos prolongados de
trabajo en estos tipos de materiales. Sin embargo, si usted
trabaja con cualquiera de estos materiales, es sumamente
importante limpiar la herramienta con aire comprimido.

LUBRICACIÓN

Todos los cojinetes de esta herramienta están lubricados con
suficiente cantidad de aceite de alta calidad para toda la vida
útil de la unidad en condiciones normales de funcionamiento.
Por lo tanto, no se necesita lubricación adicional.

REEMPLAZO DE LAS ESCOBILLAS

Vea la figura 36.

La sierra dispone de conjuntos de escobillas accesibles
externamente, cuyo desgaste debe revisarse periódicamente.

Proceda como sigue cuando se requiera un reemplazo:

 Desconecte la sierra.
Retire la tapa de la escobilla con un destornillador. El

conjunto de cada escobilla tiene un resorte y salta al
retirarse la tapa de la escobilla.

 Retire el conjunto de la escobilla.
 Efectúe una inspección para ver si hay desgaste.

Reemplace ambas escobillas cuando una u otra tenga
menos de 6 mm (1/4 pulg.) de carbón restante. No
reemplace un solo lado sin reemplazar el otro.

Vuelva a armar la unidad empleando conjuntos de

escobillas nuevos. Asegúrese de que la curvatura de
la escobillas corresponda a la del motor y de que las
escobillas se muevan libremente en los tubos de las
mismas.

 Asegúrese de que la tapa de la escobilla esté orientada

correctamente (en línea recta) y colóquela.

 Apriete firmemente la tapa de la escobilla. No efectúe un

apriete excesivo.

TAPA DE LA ESCOBILLA

CONJUNTO

DE LA

ESCOBILLA

TAPA DE LA

ESCOBILLA

CONJUNTO

DE LA

ESCOBILLA

Fig. 36

29 — Español

FUNCIONAMIENTO

LENTE

LED

HISOPO DE

ALGODÓN

LIMPIEZA DE LA LENTE LED

Vea la figura 37.

Con el tiempo, es posible que la luz LED se vea opacada
o tenue. Si ocurre esto, es posible que la lente LED deba
limpiarse.

Para limpiar la lente:

 Desconecte la sierra.
 Eleve el brazo de la sierra.
 Vuelve a colocar la hoja.

Fig. 37

 Quite la hoja como se describe en la sección de Armado.
 Gire la protección inferior de la hoja para exponer la lente

LED.

 Con un trapo pequeño o un hisopo de algodón, limpie

suavemente la suciedad de la lente LED.

NOTA: Tenga cuidado al limpiar la lente para evitar da-

ñarla.

 Vuelve a colocar la hoja.

30 — Español

NOTES / NOTAS

OPERATOR’S MANUAL/COMPOUND MITER SAW

MANUEL D’UTILISATION/SCIE À ONGLETS COMPOSÉS DE 254
po)

AVEC DEL

MANUAL DEL OPERADOR/SIERRA INGLETEADORA COMBINADA DE
254

mm (10 pulg.)

CON GUÍA LED

TS1346

To request service, purchase replacement parts,

locate an Authorized Service Center or obtain Customer or Technical Support:

Visit www.ryobitools.com or call 1-800-525-2579

If any parts or accessories are damaged or missing, do not return this product to the store.

Call 1-800-525-2579 for immediate service.

Please obtain your model and serial number from the product data plate.

This product is covered under a 3-year limited Warranty. Proof of purchase is required.

MODEL NUMBER* _______________ SERIAL NUMBER ____________________________

*Model number on product may have additional letters at the end. These letters designate

manufacturing information and should be provided when calling for service.

RYOBI is a registered trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

Pour faire une demande de réparations ou obtenir des pièces de rechange, trouver un

Centre de réparations agréé pour obtenir un soutien technique ou le Service à la clientèle :

Visiter www.ryobitools.com ou en téléphonant au 1-800-525-2579

mm (10

Si des pièces ou accessoires sont manquantes ou endommagées, ne pas retourner

ce produit au magasin. Appeler immédiatement au 1-800-525-2579 pour obtenir de l’aide.

Inscrire les numéros de modèle et de série inscrits sur la plaque d’identication du produit.

Ce produit est couvert par une garantie limitée de trois (3) ans. Une preuve d’achat est exigée.

NUMÉRO DE MODÈLE* _______________ NUMÉRO DE SÉRIE ____________________________

*Le numéro de modèle sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent

les informations du fabricant et doivent être fournies lors d’un appel de demande de service.

RYOBI est une marque déposée de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

Para obtener servicio, comprar piezas de repuesto, localizar un centro

de servicio autorizado y obtener Servicio o Asistencia Técnica al Consumidor:

Visite www.ryobitools.com o llame al 1-800-525-2579

Si hay alguna pieza ou accesorios dañada o faltante, no devuelva este producto a la tienda.

Llame al 1-800-525-2579 para servicio técnico inmediato.

Obtenga su modelo y número de serie de la placa de datos del producto.

Este producto está cubierto con una garantía limitada de 3 años. Se solicita prueba de la compra.

NÚMERO DE MODELO* _______________ NÚMERO DE SERIE ____________________________

*El número de modelo que figura en el producto podría tener letras adicionales al final. Estas designan información

de fabricación y deben suministrarse cuando llame para obtener asistencia o servicio.

RYOBI es una marca registrada de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

TTI CONSUMER POWER TOOLS, INC.

P.O. Box 1288, Anderson, SC 29622 • Phone [phone]

États-Unis, Téléphone 1-800-525-2579 • USA, Teléfono 1-800-525-2579

www.ryobitools.com

995000703
8-16-23 (REV:04)
