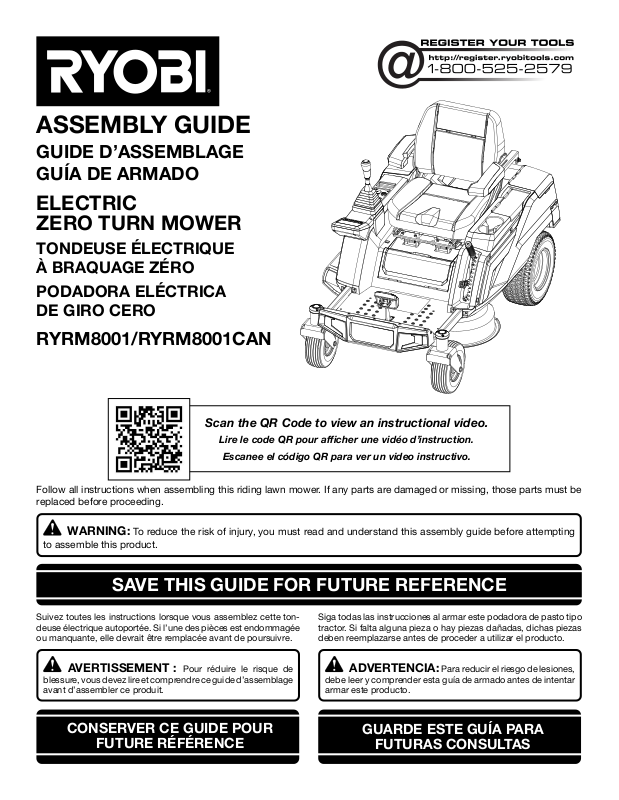

Ryobi RYRM8001, RYRM8001CAN user guide

ASSEMBLY GUIDE

GUIDE D’ASSEMBLAGE
GUÍA DE ARMADO

ELECTRIC
ZERO TURN MOWER

TONDEUSE ÉLECTRIQUE
À BRAQUAGE ZÉRO

PODADORA ELÉCTRICA
DE GIRO CERO

RYRM8001/RYRM8001CAN

Scan the QR Code to view an instructional video.

Lire le code QR pour afficher une vidéo d’instruction.

Escanee el código QR para ver un video instructivo.

Follow all instructions when assembling this riding lawn mower. If any parts are damaged or missing, those parts must be
replaced before proceeding.

WARNING: To reduce the risk of injury, you must read and understand this assembly guide before attempting

to assemble this product.

SAVE THIS GUIDE FOR FUTURE REFERENCE

Suivez toutes les instructions lorsque vous assemblez cette ton­deuse électrique autoportée. Si l’une des pièces est endommagée
ou manquante, elle devrait être remplacée avant de poursuivre.

AVERTISSEMENT : Pour réduire le risque de

blessure, vous devez lire et comprendre ce guide d’assemblage
avant d’assembler ce produit.

Siga todas las instrucciones al armar este podadora de pasto tipo
tractor. Si falta alguna pieza o hay piezas dañadas, dichas piezas
deben reemplazarse antes de proceder a utilizar el producto.

ADVERTENCIA: Para reducir el riesgo de lesiones,

debe leer y comprender esta guía de armado antes de intentar
armar este producto.

CONSERVER CE GUIDE POUR

FUTURE RÉFÉRENCE

GUARDE ESTE GUÍA PARA

FUTURAS CONSULTAS

TABLE OF CONTENTS

 Rules for Safe Assembly ...................................................................................................................................................2

 Symbols .............................................................................................................................................................................3

 Tools Needed .....................................................................................................................................................................3

Unpacking .........................................................................................................................................................................4

 Loose Parts List .................................................................................................................................................................5

 Assembly ....................................................................................................................................................................... 6-7

 Final Preparation ...............................................................................................................................................................8

RULES FOR SAFE ASSEMBLY

this manual. We reserve the right to make product changes

WARNING:

Strictly adhere to all torque wrench tightening specifica­tions. Failure to do so could cause serious personal injury.

All information, illustrations, photographs, and specifications
contained in this manual are based on the latest product
information available at the time of publication. Due to
updates or other changes, there may be some differences in

at any time, without notice and without incurring any obliga­tion to make the same or similar changes to any products
previously built or sold.

Any person attempting to assemble this product must

have proper training and experience. Read this manual
carefully and follow all assembly procedures as described.

All assembly must be completed with the unit on a level

surface.

2 — English

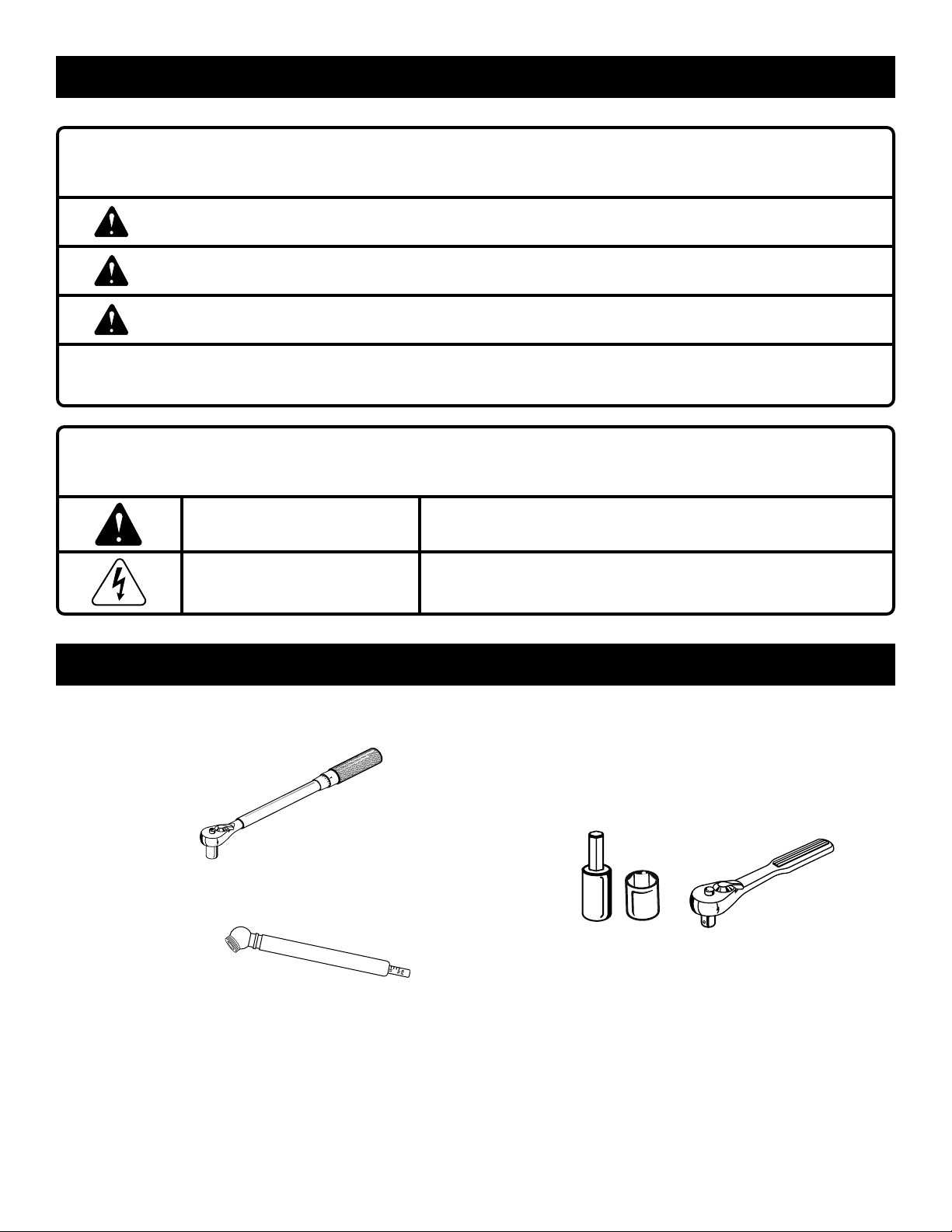

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.

Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.

Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.

(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper inter­pretation of these symbols will allow you to operate the product better and safer.

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Electricity This product is considered to have hazardous voltage.

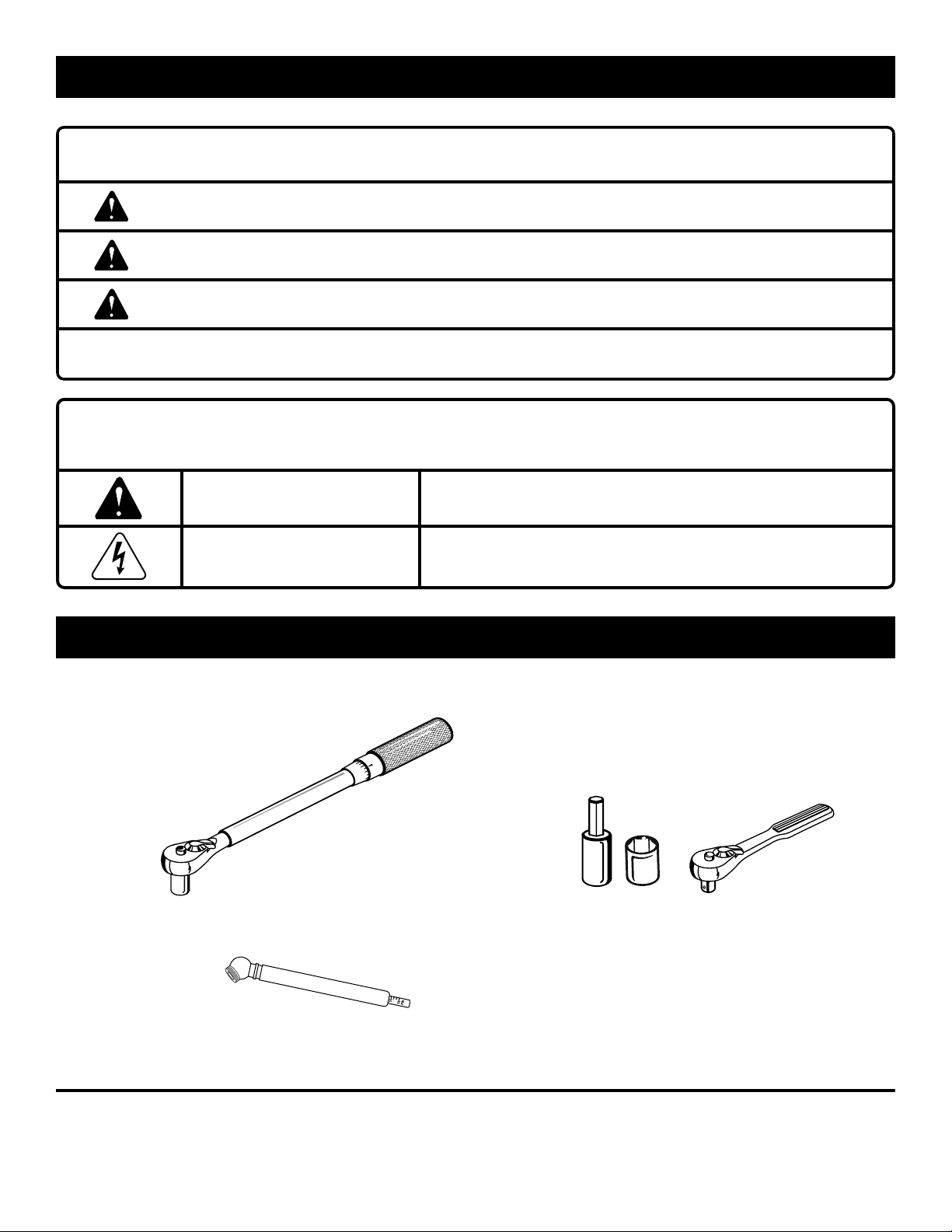

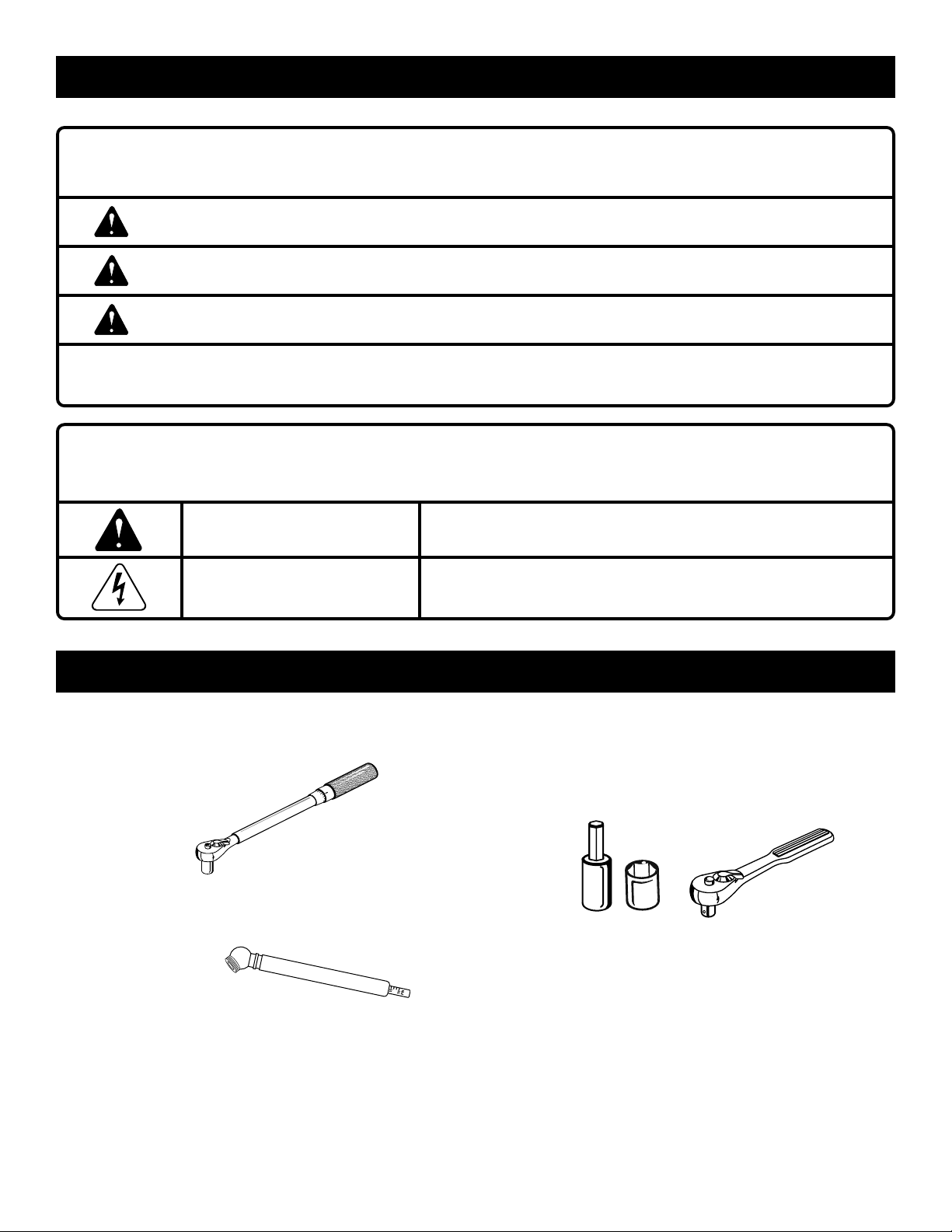

TOOLS NEEDED

The following tools (not included or drawn to scale) are needed for assembly:

0

20

30

40

50

TORQUE WRENCH

AND 14 mm SOCKETS AND 6 mm HEX BIT

(IF NOT USING TOOL KIT PROVIDED)

TIRE PRESSURE GAUGE

SOCKET WRENCH WITH 12 mm

3 — English

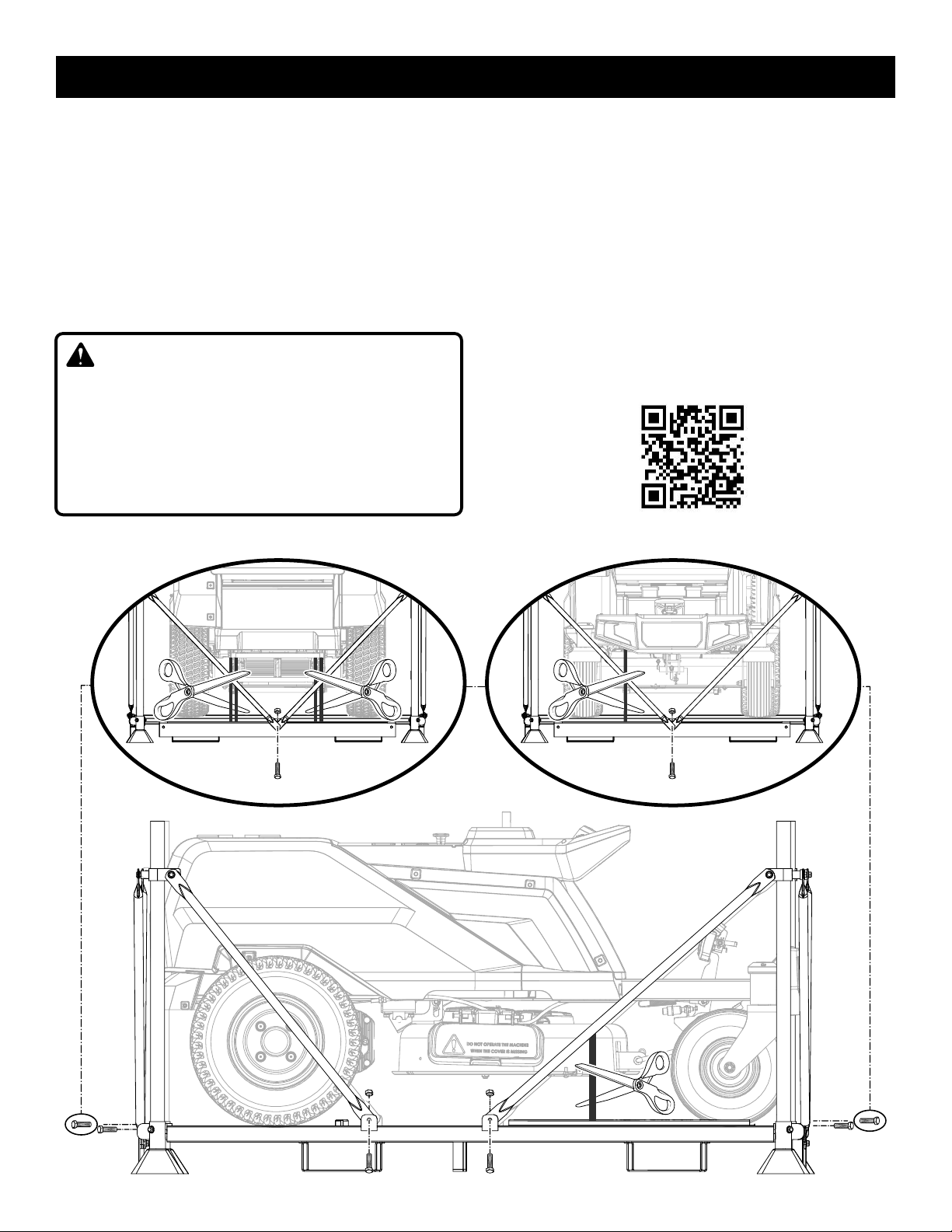

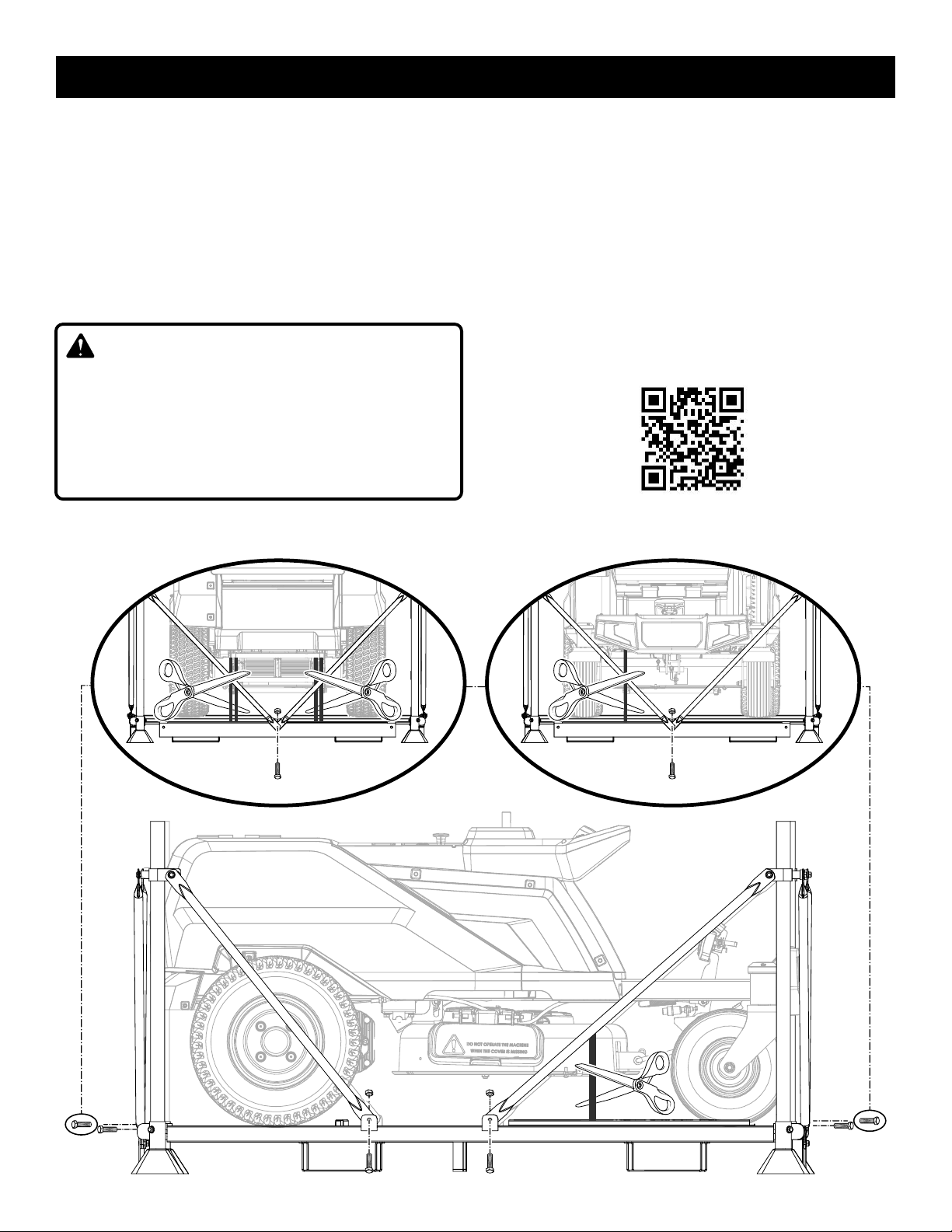

UNPACKING

 Remove the bolts securing the corner and side braces

to the frame bottom, then lift the braces to remove.

 Cut the nylon straps securing the front and rear wheel

axles to the frame.

 Remove boxes containing loose parts, assembly hardware,

and documentation.

 Remove and set aside all accessible packaging and wrap

from unit and parts. Do not discard the packing material
until you have carefully inspected and satisfactorily oper­ated the product.

WARNING:

If any parts on the Loose Parts List are already assembled
to your product when you unpack it, verify the part is
assembled correctly, is properly tightened, and is torqued
correctly (where applicable) before proceeding to the next
assembly step. Use of a product that may have been
improperly assembled could result in death or serious
personal injury.

 Inspect the product carefully to make sure no breakage

or damage occurred during shipping.

 If any parts are damaged or missing, please call

1-800-525-2579 for assistance.

NOTE: Mower should be assembled while positioned on
the frame bottom.

4 — English

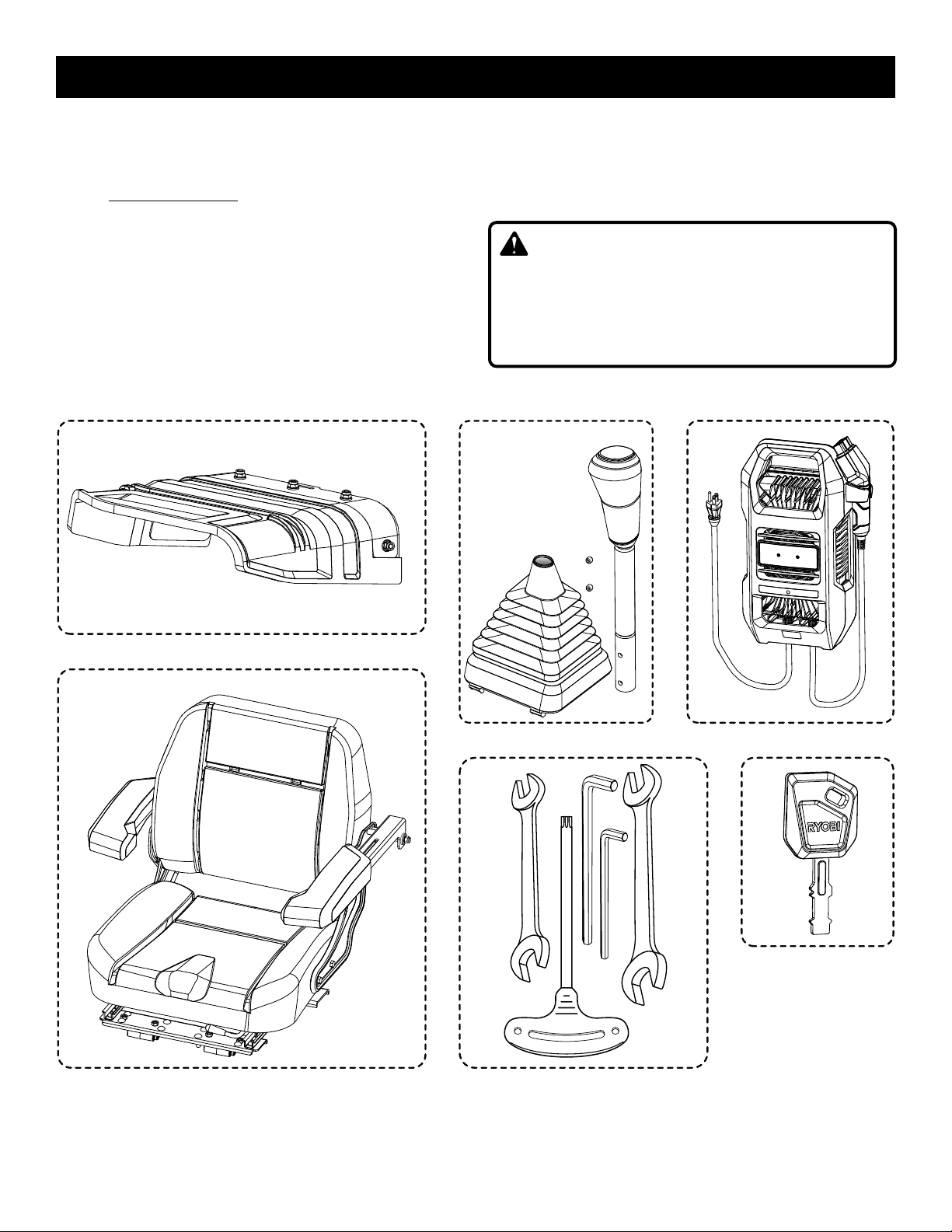

LOOSE PARTS LIST

Key
No. Description Qty.

1 Side Discharge Chute .......................................... 1

2 Joystick Assembly

Joystick ............................................................ 1

Dust cover ........................................................ 1

Hex screws ....................................................... 2

3 Charger ................................................................ 1

4 Seat Assembly ..................................................... 1

5 Tool Bag ............................................................... 1

6 Keys ..................................................................... 3

1.

Key
No. Description Qty.

Assembly Guide (Not Shown) .............................. 1

Operator’s Manual (Not Shown) ........................... 1

WARNING:

If any parts are damaged or missing do not assemble
this product until the parts are replaced with new original
manufacturer’s parts or their equivalent. Assembly of this
product with damaged, missing, or incorrect parts could
result in serious personal injury.

2.

3.

4.

5.

6.

5 — English

ASSEMBLY

1

2

WARNING:

Strictly adhere to all torque wrench tightening specifica­tions. Failure to do so could cause serious personal injury.

WARNING:

Do not attempt to modify this product or create acces­sories not recommended for use with this product. Any
such alteration or modification is misuse and could result
in a hazardous condition leading to possible serious
personal injury.

WARNING:

To prevent accidental starting that could cause serious
personal injury, always remove the start key from the tool
when you are assembling parts.

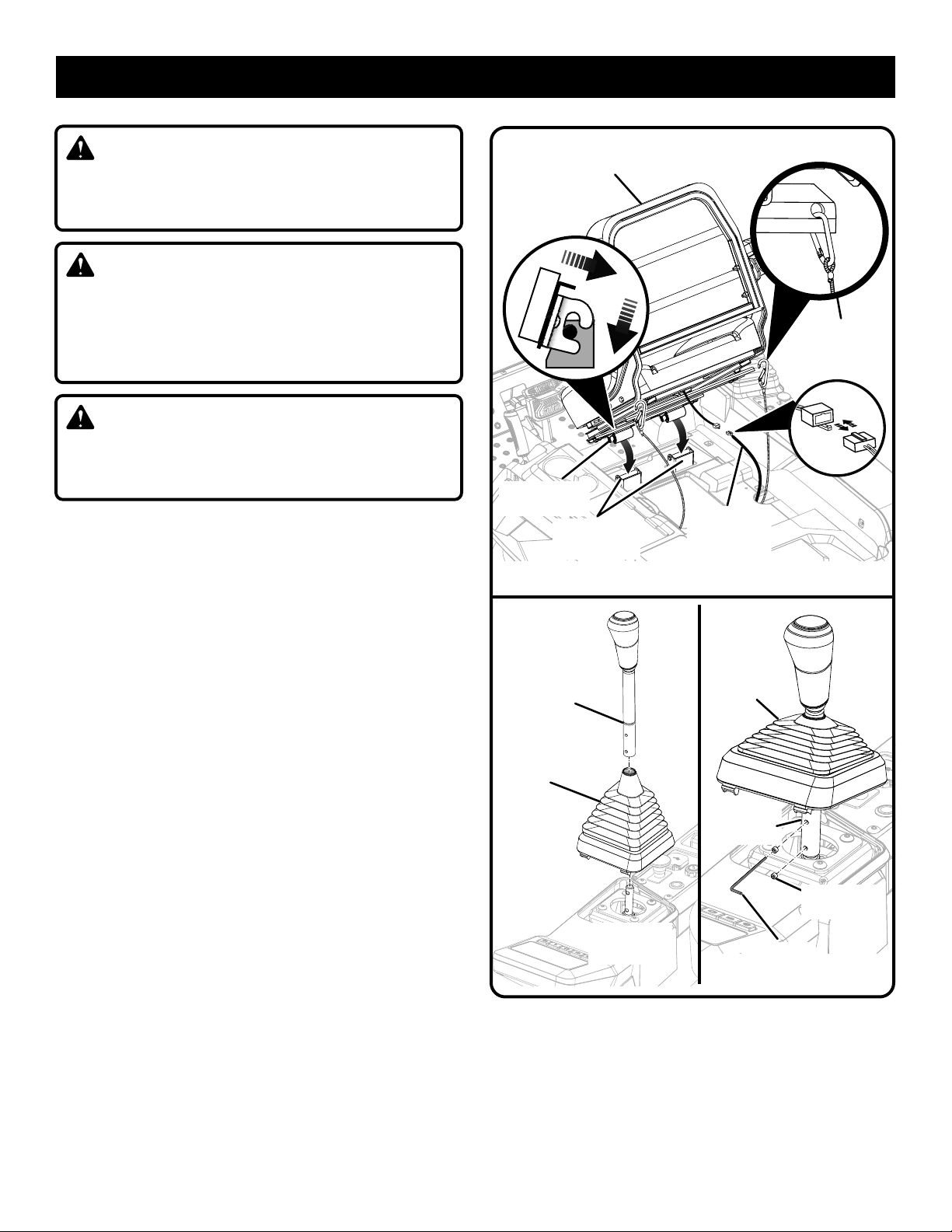

INSTALL THE SEAT

See Figure 1.

 Place the seat assembly over the mounting brackets and

align as shown.

 Lower the seat clip so it is secured onto the mounting

bracket.

 Attach the seat safety interlock cable to the plug on the

mower.

 Attach the carabiner clips as shown.
 Lower the seat.

CLIP

MOUNTING

BRACKET

JOYSTICK

SHAFT

SEAT

ASSEMBLY

CARABINER

CLIP

PLUG

SAFETY

INTERLOCK

CABLE

Fig. 1

BOOT

INSTALL THE JOYSTICK

See Figure 2.

Insert the joystick through the dust cover as shown.
Align the holes on the joystick to the holes on the mount-

ing shaft.

Insert the hex screws and tighten securely with the in-

cluded hex key.

Align the tabs on the dust cover with the base and press

down to lock the dust cover into place.

6 — English

BOOT

JOYSTICK

MOUNTING

SHAFT

JOYSTICK

SHAFT

HEX

SET SCREW

HEX KEY

Fig. 2

ASSEMBLY

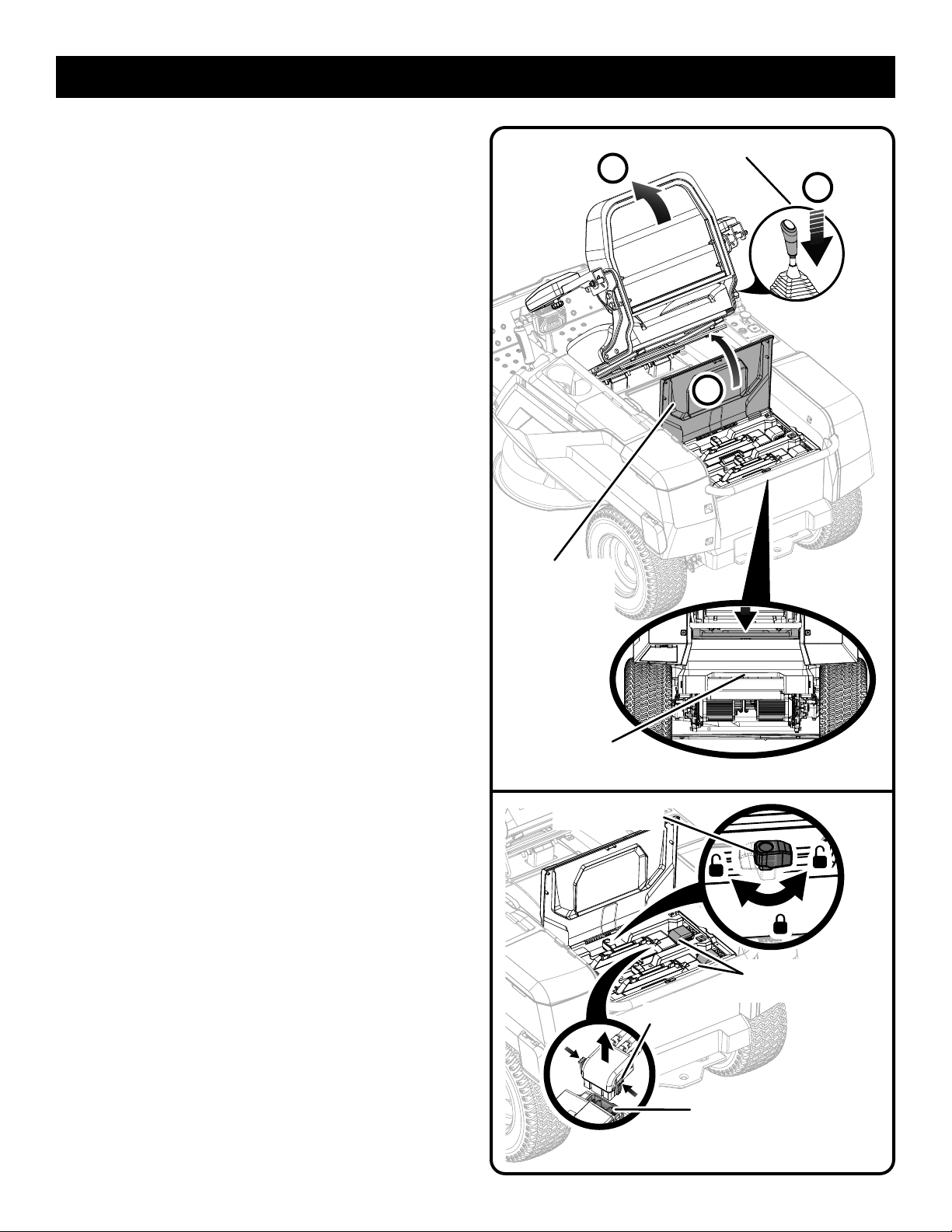

CONNECTING THE 80V BATTERIES

See Figures 3. - 4

When shipped from the factory, the mower’s batteries are
disconnected.

To connect:

 Place the joystick in the neutral and locked position. (See

Learning to Drive the Mower in the Operation section
of the operator’s manual.)

 Adjust the seat all the way forward.
 Press the center edge on the battery compartment cover

to release the latch. The cover will raise to gain access
to the compartment below.

 Install the battery pack’s quick-connect plugs. This plug

connects the batteries to the mower.
NOTE: Be sure each battery latch is locked to secure the

batteries.

 Lower the lid to the battery compartment and press on

the center edge to engage the lock.
NOTE: Make sure the battery compartment cover is se-

curely locked before readjusting the seat. Check to be
sure the safety interlock cable is still connected.

SEAT

BATTERY

COMPARTMENT

COVER

JOYSTICK

2

1

3

7 — English

CENTER EDGE

Fig. 3

BATTERY LATCH

BATTERY QUICK­CONNECT PLUGS

TABS

QUICK-CONNECT

PORT

Fig. 4

FINAL PREPARATION

CHECK TIRE PRESSURE

Check the air pressure in all tires before use. Improper air
pressure will affect handling, steering response, traction,
tire life, level cutting, and operator comfort. Be sure tires are
inflated to the pressure shown below.

NOTE: Tire pressure should only be measured or adjusted
when tires are cold.

Recommended

Pressure

WARNING:

Check the tire pressure carefully while inflating. Too much
air in the tire could cause the tire to burst, causing seri­ous personal injury.

VERIFY MOWER CONDITION

Inspect the entire product for damaged, missing, or loose
parts such as screws, nuts, bolts, caps, etc. Tighten securely
all fasteners and caps and do not operate this product until
any missing or damaged parts are replaced.

DRIVE THE MOWER OFF THE FRAME

NOTE: Mower should be assembled while positioned on

the frame bottom. Once assembly is complete, raise the
cutting deck to its highest position, position a ramp next to
the frame bottom, release the parking brake and slowly and
carefully drive mower off frame.

WARNING:

Use extra care when driving the mower off of the frame.
Press the low speed drive button and carefully move the
joystick and/or press the brake pedal as needed to con­trol the speed. When driving the mower off of the frame,
do not exceed the maximum recommended operation
angle of 15°. Failure to follow these instructions can result
in loss of control and result in death, serious personal
injury, or property damage.

Front Rear

19 PSI 18 PSI

CHARGER

PLUG

CHARGING

PORT

Fig. 5

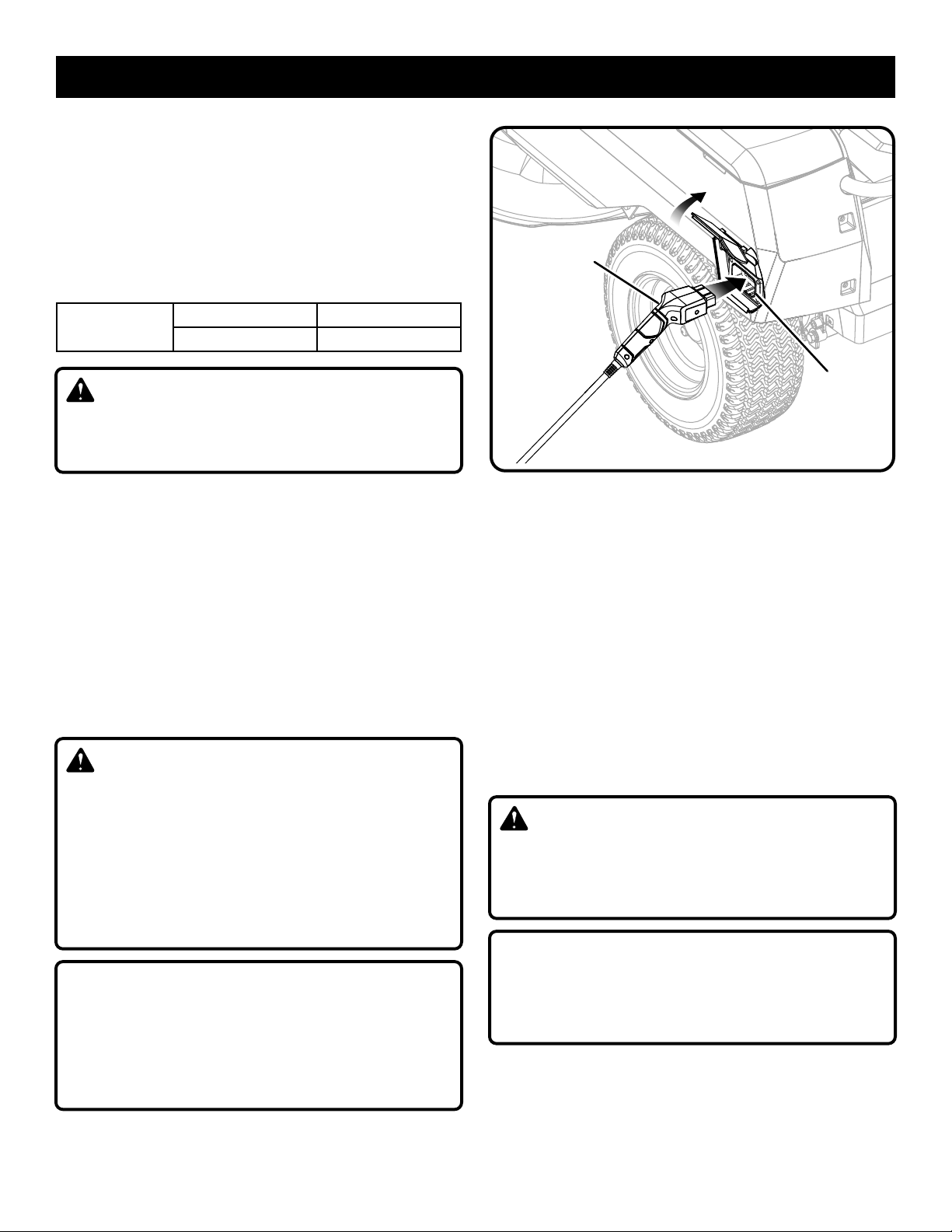

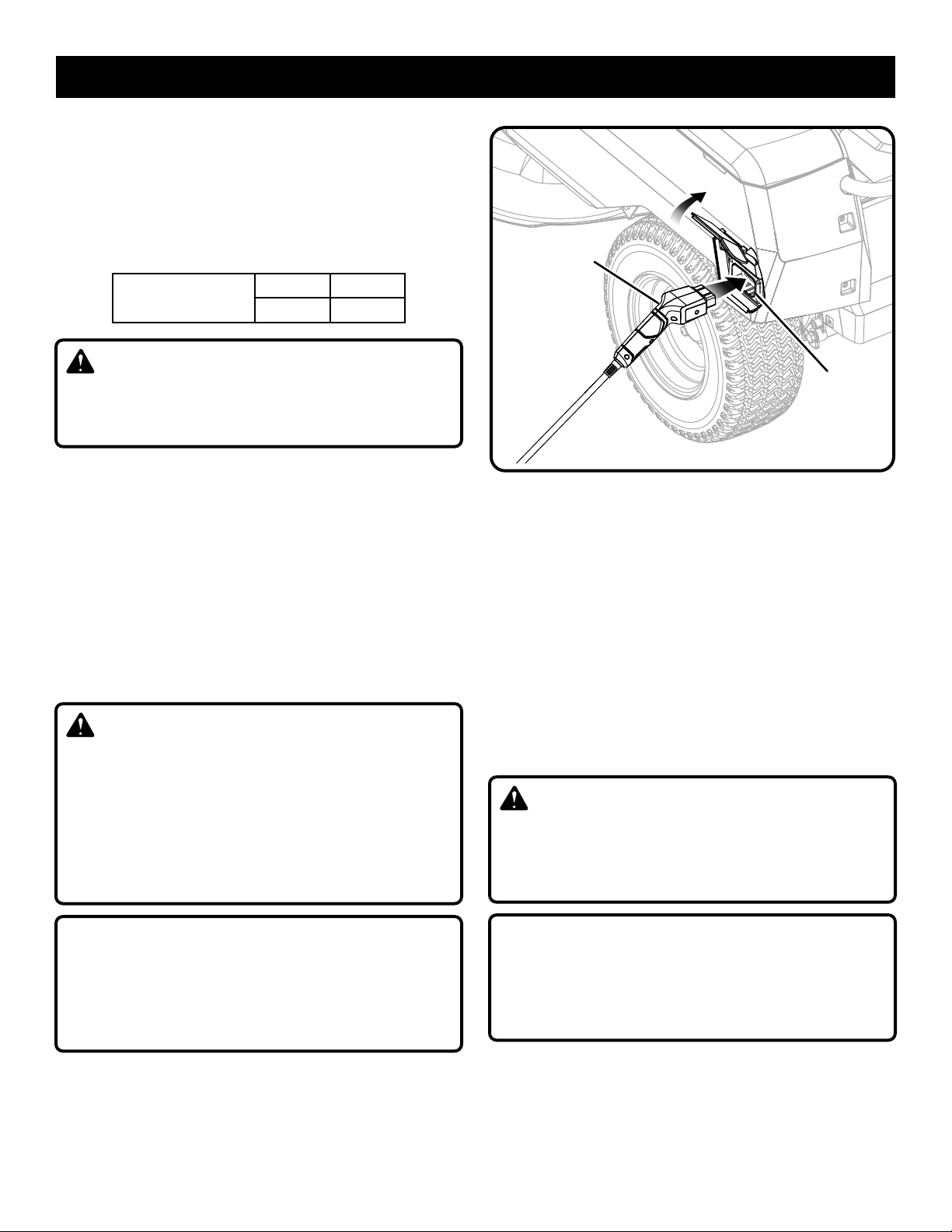

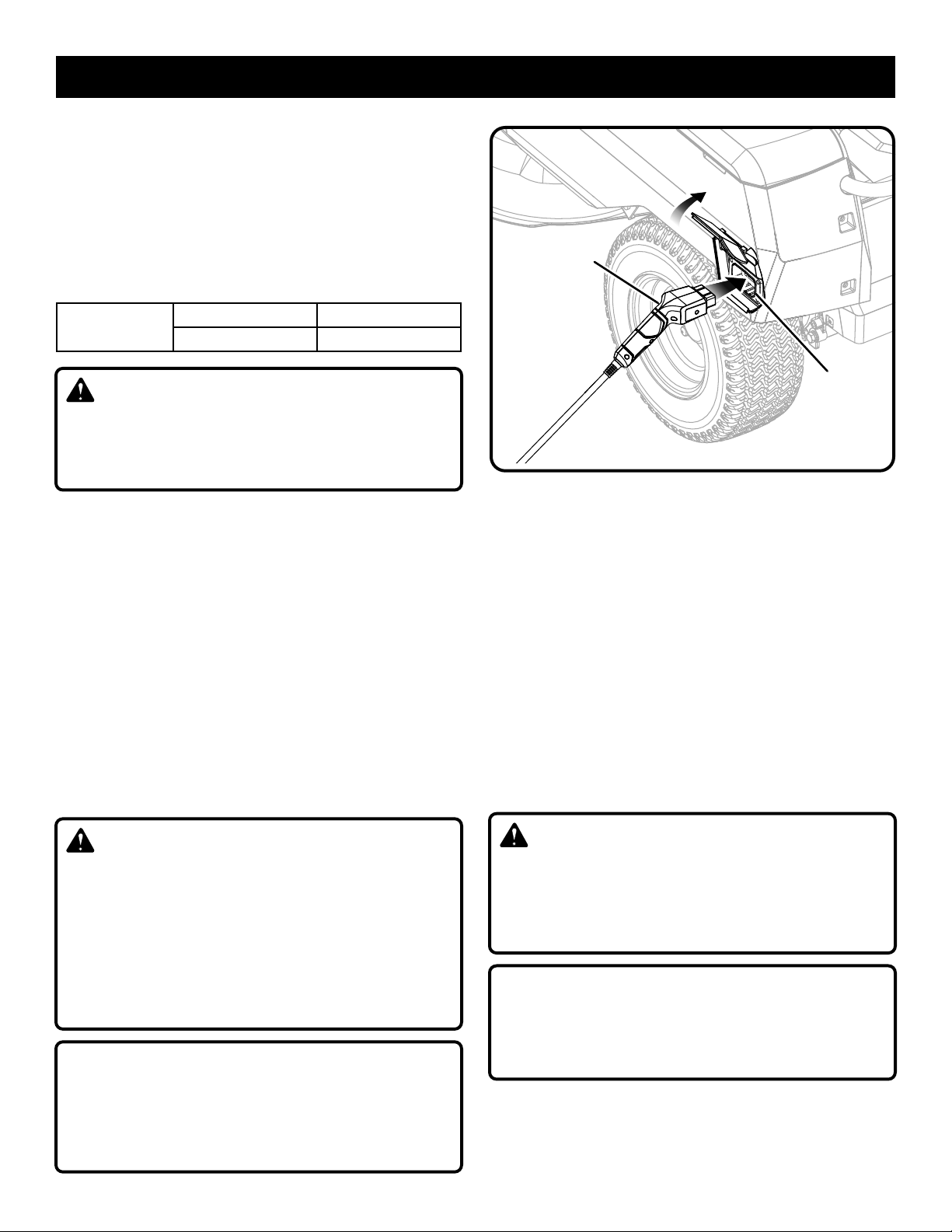

CHARGE THE MOWER

See Figure 5.

Mower batteries must be fully charged before first use. To
verify mower batteries are fully charged, check the battery
level indicator.

To charge:

Insert charger plug into charging port on mower, making

sure it is properly connected.

Connect charger to power supply using normal household

current of 120 V, AC only, 60 Hz.

Do not charge in an area of extreme heat or cold.
Remove the charger from the mower once it is fully charged

and ready for use.

WARNING:

To avoid accidental starting or movement of the mower
that could result in death or serious personal injury,
always remove the start key and set the parking brake
when leaving the mower unattended.

NOTICE:

If no ramp is available, slowly and carefully drive the
mower off the frame in reverse while looking down and
behind. Driving the mower off the frame in the forward
direction without a ramp can cause damage to the
mower’s cutting deck.

8 — English

NOTICE:

Always connect the mower to the charger when the unit
is not in use. If it is not possible to leave the mower char­ger connected, make sure to charge the batteries fully at
least once a month.

FINAL PREPARATION

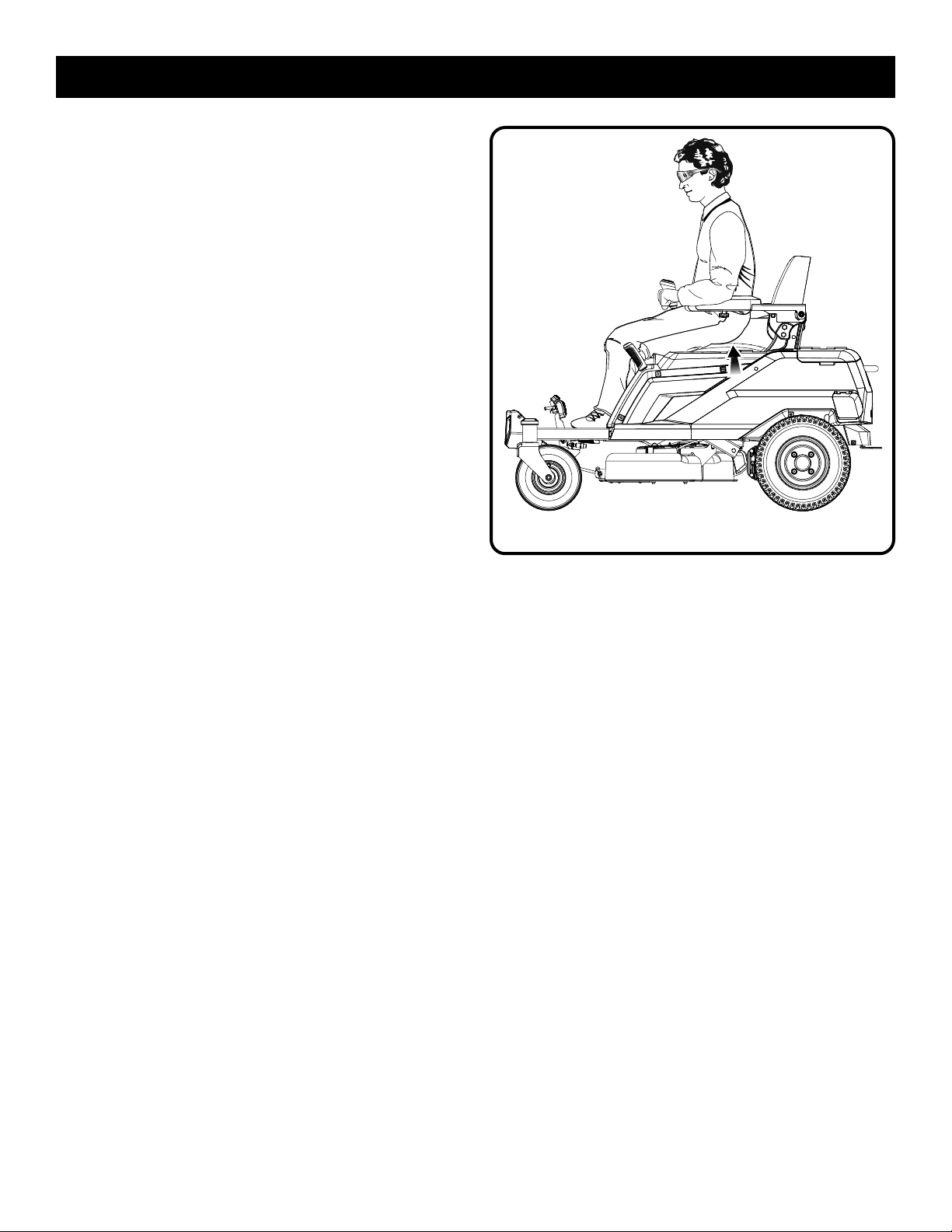

TEST THE SAFETY INTERLOCK SYSTEM

See Figure 6.

This mower features a Safety Interlock System to protect
the operator by shutting off the blades if the operator leaves
the seat with the blades running. Test the system to be sure
it is working correctly.

To test:

Position the mower on a level surface.
Set the parking brake.
Make sure the joystick is in the neutral position and the

blade engage knob is down.

Install start key and turn to ON position.
Raise blade engage knob to activate blades.
Briefly lift off the seat, but do not get off the mower.

The blades should shut off within 5 seconds. If they don’t,
verify you connected the safety interlock cable as described
on page 6. If the cable is connected but the system still
doesn’t function, contact customer service. Do not operate
the mower until the safety interlock system has been repaired.

Fig. 6

9 — English

TABLE DES MATIÈRES

 Règles à suivre pour un assemblage sécuritaire .........................................................................................................................2

 Symboles ....................................................................................................................................................................................3

 Outils nécesaires .........................................................................................................................................................................3

Déballage ....................................................................................................................................................................................4

 Liste des pièces lâches ............................................................................................................................................................... 5

 Assemblage ..............................................................................................................................................................................6-7

 Préparation finale ........................................................................................................................................................................ 8

RÈGLES À SUIVRE POUR UN ASSEMBLAGE SÉCURITAIRE

au produit en tout temps, sans préavis et sans être obligés de

AVERTISSEMENT :

Respectez strictement toutes les spécifications de couplage
de la clé dynamométrique. Ne pas le faire pourrait causer
de graves blessures corporelles.

Toutes les informations, illustrations, photographies et
spécifications contenues dans ce manuel sont basées sur les
toutes dernières informations disponibles relativement au produit
au moment de la publication. En raison mises à jour ou d’autres
changements, il pourrait y avoir certaines différences dans ce
manuel. Nous réservons le droit d’effectuer des changements

faire les mêmes changements ou des changements similaires
aux produits construit ou vendu auparavant.

Toute personne qui essaye d’assembler ce produit doit avoir

une formation et une expérience appropriées. Veuillez lire
ce manuel attentivement et suivre toutes les procédures
d’assemblage telles que décrites.

Tout l’assemblage de l’unité doit être effectué sur une surface

à niveau.

2 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

AVERTISSEMENT :

ATTENTION :

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.

(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes

AVIS :

sans toutefois représenter un risque de blessure (ex. : messages concernant
les dommages matériels).

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une
interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel.

Électricité Ce produit est considéré avoir une tension dangereuse.

OUTILS NÉCESAIRES

Les outils suivants (non inclus ou dessinés à l’échelle) sont nécessaires pour l’assemblage et l’alignement :

0

20

30

40

50

CLÉ DYNAMOMÉTRIQUE

CLÉ À DOUILLE AVEC DOUILLES DE 12 mm

ET 14 mm ET EMBOUT HEXAGONAL DE 6 mm

(SI ON N’UTILISE PAS LE TROUSSE

JAUGE DE PRESSION

À OUTILS FOURNIES)

3 — Français

DÉBALLAGE

 Retirer les boulons fixant les renforts de coin et latéraux au

bas du cadre puis soulever les renforts pour les retirer.

 Couper les courroies en nylon qui retiennent les essieux de

roue avant et arrière au cadre.

 Retirer les boîtes contenant des pièces individuelles, la

quincaillerie d’assemblage et la documentation.

 Retirez tout l’emballage et le matériel d’emballage accessibles

de l’unité et des pièces et en disposer. Ne jetez pas le matériel
d’emballage avant que n’ayez inspecté le produit et que
vous en soyez satisfait de son utilisation.

AVERTISSEMENT :

Si, en déballant le produit, vous constatez que des
éléments figurant dans la liste des pièces détachées sont
déjà assemblés, s’assurer que la pièce est assemblée
correctement et serrée adéquatement (le cas échéant) avant
de passer à l’étape suivante de l’assemblage. L’utilisation
d’un produit pouvant avoir été mal assemblé pourrait
entraîner la mort ou de graves blessures corporelles.

 Inspectez le produit attentivement pour vous assurer qu’aucun

bris ou dommage ne s’est produit durant l’expédition.

 Si l’une des pièces est endommagée ou manquante, veuillez

appeler 1-800-525-2579 pour obtenir de l’aide.

NOTE : La tondeuse doit être assemblée lorsque cette dernière
repose sur la base de la caisse.

4 — Français

LISTE DES PIÈCES UNITAIRES

Clé
No. Description Qté.

1 Chute d’éjection latérale ........................................... 1

2 Assemblage de la manette

Manette ............................................................ 1

Cache antipoussière ........................................ 1

Vis hexagonales ............................................... 2

3 Chargeur ................................................................... 1

4 Assemblage de siège ............................................... 1

5 Trousse à outils ......................................................... 1

6 Clés........................................................................... 3

1.

Clé
No. Description Qté.

Guide d’assemblage (non illustré) ............................ 1

Manuel de l’utilisation (non illustré) .......................... 1

AVERTISSEMENT :

Si l’une des pièces est endommagée ou manquante,
n’assemblez pas le produit jusqu’à ce que la pièce soit
remplacée par une nouvelle pièce originale du fabricant ou
une pièce équivalente. L’assemblage de ce produit avec des
pièces endommagées, manquantes ou incorrectes pourrait
entraîner des blessures personnelles graves.

2.

3.

4.

5.

6.

5 — Français

1

2

ASSEMBLAGE

AVERTISSEMENT :

Respectez strictement toutes les spécifications de
serrage de la clé dynamométrique. Ne pas le faire pourrait
causer de graves blessures corporelles.

AVERTISSEMENT :

N’essayez pas de modifier ce produit ou de créer des
accessoires non recommandés pour utilisation avec ce
produit. Toute altération ou modification de la sorte est
considérée un mauvais usage pouvant donner lieu à une
condition dangereuse, laquelle pourrait entraîner des
blessures corporelles graves.

AVERTISSEMENT :

Pour prévenir le démarrage accidentel pouvant causer
de graves blessures corporelles, toujours retirer le clé de
démarrage de l’outil au moment d’assembler des pièces.

INSTALLATION DU SIÈGE

Voir la figure 1.

 Placer l’assemblage du siège sur les supports de fixation et

aligner, comme illustré.

 Abaisser la pince de siège de sorte à la sécuriser sur le

support de fixation.

 Attacher le câble de verrouillage de sécurité à la fiche située

sur la tondeuse.

 Fixer les mousquetons comme indiqué.
 Abaisser le siège.

IINSTALLATION DE LA MANETTE

Voir la figure 2.

 Insérer la manette dans le cache antipoussière, comme il est

illustré.

 Aligner les trous de la manette sur ceux de la tige de montage.
 Insérer les vis hexagonales et serrer fermement avec la clé

hexagonale incluse.

 Aligner les languettes du cache antipoussière sur la base et

appuyer dessus pour verrouiller le cache antipoussière en
place.

ASSEMBLAGE

DU SIÈGE

PINCE

DE SIÈGE

SUPPORT

DE FIXATION

MANETTE

CACHE

ANTIPOUSSIÈRE

TIGE DE

MONTAGE

PINCE DE

MOUSQUETON

FICHE

CÂBLE DE

VERROUILLAGE

DE SÉCURITÉ

Fig. 1

CACHE

ANTIPOUSSIÈRE

MANETTE

VIS HEX.

CLÉ HEXAGONALE

Fig. 2

6 — Français

ASSEMBLAGE

RACCORDEMENT DE LA BATTERIE DE 80 V

Voir les figures 3 et 4.

Lorsque la tondeuse est expédiée de l’usine, les piles ne sont
pas raccordées.

Pour raccorder :

Placer la manette en position neutre et verrouillée. (Consulter



la partie Apprendre à conduire la tondeuse dans la section
Utilisation du manuel d’utilisation.)

 Déplacer le siège complètement en avant.
 Appuyer sur le bord central du couvercle du compartiment

des piles pour libérer le loquet. Le couvercle se lève pour
permettre l’accès au compartiment en dessous.

 Installer la prise à raccord rapide du bloc-pile. Cette fiche

raccorde les batteries à la tondeuse.
NOTE : S’assurer que chaque loquet de batterie est verrouillé

pour fixer les batteries.

 Abaisser le couvercle sur le compartiment des piles et

appuyer sur le bord central pour enclencher le verrou.
NOTE : S’assurer que le couvercle du compartiment des

piles est fermement verrouillé avant de réajuster le siège.
Vérifier bien que le câble du verrouillage de sécurité est
toujours connecté.

SIÈGE

COUVERCLE DU

COMPARTIMENT

DES PILES

MANETTE

2

1

3

7 — Français

BORD CENTRAL

Fig. 3

LOQUET DE PILE

PRISES À RACCORD

RAPIDE DES PILES

LANGUETTE

PORT À RACCORD RAPIDE

Fig. 4

PRÉPARATION FINALE

VÉRIFICATION DE LA PRESSION DES PNEUS

Vérifiez la pression d’air dans tous les pneus avant utilisation.
Une mauvaise pression des pneus affectera la manipulation, la
réponse de la direction, la traction, la durée de vie des pneus, la
coupe de niveau et le confort de l’opérateur. Assurez-vous que
les pneus sont gonflés conformément aux pression illustrées
ci-dessous.

NOTE : La pression des pneus devrait être mesurée ou
ajustée seulement lorsque les pneus sont froids.

FICHE DU

CHARGEUR

Pression

recommandée

Avant Arrière

19 psi (131 kpa) 18 psi (124,1 kpa)

AVERTISSEMENT :

Vérifiez la pression des pneus avec prudence pendant que
vous gonflez les pneus. Un pneu qui est trop gonflé pourrait
éclater, causant de graves blessures corporelles.

VÉRIFIER L’ÉTAT DE LA TONDEUSE

Inspecter au complet le produit afin de s’assurer qu’aucune
pièce (vis, écrous, boulons, chapeaux, etc.) n’est endommagée,
manquante ou desserrée. Serrer solidement toutes les pièces de
fixation et les chapeaux et ne pas utiliser le produit tant que les
pièces manquantes ou endommagées n’ont pas été remplacées.

DÉCHARGEMENT DE LA TONDEUSE

NOTE : La tondeuse doit être assemblée lorsque cette dernière

repose sur la base de la caisse. Une fois l’assemblage terminé,
soulever le plateau de coupe à la position la plus haute puis
positionner la rampe près de la base de la caisse, relâcher le
frein à main et conduire la tondeuse lentement hors de la caisse.

AVERTISSEMENT :

Faire très attention lors du déchargement de la tondeuse.
Appuyer sur le bouton de basse vitesse et déplacer
doucement la manette ou appuyer sur la pédale de frein au
besoin pour contrôler la vitesse. Lors du déchargement de
la tondeuse, éviter de dépasser l’angle maximal d’opération
de 15° recommandé. Si vous ne suivez pas ces instructions,
vous pourriez perdre le contrôle de la machine, ce qui peut
causer des blessures graves, des dommages ou même la
mort.

AVIS :

Si vous n’avez pas de rampes disponibles, conduisez la
tondeuse lentement en marche arrière pour l’enlever du
cadre tout en regardant vers le bas et à l’arrière. Conduire
la tondeuse en marche avant pour l’enlever du cadre sans
rampes pourrait endommager le plateau de coupe de la
tondeuse.

PRISE

DE CHARGE

Fig. 5

POUR CHARGER LA TONDEUSE

Voir la figure 5.

Les batteries de la tondeuse doivent être chargées pendant
la nuit avant la première utilisation. Regarder l’indicateur de
charge de batteries pour s’assurer que la charge complète des
batteries est atteinte.

Pour charger :

Insérez la fiche du chargeur dans la prise en les connectant

la tondeuse.

bien

Brancher le chargeur àl’alimentation électrique est du c.a.

domestique normal de 120 V, 60 Hz.

Ne pas charger dans des endroits où la température est



extrêmement chaude ou froide.

Retirer le chargeur de la tondeuse dès que la charge est

terminée et que la tondeuse est prête à utiliser.

AVERTISSEMENT :

Pour éviter un démarrage ou un mouvement accidentel de
la tondeuse qui pourrait causer la mort ou des blessures
graves, toujours retirer la clé de contact et enclencher le
frein à main lorsque la tondeuse n’est pas surveillée.

AVIS :

Toujours brancher la tondeuse au chargeur lorsque l’appareil
n’est pas utilisé. S’il est impossible de laisser la tondeuse
branchée au chargeur, s’assurer de charger les batteries au
moins une fois par mois.

8 — Français

PRÉPARATION FINALE

VÉRIFICATION DU SYSTÈME DE
VERROUILLAGE DE SÉCURITÉ

Voir la figure 6.

Cette tondeuse est équipée d’un système de verrouillage de
sécurité pour protéger l’opérateur qui arrête les lames dès que
l’opérateur quitte le siège pendant que les lames tournent.
Vérifier le système pour s’assurer qu’il fonctionne correctement.

Pour vérifier :

Stationner la tondeuse sur une surface à niveau.
Enclencher le frein à main.
S’assurer que la manette sont en position neutre et que le

bouton d’engagement de la lame est abaissé.

Insérerlaclédedémarrageettourneràlaposition«ON»



(démarrer).

Souleverleboutond’enclenchementdelamepouractiver

les lames.

Se soulever légèrement du siège sans descendre de la

tondeuse.

Les lames doivent s’arrêter en 5 secondes. Si les lames ne
s’arrêtent pas, vérifier si le raccordement du câble du système
de verrouillage de sécurité a été effectué selon la description
de la page 6. Si le câble est raccordé, mais que le système
ne fonctionne toujours pas, communiquer avec le service à
la clientèle. Ne pas faire fonctionner la tondeuse tant que le
système de verrouillage de sécurité n’est pas réparé.

Fig. 6

9 — Français

ÍNDICE DE CONTENIDO

 Reglas para un armado seguro ...................................................................................................................................................2

 Símbolos .....................................................................................................................................................................................3

 Herramientas necesarias ............................................................................................................................................................. 3

Cómo retirar el empaque ............................................................................................................................................................ 4

 Lista de piezas sueltas ................................................................................................................................................................ 5

 Armado .....................................................................................................................................................................................6-7

 Preparación final .........................................................................................................................................................................8

REGLAS PARA UN ARMADO SEGURO

reservamos el derecho de efectuar cambios en el producto en

ADVERTENCIA:

Cumpla estrictamente todas las especificaciones de ajuste
con la llave dinamométrica. La inobservancia de esta
advertencia podría causar lesiones personales graves.

Toda la información, las ilustraciones, las fotografías y las
especificaciones que contiene este manual se basan en la
información más reciente sobre el producto disponible al
momento de la publicación. Debido a las actualizaciones u otros
cambios, puede haber algunas diferencias en este manual. Nos

cualquier momento, sin previo aviso y sin incurrir en obligación
alguna de efectuar dichos cambios o cambios similares en los
productos previamente fabricado o vendido.

Cualquier persona que intente armar este producto debe

contar con la capacitación y la experiencia adecuadas. Lea
este manual detenidamente y siga todos los procedimientos
de armado, según se describen.

La totalidad del armado debe llevarse a cabo con la unidad

apoyada sobre una superficie nivelada.

2 — Español

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con
este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

Indica una situación peligrosa, la cual, si no se evita, causará la muerte o
lesiones serias.

Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte
o lesiones serias.

Indica una situación potencialmente la cual, si no se evita, puede causar lesiones
leves o moderadas.

(Sin el símbolo de alerta de seguridad) Indica la información que se considera

AVISO:

importante, pero no relacionada con lesiones potenciales (por ej. en relación a
daños a la propiedad).

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Electricidad Este producto tiene un voltaje peligroso.

HERRAMIENTAS NECESARIAS

Las siguientes herramientas (no incluidas o dibujadas a escala) son necesarias para el armado y la alineación:

0

20

30

40

50

LLAVE DINAMOMÉTRICA

LLAVE DE CASQUILLO CON CUBOS DE 12 mm

Y 14 mm, Y PUNTA HEXAGONAL DE 6 mm

(SI NO SE USAN EL JUEGO DE HERRAMIENTAS

PROVISTAS)

MANÓMETRO PARA

NEUMÁTICOS

3 — Español

CÓMO RETIRAR EL EMPAQUE

 Quite los tornillos que aseguran los soportes de las esquinas

y laterales al fondo del bastidor; luego, levante los soportes
para retirarlos.

 Corte las correas de nilón que aseguran los ejes de las

ruedas delanteras y traseras al bastidor.

 Retire las cajas que contienen las piezas sueltas, la herrajería

de armado y la documentación.

 Retire y disponer por completo el material de empaque

y el envoltorio accesible de la unidad y de las piezas.
No deseche el material de empaque hasta que haya
inspeccionado detenidamente el producto y lo haya puesto
en funcionamiento de manera satisfactoria.

ADVERTENCIA:

Si alguna de las piezas incluidas en la Lista de piezas
sueltas ya está ensamblada en su producto cuando lo
retira del empaque, verifique que la pieza esté ensamblada
correctamente, esté debidamente apretada y que tenga un
par de torsión correcto (si corresponde) antes de proceder
al siguiente paso del ensamblaje. El uso de un producto
que pueda haber sido armado de manera incorrecta podría
provocar la muerte o lesiones personales graves.

 Inspeccione el producto detenidamente para asegurarse

de que no se hayan producido roturas ni daños durante el
envío.

 Si falta alguna pieza o hay piezas dañadas, llame al

1-800-525-2579 para obtener ayuda.

NOTA: La podadora se debe armar mientras se encuentra en
el fondo del bastidor.

4 — Español

LISTA DE PIEZAS SUELTAS

Ref.
Núm. Descripción Cant.

1 Vertedor de descarga lateral .................................... 1

2 Conjunto de palanca de mando

Palanca de mando ................................................ 1

Cubierta antipolvo ................................................. 1

Tornillos hexagonales ........................................... 2

3 Cargador ................................................................... 1

3 Conjunto del asiento ................................................ 1

5 Juego de herramientas ............................................. 1

6 Llaves ....................................................................... 3

1.

Ref.
Núm. Descripción Cant.

Guía de armado (no se muestra) .............................. 1

Manual del operador (no se muestra) ....................... 1

ADVERTENCIA:

Si falta alguna pieza o hay piezas dañadas, no arme este
producto hasta que se reemplacen las piezas por piezas
nuevas del fabricante original o equivalentes. El armado de
este producto con piezas dañadas, faltantes o incorrectas
podría provocar lesiones personales graves.

2.

3.

4.

5.

6.

5 — Español

ARMADO

1

2

ADVERTENCIA:

Cumpla estrictamente todas las especificaciones de ajuste
con la llave dinamométrica. La inobservancia de esta
advertencia podría causar lesiones personales graves.

ADVERTENCIA:

No intente modificar este producto ni crear accesorios
que no estén recomendados para usar con este producto.
Dichas alteraciones o modificaciones constituyen un uso
indebido y podrían provocar una situación de riesgo que
cause posibles lesiones personales graves.

ADVERTENCIA:

Para evitar arranques accidentales que podrían causar
lesiones personales graves, retire la llave del arranque de
la herramienta antes de instalar las piezas.

INSTALACIÓN DEL ASIENTO

Vea la figura 1.

 Coloque el conjunto del asiento sobre los soportes de montaje

y alinee tal como se muestra.

 Baje el gancho del asiento para que quede asegurado en el

soporte de montaje.

 Conecte el cable de seguridad del asiento al enchufe de la

podadora.

 Coloque los mosquetones como se muestra en la imagen.
 Baje el asiento.

CONJUNTO

DEL ASIENTO

GANCHO DEL

ASIENTO

SOPORTE DE

MONTAJE

PALANCA

DE MANDO

MOSQUETÓN

CLAVIJA

CABLE DEL

SISTEMA DE

SEGURIDAD

Fig. 1

CUBIERTA

ANTIPOLVO

INSTALACIÓN DE LA PALANCA DE MANDO

Vea la figura 2.

 Inserte la palanca de mando por la cubierta antipolvo como

se muestra en la imagen.

 Alinee los orificios de la palanca de mando con los orificios

de la barra de montaje.

 Inserte los tornillos hexagonales y ajústelos firmemente con

la llave hexagonal incluida.

 Alinee las lengüetas de la cubierta antipolvo con la base y

presione hacia abajo para bloquear la cubierta antipolvo en
su lugar.

6 — Español

CUBIERTA

ANTIPOLVO

BARRA DE

MONTAJE

PALANCA

DE MANDO

TORNILLO

HEXAGONAL

LLAVE HEX

Fig. 2

ARMADO

CONEXIÓN DE LAS BATERÍAS DE 80 V

Vea las figuras 3 y 4.

Cuando se envían de fábrica, las baterías de la podadora están
desconectadas.

Para conectarlas:

Coloque la palanca de mando en la posición neutra y



bloqueada. (Consulte Aprenda a conducir la podadora
en la sección Operación del manual del operador).

 Ajuste el asiento completamente hacia adelante.
 Presione el borde central de la tapa del compartimiento de

la batería para liberar el pestillo. La cubierta se levantará
para darle acceso al compartimiento de abajo.

 Vuelva a instalar el enchufe de conexión rápida de la batería.

Esta clavija conecta las baterías en la podadora.
NOTA: Asegúrese de que cada pestillo de la batería esté

bloqueado para asegurar las baterías.

 Baje la tapa del compartimiento de la batería y presione en

el borde central para engancharla.
NOTA: Asegúrese de que la tapa del compartimiento de

la batería esté bien cerrada antes de reajustar el asiento.
Verifique que el cable del sistema de seguridad aún esté
conectado.

ASIENTO

TAPA DEL

COMPARTIMIENTO

DE LA BATERÍA

PALANCA DE MANDO

2

1

3

7 — Español

BORDE CENTRAL

PESTILLO DE BATERÍA

LENGÜETAS

Fig. 3

ENCHUFES DE

CONEXIÓN RÁPIDA

DE LA BATERÍA

PUERTO DE

CONEXIÓN RÁPIDA

Fig. 4

PREPARACIÓN FINAL

VERIFIQUE LA PRESIÓN DEL NEUMÁTICO

Antes de se uso, verifique la presión de aire de todos
los neumáticos. Una presión de aire incorrecta afecta la
maniobrabilidad, la respuesta de la dirección, la tracción, la vida
útil del neumático, corte de nivel, y la comodidad del operador.
Asegúrese de que todos los neumáticos estén inflados, según
las presión que se indican a continuación.

NOTA: La presión de los neumáticos solo debe medirse o
ajustarse cuando los neumáticos estén fríos.

CLAVIJA DEL

CARGADOR

Presión

recomendada

Delanteros Traseros

19 psi (131 kpa) 18 psi (124,1 kpa)

ADVERTENCIA:

Verifique detenidamente la presión de los neumáticos
mientras los infla. Demasiado aire en un neumático podría
causar que este explote, lo que causaría lesiones personales
graves.

VERIFICACIÓN DEL ESTADO DE LA
PODADORA

Inspeccione periódicamente todo el producto para detectar
partes dañadas, faltantes o sueltas, como tornillos, tuercas,
pernos, tapas, etc. Apriete firmemente todos los sujetadores
y las tapas y no accione este producto hasta que las partes
faltantes o dañadas sean reemplazadas.

CONDUCIR LA PODADORA PARA
RETIRARLA DE LA ESTRUCTURA

NOTA: La podadora se debe armar mientras se encuentra en

el fondo del bastidor. Una vez que se completó el armado,
levante la plataforma de corte hasta la posición más alta,
coloque una rampa junto al fondo del bastidor, suelte el freno
de estacionamiento y baje la podadora, conduciéndola lenta
y cuidadosamente.

PUERTO

DE CARGA

Fig. 5

CARGA DE LA PODADORA

Vea la figura 5.

Las baterías de la podadora se deben cargar durante toda la
noche antes de su primer uso. Para verificar que las baterías
de la podadora estén completamente cargadas, controle el
indicador de nivel de batería.

Para cargar:

Introduzca la clavija del cargador en el enchufe de entrada

de la podadora, asegurándose de que estén conectados
debidamente.

Conecte el cargador en la toma de corriente usarse sólo con



el voltaje doméstico normal, de 120 V, 60 Hz, corr. alt.



No cargue la batería en un área con temperaturas
extremadamente altas o bajas.

Retire el cargador de la podadora cuando se haya cargado

completamente y esté lista para usar.

ADVERTENCIA:

Tenga especial cuidado al conducir la podadora para retirarla
de la estructura. Presione el botón de impulso de velocidad
baja y mueva con cuidado la palanca de mando o presione
el freno de mano según sea necesario para controlar la
velocidad. Cuando conduzca la podadora para retirarla de
la estructura, no exceda el ángulo máximo recomendado
de operación de 15°. Si no sigue estas instrucciones, puede
perder el control y causar la muerte, lesiones personales
graves o daño a la propiedad.

AVISO:

Si no se proporciona una rampa, saque la podadora del
bastidor en reversa lenta y cuidadosamente mirando hacia
abajo y hacia atrás. Si saca la podadora del bastidor hacia
adelante sin una rampa, podría dañar la plataforma de corte
de la podadora.

8 — Español

ADVERTENCIA:

Para evitar el encendido o un movimiento accidental de
la podadora que pueda resultar la muerte o en lesiones
personales graves, siempre retire la llave de encendido
y coloque el freno de estacionamiento cuando deje la
podadora sin supervisión.

AVISO:

Conecte siempre la podadora al cargador cuando la unidad
no esté en uso. Si no es posible dejar el cargador de la
podadora conectado, asegúrese de cargar las baterías por
completo al menos una vez por mes.

PREPARACIÓN FINAL

COMPRUEBE EL SISTEMA DE SEGURIDAD

Vea la figura 6.

Esta podadora contiene un sistema de seguridad para proteger
al operario desactivando las cuchillas si el operario abandona el
asiento con las cuchillas funcionando. Compruebe el sistema
para asegurarse de que funcione correctamente.

Para probarlo:

Estacione la podadora en una superficie nivelada.
Coloque el freno de estacionamiento.
Asegúrese de que la palanca de mando esté en posición

neutra bloqueada y que la perilla de enganche de la hoja
esté hacia abajo.

Instalela llave de arranue  grela hacia la posicin de

ENCENDIDO.

evantelaperilladeactivacindelascuchillasparaactivarlas

evntesebrevementedelasiento, peronodescienda de

la podadora.

Las cuchillas se deben apagar dentro de los 5 segundos. Si
no lo hacen, verifique que conectó el cable del sistema de
seguridad tal como se describe en la página 6. Si el cable está
conectado pero el sistema no funciona, comuníquese con
atención al cliente. No haga funcionar la podadora hasta que
se haya reparado el sistema de seguridad.

Fig. 6

9 — Español

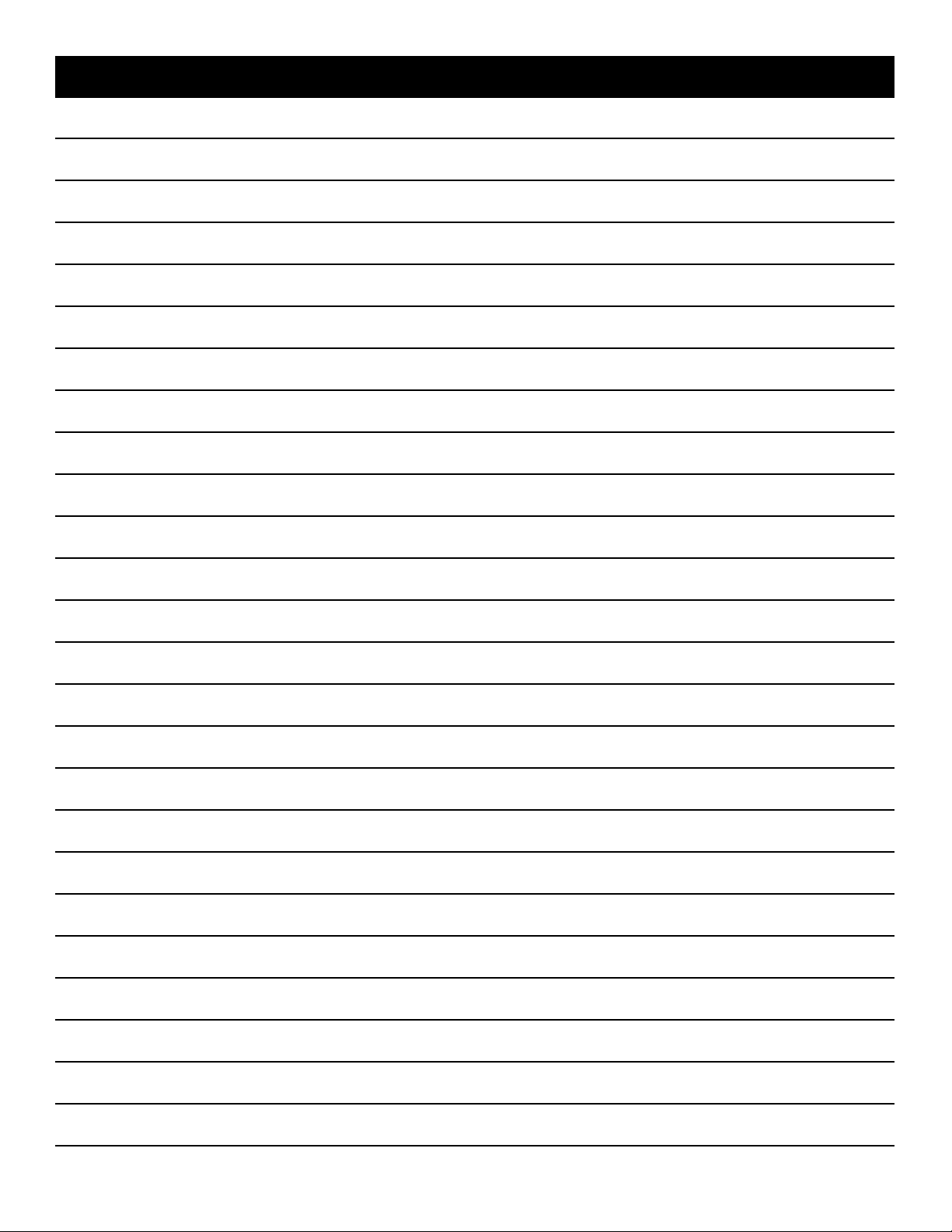

NOTES / NOTAS

NOTES / NOTAS

ASSEMBLY GUIDE

GUIDE D’ASSEMBLAGE / GUÍA DE ARMADO

ELECTRIC ZERO TURN MOWER

TONDEUSE ÉLECTRIQUE À BRAQUAGE ZÉRO
PODADORA ELÉCTRICA DE GIRO CERO

RYRM8001/RYRM8001CAN

• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and

serial numbers from the product data plate.

ITEM NO.* __________________________________MANUFACTURING NO. _____________________________________________
SERIAL NO. _______________________________________________________

* Model/item number on product may have additional letters at the end. These letters designate manufacturing information and should be provided

when calling for service.

HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-525-2579. Replacement parts can also be obtained at one of our service centers.

HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-525-2579.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at

1-800-525-2579.

RYOBI is a registered trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.

NUMÉRO D’ARTICLE* ________________________NUMÉRO DE FABRICATION ________________________________________
NUMÉRO DE SÉRIE _______________________________________________

* Le numéro de modèle/article sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent les informations du fabricant

et doivent être fournies lors d’un appel de demande de service.

COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le
site www.ryobitools.com ou par téléphone au 1-800-525-2579. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.

COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-525-2579.

COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-525-2579.

RYOBI est une marque déposée de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.

NÚMERO DE ARTÍCULO* _______________ NÚMERO DE FABRICACIÓN _____________________________________________
NÚMERO DE SERIE _______________________________________________

* El número de modelo/artículo que figura en el producto podría tener letras adicionales al final. Estas designan información de fabricación y deben

suministrarse cuando llame para obtener asistencia o servicio.

CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en
la dirección www.ryobitools.com o llamando al 1-800-525-2579. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.

CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-525-2579.

CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-525-2579.

RYOBI es una marca registrada de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

TTI OUTDOOR POWER EQUIPMENT, INC.

P.O. Box 1288, Anderson, SC 29622, USA

998000965
9-8-22 (REV:02)

1-800-525-2579 • www.ryobitools.com
