Ryobi RYPM8001 user guide

OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

80V 30 in. LAWN MOWER

TONDEUSE DE 80 V DE 76,2 cm (30 po)
PODADORA DE 80 V DE 76,2 cm (30 pulg.)

RYPM8001

 Important Safety Instructions ......... 2-4

 Symbols ......................................... 4-5

 Features .............................................6

 Assembly ........................................ 7-8

 Operation ..................................... 8-11

 Maintenance ............................... 11-12

 Troubleshooting ................................13

 Parts Ordering and

Service ............................... Back Page

WARNING: To reduce the

risk of injury, the user must read and
understand the operator’s manual
before using this product.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

 Instructions importantes

concernant la securite ..................... 2-4

 Symboles ....................................... 4-5

 Caractéristiques .................................6

 Assemblage .................................... 7-8

 Utilisation ..................................... 8-11

 Entretien ..................................... 11-13

 Dépannage .......................................14

 Commande de pièces

et réparation ..................... Page arrière

AVERTISSEMENT : Pour

réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

 Instrucciones de seguidad

importantes .................................... 2-4

 Símbolos ........................................ 4-5

 Características ...................................6

 Armado ........................................... 7-8

 Funcionamiento ............................ 8-11

 Mantenimiento ........................... 11-13

 Corrección de problemas .................14

 Pedidos de piezas

y servicio ....................... Pág. posterior

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

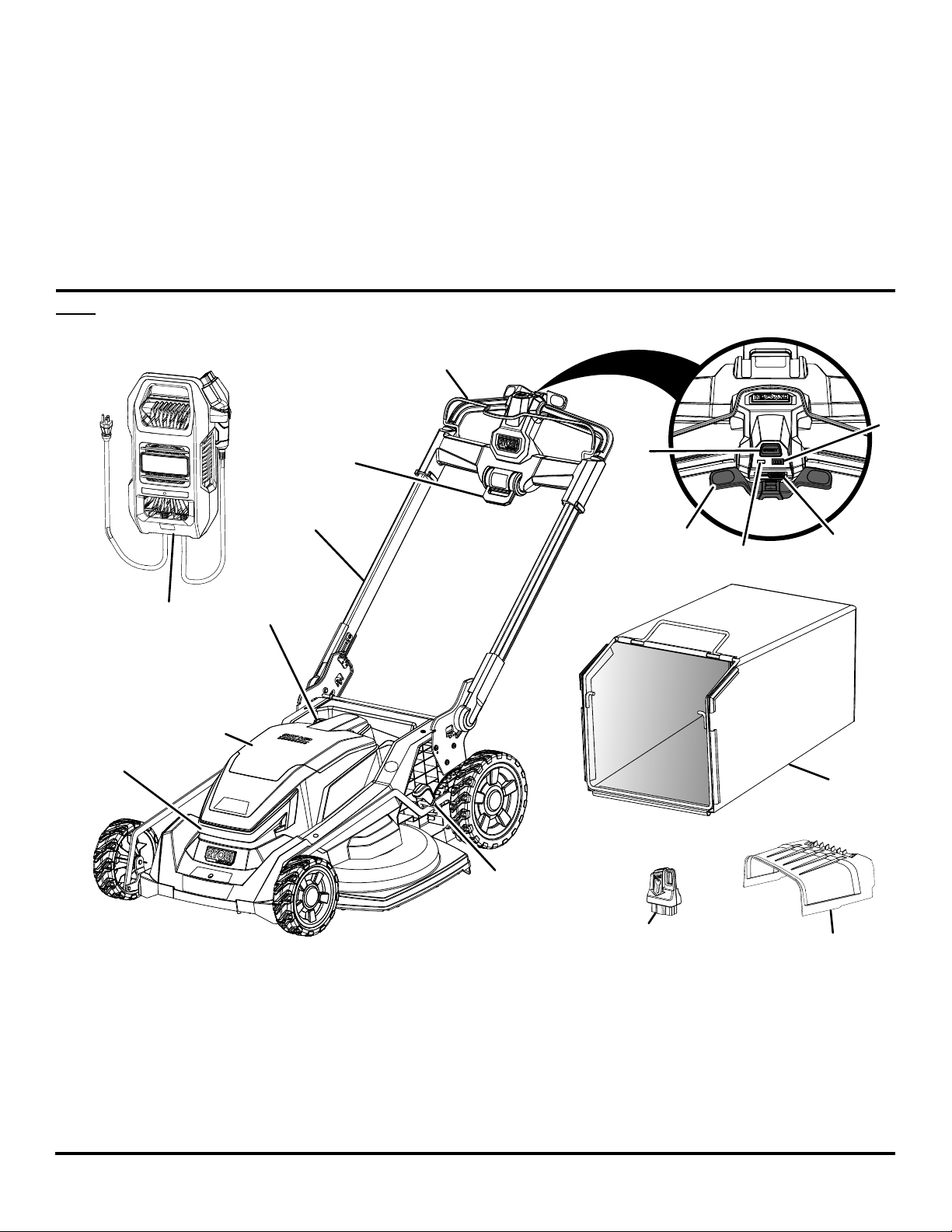

Fig. 1

See this fold-out section for all of the figures

referenced in the operator’s manual.

Consulter l’encart à volets afin d’examiner toutes

les figures mentionnées dans le manuel d’utilisation.

Consulte esta sección desplegable para ver todas

las figuras a las que se hace referencia en el manual del operador.

F

G

E

D

K

B

A

O

C

H

J

P

I

L

A - LED headlights (phares DEL, luces delanteras LED)
B - Battery cover (couvercle des piles, tapa de las baterías)
C - Height adjustment handle (poignée de réglage de hauteur, mango de ajuste

de altura)
D - 3-position handle (poignée à trois positions, mango de tres posiciones)
E - Handle adjustment lever (levier de réglage de la poignée, palanca de ajuste

del mango)
F - Bail (anse, asa)
G - Battery charge indicator (indicateur de charge des piles, indicador de carga

de la batería)
H - Start button (bouton de démarrage, botón de arranque)

M

I - Maximum speed selector (sélecteur de vitesse maximum, selector de

velocidad máxima)
J - Self-propel paddle (lame de fonction automotrice, paleta autopropulsadas)
K - Charger (chargeur, cargador)
L - Grass catcher (collecteur d’herbe, receptor de hierba)
M - Start key (clé de démarrage, llave del arranque)
N - Side dishcharge chute (chute de décharge latérale, vertedor de descarga

lateral)
O - Mulching door lever (levier du bouchon de paillage, selector de clavija de

mantillo)

P-

Blade replacement indicator (indicateur de changement des lames, indicador

de reemplazo de cuchillas)

ii

N

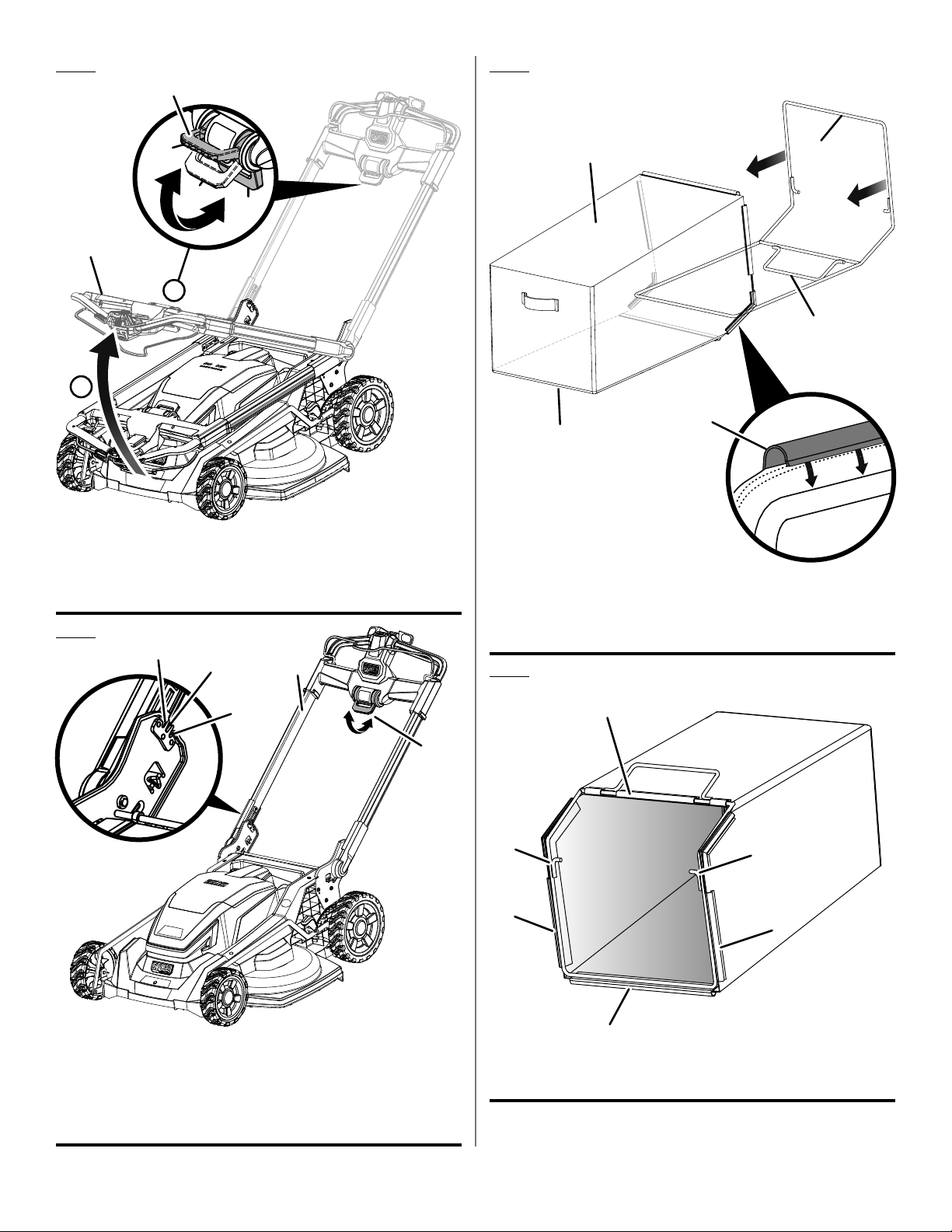

Fig. 2

Fig. 4

B

C

D

A

1

2

A - 3-position handle (poignée à trois positions, mango de tres posiciones)
B - Handle adjustment lever (levier de réglage de la poignée, palanca de ajuste

del mango)
C - To unlock (pour déverrouiller, para desbloquear)
D - To lock (pour verrouiller, para asegurar)

C

Fig. 3

C

D

A

D

E

B

A - Frame (support, armazón)
B - Bag (sac, bolsa)
C - Handle (poignée, mango)
D - Vinyl floor (plancher en vinyle, piso de vinilo)
E - Clip (attache, clip)

Fig. 5

A

C

E

B

A - 3-position handle (poignée à trois positions, mango de tres posiciones)
B - Handle adjustment lever (levier de réglage de la poignée, palanca de ajuste

del mango)
C - Upper notch (encoche supérieure, muesca superior)
D - Middle notch (encoche inférieur, muesca inferior)
E - Lower notch (encoche inférieur, muesca inferior)

A

B

A

A

A - Clips (attaches, clips)
B - Hooks (crochets, ganchos)

B

A

iii

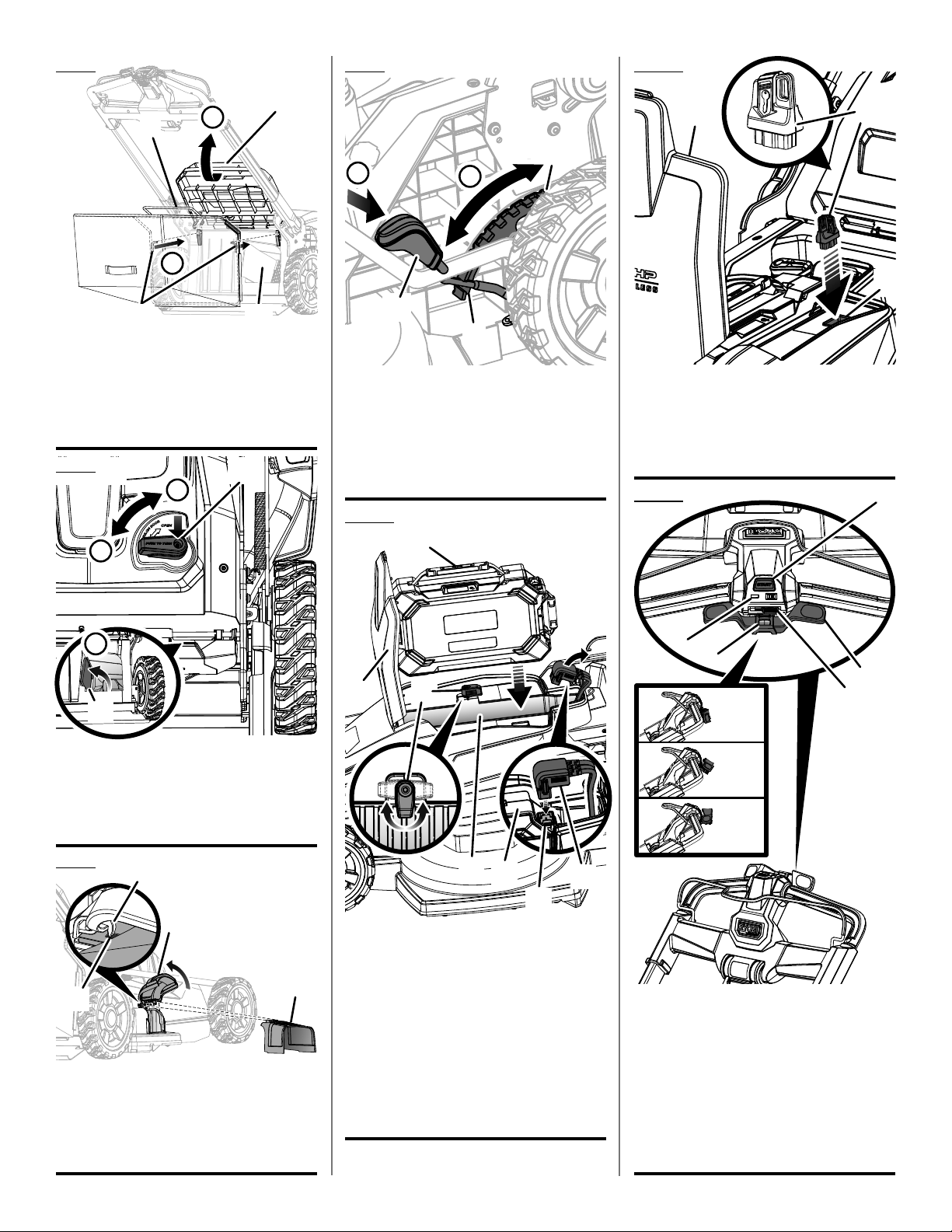

Fig. 6

Fig. 9

Fig. 11

C

A

1

2

D B

A - Grass catcher handle (poignée de collecteur

d’herbe, mango del receptor de hierba)
B - Rear discharge opening (ouverture d’éjection

latérale, abertura de descarga lateral)
C - Rear discharge door (couvercle d’éjection

arrière, puerta de descarga posterior)
D - Hooks (crochets, ganchos)

Fig. 7

A

C

D

C

1

2

A

B

A - Height adjustment handle (poignée de réglage

de hauteur, mango de ajuste de altura)

B - Lowest blade setting (le plus bas réglage de la

lame, ajuste más bajo de la hoja)

C - Highest blade setting (le plus haut réglage de la

lame, ajustes de cuchilla más alto)

Fig. 10

A

B

A

C

A - Start key (clé de démarrage, llave del arranque)
B - Battery cover (couvercle des piles, tapa de las

baterías)

C - Start key slot (fente de la clé de démarrage,

ranura de la llave del arranque)

Fig. 12

A

C

B

A - Mulching door lever (levier du bouchon de

paillage, palanca de tapón para trituración)
B - Mulch door (porte du broyeur, compuerta de

triturado)
C - Open (ouvrir, abierto)
D - Close (fermée, cerrrar)

Fig. 8

C

A

B

D

A - Side discharge cover (couvercle d’éjection

latérale, tapa de descarga lateral)
B - Side discharge chute (chute de décharge

latérale, vertedor de descarga lateral)
C - Tab (languette, lengüeta)
D - Notch (encoche, muesca)

B

D

C

A

E

F

A - 80V battery pack (bloc-piles de 80 V, batería de

80 V)

B - Battery cover (couvercle des piles, tapa de las

baterías)

C - 80V battery port (port de pile de 80 V, puerto de

batería de 80 V)
D - Latch (loquet, pestillo)
E - Battery quick connect plug (prise à raccord

rapide de la pile, enchufe de conexión rápida

de la batería)
F - Battery quick connect port (port à raccord

rapide de la pile, puerto de conexión rápida de

la batería)

E

D

B

C

LOW

MED

HIGH

A - Start button (bouton de démarrage, botón de

arranque)

B - Self-propel paddle (lame de fonction

automotrice, paleta autopropulsadas)

C - Maximum speed selector (sélecteur de vitesse

maximum, selector de velocidad máxima)

D - Release button (bouton de dégagement, botón

de liberación)

E - Blade replacement indicator (indicateur de

changement des lames, indicador de reemplazo
de cuchillas)

iv

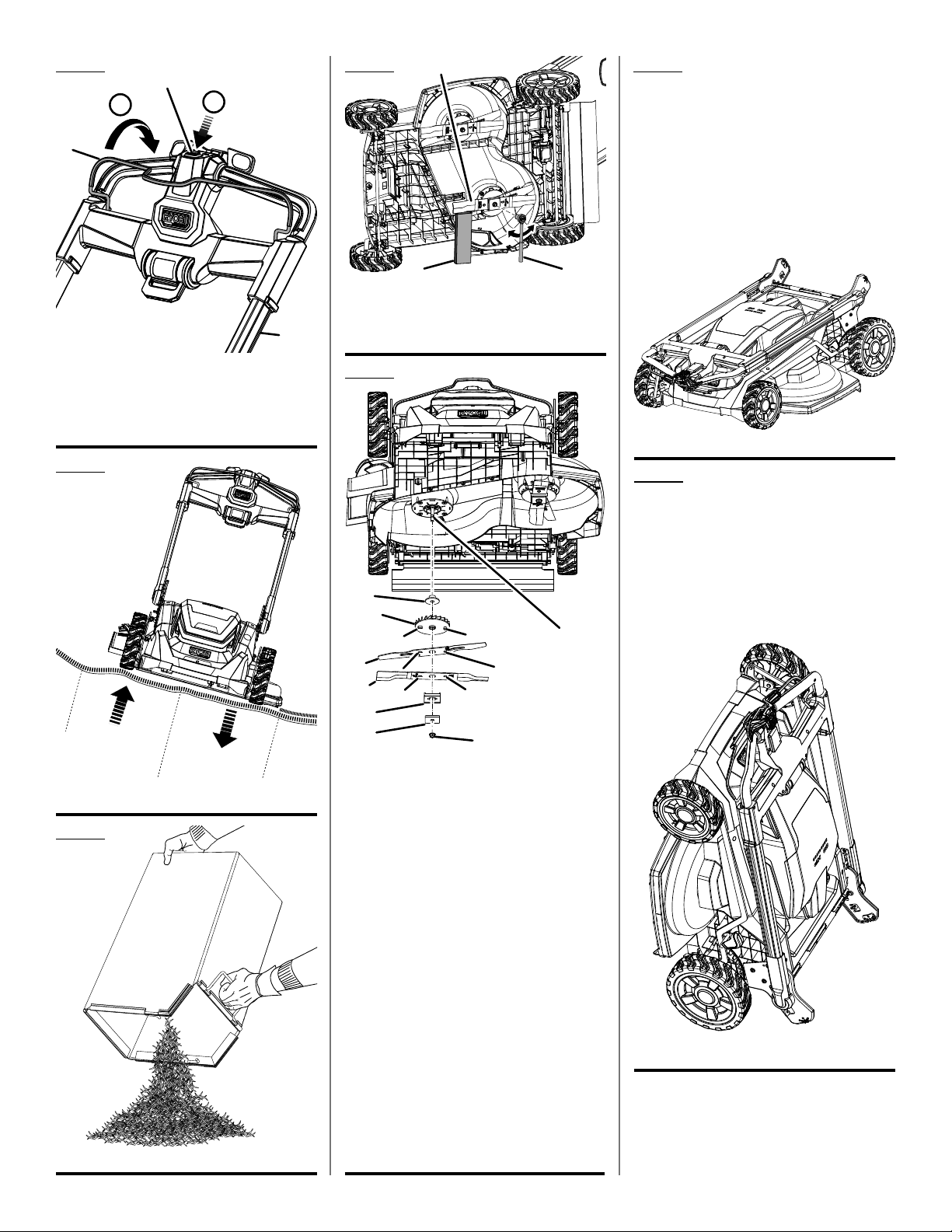

Fig. 13

A

Fig. 16

A

Fig. 18

B

1

2

TO STORE THE MACHINE

IN THE HORIZONTAL POSITION

POUR REMISER L’ÉQUIPEMENT

EN POSITION HORIZONTALE

PARA GUARDAR LA MÁQUINA

EN POSICIÓN HORIZONTAL

C

A - Bail (anse, asa)
B - Start button (bouton de démarrage, botón de

arranque)

C - Upper handle (poignée supérieure, mango

superior)

Fig. 14

15° MAXIMUM
15° MAXIMAL
15° MÁXIMA

Fig. 15

C

A - Blade (lame, hoja)
B - Wrench (clé, llave)
C - Block of wood (pièce de bois, bloque de

madera)

B

Fig. 17

A

B

C

E

F

H

I

K

L

A - Adaptor (adaptateur, adaptador)
B - Hub (arbre, eje)
C - Blade post (half circle) [tige pour lame (demi-

cercle), puerto de la hoja (semicircular)]

D - Blade post (round) [tiges pour lame (ronde),

montantes de cuchilla (Redondo)]
E - Upper blade (lame supérieure, hoja superior)
F - Blade hole (half circle) [trou pour lame (demi-

cercle), orificio de la hoja (semicircular)]
G - Blade hole (round) [trou pour lame (ronde),

orificio de la hoja (redondo)]
H - Lower blade (lame inférieur, hoja inferior)
I - Blade hole (half circle) [trou pour lame (demi-

cercle), orificio de la hoja (semicircular)]
J - Blade hole (round) [trou pour lame (ronde),

orificio de la hoja (redondo)]
K - Blade insulator (isolant de lame, aislante de

hoja)
L - Spacer (entretoise, separador)
M - Blade nut (écrou de lame, tuerca de la hoja)
N - Shaft (arbre, eje)

D

N

G

J

M

Fig. 19

TO STORE THE MACHINE

IN THE VERTICAL POSITION

POUR REMISER L’ÉQUIPEMENT

EN POSITION VERTICALE

PARA GUARDAR LA MÁQUINA

EN POSICIÓN VERTICALE

v

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

READ AND UNDERSTAND ALL INSTRUCTIONS.

Failure to follow all instructions listed below and on the
machine may result in electric shock, fire, and/or serious
personal injury.

READ ALL INSTRUCTIONS

 This cutting machine is capable of amputating hands and

feet and throwing objects. Failure to observe all safety
instructions could result in serious injury or death.

 Avoid dangerous environment – Do not use the lawn

mower in damp or wet conditions or operate in the rain.

 Keep children away – Keep all bystanders, children, and

pets at least 100 ft. away. Stop machine if anyone enters
the area.

 Tragic accidents can occur if the operator is not alert to

the presence of children. Children are often attracted to
the machine and the mowing activity. Never assume that
children will remain where you last saw them.

• Keep children out of the mowing area and under the
watchful care of a responsible adult other than the
operator.

• Be alert and turn mower off if a child enters the area.

• Never allow children to operate the machine.

• Use extra care when approaching blind corners, shrubs,
trees, or other objects that may block your view of a child.

 Dress properly – Wear heavy, long pants, long sleeves,

gloves, and protective footwear that will protect your
feet and improve your footing on slippery surfaces. Do
not wear loose fitting clothing, short pants, sandals, or
go barefoot. Do not wear jewelry of any kind. They can
be caught in moving parts.

 Don’t overreach – Keep proper footing and balance at all

times. Overreaching can result in loss of balance.

 Do not leave the mower unattended while running or with

the start key installed.

 Keep hands and feet away from cutting area. Keep clear

of the discharge opening at all times.

 Operate the lawn mower only in daylight or good artificial

light.

 Use safety glasses – Always wear eye protection with

side shields marked to comply with ANSI Z87.1. Use face
mask if operation is dusty.

 Use the right appliance – Do not use the lawn mower for

any job except that for which it is intended.

 Do not force the lawn mower – It will do the job better

and safer at the rate for which it was designed.

 Do not charge batteries in rain, or in wet locations.

 Stay alert – Watch what you are doing and use common

sense when operating the lawn mower. Do not operate
the mower while tired, upset, or under the influence of
drugs, alcohol, or medication. A moment of inattention
while operating the lawn mower may result in serious
personal injury.

 Maintain lawn mower with care – Keep machine in good

working condition. Keep blades sharp and guards in place
and in working order. Replace damaged or unevenly worn
blades before using mower for best performance.

 Check all nuts, bolts, and screws at frequent intervals for

proper tightness to be sure the equipment is in safe work­ing condition. Mower blades are sharp. Wrap the blade or
wear gloves, and use extra caution when servicing them.

 Do not dispose of the battery in a fire. The cell may

explode. Check with local codes for possible special
disposal instructions.

 Stop the motor, wait until the blade comes to a complete

stop, remove the start key, and disconnect the battery
pack before performing any maintenance, making adjust­ments, cleaning the lawn mower, or removing the grass
catcher.

 Never use a hose, water, or any liquids to clean or rinse

off the lawn mower. Corrosive liquids, water, fertilizers,

and chemicals used to treat lawns can enter the lawn
mower and/or battery compartment and damage elec­tronic components and/or the battery pack, which can
result in a short circuit, increased risk of fire, and serious
personal injury. Remove any buildup of grass and leaves
on or around the mower housing and/or underneath the
mower deck. Wipe the mower clean with a dry cloth oc­casionally.

 Replace blade if it is bent or cracked. An unbalanced

blade causes vibration that could damage the motor
drive unit or cause personal injury. Sharpen a dull blade
equally at each end to maintain the balance. Clean the
blade thoroughly and check its balance by supporting it
horizontally on a thin nail through its center hole. The nail
should be in a horizontal position. If either end of the blade
rotates downward, remove some metal from the heavy
or lower end until the blade is balanced. It is balanced
when neither end drops.

 Always use safety protective devices. Do not operate the

mower without the entire grass catcher or mulching plug
and rear discharge door in place and working properly.

 Do not open or mutilate the battery. Released electrolyte

is corrosive and may cause damage to the eyes or skin.
It may be toxic if swallowed.

 Follow manufacturer’s instructions for proper operation

and installation of accessories. Only use accessories
approved by the manufacturer.

 Exercise care in handling batteries in order not to short the

battery with conducting materials such as rings, brace­lets, and keys. The battery or conductor may overheat
and cause burns.

2 — English

IMPORTANT SAFETY INSTRUCTIONS

 Clear the work area before each use. Remove all objects

such as rocks, tree nuts, sticks, metal, wire, bones, toys,
or other objects which can be thrown by the blade.Stay
behind the handle when the motor is running.

 Prevent unintentional starting. Ensure the switch is in the

off-position before connecting to battery pack, picking
up or carrying the appliance. Carrying the appliance with
your finger on the switch or energizing appliance that have
the switch on invites accidents.

 When battery pack is not in use, keep it away from other

metal objects, like paper clips, coins, keys, nails, screws
or other small metal objects, that can make a connec­tion from one terminal to another. Shorting the battery
terminals together may cause burns or a fire.

 Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs,
flush with water. If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery may cause
irritation or burns.

 Do not use a battery pack or appliance that is damaged

or modified. Damaged or modified batteries may exhibit
unpredictable behavior resulting in fire, explosion or risk
of injury.

 Do not expose a battery pack or appliance to fire or

excessive temperature. Exposure to fire or temperature
above 265°F may cause explosion.

 Follow all charging instructions and do not charge the

battery pack or appliance outside of the temperature
range specified in the instructions. Charging improperly
or at temperatures outside of the specified range may
damage the battery and increase the risk of fire.

 Do not modify or attempt to repair the appliance or the

battery pack (as applicable) except as indicated in the
instructions for use and care.

 Avoid holes, ruts, bumps, rocks, property stakes, or other

hidden objects. Uneven terrain could cause a slip and

fall accident.
 Do not mow near drop-offs, ditches, or embankments.
 Mow across the face of slopes, never up and down. Exer-

cise extreme caution when changing direction on slopes.
 Plan your mowing pattern to avoid discharge of material

toward roads, sidewalks, bystanders and the like. Also,

avoid discharging material against a wall or obstruction,

which may cause the material to ricochet back toward

the operator.
 Do not mow on wet grass or excessively steep slopes.

Poor footing could cause a slip and fall accident. Walk,

never run.
 Use extra care when approaching blind corners, shrubs,

trees, or other objects that may block your view.
 Do not pull the mower backward unless absolutely nec-

essary. If you must back the mower away from a wall or

3 — English

obstruction, first look down and behind to avoid tripping
or pulling the mower over your feet.

 Never direct discharged material toward anyone. Avoid

discharging material against a wall or obstruction. Material
may ricochet back toward the operator. Stop the blade
when crossing gravel surfaces.

 Objects struck by the lawn mower blade can cause severe

injuries to persons. The lawn should always be carefully
examined and cleared of all objects prior to each mowing.

 If the lawn mower strikes a foreign object, follow these

steps:

• Stop the lawn mower by releasing the blade control
lever, wait until the blade comes to a complete stop,
and then remove start key.

• Thoroughly inspect the mower for any damage.

• Replace the blade if it is damaged in any way. Repair
any damage before restarting and continuing to oper­ate the mower.

 Stop the motor, wait until the blade comes to a complete

stop, disconnect the battery and remove start key before
unclogging the chute. The cutting blade continues to ro­tate for a few seconds after the motor is shut off. Never
place any part of the body in the blade area until you are
sure the blade has stopped rotating.

 If the mower should start to vibrate abnormally, stop the

motor, remove the start key, and check immediately for
the cause. Replace the blade if it is unevenly worn or
damaged in any way. Vibration is generally a warning of
trouble.

 Service on the product must be performed by qualified

repair personnel only. Service or maintenance performed
by unqualified personnel could result in injury to the user
or damage to the product.

 The grass catcher assembly is subject to deterioration

and wear and should be checked each time the mower is
used. If replacement is needed, make sure the new grass
catcher meets original manufacturer’s recommendations
and specifications.

 Use only authorized replacement parts when servicing

the product. Use identical replacement blades only. Use
of unauthorized parts may create a risk of serious injury
to the user, or damage to the product.

 Maintain or replace safety instructions labels, as

necessary.

 Disconnect battery and remove start key. Disconnect

battery pack and remove start key from the appliance
before storing, servicing, or changing accessories such
as blades. Such preventive safety measures reduce the
risk of starting the tool accidentally.

 Stop the unit, disconnect battery pack, and remove start

key when not in use. Carry or push the unit with the mo­tor stopped and the start key removed from the mower.

 Battery tools do not have to be plugged into an electrical

outlet; therefore, they are always in operating condition.

IMPORTANT SAFETY INSTRUCTIONS

Be aware of possible hazards when not using your bat­tery tool or when changing accessories. Following this
rule will reduce the risk of electric shock, fire, or serious

personal injury.
 Do not use battery-operated appliance in rain.
 Remove or disconnect battery and remove the start key

before servicing, cleaning or removing material from the

gardening appliance.
 Use this product only with batteries and chargers listed in

tool/appliance/battery pack/charger correlation supple-

ment 998000922.
 Store idle lawn mower indoors – When not in use, mower

should be stored indoors in a dry, locked place out of the

reach of children. The start key and battery packs should

also be removed and stored in a separate location out of

the reach of children.
 Follow instructions for lubricating and changing

accessories.
 Only allow responsible adults, who are familiar with the

instructions, to operate this machine.

SYMBOLS

 Never operate machine in a closed area.
 Never tamper with safety devices. Check for proper

operation regularly.

 Do not store battery packs or lawn mower in locations

where the temperature is less than 50°F or more than
100°F. Do not store outside or in vehicles.

 Do not use lawn mower in locations where the tempera-

ture is less than 40°F or more than 104°F.

 Use appliances only with specifically designated battery

packs. Use of any other battery packs may create a risk
of injury and fire.

 Do not use a battery pack or appliance that is damaged

or modified. Damaged or modified batteries may exhibit
unpredictable behavior resulting in fire, explosion, or risk
of injury.

 Save these instructions. Refer to them frequently and use

them to instruct others who may use this product. If you
loan someone this tool, loan them these instructions also.

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.

Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.

Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.

Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.

(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s Manual

To reduce the risk of injury, user must read and understand
operator’s manual before using this product.

Eye Protection

Always wear eye protection with side shields marked to comply
with ANSI Z87.1.

4 — English

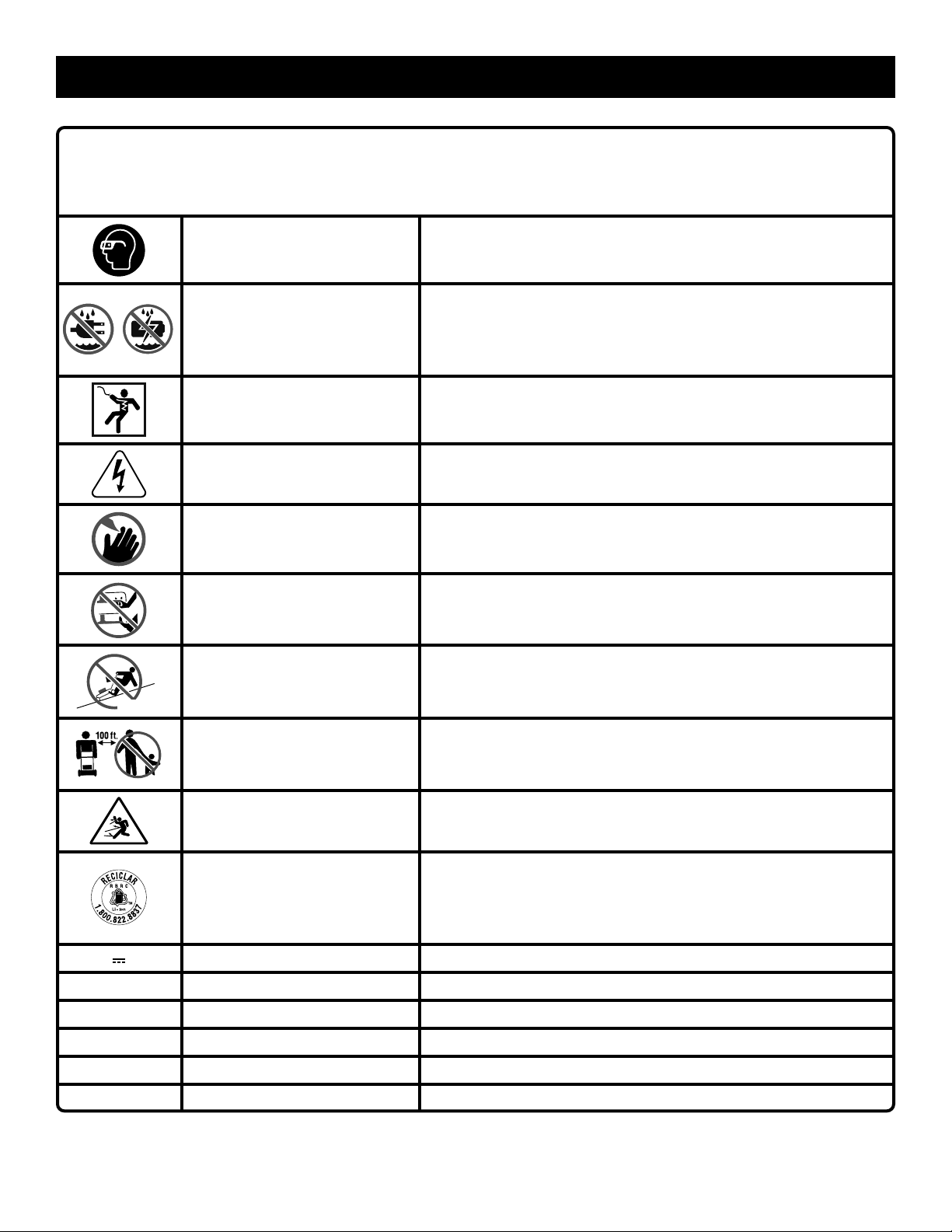

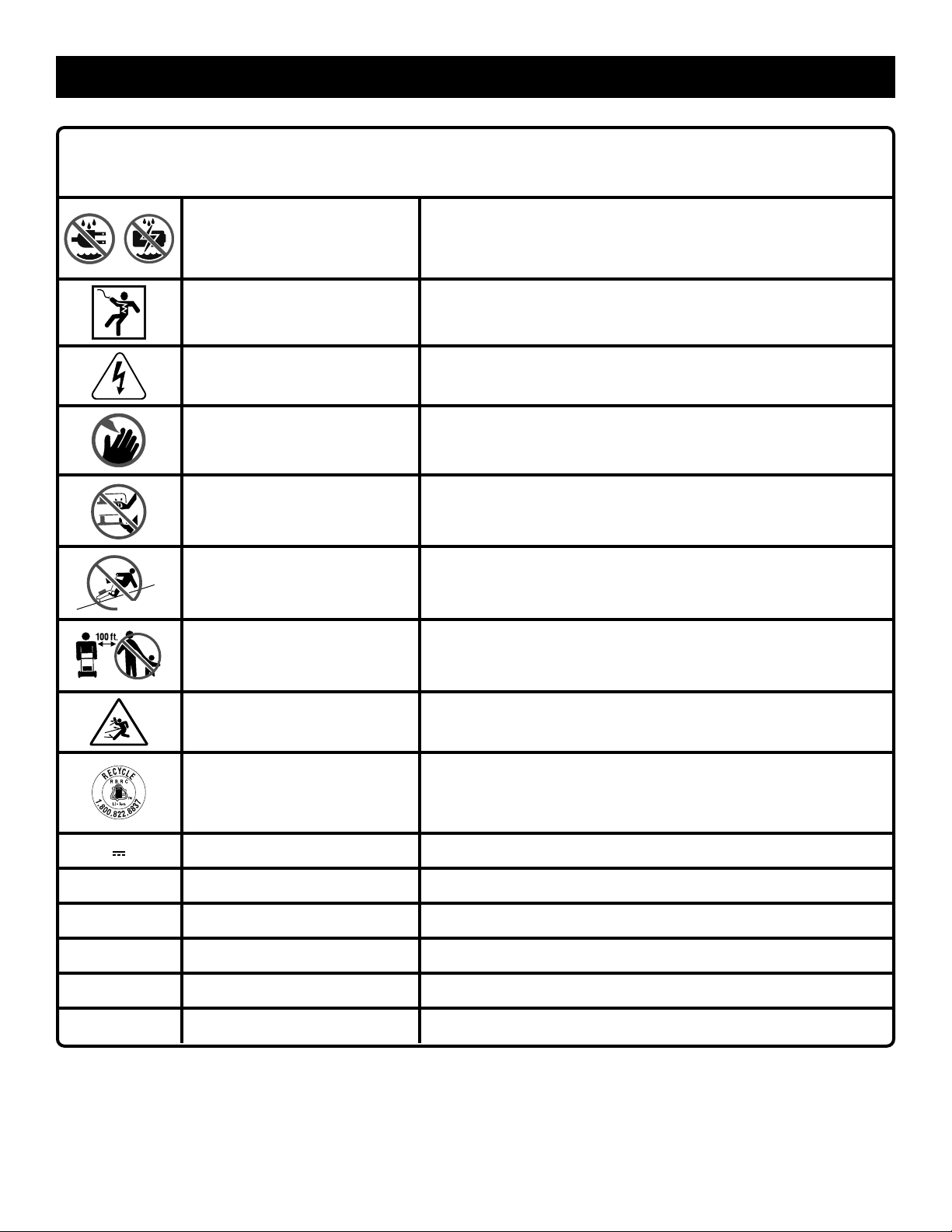

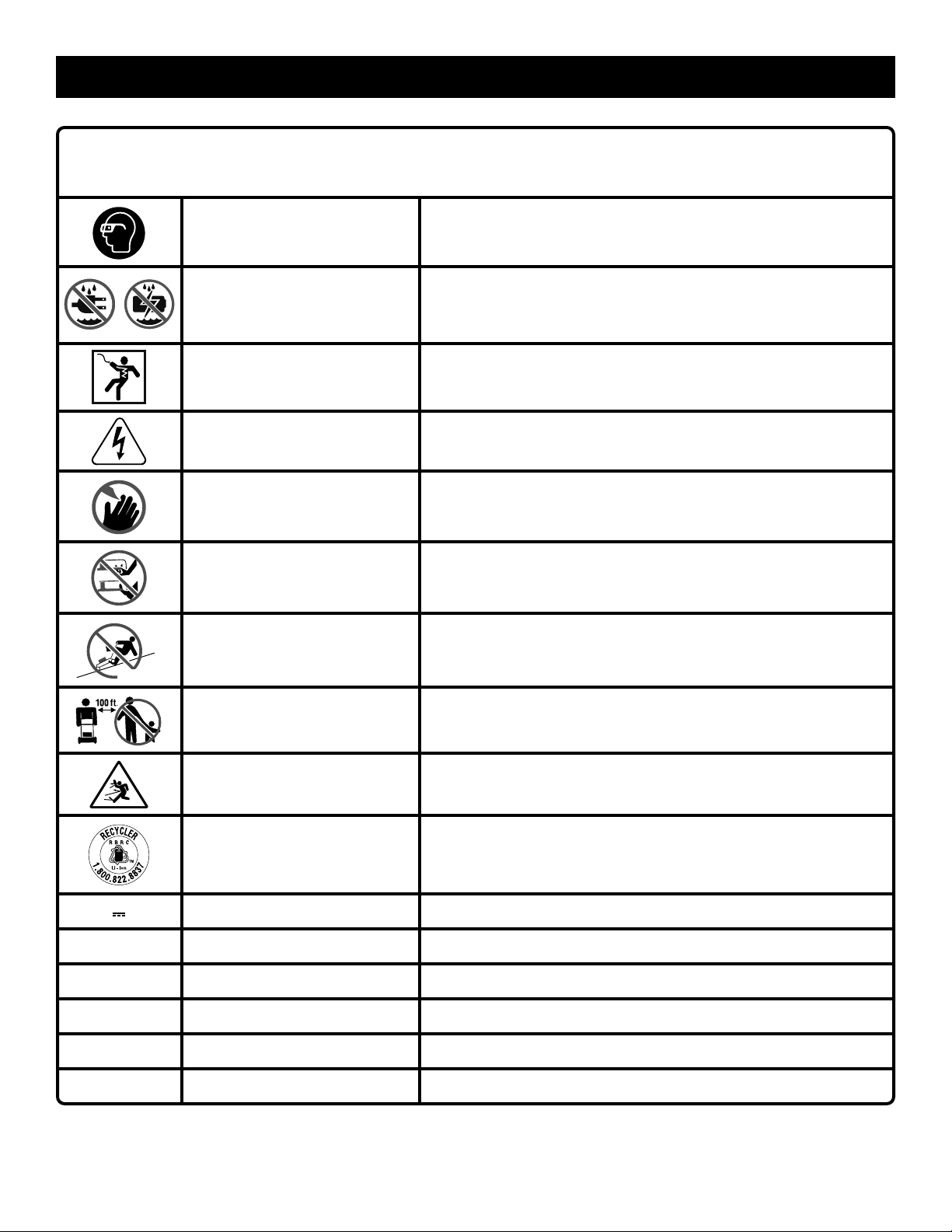

SYMBOLS

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.

SYMBOL NAME DESIGNATION/EXPLANATION

Risk of fire and burns. Do not expose battery, battery compart-

Wet Conditions Alert

ment, or electronic components to rain, water, or liquids. Do not
charge battery or expose mower to rain or damp locations. Do not
operate on wet ground.

Max 15°

Electric Shock

Electricity This product is considered to have hazardous voltage.

Keep Hands and Feet Away Keep hands and feet away from blade and cutting area.

No Reach Do not reach hands or feet under mower deck.

No Slope

Keep Children and
Bystanders Away

Ricochet

Failure to use in dry conditions and to observe safe practices can
result in electric shock.

Do not operate on inclines greater than 15º. Mow across the face
of slopes, never up and down.

Keep all children and bystanders at least 100 ft. away.

Thrown objects can ricochet and result in personal injury or prop­erty damage.

This product uses lithium-ion (Li-ion) batteries. Local, state, or

Recycle Symbol

Direct Current Type or a characteristic of current

V Volts Voltage

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

hrs Hours Time

federal laws may prohibit disposal of batteries in ordinary trash.
Consult your local waste authority for information regarding
available recycling and/or disposal options.

5 — English

FEATURES

PRODUCT SPECIFICATIONS

Motor ...................................................................................................................................................................... 80 Volt DC

Deck Size
Height Adjustments
Wheel Size

....................................................................................................................................................................... 30 in.

.............................................................................................................................................. 1 in. to 4 in.

.............................................................................................................................................. 9 in. front, 11 in. rear

KNOW YOUR LAWN MOWER

See Figure 1.

The safe use of this product requires an understanding of
the information on the product and in this operator’s manual
as well as a knowledge of the project you are attempting.
Before use of this product, familiarize yourself with all op­erating features and safety rules.

3-POSITION HANDLE

The handle can be adjusted to three heights for mowing.

BATTERY COVER

The battery cover protects the battery port from moisture
and debris.

BLADE REPLACMENT INDICATOR

The blade replacement indicator will illuminate when it is
time to check or change the blades.

BRUSHLESS MOTORS

This product features brushless motors that maximizes power
and performance as well as battery run time.

DUAL BLADES

Dual blades provide a premium cut and finer mulching.

GRASS CATCHER

The grass catcher collects grass clippings and prevents
them from being discharged across your lawn as you mow.

LED FUEL GAUGE

The LED fuel gauge shows at a glance the power remaining
in the battery.

HEIGHT ADJUSTMENT HANDLE

The height adjustment handle provides cutting height
adjustments.

LED HEADLIGHTS

LED headlights are located on the front of the unit to illumi­nate your path in low light conditions. The lights will operate
continuously whenever the motor is running.

NOTE: If the start button is pressed and released, the head­lights will illuminate for 20 seconds.

MAXIMUM SPEED SELECTOR

Allows user to set maximum speed settings for the self­propelled feature.

MULCHING DOOR

When actuated, the mulching door covers the rear discharge
opening and allows the mower blade to cut and recut for

finer clippings.

ONE TOUCH HANDLE FOLDING

Pull the lever on the handle crossbar in either direction to
unlock the handles for folding.

SELF-PROPELLED FEATURE

Pushing down on the self-propelled paddle activates the
self-propelled feature of your mower.

SIDE DISCHARGE CHUTE

The side discharge chute directs the clippings out of the
mower deck when the grass is too tall for mulching.

START BUTTON AND BAIL

The start button and levers are located on the upper handle
of the mower.

START KEY

The start key must be inserted before the mower can be
started.

TILT SENSOR

The tilt sensor prevents the unit from starting if it is in a verti­cal position or tilted at an angle greater than 45º.

VERTICAL STORAGE CAPABILITY

The folding handles allow for compact, upright storage in
your garage.

6 — English

ASSEMBLY

UNPACKING

This product requires assembly.

 Carefully remove the product and any accessories from

the box. Make sure that all items listed in the Packing

List are included.

WARNING:

Do not use this product if any parts on the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.

 Inspect the product carefully to make sure no breakage

or damage occurred during shipping.
 Do not discard the packing material until you have care-

fully inspected and satisfactorily operated the product.
 If any parts are damaged or missing, please call

1-800-525-2579 for assistance.

PACKING LIST

Lawn Mower
Start Key
Grass Catcher Bag and Frame
Side Discharge Chute
Operator’s Manual

WARNING:

If any parts are damaged or missing, do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.

WARNING:

To prevent accidental starting, do not make any adjust­ments or installations with the start key or battery pack
connected. Accidental starting of the mower during
assembly could result in serious personal injury.

WARNING:

Never operate the mower without the proper safety
devices in place and working. Never operate the mower
with damaged safety devices. Operating the mower with
missing or damaged parts can result in serious personal
injury.

UNFOLDING AND ADJUSTING THE HANDLE
ASSEMBLY

See Figures 2 - 3.

NOTICE:

Do not allow the starter cable to become pinched or
trapped when raising the handle.

To raise the handle:

 Pull the lever on the handle crossbar to unlock the handle.
 Moving the lever in either direction will unlock the handle.
 Raise the handle to desired position.
 Lock handle into place in one of the three notches on the

handle brackets.

NOTE: Handle can be adjusted to three heights for mowing.

To lower the handle:

 Lift the lever located on the crossbar in either direction

to fold the handle.

WARNING:

Do not attempt to modify this product or create acces­sories not recommended for use with this product. Any
such alteration or modification is misuse and could result
in a hazardous condition leading to possible serious
personal injury.

WARNING:

Do not insert start key or connect battery pack until
assembly is complete and you are ready to mow. Failure
to comply could result in accidental starting and possible
serious personal injury.

7 — English

ASSEMBLING THE GRASS CATCHER

See Figures 4 - 5.

 Place the grass catcher frame on a flat surface with the

handle facing down.

 Orient the grass catcher bag so the vinyl floor is facing

up, then slide the bag onto the frame. When installing,
allow the frame handle to remain outside the bag and

make sure the bag seams are located at the frame edges.
 Pull the clip over the frame rail to secure in place.
 Lift the bag’s vinyl floor to the top of the frame rail and

secure in place.
 Using the same method, attach the remaining clips on

each side of the bag to the frame rail to secure.

ASSEMBLY

INSTALLING THE GRASS CATCHER (FOR
REAR BAGGING OPERATION)

See Figures 6.

NOTE: When using the grass catcher, the mulching door
should be locked in the open position.

 Remove the start key and disconnect the battery pack’s

quick connect plug.
 Lift the rear discharge door.
 Lift the grass catcher by its handle and place under the

rear discharge door so that the hooks on the grass catcher

are seated onto the slots on the mower housing.
 Release the rear discharge door.
 Reinstall the start key and reconnect the battery pack’s

quick connect plug when you are ready to mow.

USING THE MULCHING DOOR
(FOR MULCHING OPERATION)

See Figure 7.

NOTE: The mulching door should be locked in the closed
position for mulching. When using the mulching door, do not
install the grass catcher.

 Remove the start key and disconnect the battery pack’s

quick connect plug.
 Press and hold the locking lever.
 Rotate the mulch door lever 90 degrees as shown.
 Release the locking lever and make sure it has securely

locked the mulch door lever into place.
 Reinstall the start key and reconnect the battery pack’s

quick connect plug when you are ready to mow.
 To stop mulching, press and hold the locking lever and

return the mulch door lever to its original position.

NOTE: Be sure the locking lever is always locked securely

in place in either position before using the mower.

INSTALLING THE SIDE DISCHARGE CHUTE

See Figure 8.

The mower comes with the spring-loaded side discharge
chute cover already in place. If side discharge is desired,
install the side discharge chute. The mulching door should
be locked in the closed position for side discharge.

 Remove the start key and disconnect the battery pack’s

quick connect plug.
 Lift and hold the side discharge cover.
 Insert the side discharge chute as shown, aligning the

two notches with the tabs on each side of the side dis-

charge cover.
 Lower the side discharge cover until the tabs are seated

into the notches on the side discharge chute.
 Reinstall the start key and reconnect the battery pack’s

quick connect plug when you are ready to mow.

SETTING BLADE HEIGHT

See Figure 9.

When shipped, the blades on the mower are set to a low­cutting position. Before using the mower for the first time,
raise the cutting position to the height best suited for your
lawn. The average lawn should be between 1-1/2 in. to 2 in.
during cool months and between 2 in. and 3-1/4 in. during
hot months.

To adjust the blade height:

 Remove the start key and disconnect the battery pack’s

quick connect plug.
 To raise the blade height, grasp the height adjustment

handle and move it toward the back of the mower.
 To lower the blade height, grasp the height adjustment

handle and move it toward the front of the mower.
 Reinstall the start key and reconnect the battery pack’s

quick connect plug when you are ready to mow.

OPERATION

WARNING:

Do not allow familiarity with products to make you care­less. Remember that a careless fraction of a second is
sufficient to inflict serious injury.

8 — English

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes resulting in possible
serious injury.

OPERATION

WARNING:

Do not use any attachments or accessories not recom­mended by the manufacturer of this product. The use of
attachments or accessories not recommended can result
in serious personal injury.

WARNING:

Always inspect mower for missing or damaged parts and
blades for damage, uneven, or excessive wear prior to
use. Use of the mower with damaged or missing parts
can result in serious personal injury.

WARNING:

Always disconnect battery pack and remove start key
from your tool when you are assembling parts, making
adjustments, cleaning, or when not in use. Following
these instructions will prevent accidental starting that
could cause serious personal injury.

NOTICE:

Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or an
authorized service center for assistance.

APPLICATIONS

You may use this product for the purpose listed below:

 Mowing your lawn

NOTE: Be sure the battery latch is locked to secure the

battery.
 Lower the battery cover.

NOTE: Make sure the battery compartment cover is

securely closed.

STARTING/STOPPING THE MOWER

See Figures 11 - 13.

NOTE: Mower will not start without the start key installed,
the battery in the unit and the quick-connect plug connected.

 Unfold the handle assembly by lifting the lever on the

handle crossbar.

NOTE: The mower will not start if the handle assembly

is not in the operating position.
 Raise the battery cover.
 Insert the start key into the slot inside the battery com-

partment.
 Lower the battery cover and make sure it is securely

closed.
 Engage the bail and press the start button to start the

motor and blades.
 Release the bail to stop the motor.

NOTE: The motor and blades will also start if the lever is

engaged first and the start button is pressed afterwards.

SELF-PROPELLED MOWING

See Figure 12.

WARNING:

Never engage the blades when transporting the mower
from one location to another. Only engage the blades by
pressing the start button when you are ready to mow.
Failure to follow these instructions can result in serious
personal injury.

WARNING:

With the exception of using the self-propelled feature to
relocate the mower to the mowing site, always disconnect
battery pack and remove the start key when moving or
transporting the mower to avoid accidental starting that
could result in serious personal injury.

CONNECTING THE 80V BATTERY

See Figure 10

When shipped from the factory, the mower’s battery is
disconnected.

To connect:

 Raise the cover to gain access to the compartment below.
 Remove the start key.
 Install the battery pack’s quick-connect plugs. This plug

connects the battery to the mower.

9 — English

The self-propel paddle can be adjusted to seven different
positions allowing for a more comfortable angle of use.

 To adjust, slide the button back as shown.
 Adjust the paddle up or down to find the most comfort-

able position.
 Release the button and move the paddle up and down

slightly to make sure it is locked into position.
 Once the paddle has been adjusted, the self-propelled

feature is engaged by pushing the self-propel paddle

downward.
 To disengage the self-propelled feature, release the self-

propel paddle.
 Press the paddle located on back of upper controls to

increase the speed.

OPERATION

 Adjust the maximum speed selector and press the self-

propelled paddle located on the back of the upper con­trols to increase the speed.

MAXIMUM SPEED SELECTOR

See Figure 12.

WARNING:

Always adjust the speed selector before you engage the
blade. Adjusting the speed selector while mowing may
cause you to lose control and could result in serious injury
while the blade is operating.

WARNING:

When using the self-propelled feature, ensure that the
speed selector is set at a speed that you can comfortably
follow when walking behind the mower. You may lose con­trol of the mower if the speed selector is set at a speed that
is too fast for your walking pace. Release the self-propel
paddle and bail if you cannot keep up with the mower and
adjust the speed selector as needed. Failure to follow these
instructions can result in serious personal injury.

While using the self-propelled feature, the maximum speed
of the mower can be set using the speed selector switch.

 Slide the switch on the top of the handle to the left to

decrease your maximum speed, slide the switch to the
right to increase your maximum speed.

 The self-propelled paddle allows you to control the drive

speed between 0mph and the maximum speed selected.

BLADE REPLACEMENT INDICATOR

See Figure 12.

The blade replacement indicator light turns red after a certain
amount of hours/uses indicating it is time to change the blades.
Refer to Replacing the Cutting Blades in Maintenance.

To reset:

 Reinstall the start key and reconnect the battery pack’s

quick connect plug

 Press and release the start button five times within ten

seconds to reset.

MOWING TIPS

WARNING:

Do not mow on wet grass, which can cause you to slip
and fall and result in possible serious personal injury.

NOTE: Fully charge battery before each use for optimal
runtime.

 Make sure the lawn is clear of stones, tree nuts, sticks,

wires, and other objects that could damage the lawn

mower blades or motor. Do not mow over property

stakes or other metal posts. Such objects could dam-

age the blades or be accidentally thrown by the mower

in any direction and cause serious personal injury to the

operator and others.
 For a healthy lawn, always cut off one-third or less of the

total length of the grass.
 When cutting heavy grass, reduce walking speed to al-

low for more effective cutting and a proper discharge of

the clippings.
 Do not cut wet grass. It will stick to the underside of the

deck and prevent proper bagging or mulching of grass

clippings.
 New or thick grass may require a narrower cut or a higher

cutting height.
 Clean the underside of the mower deck after each use

to remove grass clippings, leaves, dirt, and any other

accumulated debris.
 NOTE: Always stop mower, allow blades to completely

stop, remove the start key and remove the battery packs

from the battery port before cleaning underneath the

mower.

SLOPE OPERATION

See Figure 14.

WARNING:

Slopes are a major factor related to slip and fall accidents
that can result in severe injury. Operation on slopes
requires extra caution. If you feel uneasy on a slope,
do not mow it. For your safety, do not attempt to mow
slopes greater than 15 degrees and mow across the face
of slopes, not up and down.

 Mow across the face of slopes, not up and down. Exer-

cise extreme caution when changing direction on slopes.
 Watch for holes, ruts, rocks, hidden objects, or bumps

which can cause you to slip or trip. Tall grass can hide

obstacles. Remove all objects such as rocks, tree limbs,

etc., which could be tripped over or thrown by the blades.
 Always be sure of your footing. A slip and fall can cause

serious personal injury. If you feel you are losing your bal-

ance, release the upper blade control lever immediately.
 Do not mow near drop-offs, ditches, or embankments;

you could lose your footing or balance.

BLADE/CUTTING OPTIONS AND BATTERY
RUNTIME

This mower offers two cutting options - combination blade
and cross cut combo dual blades. The blade/cutting option
used will affect the battery runtime. The combination blade
will provide the longest runtime.

10 — English

OPERATION

EMPTYING THE GRASS CATCHER

See Figure 15.

 Stop the mower and allow the blades to completely stop.
 Open the battery cover.
 Remove the start key and disconnect the battery pack’s

quick connect plug.

 Lift the rear discharge door.

MAINTENANCE

WARNING:

Before performing any maintenance or cleaning the lawn
mower, make sure the mower blades come to a complete
stop, disconnect the battery pack and remove the start
key to avoid accidental starting and possible serious
personal injury.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes resulting in possible
serious injury.

WARNING:

When servicing, use only identical replacement parts.
Use of any other parts can create a hazard or cause
product damage.

WARNING:

Never use a hose, water, or any liquids to clean or rinse
off the lawn mower. Corrosive liquids, water, fertilizers, and

chemicals used to treat lawns can enter the lawn mower
and/or battery compartment and damage electronic com­ponents and/or the battery pack, which can result in a short
circuit, increased risk of fire, and serious personal injury.
Remove any buildup of grass and leaves on or around the
mower housing and/or underneath the mower deck. Wipe
the mower clean with a dry cloth occasionally.

NOTICE:

Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or an
authorized service center for assistance.

 Lift the grass catcher by its handle to remove from mower.
 Empty grass clippings.
 Reinstall the grass catcher as described earlier in this

manual.
 Release the rear discharge door.
 Reinstall the start key and reconnect the battery pack’s

quick connect plug when you are ready to mow.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.

WARNING:

Do not at any time let brake fluids, gasoline, petroleum­based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken, or
destroy plastic which can result in serious personal injury.

LUBRICATION

All of the bearings in this product are lubricated with a suf­ficient amount of high grade lubricant for the life of the unit
under normal operating conditions. Therefore, no further
bearing lubrication is required.

WARNING:

Always protect hands by wearing heavy gloves and/or
wrapping the cutting edges of the blades with rags and
other material when performing blade maintenance. Con­tact with the blades could result in serious personal injury.

REPLACING THE CUTTING BLADES

See Figures 16 - 17.

NOTE: Only use authorized replacement blades.

 Stop the motor, remove the start key and disconnect the

battery pack’s quick connect plug. Allow the blades to

come to a complete stop.
 Remove the battery pack from the battery port.
 Turn the mower on its side.
 Wedge a block of wood between the blades and mower

deck to prevent the blades from turning.
 Loosen the blade nut by turning it counterclockwise (as

viewed from bottom of mower) using a 15 mm wrench or

socket (not provided).

11 — English

MAINTENANCE

 Remove the blade nut, spacer, blade insulator, and

blades. Do not remove the hub or the adaptor.

 Inspect the blades and replace one or both as needed.

WARNING:

If the hub and/or the adaptor have been removed, replace
them before placing blades on the shaft. Failure to do so
could cause the blades to detach or become unbalanced
since blades will not tighten properly, which can result in
serious personal injury.

 Place the new blade on the shaft against the blade posts

on the hub. Ensure blade is properly seated with shaft go­ing through center blade hole and the two blade posts on
the hub inserted into their respective holes on the blade.
Make sure it is installed with the curved ends pointing up
toward the mower deck and not down toward the ground.
When seated properly, the blade should be flat.

 Replace the blade insulator and spacer, then thread the

blade nut on the shaft and finger tighten.

 NOTE: Make certain all parts are replaced in the exact

order in which they were removed.

 Torque the blade nut down clockwise using a torque

wrench (not provided) to ensure the bolt is properly
tightened. The recommended torque for the blade nut is
325 – 400 in-lbs.

 Repeat with the second blade.

WARNING:

Ensure blades are properly seated and the blade nut is
tightened to the torque specifications above. Failure to
properly attach the blades could cause them to come
loose and result in possible serious personal injury.

STORING THE MOWER

See Figures 18 - 19.

WARNING:

Remove the battery pack from the battery port and start
key and store indoors in a secure and dry location out of
the reach of children to prevent unauthorized use of the
lawn mower and possible serious personal injury.

 Before storage, wipe any dirt or debris from the battery

area.
 Raise the mower into the vertical storage position and

clean grass clippings that have accumulated on the un-

derside of the mower deck.
 Wipe the mower clean with a dry cloth.
 Check all nuts, bolts, knobs, screws, fasteners, etc., for

tightness.
 Inspect moving parts for damage, breakage, and wear.

Have repairs made on any damaged or missing parts.

Check blades for damage, uneven, or excessive wear

and replace blade if these conditions exist.
 Store mower indoors in a clean, dry place out of the

reach of children.

• To store the mower in a horizontal position, lower the
handle assembly. Avoid pinching or trapping any cables.

• To store the mower in a vertical position, remove the
grass bag, then lower the handle assembly. Avoid
pinching or trapping any cables. Raise the mower 90°
to rest on its rear support.

NOTICE:

Do not allow the starter cable to become pinched or
trapped when lowering the handle.

 Do not store near corrosive materials such as fertilizer

12 — English

or rock salt.

TROUBLESHOOTING

IF THESE SOLUTIONS DO NOT SOLVE THE PROBLEM CONTACT YOUR AUTHORIZED SERVICE DEALER.

PROBLEM POSSIBLE CAUSE SOLUTION

Handle not in position. Handle adjustment pins are not in place. Pull up handle adjustment lever, release,

and make sure handle adjustment pins
lock into place.

Mower not starting. Battery is low in charge.

Quick connect plug not conneted to
the battery.

Start key not installed.
Handle assembly is not in operating

position.
Battery not connected.

Mower cutting grass unevenly. Lawn is rough or cutting height not set

properly.

Mower not mulching properly. Wet grass clippings sticking to the un-

derside of the deck.

Mower hard to push. High grass, rear of mower housing and

blade dragging in heavy grass, or cutting
height too low.

Mower not bagging properly. Cutting height set too low.

Grass blocking rear chute of mower.

Mower vibrating at higher speed. Blade is unbalanced, excessively or

unevenly worn.
Bent motor shaft.

Charge the battery.
Connect the battery’s quick connect

plug.
Install start key.
Raise handle to operating posistion.

Adjust the cutting height.

Wait until the grass dries before mowing.

Raise cutting height.

Raise cutting height.
Stop the motor, remove start key, and

disconnect the battery pack’s quick
connect plug. Remove grass catcher
bag and remove the blockage.

Replace the blade.

Stop the motor, remove start key, and
battery. Inspect for damage. Have re­paired by an authorized service center
before restarting.

Motor stops while cutting. Cutting height set too low. Raise the cutting height.

This product has a Five-year Limited Warranty for personal,

family, or household use (90 days for business or commercial use).

For warranty details, visit www.ryobitools.com

or call (toll free) 1-800-525-2579.

13 — English

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

 Ne pas charger le bloc-pile sous la pluie ou dans un endroit

AVERTISSEMENT :

LISEZ ET VEILLEZ À COMPRENDRE TOUTES LES
INSTRUCTIONS. Le non respect des instructions énumérées

ci-dessous et sur la machine pourrait résulter en un choc
électrique, un incendie, et/ou des blessures sérieuses.

LIRE TOUTES LES INSTRUCTIONS

 Cet outil coupant est capable d’amputer des mains et des

pieds et projeter des objets. Le non respect de toutes les
instructions de sécurité pourrait résulter en des blessures
graves ou la mort.

 Éviter les environnements dangereux – N’utilisez pas la

tondeuse dans un environnement mouillé ou humide et
ne l’utilisez pas durant la pluie.

 Garder les enfants à l’écart – Garder les badauds, enfants et

animaux domestiques à une distance minimum de 30,5 m
(100 pi). Arrêter la machine si quelqu’un entre dans la zone.

 Des accidents tragiques peuvent survenir si l’opérateur

n’est pas conscient de la présence des enfants. Les
enfants sont souvent attirés pas la machine et l’activité de
tondaison. Ne prenez jamais pour acquis que les enfants
resteront à l’endroit où vous les avez vus la dernière fois.

• Assurez-vous que les enfants soient éloignés de la zone
de coupe et qu’ils soient supervisés par un adulte autre
que l’opérateur.

• Soyez vigilant et éteignez la tondeuse si un enfant
s’approche.

• Ne permettez jamais à des enfants d’utiliser la machine.

• Redoublez la prudence quand vous vous approchez des
coins, des arbustes, des arbres ou d’autres objets qui
peuvent masquer la présence d’un enfant.

 Porter une tenue appropriée – Porter des pantalons

longs, manches longues, des gants épais et des souliers
de protection qui protègeront vos pieds et amélioreront
votre équilibre sur des surfaces glissantes. Ne pas porter
de vêtements amples, bijoux, shorts, sandales et ne pas
travailler pieds nus. Ne porter aucun bijou. Ils peuvent être
pris dans les parties en mouvement.

 Ne pas travailler hors de portée – Toujours se tenir bien

campé et en équilibre. Le travail hors de portée risque de
faire perdre l’équilibre.

 Ne laissez pas la tondeuse sans surveillance quand elle

est allumée ou une fois la clé de démarrage fixée.

 Éloignez les mains et les pieds de la zone de coupe. Tenez

vous éloigné de l’ouverture de décharge en tout temps.

 Utilisez la tondeuse seulement à la lumière du jour ou avec

une bonne lumière artificielle.

 Porter des lunettes de sécurité – Toujours porter une

protection oculaire munie d’écrans latéraux certifiée
conforme à la norme ANSI Z87.1. Utilisez une masque
faciale si l’utilisation produit de la poussière.

 Utilisez l’outil approprié – N’utilisez pas la tondeuse pour

aucune tâche sauf celle pour laquelle elle est conçue.

 Ne forcez pas la tondeuse – Elle exécutera le travail mieux

et de façon plus sécuritaire à la vitesse pour laquelle elle
fut conçue.

mouillé.

 Restez vigilant – Regardez ce que vous faites et utilisez

votre meilleur jugement lorsque vous utilisez la tondeuse.
N’utilisez pas la tondeuse si vous êtes fatigué, contrarié ou
sous influence de drogues, d’alcool ou de médicaments.
Un moment d’inattention pendant l’utilisation de la
tondeuse peut résulter en une blessure grave.

 Faire l’entretien de la tondeuse avec soins – Gardez l’outil

en bon état. Assurez-vous que les lames soient affûtées et
que les dispositifs de protections soient en place et en état
de fonctionnement. Remplacer les lames endommagées
ou usées de façon inégale avant d’utiliser la tondeuse
d’obtenir un rendement optimal.

 Vérifiez fréquemment si tous les écrous, boulons et vis sont

serrés pour s’assurer que l’équipement est sécuritaire. Les
lames de tondeuse sont tranchantes. Envelopper la lame
ou porter des gants et prendre beaucoup de précautions
lors de l’entretien.

 Ne pas jeter le pile au feu. La cellule peut exploser. Vérifier

les codes locaux pour connaître toute instruction spéciale
relative à l’élimination des piles.

 Arrêter le moteur, attendre l’arrêt complet des lames,

retirer la clé de démarrage et débrancher le bloc-piles
avant d’effectuer tout entretien, réglage, nettoyage de la

tondeuse ou démontage du collecteur d’herbe.

 Ne jamais utiliser un boyau, de l’eau ou une autre liquide

pour nettoyer ou rincer la tondeuse. Les liquides corrosifs,

l’eau, l’engrais et les produits chimiques utilisés pour traiter
les pelouses peuvent s’infiltrer dans la tondeuse et/ou le
compartiment de la pile et endommager les composants
électroniques et/ou le bloc-pile, ce qui peut entraîner
un court-circuit, augmenter le risque d’incendie ou des
blessures corporelles graves. Enlever toute accumulation
d’herbes ou de feuilles sur ou autour du corp de la tondeuse
et/ou en dessous de la plateforme de la tondeuse. Essuyer
la tondeuse de temps en temps avec un linge sec.

 Remplacer la lame si elle est pliée ou fissurée. Une

lame déséquilibrée provoque des vibrations qui peuvent
endommager le moteur de l’appareil et provoquer
des blessures. Affûter également les extrémités de la
lame émoussée afin de maintenir l’équilibre. Nettoyer
complètement la lame et vérifier son équilibre en la
déposant à l’horizontale et en plaçant l’orifice du centre
sur un petit clou. Le clou doit être placé à l’horizontale. Si
l’une des extrémistes de la lame tourne vers le bas, enlever
un peu de métal de la partie épaisse inférieure de la lame
jusqu’à ce que celle-ci soit équilibrée. Une lame équilibrée
lorsqu’aucune extrémité n’est inclinée.

 Toujours, utiliser des dispositifs de protection. N’utilisez

pas la tondeuse sans le collecteur d’herbe ou le capuchon
du broyeur et porte arrière de décharge en place et
fonctionne correctement.

 Ne pas ouvrir ou altérer le bloc-piles. L’électrolyte est un

produit corrosif pouvant causer des lésions cutanées ou
oculaires. Il peut être toxique en cas d’ingestion.

 Suivez les instructions du fabricant relatives à l’installation

et l’utilisation des accessoires. Utilisez seulement des
accessoires approuvés par le fabricant.

2 — Français

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

 Manipuler les batteries avec soin pour éviter des courts-

circuits avec des objets conducteurs comme des anneaux,
des bracelets et des clés. La batterie ou l’objet conducteur
peuvent surchauffer et causer des brûlures.

 Nettoyez la zone de travail avant chaque utilisation. Enlevez

tous les objets tels que les roches, noix d’arbres, les
branches, métal, les fils, les os, les jouets et d’autres objets
qui peuvent être projetés par la lame. Restez en arrière de
la poignée quand le moteur est en marche.

 Empêcher les démarrages accidentels. S’assurer que la

gâchette est en position d’arrêt avant d’insérer la bloc piles,
de le ramasser ou de le transporter. Le fait de transporter
un appareil en gardant le doigt sur la gâchette ou de mettre
sous tension un appareil lorsque la gâchette est en position
de marche favorise les accidents.

 Lorsque le bloc de batteries n’est pas en usage, le garder

à l’écart d’articles tels qu’attaches trombones, pièces de
monnaie, clous, vis et autres petits objets métalliques risquant
d’établir le contact entre les deux bornes. Le court-circuitage
des bornes peut causer des brûlures ou un incendie.

 En cas d’usage abusif, du liquide peut s’échapper des

batteries. Éviter tout contact avec ce liquide. En cas de
contact accidentel, rincer immédiatement les parties
atteintes avec de l’eau. Si le liquide pénètre dans vos yeux,
il faut aussi consulter un médecin. Le liquide s’échappant
des batteries peut causer des irritations ou des brûlures.

 Ne pas utiliser un bloc-piles ou un appareil endommagé ou

modifié. Le bris ou la modification du bloc-piles peut causer
un comportement imprévisible et causer un incendie, une
explosion ou des blessures.

 Ne pas exposer le bloc-piles ou l’outil à un feu ou à des

températures excessives. Une exposition à un incendie
ou à une température supérieure à 130 °C (265 °F) peut
provoquer une explosion.

 Suivre toutes les instructions afférentes à la recharge

et ne pas recharger le bloc-piles ou l’appareil hors des
températures spécifiées dans les instructions. Une
recharge incorrecte ou hors des températures spécifiées
peut endommager la pile et augmenter les risques de feu.

 Ne modifiez pas ou n’essayez jamais de réparer l’appareil

ou le bloc de batterie (selon le cas), sauf comme indiqué
dans les instructions d’utilisation et d’entretien.

 Évitez les trous, les ornières, les roches, bornes de propriété

ou d’autres objets cachés. Un terrain accidenté pourrait

provoquer un glissement et vous faire tomber par accident.
 Ne tondez pas près des dépressions, fossés ou des berges.
 Tondez les pentes dans le sens transversal, jamais en

montant ou en descendant. Soyez particulièrement prudent

lors des changements de direction sur les terrains en pente.
 Planifiez le parcours de la tondeuse pour éviter d’éjecter

les matériaux sur les routes, les trottoirs, les passants, etc.

Évitez également d’éjecter les matériaux sur un mur ou

une obstruction ce qui pourrait causer un matériau d’être

projeté par ricochet en direction de l’opérateur.
 Ne tondez pas l’herbe mouillée ou sur des pentes

excessivement raides. Une mauvaise position peut vous

faire glisser et tomber par accident. Marchez, ne courez

jamais.

 Redoublez la prudence si vous vous approchez des coins,

des arbustes, des arbres ou d’autres objets qui vous
cachent la vue.

 Ne tirez jamais la tondeuse vers l’arrière à moins que cela

soit absolument nécessaire. Si vous devez tirer la tondeuse
pour éviter un mur ou une obstruction, commencez par
regarder en bas et en arrière pour ne pas trébucher o
tirando la podadora hacia los pies.

 N’éjectez jamais du matériel en direction de quelqu’un.

Évitez d’éjecter le matériel sur un mur ou une obstruction.
Le matériel pourrait être projeté par ricochet en direction
de l’opérateur. Arrêtez la lame quand vous traversez des
surfaces recouvertes de gravier.

 Des objets frappés par la lame de la tondeuse peuvent

causer des sérieuses blessures. La pelouse devrait toujours
être examinée attentivement et nettoyée de tout objet
avant la tondaison.

 Si la tondeuse frappe un objet étranger, suivez ces étapes:

• Arrêter la tondeuse en relachant l’levier de commande
de la lame, attendre que la lame s’arrête complètement,
puis retirer la clé de démarrage.

• Inspectez attentivement la tondeuse pour desceller les
dommages.

• Remplacer la lame si elle est endommagée de quelque
façon que ce soit Réparez tout dommage avant de
démarrer et de continuer à utiliser la tondeuse.

 Arrêter le moteur, attendre que la lame s’arrête complètement

et retirer la clé de démarrage avant de déboucher la
goulotte. La lame continue de tourner pendant quelques
secondes après que le moteur soit arrêté. Ne mettez jamais
aucune partie du corps dans la proximité de la lame avant
d’être certain que la lame a cessé de tourner.

 Si la tondeuse commence à vibrer de façon anormale,

arrêtez le moteur, retirer la clé de démarrage et vérifiez
immédiatement la cause. Remplacer la lame si elle est usée
de façon inégale ou endommagée de quelque façon que ce
soit. La vibration est généralement un signe d’un problème.

 Le produit doit être réparé par un personnel qualifié

seulement. Des réparations ou l’entretien effectués par un
personnel non qualifié pourrait résulter en des blessures
pour l’utilisateur ou endommager le produit.

 L’assemblage du collecteur d’herbe peut se détériorer et

s’user et doit être vérifier chaque fois avant d’utiliser la
tondeuse à gazon. S’il doit être remplacé, s’assurer que le
nouveau collecteur d’herbe répond aux exigences et aux
spécifications du fabricant d’origine.

 Lors de réparation du produit, utilisez pièces de

remplacement autorisées. Utiliser uniquement des lames
de rechange identiques. L’utilisation des pièces non
autorisées peut créer un risque d’une blessure sérieuse à
l’utilisateur ou endommager le produit.

 Conserver ou remplacer les étiquettes d’instructions de

sécurité, si nécessaire.

 Débrancher la pile et retirer la clé de démarrage –

Débrancher le bloc-piles et retirer la clé de démarrage
de l’appareil avant de le ranger, le réparer ou changer les
accessoires tels que des lames. Ces mesures de sécurité
réduisent les risques de démarrage accidentel de l’outil.

3 — Français

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

 Arrêter l’appareil, débrancher le bloc-piles et enlever la

clé de démarrage lorsqu’il n’est pas utilisé. Transporter ou
pousser l’appareil lorsque le moteur est arrêté et d’avoir
retirer la clé de démarrage de la tondeuse.

 Les outils fonctionnant piles n’ayant pas besoin d’être

branchés sur une prise secteur, ils sont toujours en état
de fonctionnement. Tenir compte des dangers possibles
lorsque l’outil n’est pas en usage et lors du remplacement
des piles. Le respect de cette règle réduira les risques
d’incendie, de choc électrique et de blessures graves.

 Ne pas utiliser un appareil alimenté par pile sous la pluie.

 Retirer ou débrancher la pile et retirer la clé de démarrage

avant d’effectuer l’entretien de l’outil de jardin, de le
nettoyer ou d’en retirer des matières.

 Utiliser ce produit seulement avec la piles et le chargeurs

indiqués dans le supplément de raccordement pour
chargeur/outils/piles/appareil n˚ 998000922.

 Ranger les appareils qui ne sont pas utilisés à l’intérieur –

lorsque la tondeuse n’est pas utilisé, le ranger à l’intérieur
dans un endroit sec et verrouillé hors de la portée des enfants.
La clé de démarrage et les blocs-piles doivent être retirés et
rangés dans un autre endroit et hors de la portée des enfants.

 Suivre les instructions de lubrification et de changement

d’accessoires.

 Faire fonctionner cet appareil ne doit être permis qu’aux

adultes responsables et familiers avec les instructions.
 Ne jamais faire fonctionner l’appareil dans un endroit clos.
 Ne jamais modifier les dispositifs de sécurité. Vérifier

périodiquement l’état de fonctionnement.
 Ne pas ranger les blocs-piles ou la tondeuse dans des

endroits où la température est inférieure à 10 °C (50 °F) ou

supérieure à 38 °C (100 °F). Ne pas remiser à l’extérieur

ou dans un véhicule.
 Ne pas utiliser la tondeuse dans des endroits où la

température est inférieure à 4 °C (40 °F) ou supérieure à

40 °C (104 °F).
 Utilisez exclusivement les blocs de batteries spécifiquement

conçues pour les appareils. L’usage de tout autre bloc peut

créer un risque de blessures et d’incendie.
 Ne pas utiliser un bloc-piles ou un appareil endommagé ou

modifié. Le bris ou la modification du bloc-piles peut causer

un comportement imprévisible et causer un incendie, une

explosion ou des blessures.
 Conserver ces instructions. Les consulter fréquemment et

les utiliser pour instruire les autres utilisateurs éventuels.

Si cet outil est prêté, il doit être accompagné de ces

instructions.

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

AVERTISSEMENT :

ATTENTION :

AVIS :

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.

(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant les
dommages matériels).

Symbole d’alerte de sécurité

Lire manuel d’utilisation

Indique un risque de blessure potentiel.

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant d’utiliser ce produit.

4 — Français

SYMBOLES

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Max 15°

Protection oculaire

Avertissement concernant
l’humidité

Choc électrique

Électricité Ce produit est considéré avoir une tension dangereuse.

Garder les mains et les pieds à
l’écart

Se tenir loin

Éviter les pentes

Toujours porter une protection oculaire munie d’écrans latéraux certiée con­forme à la norme ANSI Z87.1.

Risque de feu et de brûlures. Ne pas exposer la pile, le compartiment
de la pile, ou les composants électroniques à la pluie, l’eau ou d’autres
liquides. Ne pas charger la batterie ou exposer la tondeuse à gazon à la
pluie ou dans des endroits humides. Ne pas opérer sur un sol humide.

Ne pas utiliser la machine dans un endroit sec ou ne pas respecter
les pratiques de sécurité peut entraîner un choc électrique.

Garder les mains et les pieds à l’écart de la lame et de la zone de coupe.

Ne pas mettre ses mains ou ses pieds en dessous du châssis de la
tondeuse.

Ne pas utiliser sur des pentes de plus de 15°. Tondre les pentes dans
le sens transversal, jamais en montant ou en descendant.

Tenir les enfants et les curieux
à bonne distance

Ricochet

Symbole de recyclage

Courant continu Type ou caractéristique du courant

V Volts Tension

A Ampères Intensité

Hz Hertz Fréquence (cycles par seconde)

W Watt Puissance

hrs Heures Durée

Tenir les enfants et les curieux à une distance de 30,5 m (100 pi) au
moins.

Les objets projetés peuvent ricocher et infliger des blessures ou
causer des dommages matériels.

Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations
locales ou gouvernementales peuvent interdire de jeter les piles dans
les ordures ménagères. Consulter les autorités locales compétentes
pour les options de recyclage et/ou l’élimination.

5 — Français

CARACTÉRISTIQUES

CARACTÉRISTIQUES DU PRODUIT

Moteur .......................................................................................................................................................................................80 V c.c.

Dimension du plateau
Réglages de la hauteur
Grandeur des roues

.....................................................................................................................................................76,2 cm (30 po)

.................................................................................................................... 25,4 mm à 101,6 mm (1 po à 4 po)

................................................................................................ 22,9 cm (9 po) en avant, 27,9 cm (11 po) en arrière

APPRENEZ À CONNAÎTRE VOTRE TONDEUSE

Voir la figure 1.

L’utilisation sécuritaire de ce produit nécessite une
compréhension de l’information sur le produit et dans le
manuel de l’utilisation ainsi que la connaissance du projet à
effectuer. Avant d’utiliser ce produit, familiarisez-vous avec
toutes les fonctions d’utilisation et les règles de sécurité.

POIGNÉE À TROIS POSITIONS

La poignée est réglable en trois hauteurs pour la tonte.

COUVERCLE DES PILES

Le couvercle de pile protège le logement de piles contre
les débris.

INDICATEUR DE CHANGEMENT DES LAMES

L’indicateur de changement des lames s’allume lorsqu’il est
temps de vérifier ou de changer les lames.

MOTEUR SANS BALAI

Ce produit est équipé d’un moteur sans balai afin de livrer
une puissance et une performance optimales et maximiser
l’autonomie de la pile.

LAMES DOUBLES

Des lames doubles assurent une coupe de première qualité
et un déchiquetage plus fin.

COLLECTEUR D’HERBE

Le collecteur d’herbe recueille les brins d’herbe et empêche
qu’ils soient éparpillés sur le gazon au moment de la tonte.

JAUGE DE CARBURANT À DEL

La jauge de carburant à DEL montre en un coup d’œil l’énergie
restante de la pile

POIGNÉE DE RÉGLAGE DE HAUTEUR

La poignée de réglage de hauteur règle les hauteurs de coupe.

PHARES DEL

Les phares DEL sont situés à l’avant de l’appareil pour éclairer
la trajectoire lorsque la luminosité est faible. Les phares
s’allumeront dès la mise en marche du moteur.

NOTE : Si le bouton de démarrage est enfoncé puis relâchée,
les phares s’allumeront pendant vingt secondes.

SÉLECTEUR DE VITESSE MAXIMUM

Permet à l’utilisateur de définir les réglages de vitesse
maximum pour la fonction d’autopropulsion.

PORTE DE PAILLAGE

Lorsqu’elle est actionnée, la porte de paillage recouvre
l’ouverture d’éjection arrière et permet à la lame de la tondeuse
de couper et de recouper les résidus les plus fins.

POIGNÉE PLIANTE EN UNE SEULE TOUCHE

Tirer le levier situé sur la barre transversale de la poignée
dans un sens quelconque pour déverrouiller les poignées
afin de les plier.

CHUTE DE DÉCHARGE LATÉRALE

La chute de décharge latérale dirige les débris de la tondeuse
lorsque l’herbe est trop haute.

FONCTION D’AUTOPROPULSION

Le fait d’appuyer sur le levier d’autopropulsion actionne la
fonction d’autopropulsion de la tondeuse.

BOUTON DE DÉMARRAGE ET BAIL

Le bouton de démarrage et leviers sont situés au haut de la
poignée supérieure de la tondeuse.

CLÉ DE DÉMARRAGE

Vous devez insérer la clé de démarrage avant que la tondeuse
puisse démarrer.

CAPTEUR D’INCLINAISON

Le capteur d’inclinaison empêche l’appareil de démarrer s’il
se trouve dans une position verticale ou incliné à un angle
de plus de 45º.

CAPACITÉ DE RANGEMENT VERTICALE

Les poignées pliantes permettent un rangement compact
en position debout dans votre garage.

6 — Français

ASSEMBLAGE

DÉBALLAGE

Ce produit nécessite l’assemblage.

 Retirez prudemment l’outil et les accessoires de la boîte.

Assurez-vous que tous les articles énumérés dans la Liste

d’expédition sont inclus.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous constatez
que des éléments figurant dans la Liste d’expédition sont
déjà assemblés. Certaines pièces figurant sur cette liste
n’ont pas été assemblées par le fabricant et exigent une
installation. Le fait d’utiliser un produit qui a été assemblé
de façon inadéquate peut entraîner des blessures.

 Vérifiez attentivement si l’outil n’a pas subi des dommages

ou des bris pendant le transport.

 Ne jetez pas l’emballage avant d’avoir inspecté l’outil et

avant d’avoir vérifié s’il fonctionne correctement.

 Si des pièces sont manquantes ou endommagées, veuillez

appeler au 1-800-525-2579 pour obtenir de l’aide.

LISTE D’EXPÉDITION

Tondeuse
Clé de démarrage
Sac de collecteur d’herbe et support
Chute de décharge latérale
Manuel d’utilisation

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas
utiliser ce produit avant qu’elles aient été remplacées.
Le fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut entraîner
des blessures graves.

AVERTISSEMENT :

N’essayez pas de modifier cet outil ou de créer des
accessoires non recommandés pour utilisation avec ce
produit. Toute transformation ou modification de ce genre
est un cas de mauvais usage qui peut créer des risques
de blessures graves.

AVERTISSEMENT :

Ne pas insérer la clé de démarrage ou brancher le bloc­pile tant que l’assemblage n’est pas terminé et que
vous n’êtes pas prêt à tondre. Le non respect de cet
avertissement pourrait résulter en un démarrage accidentel
et des blessures corporelles graves.

7 — Français

AVERTISSEMENT :

Pour empêcher commencer accidentel, ne pas faire
d’ajustement ou des installations avec la clé de démarrage
ou la bloc-pile connecté. Le démarrage accidentel de
la tondeuse pendant l’assemblage peut entraîner des
blessures graves.

AVERTISSEMENT :

N’utilisez jamais la tondeuse sans les dispositifs de sécurité
appropriés en place et en état de marche. N’utilisez jamais
la tondeuse si les dispositifs de sécurité sont endommagés.
Le fait d’utiliser la tondeuse si des pièces sont manquantes
ou endommagées peut entraîner des blessures graves.

DÉVOILEMENT ET AJUSTEMENT ENSEMBLE
DE POIGNÉE

Voir les figures 2 et 3.

AVIS :

Veiller à ne pas pincer ou d’attraper le câble de démarreur
lors du l’abaissement du poignée.

Pour lever la poignée :

 Tirer sur le levier situé sur la barre transversale de la

poignée pour déverrouiller la poignée.
 Déplacer le levier dans un sens quelconque déverrouillera

la poignée.
 Soulever la poignée jusqu’à la position souhaitée.
 Verrouiller la poignée en place dans l’une des trois

encoches se trouvant sur les supports de la poignée.

NOTE : La poignée est réglable en trois hauteurs pour la tonte.

Pour abaisser la poignée :

 Soulever le levier situé sur la barre transversale dans un

sens quelconque afin de plier la poignée.

ASSEMBLAGE DU COLLECTEUR D’HERBE

Voir les figures 4 et 5.

 Placer le support du collecteur d’herbe sur une surface

plate avec la poignée faisant face vers le bas.
 Orienter le sac de collecteur d’herbe avec le plancher en

vinyle faisant face vers le haut, et glisser le sac sur le cadre.

Lors de l’installation, permettre à la poignée du support de

demeurer à l’extérieur du sac et s’assurer que les coutures

du sac sont situées sur les bords du support.
 Tirer l’attache par dessus le rail du support pour le fixer

en place.
 Soulever le plancher en vinyle du sac vers le haut du rail

du support et fixer en place.
 Utiliser la même méthode pour fixer le reste des attaches

de chaque côté du sac au rail du support.

ASSEMBLAGE

INSTALLATION DU COLLECTEUR D’HERBE
(POUR ARRIÈRE UTILISATION D’ENSACHAGE)

Voir le figure 6.

NOTE : En utilisant le collecteur d’herbe, la porte de paillage
doit être verrouillée en position ouverte.

 Retirer la clé de démarrage et débrancher la prise à

raccord rapide du bloc-piles.

 Levez le couvercle d’éjection arrière.
 Levez le collecteur d’herbe par sa poignée et mettez-le

couvercle d’éjection arrière de façon à ce que les crochets
sur le collecteur d’herbe s’appuient sur la boîtier du
tondeuse.

 Relâchez le couvercle d’éjection arrière.

 Réinstaller la clé de démarrage et rebrancher la prise

à raccord rapide du bloc-piles, quand il est temps de
tondre.

UTILISATION DE LA PORTE DE PAILLAGE
(POUR LE PAILLAGE)

Voir la figure 7.

NOTE : La porte de paillage doit être verrouillée en position
fermée lors du paillage. Lorsque vous utilisez le dispositif de
paillage n’installez pas le dispositif de paillage.

 Retirer la clé de démarrage et débrancher la prise à

raccord rapide du bloc-piles.
 Maintenir le levier de verrouillage appuyé.
 Tourner le levier de la porte du broyeur à 90 degrés

comme il est illustré.

 Relâcher le levier de verrouillage et s’assurer qu’il a bien

verrouillé le levier du porte de paillage en place.
 Réinstaller la clé de démarrage et rebrancher la prise

à raccord rapide du bloc-piles, quand il est temps de

tondre.

 Pour arrêter le paillage, soulever et maintenir le levier de

verrouillage et remettre le levier du porte de paillage dans

sa position initiale.

NOTE : S’assurer que le levier de verrouillage est bien

bloqué dans l’une ou l’autre des positions avant d’utiliser

la tondeuse.

INSTALLATION DE LA CHUTE DE DÉCHARGE
LATÉRALE

Voir la figure 4.

La tondeuse est préparée pour le déchiquetage avec le
couvercle de chute de décharge à ressort déjà en place.
Si une décharge latérale est souhaitée, installer la chute de
décharge latérale. La porte de paillage doit être verrouillée en
position fermée pour une éjection latérale.

 Retirer la clé de démarrage et débrancher la prise à

raccord rapide du bloc-piles.

 Soulever le couvercle de la chute de décharge et le

maintenir en place.

 Insérer la chute de décharge latérale comme indiqué, en

alignant les deux encoches sur les languettes situées de
chaque côté du couvercle de déchiquetage.

 Abaisser le couvercle de chute de décharge jusqu’à ce

que les languettes soient en place dans les encoches de
la chute de décharge latérale.

 Réinstaller la clé de démarrage et rebrancher la prise

à raccord rapide du bloc-piles, quand il est temps de
tondre.

RÉGLAGE DE LA HAUTEUR DE LA LAME

Voir la figure 8.

Pour l’expédition, las lames de la tondeuse est réglées à la
position de coupe au ras de sol. Avant d’utiliser la tondeuse
pour la première fois, réglez la position de coupe à la hauteur la
mieux adaptée à votre pelouse. Une pelouse moyenne devrait
avoir de 38,10 mm à 50,80 mm (1-1/2 po à 2 po) pendant les
mois de temps froid et entre 50,80 et 82,55 mm (2 po à 3-1/4
po) pendant les mois de temps chaud.

Pour régler la hauteur de la lame :

 Retirer la clé de démarrage et débrancher la prise à

raccord rapide du bloc-piles.

 Pour augmenter la hauteur de la lame, attrapez le poignée

de réglage de la hauteur et poussez-le vers l’arrière de la
tondeuse.

 Pour diminuer la hauteur de la lame, attrapez le poignée

de réglage de la hauteur et poussez-le vers l’avant de la
tondeuse.

 Réinstaller la clé de démarrage et rebrancher la prise

à raccord rapide du bloc-piles, quand il est temps de
tondre.

UTILISATION

AVERTISSEMENT :

Ne laissez pas la familiarité tirée d’une utilisation
fréquente de ce type de produit atténuer votre vigilance.
Souvenez-vous qu’une fraction de seconde d’inattention
suffit à infliger des blessures graves.

8 — Français

AVERTISSEMENT :

Toujours porter une protection oculaire munie d’écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.

UTILISATION

AVERTISSEMENT :

N’utilisez aucun ajout ni accessoire non-recommandé
par le fabricant de ce produit. L’utilisation des ajouts ou
des accessoires non recommandés pourrait résulter en
des blessures corporelles graves.

AVERTISSEMENT :

Inspectez toujours la tondeuse pour repérer les pièces
endommagées ou manquantes, et las lames pour repérer
les dommages, les inégalités ou une usure excessive
avant de l’utiliser. Le fait d’utiliser ce produit même s’il
contient des pièces endommagées ou s’il lui manque des
pièces peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours débrancher la pile et retirer la clé de démarrage
de votre outil pour assembler des pièces, faire des
réglages, nettoyer ou dès la fin de l’utilisation. Respecter
ces instructions évitera un démarrage accidentel et les
blessures graves.

AVIS :

Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Se il vous plaît communiquer avec
le service à la clientèle ou un centre de réparations agréé.

APPLICATIONS

Vous pouvez utiliser cet outil pour les tâches énumérées
ci-dessous :

 Tondaison de votre pelouse

 Retirer la clé de démarrage.
 Installer les prises à raccord rapide du bloc-piles. Cette

prise raccorde la pile à la tondeuse.
NOTE : S’assurer que chaque loquet de batterie est

verrouillé pour fixer les batteries.

 Abaisser le couvercle de pile.

NOTE : S’assurer que le couvercle du compartiment des
piles est fermement verrouillé.

DEUX PORTS DE PILE

Voir les figures 9 et 10.

La tondeuse est équipée de deux ports de pile pour permettre
à l’utilisateur de changer facilement de pile pendant une tonte.

 Soulever le couvercle des piles.
 Retirer la clé et tourner à 180°.
 Remettre la clé.

 La flèche sur la clé est orientée sur la pile en utilisation.

DÉMARRAGE / ARRÊT DE LA TONDEUSE

Voir les figures 11 à 13.

NOTE : La tondeuse ne démarrera pas si la clé de démarrage
n’est pas installée, si la pile n’est pas dans l’appareil et si la
prise à raccord rapide n’est pas branchée.

 Déplier l’ensemble de poignée en soulevant le levier situé

sur la barre transversale de la poignée.
NOTE : La tondeuse ne démarrera pas si l’ensemble de

la poignée n’est pas en position de fonctionnement.

 Ouvrir la couvercle des piles.

 Insérer la clé de démarrage dans la fente située à

l’intérieur du compartiment de la pile.

 Fermeture la couvercle des piles et s’assurer que la

couvercle tiennent fermement.

 Enclencher l’anse et appuyer sur le bouton de démarrage

pour démarrer le moteur et les lames.

 Pour arrêter la tondeuse, relâcher l’anse.

NOTE : Le moteur et les lames démarreront également,
si le levier est enclenché avant d’appuyer sur le bouton
de démarrage.

AVERTISSEMENT :

À moins que vous utilisiez la fonction automotrice pour
déplacer la tondeuse vers la zone à tondre, toujours
débrancher la pile et retirer la clé de démarrage pour
déplacer ou transporter la tondeuse afin d’éviter un
démarrage accidentel qui pourrait causer des blessures
graves.

RACCORDEMENT DE LA BATTERIE DE 80 V

Voir la figure 10.

Lorsque la tondeuse est expédiée de l’usine, la pile est
débranchée.

Pour raccorder :

 Soulever le couvercle pour permettre l’accès au

compartiment en dessous.

9 — Français

FONCTION D’AUTOPROPULSION

Voir la figure 12.

AVERTISSEMENT :

N’activez jamais las lames pendant que vous transportez
la tondeuse d’un endroit à un autre. Activez seulement las
lames en appuyant sur le bouton de démarrage lorsque
vous êtes prêt à tondre. Des blessures graves peuvent
survenir si ces instructions ne sont pas respectées.

La lame de fonction automotrice peut être réglée en sept
positions différentes, ce qui permet un angle d’utilisation
plus confortable.

 Pour régler, faire glisser le bouton vers l’arrière comme

indiqué.

UTILISATION

 Régler la lame vers le haut ou vers le bas pour trouver la

position la plus confortable.
 Relâcher le bouton et déplacer légèrement la lame de

haut en bas pour vous assurer qu’elle est verrouillée en

position.
 Une fois la lame ajustée, la fonction automotrice est

engagée en poussant la lame à fonction automotrice

vers le bas.
 Pour désactiver la fonction automotrice, relâchez le lame

de fonction automotrice.
 Appuyer sur le levier situé à l’arrière des commandes

supérieures pour augmenter la vitesse.
 Ajuster le sélecteur de vitesse maximum et appuyer sur le

levier d’autopropulsion situé à l’arrière des commandes

supérieures pour augmenter la vitesse.

SÉLECTEUR DE VITESSE MAXIMUM

Voir la figure 12.

AVERTISSEMENT :

Ajustez toujours le sélecteur de vitesse avant d’activer
la lame. Si vous ajustez le sélecteur de vitesse pendant
que vous tondez la pelouse, vous pourriez perdre le
contrôle et causer des blessures graves pendant que la
lame fonctionne.

AVERTISSEMENT :

Lorsque vous utilisez la fonction automotrice, assurez­vous que le sélecteur de vitesse est réglé à une vitesse
que vous pouvez facilement suivre en marchant derrière
la tondeuse. Vous pouvez perdre le contrôle de la
tondeuse si le sélecteur de vitesse est réglé à une vitesse
trop rapide pour votre vitesse de marche. Relâchez le
pagaie automoteurs et l’étrier si vous ne pouvez suivre la
vitesse de la tondeuse, et ajustez le sélecteur de vitesse
au besoin. Des blessures graves peuvent survenir si ces
instructions ne sont pas respectées.

Lorsque la fonction d’autopropulsion est utilisée, il est
possible d’ajuster la vitesse maximum de la tondeuse en
utilisant le sélecteur de vitesse maximum.

 Glisser le commutateur situé en haut de la poignée vers

la gauche pour réduire la vitesse maximum, ou vers la

droite pour l’augmenter.
 Le levier d’autopropulsion permet de contrôler la vitesse

de conduite entre 0 km/h (0 mi/h) et la vitesse maximum

sélectionnée.

INDICATEUR DE CHANGEMENT DES LAMES

Voir la figure 12.

La lumière de l’indicateur de contrôle des lames devient
rouge après un certain nombre d’heures/utilisations, indiquant
qu’il est temps de changer les lames. Consulter la section

Remplacement des lames de coupe dans la partie Entretien.

Pour réinitialiser :

 Retirer la clé de démarrage et débrancher la prise à

raccord rapide du bloc-piles.

 Appuyer et relâcher le bouton de démarrage cinq fois en

dix secondes pour réinitialiser.

CONSEILS DE TONDAISON

AVERTISSEMENT :

Ne tondez pas du gazon mouillé; vous pourriez glisser et
tomber, et vous causer ainsi de graves blessures.

NOTE : Charger complètement les piles avant chaque
utilisation pour une autonomie optimale.

 Assurez-vous que la pelouse est libre des pierres, noix

d’arbres, des branches, des fils et d’autres objets qui
pourraient endommager le moteur ou les lames de la
tondeuse. Ne pas faire passer la tondeuse par-dessus
les bornes de propriété ou autres poteaux en métal. De
tels objets pourraient endommager las lames ou être
accidentellement projetés par la tondeuse dans toutes
directions et causer des blessures graves à l’opérateur
ou aux autres.

 Pour une pelouse en santé, coupez toujours un-tiers ou

moins de la longueur totale de l’herbe.

 Quand vous coupez de l’herbe épaisse, marchez

plus lentement pour permettre à l’outil à couper plus
efficacement et à éjecter les brins de façon appropriée.

 Ne coupez pas de l’herbe humide. Elle collera au-dessous

du châssis et empêche l’ensachage ou le déchiquetage
appropriés des brins d’herbe.

 De l’herbe nouvelle ou épaisse peut nécessiter une coupe

plus étroite or augmentez la hauteur de coupe.

 Nettoyez le dessous du châssis après chaque utilisation

pour enlever les brins d’herbes, les feuilles, la saleté et
tout autre débris accumulé.

NOTE : Toujours arrêter la tondeuse, attendre l’arrêt
complet des lames, retirer la clé de démarrage et retirer
les bloc-piles de la prise de pile avant de nettoyer le
dessous de la tondeuse.

UTILISATION SUR LES PENTES

Voir la figure 14.

AVERTISSEMENT :

Les pentes sont un facteur majeur relié aux glissements
et des chutes accidentelles qui peuvent résulter en des
blessures graves. L’utilisation de la tondeuse sur les
pentes nécessite des précautions spéciales. Si vous
n’êtes pas confortable sur une pente, ne la tondez pas.
Pour votre sécurité, n’essayez pas de tondre des pentes
de plus de 15 degrés et tondez les pentes dans le sens
transversal, jamais en montant ou en descendant.

 Tondez les pentes dans le sens transversal, jamais en

montant ou en descendant. Soyez particulièrement

10 — Français

UTILISATION

prudent lors des changements de direction sur les terrains

en pente.
 Faites attention aux trous, ornières, roches, objets cachés

ou bosses qui peuvent provoquer un glissement ou une

chute. De l’herbe haute peut cacher des obstacles.

Enlevez tous les objets tels que les roches, les racines,

etc. qui peuvent être projetés par las lames ou qui

pourraient provoquer une chute.
 Soyez toujours sûr de votre position. Un glissement ou une

chute peuvent causer une blessure grave. Si vous sentez

que vous perdez l’équilibre, relâchez immédiatement la

levier de commande de la lame supérieure.
 Ne tondez pas près des dépressions, des fossés ou des

berges; vous pourriez perdre l’équilibre.

OPTION DE LAME / COUPE ET AUTONOMIE
DE LA PILE

Cette tondeuse propose deux options de coupe : une lame
mixte et des lames doubles à coupe transversale. L’option
de lame/coupe utilisée affecte l’autonomie de la pile. La lame
mixte fournit l’autonomie la plus longue.

ENTRETIEN

VIDER LE COLLECTEUR D’HERBE

Voir la figure 15.

 Arrêter la tondeuse, laisser les lames s’arrêter

complètement.
 Ouvrez le logement de piles.
 Retirer la clé de démarrage et débrancher la prise à

raccord rapide du bloc-piles.
 Soulever le couvercle d’éjection arrière.

 Soulever le collecteur d’herbe par sa poignée afin de le

retirer de la tondeuse.
 Jetez les brins d’herbe.
 Réinstaller le collecteur d’herbe, comme décrit

précédemment dans le présent manuel.
 Relâcher le couvercle d’éjection arrière

 Réinstaller la clé de démarrage et rebrancher la prise à

raccord rapide du bloc-piles.

AVERTISSEMENT :

Avant d’effectuer de l’entretien ou de nettoyer la
tondeuse, s’assurer que les lames de la tondeuse sont
complètement immobiles, retirer la clé de démarrage et
débrancher le bloc-piles pour empêcher un démarrage
accidentel ou des possibles blessures corporelles graves.

AVERTISSEMENT :

Toujours porter une protection oculaire munie d’écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Utiliser exclusivement des pièces identiques à celles
d’origine pour les réparations. L’usage de toute autre
pièce pourrait créer une situation dangereuse ou
endommager le produit.

AVERTISSEMENT :

Ne jamais utiliser un boyau, de l’eau ou une autre
liquide pour nettoyer ou rincer la tondeuse. Les

liquides corrosifs, l’eau, l’engrais et les produits chimiques
utilisés pour traiter les pelouses peuvent s’infiltrer dans la
tondeuse et/ou le compartiment de la pile et endommager
les composants électroniques et/ou le bloc-pile, ce qui
peut entraîner un court-circuit, augmenter le risque
d’incendie ou des blessures corporelles graves. Enlever
toute accumulation d’herbes ou de feuilles sur ou autour
du corp de la tondeuse et/ou en dessous de la plateforme
de la tondeuse. Essuyer la tondeuse de temps en temps
avec un linge sec.

AVIS :

Inspecter périodiquement au complet le produit afin
de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Se il vous plaît communiquer avec
le service à la clientèle ou un centre de réparations agréé.

11 — Français

ENTRETIEN

ENTRETIEN GÉNÉRAL

Évitez d’utiliser des solvants quand vous nettoyez des pièces
en plastique. La plupart des plastiques résistent mal aux
plusieurs types de solvants de commerce et peuvent être
endommagés par leur utilisation. Utilisez des chiffons secs
pour enlever la saleté, la poussière, l’huile, la graisse, etc.

AVERTISSEMENT :

Ne permettez jamais à ce que les liquides pour freins,
la gazoline, les produits à base de pétrole, les huiles
dégrippantes, etc entrent en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique ce qui peut résulter en
des blessures graves.

LUBRIFICATION

Tous les roulements de cet outil sont lubrifiés à l’aide d’une
quantité suffisante de lubrifiant de haute qualité pour toute
la durée de l’outil dans des conditions normales d’utilisation.
Alors, aucune lubrification ultérieure n’est nécessaire.

AVERTISSEMENT :

Protégez toujours vos mains en portant des gants épais
ou en enveloppant les bords tranchants de las lames avec
des chiffons ou d’autre matériau quand vous effectuez
l’entretien de las lames. Contact avec las lames résulter
en des blessures graves.

REMPLACEMENT DE LAS LAMES

Voir les figures 15 et 16.

NOTE : Utiliser seulement des pièces de remplacement
lames.

 Stop the motor, retirer la clé de démarrage et débrancher

la prise à raccord rapide du bloc-piles. Attendez que la

lame s’immobilise complètement.
 Retirer les bloc-piles de la prise de pile.
 Tournez la tondeuse de côté.
 Mettez une pièce de bois entre la lame et le châssis de

la tondeuse pour empêcher la lame de tourner.
 Desserrez l’écrou de la lame en le tournant dans le sens

antihoraire (par rapport au bas de la tondeuse) en utilisant

une clé de 15 mm ou une douille (non fournies).
 Enlevez l’écrou de lame, l’écarteur, l’isolant de lame et la

lame. Ne pas enlever le moyeu ou l’adaptateur.
 Inspecter les lames et en remplacer une ou les deux au

besoin.

AVERTISSEMENT :

Si le moyeu et/ou l’adaptateur ont été enlevés, les
replacer avant de placer las lames sur l’arbre. Le défaut
de suivre cette consigne pourrait causer l’éjection de las
lames ou un déséquilbre de cette dernière parce que las
lames ne peux pas être serrée correctement, ce qui peut
occasionner des blessures personnelles graves.

 Placer la nouvelle lame sur l’arbre contre les poteaux de

lame sur le moyeu. S’assurer que la lame est bien insérée
avec l’arbre passant dans le trou central de la lame et que
les deux poteaux de lame sur le moyeu sont insérés dans
leurs trous respectifs sur la lame. Assurez-vous que les
bouts incurvés soient orientés en direction du châssis
de la tondeuse et non en direction du sol. Une fois bien
appuyée, la lame devrait être à plat.

 Remettez l’isolant de lame et l’écarteur, vissez l’écrou de

lame sur l’arbre et serrez à main.
NOTE : Assurez-vous que toutes les pièces soient

replacées dans l’ordre exact dans lequel elles ont été
enlevées.

 Serrez l’écrou de lame sens horaire en utilisant une clé

dynamométrique (non fournie) pour s’assurer que l’écrou
et bien serré. Le couple de serrage recommandé pour
l’écrou de lame est de 325 à 400 po-lbs.

 Répéter avec la deuxième lame, le cas échéant.

AVERTISSEMENT :

S’assurer que les lames est assise correctement et que
l’écrou de lame est serré au couple indiqué ci-dessus.
Ne pas fixer correctement les lames peut provoquer un
relâchement de cette dernière et représenter un risque
de blessure grave.

ENTREPOSAGE DE LA TONDEUSE

Voir les figures 17 et 18.

AVERTISSEMENT :

Retirer le bloc-piles de la prise de pile ainsi que la clé
de démarrage et ranger dans un endroit sûr à l’intérieur
et hors de portée des enfants, afin d’éviter l’utilisation
non autorisée de la tondeuse à gazon et de possibles
blessures graves.

 Avant de ranger le produit, essuyer toute saleté ou tout

débris se trouvant dans l’environnement de la pile.

 Soulever la tondeuse dans sa position de rangement

verticale et nettoyez les brins d’herbe accumulés en
dessous du châssis de la tondeuse.

 Essuyez la tondeuse avec un chiffon sec.

12 — Français

ENTRETIEN

 Vérifiez si les écrous, les boulons, les boutons, les vis, les

attaches, etc sont serrés.

 Vérifiez si les pièces détachables ne sont pas endommagées,

brisées ou usées. Faites réparer toutes les pièces

manquantes ou endommagées. Vérifier si la lame est

endommagée ou si elle est usée de façon inégale ou

excessive, et la remplacer le cas échéan.

 Entreposez la tondeuse à l’intérieur dans un endroit propre

et sec, loin de la portée des enfants.

• Pour pouvoir ranger la tondeuse à l’horizontale, abaisser
l’ensemble de poignée. Éviter de pincer ou de coincer
les câbles.

• Pour ranger la tondeuse à la verticale, retirer le sac à
herbe et abaisser l’ensemble de poignée. Éviter de pincer
ou de coincer les câbles. Soulever la tondeuse à 90° pour
qu’elle repose son support arrière.

AVIS :

Veiller à ne pas pincer ou d’attraper le câble de démarreur
lors du levage du poignée.

 N’entreposez pas près des matériaux corrosifs tels que

les engrais ou le sel gemme.

13 — Français

DÉPANNAGE

SI LES PRÉSENTES SOLUTIONS NE RÉSOLVENT PAS LE PROBLÈME, CONTACTER LE CENTRE DE
RÉPARATIONS AGRÉÉ.

PROBLÈME CAUSE POSSIBLE SOLUTION

Poignée en mauvaise position. Les tiges de réglage de la poignée ne

sont pas en place.

Tirer sur le levier de réglage de la
poignée, le relâcher, et s’assurer que les
tiges de réglage se verrouillent en place.

La tondeuse ne démarre pas. La pile est basse dans la charge.

La fiche à raccord rapide n’est pas
branchée à la pile.

Clé de démarrage non installé.
L’ensemble de poignée n’est pas en

position de fonctionnement.

La tondeuse coupe l’herbe de façon
inégale.

La tondeuse ne broie pas correctement. Des brins d’herbe humides sont collés

Il est difficile de pousser la tondeuse. L’herbe est haute, l’arrière du carter de

La tondeuse n’ensache pas l’herbe
adéquatement.

La tondeuse vibre à une vitesse élevée. La lame est déséquilibrée, usée de façon

Si le moteur s’arrête pendant la tonte
de la pelouse.

La pelouse est raboteuse ou la hauteur
de la coupe n’est pas bien réglée.

au-dessous du châssis.

la tondeuse et la lame traînent dans de
l’herbe épaisse ou la hauteur de coupe
est trop basse.

La hauteur de coupe est trop basse.
De l’herbe bloque la chute arrière de

la tondeuse.

excessive ou inégale.
L’arbre du moteur plié.

La hauteur de coupe est trop basse. Augmentez la hauteur de coupe.

Charger le bloc-pile.
Brancher la fiche à raccord rapide de

la pile.
Installer le clé de démarrage.

Relever la poignée en position de
fonctionnement.

Régler la hauteur de coupe.

Attendez que l’herbe sèche avant de
tondre.

Augmentez la hauteur de coupe.

Augmentez la hauteur de coupe.
Arrêtez le moteur, retirer la clé de

démarrage et débrancher la prise à
raccord rapide du bloc-piles. Enlever
le sac du collecteur d’herbe et dégager
l’obstruction..

Remplacer la lame.

Arrêtez le moteur, retirer la clé de
démarrage et la pile. Inspecter les pièces
afin de s’assurer qu’elles ne sont pas
endommagées. Faites réparer par un
centre de réparations agréé avant de
redémarrer.

Ce produit est accompagné d’une garantie limitée de cinq (5) ans pour utilisation

personnel, familiales ou domestiques (90 jours pour utilisation affaires ou

commerciaux). Pour obtenir les détails de la garantie, visiter le site

www.ryobitools.com ou appeler (sans frais) au 1-800-525-2579.

14 — Français

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA:

LEA Y COMPRENDA TODAS LAS INSTRUCCIONES. El

incumplimiento de las instrucciones señaladas abajo y en
la máquina puede causar descargas eléctricas, incendios
y/o lesiones serias.

LEA TODAS LAS INSTRUCCIONES

 Esta máquina de corte es capaz de amputar manos y

pies, y de lanzar objetos. La inobservancia de todas las
instrucciones de seguridad puede causar lesiones serias
o la muerte.

 Evite ambientes peligrosos – No use la podadora de pasto

en condiciones húmedas o mojadas ni la utilice en la lluvia.

 Mantenga alejados a los niños – Mantenga alejados a

todos los circunstantes, niños y animales a una distancia
mínima de 30,5 m (100 pies). Detenga la máquina si alguien
ingresa al área.

 Pueden producirse accidentes trágicos si el operador no

está alerta a la presencia de niños. Los niños suelen sentirse
atraídos por la máquina y la actividad de la podadora.
Nunca dé por sentado que los niños permanecerán donde
los vio por última vez.

• Mantenga a los niños alejados del área de podado y bajo
la cuidadosa supervisión de un adulto responsable que
no sea el operador.

• Esté alerta y apague la podadora si un niño entra en
el área.

• Nunca permita que un niño utilice la máquina.

• Tenga cuidado extremo al acercarse a esquinas ciegas,
arbustos, árboles u otros objetos que puedan impedirle
ver a un niño.

 Vístase adecuadamente – Póngase pantalones largos

de tela gruesa, mangas largas, guantes y use calzado
de seguridad que le proteja sus pies y mejore su postura
en superficies resbaladizas. No se ponga ropa holgada
o pantalones cortos, sandales ni ande descalzo. No se
ponga joyas de ninguna clase. Pueden quedar atrapadas
en las piezas móviles.

 Ne pas travailler hors de portée – Toujours se tenir bien

campé et en équilibre. Se puede perder el equilibrio al
tratar de alcanzar demasiado lejos.

 No deje desatendida la podadora de pasto mientras la

tenga encendida o con la llave del arranque instalada.

 Mantenga las manos y los pies alejados del área de corte.

Manténgase alejado de la abertura de descarga en todo
momento.

 Utilice la podadora de pasto únicamente a la luz del día o

con buena luz artificial.

 Utilice gafas de seguridad – Siempre utilice protección

para los ojos con escudos laterales que cumplan con
ANSI Z87.1. Si el proceso es polvoriento, utilice una careta.

 Utilice el aparato adecuado para la tarea – No utilice la

podadora de pasto para ninguna función diferente de las
especificadas.

 No fuerce la podadora de pasto – Efectúa el trabajo mejor

y de manera más segura, si se utiliza a la velocidad para
la que está diseñada.

 No cargue la batería bajo la lluvia o en ubicaciones

húmedas.

 Permanezca alerta – Preste atención a lo que esté haciendo

y use el sentido común al utilizar la podadora de pasto.
No utilice la podadora cuando está cansado, molesto o
bajo la influencia de drogas, alcohol o medicamentos. Un
momento de descuido al utilizar la podadora de pasto
puede causar lesiones serias.

 Mantenga la podadora de pasto con cuidado – Mantenga

la máquina en buenas condiciones de trabajo. Mantenga
las cuchillas afiladas, y las protecciones en su lugar y en
buenas condiciones de trabajo. Reemplace las cuchillas
dañadas o desgastadas de forma irregular antes de usar
la podadora para obtener el mejor desempeño.

 Revise el apriete de todas las tuercas, pernos y tornillos con

frecuencia para verificar la seguridad de las condiciones de
funcionamiento del equipo. Las cuchillas de la podadora
son filosas. Envuelva la cuchilla o utilice guantes y sea
extremadamente precavido cuando las repare.

 No deseche la batería en el fuego. Las baterías pueden

estallar. Verifique los códigos de la localidad para conocer
posibles instrucciones especiales para desecharlas.

 Detenga el motor, espere hasta que la cuchilla se detenga

por completo, retire la llave de arranque y desconecte la
batería antes de realizar mantenimiento, hacer ajustes,
limpiar el cortacésped o retirar el receptor de hierba.

 Nunca use una manguera, agua ni otros líquidos para

limpiar o enjuagar la podadora. Los líquidos corrosivos,

el agua, los fertilizantes y los productos químicos utilizados
con las podadoras pueden ingresar a la unidad o al
compartimiento de la batería y dañar los componentes
eléctricos o el paquete de la batería, lo que podría resultar
en un corto circuito, mayor riesgo de incendio y lesiones
personales graves. Retire la acumulación de pasto y hojas
alrededor de la carcasa de la podadora o debajo de la
plataforma de la podadora. Limpie la podadora con un
trapo seco de manera ocasional.

 Cambie la cuchilla si está doblada o fisurada. Una

cuchilla mal equilibrada ocasiona vibraciones que podrían
dañar la unidad impulsora del motor o causar lesiones
personales. Afile la cuchilla desafilada de la misma
manera en cada extremo para mantener el equilibrio.
Limpie profundamente la cuchilla y verifique el equilibrio
apoyándola horizontalmente sobre un clavo delgado
a través del orificio central. El clavo debe encontrarse
en posición horizontal. Si alguno de los extremos del a
cuchilla gira hacia abajo, extraiga algo de metal de la parte
pesada del extremo inferior hasta que la cuchilla quede
equilibrada. La cuchilla estará equilibrada cuando ninguno
de los extremos gire hacia abajo.

 Siempre utilice dispositivos de protección. No utilice la

podadora si no tiene el receptor de hierba o la protección
de descarga, el tapón para trituración de pasto y la puerta
de descarga trasera en sus debidos lugares y en perfectas
condiciones de funcionamiento.

 No abra ni dañe el paquete de baterías. El electrolito

emitido es corrosivo y puede causar daños en los ojos y
en la piel. Puede ser tóxico si se ingiere.

 Siga las instrucciones del fabricante para el correcto

manejo e instalación de los accesorios. Sólo utilice
accesorios aprobados por el fabricante.

2 — Español

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

 Tenga cuidado cuando maneje baterías a fin de no realizar

un cortocircuito en la batería con materiales conductores
como anillos, brazaletes y llaves. La batería o el conductor
pueden recalentarse y provocar quemaduras.

 Despeje el área de trabajo cada vez antes de utilizar

esta herramienta. Retire todos los objetos como piedras,
nueces de arbol, palos, frutos secos, metal, alambre,
huesos, juguetes u otros objetos que puedan ser lanzados
por la cuchilla. Permanezca detrás del mango mientras el
motor esté en funcionamiento.

 Evite el encendido accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de
conectarlo a la batería, al levantar o mover la herramienta.
Portar aparatos con el dedo en el interruptor, o conectarlas
con el interruptor puesto, propicia accidentes.

 Cuando no esté usando el paquete de baterías, manténgalo

alejado de todo objeto metálico como clips, monedas,
llaves, clavos, tornillos u otros objetos metálicos pequeños
que puedan establecer conexión entre ambas terminales.
Establecer una conexión directa entre las dos terminales
puede causar quemaduras o incendios.

 Si se maltratan las pilas, puede derramarse líquido de

las mismas; evite todo contacto con éste. En caso de
contacto, lávese con agua. Si el líquido entra en contacto
con los ojos, también busque atención médica. El líquido
que sale despedido de la bateía puede causar irritaciones
o quemaduras.

 No utilice un paquete de baterías o un artefacto que esté

dañado o modificado. Las baterías dañadas o modificadas
pueden tener un funcionamiento impredecible que
provoque incendios, explosiones o riesgo de lesiones.

 No exponga el paquete de baterías o el artefacto al fuego

o a temperaturas excesivas. La exposición al fuego o a
temperaturas sobre los 130 ºC (265 ºF) puede provocar
explosiones.

 Siga todas las instrucciones de carga y no cargue el

paquete de baterías ni el aparato fuera del rango de
temperaturas especificado en las instrucciones. Si realiza
la carga en forma incorrecta o fuera de las temperaturas
del rango especificado puede dañar la batería y aumentar
el riesgo de incendios.

 No modifique ni intente reparar el dispositivo o el paquete

de baterías (según corresponda) excepto según se indica
en las instrucciones de uso y mantenimiento.

 Evite pozos, surcos, montículos, rocas, estacas que

indican los límites de la propiedad u otros objetos ocultos.
El terreno desnivelado puede causar un accidente por

resbalón y caída.
 No pode el pasto cerca de precipicios, zanjas o terraplenes.
 Pode atravesando el frente de las pendientes; nunca hacia

arriba ni hacia abajo. Tenga mucha precaución al cambiar

de dirección en una pendiente.
 Planifique su patrón de podado para evitar la descarga

de material en caminos, aceras, circunstantes y demás.

Además, evite descargar material contra una pared u

obstrucción que pueda hacer que el material rebote hacia

el operador.
 No pode la hierba cuando está mojada ni en pendientes

excesivamente empinadas. Una postura mal afirmada

puede causar un accidente por resbalón y caída. Camine,

no corra nunca.

3 — Español

 Tenga cuidado extremo al acercarse a esquinas ciegas,

arbustos, árboles u otros objetos que puedan impedirle ver.

 No tire de la podadora hacia atrás a menos que sea

absolutamente necesario. Si debe retroceder la podadora
para alejarla de una pared u obstrucción, primero mire
hacia abajo y hacia atrás para evitar tropezar o tirando la
podadora hacia los pies.

 Nunca dirija el material descargado hacia una persona.

Evite descargar el material contra una pared u obstrucción.
El material puede rebotar hacia el operador. Detenga la
cuchilla cuando cruce por superficies de grava.

 Los objetos golpeados por la cuchilla de la podadora

de pasto pueden causar graves heridas a las personas.
Siempre debe examinarse el pasto con cuidado y
despejarlo de cualquier objeto antes de cada poda.

 Si la podadora de pasto golpea un objeto extraño, siga

estos pasos:

• Detenga la podadora de césped soltando el palanca
de control de la hoja, espere hasta que la cuchilla se
detenga por completo y luego.

• Inspeccione minuciosamente la podadora para ver si
tiene daños.

• Reemplace la cuchilla si presenta algún tipo de daño.
Repare todo daño antes de volver a arrancar la podadora
y continuar utilizándola.

 Detenga el motor, espere hasta que la cuchilla se detenga

por completo y retire la llave del arranque antes de limpiar
la bolsa colectora. La cuchilla continúa girando durante
algunos segundos después de que se apaga el motor.
Nunca coloque ninguna parte del cuerpo en el área de
la cuchilla hasta que esté seguro de que la cuchilla ha
dejado de girar.

 Si la podadora comienza a vibrar de manera anormal,

detenga el motor, extraiga la llave de arranque e
inspecciónela inmediatamente para determinar la causa.
Reemplace la cuchilla si presenta algún tipo de daño o
si se ha desgastado de forma irregular. La vibración es
generalmente una advertencia de problemas.

 Sólo personal de reparación calificado debe dar servicio

al producto.Todo servicio o mantenimiento efectuado
por personal no calificado puede significar un riesgo de
lesiones al usuario, y de daños físicos al producto.

 El conjunto del receptor de hierba está sujeto a deterioro

y a desgaste, y se debe revisar todas las veces que use
la podadora. Si es necesario algún repuesto, asegúrese
de que el receptor de hierba nuevo cumpla con las
recomendaciones y especificaciones del fabricante.

 Al dar servicio a este producto, sólo utilice únicamente

repuestos autorizado. Utilice solo cuchillas de repuesto
idénticas a las originales. El empleo de piezas no
autorizadas puede significar un riesgo de lesiones serias
al usuario, o de daños físicos al producto.

 Mantenga las etiquetas de instrucciones de seguridad en

buen estado o cámbielas, según sea necesario.

 Desconecte la batería y extraiga la llave de arranque.

Desconecte el paquete de baterías y extraiga la llave de
arranque del aparato antes de almacenarlo, realizarle
mantenimiento o cambiarle los accesorios, como las hojas.
Con tales medidas preventivas de seguridad se reduce el
riesgo de poner en marcha accidentalmente la herramienta.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

 Detenga la unidad, desconecte la batería y retire la llave de

arranque cuando la herramienta no esté en uso. Transporte
o empuje la unidad con el motor detenido y la llave de
arranque extraída de la podadora.

 Las herramientas de baterías no se necesitan conectar

a una toma de corriente; por lo tanto, siempre están en
condiciones de funcionamiento. Esté consciente de los
posibles peligros cuando no esté usando la herramienta
de baterías o cuando esté cambiando los accesorios de
la misma. Con el cumplimiento de esta regla se reduce
el riesgo de una descarga eléctrica, incendio o lesión
corporal seria.

 No use aparatos accionados por baterías en la lluvia.

 Retire o desconecte la batería y retire la llave de arranque

antes de realizar tareas de mantenimiento, limpieza o
eliminación de material del aparato de jardinería.

 Usar este producto únicamente con la baterías y el

cargadors indicados en el folleto de la herramienta/
aparato/paquete de baterías/cargador complementario

998000922.

 Guarde en el interior los aparatos que no se están usando –

Cuando no se está usando, se debe guardar la recortadora
de hilo en el interior, en un lugar seco y cerrado con llave del
arranque, inaccesible a los niños. También debe extraer la
llave de arranque y los paquetes de baterías y almacenarlos
en una ubicación separada lejos del alcance de los niños.

 Siga las instrucciones para lubricar y cambiar accesorios.
 Solo permita que esta máquina sea operada por personas

adultas responsables que estén familiarizadas con las

instrucciones.
 Nunca opere la máquina en un espacio cerrado.
 Nunca altere los dispositivos de seguridad. Compruebe

periódicamente que la máquina funcione correctamente.
 No almacene baterías o la podadora en lugares donde la

temperatura sea inferior a 10 °C (50 °F) o superior a 37,7

°C (100 °F). No almacenar al aire libre ni en vehículos.

 No lo use la podadora en lugares donde la temperatura sea

inferior a

 Use dispositivos solo con paquetes de baterías diseñados

específicamente. El uso de cualquier otro tipo de batería

puede crear riesgo de lesión e incendio.
 No utilice un paquete de baterías o un artefacto que esté

dañado o modificado. Las baterías dañadas o modificadas

pueden tener un funcionamiento impredecible que

provoque incendios, explosiones o riesgo de lesiones.
 Guarde estas instrucciones. Consúltelas con frecuencia y

empléelas para instruir a otras personas que puedan utilizar

esta herramienta. Si presta a alguien esta herramienta,

facilítele también las instrucciones.

4 °C (40 °F) o superior a 40 °C (104 °F).

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con
este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

AVISO:

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el
producto.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Indica una situación peligrosa, la cual, si no se evita, causará la muerte o lesiones
serias.

Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte o
lesiones serias.

Indica una situación peligrosa la cual, si no se evita, puede causar lesiones leves
o moderadas.

(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación a
daños a la propiedad).

Alerta de seguridad

Lea manual del operador

Indica un peligro posible de lesiones personales.

Para reducir el riesgo de lesiones, el usuario debe leer y comprender el
manual del operador antes de usar este producto.

4 — Español

SÍMBOLOS

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el
producto.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Max 15°

Protección ocular

Alerta de condiciones húmedas

Descarga eléctrica

Electricidad Este producto tiene un voltaje peligroso.

Mantenga las manos y los pies
alejados.

No extenderse

No utilizar sobre pendientes

Siempre póngase protección ocular con protección lateral con la marca
de cumplimiento de la norma ANSI Z87.1.

Riesgo de incendio y quemaduras. No exponga la batería, el
compartimento de la batería o componentes electrónicos a la lluvia, el
agua o líquidos. No exponga la podadora a la lluvia o a lugares húmedos,
ni cargue la batería en esas condiciones. No use la herramienta en
pisos húmedos.

Si no se usa la unidad en condiciones secas y no se observan prácticas
seguras de trabajo, puede producirse una descarga eléctrica.

Mantenga las manos y los pies alejados de las cuchillas y del área de
corte.

No extienda las manos o los pies por debajo de la cubierta de la
podadora.

No utilice la podadora sobre pendientes superiores a los 15º. Corte
sobre la superficie de las pendientes y nunca de arriba a abajo.

Mantenga alejados a los niños
y circunstantes

Rebote

Símbolo de reciclado

Corriente continua Tipo o característica de corriente

V Volts Voltaje

A Amperes Corriente

Hz Hertz Frecuencia (ciclos por segundo)

W Watts Potencia

hrs Horas Tiempo

Mantenga a los niños y otras personas alejadas a una distancia mínima
de 30,5 m (100 pies).

Cualquier objeto lanzado puede rebotar y producir lesiones
personales o daños físicos.

Este producto utiliza baterías de iones de litio (Li-ion). Es posible que
algunas leyes municipales, estatales o federales prohíban desechar las
baterías en la basura normal. Consulte a las autoridades reguladoras
de desechos para obtener información en relación con las alternativas
de reciclado y desecho disponibles.

5 — Español

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Motor ......................................................................................................................................................................................... 80 V CC

Tamaño de la unidad
Ajustes de altura
Tamaño de las ruedas

...........................................................................................................................................76,2 cm mm (30 pulg.)

.......................................................................................................................25,4 mm à 101,6 mm (1 pulg. a 4 pulg.)

............................................................................ 22,9 cm (9 pulg.) delanteras; 27,9 cm mm (11 pulg.) traseras

FAMILIARÍCESE CON SU PODADORA

Vea la figura 1.

Para usar este producto con la debida seguridad se debe
comprender la información indicada en el producto mismo
y en este manual, y se debe comprender también el trabajo
que intenta realizar. Antes de usar este producto, familiarícese
con todas las características de funcionamiento y normas
de seguridad del mismo.

MANGO DE TRES POSICIONES

El mango se puede ajustar en tres alturas para podar.

TAPA DE LAS BATERÍAS

El compartimiento de almacenamiento de la batería ofrece
un lugar cómodo para almacenar la batería o para almacenar
un paquetes de baterías adicional.

INDICADOR DE REEMPLAZO DE CUCHILLAS

El indicador de reemplazo de cuchillas se iluminará cuando
sea momento de comprobar o cambiar las cuchillas.

MOTOR SIN ESCOBILLAS

Este producto cuenta con un motor sin escobillas que
maximiza la potencia y el desempeño, así como el tiempo
de funcionamiento de la batería.

CUCHILLAS DOBLES

Las cuchillas dobles proporcionan un corte superior y un
triturado más fino.

LUCES DELANTERAS LED

Las luces delanteras LED están ubicadas en el frente de
la unidad para iluminar el camino en condiciones de poca
iluminación. Las luces funcionarán siempre que el motor se
encuentre en funcionamiento.

NOTA: Si presiona el botón de arranque y lo suelta, las luces
delanteras se iluminarán durante veinte segundos.

SELECTOR DE VELOCIDAD MÁXIMA

Permite al usuario establecer la configuración de velocidad
máxima para la función de autopropulsión.

COMPUERTA DE MANTILLO

Cuando se activa, la compuerta de mantillo cubre la abertura
de descarga trasera y permite que la cuchilla de la podadora
corte y vuelva a cortar para lograr recortes más finos.

PLEGADO DEL MANGO DE UN TOQUE

Tire de la palanca de la barra transversal del mango en
cualquier dirección para desbloquear los mangos y plegarlos.

FUNCIÓN AUTOPROPULSADO

Si empuja hacia abajo la paleta de autopropulsión, activará
la función de autopropulsión de la podadora.

VERTEDOR DE DESCARGA LATERAL

El vertedor de descarga lateral dirige los recortes hacia
fuera de la plataforma de la podadora cuando el césped
está demasiado alto.

RECEPTOR DE HIERBA

El receptor de hierba acumula lo que ya ha cortado y evita
que se desparrame mientras continúa cortando el césped.

INDICADOR DE ENERGÍA LED

El indicador de energía LED muestra de un vistazo la energía
restante en la batería.

MANGO DE AJUSTE DE ALTURA

El mango de ajuste de altura permite ajustar la altura de corte.

6 — Español

BOTÓN DE ARRANQUE Y PALANCA

El botón de arranque y las palancas están ubicados en el
mango superior de la podadora.

LLAVE DEL ARRANQUE

La llave del arranque debe introducirse antes de arrancar
la podadora.

SENSOR DE INCLINACIÓN

El sensor de inclinación evita que la unidad arranque si está
en posición vertical o inclinada en un ángulo mayor de 45º.

CAPACIDAD DE ALMACENAMIENTO
VERTICAL

Los mangos plegables permiten un almacenamiento
compacto y vertical en su garaje.

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.

 Extraiga cuidadosamente de la caja la herramienta y los

accesorios. Asegúrese de que estén presentes todos
los artículos enumerados en la Lista de empaquetado.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida en la
Lista de empaquetado ya está ensamblada al producto
cuando lo desempaqueta. El fabricante no ensambla
las piezas de esta lista en el producto. Éstas deben ser
instaladas por el usuario. El uso de un producto que
puede haber sido ensamblado de forma inadecuada
podría causar lesiones personales graves.

ADVERTENCIA:

Para prevenir empezar accidental, no hace ningún ajuste
ni las instalaciones con la llave del arranque o paquete de
batería conectado. El arranque accidental de la podadora
durante el armado puede causar lesiones graves.

ADVERTENCIA:

Nunca utilice la podadora sin que los dispositivos de
seguridad adecuados estén colocados y en funcionamiento.
Nunca utilice la podadora con dispositivos de seguridad
dañados. El funcionamiento de la podadora con piezas
dañadas o faltantes puede ocasionar lesiones graves.

 Inspeccione cuidadosamente la herramienta para

asegurarse de que no haya sufrido ninguna rotura o daño
durante el transporte.

 No deseche el material de empaquetado sin haber

inspeccionado cuidadosamente la herramienta y haberla
utilizado satisfactoriamente.

 Si hay piezas dañadas o faltantes, le suplicamos llamar al

1-800-525-2579, donde le brindaremos asistencia.

LISTA DE EMPAQUETADO

Podadora
Llave del arranque
Bolsa y armazón del receptor de hierba
Vertedor de descarga lateral
Manual del operador

ADVERTENCIA:

Si hay piezas dañadas o faltantes, no utilice esta
producto sin haber reemplazado todas las piezas. Usar
este producto con partes dañadas o faltantes puede
causar lesiones serias al operador.

ADVERTENCIA:

No intente modificar este producto ni hacer accesorios
no recomendados para el mismo. Cualquier alteración
o modificación constituye maltrato y puede causar una
condición peligrosa, y como consecuencia posibles
lesiones serias.

ADVERTENCIA:

No inserte la llave de arranque o la batería hasta que
el ensamblaje esté completo y esté listo para podar.
De lo contrario la unidad puede ponerse en marcha
accidentalmente, con el consiguiente riesgo de lesiones
serias.

7 — Español

DESPLEGAR Y AJUSTAR EL CONJUNTO DE
MANGOS

Vea las figuras 2 y 3.

AVISO:

No permita que se enreden el cable del arrancador
pellizque al levantar de los mangos.

Para levantar el mango:

 Tire de la palanca de la barra transversal del mango para

desbloquear el mango.
 Al mover la palanca en cualquier dirección, se

desbloqueará el mango.
 Levante el mango a la posición deseada.
 Bloquee el mango en cualquiera de las tres muescas de

los soportes del mango.

NOTA: El mango se puede ajustar en tres alturas para

cortar el césped.

Para bajar el mango:

 Levante la palanca ubicada en la barra transversal en

cualquier dirección para plegar el mango.

ARMADO DEL RECEPTOR DE HIERBA

Vea las figuras 4 y 5.

 Coloque el armazón del receptor de hierba sobre una

superficie plana con el mango orientado hacia abajo.
 Oriente la bolsa del receptor de hierba de modo que

el piso de vinilo quede hacia arriba y, luego, deslice el

armazón en la bolsa. Al instalarlo, deje que el mango del

armazón quede fuera de la bolsa y asegúrese de que las

costuras de la bolsa queden en los bordes del armazón.
 Enganche el clip por sobre la barra del armazón para

asegurarlo.
 Levante el piso de vinilo de la bolsa hasta la parte superior

de la barra del armazón para asegurarlo.
 Utilizando el mismo método, enganche los clips restantes

a cada lado de la bolsa a la barra del armazón para

asegurarlo.

ARMADO

INSTALACIÓN DEL RECEPTOR DE HIERBA
(OPERACIÓN DE ENSACADO TRASERO)

Vea la figura 6.

Cuando se usa el receptor de hierba, la compuerta

NOTA:

Retire la llave de arranque y desconecte el enchufe de conexión
rápida de la batería.

Retire la llave del arranque y paquetes de baterías.

 Levante la puerta de descarga posterior.
 Levante el receptor de hierba por su mango y colóquelo

debajo de la puerta de descarga posterior de modo que
los ganchos del receptor de hierba queden asentados en

la caja del podadora.
 Suelte la puerta de descarga posterior.
 Vuelva a colocar la llave de arranque y a conectar el

enchufe de conexión rápida de la batería cuando esté listo

para cortar el césped.

USO DE LA COMPUERTA DE MANTILLO
(PARA LA OPERACIÓN DE TRITURACIÓN)

Vea la figura 7.

NOTA: La compuerta de mantillo debe estar bloqueada en la
posición cerrada para echar mantillo. Cuando se usa la tapón
para trituración, no instala el receptor de hierba.

 Retire la llave de arranque y desconecte el enchufe de

conexión rápida de la batería.
 Presione y sostenga la palanca de bloqueo.
 Gire la palanca de la compuerta de triturado 90 grados

como se muestra en la imagen.
 Suelte el selector y asegúrese de que haya bloqueado

firmemente la compuerta de mantillo en su lugar.
 Vuelva a colocar la llave de arranque y a conectar el

enchufe de conexión rápida de la batería cuando esté listo

para cortar el césped.
 Para dejar de echar mantillo, levante y sostenga el selector

y regrese la compuerta de mantillo a su posición original.

NOTA: Asegúrese de que el selector quede bloqueado

firmemente en su lugar en cualquier posición antes de

usar la podadora.

INSTALACIÓN DEL VERTEDOR DE
DESCARGA LATERAL

Vea la figura 4.

La podadora viene preparada para triturar con la tapa de
descarga lateral a resorte colocada. Si desea trabajar con
descarga lateral, instale el vertedor correspondiente. La
compuerta de mantillo debe estar bloqueada en la posición
cerrada para la descarga lateral.

 Retire la llave de arranque y desconecte el enchufe de

conexión rápida de la batería.
 Levante y sujete la tapa de descarga lateral.
 Inserte el vertedor de descarga lateral como se muestra en

la imagen, alineando las dos muescas con las lengüetas

a cada lado de la tapa de descarga lateral.
 Baje la tapa de descarga lateral hasta que las lengüetas

queden colocadas en las muescas del vertedor de

descarga lateral.
 Vuelva a colocar la llave de arranque y a conectar el

enchufe de conexión rápida de la batería cuando esté listo

para cortar el césped.

AJUSTE DE LA ALTURA DE LA CUCHILLA

Vea la figura 8.

Para enviarlas, las cuchillas de la podadora se ajustan en una
posición de corte bajo. Antes de usar la podadora por primera
vez, ajuste la posición de corte a la altura más adecuada
para su pasto. El pasto promedio debe tener una longitud
de entre 38,10 mm (1-1/2 pulg.) y 50,80 mm (2 pulg.) durante
los meses fríos, y entre 50,80 mm (2 pulg.) y 82,55 mm (3-1/4
pulg.) durante los meses calurosos.

Para ajustar la altura de la cuchilla:

 Retire la llave de arranque y desconecte el enchufe de

conexión rápida de la batería.
 Para levantar la altura de la cuchilla, tome el mango de

ajuste de altura y muévala hacia la parte posterior de la

podadora.
 Para bajar la altura de la cuchilla, tome el mango de ajuste

de altura y muévala hacia la parte delantera de la podadora.
 Vuelva a colocar la llave de arranque y a conectar el

enchufe de conexión rápida de la batería cuando esté listo

para cortar el césped.

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familarización con este tipo de producto
lo vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.

8 — Español

ADVERTENCIA:

Siempre utilice protección para los ojos con escudos
laterales que cumplan con ANSI Z87.1. La inobservancia
de esta advertencia puede causar el lanzamiento de objetos
a los ojos, y por consecuencia posibles lesiones serias.

FUNCIONAMIENTO

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado
por el fabricante de este producto. El empleo de
aditamentos o accesorios no recomendados puede
causar lesiones serias.

ADVERTENCIA:

Siempre inspeccione la podadora para ver si faltan
partes o están dañadas, y las cuchillas para ver si hay un
desgaste excesivo, o está despareja o dañada. Usar este
producto con falta o está dañada alguna pieza podría
tener como resultado herida personal grave.

ADVERTENCIA:

Desconecte siempre la batería y retire la llave de arranque
de la herramienta. de la herramienta cuando esté
ensamblando partes, realizando ajustes, limpiando o
cuando ésta no esté en uso. Si sigue estas instrucciones
evitará un arranque accidental que podría provocar
lesiones personales graves.

AVISO:

Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como tornillos,
tuercas, pernos, tapas, etc. Apriete firmemente todos los
sujetadores y las tapas y no accione este producto hasta que
todas las partes faltantes o dañadas sean reemplazadas.
Póngase en contacto con el servicio al cliente o con un
centro de servicio autorizado para obtener ayuda.

USOS

Esta herramienta puede emplearse para el fin señalado abajo:

 Podar el pasto

ADVERTENCIA:

Excepto para usar la función de autopropulsión para
reubicar la podadora en el sitio de podado, desconecte
siempre la batería y retire la llave de arranque de la
herramienta. al transportar o mover la podadora para
evitar el arranque incidental, que podría causar daños
severos e, incluso, la muerte.

CONEXIÓN DE LAS BATERÍAS DE 80 V

Vea la figura 10.

La batería de la podadora viene desconectada de fábrica.

Para conectarlas:

 Levante la tapa para tener acceso al compartimiento de

abajo.

9 — Español

 Quite la llave de arranque.
 Instale los enchufes de conexión rápida de la batería.

Esta clavija conecta la batería a la podadora.

NOTA: Asegúrese de que cada pestillo de la batería esté

bloqueado para asegurar las baterías.
 Baje la tapa de la batería.

NOTA: Asegúrese de que la tapa del compartimiento de

la batería esté bien cerrada.

PUERTOS DE BATERÍAS DOBLES

Vea las figuras 9 y 10.

La podadora viene con dos puertos de batería que permiten
al usuario cambiar fácilmente las baterías durante una sesión
de corte.

 Levante la tapa de la batería.
 Retire la llave y gírela 180°.
 Vuelva a insertar la llave.
 La flecha de la llave señala la batería en uso.

ENCENDIDO Y APAGADO DE LA PODADORA

Vea las figuras 11 a 13.

NOTA: La podadora no arrancará sin la llave de arranque
colocada, la batería en la unidad y el enchufe de conexión
rápida conectado.

 Abra el conjunto del mango levantando la palanca de la

barra transversal del mango.

NOTA: La podadora no arrancará si el conjunto del mango

no está en posición operativa.
 Abra la tapa de las baterías.
 Inserte la llave de arranque en la ranura dentro del

compartimiento de la batería.
 Cierre la tapa de las baterías y asegúrese de que esté

bien sujeto.
 Active el asa y presione el botón de arranque para

encender el motor y las cuchillas.
 Para detener la podadora, suelte de el asa.

NOTA: Las cuchillas también se encender si se se presiona

primero el botón de arranque y luego se tira de la asa

hacia el mango.

FUNCIÓN AUTOPROPULSADO

Vea la figura 12.

ADVERTENCIA:

Nunca active las cuchillas al transportar la podadora de
un lugar a otro. Solo active las cuchillas presionando
el botón de inicio cuando esté listo para podar. El
incumplimiento de estas instrucciones podría causar
lesiones personales de gravedad.

FUNCIONAMIENTO

La paleta de autopropulsión se puede ajustar en siete
posiciones diferentes, lo que permite un ángulo de uso
más cómodo.

 Para realizar un ajuste, deslice el botón hacia atrás como

se muestra.

 Ajuste la paleta hacia arriba o hacia abajo hasta encontrar

la posición más cómoda.

 Suelte el botón y mueva la paleta hacia arriba y hacia

abajo ligeramente para asegurarse de que quede
bloqueada en su posición.

 Una vez ajustada la paleta, la función de autopropulsión

se activa empujando la paleta de autopropulsión hacia
abajo.

 Una vez que ponga en marcha la podadora, la función

de autopropulsión se activa empujando la paleta de
autopropulsión hacia abajo juntándola con el mango.

 Para desactivar la función de autopropulsión, suelte la

paleta autopropulsadas.

 Presione la paleta ubicada en la parte posterior de los

controles superiores para aumentar la velocidad.

 Ajuste el selector de velocidad máxima y presione la

paleta de autopropulsión ubicada en la parte posterior
de los controles superiores para aumentar la velocidad.

NOTA: Las palancas autopropulsadas pueden usarse
sin activar las cuchillas para mover la podadora de un
lugar a otro. Debe tirar del asa y luego de una o ambas
palancas autopropulsadas para mover la podadora sin
activar la hoja.

SELECTOR DE VELOCIDAD MÁXIMA

Vea la figura 12.

ADVERTENCIA:

Siempre ajuste la selector de velocidad antes de activar
la cuchilla. Si ajusta la selector de velocidad mientras
poda, podría perder el control y causar lesiones serias
mientras la cuchilla funciona.

ADVERTENCIA:

Al usar la función de autopropulsión, asegúrese de que la
selector de velocidad esté configurado en una velocidad
que pueda seguir de manera cómoda al caminar con
la podadora. Si coloca la selector de velocidad en una
velocidad muy rápida, es posible que pierda el control de la
podadora. Libere la paleta de autopropulsión si no puede
seguir la podadora y ajuste la selector de velocidad según
sea necesario. El incumplimiento de estas instrucciones
podría causar lesiones personales de gravedad.

Mientras usa la función de autopropulsión, la velocidad
máxima de la podadora de césped se puede configurar
usando el interruptor selector de velocidad.

 Deslice el interruptor de la parte superior del mango hacia

la izquierda para disminuir la velocidad máxima y hacia

la derecha para aumentar la velocidad máxima.
 La paleta de autopropulsión le permite controlar la

velocidad de avance entre 0 y la velocidad máxima

seleccionada.

INDICADOR DE REEMPLAZO DE CUCHILLAS

Vea la figura 12.

La luz indicadora de verificación de cuchillas se enciende
en rojo después de una cierta cantidad de horas/usos, lo
que indica que es hora de cambiar las cuchillas. Consulte

Reemplazo de las cuchillas de corte en Mantenimiento.
Restablecimiento:

 Vuelva a colocar la llave de arranque y a conectar el

enchufe de conexión rápida de la batería
 Presione y suelte el botón de inicio cinco veces en diez

segundos para reiniciar.

SUGERENCIAS PARA EL PODADO

ADVERTENCIA:

No pode en césped mojado, ya que puede caer al suelo
y tener lesiones personales graves.

NOTA: Cargue completamente la batería antes de cada uso
para lograr un rendimiento óptimo.

 Asegúrese de que el pasto no tenga piedras, nueces de

arbol, palos, alambres ni otros objetos que puedan dañar

las cuchillas o el motor de la podadora de pasto. No corte

sobre estacas que indican los límites de la propiedad o

sobre otros postes metálicos. Dichos objetos podrían

ser dañar la lame o lanzados accidentalmente por la

podadora en cualquier dirección y provocar lesiones

serias al operador y a otras personas.
 Para tener un pasto saludable, siempre corte un tercio o

menos de la longitud total de la hierba.
 Al cortar hierba frondosa, reduzca la velocidad mientras

camina para poder obtener un corte más eficaz y una

descarga adecuada de los recortes.
 No corte la hierba cuando esté mojada. Se pegará a la

parte inferior del piso e impedirá evita el embolsado o la

trituración adecuada del césped cortado.
 La hierba nueva o gruesa puede requerir un corte más

bajo o una mayor altura de corte.
 Limpie la parte inferior del piso de la podadora después

de cada uso para eliminar recortes de hierba, hojas,

suciedad y otros desechos acumulados.
 NOTA: Siempre detenga la podadora, permita que las

hojas se detengan completamente, retire la llave de

arranque y extraiga el paquetes de baterías del puerto

de la batería antes de limpiar debajo de la podadora.

10 — Español

FUNCIONAMIENTO

MANEJO EN PENDIENTES

Vea la figura 14.

ADVERTENCIA:

Las pendientes son una de las causas principales
de accidentes por resbalones y caídas que pueden
provocar lesiones graves. El manejo en pendientes
requiere precaución extra. Si se siente inseguro en una
pendiente, no la pode. Para su seguridad, no intente
podar pendientes de más de 15 grados y en pendientes,
avance transversalmente y no hacia arriba ni hacia abajo.

 Pode atravesando las pendientes; no hacia arriba ni hacia

abajo. Tenga mucha precaución al cambiar de dirección
en una pendiente.

 Tenga cuidado con los pozos, surcos, piedras, objetos

ocultos o montículos que puedan provocar que se resbale
o tropiece. La hierba alta puede ocultar obstáculos. Retire
todos los objetos como piedras, ramas de árboles, etc., que
puedan provocar tropezones o ser lanzados por las cuchillas.

 Siempre asegúrese de su postura. Un resbalón y caída

puede provocar lesiones serias. Si siente que está
perdiendo el equilibrio, suelte el palanca de control de la
hoja superior inmediatamente.

 No pode el pasto cerca de precipicios, zanjas o terraplenes;

podría perder la firmeza de la postura o el equilibrio.

OPCIONES DE CUCHILLA/CORTE Y TIEMPO
DE FUNCIONAMIENTO DE LA BATERÍA

La podadora ofrece dos opciones de corte: cuchilla
combinada y doble cuchilla combinada con corte transversal.
La opción de cuchilla/corte utilizada afectará la duración
de la batería. La cuchilla combinada proporcionará mayor
duración.

VACIADO DEL RECEPTOR DE HIERBA

Vea la figura 15.

 Detenga la podadora, y espere a que las cuchillas se

detengan por completo.
 Abra la tapa de las baterías.
 Retire la llave de arranque y desconecte el enchufe de

conexión rápida de la batería.
 Levante la compuerta de descarga trasera.

 Levante el receptor de césped del mango para retirarlo

de la podadora.
 Vacíe los recortes de hierba.
 Reinstale el receptor de césped como se indicó

anteriormente en este manual.
 Suelte la compuerta de descarga trasera.
 Vuelva a colocar la llave de arranque y a conectar el

enchufe de conexión rápida de la batería.

MANTENIMIENTO

ADVERTENCIA:

Antes de realizar tareas de mantenimiento o limpiar la
podadora, asegúrese de que las hojas de la podadora
se detengan por completo, retire la llave de arranque y
desconecte la batería para evitar el arranque accidental
y posibles lesiones personales.

ADVERTENCIA:

Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma ANSI
Z87.1. Si no cumple esta advertencia, los objetos que
salen despedidos pueden producirle lesiones serias en
los ojos.

ADVERTENCIA:

Al reparar la unidad, solo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes puede causar
un peligro o dañar el producto.

ADVERTENCIA:

Nunca use una manguera, agua ni otros líquidos
para limpiar o enjuagar la podadora. Los líquidos

corrosivos, el agua, los fertilizantes y los productos
químicos utilizados con las podadoras pueden ingresar
a la unidad o al compartimiento de la batería y dañar
los componentes eléctricos o el paquete de la batería,
lo que podría resultar en un corto circuito, mayor riesgo
de incendio y lesiones personales graves. Retire la
acumulación de pasto y hojas alrededor de la carcasa de
la podadora o debajo de la plataforma de la podadora.
Limpie la podadora con un trapo seco de manera
ocasional.

11 — Español

MANTENIMIENTO

AVISO:

Inspeccione periódicamente todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o con un centro de servicio autorizado para
obtener ayuda.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Las sustancias químicas pueden dañar, debilitar o
destruir el plástico, lo cual a su vez puede producir
lesiones corporales serias.

LUBRICACIÓN

Todos los cojinetes de este producto están lubricados con
suficiente cantidad de aceite de alta calidad para toda la vida
útil de la unidad en condiciones normales de funcionamiento.
Por lo tanto, no se necesita lubricación adicional de los
cojinetes.

ADVERTENCIA:

Siempre protéjase las manos usando guantes gruesos
y/o envolviendo los bordes de corte de las cuchillas con
paños y otro material al realizar el mantenimiento de las
cuchillas. Contacto con la hoja podría causar lesiones
serias.

REEMPLAZO DE LAS CUCHILLAS

Vea las figuras 15 y 16.

NOTA: Utilice únicamente piezas de repuesto autorizadas.

 Apague el motor retire la llave de arranque y desconecte

el enchufe de conexión rápida de la batería. Permita que

las cuchillsa se detenga por completo.
 Extraiga el paquetes de baterías del puerto de la batería.
 Gire la podadora sobre su costado.
 Introduzca a presión un bloque de madera entre las

cuchillas y el piso de la podadora para evitar que las

cuchillas gire.

 Afloje la tuerca de las cuchillas al girarlo a la izquierda

(como se observa en la base de la podadora) usando
una llave de tuercas o de boca tubular de 15 mm (no se
suministra).

 Retire la tuerca de la cuchilla, el separador, el aislante de

cuchilla y las cuchillas. No quite el buje ni el adaptador.

 Inspeccione las cuchillas y reemplace una o ambas según

sea necesario.

ADVERTENCIA:

Si lo hace, vuelva a colocarlos antes de colocar las
cuchillas en el eje. Si no los coloca, la cuchilla podría
salirse o perder estabilidad, ya que no quedará bien
ajustada, lo que podría causar lesiones personales
graves.

 Coloque la nueva cuchilla en el eje contra los pernos

de la cuchilla del buje. Asegúrese de que la cuchilla
quede bien colocada con el eje en dirección al orificio
de la cuchilla del centro y de que los dos pernos de la
cuchilla del buje queden insertados en sus respectivos
orificios en la cuchilla. Asegúrese de que esté instalada
con los extremos curvos orientados hacia arriba, donde
está el piso de la podadora, y no hacia abajo, donde
está el suelo. Si está asentada correctamente, la cuchilla
permanecerá plana.

 Vuelva a colocar el aislante de cuchilla y el separador;

luego, enrosque la tuerca de la cuchilla en el eje y apriétela
con los dedos.

NOTA: Asegúrese de volver a colocar todas las piezas
en el orden exacto en que fueron retiradas.

 Apriete la tuerca de la cuchilla derecha usando una

llave dinamométrica (no suministrada) para asegurar
que el perno esté apretado correctamente. La fuerza de
torsión recomendada para la tuerca de la cuchilla es de
325 a 400 lb-pulg.

 Repita el proceso con la segunda cuchilla, si es necesario.

ADVERTENCIA:

Asegúrese de que las hojas esté correctamente asentada
y que la tuerca de las hojas esté ajustada según las
especificaciones de par de torsión anteriores. Si no
conecta las hojas correctamente, puede aflojarse y
generar posibles lesiones personales graves.

12 — Español

MANTENIMIENTO

GUARDADO DE LA PODADORA

Vea las figuras 17 y 18.

ADVERTENCIA:

Quite el paquete de baterías del puerto de la batería,
además de la llave de arranque, y guarde la unidad en
interiores, en un lugar seguro y seco, fuera del alcance de
los niños, para evitar el uso no autorizado de la podadora
de césped y posibles lesiones personales.

 Antes de guardar, limpie el polvo o los residuos del área

de la batería.
 Levante la podadora para colocarla en posición de

almacenamiento vertical y limpie los recortes de hierba

que se acumularon en la parte inferior del piso de la

podadora.
 Limpie la podadora con un paño seco.
 Verifique el apriete de todos los pernos, tuercas, perillas,

tornillos, sujetadores, etcétera.
 Inspeccione las piezas móviles para ver si hay daños,

rupturas y desgaste. Haga que reparen todas las piezas

dañadas o faltantes. Verifique que las cuchillas no esté
dañada o desgastada excesivamente en forma irregular
y reemplácela si existen estas condiciones.

 Guarde la podadora en el interior, en un lugar limpio y

seco, lejos del alcance de los niños.

• Para almacenar la podadora en posición horizontal, baje
el conjunto del mango. Evite doblar o atrapar cables.

• Para almacenar la podadora en posición vertical, quite
la bolsa para césped, luego baje el conjunto del mango.
Evite doblar o atrapar cables. Levante la podadora 90º
para apoyarla sobre el soporte trasero.

AVISO:

No permita que se enreden el cable del arrancador
pellizque al bajar de los mangos.

 No la guarde cerca de materiales corrosivos como

fertilizantes o sal gema.

13 — Español

CORRECCIÓN DE PROBLEMAS

SI CON ESTAS SOLUCIONES NO SE RESUELVE EL PROBLEMA, COMUNÍQUESE CON EL CONCESIONARIO DE
SERVICIO AUTORIZADO DE SU PREFERENCIA.

PROBLEMA CAUSA POSIBLE SOLUCIÓN

El mango no está en posición. Los pasadores de ajuste del mango no

están en su lugar.

La podadora no enciende. La batería es baja en la carga.

La clavija de conexión rápida no está
conectada a la batería.

La llave del arranque no está instalada.
El conjunto del mango no está en la

posición de funcionamiento.

Tire hacia arriba la palanca de ajuste del
mango, suéltela y asegúrese de que los
pasadores de ajuste del mango encajen
en su lugar.

Cargue la batería.
Conecte la clavija de conexión rápida

de la batería.
Instale la llave del arranque.
Levante el mango a la posición operativa.

La podadora corta la hierba en forma
despareja.

La podadora no tritura el pasto
correctamente.

Es difícil empujar la podadora. La hierba está alta, la parte posterior del

La podadora no recolecta correctamente. La altura de corte es muy baja.

La podadora vibra a mayor velocidad. La cuchilla está desequilibrada, gastada

Motor se detiene mientras corta el césped. La altura de corte es muy baja. Levante la altura de corte.

La hierba es dura o la altura de corte no
está ajustada correctamente.

Hay recortes de hierba mojada pegados
en la parte inferior del piso.

alojamiento de la podadora y la cuchilla
se arrastran por hierba frondosa, o la
altura de corte es demasiado baja.

El césped bloquea el vertedor trasero
de la podadora.

excesivamente o en forma irregular.
El eje del motor está doblado.

Ajuster la altura de corte.

Espere hasta que la hierba se seque
antes de podar.

Levante la altura de corte.

Levante la altura de corte.
Apague el motor, desconecte la llave

del arranque y desconecte el enchufe
de conexión rápida de la batería. Retire
la bolsa del receptor de hierba y elimine
la obstrucción.

Reemplace la cuchilla.

Apague el motor, desconecte la llave
del arranque y paquetes de baterías.
Inspeccione la unidad para ver si están
dañadas. Lleve la unidad a un centro de
servicio autorizado para que la reparen
antes de volver a encenderla.

Este producto tiene una garantía limitada de cinco años para fines personales,

familiares o domésticos (90 días para usos trabajo o comercial).

Para obtener detalles sobre la garantía, diríjase a www.ryobitools.com

o llame sin cargo al 1-800-525-2579.

14 — Español

OPERATOR’S MANUAL

MANUEL D’UTILISATION / MANUAL DEL OPERADOR

80V 30 in. LAWN MOWER

TONDEUSE DE 80 V DE 76,2 cm (30 po)
PODADORA DE 80 V DE 76,2 cm (30 pulg.)

RYPM8001

• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and

serial numbers from the product data plate.

ITEM NO.* __________________________________MANUFACTURING NO. _____________________________________________
SERIAL NO._______________________________________________________

* Model/item number on product may have additional letters at the end. These letters designate manufacturing information and should be provided

when calling for service.

HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-525-2579. Replacement parts can also be obtained at one of our service centers.

HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-525-2579.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at

1-800-525-2579.

RYOBI is a registered trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.

NUMÉRO D’ARTICLE* ________________________NUMÉRO DE FABRICATION ________________________________________
NUMÉRO DE SÉRIE _______________________________________________

* Le numéro de modèle/article sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent les informations du fabricant

et doivent être fournies lors d’un appel de demande de service.

COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le
site www.ryobitools.com ou par téléphone au 1-800-525-2579. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.

COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-525-2579.

COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-525-2579.

RYOBI est une marque déposée de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.

NÚMERO DE ARTÍCULO* _______________ NÚMERO DE FABRICACIÓN _____________________________________________
NÚMERO DE SERIE _______________________________________________

* El número de modelo/artículo que figura en el producto podría tener letras adicionales al final. Estas designan información de fabricación y

deben suministrarse cuando llame para obtener asistencia o servicio.

CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en
la dirección www.ryobitools.com o llamando al 1-800-525-2579. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.

CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-525-2579.

CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-525-2579.

RYOBI es una marca registrada de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

TTI OUTDOOR POWER EQUIPMENT, INC.

P.O. Box 1288, Anderson, SC 29622, USA

999000149
5-10-23 (REV:01)

1-800-525-2579 • www.ryobitools.com
