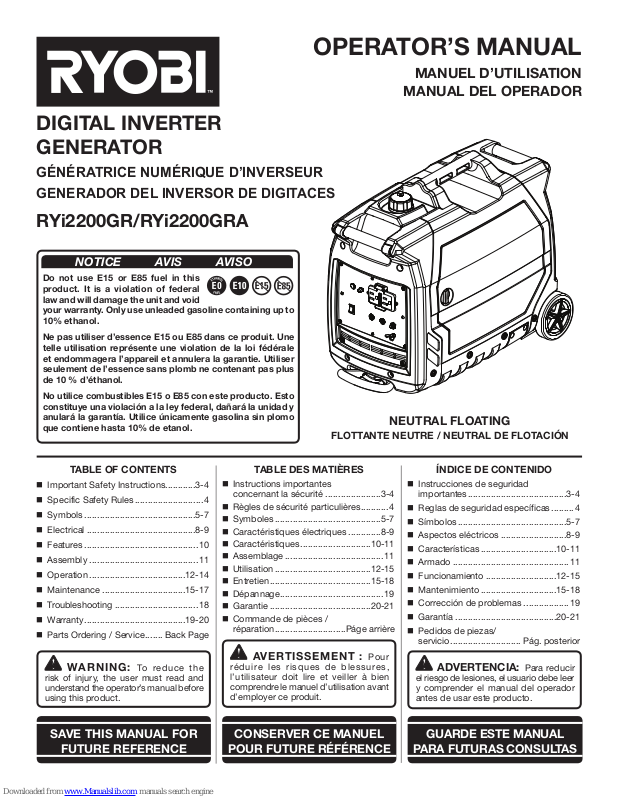

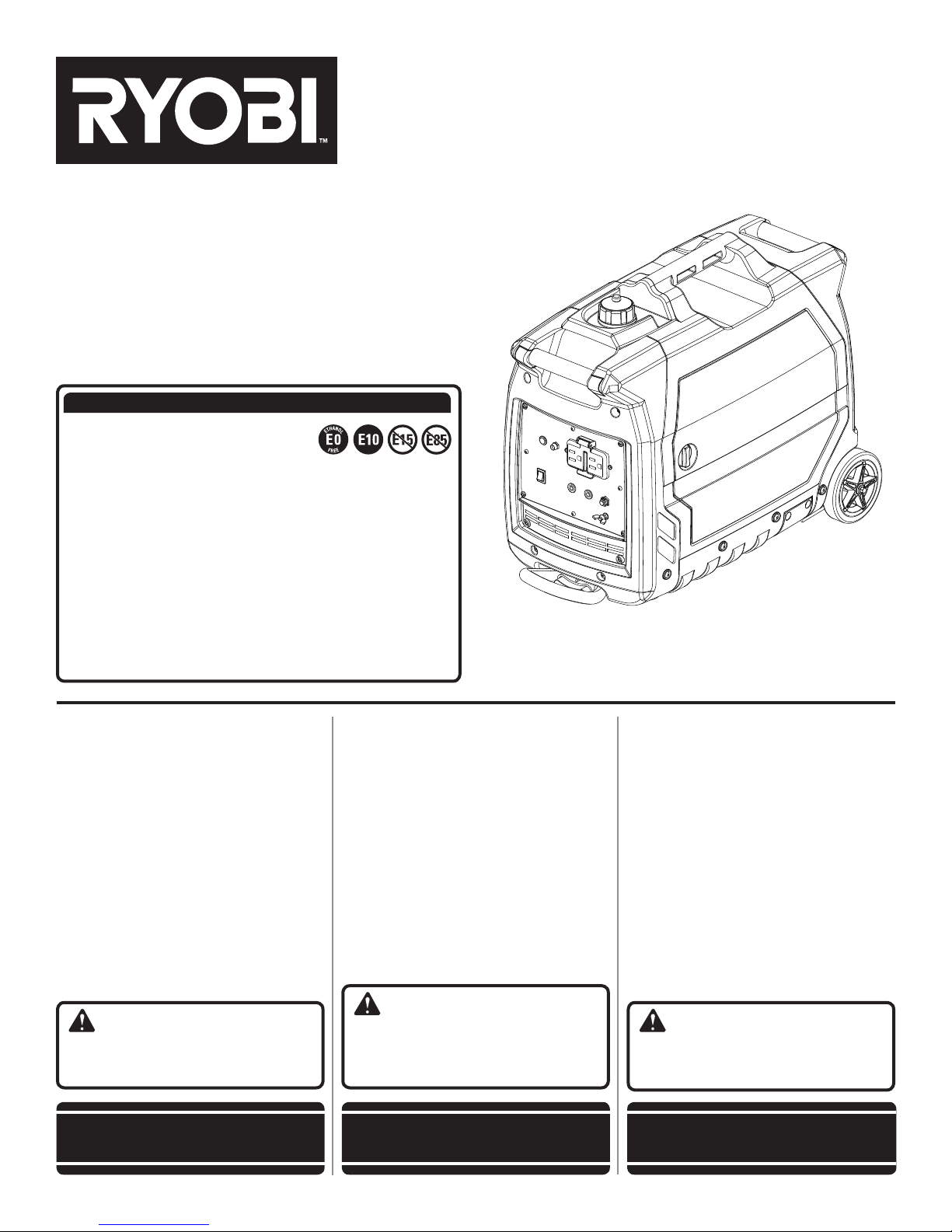

Ryobi RYi2200GR, RYi2200GRA Operator's Manual

OPERATOR’S MANUAL

DIGITAL INVERTER
GENERATOR

GÉNÉRATRICE NUMÉRIQUE D’INVERSEUR
GENERADOR DEL INVERSOR DE DIGITACES

RYi2200GR/RYi2200GRA

NOTICE AVIS AVISO

Do not use E15 or E85 fuel in this
product. It is a violation of federal
law and will damage the unit and void
your warranty. Only use unleaded gasoline containing up to
10% ethanol.

Ne pas utiliser d’essence E15 ou E85 dans ce produit. Une
telle utilisation représente une violation de la loi fédérale
et endommagera l’appareil et annulera la garantie. Utiliser
seulement de l’essence sans plomb ne contenant pas plus
de 10 % d’éthanol.

No utilice combustibles E15 o E85 con este producto. Esto
constituye una violación a la ley federal, dañará la unidad y
anulará la garantía. Utilice únicamente gasolina sin plomo
que contiene hasta 10% de etanol.

MANUEL D’UTILISATION

MANUAL DEL OPERADOR

NEUTRAL FLOATING

FLOTTANTE NEUTRE / NEUTRAL DE FLOTACIÓN

TABLE OF CONTENTS

 Important Safety Instructions ............3-4

 Specific Safety Rules ...........................4

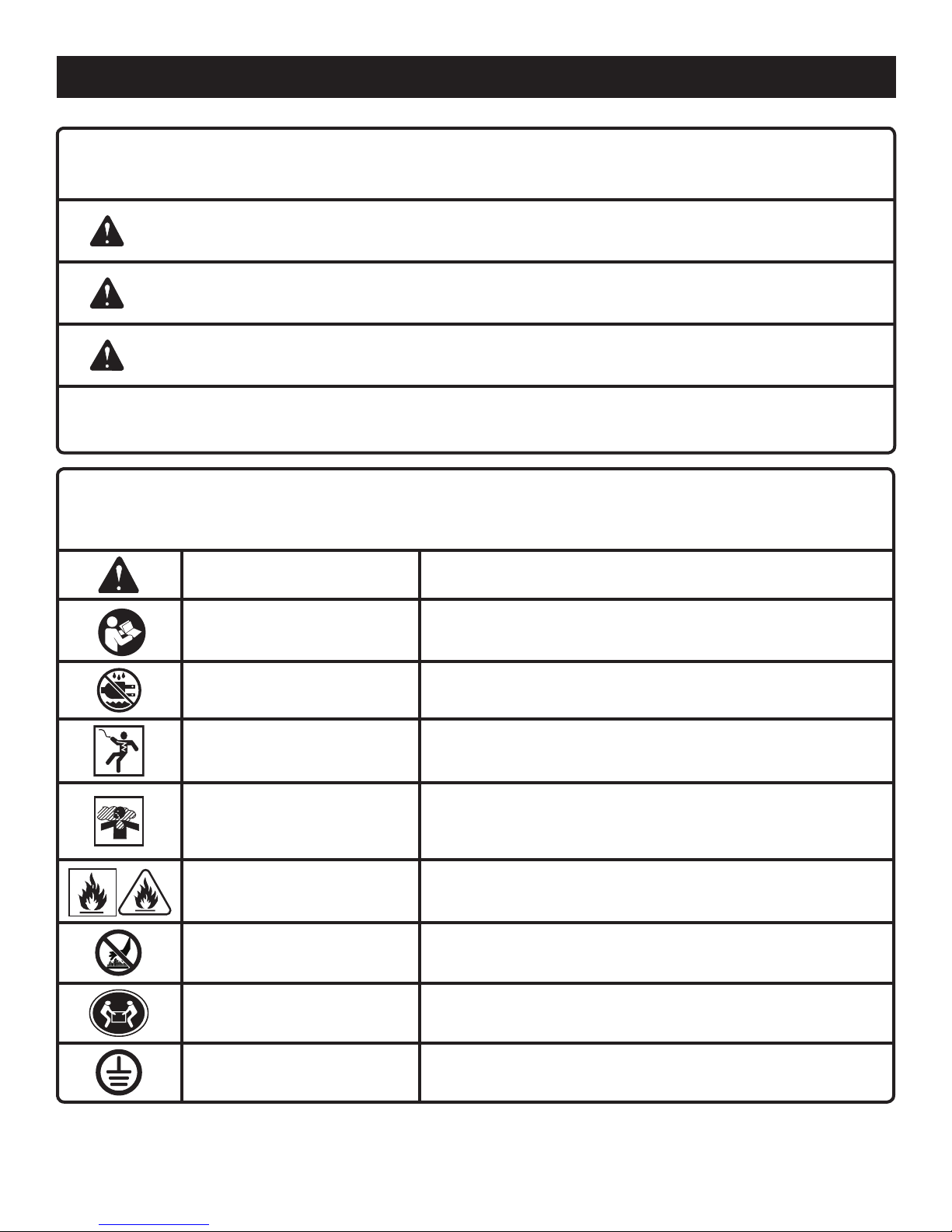

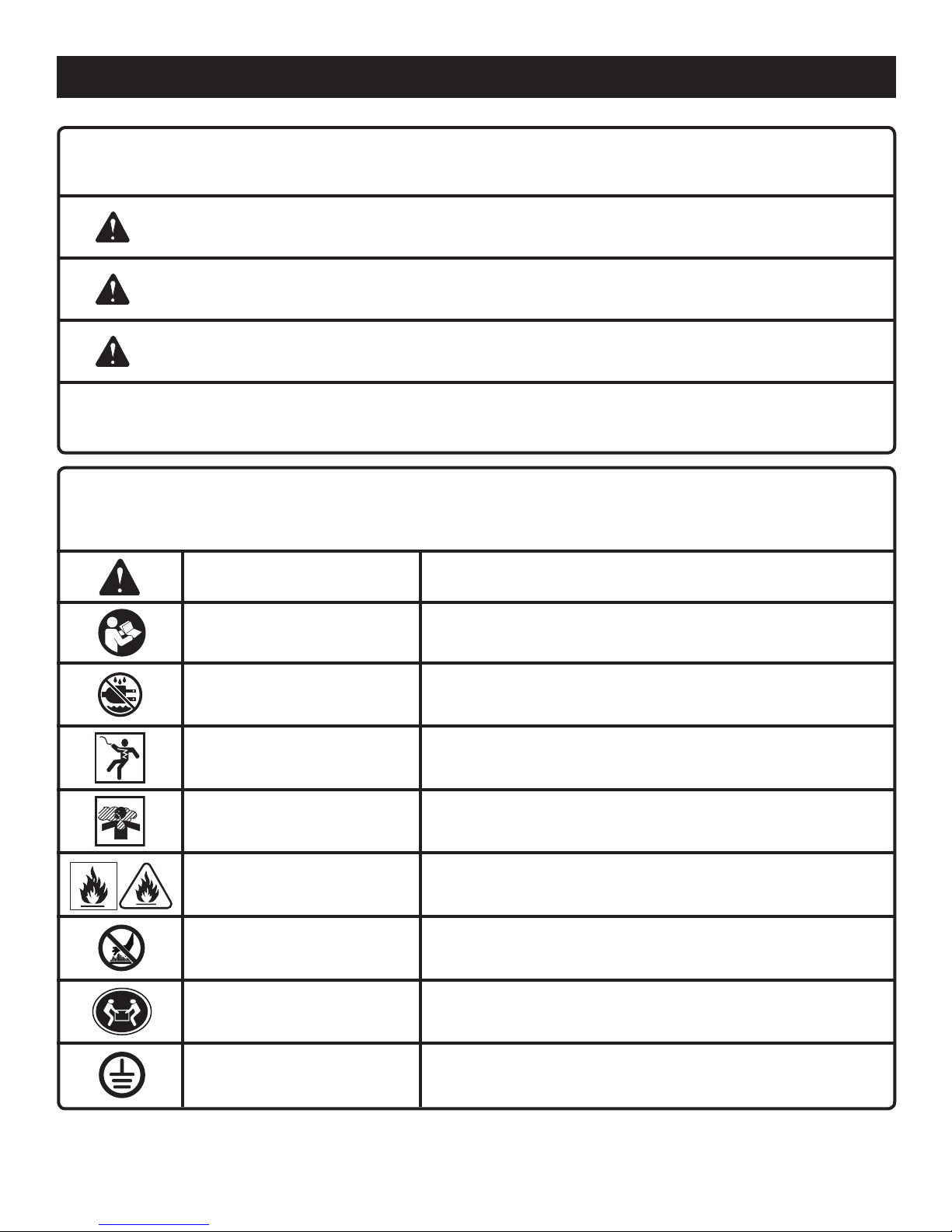

 Symbols ............................................5-7

 Electrical ...........................................8-9

 Features .............................................10

 Assembly ...........................................11

 Operation ......................................12-14

 Maintenance .................................15-17

 Troubleshooting .................................18

 Warranty ........................................19-20

 Parts Ordering / Service ....... Back Page

WARNING: To reduce the

risk of injury, the user must read and
understand the operator’s manual before
using this product.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

TABLE DES MATIÈRES

 Instructions importantes

concernant la sécurité ......................3-4

 Règles de sécurité particulières ........... 4

 Symboles ..........................................5-7

 Caractéristiques électriques .............8-9

 Caractéristiques ............................10-11

 Assemblage .......................................11

 Utilisation ......................................12-15

 Entretien ........................................15-18

 Dépannage ......................................... 19

 Garantie ........................................20-21

 Commande de pièces /

réparation ............................Páge arrière

AVERTISSEMENT : Pour

réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

ÍNDICE DE CONTENIDO

 Instrucciones de seguridad

importantes .......................................3-4

 Reglas de seguridad específicas .........4

 Símbolos ...........................................5-7

 Aspectos eléctricos ..........................8-9

 Características ..............................10-11

 Armado ..............................................11

 Funcionamiento ............................12-15

 Mantenimiento ..............................15-18

 Corrección de problemas ..................19

 Garantía ........................................20-21

 Pedidos de piezas/

servicio ............................ Pág. posterior

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

See this fold-out section for all of the figures

referenced in the operator’s manual.

Consulter l’encart à volets afin d’examiner toutes les

figures mentionnées dans le manuel d’utilisation.

Consulte esta sección desplegable para ver todas

las figuras a las que se hace referencia

en el manual del operador.

ii

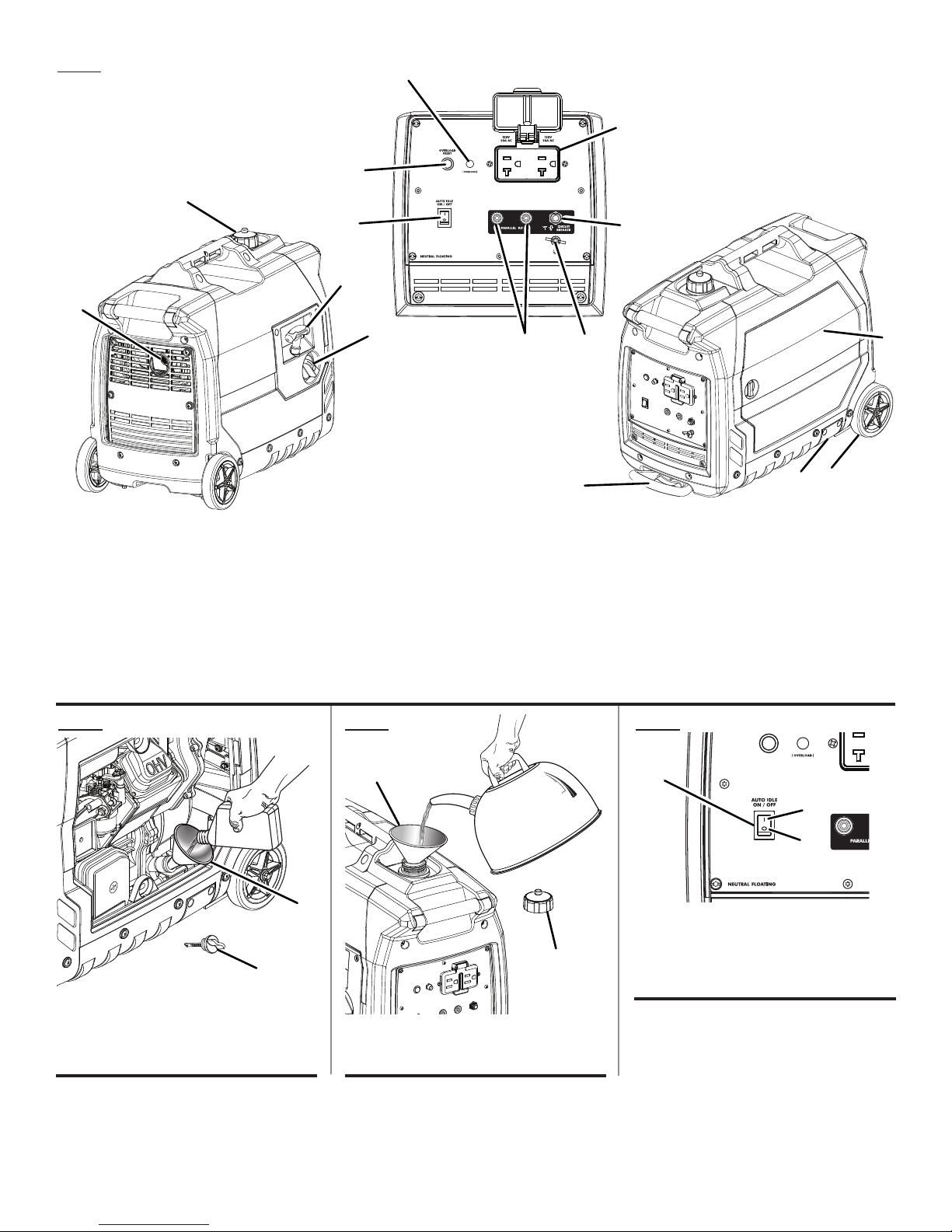

Fig. 1

O

J

F

B

A

A - Muffler with spark arrestor screen (silencieux

avec écran pare-étincelles, silenciador con
pantalla parachispas)

B - Vented fuel cap (bouchon de carburant

exhalé, tapa del combustible ventilación)

C - Starter grip and rope (poignée du lanceur et

corde, mango del arrancador y cuerda)

D - Easy Start dial (démarrage facile cadran,

arranque fácil selector)

E - Auto idle switch (mode de marche au ralenti

automatique, ralentí automático)

E

C

D

I

H

K

F - Overload reset button (bouton de réarmement

manuel, botón de reajuste manual)

G - 20 amp AC circuit breaker (20 A disjoncteur

de c.a. alternatif; 20 A disyuntor de circuito de
c.a.)

H - Ground terminal (borne de terre, terminal de

conexión a tierra)

I - Parallel kit terminal (ensemble pour borne

negative en parallèle, terminal negativo de
juego paralelor)

G

L

N

J - 120 volt AC 20 Amp receptacles (prises 120 V

c.a. 20 A, 120 V de ca 20 A receptáculos)

K - Retractable handle (poignée rétractable,

mango retráctil)
L - Wheel (roue, rueda)
M- Engine cover (couverture de moteur,

cobertura de motor)
N - Oil drain cover (couvercle de vidange d’huile,

cubierta de drenaje de aceite)
O - Overload indicator (indicateur de surcharge,

indicador de sobrecarga)

M

A

B

A - Funnel (entonnoir, embudo)
B - Oil cap/dipstick (bouchon / jauge d’huile,

tapa de relleno de aceite/varilla medidora de
aceite)

A

B

A - Funnel (entonnoir, embudo)
B - Fuel cap (bouchon du réservoir bouchon du

réservoir, tapa del tanque de combustible)

Fig. 4Fig. 2 Fig. 3

A

B

C

A - Auto idle switch (mode de marche au

ralenti automatique, interruptor de ralentí

automático)
B - On (marche, encendido)
C - Off (arrêt, apagado)

iii

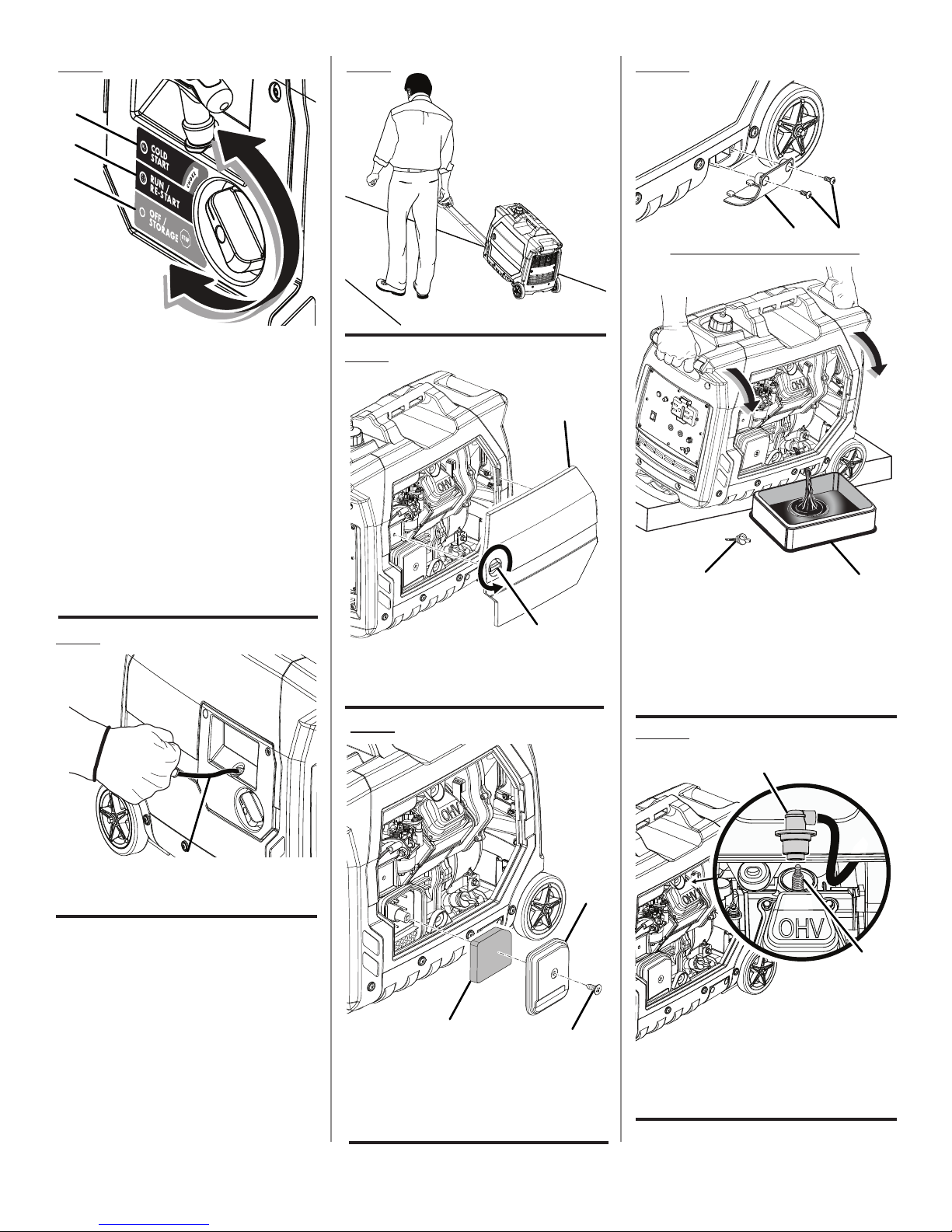

Fig. 5

A

B

C

Fig. 7

Fig. 10

B A

A - Easy Start dial in COLD START (CHOKE)

position [démarrage facile cadran en position
COLD START, CHOKE (DÉMARRER À FROID,
VOLET DE DÉPART), arranque fácil selector
en la posición COLD START (CHOKE)
(ARRANQUE EN FRÍO CEBADOR)]

B - Easy Start dial in RUN/RE-START position

[démarrage facile cadran en position RUN/
RE-START (DÉMARRER/REDÉMARRER),
arranque fácil selector en la posición RUN/
RE-START (FUNCIONAMIENTO/VOLVER A
ARRANCAR)]

C - Easy Start dial in OFF/STORAGE position

[démarrage facile cadran en position OFF/
STORAGE (ARRÊT/ENTREPOSAGE),
arranque fácil selector en la posición OFF/
STORAGE (APAGADO/ALMACENAMIENTO)]

Fig. 6

Fig. 8

A

B

A - Engine cover (couverture de moteur,

cobertura de motor)

B - Knob (bouton , perilla)

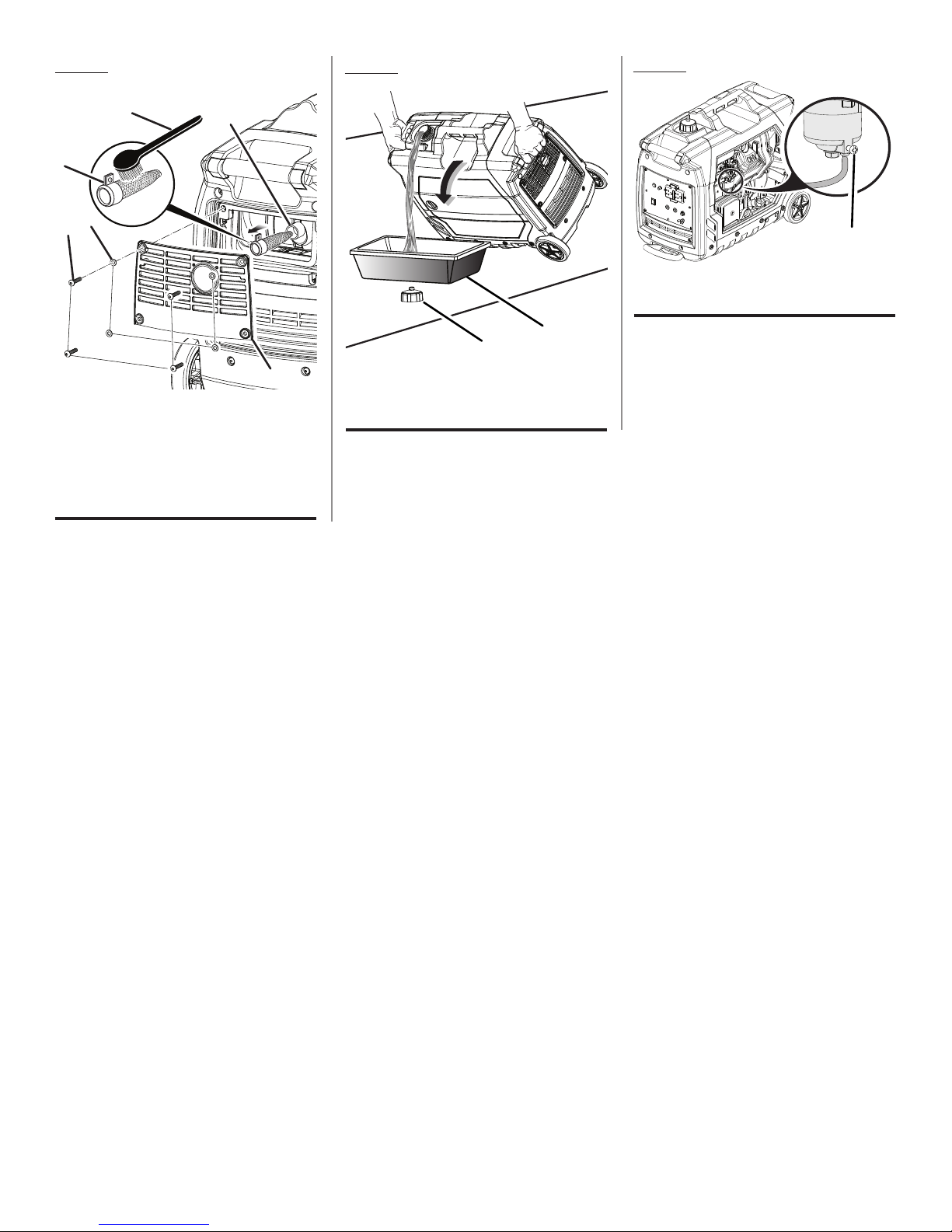

Fig. 9

C

A - Screws (vis, tornillos)
B - Oil drain cover (couvercle de vidange d’huile,

cubierta de drenaje de aceite)

C - Oil cap/dipstick (bouchon/ jauge d’huile,

tapa de relleno de aceite/varilla medidora de
aceite)

D - Container (conteneur, recipiente)

D

Fig. 11

A

A

A - Starter grip and rope (poignée du lanceur et

corde, mango del arrancador y cuerda)

B

C

A - Screw (vis, tornillo)
B - Air filter cover (couvercle du filtre à air, tapa

del filtro de aire)

C - Filter element (élément du filtre, elemento de

filtro)

A

iv

B

A - Spark plug cap (capuchon de bougie, tapa de

la bujía)

B - Spark plug (bougie, bujía)

Fig. 12

Fig. 13

Fig. 14

D

B

C

F

A

E

A - Screws (vis, tornillos)
B - Muffler outlet (recubrimiento del silenciador)
C - Spark arrestor (sortie d e silencieux, pare-

étincelles, parachispas)
D - Wire brush (balai de roue, cepillo de alambre)
E - Rear panel (panneau arrière, panel posterior)
F - Washer (rondelle, arandela)

A

A - Carburetor drain screw (vis de vidange du

carburateur, tornillo de drenaje del caburador)

B

A

A - Vented fuel cap (bouchon de carburant

exhalé, tapa del combustible ventilación)

B - Container (conteneur, recipiente)

v

To register your Ryobi product,

please visit: www.ryobitools.com

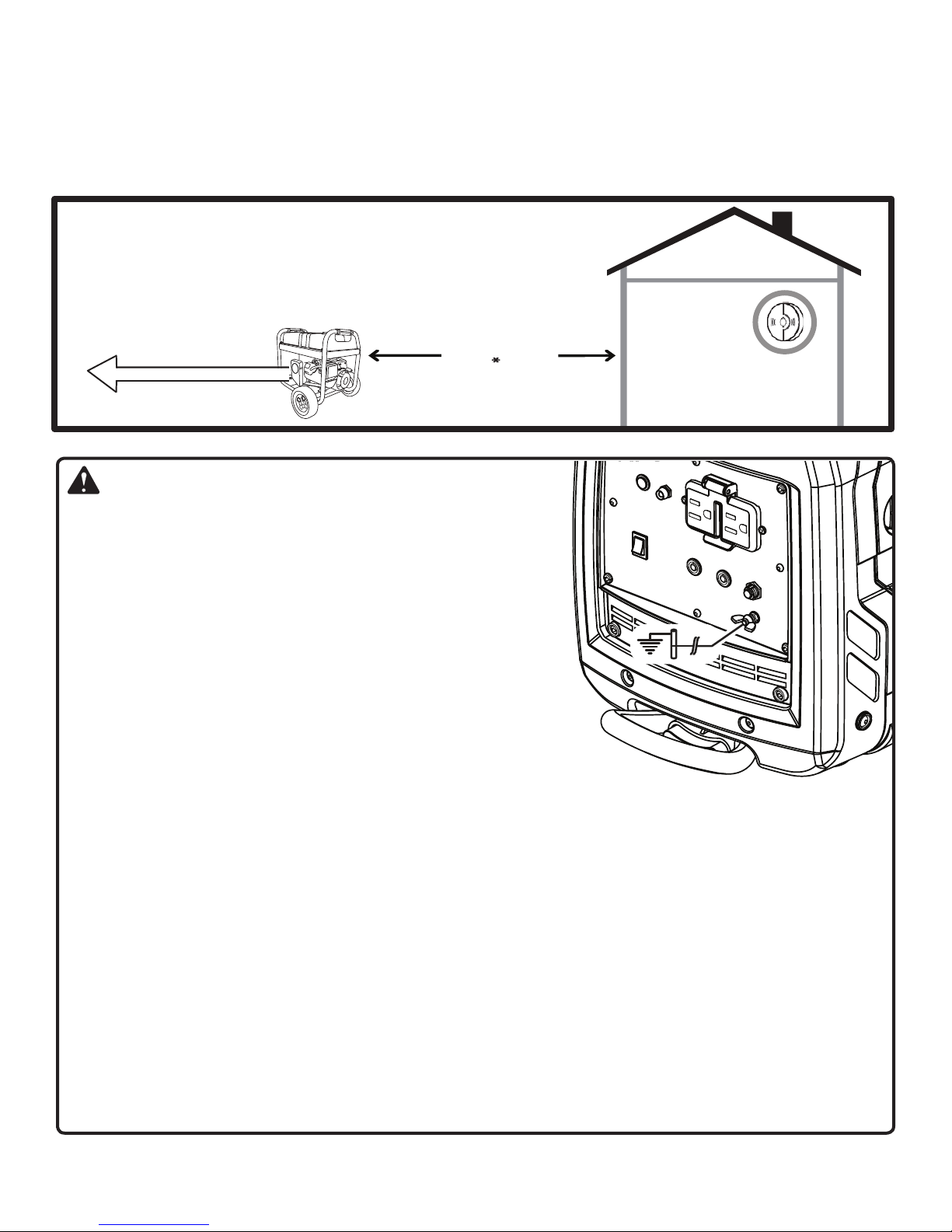

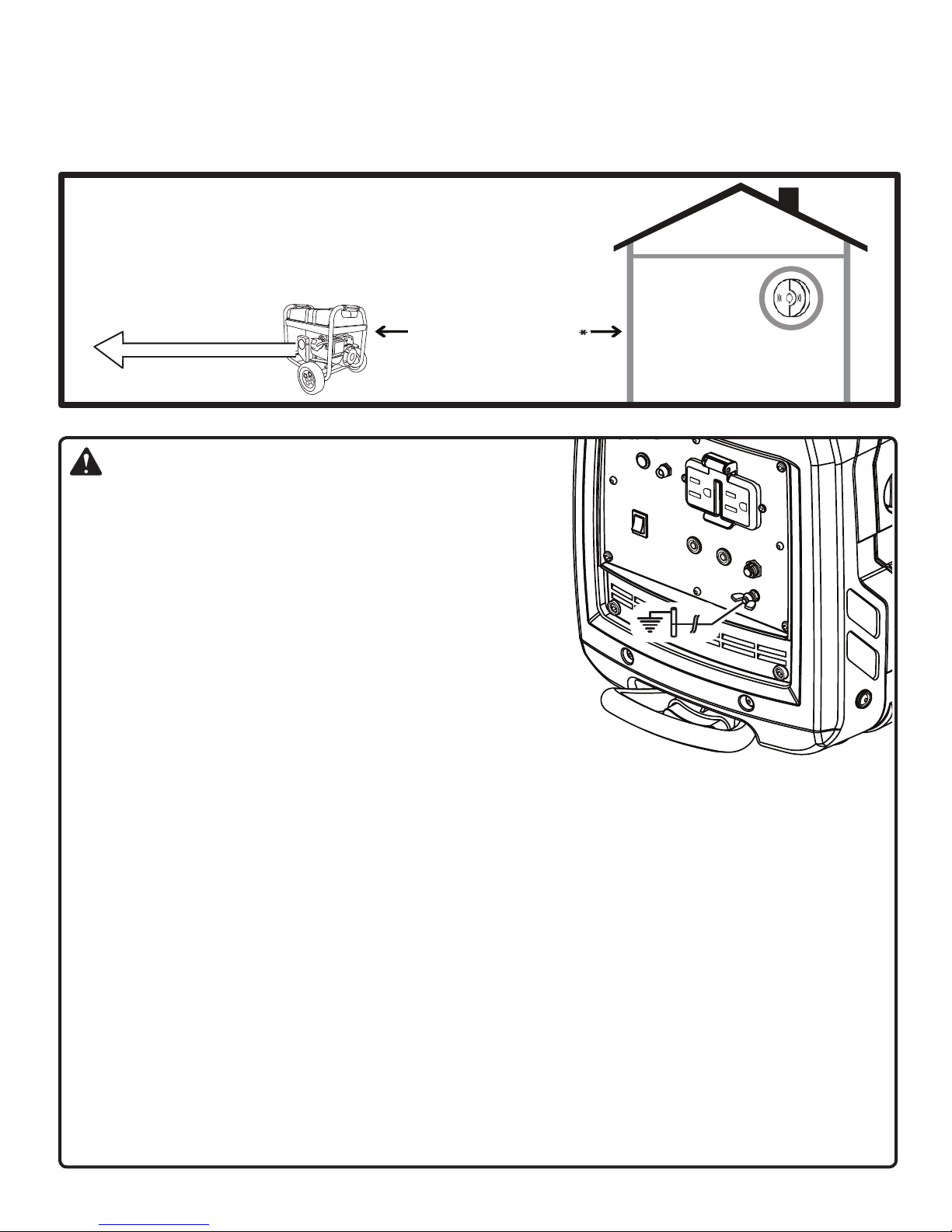

LOCATE GENERATOR AT LEAST 20 FT.* AWAY TO REDUCE THE
RISK OF CARBON MONOXIDE GETTING INSIDE THE HOME

* Minimum distance as recommended by U.S. Department of Health and Human

Services Centers for Disease Control and Prevention (www.cdc.gov/co). Your specific
home and/or wind conditions may require additional distance.

CO Detector
in Living Areas

Exhaust (CO)

Direct exhaust AWAY
from all windows, doors,
and vents.

KEEP AT LEAST

20 FT. AWAY

Only use OUTSIDE and

FAR AWAY from windows,

doors, and vents.

WARNING:

GROUNDING THE GENERATOR

If this generator will be used only with cord and plug-connected
equipment, National Electric Code does not require that the unit be
grounded. However, other methods of using the generator may re­quire grounding to reduce the risk of shock or electrocution. Consult
a qualified electrician, electrical inspector, or local agency having
jurisdiction for local codes or ordinances to find out if grounding is
needed in your situation before using the generator.

When grounding is required, the nut and ground terminal on the
frame are used to connect the generator to a suitable ground
source. The ground path should be made with #8 size wire. Con­nect the terminal of the ground wire between the lock washer and
the nut, and tighten the nut fully. Connect the other end of the wire
securely to a suitable ground source that is in contact with the soil
for a minimum distance of 8 ft.

The National Electric Code contains several practical ways in which to establish a good ground source. If a steel or
iron rod is used, it should be at least 5/8 in. diameter, and if a nonferrous rod is used, it should be at least 1/2 in. di­ameter and be listed as material for grounding. If a rock bottom is encountered before reaching a depth of 8 ft., drive
the ground rod in at an angle of up to 45°. If the rock bottom is again encountered, the rod can be buried in a trench
that is at least 30 in. deep. In all cases, the upper end of the grounding rod should either be flush with (or below) the
ground or must be otherwise protected from physical damage.

All electrical tools and appliances operated from this generator must be properly grounded by use of a third wire or
be “Double Insulated.”

It is recommended to:

1. Use electrical devices with 3-prong grounded plugs.

2. Use an extension cord intended for outdoor use with a 3-pole receptacle and a 3-prong plug at opposite ends to
ensure continuity of the ground protection from the generator to the appliance.

Check and adhere to all applicable federal, state, and local regulations relating to grounding specifications. Consult a
qualified electrician or service personnel if the grounding instructions are not completely understood or if in doubt as
to whether the generator is properly grounded.

2 — English

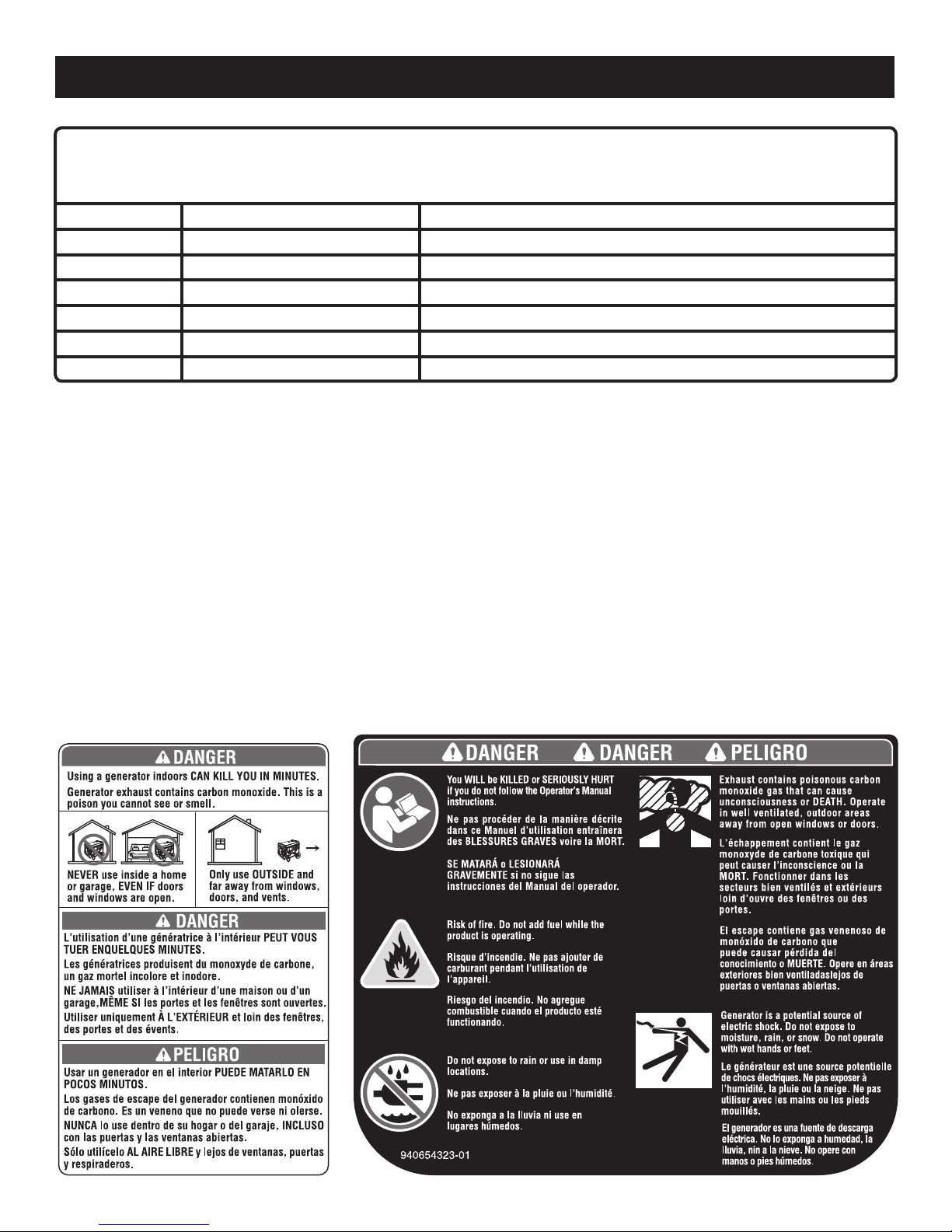

IMPORTANT SAFETY INSTRUCTIONS

DANGER:

Carbon Monoxide. Using a generator indoors CAN KILL

YOU IN MINUTES.
Generator exhaust contains high levels of carbon mon-

oxide (CO), a poisonous gas you cannot see or smell. If
you can smell the generator exhaust, you are breathing
CO. But even if you cannot smell the exhaust, you could
be breathing CO.

Never use a generator inside homes, garages, crawl-

spaces, or other partly enclosed areas. Deadly levels
of carbon monoxide can build up in these areas. Us­ing a fan or opening windows and doors does NOT
supply enough fresh air.

ONLY use a generator outdoors and far away from

open windows, doors, and vents. These openings
can pull in generator exhaust.

Even when you use a generator correctly, CO may
leak into the home. ALWAYS use a battery-powered or
battery-backup CO alarm in the home.

If you start to feel sick, dizzy, or weak after the generator
has been running, move to fresh air RIGHT AWAY. See
a doctor. You could have carbon monoxide poisoning.

WARNING:

Read and understand all instructions. Failure to follow
all instructions listed below could result in electrocution,
fire, and/or carbon monoxide poisoning, which can cause
death or serious injury.

WARNING:

In some applications, National Electric Code requires
generator to be grounded to an approved earth ground.
Before using the ground terminal, consult a qualified
electrician, electrical inspector, or local agency having
jurisdiction for local codes or ordinances that apply to
the intended use of the generator.

SAVE THESE INSTRUCTIONS

This manual contains important instructions for this product
that should be followed during installation and maintenance
of the generator.

Do not connect to a building’s electrical system unless

the generator and transfer switch have been properly
installed and the electrical output has been verified by
a qualified electrician. The connection must isolate the
generator power from utility power and must comply with
all applicable laws and electrical codes.

Do not allow children or untrained individuals to use this

unit.

Do not start or operate the engine in a confined space,

building, near open windows, or in other unventilated
space where dangerous carbon monoxide fumes can
collect. Carbon monoxide, a colorless, odorless, and
extremely dangerous gas, can cause unconsciousness
or death.

Keep all bystanders, children, and pets at least 10 feet

away.

Wear sturdy and dry shoes or boots. Do not operate while

barefoot.

Do not operate generator when you are tired or under the

influence of drugs, alcohol, or medication.

Keep all parts of your body away from any moving parts

and all hot surfaces of the unit.

Do not touch bare wire or receptacles.
Do not use generator with electrical cords which are worn,

frayed, bare, or otherwise damaged.

Before storing, allow the engine to cool for 30 minutes

and drain fuel from the unit.

Do not operate or store the generator in rain, snow, or

wet weather.

Store the generator in a well-ventilated area with the fuel

tank empty. Fuel should not be stored near the generator.

Empty fuel tank, turn the engine/choke lever to the

off position and restrain the unit from moving before
transporting in a vehicle.

Provide a plastic sheet or absorbent pad below the generator

to catch any drips of fuel or lubricant when transporting.

To reduce the risk of fire and burn injury, handle fuel with

care. It is highly flammable.

Do not smoke while handling fuel.
Store fuel in a container approved for gasoline.
Position the unit on level ground, stop engine, and allow

to cool for 5 minutes before refueling.

Loosen fuel cap slowly to release pressure and to keep

fuel from escaping around the cap.

Tighten the fuel cap securely after refueling.

Wipe spilled fuel from the unit.
Never attempt to burn off spilled fuel under any

circumstances.

Generators vibrate in normal use. During and after the

use of the generator, inspect the generator as well as
extension cords and power supply cords connected to
it for damage resulting from vibration. Have damaged
items repaired or replaced as necessary. Do not use plugs
or cords that show signs of damage such as broken or
cracked insulation or damaged blades.

3 — English

IMPORTANT SAFETY INSTRUCTIONS

For power outages, permanently installed stationary

generators are better suited for providing back-up power
to the home. Even a properly connected portable generator
can become overloaded. This may result in overheating
or stressing the generator components, possibly leading
to generator failure.

Use only recommended or equivalent replacement parts

and accessories and follow instructions in the Maintenance

SPECIFIC SAFETY RULES

DANGER:

Risk of fire and serious burns: Never remove fuel cap

when unit is running. Shut off engine and allow the unit
to cool at least five minutes. Remove cap slowly.

WARNING:

When this generator is used to supply a building
wiring system: generator must be installed by a quali-

fied electrician and connected to a transfer switch as
a separately derived system in accordance with NFPA
70, National Electrical Code. The generator shall be
connected through a transfer switch that switches all
conductors other than the equipment grounding con­ductor. The frame of the generator shall be connected to
an approved grounding electrode. Failure to isolate the
generator from power utility can result in death or injury
to electric utility workers.

Do not use this generator to provide power for emergency

medical equipment or life support devices.

Always use a battery-powered carbon monoxide detector

when running the generator. If you begin to feel sick,
dizzy, or weak while using the generator, shut it off and
get to fresh air immediately. See a doctor. You may have
carbon monoxide poisoning.

Place the generator on a flat, stable surface with a slope

of no more than 4°.

Operate outdoors in a well-ventilated, well-lit area isolated

from working areas to avoid noise interference.

Operating the generator in wet conditions could result in

electrocution. Keep the unit dry.

Keep the generator a minimum of 3 feet away from all

types of combustible material.

section of this manual. Use of any other parts or failure
to follow maintenance instructions may create a risk of
shock or injury.

Maintain the unit per maintenance instructions in this

Operator’s Manual.

Inspect the unit before each use for loose fasteners, fuel

leaks, etc. Replace damaged parts.

Do not operate generator near hazardous material.
Do not operate generator at a gas or natural gas filling

station.

Do not touch the muffler or cylinder during or immediately

after use; they are HOT and will cause burn injury.

This generator has a neutral floating condition. This means

the neutral conductor is not electrically connected to the
frame of the machine.

Do not allow the generator’s gas tank to overflow when

filling. Fill to 1 in. below the top neck of the gasoline tank
to allow for fuel expansion. Do not cover the fuel tank cap
when the engine is running. Covering the fuel tank cap
during use may cause engine failure and/or damage to
the tool.

Do not smoke when filling the generator with gasoline.
Shut down the engine and allow to cool for 5 minutes

before adding gasoline or lubricant to the generator.

Do not remove the oil dipstick or the fuel tank cap when

the engine is running.

Pay close attention to all safety labels located on the

generator.

Keep children a minimum of 10 feet away from the

generator at all times.

The unit operates best in temperatures between 23°F and

104°F with a relative humidity of 90% or less.

Operating voltage and frequency requirement of all

electronic equipment should be checked prior to plugging
them into this generator. Damage may result if the
equipment is not designed to operate within a +/- 10%
voltage variation, and +/- 3 hz frequency variation from
the generator name plate ratings.

For outdoor use only.



Save these instructions. Refer to them frequently and use

them to instruct others who may use this product. If you loan
someone this product, loan them these instructions also.

4 — English

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.

Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.

Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.

Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.

(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s Manual

Wet Conditions Alert Do not expose to rain or use in damp locations.

To reduce the risk of injury, user must read and understand
operator’s manual before using this product.

Electric Shock

Toxic Fumes

Fire/Explosion

Hot Surface and Exhaust
Gases

Lifting Hazard

Ground

Failure to use in dry conditions and to observe safe practices can
result in electric shock.

Running generator gives off carbon monoxide, an odorless, color­less, poison gas. Breathing carbon monoxide can cause nausea,
fainting, or death.

Fuel and its vapors are extremely flammable and explosive. Fire
or explosion can cause severe burns or death.

To reduce the risk of injury or damage, avoid contact with any
hot surface and do not place any body parts in the path of hot
exhaust gases.

To reduce the risk of serious injury, avoid attempting to lift the
generator alone.

Consult with local electrician to determine grounding requirements
before operation.

5 — English

SYMBOLS

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.

SYMBOL NAME DESIGNATION/EXPLANATION

V Volts Voltage
A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

hrs Hours Time

gal Gallon Volume

qt Quart Volume

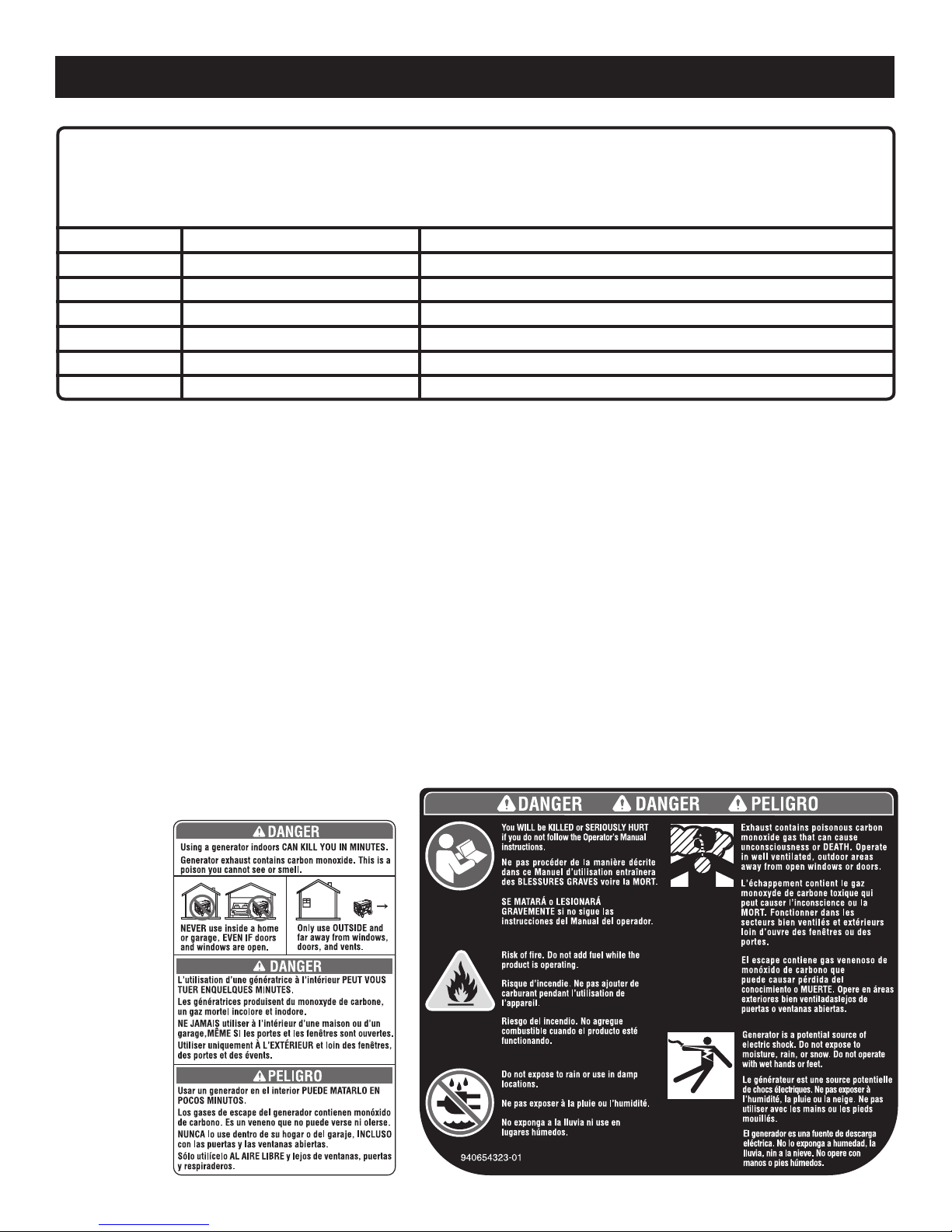

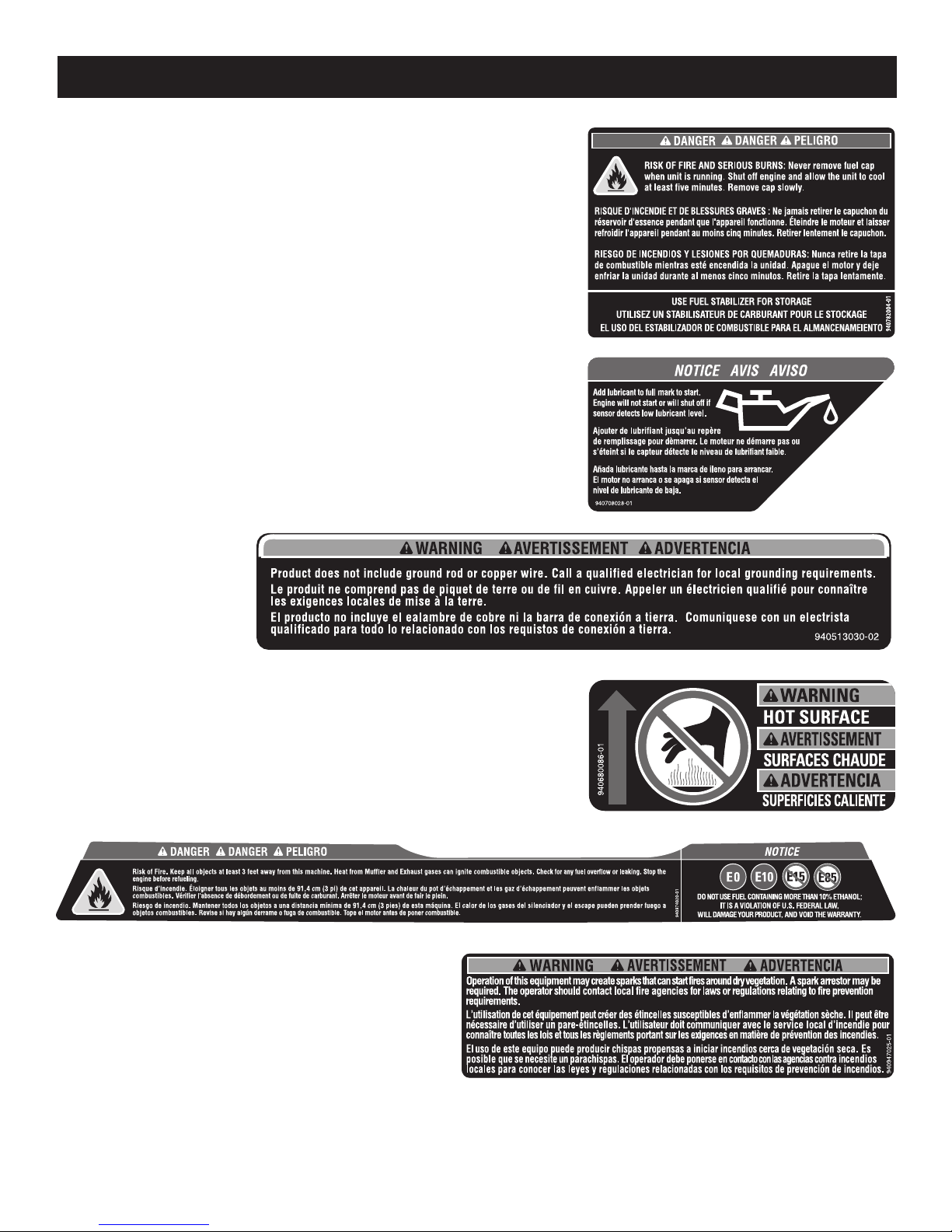

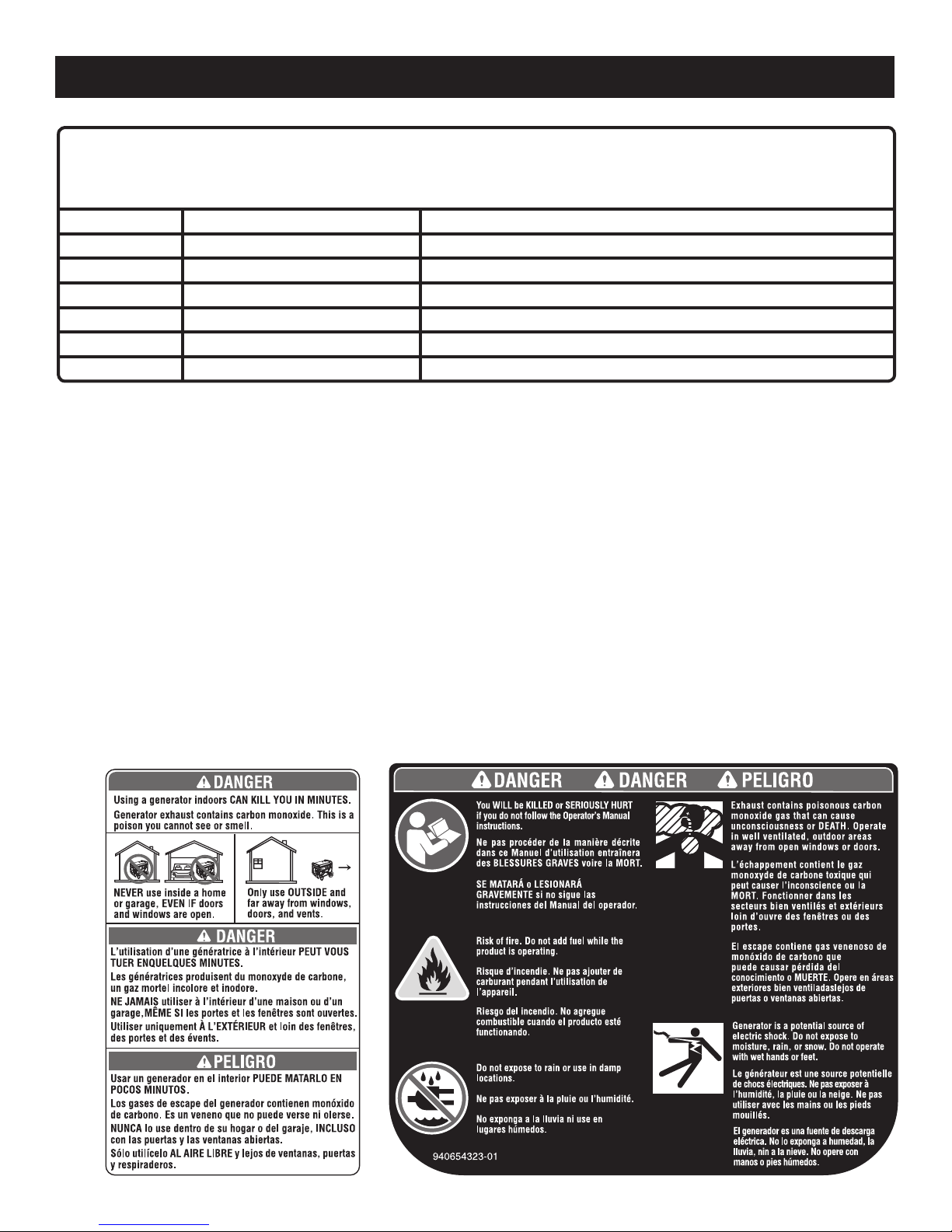

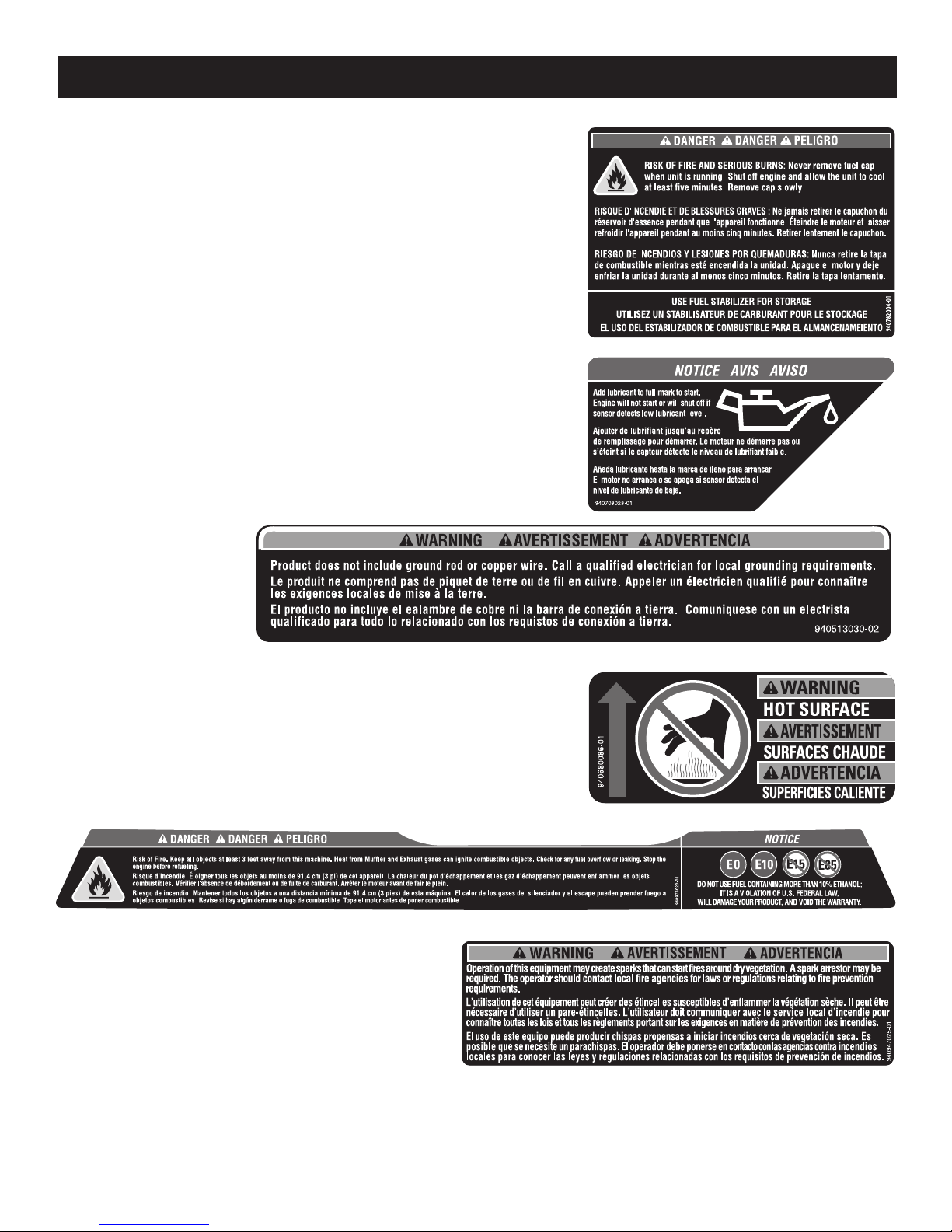

SAFETY LABELS

The information below can be found on the generator. For
your safety, please study and understand all of the labels
before starting the generator.

If any of the labels come off the unit or become hard to read,
contact customer service or a qualified service center for
replacement.

You WILL be KILLED or SERIOUSLY HURT if you do not

follow the Operator’s Manual instructions.

Risk of Fire. Do not add fuel while the product is operating.
Generator is a potential source of electric shock. Do not

expose to moisture, rain, or snow. Do not operate with
wet hands or feet.

Exhaust contains poisonous carbon monoxide gas that

can cause unconsciousness or DEATH. Operate in well-

ventilated, outdoor areas away from open windows or
doors.

Do not expose to rain or use in damp locations.
Using a generator indoors CAN KILL YOU IN MINUTES.

Generator exhaust contains carbon monoxide. This is a
poison you cannot see or smell.

NEVER use inside a home or garage, EVEN IF doors and

windows are open.

Only use OUTSIDE and far away from windows, doors,

and vents.

FUEL WARNING

No smoking when filling with gasoline. Do not overfill. Full
level is 1 in. below the top of the fuel neck. Stop the engine
for five minutes before refueling to avoid the heat from the
muffler igniting fuel vapors.

6 — English

SYMBOLS

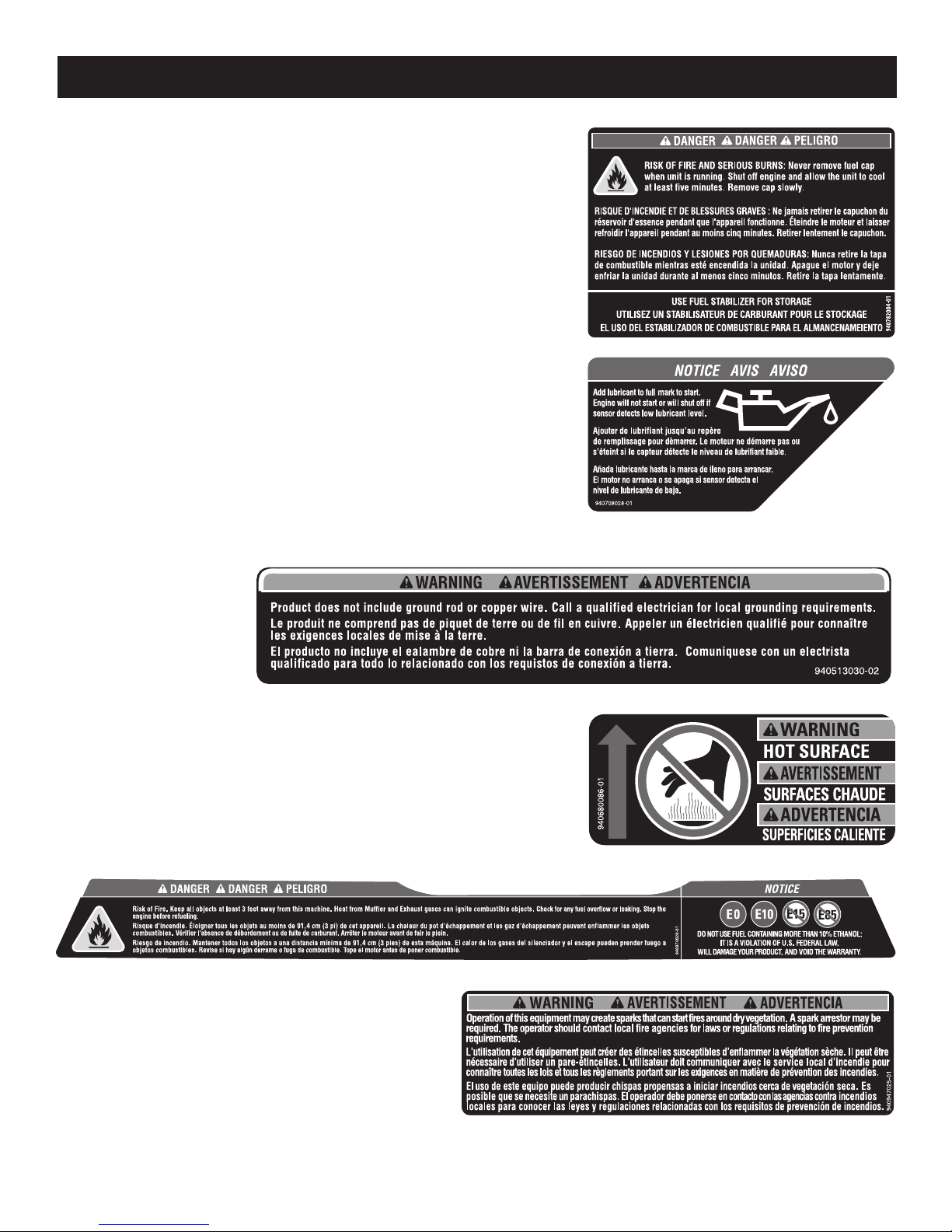

FUEL CAP WARNING

Never remove fuel cap when unit is running. Shut off engine and allow the
unit to cool at least five minutes. Remove cap slowly to release any pressure
built up in the fuel system and to avoid the heat from the muffler igniting
fuel vapors.

ENGINE LUBRICANT WARNING

You must add lubricant before first operating the generator. Always check
the lubricant level before each operation. The lubricant level should always
register between the hatched areas on the dipstick. The unit is equipped
with a sensor which will automatically shut off the engine if the lubricant
level falls below a safe limit.

GROUNDING WARNING

This generator does not include a ground rod or copper wire. Call a quali­fied electrician for local grounding requirements.

HOT SURFACE WARNING

Do not touch the muffler or aluminum cylinder of the engine. They are very
HOT and will cause severe burns. Don’t put body parts or any flammable
or combustible materials in the direct path of the exhaust.

CLEARANCE WARNING

While operating and stor­ing, keep at least 3 feet
of clearance on all sides
of this product, including
overhead. Allow a minimum
of 30 minutes of “cool
down” time before storage. Heat created by muffler and exhaust gases could
be hot enough to cause serious burns and/or ignite combustible objects.

SPARK ARRESTOR

Operation of this equipment may create sparks that can start fires around
dry vegetation. A spark arrestor may be required. The operator should
contact local fire agencies for laws or regulations relating to fire prevention
requirements.

7 — English

ELECTRICAL

EXTENSION CORD CABLE SIZE

Refer to the table below to ensure the cable size of the extension cords you use are capable of carrying the required load.
Inadequate size cables can cause a voltage drop, which can damage the appliance and overheat the cord.

Current in

Amperes

2.5 300 600 1000 ft. 600 ft. 375 ft. 250 ft.
5 600 1200 500 ft. 300 ft. 200 ft. 125 ft.

7.5 900 1800 350 ft. 200 ft. 125 ft. 100 ft.

10 1200 2400 250 ft. 150 ft. 100 ft. 50 ft.
15 1800 3600 150 ft. 100 ft. 65 ft.
20 2400 4800 175 ft. 125 ft. 75 ft.
25 3000 6000 150 ft. 100 ft.
30 3600 7200 125 ft. 65 ft.
40 4800 9600 90 ft.

Load in Watts Maximum Allowable Cord Length

At 120V At 240V #8 Wire #10 Wire #12 Wire #14 Wire #16 Wire

ELECTRIC MOTOR LOADS

It is characteristic of common electric motors in normal operation to draw up to six times their running current while starting.
This table may be used to estimate the watts required to start electric motors; however, if an electric motor fails to start or
reach running speed, turn off the appliance or tool immediately to avoid equipment damage. Always check the requirements
of the tool or appliance being used compared to the rated output of the generator.

Motor Size (H.P.) Running Watts

1/8 275 N/A 850 1200
1/6 275 600 850 2050
1/4 400 800 1050 2400
1/3 450 950 1350 2700
1/2 600 1000 1800 3600
3/4 850 1200 2600 —

1 1100

Universal Capacitor Split Phase

N/A

Watts Required to Start Motor

3300 —

NOTICE:

Operating voltage and frequency requirement of all electronic equipment should be checked prior to plugging them
into this generator. Damage may result if the equipment is not designed to operate within a +/- 10% voltage variation,
and +/- 3 hz frequency variation from the generator name plate ratings. To avoid damage, always have an additional
load plugged into the generator if solid state equipment (such as a television set) is used. A power line conditioner is
recommended for some solid state applications.

8 — English

ELECTRICAL

GENERATOR CAPACITY

Make sure the generator can supply enough continuous (run­ning) and surge (starting) watts for the items you will power
at the same time. Follow these simple steps.

1. Select the items you will power at the same time.
2. Total the continuous (running) watts of these items. This

is the amount of power the generator must produce to
keep the items running. See the wattage reference chart
at right.

3. Estimate how many surge (starting) watts you will need.

Surge wattage is the short burst of power needed to
start electric motor-driven tools or appliances such as a
circular saw or refrigerator. Because not all motors start
at the same time, total surge watts can be estimated by
adding only the item(s) with the highest additional surge
watts to the total rated watts from step 2.

Example:

Tool or Appliance

Running

Watts*

Starting

Watts*

Refrigerator 600 780

Portable Fan 40 120
Laptop 250 0
46 in. Flat Panel

190 0

Television
Light (75 Watts) 75 0

1155 Total

Running Watts

780 Highest

Starting Watts

Total Running Watts 1155
Highest Starting Watts + 780

Total Starting Watts Needed 1935

POWER MANAGEMENT

To prolong the life of the generator and attached devices,
it is important to take care when adding electrical loads to
the generator. There should be nothing connected to the
generator outlets before starting its engine. The correct and
safe way to manage generator power is to sequentially add
loads as follows:

1. With nothing connected to the generator, start the engine
as described later in this manual.

2. Plug in and turn on the first load, preferably the largest
load you have.

3. Permit the generator output to stabilize (engine runs
smoothly and attached device operates properly).

4. Plug in and turn on the next load.

5. Again, permit the generator to stabilize.

6. Repeat steps 4 and 5 for each additional load.

Never add more loads than the generator capacity. Take
special care to consider surge loads in generator capacity
as previously described.

NOTICE:

Do not overload the generator’s capacity. Exceeding the
generator’s wattage/amperage capacity may damage
the generator and/or electrical devices connected to it.

Estimated

Application/Equipment

Emergency / Home Standby

Lights (qty. 4 x 75 W) 300 0
Refrigerator 600 780
46 in. Flat Panel Television 190 0
Satelite Receiver 250 0
Portable Fan 40 120
Heater 1300 1300
Laptop 250 0
Slow Cooker 270 0
Radio 200 0

Job Site

Electric Drill − 3/8 in. 440 600
Quartz Halogen Work Light 1000 0
Reciprocating Saw 960 960

Circular Saw − 7-1/4 in. 1400 2300
Miter Saw − 10 in. 1800 1800
Air Compressor − 1/4 HP 970 1600
Airless Sprayer − 1/3 HP 600 1200

*Wattages listed are approximate. Check tool or appliance for actual wattage.

Running

Watts*

Estimated

Starting

Watts*

9 — English

FEATURES

PRODUCT SPECIFICATIONS

ENGINE

Engine Type ............................. 80cc Overhead Valve (OHV)

Spark Plug .............................. NGK BPR7HS or equivalent

Engine Lubricant Volume.............................................12 oz

Fuel Volume................................................................. 1.2 gal.

*Rated output determined by PGMA Standard G300

GENERATOR

Rated Voltage ........................................................ 120V AC

Rated Amps ........................................................ 14.16A AC

Rated Output*......................................................... 1,700 W

Starting Watts ......................................................... 2,200 W

Rated Frequency ........................................................ 60 Hz

KNOW YOUR GENERATOR

See Figure 1.

The safe use of this product requires an understanding of the
information on the product and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.

120 V AC RECEPTACLES

Your generator has two single phase, 60 Hz outlets that are
120 Volt AC, 20 Amp receptacles. These can be used for
operating appropriate appliances, electrical lighting, tools,
and motor loads.

AIR FILTER

The air filter help to limit the amount of dirt and dust drawn
into the unit during operation.

AUTO IDLE SWITCH

The auto idle switch is used to control the speed of the
engine and conserve fuel. When Auto Idle is on and no
appliances are connected to the unit, the engine will idle.
If an appliance is added, the engine speed will increase to
power the item. If the appliance is removed, the engine will
return to idle.

CARRY HANDLES

The generator is equipped with two carry handles for
easy transport. Both handles should be used to carry the
generator.

LED DISPLAY

LED provides feedback to indicate whether the generator
is overloaded.

LOW OIL SHUT DOWN PROTECTOR

The low oil sensor causes the engine to stop if the level of
lubricant in the crankcase is insufficient. The engine may
not be restarted until sufficient engine lubricant has been
added to the generator.

OIL CAP/DIPSTICK

Remove the oil fill cap to check and add lubricant to the
generator when necessary.

PARALLEL KIT TERMINALS

The non-polarized parallel kit terminals are used with a
parallel kit (sold separately) that will allow generators to be
linked together to increase output.

NOTICE:

Do not connect or disconnect cables while the generator
is running. The generator or the load may be damaged.

NOTE: Read and understand the parallel kit’s instructions
prior to use. Kit is for usage with this unit only.

RECOIL STARTER

The recoil starter is used (along with the Easy Start dial) to
start the generator’s engine.

EASY START DIAL

The Easy Start dial is used when starting, stopping, and run­ning the engine. It also controls the choke and the fuel valve.

FUEL TANK

The fuel tank has a capacity of 1.2 gallon.

GROUND TERMINAL

The ground terminal is used to assist in properly grounding
the generator to help protect against electrical shock. Con­sult with a qualified local electrician for grounding require­ments in your area.

RESET BUTTON

The reset button is used to restore power if an overload
occurs. To restore power, remove the last electrical load
added then press the reset button.

RETRACTABLE HANDLE

The generator is equipped with a retractable handle that can
be adjusted for storage and transportation.

10 — English

ASSEMBLY

UNPACKING

This product has been shipped completely assembled.
 Carefully remove the product and any accessories from

the box. Make sure that all items listed in the packing list
are included.

WARNING:

Do not use this product if it is not completely assembled
or if any parts appear to be missing or damaged. Use of
a product that is not properly and completely assembled
could result in serious personal injury.

 Inspect the product carefully to make sure no breakage

or damage occurred during shipping.

 Do not discard the packing material until you have carefully

inspected and satisfactorily operated the product.

 If any parts are damaged or missing, please call

1-800-860-4050 for assistance.

PACKING LIST

Generator
Engine Lubricant (SAE 10W 30)
Funnel
Spark Plug Wrench
Operator’s Manual

WARNING:

If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.

WARNING:

Do not attempt to modify this product or create acces­sories not recommended for use with this product. Any
such alteration or modification is misuse and could result
in a hazardous condition leading to possible serious
personal injury.

11 — English

OPERATION

DANGER:

Carbon Monoxide. Using a generator indoors CAN KILL

YOU IN MINUTES.
Generator exhaust contains high levels of carbon

monoxide (CO), a poisonous gas you cannot see or smell.
If you can smell the generator exhaust, you are breathing
CO. But even if you cannot smell the exhaust, you could
be breathing CO.

Never use a generator inside homes, garages,

crawlspaces, or other partly enclosed areas. Deadly
levels of carbon monoxide can build up in these
areas. Using a fan or opening windows and doors
does NOT supply enough fresh air.

ONLY use a generator outdoors and far away from

open windows, doors, and vents. These openings
can pull in generator exhaust.

Even when you use a generator correctly, CO may
leak into the home. ALWAYS use a battery-powered or
battery-backup CO alarm in the home.

If you start to feel sick, dizzy, or weak after the generator
has been running, move to fresh air RIGHT AWAY. See
a doctor. You could have carbon monoxide poisoning.

WARNING:

If this generator will be used only with cord and plug­connected equipment, National Electric Code does
not require that the unit be grounded. However, other
methods of using the generator may require grounding
to reduce the risk of shock or electrocution. Consult a
qualified electrician, electrical inspector, or local agency
having jurisdiction for local codes or ordinances to find
out if grounding is needed in your situation before using
the generator.

WARNING:

Do not allow familiarity with this product to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.

WARNING:

Do not use any attachments or accessories not
recommended by the manufacturer of this product. The
use of attachments or accessories not recommended
can result in serious personal injury.

NOTICE:

This product is equipped with a spark arrestor that has
been evaluated by the USDA Forest Service; however,
product users must comply with Federal, State, and
local fire prevention regulations. Check with appropriate
authorities. Contact customer service or a qualified
service center to purchase a replacement spark arrestor.

NOTICE:

Before each use, inspect the entire product for damaged,
missing, or loose parts, such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or a quali­fied service center for assistance.

APPLICATIONS

This generator is designed to supply electrical power for
operating compatible electrical lighting, appliances, tools,
and motor loads.

BEFORE OPERATING THE UNIT

 Only use OUTSIDE and at least 20 feet away from

windows, doors, and vents as recommended by the U.S
Department of Health and Human Services Centers for
Disease Control and Prevention. Your specific home and/
or wind conditions may require additional distance.

 NEVER use inside a home or garage, EVEN IF doors and

windows are open.

 Always position the generator on a flat firm surface.

SPECIAL REQUIREMENTS:

There may be General or State Occupational Safety and
Health Administration (OSHA) regulations, local codes or
ordinances that apply to the intended use of the generator.

Please consult a qualified electrician, electrical inspector, or
the local agency having jurisdiction:

In some areas, generators are required to be registered

with local utility companies.

If the generator is used at a construction site, there may

be additional regulations which must be observed.

ADDING LUBRICANT

See Figure 2.

NOTICE:

Attempting to start the engine before it has been properly
filled with lubricant will result in equipment failure.

NOTE: If a separate engine manual is provided for this
product, please follow the instructions provided in the
engine manual instead of the information listed below.

12 — English

OPERATION

Engine lubricant has a major influence on engine perfor­mance and service life. For general, all-temperature use,
SAE 10W-30 is recommended. Always use a 4-stroke motor
lubricant that meets or exceeds the requirements for API
service classification SJ.

This engine comes with a feature that will shut off the engine
when a specific lubricant level is not maintained. The engine
will not restart until an appropriate lubricant level is reached.

NOTE: Non-detergent or 2-stroke engine lubricants will
damage the engine and should not be used.

 Loosen the knob at the side of the engine cover. Remove

cover and set aside.

 Unscrew the oil cap/dipstick and remove.
 Wipe dipstick clean and re-seat in hole; do not re-thread.
 Remove dipstick again and check lubricant level. Lubricant

level should fall between the minimum and maximum
marks on the dipstick.

 If level is low, add engine lubricant until the fluid level

rises between the minimum and maximum marks on the
dipstick.

 Replace and secure the oil cap/dipstick.

USING FUEL STABILIZER

Fuel gets old, oxidizes, and breaks down over time. Adding
a fuel stabilizer (not included) extends the usable life of fuel
and helps prevent deposits from forming that can clog the
fuel system. Follow fuel stabilizer manufacturer’s directions
for correct ratio of stabilizer to fuel.

Mix fuel stabilizer and gasoline prior to filling the tank

by using a gas can or other approved fuel container and
shaking gently to combine.

NOTE: To control the amount of fuel stabilizer being add-

ed to the engine, always mix fuel stabilizer with gasoline
before fueling the tank rather than adding fuel stabilizer
directly into the generator’s fuel tank.

 Replace and secure the fuel tank cap.
 Start and run the engine for at least 5 minutes to allow

stabilizer to treat the entire fuel system.

ETHANOL-BLENDED FUELS

NOTICE:

Do not use E15 or E85 fuel in this product. It is a viola­tion of federal law and will damage the unit and void
your warranty. Only use unleaded gasoline containing
up to 10% ethanol.

CHECKING/ADDING FUEL

See Figure 3.

DANGER:

Risk of fire and serious burns: Never remove fuel cap

when unit is running. Shut off engine and allow the unit
to cool at least five minutes. Remove cap slowly.

WARNING:

Gasoline and its vapors are highly flammable and ex­plosive. To prevent serious personal injury and property
damage, handle gasoline with care. Keep away from igni­tion sources, handle outdoors only, do not smoke while
adding fuel, and wipe up spills immediately.

When adding gas to the generator, make sure the unit is
sitting on a flat, level surface. If the engine is hot, let the
generator cool for five minutes before adding gas. ALWAYS
fill the fuel tank outdoors with the machine turned off.

 Place the Easy Start dial to the COLD START (CHOKE)

position.

 Remove the fuel cap slowly.
 Fill the fuel tank to 1 in. below the top of the fuel neck.
 Replace and secure the fuel cap.

WARNING:

Always shut off engine before fueling. Never remove
fuel cap or add fuel to a machine with a running or hot
engine. Make sure the unit is sitting on a flat, level sur­face and only add fuel outdoors. If the engine is hot, let
the unit cool for at least five minutes before adding fuel.
After fueling, immediately replace fuel cap and tighten
securely. Move at least 30 ft. from refueling site before
starting engine. Do not smoke and stay away from open
flames and sparks! Failure to follow these instructions
could result in a fire and cause serious personal injury.

NOTE: Always use unleaded gasoline with a pump octane
rating of 86 or higher. Never use old, stale, or contaminated
gasoline, and do not use an oil/gas mixture. Do not allow dirt
or water into the fuel tank. Do not use E85 fuel.

13 — English

OPERATION

STARTING THE ENGINE

See Figures 4 - 6.

NOTICE:

On a level surface with the engine off, check the lubricant
level before each use of the generator.

NOTE: If location of generator is not level, the unit may not
start or may shut down during operation.

To start generator the first time:

 Add engine lubricant per the Operator’s Manual

instructions.

 Place the Easy Start dial to the COLD START (CHOKE)

position.

 Fill the fuel tank per the Operator’s Manual instructions.
 Place the auto idle switch in the OFF position.
 Pull the recoil starter until the engine starts.

NOTE: Do not allow the grip to snap back after starting;

return it gently to its original place. Initial starting of the
unit may require additional pulls to prime the fuel pump.

 Allow the engine to run for 15-30 seconds, then move

the Easy Start dial to the RUN/RE-START position.

 For quieter more efficient operation, place the auto idle

switch in the ON position.

To start subsequent times:

 Unplug all loads from the generator.
 Place the auto idle switch in the OFF position.
 Turn the Easy Start dial to the COLD START position.

NOTE: When the Easy Start dial is in the COLD START

(top) position, the fuel will flow from the fuel tank to the
engine. If engine is warm, turn the Easy Start dial to the
RUN/RE-START (middle) position.

 Pull the recoil starter until the engine runs.
NOTE: Do not allow the grip to snap back after starting;

return it gently to its original place. Initial starting of the
unit may require additional pulls to prime the fuel pump.

 Allow the engine to run for 15-30 seconds, then move

the Easy Start dial to the RUN/RE-START position.

STOPPING THE ENGINE

See Figure 5.

 Remove any load from the generator.
 Place the Easy Start dial in the OFF/STORAGE position.

To stop the engine in an emergency situation:

 Place the Easy Start dial in the OFF/STORAGE position.

WARNING:

While operating and storing, keep at least 3 feet of clear­ance on all sides of this product, including overhead.
Allow a minimum of 30 minutes of “cool down” time
before storage. Heat created by muffler and exhaust
gases could be hot enough to cause serious burns and/
or ignite combustible objects.

MOVING THE GENERATOR

See Figure 7.

 Place the Easy Start dial in the OFF/STORAGE position. In

the OFF/STORAGE position, the fuel valve will be closed
and prevent any gas flow.

 Allow 30 minutes of “cool down” time before storing the

machine.

 Pull the retractable handle out or carry by the carry handles.
 Facing the front of the generator, grasp the folding handle

firmly with one hand.

 Lift the generator toward you until it balances on the

wheels.

 Turn around and pull the unit along behind you to the

desired location.

 Lower the generator until it sits securely on a flat surface.

14 — English

MAINTENANCE

Normal maintenance, replacement or repair of emission con­trol devices and systems may be performed by any qualified
repair establishment or individual with original or equivalent
parts. Warranty and recall repairs must be performed by an
authorized service center; please contact customer service
for assistance.

WARNING:

Before inspecting, cleaning or servicing the machine, shut
off engine, wait for all moving parts to stop, and disconnect
spark plug wire and move it away from spark plug. Allow
30 minutes of cool down time before performing any
maintenance. Failure to follow these instructions can result
in serious personal injury or property damage.

WARNING:

When servicing, use only recommended or equivalent
replacement parts. Use of any other parts could create
a hazard or cause product damage.

NOTICE:

Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts,
caps, etc. Tighten securely all fasteners and caps and
do not operate this product until all missing or damaged
parts are replaced. Please contact customer service or
a qualifed service center for assistance.

GENERAL MAINTENANCE

Keep the generator in a clean and dry environment where it
is not exposed to dust, dirt, moisture, or corrosive vapors.
Do not allow the cooling air slots in the generator to become
clogged with foreign material such as leaves, etc.

Do not use a garden hose to clean the generator. Water en­tering the fuel system or other internal parts of the unit can
cause problems that will decrease the life of the generator.

To clean the unit:

 Use a soft bristle brush and/or vacuum cleaner to loosen

and remove dirt and debris.

 Clean air vents with low pressure air that does not exceed

25 psi.

 Wipe the exterior surfaces of the generator with a damp

cloth.

CHECKING/CLEANING AIR FILTER

See Figures 8 - 9.

For proper performance and long life, keep air filter clean.
 Loosen the knob on the side of the engine cover. Remove

cover and set aside.

 Loosen the screw in the center of the air filter cover.

Remove the cover and set aside.

 Remove the air filter.
 Wash the air filter with warm, soapy water. Rinse and

squeeze to dry.

 Reinstall the air filter.
NOTE: Make sure the filter is seated properly inside the

generator. Installing the filter incorrectly will allow dirt to
enter the engine, causing rapid engine wear.

 Reinstall the air filter cover. Tighten screw to secure.
 Reinstall the engine cover. Tighten knob to secure.

CHANGING ENGINE LUBRICANT

See Figure 10.

For best performance, engine lubricant should be changed
after every 100 hours or 6 months of operation.

 Loosen the knob at the side of the engine cover. Remove

cover and set aside.

 Loosen the two screws and remove the oil drain cover.
 Remove the oil fill cap/dipstick.
 Tilt the generator to the side and allow lubricant to drain

from the oil fill hole into an approved container.

NOTE: Drain the lubricant while the engine is still warm

but not hot. Warm lubricant will drain quickly and more
completely.

WARNING:

Do not change engine lubricant while it is hot. Accidental
contact with hot engine lubricant could result in serious
burns.

 Return the generator to an upright position and refill with

lubricant following the instructions in the Checking/
Adding Lubricant section previously in this manual.
For amount of lubricant needed to refill, see Product
Specifications earlier in this manual or the accompanying
engine manual, if applicable.

 Replace and secure the oil cap/dipstick.
 Reinstall the oil drain cover and tighten the screws.
 Reinstall the engine cover. Tighten knob to secure.

NOTE: Used lubricant should be disposed of at an approved
disposal site. See your local retailer for more information.

SPARK PLUG REPLACEMENT

See Figure 11.

The spark plug must be properly gapped and free of deposits
in order to ensure proper engine operation. To check:

 Loosen the knob on the side of the engine cover. Remove

cover and set aside.

 Remove the spark plug cap.

15 — English

MAINTENANCE

 Clean any dirt from around base of spark plug.
 Remove spark plug using spark plug wrench.
 Inspect spark plug for damage, and clean with a wire

brush before reinstalling. If insulator is cracked or
chipped, spark plug should be replaced. For replacement
spark plug, see Product Specifications earlier in this
manual or the accompanying engine manual, if applicable.

 Measure plug gap. The correct gap is 0.024−0.028 in.

(0.60-0.70 mm). To widen gap, if necessary, carefully
bend the ground (top) electrode. To lessen gap, gently
tap ground electrode on a hard surface.

 Seat spark plug in position; thread in by hand to prevent

cross-threading.

 Tighten with wrench to compress washer. If spark plug

is new, use 1/2 turn to compress washer appropriate
amount. If reusing old spark plug, use 1/8 to 1/4 turn for
proper washer compression.

NOTE: An improperly tightened spark plug will become

very hot and could damage the engine.

NOTICE:

Be careful not to cross-thread the spark plug. Cross­threading will seriously damage the product.

 Reintall the spark plug cap.
 Reinstall the engine cover. Tighten knob to secure.

CLEANING THE EXHAUST PORT AND
MUFFLER

Depending on the type of fuel used, the type and amount of
lubricant used, and/or your operating conditions, the exhaust
port and muffler may become blocked with carbon deposits.
If you notice a power loss with your gas-powered products,
you may need to remove these deposits to restore perfor­mance. We highly recommend that only qualified service
technicians perform this service.

To clean the spark arrestor:

Loosen the screws on the rear panel. Remove rear panel

and set aside.

Remove the screw securing the spark arrestor in place.
Remove the spark arrestor and gently clean using a wire

brush.

Replace the spark arrestor and rear panel. Ensure that

all screws are tightened securely.

DRAINING FUEL TANK/CARBURETOR

See Figures 13 - 14.

To help prevent gum deposits in the fuel system, drain the
fuel from the tank and carburetor before storing.

DRAINING THE FUEL TANK:

NOTICE:

Remove all lubricant from the unit before draining the fuel
tank. Failure to do so could cause damage to the unit.

 Remove the fuel cap.
 Tilt the generator and allow fuel to drain from the fuel tank

into an approved container.

 When the fuel has drained from the tank, replace the fuel cap.

DRAINING THE CARBURETOR:

 Loosen the knob at the side of the engine cover. Remove

cover and set aside.

 Place the Easy Start dial in the RUN/RE-START position.
 Position a suitable container under the carburetor drain

screw to catch fuel; loosen the screw.

 Allow fuel to drain completely into container.
 Retighten drain screw securely.
 Place the Easy Start dial in the OFF/STORAGE position.

NOTE: Consult hazardous waste management guidelines

in your area for the proper way to dispose of used fuel.

SPARK ARRESTOR

See Figure 12.

NOTICE:

This product is equipped with a spark arrestor that has
been evaluated by the USDA Forest Service; however,
product users must comply with Federal, State, and
local fire prevention regulations. Check with appropriate
authorities. Contact cus-tomer service or a qualified
service center to purchase a replacement spark arrestor.

The spark arrestor must be cleaned or replaced every 50
hours or yearly to ensure proper performance of your prod­uct. Spark arrestors may be in different locations depending
on the model purchased. Contact customer service or a
qualified service center for the location of the spark arrestor
for your model.

TRANSPORTING

 Place the Easy Start dial in the OFF/STORAGE position.
 Make sure engine and exhaust of unit is cool.
 Keep unit level to prevent fuel spillage.
 Do not drop or strike unit or place under heavy objects.

 If transporting in a vehicle, drain the fuel tank, place the

Easy Start dial in the OFF/STORAGE position and securely
restrain the generator.

Provide a plastic sheet or absorbent pad below the

generator to catch any drips of fuel or lubricant.

16 — English

MAINTENANCE

STORAGE

When preparing the generator for storage, allow the unit to cool for 30 minutes then follow the guidelines below.

STORAGE TIME PRIOR TO STORING

Less than 2 months Drain gasoline from tank and dispose of in a suitable container according to state and local ordinances.
2 months to 1 year Drain fuel from carburetor.

Drain gasoline from tank and dispose of in a suitable container according to state and local ordinances.

1 year or more Drain fuel from the carburetor.

Remove spark plug.
Drain gasoline from tank and dispose of in a suitable container according to state and local ordinances.
Put a tablespoon of engine lubricant into the spark plug cylinder. Turn the engine slowly with the pull

rope to distribute the lubricant.

Reinstall spark plug.
Change engine lubricant.

After removal from storage:
Fill with fresh gasoline.

NOTE: If storing gasoline in suitable container for later use, make sure gasoline has been treated with fuel stabilizer
according to stabilizer manufacturer’s instructions.

MAINTENANCE SCHEDULE

NOTE: If a separate engine manual is provided for this generator, please follow the maintenance schedule provided in the en-

gine manual instead of the maintenance information listed below.

After 1st month

or 20 hours of

operation

 

Check Engine Lubricant
Change Engine Lubricant
Check Air Filter

Before

each use



2



Clean Air Filter
Change Air Filter

2

Check/Adjust Spark Plug
Replace Spark Plug
Check/Adjust Valve

Clearance

1,2

Clean Fuel Tank and Filter
Check Fuel Hose

2

1,2

 

Fuel Filter Inspect Replace
Check All Hose

Connections
Inspect Fuel Tank Vapor

Vent (If Equipped)
Inspect Carbon Canister

(CARB Models Only)

 

 

 

1. These items should only be carried out by a qualified service center.

2. See engine manual for maintenance schedule for this item.
NOTE: Maintenance should be performed more frequently when generator is used in dusty areas.

When generator has exceeded the maximum figures specified in the table, maintenance should still be cycled according

to the intervals of time or hours stated herein.

Every 3 months

or 50 hours of

operation



Every 6 months

or 100 hours

of operation





Every year or

after 300 hours

of operation







17 — English

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

Engine will not start. Easy Start dial is in OFF/STORAGE or

RUN/RE-START position.

Move Easy Start dial to COLD START
position.

No fuel.

Stale gasoline or water in gasoline.

Lubricant level is low.

Spark plug faulty, fouled, or improperly
gapped.

Engine stored without treating or
draining gasoline, or refueled with bad
gasoline.

Dirty fuel filter.

Engine hard to start. Water in gasoline.

Weak spark at spark plug.

Engine lacks power. Engine stored without treating or

draining gasoline, or refueled with bad
gasoline.

Fill fuel tank.

Drain entire system and refill with fresh
fuel.

Engine is equipped with Low Oil Shutoff.
If engine lubricant level is low, it must be
filled before unit will start. Check engine
lubricant level and fill, if necessary.

Replace spark plug.

Drain fuel and carburetor. Refuel with
fresh gasoline.

Contact a qualified service center.
Drain entire system and refill with fresh

fuel.

Replace spark plug or contact a
qualified service center.

Drain fuel and carburetor. Refuel with
fresh gasoline. If problem continues,
contact a qualified service center.

Dirty air filter.

AC receptacle does not work. Item plugged in is defective.

Generator is overloaded.

If problem persists after trying the above solutions, contact customer service or a qualified service center for assistance.

Clean or replace as needed.
Try a different item.

Remove loads and press the reset
button.

NOTICE:

As the equipment owner, you are responsible for the performance of the required maintenance listed in the Maintenance
section. It is recommended that you retain all receipts covering maintenance on your equipment. Neglecting or failing
to perform the required maintenance may increase emissions, decrease fuel efficiency, degrade performance, cause
irreversible engine damage and/or void your warranty.

18 — English

WARRANTY

LIMITED WARRANTY STATEMENT

Techtronic Industries North America, Inc., warrants to the
original retail purchaser that this RYOBI™ brand outdoor
product is free from defect in material and workmanship
and agrees to repair or replace, at Techtronic Industries
North America, Inc.’s, discretion, any defective product
free of charge within these time periods from the date of
purchase.

 Three years if the product is used for personal, family

or household use;

 90 days, if used for any other purpose, such as

commercial or rental.

This warranty extends to the original retail purchaser only
and commences on the date of the original retail purchase.

Any part of this product found in the reasonable judgment
of Techtronic Industries North America, Inc. to be defective
in material or workmanship will be repaired or replaced
without charge for parts and labor by an authorized service
center for RYOBI™ brand outdoor products (Authorized
Ryobi Service Center).

The product, including any defective part, must be returned
to an authorized Ryobi service center within the warranty
period. The expense of delivering the product to the service
center for warranty work and the expense of returning it
back to the owner after repair or replacement will be paid
by the owner. Techtronic Industries North America, Inc.’s,
responsibility in respect to claims is limited to making the
required repairs or replacements and no claim of breach
of warranty shall be cause for cancellation or rescission
of the contract of sale of any RYOBI™ brand outdoor
product. Proof of purchase will be required by the dealer
to substantiate any warranty claim. All warranty work must
be performed by an authorized service center.

This warranty is limited to ninety (90) days from the date
of original retail purchase for any RYOBI™ brand outdoor
product that is used for rental or commercial purposes, or
any other income-producing purpose.

This warranty does not cover any product that has been
subject to abuse, misuse, neglect, negligence, accident,
the effects of corrosion or erosion, or that has been
operated in any way contrary to the operating instructions
as specified in this operator’s manual. This warranty does
not apply to any damage to the product that is the result
of improper maintenance or to any product that has been
altered or modified. The warranty does not extend to
repairs made necessary by normal wear or by the use of
parts or accessories which are either incompatible with
the RYOBI™ brand outdoor product or adversely affect its
operation, performance, or durability.

In addition, this warranty does not cover:
Tune-ups – Spark Plugs, Carburetor, Carburetor

Adjustments, Ignition, Filters, Oil Change
Wear items – Recoil Starter Rope, Motor Brushes, Alternator

Brushes, Cotter Pins, Wheels, a High Pressure Hose,

Spray Wand, Nozzles, Trigger Handle, Supply Hoses,
Quick Couplers, Gaskets, Valves, Pistons, Pump Valve
Assemblies, O-Rings, Water and Oil Seals, Detergent Tanks.

IMPORTANT: Some components not covered under
this warranty may still be covered by a separate
warranty issued by the engine manufacturer. Please
see the Engine Manufacturer Warranty (if any) supplied
with this product for further details.

The Company will not pay for repairs or adjustments to
the Product, or for any costs or labor, performed without
the Company’s prior authorization.

Techtronic Industries North America, Inc., reserves the
right to change or improve the design of any RYOBI™
brand outdoor product without assuming any obligation
to modify any product previously manufactured.

ALL IMPLIED WARRANTIES ARE LIMITED IN DURATION
TO THE STATED WARRANTY PERIOD. ACCORDINGLY,
ANY SUCH IMPLIED WARRANTIES INCLUDING
MERCHANTABILITY, FITNESS FOR A PARTICULAR
PURPOSE, OR OTHERWISE, ARE DISCLAIMED
IN THEIR ENTIRETY AFTER THE EXPIRATION OF
THE APPROPRIATE THREE-YEAR OR NINETY-DAY
WARRANTY PERIOD. TECHTRONIC INDUSTRIES
NORTH AMERICA, INC.’S, OBLIGATION UNDER THIS
WARRANTY IS STRICTLY AND EXCLUSIVELY LIMITED TO
THE REPAIR OR REPLACEMENT OF DEFECTIVE PARTS
AND TECHTRONIC INDUSTRIES NORTH AMERICA,
INC., DOES NOT ASSUME OR AUTHORIZE ANYONE
TO ASSUME FOR THEM ANY OTHER OBLIGATION.
SOME STATES DO NOT ALLOW LIMITATIONS ON HOW
LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE
LIMITATION MAY NOT APPLY TO YOU. TECHTRONIC
INDUSTRIES NORTH AMERICA, INC., ASSUMES NO
RESPONSIBILITY FOR INCIDENTAL, CONSEQUENTIAL,
OR OTHER DAMAGES INCLUDING, BUT NOT LIMITED
TO, EXPENSE OF RETURNING THE PRODUCT TO AN
AUTHORIZED RYOBI™ SERVICE CENTER AND EXPENSE
OF DELIVERING IT BACK TO THE OWNER, MECHANIC’S
TRAVEL TIME, TELEPHONE OR TELEGRAM CHARGES,
RENTAL OF A LIKE PRODUCT DURING THE TIME
WARRANTY SERVICE IS BEING PERFORMED, TRAVEL,
LOSS OR DAMAGE TO PERSONAL PROPERTY, LOSS
OF REVENUE, LOSS OF USE OF THE PRODUCT, LOSS
OF TIME, OR INCONVENIENCE. SOME STATES DO NOT
ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL
OR CONSEQUENTIAL DAMAGES, SO THE ABOVE
LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

This warranty gives you specific legal rights, and you may
also have other rights which vary from state to state.

This warranty applies this RYOBI™ brand outdoor product
manufactured by or for Techtronic Industries North America,
Inc., and sold in the United States and Canada.

To locate your nearest Authorized Ryobi Service Center,
dial 1-800-860-4050.

19 — English

WARRANTY

LIMITED ENGINE WARRANTY

DUCAR Corporation will repair or replace, free of charge, any
part(s) of the engine that is defective in material or workmanship
or both. Transportation charges on product submitted for repair
or replacement under this warranty must be borne by purchaser.
This warranty is effective for and is subject to the time periods and
conditions stated below. For warranty service, find the nearest
Authorized Service Dealer in our dealer locator map at DUCAR.

There is no other expressed warranty. Implied warranties,
including those of merchantability and fitness for a particular
purpose, are limited to three years from purchase, or to the
extent permitted by law and all implied warranties are ex­cluded. The warranty period begins on the date of purchase
by the first retail consumer or commercial end user. Liability
for incidental or consequential damages are excluded to the
extent exclusion is permitted by law. Some states or countries

do not allow limitations on how long an implied warranty lasts, and
some states or countries do not allow the exclusion or limitation
of incidental or consequential damages, so the above limitation
and exclusion may not apply to you. This warranty gives you
specific legal rights and you may also have other rights which
vary from state to state and country to country.

No warranty registration is necessary to obtain warranty on
DUCAR. Save your proof of purchase receipt. If you do not
provide proof of the initial purchase date at the time warranty
service is requested, the manufacturing date of the product
will be used to determine the warranty period.

ABOUT YOUR WARRANTY

DUCAR welcomes warranty repair and apologizes to you for be­ing inconvenienced. Any Authorized Service Dealer may perform
warranty repairs. Most warranty repairs are handled routinely, but
sometimes requests for warranty service may not be appropriate.

If a customer differs with the decision of the Service Dealer, an
investigation will be made to determine whether the warranty
applies. Ask the Service Dealer to submit all supporting facts
to his Distributor or the Factory for review. If the Distributor or
the Factory decides that the claim is justified, the customer will
be fully reimbursed for those items that are defective. To avoid
misunderstanding which might occur between the customer and
the Dealer, listed below are some of the causes of engine failure
that the warranty does not cover.

Normal wear: Engines, like all mechanical devices, need periodic
parts service and replacement to perform well. Warranty will not
cover repair when normal use has exhausted the life of a part or
an engine. Warranty would not apply if engine damage occurred
because of misuse, lack of routine maintenance, shipping, han­dling, warehousing or improper installation. Similarly warranty is
void if the serial number of the engine has been removed or the
engine has been altered or modified.

Improper maintenance: The life of an engine depends upon
the conditions under which it operates, and the care it receives.
Some applications, such as tillers, pumps and rotary mowers,
are very often used in dusty or dirty conditions, which can cause

what appears to be premature wear. Such wear, when caused
by dirt, dust, spark plug cleaning grit, or other abrasive material
that has entered the engine because of improper maintenance,
is not covered by warranty.

This warranty covers engine related defective material and/
or workmanship only, and not replacement or refund of the
equipment to which the engine may be mounted. Nor does
the warranty extend to repairs required because of:

1. Problems caused by parts that are not original DUCAR.

2. Equipment controls or installations that prevent starting,
cause unsatisfactory engine performance, or shorten engine
life. (Contact equipment manufacturer.)

3. Leaking carburetors, clogged fuel pipes, sticking valves, or
other damage, caused by using contaminated or stale fuel.

4. Parts which are scored or broke because an engine was
operated with insufficient or contaminated lubricating oil, or
an incorrect grade of lubricating oil (check and refill when
necessary, and change at recommended intervals). OIL
GARD may not shut down running engine. Engine damage
may occur if oil level is not properly maintained.

5. Repair or adjustment of associated parts or assemblies such
as clutches, transmissions, remote controls, etc., which are
not manufactured by DUCAR.

6. Damage or wear to parts caused by dirt, which entered
the engine because of improper air cleaner maintenance,
re-assembly, or use of a non-original air cleaner element or
cartridge. At recommended intervals, clean and/or replace
the filter as stated in the Operator’s Manual.

7. Parts damaged by over-speeding, or overheating caused
by grass, debris, or dirt, which plugs or clogs the cooling
fins, or flywheel area, or damage caused by operating the
engine in a confined area without sufficient ventilation. Clean
engine debris at recommended intervals as stated in the
Operator’s Manual.

8. Engine or equipment parts broken by excessive vibration
caused by a loose engine mounting, loose cutter blades,
unbalanced blades or loose or unbalanced impellers,
improper attachment of equipment to engine crankshaft,
over-speeding or other abuse in operation.

9. A bent or broken crankshaft, caused by striking a solid
object with the cutter blade of a rotary lawn mower, or
excessive v-belt tightness.

10.Routine tune-up or adjustment of the engine.

11.Engine or engine component failure, i.e., combustion cham-
ber, valves, valve seats, valve guides, or burned starter
motor windings, caused by the use of alternate fuels such
as, liquefied petroleum, natural gas, altered gasoline, etc.

IF YOU HAVE ANY QUESTIONS REGARDING YOUR
WARRANTY RIGHTS AND RESPONSIBILITIES, CONTACT
TECHTRONIC INDUSTRIES POWER EQUIPMENT AT
1-800-860-4050.

20 — English

NOTES

21

Pour enregistrer votre produit de Ryobi,

s’il vous plaît la visite : www.ryobitools.com

INSTALLER ET ÉLOIGNER LA GÉNÉRATRICE D’AU MOINS 6 M (20 PI)* AFIN DE
RÉDUIRE LE RISQUE D’INFILTRATION DE MONOXYDE DE CARBONE À
L’INTÉRIEUR DE LA MAISON

* Distance minimale recommandée par le Service de santé et les Centres pour le contrôle et la

prévention des maladies américains (www.cdc.gov/co). Le type de maison et les conditions du vent
peuvent exiger une distance plus grande.

GARDER À UNE DISTANCE

Échappement (CO)

Diriger l’échappement LOIN
de toutes fenêtres, portes et
bouches d’aération.

D’AU MOINS 6 M (20 PI)

Utiliser seulement À L'EXTÉRIEUR
et TRÈS LOIN de toutes fenêtres,
portes ou bouches d’aération.

AVERTISSEMENT :

MISE À LA TERRE DU GÉNÉRATRICE

Le Code national de l’électricité n’exige pas que cette généra­trice soit mise à la terre si elle est utilisée uniquement avec un
équipement à cordon ou à connecteur mâle. Cependant, les
autres méthodes utilisées avec cette génératrice nécessitent une
mise à la terre afin de réduire le risque de décharge électrique et
d’électrocution. Consulter un électricien qualifié, un inspecteur en
électricité ou l’organisme local gérant les règlements locaux ou les
lois afin de connaître les exigences de mise à la terre selon votre
situation avant d’utiliser la génératrice.

Lorsque la mise à la terre est exigée, l’écrou et la borne de terre sur
le cadre sont utilisés pour connecter le génératrice à une source de
terre adaptée. Le cheminement de la mise à la terre doit se faire
avec un fil de calibre 8. Raccorder la borne du fil de terre entre la
rondelle frein et l’écrou, puis serrer fermement l’écrou. Raccorder et
immobiliser fermement l’autre extrémité du fil à une source de terre en contact avec le sol à une distance d’au moins
2,4 m (8 pi).

Le code électrique américain contient diverses façons pratiques permettant d’établir une bonne source de terre. Si
une tige en fer ou en acier est utilisée, elle doit être d’au moins 15 mm (5/8 po) et si une tige non ferreuse est utilisée,
elle doit avoir un diamètre d’au moins 12,5 mm (1/2 po) et être faite d’un matériau indiqué pour la mise à la terre. Si
un fond rocailleux se présente avant d’avoir atteint la profondeur de 2,4 m (8 pi), enfoncer le piquet de prise de terre
à un angle de 45°. Si un nouveau fond rocailleux se présente à nouveau, le piquet peut être enfoui dans une tranchée
d’au moins 76,2 cm (30 po) de profondeur. Dans tous les cas, le haut et le bas du piquet de prise de terre doit être à
niveau (ou sous) le sol ou protégé de quelconque manière contre le bris physique.

Tous les outils et les appareils électriques utilisés à l’aide de ce génératrice doivent être correctement mis à la terre
par l’intermédiaire d’un troisième fil ou être doublement isolés.

Il est recommandé :

1. D’utiliser des appareils électriques avec prises de terre à trois fiches.

2. D’utiliser un cordon prolongateur conçus pour l’extérieur avec prise à 3 pôles et une fiche à 3 broches aux extrémités
opposées pour assurer la continuité de la protection de mise à la terre du génératrice à l’appareil.

Consulter et respecter tous les réglements nationaux et locaux applicables concernant les spécifications de mise à la
terre. Consulter un électricien qualifié ou le personnel de service si les instructions de mise à la terre ne sont pas bien
comprises, ou en cas de doute au sujet de la mise à la terre.

Détecteur de monoxyde

de carbone dans les

pièces habitables

2 — Français

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

DANGER :

Monoxyde de Carbone. Utiliser une génératrice à l’intérieur

d’un bâtiment CAUSERA LA MORT EN QUELQUES
MINUTES.

Le tuyau d’échappement de la génératrice contient un
niveau élevé de monoxyde de carbone (CO), lequel s’avère
être un gaz poison inodore et invisible. Si vous pouvez sentir
les gaz du tuyau d’échappement de la génératrice, vous
respirez du CO. Mais, même si vous ne pouvez pas sentir
les gaz provenant du tuyau d’échappement, vous pourriez
être en train de respirer du CO.

Ne jamais utiliser une génératrice à l’intérieur d’une

maison, des garages, des petits espaces, ou autres
aires restreintes partiellement fermées. Des niveaux
mortels de monoxyde de carbone peuvent s’accumuler
dans ces aires restreintes. Utiliser un ventilateur ou
ouvrir une fenêtre ou les portes NE fournie PAS assez
d’air frais à respirer.

Utilisez SEULEMENT la génératrice à l’extérieur et loin

des fenêtres ouvertes, des portes ouvertes, et des
bouches d’aérations. Ces ouvertures peuvent tirer l’air
provenant du tuyau d’échappement.

Même si vous utilisez une génératrice correctement, des gaz
CO peuvent toujours s’infiltrer dans la maison. TOUJOURS
utiliser une alarme de monoxyde de carbone à piles dans
votre maison.

Si vous ressentez que vous commencez à être étourdi ou
faible suite au fonctionnement de la génératrice, allez prendre
l’air frais IMMÉDIATEMENT. Consultez un médecin. Vous
pourriez avoir un empoisonnement au monoxyde de carbone.

AVERTISSEMENT :

Lire et comprendre toutes les instructions. Le non-respect
de toutes les instructions ci-dessous peut entraîner une
électrocution, un incendie et/ou un empoisonnement au
monoxyde de carbone, pouvant causer des blessures
graves, voire mortelles.

AVERTISSEMENT :

Pour certaines applications, le code électrique américain
(National Electric Code) requiert que le génératrice soit mis à
la terre par l’intermédiaire d’une source de terre approuvée.
Avant d’utiliser la borne de terre, consulter un électricien
qualifié, un inspecteur en électricité ou un organisme local
connaissant les codes et les réglements locaux applicables
à l’utilisation prévue du génératrice.

CONSERVER CES INSTRUCTIONS

Ce manuel relate à propos d’instructions importantes lesquelles
devraient être suivies pendant l’installation et l’entretien des
piles et de la génératrice.

Ne pas brancher au circuit électrique d’un bâtiment à moins

que la génératrice et le commutateur de transfert n’aient
été installés correctement par un électricien qualifié, et que

ce dernier n’ait vérifié la sortie électrique. Le branchement
doit isoler l’alimentation de la génératrice de la source
d’alimentation de l’appareil et doit répondre à toutes les lois
et codes de l’électricité applicables.

Ne pas laisser des enfants ou personnes n’ayant pas reçu

une formation adéquate utiliser cette unité.

Ne pas démarrer ou faire tourner le moteur dans un espace

confine, de bâtiment, à proximité des fenêtres ouverts, autre
ou des zones sans ventilation où des vapeurs toxiques de
monoxyde de carbone peuvent s’accumuler. Le monoxyde
de carbone, un gaz incolore, inodore et extrêmement toxique
peut causer une perte de conscience et être mortel.

Garder les badauds, enfants et animaux domestiques à une

distance minimum de 3 m (10 pi).

Porter des chaussures ou des bottes robustes et sèches.

Ne pas utiliser pieds nus.

Ne pas utiliser le génératrice en état de fatigue, si l’on est

souffrant ou sous l’influence de l’alcool, de drogues ou de
médicaments.

Garder toutes les parties du corps à l’écart des pièces en

mouvement et des parties brûlantes de l’outil.

Ne pas toucher les prises ou les fils dénudés.
Ne pas utiliser le génératrice avec des cordons électriques

usés, effilochés, dénudés ou autrement endommagés.

Avant d’entreposer l’unité pendant une période prolongée,

laisser le moteur refroidir pour 30 minutes et vidanger le
carburant.

Ne pas utiliser ou entreposer le génératrice dans la pluie ou

la neige.

Remiser la génératrice dans un endroit bien ventilé après

avoir vider le réservoire de carburant. Ne pas remiser le
carburant à proximité de la génératrice.

Pour le transport dans un véhicule, le réservoir doit être vide,

régler le levier de moteur/étrangler à la position off (arrêt) et
le robinet de carburant fermé et la machine bien arrimée.

Installer une feuille de plastique ou un coussinet absorbant

sous la génératrice pour recueillir toutes les gouttes d’essence
ou lubrifiant lors du rangement ou du transport.

Manipuler le carburant avec précaution pour éviter les risques

d’incendies et de brûlures. Le carburant est extrêmement
inflammable.

Ne pas fumer pendant la manipulation du carburant.
Conserver le carburant dans un bidon ou jerrican approuvé

pour l’essence.

Poser la machine sur un sol plat, arrêter le moteur et le laisser

refroidir pendant 5 minutes avant de faire le plein.

Desserrer le bouchon du réservoir lentement pour relâcher

la pression et éviter que le carburant ne s’échappe.

Une fois le réservoir plein, remettre le bouchon en place et

le serrer fermement.

Essuyer tout le carburant éventuellement répandu.
N’essayer en aucun cas de brûler le carburant répandu.
Une vibration est normale pendant l’utilisation de la

génératrice. Pendant et après l’utilisation de la génératrice,
inspectez celle-ci, tout comme les câbles d’extension et les
câbles branchés à la boîte d’alimentation afin de détecter
tout bris potentiel du matériel. Faites réparer tout dommage

3 — Français

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

immédiatement ou remplacer les pièces endommagées au
besoin. Ne pas utiliser de fiches ou des câbles qui sont
endommagés tels qu’ils aient des signes de fissures ou
si la couche isolante est craquée ou si les lamelles sont
endommagées.

Il est préférable d’utiliser une génératrice fixe comme

source d’énergie de secours pour alimenter la maison en
cas de panne d’électricité. Une génératrice portative, même
correctement branchée, risque une surcharge. Il peut en
résulter une surchauffe ou une contrainte indue sur les
composantes du génératrice, ce qui peut provoquer une
défaillance de la génératrice.

RÈGLES DE SÉCURITÉ PARTICULIÈRES

DANGER :

Risque d’incendie et de blessures graves : Ne jamais

retirer le capuchon du réservoir d’essence pendant que
l’appareil fonctionne. Éteindre le moteur et laisser refroidir
l’appareil pendant au moins cinq minutes. Retirer lentement

le capuchon.

AVERTISSEMENT :

Lorsque cette génératrice est utilisée pour fournir
de l’énergie à un système électrique d’un bâtiment :

cette génératrice doit être installée par un électricien qualifié et
doit être branchée à un circuit fermé muni d’un interrupteur de
transfert, conformément au Code National Électrique NFPA70.
La génératrice devra être branchée sur un interrupteur de
transfert lequel pourra allumer tous les conducteurs autres
que celui du circuit électrique principal. Le cadre de la
génératrice doit être mis à la terre par l’intermédiaire d’une
source de terre approuvée. Si cette étape n’est pas faite, la
génératrice ne sera pas isolée du circuit électrique et cela
pourrait entraîner des blessures graves, voire même la mort
chez un électricien travaillant pour l’usine.

Ne pas utiliser cette génératrice pour alimenter les appareils

d’urgence médicale ou le matériel de survie.

Toujours utiliser un détecteur de monoxyde de carbone

fonctionnant sur piles lors de l’utilisation du génératrice.
En cas de sensation de nausée, d’étourdissement ou de
faiblesse lors de l’utilisation du génératrice, l’arrêter et aller
immédiatement à l’air frais. Consulter un docteur. Il peut
s’agir d’un empoisonnement au monoxyde de carbone.

Placer le génératrice sur une surface stable et plate sur une

pente dont l’inclinaison ne dépasse pas 4°.

Utiliser dans un endroit bien ventilé et bien éclairé à l’écart

des zones de travail pour éviter les interférences sonores.

L’utilisation du génératrice dans des conditions mouillées

peut entraîner l’électrocution. Conserver l’unité au sec.

Garder le génératrice à au moins 1 m (3 pieds) de tout type

de matériau combustible.

Ne jamais utiliser le génératrice près de matériaux dangereux.

Utiliser uniquement des pièces de rechange et des accessoires

recommandées ou équivalentes et suivre les instructions dans
la section Entretien de ce manuel. L'usage de toute autre
pièces ou le non-respect des instructions peut présenter des
risques de choc électrique ou de blessures.

Entretenir le produit conformément aux instructions de ce

manuel d’utilisation.

Inspecter le produit avant chaque utilisation pour s’assurer

qu’il n’y a pas de pièces desserrées, de fuites de carburant,
etc. Remplacer les pièces endommagées.

Ne pas utiliser le génératrice près d’une station de distribution

d’essence ou de gaz naturel.

Ne pas toucher le silencieux ou le cylindre durant ou

immédiatement après l’utilisation. Ils sont BRÛLANTS et
peuvent provoquer des brûlures.

Cette génératrice est équipée d’un connecteur neutre

libre. Cela signifie que le conducteur neutre n’est pas relié
électriquement au cadre. L'enroulement du stator et la sortie
d'inverseur de module de la génératrice sont isolés du cadre
et du contact à la masse de la prise c.a.

Ne pas laisser le réservoir d’essence de la génératrice

déborder lors du remplissage. Remplir le réservoir jusqu’à
25,4 mm (1 po) de l’ouverture du goulot du réservoir pour
permettre l’expansion du carburant. Ne pas recouvrir
le bouchon du réservoir de carburant lorsque le moteur
fonctionne. Ne pas respecter cette directive peut causer
une panne de moteur ou endommager l’outil.

Ne pas fumer lors du remplissage du génératrice avec de

l’essence.

Fermer le moteur et le laisser refroidir pour 5 minutes avant

l’ajout de carburant ou la lubrification de la génératrice.

Ne pas retirer la jauge d’huile ou le bouchon du réservoir de

carburant lorsque le moteur tourne.

Bien tenir compte de tous les autocollants de sécurité situés

sur le génératrice.

Garder les enfants à un minimum de 3 m (10 pieds) du

génératrice à tout moment.

L’unité fonctionne le mieux à des températures comprises

entre -5 et 40 °C (23 et 104 °F) avec une humidité relative
de 90 % ou moins.

Vérifier la tension et la fréquence requises avant de

brancher tout équipement électronique sur le génératrice.
Le génératrice peut se trouver endommagé si les appareils
branchés ne sont pas prévus pour fonctionner à une tension
égale à ± 10% et une fréquence égale à ± 3 hz de celles
indiquées sur la plaque signalétique du génératrice.

Pour l’utilisation à l’extérieur seulement.
Conserver ces instructions. Les consulter fréquemment et les

utiliser pour instruire les autres utilisateurs éventuels. Si ce
produit est prêté, il doit être accompagné de ces instructions.

4 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

AVERTISSEMENT :

ATTENTION :

AVIS :

Certains des symboles ci-dessous peuvent être utilisés sur le produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser le produit plus efficacement et de réduire les risques.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves, voire mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait
entraîner des blessures légères ou de gravité modérée.

(Sans symbole d’alerte de sécurité) Indique les informations jugées
importantes sans toutefois représenter un risque de blessure (ex. :
messages concernant les dommages matériels).

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Alerte de sécurité Indique un risque de blessure potentiel.

Lire manuel d’utilisation

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.

Avertissement concernant
l’humidité

Choc électrique

Vapeurs toxiques

Incendie/explosion

Surface brûlante et gaz
d’échappement

Danger au levage

Mise à la terre

Ne pas exposer à la pluie ou l’humidité.

Une utilisation de l’équipement dans des conditions non sèches
et le non-respect des méthodes sans danger peuvent entraîner
un choc électrique.

Durant le fonctionnement, le génératrice émet du monoxyde de
carbone, un gaz toxique inodore et incolore. Respirer le monoxyde
de carbone peut entraîner des nausées, des évanouissements, voire
la mort.

Le carburant et ses vapeurs sont extrêmement inflammables et
explosifs. Un incendie ou une explosion peut entraîner des brûlures
graves, voire la mort.

Pour réduire les risques de blessures ou de dommages, éviter tout
contact avec les surfaces brûlantes et ne pas positionner toute partie
du corps dans le passage de gaz d’échappement chauds.

Pour réduire le risque de blessures graves, éviter de lever le génératrice
seul.

Consulter un électricien local pour déterminer les exigences de mise
à la terre avant le fonctionnement.

5 — Français

SYMBOLES

Certains des symboles ci-dessous peuvent être utilisés sur le produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser le produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

V Volts Tension

A Ampères Courant

Hz Hertz Fréquence (cycles par seconde)

W Watt Puissance
hrs Heures Durée
gal Gallon Volume

qt Quart Volume

AUTOCOLLANTS DE SÉCURITÉ

Les informations ci-dessous se trouvent sur le génératrice.
Pour des raisons de sécurité, étudier et comprendre tous
les autocollants avant de mettre le génératrice en marche.

Si un autocollant se détache ou devient illisible, contacter
le centre de réparations qualifié pour obtenir un autocollant
de rechange.

Ne pas procéder de la manière décrite dans ce manuel

d’utilisation entraînera des BLESSURES GRAVES voire
la MORT.

Risque d’incendie. Ne pas ajouter de carburant pendant

l’utilisation de l’appareil.

Le génératrice est une source potentielle de chocs

électriques. Ne pas exposer à l’humidité, la pluie ou la
neige. Ne pas utiliavec les mains ou les pieds mouillés.

L’échappement contient le gaz monoxyde de carbone

toxique qui peut causer l’inconscience ou la MORT les

secteurs bien ventilés et extérieurs loin d’ouvre des fenêt
ou des portes.

Ne pas exposer à la pluie ou l’humidité.
L’utilisation d’une génératrice à l’intérieur PEUT VOUS

TUER EN QUELQUES MINUTES. Les génératrices
produisent du monoxyde de carbone, un gaz mortel
incolore et inodore.

NE JAMAIS utiliser à l’intérieur d’une maison ou d’un

garage, MÊME SI les portes et les fenêtres sont ouvertes.

Utiliser uniquement À L’EXTÉRIEUR et loin des fenêtres,

des portes et des évents.

AVERTISSEMENT CONCERNANT LE CARBURANT

Ne pas fumer lors du plein. Ne pas trop remplir. Le plein est
obtenu à 25,4 mm (1 po) en dessous du haut du goulot de
remplissage. Arrêter le moteur pendant cinq minutes avant
de faire le plein pour éviter que la chaleur du silencieux
n’allume les vapeurs de carburant.

6 — Français

SYMBOLES

AVERTISSEMENT AU SUJET DU CAPUCHON DU RÉSERVOIR
D’ESSENCE

Ne jamais retirer le capuchon du réservoir d’essence pendant
que l’appareil fonctionne. Éteindre le moteur et laisser refroidir
l’appareil pendant au moins cinq minutes. Retirer lentement le
capuchon afin de relâcher tout bâti de pression du système de
carburant et éviter que la chaleur du silencieux n’enflamme les
vapeurs d’essence

AVERTISSEMENT CONCERNANT LE LUBRIFIANT MOTEUR

Ajouter de le lubrifiant avant l’utilisation initiale du génératrice.
Toujours vérifier le niveau de lubrifiant avant chaque utilisation. Le
niveau de lubrifiant doit toujours se trouver dans la zone hachurée
de la jauge. Cette unité est équipée d’un capteur d’huile qui coupe
automatiquement le moteur si le niveau de lubrifiant descend à
un niveau dangereux.

MISE À LA TERRE - AVERTISSEMENT

Le piquet de prise de terre ou le fil de cuivre n’est pas fourni avec
cette génératrice. Appeler un électricien qualifié pour connaître
les exigences locales de mise à la terre.

AVERTISSEMENT CONCERNANT LES SURFACES BRÛLANTES

Ne pas toucher le silencieux ou le cylindre en aluminium du moteur.
Ils sont BRÛLANTS et
peuvent causer de graves
brûlures. Ne mettre aucun
toute partie du corps ou
matériau inflammable ou
combustible sur le chemin
direct de l’échappement.

AVERTISSEMENT UN
ESPACE LIBRE

Pendant le fonctionnement ou lors du rangement, allouez un
espace libre de 91,4 cm (3 pi) de chaque côté et au-dessus de la
génératrice. Laisser refroidir l’appareil au moins 30 minutes avant
de le ranger. La chaleur crée par le tuyau et les gaz d’échappement
peut être suffisamment chaude pour causer des brûlures graves
ou enflammer des objets combustibles.

PARE-ÉTINCELLES

L'utilisation de cet équipement peut créer des étincelles
susceptibles d'enflammer la végétation sèche. Il peut
être nécessaire d'utiliser un pare-étincelles. L'utilisateur
doit communiquer avec le service local d'incendie pour
connaître toutes les lois et tous les règlements portant
sur les exigences en matière de prévention des incendies.

7 — Français

CARACTÉRISTIQUES ÉLECTRIQUES

TAILLE DU CÂBLE DU CORDON PROLONGATEUR

Voir le tableau ci-dessous pour vérifier que la taille de câble des cordons prolongateurs utilisés est capable de porter la
charge requise. Des tailles de câbles inadéquates peuvent causer une chute de tension qui peut détériorations l’appareil
et surchauffer le cordon.

Courant en

ampères

2,5 300 600 305 m (1 000 pieds) 183 m (600 pieds) 114 m (375 pieds) 76 m (250 pieds)

5 600 1 200 152 m (500 pieds) 91 m (300 pieds) 61 m (200 pieds) 38 m (125 pieds)

7,5 900 1 800 107 m (350 pieds) 61 m (200 pieds) 38 m (125 pieds) 31 m (100 pieds)

10 1 200 2 400 76 m (250 pieds) 46 m (150 pieds) 31 m (100 pieds) 15 m (50 pieds)
15 1 800 3 600 46 m (150 pieds) 31 m (100 pieds) 20 m (65 pieds)
20 2 400 4 800 53 m (175 pieds) 38 m (125 pieds) 23 m (75 pieds)
25 3 000 6 000 46 m (150 pieds) 31 m (100 pieds)
30 3 600 7 200 38 m (125 pieds) 20 m (65 pieds)
40 4 800 9 600 27 m (90 pieds)

Charge en watts Longueur de cordon permise maximum

À 120 V À 240 V

Fil de

calibre 8

Fil de

calibre 10

Fil de

calibre 12

Fil de

calibre 14

Fil de

calibre 16

CHARGES DU MOTEUR ÉLECTRIQUE

Les moteurs électriques courants en fonctionnement normal tirent jusqu’à six fois leur courant de fonctionnement lors du
démarrage. Ce tableau peut être utilisé pour estimer les watts requis pour démarrer les moteurs électriques ; cependant, si
un moteur électrique ne démarre pas ou n’atteint pas sa vitesse de fonctionnement, éteindre immédiatement l’appareil ou
l’outil pour éviter d’endommager l’équipement. Toujours vérifier les exigences de l’outil ou de l’appareil utilisé par rapport
à la sortie nominale du génératrice.

Taille du moteur (ch)

1/8 275 N/A 850 1 200
1/6 275 600 850 2 050
1/4 400 800 1 050 2 400
1/3 450 950 1 350 2 700
1/2 600 1 000 1 800 3 600
3/4 850 1 200 2 600 —

1 1 100 N/A 3 300 —

Watts de

fonctionnement

Universel Condensateur Phase auxiliaire

Watts requis pour le démarrage du moteur

AVIS :

Vérifier la tension et la fréquence requises avant de brancher tout équipement électronique sur le génératrice. Le
génératrice peut se trouver endommagé si les appareils branchés ne sont pas prévus pour fonctionner à une tension
égale à ± 10% et une fréquence égale à ± 3 hz de celles indiquées sur la plaque signalétique du génératrice. Pour éviter
tout dommage, toujours brancher une charge additionnelle sur le génératrice lorsqu’un appareil à circuits intégrés (tel
qu’un téléviseur) est utilisé. Une varistance peut être aussi nécessaire pour certaines applications, dans le cas d’un
ordinateur, par exemple. Une varistance peut être aussi nécessaire pour certaines applications de l’équipement en solide.

8 — Français

CARACTÉRISTIQUES ÉLECTRIQUES

CAPACITÉ DU GÉNÉRATRICE

S’assurer que le génératrice peut fournir les watts continus
(de fonctionnement) et de surtension (démarrage) suffisants
pour tous les articles alimentés au même moment. Suivre
ces simples étapes.

1. Sélectionner les articles qui seront alimentés au même

moment.

2. Faire le total des watts continus (de fonctionnement) de

ces articles. Ceci correspond à la somme de puissance
que le génératrice doit produire pour que ces articles
puissent fonctionner. Voir le tableau de référence de
wattage à droite.

3. Déterminer les watts de surtension (démarrage)

nécessaires. Les watts de surtension correspondent à
la courte pointe de puissance nécessaire pour démarrer
les outils ou les appareils à moteur électriques, tels que
les scies circulaires ou les réfrigérateurs. Les moteurs ne
démarrant pas tous au même moment, le total des watts
de surtension peut être déterminé en ajoutant uniquement
les articles au wattage de surtension supplémentaire le
plus élevé au wattage nominal total de l’étape 2.

Exemple :

Outil ou appareil

Réfrigérateur 700 780

Ventilateur portatif 40 120
Ordinateur portable 250 0

Téléviseur à écran plat
de 116,8 cm (46 po)

Lampes (75 Watts) 75 0

Wattage continu total 1 255
Wattage de surtension supplémentaire max. + 780

Wattage de surtension totale requise 1935

Wattage
continu*

190 0

1 255 Wattage

de fonctionnement

total

Wattage de
surtension*

780 Wattage

de surtension

maximum

GESTION DE L’ÉNERGIE

Pour prolonger la durée de vie du génératrice et des
appareils reliés, il est important d’effectuer l’ajout de charges
électriques supplémentaires au génératrice avec soin. Rien
ne doit être connecté aux sorties du génératrice avant le
démarrage du moteur. Une gestion correcte et en toute
sécurité de l’énergie du génératrice consiste à ajouter des
charges en séquence :

1. Sans appareil connecté au génératrice, mettre le moteur
en marche de la façon décrite dans ce manuel.

2. Brancher et mettre en marche la première charge, de
préférence la plus importante.

3. Laisser la sortie du génératrice se stabiliser (le moteur
tourne régulièrement et l’appareil relié fonctionne
correctement).

4. Brancher et mettre la charge suivante en marche.

5. Une fois de plus, laisser le génératrice se stabiliser.

6. Répéter les étapes 4 et 5 pour chaque charge
supplémentaire.

Ne jamais ajouter de charges supérieures à la capacité
du génératrice. Bien veiller à considérer les charges de
surtension comme décrit précédemment.

AVIS :

Ne pas surcharger la capacité du génératrice. Le
dépassement de la capacité du wattage/de l’ampérage
du génératrice peut endommager le génératrice et/ou les
appareils électriques qui lui sont reliés.

Watts

Application/Equipo

Urgence / à la maison de secours

Lampes (qté. 4 x 75 W) 300 0
Réfrigérateur 600 780
Téléviseur à écran plat de 116,8

cm (46 po)
Récepteur satellite 250 0
Ventilateur portatif 40 120
Radiateur 1300 1300
Ordinateur portable 250 0
Mijoteuse 270 0
Radio 200 0

Site de travail

Perceuse électrique − 3/8 ch

Lampe de travail quartz­halogène

Scie alternative
Scie circulaire − 184 mm

(7-1/4 po)

Scie à onglet − 254 mm (10 po)

Compresseur à air - 1/4 ch 970 1600

Pulvérisateur sans air − 1/3 ch

*Les wattages indiqués sont approximatifs. Vérifier le wattage sur
l’outil ou l’appareil.

de fonc-

tionnement

estimé*

190 0

440 600

1000 0

960 960

1400 2300

1800 1800

600 1200

Watts

démarrage

estimé*

9 — Français

FICHE TECHNIQUE

CARACTÉRISTIQUES

MOTEUR

Type de moteur................................80 cc Soupape en tête

Bougie ................................ NGK BPR7HS ou équivalentes

Volume de lubrifiant moteur ............................0,35 l (12 oz)

Volume de carburant .....................................4,54 l (1,2 gal)

*Sortie nominale déterminé par la norme G300 de la PGMA

BIEN CONNAÎTRE LE GÉNÉRATRICE

Voir la figure 1.

L’utilisation sûre de ce produit exige une compréhension des
renseignements figurant sur le produit et contenus dans le
manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de sécurité.

PRISES DE 120 V C.A.

La génératrice comprend deux prises monophasées de
60 Hz, 120 V c.a., 20 A. Elles peuvent être utilisées pour le
fonctionnement d’appareils, d’éclairage électrique, d’outils
et de charges de moteur adéquats.

FILTRE À AIR

Les filtre à air permet de limiter la quantité de poussière et
de saleté pénétrant dans l’unité lors du fonctionnement.

MODE DE MARCHE AU RALENTI
AUTOMATIQUE

L’interrupteur de mode de marche au ralenti automatique
est utilisé pour contrôler la vitesse du moteur et économiser
le carburant. Lorsque l’interrupteur est réglé à la position
« ON » (I) (marche) et qu’aucun appareil n’est relié à l’unité,
le moteur passe au mode de ralenti. Si un appareil est ajouté,
la vitesse du moteur augmente pour le faire fonctionner. Si
l’appareil est retiré, le moteur revient au mode de ralenti.

POIGNÉES DE TRANSPORT

La génératrice comprend une poignées pour faciliter le
transport. Les deux poignées devraient être utilisées pour
porter le génératrice.

CADRAN LE EASY START

Le cadran le Easy Start est utilisé pour démarrer, arrêter et
faire fonctionner le moteur. Il contrôle le volet de départ et
le robinet de carburant.

RÉSERVOIR DE CARBURANT

Le réservoir de carburant a une contenance de 4,54 l (1,2 gal)

GÉNÉRATRICE

Tension nominale .................................................. 120 V AC

Ampérage nominal ............................................. 14,16A AC

Sortie nominale* ..................................................... 1 700 W

Watts requis au démarrage ....................................2 200 W

Fréquence nominale ................................................... 60 Hz

BORNE DE TERRE

La borne de terre permet d’obtenir une bonne mise à la
terre du génératrice pour la protection contre les chocs
électriques. Consulter un électricien qualifié local pour
connaître les exigences régionales de mise à la terre.

AFFICHAGE DÉL

Les DÉL indiquents si la génératrice est en surcharge.

PROTECTEUR D’ARRÊT EN CAS DE BAS

NIVEAU D’HUILE

L’indicateur de bas niveau d’lubrifiant clignote et le moteur
s’arrête automatiquement lorsque le niveau d’lubrifiant
est bas. Il ne faut pas redémarrer le moteur tant qu’une
quantité suffisante d’lubrifiant n’aura pas été ajoutée dans
la génératrice.

BOUCHON / JAUGE D’HUILE

Retirer le bouchon de remplissage d’huile pour vérifier le
niveau d’lubrifiant et faire l’appoint selon le besoin.

ENSEMBLE POUR BORNE EN PARALLÈLE

Les non polarisée borne en parallèles sont utilisés avec une
borne en parallèle (vendus séparément) qui permettra des
génératrices être ensemble relié à augmenter la production.

AVIS :

Ne pas brancher ou débrancher les câbles pendant le
fonctionnement le génératrice. Le génératrice ou de la
charge peuvent être endommagés.

NOTE : Lire et comprendre les instructions borne en
parallèles avant l’usage. Cette borne est pour l’usage avec
cette unité seulement.

LANCEUR À RAPPEL

La poignée du lanceur à rappel est utilisée (avec le cadran le
Easy Start) pour mettre le génératrice du moteur en marche.

10 — Français

CARACTERÍSTICAS

BOUTON DE RÉARMEMENT

Le bouton de réarmement est utilisé pour restaurer
l’alimentation si une surcharge arrive. Pour restaurer
l’alimentation, retirez la fin charge électrique ajouté, puis
appuyer sur le bouton reset (réinitialiser).

ASSEMBLAGE

DÉBALLAGE

Ce produit a été expédié complètement assemblé.
 Avec précaution, sortir l’outil et les accessoires de la

boîte. S’assurer que toutes les pièces figurant sur la liste
de contrôle sont incluses.

AVERTISSEMENT :

Ne pas utiliser le produit s’il n’est pas complètement
assemblé ou si des pièces semblent manquantes ou
endommagées. Le fait d’utiliser un produit assemblé
de façon inadéquate ou incomplète peut entraîner des
blessures graves.

 Examiner soigneusement l’unité pour s’assurer que rien

n’a été brisé ou endommagé en cours de transport.

 Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné le produit et vérifié qu’il
fonctionne correctement.

 Si des pièces manquent ou sont endommagées, appeler le

1-800-860-4050 pour obtenir de l’aide.

POIGNÉE RÉTRACTABLE

La génératrice comprend une poignée rétractable qui peut
être ajustée aux fins d’entreposage et de transport.

LISTE DES PIÈCES

Génératrice
Lubrifiant de moteur (SAE 10W 30)
Entonnoir
Clé à bougie
Manuel de l’utilisateur

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas
utiliser ce produit avant qu’elles aient été remplacées.
Le fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut
entraîner des blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier ce produit ou de créer des
accessoires non recommandés pour ce produit. De
telles altérations ou modifications sont considérées
comme un usage abusif et peuvent créer des conditions
dangereuses pouvant entraîner des blessures graves.

11 — Français

UTILISATION

DANGER :

Monoxyde de Carbone. Utiliser une génératrice à

l’intérieur d’un bâtiment CAUSERA LA MORT EN
QUELQUES MINUTES.

Le tuyau d’échappement de la génératrice contient un
niveau élevé de monoxyde de carbone (CO), lequel s’avère
être un gaz poison inodore et invisible. Si vous pouvez
sentir les gaz du tuyau d’échappement de la génératrice,
vous respirez du CO. Mais, même si vous ne pouvez pas
sentir les gaz provenant du tuyau d’échappement, vous
pourriez être en train de respirer du CO.

Ne jamais utiliser une génératrice à l’intérieur

d’une maison, des garages, des petits espaces, ou
autres aires restreintes partiellement fermées. Des
niveaux mortels de monoxyde de carbone peuvent
s’accumuler dans ces aires restreintes. Utiliser un
ventilateur ou ouvrir une fenêtre ou les portes NE
fournie PAS assez d’air frais à respirer.

Utilisez SEULEMENT la génératrice à l’extérieur et

loin des fenêtres ouvertes, des portes ouvertes, et
des bouches d’aérations. Ces ouvertures peuvent
tirer l’air provenant du tuyau d’échappement.

Même si vous utilisez une génératrice correctement,
des gaz CO peuvent toujours s’infiltrer dans la maison.
TOUJOURS utiliser une alarme de monoxyde de carbone
à piles dans votre maison.

Si vous ressentez que vous commencez à être étourdi
ou faible suite au fonctionnement de la génératrice,
allez prendre l’air frais IMMÉDIATEMENT. Consultez un
médecin. Vous pourriez avoir un empoisonnement au
monoxyde de carbone.

AVERTISSEMENT :

N’utiliser ni accessoires, ni outils non recommandés
par le fabricant de ce produit. L’utilisation de pièces
et accessoires non recommandés peut entraîner des
blessures graves.

AVIS :

Ce produit est équipé d’un pare-étincelles qui a
été évalué par le Service forestier des États-Unis;
cependant, les utilisateurs du produit doivent respecter
les réglementations locales et gouvernementales de lutte
contre l’incendie. Consulter les autorités appropriées.
Contacter le service à la clientèle ou un centre de
réparations qualifié pour acheter un pare-étincelles de
rechange.

AVIS :

Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Se il vous plaît communiquer avec le
service à la clientèle ou un centre de réparations qualifié.

APPLICATIONS

Cé génératrice est conçu pour fournir une alimentation
électrique pour le fonctionnement d’éclairages, d’appareils,
d’outils et de charges de moteur compatibles.

AVERTISSEMENT :

Le Code national de l’électricité n’exige pas que
cette génératrice soit mise à la terre si elle est utilisée
uniquement avec un équipement à cordon ou à
connecteur mâle. Cependant, les autres méthodes
utilisées avec cette génératrice nécessitent une mise à
la terre afin de réduire le risque de décharge électrique
et d’électrocution. Consulter un électricien qualifié, un
inspecteur en électricité ou l’organisme local gérant
les règlements locaux ou les lois afin de connaître les
exigences de mise à la terre selon votre situation avant
d’utiliser la génératrice.

AVERTISSEMENT :

La familiarité avec l’appareil ne doit pas faire oublier la
vigilance. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.

AVANT D’UTILISER L’UNITÉ

 Utiliser seulement À L’EXTÉRIEUR et au moins à 6 m

(20 pi) des loin de toutes fenêtres, portes ou bouches
d’aération tel que recommandée par le Service de santé et
les Centres pour le contrôle et la prévention des maladies
américains. Le type de maison et les conditions du vent
peuvent exiger une distance plus grande.

 NE JAMAIS utiliser à l’intérieur d’une maison ou d’un

garage, MÊME SI les portes et les fenêtres sont ouvertes.

 Toujours poser la génératrice sur une surface stable et

plate.

EXIGENCES PARTICULIÈRES :

Il existe peut-être des règlements en matière de santé
et sécurité au travail (OSHA aux É.-U.), des règlements
ou lois locales s’appliquant à l’utilisation prévue de cette
génératrice.

Veuillez consulter un électricien qualifié, un inspecteur en
électricité ou un organisme local connaissant les codes et
les règlements locaux :

12 — Français

UTILISATION

Certaines régions obligent l’enregistrement des

génératrices auprès des entreprises de service locales.

Des règlements additionnels peuvent être imposés lorsque

la génératrice est utilisée sur un chantier de construction.

VÉRIFICATION / AJOUT DE LUBRIFIANT

Voir la figure 2.

AVIS :

Une tentative de démarrage du moteur avant le
remplissage en lubrifiant correct entraîne une panne de
l’équipement.

NOTE : Si un manuel du moteur est fourni avec ce produit,
veuillez respecter le instructions présenté dans le manuel
du moteur au lieu des l’information ci-dessous.

Le lubrifiant moteur a une influence majeure sur la
performance du moteur et la durée de service. De manière
générale et pour toutes températures, de l’huile SAE 10W­30 est recommandée. Toujours utiliser une huile moteur à
4 temps conforme ou supérieure aux exigences de service
SJ API.

Ce moteur est doté d’un dispositif qui arrête le moteur lorsque
le niveau de lubrifiant est incorrect. Le moteur ne redémarre
pas tant que le niveau de lubrifiant correct n’est pas atteint.

NOTE : Des lubrifiants moteur 2 temps non détergentes
endommageront le moteur et ne doivent pas être utilisées.

 Desserrer la vis située sur le côté du capot moteur. Retirer

le couvercle et mettre de côté.

 Dévisser le capuchon d’huile/la jauge et les retirer.
 Essuyer la jauge et l’insérer de nouveau dans le trou sans

visser.

 Retirer une nouvelle fois la jauge et vérifier le niveau de

lubrifiant. Le niveau de lubrifiant doit être compris entre
les niveaux minimal et maximal indiqués sur la jauge.

 Si le niveau est faible, ajouter de lubrifiant moteur jusqu’à

ce que le niveau se situe entre les niveaux minimal et
maximal indiqués sur la jauge.

 Réinstaller et serrer le bouchon d’huile/la jauge.

UTILISATION DE STABILISATEUR DE
CARBURANT

Le carburant défraîchit, s’oxyde et se dégrade avec le
temps. L’ajout de stabilisateur de carburant allonge la durée
d’utilisation du carburant et permet d’éviter la formation de
dépôts pouvant obstruer le circuit de carburant. Suivre les
instructions du fabricant de stabilisateur de carburant pour
le rapport stabilisateur/carburant correct.

Mélanger le stabilisateur de carburant et le carburant

avant de remplir le réservoir en utilisant un contenant à
carburant ou tout autre récipient pour carburant approuvé
et agiter légèrement pour bien mélanger.

NOTE : Pour maîtriser la quantité de stabilisateur de

carburant à ajouter au moteur, toujours mélanger le
stabilisateur de carburant et le carburant avant de
remplir le réservoir plutôt qu’ajouter le stabilisateur de
carburant directement dans le réservoir de carburant de
la génératrice.

 Replacer et serrer le bouchon.
 Mettre le moteur en marche et le faire tourner pendant au

moins 5 minutes pour que le stabilisateur pénètre dans
tout le circuit de carburant.

CARBURANTS À BASE D’ÉTHANOL

AVIS :

Ne pas utiliser d’essence E15 ou E85 dans ce produit.
Une telle utilisation représente une violation de la loi
fédérale et endommagera l’appareil et annulera la
garantie. Utiliser seulement de l’essence sans plomb
ne contenant pas plus de 10 % d’éthanol.

AJOUT DE CARBURANT

Voir la figure 3.

DANGER :

Risque d’incendie et de blessures graves : Ne jamais

retirer le capuchon du réservoir d’essence pendant
que l’appareil fonctionne. Éteindre le moteur et laisser
refroidir l’appareil pendant au moins cinq minutes. Retirer
lentement le capuchon.

AVERTISSEMENT :

L’essence et ses vapeurs sont extrêmement inflammables
et explosives. Pour éviter blessures et dommages
matériels, manipuler l’essence avec prudence. Garder
à l’écart des sources d’allumage, manipuler en plein air
uniquement, ne pas fumer lors de l’appoint de carburant
et essuyer immédiatement tout carburant répandu.

Lors de l’appoint de carburant du génératrice, vérifier que
la machine se trouve sur une surface plane et horizontale.
Si le moteur est très chaud, laisser le génératrice refroidir
avant d’ajouter de l’essence. TOUJOURS faire l’appoint de
carburant à l’extérieur.

 Tourner la cadran le Easy Start à la position « COLD

START (CHOKE) » (démarrage à froid).

 Retirer lentement le bouchon du réservoir de carburant.
 Remplir le réservoir de carburant à 25,4 mm (1 po) en

dessous du haut du goulot du réservoir de carburant.

 Replacer et serrer le bouchon.

13 — Français

UTILISATION

AVERTISSEMENT :

Toujours arrêter le moteur avant de faire le plein de
carburant. Ne jamais retirer le bouchon du réservoir
d’essence lorsque le moteur tourne ou est chaud.
S’assurer que l’unité repose sur une surface plane, à
niveau et de remplir seulement à l’extérieur. Si le moteur
est chaud, laisser refroidir l’unité pendant au moins
cinq (5) minutes avant d’ajouter de l’essence. Remettre
immédiatement le bouchon du réservoir d’essence et
le serrer fermement. S’éloigner d’au moins 9 m (30 pi)
du point de ravitaillement avant de lancer le moteur. Ne
pas fumer, et rester à l’écart des flammes vives et des
étincelles ! Ne pas respecter ces instructions représente
un risque d’incendie et de blessures graves.

NOTE : Toujours utiliser de l’essence sans plomb avec un
indice d’octane de 86 ou plus. Ne jamais utiliser du carburant
vieux, éventé ou contaminé et ne pas utiliser de mélange
lubrifiant/carburant. Ne pas laisser la poussière ou l’eau
pénétrer dans le réservoir de carburant. Ne pas utiliser le

carburant E85.

MISE EN MARCHE DU MOTEUR

Voir les figures 4 à 6.

AVIS :

Sur une surface à niveau, avec le moteur sur arrêt,
vérifier le niveau lubrifiant avant chaque utilisation du
génératrice.

NOTE : Si l’emplacement de génératrice n’est pas à niveau,
l’unité peut ne pas démarrer ou peut s’arrêter durant le
fonctionnement.

Pour commencer le génératrice la première fois :

 Ajouter le lubrifiant de moteur par les instructions de

l’manuel de l’utilisateur.

 Tourner la cadran le Easy Start à la position « COLD

START (CHOKE) » (démarrage à froid).

 Remplir le réservoir de carburant par les instructions de

l’manuel de l’utilisateur.

 Appuyer sur l'interrupteur de ralenti automatique vers la

position « OFF » (fermé).

 Tirer le lanceur à rappel normalement jusqu’à ce que le

moteur démarre.

NOTE : Lorsque le cadran le Easy Start est réglé à la

position « COLD START » (supérieure), le carburant est
acheminé du réservoir au moteur. Si le moteur est chaud,
écarter droite le cadran le Easy Start sur la position « RUN
/ RE-START » (centre).

 Laisser le moteur fonctionner pendant 15 à 30 secondes,

puis faites passer le cadran le Easy Start en position RUN/
RE-START (DÉMARRER/REDÉMARRER).

 Placer l’interrupteur de ralenti automatique à la position

« ON » (marche) pour un fonctionnement silencieux plus
efficace.

Pour commencer des temps subséquents :

 Débrancher toutes les charges du génératrice.
 Régler l’interrupteur de mode de marche au ralenti à la

position off (arrêt).

 Tourner la cadran le Easy Start à la position « COLD

START » (démarrage à froid).

NOTE : Lorsque le cadran le Easy Start est réglé à la

position « COLD START » (supérieure), le carburant est
acheminé du réservoir au moteur. Si le moteur est chaud,
écarter droite le cadran le Easy Start sur la position « RUN
/ RE-START » (centre).

 Tirer la lanceur à rappel jusqu’à ce que le moteur démarre.
NOTE : Ne pas laisser la poignée repartir brusquement en

arrière après le démarrage. La ramener doucement à sa
place d’origine. Initial commencer de l'unité peut exiger des
forces supplémentaires pour amorcer la pompe de carburant.

 Laisser le moteur tourner pendant 15 à 30 secondes et

mettre le le levier de moteur étrangler sur « RUN / RE­START » (marche).

ARRÊT DU MOTEUR

Voir la figure 5.

 Retirer toute charge du génératrice.
 Tourner la cadran le Easy Start à la position « OFF/

STORAGE » (arrêt).

Pour arrêter le moteur en cas d’urgence :

 Tourner la cadran le Easy Start à la position « OFF/

STORAGE » (arrêt).

AVERTISSEMENT :

Pendant le fonctionnement ou lors du rangement, allouez
un espace libre de 91,4 cm (3 pi) de chaque côté et au­dessus de la génératrice. Laisser refroidir l'appareil au
moins 30 minutes avant de le ranger. La chaleur crée par
le tuyau et les gaz d'échappement peut être suffisamment
chaude pour causer des brûlures graves ou enflammer
des objets combustibles.

DÉPLACEMENT DU GÉNÉRATRICE

Voir la figure 7.

 Tourner le cadran le Easy Start à la position « OFF/

STORAGE » (arrêt). Position de « OFF/STORAGE », la
robinet de carburant sera fermée et empêche n'importe
quel flux de essence

 Laisser la machine refroidir pendant environ 30 minutes

avant de la remiser.

 Tirer la poignée rétractable vers l’extérieur ou porter par

le poignées de transport.

14 — Français

UTILISATION

 En faisant face à l’avant du génératrice, saisir fermement

la poignée rétractable d’une seule main.

 Soulever le génératrice vers soi jusqu’à ce qu’il soit sur

ses roues.

ENTRETIEN

L’entretien normal, le remplacement ou la réparation des
dispositifs du système antipollution doit être fait par un
magasin de réparation ou un technicien qualifié possédant
les pièces d’origine ou équivalentes. La garantie et les
rappels pour réparations peuvent être faits par un centre
de réparations autorisé; pour obtenir de l’aide, veuillez
communiquer avec le service à la clientèle.

AVERTISSEMENT :

Avant d’inspecter, nettoyer ou entretenir l’équipement,
couper le moteur, attendre que toutes les pièces en
mouvement s’arrêtent, déconnecter le fil de la bougie et
l’écarter de la bougie. Laisser la machine refroidir pendant
environ 30 minutes avant de procéder à un entretien.
Le non-respect de ces instructions peut entraîner des
blessures graves ou des dégâts matériels.

 Tourner et tirer le génératrice derrière vous jusqu’à

l’emplacement désiré.

 Abaisser le génératrice jusqu’à ce qu’il repose de façon

sécuritaire sur une surface plane.

ENTRETIEN GÉNÉRAL

Conserver le génératrice dans un environnement propre
et sec sans exposition à la poussière, la saleté, l’humidité
ou des vapeurs corrosives. Ne pas laisser les évents de
refroidissement du génératrice s’obstruer avec des feuilles,
de la neige, etc.

Ne pas utiliser un tuyau de jardinage pour nettoyer le
génératrice. De l’eau pénétrant dans le circuit de carburant
ou d’autres pièces internes de l’unité peut causer des
problèmes réduisant la durée de vie du génératrice.

Pour nettoyer l’unité :

 Utiliser une brosse à poils doux et/ou un aspirateur pour

détacher et retirer la saleté et les débris.

 Nettoyer les évents à pression basse ne dépassant pas

25 psi.

 Essuyer les surfaces extérieures du génératrice avec un

chiffon humide.

AVERTISSEMENT :

Lors de la réparation, utiliser seulement les pièces de
rechange recommandées ou équivalentes. L’usage de
toute autre pièce pourrait créer une situation dangereuse
ou endommager l’outil.

AVIS :

Inspecter périodiquement au complet le produit afin de
s’assurer qu’aucune pièce (vis, écrous, boulons, chapeaux,
etc.) n’est endommagée, manquante ou desserrée. Serrer
solidement toutes les pièces de fixation et les chapeaux
et ne pas utiliser le produit tant que toutes les pièces
manquantes ou endommagées n’ont pas été remplacées.
Veuillez communiquer avec le service à la clientèle ou un
centre de réparations qualifié pour obtenir de l’aide.

INSPECTION/NETTOYAGE DU FILTRE À AIR

Voir les figures 8 et 9.

Pour assurer un fonctionnement correct et une longue vie
utile, garder les filtre à air propres.

 Desserrer la bouton située au centre du couvercle du filtre

à air dans. Retirer le couvercle et mettre de côté.

 Desserrer la vis située au centre du couvercle du filtre à

air tourner la couvercle 1/4 tourne dans le droite d'une
montre, baissant la couvercle et de l'unité. Retirer le
couvercle du filtre à air et mettre de côté.

 Retirer la filtre à air.
 Nettoyer le filtre à air avec de l’eau savonneuse tiède.

Rincer et essorer pour sécher.

 Réinstaller le filtre à air.
NOTE : S’assurer que les filtres sont appuyés de façon

appropriée à l’intérieur de la génératrice. Une installation

15 — Français

ENTRETIEN

incorrecte favorisera la pénétration de saleté dans le
moteur, ce qui entraînera une usure rapide.

 Installer le couvercle du filtre à air. Serrer la vis afin de le

fixer solidement.

 Installer le couverture de moteur. Serrer la bouton afin de

le fixer solidement.

CHANGEMENT LUBRIFIANT DE MOTEUR

Voir la figure 10.

Pour obtenir un rendement optimal, il est nécessaire de
changer d'lubrifiant moteur toutes les 100 heures ou tous
les six mois d’utilisation.

 Desserrer la bouton située sur le côté du capot moteur.

Retirer le couvercle et mettre de côté.

 Desserrez les deux vis et retirez le couvercle de vidange

d'huile.

 Retirer le bouchon / jauge lubrifiant.
 Pencher la génératrice sur le côté afin de verser d'lubrifiant

usée dans un contenant approuvé, en la drainant par
l’orifice de remplissage.

NOTE : Vidanger lubrifiant pendant que le moteur est

encore tiède mais pas brûlant. Lubrifiant tiède s’écoule
plus rapidement et plus complètement.

AVERTISSEMENT :

Ne pas changer le lubrifiant lorsque le moteur est chaud.
Un contact accidentel avec le lubrifiant chaud pourrait
causer de graves blessures.

 Remettre la génératrice en position verticale et remplir

de lubrifiant en suivant les instructions de la section
Vérification / ajout de lubrifiant. Pour connaître le volume
de remplissage d’huile, consulter les Fiche technique au
début du manuel ou le manuel fourni avec le moteur, si
nécessaire.

 Réinstaller et serrer le bouchon d’huile / la jauge.
 Réinstallez le couvercle et resserrez les vis.
 Réinstaller le couverture de moteur. Serrer la bouton afin

de le fixer solidement.

NOTE : Le lubrifiant usée doit être éliminée auprès d’un

site approuvé. Voir le détaillant lubrifiant local pour plus
d’informations.

ENTRETIEN DE LA BOUGIE

Voir la figure 11.

L’écartement de la bougie doit être vérifié et la bougie doit
être exempte de dépôts pour que le moteur fonctionne
correctement. Pour vérifier :

 Desserrer la bouton située au centre du couvercle du filtre

à air dans. Retirer le couvercle et mettre de côté.

 Retirer le bouchon de la bougie.
 Nettoyer la saleté autour de la base de la bougie.

 Retirer la bougie à l’aide de la clé à bougie.
 Inspecter la bougie pour vérifier qu’elle n’est pas

endommagée et la nettoyer avec une brosse métallique
avant de la réinstaller. Si l’isolateur est fissuré ou écaillé,
remplacer la bougie. Pour remplacer la bougie, consulter
les Fiche technique au début du manuel ou le manuel
fourni avec le moteur, si nécessaire.

 Mesurer l’écartement de la bougie. L’écartement correct

est de 0,60 - 0,70 mm (0,024 − 0,028 po). Pour augmenter

l’écartement, si nécessaire, courber avec précaution
l’électrode de terre (supérieure). Pour réduire l’écartement,
taper doucement l’électrode de terre sur une surface dure.

 Installer la bougie ; la visser à la main pour éviter de foirer

le filetage.

 Serrer avec la clé pour comprimer la rondelle. Si la bougie

est neuve, utiliser 1/2 tour pour comprimer la rondelle. Si
elle est usée, utiliser 1/8 à 1/4 de tour pour comprimer la
rondelle.

NOTE : Une bougie mal serrée devient très chaude et

peut endommager le moteur.

AVIS :

Veiller à ne pas fausser le filetage de la bougie. Ceci
endommagerait sérieusement l’outil.

 Installer le capuchon de bougie.
 Installer le couverture de moteur. Serrer la vis afin de le

fixer solidement.

NETTOYAGE DE L’ORIFICE D’ÉCHAPPEMENT
ET DU SILENCIEUX

Selon le type de carburant utilisé, le type et la quantité de
lubrifiant utilisée et/ou les conditions d’utilisation, l’orifice
d’échappement et le silencieux peuvent être obstrués par de la
calamine. Si l’appareil fonctionnant avec de l’essence semble
avoir perdu de la puissance, cette calamine doit être éliminée
pour restaurer le fonctionnement normal. Il est vivement
recommandé de confier ce travail à un technicien qualifié.

PARE-ÉTINCELLES

Voir la figure 12.

AVIS :

Ce produit est équipé d’un pare-étincelles qui a
été évalué par le Service forestier des États-Unis;
cependant, les utilisateurs du produit doivent respecter
les réglementations locales et gouvernementales de lutte
contre l’incendie. Consulter les autorités appropriées.
Contacter le service à la clientèle ou un centre de
réparations qualifié pour acheter un pare-étincelles de
rechange.

16 — Français

ENTRETIEN

Le pare-étincelles doit être nettoyé ou remplacé toutes
les 50 heures de fonctionnement ou tous les ans pour
assurer le rendement optimal du produit. L’emplacement
du pare-étincelles diffère suivant le modèle. Contacter le
concessionnaire le plus proche pour connaître l’emplacement
du pare-étincelles sur le modèle utilisé.

Pour nettoyer le pare-étincelles :

 Dévisser la vis du panneau dessus. Retirer le panneau

dessus et le mettre de côté.

 Retirer le vis fixant le pare-étincelles.
 Enlever le pare-étincelles et nettoyer délicatement en

utilisant une brosse métallique.

 Réinstaller le pare-étincelles et le panneau arrière.

S’assurer que toutes les vis est serrée solidement.

VIDANGE DU RÉSERVOIR DE CARBURANT /
CARBURATEUR

Voir les figures 13 et 14.

Afin de prévenir les dépôts de gommes dans le circuit
de carburant, vidanger le carburant du réservoir et du
carburateur avant de le remiser.

VIDANGE DU RÉSERVOIR DE CARBURANT :

AVIS :

Retirer toute lubrifiant de l’unité avant de drainer le
réservoir de carburant. L’unité risque d’être endommagée
si cette directive n’est pas respectée.

 Retirer le bouchon du réservoir.
 Pencher la génératrice sur le côté afin de verser lubrifiant

usée dans un contenant approuvé, en la drainant par
l’orifice de remplissage.

 Lorsque le carburant est vidangé du réservoir, replacer

le bouchon du réservoir.

VIDANGER LE CARBURANT DU CARBURATEUR :

 Desserrer la bouton située sur le côté du capot moteur.

Retirer le couvercle et mettre de côté.

 Régler l'cadran le Easy Start à la position « RUN/RE-

START » (marche).

 Placer un récipient adapté sous la vis de vidange du

carburateur pour recueillir le carburant; desserrer la vis.

 Laisser le carburant se vidanger complètement dans le

récipient.

 Resserrer la vis de vidange.
 Régler l'cadran le Easy Start à la position « OFF/STORAGE

» (arrêt).

NOTE : Consulter les directives d’élimination des déchets
locales pour éliminer le carburant correctement.

TRANSPORT

 Régler l'cadran le Easy Start à la position « OFF/

STORAGE » (arrêt).

 S’assurer que le moteur et l’échappement de l’unité sont

froids.

 Garder l’unité de niveau pendant le transport afin d’éviter

de renverser du carburant.

 Ne pas faire chuter, heurter ou placer l’unité sous de

lourds objets.

 Pour le transport à bord d’un véhicule, régler l'cadran le

Easy Start à la position , fermer le robinet de carburant
et arrimer solidement la génératrice.

 Installer une feuille de plastique ou un coussinet absorbant

sous la génératrice pour recueillir toutes les gouttes
d’essence ou librifiant lors du transport.

17 — Français

ENTRETIEN

REMISAGE

Lors de la préparation du génératrice pour le remisage, laisser l’appareil refroidir pendant 30 minutes puis suivre les instructions ci-dessous.

DURÉE DU

AVANT LE REMISAGE

REMISAGE

Moins d’2 mois Vidanger l’essence du réservoir et la disposer dans un récipient adapté selon les règlements nationaux et

locaux en vigueur.

2 mois à 1 an Vidanger le carburant du carburateur.

Vidanger l’essence du réservoir et la disposer dans un récipient adapté selon les règlements nationaux et

locaux en vigueur.

1 an ou plus Vidanger le carburant du carburateur.

Retirer la bougie.
Vidanger l’essence du réservoir et la disposer dans un récipient adapté selon les règlements nationaux et

locaux en vigueur.

Placer une cuillère à soupe de lubrifiant moteur dans le cylindre de la bougie. Faire tourner lentement le

moteur avec le cordon pour répartir le lubrifiant.

Réinstaller la bougie.
Vidanger le lubrifiant moteur.

Après le remisage :
Remplir d’essence fraîche.

NOTE : Si l’essence est entreposée dans un contenant adéquat pour une utilisation ultérieure, s’assurer qu’un stabilisateur de
carburant est ajouté à l’essence conformément aux instructions de son fabricant.

CALENDRIER D’ENTRETIEN

NOTE : Si un autre manuel du moteur est fourni avec cette génératrice, veuillez respecter le calendrier d’entretien présenté

dans le manuel du moteur au lieu de suivre les instructions d’entretien décrites ci-dessous.

Avant

chaque

utilisation

Vérifier l’huile moteur
Changer l’huile moteur
Vérifier le filtre à air

Nettoyer le filtre à air
Remplacer le filtre à air
Vérifier/régler l’écartement de la

bougie
Remplacer la bougie
Vérifier/régler le jeu des

soupapes
Nettoyer le réservoir de carburant

et le filtre
Vérifier de tuyaux de carburant

Filtre à carburant Inspecter Remplacer
Vérifier tous raccords de tuyaux

Inspecter le évent de vapeur du
réservoir de carburant (si présent)

Inspecter la boite de carbone
(modèles CARB seulement)

1. Ceci ne doit être effectué que par un centre de réparations qualifié.

2. Consulter le manuel du moteur pour prendre connaissance du calendrier d’entretien de cet article.
NOTE : L’entretien doit être effectué plus fréquemment lorsque le génératrice est utilisé dans des zones poussiéreuses. Lorsque le

1,2

1,2

génératrice a dépassé les valeurs maximum indiquées dans le tableau, l’entretien doit continuer à être effectué selon les
intervalles ou aux fréquences indiqués.

2

2

2





 

 

 

 

Après 1 mois
ou 20 heures de
fonctionnement

 

Tous les 3 mois
ou 50 heures de
fonctionnement



Tous les 6 mois

ou 100 heures de

fonctionnement





Chaque année

ou toutes les

300 heures de

fonctionnement







18 — Français

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Le moteur ne démarre pas. Le cadran le Easy Start est en position

d’arrêt ou position RUN/RE-START
(marche).

Pas de carburant.

Tirer le cadran le Easy Start sur « COLD
START » .

Remplir le réservoir de carburant.

Carburant trop vieux ou présence d’eau
dans le carburant.

Niveau d’lubrifiant bas.

Bougie défectueuse, encrassée ou
mal écartée.

Moteur remisé sans traitement ou
vidange de l’essence, ou plein fait avec
un mauvais carburant.

Filtre à carburant encrassé.

Moteur difficile à démarrer. Eau dans le carburant.

Étincelle de bougie faible.

Le moteur manque de puissance. Moteur remisé sans traitement ou

vidange de l’essence, ou plein fait avec
un mauvais carburant.

Filtre à air encrassé.

La prise c.a. ne fonctionne pas. L’appareil branché est défectueux.

Vidanger l’ensemble du système et
remplir de carburant frais.

Le moteur est équipé d’un arrêt en cas
de bas niveau de lubrifiant. Remplir le
réservoir, si le niveau de lubrifiant du
moteur est trop bas, avant de démarrer la
génératrice.Vérifier le niveau de lubrifiant
moteur et faire l’appoint si nécessaire.

Remplacer la bougie.

Vidanger le carburant et le carburateur.
Remplir d’essence fraîche.

Contacter un centre de réparations
qualifié.

Vidanger l’ensemble du système et
remplir de carburant frais.

Remplacer la bougie o contacter un
centre de réparations qualifié.

Vidanger le carburant et le carburateur.
Remplir d’essence fraîche. Si le
problème persiste, contacter le centre
de réparation qualifié le plus proche.

Nettoyer ou remplacer selon le besoin.
Essayer un autre article.

Si le problème persiste après avoir essayé les solutions ci-dessus, communiquer avec le service à la clientèle ou un centre
de réparations qualifié pour obtenir de l’aide.

AVIS :

Le propriétaire de cet équipement est tenu d’effectuer les entretiens requis indiqués dans la section Entretien. Il est
recommandé de conserver tous les reçus d’entretien de votre équipement. La négligence ou l’oubli de procéder à
l’entretien requis représente un risque d’augmentation des émissions, de diminuer le rendement énergétique, de nuire à
la performance, créer des bris irréparables du moteur et de annuleront la garantie.

Le génératrice est surchargé.

19 — Français

Enlever des chargements et appuyer le
bouton de réarmement.

GARANTIE

ÉNONCÉ DE LA GARANTIE LIMITÉE

Techtronic Industries North America, Inc., garantit à l’acheteur
original que ce produit RYOBI

matériaux ou de fabrication et s’engage à réparer ou remplacer
gratuitement, à son choix, tout produit s’avérant défectueux
au cours des périodes indiquées ci-dessous, à compter de la
date d’achat.

 Trois ans sur les produits utilisés par des particuliers ;
 90 jours sur les produits utilisés à toutes autres fins, telles

que les travaux commerciaux et la location.

Cette garantie n’est offerte qu’à l’acheteur original et entre en
vigueur à la date de l’achat original.

Toute pièce de ce produit jugée, après évaluation raisonnable par
Techtronic Industries North America, Inc., comme présentant des
vices de matériaux ou de fabrication, sera réparée ou remplacée,
sans facturation pour pièces ou main d’oeuvre par un centre de

réparations agréé pour produits d’extérieur de marque RYOBI
(centre de réparations Ryobi agréé).

Le produit, y compris toutes les pièces défectueuses devront
être retournés à un centre de réparations Ryobi agréé, avant
expiration de la période de garantie. Les frais d’expédition au
centre de réparations pour les travaux sous garantie et de retour
au propriétaire du produit seront assumés par le propriétaire. En
ce qui concerne les réclamations en garantie, la responsabilité
Techtronic Industries North America, Inc., se limitera à la
réparation ou au remplacement des produits défectueux et
aucune revendication de rupture de garantie ne pourra causer
l’annulation ou la résiliation du contrat de vente d’un produit

d’extérieur RYOBI™ quel qu’il soit. Une preuve d’achat sera exigée
par le centre de réparation, afin de valider toute réclamation au
titre de la garantie. Toutes les réparations sous garantie devront
être effectuées par un centre de réparations agréé.

La garantie sur tout produit d’extérieur RYOBI™ utilisé pour la
location, des travaux commerciaux ou tout autre usage lucratif,
sera limitée à quatre-vingt-dix (90) jours, à compter de la date
d’achat au détail original.

Cette garantie ne couvre pas les produits ayant fait l’objet d’un
usage abusif ou négligent, d’une mauvaise utilisation ou d’un
manque d’entretien, ou ayant été impliqués dans un accident,
soumis aux effets de la corrosion ou employés de façon contraire
aux instructions du manuel d’utilisation. Cette garantie ne couvre
ni les dommages aux produits résultant d’un manque d’entretien,
ni les produits qui ont été altérés ou modifiés. La garantie exclut
les réparations rendues nécessaires par l’usure normale ou
l’utilisation de pièces et d’accessoires incompatibles avec ce

produit extérieur de marque RYOBI™ ou nuisibles à son bon
fonctionnement, ses performances ou sa durabilité.

En outre, la présente garantie exclut:
Les réglages - Bougies, carburateur, réglages du carburateur,

allumage, filtres, changement d'huile
L’usure des pièces – corde du lanceur, balais de moteur, balais

d’alternateur, goupilles en épingle à cheveux, meules, tuyau
haute pression, lance d’arrosage, buses, poignée à gâchette,
tuyaux d’alimentation, raccords rapides, joints, vannes, pistons,
ensembles de soupape de pompe, joints toriques, joints d’eau
et d’huile, réservoirs de détergent.

est exempt de tous vices de

™

™

IMPORTANT : Certains composants n’étant pas couverts
par cette garantie peuvent être couverts par une garantie
distincte émise par le fabricant du moteur. veuillez consulter
la garantie du fabricant du moteur (si c’est le cas) fournie
avec ce produit pour en savoir plus.

L’entreprise n’assumera en aucun cas les frais liés à la réparation
ou à l’ajustement du produit, ou les coûts associés à des tâches
pour lesquelles elle n’a pas donné son consentement.

Techtronic Industries North America, Inc., se réserve le droit
d’apporter des modifications ou améliorations à tout produit

extérieur RYOBI™, sans obligation de modifier les produits
fabriqués antérieurement.

LA DURÉE DE TOUTES LES GARANTIES IMPLICITES NE
SAURAIT EN AUCUN CAS EXCÉDER LA PÉRIODE DE
GARANTIE DÉCLARÉE. PAR CONSÉQUENT, TOUTES LES
GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES
DE VALEUR MARCHANDE OU D’ADÉQUATION À UN
USAGE PARTICULIER OU AUTRES SERONT INVALIDÉES À
L’EXPIRATION DE LA PÉRIODE DE GARANTIE APPROPRIÉE
DE TROIS ANS OU QUATRE-VINGT-DIX JOURS. LES
OBLIGATIONS DE TECHTRONIC INDUSTRIES NORTH
AMERICA, INC., DANS LE CADRE DE CETTE GARANTIE
SE LIMITENT EXCLUSIVEMENT À LA RÉPARATION OU
AU REMPLACEMENT DES PIÈCES DÉFECTUEUSES
ET TECHTRONIC INDUSTRIES NORTH AMERICA, INC.
N’ASSUME OU N’AUTORISE QUICONQUE À ASSUMER
QUELQUE AUTRE OBLIGATION QUE CE SOIT. CERTAINS
ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION
DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS

CI-DESSOUS PEUVENT NE PAS ÊTRE APPLICABLES.

TECHTRONIC INDUSTRIES NORTH AMERICA, INC.,
DÉCLINE TOUTE RESPONSABILITÉ EN CE QUI CONCERNE
LES DOMMAGES DIRECTS, INDIRECTS OU AUTRES, Y
COMPRIS, MAIS SANS S’Y LIMITER, LES FRAIS DE RETOUR

DE PRODUITS À UN CENTRE DE RÉPARATION RYOBI™
AGRÉÉ ET DE RENVOI AU PROPRIÉTAIRE, DE DÉPLACEMENT
D’UN TECHNICIEN, DE TÉLÉPHONE OU TÉLÉGRAMME, DE
LOCATION D’UN PRODUIT SIMILAIRE PENDANT LA DURÉE
DES RÉPARATIONS SOUS GARANTIE, DE DÉPLACEMENT,
DE PERTES OU DOMMAGES À DES BIENS PERSONNELS,
DE MANQUE À GAGNER, DE PERTE D’USAGE DU PRODUIT,
DE PERTE DE TEMPS OU DE DÉRANGEMENT. CERTAINS
ÉTATS ET PROVINCES NE PERMETTANT L’EXCLUSION OU
LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS,

LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE

APPLICABLES.
Cette garantie donne au consommateur des droits spécifiques,

et celui-ci peut bénéficier d’autres droits, qui varient selon les
états ou provinces.

Cette garantie couvre tous les produits d’extérieur RYOBI™
fabriqués par Techtronic Industries North America, Inc., vendus
aux États-Unis et au Canada.

Pour obtenir l’adresse du centre de réparations Ryobi agréé
le plus proche, appeler le 1-800-860-4050.

20 — Français

GARANTIE

GARANTIE LIMITÉE DU MOTEUR

DUCAR Corporation réparera ou remplacera sans frais toutes
les pièces du moteur avec dont le matériau est défectueux
ou présentant un défaut de fabrication ou les deux. Les frais
de transport du produit présenté pour une réparation ou un
remplacement au titre de la garantie devront être déboursés par
l’acheteur. Cette garantie est en vigueur et sujette à la durée et
aux conditions énumérées ci-dessous. Pour une réparation au titre
de la garantie, trouver le centre de réparations agréé en utilisant
le localisateur chez DUCAR.

Il n’existe aucune autre garantie expresse. Les garanties
implicites, incluant celles de qualité marchande et d’aptitude à
un usage particulier, sont limitées à troix (3) ans à compter de
la date d’achat, ou à la période de prolongation autorisée par la
loi et toutes les garanties implicites sont exclues. La période de
garantie débute à la date d’achat par le premier consommateur
ou utilisateur commercial final. La responsabilité pour les
dommages accessoires ou indirects est exclue pourvue
qu’autorisée par la loi. Certains états et provinces ne permettant

pas de limitation sur la durée des garanties implicites, et/ou
l’exclusion ou la limitation des dommages accessoires ou indirects,
les restrictions ci-dessus peuvent ne pas être applicables. Cette
garantie donne au consommateur des droits spécifiques, et celui­ci peut bénéficier d’autres droits, qui varient selon les états ou
provinces.

Aucun enregistrement de garantie nécessaire pour obtenir
la garantie DUCAR. Concerver votre preuve d’achat. Si une
preuve de date d’achat d’origine ne peut être fournie au
moment de la demande de service au titre de la garantie, la
date du fabricant du produit sera utilisée pour déterminer la
période de garantie.

AU SUJET DE VOTRE GARANTIE

DUCAR accepte les réparations au titre de la garantie et s’excuse
pour les inconvénients que cela vous cause. Tous les centres de
réparations agréés peuvent effectuer les réparations au titre de
la garantie. La plupart des réparations au titre de la garantie sont
traitées de façon routinière, mais quelquefois, les demandes de
réparations au titre de la garantie sont erronées.

Si un consommateur est en désaccord avec la décision du
centre de réparations, une enquête sera faite afin de déterminer
si la garantie s’applique. Demander au centre de réparations de
soumettre tous les faits et justifications au distributeur ou à l’usine
pour en faire la révision. Si le distributeur ou l’usine décide que la
plainte est justifiée, le client sera remboursé en totalité pour les
articles défectueux. Pour éviter la mésentente pouvant survenir
entre le consommateur et le détaillant, voir la liste ci-dessous
énumérant quelques situations pouvant provoquer le bris du
moteur n’étant pas couvertes par la garantie.

Usure normale : Les moteurs, tout comme les dispositifs
mécaniques, nécessitent un entretien et le remplacement de
certaines pièces de façon périodique afin de pouvoir fonctionner
correctement. La garantie ne couvre pas la réparation lorsque
durée de vie d’une pièce ou d’un moteur est outrepassée. La
garantie ne s’applique pas si le moteur a été endommagé par
suite d’un usage abusif, d’un entretien périodique non effectué,
la livraison, la manipulation, l’entreposage ou par une installation
incorrecte. La garantie s’annule également si le numéro de série
du moteur a été retiré ou si le moteur a été altéré ou modifié.

Entretien inadéquat : La durée de vie d’un moteur dépend
de ces conditions de fonctionnement et du soin qu’on lui a
apporté. Quelques applications, comme les atteleurs, pompes
et faucheuses à axe horizontal sont souvent utilisés dans des

conditions poussiéreuses ou sales pouvant causer ce qui semble
être une usure prématurée. Une telle usure, lorsque causée par la
saleté, la poussière, le nettoyage abrasif de la bougie ou d’autres
matériaux abrasifs ayant pénétré dans le moteur à cause d’un
entretien inadéquat n’est pas couverte par la garantie.

Cette garantie ne couvre que les matériaux défectueux et/ou
défauts de fabrication du moteur et non le remplacement ou
le remboursement de l’équipement sur lequel le moteur a été
monté. La garantie ne couvre pas les réparations nécessaires
causées par :

1. Les problèmes causés par des pièces autres que DUCAR.

2. Commandes ou installations d’équipement empêchant le
démarrage, causant le mauvais rendement du moteur ou
raccourcissant la durée de vie du moteur. (Communiquer
avec le fabricant d’équipement.)

3. Des carburateurs qui fuient, des conduites d’essence
obstruées, des soupapes collées, et autres dommages,
causés par l’utilisation de carburant contaminé ou éventé.

4. Les pièces rayées ou brisées provoquées par un
fonctionnement de moteur avec peu d’huile ou de l’huile
contaminée, ou un grade d’huile inadéquat (vérifier et
remplir lorsque nécessaire et changer selon les intervalles
recommandés). OIL GARD peut ne pas éteindre le moteur en
marche. Un dommage au moteur peut survenir si le niveau
d’huile n’est pas maintenu correctement.

5. Les réparations ou réglages des pièces ou assemblages
associés comme les embrayages, transmissions,
télécommandes, et autres pièces non fabriquées par DUCAR.

6. Dommage ou usure de pièces occasionnés par la saleté ayant
pénétré dans le moteur à cause d’un entretien inadéquat
du filtre à air, remontage ou utilisation d’un élément du filtre
à air ou cartouche n’étant pas d’origine. Aux intervalles
recommandés, nettoyer et/ou remplacer le filtre comme
décrit dans le manuel d’utilisation.

7. Pièces endommagées par une vitesse de pointe excessive
ou la surchauffe causée par l’herbe, débris ou saletés
obstruant ou bouchant les ailettes de refroidissement, ou
la zone du volant de moteur, ou dommage causé par le
fonctionnement d’un moteur dans un endroit clos sans
ventilation suffisante. Nettoyer les débris du moteur selon
les intervalles recommandés et décrits dans le manuel
d’utilisation.

8. Le moteur et les pièces d’équipement brisées par une
vibration excessive provoquée par un montage lâche du
moteur, des lames de coupe lâches, des lames déséquilibrées
ou des impulseurs lâches ou déséquilibrés, un accessoire
inadéquat fixé à l’arbre moteur, la vitesse de pointe trop
élevée ou autre abus lors du fonctionnement.

9. Un arbre moteur plié ou brisé causé par un impact sur un objet
dur avec la lame de coupe d’une faucheuse à axe horizontal
ou un serrage excessif de la courroie en V.

10.Mise au point régulière ou réglage du moteur.

11.Le moteur ou un bris de composant du moteur comme la
chambre de combustion, les soupapes, sièges de soupapes,
ou bobinage d’un démarreur de moteur brûlé, causé par une
alternance de carburants comme du gaz de pétrole liquéfié,
gaz naturel, essence altérée, etc.

POUR TOUTE QUESTION CONCERNANT VOS DROITS
ET VOS RESPONSABILITÉS AU TITRE DE LA GARANTIE,
VEUILLEZ COMMUNIQUER AVEC TECHTRONIC INDUSTRIES
POWER EQUIPMENT AU NUMÉRO SUIVANT : 1-800-860-4050.

21 — Français

NOTES

22

Para registrar su producto de Ryobi,

por favor visita: www.ryobitools.com

UBIQUE EL GENERADOR A UNA DISTANCIA DE POR LO MENOS 6 M (20 PIES)*
PARA REDUCIR EL RIESGO DE QUE EL MONÓXIDO DE CARBONO
INGRESE EN LA CASA

* Distancia mínima recomendada por el Departamento de Salud y Servicios Humanos y por los

Centros para el Control y la Prevención de Enfermedades de los Estados Unidos (www.cdc.gov/co).
Las condiciones particulares de su casa o del viento puede requerir una distancia adicional.

MANTEGA UNA DISTANCIA DE

Escape (CO)

Dirija el escape LEJOS
de ventanas, puertas y
orificios de ventilación.

ADVERTENCIA:

CONEXIÓN A TIERRA DEL GENERADOR

Si este generador se utiliza únicamente con aparatos conectados
con cable y enchufe, el Código Eléctrico Nacional no exige que la
unidad esté puesta a tierra. Sin embargo, si se usa el generador
de otra forma, podría ser necesario ponerlo a tierra para reducir el
riesgo de descargas eléctricas o electrocución. Antes de usar el
generador, consulte a un electricista calificado, un inspector eléc­trico o un organismo local que tenga jurisdicción para saber si es
necesario ponerlo a tierra en su situación.

Si es necesario poner a tierra la unidad, deben utilizarse la tuerca y
el terminal de conexión a tierra del bastidor para conectar el gen­erador a una fuente apropiada de conexión a tierra. La conexión a
tierra debe realizarse con alambre calibre Nº 8. Conecte el terminal
del alambre de conexión a tierra entre la arandela y la tuerca, y
apriete firmemente la tuerca. Conecte el otro extremo del alambre
firmemente a una fuente apropiada de conexión a tierra que esté en contacto con el suelo a lo largo de una distancia
de al menos 2,4 m (8 pies).

El Código Eléctrico Nacional especifica varias maneras prácticas para establecer una buena fuente de conexión a tierra.
Si se utiliza una barra de acero o de hierro, éste debe ser de 15,9 mm (5/8 pulg.) de diámetro, y si se utiliza una barra
no ferrosa, ésta debe ser de 13 mm (1/2 pulg.) de diámetro como mínimo y estar listada como material adecuado para
conexión a tierra. Si encuentra un estrato rocoso antes de llegar a una profundidad de 2,4 m (8 pies), clave la jabalina
de puesta a tierra a un ángulo de a lo sumo 45°. Si aun así la jabalina se encuentra con el estrato rocoso, se la puede
enterrar en una trinchera de al menos 75 cm (30 pulg.) de profundidad. En cualquier caso, el extremo superior de la
jabalina debe estar al ras del suelo (o por debajo del rasante) o protegido de posibles daños físicos por otro medio.

Todas las herramientas eléctricas y aparatos alimentados por este generador deben conectarse apropiadamente a
tierra mediante el uso de un tercer alambre o tener un diseño con “doble aislamiento”.

Se recomienda:

1. Usar dispositivos eléctricos con clavija de tres patillas conectada a tierra.

2. Para asegurar la continuidad de la protección a tierra del generador al dispositivo, utilice un cordón de extensión
para uso a la intemperie con un receptáculo de tres orificios en un extremo y una clavija de tres patillas en el otro.

Revise y cumpla con todas las reglas federales, estatales y locales relevantes en relación con las especificaciones de
conexión a tierra. Consulte a un electricista calificado o técnico de servicio si no ha comprendido completamente las
instrucciones de conexión a tierra o si no está seguro si el generador está conectado a tierra correctamente.

POR LO MENOS 6 M (20 PIES)

Utilícelo únicamente EN EL EXTERIOR
y ALEJADO de ventanas, puertas y
orificios de ventilación.

Detector de CO

en áreas habitadas

2 — Español

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

PELIGRO:

Monóxido de carbono. Usar un generador en el interior LO

MATARÁ EN POCOS MINUTOS.

Los gases de escape del generador contienen niveles altos
de monóxido de carbono (CO), un gas venenoso que no
puede verse ni olerse. Si puede oler los gases de escape
del generador, está respirando CO. Pero incluso si no puede
oler los gases de escape, es posible que esté respirando CO.

Nunca use un generador dentro de su hogar, garaje,

sótano, ni demás espacios parcialmente en cerrados.
En dichos espacios, pueden acumularse niveles
mortales de monóxido de carbono. Usar un ventilador
o abrir puertas y ventanas NO proporciona suficiente
aire fresco.

SÓLO utilice el generador al aire libre y lejos deventanas,

puertas y respiraderos abiertos. Estas aberturas pueden
atraer los gases de escape del generador.

Incluso si utiliza el generador correctamente, el CO puede
ingresar en su hogar. SIEMPRE utilice una alarma de CO de

pilas o con pilas de respaldo en su hogar.
Si comienza a sentirse descompuesto, mareado o débil

luego de que el generador estuvo funcionando, trasládese

adonde haya aire fresco INMEDIATAMENTE. Vea a un doctor.

Puede sufrir intoxicación por monóxido de carbono.

ADVERTENCIA:

Lea y comprenda todas las instrucciones. El incumplimiento
de cualquiera de las instrucciones siguientes puede causar
electrocución, incendio o intoxicación por monóxido de
carbono, lo cual puede causar la muerte o lesiones graves.

ADVERTENCIA:

En ciertas aplicaciones, el Reglamento Nacional de
Electricidad exige que el generador esté conectado
a una tierra aprobada. Antes de utilizar la terminal de
tierra, consulte a un electricista calificado, inspector de
instalaciones eléctricas u organismo gubernamental de
la localidad en lo referente a las reglas y disposiciones
relacionadas con el uso deseado del generador.

GUARDE ESTAS INSTRUCCIONES

Este manual contiene instrucciones importantes para
este producto que debe ser seguido durante instalación y
mantenimiento del generador.

No conecte la unidad al sistema eléctrico de un edificio a

menos que el generador y el interruptor de transferencia se
hayan instalado correctamente y que un electricista calificado
haya verificado la salida de energía eléctrica.

debe aislar la corriente del generador del servicio público
y debe cumplir con todas las leyes y los códigos eléctricos
pertinentes.

No permita que utilicen esta unidad niños ni personas

carentes de la debida instrucción para su manejo.

La conexión

No haga arrancar o funcionar el motor en un espacio

confinado, de edificio, cerca de ventana abiertas, o en
otro área sin ventilación donde se puedan recolectar las
emanaciones de monóxido de carbono. El monóxido de
carbono, un gas incoloro, inodoro y sumamente peligroso,
puede causar la pérdida de la conciencia o la muerte.

Mantenga a todos los circunstantes, niños y animales por

lo menos a 3 m (10 pies) de distancia.

Use botas o zapatos robustos y secos. No utilice la unidad

estando descalzo.

No utilice este generador cuando se encuentre fatigado,

enfermo o bajo los efectos de drogas, alcohol o medicamentos.

Mantenga todas las partes del cuerpo alejadas de toda pieza

móvil y superficie caliente de la unidad.

No toque cables ni receptáculos desprovistos de aislamiento.
No utilice el generador con cordones de corriente gastados,

deshilachados, pelados o dañados de cualquier forma.

Antes de guardar la unidad, deje que se enfríe el motor

durante 30 minutos y retire el combustible de la unidad.

No utilice or guarde el generador en la lluvia, nieve o tiempo

húmedo.

Guarde el generador en un lugar bien ventilado y con el

tanque de combustible vacío. El combustible no se debe
guardar cerca del generador.

Antes de transportar la unidad en un vehículo, vacíe el tanque



de combustible, cierre la válvula del combustible e inmovilice
aquélla.

Coloque una lámina de plástico o una almohadilla absorbente

debajo del generador para atrapar las gotas de combustible
o lubricante cuando lo transporte.

Para reducir el riesgo de incendio o de lesiones por

quemadura, maneje con cuidado el combustible. Es
sumamente inflamable.

No fume mientras manipula el combustible.
Almacene el combustible en un recipiente aprobado para

gasolina.

Coloque la unidad sobre el piso nivelado, apague el motor,



y deje que se enfríe durante cinco minutos antes de
reabastecerlo de combustible.

Afloje la tapa del tanque de combustible para aliviar la presión

y para evitar que se escape combustible por la tapa.

Después de reabastecer de combustible la unidad ponga

la tapa y apriétela firmemente.

Limpie todo el combustible que se haya derramado de la

unidad.

Nunca intente en ninguna circunstancia eliminar el

combustible derramado quemándolo.

Los generadores vibran durante el uso normal. Durante y

después del uso del generador, inspeccione el generador,
así como los cordones de extensión y los cordones de
corriente conectados a éste, para ver si tienen daños

causados por la vibración. Deben repararse o reemplazarse

los artículos dañados, según sea necesario. No use enchufes
ni cordones que muestren señales de daño, como roturas
o agrietamientos en el aislamiento, o daño en las espigas.

3 — Español

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Los generadores fijos instalados de manera permanente

son la mejor alternativa para abastecer de electricidad al

hogar durante los cortes de energía. Incluso los generadores

portátiles que están conectados correctamente pueden

sobrecargarse. De esta manera, los componentes del

generador pueden recalentarse o exigirse demasiado, lo
que podría producir una falla en el generador.

Use únicamente repuestos y accesorios recomendados o

equivalentes y siga las instrucciones descritas en la sección
de Mantenimiento de este manual. El empleo de piezas

REGLAS DE SEGURIDAD ESPECÍFICAS

PELIGRO:

Riesgo de incendios y lesiones por quemaduras: Nunca

retire la tapa de combustible mientras esté encendida la
unidad. Apague el motor y deje enfriar la unidad durante al
menos cinco minutos. Retire la tapa lentamente.

ADVERTENCIA:

Cuando este generador se utiliza para abastecer el
sistema de cableado de un edificio: un electricista

calificado debe instalar el generador, que debe conectarse
a un interruptor de transferencia como un sistema derivado
independiente, de conformidad con el Reglamento Nacional
de Electricidad (NFPA 70). El generador se conectará a
través de un interruptor de transferencia que controla todos
los conductores, excepto el conductor de conexión a tierra
del equipo. El bastidor del generador debe conectarse a
un electrodo de conexión a tierra aprobado. Si no se aísla
el generador de las líneas de alto voltaje puede causarse la
muerte o lesiones a los trabajadores de dichas líneas.

No utilice este generador para suministrar energía a

dispositivos de soporte vital o equipos médicos de
emergencia.

Siempre use un detector de monóxido de carbono de

baterías al utilizar el generador. Si comienza a sentirse mal,
mareado o débil al estar utilizando el generador, apáguelo

y respire aire fresco de inmediato. Vea a un doctor. Puede

sufrir intoxicación por monóxido de carbono.

Coloque el generador en una superficie estable horizontal

con una pendiente de no más de 4°.

Utilice la unidad al aire libre en un área bien ventilada e

iluminada, aislada de las áreas de trabajo para evitar la
interferencia del ruido.

Si se utiliza el generador en condiciones húmedas, puede

causarse una electrocución. Mantenga seca la unidad.

Mantenga el generador a una distancia mínima de

1 m (3 pies) de todo tipo de material combustible.

No utilice el generador cerca de materiales peligrosos.

no autorizadas o el incumplimiento de las instrucciones
de mantenimiento puede significar un riesgo de descarga
eléctrica o de lesiones.

Mantenga la unidad según las instrucciones de mantenimiento

señaladas en este manual del operador.

Inspeccione cada vez la unidad antes de usarla para ver si

tiene tornillos flojos, fugas de combustible, etc. Reemplace
toda pieza dañada.

No utilice el generador en una estación de abastecimiento

de gasolina o gas natural.

No toque el silenciador ni el cilindro durante el funcionamiento

de la unidad ni inmediatamente después; están CALIENTES

y causan lesiones por quemadura.

Este generador tiene un punto neutro flotante. Esto significa

que el conductor neutro no está conectado por vías eléctricas
al marco de la máquina. El generador (las bobinas del estátor
y salida del módulo inversor) está aislado del bastidor y de
la patilla de conexión a tierra del receptáculo de CA.

No permita que se derrame el tanque del generador al

abastecerlo de gasolina. Llénelo hasta una altura de
25,4 mm (1 po) abajo del cuello del tanque de gasolina para
permitir la expansión del combustible. Revise el orificio de
ventilación del interior del tanque de combustible para ver
si tiene basura. No bloquee el respiradero.

No fume mientras abastece de gasolina el generador.
Apague el motor y déjelo enfriar por 5 minutos antes de

agregar gasolina o lubricante al generador.

No retire la varilla de nivel de aceite ni la tapa del tanque del

combustible mientras esté funcionando el motor.

Preste atención en particular a todas las etiquetas

de seguridad adheridas al generador.

En todo momento mantenga a los niños a una distancia

mínima de 3 m (10 pies) del generador.

La unidad funciona mejor a una temperatura entre -5 y

40 °C (23 y 104 °F) con una humedad relativa de 90% o
menos.

El requerimiento de voltaje y frecuencia operativa de todos

los equipos electrónicos debe comprobarse antes de
enchufarlos a este generador. Pueden ocurrir daños si el
equipo no está diseñado para operar dentro de una variación
de voltaje de +/-10% y una variación de frecuencia de +/-3
hz de los valores nominales que aparecen en la placa de
identificación del generador.

Para el uso en el exterior solamente.
Guarde estas instrucciones. Consúltelas con frecuencia y

empléelas para instruir a otras personas que puedan utilizar
esta producto. Si presta a alguien esta producto, facilítele
también las instrucciones.

4 — Español

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con
este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

AVISO:

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

Indica una situación peligrosa, la cual, si no se evita, causará lesiones graves

o mortales.

Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones

graves o mortales.

Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones

menores o leves.

(Sin el símbolo de alerta de seguridad) Indica la información que se considera

importante, pero no relacionada con lesiones potenciales (por ej. en relación a
daños a la propiedad).

SÍMBOLO NOMBRE DENOMINACIÓN / EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Lea el manual del operador

Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.

Alerta de condiciones
húmedas

Descarga eléctrica

Emanaciones tóxicas

Fuego / Explosión

Superficie caliente y gases de
escape

Peligro al levantar

Conexión a tierra

No exponga la unidad a la lluvia ni la use en lugares húmedos.

Si no se usa la unidad en condiciones secas y no se observan prácticas
seguras de trabajo, puede producirse una descarga eléctrica.

Con el funcionamiento del generador se emite monóxido de carbono,
un gas tóxico incoloro e inodoro. Si se inhala monóxido de carbono
puede causarse náusea, desmayo o la muerte.

El combustible y los vapores del mismo son extremadamente
inflamables y explosivos. El fuego o una explosión pueden causar
quemaduras graves e incluso la muerte.

Para reducir el riesgo de lesiones corporales o daños materiales evite
tocar toda superficie caliente y no coloque partes del cuerpo en la
trayectoria de los gases de escape.

Para reducir el riesgo de lesiones serias, evite intentar levantar el
generador usted solo.

Consulte a un electricista de la localidad para determinar los requisitos
de conexión a tierra antes de utilizar la unidad.

5 — Español

SÍMBOLOS

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el
producto.

SÍMBOLO NOMBRE DENOMINACIÓN / EXPLICACIÓN

V Voltios Voltaje

A Amperios Corriente

Hz Hertz Frecuencia (ciclos por segundo)

W Watt Potencia

hrs Horas Tiempo

gal Galón Volumen

qt Cuarto Volumen

ETIQUETAS DE SEGURIDAD

La siguiente información puede encontrarse en el generador.
Para su propia seguridad, le sugerimos estudiar y entender
todas la etiquetas antes de poner marcha el generador.

Si se desprende de la unidad cualquiera de las etiquetas
o se vuelven ilegibles, comuníquese con algún centro de
servicio calificado para obtener un reemplazo.

SE MATARÁ o LESIONARÁ GRAVEMENTE si no sigue

las instrucciones del Manual del operador.

Riesgo de incendio. No agregue combustible cuando el

producto esté functionando.

El generador es una fuente potencial de descarga eléctrica.

No lo exponga a humedad, la lluvia nin a la nieve. No
opere con manos o pies húmedos.

El escape contiene gas venenoso de monóxido de carbono

que puede causar pérdida del conocimiento a la MUERTE.
Opere en áreas exteriores bien ventiladas lejos de puertas
o ventanas abiertas.

No exponga la unidad a la lluvia ni la use en lugares

húmedos.

Usar un generador en el interior PUEDE MARTARLO EN

POCOS MINUTOS. Los gases de escape del generador

contienen monóxido de carbono. Es un veneno que no
puede verse ni olerse.

NUNCA lo use dentro de su hogar o del garaje, INCLUSO

con las puertas y las ventanas abiertas.

Sólo utilícelo AL AIRE LIBRE y lejos de ventanas, puertas

y respiraderos.

ADVERTENCIA DE COMBUSTIBLE

No fume al abastecer el combustible. No llene de más. El
nivel de lleno es 25,4 mm (1 pulg.) debajo del cuello del
tanque de combustible. Pare la marcha del motor cinco
minutos antes del reabastecimiento de combustible para
evitar que el calor del silenciador encienda los vapores de
combustible.

6 — Español

SÍMBOLOS

ADVERTENCIA PARA LA TAPA DEL TANQUE DE COMBUSTIBLE

Nunca retire la tapa de combustible mientras esté encendida la unidad.
Apague el motor y deje enfriar la unidad durante al menos cinco minutos.
Quite la tapa lentamente para liberar la presión que se haya acumulado en
el sistema de combustible y para evitar que el calor del silenciador provoque
la ignición de los vapores del combustible.

ADVERTENCIA DEL LUBRICANTE DE MOTOR

Antes de utilizar el generador debe abastecerlo de lubricante. Antes de
utilizar la unidad, revise el nivel de lubricante. El nivel de lubricante siempre
debe estar entre las áreas cubierta con rayas entrecruzadas de la varilla de
nivel. La unidad está equipada de un sensor, el cual apaga automáticamente
el motor si el nivel de lubricante desciende abajo del límite de seguridad.

ADVERTENCIA ACERCA DE LA CONEXIÓN A TIERRA

Este generador no incluye un cable de cobre ni una jabalina de puesta a
tierra. Consulte con un electricista calificado para conocer los requisitos
locales de puesta a tierra.

ADVERTENCIA DE SUPERFICIE CALIENTE

No toque el silenciador ni el cilindro de aluminio del motor. Están muy

CALIENTES y causan

quemaduras graves. No
ponga ningún partes del
cuerpo o material inflamable
o combustible directamente
en la trayectoria de las
emanaciones del escape.

ADVERTENCIA DE
ESPACIO LIBRE

Tanto en funcionamiento como al guardarlo, mantenga siempre 91,4 cm (3
pies) de espacio libre en todos los laterales de este producto, incluida la
parte superior. Aguarde al menos 30 minutos para el equipo se enfríe antes
de guardarlo. El calor generado por el silenciador y los gases de escape
puede ser suficiente para causar quemaduras graves y/o prender fuego a
objetos combustibles.

PARACHISPAS

El uso de este equipo puede producir chispas propensas a
iniciar incendios cerca de vegetación seca. Es posible que
se necesite un parachispas. El operador debe ponerse
en contacto con las agencias contra incendios locales
para conocer las leyes y regulaciones relacionadas con
los requisitos de prevención de incendios.

7 — Español

ASPECTOS ELÉCTRICOS

CALIBRE DEL CORDÓN DE EXTENSIÓN

Consulte el cuadro mostrado abajo para asegurarse de que el calibre de los cordones de extensión que utilice puedan
con la carga eléctrica requerida. Los cordones de calibre insuficiente pueden causar una caída de voltaje, lo cual puede
quemar el dispositivo y recalentar el cordón mismo.

Corriente en

Amperios

2,5 300 600 305 m (1000 pies) 183 m (600 pies) 114 m (375 pies) 76 m (250 pies)

5 600 1200 152 m (500 pies) 91 m (300 pies) 61 m (200 pies) 38 m (125 pies)

7,5 900 1800 107 m (350 pies) 61 m (200 pies) 38 m (125 pies) 31 m (100 pies)

10 1200 2400 76 m (250 pies) 46 m (150 pies) 31 m (100 pies) 15 m (50 pies)
15 1800 3600 46 m (150 pies) 31 m (100 pies) 20 m (65 pies)
20 2400 4800 53 m (175 pies) 38 m (125 pies) 23 m (75 pies)
25 3000 6000 46 m (150 pies) 31 m (100 pies)
30 3600 7200 38 m (125 pies) 20 m (65 pies)
40 4800 9600 27 m (90 pies)

Carga en vatios Longitud máxima permitida del cordón

A 120 V A 240 V Conduct. #8 Conduct. #10 Conduct. #12 Conduct. #14 Conduct. #16

CARGAS DE MOTORES ELÉCTRICOS

Es característico en el funcionamiento normal de los motores eléctricos comunes consumir durante el arranque hasta seis
veces su corriente de operación. Esta tabla puede emplearse para estimar la potencia necesaria (en vatios) para arrancar
los motores eléctricos; no obstante, si un motor eléctrico no arranca o no alcanza la velocidad de funcionamiento, apague
el dispositivo o herramienta de inmediato para evitar dañar el equipo. Siempre verifique los requisitos de la herramienta o
aparato con la salida nominal del generador.

Capacidad del motor

(H.P.)

1/8 275 N/A 850 1200
1/6 275 600 850 2050
1/4 400 800 1050 2400
1/3 450 950 1350 2700
1/2 600 1000 1800 3600
3/4 850 1200 2600 —

1 1100 N/A 3300 —

Potencia en marcha

(vatios)

Potencia necesaria para arrancar el motor (vatios)

Universal

Capacitor Fase dividida

AVISO:

El requerimiento de voltaje y frecuencia operativa de todos los equipos electrónicos debe comprobarse antes de
enchufarlos a este generador. Pueden ocurrir daños si el equipo no está diseñado para operar dentro de una variación
de voltaje de +/-10% y una variación de frecuencia de +/-3 hz de los valores nominales que aparecen en la placa
de identificación del generador. A fin de evitar daños, siempre tenga una carga adicional enchufada al generador en
caso de usarse equipos de estado sólido (tales como un aparato de televisión). También podría resultar necesario un
condicionador de la línea eléctrica para algunas aplicaciones; por ejemplo, con una computadora. También podria
resultar necesario un condicionador de la línea eléctrica para algunas aplicaciones de equipo de estado sólido.

8 — Español

ASPECTOS ELÉCTRICOS

CAPACIDAD DEL GENERADOR

Cerciórese que el generador pueda suministrar suficientes
vatios de potencia continua (en marcha) y de sobrecorriente
(al arrancar) para los equipos que desee alimentar al mismo
tiempo. Siga estos pasos sencillos.

1. Seleccione los equipos que desea alimentar al mismo

tiempo.

2. Sume la potencia continua (en marcha) en vatios de

estos equipos. Esta es la cantidad de potencia que el
generador debe producir para mantener en marcha los
equipos. Observe la tabla de referencia de potencia en
vatios, a la derecha.

3. Calcule cuánta potencia inicial (al arranque) en vatios

necesitará. La potencia inicial (en vatios) es la breve
variación rápida de potencia necesaria para poner en
marcha los aparatos o herramientas accionados con motor
eléctrico como las sierras circulares o los refrigeradores.

Debido a que no todos los motores arrancan al mismo

tiempo, se puede calcular la potencia inicial total en
vatios sumando sólo los equipos con el mayor valor de
potencia inicial adicional a la potencia nominal del paso 2.

Ejemplo:

Herramienta

o aparato

Refrigerador 700 780
Ventilador portátil 40 120

Ordenador portátil 250 0

Televisión de pan­talla plana de 116,8
cm (46 pulg.)

Luz (75 Watts) 75 0

Potencia continua total en vatios 1255

Potencia arranque máxima en vatios + 780

Potencia total arranque en vatios requerida 1965

Potencia

continua

en vatios*

190 0

1255 vatios,

potencia en

marcha total

Potencia
arranque

en vatios*

780 vatios,

potencia inicial

máxima

ADMINISTRACIÓN DE LA POTENCIA

A fin de prolongar la vida útil del generador y los dispositivos
acoplados, es importante tener cuidado al agregar cargas
eléctricas al generador. NO debe haber equipo alguno
conectado a los tomacorrientes del generador antes de poner
en marcha el motor respectivo. La manera correcta y segura
de administrar la potencia del generador consiste en agregar
las cargas de manera secuencial de la manera siguiente:

1. Sin equipos conectados al generador, ponga en marcha
el motor de la manera que se describe posteriormente
en este manual.

2. Enchufe y active la primera carga, preferiblemente la
máxima carga que tenga.

3. Deje que se estabilice la salida del generador (el motor

marcha uniformemente y el dispositivo acoplado funciona
correctamente).

4. Enchufe y active la siguiente carga.

5. Nuevamente, deje que el generador se estabilice.

6. Repita los pasos 4 y 5 para cada carga adicional.
Nunca añada más cargas que las que permita la capacidad

del generador. Tenga especial cuidado al considerar las
cargas de sobrecorriente en la capacidad del generador
según se describió anteriormente.

AVISO:

No exceda la capacidad del generador. Si excede la
capacidad de corriente (amperios) y potencia (vatios) del
generador puede dañar el generador y los dispositivos
eléctricos conectados al mismo.

W de

Herramienta o aparato

Emergencia / En casa
espera

Luz (cant. 4 x 75 W) 300 0
Refrigerador 600 780
Televisión de pantalla plana

de 116,8 cm (46 pulg.)
Receptor satelital 250 0
Ventilador portátil 40 120
Calentador 1300 1300
Ordenador portátil 250 0
Olla lenta 270 0
Radio 200 0

Sitio de trabajo

Taladro eléctrico − 3/8 HP 440 600
Lámpara de trabajo de

haló-geno de cuarzo
Sierra alternativa 960 960
Sierra circular - 184 mm

(7-1/4 po)
Sierra de ingletes − 254 mm

(10 po)
Compresor de aire − 1/4 HP 970 1600
Rociador de aire comprimi-

do − 1/3 HP

*Los valores de potencias en vatios indicados son aproximados.

Verifique la potencia real de cada herramienta o aparato.

Funcion-

amiento

Estimados**

190 0

1000 0

1400 2300

1800 1800

600 1200

W de

Arranque

Estimados*

9 — Español

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

MOTOR

Tipo de motor ................... 80 cc Válvula en la culata (OHV)

Bujía........................................ NGK BPR7HS o equivalents

Volumen de aceite de motor ........................0,35 l (12 onz.)

Volumen de combustible ...............................4,54 l (1,2 gal)

*Salida nominal definida según el estándar G300 de PGMA

GENERADOR

Voltaje nominal .................................................... 120 V C.A

Amperaje nominal............................................. 14,16 A C.A

Salida nominal* ....................................................... 1 700 W

Salida máxima ........................................................ 2 200 W

Frecuencia nominal .................................................... 60 Hz

FAMILIARÍCESE CON EL GENERADOR

Vea la figura 1.

El uso seguro que este producto requiere la comprensión
de la información impresa en el producto y en el manual del
operador así como ciertos conocimientos sobre el proyecto a
realizar. Antes de usar este producto, familiarícese con todas
las características de funcionamiento y normas de seguridad.

RECEPTÁCULOS DE 120 V, C.A.

El generador incorpora las dos siguientes tomas monofásicas

receptáculos de 60 Hz que son 120 V y 20 A de corriente

alterna. Los receptáculos pueden utilizarse para accionar
los aparatos, iluminación eléctrica, herramientas y motores
apropiados.

FILTRO DE AIRE

El filtro de aire ayuda a limitar la cantidad de tierra y polvo
que penetra a la unidad durante el funcionamiento.

BOTÓN DE RALENTÍ AUTOMÁTICO

El botón de ralentí automático se utiliza para controlar la
velocidad del motor y conservar el combustible. Cuando
el botón está en de encendido y no hay ningún artefacto
conectado a la unidad, el motor se ralentiza. Si se agrega un
artefacto, la velocidad del motor aumentará hasta alimentar
la unidad. Si se extrae el artefacto, el motor volverá a ralentí.

MANGOS DE ACARREO

El generador tiene un mangos de acarreo para facilitar el
transporte. Ambos mangos deben ser utilizados para llevar
el generador

SELECTOR DE EASY START

La selector de Easy Start se usa para arrancar, detener
y hacer funcionar el motor. También controla la válvula
reguladora y de combustible.

TANQUE DE COMBUSTIBLE

El tanque de combustible tiene una capacidad de 4,54 l
(1,2 gal).

TERMINAL DE CONEXIÓN A TIERRA

El terminal de conexión a tierra se utiliza para ayudar a
conectar a tierra correctamente el generador como ayuda
de protección contra descargas eléctricas. Consulte con un
electricista local calificado con respecto a los requisitos de
conexión a tierra en el área geográfica donde se encuentre
usted.

VISOR DE DIODO LUMINISCENTES

La diodo luminiscentes indican si el generador está
sobrecargado.

PROTECCIÓN DE APAGADO POR BAJA
CANTIDAD DE ACEITE

El sensor de bajo nivel de aceite provoca la detención del
motor cuando el nivel de lubricante en el cárter es insuficiente.

TAPA DE ACEITE/VARILLA PARA MEDIR EL
ACEITE

Retire la tapa de aceite/varilla para medir el aceite para
revisar el nivel y añadir lubricante al motor cuando sea
necesario.

TERMINALES DE JUEGO PARALELOR

Las terminales de juego paralelor (no polarizados) son
utilizadas con un juego paralelor (vendió separadamente)
que permitirá generadores para ser unidos para aumentar
salida.

AVISO:

No conecte o desconecte los cables el generador
mientras está funcionando. El generador o de la carga
pueden resultar dañados.

NOTA: Lea y comprenda las instrucciones del juego
paralelas antes del uso. Este juego es para el uso con esta
unidad sólo.

MANGO DEL ARRANCADOR RETRÁCTIL

Con un tirón del mango del arrancador retráctil (junto con
selector de Easy Start) se arranca el motor.

10 — Español

CARACTERÍSTICAS

BOTÓN DE REAJUSTE

El botón de reajuste es utilizado para restablecer la
corriente si una sobrecarga ocurre. Para restablecer la
corriente, retire la final carga eléctrica agregada, luego
oprima el botón reset.

ARMADO

DESEMPAQUETADO

Embarcamos este producto completamente armado.
 Extraiga cuidadosamente de la caja la herramienta y los

accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.

ADVERTENCIA:

No use este producto si no está totalmente ensamblado o
si alguna pieza falta o está dañada. Si utiliza un producto
que no se encuentra ensamblado de forma correcta y
completa, puede sufrir lesiones graves.

 Inspeccione cuidadosamente la unidad para asegurarse

que no haya sufrido ninguna rotura o daño durante el
transporte.

 No deseche el material de empaquetado hasta que haya

inspeccionado cuidadosamente el producto y lo haya
utilizado satisfactoriamente.

 Si hay piezas dañadas o faltantes, le suplicamos llamar al

1-800-860-4050, donde le brindaremos asistencia.

MANGO RETRÁCTIL

El generador está equipado con un mango retráctil que
puede ajustarse para el almacenamiento y el transporte.

LISTA DE EMPAQUETADO

Generador
Lubricante de motor (SAE 10W 30)
Embudo
Llave para bujía
Manual del operador

ADVERTENCIA:

Si falta o está dañada alguna pieza, no utilice este
producto sin haber reemplazado la pieza. Usar este
producto con partes dañadas o faltantes puede causar
lesiones serias al operador.

ADVERTENCIA:

No intente modificar esta producto ni introducir
accesorios no recomendados para la misma. Cualquier
alteración o modificación constituye maltrato y puede
causar una condición peligrosa, y como consecuencia
posibles lesiones corporales graves.

11 — Español

FUNCIONAMIENTO

PELIGRO:

Monóxido de carbono. Usar un generador en el interior

LO MATARÁ EN POCOS MINUTOS.

Los gases de escape del generador contienen niveles
altos de monóxido de carbono (CO), un gas venenoso
que no puede verse ni olerse. Si puede oler los gases de
escape del generador, está respirando CO. Pero incluso
si no puede oler los gases de escape, es posible que
esté respirando CO.

Nunca use un generador dentro de su hogar, garaje,

sótano, ni demás espacios parcialmente encerrados.
En dichos espacios, pueden acumularse niveles
mortales de monóxido de carbono. Usar un ventilador
o abrir puertas y ventanas NO proporciona suficiente
aire fresco.

SÓLO utilice el generador al aire libre y lejos de

ventanas, puertas y respiraderos abiertos. Estas
aberturas pueden atraer los gases de escape del
generador.

Incluso si utiliza el generador correctamente, el CO puede
ingresar en su hogar. SIEMPRE utilice una alarma de CO

de pilas o con pilas de respaldo en su hogar.
Si comienza a sentirse descompuesto, mareado o débil

luego de que el generador estuvo funcionando, trasládese

adonde haya aire fresco INMEDIATAMENTE. Vea a un

doctor. Puede sufrir intoxicación por monóxido de carbono.

ADVERTENCIA:

Si este generador se utiliza únicamente con aparatos
conectados con cable y enchufe, el Código Eléctrico
Nacional no exige que la unidad esté puesta a tierra. Sin
embargo, si se usa el generador de otra forma, podría
ser necesario ponerlo a tierra para reducir el riesgo de
descargas eléctricas o electrocución. Antes de usar el
generador, consulte a un electricista calificado, un inspector
eléctrico o un organismo local que tenga jurisdicción para
saber si es necesario ponerlo a tierra en su situación.

ADVERTENCIA:

No permita que su familiarización con este producto lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado
por el fabricante de este producto. El empleo de
aditamentos o accesorios no recomendados podría
causar lesiones graves.

AVISO:

Este producto cuenta con un parachispas que ha sido

evaluado por el Servicio Forestal del Departamento

de Agricultura de EE. UU., sin embargo los usuarios
del producto deben cumplir con los reglamentos de
prevención de incendios locales, estatales y federales.
Consulte a las autoridades que correspondan. Póngase
en contacto con el servicio al cliente o un centro de
servicio calificado para comprar un parachispas de
repuesto.

AVISO:

Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Llame al contacto con el servicio al
cliente o con un centro de servicio calificado para recibir
asistencia.

APLICACIONES

Este generador está diseñado para suministrar alimentación
eléctrica para el funcionamiento de iluminación eléctrica
compatible, electrodomésticos, herramientas y cargas de
motor.

ANTES DE ACCIONAR LA UNIDAD

 Sólo utilícelo AL AIRE LIBRE y guarde una distancia al

menos de 6 m (20 pies) alejado de ventanas, puertas
y orificios de ventilación según lo recomendado por el

Departamento de Salud y Servicios Humanos y por los

Centros para el Control y la Prevención de Enfermedades
de los Estados Unidos. Las condiciones particulares de su
casa o del viento puede requerir una distancia adicional.

 NUNCA lo use dentro de su hogar o del garaje, INCLUSO

con las puertas y las ventanas abiertas.

 Coloque siempre el generador sobre una superficie firme

plana.

REQUISITOS ESPECIALES:

Es posible que se apliquen reglamentaciones de la
Administración de Salud y Seguridad Ocupacional
(Occupational Safety and Health Administration, OSHA)
generales o estatales, códigos u ordenanzas locales al uso
para el que fue diseñado el generador.

Consulte a un electricista calificado, a un inspector de
instalaciones eléctricas o a la agencia local con jurisdicción:

En algunas áreas, se deben registrar los generadores en

las respectivas compañías de servicios públicos locales.

Si el generador es utilizado en una obra en construcción,

es posible que se deban respetar reglamentaciones
adicionales.

12 — Español

FUNCIONAMIENTO

VERIFICACIÓN Y ABASTECIMIENTO DE
LUBRICANTE

Vea la figura 2.

AVISO:

Si se intenta arrancar el motor antes de haberse abastecido
debidamente de lubricante podría descomponerse el
equipo.

NOTA: Si recibe un manual del motor para este producto,

respete el instrucciones que se indique en el manual del
motor y no la información que figura a continuación.

El lubricante de motor empleado es un factor de gran
importancia en el rendimiento y vida de servicio del motor.
Para uso general, a todas temperaturas, se recomienda el
aceite SAE 10W-30. Siempre utilice lubricante para motor de
cuatro tiempos que satisfaga o sobrepase los requisitos SJ

de clasificación de servicio API.

Este motor viene con una característica que apagará el motor
cuando no se mantiene el nivel específico de lubricante.
El motor volverá a arrancar hasta que se alcance el nivel
adecuado de lubricante.

NOTA: El lubricante sin detergente o para motor de dos
tiempos daña el motor, por lo cual no debe usarse.

 Retire los tornillos un lado de la cubierta del motor. Retire

la cobertura y hágala a un lado.

 Desenrosque la tapa de relleno de aceite/varilla medidora

de aceite y retírela.

 Limpie la varilla de nivel y vuelva a asentarla en el agujero;

no la enrosque.

 Retire de nuevo la varilla medidora de lubricante y verifique

el nivel de lubricante. El nivel de lubricante debe estar
entre las marcas mínima y máxima en la varilla medidora.

 Si el nivel está bajo, agregue lubricante para motor hasta

que el nivel de fluido se encuentre entre las marcas mínima
y máxima en la varilla medidora.

 Vuelva a colocar la tapa de relleno de aceite/varilla

medidora de aceite y asegúrela.

USO DE ESTABILILZADOR DE COMBUSTIBLE

El combustible se hace viejo, se oxida y descompone al
paso del tiempo. Agregando estabilizador de combustible
(no incluido) se prolonga la vida útil del combustible y se
evita la formación de depósitos, los cuales pueden tapar
el sistema del combustible. Siga las instrucciones del
fabricante del estabilizador de combustible en cuanto a la
debida proporción estabilizador-combustible.

Mezcle el estabilizador de combustible y la gasolina

antes de llenar el tanque mediante el uso de una lata de
gasolina u otro recipiente aprobado para combustible;
agítela suavemente para realizar la mezcla.

NOTA: Para controlar la cantidad de estabilizador de

combustible que se agrega al motor, siempre mézclelo con
la gasolina antes de llenar el tanque, en vez de agregarlo
directamente al tanque de combustible del generador.

 Coloque de nuevo la tapa del tanque de combustible y

asegúrela.

 Arranque el motor y déjelo funcionar por lo menos cinco

minutos para permitir que el estabilizador trate todo el
sistema de combustible.

COMBUSTIBLES MEZCLADOS CON ETANOL

AVISO:

No utilice combustibles E15 o E85 con este producto.

Esto constituye una violación a la ley federal, dañará

la unidad y anulará la garantía. Utilice ú nicamente
gasolina sin plomo que contiene hasta 10% de etanol.

ABASTECIMIENTO DE COMBUSTIBLE

Vea la figura 3.

PELIGRO:

Riesgo de incendios y lesiones por quemaduras: Nunca

retire la tapa de combustible mientras esté encendida la
unidad. Apague el motor y deje enfriar la unidad durante
al menos cinco minutos. Retire la tapa lentamente.

ADVERTENCIA:

La gasolina y los vapores de la misma son extremadamente
inflamables y explosivos. Para evitar lesiones y
daños físicos serios, maneje con cuidado la gasolina.
Manténgala lejos de fuentes de ignición, manéjela
solamente al aire libre, no fume mientras vierta la gasolina
y limpie de inmediato cualquier derramamiento que
ocurra.

Al abastecer de gasolina la generador, asegúrese de que la
unidad esté asentada en una superficie horizonal nivelada.
Si está caliente el motor, permita que se enfríe la generador

antes de reabastecerla de gasolina. SIEMPRE llene el tanque

al aire libre y teniendo apagada la máquina.

 Lleve el selector de Easy Start a la posición “COLD

START (CHOKE).”

 Retire lentamente la tapa de combustible.
 Llene el tanque de combustible hasta una altura de

25,4 mm (1 po) abajo del cuello del tanque.

 Coloque de nuevo la tapa del tanque de combustible y

asegúrela.

13 — Español

FUNCIONAMIENTO

ADVERTENCIA:

Apague siempre el motor antes de reabastecer
combustible. Nunca retire la tapa de combustible ni
agregue combustible a una máquina mientras el motor
esté en funcionamiento o caliente. Asegúrese de que
la unidad esté apoyada en una superficie horizontal y
nivelada, y solo agregue combustible al aire libre. Si el
motor está caliente, deje que el unidad se enfríe durante

al menos cinco minutos antes de reabastecer. Vuelva a

colocar inmediatamente la tapa del tanque después de
reabastecer y apriétela firmemente. Aléjese al menos 9
metros (30 pies) del sitio de carga de combustible antes
de poner en marcha el motor. No fume y permanezca
lejos de llamas abiertas y chispas! La inobservancia
de estas instrucciones podrían provocar un incendio y
lesiones personales graves.

NOTA: Siempre utilice gasolina sin plomo con un octanaje
nominal inicial de 86 o mayor. Nunca utilice gasolina vieja,
pasada o contaminada, y no utilice mezcla de aceite y
gasolina. No permita que entre tierra o agua en el tanque
de combustible. No use combustible E85.

ARRANQUE DEL MOTOR

Vea las figuras 4 a 6.

AVISO:

Teniendo la unidad en una superficie nivelada y con el
motor apagado, revise el nivel de lubricante cada vez antes
de usar el generador.

Para comenzar tiempos subsiguientes:

 Desconecte todas las cargas del generador.
 Coloque el interruptor de ralentí automático en la posición

de apagado.

 Lleve la selector de Easy Start en la posición “COLD

START” (superior).

NOTA: Cuando la selector de Easy Start está en la posición

“COLD START” (superior), el combustible circulará desde

el tanque de combustible hasta el motor. Si el motor está
caliente, desplace izquierdo la selector de Easy Start de
la posición “RUN/RE-START” (centre).

 Tire del arrancador retráctil hasta que comience a funcionar

el motor.

NOTA: No permita que el mango se retraiga violentamente

después de arrancar; regréselo suavemente a su lugar

original. Iniciale comenzar de la unidad puede requerir

tirones adicionales a preparar el bomba de combustible.

 Permita que el motor funcione 15 a 30 segundos y,

después, desplace izquierda la selector de Easy Start
en la posición “RUN/RE-START” (funcionamiento).

APAGADO DEL MOTOR

Vea la figura 5.

 Desconecte del generador toda carga presente.
 Lleve el selector de Easy Start a la posición “OFF/

STORAGE” (apagado).

Para apagar el motor en una situación de emergencia:

 Lleve el selector de Easy Start a la posición “OFF/

STORAGE” (apagado).

NOTA: Si el generador no está en una superficie nivelada,
es posible que no arranque o se apague durante su
funcionamiento.

Para comenzar generador la primera vez:

 Agregue motor lubricante por las instrucciones manual del

operador.

 Lleve el selector de Easy Start a la posición “COLD

START.”

 Llene el tanque por las instrucciones manual del operador.
 Lleve el interruptor de ralentí automático a la posición OFF.
 Tire del arrancador retráctil hasta que arranque el motor.

NOTA: Cuando la selector de Easy Start está en la posición

“COLD START” (superior), el combustible circulará desde

el tanque de combustible hasta el motor. Si el motor está
caliente, desplace izquierdo la selector de Easy Start de
la posición “RUN/RE-START” (centre).

 Deje que el motor funcione de 15 a 30 minutos y luego mueva

la selector de Easy Start a la posición RUN/RE-START.

 Si desea que la máquina funcione más silenciosa y

eficientemente, lleve el interruptor de ralentí automático
a la posición ON.

ADVERTENCIA:

Tanto en funcionamiento como al guardarlo, mantenga
siempre 91,4 cm (3 pies) de espacio libre en todos los
laterales de este producto, incluida la parte superior.
Aguarde al menos 30 minutos para el equipo se enfríe
antes de guardarlo. El calor generado por el silenciador
y los gases de escape puede ser suficiente para causar
quemaduras graves y/o prender fuego a objetos
combustibles.

TRASLADO EL GENERADOR

Vea la figura 7.

 Coloque el selector de Easy Start en posición de “OFF/

STORAGE” (apagado). En posición “OFF/STORAGE”
(apagado), la válvula de combustible será cerrada y previene
cualquier flujo de gasolina.

 Permita un período de enfriamiento de 30 minutos antes

de guardar la máquina.

 Saque el mango retráctil o lleva por el mango de acarreo.

14 — Español

FUNCIONAMIENTO

 Colóquese de delantero a la parte posterior del generador,

y sujete el mango retráctil firmemente con ambas manos.

 Incline el generador hacia usted hasta que se sostenga

sobre sus ruedas.

MANTENIMIENTO

Cualquier establecimiento o técnico de reparaciones
calificado puede realizar el mantenimiento normal, el
reemplazo o la reparación de los dispositivos y sistemas
de control de emisiones, con repuestos originales o
equivalentes. Un centro de servicio autorizado deberá
realizar las reparaciones y el retiro del producto que cubra
la garantía; póngase en contacto con el servicio al cliente
para obtener ayuda.

ADVERTENCIA:

Antes de inspeccionar, limpiar o dar servicio a la máquina,
apague el motor, espere a que se detengan todas las
piezas en movimiento, desconecte el cable de la bujía
y aléjelo de ésta. Permita un período de enfriamiento
de 30 minutos antes de efectuar cualquier tarea de
mantenimiento. El incumplimiento de cualquiera de estas
instrucciones podría causar lesiones serias.

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto
recomendadas o equivalents. El empleo de piezas
diferentes puede causar un peligro o dañar el producto.

AVISO:

Inspeccione periódicamente todo el producto para

detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Llame al contacto con el servicio al
cliente o con un centro de servicio calificado para recibir
asistencia.

 Gire la unidad, colóquese delante de ella y tire de ésta

para colocarla en el lugar deseado.

 Baje el generador hasta que se apoye firmemente sobre

una superficie plana.

MANTENIMIENTO GENERAL

Mantenga el generador en un entorno limpio y seco, en el
cual no esté expuesto al polvo, tierra, humedad o vapores
corrosivos. No permita que las ranuras de aire de ventilación
del generador se tapen de materia extraña, como hojas, etc.

No utilice una manguera de jardín para limpiar el generador.
El agua que entra al sistema de combustible u otras partes
internas puede causar problemas que acortan la vida de
servicio del generador.

Para limpiar la unidad:

 Con un cepillo de cerdas suaves y/o una aspiradora afloje

y elimine la tierra y la basura.

 Limpie las aberturas de ventilación con aire a baja presión

que no se exceda de 25 psi.

 Limpie las superficies exteriores del generador con un

paño húmedo.

REVISIÓN Y LIMPIEZA DEL FILTRO DE AIRE

Vea la figura 8 y 9.

Para obtener un desempeño apropiado y una larga vida útil
de la unidad, mantenga limpios los filtro de aire.

 Retire la perilla un lado de la cubierta del motor. Retire la

cobertura y hágala a un lado.

 Retire el tornillo que está en el centro de la tapa del filtro

de aire. Retire la tapa y déjela a un lado.

 Extraiga el filtro de aire.
 Lave el filtro de aire con agua jabonosa tibia. Enjuáguelo

y estrújelo para secarlo.

 Vuelva a instalar la filtro de aire.

NOTA: Asegúrese de que los filtro estén correctamente

colocados dentro del generador. La instalación incorrecta
de los filtros hará que ingrese suciedad al motor y que
éste se desgaste rápidamente.

15 — Español

MANTENIMIENTO

 Vuelva a instalar la tapa del filtro de aire. Apriete el tornillo

para asegurarla.

 Vuelva a instalar la cobertura de motor. Apriete la perilla

para asegurarla.

CAMBIO DE LUBRICANTE DE MOTOR

Vea la figura 10.

Para lograr un desempeño óptimo, el lubricante para motor
debe cambiarse cada 100 horas o 6 meses de uso.

 Retire la perilla un lado de la cubierta del motor. Retire la

cobertura y hágala a un lado.

 Afloje los dos tornillos y quite la cubierta de drenaje de

aceite.

 Retire el tapón de drenaje del lubricante y drene el aceite

viejo.

 Incline el generador para permitir que el lubricante drene

por el agujero de llenado de aceite en un contenedor
aprobado.

NOTA: Drene el lubricante mientras esté tibio el motor,

no caliente. El aceite tibio se drena con mayor facilidad
y compleción.

ADVERTENCIA:

No cambie el lubricante para motor cuando esté caliente.
El contacto accidental con lubricante para motor caliente
podría ocasionarle graves quemaduras.

 Vuelva a colocar el generador en una posición recta y

reabastezca de lubricante la unidad de conformidad con
las instrucciones indicadas en el apartado Verificación y
abastecimiento de lubricante. Para conocer la cantidad
de lubricante que se debe agregar, consulte la sección
anterior Especificaciones del producto de este manual
o el manual del motor adjunto, si corresponde.

 Vuelva a colocar la tapa de relleno de aceite/varilla

medidora de aceite y asegúrela.

 Vuelva a colocar la cubierta de drenaje de aceite y ajuste

los tornillos.

 Vuelva a instalar la cobertura de motor. Apriete la perilla

para asegurarla.

NOTA: El lubricante usado debe desecharse en un sitio de
desecho aprobado. Si necesita más información, consulte
a un concesionario de aceite de la localidad.

 Limpie toda la tierra presente alrededor de la base de la

bujía.

 Retire los bujías con la llave para bujía.
 Inspeccione la bujía para ver si está dañada, y límpiela

con un cepillo de alambre antes de volver a instalarla. Si el
aislante está agrietado o desportillado, debe reemplazarse
la bujía. Para saber cuál es la bujía de recambio correcta,
consulte la sección anterior Especificaciones del
producto de este manual o el manual del motor adjunto,
si corresponde.

 Mida el espacio interelectródico. La separación correcta

es 0,60 - 0,70 mm (0,024 − 0,028 pulg.). Para ampliar la

separación, doble con cuidado el electrodo (superior)
de conexión a tierra. Para angostar el espacio, golpee
suavemente sobre una superficie dura el electrodo de
tierra.

 Asiente en su lugar la bujía y enrósquela con la mano

para evitar trasroscarla.

 Apriétela con una llave para comprimir la arandela. Si

es nueva la bujía, gírela 1/2 vuelta para comprimir al
nivel adecuado la arandela. Si va a volver a usar la bujía
vieja, gírela de 1/8 a 1/4 de vuelta para comprimir al nivel
adecuado la arandela.

NOTA: Si no se aprieta debidamente, la bujía se calienta

mucho y podría dañar el motor.

AVISO:

Tenga cuidado de no enroscar de forma cruzada la bujía.
Si hace eso, el producto se dañará gravemente.

 Vuelva a instalar la cubierta de la bujía.
 Vuelva a instalar la cobertura de motor. Apriete los tornillos

para asegurarla.

LIMPIEZA DEL ORIFICIO DE ESCAPE Y DEL
SILENCIADOR

Según sea el tipo de combustible empleado, el tipo y
cantidad de lubricante empleado, así como las condiciones
de funcionamiento, puede obstruirse el orificio de escape
y el silenciador con depósitos de carbono. Si observa
alguna pérdida de potencia en la productos con motor de
gasolina, quizá sea necesario eliminar dichos depósitos
para restablecer el desempeño original. Recomendamos
enfáticamente que este servicio lo realicen únicamente
técnicos de servicio calificados.

MANTENIMIENTO DE LA BUJÍA

Vea la figura 11.

La bujía debe tener el debido espacio interelectródico y debe
estar libre de depósitos para que el motor funcione de forma
correcta. Para verificar:

 Retire la perilla un lado de la cubierta del motor. Retire la

cobertura y hágala a un lado.

 Retire la tapa de la bujía.

16 — Español

MANTENIMIENTO

PARACHISPAS

Vea la figura 12.

AVISO:

Este producto cuenta con un parachispas que ha sido

evaluado por el Servicio Forestal del Departamento

de Agricultura de EE. UU., sin embargo los usuarios
del producto deben cumplir con los reglamentos de
prevención de incendios locales, estatales y federales.
Consulte a las autoridades que correspondan. Póngase
en contacto con el servicio al cliente o un centro de
servicio calificado para comprar un parachispas de
repuesto.

Es necesario limpiar o reemplazar el parachispas cada 50
horas o anualmente para asegurarse del buen funcionamiento
de la unidad. Los parachispas pueden estar instalados en
diferentes posiciones dependiendo del modelo del cual se
trate. Comuníquese con el establecimiento de servicio más
cercano para confirmar la ubicación del parachispas para
su modelo específico.

Para limpiar el parachispas:

 Afloje los tornillos del panel superior. Retire del panel

superior y apártela.

 Quite el tornillo que mantienen el parachispas en su lugar.
 Quite el parachispas y límpielo suavemente con un cepillo

de alambre.

 Vuelva a colocar el parachispas y panel posterior.

Asegúrese de que todos los tornillos está apretado
firmemente.

DRENAJE DEL TANQUE DEL COMBUSTIBLE
Y DEL CARBURADOR

Vea la figura 13 y 14.

Para evitar los depósitos de sustancias gomosas en el
sistema de combustible, vacíe el tanque de combustible y
el carburador antes de guardarlo.

DRENAJE DEL TANQUE DE COMBUSTIBLE

AVISO:

Extraiga todo el lubricante de la unidad antes de drenar
el tanque de combustible. Si no hace esto, la unidad
podría dañarse.

 Retire la tapa del tanque de combustible.
 Incline el generador para permitir que el combustible

drene por el tanque de combustible en un contenedor
aprobado.

 Una vez que se haya drenado todo el combustible del

tanque, reemplace la tapa del tanque de combustible.

DRENAJE DEL CARBURADOR

 Retire la perilla un lado de la cubierta del motor. Retire la

cobertura y hágala a un lado.

 Lleve la selector de Easy Start en la posición “RUN/RE-

START” (funcionamiento).

 Coloque un recipiente adecuado bajo el tornillo de drenaje

del carburador para recibir el combustible; afloje el tornillo.

 Permita que se drene completamente el combustible y

caiga en el recipiente.

 Vuelva a apretar el tornillo de drenaje.
 Lleve la selector de Easy Start en la posición de “OFF/

STORAGE” (apagado).

NOTA: Consulte las normas de desecho de residuos
peligrosos de la localidad donde se encuentre para averiguar
la forma correcta de desechar el combustible usado.

TRANSPORTE

 Coloque la palanca de motor anegador en la posición de

apagado.

 Asegúrese de que estén fríos el motor y el escape de la

unidad.

 Al transportar la unidad, manténgala nivelada para evitar

que se derrame combustible.

 No deje caer la unidad, no la golpee ni la coloque bajo

objetos pesados.

 Si lo transporta en un vehículo, vacíe el tanque de

combustible, lleve la selector de Easy Start en la posición
de “OFF/STORAGE” e inmovilice el generador.

 Coloque una lámina de plástico o una almohadilla

absorbente debajo del generador para atrapar las gotas
de combustible o lubricante cuando lo almacene o lo
transporte.

17 — Español

MANTENIMIENTO

ALMACENAMIENTO

Al preparar el generador para guardarlo, deje que la unidad se enfríe durante 30 minutos y luego siga los lineamientos señalados abajo.

TIEMPO DE

ALMACENAMIENTO

ANTES DE GUARDARLO

Menos de dos meses  Vacíe el tanque de combustible y colóquelo en un recipiente apropiado según lo establecido por las

disposiciones estatales y locales.

De dos meses a un

año

Drene el combustible del carburador.
Vacíe el tanque de combustible y colóquelo en un recipiente apropiado según lo establecido por las

disposiciones estatales y locales.

Un año o más Drene el combustible del carburador.

Retire la bujía.
Vacíe el tanque de combustible y colóquelo en un recipiente apropiado según lo establecido por las

disposiciones estatales y locales.

Ponga una cucharada sopera del lubricante para motor en el cilindro de la bujía. Gire el motor lentamente

con la cuerda de tiro para distribuir el lubricante.

Instale de nuevo la bujía.
Cambie el lubricante del motor.

Al sacar la unidad después de haberla tenido guardada:
Reabastezca de gasolina fresca la unidad.

NOTA: Si guarda gasolina en un recipiente adecuado para utilizarla en otro momento, asegúrese de que haya sido tratada con

un estabilizador de combustible de acuerdo con las instrucciones del fabricante del estabilizador.

PROGRAMA DE MANTENIMIENTO

NOTA: Si recibe un manual del motor para este generador en particular, respete el cronograma de mantenimiento que se indique en el

manual del motor y no la información de mantenimiento que figura a continuación.

Antes de

cada uso

Revisar el lubricante del motor
Cambiar el lubricante del motor
Revisar el filtro de aire
Limpiar el filtro de aire
Cambiar el filtro de aire
Comprobar/ajustar la bujía
Reemplazar la bujía
Comprobar/ajustar el huelgo de válvula
Limpiar el depósito y el filtro de

combustible
Comprobar de manguera de combustible
Reemplazo del filtro de combustible Inspeccione Reemplazo

Compruebe todas las conexiones de
mangueras

Inspeccione la respirador del vapor del
tanque de combustible (si está instalada)

Inspeccione el depósito de carbón
(únicamente modelos CARB)

1 Estas tareas deben ser efectuadas sólo por el centro de servicio calificado.
2 Consulte el manual del motor para conocer el cronograma de mantenimiento de este elemento.

NOTA: La frecuencia de mantenimiento debe ser mayor si se el generador se usa en zonas de mucho polvo.
Si el generador ha sobrepasado los valores máximos especificados en el cuadro, aun debe seguirse el programa de mantenimiento

1,2

de acuerdo con los intervalos allí recomendados.

2

2

2

1,2





 

 

 

 

Al cabo del

primer mes o

20 horas de

funcionamiento

 

Cada 3 meses

o 50 horas de

funcionamiento



Cada 6 meses

o 100 horas de

funcionamiento





Cada año

o luego de

300 horas de

funcionamiento







18 — Español

CORRECCIÓN DE PROBLEMAS

PROBLEM CAUSA POSIBLE SOLUCIÓN

El motor no arranca. La selector de Easy Start está en

la posición apagado o la posición
funcionamiento.

Desplace selector de Easy Start
anegador hasta la posición COLD

START.

No hay combustible en el tanque.

Gasolina pasada o agua pasada en la
gasolina.

Está bajo el nivel de lubricante.

Bujía defectuosa, sucia o con separación

incorrecta.

El motor almacenado sin tratamiento ni
vaciado de gasolina, o reabastecido de
gasolina de mala calidad.

Elemento de combustible obstruidos.

Cuesta trabajo arrancar el motor. Hay agua en la gasolina.

Está débil la chispa de la bujía.

Le falta potencia al motor. El motor almacenado sin tratamiento ni

vaciado de gasolina, o reabastecido de
gasolina de mala calidad.

Está sucio el filtro de aire.

No funciona el receptáculo de C.A. Está defectuoso el dispositivo

conectado.

El generador es sobrecargado.

Si el problema persiste después de probar las soluciones mencionadas arriba, contacto con el servicio al cliente o con
un centro de servicio calificado para solicitar asistencia.

Llene el tanque.

Revise el nivel del lubricante del motor,
y reabastézcalo si es necesario.

El motor posee un apagado por poco
aceite. Si el nivel del lubricante del
motor es bajo, debe llenarse antes de
que la unidad arranque. Revise el nivel
del lubricante del motor, y reabastézcalo
si es necesario.

Reemplace la bujía.

Vacíe el combustible y el carburador.

Reabastezca de gasolina fresca la
unidad.

Comuníquese con un centro de servicio
calificado.

Drene todo el sistema y reabastézcalo

con combustible nuevo.

Reemplace la bujía o comuníquese con
un centro de servicio calificado.

Vacíe el combustible y el carburador.

Reabastezca de gasolina fresca la
unidad. Si el problema continúa,
comuníquese con un centro de servicio
calificado.

Limpie o reemplace según sea necesario.
Pruebe con un dispositivo diferente.

Quite cargas y apriete el botón de
reajuste.

AVISO:

Como propietario equipo, usted es responsable de la que realice el mantenimiento obligatorio que se indica en la sección
Mantenimiento. Le recomendamos que guarde todos los comprobantes relacionados con el mantenimiento de su equipo.
Negligencia o falta del mantenimiento indicado puede aumentar las emisiones, reducir la eficiencia del combustible,
perjudicar el funcionamiento, provocar daños irreversibles al motor y anulará su garantía.

19 — Español

GARANTÍA

DECLARACIÓN DE LA GARANTÍA LIMITADA

Techtronic Industries North America, Inc. garantiza al comprador

original al menudeo que este producto de la marca RYOBI
carece de defectos en los materiales y en la mano de obra, y
acuerda reparar o remplazar, a la sola discreción de Techtronic

Industries North America, Inc., cualquier producto defectuoso,

sin cargo alguno al comprador, dentro de los siguientes períodos
de tiempo a partir de la fecha de compra.

 Tres años si los productos se emplean para uso personal,

familiar o casero;

 90 días si el producto se emplea para cualquier otro propósito,

como el uso comercial o el de alquiler.

Esta garantía se otorga solamente al comprador original al
menudeo, y comienza en la fecha de la compra original al
menudeo.

Cualquier parte de este producto Techtronic Industries North
America, Inc. que, a juicio razonable de la compañía, tenga

defectos en los materiales o en la mano de obra, será reparado
o reemplazado por un centro de servicio autorizado de

herramientas para uso en el exterior de la marca RYOBI™, sin
cargo alguno al comprador por concepto de piezas y mano de
obra (Centro de Servicio Autorizado Ryobi).

El producto, incluida toda pieza defectuosa, debe enviarse a
un centro de servicio autorizado Ryobi dentro del período de la
garantía. El gasto de enviar el producto al centro de servicio para
cualquier trabajo cubierto por la garantía, así como el gasto de
devolverlo al propietario después de la reparación, correrán por

cuenta del propietario. La responsabilidad de Techtronic Industries
North America, Inc. con respecto a todo reclamo se limita a las

reparaciones o remplazo del producto, y ningún reclamo de
incumplimiento de la garantía será causante de la cancelación o
rescisión del contrato de venta de ninguna herramienta de uso en

el exterior de la marca RYOBI™. En el establecimiento se requerirá
el recibo de compra para respaldar cualquier reclamo al amparo de
la garantía. Todo trabajo cubierto en la garantía debe ser realizado
por un concesionario de servicio autorizado.

Esta garantía se limita a noventa (90) días a partir de la fecha
original de la compra de cualquier herramienta de uso en el exterior

de la marca RYOBI™ empleada para propósitos comerciales o de
alquiler, o cualquier otro propósito generador de ingresos.

Esta garantía no cubre productos que hayan estado sujetos a
maltratos, abusos, negligencia o accidentes, los efectos de la
corrosión o la erosión, o que se hayan utilizado de forma contraria
a las instrucciones de funcionamiento descritas en el Manual
del operador. Esta garantía no se aplica a los daños que sufra
el producto como resultado del mantenimiento inadecuado o
debido a alteraciones o modificaciones. La garantía no cubre
reparaciones necesarias por el desgaste normal o por el uso de
las piezas o los accesorios que puedan ser incompatibles con

el producto para jardinería RYOBI™ o afectar de forma negativa
su funcionamiento, rendimiento o durabilidad.

Además, esta garantía no cubre:
Los afinados: bujías, carburador, ajustes del carburador,

encendido, filtros y cambio de aceite.
Piezas desgastadas: cuerda del arrancador retráctil, escobillas

del motor, escobillas del alternador, pasadores de chaveta,
ruedas, manguera de alta presión, tubo rociador, boquillas,

™

mango del gatillo, mangueras de abastecimiento, acopladores
rápidos, juntas, válvulas, pistones, ensamblajes de válvula de
la bomba, juntas tóricas, sellos de agua y aceite, y tanques de
detergentes.

IMPORTANTE: A los componentes que esta garantía no

cubra, los podrá cubrir una garantía adicional emitida por el

que fabricante del motor. consulte la garantía del fabricante
del motor (si la hubiera) que se entregó con el producto
para conocer más detalles.

La Empresa no pagará las reparaciones o los ajustes que se
realicen al producto, ni ningún costo ni mano de obra que se
lleve a cabo sin la autorización previa de la Empresa.

Techtronic Industries North America, Inc. se reserva el derecho a

cambiar o mejorar el diseño de cualquier herramienta para uso
en el exterior de la marca RYOBI™ sin asumir ninguna obligación

de modificar ningún producto fabricado previamente.

TODAS LAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS
EN DURACIÓN SEGÚN EL PERÍODO DE GARANTÍA
DECLARADA. POR CONSIGUIENTE, CUALQUIER GARANTÍA
IMPLÍCITA, INCLUSO LAS DE COMERCIABILIDAD,
IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR, O DE
CUALQUIER TIPO, PIERDEN TOTALMENTE SU VALIDEZ
DESPUÉS DEL VENCIMIENTO DEL PERÍODO DE GARANTÍA
CORRESPONDIENTE DE TRES AÑOS O NOVENTA DÍAS. DE
CONFORMIDAD CON ESTA GARANTÍA, LA OBLIGACIÓN
DE TECHTRONIC INDUSTRIES NORTH AMERICA, INC. SE
LIMITA ESTRICTA Y EXCLUSIVAMENTE A LA REPARACIÓN O
REMPLAZO DE LAS PIEZAS DEFECTUOSAS, Y TECHTRONIC
INDUSTRIES NORTH AMERICA, INC. NO ASUME NINGUNA
OTRA OBLIGACIÓN, NI AUTORIZA A NADIE ASUMIRLA A
NOMBRE DE DICHA COMPAÑÍA. ALGUNOS ESTADOS NO
PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN
DE UNA GARANTÍA IMPLÍCITA, POR LO CUAL ES POSIBLE
QUE LA LIMITACIÓN ANTERIOR NO SE APLIQUE EN EL
CASO DE USTED. TECHTRONIC INDUSTRIES NORTH
AMERICA, INC. NO ASUME NINGUNA RESPONSABILIDAD
POR DAÑOS DIRECTOS, INDIRECTOS O DE NINGÚN OTRO
TIPO, COMO EL GASTO DE ENVIAR EL PRODUCTO A UN
CENTRO DE SERVICIO AUTORIZADO RYOBI Y EL GASTO DE
ENVIARLO DE ALLÍ AL PROPIETARIO, EL TIEMPO DE VIAJE
DEL MECÁNICO, CARGOS TELEFÓNICOS O TELEGRÁFICOS,
ALQUILER DE UN PRODUCTO SUSTITUTO DURANTE EL
TIEMPO DE REALIZACIÓN DEL SERVICIO DE LA GARANTÍA,
VIAJES, PÉRDIDA O DAÑOS A OBJETOS DE PROPIEDAD
PERSONAL, PÉRDIDA DE INGRESOS, PÉRDIDA DEL USO
DEL PRODUCTO, PÉRDIDA DE TIEMPO O INCONVENIENTES.
EN ALGUNOS ESTADOS NO SE PERMITE LA EXCLUSIÓN
O LIMITACIÓN DE DAÑOS DIRECTOS O INDIRECTOS, POR
LO CUAL ES POSIBLE QUE LA LIMITACIÓN O EXCLUSIÓN
DESCRITA ARRIBA NO SE APLIQUE EN SU CASO.

Esta garantía le confiere derechos legales específicos, y es
posible que usted goce de otros derechos, los cuales pueden
variar de estado a estado.

Esta garantía se aplica a todas las herramientas para uso
en el exterior de la marca RYOBI™ fabricadas por Techtronic

Industries North America, Inc. y vendidos en Estados Unidos

y Canadá.
Para encontrar el centro de servicio autorizado Ryobi más

cercano a usted, llame al 1-800-860-4050.

20 — Español

GARANTÍA

GARANTÍA LIMITADA AL MOTOR

DUCAR Corporation reparará o sustituirá, sin cargo, cualquiera

de las partes del motor que tenga defectos en la fabricación, los
materiales o ambos. Los cargos de transporte para el envío del
producto para su reparación o sustitución bajo los términos de
esta garantía están a cargo del comprador. Esta garantía es válida
durante los períodos de tiempo indicados a continuación y está
sujeta a las condiciones indicadas a continuación. Para obtener
servicio de garantía, encuentre el establecimiento de servicio
autorizado más cercano en nuestro mapa de establecimientos de

servicio de DUCAR.

No se otorgan otras garantías explícitas. Las garantías

implícitas, incluidas las de comerciabilidad o aptitud para
un propósito determinado, se limitan a tres años a partir
de la fecha de compra, o al límite permitido por la ley, y

todas las garantías implícitas quedan excluidas. El período
de garantía comienza en la fecha de compra por parte del
primer consumidor minorista o usuario final. En la medida de

lo permitido por la ley, se excluye la responsabilidad por los
daños accesorios o consecuentes. Algunos estados o países no

permiten limitaciones sobre la duración de las garantías implícitas y
algunos países no permiten la exclusión o limitación de los daños
accidentales o consecuentes, por lo que la limitación y la exclusión
anteriores pueden no aplicarse en su caso. Esta garantía le otorga
derechos legales específicos, pero puede tener otros derechos que
varían de estado en estado y de país en país.

No es necesario un registro de garantía para obtener una
garantía en DUCAR. Guarde su factura como comprobante
de compra. Si usted no ofrece pruebas de la fecha de compra

original al momento de solicitar servicio de garantía, se usará

la fecha de fabricación del producto para determinar el período
de garantía.

SOBRE SU GARANTÍA

DUCAR acepta la reparación bajo garantía y se disculpa por las

molestias ocasionadas. Cualquier establecimiento de servicio
autorizado puede realizar reparaciones bajo garantía. La mayoría
de las reparaciones bajo garantía se procesan rutinariamente,
pero algunas solicitudes de servicio bajo garantía pueden no ser
correctas.

Si un cliente no está de acuerdo con la decisión de un
establecimiento de servicio, se llevará a cabo una investigación
para determinar si se aplica la garantía. Pida al establecimiento de
servicio que envíe todas la evidencia pertinente a su distribuidor
o a la fábrica para que sea revisada. Si el distribuidor o la fábrica
deciden que la solicitud está justificada, el cliente recibirá un
reembolso completo por todos los elementos defectuosos. Para
evitar posibles malentendidos entre el cliente y el establecimiento
de servicio, a continuación se indican algunas de las causas de
fallas en el motor que la garantía no cubre.

Desgaste normal: Los motores, como todo dispositivo mecánico,
necesitan mantenimiento y cambios periódicos de algunas partes
para funcionar correctamente. La garantía no cubre la reparación en
el caso de que el uso normal haya agotado la vida útil de una parte o
del motor. La garantía no se aplica a daños al motor producidos por
el uso indebido, la falta de mantenimiento periódico, el transporte,
la manipulación, el almacenamiento o la instalación incorrecta.
Además, la garantía pierde validez si se quita el número de serie
del motor o si se modifica o altera el motor.

Mantenimiento inadecuado: La vida útil de un motor depende
de las condiciones en las que funciona y el cuidado que recibe.
En algunas aplicaciones, como en cultivadoras, bombas o
podadoras giratorias, el equipo a menudo se usa en ambientes
sucios o polvorientos, lo cual puede provocar lo que pareciera

ser un desgaste prematuro. Dicho desgaste, cuando sea

causado por suciedad, polvo, abrasivo para limpiar bujías u otro
material abrasivo que haya ingresado al motor por causa de un
mantenimiento inadecuado, no está cubierto por esta garantía.

Esta garantía cubre únicamente defectos en los materiales o

la fabricación relacionados con el motor, y no sustituciones

o reembolsos por el equipo sobre el que pueda montarse en
motor. La garantía tampoco se extiende a reparaciones que
sean necesarias debido a:

1. Problemas causados por partes que no sean originales de

DUCAR.

2. Controles del equipo o instalaciones que eviten el arranque,
provoquen un desempeño poco satisfactorio del motor o
acorten la vida útil del motor. (Póngase en contacto con el
fabricante del equipo.)

3. Pérdidas en el carburador, obstrucciones en las mangueras
de combustible, válvulas trabadas u otros daños provocados
por el uso de combustible contaminado o viejo.

4. Las partes que se dañen o rompan porque el motor fue
usado con aceite lubricante insuficiente o contaminado o
un aceite lubricante de grado incorrecto (controle y rellene
el aceite cuando sea necesario, y cámbielo en los intervalos

recomendados). LA PROTECCIÓN POR BAJO ACEITE no

debe apagar el motor en funcionamiento. Pueden producirse
daños al motor si no se mantiene un nivel de aceite adecuado.

5. La reparación o el ajuste de partes o equipos asociados como
embragues, transmisiones, controles remotos, etc. que no

sea fabricados por DUCAR.

6. Daños o desgastes a las partes que hayan sido causados
por el ingreso de polvo al motor debido a un mantenimiento
o reensamblaje inadecuado del limpiador de aire o el uso de
un elemento o cartucho limpiador de aire que no sea original.
Limpie y/o cambie el filtro a los intervalos recomendados
como se indica en el manual del operador.

7. Partes dañadas a causa de velocidades excesivas o
sobrecalentamiento provocado por pasto, escombros o
polvo que atasquen y obstruyan las aletas del radiador o el
área del volante, o daños causados por el uso del motor en
un espacio confinado con ventilación inadecuada. Limpie los
escombros del motor a los intervalos recomendados como
se indica en el manual del operador.

8. Partes del motor u otros equipos dañadas por la vibración
excesiva provocada por un montaje poco firme del motor,
cuchillas de corte flojas, cuchillas desbalanceadas o
impulsores flojos o desbalanceados, mala unión entre el
equipo y el cigüeñal del motor, velocidades excesivas u otros
usos indebidos.

9. Daños o dobleces en el cigüeñal por golpear un objeto sólido
con la cuchilla de corte de una podadora rotativa o por una

correa en “V” demasiado ajustada.

10.Puestas a punto o ajustes de rutina al motor.

11.Fallas del motor o de partes del motor, p. ej. cámara de
combustión, válvulas, asientos de válvulas, guías de válvulas
o arrollamientos del burro de arranque quemados, causados
por el uso de combustibles alternativos como gas de petróleo
licuado, gas natural, gasolina alterada, etc.

SI TIENE ALGUNA PREGUNTA EN RELACIÓN CON SUS
DERECHOS Y RESPONSABILIDADES RELACIONADOS CON
LA GARANTÍA, DEBERÁ COMUNICARSE CON TECHTRONIC
INDUSTRIES POWER EQUIPMENT LLAMANDO AL
1-800-860-4050.

21 — Español

NOTAS

22 — Español

OPERATOR’S MANUAL

MANUEL D’UTILISATION

MANUAL DEL OPERADOR

DIGITAL INVERTER GENERATOR

GÉNÉRATRICE NUMÉRIQUE D’INVERSEUR

GENERADOR DEL INVERSOR DE DIGITACES

RYi2200GR/RYi2200GRA

• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and

serial numbers from the product data plate.

ITEM NO. _________________________________________________________
MANUFACTURING NO. ____________________________________________
SERIAL NO. _______________________________________________________

HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling

1-800-860-4050. Replacement parts can also be obtained at one of our service centers.

HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-860-4050.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at

1-800-860-4050.

RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.

NUMÉRO D’ARTICLE ______________________________________________
NUMÉRO DE FABRICATION _______________________________________
NUMÉRO DE SÉRIE _______________________________________________
COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le

site www.ryobitools.com ou par téléphone au 1-800-860-4050. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.

COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-860-4050.

COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-860-4050.

RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.

NÚMERO DE ARTÍCULO ___________________________________________
NÚMERO DE FABRICACIÓN _______________________________________
NÚMERO DE SERIE _______________________________________________
CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en

la dirección www.ryobitools.com o llamando al 1-800-860-4050. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.

CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red mundial, en la dirección
www.ryobitools.com or by calling 1-800-860-4050.

CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,

sírvase comunicarse con nosotros llamando al 1-800-860-4050.

RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

TECHTRONIC INDUSTRIES POWER EQUIPMENT

995000107
10-2-17 (REV:03)

1428 Pearman Dairy Road, Anderson, SC 29625 USA

1-800-860-4050 • www.ryobitools.com
