Ryobi RYAC490 user guide

OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

ELECTRIC LOG SPLITTER

FENDEUSE DE BÛCHES
ÉLECTRIQUE

PARTIDORA DE TRONCOS
ELÉCTRICA

RYAC490

TABLE OF CONTENTS

 General Safety Rules ...................... 2-3



Log Splitter SpecificSafety Rules ... 3-4



Additional Safety Rules .......................4



Symbols .......................................... 5-6



Electrical .............................................7



Features ..............................................8



Assembly ........................................ 8-9



Operation ...................................... 9-10



Maintenance .....................................11



Troubleshooting ................................12



Parts Ordering/Service ........ Back Page

WARNING: To reduce the

risk of injury, the user must read and
understand the operator’s manual
before using this product.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

TABLE DES MATIÈRES

 Règles de sécurité générales .......... 2-3

Règles de sécurité particulières de



fendeuse de bûches ....................... 3-4

Règles de sécurité



supplémentaires

Symboles ........................................ 5-6



Caractéristiques électriques ...............7



Caractéristiques ..................................8



Assemblage .................................... 8-9



Utilisation ...................................... 9-10



Entretien ............................................11



Dépannage ........................................12



Commande de pièces /



réparation

..................................4

.......................... Páge arrière

AVERTISSEMENT : Pour

réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

ÍNDICE DE CONTENIDO

 Reglas de seguridad generales ...... 2-3



Reglas de seguridad específicas de

partidora de troncos ....................... 3-4



Advertencias de seguridad

adicionales



Símbolos ......................................... 5-6



Aspectos eléctricos ............................7



Características ....................................8



Armado ........................................... 8-9



Funcionamiento ............................ 9-10



Mantenimiento ..................................11



Corrección de problemas .................12



Pedidos de piezas/

servicio

...................................... 4-5

........................... Pág. posterior

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

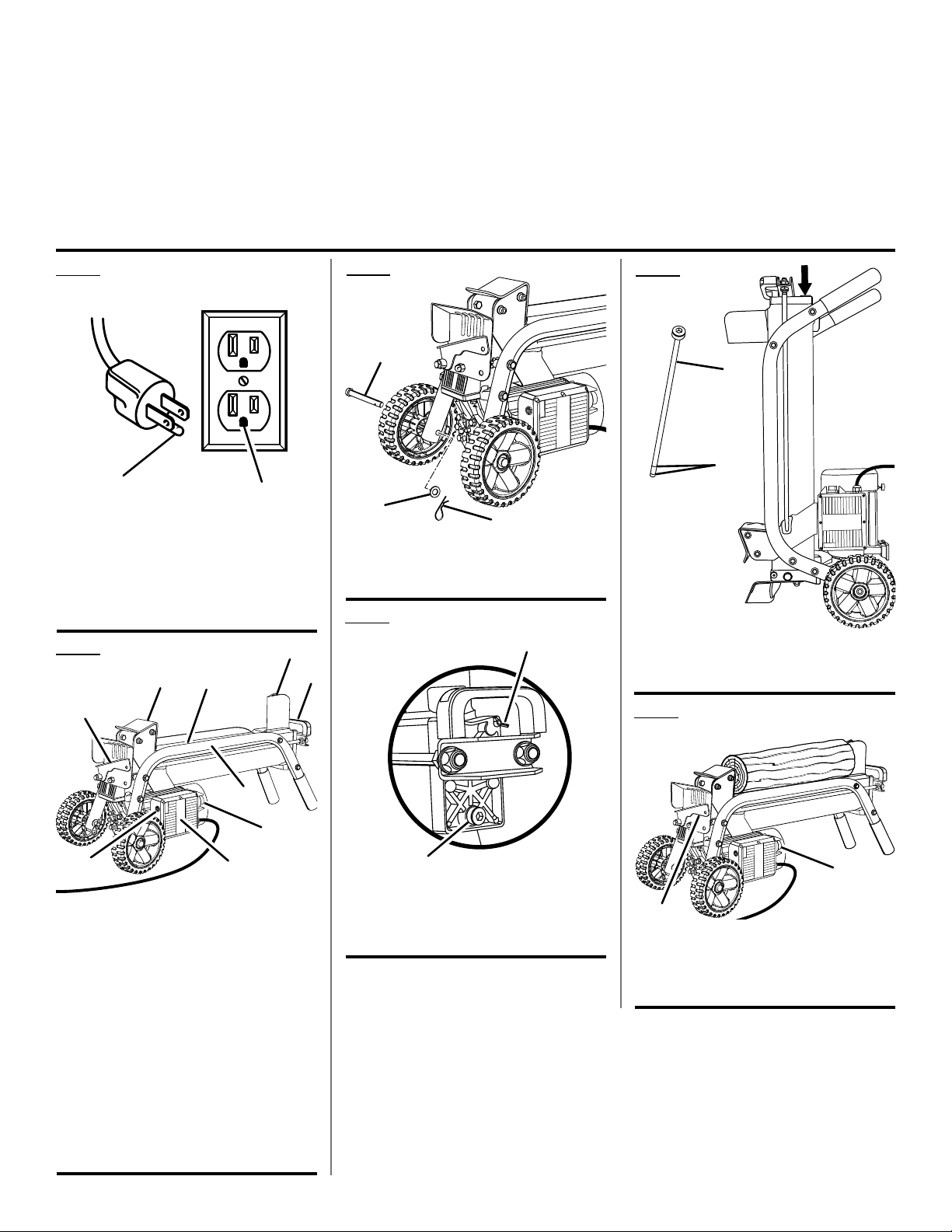

See this fold-out section for all of the figures

referenced in the operator’s manual.

Consulter l’encart à volets afin d’examiner toutes les figures

mentionnées dans le manuel d’utilisation.

Consulte esta sección desplegable para ver todas las figuras

a las que se hace referencia en el manual del operador.

Fig. 1

A

A - Grounding pin (broche de mise à la terre,

patilla de conexión a tierra)

B - Cover of grounded outlet box (couvercle

du boîtier de raccordement, cubierta de la
caja de la toma de corriente con conexión a
tierra)

Fig. 2

B C

A

B

D

I

Fig. 3

A

B

C

A - Axle (essieu, eje)
B - Washers (rondelles, arandelas)
C - Hitch pin (axe d’attelage, pasador del

enganche

Fig. 4

A

Fig. 5

A

B

A - Dipstick (jauge, varilla para medir el nivel de

aceite)

B - Oil lines (repères, conductors de aceite)

Fig. 6

E

H

F

A - Hydraulic control lever (levier de commande

hydraulique, palanca de control hidráulico)
B - Ram (vérin, ariete)
C - Work table (gâchette, gatillo del interruptor)
D - Wedge (coin, cuña)
E - Side supports (supports latéraux, soportes

laterales)
F - Reset/overload button (bouton de

réinitialisation / surcharge, botón de reajuste/

sobrecarga)
G - Push button box (boîtier de commande, caja

de botones pulsadores)
H - On/off switch (interrupteur marche / arrêt,

interruptor de encendido/apagado)
I - Lift handle (poignée de levage, mango de

levantamiento)

G

B

A - Bleed screw (vis de purge, tornillo de purga)
B - Oil drain bolt/dipstick (boulon de vidange

d’huile / jauge, perno de drenaje de aceite
con varilla para medir el nivel del aceite)

ii

B

A

A - Hydraulic control lever (levier de commande

hydraulique, palanca de control hidráulico)

B - On/off switch (interrupteur marche / arrêt,

interruptor de encendido/apagado)

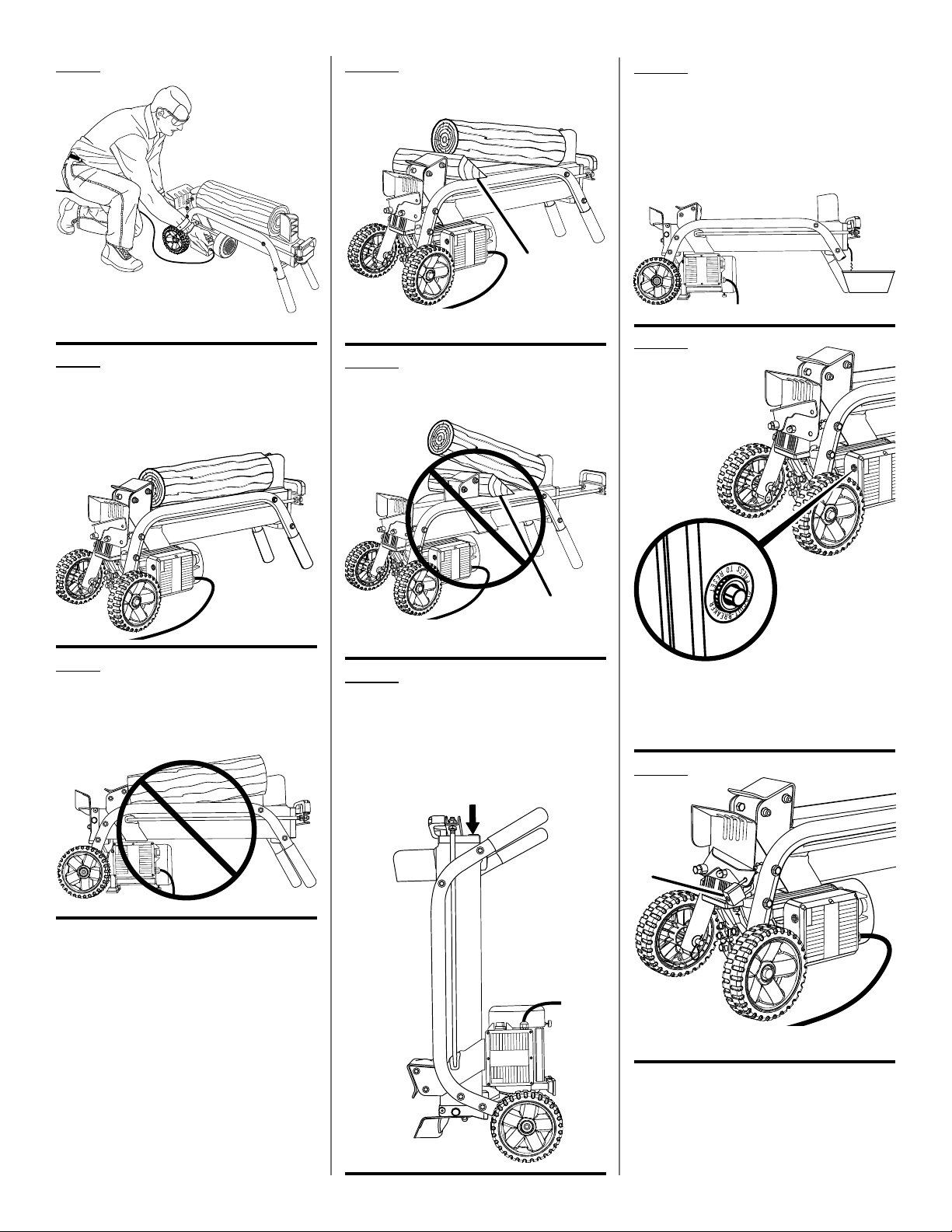

Fig. 7

Fig. 8

CORRECT
CORRECT

FORMA CORRECTA

Fig. 10

RIGHT

CORRECT / FORMA CORRECTA

A

A - Wood wedge (coin de bois, cuña de madera)

Fig. 11

INCORRECT

INCORRECT / INCORRECTO

Fig. 13

DRAINING OIL FROM OIL TANK

VIDANGER DE L’HUILE DU

RÉSERVOIR HYDRAULIQUE

OPERACIÓN DE DRENADO DEL ACEITE

Fig. 14

Fig. 9

INCORRECT
INCORRECT

INCORRECTO

A

A - Wood wedge (coin de bois, cuña de madera)

Fig. 12

POSITION IN WHICH TO CHECK OIL LEVEL

POSITION POUR LA VÉRIFICATION DU

NIVEAU D’HUILE

POSICIÓN CORRECTA PARA REVISAR EL

NIVEL DE ACEITE

RESET BUTTON

BOUTON RÉINITIALISATION

BOTÓN DE REAJUSTE

Fig. 15

A

A - Padlock (cadenas, candado)

iii

GENERAL SAFETY RULES

WARNING:

Read all safety warnings, instructions, illustrations
and specifications provided with this machine. Failure

to follow all instructions listed below may result in electric
shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “machine” in the warnings refers to your mains­operated (corded) machine or battery-operated (cordless)
machine.

WORK AREA SAFETY

Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

Do not operate machines in explosive atmospheres,

such as in the presence of flammable liquids, gases
or dust. Machines create sparks which may ignite the

dust or fumes.

Keep children and bystanders away while operating

a machine. Distractions can cause you to lose control.

ELECTRICAL SAFETY

Machine plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs
with earthed (grounded) machines. Unmodified plugs

and matching outlets will reduce risk of electric shock.

Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body
is earthed or grounded.

Do not expose machines to rain or wet conditions.

Water entering a machine will increase the risk of electric
shock.

Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the machine. Keep cord away
from heat, oil, sharp edges or moving parts. Damaged

or entangled cords increase the risk of electric shock.

When operating a machine outdoors, use an extension

cord suitable for outdoor use. Use of a cord suitable

for outdoor use reduces the risk of electric shock.

If operating a machine in a damp location is unavoid-

able, use a ground fault circuit interrupter (GFCI) pro­tected supply. Use of a GFCI reduces the risk of electric

shock.

PERSONAL SAFETY

Stay alert, watch what you are doing and use com-

mon sense when operating a machine. Do not use a
machine while you are tired or under the influence of
drugs, alcohol or medication. A moment of inattention

while operating machines may result in serious personal
injury.

Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask, non-

skid safety shoes, hard hat, or hearing protection used
for appropriate conditions will reduce personal injuries.

Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.

Carrying machines with your finger on the switch or ener­gising machines that have the switch on invites accidents.

Remove any adjusting key or wrench before turning

the machine on. A wrench or a key left attached to a

rotating part of the machine may result in personal injury.

Do not overreach. Keep proper footing and balance

at all times. This enables better control of the machine

in unexpected situations.

Dress properly. Do not wear loose clothing or jewel-

lery. Keep your hair, clothing and gloves away from
moving parts. Loose clothes, jewellery or long hair can

be caught in moving parts.

If devices are provided for the connection of dust

extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection

can reduce dust-related hazards.

Do not let familiarity gained from frequent use of tools

allow you to become complacent and ignore tool
safety principles. A careless action can cause severe

injury within a fraction of a second.

MACHINE USE AND CARE

Do not force the machine. Use the correct machine

for your application. The correct machine will do the job

better and safer at the rate for which it was designed.

Do not use the machine if the switch does not turn it

on and off. Any machine that cannot be controlled with

the switch is dangerous and must be repaired.

Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the
machine before making any adjustments, changing
accessories, or storing machines. Such preventive

safety measures reduce the risk of starting the machine
accidentally.

Store idle machines out of the reach of children and

do not allow persons unfamiliar with the machine or
these instructions to operate the machine. Machines

are dangerous in the hands of untrained users.

Maintain machines and accessories. Check for mis-

alignment or binding of moving parts, breakage of
parts and any other condition that may affect the
machine’s operation. If damaged, have the machine
repaired before use. Many accidents are caused by

poorly maintained machines.

Page 2 — English

GENERAL SAFETY RULES

Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to
bind and are easier to control.

Use the machine, accessories and tool bits etc. in ac-

cordance with these instructions, taking into account
the working conditions and the work to be performed.

Use of the machine for operations different from those
intended could result in a hazardous situation.

LOG SPLITTER SPECIFIC SAFETY RULES

DO NOT ALLOW anyone to operate the log splitter who

has not read the operator’s manual or has not been
instructed on the safe use of the splitter.

NEVER ALLOW CHILDREN OR UNTRAINED ADULTS

TO OPERATE THIS MACHINE.

IF SOMEONE is helping bring logs to be split, DO NOT

start the machine until that person is clear of the area by
at least 10 feet. Only one person should operate, load,
and unload the log splitter.

NEVER ALLOW ANYONE TO SIT OR RIDE ON THE

MACHINE.

NEVER TRANSPORT ANYTHING OR ANYONE ON THE

LOG SPLITTER.

HIGH FLUID PRESSURES ARE DEVELOPED IN HY-

DRAULIC LOG SPLITTERS. Pressurized hydraulic fluid

escaping through a pinhole opening can puncture skin
and cause serious injury and/or severe blood poisoning.
Observe the following instructions at all times:

a) Do not operate the log splitter if it has pinhole leaks,

cracks, and/or any damage to the pressurized hydraulic
fluid system, including the bleed screw, oil drain bolt/
dipstick, hydraulic fluid tank/bolts, fittings, or any other
hydraulic fluid system component.

b) Stop the motor and relieve hydraulic system pressure

before changing or adjusting fittings, hoses, tubing,
or other system components.

c) Do not adjust the pressure settings of the pump or

value.

d) Ensure all hydraulic fluid system components are

secured and in good condition before starting the
log splitter. Keep your body and hands away from
pinholes, cracked, or damaged bleed screw, oil drain
bolt/dipstick, hydraulic fluid tank/bolts, fittings, or
other hydraulic fluid system components. Leaks can
be located by passing cardboard or wood over the
suspected area. Look for discoloration. If injured by
escaping fluid, see a doctor at once. Serious injury,
infection, and/or reaction can develop if proper medical
treatment is not administered immediately.

Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping

surfaces do not allow for safe handling and control of the
tool in unexpected situations.

SERVICE

Have your machine serviced by a qualified repair

person using only identical replacement parts. This

will ensure that the safety of the machine is maintained.

KEEP THE OPERATOR ZONE and adjacent area clear

for safe, secure footing.

 LOG SPLITTERS SHOULD BE USED ONLY for splitting

wood. DO NOT use for other purposes.

MAKE SURE THE LOG SPLITTER is on a level surface.

Block the splitter as required to prevent unintended
movement.

ALWAYS OPERATE the splitter from the manufacturer’s

indicated operator zone. The operator zone is in the right
rear area as facing the log splitter controls and never
directly behind the ram.

LOGS TO BE SPLIT ON RAM-TYPE UNITS should be

cut as flat as possible on each end.

 ALWAYS keep hands and feet clear of moving parts and

partially split logs during the splitting operation.

NEVER attempt to split logs larger than 12 in. in diameter

or 20-1/2 in. in length. Only split dry whole logs and not
partial, unevenly shaped, logs that will not sit flat on the
work table, or logs that will not sit flat against the ram.
Only split one log at a time and do not attempt to split
stacked logs. Some types of wood are harder to split than
others. If the log splitter is having trouble splitting a log,
never continue to try for longer than five seconds.

 BE thoroughly familiar with all controls and with the proper

use of the log splitter.

 ALWAYS wear eye protection with side shields marked to

comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.

ALWAYS operate the log splitter with all safety equipment

in place and all controls operating properly.

ALWAYS operate the log splitter at manufacturer’s rec-

ommended speed.

WHEN LOADING a ram-type log splitter, place your hands

on the sides of the log not at the ends. NEVER place your
hands or any part of your body between a log and any
part of the log splitter.

 ON RAM-TYPE log splitters, NEVER attempt to split

more than one (1) log at a time.

Page 3 — English

LOG SPLITTER SPECIFIC SAFETY RULES



ONLY operate log splitter in daylight or good artificial

light.

ON RAM-TYPE log splitters on which the logs are not

flat on one end, the longest portion of the log should be
rotated down and placed against the wedge and the most
flat end placed against the ram.

CLEAR DEBRIS from moving parts but only when the

power source is shut off.

USE ONLY YOUR HAND TO OPERATE THE LOG SPLIT-

TER CONTROLS.

ALWAYS UNPLUG FROM THE POWER SOURCE while

repairing or adjusting the splitter except as recommended
by the manufacturer.

ADDITIONAL SAFETY RULES

CIRCUIT CAPACITY AND FUSES:

a) Use only an electrical circuit having adequate capacity

as recommended by the log splitter manufacturer.

b) “Blowing” a fuse or tripping a circuit breaker is usually

a warning that you are overloading the machine or
have too many devices taking power from the circuit,
or both. Do not install a higher capacity fuse!

 LEARN AND UNDERSTAND all controls and the proper

use of the equipment.

SAVE THESE INSTRUCTIONS. Refer to them frequently

and use to instruct other users. If you loan someone this
tool, loan them these instructions also.

 KEEP CHILDREN AND BYSTANDERS AWAY. All by-

standers should wear safety glasses and be kept a safe
distance of at least 10 feet from work area. Do not let
bystanders contact machine or extension cord while
operating.

 NEVER LEAVE MACHINE RUNNING UNATTENDED.

TURN THE POWER OFF. Don’t leave machine until it

comes to a complete stop.

 Before inspecting, cleaning, or servicing the unit,

stop the motor, wait for all moving parts to stop, and
disconnect from power supply.

 USE THE PROPER EXTENSION CORD. Make sure your

extension cord is in good condition. Use only a cord heavy
enough to carry the current your product will draw. An
undersized cord will cause a drop in line voltage result­ing in loss of power and overheating. A wire gauge size
(A.W.G.) of at least 14 is recommended for an extension
cord 25 feet or less in length. If in doubt, use the next
heavier gauge. The smaller the gauge number, the heavier
the cord.

DRESS PROPERLY. Do not wear loose clothing, neckties,

scarves, or jewelry that can get caught and draw you into
moving parts. Rubber gloves and nonskid footwear are
recommended when working outdoors. Also wear pro­tective hair covering to contain long hair above shoulder
length.

NEVER use an indoor type of extension power cord, these



cords are designed for use with lamps and small appli­ances and are inadequate for high amperage machines
used outdoors.

 INSPECT MACHINE CORDS PERIODICALLY. If dam-

aged, have repaired by a qualified service technician at an
authorized service facility. The conductor with insulation
having an outer surface that is green with or without yellow
stripes is the equipment-grounding conductor. If repair
or replacement of the electric cord or plug is necessary,
do not connect the equipment-grounding conductor to a
live terminal. Repair or replace a damaged or worn cord
immediately. Stay constantly aware of cord location and
keep it well away from the rotating blade.

 INSPECT EXTENSION CORDS PERIODICALLY and

replace if damaged.

Page 4 — English

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this tool. Please study them and learn their meaning. Proper interpreta­tion of these symbols will allow you to operate the tool better and safer.

Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.

Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.

Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.

(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s Manual

Eye Protection Always wear eye protection marked to comply with ANSI Z87.1.

To reduce the risk of injury, user must read and understand opera­tor’s manual before using this product.

10' 3m

Wet Conditions Alert Do not expose to rain or use in damp locations.

Wear Gloves

Wear Safety Footwear Always wear nonslip safety footwear when operating this product.

Rain Symbol Do not expose to rain.

Keep Bystanders Away Always keep bystanders at least 10 ft. (3 m) away.

Keep Hands Away Always keep hands away from the wedge and the ram.

Proper Loading

Improper Loading

Always wear nonslip, heavy-duty protective gloves when operat­ing this product.

Only place dry logs flat and lengthwise in the direction of the grain
on the work table. Only attempt to split one log at a time.

Never attempt to split a wet log or a log that is not placed flat
and lengthwise on the worktable. Neither end should be off of
the work table on the ram or wedge. Never attempt to split more
than one log at a time.

Page 5 — English

SYMBOLS

Some of the following symbols may be used on this tool. Please study them and learn their meaning. Proper interpreta­tion of these symbols will allow you to operate the tool better and safer.

SYMBOL NAME DESIGNATION/EXPLANATION

Only split dry, cylindrically shaped logs that are cut squarely on

Improper Log Type

each end. Never attempt to split wet logs or logs that are curved
or are cut at angles on either end.

Operator Zone/Correct
Operating Position

Incorrect Operating Position Never stand or kneel directly behind the ram when operating.

V Volts Voltage

A Amperes Current

Hz Hertz Frequency (cycles per second)

Alternating Current Type of current

Always be positioned in the right rear area as facing the log split­ter controls.

Page 6 — English

ELECTRICAL

EXTENSION CORDS

Use only 3-wire extension cords that have 3-prong ground­ing plugs and 3-pole receptacles that accept the tool's plug.
When using a power tool at a considerable distance from
the power source, use an extension cord heavy enough
to carry the current that the tool will draw. An undersized
extension cord will cause a drop in line voltage, resulting in
a loss of power and causing the motor to overheat. Use the
chart provided below to determine the minimum wire size
required in an extension cord. Only round jacketed cords
listed by Underwriter's Laboratories (UL) should be used.

**Ampere rating (on tool faceplate)
0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0

Cord Length Wire Size (A.W.G.)

25' 16 16 16 16 14 14

50' 16 16 16 14 14 12

100' 16 16 14 12 10 —

**Used on 12 gauge - 20 amp circuit.

NOTE: AWG = American Wire Gauge

When working with the tool outdoors, use an extension cord
that is designed for outside use. This is indicated by the let­ters “WA” or “W” on the cord's jacket.

Before using an extension cord, inspect it for loose or exposed
wires and cut or worn insulation.

WARNING:

Keep the extension cord clear of the working area. Posi­tion the cord so that it will not get caught on lumber, tools
or other obstructions while you are working with a power
tool. Failure to do so can result in serious personal injury.

WARNING:

Check extension cords before each use. If damaged
replace immediately. Never use tool with a damaged cord
since touching the damaged area could cause electrical
shock resulting in serious injury.

ELECTRICAL CONNECTION

This tool is powered by a precision built electric motor. It
should be connected to a power supply that is nominal
120V/60Hz AC (typical U.S. household circuit). Do not
operate this tool on direct current (DC). A substantial voltage
drop will cause a loss of power and the motor will overheat.
If the product does not operate when plugged into an outlet,
double check the power supply.

SPEED AND WIRING

The speed is not constant and decreases under a load or
with lower voltage. For voltage, the wiring in a shop is as
important as the motor’s horsepower rating. A line intended
only for lights cannot properly carry a power tool motor. Wire
that is heavy enough for a short distance will be too light for
a greater distance. A line that can support one power tool
may not be able to support two or three tools.

GROUNDING INSTRUCTIONS

See Figure 1.

In the event of a malfunction or breakdown, grounding
provides a path of least resistance for electric current to
reduce the risk of electric shock. This tool is equipped with
an electric cord having an equipment-grounding conduc­tor and a grounding plug. The plug must be plugged into a
matching outlet that is properly installed and grounded in
accordance with all local codes and ordinances.

Do not modify the plug provided. If it will not fit the outlet,
have the proper outlet installed by a qualified electrician.
Improper connection of the equipment-grounding conduc­tor can result in a risk of electric shock. The conductor with
insulation having an outer surface that is green with or without
yellow stripes is the equipment-grounding conductor. If repair
or replacement of the electric cord or plug is necessary, do
not connect the equipment-grounding conductor to a live
terminal.

Check with a qualified electrician or service personnel if the
grounding instructions are not completely understood, or if
in doubt as to whether the tool is properly grounded.

Repair or replace a damaged or worn cord immediately.
This tool is intended for use on a circuit that has an outlet

like the one shown in figure 1. It also has a grounding pin
like the one shown.

Page 7 — English

FEATURES

PRODUCT SPECIFICATIONS

Hydraulic Cylinder Pressure ..................................2,320 psi

Oil Capacity ....................................................3.4 qts. (3.2 l)

Input ....................... nominal 120V/60Hz AC only, 15 Amps

Log Capacity Diameter, maximum

Log Capacity Diameter, minimum .................................4 in.

Log Capacity Length ................................................20.5 in.

..............................12 in.

KNOW YOUR LOG SPLITTER

See Figure 2.

Before attempting to use this product, familiarize yourself
with all operating features and safety rules.

BLEED SCREW

Loosen the bleed screw to ensure the smooth flow of air in
and out of the oil tank.

HYDRAULIC CONTROL LEVER

Push down on the hydraulic control lever and the ram starts
pushing the log into the wedge.

LIFT HANDLE

The lift handle makes rolling the log splitter from one location
to another simple and easy.

ASSEMBLY

UNPACKING

This product requires assembly.
 Carefully remove the tool and any accessories from the

box. Make sure that all items listed in the packing list are
included.

OIL DRAIN BOLT WITH DIPSTICK

Oil drain bolt with dipstick makes checking and changing
hydraulic oil easy.

RESET/OVERLOAD BUTTON

If the motor is overloaded, the machine will shut off. Remove
the load and push the reset/overload button to restart the
machine.

SIDE SUPPORTS

Side supports on each side of the work table keep logs
resting securely on the log splitter.

WORK TABLE

Provides surface to support log prior to splitting operation.

WARNING:

If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.

WARNING:

Do not use this product if any parts on the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.

 Inspect the tool carefully to make sure no breakage or

damage occurred during shipping.

 Do not discard the packing material until you have care-

fully inspected and satisfactorily operated the tool.

 If any parts are damaged or missing, please call

1-800-525-2579 for assistance.

PACKING LIST

Log Splitter
Wheel (2)
Hardware Bag
Operator’s Manual

Page 8 — English

WARNING:

Do not attempt to modify this tool or create accesso­ries not recommended for use with this tool. Any such
alteration or modification is misuse and could result in a
hazardous condition leading to possible serious personal
injury.

WARNING:

Do not connect to power supply until assembly is
complete. Failure to comply could result in accidental
starting and possible serious personal injury.

NOTICE:

Failure to loosen the bleed screw prior to operation of this
product may cause the seals in the hydraulic system to
blow out. Blown seals could cause permanent damage
to the log splitter.

ASSEMBLY

ASSEMBLING THE WHEELS

See Figure 3.

To attach the wheels to the base:

 Locate the axle assembly; remove the hitch pin from the

axle.

 Lift the machine slightly and slip the axle into the wheel

hole.

 Next, slide the washer onto the axle. Still lifting the ma-

chine, slide the axle/wheel/washer combination into the

OPERATION

WARNING:

Do not allow familiarity with tools to make you care­less. Remember that a careless fraction of a second is
sufficient to inflict serious injury.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.

WARNING:

Do not use any attachments or accessories not
recommended by the manufacturer of this tool. The use
of attachments or accessories not recommended can
result in serious personal injury.

NOTICE:

Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or a quali­fied service center for assistance.

wheel mounting hole in the machine base as shown in
figure 3.

 Slide the washer onto the axle. Push the hitch pin into the

hole on the end of the axle to secure the wheel assembly.

NOTE: The hitch pin should be pushed into the axle until

the center of the pin rests on top of the axle.

 Repeat with the second wheel assembly.

BEFORE USING THE LOG SPLITTER

See Figures 4 - 5.

Never operate the log splitter until the bleed screw has been
slightly loosened (one to two full turns). Air flow through the
bleed screw should be detectable once the log splitter is
started. If no air flow is detected, loosen the screw until the
air flow can be felt.

Air must flow in and out of the oil tank during operation to
prevent the seals in the hydraulic system from rupturing.

This tool is designed for home use only. Never split logs
larger than 12 in. diameter or 20-1/2 in. long. Some types
of wood are harder to split than others. If the log splitter is
having trouble splitting a log, never continue to try for longer
than five seconds.

Always check the oil level before you start the log splitter.

To check the oil level:

 Unplug the log splitter.
 Using the lift handle, stand the log splitter on the end with

the wheels (see figure 12).

 Using an 8 mm hex key, remove the oil drain bolt and

wipe the dipstick clean.

 Reinsert it back into the oil tank.
 Remove the dipstick and check to see if the oil level is

between the first and second groove on the dipstick.

 If there is not enough oil in the oil tank, add oil until the

proper level is reached.

 If there is the proper amount of oil in the oil tank, wipe the

dipstick clean then replace it in the oil tank and tighten
the oil drain bolt securely.

NOTE: See Replacing Hydraulic Oil in the Maintenance
section for recommended oil or equivalents.

Page 9 — English

OPERATION

STARTING THE LOG SPLITTER

See Figures 6 - 7.

 Operator should be positioned at the rear of the log split-

ter as shown in figure 7.

 Place the left hand on the hydraulic control lever and the

right hand on the on/off switch.

 Push down and hold the on/off switch.
 While continuing to hold down the on/off switch, push

down and hold the hydraulic control lever.

NOTE: Both hands are required to start this product. The

combination of both steps starts the ram which pushes
the log into the wedge.

 To stop the splitter, release both controls to return the

ram to the starting position.

NOTE: If only one hand is removed from either the switch
or the lever, the log splitter will freeze in place. When both
the switch and the lever are released, the ram will return to
the starting position.

SPLITTING LOGS

See Figures 8 - 9.

Always place logs lengthwise on the work table and resting
firmly on the side supports with one end against the wedge.
Place logs flat and in the direction of the grain. Never angle
the log to split it or place the log crosswise on the splitter.
Never split more than one log at a time.

NOTICE:

Never keep pressure on the wood by trying to force the
log splitter for more than five seconds. After five seconds,
the oil will heat and can damage the tool.

 Place log lengthwise and lying flat on the work table.
NOTE: If the log is small, place it against the wedge before

starting the splitter.

 Using the right hand, push down and hold the on/off

switch.

 Push down and hold the hydraulic control lever with the

left hand. With both the lever and the on/off switch acti­vated, the ram will push the log into the wedge and split
the wood.

 Once the log is split, release both controls to return the

ram to the starting position.

FREEING A JAMMED LOG

See Figures 10 - 11.

 Release both controls.
 Insert a wood wedge under the jammed log after the ram

is back at the starting position.

 Start the log splitter to push the wood wedge completely

under the jammed log.

 If the log is still jammed, repeat the above steps as

needed using a thicker angled wood wedge until the log
is completely freed.

WARNING:

Never try to knock the jammed log off the splitter. Doing
so can damage the tool or could cause the log to fly up
and hit someone causing injury.

Page 10 — English

MAINTENANCE

WARNING:

Before inspecting, cleaning or servicing the unit, stop the
motor, wait for all moving parts to stop, and disconnect
from power supply. Failure to follow these instructions
can result in serious personal injury or property damage.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.

WARNING:

When servicing, use only identical replacement parts.
Use of any other parts could create a hazard or cause
product damage.

NOTICE:

Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or a quali­fied service center for assistance.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use.
Use clean cloths to remove dirt, dust, lubricant, grease, etc.

WARNING:

Do not at any time let brake fluids, gasoline, petroleum­based products, penetrating lubricants, etc., come in
contact with plastic parts. Chemicals can damage,
weaken or destroy plastic which could result in serious
personal injury.

LUBRICATION

All of the bearings in this tool are lubricated with a sufficient
amount of high grade lubricant for the life of the unit under
normal operating conditions. Therefore, no further lubrica­tion is required.

REPLACING HYDRAULIC OIL

See Figures 12 - 13.

The hydraulic oil in the log splitter needs to be changed every
150 hours of use. It is recommended to always use ISO22
or ISO32 hydraulic oil for the best machine performance.
Use of any other grade of hydraulic oil may cause damage
to the unit and could void the warranty.

 Unplug the log splitter.
 Position the log splitter so that the motor end is slightly

higher than the oil drain plug.

 Using an 8 mm hex key, remove the oil drain bolt.
 Drain the hydraulic oil from the oil tank into a four liter

capacity container.

 Once the oil has drained from the oil tank, turn the log

splitter on the end with the wheels.

 Refill the oil tank with fresh hydraulic oil (3.4 qts. or 3.2 l).
 Place the cleaned dipstick into the oil tank. Remove and

check the oil level.

NOTE: The oil level should be between the two grooves

around the bottom of the dipstick as shown in figure 5.

 Replace oil drain bolt. Tighten securely.
 Dispose old oil at an oil recycling center.

RESET/OVERLOAD BUTTON

See Figure 14.

If the motor is overloaded, the machine will shut off. Remove
the load and push the reset/overload button to restart the
machine.

SHARPENING THE WEDGE

After using the log splitter for some time, it may be necessary
to sharpen the wedge. Using a fine-toothed file, smooth any
burrs or crushed areas along the cutting edge.

TO LOCK THE LOG SPLITTER

See Figure 15.

To prevent unauthorized use of the log splitter when moving,
storing, or leaving the machine unattended, disconnect it
from the power supply and install a padlock (not included)
through the hole in the hydraulic control lever.

Page 11 — English

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

Motor fails to start Overload Protection Device is

disengaged to protect the log splitter
from being damaged.

Won’t split logs Log is improperly positioned.

The size or hardness of the log
exceeds the machine’s capacity.

Wedge cutting edge is blunt.

Oil leaks.

Unauthorized adjustment was made
on the Maximum Pressure Limiting
Screw. Lower maximum pressure
rating was set.

Log mover jerks and vibrates Lack of hydraulic oil and excessive

air in the hydraulic system.

Oil leaks around cylinder ram or from
other points

Air sealed in hydraulic system while
operating.

Push reset button. See Figure 14.

Refer to Operation section for log
loading.

Reduce the log size before splitting.

Refer to Sharpening Wedge in the
Maintenance section.

Locate leak(s). Contact the dealer.

Contact the dealer.

Check oil level for possible oil
refilling. Contact the dealer.

Loosen bleed screw by 3-4 rotations
before operating the log splitter.

Bleed screw is not tightened before
moving the log splitter.

Oil drain bolt is not tight.

Hydraulic control valve assembly
and/or seal(s) are worn.

Tighten the bleed screw before
moving the log splitter.

Tighten the oil drain bolt.

Contact the dealer.

This product has a Five-year Limited Warranty for personal, family,

or household use (90 days for business or commercial use).

For warranty details, visit www.ryobitools.com

or call (toll free) 1-800-525-2579.

Page 12 — English

RÈGLES DE SÉCURITÉ GÉNÉRALES

AVERTISSEMENT :

Lire les avertissements de sécurité, les instructions
et les précisions et consulter les illustrations fournis
avec cet outil électrique. Le fait de ne pas se conformer

à l’ensemble des consignes présentées ci-dessous risque
d’entraîner des décharges électriques, un incendie et/ou
des blessures graves.

Conserver l es avertis sements et les instructions à des fi ns
de référence ultérieure. Le terme « outil motorisé », utilisé

dans tous les avertissements ci-dessous désigne tout outil
fonctionnant sur secteur (câblé) ou sur piles (sans fil).

SÉCURITÉ DU LIEU DE TRAVAIL

Garder le lieu de travail propre et bien éclairé. Les

endroits encombrés ou sombre s sont propices aux
accidents.

Ne pas utiliser d’outils électriques dans des

atmosphères explosives, par exemple en présence de
liquides, gaz ou poussières inflammables. Les outils

électriques produisent des étincelles risquant d’enflammer
les poussières ou vapeurs.

Garder les enfants et badauds à l’écart pendant

l’uti lisati on d’un outi l électr ique. Les distractions peuvent

causer une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

Les fiches des outils électriques doivent correspondre

à la prise secteur utilisée. Ne jamais modifier la fiche,
de quelque façon que ce soit. Ne jamais utiliser
d’adaptateurs de fiche avec des outils mis à la terre.

Les fiches et prises non modifiées réduisent le risque de
choc électrique.

Éviter tout contact du corps avec des surfaces mises

à la terre, telles que tuyaux, radiateurs, cuisinières et
réfrigérateurs. Le risque de choc électrique est accru

lorsque le corps est mis à la terre.

Ne pas exposer les outils électriques à l’eau ou

l’humidité. La pénétration d’eau dans ces outils accroît le

risque de choc électrique.

Ne pas maltraiter le cordon d’alimentation. Ne jamais

utiliser le cordon d’alimentation pour transporter
l’outil et ne jamais débrancher ce dernier en tirant sur
le cordon. Garder le cordon à l’écart de la chaleur,
de l’huile, des objets tranchants et des pièces en
mouvement. Un cordon endommagé ou emmêlé accroît

le risque de choc électrique.

Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet ef fet. Utiliser un cordon conçu

pour l’usage extrérieur pour réduire les risques de choc
électrique.

S’il est nécessaire d’utiliser l’outil électrique dans un

endroit humide, employer un dispositif interrupteur de
défaut à la terre (GFCI). L’utilisation d’un GFCI réduit le

risque de décharge électrique.

SÉCURITÉ PERSONNELLE

Re ster atte ntif, prê ter atten tion au tr avail et fair e preuve

de bon sens lors de l’utilisation de tout outil électrique.
Ne pas utiliser cet outil en état de fatigue ou sous
l’influence de l’alcool, de drogues ou de médicaments.

Un moment d’inattention pendant l’utilisation d’un outil
électrique peut entraîner des blessures graves.

Utiliser l’équipement de sécurité. Toujours porter une

protection oculaire. L’équipement de sécurité, tel qu’un

masque filtrant, de chaussures de sécurité, d’un casque
ou d’une protection auditive, utilisé dans des conditions
appropriées réduira le risque de blessures.

Éviter les démarrages accidentels. S’assurer que le

commutateur est en position d’arrêt avant de brancher
l’outil. Porter un outil avec le doigt sur son commutateur

ou brancher un outil dont le commutateur est en position
de marche peut causer un accident.

Retirer les clés de réglage avant de mettre l’outil en

marche. Une clé laissée sur une pièce rotative de l’outil

peut causer des blessures.

Ne pas travailler hors de portée. Toujours se tenir bien

campé et en équilibre. Ceci permettra de mieux contrôler

l’outil en cas de situation imprévue.

Porter une tenue appropriée. Ne porter ni vêtements

amples, ni bijoux. Garder les cheveux, les vêtements
et les gants à l’écart des pièces en mouvement. Les

vêtements amples, bijoux et cheveux longs peuvent se
prendre dans les pièces en mouvement.

S i les out ils s ont équ ipés d e dis posit ifs d e dépo ussi érag e,

s’assur er qu’ils so nt connec tés et corr ectemen t utili sés.

L’usage de ces dispositifs de dépoussiérage peut réduire
les dangers présentés par la poussière.

Malgré votre expérience acquise par l’utilisation

fréq uente de s outils , soyez toujou rs vigil ant et res pectez
les pr incipes d e sécurit é relati fs aux outi ls. Il s’agit d’une

fractio n de seconde pour qu’un geste ir réfléchi puis se causer
de graves blessures.

UTILISATION ET ENTRETIEN DES OUTILS
ÉLECTRIQUES

Ne pas forcer l’outil. Utiliser l’outil approprié pour

l’application. Un outil approprié exécutera le travail mieux

et de façon moins dangereuse s’il est utilisé dans les limites
prévues.

Ne pas utiliser l’outil si le commutateur ne permet pas

de le mettre en marche ou de l’arrêter. Tout outil qui ne

peut pas être contrôlé par son commutateur est dangereux
et doit être réparé.

Avant de procéder à un réglage, à un changement

d’accessoire ou au rangement de l’outil, débranchez la
prise de la source d’alimentation ou, si le bloc-piles est
amovible, retirez-le de l’outil. Ces mesures de sécurité

préventives réduisent les risques de démarrage accidentel
de l’outil.

Ranger les outils motorisés hors de la portée des

enfants et ne laisser personne n’étant pas familiarisé

2 — Français

RÈGLES DE SÉCURITÉ GÉNÉRALES

avec l’outil ou ces instructions utiliser l’outil. Dans les

mains de personnes n’ayant pas reçu des instructions
adéquates, les outils sont dangereux.

Entretenir les outils motorisés et accessoires. Vérifier

qu’aucune pièce mobile n’est mal alignée ou bloquée,
qu’aucu ne pièce n’est b risée et s’ass urer qu’auc un autr e
problème ne risque d’affecter le bon fonctionnement
de l’outil. En cas de dommages faire réparer l’outil avant

de l’utiliser de nouveau. Beaucoup d’accidents sont causé s
par des outils mal entretenus.

Garder les outils bien affûtés et propres. Des outils

correctement entretenus et dont les tranchants sont bien
affûtés risquent moins de se bloquer et sont plus faciles à
contrôler.

Utiliser l’outil, les accessoires et embouts, etc.

conformément à ces instrutions pour les applications

RÈGLES DE SÉCURITÉ PARTICULIÈRES

POUR FENDEUSE DE BÛCHES

NE PAS LAISSER quiconque n’ayant pas lu le manuel

d’utilisation ou reçu des instructions adéquates sur la
sécurité, utiliser la fendeuse.

NE JAMAIS LAISSER DES ENFANTS OU DES

ADULTES N’AYANT PAS REÇU LES INSTRUCTIONS
APPROPRIÉES UTILISER LA MACHINE.

SI QUELQU’UN AIDE au chargement des bûches à

fendre, NE PAS mettre la machine en marche avant que

cette personne ne se soit éloignée d’au moins 3,05 m (10
pi). une seule personne devrait utiliser, charger et décharger
la fendeuse de bûches.

NE JAMAIS LAISSER QUICONQUE MONTER OU

S’ASSEOIR SUR LA MACHINE.

NE JAMAIS TRANSPORTER QUOI QUE CE SOIT SUR

LA FENDEUSE.

LES FENDEUSES À BÛCHES HYDRAULIQUES



UTILISENTS DES PRESSION DE FLUIDE ÉLEVÉES.

Le fluide sous pression s’échappant d’un trou d’épingle
peut perforer la peau et causer des blessures graves et
un empoisonnement du sang grave. Toujours respecter les
instructions suivantes :

a) Ne pas utiliser la machine si des flexibles, raccords ou

tuyaux sont détériorés, vrillés, fissurés ou endommagés.

b) Arrêter le moteur et relâcher la pression hydraulique du

système avant de changer ou d’ajuster les raccords,

flexibles, tuyaux ou autres composants.
c) Ne pas modifier les réglages de pression de la pompe.
d) S’assurer que tous les composants du système de

fluide hydraulique sont sécurisés et en bon état avant

de démarrer la fendeuse de bûches. Tenir le corps et les

mains à l’écart des trous d’épingle, des vis de purge, du

boulon de vidange d’huile et de la jauge, du réservoir du

fluide hydraulique et des boulons, des raccords ou de

tout autre composant du système de fluide hydraulique

3 — Français

pour lesquelles ils sont conçus, en tenant compte des
conditions et du type de travail à exécuter. L’usage d’un

outil motorisé pour des applications pour lesquelles il n’est
pas conçu peut être dangereux.

Gardez les poignées et les surfaces de prise sèches,

propres et exemptes d’huile et de graisse. Des

poignées et des surfaces de prise glissantes empêchent
la manipulation et le contrôle sécuritaires de l’outil dans
des circonstances imprévues.

DÉPANNAGE

Les réparat ions doivent être confiées à un technicien

qualifié, utilisant exclusivement des pièces identiques
à celles d’origine. Ceci assurera le maintien de la sécurité

de l’outil.

qui sont fissurés ou endommagés. Les fuites peuvent
être localisées au moyen d’un morceau de bois ou de
carton. Les fuites sont révélées par une décoloration.
En cas de blessure par une fuite de liquide, consulter
immédiatement un médecin. Une blessure, infection ou
réaction grave peut se produire, si un traitement médical
approprié n’est pas administré immédiatement.

GARDER LA ZONE DE TRAVAIL et les alentours bien

dégager afin que des objets ou débris ne risquent pas de
faire perdre l’équilibre.



 LESFENDEUSESNEDOIVENTÊTREUTILISÉESque

pour fendre du bois. NE PAS utiliser la machine pour
d’autres applications.

S’ASSURER QUE LA FENDEUSE se trouve sur une surface

horizontale. Caler la machine selon le besoin pour éviter
tout mouvement inopiné.

TOUJOURS ACTIONNER la fendeuse en se tenant à

l’endroit indiqué par le fabricant. La zone de l’utilisateur
se trouve dans la zone arrière droite faisant face aux
commandes de la fendeuse de bûches et n’est jamais
directement derrière le vérin.

LES BÛCHES À FENDRE SUR UNE MACHINE À VÉRIN

doivent être coupées le plus à plat possible à chaque bout.

TOUJOURS maintenir les mains et les pieds hors de portée



des pièces mobiles et des bûches partiellement fendues
lors du fendage.

NE JAMAIS tenter de fendre des bûches avec un diamètre



supérieur à 305 mm (12 po) et une longueur supérieure à
520,70 mm (20-1/2 po). Fendre uniquement des bûches
sèches, entières et non partielles, de forme irrégulière,
des bûches ne se reposant pas à plat sur la table ou
des bûches ne se positionnant pas à plat contre le vérin.
Fendre uniquement une bûche à la fois et ne pas tenter
de fendre des bûches fendues empilées. Certains types

RÈGLES DE SÉCURITÉ PARTICULIÈRES

POUR FENDEUSE DE BÛCHES

de bois sont plus durs à fendre. Si la fendeuse de bûches
a des difficultés à fendre une bûche, ne jamais poursuivre
l’utilisation pendant plus de cinq secondes.

ÊTRE bien familiarisé avec toutes les commandes et



l’utilisation appropriée de la fendeuse de bûches.

TOUJOURS porter une protection oculaire munie d’écrans



latéraux certifiée conforme à la norme ANSI Z87.1. Si cette
précaution n’est pas prise, des objets peuvent être projetés
dans les yeux et causer des blessures graves.

TOUJOURS utiliser la fendeuse avec tous les dispositifs

de sécuroté en place pour éviter le risque d’accident.

TOUJOURS utiliser la fendeuse à la vitesse indiquée par



le fabricant.

LORS DU CHARGEMENT d’un efendeuse hydraulique,

tenir la bûche par les côtés, pas par les extrémités. NE
JAMAIS placer les mains ou une partie quelconque du
corps entre une bûche et une partie quelle qu’elle soit de
la machine.

SUR LES FENDEUSES HYDRAULIQUES, NE JAMAIS



essayer de fendre plus d’une (1) bûche à la fois.

UNIQUEMENT utiliser la fendeuse de bûches en plein jour



ou avec un bon éclairage artificiel.

POUR LES FENDEUSES DE BÛCHES À VÉRIN où les



bûches ne reposent pas à plat sur un bout, la partie la plus

longue doit être tournée vers le bas et positionnée contre
le coin, puis le bout le plus plat placé contre le vérin.



NE NETTOYER LES DÉBRIS des pièces mobiles que

lorsque la fendeuse est hors tension.

LESCOMMANDESDELAFENDEUSESDOIVENTÊTRE



ACTIONNÉES AVEC LES MAINS SEULEMENT.

TOUJOURS DÉBRANCHER LA MACHINE avant de

procéder à des réglages ou réparations, sauf indication
contraire de la part du fabricant.

CAPACITÉ DU CIRCUIT ET FUSIBLES :

a) Ne pas utiliser un circuit dont la capacité est inférieure

à celle recommandée par le fabricant de la machine.

b) Un fusible grillé ou un disjoncteur déclenché est

généralement une indication que la machine est
surchargée, qu’un trop grand nombre d’outil est branché
sur le circuit, ou les deux. Ne pas installer un fusible de
plus grande capacité !

APPRENDRE ET VEILLER À BIEN COMPRENDRE le

fonctionnement de toutes les commandes et l’utilisation
correcte du matériel.

CONSERVER CES INSTRUCTIONS. Les consulter

fréquemment et les utiliser pour instruire les autres
utilisateurs. Si cet outil est prêté, il doit être accompagné
de ces instructions.

RÈGLES DE SÉCURITÉ SUPPLÉMENTAIRES



GARDER LES ENFANTS ET VISITEURS À L’ÉCART. Tous

les passants doivent porter des lunettes de sécurité et se
tenir à une distance sécuritaire d’au moins 3,05 m (10 pi) de
la zone de travail. Ne pas laisser les visiteurs toucher l’outil
ou son cordon d’alimentation pendant le fonctionnement.

NE JAMAIS LAISSER L’OUTIL EN FONCTIONNEMENT



SANS SURVEILLANCE. COUPER L’ALIMENTATION
ÉLECTRIQUE. Ne pas s’éloigner de l’outil avant qu’il soit

parvenu à un arrêt complet.

Avant d’inspecter, nettoyer ou entretenir l’équipement,



arrêtez le moteur, attendre que toutes les pièces en
mouvement s’arrêtent et déconnectez la fiche de la
source de courant.

UTILISER UN CORDON PROLONGATEUR ADÉQUAT.



S’assurer que le cordon prolongateur est en bon état.
Utiliser exclusivement un cordon d’une capacité suffisante
pour supporter le courant de fonctionnement de l’outil. Un
cordon de capacité insuffisante causerait une baisse de la
tension de ligne, entraînant une perte de puissance et une
surchauffe. Un calibre de fil (A.W.G) d’au minimum 14 est
recommandé pour un cordon prolongateur de 7,5 m (25 pi)
ou moins. En cas de doute, utiliser un cordon du calibre
immédiatement supérieur. Moins le numéro de calibre est
élevé, plus la capacité du fil est grande.

PORTER UNE TENUE APPROPRIÉE. Ne pas porter

de vêtements amples, cravates, écharpes ou bijoux
susceptibles de s’accrocher et de vous entraîner dans les
pièces mobiles. Des gants en caoutchouc et des chaussures
antidérapantes sont recommandées pour le travail à
l’extérieur. Les cheveux longs doivent être ramassés sous
un couvre-chef.

NE JAMAIS utiliser une rallonge de cordon d’alimentation



pour l’intérieur, car elle est conçue pour les lampes et les
petits appareils et ne convient pas aux machines à haute
intensité utilisées à l’extérieur.

INSPECTER RÉGULIÈREMENT LES CORDONS DE



L’OUTIL. Faire remplacer tout commutateur défectueux
par un technicien qualifié ou un centre de réparations
agréé. Le fil à gaine verte, avec ou sans traceur jaune est
le fil de terre. Si le cordon doit être réparé ou remplacé,
ne pas connecter le fil de terre de l’outil sur une borne
sous tension. Tout cordon endommagé doit être réparé
ou remplacé immédiatement. Toujours rester conscient de
l’emplacement du cordon et veiller à le tenir à l’écart de la
lame en rotation.

INSPECTER RÉGULIÈREMENT LES CORDONS



PROLONGATEURS et les remplacer s’ils sont endommagés.

4 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

AVERTISSEMENT :

ATTENTION :

AVIS :

Certains des symboles ci-dessous peuvent être présents sur l’outil. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves, voire mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait
entraîner des blessures légères ou de gravité modérée.

(Sans symbole d’alerte de sécurité) Indique les informations jugées
importantes sans toutefois représenter un risque de blessure (ex. : messages
concernant les dommages matériels).

Lire le manuel d’utilisation

Protection oculaire

Avertissement concernant
l’humidité

Gants

Chaussures de sécurité

Symbole de pluie Ne pas exposer à la pluie.

10' 3m

Ne laisser personne
s’approcher

Garder les mains à l’écart Toujours garder les mains et la corse à l’écart du coin et du vérin.

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.

Toujours porter une protection oculaire certifiée conforme à la norme
ANSI Z87.1.

Ne pas exposer l’outil à la pluie ni à l’humidité.

Toujours porter des gants antidérapants épais lors de l’utilisation
de ce produit.

Toujours porter des chaussures de sécurité antidérapantes lors de
l’utilisation de ce produit.

Ne jamais laisser quiconque se tenir à moins de 3 m (10 pi) de la
machine

5 — Français

SYMBOLES

Certains des symboles ci-dessous peuvent être présents sur l’outil. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Placer uniquement sur la table des bûches sèches, à plat, sur la

Chargement approprié

Chargement inapproprié

Mauvais type de bûche

longueur et dans le sens du grain. Tenter seulement de fendre une
bûche à la fois.

Ne jamais tenter de fendre une bûche humide ou qui ne repose pas
à plat et sur la longueur sur la table. Aucune extrémité ne doit se
trouver hors de la table sur le vérin ou le coin. Ne jamais tenter de
fendre plusieurs bûches à la fois.

Fendre uniquement des bûches cylindriques et sèches, qui sont
coupées à l’équerre à chaque bout. Ne jamais tenter de fendre des
bûches humides ou des bûches courbées ou coupées en angle à
chaque bout.

Zone de l’utilisateur/bonne
position d’utilisation

Mauvaise position d’utilisation

V Volts Tension

A Ampères Intensité

Hz Hertz Fréquence (cycles par seconde)

Courant alternatif Type de courant

Toujours se placer dans la zone arrière droite faisant face aux
commandes de la fendeuse de bûches.

Ne jamais se tenir debout ou s’agenouiller directement derrière le
vérin lors de l’utilisation.

6 — Français

CARACTÉRISTIQUES ÉLECTRIQUES

CORDONS PROLONGATEURS

Utiliser exclusivement des cordons prolongateurs à 3 fils doté
d’une fiche à prise de terre branchés sur une prise triphasée
compatible avec la fiche de l’outil. Lors de l’utilisation d’un
outil électrique à grande distance d’une prise secteur, veiller
à utiliser un cordon prolongateur d’une capacité suffisante
pour supporter l’appel de courant de l’outil. Un cordon de
capacité insuffisante causerait une baisse de la tension de
ligne, entraînant une perte de puissance et une surchauffe.
Se reporter au tableau ci-dessous pour déterminer le
calibre minimum de fil requis pour un cordon donné. Utiliser
exclusivement des cordons à gaine ronde homologués par
Underwriter’s Laboratories (UL).

**Intensité nominale (sur la plaquette signalétique de l’outil)
0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0

Longueur du cordon Calibre de fil (A.W.G.)

25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —

**Utilisé sur circuit de calibre 12 – 20 A

NOTE : AWG = American Wire Gauge

Pour les travaux à l’extérieur, utiliser un cordon prolongateur
spécialement conçu à cet effet. La gaine des cordons de ce
type porte l’inscription « WA » ou « W ».

Avant d’utiliser un cordon prolongateur, vérifier que ses fils
ne sont ni détachés ni exposés et que son isolation n’est ni
coupée, ni usée.

AVERTISSEMENT :

Maintenir le cordon prolongateur à l’écart de la zone de
travail. Lors du travail avec un cordon électrique, placer le
cordon de manière à ce qu’il ne risque pas de se prendre
dans les pièces de bois, outils et autres obstacles. Ne
pas prendre cette précaution peut entraîner des blessures
graves.

AVERTISSEMENT :

Vérifier l’état des cordons prolongateurs avant chaque
utilisation. Remplacer immédiatement tout cordon
endommagé. Ne jamais utiliser un outil dont le cordon
d’alimentation est endommagé, car tout contact avec la
partie endommagée pourrait causer un choc électrique et
des blessures graves.

CONNEXION ÉLECTRIQUE

Cet outil est équipé d’un moteur électrique de précision.
Elle doit être branchée uniquement sur une caractéristique

nominale de l’alimentation électrique CA est de 120 V/
60 Hz (circuit électrique domestique américain typique).

Ne pas utiliser cet outil sur une source de courant continu
(c.c.). Une chute de tension importante causerait une perte de
puissance et une surchauffe du moteur. Si l’outil ne fonctionne
pas une fois branché, vérifier l’alimentation électrique.

VITESSE ET CÂBLAGE

La vitesse n’est pas constante et elle diminue sous une charge
ou en présence d’une baisse de tension. Le câblage de l’atelier
est aussi important que la puissance nominale du moteur. Une
ligne conçue seulement pour l’éclairage ne peut pas alimenter
correctement le moteur d’un outil électrique. Un fil électrique
d’une capacité suffisante pour une courte distance ne le sera
pas nécessairement pour une distance plus longue. Une ligne
dont la capacité est suffisante pour un outil électrique ne l’est
pas nécessairement pour deux ou trois.

INSTRUCTIONS DE MISE À LA TERRE

Voir la figure 1

En cas de problème de fonctionnement ou de panne, la mise à
la terre fournit un chemin de résistance au courant électrique,
pour réduire le risque de choc électrique. Cet outil est équipé
d’un cordon électrique avec conducteur et fiche de mise à la
terre. Le cordon doit être branché sur une prise correctement
installée et mise à la terre conformément à tous les codes et
réglementations locaux en vigueur

Ne pas modifier la fiche fournie. Si elle ne peut pas être insérée
dans la prise secteur, faire installer une prise adéquate par un
électricien qualifié. L’usage d’un cordon prolongateur incorrect
peut présenter des risques de choc électrique. Le fil à gaine
verte, avec ou sans traceur jaune est le fil de terre. Si le cordon
doit être réparé ou remplacé, ne pas connecter le fil de terre
de l’outil sur une borne sous tension.

Consulter un électricien qualifié ou le personnel de service si
les instructions de mise à la terre ne sont pas bien comprises,
ou en cas de doute au sujet de la mise à la terre.

Tout cordon endommagé doit être réparé ou remplacé
immédiatement.

Cet outil est conçu pour être branché sur un circuit comportant
une prise telle que celle montrée à la figure 1. Sa fiche est
dotée d’une broche de terre semblable à celle représentée.

7 — Français

CARACTÉRISTIQUES

FICHE TECHNIQUE

Force de fendage ....................................................2 320 psi

Contenance en huile.....................................3,2 l (3,4 quarts)

Alimentation................................ caractéristique nominal CA

de 120V/60 Hz seulement, 15 A

Capacité maximum de diamètre de bûche
Capacité minimum de diamètre de bûche
Capacité de longueur de bûche

.................521 mm (20,5 po)

..... 305 mm (12 po)

......102 mm (4 po)

APPRENDRE À CONNAÎTRE LA FENDEUSE

Voir la figure 2.

L’utilisation sécuritaire de ce produit nécessite une
compréhension de l’information sur le produit et dans le manuel
de l’utilisation ainsi que la connaissance du projet à effectuer.
Avant d’utiliser ce produit, familiarisez-vous avec toutes les
fonctions d’utilisation et les règles de sécurité.

VIS DE PURGE

Desserrer la vis de purge pour assurer une bonne circulation
d’air dans le réservoir d’huile.

LEVIER DE COMMANDE HYDRAULIQUE

Lorsque ce le vier est abaissé, le vérin pousse la bûche sur
le coin.

POIGNÉE DE LEVAGE

La poignée de levage permet de déplacer la machine
commodément et facilement.

ASSEMBLAGE

BOULON DE VIDANGE D’HUILE ET JAUGE

Le boulon de vidange à jauge permet de vérifier le niveau et
de changer l’huile facilement.

BOUTON DE RÉARMEMENT / SURCHARGE

Si le moteur est surchargé, la machine s’arrête. Éliminer la
charge et appuyer sur le bouton de réarmement/surcharge
pour remettra la machine en marche.

SUPPORTS LATÉRAUX

Les supports placés de chaque côté de la table maintiennent
solidement la bûche sur la fendeuse.

TABLE DE TRAVAIL

La table soutient la bûche à fendre.

DÉBALLAGE

Ce produit doit être assemblé.
 Avec précaution, sortir l’outil et les accessoires de la boîte.

S’assurer que toutes les pièces figurant sur la liste de
contrôle sont incluses.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous constatez
que des éléments figurant dans la Liste de contrôle
d’expédition sont déjà assemblés. Certaines pièces
figurant sur cette liste n’ont pas été assemblées par le
fabricant et exigent une installation. Le fait d’utiliser un
produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.

 Examiner soigneusement l’outil pour s’assurer que rien n’a

été brisé ou endommagé en cours de transport.

 Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné l’outil et avoir vérifié qu’il
fonctionne correctement.

 Si des pièces sont manquantes ou endommagées, appeler

le 1-800-525-2579.

LISTE DE CONTRÔLE D’EXPÉDITION

Fendeuse hydraulique
Roues (2)
Sachet de quincaillerie
Manuel d’utilisation

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas
utiliser ce produit avant qu’elles aient été remplacées.
Le fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut entraîner
des blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier cet outil ou de créer des
accessoires non recommandés pour l’outil. De telles
altérations ou modifications sont considérées comme un
usage abusif et peuvent créer des conditions dangereuses,
risquant d’entraîner des blessures graves.

8 — Français

ASSEMBLAGE

AVERTISSEMENT :

Ne pas brancher sur le secteur avant d’avoir terminé
l’assemblage. Le non respect de cet avertissement peut
causer un démarrage accidentel, entraînant des blessures
graves.

AVIS :

Ne pas desserrer la vis de purge avant d’utiliser la machine
peut causer la rupture des joints du circuit hydraulique.
La rupture des joints peut entraîner des dommages
permanents à la fendeuse.

UTILISATION

FIXATION DE ROUES

Voir la figure 3.

Pour fixer les roues à la base :

 Trouver le sachet de quincaillerie et l’essieu.
 Soulever légèrement la machine et insérer l’essieu dans le

trou du châssis.

 Glisser une rondelle sur l’essieu et insérer l’essieu dans la

roue. Glisser une autre rondelle sur l’essieu.

 Glisser la rondelle sur l’essieu. Pousser la goupille d’attelage

dans le trou à l’extrémité de l’essieu pour bloquer l’ensemble
de roue.

NOTE : La goupille d’attelage doit être poussée dans

l’essieu jusqu’à ce que le centre de la goupille repose sur
le dessus de l’essieu.

 Répéter la procédure avec le deuxième ensemble de roue.

AVERTISSEMENT :

Ne pas laisser la familiarité avec l’outil faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire munie d’écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si cette
précaution n’est pas prise, des objets peuvent être projetés
dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Ne pas utiliser d’outils ou accessoires non recommandés
pour cet outil. L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.

AVIS :

Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que toutes
les pièces manquantes ou endommagées n’ont pas été
remplacées. Pour obtenir de l’aide, veuillez communiquer
avec le service à la clientèle ou un centre de réparations
qualifié.

AVANT DE METTRE LA FENDEUSE EN
MARCHE

Voir les figures 4 et 5.

Ne jamais mettre la fendeuse en marche avant d’avoir desserré
légèrement la vis de purge (un ou deux tours complets). La
circulation d’air au travers de la vis de purge doit être évidente
lorsque la fendeuse est en marche. Si ce n’est pas le cas,
desserrer la vis de purge jusqu’à ce que de l’air en sorte.

L’air doit pouvoir entrer dans le réservoir et en sortir pour éviter
la rupture des joints du circuit hydraulique.

Cet outil est conçu pour l’usage domestique seulement.
Ne jamais fendre de bûches de plus de 305 mm (12 po) de
diamètre ou de 50 (20-1/2 po) cm de long. Certains bois
sont plus difficiles à fendre que d’autres. Si la machine a des
difficultés à fendre une bûche, ne jamais essayer d’actionner
le vérin pendant plus de cinq secondes consécutives.

Toujours vérifier le niveau d’huile avant d’utiliser la fendeuse.

Pour vérifier le niveau d’huile :

 Débrancher la fendeuse.
 Mettre la fendeuse à la verticale sur son côté muni des

roues, en la redressant à l’aide de la poignée de levage
(voir la figure 12).

 À l’aide d’une clé de 8 mm, retirer le boulon de vidange

d’huile et essuyer la jauge.

 Réinsérer dans le réservoir d’huile.
 La retirer de nouveau pour voir si le niveau d’huile se trouve

entre les deux repères.

 Si le niveau est insuffisant, faire l’appoint.
 Si le niveau est correct, essuyer la jauge, la réinsérer dans le

réservoir et serrer le boulon de vidange d’huile fermement.

9 — Français

UTILISATION

NOTE : Voir l’huile recommandée et les produits équivalents
au chapitre Changement d’huile hydraulique de la section

Entretien.

MISE EN MARCHE DE LA FENDEUSE

Voir les figures 6 et 7.

 L’opérateur doit toujours se tenir à l’arrière de la fendeuse,

comme le montre la figure 7.

 Placer la main gauche sur le levier de commande hydraulique

et la main droite sur le commutateur marche / arrêt.

 Maintenir le commutateur enfoncé.
 Tout en maintenant le commutateur enfoncé, abaisser le

levier de commande hydraulique et le maintenir dans cette
position.

NOTE : Il est nécessaire d’utiliser les deux mains pour

mettre cette machine en marche. Ces deux opérations
simultanées actionnent le vérin, qui pousse la bûche sur
le coin.

 Pour arrêter la fendeuse et rétracter le vérin, relâcher les

deux commandes.

NOTE : Si une seule des commandes est relâchée, le vérin
s’immobilise. Lorsque les deux commandes sont relâchées,
le vérin se rétracte complètement.

FENTE DE BÛCHES

Voir les figures 8 et 9.

Placer sur la fendeuse de bûches uniquement des bûches qui
ont des coupes plates aux extrémités et veiller à retirer toutes
les branches. Toujours placer les bûches dans le sens de la
longueur pour qu’elles reposent aussi plates que possible
sur la table et soient fermement appuyées sur les supports
latéraux avec un bout contre le coin. Positionner les bûche
à plat, dans le sens du grain. Ne jamais mettre une bûche
en biais ou en travers pour la fendre. Ne jamais fendre plus
d’une bûche à la fois.

AVIS :

Ne jamais essayer de forcer la machine en actionnant
le vérin pendant plus de cinq secondes. Après cinq
secondes l’huile chaufferait ce qui pourrait endommager
la machine.

 Placer la bûche sur la table à plat, dans le sens de la

longueur.

NOTE : Si la bûche est courte, la placer contre le coin avant

d’actionner le vérin.

 Maintenir le commutateur enfoncé avec la main droite.
 Maintenir le levier de commande hydraulique enfoncé avec

la main gauche. Les deux commandes étant actionnées,
le vérin pousse la bûche sur le coin pour la fendre.

 Une fois la bûche fendue, relâcher les deux commandes

pour rétracter le vérin.

LIBÉRATION D’UNE BÛCHE COINCÉE

Voir les figures 10 et 11.

 Relâcher les deux commandes.
 Une fois le vérin en position de départ, insérer une cale en

bois légèrement au-dessous de la bûche coincée.

 Démarrer la fendeuse de bûche pour pousser complètement

la cale au-dessous de la bûche coincée, jusqu’à ce que
celle-ci soit entièrement libérée.

 Si la bûche n’est toujours pas libérée, reprendre les étapes

ci-dessus autant de fois que nécessaire avec une plus
grosse cale.

AVERTISSEMENT :

Ne jamais essayer de cogner sur une bûche pour la libérer
de la fendeuse. Cela peut endommager la machine et
pourrait la bûche éjectée brusquement risquerait de heurter
quelqu’un et causer des blessures graves.

10 — Français

ENTRETIEN

AVERTISSEMENT :

Avant d’inspecter, nettoyer ou entretenir l’équipement,
arrêtez le moteur, attendre que toutes les pièces en
mouvement s’arrêtent et déconnectez la fiche de la source
de courant. Le non-respect de ces instructions peut
entraîner des blessures graves ou des dégâts matériels.

AVERTISSEMENT :

Toujours porter une protection oculaire munie d’écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si cette
précaution n’est pas prise, des objets peuvent être projetés
dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer
une situation dangereuse ou endommager l’outil.

AVIS :

Inspecter périodiquement au complet le produit afin
de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de
fixation et les chapeaux et ne pas utiliser le produit tant
que toutes les pièces manquantes ou endommagées
n’ont pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le Service à la clientèle ou un centre
de réparations qualifié.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
le lubrifiant, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les lubrifiants
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.

LUBRIFICATION

Tous les roulements de cet outil sont enduits d’une quantité
suffisante de lubrifiant de haute qualité pour la durée de vie
de l’outil, dans des conditions d’utilisation normales. Aucune
autre lubrification n’est donc nécessaire.

CHANGEMENT DE L’HUILE HYDRAULIQUE

Voir les figures 12 et 13.

L’huile hydraulique de la fendeuse doit être changée toutes
les 150 heures d’utilisation. Il est recommandé de toujours
utiliser de l’huile hydraulique ISO22 ou ISO32 pour obtenir
les meilleures performances de la machine. L’utilisation d’une
huile hydraulique d’une autre qualité risque d’endommager
l’appareil et d’annuler la garantie.

 Débrancher la fendeuse.
 Positionner la fendeuse de façon à ce que le moteur soit

légèrement plus élevé que le bouchon de vidange d’huile.

 À l’aide d’une clé de 8 mm, retirer le boulon de vidange

d’huile.

 Vider complètement le réservoir d’huile hydraulique dans

un récipient de quatre litres, qui est approuvé pour contenir
de l’huile.

 Une fois le réservoir vide, mettre la fendeuse à la verticale,

roues en bas.

 Remplir le réservoir d’huile hydraulique fraîche (3,2 l soit

3,4 quarts).

 Une fois la jauge essuyée, la réinsérer dans le réservoir

d’huile. La retirer pour vérifier le niveau d’huile.

NOTE : Le niveau d’huile doit se trouver entre les deux

lignes du bas de la jauge, comme le montre la figure 5.

 Remettre le boulon de vidange d’huile en place. Serrer

fermement.

 Éliminer correctement l’huile usée en le confiant à un centre

de recyclage.

AFFÛTAGE DU COIN

Après un certain temps, il peut être nécessaire d’affûter le
coin de la fendeuse. Éliminer les barbes et paries aplaties du
coin à l’aide d’une lime fine.

BOUTON DE RÉARMEMENT / SURCHARGE

Voir le figure 14.

Si le moteur est surchargé, la machine s’arrête. Éliminer la
charge et appuyer sur le bouton de réarmement/surcharge
pour remettra la machine en marche.

POUR VERROUILLER LA FENDEUSE DE
BÛCHES

Voir le figure 15.

AVERTISSEMENT :

Afin d’empêcher l’utilisation non autorisée de la fendeuse
de bûches lorsqu’elle est déplacée, remisée ou laissée
sans surveillance, ce qui pourrait entraîner des blessures
graves, couper l’alimentation et installer un cadenas (non
inclus) dans le trou du levier de commande hydraulique.

11 — Français

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Le moteur ne démarre pas Le dispositif de protection contre

les surcharges susceptibles
d’endommager la machine est
désengagé.

La machine ne fend pas les bûches La bûche n’est pas correctement

positionnée.

La taille ou la dûreté de la bûche
est supérieure à la capacité de la
machine.

Le tranchant du coin est émoussé.

Fuites d’huile.

Le réglage de la vis de limite de
pression maximum a été modifié sans
autorisation. La pression maximum a
été abaissée.

Le poussoir de bûche produit des
saccades et vibre

Manque d’huile ou excédent d’air
dans le circuit hydraulique.

Appuyer sur le bouton de
réinitialisation. Voir le figure 14.

Consulter la section Utilisation pour le
chargement des bûches.

Réduire la taille de la bûche avant de
la fendre.

Voir Affûtage du coin à la section
Entretien.

Localiser les fuites d’huile.
Communiquer avec un centre de
réparations agréé.

Communiquer avec un centre de
réparations agréé.

Vérifier le niveau d’huile.
Communiquer avec un centre de
réparations agréé.

Fuites d’huile à la tige du vérion ou
ailleurs

Air emprisonné dans le
circuit hydraulique pendant le
fonctionnement.

La vis de purge n’a pas été serrée
avant de déplacer la fendeuse.

Le boulon de vidange d’huile n’est
pas correctement serré.

Vane de commande hydraulique et /
ou joints usés.

Desserrer la vis de purge de 3 ou
4 tours avant d’utiliser la fendeuse.

Serrer la va vis de purge avant de
déplacer la fendeuse.

Serrer le boulon de vidange d’huile.

Communiquer avec un centre de
réparations agréé.

Ce produit est accompagné d’une garantie limitée de cinq (5) ans pour

utilisation personnel, familiales ou domestiques (90 jours pour utilisation

affaires ou commerciaux). Pour obtenir les détails de la garantie, visiter

le site www.ryobitools.com ou appeler (sans frais) au 1-800-525-2579.

12 — Français

REGLAS DE SEGURIDAD GENERALES

ADVERTENCIA:

Lea todas las advertencias, instrucciones,
ilustraciones y especificaciones proporcionadas
con esta máquina. No seguir las instrucciones indicadas

a continuación puede provocar descargas eléctricas,
incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para
consultarlas en el futuro. El término “máquina” en las

advertencias se refiere a las herramientas eléctricas que
funcionan con corriente (con cordón) o las que funcionan
con batería (inalámbricas).

ÁREA DE TRABAJO

Mantenga limpia y bien iluminada el área de trabajo.

Un área de trabajo mal despejada o mal iluminada propicia
accidentes.

No utilice herramientas motorizadas en atmósferas

explosivas, como las existentes alrededor de líquidos,
gases y polvos inflamables. Las herramientas eléctricas

generan chispas que pueden encender el polvo y los
vapores inflamables.

Mantenga alejados a los niños y circunstantes al

maniobrar una máquina. Toda distracción puede causar

la pérdida del control de la herramienta.

SEGURIDAD ELÉCTRICA

Las clavijas de las herramientas eléctricas deben

corresponder a las tomas de corriente donde se
conectan. Nunca modifique la clavija de ninguna forma.
No utilice ninguna clavija adaptadora con herramientas
eléctricas dotadas de contacto a tierra. Conectando

las clavijas originales en las tomas de corriente donde
corresponden se disminuye el riesgo de una descarga
eléctrica.

Evite el contacto del cuerpo con las superficies

de objetos conectados a tierra, como las tuberías,
radiadores, estufas y refrigeradores. Existe un mayor

riesgo de descargas eléctricas si el cuerpo está haciendo
tierra.

No exponga las herramientas eléctricas a la lluvia ni

a condiciones de humedad. La introducción de agua en

una máquina aumenta el riesgo de descargas eléctricas.

No maltrate el cordón eléctrico. Nunca utilice el cordón

para trasladar, desconectar o tirar de la máquina.
Mantenga el cordón lejos del calor, aceite, bordes
afilados y piezas móviles. Los cordones eléctricos

dañados o enredados aumentan el riesgo de descargas
eléctricas.

Al utilizar una máquina a la intemperie, use un cordón

de extensión apropiado para el exterior. Usando un

cordón adecuado para el exterior se disminuye el riesgo
de descargas eléctricas.

Si debe operar una herramienta en lugares húmedos,

use un suministro protegido por un interruptor de
circuito con pérdida a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargas eléctricas.

SEGURIDAD PERSONAL

Permanezca alerta, preste atención a lo que esté

haciendo y aplique el sentido común al utilizar
herramientas eléctricas. No utilice la máquina si está
cansado o se encuentra bajo los efectos de alguna
droga, alcohol o medicamento. Un momento de

inatención al utilizar una máquina puede causar lesiones
corporales serias.

Utilice protección el equipo otros. Siempre póngase

protección ocular. El uso de equipo protector como

mascarilla para el polvo, calzado de seguridad, casco y
protección para los oídos en las circunstancias donde
corresponda disminuye el riesgo de lesiones.

Evite que la herramienta se active accidentalmente.

Asegúrese de que el interruptor esté en la posición
de apagado antes de conectar la herramienta a un
suministro de corriente o de colocar un paquete de
baterías. Transportar herramientas eléctricas con el

dedo en el interruptor o enchufar herramientas eléctricas
que tienen el interruptor encendido puede ocasionar
accidentes.

Retire toda llave o herramienta de ajuste antes de

encender la máquina. Toda llave o herramienta de ajuste

dejada en una pieza giratoria de la máquina puede causar
lesiones.

No estire el cuerpo para alcanzar mayor distancia.

Mantenga una postura firme y buen equilibrio en todo
momento. De esta manera se logra un mejor control de

la máquina en situaciones inesperadas.

Vístase adecuadamente. No vista ropas holgadas

ni joyas. Mantenga el cabello, la ropa y los guantes
alejados de las piezas móviles. Las ropas holgadas y

las joyas, así como el cabello largo, pueden engancharse
en las piezas móviles.

Si se suministran dispositivos para conectar

mangueras de extracción y captación de polvo,
asegúrese de que éstas estén bien conectadas y se
usen correctamente. El uso de la captación de polvo

puede reducir los peligros relacionados con éste.

No permita que la familiaridad obtenida por el uso

frecuente de las herramientas lo vuelva complaciente e
ignore los principios de seguridad de las herramientas.

Una acción descuidada puede causar lesiones graves en
una fracción de segundo.

EMPLEO Y CUIDADO DE LA MÁQUINA

No fuerce la máquina. Utilice la máquina adecuada

para cada trabajo. La máquina adecuada efectúa mejor

Página 2 — Español

REGLAS DE SEGURIDAD GENERALES

y de manera más segura el trabajo, si además se maneja
a la velocidad para la que está diseñada.

No utilice la herramienta si el interruptor no enciende

o no apaga. Cualquier máquina que no pueda controlarse

con el interruptor es peligrosa y debe repararse.

Desconecte el enchufe de la fuente de alimentación o

retire el paquete de baterías, si es desmontable, de la
máquina antes de realizar ajustes, cambiar accesorios
o almacenar herramientas eléctricas. Tales medidas

preventivas de seguridad reducen el riesgo de poner en
marcha accidentalmente la herramienta.

Guarde las herramientas eléctricas desocupadas

fuera del alcance de los niños y no permita que las
utilicen personas no familiarizadas con las mismas
o con estas instrucciones. Las herramientas eléctricas

son peligrosas en manos de personas no capacitadas en
el uso de las mismas.

Mantenimiento de las herramientas eléctricas y

accesorios. Revise para ver si hay desalineación o
atoramiento de piezas móviles, ruptura de piezas o toda
otra condición que pueda afectar el funcionamiento
de la máquina. Si está dañada la máquina, permita

que la reparen antes de usarla. Numerosos accidentes

son causados por herramientas eléctricas mal cuidadas.

Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte bien cuidadas y con bordes
bien afilados, tienen menos probabilidad de atascarse
en la pieza de trabajo y son más fáciles de controlar.

Use la máquina, los accesorios, las brocas, etc.

según estas instrucciones, teniendo en cuenta las
condiciones de trabajo y la tarea que se va a realizar.

Si se utiliza la máquina para operaciones diferentes de
las indicadas podría originar una situación peligrosa.

Mantenga los mangos y superficies de agarre limpias

y libres de aceite y grasa. Los mangos y superficies de

agarre resbalosas no permiten la manipulación y control
seguro de la herramienta en situaciones inesperadas.

SERVICIO

Permita que un técnico de reparación calificado preste

servicio a la máquina, y sólo con piezas de repuesto
idénticas. De esta manera se mantiene la seguridad de

la máquina.

REGLAS DE SEGURIDAD ESPECÍFICAS

DE PARTIDORA DE TRONCOS

NO PERMITA que utilice la partidora de troncos ninguna

persona que no haya leído el manual del operador y que
no haya recibido instrucciones sobre la forma de usar la
partidora con seguridad.

NUNCA PERMITA QUE UTILICEN ESTA MÁQUINA

NIÑOS NI ADULTOS CARENTES DE LA DEBIDA
INSTRUCCIÓN PARA SU MANEJO.

SI ALGUIEN ayuda a trasladar los troncos para partir,

NO encienda la máquina hasta que esa persona se

haya alejado del área, al menos, unos 3,05 m (10 pies).
Solo una persona debe operar, cargar y descargar la
partidora de troncos.

NUNCA PERMITA QUE ALGUIEN SE SIENTE SOBRE

LA MÁQUINA O LA MONTE.

NUNCA TRANSPORTE NADA O NADIE EN LA

PARTIDORA DE TRONCOS.

EN LAS PARTIDORAS DE TRONCOS HIDRÁULICAS

SE DESARROLLAN PRESIONES HIDRÁULICAS

ELEVADAS. El fluido hidráulico presurizado que escapa
por un agujero podría perforar la piel y causar lesiones
graves o intoxicación sanguínea severa. Tenga presentes
las siguientes instrucciones todo el tiempo:

a) No use la partidora de troncos si hay fugas en orificios,

roturas o daños en el sistema de fluido hidráulico
presurizado, incluidos el tornillo de purga, el perno/
la varilla de medición de drenaje de aceite, el tanque/
los pernos del fluido hidráulico, accesorios u otros
componentes del sistema de fluido hidráulico.

b) Apague el motor y purgue la presión del sistema

hidráulico antes de cambiar o ajustar los accesorios,
mangueras, conductos y demás componentes del
sistema.

c) No modifique los ajustes de presión de la bomba ni

de la válvula.

d) Asegúrese de que todos los componentes del sistema

de fluido hidráulico estén asegurados y en buen estado
antes de empezar a partir los troncos. Mantenga el
cuerpo y las manos alejados de agujeros, un tornillo
de purga resquebrajado o dañado, el perno/la varilla
de medición de drenaje de aceite, el tanque/los pernos
del fluido hidráulico, accesorios u otros componentes
del sistema de fluido hidráulico. Podría sufrir una
lesión, infección o reacción grave si no se administra
un tratamiento médico apropiado de inmediato.

Página 3 — Español

REGLAS DE SEGURIDAD ESPECÍFICAS

DE PARTIDORA DE TRONCOS

MANTENGA DESPEJADAS LA ZONA DEL OPERADOR

y el área adyacente para poder adoptar una postura firme
y segura.

LAS PARTIDORAS DE TRONCOS DEBEN UTILIZARSE



ÚNICAMENTE para partir madera. NO las utilice para
ningún otro propósito.

ASEGÚRESE DE QUE LA PARTIDORA DE TRONCOS

esté en una superficie nivelada. Bloquee la partidora según
sea necesario para evitar todo movimiento no planeado.

SIEMPRE MANEJE la partidora desde la zona del

operador indicada por el fabricante. La zona del operador
es el área trasera derecha mirando hacia los controles de
la partidora de troncos; nunca directamente detrás del
ariete.

LOS TRONCOS QUE DESEE DIVIDIR EN UNIDADES

CON ARIETE deben cortarse de la manera más plana

posible en cada extremo.

Mantenga SIEMPRE las manos y los pies alejados

de las partes en movimiento y los troncos partidos
parcialmente al partir troncos con la herramienta.

No intente NUNCA partir troncos con un diámetro mayor

de 305 mm (12 pulg.) o de 520,70 mm (20-1/2 pulg.) de
largo. Solo parta troncos enteros y secos; no parciales,
con formas irregulares que no puedan apoyarse de manera
plana contra la mesa de trabajo ni troncos que no puedan
apoyarse de manera plana contra al ariete. Solo divida
un tronco por vez y no intente dividir troncos atorados.
Algunos tipos de maderas son más duros que otros. Si
la partidora de troncos tiene dificultad para partir uno,
no siga intentando durante más de cinco segundos.

FAMILIARÍCESE bien con todos los controles y con

el uso apropiado de la partidora de troncos.

Utilice SIEMPRE protección ocular que cubra los

laterales de los ojos e incluya la etiqueta que indique el

cumplimiento de la norma ANSI Z87.1. De lo contrario,

podría sufrir lesiones graves como resultado del
impacto de objetos que puedan saltar hacia los ojos.

SIEMPRE maneje la partidora de troncos con todo el

equipo de seguridad instalado y con todos los controles
debidamente ajustados para un manejo seguro.

SIEMPRE utilice la partidora de troncos a la velocidad

recomendada por el fabricante.

AL COLOCAR TRONCOS en una partidora de ariete,

ponga las manos en los costados del tronco, no en los
extremos. NUNCA coloque las manos ni ninguna otra
parte del cuerpo entre el tronco y cualquier parte de la
partidora de troncos.



CON LAS PARTIDORAS DE ARIETE, NUNCA intente

partir más de un (1) tronco a la vez.

 Use la partidora de troncos SOLAMENTE de día o con

buena luz artificial.

EN LAS PARTIDORAS DE TRONCOS CON ARIETE en

las que los troncos no sean planos en un extremo,
debe rotarse hacia abajo la porción más larga del
tronco y colocarse contra la cuña; y el extremo más
plano debe colocarse contra el ariete.

RETIRE TODO DESECHO de las piezas móviles, pero

hágalo sólo cuando esté apagada la corriente.

SÓLO UTILICE LAS MANOS PARA MANEJAR LOS

CONTROLES DE LA PARTIDORA DE TRONCOS.

SIEMPRE DESCONECTE DEL SUMINISTRO DE

CORRIENTE LA PARTIDORA DE TRONCOS mientras

la repara o ajusta, excepto cuando así lo recomiende el
fabricante.

CAPACIDAD DEL CIRCUITO Y FUSIBLES:

a) Sólo utilice un circuito eléctrico con capacidad

suficiente de conformidad con las recomendaciones
del fabricante de la partidora de troncos.

b) El “quemado” de un fusible o la activación de un

disyuntor normalmente son indicaciones de sobrecarga
de la máquina, de la presencia de un número excesivo
de dispositivos alimentándose de corriente del circuito,
o de ambas causas. ¡No instale fusibles de mayor
capacidad!

 APRENDA Y COMPRENDA todos los controles y el

correcto uso del equipo.

GUARDE ESTAS INSTRUCCIONES. Consúltelas con

frecuencia y empléelas para instruir a otros usuarios. Si
presta a alguien esta herramienta, facilítele también las
instrucciones.

ADVERTENCIAS DE SEGURIDAD ADICIONALES

 MANTENGA A LOS NIÑOS Y PERSONAS EN LAS

INMEDIACIONES ALEJADOS. Todas las personas

que estén en las inmediaciones deben usar gafas de
protección y mantener una distancia de, al menos, 3,05
m (10 pies) con respecto al área de trabajo. No permita

que ninguno de los presentes toque la máquina o el cordón
de extensión mientras esté funcionando la unidad.

Página 4 — Español

NUNCA DEJE FUNCIONANDO DESATENDIDA



LA HERRAMIENTA. APAGUE LA CORRIENTE. No
abandone la herramienta hasta verla completamente
detenida.

 Antes de inspeccionar, limpiar o dar servicio el unidad,

apague el motor, espere a que todas las piezas en

ADVERTENCIAS DE SEGURIDAD ADICIONALES

movimiento se detengan y desconecte del suministro
de corriente.

USE UN CORDÓN DE EXTENSIÓN ADECUADO.



Asegúrese de que esté en buen estado el cordón de
extensión. Al utilizar un cordón de extensión sólo utilice
uno del calibre suficiente para soportar la corriente que
consume el producto. Un cordón de un grueso insuficiente
causa una caída en el voltaje de línea, y produce
recalentamiento y pérdida de potencia. Se recomienda
que los conductores sean de calibre 14 (A.W.G.) por lo
menos, para un cordón de extensión de 7,6 metros (25
pies) de largo o menos. Si tiene dudas, utilice un cordón
del calibre más grueso siguiente. Cuanto menor es el
número de calibre, mayor es el grueso del cordón.

VÍSTASE ADECUADAMENTE. No use ropa holgada,

corbatas, bufandas ni joyas que puedan quedar atrapadas
y hacer que se acerque a partes en movimiento. Se
recomiendan guantes y calzado antiderrapantes al trabajar
al aire libre. Si tiene el pelo largo cúbraselo de alguna
manera para contenerlo.

SÍMBOLOS



NUNCA use un cable de alimentación de extensión

de uso interno. Estos cables están diseñados para
usar con lámparas y dispositivos pequeños, y son
inadecuados para máquinas de alto amperaje de uso

exterior.



INSPECCIONE PERIÓDICAMENTE LOS CORDONES

ELÉCTRICOS DE LAS HERRAMIENTAS. Si están

dañados, llévelos a un establecimiento de servicio
autorizado para que los revise un técnico de servicio
calificado. El conductor con aislamiento que tiene una
superficie exterior verde con o sin tiras amarillas es el
conductor de conexión a tierra del equipo. Si es necesaria
la reparación o reemplazo del cordón eléctrico o de la
clavija, no conecte el conductor de conexión a tierra a
una terminal portadora de corriente. Repare o reemplace
de inmediato todo cordón dañado o gastado. Siempre
esté consciente de la ubicación del cordón y manténgalo
bien alejado de la hoja en movimiento de giro.

INSPECCIONE PERIÓDICAMENTE LOS CORDONES



DE EXTENSIÓN y reemplácelos si están dañados.

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

AVISO:

Es posible que se empleen en esta herramienta algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura la herramienta.

Indica una situación peligrosa, la cual, si no se evita, causará lesiones graves
o mortales.

Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
graves o mortales.

Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
menores o leves.

(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación
a daños a la propiedad).

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Lea el manual del operador

Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.

Protección ocular

Siempre póngase protección ocular con la marca de cumplimiento
de la norma ANSI Z87.1.

Página 5 — Español

SÍMBOLOS

Es posible que se empleen en esta herramienta algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura la herramienta.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de condiciones húmedas No exponga la unidad a la lluvia ni la use en lugares húmedos.

10' 3m

Póngase guantes

Póngase calzado de seguridad

Símbolo de lluvia No la exponga a la lluvia.

Mantenga alejadas a las
personas presentes

Mantenga lejos las manos Siempre mantanga las manos lejos de la cuña y del ariete.

Carga apropiada

Carga inapropiada

Tipo de tronco inapropiado

Al manejar este producto siempre póngase guantes protectores
antideslizantes de uso pesado.

Al manejar este producto siempre póngase calzado de seguridad
antideslizante.

Mantenga a los circunstantes a una distancia mínima de 3 m (10
pies).

Coloque solamente troncos secos de manera plana y en sentido
longitudinal, en dirección del grano en la mesa de trabajo. Solo
intente partir un tronco por vez.

No intente nunca partir un tronco húmedo o uno que no esté
colocado de manera plana y en sentido longitudinal en la mesa de
trabajo. Ningún extremo debe sobresalir a la mesa de trabajo en el
ariete o la cuña. No intente nunca partir más de un tronco por vez.

Solo parta troncos de forma cilíndrica y cortados en ángulo recto en
cada extremo. No intente nunca partir troncos húmedos, o troncos
curvados o que estén cortados en ángulo en los extremos.

Zona del operador/posición
operativa correcta

Posición operativa incorrecta

V Volts Voltaje

A Amperes Corriente

Hz Hertz Frecuencia (ciclos por segundo)

Corriente alterna Tipo de corriente

Ubíquese siempre en el área trasera derecha mirando hacia los
controles de la partidora de troncos.

Nunca se pare ni se arrodille directamente detrás del ariete al usar
la unidad.

Página 6 — Español

ASPECTOS ELÉCTRICOS

CORDONES DE EXTENSIÓN

Sólo utilice cordones de extensión de 3 conductores con
clavijas de 3 patillas y receptáculos de 3 polos que acepten la
clavija del cordón de la herramienta. Al utilizar una herramienta
eléctrica a una distancia considerable del suministro de
corriente, asegúrese de utilizar un cordón de extensión del
grueso suficiente para soportar el consumo de corriente
de la herramienta. Un cordón de extensión de un grueso
insuficiente causa una caída en el voltaje de línea, además
de producir una pérdida de potencia y un recalentamiento del
motor. Básese en la tabla suministrada abajo para determinar
el calibre mínimo requerido de los conductores del cordón
de extensión. Solamente deben utilizarse cordones con forro
redondo registrados en Underwriter’s Laboratories (UL).

**Amperaje (aparece en la placa frontal)

0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0

Longitud del cordón Calibre conductores (A.W.G.)

25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —

**Se usa en los circuitos de calibre 12, de 20 amperes.

NOTA: AWG = Calibre conductores norma americana

Al trabajar a la intemperie con la herramienta, utilice un
cordón de extensión fabricado para uso en el exterior. Tal
característica está indicada con las letras “WA” o “W” en
el forro del cordón.

Antes de utilizar un cordón de extensión, inspecciónelo para
ver si tiene conductores flojos o expuestos y aislamiento
cortado o gastado.

ADVERTENCIA:

Mantenga el cordón de extensión fuera del área de
trabajo. Al trabajar con una herramienta eléctrica, coloque
el cordón de tal manera que no pueda enredarse en
la madera, herramientas ni en otras obstrucciones. La
inobservancia de esta advertencia puede causar lesiones
serias.

ADVERTENCIA:

Inspeccione los cordones de extensión cada vez antes
de usarlos. Si están dañados reemplácelos de inmediato.
Nunca utilice la herramienta con un cordón dañado,
ya que si toca la parte dañada puede producirse una
descarga eléctrica, y las consecuentes lesiones serias.

CONEXIÓN ELÉCTRICA

Esta herramienta está impulsada por un motor eléctrico
fabricado con precisión. Debe conectarse únicamente a un

suministro de voltaje que tenga capacidad de 120 V/60
Hz CA (típico circuito hogareño de EE. UU.). No utilice

esta herramienta con corriente continua (c.c.). Una caída
considerable de voltaje causa una pérdida de potencia y
el recalentamiento del motor. Si la herramienta no funciona
al conectarla en una toma de corriente, vuelva a revisar el
suministro de corriente.

VELOCIDAD Y CABLEADO

La velocidad no es constante y disminuye durante el corte o
con un voltaje bajo. En cuanto al voltaje, el cableado de un
taller es tan importante como la potencia nominal del motor.
Una línea destinada sólo para luces no puede alimentar el
motor de una herramienta eléctrica. El cable con el calibre
suficiente para una distancia corta será demsiado delgado
para una mayor distancia. Una línea que alimenta una
herramienta eléctrica quizá no sea suficiente para alimentar
dos o tres herramientas.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Vea la figura 1.

En caso de un mal funcionamiento o desperfecto, la conexión
a tierra brinda a la corriente eléctrica una trayectoria de mínima
resistencia para disminuir el riesgo de una descarga eléctrica.
Esta herramienta está equipada de un cordón eléctrico con
un conductor y una clavija de conexión a tierra para equipo.
La clavija debe conectarse en una toma de corriente igual
que esté instalada y conectada a tierra correctamente, de
conformidad con los códigos y reglamentos de la localidad.

No modifique la clavija suministrada. Si no entra en la toma
de corriente, llame a un electricista calificado para que instale
una toma de corriente adecuada. Si se conecta de forma
incorrecta el conductor de conexión a tierra del equipo puede
presentarse un riesgo de descarga eléctrica. El conductor
con aislamiento que tiene una superficie exterior verde con
o sin tiras amarillas es el conductor de conexión a tierra del
equipo. Si es necesaria la reparación o reemplazo del cordón
eléctrico o de la clavija, no conecte el conductor de conexión
a tierra a una terminal portadora de corriente.

Consulte a un electricista calificado o técnico de servicio
si no ha comprendido completamente las instrucciones de
conexión a tierra o si no está seguro si la herramienta está
bien conectada a tierra.

Repare o reemplace de inmediato todo cordón dañado o
gastado.

Esta herramienta debe utilizarse conectada a un circuito
con una toma de corriente como la mostrada en la figura 1.
También dispone de una patilla de conexión a tierra como
la mostrada.

Página 7 — Español

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Presión del cilindro hidráulico ...............................2 320 psi

Capacidad de aceite ................................3,2 l (3,4 cuartos)

Corriente de entrada ...........capacidad de 120 V/60 Hz CA

únicamente, 15 A

Capacidad de troncos, diámetro max.

Capacidad de troncos, diámetro min. ...... 102 mm (4 pulg.)

Capacidad de troncos, longitud .......... 521 mm (20,5 pulg.)

... 305 mm (12 pulg.)

FAMILIARÍCESE CON LA PARTIDORA DE
TRONCOS

Vea la figura 2.

Antes de intentar utilizar este producto, familiarícese con
todas las características de funcionamiento y normas de
seguridad de la unidad.

TORNILLO DE PURGA

Afloje el tornillo de purga para permitir un flujo libre hacia
adentro y afuera del tanque de aceite.

PALANCA DE CONTROL HIDRÁULICO

Empuje hacia abajo la palanca de control hidráulico, con lo
cual el ariete comienza a empujar el tronco hacia la cuña.

MANGO DE LEVANTAMIENTO

El mango de levantamiento facilita y simplifica el traslado
de la partidora de troncos de un sitio a otro.

ARMADO

PERNO DE DRENAJE DE ACEITE CON

VARILLA PARA MEDIR EL NIVEL DEL ACEITE

El perno de drenaje de aceite con varilla para medir el nivel
del aceite permite revisar y cambiar con facilidad el aceite
hidráulico.

BOTÓN DE REAJUSTE/SOBRECARGA

Si el motor se sobrecarga, se apaga la máquina. Elimine la
carga y oprima el botón de reajuste/sobrecarga para volver
a arrancar la máquina.

SOPORTES LATERALES

Los soportes laterales situados a cada lado de la mesa de
trabajo sirven para mantener reposando con seguridad los
troncos en la partidora de troncos.

MESA DE TRABAJO

Proporciona una superficie de soporte para el tronco antes
de la operación de partición.

DESEMPAQUETADO

Este producto requiere armarse.
 Extraiga cuidadosamente de la caja la herramienta y los

accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida en la
Lista de empaquetado ya está ensamblada al producto
cuando lo desempaqueta. El fabricante no ensambla
las piezas de esta lista en el producto. Éstas deben ser
instaladas por el usuario. El uso de un producto que
puede haber sido ensamblado de forma inadecuada
podría causar lesiones personales graves.

 Inspeccione cuidadosamente la herramienta para

asegurarse de que no haya sufrido ninguna rotura o daño
durante el transporte.

 No deseche el material de empaquetado hasta que haya

inspeccionado cuidadosamente la herramienta y la haya
utilizado satisfactoriamente.

 Si hay piezas dañadas o faltantes, le suplicamos llamar

al 1-800-525-2579, donde le brindaremos asistencia.

LISTA DE EMPAQUETADO

Partidora de troncos
Ruedas (2)
Bolsa de herrajes
Manual del operador

ADVERTENCIA:

Si falta o está dañada alguna pieza, no utilice este
producto sin haber reemplazado la pieza. Usar este
producto con partes dañadas o faltantes puede causar
lesiones serias al operador.

ADVERTENCIA:

No intente modificar esta herramienta ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar
una condición peligrosa, y como consecuencia posibles
lesiones corporales serias.

Página 8 — Español

ARMADO

ADVERTENCIA:

No conecte la unidad al suministro de corriente sin haber
terminado de armarla. De lo contrario la unidad puede
ponerse en marcha accidentalmente, con el consiguiente
riesgo de lesiones corporales serias.

AVISO:

Si no se afloja el tornillo de purga antes de poner a
funcionar este producto puede causarse un reventamiento
de los sellos del sistema hidráulico. El reventamiento de
los sellos puede causar daños permanentes a la partidora
de troncos.

ACOPLAMIENTO DE RUEDA

Vea la figura 3.

Para acoplar las ruedas a la base de la lavadora a presión:

 Idenitfique el conjunto del eje; retire el pasador de

enganche del eje.

 Levante levemente la máquina y deslice el eje en el orificio

de la rueda.

 A contnuación, deslice la arandela en el eje. Con la máquina

aún elevada, deslice el conjunto eje/rueda/arandela en el
orificio de montaje de la rueda en la base de la máquina
según se muestra en la figura 3.

 Deslice la arandela en el eje. Empuje el pasador de

enganche en el orificio en el extremo del eje para fijar el
conjunto de la rueda.

NOTA: Se recomienda empujar el pasador de enganche

en el eje hasta que el centro del pasador se apoye en la
parte superior del eje.

 Repita el proceso con el segundo conjunto de rueda.

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familarización con las herramientas lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma ANSI
Z87.1. La inobservancia de esta advertencia puede
permitir que los objetos lanzados hacia los ojos puedan
provocarle lesiones graves.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado
por el fabricante de esta herramienta. El empleo de
aditamentos o accesorios no recomendandos podría
causar lesiones serias.

AVISO:

Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o con un centro de servicio calificado para
obtener ayuda.

ANTES DE ENCENDER LA PARTIDORA DE
TRONCOS

Vea las figuras 4 y 5.

Nunca encienda la partidora de troncos sin haber aflojado
levemente el tornillo de purga (de una a dos vueltas). El flujo
de Aire que pasa a través del tornillo de purga debe ser
detectable una vez encendida la partidora de troncos. Si no
se detecta ningún flujo de aire, afloje el tornillo hasta que
pueda sentirse el flujo de aire.

El aire debe fluir hacia adentro y afuera del tanque de aceite
durante el funcionamiento de la unidad para evitar la ruptura
de los sellos del sistema hidráulico.

Página 9 — Español

FUNCIONAMIENTO

Esta herramienta está diseñada para uso en el hogar
únicamente. Nunca parta troncos con un diámetro superior
a 305 mm (12 pulg.) o una longitud superior a 52,1 cm
(20-1/2 pulg.). Algunos tipos de madera son más duros
de partir que otros. Si se le dificulta a la partidora partir un
tronco, nunca continúe intentándolo durante más de cinco
segundos.

Siempre revise el nivel de aceite antes de encender la
partidora de troncos.

Para revisar el nivel de aceite:

 Desconecte la partidora de troncos.
 Con el mango de levantamiento ponga en posición vertical

la partidora de troncos sobre el extremo donde están las
ruedas (vea la figura 12).

 Con una llave hexagonal de 8 mm retire el perno de

drenaje de aceite, y limpie con un paño la varilla del nivel
del aceite.

 Vuelva la varilla del nivel del aceite introducirla en el tanque

de aceite.

 Retire la varilla del nivel del aceite y vea si dicho nivel

está entre la primera y la segunda ranura de la varilla.

 Si no hay suficiente aceite en el tanque, vierta aceite en

el mismo hasta llegar al nivel adecuado.

 Si hay suficiente aceite en el tanque, limpie con un paño la

varilla del nivel del aceite, vuelva a colocarla en el tanque
y apriete firmemente el perno de purga.

NOTA: Vea el apartado Reemplazo del aceite hidráulico
en la sección Mantenimiento, donde encontrará el aceite
recomendado y aceites equivalentes.

ENCENDIDO DE LA PARTIDORA DE TRONCOS

Vea las figuras 6 y 7.

 El operador debe colocarse en la parte posterior de la

partidora de troncos, como se muestra en la figura 7.

 Coloque la mano izquierda en la palanca de control

hidráulico y la derecha en el interruptor de encendido.

 Oprima el interruptor de encendido y no lo suelte.
 Mientras mantiene oprimido el interruptor, empuje hacia

abajo la palanca de control hidráulico y no la suelte.

NOTA: Para encender esta herramienta se requieren

ambas manos. Con la combinación de ambos pasos se
acciona el ariete, el cual empuja el tronco contra la cuña.

 Para apagar la partidora, suelte ambos controles, con lo

cual regresa a la posición inicial el ariete.

NOTA: Si se quita solamente una mano, ya sea del interruptor
o de la palanca, se inmoviliza la partidora de troncos. Cuando
se suelta tanto el interruptor como la palanca, el ariete regresa
a la posición inicial.

CÓMO PARTIR TRONCOS

Vea las figuras 8 y 9.

Siempre coloque los troncos a lo largo en la mesa de trabajo,
reposando seguramente en los soportes laterales con un fin
contra la cuña. Coloque los troncos horizontalmente, y en la
dirección de la fibra de la madera. Nunca ponga en ángulo
el tronco para partirlo, ni lo ponga transversalmente en la
partidora. Nunca parta más de un tronco a la vez.

AVISO:

Nunca mantenga la presión en la madera tratando de
forzar la partidora de troncos durante más de cinco
segundos. Después de cinco segundos se calienta el
aceite y puede dañar la herramienta.

 Coloque el tronco a lo largo, horizontalmente sobrela

mesa de trabajo.

NOTA: Si está pequeño el tronco, colóquelo contra la

cuña antes de encender la partidora.

 Con la mano derecha oprima el interruptor de encendido

y no lo suelte.

 Con la mano izquierda empuje hacia abajo la palanca

de control hidráulico y no la suelte. Estando tanto la
palanca como el interruptor de encendido en la posición
de funcionamiento, el ariete empuja el tronco contra la
cuña y parte la madera.

 Una vez partido el tronco, suelte ambos controles, con

lo cual regresa a la posición inicial el ariete.

DESALOJO DE TRONCOS ATORADOS

Vea las figuras 10 y 11.

 Suelte ambos controles.
 Después de haber regresado el ariete a la posición inicial,

introduzca una cuña de madera bajo el tronco atorado.

 Encienda la partidora de troncos para empujar la cuña

de madera completamente bajo el tronco atorado.

 Si aún sigue atorado el tronco, repita los pasos descritos

arriba según sea necesario con una cuña más gruesa
hasta desalojar completamente el tronco.

ADVERTENCIA:

Nunca trate de golpear el tronco atorado para desalojarlo
de la partidora. Si lo hace puede dañar la herramienta o el
tronco podría salir volando, golpear a alguien y causarle
lesiones.

Página 10 — Español

MANTENIMIENTO

ADVERTENCIA:

Antes de inspeccionar, limpiar o dar servicio el unidad,
apague el motor, espere a que todas las piezas en
movimiento se detengan y desconecte del suministro de
corriente. Si no se observan estas instrucciones, podrían
producirse lesiones graves o daño materiales.

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes podría causar
un peligro o dañar el producto.

ADVERTENCIA:

Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma ANSI
Z87.1. La inobservancia de esta advertencia puede
permitir que los objetos lanzados hacia los ojos puedan
provocarle lesiones graves.

AVISO:

Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o con un centro de servicio calificado para
obtener ayuda.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
lubricante, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para frenos,
gasolina, productos a base de petróleo, lubricantes
penetrantes, etc., lleguen a tocar las piezas de plástico.
Los productos químicos pueden dañar, debilitar o destruir
el plástico, lo cual podría causar lesiones serias.

REEMPLAZO DEL ACEITE HIDRÁULICO

Vea las figuras 12 y 13.

El aceite hidráulico de la partidora de troncos debe cambiarse
cada 150 horas de uso. Se recomienda utilizar siempre aceite
hidráulico ISO22 o ISO32 para obtener el mejor rendimiento de
la máquina. El uso de cualquier otro tipo de aceite hidráulico
puede dañar la unidad y anular la garantía.

 Desconecte la partidora de troncos.
 Acomode la partidora de manera que el extremo del motor

quede a un nivel levemente arriba del tapón de drenaje
de aceite.

 Con una llave hexagonal de 8 mm retire el perno de

drenaje de aceite.

 Drene todo el aceite hidráulico del tanque en un recipiente

de cuatro litros de capacidad.

 Una vez habiendo drenado el aceite del tanque, voltee la

partidora de troncos para dejarla vertical sobre el extremo
donde están las ruedas.

 Reabastezca el tanque con aceite hidráulico nuevo

(3,4 cuartos de galón, o sea 3,2 l).

 Coloque la varilla del nivel del aceite ya limpia en el tanque.

Retírela y revise el nivel de aceite.

NOTA: El nivel de aceite debe quedar entre las dos ranuras

existentes cerca del extremo inferior de la varilla del nivel
de aceite, como se muestra en la figura 5.

 Vuelva a colocar el perno de drenaje de aceite. Apriételos

firmemente.

 Deseche el aceite viejo en un centro de reciclaje de aceite.

AFILADO DE LA CUÑA

Después de usar la partidora de troncos durante algún tiempo
puede ser necesario afilar la cuña. Con una lima de diente
fino lime y alise todas las rebabas y melladuras presentes
a lo largo del filo.

PARA TRABAR LA PARTIDORA DE TRONCOS

Vea la figura 15.

Para evitar el uso no autorizado de la partidora de troncos,
al trasla, almacenar, o la partida de la máquina desatendida,
desconéctela del suministro de corriente y coloque un
candado (no viene incluido) a través del agujero del palanca
de control hidráulico.

LUBRICACIÓN

Todos los cojinetes de esta herramienta están lubricados
con suficiente cantidad de lubricante de alta calidad para
toda la vida útil de la unidad en condiciones normales de
funcionamiento. Por lo tanto, no se necesita lubricación
adicional.

Página 11 — Español

CORRECCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN

El motor no arranca El dispositivo de protección contra

sobrecarga está desacoplado para
proteger de daños la partidora de
troncos.

No se parten los troncos Está mal acomodado el tronco.

El tamaño o la dureza del tronco
excede la capacidad de la máquina.

Está desafilado el borde de corte de
la cuña.

Hay fugas de aceite.

Se efectuó un ajuste no autorizado
en el tornillo de limitación de presión
máxima. Se fijó el nivel nominal de
presión máximo inferior.

El ariete da sacudidas y vibra Falta aceite hidráulico y hay una

cantidad excesiva de aire en el
sistema hidráulico.

Oprima el botón de readjuste. Vea la

figura 14.

Consulte la sección Funcionamiento
para todo lo relacionado con la
colocación de los troncos.

Reduzca el tamaño del tronco antes
de partirlo.

Consulte el apartado Afilado de la
cuña en la sección Mantenimiento.

Localice las fugas. Comuníquese
con el concesionario.

Comuníquese con el concesionario.

Revise el nivel de aceite por si es
necesario un reabastecimiento.
Comuníquese con el concesionario.

Hay fugas de aceite alrededor del
cilindro del ariete y en otras partes

Este producto tiene una garantía limitada de tres años para fines

personales, familiares o domésticos (90 días para usos trabajo
o comercial). Para obtener detalles sobre la garantía, diríjase a

www.ryobitools.com o llame sin cargo al 1-800-525-2579.

Hay aire encerrado en el sistema
hidráulico durante el funcionamiento.

No se apretó el tornillo de purga
antes de mover la partidora de
troncos.

No está apretado el perno de
drenaje de aceite.

Está gastado el conjunto de la
válvula de control y/o el sello (o
sellos).

Afloje el tornillo de purga 3 ó 4
vueltas antes de poner a funcionar la
partidora de troncos.

Apriete el tornillo de purga antes de
mover la partidora de troncos.

Apriete el perno de drenaje de
aceite.

Comuníquese con el concesionario.

Página 12 — Español

NOTES / NOTAS

OPERATOR’S MANUAL

MANUEL D’UTILISATION / MANUAL DEL OPERADOR

ELECTRIC LOG SPLITTER

FENDEUSE DE BÛCHES ÉLECTRIQUE
PARTIDORA DE TRONCOS ELÉCTRICA

RYAC490

• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and

serial numbers from the product data plate.

ITEM NO.* __________________________________MANUFACTURING NO. _____________________________________________
SERIAL NO. _______________________________________________________

* Model/item number on product may have additional letters at the end. These letters designate manufacturing information and should be provided

when calling for service.

HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-525-2579. Replacement parts can also be obtained at one of our service centers.

HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-525-2579.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at

1-800-525-2579.

RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.

NUMÉRO D’ARTICLE* ________________________NUMÉRO DE FABRICATION ________________________________________
NUMÉRO DE SÉRIE _______________________________________________

* Le numéro de modèle/article sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent les informations du fabricant

et doivent être fournies lors d’un appel de demande de service.

COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le
site www.ryobitools.com ou par téléphone au 1-800-525-2579. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.

COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-525-2579.

COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-525-2579.

RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.

NÚMERO DE ARTÍCULO* _______________ NÚMERO DE FABRICACIÓN _____________________________________________
NÚMERO DE SERIE _______________________________________________

* El número de modelo/artículo que figura en el producto podría tener letras adicionales al final. Estas designan información de fabricación y deben

suministrarse cuando llame para obtener asistencia o servicio.

CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en
la dirección www.ryobitools.com o llamando al 1-800-525-2579. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.

CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-525-2579.

CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-525-2579.

RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

988000748
9-28-21 (REV:01)

TECHTRONIC INDUSTRIES POWER EQUIPMENT

P.O. Box 1288, Anderson, SC 29622, USA

1-800-525-2579 • www.ryobitools.com
