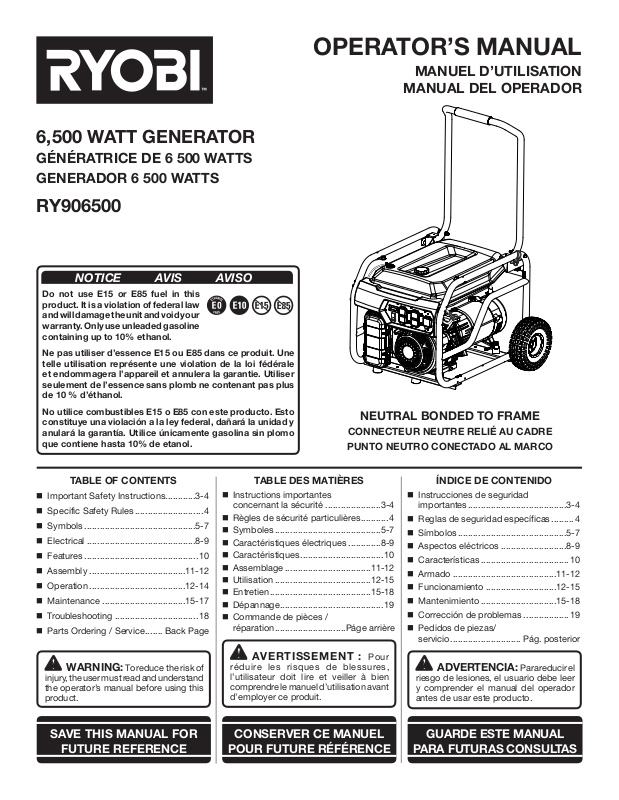

Ryobi RY906500 user guide

6,500 WATT GENERATOR

GÉNÉRATRICE DE 6 500 WATTS
GENERADOR 6 500 WATTS

RY906500

NOTICE AVIS AVISO

Do not use E15 or E85 fuel in this
product. It is a violation of federal law
and will damage the unit and void your
warranty. Only use unleaded gasoline
containing up to 10% ethanol.

Ne pas utiliser d’essence E15 ou E85 dans ce produit. Une
telle utilisation représente une violation de la loi fédérale
et endommagera l’appareil et annulera la garantie. Utiliser
seulement de l’essence sans plomb ne contenant pas plus
de 10 % d’éthanol.

No utilice combustibles E15 o E85 con este producto. Esto
constituye una violación a la ley federal, dañará la unidad y
anulará la garantía. Utilice únicamente gasolina sin plomo
que contiene hasta 10% de etanol.

OPERATOR’S MANUAL

MANUEL D’UTILISATION

MANUAL DEL OPERADOR

OFF

NEUTRAL BONDED TO FRAME

CONNECTEUR NEUTRE RELIÉ AU CADRE

PUNTO NEUTRO CONECTADO AL MARCO

TABLE OF CONTENTS

 Important Safety Instructions ............3-4

 Specific Safety Rules ........................... 4

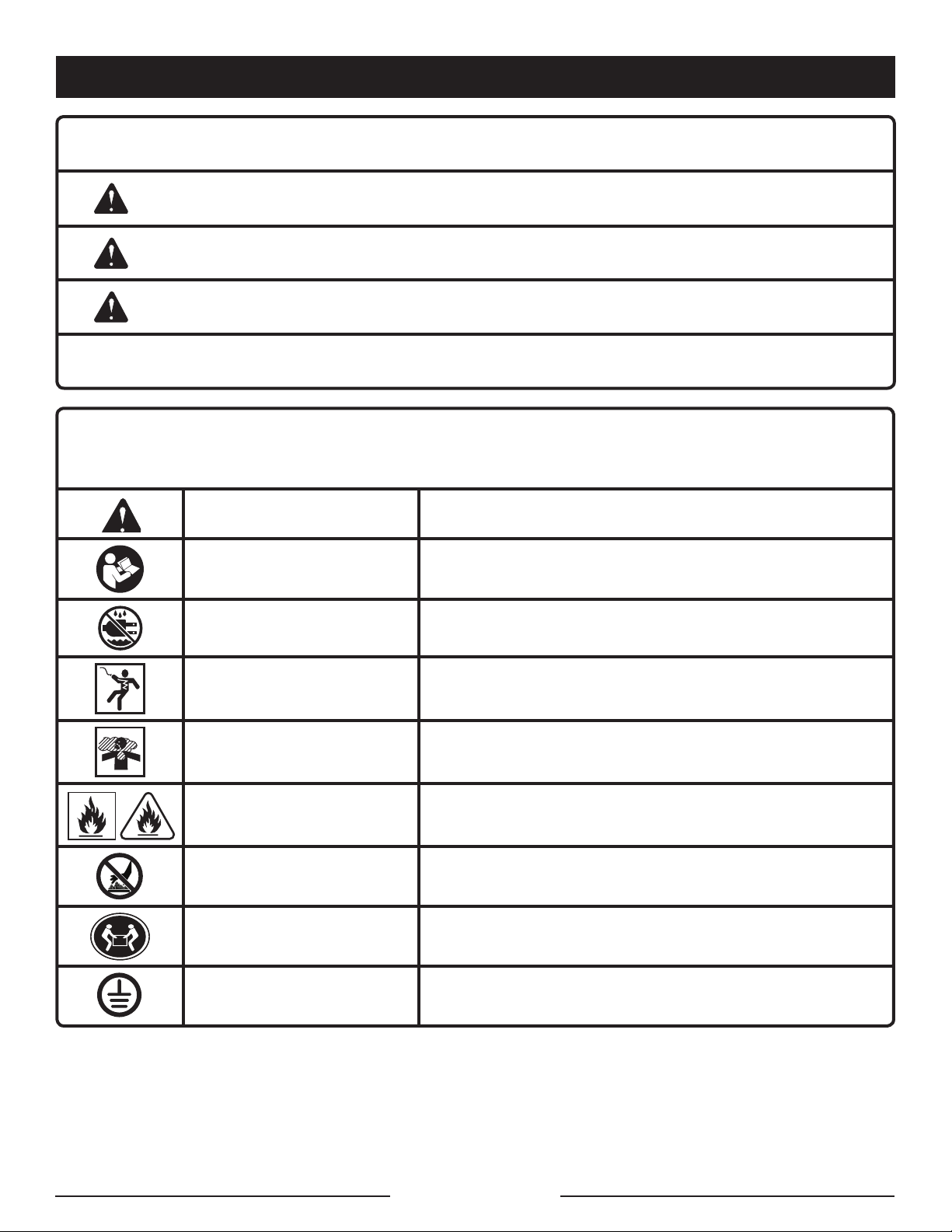

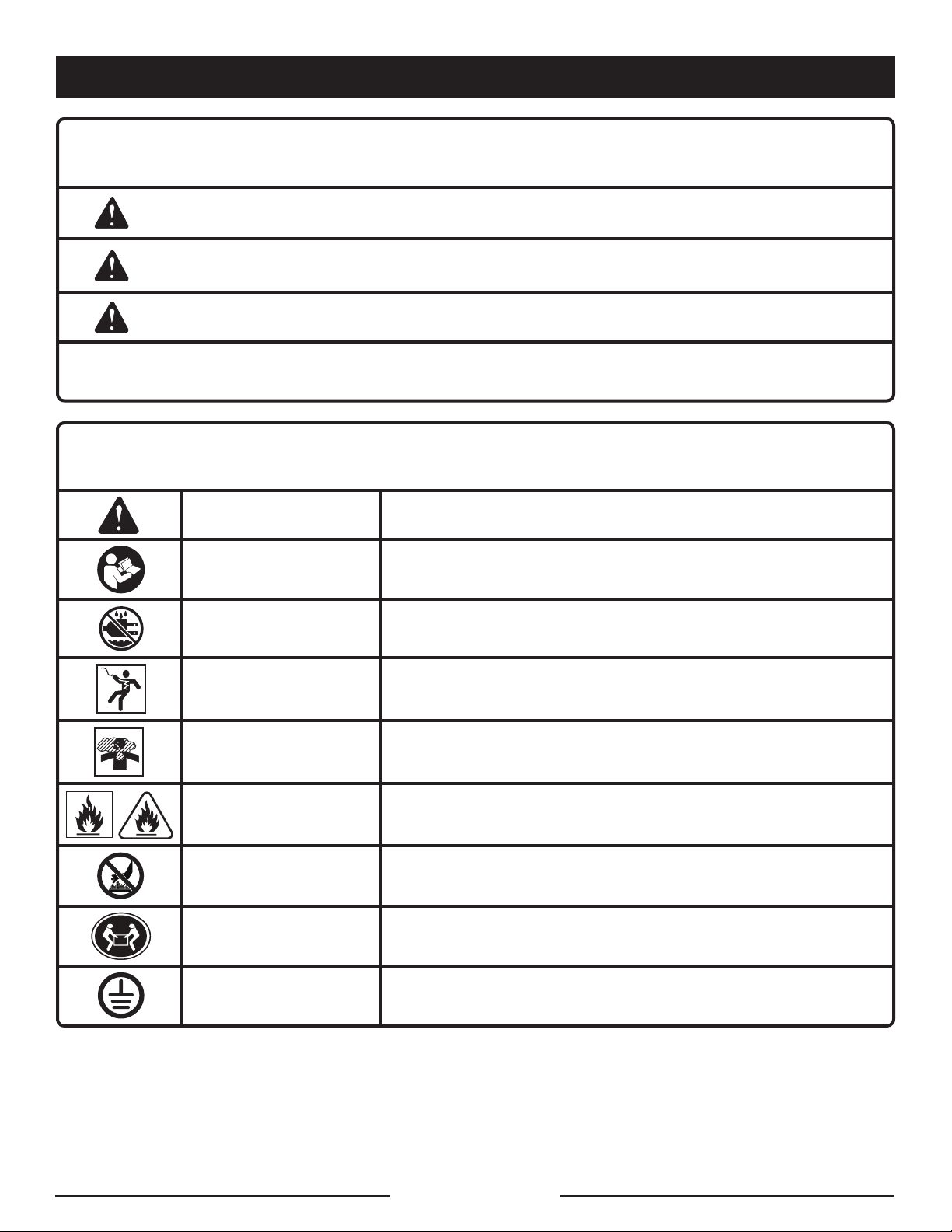

 Symbols ............................................5-7

 Electrical ...........................................8-9

 Features .............................................10

 Assembly ......................................11-12

 Operation ......................................12-14

 Maintenance .................................15-17

 Troubleshooting ................................. 18

 Parts Ordering / Service ....... Back Page

WARNING: To reduce the risk of

injury, the user must read and understand
the operator’s manual before using this
product.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

TABLE DES MATIÈRES

 Instructions importantes

concernant la sécurité ......................3-4

 Règles de sécurité particulières ........... 4

 Symboles ..........................................5-7

 Caractéristiques électriques .............8-9

 Caractéristiques ................................. 10

 Assemblage ..................................11-12

 Utilisation ......................................12-15

 Entretien ........................................15-18

 Dépannage ......................................... 19

 Commande de pièces /

réparation ............................Páge arrière

AVERTISSEMENT : Pour

réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

ÍNDICE DE CONTENIDO

 Instrucciones de seguridad

importantes .......................................3-4

 Reglas de seguridad específicas ......... 4

 Símbolos ...........................................5-7

 Aspectos eléctricos ..........................8-9

 Características ................................... 10

 Armado .........................................11-12

 Funcionamiento ............................12-15

 Mantenimiento ..............................15-18

 Corrección de problemas ..................19

 Pedidos de piezas/

servicio ............................ Pág. posterior

ADVERTENCIA: Para reducir el

riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

See this fold-out section for all of the figures referenced in the operator’s manual.

Consulter l’encart à volets afin d’examiner toutes les figures mentionnées dans le manuel d’utilisation.

Consulte esta sección desplegable para ver todas las figuras a las que se hace referencia en el manual del operador.

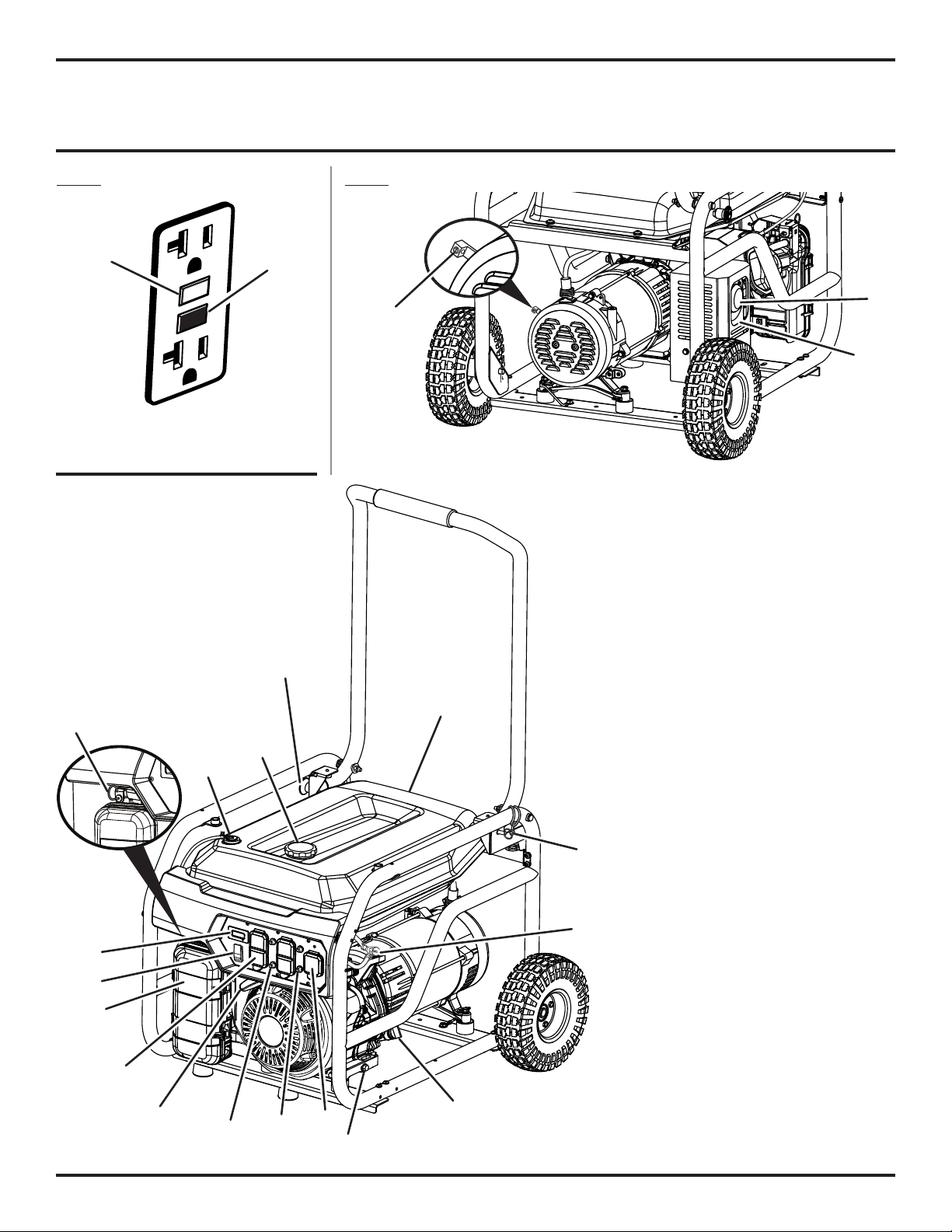

Fig. 1

A

A - Reset button (bouton réinitialiser, botón de

reajuste)

B - Test button (bouton de test, botón de prueba)

P

Q

M

L

O

F

N

E

B

S

B

G

H

Fig. 2

OFF

K

T

D

R

A - Handle lock pin (goupille de blocage de la

poignée, pasador de seguro del mango)

B - Fuel cap (réservoir de carburant d’essence, tapa

del tanque de combustible)

C - Fuel tank (réservoir de carburant, tanque de

combustible)

D - Ground terminal (borne de terre, terminal de

conexión a tierra)

E - 120 volt AC circuit breaker (disjoncteur de C.A.

de 120 V, disyuntor de circuito de CA 120 V)

F - Two 120 volt AC duplex 20 amp GFCI protected

C

A

I

J

receptacles (deux prise de courant double de
fuite à la terre 120 V c.a. 20 A , dos receptáculo
120 V doble de 20 A con GFCI)

G - 240 volt AC circuit breaker (disjoncteur de C.A.

de 240 V disyuntor de circuito de CA 240 V)

H - 120/240 volt AC 30 amp receptacle (réceptacle

120/240 volts, 30A; 120/240 V de CA 30 A
receptáculos)

I - Fuel valve (robinet de carburant, válvula de

combustible)

J - Oil cap/dipstick (bouchon/jauge d’huile, tapa de

relleno de aceite/varilla medidora de aceite)

K - Oil drain plug (huiler le bouchon d’égout, tapón

de drenaje del aceite)

L- Engine stop switch (interrupteur d’arrêt du

moteur, interruptor del motor)

M- Digital display (affichage numérique, pantalla

digital)

N

- Recoil starter grip (poignée du démarreur à
rappel, mango del arrancador retráctil)

O - Air filter (filtre à air, filtro de aire)
P - Choke (étrangleur, anegador)
Q - Fuel tank vapor vent (évent de vapeur du

réservoir de carburant, respirador del vapor del
tanque de combustible)

R - Muffler (silencieux, silenciador)
S - Handle release knob (bouton de verrouillage de

la poignée, perilla de liberación del mango)

T - Spark screen (pare-étincelles, parachispas)

ii

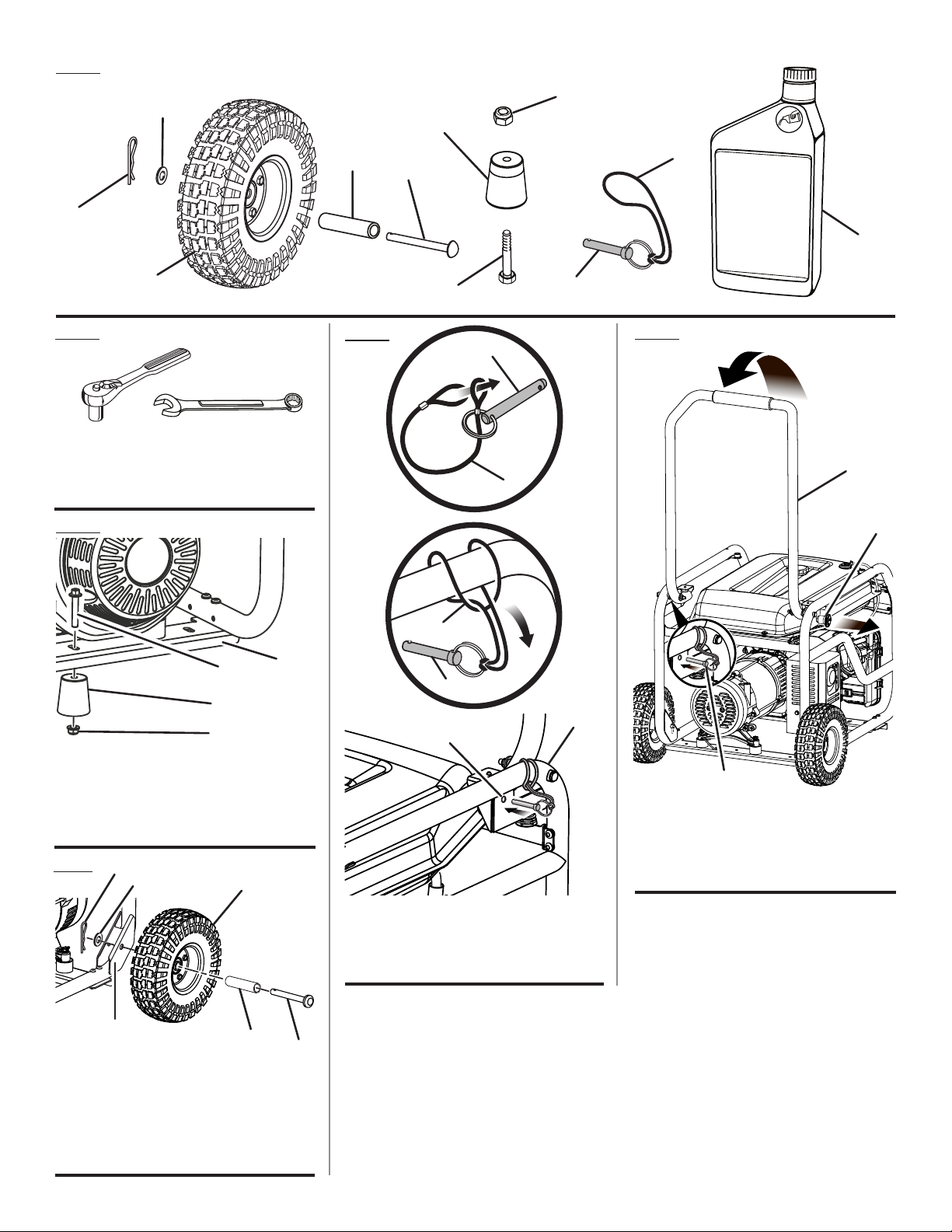

Fig. 3

4

5

1

Fig. 4

A

B

A - Socket wrench (clé à douille, llave de

casquillo)

B - Combination wrench (clé à molette, llave de

combinación)

Fig. 5

3

Fig. 7

8

7

10

2

11

6

9

Fig. 8

B

A

A

C

B

A

C

D

A - Bolt (boulon, perno)
B - Cross brace (renfort transversal, través del

travesaño)

C - Rubber foot (pied en caoutchouc, pie de

goma)

D - Lock nut (écrou frein, tuerca de bloqueo)

Fig.6

A - Axle (essieu, eje)
B - Spacer (écarteur, espaciador)
C - Wheel (roue, rueda)
D - U-bracket (support en U, soporte en “U”)
E - Washer (rondelle, arandela)
F - Hitch pin (goupille d’attelage, pasador del

F

D

enganche)

E

C

B

A

A

B

C

D

B

A - Handle (poignée, mango)
B - Handle lock pin (goupille de blocage de la

poignée, pasador de seguro del mango)

C - Handle release knob (bouton de verrouillage

de la poignée, perilla de liberación del mango)

A - Lanyard (bracelet, correa)
B - Handle lock pin (goupille de blocage de la

poignée, pasador de seguro del mango)
C - Frame (cadre, armazón)
D - Hole (trou, agujero)

iii

Fig. 9

OFF

Fig. 12

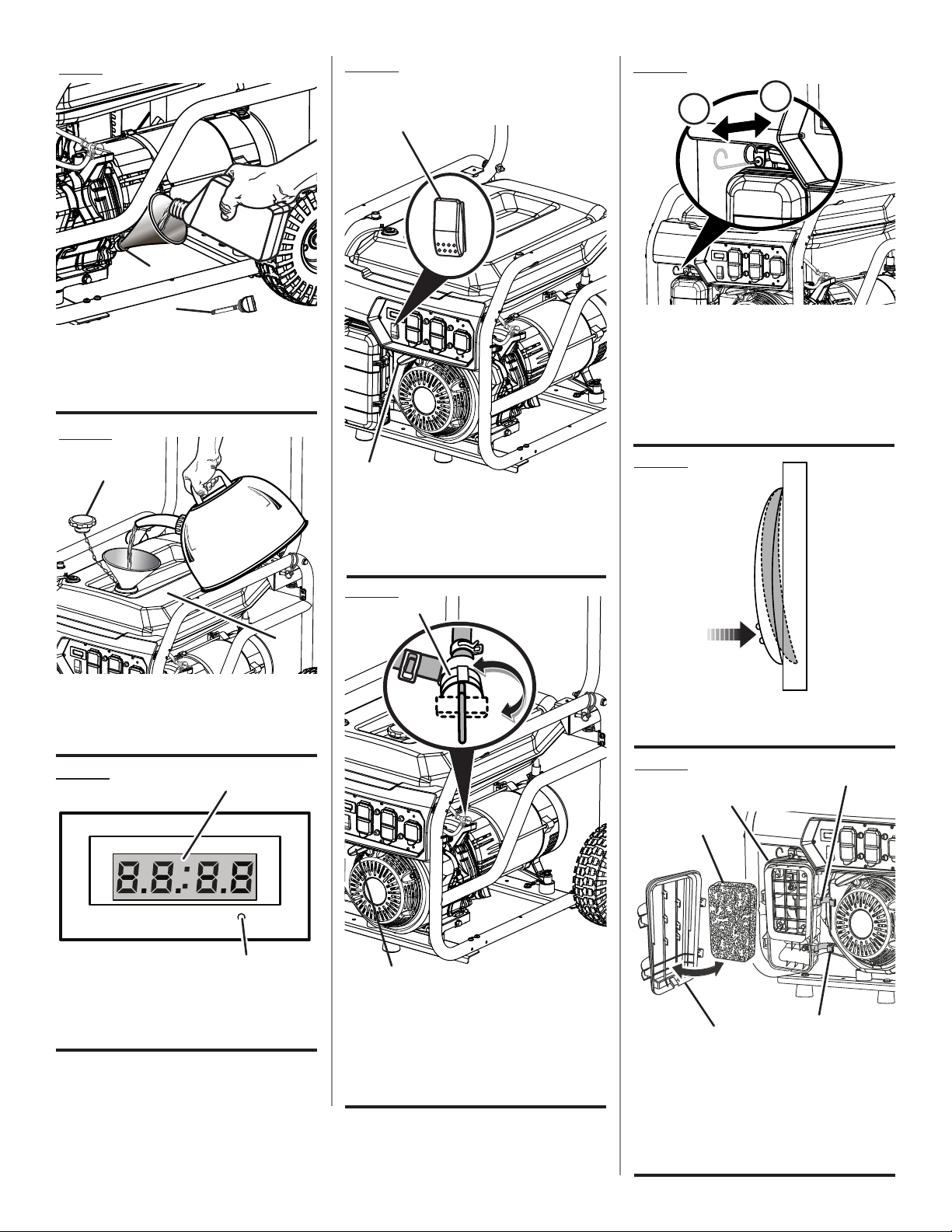

Fig. 14

OFF

B

A

A - Oil cap/dipstick (bouchon/jauge d’huile,

tapa de relleno de aceite/varilla medidora
de aceite)

B - Oil fill hole (orifice de remplissage d’huile,

agujero de llenado de aceite)

Fig. 10

A

A

OFF

B

A - Engine stop switch (interrupteur d’arrêt du

moteur, interruptor del motor)
B

- Recoil starter grip (poignée du démarreur à
rappel, mango del arrancador retráctil)

A

B

OFF

A - Pull choke out to START position [tirer

l’étrangleur vers la position START
(DÉMARRAGE), tire del anegador a la
posición START (ARRANQUE)]

B - Push choke in to RUN position [mettre

le levier d’étrangleur à la position RUN
(MARCHE), empuje del anegador en la
posición RUN (funcionamiento)]

Fig. 15

B

OFF

A - Fuel cap (bouchon de carburant, tapa del

tanque de combustible)

B - Fuel tank (réservoir de carburant, tanque de

combustible)

Fig. 11

A

Mode

B

A - Digital display (affichage numérique, pantalla

digital)

B - Mode button (bouton « mode », botón mode)

Fig. 13

A

C

OFF

D

OFF

B

A - Fuel valve (robinet de carburant, válvula de

combustible)

B - Recoil starter grip (poignée du démarreur à

rappel, mango del arrancador retráctil)
C - On (marche, encendido)
D - Off (arret, apagado)

A - Engine stop switch (interrupteur d’arrêt du

moteur, interruptor del motor)

Fig. 16

A

D

C

B

A - Latches (loquets, pestillo)
B - Air filter cover (couvercle du filtre à air, tapa

del filtro de aire)

C - Filter element (élément du filter, elemento

de filtro)

D - Air filter unit (unité de filtre à air, unidad del

filtro de aire)

A

iv

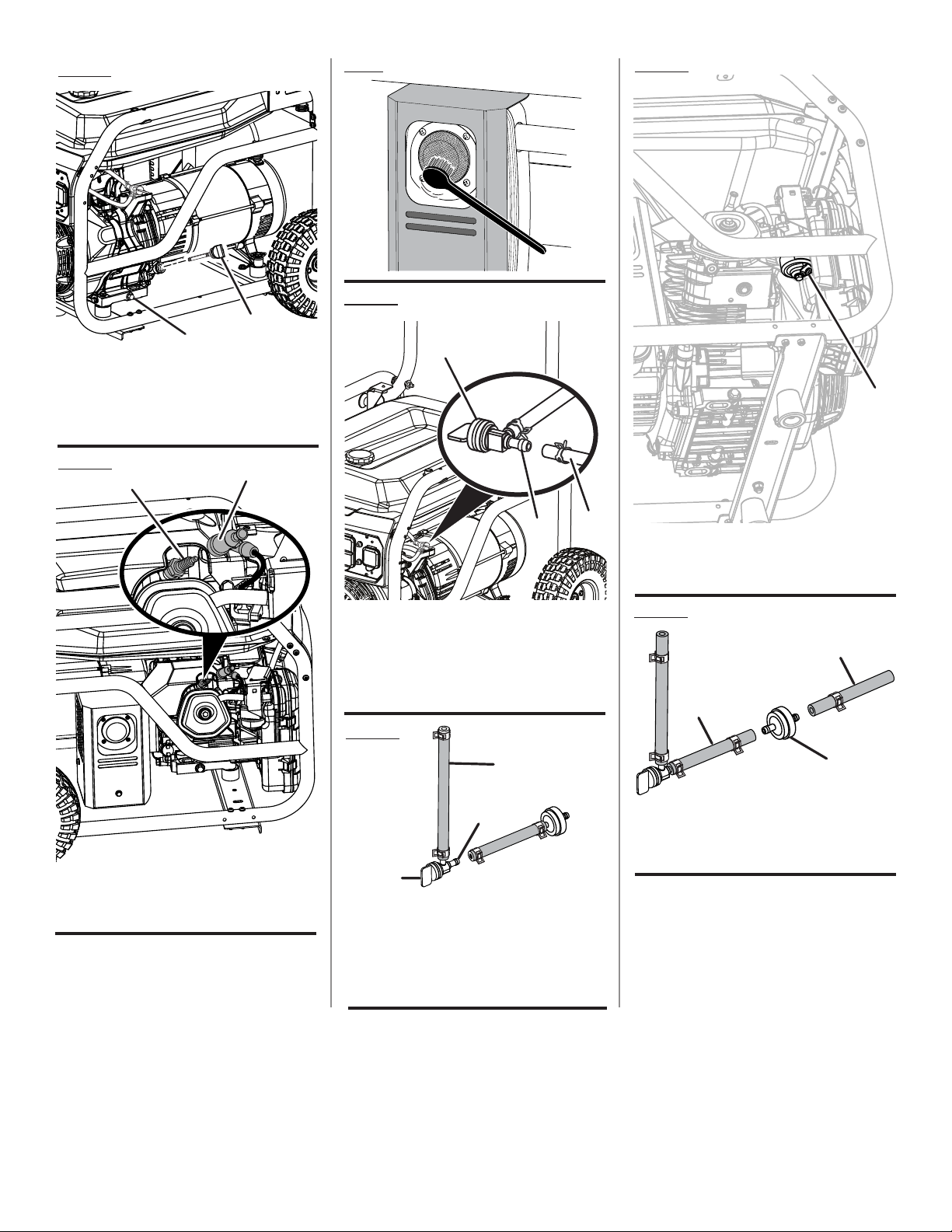

Fig. 17

OFF

B

A

A - Oil drain plug (huiler le bouchon d’égout,

tapón de drenaje del aceite)

B - Oil cap/dipstick (bouchon / jauge d’huile,

tapa de relleno de aceite/varilla medidora
de aceite)

Fig. 19

Fig. 20

Fig. 22

A

A

Fig. 18

A

A - Spark plug (bougie, bujía)
B - Spark plug cap (capuchon de bougie, tapa

de la bujía)

B

OFF

A - Fuel valve (robinet de carburant, válvula de

combustible)

B - Hose barb (raccord à tuyau cannelé, conector

de manguera dentada)

C - Fuel line (conduite de carburant, conducto de

combustible)

B

C

Fig. 21

A

B

C

A - Fuel line (conduite de carburant, conducto de

combustible)

B - Hose barb (raccord à tuyau cannelé, conector

de manguera dentada)

C - Fuel valve (robinet de carburant, válvula de

combustible)

A - Carburetor drain screw (vis de vidange

du carburateur, tornillo de drenaje del
carburador)

Fig. 23

A

A

B

A - Fuel line (conduite de carburant, conducto de

combustible)

B - Fuel filter (filtre de carburant, filtro de

combustible)

v

To register your Ryobi product,

please visit: www.ryobitools.com

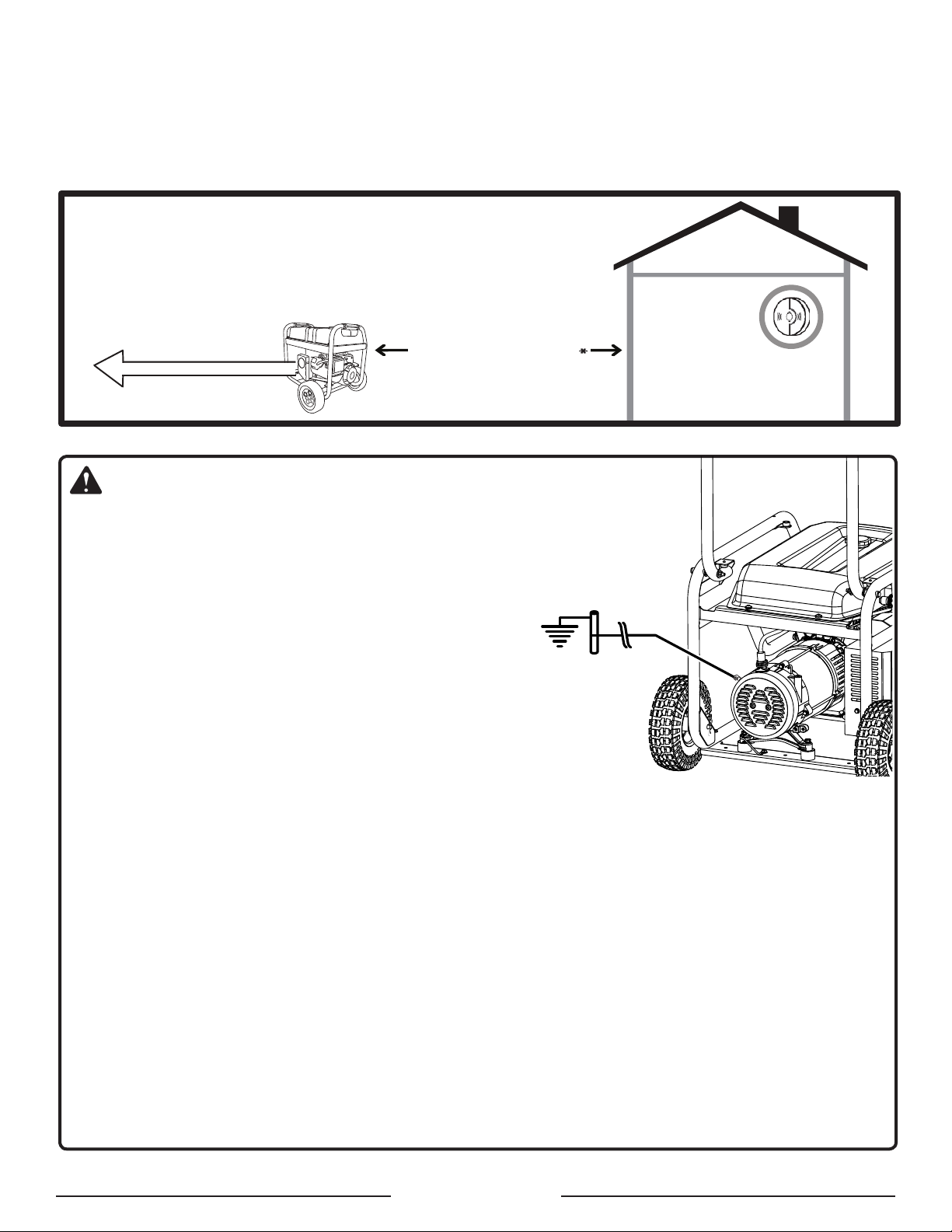

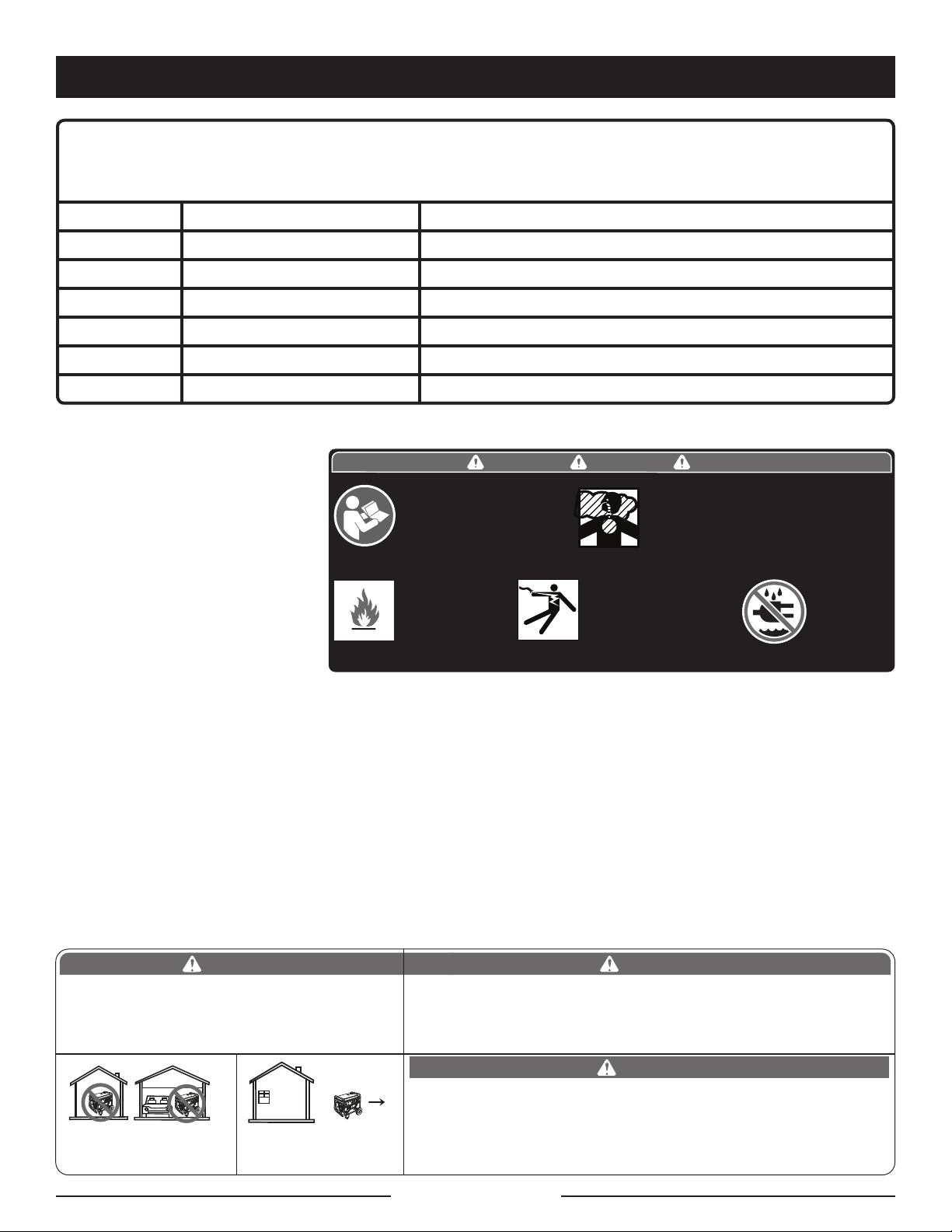

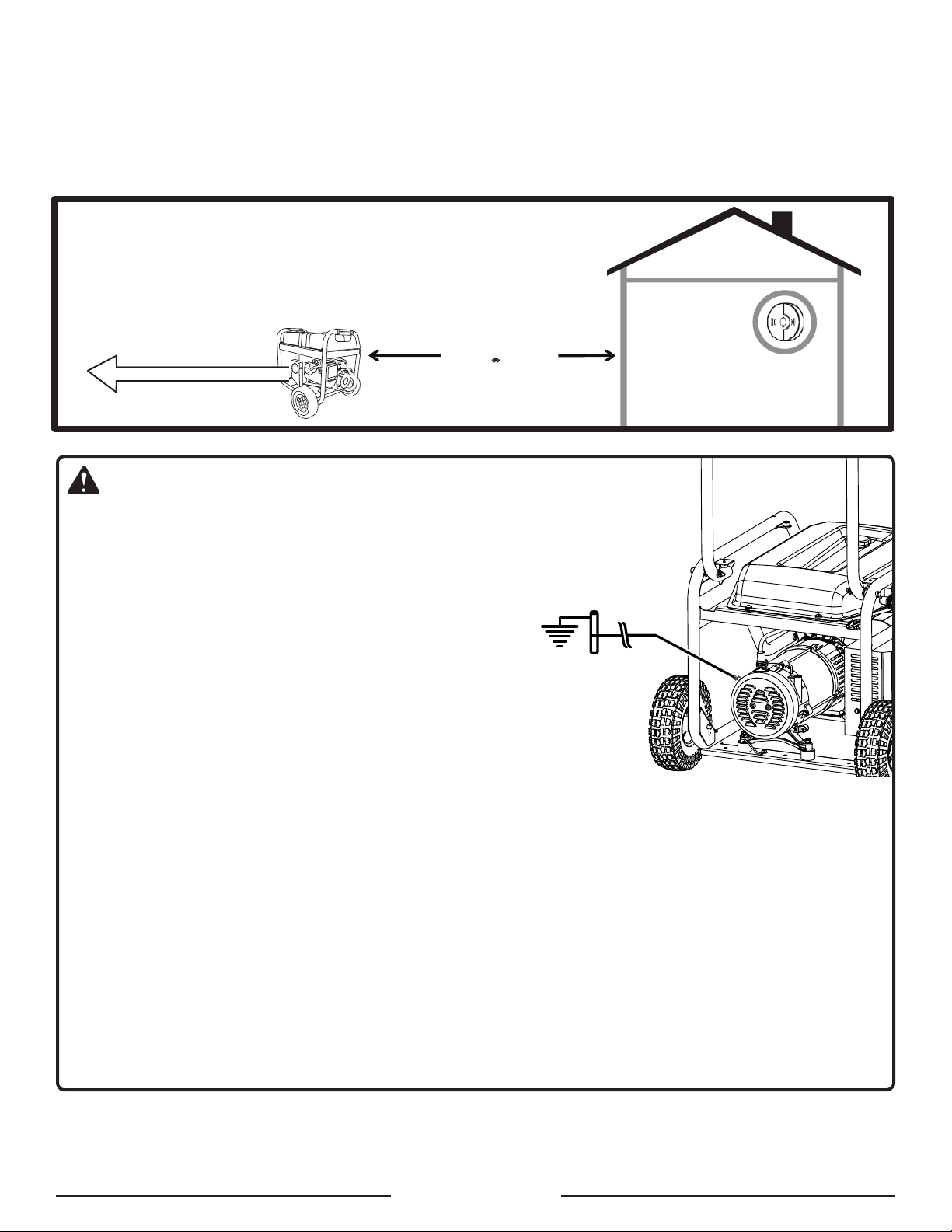

LOCATE GENERATOR AT LEAST 20 FT.* AWAY TO REDUCE THE
RISK OF CARBON MONOXIDE GETTING INSIDE THE HOME

* Minimum distance as recommended by U.S. Department of Health and Human

Services Centers for Disease Control and Prevention (www.cdc.gov/co). Your specific
home and/or wind conditions may require additional distance.

CO Detector
in Living Areas

Exhaust (CO)

Direct exhaust AWAY
from all windows, doors,
and vents.

KEEP AT LEAST

20 FT. AWAY

Only use OUTSIDE and

FAR AWAY from windows,

doors, and vents.

WARNING:

GROUNDING THE GENERATOR

If this generator will be used only with cord and plug-connected equipment, National
Electric Code does not require that the unit be grounded. However, other methods of
using the generator may require grounding to reduce the risk of shock or electrocution.
Consult a qualified electrician, electrical inspector, or local agency
having jurisdiction for local codes or ordinances to find out if ground­ing is needed in your situation before using the generator.

When grounding is required, the nut and ground terminal on the frame are
used to connect the generator to a suitable ground source. The ground path should
be made with #8 size wire. Connect the terminal of the ground wire between the
lock washer and the nut, and tighten the nut fully. Connect the other end of the wire
securely to a suitable ground source that is in contact with the soil for a minimum
distance of 8 ft.

The National Electric Code contains several practical ways in which to establish a
good ground source. If a steel or iron rod is used, it should be at least 5/8 in. diameter, and if a nonferrous rod
is used, it should be at least 1/2 in. diameter and be listed as material for grounding. If a rock bottom is encountered
before reaching a depth of 8 ft., drive the ground rod in at an angle of up to 45°. If the rock bottom is again encountered,
the rod can be buried in a trench that is at least 30 in. deep. In all cases, the upper end of the grounding rod should
either be flush with (or below) the ground or must be otherwise protected from physical damage.

All electrical tools and appliances operated from this generator must be properly grounded by use of a third wire or
be “Double Insulated.”

It is recommended to:

1. Use electrical devices with 3-prong grounded plugs.

2. Use an extension cord intended for outdoor use with a 3-pole receptacle and a 3-prong plug at opposite ends to
ensure continuity of the ground protection from the generator to the appliance.

Check and adhere to all applicable federal, state, and local regulations relating to grounding specifications. Consult a
qualified electrician or service personnel if the grounding instructions are not completely understood or if in doubt as
to whether the generator is properly grounded.

Page 2 — English

IMPORTANT SAFETY INSTRUCTIONS

DANGER:

Carbon Monoxide. Using a generator indoors CAN KILL

YOU IN MINUTES.
Generator exhaust contains high levels of carbon mon-

oxide (CO), a poisonous gas you cannot see or smell. If
you can smell the generator exhaust, you are breathing
CO. But even if you cannot smell the exhaust, you could
be breathing CO.

Never use a generator inside homes, garages, crawl-

spaces, or other partly enclosed areas. Deadly levels
of carbon monoxide can build up in these areas. Us­ing a fan or opening windows and doors does NOT
supply enough fresh air.

ONLY use a generator outdoors and far away from

open windows, doors, and vents. These openings
can pull in generator exhaust.

Even when you use a generator correctly, CO may
leak into the home. ALWAYS use a battery-powered or
battery-backup CO alarm in the home.

If you start to feel sick, dizzy, or weak after the generator
has been running, move to fresh air RIGHT AWAY. See
a doctor. You could have carbon monoxide poisoning.

WARNING:

Read and understand all instructions. Failure to follow
all instructions listed below could result in electrocution,
fire, and/or carbon monoxide poisoning, which can cause
death or serious injury.

WARNING:

In some applications, National Electric Code requires
generator to be grounded to an approved earth ground.
Before using the ground terminal, consult a qualified
electrician, electrical inspector, or local agency having
jurisdiction for local codes or ordinances that apply to
the intended use of the generator.

SAVE THESE INSTRUCTIONS

This manual contains important instructions that should be
followed during installation and maintenance of the generator.

Do not connect to a building’s electrical system unless

the generator and transfer switch have been properly
installed and the electrical output has been verified by
a qualified electrician.

generator power from utility power and must comply with
all applicable laws and electrical codes.

Do not allow children or untrained individuals to use this

unit.

The connection must isolate the

Do not start or operate the engine in a confined space,

building, near open windows, or in other unventilated space
where dangerous carbon monoxide fumes can collect.
Carbon monoxide, a colorless, odorless, and extremely
dangerous gas, can cause unconsciousness or death.

Keep all bystanders, children, and pets at least 10 feet away.
Wear sturdy and dry shoes or boots. Do not operate while

barefoot.

Do not operate generator when you are tired or under the

influence of drugs, alcohol, or medication.

Keep all parts of your body away from any moving parts

and all hot surfaces of the unit.

Do not touch bare wire or receptacles.
Do not use generator with electrical cords which are worn,

frayed, bare, or otherwise damaged.

Before storing, allow the engine to cool for 30 minutes

and drain fuel from the unit.

Do not operate or store the generator in rain, snow, or

wet weather.

Store the generator in a well-ventilated area with the fuel

tank empty. Fuel should not be stored near the generator.

Empty fuel tank, close fuel valve, and restrain the unit

from moving before transporting in a vehicle.

Provide a plastic sheet or absorbent pad below the

generator to catch any drips of fuel or lubricant when
transporting.

To reduce the risk of fire and burn injury, handle fuel with

care. It is highly flammable.

Do not smoke while handling fuel.
Store fuel in a container approved for gasoline.
Position the unit on level ground, stop engine, and allow

to cool for five minutes before refueling.

Loosen fuel cap slowly to release pressure and to keep

fuel from escaping around the cap.

Tighten the fuel cap securely after refueling.
Wipe spilled fuel from the unit.
Never attempt to burn off spilled fuel under any circum-

stances.

Generators vibrate in normal use. During and after the

use of the generator, inspect the generator as well as
extension cords and power supply cords connected to
it for damage resulting from vibration. Have damaged
items repaired or replaced as necessary. Do not use plugs
or cords that show signs of damage such as broken or
cracked insulation or damaged blades.

For power outages, permanently installed stationary gen-

erators are better suited for providing back-up power to
the home. Even a properly connected portable generator
can become overloaded. This may result in overheating
or stressing the generator components, possibly leading
to generator failure.

Page 3 — English

IMPORTANT SAFETY INSTRUCTIONS

Use only recommended or equivalent replacement parts

and accessories and follow instructions in the Maintenance
section of this manual. Use of any other parts or failure
to follow maintenance instructions may create a risk of
shock or injury.

SPECIFIC SAFETY RULES

DANGER:

Risk of fire and serious burns: Never remove fuel cap

when unit is running. Shut off engine and allow the unit
to cool at least five minutes. Remove cap slowly.

WARNING:

When this generator is used to supply a building
wiring system: generator must be installed by a quali-

fied electrician and connected to a transfer switch as
a separately derived system in accordance with NFPA
70, National Electrical Code. The generator shall be
connected through a transfer switch that switches all
conductors other than the equipment grounding con­ductor. The frame of the generator shall be connected to
an approved grounding electrode. Failure to isolate the
generator from power utility can result in death or injury
to electric utility workers.

Do not use this generator to provide power for emergency

medical equipment or life support devices.

This generator has a neutral bonded condition. This means

the neutral conductor is electrically connected to the
frame of the machine.

Always use a battery-powered carbon monoxide detec-

tor when running the generator. If you begin to feel sick,
dizzy, or weak while using the generator, shut it off and
get to fresh air immediately. See a doctor. You may have
carbon monoxide poisoning.

Place the generator on a flat, stable surface with a slope

of no more than 4°.

Operate outdoors in a well-ventilated, well-lit area isolated

from working areas to avoid noise interference.

Operating the generator in wet conditions could result in

electrocution. Keep the unit dry.

Keep the generator a minimum of 3 feet away from all

types of combustible material.

Do not operate generator near hazardous material.

Do not operate generator at a gas or natural gas filling

station.

Maintain the unit per maintenance instructions in this

Operator’s Manual.

Inspect the unit before each use for loose fasteners, fuel

leaks, etc. Replace damaged parts.

Do not touch the muffler or cylinder during or immediately

after use; they are HOT and will cause burn injury.

Do not allow the generator’s gas tank to overflow when



filling. Fill to 1 in. below the top neck of the gasoline tank
to allow for fuel expansion. Do not cover the fuel tank cap
when the engine is running. Covering the fuel tank cap
during use may cause engine failure and/or damage to
the tool.

Do not smoke when filling the generator with gasoline.

Shut down the engine and allow to cool for five minutes

before adding gasoline or lubricant to the generator.

Do not remove the lubricant dipstick or the fuel tank cap

when the engine is running.

Pay close attention to all safety labels located on the

generator.

Keep children a minimum of 10 feet away from the gen-

erator at all times.

The unit operates best in temperatures between 23°F and

104°F with a relative humidity of 90% or less.

Operating voltage and frequency requirement of all

electronic equipment should be checked prior to plug­ging them into this generator. Damage may result if the
equipment is not designed to operate within a +/- 10%
voltage variation, and +/- 3 hz frequency variation from
the generator name plate ratings. To avoid damage, al­ways have an additional load plugged into the generator
if solid state equipment (such as a television set) is used.
A power line conditioner is recommended for some solid
state applications.

For outdoor use only.



Save these instructions. Refer to them frequently and use

them to instruct others who may use this product. If you loan
someone this product, loan them these instructions also.

Page 4 — English

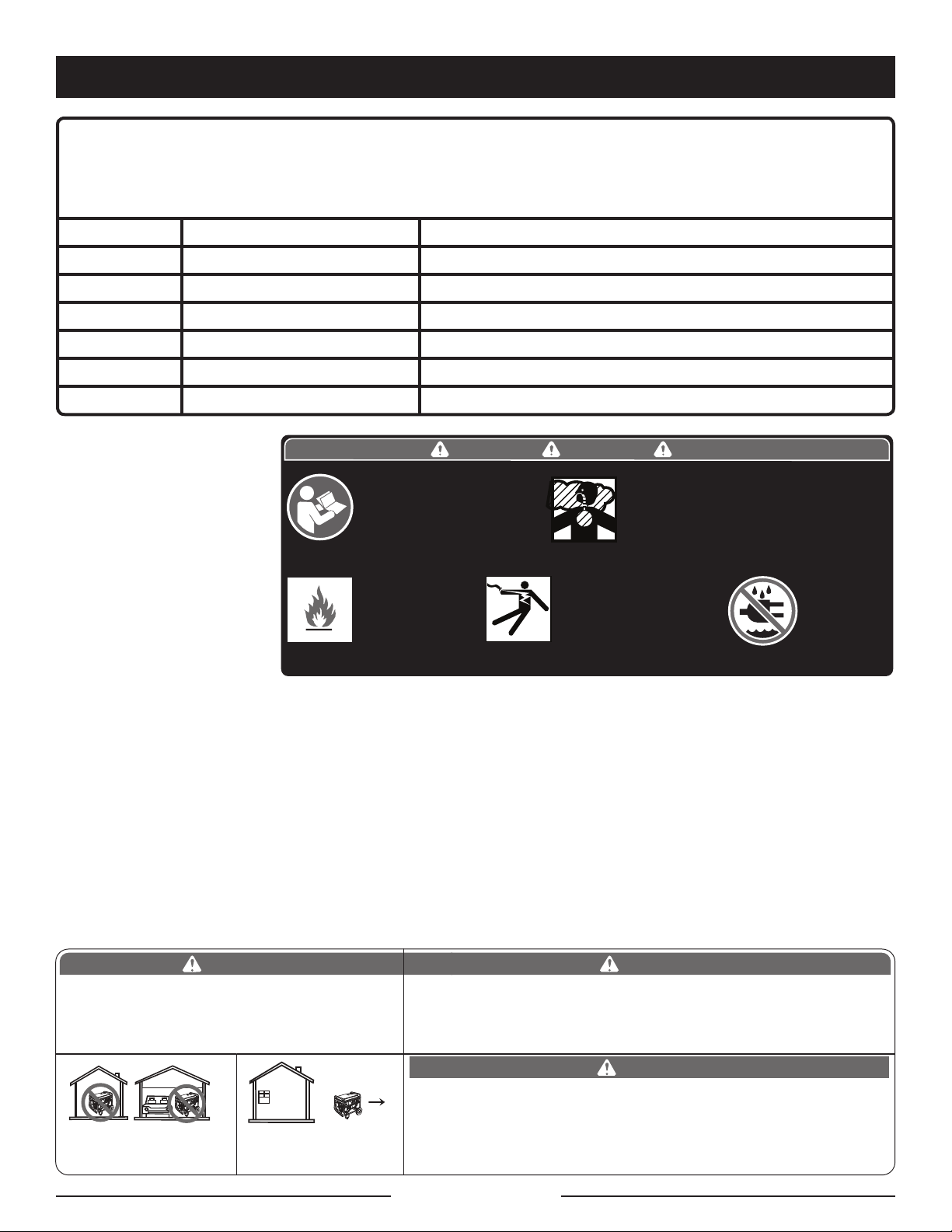

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.

Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.

Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.

Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.

(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s Manual

Wet Conditions Alert Do not expose to rain or use in damp locations.

To reduce the risk of injury, user must read and understand
operator’s manual before using this product.

Electric Shock

Toxic Fumes

Fire/Explosion

Hot Surface and
Exhaust Gases

Lifting Hazard

Ground

Failure to use in dry conditions and to observe safe practices can
result in electric shock.

Running generator gives off carbon monoxide, an odorless, color­less, poison gas. Breathing carbon monoxide can cause nausea,
fainting, or death.

Fuel and its vapors are extremely flammable and explosive. Fire
or explosion can cause severe burns or death.

To reduce the risk of injury or damage, avoid contact with any
hot surface and do not place any body parts in the path of hot
exhaust gases.

To reduce the risk of serious injury, avoid attempting to lift the
generator alone.

Consult with local electrician to determine grounding requirements
before operation.

Page 5 — English

SYMBOLS

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.

SYMBOL NAME DESIGNATION/EXPLANATION

V Volts Voltage

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

hrs Hours Time

gal Gallon Volume

qt Quart Volume

DANGER

You WILL be KILLED or SERIOUSLY HURT if you do

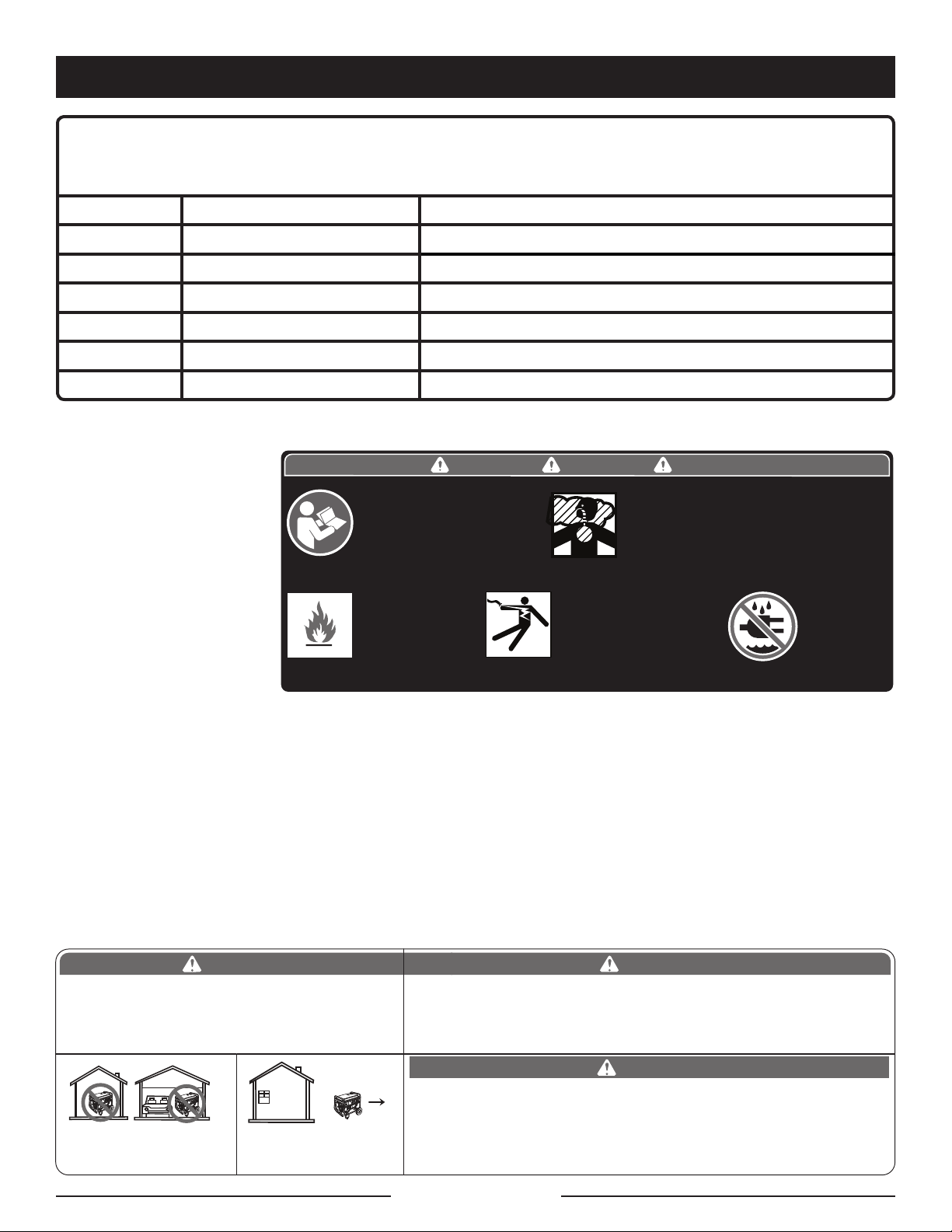

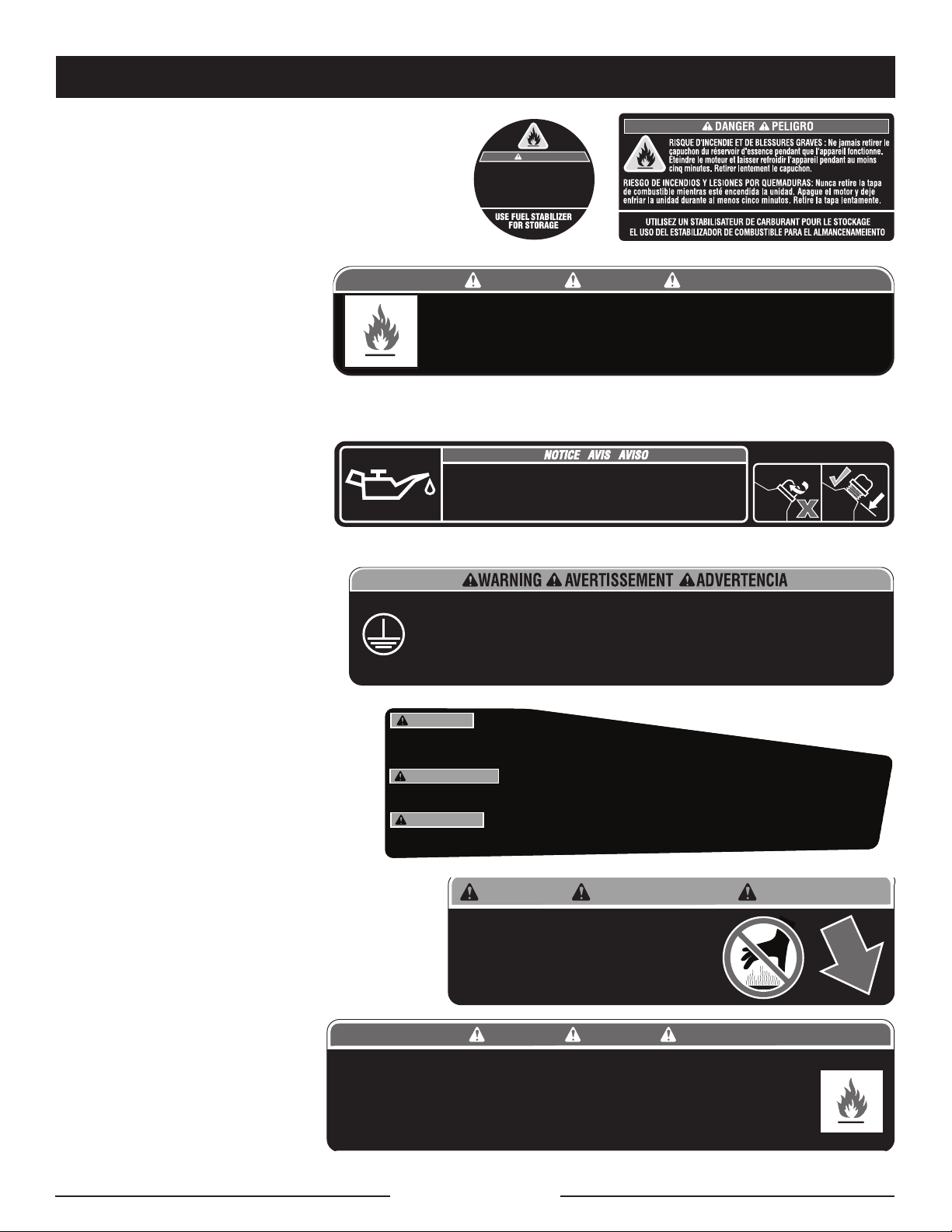

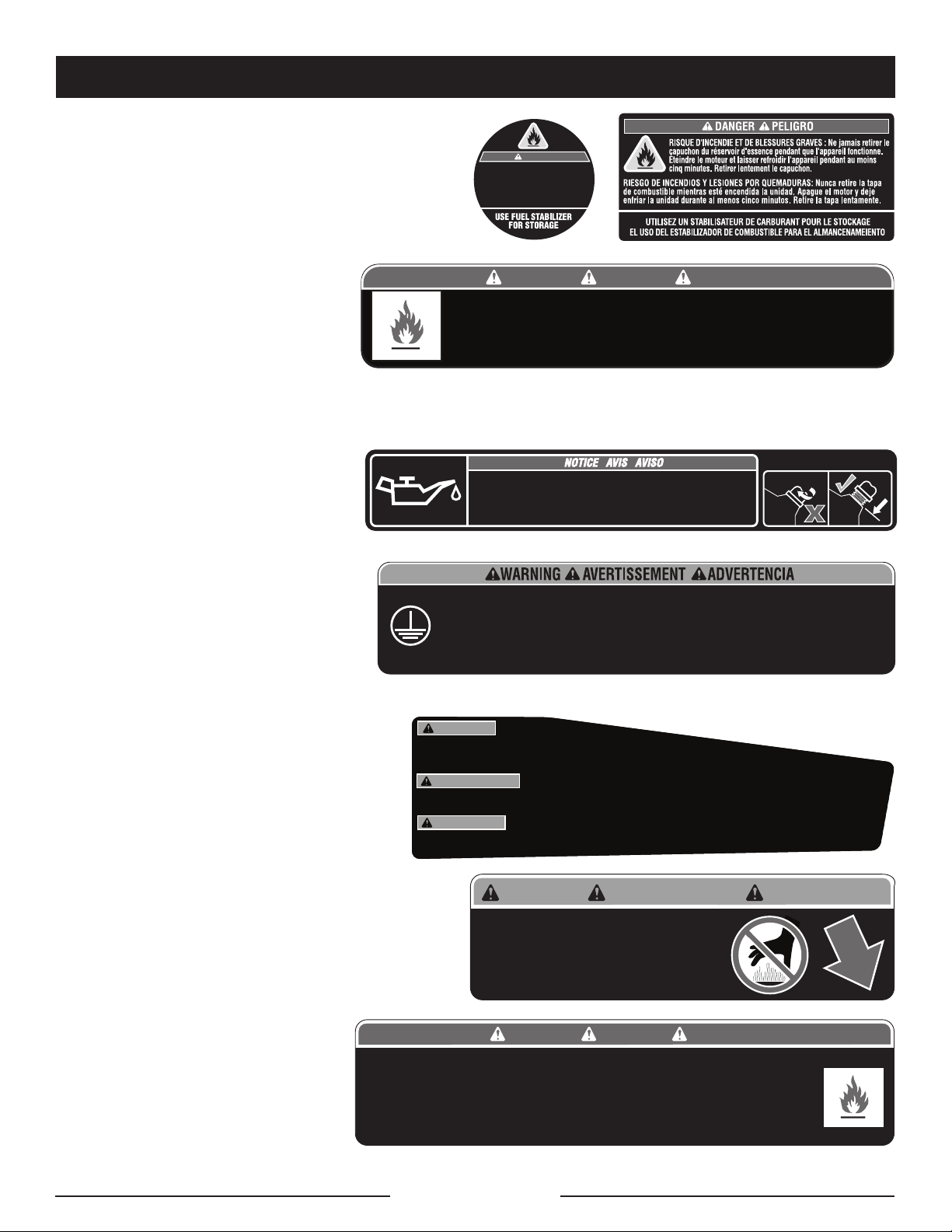

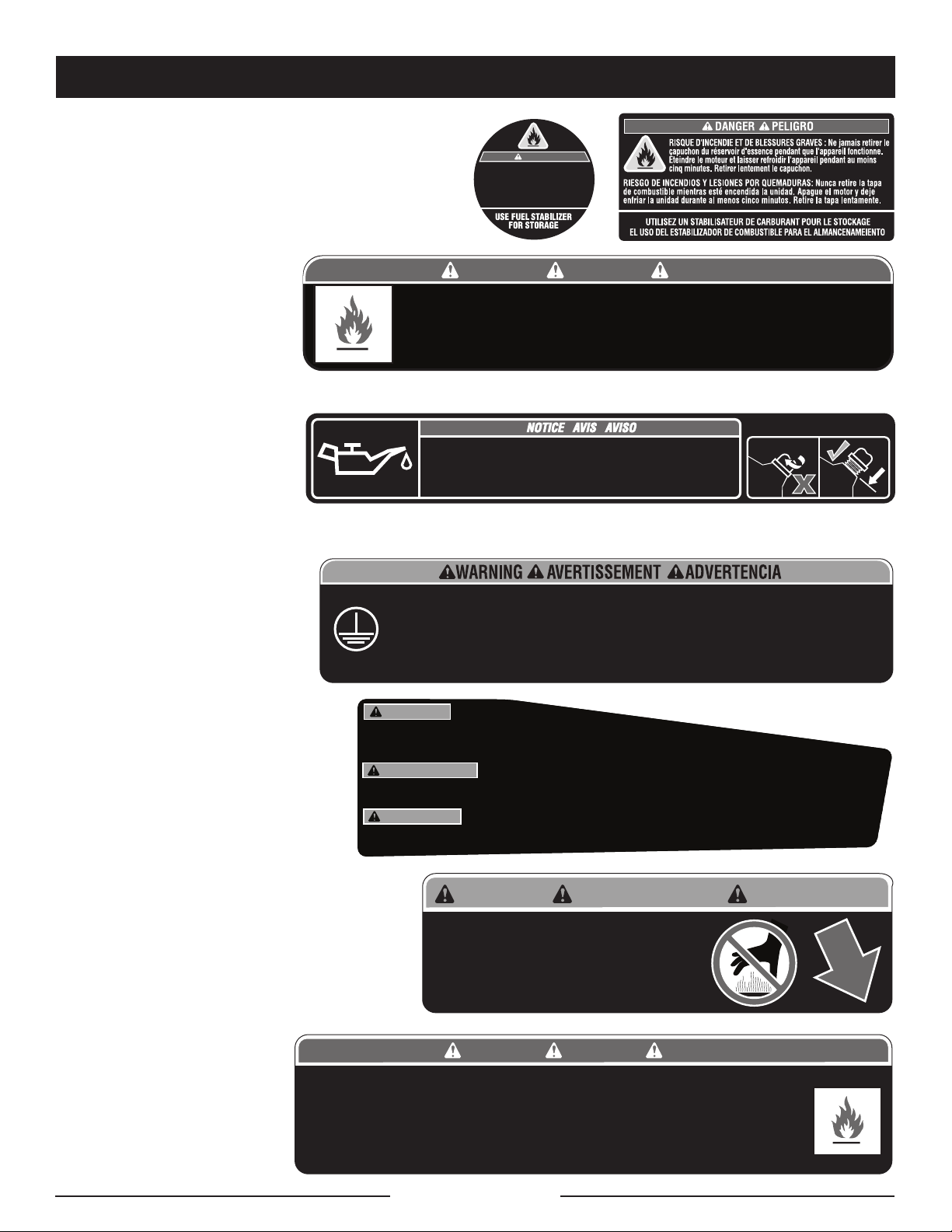

SAFETY LABELS

The information below can be
found on the generator. For your
safety, please study and under­stand all of the labels before
starting the generator.

If any of the labels come off the
unit or become hard to read,
contact customer service or a
qualifed service center for re­placement.

You WILL be KILLED or SERIOUSLY HURT if you do not

follow the Operator’s Manual instructions.

Risk of Fire. Do not add fuel while the product is operat-

ing.

Generator is a potential source of electric shock. Do not

expose to moisture, rain, or snow. Do not operate with
wet hands or feet.

Exhaust contains poisonous carbon monoxide gas that

can cause unconsciousness or DEATH. Operate in well­ventilated, outdoor areas away from open windows or
doors.

not follow the Operator’s Manual instructions.
Ne pas procéder de la manière décrite dans ce

Manuel d’utilisation entraînera des BLESSURES
GRAVES voire la MORT.

SE MATARÁ o LESIONARÁ GRAVEMENTE si no
sigue las instrucciones del Manual del operador.

Risk of fire. Do not add fuel while
the product is operating.

Risque d’incendie. Ne pas
ajouter de carburant pendant
l’utilisation de l’appareil.

Riesgo del incendio. No agregue
combustible cuando el producto
esté functionando.

DANGER

Exhaust contains poisonous carbon monoxide gas that can cause
unconsciousness or DEATH. Operate in well ventilated, outdoor
areas away from open windows or doors.

L’échappement contient le gaz monoxyde de carbone toxique qui
peut causer l’inconscience ou la MORT. Fonctionner dans les
secteurs bien ventilés et extérieurs loin d’ouvre des fenêtres ou
des portes.

El escape contiene gas venenoso de monóxido de carbono que
puede causar pérdida del conocimiento o MUERTE. Opere en áreas

Generator is a potential source of electric
shock. Do not expose to moisture, rain, or
snow. Do not operate with wet hands or feet.

Le générateur est une source potentielle
de chocs électriques. Ne pas exposer à l’humidité,
la pluie ou la neige. Ne pas utiliser avec les
mains ou les pieds mouillés.

El generador es una fuente de descarga eléctrica.
No lo exponga a humedad, la lluvia, nin a la
nieve. No opere con manos o pies húmedos.

exteriores bien ventiladaslejos de puertas o ventanas abiertas.

PELIGRO

Do not expose to rain
or use in damp
locations.

Ne pas exposer à la
pluie ou l’humidité.

No exponga a la lluvia
ni use en lugares
húmedos.

940654254-02

Do not expose to rain or use in damp locations.
Using a generator indoors CAN KILL YOU IN MINUTES.

Generator exhaust contains carbon monoxide. This is a
poison you cannot see or smell.

NEVER use inside a home or garage, EVEN IF doors and

windows are open.

Only use OUTSIDE and far away from windows, doors,

and vents.

DANGER

Using a generator indoors CAN KILL YOU IN MINUTES.
Generator exhaust contains carbon monoxide. This is a

poison you cannot see or smell.

NEVER use inside a home
or garage, EVEN IF doors
and windows are open.

Only use OUTSIDE and
far away from windows,
doors, and vents.

DANGER

L’utilisation d’une génératrice à l’intérieur PEUT VOUS TUER ENQUELQUES MINUTES.
Les génératrices produisent du monoxyde de carbone, un gaz mortel incolore et inodore.
NE JAMAIS utiliser à l’intérieur d’une maison ou d’un garage,MÊME SI les portes et
les fenêtres sont ouvertes.
Utiliser uniquement À L’EXTÉRIEUR et loin des fenêtres, des portes et des évents.

PELIGRO

Usar un generador en el interior PUEDE MATARLO EN POCOS MINUTOS.
Los gases de escape del generador contienen monóxido de carbono. Es un veneno
que no puede verse ni olerse.
NUNCA lo use dentro de su hogar o del garaje, INCLUSO con las puertas y las
ventanas abiertas.
Sólo utilícelo AL AIRE LIBRE y lejos de ventanas, puertas y respiraderos.

Page 6 — English

SYMBOLS

FUEL CAP WARNING

Never remove fuel cap when unit is running. Shut off engine
and allow the unit to cool at least five minutes. Remove cap
slowly to release any pressure built up in the fuel system
and to avoid the heat from the muffler igniting fuel vapors.

FUEL WARNING

No smoking when filling with gaso­line. Do not overfill. Full level is 1 in.
below the top of the fuel neck. Stop
the engine for five minutes before
refueling to avoid the heat from the
muffler igniting fuel vapors.

ENGINE LUBRICANT WARNING

You must add lubricant before first
operating the generator. Always
check the lubricant level before
each operation. The lubricant level
should always register between
the hatched areas on the dipstick.

940708019-04

The unit is equipped with a sensor
which will automatically shut off the engine if the lubricant
level falls below a safe limit.

Risk of Fire. Check for any fuel overflow or leaking. Stop the engine before refueling.
Risque d’incendie. Vérifier l'absence de débordement ou de fuite de carburant.

Arrêter le moteur avant de fair le plein.
Riesgo de incendio. Revise si hay algún derrame o fuga de combustible. Apague el

motor antes de poner combustible.

Add lubricant to full mark to start. Engine will not start or will shut off if sensor detects
low lubricant level. • Ajouter de lubrifiant jusqu’au repère de remplissage pour
dèmarrer. Le moteur ne démarre pas ou s’éteint si le capteur détecte le niveau de
lubrifiant faible. • Añada lubricante hasta la marca de ileno para arrancar. El motor no
arranca o se apaga si sensor detecta el nivel de lubricante de baja.

RISK OF FIRE AND SERIOUS BURNS:

the unit to cool at least five minutes.

DANGER

Never remove fuel cap when unit is

running. Shut off engine and allow

Remove cap slowly.

DANGERDANGER PELIGRO

940974007-04

CHECK LUBRICANT

GROUNDING WARNING

This generator does not include a
ground rod or copper wire. Call a
qualified electrician for local ground­ing requirements.

Product does not include ground rod or copper wire. Call a qualified electrician for local
grounding requirements.

Le produit ne comprend pas de piquet de terre ou de fil en cuivre. Appeler un électricien qualifié
pour connaître les exigences locales de mise à la terre.

El producto no incluye el ealambre de cobre ni la barra de conexión a tierra. Comuniquese con un
electrista calificado para todo lo relacionado con los requistos de conexión a tierra.

SPARK ARRESTOR

Operation of this equipment may create
sparks that can start fires around dry veg­etation. A spark arrestor may be required.
The operator should contact local fire agen­cies for laws or regulations relating to fire
prevention requirements.

HOT SURFACE WARNING

WARNING

sparks that can start fires around dry vegetation. A spark arrestor may
be required. The operator should contact local fire agencies for laws or regulations
relating to fire prevention requirements.

L’utilisation de cet équipement peut créer des étincelles susceptibles d’enflammer la

AVERTISSEMENT

végétation sèche. Il peut être nécessaire d’utiliser un pare-étincelles. L’utilisateur doit
communiquer avec le service local d’incendie pour connaître toutes les lois et tous les règlements portant sur les
exigences en matière de prévention des incendies.

El uso de este equipo puede producir chispas propensas a iniciar incendios cerca de

ADVERTENCIA

vegetación seca. Es posible que se necesite un parachispas. El operador debe ponerse en
contacto con las agencias contra incendios locales para conocer las leyes y regulaciones relacionadas con los
requisitos de prevención de incendios.

Do not touch the muffler or aluminum cyl­inder of the engine. They are very HOT and
will cause severe burns. Don’t put body parts or any
flammable or combustible materials in the direct path
of the exhaust.

CLEARANCE WARNING

While operating and storing, keep at least 3 feet of
clearance on all sides of this product, including over­head. Allow a minimum of 30 min­utes of “cool down” time before
storage. Heat created by muffler
and exhaust gases could be hot
enough to cause serious burns
and/or ignite combustible objects.

Risk of Fire. Keep all objects at least 3 feet away from this machine. Heat from Muffler and Exhaust gases
can ignite combustible objects.

Risque d’incendie. Éloigner tous les objets au moins de 91,4 cm (3 pi) de cet appareil. La chaleur
du pot d’échappement et les gaz d’échappement peuvent enflammer les objets combustibles.

Riesgo de incendio. Mantener todos los objetos a una distancia mínima de 91,4 cm (3 pies) de esta
máquina. El calor de los gases del silenciador y el escape pueden prender fuego a objetos combustibles.

Operation of
this equipment may create

AVERTISSEMENTWARNING ADVERTENCIA

HOT SURFACE AND EXHAUST
SURFACE ET D’ECHAPPEMENT CHAUDS
SUPERFICIE Y DE ESCAPE ESTEN CALIENTE

940680075-01

DANGERDANGER PELIGRO

940513029-02

940974089-03

Page 7 — English

ELECTRICAL

EXTENSION CORD CABLE SIZE

Refer to the table below to ensure the cable size of the extension cords you use are capable of carrying the required load.
Inadequate size cables can cause a voltage drop, which can burn out the appliance and overheat the cord.

Current in

Amperes

2.5 300 600 1000 ft. 600 ft. 375 ft. 250 ft.
5 600 1200 500 ft. 300 ft. 200 ft. 125 ft.

7.5 900 1800 350 ft. 200 ft. 125 ft. 100 ft.

10 1200 2400 250 ft. 150 ft. 100 ft. 50 ft.
15 1800 3600 150 ft. 100 ft. 65 ft.
20 2400 4800 175 ft. 125 ft. 75 ft.
25 3000 6000 150 ft. 100 ft.
30 3600 7200 125 ft. 65 ft.
40 4800 9600 90 ft.

Load in Watts Maximum Allowable Cord Length

At 120V At 240V #8 Wire #10 Wire #12 Wire #14 Wire #16 Wire

ELECTRIC MOTOR LOADS

It is characteristic of common electric motors in normal operation to draw up to six times their running current while starting.
This table may be used to estimate the watts required to start electric motors; however, if an electric motor fails to start or
reach running speed, turn off the appliance or tool immediately to avoid equipment damage. Always check the requirements
of the tool or appliance being used compared to the rated output of the generator.

Motor Size (H.P.) Running Watts

1/8 275 N/A 850 1200
1/6 275 600 850 2050
1/4 400 800 1050 2400
1/3 450 950 1350 2700
1/2 600 1000 1800 3600
3/4 850 1200 2600 —

1 1100 N/A 3300 —

Universal Capacitor Split Phase

Watts Required to Start Motor

NOTICE:

Operating voltage and frequency requirement of all
electronic equipment should be checked prior to plug­ging them into this generator. Damage may result if the
equipment is not designed to operate within a +/- 10%
voltage variation, and +/- 3 hz frequency variation from
the generator name plate ratings. To avoid damage, al­ways have an additional load plugged into the generator
if solid state equipment (such as a television set) is used.
A power line conditioner is recommended for some solid
state applications.

GROUND FAULT CIRCUIT INTERRUPTER

See Figure 1.

The 20 amp, 120 volt receptacles on the generator are
protected by a Ground Fault Circuit Interrupter (GFCI),

Page 8 — English

which guards against the hazards of ground fault currents.
An example of ground fault current is the current that would
flow through a person who is using an appliance with faulty
insulation and, at the same time, is in contact with an electrical
ground such as a plumbing fixture, wet floor, or earth.

GFCI receptacles do not protect against short circuits,
overloads, or shocks.

The GFCI receptacles can be tested with the TEST and
RESET buttons.

To test:

Depress the TEST button. This should cause the Reset

button to pop out.
 To restore power, depress the RESET button.
Perform this test monthly to ensure proper operation of the

GFCI. If the generator is stored outdoors, unprotected from
the weather, test the GFCI receptacle before each use.

ELECTRICAL

GENERATOR CAPACITY

Make sure the generator can supply enough continuous (run­ning) and surge (starting) watts for the items you will power
at the same time. Follow these simple steps.

1. Selecttheitemsyouwillpoweratthesametime.
2. Totalthecontinuous(running)wattsoftheseitems.This

is the amount of power the generator must produce to
keep the items running. See the wattage reference chart
at right.

3. Estimatehowmanysurge(starting)wattsyouwillneed.

Surge wattage is the short burst of power needed to
start electric motor-driven tools or appliances such as a
circular saw or refrigerator. Because not all motors start
at the same time, total surge watts can be estimated by
adding only the item(s) with the highest additional surge
watts to the total rated watts from step 2.

Example:

Tool or Appliance

Window AC,
10,000 BTU

Running

Watts*

1200 1800

Refrigerator 700 2200
1/3 HP Well Pump 800 2000
27 in. Television 500 0
Light (75 Watts) 75 0

3475 Total

Running Watts

Total Running Watts 3275
Highest Starting Watts + 2200

Total Starting Watts Needed 5475

Starting

Watts*

2200 Highest

Starting Watts

NOTICE:

Do not overload the generator’s capacity. Exceeding the
generator’s wattage/amperage capacity may damage
the generator and/or electrical devices connected to it.

Estimated

Application/Equipment

Emergency / Home Standby

Clock Radio 50 0
Lights (qty. 4 x 75 W) 300 0
Refrigerator 700 2200
Furnace Fan 800 2350
Water Well Pump 1000 2200
Microwave 1000 0
Sump Pump 1050 2200
Electric Range (per element) 2100 0

Job Site

ElectricDrill−1/2HP 600 900
AirlessSprayer−1/3HP 600 1200

Quartz Halogen Work Light 1000 0
Reciprocating Saw 960 960

AirCompressor−1HP 1600 4500
CircularSaw−7-1/4in. 1400 2300
Planer/Jointer−6in 1800 1800
MiterSaw−10in. 1800 1800
TableSaw/RadialArmSaw−10in. 2000 2000

*Wattages listed are approximate. Check tool or appliance for actual wattage.

Running

Watts*

Estimated

Starting

Watts*

POWER MANAGEMENT

To prolong the life of the generator and attached devices,
it is important to take care when adding electrical loads to
the generator. There should be nothing connected to the
generator outlets before starting its engine. The correct and
safe way to manage generator power is to sequentially add
loads as follows:

1. With nothing connected to the generator, start the engine
as described later in this manual.

2. Plug in and turn on the first load, preferably the largest
load you have.

3. Permit the generator output to stabilize (engine runs
smoothly and attached device operates properly).

4. Plug in and turn on the next load.

5. Again, permit the generator to stabilize.

6. Repeat steps 4 and 5 for each additional load.

Never add more loads than the generator capacity. Take
special care to consider surge loads in generator capacity
as previously described.

Page 9 — English

FEATURES

PRODUCT SPECIFICATIONS

ENGINE

Engine Type ......................................... GX390, 389cc, OHV

Fuel Volume ................................................................ 6 gal.

*Rated output determined by PGMA Standard G300

GENERATOR

Rated Voltage .....................................................120V/240V

Rated Amps ..................................................... 54.1A/27.0A

Rated Output*..........................................................6500 W

Starting Watts ..........................................................8125 W

Rated Frequency ........................................................60 Hz

KNOW YOUR GENERATOR

See Figure 2.

The safe use of this product requires an understanding of the
information on the product and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.

AC CIRCUIT BREAKERS

The circuit breakers are provided to protect the generator
against electrical overload. The circuit breaker may be reset
by pressing the circuit breaker reset button.

AIR FILTER

The air filter helps to limit the amount of dirt and dust drawn
into the unit during operation.

CHOKE

The choke is used when starting a cold engine.

DIGITAL DISPLAY

The digital display shows AC voltage output, frequency, how
long the engine has been running during the current usage
period, and the total number of hours the unit has been used.

ENGINE STOP SWITCH

To turn the engine off, press and hold the engine stop switch
in the OFF position until the engine has come to a complete
stop.

FUEL TANK

The fuel tank has a capacity of 6 gallons.

FUEL VALVE

Fuel flow from the fuel tank to the engine is turned on and
off using the fuel valve.

GROUND TERMINAL

The ground terminal is used to assist in properly grounding
the generator to help protect against electrical shock. Consult
with a qualified local electrician for grounding requirements
in your area.

LOW OIL SHUT DOWN PROTECTOR

The low oil sensor causes the engine to stop if the level of
lubricant in the crankcase is insufficient.

OIL CAP/DIPSTICK

Remove the oil fill cap to check and add lubricant to the
generator when necessary.

OIL DRAIN PLUG

When changing the engine lubricant, unscrew and remove
the oil drain plug to allow old engine lubricant to be drained.

RECEPTACLES

Your generator has the following single phase, 60 Hz outlets:
two 120 Volt AC duplex 20 Amp GFCI protected receptacles,
and one 240 Volt AC, 30 Amp receptacle. These can be used
for operating appropriate appliances, electrical lighting, tools,
and motor loads.

RECOIL STARTER GRIP

The recoil starter grip is used to start the generator’s engine.

Page 10 — English

ASSEMBLY

UNPACKING

This product requires assembly.
 Carefully cut the box down the sides then remove the

machine and any accessories from the box. Make sure
that all items listed in the loose parts list are included.

NOTE: This machine is heavy and requires a minimum of

two people to lift. To avoid back injury, lift with your legs
and not your back.

WARNING:

Do not use this product if any parts in the Loose Parts List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.

 Inspect the unit carefully to make sure no damage oc-

curred during shipping.

 Do not discard the packing material until you have carefully

inspected and satisfactorily operated the product.

 If any parts are damaged or missing, please call

1-800-860-4050 for assistance.

LOOSE PARTS LIST

See Figure 3.

The following items are included with the generator:

Key
No. Description Qty.

1 Wheel ...................................................................2

2 Axle ......................................................................2

3 Spacer .................................................................2

4 Washer .................................................................2

5 Hitch Pin ..............................................................2

6 Bolt ......................................................................2

7 Rubber Foot ........................................................2

8 Lock Nut .............................................................2

9 Handle Lock Pin ..................................................1

10 Lanyard ................................................................1

11 Engine Lubricant..................................................1

Operator’s Manual (not shown) ...........................1

TOOLS NEEDED

See Figure 4.

The following tools (not included or drawn to scale) are
needed for assembly:

Socket Wrenches and/or Combination Wrenches

WARNING:

If any parts are damaged or missing do not operate
this product until the parts are replaced. Use of this
product with damaged or missing parts could result in
serious personal injury.

WARNING:

Do not attempt to modify this product or create acces­sories not recommended for use with this product. Any
such alteration or modification is misuse and could result
in a hazardous condition leading to possible serious per­sonal injury.

WARNING:

Do not attempt to operate the generator until assembly
is complete. Failure to comply could result in possible
serious personal injury.

NOTE: Do not put fuel or lubricant in the generator before
installing the feet, frame support, wheels and handle.

INSTALLING FEET

See Figure 5.

Locate the following items:
2 rubber feet
2 lock nuts
2 bolts

Insert bolt through rubber foot, then through the cross

brace as shown.

Thread lock nut onto bolt and tighten one full turn past

snug.

NOTE: Be careful not to overtighten so that foot mate-

rial collapses.

Repeat with remaining foot.

Page 11 — English

ASSEMBLY

INSTALLING THE WHEELS

See Figure 6.

Wheels are provided to assist in moving the generator to
the desired location and should be installed on the same
side as the handle.

Locate the following items:
2 axles
2 hitch pins
2 washers
2 spacers
2 wheels

OPERATION

DANGER:

Carbon Monoxide. Using a generator indoors CAN KILL

YOU IN MINUTES.
Generator exhaust contains high levels of carbon mon-

oxide (CO), a poisonous gas you cannot see or smell. If
you can smell the generator exhaust, you are breathing
CO. But even if you cannot smell the exhaust, you could
be breathing CO.

Never use a generator inside homes, garages, crawl-

spaces, or other partly enclosed areas. Deadly levels
of carbon monoxide can build up in these areas. Us­ing a fan or opening windows and doors does NOT
supply enough fresh air.

ONLY use a generator outdoors and far away from

open windows, doors, and vents. These openings
can pull in generator exhaust.

Even when you use a generator correctly, CO may
leak into the home. ALWAYS use a battery-powered or
battery-backup CO alarm in the home.

If you start to feel sick, dizzy, or weak after the generator
has been running, move to fresh air RIGHT AWAY. See
a doctor. You could have carbon monoxide poisoning.

WARNING:

If this generator will be used only with cord and plug­connected equipment, National Electric Code does
not require that the unit be grounded. However, other
methods of using the generator may require grounding
to reduce the risk of shock or electrocution. Consult a
qualified electrician, electrical inspector, or local agency
having jurisdiction for local codes or ordinances to find
out if grounding is needed in your situation before using
the generator.

Raise the end of the generator where the handle is located

high enough to gain access to the frame bottom; securely
position props underneath to support.

Slide the axle through the spacer, then through the hole

in the center of the wheel.

Slide the axle into the wheel mounting hole as shown.
Slide a washer onto the axle, then insert hitch pin to

secure.

NOTE: The hitch pin should be pushed into the axle until

the center of the pin rests on top of the axle.

Repeat with the second wheel.

WARNING:

Do not allow familiarity with this product to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.

WARNING:

Do not use any attachments or accessories not
recommended by the manufacturer of this product. The
use of attachments or accessories not recommended
can result in serious personal injury.

NOTICE:

This product is equipped with a spark arrestor that has
been evaluated by the USDA Forest Service; however,
product users must comply with Federal, State, and local
fire prevention regulations. Check with appropriate au­thorities. Contact customer service or a qualified service
center to purchase a replacement spark arrestor.

NOTICE:

Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts,
caps, etc. Tighten securely all fasteners and caps and
do not operate this product until all missing or damaged
parts are replaced. Please contact customer service or
a qualified service center for assistance.

APPLICATIONS

This generator is designed to supply electrical power for
operating compatible electrical lighting, appliances, tools,
and motor loads.

Page 12 — English

OPERATION

BEFORE OPERATING THE UNIT

Only use OUTSIDE and at least 20 feet away from win-

dows, doors, and vents as recommended by the U.S
Department of Health and Human Services Centers for
Disease Control and Prevention. Your specific home and/
or wind conditions may require additional distance.

NEVER use inside a home or garage, EVEN IF doors and

windows are open.

Always position the generator on a flat firm surface.

SPECIAL REQUIREMENTS:

There may be General or State Occupational Safety and
Health Administration (OSHA) regulations, local codes or
ordinances that apply to the intended use of the generator.

Please consult a qualified electrician, electrical inspector, or
the local agency having jurisdiction:

In some areas, generators are required to be registered

with local utility companies.

If the generator is used at a construction site, there may

be additional regulations which must be observed.

RAISING AND LOWERING THE HANDLE

See Figures 7 - 8.

Attach the lanyard to the handle lock pin and generator.
To raise the handle (for moving the generator): pull the

handle release knob out, raise the handle, then release
the knob so it snaps into the locking position. Insert the
handle lock pin to secure the handle in place.

To lower the handle (for storing or transporting the

generator): remove the handle lock pin, pull the handle
release knob out, then lower the handle to the down
position.

Never use the handle to lift the generator. The handle should
only be used for moving the unit by rolling it on its wheels.

CHECKING/ADDING LUBRICANT

See Figure 9.

Unscrew the oil cap/dipstick and remove.
Wipe dipstick clean and re-seat in hole; do not re-thread.
Remove dipstick again and check lubricant level. Lubri-

cant level should fall between the hatched areas on the
dipstick.

If level is low, add engine lubricant until the fluid level rises

to the upper portion of the dipstick.

Replace and secure the oil cap/dipstick.

USING FUEL STABILIZER

Fuel gets old, oxidizes, and breaks down over time. Adding
a fuel stabilizer (not included) extends the usable life of fuel
and helps prevent deposits from forming that can clog the
fuel system. Follow fuel stabilizer manufacturer’s directions
for correct ratio of stabilizer to fuel.

Mix fuel stabilizer and gasoline prior to filling the tank

by using a gas can or other approved fuel container and
shaking gently to combine.

NOTE: To control the amount of fuel stabilizer being added

to the engine, always mix fuel stabilizer with gasoline
before fueling the tank rather than adding fuel stabilizer
directly into the generator’s fuel tank.

Replace and secure the fuel tank cap.
Start and run the engine for at least 5 minutes to allow

stabilizer to treat the entire fuel system.

ETHANOL-BLENDED FUELS

NOTICE:

Do not use E15 or E85 fuel in this product. It is a viola­tion of federal law and will damage the unit and void
your warranty. Only use unleaded gasoline containing
up to 10% ethanol.

ADDING FUEL

See Figure 10.

NOTICE:

Attempting to start the engine before it has been properly
filled with lubricant will result in equipment failure.

NOTE: If a separate engine manual is provided for this
product, please follow the instructions provided in the
engine manual instead of the information listed below.

Engine lubricant has a major influence on engine perfor­mance and service life. For general, all-temperature use,
SAE 10W-30 is recommended. Always use a 4-stroke motor
lubricant that meets or exceeds the requirements for API
service classification SJ.

This engine comes with a feature that will shut off the engine
when a specific lubricant level is not maintained. The engine
will not restart until an appropriate lubricant level is reached.

NOTE: Non-detergent or 2-stroke engine lubricants will
damage the engine and should not be used.

Page 13 — English

DANGER:

Risk of fire and serious burns: Never remove fuel cap

when unit is running. Shut off engine and allow the unit
to cool at least five minutes. Remove cap slowly.

WARNING:

Gasoline and its vapors are highly flammable and ex­plosive. To prevent serious personal injury and property
damage, handle gasoline with care. Keep away from igni­tion sources, handle outdoors only, do not smoke while
adding fuel, and wipe up spills immediately.

When adding gas to the generator, make sure the unit is sitting
on a flat, level surface. If the engine is hot, let the generator
cool for five minutes before adding gas. ALWAYS fill the fuel
tank outdoors with the machine turned off.

OPERATION

Turn the fuel valve to the OFF (O) position.
Remove the fuel cap slowly.
Fill the fuel tank to 1 in. below the top of the fuel neck.
Replace and secure the fuel cap.

WARNING:

Always shut off engine before fueling. Never remove
fuel cap or add fuel to a machine with a running or hot
engine. Make sure the unit is sitting on a flat, level sur­face and only add fuel outdoors. If the engine is hot, let
the unit cool for at least five minutes before adding fuel.
After fueling, immediately replace fuel cap and tighten
securely. Move at least 30 ft. from refueling site before
starting engine. Do not smoke and stay away from open
flames and sparks! Failure to follow these instructions
could result in a fire and cause serious personal injury.

NOTE: Always use unleaded gasoline with a pump octane
rating of 86 or higher. Never use old, stale, or contaminated
gasoline, and do not use a lubricant/gas mixture. Do not
allow dirt or water into the fuel tank. Do not use E85 fuel.

DIGITAL DISPLAY

See Figure 11.

Press and release the mode button to cycle through the
following displays:

Voltage (V) displays the operating voltage of the generator.
Frequency (F) displays the frequency in hertz at which the

generator is running.
The Run/Maintenance Timer displays the amount of time

the generator has run since being started. This timer resets
each time the generator is shut off.

When a cumulative run time of 25 hours has been reached,
P25 will display on the meter as a reminder to change the
engine lubricant after the initial 25 hours of run time.

When a cumulative time of 50 hours is reached, P50 will
display on the meter to remind you to clean the air filter.

When a cumulative time of 100 hours is reached, P100 will
display on the meter to remind you to change/clean the fuel
filter, clean the air filter, and change the engine lubricant.

STARTING THE ENGINE

See Figures 12 - 15.

NOTICE:

On a level surface with the engine off, check the lubricant
level before each use of the generator.

NOTE: If location of generator is not level, the unit may not
start or may shut down during operation.

Unplug all loads from the generator.
Turn the fuel valve to the ON (I) position.
Pull the choke out to the START position.

NOTE: If engine is warm or the temperature is above

50˚F,pushthechokeintotheRUN position.

Pull the recoil starting grip until the engine runs.
NOTE: Do not allow the grip to snap back after starting;

return it gently to its original place.

Allow the engine to run for 15-30 seconds, then move

the choke to the RUN position.

STOPPING THE ENGINE

See Figures 13 and 15.

To stop the engine under normal operating conditions:

Remove any load from the generator.
Turn the fuel valve to the OFF (O) position.
Press and hold the engine stop switch in the OFF position

until the engine has come to a complete stop.

To stop the engine in an emergency situation:

Press and hold the engine stop switch in the OFF position

until the engine has come to a complete stop.

WARNING:

While operating and storing, keep at least 3 feet of clear­ance on all sides of this product, including overhead.
Allow a minimum of 30 minutes of “cool down” time
before storage. Heat created by muffler and exhaust
gases could be hot enough to cause serious burns and/
or ignite combustible objects.

Page 14 — English

MAINTENANCE

Normal maintenance, replacement or repair of emission con­trol devices and systems may be performed by any qualified
repair establishment or individual with original or equivalent
parts. Warranty and recall repairs must be performed by an
authorized service center; please contact customer service
for assistance.

WARNING:

Before inspecting, cleaning, or servicing the machine,
shut off engine, wait for all moving parts to stop, and
disconnect spark plug wire and move it away from spark
plug. Allow 30 minutes of cool down time before perform­ing any maintenance. Failure to follow these instructions
can result in serious personal injury or property damage.

WARNING:

When servicing, use only recommended or equivalent
replacement parts. Service or maintenance performed
by unqualified personnel or use of any other parts could
result in a personal injury hazard or property damage.

NOTICE:

Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts,
caps, etc. Tighten securely all fasteners and caps and
do not operate this product until all missing or damaged
parts are replaced. Please contact customer service or
a qualifed service center for assistance.

GENERAL MAINTENANCE

Keep the generator in a clean and dry environment where it
is not exposed to dust, dirt, moisture, or corrosive vapors.
Do not allow the cooling air slots in the generator to become
clogged with foreign material such as leaves, etc.

Do not use a garden hose to clean the generator. Water en­tering the fuel system or other internal parts of the unit can
cause problems that will decrease the life of the generator.

To clean the unit:

Use a soft bristle brush and/or vacuum cleaner to loosen

and remove dirt and debris.

Clean air vents with low pressure air that does not exceed

25 psi.

Wipe the exterior surfaces of the generator with a damp

cloth.

CHECKING/CLEANING AIR FILTER

See Figure 16.

For proper performance and long life, keep air filter clean.
Release latches on side of air filter cover. Remove cover

and set aside.

Remove the filter element.

Page 15 — English

If the filter element is dirty, clean with warm, soapy water.

Rinse and let dry.

Apply a light coat of engine lubricant to the element, then

squeeze it out.

Replace the element in the air filter unit.
Replace the air filter cover and latch to secure.

NOTE: Do not run the generator without the air filter. Rapid
engine wear will result.

CHANGING ENGINE LUBRICANT

See Figure 17.

Remove the oil cap/dipstick.
Place a container underneath the oil drain plug to collect

used lubricant as it drains.

Unscrew the oil drain plug and remove.
Allow lubricant to drain completely.

NOTE: Drain the lubricant while the engine is still warm

but not hot. Warm lubricant will drain quickly and more
completely.

WARNING:

Do not change engine lubricant while it is hot. Accidental
contact with hot engine lubricant could result in serious
burns.

Reinstall the oil drain plug and tighten securely.
Refill with lubricant following the instructions in the

Checking/Adding Lubricant section. For amount of
lubricant needed to refill, see Product Specifications
earlier in this manual or the accompanying engine manual,
if applicable.

Reinstall the oil cap/dipstick.
NOTE: Used lubricant should be disposed of at an approved

disposal site. See your local oil retailer for more information.

SPARK PLUG MAINTENANCE

See Figure 18.

The spark plug must be properly gapped and free of deposits
in order to ensure proper engine operation. To check:

Remove the spark plug cap.
Clean any dirt from around base of spark plug.
Remove spark plug using wrench (not included).
Inspect spark plug for damage, and clean with a wire

brush before reinstalling. If insulator is cracked or
chipped, spark plug should be replaced. For replacement
spark plug, see Product Specifications earlier in this
manual or the accompanying engine manual, if applicable.

Measure pluggap.The correctgapis 0.028−0.031in.

(0.7-0.8 mm). To widen gap, if necessary, carefully bend
the ground (top) electrode. To lessen gap, gently tap
ground electrode on a hard surface.

MAINTENANCE

Seat spark plug in position; thread in by hand to prevent

cross-threading.

Tighten with wrench to compress washer. If spark plug

is new, use 1/2 turn to compress washer appropriate
amount. If reusing old spark plug, use 1/8 to 1/4 turn for
proper washer compression.

NOTE: An improperly tightened spark plug will become

very hot and could damage the engine.

Reinstall the spark plug cap.

CLEANING THE EXHAUST PORT AND
MUFFLER

Depending on the type of fuel used, the type and amount of
lubricant used, and/or your operating conditions, the exhaust
port and muffler may become blocked with carbon deposits.
If you notice a power loss with your gas-powered products,
you may need to remove these deposits to restore perfor­mance. We highly recommend that only qualified service
technicians perform this service.

SPARK ARRESTOR

See Figure 19.

NOTICE:

This product is equipped with a spark arrestor that has
been evaluated by the USDA Forest Service; however,
product users must comply with Federal, State, and local
fire prevention regulations. Check with appropriate au­thorities. Contact customer service or a qualified service
center to purchase a replacement spark arrestor.

Inspect the spark arrestor for breaks or holes. Clean or

replace if necessary.

Use a brush (not provided) to remove carbon deposits

from the spark arrestor screen as needed.

DRAINING FUEL TANK/CARBURETOR

See Figures 20 - 22.

To help prevent gum deposits in the fuel system, drain the
fuel from the tank and carburetor before storing.

DRAINING THE FUEL TANK

Turn the engine switch OFF ( O ).
Turn the fuel valve to the OFF (O ) position.

Remove the fuel line from the hose barb by squeezing

the end of the retaining clip and sliding the fuel line off.

NOTE: Make sure you are removing the fuel line that runs

between the fuel valve and the carburetor, NOT the line
that runs between the fuel valve and the fuel tank.

Place the fuel line with fuel valve in a fuel container large

enough to catch the fuel being drained from the tank.

Turn the fuel valve to the ON ( l ) position.
When the fuel has drained from the tank, close the fuel

valve and reinstall fuel line securely on hose barb.

DRAINING THE CARBURETOR

Turn the engine switch OFF ( O ).
Turn the fuel valve to the OFF ( O ) position.
Position a suitable container under the carburetor drain

screw to catch fuel; loosen the screw.

Allow fuel to drain completely into container.
Retighten drain screw.

NOTE: Consult hazardous waste management guidelines in
your area for the proper way to dispose of used fuel.

REPLACING FUEL FILTER

See Figure 23.

Occasionally the fuel filter may become clogged and need
to be replaced. To purchase a replacement fuel filter, contact
customer service or a qualified service center.

NOTE: Fuel tank must be empty before replacing fuel filter.
Run unit until tank is empty, if needed, or inspect filter prior
to fill-up.

To replace:
Turn the fuel valve to the OFF ( O ) position.

Remove both fuel lines from the old fuel filter by squeezing

the ends of the retaining clips and sliding the fuel lines
off.

Reinstall fuel lines to the new fuel filter.
Pull on lines to make sure they are secured

Turn the fuel valve to the ON ( I ) position.

TRANSPORTING

 Press and hold the engine stop switch in the OFF position

until the engine has come to a complete stop.

Disconnect any equipment that is plugged into the gen-

erator.

Turn the fuel valve to the OFF ( O ) position.
 Allow 30 minutes of “cool down” time before storing the

machine. Make sure engine and exhaust of unit are cool.

For security, insert the pins to secure the handles before

transporting.

 Tilt the machine toward you until it balances on the wheels,

then roll the machine to the desired location.

If transporting in a vehicle, drain the fuel tank, close fuel

valve, and securely restrain the generator.

Provide a plastic sheet or absorbent pad below the gen-

erator to catch any drips of fuel or lubricant.

Page 16 — English

MAINTENANCE

STORAGE

When preparing the generator for storage, allow the unit to cool for 30 minutes then follow the guidelines below.

STORAGE TIME PRIOR TO STORING

Less than 2 months Drain gasoline from tank and dispose of in a suitable container according to state and local ordinances.
2 months to 1 year Drain fuel from carburetor.

Drain gasoline from tank and dispose of in a suitable container according to state and local ordinances.

1 year or more Drain fuel from the carburetor.

Remove spark plug.
Drain gasoline from tank and dispose of in a suitable container according to state and local ordinances.
Put a tablespoon of engine lubricant into the spark plug cylinder. Turn the engine slowly with the pull

rope to distribute the lubricant.

Reinstall spark plug.
Change engine lubricant.

After removal from storage:
Fill with fresh gasoline.

NOTE: If storing gasoline in suitable container for later use, make sure gasoline has been treated with fuel stabilizer ac­cording to stabilizer manufacturer’s instructions.

MAINTENANCE SCHEDULE

NOTE: If a separate engine manual is provided for this generator, please follow the maintenance schedule provided in the engine

manual instead of the maintenance information listed below.

Check Engine Lubricant
Change Engine Lubricant
Check Air Filter
Clean Air Filter
Change Air Filter

2

Check/Adjust Spark Plug
Replace Spark Plug

2

Check/Clean Spark Screen
Check/Adjust Idle Speed
Check/Adjust Valve

Clearance

1,2

Clean Fuel Tank and Filter
Check Fuel Hose

2

1,2

Before

each use

After 1st month

or 20 hours of

operation



 



 

Every 3 months

or 50 hours of

operation



Every 6 months

or 100 hours

of operation







Every year or

after 300 hours

of operation









Fuel Filter Inspect Replace
Check All Hose Connections
Recharge Battery

(if Equipped)
Inspect Fuel Tank Vapor

Vent (If Equipped)
Inspect Carbon Canister

(CARB Models Only)

 



 

 

1. These items should only be carried out by a qualified service center.

2. See engine manual for maintenance schedule for this item.

NOTE: Maintenance should be performed more frequently when generator is used in dusty areas.

When generator has exceeded the maximum figures specified in the table, maintenance should still be cycled according to

the intervals of time or hours stated herein.

Page 17 — English

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

Engine will not start. No fuel.

Stale gasoline or water in gasoline.

Fill fuel tank.
Drain entire system and refill with fresh

fuel.

Lubricant level is low.

Fuel valve is OFF.
Spark plug faulty, fouled, or improperly

gapped.
Choke is in RUN position.
Engine stored without treating or

draining gasoline, or refueled with bad
gasoline.

Dirty fuel filter.

Engine hard to start. Water in gasoline.

Weak spark at spark plug.

Engine lacks power. Dirty air filter.

Engine stored without treating or
draining gasoline, or refueled with bad
gasoline.

AC receptacle does not work. Circuit breaker is tripped.

GFCI is tripped.
Item plugged in is defective.

Generator makes a “spark knock” or
“pinging” noise.

If problem persists after trying the above solutions, contact customer service or a qualified service center for assistance.

An occasional light “knocking” or “ping­ing” under heavy load is not a cause
for concern. However, if the knocking
or pinging occurs under normal load
at a steady engine speed, the problem
may be with the brand of gasoline be­ing used.

Engine is equipped with Low Oil Shutoff.
If engine lubricant level is low, it must be
filled before unit will start. Check engine
lubrincant level and fill, if necessary.

Turn fuel valve ON.
Replace spark plug.

Move choke to START position.
Drain fuel and carburetor. Refuel with

fresh gasoline.

Replace fuel filter or contact a qualified
service center.

Drain entire system and refill with fresh
fuel.

Replace spark plug or contact a quali­fied service center.

Check air filter element. Clean or replace
as needed.

Drain fuel and carburetor. Refuel with
fresh gasoline. If problem continues,
contact a qualified service center.

Reset the AC circuit breaker.
Reset the GFCI.
Try a different item.
Switch to a different brand of gasoline,

making sure that the octane rating is 86
or higher. If problem continues, contact
a qualified service center.

NOTICE:

As the equipment owner, you are responsible for the performance of the required maintenance listed in the Maintenance
section. It is recommended that you retain all receipts covering maintenance on your equipment. Neglecting or failing
to perform the required maintenance may increase emissions, decrease fuel efficiency, degrade performance, cause ir­reversible engine damage and/or void your warranty.

This product has a Three-year Limited Warranty for personal,

family, or household use (90 days for business or commercial use).

For warranty details, visit www.ryobitools.com

or call (toll free) 1-800-860-4050.

Page 18 — English

Pour enregistrer votre produit de Ryobi,

s’il vous plaît la visite : www.ryobitools.com

INSTALLER ET ÉLOIGNER LA GÉNÉRATRICE D’AU MOINS 6 M (20 PI)* AFIN DE
RÉDUIRE LE RISQUE D’INFILTRATION DE MONOXYDE DE CARBONE À
L’INTÉRIEUR DE LA MAISON

* Distance minimale recommandée par le Service de santé et les Centres pour le contrôle et la

prévention des maladies américains (www.cdc.gov/co). Le type de maison et les conditions du vent
peuvent exiger une distance plus grande.

GARDER À UNE DISTANCE

Échappement (CO)

Diriger l’échappement LOIN
de toutes fenêtres, portes et
bouches d’aération.

D’AU MOINS 6 M (20 PI)

Utiliser seulement À L'EXTÉRIEUR
et TRÈS LOIN de toutes fenêtres,
portes ou bouches d’aération.

AVERTISSEMENT :

MISE À LA TERRE DU GÉNÉRATRICE

Le Code national de l’électricité n’exige pas que cette génératrice soit mise à la terre si elle
est utilisée uniquement avec un équipement à cordon ou à connecteur mâle. Cependant,
les autres méthodes utilisées avec cette génératrice nécessitent une mise à la terre afin de
réduire le risque de décharge électrique et d’électrocution. Consulter
un électricien qualifié, un inspecteur en électricité ou l’organisme
local gérant les règlements locaux ou les lois afin de connaître
les exigences de mise à la terre selon votre situation avant d’utiliser la
génératrice.

Lorsque la mise à la terre est exigée, l’écrou et la borne de terre sur le cadre
sont utilisés pour connecter le génératrice à une source de terre adaptée. Le
cheminement de la mise à la terre doit se faire avec un fil de calibre 8. Raccorder la
borne du fil de terre entre la rondelle frein et l’écrou, puis serrer fermement l’écrou.
Raccorder et immobiliser fermement l’autre extrémité du fil à une source de terre
en contact avec le sol à une distance d’au moins 2,4 m (8 pi).

Le code électrique américain contient diverses façons pratiques permettant d’établir une bonne source de terre. Si une
tige en fer ou en acier est utilisée, elle doit être d’au moins 15 mm (5/8 po) et si une tige non ferreuse est utilisée, elle
doit avoir un diamètre d’au moins 12,5 mm (1/2 po) et être faite d’un matériau indiqué pour la mise à la terre. Si un fond
rocailleux se présente avant d’avoir atteint la profondeur de 2,4 m (8 pi), enfoncer le piquet de prise de terre à un angle
de 45°. Si un nouveau fond rocailleux se présente à nouveau, le piquet peut être enfoui dans une tranchée d’au moins
76,2 cm (30 po) de profondeur. Dans tous les cas, le haut et le bas du piquet de prise de terre doit être à niveau (ou
sous) le sol ou protégé de quelconque manière contre le bris physique.

Tous les outils et les appareils électriques utilisés à l’aide de ce génératrice doivent être correctement mis à la terre par
l’intermédiaire d’un troisième fil ou être doublement isolés.

Il est recommandé :

1. D’utiliser des appareils électriques avec prises de terre à trois fiches.

2. D’utiliser un cordon prolongateur conçus pour l’extérieur avec prise à 3 pôles et une fiche à 3 broches aux extrémités
opposées pour assurer la continuité de la protection de mise à la terre du génératrice à l’appareil.

Consulter et respecter tous les réglements nationaux et locaux applicables concernant les spécifications de mise à la
terre. Consulter un électricien qualifié ou le personnel de service si les instructions de mise à la terre ne sont pas bien
comprises, ou en cas de doute au sujet de la mise à la terre.

Détecteur de monoxyde

de carbone dans les

pièces habitables

Page 2 — Français

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

Ne pas laisser des enfants ou personnes n’ayant pas reçu une

DANGER :

Monoxyde de Carbone. Utiliser une génératrice à l’intérieur

d’un bâtiment CAUSERA LA MORT EN QUELQUES MINUTES.
Le tuyau d’échappement de la génératrice contient un niveau

élevé de monoxyde de carbone (CO), lequel s’avère être un gaz
poison inodore et invisible. Si vous pouvez sentir les gaz du
tuyau d’échappement de la génératrice, vous respirez du CO.
Mais, même si vous ne pouvez pas sentir les gaz provenant du
tuyau d’échappement, vous pourriez être en train de respirer
du CO.

Ne jamais utiliser une génératrice à l’intérieur d’une maison,

des garages, des petits espaces, ou autres aires restreintes
partiellement fermées. Des niveaux mortels de monoxyde
de carbone peuvent s’accumuler dans ces aires restreintes.
Utiliser un ventilateur ou ouvrir une fenêtre ou les portes
NE fournie PAS assez d’air frais à respirer.

Utilisez SEULEMENT la génératrice à l’extérieur et loin des

fenêtres ouvertes, des portes ouvertes, et des bouches
d’aérations. Ces ouvertures peuvent tirer l’air provenant
du tuyau d’échappement.

Même si vous utilisez une génératrice correctement, des gaz CO
peuvent toujours s’infiltrer dans la maison. TOUJOURS utiliser
une alarme de monoxyde de carbone à piles dans votre maison.

Si vous ressentez que vous commencez à être étourdi ou faible
suite au fonctionnement de la génératrice, allez prendre l’air frais
IMMÉDIATEMENT. Consultez un médecin. Vous pourriez avoir
un empoisonnement au monoxyde de carbone.

AVERTISSEMENT :

Lire et comprendre toutes les instructions. Le non-respect
de toutes les instructions ci-dessous peut entraîner une
électrocution, un incendie et/ou un empoisonnement au
monoxyde de carbone, pouvant causer des blessures graves,
voire mortelles.

AVERTISSEMENT :

Pour certaines applications, le code électrique américain
(National Electric Code) requiert que le génératrice soit mis à
la terre par l’intermédiaire d’une source de terre approuvée.
Avant d’utiliser la borne de terre, consulter un électricien
qualifié, un inspecteur en électricité ou un organisme local
connaissant les codes et les réglements locaux applicables
à l’utilisation prévue du génératrice.

CONSERVER CES INSTRUCTIONS

Ce manuel relate à propos d’instructions importantes lesquelles
devraient être suivies pendant l’installation et l’entretien des piles
et de la génératrice.

Ne pas brancher au circuit électrique d’un bâtiment à moins

que la génératrice et le commutateur de transfert n’aient été
installés correctement par un électricien qualifié, et que ce
dernier n’ait vérifié la sortie électrique.

l’alimentation de la génératrice de la source d’alimentation de
l’appareil et doit répondre à toutes les lois et codes de l’électricité
applicables.

Le branchement doit isoler

Page 3 — Français

formation adéquate utiliser cette unité.

Ne pas démarrer ou faire tourner le moteur dans un espace

confine, de bâtiment, à proximité des fenêtres ouverts, autre
ou des zones sans ventilation où des vapeurs toxiques de
monoxyde de carbone peuvent s’accumuler. Le monoxyde de
carbone, un gaz incolore, inodore et extrêmement toxique peut
causer une perte de conscience et être mortel.

Garder les badauds, enfants et animaux domestiques à une

distance minimum de 3 m (10 pi).

Porter des chaussures ou des bottes robustes et sèches. Ne

pas utiliser pieds nus.

Ne pas utiliser le génératrice en état de fatigue, si l’on est souffrant

ou sous l’influence de l’alcool, de drogues ou de médicaments.

Garder toutes les parties du corps à l’écart des pièces en

mouvement et des parties brûlantes de l’outil.

Ne pas toucher les prises ou les fils dénudés.
Ne pas utiliser le génératrice avec des cordons électriques usés,

effilochés, dénudés ou autrement endommagés.

Laisser le moteur refroidir pour 30 minutes avant de remiser

l’outil et vidanger le carburant.
Ne pas utiliser le génératrice dans la pluie ou la neige.
Remiser la génératrice dans un endroit bien ventilé après avoir

vider le réservoire de carburant. Ne pas remiser le carburant à

proximité de la génératrice.
Pour le transport dans un véhicule, le réservoir doit être vide,

le robinet de carburant fermé et la machine bien arrimée.
Installer une feuille de plastique ou un coussinet absorbant sous

la génératrice pour recueillir toutes les gouttes d’essence ou de

lubrifiant lors du transport.
Manipuler le carburant avec précaution pour éviter les risques

d’incendies et de brûlures. Le carburant est extrêmement

inflammable.

Ne pas fumer pendant la manipulation du carburant.
Conserver le carburant dans un bidon ou jerrican approuvé pour

l’essence.
Poser la machine sur un sol plat, arrêter le moteur et le laisser

refroidir pendant 5 minutes avant de faire le plein.
Desserrer le bouchon du réservoir lentement pour relâcher la

pression et éviter que le carburant ne s’échappe.
Une fois le réservoir plein, remettre le bouchon en place et le

serrer fermement.

Essuyer tout le carburant éventuellement répandu.
N’essayer en aucun cas de brûler le carburant répandu.
Une vibration est normale pendant l’utilisation de la génératrice.

Pendant et après l’utilisation de la génératrice, inspectez celle-

ci, tout comme les câbles d’extension et les câbles branchés

à la boîte d’alimentation afin de détecter tout bris potentiel

du matériel. Faites réparer tout dommage immédiatement ou

remplacer les pièces endommagées au besoin. Ne pas utiliser

de fiches ou des câbles qui sont endommagés tels qu’ils aient

des signes de fissures ou si la couche isolante est craquée ou

si les lamelles sont endommagées.
Il est préférable d’utiliser une génératrice fixe comme source

d’énergie de secours pour alimenter la maison en cas de panne

d’électricité. Une génératrice portative, même correctement

branchée, risque une surcharge. Il peut en résulter une surchauffe

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

ou une contrainte indue sur les composantes du génératrice,
ce qui peut provoquer une défaillance de la génératrice.

Utiliser seulement les pièces et accessoires de rechange

recommandées ou équivalentes et suivre les instructions du
chapitre « Entretien » de ce manuel. L’usage de toute autre
pièces ou le non-respect des instructions peut présenter
des risques de choc électrique ou de blessures.

RÈGLES DE SÉCURITÉ PARTICULIÈRES

DANGER :

Risque d’incendie et de blessures graves : Ne jamais

retirer le capuchon du réservoir d’essence pendant que
l’appareil fonctionne. Éteindre le moteur et laisser refroidir
l’appareil pendant au moins cinq minutes. Retirer lentement
le capuchon.

AVERTISSEMENT :

Lorsque cette génératrice est utilisée pour fournir
de l’énergie à un système électrique d’un bâtiment :

cette génératrice doit être installée par un électricien
qualifié et doit être branchée à un circuit fermé muni d’un
interrupteur de transfert, conformément au Code National
Électrique NFPA70. La génératrice devra être branchée sur
un interrupteur de transfert lequel pourra allumer tous les
conducteurs autres que celui du circuit électrique principal.
Le cadre de la génératrice doit être mis à la terre par
l’intermédiaire d’une source de terre approuvée. Si cette
étape n’est pas faite, la génératrice ne sera pas isolée du
circuit électrique et cela pourrait entraîner des blessures
graves, voire même la mort chez un électricien travaillant
pour l’usine.

Ne pas utiliser cette génératrice pour alimenter les appareils

d’urgence médicale ou le matériel de survie.

Cette génératrice est équipée d’un connecteur neutre lié à

la masse. Cela signifie que le conducteur neutre est relié
électriquement au cadre de l’unité.

Toujours utiliser un détecteur de monoxyde de carbone



fonctionnant sur piles lors de l’utilisation du génératrice.
En cas de sensation de nausée, d’étourdissement ou de
faiblesse lors de l’utilisation du génératrice, l’arrêter et aller
immédiatement à l’air frais. Consulter un docteur. Il peut
s’agir d’un empoisonnement au monoxyde de carbone.

Placer le génératrice sur une surface stable et plate avec



une pente de pas plus de 4 degrés.

Utiliser à l’extérieur dans un endroit bien ventilé et bien éclairé



à l’écart des zones de travail pour éviter les interférences
sonores.

L’utilisation du génératrice dans des conditions mouillées



peut entraîner l’électrocution. Conserver l’unité au sec.

Garder le génératrice à au moins 1 m (3 pieds) de tout type



de matériau combustible.

Entretenir le produit conformément aux instructions de ce

manuel d’utilisation.

Inspecter le produit avant chaque utilisation pour s’assurer

qu’il n’y a pas de pièces desserrées, de fuites de carburant,
etc. Remplacer les pièces endommagées.

Ne jamais utiliser le génératrice près de matériaux dangereux.



Ne pas utiliser le génératrice près d’une station de distribution



d’essence ou de gaz naturel.

Ne pas toucher le silencieux ou le cylindre durant ou



immédiatement après l’utilisation. Ils sont BRÛLANTS et
peuvent provoquer des brûlures.

Ne pas laisser le réservoir de carburant du génératrice



déborder lors du remplissage. Remplir à 25 mm (1 po) en
dessous du goulot du réservoir de carburant pour permettre
l’expansion. Vérifier que l’orifice de ventilation dans le
bouchon du réservoir de carburant ne contient pas de débris.
Ne pas boucher l’évent.

Ne pas fumer lors du remplissage du génératrice avec de



l’essence.

Fermer le moteur et le laisser refroidir pendant 5 minutes

avant l’ajout de carburant ou la lubrification de la génératrice

Ne pas retirer la jauge d’huile ou le bouchon du réservoir de

carburant lorsque le moteur tourne.

Bien tenir compte de tous les autocollants de sécurité situés

sur le génératrice.

Garder les enfants à un minimum de 3 m (10 pieds) du

génératrice à tout moment.

L’unité fonctionne le mieux à des températures comprises

entre -5 et 40 °C (23 et 104 °F) avec une humidité relative
de 90 % ou moins.

Vérifier la tension et la fréquence requises avant de

brancher tout équipement électronique sur le génératrice.
Le génératrice peut se trouver endommagé si les appareils
branchés ne sont pas prévus pour fonctionner à une
tension égale à ± 10% et une fréquence égale à ± 3 hz de
celles indiquées sur la plaque signalétique du génératrice.
Pour éviter tout dommage, toujours brancher une charge
additionnelle sur le génératrice lorsqu’un appareil à circuits
intégrés (tel qu’un téléviseur) est utilisé. Une varistance peut
être aussi nécessaire pour certaines applications, dans le
cas d’un ordinateur, par exemple. Une varistance peut être
aussi nécessaire pour certaines applications de l’équipement
en solide.

Pour l’utilisation à l’extérieur seulement.
Conserver ces instructions. Les consulter fréquemment et les

utiliser pour instruire les autres utilisateurs éventuels. Si ce
produit est prêté, il doit être accompagné de ces instructions.

.

Page 4 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de
ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

AVERTISSEMENT :

ATTENTION :

AVIS :

Certains des symboles ci-dessous peuvent être utilisés sur le produit. Veiller à les étudier et à apprendre leur signification. Une
interprétation correcte de ces symboles permettra d’utiliser le produit plus efficacement et de réduire les risques.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour con­séquences des blessures graves, voire mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour con­séquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures légères ou de gravité modérée.

(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant les
dommages matériels).

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Alerte de sécurité Indique un risque de blessure potentiel.

Lire manuel d’utilisation

Avertissement concernant
l’humidité

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant d’utiliser ce produit.

Ne pas exposer à la pluie ou l’humidité.

Choc électrique

Vapeurs toxiques

Incendie/explosion

Surface brûlante et gaz
d’échappement

Danger au levage

Mise à la terre

Une utilisation de l’équipement dans des conditions non sèches et le non­respect des méthodes sans danger peuvent entraîner un choc électrique.

Durant le fonctionnement, le génératrice émet du monoxyde de carbone,
un gaz toxique inodore et incolore. Respirer le monoxyde de carbone peut
entraîner des nausées, des évanouissements, voire la mort.

Le carburant et ses vapeurs sont extrêmement inflammables et explosifs.
Un incendie ou une explosion peut entraîner des brûlures graves, voire
la mort.

Pour réduire les risques de blessures ou de dommages, éviter tout contact
avec les surfaces brûlantes et ne pas positionner toute partie du corps
dans le passage de gaz d’échappement chauds.

Pour réduire le risque de blessures graves, éviter de lever le génératrice
seul.

Consulter un électricien local pour déterminer les exigences de mise à la
terre avant le fonctionnement.

Page 5 — Français

SYMBOLES

Certains des symboles ci-dessous peuvent être utilisés sur le produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser le produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

V Volts Tension

A Ampères Courant

Hz Hertz Fréquence (cycles par seconde)

W Watt Puissance

hrs Heures Durée

gal Gallon Volume

qt Quart Volume

AUTOCOLLANTS DE
SÉCURITÉ

Les informations ci-dessous se trouvent
sur le génératrice. Pour des raisons de
sécurité, étudier et comprendre tous
les autocollants avant de mettre le
génératrice en marche.

Si un autocollant se détache ou devient
illisible, communiquer service à la
clientèle ou un centre de réparations
qualifié pour obtenir un autocollant de
rechange

Ne pas procéder de la manière décrite dans ce manuel

d’utilisation entraînera des BLESSURES GRAVES voire la
MORT.

Risque d’incendie. Ne pas ajouter de carburant pendant

l’utilisation de l’appareil.

Le génératrice est une source potentielle de chocs

électriques. Ne pas exposer à l’humidité, la pluie ou la
neige. Ne pas utiliavec les mains ou les pieds mouillés.

L’échappement contient le gaz monoxyde de carbone

toxique qui peut causer l’inconscience ou la MORT les
secteurs bien ventilés et extérieurs loin d’ouvre des fenêt
ou des portes.

You WILL be KILLED or SERIOUSLY HURT if you do
not follow the Operator’s Manual instructions.

Ne pas procéder de la manière décrite dans ce
Manuel d’utilisation entraînera des BLESSURES
GRAVES voire la MORT.

SE MATARÁ o LESIONARÁ GRAVEMENTE si no
sigue las instrucciones del Manual del operador.

Risk of fire. Do not add fuel while
the product is operating.

Risque d’incendie. Ne pas
ajouter de carburant pendant
l’utilisation de l’appareil.

Riesgo del incendio. No agregue
combustible cuando el producto
esté functionando.

DANGER

DANGER

Exhaust contains poisonous carbon monoxide gas that can cause
unconsciousness or DEATH. Operate in well ventilated, outdoor
areas away from open windows or doors.

L’échappement contient le gaz monoxyde de carbone toxique qui
peut causer l’inconscience ou la MORT. Fonctionner dans les
secteurs bien ventilés et extérieurs loin d’ouvre des fenêtres ou
des portes.

El escape contiene gas venenoso de monóxido de carbono que
puede causar pérdida del conocimiento o MUERTE. Opere en áreas

Generator is a potential source of electric
shock. Do not expose to moisture, rain, or
snow. Do not operate with wet hands or feet.

Le générateur est une source potentielle
de chocs électriques. Ne pas exposer à l’humidité,
la pluie ou la neige. Ne pas utiliser avec les
mains ou les pieds mouillés.

El generador es una fuente de descarga eléctrica.
No lo exponga a humedad, la lluvia, nin a la
nieve. No opere con manos o pies húmedos.

exteriores bien ventiladaslejos de puertas o ventanas abiertas.

PELIGRO

Do not expose to rain
or use in damp
locations.

Ne pas exposer à la
pluie ou l’humidité.

No exponga a la lluvia
ni use en lugares
húmedos.

940654254-02

Ne pas exposer à la pluie ou l’humidité.
L’utilisation d’une génératrice à l’intérieur PEUT VOUS

TUER EN QUELQUES MINUTES. Les génératrices
produisent du monoxyde de carbone, un gaz mortel
incolore et inodore.

NE JAMAIS utiliser à l’intérieur d’une maison ou d’un

garage, MÊME SI les portes et les fenêtres sont ouvertes.

Utiliser uniquement À L’EXTÉRIEUR et loin des fenêtres,

des portes et des évents.

DANGER

Using a generator indoors CAN KILL YOU IN MINUTES.
Generator exhaust contains carbon monoxide. This is a

poison you cannot see or smell.

NEVER use inside a home
or garage, EVEN IF doors
and windows are open.

Only use OUTSIDE and
far away from windows,
doors, and vents.

DANGER

L’utilisation d’une génératrice à l’intérieur PEUT VOUS TUER ENQUELQUES MINUTES.
Les génératrices produisent du monoxyde de carbone, un gaz mortel incolore et inodore.
NE JAMAIS utiliser à l’intérieur d’une maison ou d’un garage,MÊME SI les portes et
les fenêtres sont ouvertes.
Utiliser uniquement À L’EXTÉRIEUR et loin des fenêtres, des portes et des évents.

PELIGRO

Usar un generador en el interior PUEDE MATARLO EN POCOS MINUTOS.
Los gases de escape del generador contienen monóxido de carbono. Es un veneno
que no puede verse ni olerse.
NUNCA lo use dentro de su hogar o del garaje, INCLUSO con las puertas y las
ventanas abiertas.
Sólo utilícelo AL AIRE LIBRE y lejos de ventanas, puertas y respiraderos.

Page 6 — Français

SYMBOLES

940974089-03

AVERTISSEMENT AU SUJET DU CAPUCHON DU
RÉSERVOIR D’ESSENCE

Ne jamais retirer le capuchon du réservoir d’essence pendant
que l’appareil fonctionne. Éteindre le moteur et laisser refroidir
l’appareil pendant au moins cinq minutes. Retirer lentement le
capuchon afin de relâcher tout bâti de pression du système de
carburant et éviter que la chaleur du silencieux n’enflamme les
vapeurs d’essence.

RISK OF FIRE AND SERIOUS BURNS:

the unit to cool at least five minutes.

DANGER

Never remove fuel cap when unit is

running. Shut off engine and allow

Remove cap slowly.

AVERTISSEMENT CONCERNANT LE
CARBURANT

Ne pas fumer lors du plein. Ne pas trop
remplir. Le plein est obtenu à 25 mm
(1 po) en dessous du haut du goulot de
remplissage. Arrêter le moteur pendant

Risk of Fire. Check for any fuel overflow or leaking. Stop the engine before refueling.
Risque d’incendie. Vérifier l'absence de débordement ou de fuite de carburant.

Arrêter le moteur avant de fair le plein.
Riesgo de incendio. Revise si hay algún derrame o fuga de combustible. Apague el

motor antes de poner combustible.

cinq minutes avant de faire le plein pour
éviter que la chaleur du silencieux n’allume les vapeurs de carburant.

AVERTISSEMENT CONCERNANT LE
LUBRIFIANT MOTEUR

Ajouter de le lubrifiant avant l’utilisation
initiale du génératrice. Toujours vérifier
le niveau de lubrifiant avant chaque
utilisation. Le niveau de lubrifiant doit

940708019-04

Add lubricant to full mark to start. Engine will not start or will shut off if sensor detects
low lubricant level. • Ajouter de lubrifiant jusqu’au repère de remplissage pour
dèmarrer. Le moteur ne démarre pas ou s’éteint si le capteur détecte le niveau de
lubrifiant faible. • Añada lubricante hasta la marca de ileno para arrancar. El motor no
arranca o se apaga si sensor detecta el nivel de lubricante de baja.

toujours se trouver dans la zone hachurée
de la jauge. Cette unité est équipée d’un
capteur d’huile qui coupe automatiquement
le moteur si le niveau de lubrifiant descend
à un niveau dangereux.

MISE À LA TERRE - AVERTISSEMENT

Le piquet de prise de terre ou le fil de cuivre
n’est pas fourni avec cette génératrice.

Product does not include ground rod or copper wire. Call a qualified electrician for local
grounding requirements.

Le produit ne comprend pas de piquet de terre ou de fil en cuivre. Appeler un électricien qualifié
pour connaître les exigences locales de mise à la terre.

El producto no incluye el ealambre de cobre ni la barra de conexión a tierra. Comuniquese con un
electrista calificado para todo lo relacionado con los requistos de conexión a tierra.

Appeler un électricien qualifié pour connaître
les exigences locales de mise à la terre.

PARE-ÉTINCELLES

L’utilisation de cet équipement peut créer des
étincelles susceptibles d’enflammer la végétation
sèche. Il peut être nécessaire d’utiliser un pare­étincelles. L’utilisateur doit communiquer avec le
service local d’incendie pour connaître toutes les
lois et tous les règlements portant sur les exigences

WARNING

sparks that can start fires around dry vegetation. A spark arrestor may
be required. The operator should contact local fire agencies for laws or regulations
relating to fire prevention requirements.

L’utilisation de cet équipement peut créer des étincelles susceptibles d’enflammer la

AVERTISSEMENT

végétation sèche. Il peut être nécessaire d’utiliser un pare-étincelles. L’utilisateur doit
communiquer avec le service local d’incendie pour connaître toutes les lois et tous les règlements portant sur les
exigences en matière de prévention des incendies.

El uso de este equipo puede producir chispas propensas a iniciar incendios cerca de

ADVERTENCIA

vegetación seca. Es posible que se necesite un parachispas. El operador debe ponerse en
contacto con las agencias contra incendios locales para conocer las leyes y regulaciones relacionadas con los
requisitos de prevención de incendios.

Operation of
this equipment may create

en matière de prévention des incendies.

DANGERDANGER PELIGRO

940974007-04

CHECK LUBRICANT

940513029-02

AVERTISSEMENT CONCERNANT LES SURFACES
BRÛLANTES

Ne pas toucher le silencieux ou le cylindre en aluminium
du moteur. Ils sont BRÛLANTS et peuvent causer de
graves brûlures. Ne mettre aucun toute partie du corps ou
matériau inflammable ou combustible sur le chemin direct
de l’échappement.

HOT SURFACE AND EXHAUST
SURFACE ET D’ECHAPPEMENT CHAUDS
SUPERFICIE Y DE ESCAPE ESTEN CALIENTE

940680075-01

AVERTISSEMENTWARNING ADVERTENCIA

AVERTISSEMENT UN ESPACE LIBRE

Pendant le fonctionnement ou lors du
rangement, allouez un espace libre
de 91,4 cm (3 pi) de chaque côté et
au-dessus de la génératrice. Laisser
refroidir l’appareil au moins 30 minutes
avant de le ranger. La chaleur crée par
le tuyau et les gaz d’échappement peut

Risk of Fire. Keep all objects at least 3 feet away from this machine. Heat from Muffler and Exhaust gases
can ignite combustible objects.

Risque d’incendie. Éloigner tous les objets au moins de 91,4 cm (3 pi) de cet appareil. La chaleur
du pot d’échappement et les gaz d’échappement peuvent enflammer les objets combustibles.

Riesgo de incendio. Mantener todos los objetos a una distancia mínima de 91,4 cm (3 pies) de esta
máquina. El calor de los gases del silenciador y el escape pueden prender fuego a objetos combustibles.

DANGERDANGER PELIGRO

être suffisamment chaude pour causer des brûlures graves ou enflammer des objets combustibles.

Page 7 — Français

CARACTÉRISTIQUES ÉLECTRIQUES

TAILLE DU CÂBLE DU CORDON PROLONGATEUR

Voir le tableau ci-dessous pour vérifier que la taille de câble des cordons prolongateurs utilisés est capable de porter la charge
requise. Des tailles de câbles inadéquates peuvent causer une chute de tension qui peut griller l’appareil et surchauffer le cordon.

Courant en

ampères

2.5 300 600 305 m (1000 pieds) 183 m (600 pieds) 114 m (375 pieds) 76 m (250 pieds)
5 600 1200 152 m (500 pieds) 91 m (300 pieds) 61 m (200 pieds) 38 m (125 pieds)

7.5 900 1800 107 m (350 pieds) 61 m (200 pieds) 38 m (125 pieds) 31 m (100 pieds)

10 1200 2400 76 m (250 pieds) 46 m (150 pieds) 31 m (100 pieds) 15 m (50 pieds)
15 1800 3600 46 m (150 pieds) 31 m (100 pieds) 20 m (65 pieds)
20 2400 4800 53 m (175 pieds) 38 m (125 pieds) 23 m (75 pieds)
25 3000 6000 46 m (150 pieds) 31 m (100 pieds)
30 3600 7200 38 m (125 pieds) 20 m (65 pieds)
40 4800 9600 27 m (90 pieds)

Charge en watts Longueur de cordon permise maximum

À 120 V À 240 V

Fil de

calibre 8

Fil de

calibre 10

Fil de

calibre 12

Fil de

calibre 14

Fil de

calibre 16

CHARGES DU MOTEUR ÉLECTRIQUE

Les moteurs électriques courants en fonctionnement normal tirent jusqu’à six fois leur courant de fonctionnement lors du
démarrage. Ce tableau peut être utilisé pour estimer les watts requis pour démarrer les moteurs électriques ; cependant, si
un moteur électrique ne démarre pas ou n’atteint pas sa vitesse de fonctionnement, éteindre immédiatement l’appareil ou
l’outil pour éviter d’endommager l’équipement. Toujours vérifier les exigences de l’outil ou de l’appareil utilisé par rapport
à la sortie nominale du génératrice.

Taille du moteur (ch)

1/8 275 N/A 850 1200
1/6 275 600 850 2050
1/4 400 800 1050 2400
1/3 450 950 1350 2700
1/2 600 1000 1800 3600
3/4 850 1200 2600 —

1 1100 N/A 3300 —

Watts de

fonctionnement

Universel Condensateur Phase auxiliaire

Watts requis pour le démarrage du moteur

AVIS :

Vérifier la tension et la fréquence requises avant de brancher
tout équipement électronique sur le génératrice. Le généra­trice peut se trouver endommagé si les appareils branchés
ne sont pas prévus pour fonctionner à une tension égale à
± 10% et une fréquence égale à ± 3 hz de celles indiquées
sur la plaque signalétique du génératrice. Pour éviter tout
dommage, toujours brancher une charge additionnelle sur
le génératrice lorsqu’un appareil à circuits intégrés (tel qu’un
téléviseur) est utilisé. Une varistance peut être aussi néces­saire pour certaines applications, dans le cas d’un ordinateur,
par exemple. Une varistance peut être aussi nécessaire pour
certaines applications de l’équipement en solide.

DISJONCTEUR DE FUITE À LA TERRE

Voir la figure 1.

Les prises de 20 A, 120 V sur le génératrice sont protégées par
un disjoncteur de fuite à la terre qui protège des dangers de
courants de défaut à la terre. Un exemple de courant de défaut

Page 8 — Français

à la terre est le courant qui passerait par une personne utilisant
un appareil dont l’isolation serait défectueuse, et qui serait en
même temps en contact avec une mise électrique à la terre,
telle qu’un dispositif de plomberie, un sol mouillé ou la terre.

Les prises protégées par un disjoncteur de fuite à la terre ne
protègent pas des court-circuits, des surcharges et des chocs
électriques.

Les prises protégées par un disjoncteur de fuite à la terre
peuvent être testées au moyen des boutons TEST et RESET
(Réinitialisation).

Pour tester :

Appuyer sur le bouton TEST. Ceci doit faire sortir le bouton

Reset (Réinitialiser).

Pour restaurer l’alimentation, appuyer sur le bouton RESET

(Réinitialiser).

Effectuer ce test chaque mois pour assurer un bon fonctionnement
du disjoncteur de fuite à la terre. Si le génératrice est remisé
à l’extérieur, non protégé des intempéries, tester la prise du
disjoncteur avant chaque utilisation.

CARACTÉRISTIQUES ÉLECTRIQUES

CAPACITÉ DU GÉNÉRATRICE

S’assurer que le génératrice peut fournir les watts continus
(de fonctionnement) et de surtension (démarrage) suffisants
pour tous les articles alimentés au même moment. Suivre ces
simples étapes.

1. Sélectionner les articles qui seront alimentés au même

moment.

2. Faireletotaldeswattscontinus(defonctionnement)deces

articles. Ceci correspond à la somme de puissance que
le génératrice doit produire pour que ces articles puissent
fonctionner. Voir le tableau de référence de wattage à droite.

3. Déterminerleswattsdesurtension(démarrage)nécessaires.

Les watts de surtension correspondent à la courte pointe de
puissance nécessaire pour démarrer les outils ou les appareils
à moteur électriques, tels que les scies circulaires ou les
réfrigérateurs. Les moteurs ne démarrant pas tous au même
moment, le total des watts de surtension peut être déterminé
en ajoutant uniquement les articles au wattage de surtension
supplémentaire le plus élevé au wattage nominal total de
l’étape 2.

Exemple :

Outil ou appareil

Wattage
continu*

Wattage de

surtension *

Climatiseur de
fenêtre, 10 000

1200 1800

BTU
Réfrigérateur 700 2200
Pompe de puits

800 2000

1/2 ch
Télévision de 27

500 0

pouces
Éclairage (75 W) 75 0

3275 Wattage

de fonc-

tionnement total

2200 Wattage de

surtension

Wattage continu (fonctionnement) total 3275
Wattage de surtension supplémentaire max. + 2200

Wattage de surtension totale requise 5675

GESTION DE L’ÉNERGIE

Pour prolonger la durée de vie du génératrice et des appareils
reliés, il est important d’effectuer l’ajout de charges électriques
supplémentaires au génératrice avec soin. Rien ne doit être
connecté aux sorties du génératrice avant le démarrage du
moteur. Une gestion correcte et en toute sécurité de l’énergie
du génératrice consiste à ajouter des charges en séquence :

1. Sans appareil connecté au génératrice, mettre le moteur en
marche de la façon décrite dans ce manuel.

2. Brancher et mettre en marche la première charge, de
préférence la plus importante.

3. Laisser la sortie du génératrice se stabiliser (le moteur tourne
régulièrement et l’appareil relié fonctionne correctement).

4. Brancher et mettre la charge suivante en marche.

5. Une fois de plus, laisser le génératrice se stabiliser.

6. Répéter les étapes 4 et 5 pour chaque charge supplémentaire.

Ne jamais ajouter de charges supérieures à la capacité du
génératrice. Bien veiller à considérer les charges de surtension
comme décrit précédemment.

AVIS :

Ne pas surcharger la capacité du génératrice. Le
dépassement de la capacité du wattage/de l’ampérage
du génératrice peut endommager le génératrice et/ou les
appareils électriques qui lui sont reliés.

Estimé

Application / Équipement

Cas d’urgence / De secours à
la maison

Radio d’horloge 50 0
Iluminación (qté. 4 x 75 vatios) 300 0
Réfrigérateur 700 2200
Ventilateur de génératrice d’air

chaud
Pompe de puits 1000 2200
Micro-ondes 1000 0
Pompe de vidange 1050 2200
Cuisinière électrique - réchaud

unique

Site de travail

Perceuseélectrique−1/2ch 600 900
Pulvérisateursansair−1/3ch 600 1200

Lampe de travail quartz­halogène

Scie alternative 960 960
Compresseur à air - 1 ch 1600 4500

Sciecirculaire−185mm(7-1/4

po)

Raboteuse/dégauchisseuse−

152 mm (6 po)
Scieàonglet−255mm(10po) 1800 1800
Scie circulaire à table/scie

circulaire tous azimuts -
255 mm (10 po)

*Les wattages indiqués sont approximatifs. Vérifier le wattage sur l’outil ou
l’appareil.

watts de

fonc-

tionnement*

800 2350

2100 0

1000 0

1400 2300

1800 1800

2000 2000

Estimé

watts de

démarrage*

Page 9 — Français

CARACTÉRISTIQUES

FICHE TECHNIQUE

MOTEUR

Type de moteur...................................GX390, 389 cc, OHV

Volume de carburant .......................................22,7 l (6 gal.)

*Sortie nominale déterminé par la norme G300 de la PGMA

GÉNÉRATRICE

Tension nominale ............................................120 V / 240 V

Ampérage nominal ...................................... 54,1 A / 27,0 A

Sortie nominale* .....................................................6 500 W

Watts démarrage ....................................................8 125 W

Fréquence nominale ...................................................60 Hz

BIEN CONNAÎTRE LE GÉNÉRATRICE

Voir la figure 2.

L’utilisation sûre de ce produit exige une compréhension des
renseignements figurant sur le produit et contenus dans le
manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de sécurité.

DISJONCTEUR C.A.

Le disjoncteur est fourni pour protéger le génératrice contre les
surcharges électriques. Appuyer sur le bouton du disjoncteur
pour le réenclencher.

FILTRE À AIR

Le filtre à air permet de limiter la quantité de poussière et de
saleté pénétrant dans l’unité lors du fonctionnement.

D’ÉTRANGLEMENT

Le d’étranglement sert lors du démarrage le moteur est froid.

AFFICHEUR NUMÉRIQUE

L’afficheur numérique affiche la tension c.a. de sortie, la
fréquence et la durée de fonctionnement du moteur pendant
la période d’usage actuelle et le total des heures d’utilisation
de l’appareil.

INTERRUPTEUR D’ARRÊT DU MOTEUR

Pour éteindre le moteur, placer et maintenir l’interrupteur
d’arrêt du moteur à la position « OFF » jusqu’à ce que le
moteur cesse complètement de fonctionner.

RÉSERVOIR DE CARBURANT

Le réservoir de carburant a une contenance de 22,7 l
(6 gallons).

ROBINET DE CARBURANT

Le débit de carburant du réservoir de carburant vers le moteur
se ferme et s’ouvre en utilisant le robinet de carburant.

BORNE DE TERRE

La borne de terre permet d’obtenir une bonne mise à la terre
du génératrice pour la protection contre les chocs électriques.
Consulter un électricien qualifié local pour les exigences de
mise à la terre locales.

PROTECTEUR D’ARRÊT EN CAS DE BAS

NIVEAU D’HUILE

Le détecteur de bas niveau d’huile entraîne l’arrêt du moteur
si le niveau d’huile dans le carter est insuffisant.

BOUCHON/JAUGE D’HUILE

Retirer le bouchon de remplissage d’huile pour vérifier le
niveau de lubrifiant et faire l’appoint selon le besoin.

HUILER LE BOUCHON D’ÉGOUT

Lors de la vidange de lubrifiant moteur, dévisser et retirer la
huiler le bouchon d’égout moteur pour permettre à l’huile
d’être vidangée.

PRISES

Le génératrice est équipé des prises 60 Hz à puissance
monophasée suivantes : deux prises double de 120 V c.a.,
20 A protégée par un disjoncteur de fuite de terre et une
prise de 240 V c.a., 30 A. Elles peuvent être utilisées pour le
fonctionnement d’appareils, d’éclairage électrique, d’outils
et de charges de moteur adéquats.

POIGNÉE DU DÉMARREUR À RAPPEL

La poignée du démarreur à rappel est utilisée pour mettre
le génératrice du moteur en marche.

Page 10 — Français

ASSEMBLAGE

DÉBALLAGE

Ce produit doit être assemblé.
 Couper prudemment les côtés de la caisse puis sortir le

machine et les accessoires de la caisse. S’assurer que
toutes les pièces figurant sur la liste de contrôle sont
incluses.

NOTE : Cet machine est lourd et nécessite au minimum

deux personnes pour être soulevée. Pour éviter des
problèmes lombaires soulever avec les jambes, pas avec
le dos et demander de l’aide lorsque nécessaire.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans la Liste des
pièces détachée sont déjà assemblés. Certaines pièces
figurant sur cette liste n’ont pas été assemblées par le
fabricant et exigent une installation. Le fait d’utiliser un
produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.

 Examiner soigneusement l’unité pour s’assurer que rien

n’a été brisé ou endommagé en cours de transport.

 Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné le produit et vérifié qu’il fonctionne
correctement.

 Si des pièces manquent ou sont endommagées, appeler le

1-800-860-4050 pour obtenir de l’aide.

AVERTISSEMENT :

Si falta o está dañada alguna pieza, no utilice este
producto sin haber reemplazado la pieza. Usar este
producto con partes dañadas o faltantes puede causar
lesiones serias al operador.

AVERTISSEMENT :

Ne pas essayer de modifier ce produit ou de créer des
accessoires non recommandés pour ce produit. De
telles altérations ou modifications sont considérées
comme un usage abusif et peuvent créer des conditions
dangereuses pouvant entraîner des blessures graves.

LISTE DES PIÈCES DÉTACHÉE

Voir la figure 3.

Les articles suivants sont inclus avec le génératrice :

No. de
Pièce Description Qté.

1 Roue ....................................................................2

2 Essieu ..................................................................2

3 Écarteur ...............................................................2

4 Rondelle...............................................................2

5 Goupille d’attelage ..............................................2

6 Boulon .................................................................2

7 Pied en caoutchouc.............................................2

8 Écrou frein ...........................................................2

9 Goupille de blocage de la poignée ......................1

10 Bracelet ...............................................................1

11 Lubrifiant moteur .................................................1

Manuel d’utilisation (non illustré) .........................1

OUTILS NÉCESSAIRES

Voir la figure 4.

Les outils suivants (non inclus ou dessiné pour escalader)
sont nécessaires pour effectuer l’assemblage :

Clés à douille et/ou clés mixte

NOTE : Ne pas mettre du carburant ou du lubrifiant dans la
génératrice avant d’installer les pieds et les roues.

FIXER LES PIEDS

Voir la figure 5.

Localiser les pièces suivantes :
2 pied en caoutchouc
2 écrous frein
2 boulon
Inserte el perno a través del pie de goma, luego a través

del travesaño tal como se muestra.

Visser l’écrou frein sur le boulon et serrer un tour complet

passé l’ajustement serré.

NOTE : Faire attention à ne pas trop le serrer pour

éviter que le pied ne s’écroule.

Répéter l’opération sur l’autre pied.

AVERTISSEMENT :

Ne pas tenter d’utiliser le génératrice avant d’avoir
terminé l’assemblage. Le non-respect de cette instruction
pourrait entraîner des blessures graves.

Page 11 — Français

ASSEMBLAGE

INSTALLATION DES ROUES

Voir la figure 6.

Les roues sont fournies pour aider à déplacer le génératrice
à l’endroit désiré et doivent être installées du même côté
que la poignée.

Localiser les pièces suivantes :
2 essieux
2 goupilles d’attelage
2 rondelles
2 écarteurs
2 roues

UTILISATION

DANGER :

Monoxyde de Carbone. Utiliser une génératrice à

l’intérieur d’un bâtiment CAUSERA LA MORT EN
QUELQUES MINUTES.

Le tuyau d’échappement de la génératrice contient
un niveau élevé de monoxyde de carbone (CO), lequel
s’avère être un gaz poison inodore et invisible. Si vous
pouvez sentir les gaz du tuyau d’échappement de
la génératrice, vous respirez du CO. Mais, même si
vous ne pouvez pas sentir les gaz provenant du tuyau
d’échappement, vous pourriez être en train de respirer
du CO.

Ne jamais utiliser une génératrice à l’intérieur

d’une maison, des garages, des petits espaces, ou
autres aires restreintes partiellement fermées. Des
niveaux mortels de monoxyde de carbone peuvent
s’accumuler dans ces aires restreintes. Utiliser un
ventilateur ou ouvrir une fenêtre ou les portes NE
fournie PAS assez d’air frais à respirer.

Utilisez SEULEMENT la génératrice à l’extérieur et

loin des fenêtres ouvertes, des portes ouvertes, et
des bouches d’aérations. Ces ouvertures peuvent
tirer l’air provenant du tuyau d’échappement.

Même si vous utilisez une génératrice correctement,
des gaz CO peuvent toujours s’infiltrer dans la maison.
TOUJOURS utiliser une alarme de monoxyde de carbone
à piles dans votre maison.

Si vous ressentez que vous commencez à être étourdi
ou faible suite au fonctionnement de la génératrice,
allez prendre l’air frais IMMÉDIATEMENT. Consultez un
médecin. Vous pourriez avoir un empoisonnement au
monoxyde de carbone.

Relever l’extrémité du génératrice du côté du poignée

à rappel suffisamment pour accéder au bas du cadre ;
placer des cales en dessous pour obtenir un bon support.

Glisser l’essieu à travers le écarteur, puis à travers trou

central de la roue.

Glisser l’essieu dans le trou de montage de la roue, tel

qu’illustré.

Glisser une rondelle sur l’essieu, puis insérer une goupille

d’attelage pour fixer solidement en place.

NOTE : La goupille d’attelage doit être poussée dans

l’essieu jusqu’à ce que le centre de la goupille repose
sur le dessus de l’essieu.

Répéter la procédure pour l’autre roue.

AVERTISSEMENT :

Le Code national de l’électricité n’exige pas que
cette génératrice soit mise à la terre si elle est utilisée
uniquement avec un équipement à cordon ou à
connecteur mâle. Cependant, les autres méthodes
utilisées avec cette génératrice nécessitent une mise à
la terre afin de réduire le risque de décharge électrique
et d’électrocution. Consulter un électricien qualifié, un
inspecteur en électricité ou l’organisme local gérant
les règlements locaux ou les lois afin de connaître les
exigences de mise à la terre selon votre situation avant
d’utiliser la génératrice.

AVERTISSEMENT :

La familiarité avec l’appareil ne doit pas faire oublier la
vigilance. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

N’utiliser ni accessoires, ni outils non recommandés
par le fabricant de ce produit. L’utilisation de pièces
et accessoires non recommandés peut entraîner des
blessures graves.

Page 12 — Français

UTILISATION

AVIS :

Ce produit est équipé d’un pare-étincelles qui a
été évalué par le Service forestier des États-Unis;
cependant, les utilisateurs du produit doivent respecter
les réglementations locales et gouvernementales de lutte
contre l’incendie. Consulter les autorités appropriées.
Contacter le service à la clientèle ou un centre de
réparations qualifié pour acheter un pare-étincelles de
rechange.

AVIS :

Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de
fixation et les chapeaux et ne pas utiliser le produit tant
que toutes les pièces manquantes ou endommagées
n’ont pas été remplacées. Veuillez communiquer avec le
service à la clientèle ou un centre de réparations qualifié
pour obtenir de l’aide.

APPLICATIONS

Cé génératrice est conçu pour fournir une alimentation
électrique pour le fonctionnement d’éclairages, d’appareils,
d’outils et de charges de moteur compatibles.

AVANT D’UTILISER L’UNITÉ

Utiliser seulement À L’EXTÉRIEUR et au moins à 6 m

(20 pi) des loin de toutes fenêtres, portes ou bouches
d’aération tel que recommandée par le Service de santé et
les Centres pour le contrôle et la prévention des maladies
américains. Le type de maison et les conditions du vent
peuvent exiger une distance plus grande.

NE JAMAIS utiliser à l’intérieur d’une maison ou d’un

garage, MÊME SI les portes et les fenêtres sont ouvertes.

Toujours poser la génératrice sur une surface stable et

plate.

EXIGENCES PARTICULIÈRES :

Il existe peut-être des règlements en matière de santé et
sécurité au travail (OSHA aux É.-U.), des règlements ou lois
locales s’appliquant à l’utilisation prévue de cette génératrice.

Veuillez consulter un électricien qualifié, un inspecteur en
électricité ou un organisme local connaissant les codes et
les règlements locaux :

Certaines régions obligent l’enregistrement des

génératrices auprès des entreprises de service locales.

Des règlements additionnels peuvent être imposés lorsque

la génératrice est utilisée sur un chantier de construction.

RÉLEVER ET ABAISSER LA POIGNÉE

Voir les figures 7 et 8.

Fixer la bracelet sur la goupille de verrouillage de la poignée

et sur la génératrice.

Page 13 — Français

Relévement le poignée (pour déplacer génératrice) : tirer

sur le bouton de verrouillage de la poignée, relever la
poignée, puis relâchez le bouton afin qu’il se mette en
position de verrouillage. Insérer la goupille de verrouillage
de la poignée dans la fente pour le verrouiller en place.

Abaissement le poignée (pour mettre ou transporter

génératrice) : retirer la goupille de verrouillage de la
poignée, tirer le bouton de verrouillage de la poignée vers
l’extérieur, puis abaisser la poignée en position basse.

Ne jamais utiliser la poignée pour soulever la génératrice. La
poignée ne doit servir que pour rouler l’unité sur ses roues
au moment du transport.

VÉRIFICATION/AJOUT DE LUBRIFIANT

Voir la figure 9.

AVIS :

Une tentative de démarrage du moteur avant le
remplissage en lubrifiant correct entraîne une panne de
l’équipement.

NOTE : Si un manuel du moteur est fourni avec ce produit,
veuillez respecter le instructions présenté dans le manuel
du moteur au lieu des l’information ci-dessous.

Le lubrifiant moteur a une influence majeure sur la
performance du moteur et la durée de service. De manière
générale et pour toutes températures, de l’huile SAE 10W-30
est recommandée. Toujours utiliser une huile moteur à 4 temps
conforme ou supérieure aux exigences de service SJ API.

Ce moteur est doté d’un dispositif qui arrête le moteur lorsque
le niveau de lubrifiant est incorrect. Le moteur ne redémarre
pas tant que le niveau de lubrifiant correct n’est pas atteint.

NOTE : Des lubrifiants moteur 2 temps non détergentes
endommageront le moteur et ne doivent pas être utilisées.

Dévisser le capuchon d’huile/la jauge et les retirer.
Essuyer la jauge et l’insérer de nouveau dans le trou sans

visser.

Retirer une nouvelle fois la jauge et vérifier le niveau de

lubrifiant. Le niveau de lubrifiant doit se trouver dans la
zone hachurée de la jauge.

Si le niveau est bas, ajouter de le lubrifiant moteur jusqu’à

ce que le niveau atteigne la portion supérieure sur la jauge.

Réinstaller et serrer le bouchon d’huile/la jauge.

UTILISATION DE STABILISATEUR DE
CARBURANT

Le carburant défraîchit, s’oxyde et se dégrade avec le
temps. L’ajout de stabilisateur de carburant allonge la durée
d’utilisation du carburant et permet d’éviter la formation de
dépôts pouvant obstruer le circuit de carburant. Suivre les
instructions du fabricant de stabilisateur de carburant pour
le rapport stabilisateur/carburant correct.

Mélanger le stabilisateur de carburant et le carburant

avant de remplir le réservoir en utilisant un contenant à
carburant ou tout autre récipient pour carburant approuvé
et agiter légèrement pour bien mélanger.

UTILISATION

NOTE : Pour maîtriser la quantité de stabilisateur de

carburant à ajouter au moteur, toujours mélanger le
stabilisateur de carburant et le carburant avant de
remplir le réservoir plutôt qu’ajouter le stabilisateur de
carburant directement dans le réservoir de carburant de
la génératrice.

Replacer et serrer le bouchon.
Mettre le moteur en marche et le faire tourner pendant au

moins 5 minutes pour que le stabilisateur pénètre dans
tout le circuit de carburant.

CARBURANTS À BASE D’ÉTHANOL

AVIS :

Ne pas utiliser d’essence E15 ou E85 dans ce produit.
Une telle utilisation représente une violation de la loi
fédérale et endommagera l’appareil et annulera la
garantie. Utiliser seulement de l’essence sans plomb
ne contenant pas plus de 10 % d’éthanol.

AJOUT DE CARBURANT

Voir la figure 10.

DANGER :

Risque d’incendie et de blessures graves : Ne jamais

retirer le capuchon du réservoir d’essence pendant
que l’appareil fonctionne. Éteindre le moteur et laisser
refroidir l’appareil pendant au moins cinq minutes. Retirer
lentement le capuchon.

AVERTISSEMENT :

L’essence et ses vapeurs sont extrêmement inflammables
et explosives. Pour éviter blessures et dommages
matériels, manipuler l’essence avec prudence. Garder
à l’écart des sources d’allumage, manipuler en plein air
uniquement, ne pas fumer lors de l’appoint de carburant
et essuyer immédiatement tout carburant répandu.

Lors de l’appoint de carburant du génératrice, vérifier que
la machine se trouve sur une surface plane et horizontale.
Si le moteur est très chaud, laisser le génératrice refroidir
pendant 5 minutes avant d’ajouter de l’essence. TOUJOURS
faire l’appoint de carburant à l’extérieur.

Mettre le robinet de carburant sur ARRÊT ( O ).
Retirer lentement le bouchon du réservoir de carburant.
Remplir le réservoir de carburant à 25 mm (1 po) en

dessous du haut du goulot du réservoir de carburant.

Replacer et serrer le bouchon.

AVERTISSEMENT :

Toujours arrêter le moteur avant de faire le plein de
carburant. Ne jamais retirer le bouchon du réservoir
d’essence lorsque le moteur tourne ou est chaud.
S’assurer que l’unité repose sur une surface plane, à
niveau et de remplir seulement à l’extérieur. Si le moteur
est chaud, laisser refroidir l’unité pendant au moins
cinq (5) minutes avant d’ajouter de l’essence. Remettre
immédiatement le bouchon du réservoir d’essence et
le serrer fermement. S’éloigner d’au moins 9 m (30 pi)
du point de ravitaillement avant de lancer le moteur. Ne
pas fumer, et rester à l’écart des flammes vives et des
étincelles ! Ne pas respecter ces instructions représente
un risque d’incendie et de blessures graves.

NOTE : Toujours utiliser de l’essence sans plomb avec un indice
d’octane de 86 ou plus. Ne jamais utiliser du carburant vieux,
éventé ou contaminé et ne pas utiliser de mélange lubrifiant/
carburant. Ne pas laisser la poussière ou l’eau pénétrer dans
le réservoir de carburant. Ne pas utiliser le carburant E85.

AFFICHAGE NUMÉRIQUE

Voir la figure 11.

Appuyez sur le bouton de mode et relâchez-le pour parcourir
les affichages suivants :

Tension (V) affiche la tension de fonctionnement du
générateur.

Fréquence (F) affiche la fréquence en hertz à laquelle le
générateur fonctionne.

Le compteur de temps de fonctionnement/maintenance
affiche le temps écoulé depuis le début du fonctionnement
du générateur. Le compteur est remis à zéro à chaque arrêt
du générateur.

Lorsque le temps cumulé de fonctionnement du compteur
atteint 25 heures, « P25 » s’affichera sur le compteur pour
signaler que le lubrifiant du moteur doit être changé après
les 25 heures initiales de fonctionnement.

Lorsque le temps cumulé de fonctionnement du compteur
atteint 50 heures, « P50 » s’affichera sur le compteur pour
signaler que le filtre à air doit être nettoyé.

Lorsque le temps cumulé de fonctionnement du compteur
atteint 100 heures, « P100 » s’affichera sur le compteur pour
signaler que le filtre à carburant doit être nettoyé/changé, le
filtre à air nettoyé et le lubrifiant du moteur changé.

MISE EN MARCHE DU MOTEUR

Voir les figures 12 á 15.

AVIS :

Sur une surface à niveau, avec le moteur sur arrêt, vérifier
le niveau d’huile avant chaque utilisation du génératrice.

NOTE : Si l’emplacement de génératrice n’est pas à niveau,
l’unité peut ne pas démarrer ou peut s’arrêter durant le
fonctionnement.

Page 14 — Français

UTILISATION

Débrancher toutes les charges du génératrice.
Ouvrir le robinet de carburant sur ON ( I ) (MARCHE).
Tirez le l’étrangleur en position START (DÉMARRAGE).

NOTE : Si le moteur est chaud ou que la température

est supérieure à 10 °C (50 °F), pousser l’étrangleur sur
la position RUN (MARCHE).

Tirer la poignée de démarrage à rappel jusqu’à ce que le

moteur démarre.

NOTE : Ne pas laisser la poignée repartir brusquement

en arrière après le démarrage. La ramener doucement à
sa place d’origine

Laisser le moteur se réchauffer pendant 15 a 30 secondes,

pousser l’étrangleur sur la position RUN (MARCHE).

ARRÊT DU MOTEUR

Voir les figures 13 et 15.

Pour arrêter le moteur dans des conditions de
fonctionnement normales :

Retirer toute charge du génératrice.

Mettre le robinet de carburant sur ARRÊT ( O ).
Appuyer et maintenir l’interrupteur d’arrêt du moteur

à la position « OFF » jusqu’à ce que le moteur cesse
complètement de fonctionner.

Pour arrêter le moteur en cas d’urgence :

Appuyer et maintenir l’interrupteur d’arrêt du moteur

à la position « OFF » jusqu’à ce que le moteur cesse
complètement de fonctionner.

AVERTISSEMENT :

Pendant le fonctionnement ou lors du rangement, allouez
un espace libre de 0,9 m (3 pi) de chaque côté et au­dessus de la génératrice. Laisser refroidir l’appareil au
moins 30 minutes avant de le ranger. La chaleur crée par
le tuyau et les gaz d’échappement peut être suffisamment
chaude pour causer des brûlures graves ou enflammer
des objets combustibles.

ENTRETIEN

L’entretien normal, le remplacement ou la réparation des
dispositifs du système antipollution doit être fait par un
magasin de réparation ou un technicien qualifié possédant
les pièces d’origine ou équivalentes. La garantie et les
rappels pour réparations peuvent être faits par un centre
de réparations autorisé; pour obtenir de l’aide, veuillez
communiquer avec le service à la clientèle.

AVERTISSEMENT :

Avant d’inspecter, nettoyer ou entretenir l’équipement,
couper le moteur, attendre que toutes les pièces en
mouvement s’arrêtent, déconnecter le fil de la bougie
et l’écarter de la bougie. . Laisser la machine refroidir
pendant environ 30 minutes avant de procéder à un
entretien. Le non-respect de ces instructions peut
entraîner des blessures graves ou des dégâts matériels.

AVERTISSEMENT :

Lors de la réparation, utiliser seulement les pièces
de rechange recommandées ou équivalentes. Les
réparations ou l’entretien effectués par une personne non
qualifiée ou l’utilisation d’autres pièces représentent un
risque de blessure ou de dommages matériels.

Page 15 — Français

AVIS :

Inspecter périodiquement au complet le produit afin
de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de
fixation et les chapeaux et ne pas utiliser le produit tant
que toutes les pièces manquantes ou endommagées
n’ont pas été remplacées. Veuillez communiquer avec le
service à la clientèle ou un centre de réparations qualifié
pour obtenir de l’aide.

ENTRETIEN GÉNÉRAL

Conserver le génératrice dans un environnement propre
et sec sans exposition à la poussière, la saleté, l’humidité
ou des vapeurs corrosives. Ne pas laisser les évents de
refroidissement du génératrice s’obstruer avec des feuilles,
de la neige, etc.

Ne pas utiliser un tuyau de jardinage pour nettoyer le
génératrice. De l’eau pénétrant dans le circuit de carburant ou
d’autres pièces internes de l’unité peut causer des problèmes
réduisant la durée de vie du génératrice.

Pour nettoyer l’unité :

Utiliser une brosse à poils doux et/ou un aspirateur pour

détacher et retirer la saleté et les débris.

Nettoyer les évents à pression basse ne dépassant pas

25 psi.

Essuyer les surfaces extérieures du génératrice avec un

chiffon humide.

ENTRETIEN

INSPECTION/NETTOYAGE DU FILTRE À AIR

Voir la figure 16.

Pour assurer un fonctionnement correct et une longue vie
utile, garder les filtre à air propres.

Relâchez les loquets sur le côté de la couvercle du filtre

à air. Retirer le couvercle et mettre de côté.

Retirer les élément du filtre à air.
Si les élément du filtre à air est sale, les nettoyer avec de

l’eau savonneux chaude. Rincer et laisser sécher.

Appliquer une légère couche d’huile moteur sur les

éléments puis l’essorer.

Replacer le élément dans le filtre à air.
Replacer le couvercle du filtre à air et resserrer les loquet

pour le fixer.

NOTE : Ne pas faire tourner le génératrice sans le filtre à air.
Ceci entraînerait une usure rapide du moteur.

VIDANGE DE LE LUBRIFIANT MOTEUR

Voir la figure 17.

Retirer le bouchon/la jauge d’huile.
Placer un récipient sous la huiler le bouchon d’égout pour

recueillir le lubrifiant vidangée.

Dévisser et retirer huiler le bouchon d’égout.
Laisser le lubrifiant se vidanger complètement.

NOTE : Vidanger lubrifiant pendant que le moteur est

encore tiède mais pas brûlant. Lubrifiant tiède s’écoule
plus rapidement et plus complètement.

ENTRETIEN DE LA BOUGIE

Voir la figure 18.

L’écartement de la bougie doit être vérifié et la bougie doit
être exempte de dépôts pour que le moteur fonctionne
correctement. Pour vérifier :

Retirer le bouchon de la bougie.
Nettoyer la saleté autour de la base de la bougie.
Retirer la bougie à l’aide de la clé fournie (non inclus).
Inspecter la bougie pour vérifier qu’elle n’est pas

endommagée et la nettoyer avec une brosse métallique
avant de la réinstaller. Si l’isolateur est fissuré ou écaillé,
remplacer la bougie. Pour remplacer la bougie, consulter
les Fiche technique au début du manuel ou le manuel
fourni avec le moteur, si nécessaire.

Mesurer l’écartement de la bougie. L’écartement correct

est de0,7-0,8 mm (0,028−0,031po). Pour augmenter

l’écartement, si nécessaire, courber avec précaution
l’électrode de terre (supérieure). Pour réduire l’écartement,
taper doucement l’électrode de terre sur une surface dure.

Installer la bougie ; la visser à la main pour éviter de foirer

le filetage.

Serrer avec la clé pour comprimer la rondelle. Si la bougie

est neuve, utiliser 1/2 tour pour comprimer la rondelle. Si
elle est usée, utiliser 1/8 à 1/4 de tour pour comprimer la
rondelle.

NOTE : Une bougie mal serrée devient très chaude et

peut endommager le moteur.

Réinstallez le bouchon de la bougie.

AVERTISSEMENT :

Ne pas changer le lubrifiant du moteur pendant qu’il est
chaud. Un contact accidentel avec un lubrifiant pour
moteur chaud peut provoquer des blessures graves.

Réinstaller la huiler le bouchon d’égout et bien serrer.
Remplir de lubrifiant en suivant les instructions de la

section Vérification/ajout de lubrifiant. Pour connaître
le volume de remplissage d’huile, consulter les Fiche
technique au début du manuel ou le manuel fourni avec
le moteur, si nécessaire.

Réinstaller le bouchon/la jauge d’huile.
NOTE : Le lubrifiant usée doit être éliminée auprès d’un

site approuvé. Voir le détaillant d’huile local pour plus
d’informations.

NETTOYAGE DE L’ORIFICE
D’ÉCHAPPEMENT ET DU SILENCIEUX

Selon le type de carburant utilisé, le type et la quantité de
lubrifiant utilisée et/ou les conditions d’utilisation, l’orifice
d’échappement et le silencieux peuvent être obstrués par
de la calamine. Si l’appareil fonctionnant avec de l’essence
semble avoir perdu de la puissance, cette calamine doit
être éliminée pour restaurer le fonctionnement normal. Il est
vivement recommandé de confier ce travail à un technicien
qualifié.

PARE-ÉTINCELLES

Voir la figure 19.

AVIS :

Ce produit est équipé d’un pare-étincelles qui a
été évalué par le Service forestier des États-Unis;
cependant, les utilisateurs du produit doivent respecter
les réglementations locales et gouvernementales de lutte
contre l’incendie. Consulter les autorités appropriées.
Communiquer avec le service à la clientèle ou un centre
de réparations qualifié pour acheter un pare-étincelles
de rechange.

Page 16 — Français

ENTRETIEN

Inspecter le pare-étincelles pour des fissures ou des trous.

Nettoyer ou remplacer au besoin.

Au besoin, uiliser une brosse (non fourni) pour enlever les

dépôts de calamine sur l’écran du pare-étincelles.

VIDANGE DU RÉSERVOIR DE CARBURANT/
CARBURATEUR

Voir les figures 20 á 22.

Afin de prévenir les dépôts de gommes dans le circuit de
carburant, vidanger le carburant du réservoir et du carburateur
avant de le remiser.

VIDANGE DU RÉSERVOIR DE CARBURANT

Mettre le contacteur du moteur sur ARRÊT ( O ).
Mettre le robinet de carburant sur ARRÊT ( O ).

Retirer la conduite de carburant du raccord à tuyau cannelé

en serrant les extrémités de l’attache et en glissant la
conduite pour la retirer.

NOTE : S’assurer que la conduite de carburant située

entre le robinet à essence et le carburateur est retirée,ET
NON la conduite située entre le robinet à essence et le
réservoir à essence.

Placer le conduite de carburant avec le robinet de carburant

dans un récipient suffisamment large pour contenir le
carburant vidangé.

Mettre le robinet de carburant sur MARCHE ( I ).
Lorsque le carburant est vidangé du réservoir, fermer le

robinet de carburant et réinstaller solidement la conduite
sur le raccord à tuyau cannelé.

VIDANGER LE CARBURANT DU CARBURATEUR

Mettre le contacteur du moteur sur ARRÊT ( O ).
Mettre le robinet de carburant sur ARRÊT ( O ).
Placer un récipient adapté sous la vis de vidange du

carburateur pour recueillir le carburant ; desserrer la vis.

Laisser le carburant se vidanger complètement dans le

récipient.

Resserrer la vis de vidange.
NOTE : Consulter les directives d’élimination des déchets

locales pour éliminer le carburant correctement.

REMPLACEMENT DU FILTRE À ESSENCE

Voir la figure 23.

Parfois, le filtre à essence peut s’encrasser, et c’est pourquoi
il est nécessaire de le remplacer. Pour se procurer un filtre
à essence de remplacement, veuillez communiquer avec le
service à la clientèle ou un centre de réparations qualifié.

NOTE : Il est nécessaire de vider le réservoir à essence avant
de remplacer le filtre à essence. Au besoin, faire fonctionner
l’unité jusqu’à ce que le réservoir soit vide, ou examiner le
filtre avant le remplissage.

Pour remplacer :
Régler la vanne de carburant à la position « OFF » (Arrêt).

Retirer le deux conduites de carburant du filtre usée en

appuyant sur les extrémités de l’attaches et en glissant
les conduites pour la retirer.

Réinstaller les conduits à essence sur le nouveau filtre à

essence.

Tirer sur les conduits pour s’assurer qu’ils sont fixés

solidement.

Régler la vanne de carburant à la position « ON » (Marche).

TRANSPORT

 Appuyer et maintenir l’interrupteur d’arrêt du moteur

à la position « OFF » jusqu’à ce que le moteur cesse
complètement de fonctionner.

 Débrancher l’équipement qui est relié à la génératrice.
Mettre le robinet de carburant sur ARRÊT ( O ).
 Laisser refroidir pendant 30 minutes avant de transporter

l’outil. S’assurer que le moteur et l’échappement de l’outil
sont refroidis.

Pour sécurité, insérer le goupilles pour obtenir la poignées

avant de transporter.

 Incliner la machine vers soi pour la mettre en équilibre

sur les roues puis la faire rouler jusqu’à l’endroit désiré.

Pour le transport à bord d’un véhicule, vider le réservoir

de carburant, fermer le robinet à essence et arrimer
solidement la génératrice.

Installer une feuille de plastique ou un coussinet absorbant

sous la génératrice pour recueillir toutes les gouttes
d’essence ou de lubrifiant lors du rangement ou du
transport.

Page 17 — Français

ENTRETIEN

REMISAGE

Lors de la préparation du génératrice pour le remisage, laisser l’appareil refroidir pendant 30 minutes puis suivre les instructions ci-dessous.

DURÉE DU REMISAGE AVANT LE REMISAGE

Moins d’2 mois Vidanger l’essence du réservoir et la disposer dans un récipient adapté selon les règlements nationaux

et locaux en vigueur.

2 mois à 1 an Vidanger le carburant du carburateur.

Vidanger l’essence du réservoir et la disposer dans un récipient adapté selon les règlements nationaux

et locaux en vigueur.

1 an ou plus Vidanger le carburant du carburateur.

Retirer la bougie.
Vidanger l’essence du réservoir et la disposer dans un récipient adapté selon les règlements nationaux

et locaux en vigueur.

Placer une cuillère à soupe de lubrifiant moteur dans le cylindre de la bougie. Faire tourner lentement

le moteur avec le cordon pour répartir le lubrifiant.

Réinstaller la bougie.
Vidanger le lubrifiant moteur.

Après le remisage :
Remplir d’essence fraîche.

NOTE : Si l’essence est entreposée dans un contenant adéquat pour une utilisation ultérieure, s’assurer qu’un stabilisateur
de carburant est ajouté à l’essence conformément aux instructions de son fabricant.

CALENDRIER D’ENTRETIEN

NOTE : Si un autre manuel du moteur est fourni avec cette génératrice, veuillez respecter le calendrier d’entretien présenté dans le

manuel du moteur au lieu de suivre les instructions d’entretien décrites ci-dessous.

Chaque année

ou toutes les

300 heures de

fonctionnement









Vérifier l’huile moteur
Changer l’huile moteur

2

Vérifier le filtre à air
Nettoyer le filtre à air
Remplacer le filtre à air

2

Vérifier/régler l’écartement de la
bougie

Remplacer la bougie

2

Vérifier/nettoyer le pare-étincelles

Avant

chaque

utilisation





Après 1 mois

ou 20 heures de

fonctionnement

 

Tous les 3 mois
ou 50 heures de
fonctionnement



Tous les 6 mois

ou 100 heures de

fonctionnement





Vérifier/régler le ralenti
Vérifier/régler le jeu des

soupapes
Nettoyer le réservoir de carburant

et le filtre
Vérifier de tuyaux de carburant

1,2

1,2



 

Filtre à carburant Inspecter Remplacer
Vérifier tous raccords de tuyaux

Recharger la batterie (si présent)
Inspecter le évent de vapeur du

réservoir de carburant (si présent)
Inspecter la boite de carbone

(modèles CARB seulement)

 



 

 

1. Ceci ne doit être effectué que par un centre de réparations qualifié.

2. Consulter le manuel du moteur pour prendre connaissance du calendrier d’entretien de cet article.
NOTE : L’entretien doit être effectué plus fréquemment lorsque le génératrice est utilisé dans des zones poussiéreuses. Lorsque le

génératrice a dépassé les valeurs maximum indiquées dans le tableau, l’entretien doit continuer à être effectué selon les
intervalles ou aux fréquences indiqués.

Page 18 — Français

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Le moteur ne démarre pas. Pas de carburant.

Stale gasoline or water in gasoline.
Niveau de lubrifiant bas.

Le robinet de carburant est FERMÉ.

Bougie défectueuse, encrassée ou mal
écartée.

D’étranglement est en position RUN
(MARCHE).

Moteur remisé sans traitement ou vidange
de l’essence, ou plein fait avec un mauvais
carburant.

Le filtre à carburant est sale.

Remplir le réservoir de carburant.
Drain entire system and refill with fresh fuel.
Le moteur est équipé d’un arrêt en cas de

bas niveau d’lubrifiant . Remplir le réservoir,
si le niveau de lubrifiant du moteur est trop
bas, avant de démarrer la génératrice.
Vérifier le niveau de lubrifiant moteur et
faire l’appoint si nécessaire.

Mettre le robinet de carburant sur
MARCHE.

Remplacer la bougie.

Mettre l’étrangleur en position « START »
(démarrage).

Vidanger le carburant et le carburateur.
Remplir d’essence fraîche.

Remplacer filtre à essence ou contacter
un centre de réparations qualifié.

Moteur difficile à démarrer. Eau dans le carburant.

Étincelle de bougie faible.

Le moteur manque de puissance. Filtre à air encrassé.

Moteur remisé sans traitement ou vidange
de l’essence, ou plein fait avec un mauvais
carburant.

La prise c.a. ne fonctionne pas. Disjoncteur débranché.

Le disjoncteur de fuite à la terre est
déclenché.

L’appareil branché est défectueux.

Le génératrice émet un cognement ou un
cliquettement.

Si le problème persiste après avoir essayé les solutions ci-dessus, communiquer avec le service à la clientèle ou un centre de
réparations qualifié pour obtenir de l’aide.

Un cognement ou un cliquettement sous
une lourde charge est normal. Cependant,
s’il a lieu sous une charge normale à un
régime moteur régulier, le problème peut
provenir de la marque de carburant utilisée.

Vidanger l’ensemble du système et
remplir de carburant frais.

Remplacer la bougie ou contacter un
centre de réparations qualifié.

Vérifier le élément du filtre à air. Nettoyer
ou remplacer selon le besoin.

Vidanger le carburant et le carburateur.
Remplir d’essence fraîche. Si le problème
continue, contacter le centre de réparations
qualifié.

Réinitialisez à nouveau le disjoncteur c.a.
Réinitialiser le disjoncteur de fuite de

terre.
Essayer un autre article.

Choisir une autre marque et s’assurer que
l’indice d’octane est supérieur ou égal à

86. Si le problème continue, contacter le
centre de réparations qualifié.

AVIS :

Le propriétaire de cet équipement est tenu d’effectuer les entretiens requis indiqués dans la section Entretien. Il est recommandé
de conserver tous les reçus d’entretien de votre équipement. La négligence ou l’oubli de procéder à l’entretien requis représente
un risque d’augmentation des émissions, de diminuer le rendement énergétique, de nuire à la performance, créer des bris
irréparables du moteur et de annuleront la garantie.

Ce produit est accompagné d’une garantie limitée de trois (3) ans pour

utilisation personnel, familiales ou domestiques (90 jours an pour utilisation

affaires ou commerciaux). Pour obtenir les détails de la garantie, visiter le site

www.ryobitools.com ou appeler (sans frais) au 1-800-860-4050.

Page 19 — Français

Para registrar su producto de Ryobi,

por favor visita: www.ryobitools.com

UBIQUE EL GENERADOR A UNA DISTANCIA DE POR LO MENOS 6 M (20 PIES)*
PARA REDUCIR EL RIESGO DE QUE EL MONÓXIDO DE CARBONO
INGRESE EN LA CASA

* Distancia mínima recomendada por el Departamento de Salud y Servicios Humanos y por los

Centros para el Control y la Prevención de Enfermedades de los Estados Unidos (www.cdc.gov/co).
Las condiciones particulares de su casa o del viento puede requerir una distancia adicional.

MANTEGA UNA DISTANCIA DE

Escape (CO)

Dirija el escape LEJOS
de ventanas, puertas y
orificios de ventilación.

ADVERTENCIA:

CONEXIÓN A TIERRA DEL GENERADOR

Si este generador se utiliza únicamente con aparatos conectados con cable y enchufe, el
Código Eléctrico Nacional no exige que la unidad esté puesta a tierra. Sin embargo, si se
usa el generador de otra forma, podría ser necesario ponerlo a tierra para reducir el riesgo
de descargas eléctricas o electrocución. Antes de usar el generador,
consulte a un electricista calificado, un inspector eléctrico o un
organismo local que tenga jurisdicción para saber si es necesario
ponerlo a tierra en su situación.

Si es necesario poner a tierra la unidad, deben utilizarse la tuerca y el terminal de
conexión a tierra del bastidor para conectar el generador a una fuente apropiada
de conexión a tierra. La conexión a tierra debe realizarse con alambre calibre Nº 8.
Conecte el terminal del alambre de conexión a tierra entre la arandela y la tuerca,
y apriete firmemente la tuerca. Conecte el otro extremo del alambre firmemente a
una fuente apropiada de conexión a tierra que esté en contacto con el suelo a lo
largo de una distancia de al menos 2,4 m (8 pies).

El Código Eléctrico Nacional especifica varias maneras prácticas para establecer una buena fuente de conexión a tierra.
Si se utiliza una barra de acero o de hierro, éste debe ser de 15,9 mm (5/8 pulg.) de diámetro, y si se utiliza una barra
no ferrosa, ésta debe ser de 13 mm (1/2 pulg.) de diámetro como mínimo y estar listada como material adecuado para
conexión a tierra. Si encuentra un estrato rocoso antes de llegar a una profundidad de 2,4 m (8 pies), clave la jabalina
de puesta a tierra a un ángulo de a lo sumo 45°. Si aun así la jabalina se encuentra con el estrato rocoso, se la puede
enterrar en una trinchera de al menos 75 cm (30 pulg.) de profundidad. En cualquier caso, el extremo superior de la
jabalina debe estar al ras del suelo (o por debajo del rasante) o protegido de posibles daños físicos por otro medio.

Todas las herramientas eléctricas y aparatos alimentados por este generador deben conectarse apropiadamente a tierra
mediante el uso de un tercer alambre o tener un diseño con “doble aislamiento”.

Se recomienda:

1. Usar dispositivos eléctricos con clavija de tres patillas conectada a tierra.

2. Para asegurar la continuidad de la protección a tierra del generador al dispositivo, utilice un cordón de extensión
para uso a la intemperie con un receptáculo de tres orificios en un extremo y una clavija de tres patillas en el otro.

Revise y cumpla con todas las reglas federales, estatales y locales relevantes en relación con las especificaciones de
conexión a tierra. Consulte a un electricista calificado o técnico de servicio si no ha comprendido completamente las
instrucciones de conexión a tierra o si no está seguro si el generador está conectado a tierra correctamente.

POR LO MENOS 6 M (20 PIES)

Utilícelo únicamente EN EL EXTERIOR
y ALEJADO de ventanas, puertas y
orificios de ventilación.

Detector de CO

en áreas habitadas

Pàgina 2 — Español

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

PELIGRO:

Monóxido de carbono. Usar un generador en el interior LO

MATARÁ EN POCOS MINUTOS.

Los gases de escape del generador contienen niveles altos
de monóxido de carbono (CO), un gas venenoso que no
puede verse ni olerse. Si puede oler los gases de escape del
generador, está respirando CO. Pero incluso si no puede oler
los gases de escape, es posible que esté respirando CO.

Nunca use un generador dentro de su hogar, garaje,

sótano, ni demás espacios parcialmente encerrados. En
dichos espacios, pueden acumularse niveles mortales
de monóxido de carbono. Usar un ventilador o abrir
puertas y ventanas NO proporciona suficiente aire
fresco.

 SÓLO utilice el generador al aire libre y lejos de ventanas,

puertas y respiraderos abiertos. Estas aberturas pueden
atraer los gases de escape del generador.

Incluso si utiliza el generador correctamente, el CO puede
ingresar en su hogar. SIEMPRE utilice una alarma de CO de

pilas o con pilas de respaldo en su hogar.
Si comienza a sentirse descompuesto, mareado o débil

luego de que el generador estuvo funcionando, trasládese

adonde haya aire fresco INMEDIATAMENTE. Vea a un doctor.

Puede sufrir intoxicación por monóxido de carbono.

ADVERTENCIA:

Lea y comprenda todas las instrucciones. El incumplimiento
de cualquiera de las instrucciones siguientes puede causar
electrocución, incendio o intoxicación por monóxido de
carbono, lo cual puede causar la muerte o lesiones graves.

ADVERTENCIA:

En ciertas aplicaciones, el Reglamento Nacional de
Electricidad exige que el generador esté conectado
a una tierra aprobada. Antes de utilizar la terminal de
tierra, consulte a un electricista calificado, inspector de
instalaciones eléctricas u organismo gubernamental de
la localidad en lo referente a las reglas y disposiciones
relacionadas con el uso deseado del generador.

GUARDE ESTAS INSTRUCCIONES

Este manual contiene importantes instrucciones, que se deben
seguir durante la instalación y las actividades de mantenimiento
del generador y las baterías.

No conecte la unidad al sistema eléctrico de un edificio a menos

que el generador y el interruptor de transferencia se hayan
instalado correctamente y que un electricista calificado haya
verificado la salida de energía eléctrica. La conexión debe aislar
la corriente del generador del servicio público y debe cumplir
con todas las leyes y los códigos eléctricos pertinentes.

No permita que utilicen esta unidad niños ni personas carentes

de la debida instrucción para su manejo.

No haga arrancar o funcionar el motor en un espacio

confinado, de edificio, cerca de ventana abiertas, o en
otro área sin ventilación donde se puedan recolectar las
emanaciones de monóxido de carbono. El monóxido de
carbono, un gas incoloro, inodoro y sumamente peligroso,
puede causar la pérdida de la conciencia o la muerte.

Mantenga a todos los circunstantes, niños y animales por

lo menos a 3 m (10 pies) de distancia.

Use botas o zapatos robustos y secos. No utilice la unidad

estando descalzo.

No utilice este generador cuando se encuentre fatigado,

enfermo o bajo los efectos de drogas, alcohol o
medicamentos.

Mantenga todas las partes del cuerpo alejadas de toda pieza

móvil y superficie caliente de la unidad.

No toque cables ni receptáculos desprovistos de aislamiento.
No utilice el generador con cordones de corriente gastados,

deshilachados, pelados o dañados de cualquier forma.

Antes de guardar la unidad, deje que se enfríe el motor

durante 30 minutos y retire el combustible de la unidad.

No utilice or guarde el generador en la lluvia, nieve o tiempo

húmedo.

Guarde el generador en un lugar bien ventilado y con el

tanque de combustible vacío. El combustible no se debe
guardar cerca del generador.

Antes de transportar la unidad en un vehículo, vacíe el tanque

de combustible, cierre la válvula del combustible e inmovilice
aquélla.

Coloque una lámina de plástico o una almohadilla absorbente

debajo del generador para atrapar las gotas de combustible
o lubricante cuando lo almacene o lo transporte.

Para reducir el riesgo de incendio o de lesiones por

quemadura, maneje con cuidado el combustible. Es
sumamente inflamable.

No fume mientras manipula el combustible.
Almacene el combustible en un recipiente aprobado para

gasolina.

Coloque una lámina de plástico o una almohadilla absorbente

debajo del generador para atrapar las gotas de combustible
o lubricante cuando lo transporte.

Afloje la tapa del tanque de combustible para aliviar la presión

y para evitar que se escape combustible por la tapa.

Después de reabastecer de combustible la unidad ponga la

tapa y apriétela firmemente.

Limpie todo el combustible que se haya derramado de la

unidad.

Nunca intente en ninguna circunstancia eliminar el

combustible derramado quemándolo.

Los generadores vibran durante el uso normal. Durante y

después del uso del generador, inspeccione el generador, así
como los cordones de extensión y los cordones de corriente
conectados a éste, para ver si tienen daños causados por

la vibración. Deben repararse o reemplazarse los artículos

dañados, según sea necesario. No use enchufes ni cordones
que muestren señales de daño, como roturas o agrietamientos
en el aislamiento, o daño en las espigas.

Pàgina 3 — Español

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Los generadores fijos instalados de manera permanente

son la mejor alternativa para abastecer de electricidad al

hogar durante los cortes de energía. Incluso los generadores

portátiles que están conectados correctamente pueden

sobrecargarse. De esta manera, los componentes del

generador pueden recalentarse o exigirse demasiado, lo
que podría producir una falla en el generador.

Use únicamente repuestos y accesorios recomendados

o equivalentes y siga las instrucciones descritas en la

REGLAS DE SEGURIDAD ESPECÍFICAS

PELIGRO:

Riesgo de incendios y lesiones por quemaduras: Nunca

retire la tapa de combustible mientras esté encendida la
unidad. Apague el motor y deje enfriar la unidad durante al
menos cinco minutos. Retire la tapa lentamente.

ADVERTENCIA:

Cuando este generador se utiliza para abastecer el
sistema de cableado de un edificio: un electricista

calificado debe instalar el generador, que debe conectarse
a un interruptor de transferencia como un sistema derivado
independiente, de conformidad con el Reglamento Nacional
de Electricidad (NFPA 70). El generador se conectará a
través de un interruptor de transferencia que controla todos
los conductores, excepto el conductor de conexión a tierra
del equipo. El bastidor del generador debe conectarse a
un electrodo de conexión a tierra aprobado. Si no se aísla
el generador de las líneas de alto voltaje puede causarse
la muerte o lesiones a los trabajadores de dichas líneas.

No utilice este generador para suministrar energía a

dispositivos de soporte vital o equipos médicos de
emergencia.

Este generador tiene un punto neutro conectado a tierra.

Esto significa que el conductor neutro está conectado por
vías eléctricas al marco de la máquina.

Siempre use un detector de monóxido de carbono de

baterías al utilizar el generador. Si comienza a sentirse mal,
mareado o débil al estar utilizando el generador, apáguelo

y respire aire fresco de inmediato. Vea a un doctor. Puede

sufrir intoxicación por monóxido de carbono.

Coloque el generador en una superficie estable horizontal,

con una pendiente no mayor de 4°.

Utilice la unidad al aire libre en un área bien ventilada e

iluminada, aislada de las áreas de trabajo para evitar la
interferencia del ruido.

Si se utiliza el generador en condiciones húmedas, puede

causarse una electrocución. Mantenga seca la unidad.

Mantenga el generador a una distancia mínima de

0,9 m (3 pies) de todo tipo de material combustible.

sección de Mantenimiento de este manual. El empleo de
piezas diferentes o el incumplimiento de las instrucciones
de mantenimiento puede significar un riesgo de descarga
eléctrica o de lesiones.

Mantenga la unidad según las instrucciones de mantenimiento

señaladas en este manual del operador.

Inspeccione cada vez la unidad antes de usarla para ver si

tiene tornillos flojos, fugas de combustible, etc. Reemplace
toda pieza dañada.

No utilice el generador cerca de materiales peligrosos.

No utilice el generador en una estación de abastecimiento

de gasolina o gas natural.

No toque el silenciador ni el cilindro durante el funcionamiento

de la unidad ni inmediatamente después; están CALIENTES

y causan lesiones por quemadura.

No permita que se derrame el tanque del generador al

abastecerlo de gasolina. Llénelo hasta una altura de
25,4 mm (1 pulg.) abajo del cuello del tanque de gasolina
para permitir la expansión del combustible. Revise el orificio
de ventilación del interior del tanque de combustible para
ver si tiene basura. No bloquee el respiradero.

No fume mientras abastece de gasolina el generador.
Apague el motor y déjelo enfriar durante cinco minutos antes

de agregar gasolina o lubricante al generador.

No retire la varilla de nivel de lubricante ni la tapa del tanque

del combustible mientras esté funcionando el motor.

Preste atención en particular a todas las etiquetas

de seguridad adheridas al generador.

En todo momento mantenga a los niños a una distancia

mínima de 3 m (10 pies) del generador.

La unidad funciona mejor a una temperatura entre -5 y 40 °C

(23 y 104 °F) con una humedad relativa de 90% o menos.

El requerimiento de voltaje y frecuencia operativa de todos los

equipos electrónicos debe comprobarse antes de enchufarlos
a este generador. Pueden ocurrir daños si el equipo no está
diseñado para operar dentro de una variación de voltaje
de +/-10% y una variación de frecuencia de +/-3 hz de los
valores nominales que aparecen en la placa de identificación
del generador. A fin de evitar daños, siempre tenga una carga
adicional enchufada al generador en caso de usarse equipos
de estado sólido (tales como un aparato de televisión).
También podría resultar necesario un condicionador de la
línea eléctrica para algunas aplicaciones; por ejemplo, con
una computadora. También podria resultar necesario un
condicionador de la línea eléctrica para algunas aplicaciones
de equipo de estado sólido.

Para usarse sólo en el exterior.
Guarde estas instrucciones. Consúltelas con frecuencia y

empléelas para instruir a otras personas que puedan utilizar
esta producto. Si presta a alguien esta producto, facilítele
también las instrucciones.

Pàgina 4 — Español

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con
este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

AVISO:

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

Indica una situación peligrosa, la cual, si no se evita, causará lesiones graves

o mortales.

Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones

graves o mortales.

Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones

menores o leves.

(Sin el símbolo de alerta de seguridad) Indica la información que se considera

importante, pero no relacionada con lesiones potenciales (por ej. en relación a
daños a la propiedad).

SÍMBOLO NOMBRE DENOMINACIÓN / EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Lea manual del operador

Alerta de condiciones
húmedas

Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual
del operador antes de usar este producto.

No exponga la unidad a la lluvia ni la use en lugares húmedos.

Descarga eléctrica

Emanaciones tóxicas

Fuego / Explosión

Superficie caliente y gases
de escape

Peligro al levantar

Conexión a tierra

Si no se usa la unidad en condiciones secas y no se observan prácticas
seguras de trabajo, puede producirse una descarga eléctrica.

Con el funcionamiento del generador se emite monóxido de carbono, un gas
tóxico incoloro e inodoro. Si se inhala monóxido de carbono puede causarse
náusea, desmayo o la muerte.

El combustible y los vapores del mismo son extremadamente inflamables y
explosivos. El fuego o una explosión pueden causar quemaduras graves e
incluso la muerte.

Para reducir el riesgo de lesiones corporales o daños materiales evite tocar
toda superficie caliente y no coloque partes del cuerpo en la trayectoria de
los gases de escape.

Para reducir el riesgo de lesiones serias, evite intentar levantar el generador
usted solo.

Consulte a un electricista de la localidad para determinar los requisitos de
conexión a tierra antes de utilizar la unidad.

Pàgina 5 — Español

SÍMBOLOS

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el
producto.

SÍMBOLO NOMBRE DENOMINACIÓN / EXPLICACIÓN

V Voltios Voltaje

A Amperios Corriente

Hz Hertz Frecuencia (ciclos por segundo)

W Watt Potencia

hrs Horas Tiempo

gal Galón Volumen

qt Cuarto Volumen

ETIQUETAS DE
SEGURIDAD

La siguiente información puede
encontrarse en el generador.
Para su propia seguridad, le
sugerimos estudiar y entender
todas la etiquetas antes de
poner marcha el generador.

Si se desprende de la unidad
cualquiera de las etiquetas o se
vuelven ilegibles, comuníquese
con el servicio al cliente o centro

You WILL be KILLED or SERIOUSLY HURT if you do
not follow the Operator’s Manual instructions.

Ne pas procéder de la manière décrite dans ce
Manuel d’utilisation entraînera des BLESSURES
GRAVES voire la MORT.

SE MATARÁ o LESIONARÁ GRAVEMENTE si no
sigue las instrucciones del Manual del operador.

Risk of fire. Do not add fuel while
the product is operating.

Risque d’incendie. Ne pas
ajouter de carburant pendant
l’utilisation de l’appareil.

Riesgo del incendio. No agregue
combustible cuando el producto
esté functionando.

DANGER

de servicio calificado para
obtener un reemplazo.

SE MATARÁ o LESIONARÁ GRAVEMENTE si no sigue

las instrucciones del Manual del operador.

Riesgo de incendio. No agregue combustible cuando el

producto esté functionando.

El generador es una fuente potencial de descarga eléctrica.

No lo exponga a humedad, la lluvia nin a la nieve. No
opere con manos o pies húmedos.

El escape contiene gas venenoso de monóxido de carbono

que puede causar pérdida del conocimiento a la MUERTE.
Opere en áreas exteriores bien ventiladas lejos de puertas
o ventanas abiertas.

DANGER

Exhaust contains poisonous carbon monoxide gas that can cause
unconsciousness or DEATH. Operate in well ventilated, outdoor
areas away from open windows or doors.

L’échappement contient le gaz monoxyde de carbone toxique qui
peut causer l’inconscience ou la MORT. Fonctionner dans les
secteurs bien ventilés et extérieurs loin d’ouvre des fenêtres ou
des portes.

El escape contiene gas venenoso de monóxido de carbono que
puede causar pérdida del conocimiento o MUERTE. Opere en áreas

Generator is a potential source of electric
shock. Do not expose to moisture, rain, or
snow. Do not operate with wet hands or feet.

Le générateur est une source potentielle
de chocs électriques. Ne pas exposer à l’humidité,
la pluie ou la neige. Ne pas utiliser avec les
mains ou les pieds mouillés.

El generador es una fuente de descarga eléctrica.
No lo exponga a humedad, la lluvia, nin a la
nieve. No opere con manos o pies húmedos.

exteriores bien ventiladaslejos de puertas o ventanas abiertas.

PELIGRO

Do not expose to rain
or use in damp
locations.

Ne pas exposer à la
pluie ou l’humidité.

No exponga a la lluvia
ni use en lugares
húmedos.

940654254-02

No exponga la unidad a la lluvia ni la use en lugares

húmedos.

Usar un generador en el interior PUEDE MARTARLO EN

POCOS MINUTOS. Los gases de escape del generador

contienen monóxido de carbono. Es un veneno que no
puede verse ni olerse.

NUNCA lo use dentro de su hogar o del garaje, INCLUSO

con las puertas y las ventanas abiertas.

Sólo utilícelo AL AIRE LIBRE y lejos de ventanas, puertas

y respiraderos.

DANGER

Using a generator indoors CAN KILL YOU IN MINUTES.
Generator exhaust contains carbon monoxide. This is a

poison you cannot see or smell.

NEVER use inside a home
or garage, EVEN IF doors
and windows are open.

Only use OUTSIDE and
far away from windows,
doors, and vents.

DANGER

L’utilisation d’une génératrice à l’intérieur PEUT VOUS TUER ENQUELQUES MINUTES.
Les génératrices produisent du monoxyde de carbone, un gaz mortel incolore et inodore.
NE JAMAIS utiliser à l’intérieur d’une maison ou d’un garage,MÊME SI les portes et
les fenêtres sont ouvertes.
Utiliser uniquement À L’EXTÉRIEUR et loin des fenêtres, des portes et des évents.

PELIGRO

Usar un generador en el interior PUEDE MATARLO EN POCOS MINUTOS.
Los gases de escape del generador contienen monóxido de carbono. Es un veneno
que no puede verse ni olerse.
NUNCA lo use dentro de su hogar o del garaje, INCLUSO con las puertas y las
ventanas abiertas.
Sólo utilícelo AL AIRE LIBRE y lejos de ventanas, puertas y respiraderos.

Pàgina 6 — Español

SÍMBOLOS

ADVERTENCIA PARA LA TAPA DEL TANQUE DE
COMBUSTIBLE

Nunca retire la tapa de combustible mientras esté encendida
la unidad. Apague el motor y deje enfriar la unidad durante al
menos cinco minutos. Quite la tapa lentamente para liberar la
presión que se haya acumulado en el sistema de combustible
y para evitar que el calor del silenciador provoque la ignición de
los vapores del combustible.

RISK OF FIRE AND SERIOUS BURNS:

the unit to cool at least five minutes.

DANGER

Never remove fuel cap when unit is

running. Shut off engine and allow

Remove cap slowly.

ADVERTENCIA DE COMBUSTIBLE

No fume al abastecer el combustible. No
llene de más. El nivel de lleno es 25 mm
(1 pulg.) debajo del cuello del tanque de
combustible. Pare la marcha del motor
cinco minutos antes del reabastecimiento
de combustible para evitar que el calor del
silenciador encienda los vapores de combustible.

ADVERTENCIA DEL LUBRICANTE DE MOTOR

Antes de utilizar el generador debe
abastecerlo de lubricante. Antes de utilizar
la unidad, revise el nivel de lubricante. El
nivel de lubricante siempre debe estar entre
las áreas cubierta con rayas entrecruzadas

940708019-04

de la varilla de nivel. La unidad está equipada
de un sensor, el cual apaga automáticamente
el motor si el nivel de lubricante desciende
abajo del límite de seguridad.

ADVERTENCIA ACERCA DE LA
CONEXIÓN A TIERRA

Este generador no incluye un cable de cobre ni
una jabalina de puesta a tierra. Consulte con un
electricista calificado para conocer los requisitos
locales de puesta a tierra.

PARACHISPAS

El uso de este equipo puede producir chispas
propensas a iniciar incendios cerca de vegetación
seca. Es posible que se necesite un parachispas.
El operador debe ponerse en contacto con las
agencias contra incendios locales para conocer las
leyes y regulaciones relacionadas con los requisitos
de prevención de incendios.

DANGERDANGER PELIGRO

Risk of Fire. Check for any fuel overflow or leaking. Stop the engine before refueling.
Risque d’incendie. Vérifier l'absence de débordement ou de fuite de carburant.

Arrêter le moteur avant de fair le plein.
Riesgo de incendio. Revise si hay algún derrame o fuga de combustible. Apague el

motor antes de poner combustible.

CHECK LUBRICANT

Add lubricant to full mark to start. Engine will not start or will shut off if sensor detects
low lubricant level. • Ajouter de lubrifiant jusqu’au repère de remplissage pour
dèmarrer. Le moteur ne démarre pas ou s’éteint si le capteur détecte le niveau de
lubrifiant faible. • Añada lubricante hasta la marca de ileno para arrancar. El motor no
arranca o se apaga si sensor detecta el nivel de lubricante de baja.

Product does not include ground rod or copper wire. Call a qualified electrician for local
grounding requirements.

Le produit ne comprend pas de piquet de terre ou de fil en cuivre. Appeler un électricien qualifié
pour connaître les exigences locales de mise à la terre.

El producto no incluye el ealambre de cobre ni la barra de conexión a tierra. Comuniquese con un
electrista calificado para todo lo relacionado con los requistos de conexión a tierra.

WARNING

sparks that can start fires around dry vegetation. A spark arrestor may
be required. The operator should contact local fire agencies for laws or regulations
relating to fire prevention requirements.

L’utilisation de cet équipement peut créer des étincelles susceptibles d’enflammer la

AVERTISSEMENT

végétation sèche. Il peut être nécessaire d’utiliser un pare-étincelles. L’utilisateur doit
communiquer avec le service local d’incendie pour connaître toutes les lois et tous les règlements portant sur les
exigences en matière de prévention des incendies.

El uso de este equipo puede producir chispas propensas a iniciar incendios cerca de

ADVERTENCIA

vegetación seca. Es posible que se necesite un parachispas. El operador debe ponerse en
contacto con las agencias contra incendios locales para conocer las leyes y regulaciones relacionadas con los
requisitos de prevención de incendios.

Operation of
this equipment may create

940974007-04

940513029-02

ADVERTENCIA DE SUPERFICIE CALIENTE

No toque el silenciador ni el cilindro de aluminio del motor. Están

muy CALIENTES y causan quemaduras graves. Para reducir el

riesgo de lesiones corporales o daños materiales evite tocar
toda superficie caliente y no coloque partes del cuerpo en la
trayectoria de los gases de escape.

ADVERTENCIA DE ESPACIO LIBRE

Tanto en funcionamiento como al guardarlo,
mantenga siempre 91,4 cm (3 pies) de
espacio libre en todos los laterales de este
producto, incluida la parte superior. Aguarde
al menos 30 minutos para el equipo se enfríe
antes de guardarlo. El calor generado por el
silenciador y los gases de escape puede ser

Risk of Fire. Keep all objects at least 3 feet away from this machine. Heat from Muffler and Exhaust gases
can ignite combustible objects.

Risque d’incendie. Éloigner tous les objets au moins de 91,4 cm (3 pi) de cet appareil. La chaleur
du pot d’échappement et les gaz d’échappement peuvent enflammer les objets combustibles.

Riesgo de incendio. Mantener todos los objetos a una distancia mínima de 91,4 cm (3 pies) de esta
máquina. El calor de los gases del silenciador y el escape pueden prender fuego a objetos combustibles.

suficiente para causar quemaduras graves
y/o prender fuego a objetos combustibles.

Pàgina 7 — Español

AVERTISSEMENTWARNING ADVERTENCIA

HOT SURFACE AND EXHAUST
SURFACE ET D’ECHAPPEMENT CHAUDS
SUPERFICIE Y DE ESCAPE ESTEN CALIENTE

940680075-01

DANGERDANGER PELIGRO

940974089-03

ASPECTOS ELÉCTRICOS

CALIBRE DEL CORDÓN DE EXTENSIÓN

Consulte el cuadro mostrado abajo para asegurarse de que el calibre de los cordones de extensión que utilice puedan con la
carga eléctrica requerida. Los cordones de calibre insuficiente pueden causar una caída de voltaje, lo cual puede quemar el
dispositivo y recalentar el cordón mismo.

Corriente en

Amperios

2,5 300 600 305 m (1000 pies) 183 m (600 pies) 114 m (375 pies) 76 m (250 pies)

5 600 1200 152 m (500 pies) 91 m (300 pies) 61 m (200 pies) 38 m (125 pies)

7,5 900 1800 107 m (350 pies) 61 m (200 pies) 38 m (125 pies) 31 m (100 pies)

10 1200 2400 76 m (250 pies) 46 m (150 pies) 31 m (100 pies) 15 m (50 pies)
15 1800 3600 46 m (150 pies) 31 m (100 pies) 20 m (65 pies)
20 2400 4800 53 m (175 pies) 38 m (125 pies) 23 m (75 pies)
25 3000 6000 46 m (150 pies) 31 m (100 pies)
30 3600 7200 38 m (125 pies) 20 m (65 pies)
40 4800 9600 27 m (90 pies)

Carga en vatios Longitud máxima permitida del cordón

A 120 V A 240 V Conduct. #8 Conduct. #10 Conduct. #12 Conduct. #14 Conduct. #16

CARGAS DE MOTORES ELÉCTRICOS

Es característico en el funcionamiento normal de los motores eléctricos comunes consumir durante el arranque hasta seis veces
su corriente de operación. Esta tabla puede emplearse para estimar la potencia necesaria (en vatios) para arrancar los motores
eléctricos; no obstante, si un motor eléctrico no arranca o no alcanza la velocidad de funcionamiento, apague el dispositivo o
herramienta de inmediato para evitar dañar el equipo. Siempre verifique los requisitos de la herramienta o aparato con la salida
nominal del generador.

Capacidad del motor

(H.P.)

1/8 275 N/A 850 1200
1/6 275 600 850 2050
1/4 400 800 1050 2400
1/3 450 950 1350 2700
1/2 600 1000 1800 3600
3/4 850 1200 2600 —

1 1100 N/A 3300 —

Potencia en marcha

(vatios)

Potencia necesaria para arrancar el motor (vatios)

Universal Capacitor Fase dividida

AVISO:

El requerimiento de voltaje y frecuencia operativa de
todos los equipos electrónicos debe comprobarse antes
de enchufarlos a este generador. Pueden ocurrir daños
si el equipo no está diseñado para operar dentro de una
variación de voltaje de +/-10% y una variación de frecuencia
de +/-3 hz de los valores nominales que aparecen en la
placa de identificación del generador. A fin de evitar daños,
siempre tenga una carga adicional enchufada al generador
en caso de usarse equipos de estado sólido (tales como un
aparato de televisión). También podría resultar necesario un
condicionador de la línea eléctrica para algunas aplicaciones;
por ejemplo, con una computadora. También podria resultar
necesario un condicionador de la línea eléctrica para algunas
aplicaciones de equipo de estado sólido.

Pàgina 8 — Español

INTERRUPTOR DE CIRCUITO ACCIONADO
POR FALLA DE CONEXIÓN A TIERRA

Vea la figura 1.

Los receptáculos (20 A, 120 V) del generador están protegidos

con un interruptor de circuito accionado por falla de conexión a

tierra (GFCI), el cual protege contra los peligros de las corrientes

desarrolladas al presentarse tal falla. Un ejemplo de una corriente
debida a una falla de conexión a tierra es la que fluiría a través
de una persona que está utilizando un aparato con aislamiento
defectuoso, y al mismo tiempo está en contacto con una tierra
eléctrica como una parte de la plomería, suelo húmedo o tierra.

Los receptáculos protegidos con GFCIs no protegen contra

cortos circuitos, sobrecargas ni descargas eléctricas.

Los receptáculos con GFCIs pueden probarse con los botones
TEST [PRUEBA] y RESET [REAJUSTE].

Para efectuar una prueba:

Oprima el botón TEST. Esto debe hacer salir el botón Reset

(Reajustar).

Para restablecer la corriente, oprima el botón RESET.

ASPECTOS ELÉCTRICOS

Realice mensualmente esta prueba para asegurarse del buen

funcionamiento del GFCI. Si se guarda a la intemperie el
generador, sin protección de los elementos, pruebe el GFCI del

receptáculo cada vez antes de usar la unidad.

CAPACIDAD DEL GENERADOR

Cerciórese que el generador pueda suministrar suficientes
vatios de potencia continua (en marcha) y de sobrecorriente
(al arrancar) para los equipos que desee alimentar al mismo
tiempo. Siga estos pasos sencillos.

1. Seleccione los equipos que desea alimentar al mismo tiempo.
2. Sume la potencia continua (en marcha) en vatios de estos

equipos. Esta es la cantidad de potencia que el generador
debe producir para mantener en marcha los equipos. Observe
la tabla de referencia de potencia en vatios, a la derecha.

3. Calcule cuánta potencia inicial (al arranque) en vatios

necesitará. La potencia inicial (en vatios) es la breve variación
rápida de potencia necesaria para poner en marcha los
aparatos o herramientas accionados con motor eléctrico

como las sierras circulares o los refrigeradores. Debido a que

no todos los motores arrancan al mismo tiempo, se puede
calcular la potencia inicial total en vatios sumando sólo los
equipos con el mayor valor de potencia inicial adicional a la
potencia nominal del paso 2.

Ejemplo:

Herramienta o

aparato

Acondicionador de
aire de ventana,

10000 BTU

Refrigerador 700 2200

Bomba de pozo de

1/3 HP

Televisor de 27 pulg 500 0

Iluminación (75 vatios)

Potencia continua total en vatios (en marcha) 3275
Potencia inicial adicional máxima en vatios + 2200

Potencia total de salida requerida del generador 5675

Potencia continua

en vatios*

1200 1800

800 2000

75 0

3275 vatios,

potencia en

marcha total

Arranque adicional

en vatios*

2200 vatios,

potencia inicial

ADMINISTRACIÓN DE LA POTENCIA

A fin de prolongar la vida útil del generador y los dispositivos
acoplados, es importante tener cuidado al agregar cargas
eléctricas al generador. NO debe haber equipo alguno conectado
a los tomacorrientes del generador antes de poner en marcha el
motor respectivo. La manera correcta y segura de administrar
la potencia del generador consiste en agregar las cargas de
manera secuencial de la manera siguiente:

1. Sin equipos conectados al generador, ponga en marcha el
motor de la manera que se describe posteriormente en este
manual.

2. Enchufe y active la primera carga, preferiblemente la máxima
carga que tenga.

3. Deje que se estabilice la salida del generador (el motor

marcha uniformemente y el dispositivo acoplado funciona
correctamente).

4. Enchufe y active la siguiente carga.

5. Nuevamente, deje que el generador se estabilice.

6. Repita los pasos 4 y 5 para cada carga adicional.
Nunca añada más cargas que las que permita la capacidad del

generador. Tenga especial cuidado al considerar las cargas de
sobrecorriente en la capacidad del generador según se describió
anteriormente.

AVISO:

No exceda la capacidad del generador. Si excede la
capacidad de corriente (amperios) y potencia (vatios) del
generador puede dañar el generador y los dispositivos
eléctricos conectados al mismo.

W de

Funcio-

Herramienta o aparato

Emergencia / En casa espera

Radio-despertador 50 0
Luces (4 cant. x 75 W) 300 0
Refrigerador 700 2200

Ventilador de calefacción 800 2350
Bomba de pozo de agua 1000 2200

Microondas 1000 0
Bomba de sumidero 1050 2200
Autonomía eléctrica (por elemento) 2100 0

Sitio de trabajo

Taladro eléctrico − 1/2 HP 600 900
Rociador de aire comprimido − 1/3

HP
Lámpara de trabajo de halógeno

de cuarzo
Sierra alternativa 960 960
Compresor de aire − 1 HP 1600 4500
Sierra circular - 7-1/4 pulg. (184

mm)

Cepillo de juntas − 6 pulg. (150

mm)

Sierra de ingletes − 10 pulg. (254

mm)
Sierra de banco/sierra radial de

brazo − 10 pulg. (254 mm)

*Los valores de potencias en vatios indicados son aproximados. Verifique la

potencia real de cada herramienta o aparato.

namiento

Estima-

dos*

600 1200

1000 0

1400 2300

1800 1800

1800 1800

2000 2000

W de

Arranque
Adicionales
Estimados*

Pàgina 9 — Español

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

MOTOR

Tipo de motor .....................................GX390, 389 cc, OHV

Fuel Volume .....................................................22,7 l (6 gal.)

*Salida nominal definida según el estándar G300 de PGMA

FAMILIARÍCESE CON EL GENERADOR

Vea la figura 2.

El uso seguro que este producto requiere la comprensión
de la información impresa en el producto y en el manual del
operador así como ciertos conocimientos sobre el proyecto a
realizar. Antes de usar este producto, familiarícese con todas
las características de funcionamiento y normas de seguridad.

DISYUNTOR

El disyuntor se proporciona para proteger al generator contra
sobrecarga eléctrica. El disyuntor puede restaurarse pulsando
el botón del disyuntor.

GENERADOR

Voltaje nominal .................................................120 V/240 V

Amperaje nominal.......................................... 54,1 A/27,0 A

Salida nominal* .......................................................6 500 W

Salida máxima ........................................................8 125 W

Frecuencia nominal ....................................................60 Hz

TERMINAL DE CONEXIÓN A TIERRA

El terminal de conexión a tierra se utiliza para ayudar a
conectar a tierra correctamente el generador como ayuda
de protección contra descargas eléctricas. Consulte con un
electricista local calificado con respecto a los requisitos de
conexión a tierra en el área geográfica donde se encuentre
usted.

PROTECCIÓN DE APAGADO POR BAJA
CANTIDAD DE ACEITE

El sensor de bajo nivel de aceite provoca la detención del
motor cuando el nivel de lubricante en el cárter es insuficiente.

FILTRO DE AIRE

El filtro de aire ayuda a limitar la cantidad de tierra y polvo
que penetra a la unidad durante el funcionamiento.

ANEGADOR

La anegador se emplea al arrancar el motor frío.

PANTALLA DIGITAL

La pantalla digital muestra el voltaje de CA de salida, la
frecuencia, cuánto tiempo hace que el motor está en marcha
desde la última vez que se lo encendió y la cantidad total
de horas de uso de la unidad.

INTERRUPTOR DEL MOTOR

Para apagar el motor, coloque y sostenga el interruptor del
motor en la posición “OFF” (apagado) hasta que el motor
se haya detenido por completo.

TANQUE DE COMBUSTIBLE

El tanque de combustible tiene una capacidad de 22,7 l
(6 galones).

VÁLVULA DE COMBUSTIBLE

El flujo de combustible del tanque de combustible al motor
se activa y desactiva con la válvula de combustible.

TAPA DE RELLENO DE ACEITE/VARILLA
MEDIDORA DE ACEITE

Retire la tapa de relleno de lubricante para revisar el nivel y
añadir lubricante al generador cuando sea necesario.

TAPÓN DE DRENAJE DEL ACEITE

Al cambiar el lubricante de motor, se afloja el tapón de drenaje
del lubricante para permitir el drenaje del lubricante usado.

RECEPTÁCULOS

El generador incorpora las siguientes tomas monofásicas de

60 Hz: dos receptáculos de 120 V doble de 20 A con GFCI
y uno de 240 V y 30 A de corriente alterna. Los receptáculos

pueden utilizarse para accionar los aparatos, iluminación
eléctrica, herramientas y motores apropiados.

MANGO DEL ARRANCADOR RETRÁCTIL

El mango del arrancador retráctil se usa para arrancar el
motor del generador.

Pàgina 10 — Español

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.
 Orte cuidadosamente los lados de la caja y después

retire la herramienta y cualesquier accesorios de la caja.
Asegúrese de que estén presentes todos los artículos
enumerados en la lista de empaquetado.

NOTA: Esta herramienta es pesada y requiere al menos

de dos personas para levantarla. Para evitar una lesión en
la espalda, levántela con sus piernas, no con su espalda.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida en la
Lista de piezas sueltas ya está ensamblada al producto
cuando lo desempaqueta. El fabricante no ensambla
las piezas de esta lista en el producto. Éstas deben ser
instaladas por el usuario. El uso de un producto que
puede haber sido ensamblado de forma inadecuada
podría causar lesiones personales graves.

 Inspeccione cuidadosamente la unidad para asegurarse

que no haya sufrido ninguna rotura o daño durante el
transporte.

 No deseche el material de empaquetado hasta que haya

inspeccionado cuidadosamente el producto y lo haya
utilizado satisfactoriamente.

 Si hay piezas dañadas o faltantes, le suplicamos llamar al

1-800-860-4050, donde le brindaremos asistencia.

ADVERTENCIA:

Si falta o está dañada alguna pieza, no utilice este
producto sin haber reemplazado la pieza. Usar este
producto con partes dañadas o faltantes puede causar
lesiones serias al operador.

ADVERTENCIA:

No intente modificar esta producto ni introducir
accesorios no recomendados para la misma. Cualquier
alteración o modificación constituye maltrato y puede
causar una condición peligrosa, y como consecuencia
posibles lesiones corporales graves.

LISTA DE PIEZAS SUELTAS

Vea la figura 3.

Los siguientes artículos incluidos con generador:

Núm.

ref. Descripción Cant.

1 Rueda ..................................................................2

2 Eje ........................................................................2

3 Espaciador...........................................................2

4 Arandela ..............................................................2

5 Pasador de enganche .........................................2

6 Perno ...................................................................2

7 Patas con pies de goma ......................................2

8 Tuerca de bloqueo ...............................................2

9 Pasador de seguro del mango ............................1

10 Correa ..................................................................1

11 Motor lubricante ..................................................1

Manual del operador (no se muestra) ..................1

HERRAMIENTAS NECESARIAS

Vea la figura 4.

Para armar la unidad se necesitan las siguientes herramientas
(no incluido o dibujado para escalar):

Llaves de casquillo y/o llaves de combinación

NOTA: No ponga combustible o lubricante en el generador
antes de instalar las patas y ruedas.

INSTALACIÓN DE LOS PIES

Vea la figura 5.

Localice los siguientes artículos:
2 pies de goma
2 tuercas de bloqueo
2 pernos

Inserte el perno a través del pie de goma, luego a través

del travesaño tal como se muestra.

Rosque la tuerca de fijación en el perno y ajuste bien

dando una vuelta completa.

NOTA: Asegúrese de no ajustar excesivamente para

evitar que el material del pie se doble.

Repita estos pasos con el otro pie.

ADVERTENCIA:

No intente accionar el generador antes de terminar

de armarlo. De lo contrario puede ocurrir un riesgo de

lesiones graves.

Pàgina 11 — Español

ARMADO

INSTALACIÓN DE LAS RUEDAS

Vea la figura 6.

Las ruedas se proporcionan para ayudar a trasladar el
generador hasta la ubicación deseada y deben instalarse
en del mismo lado del mango.

Localice los siguientes artículos:
2 ejes
2 pasadores de enganche
2 arandelas
2 espaciadores
2 ruedas

FUNCIONAMIENTO

PELIGRO:

Monóxido de carbono. Usar un generador en el interior

LO MATARÁ EN POCOS MINUTOS.

Los gases de escape del generador contienen niveles
altos de monóxido de carbono (CO), un gas venenoso
que no puede verse ni olerse. Si puede oler los gases de
escape del generador, está respirando CO. Pero incluso
si no puede oler los gases de escape, es posible que
esté respirando CO.

Nunca use un generador dentro de su hogar, garaje,

sótano, ni demás espacios parcialmente encerrados.
En dichos espacios, pueden acumularse niveles
mortales de monóxido de carbono. Usar un ventilador
o abrir puertas y ventanas NO proporciona suficiente
aire fresco.

 SÓLO utilice el generador al aire libre y lejos de

ventanas, puertas y respiraderos abiertos. Estas
aberturas pueden atraer los gases de escape del
generador.

Incluso si utiliza el generador correctamente, el CO puede
ingresar en su hogar. SIEMPRE utilice una alarma de CO

de pilas o con pilas de respaldo en su hogar.
Si comienza a sentirse descompuesto, mareado o

débil luego de que el generador estuvo funcionando,

trasládese adonde haya aire fresco INMEDIATAMENTE.
Vea a un doctor. Puede sufrir intoxicación por monóxido

de carbono.

Eleve el extremo del generador donde está ubicado el

mango hasta una altura suficiente que permita el acceso
a la parte inferior del bastidor; coloque firmemente cuñas
debajo para apoyarlo.

Deslice pase el eje a través del espaciador, luego a través

del agujero situado en el centro de la rueda.

Deslice el eje dentro del agujero de montaje de la rueda,

como se muestra.

Deslice una arandela por el eje y luego inserte el pasador

de enganche para asegurar.

NOTA: Debe introducirse el pasador de enganche en el

eje hasta que el centro de aquél descanse en la parte
superior de éste.

Repita el proceso con la segunda rueda.

ADVERTENCIA:

Si este generador se utiliza únicamente con aparatos
conectados con cable y enchufe, el Código Eléctrico
Nacional no exige que la unidad esté puesta a tierra. Sin
embargo, si se usa el generador de otra forma, podría
ser necesario ponerlo a tierra para reducir el riesgo de
descargas eléctricas o electrocución. Antes de usar
el generador, consulte a un electricista calificado, un
inspector eléctrico o un organismo local que tenga
jurisdicción para saber si es necesario ponerlo a tierra
en su situación.

ADVERTENCIA:

No permita que su familiarización con este producto lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado
por el fabricante de este producto. El empleo de
aditamentos o accesorios no recomendados podría
causar lesiones graves.

AVISO:

Este producto cuenta con un parachispas que ha sido

evaluado por el Servicio Forestal del Departamento

de Agricultura de EE. UU., sin embargo los usuarios
del producto deben cumplir con los reglamentos de
prevención de incendios locales, estatales y federales.
Consulte a las autoridades que correspondan. Póngase
en contacto con el servicio al cliente o centro de servicio
calificado para comprar un parachispas de repuesto.

Pàgina 12 — Español

FUNCIONAMIENTO

AVISO:

Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Contacto con el servicio al cliente
o con un centro de servicio calificado para recibir
asistencia.

APLICACIONES

Este generador está diseñado para suministrar alimentación
eléctrica para el funcionamiento de iluminación eléctrica
compatible, electrodomésticos, herramientas y cargas de
motor.

ANTES DE ACCIONAR LA UNIDAD

Sólo utilícelo AL AIRE LIBRE y guarde una distancia al

menos de 6 m (20 pies) alejado de ventanas, puertas
y orificios de ventilación según lo recomendado por el

Departamento de Salud y Servicios Humanos y por los

Centros para el Control y la Prevención de Enfermedades
de los Estados Unidos. Las condiciones particulares de su
casa o del viento puede requerir una distancia adicional.

NUNCA lo use dentro de su hogar o del garaje, INCLUSO

con las puertas y las ventanas abiertas.

Coloque siempre el generador sobre una superficie firme

plana.

REQUISITOS ESPECIALES:

Es posible que se apliquen reglamentaciones de la
Administración de Salud y Seguridad Ocupacional
(Occupational Safety and Health Administration, OSHA)
generales o estatales, códigos u ordenanzas locales al uso
para el que fue diseñado el generador.

Consulte a un electricista calificado, a un inspector de
instalaciones eléctricas o a la agencia local con jurisdicción:

En algunas áreas, se deben registrar los generadores en

las respectivas compañías de servicios públicos locales.

Si el generador es utilizado en una obra en construcción,

es posible que se deban respetar reglamentaciones
adicionales.

LEVANTAR Y BAJAR EL MANGO

Vea las figuras 7 y 8.

Sujete la correa en el pasador del mango y en el generador.
Para levantar el mango (para trasladar la generador):

tire del perilla de liberación del mango hacia, levantar el
mango, luego suelte la perilla de modo que encaje en

la posición de bloqueo. Inserte la clavija de bloqueo del

mango para asegure el mango en su lugar.

Para bajar mango (para guardar o transportar la generador):

retire la clavija de bloqueo del mango, tire de la perilla
de liberación del mango luego baje el mango hasta la
posición inferior.

Nunca utilice el mango para levantar el generador. Solamente
se debe utilizar el mango para desplazar la unidad sobre
las ruedas.

VERIFICACIÓN Y ABASTECIMIENTO DE
LUBRICANTE

Vea la figura 9.

AVISO:

Si se intenta arrancar el motor antes de haberse abastecido
debidamente de lubricante podría descomponerse el
equipo.

NOTA: Si recibe un manual del motor para este producto,
respete el instrucciones que se indique en el manual del
motor y no la información que figura a continuación.

El lubricante de motor empleado es un factor de gran
importancia en el rendimiento y vida de servicio del motor.
Para uso general, a todas temperaturas, se recomienda el
lubricante SAE 10W-30. Siempre utilice lubricante para motor
de cuatro tiempos que satisfaga o sobrepase los requisitos

SJ de clasificación de servicio API.

Este motor viene con una característica que apagará el motor
cuando no se mantiene el nivel específico de lubricante.
El motor volverá a arrancar hasta que se alcance el nivel
adecuado de lubricante.

NOTA: El lubricante sin detergente o para motor de dos
tiempos daña el motor, por lo cual no debe usarse.

de aceite y retírela.

Limpie la varilla de nivel y vuelva a asentarla en el agujero;

no la enrosque.

Retire de nuevo la varilla medidora de lubricante y verifique

el nivel de lubricante. El nivel de lubricante siempre debe
estar entre las áreas cubierta con rayas entrecruzadas de
la varilla medidora.

Si está bajo el nivel, abastezca de lubricante el motor

hasta que el nivel del fluido alcance la parte superior de
la varilla.

Vuelva a colocar la tapa de relleno de aceite/varilla

medidora de aceite y asegúrela.

USO DE ESTABILILZADOR DE COMBUSTIBLE

El combustible se hace viejo, se oxida y descompone al
paso del tiempo. Agregando estabilizador de combustible
(no incluido) se prolonga la vida útil del combustible y se
evita la formación de depósitos, los cuales pueden tapar el
sistema del combustible. Siga las instrucciones del fabricante
del estabilizador de combustible en cuanto a la debida
proporción estabilizador-combustible.

Mezcle el estabilizador de combustible y la gasolina

antes de llenar el tanque mediante el uso de una lata de
gasolina u otro recipiente aprobado para combustible;
agítela suavemente para realizar la mezcla.

NOTA: Para controlar la cantidad de estabilizador de

combustible que se agrega al motor, siempre mézclelo con

Pàgina 13 — Español

FUNCIONAMIENTO

la gasolina antes de llenar el tanque, en vez de agregarlo
directamente al tanque de combustible del generador.

Coloque de nuevo la tapa del tanque de combustible y

asegúrela.

Arranque el motor y déjelo funcionar por lo menos cinco

minutos para permitir que el estabilizador trate todo el
sistema de combustible.

COMBUSTIBLES MEZCLADOS CON ETANOL

AVISO:

No utilice combustibles E15 o E85 con este producto.
Esto constituye una violación a la ley federal, dañará
la unidad y anulará la garantía. Use únicamente
gasolina sin plomo con un contenido de hasta 10 %
de etanol.

ADVERTENCIA:

Apague siempre el motor antes de reabastecer
combustible. Nunca retire la tapa de combustible ni
agregue combustible a una máquina mientras el motor
esté en funcionamiento o caliente. Asegúrese de que
la unidad esté apoyada en una superficie horizontal y
nivelada, y solo agregue combustible al aire libre. Si el
motor está caliente, deje que el unidad se enfríe durante

al menos cinco minutos antes de reabastecer. Vuelva a

colocar inmediatamente la tapa del tanque después de
reabastecer y apriétela firmemente. Aléjese al menos 9
metros (30 pies) del sitio de carga de combustible antes
de poner en marcha el motor. No fume y permanezca
lejos de llamas abiertas y chispas! La inobservancia
de estas instrucciones podrían provocar un incendio y
lesiones personales graves.

ABASTECIMIENTO DE COMBUSTIBLE

Vea la figura 10.

PELIGRO:

Riesgo de incendios y lesiones por quemaduras:

Nunca retire la tapa de combustible mientras esté
encendida la unidad. Apague el motor y deje enfriar la
unidad durante al menos cinco minutos. Retire la tapa
lentamente.

ADVERTENCIA:

La gasolina y los vapores de la misma son extremadamente
inflamables y explosivos. Para evitar lesiones y daños
físicos serios, maneje con cuidado la gasolina. Manténgala
lejos de fuentes de ignición, manéjela solamente al aire
libre, no fume mientras vierta la gasolina y limpie de
inmediato cualquier derramamiento que ocurra.

Al abastecer de gasolina la generador, asegúrese de que la
unidad esté asentada en una superficie horizonal nivelada.
Si está caliente el motor, permita que se enfríe la generador
durante cinco minutos antes de reabastecerla de gasolina.

SIEMPRE llene el tanque al aire libre con la máquina apagada.

Ponga la válvula de combustible en la posición OFF ( O )

(APAGADO).

Retire lentamente la tapa de combustible.
Llene el tanque de combustible hasta una altura de

25 mm (1 pulg.) abajo del cuello del tanque.

Coloque de nuevo la tapa del tanque de combustible y

asegúrela.

NOTA: Siempre utilice gasolina sin plomo con un octanaje
nominal inicial de 86 o mayor. Nunca utilice gasolina vieja,
pasada o contaminada, y no utilice mezcla de lubricante y
gasolina. No permita que entre tierra o agua en el tanque
de combustible. No use combustible E85.

PANTALLA DIGITAL

Vea la figura 11.

Presione y libere el botón de modos para desplazarse por
las siguientes pantallas:

Voltaje (V) muestra el voltaje de funcionamiento del
generador.

Frecuencia (F) muestra la frecuencia en hercios a la que
está funcionando el generador.

El temporizador de funcionamiento/mantenimiento
muestra la cantidad de tiempo de lleva funcionando el
generador desde que se lo encendió. Este temporizador se
reinicia cada vez que se apaga en generador.

Cuando se ha alcanzado un tiempo de funcionamiento
acumulado de 25 horas, se mostrará P25 en el medidor como
recordatorio para cambiar el lubricante de motor después de
las 25 horas iniciales de tiempo de funcionamiento.

Cuando se ha alcanzado un tiempo acumulado de 50 horas,
se mostrará P50 en el medidor para recordarle que limpie
el filtro de aire.

Cuando se ha alcanzado un tiempo acumulado de 100
horas, se mostrará P100 en el medidor para recordarle que
cambie/limpie el filtro de combustible, limpie el filtro de aire
y cambie el lubricante de motor.

ARRANQUE DEL MOTOR

Vea las figuras 12 a 15.

AVISO:

Teniendo la unidad en una superficie nivelada y con el
motor apagado, revise el nivel de lubricante cada vez
antes de usar el generador.

Pàgina 14 — Español

FUNCIONAMIENTO

NOTA: Si el generador no está en una superficie nivelada,

es posible que no arranque o se apague durante su
funcionamiento.

Desconecte todas las cargas del generador.
Ponga la válvula de combustible en la posición ON ( I )

(ENCENDIDO).

Tire del anegador en la posición START (ARRANQUE).
NOTA: Si el motor está caliente, o la temperatura es

superior a los 10 ˚C (50 ˚F), presione el anegador de la
posición RUN (FUNCIONAMIENTO).

 Tire del mango del arrancador retráctil hasta que comience

a funcionar el motor.

NOTA: No permita que el mango se retraiga violentamente

después de arrancar; regréselo suavemente a su lugar
original.

Permita que el motor funcione 30 segundos y,

después, coloque del anegador en la posición RUN

(FUNCIONAMIENTO).

APAGADO DEL MOTOR

Vea las figuras 13 y 15.

Para apagar el motor en condiciones normales de
funcionamiento:

Desconecte del generador toda carga presente.

Ponga la válvula de combustible en la posición OFF ( O )

(APAGADO).

Presione y sostenga el en la posición OFF (apagado)

hasta que el motor se haya detenido por completo.

Para apagar el motor en una situación de emergencia:

Presione y sostenga el en la posición OFF (apagado)

hasta que el motor se haya detenido por completo.

ADVERTENCIA:

Tanto en funcionamiento como al guardarlo, mantenga
siempre 91,4 cm (3 pies) de espacio libre en todos los
laterales de este producto, incluida la parte superior.
Aguarde al menos 30 minutos para el equipo se enfríe
antes de guardarlo. El calor generado por el silenciador
y los gases de escape podría ser suficiente para
causar quemaduras graves y/o prender fuego a objetos
combustibles.

MANTENIMIENTO

Cualquier establecimiento o técnico de reparaciones
calificado puede realizar el mantenimiento normal, el
reemplazo o la reparación de los dispositivos y sistemas
de control de emisiones, con repuestos originales o
equivalentes. Un centro de servicio autorizado deberá
realizar las reparaciones y el retiro del producto que cubra
la garantía. Póngase en contacto con el servicio al cliente
para obtener ayuda.

ADVERTENCIA:

Antes de inspeccionar, limpiar o dar servicio a la máquina,
apague el motor, espere a que se detengan todas las
piezas en movimiento, desconecte el cable de la bujía
y aléjelo de ésta. Permita un período de enfriamiento
de 30 minutos antes de efectuar cualquier tarea de
mantenimiento. El incumplimiento de cualquiera de estas
instrucciones puede causar lesiones físicas graves o
daños a la propiedad.

ADVERTENCIA:

Al reparar la unidad, solo utilice piezas de repuesto
recomendadas o equivalentes. Todo servicio o
mantenimiento efectuado por personal no calificado o
usar cualquier otro repuesto puede provocar peligro de
lesiones personales o daño a la propiedad.

Pàgina 15 — Español

AVISO:

Inspeccione periódicamente todo el producto para

detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Contacto con el servicio al cliente
o con un centro de servicio calificado para recibir
asistencia.

MANTENIMIENTO GENERAL

Mantenga el generador en un entorno limpio y seco, en el
cual no esté expuesto al polvo, tierra, humedad o vapores
corrosivos. No permita que las ranuras de aire de ventilación
del generador se tapen de materia extraña, como hojas, etc.

No utilice una manguera de jardín para limpiar el generador.
El agua que entra al sistema de combustible u otras partes
internas puede causar problemas que acortan la vida de
servicio del generador.

Para limpiar la unidad:

Con un cepillo de cerdas suaves y/o una aspiradora afloje

y elimine la tierra y la basura.

Limpie las aberturas de ventilación con aire a baja presión

que no se exceda de 25 psi.

Limpie las superficies exteriores del generador con un

paño húmedo.

MANTENIMIENTO

REVISIÓN Y LIMPIEZA DEL FILTRO DE AIRE

Vea la figura 16.

Para obtener un desempeño apropiado y una larga vida útil
de la unidad, mantenga limpios los filtro de aire.

Suelte los pestillos en la lado de la tapa del filtro de aire.

Retire la tapa y hágala a un lado.

Retire los elemento de filtro.
Si el elemento de filtro están sucios, lávese con agua

jabonosa tibia. Enjuáguelo y déjelo secar.

Aplique una capa delgada de lubricante a los elementos

y, después, estruje para sacar aquél.

Coloque de nuevo los elemento en la unidad del filtro.
Vuelva a colocar la tapa del filtro de aire et enganche para

asegurarla.

NOTA: No ponga a funcionar el generador sin los filtro de
aire. Se causa un desgaste acelerado del motor.

CAMBIO DEL LUBRICANTE DEL MOTOR

Vea la figura 17.

Retire la tapa de relleno de aceite/varilla medidora de

aceite.

Coloque un recipiente bajo el tapón de drenaje del aceite

para recoger el lubricant a medida que salga.

Desenrosque el tapón de drenaje del aceite y retírelo.
Permita que se drene completamente el lubricante.

NOTA: Drene el lubricante mientras esté tibio el motor, no

caliente. El lubricante tibio se drena con mayor facilidad
y compleción.

ADVERTENCIA:

No cambie el lubricante del motor cuando esté caliente.
El contacto accidental con el lubricante del motor caliente
podría provocar quemaduras graves.

Instale de nuevo el tapón de drenaje del aceite y apriételo

firmemente.

Reabastezca de lubricante la unidad de conformidad con

las instrucciones indicadas en el apartado Verificación y
abastecimiento de lubricante. Para conocer la cantidad
de lubricante que se debe agregar, consulte la sección
anterior Especificaciones del producto de este manual
o el manual del motor adjunto, si corresponde.

Reinstale la tapa de relleno de aceite/varilla medidora de

aceite.

NOTA: El lubricante usado debe desecharse en un sitio de
desecho aprobado. Si necesita más información, consulte
a un concesionario de aceite de la localidad.

MANTENIMIENTO DE LA BUJÍA

Vea la figura 18.

La bujía debe tener el debido espacio interelectródico y debe
estar libre de depósitos para que el motor funcione de forma
correcta. Para verificar:

Retire la tapa de la bujía.
Limpie toda la tierra presente alrededor de la base de la

bujía.

Retire los bujías con la llave (no incluido).
Inspeccione la bujía para ver si está dañada, y límpiela con un

cepillo de alambre antes de volver a instalarla. Si el aislante
está agrietado o desportillado, debe reemplazarse la bujía.
Para saber cuál es la bujía de recambio correcta, consulte
la sección anterior Especificaciones del producto de este
manual o el manual del motor adjunto, si corresponde.

Mida el espacio interelectródico. La separación correcta es

0,7-0,8 mm (0,028−0,031 pulg.). Para ampliar la separación,

doble con cuidado el electrodo (superior) de conexión a
tierra. Para angostar el espacio, golpee suavemente sobre
una superficie dura el electrodo de tierra.

Asiente en su lugar la bujía y enrósquela con la mano

para evitar trasroscarla.

Apriétela con una llave para comprimir la arandela. Si

es nueva la bujía, gírela 1/2 vuelta para comprimir al
nivel adecuado la arandela. Si va a volver a usar la bujía
vieja, gírela de 1/8 a 1/4 de vuelta para comprimir al nivel
adecuado la arandela.

NOTA: Si no se aprieta debidamente, la bujía se calienta

mucho y podría dañar el motor.

Reinstale la tapa de la bujía.

LIMPIEZA DEL ORIFICIO DE ESCAPE Y DEL
SILENCIADOR

Según sea el tipo de combustible empleado, el tipo y
cantidad de lubricante empleado, así como las condiciones
de funcionamiento, puede obstruirse el orificio de escape y
el silenciador con depósitos de carbono. Si observa alguna
pérdida de potencia en la productos con motor de gasolina,
quizá sea necesario eliminar dichos depósitos para restablecer
el desempeño original. Recomendamos enfáticamente que este
servicio lo realicen únicamente técnicos de servicio calificados.

PARACHISPAS

Vea la figura 19.

AVISO:

Este producto cuenta con un parachispas que ha sido

evaluado por el Servicio Forestal del Departamento de

Agricultura de EE. UU., sin embargo los usuarios del pro­ducto deben cumplir con los reglamentos de prevención
de incendios locales, estatales y federales. Consulte a las
autoridades que correspondan. Póngase en contacto con
el servicio al cliente o con un centro de servicio calificado
para comprar un parachispas de repuesto.

Pàgina 16 — Español

MANTENIMIENTO

Revise si el parachispas tiene rasgaduras o agujeros.

Limpie o reemplácelo si es necesario.

Utilice un cepillo (no incluido) para retirar los devpósitos

de carbono de la rejilla del parachispas.

DRENAJE DEL TANQUE DEL COMBUSTIBLE
Y DEL CARBURADOR

Vea las figuras 20 a 22.

Para evitar los depósitos de sustancias gomosas en el
sistema de combustible, vacíe el tanque de combustible y
el carburador antes de guardarlo.

DRENAJE DEL TANQUE DE COMBUSTIBLE

Ponga el interruptor del motor en OFF ( O ) (APAGADO).
Ponga la válvula de combustible en la posición OFF ( O )

(APAGADO).

Retire el conducto de combustible de la conector de

manguera dentada; para ello, apriete los extremos del
sujetador de retención y separe el conducto.

NOTA : Asegúrese de quitar el conducto de combustible

que está entre la válvula de combustible y el carburador,
NO el conducto que está entre la válvula de combustible
y el tanque de combustible.

Coloque el conducto de combustible con válvula de

combustible en un recipiente de combustible de la
suficiente capacidad para recibir el combustible drenado
del tanque.

Ponga la válvula de combustible en la posición ON ( I )

(ENCENDIDO).

Una vez que se haya drenado todo el combustible del

tanque, cierre la válvula y vuelva a instalar el conducto
en la conector de manguera dentada.

DRENAJE DEL CARBURADOR

Ponga el interruptor del motor en OFF ( O ) (APAGADO).
Ponga la válvula de combustible en la posición OFF ( O )

(APAGADO).

Coloque un recipiente adecuado bajo el tornillo de drenaje

del carburador para recibir el combustible; afloje el tornillo.

Permita que se drene completamente el combustible y

caiga en el recipiente.

Vuelva a apretar el tornillo de drenaje.

NOTA: Consulte las normas de desecho de residuos
peligrosos de la localidad donde se encuentre para averiguar
la forma correcta de desechar el combustible usado.

REEMPLAZO DEL FILTRO DE COMBUSTIBLE

Vea la figura 23.

En algunas ocasiones, el filtro de combustible puede
obstruirse y deberá reemplazarse. Para comprar un filtro de
combustible comuníquese contacto con el servicio al cliente
o con un centro de servicio calificado.

NOTA: El tanque de combustible debe estar vacío antes de
reemplazar el filtro. Si es necesario, ponga en funcionamiento
la unidad hasta vaciar el tanque, o supervise el filtro antes
de llenarlo.

Para reemplazar:

Gire la válvula de combustible hasta la posición

OFF ( O ) (APAGADO).

Quite el conductos de combustible del ambos lados del

filtro vieja apretando los extremos del sujetadores de
retención y deslice las conductos fuera.

Vuelva a instalar las conductos de combustible al nuevo

filtro de combustible.

Tire de los conductos para verificar que estén seguros.
Gire la válvula de combustible hasta la posición

ON ( I ) (ENCENDIDO).

TRASLADO EL GENERADOR

 Presione y sostenga el en la posición OFF (APAGADO)

hasta que el motor se haya detenido por completo.

Desconecte todos los equipos que estén enchufados al

generador.

Ponga la válvula de combustible en la posición OFF ( O )

(APAGADO).

Permita un período de enfriamiento de 30 minutos antes

de guardar la máquina. Asegúrese de que estén fríos el
motor y el escape de la unidad.

Para seguridad, inserta el pasadors para asegurar del

mangos antes de transportar.

 Con su pie en la parte trasera del bastidor, incline la máquina

hacia usted hasta que se equilibre en las ruedas, luego
empuje la máquina a la posición deseada.

Si lo transporta en un vehículo, vacíe el tanque de

combustible, cierre la válvula de combustible e inmovilice
el generador.

Coloque una lámina de plástico o una almohadilla

absorbente debajo del generador para atrapar las gotas
de combustible o lubricante cuando lo almacene o lo
transporte.

Pàgina 17 — Español

MANTENIMIENTO

ALMACENAMIENTO

Al preparar el generador para guardarlo, deje que la unidad se enfríe por durante 30 minutos y luego siga los lineamientos señalados abajo.

TIEMPO DE

ALMACENAMIENTO

Menos de dos meses  Vacíe el tanque de combustible y colóquelo en un recipiente apropiado según lo establecido por las disposiciones

estatales y locales.

De dos meses a un

año

Drene el combustible del carburador.
Vacíe el tanque de combustible y colóquelo en un recipiente apropiado según lo establecido por las disposiciones

estatales y locales.

Un año o más Drene el combustible del carburador.

Retire la bujía.
Vacíe el tanque de combustible y colóquelo en un recipiente apropiado según lo establecido por las disposiciones

estatales y locales.

Ponga una cucharada sopera de lubricante para motor en el cilindro de la bujía. Gire el motor lentamente con la

cuerda de tiro para distribuir el lubricante.

Instale de nuevo la bujía.
Cambie el lubricante del motor.

Al sacar la unidad después de haberla tenido guardada:
Reabastezca de gasolina fresca la unidad.

NOTA: Si guarda gasolina en un recipiente adecuado para utilizarla en otro momento, asegúrese de que haya sido tratada con un
estabilizador de combustible de acuerdo con las instrucciones del fabricante del estabilizador.

PROGRAMA DE MANTENIMIENTO

NOTA: Si recibe un manual del motor para este generador en particular, respete el cronograma de mantenimiento que se indique en el manual

del motor y no la información de mantenimiento que figura a continuación.

ANTES DE GUARDARLO

Revisar el lubricante del motor
Cambiar el lubricante del motor

2

Revisar el filtro de aire
Limpiar el filtro de aire
Cambiar el filtro de aire

2

Comprobar/ajustar la bujía
Reemplazar la bujía

2

Revisar/limpiar el parachispas
Comprobar/ajustar la velocidad de ralentí
Comprobar/ajustar el huelgo de válvula

Limpiar el depósito y el filtro de
combustible

1,2

1,2

Comprobar de manguera de combustible

Antes de
cada uso

Al cabo del

primer mes o

20 horas de

funcionamiento

Cada 3 meses

o 50 horas de

funcionamiento

Cada 6 meses

o 100 horas de

funcionamiento



 











 

Cada año

o luego de

300 horas de

funcionamiento









Filtro de combustible Inspeccione Reemplazo
Compruebe todas las conexiones de

mangueras
Recarga la batería (si está instalada)
Inspeccione la respirador del vapor del

tanque de combustible (si está instalada)
Inspeccione el depósito de carbón

(únicamente modelos CARB)

 



 

 

1 Estas tareas deben ser efectuadas sólo por el centro de servicio calificado.
2 Consulte el manual del motor para conocer el cronograma de mantenimiento de este elemento.

NOTA: La frecuencia de mantenimiento debe ser mayor si se el generador se usa en zonas de mucho polvo.
Si el generador ha sobrepasado los valores máximos especificados en el cuadro, aun debe seguirse el programa de mantenimiento de

acuerdo con los intervalos allí recomendados.

Pàgina 18 — Español

CORRECCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN

El motor no arranca. No hay combustible.

Gasolina pasada o agua pasada en la
gasolina.

Está bajo el nivel de lubricante.

Está cerrada la válvula de combustible
(OFF).

Bujía defectuosa, sucia o con separación

incorrecta.
El anegador está en la posición RUN

(FUNCIONAMIENTO).

El motor almacenado sin tratamiento ni
vaciado de gasolina, o reabastecido de

Filtro de combustible sucio.

Cuesta trabajo arrancar el motor. Hay agua en la gasolina.

Está débil la chispa de la bujía.

Le falta potencia al motor. Está sucio el filtro de aire.

El motor almacenado sin tratamiento ni
vaciado de gasolina, o reabastecido de

No funciona el receptáculo de corriente
alterna.

El generador produce un ruido como de
“cascabeleo” o “explosiones”.

Si el problema persiste después de probar las soluciones mencionadas arriba, contacto con el servicio al cliente o con un centro
de servicio calificado para solicitar asistencia.

Se disparó el disyuntor del circuito.

Se disparó la clavija GFCI.

Está defectuoso el dispositivo conectado.
Un leve ruido ocasional de “cascabeleo”

o “explosiones” si la carga es pesada
no debe ser causa de preocupación. No
obstante, si tal cascabeleo o explosiones
ocurren con una carga normal a velocidad
estable del motor, el problema puede ser
la marca de gasolina utilizada.

Llene el tanque de combustible.

Drene todo el sistema y reabastézcalo con

combustible nuevo.
El motor posee un apagado por poco

aceite. Si el nivel del lubricante del motor es
bajo, debe llenarse antes de que la unidad
arranque. Revise el nivel del lubricante del
motor, y reabastézcalo si es necesario.

Abra la válvula (ON).

Reemplace la bujía.

Coloque el anegador hasta la posición
START (ARRANQUE).

Vacíe el combustible y el carburador.

Reabastezca de gasolina fresca la unidad.

Reemplazar del filtro de combustible o
comuníquese con un centro de servicio
calificado.

Drene todo el sistema y reabastézcalo

con combustible nuevo.
Reemplazar la bujía o comuníquese con

un centro de servicio calificado.
Compruebe el elemento de filtro de aire.

Limpie o reemplace según sea necesario.

Vacíe el combustible y el carburador.

Reabastezca de gasolina fresca la unidad.
Si el problema continúa, comuníquese con
un centro de servicio calificado.

Reajuste el disyuntor de circuito de AC.

Reajuste el GFCI.

Pruebe con un dispositivo diferente.
Cambie a una marca diferente de gasolina,

y asegúrese de que sea de un octanaje de
86 por lo menos. Si el problema continúa,
comuníquese con un centro de servicio
calificado.

AVISO:

Como propietario equipo, usted es responsable de la que realice el mantenimiento obligatorio que se indica en la sección
Mantenimiento. Le recomendamos que guarde todos los comprobantes relacionados con el mantenimiento de su equipo.
Negligencia o falta del mantenimiento indicado puede aumentar las emisiones, reducir la eficiencia del combustible, perjudicar
el funcionamiento, provocar daños irreversibles al motor y anulará su garantía.

Este producto tiene una garantía limitada de tres años para fines

personales, familiares o domésticos (90 días para usos trabajo o comercial).

Para obtener detalles sobre la garantía, diríjase a www.ryobitools.com

o llame sin cargo al 1-800-860-4050.

Pàgina 19 — Español

NOTES / NOTAS

OPERATOR’S MANUAL

MANUEL D’UTILISATION

MANUAL DEL OPERADOR

6,500 WATT GENERATOR

GÉNÉRATRICE DE 6 500 WATTS

GENERADOR 6 500 WATTS

RY906500

• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and

serial numbers from the product data plate.

ITEM NO. _________________________________________________________
MANUFACTURING NO. ____________________________________________
SERIAL NO. _______________________________________________________

HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling

1-800-860-4050. Replacement parts can also be obtained at one of our service centers.

HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-860-4050.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at

1-800-860-4050.

RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.

NUMÉRO D’ARTICLE ______________________________________________
NUMÉRO DE FABRICATION _______________________________________
NUMÉRO DE SÉRIE _______________________________________________
COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le

site www.ryobitools.com ou par téléphone au 1-800-860-4050. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.

COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-860-4050.

COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-860-4050.

RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.

NÚMERO DE ARTÍCULO ___________________________________________
NÚMERO DE FABRICACIÓN _______________________________________
NÚMERO DE SERIE _______________________________________________
CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en

la dirección www.ryobitools.com o llamando al 1-800-860-4050. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.

CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-860-4050.

CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-860-4050.

991000692
5-8-18 (REV:05)

RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

TECHTRONIC INDUSTRIES POWER EQUIPMENT

P.O. Box 1288, Anderson, SC 29622, USA

1-800-860-4050 • www.ryobitools.com
