Page 1
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
3000 PSI PRESSURE WASHER
LAVEUSE À PRESSION DE 3 000 PSI
LAVADORA A PRESIÓN DE 3 000 PSI
RY803000E
NOTICE AVIS AVISO
Do not use E15 or E85 fuel in this
product. It is a violation of federal
law and will damage the unit and
void your warranty. Only use unleaded gasoline containing
up to 10% ethanol.
Ne pas utiliser d’essence E15 ou E85 dans ce produit. Une
telle utilisation représente une violation de la loi fédérale
et endommagera l’appareil et annulera la garantie. Utiliser
seulement de l’essence sans plomb ne contenant pas plus
de 10 % d’éthanol.
No utilice combustibles E15 o E85 con este producto. Esto
constituye una violación a la ley federal, dañará la unidad
y anulará la garantía. Use únicamente gasolina sin plomo
con un contenido de hasta 10 % de etanol.
TABLE OF CONTENTS
Important Safety Instructions ...............2
Specific Safety Rules ........................... 3
Symbols ............................................4-5
Features ............................................... 6
Assembly ..........................................7-9
Operation ........................................9-14
Maintenance .................................14-17
Troubleshooting ................................. 18
Parts Ordering / Service ....... Back Page
WARNING: To reduce the risk of
injury, the user must read and understand
the operator’s manual before using this
product.
SAVE THIS MANUAL FOR
FUTURE REFERENCE
TABLE DES MATIÈRES
Instructions importantes
concernant la sécurité..........................2
Règles de sécurité particulières ........... 3
Symboles ..........................................4-5
Caractéristiques ................................... 6
Assemblage ......................................7-9
Utilisation ........................................9-14
Entretien ........................................15-18
Dépannage ......................................... 19
Commande de pièces /
réparation ........................... Páge arrière
AVERTISSEMENT : Pour
réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
ÍNDICE DE CONTENIDO
Instrucciones de seguridad
importantes .......................................... 2
Reglas de seguridad específicas ......... 3
Símbolos ...........................................4-5
Características ..................................... 6
Armado .............................................7-9
Funcionamiento ..............................9-14
Mantenimiento ..............................15-18
Solución de problemas ...................... 19
Pedidos de piezas/
servicio ............................ Pág. posterior
ADVERTENCIA: Para reducir el
riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
Page 2
See this fold-out section for all of the figures
referenced in the operator’s manual.
Consulter l’encart à volets afin d’examiner toutes les figures
mentionnées dans le manuel d’utilisation.
Consulte esta sección desplegable para ver todas las figuras
a las que se hace referencia en el manual del operador.

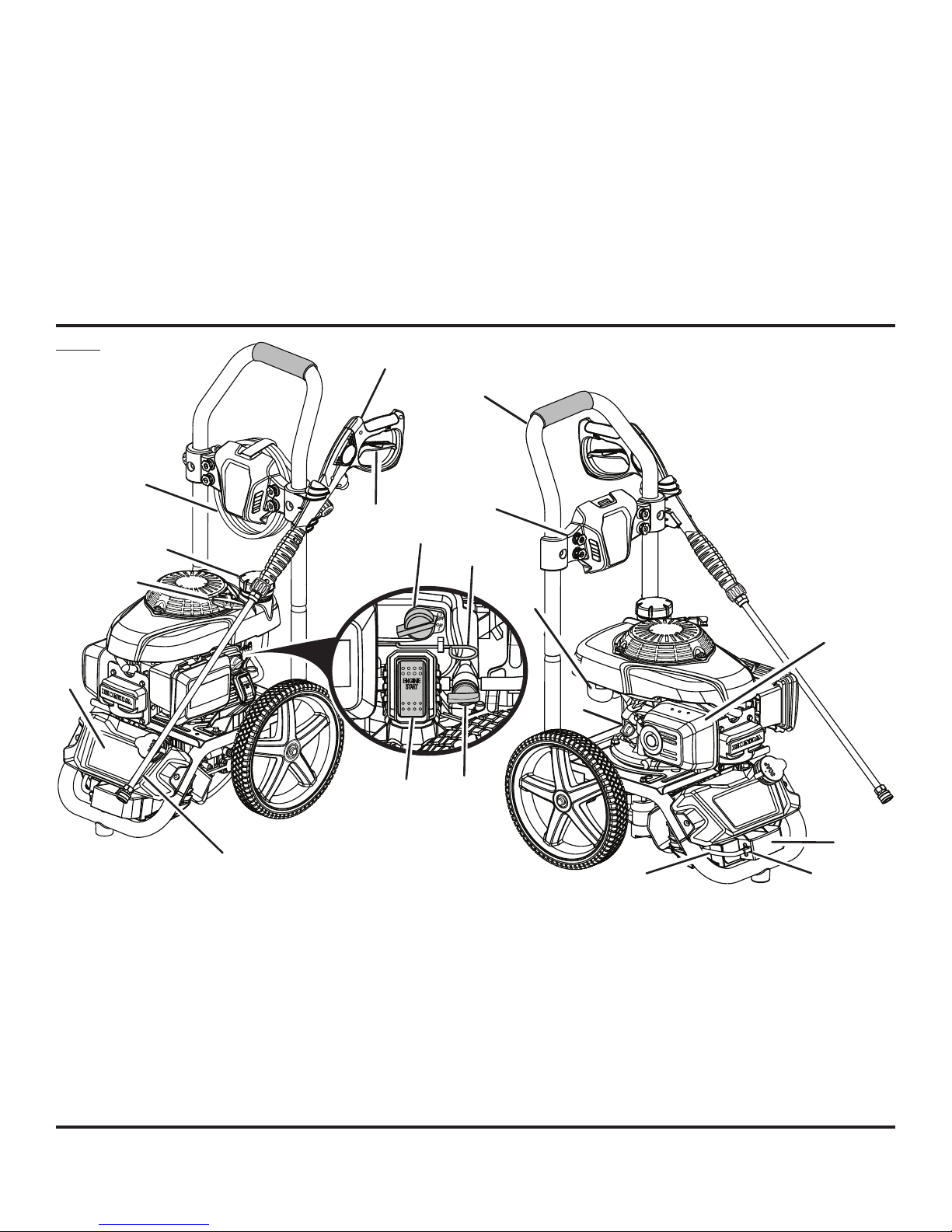

Fig. 1
M
L
J
N
A
B
H
K
I
C
P
O
A - Fuel cap (bouchon de carburant, tapa del
combustible)
B - Starter grip and rope (poignée du lanceur et
corde, mango del arrancador y cuerda)
C - Fuel tank (réservoir de carburant, tanque de
combustible)
D - Oil cap/dipstick (bouchon / jauge d’huile,
tapa del aceite con varilla de nivel)
E - Connection port (port de connexion, puerto
de conexión)
F - Muffler (silencieux, silenciador)
G - Fuel valve (robinet de carburant, válvula de
combustible)
D
Q
H - On/off switch (interrupteur marche / arrêt,
interruptor de encendido/apagado)
I - Choke (volet de départ, anegador)
J - High pressure hose (tuyau haute pression,
manguera de alta presión)
K - Nozzle storage (rangement de buse,
compartimientos para boquillas)
L - Handle (poignée, mango)
M
- Trigger handle (poignée de gâchete, mango
del gatillo)
N - Trigger with lock out (gâchette avec
verouillage, gatillo con seguro)
G
F
S
R
O - Spray wand (lance de pulvérisation, tubo de
rociado)
P - Soap tank (réservoir de savon, tanque de
jabón)
Q - Engine start switch (interrupteur démarrage
du moteur, interruptor de arranque del
motor)
R - Starter cable (câble du démarreur, cable de
arranque)
S - Battery (batterie, batería)
E
ii
Page 3

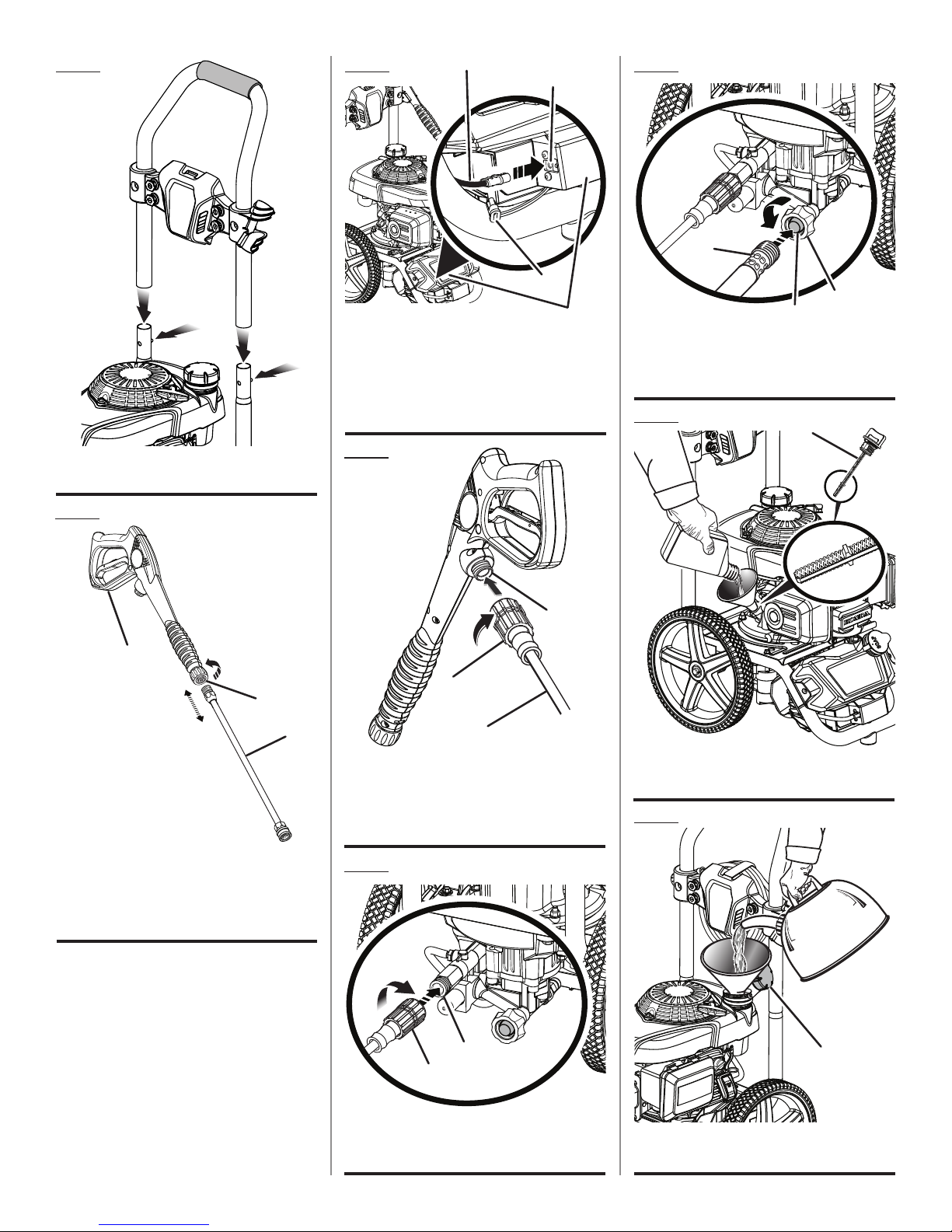

Fig. 2
Fig. 4
A
B
Fig. 7
C
A
A
A - Push to insert (pousser pour insert, presione
para insertar)
Fig. 3
A
B
C
C
D
A - Starter cable (câble du démarreur, cable del
arranque)
B - Connection port (port de connexion, puerto
de conexión)
C - Cap (capuchon, tapa)
D - Battery (batterie, batería)
Fig. 5
B
A
C
A
B
A - Water intake (rise d’eau, entrada de agua)
B - Screen (tamis, cedazo)
C - Garden hose (tuyau d’arrosage, manguera
de jardín)
Fig. 8
A
A - Trigger handle (poignée à gâchette,mango
del gatillo)
B - Connector (connecteur, conector)
C - Spray wand (lance de pulvérisation, tubo
de rociado)
A - Collar (collier, casquillo)
B - Inlet coupler (raccord d’entrée, acoplador de
entrada)
C - High pressure hose (tuyau haute pression,
manguera de alta presión)
Fig. 6
A
B
A - Threaded outlet (raccord fileté, salida con
rosca)
B - Collar (collier, casquillo)
iii
A - Oil cap/dipstick (bouchon / jauge d’huile,
tapa del aceite con varilla de nivel)
Fig. 9
A
A - Fuel cap (bouchon du réservoir, tapa del
tanque de combustible)
Page 4

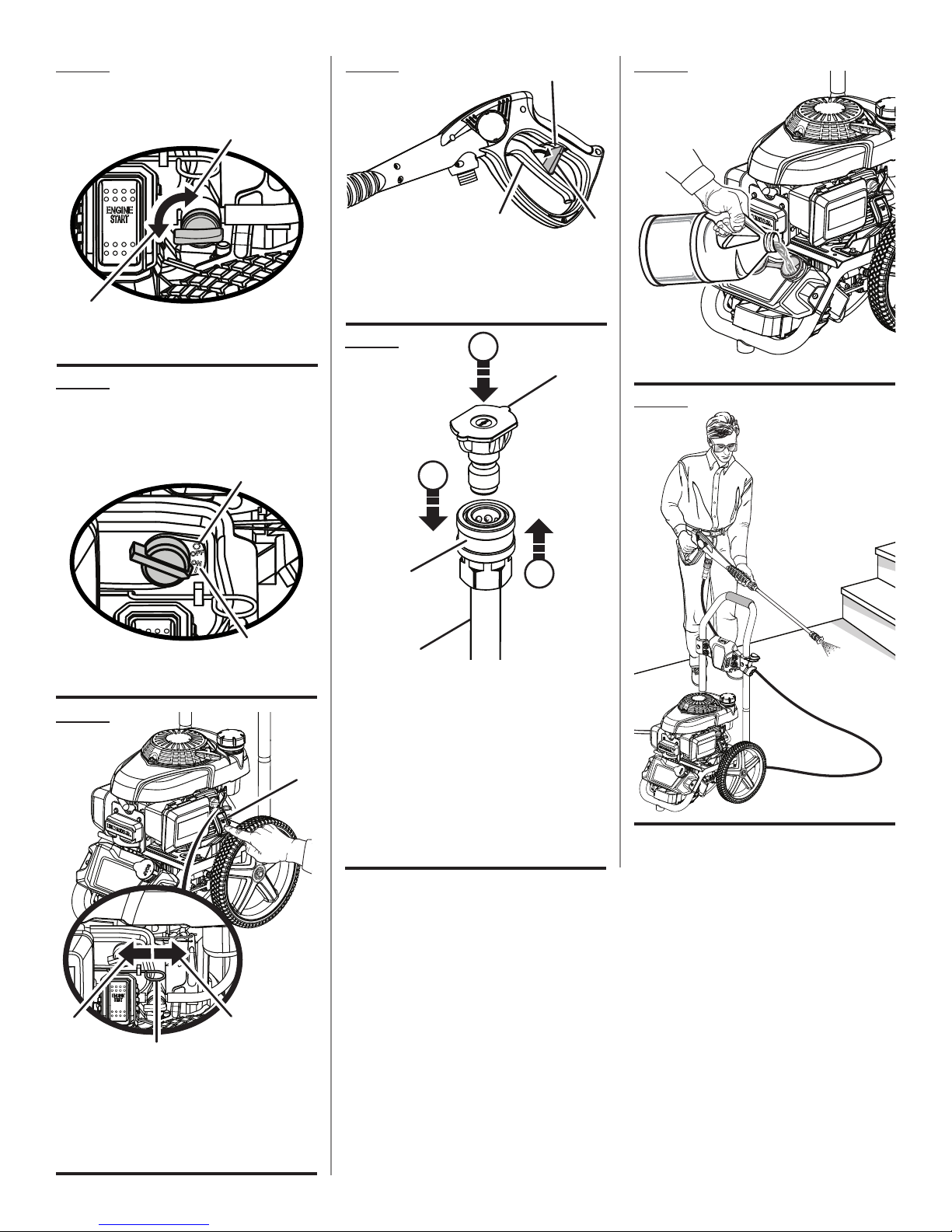

Fig. 10
FUEL VALVE
ROBINET DE CARBURANT
VÁLVULA DE COMBUSTIBLE
Fig. 13
B
Fig. 15
B
A
A - OPEN (ouvrir, abra)
B - CLOSED (pour fermer, para cerrar)
Fig. 11
ON/OFF SWITCH
INTERRUPTEUR MARCHE / ARRÊT
INTERRUPTOR DE ENCENDIDO/APAGADO
A
B
A - OFF (arrêt, apagado)
B - ON (marche, encendido)
Fig. 12
A
A
A - Trigger (gâchette, gatillo)
B - Slot (fente, ranura)
C - Lock out (bouton de verrouillage, seguro)
Fig. 14
E
C
A
“CLICK”
D
DÉCLIC
HASTA QUE
TRABE
B
F
C
A - Nozzle (embout, boquilla)
B - Quick-connect collar (casquillo de conexión
rápida)
C - Spray wand (lance de pulvérisation, tubo de
rociador)
D - Pull back the quick-connect collar (tirer la
bague à connexion rapide, tire del collar de
conexión rápida)
E - Push the nozzle into place (insérer en place
la buse, introduzca la boquilla en su lugar)
F - Push the collar forward (poussez en avant la
bague, empuje del collar adelante)
Fig. 16
C D
B
A - Engine start switch (interrupteur démarrage
du moteur, interruptor de arranque del
motor)
B - Choke (volet de départ, anegador)
C - Run (marche, funcionamiento)
D - Start (démarrage, arranque)
iv
Page 5

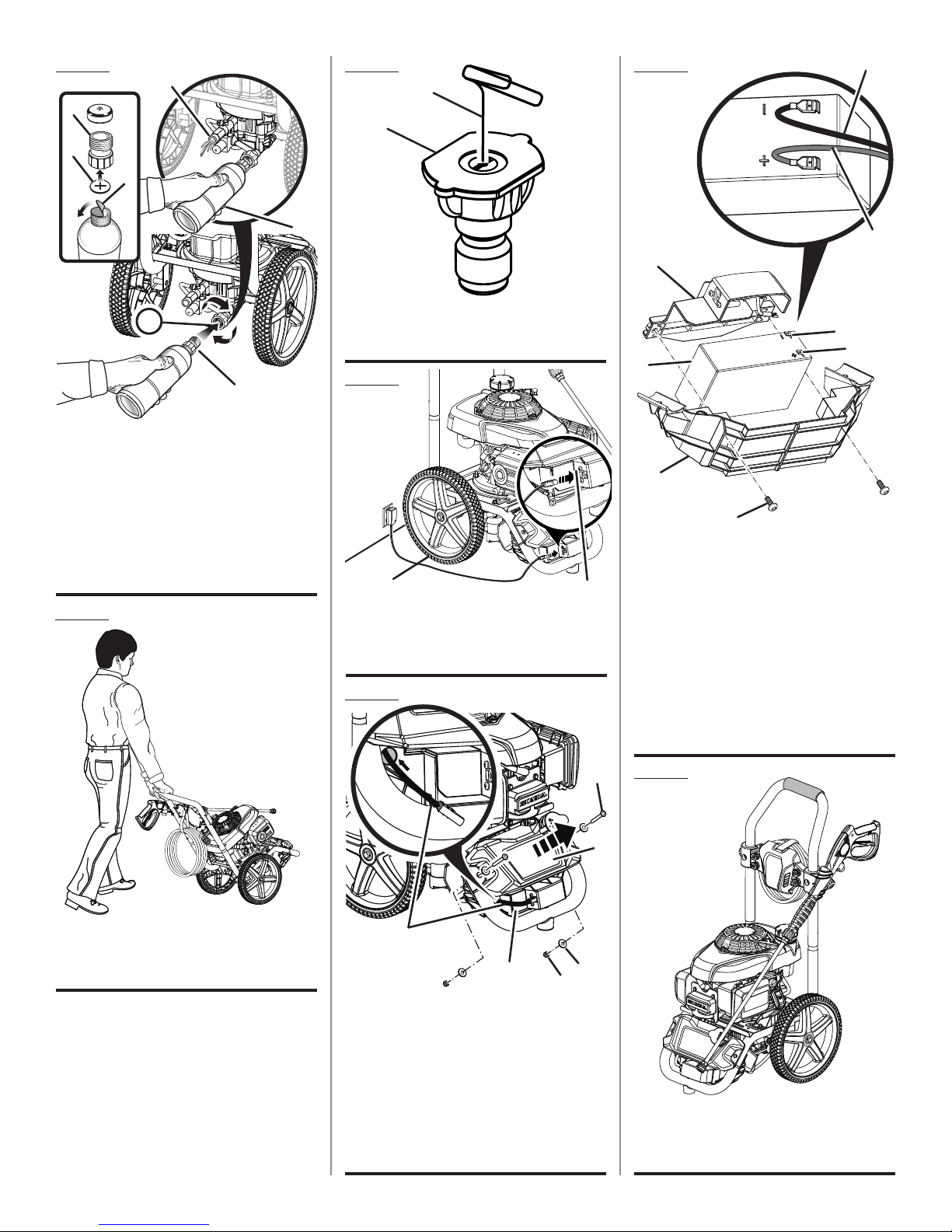

Fig. 17
A
B
E
A
Fig. 19
Fig. 22
B
B
C
F
D
A
A - Threaded top (bouchon vissé, parte superior
roscada)
B - Rubber seal (joint de caoutchouc, sello de
goma)
C - Paper seal (sceaux de papier, sello de papel)
D - Water intake (rise d’eau, entrada de agua)
E - Pump outlet (sortie de la pompe, orificio de
descarga de la bomba)
F - Pump protector (protecteur de pompe,
protector de bomba)
Fig. 18
A - Straightened paper clip (trombone droit, clip
para papel abierto)
B - Nozzle (buse, boquilla)
Fig. 20
A
A - Battery maintainer (mainteneur de batterie,
mantenedor para baterías)
B - Connection port (port de raccordement,
puerto del conexión)
B
Fig. 21
A
F
G
H
E
D
C
A - Red wire (+) [câble rouge (+), cable rojo (+)]
B - Black wire (–) [câble noir (–), cable negro (–)]
C - T-30 Torx bolt (boulon Torx T-30, tornillo
Torx T-30)
D - Battery bracket (support de batterie, soporte
de la batería)
E - Battery (batterie, batería)
F - Battery holder (compartiment de batterie,
contenedor de la batería)
G - Negative terminal [borne négatif (–),
terminal negativa (–)]
H - Positive terminal [borne positive (+),
terminal positiva (+)]

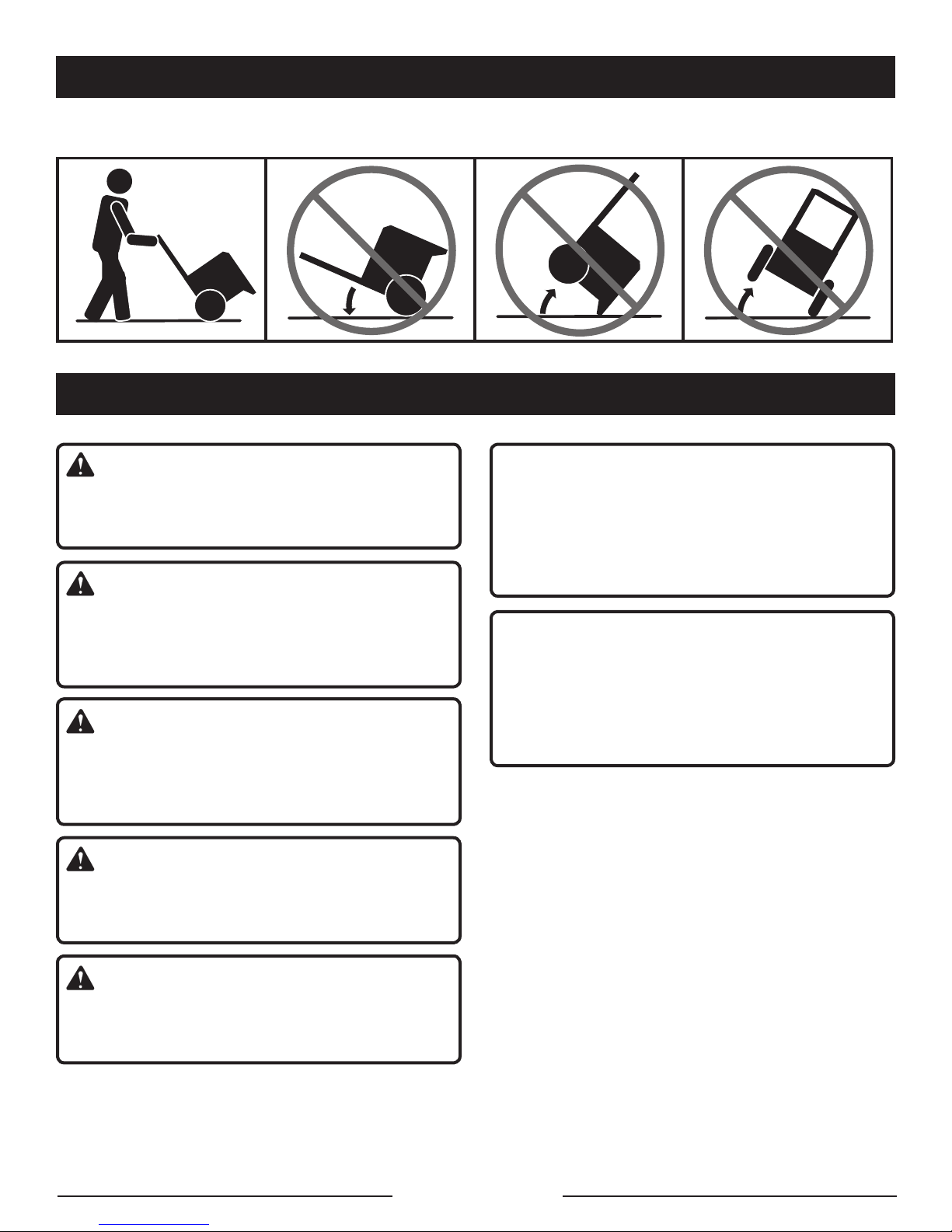

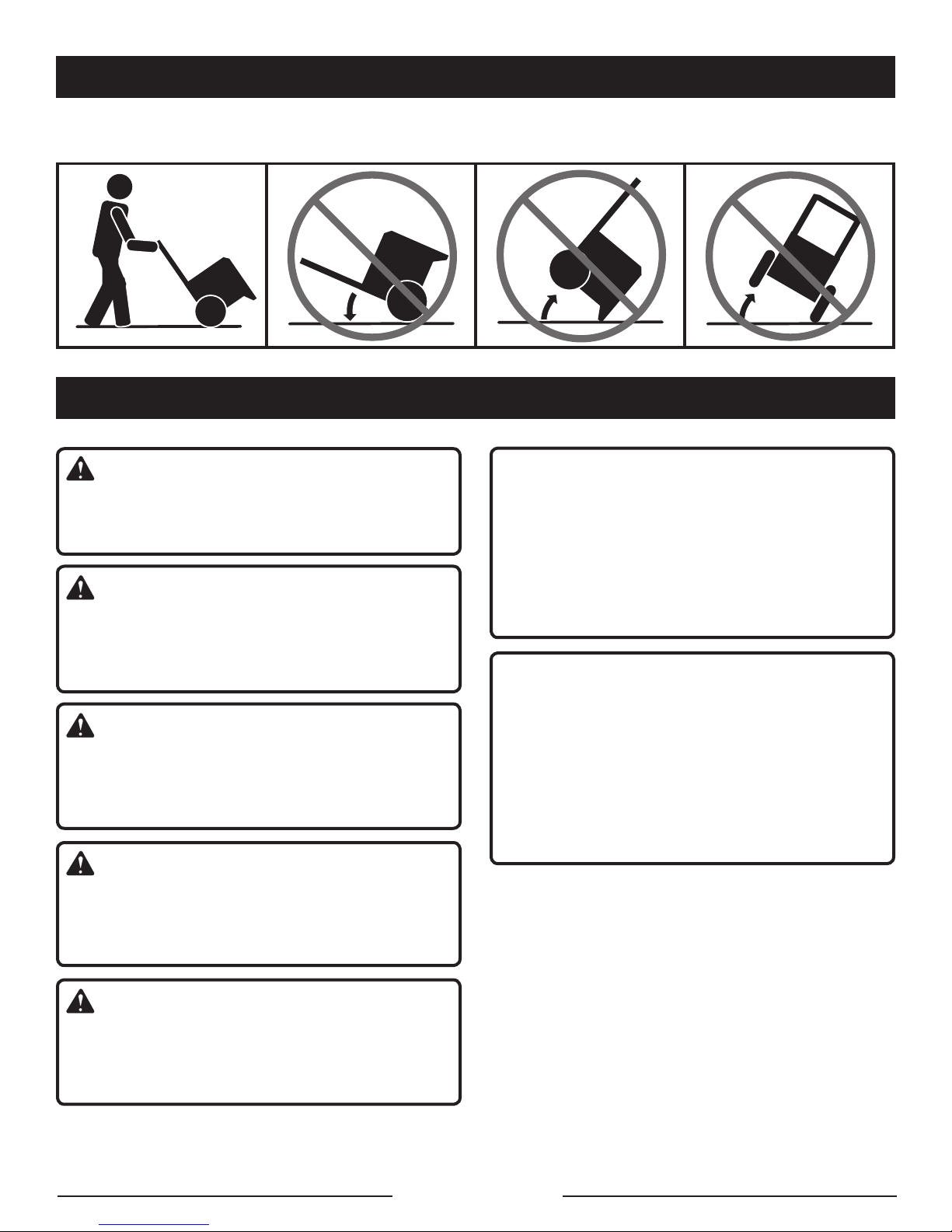

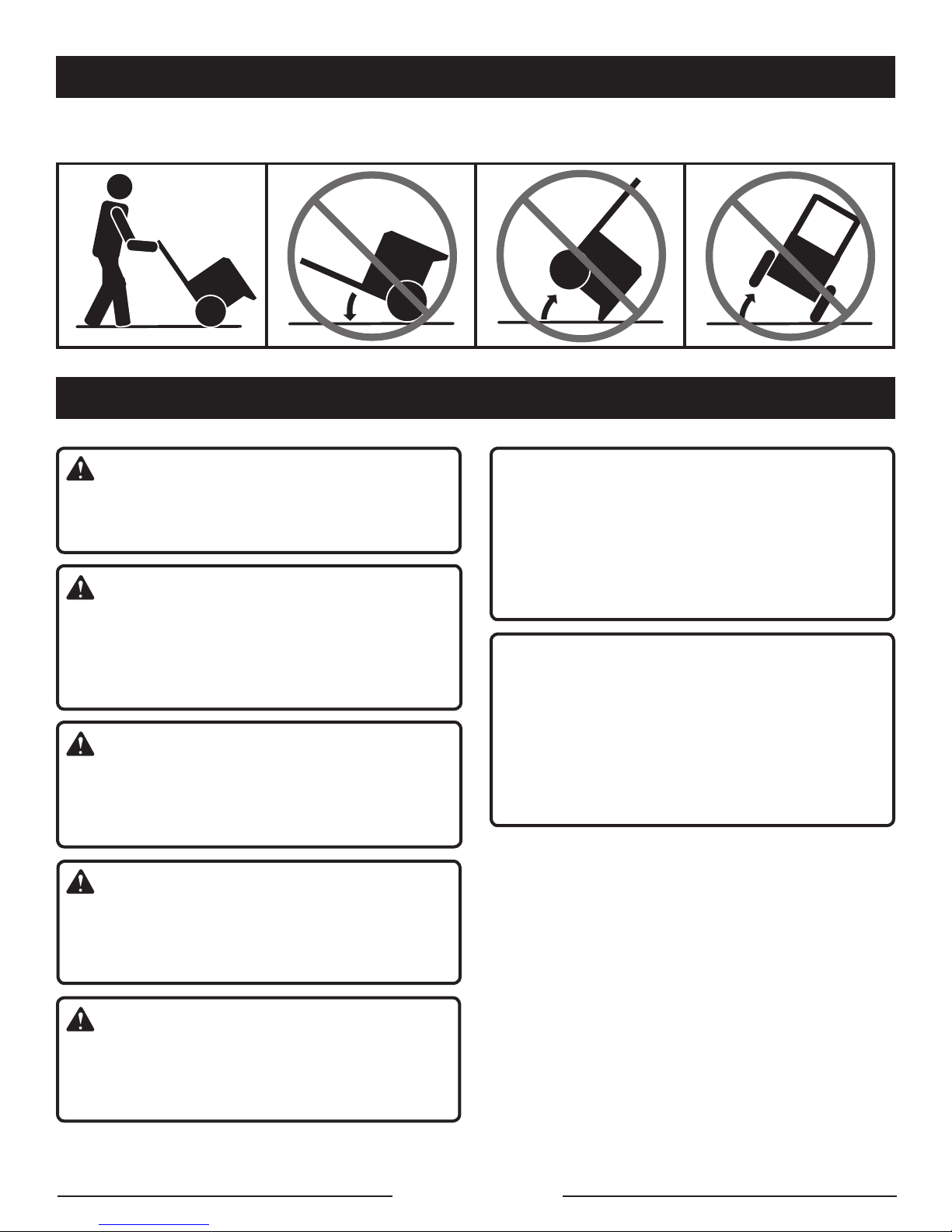

TO MOVE THE MACHINE
DÉPLACEMENT DE LA MACHINE
PARA MOVER LA MÁQUINA
B
A
E
F
A - Soap tank (réservoir de savon, tanque de
jabón)
B - T-30 Torx bolt (boulon Torx T-30, tornillo
Torx T-30)
C - Washer (rondelle, arandela)
D - Nut (écrous, tuerca)
E - Starter cable (câble du démarreur, cable del
arrancador)
F - Battery bracket (support de batterie, soporte
de la batería)
C
D
v
Fig. 23
TO STORE THE MACHINE
REMISAGE DE LA MACHINE
PARA GUARDAR LA MÁQUINA
Page 6
IMPORTANT SAFETY INSTRUCTIONS
DANGER:
Risk of fire and serious burns: Never remove fuel cap
when unit is running. Shut off engine and allow the unit
to cool at least five minutes. Remove cap slowly.
WARNING:
Read and understand all instructions. Failure to follow
all instructions listed below may result in electric shock,
fire and/or carbon monoxide poisoning which will cause
death or serious personal injury.
READ ALL INSTRUCTIONS
Know your tool. Read the operator’s manual carefully.
Learn the machine’s applications and limitations as well
as the specific potential hazards related to this tool.
Keep guards in place and in working order. Never oper-
ate the tool with any guard or cover removed. Make sure
all guards are operating properly before each use.
Remove adjusting keys and wrenches. Form habit of
checking to see that keys and adjusting wrenches are
removed from tool before turning it on.
To reduce the risk of injury, keep children and visitors
away. All visitors should wear safety glasses and be kept
a safe distance from work area.
Keep the area of operation clear of all persons, par-
ticularly small children, and pets.
Do not start or operate the engine in a confined space,
building, near open windows, or in other unventilated
space where dangerous carbon monoxide fumes can
collect. Carbon monoxide, a colorless, odorless, and
extremely dangerous gas, can cause unconsciousness
or death.
Use right tool. Don’t force tool or attachment to do a
job it was not designed for. Don’t use it for a purpose not
intended.
Dress properly. Wear long pants and long sleeves. Do
not wear loose clothing, neckties, or jewelry. They can get
caught and draw you into moving parts. Rubber gloves
and nonskid footwear are recommended when working
outdoors. Also wear protective hair covering to contain
long hair.
Do not operate the equipment while barefoot or when
wearing sandals or similar lightweight footwear. Wear
protective footwear that will protect your feet and improve
your footing on slippery surfaces.
Exercise caution to avoid slipping or falling.
Always wear eye protection with side shields marked
to comply with ANSI Z87.1. Following this rule will
reduce the risk of serious personal injury.
Don’t overreach or stand on a ladder, rooftop, or other
unstable support. Keep proper footing and balance at
all times.
Use only recommended accessories. The use of im-
proper accessories may cause risk of injury.
Follow the maintenance instructions specified in this
manual.
Check damaged parts. Before further use of the tool, a
guard or other part that is damaged should be carefully
checked to determine that it will operate properly and
perform its intended function. Check for alignment of
moving parts, binding of moving parts, breakage of parts,
mounting, and any other conditions that may affect its
operation. A guard or other part that is damaged must be
properly repaired or replaced by a qualifed service center
to avoid risk of personal injury.
Never leave tool running unattended. Turn power off.
Don’t leave tool until it comes to a complete stop.
Keep the engine free of grass, leaves, or grease to
reduce the chance of a fire hazard.
Keep the exhaust pipe free of foreign objects.
Follow manufacturer’s recommendations for safe
loading, unloading, transport, and storage of machine.
Be thoroughly familiar with controls. Know how to stop
the product and bleed pressure quickly.
Keep tool dry, clean, and free from oil and grease.
Always use a clean cloth when cleaning. Never use brake
fluids, gasoline, petroleum-based products, or any solvents to clean tool.
Stay alert and exercise control. Watch what you are
doing and use common sense. Do not operate tool when
you are tired. Do not rush.
Do not operate the product while under the influence
of drugs, alcohol, or any medication.
Check the work area before each use. Remove all
objects such as rocks, broken glass, nails, wire, or string
which can be thrown or become entangled in the machine.
Do not use tool if switch does not turn it off. Have
switch replaced by a qualified service center.
Before cleaning, repairing, or inspecting, shut off the
engine and make certain all moving parts have stopped.
Disconnect the spark plug wire, and keep the wire away
from the plug to prevent accidental starting.
Avoid dangerous environment. Don’t use in damp or
wet locations or expose to rain. Keep work area well lit.
Never use in an explosive atmosphere. Normal sparking
of the motor could ignite fumes.
Do not operate while smoking or near an open flame.
Do not operate around dry brush, twigs, cloth rags, or
other flammable materials.
WARNING: Risk of injection or injury – Do not direct
discharge stream at persons.
Page 2 — English
Page 7
SPECIFIC SAFETY RULES
Use caution when positioning the pressure washer for
use. Warm air from the engine could cause discolored
spots on grass.
Never direct a water stream toward people or pets, or
any electrical device.
Before starting any cleaning operation, close doors and
windows. Clear the area to be cleaned of debris, toys, outdoor furniture, or other objects that could create a hazard.
Never pick up or carry a machine while the engine is
running.
Never start the machine if ice has formed in any part of
the equipment.
Do not use acids, alkalines, solvents, flammable ma-
terial, bleaches, or industrial grade solutions in this
product. These products can cause physical injuries to
the operator and irreversible damage to the machine.
Always operate the machine on a level surface. If the
engine is on an incline, it could seize due to improper
lubrication (even at the maximum lubricant level).
WARNING: High pressure jets can be dangerous if sub-
ject to misuse. The jet must not be directed at persons,
animals, electrical devices, or the machine itself.
Hold the trigger handle securely with both hands.
Expect the trigger handle to move when the trigger is pulled
due to reaction forces. Failure to do so could cause loss
of control and injury to yourself and others.
Never attempt to make any adjustments while the
engine (motor) is running (except where specifically
recommended by the manufacturer).
Protective covers must always cover rotating parts
when the engine is running.
Keep cooling air intake (starter grip and rope area) and
muffler side of the engine at least 3 feet away from buildings, obstructions, and other combustible objects.
Keep the engine away from flammables and other
hazardous materials.
Keep away from hot parts. The muffler, exhaust gases,
and other engine parts become very hot. Do not touch the
muffler or place any body parts in the path of hot exhaust
gases, which can cause burns and other serious personal
injuries.
Do not touch the spark plug and ignition cable when
starting and operating the engine.
Check fuel hoses and joints for looseness and fuel leak-
age before each use.
Check bolts and nuts for looseness before each use.
A loose bolt or nut may cause serious engine problems.
Always refuel outdoors. Never refuel indoors or in a poorly
ventilated area.
Never store the machine with fuel in the fuel tank inside
a building where ignition sources are present, such as hot
water and space heaters, clothes dryers, and the like.
If the fuel tank has to be drained, do this outdoors into
a container approved for gasoline and away from all
ignition sources.
To reduce the risk of fire and burn injury, handle fuel
with care. It is highly flammable.
Do not smoke while handling fuel.
Add fuel before starting the engine. Never remove the
cap of the fuel tank or add fuel while the engine is running
or when the engine is hot.
Loosen fuel cap slowly to release pressure and to keep
fuel from escaping around the cap.
Replace all fuel tank and container caps securely.
Wipe spilled fuel from the unit. Move 30 feet away from
refueling site before starting engine.
If fuel is spilled, do not attempt to start the engine, but
move the machine away from the area of spillage and
avoid creating any source of ignition until fuel vapors have
dissipated.
Never attempt to burn off spilled fuel under any
circumstances.
Before storing, allow the engine to cool for 30 minutes
and drain fuel from the unit.
Store fuel in a cool, well-ventilated area, safely away
from spark and/or flame-producing equipment.
Store fuel in containers specifically designed for this
purpose.
Empty fuel tank and restrain the unit from moving before
transporting in a vehicle.
When servicing use only recommended or equivalent
replacement parts. Use of any other parts may create a
hazard or cause product damage.
ONLY use cold water.
Make sure minimum clearance of 3 feet is maintained
from combustible materials.
Never spray close to the surface to be cleaned as you
can damage the surface.
After stopping the engine, always pull the trigger on
the trigger handle to relieve stored pressure in the high
pressure hose. Failure to do so could result in serious
personal injury.
For outdoor use only.
Ensure the high pressure hose is properly connected
before using the product.
CAUTION: Risk of Injury. Disconnect Battery Ground
[Negative (–)] Terminal Before Servicing.
Keep battery away from other metal objects like paper
clips, coins, keys, nails, screws, or other small metal
objects that can make a connection from one terminal
to another. Shorting the battery terminals together may
cause burns or a fire.
Save these instructions. Refer to them frequently and
use them to instruct other users. If you loan someone this
tool, loan them these instructions also.
Page 3 — English
Page 8

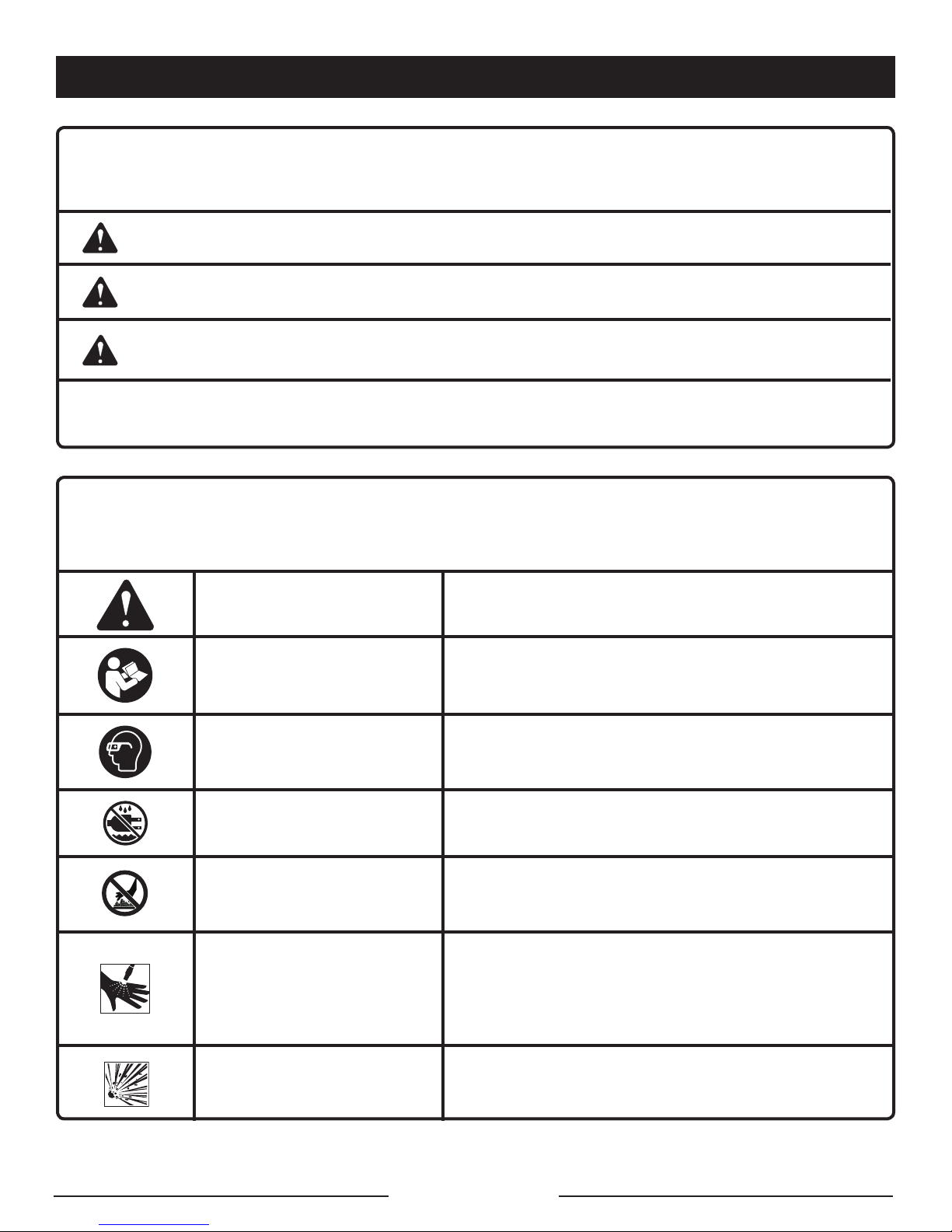

SYMBOLS
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER:
WARNING:
CAUTION:
NOTICE:
Some of the following symbols may be used on this product. Please study them and learn their meaning for safe operation of this product.
Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
SYMBOL NAME EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s Manual
To reduce the risk of injury, user must read and understand
operator’s manual before using this product.
Eye Protection
Wet Conditions Alert
Hot Surface and
Exhaust Gases
Risk of Injections
Risk of Explosion
Risk of Fire
Always wear eye protection with side shields marked to comply
with ANSI Z87.1.
Do not expose to rain or use in damp locations, and never direct
a water stream toward any electrical device.
To reduce the risk of injury or damage, avoid contact with any
hot surface and do not place any body parts in the path of hot
exhaust gases.
To reduce the risk of injection or injury, never direct a water
stream towards people or pets or place any body part in the
stream. Leaking hoses and fittings are also capable of causing
injection injury. Do not hold hoses or fittings.
Do not spray flammable liquids. Flammable liquids, fuel, and
their vapors are explosive and can cause severe burns or death.
Do not add fuel when the product is operating or still hot. Fire
can cause severe burns or death.
Page 4 — English
Page 9

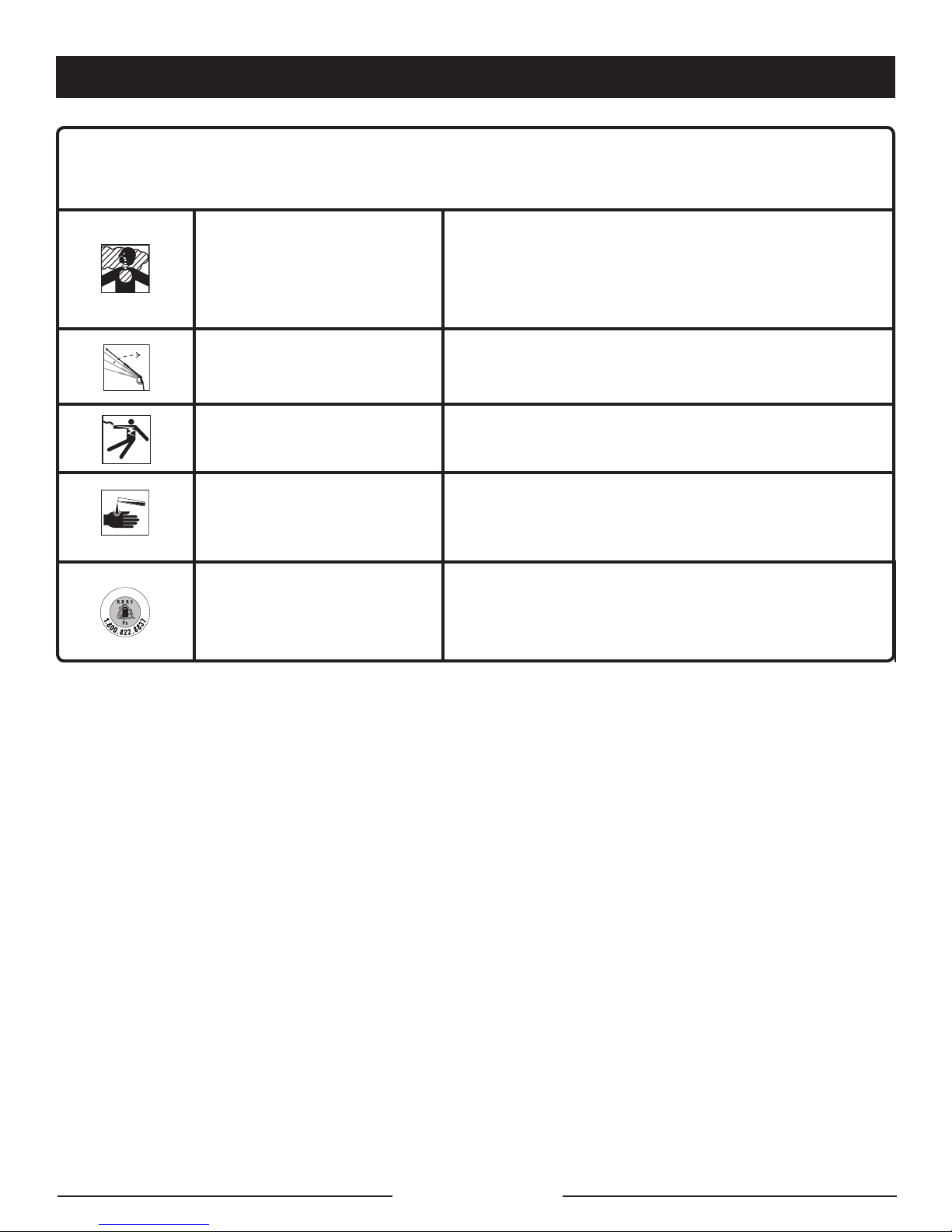

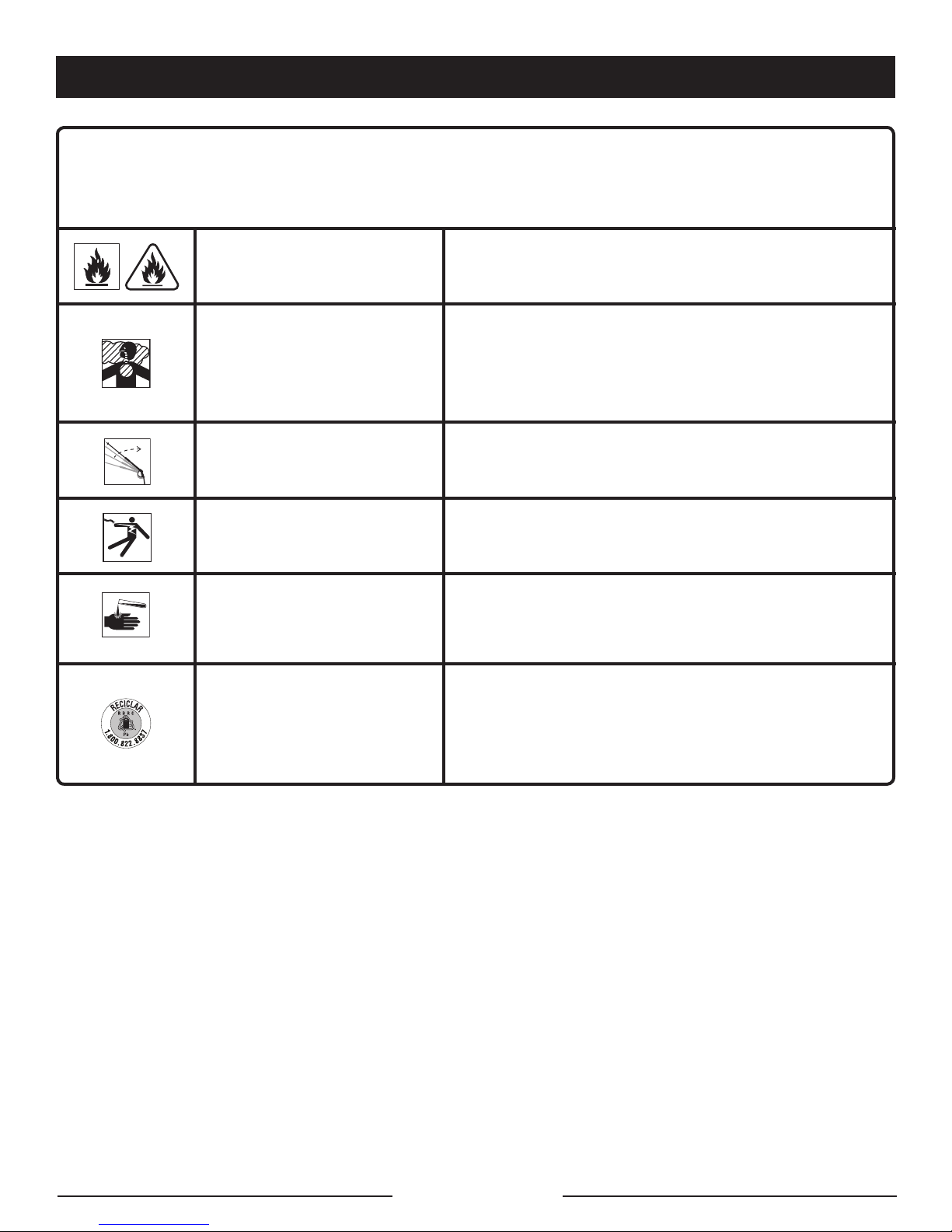

SYMBOLS
Some of the following symbols may be used on this product. Please study them and learn their meaning for safe operation of this product.
SYMBOL NAME EXPLANATION
Running this product indoors can result in death due to carbon
monoxide, a poison gas you cannot see or smell. Never oper-
Toxic Fumes
ate indoors, even if windows and doors are open. Only use
outdoors and at least 20 feet away from windows, doors, and
openings or vents.
Kickback
Electric Shock Do not use near electric power lines or receptacle outlets.
Chemical Burns
Recycle Symbol
To reduce the risk of injury from kickback, hold the spray wand
securely with both hands when the machine is on.
To reduce the risk of injury or damage, DO NOT USE ACIDS,
ALKALINES, BLEACHES, SOLVENTS, FLAMMABLE MATERIAL, OR INDUSTRIAL GRADE SOLUTIONS in this product.
This product uses lead acid (Pb) batteries. Local, state or federal
laws may prohibit disposal of batteries in ordinary trash. Consult
your local waste authority for information regarding available
recycling and/or disposal options.
Page 5 — English
Page 10
FEATURES
PRODUCT SPECIFICATIONS
Engine..............................................................................................................................................................Honda GCV160
Fuel Tank Capacity .....................................................................................................................................................0.25 gal.
Maximum Pounds Per Square Inch Pressure* .......................................................................................................... 3,000 psi
Maximum Gallons Per Minute* ....................................................................................................................................2.3 gpm
Maximum Inlet Water Temperature ................................................................................................................................. 104˚F
*Max. rating determined by PWMA Standard 101
KNOW YOUR PRESSURE WASHER
See Figure 1.
The safe use of this product requires an understanding of
the information on the tool and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.
AUTOMATIC SOAP INJECTION SYSTEM
Pour pressure washer detergent into the soap tank to apply
detergent quickly and easily to your cleaning project. Use
of the soap nozzle will activate the soap injector at a 20:1
dilution ratio.
FUEL TANK
This fuel tank has a maximum capacity of 0.25 gal. Use
unleaded automotive gasoline in the engine.
HONDA GCV160 ENGINE
This Honda engine enables the pressure washer to achieve
3,000 psi (pounds per square inch) at a rate of 2.3 gpm
gallons per minute). Please read the engine manual included
with this product.
HOSE STORAGE
Once the high pressure hose is rolled, hang it on the back
of the machine using the stretch strap to secure in place.
ON/OFF SWITCH
The on/off switch is used in combination with either the
engine start switch or the starter grip and rope to start the
pressure washer.

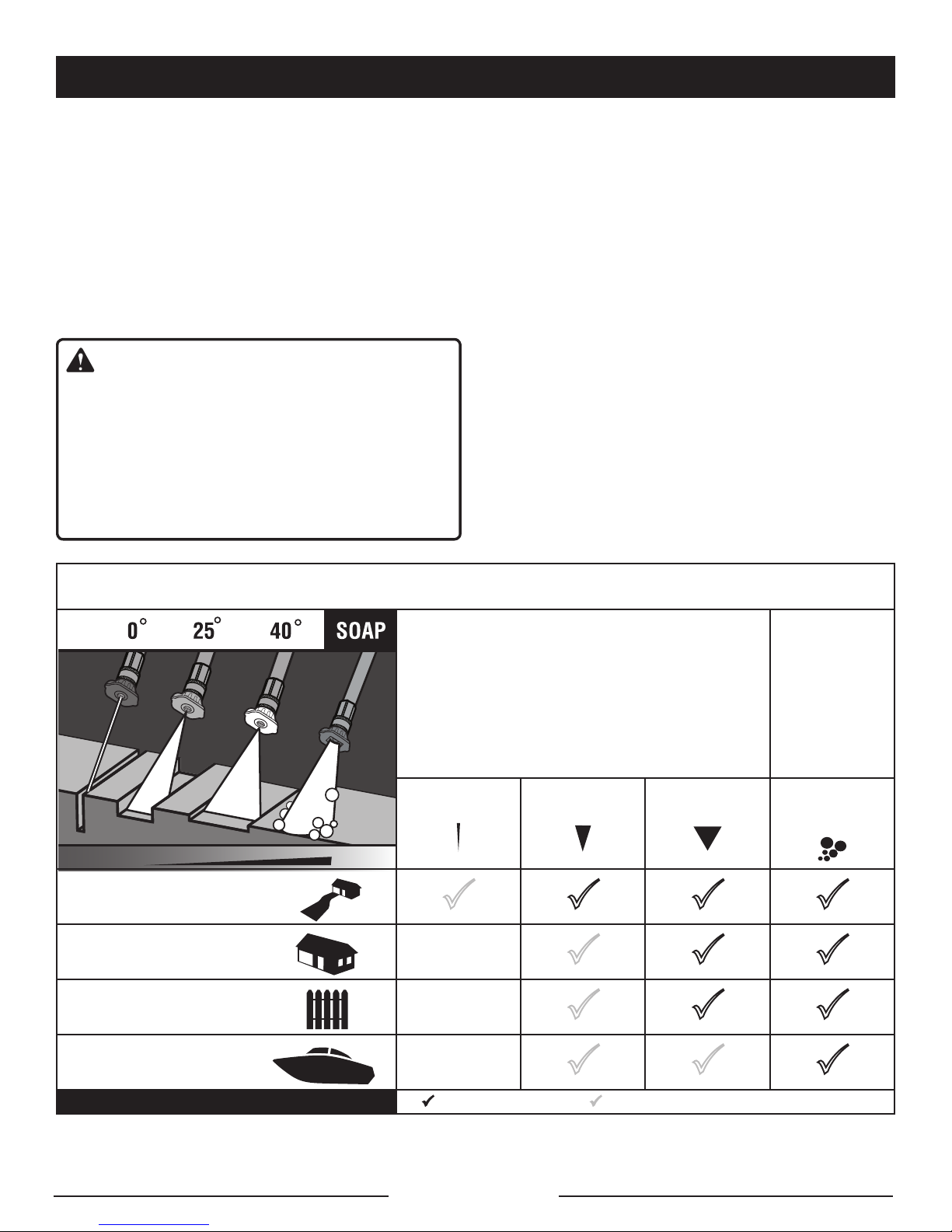

SOAP NOZZLE
The blue or black soap nozzle is used to apply detergent at
low pressure only.
STARTER GRIP AND ROPE
The starter grip and rope is pulled to start the machine.
THERMAL RELIEF VALVE
This pump feature will prevent water temperatures from reaching harmful levels by releasing a small amount of water. Once
the water has drained, the thermal relief valve will reset itself.
TRIGGER HANDLE
The trigger handle has a gripping surface that provides
added control of the spray wand and helps reduce fatigue.
TRIGGER WITH LOCK OUT
Pulling the trigger releases a stream of water for high
pressure cleaning. The lock out provides protection against
unauthorized use.
Page 6 — English
Page 11
ASSEMBLY
UNPACKING
This product requires assembly.
Carefully remove the product and any accessories from
the box. Make sure that all items listed in the packing list
are included.
NOTE: This tool is heavy. To avoid back injury, lift with
your legs, not your back, and get help when needed.
WARNING:
Do not use this product if any parts on the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.
Inspect the tool carefully to make sure no breakage or
damage occurred during shipping.
Do not discard the packing material until you have care-
fully inspected and satisfactorily operated the tool.
If any parts are damaged or missing, please call
1-800-860-4050 for assistance.
PACKING LIST
Pressure Washer
25 ft. High Pressure Hose
Trigger Handle
Spray Wand
Quick-Connect Nozzles (4)
4-Cycle Engine Lubricant (SAE 30 or SAE 10W30)
Disposable Funnel
Handle
Operator’s Manual
WARNING:
If any parts are damaged or missing do not operate this
tool until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this tool or create accessories not recommended for use with this tool. Any such
alteration or modification is misuse and could result in a
hazardous condition leading to possible serious personal
injury.
WARNING:
To prevent accidental starting that could cause serious
personal injury, always disconnect the engine spark plug
wire from the spark plug when assembling parts.
INSTALLING THE HANDLE
See Figure 2.
CAUTION:
Be careful to avoid pinching your fingers or hands when
installing the handle onto the frame.
Push and hold the buttons on the frame as you slide the
handle over the lock buttons on the frame.
NOTE: Before use, pull the handle up until the lock button
snaps through the locking slot to secure the handle in
place.
CONNECTING THE SPRAY WAND TO THE
TRIGGER HANDLE
See Figure 3.
Place the threaded end of the spray wand in the connec-
tor on the end of the trigger handle.
Turn the connector until it stops to secure the spray wand
in place.
CONNECTING THE BATTERY
See Figure 4.
WARNING:
To reduce the risk of electric shock or explosion, do not
short circuit the battery terminals or charge in a sealed
container. Keep sparks and flame away. Do not use metal
tools for connections and keep metal objects away from
the battery terminals. Metal objects can make a connection from one terminal to another. Shorting the battery
terminals together can cause sparks, burns, or a fire.
The starter cable on the pressure washer must be connected
to the connection port on the battery and the battery must be
fully charged before the electric start feature of the pressure
washer can be operated.
To connect the battery:
Remove the cap from the connection port on the battery.
Connect the starter cable on the pressure washer to the
connection port on the battery, making sure the plug is
fully seated.
Page 7 — English
Page 12
ASSEMBLY
CONNECTING THE HIGH PRESSURE HOSE
TO THE TRIGGER HANDLE
See Figure 5.
Screw the collar on the high pressure hose into the trigger
handle inlet coupler by turning the hose collar clockwise.
Tighten securely.
NOTE: Be careful to avoid cross-threading, which can
cause the trigger handle to leak during use.
Pull on the hose to be certain it is properly secured.
CONNECTING THE HIGH PRESSURE HOSE
TO THE PUMP
See Figure 6.
Completely uncoil and straighten the high pressure hose
to prevent kinks.
NOTE: See Using the High Pressure Hose in Operation
for more information about using the high pressure hose.
Align the collar on the hose to the threaded outlet on the
pump.
Install the high pressure hose collar onto the threaded
outlet.
Turn the collar clockwise to tighten the hose securely to
the pump.
NOTE: Be careful to avoid cross-threading, which can
cause the hose to leak during use.
Pull on the hose to be certain it is properly secured.
CONNECTING THE GARDEN HOSE TO THE
PRESSURE WASHER
See Figure 7.
The water supply must come from a water main. NEVER use
hot water or water from pools, lakes, etc. Before connecting
the garden hose to the pressure washer:
Run water through the hose for 30 seconds to clean any
debris from the hose.
Inspect the screen in the water intake.
If the screen is damaged, do not use the machine until
the screen has been replaced.
If the screen is dirty, clean it before connecting the garden
hose to the machine.
To connect the garden hose to the machine:
Completely uncoil the garden hose or remove completely
from reel to prevent kinks.
NOTE: There must be a minimum of 10 feet of unrestricted
hose between the pressure washer intake and the hose
faucet or shut off valve (such as a “Y” shut off connector).
With the hose faucet turned completely off, attach the
end of the garden hose to the water intake. Tighten by
hand.
NOTICE:
Do not run the pressure washer without water supply
connected and turned on, as this may damage the high
pressure seals and decrease pump life. Completely
unwind the hose from its reel or coil and make sure the
hose is not being restricted by tires, rocks, or any other
objects that may lessen or prevent water flow to the
pressure washer.
NOTICE:
Always observe all local regulations when connecting
hoses to the water main. Some areas have restrictions
against connecting directly to public drinking water supply to prevent the feedback of chemicals into the drinking
water supply. Direct connection through a receiver tank
or backflow preventer is usually permitted.
Page 8 — English
Page 13
ASSEMBLY
DO NOT OVERTILT THE UNIT!
OPERATION
WARNING:
Do not allow familiarity with this product to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes resulting in possible
serious injury.
WARNING:
Do not use any attachments or accessories not recommended by the manufacturer of this tool. The use of attachments or accessories not recommended can result
in serious personal injury.
WARNING:
Never direct a water stream toward people or pets, or
any electrical device. Failure to follow these instructions
could result in serious injury, electric shock, or death.
WARNING:
Risk of serious burns. Do not touch the muffler or place
any body parts in the path of hot exhaust gases, which
can cause burns and other serious personal injuries.
NOTICE:
This product is not equipped with a spark arrestor and
cannot be used on U.S. forest lands; in addition, product
users must comply with Federal, State, and local fire prevention regulations. Check with appropriate authorities.
Refer to accompanying engine manual for maintenance
and replacement parts.
NOTICE:
Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or a qualified service center for assistance.
APPLICATIONS
You may use this tool around the house for cleaning most
small to large horizontal or vertical exterior surfaces, smaller
exterior objects and structures, and outdoor equipment and
tools.* You can:
Clean or remove mold and mildew from weathered decks,
driveways, patios, walkways, sidewalks, etc.
Remove dirt from various exterior vertical surfaces such
as house exteriors, siding, fences, brick, concrete or stone
walls, etc.
Wash boats, outdoor furniture, powered or non-powered
garden equipment, gutters, window screens, grills, playground equipment, etc.
*Always test in an inconspicuous area first.
Page 9 — English
Page 14
OPERATION
ADDING/CHECKING ENGINE LUBRICANT
See Figure 8.
NOTE: This machine has been shipped with approximately
2 oz. of lubricant in the engine from testing. You must add
lubricant to the engine before starting it the first time.
NOTICE:
Any attempt to start the engine without adding lubricant
will result in engine failure.
To add engine lubricant:
Place pressure washer on a flat, level surface. Do not tilt.
Unscrew the oil cap/dipstick by turning counterclockwise.
Before first use, pour all but 2 oz. of the provided lubricant
into the engine through the oil fill hole. Check and add
additional lubricant as needed until the level reaches the
upper portion of the hatched area on the dipstick. Do not
overfill.
Replace the oil cap/dipstick and securely tighten.
To check engine lubricant level:
Place pressure washer on a flat, level surface. Do not tilt.
Unscrew the oil cap/dipstick by turning counterclockwise.
Wipe dipstick clean and re-seat in hole; do not rethread.
Remove dipstick again and check lubricant level. Lubricant
level should fall within the hatched area on the dipstick.
If level is low, add 4-stroke engine lubricant (SAE 30 or
SAE 10W30) until the level reaches the upper portion of
the hatched area on the dipstick. Do not overfill.
Replace and secure the oil cap/dipstick.
NOTICE:
Do not overfill. Overfilling the crankcase may cause excessive smoke and engine damage.
ETHANOL-BLENDED FUELS
NOTICE:
Do not use E15 or E85 fuel in this product. It is a violation of federal law and will damage the unit and void
your warranty. Only use unleaded gasoline containing
up to 10% ethanol.
ADDING GASOLINE TO THE FUEL TANK
See Figure 9.
DANGER:
Risk of fire and serious burns: Never remove fuel cap
when unit is running. Shut off engine and allow the unit
to cool at least five minutes. Remove cap slowly.
WARNING:
Gasoline and its vapors are highly flammable and
explosive. To prevent serious personal injury and property damage, handle gasoline with care. Keep away from
ignition sources, handle outdoors only, do not smoke
while adding fuel, and wipe up spills immediately.
WARNING:
Always shut off engine before fueling. Never remove
fuel cap or add fuel to a machine with a running or hot
engine. Make sure the unit is sitting on a flat, level surface and only add fuel outdoors. If the engine is hot, let
the unit cool for at least five minutes before adding fuel.
After fueling, immediately replace fuel cap and tighten
securely. Move at least 30 ft. from refueling site before
starting engine. Do not smoke and stay away from open
flames and sparks! Failure to follow these instructions
could result in a fire and cause serious personal injury.
WARNING:
Check for fuel leaks. A leaking fuel cap, tank, or line is a
fire hazard and must be replaced immediately. If you find
any leaks, correct the problem before using the product.
Failure to do so could result in a fire that could cause
serious personal injury.
NOTE: This is a 4-cycle engine. DO NOT mix fuel and
lubricant together.
Turn the fuel valve to the closed position.
Mix fuel stabilizer with gasoline according to fuel stabilizer
manufacturer’s directions.
Before removing the fuel cap, clean the area around it.
Remove the fuel cap.
Insert a clean funnel into the fuel tank then slowly pour gas-
oline into the tank. Fill tank to approximately 1-1/2 in. below
the top of the tank neck (this allows for fuel expansion).
Replace fuel cap and tighten securely.
Clean up any spills before starting the engine.
ELECTRIC START
This pressure washer model is provided with both electric
start and recoil start capabilities. Avoid prolonged cranking,
as it can damage the engine.
The battery provided is a nominal 12 volt sealed rechargeable
lead-acid battery and can be operated in any position without
leakage. It complies with non-spillable battery regulations.
NOTE: This pressure washer is shipped with the battery
cable disconnected. The battery cable must be connected
before the Electric Start feature will work.
Page 10 — English
Page 15
OPERATION
For initial battery connection, see Connecting the Battery
in the Assembly section.
STARTING AND STOPPING THE PRESSURE
WASHER
See Figures 10 - 12.
NOTICE:
Do not run the pressure washer without water supply
connected and turned on, as this may damage the high
pressure seals and decrease pump life. Completely
unwind the hose from its reel or coil and make sure the
hose is not being restricted by tires, rocks, or any other
objects that may lessen or prevent water flow to the
pressure washer.
Before starting the engine:
Connect all hoses.
NOTE: Make sure the pressure washer’s water intake
screen is in place and unclogged before connecting
garden hose.
Check all fluids (lubricant and gas).
Turn on the garden hose then squeeze the trigger to
relieve air pressure; hold the trigger until a steady stream
of water appears.
NOTE: Make sure the faucet is turned on fully and that
there are no kinks or leaks in the hose.
To start the engine:
Turn the fuel valve to the open position.
Put the on/off switch in the ON position.
Pull choke out to the start position.
NOTE: If restarting after a brief stop (i.e., after refueling
or moving), leave the choke lever in the run position.
Press the engine start switch to start the engine.
NOTE: The battery may require charging before the pres-
sure washer can be started using only the engine start
switch.
The pressure washer can also be started by pulling the
starter grip and rope until the engine runs.
Grasp the starter grip and pull slowly until resistance is
felt. Give the starter grip a short, brisk pull to start the
engine.
NOTE: Do not allow the starter grip and rope to snap
back after starting; return it gently to its original place.
Allow the engine to run for 5 seconds, then push the
choke to the run position.
NOTICE:
Routinely make a visual inspection of the pump and
engine during use. If you notice any lubricant leaking
around the pump or engine seals, stop using the pressure washer immediately. Contact customer service or
a qualified service center for repair. Failure to do so may
cause property damage.
To stop the engine:
Put the on/off switch in the OFF position.
Turn the fuel valve to the closed position.
NOTE: Shutting off the engine will not relieve pressure in the
system. Pull trigger to release water pressure.
WARNING:
While operating and storing, keep at least 3 feet of clearance on all sides of this product, including overhead. Allow a minimum of 30 minutes of “cool down” time before
storage. Keep all body parts, clothing, combustible materials, and hoses away from the muffler. Heat created by
muffler and exhaust gases could be hot enough to cause
serious burns, ignite combustible objects, and/or damage
high pressure hoses that can result in an injection injury.
USING THE TRIGGER HANDLE
See Figure 13.
WARNING:
Hold the trigger handle securely with both hands. Expect
the trigger handle to move when the trigger is pulled due
to reaction forces. Failure to do so could cause loss of
control and injury to yourself and others.
Pull back and hold the trigger to operate the pressure
washer.
Release the trigger to stop the flow of water through the
nozzle.
To engage the lock out:
Push up on the lock out until it clicks into the slot.
To disengage the lock out:
Push the lock out down and into its original position.
NOTICE:
If the starter grip and rope becomes difficult to pull,
squeeze the trigger to relieve water pressure before attempting to start the engine again.
Page 11 — English
Page 16
OPERATION
Start with the nozzle 1–2 ft. away from the cleaning surface
and carefully approach the surface just until the desired
level of cleaning is achieved. If the spray is too close it can
damage the cleaning surface.
SELECTING THE RIGHT NOZZLE FOR THE JOB
See Figure 14.
Each of the nozzles has a different spray pattern. Before
starting any cleaning job, determine the best nozzle for the
job. Refer to the Nozzle Selection Guide for more information about which nozzle to choose.
WARNING:
NEVER remove nozzles without first turning off the engine, relieving the water pressure in the trigger handle,
and locking the lock out on the trigger handle. NEVER
point the nozzle at your face or at others. The quickconnect feature contains small springs that could eject
the nozzle with some force. Failure to follow these instructions could result in an eye injury or other serious
personal injury.
To connect a nozzle to the spray wand:
Turn off the pressure washer and shut off the water sup-
ply. Pull trigger to release water pressure.
Engage the lock out on the trigger handle by pushing up
on the lock out until it clicks into the slot.
Pull back the quick-connect collar.
Push the nozzle into place in the spray wand.
Push the collar forward so that the nozzle is secured
properly. Check to see that the nozzle is secure.
To disconnect a nozzle from the spray wand once the
cleaning job is complete:
Turn off the pressure washer and shut off the water sup-
ply. Pull trigger to release water pressure.
Engage the lock out on the trigger handle by pushing up
on the lock out until it clicks into the slot.
Pull back and hold the quick-connect collar.
Remove the nozzle by pulling it from the quick-connect
collar. Place nozzle in the nozzle storage area on the top
of the machine.

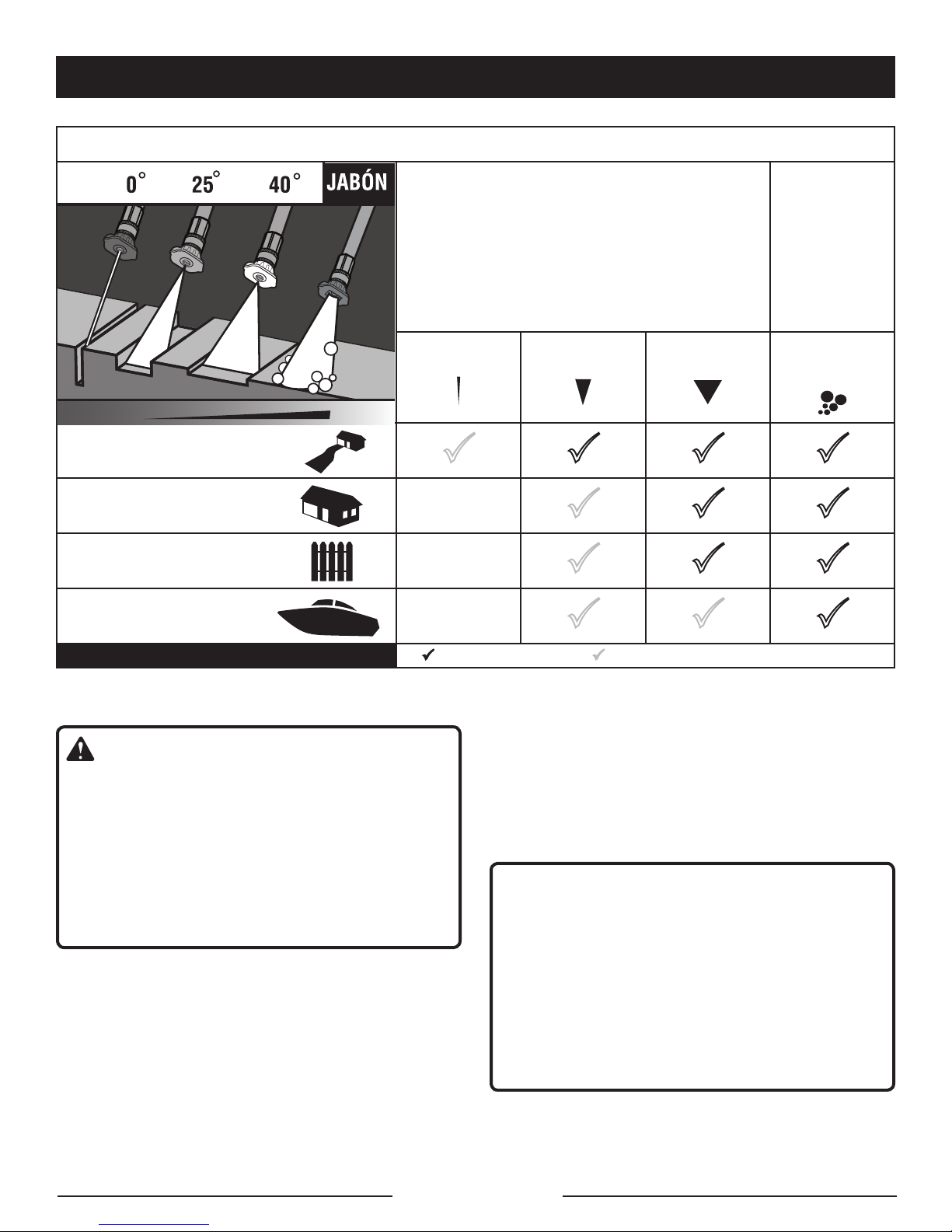

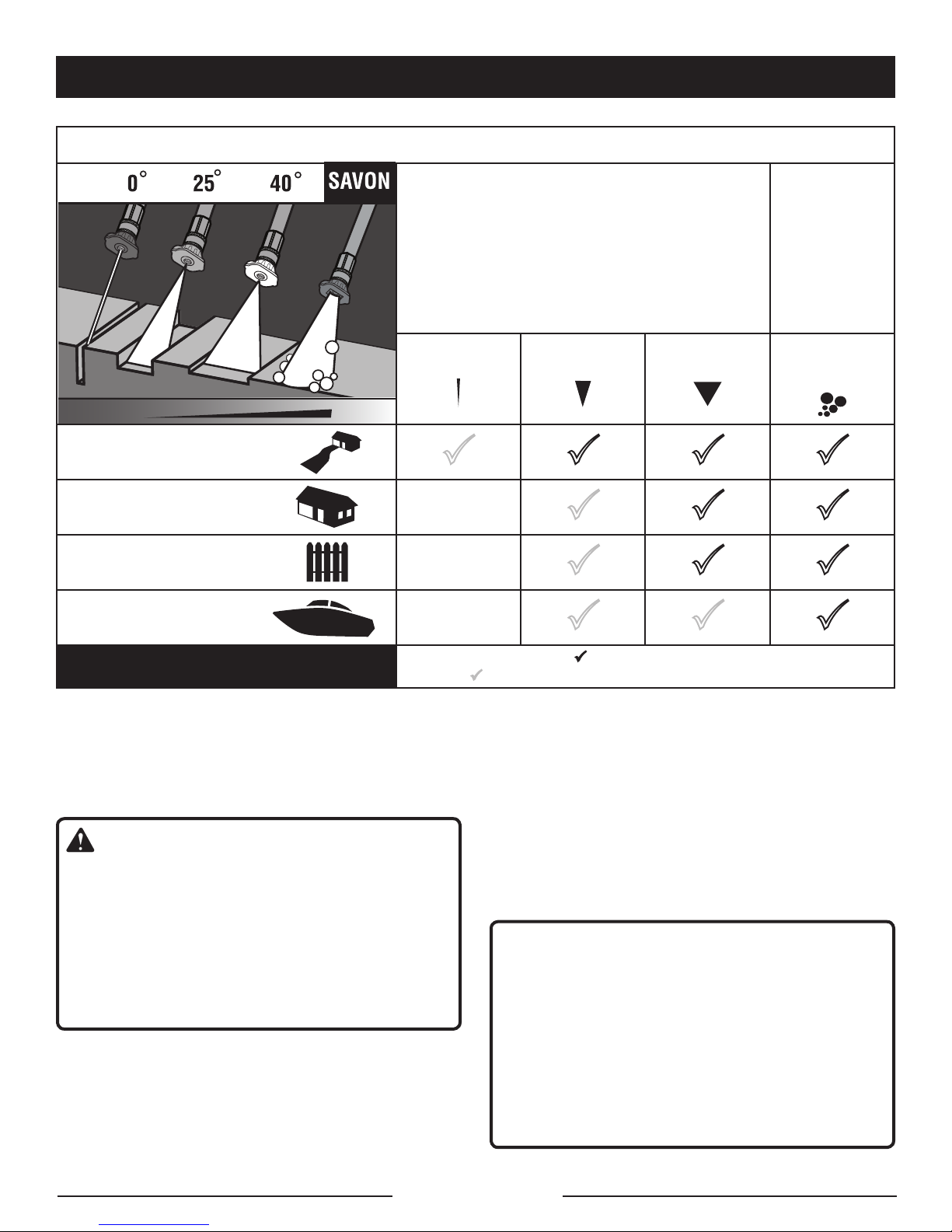

NOZZLE SELECTION GUIDE
ABRASIVE GENTLE
Concrete, Brick, Masonry
Siding, Gutters, House
Fencing, Deck, Patio
LOW
HIGH PRESSURE
(NO SOAP WHEN USING THESE NOZZLES)
0º Red
25º Green 40º White
PRESSURE
(FOR SOAP OR
GENTLE RINSE)
Blue or Black
Soap Nozzle
Lawn Equipment, Boat, RV
Recommended Nozzle Use With Caution for Certain Applications
Page 12 — English
Page 17
OPERATION
USING THE HIGH PRESSURE HOSE
WARNING:
Injection hazard. Fully unwrap and straighten high pressure hose prior to and during each use and do not allow
it to become kinked. The high pressure hose features an
outer covering that provides strength to the hose. If the
outer covering becomes damaged, stop using the hose
and replace it immediately. A kinked or damaged hose
can develop a high pressure leak and result in a possible
injection or other serious personal injury.
To prevent damage to the outer covering:
Inspect the hose before every use.
Fully unwrap and straighten hose before use.
Do not allow the high pressure hose to be kinked.
Keep hose away from hot surfaces and sharp edges.
Do not pull unit by high pressure hose.
Do not allow hose to be crushed or wrapped around
objects.
WASHING WITH DETERGENT
See Figures 15 - 16.
As sold, this unit is designed for use with “downstream” pressure washer detergents. To convert for use with “upstream”
detergents. Contact customer service or a qualified service
center for more information.
NOTICE:
USE ONLY DETERGENTS DESIGNED FOR PRESSURE WASHERS. Do not use household detergents,
acids, alkalines, bleaches, solvents, flammable material,
or industrial grade solutions, which can damage the
pump or cause property damage. Many detergents may
require mixing prior to use. Prepare cleaning solution
as instructed on the solution bottle. Always test in an
inconspicuous area before beginning.
Remove the cap from the soap tank and pour pressure
washer detergent in the tank. Replace cap on tank.
NOTE: The machine setting of this unit is 20:1, which usu-
ally allows the use of 1 gallon pressure washer detergent
without further dilution. Check your detergent instructions
to be sure additional dilution is not necessary.
Install the blue or black soap nozzle on the spray wand.
Squeeze the trigger and wait approximately 5 seconds
for the detergent to appear.
Spray the detergent on a dry surface using long, even,
overlapping strokes. To prevent streaking, do not allow
detergent to dry on the surface.
Before shutting off the engine:
Fill the soap tank with clean water.
Spray the clear water through the spray wand until the
tank is empty.
If any detergent remains in the spray, repeat with a second
tank of clean water.
Shut off the engine.
NOTE: Shutting off the engine will not relieve pressure in
the system. Pull trigger to release water pressure.
RINSING WITH THE PRESSURE WASHER
Turn off the pressure washer and shut off the water
supply. Pull trigger to release water pressure.
Engage the lock out on the trigger handle by pushing up
on the lock out until it clicks into the slot.
Remove the soap nozzle and place in the nozzle storage
area.
Select the right nozzle for the job. See the chart shown
earlier in the manual for selecting the appropriate nozzle.
Start at the top of the area to be rinsed and work down,
overlapping the strokes.
USING PUMP PROTECTOR
See Figure 17.
Regular use of a commercially available pump protector
prolongs the life of the pressure washer by removing hard
water mineral deposits, lubricating pump seals and pistons,
and preventing freeze damage. Pump protector should be
added to the unit after every use and before storage. Pump
protector can be purchased at the retailer where you purchased your pressure washer, or by calling customer service.
The instructions that follow are typical for adding pump protector but you should always verify the specific instructions
provided by the manufacturer of the pump protector used.
Turn off the pressure washer engine and shut off the water
supply. Pull trigger to release water pressure.
Disconnect garden hose and high pressure hose.
Unscrew threaded top from pump protector bottle and
remove paper seal from bottle. Reinstall top on bottle and
tighten securely.
NOTE: The rubber seal should remain inside the threaded
top. If it comes out, be sure to replace before reinstalling
the top.
Remove bottle cap and attach threaded end of bottle
securely to pressure washer pump water intake.
Squeeze bottle to inject contents into pump.
With engine switch off, pull starter grip and rope to cycle
pump, then squeeze bottle again to guarantee complete
coverage.
Pump is protected when the protector fluid exits the pump
outlet.
Page 13 — English
Page 18
OPERATION
MOVING THE PRESSURE WASHER
See Figure 18.
NOTE: Never lift or carry this product using the handle.
Turn the pressure washer off.
MAINTENANCE
Normal maintenance, replacement or repair of emission control devices and systems may be performed by any qualified
repair establishment or individual with original or equivalent
parts. Warranty and recall repairs must be performed by an
authorized service center; please contact customer service
for assistance.
WARNING:
Before inspecting, cleaning or servicing the machine, shut
off engine, wait for all moving parts to stop, and disconnect spark plug wire and move it away from spark plug.
Failure to follow these instructions can result in serious
personal injury or property damage.
Tilt the machine toward you slightly until it balances on
the wheels then roll the machine to the desired position.
Do not tilt forward or sideways when moving.
DO NOT attempt to move the unit by pulling on any of
the hoses.
NOTICE:
Periodically, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or a qualified service center for assistance.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes resulting in possible
serious injury.
WARNING:
When servicing, use only recommended or equivalent
replacement parts. Use of any other parts could create
a hazard or cause product damage.
CAUTION:
Risk of Injury. Disconnect Battery Ground [Negative (–)]
Terminal Before Servicing.
NOTICE:
This product is not equipped with a spark arrestor and
cannot be used on U.S. forest lands; in addition, product
users must comply with Federal, State, and local fire prevention regulations. Check with appropriate authorities.
Refer to accompanying engine manual for maintenance
and replacement parts.
WARNING:
Do not at any time let brake fluids, gasoline, petroleumbased products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which could result in serious personal
injury.
Before running the engine, perform the following preoperation steps:
Check that all bolts, nuts, etc., are securely tightened.
Make sure the air filter is clean.
Check both the engine lubricant level and the fuel tank
level; refill as needed.
Inspect the work area for hazards.
If there is excessive noise or vibration, stop the unit im-
mediately.
NOZZLE MAINTENANCE
See Figure 19.
Excessive pump pressure (a pulsing sensation felt while
squeezing the trigger) may be the result of a clogged or
dirty nozzle.
Turn off the pressure washer and shut off the water
supply. Pull trigger to release water pressure.
Remove the nozzle from the spray wand.
Page 14 — English
Page 19
MAINTENANCE
WARNING:
NEVER remove nozzles without first turning off the engine, relieving the water pressure in the trigger handle,
and locking the lock out on the trigger handle. NEVER
point the nozzle at your face or at others. The quickconnect feature contains small springs that could eject
the nozzle with some force. Failure to follow these instructions could result in an eye injury or other serious
personal injury.
To free any foreign materials clogging or restricting the
nozzle, blow out or remove debris with a straightened
paper clip or fine needle (not included).
Using a garden hose, flush debris out of nozzle by back
flushing (running the water through the nozzle backwards
or from the outside to the inside).
Reconnect the nozzle to the spray wand.
Turn on the water supply and start the engine.
PUMP LUBRICATION
The pump on this product was lubricated with a sufficient
amount of high grade lubricant for the life of the unit under
normal operating conditions. Therefore, no further lubrication is required.
PUMP MAINTENANCE
Routinely make a visual inspection of the pump. If you notice any leaking of lubricant around the pump seals, take
the pressure washer to a qualified service center for repair.
There are no user serviceable parts to the pressure washer
pump. Any attempt to service or alter the pump may damage the pressure washer and void your product warranty.
USING THE BATTERY MAINTAINER CHARGER
See Figure 20.
When storing the pressure washer, connect the battery
maintainer charger to keep the battery fully charged and
ready for use.
NOTE: The battery maintainer charger provided should only
be used with the 12V 4.5Ah/20HR sealed lead acid battery
model RT1245B supplied with this pressure washer.
Plug the battery maintainer charger into a standard
household 120V receptacle. Make sure the household
power supply is 120V, 60 Hz, AC only.
Disconnect the starter cable on the pressure washer from
the connection port on the battery.
Connect the battery maintainer charger to the connection
port on the battery. The light on the battery maintainer
charger will illuminate red while the battery is charging.
The battery will become slightly warm to the touch while
charging. This is normal and does not indicate a problem.
When battery is fully charged, the red light will turn green.
NOTE: If the light does not illuminate, the battery main-
tainer fuse may need to be replaced. Check the fuse and
replace if needed.
When ready to use pressure washer:
Disconnect the battery maintainer charger.
Reconnect the starter cable on the pressure washer to
the connection port on the battery, making sure the plug
is fully seated.
REPLACING THE BATTERY
See Figures 21 - 22.
WARNING:
To reduce the risk of electric shock or explosion, do not
short circuit the battery terminals or charge in a sealed
container. Keep sparks and flame away. Do not use metal
tools for connections and keep metal objects away from
the battery terminals. Metal objects can make a connection from one terminal to another. Shorting the battery
terminals together can cause sparks, burns, or a fire.
Disconnect the starter cable on the pressure washer from
the connection port on the battery.
Push the starter cable through the hole in the battery
bracket.
Using a 10 mm wrench or socket (not provided), remove
the nuts, T-30 Torx bolts, and washers securing the soap
tank and battery bracket to the pressure washer frame.
Lift the soap tank and remove the battery bracket.
NOTE: Be careful not to disconnect the soap injection
hose from the back of the soap tank.
Remove the T-30 Torx bolts securing the battery holder
to the battery bracket. Remove the battery holder from
the bracket and set the bracket aside.
Disconnect the battery holder from the battery:
• Disconnect the black wire from the battery’s negative (–) terminal.
• Disconnect the red wire from the battery’s positive (+)
terminal.
Remove the old battery and dispose of according to local
and state regulations. Always abide by the safety warnings provided with the battery.
Connect the battery holder to the new battery:
• Connect the red wire to the battery’s positive (+)
terminal.
• Connect the black wire to the battery’s negative (–)
terminal.
Place the battery holder with the new battery installed
onto the battery bracket in the same orientation as the
old one.
Reinstall the bolts and tighten securely.
Page 15 — English
Page 20
MAINTENANCE
Lift the soap tank and replace the battery bracket back
in position.
NOTE: Make sure the soap injection hose is firmly seated
on the hose barb on the back of the soap tank.
Reinstall the nuts, bolts, and washers securing the soap
tank and battery bracket to the pressure washer frame.
Tighten securely.
Push the starter cable through the hole in the battery
bracket.
Reconnect the starter cable on the pressure washer to
the connection port on the battery, making sure the plug
is fully seated.
STORING THE PRESSURE WASHER
See Figure 23.
NOTE: Regular use of fuel stabilizer and pump protector
will give you better performance of the unit and increase
the life of the pump.
WARNING:
While storing, keep at least 3 feet of clearance on all sides
of this product, including overhead. Allow a minimum of
30 minutes of “cool down” time before storage. Heat created by muffler and exhaust gases could be hot enough
to ignite combustible objects.
Store in a dry, covered area where the weather can’t damage it.
It is important to store this product in a frost-free area. Al-
ways empty water from all hoses, the pump, and the soap
tank before storing.
Drain the fuel tank completely by running the pressure
washer until the gas runs out. Stored gas can go stale in
30 days.
NOTE: Make sure the water supply is connected and
turned on when allowing the pressure washer engine to
run.
Make sure the on/off switch is in the OFF position and
fuel valve is in the closed position.
Disconnect both the high pressure hose and the garden
hose from the pump.
Empty the pump by pulling on the starter grip and rope
about 6 times. This should remove most of the liquid from
the pump.
NOTICE:
If the location where your pressure washer is stored will
fall below 32°F, the use of a pump protector is required
before storing to prevent freeze damage. Freeze damage
will void your warranty.
Drain the lubricant and replace with fresh, clean lubricant
as described in the engine manual.
Disconnect spark plug wire and remove the spark plug.
Pour about a teaspoon of clean, air-cooled, four-cycle
lubricant through the spark plug hole into the combustion
chamber.
Leaving the spark plug out, pull the starter grip and rope
two or three times to coat the inside of the cylinder wall.
Inspect the spark plug and clean or replace, as necessary.
Reinstall the spark plug, but leave the spark plug wire
disconnected.
Clean the air filter.
Extend the starter grip and rope to check its condition.
If the rope is frayed, have it replaced immediately by a
qualified service center.
Remove all hoses. Coil the hoses and store as shown.
Do not allow the hose to become kinked.
Store the unit and accessories in an area that does not
reach freezing temperatures. Do not store near furnace or
other sources of heat that could dry out the pump seals.
PREPARING FOR USE AFTER STORAGE
Pull the starter grip and rope three or four times to clean
lubricant from the combustion chamber.
Remove spark plug from the cylinder. Wipe lubricant from
the spark plug and return it to the cylinder.
Reconnect the spark plug wire.
Refuel the machine as described earlier in the operator’s
manual.
BATTERY REMOVAL AND PREPARATION
FOR RECYCLING
WARNING:
To reduce the risk of electric shock or explosion, do not
short circuit the battery terminals. Keep sparks and flame
away. Do not use metal tools for connections and keep
metal objects away from the battery terminals. Metal
objects can make a connection from one terminal to another. Shorting the battery terminals together can cause
sparks, burns, or a fire.
Page 16 — English
Page 21
MAINTENANCE
To preserve natural resources, please recycle
or dispose of batteries properly.
This product uses lead acid batteries. Local,
state or federal laws may prohibit disposal of
batteries in ordinary trash.
Consult your local waste authority for information regarding
available recycling and/or disposal options.
PERIODIC MAINTENANCE SCHEDULE TABLE
NOTE: If a separate engine manual is provided for this pressure washer, please follow the maintenance schedule provided
in the engine manual instead of the maintenance information listed below.
Maintenance Items Each use Weekly 5 hrs 25 hrs 50 hrs 200 hrs
WARNING:
Upon removal, cover the battery’s terminals with heavyduty adhesive tape. Do not attempt to destroy or disassemble battery or remove any of its components. Lead
acid batteries must be recycled or disposed of properly.
Also, never touch both terminals with metal objects and/
or body parts as short circuit may result. Keep away from
children. Failure to comply with these warnings could
result in fire and/or serious injury.
Check for water leaks under manifold, into crankcase X
Plumbing X
Clean engine and check nuts and bolts X
Check and refill engine lubricant X
Check water inlet filter placement
Add fuel stabilizer X
Add pump protector X
Change engine lubricant
Check spark plug X
Clean air filter X
Replace air filter element X
Clean and adjust spark plug and electrodes X
Replace spark plug X
1
Initial lubricant change should be performed after first 5 hours of operation. Thereafter, change lubricant every 50 hours.
2
If water inlet filter is missing or damaged, it must be replaced. See Replacement Parts List available online or call customer
service for part number to order.
NOTE: If you are not sure how to perform any of the maintenance items listed above, take the unit to a qualified service
center to have the maintenance item performed.
1
2
X
X X
This product has a Three-year Limited Warranty for personal,
family, or household use (90 days for business or commercial use).
For warranty details, visit www.ryobitools.com
or call (toll free) 1-800-860-4050.
Page 17 — English
Page 22
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE SOLUTION
Engine fails to start No fuel in tank.
Water pressure in hose.
Spark plug shorted or fouled.
Spark plug is broken (cracked porcelain
or electrodes broken).
Ignition lead wire shorted, broken, or
disconnected from spark plug.
Ignition inoperative.
Choke in wrong position.
Engine is flooded.
Engine hard to start Water in gasoline.
Weak spark at spark plug.
Engine lacks power Dirty air filter. Clean or replace air filter.
Electric start feature not working Starter cable is not connected.
Battery is not charged.
Battery wires disconnected.
Detergent fails to mix with spray High pressure nozzle attached.
Soap tank is empty.
Pump doesn’t produce pressure Low pressure nozzle installed.
Inadequate water supply.
Trigger handle or spray wand leaks.
Nozzle is clogged.
Air in line.
Hose is leaking.
Kink in hose.
Pump is faulty.
Fill tank.
Squeeze trigger to relieve water pressure.
Replace spark plug.
Replace spark plug.
Replace lead wire or attach to spark plug.
Contact a qualified service center.
Move choke to START position to start a
cold engine. If engine is warm, choke should
be in RUN position.
Move choke to RUN position and pull the
starter grip and rope repeatedly until the
engine starts.
Drain entire system and refill with fresh fuel.
Contact a qualified service center.
Connect starter cable.
Charge the battery using the battery
maintainer charger.
Connect the battery wires.
Use blue or black soap nozzle to apply
detergent.
Add detergent to soap tank.
Replace with high pressure nozzle.
Provide adequate water flow.
Check connections and/or replace trigger
handle or spray wand.
Clean nozzle.
Squeeze trigger on trigger handle to remove
air from line.
Replace hose.
Eliminate kinks in hose.
Contact a qualified service center.
Machine doesn’t reach high
pressure
If problem persists after trying the above solutions, contact customer service or a qualified service center for assistance.
Diameter of garden hose is too small.
Water supply is restricted.
Not enough inlet water.
Wrong nozzle is attached.
NOTICE:
As the equipment owner, you are responsible for the performance of the required maintenance listed in the Maintenance
section. It is recommended that you retain all receipts covering maintenance on your equipment. Neglecting or failing
to perform the required maintenance may increase emissions, decrease fuel efficiency, degrade performance, cause
irreversible engine damage and/or void your warranty.
Replace with 3/4 in. garden hose.
Check garden hose for kinks, leaks, and
blockages.
Open water source full force.
Attach the high pressure nozzle.
Page 18 — English
Page 23
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
DANGER :
Risque d’incendie et de blessures graves : Ne jamais
retirer le capuchon du réservoir d’essence pendant que
l’appareil fonctionne. Éteindre le moteur et laisser refroidir
l’appareil pendant au moins cinq minutes. Retirer lentement
le capuchon.
AVERTISSEMENT :
Lire attentivement toutes les instructions. Le non-respect
de toutes les instructions ci-dessous peut entraîner un choc
électrique, un incendie et/ou une intoxication par le monoxyde
de carbone, ce qui peut causer des blessures graves voire
la mort.
LIRE TOUTES LES INSTRUCTIONS
Apprendre à connaître l’outil. Lire attentivement le manuel
d’utilisation. Apprendre les applications et les limites de l’outil,
ainsi que les risques spécifiques relatifs à son utilisation.
Maintenir tous les dispositifs de protection en place et en
bon état de fonctionnement. Ne jamais utiliser l’outil avec des
couvercles ou dispositifs de protection retirés. S’assurer que
tous les dispositifs de protection fonctionnent correctement
avant chaque utilisation.
Retirer les clés et outils de réglage. Prendre l’habitude de
vérifier que tous les outils et clés de réglage en ont été retirés
de l’outil avant de le mettre en marche.
Pour réduire les risques de blessures, garder les enfants et
visiteurs à l’écart. Tous les visiteurs doivent porter des lunettes
de sécurité et se tenir à bonne distance de la zone de travail.
Ne laisser personne approcher la zone de travail,
particulièrement les petits enfants et les animaux domestiques.
Ne pas démarrer ou faire tourner le moteur dans un espace
confine, de bâtiment, à proximité des fenêtres ouverts,
autre ou des zones sans ventilation où des vapeurs toxiques
de monoxyde de carbone peuvent s’accumuler. Le monoxyde
de carbone, un gaz incolore, inodore et extrêmement toxique
peut causer une perte de conscience et être mortel.
Utiliser l’outil approprié. Ne pas utiliser l’outil ou un accessoire
pour effectuer un travail pour lequel il n’est pas conçu. Ne ne
pas utiliser l’outil pour une application non prévue.
Porter une tenue appropriée. Porter des pantalons longs et
manches longues. Ne pas porter de vêtements amples, cravate
ou bijoux. Ces articles pourraient être happés et tirer la main
ou une partie du corps dans les pièces en mouvement. Des
gants en caoutchouc et des chaussures antidérapantes sont
recommandées pour le travail à l’extérieur. Les cheveux longs
doivent être ramassés sous un couvre-chef.
Ne pas faire fonctionner l’équipement pied-nu ou
en portant des sandales ou des chaussures légères
similaires. Porter des chaussures de sécurité protégeant les
pieds et améliorant l’équilibre sur des surfaces glissantes.
Faire preuve de prudence pour éviter de glisser ou tomber.
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Le
respect de cette règle réduira les risques de blessures graves.
Ne pas travailler hors de portée ou se tenir sur une échelle,
un échafaudage, un toit ou un surface instable. Toujours se
tenir bien campé et en équilibre.
N’utiliser que les accessoires recommandés. L’emploi de
tout accessoire inadapté peut présenter un risque de blessure.
Suivre les instructions d’entretien spécifiées dans ce
manuel.
Vérifier l’état des pièces. Avant d’utiliser l’outil de nouveau
examiner soigneusement les pièces et dispositifs de
protection qui semblent endommagés afin de déterminer s’ils
fonctionnent correctement et s’ils remplissent les fonctions
prévues. Vérifier l’alignement des pièces mobiles, s’assurer
qu’aucune pièce n’est bloquée ou cassée, vérifier la fixation de
chaque pièce et s’assurer qu’aucun autre problème ne risque
d’affecter le bon fonctionnement de l’outil. Pour éviter les
risques de blessures, toute protection ou pièce endommagée
doit être correctement réparée ou remplacée dans un centre
de réparations qualifié.
Ne jamais laisser un outil en fonctionnement sans
surveillance. Éteindre l’outil. Ne pas s’éloigner de l’outil
avant qu’il soit parvenu à un arrêt complet.
Garder le moteur dépourvu d’herbe, feuilles ou graisse
pour réduire le risque d’incendie.
Garder le tuyau d’échappement propre et exempt de
débris.
Suivre les recommandations du fabricant pour assurer
la sécurité de chargement, déchargement, transport et
remisage de la machine.
Se familiariser complètement avec les commandes. Veiller
à savoir arrêter la machine et relâcher la pression rapidement.
Garder l’outil sec, propre et exempt d’huile ou de graisse.
Toujours utiliser un chiffon propre pour le nettoyage. Ne jamais
utiliser de liquide de freins, d’essence ou de produits à base
de pétrole pour nettoyer l’outil.
Rester vigilant et garder le contrôle. Se montrer attentif
et faire preuve de bon sens. Ne pas utiliser l’outil en état de
fatigue. Ne pas se presser.
Ne pas utiliser cet outil sous l’influence de l’alcool, de
drogues ou de médicaments.
Examiner la zone de travail avant chaque utilisation. La
débarrasser de tous les objets tels que cailloux, verre brisé,
clous, fils métalliques, cordes, etc. risquant d’être projetés ou
de se prendre dans la machine.
Ne pas utiliser l’outil si le commutateur ne permet pas de
l’arrêter. Faire remplacer le commutateur dans un centre de
réparations qualifié.
Avant de nettoyer, réparer ou inspecter, couper le moteur
et vérifier que toutes les pièces en mouvement sont arrêtées.
Déconnecter le fil de bougie et garder le fil à l’écart de la bougie
afin d’empêcher un démarrage accidentel.
Éviter les environnements dangereux. Ne pas utiliser dans
des endroits mouillés ou humides, ne pas exposer à la pluie.
Garder le lieu de travail bien éclairé.
Ne jamais utiliser dans une atmosphère explosive. Les
étincelles normalement produites par le moteur pourraient
enflammer les vapeurs.
Ne jamais utiliser en fumant ou à côté d’une flamme vive.
Ne pas utiliser à proximité de buissons secs, brindilles,
chiffons ou autres matériaux inflammables.
AVERTISSEMENT : Risque d’injection ou de blessures – ne
pas diriger le jet directement vers quelqu’un.
Page 2 — Français
Page 24
RÈGLES DE SÉCURITÉ PARTICULIÈRES
Se montrer prudent lorsque l’on installe le laveuse à
pression pour son utilisation. L’air chaud du moteur peut
causer des zones de décoloration sur l’herbe.
Ne jamais diriger le jet d’eau vers des personnes, animaux
domestiques ou dispositifs électriques.
Avant de commencer toute opération de nettoyage,
fermer les portes et fenêtres. Débarrasser la zone à nettoyer
de débris, jouets, meuble de jardin ou autres objets pouvant
créer un danger.
Ne jamais ramasser ni porter la machine lorsque le moteur
tourne.
Ne jamais mettre la machine en marche si de la glace s’est
formée sur quelque partie que ce soit.
Ne pas utiliser de produits acides ou alcalins, de solvants,
de matières inflammables ou de solutions de qualité
industrielle dans ce produit. Ces produits peuvent causer
des blessures de l’opérateur et des dommages irréversibles
de l’équipement.
Toujours utiliser la machine sur une surface plane. Si le
moteur est incliné, il peut se gripper à cause d’un graissage
insuffisant (même au niveau maximum de lubrifiant).
AVERTISSEMENT : Les jets à haute pression peuvent
être dangereux s’ils sont utilisés incorrectement. Le jet ne
doit pas être dirigé vers des personnes, animaux, dispositifs
électriques ou l’équipement lui-même.
Tenir fermement la poignée à gâchette avec les deux
mains. Prévoir le mouvement de la poignée à gâchette
causé par force de réaction lorsque la gâchette est tirée. Ne
pas prévoir ce mouvement représente un risque de perte de
contrôle et de provoquer des blessures graves personnelles
et aux autres personnes.
Ne jamais essayer de faire des réglages pendant que le
moteur tourne (sauf en cas de recommandations spécifiques
du fabricant).
Les dispositifs de protection doivent toujours couvrir des
pièces en rotation quand le moteur tourne.
Garder l’entrée d’air (poignée du lanceur et corde) et le côté
échappement du moteur au à au moins 3 pi (914 mm) des
structures, obstacles et autres objets combustibles.
Garder le moteur à l’écart des articles inflammables et
autres matières dangereuses.
Rester à l’écart des pièces brûlantes. L’échappement, gaz
d’échappement et d’autres pièces de moteur deviennent
brûlantes. Ne pas toucher le silencieux ou positionner toute
partie du corps dans le passage de gaz d’échappement
chauds, ce qui pourrait occasionner des brûlures ou d’autres
types de blessures graves.
Ne toucher ni la bougie, ni le câble d’allumage lors du
démarrage et du fonctionnement du moteur.
Vérifier le serrage des flexibles et raccords de carburant
et s’assurer de l’absence de fuites avant chaque utilisation.
Vérifier le serrage de la boulonnerie avant chaque utilisation.
Un boulon ou écrou desserré peut causer de sérieux
problèmes de moteur.
Toujours effectuer l’approvisionnement en carburant à
l’extérieur. Ne jamais refaire le plein en intérieur ou dans un
endroit insuffisamment ventilé.
Ne jamais remiser la machine avec du carburant dans
le réservoir de carburant dans un local où des sources
d’allumage, telles que radiateurs à gaz et à eau chaude, les
séchoirs à vêtements, etc., sont présentes.
Si le réservoir d’essence doit être vidangé, faire la vidange
à l’extérieur et dans un contenant d’essence approuvé et
loin des sources d’allumage.
Manipuler le carburant avec précaution pour éviter les risques
d’incendies et de brûlures. Le carburant est extrêmement
inflammable.
Ne pas fumer pendant la manipulation du carburant.
Faire l’appoint de carburant avant de lancer le moteur.
Ne jamais retirer le couvercle du réservoir de carburant ni
ajouter du carburant pendant que le moteur tourne ou quand
le moteur est chaud.
Desserrer le bouchon du réservoir lentement pour relâcher
la pression et éviter que le carburant s’échappe.
Remettre en place tous les bouchons de conteneur et de
réservoir de carburant et les serrer fermement.
Essuyer tout le carburant éventuellement répandu.
S’éloigner de 9 m (30 pi) du point d’approvisionnement avant
de lancer le moteur.
Si du carburant est renversé, ne pas essayer de démarrer
le moteur mais éloigner la machine de l’endroit et éviter de
créer une source d’inflammation jusqu’à ce que les vapeurs
de carburant se soient dissipées.
N’essayer en aucun cas de brûler le carburant répandu.
Laisser le laveuse à pression refroidir avant pour 30
minutes de remiser l’outil et vidanger le carburant de
l’unité.
Remiser le carburant dans un endroit frais, bien aéré, à
l’écart d’étincelle et/ou d’appareils produisant des flammes.
Conserver le carburant dans des jerrycans spécialement
conçus à cet effet.
Pour le transport sur ou dans un véhicule, le réservoir doit
être vide et la machine bien arrimée.
Utiliser exclusivement des pièces recommandées ou
équivalentes à celles pour les réparations. L’usage de
toute autre pièce pourrait créer une situation dangereuse ou
endommager l’outil.
Utiliser de l’eau froide UNIQUEMENT.
Veiller à garder une distance d’au moins 914 mm (3 pi) des
matériaux combustibles.
Ne jamais la pulvérisation proche à la surface être nettoyée
comme vous pouvez endommager la surface.
Après avoir arrêté le moteur, toujours presser la gâchette
de la poignée à gâchette afin de libérer la pression
retenue dans le tuyau haute pression. Le non-respect de
cet avertissement pourrait entraîner des blessures graves.
Pour l’utilisation à l’extérieur seulement.
S’assurer que le tuyau flexible haute pression est branché
correctement avant d’utiliser le produit.
ATTENTION : Risque de blessures. Déconnecter la borne
de terre de la batterie [Négatif (–)] avant toute opération
d’entretien.
Garder la batterie à l’écart d’objets en métal tels que les
trombones, les pièces de monnaie, les clés, les clous, les
vis ou d’autres petits objets métalliques qui pourraient
connecter les bornes. La mise en court-circuit des bornes
de batteries peut causer des étincelles, des brûlures ou un
incendie.
Conserver ces instructions. Les consulter fréquemment et
les utiliser pour instruire d’autres utilisateurs. Si cet outil est
prêté, il doit être accompagné de ces instructions.
Page 3 — Français
Page 25
SYMBOLES
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER :
AVERTISSEMENT :
ATTENTION :
AVIS :
Certains des symboles ci-dessous peuvent être présents sur le produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser le produit plus efficacement et de réduire les risques.
Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.
Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.
(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant
les dommages matériels).
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de sécurité Indique un risque de blessure potentiel.
Pour réduire les risques de blessures, l’utilisateur doit lire et
Lire manuel d’utilisation
veiller à bien comprendre le manuel d’utilisation avant d’utiliser
ce produit.
Protection oculaire
Avertissement concernant
l’humidité
Surface brûlante et gaz
d’échappement
Risque d’injection
Risque d’explosion
Risque d’incendie
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1.
Ne pas exposer à la pluie ou l’humidité et ne jamais diriger le
jet d’eau vers des dispositifs électriques.
Pour réduire les risques de blessures ou de dommages, éviter
tout contact avec les surfaces brûlantes et ne pas positionner
toute partie du corps dans le passage de gaz d’échappement
chauds.
Pour réduire les risques d’injection ou de blessures, ne jamais
diriger le jet directement vers des enfants ou animaux
domestiques et ne placer aucune partie du corps sur la
trajectoire du jet. Les fuites aux flexibles et raccords peuvent
également entraîner des blessures. Ne pas tenir des flexibles
ou raccords.
Ne pas vaporiser de liquides inflammables. Liquides
inflammables, de carburant, et leurs vapeurs sont explosifs et
peuvent entraîner des brûlures graves ou mortelles.
Ne pas ajouter de carburant pendant l’utilisation de l’appareil ou qu'il
fait chaud. Le feu peut entraîner des brûlures graves ou mortelles.
Page 4 — Français
Page 26
SYMBOLES
C
Y
C
Certains des symboles ci-dessous peuvent être présents sur le produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser le produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Utiliser ce produit à l’intérieur peut entraîner la mort en raison
du monoxyde de carbone, un gaz toxique invisible et inodore.
Vapeurs toxiques
Rebond
Ne jamais utiliser ce produit à l’intérieur, même si les fenêtres
et les portes sont ouvertes. Utiliser ce produit uniquement à
l’extérieur et à au moins 6 m (20 pi) des fenêtres, des portes et
des ouvertures ou évents.
Pour réduire le risque de blessure suite à un rebond, tenir
la lance fermement à deux mains lorsque la machine est en
fonctionnement.
Choc électrique
Ne pas utiliser à proximité de lignes électriques ou de prises
de courant.
Pour réduire les risques de blessures ou de dommages
Brûlures chimiques
matériels, NE PAS UTILISER DE PRODUITS ACIDES, ALCALINS
OU JAVÉLISÉS, NI DE SUBSTANCES INFLAMMABLES OU DE
SOLUTIONS DE QUALITÉ INDUSTRIELLE dans ce produit.
Ce produit utilise une batterie au plomb-acide (Pb). Les
L
E
R
E
R
Symbole de recyclage
réglementations locales ou gouvernementales peuvent interdire
de jeter les batteries dans les ordures ménagères. Consulter les
autorités locales compétentes pour les options de recyclage et/
ou l’élimination.
Page 5 — Français
Page 27
CARACTÉRISTIQUES
FICHE TECHNIQUE
Moteur ............................................................................................................................................................Honda GCV160
Contenance du réservoir de carburant ...................................................................................................... 0,95 litre (0,25 gal)
Pression maximum en livres par pouce carré* .......................................................................................................... 3 000 psi
Débit maximum par minute* ....................................................................................................................... 8,7 LPM (2,3 gpm)
Température maximum d’eau d’arrivée ..............................................................................................................40 ˚C (104 ˚F)
*Maximum évaluant résolu par la norme de PWMA 101
APPRENDRE À CONNAÎTRE LE LAVEUSE À
PRESSION
Voir la figure 1.
La sécurité d’utilisation de ce produit exige la compréhension
des informations apposées sur l’outil et contenues dans ce
manuel d’utilisation, ainsi que la connaissance du travail
à exécuter. Avant d’utiliser ce produit, se familiariser avec
toutes ses fonctions et règles de sécurité.
SYSTÈME D’INJECTION DE SAVON
AUTOMATIQUE
Verser le détergent pour laveuse à pression dans le réservoir
de détergent une application facile et rapide sur votre projet de
nettoyage. L’utilisation de la buse à savon activera l’injecteur
de savon avec une quantité de dilution de 20 pour 1.
RÉSERVOIR DE CARBURANT
La contenance maximum de ce réservoir de carburant est
de 0,95 litre (0,25 gal). Utiliser de l’essence sans plomb.
MOTEUR HONDA GCV160
Le moteur à Honda permet au laveuse à pression d’atteindre
3 000 psi (livres par pouces carrés) à 8,7 LPM (2,3 gpm). Lire
le manuel du moteur inclus avec ce produit.
SUPPORT DE RANGEMENT
Une fois le tuyau haute pression enroulé, l’accrocher sur
le dos de la machine utilisant l’allongement sangle pour
obtenir à sa place.
COMMUTATEUR MARCHE/ARRÊT
L'interrupteur marche/arrêt est utilisé conjointement avec
l'interrupteur de démarrage du moteur ou le démarreur à
câble pour démarrer la laveuse à pression.
BUSE À SAVON
La buse à savon de couleur bleue ou noir est utilisée
uniquement pour appliquer du détergent à une faible pression.
POIGNÉE DU LANCEUR ET CORDE
Tirer sur le lanceur pour mettre le moteur en marche.
SOUPAPE DE SUPPRESSION THERMIQUE
Ce dispositif de la pompe empêche que la température de
l’eau atteigne un niveau dangereux en relâchant une petite
quantité d’eau. Une fois l’eau écoulée, la soupape se réarme
automatiquement.
POIGNÉE DE GÂCHETTE
La poignée à gâchette est équipée d’une surface de prise
permettant un contrôle accru de la lance d’arrosage et aidant
à réduire la fatigue.
GÂCHETTE AVEC VERROUILLAGE
Appuyer sur la gâchette pour produire un jet d’eau à haute
pression pour le nettoyage. Le verrouillage constitue une
protection contre toute utilisation non autorisée.
Page 6 — Français
Page 28
ASSEMBLAGE
DÉBALLAGE
Ce produit doit être assemblé.
Avec précaution, sortir l’outil et les accessoires de la
boîte. S’assurer que toutes les pièces figurant sur la liste
de contrôle sont incluses.
NOTE : Cet outil est lourd. Pour éviter des problèmes
lombaires soulever avec les jambes, pas avec le dos et
demander de l’aide lorsque nécessaire.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant, vous constatez
que des éléments figurant dans la liste d’expédition sont
déjà assemblés. Certaines pièces figurant sur cette liste
n’ont pas été assemblées par le fabricant et exigent une
installation. Le fait d’utiliser un produit qui a été assemblé
de façon inadéquate peut entraîner des blessures.
Examiner soigneusement l’outil pour s’assurer que rien
n’a été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné l’outil et avoir vérifié qu’il
fonctionne correctement.
Si des pièces sont manquantes ou endommagées,
appeler le 1-800-860-4050 pour l’assistance.
LISTE DE CONTRÔLE
Laveuse à pression
Tuyau haute pression de 7,6 m (25 pi)
Poignée de gâchette
Lance de pulvérisation
Buse à raccord rapide (4)
Lubrifiant moteur 4 temps (SAE 30, SAE 10W30)
Entonnoir jetable
Poignée
Manuel d’utilisation
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser cet outil avant qu’elles aient été remplacées. Le
fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut
entraîner des blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer des
accessoires non recommandés pour cet outil. De telles
altérations ou modifications sont considérées comme
un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.
AVERTISSEMENT :
Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours déconnecter le
fil de bougie de moteur de la bougie d’allumage avant
d’assembler des pièces.
INSTALLATION DU POIGNÉE
Voir la figure 2.
ATTENTION :
Éviter de pincer les doigts ou les mains pendant
l’installation de la poignée au cadre.
Pousser et maintenir les boutons-poussoirs enfoncés
contre le cadre pendant que la poignée glisse sur le cadre
et par-dessus les boutons.
NOTE : Tirer sur le manche pour engager le bouton de
verrouillage dans la fente pour le verrouiller en place.
CONNEXION DU LANCE DE PULVÉRISATION
SUR DE POIGNÉE DE GÂCHETTE
Voir la figure 3.
Engager l’extrémité filetée de la lance de pulvérisation
dans le connecteur de la poignée de gâchette.
Tourner le connecteur jusqu'à ce qu'il s'arrête pour
assujettit la lance de pulvérisation.
CONNEXION DE LA BATTERIE
Voir la figure 4.
AVERTISSEMENT :
Ne pas court-circuiter les bornes de la batterie ou
charger cette dernière dans un contenant hermétique
afin de réduire le risque d’électrocution et d’explosion.
Garder loin des étincelles et des flammes. Ne pas utiliser
d’outils métalliques pour effectuer pour les connexions et
éloigner les objets métalliques des bornes de la batterie.
Les objets métalliques peuvent établir une connexion
entre deux bornes. Le court-circuitage des bornes de la
batterie peut produire des étincelles, causer des brûlures
ou un incendie.
Le câble de démarrage sur la laveuse à pression doit être
branché au port de connexion de la batterie et cette dernière
doit être entièrement chargée avant de pouvoir utiliser la
fonction de démarrage électrique de la laveuse à pression.
Pour brancher la batterie :
Retirer le couvercle du port de connexion sur la batterie.
Brancher le câble du démarreur sur la laveuse à pression
au port de connexion sur la batterie, en s'assurant que
la fiche est bien rentrée.
Page 7 — Français
Page 29
ASSEMBLAGE
BRANCHEMENT DU FLEXIBLE HAUTE
PRESSION SUR DE POIGNÉE DE GÂCHETTE
Voir la figure 5.
Visser le collier du flexible sur le raccord de la poignée de
gâchette en le tournant vers la droite. Serrer fermement.
NOTE : S’assurer de ne pas déformer le filetage, ce qui
peut causer des fuites à la poignée à gâchette pendant
l’utilisation.
Tirer sur le tuyau pour s’assurer qu’il est correctement
bloqué.
CONNEXION DU FLEXIBLE HAUTE
PRESSION SUR LA POMPE
Voir la figure 6.
Dérouler complètement et redresser le tuyau haute
pression pour éviter les pincements.
NOTE : Voir Utilisation du tuyau haute pression au
chapitre Fonctionnement pour obtenir plus d’information
au sujet de l’utilisation du tuyau haute pression.
Aligner le collier sur le tuyau de à l’orifice de fileté sortie.
Installer la buse l’extrémité du collier du flexible haute
pression dans le téton fileté.
Tourner le collier vers la droite et la serrer fermement sur
la pompe.
NOTE : Prendre soin d’éviter la déformation du filetage, ce
qui peut causer des fuites au tuyau pendant l’utilisation.
Tirer sur le tuyau pour s’assurer qu’il est solidement
assujetti.
CONNEXION DU TUYAU D’ARROSAGE AU
LAVEUSE À PRESSION
Voir la figure 7.
L’alimentation en eau doit provenir d’une conduite principale
d’alimentation en eau. NE JAMAIS utiliser l’eau chaude ou
l’eau des piscines, lacs, etc. Avant de connecter le tuyau
d’arrosage au laveuse à pression :
Faire circuler l’eau dans le flexible pendant 30 secondes
pour le débarrasser des débris.
Inspecter le tamis dans l’arrivée d’eau.
Si le tamis est endommagé, ne pas utiliser l’équipement
avant d’avoir remplacé le tamis.
Si le tamis est sale, le nettoyer avant de connecter le
tuyau d’arrosage à l’équipement.
Pour connecter le tuyau d’arrosage à l’équipement :
Dérouler complètement le boyau d’arrosage ou le retirer
complètement du dévidoir pour éviter les pincements.
NOTE : Il doit y avoir un minimum de 3 m (10 pi) de tuyau
entre l’admission du laveuse à pression et le robinet
de tuyau ou le robinet de sectionnement (comme un
connecteur de sectionnement en « Y »).
Le robinet de tuyau étant complètement fermé, fixer
l’extrémité du tuyau d’arrosage sur l’arrivée d’eau. Serrer
à la main.
AVIS :
Ne pas faire fonctionner la laveuse à pression sans que
l’arrivée d’eau soit connectée et activée. Ne pas respecter
cette directive peut faire en sorte d’endommager les
joints d’étanchéité haute pression et de réduire la durée
de vie utile de la pompe. Dérouler complètement le tuyau
et s’assurer qu’il ne se coince pas dans les pneus, dans
des roches ou tout autre objet susceptible de couper ou
de réduire l’alimentation en eau de la laveuse à pression.
AVIS :
Toujours respecter tous les règlements locaux au moment
de brancher les tuyaux flexibles à l’alimentation principale
en eau. Dans certaines régions, l’unité ne doit pas être
reliée directement à l’alimentation publique en eau
potable pour éviter que des produits chimiques affectent
le système. Un raccordement direct est généralement
permis si une bâche de récupération ou un dispositif
anti-refoulement est utilisé.
Page 8 — Français
Page 30
ASSEMBLAGE
ÉVITER TOUTE INCLINAISON DE L’APPAREIL !
UTILISATION
AVERTISSEMENT :
Ne pas laisser la familiarité avec le produit faire oublier
la prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.
AVERTISSEMENT :
Ne pas utiliser d’outils ou accessoires non recommandés
par le fabricant pour cet outil. L’utilisation de pièces
et accessoires non recommandés peut entraîner des
blessures graves.
AVERTISSEMENT :
Ne jamais diriger le jet d’eau vers des personnes, animaux
domestiques ou dispositifs électriques. Le non-respect
des instructions de sécurité peut entraîner des blessures
graves, de décharge électrique et même la mort.
AVERTISSEMENT :
Risque de brûlures graves. Ne pas toucher le silencieux
ou positionner toute partie du corps dans le passage de
gaz d’échappement chauds, ce qui pourrait occasionner
des brûlures ou d’autres types de blessures graves.
AVIS :
Ce produit n’est pas équipé d’un pare-étincelles et ne
peut pas être utilisé sur des terrains forestiers des ÉtatsUnis; de plus, les utilisateurs du produit doivent respecter
les réglementations locales et gouvernementales de lutte
contre l’incendie. Consulter les autorités appropriées.
Consulter le manuel du moteur afin d’obtenir des
renseignements concernant l’entretien et les pièces de
rechange.
AVIS :
Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le service à la clientèle ou un centre
de réparations qualifié.
APPLICATIONS
Cet outil peut être utilisé autour de la maison pour nettoyer
la plupart des petites et grandes surfaces extérieures
horizontales ou verticales, les petits objets et petites
structures extérieurs, l’équipement et les outils extérieurs.
* Utile pour :
Nettoyer ou éliminer les moisissures des terrasses
protégées contre les intempéries, les allées, patios, allées
piétonnes, trottoirs, etc.
Éliminer la saleté de plusieurs types de surfaces verticales
extérieures comme les murs extérieurs de la maison, le
parement, les clôtures, briques, béton, pierres, etc.
Page 9 — Français
Page 31
UTILISATION
Laver les bateaux, mobilier extérieur, équipements
de jardinage motorisés ou manuels, gouttières,
moustiquaires, barbecues, équipements de terrain de
jeux, etc.
* Toujours, faire un essai préalable sur une petite surface
dissimulée.
AJOUT / VÉRIFICATION DE LUBRIFIANT
Voir la figure 8.
NOTE : Cet équipement a été expédié avec environ 2 oz
lubrifiant dans le moteur, résultant des essais. Faire l’appoint
lubrifiant moteur avant le premier démarrage.
AVIS :
Toute tentative de démarrage du moteur sans avoir fait
l’appoint lubrifiant entrainera une défaillance.
Pour ajouter de le lubrifiant à moteur :
Poser le laveuse à pression sur une surface plane et
horizontale. Ne pas incliner.
Dévisser le bouchon/jauge d’huile en le tournant dans le
sens inverse des aiguilles d’une montre.
Avant la première utilisation, verser tout le lubrifiant
fournit, sauf 60 ml (2 oz), dans le moteur par le trou
de remplissage d'huile. Vérifier et ajouter du lubrifiant
supplémentaire au besoin jusqu’à ce que le niveau
atteigne la portion supérieure à la section hachurée de
la jauge. Ne pas remplir à l’excès.
Remettre le bouchon/jauge d’huile en place et le serrer
fermement.
Pour vérifier le niveau de lubrifiant du moteur :
Poser le laveuse à pression sur une surface plane et
horizontale. Ne pas incliner.
Dévisser le bouchon / jauge d’huile en le tournant dans le
sens inverse des aiguilles d’une montre.
Essuyer la jauge et l’insérer de nouveau dans le trou sans
visser.
Retirer une nouvelle fois la jauge et vérifier le niveau de
lubrifiant. Le niveau de lubrifiant doit se trouver dans la
zone hachurée de la jauge.
Si le niveau est bas, ajouter de la lubrifiant pour moteur
quatre temps (SAE 30 ou SAE 10W30) jusqu’à ce que le
niveau atteigne la portion supérieure à la section hachurée
de la jauge. Ne pas remplir à l’excès.
Réinstaller et serrer le bouchon d’huile/la jauge.
CARBURANTS À BASE D’ÉTHANOL
AVIS :
Ne pas utiliser d’essence E15 ou E85 dans ce produit.
Une telle utilisation représente une violation de la loi
fédérale et endommagera l’appareil et annulera la
garantie. Utiliser seulement de l’essence sans plomb
ne contenant pas plus de 10 % d’éthanol.
AJOUT D’ESSENCE DANS LE RESÉRVOIR
DE CARBURANT
Voir la figure 9.
DANGER :
Risque d’incendie et de blessures graves : Ne jamais
retirer le capuchon du réservoir d’essence pendant
que l’appareil fonctionne. Éteindre le moteur et laisser
refroidir l’appareil pendant au moins cinq minutes. Retirer
lentement le capuchon.
AVERTISSEMENT :
L’essence et ses vapeurs sont extrêmement inflammables
et explosives. Pour éviter blessures et dommages
matériels, manipuler l’essence avec prudence. Garder
à l’écart des sources d’allumage, manipuler en plein air
uniquement, ne pas fumer lors de l’appoint de carburant
et essuyer immédiatement tout carburant répandu.
AVERTISSEMENT :
Toujours arrêter le moteur avant de faire le plein de
carburant. Ne jamais retirer le bouchon du réservoir
d’essence lorsque le moteur tourne ou est chaud.
S’assurer que l’unité repose sur une surface plane, à
niveau et de remplir seulement à l’extérieur. Si le moteur
est chaud, laisser refroidir l’unité pendant au moins
cinq (5) minutes avant d’ajouter de l’essence. Remettre
immédiatement le bouchon du réservoir d’essence et
le serrer fermement. S’éloigner d’au moins 9 m (30 pi)
du point de ravitaillement avant de lancer le moteur. Ne
pas fumer, et rester à l’écart des flammes vives et des
étincelles ! Ne pas respecter ces instructions représente
un risque d’incendie et de blessures graves.
AVIS :
Ne pas remplir à l’excès. Trop remplir le carter peut
produire une fumée excessive et endommager le moteur.
Page 10 — Français
Page 32
UTILISATION
AVERTISSEMENT :
S’assurer de l’absence de fuites de carburant, réservoir,
ou conduites qui sont un risque d’incendie. Un bouchon
de carburant qui fuit pose un risque d’incendie et doit
être remplacé immédiatement. Toutes les fuites doivent
être éliminées avant d’utiliser le produit. Ne pas prendre
cette précaution peut causer un incendie, entraînant des
blessures graves.
NOTE : Ce moteur est un moteur 4 temps. NE PAS
mélanger d’essence et de lubrifiant ensemble.
Régler la vanne de carburant à la position fermé.
Mélanger un stabilisateur de carburant à l’essence en
respectant les instructions du fabricant du stabilisateur
de carburant.
Avant de retirer le bouchon du réservoir d’essence,
nettoyer son pourtour. Retirer le bouchon du réservoir
de carburant.
Insérer un entonnoir propre dans le réservoir et verser le
carburant lentement. Remplir le réservoir jusqu’à environ
38 mm (1-1/2 po) au dessous du bord de la goulotte de
remplissage (pour permettre la dilatation du carburant).
Remettre le bouchon / jauge de carburant en place et le
serrer fermement.
Essuyer tout carburant répandu avant de lancer le moteur.
DÉMARRAGE ÉLECTRIQUE
Ce modèle de laveuse à pression est offert avec des fonctions
de démarrage électrique ou de démarrage à rappel. Évitez
les démarrages prolongés car ils risquent d’endommager
le moteur.
La batterie fournie en est une de type rechargeable au
plomb étanche d’une charge nominale de 12 volts pouvant
fonctionner dans n’importe quelle position sans risque de
fuite. Elle est conforme aux règlements relatifs aux batteries
hermétiques.
NOTE : Le câble de la pile de la laveuse à pression n’a pas
été raccordé au moment de la livraison. Le câble de la pile
doit être raccordé avant de faire fonctionner le démarrage
électrique.
Avant le premier raccordement de la pile, consulter le chapitre
Raccordement de la pile à la section Assemblage.
MISE EN MARCHE / ARRÊT DU LAVEUSE À
PRESSION
Voir les figures 10 à 12.
AVIS :
Ne pas faire fonctionner la pompe de la laveuse à
pression sans que l’arrivée d’eau soit connectée et
activée. Ne pas respecter cette directive peut faire
en sorte d’endommager les joints d’étanchéité haute
pression et de réduire la durée de vie utile de la pompe.
Dérouler complètement le tuyau et s’assurer qu’il ne se
coince pas dans les pneus, dans des roches ou tout autre
objet susceptible de couper ou de réduire l’alimentation
en eau de la laveuse à pression.
Avant de lancer le moteur :
Connecter tous les flexibles.
NOTE : S’assurer que le filtre d’admission de la laveuse à
pression est installé et libre de débris avant de raccorder
le boyau d’arrosage.
Vérifier les niveaux de liquides (lubrifiant et carburant).
Ouvrir l’eau du tuyau d’arrosage et appuyer sur la
gâchette pour purger l’air. Continuer d’appuyer sur la
gâchette jusqu’à ce que l’eau s’écoule régulièrement.
NOTE : S’assurer que le robinet est complètement ouvert
et que le tuyau ne fuit pas et qu’il n’est pas plié.
Lancement du moteur :
Mettre le robinet de carburant en position ouvrir.
Régler le commutateur marche / arrêt en position ON
(MARCHE).
Tirer le volet de départ vers la position démarrage.
NOTE : Pour redémarrer après un bref arrêt (comme pour
remplir le réservoir de carburant ou un déplacement),
laisser le volet de départ à la position marche.
Appuyer sur le bouton de démarrage pour démarrer le
moteur.
NOTE : Il peut être nécessaire de charger la batterie avant
de pouvoir démarrer la laveuse à pression par le bouton
de démarrage seulement.
La laveuse à pression peut également être démarrée en
tirant sur le câble de démarrage jusqu'à ce le moteur
démarre.
Saisir le lanceur et le tirer lentement jusqu’à ressentir une
certaine résistance. Tirer d’un coup sec sur le lanceur afin
de faire démarrer le moteur.
NOTE : Ne pas lâcher le lanceur brusquement après
le démarrage. Le remettre en douceur à sa position
d’origine.
Page 11 — Français
Page 33
UTILISATION
AVIS :
Si la poignée et la corde du démarreur est difficile à sortir,
appuyer sur la gâchette pour libérer la pression d’eau
avant de tenter de redémarrer.
Laisser fonctionner le moteur pendant 5 secondes puis
déplacer l’étrangleur vers la position RUN (fermé).
AVIS :
Inspectez visuellement et régulièrement la pompe.
Si vous constatez une fuite d’huile autour des joints
d’étanchéité de la pompe, confiez la réparation de la
laveuse à pression à un centre de réparations qualifié.
La pompe de la laveuse à pression ne renferme aucune
pièce qui peut être réparée par l’utilisateur. Toute tentative
de procéder à l’entretien de la pompe ou de la modifier
peut endommager la laveuse à pression et annuler la
garantie du produit.
Arrêt du moteur :
Régler le commutateur marche / arrêt en position OFF
(ARRÊT).
Mettre le robinet de carburant en position fermer.
NOTE : Le fait d’éteindre le moteur ne permet pas de libérer
la pression du système. Appuyer sur la gâchette pour
libérer la pression d’eau.
AVERTISSEMENT :
Pendant le fonctionnement ou lors du rangement, allouez
un espace libre de 91,4 cm (3 pi) de chaque côté et audessus de la produit. Laisser refroidir l’appareil au moins
30 minutes avant de le ranger. Éloigner toutes les parties
du corps, les vêtements, les matériaux combustibles et
les tuyaux du silencieux. La chaleur crée par le tuyau et
les gaz d’échappement peut être suffisamment chaude
pour causer des brûlures graves, enflammer des objets
combustibles et/ou endommager les tuyaux haute
pression pouvant causer des brûlures par injection.
FONCTIONNEMENT POIGNÉE DE GÂCHETTE
Voir la figure 13.
AVERTISSEMENT :
Tenir fermement la poignée de gâchette avec les deux
mains. La force de réaction peut faire bouger la poignée
à gâchette lorsque la gâchette est enfoncée. Ne pas
maintenir fermement la poignée peut provoquer une perte
de contrôle et occasionner des blessures à l’opérateur
et aux autres personnes.
Appuyer sur la gâchette et la maintenir enfoncée pour
actionner le laveuse à pression.
Relâcher la gâchette pour arrêter le jet d’eau de la buse.
Pour engager le verrouillage :
Appuyer sur le bouton de verrouillage jusqu’à ce qu’il
s’enclenche dans la fente.
Pour désengager le verrouillage :
Appuyer sur le bouton de verrouillage pour le mettre dans
sa position originale.
Commencer en plaçant la buse à une distance de 30 à 60 cm
(1 à 2 pi) de la surface à nettoyer et se rapprocher lentement
de la surface jusqu’à ce que l’intensité de nettoyage soit
atteinte. Si la buse est trop proche, le jet peut endommager
la surface.
SÉLECTIONNER LA BUSE À RACCORD
RAPIDE APPROPRIÉE POUR LA TÂCHE
Voir les figure 14.
Chacune de buses offre une configuration de jet différente.
Avant de commencer tout nettoyage, sélectionner la buse
convenant le mieux pour l’application. Consulter le Guide de
sélecteur de buse pour en savoir plus au sujet de l’utilisation
de chaque buse.
AVERTISSEMENT :
NE JAMAIS retirer de buse sans avoir d’abord éteint
le moteur, relâcher la pression d’eau de la poignée à
gâchette, et avoir verrouillé la poignée à gâchette. NE
JAMAIS pointer la buse en direction du visage ou d’autres
personnes. Le dispositif de raccord rapide contient de
petits ressorts qui peuvent éjecter la buse avec force. Ne
pas respecter ces consignes représente les risques de
lésions oculaires ou de blessures graves.
Pour installer une buse sur la lance de pulvérisation :
Arrêter le nettoyeur et fermer l’arrivée d’eau. Appuyer sur
la gâchette pour relâcher la pression d’eau.
Verrouiller la poignée de gâchette en poussant sur le
bouton de verrouillage jusqu’à ce qu’il s’engage dans la
fente.
Tirer la bague à connexion rapide vers l’arrière.
Insérer en place la buse dans la lance d’arrosage.
Poussez en avant la bague de manière à ce que la buse
soit fixée solidement et vérifier le tout.
Pour retirer une buse de la lance de pulvérisation une fois
le nettoyage terminé :
Arrêter le nettoyeur et fermer l’arrivée d’eau. Appuyer sur la
gâchette pour relâcher la pression d’eau.
Enclencher le verrou de la poignée à gâchette en soulevant
le bouton de verrouillage jusqu’à ce qu’il s’enclenche dans
la fente.
Page 12 — Français
Page 34
UTILISATION
GUIDE DE SÉLECTEUR DE BUSE
PRESSION ÉLEVÉE
(AUCUN SAVON LORS DE L’UTILISATION DE CES BUSES)
PRESSION
FAIBLE
(POUR SAVON
OU RINÇAGE
LÉGER)
0º Rouge
ABRASIF LÉGER
Béton, brique, maçonnerie
Parement, gouttières, maison
Clotures, terrasse, patio
Équipement de jardin,
bateau, VR
Tirer et maintenir la bague à connexion rapide.
Enlever la buse en la retirant de la bague à connexion rapide.
Placer la buse dans le compartiment de rangement des
buses situé sur le dessus de l’unité.
UTILISATION DU TUYAU HAUTE PRESSION
AVERTISSEMENT :
Risque d’injection. Dérouler complètement et redresser
le tuyau flexible haute pression avant et pendant chaque
utilisation pour éviter les pincements. Le tuyau flexible
haute pression comporte un revêtement externe offrant une
meilleure résistance au tuyau. Si le revêtement extérieur est
endommagé, cesser immédiatement l’utilisation du tuyau et
le remplacer. Un tuyau flexible pincé ou endommagé peut
causer une perte de pression pouvant nuire à la pulvérisation
et provoquer des blessures graves.
Pour éviter d’endommager le revêtement extérieur :
Examiner le tuyau avant chaque utilisation.
Dérouler complètement le tuyau et le raidir avant l’utilisation.
Ne pas laisser le tuyau haute pression s’entortiller.
Tenir le tuyau à l’écart des surfaces chaudes et des rebords
tranchants.
25º Vert 40º Blanc
Buse bleue ou
noir pour savon
Buse recommandée
Utiliser avec prudence lors de certaines applications
Ne pas tirer l’unité par le tuyau haute pression.
Ne pas laisser le tuyau s’écraser ou s’enrouler autour des
objets.
NETTOYAGE AVEC DU DÉTERGENT
Voir les figures 15 et 16.
Au moment de la vente, cette unité est conçue pour être utilisée
avec des détergents pour laveuses à pression se trouvant « en
aval ». Pour une utilisation avec des détergents se trouvant « en
amont ». Contacto con el servicio al cliente o con un centro de
servicio calificado afin d’obtenir de plus amples renseignements.
AVIS :
UTILISER UNIQUEMENT DES DÉTERGENTS CONÇUS
POUR LES NETTOYEURS HAUTE PRESSION. Ne
pas utiliser de détergents domestiques, d’acides, de
produits alcalins, de javellisants, de solvants, de matières
inflammables et des solutions industrielles pouvant
endommager la pompe ou provoquer des dommages
matériels. Beaucoup de détergents doivent être mélangés
avant d’être utilisés. Préparer la solution de nettoyage
selon les instructions du flacon de solution. Toujours,
faire un essai préalable sur une petite surface dissimulée.
Page 13 — Français
Page 35
UTILISATION
Enlever la capuchonune bouteille détergente et verser
le détergent pour laveuses à pression dans le réservoir.
Remettre le capuchon de réservoir.
NOTE : L’unité est réglée pour une dilution de 1 sur 20, ce
qui permet généralement d’utiliser 3,79 l (1 gal) de détergent
pour laveuses à pression sans dilution supplémentaire.
Vérifier les directives jointes au détergent pour s’assurer
qu’aucune dilution supplémentaire n’est nécessaire.
Installer la buse de détergent (bleue ou noir) sur la lance
d’arrosage.
Appuyer sur la gâchette et attendre l’apparition du
détergent pendant environ 5 secondes.
Pulvériser le détergent sur une surface sèche à l’aide de
mouvements longs, uniformes, se chevauchant. Pour
éviter de laisser des marques, ne pas laisser le détergent
sécher sur la surface.
Avant d’arrêter le moteur :
Remplir le réservoir de détergent avec de l’eau propre.
Pulvériser l’eau propre par la lance jusqu’à ce que le
réservoir soit vide.
S’il reste du détergent dans la lance, répéter en
remplissant à nouveau le réservoir avec de l’eau propre.
Arrêter le moteur.
NOTE : Couper le moteur — Le fait d’éteindre le moteur
ne permet pas de libérer la pression du système. Tirer
sur la gâchette pour relâcher la pression d’eau.
RINÇAGE AVEC LE LAVEUSE À PRESSION
Arrêter le nettoyeur et fermer l’arrivée d’eau. Appuyer
sur la gâchette pour relâcher la pression d’eau.
Verrouiller la poignée de gâchette en poussant sur le
bouton de verrouillage jusqu’à ce qu’il s’engage dans la
fente.
Retirer le savon la buse et placer dans le compartiment
prévu à cet effet.
Sélectionner la buse appropriée pour le travail. Consulter
le tableau plus haut dans ce manuel pour choisir la buse
appropriée.
Commencer en haut de la zone à rincer et continuer vers
le bas en faisant chevaucher les passes.
UTILISATION D’UN PROTECTEUR DE POMPE
Voir la figure 17.
L’utilisation régulière d’un protecteur de pompe vendu en
magasin prolonge la durée de vie de la laveuse à pression
parce qu’il élimine les dépôts de minéraux de l’eau, lubrifie les
joints d’étanchéité et les pistons de la pompe et prévient les
dommages causés par le gel. Le protecteur de pompe doit
être ajouté à l’appareil après chaque utilisation ou avant le
remisage. Le protecteur de pompe est offert chez le détaillant
où la laveuse haute pression a été achetée ou en appelant le
Service à la clientèle.
Les instructions ci-dessous concernent le protecteur de
pompe typique. Suivre les instructions fournies par le
fabricant respectif.
Éteindre le moteur de la laveuse à pression et couper
l’alimentation en eau. Tirer sur la gâchette pour relâcher
la pression d’eau.
Débrancher le boyau d’arrosage et le tuyau flexible haute
pression.
Dévisser le bouchon vissé de la bouteille du protecteur
de pompe et retirer les sceaux de papier de la bouteille.
Réinstaller le bouchon sur la bouteille et visser fermement.
NOTE : Le joint de caoutchouc doit rester à l’intérieur du
bouchon vissé. S’il vient à sortir, s’assurer de le replacer
avant de revisser le bouchon.
Retirer le bouchon de la bouteille et visser fermement la
partie filetée de la bouteille à l’entrée d’eau de la laveuse
à pression.
Presser la bouteille afin de faire pénétrer le contenu dans
la pompe.
Laisser l’interrupteur du moteur à la position arrêt, tirer sur
le poignée du lanceur et corde pour faire faire un cycle à
la pompe et garantir la pénétration complète.
La pompe est protégée lorsque le fluide protecteur ressort
par la sortie de la pompe.
DÉPLACEMENT DU LAVEUSE À PRESSION
Voir la figure 18.
NOTE : Ne jamais soulever ou porter ce produit par le guidon.
Pour arrêter le nettoyeur.
Incliner légèrement l’appareil vers soi jusqu’à ce qu’il
soit en équilibre sur les roues, puis rouler vers l’endroit
désiré. Ne pas incliner vers l’avant ou les côtés lors du
déplacement.
NE PAS tirer sur aucun tuyau pour tenter de déplacer
l’appareil.
Page 14 — Français
Page 36
ENTRETIEN
L’entretien normal, le remplacement ou la réparation des
dispositifs du système antipollution doit être fait par un
magasin de réparation ou un technicien qualifié possédant
les pièces d’origine ou équivalentes. La garantie et les
rappels pour réparations peuvent être faits par un centre
de réparations autorisé; pour obtenir de l’aide, veuillez
communiquer avec le service à la clientèle.
AVERTISSEMENT :
Avant d’inspecter, nettoyer ou entretenir l’équipement,
couper le moteur, attendre que toutes les pièces en
mouvement s’arrêtent, déconnecter le fil de la bougie et
l’écarter de la bougie. Le non-respect de ces instructions
peut entraîner des blessures graves ou des dégâts
matériels.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.
AVERTISSEMENT :
Utiliser exclusivement des pièces recommandées ou
équivalentes à celles pour les réparations. L’usage de
toute autre pièce pourrait créer une situation dangereuse
ou endommager l’outil.
ATTENTION :
Risque de blessures. Déconnecter la borne de terre de
la batterie [Négatif (–)] avant toute opération d’entretien.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.
Avant de lancer le moteur, prendre les précautions suivantes :
Vérifier que tous les boulons, écrous, etc. sont bien serrés.
S’assurer que le filtre à air est propre.
Vérifier les niveaux lubrifiant moteur et de de carburant ;
faire l’appoint selon le besoin.
Regarder si le lieu de travail présente des dangers.
En cas de vibrations ou bruits excessifs arrêter
immédiatement la machine.
ENTRETIEN DE BUSE
Voir la figure 19.
Une pression de pompe excessive (sensation d’impulsion
au serrage de la gâchette) peut être le résultat d’une buse
bouchée ou sale.
Arrêter le nettoyeur et fermer l’arrivée d’eau. Appuyer
sur la gâchette pour relâcher la pression d’eau.
Retirer la buse de la lance de pulvérisation.
AVIS :
Ce produit n’est pas équipé d’un pare-étincelles et ne
peut pas être utilisé sur des terrains forestiers des ÉtatsUnis; de plus, les utilisateurs du produit doivent respecter
les réglementations locales et gouvernementales de lutte
contre l’incendie. Consulter les autorités appropriées.
Consulter le manuel du moteur afin d’obtenir des
renseignements concernant l’entretien et les pièces de
rechange.
AVIS :
Inspecter périodiquement au complet le produit afin
de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, communiquer
avec le service à la clientèle ou un centre de réparations
qualifié.
AVERTISSEMENT :
NE JAMAIS retirer de buse sans avoir d’abord éteint
le moteur, relâcher la pression d’eau de la poignée à
gâchette, et avoir verrouillé la poignée à gâchette. NE
JAMAIS pointer la buse en direction du visage ou d’autres
personnes. Le dispositif de raccord rapide contient de
petits ressorts qui peuvent éjecter la buse avec force. Ne
pas respecter ces consignes représente les risques de
lésions oculaires ou de blessures graves.
Pour retirer toute matière étrangère engorgeant ou
obstruant la buse, souffler les débris trombone ou avec
ou les retirer à l’aide d’une trombone droit ou aiguille fine
(non inclus).
À l’aide d’un tuyau d’arrosage, rincer les débris de la buse
en rinçant à l’envers (en dirigeant le jet de l’extérieur vers
l’intérieur).
Reconnecter la buse sur la lancette.
Ouvrir l’arrivée d’eau et démarrer le moteur.
Page 15 — Français
Page 37
ENTRETIEN
LUBRIFICATION DU POMPE
La pompe de cet outil sont enduits d’une quantité suffisante
de lubrifiant de haute qualité pour la durée de vie de l’outil,
dans des conditions d’utilisation normales. Aucune autre
lubrification n’est donc nécessaire.
ENTRETIEN DE LA POMPE
Inspectez visuellement et régulièrement la pompe. Si vous
constatez une fuite d’huile autour des joints d’étanchéité de
la pompe, confiez la réparation de la laveuse à pression à
un centre de réparations qualifié.
La pompe de la laveuse à pression ne renferme aucune
pièce qui peut être réparée par l’utilisateur. Toute tentative
de procéder à l’entretien de la pompe ou de la modifier peut
endommager la laveuse à pression et annuler la garantie
du produit.
UTILISER LE CHARGEUR / MAINTENEUR DE
BATTERIE
Voir la figure 20.
Au moment de ranger la laveuse à pression, brancher le
chargeur / mainteneur de batterie pour en conserver toute
l’énergie et qu’elle soit prête à utiliser.
NOTE : Le chargeur / mainteneur de batterie fourni ne doit
être utilisé qu’avec une batterie fermées au plomb-acide
de 12 V, 4,5 Ah/20HR, modèle RT1245B fournie avec cette
laveuse à pression.
Brancher le chargeur / mainteneur de charge de
batterie dans une prise 120 V standard. S’assurer que
l’alimentation est de 120 V, c.a. (courant résidentiel
standard), 60 Hz.
Débrancher le câble du démarreur de la laveuse à
pression du port de connexion de la batterie.
Connecter le chargeur-mainteneur de batterie au port
de connexion sur la batterie. Le témoin du chargeur
mainteneur de charge s'allume en rouge durant la charge
de la batterie.
Pendant la charge, la batterie chauffe légèrement. Ceci
est normal et n’est pas l’indication d’un problème.
Lorsque le batterie est complètement chargé, le témoin
rouge s’allume en vert.
NOTE : Si le témoin ne s’allume pas, il est possible que
le fusible du mainteneur doive être remplacé. Vérifier le
fusible et le remplacer au besoin.
Lorsqu'on est prêt à utiliser la laveuse à pression :
Connecter le chargeur-mainteneur de batterie au port de
connexion sur la batterie.
Rebrancher le câble du démarreur de la laveuse à pression
au port de connexion de la batterie, en s'assurant que la
fiche est bien rentrée.
POUR REMPLACER LA BATTERIE
Voir les figures 21 et 22.
AVERTISSEMENT :
Ne pas court-circuiter les bornes de la batterie ou
charger cette dernière dans un contenant hermétique
afin de réduire le risque d'électrocution et d'explosion.
Garder loin des étincelles et des flammes. Ne pas utiliser
d'outils métalliques pour effectuer pour les connexions et
éloigner les objets métalliques des bornes de la batterie.
Les objets métalliques peuvent établir une connexion
entre deux bornes. Le court-circuitage des bornes de la
batterie peut produire des étincelles, causer des brûlures
ou un incendie.
Débrancher le câble du démarreur de la laveuse à
pression du port de connexion de la batterie.
Pousser le câble du démarreur dans le trou du support
de batterie.
À l'aide d'une clé ou d'une douille de 10 mm (non fournie),
retirer les écrous, les boulons Torx T-30 et les rondelles
tenant le réservoir à savon et le support de batterie en
place sur le cadre de la laveuse à pression.
Soulever le réservoir à savon et retirer le support de
batterie.
NOTE : Veiller à ne pas débrancher le tuyau d'injection
de savon de l'arrière du réservoir à savon.
Retirer les boulons Torx T-30 retenant le compartiment de
batterie au support de batterie. Retirer le compartiment
de batterie du support et mettre le support de côté.
Débrancher le compartiment de batterie de la batterie :
• Débrancher le fil noir du la borne négative (–) de la
batterie.
• Débrancher le fil rouge du la borne positive (+) de la
batterie.
Retirer la batterie usagée et la jeter conformément aux
règlements locaux et provinciaux. Toujours obéir aux
avertissements de sécurité fournis avec la batterie.
Brancher le compartiment de batterie à la nouvelle
batterie :
• Brancher le fil rouge à la borne positive (+) de la batterie.
• Brancher le fil noir à la borne négative (–) de la batterie.
Placer le compartiment de batterie dans lequel est
installée la nouvelle batterie sur le support de batterie
dans le même sens que l'ancienne.
Réinstaller les boulons Torx et serrer fermement.
Soulever le réservoir à savon et replacer le support de
batterie.
NOTE : S'assurer que le tuyau d'injection de savon est
bien inséré dans le raccord derrière le réservoir à savon.
Page 16 — Français
Page 38
ENTRETIEN
Réinstaller les écrous, les boulons et les rondelles
retenant le réservoir à savon et le support de batterie au
cadre de la laveuse à pression. Serrer fermement.
Pousser le câble du démarreur dans le trou du support
de batterie.
Rebrancher le câble du démarreur sur la laveuse
à pression au port de connexion sur la batterie, en
s'assurant que la fiche est bien rentrée.
REMISAGE DU LAVEUSE À PRESSION
Voir la figure 23.
NOTE : L’utilisation régulière d’un stabilisateur de
carburant et d’un protecteur de pompe permettra une
meilleure performance de l’appareil et augmentera la
durée de vie de la pompe.
AVERTISSEMENT :
Pendant lors du rangement, allouez un espace libre
de 91,4 cm (3 pi) de chaque côté et au-dessus de la
produit. Laisser refroidir l’appareil au moins 30 minutes
avant de le ranger. La chaleur crée par le tuyau et les
gaz d’échappement peut être suffisamment chaude pour
enflammer des objets combustibles.
Remiser la machine dans un endroit sec à l’abri des
intempéries.
Il est important de remiser ce produit à l’abri du gel. Toujours
vider l’eau de tous les flexibles, de la pompe et du réservoir
de savon avant de remiser l’équipement.
Ranger la laveuse à pression après avoir brûlé tout
le carburant en laissant tourner le moteur. L’essence
stockée peut s’éventer en 30 jours.
NOTE : S’assurer que l’alimentation en eau est branchée
et ouverte au moment de faire fonctionner le moteur de
la laveuse à pression.
S’assurer que le commutateur marche/arrêt est à la
position OFF (arrêt) et que le robinet de carburant est
fermé.
Débrancher à la fois la haute pression et basse pression
connexions d’eau.
Vider la pompe en tirant environ 6 fois sur le poignée du
lanceur et corde. Ceci doit retirer la plupart du liquide de la
pompe.
AVIS :
Si la température de l’endroit où est rangée la laveuse
à pression s’abaisse sous 0 °C (32 °F), l’utilisation d’un
protecteur de pompe est requise avant le rangement de
l’appareil afin d’éviter les dommages causés par le gel.
Les dommages causés par le gel annuleront la garantie.
Vider le lubrifiant usagé et le remplacer par un lubrifiant
frais et propre comme décrit sous dans le Manuel du
moteur.
Déconnecter le fil de bougie et retirer la bougie. Verser
environ une cuillère à thé lubrifiant propre pour moteur
quatre temps refroidi par air, par le trou de bougie, dans
la chambre de combustion.
La bougie étant retirée, tirer deux ou trois fois sur le
poignée du lanceur et corde pour enduire l’intérieur de
la paroi de cylindre.
Inspecter la bougie et nettoyer ou remplacer, selon le
besoin.
Réinstaller la bougie, mais laisser son fil débranché.
Nettoyer le filtre à air.
Tirer la corde du lanceur pour vérifier son état. Si elle est
usée, la confier immédiatement à un centre de réparations
qualifié afin de la faire remplacer.
Retirer tous les flexibles. Embobiner les tuyaux et remiser
comme illustré. Ne pas permettre au tuyau pour devenir
tortillé.
Remiser l’unité et les accessoires dans un secteur qui
n’atteint pas les températures inférieures à 0 °C. Ne pas
ranger près de la fournaise ou près des autres sources
de chaleur qui pourrait sécher les joint d’étanchéité de
pompe.
REMISE EN SERVICE APRÈS REMISAGE
Tirer trois ou quatre fois la poignée du lanceur et corde
pour évacuer lubrifiant de la chambre de combustion.
Retirer la bougie du cylindre. Essuyer lubrifiant de la
bougie et la remettre en place dans le cylindre.
Reconnecter le fil de bougie.
Approvisionner la machine en carburant, comme indiqué
plus haut dans ce manuel d’utilisation.
RETRAIT ET PRÉPARATION DU BATTERIES
POUR LE RECYCLAGE
AVERTISSEMENT :
Ne pas court-circuiter les bornes de la batterie ou
charger cette dernière dans un contenant hermétique
afin de réduire le risque d’électrocution et d’explosion.
Garder loin des étincelles et des flammes. Ne pas utiliser
d’outils métalliques pour effectuer pour les connexions et
éloigner les objets métalliques des bornes de la batterie.
Les objets métalliques peuvent établir une connexion
entre deux bornes. Le court-circuitage des bornes de la
batterie peut produire des étincelles, causer des brûlures
ou un incendie.
Page 17 — Français
Page 39
ENTRETIEN
C
Y
C
Pour préserver les ressources naturelles, les
L
E
E
R
batteries doivent être recyclées ou éliminées
R
selon une méthode appropriée.
Ce produit utilise le batterie acide de
plomb. Les réglementations locales ou
gouvernementales peuvent interdire de jeter
les batteries dans les ordures ménagères.
Consulter les autorités locales compétentes pour les options
de recyclage et/ou l’élimination.
TABLEAU DE CALENDRIER D’ENTRETIEN PÉRIODIQUE
NOTE : Si un autre manuel du moteur est fourni avec cette laveuse à pression, veuillez respecter le calendrier d’entretien
présenté dans le manuel du moteur au lieu de suivre les instructions d’entretien décrites ci-dessous.
AVERTISSEMENT :
Après avoir retiré le batterie, couvrir ses bornes avec
un ruban adhésif de qualité industrielle. Ne pas essayer
de démonter ou détruire le batterie, ni de retirer des
composants quels qu’ils soient. Le batterie de acide
de plomb doivent être recyclées ou doivent être liquidé
convenablement. Ne jamais toucher les deux bornes
avec des objets en métal ou une partie du corps, car cela
pourrait créer un court-circuit. Garder hors de la portée
des enfants. Le non-respect de ces mises en garde peut
résulter en un incendie et/ou des blessures graves.
Articles d’entretien
Vérifier s’il ya des fuites d’eau sous tubulure, dans le carter
Plomberie
Nettoyer la moteur et vérifier les écrous et boulons
Vérifier et remplir l’huile moteur
Vérifier la position du filtre d’arrivée d’eau
Ajouter un stabilisateur de carburant
Ajouter un protecteur de pompe
Changer l’huile moteur
Vérifier la bougie
Nettoyer le filtre à air
Remplacer le filtre à air
Nettoyer et régler la bougie et électrode
Remplacer la bougie
1
Le changement d’huile initial doit être exécuté après les 5 premières heures de fonctionnement. Par la suite, changer
1
2
Chaque
utilisation
X
X
X
X
X
X
Semaines
X
5
heures
25
heures
X X
X
50
heures
X
X
200
heures
X
X
l’huile toutes les 50 heures d’utilisation.
2
Un filtre d’arrivée d’eau manquant ou endommagé doit être remplacé. Voir la liste des pièces de rechange disponible en
ligne ou appeler le service à la clientèle pour connaître le numéro de pièce avant de passer une commande.
NOTE : En cas d’incertitude concernant l’une des opérations d’entretien indiquées ci-dessus, apporter l’unité à un centre
de réparation qualifié pour faire exécuter les opérations d’entretien.
Ce produit est accompagné d’une garantie limitée de trois (3) ans pour
utilisation personnel, familiales ou domestiques (90 jours an pour utilisation
affaires ou commerciaux). Pour obtenir les détails de la garantie, visiter le
site www.ryobitools.com ou appeler (sans frais) au 1-800-860-4050.
Page 18 — Français
Page 40
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE SOLUTION
Le moteur ne démarre pas Pas de carburant dans le réservoir.
Pression d’eau dans le tuyau.
Bougie encrassée ou noyée.
La bougie est cassée (porcelaine fissurée ou
électrodes cassées).
Fil d’allumage en court-circuit, coupé ou
débranché.
Pas d’allumage.
L’étrangleur est mal positionné.
Le moteur est noyé.
Remplir le réservoir.
Appuyer sur la gâchette pour relâcher la pression d’eau.
Remplacer la bougie.
Remplacer la bougie.
Remplacer le fil ou le brancher sur la bougie.
Contacter un centre de réparations qualifié.
Déplacer l’étrangleur à la position START (démarrage)
pour démarrer un moteur froid. Si le moteur est chaud,
l’étrangleur doit être à la position RUN (marche).
Déplacer l’étrangleur à la position RUN (marche) et
tirer la poignée et le cordon du lanceur plusieurs fois
jusqu’à ce que le moteur démarre.
Moteur difficile à démarrer Eau dans le carburant.
Étincelle de bougie faible.
Le moteur manque de puissance Filtre à air encrassé. Nettoyer ou remplacer le filtre à air.
La caractéristique de
démarrage électrique ne
fonctionne pas
Le détergent ne se mélange
pas au jet d’eau
La pompe ne produit pas de
pression
Le câble du démarreur n'est pas connecté.
La batterie n’est pas chargée.
Les câbles de la batterie ne sont pas raccordés.
Buse haute pression installée.
Le réservoir de détergent est vide.
Buse basse pression installée pression.
Débit d’alimentation en eau insuffisant.
La poignée de gâchette ou fuites à la lance
de pulvérisation.
Buse obstruée.
Air dans la conduite.
Fuite du tuyau.
Tuyau plié.
Pompe défectueuse.
Vidanger l’ensemble du système et remplir de carburant
frais.
Contacter un centre de réparations qualifié.
Connecter le câble du démarreur.
Charger la batterie avec le chargeur/mainteneur de
batterie.
Raccorder les câbles de la batterie.
Utiliser la buse bleue ou noir pour appliquer le
détergent.
Ajouter du détergent dans le réservoir de savon.
Remplacer par la buse haute.
Fournir un débit d’eau adéquat.
Vérifier des connexions et / ou remplacer la lancette.
Nettoyer la buse.
Appuyer sur la gâchette de la lancette pour chasser
l’aire de la conduite.
Remplacer le tuyau.
Éliminer le pli du tuyau.
Contacter un centre de réparations qualifié.
La machine ne parvient pas
à la pression correcte de
fonctionnement
Si le problème persiste après avoir essayé les solutions ci-dessus, communiquer avec le Service à la clientèle ou un centre de réparations
qualifié le plus proche pour obtenir de l’aide.
Diamètre du flexible insuffisant.
Arrivée d’eau réduite.
Alimentation en eau insuffisante.
Buse incorrecte installée.
AVIS :
Le propriétaire de cet équipement est tenu d’effectuer les entretiens requis indiqués dans la section Entretien. Il est recommandé
de conserver tous les reçus d’entretien de votre équipement. La négligence ou l’oubli de procéder à l’entretien requis représente un
risque d’augmentation des émissions, de diminuer le rendement énergétique, de nuire à la performance, créer des bris irréparables
du moteur et de annuleront la garantie.
Remplacer par un tuyau d’arrosage de 19 mm (3/4 po).
S’assurer que le tuyau n’est pas entortillé ou obstrué
et qu’il ne présente pas de fuites.
Ouvrir complètement le robinet d’eau.
Installer la buse haute pression.
Page 19 — Français
Page 41
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
PELIGRO:
Riesgo de incendios y lesiones por quemaduras: Nunca
retire la tapa de combustible mientras esté encendida la
unidad. Apague el motor y deje enfriar la unidad durante al
menos cinco minutos. Retire la tapa lentamente.
ADVERTENCIA:
Lea y comprenda todas las instrucciones. El incumplimiento
de todas las instrucciones siguientes puede causar descargas
eléctricas, incendio o intoxicación por monóxido de carbono,
lo cual puede causar la muerte o lesiones graves.
LEA TODAS LAS INSTRUCCIONES
Familiarícese con la herramienta. Lea cuidadosamente el
manual del operador. Aprenda los usos y limitaciones de la
máquina, así como los posibles peligros específicos de esta
herramienta.
Mantenga las protecciones en su lugar y en buenas
condiciones de trabajo. Nunca utilice la herramienta con
ninguna de las protecciones o cubiertas quitadas. Asegúrese
de que todas las protecciones estén funcionando de forma
correcta antes de utilizar la unidad.
Retire toda llave y herramienta de ajuste. Adquiera el hábito
de verificar que se haya retirado de la herramienta eléctrica
toda llave y herramienta de ajuste antes de encenderla.
Para reducir el riesgo de lesiones, mantenga a alejados a
niños y demás circunstantes. Todos los presentes deben llevar
puestos anteojos de seguridad y permanecer a una distancia
segura del área de trabajo.
Mantenga alejadas del área de trabajo a todas las
personas, particularmente a los niños de corta edad, y
también a las mascotas.
No haga arrancar o funcionar el motor en un espacio
confinado, de edificio, cerca de ventana abiertas, o en
otro área sin ventilación donde se puedan recolectar las
emanaciones de monóxido de carbono. El monóxido de
carbono, un gas incoloro, inodoro y sumamente peligroso,
puede causar la pérdida de la conciencia o la muerte.
Use la herramienta adecuada a la tarea. No fuerce la
herramienta ni ningún accesorio a efectuar tareas para las
que no están hechos. No la use para propósitos no indicados
en las instrucciones.
Vístase adecuadamente. Use pantalones largos y mangas
largas. No vista holgados ropas, guantes, corbatas o
joyas. Pueden resultar atrapadas y tirar de usted hacia
piezas en movimiento. Se recomiendan guantes y calzado
antiderrapantes al trabajar al aire libre. Si tiene el pelo largo
cúbraselo de alguna manera para contenerlo.
No accione el equipo cuando esté descalzo o al llevar
puestas sandalias o calzado liviano similar. Use calzado
de seguridad que le proteja sus pies y mejore su postura en
superficies resbaladizas.
Tenga suma precaución para evitar resbalarse o caer.
Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1. Con
el cumplimiento de esta regla se reduce el riesgo de lesiones
corporales serias.
No se estire ni se pare sobre escalones, escaleras, azoteas
o soportes inestables. Mantenga una postura firme y buen
equilibrio en todo momento.
Utilice sólo accesorios recomendados. El empleo de
accesorios inadecuados puede presentar riesgos de lesiones.
Siga las instrucciones de la mantenimiento especificadas
en este manual.
Inspeccione las piezas dañadas. Antes de seguir utilizando
la herramienta, es necesario inspeccionar cuidadosamente
toda protección o pieza dañada para determinar si funcionará
correctamente y desempeñará la función a la que está
destinada. Verifique la alineación de las partes móviles, que no
haya atoramiento de las mismas, que no haya piezas rotas, el
montaje de las piezas y cualquier otra condición que pudiera
afectar su funcionamiento. Toda protección o pieza que esté
dañada debe repararse apropiadamente o reemplazarse en
un centro de servicio calificado.
Nunca deje desatendida ninguna herramienta en
funcionamiento. Apague la herramienta. No se aleje de la
herramienta hasta no verla completamente detenida.
Conserve el motor limpio de césped, hojas o grasa a fin
de reducir el riesgo de incendio.
Mantenga el tubo de escape libre de objetos extraños.
Siga las recomendaciones del fabricante para lograr la
carga, descarga, transporte y almacenamiento seguros
de la máquina.
Familiarícese completamente con los controles. Aprenda
a detener la máquina y a liberar rápidamente la presión.
Mantenga la herramienta seca, limpia y libre de aceite y
grasa. Siempre utilice un paño limpio para la limpieza de la
unidad. Nunca utilice fluidos para frenos, gasolina, productos
a base de petróleo ni solventes para limpiar la herramienta.
Permanezca alerta y en control. Preste atención a lo que esté
haciendo y aplique el sentido común. No utilice la herramienta
cuando esté cansado. No se apresure.
No utilice la unidad si se encuentra bajo los efectos de
drogas, alcohol o medicamentos.
Revise el área de trabajo cada vez antes de utilizar esta
herramienta. Retire todos los objetos como piedras, vidrio
roto, clavos, alambre o cuerda que puedan salir disparados
o enredarse en la máquina.
No utilice la herramienta si el interruptor no apaga. Lleve
todo interruptor a un centro de servicio calificado para que
lo reparen.
Antes de limpiar, reparar o inspeccionar la máquina,
apague el motor y cerciórese de que se hayan detenido
todas las partes en movimiento. Desconecte el cable de la
bujía, y mantenga dicho cable alejado de la bujía para evitar
el arranque accidental de la unidad.
Evite tener un entorno de trabajo peligroso. No utilice
herramientas eléctricas en lugares húmedos o mojados ni
las exponga a la lluvia. Mantenga bien iluminada el área de
trabajo.
Nunca utilice la unidad en una atmósfera explosiva. El
chispeo normal del motor podría encender los gases presentes.
No utilice la unidad mientras fuma ni cerca de llamas
abiertas.
No utilice la unidad cerca de vegetación o ramas secas,
paños de textiles ni otros materiales inflamables.
ADVERTENCIA: Riesgo de inyección o de lesión – No dirija
el chorro hacia las personas.
Página 2 — Español
Page 42
REGLAS DE SEGURIDAD ESPECÍFICAS
Sea precavido cuando posicione la lavadora de presión
para usarla. El aire tibio que sale del motor podría causar
áreas puntuales descoloridas en el césped.
Nunca dirija un chorro de agua en dirección de personas
o animales, ni hacia dispositivos eléctricos.
Antes de iniciar cualquier operación de limpieza, cierre
puertas y ventanas. Despeje el área a limpiar y elimine
cualesquier desechos, juguetes, muebles de patio u otros
objetos que pudiesen crear un peligro.
Nunca alce ni transporte una máquina mientras se
encuentre en marcha.
Nunca ponga en marcha la máquina si se ha formado hielo
en cualquier parte del equipo.
No use soluciones ácidas, alcalinas, solventes, materiales
inflamables o de grado industrial en este producto. Estos
productos pueden causar lesiones físicas al operador y daños
irreparables a la máquina.
Siempre ponga en marcha la máquina en superficies
niveladas. Si el motor se encuentra inclinado, podría
agarrotarse debido a la lubricación insuficiente (incluso con
el nivel de lubricante al máximo).
ADVERTENCIA: Los chorros de alta presión pueden ser
peligrosos si se utilizan indebidamente. Nunca dirija el
chorro a personas, animales, dispositivos eléctricos ni a la
máquina misma.
Sujete el mango con gatillo firmemente con ambas manos.
Cuando tire del gatillo, esté atento porque el mango con gatillo
se moverá debido a las fuerzas de reacción. Si no lo hace,
podría perder el control y lesionarse usted y lesionar a otros.
Nunca intente efectuar ajuste alguno mientras el motor está
en marcha (excepto cuando así lo recomiende específicamente
el fabricante).
Cuando el motor esté en marcha, es imperativo que las
cubiertas de protección cubran las partes en movimiento.
Mantenga la entrada de aire de enfriamiento (el área del
mango del arrancador y cuerda) y el lado del silenciador
alejados un mínimo de 91 cm (tres pies) de cualquier edificación,
obstrucciones y otros objetos combustibles.
Mantenga alejado el motor de materiales inflamables y
de otros materiales peligrosos.
Evite el contacto con las partes calientes de la unidad.
El silenciador, gases de escape y otras partes del motor se
calientan mucho. No toque el silenciador ni coloque partes del
cuerpo en la trayectoria de los gases de escape, estos pueden
causar quemaduras y otras lesiones personales graves.
No toque la bujía ni el cable de ignición durante el arranque
ni durante el funcionamiento del motor.
Cada vez antes de usar la unidad, inspeccione las
mangueras de combustible y los acoplamientos
pertinentes para verificar que no estén flojos ni haya derrames
de combustible.
Antes de cada uso, inspeccione los pernos y las tuercas
para verificar que están apretados. Una tuerca o perno sueltos
pueden causar problemas graves en el motor.
Siempre reabastezca el combustible al aire libre. Nunca
reabastezca el combustible en espacios interiores ni en áreas
con ventilación insuficiente.
Nunca guarde la máquina con combustible en el tanque
dentro de un edificio donde haya presentes fuentes de
ignición, como el agua caliente y calentadores locales,
secadoras de ropa y cosas parecidas.
Si es necesario vaciar el tanque de combustible, hágalo al
aire libre en un recipiente de uso aprobado para gasolina
y alejado de fuentes de ignición.
Para reducir el riesgo de incendio o de lesiones por
quemadura, maneje con cuidado el combustible. Es
sumamente inflamable.
No fume mientras esté mezclando el combustible.
Reabastezca de combustible la unidad antes de arrancar
el motor. Nunca retire la tapa del tanque de combustible ni
lo reabastezca mientras esté encendida o caliente la unidad.
Afloje la tapa del tanque de combustible lentamente para
aliviar la presión y evitar que se escape combustible por la
tapa.
Vuelva a colocar firmemente la tapa del tanque de
combustible y la del recipiente.
Limpie todo el combustible que se haya derramado de la
unidad. Aléjese por lo menos 9 metros (30 pies) del sitio de
reabastecimiento de combustible antes de encender el motor.
Si se derrama combustible, no intente arrancar el motor;
aleje la máquina del área del derramamiento y evite causar
una fuente de ignición hasta que se disipen los vapores del
combustible.
Nunca intente en ninguna circunstancia eliminar el
combustible derramado quemándolo.
Antes de guardar el lavadora a presión deje que se enfrie
durante 30 minutos y drene el combustible de la unidad.
Guarde la unidad en un lugar frío y bien ventilado, a una
distancia segura de todo equipo generador de chispas o
llamas.
Guarde el combustible en recipientes diseñados
específicamente para tal fin.
Antes de transportar la unidad en un vehículo, vacíe el
tanque de combustible e inmovilícela.
Al dar servicio a la unidad, sólo utilice piezas de repuesto
recomendados o equivalentes. El empleo de piezas diferentes
puede causar un peligro o dañar el producto.
Use SOLAMENTE agua fría.
Asegúrese de que haya una distancia mínima de 914 mm
(tres pies) de todo material combustible.
Nunca rocío cierra a la superficie para ser limpiado como
usted puede dañar la superficie.
Luego de detener el motor, siempre presione el gatillo
ubicado en el mango del gatillo para aliviar la presión
acumulada en la manguera de alta presión. La inobservancia
de esta advertencia puede causar lesiones personales graves.
Para el uso en el exterior solamente.
Asegúrese de que la manguera de alta presión esté
conectada adecuadamente antes de usar el producto.
CAUTION: Risk of Injury. Disconnect Battery Ground
[Negative (–)] Terminal Before Servicing.
Keep battery away from other metal objects like paper
clips, coins, keys, nails, screws, or other small metal
objects that can make a connection from one terminal to
another. Shorting the battery terminals together may cause
burns or a fire.
Guarde estas instrucciones. Consúltelas frecuentemente
y utilícelas para instruir a otros usuarios. Si presta a alguien
esta herramienta, facilítele también las instrucciones.
Página 3 — Español
Page 43
SÍMBOLOS
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO:
ADVERTENCIA:
PRECAUCIÓN:
AVISO:
Es posible que se empleen en esta producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura la
producto.
Indica una situación peligrosa, la cual, si no se evita, causará la muerte o lesiones
serias.
Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte o
lesiones serias.
Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones menores
o leves.
(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación a
daños a la propiedad).
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea manual del operador
Para reducir el riesgo de lesiones, el usuario debe leer y
comprender el manual del operador antes de usar este producto.
Protección ocular
Alerta de condiciones húmedas
Superficie caliente y gases de
escape
Riesgo de inyecciones
Riesgo de explosión
Siempre póngase protección ocular con protección lateral con
la marca de cumplimiento de la norma ANSI Z87.1.
No exponga la unidad a la lluvia ni la use en lugares húmedos,
y nunca dirija un chorro de agua en dirección hacia dispositivos
eléctricos.
Para reducir el riesgo de lesiones corporales o daños materiales
evite tocar toda superficie caliente y no coloque partes del
cuerpo en la trayectoria de los gases de escape.
Para reducir el riesgo de una inyección o lesión, nunca dirija un
chorro de agua hacia personas o mascotas ni ponga ninguna
parte del cuerpo en el chorro. Las fugas presentes en mangueras
y acopladores también pueden causar lesiones por inyección.
No sujete ninguna manguera ni acoplador.
No pulverice líquidos inflamables. Líquidos inflamables, el
combustible y sus vapores del mismo son explosivos y pueden
causar quemaduras graves e incluso la muerte.
Página 4 — Español
Page 44
SÍMBOLOS
Es posible que se empleen en esta producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura la
producto.
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
No agregue combustible cuando el producto esté functionando
Riesgo de incendio
Emanaciones tóxicas
Contragolpe
o o está caliente. El fuego puede causar quemaduras graves e
incluso la muerte.
Utilizar este producto en interiores puede provocar la muerte
debido al monóxido de carbono, un gas tóxico que no se puede
ver ni oler. Nunca la use en interiores, incluso si las ventanas
y puertas están abiertas. Úsela solamente en exteriores y al
menos a 6 metros (20 pies) de distancia de ventanas, puertas
y aberturas o ventilaciones.
Para reducir el riesgo de lesiones por un contragolpe, sujete
firmemente el tubo rociador con ambas manos cuando esté
encendida la máquina.
Descarga eléctrica
Quemaduras químicas
Símbolo de reciclado
No use la cortadora cerca de líneas de alimentación o tomas
eléctricas.
Para reducir el riesgo de lesiones o daños físicos, NO USE
SOLUCIONES ÁCIDAS, ALCALINAS, BLANQUEADORES,
SOLVENTES, MATERIALES INFLAMABLES O DE GRADO
INDUSTRIAL en este producto.
Este producto contiene baterías de plomo-ácido (PB). Es
posible que algunas leyes municipales, estatales o federales
prohíban desechar las baterías en la basura normal. Consulte
a las autoridades reguladoras de desechos para obtener
información en relación con las alternativas de reciclado y
desecho disponibles.
Página 5 — Español
Page 45
CARACTERÍSTICAS
ESPECIFICACIONES DEL PRODUCTO
Motor ...............................................................................................................................................................Honda GCV160
Capacidad del tanque de combustible ..................................................................... aproximadamente 0,95 litros (0,25 gal.)
Presión máxima*........................................................................................................................................................3 000 psi
Flujo máximo* ............................................................................................................................................. 8,7 LPM (2,3 gpm)
Temperatura máxima de agua de cala ................................................................................................................40 ˚C (104 ˚F)
*Máximo que valora determinado por el estándar de PWMA 101
FAMILIARÍCESE CON LA LAVADORA DE
PRESIÓN
Vea la figura 1.
Para usar este producto con la debida seguridad se debe
comprender la información indicada en la herramienta misma
y en este manual, y se debe comprender también el trabajo
que intenta realizar. Antes de usar este producto, familiarícese
con todas las características de funcionamiento y normas
de seguridad del mismo.
SISTEMA AUTOMÁTICO DE INYECCIÓN
DE JABÓN
Vierta detergente para lavadoras a presión en el tanque
de jabón para aplicar detergente rápida y fácilmente en su
trabajo de limpieza. El uso de la boquilla para jabón activará
el inyector de jabón con una razón de dilución de 20:1.
TANQUE DE COMBUSTIBLE
Este tanque de combustible tiene una capacidad de 0,95 litros
(0,25 gal). Use gasolina sin plomo para vehículos.
MOTOR HONDA GCV160
Este motor de Honda permite a la lavadora a presión alcanzar
3 000 psi [libras por pulg. cuadrada]) a una velocidad de
8,7 LPM (2,3 gpm). Lea el manual del motor incluido con
este producto.
ESCUADRA DE SOPORTE PARA
ALMACENAMIENTO
Después de enrollar la manguera de alta presión, cuélguelo
en la espalda de la máquina que utiliza el estira correa para
asegurar en el lugar.
INTERRUPTOR DE ENCENDIDO/APAGADO
El interruptor activado/desactivado se usa en combinación
con el interruptor de arranque del motor o el mango y cordón
de arranque para iniciar la lavadora a presión.
BOQUILLA PARA JABÓN
La boquilla azul o negro para jabón se utiliza para aplicar
detergente sólo a baja presión.
MANGO DEL ARRANCADOR Y CUERDA
Con un tirón del mango del arrancador y cuerda se arranca
el motor.
VÁLVULA DE SEGURIDAD TÉRMICA
Este dispositivo de la bomba evita que la temperatura del
agua alcance un nivel peligroso; para ello, deja salir una
pequeña cantidad de agua. Una vez salida el agua, la válvula
de seguridad térmica se reinicializa automáticamente.
MANGO DEL GATILLO
El mango del gatillo cuenta con una superficie de sujeción
que ofrece mayor control del tubo rociador y ayuda a reducir
la fatiga.
GATILLO CON SEGURO
Al tirar del gatillo sale un chorro de agua para limpiar con
alta presión. El seguro ofrece protección contra todo uso
no autorizado.
Página 6 — Español
Page 46
ARMADO
DESEMPAQUETADO
Este producto requiere armarse.
Extraiga cuidadosamente de la caja la herramienta y los
accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.
NOTA: Esta herramienta es pesada. Para evitar sufrir
lesiones en la columna, levante con las piernas, no con
la espalda, y obtenga ayuda cuando sea necesario.
ADVERTENCIA:
No utilice este producto si alguna pieza incluida en la lista
de contenido ya está ensamblada al producto cuando lo
desempaqueta. El fabricante no ensambla las piezas de
esta lista en el producto. Éstas deben ser instaladas por
el usuario. El uso de un producto que puede haber sido
ensamblado de forma inadecuada podría causar lesiones
personales graves.
Inspeccione cuidadosamente la herramienta para
asegurarse de que no haya sufrido ninguna rotura o daño
durante el transporte.
No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente la herramienta y la haya
utilizado satisfactoriamente.
Si hay piezas dañadas o faltantes, le suplicamos llamar
al 1-800-860-4050, donde le brindaremos asistencia.
LISTA DE EMPAQUETADO
Lavadora de presión
Manguera de alta presión de 7,6 m (25 pies)
Mango del gatillo
Tubo rociador
Boquilla de conexión rápida (4)
Lubricante para motor de 4 tiempos (SAE 30 y SAE 10W30)
Embudo descartable
Mango
Manual del operador
ADVERTENCIA:
Si hay piezas dañadas o faltantes, no utilice esta
herramienta sin haber reemplazado todas las piezas.
Usar este producto con partes dañadas o faltantes puede
causar lesiones serias al operador.
ADVERTENCIA:
No intente modificar esta herramienta ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato, el cual puede causar
una condición peligrosa, y como consecuencia posibles
lesiones serias.
ADVERTENCIA:
Para evitar un arranque accidental que podría causar
lesiones corporales graves, siempre desconecte el cable
de la bujía del motor de la bujía misma al ensamblar las
piezas.
INSTALACIÓN DEL MANGO
Vea la figura 2.
PRECAUCIÓN:
Sea precavido cuando instale el mango en el bastidor:
evite pellizcarse los dedos o las manos.
Presione y mantenga presionadas las chinches del chasis
a medida que desliza el mango hacia el chasis y sobre
los botones.
NOTA: Tire del mango hacia arriba hasta que el botón de
aseguramiento pase a través de la ranura correspondiente
y asegure el mango en su lugar.
COMO CONECTAR LE TUBO ROCIADOR AL
MANGO DEL GATILLO
Vea la figura 3.
Coloque el extremo del tubo rociador en el conector del
extremo el mango del gatillo.
Gire el conector hasta que se detenga para asegura en
su lugar el tubo de rociado.
CONEXIÓN LA BATERÍA
Vea la figura 4.
ADVERTENCIA:
Para reducir el riesgo de descarga eléctrica o explosión,
no realice un corto circuito en las terminales de la batería
ni la cargue en un contenedor sellado. Manténgala lejos
de las chispas y las llamas. No utilice herramientas
metálicas para las conexiones y mantenga los objetos
metálicos lejos de las terminales de la batería. Los
objetos metálicos pueden realizar una conexión de una
terminal a la otra. Establecer una conexión directa entre
las dos terminales puede causar chispas, quemaduras
o incendios.
El cable de arranque de la lavadora a presión debe conectarse
al puerto de conexión de la batería, y la batería debe estar
totalmente cargada antes de que la función de arranque
eléctrico de la lavadora a presión funcione.
Para conectar la batería:
Quite la tapa del puerto de conexión de la batería.
Conecte el cable de arranque de la lavadora a presión al
puerto de conexión de la batería, asegúrandose de que
enchufe quede bien colocado.
Página 7 — Español
Page 47
ARMADO
CÓMO CONECTAR LA MANGUERA DE ALTA
PRESIÓN AL MANGO DEL GATILLO
Vea la figura 5.
Enrosque el casquillo de la manguera de alta presión en
el acoplador de entrada el mango del gatillo; para ello,
gire a la derecha el casquillo de la manguera. Apriete
firmemente.
NOTA: Tenga cuidado de no trasroscar la rosca, ya que
esto podría provocar que el mango del gatillo pierda
durante su uso.
Tire de la manguera para asegurarse de que esté
debidamente asegurada.
CÓMO CONECTAR LA MANGUERA DE ALTA
PRESIÓN A LA BOMBA
Vea la figura 6.
Desenrolle y enderece completamente la manguera de
alta presión para evitar la formación de acodaduras.
NOTA: Vea Uso de la manguera de alta presión en la
sección Funcionamiento para obtener más información
sobre el uso de la manguera de alta presión.
Alinee el casquillo con la conexión roscada de la bomba.
Coloque casquillo de la manguera de alta presión en la
conexión roscada.
Gire a la derecha el casquillo y fije firmemente la manguera
a la bomba.
NOTA: Tenga cuidado de no trasroscar la rosca, ya que esto
podría provocar que la manguera pierda durante su uso.
Tire de la manguera para asegurarse de que esté debidamente
asegurada.
CÓMO CONECTAR UNA MANGUERA DE
JARDÍN A LA LAVADORA DE PRESIÓN
Vea la figura 7.
El suministro de agua debe venir de la tubería principal de
agua. NUNCA use agua caliente o agua de piscinas, lagos,
etc. Antes de conectar una manguera de jardín a la lavadora
de presión:
Deje correr agua por la manguera durante 30 segundos
para limpiar toda la basura que pueda haber en el interior
de la misma.
Inspeccione el cedazo de la entrada de agua.
Si está dañado el cedazo, no utilice la máquina sino hasta
haber reemplazado aquél.
Si está sucio el cedazo, límpielo antes de conectar la
manguera de jardín a la máquina.
Para conectar una manguera de jardín a la máquina:
Desenrolle completamente la manguera de jardín o quítela
completamente del carrete para evitar la formación de
acodaduras.
NOTA: Debe haber un mínimo de 3 metros (10 pies) de
manguera sin ninguna restricción en el flujo de la misma,
entre la entrada de la lavadora de presión y el grifo o
válvula de cierre (como un conector de cierre en “Y”).
Teniendo el grifo de la manguera completamente cerrado,
conecte el extremo de la manguera de jardín a la entrada
de agua. Efectúe el apriete con la mano.
AVISO:
No encienda la lavadora a presión si no hay un suministro
de agua conectado y encendido, dado que esto podría
dañar los sellos de alta presión y disminuir la vida útil de
la bomba. Desenrolle la manguera por completo de su
carrete o bobina y asegúrese de que la manguera no esté
restringida por neumáticos, rocas, ni ningún otro objeto
que pueda disminuir o bloquear el flujo de agua hacia la
lavadora a presión.
AVISO:
Siempre observe las normas locales cuando conecte las
mangueras a la tubería principal de agua. En algunas
áreas existen restricciones para la conexión directa al
suministro público de agua potable a fin de evitar la
retroalimentación de químicos al suministro de agua
potable. La conexión directa a través de un tanque
receptor o de una válvula contra reflujo suele estar
permitida.
Página 8 — Español
Page 48
ARMADO
¡NO INCLINE DEMASIADO LA UNIDAD!
FUNCIONAMIENTO
ADVERTENCIA:
No permita que su familarización con las producto lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.
ADVERTENCIA:
Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma ANSI
Z87.1. Si no cumple esta advertencia, los objetos que
salen despedidos pueden producirle lesiones serias en
los ojos.
ADVERTENCIA:
No utilice ningún aditamento o accesorio no recomendado
por el fabricante de esta herramienta. El empleo de
aditamentos o accesorios no recomendandos podría
causar lesiones serias.
ADVERTENCIA:
Nunca dirija un chorro de agua en dirección de
personas o animales, ni hacia dispositivos eléctricos. El
incumplimiento de estas instrucciones podría resultar en
lesiones graves, electrocución o la muerte.
ADVERTENCIA:
Riesgo de quemaduras graves. No toque el silenciador
ni coloque partes del cuerpo en la trayectoria de los
gases de escape, estos pueden causar quemaduras y
otras lesiones personales graves.
AVISO:
Este producto no cuenta con un parachispas y no se
puede usar en terrenos forestales de EE. UU., además, los
usuarios del producto deben cumplir con los reglamentos
de prevención de incendios locales, estatales y federales.
Consulte a las autoridades que correspondan. Consulte
el manual del motor adjunto sobre el mantenimiento y
las piezas de repuesto.
AVISO:
Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o con un centro de servicio calificado para
obtener ayuda.
USOS
Puede usar esta herramienta en la casa para limpiar la mayoría
de las superficies exteriores horizontales o verticales grandes
o pequeñas, las estructuras y objetos exteriores pequeños
y las herramientas y equipos para uso al aire libre.* Puede:
Limpiar o quitar moho y hongos de terrazas, caminos
de entrada, patios, caminos, aceras y otras superficies
desgastadas.
Quitar la suciedad de diversas superficies exteriores
verticales tales como exteriores de casas, revestimientos
de muros exteriores, cercas, paredes de ladrillo, hormigón
o piedra, etc.
Limpiar botes, muebles de patio, equipos de jardinería
eléctricos o no, canalones, paneles de ventanas, parrillas,
juegos para niños, etc.
*Siempre pruebe primero en un área poco notoria.
Página 9 — Español
Page 49
FUNCIONAMIENTO
ABASTECIMIENTO Y VERIFICACIÓN DE
LUBRICANTE
Vea la figura 8.
NOTA: Esta máquina se embarcó con cerca de dos onzas
de lubricante de las pruebas en el motor. Es necesario
abastecer de lubricante el motor antes de arrancarlo
por primera vez.
AVISO:
Cualquier intento de arrancar el motor sin abastecerlo de
lubricante puede causar la descompostura del mismo.
Para añadir lubricante para motor:
Coloque la lavadora de presión sobre una superficie
horizontal nivelada. No la incline.
Desenrosque la tapa del aceite con varilla de nivel; para
ello, gírela a la izquierda.
Antes de usar por primera vez, vierta todo el lubricante
provisto, excepto 60 ml (2 oz), en el motor por medio del
orificio de llenado de aceite. Verifique si debe agregar
más lubricante y hágalo según sea necesario hasta que
el nivel alcance la parte superior del área de rayado de
la varilla. No lo llene en exceso.
Vuelva a colocar la tapa del aceite con varilla de nivel y
apriétela firmemente.
Para verificar el nivel de lubricante para motor:
Coloque la lavadora de presión sobre una superficie
horizontal nivelada. No la incline.
Desenrosque la tapa del aceite con varilla de nivel; para
ello, gírela a la izquierda.
Limpie la varilla de nivel y vuelva a asentarla en el agujero;
no la enrosque.
Retire de nuevo la varilla medidora de lubricante y verifique
el nivel de lubricante. El nivel de aceite siempre debe
estar dentro del área cubierta con rayas entrecruzadas
de la varilla medidora.
Si está bajo el nivel, agregue aceite para motores de 4
tiempos (SAE 30 o SAE 10W30) hasta que el nivel de
fluido aumente y alcance la parte superior del área de
rayado de la varilla. No lo llene en exceso.
Vuelva a colocar la tapa de relleno de aceite/varilla
medidora de aceite y asegúrela.
AVISO:
No lo llene excesivamente. Llenar excesivamente el cárter
puede producir humo en exceso y daños en el motor.
COMBUSTIBLES MEZCLADOS CON ETANOL
AVISO:
No utilice combustibles E15 o E85 con este producto.
Esto constituye una violación a la ley federal, dañará
la unidad y anulará la garantía. Use únicamente
gasolina sin plomo con un contenido de hasta 10 %
de etanol.
ABASTECIMIENTO DEL TANQUE DE
GASOLINA
Vea la figura 9.
PELIGRO:
Riesgo de incendios y lesiones por quemaduras:
Nunca retire la tapa de combustible mientras esté
encendida la unidad. Apague el motor y deje enfriar la
unidad durante al menos cinco minutos. Retire la tapa
lentamente.
ADVERTENCIA:
La gasolina y los vapores de la misma son extremadamente
inflamables y explosivos. Para evitar lesiones y
daños físicos serios, maneje con cuidado la gasolina.
Manténgala lejos de fuentes de ignición, manéjela
solamente al aire libre, no fume mientras vierta la gasolina
y limpie de inmediato cualquier derramamiento que
ocurra.
ADVERTENCIA:
Apague siempre el motor antes de reabastecer
combustible. Nunca retire la tapa de combustible ni
agregue combustible a una máquina mientras el motor
esté en funcionamiento o caliente. Asegúrese de que
la unidad esté apoyada en una superficie horizontal y
nivelada, y solo agregue combustible al aire libre. Si el
motor está caliente, deje que el unidad se enfríe durante
al menos cinco minutos antes de reabastecer. Vuelva a
colocar inmediatamente la tapa del tanque después de
reabastecer y apriétela firmemente. Aléjese al menos
9 metros (30 pies) del sitio de carga de combustible antes
de poner en marcha el motor. No fume y permanezca
lejos de llamas abiertas y chispas! La inobservancia
de estas instrucciones podrían provocar un incendio y
lesiones personales graves.
Página 10 — Español
Page 50
FUNCIONAMIENTO
ADVERTENCIA:
Revise la herramienta para ver si tiene fugas de
combustible. Una tapa del tanque de combustible,
tanque o conductos, con fugas constituye un riesgo
de incendio y debe reemplazarse inmediatamente. Si
encuentra fugas, corrija el problema antes de utilizar
la herramienta. De lo contrario puede producirse un
incendio, con el consiguiente riesgo de lesiones serias.
NOTA: Este es un motor de cuatro tiempos. NO mezcle
el lubricante y el combustible.
Ponga la válvula de combustible en la posición cerrada.
Mezcle el estabilizador de combustible con la gasolina
de acuerdo con las instrucciones del fabricante del
estabilizador de combustible.
Antes de retirar la tapa del combustible, limpie el área
circundante de la unidad. Retire la tapa del combustible.
Introduzca un embudo limpio en el tanque de combustible
y después vierta lentamente la gasolina en el tanque.
Llene el tanque hasta una altura aproximada de 38 mm
(1-1/2 pulg.) abajo de la parte superior del cuello del
tanque (para permitir la expansión del combustible).
Vuelva a colocar la tapa del combustible y apriétela
firmemente.
Limpie todo combustible derramado antes de encender
la máquina.
ARRANQUE ELÉCTRICO
El modelo de esta lavadora de presión se proporciona con
capacidades de arranque tanto de impacto trasero como
eléctrico. Evite el uso prolongado de arranque con manivela,
pues esto puede dañar el motor.
La batería que se suministra es de plomo-ácido, de 12
voltios nominales, sellada y recargable y se puede poner
en funcionamiento en cualquier posición sin que presente
fugas. Cumple con las regulaciones de baterías antiderrame.
NOTA: Esta lavadora de presión se envía con el cable
de la batería desconectado. El cable de la batería debe
conectarse antes de hacer funcionar la característica de
arranque eléctrico.
Para la conexión inicial de la batería, consulte Conectar la
batería en la sección Armado.
ENCENDIDO Y APAGADO DE LA LAVADORA
DE PRESIÓN
Vea las figuras 10 a 12.
AVISO:
No encienda la lavadora a presión si no hay un suministro
de agua conectado y encendido, dado que esto podría
dañar los sellos de alta presión y disminuir la vida útil de
la bomba. Desenrolle la manguera por completo de su
carrete o bobina y asegúrese de que la manguera no esté
restringida por neumáticos, rocas, ni ningún otro objeto
que pueda disminuir o bloquear el flujo de agua hacia la
lavadora a presión.
Antes de arrancar el motor:
Conecte todas las mangueras
NOTA: Asegúrese de que el filtro para la entrada de agua de
la lavadora a presión esté en su lugar y sin obstrucciones
antes de conectarla.
Revise todos los fluidos (lubricante y gasolina)
Abra el grifo del agua y luego oprima gatillo para purgar
la presión de aire; mantenga oprimido el gatillo hasta que
aparezca un chorro de agua estable.
NOTA: Asegúrese de que el grifo esté abierto
completamente y de que no haya acodaduras o pérdidas
en la manguera.
Para arrancar el motor:
Ponga la válvula de combustible en la posición abra.
Ponga el interruptor de encendido/apagado en la posición
ON (MARCHA).
Tire del anegador hacia afuera para posición de arranque.
NOTA: Si se vuelve a arrancar el motor después de
haberlo apagado por un corto período (esto es, luego del
reabastecimiento de combustible o del traslado), deje la
palanca del anegador en la posición funcionamiento.
Presione el botón de arranque para encender el motor.
NOTA: Es posible que la batería requiera carga antes de
iniciar la lavadora a presión solo con el botón de arranque.
La lavadora a presión también puede iniciarse tirando del
mango y cordón de arranque hasta que el motor funcione.
Sujete el mango del arrancador y cuerda y tire lentamente
hasta que encuentre resistencia. Arranque el motor con un
tirón corto y rápido del mango del arrancador y cuerda.
NOTA: No permita que el mango del arrancador y cuerda
vuelva a calzar en su lugar una vez encendido. Colóquelo
nuevamente en su lugar original con cuidado.
AVISO:
Si el mango de arranque y de la cyerda se dificulta para
tirar, apriete el gatillo para liberar la presión del agua antes
de intentar arrancar el motor nuevamente.
Página 11 — Español
Page 51
FUNCIONAMIENTO
Deje que el motor funcione durante 5 segundos y luego
lleve el obturador a la posición RUN.
AVISO:
Realice inspecciones visuales de la bomba y del motor
en forma rutinaria durante su uso. Si nota que existen
pérdidas en las juntas de la bomba o del motor, deje de
usar la lavadora de presión inmediatamente y que llévelo
a un centro de servicio calificado para su reparación. La
inobservancia de esta advertencia puede causar daños
a la propiedad.
Para apagar el motor:
Ponga el interruptor de encendido/apagado en la posición
OFF (APAGADO).
Ponga la válvula de combustible en la posición cerrado.
NOTA: La presión del sistema no se aliviará apagando el
motor. Presione el gatillo para liberar la presión del agua.
ADVERTENCIA:
Tanto en funcionamiento como al guardarlo, mantenga
siempre 91,4 cm (3 pies) de espacio libre en todos los
laterales de este producto, incluida la parte superior.
Aguarde al menos 30 minutos para el equipo se enfríe
antes de guardarlo. Mantenga todas las partes del
cuerpo, la ropa, los materiales combustibles y las
mangueras alejadas del silenciador. El calor generado por
el silenciador y los gases de escape puede ser suficiente
para causar quemaduras graves, prender fuego a objetos
combustibles, y/o dañar las mangueras de alta presión
que puede causar lesiones por inyección.
USO DEL MANGO DEL GATILLO
Vea la figura 13.
ADVERTENCIA:
Sujete el mango firmemente con ambas mano. Se espera
que el mango del gatillo se mueva cuando se tire del
gatillo como consecuencia de las fuerzas de reacción. La
inobservancia de esta advertencia podría causar pérdida
de control y lesiones a usted y a otras personas.
Para iniciar el chorro de agua, oprima y no suelte el gatillo.
Para interrumpir el flujo del chorro de agua por la boquilla,
suelte el gatillo.
Para accionar el seguro:
Suba el seguro hasta dejarlo trabado en la ranura.
Para quitar el seguro:
Baje el seguro a su posición original.
Comience con la boquilla a una distancia de entre 30 y 60
cm (1 y 2 pies) de la superficie a limpiar y acérquese a la
superficie justo lo suficiente para alcanzar el nivel de limpieza
deseado. Si está demasiado cerca el chorro, puede dañar
la superficie que está limpiándose.
SELECCIÓN DE LA BOQUILLA CORRECTA
PARA CADA TRABAJO
Vea las figura 14.
Cada una de las boquillas tiene un patrón de rociado diferente.
Antes de empezar cualquier trabajo de limpieza, determine
cuál es la mejor boquilla para el trabajo. Vea la Guía de
selección de boquillas para obtener más información sobre
qué boquilla utilizar.
ADVERTENCIA:
NUNCA quite las boquillas sin antes apagar el motor,
liberar la presión de agua con el gatillo y colocar la traba
del gatillo. NO apunte la boquilla a sí mismo ni a otras
personas. El elemento de conexión rápida contiene
pequeños resortes que podrían eyectar la boquilla con
fuerza. Si no sigue estas instrucciones puede provocar
lesiones oculares o otras lesiones personales graves.
Para conectar una boquilla al tubo rociador:
Apague la lavadora de presión y cierre el suministro de
agua. Oprima el gatillo para purgar el agua.
Accione el seguro el el mango de gatillo; para ello, suba
aquél hasta que se trabe en la ranura.
Tire del collar de conexión rápida.
Introduzca la boquilla en su lugar en el tubo rociador.
Empuje del collar adelante para que la boquilla quede
correctamente asegurada. Asegúrese de que la boquilla
esté asegurada.
Para desconectar la boquilla al tubo rociador una vez
comenzado el trabajo de limpieza:
Apague la lavadora de presión y cierre el suministro de
agua. Oprima el gatillo para purgar el agua.
Accione el seguro el el mango de gatillo; para ello, suba
aquél hasta que se trabe en la ranura.
Tire y sostenga el collar de conexión rápida.
Quite la boquilla tirando hacia atrás del collar de conexión
rápida. Coloque la boquilla en el lugar donde se guardan
éstas, en la parte superior de la máquina.
Página 12 — Español
Page 52
FUNCIONAMIENTO
GUÍA DE SELECCIÓN DE BOQUILLAS
ALTA PRESIÓN
(NO USE ESTAS BOQUILLAS CON JABÓN)
BAJA
PRESIÓN
(PARA JABÓN
O ENJUAGUES
LEVES)
0º Rojo
ABRASIVO LEVE
Cemento, ladrillo, mampostería
Revestimiento de muros exteriores,
canalones, casas
Cercas, terrazas, patios
Equipos de jardinería, botes,
casas rodantes
Boquilla recomendada Usar con cuidado en ciertas aplicaciones
USO DE LA MANGUERA DE ALTA PRESIÓN
ADVERTENCIA:
Daño por inyecciones. Desenrolle por completo la
manguera de alta presión y enderécela antes de usarla
y durante el uso y no permita que se retuerza. La
manguera de alta presión tiene una cubierta exterior
que hace resistente a la manguera. Si la cubierta exterior
está dañada, deje de usar la manguera y remplácela
inmediatamente. Una manguera retorcido o dañada
puede tener una fuga de alta presión que puede provocar
una inyección u otras lesiones personales graves.
Para evitar que el revestimiento externo se dañe:
Inspeccione la manguera antes de cada uso.
Desenrosque y estire la manguera antes de usarla.
Evite que la manguera de alta presión se retuerza.
Mantenga la manguera alejada de superficies calientes
y bordes filosos.
No arrastre la unidad cerca de la manguera de alta presión.
Evite que otros objetos aplasten la manguera o que ésta
se enrede con otros objetos.
25º Verde 40º Blanco
Boquilla azul o
negro para jabón
LAVADO CON DETERGENTE
Vea las figuras 15 y 16.
Tal como se vende, esta unidad está diseñada para usarse con
detergentes para lavadoras a presión de “flujo descendente”.
Para convertir la lavadora de modo que se pueda utilizar con
detergentes de “flujo ascendente”. Contacto con el servicio
al cliente o con un centro de servicio calificado para obtener
más información.
AVISO:
USE SÓLO DETERGENTES DISEÑADOS PARA
LAVADORAS DE PRESIÓN. No utilice los detergentes
caseros, soluciones ácidas, alcalinas, blanqueadores,
solventes, materiales inflamables o de grado industrial
pueden dañar la bomba. Numerosos detergentes
requieren mezclarse antes de usarse o provocar
daños a la propiedad. Prepare la solución de limpieza
de conformidad con las instrucciones de la botella
correspondiente. Siempre pruebe en un área poco notoria
antes de comenzar la limpieza.
Quite la tapa del tanque de detergente y vierta el detergente
para lavadoras de presión en el tanque. Vuelva la tapa
del tanque.
Página 13 — Español
Page 53
FUNCIONAMIENTO
NOTA: La configuración de la máquina de esta unidad
es 20:1, lo que generalmente permite el uso de 3,79 l
(1 galón) de detergente para lavadoras de presión sin más
dilución. Consulte las instrucciones de su detergente para
asegurarse de que no sea necesario realizar una dilución
adicional.
Instale la boquilla detergente (azul o negro) n el tubo
rociador.
Oprima el gatillo y espere aproximadamente 5 segundos
a que comience a salir detergente.
Rocíe el detergente en una superficie seca, con pasadas
largas uniformes traslapadas. Para evitar la formación
de franjas, no permita que seque el detergente en la
superficie.
Antes de apagar el motor:
Llene el tanque de detergente con agua limpia.
Rocíe el agua limpia a través del tubo rociador hasta
vaciar el tanque.
Si queda detergente en el rociador, repita el proceso con
un segundo tanque de agua limpia.
Apague el motor.
NOTA: Apagando el motor — la presión del sistema no
se aliviará apagando el motor. Oprima el gatillo para
purgar el agua a presión.
ENJUAGADO CON LA LAVADORA DE PRESIÓN
Apague la lavadora de presión y cierre el suministro de
agua. Oprima el gatillo para purgar el agua.
Accione el seguro el mango de gatillo; para ello, suba
aquél hasta que se trabe en la ranura.
Retire la boquilla de jabón y el lugar en el área de
almacenamiento de la boquilla.
Siempre utilice la boquilla adecuada a la tarea. Para
seleccionar la boquilla adecuada, consulte la tabla más
arriba en este manual.
Comience por la parte superior por enjuagar y avance
hacia abajo, traslapando cada pasada.
USO DEL PROTECTOR DE BOMBA
Vea la figura 17.
El uso regular del protector para bombas comercialmente
disponible prolonga la vida de la lavadora de presión, dado
que elimina los sedimentos minerales del agua dura, lubrica
las juntas y los pistones de la bomba y evita los daños por
congelación. El protector de bomba debe agregarse a la
unidad después de cada uso y antes de almacenarla. Este
protector puede comprarse en el minorista donde compró
la lavadora de presión o comunicándose con el servicio de
atención al cliente. Este protector de bomba puede comprarse
en el minorista donde compró la lavadora de presión o
comunicándose con el servicio de atención al cliente.
Las siguientes instrucciones son para el protector de bomba
típico. Siga las instrucciones del fabricante.
Apague el motor de la lavadora de presión y cierre el
suministro de agua. Tire del gatillo para purgar el agua.
Desconecte la manguera de jardín y la de alta presión.
Desenrosque la parte superior de la botella del protector
de bomba y retire el sello de papel de la botella. Vuelva
a colocar la tapa en la botella y apriétela con fuerza.
NOTA: El sello de goma debe quedar dentro de la parte
superior roscada. Si se sale, asegúrese de volverlo a
colocar antes de colocarle la tapa.
Retire la tapa de la botella y calce el extremo roscado de
la botella bien en la entrada de agua de la bomba de la
lavadora de presión.
Apriete la botella para inyectar el contenido en la bomba.
Con el interruptor del motor apagado, tire de la mango
del arrancador y cuerda y apriete la botella una vez más
para garantizar la cobertura total.
La bomba está protegida cuando el líquido protector sale
por el orificio de descarga de la bomba.
TRASLADO DE LA LAVADORA DE PRESIÓN
Vea la figura 18.
NOTA: Nunca alce o mueva este producto tomándolo por
el mango movil.
Apague la lavadora de presión.
Incline la máquina hacia usted hasta equilibrarla sobre
las ruedas y después empújela a la posición deseada.
No incline la máquina hacia delante o hacia los lados
mientras la mueve.
NO trate de mover la unidad tirando de ninguna de las
mangueras.
Página 14 — Español
Page 54
MANTENIMIENTO
Cualquier establecimiento o técnico de reparaciones
calificado puede realizar el mantenimiento normal, el
reemplazo o la reparación de los dispositivos y sistemas
de control de emisiones, con repuestos originales o
equivalentes. Un centro de servicio autorizado deberá
realizar las reparaciones y el retiro del producto que cubra
la garantía; póngase en contacto con el servicio al cliente
para obtener ayuda.
ADVERTENCIA:
Antes de inspeccionar, limpiar o dar servicio a la máquina,
apague el motor, espere a que se detengan todas las
piezas en movimiento, desconecte el cable de la bujía y
aléjelo de ésta. El incumplimiento de cualquiera de estas
instrucciones puede causar lesiones serias.
ADVERTENCIA:
Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma ANSI
Z87.1. Si no cumple esta advertencia, los objetos que
salen despedidos pueden producirle lesiones serias en
los ojos.
ADVERTENCIA:
Al dar servicio a la unidad, sólo utilice piezas de repuesto
recomendados o equivalentes. El empleo de piezas
diferentes podría causar un peligro o dañar el producto.
PRECAUCIÓN:
Riesgo de lesiones. Desconecte el terminal de tierra de
la batería [Negativo (–)] antes de dar servicio.
AVISO:
Este producto no cuenta con un parachispas y no se
puede usar en terrenos forestales de EE. UU., además, los
usuarios del producto deben cumplir con los reglamentos
de prevención de incendios locales, estatales y federales.
Consulte a las autoridades que correspondan. Consulte
el manual del motor adjunto sobre el mantenimiento y
las piezas de repuesto.
AVISO:
Inspeccione periódicamente todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Contacto con el servicio al cliente o
con un centro de servicio calificado para obtener ayuda.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Las sustancias químicas pueden dañar, debilitar
o destruir el plástico, lo cual a su vez podría producir
lesiones corporales serias.
Antes de encender el motor realice los siguientes pasos
previos:
Verifique que todos los pernos, tuercas, etc., estén
firmemente apretados.
Asegúrese de que esté limpio el filtro.
Revise tanto el nivel de lubricante del motor como el
nivel del tanque de combustible; reabastézcalos según
sea necesario.
Inspeccione el área de trabajo para ver si hay peligros
presentes.
Si hay ruido o vibración excesivos, apague de inmediato
la unidad.
MANTENIMIENTO DE LAS BOQUILLAS
Vea la figura 19.
La presión excesiva de la bomba (se siente una sensación
de pulsación al estar oprimiendo el gatillo) puede deberse
a que la boquilla está tapada o sucia.
Apague la lavadora de presión y cierre el suministro de
agua. Oprima el gatillo para purgar el agua.
Retire la boquilla del tubo rociador.
ADVERTENCIA:
NUNCA quite las boquillas sin antes apagar el motor,
liberar la presión de agua con el gatillo y colocar la
traba del gatillo. NUNCA apunte con la boquilla a su
rostro o al de otras personas. El elemento de conexión
rápida contiene pequeños resortes que podrían eyectar
la boquilla con fuerza. La inobservancia de estas
instrucciones podría provocar lesiones en los ojos y otras
lesiones personales graves.
Para liberar la boquilla de las obstrucciones de cualquier
material extraño, retire los residuos con una clip para
papel abierto o aguja fina (no incluido).
Con una manguera de jardín expulse de la boquilla toda
la basura presente con un contraflujo (haciendo pasar
Página 15 — Español
Page 55
MANTENIMIENTO
hacia atrás agua por la boquilla, o sea del exterior hacia
el interior).
Vuelva a conectar la boquilla al tubo rociador.
Abra el suministro de agua y arranque el motor.
LUBRICACIÓN DE LA BOMBA
La bomba de esta herramienta están lubricados con suficiente
cantidad de aceite de alta calidad para toda la vida útil de la
unidad en condiciones normales de funcionamiento. Por lo
tanto, no se necesita lubricación adicional de los cojinetes.
MANTENIMIENTO DE LA BOMBA
Realice una inspección visual diaria de la bomba. Si advierte
una pérdida de lubricante alrededor de los sellos de la
bomba, lleve la lavadora de presión a un centro de servicio
calificado para que la repare.
La bomba de la lavadora de presión no contiene piezas
que pueda reparar el usuario. Cualquier intento de realizar
el mantenimiento de la bomba o de alterarla podrá dañar la
lavadora de presión y anular la garantía del producto.
USAR EL MANTENEDOR DE CARGA DE LA
BATERÍA
Vea la figura 20.
Cuando almacene la lavadora de presión, conecte el cable
de carga del mantenedor de la batería para mantener la
batería completamente cargada y lista para usar.
NOTA: El mantenedor de carga de la batería que se incluye
solo debe usarse con el modelo de batería de plomo y
ácido RT1245B de 12 V, 4,5Ah/20 horas provista con esta
lavadora de presión.
Conecte el cable de carga del mantenedor de carga de
la batería a la línea de alimentación. Asegúrese de que
el suministro de corriente sea solo el doméstico normal,
de 120 voltios, solo de corriente alterna y de 60 Hz.
Desconecte el cable de arranque de la lavadora a presión
del puerto de conexión de la batería.
Conecte el cargador de mantenimiento de la batería al
puerto de conexión de la batería. La luz del cargador de
mantenedor de la batería se encenderá roja mientras se
esté cargando la batería.
La batería se siente un poco caliente al tacto mientras
se está cargando. Esto es normal y no indica ningún
problema. Una vez cargado completamente el batería,
la luz roja se ponga verde.
NOTA: Si la luz no se enciende, es posible que sea
necesario cambiar el fusible del mantenedor de carga de
la batería. Revise el fusible y cámbielo si fuese necesario.
Cuando esté listo para usar la lavadora a presión:
Desconecte el cargador de mantenimiento de la batería.
Vuelva a conectar el cable de arranque de la lavadora a
presión al puerto de conexión de la batería, asegúrandose
de que el enchufe quede bien colocado.
REEMPLAZO DE LA BATERÍA
Vea las figuras 21 y 22.
ADVERTENCIA:
Para reducir el riesgo de descarga eléctrica o explosión,
no realice un corto circuito en las terminales de la batería
ni la cargue en un contenedor sellado. Manténgala lejos
de las chispas y las llamas. No utilice herramientas
metálicas para las conexiones y mantenga los objetos
metálicos lejos de las terminales de la batería. Los
objetos metálicos pueden realizar una conexión de una
terminal a la otra. Establecer una conexión directa entre
las dos terminales puede causar chispas, quemaduras
o incendios.
Desconecte el cable de arranque de la lavadora a presión
del puerto de conexión de la batería.
Empuje el cable de arranque por el orificio del soporte
de la batería.
Con una llave de 10 mm (no proporcionada), quite las
tuercas, los tornillos Torx T-30 y las arandelas que aseguran
el tanque de jabón y el soporte de la batería al marco de
la lavadora a presión.
Levante el tanque de jabón y quite el soporte de la batería.
NOTA: Tenga cuidado de no desconectar la manguera
de inyección de jabón de la parte trasera del tanque de
jabón.
Quite los tornillos Torx T-30 que aseguran el contenedor
de la batería al soporte de la batería. Quite el contenedor
de la batería del soporte y deje el soporte a un lado.
Desconecte el contenedor de la batería de la batería:
• Desconecte el cable negro del terminal negativo (–) de
la batería.
• Desconecte el cable rojo del terminal positivo (+) de la
batería.
Retire la vieja batería y deséchela según las
reglamentaciones locales y estatales. Respete siempre
las advertencias de seguridad provistas con la batería.
Conecte el contenedor de la batería a la nueva batería:
• Conecte el cable rojo al terminal positivo (+) de la
batería.
• Conecte el cable negro al terminal negativo (–) de la
batería.
Coloque el contenedor de la batería con la nueva batería
instalada en el soporte de la batería en la misma orientación
que la anterior.
Vuelva a instalar los tornillos y ajuste con firmeza.
Levante el tanque de jabón y vuelva a colocar el soporte
de la batería en su posición.
Página 16 — Español
Page 56
MANTENIMIENTO
NOTA: Asegúrese de que la manguera de inyección de
jabón quede bien colocada en la lengüeta para manguera
de la parte trasera del tanque de jabón.
Vuelva a colocar las tuercas, los tornillos y las arandelas
que aseguran el tanque de jabón y el soporte de la batería
al marco de la lavadora a presión. Ajuste firmemente.
Empuje el cable de arranque por el orificio del soporte
de la batería.
Vuelva a conectar el cable de arranque de la lavadora
a presión en el puerto de conexión de la batería,
asegurándose de que el enchufe quede bien colocado.
GUARDADO DE LA LAVADORA DE PRESIÓN
Vea la figura 23.
NOTA: El uso regular de estabililzador de combustible y
de protector para bombas dará un mejor desempeño a
la unidad y alargará la vida útil de la bomba.
ADVERTENCIA:
Al guardado, mantenga siempre 914 mm (3 pies) de
espacio libre en todos los laterales de este producto,
incluida la parte superior. Aguarde al menos 30 minutos
para el equipo se enfríe antes de guardarlo. El calor
generado por el silenciador y los gases de escape puede
ser suficiente para prender fuego a objetos combustibles.
Drene el lubricante y cámbielo por lubricante nuevo y
limpio como se explica en el Manual del motor.
Desconecte el cable de la bujía y retire ésta. Vierta cerca
de una cucharada chica de lubricante limpio para motor
de cuatro tiempos a través del agujero de la bujía, en el
interior de la cámara de combustión.
Teniendo la bujía afuera, tire de la cuerda del mango del
arrancador y cuerda dos o tres veces para recubrir el
interior de la pared del cilindro.
Inspeccione la bujía y límpiela o reemplácela según sea
necesario.
Vuelva a instalar la bujía, pero deje desconectado el cable
de la misma.
Limpie el filtro de aire.
Extienda la cuerda del mango del arrancador y cuerda para
controlar su condición. Si la cuerda está deshilachada,
hágala cambiar de inmediato en un centro de servicio
calificado.
Retire las mangueras. Enrolle las mangueras y guarde
como se muestra. No permita que la manguera se retuerza.
Guarde la unidad y los accesorios en un área que esté
protegida contra las temperaturas bajo cero. No la guarde
cerca de hornos u otras fuentes de calor que pueda secar
los sellos de la bomba.
Guarde la unidad en un lugar seco y cubierto, en el cual no
pueda resultar dañada a la intemperie.
Es importante guardar este producto en un área protegida
contra la congelación. Siempre vacíe todas las mangueras,
la bomba y el tanque de jabón antes de guardar la unidad.
Mantenga encendida la máquina hasta agotar el
combustible. La gasolina puede echarse a perder en 30
días.
NOTA: Asegúrese de que el suministro de agua esté
conectado y encendido cuando ponga en marcha el
motor de la lavadora a presión.
Asegúrese de que el interruptor del motor esté en la
posición de APAGADO y de que la válvula de combustible
esté cerrada.
Desconecte tanto la alta presión y de baja presión
conexións de agua.
Vacíe la bomba; para ello, tire del mango del arrancador
y cuerda seis veces aproximadamente. De esta manera
se elimina de la bomba la mayoría del líquido.
AVISO:
Si el lugar donde se almacena la lavadora de presión estará
a temperatura por debajo de los 0 ºC (32 ºF), se requerirá
usar un protector de bomba antes de almacenarla para
evitar daños por congelación. Los daños por congelación
anulará la garantía.
PREPARACIÓN DE LA UNIDAD PARA USARLA
DESPUÉS DE TENERLA GUARDADA
Tire del mango del arrancador y cuerda tres o cuatro veces
para limpiar el lubricante de la cámara de combustión.
Retire la bujía del cilindro. Limpie el lubricante de la bujía
y vuelva a ponerla en el cilindro.
Vuelva a conectar el cable de la bujía.
Reabastezca de combustible la máquina de la forma
descrita anteriormente en el manual del operador.
REMOCIÓN Y PREPARACIÓN DE BATERÍAS
PARA EL RECICLADO
ADVERTENCIA:
Para reducir el riesgo de descarga eléctrica o explosión,
no realice un corto circuito en los terminales de la batería.
Manténgala lejos de las chispas y las llamas. No utilice
herramientas metálicas para las conexiones y mantenga
los objetos metálicos lejos de las terminales de la batería.
Los objetos metálicos pueden realizar una conexión
de una terminal a la otra. Establecer una conexión
directa entre las dos terminales puede causar chispas,
quemaduras o incendios.
Página 17 — Español
Page 57
MANTENIMIENTO
Para preservar los recursos naturales, le
suplicamos reciclar o desechar debidamente
las baterías.
Este producto contiene baterías de plomoácido. Es posible que algunas leyes
municipales, estatales o federales prohíban
desechar las baterías en la basura normal.
Consulte a las autoridades reguladoras de desechos para
obtener información en relación con las alternativas de
reciclado y desecho disponibles.
PROGRAMA DE MANTENIMIENTO
NOTA: Si recibe un manual del motor para este lavadora a presión, respete el cronograma de mantenimiento que se indique en el
manual del motor para todos los puntos de mantenimiento de motor y no la información de mantenimiento que figura a continuación.
Artículos de mantenimiento Cada uso Semanas 5 horas 25 horas 50 horas 200 horas
ADVERTENCIA:
Al retirar de baterías, cubra las terminales de la misma
con cinta adhesiva reforzada. No intente destruir o
desarmar de baterías, ni de desmontar ninguno de
sus componentes. Las baterías de plomo-ácido deben
reciclarse o desecharse debidamente. También, nunca
toque ambas terminales con objetos metálicos y
partes del cuerpo, ya que puede producirse un corto
circuito.Manténgase fuera del alcance de los niños.
La inobservancia de estas advertencias puede causar
incendios y lesiones corporales serias.
Revise si hay fugas de agua bajo colector, en el
cárter
Plomería X
Limpiar motor y revisar tuercas y pernos X
Revisar y vuelva a llenar el aceite del motor X
Controle la colocación del filtro de entrada de agua
Agregue estabililzador de combustible X
Agregue protector para bombas X
Cambiar el lubricante del motor
Revise la bujía X
Limpiar el filtro de aire X
Reemplazar el filtro de aire X
Limpiar y ajustar la bujía y electrodos X
Reemplazar la bujía X
1
Se debe realizar el cambio inicial de lubricante después de las primeras 5 horas de funcionamiento. A partir de ese momento,
cambie el lubricante cada 50 horas.
2
Si el filtro de entrada de agua falta o está dañado, debe colocarse uno nuevo. Vea la lista de piezas de repuesto disponible en
línea o llame a servicio de atención al cliente para conocer el número de pieza para realizar un pedido.
NOTA: No está seguro sobre cómo realizar alguna de las tareas de mantenimiento enumeradas anteriormente, lleve la unidad a
un centro de servicio calificado para que se realice la tarea de mantenimiento en cuestión.
1
2
X
X
X X
Este producto tiene una garantía limitada de tres años para fines
personales, familiares o domésticos (90 días para usos trabajo
o comercial). Para obtener detalles sobre la garantía, diríjase a
www.ryobitools.com o llame sin cargo al 1-800-860-4050.
Página 18 — Español
Page 58
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE SOLUCIÓN
El motor no arranca No hay combustible en el tanque.
Presión de agua en la manguera.
Falló o tiene corta la bujía.
Se rompió la bujía (se rajó la porcelana o se
rompieron los electrodos).
El cable de ignición tiene corto, está roto o
desconectado de la bujía caso.
El sistema de ignición no funciona.
Anegador en posición incorrecta.
El motor está ahogado.
Reabastezca el tanque.
Oprima el gatillo para liberar la presión de agua.
Reemplace la bujía.
Reemplace la bujía.
Reemplace el cable de ignición o conéctelo a la bujía,
según sea el caso.
Comuníquese con un centro de servicio calificado.
Mueva el anegador a la posición ARRANQUE para
arrancar un motor frío. Si el motor está tibio, el anegador
debe estar en la posición MARCHA.
Mueva el anegador a la posición MARCHA y tire del
mango y cuerda del arrancador varias veces hasta que
el motor arranque.
Cuesta trabajo arrancar el
motor
Le falta potencia al motor Está sucio el filtro de aire. Limpie o reemplace el filtro de aire.
No se inicia la función de
arranque eléctrico
El detergente no está
mezclándose en el rocío
La bomba no genera
presión
Hay agua en la gasolina.
Está débil la chispa de la bujía.
El cable de arranque no está conectado.
La batería no está cargada.
Los cables de la batería están desconectados.
La boquilla de alta presión es la que está
conectada.
El tanque de detergente está vacío.
La boquilla de baja presión es la que está
instalada.
El suministro de agua es inadecuado.
Mango del gatillo o tubo de rociador.
Está tapada la boquilla.
Aire en el conductor.
La manguera tiene pérdidas.
La manguera está acodada.
Está defectuosa la bomba.
Drene todo el sistema y reabastézcalo con combustible
nuevo.
Comuníquese con un centro de servicio calificado.
Conecte el cable de arranque.
Cargue la batería utilizando el cargador mantenedor de
la batería.
Conecte los cables de la batería.
Para aplicar el detergente use la boquilla de baja presión
(azul o negro).
Agregue detergente al tanque de jabón.
Reemplácela por la boquilla de alta presión.
Suministre un flujo de agua adecuado.
Verifique las conexiones y/o tiene fugas reemplace el
mango del gatillo o tubo de rociador.
Limpie la boquilla.
Oprima el gatillo el mango del gatillo para eliminar el aire
del conductor.
Cambie la manguera.
Quite la acodadura de la manguera.
Comuníquese con un centro de servicio calificado.
La máquina no alcanza
presión alta
Si el problema persiste después de probar las soluciones mencionadas arriba, contacto con el servicio al cliente o con un centro de
servicio calificado para solicitar asistencia.
Está demasiado pequeño el diámetro de la
manguera de jardín.
Está restringido el suministro de agua.
No hay suficiente agua en la entrada.
Está puesta una boquilla equivocada.
AVISO:
Como propietario equipo, usted es responsable de la que realice el mantenimiento obligatorio que se indica en la sección Mantenimiento.
Le recomendamos que guarde todos los comprobantes relacionados con el mantenimiento de su equipo. Negligencia o falta del
mantenimiento indicado puede aumentar las emisiones, reducir la eficiencia del combustible, perjudicar el funcionamiento, provocar
daños irreversibles al motor y anulará su garantía.
Reemplácela con una manguera de 19 mm (3/4 pulg).
Revise la manguera de jardín para ver si tiene dobleces,
fugas o bloqueos.
Abra el suministro de agua a toda su capacidad.
Instale la boquilla de alta presión.
Página 19 — Español
Page 59
NOTES / NOTAS
Page 60
OPERATOR’S MANUAL
MANUEL D’UTILISATION / MANUAL DEL OPERADOR
3000 PSI PRESSURE WASHER
LAVEUSE À PRESSION DE 3 000 PSI
LAVADORA A PRESIÓN DE 3 000 PSI
RY803000E
• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and
serial numbers from the product data plate.
ITEM NO. _________________________________________________________
MANUFACTURING NO. ____________________________________________
SERIAL NO. _______________________________________________________
HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-860-4050. Replacement parts can also be obtained at one of our service centers.
HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-860-4050.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at
1-800-860-4050.
RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.
• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.
NUMÉRO D’ARTICLE ______________________________________________
NUMÉRO DE FABRICATION _______________________________________
NUMÉRO DE SÉRIE _______________________________________________
COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le
site www.ryobitools.com ou par téléphone au 1-800-860-4050. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.
COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-860-4050.
COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-860-4050.
RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.
• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.
NÚMERO DE ARTÍCULO ___________________________________________
NÚMERO DE FABRICACIÓN _______________________________________
NÚMERO DE SERIE _______________________________________________
CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en
la dirección www.ryobitools.com o llamando al 1-800-860-4050. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.
CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-860-4050.
CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-860-4050.
RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
TECHTRONIC INDUSTRIES POWER EQUIPMENT
995000245
7-31-18 (REV:02)
P.O. Box 1288, Anderson, SC 29622, USA
1-800-860-4050 • www.ryobitools.com
Loading...
