OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

26CC GAS PRUNER

ÉLAGUEUSE À GAZ DE 26 CC
PODADORA DE

GASOLINA 26 CC

RY52604/RY52907

ALL VERSIONS

TOUTES LES VERSIONS
TODAS LAS VERSIONES

Your pruner has been engineered and manufactured to our high standard for dependability, ease of operation, and operator
safety. When properly cared for, it will give you years of rugged, trouble-free performance.

WARNING: To reduce the risk of injury, the user must read and understand the operator’s manual before using

this product.

Thank you for your purchase.

SAVE THIS MANUAL FOR FUTURE REFERENCE

Le élagueuse a été conçue et fabriquée conformément à nos
strictes normes de fiabilité, simplicité d’emploi et sécurité
d’utilisation. Correctement entretenue, elle vous donnera des
années de fonctionnement robuste et sans problème.

AVERTISSEMENT : Pour réduire les risques de

blessures, l’utilisateur doit lire et veiller à bien comprendre le
manuel d’utilisation avant d’employer ce produit.

Merci de votre achat.

CONSERVER CE MANUEL POUR

Su podadora ha sido diseñada y fabricada de conformidad con
las estrictas normas para brindar fiabilidad, facilidad de uso y
seguridad para el operador. Con el debido cuidado, le brindará
muchos años de sólido y eficiente funcionamiento.

ADVERTENCIA: Para reducir el riesgo de lesiones,

el usuario debe leer y comprender el manual del operador antes
de usar este producto.

Le agradecemos su compra.

GUARDE ESTE MANUAL PARA

FUTURE RÉFÉRENCE

FUTURAS CONSULTAS

See this fold-out section for all of the figures referenced in the operator’s manual.

Consulter l’encart à volets afin d’examiner toutes les figures mentionnées dans le manuel d’utilisation.

Consulte esta sección desplegable para ver todas las figuras a las que se hace referencia en el manual del operador.

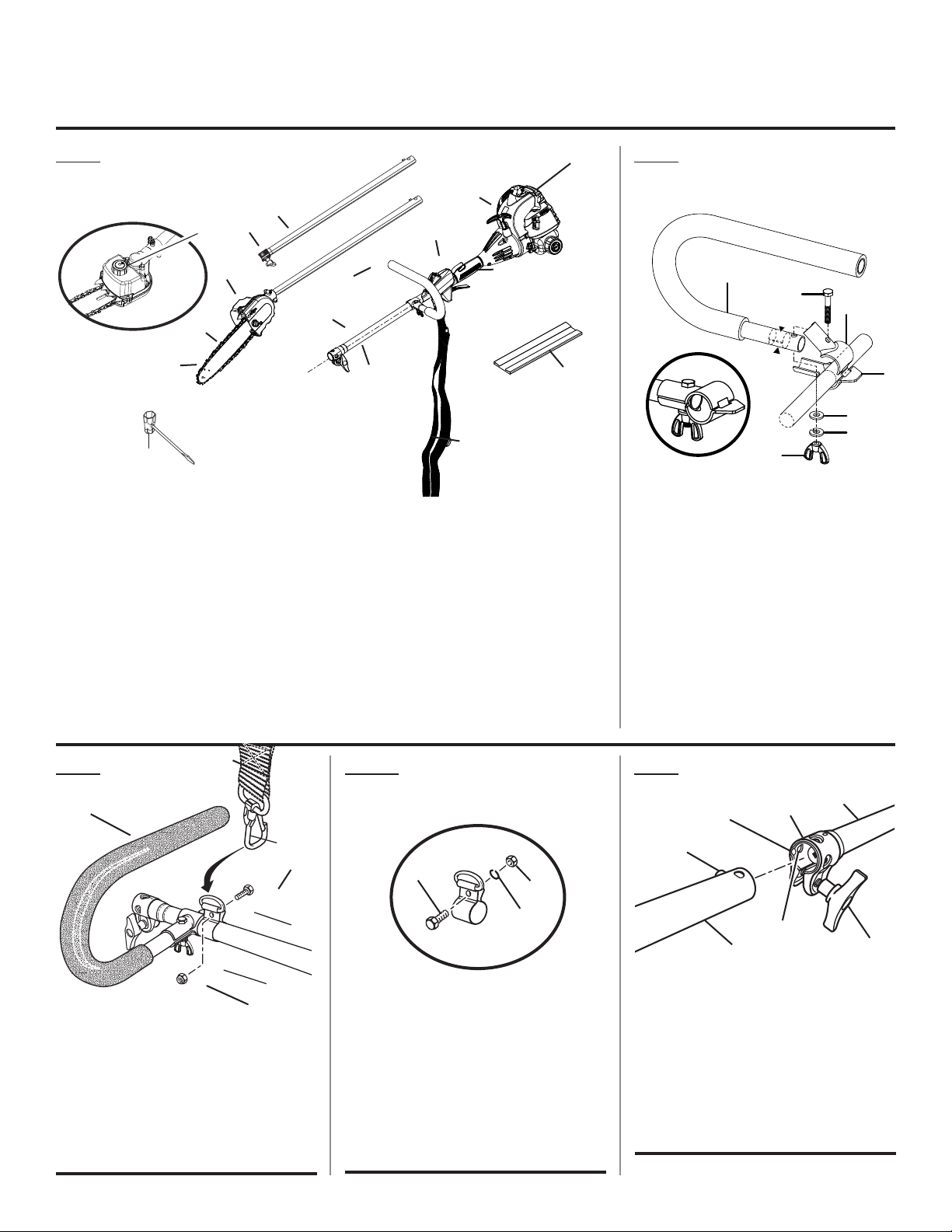

Fig. 1

RY52604/
RY52907

D

C

B

A

P

A - Bar (guide, barra)
B - Chain (chaîne, cadena)
C - Pruner attachment (accessoire pour élagage,

accesorio para podar)

D - Chain oiler tank cap (capuchon du réservoir

d’huile de chaîne, tapa del tanque lubricador

de la cadena)
E - Coupler (coupleur, acoplador)
F - Extension shaft (l’arbre de rallonge, eje de

extensión)
G - Coupler (coupletur, acoplador)
H - “J” Handle (poignée en « J », conjunto de la

manija “J”)
I - Engine switch (commutateur du moteur,

interruptor del motor)

F

E

K

J

I

H

L

G

N O

M

J - Starter grip (poignée du lanceur, mango del

arrancador)

K - Primer bulb (poire d’amorçage, bomba de

cebado)

L - Throttle trigger (gâchette d’accélérateur, gatillo

del acelerador)

M

- Shoulder strap (bandoulière, correa para el
hombro)

N - Knob (bouton, perilla)
O

- Scabbard (fourreau, funda)

P - Combination wrench (clé mixte, llave de

combinación)

Fig. 2

B

C

F

A - Clamp (collier, abrazadera)
B - “J” Handle (poignée en « J », conjunto de la

manija “J”)
C - Long bolt (boulon long , perno largo)
D - Flat washer (rondelle plate, arandela plana)
E - Lock washer (rondelle frein, arandela de

seguridad)
F - Wing nut (écrou à oreilles, tuerca de

mariposa)

A

A

D
E

Fig. 3

A

F

B

C

D

F

E

A - Shoulder strap (bandoulière, correa para el

hombro)
B - Latch (loquet, broche)
C - Bolt (boulon, perno)
D - Strap hanger (dispositif d’accrochage,

colgador para la correa)
E - Lock nut (écrou frein, tuerca de bloqueo)
F - “J” Handle (poire d’amorçage, bomba de

cebado)

Fig. 3a

A

B

C

FIG. 3

A - Bolt (boulon, perno)
B - Nut (écrou, tuerca)
C - Lock washer (rondelle frein, arandela de

seguridad)

ii

Fig. 4

B

C

A

F

G

A - Button (bouton, botón)
B - Guide recess (logement guide, hueco guía)
C - Coupler (coupleur, acoplador)
D - Extension shaft (arbre d’extension, eje de

extensiónr)
E - Knob (bouton, perilla)
F - Positioning hole (trou de positionnement,

orificio de posicionamiento)
G - Trimmer attachment (accessoire taille-

bordures, aditamento para recortar)

D

E

Fig. 5

Fig. 9

A

C

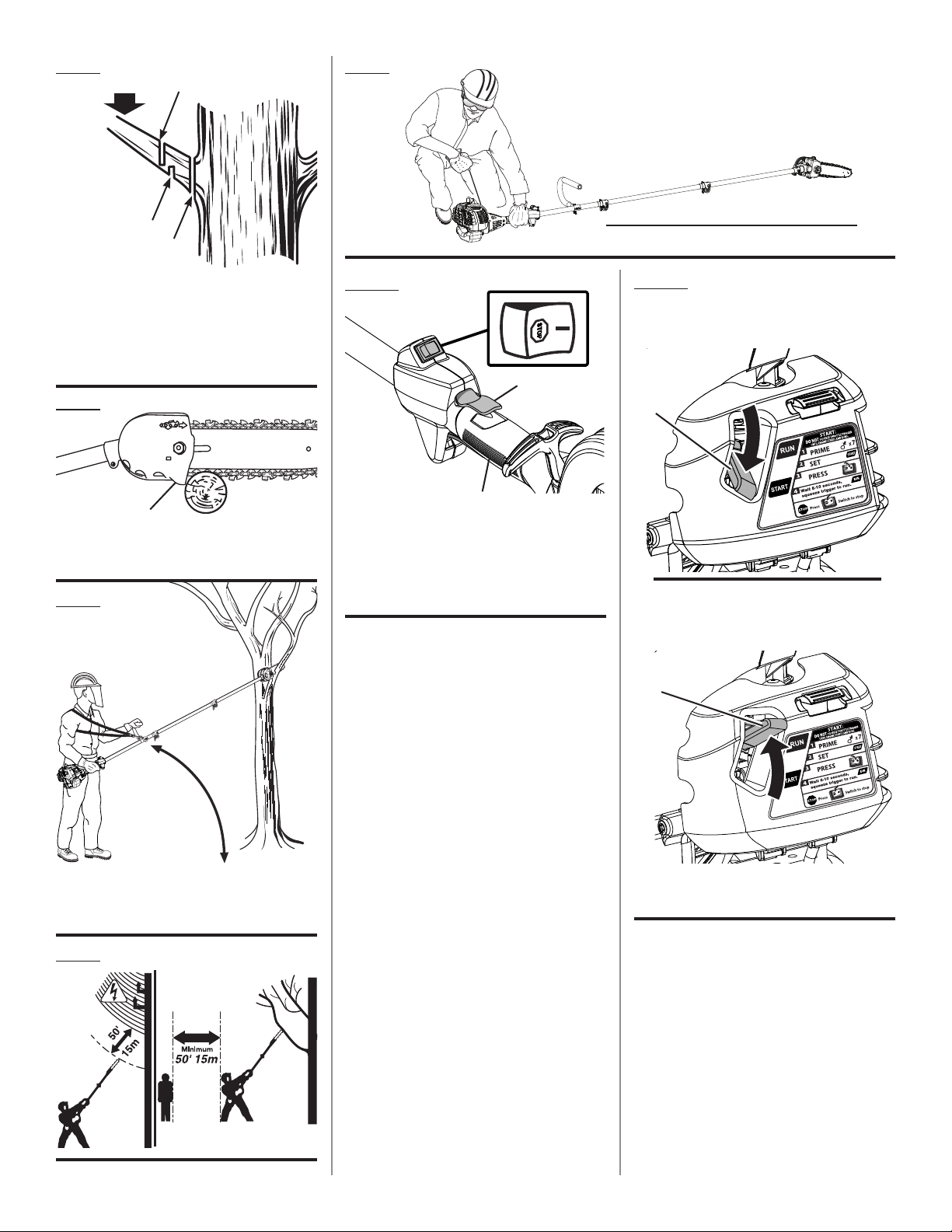

ENSURE THAT THE BAR AND CHAIN IS NOT

TOUCHING THE GROUND

S’ASSURER QUE LE GUIDE-CHAÎNE ET LA CHAÎNE NE

TOUCHENT PAS AU SOL.

ASEGÚRESE DE QUE LA BARRA Y LA CADENA NO

TOQUEN EL SUELO.

B

D

A - Load (charge, carga)
B - First cut 1/4 in. diameter (première coupe,

primer corte)

C - Second cut (deuxième coupe, segundo

corte)

D - Final cut (coupe finale, corte final)

Fig. 6

A

A - Cutting guide (guide de coupe, guía de

corte)

Fig. 7

Fig. 10

A

C

B

A - Ignition switch (commutateur d’allumage,

interruptor de encendido)

B - Trigger lock (verrouillage de gâchette,

seguro del gatillo)

C - Throttle trigger (gâchette d’accélérateur,

gatillo del acelerador)

Fig. 11

START POSITION

POSITION DE DÉMARRAGE

POSICIÓN DE ARRANQUE

A

RUN POSITION
POSITION DE MARCHE
POSICIÓN DE MARCHA

A

Fig. 8

60° MAXIMUM
60° MAXIMUM

60° MÁXIMO

A - Start lever (levier de volet de départ, palanca

de arranque)

iii

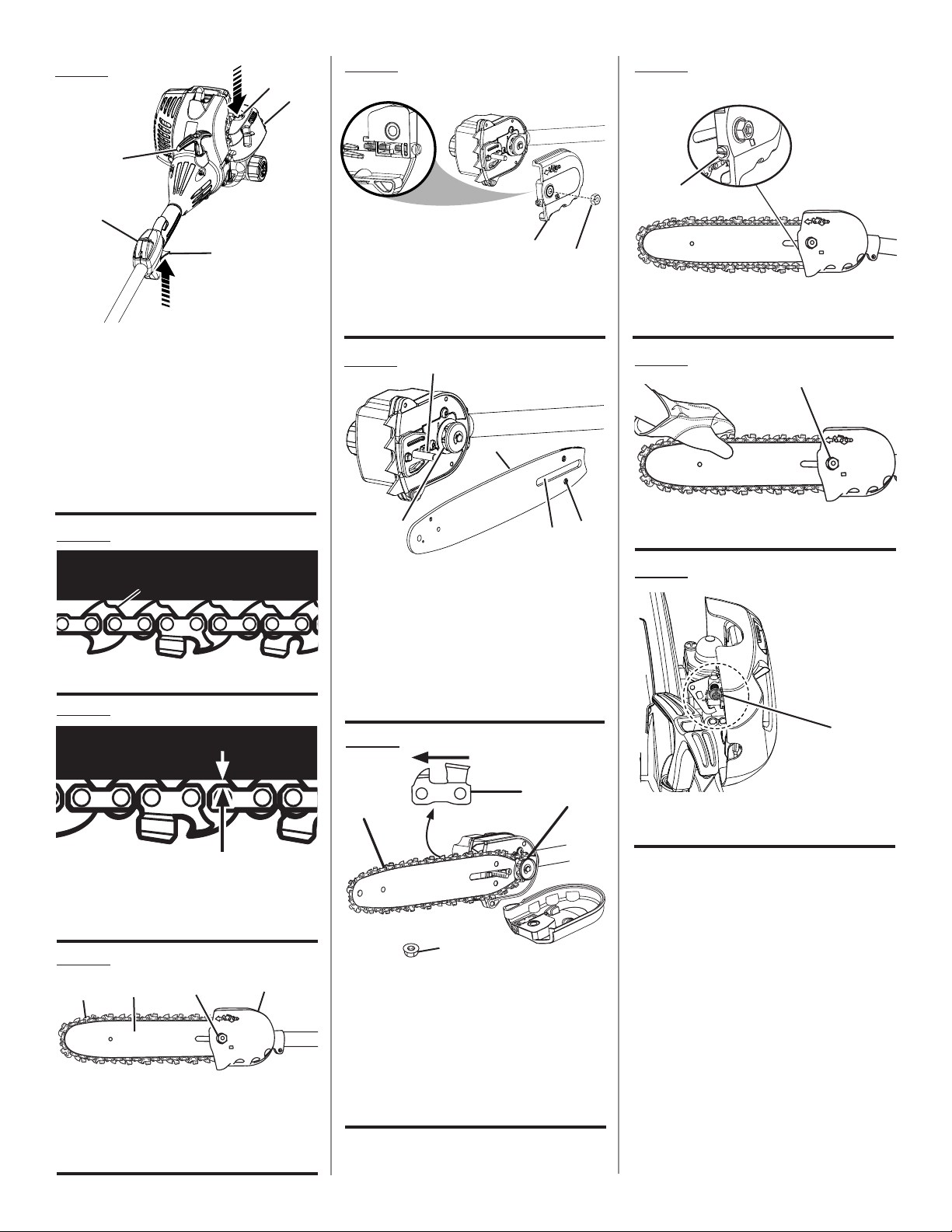

Fig. 12

D

Fig. 16

Fig. 19

A

B

E

A

C

A - Primer bulb (poire d’amorçage, bomba de

cebado)

B - Starting instruction label (étiquette

d’instructions de démarrage, etiqueta de
instrucciones de arranque)

C - Throttle trigger (gâchette d’accélérateur,

gatillo del acelerador)

D - Engine switch (commutateur du moteur,

interruptor del motor)

E - Starter grip (poignée du lanceur, mango del

arrancador)

Fig. 13

A

A - Flats (méplats, partes planas)

Fig. 14

A

A

B

A - Drivecase cover (carter d’engrenages, tapa

de la caja de la transmisión)

B - Bar nut (écrou du guide, tuerca de la barra)

Fig. 17

A

C

B

A - Bar stud (goujon de guide, perno de la

barra)
B - Sprocket (pignon, rueda dentada)
C - Bar (guide, barra)
D - Bar stud slot (fente du goujon de guide,

ranura delperno en la barra)
E - Chain tensioning pin hole (orifice de broche

de tension de chaîne, orificio del pasador

tensor de la cadena)

E

D

Fig. 18

A - Chain tensioning screw (vis de tension de

chaîne, tornillo tensor de la cadena)

Fig. 20

A

A - Bar nut (écrou du guide, tuerca de la barra)

Fig. 21

A

A

A - Approx .050 in.
Environ 1,25 mm (0,050 po)
Approx 1,25 mm (0,050 pulg.)

Fig. 15

A

A - Chain (chaîne, cadena)
B - Bar (guide, barra)
C - Bar nut (écrou du guide, tuerca de la barra)
D - Drivecase cover (carter d’engrenages, tapa

de la caja de la transmisión)

B

C

D

B

C

A

D

A - Chain (chaîne, cadena)
B - Chain rotation (rotation de la chaîne, rotación

de la cadena)
C - Sprocket (pignon, rueda dentada)
D - Bar stud slot (fente du goujon de guide,

ranura delperno en la barra)
E - Chain tensioning pin hole (orifice de broche

de tension de chaîne, orificio del pasador

tensor de la cadena)

iv

A - Idle speed screw (vis de ralenti, tornillo de

ajuste de la velocidad en vacío)

Fig. 22

B

Fig. 25

C

A

Fig. 28

A

C

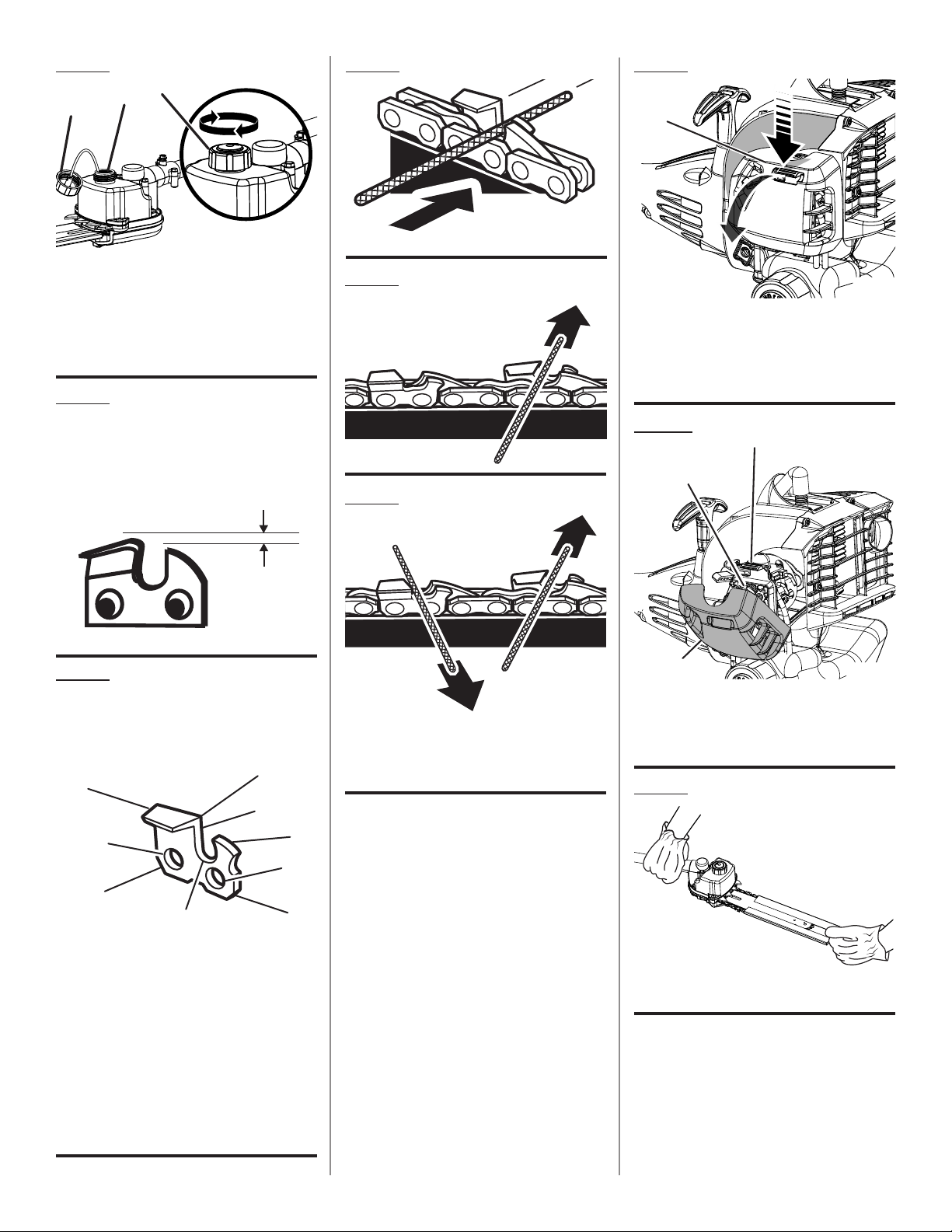

A - Bar lube reservoir (réservoir de lubrifiant de

guide, depósito de lubricante de la barra)

B - Remove cap (retirer le bouchon, quite la

tapa)

C - Replace cap (remettre le bouchon en place,

vuelva a colocar la tapa)

Fig. 23

RAKER (DEPTH GAUGE) CLEARANCE
JEU DU LIMITEUR DE PROFONDEUR

ESPACIO LIBRE DE LOS DIENTES

LIMPIADORES (CALIBRES

DE PROFUNDIDAD)

.025 in.

(0.6 mm)

Fig. 24

PARTS OF A CUTTER

PIÈCES D’UNE DENT

PARTES DE UN DIENTE DE CORTE

H

A

G

B

C

D

F

B

E

Fig. 26

Fig. 27

B

A - Left hand cutters (dents de gauche, dientes

de corte izquierdos)

B - Right hand cutters (dents de droite, dientes

de corte derechos)

A

B

A - Latch (loquet, pestillo)
B - Pull cover to open (tirer sur le couvercle

pour l’ouvrir, tire de la tapa para abrirla)

C - Air filter cover (couvercle du filtre à air, tapa

del filtro de aire)

Fig. 29

A

B

C

A - Latch (loquet, pestillo)
B - Filter screen (filtre écran, filtro pantalla)
C - Air filter cover (couvercle du filtre à air, tapa

del filtro de aire)

Fig. 30

A - Top plate (plaquette supérieure, placa

superior)

B - Rivet hole (trou de rivet, orificio del

remache)
C - Heel (talonnage, talón)
D - Gullet (creux, garganta)
E - Toe (sabot, puntera)
F - Depth gauge (limiteur de profondeur, calibre

de profundidad)
G - Side plate (plaque latérale, placa lateral)
H - Cutting corner (coupe du coin, esquina de

corte)

v

TABLE OF CONTENTS

TABLE DES MATIÈRES / ÍNDICE DE CONTENIDO

 Introduction ......................................................................................................................................................................2

Introduction / Introducción

 General Safety Rules ..................................................................................................................................................... 3-4

Règles de sécurité générales / Reglas de seguridad generales

 Specific Safety Rules ........................................................................................................................................................ 4

Règles de sécurité particulières / Reglas de seguridad específicas

Symbols .........................................................................................................................................................................5-6

Symboles / Símbolos

 Features ............................................................................................................................................................................6

Caractéristiques / Características

 Assembly .......................................................................................................................................................................6-8

Assemblage / Armado

 Operation .....................................................................................................................................................................9-10

Utilisation / Funcionamiento

 Maintenance ..............................................................................................................................................................10-13

Entretien / Mantenimiento

 Troubleshooting .............................................................................................................................................................. 13

Dépannage / Solución de problemas

 Warranty ....................................................................................................................................................................14-16

Garantie / Garantía

 Parts Ordering and Service ...............................................................................................................................Back Page

Commande de pièces et réparation / Pedidos de piezas y servicio ......................................................... Page arrière / Pág. posterior

INTRODUCTION

INTRODUCTION / INTRODUCCIÓN

This product has many features for making its use more pleasant and enjoyable. Safety, performance, and dependability
have been given top priority in the design of this product making it easy to maintain and operate.

* * *

Ce produit offre de nombreuses fonctions destinées à rendre son utilisation plus plaisante et satisfaisante. Lors de la
conception de ce produit, l’accent a été mis sur la sécurité, les performances et la fiabilité, afin d’en faire un outil facile à
utiliser et à entretenir.

* * *

Este producto ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de este producto
se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo y mantenimiento.

2

GENERAL SAFETY RULES

WARNING!

Read and understand all instructions. Failure to follow

all instructions listed below, may result in electric shock,
fire and/or serious personal injury.

READ ALL INSTRUCTIONS

For safe operation, read and understand all instructions

before using this product. Follow all safety instructions.

Failure to follow all safety instructions listed below, can result
in serious personal injury.

Do not allow children or untrained individuals to use this

unit.

Never let anyone use the machine who has not received

adequate instructions in the machine’s proper use. This
applies to rentals as well as privately owned units and also
to the power head it is attached to.

Always wear safety glasses with side shields.

Everyday glasses have only impact resistant lenses. They
are NOT safety glasses. Following this rule will reduce the
risk of eye injury.

Product users on United States Forest Service land, and in

some states, must comply with fire prevention regulations.
This product is equipped with a spark arrestor; however,
other user requirements may apply. Check with your federal,
state, or local authorities.

Wear heavy, long pants, boots, and gloves. Do not wear

loose fitting clothing, short pants, or go barefoot. Do not
wear jewelry of any kind. Wear hearing protection.

 Heavy protective clothing may increase operator fatigue,

which could lead to heat stroke. During weather that is hot
and humid, heavy work should be scheduled for early morning
or late afternoon hours when temperatures are cooler.

Never operate this unit on the operator’s left side.
Secure long hair above shoulder level to prevent entanglement

in moving parts.

 Keep all bystanders, children, and pets at least

50 ft. away. Bystanders should be encouraged to wear
eye protection. If you are approached, stop the engine and
cutting attachment. In the case of bladed units, there is the
added risk of injury to bystanders from being struck with
the moving blade in the event of a blade thrust or other
unexpected reaction of the saw.

Do not operate this unit when you are tired, ill, or under the

influence of alcohol, drugs, or medication.

Do not operate in poor lighting.
Do not operate in rain or use in damp or wet

environments.

Keep firm footing and balance. Do not overreach. Overreaching

can result in loss of balance or exposure to hot surfaces.

Keep all parts of your body away from any moving part.
To avoid hot surfaces, never operate the unit with the bottom

of the engine above waist level.

Do not touch area around the muffler or cylinder of the unit.

These parts get hot from operation. Failure to heed this
warning could result in possible serious personal injury.

Carry the pruner with the engine stopped, the guide bar and

saw chain to the rear, scabbard on the guide bar and saw
chain, and the muffler away from your body.

Always stop the engine and remove the spark plug wire before

making any adjustments or repairs except for carburetor
adjustments.

Inspect the unit before each use for loose fasteners, fuel

leaks, etc. Replace any damaged parts before use.

The chain may rotate during carburetor adjustments.
It has been reported that vibrations from hand-held tools

may contribute to a condition called Raynaud’s Syndrome
in certain individuals. Symptoms may include tingling,
numbness and blanching of the fingers, usually apparent
upon exposure to cold. Hereditary factors, exposure to
cold and dampness, diet, smoking and work practices
are all thought to contribute to the development of these
symptoms. It is presently unknown what, if any, vibrations
or extent of exposure may contribute to the condition. There
are measures that can be taken by the operator to possibly
reduce the effects of vibration:

a) Keep your body warm in cold weather. When operating the

unit wear gloves to keep the hands and wrists warm. It is
reported that cold weather is a major factor contributing
to Raynaud’s Syndrome.

b) After each period of operation, exercise to increase blood

circulation.

c) Take frequent work breaks. Limit the amount of exposure

per day.

d) Keep the tool well maintained, fasteners tightened and

worn parts replaced.

If you experience any of the symptoms of this condition,

immediately discontinue use and see your physician about
these symptoms.

Mix and store fuel in a container approved for gasoline.
Mix fuel outdoors where there are no sparks or flames. Wipe

up any fuel spillage. Move 30 ft. away from refueling site
before starting engine.

Stop the engine and allow to cool before refueling or storing

the unit.

Allow the engine to cool, empty the fuel tank, and secure

the unit from moving before transporting in a vehicle.

Check for damaged parts. Before further use of the tool,

any part that is damaged should be carefully checked to
determine that it will operate properly and perform its intended
function. Check for alignment of moving parts, binding of
moving parts, breakage of parts, mounting, and any other
conditions that may affect its operation. A guard or other part
that is damaged should be properly repaired or replaced by
an authorized service dealer. Be sure the chain stops moving
when the throttle trigger is released. Following this rule will
reduce the risk of shock, fire, or serious injury.

3 — English

SPECIFIC SAFETY RULES

Kickback is a dangerous reaction that can lead to serious

injury. Kickback may occur when the moving chain
contacts an object at the upper portion of the tip of the
guide bar or when the wood closes in and pinches the
chain in the cut. Contact at the upper portion of the tip of
the guide bar can cause the chain to dig into the object and
stop the chain for an instant. The result is a lightning-fast,
reverse reaction which kicks the guide bar up and back
toward the operator. If the chain is pinched along the top
of the guide bar, the guide bar can be driven rapidly back
toward the operator, which can cause loss of control and
may result in serious injury. Do not rely exclusively upon
the safety devices built into the product.

With a basic understanding of kickback, you can reduce

or eliminate the element of surprise. Sudden surprise
contributes to accidents.

Make sure that the area in which you are cutting is free

from obstructions. Do not let the nose of the guide bar
contact a log, branch, fence, or any other obstruction
while you are operating the unit. Have a planned retreat
path.

Cut only when visibility and light are adequate for you to

see clearly.

Do not use on a ladder or unstable support. Always cut

with both feet on solid ground to prevent being pulled off
balance.

To protect yourself from electrocution, do not operate

within 50 feet of overhead electrical lines.

Before starting the engine, make sure the chain is not

contacting any object.

Always cut with the engine running at full speed. Fully

squeeze the throttle trigger and maintain a steady cutting
speed.

Do not force tool. Use the correct tool for your application.

The correct tool will do the job better and safer at the rate
for which it is designed.

To protect yourself from falling branches, do not stand

directly under the branch or limb being cut. This unit should
not be held at an angle over 60° from ground level.

Keep the handles dry, clean, and free of lubricant or fuel

mixture.

Shut off the engine and make sure the cutting attachment

has stopped before setting the unit down.

To prevent electrical shock or serious personal injury, do

not use this product with any AC (electric) power head.

Follow the sharpening and maintenance instructions for

the saw chain.

Use only the replacement guide bars and low kickback

chains specified for the unit.

Operate saw in well ventilated areas.
Do not operate the saw with one hand! Serious injury to

the operator, helpers, bystanders, or any combination of
these persons may results from one hand operation. This
saw is intended for two-handed use.

Use extreme caution when cutting small-sized brush and

saplings because slender material may catch the saw
chain and be whipped toward you or pull you off balance.

When cutting a limb that is under tension, be alert for

spring back so that you will not be struck when the tension
in the wood fibers is released.

Keep a good firm grip on the saw with both hands, the

right hand on the rear and the left hand on the front handle,
when the engine is running. Use a firm grip with thumbs
and fingers encircling the pruner handles. A firm grip will
help you avoid kickback and maintain control of the saw.
Don’t let go.

Do not operate a pruner in a tree unless you have been

specifically trained to do so.

REFUELING

 FUEL IS HIGHLY FLAMMABLE. Take precautions when

using to reduce the chance of serious personal injury.

Store fuel in a cool, well-ventilated area, safely away from

spark and/or flame-producing equipment.

Store fuel in containers specifically designed for this

purpose.

Only refuel outdoors and do not smoke while refueling.
Add fuel before starting the engine. Never remove the cap

of the fuel tank or add fuel while the engine is running or
when the engine is hot.

If fuel is spilled, do not attempt to start the engine but

move the machine away from the area of spillage and
avoid creating any source of ignition until fuel vapors
have dissipated.

Replace all fuel tank and container caps securely.
If the fuel tank has to be drained, do this outdoors and

only drain fuel into container specifically designed for fuel
storage.

4 — English

SYMBOLS

50' 15m

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper inter­pretation of these symbols will allow you to operate the product better and safer.

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read The Operator’s Manual

Eye, Hearing, and Head Protection

To reduce the risk of injury, user must read and understand
operator’s manual before using this product.

Wear eye, hearing, and head protection when operating this
equipment.

Safety Footwear Wear non-slip safety footwear when using this equipment.

Gloves

Wear non-slip, heavy-duty protective gloves when handling
the pole pruner attachment and the saw chain.

Moving Parts Keep hands away from moving parts.

Keep Bystanders Away Keep all bystanders at least 50 ft. away.

Kickback DANGER! Beware of kickback.

Hot Surface

To reduce the risk of injury or damage, avoid contact with
any hot surface.

50'

15m

Risk of Electrocution

Gasoline and Lubricant

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

CAUTION:

Indicates an imminently hazardous situation, which, if not avoided, will result in death or
serious injury.

Indicates a potentially hazardous situation, which, if not avoided, could result in death or
serious injury.

Indicates a potentially hazardous situation, which, if not avoided, may result in minor or
moderate injury.

(Without Safety Alert Symbol) Indicates a situation that may result in property damage.

DANGER! Risk of electrocution! Do not operate within
50 feet of overhead electrical lines.

Use unleaded gasoline intended for motor vehicle use with
an octane rating of 87 [(R + M)/2] or higher. This product is
powered by a 2-cycle engine and requires pre-mixing gasoline
and 2-cycle lubricant.

5 — English

SYMBOLS

SERVICE

Servicing requires extreme care and knowledge and should
be performed only by a qualified service technician. For
service we suggest you return the product to your nearest
AUTHORIZED SERVICE CENTER for repair. When servic­ing, use only identical replacement parts.

WARNING:

The operation of any power tool can result in foreign objects being thrown into your eyes, which can
result in severe eye damage. Before beginning power tool operation, always wear safety goggles or
safety glasses with side shields and, when needed, a full face shield. We recommend Wide Vision Safety
Mask for use over eyeglasses or standard safety glasses with side shields. Always use eye protection
which is marked to comply with ANSI Z87.1.

SAVE THESE INSTRUCTIONS

WARNING:

To avoid serious personal injury, do not attempt to use this
product until you read thoroughly and understand com­pletely the operator’s manual. If you do not understand
the warnings and instructions in the operator’s manual,
do not use this product. Call Ryobi customer service for
assistance.

FEATURES

PRODUCT SPECIFICATIONS

Engine Displacement.......................................................................................................................................................26cc

Bar length ....................................................................................................................................................................... 10 in.

Weight ..........................................................................................................................................................................15 lbs.

KNOW YOUR PRUNER

See Figure 1.

Before attempting to use this product, familiarize yourself
with all operating features and safety rules.

ENGINE SWITCH

The engine switch controls the ignition system. The switch
must be in the ON (I) position for the engine to start and
run.

PRIMER BULB

The priming bulb pumps fuel from the fuel tank to the car­buretor. This is necessary only when starting a cold engine
or after refueling an engine that has run out of fuel.

SHOULDER STRAP

The shoulder strap helps support the weight of the pruner
during use.

START LEVER

The start lever opens and closes the choke valve in the
carburetor.

STARTER GRIP

The starter grip is used for starting the engine.

THROTTLE TRIGGER

The throttle trigger is used for starting the pruner, and also
for controlling blade rotation.

6 — English

ASSEMBLY

UNPACKING

This product requires assembly.
 Carefully remove the product and any accessories from

the box. Make sure that all items listed in the packing list
are included.

 Inspect the product carefully to make sure no breakage

or damage occurred during shipping.

 Do not discard the packing material until you have care-

fully inspected and satisfactorily operated the product.

 If any parts are damaged or missing, please call

1-800-860-4050 for assistance.

PACKING LIST

Power Head Assembly
Pruner Attachment
Extension Shaft
Scabbard
Combination Wrench (5/8 in. x 3/4 in.)
8 oz. Bar and Chain Lubricant
Bottle of 2-cycle Lubricant
Shoulder Strap Hanger (with mounting hardware)
Shoulder Strap
“J” Handle Assembly (with mounting hardware)

Hanger Cap
Operator’s Manual

WARNING:

If any parts are damaged or missing do not operate this
product until the parts are replaced. Failure to heed this
warning could result in serious personal injury.

WARNING:

Do not attempt to modify this product or create acces­sories not recommended for use with this product. Any
such alteration or modification is misuse and could result
in a hazardous condition leading to possible serious
personal injury.

WARNING:

To prevent accidental starting that could cause serious
personal injury, always disconnect the engine spark plug
wire from the spark plug when assembling parts.

ATTACHING THE “J” HANDLE

See Figure 2.

 Place the bottom J-handle clamp on the drive shaft as

shown. Insert the tab on the top J-handle clamp into the
slot on the bottom J-handle clamp.

 Insert the end of the J-handle between the clamps so that

holes align and handle will be located to the operator’s
left.

 Push the bolt through the clamp and handle.
 Install flat washer, lock washer, and wing nut to hold the

assembly in place.

 Adjust the position of the handle to the area indicated by

the label on the drive shaft housing.

 Tighten the wing nut securely.

INSTALLING THE SHOULDER STRAP, HANGER
AND ATTACHMENT

See Figures 3 - 4.

When operating this unit, you must wear a shoulder strap
to support the unit.

To install the shoulder strap hanger:

 Remove the hex nut, lock washer, and bolt from the

shoulder strap hanger.

 Pull apart the ends of the hanger to expand slightly.
 Position the hanger along the shaft to a location providing

optimum balance and control of the tool.

NOTE: Make sure that the hanger does not cover the

WARNING label on the shaft.

 Squeeze hanger ends together to retighten.
 Reinstall the bolt, lock washer, and hex nut to secure.
 Connect the latch on the shoulder harness to the strap

hanger.

The pruner attachment connects to the power head, or for
extra reach to an extension shaft, by means of a coupler
device.

To install the attachment:

 Loosen the knob on the coupler of the extension shaft

and remove the end cap from the attachment.

 Push in the button located on the shaft of the pruner

attachment. Align the button with the guide recess on
the extension shaft coupler and slide the two shafts
together. Rotate extension shaft until button locks into
the positioning hole.

NOTE: The attachment should only be operated with the

blade in a vertical position.

 Tighten the knob securely.
 Repeat previous steps to attach extension shaft to power

head.

NOTE: If the button does not release completely in the

positioning hole, the shaft is not locked into place. Slightly
rotate from side to side until the button is locked into
place.

7 — English

ASSEMBLY

WARNING:

Be certain the knob is fully tightened and button is locked
into place in positioning hole before operating equipment.
Check it periodically for tightness during use to avoid

serious injury.

To remove:

 Loosen the knob.
 Push in the button and twist the shafts to remove and

separate ends.

AUTOMATIC BAR AND CHAIN LUBRICATION

Add bar and chain lubricant in the bar lube reservoir before
starting the engine of the power head. Refer to Automatic
bar and chain lubrication in the Maintenance section of
this manual.

FUELING AND REFUELING THE PRUNER

FUEL MIXTURE

This product is powered by a 2-cycle engine and requires
pre-mixing gasoline and 2-cycle lubricant. Pre-mix unleaded
gasoline and 2-cycle engine lubricant in a clean 1 gallon
container approved for gasoline.

 This engine is certified to operate on unleaded gasoline

intended for automotive use.

 Mix high quality 2-cycle engine lubricant at 2.6 oz. per

gallon.

 Do not use automotive lubricant or 2-cycle outboard

lubricant.

 DO NOT mix quantities larger than usable in a 30-day

period.

PREMIUM EXACT MIX™ (50:1)

GASOLINE LUBRICANT

1 Gallon (US) 2.6 oz.
1 Liter 20 cc (20 ml)

FILLING TANK

 Clean surface around fuel cap to prevent

contamination.

 Loosen fuel cap slowly. Rest the cap on a clean

surface.

 Carefully pour fuel into the tank. Avoid spillage.
 Prior to replacing the fuel cap, clean and inspect the

gasket.

 Immediately replace fuel cap and hand tighten. Wipe up

any fuel spillage.

NOTE: It is normal for smoke to be emitted from a new
engine after first use.

WARNING:

Always shut off engine before fueling. Never add fuel to
a machine with a running or hot engine. Move at least
30 ft. from refueling site before starting the engine. Do
not smoke! Failure to heed this warning could result in
serious personal injury.

OXYGENATED FUELS

Some conventional gasolines are blended with alcohol or an
ether compound. These gasolines are collectively referred
to as oxygenated fuels. To meet clean air standards, some
areas of the United States and Canada use oxygenated fuels
to help reduce emissions.

If using an oxygenated fuel, make sure it is unleaded and
meets the minimum octane rating requirements. Before using
an oxygenated fuel, try to confirm the fuel’s contents. Some
states/provinces require this information to be posted on the
pump. The following are the EPA approved percentages of
oxygenates:

Ethanol (ethyl or grain alcohol) 10% by volume. You
may use gasoline containing up to 10% ethanol by volume.
Gasoline containing ethanol may be marketed under the
name “Gasohol.” Do not use E85 fuel.

MTBE (methyl tertiary butyl ether) 15% by volume. You
may use gasoline containing up to 15% MTBE by volume.

Methanol (methyl or wood alcohol) 5% by volume. You
may use gasoline containing up to 5% methanol by volume
as long as it also contains cosolvents and corrosion inhibi­tors to protect the fuel system. Gasoline containing more
than 5% methanol by volume may cause starting and/or
performance problems. It may also damage metal, rubber,
and plastic parts of the product or your fuel system.

If you notice any undesirable operating symptoms, try anoth­er service station or switch to another brand of gasoline.

NOTE: Fuel system damage or performance problems re­sulting from the use of an oxygenated fuel containing more
than the percentages of oxygenates stated previously are
not covered under warranty.

8 — English

OPERATION

WARNING:

Do not allow familiarity with this product to make you
careless. Remember that a careless fraction of a second is
sufficient to inflict serious injury.

WARNING:

Always wear safety goggles or safety glasses with
side shields, a hard hat, and safety shoes when op­erating power tools. Failure to do so could result
in objects being thrown into your eyes, resulting in
possible serious injury.

WARNING:

Do not use any attachments or accessories not recom­mended by the manufacturer of this product. The use of
attachments or accessories not recommended can result
in serious personal injury.

WARNING:

To avoid kickback, binding of the saw bar, and possible
injury, never cut limbs that the pruner does not reach
when supported by the shoulder strap.

APPLICATIONS

You may use this product for the purposes listed below:

 Limbing
 Pruning

PREPARATION FOR CUTTING

 Wear non-slip gloves for maximum grip and protection.

 Maintain a proper grip on the unit whenever the engine is

running. Use your right hand to firmly grip the rear handle
while your left hand has a firm grip on the front handle.

 Hold unit firmly with both hands. Always keep your left

hand on the front handle and your right hand on the rear
handle, so your body is to the left of the chain line. Never
use a left-handed (cross-handed) grip, or any stance that
places your body or arm across the chain line.

 Never stand directly under the limb you are cutting.
 Always wear shoulder strap for increased safety and to

support the pruner.

 Be certain the knob is fully tightened and button is locked

into place in positioning hole before operating equipment.
Check it periodically for tightness during use to avoid

serious injury.

BASIC CUTTING PROCEDURE

See Figures 5 - 6.

Follow the steps below to prevent damage to tree or shrub
bark. Do not use a back-and-forth sawing motion.

 Accelerate the engine to full throttle just before entering

the cut by squeezing the throttle trigger. Keep the engine
at full throttle the entire time you are cutting.

 Make a shallow first cut (1/4 of limb diameter) on the

underside of the limb close to the main limb or trunk.

 Make a second cut from the top side of the limb outboard

from the first cut.

 Make a final cut close to trunk.
NOTE: For second and final cuts (from top of limb or branch),

hold front cutting guide against the limb being cut. This will
help steady the limb and make it easier to cut. Allow chain to
cut for you; exert only light downward pressure. If you force
the cut, damage to the bar, chain, or engine can result.

 Release the trigger as soon as the cut is completed,

allowing the engine to idle. If you run the pruner at full
throttle without a cutting load, unnecessary wear or
damage can occur to the chain, bar, and engine.

Failure to follow proper cutting procedures will result in the
bar and chain binding and becoming pinched or trapped in
the limb. If this should happen:

 Stop the engine.
 Loosen the knob on the coupler.
 Depress the button on the shaft; twist and pull the shafts

to separate the pruner from the power head.

 If the limb can be reached from the ground, lift the limb

while holding the attachment. This should release the
“pinch” and free the pruner.

 If the pruner is still trapped, call a professional for

assistance.

LIMBING AND PRUNING

See Figures 7 - 8.

This unit is designed for trimming small branches and limbs
up to 6 in. in diameter. For best results, observe the follow­ing precautions.

 Plan the cut carefully. Be aware of the direction in which

the branch will fall.

 Branches may fall in unexpected directions. Do not stand

directly under the branch being cut.

 The most typical cutting application is to position the

unit at an angle of 60° or less, depending on the specific
situation, as shown. As the angle of the pruner shaft to
ground increases, the difficulty of making the first cut
(from the underside of limb) increases.

 Remove long branches in several stages.
 Cut lower branches first to allow the top branches more

room to fall.

 Work slowly, keeping both hands on the saw with a firm

grip. Maintain secure footing and balance.

 Keep the tree between you and the chain while limbing.

Cut from side of tree opposite branch you are cutting.

9 — English

OPERATION

 Do not cut from a ladder; this is extremely dangerous.

Leave this operation for professionals.

 Do not make the flush cut next to the main limb or trunk

until you have cut off the limb further out to reduce the
weight. Following proper cutting procedures will prevent
stripping the bark from the main member.

 Do not use the pruner for felling or bucking.
 To prevent electrocution, do not operate within 50 ft. of

overhead electrical lines.

 Keep bystanders at least 50 ft. away.

POSITION FOR STARTING

See Figure 9.

Lay the pruner on the ground and ensure that no objects or
obstructions are in the immediate vicinity. Make sure nothing
can come in contact with the bar and chain. Ensure that the
bar and chain is not touching the ground.

STARTING AND STOPPING

See Figures 10 - 12.

To start a cold engine:

DO NOT squeeze the throttle trigger until the engine starts
and runs.

 Lay the trimmer on a flat, bare surface.
 PRIME - Press the primer bulb 7 times.
 SET the start lever to the START position.
 PULL the rope until the engine starts.
 Allow the engine to run for 6-10 seconds.
 Squeeze trigger lock and throttle trigger.

NOTE: Squeezing and releasing the throttle trigger releases
the start lever to the RUN position.

To start a warm engine:

PULL the rope until the engine starts.

To stop the engine:

Press and hold the switch in the stop “ ” position until the
engine stops.

MAINTENANCE

WARNING:

When servicing, use only identical replacement parts.
Use of any other parts may create a hazard or cause
product damage.

WARNING:

Always wear safety goggles or safety glasses with side
shields during power tool operation or when blowing
dust. If operation is dusty, also wear a dust mask.

WARNING:

Before inspecting, cleaning or servicing the unit (except
for carburetor adjustments), shut off engine, wait for all
moving parts to stop, and disconnect spark plug wire
and move it away from spark plug. Failure to follow
these instructions can result in serious personal injury or
property damage.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, lubricant, grease, etc.

WARNING:

Do not at any time let brake fluids, gasoline, petroleum­based products, penetrating lubricant, etc., come in con­tact with plastic parts. Chemicals can damage, weaken, or
destroy plastic, which may result in serious personal
injury.

All pruner service, other than the items listed in the instruc­tion manual maintenance instructions, should be performed
by competent pruner service personnel. (For example, if
improper tool is used to hold the flywheel in order to remove
the clutch, structural damage to the flywheel could occur
and subsequently could cause the flywheel to burst).

10 — English

MAINTENANCE

CHAIN TENSION

See Figures 13 - 14.

WARNING:

To avoid possible serious injury, never touch or adjust the
chain while the engine is running. The saw chain is very
sharp; always wear protective gloves when performing
maintenance to the chain.

 Stop the engine before setting the chain tension. Make

sure the guide bar nut is loose to finger tight, turn the
chain tensioning screw clockwise to tension the chain.
Refer to Replacing the Bar and Chain for additional
information.

NOTE: A cold chain is correctly tensioned when there is

no slack on the underside of the guide bar, the chain is
snug, but it can be turned by hand without binding.

 Chain must be re-tensioned whenever the flats on

the drive links hang out of the bar groove as shown in
figure 13.

 During normal operation, the temperature of the chain

will increase. The drive links of a correctly tensioned
warm chain will hang approximately .050 in. out of the
bar groove, as shown in figure 14.

NOTE: New chain tends to stretch; check chain tension
frequently and tension as required.

CAUTION:

Chain tensioned while warm, may be too tight upon cool­ing. Check the “cold tension” before next use.

REPLACING THE BAR AND CHAIN

See Figures 15 - 20.

WARNING:

To avoid possible serious injury, stop engine before re­placing the bar, chain, or performing any maintenance
operation.

 Remove the bar nut and drivecase cover.
 The bar contains a bar stud slot that fits over the bar stud.

The bar also contains a chain tensioning pin hole which
fits over the chain tensioning pin.

 Place the bar onto the bar stud so that the chain tensioning

pin fits into the chain tensioning pin hole.

 Fit the chain over the sprocket and into the bar groove.

The cutters on the top of the bar should face toward the
bar tip, in the direction of the chain rotation.

 Replace the drivecase cover and install the bar nut.

Tighten the bar nut finger tight only. The bar must be free
to move for tension adjustment.

 Remove all slack from chain by turning the chain tensioning

screw clockwise, assuring that the chain seats into the
bar groove during tensioning.

 Lift the tip of the bar up to check for sag. Release the

tip of the bar, and turn the chain tensioning screw 1/2
turn clockwise. Repeat this process until sag does not
exist.

 Hold the tip of the bar up and tighten the bar nut

securely.

 Chain is correctly tensioned when there is no slack on

the underside of the bar, the chain is snug, but it can be
turned by hand without binding.

NOTE: If chain is too tight, it will not rotate. Loosen the
bar nut slightly and turn adjusting screw 1/4 turn counter­clockwise. Lift the tip of the bar up and retighten bar nut.

IDLE SPEED ADJUSTMENT

See Figure 21.

If the chain turns at idle, the idle speed screw needs adjusting
on the engine. Turn the idle speed screw counterclockwise
to reduce the idle RPM and stop the chain movement. If
the saw chain still moves at idle speed, contact a service
dealer for adjustment and discontinue use until the repair
is made.

WARNING:

The saw chain should never turn at idle. Turn the idle
speed screw counterclockwise to reduce the idle RPM
and stop the chain, or contact a service dealer for ad­justment and discontinue use until the repair is made.
Serious personal injury may result from the saw chain
turning at idle.

AUTOMATIC BAR AND CHAIN LUBRICATION

See Figure 22.

 Use Premium Bar and Chain Lubricant. It is designed for

chains and chain oilers and is formulated to perform over
a wide temperature range with no dilution required.

 Remove the cap and carefully pour approximately 8 oz.

of bar and chain lubricant into the bar lube reservoir.

 Replace the cap and tighten securely.
 Check and refill the bar lube reservoir every time the

engine is fueled.

NOTE: Do not use dirty, used or otherwise contaminated
lubricant. Damage may occur to the oil pump, bar, or
chain.

CHAIN MAINTENANCE

See Figure 23.

For smooth and fast cutting, the chain needs to be main­tained properly. The following conditions indicate that the
chain requires sharpening:

11 — English

MAINTENANCE

Wood chips are small and powdery
Chain must be forced through the wood during cutting
Chain cuts to one side

During maintenance of the chain, consider the following:
Improper filing angle of the side plate can increase the

risk of a severe kickback.

Depth gauge (or raker clearance) setting determines the

height the cutter enters the wood and the size of the wood
chip that is removed. Too much clearance increases the
potential for kickback. Too little clearance decreases the
size of the wood chip thus decreasing the chain's cutting
ability.

If cutter teeth have hit hard objects such as nails and

stones, or have been abraded by mud or sand on the
wood, have service dealer sharpen chain.

HOW TO SHARPEN THE CUTTERS

See Figures 24 - 27.

Be careful to file all cutters to the specified angles and to
the same length, as fast cutting can be obtained only when
all cutters are uniform.

Tighten the chain tension enough that the chain does not

wobble. Do all of your filing at the mid-point of the bar.
Wear gloves for protection.

Use a 5/32 in. diameter round file and holder.
Keep the file level with the top plate of the tooth. Do not

let the file dip or rock.

Using light but firm pressure, stroke towards the front

corner of the tooth. Lift file away from the steel on each
return stroke.

Put a few firm strokes on every tooth. File all left hand

cutters in one direction. Then move to the other side
and file the right hand cutters in the opposite direction.
Occasionally remove filings from the file with a wire
brush.

CAUTION:

Dull or improperly sharpened chain can cause excessive
engine speed during cutting which may result in severe
engine damage.

WARNING:

Improper chain sharpening increases the potential of
kickback. Failure to replace or repair damaged chain can
cause serious injury.

CLEANING THE EXHAUST PORT AND
MUFFLER

Depending on the type of fuel used, the type and amount
of lubricant used, and/or your operating conditions, the
exhaust port and muffler may become blocked with carbon

deposits. If you notice a power loss with your gas powered
tool, a qualified service technician will need to remove these
deposits to restore performance.

SPARK ARRESTOR

The spark arrestor must be replaced every 50 hours or yearly
to ensure proper performance of the product. Spark arres­tors may be in different locations depending on the model
purchased. Please contact the nearest service dealer for the
location of the spark arrestor for your model.

CLEANING AIR FILTER SCREEN

See Figure 28-29.

For proper performance and long life, keep air filter clean.
 Remove the air filter cover by pushing down on the latch

with your thumb while gently pulling on the cover.

 Brush the air filter screen lightly to clean.
 Replace the air filter cover by inserting the tabs on the

bottom of the cover into the slots on the air filter base;
push the cover up until it latches securely in place.

NOTE: For best performance, replace annually.

FUEL CAP

WARNING:

A leaking fuel cap is a fire hazard and must be replaced
immediately.

The fuel cap contains a non-serviceable filter and a check
valve. A clogged fuel filter will cause poor engine perfor­mance. If performance improves when the fuel cap is loos­ened, check valve may be faulty or filter clogged. Replace
fuel cap if required.

SPARK PLUG REPLACEMENT

This engine uses a Champion RCJ6Y with .025 in. electrode
gap. Use an exact replacement and replace annually.

STORING THE PRODUCT

See Figure 30.

 Clean all foreign material from the product. Store idle unit

indoors in a dry, well-ventilated area that is inaccessible
to children. Keep away from corrosive agents such as
garden chemicals and de-icing salts.

 Abide by all ISO and local regulations for the safe storage

and handling of gasoline.

 Always place the scabbard on the saw bar when

transporting or storing the pruner. The scabbard is a snug
fit and must be attached very carefully due to the sharp
teeth on the saw chain. This is best done by grasping
the scabbard at one end, in the center portion of the
scabbard, and carefully sliding it over the chain as shown.
Use caution to avoid the sharp teeth of the chain.

NOTE: The saw chain is very sharp. Always wear protective

gloves when handling the chain.

12 — English

MAINTENANCE

  To use the hanger cap, push in the button and place the

hanger cap over end of the lower end attachment shaft.
Slightly rotate the cap from side to side until the button
locks into place.

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE REMEDY

Engine will not start. No spark.

No fuel.

Engine is flooded.

Starter rope pulls harder
now than when new.

Engine starts but will
not accelerate.

Engine requires approxi­mately three minutes to
warm up.

Clean or replace spark plug. Reset spark plug gap. Refer to Spark
Plug Replacement earlier in this manual.

Push primer bulb until bulb is full of fuel. If bulb does not fill, primary
fuel delivery system is blocked. Contact a servicing dealer. If primer
bulb fills, engine may be flooded, proceed to next item.

Pull starter three times with choke lever at “RUN”. If engine does
not start, move choke lever to “START” and repeat normal starting
procedure. If engine still fails to start, repeat procedure with a new
spark plug.

Contact a servicing dealer.

Allow engine to completely warm up. If engine does not accelerate
after three minutes, contact a servicing dealer.

When storing 1 month or longer:

 Drain all fuel from tank into a container approved for

gasoline. Run engine until it stops.

Engine starts but will
only run at high speed
at half choke.

Engine does not reach
full speed and emits
excessive smoke.

Engine starts, runs,
and accelerates but
will not idle.

Bar and chain running
hot and smoking.

Motor runs, but chain
is not rotating.

Carburetor requires
adjustment.

Check lubricant fuel
mixture.

Air filter screen is dirty.

Spark arrestor screen is
dirty.

Idle speed screw on
carburetor

Check chain tension for
overtightened condition

Chain oil tank empty

Chain tension too tight.
Check guide bar and chain

assembly.
Check guide bar and chain

for damage.

Contact a servicing dealer.

Use fresh fuel and the correct 2-cycle lubricant mix.

Clean air filter screen. Refer to Cleaning Air Filter Screen earlier
in this manual.

Contact a servicing dealer.

Turn idle speed screw clockwise to increase idle speed.

Tension chain. Refer to Chain Tension earlier in this manual.

Check oil tank.

Retention chain. Refer to Chain Tension earlier in this manual.
Refer to Replacing the Bar and Chain earlier in this manual.

Inspect guide bar and chain for damage.

13 — English

WARRANTY

LIMITED WARRANTY STATEMENT

Techtronic Industries North America, Inc., warrants to the
original retail purchaser that this RYOBI® brand outdoor
product is free from defect in material and workmanship
and agrees to repair or replace, at Techtronic Industries
North America, Inc.’s, discretion, any defective product
free of charge within these time periods from the date of
purchase.

 Three years if the product is used for personal, family

or household use;

 90 days, if used for any other purpose, such as

commercial or rental.

This warranty extends to the original retail purchaser
only and commences on the date of the original retail
purchase.

Any part of this product found in the reasonable judgment
of Techtronic Industries North America, Inc. to be defective
in material or workmanship will be repaired or replaced
without charge for parts and labor by an authorized service
center for RYOBI® brand outdoor products (Authorized
Ryobi Service Center).

The product, including any defective part, must be returned
to an authorized RYOBI service center within the warranty
period. The expense of delivering the product to the service
center for warranty work and the expense of returning it
back to the owner after repair or replacement will be paid
by the owner. Techtronic Industries North America, Inc.’s,
responsibility in respect to claims is limited to making the
required repairs or replacements and no claim of breach
of warranty shall be cause for cancellation or rescission
of the contract of sale of any RYOBI® brand outdoor
product. Proof of purchase will be required by the dealer
to substantiate any warranty claim. All warranty work must
be performed by an authorized service dealer.

This warranty is limited to ninety (90) days from the date
of original retail purchase for any RYOBI® brand outdoor
product that is used for rental or commercial purposes, or
any other income-producing purpose.

This warranty does not cover any product that has been
subject to misuse, neglect, negligence, or accident, or that
has been operated in any way contrary to the operating
instructions as specified in this operator’s manual. This
warranty does not apply to any damage to the product that
is the result of improper maintenance or to any product
that has been altered or modified. The warranty does not
extend to repairs made necessary by normal wear or by the
use of parts or accessories which are either incompatible
with the RYOBI® brand outdoor product or adversely affect
its operation, performance, or durability. In addition, this
warranty does not cover:

A. Tune-ups – Spark Plugs, Carburetor, Carburetor

Adjustments, Ignition, Filters

B. Wear items – Bump Knobs, Outer Spools, Cutting

Lines, Inner Reels, Starter Pulleys, Starter Ropes, Drive
Belts, Tines, Felt Washers, Hitch Pins, Mulching Blades,
Blower Fans, Blower and Vacuum Tubes, Vacuum Bag
and Straps, Guide Bars, Saw Chains

Techtronic Industries North America, Inc., reserves the right
to change or improve the design of any RYOBI® brand
outdoor product without assuming any obligation to modify
any product previously manufactured.

ALL IMPLIED WARRANTIES ARE LIMITED IN DURATION
TO THE STATED WARRANTY PERIOD. ACCORDINGLY,
ANY SUCH IMPLIED WARRANTIES INCLUDING
MERCHANTABILITY, FITNESS FOR A PARTICULAR
PURPOSE, OR OTHERWISE, ARE DISCLAIMED IN
THEIR ENTIRETY AFTER THE EXPIRATION OF THE
APPROPRIATE TWO-YEAR, ONE-YEAR, OR NINETY­DAY WARRANTY PERIOD. TECHTRONIC INDUSTRIES
NORTH AMERICA, INC.’S, OBLIGATION UNDER THIS
WARRANTY IS STRICTLY AND EXCLUSIVELY LIMITED TO
THE REPAIR OR REPLACEMENT OF DEFECTIVE PARTS
AND TECHTRONIC INDUSTRIES NORTH AMERICA,
INC., DOES NOT ASSUME OR AUTHORIZE ANYONE
TO ASSUME FOR THEM ANY OTHER OBLIGATION.
SOME STATES DO NOT ALLOW LIMITATIONS ON HOW
LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE
LIMITATION MAY NOT APPLY TO YOU. TECHTRONIC
INDUSTRIES NORTH AMERICA, INC., ASSUMES NO
RESPONSIBILITY FOR INCIDENTAL, CONSEQUENTIAL,
OR OTHER DAMAGES INCLUDING, BUT NOT LIMITED
TO, EXPENSE OF RETURNING THE PRODUCT TO AN
AUTHORIZED RYOBI SERVICE CENTER AND EXPENSE
OF DELIVERING IT BACK TO THE OWNER, MECHANIC’S
TRAVEL TIME, TELEPHONE OR TELEGRAM CHARGES,
RENTAL OF A LIKE PRODUCT DURING THE TIME
WARRANTY SERVICE IS BEING PERFORMED, TRAVEL,
LOSS OR DAMAGE TO PERSONAL PROPERTY, LOSS
OF REVENUE, LOSS OF USE OF THE PRODUCT,
LOSS OF TIME, OR INCONVENIENCE. SOME STATES
DO NOT ALLOW THE EXCLUSION OR LIMITATION OF
INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE
ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY
TO YOU.

This warranty gives you specific legal rights, and you may
also have other rights which vary from state to state.

This warranty applies to all RYOBI® brand outdoor products
manufactured by or for Techtronic Industries North America,
Inc., and sold in the United States and Canada.

To locate your nearest Authorized Ryobi Service Center,
dial 1-800-860-4050.

14 — English

WARRANTY

THE FOLLOWING CALIFORNIA AIR RESOURCES BOARD (CARB) STATEMENT ONLY APPLIES TO MODEL NUMBERS
REQUIRED TO MEET THE CARB REQUIREMENTS.

TECHTRONIC INDUSTRIES NORTH AMERICA, INC., LIMITED WARRANTY STATEMENT FOR FEDERAL
AND CALIFORNIA EMISSION CONTROL SYSTEMS NON-ROAD AND SMALL OFF-ROAD ENGINES

YOUR WARRANTY RIGHTS AND OBLIGATIONS

The U.S. Environmental Protection Agency (EPA), the California Air Resources Board
(CARB), and Techtronic Industries North America, Inc., are pleased to explain the
Emissions Control System Warranty on your 2010 model year non-road or small off­road engine. In California, new equipment that uses small off-road engines must be
designed, built, and equipped to meet the state’s stringent anti-smog standards. In
other states, new 2000 and later model year non-road engines must be designed,
built, and equipped at the time of sale to meet the U.S. EPA regulations for small
non-road engines. The non-road engine must be free from defects in materials and
workmanship which cause it to fail to conform with U.S. EPA standards for the first
three years of engine use from the date of sale to the ultimate purchaser. Techtronic
Industries North America, Inc., must warrant the emission control system on your
non-road or small off-road engine for the period of time listed above provided there
has been no abuse, neglect, or improper maintenance of your non-road or small
off-road engine.

Your emission control system may include parts such as the carburetor or fuel injection
system, the ignition system, catalytic converters, fuel tanks, valves, filters, clamps,
connectors, and other associated components. Also included may be hoses, belts
and connectors, and other emission-related assemblies.

Where a warrantable condition exists, Techtronic Industries North America, Inc., will
repair your non-road or small off-road engine at no cost to you, including diagno­sis, parts, and labor performed at an authorized service center for RYOBI® brand
outdoor products.

MANUFACTURER’S WARRANTY COVERAGE:

This product’s emissions control system is warranted for three years. If any emission­related part on your engine is defective, the part will be repaired or replaced by
Techtronic Industries North America, Inc., free of charge.

OWNER’S WARRANTY RESPONSIBILITIES

(a) As the non-road or small off-road engine owner, you are responsible for
the performance of the required maintenance listed in your operator’s manual.
Techtronic Industries North America, Inc., recommends that you retain all re­ceipts covering maintenance on your non-road or small off-road engine, but
Techtronic Industries North America, Inc., cannot deny warranty solely for the
lack of receipts or for your failure to ensure the performance of all scheduled
maintenance. Any replacement part or service that is equivalent in performance
and durability may be used in non-warranty maintenance or repairs, and shall
not reduce the warranty obligations of Techtronic Industries North America, Inc.

(b) As the non-road or small off-road engine owner, you should be aware, however,
that Techtronic Industries North America, Inc., may deny you warranty coverage if
your non-road or small off-road engine or a part has failed due to abuse, neglect,
improper maintenance, or unapproved modifications.

(c) You are responsible for presenting your non-road or small off-road engine to an
authorized service dealer as soon as a problem exists. The warranty repairs should
be completed in a reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights and responsibilities, you
should contact a Techtronic Industries North America, Inc., Customer Representa­tive at 1-800-860-4050.

DEFECT WARRANTY COVERAGE REQUIREMENTS:

(a) The warranty period begins on the date the engine or equipment is delivered to
an ultimate purchaser.

(b) General Emissions Warranty Coverage. Techtronic Industries North America,
Inc., warrants to the ultimate purchaser and each subsequent purchaser that your
non-road or small off-road engine is designed, built, and equipped at the time of sale
to conform with all applicable regulations adopted by the California Air Resources
Board or the United States Environmental Protection Agency; and that it is free from
defects in materials and workmanship which cause the engine to fail to conform with
applicable regulations for a period of three years from the date the non-road or small
off-road engine is purchased by the initial purchaser.

(c) The warranty on emissions-related parts will be interpreted as follows: Any
warranted part that is not scheduled for replacement as required in the Emissions
Maintenance Schedule and Warranty Parts List set forth below is warranted for three
years. If any such part (including any part that is scheduled only for regular inspection)
fails during the period of warranty coverage, it will be repaired or replaced at any
RYOBI® Authorized Service Center at no charge. Any such part repaired or replaced
under warranty will be warranted for the remaining warranty period. A statement to
the effect of “repair or replace as necessary” would not reduce the period of war­ranty coverage. Any warranted part that is scheduled for replacement as required
maintenance in the Emissions Maintenance Schedule and Warranty Parts List is
warranted for the period of time prior to the first scheduled replacement point for
that part. Any such part repaired or replaced under warranty is warranted for the
remainder of the period prior to the first scheduled replacement point, and will be
repaired or replaced at any RYOBI® Authorized Service Center for no charge until
that replacement point is reached.

Techtronic Industries North America, Inc., shall remedy warranty defects at any
authorized RYOBI® Authorized Service Center, including any distribution center
that may be franchised to service the subject engines. Any diagnostic work done
at a RYOBI® Authorized Service Center shall be free of charge to the owner if such
work determines that a warranted part is defective. Any manufacturer-approved or
equivalent replacement part may be used for any warranty maintenance or repairs
on emission-related parts, and must be provided free of charge to the owner if the
part is still under warranty. Techtronic Industries North America, Inc., is liable for
damages to other engine components caused by the failure of a warranted part
still under warranty.

Add-on or modified parts that are not exempted by the California Air Resource Board
may not be used. The use of any non-exempted add-on or modified parts will be
grounds for disallowing a warranty claim. Techtronic Industries North America, Inc.,
will not be liable to warrant failures of warranted parts caused by the use of a non­exempted add-on or modified part.

The California Air Resources Board’s Emission Warranty Parts List specifically defines
the emission-related warranted parts. (EPA’s regulations do not include a parts list,
but the EPA considers emission-related warranted parts to include all the parts listed
below.) Techtronic Industries North America, Inc., will provide any documents that
describe its warranty procedures or policies within five days upon request by the
California Air Resources Board.

EMISSIONS PARTS LIST

Emissions parts vary from product to product. Your emissions control system warranty
applies to any of the following components that may be included on your product:

(1) Fuel Metering System
(i) Carburetor and internal parts (and/or pressure regulator or fuel injection

system).
(ii) Air/fuel ratio feedback and control system.
(iii) Cold start enrichment system.
(iv) Fuel Tank.
(2) Air Induction System
(i) Controlled hot air intake system.
(ii) Intake manifold.
(iii) Air filter.
(3) Ignition System
(i) Spark Plugs.
(ii) Magneto or electronic ignition system.
(iii) Spark advance/retard system.
(4) Exhaust Gas Recirculation (EGR) System
(i) EGR valve body and carburetor spacer, if applicable.
(ii) EGR rate feedback and control system.
(5) Air Injection System
(i) Air pump or pulse valve.
(ii) Valves affecting distribution of flow.
(iii) Distribution manifold.
(6) Catalyst or Thermal Reactor System
(i) Catalytic converter.
(ii) Thermal reactor.
(iii) Exhaust manifold.
(7) Particulate Controls
(i) Traps, filters, precipitators, and any other device used to capture particulate

emissions.
(8) Miscellaneous Items Used in Above Systems
(i) Electronic controls.
(ii) Vacuum, temperature, and time sensitive valves and switches.
(iii) Hoses, belts, connectors, and assemblies.
Techtronic Industries North America, Inc., will furnish with each new engine written

instructions for its maintenance and use by the owner.
The Emissions Compliance Period referred to on the Emissions Compliance label

indicates the number of operating hours for which the engine has been shown to
meet Federal emission requirements. Category C=50 hours, B=125 hours, and
A=300 hours.

15 — English

WARRANTY

THIS PRODUCT WAS MANUFACTURED WITH A CATALYST MUFFLER

Congratulations! You have made an investment toward protecting the environment. In order to maintain this product’s

original emission level, please refer to the maintenance section below.

EMISSIONS MAINTENANCE SCHEDULE AND WARRANTED PARTS LIST

Emissions Parts Inspect Before Clean Every Replace Clean Every Replace Every
Each Use 5 Hours Every 25 Hours 25 Hours 50 Hours
or Yearly or Yearly

CATALYST MUFFLER ASSEMBLY ..................................................................................................................... X

AIR FILTER ASSY

includes:

Filter Screen ..................................................... X

FUEL TANK ASSY

includes:

Fuel Lines ........................ X

Fuel Cap .......................... X

IGNITION ASSY

includes:

Spark Plug ........................................................................................ X

ALL EMISSIONS-RELATED PARTS ARE WARRANTED FOR THREE YEARS OR FOR THE PERIOD OF TIME PRIOR TO
THE PARTS FIRST SCHEDULED REPLACEMENT WHICHEVER COMES FIRST.

CALL US FIRST

For any questions about operating or maintaining your product,

call the Ryobi® Help Line!

Your product has been fully tested prior to shipment

to ensure your complete satisfaction.

16 — English

NOTES

17 — English

RÈGLES DE SÉCURITÉ GÉNÉRALES

AVERTISSEMENT !

Lire et veiller à bien comprendre toutes les instructions.

Le non respect de toutes les instructions ci-dessous peut
entraîner un choc électrique, un incendie et/ou des blessures
graves.

LIRE TOUTES LES INSTRUCTIONS

 Pour travailler en toute sécurité, lire et veiller à bien

comprendre toutes les instructions avant d’utiliser ce
produit. Respecter toutes les instructions de sécurité. Le

non respect des instructions de sécurité ci-dessous peut
entraîner des blessures graves.

■ Ne pas laisser des enfants ou personnes n’ayant pas reçu
une formation adéquate utiliser cet outil.

Ne jamais laisser quiconque n’ayant pas reçu des instructions

d’utilisation appropriées utiliser l’outil. Cette règle s’applique
aux outils de location aussi bien qu’à ceux appartenant à
des particuliers ainsi qu’au bloc-moteur sur lequel l’outil est
monté.

Toujours porter des lunettes de sécurité avec écrans latéraux.

Les lunettes de vue ordinaires sont munies seulement de
verres résistants aux impacts. Ce ne sont PAS des lunettes
de sécurité. Le respect de cette règle réduira les risques de
lésions oculaires.

Les produits utilisés sur les territoires des services forestiers

des États-Unis et de certains états doivent être conformes
aux réglementations de lutte contre l’incendie. Cet outil
est doté d’un pare-étincelles, toutefois, d’autres dispositifs
peuvent être requis. Consulter les autorités locales et
gouvernementales.

Porter des pantalons longs, des chaussures de travail et des

gants épais. Ne pas porter de vêtements amples, bijoux,
shorts, sandales et ne pas travailler pieds nus. Ne porter
aucun bijou. L’usure entendant la protection.

 Le port d’un vêtement de protection lourd peut accroître

la fatigue chez l’utilisateur et lui occasionner un coup de
chaleur. Par temps chaud et humide, les travaux exigeants
devraient être planifiés en début de matinée ou à la fin de la
journée, lorsque le temps est plus frais.

Ne jamais utiliser cet outil en le tenant du côté gauche.
Attacher les cheveux longs pour les maintenir au-dessus

des épaules, afin qu’ils ne se prennent pas dans les pièces
en mouvement.

 Garder les badauds, enfants et visiteurs à une distance de 15

m (50 pi). Recommander aux personnes présente de porter
une protection oculaire. Si quelqu’un s’approche pendant
l’utilisation de l’outil, arrêter le moteur et l’accessoire de
coupe. Dans le cas des unités tranchantes, les personnes
à proximité risquent aussi d’être blessées par la lame en
mouvement en cas de ricochet de cette dernière ou de toute
autre réaction inattendue de la scie.

Ne pas utiliser cet outil en état de fatigue, si l’on est

souffrant ou sous l’influence de l’alcool, de drogues ou de
médicaments.

Ne pas travailler sous un éclairage insuffisant.
Ne pas utiliser l’outil sous la pluie ou dans des endroits

humides ou mouillés.

Se tenir bien campé et en équilibre. Ne pas travailler

hors de portée. Le travail hors de portée risque de faire
perdre l’équilibre ou de causer un contact avec les pièces
brûlantes.

Garder toutes les parties du corps à l’écart des pièces en

mouvement.

 Pour éviter le contact avec les parties brûlantes, ne jamais

travailler avec le bas du moteur au-dessus du niveau de la
taille.

Ne pas toucher les alentours de l’échappement ou du

cylindre. Ces pièces deviennent très chaudes en cours de
fonctionnement. Ne pas prendre cette précaution pourrait
entraîner des blessures graves.

Arrêter le moteur lors du transport de la scie à chaîne,

s’assurer que le guide-chaîne et la chaîne sont orientés vers
l’arrière et rangés dans l’étui et tenir le silencieux éloigné du
corps.

■ Toujours arrêter le moteur et débrancher le fil de la bougie
avant d’effectuer tout entretien ou réglage, à l’exception des
réglages du carburateur.

■Inspecter l’outil avant chaque utilisation pour s’assurer qu’il
n’y a pas de pièces desserrées, de fuites ce carburant, etc.
Remplacer les pièces endommagées avant utilisation.

■La chaîne peut tourner pendant le réglage du carburateur.

■ Il a été rapporté que, chez certaines personnes, les vibrations

produites par les outils à main motorisés peuvent contribuer
au développement d’une affection appelée syndrome de
Raynaud. Les symptômes peuvent inclure des picotements,
l’insensibilisation et le blanchissement des doigts et
sont habituellement provoqués par l’exposition au froid.
L’hérédité, l’exposition au froid et à l’humidité, le régime
alimentaire, la fumée et les habitudes de travail sont tous des
facteurs considérés comme contribuant au développement
de ces symptômes. Il n’existe actuellement aucune preuve
qu’un certain type de vibration ou le degré d’exposition
contribue réellement au développement de cette affectation.
Certaines mesures, susceptibles de réduire les effets des
vibrations, peuvent être prises par l’opérateur :

a) Garder le corps au chaud par temps froid. Pendant

l’utilisation, porter des gants afin de tenir les mains et les
poignets au chaud. Il a été établi que le froid est l’une
des principales causes du symptôme de Raynaud.

b) Après chaque période d’utilisation, faire des exercices

pour accroître la circulation.

c) Faire des pauses fréquentes. Limiter la durée d’exposition

quotidienne.

d) Garder l’outil bien entretenu, toutes les pièces de

boulonnerie serrées et remplacer les pièces usées.

En cas d’apparition de l’un ou plusieurs des symptômes

décrits ci-dessus, cesser d’utiliser l’outil et consulter un
médecin.

 Mélanger et conserver le carburant dans un bidon ou jerrican

approuvé pour l’essence.

Mélanger le carburant à l’extérieur, loin de toute flamme

ou source d’étincelles. Essuyer tout carburant répandu.
S’éloigner de 9 m (30 pi) du point d’approvisionnement avant
de lancer le moteur.

 Arrêter le moteur et le laisser refroidir avant de faire le plein

ou de le remiser.

Pour le transport dans un véhicule, laisser le moteur refroidir,

vider le réservoir de carburant et arrimer l’outil.



Vérifier l’état des pièces. Avant d’utiliser l’outil de nouveau
examiner les pièces et dispositifs de protection qui semblent
endommagés afin de déterminer s’ils fonctionnent correctement
et remplissent les fonctions prévues. Vérifier l’alignement des
pièces mobiles, s’assurer qu’aucune pièce n’est bloquée ou
cassée, vérifier la fixation de chaque pièce et s’assurer qu’aucun
autre problème ne risque d’affecter le bon fonctionnement

3 — Français

RÈGLES DE SÉCURITÉ GÉNÉRALES

de l’outil. Toute protection ou pièce endommagée doit être
correctement réparée ou remplacée dans un centre de
réparations agréé. L’usure entendant la protection. Etre sûr

RÈGLES DE SÉCURITÉ PARTICULIÈRES

Le rebond est une réaction dangereuse pouvant entraîner

des blessures graves. Le rebond se produit lorsque la chaîne
en rotation heurte un objet dans la partie supérieure de
l’extrémité du guide ou lorsque l’entaille se referme et pince
la chaîne dans le bois. Le contact de la partie supérieure
de l’extrémité du guide peut faire plonger la chaîne dans
le bois et la bloquer pendant un instant. Il en résulte une
réaction fulgurante, projetant le guide vers le haut et l’arrière,
en direction de l’utilisateur. Le pincement de la chaîne sur
le haut du guide peut causer une projection violente de la
lame en arrière, en direction de l’utilisateur, ce qui peut
entraîner une perte de contrôle et des blessures graves. Ne
pas compter exclusivement sur les dispositifs de sécurité
intégrés au produit.

Une compréhension élémentaire du rebond peut réduire ou

éliminer l’élément de surprise. Les surprises sont favorables
aux accidents.

S’assurer que l’endroit ou la scie est utilisée est dépourvu

de tout obstacle. Ne pas laisser l’extrémité du guide entrer
en contact avec une bille, une branche, une palissade ou
tout autre obstacle risquant d’être heurté pendant le travail.
Avoir un chemin planifié de retraite.

Ne couper que lorsque la visibilité et la lumière permettent

de voir clairement.

Ne pas utiliser l’outil sur une échelle ou un support instable.

Toujours couper avec les deux pieds posés sur un sol ferme
pour éviter toute perte d’équilibre.

Pour éviter les risques d’électrocution, ne pas travailler à

moins de 15 metres (50 pi) de lignes électriques.

Avant de lancer le moteur, s’assurer que la chaîne n’est en

contact avec aucun objet.

Toujours couper avec le moteur tournant à régime maximum.

Serrer la gâchette d’accélérateur à fond et maintenir une
vitesse de coupe constante.

Ne pas forcer l’outil. Utiliser un outil approprié pour le travail.

Un outil approprié exécutera le travail mieux et de façon
moins dangereuse s’il fonctionne dans les limites prévues.

Pour éviter les risques de blessures, ne pas se tenir

directement au-dessous des branches en train d’être
coupées. Cet outil ne doit pas être tenu à un angle de plus
de 60° par rapport au niveau du sol.

Garder les poignées sèches, propre et exemptes de lubrifiant

ou de mélange de carburant.

Arrêter le moteur s’assurer que l’accessoire de coupe est

immobilisé avant de poser l’outil.

Pour éviter les risques de choc électrique ou de

blessures graves, ne pas utiliser ce produit avec un bloc
moteur c.a.

Suivre les instructions d’affûtage et d’entretien fournies par

le fabricant de la scie à chaîne.

les arrêts de chaîne qui déplace quand l’étrangle la détente
est relâchée. Le respect de cette règle réduira les risques de
choc électrique, d’incendie et de blessures graves.

Utiliser exclusivement les guides et chaînes à faible risque

de rebond spécifiées pour l’outil.

Fonctionner la scie dans les secteurs bien ventilés.
Ne pas fonctionner la scie avec une main ! La blessure

sérieuse à l’opérateur, les aides, les passants, ou n’importe
quelle combinaison de ces personnes peut des résultats
d’une opération de main. Cette scie a projeté pour l’usage
deux-transmis.

Faire preuve de la plus extrême prudence lors de la coupe de

petits buissons et de jeunes arbres, car les branchettes fines
peuvent se prendre dans la chaîne et fouetter l’utilisateur ou
le déséquilibrer.

Lors de la coupe d’une branche sous tension, toujours rester

vigilant, car la branche risque de fouetter l’utilisateur lorsque
la tension dans les fibres de bois est relâchée.

Tenir fermement la scie à chaîne avec les deux mains, la

poignée arrière à l’aide de la main droite et la poignée avant
à l’aide de la main gauche, lorsque le moteur est en marche.
Empoigner fermement les poignées de la scie à chaîne avec
les doigts. Bien tenir la scie à chaîne permet d’éviter l’effet de
rebond et de garder le contrôle de la scie. Ne jamais lâcher
la poignée.

Ne pas utiliser une scie à chaîne dans un arbre à moins

d’avoir suivi une formation spécialisée.

RAVITAILLEMENT EN CARBURANT

 LE CARBURANT EST EXTRÊMEMENT INFLAMMABLE.

Prendre des mesures de sécurité lors de l’utilisation pour
diminuer le risque de blessures.

Stocker le carburant dans une zone froide bien ventilée

à l’écart d’étincelle et / ou d’équipement producteur de
flamme.

Stocker le carburant dans des conteneurs conçus

spécifiquement à cet effet.

Toujours faire le plein à l’extérieur et ne pas fumer pendant

le ravitaillement en carburant.

Ajouter du carburant avant de démarrer le moteur. Ne jamais

retirer le couvercle du réservoir de carburant ni ajouter du
carburant pendant que le moteur tourne ou quand le moteur
est chaud.

Si le carburant est renversé, ne pas essayer de démarrer le

moteur mais écarter l’équipement de la zone de renversement
et éviter de créer une source d’inflammation jusqu’à ce que
les vapeurs de carburant se soient dissipées.

Remettre en place tous les bouchons de conteneur et de

réservoir de carburant en les serrant fermement.

Si le réservoir de carburant doit être vidé, le faire en

plein air et vider uniquement le contenu dans un récipient
spécialement conçu pour l’entreposage de carburants.

4 — Français

SYMBOLES

50' 15m

Certains des symboles ci-dessous peuvent être présents sur le produit. Veiller à les étudier et à apprendre leur
signification. Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire
les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel.

Lire le manuel d’utilisation

Protection oculaire,
protection de l’ouïe et
casque

Chaussures de sécurité

Gants

Pièces en mouvement Garder les mains à l’écart des pièces en mouvement.

Ne laisser personne
s’approcher

Rebond DANGER ! Attention aux rebonds.

Surface brûlante

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.

Porter une protection des yeux et de l’ouïe, ainsi qu’un casque
pendant l’utilisation de ce matériel.

Porter des chaussures de travail à semelle antidérapante lors de
l’utilisation de l’outil.

Porter des chaussures de sécurité à semelles antidérapantes et des
gants épais pour assurer une bonne prise et protéger les mains.

Garder les badauds à une distance de 15 m (50 pi) minimum.

Pour éviter les risques de blessures ou de dommages, éviter tout
contact avec les surfaces brûlantes.

Risque d’électrocution

Essence et lubrifiant

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER:

AVERTISSEMENT :

ATTENTION :

ATTENTION :

Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée,

aura pour conséquences des blessures graves ou mortelles.

Indique une situation potentiellement dangereuse qui, si elle n’est pas

évitée, pourrait entraîner des blessures graves ou mortelles.

Indique une situation potentiellement dangereuse qui, si elle n’est pas

évitée, pourraît entraîner des blessures légères ou de gravité modérée.

(Sans symbole d’alerte de sécurité) Indique une situation pouvant entraîner
des dommages matériels.

Danger ! Risque d’électrocution ! Ne pas utiliser sur une distance
d’au moins 5,2 m (50 pi) des lignes électriques en surplomb.

Utiliser de l’essence sans plomb pour automobiles, avec un indice
d’octane de 87 [(R + M) / 2] ou plus. Cet outil utilise un moteur 2 temps
qui nécessite un mélange d’essence et de lubrifiant 2 temps.

5 — Français

SYMBOLES

DÉPANNAGE

Le dépannage exigeant des précautions extrêmes et la
connaissance du système, il ne doit être confié qu’à un
technicien de service qualifié. En ce qui concerne les
réparations, nous recommandons de confier l’outil au
CENTRE DE RÉPARATIONS AGRÉÉ le plus proche. Utiliser
exclusivement des pièces identiques à celles d’origine pour
les réparations.

AVERTISSEMENT :

L’utilisation de tout outil motorisé peut entraîner la projection d’objets dans les yeux et causer des
lésions oculaires graves. Avant de commencer l’opération de cet outil électrique, toujours porter des
lunettes de sécurité étanches ou à écrans latéraux, et si nécessaire, un masque facial intégral. Nous
recommandons d’utiliser un masque facial à champ de vision élargi, plutôt que des lunettes de vue
ou des lunettes de sécurité munies d’écrans latéraux. Toujours porter une protection oculaire certifiée
conforme à la norme ANSI Z87.1.

CONSERVER CES INSTRUCTIONS

AVERTISSEMENT:

Pour éviter des blessures graves, ne pas essayer
d’utiliser ce produit avant d’avoir lu entièrement et
bien compris toutes les instructions contenues dans le
manuel d’utilisation. Si tous les avertissements et toutes
les consignes de sécurités et instructions du manuel
d’utilisation ne sont pas bien compris, ne pas utiliser ce
produit. Appeler le service après-vente Ryobi.

CARACTÉRISTIQUES

FICHE TECHNIQUE

Cylindrée du moteur ....................................................................................................................................................... 30 cc

Longueur du guide .........................................................................................................................................................10 po

Poids ................................................................................................................................................................6,82 kg (15 lb)

APPRENDRE À CONNAÎTRE L’ÉLAGUEUSE

Voir la figure 1.

Avant d’essayer d’utiliser ce produit, se familiariser avec toutes
ses fonctions, tous ses dispositifs de sécurité et toutes les règles
de sécurité d’utilisation.

COMMUTATEUR DE MOTEUR

Le commutateur de moteur commande le système d’allumage.
Le commutateur doit être dans la position de marche (ON) (I)
pour que le moteur démarre et tourne.

POIRE D’AMORÇAGE

La poire d’amorçage pompe le carburant du réservoir de
carburant vers le carburateur. Ceci est nécessaire uniquement
lors du démarrage d’un moteur froid ou après le ravitaillement
d’un moteur qui n’a plus de carburant.

BANDOULIÈRE

La bandoulière permet de soutenir le poids de l’élagueuse
pendant l’utilisation.

LEVIER DE VOLET DE DÉPART

Le levier de volet de départ ouvre et ferme l’étrangleur dans
le carburateur.

POIGNÉE DU LANCEUR

La poignée du lanceur est utilisée pour démarrer le moteur.

GÂCHETTE D’ACCÉLÉRATEUR

La gâchette d’accélérateur est utilisée pour démarrer l’élagueuse,
et aussi pour contrôler la rotation de lame.

6 — Français

ASSEMBLAGE

DÉBALLAGE

Ce produit doit être assemblé.
 Avec précaution, sortir l’outil et les accessoires de la

boîte. S’assurer que toutes les pièces figurant sur la liste
de contrôle sont incluses.

 Examiner soigneusement l’outil pour s’assurer que rien

n’a été brisé ou endommagé en cours de transport.

 Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné l’outil et avoir vérifié qu’il
fonctionne correctement.

 Si des pièces sont manquantes ou endommagées,

appeler le 1-800-860-4050.

LISTE DE CONTRÔLE D’EXPÉDITION

Bloc-moteur
Accessoire élagueuse
L’arbre de rallonge
Fourreau
Clé mixte (5/8 x 3/4 po)
Flacon de 8 oz de lubrifiant pour guide et chaîne
Flacon de lubrifiant 2 temps
Support de bandoulière (avec la quincaillerie de montage)
Ancrage de bandoulière
Ensemble de poignée en « J » (avec la quincaillerie de
montage)
Capuchon de suspension
Manuel d’utilisation

AVERTISSEMENT :

Si des pièces manquent, ne pas utiliser cet outil
avant qu’elles aient été installées. Le non respect de
cet avertissement pourrait entraîner des blessures
personnelles graves.

AVERTISSEMENT :

Ne pas essayer de modifier cet outil ou de créer des
accessoires non recommandés pour l’outil. De telles
altérations ou modifications sont considérées comme un
usage abusif et peuvent créer des conditions dangereuses,
risquant d’entraîner des blessures graves.

AVERTISSEMENT :

Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours déconnecter le
fil de bougie de moteur de la bougie d’allumage avant
d’assembler des pièces.

INSTALLATION DE LA POIGNÉE EN « J »

Voir la figure 2.

 Placer le collier inférieur de la poignée en J sur l’arbre

d’entraînement, tel qu’illustré. Insérer l’ergot situé sur le

7 — Français

collier supérieur de la poignée en J dans la fente du collier
inférieur de la poignée en J.

 Insérer l’extrémité de la poignée en J entre les colliers

de manière à ce que les trous soient alignés et que la
poignée soit placée à la gauche de l’utilisateur.

■ Insérer le boulon à travers le collier et la poignée.

 Installer la rondelle plate, la rondelle frein et l’écrou à

oreilles pour maintenir l’ensemble en place.

 Placer la poignée à l’endroit indiqué par l’étiquette apposée

sur le tube de l’arbre moteur.

 Serrer l’écrou à oreilles solidement.

INSTALLER LA BANDOULIÈRE, LE SUPPORT DE

BANDOULIÈRE ET LE DISPOSITF D’ATTACHE

Voir les figures 3 - 4.

Lors de l’utilisation, la bandoulière doit être utilisée pour
soutenir l’outil.

Installation du support de la bandoulière :

 Sortir les écrous hexagonaux, rondelles de frein et boulon

du support de bandoulière.

 Écarter les extrémités du support pour allonger

légèrement.

 Placer le support de bandoulière le long de l’arbre à un

endroit qui procure un équilibre optimal et qui permet
d’assurer un contrôle optimal de l’outil.

NOTE : S’assurer que le support ne dissimule pas

l’étiquette d’AVERTISSEMENT se trouvant sur l’arbre.

 Serrer ensemble les extrémités du support pour

resserrer.

 Réinstaller le boulon, la rondelle frein et l’écrou hexagonal

pour bloquer.

 Accrocher la bandoulière sur son ancrage.
L’accessoire d’élagage se raccorde au bloc-moteur ou, pour

une portée étendue, sur une rallonge, à l’aide d’un dispositif
de couplage.

Installation de l’accessoire :

 Desserrer le bouton du coupleur du bloc-moteur et retirer

le capuchon d’extrémité de l’accessoire.

 Appuyer sur le bouton se trouvant sur l’axe de l’accessoire

d’élagage.

NOTE : L’accessoire ne doit être utilisé qu’avec la

lame en position verticale. Si le bouton ne relâche pas
complètement dans le trou de positionnement, l’arbre
n’est pas verrouillé en place. Tourner légèrement les
arbres dans les deux sens jusqu’à ce que le bouton
s’engage complètement.

 Serrer fermement le bouton.
 Répéter l’opérations ci-dessus pour montage du bloc

moteur à l’arbre de rallongeau.

NOTE : Aligner le bouton sur la rainure guide du l’arbre

de rallonge et emboîter les deux arbres. Tourner l’arbre
de rallonge jusqu’à ce que le bouton de verrouillage
s’engage dans le trou de positionnement.

ASSEMBLAGE

AVERTISSEMENT :

S’assurer que le bouton est bien serré avant d’utiliser
l’outil et le bouton est verrouillé en place dans le trou de
positionnement, et le vérifier de temps à autre pour éviter

le risque de blessures graves.

Retrait :

 Desserrer le bouton.
 Enfoncer le bouton et tourner les arbres pour retirer et

séparer les extrémités.

LA BARRE AUTOMATIQUE ET CHAÎNE LA
LUBRIFICATION

Remplir le réservoir de lubrifiant de guide et chaîne avant
de lancer le moteur. Voir La barre automatique et chaîne
la lubrification à la section Entretien de ce manuel.

APPROVISIONNEMENT EN CARBURANT DE
L’ÉLAGUEUSE

MÉLANGE DE CARBURANT

Cet outil utilise un moteur deux temps qui nécessite le
mélange d’essence et de lubrifiant 2 temps. Mélanger de
l’essence sans plomb et de le lubrifiant moteur 2 temps dans
un jerrycan de 4 litres propre homologué pour l’essence.

 Ce moteur est certifié pour fonctionner avec de l’essence

sans plomb pour véhicules automobiles.

 Mélanger une lubrifiant 2 temps de haute qualité, à un

dosage de 2,6 oz par gallon (18 cl/litre).

 Ne pas utiliser de lubrifiant automobile ou pour moteur

hors-bord 2 temps.

 NE PAS mélanger plus de carburant qu’il ne sera utilisé

dans une période de 30 jours.

MÉLANGE PREMIUM EXACT (50:1)

ESSENCE LUBRIFIANT

1 gallon (US) 2,6 oz.
1 litre 20 cc (20 ml)

REMPLISSAGE DU RÉSERVOIR

 Nettoyer le pourtour du bouchon de remplissage pour

éviter la contamination du carburant.

 Desserrer lentement le bouchon du réservoir de carburant.

Poser le bouchon sur une surface propre.

 Verser le mélange dans le réservoir avec précaution. Éviter

de répandre du carburant.

 Avant de remettre le bouchon en place, nettoyer et

inspecter son joint.

 Remettre immédiatement le bouchon en place et le serrer

à la main. Essuyer tout carburant répandu.

NOTE : Il est normal qu’un moteur neuf dégage de la fumée
après la première utilisation.

AVERTISSEMENT :

Toujours arrêter le moteur avant l’approvisionnement en
carburant. Ne jamais remplir le réservoir d’une machine
lorsque le moteur tourne ou est chaud. S’éloigner d’au
moins 10 m (30 pi) du point d’approvisionnement avant
de lancer le moteur. Ne pas fumer ! Ne pas prendre cette
précaution pourrait entraîner des blessures graves.

CARBURANTS OXYGÉNÉS

Certains carburants standard sont mélangés avec de
l’alcool ou de l’éther. Ces carburants sont généralement
appelés carburants oxygénés. Pour la conformité aux
normes antipollution, certaines régions des États-Unis et
du Canada utilisent des carburants oxygénés pour réduire
les émissions.

Si du carburant oxygéné est utilisé, s’assurer qu’il est sans
plomb et conforme aux exigences d’indice d’octane minimum.
Avant d’utiliser du carburant oxygéné, essayer de connaître
le contenu du carburant. Certains états/provinces requièrent
que cette information soit indiquée sur la pompe. Voici les
pourcentages approuvés par l’EPA :

Éthanol (éthyle ou alcool de grain) 10 % par volume. Il
est permis d’utiliser de l’essence contenant jusqu’à 10 %
d’éthanol par volume. L’essence contenant de l’éthanol
peut être vendue sous le nom de Gasohol. Ne pas utiliser

le carburant E85.
Éther méthyl-tertiobutylique 15 % par volume. Il est

permis d’utiliser de l’essence contenant jusqu’à 15 % d’éther
méthyltertiobutylique par volume.

Méthanol (méthyle ou alcool de bois) 5 % par volume.
Il est permis d’utiliser de l’essence contenant jusqu’à 5 %
de méthanol par volume tant qu’il contient également des
cosolvants et des agents antirouille pour protéger le circuit
de carburant. L’essence contenant plus de 5 % de méthanol
par volume peut entraîner des problèmes de démarrage
ou de performance. Elle peut également endommager les
pieces en métal, en plastique et en caoutchouc de produit
ou du circuit de carburant.

Si un symptôme de fonctionnement non souhaité est noté,
essayer une autre station-service ou changer de marquer
d’essence.

NOTE : Les dommages au circuit de carburant et les
problèmes de performance résultant de l’utilisation de
carburant oxygéné contenant des pourcentages supérieurs
à ceux indiqués précédemment ne sont pas couverts par
la garantie.

8 — Français

ASSEMBLAGE

AVERTISSEMENT :

Ne pas laisser la familiarité avec le produit faire oublier
la prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter des lunettes de sécurité étanches ou à
coques latérales lors de l’utilisation d’outils électriques. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Ne pas utiliser d’outils ou accessoires non recommandés
pour cet outil. L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.

AVERTISSEMENT :

Pour éviter le rebond ou le blocage du guide chaîne et des
blessures, ne jamais couper de branches ne pouvant pas
être atteintes sans décrocher ou retirer la bandoulière.

APPLICATIONS

Ce produit peut être utilisé pour les applications ci­dessous :

 Ébranchage
 Émondage

PRÉPARATION POUR LA COUPE

 Porter des gants antidérapants pour assurer une prise et

une protection maximum.

■ Toujours maintenir une bonne prise lorsque le moteur tourne.
Saisir fermement la poignée arrière avec la main droite et la
poignée avant avec la main gauche.

■ Tenir l’outil fermement, à deux mains. Toujours garder la
main gauche sur la poignée avant et la main droite sur la
poignée arrière, de façon à ce que le corps se trouve à
gauche de la ligne de chaîne. Ne jamais utiliser une prise
gauchère (mains inversées) ou une position qui place le bras
ou le corps en travers de la ligne de chaîne.

■ Ne jamais se tenir directement en dessous d’une branche
en train d’être coupée.

■ Toujours utiliser la bandoulière pour accroître la sécurité et
soutenir l’outil.

 S’assurer que le bouton est bien serré avant d’utiliser

l’outil et le bouton est verrouillé en place dans le trou de
positionnement, et le vérifier de temps à autre pour éviter
le risque de blessures graves.

MÉTHODE DE COUPE ÉLÉMENTAIRE

Voir les figures 7 et 8.

Suivre la procédure ci-dessous pour éviter d’endommager
l’écorce de l’arbre ou du buisson. Ne pas utiliser un mouvement
de sciage d’avant en arrière.

9 — Français

 Appuyer à fond sur la gâchette pour accélérer au maximum

juste avant que la chaîne n’attaque le bois. Maintenir le
moteur à plein régime pendant toute la durée de la coupe.

 Effectuer une première entaille peu profonde (1/4 du diamètre

de la branche) et pratiquée par le dessous de la branche,
près de la branche maîtresse ou du tronc.

 Effectuer une deuxième entaille par le dessus de la branche,

à l’extérieur de la première.

 La coupe finale doit être pratiquée près du tronc.

■NOTE : Pour la seconde et la dernière coupe (pratiquées
par le dessus de la branche), tenir le guide avant contre la
branche. Ceci stabilise la branche et facilite la coupe. Laisser
la scie effectuer le travail, ne la pousser que légèrement vers
le bas. Une force excessive pourrait endommager la chaîne,
le guide ou le moteur.
 Relâcher la gâchette dès que la coupe a été effectuée et

laisser le moteur retourner au ralenti. Un fonctionnement
à plein régime sans charge de coupe peut inutilement
causer une usure excessive de la chaîne du guide et du

moteur.
Si la bonne procédure de coupe n’est pas respectée, la
chaîne et le guide seront pincés ou bloqués dans l’entaille.
Dans cette éventualité :

 Couper le moteur.
 Desserrer le bouton sur le coupleur.
 Appuyer sur le bouton de l’arbre et tirer sur les arbres

avec un mouvement de torsion pour séparer l’élagueuse

du bloc moteur.
 Si la branche peut être atteinte en se tenant au sol, la

soulever tout en tenant l’accessoire. Ceci devrait « ouvrir »

l’entaille et libérer l’outil.
 Si l’outil reste bloqué, consulter un professionnel.

ÉBRANCHAGE ET ÉMONDAGE

Voir les figures 7 et 8.

Cet outil est conçu pour couper de petites branches, d’un
diamètre maximum de 152 mm (6 po). Pour un résultat
optimal, prendre les précautions suivantes :
 Planifier soigneusement la coupe. Prévoir la direction

dans laquelle la branche tombera.
 Les branches peuvent tomber dans une direction

imprévue. Ne jamais se tenir directement au-dessous

d’une branche en train d’être coupée.
 L’angle de coupe le plus courant est de 60°. Cet angle

peut être réduit en fonction de la situation, comme illustré.

Plus l’angle de l’arbre de l’élagueuse par rapport au sol

est prononcé, plus la première entaille (effectuée par le

dessous de la branche) est difficile à réaliser.

■ Couper les branches longues en plusieurs fois.

■ Couper les branches basses pour laisser aux branches

hautes davantage d’espace pour tomber.
 Travailler lentement et tenir l’outil fermement à deux

mains. Se tenir bien campé et en équilibre.
 Garder le tronc entre le corps et la chaîne pendant

l’ébranchage. Couper en se tenant du côté du tronc

opposé à la branche à couper.

UTILISATION

■ Ne pas travailler en se tenant sur une échelle, ce qui
est extrêmement dangereux. Ce type de travail doit être
confié à des professionnels.

■ Ne pas couper au ras d’une branche maîtresse ou du
tronc avant d’avoir coupé la branche à distance pour en
réduire le poids. Suivre la bonne méthode de coupe évite
d’endommager l’écorce.

■ Ne pas utiliser l’élagueuse pour abattre ou tronçonner
des arbres.

■ Pour éviter les risques d’électrocution, ne pas travailler
à moins de 15 m (50 pi) de lignes électriques.

■ Garder les badauds à une distance de 15 m (50 pi)
minimum.

POSITION DE DÉPART

Voir la figure 9.

Poser l’élagueuse au sol et vérifier qu’aucun obstacle ne se
trouve à proximité immédiate. S’assurer que rien ne risque
d’entrer en contact avec le guide et la chaîne. S’assurer que
le guide-chaîne et la chaîne ne touchent pas au sol.

DÉMARRAGE ET ARRÊT

Voir les figures 10 à 12.

Démarrage du moteur froid :

NE PAS appuyer sur la gâchette avant que le moteur démarre
et reste en marche.

■ Poser le taille-bordures sur un sol nu et plat.

■ AMORÇAGE - Appuyer 7 fois sur la poire d’amorçage.

 METTRE le volet de départ en position d’étranglement

START (démarrage).

■ TIRER sur le cordon du lanceur jusqu’à ce que le moteur
démarre.

■ Laisser le moteur tourner pendant 6 à 10 secondes.

■ Appuyer sur le verrouillage et la gâchette.

NOTE : Le fait d’appuyer sur la gâchette d’accélérateur et
de la relâcher envoie le levier de volet de départ à la position

RUN (MARCHE).
Démarrage du moteur chaud :

TIRER sur le cordon du lanceur jusqu’à ce que le moteur
démarre.

Arrêt du moteur :

Maintenir le commutateur en position « » jusqu’à ce que
le moteur s’arrête.

ENTRETIEN

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer une
situation dangereuse ou endommager l’outil.

AVERTISSEMENT :

Toujours porter des lunettes de sécurité munies d’écrans
latéraux lors de l’utilisation d’outils motorisés ou des
opérations de nettoyage à l’air comprimé. Si une opération
dégage de la poussière, porter également un masque anti­poussière.

AVERTISSEMENT :

Avant d’inspecter, nettoyer ou entretenir l’équipement (sauf
pour les réglages de carburateur), couper le moteur, attendre
que toutes les pièces en mouvement s’arrêtent, déconnecter
le fil de la bougie et l’écarter de la bougie. Le non-respect
de ces instructions peut entraîner des blessures graves ou
des dégâts matériels.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.

Utiliser un chiffon propre pour éliminer la saleté, la poussière,
le lubrifiant, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisse de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les lubrifiant
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.

Tous les travaux d’entretien de la scie à chaîne, à l’exception
de ceux qui sont mentionnés dans les directives d’entretien du
guide d’utilisation, doivent être réalisés par des spécialistes de
l’entretien de scie à chaîne compétents (par exemple, l’utilisation
d’outils inappropriés pour immobiliser le volant afin de retirer
l’embrayage peut endommager la structure du volant, par suite
de quoi celui-ci pourrait éclater).

TENSION DE LA CHAÎNE

Voir les figures 13 et 14.

AVERTISSEMENT :

Pour éviter des blessures, ne jamais toucher ou régler la
chaîne lorsque le moteur tourne. La chaîne de la scie est
extrêmement tranchante. Toujours porter des gants lors de
son entretien.

10 — Français

ENTRETIEN

 Couper le moteur avant de régler la tension de la chaîne.

S’assurer que l’écrou du guide n’est serré qu’à la main
et tourner la vis vers la droite pour tendre la chaîne. Voir
Remplacement du guide et de la chaîne plus loin dans
ce manuel, pour des informations plus détaillées.

NOTE : Une chaîne froide est correctement tendue

lorsqu’elle ne présente pas de mou au-dessous du guide
et qu’elle est bien serrée mais peut cependant être tournée
à la main sans se gripper.

 La chaîne doit être retendue chaque fois que les plats des

maillons d’entraînement pendent au-dessous de la rainure
du guide comme illustré à la figure 13.

 Pendant l’utilisation normale, la température de la chaîne

augmente. Les maillons d’entraînement d’une chaîne chaude
correctement tendue pendent d’environ 1,25 mm (0,050 po)
hors de la rainure du guide comme illustré à la figure 14.

NOTE : Les chaînes neuves ont tendance à s’étirer. Il convient
donc de vérifier leur tension fréquemment et de la corriger
selon le besoin.

ATTENTION :

Une chaîne réglée à chaud peut présenter une tension
excessive une fois refroidie. Vérifier la « tension à froid »
avant l’utilisation suivante.

REMPLACEMENT DE LA GUIDE ET CHAÎNE

Voir les figures 15 à 20.

AVERTISSEMENT :

Pour éviter des risques de blessures, arrêter le moteur avant de
remplacer le guide, la chaîne ou d’effectuer un entretien.

 Retirer l’écrou du guide et le couvercle du carter

d’engrenages.

 Le guide comporte une fente qui s’engage sur le goujon. Le

guide comporte également un trou qui s’engage sur l’axe de
tension de la chaîne.

 Placer la barre sur le goujon, de façon à ce que l’axe de tension

de la chaîne soit inséré dans son trou.

 Engager la chaîne sur le pignon et dans la rainure du guide. Les

dents du haut du guide doivent être orientées vers l’avant, dans
le sens de rotation de la chaîne.

 Remettre le couvercle du carter d’engrenages et l’écrou du

guide en place. Serrer l’écrou du guide à la main seulement.
Le mouvement du guide est nécessaire pour le réglage de la
tension.

 Éliminer complètement le mou de la chaîne en tournant la vis

de réglage de tension vers la droite jusqu’à ce que la chaîne
soit bien ajustée dans la rainure du guide.

 Relever l’extrémité du guide pour vérifier le mou. Lâcher

l’extrémité du guide et tourner la vis de tension de la
chaîne de 1/2 tour vers la droite. Répéter l’opération
jusqu’à ce que le mou soit complètement éliminé.

 Maintenir l’extrémité du guide relevée et serrer fermement

l’écrou de montage.

 La chaîne est correctement tendue lorsqu’elle ne présente

pas de mou en dessous du guide et qu’elle est bien
serrée mais peut cependant être tournée à la main sans
se gripper.

RÉGLAGE DU RALENTI

Voir la figure 21.

Si la chaîne tourne lorsque le moteur est au ralenti, tourner la vis de
ralenti du moteur du taille-bordures. Tourner la vis de ralenti vers
la gauche pour réduire le régime et arrêter la rotation de la chaîne.
Si la chaîne continue de tourner au ralenti après avoir effectué le
réglage, confier la scie à un centre de réparations et ne plus l’utiliser
tant que les réparations n’ont pas été effectuées.

AVERTISSEMENT :

La chaîne ne doit jamais tourner lorsque le moteur est au
ralenti. Tourner la vis de ralenti dans le sens inverse des aiguilles
d’une montre pour réduire le régime de ralenti et immobiliser
la chaîne ou confier la scie à un centre de réparations, et ne
plus l’utiliser tant que les réparations n’ont pas été effectuées.
La rotation de la chaîne au ralenti peut causer des blessures
graves.

LA BARRE AUTOMATIQUE ET CHAÎNE LA
LUBRIFICATION

Voir la figure 22.

 Utiliser une lubrifiant pour guide et chaîne Premium. Cette

huile, conçue pour les chaînes et huileurs de chaîne,
est formulée pour fonctionner dans une vaste plage de
températures sans être diluée.

 Retirer le bouchon et verser soigneusement environ

23 cl (8 oz) de lubrifiant pour guide et chaîne dans le
réservoir.

 Remettre le bouchon en place et le serrer fermement.
 Vérifier et remplir le réservoir de lubrifiant lors de chaque

approvisionnement en carburant.

NOTE : Ne pas utiliser d’huile sale, usagée ou autrement
contaminée. Cela pourrait endommager la pompe à lubrifiant,
le guide ou la chaîne.

ENTRETIEN DE LA CHAÎNE

Voir la figure 23.

Pour couper rapidement et nettement, la chaîne doit être
correctement entretenue. Les conditions suivantes indiquent
que la chaîne a besoin d’être affûtée :

Les copeaux sont petits et poudreux
La chaîne doit être forcée au travers du bois pour

couper

La chaîne ne coupe que d’un côté
Lors de l’entretien de la chaîne, tenir compte des points
suivants :
Un angle d’affûtage incorrect de la plaque latérale peut

accroître les risques de rebond puissant.

Le réglage de la profondeur de coupe détermine la

pénétration des dents dans le bois et la taille des copeaux

11 — Français

ENTRETIEN

produits. Un réglage trop profond accroît le risque de
rebond. Une profondeur insuffisante réduit la taille des
copeaux, donc l’efficacité de coupe de la chaîne.

Si les dents de la chaîne ont heurté des objets durs tels

que des clous ou des pierres, ou ont été abrasées par du
sable ou de la boue se trouvant sur le bois, la faire affûter
dans un centre de réparations agréé.

COMMENT AFFÛTER LES DENTS

Voir les figures 24 à 27.

Veiller à limer toutes les dents aux angles spécifiés et à la
même longueur, car une coupe rapide ne peut être obtenue
qu’avec des dents uniformes.
Serrer la chaîne de manière à ce qu’elle n’oscille pas.

Tout le limage doit être effectué au point central du guide.
Porter des gants protecteurs.

Utiliser une lime ronde de 5/32 po, et un porte-lime.
Garder la lime de niveau avec la plaque supérieure de la

dent. Ne pas incliner la lime ou utiliser un mouvement de
bascule.

Exercer une pression légère mais ferme et limer en

direction du coin avant de la dent. Soulever la lime du
métal à chaque retour.

Effectuer quelques passes fermes sur chaque dent. Limer

toutes les gouges de gauche dans un sens. Ensuite,
passer à l’autre côté et limer toutes les gouges de droite
dans l’autre sens. De temps à autre, éliminer la limaille
de la lime au moyen d’une brosse métallique.

ATTENTION :

Une chaîne émoussée ou incorrectement affûtée peut
causer une vitesse excessive du moteur pendant la coupe
et l’endommager gravement.

AVERTISSEMENT :

Un affûtage incorrect de la chaîne accroît le risque de
rebond. L’utilisation d’une chaîne endommagée peut
causer de blessures graves.

NETTOYAGE DE L’ORIFICE
D’ÉCHAPPEMENT ET DU SILENCIEUX

Selon le type de carburant utilisé, le type et la quantité de
lubrifiant utilisée et / ou les conditions d’utilisation, l’orifice
d’échappement et le silencieux peuvent être obstrués par
de la calamine. Si un outil motorisé semble avoir perdu de la
puissance, le moteur doit être décalaminé par un technicien
qualifié pour restaurer le fonctionnement normal.

PARE-ÉTINCELLES

Le pare-étincelles doit être remplacé toutes les 50 heures de
fonctionnement ou tous les ans pour assurer le fonctionnement
correct de l’outil. L’emplacement du pare-étincelles diffère
suivant le modèle. Contacter le concessionnaire le plus
proche pour connaître l’emplacement du pare-étincelles
sur le modèle utilisé.

12 — Français

NETTOYAGE DU FILTRE À AIR ÉCRAN

Voir la figure 28.

Pour assurer un fonctionnement correct et une longue vie
utile, garder le filtre à air propre.

 Retirer le couvercle du filtre à air en appuyant sur le

loquet avec le pouce et en tirant délicatement sur le
couvercle.

 Brosser doucement le écran du le filtre à air pour

nettoyer.

 Remettre le couvercle du filtre à air en place en insérant

ses languettes dans les fentes de la base du filtre et
appuyer sur le couvercle de manière à l’encliqueter
correctement.

NOTE : Pour obtenir un fonctionnement optimal, le remplacer
annuellement.

BOUCHON DU RÉSERVOIR

AVERTISSEMENT :

Un bouchon de carburant qui fuit pose un risque
d’incendie et doit être remplacé immédiatement.

Le bouchon du réservoir de carburant contient un filtre et un
clapet antiretour non réparables. Un filtre à carburant colmaté
nuit au bon fonctionnement du moteur. Si le fonctionnement
du moteur s’améliore lorsque le bouchon est desserré, le
clapet antiretour peut être défectueux ou le filtre colmaté. Si
nécessaire, remplacer le bouchon de carburant.

REMPLACEMENT DE LA BOUGIE

Ce moteur utilise une bougie Champion RCJ6Y avec un
écartement d’électrode de 0,635 mm (0,025 po). La bougie
doit être remplacée annuellement par une bougie identique.

REMISAGE LE PRODUIT

Voir la figure 29.

 Nettoyer soigneusement le produit. La remiser dans

un endroit bien aéré, inaccessible aux enfants. La tenir
à l’écart de produits corrosifs, tels que les produits
chimiques de jardinage et le sel de dégivrage.

 Se conformer à toutes les réglementations locales

et gouvernementales concernant la sécurité de la
manipulation et de l’entreposage de l’essence.

■ Toujours placer le fourreau sur le guide lors du transport
ou du remisage de l’élagueuse. Le fourreau est très ajusté
et il doit être installé avec la plus grande prudence, car
les dents de la chaîne sont tranchantes. Pour ce faire,
saisir le fourreau à une extrémité en son milieu et l’enfiler
avec prudence sur la chaîne comme illustré. Veiller à ne
pas se couper sur les dents de la chaîne.

NOTE : La chaîne de la scie est extrêmement tranchante.

Toujours porter des gants lors de sa manipulation.

■Pour installer l’anneau de suspension, appuyer sur le
bouton et emboîter le capuchon sur l’extrémité inférieure
de l’arbre d’accessoire. Tourner légèrement le capuchon
dans un sens et l’autre pour enclencher le bouton.

Remisage 1 mois ou plus :

 Vider complètement le réservoir de carburant dans un

bidon ou jerrycan approuvé pour l’essence. Laisser le
moteur tourner jusqu’à ce qu’il cale.

DÉPANNAGE

PROBLÈME CAUSE SOLUTION

Le moteur ne démarre
pas.

Le moteur démarre,
mais n’accélère pas.

Le moteur démarre,
mais ne tourne qu’à
haut régime, le volet
de départ étant demi
ouvert.

Pas d’étincelle.

Pas de carburant.

Moteur noyé.

Le cordon du lanceur est
plus difficile à tirer que
lorsque l’outil était neuf.

Le moteur prend environ
3 minutes pour se
réchauffer.

Le carburateur nécessite
un réglage.

Nettoyer ou remp lacer la bougie. Régler l’écar tement de l’électrode.
Voir Remplacement de la bougie plus haut dans ce manuel.

Actionner la poire d’amorçage jusqu’à ce qu’elle soit remplie de
carburant. Si elle ne se remplit pas, le système d’alimentation en
carburant est obstrué. Contacter un centre de réparations. Si la
poire se remplit, il se peut que le moteur soit noyé, passer à la
suite.

Le volet de départ étant en position de marche (“RUN”), tirer le
cordon du lanceur 3 fois. Si le moteur ne démarre pas, mettre
le volet de départ en position “START” (démarrage) et répéter la
procédure normale de démarrage. Le moteur ne démarre toujours
pas, répéter la procédure avec une nouvelle bougie.

Contacter un centre de réparations.

Laisser le moteur se réchauffer complètement. Si le moteur
n’accélère pas après trois minutes, contacter un centre de
réparations.

Contacter un centre de réparations.

Le moteur ne parvient
pas au régime
maximum et dégage
trop de fumée.

Le moteur démarre,
tourne et accélère
correctement, mais ne
tient pas le ralenti.

Le guide et la chaîne
chauffent et fument.

Le moteur tourne,
mais la chaîne ne se
met pas en rotation.

Vérifier le mélange de
carburant.

Filtre à air écran
encrassé.

Écran pare-étincelles
encrassé.

La vis de ralenti du
carburateur

Regarder si la chaîne est
trop tendue

Réservoir d’huile vide

Tension de la chaîne
excessive.

Vérifier l’ensemble guide
et chaîne.

S’assurer que l’ensemble
guide et chaîne n’est pas
endommagé.

Utiliser un mélange de carburant et de lubrifiant 2 temps correct
et frais.

Nettoyer le filtre à air écran. Voir la section Nettoyage du filtre à
air écran, plus haut dans ce manuel.

Contacter un centre de réparations.

Tourner la vis de ralenti vers la droite, pour augmenter le régime
de ralenti.

Tendre la chaîne. Voir Tension de la chaîne plus haut dans ce
manuel.

Vérifier le niveau d’huile de chaîne dans le réservoir.

Retendre la chaîne. Voir Tension de la chaîne plus haut dans ce
manuel.

Voir Remplacement du guide et de la chaîne plus haut dans ce
manuel.

S’assurer que l’ensemble guide et chaîne n’est pas endommagé.

13 — Français

GARANTIE

ÉNONCÉ DE LA GARANTIE LIMITÉE

Techtronic Industries North America, Inc., garantit à l’acheteur
original que ce produit RYOBI® est exempt de tous vices de
matériaux ou de fabrication et s’engage à réparer ou remplacer
gratuitement, à son choix, tout produit s’avérant défectueux
au cours des périodes indiquées ci-dessous, à compter de
la date d’achat.

 Trois ans sur les produits utilisés par des particuliers ;
 90 jours sur les produits utilisés à toutes autres fins, telles

que les travaux commerciaux et la location.

Cette garantie n’est offerte qu’à l’acheteur original et entre
en vigueur à la date de l’achat original.

Toute pièce de ce produit jugée, après évaluation raisonnable
par Techtronic Industries North America, Inc., comme
présentant des vices de matériaux ou de fabrication, sera
réparée ou remplacée, sans facturation pour pièces ou main
d’oeuvre par un centre de réparations agréé pour produits
d’extérieur de marque RYOBI® (centre de réparations Ryobi
agréé).

Le produit, y compris toutes les pièces défectueuses devront
être retournés à un centre de réparations RYOBI agréé, avant
expiration de la période de garantie. Les frais d’expédition
au centre de réparations pour les travaux sous garantie et
de retour au propriétaire du produit seront assumés par le
propriétaire. En ce qui concerne les réclamations en garantie,
la responsabilité Techtronic Industries North America, Inc.,
se limitera à la réparation ou au remplacement des produits
défectueux et aucune revendication de rupture de garantie
ne pourra causer l’annulation ou la résiliation du contrat de
vente d’un produit d’extérieur RYOBI® quel qu’il soit. Une
preuve d’achat sera exigée par le centre de réparation, afin
de valider toute réclamation au titre de la garantie. Toutes
les réparations sous garantie devront être effectuées par un
centre de réparations agréé.

La garantie sur tout produit d’extérieur RYOBI® utilisé pour
la location, des travaux commerciaux ou tout autre usage
lucratif, sera limitée à quatre-vingt-dix (90) jours, à compter
de la date d’achat au détail original.

Cette garantie ne couvre pas les produits ayant fait l’objet d’un
usage abusif ou négligent, d’un manque d’entretien, ayant été
impliqués dans un accident ou employé de façon contraire
aux instructions du manuel d’utilisation. Cette garantie ne
couvre ni les dommages aux produits résultant d’un manque
d’entretien, ni les produits qui ont été altérés ou modifiés. La
garantie exclut les réparations rendues nécessaires par l’usure
normale ou l’utilisation de pièces et accessoires incompatibles
avec le produit d’extérieur RYOBI® ou nuisibles à son bon
fonctionnement, ses performances ou sa durabilité. En outre,
cette garanti exclut :

A. Les réglages – Bougies, carburateur, réglages du

carburateur, allumage, filtres

B. Les articles consommables – Boutons d’avance par choc,

bobines externes, lignes de coupe, bobines internes,
poulies et cordons de lanceur, courroies d’entraînement,
dents, rondelles en feutre, axes d’attelage, lames de
paillage, ventilateur de soufflante, tubes de soufflage et
d’aspiration, sacs à débris, guides, chaînes de scie

Techtronic Industries North America, Inc., se réserve le droit
d’apporter des modifications ou améliorations à tout produit
extérieur RYOBI®, sans obligation de modifier les produits
fabriqués antérieurement.

LA DURÉE DE TOUTES LES GARANTIES IMPLICITES NE
SAURAIT EN AUCUN CAS EXCÉDER LA PÉRIODE DE
GARANTIE DÉCLARÉE. PAR CONSÉQUENT, TOUTES LES
GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES
DE VALEUR MARCHANDE OU D’ADÉQUATION À UN
USAGE PARTICULIER OU AUTRES SERONT INVALIDÉES À
L’EXPIRATION DE LA PÉRIODE DE GARANTIE APPROPRIÉE
DE DEUX ANS, UN AN OU QUATRE-VINGT-DIX JOURS.
LES OBLIGATIONS DE TECHTRONIC INDUSTRIES NORTH
AMERICA, INC., DANS LE CADRE DE CETTE GARANTIE
SE LIMITENT EXCLUSIVEMENT À LA RÉPARATION OU
AU REMPLACEMENT DES PIÈCES DÉFECTUEUSES
ET TECHTRONIC INDUSTRIES NORTH AMERICA, INC.
N’ASSUME OU N’AUTORISE QUICONQUE À ASSUMER
QUELQUE AUTRE OBLIGATION QUE CE SOIT. CERTAINS
ÉTATS ET PROVINCES NE PERMETTANT PAS DE
LIMITATION DE DURÉE DES GARANTIES IMPLICITES,
LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS

ÊTRE APPLICABLES. TECHTRONIC INDUSTRIES NORTH

AMERICA, INC., DÉCLINE TOUTE RESPONSABILITÉ
EN CE QUI CONCERNE LES DOMMAGES DIRECTS,
INDIRECTS OU AUTRES, Y COMPRIS, MAIS SANS S’Y
LIMITER, LES FRAIS DE RETOUR DE PRODUITS À UN
CENTRE DE RÉPARATION RYOBI AGRÉÉ ET DE RENVOI
AU PROPRIÉTAIRE, DE DÉPLACEMENT D’UN TECHNICIEN,
DE TÉLÉPHONE OU TÉLÉGRAMME, DE LOCATION
D’UN PRODUIT SIMILAIRE PENDANT LA DURÉE DES
RÉPARATIONS SOUS GARANTIE, DE DÉPLACEMENT, DE
PERTES OU DOMMAGES À DES BIENS PERSONNELS, DE
MANQUE À GAGNER, DE PERTE D’USAGE DU PRODUIT,
DE PERTE DE TEMPS OU DE DÉRANGEMENT. CERTAINS
ÉTATS ET PROVINCES NE PERMETTANT L’EXCLUSION OU
LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS,

LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE

APPLICABLES.
Cette garantie donne au consommateur des droits

spécifiques, et celui-ci peut bénéficier d’autres droits, qui
varient selon les états ou provinces.

Cette garantie couvre tous les produits d’extérieur RYOBI®
fabriqués par Techtronic Industries North America, Inc.,
vendus aux États-Unis et au Canada.

Pour obtenir l’adresse du centre de réparations Ryobi agréé
le plus proche, appeler le 1-800-860-4050.

14 — Français

GARANTIE

L’ÉNONCÉ DE CALIFORNIA AIR RESOURCES BOARD (CARB) QUI SUIT, S’APPLIQUE SEULEMENT AUX NUMÉROS
DE MODÈLES QUI DOIVENT SE CONFORMER AUX EXIGENCES DE CARB.

TECHTRONIC INDUSTRIES NORTH AMERICA, INC. DÉCLARATION DE GARANTIE LIMITÉE SYSTÈMES DE CONTRÔLE
DES ÉMISSIONS POUR LES ÉTATS-UNIS ET LA CALIFORNIE. PETITS MOTEURS NON ROUTIERS ET HORS ROUTE

VOS DROITS ET RESPONSABILITÉS EN VERTU DE CETTE GARANTIE

L’U.S. Environmental Protection Agency (EPA), le California Air Resources Board
(CARB) et Techtronic Industries North America, Inc. se font un plaisir de vous expli­quer la garantie de conformité du système antipollution de votre petit moteur non
routier ou hors-route, modèle 2010. En Californie, l’équipement neuf qui utilise les
moteurs non routiers ou hors-route, doit être conçu, construit et équipé conformément
aux strictes réglementations sur l’antipollution de cet État. Dans d’autres États, les
moteurs non routiers modèles 2000 et ultérieurs doivent être conçus, construits et
équipés au moment de la vente de façon à être conformes aux réglementations sur
l’antipollution issues par l’EPA (agence de protection de l’environnement américaine)
pour les petits moteurs non routiers. Le moteur non routier doit être exempt sur les
vices de matériaux et de fabrication entraînant la non conformité aux réglementations
de l’EPA, pendant les trois premières années d’utilisation, à compter de la date de
vente à l’acheteur d’origine. Techtronic Industries North America, Inc. doit garantir le
système de contrôle des émissions de vos petits moteurs non routiers ou hors-route
pour la période indiquée ci-dessus, à condition que ceux-ci n’aient pas fait l’objet
d’un usage abusif ou d’un manque d’entretien.

Votre système de contrôle des émissions peut inclure des pièces telles que le carbu­rateur ou le système d’injection de carburant, le système d’allumage, les convertis­seurs catalytiques, les réservoirs de carburant, les valves, les filtres, les fixations, les
connecteurs et d’autres composants connexes. Il peut également inclure les tuyaux,
les courroies, les connecteurs et d’autres articles relatifs au système d’émissions.

Dans l’éventualité d’un problème couvert par la garantie, Techtronic Industries North
America, Inc. s’engage à réparer gratuitement votre moteur non routier ou hors-route,
ce qui comprend le diagnostique, les pièces et la main-d’oeuvre, dans un centre de
réparations agréé pour les produits de marque RYOBI®.

DURÉE DE LA GARANTIE DU FABRICANT

Le système de contrôle d’émissions pour ce produit est garanti pour trois ans. Si une
pièce relative au système de contrôle d’émissions de votre moteur est défectueuse,
elle sera réparée ou remplacée sans frais par Techtronic Industries North America, Inc.

RESPONSABILITÉS DU PROPRIÉTAIRE DANS LE CADRE DE LA
GARANTIE

(a) En tant que propriétaire de ce petit moteur non routier ou hors-route, vous êtes tenu
d’effectuer les entretiens indiqués dans le manuel d’utilisation. Techtronic Industries
North America, Inc. recommande de conserver tous les reçus relatifs à l’entretien du
petit moteur non routier ou hors-route, mais Techtronic Industries North America,
Inc. ne peut par refuser la couverture de la garantie pour l’unique raison du manque
de reçus ou parce que vous avez omis d’effectuer tous les entretiens prévus. Des
pièces et services assurant des performances et une durabilité équivalente peuvent
être utilisées pour les entretiens et réparations non couverts par la garantie, sans que
cela ne change les obligations de garantie de Techtronic Industries North America, Inc.

(b) Toutefois, en tant que propriétaire du petit moteur non routier ou hors-route, vous
devez être averti que les réparations couvertes par la garantie peuvent être refusées
par Techtronic Industries North America, Inc. si la défaillance de ce moteur ou d’une
de ses pièces est due à un usage abusif, la négligence, un manque d’entretien ou
des modifications non approuvées.

(c) Vous êtes tenu de confier votre petit moteur non routier ou hors-route à un centre
de réparations agréé dès qu’un problème se présente. Les réparations sous garantie
seront effectuées dans un délai raisonnable, ne dépassant pas 30 jours.

Si vous avez des questions concernant vos droits et responsabilités dans le cadre
de la garantie, contactez un représentant de Techtronic Industries North America,
Inc. au 1-800-860-4050.

COUVERTURE

(a) La période de la couverture commence à la date de livraison du moteur ou
d’équipement à l’acheteur.

(b) Couverture générale de garantie antipollution. Techtronic Industries North America,
Inc. garantit à l’acheteur d’origine, ainsi qu’à tous les propriétaires ultérieurs, que son
petit moteur non routier ou hors-route est conçu, construit et équipé conformément
à toutes les réglementations de California Air Resources Board ou United States
Environmental Protection Agency en vigueur au moment de la vente et que son petit
moteur non routier ou hors-route sera exempt de tous défauts de matériaux ou de
fabrication causant une non conformité aux réglementations en vigueur, pour une
période de trois ans après l’acquisition du moteur par l’acheteur d’origine.

(c) La garantie sur les pièces se rapportant au système de contrôle d’émissions sera
interprétée comme suit: Toute pièce couverte par la garantie qui ne doit pas être
remplacée selon le Calendrier d’entretien du système de contrôle d’émissions et
selon la Liste de pièces garanties, lesquels sont conformément stipulés ci-dessous,
est garantie pour la période de trois ans. Si une telle pièce (y compris les pièces
qui doivent seulement être inspectées régulièrement) s’avère défectueuse, elle sera
réparée ou remplacée gratuitement dans un centre de réparations agréé RYOBI®.
Toute pièce réparée ou remplacée dans le cadre ce cette garantie sera garantie pour
le reste de la durée de la garantie. Un énoncé stipulant « réparez ou remplacez au
besoin » ne réduirait pas la période de couverture de la garantie. Toute pièce qui
doit être remplacée conformément au Calendrier d’entretien du système de contrôle
d’émissions et la Liste de pièces garanties est garantie pour la période de temps

15 — Français

précédant le premier remplacement prévu pour cette pièce. Toute pièce de ce genre
réparée ou remplacée dans le cadre de cette garantie est garantie pour le restant de
la période qui précède la première échéance de remplacement, et elle sera réparée
ou remplacée gratuitement dans un centre de réparations agréé RYOBI® jusqu’au
moment ou elle doit être remplacée.

Techtronic Industries North America, Inc. effectuera les réparations sous garantie
dans un centre de réparations RYOBI® agréé ou chez un concessionnaire. Tout
diagnostique effectué dans un centre de réparations RYOBI® agréé sera gratuit si le
diagnostique aide a déterminer qu’une pièce couverte par la garantie est défectueuse.
Des pièces approuvées par le fabricant ou équivalentes peuvent être utilisées pour
tout entretien ou réparation sous garantie des pièces relatives au système de contrôle
des émissions et doivent être fournies gratuitement au propriétaire si la pièce est
toujours sous garantie. Techtronic Industries North America, Inc. est responsable des
dommages au moteur causés par une pièce toujours couverte par la garantie.

Des ajouts ou des pièces modifiées qui ne sont pas exemptées par California Air
Resource Board ne peuvent pas être utilisées. L’utilisation de toute pièce non-ex­emptée ou modifiée peut justifier le refus d’une réclamation au titre de la garantie.
Techtronic Industries North America, Inc. ne sera pas responsable pour des dom­mages aux pièces sous garantie causés par l’utilisation d’une pièce non-exemptée
ou modifiée.

Le California Air Resources Board a publié une liste de toutes les pièces de systèmes
d’émissions couvertes par une garantie. (Bien que les réglementations de l’EPA
n’incluent pas de liste, les pièces qu’elle considère comme devant être garanties
sont indiquées ci-dessous.) Techtronic Industries North America, Inc., fournira tous
les documents relatifs aux procédures et politiques se rapportant à sa garantie dans
les cinq jours suivant une demande de California Air Resources Board.

LISTE DE PIÈCES DU SYSTÈME DE CONTRÔLE D’ÉMISSIONS

Les pièces du système de contrôle d’émissions varient dépendamment du produit.
Votre garantie du système de contrôle d’émissions s’applique à tous les composants
suivants qui peuvent faire partie de votre produit:

(1) Système de contrôle d’alimentation en carburant
(i) Carburateur et les composants internes (et/ou régulateur de pression ou

système d’alimentation par injection).
(ii) Système de contrôle de rapport air/carburant.
(iii) Système d’enrichissement pour démarrage à froid.
(iv) Réservoir de carburant.
(2) Système d’admission d’air
(i) Système d’admission contrôlée d’air chaud.
(ii) Tubulure d’admission.
(iii) Filtre à air.
(3) Système d’allumage
(i) Bougies d’allumage.
(ii) Système d’allumage magnéto-électrique.
(iii) Système d’avance/retard à l’allumage.
(4) Système de recirculation des gaz d’échappement (RGE)
(i) Corps de vanne et l’espaceur du carburateur de RGE, si applicable.
(ii) Système de contrôle du taux de RGE.
(5) Système d’injection d’air
(i) Pompe à air ou valve à impulsion.
(ii) Valves qui affectent la distribution d’écoulement.
(iii) Distributeur.
(6) Catalyseur ou système de réacteur thermique
(i) Convertisseur catalytique.
(ii) Réacteur thermique.
(iii) Tubulure d’échappement.
(7) Contrôles de particules
(i) Pièges, filtres, électrofiltres et tout autre dispositif utilisé pour capturer les

émissions de particules.
(8) Pièces diverses utilisées dans les systèmes énumérés ci-dessus
(i) Commandes électroniques.
(ii) Valves et interrupteurs sensibles au vide, à la température et au temps.
(iii) Tuyaux, courroies, connecteurs et modules.
Techtronic Industries North America, Inc. fournira au propriétaire des instructions

d’entretien et d’utilisation écrites avec chaque nouveau moteur.
La période de conformité aux réglementations antipollution de l’autocollant de

conformité d’émissions indique le nombre nominal d’heures de fonctionnement du
moteur conformément aux réglementations du gouvernement fédéral américain.
Catégorie C = 50 heures, B = 125 heures, A = 300 heures.

GARANTIE

CE PRODUIT A ÉTÉ ÉQUIPÉ EN USINE D’UN CONVERTISSEUR CATALYTIQUE

Félicitations ! Vous venez d’investir dans la protection de l’environnement. Pour maintenir le niveau d’émissions original
de ce produit, voir la section Entretien ci-dessous.

PROGRAMME D’ENTRETIEN DU SYSTÈME D’ÉMISSIONS ET LISTE DES PIÈCES GARANTIES

Pièces du système Inspecter avant Nettoyer toutes Remplacer toutes Remplacer toutes Reemplácelo cada

chaque utilisation le 5 heures de les 25 heures ou les 25 heures ou 50 heures
fonctionnement chaque année chaque année

ASSEMBLAGE DU CATALYSEUR DU SILENCIEUX ........................................................................................................................X

FILTRE À AIR

INCLUT :

ÉCRAN FILTRE ................................................................X

RÉSERVOIR DE CARBURANT

INCLUT :

CONDUITES DE CARBURANT ....X

BOUCHON DU RÉSERVOIR

DE CARBURANT ..........................X

ALLUMAGE

INCLUT :

BOUGIE ...............................................................................................................X

TOUTES LES PIÈCES RELATIVES AU SYSTÈME DE CONTRÔLE DES ÉMISSIONS SONT GARANTIES TROIS ANS OU POUR LA PÉRIODE
ANTÉRIEURE AU PREMIER REMPLACEMENT PRÉVU, SELON LA PREMIÈRE ÉCHÉANCE.

BESOIN D’AIDE?

  

1-800-860-4050

 

NOUS APPELER D’ABORD

Pour toute question concernant l’utilisation ou l’entretien utiliser ce

produit, appeler le service d’assistance téléphonique Ryobi®!

Le taille-bordures à été entièrement testé avant expédition pour

assurer la complète satisfaction de l’utilisateur.

16 — Français

NOTES

17 — Français

REGLAS DE SEGURIDAD GENERALES

¡ADVERTENCIA!

Lea y comprenda todas las instrucciones. El incumplimiento

de las instrucciones señaladas abajo puede causar
descargas eléctricas, incendios y lesiones serias.

LEA TODAS LAS INSTRUCCIONES

Para utilizar este producto de una forma segura, lea y

entienda todas las instrucciones antes de usarlo. Siga

todas las instrucciones de seguridad. La inobservancia de
todas las instrucciones de seguridad señaladas abajo puede
causar lesiones corporales graves.

■ No permita que utilicen esta unidad niños ni personas carentes
de la debida instrucción para su manejo.

Nunca permita que use la máquina quien no haya recibido

instrucciones adecuadas sobre el uso correcto de la misma.
Esto se refiere tanto a unidades rentadas como propias, y
también al motor al que están conectadas.

Siempre use gafas de seguridad con protección lateral. Los

anteojos comunes sólo tienen lentes resistentes a los impactos.
NO son anteojos de seguridad. Con el cumplimiento de esta
regla se reduce el riesgo de posibles lesiones oculares.

Los usuarios del producto en las jurisdicciones del Servicio

Forestal de los Estados Unidos, y en algunos estados, deben
cumplir con los reglamentos de prevención de incendios. Este
producto está equipado de un parachispas; no obstante es
posible que el usuario deba cumplir otros requisitos. Consulte
con las autoridades federales, estatales o locales.

Póngase pantalones, botas y guantes gruesos. No se ponga

ropa holgada o pantalones cortos, ni ande descalzo. No se
ponga joyas de ninguna clase. El uso que oye la protección.

 La ropa protectora pesada puede aumentar la fatiga del

operador, lo cual puede originar un golpe de calor. En climas
cálidos y húmedos, el trabajo pesado debe programarse para
las primeras horas de la mañana o las últimas horas de la
tarde, cuando las temperaturas son más bajas.

Nunca utilice esta unidad colocándola al lado izquierdo de

usted.

Recójase el cabello largo arriba del nivel de los hombros para

evitar que se enrede en las piezas móviles.

Mantenga a todas las personas presentes, niños y animales por

lo menos a 15 m (50 pies) de distancia. Debe exhortarse a los
circunstantes a ponerse protección para los ojos. Si alquien se
aproxima mientras usted está utilizando la herramienta, apague
el motor y el accesorio de corte. En el caso de las unidades
con cuchilla, existe el riesgo adicional de que las personas
presentes sufran lesiones al ser golpeadas con la cuchilla en
movimiento en caso de un contragolpe de la cuchilla u otra
reacción inesperada de la sierra.

No use esta unidad cuando se encuentre fatigado, enfermo

o bajo los efectos del alcohol, drogas o medicamentos.

No utilice este producto si no hay luz suficiente.
No utilice la unidad en la lluvia ni en entornos húmedos o

mojados.

Mantenga los pies bien afirmados y el equilibrio. No trate de

alcanzar demasiado lejos. Al tratar de hacerlo puede perder el
equilibrio o exponerse al contacto con superficies calientes.

Mantenga todas las partes del cuerpo alejadas de toda pieza

móvil.

Para evitar tocar superficies calientes, al utilizar esta unidad

nunca coloque la parte inferior de la misma arriba del nivel de
la cintura.

No toque las partes de la unidad situadas cerca del

silenciador o del cilindro. Estas piezas se calientan durante el

funcionamiento. La inobservancia de esta advertencia podría
causar posibles lesiones serias.

■■Trasladelamotosierraconelmotorapagado,labarraguíayla

cadena de la sierra hacia atrás, la funda colocada en la barra
guía y la motosierra, y el silenciador alejado del cuerpo.

■Siempre apague el motor y retire el cable de la bujía antes
de realizar cualquier ajuste o reparaciones, excepto para los
ajustes del carburador.

■Inspeccione cada vez la unidad antes de usarla para ver si
tiene tornillos flojos, fugas de combustible, etc. Reemplace
toda pieza dañada antes de utilizar la unidad.

■La cadena puede moverse durante los ajustes del
carburador.

■Ha habido informes de que las vibraciones de las herramientas
motorizadas de mano pueden contribuir, en ciertas personas,
al desarrollo de una condición llamada síndrome de
Raynaud. Entre los posibles síntomas está el hormigueo, el
entumecimiento y la palidez de los dedos, síntomas presentes
normalmente con la exposición al frío. Se cree que los factores
hereditarios, la exposición al frío y a la humedad, la dieta,
el fumar y las prácticas de trabajo contribuyen al desarrollo
de estos síntomas. Actualmente se desconoce qué tipo de
vibraciones o cuánto tiempo de exposición a las mismas, si
tal es el caso, pueden contribuir a la mencionada afección.
Hay medidas de precaución que puede tomar el operador
para reducir posiblemente los efectos de la vibración:

a) Mantenga caliente el cuerpo en tiempo frío. Al utilizar la

unidad use guantes para mantener calientes las manos y
las muñecas. Los informes médicos indican que el clima
frío es un factor importante que contribuye al síndrome de
Raynaud.

b) Después de cada período de utilización de la unidad, haga

ejercicio para aumentar la circulación de la sangre.

 c) Tomedescansosfrecuentesduranteeltrabajo.Limitela

cantidad de exposición al día.

d) Mantenga la herramienta bien cuidada, con los elementos

de sujeción debidamente apretados y siempre cambiando
las piezas desgastadas.

Si sufre cualquiera de los síntomas propios de esta condición,

de inmediato interrumpa el uso de la unidad y consulte a su
doctor en lo concerniente a los mismos.

 Mezcle y guarde el combustible en un recipiente aprobado

para gasolina.

Mezcle el combustible al aire libre, donde no haya chispas

ni llamas. Limpie todo derrame de combustible. Aléjese
por lo menos 9 m (30 pies) del sitio de reabastecimiento de
combustible antes de encender el motor.

Apague el motor y deje que se enfríe antes del reabastecimiento

de combustible o de guardar la unidad.

Deje enfriar el motor, vacíe el tanque de combustible y fije

la unidad para inmovilizarla antes de transportarla en un
vehículo.



Inspeccione la unidad para ver si tiene piezas dañadas. Antes
de seguir utilizando esta herramienta, es necesario inspeccionar
cuidadosamente toda pieza dañada para asegurarse de que
funcione y desempeñe correctamente la función a la que está
destinada. Verifique la alineación de las partes móviles, que no
haya atoramiento de partes móviles, que no haya piezas rotas,
el montaje de las piezas y cualquier otra condición que pudiera
afectar su funcionamiento. Una protección o alguna otra pieza
que esté dañada la debe reparar o reemplazar un representante
de servicio autorizado. Esté seguras las paradas de cadena que
mueven cuando el disparador de válvula de admisión es liberado.
Con el cumplimiento de esta norma se reduce el riesgo de una
descarga eléctrica, incendio o lesión grave.

3 — Español

REGLAS DE SEGURIDAD ESPECÍFICAS

El contragolpe es una reacción peligrosa de la herramienta

que puede ocasionar lesiones serias. El contragolpe ocurre
cuando la cadena en movimiento hace contacto con un
objeto en la parte superior de la punta de la barra, o cuando
la madera se cierra y pellizca la cadena en el punto de
corte. El contacto de la parte superior de la punta de la
barra con la madera puede causar que la cadena se clave
en el material y se detenga instantáneamente. El resultado
es una reacción súbita en dirección inversa, la cual lanza
la barra guía hacia arriba y hacia atrás, en la dirección
donde se encuentra el operador. Si resulta pellizcada la
cadena en la parte superior de la barra guía, ésta puede
impulsarse rápidamente hacia atrás, hacia el operador,
lo cual puede causar una pérdida de control y posibles
lesiones graves. No dependa exclusivamente de los
dispositivos de seguridad incorporados en el producto.

Con un conocimiento básico del contragolpe de la sierra,

puede reducir o incluso eliminar el elemento sorpresa. La
sorpresa súbita contribuye a los accidentes.

Asegúrese de que no haya obstrucciones en el área

donde esté cortando. No permita que la punta de la barra
guía entre en contacto con ningún tronco, rama, cerca,
o cualquier otra obstrucción al estar operando la sierra.

Tengaunsenderoplaneadodelaretirada.

Corte solamente cuando al visibiliad y la luz sean

adecuadas para ver claramente.

No utilice la unidad al estar en una escalera o en un soporte

inestable. Siempre corte con ambos pies bien apoyados
en suelo sólido para evitar perder el equilibrio.

Para protegerse de una posible electrocución, no trabaje

a menos de 15 metros (50 pies) de cables eléctricos
aéreos.

Antes de arrancar el motor, asegúrese de que no esté

tocando ningún objeto la cadena.

Siempre corte con el motor funcionando a plena

velocidad. Oprima completamente el gatillo del acelerador
y mantenga una velocidad de corte estable.

No fuerce la herramienta. Utilice la herramienta adecuada

al trabajo. La herramienta adecuada efectúa el trabajo
mejor y de manera más segura, si además se maneja a
la velocidad para la que está diseñada.

Para protegerse contra ramas que caen, no se pare

directamente debajo de la rama que se esté cortando.
Esta unidad no debe sostenerse a un ángulo superior a
60° sobre el nivel del suelo.

Mantenga los mangos secos, limpios y sin lubricante ni

mezcla de combustible.

Apague el motor y asegúrese de que el aditamento

de corte se haya detenido antes de dejar la unidad en
reposo.

Para evitar una descarga eléctrica o lesiones graves,

no utilice este producto con ningún cabezal motor de
corriente alterna.

4 — Español

Siga las instrucciones de afilado y mantenimiento

correspondientes a la cadena de la sierra.

Sólo use las barras guía y las cadenas de contragolpe

moderado de repuesto especificadas para la unidad.

Opere vio en áreas bien ventiladas.
¡No opere el vio con una mano! La herida grave al

operario, a los ayudantes, a los espectadores, o a
cualquier combinación de estas personas puede los
resultados de una operación de mano. Esto vio destinado
para el uso a dos manos.

Tengaextrema precaución al cortar broza pequeña

y árboles jóvenes, ya que el material delgado puede
atraparse en la cadena de la sierra y puede latiguear
hacia usted o desequilibrarlo.

Al cortar una rama que esté bajo tensión, esté alerta al

impulso de regreso de la misma, de manera que no le
pegue cuando se libere la tensión presente en las fibras
de la madera.

Mantenga sujeta con firmeza la sierra con ambas manos,

la mano derecha en el mango trasero y la mano izquierda
en el delantero, cuando esté funcionando el motor. Sujete
firmemente los mangos de la motosierra, rodeándolos
con los pulgares y los dedos restantes. Una sujeción firme
le permite evitar el contragolpe y mantener el control de
la sierra. No la suelte.

No utilice la motosierra subido en un árbol, a menos que

esté capacitado específicamente para hacerlo.

REABASTECIMIENTO DE COMBUSTIBLE

 EL COMBUSTIBLE ES SUMAMENTE INFLAMABLE.

Tenga precaución al utilizar la unidad con el fin de

disminuir el riesgo de lesiones serias.

Guarde la unidad en un lugar frío y bien ventilado, a una

distancia segura de todo equipo generador de chispas
o llamas.

Guarde el combustible en recipientes diseñados

específicamente para tal fin.

Solamente reabastezca de combustible la unidad al aire

libre y no fume durante el reabastecimiento.

Reabastezca de combustible la unidad antes de arrancar

el motor. Nunca retire la tapa del tanque de combustible
ni lo reabastezca mientras esté encendida o caliente la
unidad.

Si se derrama combustible, no intente arrancar el motor;

aleje la máquina del área del derramamiento y evite
causar una fuente de ignición hasta que se disipen los
vapores del combustible.

Vuelva a colocar firmemente la tapa del tanque de

combustible y la del recipiente.

Si es necesario vaciar el tanque de combustible,

hágalo al aire libre sólo drene el combustible en un
contenedor específicamente diseñado para almacenar
combustible.

SÍMBOLOS

50' 15m

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura la
producto.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Para reducir el riesgo de lesiones, el usuario debe leer y

Lea el manual del operador

comprender el manual del operador antes de usar este
producto.

Protección para los ojos, los oídos
y la cabeza

Calzado de seguridad

Guantes

Piezas móviles Mantenga las manos lejos de piezas en movimiento.

Mantenga alejadas a las personas
presentes

Contragolpe ¡PELIGRO!Tengacuidadoconelcontragolpe.

Superficie caliente

Riesgo de electrocución

Póngase protección para los ojos, los oídos y la cabeza al
utilizar este equipo.

Cuando utilice este equipo póngase calzado de seguridad
antideslizante.

Cuando maneje el dispositivo de podar ramas y la motosierra,
póngase guantes protectores no deslizantes de uso rudo.

Mantenga a los circunstantes a una distancia mínima de 15
metros (50 pies).

Para reducir el riesgo de lesiones corporales o daños materiales
evite tocar toda superficie caliente.

¡PELIGRO! ¡Riesgo de electrocución! No utilice dentro de

15,2 m (50 pies) de las líneas eléctricas elevadas.

Use gasolina sin plomo para vehículos con un octanaje mínimo

Gasolina y lubricante

de 87 [(R + M)/2]. Este producto está impulsado por un motor de
dos tiempos y utiliza una mezcla de gasolina y lubricante para
motor de dos tiempos.

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

PRECAUCIÓN:

Indica una situación peligrosa inminente, la cual, si no se evita, causará
la muerte o lesiones serias.

Indica una situación peligrosa posible, la cual, si no se evita, podría causar
la muerte o lesiones serias.

Indica una situación peligrosa posible, la cual, si no se evita, podría causar
lesiones menores o leves.

(Sin el símbolo de alerta de seguridad) Indica una situación que puede
producir daños materiales.

5 — Español

SÍMBOLOS

SERVICIO

El servicio de la herramienta requiere extremo cuidado y
conocimientos técnicos, por lo cual sólo debe ser efectuado
por un técnico de servicio calificado. Para dar servicio a la
herramienta, le sugerimos llevarla al CENTRO DE SERVICIO
AUTORIZADO de su preferencia para que la reparen. Al
dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas.

ADVERTENCIA:

Cualquier herramienta eléctrica en funcionamiento puede lanzar objetos hacia los ojos, lo cual
puede causar serios daños a los mismos. Antes de iniciar la operación de herramientas de corriente
siempre utilice gafas de seguridad, gafas de seguridad con protección lateral, y en la medida en que
sea necesario, un protector para toda la cara. Recomendamos la careta protectora de visión amplia
encima de los anteojos normales, o los anteojos protectores estándar con protección lateral. Siempre
póngase protección ocular con la marca de cumplimiento de la norma ANSI Z87.1.

ADVERTENCIA:

Para evitar lesiones corporales serias, no intente utilizar
este producto sin haber leído y comprendido totalmente
el manual del operador. Si no comprende los avisos de
advertencia y las instrucciones del manual del operador,
no utilice este producto. Llame al departamento de
atención al consumidor de Ryobi, y le brindaremos
asistencia.

GUARDE ESTAS INSTRUCCIONES

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Cilindrada del motor ............................................................................................................................................................................ 30 cc

Longitud de la barra ........................................................................................................................................................................ 10 pulg.

Peso .......................................................................................................................................................................................6,82 kg (15 lb)

FAMILIARÍCESE CON LA PODADORA

Vea la figura 1.

Antes de intentar utilizar este producto, familiarícese con todas
las características de funcionamiento y normas de seguridad de
la unidad.

INTERRUPTOR DEL MOTOR

El interruptor del motor sirve para controlar el sistema de encendido.
El interruptor debe estar en la posición de ENCENDIDO ( I ) para
que arranque y funcione el motor.

MANGO EN “J”

El mango en forma de “J” permite mejor control de la podadora y
optimiza la seguridad del operador.

CORREA PARA EL HOMBRO

La correa para el hombro ayuda a soportar el peso de la podadora
al utilizar ésta.

PALANCA DEL ANEGADOR

La palanca del anegador abre y cierra la válvula de anegación
situada dentro del carburador.

MANGO DEL ARRANCADOR

El mango del arrancador sirve para arrancar el motor.

GATILLO DEL ACELERADOR

El gatillo del acelerador sirve para arrancar la podadora y para
controlar la rapidez de desplazamiento de la cadena.

BOMBA DE CEBADO

La bomba de cebado sirve para bombear combustible del tanque
al carburador. Esto es necesario solamente al arrancar el motor
cuando está frío o después de reabastecer de combustible el motor
cuando cuando se le acabó.

6 — Español

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.
 Extraiga cuidadosamente de la caja la herramienta y los

accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.

 Inspeccione cuidadosamente la herramienta para

asegurarse de que no haya sufrido ninguna rotura o daño
durante el transporte.

 No deseche el material de empaquetado hasta que haya

inspeccionado cuidadosamente la herramienta y la haya
utilizado satisfactoriamente.

 Si hay piezas dañadas o faltantes, le suplicamos llamar

al 1-800-860-4050, donde le brindaremos asistencia.

LISTA DE EMPAQUETADO

Conjunto del cabezal motor
Accesorio para Podar
Eje de extensión
Funda
Llave de combinación (5/8 x 3/4 pulg.)
Lubricante para barra y cadena, 8 onz.
Botella de lubricante para motor de dos tiempos
Soporte para la correa del hombro (y las piezas de

montaje)
Argolla de la correa
Conjunto del mango en “J” (y las piezas de montaje):

Tapadesuspensión

Manual del operador

ADVERTENCIA:

Si hay piezas dañadas o faltantes, no utilice esta
herramienta sin haber reemplazado todas las piezas
faltantes. La inobservancia de esta advertencia podría
causar posibles lesiones serias.

ADVERTENCIA:

No intente modificar esta herramienta ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar
una condición peligrosa, y como consecuencia posibles
lesiones corporales serias.

ADVERTENCIA:

Para evitar un arranque accidental que podría causar
lesiones corporales graves, siempre desconecte el cable
de la bujía del motor de la bujía misma al ensamblar las
piezas.

MONTAJE DEL MANGO EN “J”

Vea la figura 2.

 Coloque la mordaza inferior del mango en “J” en el eje

de impulsión como se muestra. Introduzca la orejeta
ubicada en la mordaza superior del mango en “J” dentro
de la ranura de la mordaza inferior de éste.

 Coloque el extremo del mango en “J” entre las mordazas

para que los orificios se alineen y el mango quede ubicado
a la izquierda del operador.

■ Empuje el perno a través de la mordaza y del mango.

 Instale la arandela plana, la arandela de seguridad

y la tuerca de mariposa para sujetar el conjunto en
posición.

 Ajuste la posición del mango de acuerdo con el área

que indica la etiqueta en el alojamiento del eje de
impulsión.

 Apriete la tuerca de mariposa firmemente.

CÓMO INSTALAR LA CORREA PARA EL HOMBRO,
EL COLGADOR Y EL ACCESORIO

Vea las figuras 3 - 4.

Cuando opere esta unidad, debe usar una correa para el
hombro para cargar aquélla.

Para instalar el soporte de la correa para el hombro:

 Retire la tuerca hexagonal, la arandela de seguridad y el

perno del soporte de la correa para el hombro.

 Separe los extremos del soporte para abrirlo un poco.
 Coloque el colgante a lo largo del eje en el lugar que

ofrezca mayor equilibrio y control de la herramienta.

NOTA: Asegúrese de que el colgante no cubra la etiqueta

deADVERTENCIAsobreeleje.

 Junte los extremos del soporte para apretarlos.
 Vuelva a colocar el perno, la arandela de seguridad y la

tuerca hexagonal.

 Enganche el broche de la correa en la argolla

correspondiente.

Para instalar el aditamento:

 Afloje la perilla en el acoplador del eje del cabezal de

potencia y retire la tapa extrema del accesorio.

 Oprima el botón situado en el eje de extensíon. Alinee

el botón con el hueco guía situado en el acoplador del
cabezal motor, y con un movimiento de deslizamiento
una los dos ejes. Gire el eje de extensión hasta que el
botón se trabe en el orificio de posicionamiento.

NOTA: El aditamento para podar solamente debe

utilizarse con la hoja en posición vertical.

 Apriete firmemente la perilla.
 Repita el pasos anterior acoplar el motor al eje de

extensión.

NOTA: Si el botón no brota completamente en el

orificio de posicionamiento, significa que el eje no está
asegurado. Gire levemente los ejes de un lado a otro
hasta que el botón quede asegurado.

7 — Español

ARMADO

ADVERTENCIA:

Asegúrese de que esté bien apretada la perilla antes de
utilizar el equipo y el botón esté asegurado en su lugar en
el orificio de posicionamiento; verifique periódicamente
el apriete de la misma durante el uso para evitar lesiones

graves.

Para el desmontaje:

 Afloje la perilla.
 Oprima el botón y gire los ejes para separar los extremos

de los mismos.

LA BARRA AUTOMÁTICA Y CADENA LA

LUBRICACIÓN

Vierta lubricante para barra y cadena en el tanque de lubricación
de la cadena antes de arrancar el motor del cabezal. Consulte
el apartado La barra automática y cadena la lubricación en
la sección Mantenimiento de este manual.

ABASTECIMIENTO Y REABASTECIMIENTO DE
COMBUSTIBLE DE LA PODADORA

MEZCLA DE COMBUSTIBLE

Este producto está accionado por un motor de dos tiempos y
requiere el premezclado de gasolina y lubricante para motor
de dos tiempos. Mezcle previamente gasolina sin plomo y
lubricante para motores de 2 tiempos en un recipiente de 4
litros de capacidad y de uso aprobado para gasolina.

 El motor está certificado para funcionar con gasolina sin

plomo para vehículos.

 Mezcle lubricante de alta calidad para motor de dos tiempos

a razón de 2,6 onz. por galón.

 No use lubricante para vehículos ni para motores fuera de

borda de 2 tiempos.

 NO mezcle más producto del que pueda utilizar en un

período de 30 días.

PREMIUM EXACT MIX (50:1)

GASOLINA LUBRICANTE

1 galón (US) 2.6 onzas
1 Litro 20 cc (20 ml)

LLENADO DEL TANQUE

 Limpie la superficie alrededor de la tapa del tanque de

combustible para evitar toda contaminación.

 Afloje lentamente la tapa del tanque de combustible.

Coloque la tapa en una superficie limpia.

 Vierta cuidadosamente el combustible en el tanque. Evite

los derrames.

 Antes de volver a colocar la tapa del tanque de combustible,

limpie e inspeccione la junta.

 Vuelva a colocar inmediatamente la tapa del tanque de

combustible y apriételo con la mano. Limpie todo derrame
de combustible.

NOTA: Es normal que salga humo de un motor nuevo después
de usarlo por primera vez.

ADVERTENCIA:

Siempre apague el motor antes de abastecer el combustible.
Nunca agregue combustible a una máquina con el motor
en marcha o caliente. Aléjese por lo menos 9 metros (30
pies) del sitio de reabastecimiento de combustible antes
de encender el motor. ¡No fume! La inobservancia de esta
advertencia puede causar lesiones serias.

COMBUSTIBLES OXIGENADOS

Algunas gasolinas convencionales están mezcladas con
alcohol o con un compuesto de éter. Estas gasolinas se
denominan colectivamente combustibles oxigenados.
Para satisfacer las normas de limpieza del aire, en algunas
áreas geográficas de Estados Unidos y Canadá se usan
combustibles oxigenados para reducir las emisiones.

Si va a usar un combustible oxigenado, asegúrese de que
no tenga plomo y satisfaga los requisitos relacionados con
el octanaje nominal mínimo. Antes de usar un combustible
oxigenado, trate de confirmar el contenido del combustible.
En algunos estados o provincias se requiere mostrar
información en las bombas. A continuación se muestran los
porcentajes de combustibles oxigenados aprobados por la
EPA (Dirección de Protección Ambiental de EE.UU.):

Etanol (etilo o alcohol etílico) 10% por volumen. Puede
utilizar gasolina con un contenido de 10% de etanol por
volumen. La gasolina con contenido de etanol puede
comercializarse con el nombre de “gasohol”. No use

combustible E85.
MTBE (éter metilbutílico terciario) 15% por volumen.

Puedeutilizargasolinaconuncontenidode15%deMTBE

por volumen.
Metanol (metilo o alcohol metílico) 5% por volumen. Puede

utilizarse gasolina con un contenido de 5% de metanol por
volumen, siempre y cuando contenga también cosolventes
e inhibidores de corrosión para proteger el sistema de
combustible. La gasoline con un contenido superior a 5%
de metanol por volumen puede causar problemas en el

arranqueoeneldesempeñodelmotor.Tambiénpuededañar

piezas de metal, caucho (hule) y plástico del producto o del
sistema de combustible.

Si observa cualquier síntoma de funcionamiento indeseable,
pruebe con otra estación de gasolina o cambie de marca
de gasolina.

NOTA: No están cubiertos en la garantía los problemas de
desempeño o daños al sistema de combustible producidos
por el uso de un combustible oxigenado con un contenido
superior a los porcentajes de alcohol o compuesto de éter
señalados anteriormente.

8 — Español

ARMADO

ADVERTENCIA:

No permita que su familarización con este producto lo

vuelvadescuidado.Tengapresentequeundescuidode

un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

Cuando utilice herramientas eléctricas, póngase siempre
gafas de seguridad o anteojos protectores con protección
lateral. Si no cumple esta advertencia, los objetos que
salen despedidos pueden producirle lesiones serias en

los ojos.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado
por el fabricante de este producto. El empleo de
aditamentos o accesorios no recomendandos podría

causar lesiones serias.

ADVERTENCIA:

Para evitar un contragolpe, un atoramiento de la barra
de la sierra y posibles lesiones, nunca corte ramas que
la podadora no alcance cuando se sujeta con la correa

para el hombro.

USOS

Este producto puede emplearse para los fines enumerados
abajo:

 Desramado
 Poda

PREPARACIÓN PARA EL CORTE

 Póngase guantes antideslizantes para lograr la máxima

capacidad de sujeción y protección.

■ Mantenga una sujeción adecuada de la sierra siempre que
esté funcionando el motor. Con la mano derecha sujete
firmemente el mango posterior mientras sujeta firmemente
el mango delantero con la izquierda.

■ Sujete la sierra firmemente con ambas manos. Siempre
mantenga la mano izquierda en el mango del frente y la mano
derecha en el mango posterior, de manera que su cuerpo
quede a la izquierda del plano de la cadena. Nunca use sujete
la unidad a zurdas (con la posición de las manos
intercambiada), ni con el cuerpo en ninguna postura que
pueda colocar el mismo o el brazo a través del plano de
la cadena.

■ Nunca se pare directamente abajo de la rama que va a
cortar.

■ Para mayor seguridad y soporte de la podadora, siempre
use la correa para el hombro.

 Asegúrese de que esté bien apretada la perilla antes de

utilizar el equipo et le bouton est verrouillé en place dans le
trou de positionnement; verifique periódicamente el apriete
de la misma durante el uso para evitar lesiones graves.

PROCEDIMIENTO BÁSICO DE CORTE

Vea las figuras 5 a 6.

Siga los pasos descritos abajo para evitar dañar la corteza del
árbol o arbusto. No realice un movimiento de vaivén como en
el aserrado.
 Acelere el motor hasta el punto máximo justo antes de

comenzar el corte; para ello, oprima el gatillo del acelerador.
Mantenga el motor a la máxima aceleración todo el tiempo
que esté cortando.

 Primero efectúe un corte superficial (1/4 del diámetro de

la rama) en el lado inferior de la rama, cerca de la rama
progenitora o del tronco.

 Realice el segundo corte en el lado superior de la rama, por

el lado exterior del primer corte con respecto al tronco.

 Efectúe el corte final cerca del tronco.

■NOTA: Para los cortes segundo y final (por la parte superior de
la rama), sostenga la guía de corte del frente contra la rama que
se está cortando. Esto ayuda a evitar que se mueva la rama
y facilita el corte. Permita que la cadena efectúe el corte; sólo
aplique una leve presión hacia abajo. Si fuerza el corte, puede
dañares la barra, la cadena o el motor.
 Suelte el gatillo del acelerador tan pronto como se termine

el corte, permitiendo al motor funcionar en marcha lenta.
Si hace funcionar la podadora a la aceleración máxima sin
estar cortando nada, puede ocurrir un desgaste innecesario

de la cadena, de la barra y del motor.
Si no se sigue el procedimiento correcto de corte, la barra y
la cadena se atoran y quedan pellizcadas o atrapadas en la
rama. Si sucede esto:

 Apague el motor.
 Afloje la perilla del acoplador.
 Oprima el botón en el eje, tuerza y jale los ejes para separar

la podadora del motor.
 Si la rama se puede alcanzar desde el suelo, levante la rama

mientras se sostiene el accesorio. De esta manera se afloja

el “pellizcamiento” y se libera la podadora.
 Si la podadora aún sigue atorada, solicite la ayuda de un

profesional.

DESRAMADO Y PODA

Vea las figuras 7 y 8.

Esta unidad se diseñó para podar pequeñas ramas hasta de
152 mm (6 pulg.) de diámetro. Para obtener mejores resultados,
observe las siguientes precauciones.

 Planifique cuidadosamenteel corte. Tengaen cuentala

dirección en que caerá la rama.
 Las ramas pueden caer en direcciones inesperadas. No se

pare directamente bajo la rama que esté cortando.
 El corte más común es colocando la unidad a un ángulo de

60° o menos, según cada situación en particular, como se

demuestra. Conforme aumenta el ángulo del brazo de la

podadora con respecto al suelo, aumenta la dificultad para

efectuar el primer corte (por la parte inferior de la rama).

■ Corte en varias etapas las ramas largas.

■ Corte primero las ramas inferiores para dar más espacio

para la caída de las ramas superiores.

 Trabajelentamente,manteniendoambasmanosenlasierra

y sujetándola firmemente. Mantenga bien apoyados los pies

y bien equilibrado el cuerpo.
 Mantenga el árbol entre usted y la cadena mientras realice

el desramado. Corte la rama desde el lado opuesto del

árbol.

9 — Español

FUNCIONAMIENTO

■ No realice tareas de corte subido en una escalera, ya que
es extremadamente peligroso. Deje tal operación a los
profesionales.

■ No realice el corte de una rama junto a la rama o tronco de
donde sale, sino hasta que haya recortado la primera para
reducir el peso de la misma. Si se siguen los procedimientos
de corte correctos se evita desprender la corteza del
miembro progenitor.

■ No utilice la podadora para tala ni para tronzar.

■ Para protegerse de una posible electrocución, no trabaje a

menos de 15 metros (50 pies) de cables eléctricos aéreos.

■ Mantenga a los circunstantes a una distancia mínima de 15
metros (50 pies).

POSICIÓN PARA EMPEZAR

Vea la figura 9.

Ponga la podadora en el suelo y asegúrese de que no haya
objetos ni obstrucciones en las inmediaciones. Asegúrese que
nada toque a la barra y cadena. Asegúrese de que la barra y la

cadena no toquen el suelo.

ARRANQUE Y APAGADO

Vea las figuras 10 a 12.

Para arrancar con el motor frío:

NO oprima el gatillo del acelerador hasta que no arranque y
quede funcionando el motor.

■ Coloque la recortadora en una superficie plana y
despejada.

■ CEBAR - Presione 7 veces la bomba de cebado.

■ COLOQUElapalancadelanegadorenlaposiciónSTART

(arranque).

 TIRE de la cuerdadel arrancador hasta que arranque el

motor.

■ Permita que funcione el motor durante 6 y 10 segundos.

■ Oprima el seguro del gatillo del acelerador y el gatillo

mismo.

NOTA: Al oprimirse y soltarse el gatillo del acelerador se suelta
la palanca de arranque a la posición RUN (funcionamiento).

Para arrancar con el motor caliente:

TIRE de la cuerda del arrancador hasta que arranque el

motor.

Para apagar el motor:

Oprima y no suelte el interruptor en la posición de apagado
“ ”, hasta que se detenga el motor.

MANTENIMIENTO

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes puede causar un
peligro o dañar el producto.

ADVERTENCIA:

Siempre use gafas de seguridad o anteojos protectores con
protección lateral al usar herramientas eléctricas o al soplar
el polvo con aire comprimido. Si la operación genera mucho
polvo, también póngase una mascarilla contra el polvo.

ADVERTENCIA:

Antes de inspeccionar, limpiar o dar servicio a la unidad
(excepto para los ajustes del carburador), apague el motor,
espere a que se detengan todas las piezas en movimiento,
desconecte el cable de la bujía y aléjelo de ésta. El
incumplimiento de cualquiera de estas instrucciones puede
causar lesiones serias.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico. La
mayoría de los plásticos son susceptibles a diferentes tipos
de solventes comerciales y pueden resultar dañados. Utilice
paños limpios para eliminar la suciedad, el polvo, el lubricante,
la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para frenos,
gasolina, productos a base de petróleo, lubricantes penetrantes,
etc., lleguen a tocar las piezas de plástico. Las sustancias
químicas pueden dañar, debilitar o destruir el plástico, lo cual
a su vez puede producir lesiones corporales serias.

Todaslas tareasde serviciode lamotosierra, aparte delos

puntos indicados en las instrucciones de mantenimiento del
manual de instrucciones, deben ser efectuadas por técnicos de
servicio de motosierras competentes. (Por ejemplo, si se utiliza la
herramienta inadecuada para sostener el volante a fin de retirar
el embrague, pueden causarse daños estructurales al volante,
lo cual a su vez puede originar el estallido del mismo).

TENSIÓN DE LA CADENA

Vea las figuras 13 y 14.

ADVERTENCIA:

Para evitar posibles lesiones graves, nunca toque o ajuste
la cadena al estar funcionando el motor. La cadena de la
sierra está sumamente afilada; siempre póngase guantes
protectores al efectuar labores de mantenimiento de la
cadena.

 Apague el motor antes de ajustar la tensión de la cadena.

Asegúrese de que estén flojas para apretarse con la mano
las tuercas de montaje de la barra; gire hacia la derecha el

10 — Español

MANTENIMIENTO

tensador de la cadena para tensar ésta. Para obtener más
información consulte la sección Cómo reemplazar la barra
y la cadena.

NOTA: La cadena, estando fría, está bien tensada cuando

no hay holgura de la misma en la parte inferior de la barra
guía, la cadena se siente bien ajustada en la barra, y puede
avanzarse con la mano sin ningún atoramiento.

 La cadena debe volver a tensarse cada vez que las

partes planas de los eslabones de impulsión sobresalen
suspendidos de la ranura de la barra, como se muestra en
la figura 13.

 Durante el funcionamiento normal aumenta la temperatura

de la sierra. Si la cadena está bien tensada, estando caliente
los eslabones de impulsión sobresalen suspendidos de la
ranura de la barra aproximadamente 1,25 mm (0,050 pulg.),
como se muestra en la fig. 14.

NOTA: Las cadenas nuevas tienden a estirarse; revise
frecuentemente la tensión de la cadena y tense ésta según se
requiera.

PRECAUCIÓN:

Si se tensa la cadena estando ésta caliente, puede quedar
demasiado apretada al enfriarse. Revise la “tensión en frío”
de la cadena, antes de usar la sierra.

REEMPLAZO LA BARRA Y CADENA

Vea las figuras 15 a 20.

ADVERTENCIA:

Para evitar posibles lesiones graves, pare la máquina antes
cambiar la barra, la cadena o realizar cualquier operación de
mantenimiento.

 Quite la tuerca de la barra y la tapa de la caja de la

transmisión.

 La barra tiene una ranura para el perno que queda sobre

el perno de la barra. La barra también tiene un orificio de
la espiga tensora de la cadena que queda sobre la espiga
tensora de la cadena.

 Coloque la barra sobre el perno de la barra de modo que la espiga

tensora de la cadena quede dentro del orificio para la misma.

 Acomode la cadena sobre la rueda dentada y dentro de la

ranura de la barra. Los dientes de corte situados en la parte
superior de la barra deben estar orientados hacia la punta
de la barra, en la dirección de rotación de la cadena.

 Vuelva a colocar la cubierta tapa de la caja de la transmisión

e instale la tuerca de la barra. Apriete sólo con la mano la
tuerca de la barra. La barra debe quedar libre para moverse
para el ajuste de la tensión.

 Elimine toda la holgura de la cadena girando el tornillo tensor

en el sentido de las manecillas del reloj, asegurándose que
la cadena asienta dentro de la ranura de la barra durante el
tensionado.

 Levante la punta de la barra para revisar la holgura de la

cadena. Suelte la punta de la barra y gire 1/2 vuelta en el
sentido de las manecillas del reloj el tornillo de tensado de

11 — Español

la cadena. Repita este proceso hasta que desaparezca toda
holgura presente.

 Mantenga levantada la punta de la barra y apriete firmemente

la tuerca de la misma.

 La cadena está tensada correctamente cuando no hay holgura

de la misma en la parte inferior de la barra, la cadena se siente
bien ajustada en la barra, y puede avanzarse con la mano sin
ningún atoramiento de aquélla.

NOTA: Si queda demasiado ajustada la cadena, no podrá
desplazarse. Afloje levemente la tuerca de la barra y gire 1/4 de
vuelta hacia la izquierda el tornillo de ajuste de la tensión. Levante
la punta de la barra y vuelva a apretar firmemente la tuerca de la
misma.

AJUSTE DE LA MARCHA LENTA

Vea la figura 21.

Si la cadena avanza estando el motor en marcha lenta, se
necesita ajustar el tornillo de marcha lenta del motor de la
podadora. Gire el tornillo de velocidad de marcha lenta en el
sentido contrario a las manecillas del reloj para reducir las RPM
y que se detenga el movimiento de la cadena. Si la cadena
aún se mueve al estar el motor en marcha lenta, contacte a un
representante de servicio para el ajuste y suspenda el uso de
la misma hasta que se efectúe la reparación.

ADVERTENCIA:

La cadena de la sierra nunca debe girar en marcha lenta.
Gire a la izquierda el tornillo de marcha lenta para reducir
dicha marcha y así detener la cadena, o comuníquese
con un representante de servicio para que la ajusten, y
suspenda el uso de la unidad hasta que se efectúe la
reparación. Si la cadena se mueve al estar el motor en
marcha lenta, pueden resultar lesiones corporales serias.

LA BARRA AUTOMÁTICA Y CADENA LA

LUBRICACIÓN

Vea la figura 22.

 Use el lubricante Premium para la barra y la cadena. Está

diseñado para las cadenas y los sistemas de lubricación de
las mismas, y está formulado para desempeñarse en una
amplia gama de temperaturas sin requerir ninguna dilución.

 Retire la tapa y vierta cuidadosamente aproximadamente

23 cl (8 onzas) de lubricante para la barra y la cadena en el
tanque del lubricador de la cadena.

 Vuelva a colocar la tapa y apriétela firmemente.
 Revise y vuelva a llenar el tanque del lubricador cada vez

que se abastezca de combustible el motor.

NOTA: No use aceite sucio, usado o contaminado de ninguna
forma. Puede dañarse la bomba de lubricante, la barra o la cadena.

MANTENIMIENTO DE LA CADENA

Vea la figura 23.

Para poder dar un corte liso y rápido, la cadena necesita recibir
un mantenimiento adecuado. Las siguientes circunstancias
indican que la cadena necesita afilarse:

Las virutas de madera son pequeñas y polvorientas
La cadena debe forzarse por la madera durante el corte
La cadena corta hacia un lado

MANTENIMIENTO

Durante el mantenimiento de la sierra considere lo siguiente:
Un ángulo incorrecto de limadura de la placa lateral puede

aumentar el riesgo de un contragolpe violento.

El ajuste de la profundidad determina la profundidad a la

que el diente de corte entra en la madera y el tamaño de la
viruta de madera que se quita. Demasiado claro aumenta el
peligro de contragolpe. Muy poco claro disminuye el tamaño
de los pedazos de madera, disminuyendo la habilidad de
corte de la cadena.

Si los dientes de corte han tocado objetos duros como

clavos y piedras, o han sido desgastados por el lodo o la
arena presentes en la madera, permita que afilen la cadena
en un establecimiento de servicio apropiado para la tarea.

FORMA DE AFILAR LOS DIENTES DE CORTE

Vea las figuras 24 a 27.

Tengacuidadodeafilartodoslosdientesdecortealosángulos

especificados y a la misma longitud, ya que sólo puede lograrse un
corte rápido cuando están uniformes todos los dientes de corte.

Apriete lo suficiente la tensión de la cadena para que ésta no

tiemble. Efectúe toda la limadura en el punto medio de la barra.
Siempre póngase guantes para su protección.

Use una lima redonda de 5/32 pulg. de diámetro con mango.
Mantenga la lima al nivel de la placa superior de los dientes de

corte. No permita que la lima se incline ni se balancee.

Con presión leve pero firme, pase la lima por el diente, hacia

la esquina delantera del mismo. Levante la lima para separarla
del acero en cada movimiento de regreso.

Dé unas pocas pasadas firmes a cada diente de corte. Lime

todos los dientes de corte izquierdos en una dirección. Después
lleve la lima al otro lado y lime los dientes de corte derechos
en la dirección opuesta. Ocasionalmente, con un cepillo de
alambre limpie las limaduras producidas por la lima.

PRECAUCIÓN:

Si la cadena está desafilada o mal afilada, durante el corte
puede causar una velocidad excesiva del motor, lo cual

puede dañarlo.

ADVERTENCIA:

Un afilado inadecuado de la cadena aumenta el peligro de
contragolpe. Si no se cambia o se repara la cadena cuando
está dañada, puede causar lesiones serias.

LIMPIEZA DEL ORIFICIO DE ESCAPE Y DEL
SILENCIADOR

Según sea el tipo de combustible empleado, el tipo y
cantidad de lubricante empleado, así como las condiciones
de funcionamiento, puede obstruirse el orificio de escape y
el silenciador con depósitos de carbono. Si observa alguna
pérdida de potencia en la herramienta con motor de gasolina,
será necesario un técnico de servicio calificado para eliminar
dichos depósitos a fin de restablecer un buen nivel de desempeño
de la unidad.

PARACHISPAS

Es necesario reemplazar el parachispas cada 50 horas o
anualmente para asegurarse del buen funcionamiento de

la unidad. Los parachispas pueden estar instalados en
diferentes posiciones dependiendo del modelo del cual se
trate. Comuníquese con el establecimiento de servicio más
cercano para confirmar la ubicación del parachispas para su

modelo específico.

LIMPIEZA DEL FILTRO DE AIRE PANTALLA

Vea la figura 28.

Para obtener un desempeño apropiado y una larga vida útil de la
unidad, mantenga limpio el filtro de aire.
 Para retirar la tapa del filtro de aire, con el dedo pulgar empuje

el pestillo hacia abajo y tire con cuidado de la tapa.

 Cepille levemente la pantalla del filtro de aire para limpiarlo.
 Para volver a colocar la tapa del filtro de aire, introduzca las

orejetas de la parte inferior de la tapa en las ranuras de la base
del filtro; empuje hacia arriba la tapa hasta que quede firmemente
trabada en su lugar.

NOTA: Para obtener un desempeño óptimo de la unidad,
reemplácelo anualmente.

TAPA DEL TANQUE DE COMBUSTIBLE

ADVERTENCIA:

Una tapa del tanque de combustible con fugas constituye un
riesgo de incendio y debe reemplazarse inmediatamente.

La tapa del tanque de combustible contiene un filtro que no necesita
mantenimiento y una válvula de retención. Un filtro de combustible
obstruido puede causar un desempeño deficiente del motor. Si
mejora el desempeño al aflojar la tapa del tanque de combustible,
es posible que esté defectuosa la válvula de retención o quizá esté
obstruido el filtro. Reemplace la tapa del tanque de combustible
si es necesario.

REEMPLAZO DE LA

En este motor se emplea una bujía Champion RCJ6Y con una
separación interelectródica de 0,635 mm (0,025 pulg.). Utilice un

repuesto idéntico y cámbielo anualmente.

BUJÍA

ALMACENAMIENTO DE LA PRODUCTO

Vea la figura 29.

 Limpie todo material extraño de la producto. Almacene la

unidad en un espacio bien ventilado inaccesible a los niños.
Evite que la unidad entre en contacto con agentes corrosivos
como las sustancias químicas para el jardín y las sales para
derretir el hielo.

 Cumpla todos los reglamentos federales y municipales para

el almacenamiento y manejo seguro de la gasolina.

■ Siempre coloque la funda en la barra cuando transporte o
guarde la podadora. La funda queda apretada y se debe
colocar cuidadosamente debido a los dientes filosos de
la cadena de la sierra. Esto se hace mejor sujetando la
funda de un extremo y de su parte central, y colocarla
cuidadosamente con un movimiento de deslizamiento en

lacadena, comosedemuestra.Tengaprecauciónyevite

tocar los afilados dientes de la cadena.

NOTA: La cadena de la sierra está sumamente afilada.

Siempre póngase guantes protectores al manejar de la
cadena.

12 — Español

MANTENIMIENTO

Para usar la tapa de suspensión, oprima el botón y coloque

la tapa en el extremo del eje del aditamento. Gire levemente
la tapa de un lado a otro hasta que quede asegurado en su
lugar el botón.

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA SOLUCIÓN

El motor no arranca. No hay chispa.

No hay combustible.

Está ahogado el motor.

Se requiere más esfuerzo
ahora para tirar de la cuerda
del arrancador que cuando
estaba nueva la unidad.

Limpie o reemplace la bujía, según sea necesario. Reajuste la
separación interelectródica de la bujía. Consulte la sección Reemplazo
de la bujía más arriba en este manual.

Presione la bomba de cebado hasta que se llene de combustible la
misma. Si no se llena la bomba, significa que está obstruido el sistema
de conducción de combustible. Comuníquese con un establecimiento de
servicio. Si se llena la bomba de cebado, puede ser que esté ahogado el
motor; prosiga con el siguiente paso.

Con la palanca del anegador en la posición de funcionamiento (“RUN”),
tire tres veces de la cuerda de arranque. Si no arranca el motor, ponga

lapalancadelanegadorenarranque(“START”)yrepitaelprocedimiento

normal de arranque. Si aún no arranca el motor, repitael proceso con una
bujía nueva.

Comuníquese con un establecimiento de servicio.

Al almacenar 1 mes o más:

 Drene todo el combustible del tanque en un recipiente de

uso aprobado para gasolina. Accione el motor hasta que se
apague.

El motor arranca pero no
acelera.

El motor arranca pero
únicamente alcanza la
alta velocidad con el
anegador en posición
intermedia.

El motor no alcanza
la máxima velocidad
y despide demasiado
humo.

El motor arranca,
funciona y acelera, pero
no puede ponerse en
marcha lenta.

La barra y la cadena
están muy calientes y
despiden humo.

El motor funciona pero la
cadena no avanza.

El motor necesita tres
minutos aproximadamente
para calentarse.

El carburador necesita
ajuste.

Revise la mezcla de lubricante
y combustible.

Está sucio el filtro de aire.

Está sucia la pantalla
parachispas.

Tornillodemarcha lentadel

carburador

Revise la tensión de la cadena
para ver si es excesiva.

Está vacío el tanque de aceite
de la cadena.

Demasiada tensión en la
cadena.

Revise el conjunto de la barra
guía y la cadena.

Revise la barra guía y la
cadena para ver si están
dañadas.

Permita que se caliente completamente el motor. Si el motor no acelera
después de tres minutos, comuníquese con un establecimiento de
servicio.

Comuníquese con un establecimiento de servicio.

Use combustible fresco y la mezcla correcta de lubricante para motor de
2 tiempos.

Limpie el filtro de aire. Consulte la sección Reemplazo y limpieza del
filtro de aire previamente en este manual.

Comuníquese con un establecimiento de servicio.

Gire a la derecha el tornillo de marcha lenta para aumentar la velocidad
de marcha en vacío (ralentí).

Tensióndelacadena.ConsulteelapartadoTensado de la cadena, más
arriba en este manual.

Revise el tanque de aceite.

Vuelva a tensar la cadena. Consulte el apartado Tensado de la cadena,
más arriba en este manual.

Consulte la sección Cómo reemplazar la barra y la cadena más arriba
en este manual.

Inspeccione la barra guía y la cadena para ver si están dañados.

13 — Español

GARANTÍA

DECLARACIÓN DE LA GARANTÍA LIMITADA

Techtronic Industries North America, Inc. garantiza al

comprador original al menudeo que este producto de la marca
RYOBI® carece de defectos en los materiales y en la mano
de obra, y acuerda reparar o remplazar, a la sola discreción

de Techtronic Industries North America, Inc., cualquier

producto defectuoso, sin cargo alguno al comprador, dentro
de los siguientes períodos de tiempo a partir de la fecha de
compra.

 Tresañossilosproductosseempleanparausopersonal,

familiar o casero;

 90 días si el producto se emplea para cualquier otro

propósito, como el uso comercial o el de alquiler.

Esta garantía se otorga solamente al comprador original al
menudeo, y comienza en la fecha de la compra original al
menudeo.

Cualquier parte de este producto Techtronic Industries

North America, Inc. que, a juicio razonable de la compañía,
tenga defectos en los materiales o en la mano de obra, será
reparado o reemplazado por un centro de servicio autorizado
de herramientas para uso en el exterior de la marca RYOBI®,
sin cargo alguno al comprador por concepto de piezas y mano
de obra (Centro de Servicio Autorizado Ryobi).

El producto, incluida toda pieza defectuosa, debe enviarse a
un centro de servicio autorizado RYOBI dentro del período de
la garantía. El gasto de enviar el producto al centro de servicio
para cualquier trabajo cubierto por la garantía, así como el
gasto de devolverlo al propietario después de la reparación,
correrán por cuenta del propietario. La responsabilidad de

Techtronic Industries North America, Inc. con respecto a

todo reclamo se limita a las reparaciones o remplazo del
producto, y ningún reclamo de incumplimiento de la garantía
será causante de la cancelación o rescisión del contrato de
venta de ninguna herramienta de uso en el exterior de la
marca RYOBI®. En el establecimiento se requerirá el recibo
de compra para respaldar cualquier reclamo al amparo de

la garantía. Todotrabajo cubierto en la garantía debe ser

realizado por un concesionario de servicio autorizado.
Esta garantía se limita a noventa (90) días a partir de la fecha

original de la compra de cualquier herramienta de uso en
el exterior de la marca RYOBI® empleada para propósitos
comerciales o de alquiler, o cualquier otro propósito generador
de ingresos.

Esta garantía no cubre ningún producto que haya sido
sujeto a un uso indebido, maltrato, negligencia o accidente,
o que haya sido utilizado de cualquier forma contraria a las
instrucciones de manejo especificadas en el manual del
operador del producto. Esta garantía no aplica a ningún daño
en el producto que resulte de un mantenimiento indebido
ni a ningún producto que haya sido alterado o modificado.
La garantía no cubre ninguna reparación necesaria por el
uso normal ni por el uso de piezas o accesorios que sean
incompatibles con la herramienta para uso exterior de la marca
RYOBI®, o afecten de forma desfavorable su funcionamiento,
desempeño o durabilidad.

Además, esta garantía no cubre:
A. Afinación – Bujías, carburador, ajustes del carburador,

encendido, filtros

B. Artículos sujetos a desgaste – Perillas de tope, carretes

exteriores, hilos de corte, carretes interiores, poleas
del arrancador, cuerdas del arrancador, correas de
transmisión, aspas, arandelas de fieltro y pasadores de
enganche, hojas de triturar, ventiladores de sopladoras,
tubos de sopladoras y de aspiradoras, sacos y correas
de aspiradoras, barras guía y cadenas de sierras

Techtronic Industries North America, Inc. se reserva

el derecho a cambiar o mejorar el diseño de cualquier
herramienta para uso en el exterior de la marca RYOBI® sin
asumir ninguna obligación de modificar ningún producto
fabricado previamente.

TODASLASGARANTÍASIMPLÍCITASESTÁNLIMITADAS
EN DURACIÓN SEGÚN EL PERÍODO DE GARANTÍA
DECLARADA.PORCONSIGUIENTE,CUALQUIERGARANTÍA
IMPLÍCITA, INCLUSO LAS DE COMERCIABILIDAD,
IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR,
O DE CUALQUIER TIPO, PIERDEN TOTALMENTE SU
VALIDEZ DESPUÉS DEL VENCIMIENTO DEL PERÍODO
DE GARANTÍA CORRESPONDIENTE DE DOS AÑOS,
UN AÑO O NOVENTA DÍAS. DE CONFORMIDAD CON
ESTA GARANTÍA, LA OBLIGACIÓN DE TECHTRONIC
INDUSTRIESNORTHAMERICA,INC.SELIMITAESTRICTA
YEXCLUSIVAMENTEALAREPARACIÓNOREMPLAZODE
LASPIEZASDEFECTUOSAS,YTECHTRONICINDUSTRIES
NORTH AMERICA, INC. NO ASUME NINGUNA OTRA
OBLIGACIÓN, NI AUTORIZA A NADIE ASUMIRLA A
NOMBREDEDICHACOMPAÑÍA.ALGUNOSESTADOSNO
PERMITENLIMITACIONESENCUANTOALADURACIÓN
DEUNAGARANTÍAIMPLÍCITA,PORLOCUALESPOSIBLE
QUELALIMITACIÓNANTERIORNOSEAPLIQUEENEL
CASO DE USTED. TECHTRONIC INDUSTRIES NORTH

AMERICA, INC. NO ASUME NINGUNA RESPONSABILIDAD

PORDAÑOSDIRECTOS,INDIRECTOSODENINGÚNOTRO
TIPO,COMOELGASTODEENVIARELPRODUCTOAUN
CENTRODESERVICIOAUTORIZADORYOBIYELGASTO
DE ENVIARLO DE ALLÍ AL PROPIETARIO, EL TIEMPO
DE VIAJE DEL MECÁNICO, CARGOS TELEFÓNICOS
O TELEGRÁFICOS, ALQUILER DE UN PRODUCTO
SUSTITUTODURANTEELTIEMPODEREALIZACIÓNDEL
SERVICIODELAGARANTÍA,VIAJES,PÉRDIDAODAÑOS
A OBJETOS DE PROPIEDAD PERSONAL, PÉRDIDA DE
INGRESOS,PÉRDIDADELUSODELPRODUCTO,PÉRDIDA
DETIEMPOOINCONVENIENTES.ENALGUNOSESTADOS
NOSEPERMITELAEXCLUSIÓNOLIMITACIÓNDEDAÑOS
DIRECTOSOINDIRECTOS,POR LOCUALESPOSIBLE
QUELA LIMITACIÓNOEXCLUSIÓN DESCRITAARRIBA

NO SE APLIQUE EN SU CASO.
Esta garantía le confiere derechos legales específicos, y

es posible que usted goce de otros derechos, los cuales
pueden variar de estado a estado.

Esta garantía se aplica a todas las herramientas para uso
en el exterior de la marca RYOBI®fabricadasporTechtronic
Industries North America, Inc. y vendidos en Estados Unidos
y Canadá.

Para encontrar el centro de servicio autorizado Ryobi más
cercano a usted, llame al 1-800-860-4050.

14 — Español

GARANTÍA

LA SIGUIENTE DECLARACIÓN DE LA OFICINA DE RECURSOS ATMOSFÉRICOS DE CALIFORNIA (CARB) SE APLICA SÓLO A LOS
MODELOS OBLIGADOS A CUMPLIR CON LOS REQUISITOS DE DICHO ORGANISMO.

DECLARACIÓN DE GARANTÍA LIMITADA DE TECHTRONIC INDUSTRIES NORTH AMERICA, INC. Y REGULACIONES FEDERALES
Y DEL ESTADO DE CALIFORNIA EN RELACIÓN CON LOS SISTEMAS DE CONTROL DE EMISIONES DE MOTORES NO
VEHICULARES Y DE MOTORES PEQUEÑOS PARA USO FUERA DE CARRETERAS

DERECHOS Y OBLIGACIONES DEL CONSUMIDOR SEGÚN LA GARANTÍA

La Dirección de Protección Ambiental (EPA) de EE.UU., la Oficina de Recursos Atmosféricos

deCalifornia(CARB)yTechtronicIndustriesNorthAmerica,Inc.tienenelplacerdeexplicar

la Garantía del Sistema de Control de Emisiones de su motor no vehicular o motor pequeño
para uso fuera de carreteras modelo 2010. En California, los equipos nuevos que usen
motores pequeños para uso fuera de carreteras deben diseñarse, fabricarse y equiparse
de manera que cumplan con las rigurosas normas estatales contra la contaminación del
aire. En otros estados, los motores nuevos no vehiculares fabricados en el año 2000 y en
años posteriores deben estar diseñados, fabricados y equipados, al momento de la venta,
para cumplir las normas de la EPA de EE.UU. para motores pequeños para uso fuera
de carreteras. El motor no vehicular debe carecer de defectos en los materiales y en la
mano de obra que puedan causar el incumplimiento de las normas de la EPA de EE.UU.
durante los primeros tres años de uso del motor a partir de la fecha de venta al comprador

final.TechtronicIndustriesNorthAmerica, Inc. debegarantizarelsistema de controlde

emisiones de su motor no vehicular o motor pequeño para uso fuera de carreteras por el
período señalado arriba, siempre y cuando dicho motor no haya sido sujeto a uso indebido,
negligencia o mantenimiento inadecuado.

Es posible que el sistema de control de emisiones incluya piezas como el carburador o el
sistema de inyección de combustible, el sistema de encendido, convertidores catalíticos,
tanques de combustible, válvulas, filtros, abrazaderas, conectores y otros componentes

relacionados.Tambiénpuedeincluirmangueras,correasyconectores,ademásdeotros

ensambles relacionados con el control de emisiones.

Dondeexistaunacondiciónamparableenlagarantía,TechtronicIndustriesNorthAmerica,

Inc. reparará su motor no vehicular o motor pequeño para uso fuera de carreteras sin
ningún cargo a usted, incluyendo el diagnóstico, las piezas de repuesto y la mano de obra
si el trabajo se efectúa en un centro de servicio autorizado de productos para uso en el
exterior de la marca RYOBI®.

COBERTURA DE LA GARANTÍA DEL FABRICANTE:

El sistema de control de emisiones de este producto está garantizado por tres años. Si está

defectuosacualquierpiezadelmotorrelacionadaconelcontroldeemisiones,Techtronic

Industries North America, Inc. la reparará o la remplazará, sin cargo al consumidor.

RESPONSABILIDADES DEL PROPIETARIO EN RELACIÓN CON LA
GARANTÍA

(a) Como propietario del motor no vehicular o motor pequeño para uso fuera de carreteras,
usted es responsable de la realización del mantenimiento necesario indicado en el manual

deloperador.TechtronicIndustries North America, Inc. le recomienda conservar todos

los recibos de mantenimiento de su motor no vehicular o motor pequeño para uso fuera

decarreteras; no obstante, TechtronicIndustries North America, Inc. no puede negar

la cobertura de la garantía únicamente por la carencia de recibos o por no asegurarse
el propietario de la realización de todo el mantenimiento programado. Se pueden usar
piezas de repuesto o servicios equivalentes en rendimiento y durabilidad en las tareas
de mantenimiento o reparación no amparadas por la garantía, sin que se reduzcan las

obligacionesde TechtronicIndustriesNorth America, Inc.amparadasporesta garantía.

(b) Sin embargo, como propietario de un motor no vehicular o motor pequeño para uso

fueradecarreteras,usteddebesaberqueTechtronicIndustriesNorthAmerica,Inc.puede

negarle la cobertura de la garantía si dicho motor o una parte del mismo ha fallado debido a
uso indebido, negligencia, mantenimiento inadecuado o modificaciones no autorizadas.

(c) Usted es responsable de presentar su motor no vehicular o motor pequeño para uso
fuera de carreteras en un establecimiento de servicio autorizado tan pronto como surja
el problema. Las reparaciones amparadas por la garantía deben realizarse en un plazo
razonable menor de 30 días.

Si tiene alguna pregunta con respecto a sus derechos y responsabilidades en relación con la
garantía, le recomendamos comunicarse con un representante del departamento de servicio

alconsumidordeTechtronicIndustriesNorthAmerica,Inc.llamandoal1-800-860-4050.

REQUISITOS DE COBERTURA DE DEFECTOS ESTABLECIDOS EN
LA GARANTÍA:

(a) El período de garantía se inicia el día en que el motor o equipo es entregado a un
comprador final.

(b)CoberturadeGarantíaGeneralporEmisiones.TechtronicIndustriesNorthAmerica,Inc.

garantiza al comprador final y a cada uno de los compradores subsiguientes que su motor
no vehicular o motor para uso fuera de carreteras está diseñado, fabricado y equipado,
al momento de la venta, para cumplir todas las normas correspondientes adoptadas por
la Oficina de Recursos Atmosféricos de California (CARB) o la Dirección de Protección
Ambiental (EPA) de EE.UU.; que carece de defectos en los materiales y en la mano de obra
que puedan causar el incumplimiento de las normas correspondientes por parte del motor
durante un período de tres años a partir de la fecha de compra del motor no vehicular o
motor pequeño para uso fuera de carreteras por el comprador inicial.

(c) La garantía sobre las piezas relacionadas con el control de emisiones se interpretará

comosigue:Todapiezagarantizadacuyocambionoestéprogramadosegúnlorequerido

en el Programa de mantenimiento para el control de emisiones y lista de piezas con garantía,
incluido a continuación, está garantizada por tres años. Si alguna de dichas piezas (incluida
cualquier pieza para la que se programen únicamente inspecciones regulares) falla durante
el período de cobertura de la garantía, será reparada o reemplazada sin cargo en cualquier
Centro de Servicio Autorizado de RYOBI®. Cualquier pieza reparada o reemplazada en virtud
de la garantía quedará garantizada por el resto del período de la garantía. Una declaración
que indique “reparar o reemplazar según sea necesario” no reduciría el período de cobertura

delagarantía.Todapiezagarantizadacuyocambioestéprogramadosegúnlorequeridoen

el Programa de mantenimiento para el control de emisiones y lista de piezas con garantía

está garantizada por el período previo al momento del primer cambio programado para

dichapieza.Todapiezareparadaoreemplazadaenvirtuddelagarantíaquedagarantizada

por el resto del período previo al momento del primer cambio programado, y será reparada
o reemplazada en cualquier Centro de Servicio Autorizado de RYOBI® sin cargo hasta que
llegue el momento de dicho cambio.

TechtronicIndustriesNorthAmerica,Inc.repararátododefectoamparadoporlagarantía

en cualquier Centro de Servicio Autorizado de RYOBI®, incluido cualquier centro de

distrib-`uciónautorizadoarealizarelserviciodelosmotoresobjetodelapresente.Todo

trabajo de diagnóstico que se realice en un Centro de Servicio Autorizado de RYOBI® será sin
cargo para el propietario si mediante dicho trabajo se determina que una pieza garantizada
está defectuosa. Se pueden utilizar piezas de repuesto aprobadas por el fabricante, o
equivalentes, para cualquier mantenimiento o reparación amparado por la garantía en
las piezas relacionadas con el control de emisiones, y deben proporcionarse sin ningún

cargoparaelpropietariosidichaspiezasaúnestánprotegidasporlagarantía.Techtronic

Industries North America, Inc. es responsable de daños a otros componentes del motor
causados por la falla de una pieza garantizada cuya garantía aún esté vigente.

No está permitido utilizar piezas agregadas o modificadas que no estén exentas por la
Oficina de Recursos Atmosféricos de California. El uso de cualquier pieza agregada o
modificada que no esté exenta constituirá causal para rechazar un reclamo en virtud de

lagarantía. TechtronicIndustriesNorthAmerica,Inc. noseráresponsabledegarantizar

fallas de piezas garantizadas causadas por el uso de una pieza agregada o modificada
que no esté exenta.

La Lista de Piezas con Garantía de Emisiones de la Oficina de Recursos Atmosféricos de
California define específicamente las piezas garantizadas relacionadas con el control de
emisiones. (Las normas de la EPA no incluyen una lista de piezas, pero la EPA considera
que las piezas garantizadas y relacionadas con el control de emisiones incluyen todas

laspiezas que seindican a continuación).TechtronicIndustries North America, Inc.

proporcionará cualquier documento que describa sus procedimientos o políticas de
garantía dentro de los cinco días de haber sido requerido por la Oficina de Recursos
Atmosféricos de California.

LISTA DE PIEZAS PARA EL CONTROL DE EMISIONES

Las piezas para el control de emisiones varían de un producto a otro. Su garantía del
sistema de control de emisiones se aplica a cualquiera de los siguientes componentes
que pueda estar incluido en su producto:

(1) Sistema de administración de combustible
(i) Carburador y piezas internas (y/o regulador de presión o sistema de inyección de

combustible).
(ii) Sistema de retroalimentación y control de la mezcla de aire y combustible.
(iii) Sistema de enriquecimiento de la mezcla para arranque en frío.

 (iv) Tanquedecombustible.

(2) Sistema de inducción de aire
(i) Sistema con toma de aire caliente controlada.
(ii) Múltiple de admisión.
(iii) Filtro de aire.
(3) Sistema de encendido
(i) Bujías.
(ii) Sistema de ignición magnético o electrónico.
(iii) Sistema de avance/retardo de chispa.
(4) Sistema de recirculación de gases de escape (Exhaust Gas Recirculation, EGR)
(i) Cuerpo de válvula y separador del carburador del EGR, si corresponde.
(ii) Sistema de retroalimentación de régimen y control del EGR.
(5) Sistema de inyección de aire
(i) Bomba de aire o válvula de impulsos.
(ii) Válvulas que afecten la distribución del flujo.
(iii) Múltiple de distribución.
(6) Catalizador o sistema de reactor térmico
(i) Convertidor catalítico.
(ii) Reactor térmico.
(iii) Múltiple de escape.
(7) Controles de partículas

 (i) Trampas,filtros,precipitadoresycualquierotrodispositivoutilizadoparacaptar

emisiones de partículas.
(8) Elementos varios utilizados en los sistemas antes mencionados
(i) Controles electrónicos.
(ii) Válvulas e interruptores sensibles al vacío, la temperatura y el tiempo.
(iii) Mangueras, correas, conectores y conjuntos.

Concadanuevomotor,TechtronicIndustriesNorthAmerica,Inc.proveeráinstrucciones

escritas para su mantenimiento y uso por parte del propietario.
El período de cumplimiento con los reglamentos de control de emisiones señalado

en la etiqueta de cumplimiento de dichos reglamentos indica el número de horas de
funcionamiento para las cuales se ha demostrado que el motor cumple los requisitos de
control de emisiones de los reglamentos federales. Categoría C=50 horas, B=125 horas
y A=300 horas.

15 — Español

GARANTÍA

ESTE PRODUCTO SE FABRICÓ CON UN SILENCIADOR CATALÍTICO

¡Felicidades! Acaba de realizar una inversión para proteger el medio ambiente. A fin de conservar el nivel de

emisiones original de este producto, le suplicamos consultar el apartado sobre mantenimiento que aparece abajo.

PROGRAMA DE MANTENIMIENTO PARA EL CONTROL DE EMISIONES Y LISTA DE PIEZAS GARANTIZADAS

Piezas para el Inspeccionar cada vez Limpiar cada Reemplazar cada Limpiar cada Reemplácelo cada

control de antes de usar la unidad 5 horas de uso 25 horas de uso 25 horas de uso 50 Horas
emisiones o cada año o cada año

CONJUNTO DE SILENCIADOR CATALÍTICO .............................................................................................. X

CONJUNTO DEL FILTRO DE AIRE

INCLUYE:

 FILTROPANTALLA ....................................................X

CONJUNTO DEL TANQUE DE COMBUSTIBLE

INCLUYE:

 CONDUCTOSDE

 COMBUSTIBLE .................X

 TAPADELTANQUE

 DECOMBUSTIBLE ................X

CONJUNTO DEL ENCENDIDO

INCLUYE:

 BUJÍA ............................................................................................................ X

TODASLASPIEZASRELACIONADASCONLASEMISIONESESTÁNGARANTIZADASPORDOSAÑOSOPORELPERÍODODETIEMPO
PREVIOALMOMENTODELPRIMERCAMBIOPROGRAMADODELASPIEZAS,LOQUESUCEDAPRIMERO.

¿NECESITA AYUDA?



1-800-860-4050

 

LLÁMENOS PRIMERO

Si tiene preguntas sobre el funcionamiento o el mantenimiento este

producto, llame al teléfono de atención al consumidor de Ryobi®

La recortadora ha sido probada enteramente antes de embarcarse

para asegurar la satisfacción del consumidor.

16 — Español

NOTAS

17 — Español

OPERATOR’S MANUAL

MANUEL D’UTILISATION / MANUAL DEL OPERADOR

26CC GAS PRUNER

ÉLAGUEUSE À GAZ DE 26 CC / PODADORA DE GASOLINA 26 CC

RY52604/RY52907

(ALL VERSIONS / TOUTES LES VERSIONS / TODAS LAS VERSIONES)

WARNING:

The engine exhaust from this product
contains chemicals known to the
State of California to cause cancer,
birth defects, or other reproductive
harm.

CALIFORNIA PROPOSITION 65

AVERTISSEMENT :

Les gaz d’échappement de ce produit
contiennent des produits chimiques
identifiés par l’état de Californie comme
causes de cancer, de malformations
congénitales et d’autres troubles de
l’appareil reproducteur.

PROPOSITION 65 DE L’ÉTAT DE
CALIFORNIE

ADVERTENCIA:

Las emanaciones provenientes del
escape del motor de este producto
contienen sustancias químicas
reconocidas por el estado de California
como causantes de cáncer, defectos
congénitos y otras afecciones del
aparato reproductor.

CALIFORNIA - PROPUESTA DE LEY

NÚM. 65

Ryobi® is a registered trademark of Ryobi
Limited used under license.

Ryobi® est une marque déposée de Ryobi
Limited utilisée sous licence.

Ryobi® es una marca comercial registrada
de Ryobi Limited y es empleada mediante
autorización.

• PARTS AND SERVICE

Prior to requesting service or purchasing replacement parts, please obtain your model
and serial number from the product data plate.

• MODEL NO. ______________________SERIAL NO. __________________________

• HOW TO OBTAIN REPLACEMENT PARTS:

Replacement parts can be purchased online at www.ryobitools.com or by calling

1-800-860-4050. Replacement parts can also be obtained at one of our Authorized

Service Centers.

• HOW TO LOCATE AN AUTHORIZED SERVICE CENTER:

Authorized Service Centers can be located online at www.ryobitools.com or by call­ing 1-800-860-4050.

• HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT:

To obtain Customer or Technical Support please contact us at 1-800-860-4050.

• PIÈCES ET SERVICE

Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez
obtenir le numéro de série du modèle à partir de la plaque de données du produit.

• NUMÉRO DE MODÈLE ____________NUMÉRO DE SÉRIE ___________________

• COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT :

Les pièces de remplacement peuvent être achetées en ligne sur le site
www.ryobitools.com ou par téléphone au 1-800-860-4050. Les pièces de remplacement
peuvent être obtenues à un de nos centres de service autorisés.

• COMMENT TROUVER UN CENTRE DE SERVICE AUTORISÉ :

Les centres de service autorisés peuvent être localisés en ligne au www.ryobitools.
com ou en téléphonant au 1-800-860-4050.

• COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA

CLIENTÈLE :

Pour contacter le service à la clientèle pour une question technique ou pour tout autre
renseignement, veuillez nous téléphoner au 1-800-860-4050.

• PIEZAS DE REPUESTO Y SERVICIO

Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su modelo
y número de serie de la placa de datos del producto.

• NÚMERO DE MODELO ____________NÚMERO DE SERIE ___________________

• CÓMO OBTENER PIEZAS DE REPUESTO:

Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en la
dirección www.ryobitools.com o llamando al 1-800-860-4050. Las piezas de repuesto
también se pueden obtener en uno de nuestros Centros de Servicio Autorizados.

• CÓMO LOCALIZAR UN CENTRO DE SERVICIO AUTORIZADO:

Puede encontrar los Centros de Servicio Autorizados visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-860-4050.

• CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR:

Para obtener Servicio o Asistencia Técnica al Consumidor, sírvase comunicarse con
nosotros llamando al 1-800-860-4050.

987000-428
8-18-10 (REV:03)

TECHTRONIC INDUSTRIES NORTH AMERICA, INC.

1428 Pearman Dairy Road, Anderson, SC 29625 USA

1-800-860-4050 • www.ryobitools.com
