Ryobi RY15525 User Manual [en, fr, es]

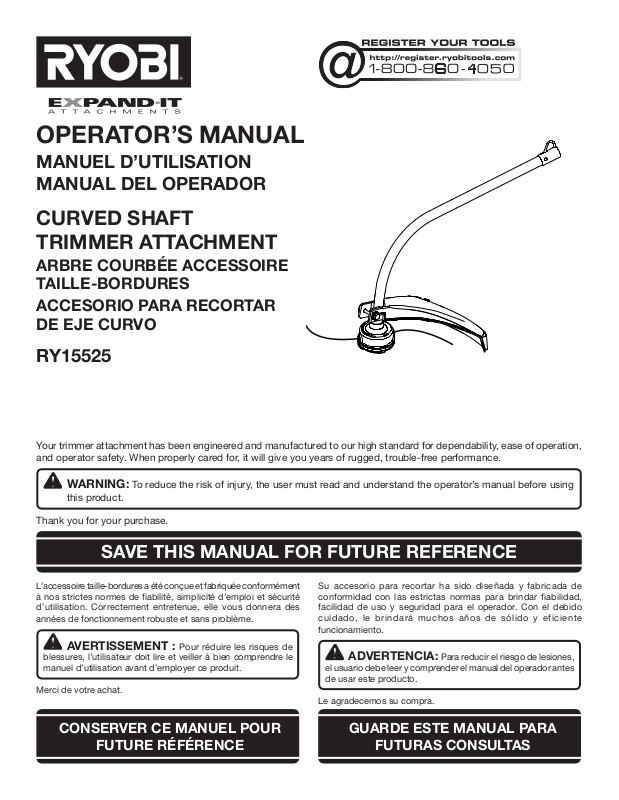

OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

CURVED SHAFT
TRIMMER ATTACHMENT

ARBRE COURBÉE ACCESSOIRE
TAILLE-BORDURES

ACCESORIO PARA RECORTAR
DE EJE CURVO

RY15525

Your trimmer attachment has been engineered and manufactured to our high standard for dependability, ease of operation,
and operator safety. When properly cared for, it will give you years of rugged, trouble-free performance.

WARNING: To reduce the risk of injury, the user must read and understand the operator’s manual before using

this product.

Thank you for your purchase.

SAVE THIS MANUAL FOR FUTURE REFERENCE

L’accessoire taille-bordures a été conçue et fabriquée conformément
à nos strictes normes de fiabilité, simplicité d’emploi et sécurité
d’utilisation. Correctement entretenue, elle vous donnera des

années de fonctionnement robuste et sans problème.

AVERTISSEMENT : Pour réduire les risques de

blessures, l’utilisateur doit lire et veiller à bien comprendre le
manuel d’utilisation avant d’employer ce produit.

Merci de votre achat.

CONSERVER CE MANUEL POUR

FUTURE RÉFÉRENCE

Su accesorio para recortar ha sido diseñada y fabricada de
conformidad con las estrictas normas para brindar fiabilidad,
facilidad de uso y seguridad para el operador. Con el debido
cuidado, le brindará muchos años de sólido y eficiente

funcionamiento.

ADVERTENCIA: Para reducir el riesgo de lesiones,

el usuario debe leer y comprender el manual del operador antes
de usar este producto.

Le agradecemos su compra.

GUARDE ESTE MANUAL PARA

FUTURAS CONSULTAS

See this fold-out section for all of the figures referenced in the operator’s manual.

Consulter l’encart à volets afin d’examiner toutes les figures mentionnées dans le manuel d’utilisation.

Consulte esta sección desplegable para ver todas las figuras a las que se hace referencia en el manual del operador.

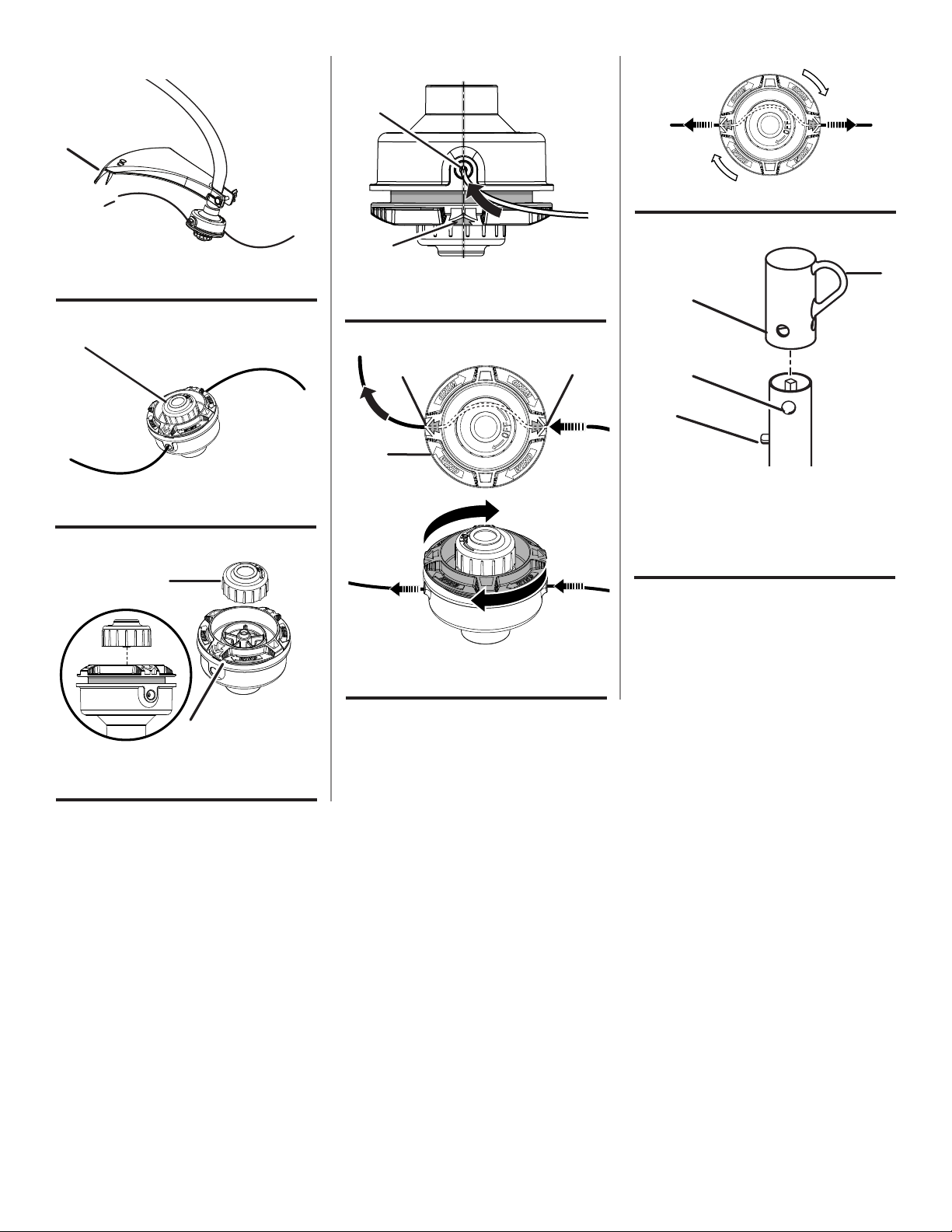

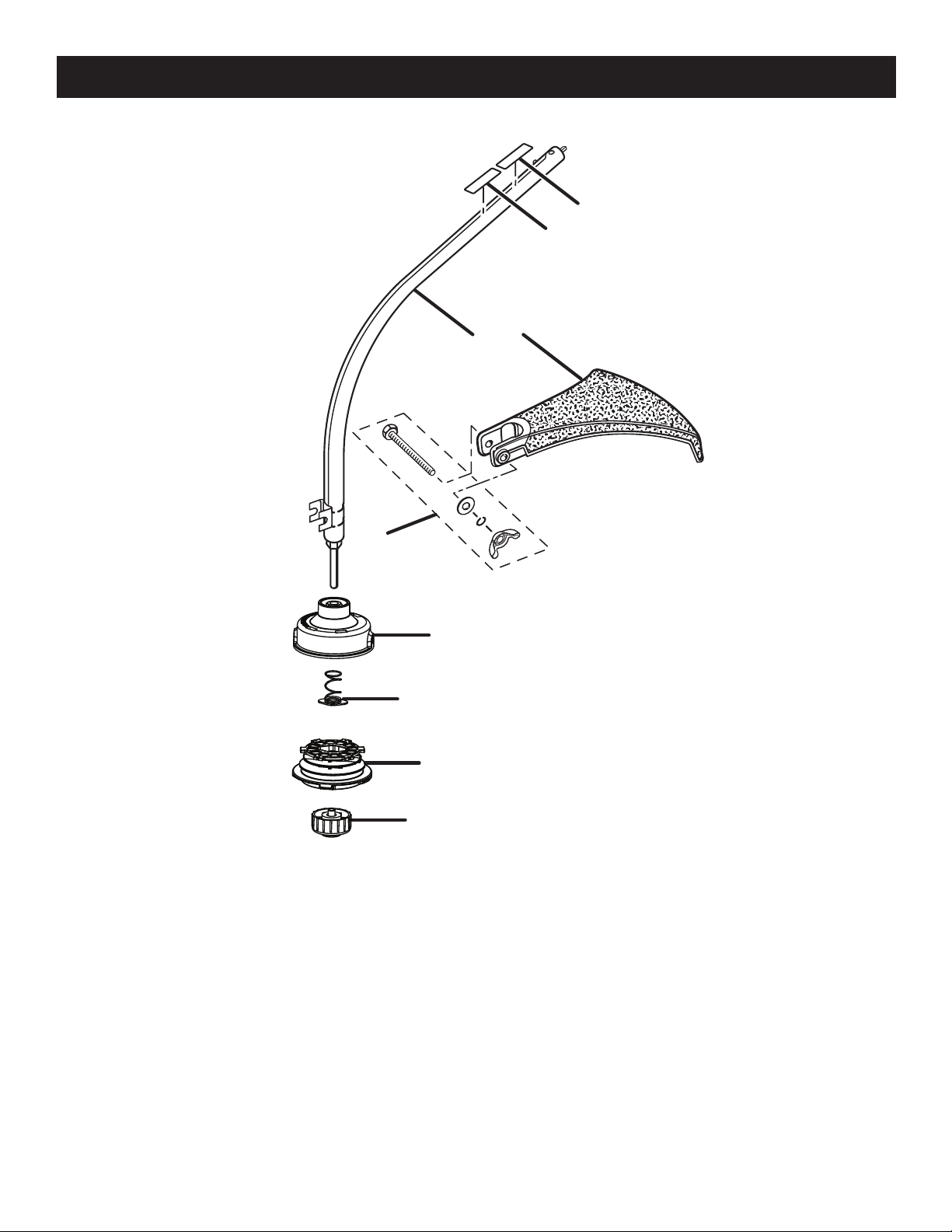

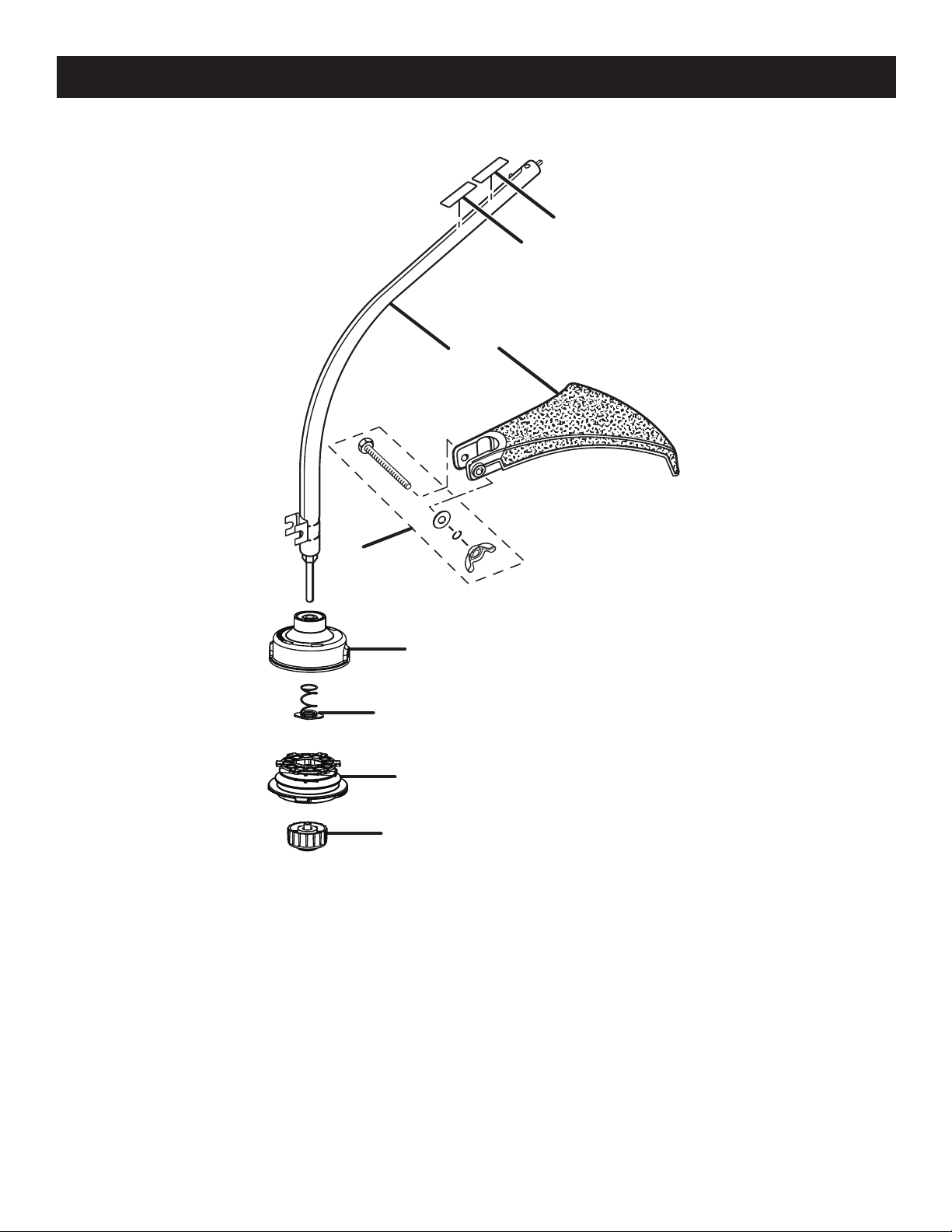

Fig. 1

A

B

D

C

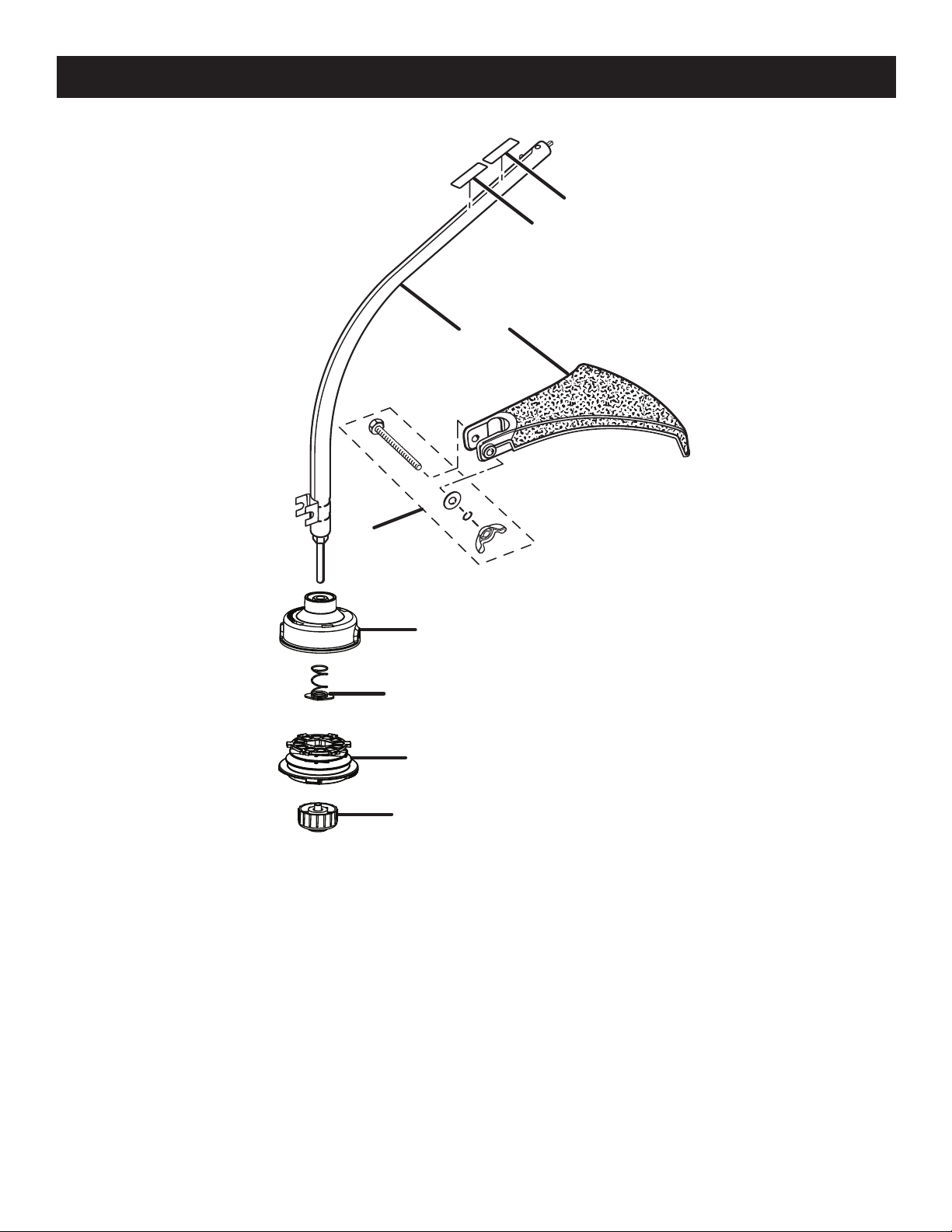

A - Hanger cap (capuchon de suspension, tapa de suspensión)
B - Trimmer shaft (arbre du taille-bordures, eje de la recortadora)
C - String head (tête à ligne de coupe, cabezal del hilo)
D - Grass deflector (déflecteur d’herbe, deflector de pasto)

Fig. 2

A

Fig. 3

Fig. 4

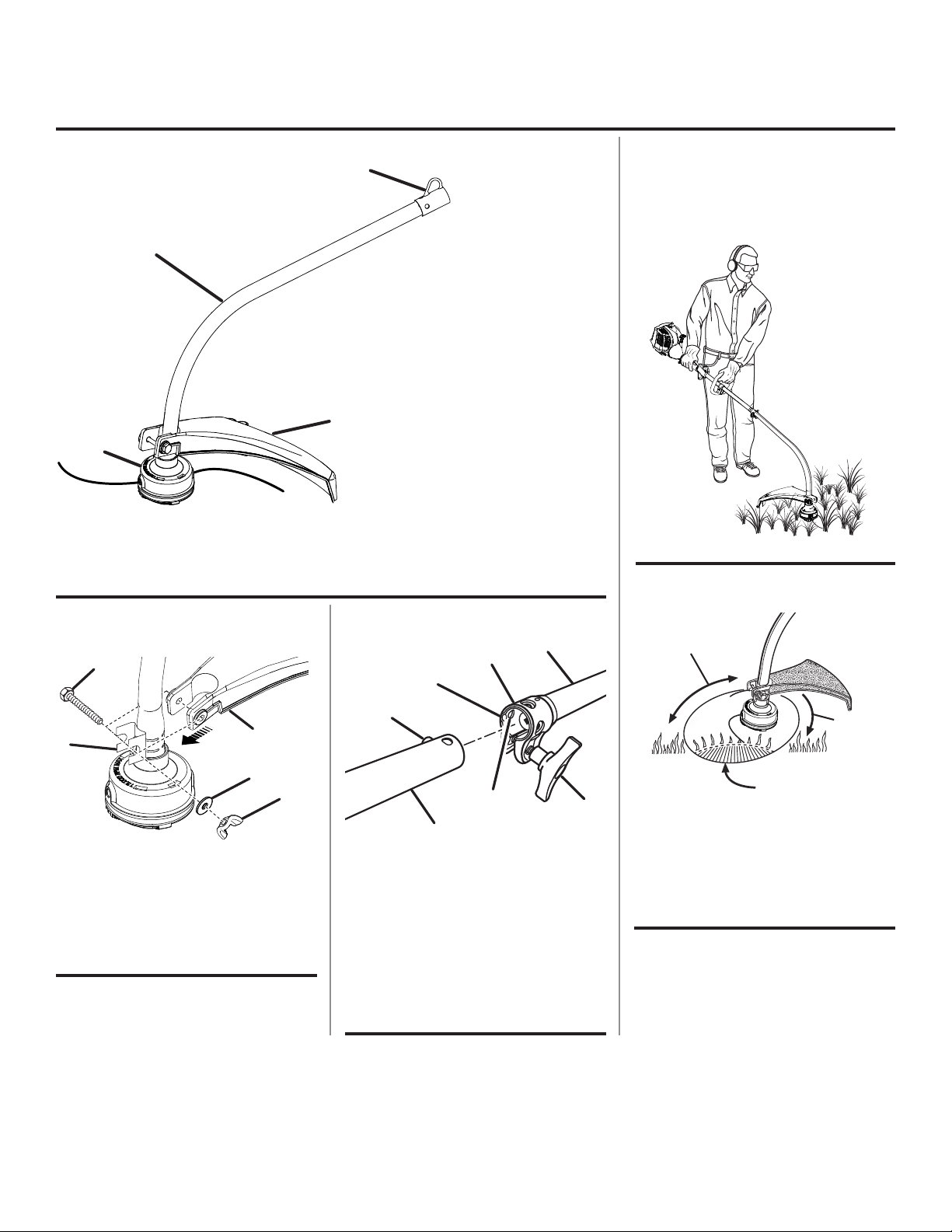

PROPER OPERATING POSITION

BONNE POSITION DE TRAVAIL

POSICIÓN CORRECTA PARA EL MANEJO

DE LA HERRAMIENTA

Fig. 5

B

A

C

A

B

B

E

C

D

A - Bolt (boulon, perno)
B - Bracket (support, placa)
C - Washer (rondelle, arandela)
D - Wing nut (écrou à oreilles, tuerca de

mariposa)

E - Curved shaft grass deflector (déflecteur

d’herbe, deflector de pasto)

D

F

G

E

A - Power head shaft (arbre moteur, cabezal

motor eje)
B - Coupler (coupleur, acoplador)
C - Guide recess (renfoncement du guide,

hueco guía)
D - Button (bouton, botón)
E - Trimmer attachment shaft (arbre de

l’accessoire, eje del accesorio)
F - Positioning hole (trou de positionnement,

orificio de posicionamiento)
G - Knob (bouton, perilla)

C

D

A - Dangerous cutting area (zone de coupe

dangereuse, área peligrosa de corte)

B - Curved shaft trimmer (taille-bordures à

arbre courbe, recortadora de eje curvo)

C - Direction of rotation (sens de rotation,

sentido de rotación)

D - Best cutting area (zone d’efficacité maximum,

mejor área de corte)

ii

Fig. 6

Fig. 9

Fig. 11

A

A - Line trimming cut-off blade (lame de

sectionnement de ligne, cuchilla de corte)

Fig. 7

A

A - Spool retainer (retenue de bobine, retén del

carrete)

Fig. 8

A

A

B

A - Eyelet (oeillet, ojillo)
B - Arrow on spool (flèche sur la bobine, flecha

en el carrete)

Fig. 10

B B

A

A A

A - Pull lines (tirer vers l’extérieur, tira del hilo)

Fig. 12

D

A

B

C

A - Hole (trou, orificio)
B - Secondary hole (trou secondaire, orificio

secundario)
C - Button (bouton, botón)
D - Hanger cap (capuchon de suspension, tapa

de suspensión)

B

A - Spool retainer (retenue de bobine, retén del

carrete)

B - Spool (bobine, carrete)

A - Spool (bobine, carrete)
B - Eyelets (oeillets, ojillos)

iii

TABLE OF CONTENTS

TABLE DES MATIÈRES / ÍNDICE DE CONTENIDO

 Introduction ......................................................................................................................................................................2

Introduction / Introducción

 General Safety Rules ........................................................................................................................................................ 3

Règles de sécurité générales / Reglas de seguridad generales

 Specific Safety Rules ........................................................................................................................................................ 3

Règles de sécurité particulières / Reglas de seguridad específicas

Symbols ............................................................................................................................................................................ 4

Symboles / Símbolos

 Features ............................................................................................................................................................................5

Caractéristiques / Características

 Assembly .......................................................................................................................................................................5-6

Assemblage / Armado

 Operation .......................................................................................................................................................................6-7

Utilisation / Funcionamiento

 Maintenance ..................................................................................................................................................................7-8

Entretien / Mantenimiento

 Warranty ...........................................................................................................................................................................9

Garantie / Garantía

  Exploded View and Parts List ......................................................................................................................................... 10

Vue éclatée et liste des pièces / Vista desarrollada y lista de piezas

  Parts Ordering and Service ...............................................................................................................................Back Page

Commande de pièces et réparation / Pedidos de piezas y servicio ......................................................... Page arrière / Pág. posterior

INTRODUCTION

INTRODUCTION / INTRODUCCIÓN

This product has many features for making its use more pleasant and enjoyable. Safety, performance, and dependability
have been given top priority in the design of this product making it easy to maintain and operate.

* * *

Ce produit offre de nombreuses fonctions destinées à rendre son utilisation plus plaisante et satisfaisante. Lors de la
conception de ce produit, l’accent a été mis sur la sécurité, les performances et la fiabilité, afin d’en faire un outil facile à
utiliser et à entretenir.

* * *

Este producto ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de este producto
se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo y mantenimiento.

2

GENERAL SAFETY RULES

WARNING:

Read and understand all instructions. Failure to follow

all instructions listed below may result in electric shock,
fire, and/or serious personal injury.

SAVE THESE INSTRUCTIONS



Read these instructions and the instructions for the power

head thoroughly before using the curved shaft trimmer
attachment.

 Know the tool. Read and understand the operator’s

manual and observe the warnings and instruction labels
affixed to the tool.

 Do not allow children or untrained individuals to use this unit.
 Always wear eye protection with side shields marked to

comply with ANSI Z87.1 and hearing protection when
operating this unit.

 Wear heavy long pants, long sleeves, boots, and gloves.

Do not wear loose fitting clothing, short pants, jewelry of
any kind, sandals or go barefoot.

 Secure long hair so it is above shoulder level to prevent

entanglement in any moving parts.

 Keep all bystanders, children, and pets at least 50 ft.

away. Bystanders should be encouraged to wear eye
protection.

 Stay alert, watch what you are doing, and use common

sense when operating a power tool. Do not use tool while
tired or under the influence of drugs, alcohol, or medica-

tion. A moment of inattention while operating power tools
may result in serious personal injury.

 Do not operate in poor lighting.
Do not overreach. Keep proper footing and balance at all

times. Proper footing and balance enables better control
of the tool in unexpected situations.

 Keep all parts of your body away from any moving part.
 Do not touch areas around the muffler or cylinder of the

power head. These parts get hot from operation. Contact
with hot surfaces could result in possible serious personal
injury.

 Always stop the engine and remove the spark plug wire

before making any adjustments or repairs except for
carburetor adjustments.

 Inspect unit before each use for loose fasteners and dam-

aged or missing parts. Correct before using the trimmer
attachment. Failure to do so can cause serious injury.

 Use only original manufacturer’s replacement parts.

Failure to do so may cause poor performance, possible
injury, and will void your warranty.

 Do not, under any circumstance, use any attachment or

accessory on this product, which was not provided with
the product, or identified as appropriate for use with this
product in the operator’s manual.

 Avoid dangerous environments. Do not use the attach-

ment in damp or wet locations. Do not use in rain.

 Use the right attachment. Do not use attachment for any

job except that for which it is intended.

SPECIFIC SAFETY RULES



Replace string head if cracked, chipped, or damaged

in any way. Be sure the string head is properly installed
and securely fastened. Failure to do so can cause serious
injury.

 Make sure all deflectors and handles are properly and

securely attached.

 Never use blades, flailing devices, wire, or rope. Use only

the manufacturer’s replacement line in the cutting head.

 Do not use any other cutting attachment. To install any

other brand of cutting head to this string trimmer attach­ment can result in serious personal injury.

 Never operate string trimmer without the grass deflector

in place and in good condition.

 Maintain a firm grip on both handles while trimming.
 Keep string head below waist level. Never cut with

the string head located over 30 in. or more above the
ground.

 Clear the work area before each use. Remove all objects

such as rocks, broken glass, nails, wire, or line which can
be thrown or become entangled in the cutting line.

 Save these instructions. Refer to them frequently and

use them to instruct others who may use this tool.
If you loan someone this tool, loan them these in­structions also to prevent misuse of the product and
possible injury.

NOTE: SEE YOUR POWER HEAD OPERATOR’S MANUAL
FOR ADDITIONAL SPECIFIC SAFETY RULES.

3 — English

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

CAUTION:

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.

Indicates an imminently hazardous situation, which, if not avoided, will result
in death or serious injury.

Indicates a potentially hazardous situation, which, if not avoided, could result
in death or serious injury.

Indicates a potentially hazardous situation, which, if not avoided, may result in
minor or moderate injury.

(Without Safety Alert Symbol) Indicates a situation that may result in property
damage.

SYMBOL NAME EXPLANATION

Safety Alert Symbol Indicates a potential personal injury hazard.

Read Operator’s Manual

To reduce the risk of injury, user must read and understand
operator’s manual before using this product.

Always wear eye protection with side shields marked to

Eye and Hearing Protection

Keep Bystanders Away Keep all bystanders at least 50 ft. away.

Ricochet

No Blade

comply with ANSI Z87.1, along with hearing protection when
operating this equipment.

Do not install or use any type of blade on a product displaying
this symbol.

Do not install or use any type of blade on a product displaying
this symbol.

4 — English

FEATURES

PRODUCT SPECIFICATIONS

Line Cutting Width ..........................................................................................................................................................17 in.

Line Diameter

Gas Power Head .......................................................................................................................... .080 in. to .95 in. max.

Electric Power Head .................................................................................................................................... .080 in. max.

KNOW YOUR STRING TRIMMER
ATTACHMENT

See Figure 1.

The safe use of this product requires an understanding of
the information on the product and in this operator’s manual
as well as a knowledge of the project you are attempting.
Before use of this product, familiarize yourself with all op­erating features and safety rules.

ASSEMBLY

UNPACKING

This product requires assembly.
 Carefully remove the items from the box. Make sure that

all items listed in the packing list are included.

WARNING:

Do not use this product if any parts on the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.

 Inspect the product carefully to make sure no breakage

or damage occurred during shipping.

 Do not discard the packing material until you have care-

fully inspected and satisfactorily operated the product.

 If any parts are damaged or missing, please call

1-800-860-4050 for assistance.

PACKING LIST

Ryobi® Expand-it™ Curved Shaft Trimmer Attachment
Curved Shaft Grass Deflector
Operator’s Manual

WARNING:

If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.

CURVED SHAFT GRASS DEFLECTOR

The trimmer includes a grass deflector that helps protect
you from flying debris.

REEL-EASY™ TAP ADVANCE SYSTEM

The Reel-Easy™ Tap Advance System allows easy line ad­vance during trimmer operation.

WARNING:

Do not attempt to modify this product or create acces­sories not recommended for use with this product. Any
such alteration or modification is misuse and could result
in a hazardous condition leading to possible serious
personal injury.

WARNING:

To prevent accidental starting that could cause serious
personal injury, always disconnect the engine spark plug
wire from the spark plug for gas power heads or discon­nect the plug from the power source for electric power
heads when assembling parts.

ATTACHING THE GRASS DEFLECTOR

See Figure 2.

NOTE: Install the grass deflector before the attachment is
connected to the power head.

 Remove bolt, washer, and wing nut from grass

deflector.

 Press the grass deflector onto the bottom of the curved

shaft as shown.

 Insert the bolt through the grass deflector and the bracket

on the curved shaft.

 Place the washer on the bolt.
 Place the wing nut on the bolt and tighten securely.

5 — English

ASSEMBLY

JOINING THE POWER HEAD TO THE CURVED
SHAFT TRIMMER ATTACHMENT

See Figure 3.

WARNING:

Never attach or adjust any attachment while power head
is running. Failure to stop the engine or motor may cause
serious personal injury.

The curved shaft trimmer attachment connects to the power
head by means of a coupler device.

 Remove the hanger cap from the attachment shaft.
 Loosen the knob on the coupler of the power head

shaft.

 Push in the button located on the curved shaft trimmer

attachment. Align the button with the guide recess on the
power head coupler and slide the two shafts together.
Rotate attachment shaft until button locks into the posi­tioning hole.

OPERATION

NOTE: If the buttons do not release completely in the

positioning holes, the shafts are not locked into place.
Slightly rotate from side to side until the button is locked
into place.

 Tighten the knob securely.

WARNING:

Be certain the knob is fully tightened before operating
equipment. Check it periodically for tightness during use
to avoid serious injury.

REMOVING THE ATTACHMENT FROM THE
POWER HEAD

For removing or changing the attachment:

 Stop the engine or motor.
 Loosen the knob.
 Push in the button and twist the shafts to remove and

separate ends.

WARNING:

Do not allow familiarity with this product to make you
careless. Remember that a careless fraction of a second is
sufficient to inflict serious injury.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.

WARNING:

Never use blades, flailing devices, wire, or rope on this
product. Do not use any attachments or accessories not
recommended by the manufacturer of this product. The
use of attachments or accessories not recommended
can result in serious personal injury.

Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps, etc.
Tighten securely all fasteners and caps and do not operate
this product until all missing or damaged parts are replaced.
Please call 1-800-860-4050 or contact an authorized service
center for assistance.

APPLICATIONS

You may use this product for the purpose listed below:
 Trimming grass and weeds from around porches, fences,

and decks.

OPERATING THE TRIMMER

See Figure 4.

WARNING:

Engine housing on gas power heads may become hot
during trimmer operation. Do not rest or place your arm,
hand, or any body part against the engine housing dur­ing trimmer operation. Only hold the trimmer as shown
in Figure 4 with all body parts clear of engine housing.
Extended contact with the engine housing may result in
burns or other injuries.

WARNING:

Always position the unit on the operator’s right side. The
use of the unit on the operator’s left side will expose the op­erator to hot surfaces and can result in possible burn injury.

WARNING:

To avoid burns from hot surfaces, never operate unit with
the bottom of the engine above waist level.

6 — English

OPERATION

Hold the trimmer with your right hand on the rear handle
and your left hand on the front handle. Keep a firm grip with
both hands while in operation. Trimmer should be held at a
comfortable position with the rear handle about hip height.

Always operate trimmer at full throttle for gas power heads
or with the switch trigger fully pressed for electric power
heads. Cut tall grass from the top down. This will prevent
grass from wrapping around the shaft housing and string
head which may cause damage from overheating. If grass
becomes wrapped around the string head, STOP THE
ENGINE or MOTOR, disconnect the spark plug wire for
gas power heads or disconnect the plug from the power
source for electric power heads, and remove the grass.

WARNING:

Always hold the string trimmer away from your body, keep­ing clearance between your body and the product. Any
contact with the housing or string trimmer cutting head can
result in burns and/or other serious personal injury.

CUTTING TIPS

See Figure 5.

 Avoid hot surfaces by always keeping the tool away from

your body. (Proper operating position shown in figure 4.)

Keep the trimmer tilted toward the area being cut; this is

the best cutting area.

The curved shaft trimmer cuts when passing the unit from

right to left. This will avoid throwing debris at the operator.
Avoid cutting in the dangerous area shown in figure 5.

 Use the tip of line to do the cutting; do not force string

head into uncut grass.

 Wire and picket fences cause extra line wear, even break-

age. Stone and brick walls, curbs, and wood may wear
line rapidly.

 Avoid trees and shrubs. Tree bark, wood moldings, siding,

and fence posts can easily be damaged by the line.

ADVANCING LINE USING THE REEL-EASY™ TAP
ADVANCE SYSTEM

Line advance is controlled by tapping the string head’s
spool retainer on grass while running engine at full throttle
for gas power heads or with the switch trigger fully pressed
for electric power heads.

 Run engine at full throttle for gas power heads or with

the switch trigger fully pressed for electric power heads.

 Tap string head on ground to advance line. Line advances

each time the head is tapped.

 Several taps may be required until line strikes the cut off

blade.

 Resume trimming.
NOTE: If the line is worn too short you may not be able to

advance the line by tapping it on the ground. If so, STOP THE
ENGINE or MOTOR, disconnect the spark plug wire for gas
power heads or disconnect the plug from the power source
for electric power heads, and manually advance the line.

ADVANCING THE LINE MANUALLY

With the engine off and the spark plug wire disconnected,
push the spool retainer down while pulling on line(s) to manu­ally advance the line.

CUT-OFF BLADE

See Figure 6.

This trimmer is equipped with a cut-off blade on the grass
deflector. For best cutting, advance line by tapping the
string head until the line is trimmed to length by the cut-off
blade. Advance line whenever you hear the engine or mo­tor running faster than normal, or when trimming efficiency
diminishes. This will maintain best performance and keep
line long enough to advance properly.

MAINTENANCE

WARNING:

When servicing, use only identical replacement parts.
Use of any other parts may create a hazard or cause
product damage.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.

7 — English

WARNING:

Before inspecting, cleaning, or servicing the machine,
shut off engine, wait for all moving parts to stop, and
disconnect spark plug wire and move it away from spark
plug. Failure to follow these instructions can result in
serious personal injury or property damage.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.

MAINTENANCE

WARNING:

Do not at any time let brake fluids, gasoline, petroleum­based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or de­stroy plastic which may result in serious personal injury.

You can often make adjustments and repairs described
here. For other repairs, have the trimmer serviced by an
authorized service dealer.

SPOOL REPLACEMENT
REEL-EASY™ TAP ADVANCE SYSTEM

See Figures 7 - 9.

If replacing line only, refer to Line Replacement later in
this manual.

Use only .080 in. - .095 in. diameter trimmer line.
 Stop the engine and disconnect the spark plug wire for

gas power heads or disconnect the plug from the power
source for electric power heads. Hold the string head and
unscrew the spool retainer.

To remove the spool retainer:
Turn the spool retainer counterclockwise.
 Remove the empty spool from the string head.
NOTE: It is not necessary to remove the string head

housing from the drive shaft.

 Insert the new spool into the string head.
NOTE: Make sure the arrows on the spool are aligned

with the eyelets in the string head housing. Push down
and hold the spool and housing together while complet­ing the installation.

 Reinstall the spool retainer to secure.

To install the spool retainer:
Turn the spool retainer clockwise.

 Install line as described in Line Replacement.

LINE REPLACEMENT

See Figures 9 - 11.

 Stop the engine and disconnect the spark plug wire for

gas power heads or disconnect the plug from the power
source for electric power heads.

 Rotate the spool clockwise as necessary to align the

arrows on the spool with the eyelets in the string head
housing.

 Cut one piece of trimmer line 10 ft. long. Insert the line

into the eyelet on the string trimmer housing. Push until
the end of the line comes out the other side of the string
head. Pull the line from the other side until equal amounts
of line appear on both sides of the spool.

 Rotate the spool clockwise to wind the line on the spool

until approximately 6 in. of line is showing on each side.

 Push the spool retainer down while pulling on line(s) to

manually advance the line and to check for proper as­sembly of the string head.

STORING THE ATTACHMENT

See Figure 12.

There are two ways to hang the attachment for storage.
 To use the hanger cap, push in the button and place the hang-

er cap over the end of the attachment shaft. Slightly rotate
the cap from side to side until the button locks into place.

 The secondary hole in the attachment shaft can be used

for hanging purposes as well.

 Store the attachment in a well-ventilated place that is

inaccessible to children.

 Keep away from corrosive agents such as garden chemi-

cals and deicing salts.

MAKE THE MOST OF YOUR PURCHASE!

Go to www.ryobitools.com and register your new tool on-line.

Your product has been fully tested prior to shipment

to ensure your complete satisfaction.

For any questions about operating or maintaining

your product, call the Ryobi Help Line!

To register your Ryobi product by regular mail, please print the following information on a 3 in. x 5 in. card or standard
postcard: your name, mailing address, phone numbers, email address, Ryobi product(s) purchased with item number from
package, and serial number for each product. Mail the card to: Techtronic Industries North America, Inc., Attn. Ryobi Reg­istration, 1428 Pearman Dairy Road, Anderson, SC 29625.To receive information on our company and products, please
include the following statement on your registration card: “Send me information on your products and company using the
contact information I am providing with this product registration.”

8 — English

WARRANTY

LIMITED WARRANTY STATEMENT

Techtronic Industries North America, Inc., warrants to the
original retail purchaser that this RYOBI® brand outdoor
product is free from defect in material and workmanship
and agrees to repair or replace, at Techtronic Industries
North America, Inc.’s, discretion, any defective product
free of charge within these time periods from the date of
purchase.

 Three years if the product is used for personal, family

or household use;

 90 days, if used for any other purpose, such as

commercial or rental.

This warranty extends to the original retail purchaser
only and commences on the date of the original retail
purchase.

Any part of this product found in the reasonable judgment
of Techtronic Industries North America, Inc. to be defective
in material or workmanship will be repaired or replaced
without charge for parts and labor by an authorized service
center for RYOBI® brand outdoor products (Authorized
Ryobi Service Center).

The product, including any defective part, must be returned
to an authorized Ryobi service center within the warranty
period. The expense of delivering the product to the service
center for warranty work and the expense of returning it
back to the owner after repair or replacement will be paid
by the owner. Techtronic Industries North America, Inc.’s,
responsibility in respect to claims is limited to making the
required repairs or replacements and no claim of breach of
warranty shall be cause for cancellation or rescission of the
contract of sale of any RYOBI® brand outdoor product. Proof
of purchase will be required by the dealer to substantiate
any warranty claim. All warranty work must be performed
by an authorized service dealer.

This warranty is limited to ninety (90) days from the date
of original retail purchase for any RYOBI® brand outdoor
product that is used for rental or commercial purposes, or
any other income-producing purpose.

This warranty does not cover any product that has been
subject to misuse, neglect, negligence, or accident, or that
has been operated in any way contrary to the operating
instructions as specified in this operator’s manual. This
warranty does not apply to any damage to the product that
is the result of improper maintenance or to any product
that has been altered or modified. The warranty does not
extend to repairs made necessary by normal wear or by the
use of parts or accessories which are either incompatible
with the RYOBI® brand outdoor product or adversely affect
its operation, performance, or durability. In addition, this
warranty does not cover:

A. Tune-ups – Spark Plugs, Carburetor, Carburetor

Adjustments, Ignition, Filters

B. Wear items – Bump Knobs, Outer Spools, Cutting

Lines, Inner Reels, Starter Pulleys, Starter Ropes, Drive
Belts, Tines, Felt Washers, Hitch Pins, Mulching Blades,
Blower Fans, Blower and Vacuum Tubes, Vacuum Bag
and Straps, Guide Bars, Saw Chains

Techtronic Industries North America, Inc., reserves the
right to change or improve the design of any RYOBI® brand
outdoor product without assuming any obligation to modify
any product previously manufactured.

ALL IMPLIED WARRANTIES ARE LIMITED IN DURATION
TO THE STATED WARRANTY PERIOD. ACCORDINGLY,
ANY SUCH IMPLIED WARRANTIES INCLUDING
MERCHANTABILITY, FITNESS FOR A PARTICULAR
PURPOSE, OR OTHERWISE, ARE DISCLAIMED
IN THEIR ENTIRETY AFTER THE EXPIRATION OF
THE APPROPRIATE THREE-YEAR OR NINETY-DAY
WARRANTY PERIOD. TECHTRONIC INDUSTRIES
NORTH AMERICA, INC.’S, OBLIGATION UNDER THIS
WARRANTY IS STRICTLY AND EXCLUSIVELY LIMITED TO
THE REPAIR OR REPLACEMENT OF DEFECTIVE PARTS
AND TECHTRONIC INDUSTRIES NORTH AMERICA,
INC., DOES NOT ASSUME OR AUTHORIZE ANYONE
TO ASSUME FOR THEM ANY OTHER OBLIGATION.
SOME STATES DO NOT ALLOW LIMITATIONS ON HOW
LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE
LIMITATION MAY NOT APPLY TO YOU. TECHTRONIC
INDUSTRIES NORTH AMERICA, INC., ASSUMES NO
RESPONSIBILITY FOR INCIDENTAL, CONSEQUENTIAL,
OR OTHER DAMAGES INCLUDING, BUT NOT LIMITED
TO, EXPENSE OF RETURNING THE PRODUCT TO AN
AUTHORIZED RYOBI SERVICE CENTER AND EXPENSE
OF DELIVERING IT BACK TO THE OWNER, MECHANIC’S
TRAVEL TIME, TELEPHONE OR TELEGRAM CHARGES,
RENTAL OF A LIKE PRODUCT DURING THE TIME
WARRANTY SERVICE IS BEING PERFORMED, TRAVEL,
LOSS OR DAMAGE TO PERSONAL PROPERTY, LOSS
OF REVENUE, LOSS OF USE OF THE PRODUCT, LOSS
OF TIME, OR INCONVENIENCE. SOME STATES DO NOT
ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL
OR CONSEQUENTIAL DAMAGES, SO THE ABOVE
LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

This warranty gives you specific legal rights, and you may
also have other rights which vary from state to state.

This warranty applies to all RYOBI® brand outdoor products
manufactured by or for Techtronic Industries North America,
Inc., and sold in the United States and Canada.

To locate your nearest Authorized Ryobi Service Center,
dial 1-800-860-4050.

9 — English

ILLUSTRATED PARTS LIST

1

2

4

3

5

6

7

8

9

Key Part
No. Number Description Qty.

1 940657032 Warning Label ............................................................................................................ 1

2 940726013 Logo Label ................................................................................................................. 1

3 308038010 Curved Shaft .............................................................................................................. 1

4 308052001 Curved Shaft Grass Deflector .................................................................................... 1

5 120642001 Washer and Bolt Assembly ........................................................................................ 2

6 310643001 String Head Housing ................................................................................................. 1

7 678022001 Spring ........................................................................................................................ 1

8 310412001 Spool.......................................................................................................................... 1

9 308042002 Spool Retainer ........................................................................................................... 1

988000438 Operator’s Manual (Not Shown)

10 — English

RÈGLES DE SÉCURITÉ GÉNÉRALES

AVERTISSEMENT :

Lire et veiller à bien comprendre toutes les
instructions. Le non-respect de toutes les instructions

ci-dessous peut entraîner un choc électrique, un
incendie et/ou des blessures graves.

CONSERVER CES INSTRUCTIONS

Lire attentivement ces instructions et celles du moteur

avant d’utiliser cet accessoire.

 Apprendre à connaître l’outil. Lire et veiller à bien

comprendre le manuel de l’opérateur et observer les
avertissements et les instructions des autocollants
apposés sur l’outil.

 Ne pas laisser des enfants ou des personnes n’ayant pas

reçu une formation adéquate utiliser cet outil.

 Toujours porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ANSI Z87.1.

 Porter des pantalons longs, manches longues, des

chaussures de travail et des gants épais. Ne pas porter
de vêtements amples, shorts, bijoux quels qu’ils soient,
sandales et ne pas travailler pieds nus.

 Attacher les cheveux longs pour les maintenir au-dessus

des épaules, afin qu’ils ne se prennent pas dans les
pièces en mouvement.

 Garder les badauds, enfants et animaux domestiques à

une distance minimum de 15 m (50 pi). Recommander aux
personnes présentes de porter une protection oculaire.

Rester attentif, prêter attention au travail, et faire preuve

de bon sens lors de l’utilisation de tout outil électrique. Ne
pas utiliser cet outil en état de fatigue ou sous l’influence
d’alcool, de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique
peut entraîner des blessures graves.

 Ne pas travailler sous un éclairage insuffisant.
Ne pas travailler hors de portée. Toujours se tenir bien

campé et en équilibre. Des pieds bien campés et un bon
équilibre permettent de mieux contrôler l’outil en cas de
situation imprévue.

 Garder toutes les parties du corps à l’écart des pièces

en mouvement.

 Ne pas toucher les zones autour de l’échappement ou du

cylindre du moteur. Ces pièces deviennent très chaudes
en cours de fonctionnement. Contact avec les surfaces
chaudes pourrait entraîner des blessures graves.

 Toujours arrêter le moteur et débrancher le fil de la bougie

avant d’effectuer tout entretien ou réglage, à l’exception
des réglages du carburateur.

 Inspecter l’appareil avant chaque utilisation pour s’assurer

qu’il n’y a pas de fixations desserrées ou de pièces
endommagées ou manquantes. Effectuer les corrections
requises avant d’utiliser l’accessoire taille-bordures. Ne
pas prendre cette précaution peut entraîner des risques
de blessures graves.

 Utiliser exclusivement des pièces de rechange d’origine.

Toute dérogation peut entraîner un mauvais fonctionnement,
des blessures graves et l’annulation de la garantie.

 N’utiliser en aucun cas un accessoire non fourni avec le

produit, ou non indiqué comme pouvant être utilisé sur
l’outil dans le manuel d’utilisation.

 Éviter les environnements dangereux. Ne pas utiliser

l’accessoire dans des endroits humides ou mouillés. Ne
pas utiliser sous la pluie.

 Utiliser l’accessoire approprié. Ne pas utiliser l’accessoire

dans une application pour laquelle il n’a pas été prévu.

RÈGLES DE SÉCURITÉ PARTICULIÈRES

 Si la tête de coupe est fendue, brisée ou endommagée

de quelque façon que ce soit, la remplacer. S’assurer que
la tête de coupe est correctement installée et solidement
assujettie. Ne pas prendre cette précaution peut entraîner
des risques de blessures graves.

􀁺 S’assurer que tous les déflecteurs et toutes les poignées

sont correctement installés et solidement fixés.

 Ne jamais utiliser des lames, un dispositif fouetteur, un fil

ou une corde. Utiliser uniquement le fil de remplacement
du fabricant dans la tête de coupe.

􀁺 N’utiliser aucun autre accessoire de coupe. Le fait

d’installer une tête de coupe de toute autre marque sur
cet accessoire pour taille-bordures peut entraîner de
sérieuses blessures.

 Ne jamais utiliser le taille-bordures si le déflecteur d’herbe

n’est pas en place et en bon état.

3 — Français

 Tenir fermement les deux poignées pendant le travail.
 Tenir la tête de coupe au-dessous du niveau de la taille.

Ne jamais couper en tenant la tête de coupe à plus de
760 mm (30 po) du sol.

 Déblayer la zone de travail avant chaque utilisation. La

débarrasser de tous les objets tels que cailloux, verre
brisé, clous, fils métalliques, cordes, etc. risquant d’être
projetés ou de se prendre dans la ligne de coupe.

 Conserver ces instructions. Les consulter fréquemment

et les utiliser pour instruire les autres utilisateurs
éventuels. Si cet outil est prêté, il doit être accompagné
de ces instructions, afin d’éviter un usage incorrect et
d’éventuelles blessures.

NOTE : CONSULTEZ LE MANUEL D’UTILISATION DE BLOC

MOTEUR POUR DE TÊTE POUR DES SUPPLEMENTAIRE

RÈGLES DE SÉCURITÉ PARTICULIÈRES.

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

AVERTISSEMENT :

ATTENTION :

ATTENTION :

Certains des symboles ci-dessous peuvent être présents sur la produit. Veiller à les étudier et à apprendre leur
signification. Une interprétation correcte de ces symboles permettra d’utiliser la produit plus efficacement et de
réduire les risques.

SYMBOLE NOM EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel.

Lire le manuel d’utilisation

Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée,
aura pour conséquences des blessures graves ou mortelles.

Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,
pourrait entraîner des blessures graves ou mortelles.

Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,
pourraît entraîner des blessures légères ou de gravité modérée.

(Sans symbole d’alerte de sécurité) Indique une situation pouvant entraîner
des dommages matériels.

Pour réduire les risques de blessures, l’utilisateur doit lire
et veiller à bien comprendre le manuel d’utilisation avant
d’utiliser ce produit.

Protection oculaire et auditive

Ne laisser personne s’approcher

Ricochet

Ne pas utiliser de lame

Toujours porter une protection oculaire certifiée conforme à
la norme ANSI Z87.1 ainsi qu’un protection auditive.

Ne jamais laisser quiconque se tenir à moins de 15 m
(50 pi) de l’outil.

Ne pas utiliser le coupe-bourdures sans le protecteur. Rester
éloigné de la tête de coupe rotative.

Ne jamais utiliser une lame quelconque sur un outil portant
ce symbole.

4 — Français

CARACTÉRISTIQUES

FICHE TECHNIQUE

Largeur de coupe de ligne.............................................................................................................................432 mm (17 po)

Diamètre de coupe

Ensemble moteur à essence .......................................................... 2,0 mm à 2,4 mm max. (0,08 po à 0,095 po max.)

Ensemble moteur électrique .............................................................................................................. 2,0 mm (0,08 po)

APPRENDRE À CONNAÎTRE L’ACCESSOIRE
TAILLE-BORDURES À ARBRE COURBE

Voir la figure 1.

La sécurité d’utilisation de ce produit exige la compréhension
des informations apposées sur le produit et contenues dans
ce manuel d’utilisation, ainsi que la connaissance du travail
à exécuter. Avant d’utiliser ce produit, se familiariser avec
toutes ses fonctions et règles de sécurité.

ASSEMBLAGE

DÉBALLAGE

Ce produit nécessite l’assemblage
 Avec précaution, sortir le produit et les accessoires de la

boîte. S’assurer que toutes les pièces figurant sur la liste
de contrôle sont incluses.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous constatez
que des éléments figurant dans la liste d’expédition sont
déjà assemblés. Certaines pièces figurant sur cette liste
n’ont pas été assemblées par le fabricant et exigent une
installation. Le fait d’utiliser un produit qui a été assemblé
de façon inadéquate peut entraîner des blessures.

 Examiner soigneusement le produit pour s’assurer que

rien n’a été brisé ou endommagé en cours de transport.

 Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné le produit et avoir vérifié qu’il
fonctionne correctement.

 Si des pièces sont manquantes ou endommagées,

appeler le 1-800-860-4050.

LISTE DE CONTRÔLE D’EXPÉDITION

Arbre courbe accessoire Taille-bordures Ryobi® Expand-it
Arbre courbé déflecteur d’herbe
Manuel d’utilisation

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas
utiliser ce produit avant qu’elles aient été remplacées.
Le fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut
entraîner des blessures graves.

™

ARBRE COURBÉ DÉFLECTEUR D’HERBE

Le taille-bordures est équipé d’un déflecteur d’herbe qui
protège l’opérateur des débris projetés.

AVANCE DE LA LIGNE DE COUPE À CHOC
REEL-EASY

Le système Reel-Easy™ permet d’avancer la ligne facilement
et tapant la tête de coupe contre le sol.

™

AVERTISSEMENT :

Ne pas essayer de modifier cet produit ou de créer des
accessoires non recommandés pour le produit. De telles
altérations ou modifications sont considérées comme un
usage abusif et peuvent créer des conditions dangereuses,
risquant d’entraîner des blessures graves.

AVERTISSEMENT :

Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours débrancher le fil
de bougie du moteur de la bougie d’allumage s’il s’agit
d’un ensemble moteur à essence, ou débrancher la fiche
de la source d’alimentation s’il s’agit d’un ensemble
moteur électrique lors de l’assemblage des pièces.

INSTALLATION DU DÉFLECTEUR D’HERBE

Voir la figure 2.

NOTE : Installer le déflecteur d’herbe avant de fixer
l’accessoire sur l’ensemble moteur.

 Retirer boulon, la rondelle et l’écrou papillon du déflecteur

d’herbe.

􀁺 Emboîter le déflecteur d’herbe sur le bas de l’arbre

courbe, comme illustré.

􀁺 Insérer le boulon dans le déflecteur d’herbe et le support

de l’arbre courbe.

􀁺 Installer la rondelle sur le boulon.
 Installer l’écrou papillon sur le boulon et le serrer

fermement.

5 — Français

ASSEMBLAGE

RACCORDEMENT DU BLOC-MOTEUR À
L’ACCESSOIRE TAILLE-BORDURES À ARBRE
COURBE

Voir la figure 3.

AVERTISSEMENT :

Ne jamais installer ou ajuster un accessoire lorsque le
moteur ou moteur électrique le tourne. Ceci pourrait
causer des blessures graves.

L’accessoire taille-bordures à arbre courbe se raccorde au
bloc-moteur à l’aide d’un dispositif de couplage.

􀁺Retirer l’anneau de suspension de l’arbre d’accessoire.
􀁺Desserrer le bouton du coupleur de l’arbre du bloc

moteur.

 Appuyer sur le bouton se trouvant sur l’accessoire de

taille-bordures. Aligner le bouton sur la rainure guide du
bloc moteur et emboîter les deux arbres. Tourner l’arbre
de l’accessoire jusqu’à ce que le bouton de verrouillage
s’engage dans le trou de positionnement.

UTILISATION

NOTE : Si les boutons ne s’engagent pas complètement

dans les trous de positionnement, les arbres ne sont pas
solidement maintenus l’un dans l’autre. Tourner légèrement
les arbres dans les deux sens jusqu’à ce que le bouton
s’engage complètement.
 Serrer le bouton fermement.

AVERTISSEMENT :

S’assurer que le bouton est bien serré avant d’utiliser
l’outil. Vérifier de temps à autre pour éviter le risque de
blessures graves.

RETRAIT DE L’ACCESSOIRE DU BLOC
MOTEUR

Retrait ou remplacement de l’accessoire :

 Arrêter le moteur ou moteur électrique.
 Desserrer le bouton.
 Enfoncer le bouton et tourner les arbres pour retirer et

séparer les extrémités.

AVERTISSEMENT :

Ne pas laisser la familiarité avec este produit faire oublier
la prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être

projetés dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Ne jamais utiliser des lames, un dispositif fouetteur, un
fil ou une corde avec ce produit. Ne pas utiliser d’outils
ou accessoires non recommandés par le fabricant pour
cet produit. L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.

Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que toutes
les pièces manquantes ou endommagées n’ont pas été
remplacées. Veuillez composer le 1-800-860-4050 ou
communiquer avec un centre de réparations agréé pour
obtenir de l’aide.

APPLICATIONS

Cet produit peut être utilisé pour les application ci-dessous :
Enlever aisément des mauvaises herbes et l’herbe du

pourtour des porches, barrières, et des terrasses

UTILISATION DU TAILLE-BORDURES

Voir la figure 4.

AVERTISSEMENT :

Le logement du moteur peut devenir chaud pendant
l’utilisation du taille bordures à fil (sur les ensembles
moteur à essence). Éviter de placer ou d’appuyer le bras,
la main ou toute autre partie du corps contre le logement
du moteur pendant l’utilisation du taille bordures. Tenir
l’outil uniquement dans la position illustrée à la figure 4
en s’assurant qu’aucune partie du corps ne se trouve à
proximité du logement du moteur. Un contact prolongé
avec le logement du moteur peut entraîner des brûlures
ou d’autres blessures.

AVERTISSEMENT :

Toujours tenir l’outil à sa droite. L’utilisation à gauche
exposerait l’utilisateur aux surfaces chaudes, créant ainsi
des risques de brûlures.

6 — Français

UTILISATION

AVERTISSEMENT :

Pour éviter le contact avec les parties brûlantes, ne jamais
travailler avec le bas du moteur au-dessus du niveau de
la taille.

Tenir le taille-bordures avec la main droite sur la poignée
arrière et la main gauche sur la poignée avant. Garder
une prise ferme sur les deux poignées pendant le
fonctionnement. Le taille-bordures doit être tenu dans une
position confortable, la poignée arrière se trouvant à peu
près à hauteur de la taille.
Toujours utiliser le taille bordures à plein régime si celui-ci
est doté d’un ensemble moteur à essence, ou en appuyant
complètement sur la gâchette s’il est doté d’un ensemble
moteur électrique. Couper les herbes hautes de haut en
bas. Ceci empêchera l’herbe de s’enrouler sur le tube de
l’arbre moteur et la tête de coupe, ce qui pourrait causer
des dommages dus à une surchauffe. Si l’herbe s’enroule

sur la tête de coupe, ARRÊTER LE MOTEUR, débrancher

le fil de bougie s’il s’agit d’un ensemble moteur à essence
ou débrancher la fiche de la source d’alimentation s’il s’agit
d’un ensemble moteur électrique ,et enlever l’herbe.

AVERTISSEMENT :

Toujours tenir le taille-bordures à l’écart de soi en
maintenant une distance de sécurité entre le corps et
l’équipement. Tout contact avec le boîtier ou avec la tête
de coupe du taille-bordures peut causer des brûlures
et / ou d’autres blessures graves.

CONSEILS DE COUPE

Voir la figure 5.

 Éviter les surfaces très chaudes en maintenant toujours

l’outil à l’écart du corps. (Position de travail correcte
illustrée à la figure 4.)

 Pour une efficacité maximum, garder le taille-bordures

incliné vers la zone de coupe.

􀁺 Pour couper avec le taille-bordures à arbre courbe,

utiliser un mouvement de balayage de droite à gauche.
Ceci évite que les débris soient projetés en direction de
l’opérateur. Éviter de couper dans la zone dangereuse
comme le montre l’illustration à la figure 5.

 Couper avec l’extrémité de la ligne; ne pas forcer la tête

de coupe dans l’herbe non coupée.

 Les palissades en métal et en bois accélèrent l’usure de la

ligne et peuvent la faire casser. Les murs en pierre et brique,
trottoirs et pièces de bois peuvent user la ligne rapidement.

 Contourner les arbres et buissons. L’écorce des arbres,

les moulures en bois, le lambrissage et les piquets de
palissades peuvent être endommagés par la ligne.

AVANCE DE LA LIGNE DE COUPE AVEC LE
SYSTÈME À CHOC REEL-EASY

L’avance de la ligne est obtenue en tapant la retenue de
bobine de la tête de coupe sur le gazon, tout en laissant
fonctionner le moteur à plein régime s’il s’agit d’un ensemble
moteur à essence, ou en appuyant complètement sur la
gâchette s’il s’agit d’un ensemble moteur électrique.
 Faire fonctionner le moteur à plein régime s’il s’agit

d’un ensemble moteur à essence, ou en appuyant
complètement sur la gâchette s’il s’agit d’un ensemble
moteur électrique.

 Taper la tête de coupe sur le sol pour faire avance la

ligne. La ligne avance chaque fois que la tête de coupe
est frappée sur le sol.

 Plusieurs frappes peuvent être nécessaires pour que la

ligne parvienne à la lame coupe ligne

 Continuer le travail.
NOTE : Si la ligne devient trop courte, il peut ne pas être
possible de la faire avancer en tapant la tête de coupe sur

le sol. Dans ce cas, ARRÊTER LE MOTEUR, débrancher le

fil de bougie s’il s’agit d’un ensemble moteur à essence ou
débrancher la fiche de la source d’alimentation s’il s’agit
d’un ensemble moteur électrique, et tirer la ligne à la main.

™

AVANCE MANUELLE DE LA LIGNE DE COUPE

Lorsque le moteur est éteint et le fil de bougie a débranché,
appuyer sur la retenue de bobine et tirer sur la ligne pour
sortir la longueur désirée.

LAME COUPE LIGNE

Voir la figure 6.

Ce taille-bordures est équipé d’une lame coupe ligne montée
sur le déflecteur d’herbe. Pour obtenir une coupe optimale,
taper la tête de coupe sur le sol faire avance la ligne jusqu’à
ce qu’elle soit coupée à la longueur correcte par la lame
de sectionnement. La ligne doit être avancée chaque fois
que le moteur ou le moteur électrique tourne à une vitesse
supérieure à la normale ou lorsque la coupe devient moins
efficace. Ceci maintiendra une efficacité maximum et gardera
la ligne assez longue pour avancer correctement.

ENTRETIEN

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer
une situation dangereuse ou endommager l’outil.

7 — Français

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.

ENTRETIEN

AVERTISSEMENT :

Avant d’inspecter, nettoyer ou entretenir l’équipement, couper
le moteur, attendre que toutes les pièces en mouvement
s’arrêtent, déconnecter le fil de la bougie et l’écarter de la
bougie. Le non-respect de ces instructions peut entraîner des
blessures graves ou des dégâts matériels.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce. Utiliser
un chiffon propre pour éliminer la saleté, la poussière, l’huile, la
graisse, etc.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles pénétrantes,
etc., entrer en contact avec les pièces en plastique. Les
produits chimiques peuvent endommager, affaiblir ou détruire
le plastique, ce qui peut entraîner des blessures graves.

Les réglages et réparations décrits ci-dessous peuvent bien
souvent être effectués par l’utilisateur. Les autres réparations
doivent être confiées à un centre de réparations agréé.

REMPLACEMENT DE LA BOBINE AVANCE DE
LA LIGNE DE COUPE À CHOC REEL-EASY

Voir les figures 7 à 9.

Si seule la ligne est remplacée, voir Remplacement de la ligne,
plus loin dans ce manuel.
Utiliser exclusivement une ligne monofilament de 2 mm à
2,4 mm (0,080 po à 0,095 po) de diamètre.
 Arrêter le moteur et débrancher le fil de bougie du moteur de la

bougie d’allumage s’il s’agit d’un ensemble moteur à essence,
ou débrancher la fiche de la source d’alimentation s’il s’agit
d’un ensemble moteur électrique. Maintenir la tête de coupe
et retirer la retenue de bobine.

Pour retirer la retenue de bobine :
Tourner la retenue de bobine vers la gauche.
 Retirer la bobine vide de la tête de coupe.
NOTE : Il n’est pas nécessaire de retirer le logement de la tête

de coupe de l’arbre d’entraînement.

™

 Insérer la nouvelle bobine dans la tête de coupe.
NOTE : S’assurer que les flèches de la bobine sont alignées

avec les œillets du logement de la tête de coupe. Abaisser et
maintenir ensemble à cette position la bobine et le logement
tout en complétant l’installation.

 Réinstaller la retenue de bobine afin de la fixer solidement.

Pour installer la retenue de bobine :

Tourner la retenue de bobine vers la droite.

 􀁺Installer le fil tel que décrit à la section intitulée Remplacement

de ligne.

REMPLACEMENT DE LIGNE

Voir les figures 9 à 11.

 Arrêter le moteur et débrancher le fil de bougie du moteur de la

bougie d’allumage s’il s’agit d’un ensemble moteur à essence,
ou débrancher la fiche de la source d’alimentation s’il s’agit
d’un ensemble moteur électrique.

 Au besoin, tourner la bobine dans le sens horaire afin d’aligner

les flèches de la bobine avec les œillets du logement de la tête
de coupe.

 Couper un morceau d’une longueur de 4,6 m (15 pi) de chaîne

monofilament. Insérer le fil dans l’œillet du logement du taille­bordures. Pousser jusqu’à ce que l’extrémité du fil sorte de
l’autre côté de la tête de coupe. Tirer sur le fil de l’autre côté
de façon à laisser deux segments de fil égaux de chaque côté
de la bobine.

 Tourner la bobine dans le sens horaire pour enrouler le fil autour

de celle-ci jusqu’à ce qu’environ 152,4 mm (6 po) de fil appa­raisse de chaque côté de la bobine.

 Appuyer sur la retenue de bobine tout en tirant sur la ou les

ligne(s) pour les avancer manuellement et vérifier le montage
de la tête de coupe.

REMISAGE DE L’ACCESSOIRE

Voir la figure 12.

Il existe deux façons de suspendre l’accessoire pour le remisage.
 Pour installer l’anneau de suspension, appuyer sur le bouton et

emboîter le capuchon sur l’extrémité de l’arbre d’accessoire.
Tourner légèrement le capuchon dans un sens et l’autre pour
enclencher le bouton.

 Le trou secondaire de l’arbre d’accessoire peut également être

utilisé pour suspendre l’accessoire.

 Ranger l’accessoire dans un endroit bien aéré inaccessible aux

enfants.

 La tenir à l’écart de produits corrosifs, tels que les produits

chimiques de jardinage et le sel de dégivrage.

BESOIN D’AIDE?

APPELER LE

1-800-860-4050

www.ryobitools.com

Pour enregistrer votre produit Ryobi par courrier postal, inscrivez les informations ci-dessous, en caractères d’imprimerie sur une carte
de 76 mm x 127 mm (3 po x 5 po) ou une carte postale standard: nom, adresse postale, numéros de téléphone, adresse e-mail, produit(s)
Ryobi acheté(s) avec numéros de modèle et de série. Adresser la carte à: Techtronic Industries North America, Inc., Attn. Ryobi Registration,
1428 Pearman Dairy Road, Anderson, SC 29625, États-Unis. Pour recevoir des informationsconcernant nos produits ou notre société,
inscrivez l’énoncé ci-dessous sur votre carte d’enregistrement: << Veuillez m’envoyer les informations concernant vos produits et votre
société en utilisant les renseignements que je fournis avec cette carte d’enregistrement. >>

TIREZ LE MEILLEUR PARTI DE VOTRE ACHAT!

Visitez le site www.ryobitools.com pour enregistrer votre nouvel

outil en ligne. Ce produit à été entièrement testé avant expédition

pour assurer la complète satisfaction de l’utilisateur.

Pour toute question concernant l’utilisation ou l’entretien du produit,

appeler le service d’assistance téléphonique Ryobi !

8 — Français

GARANTIE

ÉNONCÉ DE LA GARANTIE LIMITÉE

Techtronic Industries North America, Inc., garantit à l’acheteur

original que ce produit RYOBI® est exempt de tous vices

de matériaux ou de fabrication et s’engage à réparer ou
remplacer gratuitement, à son choix, tout produit s’avérant
défectueux au cours des périodes indiquées ci-dessous, à
compter de la date d’achat.

 Trois ans sur les produits utilisés par des particuliers ;
 90 jours sur les produits utilisés à toutes autres fins, telles

que les travaux commerciaux et la location.

Cette garantie n’est offerte qu’à l’acheteur original et entre
en vigueur à la date de l’achat original.

Toute pièce de ce produit jugée, après évaluation raisonnable
par Techtronic Industries North America, Inc., comme
présentant des vices de matériaux ou de fabrication, sera
réparée ou remplacée, sans facturation pour pièces ou main
d’oeuvre par un centre de réparations agréé pour produits

d’extérieur de marque RYOBI® (centre de réparations Ryobi

agréé).
Le produit, y compris toutes les pièces défectueuses devront

être retournés à un centre de réparations Ryobi agréé, avant
expiration de la période de garantie. Les frais d’expédition
au centre de réparations pour les travaux sous garantie et
de retour au propriétaire du produit seront assumés par le
propriétaire. En ce qui concerne les réclamations en garantie,
la responsabilité Techtronic Industries North America, Inc.,
se limitera à la réparation ou au remplacement des produits
défectueux et aucune revendication de rupture de garantie
ne pourra causer l’annulation ou la résiliation du contrat de

vente d’un produit d’extérieur RYOBI® quel qu’il soit. Une

preuve d’achat sera exigée par le centre de réparation, afin
de valider toute réclamation au titre de la garantie. Toutes
les réparations sous garantie devront être effectuées par un
centre de réparations agréé.

La garantie sur tout produit d’extérieur RYOBI® utilisé pour

la location, des travaux commerciaux ou tout autre usage
lucratif, sera limitée à quatre-vingt-dix (90) jours, à compter
de la date d’achat au détail original.

Cette garantie ne couvre pas les produits ayant fait l’objet
d’un usage abusif ou négligent, d’un manque d’entretien,
ayant été impliqués dans un accident ou employé de façon
contraire aux instructions du manuel d’utilisation. Cette
garantie ne couvre ni les dommages aux produits résultant
d’un manque d’entretien, ni les produits qui ont été altérés
ou modifiés. La garantie exclut les réparations rendues
nécessaires par l’usure normale ou l’utilisation de pièces et

accessoires incompatibles avec le produit d’extérieur RYOBI®

ou nuisibles à son bon fonctionnement, ses performances
ou sa durabilité. En outre, cette garanti exclut :

A. Les réglages – Bougies, carburateur, réglages du

carburateur, allumage, filtres

B. Les articles consommables – Boutons d’avance par choc,

bobines externes, lignes de coupe, bobines internes,
poulies et cordons de lanceur, courroies d’entraînement,
dents, rondelles en feutre, axes d’attelage, lames de
paillage, ventilateur de soufflante, tubes de soufflage et
d’aspiration, sacs à débris, guides, chaînes de scie

Techtronic Industries North America, Inc., se réserve le droit
d’apporter des modifications ou améliorations à tout produit

extérieur RYOBI®, sans obligation de modifier les produits

fabriqués antérieurement.

LA DURÉE DE TOUTES LES GARANTIES IMPLICITES NE
SAURAIT EN AUCUN CAS EXCÉDER LA PÉRIODE DE
GARANTIE DÉCLARÉE. PAR CONSÉQUENT, TOUTES LES
GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES
DE VALEUR MARCHANDE OU D’ADÉQUATION À UN
USAGE PARTICULIER OU AUTRES SERONT INVALIDÉES À
L’EXPIRATION DE LA PÉRIODE DE GARANTIE APPROPRIÉE
DE TROIS ANS OU QUATRE-VINGT-DIX JOURS. LES
OBLIGATIONS DE TECHTRONIC INDUSTRIES NORTH

AMERICA, INC., DANS LE CADRE DE CETTE GARANTIE

SE LIMITENT EXCLUSIVEMENT À LA RÉPARATION OU

AU REMPLACEMENT DES PIÈCES DÉFECTUEUSES

ET TECHTRONIC INDUSTRIES NORTH AMERICA, INC.
N’ASSUME OU N’AUTORISE QUICONQUE À ASSUMER
QUELQUE AUTRE OBLIGATION QUE CE SOIT. CERTAINS
ÉTATS ET PROVINCES NE PERMETTANT PAS DE
LIMITATION DE DURÉE DES GARANTIES IMPLICITES,
LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS
ÊTRE APPLICABLES. TECHTRONIC INDUSTRIES NORTH
AMERICA, INC., DÉCLINE TOUTE RESPONSABILITÉ EN CE
QUI CONCERNE LES DOMMAGES DIRECTS, INDIRECTS
OU AUTRES, Y COMPRIS, MAIS SANS S’Y LIMITER,
LES FRAIS DE RETOUR DE PRODUITS À UN CENTRE
DE RÉPARATION RYOBI AGRÉÉ ET DE RENVOI AU
PROPRIÉTAIRE, DE DÉPLACEMENT D’UN TECHNICIEN,
DE TÉLÉPHONE OU TÉLÉGRAMME, DE LOCATION
D’UN PRODUIT SIMILAIRE PENDANT LA DURÉE DES
RÉPARATIONS SOUS GARANTIE, DE DÉPLACEMENT, DE
PERTES OU DOMMAGES À DES BIENS PERSONNELS, DE
MANQUE À GAGNER, DE PERTE D’USAGE DU PRODUIT,
DE PERTE DE TEMPS OU DE DÉRANGEMENT. CERTAINS
ÉTATS ET PROVINCES NE PERMETTANT L’EXCLUSION OU
LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS,
LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE
APPLICABLES.

Cette garantie donne au consommateur des droits
spécifiques, et celui-ci peut bénéficier d’autres droits, qui
varient selon les états ou provinces.

Cette garantie couvre tous les produits d’extérieur RYOBI®

fabriqués par Techtronic Industries North America, Inc.,
vendus aux États-Unis et au Canada.

Pour obtenir l’adresse du centre de réparations Ryobi agréé
le plus proche, appeler le 1-800-860-4050.

9 — Français

LISTE DES PIÈCES ILLUSTRÉ

1

2

4

3

5

6

7

8

9

Clé. Ref. Description Qte.

1 940657032 Étiquette d’avertissement ......................................................................................................... 1

2 940726013 Étiquette de logo ......................................................................................................................1

3 308038010 Arbre courbé ............................................................................................................................. 1

4 308052001 Arbre courbé déflecteur d’herbe ............................................................................................... 1

5 120642001 Rondelle et ensemble de boulon .............................................................................................. 2

6 310643001 Boîtier de tête de coupe ........................................................................................................... 1

7 678022001 Ressort ......................................................................................................................................1

8 310412001 Bobine .......................................................................................................................................1

9 308042002 Retenue de bobine ...................................................................................................................1

988000438 Manuel d’utilisation (pas illustré)

10 — Français

REGLAS DE SEGURIDAD GENERALES

ADVERTENCIA:

Lea y comprenda todas las instrucciones. El

incumplimiento de las instrucciones señaladas abajo puede
causar descargas eléctricas, incendios y lesiones serias.

GUARDE ESTAS INSTRUCCIONES

Lea detenidamente estas instrucciones y las instrucciones

para su cabezal motor antes de utilizar el accesorio para
recortar de eje curvo.

 Familiarícese con la herramienta. Lea y comprenda el manual

del operador y observe las advertencias y etiquetas de
instrucciones adheridas a la herramienta.

 No permita que utilicen esta unidad niños ni personas

carentes de la debida instrucción para su manejo.

 Siempre póngase protección ocular con protección lateral

con la marca de cumplimiento de la norma ANSI Z87.1.

 Póngase pantalones, mangas largas, botas y guantes

gruesos. No se ponga ropa holgada, pantalones cortos,
joyería de ningún tipo, sandalias o ni ande descalzo.

 Recójase el cabello si lo tiene largo, de manera que le quede

arriba de los hombros para evitar que se enrede en las piezas
en movimiento.

 Mantenga a todos los circunstantes, niños y animales por

lo menos a 15 m (50 pies) de distancia. Debe exhortarse a
los circunstantes a ponerse protección para los ojos.

Permanezca alerta, preste atención a lo que esté haciendo,

y aplique el sentido común al utilizar herramientas eléctricas.
No utilice la herramienta si está cansado o se encuentra bajo
los efectos de alguna droga, alcohol o medicamento. Un
momento de inatención al utilizar una herramienta eléctrica
puede causar lesiones corporales serias.

No utilice este producto si no hay luz suficiente.
No estire el cuerpo para alcanzar mayor distancia. Mantenga

una postura firme y buen equilibrio en todo momento. Una
postura firme y un buen equilibrio permiten un mejor control
de la herramienta en situaciones inesperadas.

 Mantenga todas las partes del cuerpo alejadas de toda pieza

móvil.

 No toque las áreas alrededor del silenciador o del cilindro

del cabezal motor. Estas piezas se calientan durante el
funcionamiento. Contacto con superficies calientes puede
causar lesiones serias.

 Siempre apague el motor y desconecte el cable de la bujía

antes de efectuar cualquier tarea de ajuste o reparación,
excepto ajustes del carburador.

 Inspeccione la unidad antes de cada uso para verificar que no

haya pernos sueltos no partes dañadas o faltantes. Efectúe
las correcciones necesarias antes de utilizar el accesorio
para recortar. La inobservancia de esta advertencia puede
causar lesiones serias.

 Sólo utilice piezas de repuesto del fabricante original. De

lo contrario puede originarse un mal desempeño de la
herramienta y lesiones corporales, además de anularse la
garantía.

 En ninguna circunstancia, use accesorio o accesorio alguno

en este producto, que no se haya suministrado con el
producto mismo, o que no esté identificado como apropiado
para el uso con este producto en el manual del operador.

 Evite los entornos peligrosos de trabajo. No use el accesorio

en lugares húmedos o mojados. No lo use en la lluvia.

 Utilice el accesorio adecuado para la tarea. No utilice

este producto para ninguna función diferente de las
especificadas.

REGLAS DE SEGURIDAD ESPECÍFICAS

 Reemplace el cabezal del hilo si estuviese agrietado,

astillado o dañado de alguna manera. Asegúrese de que el
cabezal del hilo esté debidamente instalado y firmemente
asegurado. La inobservancia de esta advertencia puede
causar lesiones corporales serias.

 Asegúrese que todos los deflectores y las asas estén

acoplados debidamente y de manera segura.

 No use cuchillas, dispositivos desgranadores, cables

ni cuerdas. Sólo use hilo de repuesto del fabricante en
cabezales cortadores.

 No use ningún otro accesorio de corte. La instalación de un

cabezal cortador de cualquier otra marca en esta recortadora
de hilo puede.

 Nunca utilice la recortadora de hilo si el deflector de

césped no está en posición y en buenas condiciones de
funcionamiento.

3 — Español

 Al usar la recortadora, sujétela firmemente en ambas asas.
 Mantenga el cabezal del hilo por debajo del nivel de la

cintura. Nunca corte con el cabezal del hilo a más de
760 mm (30 pulg.) del suelo.

 Despeje el área de trabajo cada vez antes de utilizar esta

herramienta. Retire todos los objetos tales como piedras,
vidrios rotos, clavos, alambre o cuerdas que pudiesen
resultar lanzados o enredados en el hilo de corte.

 Guarde estas instrucciones. Consúltelas con frecuencia y

empléelas para instruir a otras personas que puedan utilizar
esta herramienta. Si presta a alguien esta herramienta,
facilítele también las instrucciones con el fin de evitar un
uso indebido del producto y posibles lesiones.

NOTA: VEA LA MANUAL DEL OPERADOR DE CABEZAL DE MOTOR
PARA REGLAS DE SEGURIDAD ESPECÍFICAS ADICIONALES.

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

PRECAUCIÓN:

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado para mayor seguridad al manejar este producto.

SÍMBOLO NOMBRE EXPLICACIÓN

Símbolo de alerta de seguridad Indique un risque de blessure potentiel.

Lea el manual del operador

Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte
o lesiones serias.

Indica una situación peligrosa posible, la cual, si no se evita, podría causar la
muerte o lesiones serias.

Indica una situación potencialmente peligrosa la cual, si no se evita, puede
causar lesiones leves o moderadas.

(Sin el símbolo de alerta de seguridad) Indica una situación que puede producir

daños materiales.

Para reducir el riesgo de lesiones, el usuario debe leer y
comprender el manual del operador antes de usar este
producto.

Protección para los ojos y los
oídos

Mantenga alejadas a las personas
presentes

Rebote

No instale hoja de corte

Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1 junto con protección
auditiva.

Mantenga a los circunstantes a una distancia mínima de
15 m (50 pies).

Cualquier objeto lanzado puede rebotar y producir lesiones
personales o daños físicos.

No instale ni utilice ningún tipo de hoja de corte en ningún
producto con este símbolo.

4 — Español

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Anchura del corte del hilo ...........................................................................................................................432 mm (17 pulg.)

Diámetro del hilo

Cabezal motor a gas ...............................................................2,0 mm a 2,4 mm máx. (0,08 pulg. a 0,095 pulg. máx.)

Cabezal motor eléctrico ..................................................................................................................2,0 mm (0,08 pulg.)

FAMILIARÍCESE CON EL ACCESORIO PARA
RECORTAR DE EJE CURVO

Vea la figura 1.

Para usar este producto con la debida seguridad se debe
comprender la información indicada en la producto misma
y en este manual, y se debe comprender también el
trabajo que intenta realizar. Antes de usar este producto,
familiarícese con todas las características de funcionamiento
y normas de seguridad del mismo.

ARMADO

DESEMPAQUETADO

Este producto debe armarse.
 Extraiga cuidadosamente de la caja la producto y los

accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida en la lista
de contenido ya está ensamblada al producto cuando lo
desempaqueta. El fabricante no ensambla las piezas de
esta lista en el producto. Éstas deben ser instaladas por
el usuario. El uso de un producto que puede haber sido
ensamblado de forma inadecuada podría causar lesiones
personales graves.

 Inspeccione cuidadosamente la producto para asegurarse

de que no haya sufrido ninguna rotura o daño durante el
transporte.

 No deseche el material de empaquetado hasta que haya

inspeccionado cuidadosamente la producto y la haya
utilizado satisfactoriamente.

 Si hay piezas dañadas o faltantes, le suplicamos llamar

al 1-800-860-4050, donde le brindaremos asistencia.

LISTA DE EMPAQUETADO

Accesorio Ryobi® Expand-it™ para cortar de eje curvo
Eje curvo deflector de pasto
Manual del operador

ADVERTENCIA:

Si falta o está dañada alguna pieza, no utilice este
producto sin haber reemplazado la pieza. Usar este
producto con partes dañadas o faltantes puede causar
lesiones serias al operador.

EJE CURVO DEFLECTOR DE PASTO

La recortadora incorpora un deflector de pasto que ayuda
a proteger al operador de los desechos lanzados por la
herramienta.

SISTEMA DE AVANCE DE HILO POR GOLPE
REEL-EASY

El sistema de avance de hilo por golpe Reel-Easy™ permite
avanzar con facilidad el hilo al utilizarse la recortadora.

™

ADVERTENCIA:

No intente modificar esta producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar
una condición peligrosa, y como consecuencia posibles
lesiones corporales serias.

ADVERTENCIA:

Para evitar un arranque accidental que podría causar
lesiones corporales graves, desconecte siempre el cable
de la bujía del motor del cable de la clavija de la bujía
para los cabezales motores a gas o desconecte la clavija
del suministro de corriente para los cabezales motores
eléctricos cuando arme las piezas.

MONTAJE DEL DEFLECTOR DE PASTO

Vea la figura 2.

NOTA: Instale el deflector de pasto antes de acoplar el
accesorio al cabezal motor.

 Quite perno, la arandela y la tuerca de mariposa del

deflector de pasto.

 Monte el deflector de pasto en la parte inferior del eje

curvo, como se muestra.

 Introduzca el perno a través del deflector de pasto y del

soporte del eje curvo.

 Coloque la arandela en el perno.
 Coloque la tuerca de mariposa en el perno y apriételos

firmemente.

5 — Español

ARMADO

ACOPLAMIENTO DEL CABEZAL DE POTENCIA
AL ACCESORIO PARA RECORTAR DE EJE
CURVO

Vea la figura 3.

ADVERTENCIA:

Nunca una ni ajuste ningún accesorio mientras esté funcionando
el cabezal motor. Si no se detiene el motor eléctrico o motor
podría causar lesiones personales graves.

El accesorio para recortar de eje curvo se acopla al cabezal de
potencia por medio de un dispositivo acoplador.

 Quite el tapa de la suspensión del eje del accesorio.

 Afloje la perilla en el acoplador del eje del cabezal motor.
 Oprima el botón situado en el accesorio para recortar de eje

curvo. Alinee el botón con el hueco guía situado en el acoplador
del eje del cabezal motor y con un movimiento de deslizamiento
una los dos ejes. Gire el accesorio para recortar de eje curvo
hasta que el botón se trabe en el orificio de posicionamiento.

FUNCIONAMIENTO

NOTA: Si los botones no se sueltan completamente en el orificio de

posicionamiento, significa que los ejes no están bien asegurados
en su lugar. Gire levemente los ejes de un lado a otro hasta que el
botón quede asegurado en su lugar.

Apriete firmemente la perilla.

ADVERTENCIA:

Asegúrese de que esté bien apretada la perilla antes de utilizar
el equipo. Verifique periódicamente el apriete de la misma
durante el uso para evitar lesiones serias.

DESMONTAJE DEL ACCESORIO DEL CABEZAL
MOTOR

Para desmontar o cambiar el accesorio:

 Apague el motor o motor eléctrico.
 Afloje la perilla.
 Oprima el botón y gire los ejes para separar los extremos de

los mismos.

ADVERTENCIA:

No permita que su familiarización con las productos lo vuelva
descuidado. Tenga presente que un descuido de un instante
es suficiente para causar una lesión grave.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1. La
inobservancia de esta advertencia puede permitir que los objetos
lanzados hacia los ojos puedan provocarle lesiones graves.

ADVERTENCIA:

No use cuchillas, dispositivos desgranadores, cables ni cuerdas
con este producto. No utilice ningún accesorio o accesorio no
recomendado por el fabricante de esta producto. El empleo
de accesorios o accesorios no recomendados podría causar
lesiones serias.

Antes de cada uso, inspeccione todo el producto para detectar
algún daño, partes faltantes o sueltas, como tornillos, tuercas,
pernos, tapas, etc. Ajuste firmemente todos los sujetadores y
las tapas y no active este producto hasta que todas las partes
faltantes o dañadas sean reemplazadas. Llame al 1-800-860-4050
o comuníquese con un centro de servicio autorizado para recibir
asistencia.

APLICACIONES

Esta producto puede emplearse para los fines enumerado abajo:
Realizar con suma facilidad el recorte de céspedes y malezas

alrededor de porches, cercas, y terrazas

MANEJO DE LA RECORTADORA

Vea la figura 4.

ADVERTENCIA:

Es posible que la carcasa del motor (en los cabezales motores
a gas) se caliente mientras la recortadora de hilo esté en uso.
No apoye ni coloque el brazo, la mano ni ninguna parte del
cuerpo contra la carcasa del motor mientras la recortadora esté
en uso. Sólo sostenga la recortadora como se muestra en la
figura 4 con todas las partes del cuerpo alejadas de la carcasa
del motor. El contacto prolongado con la carcasa del motor
puede causar quemaduras u otras lesiones.

ADVERTENCIA:

Siempre coloque la unidad al lado derecho de usted. Si se
utiliza la unidad colocándola en el lado izquierdo del cuerpo,
el usuario expone éste a superficies calientes, lo cual puede
causar lesiones por quemadura.

ADVERTENCIA:

Para evitar quemaduras causadas por tocar superficies
calientes, al utilizar esta unidad nunca coloque la parte inferior
de la misma arriba del nivel de la cintura.

6 — Español

FUNCIONAMIENTO

Sujete la recortadora con la mano derecha en el mango trasero
y coloque la mano izquierda en el mango delantero. Sujete
firmemente la unidad con ambas manos durante la operación. Se
recomienda sujetar la recortadora en una posición cómoda, con
el mango trasero a la altura de la cadera.

Para los cabezales motores a gas, accione siempre la recortadora
a toda marcha o presione el gatillo del interruptor por completo
para los cabezales motores eléctricos. Corte la hierba alta desde
la parte superior hacia abajo. Esto evitará que la hierba se enrolle
alrededor del alojamiento del eje y del cabezal del hilo que pudiese
causar daño por calentamiento excesivo. Si la hierba se enrolla
alrededor del cabezal del hilo, DETENGA EL MOTOR, desconecte
el cable de la bujía para los cabezales motores a gas o desconecte
la clavija del suministro de corriente para los cabezales motores
eléctricos, y desprenda la hierba.

ADVERTENCIA:

Siempre sujete la recortadora de hilo lejos del cuerpo,
manteniendo un espacio entre el cuerpo y la herramienta.
Cualquier contacto del cuerpo con la armazón o el cabezal de
corte de la recortadora de hilo puede producir quemaduras y/o
otras lesiones serias.

SUGERENCIAS PARA CORTAR

Vea la figura 5.

 Evite tocar las superficies calientes de la herramienta; para ello,

manténgala lejos del cuerpo. (La posición correcta de manejo
de la herramienta se muestra en la figura 4.)

 Mantenga la recortadora inclinada hacia el área de corte; ésta

es la mejor área de corte.

 La recortadora de eje curvo corta cuando se pasa la

unidad de derecha a izquierda. De esta manera se evita el
lanzamiento de desechos hacia el operador. Evite cortar en
el área peligrosa mostrada en la ilustración en la figura 5.

 Use la punta del hilo para efectuar el recorte; no fuerce el

cabezal del hilo hacia la hierba sin cortar.

 Las cercas de alambre y de estacas causa desgaste adicional

en el hilo, incluso la ruptura. Los muros de piedra y de ladrillo,
los cordones y la madera pueden gastar rápidamente el hilo.

 Evite el contacto con árboles y los arbustos. La corteza de los

árboles, las molduras de madera, los revestimientos de las
paredes y los postes de las cercas pueden resultar dañados
fácilmente por el hilo.

AVANCE DEL HILO UTILIZANDO EL SISTEMA
DE AVANCE DE HILO POR GOLPE REEL-EASY

El avance del hilo se controla golpeando levemente el retén de
carrete del cabezal del hilo mientras hace funcionar el motor a toda
marcha para los cabezales motores a gas o presiona el gatillo del
interruptor por completo para los cabezales motores eléctricos.

 Para los cabezales motores a gas, haga funcionar el motor a

toda marcha o presione el gatillo del interruptor por completo
para los cabezales motores eléctricos.

 Golpee levemente el cabezal sobre el suelo para hacer avanzar

el hilo. El hilo avanza cada vez que se golpea el cabezal.

 Quizá se necesiten varios golpes hasta que el hilo haga contacto

con la cuchilla de corte.

 Reanude el recortado.
NOTA: Si el hilo se gasta hasta quedar muy corto quizá no pueda

avanzar el hilo tras golpear el cabezal contra el suelo. Si así fuese,
DETENGA EL MOTOR, desconecte el cable de la bujía para los
cabezales motores a gas o desconecte la clavija del suministro
de corriente para los cabezales motores eléctricos, y avance

manualmente el hilo.

™

AVANCE MANUALMENTE EL HILO

Con el motor apagado y el cable de la bujía desconectó, empuje
hacia abajo el retén del carrete mientras tira del hilo, o hilos, según
sea el caso, para avanzar manualmente el hilo.

CUCHILLA DE CORTE DEL HILO

Vea la figura 6.

Esta recortadora está equipada con una cuchilla de corte del hilo
instalada en el deflector de pasto. Para mejores resultados en el
recorte, golpee levemente el cabezal sobre el suelo avance el hilo
hasta que la cuchilla lo corte a la longitud apropiada.Avance el hilo
siempre que escuche que el motor está funcionando más rápido
de lo normal, o cuando disminuya la eficiencia del corte. Esto
mantendrá un mejor desempeño y mantendrá el hilo a la suficiente
longitud para avanzar apropiadamente.

MANTENIMIENTO

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes puede causar un
peligro o dañar el producto.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1. La
inobservancia de esta advertencia puede permitir que los objetos
lanzados hacia los ojos puedan provocarle lesiones graves.

7 — Español

ADVERTENCIA:

Antes de inspeccionar, limpiar o dar mantenimiento a la máquina,
apague el motor, espere hasta que se detengan todas las piezas
en movimiento, desconecte el cable de la bujía y apártelo de la
bujía. El incumplimiento de estas instrucciones puede provocar
lesiones personales graves o daños materiales.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico. La mayoría
de los plásticos son susceptibles a diferentes tipos de solventes
comerciales y pueden resultar dañados. Utilice paños limpios para
eliminar la suciedad, el polvo, el aceite, la grasa, etc.

MANTENIMIENTO

ADVERTENCIA:

No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Los productos químicos pueden dañar, debilitar o destruir
el plástico, lo cual puede causar lesiones serias.

A menudo, usted puede efectuar los ajustes y reparaciones
descritos aquí. Para otro tipo de reparaciones, lleve la
recortadora a un establecimiento de servicio autorizado.

REEMPLAZO DEL CARRETE
SISTEMA DE AVANCE DE HILO POR GOLPE
REEL EZ™

Vea las figuras 7 a 9.

Si únicamente va a reabastecer el hilo, consulte la sección
Reabastecimiento del hilo más adelante en este manual.

Use únicamente hilo monofilar de 2 mm a 2,4 mm
(0,080 pulg. a 0,095) de diámetro.

 Apague el motor y desconecte el cable de la bujía para

los cabezales motores a gas o desconecte la clavija
del suministro de corriente para los cabezales motores
eléctricos. Sujete el cabezal del hilo y desenrosque el
retén del carrete.

Para retirar el retén del carrete:

Gire hacia la izquierda el retén del carrete.
 Retire el carrete vacío del cabezal del hilo.
NOTA: No es necesario quitar el alojamiento del cabezal

del hilo del eje de impulsión.

 Inserte el nuevo carrete en el cabezal del hilo.
NOTA: Asegúrese de que las flechas en el carrete estén

alineadas con los ojillos en el alojamiento del cabezal
del hilo. Presione hacia abajo y mantenga presionado
el carrete y el alojamiento al mismo tiempo mientras se
completa la instalación.

 Vuelva a colocar el retén del carrete para asegurarlo.

 Para instalar el retén del carrete:

Gire hacia la derecha el retén del carrete.

 Coloque el hilo como se describe en la sección

Reabastecimiento del hilo.

REABASTECIMIENTO DEL HILO

Vea las figuras 9 a 11.

 Apague el motor y desconecte el cable de la bujía para

los cabezales motores a gas o desconecte la clavija
del suministro de corriente para los cabezales motores
eléctricos.

 Gire el carrete hacia la derecha según sea necesario

para alinear las flechas del carrete con los ojillos en el
alojamiento del cabezal del hilo.

 Corte una pieza de hilo monofilar de 3,1 m (10 pies) de

largo. Encuentre la mitad del tramo de hilo. Inserte el hilo
en el ojillo ubicado en el alojamiento de la recortadora de
hilo. Empuje hasta que el extremo del hilo salga por el
otro lado del cabezal del hilo. Tire del hilo del otro lado
hasta que obtenga la misma cantidad de hilo en ambos
lados del carrete.

 Gire el carrete hacia la derecha para enrollar el hilo en

éste hasta obtener aproximadamente 152,4 mm (6 pulg.)
de hilo en cada lado.

 Presione el retén del carrete a la vez que tira del hilo, o

hilos, para avanzar manualmente el hilo y para verificar
el ensamblaje correcto del cabezal del hilo.

ALMACENAMIENTO DEL ACCESORIO

Vea la figura 12.

Hay dos formas de colgar el accesorio para guardarlo.
 Para usar la tapa de suspensión, oprima el botón y

coloque la tapa en el extremo del eje del accesorio. Gire
levemente la tapa de un lado a otro hasta que quede
asegurado en su lugar el botón.

 El orificio secundario del eje del accesorio también se

puede utilizar para colgarlo.

 Almacene el accesorio en un espacio bien ventilado que

sea inaccesible para los niños.

 Evite que la unidad entre en contacto con agentes

corrosivos como las sustancias químicas para el jardín
y las sales para derretir el hielo.

¿NECESITA AYUDA?

LLAME AL

1-800-860-4050

www.ryobitools.com

Para registrar su producto Ryobi por correo normal sirvase escribir en letra de molde la siguiente información en una tarjeta de 76 mm x
127 mm (3 pulg. x 5 pulg.) o en una tarjeta postal estándar: su nombre, dirección, números de teléfono, dirección de correo electrónico,
producto(s) Ryobi adquirido(s), con el número de articulo mostrado en el paquete y el número de serie de cada producto. Envie la tarjeta a:
Techtronic Industries North America, Inc., Attn. Ryobi Registration, 1428 Pearman Dairy Road, Anderson, SC 29625 USA. Si desea recibir
información sobre nuestra compañía y sus productos, incluya por favor el siguiente enunciado en la tarjeta de registro: “Envienme información
sobre su compañia y sus productos utilizando la información de contacto que estoy suministrando en el registro de este producto.”

¡Si tiene preguntas sobre el funcionamiento o el mantenimiento del producto, llame al

¡APROVECHE AL MÁXIMO SU COMPRA!

Dirijase a www.ryobitools.com y registre en linea su nueva herramienta.

Este producto ha sido probado enteramente antes de embarcarse

para asegurar la completa satisfacción del consumidor.

teléfono de atención al consumidor de Ryobi !

8 — Español

GARANTÍA

DECLARACIÓN DE LA GARANTÍA LIMITADA

Techtronic Industries North America, Inc. garantiza al
comprador original al menudeo que este producto de la marca
RYOBI® carece de defectos en los materiales y en la mano
de obra, y acuerda reparar o remplazar, a la sola discreción
de Techtronic Industries North America, Inc., cualquier
producto defectuoso, sin cargo alguno al comprador, dentro
de los siguientes períodos de tiempo a partir de la fecha de
compra.

 Tres años si los productos se emplean para uso personal,

familiar o casero;

 90 días si el producto se emplea para cualquier otro

propósito, como el uso comercial o el de alquiler.

Esta garantía se otorga solamente al comprador original al
menudeo, y comienza en la fecha de la compra original al
menudeo.

Cualquier parte de este producto Techtronic Industries
North America, Inc. que, a juicio razonable de la compañía,
tenga defectos en los materiales o en la mano de obra, será
reparado o reemplazado por un centro de servicio autorizado
de herramientas para uso en el exterior de la marca RYOBI®,
sin cargo alguno al comprador por concepto de piezas y mano
de obra (Centro de Servicio Autorizado Ryobi).

El producto, incluida toda pieza defectuosa, debe enviarse a
un centro de servicio autorizado Ryobi dentro del período de
la garantía. El gasto de enviar el producto al centro de servicio
para cualquier trabajo cubierto por la garantía, así como el
gasto de devolverlo al propietario después de la reparación,
correrán por cuenta del propietario. La responsabilidad de
Techtronic Industries North America, Inc. con respecto a
todo reclamo se limita a las reparaciones o remplazo del
producto, y ningún reclamo de incumplimiento de la garantía
será causante de la cancelación o rescisión del contrato de
venta de ninguna herramienta de uso en el exterior de la
marca RYOBI®. En el establecimiento se requerirá el recibo
de compra para respaldar cualquier reclamo al amparo de
la garantía. Todo trabajo cubierto en la garantía debe ser
realizado por un concesionario de servicio autorizado.

Esta garantía se limita a noventa (90) días a partir de la fecha
original de la compra de cualquier herramienta de uso en
el exterior de la marca RYOBI® empleada para propósitos
comerciales o de alquiler, o cualquier otro propósito
generador de ingresos.

Esta garantía no cubre ningún producto que haya sido
sujeto a un uso indebido, maltrato, negligencia o accidente,
o que haya sido utilizado de cualquier forma contraria a las
instrucciones de manejo especificadas en el manual del
operador del producto. Esta garantía no aplica a ningún daño
en el producto que resulte de un mantenimiento indebido
ni a ningún producto que haya sido alterado o modificado.
La garantía no cubre ninguna reparación necesaria por
el uso normal ni por el uso de piezas o accesorios que
sean incompatibles con la herramienta para uso exterior
de la marca RYOBI®, o afecten de forma desfavorable su
funcionamiento, desempeño o durabilidad.

Además, esta garantía no cubre:
A. Afinación – Bujías, carburador, ajustes del carburador,

encendido, filtros

B. Artículos sujetos a desgaste – Perillas de tope, carretes

exteriores, hilos de corte, carretes interiores, poleas
del arrancador, cuerdas del arrancador, correas de
transmisión, aspas, arandelas de fieltro y pasadores de
enganche, hojas de triturar, ventiladores de sopladoras,
tubos de sopladoras y de aspiradoras, sacos y correas
de aspiradoras, barras guía y cadenas de sierras

Techtronic Industries North America, Inc. se reserva
el derecho a cambiar o mejorar el diseño de cualquier
herramienta para uso en el exterior de la marca RYOBI® sin
asumir ninguna obligación de modificar ningún producto
fabricado previamente.

TODAS LAS GARANTÍAS IMPLÍCITAS ESTÁN

LIMITADAS EN DURACIÓN SEGÚN EL PERÍODO
DE GARANTÍA DECLARADA. POR CONSIGUIENTE,
CUALQUIER GARANTÍA IMPLÍCITA, INCLUSO LAS DE
COMERCIABILIDAD, IDONEIDAD PARA UN PROPÓSITO
EN PARTICULAR, O DE CUALQUIER TIPO, PIERDEN
TOTALMENTE SU VALIDEZ DESPUÉS DEL VENCIMIENTO
DEL PERÍODO DE GARANTÍA CORRESPONDIENTE DE
TRES AÑOS O NOVENTA DÍAS. DE CONFORMIDAD CON
ESTA GARANTÍA, LA OBLIGACIÓN DE TECHTRONIC
INDUSTRIES NORTH AMERICA, INC. SE LIMITA ESTRICTA
Y EXCLUSIVAMENTE A LA REPARACIÓN O REMPLAZO DE
LAS PIEZAS DEFECTUOSAS, Y TECHTRONIC INDUSTRIES
NORTH AMERICA, INC. NO ASUME NINGUNA OTRA
OBLIGACIÓN, NI AUTORIZA A NADIE ASUMIRLA A
NOMBRE DE DICHA COMPAÑÍA. ALGUNOS ESTADOS NO
PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN
DE UNA GARANTÍA IMPLÍCITA, POR LO CUAL ES POSIBLE
QUE LA LIMITACIÓN ANTERIOR NO SE APLIQUE EN EL
CASO DE USTED. TECHTRONIC INDUSTRIES NORTH
AMERICA, INC. NO ASUME NINGUNA RESPONSABILIDAD
POR DAÑOS DIRECTOS, INDIRECTOS O DE NINGÚN OTRO
TIPO, COMO EL GASTO DE ENVIAR EL PRODUCTO A UN
CENTRO DE SERVICIO AUTORIZADO RYOBI Y EL GASTO
DE ENVIARLO DE ALLÍ AL PROPIETARIO, EL TIEMPO

DEVIAJE DEL MECÁNICO, CARGOS TELEFÓNICOS
OTELEGRÁFICOS, ALQUILER DE UN PRODUCTO

SUSTITUTO DURANTE EL TIEMPO DE REALIZACIÓN
DEL SERVICIO DE LA GARANTÍA, VIAJES, PÉRDIDA O
DAÑOS A OBJETOS DE PROPIEDAD PERSONAL, PÉRDIDA
DE INGRESOS, PÉRDIDA DEL USO DEL PRODUCTO,
PÉRDIDA DE TIEMPO O INCONVENIENTES. EN ALGUNOS
ESTADOS NO SE PERMITE LA EXCLUSIÓN O LIMITACIÓN
DE DAÑOS DIRECTOS O INDIRECTOS, POR LO CUAL ES
POSIBLE QUE LA LIMITACIÓN O EXCLUSIÓN DESCRITA
ARRIBA NO SE APLIQUE EN SU CASO.

Esta garantía le confiere derechos legales específicos, y
es posible que usted goce de otros derechos, los cuales
pueden variar de estado a estado.

Esta garantía se aplica a todas las herramientas para uso
en el exterior de la marca RYOBI® fabricadas por Techtronic
Industries North America, Inc. y vendidos en Estados Unidos
y Canadá.

Para encontrar el centro de servicio autorizado Ryobi más
cercano a usted, llame al 1-800-860-4050.

9 — Español

LISTA DE PIEZAS ILUSTRA

1

2

4

3

5

6

7

8

9

Núm
Ref. N/P Descripción Cant.

1 940657032 Etiqueta de advertencia ............................................................................................. 1

2 940726013 Etiqueta del logo ........................................................................................................ 1

3 308038010 Eje curvo .................................................................................................................... 1

4 308052001 Eje curvo deflector de pasto ...................................................................................... 1

5 120642001 Arandela y conjunto de perno ................................................................................... 2

6 310643001 Alojamiento del cabezal de hilo ................................................................................. 1

7 678022001 Resorte ...................................................................................................................... 1

8 310412001 Carrete ....................................................................................................................... 1

9 308042002 Retén del carrete ....................................................................................................... 1

988000438 Manual del operador (no se muestra)

10 — Español

NOTES

22 - English

OPERATOR’S MANUAL

MANUEL D’UTILISATION / MANUAL DEL OPERADOR

CURVED SHAFT TRIMMER ATTACHMENT

ARBRE COURBÉE ACCESSOIRE TAILLE-BORDURES
ACCESORIO PARA RECORTAR DE EJE CURVO

RY15525

CALIFORNIA PROPOSITION 65

WARNING:

This product and substances that may
become airborne from its use may con­tain chemicals, including lead, known to
the State of California to cause cancer,
birth defects, or other reproductive harm.

Wash hands after handling.

PROPOSITION 65 DE LA
CALIFORNIE

AVERTISSEMENT :

Ce produit ainsi que les substances
rejetées dans l’air à la suite de son
utilisation peuvent contenir des produits
chimiques, notamment du plomb qui,
selon l’État de la Californie, peuvent
causer le cancer, des anomalies
congénitales et d’autres dommages au
système reproducteur. Bien se laver

les mains après toute manipulation.

CALIFORNIA - PROPUESTA DE

LEY NÚM. 65

ADVERTENCIA:

Este producto y sustancias que puedan
llegar a ser aerotransportadas por su uso
pueden contener sustancias químicas
(por ejemplo, plomo) consideradas por el
estado de California como causantes de
cáncer, defectos de nacimiento u otras
alteraciones reproductivas. Lávese las

manos después de utilizar el aparato.
Lávese las manos después de utilizar
el aparato.

RYOBI is a registered trademark of Ryobi
Limited and is used pursuant to a license
granted by Ryobi Limited.

RYOBI est une marque déposée de RYOBI
Limited et est utilisée en vertu d’une licence
accordée par Ryobi Limited.

RYOBI es una marca registrada de Ryobi
Limited y se utiliza conforme a una licencia
otorgada por Ryobi Limited.

• PARTS AND SERVICE

Prior to requesting service or purchasing replacement parts, please obtain your model
and serial number from the product data plate.

• MODEL NO. ______________________SERIAL NO. __________________________

• HOW TO OBTAIN REPLACEMENT PARTS:

Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-860-4050. Replacement parts can also be obtained at one of our Authorized
Service Centers.

• HOW TO LOCATE AN AUTHORIZED SERVICE CENTER:

Authorized Service Centers can be located online at www.ryobitools.com or by call­ing 1-800-860-4050.

• HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT:

To obtain Customer or Technical Support please contact us at 1-800-860-4050.

• PIÈCES ET SERVICE

Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez
obtenir le numéro de série du modèle à partir de la plaque de données du produit.

• NUMÉRO DE MODÈLE ____________NUMÉRO DE SÉRIE ___________________

• COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT :

Les pièces de remplacement peuvent être achetées en ligne sur le site
www.ryobitools.com ou par téléphone au 1-800-860-4050. Les pièces de remplacement
peuvent être obtenues à un de nos centres de service autorisés.

• COMMENT TROUVER UN CENTRE DE SERVICE AUTORISÉ :

Les centres de service autorisés peuvent être localisés en ligne au www.ryobitools.
com ou en téléphonant au 1-800-860-4050.

• COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA

CLIENTÈLE :

Pour contacter le service à la clientèle pour une question technique ou pour tout autre
renseignement, veuillez nous téléphoner au 1-800-860-4050.

• PIEZAS DE REPUESTO Y SERVICIO

Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su modelo
y número de serie de la placa de datos del producto.

• NÚMERO DE MODELO ____________NÚMERO DE SERIE ___________________

• CÓMO OBTENER PIEZAS DE REPUESTO:

Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en la
dirección www.ryobitools.com o llamando al 1-800-860-4050. Las piezas de repuesto
también se pueden obtener en uno de nuestros Centros de Servicio Autorizados.

• CÓMO LOCALIZAR UN CENTRO DE SERVICIO AUTORIZADO:

Puede encontrar los Centros de Servicio Autorizados visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-860-4050.

• CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR:

Para obtener Servicio o Asistencia Técnica al Consumidor, sírvase comunicarse con
nosotros llamando al 1-800-860-4050.

RY15525

RY15525

RY15525

988000-438
1-12-11 (REV:02)

TECHTRONIC INDUSTRIES NORTH AMERICA, INC.

1428 Pearman Dairy Road, Anderson, SC 29625 USA

1-800-860-4050 • www.ryobitools.com
