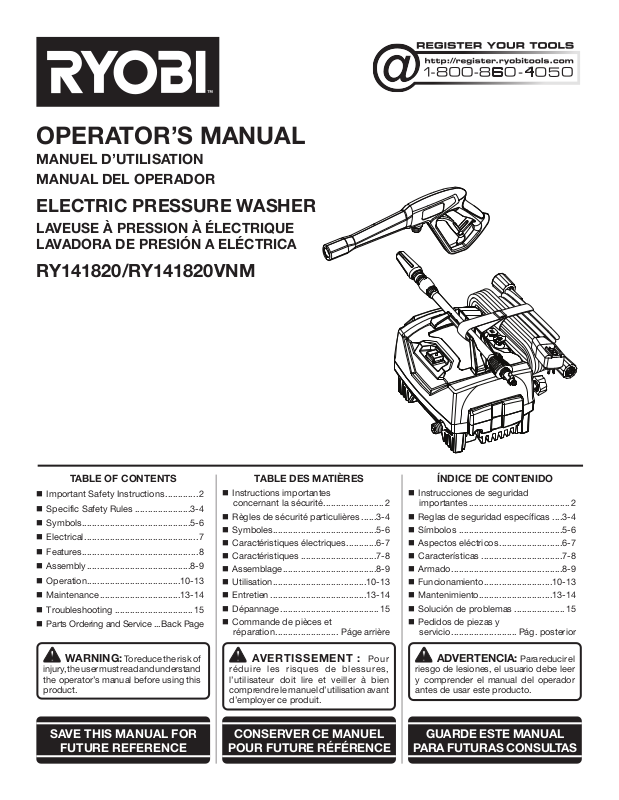

OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

ELECTRIC PRESSURE WASHER

LAVEUSE À PRESSION À ÉLECTRIQUE
LAVADORA DE PRESIÓN A ELÉCTRICA

RY141820/RY141820VNM

TABLE OF CONTENTS

 Important Safety Instructions ............. 2

 Specific Safety Rules ......................3-4

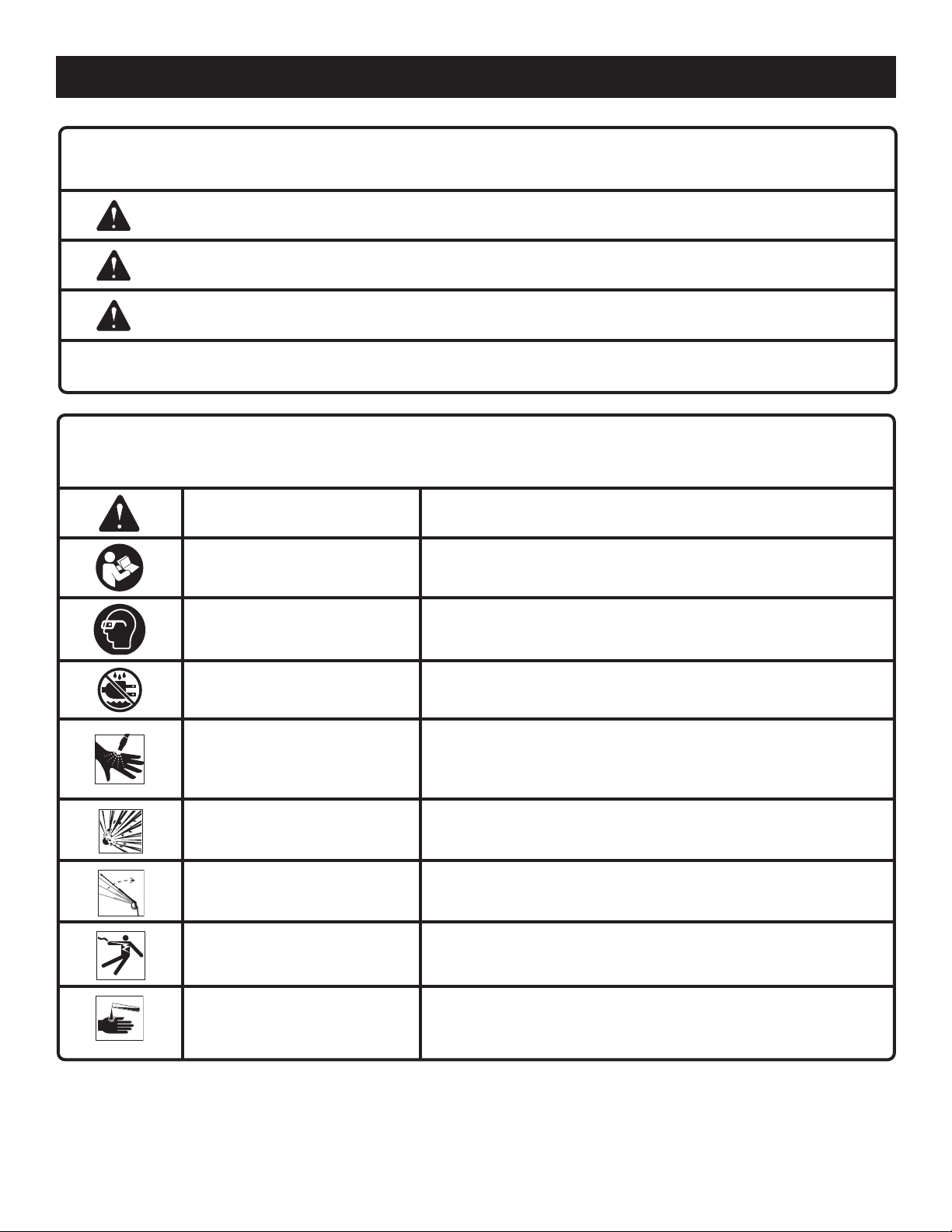

 Symbols ...........................................5-6

 Electrical ............................................. 7

 Features ..............................................8

 Assembly .........................................8-9

 Operation .....................................10-13

 Maintenance ................................13-14

 Troubleshooting ...............................15

 Parts Ordering and Service ...Back Page

WARNING: To reduce the risk of

injury, the user must read and understand
the operator’s manual before using this
product.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

TABLE DES MATIÈRES

 Instructions importantes

concernant la sécurité........................2

 Règles de sécurité particulières ......3-4

 Symboles .........................................5-6

 Caractéristiques électriques ............6-7

 Caractéristiques ..............................7-8

 Assemblage .....................................8-9

 Utilisation .....................................10-13

 Entretien ......................................13-14

 Dépannage ....................................... 15

 Commande de pièces et

réparation ......................... Páge arrière

AVERTISSEMENT : Pour

réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

ÍNDICE DE CONTENIDO

 Instrucciones de seguridad

importantes ........................................ 2

 Reglas de seguridad específicas ....3-4

 Símbolos .........................................5-6

 Aspectos eléctricos .........................6-7

 Características ................................7-8

 Armado ............................................8-9

 Funcionamiento ...........................10-13

 Mantenimiento .............................13-14

 Solución de problemas ....................15

 Pedidos de piezas y

servicio .......................... Pág. posterior

ADVERTENCIA: Para reducir el

riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

See this fold-out section for all of the figures

referenced in the operator’s manual.

Consulter l’encart à volets afin d’examiner

toutes les figures mentionnées dans le manuel

d’utilisation.

Consulte esta sección desplegable para ver todas

las figuras a las que se hace referencia en el

manual del operador.

ii

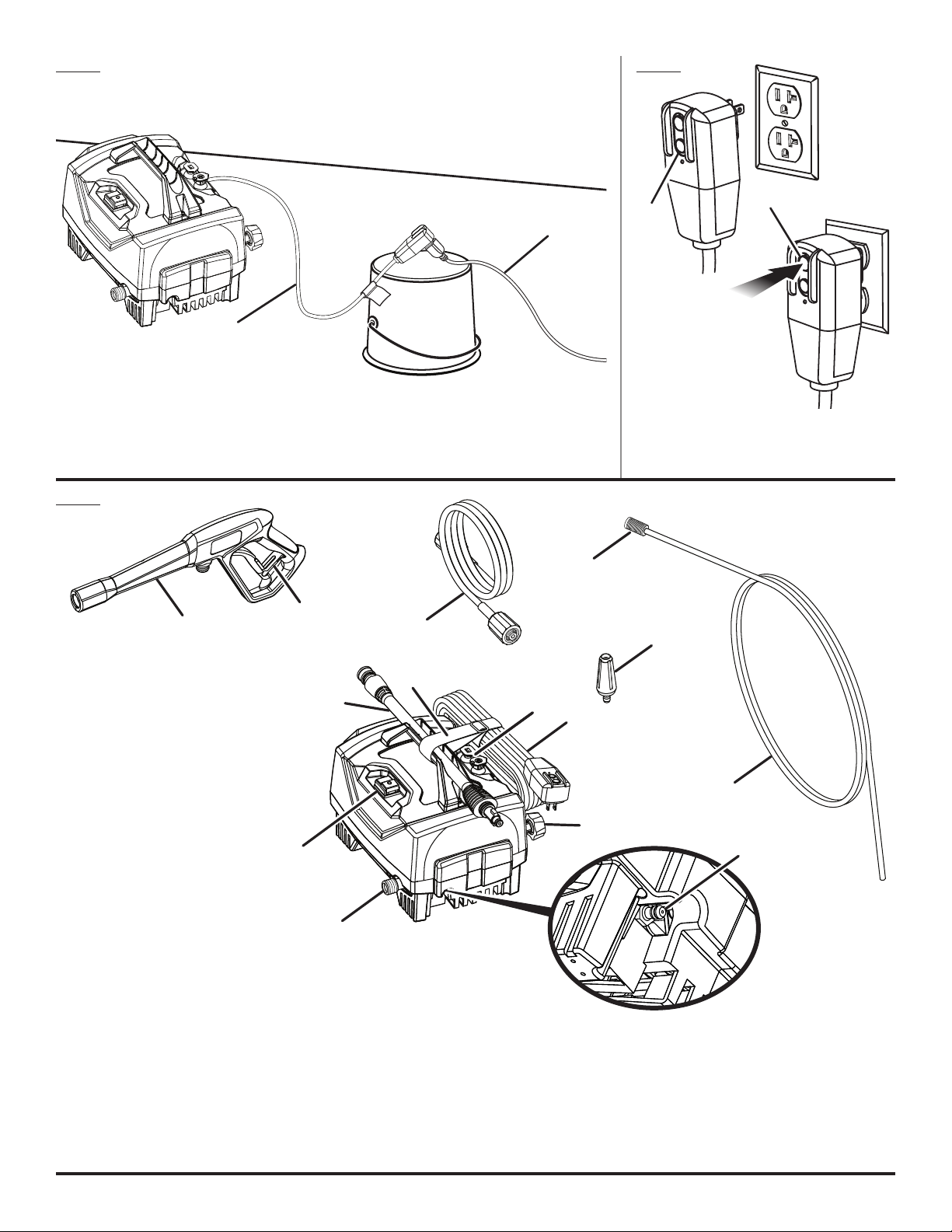

Fig. 1

Fig. 2

C

A

A - Pressure washer power cord (cordon d’alimentation de la laveuse à pression, cordón de corriente de

la lavadora de presión)
B - Drip loop (boucle d’égouttement, vuelta de goteo)
C - Extension cord (cordon prolongateurs, cordón de extensión)

B

Fig. 3

M

A

B

K

A

A - Test button (bouton de test, botón de prueba)
B - Reset button (bouton de réinitialisation,

botón de reajuste)

B

L

J

C

D

E

A - Trigger handle (poignée de gâchete, mango del gatillo)
B - Trigger with lock-out (gâchette avec verouillage, gatillo con seguro)
C - Spray wand (lance de pulvérisation, tubo rociado)
D - On/off switch (commutateur marche / arrêt, interruptor de encendido)
E - High pressure hose outlet (prise tuyau haute pression, tomacorriente

manguera de alta presión)
F - Barbed fitting for the soap injection hose (raccord cannelé pour

accueillir le boyau d’injection de savon, conector anillado de la manguera

de inyección de jabóne)
G - Water intake (rise d’eau, entrada de agua)
H - Power cord (cordon d’alimentation, cable de alimentación)
I - Nozzle storage (rangement de buses, almacenamiento para boquilla)

I

H

N

G

F

J - High pressure hose and power cord storage strap (boyau haute pression

et courroie de rangement pour le cordon d’alimentation, manguera de

alta presión y correa de almacenamiento del cable de alimentación)
K - High pressure hose (tuyau haute pression, manguera de alta presión)
L - Turbo nozzle (buse de turbo, boquilla de turbo)
M- Soap injection hose filter (filtre pour du tuyau l’injection de savon, filtro

del manguera de inyección del jabón)
N - Soap injection hose (tuyau pour l’injection du savon, manguera de

inyección del jabón)

iii

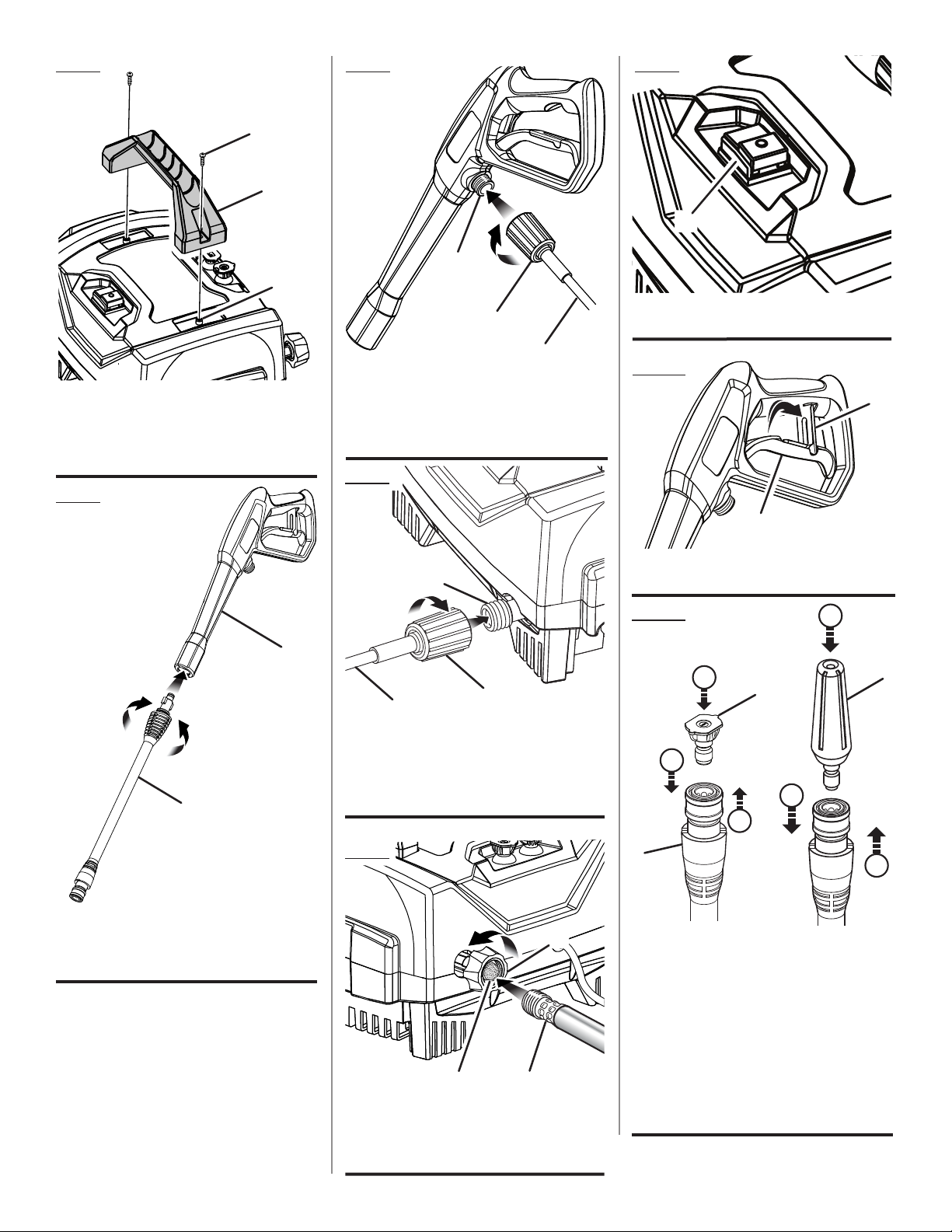

Fig. 4

A

B

C

A - Screw (vis, tornillo)
B - Carrying ha ndle (poignée de transport,

mango de transporte)

C - Screw hole (trou de vis, agujero de tornillo)

Fig. 5

Fig. 6

B

A

C

A - Collar (collier, casquillo)
B - Inlet coupler (raccord d’entrée, acoplador de

entrada)

C - High pressure hose (tuyau haute pression,

manguera de alta presión)

Fig. 7

Fig. 9

A

A - On/off switch (commutateur marche / arrêt,

interruptor de encendido)

Fig. 10

B

A

B

A - Trigger handle (poignée à gâchette, mango

del gatillo)

B - Spray wand (lance de pulvérisation, tubo

rociado)

A

C

A - Threaded outlet (raccord fileté, conexión

roscada)
B - Collar (collier, casquillo)
C - High pressure hose (tuyau haute pression,

manguera de alta presión)

B

Fig. 8

A

C

A - Water intake (rise d’eau, entrada de agua)
B - Garden hose (tuyau d’arrosage, manguera de

jardín)
C - Screen (tamis, cedazo)

B

A

A - Trigger (gâchette, gatillo)
B - Lock-out (verrouillage, seguro)

Fig. 11

E

B

E

C

D

D

F

A

F

A - Spray wand (lance de pulvérisation, tubo

rociador)
B - Nozzle (buse, boquilla)
C - Turbo nozzle (buse de turbo, boquilla de

turbo)
D - Pull back the quick-connect collar (tirer la

bague à connexion rapide, tire del collar de

conexión rápida)
E - Push the nozzle into place (insérer en place la

buse, introduzca la boquilla en su lugar)
F - Push the collar forward (poussez en avant la

bague, empuje del collar adelante)

iv

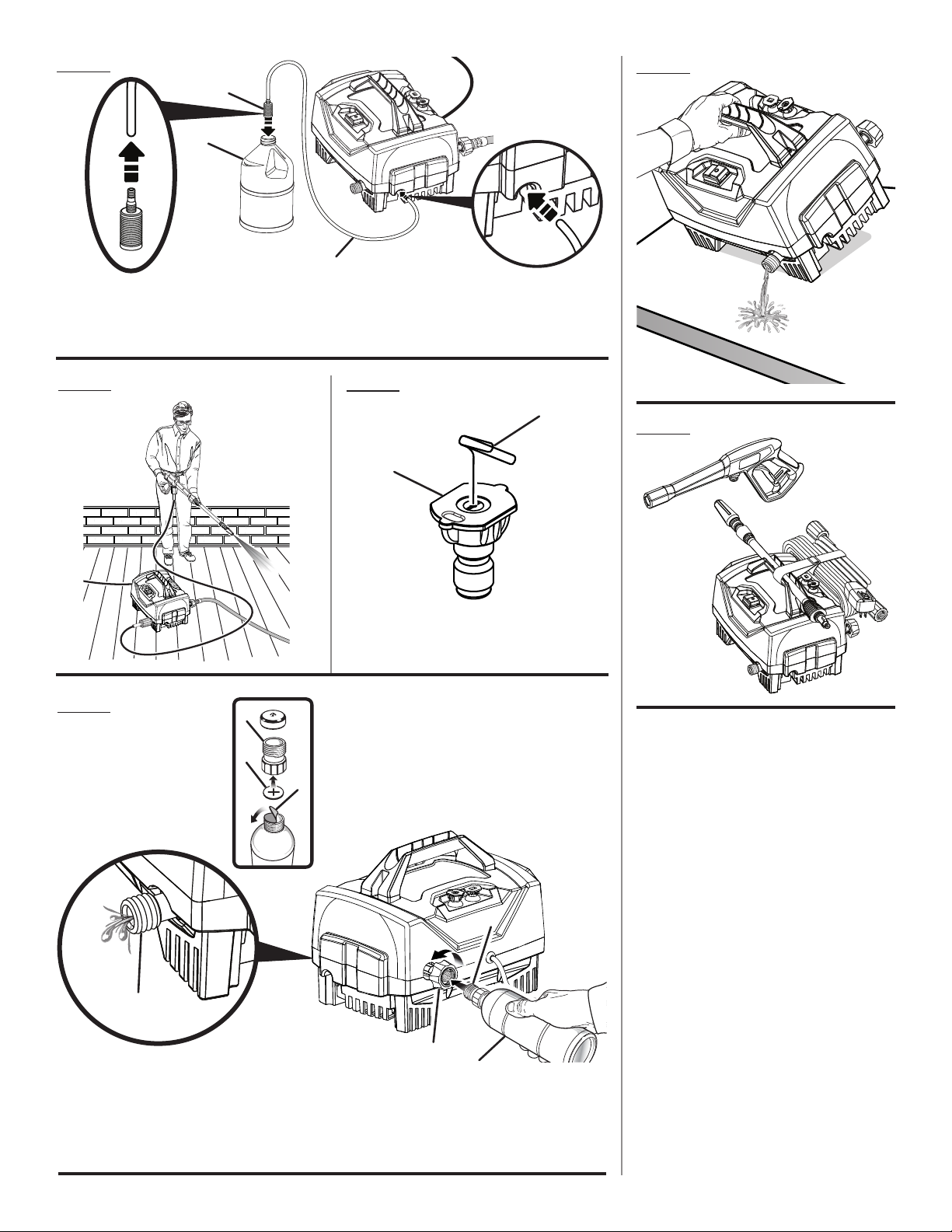

Fig. 12

Fig. 16

A

B

C

A - Soap injection hose filter (filtre pour du tuyau

l’injection de savon, filtro del manguera de
inyección del jabón)

Fig. 13

Fig. 14

A

B - Soap container (réservoir de savon,

recipiente del jabón)

C - Soap injection hose (tuyau pour l’injection du

savon, manguera de inyección del jabón)

Fig. 15

A

Fig. 17

B

A - Straightened paper clip (trombone droit, clip

para papel abierto)

B - Nozzle (embout, boquilla)

B

C

E

D

A - Threaded top (bouchon vissé, parte superior roscada)
B - Rubber seal (joint de caoutchouc, sello de goma)
C - Paper seal (sceaux de papier, sello de papel)
D - Water intake (rise d’eau, entrada de agua)
E - Pump outlet (sortie de la pompe, orificio de descarga de la bomba)
F - Pump protector (protecteur de pompe, protector de bomba)

A

F

v

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

Read and understand all instructions. Failure to follow

all instructions listed below may result in electric shock,
fire, and/or serious personal injury.

WARNING:

When using this product basic precautions should always
be followed, including the following:

READ ALL INSTRUCTIONS BEFORE USING
THIS PRODUCT

 To reduce the risk of injury, close supervision is

necessary when a product is used near children.

 Be thoroughly familiar with controls. Know how to stop

the product and release pressure quickly.

SAVE THESE INSTRUCTIONS

 Stay alert and exercise control. Watch what you are

doing and use common sense. Do not operate product
when you are tired. Do not rush.

 Do not operate the product while under the influence

of drugs, alcohol, or any medication.

Keep the area of operation clear of all persons,

particularly small children, and pets.

 Don’t overreach or stand on a ladder, rooftop, or other

unstable support. Keep proper footing and balance at

all times.

 Follow the maintenance instructions specified in this

manual.

 This product is provided with a ground fault

circuit interrupter built into the power cord plug. If

replacement of the plug or cord is needed, use only
identical replacement parts.

 WARNING: Risk of injection or injury – Do not direct

discharge stream at persons.

GROUND FAULT CIRCUIT INTERRUPTER
PROTECTION

This pressure washer is provided with a ground fault circuit
interrupter (GFCI) built into the plug of the power supply
cord. This device provides additional protection from the risk
of electric shock. Should replacement of the plug or cord
become necessary, use only identical replacement parts that
include GFCI protection.

EXTENSION CORDS

See Figure 1.

Use only extension cords that are intended for outdoor use.
These extension cords are identified by a marking “Acceptable
for use with outdoor appliances; store indoors while not in
use.” Use only extension cords having an electrical rating
not less than the rating of the product. Do not use damaged
extension cords. Examine extension cord before using and
replace if damaged. Do not abuse extension cord and do
not yank on any cord to disconnect. Keep cord away from
heat and sharp edges. Always disconnect the extension cord
from the receptacle before disconnecting the product from
the extension cord. Always plug the extension cord into a
GFCI protected outlet.

To avoid the possibility of the tool plug getting wet when
using an extension cord, arrange a “drip loop” in the cord
connecting the pressure washer to the extension cord. The
“drip loop” is that part of the cord below the level of the
connector which prevents water travelling along the cord
and coming in contact with the connection. If the plug does
get wet, DO NOT unplug the cord. Disconnect the fuse or
circuit breaker that supplies power to the tool, then unplug
and examine for presence of water in the connection.

WARNING: To reduce the risk of electrocution, keep all
connections dry and off the ground. Do not touch plug with
wet hands.

SERVICING OF A DOUBLE-INSULATED
APPLIANCE

In a double-insulated product, two systems of insulation
are provided instead of grounding. No grounding means is
provided on a double-insulated product, nor should a means
for grounding be added to the product. Servicing a double­insulated product requires extreme care and knowledge of
the system, and should be done only by qualified service
personnel. Replacement parts for a double insulated product
must be identical to the parts they replace. A double-insulated
product is marked with the words “DOUBLE INSULATION”
or “DOUBLE INSULATED.” The symbol may also be
marked on the product.

2 — English

SPECIFIC SAFETY RULES

 Use caution when positioning the pressure washer

for use. Warm air from the motor could cause discolored

spots on grass.

 Know your product. Read the operator’s manual care-

fully. Learn the machine’s applications and limitations
as well as the specific potential hazards related to this
product.

 To reduce the risk of injury, keep children and visitors

away. All visitors should wear safety glasses and be kept
a safe distance from work area.

 Use right product. Don’t force product or attachment to

do a job it was not designed for. Don’t use it for a purpose
not intended.

 Dress properly. Wear long pants and long sleeves. Do

not wear loose clothing, neckties, or jewelry. They can get
caught and draw you into moving parts. Rubber gloves
and nonskid footwear are recommended when working
outdoors. Also wear protective hair covering to contain
long hair.

 Do not operate the equipment while barefoot or when

wearing sandals or similar lightweight footwear. Wear

protective footwear that will protect your feet and improve
your footing on slippery surfaces.

 Exercise caution to avoid slipping or falling.
 Alwaysweareyeprotectionwithsideshieldsmarked

to comply with ANSI Z87.1. Following this rule will
reduce the risk of serious personal injury.

 Use only recommended accessories. The use of

improper accessories may cause risk of injury.

 Check damaged parts. Before further use of the product,

a guard or other part that is damaged should be carefully
checked to determine that it will operate properly and
perform its intended function. Check for alignment of
moving parts, binding of moving parts, breakage of parts,
mounting, and any other conditions that may affect its
operation. A guard or other part that is damaged must
be properly repaired or replaced by an authorized service
center to avoid risk of personal injury.

 Never leave product running unattended. Turn power

off. Don’t leave product until it comes to a complete stop.

Keep the motor free of grass, leaves, or grease to

reduce the chance of a fire hazard.

 Follow manufacturer’s recommendations for safe

loading, unloading, transport, and storage of machine.

 Keep product dry, clean, and free from oil and grease.

Always use a clean cloth when cleaning. Never use
brake fluids, gasoline, petroleum-based products, or any
solvents to clean product.



Check the work area before each use. Remove all

objects such as rocks, broken glass, nails, wire, or string
which can be thrown or become entangled in the
machine.

Do not use tool if switch does not turn it off. Have

switch replaced by an authorized service center.

 Avoid dangerous environment. Don’t expose to rain.

Keep work area well lit.

 Do not abuse the cord. Never use the cord to carry the

product or to disconnect the plug from an outlet. Keep
cord away from heat, oil, sharp edges, or moving parts.
Replace damaged cords immediately. Damaged cords
increase the risk of electric shock.

 Ground Fault Circuit Interrupter (GFCI) protection

should be provided on the circuit(s) or outlet(s) to be
used for the product. Receptacles are available having

built-in GFCI protection and may be used for this measure
of safety.

 To reduce the risk of electric shock, this product has a

polarized plug (one blade is wider than the other) and
will require the use of a polarized extension cord. The

plug will fit into a polarized extension cord only one way. If
the plug does not fit fully into the extension cord, reverse
the plug. If the plug still does not fit, obtain a correct
polarized extension cord. A polarized extension cord will
require the use of a polarized wall outlet. This plug will
fit into the polarized wall outlet only one way. If the plug
does not fit fully into the wall outlet, reverse the plug. If
the plug still does not fit, contact a qualified electrician to
install the proper wall outlet. Do not change the equipment
plug, extension cord receptacle, or extension cord plug
in any way.

 Make sure your extension cord is in good condition.

When using an extension cord, be sure to use one heavy
enough to carry the current your product will draw. A wire
gauge size (A.W.G.) of at least 14 is recommended for an
extension cord 25 feet or less in length. If in doubt, use
the next heavier gauge. The smaller the gauge number,
the heavier the cord. An undersized cord will cause a drop
in line voltage resulting in loss of power and overheating.

 WARNING: Use outdoor extension cords marked SW-A,

SOW-A, STW-A, STOW-A, SJW-A, SJTW-A, or SJTOWA.
These cords are rated for outdoor use and reduce the risk
of electric shock.

 Inspect extension cords periodically and replace if

damaged. Keep handles dry, clean, and free from oil or

grease.

 Never direct a water stream toward people or pets,

or any electrical device.

Before starting any cleaning operation, close doors

and windows. Clear the area to be cleaned of debris,
toys, outdoor furniture, or other objects that could create
a hazard.

3 — English

SPECIFIC SAFETY RULES

 Do not use acids, alkalines, solvents, flammable

material, bleaches, or industrial grade solutions in this

product. These products can cause physical injuries to
the operator and irreversible damage to the machine.

 WARNING: High pressure jets can be dangerous

if subject to misuse. The jet must not be directed at

persons, animals, electrical devices, or the machine itself.

 Keep the motor away from flammables and other

hazardous materials.

 Check bolts and nuts for looseness before each use. A

loose bolt or nut may cause serious motor problems.



Before storing, allow the motor to cool.

When servicing use only identical replacement parts.

Use of any other parts may create a hazard or cause
product damage.

ONLY use cold water.
Never pick up or carry a machine while the motor is

running.

Never start the machine if ice has formed in any part

of the equipment.

Keep guards in place and in working order. Never

operate the tool with any guard or cover removed. Make
sure all guards are operating properly before each use.

Make sure minimum clearance of 3 feet is maintained

from combustible materials.

Never spray close to the surface to be cleaned, as you

can damage the surface.

After stopping the motor, always pull the trigger on the

trigger handle to relieve stored pressure in the high
pressure hose. Failure to do so could result in serious

personal injury.

Ensure the high pressure hose is properly connected

before using the product.

 Connect pressure washer only to an individual branch

circuit.

Hold the trigger handle securely with both hands.

Expect the trigger handle to move when the trigger is
pulled due to reaction forces. Failure to do so could cause
loss of control and injury to yourself and others.

For outdoor use only.
Save these instructions. Refer to them frequently and

use them to instruct other users. If you loan someone this
product, loan them these instructions also.

4 — English

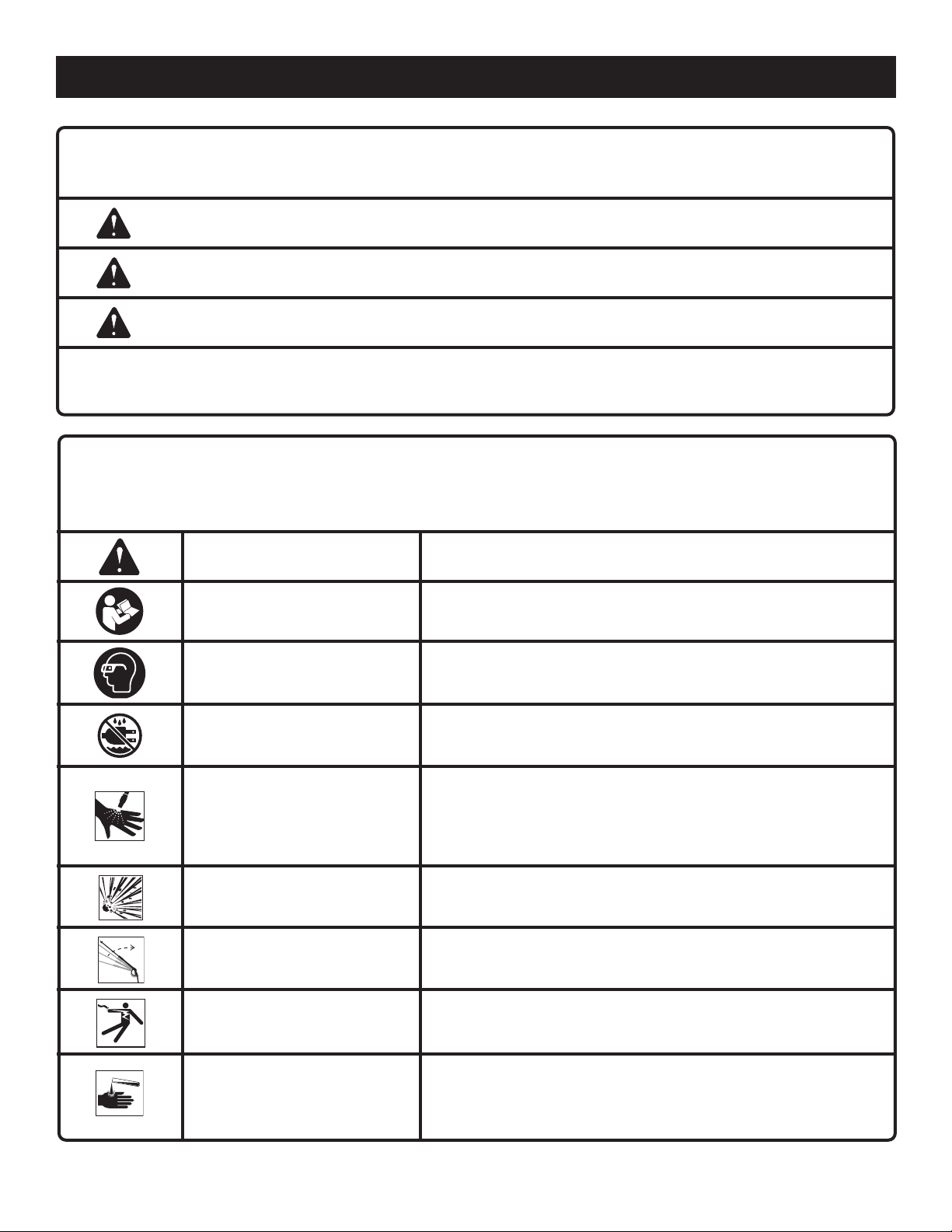

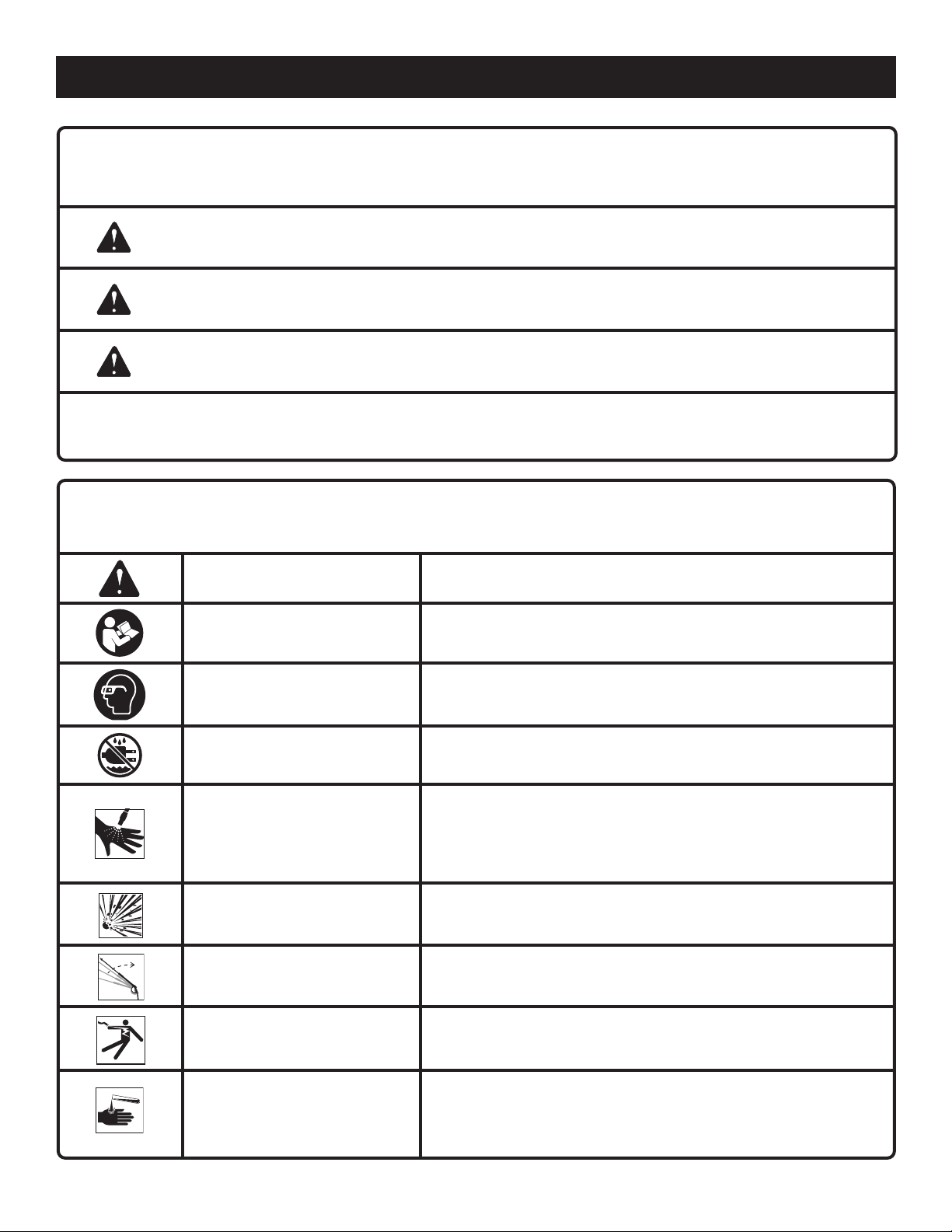

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.

Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.

Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.

Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.

(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s Manual

Eye Protection

To reduce the risk of injury, user must read and understand
operator’s manual before using this product.

Always wear eye protection with side shields marked to comply
with ANSI Z87.1.

Wet Conditions Alert

Risk of Injection

Risk of Explosion

Kickback

Electric Shock Do not use near electric power lines or receptacle outlets.

Chemical Burns

Do not expose to rain or use in damp locations, and never direct
a water stream toward any electrical device.

To reduce the risk of injection or injury, never direct a water stream
towards people or pets or place any body part in the stream. Leak­ing hoses and fittings are also capable of causing injection injury.
Do not hold hoses or fittings.

Do not spray flammable liquids. Flammable liquids and their vapors
are explosive and can cause severe burns or death.

To reduce the risk of injury from kickback, hold the spray wand
securely with both hands when the machine is on.

To reduce the risk of injury or damage, DO NOT USE ACIDS,
ALKALINES, BLEACHES, SOLVENTS, FLAMMABLE MATERIAL,
OR INDUSTRIAL GRADE SOLUTIONS in this product.

5 — English

SYMBOLS

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.

SYMBOL NAME DESIGNATION/EXPLANATION

V Volts Voltage

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

Alternating Current Type of current

n

o

.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute

No Load Speed Rotational speed, at no load

Class II Construction Double-insulated construction

6 — English

ELECTRICAL

DOUBLE INSULATION

Double insulation is a concept in safety in electric power tools,
which eliminates the need for the usual three-wire grounded
power cord. All exposed metal parts are isolated from the
internal metal motor components with protecting insulation.
Double insulated products do not need to be grounded.

WARNING:

The double insulated system is intended to protect the
user from shock resulting from a break in the product’s
internal insulation. Observe all normal safety precautions
to avoid electrical shock.

NOTE: Servicing of a product with double insulation requires
extreme care and knowledge of the system and should
be performed only by a qualified service technician. For
service, we suggest you return the product to your nearest
authorized service center for repair. Always use original
factory replacement parts when servicing.

ELECTRICAL CONNECTION

This product has a precision-built electric motor. It should be
connected to a power supply that is nominal 120V/60Hz
AC (typical U.S. household circuit). Do not operate this
product on direct current (DC). A substantial voltage drop
will cause a loss of power and the motor will overheat. If
the product does not operate when plugged into an outlet,
double-check the power supply.

EXTENSION CORDS

When using a power tool at a considerable distance from
a power source, be sure to use an extension cord that has
the capacity to handle the current the product will draw. An
undersized cord will cause a drop in line voltage, possibly
resulting in overheating, loss of power, and/or circuit
breaker or GFCI tripping. Use the chart to determine the
minimum wire size required in an extension cord. Only round
jacketed cords listed by Underwriter’s Laboratories (UL)
should be used.

When working outdoors with a product, use an extension
cord that is designed for outside use. This type of cord is
designated with “WA” or “W” on the cord’s jacket.

Before using any extension cord, inspect it for loose or
exposed wires and cut or worn insulation.

It is possible to tie the extension cord and power cord in a
knot to prevent them from becoming disconnected during
use. Make a knot, then connect the plug end of the power
cord into the receptacle end of the extension cord. This
method can also be used to tie two extension cords together.

USE ONLY THIS SIZE EXTENSION CORD WHEN USING
THIS PRODUCT:

Cord Length Wire Size (A.W.G.)

25 ft. 14
50 ft. 12

100 ft. Not Allowed

NOTE: A.W.G. = American Wire Gauge

WARNING:

Keep the extension cord clear of the working area.
Position the cord so that it will not get caught on lumber,
tools, or other obstructions while you are working with a
power tool. Failure to do so can result in serious personal
injury.

WARNING:

Check extension cords before each use. If damaged
replace immediately. Never use the product with a
damaged cord since touching the damaged area could
cause electrical shock resulting in serious injury.

GROUND FAULT CIRCUIT INTERRUPTER

See Figure 2.

This unit is equipped with a Ground Fault Circuit Interrupter
(GFCI), which guards against the hazards of ground fault
currents. An example of ground fault current is the current
that would flow through a person who is using an appliance
with faulty insulation and, at the same time, is in contact
with an electrical ground such as a plumbing fixture, wet
floor, or earth.

GFCI plugs do not protect against short circuits, overloads,
or shocks.

NOTE: To ensure readiness for use, press the reset button
each time you connect the pressure washer to the power
supply.

The GFCI plug can be tested with the TEST and RESET
buttons.

To test:

Press the TEST button. You will hear a “click” sound and

the LED light will go out.

To restore power, press the RESET button. The LED light

will illuminate to indicate power has been restored.

Perform this test monthly to ensure proper operation of the
GFCI.

To reduce the risk of electric shock the supervisory

circuit must be operated before an appliance is
plugged into any receptacle on the device.

7 — English

FEATURES

PRODUCT SPECIFICATIONS

Maximum Pounds Per Square Inch* ........................................................................................................................1,800 psi

Maximum Gallons Per Minute ...................................................................................................................................1.2 GPM

Input ...........................................................................................................................nominal 120V/60Hz AC only, 13 Amps

*Max. rating determined by PWMA Standard PW101

KNOW YOUR PRESSURE WASHER

See Figure 3.

The safe use of this product requires an understanding of the
information on the product and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.

AUTOMATIC SOAP INJECTION SYSTEM

Place the soap injection hose with filter into your desired
pressure washer detergent to apply detergent quickly and
easily to your cleaning project. Use of the soap nozzle will
activate the soap injector at a 20:1 dilution ratio.

CARRYING HANDLE

The pressure washer has a carrying handle for easy transport.

GFCI PLUG

The pressure washer is equipped with a GFCI plug to guard
against the hazards of ground fault currents. This plug does
not protect against short circuits, overloads, or shocks.

HOSE STORAGE

Once the high pressure hose is rolled, hang it on the side
of the machine along with the power cord using the hook­and-loop strap to secure in place.

ON/OFF SWITCH

This switch turns the pressure washer on and off.

POWER CORD STORAGE

Once the power cord is rolled, hang it on the right side of
the machine along with the high pressure hose using the
hook-and-loop strap to secure in place.

TRIGGER HANDLE

The trigger handle has a gripping surface that provides
added control of the spray wand and helps reduce fatigue.

TRIGGER WITH LOCK-OUT

Pulling the trigger releases a stream of water for high
pressure cleaning. The lock-out provides protection against
unauthorized use.

ASSEMBLY

UNPACKING

This product requires assembly.
 Carefully remove the product and any accessories from

the box. Make sure that all items listed in the Packing

List are included.

WARNING:

Do not use this product if any parts in the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.

 Inspect the product carefully to make sure no breakage

or damage occurred during shipping.

 Do not discard the packing material until you have

carefully inspected and satisfactorily operated the
product.

 If any parts are damaged or missing, please call

1-800-860-4050 for assistance.

PACKING LIST

Electric Pressure Washer
Carrying Handle
20 ft. High Pressure Hose
Trigger Handle
Spray Wand
Nozzles (15º, Turbo, Soap)
Soap Injection Hose with Filter
Operator’s Manual

WARNING:

If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.

8 — English

ASSEMBLY

WARNING:

Do not attempt to modify this product or create
accessories not recommended for use with this product.
Any such alteration or modification is misuse and could
result in a hazardous condition leading to possible serious
personal injury.

 Align the collar on the threaded outlet on the pump.
 Install the high pressure hose collar onto the threaded

outlet.

 Turn the collar clockwise to tighten the hose securely to

the pump.

NOTE: Be careful to avoid cross-threading, which can

cause the hose to leak during use.

 Pull on the hose to be certain it is properly secured.

WARNING:

Do not connect to power supply until assembly is
complete. Failure to comply could result in accidental
starting and possible serious personal injury.

INSTALLING THE CARRYING HANDLE

See Figure 4

CAUTION:

Be careful to avoid pinching your fingers or hands when
installing the handle onto the housing.

 Position the carrying handle over the pressure washer

with the holes aligned as shown.

 Install screws and tighten securely.

CONNECTING THE SPRAY WAND TO THE
TRIGGER HANDLE

See Figure 5.

 Push the end of the spray wand into the trigger handle

and rotate clockwise to secure.

 Pull on the spray wand to be certain it is properly secured.

CONNECTING THE HIGH PRESSURE HOSE TO
THE TRIGGER HANDLE

See Figure 6.

 Screw the collar on the high pressure hose into the trigger

handle inlet coupler by turning the hose collar clockwise.
Tighten securely.

NOTE: Be careful to avoid cross-threading, which can

cause the trigger handle to leak during use.

 Pull on the hose to be certain it is properly secured.

CONNECTING THE HIGH PRESSURE HOSE TO
THE PUMP

See Figure 7.

 Completely uncoil and straighten the high pressure hose

to prevent kinks.

NOTE: See Using the High Pressure Hose in Operation

for more information about using the high pressure hose.

CONNECTING THE GARDEN HOSE TO THE

PRESSURE WASHER

See Figure 8.

NOTICE:

Always observe all local regulations when connecting
hoses to the water main. Some areas have restrictions
against connecting directly to public drinking water
supply to prevent the feedback of chemicals into the
drinking water supply. Direct connection through a
receiver tank or backflow preventer is usually permitted.

The water supply must come from a water main. NEVER use
hot water or water from pools, lakes, etc. Before connecting
the garden hose to the pressure washer:

 Run water through the hose for 30 seconds to clean any

debris from the hose.

 Inspect the screen in the water intake.
 If the screen is damaged, do not use the machine until

the screen has been replaced.

 If the screen is dirty, clean it before connecting the garden

hose to the machine.

To connect the garden hose to the machine:

 Completely uncoil the garden hose or remove completely

from reel to prevent kinks.

NOTE: There must be a minimum of 10 feet of unrestricted

hose between the pressure washer intake and the hose
faucet or shut off valve (such as a “Y” shut off connector).

 With the hose faucet turned completely off, attach the

end of the garden hose to the water intake. Tighten by
hand.

NOTICE:

Do not run the pressure washer without water supply
connected and turned on, as this may damage the high
pressure seals and decrease pump life. Completely
unwind the hose from its reel or coil and make sure the
hose is not being restricted by tires, rocks, or any other
objects that may lessen or prevent water flow to the
pressure washer.

9 — English

OPERATION

WARNING:

Do not allow familiarity with the product to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes resulting in possible
serious injury.

WARNING:

Do not use any attachments or accessories not
recommended by the manufacturer of this product. The
use of attachments or accessories not recommended
can result in serious personal injury.

WARNING:

Never direct a water stream toward people or pets, or
any electrical device. Failure to follow these instructions
could result in serious injury, electric shock, or death.

NOTICE:

Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or an
authorized service center for assistance.

STARTING AND STOPPING THE PRESSURE
WASHER

See Figure 9.

NOTICE:

Do not run the pressure washer without water supply
connected and turned on, as this may damage the high
pressure seals and decrease pump life. Completely
unwind the hose from its reel or coil and make sure the
hose is not being restricted by tires, rocks, or any other
objects that may lessen or prevent water flow to the
pressure washer.

Before starting the motor:

Connect the garden hose.
NOTE: Make sure the pressure washer’s water intake

screen is in place and unclogged before connecting
garden hose.

Turn on the garden hose then pull the trigger to relieve air

pressure; hold the trigger until a steady stream of water
appears.

NOTE: Make sure the faucet is turned on fully and that

there are no kinks or leaks in the hose.

To start the motor:

With the on/off switch in the OFF position (O), connect

the pressure washer to the power supply.

NOTE: If using an extension cord, make sure to arrange

a drip loop as described on page 2.

WARNING:

To reduce the risk of electrocution, keep all connections
dry and off the ground. Do not touch plug with wet hands.

APPLICATIONS

You may use this tool around the house for cleaning most
small to large horizontal or vertical exterior surfaces, smaller
exterior objects and structures, and outdoor equipment and
tools.* You can:

 Clean or remove mold and mildew from weathered decks,

driveways, patios, walkways, sidewalks, etc.

 Remove dirt from various exterior vertical surfaces such

as house exteriors, siding, fences, brick, concrete or stone
walls, etc.

 Wash boats, outdoor furniture, powered or non-powered

garden equipment, gutters, window screens, grills,
playground equipment, etc.

*Always test in an inconspicuous area first.

10 — English

Press the reset button on the pressure washer’s plug to

make sure the unit is ready for operation.

Put the on/off switch in the ON position (I) to start the

motor.

To stop the motor:

Put the on/off switch in the OFF position (O).
Pull trigger to release water pressure.

NOTE: The pressure washer may be on and the system

may have pressure even when the pump and/or motor
cannot be heard running. Always use caution around the
pressure washer.

OPERATION

USING THE TRIGGER HANDLE

See Figure 10.

WARNING:

Hold the trigger handle securely with both hands. Expect
the trigger handle to move when the trigger is pulled due
to reaction forces. Failure to do so could cause loss of
control and injury to yourself and others.

 Pull back and hold the trigger to operate the pressure

washer.

 Release the trigger to stop the flow of water through the

nozzle.

To engage the lock out:

 Push up on the lock out until it clicks into the slot.

To disengage the lock out:

 Push the lock out down and into its original position.
Start with the nozzle 1–2 ft. away from the cleaning surface

and carefully approach the surface just until the desired
level of cleaning is achieved. If the spray is too close it can
damage the cleaning surface.

SELECTING THE RIGHT NOZZLE FOR THE JOB

See Figure 11.

Each of the nozzles has a different spray pattern. Before
starting any cleaning job, determine the best nozzle for the
job. Refer to the Nozzle Selection Guide for more information
about which nozzle to choose.

WARNING:

NEVER remove nozzles without first turning off the motor,
disconnecting the power supply, relieving the water
pressure in the trigger handle, and locking the lock out
on the trigger handle. NEVER point the nozzle at your
face or at others. The quick-connect feature contains
small springs that could eject the nozzle with some force.
Failure to follow these instructions could result in an eye
injury or other serious personal injury.

To connect a nozzle to the spray wand:

Turn off the pressure washer, disconnect the power

supply, and shut off the water supply. Pull trigger to

release water pressure.

Engage the lock-out on the trigger handle by pushing up

on the lock-out until it clicks into the slot.

Pull back the quick-connect collar.

Concrete, Brick, Masonry

Siding, Gutters, House

Fencing, Deck, Patio

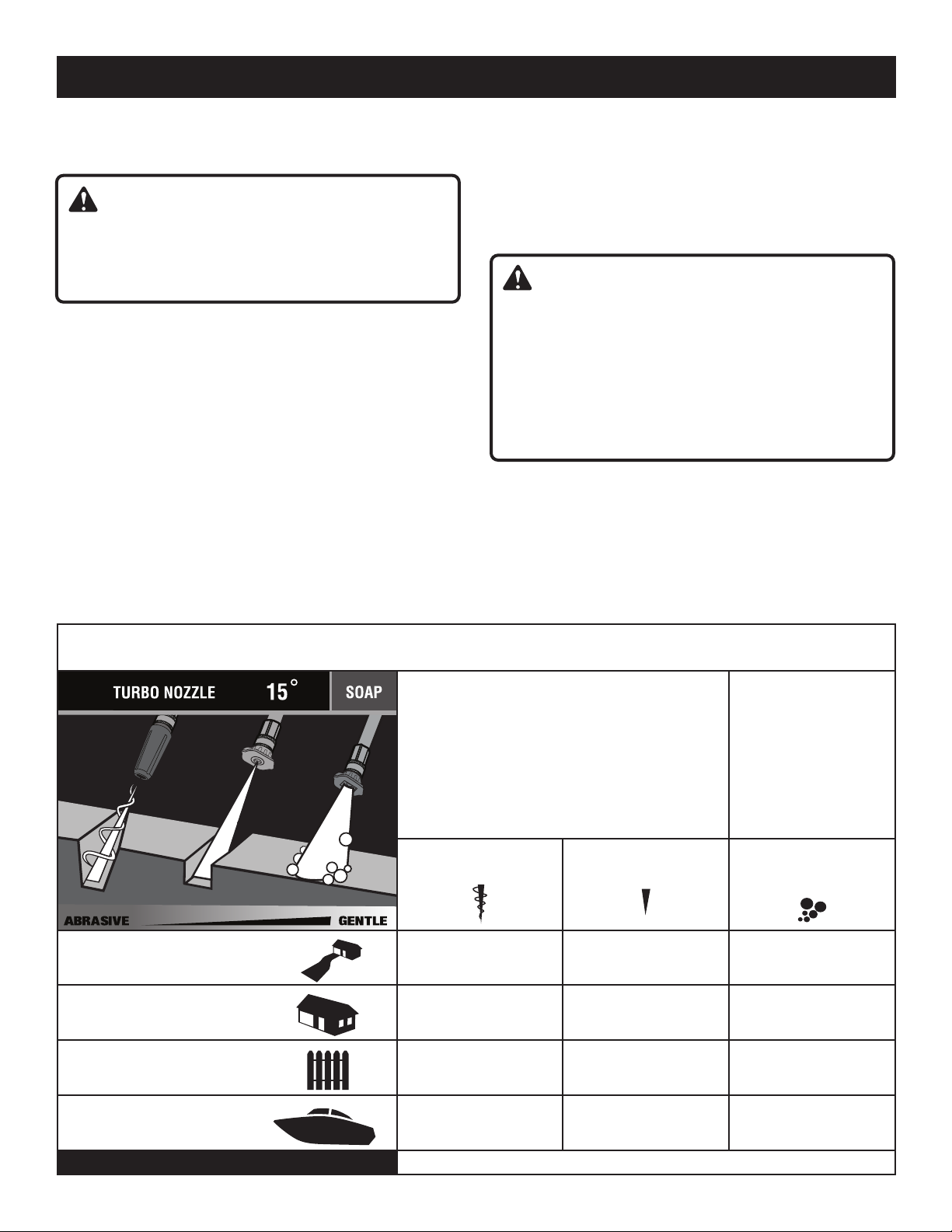

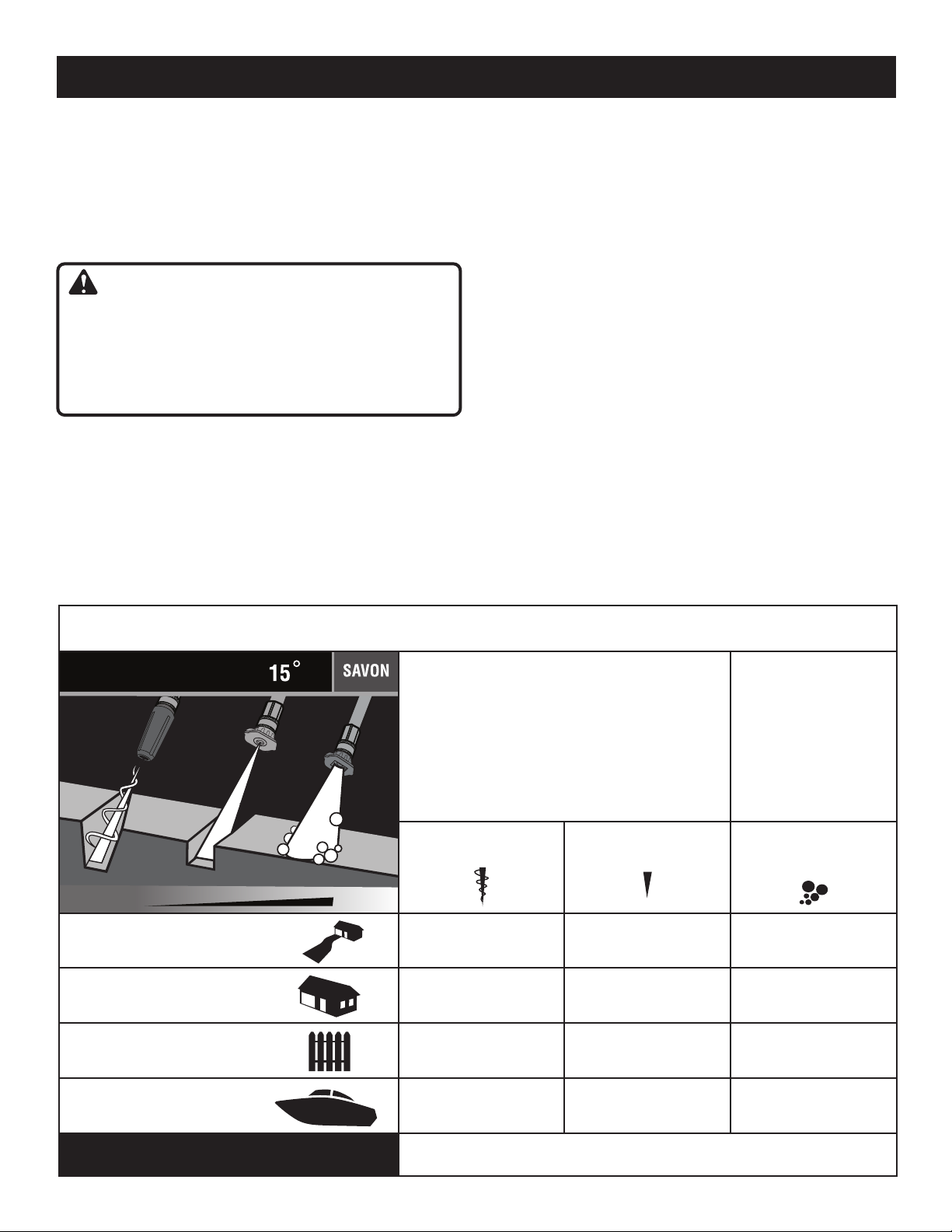

NOZZLE SELECTION GUIDE

HIGH PRESSURE

(NO SOAP WHEN USING THESE NOZZLES)

Turbo Nozzle

15º

LOW PRESSURE

(FOR SOAP OR

GENTLE RINSE)

Blue or Black

Soap Nozzle

Lawn Equipment, Boat, RV

11 — English

OPERATION

Push the nozzle into place in the spray wand.
Push the collar forward so that the nozzle is secured

properly. Check to see that the nozzle is secure.

To disconnect a nozzle from the spray wand once the
cleaning job is complete:

Turn off the pressure washer, disconnect the power

supply, and shut off the water supply. Pull trigger to

release water pressure.

Engage the lock-out on the trigger handle by pushing up

on the lock-out until it clicks into the slot.

Pull back and hold the quick-connect collar.
Remove the nozzle by pulling it from the quick-connect

collar. Place nozzle in the nozzle storage area on the top
of the machine.

USING THE HIGH PRESSURE HOSE

WARNING:

Injection hazard. Fully unwrap and straighten high
pressure hose prior to and during each use and do
not allow it to become kinked. The high pressure hose
features an outer covering that provides strength to the
hose. If the outer covering becomes damaged, stop using
the hose and replace it immediately. A kinked or damaged
hose can develop a high pressure leak and result in a
possible injection or other serious personal injury.

To prevent damage to the outer covering:

 Inspect the hose before every use.
 Fully unwrap and straighten hose before use.
 Do not allow the high pressure hose to be kinked.
 Keep hose away from hot surfaces and sharp edges.
 Do not pull unit by high pressure hose.
 Do not allow hose to be crushed or wrapped around

objects.

WASHING WITH DETERGENT

See Figures 12 - 13.

As sold, this unit is designed for use with “downstream”
pressure washer detergents. To convert for use with
“upstream” detergents, contact customer service or an
authorized customer service center for more information.

 Disconnect pressure washer from power supply.
 Place one end of the soap injection hose over the barbed

fitting on the pump.

 Remove the cap from the soap container and place the

soap injection hose with filter in the container.

NOTE: The machine setting of this unit is 20:1, which usu-

ally allows the use of 1 gallon pressure washer detergent
without further dilution. Check your detergent instructions
to be sure additional dilution is not necessary.

 Install the blue or black soap nozzle on the spray wand.
 Connect unit to power supply and turn the pressure

washer on.

 Squeeze the trigger and wait approximately 5 seconds

for the detergent to appear.

 Spray the detergent on a dry surface using long, even,

overlapping strokes. To prevent streaking, do not allow
detergent to dry on the surface.

Before shutting off the motor:

 Place the soap injection hose with filter in a bucket of

clean water.

 Spray the clear water through the spray wand until the

bucket is empty.

 If any detergent remains in the spray, repeat with a second

bucket of clean water.

 Shut off the motor.
NOTE: Shutting off the motor will not relieve pressure in the

system. Pull trigger to release water pressure.

RINSING WITH THE PRESSURE WASHER

 Turn off the pressure washer and shut off the water

supply. Pull trigger to release water pressure.

 Engage the lock out on the trigger handle by pushing up

on the lock out until it clicks into the slot.

 Remove the soap injection hose, if installed.
 Remove the soap nozzle by placing hand over nozzle then

pulling back the quick-connect collar. Place soap nozzle
in the nozzle storage area on the machine.

 Select the right nozzle for the job. See the chart on the

previous page for selecting the appropriate nozzle.

 Start at the top of the area to be rinsed and work down,

overlapping the strokes.

NOTICE:

USE ONLY DETERGENTS DESIGNED FOR PRESSURE
WASHERS. Do not use household detergents, acids,

alkalines, bleaches, solvents, flammable material, or
industrial grade solutions, which can damage the pump
or cause property damage. Many detergents may
require mixing prior to use. Prepare cleaning solution
as instructed on the solution bottle. Always test in an
inconspicuous area before beginning.

12 — English

OPERATION

USING PUMP PROTECTOR

See Figure 14.

Regular use of a commercially available pump protector
prolongs the life of the pressure washer by removing hard
water mineral deposits, lubricating pump seals and pistons,
and preventing freeze damage. Pump protector should
be added to the unit after every use and before storage.
Pump protector can be purchased at the retailer where you
purchased your pressure washer, or by calling customer
service.

The instructions that follow are typical for adding pump
protector but you should always verify the specific
instructions provided by the manufacturer of the pump
protector used.

 Turn off the pressure washer motor, disconnect the power

supply, and shut off the water supply. Pull trigger to

release water pressure.

 Disconnect garden hose and high pressure hose.

MAINTENANCE

 Unscrew threaded top from pump protector bottle and

remove paper seal from bottle. Reinstall top on bottle and
tighten securely.

NOTE: The rubber seal should remain inside the threaded

top. If it comes out, be sure to replace before reinstalling
the top.

 Remove bottle cap and attach threaded end of bottle

securely to pressure washer pump water intake.

 Squeeze bottle to inject contents into pump.
 Pump is protected when the protector fluid exits the pump

outlet.

MOVING THE PRESSURE WASHER

 Turn the pressure washer off. Point nozzle in a safe

direction and pull trigger to release water pressure.

 Disconnect pressure washer from power supply.
 Using the carrying handle, get a firm grasp of the unit.

Lift the unit into a safe and comfortable carrying position.
Move machine to the desired location.

WARNING:

Before inspecting, cleaning, or servicing the machine,
shut off motor, wait for all moving parts to stop,
disconnect unit from power supply, and pull trigger to
release water pressure. Failure to follow these instructions
can result in serious personal injury or property damage.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.

WARNING:

When servicing, use only identical replacement parts.
Use of any other parts could create a hazard or cause
product damage.

NOTICE:

Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or an
authorized service center for assistance.

13 — English

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.

WARNING:

Do not at any time let brake fluids, gasoline, petroleum­based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken, or
destroy plastic which could result in serious personal
injury.

PUMP LUBRICATION

The pump on this unit is lubricated with a sufficient amount
of high grade lubricant for the life of the unit under normal
operating conditions. Therefore, no further lubrication is
required.

POWER SUPPLY CORD REPLACEMENT

If replacement of the power supply cord is necessary, this
must be done by an authorized service center in order to
avoid a safety hazard.

NOZZLE MAINTENANCE

See Figure 15.

Excessive pump pressure (a pulsing sensation felt while
squeezing the trigger) may be the result of a clogged or
dirty nozzle.

MAINTENANCE

 Turn off the pressure washer and shut off the water

supply. Pull trigger to release water pressure.

 Unplug the pressure washer.
 Remove the nozzle from the spray wand.

WARNING:

NEVER remove nozzles without first turning off the motor,
relieving the water pressure in the trigger handle, and
locking the lock out on the trigger handle. NEVER point
the nozzle at your face or at others. The quick-connect
feature contains small springs that could eject the nozzle
with some force. Failure to follow these instructions could
result in an eye injury or other serious personal injury.

 To free any foreign materials clogging or restricting the

nozzle, blow out or remove debris with a straightened
paper clip or fine needle (not included).

 Using a garden hose, flush debris out of nozzle by back

flushing (running the water through the nozzle backwards
or from the outside to the inside).

 Reconnect the nozzle to the spray wand.
 Reinstall the garden hose and connect the unit to the

power supply.

PUMP MAINTENANCE

Routinely make a visual inspection of the pump. If you notice
any leaking of lubricant around the pump seals, take the
pressure washer to an authorized service center for repair.

There are no user serviceable parts to the pressure washer
pump. Any attempt to service or alter the pump may dam­age the pressure washer and void your product warranty.

STORING THE PRESSURE WASHER

See Figures 16 - 17.

NOTE: Regular use of pump protector will give you better
performance of the unit and increase the life of the pump.

Store in a dry, covered area where the weather can’t damage it.
It is important to store this product in a frost-free area. Always

empty water from all hoses and the pump before storing.

 Make sure the on/off switch is in the OFF position.
 Unplug the pressure washer and store the power cord

using the hook-and-loop strap.

 Disconnect both the high pressure hose and the garden

hose from the pump.

 Neatly coil the high pressure hose and store with hook-

and-loop strap.

 Tilt the unit as shown to allow any remaining water in the

pump to drain from the water outlet.

NOTICE:

If the location where your pressure washer is stored will
fall below 32°F, the use of a pump protector is required
before storing to prevent freeze damage. Freeze damage
will void your warranty.

 Turn the spray wand counterclockwise to remove it from

the trigger handle. Store the unassembled spray wand
and trigger handle in their storage areas.

 Store the unit and accessories in an area that does not

reach freezing temperatures. Do not store near furnace or
other sources of heat that could dry out the pump seals.

This product has a Three-year Limited Warranty for personal,

family, or household use (90 days for business or commercial use).

For warranty details, visit www.ryobitools.com

or call (toll free) 1-800-860-4050.

14 — English

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

Pressure washer does not start
when trigger is depressed

Pump doesn’t produce pressure Inadequate water supply

Power cord not connected to power
source

The on/off switch is in the OFF
position (O)

GFCI is tripped

House/shop circuit breaker is tripped

Water pressure in hose

Trigger handle leaks

Nozzle is clogged
Pump is faulty
Air in line

Connect the power cord to a live
120V AC, 60 Hz AC receptacle.

Put the on/off switch in the ON
position (I).

Press reset button on the GFCI
plug.

Reset house/shop breaker. Make
sure pressure washer is connected
to an individual branch circuit only. If
using an extension cord, make sure it
is heavy enough to carry the current
of the pressure washer.

Squeeze trigger to relieve water
pressure.

Provide adequate water flow.
Check connections and/or replace

trigger handle.
Clean nozzle.
Contact authorized service center.
Squeeze trigger on trigger handle to

remove air from line.

Water inlet filter is clogged or dirty

Machine doesn’t reach high
pressure

No detergent Soap injection hose is not properly

Wand leaks O-ring needs replacing Replace o-ring. If this does not

Diameter of garden hose is too small
Water supply is restricted

Not enough inlet water
Hose is leaking
Kink in hose

submerged
Water supply is inadequate or

clogged
Wrong nozzle is attached

Remove the water inlet filter, rinse
with warm water, then replace in unit.

Replace with 3/4 in. garden hose.
Check garden hose for kinks, leaks,

and blockages.
Open water source full force.
Replace hose.
Eliminate kinks in hose.

Insert soap injection hose into soap
container

Check garden hose for kinks, leaks
and blockages.

Attach blue or black soap nozzle.

correct the problem, contact
your authorized service center to
purchase a new wand.

15 — English

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

 Rester vigilant et garder le contrôle. Se montrer attentif

AVERTISSEMENT :

Lire attentivement toutes les instructions. Le non-

respect de toutes les instructions ci-dessous peut
entraîner un choc électrique, un incendie et/ou des
blessures graves.

AVERTISSEMENT :

Lors de l’utilisation de ce produit, toujours suivre les
consignes de base, notamment :

LIRE TOUTES LES INSTRUCTIONS AVANT
D’UTILISER CE PRODUIT

 Pour réduire les risques de blessures, porter une

attention particulière lorsque le produit est utilisé en
présence d’enfants.

 Se familiariser complètement avec les commandes.

Veiller à savoir arrêter la machine et relâcher la pression
rapidement.

et faire preuve de bon sens. Ne pas utiliser le produit en
état de fatigue. Ne pas se presser.

 Ne pas utiliser ce produit sous l’influence de l’alcool,

de drogues ou de médicaments.

 Ne laisser personne approcher la zone de travail,

particulièrement les petits enfants et les animaux
domestiques.

 Ne pas travailler hors de portée ou se tenir sur

une échelle, un échafaudage, un toit ou un surface
instable. Toujours se tenir bien campé et en équilibre.

 Suivre les instructions d’entretien décrites dans le

présent manuel.

 Ce produit est fourni avec un disjoncteur de fuite à la

terre intégré dans la fiche du cordon d’alimentation.

S’il est nécessaire de procéder au remplacement de la
fiche ou du cordon, utiliser exclusivement des pièces
identiques à celles d’origine.

 AVERTISSEMENT : Risque d’injection ou de blessures –

ne pas diriger le jet directement vers quelqu’un.

CONSERVER CES INSTRUCTIONS

PROTECTION D’UN DISJONCTEUR DE FUITE
À LA TERRE

Cette laveuse à pression est fournie avec un disjoncteur de
fuite à la terre intégré dans la fiche du cordon d’alimentation.
Ce dispositif offre une protection supplémentaire contre les
décharges électriques. S’il est nécessaire de procéder au
remplacement de la fiche ou du cordon, utiliser exclusivement
des pièces identiques à celles d’origine qui incluent un
disjoncteur de fuite à la terre.

CORDONS PROLONGATEURS

Voir la figure 1.

Utiliser uniquement des cordons prolongateurs conçus
pour l’extérieur. Ces cordons prolongateurs sont
étiquetés « Compatibles avec les appareils extérieurs;
entreposer à l’intérieur lorsque le produit n’est pas utilisé ».
Utiliser uniquement des cordons prolongateurs dont
les caractéristiques électriques ne sont pas inférieures
à la puissance du produit. Ne pas utiliser des cordons
prolongateurs endommagés. Examiner le cordon prolongateur
avant de l’utiliser et le remplacer s’il est endommagé. Ne pas
malmener les cordons prolongateurs ni tirer d’un coup sec
dessus pour les débrancher. Garder le cordon à l’écart de
la chaleur et des rebords tranchants. Toujours débrancher
le cordon prolongateur de la prise de courant avant de
débrancher le produit du cordon prolongateur. Toujours
brancher le cordon prolongateur dans une prise protégée
par un disjoncteur de fuite de terre.

Pour éviter que la fiche de l’outil ne se mouille au moment
d’utiliser un cordon prolongateur, installer une « boucle
d’égouttement » sur le cordon qui relie la laveuse à pression
au cordon prolongateur. La « boucle d’égouttement » est la
partie du cordon située sous le connecteur qui empêche l’eau
de suivre le cordon et d’entrer en contact avec la prise. Si la
fiche est mouillée, NE PAS débrancher le cordon. Débrancher
le fusible ou le disjoncteur qui alimente l’outil, puis débrancher
ce dernier en vérifiant si de l’eau s’est infiltrée dans la prise.

AVERTISSEMENT : Pour réduire le risque d’électrocution,
garder toutes les connexions au sec et au-dessus du sol.
Ne pas manipuler la fiche avec les mains mouillées.

LA RÉPARATION D’UN APPAREIL À DOUBLE
ISOLATION

Le produit à double isolation comprend deux systèmes
d’isolation au lieu d’un système de mise à la terre. Aucun
appareil à double isolation ne comprend et ne requiert de
dispositif de mise à la terre. La réparation de ce produit
exige des précautions extrêmes et une bonne connaissance
du système; c’est pourquoi elle doit être confiée à un
technicien qualifié. Utiliser exclusivement des pièces de
remplacement identiques à celles d’origine. Les mots
« DOUBLE ISOLATION » sont indiqués sur les outils à double
isolation. Le symbole peut également être indiqué sur le
produit.

2 — Français

RÈGLES DE SÉCURITÉ PARTICULIÈRES

 Se montrer prudent lorsque l’on installe le laveuse à

pression pour son utilisation. L’air chaud du moteur

peut causer des zones de décoloration sur l’herbe.

Apprendre à connaître le produit. Lire attentivement

le manuel d’utilisation. Apprendre les applications et les
limites de le produit, ainsi que les risques spécifiques
relatifs à son utilisation.

Pour réduire les risques de blessures, garder les

enfants et visiteurs à l’écart. Tous les visiteurs doivent
porter des lunettes de sécurité et se tenir à bonne
distance de la zone de travail.

 Utiliser le produit approprié. Ne pas utiliser le produit

ou un accessoire pour effectuer un travail pour lequel il
n’est pas conçu. Ne ne pas utiliser le produit pour une
application non prévue.

 Porter une tenue appropriée. Porter des pantalons

longs et manches longues. Ne pas porter de vêtements
amples, cravate ou bijoux. Ces articles pourraient être
happés et tirer la main ou une partie du corps dans les
pièces en mouvement. Des gants en caoutchouc et des
chaussures antidérapantes sont recommandées pour
le travail à l’extérieur. Les cheveux longs doivent être
ramassés sous un couvre-chef.

Ne pas faire fonctionner l’équipement pied-nu ou

en portant des sandales ou des chaussures légères
similaires. Porter des chaussures de sécurité protégeant

les pieds et améliorant l’équilibre sur des surfaces
glissantes.

Faire preuve de prudence pour éviter de glisser ou

tomber.

 Toujours porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ANSI Z87.1. Le

respect de cette règle réduira les risques de blessures
graves.

 N’utiliser que les accessoires recommandés. L’emploi

de tout accessoire inadapté peut présenter un risque de
blessure.

 Vérifier l’état des pièces. Avant d’utiliser le produit

de nouveau examiner soigneusement les pièces et
dispositifs de protection qui semblent endommagés afin
de déterminer s’ils fonctionnent correctement et s’ils
remplissent les fonctions prévues. Vérifier l’alignement
des pièces mobiles, s’assurer qu’aucune pièce n’est
bloquée ou cassée, vérifier la fixation de chaque pièce et
s’assurer qu’aucun autre problème ne risque d’affecter le
bon fonctionnement de le produit. Pour éviter les risques
de blessures, toute protection ou pièce endommagée doit
être correctement réparée ou remplacée dans un centre
de service après-vente autorisé.

 Ne jamais laisser un produit en fonctionnement sans

surveillance. Ne pas s’éloigner de le produit avant qu’il

soit parvenu à un arrêt complet.

Garder le moteur dépourvu d’herbe, feuilles ou graisse

pour réduire le risque d’incendie.

Suivre les recommandations du fabricant pour assurer

la sécurité de chargement, déchargement, transport
et remisage de la machine.

 Garder le produit sec, propre et exempt d’huile ou

de graisse. Toujours utiliser un chiffon propre pour

le nettoyage. Ne jamais utiliser de liquide de freins,
d’essence ou de produits à base de pétrole pour nettoyer
le produit.



Examiner la zone de travail avant chaque utilisation.

La débarrasser de tous les objets tels que cailloux, verre
brisé, clous, fils métalliques, cordes, etc. risquant d’être
projetés ou de se prendre dans la machine.

Ne pas utiliser l’outil si le commutateur ne permet

pas de l’arrêter. Faire remplacer le commutateur dans

un centre de réparations autorisé.

 Éviter les environnements dangereux. Ne pas exposer

à la pluie. Garder le lieu de travail bien éclairé.

N’abîmez pas le cordon. N’utilisez jamais le cordon

pour transporter le produit et ne jamais débrancher ce
dernier en tirant sur le cordon. Tenez le cordon loin de la
chaleur, de l’huile, des rebords tranchants et des pièces
en mouvement. Remplacez immédiatement les cordons
endommagés. Les cordons endommagés accroissent le
risque d’un choc électrique.

Les circuits utilisés avec le produit devraient être

munis d’un interrupteur de défaut à la terre. Des

connecteurs avec un interrupteur de défaut à la terre sont
disponibles et peuvent être utilisés pour satisfaire à cette
mesure de sécurité.

 Pour réduire le risque d’un choc électrique, ce

produit est muni d’une fiche polarisée (une lame est
plus large que l’autre) et il nécessitera un cordon
d’extension polarisé. La fiche peut être branchée à un

cordon d’extension polarisé seulement d’une façon. Si
la fiche ne peut pas être branchée complètement dans
le cordon d’extension, renversez la fiche. Si la fiche
ne peut toujours pas être branchée, procurez-vous un
cordon d’extension approprié. Un cordon d’extension
polarisé exige l’utilisation d’une prise murale polarisée.
La fiche peut être branchée à une prise murale polarisée
seulement d’une façon. Si la fiche ne peut pas être
branchée complètement dans le prise murale, renversez
la fiche. Si la fiche ne peut toujours pas être branchée,
contactez un électricien qualifié pour installer une prise
murale adéquate. Ne modifiez pas la fiche de l’outil, le
connecteur du cordon d’extension ou la fiche du cordon
d’extension d’aucune façon.

3 — Français

RÈGLES DE SÉCURITÉ PARTICULIÈRES

 Assurez-vous que le cordon d’extension est en bon

état. Quand vous utilisez le cordon d’extension, assurez­vous d’utiliser un cordon de calibre approprié pour
rapporter le courant que votre produit soutirera. Pour
un cordon d’extension de 7,6 m (25 pi) ou moins, il est
recommandé d’utiliser un câble de calibre d’au moins
14 AWG. En cas de doute, utilisez le calibre supérieur
suivant. Plus le numéro de jauge est petit, plus le calibre
est élevé. Un cordon prolongateur de calibre insuffisant
causera une perte de tension et provoquera ainsi une
panne électrique et une surchauffe.

 AVERTISSEMENT : Utilisez les cordons prolongateurs

pour extérieur marqués SW-A, SOW-A, STW-A, STOW-A,
SJWA, SJTW-A, ou SJTOWA. Ces cordons prolongateurs
sont homologués pour l’utilisation à l’extérieur et
réduisent le risque de choc électrique.

 Inspectez périodiquement les cordons prolongateurs

et remplacez s’ils sont endommagés. Gardez les

poignées sèches, propres et libres d’huile et de graisse.

 Ne jamais diriger le jet d’eau vers des personnes,

animaux domestiques ou dispositifs électriques.

Avant de commencer toute opération de nettoyage,

fermer les portes et fenêtres. Débarrasser la zone à
nettoyer de débris, jouets, meuble de jardin ou autres
objets pouvant créer un danger.

 Ne pas utiliser de produits acides ou alcalins, de

solvants, de matières inflammables ou de solutions
de qualité industrielle dans ce produit. Ces produits

peuvent causer des blessures de l’opérateur et des
dommages irréversibles de l’équipement.

AVERTISSEMENT : Les jets à haute pression peuvent

être dangereux s’ils sont utilisés incorrectement. Le

jet ne doit pas être dirigé vers des personnes, animaux,
dispositifs électriques ou l’équipement lui-même.

Garder le moteur à l’écart des articles inflammables

et autres matières dangereuses.

 Vérifier le serrage de la boulonnerie avant chaque

utilisation. Un boulon ou écrou desserré peut causer de
sérieux problèmes de moteur.



Laisser le moteur refroidir avant de remiser l’outil.

Utiliser exclusivement des pièces identiques à celles

d’origine pour les réparations. L’usage de toute

autre pièce pourrait créer une situation dangereuse ou
endommager l’outil.

Utiliser de l’eau froide UNIQUEMENT.
Ne jamais ramasser ni porter un équipement lorsque

le moteur tourne.

Ne jamais démarrer l’appareil en présence de

formation de glace sur toute partie de l’appareil.

Garder tous les dispositifs de protection en bon état

et fonctionnels. Ne jamais utiliser l’appareil sans les
capuchons ou dispositifs de protection. S’assurer que
tous les dispositifs de protection sont en bon état avant
chaque utilisation.

Veiller à garder une distance d’au moins 914 mm

(3 pi) des matériaux combustibles.

Ne jamais la pulvérisation proche à la surface être

nettoyée comme vous pouvez endommager la surface.

Après avoir arrêté le moteur, toujours presser la

gâchette de la poignée à gâchette afin de libérer la
pression retenue dans le tuyau haute pression. Le

non-respect de cet avertissement pourrait entraîner des
blessures graves.

S’assurer que le tuyau flexible haute pression est

branché correctement avant d’utiliser le produit.

 Brancher la laveuse à pression uniquement dans un

circuit terminal individuel.

Tenir la poignée de gâchette fermement à deux mains.

S’attendre à ce que la poignée de gâchette bouge lorsque
la détente est appuyée en raison des forces de réaction.
L’non-respect de cet avertissement peut entraîner une
perte de contrôle et provoquer des blessures à soi et à
des tiers.

Pour l’utilisation à l’extérieur seulement.
Conserver ces instructions. Les consulter fréquemment

et les utiliser pour instruire d’autres utilisateurs. Si
ce produit est prêté, il doit être accompagné de ces
instructions.

4 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

AVERTISSEMENT :

ATTENTION :

AVIS :

Certains des symboles ci-dessous peuvent être présents sur le produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser le produit plus efficacement et de réduire les risques.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves, voire mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait
entraîner des blessures légères ou de gravité modérée.

(Sans symbole d’alerte de sécurité) Indique les informations jugées
importantes sans toutefois représenter un risque de blessure (ex. :
messages concernant les dommages matériels).

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel.

Lire manuel d’utilisation

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.

Protection oculaire

Avertissement concernant
l’humidité

Risque d’injection

Risque d’explosion

Rebond

Choc électrique

Brûlures chimiques

Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1.

Ne pas exposer à la pluie ou l’humidité et ne jamais diriger le jet
d’eau vers des dispositifs électriques.

Pour réduire les risques d’injection ou de blessures, ne jamais
diriger le jet directement vers des enfants ou animaux domestiques
et ne placer aucune partie du corps sur la trajectoire du jet. Les
fuites aux flexibles et raccords peuvent également entraîner des
blessures. Ne pas tenir des flexibles ou raccords.

Ne pas vaporiser de liquides inflammables. Liquides inflammables
et leurs vapeurs sont explosifs et peuvent entraîner des brûlures
graves ou mortelles.

Pour réduire le risque de blessure suite à un rebond, tenir la lance
fermement à deux mains lorsque la machine est en fonctionnement.

Ne pas utiliser à proximité de lignes électriques ou de prises de
courant.

Pour réduire les risques de blessures ou de dommages matériels, NE
PAS UTILISER DE PRODUITS ACIDES, ALCALINS OU JAVÉLISÉS,
NI DE SUBSTANCES INFLAMMABLES OU DE SOLUTIONS DE
QUALITÉ INDUSTRIELLE dans ce produit.

5 — Français

SYMBOLES

Certains des symboles ci-dessous peuvent être présents sur l’outil. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

V Volts Tension

A Ampères Intensité

Hz Hertz Fréquence (cycles par seconde)

W Watts Puissance

Courant alternatif Type de courant

n

o

.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute

Vitesse à vid Vitesse de rotation à vide

Construction de classe II Construction à double isolation

CARACTÉRISTIQUES ÉLECTRIQUES

ISOLATION DOUBLE

L’isolation double est un concept de sécurité des outils électriques
qui élimine le besoin de cordon d’alimentation à trois fiches habituel.
Toutes les pièces métalliques sont isolées des parties métalliques
du moteur interne par une isolation protectrice. Des produits à
double isolation n’ont pas besoin de mise à terre.

AVERTISSEMENT :

Le système à double isolation est conçu pour protéger
l’utilisateur des chocs qui pourraient surgir des défauts dans
l’installation électrique interne de la machine. Observez
toutes les instructions de sécurité qui servent à éviter le choc
électrique.

NOTE : La réparation d’un produit à isolation double exige des
précautions extrêmes et la connaissance du système et elle ne
doit être confiée qu’à un technicien de service qualifié. Pour les
réparations, nous recommandons de confier le produit au centre
de réparations agréé le plus proche. Utilisez toujours des pièces
de rechange originales de fabricant pour les réparations.

CONNEXION ÉLECTRIQUE

Ce produit est équipé d’un moteur électrique de précision. Elle
doit être branchée uniquement sur une caractéristique nominale

de l’alimentation électrique CA est de 120 V/60 Hz (circuit
électrique domestique américain typique). N’utilisez pas cet

outil sur une source de courant continu (c.c.). Une chute de tension
importante causerait une perte de puissance et une surchauffe du
moteur. Si le produit ne fonctionne pas une fois branché, vérifiez
l’alimentation électrique.

CORDONS PROLONGATEURS

Quand vous utilisez l’outil électrique à une distance considérable
de la source d’alimentation en électricité, assurez-vous d’utiliser
un cordon prolongateur de capacité suffisante pour rapporter le
courant que le produit soutirera. Un cordon prolongateur de calibre
insuffisant causera une perte de tension, pouvant résulter ainsi une

surchauffe, une perte de puissance, et / ou déclenchement
de disjoncteur ou le disjoncteur de fuite à la terre. Utilisez le

tableau pour déterminer le calibre minimum de fil requis pour un
cordon prolongateur. Utilisez exclusivement des cordons à gaine
cylindrique homologués par Underwriter’s Laboratories (UL).

Pour les travaux à l’extérieur, utilisez un cordon prolongateur
spécialement conçu à cet effet. La gaine des cordons de ce type
porte l’inscription « W-A » ou « W ».

Avant d’utiliser un cordon prolongateur, vérifier que ses fils ne sont
ni détachés ni exposés et que son isolation n’est ni coupée, ni usée.

Il est possible d’attacher le cordon d’alimentation et le cordon
prolongateur par un noeud pour éviter qu’ils se détachent pendant
l’utilisation. Faites le noeud et branchez la fiche du cordon
d’alimentation dans la prise du cordon prolongateur. Cette méthode
peut aussi être utilisée pour attacher ensemble deux cordons
prolongateurs.

N’UTILISER QUE CE CALIBRE DE CORDON
PROLONGATEUR AVEC CE PRODUIT :

Longueur du cordon Calibre de fil (A.W.G)

7,6 m (25 pi) 14

15,2 m (50 pi) 12

30,5 m (100 pi) Ne pas utiliser

NOTE : A.W.G. = American Wire Gauge

6 — Français

CARACTÉRISTIQUES ÉLECTRIQUES

AVERTISSEMENT :

Tenez le cordon prolongateur loin de la zone de travail. Placez le
cordon de façon à ce qu’il ne puisse pas être pris dans les pièces
de bois, des outils ou d’autres obstructions quand vous travaillez
avec un outil électrique. Le non respect de cet avertissement
pourrait résulter en des blessures graves.

AVERTISSEMENT :

Vérifiez les cordons prolongateurs avant chaque usage.
Remplacez immédiatement les cordons endommagés.
N’utilisez jamais le produit avec un cordon endommagé car
le contact avec l’endroit endommagé pourrait causer un choc
électrique et résulter un une blessure sérieuse.

DISJONCTEUR DE FUITE À LA TERRE

Voir la figure 2.

Cette unité est équipée d’un disjoncteur de fuite à la terre qui
protège des dangers de courants de défaut à la terre. Un exemple
de courant de défaut à la terre est le courant qui passerait par une
personne utilisant un appareil dont l’isolation serait défectueuse, et

qui serait en même temps en contact avec une mise électrique à la
terre, telle qu’un dispositif de plomberie, un sol mouillé ou la terre.

Les bouchons protégées par un disjoncteur de fuite à la terre ne
protègent pas des court-circuits, des surcharges et des chocs
électriques.

NOTE : Pour s’assurer que le produit est toujours prêt à être utilisé,
appuyer sur le bouton « Reset » (Réinitialisation) chaque fois que
le produit est branché dans une prise de courant.

Les bouchons protégées par un disjoncteur de fuite à la terre peuvent
être testées au moyen des boutons TEST et RESET (Réinitialisation).

Pour tester :

Appuyer sur le bouton TEST. Le son d’un enclenchement (clic)

se fera entendre et le témoin DEL s’éteindra.

Pour restaurer l’alimentation, appuyer sur le bouton RESET

(Réinitialiser). Le témoin DEL s’illuminera pour indiquer que
l’alimentation est rétablie.

Effectuer ce test chaque mois pour assurer un bon fonctionnement
du disjoncteur de fuite à la terre.

Pour réduire le risque de décharge électrique, le circuit de

surveillance doit être enclenché avant qu’un appareil soit
branché dans une des prises du dispositif.

CARACTÉRISTIQUES

FICHE TECHNIQUE

Pression maximum en livres par pouce carré* ................................................................................................................... 1 800 psi

Débit maximum par minute ................................................................................................................................ 4,5 LPM (1,2 GPM)

Alimentation........................................................................................caractéristique nominal CA de 120V/60 Hz seulement, 13 A

*Maximum évaluant résolu par la norme de PWMA PW101

APPRENDRE À CONNAÎTRE LA LAVEUSE À
PRESSION

Voir la figure 3.

La sécurité d’utilisation de ce produit exige la compréhension
des informations apposées sur le produit et contenues dans
ce manuel d’utilisation, ainsi que la connaissance du travail à
exécuter. Avant d’utiliser ce produit, se familiariser avec toutes
ses fonctions et règles de sécurité.

SYSTÈME D’INJECTION DE SAVON
AUTOMATIQUE

Placer le tuyau d’injection de savon et le filtre dans le dé­tergent à pression élevée désiré pour appliquer rapidement
du détergent et nettoyer rapidement la surface à laver.
L’utilisation de la buse à savon activera l’injecteur de savon
avec une quantité de dilution de 20 pour 1.

POIGNÉE DE TRANSPORT

La laveuse à pression comporte une poignée qui facilite le
transport.

FICHE À DISJONCTEUR DE FUITE À LA TERRE

La laveuse à pression est dotée d’une fiche à disjoncteur de
fuite à la terre afin d’assurer une protection contre les risques
associés aux courants de défaut de mise à la terre. Cette
fiche n’offre aucune protection contre les courts-circuits, les
surcharges ou les décharges électriques.

SUPPORT DE RANGEMENT POUR
RANGEMENT DU TUYAU

Une fois le tuyau flexible haute pression enroulé, le suspendre
sur le côté gauche de la machine avec le cordon d’alimentation
au moyen de la courroie velcro pour le fixer en place.

COMMUTATEUR MARCHE / ARRÊT

Cet interrupteur permet de mettre la laveuse à pression en
marche et à l’arrêt.

SUPPORT DE RANGEMENT POUR CORDON
D’ALIMENTATION

Une fois le cordon d’alimentation enroulé, le suspendre sur le
côté droit de la machine avec flexible haute pression au moyen
de la courroie velcro pour le fixer en place.

7 — Français

CARACTÉRISTIQUES

POIGNÉE DE GÂCHETTE

La poignée de gâchette est dotée d’une surface de prise
permettant de mieux la contrôler et de réduire la fatigue.

ASSEMBLAGE

DÉBALLAGE

Ce produit doit être assemblé.
 Avec précaution, sortir l’outil et les accessoires de la boîte.

S’assurer que toutes les pièces figurant sur la Liste de

Contrôle sont incluses.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous constatez
que des éléments figurant dans la Liste de Contrôle
d’expédition sont déjà assemblés. Certaines pièces figurant
sur cette liste n’ont pas été assemblées par le fabricant et
exigent une installation. Le fait d’utiliser un produit qui a été
assemblé de façon inadéquate peut entraîner des blessures.

GÂCHETTE AVEC VERROUILLAGE

Appuyer sur la gâchette pour produire un jet d’eau à haute
pression pour le nettoyage. Le verrouillage constitue une
protection contre toute utilisation non autorisée.

AVERTISSEMENT :

Ne pas essayer de modifier ce produit ou de créer des
accessoires non recommandés pour ce produit. De telles
altérations ou modifications sont considérées comme un
usage abusif et peuvent créer des conditions dangereuses,
risquant d’entraîner des blessures graves.

AVERTISSEMENT :

Ne mettez pas sous tension avant de compléter
l’assemblage. Le non respect de cet avertissement pourrait
résulter en un démarrage accidentel et des blessures
corporelles graves.

 Examiner soigneusement le produit pour s’assurer que rien

n’a été brisé ou endommagé en cours de transport.

 Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné le produit et avoir vérifié qu’il
fonctionne correctement.

 Si des pièces sont manquantes ou endommagées, appeler

le 1-800-860-4050.

LISTE DE CONTRÔLE

Laveuse à pression à électrique
Poignée de transport
Tuyau haute pression de 6,1 m (20 pi)
Poignée de gâchette
Lance de pulvérisation
Buses (15º, turbo, savon)
Tuyau pour l’injection du savon avec filtre
Manuel d’utilisation

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas
utiliser cet outil avant qu’elles aient été remplacées. Le
fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut entraîner
des blessures graves.

INSTALLATION DU POIGNÉE DE TRANSPORT

Voir la figure 4

ATTENTION :

Éviter de pincer les doigts ou les mains pendant l’installation
de la poignée au cadre.

 Placer a poignée de transport sur la laveuse à pression

en alignant les trous comme illustré.

 Installer les vis et serrer fermement.

CONNEXION DU LANCE DE PULVÉRISATION
SUR DE POIGNÉE DE GÂCHETTE

Voir la figure 5.

 Pousser l’extrémité de la lance d’arrosage dans la poignée

à gâchette et la tourner dans le sens horaire afin de la fixer
solidement.

 Tirer sur le lance d’arrosage pour s’assurer qu’il est fixé

solidement.

CONNEXION DU FLEXIBLE HAUTE PRESSION
SUR DE POIGNÉE DE GÂCHETTE

Voir la figure 6.

 Visser le collier du flexible sur le raccord de la poignée de

gâchette en le tournant vers la droite. Serrer fermement.

NOTE : S’assurer de ne pas déformer le filetage, ce qui

peut causer des fuites à la poignée à gâchette pendant\
l’utilisation.

8 — Français

ASSEMBLAGE

 Tirer sur le tuyau pour s’assurer qu’il est correctement

bloqué.

CONNEXION DU FLEXIBLE HAUTE PRESSION
SUR LA POMPE

Voir la figure 7.

 Dérouler complètement et redresser le tuyau haute pression

pour éviter les pincements.

NOTE : Voir Utilisation du tuyau haute pression au

chapitre Utilisation pour obtenir plus d’information au sujet
de l’utilisation du tuyau haute pression.

 Aligner le collier sur le téton fileté de la pompe.
 Installer du flexible haute pression dans le téton fileté.
 Tourner le collier vers la droite et la serrer fermement sur la

pompe.

NOTE : Prendre soin d’éviter la déformation du filetage, ce

qui peut causer des fuites au tuyau pendant l’utilisation.

 Tirer sur le tuyau pour s’assurer qu’il est solidement assujetti.

BRANCHER LE TUYAU D’ARROSAGE AU

LAVEUSE À PRESSION

Voir la figure 8.

AVIS :

Toujours respecter tous les règlements locaux au moment
de brancher les tuyaux flexibles à l’alimentation principale
en eau. Dans certaines régions, l’unité ne doit pas être reliée
directement à l’alimentation publique en eau potable pour
éviter que des produits chimiques affectent le système. Un
raccordement direct est généralement permis si une bâche
de récupération ou un dispositif anti-refoulement est utilisé.

L’alimentation en eau doit provenir d’une conduite principale
d’alimentation en eau. NE JAMAIS utiliser l’eau chaude ou l’eau
des piscines, lacs, etc. Avant de connecter le tuyau d’arrosage
au laveuse à pression :

 Faire circuler l’eau dans le flexible pendant 30 secondes

pour le débarrasser des débris.

 Inspecter le tamis dans l’arrivée d’eau.
 Si le tamis est endommagé, ne pas utiliser l’équipement

avant d’avoir remplacé le tamis.

 Si le tamis est sale, le nettoyer avant de connecter le tuyau

d’arrosage à l’équipement.

Pour connecter le tuyau d’arrosage à la machine :
 Dérouler complètement le boyau d’arrosage ou le retirer

complètement du dévidoir pour éviter les pincements.

NOTE : Il doit y avoir un minimum de 3 m (10 pi) de tuyau

entre l’admission du laveuse à pression et le robinet de tuyau
ou le robinet de sectionnement (comme un connecteur de
sectionnement en « Y »).

 Le robinet de tuyau étant complètement fermé, fixer

l’extrémité du tuyau d’arrosage sur l’arrivée d’eau. Serrer à
la main.

AVIS :

Ne pas faire fonctionner de la laveuse à pression sans que
l’arrivée d’eau soit connectée et activée. Ne pas respecter
cette directive peut faire en sorte d’endommager les joints
d’étanchéité haute pression et de réduire la durée de vie utile
de la pompe. Dérouler complètement le tuyau et s’assurer
qu’il ne se coince pas dans les pneus, dans des roches
ou tout autre objet susceptible de couper ou de réduire
l’alimentation en eau de la laveuse à pression.

9 — Français

UTILISATION

AVERTISSEMENT :

Ne pas laisser la familiarité avec le produit faire oublier
la prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si cette
précaution n’est pas prise, des objets peuvent être projetés
dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Ne pas utiliser d’outils ou accessoires non recommandés
par le fabricant pour ce produit. L’utilisation de pièces
et accessoires non recommandés peut entraîner des
blessures graves.

AVERTISSEMENT :

Ne jamais diriger le jet d’eau vers des personnes, animaux
domestiques ou dispositifs électriques. Le non-respect de
cet avertissement pourrait entraîner des blessures graves,
de décharge électrique ou la mort.

AVIS :

Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixa­tion et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Communiquer avec le service à la
clientèle ou un centre de réparation autorisé pour de
l’aide.

APPLICATIONS

Cet outil peut être utilisé autour de la maison pour nettoyer la
plupart des petites et grandes surfaces extérieures horizontales
ou verticales, les petits objets et petites structures extérieurs,
l’équipement et les outils extérieurs. * Utile pour :

 Nettoyer ou éliminer les moisissures des terrasses protégées

contre les intempéries, les allées, patios, allées piétonnes,
trottoirs, etc.

 Éliminer la saleté de plusieurs types de surfaces verticales

extérieures comme les murs extérieurs de la maison, le
parement, les clôtures, briques, béton, pierres, etc.

 Laver les bateaux, mobilier extérieur, équipements de

jardinage motorisés ou manuels, gouttières, moustiquaires,
barbecues, équipements de terrain de jeux, etc.

*Toujours, faire un essai préalable sur une petite surface

dissimulée.

MISE EN MARCHE / ARRÊT DU LAVEUSE À

PRESSION

Voir la figure 9.

AVIS :

Ne pas faire fonctionner de la laveuse à pression sans que
l’arrivée d’eau soit connectée et activée. Ne pas respecter
cette directive peut faire en sorte d’endommager les joints
d’étanchéité haute pression et de réduire la durée de vie utile
de la pompe. Dérouler complètement le tuyau et s’assurer
qu’il ne se coince pas dans les pneus, dans des roches
ou tout autre objet susceptible de couper ou de réduire
l’alimentation en eau de la laveuse à pression.

Avant de démarrer le moteur :

Connecter la tuyau d’arrosage.
NOTE : S’assurer que le tamis de l’arrivée d’eau de la laveuse

à pression est installée et non obstrué avant le raccordement.

Mettre en marche le boyau d’arrosage, puis appuyer sur la

gâchette à haute pression pour relâcher la pression d’air. Dès
qu’un jet d’eau régulier est pulvérisé, relâcher la gâchette.

NOTE : S’assurer que le robinet est complètement ouvert

et que le tuyau ne fuit pas et qu’il n’est pas plié.

Pour faire démarrer le moteur :

Après s’être assuré que l’interrupteur est réglé à la position

« OFF » (Arrêt), brancher la laveuse à pression dans
l’alimentation électrique.

NOTE : Si l’on utilise un cordon prolongateur, s’assurer de

faire une boucle d’égouttement comme décrit à la page 2.

AVERTISSEMENT :

Pour réduire le risque d’électrocution, garder toutes les
connexions au sec et au-dessus du sol. Ne pas toucher à
la prise avec les mains mouillées.

Appuyer sur le bouton « Reset » (Réinitialisation) situé sur la

fiche de la laveuse à pression afin de s’assurer que l’unité
est prête à être utilisée.

Appuyer sur le bouton ON ( I ) (Marche) de l’interrupteur

pour démarrer le moteur.

Pour faire arrêter le moteur :

Régler l’interrupteur de marche/arrêt (ON/OFF) à la position

OFF (arrêt).

Tirer sur la gâchette pour relâcher la pression d’eau.

10 — Français

UTILISATION

NOTE : La laveuse à pression peut être en marche et

le système peut être sous pression même si l’utilisateur
n’entend pas fonctionner la pompe ou le moteur. Toujours
agir avec précaution autour de la laveuse à pression.

FONCTIONNEMENT POIGNÉE DE GÂCHETTE

Voir la figure 10.

AVERTISSEMENT :

Tenir fermement la poignée de gâchette avec les deux
mains. La force de réaction peut faire bouger la poignée à
gâchette lorsque la gâchette est enfoncée. Ne pas maintenir
fermement la poignée peut provoquer une perte de contrôle
et occasionner des blessures à l’opérateur et aux autres
personnes.

 Appuyer sur la gâchette et la maintenir enfoncée pour

actionner le laveuse à pression.

 Relâcher la gâchette pour arrêter le jet d’eau de la buse.

Pour engager le verrouillage :

 Appuyer sur le bouton de verrouillage jusqu’à ce qu’il

s’enclenche dans la fente.

Pour désengager le verrouillage :

 Appuyer sur le bouton de verrouillage pour le mettre dans

sa position originale.

Commencer en plaçant la buse à une distance de 30 à 60 cm
(1 à 2 pi) de la surface à nettoyer, et se rapprocher lentement de
la surface jusqu’à ce que l’intensité de nettoyage soit atteinte.
Si la buse est trop proche, le jet peut endommager la surface.

SÉLECTIONNER LA BUSE À RACCORD
RAPIDE APPROPRIÉE POUR LA TÂCHE

Voir la figure 11.

Chacune de buses offre une configuration de jet différente.

Avant de commencer tout nettoyage, sélectionner la buse

convenant le mieux pour l’application. Consulter le Guide de
sélecteur de buse pour en savoir plus au sujet de l’utilisation

de chaque buse.

GUIDE DE SÉLECTEUR DE BUSE

BUSE TURBO

ABRASIF LÉGER

Béton, brique, maçonnerie

Parement, gouttières, maison

Clotures, terrasse, patio

PRESSION ÉLEVÉE

(AUCUN SAVON LORS DE L’UTILISATION

DE CES BUSES)

Buse Turbo

15º

PRESSION

FAIBLE

(POUR SAVON OU

RINÇAGE LÉGER)

Buse bleue ou noir

pour savon

Équipement de jardin,
bateau, VR

11 — Français

UTILISATION

AVERTISSEMENT :

NE JAMAIS retirer de buse sans avoir d’abord éteint le moteur,
débranchez le cordon d’alimentation, relâcher la pression
d’eau de la poignée à gâchette, et avoir verrouillé la poignée
à gâchette. NE JAMAIS pointer la buse en direction du
visage ou d’autres personnes. Le dispositif de raccord rapide
contient de petits ressorts qui peuvent éjecter la buse avec
force. Ne pas respecter ces consignes représente les risques
de lésions oculaires ou de blessures graves.

 Ne pas laisser le tuyau s’écraser ou s’enrouler autour des

objets.

NETTOYAGE AVEC DU DÉTERGENT

Voir les figures 12 et 13.

Au moment de la vente, cette unité est conçue pour être utilisée
avec des détergents pour laveuses à pression se trouvant « en
aval ». Pour une utilisation avec des détergents se trouvant « en
amont », veuillez communiquez avec le service à la clientèle ou
avec un centre de service autorisé afin d’obtenir de plus amples
renseignements.

Pour installer une buse sur la lance d’arrosage :

Arrêter le nettoyeur, débrancher le cordon d’alimentation,

et fermer l’arrivée d’eau. Appuyer sur la gâchette pour

relâcher la pression d’eau.

Verrouiller la poignée de gâchette en poussant sur le bouton

de verrouillage jusqu’à ce qu’il s’engage dans la fente.

Tirer la bague à connexion rapide vers l’arrière.
Insérer en place la buse dans la lance d’arrosage.
Poussez en avant la bague de manière à ce que la buse soit

fixée solidement et vérifier le tout.

Pour retirer une buse de la lance d’arrosage une fois le
nettoyage terminé :

Arrêter le nettoyeur, débrancher le cordon d’alimentation,

et fermer l’arrivée d’eau. Appuyer sur la gâchette pour

relâcher la pression d’eau.

Verrouiller la poignée de gâchette en poussant sur le bouton

de verrouillage jusqu’à ce qu’il s’engage dans la fente.

Tirer et maintenir la bague à connexion rapide.
Enlever la buse en la retirant de la bague à connexion rapide.

Placer la buse dans le compartiment de rangement des buses
situé sur le dessus de l’unité.

UTILISATION DU TUYAU HAUTE PRESSION

AVERTISSEMENT :

Risque d’injection. Dérouler complètement et redresser
le tuyau flexible haute pression avant et pendant chaque
utilisation pour éviter les pincements. Dérouler complètement
et redresser le tuyau flexible haute pression avant et
pendant chaque utilisation pour éviter les pincements. Si le
revêtement extérieur est endommagé, cesser immédiatement
l’utilisation du tuyau et le remplacer. Un tuyau flexible pincé
ou endommagé peut causer une perte de pression pouvant
nuire à la pulvérisation et provoquer des blessures graves.

Pour prévenir les dommages au revêtement extérieur :

 Inspecter le tuyau avant chaque utilisation.
 Dérouler complètement le tuyau et le raidir avant l’utilisation.
 Ne pas laisser le tuyau haute pression s’entortiller.
 Éloigner le tuyau flexible des surfaces chaudes et des arêtes

coupantes.

 Ne pas tirer l’unité par le tuyau haute pression.

12 — Français

AVIS :

UTILISER UNIQUEMENT DES DÉTERGENTS CONÇUS
POUR LES LAVEUSES À PRESSION. Ne pas utiliser de

détergents domestiques, d’acides, de produits alcalins,
de javellisants, de solvants, de matières inflammables et
des solutions industrielles pouvant endommager la pompe
ou provoquer des dommages matériels. Beaucoup de
détergents doivent être mélangés avant d’être utilisés.
Préparer la solution de nettoyage selon les instructions du
flacon de solution. Toujours, faire un essai préalable sur une
petite surface dissimulée.

 Débrancher la laveuse à pression de la source d’alimentation
 Placer une extrémité du boyau d’injection de savon sur le

raccord cannelé de la pompe.

 Retirer le bouchon du réservoir de détergent et placer le tube

d’injection de savon et le filtre dans le réservoir.

NOTE : L’unité est réglée pour une dilution de 1 sur 20, ce

qui permet généralement d’utiliser 3,79 l (1 gal) de détergent
pour laveuses à pression sans dilution supplémentaire. Vérifier
les directives jointes au détergent pour s’assurer qu’aucune
dilution supplémentaire n’est nécessaire.

 Installer la buse de détergent (bleue ou noir) sur la lance

d’arrosage.

  Brancher l’appareil à une source de courant et mettre la

laveuse à pression en marche.

  Appuyer sur la gâchette et attendre l’apparition du détergent

pendant environ 5 secondes.

 Pulvériser le détergent sur une surface sèche à l’aide de

mouvements longs, uniformes, se chevauchant. Pour éviter
de laisser des marques, ne pas laisser le détergent sécher
sur la surface.

Avant d’arrêter le moteur :

 Placer le tuyau flexible d’injection de savon et le filtre dans

un seau d’eau propre.

 Pulvériser l’eau propre par la lance jusqu’à ce que le seau soit

vide.

 S’il reste du détergent dans la lance, répéter en remplissant

à nouveau le seau avec de l’eau propre.

 Arrêter le moteur.
NOTE : Couper le moteur — Le fait d’éteindre le moteur ne per-

met pas de libérer la pression du système. Tirer sur la gâchette

pour relâcher la pression d’eau.

UTILISATION

RINÇAGE AVEC LA LAVEUSE HAUTE PRESSION

 Éteindre la laveuse à pression et couper l’alimentation en eau.

Appuyer sur la gâchette pour relâcher la pression d’eau.

 Enclencher le verrou de la poignée à gâchette en soulevant

le bouton de verrouillage jusqu’à ce qu’il s’enclenche dans
la fente.

 Enlever le boyau d’injection de savon, si installé.
 Retirer le savon la buse et placer la main sur la buse et tirer

sur le collier du raccord rapide. Ranger la savon la buse dans
le compartiment du dessus de la machine prévu à cet effet.

 Sélectionner la buse appropriée pour le travail. Consulter le

tableau à la page précédente pour choisir la buse appropriée.

 Commencer la pulvérisation d’eau au haut de la surface à

rincer et poursuivre l’opération vers le bas, en chevauchant
les passages.

UTILISATION PROTECTEUR DE POMPE

Voir la figure 14.

L’utilisation régulière d’un protecteur de pompe vendu en
magasin prolonge la durée de vie de la laveuse à pression
parce qu’il élimine les dépôts de minéraux de l’eau, lubrifie les
joints d’étanchéité et les pistons de la pompe et prévient les
dommages causés par le gel. Le protecteur de pompe doit être
ajouté à l’appareil après chaque utilisation ou avant le remisage.
Le protecteur de pompe est offert chez le détaillant où la laveuse
haute pression a été achetée ou en appelant le Service à la
clientèle.

Les instructions suivantes sont pour un protecteur de pompe
typique mais toujours suivre les instructions fournies par le
fabricant du protecteur de pompe.

 Arrêter la laveuse à pression, débrancher le cordon

d’alimentation, et fermer l’alimentation d’eau. Tirer sur la
gâchette pour relâcher la pression d’eau.

 Débrancher connexion du tuyau d’arrosage
 Dévisser le bouchon vissé de la bouteille du protecteur de

pompe et retirer les sceaux de papier de la bouteille.Réinstaller
le bouchon sur la bouteille et visser fermement.

NOTE: Le joint de caoutchouc doit rester à l’intérieur du

bouchon vissé. S’il vient à sortir, s’assurer de le replacer avant
de revisser le bouchon.

 Retirer le bouchon de la bouteille et visser fermement la partie

filetée de la bouteille à l’entrée d’eau de la laveuse à pression.

 Presser la bouteille afin de faire pénétrer le contenu dans la

pompe.

 La pompe est protégée lorsque le fluide protecteur ressort

par la sortie de la pompe.

DÉPLACEMENT DU LAVEUSE À PRESSION

 Arrêter la laveuse à pression. Indiquer le buse dans le sens sûre

et appuyer sur la gâchette pour relâcher la pression d’eau.

 Débrancher le nettoyeur de la source d’alimentation.
 À l’aide de la poignée de transport, saisir fermement l’unité.

Soulever l’appareil et le placer à une position de transport
sécuritaire et confortable. Déplacer la machine à la position
désirée.

ENTRETIEN

AVERTISSEMENT :

Avant d’inspecter, nettoyer ou entretenir l’équipement,
couper le moteur, attendre que toutes les pièces en
mouvement s’arrêtent, débrancher l’unité de l’alimentation,
et tirer sur la gâchette pour libérer la pression d’eau. Le non­respect de ces instructions pourrait entraîner des blessures
graves ou des dégâts matériels.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si cette
précaution n’est pas prise, des objets peuvent être projetés
dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Utiliser exclusivement des pièces identiques à celles
d’origine pour les réparations. L’usage de toute autre pièce
pourrait créer une situation dangereuse ou endommager
l’outil.

AVIS :

Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que toutes
les pièces manquantes ou endommagées n’ont pas été
remplacées. Veuillez communiquez avec le service à la
clientèle ou avec un centre de service autorisé pour obtenir
de l’assistance.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.

13 — Français

ENTRETIEN

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui pourrait entraîner
des blessures graves.

LUBRIFICATION POUR LA POMPE

La pompe est enduits d’une quantité suffisante de lubrifiant de
haute qualité pour la durée de vie de l’outil, dans des conditions
d’utilisation normales. Aucune autre lubrification n’est donc
nécessaire.

REMPLACEMENT DU CORDON
D’ALIMENTATION

S’il y a lieu, le cordon d’alimentation doit être remplacé par un
un centre de réparation agréé afin d’éviter tout risque.

ENTRETIEN DE BUSE

Voir la figure 15.

Une pression de pompe excessive (sensation d’impulsion au
serrage de la gâchette) peut être le résultat d’une buse bouchée
ou sale.

 Arrêter le nettoyeur, et fermer l’arrivée d’eau. Appuyer sur

la gâchette pour relâcher la pression d’eau.

 Débrancher la laveuse à pression.
 Retirer la buse de la lance de pulvérisation.

AVERTISSEMENT :

NE JAMAIS retirer de buse sans avoir d’abord éteint le
moteur, relâcher la pression d’eau de la poignée à gâchette,
et avoir verrouillé la poignée à gâchette. NE JAMAIS pointer
la buse en direction du visage ou d’autres personnes. Le
dispositif de raccord rapide contient de petits ressorts qui
peuvent éjecter la buse avec force. Ne pas respecter ces
consignes représente les risques de lésions oculaires ou de
blessures graves.

 Pour retirer toute matière étrangère engorgeant ou obstruant

la buse, souffler les débris ou les retirer à l’aide d’une aiguille
fine (non inclus).

 À l’aide d’un tuyau de jardin, retirer les débris se trouvant

dans la buse en effectuant un rinçage à contre-courant
(rincer la buse uniquement avec de l’eau en laissant celle-ci
couler en sens inverse ou de l’extérieur vers l’intérieur).

 Raccorder la buse à la lance d’arrosage.
 Réinstaller le tuyau d’arrosage et brancher la laveuse à

pression dans l’alimentation électrique.

ENTRETIEN DE LA POMPE

Inspectez visuellement et régulièrement la pompe. Si vous
constatez une fuite d’huile autour des joints d’étanchéité de
la pompe, confiez la réparation de la laveuse à pression à un

centre de réparations autorisé.
La pompe de la laveuse à pression ne renferme aucune pièce

qui peut être réparée par l’utilisateur. Toute tentative de procéder
à l’entretien de la pompe ou de la modifier peut endommager

la laveuse à pression et annuler la garantie du produit.

REMISAGE DU LAVEUSE À PRESSION

Voir les figures 16 et 17.

NOTE : L’utilisation régulière d’un protecteur de pompe
permettra une meilleure performance de l’appareil et
augmentera la durée de vie de la pompe.

Remiser la machine dans un endroit sec à l’abri des intempéries.
Il est important de remiser ce produit à l’abri du gel. Toujours

vider l’eau de tous les flexibles, de la pompe, avant de remiser
l’équipement.

 S’assurer que le commutateur marche/arrêt est en position

OFF (Arrêt).

 Débrancher la laveuse à pression et rangez le cordon

d’alimentation à l’aide du crochet et de la sangle à boucle.

 Débranchez le tuyau haute pression et le tuyau d’arrosage

de la pompe.

 Enroulez soigneusement le tuyau haute pression et rangez-le

à l’aide du crochet et de la sangle à boucle.

 Incliner l’appareil comme illustré pour permettre la vidange

de toute eau résiduelle dans la pompe par l’entrée de la
pompe.

AVIS :

Si la température de l’endroit où est rangée la laveuse
à pression s’abaisse sous 0 °C (32 °F), l’utilisation d’un
protecteur de pompe est requise avant le rangement de
l’appareil afin d’éviter les dommages causés par le gel. Les
dommages causés par le gel annuleront la garantie.

 Faites pivoter la lance de pulvérisation vers la gauche pour

la détacher de la poignée de gâchette. Rangez la lance de
pulvérisation et la poignée de gâchette dans leur espace de
rangement respectif.

 Remiser l’unité et les accessoires dans un secteur qui

n’atteint pas les températures inférieures à 0 °C. Ne pas
ranger près de la fournaise ou près des autres sources de
chaleur qui pourrait sécher les joint d’étanchéité de pompe.

Ce produit est accompagné d’une garantie limitée de trois (3) ans pour utilisation

personnel, familiales ou domestiques (90 jours pour utilisation affaires ou commerciaux).

Pour obtenir les détails de la garantie, visiter le site www.ryobitools.com

ou appeler (sans frais) au 1-800-860-4050.

14 — Français

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

La laveuse à pression ne démarre
pas lorsque l’utilisateur appuie sur la
gâchette

La pompe ne produit pas de pression Débit d’alimentation en eau insuffisant

Le cordon d’alimentation n’est pas
branché dans la source d’alimentation

Le commutateur marche/arrêt est à la
position arrêt (OFF) [O]

Le disjoncteur de fuite à la terre est
déclenché

Le disjoncteur domestique ou d’atelier
est déclenché

Pression d’eau dans le tuyau

Fuites à la lancette

Buse obstruée
Pompe défectueuse

Air dans la conduite

Le filtre d’entrée est encrassé ou sale

Brancher le cordon d’alimentation
dans une prise de courant 120 V c.a.,
60 Hz c.a. sous tension.

Mettre le commutateur marche/arrêt à
la position marche (ON) [ I ].

Appuyer sur le bouton « Reset »
(Réinitialisation) se trouvant sur lafiche
à disjoncteur de fuite à la terre.

Réenclencher le disjoncteur domestique
ou d’atelier. S’assurer que la laveuse à
pression est raccordée uniquement à
un circuit terminal individuel. Lorsqu’un
cordon prolongateur est utilisé, s’assurer
qu’il est d’un calibre suffisant pour
le courant nécessaire à la laveuse à
pression.

Appuyer sur la gâchette pour relâcher la
pression d’eau.

Fournir un débit d’eau adéquat.
Vérifier des connexions et/ou remplacer

la lancette.
Nettoyer la buse.
Contacter un centre de réparations

agréé.
Appuyer sur la gâchette de la lancette

pour chasser l’aire de la conduite.
Retirer le filtre d’entrée, le rincer à l’eau

chaude et le replacer dans l’unité.

La machine ne parvient pas à la
pression correcte de fonctionnement

Il n’y a pas de détergent Le tuyau pour l’injection du savon n’est pas

Présence de fuites dans la lance Remplacement du joint torique requis Remplacer le joint torique. Si le problème

Diamètre du flexible insuffisant

Arrivée d’eau réduite

Alimentation en eau insuffisante
Fuite du tuyau
Tuyau plié

correctement immergé

Le circuit d’alimentation en eau
estinadéquat ou encrassé

Buse incorrecte installée

Remplacer par un tuyau d’arrosage de
19 mm (3/4 po).

S’assurer que le tuyau n’est pas entortillé
ou obstrué et qu’il ne présente pas de
fuites.

Ouvrir complètement le robinet d’eau.
Remplacer le tuyau.
Éliminer le pli du tuyau.

Plonger le tuyau pour l’injection du savon
pas au jet dans le réservoir o bouteille
de savon

Vérifier le boyau d’arrosage afin
des’assurer qu’il ne comporte pas de
noeuds ou de fuites et qu’il n’est pas
obstrué.

Installer la buse bleue ou noir à détergent.

persiste, communiquer avec le centre
de réparations agréé afin d’obtenir une
nouvelle lance.

15 — Français

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA:

Lea y comprenda todas las instrucciones. El

incumplimiento de las instrucciones señaladas abajo
puede causar descargas eléctricas, incendios y lesions
corporales serias.

ADVERTENCIA:

Al emplear este producto, siempre se deben respetar
precauciones básicas, incluidas las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE
USAR ESTE PRODUCTO

 Para reducir el riesgo de lesiones, se debe supervisar

cuidadosamente la utilización de un producto cerca de
niños.

 Familiarícese completamente con los controles.

Aprenda a detener la máquina y a liberar rápidamente la
presión.

 Permanezca alerta y en control. Preste atención a lo

que esté haciendo y aplique el sentido común. No utilice
la producto cuando esté cansado. No se apresure.

 No utilice la unidad si se encuentra bajo los efectos

de drogas, alcohol o medicamentos.

 Mantenga alejadas del área de trabajo a todas las

personas, particularmente a los niños de corta edad, y

también a las mascotas.

 No se estire ni se pare sobre escalones, escaleras,

azoteas o soportes inestables. Mantenga una postura

firme y buen equilibrio en todo momento.

 Siga las instrucciones de mantenimiento especificadas

en este manual.

 Este producto cuenta con un interruptor de circuito

accionado por falla de conexión a tierra incorporado
en la clavija del cordón eléctrico. Si debe reemplazar

la clavija o el cordón, sólo utilice piezas de repuestos
idénticas.

 ADVERTENCIA: Riesgo de inyección o de lesión – No

dirija el chorro hacia las personas.

GUARDE ESTAS INSTRUCCIONES

PROTECCIÓN CON INTERRUPTOR DE
CIRCUITO ACCIONADO POR FALLA DE
CONEXIÓN A TIERRA

Esta lavadora de presión cuenta con un interruptor de circuito
accionado por falla de conexión a tierra (GFCI) incorporado
en la clavija del cordón eléctrico. Este dispositivo proporciona
protección contra el riesgo de descargas eléctricas. Si
debe reemplazar la clavija o el cordón, sólo utilice piezas
de repuesto idénticas que incluyan la protección con GFCI.

CORDONES DE EXTENSIÓN

Vea la figura 1.

Utilice sólo los cordones de extensión que son aptos para
usar al aire libre. Estos cordones de extensión cuentan con
la identificación “Acceptable for use with outdoor appliances;
store indoors while not in use” (Se puede emplear con
dispositivos para el aire libre. Guarde en ambientes cerrados
cuando no se lo utiliza). Utilice sólo los cordones de extensión
que tengan un régimen de potencia que no sea inferior al
régimen del producto. No emplee cordones de extensión
dañados. Examine el cordón de extensión antes de usarlo
y reemplácelo si está dañado. No maltrate el cordón de
extensión y nunca tire de los cordones para desconectar la
unidad. Mantenga el cordón alejado del calor y los bordes
filosos. Desconecte siempre el cordón de extensión del
receptáculo antes de desconectar el producto de este cordón.
Enchufe siempre el cordón de extensión en una toma GFCI
de corriente protegida.

2 — Español

Para evitar que el enchufe de la herramienta se humedezca
cuando utiliza el cordón de extensión, realice una “vuelta
de goteo” en el cordón que conecta la lavadora de presión
con el cordón de extensión. La “vuelta de goteo” es la parte
del cordón ubicada debajo del nivel del conector que evita
que el agua se desplace por el cordón y entre en contacto
con la conexión. Si el enchufe se moja, NO desenchufe el
cordón. Desconecte el fusible y el disyuntor que abastece de
electricidad a la herramienta. Luego, desenchufe y busque
rastros de agua en la conexión.

ADVERTENCIA: Para reducir el riesgo de electrocución,
mantenga todas las conexiones secas y alejadas del suelo.
No toque la clavija con las manos húmedas.

SERVICIO DE UNA UNIDAD CON DOBLE
AISLAMIENTO

En un producto con doble aislamiento, se incluyen dos
sistemas de aislamiento en lugar de la conexión a tierra.
La característica de conexión a tierra no se incluye en el
producto con doble aislamiento, ni se debe incorporar esta
característica al producto. El servicio de un producto con
doble aislamiento requiere extremo cuidado y conocimiento
sobre el sistema. Sólo el personal de servicio autorizado
debe realizar dicho servicio. Las piezas de repuesto para
un producto con doble aislamiento deben ser idénticas
a las piezas que reemplazan. Un producto con doble
aislamiento incluye las palabras “DOUBLE INSULATION”
(DOBLE AISLAMIENTO) o “DOUBLE INSULATED” (DOBLE
ASILAMIENTO). El producto también puede incluir el
símbolo .

REGLAS DE SEGURIDAD ESPECÍFICAS

 Sea precavido cuando posicione la lavadora de presión

para usarla. El aire tibio que sale del motor podría causar

áreas puntuales descoloridas en el césped.

Familiarícese con la producto. Lea cuidadosamente el

manual del operador. Aprenda los usos y limitaciones de
la máquina, así como los posibles peligros específicos
de este producto.

 Para reducir el riesgo de lesiones, mantenga a alejados

a niños y demás circunstantes. Todos los presentes deben
llevar puestos anteojos de seguridad y permanecer a una
distancia segura del área de trabajo.

 Use la producto adecuada a la tarea. No fuerce la

producto ni ningún accesorio a efectuar tareas para
las que no están hechos. No la use para propósitos no
indicados en las instrucciones.

 Vístase adecuadamente. Use pantalones largos y

mangas largas. No vista ropas, corbatas o joyas holgadas.
Pueden resultar atrapadas y tirar de usted hacia piezas
en movimiento. Se recomiendan guantes y calzado
antiderrapantes al trabajar al aire libre. Si tiene el pelo
largo cúbraselo de alguna manera para contenerlo.

No accione el equipo cuando esté descalzo o al llevar

puestas sandalias o calzado liviano similar. Use calzado

de seguridad que le proteja sus pies y mejore su postura
en superficies resbaladizas.

Tenga suma precaución para evitar resbalarse o caer.
 Siempre póngase protección ocular con protección

lateral con la marca de cumplimiento de la norma ANSI
Z87.1. Con el cumplimiento de esta regla se reduce el

riesgo de lesiones corporales serias.

 Utilice sólo accesorios recomendados. El empleo de

accesorios inadecuados puede presentar riesgos de
lesiones.

 Inspeccione las piezas dañadas. Antes de seguir

utilizando la producto, es necesario inspeccionar
cuidadosamente toda protección o pieza dañada para
determinar si funcionará correctamente y desempeñará
la función a la que está destinada. Verifique la alineación
de las partes móviles, que no haya atoramiento de las
mismas, que no haya piezas rotas, el montaje de las
piezas y cualquier otra condición que pudiera afectar su
funcionamiento. Toda protección o pieza que esté dañada
debe repararse apropiadamente o reemplazarse en un
centro de servicio autorizado.

 Nunca deje desatendida ninguna producto en

funcionamiento. Apague la producto. No se aleje de

la producto hasta no verla completamente detenida.

Conserve el motor limpio de césped, hojas o grasa a

fin de reducir el riesgo de incendio.

Siga las recomendaciones del fabricante para lograr

la carga, descarga, transporte y almacenamiento
seguros de la máquina.

 Mantenga la producto seca, limpia y libre de aceite

y grasa. Siempre utilice un paño limpio para la limpieza

de la unidad. Nunca utilice fluidos para frenos, gasolina,
productos a base de petróleo ni solventes para limpiar
la producto.



Revise el área de trabajo cada vez antes de utilizar

este producto. Retire todos los objetos como piedras,

vidrio roto, clavos, alambre o cuerda que puedan salir
disparados o enredarse en la máquina.

No utilice la herramienta si el interruptor no apaga.

Lleve todo interruptor a un centro de servicio autorizado
para que lo reparen.

 Evite tener un entorno de trabajo peligroso. No exponga

a la lluvia. Mantenga bien iluminada el área de trabajo.

No maltrate el cordón. Nunca utilice el cordón para

trasladar ni para sacar la clavija de una toma. Mantenga
el cordón alejado del calor, del aceite de bordes afilados
y de piezas móviles. Cambie de inmediato todo cordón
dañado. Los cordones dañados aumentan el riesgo de
descargas eléctricas.

Los circuitos o las tomas donde se conecta esta

producto deben estar protegidos con un interruptor
de circuito accionado por falla de conexión a tierra
(GFCI). Hay receptáculos con la protección de un GFCI

integrado, y pueden utilizarse para contar con esta
característica de seguridad.

 Para reducir el riesgo de una descarga eléctrica, este

producto dispone de una clavija polarizada (una patilla
es más ancha que la otra) y requiere un cordón de
extensión polarizado. La clavija entra sólo de una forma

en el enchufe de un cordón de extensión polarizado. Si la
clavija no entra completamente en el enchufe del cordón
de extensión, invierta la posición de la misma. Si aún
así no entra la clavija, obtenga un cordón de extensión
polarizado correcto. Un cordón de extensión polarizado
requiere el uso de una toma de pared polarizada. Esta
clavija entra sólo de una forma en la toma de pared
polarizada. Si la clavija no entra completamente en la toma
de pared, invierta la posición de la clavija. Si aún así no
entra la clavija, contrate a un electricista autorizado para
encargarle la instalación de una toma de pared adecuada.
No cambie de ninguna manera la clavija del equipo, ni el
receptáculo o la clavija del cordón de extensión.

 Asegúrese de que esté en buen estado el cordón de

extensión. Al utilizar un cordón de extensión, utilice uno del

suficiente calibre para soportar la corriente que consume
el producto. Se recomienda que los conductores sean
de calibre 14 (A.W.G.) por lo menos, para un cordón de
extensión de 7,6 metros (25 pies) de largo o menos. Si tiene
dudas, utilice un cordón del calibre más grueso siguiente.
Cuanto menor es el número de calibre, mayor es el grueso
del cordón. Un cordón de un calibre insuficiente causa una
caída en el voltaje de línea, y produce recalentamiento y
pérdida de potencia.

3 — Español

REGLAS DE SEGURIDAD ESPECÍFICAS

 ADVERTENCIA: Use cordones de extensión para

exteriores que lleven las marcas SW-A, SOW-A, STW-A,
STOW-A, SJW-A, SJTW-A o SJTOWA. Estos cordones
están aprobados para el uso en el exterior y reducen el
riesgo de descargas eléctricas.

 Inspeccione periódicamente los cordones de extensión

y reemplácelos si están dañados. Mantenga los mangos

secos, limpios y sin aceite ni grasa.

 Nunca dirija un chorro de agua en dirección de

personas o animales, ni hacia dispositivos eléctricos.

Antes de iniciar cualquier operación de limpieza, cierre

puertas y ventanas. Despeje el área a limpiar y elimine
cualesquier desechos, juguetes, muebles de patio u otros
objetos que pudiesen crear un peligro.

 No use soluciones ácidas, alcalinas, solventes,

materiales inflamables o de grado industrial en este

producto. Estos productos pueden causar lesiones físicas
al operador y daños irreparables a la máquina.

ADVERTENCIA: Los chorros de alta presión pueden

ser peligrosos si se utilizan indebidamente. Nunca dirija

el chorro a personas, animales, dispositivos eléctricos ni
a la máquina misma.

Mantenga alejado el motor de materiales inflamables

y de otros materiales peligrosos.

 Antes de cada uso, inspeccione los pernos y las tuercas

para verificar que están apretados. Una tuerca o perno
sueltos pueden causar problemas graves en el motor.



Antes de guardar la unidad deje que se enfríe el motor.

Al dar servicio a la unidad, sólo utilice piezas de

repuesto idénticas. El empleo de piezas diferentes puede

causar un peligro o dañar el producto.

Use SOLAMENTE agua fría.
Nunca alce ni transporte una máquina mientras se

encuentre en marcha.

Nunca arranque la máquina si se ha formado hielo en

cualquier parte del equipo.

Mantenga las protecciones en su lugar y en buenas

condiciones. Nunca utilice la herramienta sin ninguno de
los protectores o las cubiertas. Asegúrese de que todas
las protecciones estén funcionando de forma correcta
antes de utilizar la unidad.

Asegúrese de que haya una distancia mínima de

914 mm (tres pies) de todo material combustible.

Nunca rocío cierra a la superficie para ser limpiado

como usted puede dañar la superficie.

Luego de detener el motor, siempre presione el

gatillo ubicado en el mango del gatillo para aliviar la
presión acumulada en la manguera de alta presión. La

inobservancia de esta advertencia puede causar lesiones
personales graves.

Asegúrese de que la manguera de alta presión esté

conectada adecuadamente antes de usar el producto.

 Conecte la lavadora de presión a un subcircuito

individual.

Sujete y sostenga firmemente con ambas manos el

mango. Al tirar del gatillo, puede que el mango de gatillo

se mueva debido a fuerzas de reacción. La inobservancia
de esta advertencia puede ocasionar la pérdida de control
y lesiones personales y a otros.

Para usarse sólo en el exterior.
Guarde estas instrucciones. Consúltelas frecuentemente

y utilícelas para instruir a otros usuarios. Si presta a alguien
esta producto, facilítele también las instrucciones.

4 — Español

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

AVISO:

Es posible que se empleen en esta herramienta algunos de los siguientes símbolos. Le suplicamos estudiarlos y
aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más
segura la herramienta.

Indica una situación peligrosa, la cual, si no se evita, causará lesiones graves
o mortales.

Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
graves o mortales.

Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
menores o leves.

(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación
a daños a la propiedad).

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales

Lea manual del operador

Protección ocular

Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.

Siempre póngase protección ocular con protección lateral con la
marca de cumplimiento de la norma ANSI Z87.1.

Alerta: Condiciones
húmedas

Riesgo de inyecciones

Riesgo de explosión

Contragolpe

Descarga eléctrica

Quemaduras químicas

No exponga la unidad a la lluvia ni la use en lugares húmedos,
y nunca dirija un chorro de agua en dirección hacia dispositivos
eléctricos.

Para reducir el riesgo de una inyección o lesión, nunca dirija un
chorro de agua hacia personas o mascotas ni ponga ninguna
parte del cuerpo en el chorro. Las fugas presentes en mangueras
y acopladores también pueden causar lesiones por inyección. No
sujete ninguna manguera ni acoplador.

No pulverice líquidos inflamables. Líquidos inflamables, el
combustible y sus vapores del mismo son explosivos y pueden
causar quemaduras graves e incluso la muerte.

Para reducir el riesgo de lesiones por un contragolpe, sujete
firmemente el tubo rociador con ambas manos cuando esté
encendida la máquina.

No use la cortadora cerca de líneas de alimentación o tomas
eléctricas.

Para reducir el riesgo de lesiones o daños físicos, NO USE

SOLUCIONES ÁCIDAS, ALCALINAS, BLANQUEADORES,

SOLVENTES, MATERIALES INFLAMABLES O DE GRADO
INDUSTRIAL en este producto.

5 — Español

SÍMBOLOS

Es posible que se empleen en esta herramienta algunos de los siguientes símbolos. Le suplicamos estudiarlos y
aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más
segura la herramienta.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

V Voltios Voltaje

A Amperios Corriente

Hz Hertz Frecuencia (ciclos por segundo)

W Watts Potencia

Corriente alterna Tipo de corriente

n

o

Velocidad en vacío Velocidad de rotación, en vacío

Fabricación Clase II Fabricación con doble aislamiento

.../min Por minuto

Revoluciones, carreras, velocidad superficial, órbitas, etc., por
minuto

ASPECTOS ELÉCTRICOS

DOBLE AISLAMIENTO

El doble aislamiento es una característica de seguridad de las
herramientas eléctricas, la cual elimina la necesidad de usar
el típico cordón eléctrico de tres conductores con conexión a
tierra. Todas las partes metálicas expuestas están aisladas de los
componentes metálicos internos del motor por medio de aislamiento
de protección. No es necesario conectar a tierra las productos con
doble aislamiento.

ADVERTENCIA:

El sistema de doble aislamiento está destinado a proteger
al usuario contra las descargas eléctricas resultantes de la
ruptura del aislamiento interno de la producto. Observe todas
las precauciones de seguridad para evitar descargas eléctricas.

NOTA: El mantenimiento de una herramienta con doble aislamiento
requiere sumo cuidado y conocimiento del sistema, y únicamente
deben realizarlo técnicos de servicio autorizados. Para dar servicio a
la herramienta, le sugerimos llevarla al Centro de Servicio Autorizado
de su preferencia para que la reparen. Siempre utilice piezas de
repuesto de la fábrica original al dar servicio a la unidad.

CONEXIÓN ELÉCTRICA

Este producto dispone de un motor eléctrico fabricado con precisión.
Debe conectarse únicamente a un suministro de voltaje que tenga

capacidad de 120 V/60 Hz CA (típico circuito hogareño de EE.
UU.). No utilice este producto con corriente continua (corr. cont.).

Una caída considerable de voltaje causa una pérdida de potencia y
el recalentamiento del motor. Si el producto no funciona al conectarlo
en una toma, vuelva a verificar el suministro de corriente.

6 — Español

CORDONES DE EXTENSIÓN

Al utilizar una herramienta eléctrica a una distancia considerable de
la fuente de corriente, asegúrese de utilizar un cordón de extensión
con la suficiente capacidad para soportar la corriente de consumo
del producto. Un cordón de un calibre insuficiente causa una caída
en el voltaje de línea,lo cual puede causar recalentamiento, pérdida
de potencia y / o activación de los disyuntores o el GFCI. Básese
en la tabla suministrada para determinar el grueso mínimo requerido
del cordón de extensión. Solamente deben utilizarse cordones
con forro redondo registrados en Underwriter’s Laboratories (UL).

Al trabajar a la intemperie con un producto, utilice un cordón de
extensión fabricado para uso en el exterior. Este tipo de cordón
lleva las letras “WA” o “W” en el forro.

Antes de utilizar un cordón de extensión, inspecciónelo para ver
si tiene conductores flojos o expuestos y aislamiento cortado o
gastado.

Se puede hacer un nudo para atar el cordón de extensión y el cordón
eléctrico para impedir que se desconecten durante el uso. Ate el
nudo luego conecte el extremo de la clavija del cordón eléctrico en
el extremo del receptáculo del cordón de extensión. Este método
también se puede usar para atar dos cordones de extensión.

USE ÚNICAMENTE UN CORDÓN DE EXTENSIÓN DE ESTOS
TAMAÑOS AL UTILIZAR ESTE PRODUCTO:

Longitud del cordón Calibre conductores (A.W.G.)

7,6 m (25 pies) 14

15,2 m (50 pies) 12

30,5 m (100 pies) No se permite

NOTA: A.W.G. = Calibre conductores norma americana

ASPECTOS ELÉCTRICOS

ADVERTENCIA:

Mantenga el cordón de extensión fuera del área de trabajo. Al
trabajar con una herramienta eléctrica, coloque el cordón de
tal manera que no pueda enredarse en la madera, herramientas
o ninguna obstrucción. La inobservancia de esta advertencia
puede causar lesiones corporales serias.

ADVERTENCIA:

Inspeccione los cordones de extensión antes de cada uso. Si
están dañados reemplácelos de inmediato. Nunca utilice el
producto con un cordón dañado, ya que si toca la parte dañada
puede producirse una descarga eléctrica, y las consecuentes
lesiones serias.

INTERRUPTOR DE CIRCUITO ACCIONADO
POR FALLA DE CONEXIÓN A TIERRA

Vea la figura 2.

Esta unidad se equipa de un interruptor del circuito accionado por
falla de conexión a tierra (GFCI), el cual protege contra los peligros
de las corrientes desarrolladas al presentarse tal falla. Un ejemplo
de una corriente debida a una falla de conexión a tierra es la que

fluiría a través de una persona que está utilizando un aparato con
aislamiento defectuoso, y al mismo tiempo está en contacto con
una tierra eléctrica como una parte de la plomería, suelo húmedo
o tierra.

Las clavjias protegidos con GFCIs no protegen contra cortos
circuitos, sobrecargas ni descargas eléctricas.

NOTA: Para asegurarse de que está listo para el uso, presione el
botón de reajuste cada vez que conecte la lavadora de presión al
suministro de corriente.

Las clavjias con GFCIs pueden probarse con los botones TEST
[PRUEBA] y RESET [REAJUSTE].

Para efectuar una prueba:

Oprima el botón TEST. Escuchará un clic y el diodo luminiscente

se apagará

Para restablecer la corriente, oprima el botón RESET. El diodo

luminiscente se encenderá indicando que se ha restablecido
la corriente.

Realice mensualmente esta prueba para asegurarse del buen
funcionamiento del GFCI.

Para reducir el riesgo de descarga eléctrica, el circuito

de inspección se debe operar antes de que se enchufe un
artefacto en el dispositivo.

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Presión máxima*................................................................................................................................................................. 1 800 psi

Flujo máximo ...................................................................................................................................................... 4,5 LPM (1,2 GPM)

Corriente de entrada ........................................................................................... capacidad de 120 V/60 Hz CA únicamente, 13 A

*Máximo que valora determinado por el estándar de PWMA PW101

FAMILIARÍCESE CON LA LAVADORA DE
PRESIÓN

Vea la figura 3.

Para usar este producto con la debida seguridad se debe
comprender la información indicada en la producto misma
y en este manual, y se debe comprender también el trabajo
que intenta realizar. Antes de usar este producto, familiarícese
con todas las características de funcionamiento y normas de
seguridad del mismo.

SISTEMA AUTOMÁTICO DE INYECCIÓN DE

JABÓN

Coloque la manguera de inyección de jabón con filtro en el
detergente para lavadoras a presión que desee para aplicarlo
de manera rápida y fácil a su proyecto de limpieza. El uso de la
boquilla para jabón activará el inyector de jabón con una razón
de dilución de 20:1.

MANGO DE ACARREO

La lavadora a presión cuenta con un mango de acarreo para
facilitar el traslado.

CLAVIJA GFCI

La lavadora de presión está equipada con una clavija GFCI
como protección contra los riesgos de las redes eléctricas
con fallas de conexión a tierra. Esta clavija no protege contra
los cortocircuitos, las sobrecargas ni las descargas eléctricas.

ALMACENAMIENTO DE LA MANGUERAS

Una vez que la manguera de alta presión esté enrollada,
cuélguela en el lado izquierdo de la máquina con el cordón
eléctrico utilizando la tira de gancho y lazada para ajustarla
correctamente.

INTERRUPTOR DE ENCENDIDO

Con este interruptor se enciende y apaga la lavadora.

ALMACENAMIENTO DEL CORDÓN
ELÉCTRICO

Una vez que la cordón eléctrico esté enrollada, cuélguela en
el lado derecho de la máquina con manguera de alta presión
utilizando la tira de gancho y lazada para ajustarla correctamente.

7 — Español

CARACTERÍSTICAS

MANGO DEL GATILLO

El mango del gatillo dispone de una superficie de sujeción
ranurada la cual proporciona control adicional de dicho tubo y
reduce la fatiga del operador.

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.
 Corte cuidadosamente los lados de la caja y después retire

la producto y cualesquier accesorios de la caja. Asegúrese
de que estén presentes todos los artículos enumerados en
la Lista de Empaquetado.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida en la Lista
de Empaquetado ya está ensamblada al producto cuando

lo desempaqueta. El fabricante no ensambla las piezas de
esta lista en el producto. Éstas deben ser instaladas por
el usuario. El uso de un producto que puede haber sido
ensamblado de forma inadecuada podría causar lesiones
personales graves.

 Inspeccione cuidadosamente la producto para asegurarse de

que no haya sufrido ninguna rotura o daño durante el transporte.

 No deseche el material de empaquetado hasta que haya

inspeccionado cuidadosamente la producto y la haya
utilizado satisfactoriamente.

 Si hay piezas dañadas o faltantes, le suplicamos llamar al

1-800-860-4050, donde le brindaremos asistencia.

LISTA DE EMPAQUETADO

Lavadora de presión eléctrica
Mango de transporte
Manguera de alta presión de 6,1 m (20 pies)
Mango del gatillo
Tubo rociado
Boquillas (15º, turbo, jabón)
Manguera de inyección con filtro, para jabón
Manual del operador

GATILLO CON SEGURO

Al tirar del gatillo sale un chorro de agua para limpiar con
alta presión. El seguro ofrece protección contra todo uso no
autorizado.

ADVERTENCIA:

No intente modificar esta producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato, el cual puede causar
una condición peligrosa, y como consecuencia posibles
lesiones serias.

ADVERTENCIA:

No conecte la unidad al suministro de corriente sin haber
terminado de armarla. De lo contrario la unidad puede
ponerse en marcha accidentalmente, con el consiguiente
riesgo de lesiones serias.

INSTALACIÓN DEL MANGO DE TRANSPORTE

Vea la figura 4

PRECAUCIÓN:

Sea precavido cuando instale el mango en el bastidor:
evite pellizcarse los dedos o las manos.

 Coloque el mango de transporte sobre la lavadora a

presión con los orificios alineados como se muestra en
la imagen.

 Instale los tornillos y ajústelos de manera segura.

COMO CONECTAR EL TUBO ROCIADOR AL
MANGO DEL GATILLO

Vea la figura 5.

 Empuje el extremo del tubo rociador dentro del mango del

gatillo y gírelo en sentido horario para asegurarlo.

 Tire del tubo rociador para asegurarse de que esté

debidamente asegurada.

ADVERTENCIA:

Si hay piezas dañadas o faltantes, no utilice esta producto
sin haber reemplazado todas las piezas. Usar este producto
con partes dañadas o faltantes puede causar lesiones serias
al operador.

8 — Español

CÓMO CONECTAR LA MANGUERA DE ALTA
PRESIÓN AL MANGO DEL GATILLO

Vea la figura 6.

 Enrosque el casquillo de la manguera de alta presión en el

acoplador de entrada el mango del gatillo; para ello, gire a
la derecha el casquillo de la manguera. Apriete firmemente.

NOTA: Tenga cuidado de no trasroscar la rosca, ya que esto

podría provocar que el mango del gatillo pierda durante su
uso.

ARMADO

 Tire de la manguera para asegurarse de que esté

debidamente asegurada.

CÓMO CONECTAR LA MANGUERA DE ALTA
PRESIÓN A LA BOMBA

Vea la figura 7.

 Desenrolle y enderece completamente la manguera de alta

presión para evitar la formación de acodaduras.

NOTA: Vea Uso de la manguera de alta presión en la

sección Funcionamiento para obtener más información
sobre el uso de la manguera de alta presión.

 Alinee el casquillo con la conexión roscada de la bomba.
 Coloque de la manguera de alta presión en la conexión

roscada.

 Gire a la derecha el casquillo y fije firmemente la manguera

a la bomba.

NOTA: Tenga cuidado de no trasroscar la rosca, ya que esto

podría provocar que la manguera pierda durante su uso.

 Tire de la manguera para asegurarse de que esté

debidamente asegurada.

CÓMO CONECTAR UNA MANGUERA DE

JARDÍN A LA LAVADORA DE PRESIÓN

Vea la figura 8.

AVISO:

Siempre observe las normas locales cuando conecte las
mangueras a la tubería principal de agua. En algunas áreas
existen restricciones para la conexión directa al suministro
público de agua potable a fin de evitar la retroalimentación
de químicos al suministro de agua potable. La conexión
directa a través de un tanque receptor o de una válvula
contra reflujo suele estar permitida.

El suministro de agua debe venir de la tubería principal de agua.
NUNCA use agua caliente o agua de piscinas, lagos, etc. Antes
de conectar una manguera de jardín a la lavadora de presión:

 Deje correr agua por la manguera durante 30 segundos para

limpiar toda la basura que pueda haber en el interior de la
misma.

 Inspeccione el cedazo de la entrada de agua.
 Si está dañado el cedazo, no utilice la máquina sino hasta

haber reemplazado aquél.

 Si está sucio el cedazo, límpielo antes de conectar la

manguera de jardín a la máquina.

Para conectar una manguera de jardín a la máquina:
 Desenrolle completamente la manguera de jardín o quítela

completamente del carrete para evitar la formación de
acodaduras.

NOTA: Debe haber un mínimo de 3 metros (10 pies) de

manguera sin ninguna restricción en el flujo de la misma,
entre la entrada de la lavadora de presión y el grifo o válvula
de cierre (como un conector de cierre en “Y”).

 Teniendo el grifo de la manguera completamente cerrado,

conecte el extremo de la manguera de jardín a la entrada
de agua. Efectúe el apriete con la mano.

AVISO:

No accione la bomba de la lavadora de presión sin que el
suministro de agua esté conectado y abierto; de lo contrario,
se pueden dañar los sellos de alta presión y se puede acortar
la vida útil de la bomba. Desenrolle la manguera de su riel
o bobina por completo y asegúrese de que ninguna rueda,
piedra o cualquier otro objeto no pise la manguera, ya que
puede disminuir o impedir el paso del agua a la lavadora
de presión.

9 — Español

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familarización con las producto lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma ANSI
Z87.1. La inobservancia de esta advertencia puede
permitir que los objetos lanzados hacia los ojos puedan
provocarle lesiones graves.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado
por el fabricante de esta producto. El empleo de
aditamentos o accesorios no recomendandos podría
causar lesiones serias.

ADVERTENCIA:

Nunca dirija un chorro de agua en dirección de
personas o animales, ni hacia dispositivos eléctricos. La
inobservancia de esta advertencia podría causar lesiones
serias, una descarga eléctrica e incluso la muerte.

AVISO:

Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como tornil­los, tuercas, pernos, tapas, etc. Apriete firmemente todos
los sujetadores y las tapas y no accione este producto
hasta que todas las partes faltantes o dañadas sean
reemplazadas. Comuníquese con Servicio al cliente o
un centro de servicio autorizado para obtener asistencia.

 Limpiar botes, muebles de patio, equipos de jardinería

eléctricos o no, canalones, paneles de ventanas, parrillas,
juegos para niños, etc.

*Siempre pruebe primero en un área poco notoria.

ENCENDIDO Y APAGADO DE LA LAVADORA

DE PRESIÓN

Vea la figura 9.

AVISO:

No encienda la lavadora a presión si no hay un suministro
de agua conectado y encendido, dado que esto podría
dañar los sellos de alta presión y disminuir la vida útil de
la bomba. Desenrolle la manguera por completo de su
carrete o bobina y asegúrese de que la manguera no esté
restringida por neumáticos, rocas, ni ningún otro objeto
que pueda disminuir o bloquear el flujo de agua hacia la
lavadora a presión.

Antes de arrancar el motor:

Conecte los manguera de jardín.
NOTA: Asegúrese de que el filtro para la entrada de

agua de la lavadora a presión esté en su lugar y sin
obstrucciones antes de conectarla.

Abra el suministro de la manguera de jardín y presione

el gatillo de presión alta para liberar la presión del aire.
Cuando salga un chorro constante de agua, suelte el
gatillo.

NOTA: Asegúrese de que el grifo esté abierto

completamente y de que no haya acodaduras o pérdidas
en la manguera.

Para arrancar el motor:

Con el interruptor de encendido/apagado en la posición

apagado (O), conecte la lavadora de presión al suministro
de corriente.

NOTA: Si está utilizando un prolongador, asegúrese de

disponer un lazo de goteo según se describe en la página 2.

USOS

Puede usar esta herramienta en la casa para limpiar la mayoría
de las superficies exteriores horizontales o verticales grandes
o pequeñas, las estructuras y objetos exteriores pequeños
y las herramientas y equipos para uso al aire libre.* Puede:

 Limpiar o quitar moho y hongos de terrazas, caminos

de entrada, patios, caminos, aceras y otras superficies
desgastadas.

 Quitar la suciedad de diversas superficies exteriores

verticales tales como exteriores de casas, revestimientos
de muros exteriores, cercas, paredes de ladrillo, hormigón
o piedra, etc.

10 — Español

ADVERTENCIA:

Para reducir el riesgo de electrocución, mantenga todas
las conexiones secas y lejos del suelo. No toque la clavija
con las manos húmedas.

Presione el botón de reajuste en la clavija de la lavadora

de presión para asegurarse de que la unidad está lista
para ser accionada.

Coloque el interruptor de encendido/apagado en la

posición de encendido (I) para arrancar el motor.

FUNCIONAMIENTO

Para apagar el motor:

Ponga el interruptor de encendido/apagado en la posición

APAGADO (O).

Oprima el gatillo para purgar el agua a presión.
NOTA: La lavadora de presión puede estar encendida y el

sistema puede tener presión aun cuando no se escuche
que la bomba y el motor están funcionando. Siempre tenga
precaución al estar cerca de la lavadora de presión.

USO DEL MANGO DEL GATILLO

Vea la figura 10.

ADVERTENCIA:

Sujete el mango firmemente con ambas mano. Se espera
que el mango del gatillo se mueva cuando se tire del
gatillo como consecuencia de las fuerzas de reacción. La
inobservancia de esta advertencia podría causar pérdida de
control y lesiones a usted y a otras personas.

 Para iniciar el chorro de agua, oprima y no suelte el gatillo.
 Para interrumpir el flujo del chorro de agua por la boquilla,

suelte el gatillo.

Para accionar el seguro:

 Suba el seguro hasta dejarlo trabado en la ranura.

Para quitar el seguro:

 Baje el seguro a su posición original.
Comience con la boquilla a una distancia de entre 30 y 60 cm

(1 y 2 pies) de la superficie a limpiar y acérquese a la superficie
justo lo suficiente para alcanzar el nivel de limpieza deseado.
Si está demasiado cerca el chorro, puede dañar la superficie
que está limpiándose.

SELECCIÓN DE LA BOQUILLA CORRECTA DE

CONEXIÓN RÁPIDA PARA CADA TRABAJO

Vea la figura 11.

Cada una de las boquillas tiene un patrón de rociado diferente.
Antes de empezar cualquier trabajo de limpieza, determine cuál
es la mejor boquilla para el trabajo. Vea la Guía de selección de

boquillas para obtener más información sobre qué boquilla utilizar.

ADVERTENCIA:

NUNCA quite las boquillas sin antes apagar el motor,
desconecte del suministro de corriente, liberar la presión
de agua con el gatillo y colocar la traba del gatillo. NUNCA
apunte con la boquilla a su rostro o al de otras personas. El
elemento de conexión rápida contiene pequeños resortes
que podrían eyectar la boquilla con fuerza. La inobservancia
de estas instrucciones podría provocar lesiones en los ojos
y otras lesiones personales graves.

GUÍA DE SELECCIÓN DE BOQUILLAS

BOQUILLA
DE TURBO

ABRASIVO LEVE

Cemento, ladrillo, mampostería

Revestimiento de muros exteriores,
canalones, casas

Cercas, terrazas, patios

ALTA PRESIÓN

(NO USE ESTAS BOQUILLAS CON JABÓN)

Boquilla de turbo

15º

BAJA PRESIÓN

(PARA JABÓN O

ENJUAGUES LEVES)

Boquilla azul o negro

para jabón

Equipos de jardinería, botes,
casas rodantes

11 — Español

FUNCIONAMIENTO

Para conectar una boquilla el tubo rociador:

Apague la lavadora de presión, desconecte del suministro

de corriente, cierre el suministro de agua. Oprima el gatillo

para purgar el agua.

Accione el seguro el el mango de gatillo; para ello, suba

aquél hasta que se trabe en la ranura.

Tire del collar de conexión rápida.
Introduzca la boquilla en su lugar en el tubo rociador.
Empuje del collar adelante para que la boquilla quede

correctamente asegurada. Asegúrese de que la boquilla
esté asegurada.

Para desconectar la boquilla del tubo rociador una vez
comenzado el trabajo de limpieza:

Apague la lavadora de presión, desconecte del suministro

de corriente, cierre el suministro de agua. Oprima el gatillo

para purgar el agua.

Accione el seguro el el mango de gatillo; para ello, suba

aquél hasta que se trabe en la ranura.

Tire y sostenga el collar de conexión rápida.
Quite la boquilla tirando hacia atrás del collar de conexión

rápida. Coloque la boquilla en el lugar donde se guardan
éstas, en la parte superior de la máquina.

USO DE LA MANGUERA DE ALTA PRESIÓN

ADVERTENCIA:

Daño por inyecciones. Desenrolle por completo la manguera
de alta presión y enderécela antes de usarla y durante el
uso y no permita que se retuerza. La manguera de alta
presión tiene una cubierta exterior que hace resistente a la
manguera. Si la cubierta exterior está dañada, deje de usar
la manguera y remplácela inmediatamente. Una manguera
retorcido o dañada puede tener una fuga de alta presión que
puede provocar una inyección u otras lesiones personales
graves.

Para evitar que el revestimiento externo se dañe:

 Inspeccione la manguera antes de cada uso.
 Desenrosque y estire la manguera antes de usarla.
 Evite que la manguera de alta presión se retuerza.
 Mantenga la manguera alejada de superficies calientes y

bordes filosos.

 No arrastre la unidad cerca de la manguera de alta presión.
 Evite que otros objetos aplasten la manguera o que ésta se

enrede con otros objetos.

LAVADO CON DETERGENTE

Vea las figuras 12 y 13.

Tal como se vende, esta unidad está diseñada para usarse con
detergentes para lavadoras a presión de “flujo descendente”.
Para convertir la lavadora de modo que se pueda utilizar con
detergentes de “flujo ascendente”, comuníquese con un centro
de servicio al cliente autorizado para obtener más información.

AVISO:

USE SÓLO DETERGENTES DISEÑADOS PARA
LAVADORAS DE PRESIÓN. No utilice los detergentes

caseros, soluciones ácidas, alcalinas, blanqueadores,
solventes, materiales inflamables o de grado industrial
pueden dañar la bomba o a la propiedad. Numerosos
detergentes requieren mezclarse antes de usarse. Prepare
la solución de limpieza de conformidad con las instrucciones
de la botella correspondiente. Siempre pruebe en un área
poco notoria antes de comenzar la limpieza.

 Desconecte la lavadora de presión del suministro de

corriente.

 Coloque un extremo de la manguera de inyección de jabón

en el conector anillado de la bomba.

 Retire la tapa del recipiente para jabón y coloque la

manguera de inyección de jabón con el filtro en el recipiente.

NOTA: La configuración de la máquina de esta unidad es

20:1, lo que generalmente permite el uso de 3,79 l (1 galón)
de detergente para lavadoras de presión sin más dilución.
Consulte las instrucciones de su detergente para asegurarse
de que no sea necesario realizar una dilución adicional.

 Instale la boquilla detergente (azul o negro) n el tubo rociador.
  Conecte la unidad al suministro de alimentación y encienda

la lavadora de presión.

  Oprima el gatillo y espere aproximadamente 5 segundos a

que comience a salir detergente.

 Rocíe el detergente en una superficie seca, con pasadas

largas uniformes traslapadas. Para evitar la formación de
franjas, no permita que seque el detergente en la superficie.

Antes de apagar el motor:

 Coloque la manguera de inyección en un balde de agua

limpia.

 Rocíe el agua limpia a través del tubo rociador hasta vaciar

el balde.

 Si queda detergente en el rociador, repita el proceso con

un segundo balde de agua limpia.

 Apague el motor.
NOTA: Apagando el motor — la presión del sistema no se

aliviará apagando el motor. Oprima el gatillo para purgar el

agua a presión.

ENJUAGADO CON LA LAVADORA DE PRESIÓN

 Apague la lavadora de presión y cierre el suministro de agua.

Oprima el gatillo para purgar el agua.

 Accione el seguro el mango de gatillo; para ello, suba aquél

hasta que se trabe en la ranura.

 Quite la manguera de inyección de jabón si está instalada.
 Para quitar el jabón la boquilla, coloque la mano sobre ella

y a continuación tire del collar de conexión rápida. Coloque
el jabón la boquilla en el lugar donde se guardan éstas, en
la parte superior de la máquina.

12 — Español

FUNCIONAMIENTO

 Seleccione el ajuste de boquilla adecuado para el trabajo.

Vea el cuadro de la página anterior para seleccionar el ajuste
de boquilla adecuado.

 Comience por la parte superior por enjuagar y avance hacia

abajo, traslapando cada pasada.

USO DEL PROTECTOR DE BOMBA

Vea la figura 14.

El uso regular del protector para bombas comercialmente
disponible prolonga la vida de la lavadora de presión, dado
que elimina los sedimentos minerales del agua dura, lubrica
las juntas y los pistones de la bomba y evita los daños por
congelación. El protector de bomba debe agregarse a la unidad
después de cada uso y antes de almacenarla. Este protector
puede comprarse en el minorista donde compró la lavadora de
presión o comunicándose con el servicio de atención al cliente.
Este protector de bomba puede comprarse en el minorista
donde compró la lavadora de presión o comunicándose con
el servicio de atención al cliente.

Las instrucciones siguientes son para un protector de bombas
típico pero siempre siga las instrucciones del fabricante del
protector de bombas que utiliza.

 Apague el motor de la lavadora de presión, desconecte del

suministro de corriente, y cierre el suministro de agua. Tire

del gatillo para purgar el agua.

 Desconecte la manguera de jardín y la de alta presión.
 Desenrosque la parte superior de la botella del protector

de bomba y retire el sello de papel de la botella. Vuelva a
colocar la tapa en la botella y apriétela con fuerza.

NOTA: El sello de goma debe quedar dentro de la parte

superior roscada. Si se sale, asegúrese de volverlo a colocar
antes de colocarle la tapa.

 Retire la tapa de la botella y calce el extremo roscado de la

botella bien en la entrada de agua de la bomba de la lavadora
de presión.

 Apriete la botella para inyectar el contenido en la bomba.
 La bomba está protegida cuando el líquido protector sale

por el orificio de descarga de la bomba.

TRASLADO DE LA LAVADORA DE PRESIÓN

 Apague la lavadora de presión.
 Desconecte la lavadora de presión del suministro de

corriente.

 Con el mango de acarreo, sujete firmemente la unidad.

Levante la unidad hasta alcanzar una posición de acarreo
cómoda y segura. Mueva la máquina a la posición deseada.

MANTENIMIENTO

ADVERTENCIA:

Antes de inspeccionar, limpiar o dar servicio a la máquina,
apague el motor, espere a que se detengan todas las piezas
en movimiento, desconecte el cable de la bujía y aléjelo de
ésta. El incumplimiento de cualquiera de estas instrucciones
puede causar lesiones serias.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral
con protección lateral con la marca de cumplimiento de
la norma ANSI Z87.1. Si no cumple esta advertencia, los
objetos que salen despedidos pueden producirle lesiones
serias en los ojos.

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes podría causar un
peligro o dañar el producto.

AVISO:

Inspeccione periódicamente todo el producto para detectar
partes dañadas, faltantes o sueltas, como tornillos, tuercas,
pernos, tapas, etc. Apriete firmemente todos los sujetadores
y las tapas y no accione este producto hasta que todas las
partes faltantes o dañadas sean reemplazadas. Contacto
con el servicio al cliente o con un centro de servicio
autorizado para recibir asistencia.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico. La
mayoría de los plásticos son susceptibles a diferentes tipos de
solventes comerciales y pueden resultar dañados. Utilice paños
limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para frenos,
gasolina, productos a base de petróleo, aceites penetrantes,
etc., lleguen a tocar las piezas de plástico. Las sustancias
químicas pueden dañar, debilitar o destruir el plástico, lo
cual a su vez podría producir lesiones corporales serias.

13 — Español

MANTENIMIENTO

LUBRICACIÓN PARA LA BOMBA

La bomba de esta herramienta están lubricado con suficiente
cantidad de aceite de alta calidad para toda la vida útil de la
unidad en condiciones normales de funcionamiento. Por lo
tanto, no se necesita lubricación adicional.

REEMPLAZO DEL CORDÓN DE CORRIENTE

Un centro de servicio autorizado deben cambiar el cordón de
corriente, en caso de que sea necesario, para evitar peligros.

MANTENIMIENTO DE LAS BOQUILLAS

Vea la figura 15.

La presión excesiva de la bomba (se siente una sensación de
pulsación al estar oprimiendo el gatillo) puede deberse a que
la boquilla está tapada o sucia.

 Apague la lavadora de presión y cierre el suministro de agua.

Oprima el gatillo para purgar el agua.

 Desconecte la lavadora a presión.
 Retire la boquilla del tubo rociador.

ADVERTENCIA:

NUNCA quite las boquillas sin antes apagar el motor, liberar
la presión de agua con el gatillo y colocar la traba del
gatillo. NUNCA apunte con la boquilla a su rostro o al de
otras personas. El elemento de conexión rápida contiene
pequeños resortes que podrían eyectar la boquilla con
fuerza. La inobservancia de estas instrucciones podría
provocar lesiones en los ojos y otras lesiones personales
graves.

 Para liberar la boquilla de las obstrucciones de cualquier

material extraño, retire los residuos con una clip de papel o
aguja fina (no incluido).

 Con una manguera de jardín expulse de la boquilla toda la

basura presente con un contraflujo (haciendo pasar hacia
atrás agua por la boquilla, o sea del exterior hacia el interior).

 Vuelva a conectar la boquilla al tubo rociador.
 Vuelva a instalar la manguera de jardín y conecte la lavadora

de presión al suministro de corriente.

MANTENIMIENTO DE LA BOMBA

Realice una inspección visual diaria de la bomba. Si advi­erte una pérdida de lubricante alrededor de los sellos de la
bomba, lleve la lavadora de presión a un centro de servicio
autorizado para que la repare.

La bomba de la lavadora de presión no contiene piezas
que pueda reparar el usuario. Cualquier intento de realizar
el mantenimiento de la bomba o de alterarla podrá dañar la
lavadora de presión y anular la garantía del producto.

GUARDADO DE LA LAVADORA DE PRESIÓN

Vea las figuras 16 y 17.

NOTA: El uso regular de protector para bombas dará un mejor
desempeño a la unidad y alargará la vida útil de la bomba.

Guarde la unidad en un lugar seco y cubierto, en el cual no
pueda resultar dañada a la intemperie.

Es importante guardar este producto en un área protegida
contra la congelación. Siempre vacíe todas las mangueras, y
la bomba, antes de guardar la unidad.

 Asegúrese de que el interruptor de encendido/apagado está

en la posición OFF (apagado).

 Desconecte la lavadora a presión y almacene el cable de

alimentación usando la correa de gancho y lazada.

 Desconecte la manguera de alta presión y la manguera de

jardín de la bomba.

 Enrolle la manguera de alta presión en forma prolija y

almacénela con la correa de gancho y lazada.

 Incline la unidad como se muestra para permitir que

cualquier remanente de agua en la bomba desagote por la
entrada de agua.

AVISO:

Si el lugar donde se almacena la lavadora de presión estará
a temperatura por debajo de los 0 ºC (32 ºF), se requerirá
usar un protector de bomba antes de almacenarla para
evitar daños por congelación. Los daños por congelación
anulará la garantía.

 Gire la varilla rociadora en sentido contrario a las agujas del

reloj para quitarla del mango de gatillo. Almacene la varilla
rociadora y el mango de gatillo desarmados en su área de
almacenamiento.

 Guarde la unidad y los accesorios en un área que esté

protegida contra las temperaturas bajo cero. No la guarde
cerca de hornos u otras fuentes de calor que pueda secar
los sellos de la bomba.

Este producto tiene una garantía limitada de tres años para fines

personales, familiares o domésticos (90 días para usos trabajo
o comercial). Para obtener detalles sobre la garantía, diríjase a

www.ryobitools.com o llame sin cargo al 1-800-860-4050.

14 — Español

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN

La lavadora de presión no se enciende
cuando se presiona el gatillo.

La bomba no genera presión El suministro de agua es inadecuado

El cordón eléctrico no está conectado al
suministro de corriente

El interruptor está apagado

El GFCI está accionado

El disyuntor de la casa o del taller se
accionó

Presión de agua en la manguera

El mango del gatillo tiene fugas

Está tapada la boquilla

Está defectuosa la bomba

Aire en el conductor

El filtro de entrada de agua está tapado
o sucio

Conecte el cordón eléctrico a un
receptáculo alimentado con 120 V corr.
alt., 60 Hz corr. alt.

Encienda el interruptor.

Presione el botón de reajuste en la
clavija GFCI.

Reajuste el disyuntor de la casa o del taller.
Asegúrese de que la lavadora de presión
esté conectada a un subcircuito individual
únicamente. Si emplea un cordón de
extensión, asegúrese que posea la
capacidad suficiente para transportar la
corriente de la lavadora de presión.

Oprima el gatillo para liberar la presión
de agua.

Suministre un flujo de agua adecuado.

Verifique las conexiones y/o reemplace
el mango del gatillo.

Limpie la boquilla.

Comuníquese con un centro de servicio
autorizado.

Oprima el gatillo del mango del gatillo
para eliminar el aire del conductor.

Retire el filtro de entrada de agua,
enjuague con agua tibia y, luego, vuelva
a colocarlo en la unidad.

La máquina no alcanza presión alta Está demasiado pequeño el diámetro de

la manguera de jardín

Está restringido el suministro de agua

No hay suficiente agua en la entrada

La manguera tiene pérdidas

La manguera está acodada

No hay detergente La manguera de inyección de jabón no está

sumergida correctamente
El suministro de agua es insuficiente o

está tapado

Está puesta una boquilla equivocada

El tubo tiene fugas Debe reemplazar la junta tórica Reemplace la junta tórica. Si no se

Reemplácela con una manguera de
19 mm (3/4 pulg).

Revise la manguera de jardín para ver si
tiene dobleces, fugas o bloqueos

Abra el suministro de agua a toda su
capacidad.

Cambie la manguera.

Quite la acodadura de la manguera.

Introduzca lamanguera de inyección de
jabón en el recipiente del jabón.

Verifique si la manguera de jardín está
retorcida o si tiene fugas y obstrucciones.

Instale boquilla azul o negro de alta
presión.

soluciona el problema mediante este
proceso, comuníquese con el centro
de servicio autorizado para comprar un
tubo nuevo.

15 — Español

OPERATOR’S MANUAL

MANUEL D’UTILISATION

MANUAL DEL OPERADOR

ELECTRIC PRESSURE WASHER

LAVEUSE À PRESSION À ÉLECTRIQUE

LAVADORA DE PRESIÓN A ELÉCTRICA

RY141820/RY141820VNM

• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and

serial numbers from the product data plate.

ITEM NO. _________________________________________________________
MANUFACTURING NO. ____________________________________________
SERIAL NO. _______________________________________________________

HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling

1-800-860-4050. Replacement parts can also be obtained at one of our service centers.

HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-860-4050.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at

1-800-860-4050.

RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.

NUMÉRO D’ARTICLE ______________________________________________
NUMÉRO DE FABRICATION _______________________________________
NUMÉRO DE SÉRIE _______________________________________________
COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le

site www.ryobitools.com ou par téléphone au 1-800-860-4050. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.

COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-860-4050.

COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-860-4050.

RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.

NÚMERO DE ARTÍCULO ___________________________________________
NÚMERO DE FABRICACIÓN _______________________________________
NÚMERO DE SERIE _______________________________________________
CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en

la dirección www.ryobitools.com o llamando al 1-800-860-4050. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.

CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-860-4050.

CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-860-4050.

RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

995000940
12-11-19 (REV:02)

TECHTRONIC INDUSTRIES POWER EQUIPMENT

P.O. Box 1288, Anderson, SC 29622 USA

1-800-860-4050 • www.ryobitools.com
