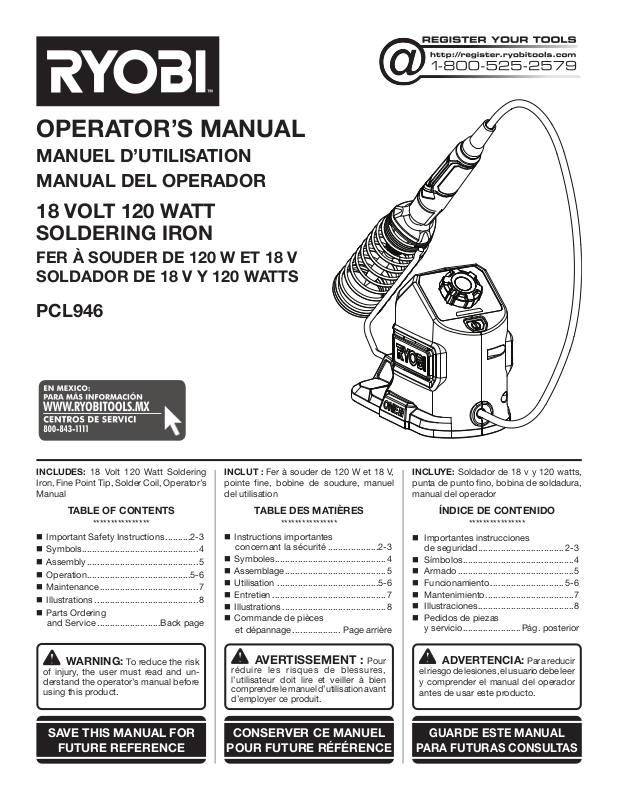

Ryobi PCL946 user guide [en, es, fr]

OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

18 VOLT 120 WATT
SOLDERING IRON

FER À SOUDER DE 120 W ET 18 V
SOLDADOR DE 18 V Y 120 WATTS

PCL946

INCLUDES: 18 Volt 120 Watt Soldering

Iron, Fine Point Tip, Solder Coil, Operator’s
Manual

TABLE OF CONTENTS

****************

 Important Safety Instructions ..........2-3

Symbols ..............................................4

 Assembly ............................................ 5

 Operation .........................................5-6

 Maintenance ....................................... 7

 Illustrations ......................................... 8

 Parts Ordering

and Service .........................Back page

WARNING: To reduce the risk

of injury, the user must read and un­derstand the operator’s manual before
using this product.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

INCLUT : Fer à souder de 120 W et 18 V,

pointe fine, bobine de soudure, manuel
del utilisation

TABLE DES MATIÈRES

****************

 Instructions importantes

concernant la sécurité ....................2-3

Symboles ............................................4

 Assemblage ........................................ 5

 Utilisation ........................................5-6

 Entretien .............................................7

 Illustrations ......................................... 8

 Commande de pièces

et dépannage ................... Page arrière

AVERTISSEMENT :

réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.

Pour

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

INCLUYE: Soldador de 18 v y 120 watts,

punta de punto fino, bobina de soldadura,
manual del operador

ÍNDICE DE CONTENIDO

****************

 Importantes instrucciones

de seguridad .................................. 2-3

Símbolos ............................................4

 Armado ..............................................5

 Funcionamiento ............................. 5-6

 Mantenimiento ...................................7

 Illustraciones ......................................8

 Pedidos de piezas

y servicio ....................... Pág. posterior

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

IMPORTANT SAFETY INSTRUCTIONS

WARNING

READ ALL INSTRUCTIONS. Failure to follow the warn-

ings and instructions may result in electric shock, fire
and/or serious injury.

Know your product. Read operator’s manual carefully.

Learn its applications and limitations, as well as the
specific potential hazards related to this product.

Following this rule will reduce the risk of electric shock,
fire, or serious injury.

Always wear eye protection with side shields marked

to comply with ANSI Z87.1 when assembling parts,
operating the product, or performing maintenance.

Following this rule will reduce the risk of serious personal
injury.

Do not lay a hot soldering iron on its side.
Do not touch the heated tip of the soldering iron.
Use the soldering iron in a well-ventilated area to avoid

breathing fumes.

Do not point the tip of the soldering iron at another

person.

Do not place your hands or fingers near the tip of the

soldering iron.

Never leave the soldering iron unattended while it is

in the on position.



Keep work area clean and well lit. Cluttered or dark
areas invite accidents.



Do not operate battery products in explosive atmo­spheres, such as in the presence of flammable liquids,
gases or dust. Battery products create sparks which may

ignite the dust or fumes.



Keep children and bystanders away while operating
this soldering iron. Distractions can cause you to lose

control.



Do not allow children to use the soldering iron. It is
not a toy.

Always assume that the soldering iron tip is hot.
Do not solder live circuits.
Do not disassemble the tool.
The soldering iron tip is sharp. Do not touch the tip

or allow it to come in contact with anything other than
soldering wire and the workpiece material.

Hold soldering iron by insulated gripping surfaces,

when performing an operation where the tip may
contact hidden wiring. Tips contacting a “live” wire may

make exposed metal parts of the soldering iron “live” and
could give the operator an electric shock.

Avoid body contact with earthed or grounded surfaces

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body
is earthed or grounded.

Do not expose battery products to rain or wet con-

ditions. Water entering a battery product will increase

the risk of electric shock. These fluids can cause battery
pack failure including short-circuit resulting in smoking,
fire and/or serious personal injury.

Use this product only with batteries and chargers list-

ed in tool/appliance/battery pack/charger correlation
supplement 987000-432.

Stay alert, watch what you are doing and use common

sense when operating a battery product. Do not use
the product while you are tired or under the influence
of drugs, alcohol or medication. A moment of inatten-

tion while operating battery products may result in serious
personal injury.

Prevent unintentional starting. Ensure the on/off but-

ton is in the off position before connecting to power
source and/or battery pack, picking up or carrying
the product. Carrying battery products with your finger

on the button or energizing battery products that have
the button on invites accidents.

Do not overreach. Keep proper footing and balance

at all times. Do not use on a ladder or unstable sup­port. This enables better control of the battery product

in unexpected situations.

Do not wear loose clothing or jewelry. Contain long

hair. Loose clothes, jewelry, or long hair can be caught

in moving parts.

Do not use the battery product if the on/off button

does not turn it on and off. Any battery product that

cannot be controlled with the button is dangerous and
must be repaired.

Remove the battery pack from the product before

making any adjustments, changing accessories, or
storing the product. Such preventive safety measures

reduce the risk of starting the product accidentally.

2 — English

IMPORTANT SAFETY INSTRUCTIONS

Store idle products out of the reach of children and do

not allow persons unfamiliar with the product or these
instructions to operate the product. Battery products

are dangerous in the hands of untrained users.

Maintain battery products. Check for misalignment or

binding of moving parts, breakage of parts and any
other condition that may affect the product’s oper­ation. If damaged, have the product repaired before
use. Many accidents are caused by poorly maintained

battery products.

Use the battery product, accessories and tool bits

etc. in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the product for operations different

from those intended could result in a hazardous situation.

Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with
another battery pack.

Use battery products only with specifically designated

battery packs. Use of any other battery packs may create

a risk of injury and fire.

When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,
screws or other small metal objects, that can make a
connection from one terminal to another. Shorting the

battery terminals together may cause burns or a fire.

Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally
occurs, flush with water. If liquid contacts eyes, ad­ditionally seek medical help. Liquid ejected from the

battery may cause irritation or burns.

Battery products do not have to be plugged into an

electrical outlet; therefore, they are always in oper­ating condition. Be aware of possible hazards when
not using your battery product or when changing
accessories. Following this rule will reduce the risk of

electric shock, fire, or serious personal injury.

Do not place battery products or their batteries near

fire or heat. This will reduce the risk of explosion and

possibly injury.

 Do not crush, drop or damage battery pack. Do not

use a battery pack or charger that has been dropped
or received a sharp blow. A damaged battery is subject

to explosion. Properly dispose of a dropped or damaged
battery immediately.

Batteries can explode in the presence of a source

of ignition, such as a pilot light. To reduce the risk of

serious personal injury, never use any cordless product
in the presence of open flame. An exploded battery can
propel debris and chemicals. If exposed, flush with water
immediately.

Do not charge battery tool in a damp or wet location.

Do not use, store, or charge battery packs or products
in locations where the temperature is less than 50°F
or more than 100°F. Do not store outside or in vehicles.

Under extreme usage or temperature conditions, bat-

tery leakage may occur. If liquid comes in contact with
your skin, wash immediately with soap and water. If
liquid gets into your eyes, flush them with clean water
for at least 10 minutes, then seek immediate medical
attention. Following this rule will reduce the risk of serious

personal injury.

To reduce the risk of serious personal injury, never

use or expose battery pack or any cordless product
in the presence of an open flame or temperature
above 265°F. An exploded battery can propel debris and

chemicals. If exposed, flush with water immediately

Have your battery product serviced by a qualified

repair person using only identical replacement parts.

This will ensure that the safety of the battery product is
maintained.

When servicing a battery product, use only iden-

tical replacement parts. Follow instructions in the
Maintenance section of this manual. Use of unautho-

rized parts or failure to follow Maintenance instructions
may create a risk of shock or injury.

 Save these instructions. Refer to them frequently and

use them to instruct others who may use this tool. If you
loan someone this tool, loan them these instructions also.

3 — English

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper in­terpretation of these symbols will allow you to operate the product better and safer.

Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.

Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.

Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.

(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s
Manual

Eye Protection

To reduce the risk of injury, user must read and understand operator’s manual
before using this product.

Always wear eye protection with side shields marked to comply with ANSI
Z87.1.

Wet Conditions
Alert

Hot Surface To reduce the risk of injury or damage, avoid contact with any hot surface.

Recycle Symbol

V Volts Voltage

min Minutes Time

Direct Current Type or a characteristic of current

Risk of fire and burns. Do not expose battery, battery compartment, or
electronic components to rain, water, or liquids.

This product uses lithium-ion (Li-ion) batteries. Local, state or federal laws
may prohibit disposal of batteries in ordinary trash. Consult your local waste
authority for information regarding available recycling and/or disposal options.

4 — English

ASSEMBLY

WARNING:

Do not use this product if it is not completely assembled
or if any parts appear to be missing or damaged. Use of
a product that is not properly and completely assembled
or with damaged or missing parts could result in serious
personal injury.

If any parts are damaged or missing, please call 1-800-525-2579 for assistance.

WARNING:

Do not attempt to modify this product or create accesso­ries or attachments not recommended for use with this
product. Any such alteration or modification is misuse
and could result in a hazardous condition leading to
possible serious personal injury.

OPERATION

WARNING:

Do not allow familiarity with this product to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.

WARNING:

Always remove battery pack from the tool when you are
assembling parts, making adjustments, cleaning, or when
not in use. Removing battery pack will prevent accidental
starting that could cause serious personal injury.

 WARNING:

Do not use or store the soldering iron near flammable or
combustible materials or liquids. These materials may
ignite when exposed to the high temperatures created
by the tip.

APPLICATIONS

You may use this product for the purposes listed below:

 Soldering circuits and electrical connections
 Soldering of jewelry, stained glass, and other crafts

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes and other possible
serious injuries.

WARNING:

Do not use any attachments or accessories not recom­mended by the manufacturer of this product. The use of
attachments or accessories not recommended can result
in serious personal injury.

WARNING:

Do not hold the soldering iron pen with your fingers near
any metal part of the tool. The tip of the tool reaches
working temperature within seconds. Always assume
that the soldering tip is hot. Touching a hot soldering tip

can result in serious personal injury.

WARNING:

Battery tools are always in operating condition. Remove
the battery pack when the product is not in use or when
carrying at your side.

INSTALLING/REMOVING BATTERY PACK

See Figure 1, page 8.

 Insert the battery pack into the product as shown.
 Make sure the latches on each side of the battery pack

snap into place and that the battery pack is secured in

the product before beginning operation.
 Depress the latches to remove the battery pack.
For complete charging instructions, see the operator’s man-

uals for your battery pack and charger.

5 — English

OPERATION

ON/OFF BUTTON

See Figure 2, page 8.

The LED indicator will light up when a charged battery pack
is installed and the button is depressed. If the indicator light
is flashing quickly, the tip is heating.

 Install the battery pack.
 Press the on/off button to turn the power on.

NOTE: The LED indicator flashes quickly until it reaches

the maximum operating temperature. Once the set tem­perature is reached, the indicator will glow solid.

 Press the on/off button to turn the soldering iron off.
NOTE: The LED indicator will pulse for 10 minutes while

the tip cools. Do not touch the tip while the LED indicator
is active.

TEMPERATURE CONTROL KNOB

See Figure 2, page 8.

Use the temperature control knob to adjust temperature
of the pen tip. Turn the control knob clockwise to increase
the temperature and counterclockwise to decrease the
temperature.

NOTE: The temperature range can be adjusted from 400° F
to 900° F.

OPERATING THE SOLDERING IRON

See Figure 3, page 8.

 Always hold the soldering iron pen as shown. Apply solder

with the tip of the pen.
 Apply solder only to the tip of the tool at the point where

it touches the workpiece.
 After soldering, return the pen to the pen holder. Press

firmly to make sure it is secure.
 Press the on/off button to turn the soldering iron off.
NOTE: The LED indicator will fade on and off slowly for

10 minutes while the tip cools. Do not touch the tip while

the LED indicator is solid or fading.
Clean the soldering tip as described in the Maintenance

section of this manual.

WARNING:

Always place the pen back into the holder so that the tip
does not come in contact with anything while it is heating
or when not in use. Following this rule will reduce the risk
of damage to items, burns, fire, or serious personal injury.



Always allow 30 minutes for the soldering iron to cool

before storing the tool.

AUTOMATIC SHUT-OFF

After 30 minutes, the unit will turn off. This preserves the tip
and prevents powering an unattended tool. To restore power,
press the on/off button to turn the unit back on.

6 — English

MAINTENANCE

WARNING:

When servicing, use only identical replacement parts.
Use of any other parts could create a hazard or cause
product damage.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.

While the tip is hot, wipe the tip against a damp sponge or
a metallic wool pad to remove debris. Keeping a clean tip is
important to extend the life of the tip and will improve solder
melting and flow during use.

REPLACING SOLDERING TIPS

See Figure 4, page 8.

WARNING:

Always allow the soldering tip to cool for a minimum of
30 minutes before removing the tip. Touching a hot sol­dering tip can result in serious personal injury.

Remove the battery pack from the tool.
Loosen the nut by turning counterclockwise and remove

from tip.

Remove the sleeve by sliding off the pen.
Pull to remove the tip and insert a replacement tip. Push

the new tip onto the ceramic heating element.
Hold the body of the pen and slide the sleeve over the

new tip.
Reinstall the nut.

STORAGE

Always remove the battery pack and allow the soldering iron
to cool completely before storing.

WARNING:

Always remove the battery pack before storage to ensure
the product is off. Allow a minimum of 30 minutes of
cool-down time before storage. Storing a soldering iron
with a hot tip can cause serious burns and/or ignite
combustible objects.

NOTE: ILLUSTRATIONS START ON PAGE 8

FOLLOWING FRENCH AND SPANISH LANGUAGE SECTIONS

7 — English

NOTES

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

« électrifier » les pièces métalliques exposées de la du

AVERTISSEMENT

Lire tous les avertissements et toutes les instructions.

Ne pas suivre l’ensemble des avertissements et des
instructions peut entraîner une électrocution, un incendie
ou des blessures graves.

Apprendre à connaître l’outil. Lire attentivement le

manuel d’utilisation. Apprendre les applications et
les limites de l’outil, ainsi que les risques spécifiques
relatifs à son utilisation. Le respect de cette consigne

réduira les risques d’incendie, de choc électrique et de
blessures graves.

Toujours porter une protection oculaire munie

d’écrans latéraux certifiée conforme à la norme ANSI
Z87.1 lors du montage des pièces, du fonctionnement
de l’outil ou au moment de l’entretien. Le respect de

cette règle réduira les risques de blessures graves.

Ne pas déposer un fer à souder sur son côté.

Ne pas toucher la buse chaude du fer à souder.
Utiliser le fer à souder dans un endroit bien aéré pour

éviter de respirer les vapeurs.

Ne pas diriger la buse du pistolet à colle chaude en

direction d’une autre personne.

 Ne pas placer les mains ni les doigts près de la buse

chaude du fer à souder.

Ne jamais laisser un fer à souder chaude en marche

sans surveillance.

Garder le lieu de travail propre et bien éclairé. Les

endroits encombrés ou sombre s sont propices aux
accidents.

Ne pas utiliser d’outils électriques dans des

atmosphères explosives, par exemple en présence
de liquides, gaz ou poussières inflammables. Les

outils électriques produisent des étincelles risquant
d’enflammer les poussières ou vapeurs.

Garder les enfants et badauds à l’écart pendant

l’utilisation d’un outil électrique. Les distractions

peuvent causer une perte de contrôle.

Ne pas laisser les enfants jouer avec le fer à souder.

Ceci n’est pas un jouet.

 Toujours supposer que la buse du fer à souder est

chaude.

 Ne pas souder des circuits sous tension.
 Ne pas démonter l’outil.
 La buse du fer à souder est pointue. Ne pas toucher

la buse ou éviter qu’elle touche autre chose que le fil à
souder et le matériau de la pièce à travailler.

 Tenir le fer à souder par ses surfaces de préhension

isolées lors des opérations pendant lesquelles
l’attache peut entrer en contact avec du fil caché. Le

contact d’une attache avec un fil « sous tension » peut

fer à souder et ainsi électrocuter l’utilisateur.

Éviter tout contact du corps avec des surfaces mises

à la terre, telles que tuyaux, radiateurs, cuisinières et

réfrigérateurs. Le risque de choc électrique est accru

lorsque le corps est mis à la terre.

Ne pas exposer les outils électriques à l’eau ou

l’humidité. La pénétration d’eau dans ces outils accroît

le risque de choc électrique. Ces liquides peuvent causer

une défaillance du bloc-piles, notamment un court-circuit

pouvant provoquer de la fumée, des flammes ou des

blessures graves.

 Pour réduire le risque de choc électrique, ne pas

mettre l’outil dans l’eau ou dans un autre type de

liquide. Ne pas placer l’appareil ou le ranger à un endroit

où il risque de tomber ou d’être tiré dans une baignoire

ou un évier.

Ne pas placer de liquides ou d’objets humides sur le

dessus de l’appareil.
Utiliser ce produit seulement avec la piles et

le chargeurs indiqués dans le supplément de

raccordement pour chargeur/outils/piles/appareil n˚

987000-432.
Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l’utilisation de tout

outil électrique. Ne pas utiliser cet outil en état de

fatigue ou sous l’influence de l’alcool, de drogues

ou de médicaments. Un moment d’inattention pendant

l’utilisation d’un outil électrique peut entraîner des

blessures graves.

Éviter les démarrages accidentels. S’assurer que le

bouton marche/arrêt est en position d’arrêt avant de

brancher l’outil. Porter un outil avec le doigt sur son

bouton ou brancher un outil dont le bouton est en position

de marche peut causer un accident.

Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Ne pas utiliser l’outil sur

une échelle ou un support instable. Ceci permettra de

mieux contrôler l’outil en cas de situation imprévue.

Ne porter ni vêtements amples, ni bijoux. Attacher ou

couvrir les cheveux longs.

bijoux et les cheveux longs peuvent se coincer dans les

pièces mobiles.

Ne pas utiliser l’outil si le bouton marche/arrêt ne

permet pas de le mettre en marche ou de l’arrêter.

Tout outil qui ne peut pas être contrôlé par son bouton

est dangereux et doit être réparé.

Débrancher l’outil et/ou retirer le bloc-piles avant

d’effectuer des réglages, de changer d’accessoire ou

de remiser l’outil. Ces mesures de sécurité préventives

réduisent les risques de démarrage accidentel de l’outil.

Ranger les outils motorisés hors de la portée des

enfants et ne laisser personne n’étant pas familiarisé

Les vêtements amples, les

2 — Français

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

avec l’outil ou ces instructions utiliser l’outil. Dans les

mains de personnes n’ayant pas reçu des instructions
adéquates, les outils sont dangereux.

Entretenir les outils motorisés. Vérifier qu’aucune

pièce mobile n’est mal alignée ou bloquée, qu’aucune
pièce n’est brisée et s’assurer qu’aucun autre
problème ne risque d’affecter le bon fonctionnement
de l’outil. En cas de dommages faire réparer l’outil

avant de l’utiliser de nouveau. Beaucoup d’accidents
sont causés par des outils mal entretenus.

Utiliser l’outil, les accessoires et embouts, etc.

conformément à ces instrutions pour les applications
pour lesquelles ils sont conçus, en tenant compte des
conditions et du type de travail à exécuter. L’usage

d’un outil motorisé pour des applications pour lesquelles
il n’est pas conçu peut être dangereux.

Ne recharger qu’avec l’appareil spécifié par le

fabricant. Un chargeur approprié pour un type de pile

peut créer un risque d’incendie s’il est utilisé avec un
autre type de pile.

Utiliser exclusivement le bloc-pile spécifiquement

indiqué pour l’outil. L’usage de tout autre bloc peut créer

un risque de blessures et d’incendie.

Lorsque le bloc-piles n’est pas en usage, le garder

à l’écart d’articles tels qu’attaches trombones,
pièces de monnaie, clous, vis ou autres petits objets
métalliques risquant d’établir le contact entre les deux
bornes. La mise en court-circuit des bornes de piles peut

causer des étincelles, des brûlures ou un incendie.

En cas d’usage abusif, du liquide peut s’échapper des

piles. Éviter tout contact avec ce liquide. En cas de
contact accidentel, rincer immédiatement les parties
atteintes avec de l’eau. En cas d’éclaboussure dans
les yeux consulter un médecin. Le liquide s’échappant

des piles peut causer des irritations ou des brûlures.

Les outils fonctionnant sur piles n’ayant pas besoin

d’être branchés sur une prise secteur, ils sont toujours
en état de fonctionnement. Tenir compte des dangers
possibles lorsque l’outil n’est pas en usage et lors du
remplacement des piles. Le respect de cette consigne

réduira les risques d’incendie, de choc électrique et de
blessures graves.

Ne pas placer les outils électriques sans fil ou leurs

piles à proximité de flammes ou d’une source de
chaleur. Ceci réduira les risques d’explosion et de

blessures.

Ne pas écraser, faire tomber ou endommager le bloc-

piles. Ne jamais utiliser un bloc-piles ou un chargeur

qui est tombé, a été écrasé, a reçu un choc violent ou a

été endommagé de quelque façon que ce soit. Une pile

endommagée risque d’exploser. Éliminer immédiatement

toute pile endommagée, selon une méthode appropriée.

 Les piles peuvent exploser en présence d'une source

d'allumage comme la veilleuse d'allumage. Pour

réduire les risques de blessures graves, ne jamais utiliser

un appareil sans fil, quel qu’il soit, en présence d’une

flamme vive. En explosant, une batterie peut projeter des

débris et des produits chimiques En cas d’exposition,

rincer immédiatement avec de l’eau.

Ne pas recharger un outil fonctionnant sur piles

dans un endroit humide ou mouillé. Ne pas utiliser,

remiser ou charger le bloc-piles ou produits dans des

emplacements où la température est inférieure 10 °C

(50 °F) à ou supérieure à 38 °C (100 °F). Ne pas ranger

l’outil à l’extérieur ou dans un véhicule.

Si l’outil est utilisé de façon intensive ou sous des

températures extrêmes, des fuites de pile peuvent se

produire. En cas de contact du liquide avec la peau,

rincer immédiatement la partie atteinte avec de l’eau.

En cas d’éclaboussure dans les yeux, les rincer à l’eau

fraîche pendant au moins 10 minutes, puis contacter

immédiatement un médecin. Le respect de cette règle

réduira les risques de blessures graves.

Afin de réduire les risques de blessures graves, ne

jamais utiliser de bloc-piles ou produits sans fil en

présence d’une flamme nue ou à une température

supérieure à 129,4 °C (265 °F). Une pile qui explose

peut projeter des débris et des produits chimiques.

Les réparations doivent être confiées à un technicien

qualifié, utilisant exclusivement des pièces identiques

à celles d’origine. Ceci assurera le maintien de la sécurité

de l’outil.

Utiliser exclusivement des pièces identiques à celles

d’origine pour les réparations. Se conformer aux

instructions de la section Entretien de ce manuel.

L’usage de pièces non autorisées ou le non-respect des

instructions peut présenter des risques de choc électrique

ou de blessures.
Conserver ces instructions. Les consulter fréquemment

et les utiliser pour instruire les autres utilisateurs

éventuels. Si cet outil est prêté, il doit être accompagné

de ces instructions.

3 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.

AVERTISSEMENT :

ATTENTION :

AVIS :

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une
interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.

(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant les
dommages matériels).

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de
sécurité

Lire manuel d’utilisation

Protection oculaire

Avertissement
concernant l’humidité

Indique un risque de blessure potentiel.

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant d’utiliser ce produit.

Toujours porter une protection oculaire avec écrans latéraux certifiée conforme
à la norme ANSI Z87.1.

Risque d’incendie et de brûlures. Ne pas exposer la pile, le compartiment de
la pile, ou les composants électroniques à la pluie, l’eau ou d’autres liquides.

Hot Surface

Symbole de recyclage

V Volts Tension

min Minutes Temps

Courant continu Type ou caractéristique du courant

Pour éviter les risques de blessures ou de dommages, éviter tout contact
avec les surfaces bûlantes.

Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations locales
ou gouvernementales peuvent interdire de jeter les piles dans les ordures
ménagères. Consulter les autorités locales compétentes pour les options
de recyclage et/ou l’élimination.

4 — Français

ASSEMBLAGE

AVERTISSEMENT :

Ne pas utiliser le produit s’il n’est pas complètement
assemblé ou si des pièces semblent manquantes
ou endommagées. L’utilisation d’un produit dont
l’assemblage est incorrect ou incomplet ou comportant
des pièces endommagées ou absentes représente un
risque de blessures graves.

Si des pièces manquent ou sont endommagées, veuillez appeler au 1-800-525-2579 pour obtenir de l’aide.

AVERTISSEMENT :

Ne pas essayer de modifier cet outil ou de créer des
pièces et accessoires non recommandés. De telles
altérations ou modifications sont considérées comme
un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.

UTILISATION

AVERTISSEMENT :

Ne pas laisser la familiarité avec l’outil faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours retirer la bloc-pile de l’outil au moment
d’assembler des pièces, d’effectuer des réglages et de
procéder au nettoyage, ou lorsque l’outil n’est pas utilisé.
Si cette précaution n’est pas prise, des objets peuvent
être projetés dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Ne pas utiliser ou ranger le fer à souder près de matériaux
ou liquides combustibles ou inflammables. Ces matériaux
peuvent s’enflammer quand ils sont exposés aux
températures élevées de la buse.

APPLICATIONS

Cet outil ne doit être utilisé que pour les applications listées
ci-dessous.

 Soudure de circuits et connexions électriques
 Soudure de bijoux, verre teinté et autres travaux

artisanaux

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
une opération dégage de la poussière, porter également
un masque anti-poussière.

AVERTISSEMENT :

Ne pas utiliser d’outils ou accessoires non recommandés
par le fabricant pour cet outil. L’utilisation de pièces
et accessoires non recommandés peut entraîner des
blessures graves.

AVERTISSEMENT :

Ne pas tenir le stylo à souder avec vos doigts près d’une
partie métallique de l’outil. La buse de l’outil atteint
la température opérationnelle en quelques secondes.
Toujours supposer que la buse du fer à souder est
chaude. Toucher une buse à souder chaude peut

entraîner des blessures graves.

5 — Français

AVERTISSEMENT :

Les outils à piles sont toujours en état de fonctionnement.
Retirer le bloc-piles dès la fin de son utilisation ou lorsqu’il
est transporté à côté du corps.

INSTALLATION / RETRAIT DU BLOC-PILES

Voir la figure 1, page 8.

 Insérer la pile dans l’outil comme illustré.
 S’assurer que les loquets de chaque côté de la pile

s’enclenchent en place et que la pile est bien fixée à l’outil

avant de mettre l’outil en marche.
 Relâcher les loquets pour retirer le bloc-piles.
Pour prendre connaissance des consignes de chargement,

consulter le manuel d’utilisation des piles et des chargeurs.

BOUTON MARCHE / ARRÊT

Voir la figure 2, page 8.

Le témoin DEL s’allumera lorsqu’un bloc-piles chargé sera
installé et que le bouton est appuyée. Si la lumière du témoin
est clignotant rapidement, la buse chauffe.

 Installer le bloc-piles.

UTILISATION

 Appuyer sur le bouton marche/arrêt pour mettre en

marche.

NOTE : Le témoin DEL clignote jusqu’à ce que la

température opérationnelle maximale est atteinte. Une
fois la température fixée est atteinte, le témoin est allumé
en continu.

  Appuyer sur le bouton marche/arrêt pour éteindre le fer

à souder.

NOTE : Le témoin DEL clignotera pulsera pendant 10

minutes lors du refroidissement de la buse. Ne pas
toucher la buse lorsque le témoin DEL est activé.

CADRAN DE CONTRÔLE DE LA
TEMPÉRATURE

Voir la figure 2, page 8.

Utiliser le bouton de commande de la température pour régler
la température de la pointe du stylo. Tourner le bouton de
commande dans le sens des aiguilles d’une montre pour
augmenter la température et dans le sens contraire des
aiguilles d’une montre pour baisser la température.

NOTE : La température peut être réglée à l’intérieur d’une
plage de 204,44 °C à 482,22 °C (400 °F à 900 °F).

ARRÊT AUTOMATIQUE

Après 30 minutes, l’appareil se fermera. Cela préserve la buse
et empêcher de mettre en marche un outil non surveillé. Pour
rétablir le courant, appuyer sur le bouton « on/off » (marche/
arrêt) pour remettre l’unité en marche.

UTILISATION DU FER À SOUDER

Voir la figure 3, page 8.

 Toujours tenir le stylo à souder comme il est illustré.

Appliquer la soudure avec la buse du stylo.
 Appliquer souder uniquement sur la buse de l’outil, au

point de contact avec la pièce à travailler.
 Après la soudure, remettre le stylo dans le porte-stylo.

Appuyer fermement dessus pour bien le sécuriser.
 Appuyer sur le bouton marche/arrêt pour éteindre le fer

à souder.
NOTE : Le voyant à DEL s’éteindra lentement pendant

10 minutes alors que l’embout refroidira. Ne pas toucher

à l’embout pendant que le voyant à DEL est solide ou

s’éteint lentement.
 Nettoyer la buse à souder comme décrit au chapitre

Entretien de ce manuel.

AVERTISSEMENT :

Toujours placer le fer à souder chaude de manière à éviter
son contact avec tout autre objet pendant le chauffage
ou s’il n’est pas utilisé. Le respect de cette consigne
réduira le risque de dommages aux articles, les brûlures,
l’incendie et les blessures graves.



Toujours laisser le fer à souder refroidir pendant 30 minutes

avant de le ranger.

6 — Français

ENTRETIEN

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer
une situation dangereuse ou endommager l’produit.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.

Quand la buse est chaude, l’essuyer contre une éponge
humide ou un bloc de laine métallique pour enlever les débris.
Il est important de garder une buse propre pour prolonger
sa durée de vie ainsi qu’améliorer la fusion et le débit de la
soudure pendant l’utilisation.

REMPLACEMENT DES BUSES À SOUDER

Voir la figure 4, page 7.

AVERTISSEMENT :

Toujours laisser la buse à souder refroidir pendant au
moins 30 minutes avant de l’enlever. Toucher une buse
à souder chaude peut entraîner des blessures graves.

 Enlever le bloc-piles de l'outil.
 Dévisser l’écrou en le tournant dans le sens antihoraire

et le retirer de la buse.

 Enlever la manche en la glissant hors de la buse.
 Tirer la buse pour l’enlever et insérer une buse de

rechange. Pousser la nouvelle buse sur l’élément

chauffant en céramique.
 Tenir le corps du stylo et glisser la manche sur la nouvelle

buse.
 Réinstaller l’écrou.

RANGEMENT

Toujours enlever le bloc-piles et permettre au fer à souder
de refroidir avant de le ranger.

AVERTISSEMENT :

Toujours retirer le bloc-piles avant de ranger le pistolet
et que se dernier est éteint. Laisser refroidir le pistolet
à colle chaude au moins 30 minutes avant de le ranger.
Ranger un fer à souder chaude alors que la buse est
encore chaude représente un risque de brûlures et/ou
d’enflammer les objets combustibles.

NOTE : ILLUSTRATIONS COMMENÇANT À LA PAGE 8

APRÈS LA SECTION ESPAGNOL.

7 — Français

NOTES

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA

Lea todas las advertencias de seguridad y las
instrucciones. El incumplimiento de las advertencias e

instrucciones puede ocasionar descarga eléctrica, fuego
o lesiones graves.

Familiarícese con su herramienta eléctrica. Lea

cuidadosamente el manual del operador. Aprenda sus
usos y limitaciones, así como los posibles peligros
específicos de esta herramienta eléctrica. Con el

cumplimiento de esta regla se reduce el riesgo de una
descarga eléctrica, incendio o lesión seria.

Siempre use protección ocular con laterales

protectores con la marca de cumplimiento con la
norma ANSI Z87.1 al ensamblar piezas, utilizar la
herramienta o llevar a cabo tareas de mantenimiento.

Con el cumplimiento de esta regla se reduce el riesgo de
lesiones corporales serias.

No apoye una soldador sobre sus partes laterales.
No toque la punta calentada de el soldador.
Use el soldador en un área bien ventilada para evitar

la inhalación de vapores.

No apunte la punta de el soldador hacia otra persona.
No coloque las manos ni los dedos cerca de la punta

de el soldador.

Nunca deje la el soldador sin supervisión mientras

esté en funcionamiento.

Mantenga limpia y bien iluminada el área de trabajo.

Un área de trabajo mal despejada o mal iluminada
propicia accidentes.

No utilice herramientas motorizadas en atmósferas

explosivas, como las existentes alrededor de líquidos,
gases y polvos inflamables. Las herramientas eléctricas

generan chispas que pueden encender el polvo y los
vapores inflamables.

Mantenga alejados a los niños y circunstantes al

maniobrar una herramienta eléctrica. Toda distracción

puede causar pérdida del control de la herramienta.

No permita que los niños usen la pistola de pegamento.

No es un juguete.

 Asuma siempre que la punta del soldador está cliente.
 No suelde circuitos electrificados.
 No desarme la herramienta.
 La punta del soldador es puntiaguda. No toque la

punta ni permita que entre en contacto con ningún otro
elemento que no sea el material para soldar y el de la
pieza de trabajo.

 Sostenga el soldador desde superficies de sujeción

aisladas cuando realice operaciones en las que la
punta pueda entrar en contacto con cables ocultos.

Si la punta entra en contacto con un cable electrificado,

las piezas metálicas expuestas del soldador podrían

electrificarse y el operador podría sufrir una descarga

eléctrica.

Evite el contacto del cuerpo con las superficies

de objetos que estén haciendo tierra o estén

conectados a ésta, como tuberías, radiadores, estufas

y refrigeradores. Existe un mayor riesgo de descargas

eléctricas si el cuerpo está haciendo tierra.

No exponga las herramientas eléctricas a la lluvia

ni a condiciones de humedad. La introducción de

agua en una herramienta eléctrica aumenta el riesgo de

descargas eléctricas. Estos fluidos pueden causar fallas

en el paquete de baterías, incluidos cortocircuitos, que

podrían resultar en humo, incendios o lesiones personales

graves.

 Para reducir el riesgo de descarga eléctrica, no

exponga la herramienta o el cargador al agua ni otros

líquidos. No coloque ni guarde el dispositivo donde

pueda caerse al piso o a una bañera o un lavabo.

No coloque líquidos u objetos húmedos sobre el

dispositivo.
Usar este producto únicamente con la baterías

y el cargadors indicados en el folleto de la

herramienta/aparato/paquete de baterías/cargador

complementario 987000-432.
Permanezca alerta, preste atención a lo que esté

haciendo y aplique el sentido común al utilizar

herramientas eléctricas. No utilice la herramienta

eléctrica si está cansado o se encuentra bajo los

efectos de alguna droga, alcohol o medicamento.

Un momento de inatención al utilizar una herramienta

eléctrica puede causar lesiones corporales serias.

Evite un arranque accidental de la unidad. Asegúrese

de que el Botón de encendido/apagado esté

en la posición de apagado antes de conectar la

herramienta. Portar las herramientas eléctricas con el

dedo en el botón, o conectarlas con el botón puesto,

propicia accidentes.

No estire el cuerpo para alcanzar mayor distancia.

Mantenga una postura firme y buen equilibrio en todo

momento.No utilice la unidad al estar en una escalera

o en un soporte inestable. De esta manera se logra un

mejor control de la herramienta eléctrica en situaciones

inesperadas.

No vista ropas holgadas ni joyas. Recójase el cabello

si está largo. Las ropas holgadas y las joyas, así como el

cabello largo, pueden engancharse en las piezas móviles.

No utilice la herramienta si el botón de encendido/

apagado no enciende o no apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el botón es

peligrosa y debe repararse.

Desconecte la clavija del suministro de corriente

o retire el paquete de baterías de la herramienta

2 — Español

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

eléctrica, según sea el caso, antes de efectuarle
cualquier ajuste, cambiarle accesorios o guardarla.

Tales medidas preventivas de seguridad reducen el riesgo
de poner en marcha accidentalmente la herramienta.

Guarde las herramientas eléctricas desocupadas

fuera del alcance de los niños y no permita que las
utilicen personas no familiarizadas con las mismas
o con estas instrucciones. Las herramientas eléctricas

son peligrosas en manos de personas no capacitadas en
el uso de las mismas.

Preste servicio a las herramientas eléctricas. Revise

para ver si hay desalineación o atoramiento de
piezas móviles, ruptura de piezas o cualquier otra
condición que pueda afectar el funcionamiento de la
herramienta. Si está dañada la herramienta eléctrica,
permita que la reparen antes de usarla. Numerosos

accidentes son causados por herramientas eléctricas
mal cuidadas.

Utilice la herramienta eléctrica, los accesorios y

brocas, hojas y cuchillas de corte, ruedas de esmeril,
etc. de conformidad con estas instrucciones,
tomando en cuenta las condiciones de trabajo y la
tarea por realizar. Si se utiliza la herramienta eléctrica

para operaciones diferentes de las indicadas podría
originar una situación peligrosa.

Sólo cargue el paquete de baterías con el cargador

especificado por el fabricante. Un cargador adecuado

para un tipo paquete de baterías puede significar un
riesgo de incendio si se emplea con un paquete de
baterías diferente.

Utilice las herramientas eléctricas sólo con los

paquetes de baterías específicamente indicados.

El empleo de paquetes de baterías diferentes puede
presentar un riesgo de incendio.

Cuando no esté utilizándose el paquete de baterías,

manténgalo lejos de otros objetos metálicos, como
clips, monedas, llaves, clavos, tornillos o otros
objetos metálicos, pequeños que puedan establecer
conexión entre ambas terminales. Establecer una

conexión directa entre las dos terminales de las baterías
puede causar quemaduras o incendios.

Si se maltratan las baterías, puede derramarse líquido

de las mismas; evite todo contacto con éste. En caso
de contacto, lávese con agua. Si el líquido llega a tocar
los ojos, además busque atención médica. El líquido

de las baterías puede causar irritación y quemaduras.

No se necesita conectar a una toma de corriente las

herramientas de baterías; por lo tanto, siempre están
en condiciones de funcionamiento. Esté consciente
de los posibles peligros cuando no esté usando la
herramienta de baterías o cuando esté cambiando
los accesorios de la misma. Con el cumplimiento de

esta regla se reduce el riesgo de una descarga eléctrica,
incendio o lesión corporal seria.

No coloque herramientas de baterías ni las baterías

mismas cerca del fuego o del calor. De esta manera

se reduce el riesgo de explosiones y de lesiones.

 No aplaste, deje caer o dañe de baterías. Nunca utilice

una batería o cargador que se ha caído, aplastado,

recibido un golpe contundente o ha sido dañado(a)

de alguna manera. Las baterías dañadas pueden sufrir

explosiones. Deseche de inmediato toda batería que haya

sufrido una caída o cualquier daño.

Las baterías pueden explotar en presencia de

fuentes de inflamación, como los pilotos de gas.

Para reducir el riesgo de lesiones serias, nunca use un

producto inalámbrico en presencia de llamas expuestas.

La explosión de una batería puede lanzar fragmentos

y compuestos químicos. Si ha quedado expuesto a la

explosión de una batería, lávese de inmediato con agua.

No cargue herramientas de baterías en lugares

mojados o húmedos. No lo utilice, guarde o cargue

la paquete de baterías o la unidad en lugares donde

la temperatura sea inferior a 10 °C (50 °F) o superior a

38 °C (100 °F). No guarde la herramienta a la intemperie

ni en el interior de vehículos.

En condiciones extremas de uso o temperatura las

baterías pueden emanar líquido. Si el líquido llega a

tocarle la piel, lávese de inmediato con agua y jabón.

Si le entra líquido en los ojos, láveselos con agua

limpia por lo menos 10 minutos, y después busque

de inmediato atención médica. Con el cumplimiento

de esta regla se reduce el riesgo de lesiones corporales

serias.

Para reducir el riesgo de lesiones personales graves,

nunca use un paquete de baterías o producto

inalámbrico en presencia de una llama abierta o a una

temperatura superior a los 129 °C (265 °F). La explosión

de una pila puede lanzar fragmentos y compuestos

químicos.

Permita que un técnico de reparación calificado

preste servicio a la herramienta eléctrica, y sólo

con piezas de repuesto idénticas. De esta manera se

mantiene la seguridad de la herramienta eléctrica.

Al dar servicio a una herramienta eléctrica, sólo utilice

piezas de repuesto idénticas. Siga las instrucciones

señaladas en la sección Mantenimiento de este

manual. El empleo de piezas no autorizadas o el

incumplimiento de las instrucciones de mantenimiento

puede significar un riesgo de descarga eléctrica o de

lesiones.
Guarde estas instrucciones. Consúltelas con frecuencia

y empléelas para instruir a otras personas que puedan

utilizar esta herramienta. Si presta a alguien esta

herramienta, facilítele también las instrucciones.

3 — Español

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con
este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

Indica una situación peligrosa, la cual, si no se evita, causará la muerte o lesiones
serias.

ADVERTENCIA:

PRECAUCIÓN:

AVISO:

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte o
lesiones serias.

Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones menores
o leves.

(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación a
daños a la propiedad).

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Lea el manual del
operador

Protección ocular

Alerta de condiciones
húmedas

Para reducir el riesgo de lesiones, el usuario debe leer y comprender el
manual del operador antes de usar este producto.

Siempre póngase protección ocular con protección lateral con la marca
de cumplimiento de la norma ANSI Z87.1.

Riesgo de incendio y quemaduras. No exponga la batería, el compartimento
de la batería o componentes electrónicos a la lluvia, el agua o líquidos.

Superficie caliente

Símbolo de reciclado

V Volts Voltaje

min Minutos Tiempo

Corriente continua Tipo o característica de corriente

Para reducir el riesgo de lesiones corporales o daños materiales evite tocar
toda superficie caliente.

Este producto utiliza baterías de iones de litio (Li-ion). Es posible que algunas
leyes municipales, estatales o federales prohíban desechar las baterías
en la basura normal. Consulte a las autoridades reguladoras de desechos
para obtener información en relación con las alternativas de reciclado y
desecho disponibles.

4 — Español

ARMADO

ADVERTENCIA:

No use este producto si no está totalmente ensamblado
o si alguna pieza falta o está dañada. El uso de un
producto que no está adecuadamente y completamente
ensamblado o posee partes dañadas o faltantes puede
resultar en lesiones personales graves.

Si hay piezas dañadas o faltantes, le suplicamos llamar al 1-800-525-2579, donde le brindaremos asistencia. En México,
llame al 800-843-1111.

ADVERTENCIA:

No intente modificar este producto ni crear aditamentos
o accesorios que no estén recomendados para usar con
este producto. Dichas alteraciones o modificaciones
constituyen un uso indebido y podrían provocar
una situación de riesgo que cause posibles lesiones
personales graves.

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familarización con las herramientas lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

Siempre retire el paquete de baterías de la herramienta
cuando esté ensamblando partes, realizando ajustes,
limpiando o cuando ésta no esté en uso. Retirando el
paquete de baterías se evita arrancar accidentalmente
la unidad, lo cual puede causar lesiones serias.

ADVERTENCIA:

Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma ANSI
Z87.1. Si no cumple esta advertencia, los objetos que
salen despedidos pueden producirle lesiones serias en
los ojos.

ADVERTENCIA:

No sostenga el lápiz del soldador con los dedos cerca
de partes metálicas de la herramienta. La punta de
la herramienta alcanza la temperatura operativa en
segundos. Asuma siempre que la punta del soldador está
cliente. Si toca la punta caliente, podría sufrir lesiones
personales graves.

ADVERTENCIA:

No use ni guarde el soldador cerca de materiales o
líquidos inflamables o combustibles. Estos materiales
podrían encenderse al exponerse a las altas temperaturas
de la punta.

APLICACIONES

Esta producto puede emplearse para los fines siguientes:

 Soldar circuitos y conexiones eléctricas
 Soldar joyas, cristales de colores y otros elementos

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado
por el fabricante de esta producto. El empleo de
aditamentos o accesorios no recomendandos podría
causar lesiones serias.

5 — Español

ADVERTENCIA:

Las herramientas de pilas siempre están en condiciones
de funcionamiento. Quite el paquete de baterías cuando
el producto no esté en uso o cuando la lleve al costado
del cuerpo.

FUNCIONAMIENTO

INSTALACIÓN/DESMONTAR DEL PAQUETE
DE BATERÍAS

Vea la figura 1, página 8.

Coloque el paquete de baterías en el producto como se

muestra.

Asegúrese de que los pestillos situados a ambos lados

del paquete de baterías entren completamente en su
lugar con un chasquido y de que el paquete quede
bien asegurado en la herramienta antes de comenzar a

utilizarla.
Oprima los pestillos para extraer el paquete de baterías.
Para obtener instrucciones específicas de carga, lea el manual

del operador que se incluye con el cargador y la batería.

BOTÓN DE ENCENDIDO/APAGADO

Vea la figura 2, página 8.

El indicador LED se iluminará cuando se instale un paquete
de baterías cargado y el botón está presionado. Si la luz
indicadora está titilando rápidamente, significa que la punta
está activo.

Instale el paquete de baterías.
 Presione el botón de encendido/apagado para encender

la herramienta.
NOTA: El indicador LED pulsará hasta alcanzar la

temperatura operativa. Una vez que se alcance la

temperatura establecida, la luz indicadora pasará a

estado sólido.
  Presione el botón de encendido/apagado para apagar el

soldador.
NOTA: El indicador LED destellará durante 10 minutos

mientras se enfría la punta. No toque la punta mientras

destelle el indicador LED.

APAGADO AUTOMÁTICO

Tras 30 minutos, la unidad se apagará. Esto preserva la punta
y evita que una herramienta que no se usa reciba energía
innecesariamente. Para restablecer la energía, presione el
botón de encendido/apagado para volver a encender la
unidad.

CÓMO USAR EL SOLDADOR

Vea la figura 3, página 8.

 Sostenga siempre el lápiz del soldador como se muestra

en la imagen. Aplique soldadura con la punta del lápiz.

 Aplique soldar solo en la punta de la herramienta en el

punto de contacto con la pieza de trabajo.

 Después de soldar, vuelva a colocar el lápiz en el soporte

correspondiente. Presione firmemente para asegurarse
de que quede bien apoyado.

 Presione el botón de encendido/apagado para apagar el

soldador.

NOTA: El indicador LED se desvanecerá encendiéndose

y apagándose lentamente durante 10 minutos mientras
se enfría la punta. No toque la punta si el indicador LED
está encendido de forma sólida o desvaneciéndose.

 Limpie la punta para soldar como se describe en la

sección Mantenimiento de este manual.

ADVERTENCIA:

Siempre coloque el lápiz en el soporte correspondiente
de manera que la boquilla no entre en contacto con nada
mientras se está calentando o cuando no está en uso.
Al cumplir esta regla se reduce el riesgo de daños en
los elementos, de un incendio o de una lesión personal
grave.

SELECTOR DE CONTROL DE TEMPERATURA

Vea la figura 2, página 8.

Utilice la perilla de control de temperatura para ajustar la
temperatura de la punta del lápiz. Gire la perilla de control
hacia la derecha para aumentar la temperatura y hacia la
izquierda para disminuir la temperatura.

NOTA: El rango de temperatura puede ajustarse de 204,44
a 482,22 °C (400 a 900 °F).

6 — Español



Deje enfriar el soldador siempre durante 30 minutos antes
de guardarlo.

MANTENIMIENTO

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes podría causar
un peligro o dañar el producto.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.

Con la punta caliente, límpiela con una esponja húmeda o
una almohadilla de lana metálica para quitar la suciedad.
Mantener la punta caliente es importante para extender su
vida útil y permitir que la soldadura se derrita y fluya mejor
al soldar.

CÓMO CAMBIAR LA PUNTA PARA SOLDAR

Vea la figura 4, página 8.

ADVERTENCIA:

Permita siempre que la punta para soldar se enfríe
durante 10 minutos como mínimo antes de extraerla. Si
toca la punta caliente, podría sufrir lesiones personales
graves.

 Retire el paquete de baterías de la herramienta.
 Afloje la tuerca girándola en sentido antihorario y quítela

de la punta.

 Retire la manga del lápiz deslizándola hacia fuera.
 Tire para quitar la punta e inserte una de repuesto.

Empuje la nueva punta en el elemento de calentamiento
de cerámica.

 Sostenga el cuerpo del lápiz y deslice la manga por la

nueva punta.

 Vuelva a colocar la tuerca.

ALMACENAMIENTO

Retire siempre el paquete de baterías y deje que el soldador
se enfríe completamente antes de guardarlo.

ADVERTENCIA:

Retire siempre el paquete de baterías antes del
almacenamiento para asegurarse de que el producto esté
apagado. Aguarde al menos 30 minutos para el equipo se
enfríe antes de guardarlo. Almacenar una soldador con
una punta caliente puede provocar quemaduras graves
y/o encender objetos combustibles.

7 — Español

NOTAS

PCL946 Fig. 2

B

A

E

C

D

A - Temperature control knob (cadran de contrôle de la température,

selector de control de temperatura)
B - Low temperature (basse température, baja temperatura)
C - High temperature (température élevée, alta temperatura)
D - LED indicator (témoin de DEL, luz indicadora de LED)
E - On/off button (bouton marche/arrêt, botón de encendido/apagado)

A - Pen holder (porte-stylo, soporte correspondiente)
B - Soldering pen (stylo à souder, lápiz de soldador)
C - LED indicator (témoin de DEL, luz indicadora de LED)
D - On/off button (bouton marche/arrêt, botón de encendido/apagado)
E - Temperature control knob (cadran de contrôle de la température,

selector de control de temperatura)

Fig. 3

A

C

B

D

E

Fig. 1

B

A

B

A - Battery pack (bloc-pile, paquete de baterías)
B - Depress latches to release battery pack (appuyer sur les loquets pour

retirer le bloc-piles, para soltar el paquete de baterías oprima los
pestillos)

Fig. 4

A

D

C

E

B

A - Nut (écrou, tuerca)
B - Sleeve (manches, manga)
C - Tip (buse, punta)
D - Ceramic heating element (élément chauffant aux

ceramique, elemento calentador cerámica)

E - Soldering pen (stylo à souder, lápiz de soldador)

8

OPERATOR’S MANUAL/18 VOLT 120 WATT SOLDERING IRON

MANUEL D’UTILISATION/FER À SOUDER DE 120 W ET 18 V
MANUAL DEL OPERADOR/SOLDADOR DE 18 V Y 120 WATTS

PCL946

To request service, purchase replacement parts,

locate an Authorized Service Center or obtain Customer or Technical Support:

Visit www.ryobitools.com or call 1-800-525-2579

If any parts or accessories are damaged or missing, do not return this product to the store.

Call 1-800-525-2579 for immediate service.

Please obtain your model and serial number from the product data plate.

This product is covered under a 3-year limited Warranty. Proof of purchase is required.

MODEL NUMBER* _______________ SERIAL NUMBER ____________________________

*Model number on product may have additional letters at the end. These letters designate

manufacturing information and should be provided when calling for service.

RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

Pour faire une demande de réparations ou obtenir des pièces de rechange, trouver un

Centre de réparations agréé pour obtenir un soutien technique ou le Service à la clientèle :

Visiter www.ryobitools.com ou en téléphonant au 1-800-525-2579

Si des pièces ou accessoires sont manquantes ou endommagées, ne pas retourner

ce produit au magasin. Appeler immédiatement au 1-800-525-2579 pour obtenir de l’aide.

Inscrire les numéros de modèle et de série inscrits sur la plaque d’identification du produit.

Ce produit est couvert par une garantie limitée de trois (3) ans. Une preuve d’achat est exigée.

NUMÉRO DE MODÈLE* _______________ NUMÉRO DE SÉRIE ____________________________

*Le numéro de modèle sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent

les informations du fabricant et doivent être fournies lors d’un appel de demande de service.

RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

Para obtener servicio, comprar piezas de repuesto, localizar un centro de servicio autorizado

y obtener Servicio o Asistencia Técnica al Consumidor:

Visite www.ryobitools.com (en la EE.UU.) o www.ryobitools.mx (en México)

o llame al 1-800-525-2579 (en la EE.UU.) o 800-843-1111 (en México).

Si hay alguna pieza o accesorios dañada o faltante, no devuelva este producto a la tienda.

Llame al 1-800-525-2579 (en la EE.UU.) o 800-843-1111 (en México) para servicio técnico inmediato.

Obtenga su modelo y número de serie de la placa de datos del producto.

Este producto está cubierto con una garantía limitada de 3 años. Se solicita prueba de la compra.

NÚMERO DE MODELO* _______________ NÚMERO DE SERIE ____________________________

*El número de modelo que figura en el producto podría tener letras adicionales al final. Estas designan información

de fabricación y deben suministrarse cuando llame para obtener asistencia o servicio.

RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

TTI CONSUMER POWER TOOLS, INC.

P.O. Box 1288, Anderson, SC 29622 • Phone [phone]

États-Unis, Téléphone 1-800-525-2579 • USA, Teléfono 1-800-525-2579

www.ryobitools.com

998000825
11-18-21 (REV:04)
