Ryobi PCL661 user guide

OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

18 VOLT LED SPOTLIGHT

PROJECTEUR À DÉL DE 18 V
REFLECTOR DE LED DE 18 V

PCL661

TABLE OF CONTENTS

****************

 Important Safety Instructions ......... 2-3

Symbols
Features

Assembly ............................................5



Operation ............................................5



Maintenance .......................................6



Illustrations .........................................7



Parts Ordering



and Service

..............................................4

..............................................4

......................... Back page

WARNING: To reduce the risk

of injury, the user must read and un­derstand the operator’s manual before
using this product.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

TABLE DES MATIÈRES

****************

 Instructions importantes concernant

la sécurité

Symboles


Caractéristiques .................................4



Assemblage ........................................5



Utilisation ....................................... 5-6



Entretien .............................................6



Illustrations .........................................7



Commande de pièces

et dépannage

réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.

....................................... 2-3

............................................4

.................... Page arrière

AVERTISSEMENT :

Pour

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

ÍNDICE DE CONTENIDO

****************

 Importantes instrucciones de

seguridad ........................................ 2-3

Símbolos


Características ....................................4



Armado ...............................................5



Funcionamiento .............................. 5-6



Mantenimiento ....................................6



Illustraciones .......................................7



Pedidos de piezas

y servicio

.............................................4

........................ Pág. posterior

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

IMPORTANT SAFETY INSTRUCTIONS

WARNING!

READ AND UNDERSTAND ALL INSTRUCTIONS. Fail-

ure to follow all instructions listed below, may result in
electric shock, fire and/or serious personal injury.

WARNING!

When using electric appliances, basic precautions should
always be followed, including the following:

 Read all the instructions before using the appliance.
 To reduce the risk of injury, close supervision is nec-

essary when an appliance is used near children.

 To reduce the risk of electrical shock, do not put light

or charger in water or other liquid. Do not place or store

appliance where it can fall or be pulled into a tub or sink.

 Use only the charger supplied by the manufacturer to

recharge.

 Use this product only with batteries and chargers

listed in tool/appliance/battery pack/charger correla­tion supplement 987000-432.

 Use only recommended battery pack. Any attempt to

use another battery pack will cause damage to your light
and could possibly explode, cause a fire, or personal
injury.

 Remove battery pack from light before performing

any routine maintenance or cleaning.

 Do not modify or attempt to repair the appliance or

the battery pack (as applicable) except as indicated
in the instructions for use and care.

 Have servicing performed by a qualified repair person

using only identical replacement parts.This will ensure

that the safety of the product is maintained.

 Do not disassemble the light.
 Do not place light or battery pack near fire or heat.

They may explode. Also, do not dispose of a worn out
battery pack by incinerating. Do not incinerate the bat­tery, even if it is severely damaged or completely worn
out. The battery may explode in fire.

 Do not operate light or charger near flammable liq-

uids or in gaseous or explosive atmospheres. Internal

sparks may ignite fumes.

 Do not store your light in a damp or wet location. Do

not store in locations where the temperature is less
than 50°F or more than 100°F. Do not store in outside

sheds or in vehicles.

 Do not expose a battery pack or appliance to fire or

excessive temperature. Exposure to fire or temperature

above 265°F may cause explosion.

Follow all charging instructions and do not charge the



battery pack or appliance outside of the temperature
range specified in the instructions. Charging improperly

or at temperatures outside of the specified range may
damage the battery and increase the risk of fire.

 Do not permit children to use light, lens, and surround-

ing housing.

 Keep light dry, clean, and free from oil and grease.

Always use a clean cloth when cleaning. Never use brake
fluids, gasoline, petroleum-based products, or any strong
solvent to clean the light.

 Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally oc-

curs, flush with water. If liquid contacts eyes, additionally
seek medical help. Liquid ejected from the battery may
cause irritation or burns.

 Don’t expose light to rain. Water entering a power tool

will increase the risk of electric shock or malfunction.

 Do not overreach. Keep proper footing and balance

at all times. Proper footing and balance enable better

control of the light in unexpected situations. Do not use
on a ladder or unstable support.

 Do not use a battery pack or appliance that is dam-

aged or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire, explosion
or risk of injury.

LIGHT USE AND CARE

 This product is for household use only.
 Store light out of the reach of children and other un-

trained persons. Flashlights are dangerous in the hands
of untrained users.

 Do not use or permit use of light in bed or sleeping

bags. This light lens can melt fabric and a burn injury

could result.

SAFETY RULES FOR LIGHT

 Always remove battery pack before storing the device.
 Under extreme usage or temperature conditions, bat-

tery leakage may occur. If liquid comes in contact with

your skin, wash immediately with soap and water. If liquid
gets in your eyes, flush them with clean water for at least
10 minutes, then seek immediate medical attention.

 Batteries can explode in the presence of a source

of ignition, such as a pilot light. To reduce the risk of

serious personal injury, never use any cordless product
in the presence of open flame. An exploded battery can
propel debris and chemicals. If exposed, flush with water
immediately.

2 — English

IMPORTANT SAFETY INSTRUCTIONS

 Do not crush, drop or damage battery pack. Do not

use a battery pack or charger that has been dropped
or received a sharp blow. A damaged battery is subject

to explosion. Properly dispose of a dropped or damaged
battery immediately. Failure to heed this warning can
result in serious personal injury.

SAVE THESE INSTRUCTIONS



Save these instructions. Refer to them frequently and

use them to instruct others who may use this tool. If you
loan someone this tool, loan them these instructions also.

3 — English

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper inter­pretation of these symbols will allow you to operate the product better and safer.

Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.

Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.

Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.

(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s
Manual

Wet Conditions Alert Do not expose to rain or use in damp locations.

To reduce the risk of injury, user must read and understand operator’s
manual before using this product.

Extremely Bright
Light

Recycle Symbol

V Volts Voltage

W Watts Power

min Minutes Time

Direct Current Type or a characteristic of current

This product uses extremely bright LEDs. To avoid serious eye injury,
do not shine into eyes or face.

This product uses lithium-ion (Li-ion) batteries. Local, state or federal
laws may prohibit disposal of batteries in ordinary trash. Consult your
local waste authority for information regarding available recycling and/
or disposal options.

FEATURES

PRODUCT SPECIFICATIONS

Light Output ...............................3,000 Lumens (Maximum)

Kelvin Rating .....................................Approximately 5000K

4 — English

ASSEMBLY

WARNING:

Do not use this product if it is not completely assembled
or if any parts appear to be missing or damaged. Use of
a product that is not properly and completely assembled
or with damaged or missing parts could result in serious
personal injury.

If any parts are damaged or missing, please call 1-800-525-2579 for assistance.

WARNING:

Do not attempt to modify this product or create acces­sories or attachments not recommended for use with this
product. Any such alteration or modification is misuse
and could result in a hazardous condition leading to pos­sible serious personal injury.

OPERATION

If the light flashes during operation, try recharging and rein-

WARNING:

Do not direct the light beam at persons or animals and
do not stare into the light beam yourself (not even from a
distance). Staring into the light beam may result in serious
injury or vision loss.

WARNING:

Do not allow familiarity with products to make you care­less. Remember that a careless fraction of a second is
sufficient to inflict serious injury.

WARNING:

Do not use any attachments or accessories not recom­mended by the manufacturer of this product. The use of
attachments or accessories not recommended can result
in serious personal injury.

stalling the battery pack.
For complete charging instructions, see the operator’s manu-

als for your battery pack and charger.

WARNING:

Battery products are always in operating condition.
Therefore, remove the battery pack when the product is
not in use or when carrying at your side.

INSTALLING/REMOVING BELT HOOK (NOT
INCLUDED)

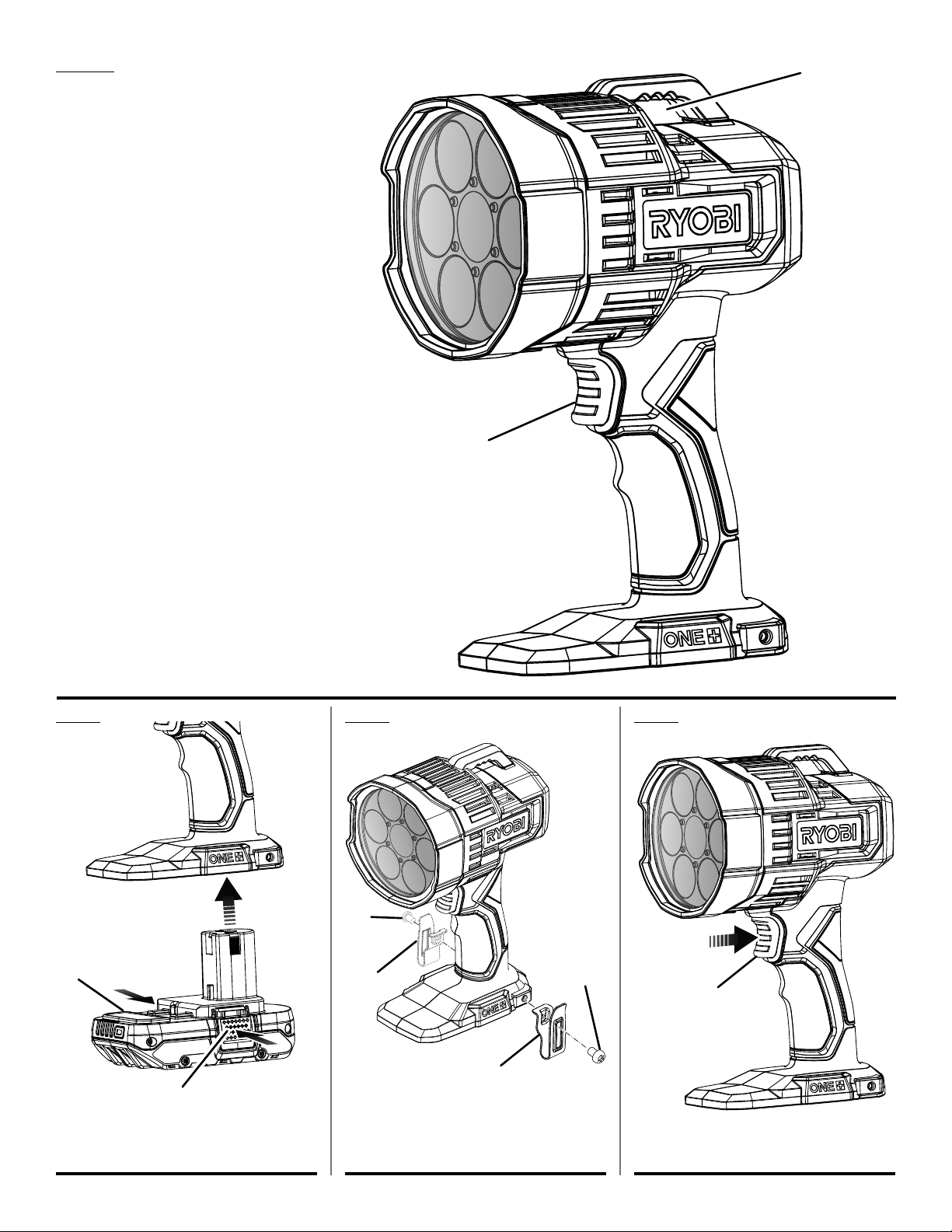

See Figure 2, page 7.

The belt hook is interchangeable. It may be installed on
either side of the base.

 Align hole in belt hook with hole in tool’s base.
 Install screw to secure belt hook in place.
 To uninstall, remove screw and then belt hook.

NOTICE:

Operate in a well ventilated area. Do not block vents.
Keep them clear to allow proper ventilation.

APPLICATIONS

You may use this product for the purpose listed below:
To illuminate distant objects and areas requiring additional

light

INSTALLING/REMOVING BATTERY PACK

See Figure 1, page 7.

 Insert the battery pack as shown.
 Make sure the latches on each side of the battery pack

snap into place and the battery pack is secured in the
product before beginning operation.

 Depress the latches to remove the battery pack.

5 — English

TURNING THE SPOTLIGHT ON AND OFF

See Figure 3, page 7.

The spotlight has four settings: high, medium, low, and off.

High: Press and release the switch trigger once.
Medium: Press and release the switch trigger twice.
Low: Press and release the switch trigger three times.
Off: Press and release the switch trigger a fourth time.

OVER TEMPERATURE PROTECTION

If overheating occurs, the light will attempt to cool itself by

dimming.

If dimming does not cool the light sufficiently, it will shut off.

As soon as the unit reaches normal operating temperature,
it can be turned on again. If it shuts off, allow approximately
10 minutes of cool-down time before attempting to resume
operation.

MAINTENANCE

WARNING:

When servicing, use only identical replacement parts.
Use of any other parts may create a hazard or cause
product damage.

WARNING:

To avoid serious personal injury, always remove the bat­tery pack from the product when cleaning or performing
any maintenance.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use.

WARNING:

Do not at any time let brake fluids, gasoline, petroleum­based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which may result in serious personal injury.

NOTICE:

The LEDs cannot be replaced. Any attempt to replace
the LEDs may damage the spotlight.

STORAGE

Store indoors in a dry, locked up place, out of the reach of
children, with the battery pack removed. Keep away from
corrosive agents such as garden chemicals and de-icing salts.

NOTE: ILLUSTRATIONS START ON PAGE 7

AFTER FRENCH AND SPANISH LANGUAGE SECTIONS.

6 — English

INSTRUCTIONS IMPORTANTES

CONCERNANT LA SÉCURITÉ

AVERTISSEMENT !

LIRE ET VEILLER À BIEN COMPRENDRE TOUTES
LES INSTRUCTIONS. Le non-respect de toutes les

instructions ci-dessous peut entraîner un choc électrique,
un incendie et/ou des blessures graves.

AVERTISSEMENT !

Au moment d’utiliser les appareils électriques, les
précautions de base doivent être prises, y compris ce
qui suit :

Lire toutes les instructions avant d’utiliser l’appareil.


 Pour réduire le risque de blessures, une bonne

surveillance est nécessaire quand un appareil est
utilisé à proximité des enfants.

 Pour réduire le risque d’un choc électrique, ne pas

mettre la lampe ou le chargeur dans l’eau ou autre
liquide. Ne pas placer ou entreposer l’appareil dans

un endroit où il peut tomber ou être entraîné dans une
baignoire ou un évier.

 N’utiliser que le chargeur fournit par le fabricant pour

recharge.

 Utiliser ce produit seulement avec la piles et

le chargeurs indiqués dans le supplément de

raccordement pour chargeur/outils/piles/appareil n˚

987000-432.

 N’utiliser que le bloc-pile recommandé. L’utilisation de

tout autre le bloc-pile endommagerait la lampe et pourrait
causer une explosion, un incendie et des blessures.

 Retirer le bloc de piles de la lampe avant d’effectuer

toute opération de nettoyage ou d’entretien.

 Ne pas modifier ni tenter de réparer l’appareil ou le

bloc-piles (le cas échéant), sauf comme indiqué dans
les instructions d’utilisation et d’entretien.

 Demander à un réparateur qualifié d’effectuer la

réparation en utilisant des pièces de rechange
identiques. Ceci assurera la bonne sécurité du produit

réparé.



Ne pas démonter la lampe.

 Ne pas placer la lampe ou le bloc-pile à proximité

de flammes ou d’une source de chaleur. Ils peuvent

exploser. Également, ne pas incinérer une pile usée. Ne
pas incinérer la pile, même si elle est complètement usée
ou très endommagée. La pile peut exploser dans le feu.

 Ne pas utiliser lampe ou le chargeur à proximité de

liquides explosifs, en présence de gaz ou dans une
atmosphère explosive. Les étincelles internes peuvent

enflammer les vapeurs.

 Ne pas remiser la lampe dans un endroit humide ou

mouillé. Ne pas remiser dans des emplacements où la
température est inférieure 10 °C (50 °F) à ou supérieure à
38 °C (100 °F). Ne pas remiser dans un remise extérieure

ou dans un véhicule.

 Ne pas exposer le bloc-piles ou l’outil à un feu ou à

des températures excessives. Une exposition au feu

ou à une température supérieure à 130 °C (265 °F) peut
provoquer une explosion.

 Suivre toutes les instructions afférentes à la recharge

et ne pas recharger le bloc-piles ou l’appareil hors des
températures spécifiées dans les instructions. Une

recharge incorrecte ou hors des températures spécifiées
peut endommager la pile et augmenter les risques de feu.

 Ne pas laisser des enfants utiliser la lampe, lentille et

el boîtier.

 Garder la lampe sèche, propre et exempte d’huile

ou de graisse. Toujours utiliser un chiffon propre pour

le nettoyage. Ne jamais utiliser de liquide de freins,
d’essence, de produits à base de pétrole ou de solvants
puissants pour nettoyer la lampe.

 En cas d’usage abusif, du liquide peut s’échapper des

batteries. Éviter tout contact avec ce liquide. Liquid

ejected from the battery may cause irritation or burns. Si
le liquide pénètre dans vos yeux, il faut aussi consulter
un médecin. Le liquide s’échappant des batteries peut
causer des irritations ou des brûlures.

 Ne pas exposer la lampe à la pluie. La pénétration

d’eau dans des outils électriques accroît le risque de
choc électrique ou de problèmes de fonctionnement.

 Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Une bonne tenue et un bon

équilibre permettent de mieux contrôler la lampe en cas
de situation imprévue. Ne pas utiliser la lampe sur une
échelle ou un support instable.

 Ne pas utiliser un bloc-piles ou un appareil endommagé

ou modifié. Les piles endommagées ou modifiées

peuvent produire un comportement imprévisible pouvant
provoquer un incendie, une explosion ou des blessures.

UTILISATION ET ENTRETIEN DE LA LAMPE

 Ce produit est pour usage domestique seulement.
 Ranger la lampe hors de portée des enfants et des

personnes n’ayant pas reçu de formation adéquate.

Dans les mains de personnes n’ayant pas reçu des
instructions adéquates, les lampes de torche sont
dangereuses.

 Ne pas utiliser ou permettre l’utilisation de la lampe

au lit ou dans un sac de couchage. Le diffuseur peut

fondre certains tissus et causer des brûlures.

2 — Français

INSTRUCTIONS IMPORTANTES

CONCERNANT LA SÉCURITÉ

RÈGLES DE SÉCURITÉ POUR LAMPE

 Toujours retirer le bloc-piles avant d’entreposer le

dispositif.

 Si l’outil est utilisé de façon intensive ou sous des

températures extrêmes, des fuites de pile peuvent
se produire. En cas de contact du liquide avec la peau,

rincer immédiatement la partie atteinte avec de l’eau
savonneuse. En cas d’éclaboussure dans les yeux, les
rincer à l’eau fraîche pendant au moins 10 minutes, puis
contacter immédiatement un médecin.

 Les piles peuvent exploser en présence d’une source

d’allumage, telle qu’une veilleuse. Pour réduire les

risques de blessures graves, ne jamais utiliser un appareil
sans fil, quel qu’il soit, en présence d’une flamme
vive. En explosant, une pile peut projeter des débris

CONSERVER CES INSTRUCTIONS

et des produits chimiques. En cas d’exposition, rincer
immédiatement les parties atteintes avec de l’eau.



Ne pas écraser, faire tomber ou endommager le

bloc-pile. Ne jamais utiliser un bloc des piles ou
un chargeur qui est tombé, a été écrasé, a reçu un
choc violent ou a été endommagé de quelque façon
que ce soit. Une pile endommagée risque d’exploser.

Éliminer immédiatement toute pile endommagée, selon
une méthode appropriée. Le non respect de cette mise
en garde peut entraîner des blessures graves.

 Conserver ces instructions. Les consulter fréquemment

et les utiliser pour instruire les autres utilisateurs éventuels.
Si cet produit est prêté, il doit être accompagné de ces
instructions.

3 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

AVERTISSEMENT :

ATTENTION :

AVIS :

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.

(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant
les dommages matériels).

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de
sécurité

Lire manuel d’utilisation

Avertissement
concernant l’humidité

Indique un risque de blessure potentiel.

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.

Ne pas exposer à la pluie ou l’humidité.

Intensité d’éclairage
extrême

Symboles de recyclage

V Volts Tension

min Minutes Temps

Courant continu Type ou caractéristique du courant

Ce produit utilise des DEL très brillantes. Ne pas diriger l’éclairage
vers les yeux ou le visage pour éviter l’aveuglement.

Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations
locales ou gouvernementales peuvent interdire de jeter les piles dans
les ordures ménagères. Consulter les autorités locales compétentes
pour les options de recyclage et/ou l’élimination.

CARACTÉRISTIQUES

FICHE TECHNIQUE

Rendement lumineux .................3 000 Lumens (maximum)

Sortie lumineuse en kelvins :

......................environ 5 000 K

4 — Français

ASSEMBLAGE

AVERTISSEMENT :

Ne pas utiliser le produit s’il n’est pas complètement
assemblé ou si des pièces semblent manquantes
ou endommagées. L’utilisation d’un produit dont
l’assemblage est incorrect ou incomplet ou comportant
des pièces endommagées ou absentes représente un
risque de blessures graves.

Si des pièces manquent ou sont endommagées, veuillez appeler au 1-800-525-2579 pour obtenir de l’aide.

AVERTISSEMENT :

Ne pas essayer de modifier cet outil ou de créer des
pièces et accessoires non recommandés. De telles
altérations ou modifications sont considérées comme
un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.

UTILISATION

INSTALACIÓN/RETRAIT DU BLOC-PILE

AVERTISSEMENT :

Ne pas diriger le faisceau lumineux vers des personnes
ou des animaux et ne pas fixer le faisceau (même à bonne
distance). Le fait de fixer le faisceau peut causer des
blessures graves et même entraîner la perte de la vue.

AVERTISSEMENT :

Ne pas laisser la familiarité avec l’produit faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.

Voir la figure 1, page 7.

 Insérer la pile dans l’outil comme illustré.

 S’assurer que les loquets de chaque côté de la pile

s’enclenchent en place et que la pile est bien fixée à l’outil

avant de mettre l’outil en marche.
 Relâcher les loquets pour retirer le bloc-piles.
Si la lampe clignote pendant qu’elle est allumée, charger et

réinstaller le bloc-piles.
Pour prendre connaissance des consignes de chargement,

consulter le manuel d’utilisation des piles et des chargeurs.

AVERTISSEMENT :

Ne pas utiliser d’produits ou accessoires non
recommandés par le fabricant pour cet outil. L’utilisation
de pièces et accessoires non recommandés peut
entraîner des blessures graves.

AVIS :

Utiliser dans un endroit bien ventilé. Ne pas bloquer les
évents. Les laisser dégagés pour assurer une ventilation
appropriée.

APPLICATIONS

Ce produit peut être utilisé pour les applications ci-dessous :
Pour éclairer les objets et endroits éloignés et dans la

pénombre

AVERTISSEMENT :

Les outils à piles sont toujours en état de fonctionnement.
Pour ce faire, retirer le bloc-piles dès la fin de son
utilisation ou lorsqu’il est transporté à côté du corps.

INSTALLATION / RETRAIT DU CROCHET DE
CEINTURE ( NON INCLUS )

Voir la figure 2, page 7.

Le crochet de ceinture est interchangeables. Il peut être
installés des deux côtés de l’outil.

 Aligner les trous du crochet de ceinture avec les trous du

base.

 Installer le vis pour fixer solidement le crochet de ceinture.
 Pour retirer, desserrer le vis et retirer le crochet de

ceinture.

5 — Français

UTILISATION

MISE EN MARCHE / ARRÊT DE PROJECTEUR

Voir la figure 3, page 7.

Ce projecteur est équipé de trois intensités réglables : Élevée,
faible et éteindre.

Élevée : Appuyer une fois sur la gâchette de commande

puis relâcher.

 Moyenne : Appuyer deux fois sur la gâchette de

commande puis relâcher.

Faible : Appuyer trois fois sur la gâchette de commande

puis relâcher.

Pour éteindre : Appuyer quatre fois sur la gâchette de

commande puis relâcher.

ENTRETIEN

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer
une situation dangereuse ou endommager l’produit.

AVERTISSEMENT :

Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours retirer le piles
de l’produit avant tout nettoyage ou entretien.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.

PROTECTION CONTRE LA SURCHAUFFE

Si le projecteur surchauffe, ce dernier tentera de se refroidir
en diminuant l’intensité d’éclairage.

Si la diminution de l’intensité d’éclairage ne parvient pas à
refroidir le projecteur, ce dernier s’éteindra.

Le projecteur peut être rallumé dès que la température
normale de fonctionnement est atteinte. Si le projecteur
s’éteint, attendre environ 10 minutes pour que le projecteur
se refroidisse avant de le rallumer.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.

AVIS :

Les DEL ne sont pas remplaçables. Toute tentative
de remplacement des DEL risque d’endommager le
projecteur.

RANGEMENT

Ranger à l’intérieur dans un endroit sec et verrouillé, hors de
la portée des enfants, d’enlever le bloc-pile. Garder éloigné
des agents corrosifs comme les produits chimiques de
jardinage et les sels fondants.

NOTE : ILLUSTRATIONS COMMENÇANT

SUR 7 DE PAGE APRÈS LE SECTION ESPAGNOL.

6 — Français

INSTRUCCIONES DE SEGURIDAD IMPORTANTES



No guarde el luz de área en lugares mojados o

¡ADVERTENCIA!

LEA Y COMPRENDA TODAS LAS INSTRUCCIONES. El

incumplimiento de las instrucciones señaladas enseguida
puede causar descargas eléctricas, incendios y lesiones
serias.

¡ADVERTENCIA!

Siempre se deben tomar precauciones básicas al usar
aparatos eléctricos, incluidas las siguientes:

 Lea todas las instrucciones antes de usar el aparato.
 Para reducir el riesgo de lesiones, se requiere una

estrecha supervisión cuando se use el aparato cerca
de niños.

Para reducir el riesgo de descarga eléctrica, no

ponga el luz de área ni el cargador en el agua ni en
otro líquido. No coloque ni guarde el aparato donde

pueda caer o ser arrastrado a una bañera, lavamanos o
fregadero.

 Use únicamente el cargador suministrado por el

fabricante para recargar el aparato.

Usar este producto únicamente con la baterías

y el cargadors indicados en el folleto de la
herramienta/ aparato/paquete de baterías/cargador
complementario 987000-432.

Utilice solamente la baterías recomendados. Cualquier

intento de utilizar otra baterías causará daños a el luz
de área y posiblemente podría explotar, causando un
incendio o lesiones corporales.

Retire de la luz de trabajo el paquete de baterías antes

de reemplazar el foco o de realizar cualquier tarea
rutinaria de mantenimiento o limpieza.

 No modifique ni intente reparar el dispositivoo la

batería (según corresponda), excepto como se indica
en las instrucciones de uso y cuidado.

 Verifique que un técnico de reparación calificado haga

el mantenimiento usando solo repuestos idénticos.

De esta manera, se mantiene la seguridad del producto.

 No desarme el luz de área.
 No coloque el luz de área ni la baterías cerca del

fuego o del calor. Pueden explotar. Además, no
deseche la baterías incinerándola cuando se agote. No
incinere la baterías, incluso si está seriamente dañada
o completamente agotada. La baterías puede estallar e
inflamarse.

 No utilice el luz de área ni el cargador cerca de

líquidos inflamables ni en entornos gaseosos o
explosivos. Las chispas internas pueden inflamar las

emanaciones.

húmedos. No guarde la unidad en lugares donde la

temperatura sea inferior a 10 °C (50 °F) o superior a

38 °C (100 °F). No guarde la unidad a la intemperie ni en

el interior de vehículos.

 No exponga el paquete de baterías o el artefacto al

fuego o a temperaturas excesivas. La exposición al

fuego o a una temperatura superior a los 130 °C (265 °F)

puede provocar explosiones.

 Siga todas las instrucciones de carga y no cargue

el paquete de baterías ni el aparato fuera del rango

de temperaturas especificado en las instrucciones.

Si realiza la carga en forma incorrecta o fuera de la

temperatura del rango especificado, puede dañar la

batería y aumentar el riesgo de incendios.

 No permita que niños usen luz de áreaes, lentes, y la

vivienda de los alrededores.
 Mantenga la luz seca, limpia y libre de aceites y

grasas. Siempre utilice un paño limpio para limpiar

la unidad. Nunca utilice fluidos para frenos, gasolina,

productos a base de petróleo ni disolventes fuertes para

limpiar el luz de área.

Si se maltratan las pilas, puede derramarse líquido

de las mismas; evite todo contacto con éste. En caso

de contacto, lávese con agua. Si el líquido llega a tocar

los ojos, además busque atención médica. El líquido que

sale despedido de la bateía puede causar irritaciones o

quemaduras.
No exponga el luz de área a la lluvia. El agua que

penetra a una herramienta eléctrica aumenta el riesgo

de descargas eléctricas o mal funcionamiento.

No estire el cuerpo para alcanzar un distancia mayor

a la natural. Mantenga una postura firme y buen

equilibrio en todo momento. Una postura firme y un

buen equilibrio permiten un mejor control de el luz de

área en situaciones inesperadas. No utilice la unidad al

estar en una escalera o en un soporte inestable.

No utilice un paquete de baterías o un artefacto

que esté dañado o modificado. Las baterías dañadas

o modificadas pueden tener un funcionamiento

impredecible que provoque incendios, explosiones o

riesgo de lesiones.

EMPLEOYCUIDADODEELLUZDEÁREA

 Este producto es para uso casero.
Guarde el luz de área fuera del alcance de los niños y

de toda persona no capacitada en el uso de la misma.

Las luzs de trabajo son peligrosas en manos de personas

no capacitadas en su uso.

No use ni permita que se use el luz de área al estar

en cama ni en sacos de dormir. La lente de esta luz de

2 — Español

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

área puede derretir telas, con lo cual podrían resultar
lesiones por quemadura.

REGLAS DE SEGURIDAD PARA DE LUZ DE

ÁREA

 Siempre retire el paquete de baterías antes de guardar

el dispositivo.

 En condiciones extremas de uso o temperatura es

posible que se derrame fluido de la baterías. Si el

fluido llega a tocarle la piel, lávese de inmediato con
agua y jabón. Si le entra líquido en los ojos, láveselos con
agua limpia por lo menos 10 minutos, y después consiga
atención médica de inmediato.

Las baterías pueden explotar en presencia de

fuentes de inflamación, como los pilotos de gas.

Para reducir el riesgo de lesiones serias, nunca use un

CONSERVEZ CES INSTRUCTIONS

producto inalámbrico en presencia de llamas expuestas.

La explosión de una batería puede lanzar fragmentos

y compuestos químicos. Si ha quedado expuesto a la

explosión de una batería, lávese de inmediato con agua.

 No aplaste, deje caer o dañe de baterías. Nunca utilice

una baterías o cargador que se ha caído, aplastado,

recibido un golpe contundente o ha sido dañado(a)

de alguna manera. Las baterías dañadas pueden sufrir

explosiones. Deseche de inmediato toda batería que haya

sufrido una caída o cualquier daño. La inobservancia de

esta advertencia puede causar lesiones corporales serias.
Guarde estas instrucciones. Consúltelas con frecuencia

y empléelas para instruir a otras personas que puedan

utilizar esta herramienta. Si presta a alguien esta

herramienta, facilítele también las instrucciones.

3 — Español

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

AVISO:

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

SÍMBOLO

NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Lea el manual del
operador

Alerta de
condiciones
húmedas

Indica una situación peligrosa, la cual, si no se evita, causará la muerte o lesiones
serias.

Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte o
lesiones serias.

Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
menores o leves.

(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación a
daños a la propiedad).

Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual
del operador antes de usar este producto.

No exponga la unidad a la lluvia ni la use en lugares húmedos.

Luz sumamente
brillante

Símbolo de reciclado

V Volts Voltaje

min Minutos Tiempo

Corriente continua Tipo o característica de corriente

Este producto utiliza luces LED sumamente zxbrillantes. Para evitar lesiones
serias a la vista, no dirija la luz directamente hacia los ojos o cara.

Este producto utiliza baterías de iones de litio (Li-ion). Es posible que algunas
leyes municipales, estatales o federales prohíban desechar las baterías en
la basura normal. Consulte a las autoridades reguladoras de desechos para
obtener información en relación con las alternativas de reciclado y desecho
disponibles.

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Salida de luz .................................. 3 000 Lumens (Máximo)

Rendimiento Kelvin:

..................aproximadamente 5 000 K

4 — Español

ARMADO

ADVERTENCIA:

No use este producto si no está totalmente ensamblado
o si alguna pieza falta o está dañada. El uso de un
producto que no está adecuadamente y completamente
ensamblado o posee partes dañadas o faltantes puede
resultar en lesiones personales graves.

Si hay piezas dañadas o faltantes, le suplicamos llamar al 1-800-525-2579, donde le brindaremos asistencia.

ADVERTENCIA:

No intente modificar este producto ni crear aditamentos
o accesorios que no estén recomendados para usar con
este producto. Dichas alteraciones o modificaciones
constituyen un uso indebido y podrían provocar
una situación de riesgo que cause posibles lesiones
personales graves.

FUNCIONAMIENTO

INSTALACIÓN/DESMONTAR DEL PAQUETE

ADVERTENCIA:

No apunte el rayo de luz a personas o animales y evite
mirar de frente el rayo de luz (aunque se encuentre lejos).
Mirar de frente el rayo de luz puede causar lesiones
graves o pérdida de la visión.

ADVERTENCIA:

No permita que su familarización con los productos lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado
por el fabricante de esta producto. El empleo de
aditamentos o accesorios no recomendados podría
causar lesiones serias.

AVISO:

Opere en un área bien ventilada. No bloquee las rejillas
de ventilación. Manténgalas limpias para permitir que la
ventilación sea apropiada.

USOS

Este producto puede emplearse para los fines siguientes:

Para iluminar objetos distantes todas las áreas que

requieran luz adicional

DE BATERÍAS

Vea la figura 1, página 7.

Coloque el paquete de baterías en el producto como se

muestra.
Asegúrese de que los pestillos situados a ambos lados

del paquete de baterías entren completamente en su

lugar con un chasquido y de que el paquete quede

bien asegurado en la herramienta antes de comenzar a

utilizarla.
Oprima los pestillos para extraer el paquete de baterías.
Si la luz parpadea durante el funcionamiento, vuelva a cargarla

y a instalar el paquete de baterías.
Para obtener instrucciones específicas de carga, lea el manual

del operador que se incluye con el cargador y la batería.

ADVERTENCIA:

Las herramientas de baterías siempre están en
condiciones de funcionamiento. Por lo tanto, siempre
debe estar asegurado el interruptor cuando no esté
usándose o el operador lo lleve por un lado.

INSTALAR/RETIRAR DE HOOK DEL
CINTURÓN (NO INCLUIDA)

Vea la figura 2, página 7.

El gancho para el cinturón es intercambiables. Se puede
instalar a ambos lados de la herramienta.

 Alinee el orificio de hook del cinturón o soporte del brocas

con el orificio de base.

 Coloque el tornillo para asegurarla.
 Para desinstalarlo, retire el tornillo y luego extraiga el

gancho para el cinturón o soporte del brocas.

5 — Español

FUNCIONAMIENTO

APAGADO Y ENCENDIDO DE LA REFLECTOR

Vea la figura 3, página 7.

El reflector tiene tres configuraciones: alta, baja y apagado.

Alta: Presione y libere el gatillo del interruptor una vez.
 Medio: Presione y libere el gatillo del interruptor dos

veces.

Baja: Presione y libere el gatillo del interruptor tres veces.
Apagado: Presione y libere el gatillo del interruptor una

cuarta vez.

MANTENIMIENTO

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes puede causar
un peligro o dañar el producto.

ADVERTENCIA:

Para evitar lesiones corporales graves, siempre
retire la batería de la herramienta al limpiarla o darle
mantenimiento.

PROTECCIÓN CONTRA
SOBRECALENTAMIENTO

Si la luz se sobrecalienta, intentará enfriarse atenuándose.
Si el atenuado no enfría la luz lo suficiente, esta se apagará.
Apenas alcance la temperatura de funcionamiento normal, la

unidad se podrá encender nuevamente. Si se apaga, déjela
enfriarse durante al menos 10 minutos aproximadamente
antes de reanudar el funcionamiento.

ADVERTENCIA:

Quite la batería del reflector y deje que la lente se
enfríe por varios minutos antes de realizar cualquier
mantenimiento de rutina en el reflector, limpiarlo o
guardarlo. La inobservancia de esta advertencia puede
causar lesiones graves y daños a los bienes.

AVISO:

No se pueden reemplazar los LED. Si se intenta
reemplazar los LED, el reflector puede dañarse.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.

ALMACENAMIENTO

Almacene en el interior, en un lugar seco y cerrado con llave,
lejos del alcance de los niños con el paquete de baterías
extraído. Evite que la unidad entre en contacto con agentes
corrosivos como las sustancias químicas para el jardín y las
sales para derretir el hielo.

6 — Español

PCL661

B

A

A - Switch trigger (gâchette de commande, gatillo del

interruptor)

B - Hanging loop (boucles à suspension, ganchos

para colgar)

Fig. 1

A

Fig. 2

Fig. 3

B

A

B

A

B

A - Battery pack (bloc-pile, paquete de batería)
B - Latches (loquets, pestillos)

A

A - Belt hook (not included) [crochet de ceinture

(non inclus), gancho para el cinto (no
incluida)]

B - Screw (vis, tornillo)

7

A - Switch trigger (gâchette de commande,

gatillo del interruptor)

NOTES/NOTAS

NOTES/NOTAS

OPERATOR’S MANUAL/18 VOLT LED SPOTLIGHT

MANUEL D’UTILISATION / PROJECTEUR À DEL DE 18 V
MANUAL DEL OPERADOR/REFLECTOR DE LED DE 18 V

PCL661

To request service, purchase replacement parts,

locate an Authorized Service Center or obtain Customer or Technical Support:

Visit www.ryobitools.com or call 1-800-525-2579

If any parts or accessories are damaged or missing, do not return this product to the store.

Call 1-800-525-2579 for immediate service.

Please obtain your model and serial number from the product data plate.

This product is covered under a 3-year limited Warranty. Proof of purchase is required.

MODEL NUMBER* _______________ SERIAL NUMBER ____________________________

*Model number on product may have additional letters at the end. These letters designate

manufacturing information and should be provided when calling for service.

RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

Pour faire une demande de réparations ou obtenir des pièces de rechange, trouver un

Centre de réparations agréé pour obtenir un soutien technique ou le Service à la clientèle :

Visiter www.ryobitools.com ou en téléphonant au 1-800-525-2579

Si des pièces ou accessoires sont manquantes ou endommagées, ne pas retourner

ce produit au magasin. Appeler immédiatement au 1-800-525-2579 pour obtenir de l’aide.

Inscrire les numéros de modèle et de série inscrits sur la plaque d’identification du produit.

Ce produit est couvert par une garantie limitée de trois (3) ans. Une preuve d’achat est exigée.

NUMÉRO DE MODÈLE* _______________ NUMÉRO DE SÉRIE ____________________________

*Le numéro de modèle sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent

les informations du fabricant et doivent être fournies lors d’un appel de demande de service.

RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

Para obtener servicio, comprar piezas de repuesto, localizar un centro

de servicio autorizado y obtener Servicio o Asistencia Técnica al Consumidor:

Visite www.ryobitools.com o llame al 1-800-525-2579

Si hay alguna pieza ou accesorios dañada o faltante, no devuelva este producto a la tienda.

Llame al 1-800-525-2579 para servicio técnico inmediato.

Obtenga su modelo y número de serie de la placa de datos del producto.

Este producto está cubierto con una garantía limitada de 3 años. Se solicita prueba de la compra.

NÚMERO DE MODELO*_______________ NÚMERO DE SERIE ____________________________

*El número de modelo que figura en el producto podría tener letras adicionales al final. Estas designan información

de fabricación y deben suministrarse cuando llame para obtener asistencia o servicio.

RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

ONE WORLD TECHNOLOGIES, INC.

P.O. Box 1288, Anderson, SC 29622 • Phone [phone]

États-Unis, Téléphone 1-800-525-2579 • USA, Teléfono 1-800-525-2579

www.ryobitools.com

995000595
4-5-21 (REV:01)
