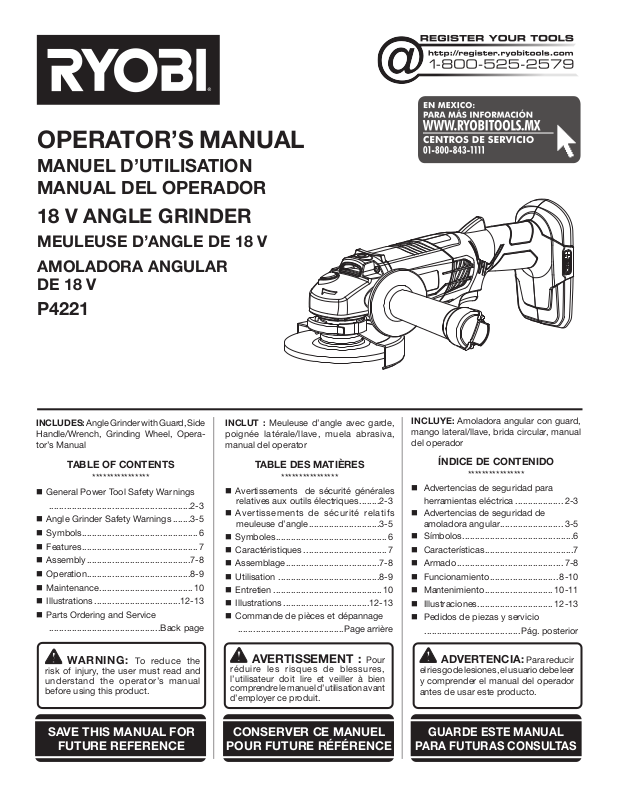

Page 1
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
18 V ANGLE GRINDER
MEULEUSE D’ANGLE DE 18 V
AMOLADORA ANGULAR
DE 18 V
P4221
INCLUDES: Angle Grinder with Guard, Side
Handle/Wrench, Grinding Wheel, Operator’s Manual
TABLE OF CONTENTS
****************
General Power Tool Safety Warnings
........................................................2-3
Angle Grinder Safety Warnings .......3-5

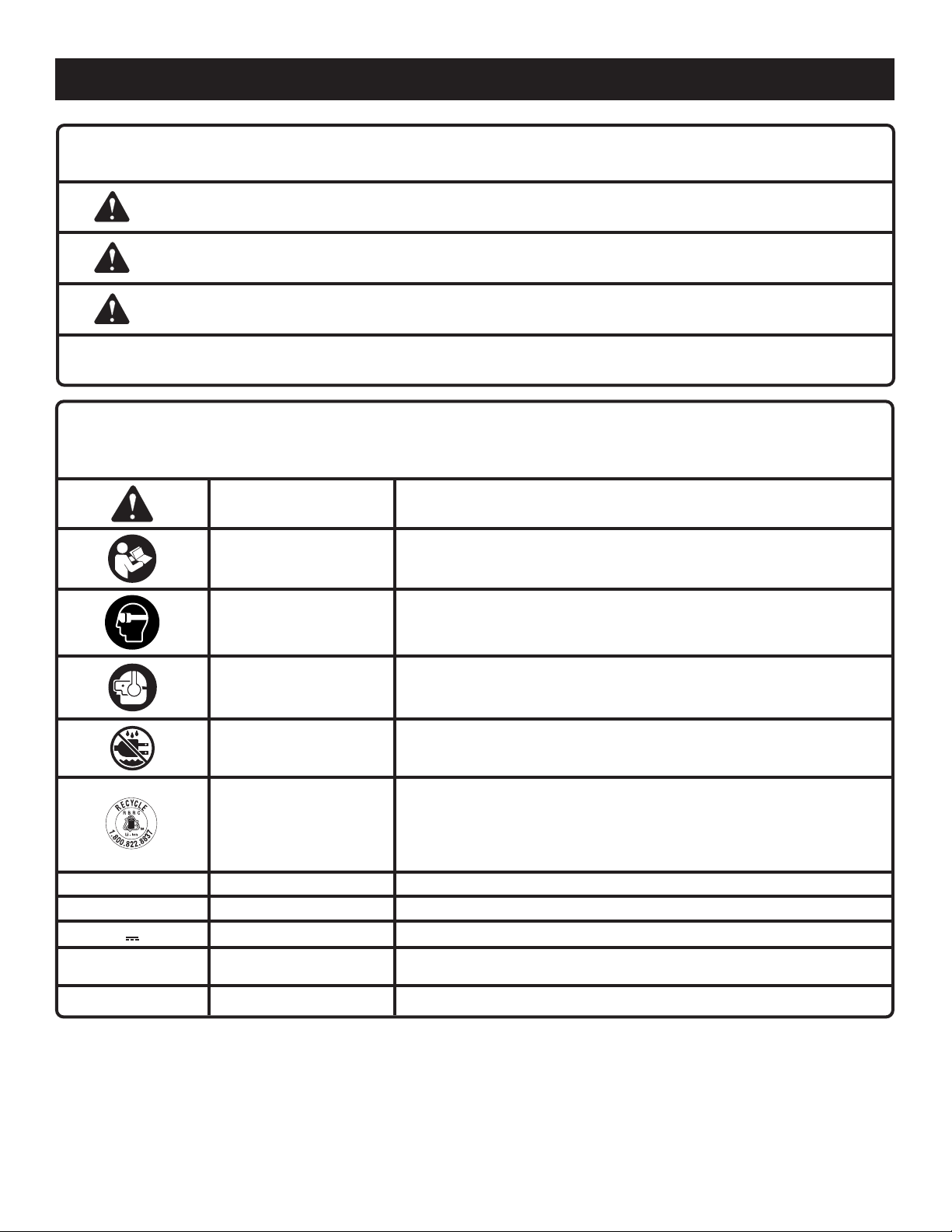

Symbols ..............................................6
Features .............................................. 7
Assembly .........................................7-8
Operation .........................................8-9
Maintenance ..................................... 10
Illustrations ..................................12-13
Parts Ordering and Service
............................................Back page
WARNING: To reduce the
risk of injury, the user must read and
understand the operator’s manual
before using this product.
INCLUT : Meuleuse d’angle avec garde,
poignée latérale/llave, muela abrasiva,
manual del operator
TABLE DES MATIÈRES
****************
Avertissements de sécurité générales
relatives aux outils électriques ........2-3
Avertissements de sécurité relatifs
meuleuse d’angle ............................3-5

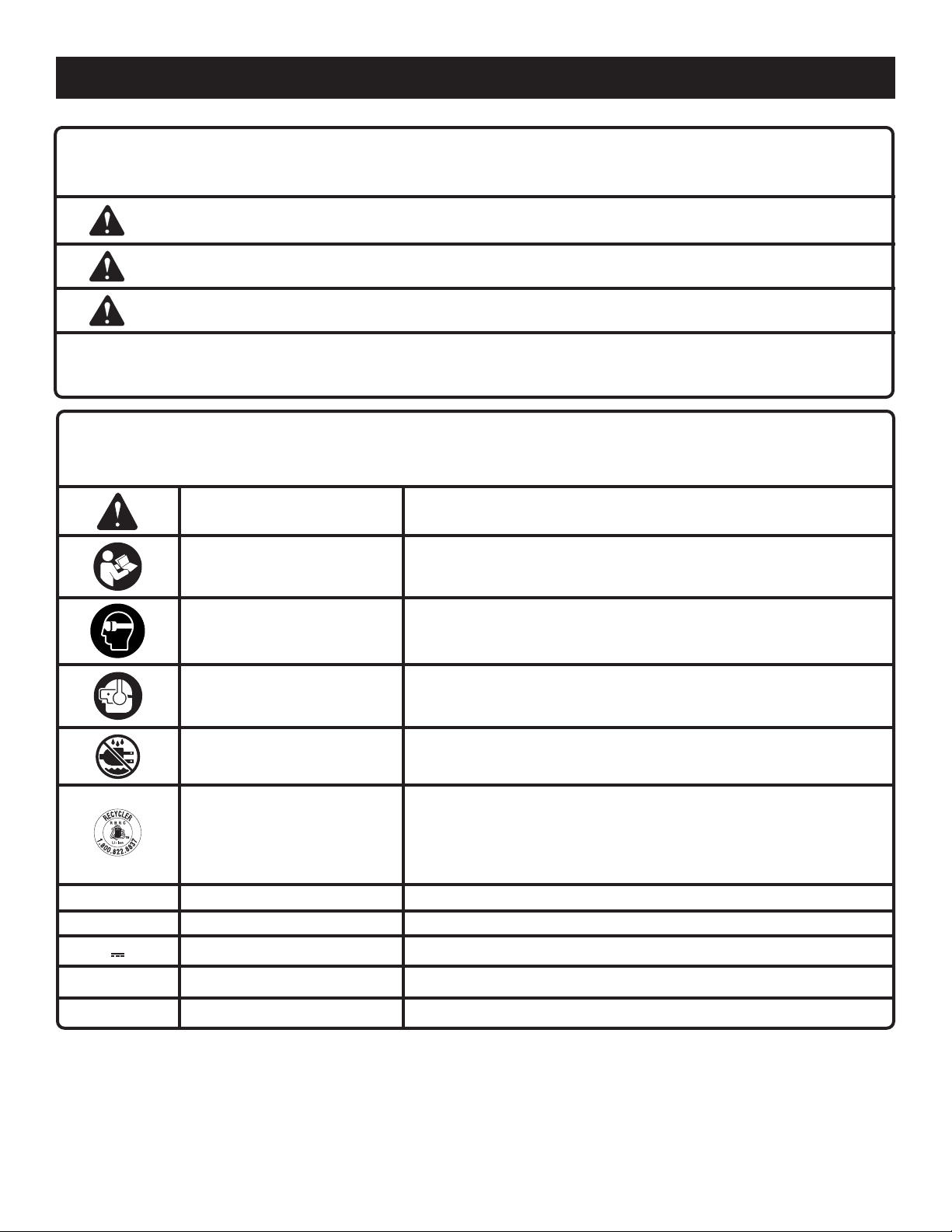

Symboles ............................................6
Caractéristiques .................................7
Assemblage .....................................7-8
Utilisation ........................................8-9
Entretien ...........................................10
Illustrations ..................................12-13
Commande de pièces et dépannage
..........................................Page arrière
AVERTISSEMENT :
réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.
Pour
INCLUYE: Amoladora angular con guard,
mango lateral/llave, brida circular, manual
del operador
ÍNDICE DE CONTENIDO
****************
Advertencias de seguridad para
herramientas eléctrica ................... 2-3
Advertencias de seguridad de
amoladora angular ......................... 3-5

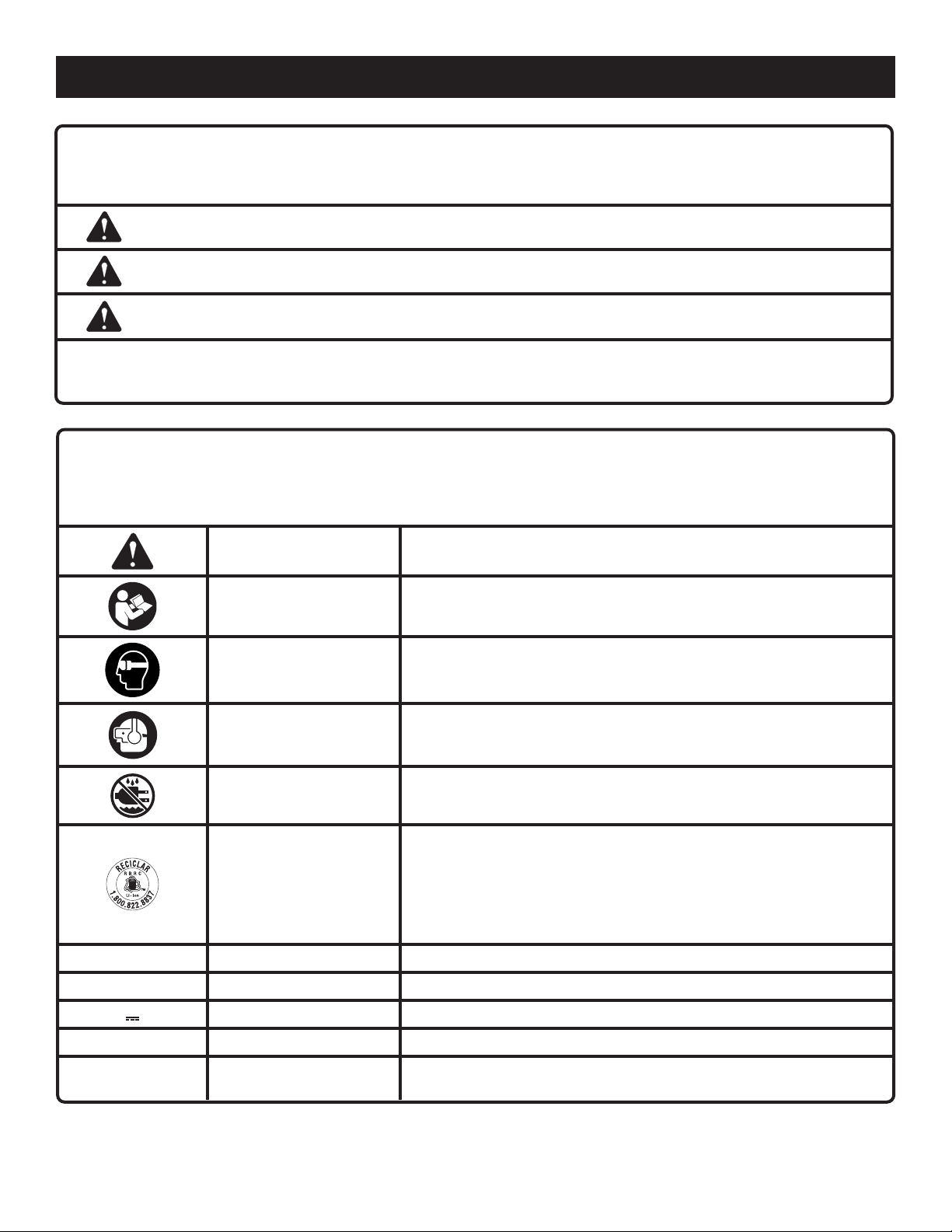

Símbolos ............................................6
Características ...................................7
Armado .......................................... 7-8
Funcionamiento ........................... 8-10
Mantenimiento ........................... 10-11
Illustraciones .............................. 12-13
Pedidos de piezas y servicio
...................................... Pág. posterior
ADVERTENCIA: Para reducir
el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.
SAVE THIS MANUAL FOR
FUTURE REFERENCE
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
Page 2
GENERAL POWER TOOL SAFETY WARNINGS
WARNING
Read all safety warnings and all instructions. Failure to
follow the warnings and instructions may result in electric
shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless)
power tool.
WORK AREA SAFETY
Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases
or dust. Power tools create sparks which may ignite the
dust or fumes.
Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
ELECTRICAL SAFETY
Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded surfaces
such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body
is earthed or grounded.
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of electric shock.
Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges or moving parts. Damaged
or entangled cords increase the risk of electric shock.
When operating a power tool outdoors, use an exten-
sion cord suitable for outdoor use. Use of a cord suit-
able for outdoor use reduces the risk of electric shock.
If operating a power tool in a damp location is unavoid-
able, use a ground fault circuit interrupter (GFCI) protected supply. Use of a GFCI reduces the risk of electric
shock.
Use this product only with batteries and chargers
listed in tool/appliance/battery pack/charger correlation supplement 987000-432.
PERSONAL SAFETY
Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a
power tool while you are tired or under the influence of
drugs, alcohol or medication. A moment of inattention
while operating power tools may result in serious personal
injury.
Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce personal
injuries.
Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or
energising power tools that have the switch on invites
accidents.
Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal injury.
Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power tool
in unexpected situations.
Dress properly. Do not wear loose clothing or jewellery.
Keep your hair, clothing and gloves away from moving
parts. Loose clothes, jewellery or long hair can be caught
in moving parts.
If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-related hazards.
Do not wear loose clothing or jewelry. Contain long
hair. Loose clothes, jewelry, or long hair can be drawn
into air vents.
Do not use on a ladder or unstable support. Stable
footing on a solid surface enables better control of the
power tool in unexpected situations.
POWER TOOL USE AND CARE
Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it was
designed.
Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools. Such preventive safety measures reduce
the risk of starting the power tool accidentally.
Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
2 — English
Page 3
GENERAL POWER TOOL SAFETY WARNINGS
Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tool’s
operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained power tools.
Keep cutting tools sharp and clean. Properly maintained
cutting tools with sharp cutting edges are less likely to
bind and are easier to control.
Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different
from those intended could result in a hazardous situation.
BATTERY TOOL USE AND CARE
Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used with
another battery pack.
Use power tools only with specifically designated
battery packs. Use of any other battery packs may create
a risk of injury and fire.
When battery pack is not in use, keep it away from
other metal objects, like paper clips, coins, keys, nails,
screws or other small metal objects, that can make
a connection from one terminal to another. Shorting
the battery terminals together may cause burns or a fire.
Under abusive conditions, liquid may be ejected from
the battery; avoid contact. If contact accidentally
occurs, flush with water. If liquid contacts eyes,
additionally seek medical help. Liquid ejected from the
battery may cause irritation or burns.
SERVICE
Have your power tool serviced by a qualified repair
person using only identical replacement parts. This will
ensure that the safety of the power tool is maintained.
When servicing a power tool, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of unauthorized
parts or failure to follow Maintenance instructions may
create a risk of shock or injury.
ANGLE GRINDER SAFETY WARNINGS
SAFETY WARNINGS COMMON FOR GRINDING, SANDING, WIRE BRUSHING AND POLISHING OPERATIONS
This power tool is intended to function as a grinder,
sander, wire brush, or polisher. Read all safety warnings, instructions, illustrations and specifications
provided with this power tool. Failure to follow all
instructions listed below may result in electric shock, fire
and/or serious injury.
Operations such as cutting-off are not recommended
to be performed with this power tool. Operations for
which the power tool was not designed may create a
hazard and cause personal injury.
Do not use accessories which are not specifically
designed and recommended by the tool manufacturer.
Just because the accessory can be attached to your
power tool, it does not assure safe operation.
The rated speed of the accessory must be at least
equal to the maximum speed marked on the power
tool. Accessories running faster than their rated speed
can break and fly apart.
The outside diameter and the thickness of your acces-
sory must be within the capacity rating of your power
tool. Incorrectly sized accessories cannot be adequately
guarded or controlled.
Threaded mounting of accessories must match the
grinder spindle thread. For accessories mounted by
flanges, the arbour hole of the accessory must fit the
locating diameter of the flange. Accessories that do not
match the mounting hardware of the power tool will run
out of balance, vibrate excessively and may cause loss
of control.
Do not use a damaged accessory. Before each use
inspect the accessory such as abrasive wheels for
chips and cracks, backing pad for cracks, tear or
excess wear, wire brush for loose or cracked wires.
If power tool or accessory is dropped, inspect for
damage or install an undamaged accessory. After
inspecting and installing an accessory, position yourself and bystanders away from the plane of the rotating accessory and run the power tool at maximum
no-load speed for one minute. Damaged accessories
will normally break apart during this test time.
Wear personal protective equipment. Depending on
application, use face shield, safety goggles or safety
glasses. As appropriate, wear dust mask, hearing
protectors, gloves and workshop apron capable of
stopping small abrasive or workpiece fragments.
The eye protection must be capable of stopping flying
debris generated by various operations. The dust mask or
respirator must be capable of filtrating particles generated
by your operation. Prolonged exposure to high intensity
noise may cause hearing loss.
3 — English
Page 4
ANGLE GRINDER SAFETY WARNINGS
Keep bystanders a safe distance away from work area.
Anyone entering the work area must wear personal
protective equipment. Fragments of workpiece or of a
broken accessory may fly away and cause injury beyond
immediate area of operation.
Hold the power tool by insulated gripping surfaces
only, when performing an operation where the cutting
accessory may contact hidden wiring or its own cord.
Contact with a “live” wire may make exposed metal parts
of the power tool “live” and could give the operator an
electric shock.
Position the cord clear of the spinning accessory. If
you lose control, the cord may be cut or snagged and your
hand or arm may be pulled into the spinning accessory.
Never lay the power tool down until the accessory
has come to a complete stop. The spinning accessory
may grab the surface and pull the power tool out of your
control.
Do not run the power tool while carrying it at your
side. Accidental contact with the spinning accessory
could snag your clothing, pulling the accessory into your
body.
Regularly clean the power tool’s air vents. The motor’s
fan will draw the dust inside the housing and excessive
accumulation of powdered metal may cause electrical
hazards.
Do not operate the power tool near flammable
materials. Sparks could ignite these materials.
Do not use accessories that require liquid coolants.
Using water or other liquid coolants may result in
electrocution or shock.
KICKBACK AND RELATED WARNINGS
Kickback is a sudden reaction to a pinched or snagged
rotating wheel, backing pad, brush or any other accessory.
Pinching or snagging causes rapid stalling of the rotating
accessory which in turn causes the uncontrolled power tool
to be forced in the direction opposite of the accessory’s
rotation at the point of the binding.
For example, if an abrasive wheel is snagged or pinched by
the workpiece, the edge of the wheel that is entering into the
pinch point can dig into the surface of the material causing
the wheel to climb out or kick out. The wheel may either jump
toward or away from the operator, depending on direction
of the wheel’s movement at the point of pinching. Abrasive
wheels may also break under these conditions.
Kickback is the result of power tool misuse and/or incorrect
operating procedures or conditions and can be avoided by
taking proper precautions as given below.
Maintain a firm grip on the power tool and position
your body and arm to allow you to resist kickback
forces. Always use auxiliary handle, if provided, for
maximum control over kickback or torque reaction
during start-up. The operator can control torque
reactions or kickback forces, if proper precautions are
taken.
Never place your hand near the rotating accessory.
Accessory may kickback over your hand.
Do not position your body in the area where power
tool will move if kickback occurs. Kickback will propel
the tool in direction opposite to the wheel’s movement
at the point of snagging.
Use special care when working corners, sharp edges,
etc. Avoid bouncing and snagging the accessory.
Corners, sharp edges or bouncing have a tendency to
snag the rotating accessory and cause loss of control or
kickback.
Do not attach a saw chain woodcarving blade or
toothed saw blade. Such blades create frequent
kickback and loss of control.
SAFETY WARNINGS SPECIFIC FOR GRINDING
OPERATIONS
Use only wheel types that are recommended for your
power tool and the specific guard designed for the
selected wheel. Wheels for which the power tool was not
designed cannot be adequately guarded and are unsafe.
The grinding surface of centre depressed wheels
must be mounted below the plane of the guard lip.
An improperly mounted wheel that projects through the
plane of the guard lip cannot be adequately protected.
The guard must be securely attached to the power
tool and positioned for maximum safety, so the least
amount of wheel is exposed towards the operator.
The guard helps to protect operator from broken wheel
fragments, accidental contact with wheel and sparks that
could ignite clothing.
Wheels must be used only for recommended
applications. For example: do not grind with the side
of cut-off wheel. Abrasive cut-off wheels are intended for
peripheral grinding, side forces applied to these wheels
may cause them to shatter.
Always use undamaged wheel flanges that are of
correct size and shape for your selected wheel.
Proper wheel flanges support the wheel thus reducing the
possibility of wheel breakage. Flanges for cut-off wheels
may be different from grinding wheel flanges.
Do not use worn down wheels from larger power tools.
Wheel intended for larger power tool is not suitable for
the higher speed of a smaller tool and may burst.
4 — English
Page 5
ANGLE GRINDER SAFETY WARNINGS
SAFETY WARNINGS SPECIFIC FOR SANDING
OPERATIONS
Do not use excessively oversized sanding disc
paper. Follow manufacturers recommendations,
when selecting sanding paper. Larger sanding paper
extending beyond the sanding pad presents a laceration
hazard and may cause snagging, tearing of the disc or
kickback.
SAFETY WARNINGS SPECIFIC FOR
POLISHING OPERATIONS
Do not allow any loose portion of the polishing bonnet
or its attachment strings to spin freely. Tuck away or
trim any loose attachment strings. Loose and spinning
attachment strings can entangle your fingers or snag on
the workpiece.
SAFETY WARNINGS SPECIFIC FOR WIRE
BRUSHING OPERATIONS
Be aware that wire bristles are thrown by the brush
even during ordinary operation. Do not overstress the
wires by applying excessive load to the brush. The wire
bristles can easily penetrate light clothing and/or skin.
If the use of a guard is recommended for wire
brushing, do not allow any interference of the wire
wheel or brush with the guard. Wire wheel or brush
may expand in diameter due to work load and centrifugal
forces.
ADDITIONAL SAFETY RULES
Always use proper guard with grinding wheel. A guard
protects operator from broken wheel fragments.
Know your power tool. Read operator’s manual care-
fully. Learn its applications and limitations, as well
as the specific potential hazards related to this tool.
Following this rule will reduce the risk of electric shock,
fire, or serious injury.
Always wear eye protection with side shields marked
to comply with ANSI Z87.1. Following this rule will
reduce the risk of serious personal injury.
Protect your lungs. Wear a face or dust mask if the
operation is dusty. Following this rule will reduce the risk
of serious personal injury.
Protect your hearing. Wear hearing protection during
extended periods of operation. Following this rule will
reduce the risk of serious personal injury.
Check damaged parts. Before further use of the
tool, a guard or other part that is damaged should
be carefully checked to determine that it will operate
properly and perform its intended function. Check for
alignment of moving parts, binding of moving parts,
breakage of parts, mounting, and any other conditions
that may affect its operation. A guard or other part that
is damaged should be properly repaired or replaced
by an authorized service center. Following this rule will
reduce the risk of shock, fire, or serious injury.
Inspect for and remove all nails from lumber before
using this tool. Following this rule will reduce the risk of
serious personal injury.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this product. If
you loan someone this product, loan them these instructions also.
5 — English
Page 6
SYMBOLS
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER:
WARNING:
CAUTION:
NOTICE:
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper interpretation of these symbols will allow you to operate the product better and safer.
Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s
Manual
Eye Protection
To reduce the risk of injury, user must read and understand operator’s
manual before using this product.
Always wear eye protection with side shields marked to comply with
ANSI Z87.1.
Eye and Hearing
Protection
Wet Conditions Alert Do not expose to rain or use in damp locations.
Recycle Symbol
V Volts Voltage
min Minutes Time
Direct Current Type or a characteristic of current
n Rated Speed Maxiumum rotational speed
.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute
Always wear eye protection with side shields marked to comply with
ANSI Z87.1 as well as hearing protection when operating this equipment.
This product uses lithium-ion (Li-ion) batteries. Local, state or federal
laws may prohibit disposal of batteries in ordinary trash. Consult your
local waste authority for information regarding available recycling and/
or disposal options.
6 — English
Page 7

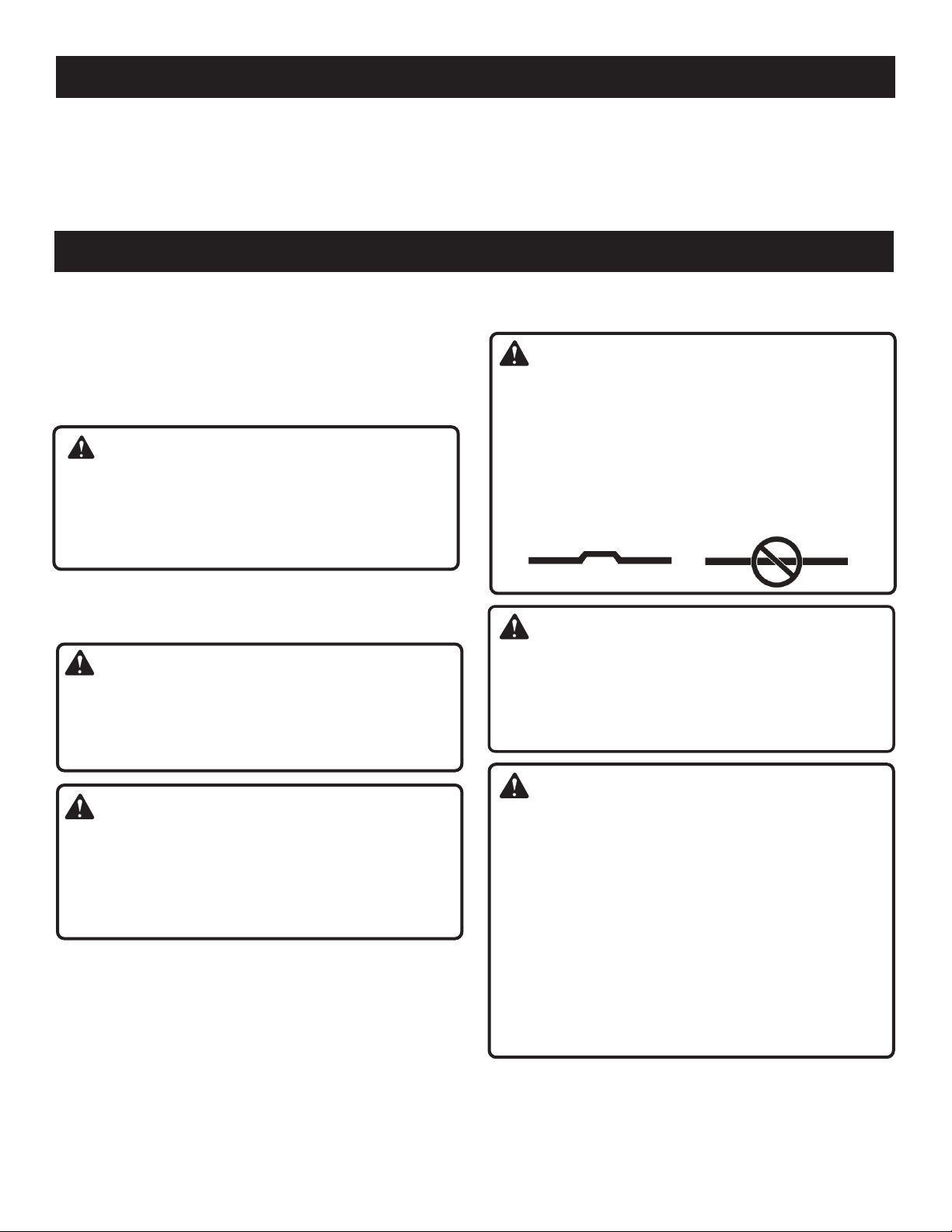

FEATURES
PRODUCT SPECIFICATIONS
Grinding Wheel Capacity .......................................4-1/2 in.
Rated Speed .........................................7,500 r/min. (RPM)
ASSEMBLY
Spindle Thread ............................................. 5/8 x 11 UNC
UNPACKING
This product requires assembly.
Carefully remove the tool and any accessories from the
box. All items listed in the Includes section must be
included at the time of purchase.
WARNING:
Items in this Assembly section are not assembled to
the product by the manufacturer and require customer
installation. Use of a product that may have been
improperly assembled could result in serious personal
injury.
If any parts are damaged or missing, please call
1-800-525-2579 for assistance.
WARNING:
If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.

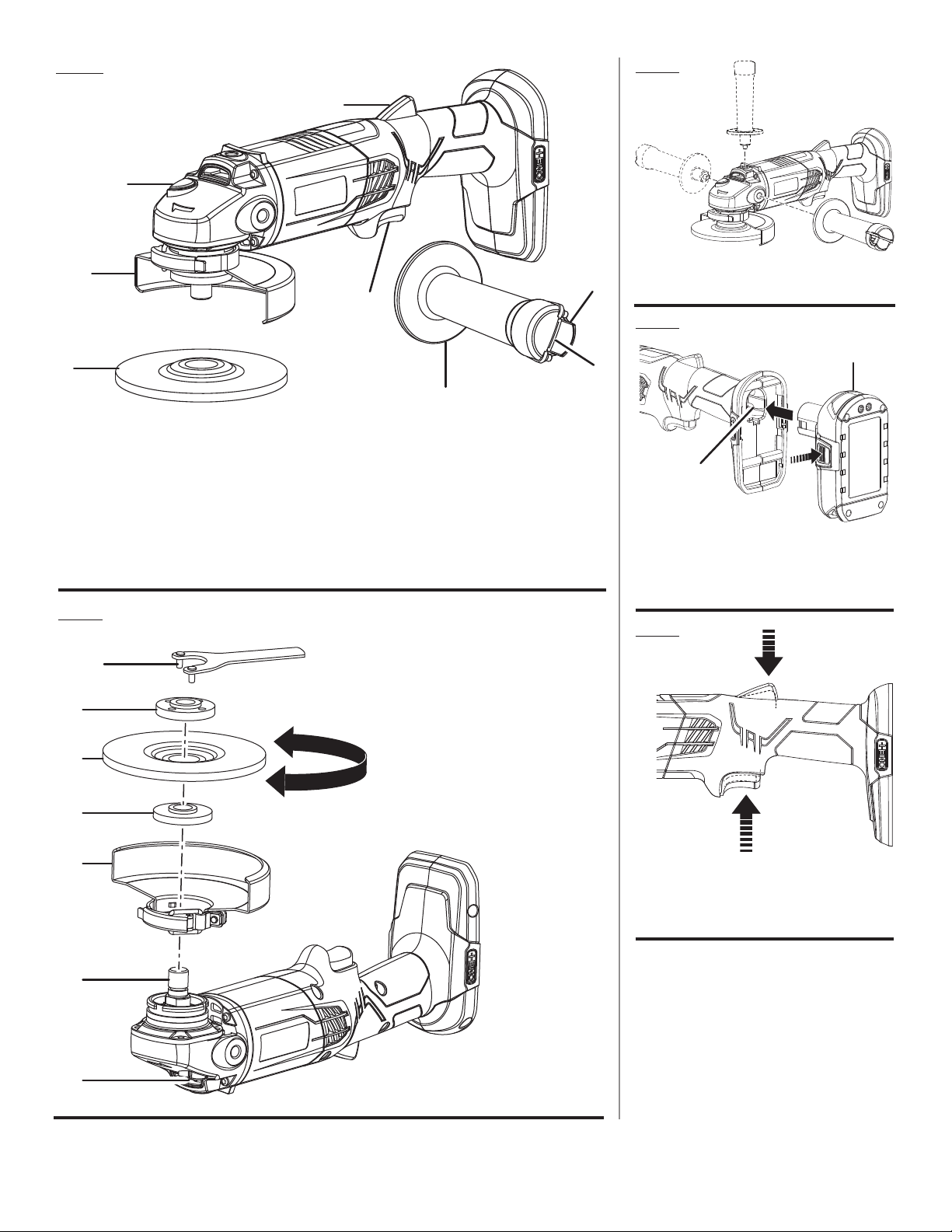

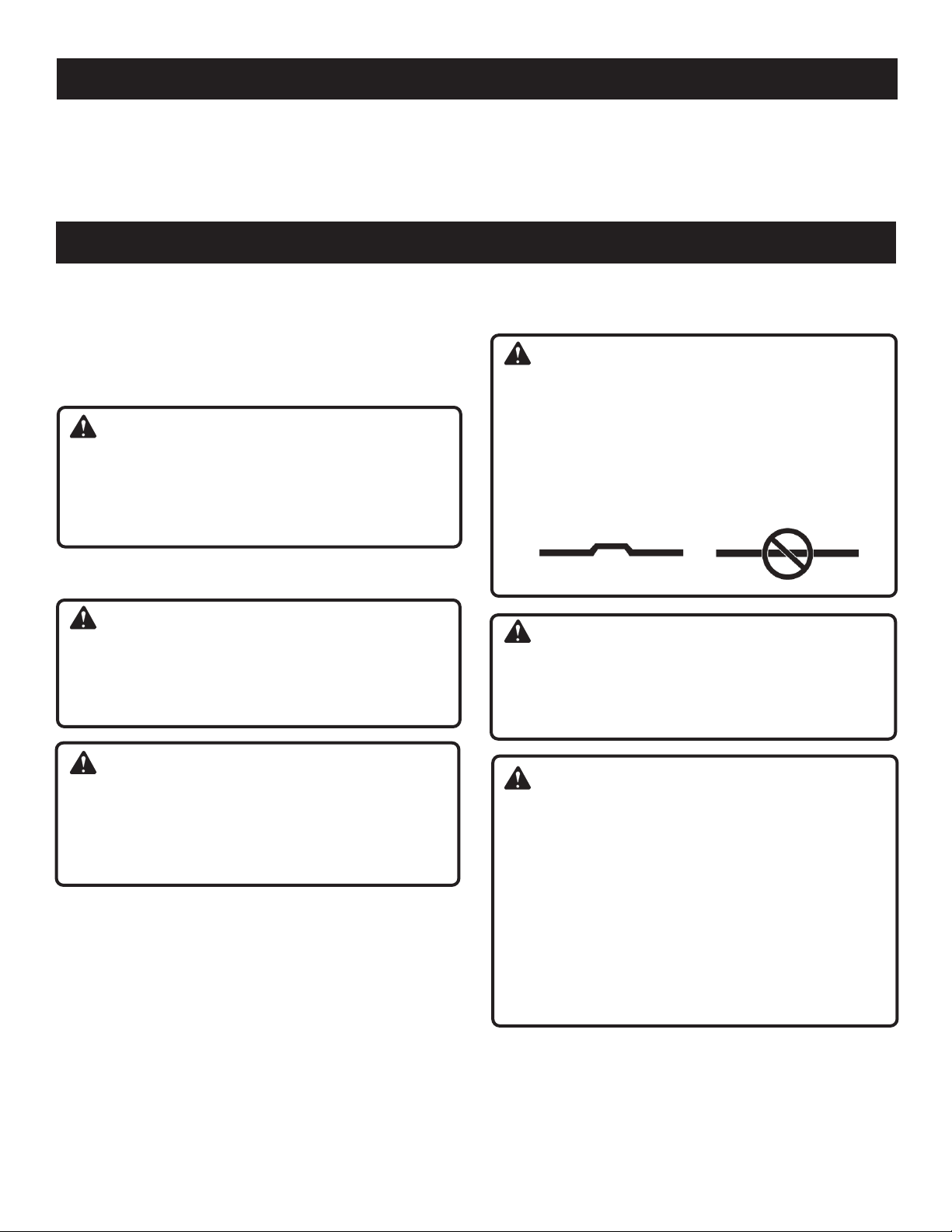

INSTALLING GRINDING WHEEL
See Figure 1, page 12.
DANGER:
Use ONLY Type 27 depressed center grinding wheels
(such as the one provided with this product). NEVER
attach a Type 1 straight or cut-off wheel to this angle
grinder. Use for any other purpose is not recommended
and creates a hazard, which will result in serious injury.
TYPE 27 − OK TO USE TYPE 1 − DO NOT USE
DANGER:
Never attach a wood cutting or carving blade of any
type to this grinder. It is only designed for grinding and
sanding. Use for any other purpose is not recommended
and creates a hazard, which will result in serious injury.
WARNING:
Do not attempt to modify this product or create
accessories or attachments not recommended for use
with this product. Any such alteration or modification is
misuse and could result in a hazardous condition leading
to possible serious personal injury.
7 — English
WARNING:
Thoroughly inspect a new grinding wheel before you
install it on the grinder.
• Tap lightly around the wheel using a wooden
hammer.
• Listen carefully to the resulting sounds. Places with
fissures or cracks will result in a different sound.
Do not use a wheel containing fissures or cracks. When
you install a new grinding wheel, carry out a no load
revolution test of approximately one minute with the
grinding wheel facing a safe direction, i.e., away from
people or objects.
Page 8
ASSEMBLY
Depress the spindle lock button and rotate the clamp nut
until the spindle locks.
NOTE: To prevent damage to the spindle or spindle lock,
always allow motor to come to a complete stop before
engaging spindle lock.
Loosen and remove the clamp nut from the spindle. Do
not remove the disc flange.
Make sure the flats on the bottom of the disc flange are
engaged with the flats on the spindle.
Place the grinding wheel over the spindle.
WARNING:
Always install a grinding wheel with the depressed center
against the disc flange. Failure to do so will cause the
grinding wheel to crack when tightening the clamp nut.
This could result in serious personal injury because of
loose particles breaking off and being thrown from the
grinder. Do not overtighten.
Thread the clamp nut on the spindle with the flat side of
the nut facing up.
Fit the raised, small diameter portion of the clamp nut
into the hole in the wheel and finger tighten.
Depress the spindle lock button and rotate the wheel
clockwise until the spindle locks in position.
Tighten the clamp nut securely with the wrench provided.
Do not overtighten.
INSTALLING THE SIDE HANDLE
See Figure 2, page 12.
WARNING:
The side handle must always be used to help prevent
loss of control and possible serious injury.
The side handle can be installed on the top, left, or right side
of the grinder, depending on operator preference.
Insertthesidehandleintothedesiredoperatingposition.
Turn the side handle clockwise to securely tighten.
OPERATION
WARNING:
Do not allow familiarity with this product to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.
WARNING:
Always remove battery pack from the tool when you are
assembling parts, making adjustments, cleaning, or when
not in use. Removing battery pack will prevent accidental
starting that could cause serious personal injury.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1, along with hearing protection.
Failure to do so could result in objects being thrown into
your eyes and other possible serious injuries.
WARNING:
Do not use any attachments or accessories not recommended by the manufacturer of this product. The use of
attachments or accessories not recommended can result
in serious personal injury.
APPLICATIONS
You may use this product for the purpose listed below:
Grinding metals
Sanding wood or metal surfaces
WARNING:
Battery products are always in operating condition.
Therefore, the switch should always be locked when not
in use or carrying at your side.
INSTALLING/REMOVING BATTERY PACK
See Figure 3, page 12.
To install:
Insert the battery pack.
Make sure the latches on each side of the battery pack
snap in place and that battery pack is secured in the
product before beginning operation.
To remove:
Depress the latches on each side of the battery pack.
For complete charging instructions, see the operator’s manu-
als for your battery pack and charger.
8 — English
Page 9
OPERATION
LOCK-OFF BUTTON
See Figure 4, page 12.
The lock-off button is located on the handle above the
switch trigger. You must depress the lock-off button in
order to pull the switch trigger. The lock resets each time
the trigger is released.
SWITCH TRIGGER
See Figure 4, page 12.
To turn the grinder ON, depress and hold lock-off button,
then depress the switch trigger. To turn it OFF, release the
switch trigger.
POSITIONING THE GUARD

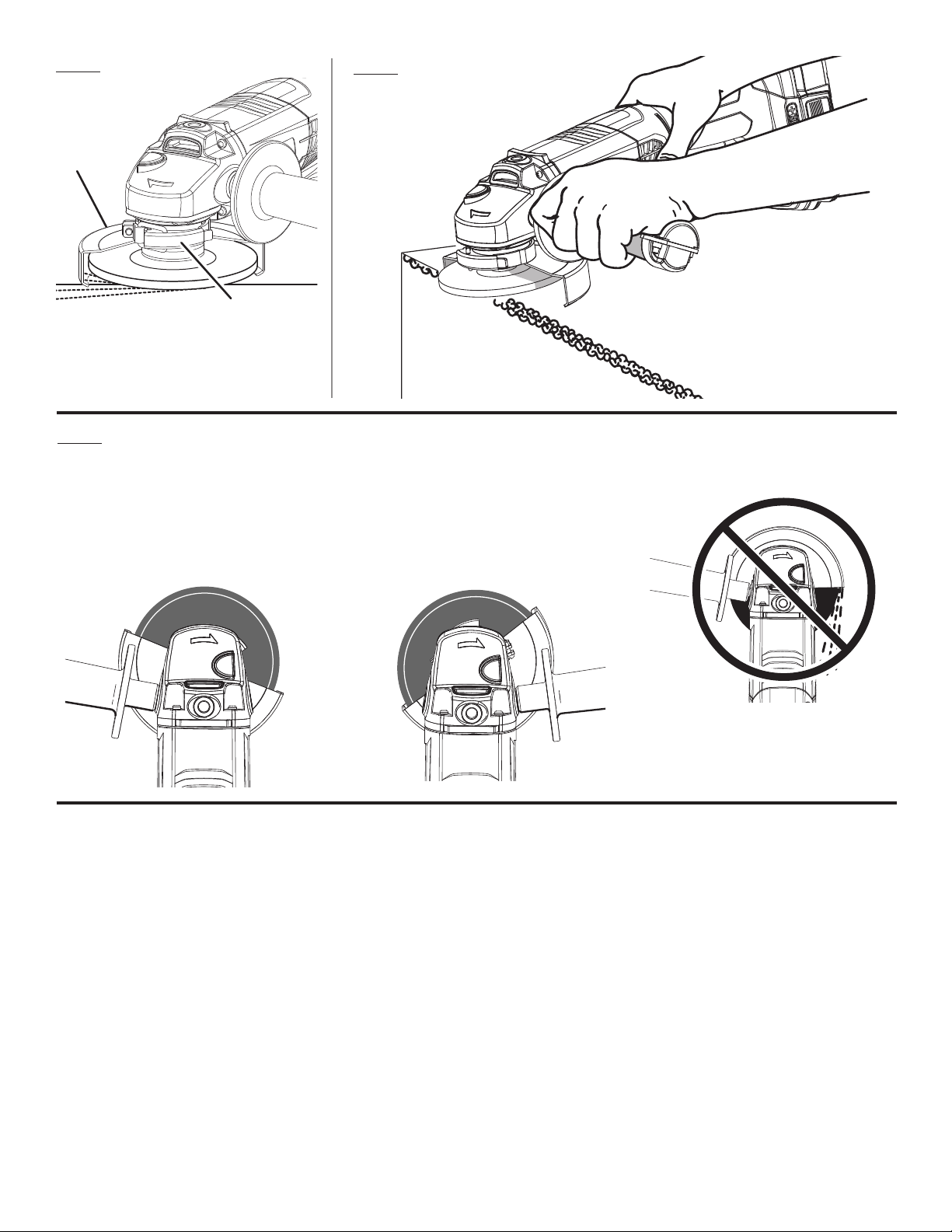

See Figures 5 - 6, page 13.
The guard on the grinder should be correctly positioned
depending on which side the handle is mounted. Never use
the grinder without the guard correctly in place.
WARNING:
Never place the guard so that it is in front of the grinder.
This could result in serious injury because sparks and
loose particles thrown from the grinding wheel would be
directed toward the operator. Always place the guard in
the correct location as shown.
To reposition the guard:
Remove the battery pack.
Unlock the guard clasp by pulling the clasp out, away
from the grinder.
Rotatetheguardtoitscorrectpositionasshown.
Locktheguardclaspbypushingtheclaspin.
NOTE: Be sure the raised ridge on the guard is seated
in the groove on the bearing cap. Never use the grinder
without the guard in place and properly adjusted.
OPERATING THE GRINDER
See Figure 7, page 13.
Always carefully select and use grinding wheels that are
recommended for the material to be ground. Make sure
that the minimum operating speed of any accessory wheel
selected is 6,500 r/min. or more. The grinding wheel provided
with the grinder is suitable for grinding welds, preparing
surfaces to be welded, grinding structural steel, and grinding
stainless steel.
To operate the grinder:
Secure all work in a vise or clamp to a workbench.
DANGER:
Never use the grinder with the guard removed. It has been
designed for use only with the guard installed. Attempting
to use grinder with guard removed will result in loose
particles being thrown against the operator resulting in
serious personal injury.
Hold the grinder in front and away from you with both
hands, keeping the grinding wheel clear of the workpiece.
Turn on the grinder and let the motor and grinding wheel
build up to full speed.
Lower the grinder gradually until the grinding wheel
contacts the workpiece.
WARNING:
To prevent loss of control and possible serious personal
injury, always operate the grinder with both hands,
keeping one hand on the side handle.
Keep the grinder tilted at an angle from 5° to 15° and
continuously moving at a steady, consistent pace.
NOTICE:
If the grinder is held in one spot too long, it will gouge
and cut grooves in the workpiece. If the grinder is held
at too sharp an angle, it will also gouge the workpiece
because of concentration of pressure on a small area.
Use just enough pressure to keep the grinder from
chattering or bouncing.
NOTE: Heavy pressure will decrease the grinder’s speed and
put a strain on the motor. Normally the weight of the tool
alone is adequate for most grinding jobs. Use light pressure
when grinding jagged edges or loose bolts where there is the
potential for the grinder to snag on the metal edge.
Lift the grinder away from the workpiece before turning
off the grinder.
9 — English
Page 10
MAINTENANCE
WARNING:
When servicing, use only identical replacement parts.
Use of any other part could create a hazard or cause
product damage.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1, along with hearing protection.
Failure to do so could result in objects being thrown into
your eyes and other possible serious injuries.
WARNING:
To avoid serious personal injury, always remove the
battery pack from the tool when cleaning, performing any
maintenance, or when storing the tool.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and can be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleumbased products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which could result in serious personal
injury.
REPLACING THE GUARD
See Figure 1, page 12.
WARNING:
Do not change or loosen guard screw. Failure to heed this
warning may cause the guard to become loose during
operation resulting in serious personal injury.
After extended use, the guard may wear and need replacing.
If you drop the grinder and damage the guard it may also be
necessary for you to replace it.
To replace the guard:
Remove the battery pack from the grinder.
Depressspindlelockandrotateclampnutuntilspindle
locks.
Loosen and remove clamp nut from spindle using the
wrench provided.
Remove grinding wheel and disc flange.
Unlockthe guard clasp bypulling theclasp out,away
from the grinder.
Openclaspfully and twistguard to release it fromthe
locking groove in the tool housing.
Removeguard.
Place the new guard on the shoulder of the bearing cap.
Rotate guard to the correct position. Refer to Positioning
the Guard earlier in this manual.
NOTE: Be sure the raised ridge on the guard is seated in
the groove on the bearing cap.
Reassemble disc flange, grinding wheel, and clamp nut.
Refer to Installing Grinding Wheel earlier in this manual.
Tighten the clamp nut securely with the wrench provided.
NOTE: ILLUSTRATIONS START ON PAGE 12 AFTER
FRENCH AND SPANISH LANGUAGE SECTIONS.
10 — English
Page 11
AVERTISSEMENTS DE SÉCURITÉ GÉNÉRALES RELATIVES
AUX OUTILS ÉLECTRIQUES
Utiliser l’équipement de sécurité. Toujours porter une
AVERTISSEMENT
Lire tous les avertissements et toutes les instructions. Ne
pas suivre l’ensemble des avertissements et des instructions
peut entraîner une électrocution, un incendie ou des blessures
graves.
Conserver les avertissements et les instructions à des fins de
référence ultérieure. Le terme « outil motorisé », utilisé dans tous
les avertissements ci-dessous désigne tout outil fonctionnant sur
secteur (câblé) ou sur piles (sans fil).
SÉCURITÉ DU LIEU DE TRAVAIL
Garder le lieu de travail propre et bien éclairé. Les endroits
encombrés ou sombre s sont propices aux accidents.
Ne pas utiliser d’outils électriques dans des atmosphères
explosives, par exemple en présence de liquides, gaz ou
poussières inflammables. Les outils électriques produisent
des étincelles risquant d’enflammer les poussières ou vapeurs.
Garder les enfants et badauds à l’écart pendant l’utilisation
d’un outil électrique. Les distractions peuvent causer une perte
de contrôle.
SÉCURITÉ ÉLECTRIQUE
Les fiches des outils électriques doivent correspondre à
la prise secteur utilisée. Ne jamais modifier la fiche, de
quelque façon que ce soit. Ne jamais utiliser d’adaptateurs
de fiche avec des outils mis à la terre. Les fiches et prises
non modifiées réduisent le risque de choc électrique.
Éviter tout contact du corps avec des surfaces mises
à la terre, telles que tuyaux, radiateurs, cuisinières et
réfrigérateurs. Le risque de choc électrique est accru lorsque
le corps est mis à la terre.
Ne pas exposer les outils électriques à l’eau ou l’humidité.
La pénétration d’eau dans ces outils accroît le risque de choc
électrique.
Ne pas maltraiter le cordon d’alimentation. Ne jamais
utiliser le cordon d’alimentation pour transporter l’outil et
ne jamais débrancher ce dernier en tirant sur le cordon.
Garder le cordon à l’écart de la chaleur, de l’huile, des
objets tranchants et des pièces en mouvement. Un cordon
endommagé ou emmêlé accroît le risque de choc électrique.
Pour les travaux à l’extérieur, utiliser un cordon spécialement
conçu à cet effet. Utiliser un cordon conçu pour l’usage
extrérieur pour réduire les risques de choc électrique.
S’il est nécessaire d’utiliser l’outil électrique dans un endroit
humide, employer un dispositif interrupteur de défaut à la
terre (GFCI). L’utilisation d’un GFCI réduit le risque de décharge
électrique.
Utiliser ce produit seulement avec la piles et le chargeurs
indiqués dans le supplément de raccordement pour
chargeur/outils/piles/appareil n˚ 987000-432.
SÉCURITÉ PERSONNELLE
Rester attentif, prêter attention au travail et faire preuve
de bon sens lors de l’utilisation de tout outil électrique. Ne
pas utiliser cet outil en état de fatigue ou sous l’influence
de l’alcool, de drogues ou de médicaments. Un moment
d’inattention pendant l’utilisation d’un outil électrique peut
entraîner des blessures graves.
protection oculaire. L’équipement de sécurité, tel qu’un
masque filtrant, de chaussures de sécurité, d’un casque
ou d’une protection auditive, utilisé dans des conditions
appropriées réduira le risque de blessures.
Éviter les démarrages accidentels. S’assurer que le
commutateur est en position d’arrêt avant de brancher
l’outil. Porter un outil avec le doigt sur son commutateur ou
brancher un outil dont le commutateur est en position de marche
peut causer un accident.
Retirer les clés de réglage avant de mettre l’outil en marche.
Une clé laissée sur une pièce rotative de l’outil peut causer des
blessures.
Ne pas travailler hors de portée. Toujours se tenir bien
campé et en équilibre. Ceci permettra de mieux contrôler
l’outil en cas de situation imprévue.
Porter une tenue appropriée. Ne porter ni vêtements amples,
ni bijoux. Garder les cheveux, les vêtements et les gants
à l’écart des pièces en mouvement. Les vêtements amples,
bijoux et cheveux longs peuvent se prendre dans les pièces en
mouvement.
Si les outils sont équipés de dispositifs de dépoussiérage,
s’assurer qu’ils sont connectés et correctement utilisés.
L’usage de ces dispositifs de dépoussiérage peut réduire les
dangers présentés par la poussière.
Ne porter ni vêtements amples, ni bijoux. Attacher ou couvrir
les cheveux longs. Les vêtements amples, bijoux et cheveux
longs peuvent se prendre dans les ouïes d’aération.
Ne pas utiliser l’outil sur une échelle ou un support instable.
Une bonne tenue et un bon équilibre permettent de mieux
contrôler l’outil en cas de situation imprévue.
UTILISATION ET ENTRETIEN DES OUTILS
ÉLECTRIQUES
Ne pas forcer l’outil. Utiliser l’outil approprié pour
l’application. Un outil approprié exécutera le travail mieux et de
façon moins dangereuse s’il est utilisé dans les limites prévues.
Ne pas utiliser l’outil si le commutateur ne permet pas de le
mettre en marche ou de l’arrêter. Tout outil qui ne peut pas
être contrôlé par son commutateur est dangereux et doit être
réparé.
Débrancher l’outil et/ou retirer le bloc-piles avant d’effectuer
des réglages, de changer d’accessoire ou de remiser l’outil.
Ces mesures de sécurité préventives réduisent les risques de
démarrage accidentel de l’outil.
Ranger les outils motorisés hors de la portée des enfants
et ne laisser personne n’étant pas familiarisé avec l’outil ou
ces instructions utiliser l’outil. Dans les mains de personnes
n’ayant pas reçu des instructions adéquates, les outils sont
dangereux.
Entretenir les outils motorisés. Vérifier qu’aucune pièce
mobile n’est mal alignée ou bloquée, qu’aucune pièce
n’est brisée et s’assurer qu’aucun autre problème ne
risque d’affecter le bon fonctionnement de l’outil. En
cas de dommages faire réparer l’outil avant de l’utiliser de
nouveau. Beaucoup d’accidents sont causés par des outils mal
entretenus.
2 — Français
Page 12
AVERTISSEMENTS DE SÉCURITÉ GÉNÉRALES RELATIVES
AUX OUTILS ÉLECTRIQUES
Garder les outils bien affûtés et propres. Des outils
correctement entretenus et dont les tranchants sont bien affûtés
risquent moins de se bloquer et sont plus faciles à contrôler.
Utiliser l’outil, les accessoires et embouts, etc. conformément
à ces instrutions pour les applications pour lesquelles ils
sont conçus, en tenant compte des conditions et du type
de travail à exécuter. L’usage d’un outil motorisé pour des
applications pour lesquelles il n’est pas conçu peut être
dangereux.
UTILISATION ET ENTRETIEN DE LA PILE
Ne recharger qu’avec l’appareil spécifié par le fabricant. Un
chargeur approprié pour un type de pile peut créer un risque
d’incendie s’il est utilisé avec un autre type de pile.
Utiliser exclusivement le bloc-pile spécifiquement indiqué
pour l’outil. L’usage de tout autre bloc peut créer un risque de
blessures et d’incendie.
Lorsque le bloc-piles n’est pas en usage, le garder à l’écart
d’articles tels qu’attaches trombones, pièces de monnaie,
clous, vis ou autres petits objets métalliques risquant
AVERTISSEMENTS DE SÉCURITÉ RELATIFS AU
MEULEUSE D’ANGLE
RÈGLES DE SÉCURITÉ GÉNÉRALES POUR
LE MEULAGE, PONÇAGE, BROSSAGE
MÉTALLIQUE ET POLISSAGE DES PIÈCES
Cet outil électrique est conçu pour servir de meuleuse,
de ponceuse, de brosse métallique ou de polisseuse.
Consulter tous les avertissements et toutes les instructions,
les illustrations et les précisions fournis avec cet outil
électrique. Ne pas suivre l’ensemble des instructions décrites
ci-dessous peut entraîner une électrocution, un incendie ou des
blessures graves.
Il n’est pas recommandé d’utiliser cet outil électrique pour
brosser des fils ou couper des pièces. Le fait d’utiliser l’outil
pour effectuer des tâches pour lesquelles il n’est pas conçu
peut présenter un risque et entraîner des blessures.
Ne pas utiliser des accessoires qui ne sont pas spécialement
conçus pour le modèle d’outil ou qui ne sont pas
recommandés par le fabricant. Le simple fait qu’un accessoire
peut s’ajuster sur l’outil électrique ne signifie pas qu’il peut être
utilisé en toute sécurité.
La vitesse nominale de l’accessoire doit au moins être
égale à la vitesse maximale indiquée sur l’outil électrique.
Les accessoires qui sont utilisés à une vitesse supérieure à leur
vitesse nominale peuvent se briser et se détacher.
Le diamètre extérieur et l’épaisseur de l’accessoire doivent
être conformes à la capacité de l’outil électrique. Il est
impossible d’envelopper ou de contrôler adéquatement un
accessoire de dimension inappropriée.
La taille de l’arbre des meules, des brides, des plateaux
porte-disque ou de tout autre accessoire doit convenir
parfaitement à la broche de l’outil électrique. Si les
accessoires utilisés sont dotés d’alésages centraux qui
d’établir le contact entre les deux bornes. La mise en courtcircuit des bornes de piles peut causer des étincelles, des
brûlures ou un incendie.
En cas d’usage abusif, du liquide peut s’échapper des
piles. Éviter tout contact avec ce liquide. En cas de contact
accidentel, rincer immédiatement les parties atteintes avec
de l’eau. En cas d’éclaboussure dans les yeux consulter
un médecin. Le liquide s’échappant des piles peut causer des
irritations ou des brûlures.
DÉPANNAGE
Les réparations doivent être confiées à un technicien
qualifié, utilisant exclusivement des pièces identiques à
celles d’origine. Ceci assurera le maintien de la sécurité de
l’outil.
Utiliser exclusivement des pièces identiques à celles
d’origine pour les réparations. Se conformer aux instructions
de la section Entretien de ce manuel. L’usage de pièces non
autorisées ou le non-respect des instructions peut présenter
des risques de choc électrique ou de blessures.
ne conviennent pas à la pièce de montage de l’outil, ils se
déstabiliseront, vibreront de façon excessive et pourront causer
une perte de contrôle.
Le montage fileté des accessoires doit correspondre au
filetage de la broche de la meuleuse. Pour les accessoires
montés sur brides, le trou d’arbre de l’accessoire doit être
adapté au diamètre de départ de la bride. Les accessoires
utilisés ne correspondant pas aux pièces de montage de l’outil
électrique se déstabiliseront, vibreront de façon excessive et
occasionner une perte de contrôle.
Ne pas utiliser un accessoire endommagé. Inspecter
l’accessoire avant chaque utilisation afin de s’assurer que
les meules, par exemple, sont exemptes d’ébréchures et
de fissures, que le plateau porte-disque est exempt de
fissures et qu’il n’est pas usé de façon excessive, et que
la brosse métallique ne comprend pas de fils détachés ou
craquelés. Si l’outil électrique ou l’accessoire est échappé,
s’assurer qu’il n’est pas endommagé ou installer un autre
accessoire. Après avoir effectué cette opération, se tenir
à distance de l’accessoire en rotation et faire fonctionner
l’outil à sa vitesse à vide maximale pendant une minute.
S’assurer que personne ne se tient à proximité de l’outil. Les
accessoires endommagés se brisent généralement lors de cette
vérification.
Porter de l’équipement de protection individuelle. Selon
le type d’opération, porter un masque de protection ou
des lunettes de sécurité. Au besoin, porter également un
masque antipoussières, un protecteur d’oreille, des gants
et un tablier d’atelier résistant aux petits fragments abrasifs
ou aux fragments provenant des pièces à travailler. La
protection oculaire utilisée doit résister aux débris projetés
lors des différentes opérations. La protection oculaire utilisée
doit résister aux débris projetés lors des différentes opérations.
3 — Français
Page 13
AVERTISSEMENTS DE SÉCURITÉ RELATIFS AU
MEULEUSE D’ANGLE
Le masque anti-poussières et le masque filtrant doivent filtrer
les particules produites lors de l’opération. Une exposition
prolongée à un bruit fort peut entraîner une perte auditive.
S’assurer que personne ne se tient à proximité du lieu de
travail. Toute personne qui entre sur le lieu de travail doit
porter l’équipement de protection requis. Des fragments
provenant de la pièce à travailler ou d’un accessoire brisé
peuvent être projetés et causer des blessures, même à des
personnes se tenant à une certaine distance du lieu de travail
immédiat.
Tenir l’outil par ses surfaces de préhension isolées lors des
opérations pendant lesquelles l’accessoire de coupe peut
entrer en contact avec du câblage caché. Le contact d’un
accessoire de coupe avec un fil sous tension « électrifie » les
pièces métalliques exposées de l’outil et could give the operator
an electric shock.
Tenir le cordon loin de l’accessoire en rotation.En
cas de perte de contrôle, le cordon peut être coupé ou
accroché, et la main ou le bras de l’utilisateur risquent
d’entrer en contact avec l’accessoire en rotation.
Ne jamais déposer l’outil électrique avant l’arrêt complet de
l’accessoire. L’accessoire en rotation peut attraper la surface
et occasionner une perte de contrôle.
Ne jamais laisser l’outil électrique fonctionner en le
transportant à ses côtés. L’accessoire en rotation peut
s’accrocher accidentellement aux vêtements et entrer en
contact avec l’utilisateur.
Nettoyer régulièrement les évents d’aération de l’outil
électrique. Le ventilateur du moteur aspire la poussière dans
le logement et crée une accumulation excessive de métal fritté,
ce qui peut causer un danger électrique.
Ne pas faire fonctionner l’outil électrique à proximité de
matériaux inflammables. Les étincelles peuvent enflammer
ces matériaux.
Ne pas utiliser d’accessoires qui nécessitent des liquide
de refroidissement. L’utilisation d’eau ou d’un autre liquide
de refroidissement peut entraîner une électrocution ou un choc
électrique.
REBONDS ET AVERTISSEMENTS CONNEXES
Un rebond est une réaction soudaine attribuable au pincement
ou à l’accrochage de la meule, du plateau porte-disque, de la
brosse ou de tout autre accessoire en rotation. Un pincement ou
un accrochage provoque le blocage immédiat de l’accessoire en
rotation qui, à son tour, entraîne l’outil incontrôlé dans le sens
opposé à la rotation de l’accessoire, à l’endroit du coincement.
Par exemple, si une meule abrasive est accrochée ou pincée par
la pièce à travailler, le rebord de la meule qui entre dans le point de
pincement peut s’enfoncer dans la surface du matériau, éjectant la
meule de la pièce à travailler ou la faisant rebondir, vers l’utilisateur
ou loin de lui, selon le sens du mouvement de la meule au point de
pincement. Dans ces conditions d’utilisation, les meules abrasives
peuvent également se briser.
Un rebond est attribuable à une mauvaise utilisation de l’outil ou au
non-respect des procédures ou des conditions d’utilisation. Pour
empêcher les rebonds, respecter les directives décrites ci dessous.
Tenir fermement l’outil électrique et placer le corps et les
mains de manière à pouvoir résister aux rebonds. Toujours
utiliser la poignée auxiliaire, s’il y en a une, pour assurer un
contrôle optimal en cas de rebond ou de réaction de couple
lors du démarrage de l’outil. L’utilisateur peut contrôler
les rebonds et les réactions de couple s’il respecte les
directives prescrites.
Ne jamais placer les mains à proximité de l’accessoire en
rotation. En cas de rebond, l’accessoire peut dévier sur celles-
ci.
Ne pas positionner le corps à l’endroit où sera entraîné l’outil
électrique si un rebond se produit. Un rebond entraînera l’outil
dans le sens opposé au mouvement de la meule, à l’endroit de
l’accrochage.
Faire preuve d’une extrême prudence au moment d’utiliser
l’outil sur des coins ou des rebords tranchants. Éviter les
rebonds et la formation d’accroc à l’accessoire. Les coins,
les rebords tranchants et les surfaces qui tressautent ont
tendance à s’accrocher à la pièce en rotation et à causer une
perte de contrôle ou des rebonds.
Ne pas fixer une lame de sculpteur pour scie à chaîne ou une
lame de scie dentée. Ces deux types de lame occasionnent
de nombreux rebonds et des pertes de contrôle fréquentes.
RÈGLES DE SÉCURITÉ PARTICULIÈRES POUR
LE MEULAGE DES PIÈCES
Utiliser seulement les TYPES DE MEULE recommandés
pour cet outil électrique et le garde-meule spécialement
conçu pour la meule utilisée. Il est impossible d’envelopper
de façon adéquate et sécuritaire les meules qui ne sont pas
spécialement conçues pour l’outil électrique.
La surface de meulage renforcée à moyeu déporté de
la meule doit être montée sous la lèvre de guidage de la
meuleuse. Une meule mal installée et dépassant de la lèvre
de guidage de la meuleuse ne sera pas bien protégée.
Le garde-meule doit être fixé solidement à l’outil électrique
et positionné de manière à gardeir une sécurité optimale;
il importe donc de diriger le moins possible la meule vers
l’utilisateur. Ce protège-meule aide à protéger l’utilisateur
contre la projection de fragments de meule brisés, le contact
accidentel avec la meule et les étincelles pouvant enflammer
les vêtements.
Utiliser seulement les meules pour effectuer des opérations
pour lesquelles elles sont conçues. Par exemple, ne pas
meuler avec le côté d’une meule à tronçonner. Seule la
périphérie des meules à tronçonner abrasives doit être utilisée
pour le meulage. Le fait d’appliquer une force latérale sur ces
meules peut provoquer leur éclatement.
Toujours utiliser des brides de meule non endommagées de
formes et de dimensions convenables pour la meule choisie.
Les brides de meule adéquates soutiennent la meule, ce qui
minimise les risques de bris de celle-ci. Les brides de meules
à tronçonner peuvent différer des brides de meules standards.
Ne pas utiliser de meules usées qui proviennent d’outils
électriques de plus grandes dimensions. Les meules conçues
pour des outils électriques de plus grandes dimensions ne
conviennent pas à la vitesse plus élevée des outils de plus
petites dimension et peuvent éclater.
4 — Français
Page 14
AVERTISSEMENTS DE SÉCURITÉ RELATIFS AU
MEULEUSE D’ANGLE
RÈGLES DE SÉCURITÉ GÉNÉRALES POUR LE
PONÇAGE DES PIÈCES
Ne pas utiliser un papier pour disque abrasif surdimensionné.
Suivre les recommandations du fabricant au moment de
choisir le papier abrasif. Un papier abrasif qui excède la
surface du disque de ponçage présente un danger de lacération
et peut s’accrocher, se déchirer, ou entraîner un rebond.
RÈGLES DE SÉCURITÉ GÉNÉRALES POUR LE
POLISSAGE DES PIÈCES
Ne permettre à aucune partie lâche de la coiffe à polir ou à
ses filaments de tourner librement. Enlever ou couper tous
les filaments libres. Les filaments libres et en rotation peuvent
s’empêtrer dans les doigts ou s’accrocher à la pièce à travailler.
SAFETY WARNINGS SPECIFIC FOR WIRE
BRUSHING OPERATIONS
Porter une attention particulière à la brosse métallique, dont
les poils peuvent être projetés même pendant une opération
régulière. Éviter de surcharger les poils en appuyant sur la
brosse de manière excessive. Les poils de la brosse métallique
peuvent pénétrer facilement dans les vêtements légers ou la peau.
S’il est recommandé d’installer un dispositif protecteur pour
utiliser une brosse métallique, s’assurer qu’il n’entre pas en
contact avec la brosse. Le diamètre de la brosse métallique
peut augmenter en raison de la charge et de la force centrifuge.
RÈGLES SUPPLÉMENTAIRES DE SÉCURITÉ
Always use proper guard with grinding wheel. A guard
protects operator from broken wheel fragments.
Apprendre à connaître l’outil. Lire attentivement le manuel
d’utilisation. Apprendre les applications et les limites
de l’outil, ainsi que les risques spécifiques relatifs à son
utilisation. Le respect de cette consigne réduira les risques
d’incendie, de choc électrique et de blessures graves.
Toujours porter une protection oculaire munie d’écrans
latéraux certifiée conforme à la norme ANSI Z87.1 lors du
montage des pièces, du fonctionnement de l’outil ou au
moment de l’entretien. Le respect de cette règle réduira les
risques de blessures graves.
Protection respiratoire. Porter un masque facial ou un
masque anti-poussière si le travail produit de la poussière.
Le respect de cette consigne réduira les risques de blessures
graves.
Protection auditive. Porter une protección auditiva lors de
l’utilisation prolongée. Le respect de cette règle réduira les
risques de blessures graves.
Vérifier l’état des pièces. Avant d’utiliser l’outil de nouveau
examiner soigneusement les pièces et dispositifs de
protection qui semblent endommagés afin de déterminer
s’ils fonctionnent correctement et s’ils remplissent les
fonctions prévues. Vérifier l’alignement des pièces mobiles,
s’assurer qu’aucune pièce n’est bloquée ou cassée, vérifier
la fixation de chaque pièce et s’assurer qu’aucun autre
problème ne risque d’affecter le bon fonctionnement de
l’outil. Toute protection ou pièce endommagée doit être
correctement réparée ou remplacée dans un centre de
réparations agréé. Le respect de cette consigne réduira les
risques de choc électrique, d’incendie et de blessures graves.
Inspecter la pièce et retirer les clous éventuels avant
d’utiliser cet outil. Le respect de cette consigne réduira les
risques de blessures graves.
Conserver ces instructions. Les consulter fréquemment et
les utiliser pour instruire les autres utilisateurs éventuels. Si cet
outil est prêté, il doit être accompagné de ces instructions.
5 — Français
Page 15
SYMBOLES
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER :
AVERTISSEMENT :
ATTENTION :
AVIS :
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.
Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.
(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant les
dommages matériels).
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de sécurité Indique un risque de blessure potentiel.
Lire manuel d’utilisation
Protection oculaire
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.
Toujours porter une protection oculaire avec écrans latéraux certifiée
conforme à la norme ANSI Z87.1.
V
min
n
.../min
Protection oculaire et
auditive
Avertissement concernant
l’humidité
Symboles de recyclage
Volts Tension
Minutes Temps
Courant continu Type ou caractéristique du courant
Vitesse nominale Vitesse de rotation maximum
Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute
Toujours porter une protection oculaire avec écrans latéraux certifiée
conforme à la norme ANSI Z87.1 ainsi qu’un protection auditive.
Ne pas exposer à la pluie ou l’humidité.
Ce produit utilise les piles de l ithium-ion (Li-ion). Les réglementations
locales ou gouvernementales peuvent interdire de jeter les piles dans
les ordures ménagères. Consulter les autorités locales compétentes
pour les options de recyclage et/ou l’élimination.
6 — Français
Page 16
CARACTÉRISTIQUES
FICHE TECHNIQUE
Taille de meule ........................................115 mm (4 1/2 po)
Vitesse nominale ....................................7 500 r/min (RPM)
ASSEMBLAGE
Diamètre de broche ............... 5/8 (16 mm) x 11 UNC (M14)
DÉBALLAGE
Ce produit nécessite un assemblage.
Avec précaution, sortir l’outil et les accessoires de la
boîte. Tous les articles énumérés sous Inclut doivent se
trouver dans l’emballage au moment de l’achat.
AVERTISSEMENT :
Certaines pièces figurant dans cette section Assemblage
n’ont pas été installées sur le produit par le fabricant
et exigent une installation du client. Le fait d’utiliser un
produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.
Si des pièces manquent ou sont endommagées, veuillez
appeler au 1-800-525-2579 pour obtenir de l’aide.
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser cet outil avant qu’elles aient été remplacées. Le
non-respect de cet avertissement pourrait entraîner des
blessures graves.
INSTALLATION/REMPLACEMENT DE LA MEULE
Voir la figure 1, page 12.
DANGER:
Utiliser SEULEMENT les meules à moyeu déporté de type
27 (comme celles fournies avec le produit). NE JAMAIS
attacher une meule de tronçonnage ni une meule de
Type 1 à cette meuleuse. Ce produit est exclusivement
conçue pour le meulage. Tout autre usage est déconseillé
et présente un risque de blessures graves.
TYPE 27 − PRÊTES À UTILISER TYPE 1 − NE PAS UTILISER
DANGER:
Ne jamais installer de lame ou de ciseau à bois d’aucune
sorte sur cette meuleuse. Elle est exclusivement conçue
pour le meulage et le ponçage. Tout autre usage est
déconseillé et peut créer un danger de blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer des
accessoires non recommandés pour l’outil. De telles
altérations ou modifications sont considérées comme
un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.
7 — Français
AVERTISSEMENT :
Inspecter soigneusement les meules neuves avant de
les installer.
• Frapper légèrement le pourtour de la meule
avec un maillet en bois.
• Écouter attentivement le son produit. Le son
change lorsque la meule est frappée à en endroit
fissuré ou fendu.
Ne pas utiliser les meules présentant des fissures ou
fêlures. Après avoir installé une meule neuve la tester en
la laissant tourne à vide pendant environ une minute, en
veillant à ne pas la diriger vers des personnes ou objets.
Page 17
ASSEMBLAGE
Appuyer sur le bouton de verrouillage de l’axe et tourner
la meule dans le sens horaire jusqu’à ce que l’axe se
verrouille en position.
NOTE : Pour éviter des dommages à l’axe et à
son verrouillage, toujours laisser le moteur s’arrêter
complètement avant d’engager le verrouillage.
Desserrer et retirer l’écrou de l’axe. Ne pas retirer le bride
circulaire.
S’assure que les méplats au dessous de la bride
circulaire s’engagent dans ceux de l’axe.
Placer la meule sur l’axe.
AVERTISSEMENT :
Toujours installer les meules côté concave contre la bride
circulaire. Si cette précaution n’est pas prise, la meule se
brisera lors du serrage de l’écrou. Ceci pourrait entraîner
des blessures graves par les morceaux de meule projetés.
Ne pas trop serrer.
Visser l’écrou de serrage sur l’axe, son côté plat étant
dirigé vers le haut.
Engager la partie saillante de petit diamètre de l’écrou
dans le trou de la meule et serrer à la main.
Appuyer sur le bouton de verrouillage de l’axe et tourner
la meule dans le sens horaire jusqu’à ce que l’axe se
verrouille en position.
Serrer fermement l’écrou à l’aide de la clé fournie. Ne
pas trop serrer.
INSTALLATION DE LA POIGNÉE LATÉRALE
Voir la figure 2, page 12.
AVERTISSEMENT :
Elle doit toujours être utilisée pour éviter une perte de
contrôle pouvant entraîner des blessures graves.
La poignée peut être montée à droite ou à gauche, selon la
préférence de l’utilisateur.
Insérer la poignée latérale dans la position de travail
désirée.
Tourner la poignée latérale vers la droite pour la fixer
fermement.
UTILISATION
AVERTISSEMENT :
Ne pas laisser la familiarité avec l’outil faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours retirer la bloc-pile de l’outil au moment
d’assembler des pièces, d’effectuer des réglages et de
procéder au nettoyage, ou lorsque l’outil n’est pas utilisé.
Si cette précaution n’est pas prise, des objets peuvent
être projetés dans les yeux et causer des lésions graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
une opération dégage de la poussière, porter également
un masque anti-poussière.
AVERTISSEMENT :
Ne pas utiliser d’outils ou accessoires non recommandés
par le fabricant pour cet outil. L’utilisation de pièces
et accessoires non recommandés peut entraîner des
blessures graves.
APPLICATIONS
Cet outil ne doit être utilisé que pour les applications listées
ci-dessous.
Meulage des métaux
Ponçage du bois ou des métaux
8 — Français
Page 18
UTILISATION
AVERTISSEMENT :
Les outils à piles sont toujours en état de fonctionnement.
Verrouiller la gâchette lorsque l’outil n’est pas utilisé ou
pour le transporter le long du corps.
INSTALLATION/RETRAIT DU BLOC-PILES
Voir la figure 3, page 12.
Pour install :
Installer le bloc-pile sur l’outil.
S’assurer que ses deux loquets latéraux s’ engagent
correctement et vérifier que le bloc est solidement
assujetti avant d’utiliser l’outil.
Pour retrait:
Appuyer sur les loquets de chaque côté du bloc-pile.
Pour prendre connaissance des consignes de chargement,
consulter le manuel d’utilisation des piles et des chargeurs.
BOUTON DE VERROUILLAGE
Voir la figure 4, page 12.
Ce bouton se trouve sur la poignée, au-dessus de la gâchette.
Le bouton doit être enfoncé pour pouvoir actionner la
gâchette. Le bouton se désengage automatiquement lorsque
la gâchette est relâchée.
GÂCHETTE
Voir la figure 4, page 12.
Pour mettre la meuleuse en MARCHE, appuyer sur le bouton
de verrouillage sans relâcher et presser la gâchette. Pour
l’ARRÊTER, relâcher la gâchette.
POSITIONNEMENT DU GARDE
Voir les figures 5 á 6, page 13.
Le garde doit être correctement installé, en fonction du
côté sur lequel la poignée est montée. Ne jamais utiliser la
meuleuse si le garde n’est pas correctement installée ou les
flèches correctement alignées.
UTILISATION DE LA MEULEUSE
Voir la figure 7, page 13.
Toujours choisir et utiliser les meules recommandées
pour les matériaux à travailler. S’assurer que la vitesse de
fonctionnement minimum de tout accessoire à meule est de
6 500 r/min ou plus. La meule fournie avec l’outil convient
au meulage des soudures, à la préparation des surfaces à
souder, au meulage des structures en acier et au meulage
de l’acier inoxydable.
Utilisation de la meuleuse :
Placer la pièce à meuler dans un étau ou l’assujettir sur
un établi.
DANGER :
Ne jamais utiliser la meuleuse sans le garde. Elle est
conçue pour n’être utilisée qu’avec le garde en place.
Si cette précaution n’est pas prise, de la limaille peut
être en direction de l’opérateur et causer des blessures
graves.
Tenir la meuleuse devant soi, loin du corps, sans la
laisser toucher la pièce à meuler.
Mettre la meuleuse en marche et laisser le moteur
parvenir à pleine vitesse.
Abaisser progressivement l’outil, jusqu’à ce que la
meule entre en contact avec la pièce à travailler.
AVERTISSEMENT :
Pour éviter la perte du contrôle et des blessures graves,
toujours tenir la meuleuse à deux mains, l’une étant
placée sur la poignée latérale.
Pour obtenir de meilleurs résultats, inclinez la meuleuse
à un angle de 5 à 15° et déplacez-la continuellement et
uniformément.
AVERTISSEMENT :
Ne jamais installer le garde de manière à ce qu’il se trouve
sur l’avant de la meuleuse. Les étincelles et la limaille
pourraient être projetées en direction de l’opérateur et
le blesser sérieusement. Toujours installer le garde en
position correcte, comme illustré.
Pour repositionner le garde :
Retirer le bloc-pile.
Ouvrir l’agrafe du garde en la tirant vers l’extérieur et en
l’éloignant de la meule.
Tourner le garde vers la bonne position, comme illustré.
Verrouiller l’attache du garde en poussant l’attache vers
l’intérieur.
NOTE : S’assurer que la saillie du garde est engagée
dans la rainure du chapeau de palier. Ne jamais utiliser
la meuleuse sans avoir installé et ajusté le garde.
9 — Français
AVIS :
Si la meuleuse est maintenue trop longtemps à un
endroit, elle entamera et creusera la pièce. Si la meuleuse
est tenue à un angle trop prononcé elle entamera
également la pièce, la pression étant concentrée sur une
trop petite surface.
Utiliser une pression juste suffisante pour empêcher l’outil
de brouter ou de sautiller.
NOTE : Une pression excessive réduirait la vitesse de rotation
de la meule et imposerait une charge excessive sur le moteur.
Normalement le poids de l’outil suffit pour la plupart des
travaux de meulage. Utiliser une légère pression pour le
meulage des bords irréguliers et des boulons desserrés qui
risque de causer un blocage de la meule.
Soulever la meuleuse de la pièce avant de l’arrêter.
Page 19
ENTRETIEN
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer une
situation dangereuse ou endommager l’outil.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1, avec protection
auditive. Si cette précaution n’est pas prise, des objets
peuvent être projetés dans les yeux et d’autres lésions
graves.
AVERTISSEMENT :
Pour empêcher un démarrage accidentel pouvant entraîner
des blessures graves, toujours retirer le bloc-piles de l’outil
avant tout nettoyage ou entretien.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.
REMPLACEMENT DE LA GARDE
See Figure 1, page 12.
AVERTISSEMENT :
Ne pas remplacer ni desserrer la vis de le garde. Le
non-respect de cet avertissement peut provoquer le
détachement de le garde au cours du fonctionnement et
blesser gravement l’opérateur.
Après un certain temps, le garde peut s’user et devoir être
remplacé. Si le garde est endommagé à la suite d’une chute
de la meuleuse, il devra également être remplacé.
Pour remplacer le garde :
Retirer le bloc-piles.
Appuyer sur le bouton de verrouillage de l’axe et tourner le
boulon jusqu’à ce que l’axe se verrouille.
Desserrer et retirer l’écrou de l’axe à l’aide de la clé fournie.
Retirer de la meule et la bride circulaire.
Desbloqueelatuercadelhusillodelaprotecciónretirando
la tuerca del husillo de la afiladora.
Girelaprotecciónasuposicióncorrecta,comosemuestra.
Retirerlegarde.
Placer le garde neuf sur l’épaulement du chapeau de
roulement.
Tourner le garde en position correcte. Voir la section
Positionnement du garde plus haut dans ce manuel.
NOTE : S’assurer que la nervure en saillie du garde est
engagée dans la rainure du chapeau de roulement.
Remonter la bride circulaire, de la meule et de l’écrou de
blocage. Voir la section Installation de la meule plus haut
dans ce manuel.
Serrer fermement l’écrou à l’aide de la clé fournie.
NOTE : ILLUSTRATIONS COMMENÇANT
SUR 12 DE PAGE APRÈS LE SECTION ESPAGNOL.
10 — Français
Page 20
ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA
HERRAMIENTA ELÉCTRICA
ADVERTENCIA
Lea todas las advertencias de seguridad y las instrucciones.
El incumplimiento de las advertencias e instrucciones puede
ocasionar descarga eléctrica, fuego o lesiones graves.
Guarde todas las advertencias e instrucciones para futuras
consultas.
avisos de advertencia enumerados abajo se refiere a las herramientas
eléctricas de cordón (alámbricas) y de baterías (inalámbricas).
SEGURIDAD EN EL ÁREA DE TRABAJO
Mantenga limpia y bien iluminada el área de trabajo. Un área
de trabajo mal despejada o mal iluminada propicia accidentes.
No utilice herramientas motorizadas en atmósferas
explosivas, como las existentes alrededor de líquidos, gases
y polvos inflamables. Las herramientas eléctricas generan
chispas que pueden encender el polvo y los vapores inflamables.
Mantenga alejados a los niños y circunstantes al maniobrar
una herramienta eléctrica. Toda distracción puede causar
pérdida del control de la herramienta.
SEGURIDAD ELÉCTRICA
Las clavijas de las herramientas eléctricas deben
corresponder a las tomas de corriente donde se conectan.
Nunca modifique la clavija de ninguna forma. No utilice
ninguna clavija adaptadora con herramientas eléctricas
dotadas de contacto a tierra. Conectando las clavijas
originales en las tomas de corriente donde corresponden se
disminuye el riesgo de una descarga eléctrica.
Evite el contacto del cuerpo con las superficies de objetos
que estén haciendo tierra o estén conectados a ésta, como
tuberías, radiadores, estufas y refrigeradores. Existe un
mayor riesgo de descargas eléctricas si el cuerpo está haciendo
tierra.
No exponga las herramientas eléctricas a la lluvia ni a
condiciones de humedad. La introducción de agua en una
herramienta eléctrica aumenta el riesgo de descargas eléctricas.
No maltrate el cordón eléctrico. Nunca utilice el cordón para
trasladar, desconectar o tirar de la herramienta eléctrica.
Mantenga el cordón alejado del calor, del aceite, de bordes
afilados y de piezas móviles. Los cordones eléctricos dañados
o enredados aumentan el riesgo de descargas eléctricas.
Al utilizar una herramienta eléctrica a la intemperie, use
un cordón de extensión apropiado para el exterior. Usando
un cordón adecuado para el exterior se disminuye el riesgo de
descargas eléctricas.
Si debe operar una herramienta en lugares húmedos, use
un suministro protegido por un interruptor de circuito con
pérdida a tierra (GFCI). El uso de un GFCI reduce el riesgo de
descargas eléctricas.
Usar este producto únicamente con la baterías y el
cargadors indicados en el folleto de la herramienta/
aparato/paquete de baterías/cargador complementario
987000-432.
SEGURIDAD PERSONAL
Permanezca alerta, preste atención a lo que esté haciendo y
aplique el sentido común al utilizar herramientas eléctricas.
No utilice la herramienta eléctrica si está cansado o se
encuentra bajo los efectos de alguna droga, alcohol o
El término “herramienta eléctrica” empleado en todos los
medicamento. Un momento de inatención al utilizar una
herramienta eléctrica puede causar lesiones corporales serias.
Use equipo de seguridad. Siempre póngase protección
ocular. El uso de equipo de seguridad como mascarilla para el
polvo, calzado de seguridad, casco y protección para los oídos
en las circunstancias donde corresponda disminuye el riesgo
de lesiones.
Evite un arranque accidental de la unidad. Asegúrese de
que el interruptor esté en la posición de apagado antes de
conectar la herramienta. Portar las herramientas eléctricas
con el dedo en el interruptor, o conectarlas con el interruptor
puesto, propicia accidentes.
Retire toda llave o herramienta de ajuste antes de encender
la herramienta eléctrica. Toda llave o herramienta de ajuste
dejada en una pieza giratoria de la herramienta eléctrica puede
causar lesiones.
No estire el cuerpo para alcanzar mayor distancia. Mantenga
una postura firme y buen equilibrio en todo momento. De
esta manera se logra un mejor control de la herramienta eléctrica
en situaciones inesperadas.
Vístase adecuadamente. No vista ropas holgadas ni joyas.
Mantenga el cabello, la ropa y los guantes alejados de las
piezas móviles. Las ropas holgadas, las joyas y el cabello largo
pueden engancharse en las piezas móviles.
Si se suministran dispositivos para conectar mangueras
de extracción y captación de polvo, asegúrese de que
éstas estén bien conectadas y se usen correctamente. La
utilización de captador de polvo puede disminuir los peligros
relacionados con el polvo.
No vista ropas holgadas ni joyas. Recójase el cabello si
está largo. Las ropas holgadas y las joyas, así como el cabello
largo, pueden resultar atraídas hacia el interior de las aberturas
de ventilación.
No utilice la unidad al estar en una escalera o en un
soporte inestable. Una postura estable sobre una superficie
sólida permite un mejor control de la herramienta eléctrica en
situaciones inesperadas.
EMPLEO Y CUIDADO DE LA HERRAMIENTA
ELÉCTRICA
No fuerce la herramienta eléctrica. Utilice la herramienta
eléctrica adecuada para cada trabajo. La herramienta
eléctrica adecuada efectúa mejor y de manera más segura el
trabajo, si además se maneja a la velocidad para la que está
diseñada.
No utilice la herramienta si el interruptor no enciende o
no apaga. Cualquier herramienta eléctrica que no pueda
controlarse con el interruptor es peligrosa y debe repararse.
Desconecte la clavija del suministro de corriente o
retire el paquete de baterías de la herramienta eléctrica,
según sea el caso, antes de efectuarle cualquier ajuste,
cambiarle accesorios o guardarla. Tales medidas preventivas
de seguridad reducen el riesgo de poner en marcha
accidentalmente la herramienta.
Guarde las herramientas eléctricas desocupadas fuera del
alcance de los niños y no permita que las utilicen personas
no familiarizadas con las mismas o con estas instrucciones.
Las herramientas eléctricas son peligrosas en manos de
personas no capacitadas en el uso de las mismas.
Preste servicio a las herramientas eléctricas. Revise para
ver si hay desalineación o atoramiento de piezas móviles,
ruptura de piezas o cualquier otra condición que pueda
afectar el funcionamiento de la herramienta. Si está dañada
2 — Español
Page 21
ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA
ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA
HERRAMIENTA ELÉCTRICA
HERRAMIENTA ELÉCTRICA
la herramienta eléctrica, permita que la reparen antes de
usarla. Numerosos accidentes son causados por herramientas
eléctricas mal cuidadas.
Mantenga las herramientas de corte afiladas y limpias. Las
herramientas de corte bien cuidadas y con bordes bien afilados,
tienen menos probabilidad de atascarse en la pieza de trabajo
y son más fáciles de controlar.
Utilice la herramienta eléctrica, los accesorios y brocas,
hojas y cuchillas de corte, ruedas de esmeril, etc. de
conformidad con estas instrucciones, tomando en cuenta
las condiciones de trabajo y la tarea por realizar. Si se utiliza
la herramienta eléctrica para operaciones diferentes de las
indicadas podría originar una situación peligrosa.
EMPLEO Y CUIDADO DE LA HERRAMIENTA DE
BATERÍAS
Sólo cargue el paquete de baterías con el cargador
especificado por el fabricante. Un cargador adecuado para un
tipo paquete de baterías puede significar un riesgo de incendio
si se emplea con un paquete de baterías diferente.
Utilice las herramientas eléctricas sólo con los paquetes de
baterías específicamente indicados. El empleo de paquetes
de baterías diferentes puede presentar un riesgo de incendio.
Cuando no esté utilizándose el paquete de baterías,
manténgalo lejos de otros objetos metálicos, como clips,
monedas, llaves, clavos, tornillos o otros objetos metálicos,
pequeños que puedan establecer conexión entre ambas
terminales. Establecer una conexión directa entre las dos
terminales de las baterías puede causar quemaduras o
incendios.
Si se maltratan las baterías, puede derramarse líquido de las
mismas; evite todo contacto con éste. En caso de contacto,
lávese con agua. Si el líquido llega a tocar los ojos, además
busque atención médica. El líquido de las baterías puede
causar irritación y quemaduras.
SERVICIO
Permita que un técnico de reparación calificado preste
servicio a la herramienta eléctrica, y sólo con piezas de
repuesto idénticas. De esta manera se mantiene la seguridad
de la herramienta eléctrica.
Al dar servicio a una herramienta eléctrica, sólo utilice
piezas de repuesto idénticas. Siga las instrucciones
señaladas en la sección Mantenimiento de este manual.
El empleo de piezas no autorizadas o el incumplimiento de las
instrucciones de mantenimiento puede significar un riesgo de
descarga eléctrica o de lesiones.
ADVERTENCIAS DE SEGURIDAD PARA AMOLADORA ANGULAR
ADVERTENCIAS DE SEGURIDAD GENERALES
PARA LAS OPERACIONES DE ESMERILADO,
LIJADO, CEPILLO DE ALAMBRE Y PULIR
Esta herramienta eléctrica está diseñada para funcionar
como una amoladora, una lijadora, un cepillo de alambre o
una enceradora. Lea todas las advertencias de seguridad,
ilustraciones y especificaciones suministradas con
esta herramienta eléctrica. La inobservancia de todas las
instrucciones que se enumeran a continuación puede causar
descargas eléctricas, incendios o lesiones graves.
No se recomienda realizar ciertas operaciones con esta
herramienta eléctrica, como cortar. Realizar operaciones
para las cuales esta herramienta no fue diseñada puede
representar un peligro y producir lesiones.
No utilice accesorios que no estén específicamente
diseñados y recomendados por el fabricante de la
herramienta. El hecho de que el accesorio pueda acoplarse
a su herramienta eléctrica no significa que su funcionamiento
sea seguro.
La velocidad nominal del accesorio debe ser, por lo
menos, igual a la velocidad máxima que se indica en la
herramienta. Los accesorios que se utilizan a una mayor
velocidad que su velocidad nominal pueden romperse y salir
lanzados.
El diámetro exterior y el espesor del accesorio deben tener
la capacidad nominal de su herramienta eléctrica. Los
accesorios de un tamaño incorrecto no pueden protegerse
ni controlarse de forma adecuada.
El diámetro del árbol de las ruedas, las bridas, las
almohadillas de respaldo o cualquier otro accesorio deben
encajar correctamente en el husillo de la herramienta
eléctrica. Los accesorios con orificios del árbol que no
coincidan con los elementos de montaje de la herramienta
eléctrica se desequilibrarán, vibrarán excesivamente y pueden
causar la pérdida de control.
El montaje roscado de los accesorios debe coincidir con
la rosca de husillo de la esmeriladora. Para los accesorios
montados por bridas, el orificio del mandril del accesorio
debe coincidir con el diámetro de ubicación de la brida.
Los accesorios que no coincidan con la tornillería de montaje
de la herramienta eléctrica se desequilibrarán, vibrarán
excesivamente y podrán provocar la pérdida del control.
No use un accesorio dañado. Antes de cada uso
inspeccione los accesorios como discos abrasivos
para controlar si hay virutas y grietas, almohadillas
de respaldo para controlar si hay grietas, desgaste y
deterioro excesivo, cepillo de alambre para controlar si
hay cables sueltos y agrietados. Si la herramienta eléctrica
o el accesorio se caen, examine los daños o instale un
accesorio en buen estado. Luego de inspeccionar e
instalar un accesorio, usted y las personas presentes
deben mantenerse alejados del plano del accesorio
giratorio. Usted debe accionar la herramienta durante un
minuto en la velocidad máxima en vacío. Normalmente, los
accesorios dañados se quiebran durante esta prueba.
Use un equipo de protección personal. Según la
aplicación, use protectores faciales, gafas o lentes de
seguridad. Según corresponda, use máscaras contra
polvo, protectores auditivos, guantes y delantales de
trabajo que puedan detener pequeños fragmentos y
abrasivos o de la pieza de trabajo. La protección ocular
debe proteger de los residuos suspendidos en el aire que
se generan por varias operaciones. La protección ocular
3 — Español
Page 22
ADVERTENCIAS DE SEGURIDAD PARA AMOLADORA ANGULAR
debe proteger de los residuos suspendidos en el aire que se
generan por varias operaciones. La máscara contra polvo o
el respirador deben filtrar las partículas generadas durante el
funcionamiento. La exposición prolongada a ruidos de alta
intensidad puede producir pérdida auditiva.
Mantenga a las personas presentes a una distancia segura
del área de trabajo. Todas las personas que ingresen al
área de trabajo deben usar equipo de protección personal.
Los fragmentos de la pieza de trabajo o de un accesorio roto
pueden salir despedidos y causar lesiones más allá del área
próxima al funcionamiento.
Sostenga la herramienta eléctrica por los asideros
aislados sólo cuando realice una operación en la que el
accesorio de corte pueda entrar en contacto con cables
ocultos o con su propio cable. El accesorio de corte en
contacto con un cable “vivo” puede “cargar” las partes
metálicas expuestas de la herramienta eléctrica y dar una
descarga eléctrica al operador.
Coloque el cable lejos del accesorio giratorio. En cas de
perte de contrôle, le cordon peut être coupé ou accroché, et
la main ou le bras de l'utilisateur risquent d'entrer en contact
avec l'accessoire en rotation.
Nunca suelte la herramienta eléctrica antes de que el
accesorio se haya detenido por completo. El accesorio
en movimiento puede prenderse de la superficie y hacer que
usted pierda el control de la herramienta.
No haga funcionar la herramienta mientras la transporta
a su costado. El contacto accidental con el accesorio en
movimiento puede enganchar la ropa y hacer que el accesorio
se arrastre hacia el cuerpo.
Limpie regularmente las rejillas de ventilación de la
herramienta eléctrica. El ventilador del motor aspirará el
polvo dentro de la carcasa y la acumulación excesiva de metal
en polvo puede producir riesgos eléctricos.
No utilice la herramienta eléctrica cerca de materiales
inflamables. Las chispas pueden encender estos materiales.
No use accesorios que requieran refrigerantes líquidos.
El uso de agua u otros refrigerantes líquidos puede causar
electrocución o descarga eléctrica.
CONTRAGOLPE Y ADVERTENCIAS
RELACIONADAS
El contragolpe es una reacción súbita a un disco en movimiento,
almohadilla de respaldo, cepillo o cualquier otro accesorio
pellizcado o atorado. El pellizcamiento o atoramiento hacen que
el accesorio rotatorio se detenga repentinamente; esto, a la vez,
hace que la herramienta eléctrica fuera de control sea despedida
en dirección opuesta a la rotación del accesorio en el punto del
atoramiento.
Por ejemplo, si un disco abrasivo se pellizca o atora en la pieza de
trabajo, el borde del disco que entra en el punto de pellizcamiento
puede penetrar en la superficie del material haciendo que el disco
se salga o dé un contragolpe. Es posible que el disco salte hacia
el operador o en dirección opuesta a él, según la dirección del
movimiento del disco en el punto de pellizcamiento. Los discos
abrasivos también se pueden romper en estas condiciones.
El contragolpe es el resultado del uso incorrecto de la herramienta
eléctrica y/o de procedimientos o condiciones de trabajo
incorrectas, y puede evitarse tomando las medidas de precaución
adecuadas, como las señaladas abajo.
Sujete firmemente la herramienta eléctrica y coloque el
cuerpo y los brazos de manera tal que resista la fuerza
del contragolpe. Siempre utilice el mango auxiliar, si se
proporciona, para tener un máximo control sobre los
contragolpes o las reacciones por el par de torsión durante
el encendido. El operador puede controlar las reacciones
por el par de torsión o por las fuerzas de contragolpe,
siempre que tome las precauciones adecuadas.
Nunca coloque la mano cerca del accesorio giratorio. El
accesorio puede rebotar en la mano.
No coloque el cuerpo en el área en la que la herramienta
llegue a moverse si ocurre una fuerza de contragolpe. El
contragolpe impulsará la herramienta en la dirección opuesta
del movimiento del disco en el punto de enganche.
Preste especial atención cuando trabaje sobre ángulos,
bordes filosos, etc. Evite el rebote y el enganche del
accesorio. Los ángulos, los bordes filosos o el rebote tienden
a enganchar el accesorio giratorio y hacer perder el control o
producir contragolpes.
No acople una hoja de motosierra para tallar en madera
ni una hoja de sierra dentada. Dichas hojas producen
frecuentes contragolpes y la pérdida de control.
ADVERTENCIAS DE SEGURIDAD
ESPECÍFICAS PARA LAS OPERACIONES DE
ESMERILADO
Sólo utilice los TIPOS DE DISCOS recomendados para su
herramienta eléctrica y el protector específico diseñado
para el disco seleccionado. Los discos que no fueron
diseñados para la herramienta eléctrica no pueden protegerse
correctamente y no son seguros.
La superficie de esmerilado de los discos empotrados
centrales debe montarse debajo del plano del reborde del
protector. Un disco montado incorrectamente que se proyecte
a través del plano del reborde del protector no puede protegerse
en forma adecuada.
La protección debe ajustarse de forma segura a la
herramienta y colocarse para brindar la máxima seguridad
de modo que el operador esté expuesto a una sección
mínima del disco. La protección ayuda a proteger al operador
de los fragmentos de disco rotos y del contacto accidental con
el disco y las chispas que pueden prender fuego a la ropa.
Sólo se debe utilizar el disco para las aplicaciones
recomendadas. Por ejemplo: no esmerile con el costado
del disco de corte. Los discos de corte abrasivos están
diseñados para el esmerilado periférico, las fuerzas laterales
que se apliquen a estos discos pueden hacer que se rompan
en pedazos.
Use siempre bridas para discos en buen estado que
sean de la forma y el tamaño correctos para el disco
seleccionado. Las bridas adecuadas soportan al disco y de
este modo reducen la posibilidad de que el disco se rompa.
Las bridas para discos de corte pueden ser diferentes de las
bridas de discos abrasivos.
No utilice discos gastados de herramientas eléctricas más
grandes. Los discos diseñados para herramientas eléctricas
más grandes no son adecuados para la velocidad más alta
de las herramientas más pequeñas y pueden explotar.
4 — Español
Page 23
ADVERTENCIAS DE SEGURIDAD PARA AMOLADORA ANGULAR
Los accesorios deben tener las especificaciones
mínimas adecuadas para la velocidad recomendada en la
etiqueta de advertencia de la herramienta. Si las muelas
y otros accesorios se utilizan a una velocidad superior a la
nominal, pueden romperse, salir lanzados y causar lesiones.
ADVERTENCIAS DE SEGURIDAD
ESPECÍFICAS PARA LAS OPERACIONES
DE LIJADO
No utilice papel para disco lijador de tamaño
excesivamente mayor. Siga las instrucciones del
fabricante cuando seleccione el papel de lija. El papel
de lija más grande que exceda la almohadilla presenta
un peligro de laceración y puede producir enganches,
rasgaduras del disco o contragolpes.
ADVERTENCIAS DE SEGURIDAD
ESPECÍFICAS PARA LAS OPERACIONES
DE PULIR
No permita que ninguna parte suelta del disco pulidor
ni sus tiras de sujeción giren libremente. Oculte o corte
todas las tiras de sujeción que estén sueltas. Las tiras de
sujeción sueltas y que estén girando pueden enredarse
en sus dedos o atorarse en la pieza de trabajo.
ADVERTENCIAS DE SEGURIDAD
ESPECÍFICAS PARA LAS OPERACIONES DEL
CEPILLO DE ALAMBRE
Tenga presente que el cepillo arroja cerdas de
alambre incluso durante el funcionamiento normal.
No fuerce demasiado las cerdas de alambre al
aplicar una carga excesiva sobre el cepillo. Las
cerdas pueden penetrar fácilmente las prendas finas y
la piel.
Si se recomienda la utilización de una protección
para las operaciones con cepillo de alambre, evite
que se introduzcan elementos entre el disco o
cepillo de alambre y la protección. Es probable que
el disco o cepillo aumente de diámetro debido a la
carga de trabajo y las fuerzas centrífugas.
REGLAS ADICIONALES DE SEGURIDAD
Familiarícese con su herramienta eléctrica. Lea
cuidadosamente el manual del operador. Aprenda sus
usos y limitaciones, así como los posibles peligros
específicos de esta herramienta. Con el cumplimiento
de esta regla se reduce el riesgo de una descarga
eléctrica, incendio o lesión seria.
Siempre use protección ocular con laterales
protectores con la marca de cumplimiento con la
norma ANSI Z87.1 al ensamblar piezas, utilizar la
herramienta o llevar a cabo tareas de mantenimiento.
Con el cumplimiento de esta regla se reduce el riesgo de
lesiones corporales serias.
Protéjase los pulmones. Use una careta o mascarilla
contra el polvo si la operación genera mucho polvo.
Con el cumplimiento de esta regla se reduce el riesgo de
lesiones serias.
Protéjase los oídos. Durante períodos prolongados
de utilización del producto, póngase un protecteur
d’oreille. Con el cumplimiento de esta regla se reduce
el riesgo de lesiones corporales serias.
Revise para ver si hay piezas dañadas. Antes de seguir
utilizando la herramienta, es necesario inspeccionar
cuidadosamente toda protección o pieza dañada
para determinar si funcionará correctamente y
desempeñará la función a la que está destinada.
Verifique la alineación de las partes móviles, que no
haya atoramiento de partes móviles, que no haya
piezas rotas, el montaje de las piezas y cualquier otra
condición que pudiera afectar su funcionamiento.
Toda protección o pieza que esté dañada debe
repararse apropiadamente o reemplazarse en un
centro de servicio autorizado. Con el cumplimiento de
esta regla se reduce el riesgo de una descarga eléctrica,
incendio o lesión grave.
Inspeccione la madera y elimine todos los clavos
presentes en la misma antes de usar esta herramienta
eléctrica. Seguir esta regla reduce el riesgo de lesiones
graves.
Guarde estas instrucciones. Consúltelas con frecuencia
y empléelas para instruir a otras personas que puedan
utilizar esta herramienta. Si presta a alguien esta
herramienta, facilítele también las instrucciones.
5 — Español
Page 24
SÍMBOLOS
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO:
ADVERTENCIA:
PRECAUCIÓN:
AVISO:
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y
aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más
segura el producto.
Indica una situación peligrosa, la cual, si no se evita, causará la muerte o lesiones
serias.
Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte o
lesiones serias.
Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
menores o leves.
(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación a
daños a la propiedad).
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea el manual del
operador
Protección para los
ojos
Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.
Siempre póngase la protección ocular con protección lateral marcada
conforme al ANSI Z87.1.
Protección para los ojos
y oídos
Alerta de condiciones
húmedas
Símbolo de
reciclado
V Volts Voltaje
min Minutos Tiempo
Corriente continua Tipo o característica de corriente
n Velocidad nominal Velocidad de rotación máxima
.../min Por minuto
Siempre póngase protección ocular con protección lateral con la
marca de cumplimiento de la norma ANSI Z87.1 junto con protección
auditiva.
No exponga la unidad a la lluvia ni la use en lugares húmedos.
Este producto utiliza baterías de iones de litio (Li-ion). Es posible que
algunas leyes municipales, estatales o federales prohíban desechar
las baterías en la basura normal. Consulte a las autoridades
reguladoras de desechos para obtener información en relación con
las alternativas de reciclado y desecho disponibles.
Revoluciones, carreras, velocidad superficial, órbitas, etc.,
por minuto
6 — Español
Page 25
CARACTERÍSTICAS
ESPECIFICACIONES DEL PRODUCTO
Capacidad de la muela abrasiva ...... 114 mm (4-1/2 pulg.)
Velocidad nominal ................................. 7 500 r/min (RPM)
ARMADO
Rosca del husillo ........................................... 5/8 x 11 UNC
ESEMPAQUETADO
Este producto requiere armarse.
Extraiga cuidadosamente de la caja la herramienta y
los accesorios. Todos los elementos enumerados en
la sección Incluye se deben incluir al momento de la
compra.
ADVERTENCIA:
Las piezas incluidas en esta sección de Armado no
vienen ensambladas en el producto de fábrica y requieren
la instalación por parte del cliente. El uso de un producto
que pueda haber sido armado de manera incorrecta
podría provocar lesiones personales graves.
Si hay piezas dañadas o faltantes, le suplicamos llamar
al 1-800-525-2579, donde le brindaremos asistencia. En
México, llame al 01-800-843-1111.
ADVERTENCIA:
Si falta o está dañada alguna pieza, no utilice este
producto sin haber reemplazado la pieza. Usar este
producto con partes dañadas o faltantes puede causar
lesiones serias al operador.
INSTALACIÓN DE LAS MUELAS ABRASIVAS
Vea la figura 1, página 12.
PELIGRO:
Utilice ÚNICAMENTE muelas abrasivas con el centro
más bajo Tipo 27 (como la que acompaña a este
producto). Nunca conecte un TIPO 1 recto ni la rueda de
corte de operaciones a esta muela. Este producto es sólo
diseñado para moler. Utilice para cualquier otro propósito
no es recomendado y crea un peligro, que tendrá como
resultado la herida grave.
TIPO 27 − APTO PARA EL USO TIPO 1 − NO APTO PARA EL USO
PELIGRO:
Nunca monte en esta amoladora hojas de cortar o tallar
madera de ningún tipo. Solamente está diseñada para
esmerilar y lijar. No se recomienda utilizar la herramienta
para ningún otro uso, ya que puede presentar un peligro
de lesiones serias.
ADVERTENCIA:
No intente modificar este producto ni hacer aditamentos
ni accesorios no recomendados para el mismo.
Cualquier alteración o modificación constituye maltrato
el cual puede causar una condición peligrosa, y como
consecuencia posibles lesiones corporales serias.
7 — Español
ADVERTENCIA:
Inspeccione completamente toda muela abrasiva antes
de instalarla en la amoladora.
• Golpee levemente alrededor de la muela con un
martillo de madera.
• Escuche cuidadosamente los sonidos producidos.
Los lugares con fisuras o grietas producen un sonido
diferente.
No utilice muelas que tengan fisuras o grietas. Al instalar
una nueva muela abrasiva, efectúe una prueba de
revolución en vacío de un minuto aproximadamente, con
la muela orientada en una dirección segura, o sea hacia
donde no haya personas ni objetos.
Page 26
ARMADO
Oprima el botón del bloqueo del husillo y gire la tuerca
de presión hasta que se inmovilice el husillo.
NOTA: Para evitar dañar el husillo o el seguro del mismo,
siempre deje que el motor se detenga completamente
antes de enganchar el botón de bloqueo.
Afloje y retire del husillo la tuerca de sujeción. No retire
la brida del disco.
Asegúrese de que las partes planas de la parte inferior
de la brida del disco queden enganchadas en las partes
planas del husillo.
Coloque la muela abrasiva en el husillo.
ADVERTENCIA:
Siempre instale las muelas abrasivas con el centro
hundido contra la brida del disco. De otra manera se
causa el agrietamiento de la muela abrasiva al apretar
la tuerca de sujeción. Esto puede producir lesiones
corporales serias debido a la separación y lanzamiento de
partículas flojas de la muela. No la apriete excesivamente.
Enrosque la tuerca de sujeción en el husillo con el lado
plano de la tuerca hacia arriba.
Acomode la parte elevada, la del diámetro pequeño de
la tuerca de presión, en el orificio de la muela y apriétela
con los dedos.
Oprima el botón del bloqueo del husillo y gire hacia la
derecha la muela hasta que se inmovilice el husillo en su
posición.
Con la llave suministrada apriete firmemente la tuerca de
presión. No la apriete excesivamente.
INSTALACIÓN DEL MANGO LATERAL
Vea la figura 2, página 12.
ADVERTENCIA:
Siempre debe utilizarse para evitar la pérdida del control
y posibles lesiones serias.
El mango puede instalarse en el lado izquierdo o derecho
o la parte superior de la amoladora, según la preferencia
del operador.
Introduzca el mango lateral en la posición de operación
deseada.
Gire el mango lateral en sentido horario para ajustarlo
firmemente.
FUNCIONAMIENTO
ADVERTENCIA:
No permita que su familarización con este producto le
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para infligir una lesión grave.
ADVERTENCIA:
Siempre retire de la herramienta el paquete de baterías al
montarle piezas, hacerle ajustes, montarle o desmontarle
hojas, limpiarla o tenerla desocupada. Retirando el
paquete de baterías se evita arrancar accidentalmente
la unidad, lo cual puede causar lesiones serias.
8 — Español
ADVERTENCIA:
Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma ANSI
Z87.1. La inobservancia de esta advertencia puede
permitir que los objetos lanzados hacia los ojos puedan
provocarle lesiones graves.
ADVERTENCIA:
No utilice ningún aditamento o accesorio no recomendado
por el fabricante de esta producto. El empleo de
aditamentos o accesorios no recomendandos podría
causar lesiones serias.
Page 27
FUNCIONAMIENTO
APLICACIONES
Esta producto puede emplearse para el fin señalado abajo:
Esmerilado de metales
Lijado de superficies de productos de madera o de metal
ADVERTENCIA:
Las productos de baterías siempre están en condiciones
de funcionamiento. Por lo tanto, siempre debe estar
asegurado el interruptor cuando no esté usándose o el
operador lo lleve por un lado.
INSTALACIÓN/QUITAR DEL PAQUETE DE
BATERÍAS
Vea la figura 3, página 12.
Para instalar:
Coloque el paquete de baterías.
Asegúrese de que los pestillos situados a ambos lados
del paquete de baterías entren a presión en su lugar y de
que el paquete se coloque correctamente en el producto
antes de empezar a utilizarlo.
Para quitar:
Oprima los pestillos de cada lado del paquete de baterías.
Para obtener instrucciones específicas de carga, lea el manual
del operador que se incluye con el cargador y la batería.v
BOTÓN DEL SEGURO DE APAGADO
Vea la figura 4, página 12.
El botón del seguro de apagado se encuentra en el mango,
arriba del gatillo del interruptor. Debe oprimir el botón del
seguro de apagado con el fin de poder tirar del gatillo del
interruptor. Debe oprimir el botón del seguro de apagado
con el fin de poder tirar del gatillo del interruptor.
GATILLO DEL INTERRUPTOR
Vea la figura 4, página 12.
Para ENCENDER la amoladora, oprima y no suelte el
botón del seguro de apagado y luego oprima del gatillo del
interruptor. Para APAGARLO, suelte el gatillo del interruptor.
POSICIONAMIENTO DE LA PROTECCIÓN
Vea las figuras 5 y 6, página 13.
La protección de la amoladora debe instalarse debidamente
según el lado en que se monte el mango. Nunca utilice la
amoladora si la protección no está debidamente en su lugar.
ADVERTENCIA:
Nunca coloque la protección de manera que quede al
frente de la amoladora como se muestra. Esto puede
producir lesiones serias debido a que las chispas
y partículas sueltas lanzadas por la muela abrasiva
saldrían dirigidas hacia el operador. Siempre coloque la
protección en el lugar correcto, como se muestra.
Para cambiar la posición de la protección:
Retire el paquete de baterías.
Destrabeelbrochedelaproteccióntirandodelmismo
hacia afuera, lejos de la amoladora.
Gire laprotección asu posicióncorrecta, comose
muestra.
Trabe lapresilla dela protecciónempujándola hacia
adentro.
NOTA: Asegúrese de que la saliente realzada de la
protección quede asentada sobre la ranura de la tapa
del cojinete. Nunca utilice la amoladora sin la protección
montada en su lugar y ajustada correctamente.
UTILIZACIÓN DE LA AMOLADORA
Vea la figura 7, página 13.
Siempre escoja y utilice cuidadosamente las muelas
abrasivas recomendadas para el material por esmerilar.
Cerciórese de que la velocidad de funcionamiento mínima
de la rueda accesoria seleccionada sea al menos de
6 500/min como mínimo. La muela abrasiva suministrada con
la amoladora es apropiada para esmerilar partes soldadas,
preparar superficies por soldar, esmerilar acero estructural
y esmerilar acero inoxidable.
PELIGRO:
Nunca utilice la amoladora con la protección desmontada. La herramienta ha sido diseñada para utilizarse
solamente con la protección montada. Intentar utilizar la
amoladora con la protección desmontada puede causar
el lanzamiento de partículas flojas hacia el operador, con
las consiguientes lesiones corporales serias.
Para utilizar la amoladora:
Asegure el trabajo con una prensa de mano o fíjela en
un banco de trabajo.
Sostenga con ambas manos la amoladora al frente y lejos
de usted, manteniendo la muela abrasiva alejada de la
pieza de trabajo.
Encienda la amoladora y deje que el motor y la muela
abrasiva alcancen la máxima velocidad.
Baje gradualmente la amoladora hasta que la muela
abrasiva toque la pieza de trabajo.
ADVERTENCIA:
Para evitar perder el control y sufrir lesiones corporales
serias, siempre maneje la amoladora con ambas manos,
manteniendo una de ellas en el mango lateral.
Para obtener mejores resultados, mantenga la amoladora
inclinada en un ángulo de 5° a 15° y moviéndola
continuamente con un ritmo uniforme y consistente.
9 — Español
Page 28
FUNCIONAMIENTO
AVISO:
Si se mantiene la amoladora en un solo lugar demasiado
tiempo, deja marcas y ranuras en la pieza de trabajo. Si
se sostiene la amoladora a un ángulo muy pronunciado,
también deja marcas en la pieza de trabajo debido a la
concentración de presión en un área pequeña.
Aplique justamente la presión suficiente para evitar el
traqueteo y el rebote de la amoladora.
MANTENIMIENTO
ADVERTENCIA:
Al dar servicio a la herramienta, utilice solamente piezas
de repuesto idénticas. El empleo de piezas diferentes
puede implicar peligro o causar daños al producto.
ADVERTENCIA:
Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1
junto con protección para los oídos. La inobservancia de
esta advertencia puede permitir que los objetos lanzados
hacia los ojos y otros provocarle lesiones graves.
NOTA: Una presión elevada disminuye la velocidad de
la amoladora y exige más esfuerzo por parte del motor.
Normalmente el peso de la herramienta por sí mismo
suministra la presión adecuada para la mayoría de los trabajos
de esmerilado. Aplique una presión leve al esmerilar bordes
mellados o pernos flojos, donde exista la posibilidad de que
la amoladora se atore en el borde metálico.
Levante la amoladora de la pieza de trabajo antes de
apagarla.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico. La
mayor parte de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, polvo, aceite,
grasa, etc.
ADVERTENCIA:
No permita en ningún momento que líquido para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., entren en contacto con las piezas de
plástico. Las sustancias químicas pueden dañar, debilitar
o destruir el plástico, lo cual puede a su vez producir
lesiones corporales graves.
ADVERTENCIA:
Para evitar lesiones corporales graves, siempre retire el
paquete de baterías de la herramienta al limpiarla, darle
mantenimiento o guardarla.
10 — Español
Page 29
MANTENIMIENTO
REEMPLAZO DE LA PROTECCIÓN
Vea la figura 1, página 12.
ADVERTENCIA:
No cambie o afloje el tornillo de la protección. La
inobservancia de esta advertencia podría causar que se
afloje la protección durante el funcionamiento, lo cual
causaría lesiones personales serias.
Después de un uso prolongado, la protección puede
gastarse y necesitar cambiarse. Si deja caer la amoladora y
se daña la protección, también es posible que sea necesario
cambiarla.
Para cambiar la protección:
Retire de la herramienta el paquete de baterías de la
amoladora.
Oprima el bloqueo del husillo y gire la tuerca de presión
hasta que se inmovilice el husillo.
Afloje y retire del husillo la tuerca de presión con la llave
suministrada.
Retire la muela abrasiva y la brida del disco.
Destrabeelbrochedelaproteccióntirandodelmismo
hacia afuera, lejos de la amoladora.
Abra completamente el brochey girela protección
para soltarlo de la ranura de traba del alojamiento de la
herramienta.
Quitelaprotección.
Ponga la nueva protección en la pestaña de la tapa del
cojinete.
Gire la protección a la posición correcta. Consulte
el apartado Posicionamiento de la protección,
previamente en este manual.
NOTA: Asegúrese de que la costilla realzada de la
protección quede sentada en la ranura de la tapa del
cojinete.
Vuelva a montar la brida del disco, la muela abrasiva y la
tuerca de presión. Consulte el apartado Instalación de
las muelas abrasivas, previamente en este manual.
Con la llave suministrada apriete firmemente la tuerca de
presión.
11 — Español
Page 30
P4221
D
E
Fig. 2
B
A
C
A
A - Side handle (poignée latérale, mango lateral)
A
H
Fig. 3
B
G
F
A - Switch trigger (gâchette, gatillo del
interruptor)
B - Lock-off button (bouton de verrouillage,
botón del seguro de apagado)
C - Spindle lock button (bouton de verrouillage,
boton de bloqueo del husillo)
D - Toolless guard (garde sans outil, protección
no necesita herramientas)
Fig. 1
A
B
C
D
E
H
I
E - Grinding wheel (meules, muela abrasiva)
F - Side handle (poignée latérale, mango lateral)
G - Wrench storage (rangement de clé,
compartimiento para guardar llave)
H - Wrench (clé, llave)
A - Wrench (clé, llave)
B - Clamp nut (écrou de serrage, tuerca de
fijación)
C - Grinding wheel (meules, muela
abrasiva)
D - Disc flange (flasque de disque, brida
del disco)
E - Toolless guard (garde sans outil,
protección no necesita herramientas)
F - Spindle (broche, husillo)
G - Spindle lock (blocage de la broche,
bloqueo del husillo)
H - To loosen (pour desserrer, para aflojar)
I - To tighten (pour serrer, para apretar)
A
A - Battery port (logements des pile, puerto de
batería)
B - Battery pack (bloc-pile, paquete de batería)
Fig. 4
A
B
A - Lock-off button (bouton de verrouillage,
botón del seguro de apagado)
B - Switch trigger (gâchette, gatillo del
interruptor)
F
G
12
Page 31
Fig. 5
A
B
A - Toolless guard (garde sans outil, protección
no necesita herramientas)
B - Clasp (attache, tuerca del husillo)
Fig. 6
SIDE HANDLE ON
LEFT SIDE OF GRINDER
POIGNÉE LATÉRALE SUR LE CÔTÉ
GAUCHE DE LA MEULE
MANGO LATERAL EN EL LADO
IZQUIERDO DE LA AMOLADORA
Fig. 7
SIDE HANDLE ON
RIGHT SIDE OF GRINDER
POIGNÉE LATÉRALE SUR LE CÔTÉ DROIT
DE LA MEULE
MANGO LATERAL EN EL LADO DERECHO
DE LA AMOLADORA
INCORRECT / INCORRECTA
13
Page 32
OPERATOR’S MANUAL/18 V ANGLE GRINDER
MANUEL D’UTILISATION/MEULEUSE ANGULAIRE DE 18 V
MANUAL DEL OPERADOR/AMOLADORA ANGULAR DE 18 V
P4221
To request service, purchase replacement parts,
locate an Authorized Service Center or obtain Customer or Technical Support:
Visit www.ryobitools.com or call 1-800-525-2579
If any parts or accessories are damaged or missing, do not return this product to the store.
Call 1-800-525-2579 for immediate service.
Please obtain your model and serial number from the product data plate.
This product is covered under a 3-year limited Warranty. Proof of purchase is required.
MODEL NUMBER* _______________ SERIAL NUMBER ____________________________
*Model number on product may have additional letters at the end. These letters designate
manufacturing information and should be provided when calling for service.
RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.
Pour faire une demande de réparations ou obtenir des pièces de rechange, trouver un
Centre de réparations agréé pour obtenir un soutien technique ou le Service à la clientèle :
Visiter www.ryobitools.com ou en téléphonant au 1-800-525-2579
Si des pièces ou accessoires sont manquantes ou endommagées, ne pas retourner
ce produit au magasin. Appeler immédiatement au 1-800-525-2579 pour obtenir de l’aide.
Inscrire les numéros de modèle et de série inscrits sur la plaque d’identification du produit.
Ce produit est couvert par une garantie limitée de trois (3) ans. Une preuve d’achat est exigée.
NUMÉRO DE MODÈLE* _______________ NUMÉRO DE SÉRIE ____________________________
*Le numéro de modèle sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent
les informations du fabricant et doivent être fournies lors d’un appel de demande de service.
RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.
Para obtener servicio, comprar piezas de repuesto, localizar un centro
de servicio autorizado y obtener Servicio o Asistencia Técnica al Consumidor:
Visite www.ryobitools.com o llame al 1-800-525-2579
Si hay alguna pieza ou accesorios dañada o faltante, no devuelva este producto a la tienda.
Llame al 1-800-525-2579 para servicio técnico inmediato.
Obtenga su modelo y número de serie de la placa de datos del producto.
Este producto está cubierto con una garantía limitada de 3 años. Se solicita prueba de la compra.
NÚMERO DE MODELO*_______________ NÚMERO DE SERIE ____________________________
*El número de modelo que figura en el producto podría tener letras adicionales al final. Estas designan información
de fabricación y deben suministrarse cuando llame para obtener asistencia o servicio.
RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
ONE WORLD TECHNOLOGIES, INC.
P.O. Box 1288, Anderson, SC 29622 • Phone 1-800-525-2579
États-Unis, Téléphone 1-800-525-2579 • USA, Teléfono 1-800-525-2579
www.ryobitools.com
991000125
3-19-20 (REV:04)
Loading...
