Ryobi P2807 user guide

OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

18 VOLT 1 Gal. ELECTROSTATIC
SPRAYER

18 V DE 3,79 L (1 gal) PULVÉRISATEUR
ÉLECTROSTATIQUE

ROCIADOR ELECTROSTÁTICO DE

18 VOLTIOS Y 3,8 L (1 gal)

P2807

TABLE OF CONTENTS

 Important Safety Rules .......................2



Specific Safety Rules ...................... 3-4



Symbols ..............................................5



Features ..............................................6



Assembly ............................................6



Operation ........................................ 7-9



Maintenance ................................. 9-11



Troubleshooting ................................11



Parts Ordering/Service ........ Back Page

WARNING: To reduce the

risk of injury, the user must read and
understand the operator’s manual
before using this product.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

TABLE DES MATIÈRES

 Instructions importantes

concernant la sécurité

Règles de sécurité particulières ...... 3-4



Symboles ............................................5



Caractéristiques ..................................6



Assemblage ........................................6



Utilisation ........................................ 7-9



Entretien ........................................ 9-11



Dépannage ........................................11



Commande de pièces /



réparation

.......................... Páge arrière

........................2

AVERTISSEMENT : Pour

réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation
avant d’employer ce produit.

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

ÍNDICE DE CONTENIDO

 Instrucciones de

seguridad importantes

 Reglas de seguridad específicas .... 3-5

 Símbolos .............................................5

 Características ....................................6

 Armado ...............................................6

 Funcionamiento .............................. 7-9

 Mantenimiento .............................. 9-11

 Corrección de problemas .................11

 Pedidos de piezas/

servicio

........................... Pág. posterior

........................2

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe
leer y comprender el manual del
operador antes de usar este producto.

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

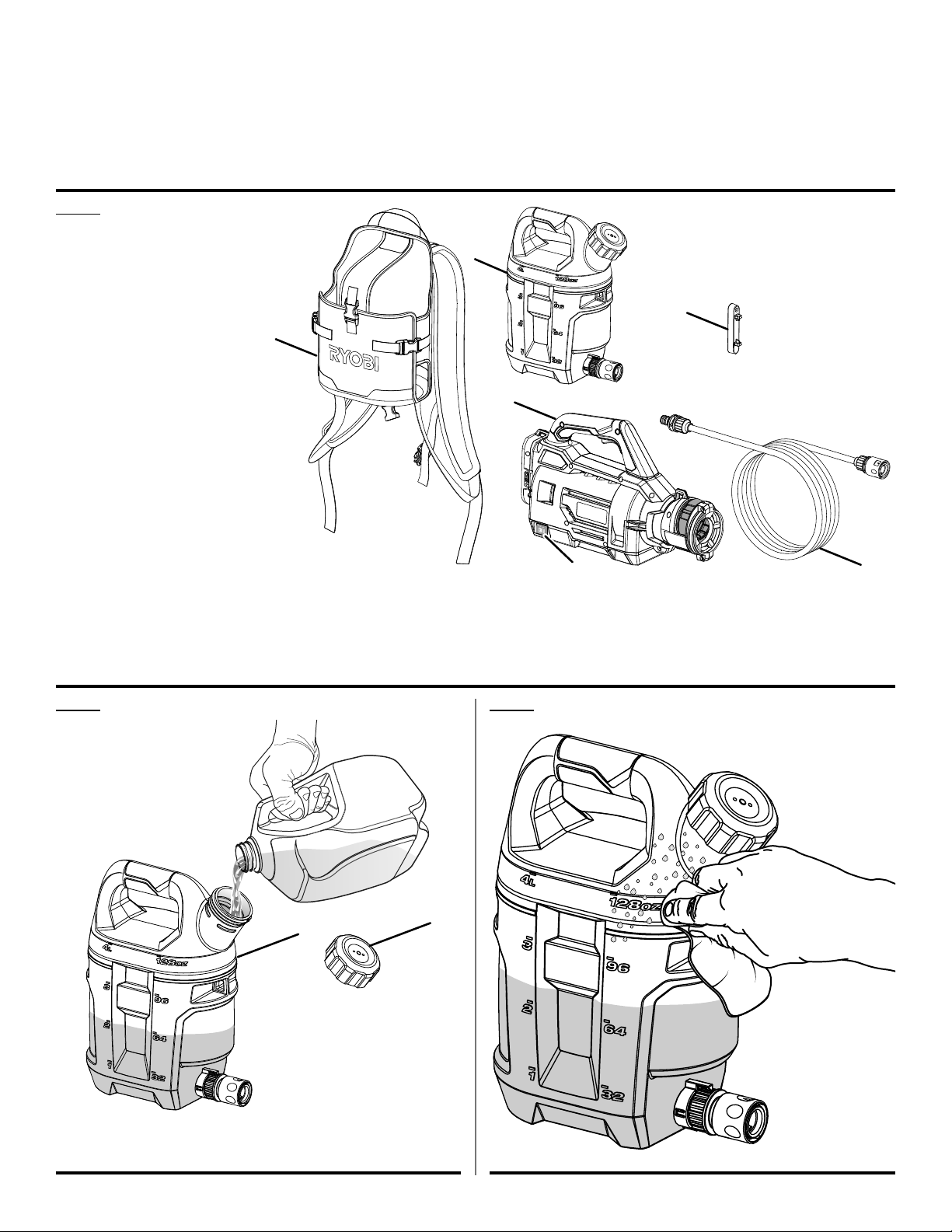

Fig. 1

See this fold-out section for all of the figures referenced in the operator’s manual.

Consulter l’encart à volets afin d’examiner toutes les figures

mentionnées dans le manuel d’utilisation.

Consulte esta sección desplegable para ver todas las figuras

a las que se hace referencia en el manual del operador.

B

D

A

C

A - Shoulder bag (sac à bandoulière, mochila para hombros)
B - Tank (réservoir, tanque)
C - Electrostatic sprayer (pulvérisateur électrostatique, pulverizador electrostático)
D - Nozzle tool (outil pour buse, herramienta para boquilla)
E - Quick connect hose (tuyau à raccord rapide, manguera de conexión rápida)
F - Electrostatic switch (interrupteur électrostatique, interruptor electrostático)

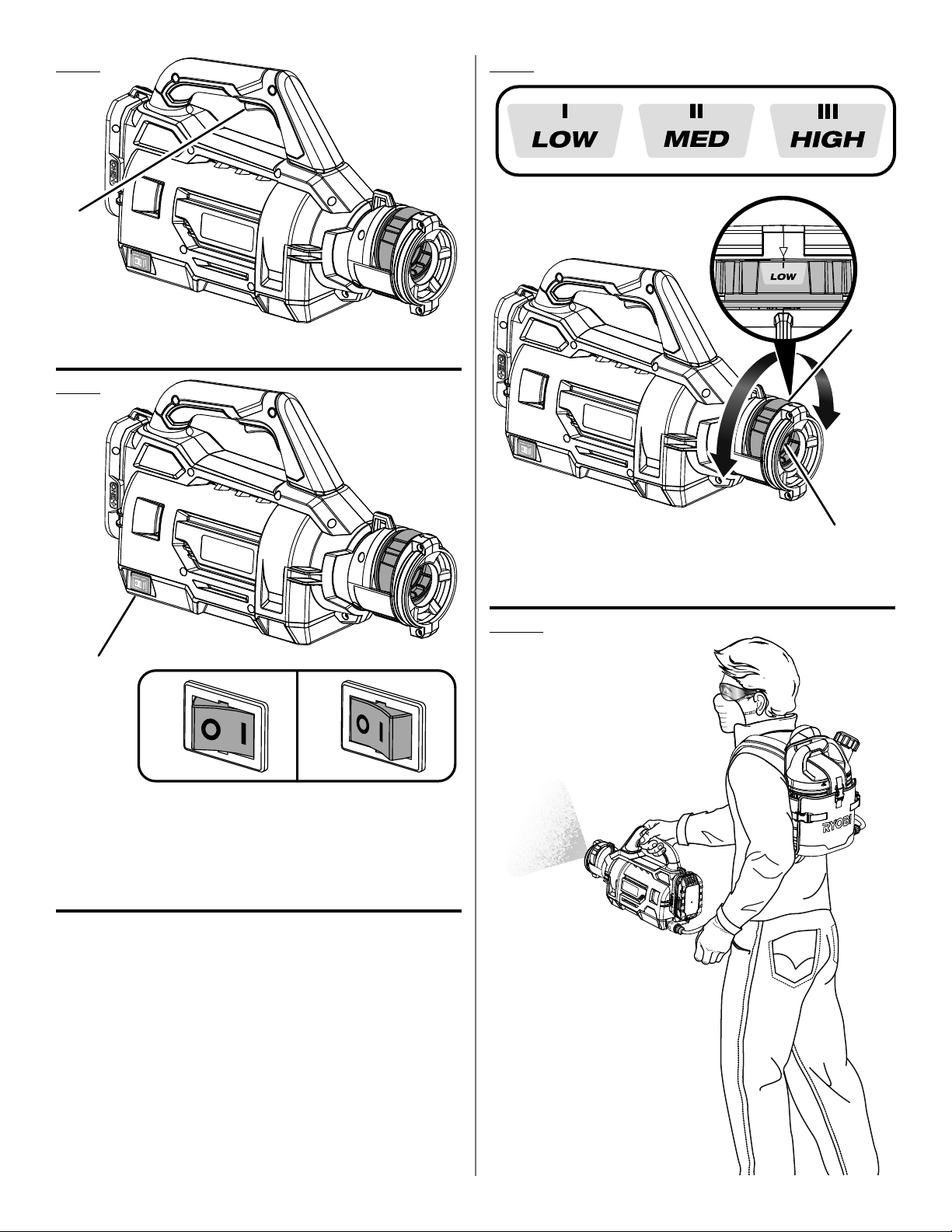

Fig. 2

B

A

Fig. 3

F

E

A - Cap (bouchon, tapa)
B - Tank (réservoir, tanque)

ii

Fig. 4

Fig. 5

B

A

A

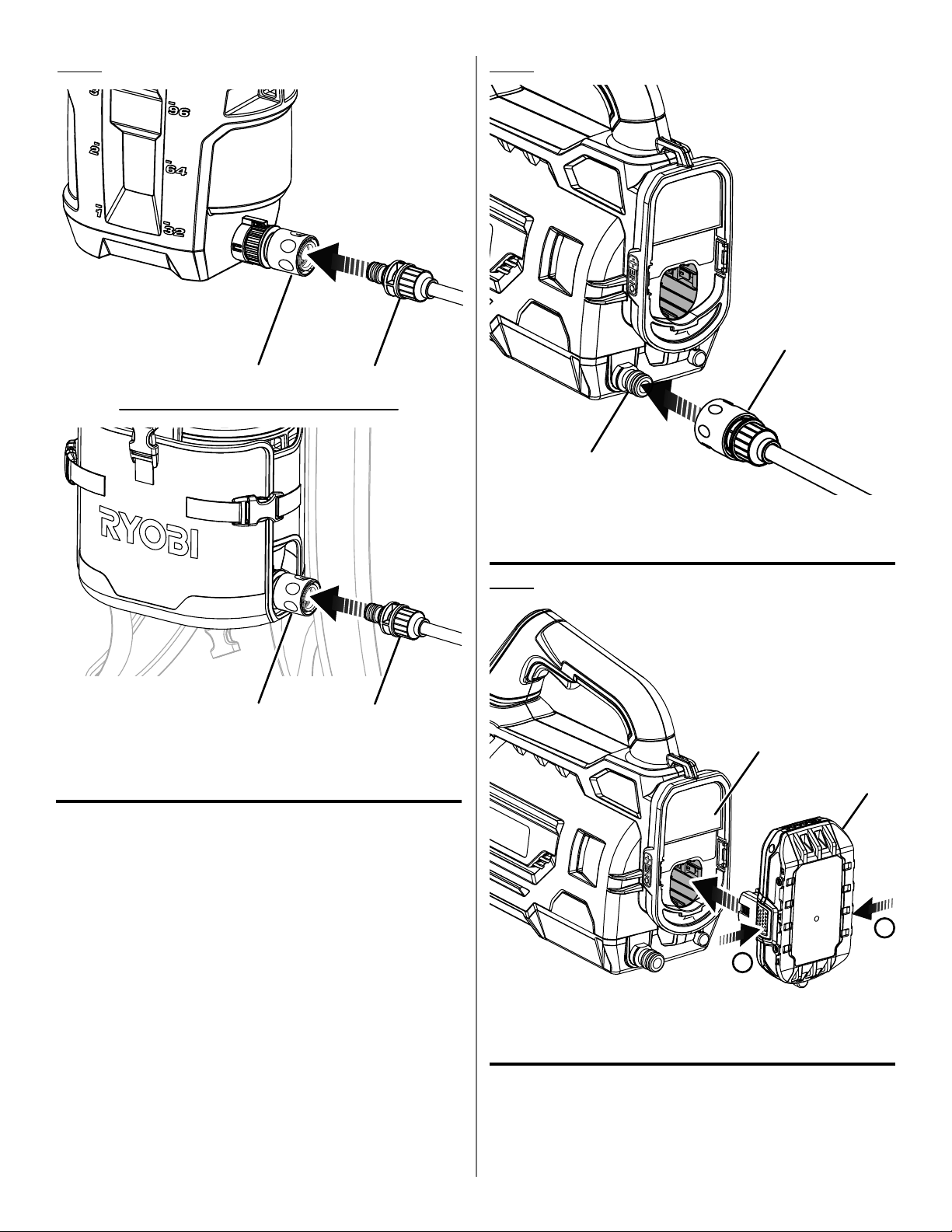

A - Quick connect hose (tuyau à raccord rapide, manguera de conexión

rápida)

B - Hose barb (raccord cannelé du tuyau, conector de manguera)

B

B

A

A - Hose barb (raccord cannelé du tuyau, conector de manguera)
B - Quick connect hose (tuyau à raccord rapide, manguera de conexión

rápida)

Fig. 6

B

A

C

A - Battery pack (bloc-piles, paquete de baterías)
B - Battery port (logement de batteries, receptáculo para baterías)
C - Latch (loquet, pestillo)

iii

C

Fig. 7

Fig. 9

A

A - Switch trigger (gâchette, gatillo)

Fig. 8

C

B

A

A - Nozzle (buse, boquilla)
B - Nozzle selector (sélecteur de buse, selector de boquilla)
C - Spray indicator (indicateur de pulvérisation, indicador de rociado)

Fig. 10

A

B

A - Electrostatic switch (interrupteur électrostatique, interruptor

electrostático)

B - Electrostatic mode ON (mode électrostatique MARCHE, modo

electrostático ENCENDIDO)

C - Electrostatic mode OFF (mode électrostatique ARRÊT, electrostático

APAGADO)

C

iv

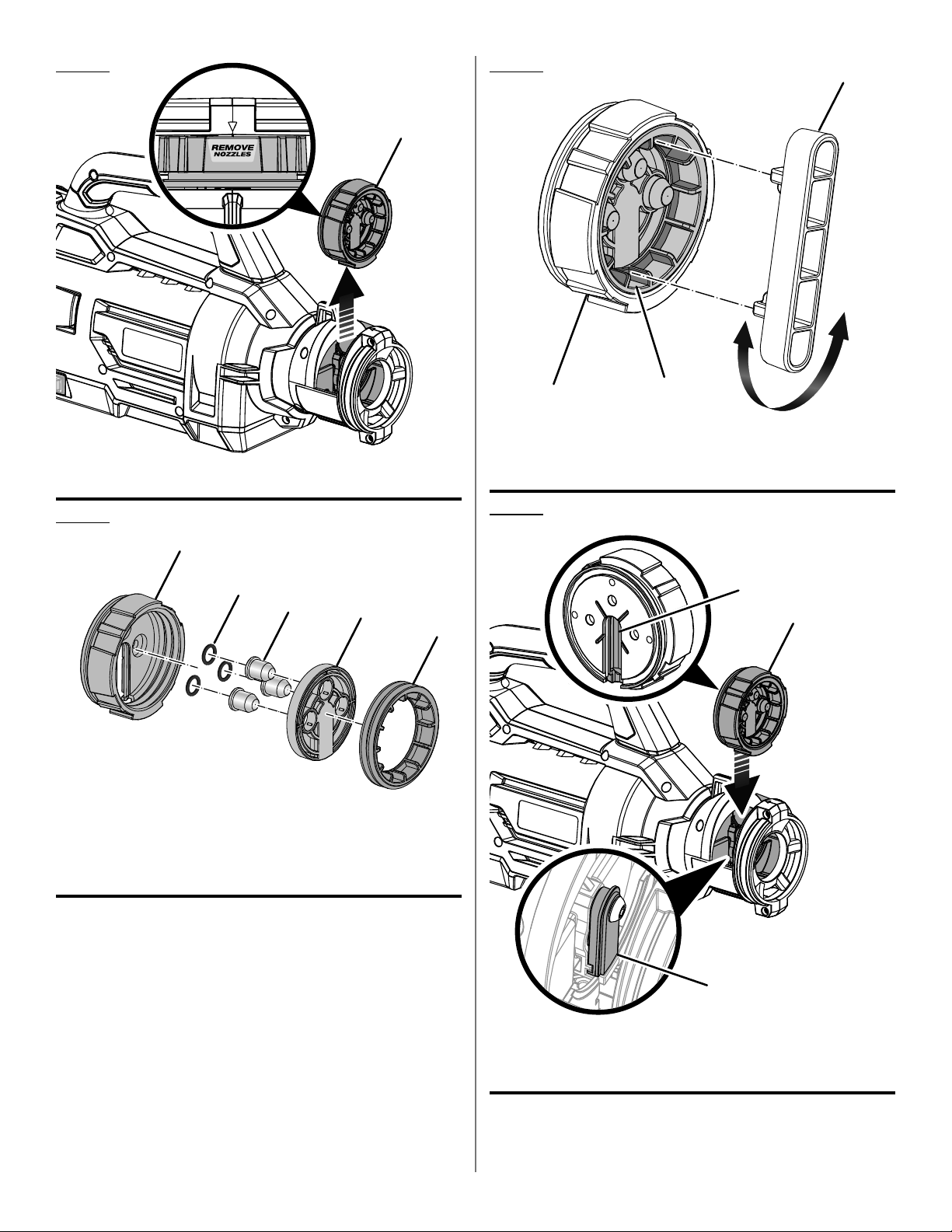

Fig. 11 Fig. 13

A

C

A - Nozzle selector (sélecteur de buse, selector de boquilla)

Fig. 12

A

B

C

A - Nozzle selector (sélecteur de buse, selector de boquilla)
B - O-rings (o-rings, o-rings)
C - Nozzles (buses, boquillas)
D - Retention plate (plaque de retenue, placa de retención)
E - Threaded ring (anneau fileté, anillo roscado)

D

B

A - Threaded ring (anneau fileté, anillo roscado)
B - Nozzle selector (sélecteur de buse, selector de boquilla)
C - Nozzle tool (outil pour buse, herramienta para boquilla)

A

Fig. 14

B

E

A

C

A - Nozzle selector (sélecteur de buse, selector de boquilla)
B - Slot (fente, ranura)
C - Tab (languette, orejeta)

v

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

READ THESE INSTRUCTIONS. Failure to follow all

instructions listed below, may result in electric shock,
fire and/or serious personal injury.

READ ALL INSTRUCTIONS BEFORE USING
APPLIANCE

 Know your chemical sprayer. Read and understand

the operator’s manual and observe the warnings and
instruction labels affixed to the tool.



Do not operate the product in explosive atmospheres,

such as in the presence of flammable liquids, gases
or dust. Power tools create sparks which may ignite the

dust or fumes.



Do not allow bystanders or children in the area while

operating this product. Exposure to some chemicals

can be hazardous.



This product is suitable for indoor and outdoor use.

Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric
shock.



Stay alert, watch what you are doing and use common

sense when operating this product. Do not use while
you are tired or under the influence of drugs, alcohol
or medication. A moment of inattention while operating

this product may result in serious personal injury.



Dress properly. Do not wear loose clothing or jewelry.

Contain long hair. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewelry, or long

hair can be caught in moving parts.



Use safety equipment. Always wear eye protection

with side shields or goggles and a dust mask. Protect

eyes, skin and lungs against drifting spray and during
mixing, filling, and cleaning.



Do not overreach. Keep proper footing and balance at

all times. Do not use on a ladder or unstable support.

Stable footing on a solid surface enables better control
of the product in unexpected situations.



Do not use the product if the switch does not turn it

on and off. Any product that cannot be controlled with

the switch is dangerous and must be repaired.



Store the product out of the reach of children and do

not allow persons unfamiliar with the product or these
instructions to operate the product.



Keep the sprayer and its handle dry, clean and free

from oil and grease. Always use a clean cloth when

cleaning. Never use brake fluids, gasoline, petroleum­based products, or any strong solvents to clean your tool.
Following this rule will reduce the risk of loss of control
and deterioration of the enclosure plastic.



Use this product in accordance with these instructions

and in the manner intended, taking into account the
working conditions and the work to be performed.

Use of the product for operations different from those
intended could result in a hazardous situation.



Avoid accidental starting. Ensure the switch is in the

off position before inserting battery pack. Inserting the

battery pack into products that have the switch on invites
accidents.



Use the product only with specifically designated

battery packs. Use of any other battery packs may create

a risk of injury and fire.



Use this product only with batteries and chargers listed

in tool/appliance/battery pack/charger correlation
supplement 987000-432.

Do not expose a battery pack or appliance to fire or

excessive temperature. Exposure to fire or temperature

above 265°F (130°C) may cause explosion.



When battery pack is not in use, keep it away from

other metal objects like paper clips, coins, keys, nails,
screws, or other small metal objects that can make a
connection from one terminal to another. Shorting the

battery terminals together may cause burns or a fire.



Under abusive conditions, liquid may be ejected from

the battery, avoid contact. If contact accidentally
occurs, flush with water. If liquid contacts eyes,
additionally seek medical help. Liquid ejected from the

battery may cause irritation or burns.



Have this product serviced by a qualified repair person

using only identical replacement parts. This will ensure

that the safety of the power tool is maintained.



When servicing the product, use only identical

replacement parts. Follow instructions in the

Maintenance section of this manual. Use of unauthorized
parts or failure to follow Maintenance instructions may
create a risk of shock or injury.

Do not let familiarity gained from frequent use of tools

allow you to become complacent and ignore tool
safety principles. A careless action can cause severe

injury within a fraction of a second.

2 — English

SPECIFIC SAFETY RULES

IMPORTANT SAFETY INSTRUCTIONS

DANGER:

Risk of fire or explosion. Do not spray

flammable liquids such as gasoline. Look for
this symbol reference on the container.

DANGER:

Do not use this sprayer in a flammable, explosive or
oxygen rich environment.

WARNING:

Some spray created from products used with the sprayer
contains chemicals known to the State of California to
cause cancer, birth defects or other reproductive harm.
Follow directions on containers of all such products. To
reduce your exposure to these chemicals, wear approved
safety equipment such as face masks that are specially
designed to filter out sprays, gloves, and other appropri­ate protective equipment.

WARNING:

Before filling the tank, always remove the battery pack.
Wipe up any spills before inserting the battery pack. Fol­lowing this rule will reduce the risk of electric shock and
corrosive liquids entering the battery pack, which can
cause battery pack failure including short circuit resulting
in smoke, fire, and/or serious personal injury.

WARNING:

Do not allow conductive or corrosive fluids to get inside
the battery pack. If conductive or corrosive fluids are
spilled on the battery, refer to the instructions in your
battery operators manual.

Before using any sanitizer or other spray materials in



this sprayer, read the label on its original container
thoroughly and follow its directions. Some spray

materials are dangerous and should not be used in this
sprayer, as they can damage the sprayer and cause
serious bodily injury or property damage.



Electric shock hazard. Never spray toward electrical

outlets.



Do not pour hot or boiling liquids into the tank. These

can weaken or damage the tubes or tank.



For household and commercial use.



Spray area must be well ventilated.





Store the sprayer in a secure, well-ventilated indoor



Do not use bleach or hydrogen peroxide.



Do not use alcohol based chemicals.



Do not use powders or abrasive chemicals.



Do not use caustic (alkali) or self-heating liquids in



Do not point the sprayer nozzle in the direction of



Know the contents of the chemical being sprayed.



Do not leave residue or spray material in the tank after



Do not smoke while using the sprayer, or spray where



To reduce the risk of fire or explosion use a liquid with



Risk of injection. Do not discharge directly against skin.



To reduce the risk of electric shock, do not put the



Maintain this product. Thoroughly inspect both the



Disconnect the battery from the unit before draining,



Always wear eye protection with side shields or



Protect your lungs. Wear a face or dust mask when



Battery tools do not have to be plugged into an

3 — English

Avoid spraying on windy days. Spray can be accidentally
blown onto plants or objects that should not be sprayed.

space with the fluid tank empty.

this sprayer.

people or pets.

Read all Safety Data Sheets (SDS) and container
labels provided with the chemical. Follow the chemical

manufacturer’s safety instructions. It is a violation of federal
law to use an EPA-approved disinfectant in a manner
inconsistent with its labeling.

using the sprayer. Clean after each use.

spark or flame is present.

a flash point higher than 140°F (60°C).

sprayer into water or other liquid. Do not place or store

the sprayer where it can fall or be pulled into a tub or sink.

inside and outside of the sprayer and examine the
components before each use. Check for cracked
and deteriorated tanks, leaks, clogged nozzles, and
missing or damaged parts. If damaged, have the
product repaired before use. Many accidents are caused

by poorly maintained products.

cleaning, or storing the sprayer. Such preventive safety
measures reduce the risk of accidental starting.

goggles marked to comply with ANSI Z87.1. Failure to
do so could result in fluids entering your eyes resulting in
possible serious injury.

using the sprayer. Following this rule will reduce the risk of
serious personal injury. Follow the chemical manufacturer’s
safety instructions and guidelines listed on the SDS sheet.

electrical outlet; therefore, they are always in operating
condition. Be aware of possible hazards when not
using your battery tool or when changing accessories.
Remove battery pack when tool is not in use. Following

this rule will reduce the risk of electric shock, fire, or
serious personal injury.

SPECIFIC SAFETY RULES

 Do not place battery tools or their batteries near fire or

heat. This will reduce the risk of explosion and possibly injury.



Do not crush, drop or damage battery pack. Do not

use a battery pack or charger that has been dropped
or received a sharp blow. A damaged battery is subject

to explosion. Properly dispose of a dropped or damaged
battery immediately.



Batteries can explode in the presence of a source

of ignition, such as a pilot light. To reduce the risk of

serious personal injury, never use any cordless product
in the presence of open flame. An exploded battery can
propel debris and chemicals. If exposed, flush with water
immediately.



Do not charge battery tool in a damp or wet location.

Following this rule will reduce the risk of electric shock.



Under extreme usage or temperature conditions,

battery leakage may occur. If liquid comes in contact
with your skin, wash immediately with soap and water.
If liquid gets into your eyes, flush them with clean
water for at least 10 minutes, then seek immediate
medical attention. Following this rule will reduce the risk

of serious personal injury.



Do not use battery-operated appliance in rain.



Exercise care in handling batteries in order not to

short the battery with conducting materials such as
rings, bracelets, and keys. The battery or conductor

may overheat and cause burns



Do not dispose of the battery(ies) in a fire. The cell

may explode. Check with local codes for possible special
disposal instructions.



Do not open or mutilate the battery(ies). Released

electrolyte is corrosive and may cause damage to the
eyes or skin. It may be toxic if swallowed.



Avoid Dangerous Environment – Don’t use appliances

in damp or wet locations.



Use Right Appliance – Do not use appliance for any job

except that for which it is intended.



Don’t Force Appliance – It will do the job better and with

less likelihood of a risk of injury at the rate for which it
was designed.



Store Idle Appliances Indoors – When not in use,

appliances should be stored indoors in dry, and high or
locked-up place - out of reach of children.



Maintain Appliance With Care – Keep clean for best

performance and to reduce the risk of injury. Follow
instructions for changing accessories. Inspect appliance
cord, and if damaged, have it repaired by an authorized
service facility. Keep handles dry, clean, and free from oil
and grease.



Check Damaged Parts – Before further use of the

appliance, a guard or other part that is damaged should

be carefully checked to determine that it will operate
properly and perform its intended function. Check for
alignment of moving parts, binding of moving parts,
breakage of parts, mounting, and any other condition
that may affect its operation. A guard or other part that
is damaged should be properly repaired or replaced by
an authorized service center unless indicated elsewhere
in this manual.

WARNING:

Chemicals and chemical fumes can be hazardous and
cause serious injury, permanent damage or death if
ingested, inhaled or splashed in eyes or on skin. Fol­low the chemical manufacturer’s safety instructions and
guidelines listed on the SDS sheet.

WARNING:

Do not use this sprayer or enter the spray area if you have
a pacemaker, implantable cardioverter defibrillator (ICD),
internal pump, or any other similar medical device. Do not
use on or near electrical medical equipment.

CAUTION:

To reduce the risk of electric shock, do not touch the
nozzle during use.

CAUTION:

Keep all body parts out of the spray pattern.

CAUTION:

When spraying surfaces with the electrostatic function
enabled, a charge could build up on the surface poten­tially resulting in a static shock to the user. Carrying a
conductive item (such as a key) to touch the surface and
dissipate the charge is recommended.

CAUTION:

Wear shoes with a leather sole while using this sprayer.
Do not wear shoes with a rubber sole, or similar insulat­ing footwear.

SAVE THESE INSTRUCTIONS

4 — English

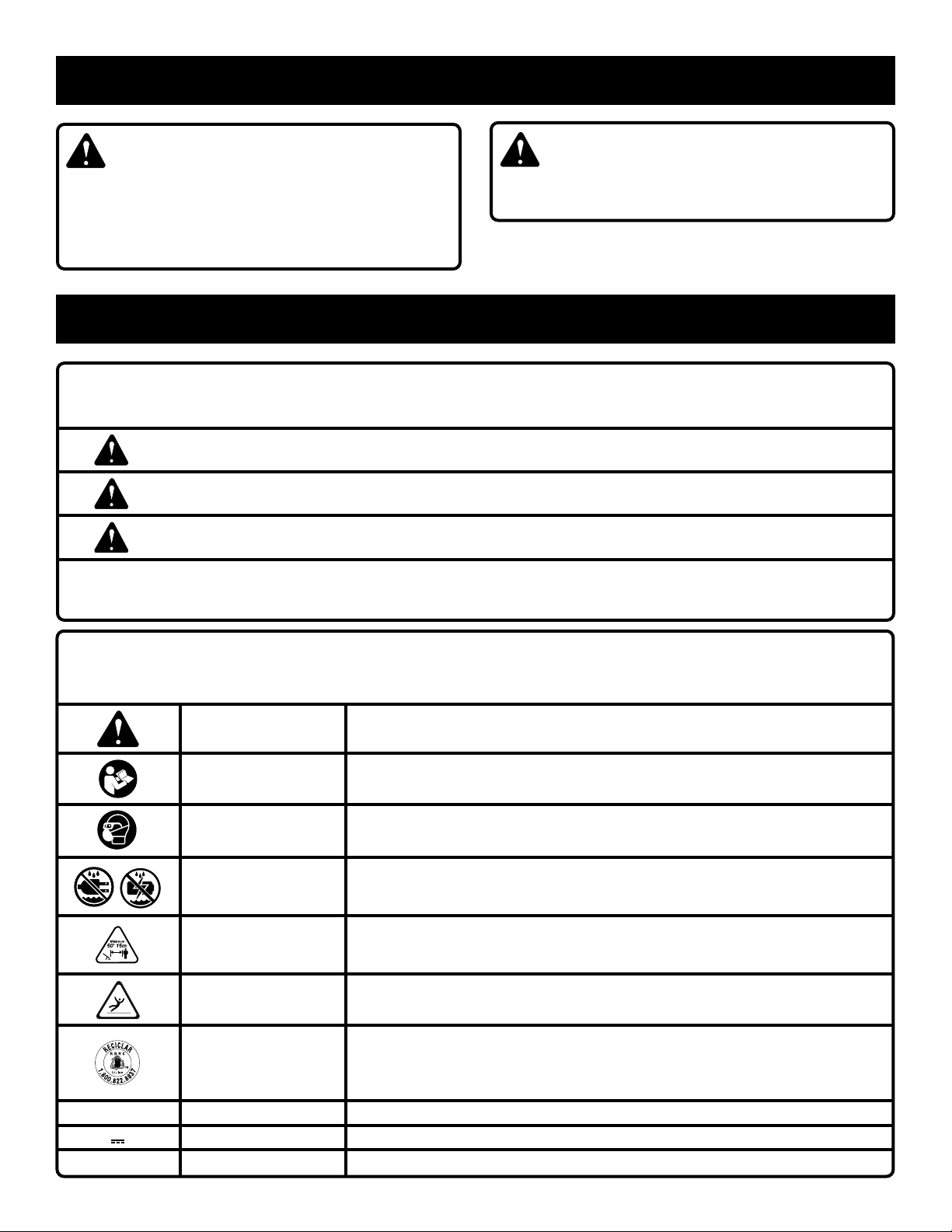

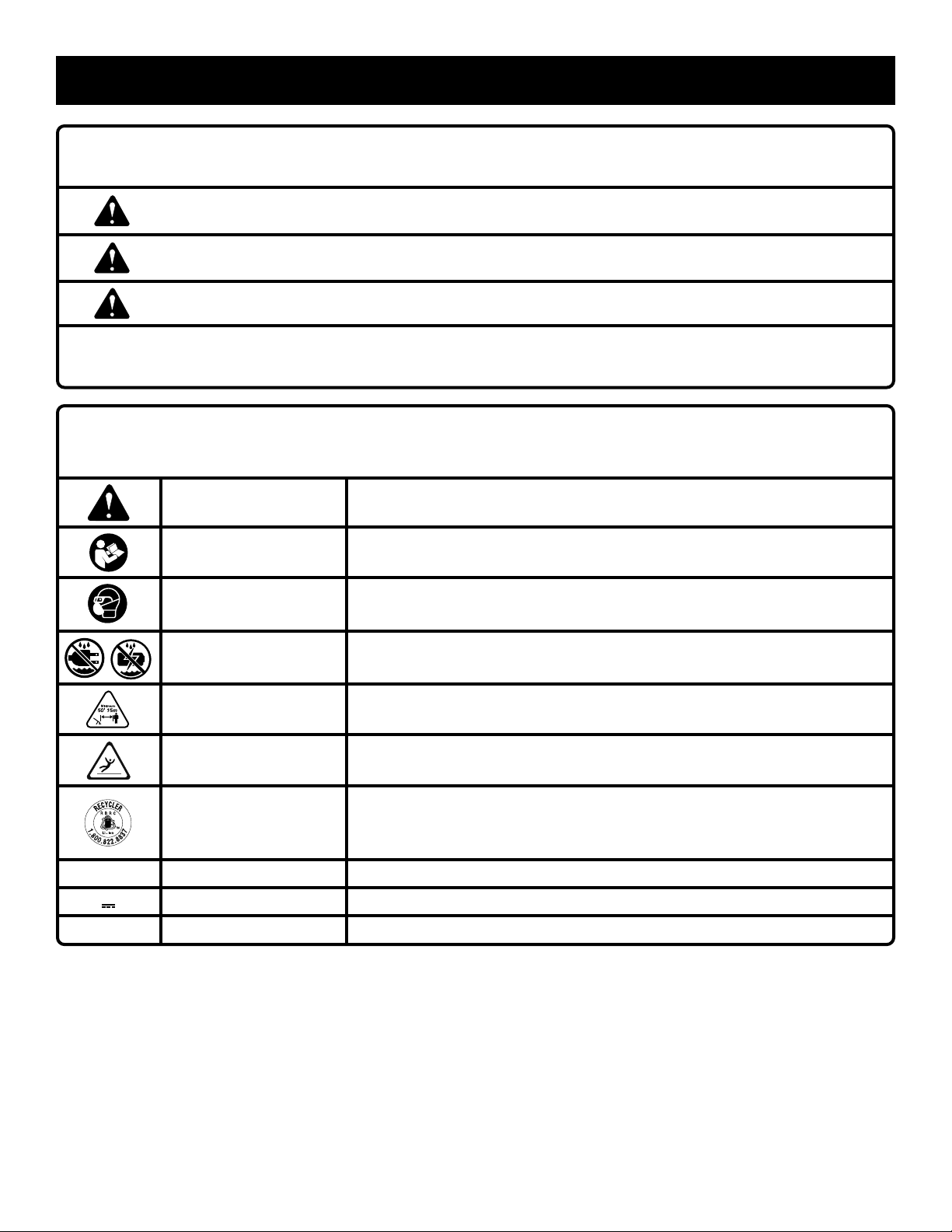

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper inter­pretation of these symbols will allow you to operate the product better and safer.

Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.

Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.

Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.

(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s
Manual

Eye & Breathing
Protection

To reduce the risk of injury, user must read and understand operator’s manual
before using this product.

Always wear eye protection with side shields marked to comply with ANSI
Z87.1 along with breathing protection.

Wet Conditions Alert

Keep Bystanders Away Keep all bystanders at least 50 ft. away.

Slippery Surface Exercise caution to avoid slipping or falling.

Recycle Symbol

V Volts Voltage

Direct Current Type or a characteristic of current

PSI Pressure Pressure is measured in pounds per square inch

Risk of fire and burns. Do not expose battery, battery compartment, or elec­tronic components to rain, water, or liquids.

This product uses lithium-ion (Li-ion) batteries. Local, state or federal laws
may prohibit disposal of batteries in ordinary trash. Consult your local waste
authority for information regarding available recycling and/or disposal options.

5 — English

FEATURES

PRODUCT SPECIFICATIONS

Motor ...................................................................................................................................................................... 18 Volt DC

Tank Capacity

..................................................................................................................................................................1 gal.

KNOW YOUR SPRAYER

See Figure 1.

The safe use of this product requires an understanding of the
information on the product and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.

ELECTROSTATIC TECHNOLOGY

Electrostatic spraying provides better coverage and adhe­sion with an electrostatically charged mist.

ASSEMBLY

UNPACKING

This product has been shipped completely assembled.
 Carefully remove the product and any accessories from

the box. Make sure that all items listed in the Packing

List are included.

3-IN-1 NOZZLE

The 3-in-1 nozzle gives a range of spray particle sizes to fit
various applications

PUMP-FREE SPRAYING

The battery-powered sprayer keeps fluid continously cycling
through the tank to allow pump-free spraying.

TANK

The tank is marked for measuring up to 1 gal. of liquid.

WARNING:

If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.

WARNING:

Do not use this product if it is not completely assembled
or if any parts appear to be missing or damaged. Use of
a product that is not properly and completely assembled
could result in serious personal injury.

 Inspect the product carefully to make sure no breakage

or damage occurred during shipping.

 Do not discard the packing material until you have carefully

inspected and satisfactorily operated the product.

 If any parts are damaged or missing, please call

1-800-525-2579 for assistance.

PACKING LIST

Sprayer
1 Gal. Tank
Quick Connect Hose
Shoulder Bag
Nozzle Tool
Operator’s Manual

WARNING:

Do not attempt to modify this product or create
accessories not recommended for use with this product.
Any such alteration or modification is misuse and could
result in a hazardous condition leading to possible serious
personal injury.

WARNING:

To prevent accidental starting that could cause serious
personal injury, always remove the battery pack from the
product when assembling parts.

6 — English

OPERATION

WARNING:

Do not allow familiarity with the product to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.

WARNING:

Always wear eye protection with side shields or goggles
marked to comply with ANSI Z87.1. Failure to do so could
result in fluids entering your eyes resulting in possible
serious injury.

WARNING:

Do not use any attachments or accessories not recom­mended by the manufacturer of this product. The use of
attachments or accessories not recommended can result
in serious personal injury.

WARNING:

Use safety equipment. Protect your eyes, skin, and lungs
while mixing, filling, spraying, and cleaning. Failure to do
so may result in serious personal injury and damage to
property.

CAUTION:

Wear shoes with a leather sole while using this sprayer.
Do not wear shoes with a rubber sole, or similar insulat­ing footwear.

NOTICE:

Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or an
authorized service center for assistance.

APPLICATIONS

You may use this product for the purpose listed below:

For use with most consumer grade disinfectants
For use with most consumer grade home and garden

chemicals such as insecticides, fungicides, weed killers
and fertilizers

WARNING:

If this product is used for herbicide/insecticide applica­tions do not re-purpose it for use with disinfectants.
Obtain a second nozzle set and tool for dedicated use
with disinfectants only. Tools used for used for herbicide/
insecticide applications are regulated under EPA Federal
Insecticide, Fungicide, and Rodenticide Act regulations
and are considered contaminated.

FILLING THE TANK

See Figures 2 - 3.

WARNING:

Before filling the tank, always remove the battery pack.
Wipe up any spills before inserting the battery pack. Fol­lowing this rule will reduce the risk of electric shock and
corrosive liquids entering the battery pack, which can
cause battery pack failure including short circuit resulting
in smoke, fire, and/or serious personal injury.

WARNING:

Always follow the chemical manufacturer’s instructions
printed on their product labeling for use, cleaning, and
storage. Clean thoroughly after each use, following the
instructions in the Maintenance section of this manual.
Chemicals should be stored out of the reach of children.
Failure to do so may result in serious personal injury. Do
not combine chemicals.

WARNING:

Do not allow conductive or corrosive fluids to get inside
the battery pack. If conductive or corrosive fluids are
spilled on the battery, refer to the instructions in your
battery operators manual.

NOTICE:

Remove tank and fill away from sprayer. Clean the exterior
of the tank and clean up any spillage before replacing
tank.

When adding spray solutions, you may add water and the
desired chemical solution directly into the tank, or use a

7 — English

OPERATION

solution that has been premixed in a separate container,
then poured into the sprayer, using a funnel if needed. For
either method, remember:

Liquids used must be as thin as water. Thicker liquids will

not spray properly.

Do not overfill the tank.
NOTE: If using a measuring container or funnel to fill the

tank, be sure to thoroughly clean and rinse these items after
use. If premixing the spraying solution, rinse the container
used for mixing.

To fill:

Turn off the electrostatic function and remove the battery

from the unit.

Unscrew the cap and remove it from the tank.



Fill the tank with the desired liquid, up to 1 gal.

NOTE: To ensure proper operation of the sprayer, DO

NOT fill past the max fill line.

Screw the cap back onto the sprayer, making sure it is

tightened securely.

 NOTE: Wipe the outside of the tank with a dry cloth and

clean up any spills before inserting the tank.

Reinstall the battery pack.

NOTICE:

It is important to thoroughly clean the unit after each use.
Allowing liquid to remain in an idle tool for an extended
period may cause its moving pieces and connectors to
seize up.

Remove the hose by pulling it from the quick-connect

collar.

NOTE: Be careful when disconnecting the hose from the

tank because the liquid in the hose will drain from that
end. Drain remaining liquid back into container.

INSTALLING/REMOVING BATTERY PACK

See Figure 6.

WARNING:

Always remove battery pack from your tool when you are
assembling parts, making adjustments, cleaning, or when
not in use. Removing battery pack will prevent accidental
starting that could cause serious personal injury.

To install:

Align the grooves on the battery pack with the raised ribs

in the battery port and place the battery pack in the tool.

Make sure the latches on each side of the battery pack

snap in place and that the battery pack is secured in the
tool before beginning operation.

To remove:

Turn off the electrostatic function and remove the battery

from the unit.

Depress the latches on both sides of the battery pack to

release the battery pack and remove it from the tool.

For complete charging instructions, see the operator’s manu­als for your battery pack and charger.

CONNECTING THE TANK

See Figure 4.

Push the male barb on the hose onto the female quick

connect on the tank.

Pull on the hose to be certain it is properly secured.
NOTE: When using the shoulder bag option, place the

tank inside the bag before attaching the hose to the tank.

ATTACHING/DETACHING THE QUICK
CONNECT HOSE

See Figure 5.

To attach hose:

Pull back the quick-connect collar.
Push the hose into place onto the male barb on the back

of the sprayer.

Push the collar forward so that the hose is secured properly.
Check to see that the hose is secure.

To disconnect hose:

Pull back and hold the quick-connect collar.

8 — English

WARNING:

Risk of fire or explosion. Spray area must be well­ventilated and away from sparks or flames.

TURNING THE SPRAYER ON/OFF

See Figure 7.

To turn the sprayer ON, depress the switch trigger.
To turn the sprayer OFF, release the switch trigger.

NOTE: If the sprayer has trouble priming or won’t spray when
the tank is filled, the pump has lost its prime. Turn the nozzle
selector dial to the largest micron setting. Once the spray is
even and consistent, release the switch trigger and rotate
the nozzle selector dial to the desired position.

USING THE ELECTROSTATIC FUNCTION

See Figure 8.

To activate electrostatic mode:

 Press switch located on the bottom right side of the unit

to ON position.

To deactivate electrostatic mode:

 Press switch located on the bottom right side of the unit

to OFF position.

OPERATION

USING THE 3-IN-1 ROTATING NOZZLE

See Figure 9.

There are three spray pattern settings located on the 3-in-1
rotating nozzle. To select a spray pattern, rotate the nozzle
selector to the desired spray pattern.

Low coverage – 65 microns (TX-1.5)
Medium coverage – 85 microns (TG-0.4)
High coverage – 160 microns (TG-1)

NOTE: If nozzles become clogged, see instructions in Main-
tenance section to clear blockage.

USING THE SPRAYER

See Figure 10.

DANGER:

Improper application of cleaning solution can result in SE­VERE INJURY or DEATH. Follow CDC and EPA guidelines
for cleaning. Follow the chemical manufacturer’s safety
instructions and guidelines listed on the SDS sheet.

Install the battery pack into the tool.


Direct the sprayer nozzle directly at the surface areas you

wish to treat.

Depress the switch trigger to begin spraying.
 Spray on a dry surface using long, even, overlapping

strokes.

Release the trigger to stop the spray.
Always empty, clean, and drain the tank after every use

as directed in the Maintenance section.

Thoroughly clean the sprayer before storing or before

switching to a different chemical. See Cleaning the Unit
later in this manual.

 NOTE: Wipe the outside of the tank with a dry cloth and

clean up any spills before inserting the tank.

When you are finished with the sprayer, thoroughly wash

your hands and any area where skin has been exposed
to the mist.

 Make sure electrostatic function is turned off.

 Remove the battery pack and thoroughly clean the sprayer

before transporting or storing the unit and before switching
to a different chemical. See Cleaning the Unit later in
this manual.

OPERATING TIPS

Never point the spray end of the sprayer at yourself or

others.

Avoid spraying on windy days. Mist can be accidentally

blown onto plants or objects that should not be sprayed.

Never point sprayer in the direction of people or animals;

always direct downwind.

Especially in warmer weather, use sprayer in the early

morning or late afternoon. Excessive heat can evaporate
the mist before it settles.

Never smoke, eat, or drink while operating the sprayer.
 Do not touch nozzles when sprayer is in operation.

MAINTENANCE

WARNING:

To avoid serious personal injury, always remove the bat­tery pack from the tool when cleaning or performing any
maintenance.

WARNING:

Always wear eye protection with side shields or goggles
marked to comply with ANSI Z87.1. Failure to do so could
result in fluids entering your eyes resulting in possible
serious injury.

9 — English

WARNING:

When servicing, use only identical replacement parts.
Use of any other parts may create a hazard or cause
product damage.

NOTICE:

Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or an
authorized service center for assistance.

MAINTENANCE

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.

WARNING:

Do not at any time let brake fluids, gasoline, penetrating
oils, etc., come in contact with plastic parts. Chemicals
can damage, weaken, or destroy plastic which may result
in serious personal injury.

CLEANING THE UNIT

WARNING:

Always store and dispose of chemicals properly. Disposal
of contaminated rinse water should be performed accord­ing to local ordinances and bylaws.

Draining the tank:

If there is any liquid left in the tank after spraying, the tank
should be drained before cleaning.

Turn off the electrostatic function and remove the battery

from the unit.

 Remove the tank and unscrew the cap.
 Drain the contents of the tank through the fill area.

NOTE: Drain the contents back into the original container.

Do not store chemicals in the tank.

Cleaning the tank and spray lines:

Fill the tank about one-third full with clean water. A small

amount of mild household detergent may be added.

NOTE: Never use flammable chemicals or abrasive

cleaning agents to clean the tank.

Wipe the outside of the tank with a clean, dry cloth.
 Replace the cap.
 Reinstall the tank and latch to secure.
 Reinstall the battery pack. Spray until the tank has been

emptied. Make sure to direct the spray toward an area
that will not be damaged by the spray solution.

 Refill and repeat the procedure with clean water. It may

be necessary to rinse the tank more than once, then drain
again as directed above.

 Allow all pieces to completely dry before reinstalling parts

and storing the unit.

NOTE: Store the sprayer in an upright position. DO NOT

store the sprayer on its side.

Cleaning the sprayer:

Fill the tank about one-third full with clean water.
NOTE: Never use flammable chemicals or abrasive

cleaning agents to clean the tank.

Review chemical SDS sheet how best to secure and store

your chemical solution when not in use.

Replace the tank cap and tighten securely.
Reinstall the battery pack. Spray until the tank has been

emptied. Make sure to direct the spray toward an area
that will not be damaged by the spray solution.

Refill and repeat the procedure with clean water. It may

be necessary to rinse the tank more than once, then drain
again as directed above.

Allow all pieces to completely dry, then reinstall the tank

cap.

Wipe the outside of the sprayer with a clean, dry cloth.

INSTALLING/REMOVING THE NOZZLES

See Figures 11 - 14.

Release the trigger and stop spraying before rotating the

nozzle selector.

Turn off the electrostatic function and remove the battery

from the unit.

Allow the unit to rest for approximately 5 minutes before

attempting to disassemble the nozzle selector to allow
the electrostatic charge to disperse.

To remove the nozzle selector:

Rotate the nozzle selector to disassembly position as

shown.

Remove the nozzle selector from the slot in the top of the

unit.

To remove the nozzles:

After removing the nozzle selector, unscrew the ring on

the front of the selector using the nozzle tool.

Remove the retention plate.
Remove nozzles and o-rings from the nozzle selector.

To install the nozzles:

Insert the nozzles and o-rings into the main body of the

nozzle selector.

Replace the retention plate onto the nozzle selector.
Replace the ring on the front of the selector by rotating

clockwise to tighten. Use the nozzle tool to ensure the
assembly is tight to prevent leaks.

To reinstall the nozzle selector:

Insert the nozzle selector in the slot at the top of the unit.

Insert the nozzle tool into the slots of the threaded ring.
Rotate the nozzle selector to the desired nozzle position.

10 — English

MAINTENANCE

Cleaning the nozzles:

If the nozzles becomes clogged, remove the nozzle

selector.

Soak entire nozzle selector in warm soapy water.
If clogs persist, follow the instructions above for removing

nozzles.

Soak the nozzles in warm, soapy water then blow out

with pressurized air to remove blockage.

When not properly cleaned, the sprayer nozzles may develop
residual chemical build up. This could result in decreased
pressure and spray patterns.

To reduce the chance of blockage, spray a tank of water
through the unit after each use to rinse out any residual
chemical build up that may have occurred.

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

Unit has trouble priming / doesn’t
spray when tank is filled.

Unit sprays improperly. Nozzle is clogged nozzle,

Pump has lost its prime. Turn the nozzle selector dial to the largest micron setting.

hose is partially disconnected,
or fluid in tank is low.

Once spray begins, release the switch trigger and rotate
the nozzle selector dial to the desired position.

Rotate to a different nozzle. If that solves the issue then
clean out the previous nozzle. Check hose connections
and make sure there is sufficient fluid in the tank.

Unit is “spitting”. Liquid in tank is too thick. Empty the tank, clean both the tank and filter, then try

again. Make sure that all chemicals/liquid used in the
sprayer are as thin as water.

Spray is weak. Filter needs to be cleaned.

Solution is too thick.

Unit runs for a short period
then shuts off.

Battery needs charging.

Solution is too thick.

Clean filter as described in Cleaning the Unit.

Make sure that all chemicals/liquid used in the sprayer
are as thin as water.

Recharge the battery.

Make sure that all chemicals/liquid used in the sprayer
are as thin as water.

This product has a Three-year Limited Warranty

for residential and commercial indoor and outdoor use.

For warranty details, visit www.ryobitools.com

or call (toll free) 1-800-525-2579.

11 — English

INSTRUCTIONS IMPORTANTES

CONCERNANT LA SÉCURITÉ

AVERTISSEMENT :

LIRE CES INSTRUCTIONS. Le non-respect de toutes les

instructions ci-dessous peut entraîner un choc électrique,
un incendie et / ou des blessures graves.

LIRE TOUTES LES INSTRUCTIONS AVANT
D’UTILISER L’APPAREIL

 Apprenez à connaître votre pulverisateur de produits

chimiques. Lisez et veillez à bien comprendre ce guide

d’utilisation et conformez-vous aux avertissements et aux
instructions apposées sur la boîte.



N’utilisez pas le produits dans des atmosphères

explosives, en présence des liquides, des gaz ou des
poussières inflammables. Les outils électriques génèrent

des étincelles qui peuvent enflammer la poussière ou les
fumées.



Éloigner les spectateurs et les enfants de la zone

pendant l’utilisation de ce produit. L’exposition à quelques

produits chimiques représente un risque.



Ce produit convient pour l’usage d’intérieur et extérieur.



Ne pas exposer les outils électriques à l’eau ou

l’humidité. La pénétration d’eau dans ces outils accroît

le risque de choc électrique.



Restez vigilant, regardez ce que vous faites et utilisez

votre meilleur jugement lorsque vous utilisez ce produit.
N’utilisez pas si vous êtes fatigué ou sous influence
de drogues, d’alcool ou de médicaments. Un moment

d’inattention pendant l’utilisation de ce produit peut résulter
en une blessure grave.



Portez des vêtements appropriés. Ne portez pas de

vêtements trop amples ou des bijoux. Attachez des
cheveux longs. Gardez vos cheveux, vos vêtements et
vos gants à l’écart des pièces en mouvement. Les pièces

en mouvement peuvent happer les vêtements amples, les
bijoux et les cheveux longs.



Utilisez des dispositifs de sécurité. Toujours porter une

protection oculaire avec écrans latéraux ou lunettes de
sécurité et une masque anti-poussières. Protégez les

yeux, la peau et les poumons contre les vapeurs en dérive
et pendant le mixage, le remplissage et le nettoyage du
produit.



Ne travaillez pas à bout des bras. Gardez vos pieds

fermement au sol et maintenez l’équilibre. N’utilisez
pas d’échelles ni de supports instables. Un bon appui

sur une surface solide permet de mieux contrôler le produit
dans des situations inattendues.



N’utilisez pas le produit s’il est impossible de l’éteindre

ou le mettre en marche à l’aide de l’interrupteur. Tout

produit qui ne peut pas être contrôlé à l’aide de l’interrupteur
est dangereux et doit être réparé.



Entreposez le produit loin de la portée des enfants

et ne permettez pas à des personnes qui ne se sont

2 — Français

pas familiarisées avec le produits ou ces instructions
d’utiliser le produit.



Gardez le pulvérisateur et sa poignée secs, propres et

libres de dépôt d’huile ou de graisse. Utilisez toujours

un chiffon propre pour le nettoyage. N’utilisez jamais de
liquide pour freins, d’essence, des produits à base de
pétrole ou des solvants forts pour nettoyer votre outil. Le
respect de cet avertissement réduira le risque d’une perte
de contrôle et de détérioration de boîtier en plastique.



Utilisez ce produit conformément à ces instructions

et tel que prévu en prenant compte des conditions de
travail et de la tâche à effectuer. L’utilisation du produit

à des fins différentes de celles qui ont été prévues pourrait
mener à une situation dangereuse.



Éviter une mise en marche accidentelle. Assurez-vous

que l’interrupteur est en position arrêt avant d’insérer
la pile. L’installation de la pile quand l’interrupteur de l’outil

est en position marche augmente le risque d’accidents.



Pour recharger les piles, utilisez seulement le chargeur

spécifié par le fabricant. L’usage de tout autre bloc peut

créer un risque de blessures et d’incendie.



Utiliser ce produit seulement avec la piles et le chargeurs

indiqués dans le supplément de raccordement pour

chargeur/outils/piles/appareil n˚ 987000-432.



Ne pas exposer le bloc-piles ou l’appareil près d’un

incendie ou à une température extrême. L’exposition
à un incendie ou à une température supérieure à

130 °C (265 °F) représente un risque d’explosion.



Quand la pile n’est pas utilisée, gardez-la à l’écart des

objets en métal tels que les trombones, les pièces de
monnaie, les clés, les clous, les vis ou d’autres petits
objets métalliques qui pourraient connecter les bornes.

Des bornes court-circuitées pourraient causer des brûlures
ou un incendie.



Du liquide peut être éjecté de la pile en cas de

manutention abusive, évitez tout contact. En cas de
contact accidentel, rincez avec beaucoup d’eau. Si le
liquide pénètre dans vos yeux, il faut aussi consulter
un médecin. L’électrolyte qui s’échappe de la pile peut

causer des démangeaisons ou des brûlures.



Faites réparer votre outil électrique par un réparateur

qualifié qui utilise des pièces de rechange identiques
aux pièces d’origine. Le maintien de la sûreté de l’outil

électrique sera ainsi assuré.



Lors de réparation du produit, utilisez seulement des

pièces identiques aux pièces d’origine. Suivez les
instruction contenues dans la section Entretien de ce
manuel. L’utilisation des pièces non-autorisées ou défaut

de suivre les instructions d’Entretien peut provoquer un
risque de choc électrique ou de blessure.



Malgré votre expérience acquise par l’utilisation

fréquente des outils, soyez toujours vigilant et respectez
les principes de sécurité relatifs aux outils. Il s’agit d’une

fraction de seconde pour qu’un geste irréfléchi puisse
causer de graves blessures.

RÈGLES DE SÉCURITÉ PARTICULIÈRES

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ



Evite rociar en días ventosos. El rocío puede ser dirigido
accidentalmente hacia plantas u objetos que no deberían ser

DANGER :

Risque d’incendie ou d’explosion. Ne pulvérisez

pas de liquides inflammables tels que l’essence.
Cherchez ce symbole de référence sur le contenant.

DANGER :

Ne pas utiliser ce pulvérisateur dans un environnement riche
en oxygène, explosif ou inflammable.

AVERTISSEMENT :

Certains vapeurs des produits utilisés avec ce pulvérisateur
contiennent des produits chimiques connus par l’Etat de
Californie pour provoquer le cancer, des défauts de naissance
ou autres dommages de reproduction. Suivez les instructions
sur les contenants de tous ces produits. Pour réduire
l’exposition à ces produits chimiques, portez des vêtements de
sécurité approuvés tels que les masques faciales spécialement
conçues pour filtrer les vapeurs, les gants et d’autre équipement
de protection.

AVERTISSEMENT :

Avant de remplir le réservoir, toujours enlever le bloc-piles.
Essuyer tout déversement avant d’insérer le bloc-piles. Suivre
ce règlement réduira le risque de choc électrique et empêchera
les liquides de s’infiltrer dans le bloc-piles, ce qui pourrait
entraîner un défaut du bloc-piles incluant un court-circuit qui
pourrait causer de la fumée, du feu et des blessures corporelles
graves.

AVERTISSEMENT :

Ne pas laisser des liquides hautement conducteurs ou corrosifs
s’infiltrer dans le bloc-piles. Si vous renversez des liquides
conducteurs ou corrosifs sur la pile, se référer aux instructions
dans le manuel d’utilisation de la pile.

Avant d’utiliser des désinfectant ou d’autres bouillies dans



ce pulvérisateur, lisez attentivement l’étiquette du contenant
original et suivez les instructions. Certains mélanges de

pulvérisation sont dangereux et ne devraient pas être utilisés
avec ce pulvérisateur parce qu’ils peuvent endommager l’outil
et causer des sérieuses blessures et des dommages matériels.

Risque d’un choc électrique. Ne pulvérisez jamais dans la



direction des prises de courant.

Ne versez pas des liquides chauds ou bouillants dans le



réservoir. Ils peuvent affaiblir ou endommager le tuyau ou le
réservoir.

Pour usage domestique et commerciale.


 L’aire de pulvérisation doit être aérée.

3 — Français

rociados.

Entreposez le pulvérisateur à l’intérieur, dans un endroit sûr



et bien ventilé après avoir vidé le réservoir de liquide.

Ne pas utiliser d’agent de blanchiment ou peroxyde



d’hydrogène.

Ne pas utiliser de produits chimiques à base d’alcool.



Ne pas utiliser de poudres ou de produits chimiques abrasifs.



N’utilisez pas des liquides caustiques (alcali) ou auto-



échauffants avec ce pulvérisateur.

Ne pas diriger la soufflante vers des personnes ou des



animaux.

Prendre connaissance des emballages avant de pulvériser



les produits chimiques. Lire toutes les fiches signalétiques
et les étiquettes du contenant fournies avec le produit
chimique. Suivre les mesures de sécurité du fabricant de

produits chimiques. Utiliser un désinfectant approuvé par l’EPA
d’une manière non conforme à son étiquetage constitue une
infraction à la loi fédérale.

Ne laissez pas de résidus ou de bouillie dans le réservoir



après avoir utilisé le pulvérisateur. Nettoyez après chaque
usage.

Ne fumez pas quand vous utilisez le pulvérisateur, et n’utilisez



pas l’outil en présence des étincelles ou des flammes.

Pour réduire le risque d’incendie ou d’explosion, utiliser un



liquide ayant un point d’ignition supérieur à 60 °C (140 °F).

 Risque d’injection. Ne déversez pas directement sur la peau.

Pour réduire le risque de choc électrique, ne submergez pas



le pulvérisateur dans l’eau ou tout autre liquide. Ne placez
pas et n’entreposez pas le pulvérisateur dans un endroit ou il
peut tomber ou être tiré dans un évier ou une baignoire.

Entretenez ce produit. Inspectez attentivement l’intérieur et



l’extérieur ainsi que les composants avant chaque usage.
Vérifier si les réservoirs sont fissurés ou détériorés, les
fuites, les gicleurs bouchés et les pièces manquantes ou
endommagées. En cas de dommages, faites réparer le
produit avant l’utilisation. Plusieurs accidents sont causés

par des produits mal entretenus.

Déconnectez la pile de l’unité avant de vider, nettoyer ou



entreposer le pulvérisateur. De telles mesures de prévention
réduisent le risque d’une mise en marche accidentelle.

Toujours porter une protection oculaire avec écrans latéraux



ou lunettes de sécurité certifiée conforme à la norme ANSI

Z87.1. Le non-respect de cette règle peut faire en sorte que des
liquides soient projetés dans vos yeux, ce qui peut entraîner
des blessures graves.

Protégez vos poumons. Portez une masque faciale ou



anti-poussières quand vous utilisez le pulvérisateur. Le
respect de cet avertissement réduira le risque des blessures
graves. Respecter les instructions de sécurité et les directives
du fabricant de produits chimiques indiquées dans la fiche de
données de sécurité.

Les outils fonctionnant sur piles n’ayant pas besoin d’être



branchés sur une prise de courant, ils sont toujours en état
de fonctionnement. Tenir compte des dangers possibles
lorsque l’outil n’est pas en usage et lors du remplacement des
piles. Retirer le bloc-piles dès la fin de l’utilisation de l’outil.

RÈGLES DE SÉCURITÉ PARTICULIÈRES

Le respect de cette consigne réduira les risques d’incendie, de
choc électrique et de blessures graves.

Ne pas placer les outils électriques sans fil ou leurs batteries



à proximité de flammes ou d’une source de chaleur. Ceci
réduira les risques d’explosion et de blessures.

Ne pas écraser, faire tomber ou endommager le bloc de



piles. Ne jamais utiliser un bloc de piles ou un chargeur
qui est tombé, a été écrasé, a reçu un choc violent ou a
été endommagé de quelque façon que ce soit. Une pile

endommagée risque d’exploser. Éliminer immédiatement toute
pile endommagée, selon une méthode appropriée.

Les piles et peuvent exploser en présence d’une source



d’allumage, telle qu’une veilleuse. Pour réduire les risques
de blessures graves, ne jamais utiliser un appareil sans fil, quel
qu’il soit, en présence d’une flamme vive. En explosant, une
pile peut projeter des débris et des produits chimiques. En cas
d’exposition, rincer immédiatement les parties atteintes avec
de l’eau.

Ne pas recharger un outil fonctionnant sur piles dans un



endroit humide ou mouillé. Le respect de cette règle réduira
les risques de choc électrique.

Si l’outil est utilisé de façon intensive ou sous des



températures extrêmes, des fuites de pile peuvent se
produire. En cas de contact du liquide avec la peau, rincez
immédiatement la partie atteinte avec de l’eau savonneuse.
En cas d’éclaboussure dans les yeux, rincez-les à l’eau

fraîche pendant au moins 10 minutes, puis contactez

immédiatement un médecin. Le respect de cette consigne
réduira les risques de blessures graves.

Ne pas utiliser d’appareil alimenté par pile sous la pluie.



Prendre soin de manipuler les piles de manière à éviter le



court-circuitage avec des matières conductrices comme
les bagues, bracelets et clé. La pile ou le conducteur peut

surchauffer et causer des brûlures.

Ne pas jeter les piles dans un feu. La pile peut exploser.



Consulter les règlements locaux pour connaître les dispositions
spéciales de mise au rebut.

Ne pas ouvrir ou endommager les piles. La fuite d’électrolyte



est corrosive et peut occasionner des blessures aux yeux ou à
la peau. L’électrolyte est toxique lorsqu’avalé.

Éviter les environnements dangereux - Ne pas utiliser



d’appareils dans des endroits humides ou mouillés.

Utiliser le bon appareil - Ne pas utiliser d’appareil pour tout



travail pour lequel il n’a pas été conçu.

Ne pas forcer un appareil - Ce dernier n’améliorera pas le



travail et sera plus sûr s’il est utilisé selon le rythme pour lequel
il a été conçu.

Ranger les appareils à énergie vampire à l’intérieur - Lorsqu’ils



ne sont pas utilisés, les appareils peuvent être rangés à l’intérieur
dans un endroit sec, élevé ou sous clé et hors de portée des
enfants.

Entretenir l’appareil avec soins - Garder l’appareil propre



afin d’obtenir une performance optimale et réduire le risque de
blessures. Suivre les instructions pour changer les accessoires.
Inspecter périodiquement le cordon d’alimentation et, s’il est
endommagé, le faire réparer par un centre de réparations agréé.
Garder les mains propres, sèches, sans graisse ou lubrifiant.

S’assurer que les pièces sont en bon état - Avant d’utiliser



à nouveau l’appareil, un protecteur endommagé ou une pièce

brisée doit être vérifié soigneusement afin de déterminer le bon
état de fonctionnement et de performance pour lequel il a été
conçu. S’assurer du bon alignement des pièces mobiles, que
les pièces mobiles sont perpendiculaires et intactes, que les
pièces sont installées correctement et qu’aucune condition
ne nuise au bon fonctionnement. Un protecteur brisé ou toute
autre pièce endommagée doit être réparé ou remplacé par un
centre de réparations agréé, sauf s’il en est indiqué autrement
dans ce manuel.

AVERTISSEMENT :

Les produits chimiques ou les vapeurs chimiques peuvent
être dangereux et provoquer des blessures graves, des
dommages permanents ou la mort, s’ils sont ingérés, inhalés
ou éclaboussés dans les yeux ou sur la peau. Respecter les
instructions de sécurité et les directives du fabricant de produits
chimiques indiquées dans la fiche de données de sécurité.

AVERTISSEMENT :

Ne pas utiliser ce pulvérisateur ou entrer dans la zone de
pulvérisation, si vous portez un stimulateur cardiaque, un
défibrillateur cardioverteur implantable (DCI), une pompe interne
ou tout autre appareil médical similaire. Ne pas utiliser sur ou
près d’un équipement médical électrique.

ATTENTION:

Afin de réduire le risque de choc électrique, ne pas toucher la
buse pendant l’utilisation.

ATTENTION:

Tenir toutes les parties du corps à l’écart de la configuration
de pulvérisation.

ATTENTION:

Au moment de pulvériser les surfaces avec la fonction
électrostatique activée, il est possible qu’une charge
s’accumule sur la surface et l’utilisateur pourrait subir
un choc statique. Il est recommandé de porter un article
conducteur (tel qu’une clé) pour toucher la surface et
dissiper la charge.

ATTENTION :

Porter des chaussures avec une semelle en cuir lors de
l’utilisation de ce pulvérisateur. Ne pas porter des chaussures
avec une semelle en caoutchouc ou des chaussures dotées
d’une isolation semblable.

CONSERVER CES INSTRUCTIONS

4 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour

conséquences des blessures graves ou mortelles.

AVERTISSEMENT :

ATTENTION :

AVIS :

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une
interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner

des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner

des blessures légères ou de gravité modérée.
(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes

sans toutefois représenter un risque de blessure (ex. : messages concernant
les dommages matériels).

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de
sécurité

Lire manuel
d’utilisation

Protection oculaire et
respiration

Avertissement
concernant l’humidité

Indique un risque de blessure potentiel.

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant d’utiliser ce produit.

Toujours porter une protection oculaire certifiée conforme à la norme ANSI Z87.1
ainsi qu’une protection respiration.

Risque de feu et de brûlures. Ne pas exposer la pile, le compartiment de la pile,
ou les composants électroniques à la pluie, l’eau ou d’autres liquides.

V

PSI

Ne laisser personne
s’approcher

Surface glissante Faire preuve de prudence pour éviter de glisser ou tomber.

Symbole de recyclage

Volts Tension

Courant continu Type ou caractéristique du courant

Pression La pression est mesurée en livres par pouce carré

Garder les badauds à une distance de 15 m (50 pi) minimum.

Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations locales ou
gouvernementales peuvent interdire de jeter les piles dans les ordures ménagères.
Consulter les autorités locales compétentes pour les options de recyclage et/
ou l’élimination.

5 — Français

CARACTÉRISTIQUES

FICHE TECHNIQUE

Moteur ....................................................................................................................................................................... 18 V c.c.

Capacité du réservoir

........................................................................................................................................... 3,79 l (1 gal)

VEILLER À BIEN CONNAÎTRE LA
BRUMISATEUR

Voir la figure 1.

La sécurité d’utilisation de ce produit exige la compréhension
des informations apposées sur l’outil et contenues dans ce
manuel d’utilisation, ainsi que la connaissance du travail à
exécuter. Avant d’utiliser ce produit, familiarisez-vous avec
toutes ses fonctions et règles de sécurité.

TECHNOLOGIE ÉLECTROSTATIQUE

La pulvérisation électrostatique fournit une meilleure
couverture et une meilleure adhérence au moyen d’une
brume portant une charge électrostatique.

ASSEMBLAGE

DÉBALLAGE

Ce produit a été expédié complètement assemblé.
 Avec précaution, sortir le produit et les accessoires de

la boîte. S’assurer que toutes les pièces figurant sur la

Liste de contrôle sont incluses.

AVERTISSEMENT :

Ne pas utiliser le produit s’il n’est pas complètement
assemblé ou si des pièces semblent manquantes ou
endommagées. Le fait d’utiliser un produit assemblé
de façon inadéquate ou incomplète peut entraîner des
blessures graves.

 Examiner soigneusement le produit pour s’assurer que

rien n’a été brisé ou endommagé en cours de transport.

 Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné le produit et avoir vérifié qu’il
fonctionne correctement.

 Si des pièces sont manquantes ou endommagées, appeler

le 1-800-525-2579.

LISTE DE CONTRÔLE D’EXPÉDITION

Brumisateur
Réservoir de 3,79 l (1 gal)

Tuyau à raccord rapide
Sac à bandoulière
Outil de buse
Manuel d’utilisation

6 — Français

BUSE 3-EN-1

La buse 3-en-1 permet de pulvériser diverses tailles de
particule pour convenir à des applications variées.

PULVERISATION SANS POMPAGE

L’alimentation à bloc-piles du brumisateur garde un cycle
de circulation continu dans le réservoir et permet une
pulvérisation sans recours au pompage.

RÉSERVOIR

Le réservoir est marqué pour mesurer jusqu’à 3,79 litre
(1 gallon) de liquide.

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas
utiliser ce produit avant qu’elles aient été remplacées.
Le fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut
entraîner des blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier cet outil ou de créer des
accessoires non recommandés. De telles altérations ou
modifications sont considérées comme un usage abusif
et peuvent créer des conditions dangereuses, risquant
d’entraîner des blessures graves.

AVERTISSEMENT :

Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours retirer le pile de
l’produit avant d’assembler des pièces.

UTILISATION

AVERTISSEMENT :

Ne pas laisser la familiarité avec l’produit faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire ou porter des
lunettes avec écrans latéraux certifiée conforme à la norme
ANSI Z87.1. Le non respect de cette régle peut faire en sorte
que des liquides soient projetérs dans vos yeux, ce qui peut
entraîner des blessures graves.

AVERTISSEMENT :

Ne pas utiliser d’produits ou accessoires non recommandés
par le fabricant pour cet produit. L’utilisation de pièces et
accessoires non recommandés peut entraîner des blessures
graves.

AVERTISSEMENT :

Utilisez l’équipement de protection. Protégez les yeux, la
peau et les poumons pendant le mixage, le remplissage et le
nettoyage. Si cette précaution n’est pas prise, des blessures
ou des dommages pourraient en résulter.

ATTENTION :

Porter des chaussures avec une semelle en cuir lors de
l’utilisation de ce pulvérisateur. Ne pas porter des chaussures
avec une semelle en caoutchouc ou des chaussures dotées
d’une isolation semblable.

 Pour un usage avec la plupart des produits chimiques de

jardin et de maison destinés au grand public, comme les
insecticides, les fongicides, les herbicides et les engrais

AVERTISSEMENT :

Si ce produit est utilisé pour des applications d’herbicide/
insecticide, ne pas le réutiliser avec des désinfectants. Se
procurer un deuxième ensemble de buses et un outil pour
une utilisation dédiée aux désinfectants uniquement. Les
outils utilisés pour les applications d’herbicide/insecticide
sont réglementés par la loi fédérale sur les insecticides, les
fongicides et les rodenticides de l’agence américaine de
protection environnementale et sont considérés comme
contaminés.

REMPLISSAGE DU RÉSERVOIR

Voir les figures 2 et 3.

AVERTISSEMENT :

Avant de remplir le réservoir, toujours enlever le bloc-piles.
Essuyer tout déversement avant d’insérer le bloc-piles.
Suivre ce règlement réduira le risque de choc électrique et
empêchera les liquides de s’infiltrer dans le bloc-piles, ce
qui pourrait entraîner un défaut du bloc-piles incluant un
court-circuit qui pourrait causer de la fumée, du feu et des
blessures corporelles graves.

AVERTISSEMENT :

Suivez toujours les instructions des fabricants des
produits chimiques relatives à l’utilisation, le nettoyage
et l’entreposage imprimées sur l’étiquette de leur produit.
Nettoyez bien après chaque utilisation, conformément
aux instruction dans la section Entretien de ce manuel.
Les produits chimiques doivent être entreposés loin de la
portée des enfants. Le non-respect de cet avertissement
peut résulter en des blessures graves. Ne combinez pas de
produits chimiques.

AVIS :

Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que toutes
les pièces manquantes ou endommagées n’ont pas été
remplacées. Se il vous plaît communiquer avec le service à
la clientèle ou un centre de réparations agréé.

APPLICATIONS

Cet produit peut être utilisé pour les applications ci-dessous :
 Pour un usage avec la plupart des désinfectants et

des solutions désinfectantes destinés au grand public
Désinfectant

7 — Français

AVERTISSEMENT :

Ne pas laisser des liquides hautement conducteurs ou
corrosifs s’infiltrer dans le bloc-piles. Si vous renversez des
liquides conducteurs ou corrosifs sur la pile, se référer aux
instructions dans le manuel d’utilisation de la pile.

AVIS :

Enlever le réservoir et le remplir à l’écart du pulvérisateur.
Nettoyer l’extérieur du réservoir et tout déversement avant
de remettre le réservoir.

UTILISATION

Lorsque vous ajoutez des solutions de vaporisation, vous pouvez
ajouter l’eau et la solution chimique désirée directement dans le
réservoir, ou vous pouvez utiliser une solution prémélangée dans
un autre contenant, et la verser dans le brumisateur à l’aide d’un
entonnoir si nécessaire. Pour les deux méthodes, se rappeler :

Les liquides utilisés doivent avoir la même consistance que

l’eau. Des liquides plus épais ne pourront pas être pulvérisés
proprement.

Ne remplissez pas le réservoir au-delà de la capacité.

Si pour mesurer vous utilisez un autre récipient que le bouchon
mesureur, ou si vous utilisez un entonnoir pour remplir le
réservoir, assurez-vous de bien nettoyer ces articles après
l’usage. Si vous pré-mixez la solution de nébulisation, rincez
le récipient utilisé pour mélanger.

Pour remplir :

Arrêter la fonction électrostatique et retirer le bloc de batteries

de l’outil.

Dévissez le bouchon et enlevez-le du réservoir.
Remplir le réservoir avec le liquide désiré, jusqu’à 3,79 L (1

gal).

NOTE : Pour assurer le fonctionnement corrrect du

brumisateur, NE PAS remplir au dessus de la ligne de
remplissage maximale.

Vissez le bouchon mesureur au brumisateur, assurez-vous

qu’il est serré.

 NOTE : Essuyer l’extérieur du réservoir avec un linge sec et

nettoyer tout déversement avant d’insérer le réservoir

Réinstallez bloc-piles.

NOTE :

AVIS :

Il est important de bien nettoyer le unité après chaque
utilisation. Le fait de laisser de la liquide dans un outil au
repos pendant une longue période pourrait entraîner le
grippage des pièces mobiles ou des raccords de l’appareil.

 Enlever le tuyau en le tirant hors du collet à raccord rapide.
NOTE : Faire preuve de prudence en déconnectant le tuyau

du réservoir, car le liquide se trouvant dans le tuyau se
videra par cette extrémité. Vider le reste de liquide dans le
contenant.

INSTALLATION / RETRAIT DU BLOC-PILES

Voir la figure 6.

AVERTISSEMENT :

Toujours retirer la pile de l’outil au moment d’assembler
des pièces, d’effectuer des réglages et de procéder au
nettoyage, ou lorsque l’outil n’est pas utilisé. Le fait de retirer
la pile permet d’empêcher un démarrage accidentel pouvant
entraîner des blessures graves.

Installation :

Aligner les rainures surélevée de le piles avec les nervures

du compartiment et insérer le bloc-piles dans le produit.

S’assurer que ses deux loquets latéraux s’engagent

correctement et vérifier que le bloc est solidement assujetti
avant d’utiliser l’outil.

Retrait :

Arrêter la fonction électrostatique et retirer le bloc de batteries

de l’outil.

Appuyer sur les deux loquets se trouvant sur les côtés du

bloc-piles pour le séparer de l’outil et retirer le bloc-piles de
l’outil.

Pour prendre connaissance des consignes de chargement,
consulter le manuel d’utilisation des piles et des chargeurs.

AVERTISSEMENT :

Risque d’incendie ou d’explosion. L’aire de pulvérisation doit
être ventilée et située à l’écart des étincelles et des flammes.

CONNEXION DU RÉSERVOIR

Voir la figure 4.



Pousser le raccord cannelé mâle du tuyau dans le raccord

rapide femelle du réservoir.



Tirer sur le tuyau pour s’assurer qu’il est bien sécurisé.

NOTE : Si l’option de sac à bandoulière est utilisée, placer

le réservoir à l’intérieur du sac avant de fixer le tuyau au
réservoir.

CONNEXION ET DÉCONNEXION DU TUYAU
À RACCORD RAPIDE

Voir la figure 5.

Pour connecter le tuyau :



Tirer le collet à raccord rapide vers l’arrière.

 Pousser le tuyau en place, à l’arrière du pulvérisateur.
 Pousser le collet vers l’avant pour que le tuyau soit bien

sécurisé.



Vérifier que le tuyau est bien sécurisé.

Pour déconnecter le tuyau :



Tirer le collet à raccord rapide vers l’arrière et le tenir.

8 — Français

MISE EN MARCHE ET ARRÊT DU

BRUMISATEUR

Voir la figure 7.

Pour mettre le brumisateur en marche, appuyer sur la

gâchette.



Pour éteindre le brumisateur, relâcher la gâchette.

NOTE : Si le pulvérisateur a de la difficulté à s’amorcer ou
ne pulvérise pas quand le réservoir est plein, la pompe est
désamorcée. Tourner le cadran du sélecteur de buse sur le
réglage de micron le plus grand. Une fois le jet homogène et
constant, relâcher la gâchette de l’interrupteur et tourner le
cadran du sélecteur de buse sur la position souhaitée.

UTILISATION DE LA FONCTION

ÉLECTROSTATIQUE

Voir la figure 8.

Pour activer le mode électrostatique :



Glisser l’interrupteur situé sur le côté droit inférieur de

l’appareil en position MARCHE.

UTILISATION

Pour désactiver le mode électrostatique :

 Glisser l’interrupteur situé sur le côté droit inférieur de

l’appareilenpositionARRÊT.

UTILISATION DE LA BUSE PIVOTANTE 3-EN-1

Voir la figure 9.

La buse pivotante 3-en-1 possède trois réglages de configuration
de pulvérisation. Pour sélectionner une configuration
de pulvérisation, tourner le sélecteur de buse jusqu’à la
configuration de pulvérisation souhaitée.

Faible pouvoir couvrant – 65 microns (TX-1.5)
Moyen pouvoir couvrant – 85 microns (TG-0.4)
Grand pouvoir couvrant – 160 microns (TG-1)

NOTE : Si les buses sont obstruées, consulter les instructions
de la section Entretien pour enlever l’obstruction.

UTILISATION DU PULVÉRISATEUR

Voir la figure 10.

DANGER :

Une mauvaise application de la solution nettoyante peut
provoquer UNE BLESSURE GRAVE ou LA MORT. Respecter
les directives du CDC et de l’EPA concernant le nettoyage.

Respecter les instructions de sécurité et les directives du
fabricant de produits chimiques indiquées dans la fiche de
données de sécurité.

 Installez le bloc-piles de l’outil.
 Orienter la buse de pulvérisation directement sur les zones

de surface à traiter.

Appuyer sur la gâchette pour la brumisation.
 Pulvériser sur une surface sèche en effectuant des coups

réguliers et longs qui se chevauchent.

Relâchez le gâchette pour arrêter de pulvériser.
Videz et nettoyez le réservoir après chaque utilisation comme

instruit dans la section Entretien.

Nettoyer complètement le brumisateur avant de le ranger

ou d’utiliser un produit chimique différent. Voir le chapitre
Nettoyage d’unité plus loin dans le présent manuel.

 NOTE : Essuyer l’extérieur du réservoir avec un linge sec et

nettoyer tout déversement avant d’insérer le réservoir.

Quand vous avez fini d’utiliser le brumisateur, nettoyez bien

vos mains et tout e partie de votre peau qui a été exposées
à la brume.

S’assurer la fonction électrostatique est éteint.

 Enlever le bloc-piles et nettoyer soigneusement le

pulvérisateur avant de transporter ou ranger l’appareil et
avant de passer à un autre produit chimique. Consulter la
section Nettoyage de l’appareil du présent manuel.

CONSEILS D’UTILISATION

Ne pointez jamais le bout de la brumisateur sur vous ou sur

les autres.

Évitez l’utilisation pendant des journées de vent. Le brume

peut être accidentallement soufflé sur les plantes et les objets
qui ne doivent pas être pulvérisés.

Ne jamais pointer le brumisateur dans la direction des

personnes ou des animaux; toujours diriger dans le sens
du vent.

Si le temps est plus chaud, utilisez brumisateur tôt dans la

matinée ou tard dans l’après-midi. Une chaleur excessive
peut évaporer le brume avant qu’il ne se dépose.

Ne fumez, mangez et ne buvez jamais quand vous utilisez

le brumisateur.



Ne pas toucher les buses lorsque le pulvérisateur fonctionne.

ENTRETIEN

AVERTISSEMENT :

Pour empêcher un démarrage accidentel pouvant entraîner
des blessures graves, toujours retirer le bloc de batterie de

l’outil avant tout nettoyage ou entretien.

AVERTISSEMENT :

Toujours porter une protection oculaire ou porter des
lunettes avec écrans latéraux certifiée conforme à la norme
ANSI Z87.1. Le non respect de cette régle peut faire en sorte
que des liquides soient projetérs dans vos yeux, ce qui peut
entraîner des blessures graves.

9 — Français

AVERTISSEMENT :

Utiliser exclusivement des pièces identiques pour les
réparations. L’usage de toute autre pièce pourrait créer une
situation dangereuse ou endommager l’produit.

AVIS :

Inspecter périodiquement au complet le produit afin de
s’assurer qu’aucune pièce (vis, écrous, boulons, chapeaux,
etc.) n’est endommagée, manquante ou desserrée. Serrer
solidement toutes les pièces de fixation et les chapeaux
et ne pas utiliser le produit tant que toutes les pièces
manquantes ou endommagées n’ont pas été remplacées.
Pour obtenir de l’aide, veuillez communiquer avec le Service
à la clientèle ou un centre de réparations agréé.

ENTRETIEN

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.

NETTOYAGE D’UNITÉ

AVERTISSEMENT :

Entreposez et jetez des produits chimiques conformément
aux instruction. L’évacuation de l’eau de rinçage
contaminée devrait être effectuée conformément aux
règlements locaux.

Vidange du réservoir :

S’il reste du liquide dans le réservoir après la pulvérisation,
il faut vider le réservoir avant le nettoyage.

Arrêter la fonction électrostatique et retirer le bloc de

batteries de l’outil.

 Enlever le réservoir et dévisser le bouchon.
 Vider le contenu du réservoir par la zone de remplissage.

NOTE : Vider de nouveau le contenu dans le contenant

d’origine. Ne pas entreposer de produits chimiques dans
le réservoir.

Nettoyage du réservoir et des conduites de pulvérisation :

 Remplir un tiers du réservoir avec de l’eau propre. Il

est possible d’ajouter une petite quantité de détergent
ménager doux.

NOTE : Ne jamais utiliser de produits chimiques

inflammables ou d’agents nettoyants abrasifs pour
nettoyer le réservoir.

 Essuyer l’extérieur du réservoir avec un linge sec et propre.
 Remettre le bouchon.
 Réinstaller le réservoir et sécuriser avec les loquets.
 Réinstaller le bloc-piles. Pulvériser jusqu’à ce que le

réservoir soit vide. Veiller à orienter la pulvérisation vers
une zone que la solution de pulvérisation n’endommagera
pas.

 Remplir de nouveau et répéter la procédure avec de l’eau

propre. Il peut être nécessaire de rincer le réservoir plus
d’une fois, puis de le vider selon les instructions données
ci-dessus.

10 — Français

 Attendre que toutes les pièces soient complètement

sèches avant de les réinstaller et de ranger l’appareil.

NOTE : Ranger le pulvérisateur en position debout. NE

PAS ranger le pulvérisateur sur son côté.

Nettoyage du brumisateur :

Remplissez environ un tiers du réservoir avec de l’eau

propre. Une petite quantité de détergent ménager peut
être ajouté.

NOTE : N’utilisez jamais des produits chimiques

inflammables ou des agents de nettoyage corrosifs pour
nettoyer le réservoir.

 Consulter la fiche de données de sécurité du produit

chimique, afin de sécuriser et de ranger au mieux votre
solution chimique en cas d’inutilisation.

Remettre le bouchon du réservoir en place et le serrer

fermement.

Réinstallez le bloc-piles de l’outil. Pulvérisez jusqu’à

vider le réservoir. Assurez-vous d’orienter le jet vers un
endroit qui ne sera pas endommagé par la solution de
pulvérisation.

Remplissez de nouveau et répétez la procédure avec de

l’eau propre. Il est possible qu’il soit nécessaire de rincer
le réservoir plus d’une fois. Dans ce cas videz de nouveau
selon les instructions ci-dessus.

Permettre à toutes les pièces de sécher complètement,

puis réinstaller le bouchon du réservoir.

Essuyer l’extérieur du brumisateur avec un linge propre

et sec.

INSTALLATION ET ENLÈVEMENT DES BUSES

Voir les figures 11 - 14.

 Relâcher la gâchette et arrêter de pulvériser avant de

tourner le sélecteur de buse.

Arrêter la fonction électrostatique et retirer le bloc de

batteries de l’outil.

 Enlever la pile de l’appareil.
 Laisser l’appareil se reposer pendant environ cinq minutes

avant de tenter de désassembler le sélecteur de buse, afin
de permettre à la charge électrostatique de se dissiper.

Pour enlever le sélecteur de buse :

 Insérer l’outil pour buse dans les fentes de l’anneau fileté

situé à l’avant du sélecteur de buse.

 Retirer le sélecteur de buse hors de la fente sur le dessus

de l’appareil.

Pour enlever les buses :

 Après avoir enlevé le sélecteur de buse, dévisser l’anneau

à l’avant du sélecteur à l’aide de l’outil pour buse.

 Enlever la plaque de retenue.
 Retirer les buses et les joints toriques hors du sélecteur

de buse.

ENTRETIEN

Pour installer les buses :

 Insérer les buses et les joints toriques dans le corps

principal du sélecteur de buse.

 Remettre la plaque de retenue dans le sélecteur de buse.
 Remettre l’anneau à l’avant du sélecteur et serrer en

tournant en sens horaire. Utiliser l’outil pour buse pour
bien serrer l’assemblage afin d’éviter les fuites.

Pour réinstaller le sélecteur de buse :

Insérer le sélecteur de buse dans la fente sur le dessus de
l’appareil.

 Insérer l’outil pour buse dans les fentes de l’anneau fileté.
 Tourner le sélecteur de buse jusqu’à la position de buse

souhaitée.

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Nettoyage des buses :

 Si les buses sont obstruées, enlever le sélecteur de buse.
 Tremper tout le sélecteur de buse dans de l’eau chaude

savonneuse.

 Si l’obstruction persiste, suivre les instructions ci-dessus

pour retirer les buses.

 Tremper les buses dans de l’eau chaude savonneuse, puis

purger avec de l’air sous pression pour retirer l’obstruction.

Si les buses de pulvérisation ne sont pas correctement
nettoyées, des résidus de produits chimiques peuvent
s’accumuler. Cela pourrait entraîner une baisse de pression
et une réduction des configurations de pulvérisation.

Afin de diminuer le risque d’obstruction, pulvériser un
réservoir d’eau à travers l’appareil après chaque utilisation
pour rincer les résidus de produits chimiques qui ont pu
s’accumuler.

L’unité a du mal à s’amorcer /
ne pulvérise pas lorsque le
réservoir est rempli.

L’appareil pulvérise
incorrectement.

L’appareil crache. Le liquide dans le réservoir est

La pulvérisation est faible. Le filtre doit être nettoyé.

L’appareil fonctionne pendant
une courte période et s’éteint
ensuite.

La pompe a perdu son
apogée.

La buse est obstruée, le tuyau
est partiellement débranché
ou le niveau de liquide est bas
dans le réservoir.

trop épais.

La solution est trop épaise.

La pile a besoin d’être chargée.

La solution est trop épaise.

Tournez le sélecteur de buses sur le réglage le plus
grand en microns. Une fois la pulvérisation commencée,
relâchez la gâchette et tournez le sélecteur de buses
sur la position souhaitée.

Tourner jusqu’à une buse différente. Si le problème
est résolu, nettoyer la buse précédente. Vérifier les
connexions du tuyau et s’assurer que le réservoir
contient suffisamment de liquide.

Vider le réservoir, nettoyer le réservoir et le filtre et
essayer de nouveau. S’assurer que tous les produits
chimiques/liquides utilisés dans le brumisateur sont
légers que l’eau.

Nettoyer le filtre comme décrit dans Nettoyage d’unité.

S’assurer que tous les produits chimiques/liquides
utilisés dans le brumisateur sont légers que l’eau.

Recharger la pile.

S’assurer que tous les produits chimiques/liquides
utilisés dans le brumisateur sont légers que l’eau.

Ce produit est accompagné d’une garantie limitée de trois (3) ans

pour utilisation résidentiels et commercial intérieur et extérieur.

Pour obtenir les détails de la garantie, visiter le site www.ryobitools.com ou

appeler (sans frais) au 1-800-525-2579.

11 — Français

INSTRUCCIONES DE

SEGURIDAD IMPORTANTES

ADVERTENCIA:

LEA ESTAS INSTRUCCIONES. El incumplimiento de las

instrucciones señaladas abajo puede causar descargas
eléctricas, incendios y lesiones corporales serias.

LEA TODAS LAS INSTRUCCIONES ANTES
DE UTILIZAR EL APARATO

 Conozca su rociador de sustancias químicas. Lea

y comprenda el manual del operador y observe las
advertencias y etiquetas de instrucciones adheridas a la
herramienta.



No utilice el producto en atmósferas explosivas, como

las existentes alrededor de líquidos, gases y polvos
inflamables. Las herramientas eléctricas crean chispas

que pueden incendiar el polvo o las emanaciones.



No permita que haya personas presentes o niños en

la zona mientras utiliza este producto. La exposición a

algunos químicos puede ser peligrosa.



Este producto es conveniente para el uso de interior y

al aire libre.

No exponga las herramientas eléctricas a la lluvia ni

a condiciones de humedad. La introducción de agua en

una herramienta eléctrica aumenta el riesgo de descargas
eléctricas.



Permanezca alerta, preste atención a lo que esté

haciendo y use el sentido común al utilizar este
producto. No utilice este producto si está cansado o
se encuentra bajo los efectos de alguna droga, alcohol
o medicamento. Un momento de descuido al utilizar este

producto puede causar lesiones corporales graves.



Vístase de manera apropiada. No use ropas holgadas

ni joyas. Recójase el cabello si está largo. Mantenga
el cabello, la ropa y los guantes alejados de las piezas
móviles. Las ropas holgadas, las joyas y el cabello largo

pueden engancharse en las piezas móviles.



Use equipo de seguridad. Siempre póngase protección

ocular con protección lateral o gafas protectoras y
una mascarilla antipolvo. Protéjase los ojos, la piel y

los pulmones del material en suspensión durante las
operaciones de mezclado, llenado y limpieza.



No se estire demasiado. Mantenga los pies bien

asentados y el equilibrio en todo momento. No utilice la
unidad al estar en una escalera o en un soporte inestable.

Una postura estable sobre una superficie sólida permite
un mejor control del producto en situaciones inesperadas.



No use el producto si el interruptor no enciende o no

apaga. Un producto que no puede controlarse con el

interruptor es peligroso y debe repararse.



Guarde el producto fuera del alcance de los niños y no

permita que lo utilicen personas no familiarizadas con
él o con estas instrucciones.

2 — Español



Mantenga el rociador y el mango secos, limpios y sin

aceite ni grasa. Siempre utilice un paño limpio para la

limpieza de la unidad. Nunca utilice fluidos para frenos,
gasolina, productos a base de petróleo ni solventes fuertes
para limpiar la herramienta. Con el cumplimiento de esta
regla se reduce el riesgo de una pérdida de control y el
deterioro del alojamiento de plástico de la unidad.



Use este producto de conformidad con estas

instrucciones, y de la forma apropiada para la que
fue diseñado, tomando en cuenta las condiciones de
trabajo y la tarea por realizar. Si se utiliza este producto

para operaciones diferentes de las indicadas podría originar
una situación peligrosa.



Evite los arranques accidentales. Asegúrese de que

el interruptor esté en la posición de apagado antes de
colocar la batería. Introducir el paquete de baterías en un

producto que tenga el interruptor en encendido propicia
accidentes.



Use el producto solamente con baterías específicamente

diseñadas. El uso de cualquier otro tipo de batería puede

crear riesgo de lesiones o incendio.



Usar este producto únicamente con la baterías y el

cargadors indicados en el folleto de la herramienta/
aparato/paquete de baterías/cargador complementario
987000-432.



No exponga el paquete de baterías o el artefacto al

fuego o a temperaturas excesivas. La exposición
al fuego o a una temperatura superior a los 130 °C
(265 °F) puede provocar explosiones.



Cuando no se use la batería manténgala alejada de

otros objetos de metal como clips para papel, monedas,
llaves, clavos, tornillos u otros objetos de metal
pequeños que puedan realizar una conexión entre los
bornes. Realizar un corta circuito en los terminales de la

batería puede provocar quemaduras o un incendio.



Bajo condiciones abusivas, puede salir líquido

expulsado de la batería; evite el contacto. Si se produce
un contacto accidental, lave con agua. Si el líquido llega
a tocar los ojos, además busque atención médica. El

líquido que sale despedido de la batería puede causar
irritaciones o quemaduras.



Permita que un técnico de reparación calificado preste

servicio a este producto, y sólo con piezas de repuesto
idénticas. Esto asegurará que se mantenga la seguridad

de la herramienta eléctrica.



Al dar servicio a este producto, sólo utilice piezas de

repuesto idénticas. Siga las instrucciones señaladas
en la sección Mantenimiento de este manual.

de piezas no autorizadas o el incumplimiento de las
instrucciones de mantenimiento puede significar un riesgo
de descarga eléctrica o de lesiones.

No permita que la familiaridad obtenida por el uso

frecuente de las herramientas lo vuelva complaciente e
ignore los principios de seguridad de las herramientas.

Una acción descuidada puede causar lesiones graves en
una fracción de segundo.

El empleo

REGLAS DE SEGURIDAD ESPECÍFICAS

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

PELIGRO:

Riesgo de incendio o explosión. No pulverice

líquidos inflamables como gasolina. Busque este
símbolo en el recipiente.

PELIGRO:

No utilice el rociador en un entorno inflamable, explosivo o
rico en oxígeno.

ADVERTENCIA:

Algunos vapores creados por los productos utilizados con
el rociador contienen sustancias químicas reconocidas por
el estado de California como causantes de cáncer, defectos
congénitos y otras afecciones del aparato reproductor.
Siga las instrucciones de los contenedores de todos esos
productos. Para reducir la exposición personal a este tipo
de productos químicos, trabaje con equipo de seguridad
aprobado, como mascarillas especialmente diseñadas para
filtrar los vapores, guantes y otros equipos de protección
adecuados.

ADVERTENCIA:

Antes de llenar el tanque, quite siempre el paquete de
baterías. Limpie los derrames antes de insertar el paquete de
baterías. Si sigue esta regla, reducirá el riesgo de descarga
eléctrica o de que líquidos corrosivos ingresen al paquete de
baterías, lo que puede causar fallas en el paquete, incluidos
cortocircuitos, que pueden resultar en humo, incendio o
lesiones personales graves.

ADVERTENCIA:

No permita que fluidos conductores o corrosivos ingresen
al paquete de baterías. Se se derraman fluidos conductores
o corrosivos en la batería, consulte las instrucciones del
manual del operador.

Antes de usar cualquier desinfectante u otro material



para pulverizar en este rociador, lea cuidadosamente la
etiqueta del contenedor original y siga las instrucciones.

Algunos materiales para pulverizar son peligrosos y no deben
utilizarse en este rociador, ya que pueden dañar el rociador
y causar lesiones corporales graves y daños a los bienes.

Peligro de descarga eléctrica. Nunca pulverice en dirección



de las tomas de corriente de pared.

No vierta líquidos calientes ni hirvientes en el tanque.



Pueden debilitar o dañar la manguera o el tanque.

3 — Español



Para uso doméstico y comercial.

 El área de rociado debe estar bien ventilada.


Évitez de pulvériser pendant des journées de vent. Le
mélange peut être accidentellement soufflé sur les plantes
et les objets qui ne doivent pas être arrosés.

Guarde el rociador en un espacio interior, seguro y bien



ventilado, con el tanque de líquidos vacío.

No use blanqueador o peróxido de hidrógeno.



No use productos químicos a base de alcohol.



No use polvos ni productos químicos abrasivos.



No use líquidos cáusticos (álcalis) o líquidos para



autocalentamiento en este rociador.

No apunte la boquilla de la sopladora hacia personas o



mascotas.

Conozca el contenido de las sustancias químicas que



rocía. Lea todas las hojas de datos de seguridad (SDS,
por sus siglas en inglés) y las etiquetas de los recipientes
que vienen con la sustancia química. Siga las instrucciones

de seguridad del fabricante de la sustancia química. El uso
de un desinfectante aprobado por la EPA de una manera
inconsistente con las indicaciones de la etiqueta constituye
una violación de la ley federal.

No deje residuos ni material para rociar en el tanque



después de haber usado el rociador. Límpielo después
de cada uso.

No fume mientras utiliza el rociador, ni rocíe en presencia



de chispas o llamas.

Para reducir el riesgo de incendio o explosión, use un



líquido desinfectante que tenga un punto de inflamación
superior a 60 °C (140 °F).

 Riesgo de inyección. No descargue el rociador directamente

sobre la piel.

Para reducir el riesgo de descarga eléctrica no sumerja



el rociador en agua ni en ningún otro líquido. No coloque
ni guarde el rociador donde pueda caer o ser arrastrado a
una bañera o fregadero.

Realice el mantenimiento de este producto. Inspeccione



cuidadosamente la parte interna y la parte externa del
rociador, y examine sus componentes antes de cada uso.
Compruebe si el tanque está agrietado o deteriorado,
fugas, boquillas tapadas ni piezas faltantes o dañadas. Si
está dañado, haga reparar el producto antes de usarlo.

Numerosos accidentes son causados por productos mal
cuidados.

Desconecte la batería de la unidad antes de drenar,



limpiar o guardar el rociador. Tales medidas preventivas
de seguridad reducen el riesgo de arrancar accidentalmente
el rociador.

Siempre póngase protección ocular con protección lateral



o gafas protectoras con la marca de cumplimiento de la
norma ANSI Z87.1. La inobservancia de esta advertencia

puede causar el lanzamiento de objetos a los ojos, y por
consecuencia posibles lesiones serias.

REGLAS DE SEGURIDAD ESPECÍFICAS

 Protéjase los pulmones. Use una careta o mascarilla

contra el polvo cuando use el rociador. Con el cumplimiento

de esta regla se reduce el riesgo de lesiones corporales
serias. Siga las instrucciones y pautas de seguridad del
fabricante del producto químico que figuran en la hoja de
datos de seguridad.

Las herramientas de baterías no se necesitan conectar



a una toma de corriente; por lo tanto, siempre están en
condiciones de funcionamiento. Esté consciente de los
posibles peligros cuando no esté usando la herramienta
de baterías o cuando esté cambiando los accesorios de
la misma. Retire el paquete de baterías cuando no esté
usando la unidad. Con el cumplimiento de esta regla se

reduce el riesgo de una descarga eléctrica, incendio o lesión
corporal seria.

No coloque herramientas de baterías ni las baterías



mismas cerca del fuego o del calor. De esta manera se
reduce el riesgo de explosiones y de lesiones.

No aplaste, deje caer o dañe la batería. Nunca utilice una



batería o cargador que se ha caído, aplastado, recibido
un golpe contundente o ha sido dañado(a) de alguna
manera. Las baterías dañadas pueden sufrir explosiones.

Deseche de inmediato toda batería que haya sufrido una
caída o cualquier daño.

Las baterías pueden explotar en presencia de una fuente



de inflamación, como una luz guía. Para reducir el riesgo
de lesiones corporales serias, nunca use un producto
inalámbrico en presencia de llamas expuestas. La explosión
de una batería puede lanzar fragmentos y compuestos
químicos. Si ha quedado expuesto a la explosión de una
batería, lávese de inmediato con agua.

No cargue herramientas de baterías en lugares mojados



o húmedos. Con el cumplimiento de esta regla se reduce
el riesgo de una descarga eléctrica.

En condiciones extremas de uso o temperatura las



baterías pueden emanar líquido. Si el líquido llega a
tocarle la piel, lávese de inmediato con agua y jabón. Si
le entra líquido en los ojos, láveselos con agua limpia por
lo menos 10 minutos, y después busque de inmediato
atención médica. Con el cumplimiento de esta regla se

reduce el riesgo de lesiones corporales serias.

No use aparatos accionados por baterías en la lluvia.



Tenga cuidado cuando maneje baterías a fin de no realizar



un cortocircuito en la batería con materiales conductores
como anillos, brazaletes y llaves. La batería o el conductor

pueden recalentarse y provocar quemaduras

No deseche las baterías en el fuego. Las celdas pueden



explotar. Verifique los códigos locales para conocer posibles
instrucciones especiales para desecharlas.

No abra ni desarme las baterías. Los electrolitos liberados



son corrosivos y pueden causar daños en los ojos o la piel.
Puede ser tóxico si se ingiere.

Evite los entornos peligrosos: no utilice el artefacto en



ubicaciones mojadas o húmedas.

Utilice el artefacto adecuado: no utilice el artefacto para



ningún trabajo que no sea para el que está diseñado.

No fuerce el artefacto: hará mejor el trabajo y con menos



probabilidades de generar lesiones a la velocidad para la
que fue diseñado.

Guarde los artefactos ociosos en interiores: cuando no



estén en uso, los artefactos deben guardarse en interiores
en un lugar seco, de altura o con llave, fuera del alcance de
los niños.

Mantenga el artefacto con cuidado: manténgalo limpio para



un mejor rendimiento y para reducir el riesgo de lesiones. Siga
las instrucciones para cambiar los accesorios. Inspeccione
el cable del artefacto y, si está dañado, haga que lo reparen
en un establecimiento de servicio autorizado. Mantenga los
mangos secos, limpios y libres de grasa y lubricante.

Revise las piezas dañadas: antes de seguir utilizando el



artefacto, es necesario inspeccionar cuidadosamente si
hay algún protector o alguna pieza dañados y determinar
si funcionará correctamente y realizará la función
correspondiente. Verifique la alineación de las piezas móviles
y que estas no estén atascadas, que no haya piezas rotas,
el montaje de las piezas y cualquier otra condición que
pudiera afectar su funcionamiento. Cualquier protección o
pieza que esté dañada debe ser reparada apropiadamente
o reemplazada en un centro de servicio autorizado, a menos
que se indique otra cosa en este manual.

ADVERTENCIA:

Los productos químicos o vapores de los químicos pueden
ser peligrosos y causar lesiones graves, daños permanentes
o la muerte si se ingieren, inhalan o si salpican en los ojos
o la piel. Siga las instrucciones y pautas de seguridad del
fabricante del producto químico que figuran en la hoja de
datos de seguridad.

ADVERTENCIA:

No utilice el rociador ni entre en el área de rociado si tiene
un marcapasos, un desfibrilador cardioversor implantable
(ICD), una bomba interna o cualquier otro dispositivo médico
similar. No utilice el rociador sobre o cerca de equipos

médicos eléctricos.

PRECAUCIÓN:

Para reducir el riesgo de descarga eléctrica, no toque la
boquilla durante el uso.

PRECAUCIÓN:

Mantenga todas las partes del cuerpo fuera del patrón de
rociado.

CONSERVE ESTAS INSTRUCCIONES

4 — Español

REGLAS DE SEGURIDAD ESPECÍFICAS

PRECAUCIÓN:

Cuando rocíe superficies con la función electrostática
activada, se puede acumularse carga en la superficie, que
podría provocar una descarga estática para el usuario. Se
recomienda llevar un elemento conductor (como una llave)
para tocar la superficie y disipar la carga.

PRECAUCIÓN:

Use zapatos con suela de cuero cuando use el rociador. No
use zapatos con suela de goma o calzado aislante similar.

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con
este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

AVISO:

Indica una situación peligrosa, la cual, si no se evita, causará la muerte o le­siones serias.

Indica una situación peligrosa, la cual, si no se evita, podría causar la
muerte o lesiones serias.

Indica una situación peligrosa la cual, si no se evita, puede causar lesiones
leves o moderadas.

(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación a
daños a la propiedad).

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual
del operador antes de usar este producto.

Siempre utilice protección ocular con protección lateral con la marca de
cumplimiento de la norma ANSI Z87.1, junto con protección y protección respirar.

Riesgo de incendio y quemaduras. No exponga la batería, el compartimento de
la batería o componentes electrónicos a la lluvia, el agua o líquidos.

Mantenga a los circunstantes a una distancia mínima de 15 m (50 pies).

Tenga suma precaución para evitar resbalarse o caer.

Este producto utiliza baterías de iones de litio (Li-ion). Es posible que algunas
leyes municipales, estatales o federales prohíban desechar las baterías en la
basura normal. Consulte a las autoridades reguladoras de desechos para obtener
información en relación con las alternativas de reciclado y desecho disponibles.

5 — Español

V

PSI

Lea el manual del
operador

Protección para los
ojos y respirar

Alerta de
condiciones
húmedas

Mantenga alejadas
a las personas
presentes

Superficie resba­losa

Símbolo de
reciclado

Voltios Voltaje
Corriente continua Tipo o característica de corriente

Presión La presión se mide en libras por pulgada cuadrada

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Motor ................................................................................................................................................................18 V, corr. cont

Capacidad del tanque

.......................................................................................................................................... 3,79 l (1 gal)

CONOZCA SU ROCIADOR

Vea la figura 1.

El uso seguro que este producto requiere la comprensión de
la información impresa en la herramienta y en el manual del
operador así como ciertos conocimientos sobre el proyecto
a realizar. Antes de usar este producto, familiarícese con
todas las características de funcionamiento y normas de
seguridad.

TECNOLOGÍA ELECTROSTÁTICA

El rociado electrostático proporciona mejor cobertura y
adhesión con vapor cargado electrostáticamente.

ARMADO

DESEMPAQUETADO

Embarcamos este producto completamente armado.
 Extraiga cuidadosamente de la caja la herramienta y los

accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la Lista de empaquetado.

BOQUILLA 3 EN 1

La boquilla 3 en 1 ofrece una variedad de tamaños de
partículas de rociado que se adaptan a diversas aplicaciones.

PULVERIZACIÓN SIN BOMBA

El rociador de batería mantiene el fluido en circulación
constante dentro del tanque para permitir el pulverización
sin bomba.

TANQUE

El tanque está graduado para medir hasta 3,79 litros (1 galón)
de líquido.

ADVERTENCIA:

Si falta o está dañada alguna pieza, no utilice este
producto sin haber reemplazado la pieza. Usar este
producto con partes dañadas o faltantes puede causar
lesiones serias al operador.

ADVERTENCIA:

No use este producto si no está totalmente ensamblado o
si alguna pieza falta o está dañada. Si utiliza un producto
que no se encuentra ensamblado de forma correcta y
completa, puede sufrir lesiones graves.

 Inspeccione cuidadosamente el producto para asegurarse

de que no haya sufrido ninguna rotura o daño durante el
transporte.

 No deseche el material de empaquetado hasta que haya

inspeccionado cuidadosamente el producto y la haya
utilizado satisfactoriamente.

 Si hay piezas dañadas o faltantes, le suplicamos llamar

al 1-800-525-2579 donde le brindaremos asistencia.

LISTA DE EMPAQUETADO

Rociador
Tanque de 3,79 litros (1 galón)
Manguera de conexión rápida
Mochila para hombros
Herramienta para boquilla
Manual del operador

ADVERTENCIA:

No intente modificar esta herramienta ni hacer accesorios
no recomendados para ella. Cualquier alteración o
modificación constituye un uso indebido, y puede
crear una situación peligrosa que culmine en lesiones
corporales graves.

ADVERTENCIA:

Para evitar un arranque accidental que podría causar
lesiones corporales serias, siempre desmonte el paquete
de baterías al armar las piezas.

6 — Español

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familarización con las herramientas lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral
o gafas protectoras con la marca de cumplimiento de la
norma ANSI Z87.1. La inobservancia de esta advertencia
puede causar el lanzamiento de objetos a los ojos, y por
consecuencia posibles lesiones serias.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado
por el fabricante de esta herramienta. El empleo de
aditamentos o accesorios no recomendados podría causar
lesiones serias.

APLICACIONES

Esta herramienta puede emplearse para los fines enumerados
abajo:



Para usar con la mayoría de los desinfectantes y soluciones

desinfectantes de consumo

Puede usarse con la mayoría de los productos químicos



de consumo para el hogar y el jardín, como insecticidas,
fungicidas, herbicidas y fertilizantes

ADVERTENCIA:

Si usa este producto para aplicaciones de herbicidas/
insecticidas, no lo readapte para usarlo con desinfectantes.
Obtenga un segundo juego de boquillas y una herramienta
para usar exclusivamente con desinfectantes. Las
herramientas utilizadas para las aplicaciones de
herbicidas/insecticidas están reguladas por las normas de
la Ley Federal de Insecticidas, Fungicidas y Rodenticidas
de la EPA y se consideran contaminadas.

LLENADO DEL TANQUE

Vea las figuras 2 y 3.

ADVERTENCIA:

Póngase equipo de seguridad. Protéjase los ojos, la piel
y los pulmones durante las operaciones de mezclado,
llenado, rociado y limpieza. La inobservancia de esta
advertencia puede causar lesiones corporales graves y
daños a los bienes.

PRECAUCIÓN:

Use zapatos con suela de cuero cuando use el rociador. No
use zapatos con suela de goma o calzado aislante similar.

AVISO:

Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o con un centro de servicio autorizado para
obtener ayuda.

ADVERTENCIA:

Antes de llenar el tanque, quite siempre el paquete de
baterías. Limpie los derrames antes de insertar el paquete
de baterías. Si sigue esta regla, reducirá el riesgo de
descarga eléctrica o de que líquidos corrosivos ingresen
al paquete de baterías, lo que puede causar fallas en el
paquete, incluidos cortocircuitos, que pueden resultar en
humo, incendio o lesiones personales graves.

ADVERTENCIA:

Siempre siga las instrucciones del fabricante del producto
químico impresas en la etiqueta del producto para su uso,
limpieza y almacenamiento. Limpie bien la unidad después
de cada uso, siguiendo las instrucciones de la sección
Mantenimiento de este manual. Los productos químicos
deben ser almacenados fuera del alcance de los niños. La
inobservancia de esta advertencia puede causar lesiones
corporales graves. No combine productos químicos.

ADVERTENCIA:

No permita que fluidos conductores o corrosivos ingresen
al paquete de baterías. Se se derraman fluidos conductores
o corrosivos en la batería, consulte las instrucciones del
manual del operador.

7 — Español

FUNCIONAMIENTO

AVISO:

Retire el tanque y llénelo lejos del rociador. Limpie el
exterior del tanque y los derrames antes de volver a
colocarlo.

Cuando agregue soluciones de rociado, puede agregar agua
y la solución química que desee directamente en el tanque o
usar una solución premezclada en un contenedor separado y
luego verterlo en el rociador con un embudo, si es necesario.
Cualquiera sea el método, recuerde:

Los líquidos utilizados deben tener la consistencia del agua.

Los líquidos más espesos no se rocían correctamente.

No llene excesivamente el tanque.
NOTA: Si usa un envase medidor que no sea la tapa medidora,

o si usa un embudo para llenar el tanque, asegúrese de
limpiar y enjuagar bien estos elementos después de usarlos.
Si prepara previamente la mezcla de la solución para
nebulización, enjuague el contenedor usado.

Para llenar :

Apague la función electrostática y retire de la herramienta

el paquete de pilas.

Desenrosque la tapa y retírela del tanque.
Llene el tanque con el líquido deseado, hasta un máximo

de 3,79 L (1 gal).

NOTA: Para que el rociador funcione correctamente,

NO llene el tanque sobre la línea de llenado máximo.

Vuelva a enroscar la tapa en el rociador, asegurándose de

que esté bien apretada.

 NOTA: Limpie el exterior del tanque con un paño seco y

los derrames antes de volver a colocarlo.

Vuelva a instalar el paquete de baterías.

AVISO:

Es importante limpiar bien la unidad después de cada uso.
Dejar que la fluide permanezcan en una herramienta sin
uso durante un período prolongado puede provocar que
sus piezas y conectores móviles se agarroten.

 Empuje la manguera para colocarla, en la parte posterior

del rociador.



Empuje el collar hacia adelante para que la manguera

quede asegurada correctamente.



Verifique que la manguera esté bien colocada.

Para desconectar la manguera:



Tire hacia atrás y sostenga el collar de conexión rápida.

 Retire la manguera tirándola del collar de conexión rápida.
NOTA: Tenga cuidado al desconectar la manguera del

tanque, ya que el líquido en la manguera chorreará de ese
extremo. Drene el líquido restante en el contenedor.

INSTALACIÓN/EXTRACCIÓN DEL PAQUETE
DE BATERÍAS

Vea la figura 6.

ADVERTENCIA:

Retire siempre el paquete de baterías de la herramienta
antes de instalar las piezas, realizar ajustes. limpiarla o
cuando no la utilice. Retirar el paquete de baterías evitará
que la unidad se accione accidentalmente y provoque
lesiones graves.

Para conectar:

Alinee las ranuras del paquete de baterías con los salientes

elevados en el compartimiento para baterías y coloque el
paquete de pilas en la herramienta.

Asegúrese de que los pestillos situados en ambos lados

del paquete de pilas entren completamente en su lugar con
un chasquido y de que el paquete quede bien asegurado
en la herramienta antes de empezar a utilizar ésta.

Para el desmontaje:

Apague la función electrostática y retire de la herramienta

el paquete de pilas.

Oprima los pestillos situados en ambos lados del paquete

de baterías para soltar éste de la herramienta.

Para obtener instrucciones específicas de carga, lea el manual
del operador que se incluye con el cargador y la batería.

CÓMO CONECTAR EL TANQUE

Vea la figura 4.



Empuje el conector macho de la manguera en la conexión

rápida hembra del tanque.



Tire de la manguera para asegurarse de que esté bien

colocada.

NOTA: Cuando use la opción de mochila para hombros,

coloque el tanque dentro de la bolsa antes de conectar la
manguera al tanque.

CÓMO CONECTAR O DESCONECTAR LA

MANGUERA DE CONEXIÓN RÁPIDA

Vea la figura 5.

Para conectar la manguera:



Tire hacia atrás el collar de conexión rápida.

8 — Español

ADVERTENCIA:

Riesgo de incendio o explosión. El área de rociado debe
estar bien ventilada y lejos de chispas o llamas.

ENCENDIDO Y APAGADO DEL ROCIADOR

Vea la figura 7.

Para ENCENDER el rociador, oprima el gatillo del interruptor.
Para APAGAR el rociador, suelte el gatillo del interruptor.

NOTA: Si el rociador tiene problemas para impulsar el flujo
o no rocía con el tanque lleno, la bomba perdió el cebado.
Gire el selector de boquilla a la configuración de micrones
más alta. Una vez que el rociado sea uniforme y constante,
suelte el gatillo interruptor y gire el selector de boquilla a la
posición deseada.

FUNCIONAMIENTO

CÓMO USAR LA FUNCIÓN ELECTROSTÁTICA

Vea la figura 8.

Para activar el modo electrostático:



Deslice el interruptor ubicado en el lado inferior derecho de

la unidad a la posición de ENCENDIDO.

Para desactivar el modo electrostático:



Deslice el interruptor ubicado en el lado inferior derecho de

la unidad a la posición de APAGADO.

CÓMO USAR LA BOQUILLA GIRATORIA 3 EN 1

Vea la figura 9.

Hay tres configuraciones de patrón de rociado ubicadas en la
boquilla giratoria 3 en 1. Para seleccionar un patrón de rociado,
gire el selector de la boquilla al patrón de rociado deseado.

Cobertura baja – 65 micrones (TX-1.5)
Cobertura media – 85 micrones (TG-0.4)
Cobertura alta – 160 micrones (TG-1)

NOTA: Si las boquillas quedan obstruidas, consulte las
instrucciones en la sección de Mantenimiento para eliminar el
bloqueo.

CÓMO USAR EL ROCIADOR

Vea la figura 10.

PELIGRO:

La aplicación inapropiada de la solución de limpieza puede
provocar LESIONES GRAVES o la MUERTE. Siga las pautas
de CDC y EPA para la limpieza. Siga las instrucciones y
pautas de seguridad del fabricante del producto químico
que figuran en la hoja de datos de seguridad.

Installer de la herramienta el paquete de batería.




Dirija la boquilla del rociador directamente hacia las áreas

de superficie que desee tratar.

Presione el gatillo del interruptor para empezar a rociar la

solución.

 Rocíe el producto sobre una superficie seca con trazos

largos, uniformes y superpuestos.

Suelte el gatillo para detener el rociado.
Siempre vacíe, limpie y drene el tanque después de cada

uso, como se indica en la sección Mantenimiento.

Limpie cuidadosamente la unidad de la rociador antes de

guardarla o de utilizar una sustancia química diferente. Vea
Limpieza del unidad más adelante en este manual.

 NOTA: Limpie el exterior del tanque con un paño seco y los

derrames antes de insertar el tanque.

Cuando haya terminado de usar el rociador, lávese bien

las manos y cualquier área de la piel que haya quedado
expuesta al rociado.



Asegúrese de que el función electrostática esté apagado.

 Retire la batería y limpie a fondo el rociador antes de

transportar o almacenar la unidad y antes de cambiar el
producto químico. Consulte Cómo limpiar la unidad más
adelante en este manual.

CONSEJOS DE OPERACIÓN

Nunca apunte el extremo rociador del rociador hacia usted

mismo ni hacia los demás.

Evitar su uso en días ventosos. La niebla puede ser dirigido

accidentalmente hacia plantas u objetos que no deberían
ser rociados.

Nunca apunte el rociador en dirección a personas o animales;

siempre en dirección al viento.

Especialmente en días más cálidos, usar rociador temprano

a la mañana o a finales de la tarde. El calor excesivo puede
evaporar la niebla antes de que se asiente.

Nunca fume, coma ni beba mientras utiliza el rociador.


No toque las boquillas cuando el rociador esté en

funcionamiento.

MANTENIMIENTO

ADVERTENCIA:

Para evitar lesiones corporales serias, siempre retire el
paquete de baterías de la herramienta al limpiarla o darle

mantenimiento.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral
o gafas protectoras con la marca de cumplimiento de la
norma ANSI Z87.1. La inobservancia de esta advertencia
puede causar el lanzamiento de objetos a los ojos, y por
consecuencia posibles lesiones serias.

9 — Español

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticos. El empleo de piezas diferentes puede causar un
peligro o dañar el producto.

AVISO:

Inspeccione periódicamente todo el producto para detectar
partes dañadas, faltantes o sueltas, como tornillos, tuercas,
pernos, tapas, etc. Apriete firmemente todos los sujetadores
y las tapas y no accione este producto hasta que todas las
partes faltantes o dañadas sean reemplazadas. Póngase
en contacto con el servicio al cliente o con un centro de
servicio autorizado para obtener ayuda.

MANTENIMIENTO

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Las sustancias químicas pueden dañar, debilitar o
destruir el plástico, lo cual a su vez puede producir
lesiones corporales serias.

LIMPIEZA DE LA UNIDAD

ADVERTENCIA:

Siempre almacene y deseche los productos químicos de
la manera adecuada. El desecho del agua de enjuague
contaminada se debe realizar en cumplimiento con las
ordenanzas y disposiciones locales.

Cómo drenar el tanque:

Si queda líquido en el tanque después de rociar, debe drenar
el tanque antes de limpiarlo.

Apague la función electrostática y retire de la herramienta

el paquete de pilas.

 Retire el tanque y desenrosque la tapa.
 Drene el contenido del tanque por el área de llenado.

NOTA: Drene el contenido nuevamente en el contenedor

original. No almacene productos químicos en el tanque.

Cómo limpiar el tanque y las líneas de rociado:

 Llene el tanque aproximadamente un tercio con agua

limpia. Puede agregar una pequeña cantidad de
detergente suave de uso doméstico.

NOTA: Nunca use productos químicos inflamables o

agentes de limpieza abrasivos para limpiar el tanque.

 Limpie el exterior del tanque con un paño limpio y seco.
 Vuelva a colocar la tapa.
 Vuelva a instalar el tanque y coloque el pestillo para

asegurarlo.

 Vuelva a instalar la batería. Rocíe el producto hasta que

el tanque se vacíe. Asegúrese de dirigir el producto hacia
un área que no resulte dañada por la solución de rociado.

 Vuelva a llenar el tanque y repita el procedimiento con

agua limpia. Podría ser necesario enjuagar el tanque más
de una vez; luego drénelo nuevamente como se indicó
antes.

 Deje que todas las piezas se sequen por completo antes

de volver a instalarlas y almacenar la unidad.

10 — Español

NOTA: Almacene el rociador en posición vertical. NO

guarde el rociador recostado sobre un lado.

Limpieza del rociador:

Llene el tanque hasta alrededor de un tercio con agua

limpia. Se puede agregar una pequeña cantidad de
detergente doméstico suave.

NOTA: Nunca use productos químicos inflamables ni

agentes de limpieza abrasivos para limpiar el tanque.

 Revise la hoja de seguridad del producto químico para

ver cuál es la mejor manera de asegurar y almacenar la
solución química cuando no esté en uso.

Vuelva a colocar la tapa de tanque y apriétela firmemente.
Vuelva a instalar el paquete de baterías. Rocíe hasta

vaciar el tanque. Asegúrese de dirigir el rocío hacia un
área que no pueda ser dañada por la solución rociada.

Vuelva a llenar el tanque y repita el procedimiento con

agua limpia. Es posible que resulte necesario enjuagar
el tanque más de una vez y luego drenarlo nuevamente
como se indicó más arriba.

Deje que todas las piezas se sequen por completo y,

luego, vuelva a colocar la tapa del tanque.

Limpie la parte exterior del rociador con un paño limpio

y seco.

INSTALACIÓN/EXTRACCIÓN DE LAS
BOQUILLAS

Vea las figuras 11 - 14.

 Suelte el gatillo y deje de rociar antes de girar el selector

de boquilla.

Apague la función electrostática y retire de la herramienta

el paquete de pilas.

 Retire la batería de la unidad.
 Deje que la unidad descanse durante aproximadamente 5

minutos antes de desmontar el selector de boquilla para
permitir que se disperse la carga electrostática.

Para quitar el selector de boquilla:

 Gire el selector de boquilla a la posición de desmontaje

como se muestra en la imagen.

 Retire el selector de boquilla de la ranura de la parte

superior de la unidad.

Para extraer las boquillas:

 Después de quitar el selector de boquilla, desenrosque

el anillo de la parte delantera del selector usando la
herramienta para boquillas.

 Retire la placa de retención.
 Retire las boquillas y los anillos del selector de boquilla.

Para instalar las boquillas:

 Inserte las boquillas y los anillos en el cuerpo principal

del selector de boquilla.

 Vuelva a colocar la placa de retención en el selector de

boquilla.

MANTENIMIENTO

 Vuelva a colocar el anillo en la parte delantera del selector

girando en sentido horario para ajustarlo. Utiliser l’outil
pour buse pour bien serrer l’assemblage afin d’éviter les
fuites.

Para volver a colocar el selector de boquilla:

Inserte el selector de boquilla en la ranura de la parte superior
de la unidad.

 Inserte la herramienta para la boquilla en las ranuras del

anillo roscado.

 Gire el selector de boquilla a la posición deseada.

Cómo limpiar las boquillas:

 Si las boquillas quedan obstruidas, retire el selector de

boquilla.

CORRECCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN

La unidad tiene problemas
para cebar / no rocía cuando el
tanque está lleno.

La unidad rocía
incorrectamente.

La unidad “escupe”. El líquido del tanque es

El rociado es débil. Limpie el filtro.

La unidad funciona durante un
período breve y luego se apaga.

La bomba ha perdido su
cebado.

La boquilla está obstruida, la
manguera está parcialmente
desconectada o el nivel de
líquido en el tanque es bajo

demasiado espeso.

La solución es demasiado
espesa.

La batería no tiene suficiente
carga.

La solución es demasiado
espesa.

 Remoje todo el selector de boquilla en agua jabonosa

tibia.

 Si las obstrucciones persisten, siga las instrucciones

anteriores para quitar las boquillas.

 Remoje las boquillas en agua tibia y jabón, y luego sople

con aire a presión para eliminar el bloqueo.

Si no limpia adecuadamente las boquillas del rociador,
pueden acumular producto químico residual. Esto podría
provocar una disminución de la presión y del rendimiento
de los patrones de rociado.

Para reducir la posibilidad de bloqueo, use agua después de
cada uso para enjuagar la posible acumulación de producto
químico.

Gire el dial selector de boquilla a la configuración de
micras más grande. Una vez que comienza el rociado,
suelte el gatillo interruptor y gire el selector de boquilla
a la posición deseada.

Gire el selector a una boquilla diferente. Si eso
resuelve el problema, limpie la boquilla anterior.
Verifique las conexiones de la manguera y asegúrese
de que haya suficiente líquido en el tanque.

Vacíe el tanque, limpie el tanque y el filtro, y vuelva
a intentarlo. Asegúrese de que todos los químicos o
líquidos utilizados en el aspersor tengan la consistencia
del agua.

Limpie el filtro como se explica en Limpieza de la
unidad.

Asegúrese de que todos los químicos o líquidos
utilizados en el aspersor tengan la consistencia del
agua.

Cargue la batería.

Asegúrese de que todos los químicos o líquidos
utilizados en el aspersor tengan la consistencia del
agua.

Este producto tiene una garantía limitada de tres años para uso

residenciales y comercial en interiores y exteriores. Para obtener

detalles sobre la garantía, diríjase a www.ryobitools.com

o llame sin cargo al 1-800-525-2579.

11 — Español

OPERATOR’S MANUAL

MANUEL D’UTILISATION / MANUAL DEL OPERADOR

1 GAL. 18 VOLT ELECTROSTATIC SPRAYER

18 V DE 3,79 L (1 gal) PULVÉRISATEUR ÉLECTROSTATIQUE
ROCIADOR ELECTROSTÁTICO DE 18 VOLTIOS Y 3,8 L (1 gal)

P2807

• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and

serial numbers from the product data plate.

ITEM NO.* __________________________________MANUFACTURING NO. _____________________________________________
SERIAL NO. _______________________________________________________

* Model/item number on product may have additional letters at the end. These letters designate manufacturing information and should be provided

when calling for service.

HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-525-2579. Replacement parts can also be obtained at one of our service centers.

HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-525-2579.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at

1-800-525-2579.

RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.

NUMÉRO D’ARTICLE* ________________________NUMÉRO DE FABRICATION ________________________________________
NUMÉRO DE SÉRIE _______________________________________________

* Le numéro de modèle/article sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent les informations du fabricant

et doivent être fournies lors d’un appel de demande de service.

COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le
site www.ryobitools.com ou par téléphone au 1-800-525-2579. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.

COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-525-2579.

COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-525-2579.

RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.

NÚMERO DE ARTÍCULO* _______________ NÚMERO DE FABRICACIÓN _____________________________________________
NÚMERO DE SERIE _______________________________________________

* El número de modelo/artículo que figura en el producto podría tener letras adicionales al final. Estas designan información de fabricación y deben

suministrarse cuando llame para obtener asistencia o servicio.

CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en
la dirección www.ryobitools.com o llamando al 1-800-525-2579. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.

CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-525-2579.

CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-525-2579.

RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

998000296
10-2-20 (REV:08)

TECHTRONIC INDUSTRIES POWER EQUIPMENT

P.O. Box 1288, Anderson, SC 29622, USA

1-800-525-2579 • www.ryobitools.com
