OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

18 VOLT CULTIVATOR

CULTIVATEUR DE 18 V
CULTIVADORA DE 18 V

P2705

TABLE OF CONTENTS

 Important Safety Instructions .......... 2-3

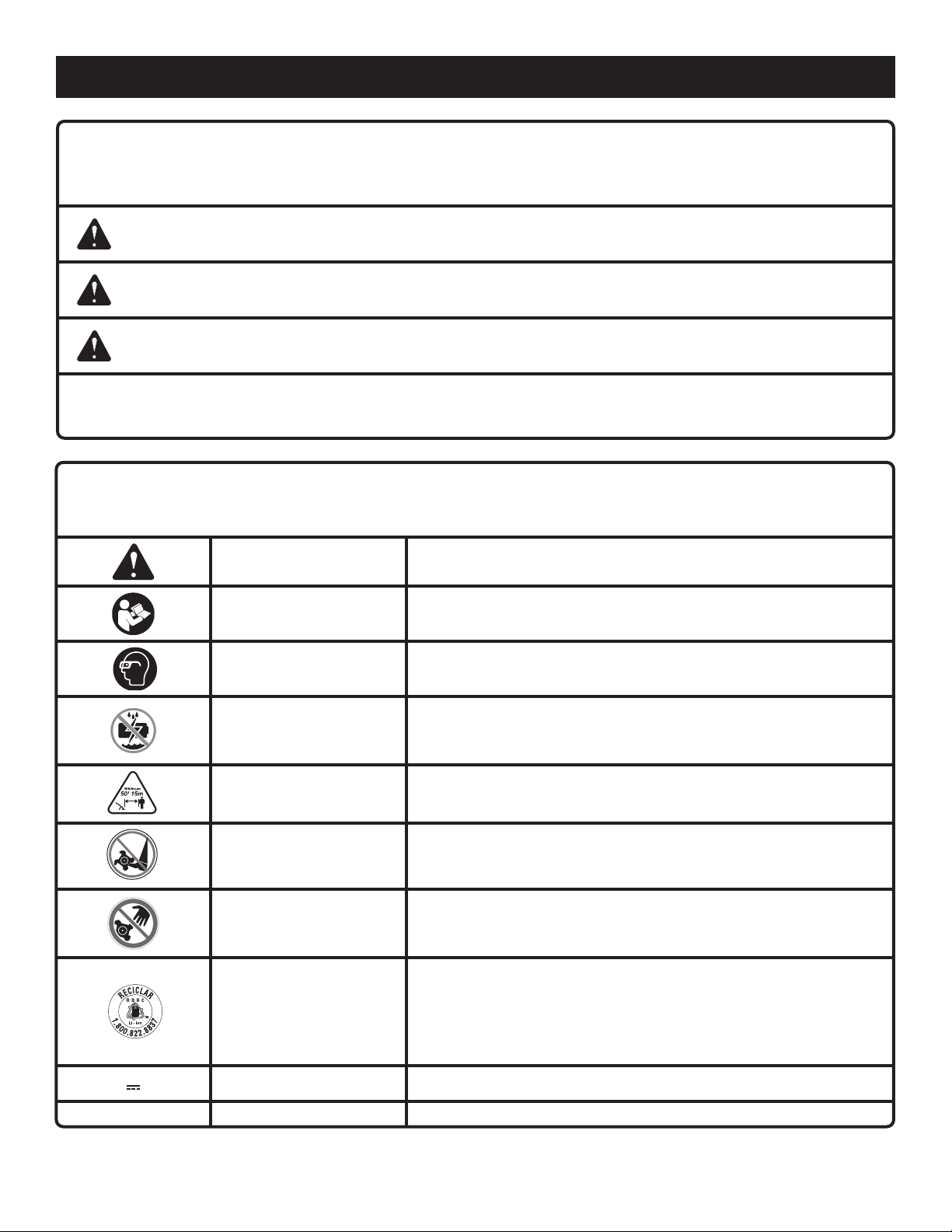

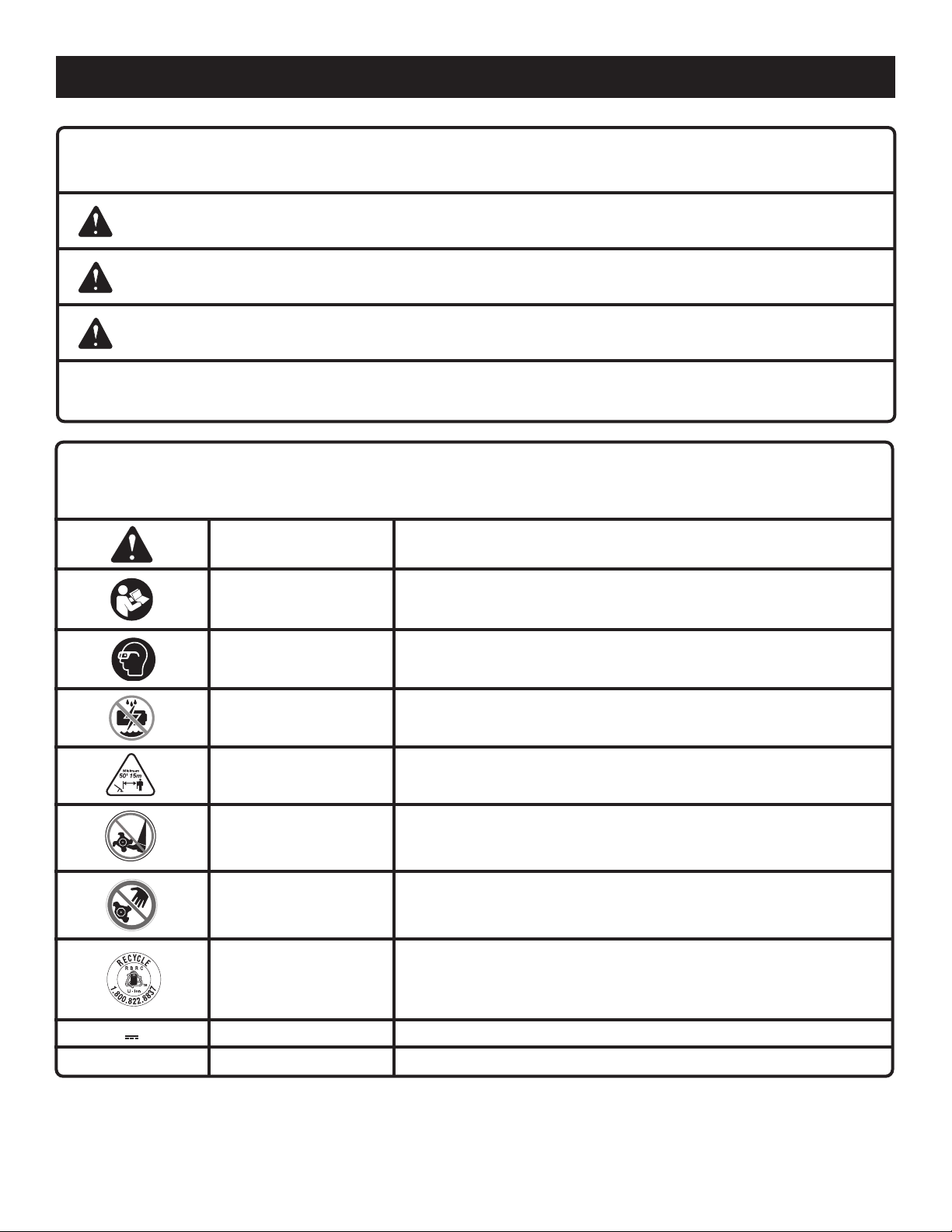

 Symbols ..............................................4

 Features ..............................................5

 Assembly ............................................5

 Operation ........................................ 6-7

 Maintenance .......................................8

 Troubleshooting ..................................8

 Parts Ordering/Service ........ Back Page

WARNING: To reduce the

risk of injury, the user must read and
understand the operator’s manual
before using this product.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

TABLE DES MATIÈRES

 Instructions importantes

concernant la sécurité .................... 2-3

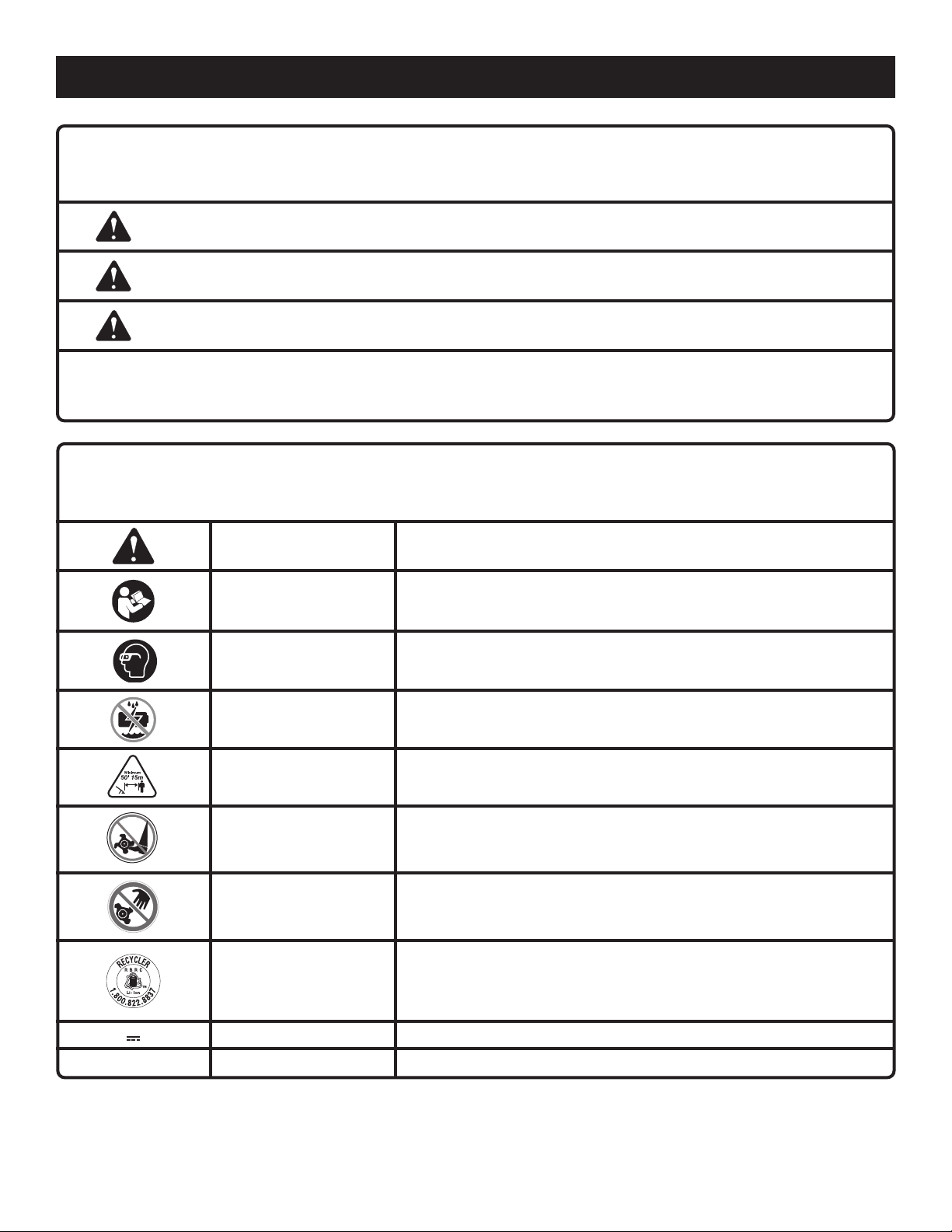

 Symboles ............................................4

 Caractéristiques ..................................5

 Assemblage ........................................5

 Utilisation ........................................ 6-7

 Entretien ..............................................8

 Dépannage ..........................................8

 Commande de pièces/

réparation .......................... Páge arrière

AVERTISSEMENT : Pour

réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

ÍNDICE DE CONTENIDO

 Instrucciones de seguidad

importantes ..................................... 2-3

 Símbolos .............................................4

 Características ....................................5

 Armado ...............................................5

 Funcionamiento .............................. 6-7

 Mantenimiento ....................................8

 Corrección de problemas ...................8

 Pedidos de piezas/

servicio ........................... Pág. posterior

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

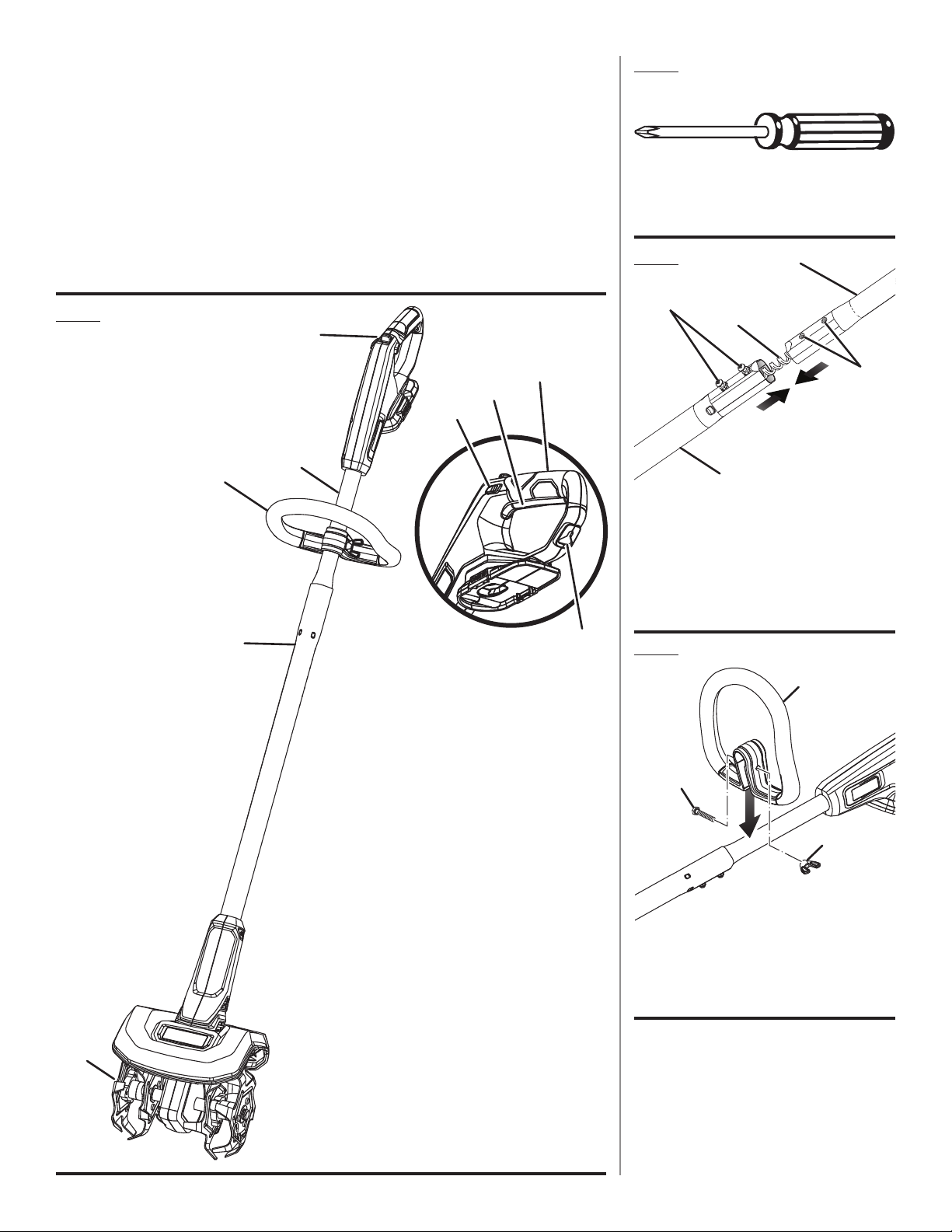

See this fold-out section for all the figures

referenced in the operator’s manual.

Voir que cette section d’encart pour toutes les

figures a adressé dans le manuel d’utilisation.

Fig. 2

Vea esta sección de la página desplegable

para todas las figuras mencionó en

el manual del operador.

Fig. 1

H

C

F

D

E

A - Phillips screwdriver (tournevis phillips,

destornillador phillips)

Fig. 3

C

B

A

A - Lower end (extrémité inférieur, extremo

inferior)

B - Upper end (extrémité supérieur, extremo

superior)

C - Phillips head screws (vis à tête creuse,

tornillo de cabeza hueca)
D - Indentations (indentations, muescas)
E - Cable (câble, cable)

I

Fig. 4

E

A

B

D

A

C

B

A - Switch trigger (gâchette, gatillo del

interruptor)

B - Rear handle with overmold (poignée arrière

avec surmoulage, mango trasero con
sobremoldeado)

C - Lock-out button (bouton de verrouillage,

botón de seguro de seguro)

D - Front handle (poignée avant, mango

delantero)

E - Lower end (extrémité inférieur, extremo

inferior)

G

F - Upper end (extrémité supérieur, extremo

superior)
G - Tines (lames, púas)
H - Variable speed lever (levier de vitesse

variable, selector de control de velocidad

variable)
I - Keyhole hanger (support à orifice en trou,

soporte para colgar)

A - Front handle (poignée avant, mango

delantero)

B - Wing nut (écrou à oreilles, tuerca de

mariposa)

C - Bolt (boulon, perno)

ii

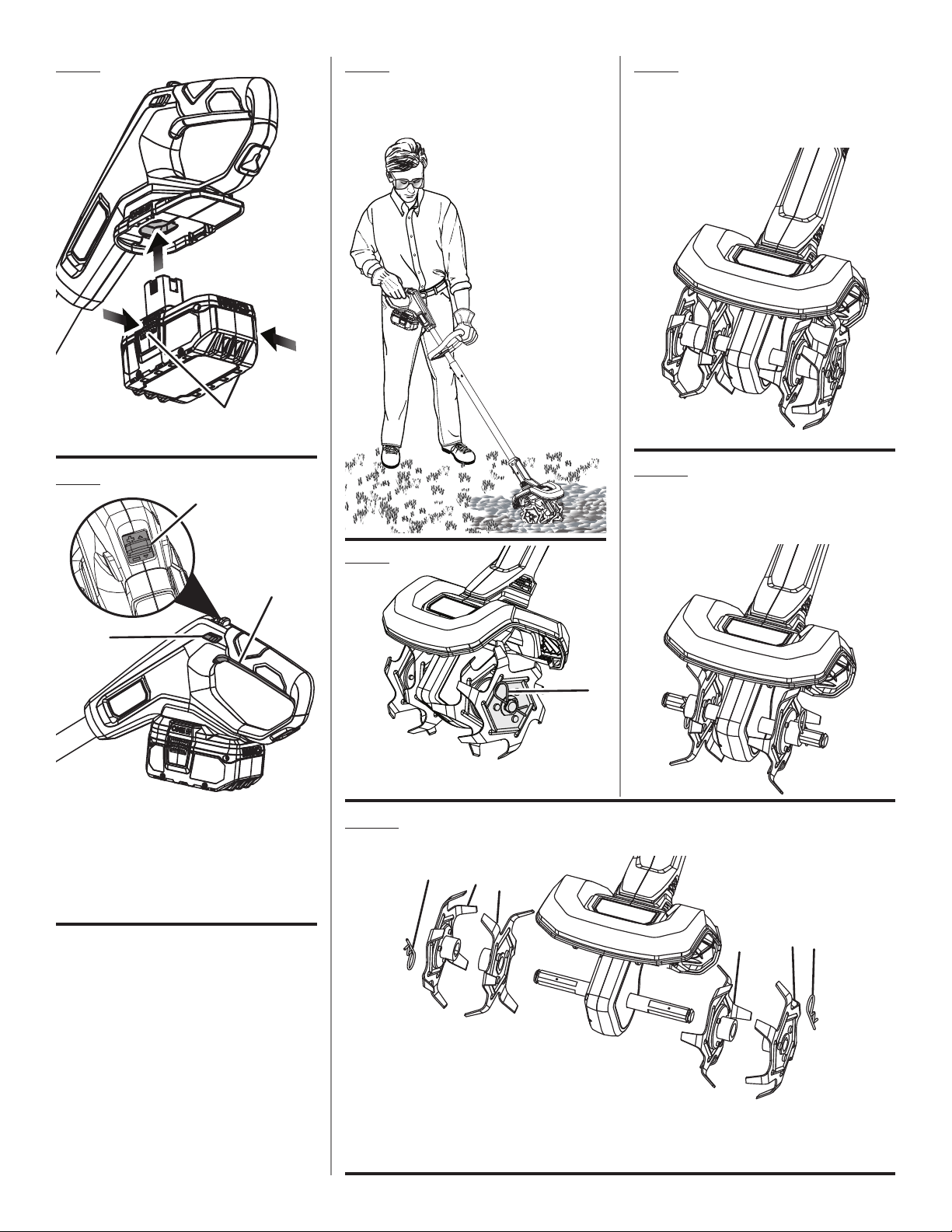

Fig. 5

A - Latches (loquets, pestillos)

Fig. 7

PROPER OPERATING POSITION

POSITION D’UTILISATION CORRECTE

POSICIÓN CORRECTA DE FUNCIONAMIENTO

Fig. 9

REGULAR TINE PATTERN

DISPOSITION NORMALE DES LAMES DENTÉES

PATRÓN DE ASPAS REGULAR

A

Fig. 6

C

A

B

A - Switch trigger (gâchette, gatillo del

interruptor)

B - Lock-out button (bouton de verrouillage,

botón de seguro de seguro)

C - Variable speed lever (levier de vitesse

variable, selector de control de velocidad
variable)

Fig. 8

A

A - Hitch pin (goupille de sûreté, pasador del

enganche)

Fig. 11

(VUE DE FACE, VISTA DESDE EL FRENTE)

E

D

C

VIEW FROM THE FRONT

Fig. 10

NARROW TINE PATTERN

DISPOSITION ÉTROIT DES DENTS

PATRÓN DE ASPAS ESTRECHO

A - Outer tine “A” (right) [lame extérieure « A »

(droite), aspa exterior “A” (derecha)]
B - Inner tine “B” (right) [lame intérieure « B »

(droite), aspa interior “B” (derecha)]
C - Inner tine “C” (left) [lame intérieure« C »

(gauche), aspa interior “C” (izquierdo)]

iii

B

D - Outer tine “D” (left) [lame extérieure « D »

(gauche), aspa exterior “D” (izquierdo)]

E - Hitch pin (goupille de sûreté, pasador del

enganche)

A

E

IMPORTANT SAFETY INSTRUCTIONS

WARNING!

When using electric gardening appliances, basic safety
precautions should always be followed to reduce the risk
of fire, electric shock and personal injury.

READ ALL INSTRUCTIONS

 For safe operation, read and understand all instructions

before using this product. Follow all safety instructions.
Failure to follow all safety instructions listed below, can
result in serious personal injury.

 Do not allow children or untrained individuals to use this

unit.

 Always wear eye protection with side shields marked to

comply with ANSI Z87.1. Following this rule will reduce
the risk of serious personal injury.

Use Safety Glasses – Wear a face or dust mask if the

operation is dusty. Always wear safety glasses with side
shields. Everyday glasses have only impact resistant
lenses. They are NOT safety glasses. Following this rule
will reduce the risk of eye injury.

Protect your lungs. Wear a face or dust mask if the op-

eration is dusty. Following this rule will reduce the risk of
serious personal injury.

 Dress Properly – Do not wear loose clothing or jewelry.

They can be caught in moving parts. Use of rubber gloves
and substantial footwear is recommended when working
outdoors. Wear heavy, long pants, long sleeves, boots, and
gloves. Do not wear short pants, sandals, or go barefoot.
Do not wear jewelry of any kind. Secure long hair above
shoulder level to prevent entanglement in moving parts.

Keep children away - Keep all bystanders, children, and

pets at least 50 ft. away.

Stay alert - Watch what you are doing. Use common

sense. Do not operate this unit when you are tired, ill, or
under the influence of alcohol, drugs, or medication.

Do not operate in poor lighting.
Keep all parts of your body away from any moving part.
Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases, or
dust. Power tools create sparks which may ignite the
dust or fumes.

Avoid body contact with grounded surfaces such as

pipes, radiators, ranges, and refrigerators. There is an
increased risk of electric shock if your body is grounded.

Avoid Dangerous Environments - Don’t expose appliance

or cultivator to rain or wet conditions. Water entering an
appliance or cultivator will increase the risk of electric
shock.

Use Right Appliance - Do not force tool. Use the correct

tool for your application. The correct tool will do the job
better and safer at the rate for which it is designed.

Don’t Force Appliance – It will do the job better and with

less likelihood of a risk of injury at the rate for which it
was designed.

Do not operate the equipment while barefoot or when

wearing sandals or similar lightweight footwear. Wear
protective footwear that will protect your feet and improve
your footing on slippery surfaces.

Do not overreach - Keep firm footing and balance. Over-

reaching can result in loss of balance.

Avoid accidental starting - Be sure switch trigger is in

the locked or off position before inserting battery pack.
Carrying tools with your finger on the switch trigger or
inserting the battery pack into a tool with the switch on
invites accidents.

Do not use tool if switch trigger does not turn it on or off.

Any tool that cannot be controlled with the switch trigger
is dangerous and must be repaired.

Disconnect battery pack - Disconnect battery pack from

the appliance before storing, servicing, or changing ac­cessories such as tines. Such preventive safety measures
reduce the risk of starting the tool accidentally.

Use only identical manufacturer’s replacement parts and

accessories. Use of any other parts may create a hazard
or cause product damage.

 Check for damaged parts - Before further use of the tool,

any part that is damaged should be carefully checked
to determine that it will operate properly and perform its
intended function. Check for alignment of moving parts,
binding of moving parts, breakage of parts, mounting,
and any other conditions that may affect its operation. A
guard or other part that is damaged should be properly
repaired or replaced by an authorized service dealer.

Never operate the machine without proper guards, plates,

or other safety protective devices in place.

 Use only the manufacturer’s replacement tines. Do not

use any other cutting attachment, for example, metal wire,
rope, or the like. To install any other brand of tine to this
cultivator can result in serious personal injury.

Never operate unit without the tine shield in place and in

good condition.

 Maintain a firm grip on both handles while cutlivating.
Store idle appliances indoors - When not in use, cultivator

should be stored indoors in a dry, locked place out of the
reach of children.

Inspect area to be cultivated. Remove objects (rocks,

broken glass, nails, wire, string, etc.) which can be thrown
by tines.

Be extremely careful when tilling in hard ground. The

equipment may unexpectedly bounce upward or jump
forward if the tines should strike buried obstacles such
as large stones, roots, or stumps.

Keep the air vents clean and free of debris to avoid over-

heating the motor. Clean after each use.

Never operate the cultivator without good visibility or light.
Rotating tines can cause severe injury; do not allow

hands, feet, or any other part of the body or clothing
near the rotating tines or any other moving part. The tines
begin to rotate once the lock-out button is depressed and

2 — English

IMPORTANT SAFETY INSTRUCTIONS

switch trigger is pulled. The tines continue to rotate until
the switch trigger is released.

Do not operate the machine without wearing adequate

outer garments. Avoid loose garments or jewelry that
could get caught in moving parts of the machine or its
engine.

Do not put hands or feet near or under tines.
Always refer to the operator’s manual for important details

if the cultivator is to be stored for an extended period.

Do not use near underground electric cables, telephone

lines, pipes, or hoses. If in doubt, contact your utility or
telephone company to locate underground services.

If the unit strikes a foreign object, stop the motor, discon-

nect the battery pack, thoroughly inspect the machine for
any damage, and repair the damage before restarting and
operating the machine.

If the cultivator should start to vibrate abnormally or

become noisy, stop the motor and check immediately
for the cause. Abnormal noise is generally a warning of
trouble.

Stop the motor and disconnect the battery pack before

unclogging the tines and when making any repairs, ad­justments, or inspections.

Do not overload the machine capacity by cultivating too

deep in a single pass or at too fast a rate.

Stay alert. Watch what you are doing. Use common sense.

Do not operate cultivator when you are tired, ill, or upset.

Be aware that the equipment may unexpectedly bounce

upward or jump forward if the tines should strike buried
obstacles such as large stones, roots, or stumps.

Do not use any attachments or accessories not recom-

mended by the manufacturer of this product.

Never operate the equipment on a slope.
Use extreme caution when pulling the machine towards

you.

Start the unit carefully according to instructions from a

normal operating position and with feet well away from
the tines. Do not force cultivator. It will do the job better
and with less likelihood of a risk of injury at the rate for
which it was designed.

Maintain cultivator with care. Keep tines clean for best

performance and reduce the risk of injury. Follow instruc­tions for lubrication and changing accessories. Inspect
tines periodically and, if damaged, have them replaced.
Keep handles dry, clean, and free from grease and lubri­cant.

Check damaged parts. Before further use of this cultivator,

a guard or other part that is damaged should be care­fully checked to determine that it will operate properly
and perform its intended function. Check for alignment
of moving parts, binding of moving parts, breakage of
parts, mounting, and any other condition that may af­fect its operation. A guard or other part that is damaged
should be properly repaired or replaced by an authorized
service center unless otherwise indicated elsewhere in
this manual.

3 — English

Stop the unit and disconnect the power source when not

in use. Carry the unit with the motor stopped.

Store out of the reach of children.
Do not hang unit so that the switch trigger is depressed.
Battery tools do not have to be plugged into an electrical

outlet; therefore, they are always in operating condition.
Be aware of possible hazards when not using your bat­tery tool or when changing accessories. Following this
rule will reduce the risk of electric shock, fire, or serious
personal injury.

 Do not charge battery tool in rain, or damp or wet location.

Following this rule will reduce the risk of electric shock.

 Do not use battery-operated appliance in rain.
 Remove or disconnect battery before servicing, cleaning

or removing material from the gardening appliance.

 Use this product only with batteries and chargers listed in

tool/appliance/battery pack/charger correlation supple­ment 987000-432.

 Do not dispose of the batteries in a fire. The cell may

explode. Check with local codes for possible special
disposal instructions.

 Do not open or mutilate the batteries. Released electrolyte

is corrosive and may cause damage to the eyes or skin.
It may be toxic if swallowed.

Do not place battery tools or their batteries near fire or

heat. This will reduce the risk of explosion and possibly
injury.

Batteries can explode in the presence of a source of

ignition, such as a pilot light. To reduce the risk of seri­ous personal injury, never use any cordless product in
the presence of open flame. An exploded battery can
propel debris and chemicals. If exposed, flush with water
immediately.

 Do not crush, drop or damage battery pack. Do not

use a battery pack or charger that has been dropped or
received a sharp blow. A damaged battery is subject to
explosion. Properly dispose of a dropped or damaged
battery immediately.

 Exercise care in handling batteries in order not to short the

battery with conducting materials such as rings, bracelets,
and keys. The battery or conductor may overheat and
cause burns.

For best results, your battery tool should be charged in

a location where the temperature is more than 50°F but
less than 100°F. To reduce the risk of serious personal
injury, do not store outside or in vehicles.

Under extreme usage or temperature conditions, battery

leakage may occur. If liquid comes in contact with your
skin, wash immediately with soap and water. If liquid gets
into your eyes, flush them with clean water for at least 10
minutes, then seek immediate medical attention. Following
this rule will reduce the risk of serious personal injury.

Save these instructions. Refer to them frequently and

use them to instruct others who may use this power tool.
If you loan someone this power tool, loan them these
instructions also.

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.

Indicates a hazardous situation, which, if not avoided, will result in death or serious injury.

Indicates a hazardous situation, which, if not avoided, could result in death or serious injury.

Indicates a hazardous situation, that, if not avoided, may result in minor or moderate injury.

(Without Safety Alert Symbol) Indicates information considered important, but not related
to a potential injury (e.g. messages relating to property damage).

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s
Manual

Eye Protection

To reduce the risk of injury, user must read and understand operator’s
manual before using this product.

Always wear eye protection with side shields marked to comply with
ANSI Z87.1.

Wet Conditions Alert

Keep Bystanders
Away

Cutting Hazard Keep feet and hands away from oscillating tines.

Cutting Hazard Keep feet and hands away from oscillating tines.

Recycle Symbol

Direct Current Type or a characteristic of current

V Volts Voltage

Do not expose battery, battery compartment, or electronic components
to rain, water, or liquids. Do not expose to rain or use in damp locations.

Keep all bystanders at least 50 ft. away.

This product uses lithium-ion (Li-ion) batteries. Local, state, or federal
laws may prohibit disposal of batteries in ordinary trash. Consult your
local waste authority for information regarding available recycling and/
or disposal options.

4 — English

FEATURES

PRODUCT SPECIFICATIONS

Motor ...................................................................... 18 V DC

Width Capacity ..............................................................8 in.

Depth Capacity..............................................................4 in.

Speed

Low .................................................... 0-200/min (RPM)

Medium .............................................. 0-250/min (RPM)

High .................................................... 0-300/min (RPM)

KNOW YOUR CULTIVATOR

See Figure 1.

The safe use of this product requires an understanding of
the information on the tool and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.

KEYHOLE HANGER

Built in hanger allows you to easily and conveniently store
the unit safely out of the way.

ASSEMBLY

UNPACKING

This product requires assembly.
 Carefully remove the product and any accessories from

the box. Make sure that all items listed in the packing list
are included.

WARNING:

Do not use this product if any parts on the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.

 Inspect the product carefully to make sure no breakage

or damage occurred during shipping.

 Do not discard the packing material until you have carefully

inspected and satisfactorily operated the product.

 If any parts are damaged or missing, please call

1-800-525-2579 for assistance.

LOCK-OUT BUTTON

The lock-out button prevents accidental starting.

REAR HANDLE WITH OVERMOLD

The rear handle with overmold provides added user comfort.

VARIABLE SPEED LEVER

The variable speed lever, located on top of the rear handle,
allows the cultivator to operate at different speeds. The
maximum speed can be adjusted before or during operation.

WARNING:

If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.

WARNING:

Do not attempt to modify this product or create
accessories not recommended for use with this product.
Any such alteration or modification is misuse and could
result in a hazardous condition leading to possible serious
personal injury.

WARNING:

To prevent accidental starting that could cause serious
personal injury, always remove the battery pack from the
product when assembling parts.

PACKING LIST

Cultivator (Lower and Upper End)
Front Handle Assembly

Operator’s Manual

TOOLS NEEDED

See Figure 2.

The following tool (not included or drawn to scale) is needed
for assembly:

 Phillips Screwdriver

5 — English

ASSEMBLY

ATTACHING THE FRONT HANDLE

See Figure 3.

 Loosen and remove the wing nut and bolt from the handle.
 Install the handle on the rear handle pole in the area

indicated by the illustration.

 Adjust handle up or down, if necessary, to desired

operating position.

 Reinstall the wing nut and bolt. Tighten wing nut to secure.



Push the two sections together until the upper end stops.



Turn each of the two screws until securely tightened.

WARNING:

Be certain the ends are locked into place before operating
cultivator; check it periodically for tightness during use to
avoid possible disconnection of ends, which could result
in serious personal injury.

ASSEMBLING THE TOOL

See Figure 4.

WARNING:

Never assemble the cultivator with the battery pack in­stalled. Failure to stop the motor or remove the battery
pack can result in serious personal injury.



Remove the battery pack if installed.



Align the two indentations in the upper end with the screws
in the lower end. Insert the upper end into the lower end.

OPERATION

WARNING:

Do not allow familiarity with products to make you care­less. Remember that a careless fraction of a second is
sufficient to inflict serious injury.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes and other possible
serious injuries.

WARNING:

Do not use any attachments or accessories not
recommended by the manufacturer of this product. The
use of attachments or accessories not recommended
can result in serious personal injury.

CAUTION:

Be careful when sliding the two ends together to avoid
pinching the cable, your hands, or fingers.

WARNING:

This cultivator is designed to use only the provided
lower and upper ends. It is not capable of using other
attachments or cutting heads. Attempting to use other
attachments or cutting heads could result in serious
personal injury.

WARNING:

Do not allow hands, feet, or any other part of the body or
clothing near the oscillating tines or any other moving part.
The tines begin to oscillate once the lock-out button is
depressed and switch trigger is pulled. The tines continue
to oscillate until the switch trigger is released. Failure
to avoid contact could cause serious personal injury.

WARNING:

Always remove battery pack from your tool when you are
assembling parts, making adjustments, cleaning, or when
not in use. Removing battery pack will prevent accidental
starting that could cause serious personal injury.

NOTICE:

Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts,
caps, etc. Tighten securely all fasteners and caps and
do not operate this product until all missing or damaged
parts are replaced. Please contact customer service or
a qualified service center for assistance.

6 — English

OPERATION

INSTALLING/REMOVING BATTERY PACK

See Figure 5.

 Insert the battery pack into the product as shown.
 Make sure the latches on each side of the battery pack

snap in place and that battery pack is secured in the
product before beginning operation.

 Depress the latches to remove the battery pack.

WARNING:

To avoid serious personal injury, always remove the bat­tery pack and keep hands clear of the lock-out button
when carrying or transporting the tool.

For complete charging instructions, see the operator’s
manuals for your battery pack and charger.

STARTING/STOPPING THE CULTIVATOR

See Figure 6.



To start the cultivator, press and hold the trigger lock-out,
then depress the switch trigger.



To stop the cultivator, release the switch trigger.

VARIABLE SPEED LEVER

See Figure 6.

To increase or decrease the speed:



Hold the cultivator in normal operating position and fully
depress the switch trigger.



Gradually push the speed lever to the positive ( + ) symbol

to increase speed. Push to the negative ( − ) symbol to

decrease speed.

Avoid running the tool at low speeds for extended periods

of time. Running at low speeds under constant usage
may cause the tool to become overheated.

Use these guidelines to determine correct speed for
various applications:

LOW speeds are ideal when cultivating on hard, rough,

or uneven ground.

MEDIUM speeds are suitable for general cultivation and

aeration.

HIGH speeds are best for shallow cultivation.

OPERATING THE CULTIVATOR

See Figures 7 - 11.

WARNING:

Always hold the cultivator away from the body keeping
clearance between the body and the cultivator. Any con­tact with the tines while operating can result in serious
personal injury.



Hold the cultivator with your right hand on the rear handle
and your left hand on the front handle.



Keep a firm grip with both hands while in operation.



Cultivator should be held at a comfortable position with
the rear handle about hip height.



Make sure the work area is clean and free of obstructions.



Push the lock-out button and apply light pressure on the
switch trigger to begin tine rotation.



Lower the tines into the ground and completely engage
the switch trigger.



Gradually push the speed lever to your desired speed.



Move the unit forward and back to break up soil.

NOTE: Move slowly when learning to use the unit and

when cultivating on hard, rough, or uneven ground.



If the soil is very hard, water a few days before cultivating.



Avoid working the soil when soggy or wet. Wait a day or
two after heavy rain for the ground to dry.



To dig more deeply, apply downward pressure on the mo­tor head by pushing the front handle toward the ground.

NOTE: Deep cultivation may be needed to break up

garden soil and prepare a seed bed for planting.



For shallow cultivating, raise the motor head by lifting the
front handle upward.

NOTE: Shallow cultivating less than 2 in. deep can be

used to disrupt weeds and aerate soil, without injuring
nearby plant roots.



For narrow cultivating, remove the hitch pins and outer
tines. Secure the inner tines in place by installing the hitch
pins into the holes that were uncovered when the outer
tines were removed.

NOTE: When viewed from the front, as shown in figure

11, the left outer tine is stamped “D” and the right outer
tine is stamped “A”. When reassembling the cultivator,
secure the outer tines on the correct side of the shaft.

NOTE: The unit will not operate properly if the tines are

installed incorrectly. If you notice a problem with the
cultivating operation of the unit, check for proper tine
positioning.

7 — English

OPERATION

If the tines become obstructed:



Remove the battery pack.



Remove obstruction from the tines.

NOTE: Use a screwdriver or a small stick to remove ob-

structions. Do not try to unclog the tines by tapping the
motor head against the ground as this could bend the
tines or damage the unit.

If the tine shaft becomes obstructed:



Remove the battery pack.



Remove the hitch pin and tines from one side of the tine
shaft.



Remove vines, grass or other obstructions wrapped
around the tine shaft.

MAINTENANCE

WARNING:

To avoid serious personal injury, always remove the
battery pack from the product before inspecting, cleaning
or performing any maintenance.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes resulting in possible
serious injury.



Replace the tines in the order that they were removed
and secure with hitch pin.



Repeat these steps to clean the other side of the tine
shaft.

NOTE: The tool has four tines for cultivating — two inner

tines stamped “B” and “C”, and two outer tines stamped
“A” and “D”. When viewed from the front, as shown in
figure 11, the tines stamped “D” and “C” are on the left
and the tines stamped “A” and “B” are on the right. For
correct operation of the unit, the tines must be installed
in the correct orientation.

NOTE: The unit will not operate properly if the tines are

installed incorrectly. If you notice a problem with the
cultivating operation of the unit, check for proper tine
positioning.

NOTICE:

Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or a quali­fied service center for assistance.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.

WARNING:

When servicing, use only identical replacement parts.
Use of any other parts could create a hazard or cause
product damage.

8 — English

WARNING:

Do not at any time let brake fluids, gasoline, petroleum­based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which may result in serious personal injury.

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

Tines will not rotate Tines are clogged by dirt and

debris.

Vines, grass or other debris
wrapped around tine shaft.

Motor fails to start when switch
trigger is depressed

The tines stop rotating The unit is overloaded. Release the switch trigger and raise the tines. Restart

Battery is not secure.

Battery is not charged.

Remove the battery pack, then remove any
obstruction from the tines.

Remove the battery pack, then clean the tine shaft.

To secure the battery pack, make sure the latches
on each side of the battery pack snap into place.

Charge the battery pack according to the instructions
included with your model.

the cultivator and slowly lower the tines back to their
original depth.

This product has a Three-year Limited Warranty for personal,

family, or household use (30 days for business or commercial use).

For warranty details, visit www.ryobitools.com

or call (toll free) 1-800-525-2579.

9 — English

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

Ne pas forcer appareil – Un produit approprié exécutera le travail

AVERTISSEMENT !

Lors de l’utilisation d’outils de jardinage, toujours suivre
les consignes de sécurité de base pour éviter les risques
d’incendie, d’électrocution et de blessures.

LIRE TOUTES LES INSTRUCTIONS

 Pour travailler en toute sécurité, lire et veiller à bien comprendre

toutes les instructions avant d’utiliser ce produit. Respecter toutes
les instructions de sécurité. Le non respect des instructions de
sécurité ci-dessous peut entraîner des blessures graves.

 Ne pas laisser des enfants ou personnes n’ayant pas reçu une

formation adéquate utiliser cet produit.

Toujours porter une protection oculaire avec écrans latéraux

certifiée conforme à la norme ANSI Z87.1 lors de l’utilisation
de ce produit. Le respect de cette règle réduira les risques de
blessures graves.

Porter des lunettes de sécurité - Porter un masque facial ou

un masque antipoussière si le travail produit de la poussière.
Toujours porter des lunettes de sécurité avec écrans latéraux.
Les lunettes de vue ordinaires sont munies seulement de verres
résistants aux impacts. Ce ne sont PAS des lunettes de sécurité.
Le respect de cette règle réduira les risques de lésions oculaires.

Protection respiratoire. Porter un masque facial ou un masque

antipoussière si le travail produit de la poussière. Le respect de
cette consigne réduira les risques de blessures graves.

Porter des vêtements appropriés – Ne porter ni vêtements amples,

ni bijoux. Ils peuvent être pris dans les parties en mouvement. On
recommande d’utiliser des gants de caoutchouc et des chaussures
solides pour le travail à l’extérieur. Porter des pantalons longs,
manches longue, des chaussures et des gants épais. Ne pas
porter de shorts, sandales et ne pas travailler pieds nus. Ne
porter aucun bijou. Attacher les cheveux longs pour les maintenir
au-dessus des épaules, afin qu’ils ne se prennent pas dans les
pièces en mouvement.

Tenir les enfants éloignés - Garder les badauds, enfants et animaux

à une distance de 15 m (50 pi) minimum.

Rester alerte - Se concentrer sur son travail et faire preuve de

bon sens. Ne pas utiliser ce taille-bordures en état de fatigue, si
l’on est souffrant ou sous l’influence de l’alcool, de drogues ou
de médicaments.

Ne pas travailler sous un éclairage insuffisant.
Garder toutes les parties du corps à l’écart des pièces en

mouvement.

Ne pas utiliser d’outils électriques dans des atmosphères

explosives, par exemple en présence de liquides, gaz ou
poussières inflammables. Les outils électriques produisent des
étincelles risquant d’enflammer les poussières ou vapeurs.

Éviter tout contact du corps avec des surfaces mises à la terre,

telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est accru lorsque le corps est mis à la
terre.

Éviter les environnements dangereux - Ne pas exposer le appareil

ou cultivateur à la pluie ou l’humidité. La pénétration d’eau dans
ces appareils ou cultivateur accroît le risque de choc électrique.

Utiliser les appareils appropriés - Ne pas forcer l’produit. Utiliser un

produit approprié pour le travail. Un produit approprié exécutera
le travail mieux et de façon moins dangereuse s’il fonctionne
dans les limites prévues.

2 — Français

mieux et de façon moins dangereuse s’il fonctionne dans les
limites prévues.

Ne pas faire fonctionner l’équipement pied-nu ou en portant

des sandales ou des chaussures légères similaires. Porter des
chaussures de protection qui protègent vos pieds et améliorent
votre équilibre sur des surfaces glissantes.

Ne pas travailler hors de portée - Toujours se tenir bien campé

et en équilibre. Ceci pourrait résulter en une perte d’équilibre.

Éviter les démarrages accidentels - S’assurer que la gâchette est

verrouillée en position d’arrêt avant d’insérer le bloc de piles. Le
transport d’outils avec le doigt sur le commutateur ou l’insertion
du bloc de piles avec le commutateur en position de marche est
une invite aux accidents.

Ne pas utiliser l’produit si le commutateur ne permet pas de le

mettre en marche et de l’arrêter. Tout produit qui ne peut pas être
contrôlé par son commutateur est dangereux et doit être réparé.

Débrancher le bloc-piles - Débrancher le bloc-piles de l’appareil

avant remiser, d’effectuer l’entretien, ou de changer d’accessoire
comme la ligne de coupe. Ces mesures de sécurité réduisent les
risques de démarrage accidentel de l’outil.

Utiliser exclusivement des pièces de rechange et accessoire

d’origine. L’usage de toute autre pièce pourrait créer une situation
dangereuse ou endommager l’produit.

Assurer un entretien soigneux de l’appareil - Si la tête de coupe

est fendue, brisée ou endommagée de quelque façon que ce
soit, la remplacer. S’assurer que la tête de coupe ou la lame est
correctement installée et solidement assujettie. S’il ne le sont pas,
l’opérateur court des risques de blessures graves. Garder l’outil
et sa poignée secs, propres et exempts d’huile ou de graisse.

Ne jamais faire fonctionner l’outil sans avoir installé les

protecteurs, plaques et autres dispositifs de protection.

 Utiliser seulement des dents de rechange d’origine.. Ne pas utiliser

un autre accessoire de coupe, tel que fil métallique, corde, ou
autre. L’installation de dents d’une autre marque sur ce cultivateur
représente un risque de blessures graves.

Ne jamais utiliser l’produit si le protection des dents n’est pas

en place et en bon état.

 Maintenir fermement les deux poignées pendant le travail.
Entreposer les outils à l’intérieur - Quand pas dans l’usage,

cultivateur devrait être emmagasiné à la maison dans un sec,
fermé à clef la remiser dans un endroit inaccessible aux enfants.

Examiner la surface à cultiver. Retirer les objets (roches, éclats

de verre, clous, câbles, fils, etc.) pouvant être projetés par les
dents.

Soyez extrêmement prudent lorsque vous labourez un sol dur.

L’appareil peut soudainement rebondir ou sauter en avant, si les
dents frappent des obstacles enfouis tels que des pierres larges,
des racines ou des souches.

S’assurer que les évents d’aération sont propres et exempts de

débris afin d’éviter que le moteur ne surchauffe. Les nettoyer
après chaque utilisation.

Ne jamais faire fonctionner le cultivateur sans avoir une bonne

visibilité et lumière.

Les dents en rotation peuvent provoquer des blessures graves;

ne pas approcher les mains, les pieds ou toute autre partie du
corps ou bien des vêtements près des dents en rotation ou de
toute autre pièce en mouvement. Les dents commencent à
tourner dès que le bouton de verrouillage est enfoncé et que la
gâchette est relâchée. Les dents continuent à tourner jusqu’à ce
que la gâchette est relâchée.

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

Ne pas faire fonctionner l’équipement sans porter des vêtements

appropriés. Éviter les vêtements ou bijoux lâches qui pourraient
se coincer dans des pièces en mouvement de l’équipement ou
de son moteur.

Ne pas mettre les mains ou les pieds à côté des dents ou en

dessous de celles-ci.

Consulter toujours le manuel d’installation pour obtenir des

renseignements importants sur le stockage du cultivateur durant
une période prolongée.

Ne pas utiliser à proximité de conduites, tuyaux, lignes

téléphoniques ou câbles électriques souterrains. En cas de
doute, contacter la compagnie d’électricité, de gaz, d’eau ou de
téléphone pour identifier les services souterrains.

Si l’appareil frappe un corps étranger, couper le moteur,

déconnecter les blocs-piles, inspecter complètement
l’équipement et réparer le dommage éventuel avant de
redémarrer l’équipement et de le faire fonctionner.

Dans le cas où le cultivateur commencera à vibrer anormalement,

arrêter le moteur et faire immédiatement une vérification pour
la cause. Généralement, un bruit anormal avertit qu’il y a un
problème.

Arrêter le moteur et déconnecter les blocs-piles avant d’éliminer

les obstructions des dents et lors de réparations, réglages ou
inspections

Ne pas surcharger la capacité de l’équipement en travaillant trop

en profondeur dans une seule passe ou à une vitesse trop élevée.

Rester vigilant. Concentré sur la tâche à accomplir. Faire preuve

de bon sens. Ne pas utiliser l’outil en état de fatigue, malade ou
vexé.

Être conscient que l’équipement peut rebondir inopinément vers

le haut ou sauter en avant si les dents cognent des obstacles
enterrés tels que des grosses pierres, racines ou souches.

Ne pas utiliser d’outils ou accessoires non recommandés pour

cet outil.

Ne jamais faire fonctionner l’équipement sur une pente.
Faire preuve de la plus extrême prudence lors de la traction de

l’équipement vers soi.

Démarrer soigneusement l’unité selon les instructions depuis une

position normale de fonctionnent, en gardant les pieds à l’écart
des dents. Ne pas forcer l’outil. Il sera plus efficace et présentera
moins de risques de blessures s’il est utilisé dans les limites de
ses spécifications.

Entretenir soigneusement le cultivateur. Garder les dents de

l’outil propres pour un meilleur rendement et pour réduire les
risques de blessures. Suivre les instructions de lubrification et de
changement d’accessoires. Inspecter périodiquement les dents
et remplacer les dents endommagées. Garder les mains propres
et sèches, sans graisse ou lubrifiant.

Vérifier l’état des pièces. Avant d’utiliser l’outil de nouveau,

examiner soigneusement les pièces et dispositifs de protection
qui semblent endommagés afin de déterminer s’ils fonctionnent
correctement et s’ils remplissent les fonctions prévues. Vérifier
l’alignement des pièces mobiles, s’assurer qu’aucune pièce
n’est bloquée ni brisée, vérifier le montage de chaque pièce et
s’assurer qu’aucun autre problème ne risque d’affecter le bon
fonctionnement de l’outil. Toute protection ou pièce endommagée
doit être correctement réparée ou remplacée dans un centre de
réparation agréé, sauf indication contraire dans ce manuel.

Arrêter l’produit et le débrancher de la source d’alimentation

lorsqu’il n’est pas utilisé. Attendre l’arrêt complet du moteur
avant de déplacer l’produit.

Ranger l’produit en s’assurant qu’il est débranché et qu’il est

hors de la portée des enfants.

Ne pas suspendre l’produit d’une façon qui enclencherait la

gâchette.

Les outils fonctionnant sur piles n’ayant pas besoin d’être

branchés sur une prise de courant, ils sont toujours en état de
fonctionnement. Tenir compte des dangers possibles lorsque
l’produit n’est pas en usage et lors du remplacement des piles.
Le respect de cette consigne réduira les risques d’incendie, de
choc électrique et de blessures graves.

 Ne pas recharger un produit fonctionnant sur piles dans un endroit

la pluie ou humide ou mouillé. Le respect de cette règle réduira
les risques de choc électrique.

 Ne pas utiliser un appareil alimenté par pile sous la pluie.
 Retirer ou débrancher la pile avant l’entretien ou le nettoyage de

l’produit de jardin ou avant d’en retirer des matériaux.

 Utiliser ce produit seulement avec la piles et le chargeurs indiqués

dans le supplément de raccordement pour chargeur/outils/piles/

appareil n˚ 987000-432.

 Ne pas jeter les piles au feu. La cellule peut exploser. Vérifier les

codes locaux pour connaître toute instruction spéciale relative
à l’élimination des piles.

 Ne pas altérer le bloc de piles. L’électrolyte est un produit corrosif

pouvant causer des lésions cutanées ou oculaires. Il peut être
toxique en cas d’ingestion.

Ne pas placer les outils électriques sans fil ou leurs piles à

proximité de flammes ou d’une source de chaleur. Ceci réduira
les risques d’explosion et de blessures.

Les piles peuvent exploser en présence d’une source d’allumage,

telle qu’une veilleuse. Pour réduire les risques de blessures
graves, ne jamais utiliser un appareil sans fil, quel qu’il soit, en
présence d’une flamme vive. En explosant, une pile peut projeter
des débris et des produits chimiques. En cas d’exposition, rincer
immédiatement les parties atteintes avec de l’eau.

 Ne pas écraser, faire tomber ou endommager le bloc de piles. Ne

jamais utiliser un bloc de piles ou un chargeur qui est tombé, a été
écrasé, a reçu un choc violent ou a été endommagé de quelque
façon que ce soit. Une pile endommagée risque d’exploser.
Éliminer immédiatement toute pile endommagée, selon une
méthode appropriée.

 Manipuler les piles avec soin pour éviter des courts circuits avec

des objets conducteurs comme des anneaux, des bracelets et
des clés. La pile ou l’objet conducteur peuvent surchauffer et
causer des brûlures.

Pou un résultat optimal, les piles de l’produit doivent être

rechargées dans un local où la température est de 10 à 38 °C
(50 à 100 °F). Ne pas ranger l’produit à l’extérieur ou dans un
véhicule.

Si l’produit est utilisé de façon intensive ou sous des températures

extrêmes, des fuites de pile peuvent se produire. En cas de
contact du liquide avec la peau, rincez immédiatement la partie
atteinte avec de l’eau savonneuse. En cas d’éclaboussure dans
les yeux, rincez-les à l’eau fraîche pendant au moins 10 minutes,
puis contactez immédiatement un médecin. Le respect de cette
consigne réduira les risques de blessures graves.

Conserver ces instructions. Les consulter fréquemment et les

utiliser pour instruire les autres utilisateurs éventuels. Si cet
produit est prêté, il doit être accompagné de ces instructions.

3 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER:

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour

conséquences des blessures graves ou mortelles.

AVERTISSEMENT :

ATTENTION :

AVIS :

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît

entraîner des blessures légères ou de gravité modérée.
(Sans symbole d’alerte de sécurité) Indique les informations jugées

importantes sans toutefois représenter un risque de blessure (ex. :
messages concernant les dommages matériels).

SYMBOL NAME DESIGNATION/EXPLANATION

Symbole d’alerte de
sécurité

Lire manuel
d’utilisation

Protection oculaire

Avertissement
concernant l’humidité

Indique un risque de blessure potentiel.

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.

Toujours porter une protection oculaire avec écrans latéraux certifiée
conforme à la norme ANSI Z87.1.

Ne pas exposer à la pluie ou l’humidité.

Ne laisser personne
s’approcher

Risque de coupure Éloigner les pieds et les mains des dents en mouvement.

Risque de coupure Éloigner les pieds et les mains des dents en mouvement.

Symbole de recyclage

Courant continu Type ou caractéristique du courant

V

Volts Tension

Garder les badauds à une distance de 15 m (50 pi) minimum.

Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations
locales ou gouvernementales peuvent interdire de jeter les piles dans
les ordures ménagères. Consulter les autorités locales compétentes
pour les options de recyclage et/ou l’élimination.

4 — Français

CARACTÉRISTIQUES

FICHE TECHNIQUE

Moteur ................................................................... 18 V c.c.

Largeur de coupe ...................................... 203,2 mm (8 po)

Profondeur de coupe ................................ 101,6 mm (4 po)

Vitesse

Basse ...............................................0 à 200/min (RPM)

Moyen ..............................................0 à 250/min (RPM)

Rapide ..............................................0 à 300/min (RPM)

APPRENDRE À CONNAÎTRE LE CULTIVATEUR

Voir la figure 1.

L’utilisation sûre de ce produit exige une comprehension
des renseignements figurant sur l’outil et contenus dans le
manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de sécurité.

SUSPENSION DE TROU CLÉ

L’attache intégrée vous permet d’entreposer votre élément
simplement et en toute sécurité.

ASSEMBLAGE

DÉBALLAGE

Ce produit nécessite un assemblage.
 Avec précaution, sortir l’produit et les accessoires de la

boîte. S’assurer que toutes les pièces figurant sur la liste
de contrôle sont incluses.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans la Liste de
contrôle d’expédition sont déjà assemblés. Certaines
pièces figurant sur cette liste n’ont pas été assemblées
par le fabricant et exigent une installation. Le fait d’utiliser
un produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.

VERROUILLAGE

Le verrouillage prévient les démarrages accidentels.

POIGNÉE ARRIÈRE AVEC SURMOULAGE

Le poignée arrière avec surmoulage procure un confort
d’utilisation plus grand.

LEVIER DE VITESSE VARIABLE

Le cadran de vitesse variable situé sur la poignée arrière
permet au cultivateur de fonctionner à différentes vitesses.
La vitesse maximale peut être ajustée avant ou pendant
l’utilisation.

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas
utiliser cet produit avant qu’elles aient été remplacées.
Le non-respect de cet avertissement pourrait entraîner
des blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier cet produit ou de créer
des accessoires non recommandés pour l’produit. De
telles altérations ou modifications sont considérées
comme un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.

 Examiner soigneusement l’produit pour s’assurer que

rien n’a été brisé ou endommagé en cours de transport.

 Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné l’produit et avoir vérifié qu’il
fonctionne correctement.

 Si des pièces manquent ou sont endommagées, appeler

le 1-800-525-2579.

LISTE DE CONTRÔLE D’EXPÉDITION

Cultivateur (extrémité inférieur et supérieur)
Assemblage de poignée
Manuel d’utilisation

5 — Français

AVERTISSEMENT :

Toujours retirer le bloc-piles du produit ou le débrancher
de l’alimentation électrique lors de l’assemblage des
pièces pour prévenir le démarrage accidentel pouvant
causer des blessures graves.

OUTILS NÉCESSAIRES

Voir la figure 2.

L’outil suivant (non inclus ou dessiné pour escalader) est
nécessaire pour effectuer l’assemblage :

 Tournevis phillips

ASSEMBLAGE

INSTALLATION DE LA POIGNÉE
AVANT

Voir la figure 3.

Desserrer et retirer le boulon et ecrou à oreilles de la

poignée.

Installer la poignée sur l’arbre de la poignée arrière dans

l’espace indiqué sur la figure.

Ajuster la poignée vers le haut ou vers le bas, si

nécessaire, à la position d’opération désirée.

 Réinstaller le boulon et ecrou à oreilles. Serrer l’ecrou à

oreilles de manière à le fixer solidement.

ENSEMBLE L’OUTIL

Voir la figure 4.

AVERTISSEMENT :

Ne jamais assembler le cultivateur avec le bloc-piles
installé. Pour éviter des blessures graves, arrêter le
moteur ou enlever le bloc-piles.



Si est installé, retirer le bloc de piles.



Alignez les deux indentations sur le extrémité supérieur
avec les vis situées sur le extrémité inférieur. Insérez le
extrémité supérieur dans le extrémité inférieur.



Poussez les deux sections ensemble jusqu’à ce que le
extrémité supérieur soit appuyé.



Tournez les deux vis jusqu’à ce qu’elle soient serrées
fermement.

AVERTISSEMENT :

Assurez-vous que les extrémités sont verrouillés en
place avant de faire fonctionner le cultivateur; vérifiez-le
périodiquement pour éviter le débranchement des extrémités,
ce qui pourrait causer des blessures corporelles graves.

ATTENTION :

Soyez prudent lorsque vous glissez les deux extrémités
ensemble pour éviter de vous pincer le câble, les mains,
ou les doigts.

AVERTISSEMENT :

Ce cultivateur est conçu pour utiliser uniquement les
extrémités inférieure et supérieure fournies. Il ne peut
recevoir d’autres types d’accessoires ou de têtes de
coupe. Tenter d’utiliser d’autres accessoires ou têtes de
coupe pourrait causer des blessures corporelles graves.

UTILISATION

AVERTISSEMENT :

Ne pas laisser la familiarité avec l’produit faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et et d’autres lésions graves.

AVERTISSEMENT :

Ne pas utiliser d’outils ou accessoires non recommandés
pour cet outil. L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.

AVERTISSEMENT :

Tenir les mains, pieds ou toute autre partie du corps
ou des vêtements éloignés des dents en rotation
ou de toute autre pièce en oscillante. Les dents
commencent à osciller dès que l’on appuie sur le
bouton de verrouillage et que l’interrupteur à gâchette
est relâché. Les dents continuent de osciller jusqu’à
ce que la gâchette de commutateur soit relâchée. Le
contact avec les dents peut causer des blessures graves.

AVERTISSEMENT :

Toujours retirer le bloc-piles de l’outil au moment
d’assembler des pièces, d’effectuer des réglages et de
procéder au nettoyage, ou lorsque l’outil n’est pas utilisé.
Le fait de retirer le bloc-piles permet d’empêcher un
démarrage accidentel pouvant entraîner des blessures
graves.

6 — Français

UTILISATION

AVIS :

Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le service à la clientèle ou un centre
de réparations qualifié.

INSTALLATION/RETRAIT DU BLOC-PILES

Voir la figure 5.

 Insérer la pile dans l’outil comme illustré.
 S’assurer que les loquets de chaque côté de la pile

s’enclenchent en place et que la pile est bien fixée à
l’outil avant de mettre l’outil en marche.

 Relâcher les loquets pour retirer le bloc-piles.

AVERTISSEMENT :

Pour éviter des blessures graves, tojours retirer le bloc­piles et tenir à distance de mains le bouton de verrouillage
en portant l’outil.

Pour prendre connaissance des consignes de chargement,
consulter le manuel d’utilisation des piles et des chargeurs.

MISE EN MARCHE ET ARRÊT DU CULTIVATEUR

Voir la figure 6.



Pour mettre du cultivateur, appuyez et maintenir le
verrouillage, puis appuyer sur la gâchette.



Pour arrêter du cultivateur, relâcher la gâchette de
commutateur.

LEVIER DE VITESSE VARIABLE

Voir la figure 6.

Pour augmenter et réduire le vitesse :



Tenir le cultivateur en position normale de fonctionnement
et appuyer à fond sur la gâchette de l’interrupteur.



Pousser le levier de vitesse vers le signe (+) pour augmenter
la vitesse. Pousser le levier vers le signe (–) pour réduire
la vitesse.

Éviter d’utiliser l’outil à basse vitesse pendant des périodes

prolongées. Ceci pourrait causer une surchauffe.

Pour déterminer la vitesse à utiliser en fonction de
l’application :

Les vitesses BASSES sont idéales pour cultiver un sol

dur, rugueux ou irrégulier.

Les vitesses MOYENNES conviennent à la cultivation

générale du sol et à l’aération.

Les vitesses HAUTES sont idéales pour le la cultivation

superficielle.

UTILISATION DU CULTIVATEUR

Voir les figures 7 à 11.

AVERTISSEMENT :

Toujours tenir le cultivateur distance de soi en maintenant
un périmètre de sécurité entre le corps et le cultivateur.
Tout contact avec le dents en cours d’utilisation peut
causer des blessures graves.



Tenir du cultivateur avec la main droite sur la poignée
arrière et la main gauche sur la poignée avant.



Garder une prise ferme sur les deux poignées pendant
le fonctionnement.



Maintenir du cultivateur dans une position confortable,
la poignée arrière à peu près à hauteur de la taille.



S’assurer que la zone de travail est propre et sans débris.



Appuyer sur le bouton de verrouillage et appliquer
une légère pression sur l’interrupteur à gâchette pour
commencer la rotation des dents.



Abaisser les dents dans le sol et enfoncer complètement
l’interrupteur à gâchette.



Pousser progressivement le levier de vitesse jusqu’à la
vitesse souhaitée.



Déplacer l’outil vers l’avant et l’arrière pour remuer le sol.

NOTE : Déplacer lentement l’outil lors de l’apprentissage

de ce dernier et pendant le sarclage d’un sol compacté,
difficile ou inégal.



Si la terre est très dure, arroser plusieurs jours avant de
travailler le sol.



Éviter de travailler la terre mouillée ou humide. Attendre
un ou deux jours après une forte pluie que la terre sèche.



Pour sarcler plus profondément, appliquer une pression
de la tête du moteur en dirigeant la poignée avant vers
le sol.

NOTE : Un sarclage en profondeur peut être nécessaire

pour remuer la terre d’un jardin afin de préparer un lit de
semences.



Pour sarcler légèrement la terre, soulever la tête du moteur
en relevant la poignée avant.

NOTE : Une profondeur de sarclage inférieure à 50,8 mm

(2 po) permet de perturber les mauvaises herbes et d’aérer
le sol, sans abîmer les racines des plantes voisines.



Pour une cultivation étroite, retirer les broches d’attelage
et les dents extérieures. Fixer les dents intérieures en
installant les broches d’attelage dans les trous qui ont été
découverts lorsque les dents extérieures ont été retirées

NOTE : Vu de face, comme indiqué sur la figure 11, la

dent extérieure gauche est estampillée « D » et la dent
extérieure droite est estampillée « A ». Lors du remontage
du cultivateur, fixer les dents extérieures du bon côté de
l’arbre.

7 — Français

UTILISATION

NOTE : L’équipement ne fonctionne pas correctement

si les lames ne sont pas installées correctement. En cas
de problème d’utilisation de l’équipement de t ravail du
sol, vérifier le bon positionnement des lames.

Si les dents sont obstruées :



Retirer le bloc-piles.



Retirer les débris des dents.

NOTE : Utiliser un tournevis ou un petit bâton pour déloger

les débris. Ne pas tenter de déloger les dents en frappant
la tête du moteur contre le sol pour éviter le fléchissement
des dents et les bris d’outil.

Si l’arbre à dents devient obstrué :



Retirer le bloc-piles.



Retirer l’axe d’attelage et les dents d’un côté de l’arbre
à dents.



Retirer les vignes, l’herbe ou tout autre obstacle enroulé
autour de l’arbre à dents.

ENTRETIEN



Remettre les dents en place dans l’ordre où elles ont été
retirées et les fixer avec l’axe d’attelage.



Répéter ces étapes pour nettoyer l’autre côté de l’arbre
à dents.

NOTE : L’outil comporte quatre dents pour la cultivation

du sol - deux dents intérieures estampillées « B » et « C »,
et deux dents extérieures estampillées « A » et « D ». Vu de
face, comme le montre la figure 11, les dents estampillées
« D » et « C » sont à gauche et les dents estampillées « A
» et « B » sont à droite. Pour une utilisation correcte de
l’appareil, les dents doivent être installées dans la bonne
orientation.

NOTE : L’équipement ne fonctionne pas correctement

si les lames ne sont pas installées correctement. En cas
de problème d’utilisation de l’équipement de t ravail du
sol, vérifier le bon positionnement des lames.

AVERTISSEMENT :

Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours retirer le bloc­piles de l’outil avant tout nettoyage ou entretien.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer
une situation dangereuse ou endommager l’outil.

AVIS :

Inspecter périodiquement au complet le produit afin
de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le Service à la clientèle ou un centre
de réparations qualifié.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.

8 — Français

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Les dents seront immobiles Les dents sont obstruées par de

la saleté et des débris.

Lorsque des vignes, de l’herbe
ou d’autres débris se trouve
enroulés autour de l’arbre à
dents.

Le moteur ne démarre pas
lorsque la gâchette est appuyée

Les dents ne tournent plus Excès de charge de l’outil. Relâcher l’interrupteur à gâchette et soulever les

La pile n’est pas fixée.

La pile n’est pas chargée.

Retirer le bloc-piles puis retirer tous les débris coincés
sur les dents.

Enlever le bloc-piles, et ensuite nettoyer l’arbre à
dents.

Pour la fixer, s’assurer que les loquets de chaque
côté de la pile sont enclenchés.

Charger la pile conformément aux instructions fournis
avec ce modèle.

dents. Redémarrer le cultivateur et abaisser lentement
les dents à la profondeur d’origine.

Ce produit est accompagné d’une garantie limitée de trois (3) ans pour

utilisation personnel, familiales ou domestiques (30 jours pour utilisation

affaires ou commerciaux). Pour obtenir les détails de la garantie, visiter le

site www.ryobitools.com ou appeler (sans frais) au 1-800-525-2579.

9 — Français

INSTRUCCIONES DE SEGUIDAD IMPORTANTES

¡ADVERTENCIA!

Al utilizar herramientas eléctricas para el cuidado del jardín, con
el fin de reducir el riesgo de incendio, descargas eléctricas y
lesiones corporales, siempre deben seguirse ciertas medidas
básicas de precaución.

LEA TODAS LAS INSTRUCCIONES

 Para la operación segura, lea y entienda todas las instrucciones

antes de usar este producto. Siga todas las instrucciones de
seguridad. La inobservancia de todas las instrucciones de
seguridad señaladas abajo puede causar lesiones corporales
graves.

 No permita que utilicen esta unidad niños ni personas carentes

de la debida instrucción para su manejo.

 Siempre póngase protección ocular con protección lateral con

la marca de cumplimiento de la norma ANSI Z87.1. Con el
cumplimiento de esta rela se reduce el riesgo de posibles lesiones
oculares.

Use gafas de seguridad – Use una careta o mascarilla contra el

polvo si la operación genera mucho polvo. Siempre use gafas
de seguridad con protección lateral. Los anteojos comunes sólo
tienen lentes resistentes a los impactos. NO son anteojos de
seguridad. Con el cumplimiento de esta regla se reduce el riesgo
de posibles lesiones oculares.

Protéjase los pulmones. se una careta o mascarilla contra el polvo

si la operación genera mucho polvo. Con el cumplimiento de esta
regla se reduce el riesgo de lesiones serias.

 Vístase adecuadamente – No vista ropas holgadas ni joyas.Estas

pueden engancharse en las piezas móviles. Se recomienda el uso
de guantes de goma y un calzado resistente cuando se trabaja a
la intemperie. Póngase pantalones largos de tela gruesa, mangas
largo, botas y guantes. No se ponga pantalones cortos, ni ande
descalzo. No se ponga joyas de ninguna clase. Recójase el cabello
largo arriba del nivel de los hombros para evitar que se enrede
en las piezas móviles.

Mantenga alejados a los niños - Mantenga alejados a todos los

circunstantes, niños y animales a una distancia mínima de 15 m
(50 pies).

Permanezca alerta - Preste atención a lo que está haciendo. Use el

sentido común. No use esta unidad cuando se encuentre fatigado,
enfermo o bajo los efectos del alcohol, drogas o medicamentos.

No utilice la unidad en condiciones deficientes de iluminación.
Mantenga todas las partes del cuerpo alejadas de toda pieza en

movimiento.

No utilice herramientas motorizadas en atmósferas explosivas,

como las existentes alrededor de líquidos, gases y polvos
inflamables. Las herramientas eléctricas generan chispas que
pueden encender el polvo y los vapores inflamables.

Evite el contacto del cuerpo con objetos conectados a tierra, como

las tuberías, radiadores, estufas y refrigeradores. Existe un mayor
riesgo de descargas eléctricas si el cuerpo está en contacto con
tierra.

Evite los entornos de trabajo peligrosos - No exponga las

aparato o la cultivadora a la lluvia ni a condiciones de humedad.
La introducción de agua en aparato o la cultivadora aumenta el
riesgo de descargas eléctricas.

Use el aparato adecuado - No fuerce la herramienta. Utilice la

herramienta adecuada para cada trabajo. La herramienta adecuada

2 — Español

efectúa mejor y de manera más segura el trabajo, si además se
maneja a la velocidad para la que está diseñada.

No fuerce la herramienta – Es más eficaz y presenta menos riesgo

de lesiones a la velocidad de trabajo para la que fué diseñada.

No accione el equipo cuando esté descalzo o al llevar puestas

sandalias o calzado liviano similar. Use calzado de seguridad que
le proteja sus pies y mejore su postura en superficies resbaladizas.

No estire el cuerpo para alcanzar mayor distancia - Mantenga los

pies bien afirmados y el equilibrio. Se puede perder el equilibrio
al tratar de alcanzar demasiado lejos.

Evite un arranque accidental de la unidad - Asegúrese de que el

interruptor esté en la posición de aseguramiento o de apagado
antes de instalar el paquete de baterías. Llevar las herramientas
con el dedo en el interruptor o instalar el paquete de baterías
en la herramienta con el interruptor puesto es causa común de
accidentes.

No utilice la herramienta si el interruptor no enciende o no apaga.

Una herramienta que no pueda controlarse con el interruptor es
peligrosa y debe repararse.

Desconecte la batería - Desconecte la batería de la aparato antes

guardar, dar servicio, o cambiar accesorios como las púas. Tales
medidas preventivas de seguridad reducen el riesgo de poner en
marcha accidentalmente la herramienta.

Sólo utilice piezas de repuesto idénticas y accesorios del fabricante

original. El empleo de piezas diferentes puede causar un peligro
o dañar el producto.

 Revise para ver si hay piezas dañadas - Antes de seguir utilizando

esta herramienta, es necesario inspeccionar cuidadosamente toda
pieza dañada para asegurarse de que funcione y desempeñe
correctamente la función a la que está destinada. Verifique la
alineación de las partes móviles, que no haya atoramiento de
las mismas, que no haya piezas rotas, el montaje de las piezas y
cualquier otra condición que pudiera afectar su funcionamiento.
Una protección o alguna otra pieza que esté dañada la debe
reparar o reemplazar un representante de servicio autorizado.

Nunca haga funcionar la máquina sin los protectores adecuados

u otros dispositivos protectores de seguridad en su lugar.

Utilice solo las púas de repuesto del fabricante. No utilice ningún

otro accesorio de corte, por ejemplo: alambre de metal, cuerdas,
o elementos similares. Si instala púas de alguna otra marca en
esta cultivadora, puede provocar lesiones personales graves.

Nunca utilice la unidad si el protector de las aspas no está montado

en su lugar y en buenas condiciones de funcionamiento.

 Mantenga un agarre firme en ambos mangos cuando cultive.
Guarde en el interior los artefactos que no esté usando - Mientras

no se esté utilizando, la cultivadora debe almacenarse en el interior,
en un sitio seco y bajo llave, lejos del alcance de los niños.

Inspeccione el área por cultivar. Retire todos los objetos (piedras,

vidrios rotos, agujas, cables, sogas, etc.) que puedan ser arrojados
por las púas.

Tenga mucho cuidado al cultivar en terrenos duros. El equipo puede

rebotar inesperadamente hacia arriba o saltar hacia adelante si
las aspas chocan contra obstáculos enterrados como piedras
grandes, raíces o tocones.

Mantenga las rejillas de ventilación limpias y sin desechos para

evitar que se recaliente el motor. Límpielas cada vez, después
de usar la herramienta.

Nunca utilice la cultivadora sin tener buena visibilidad y luz.
Las aspas giratorias pueden provocar lesiones graves; no coloque

las manos, los pies ni ninguna otra parte del cuerpo o la ropa cerca
de las aspas giratorias o cualquier otra parte móvil. Las aspas

INSTRUCCIONES DE SEGUIDAD IMPORTANTES

comienzan a girar una vez que se presiona el botón de bloqueo y
se aprieta el gatillo interruptor. Las aspas seguirán girando hasta
que suelte el gatillo interruptor.

No utilice la máquina sin ponerse ropa exterior adecuada. Evite

ponerse ropa holgada o joyas que pudieran resultar atrapadas
en las piezas móviles de la máquina o en el motor de la misma.

No ponga las manos ni los pies cerca o bajo las aspas.
Consulte siempre el manual del operador para obtener detalles

importantes en caso de tener que guardar la cultivadora durante
un período prolongado.

No utilice la unidad cerca de cables eléctricos o telefónicos,

o tubería subterráneos, ni de mangueras Si tiene dudas,
comuníquese con la compañía de servicios públicos o de
teléfonos para localizar las líneas de servicio subterráneas.

Si la unidad le pega a un objeto extraño, apague el motor,

desconecte el paquete de baterías, inspeccione a fondo la
máquina para ver si tiene algún daño, y repare éste antes de
volver a arrancar y utilizar la máquina.

Si la cultivadora se enciende y vibra de forma anormal o hace

mucho ruido, detenga el motor y haga una verificación de
inmediato para buscar la causa. El ruido anormal generalmente
indica un problema.

Apague el motor y desconecte el paquete de baterías antes de

desatascar las aspas y de efectuar labores de reparación, ajuste
o inspección.

No sobrepase la capacidad de la máquina cultivando a demasiada

profundidad en una sola pasada o a una velocidad demasiado
rápida.

Permanezca alerta. Ponga atención a lo que hace. Aplique el

sentido común. No utilice la cultivadora cuando esté cansado.

Tenga presente que el equipo puede rebotar hacia arriba

inesperadamente o saltar hacia adelante si las aspas tocan
obstáculos enterrados como piedras grandes, raíces o cepas de
árboles.

No utilice ningún aditamento o accesorio que no recomiende el

fabricante del producto.

Nunca utilice el equipo en pendientes.
Tenga suma precaución al tirar de la máquina hacia usted.
Arranque el motor cuidadosamente de conformidad con las

instrucciones, en la posición normal de manejo de la unidad, y
con los pies lejos de las aspas. No fuerce la cultivadora. Será
más eficaz y presentará menos riesgo de lesiones a la velocidad
operativa para la que fue diseñada.

Dé mantenimiento esmerado a la cultivadora. Mantenga limpias las

aspas para maximizar su eficacia y reducir el riesgo de lesiones.
Siga las instrucciones correspondientes al cambio y lubricación
de los accesorios. Inspeccione las púas periódicamente y, si están
dañadas, reemplácelas. Mantenga los mangos secos, limpios y
libres de grasa y lubricante.

Inspeccione las piezas dañadas. Antes de seguir utilizando

esta cultivadora, es necesario inspeccionar cuidadosamente
toda aquella protección o pieza que se encuentre dañada para
determinar si funcionará correctamente y desempeñará la
función para la que está destinada. Verifique la alineación de las
partes móviles y que las mismas no se atoren, verifique también
el montaje de las piezas y que no haya piezas rotas, así como
cualquier otra condición que pudiera afectar su funcionamiento.
Cualquier protección o pieza que esté dañada debe ser
adecuadamente reparada o reemplazada en un centro de servicio
autorizado, a menos que se indique otra cosa en este manual.

3 — Español

Apague la unidad y desconecte el suministro de corriente cuando

no esté en uso. Traslade la unidad con el motor apagado.

Guarde la unidad desenchufada y fuera del alcance de los niños.
No cuelgue la unidad de modo que el gatillo del interruptor quede

presionado.

Las herramientas de baterías no se necesitan conectar a una

toma de corriente; por lo tanto, siempre están en condiciones
de funcionamiento. Esté consciente de los posibles peligros
cuando no esté usando la herramienta de baterías o cuando esté
cambiando los accesorios de la misma. Con el cumplimiento de
esta regla se reduce el riesgo de una descarga eléctrica, incendio
o lesión corporal seria.

 No cargue herramientas de baterías en lugares mojados o

húmedos. Con el cumplimiento de esta regla se reduce el riesgo
de una descarga eléctrica.

 No use aparatos accionados por baterías en la lluvia.
 Quite o desconecte la batería antes de proporcionarle servicio,

realizarle una limpieza o quitar material del aparato para el cuidado
del jardín.

 Usar este producto únicamente con la baterías y el cargadors

indicados en el folleto de la herramienta/aparato/paquete de
baterías/cargador complementario 987000-432.

 No deseche el paquete de baterías en el fuego. Los paquete de

baterías pueden estallar. Verifique los códigos de la localidad para
conocer posibles instrucciones especiales para desecharlas.

 No abra ni dañe el paquete de baterías. Released electrolyte is

corrosive and may cause damage to the eyes or skin. It may be
toxic if swallowed.

No coloque herramientas de baterías ni las baterías mismas

cerca del fuego o del calor. De esta manera se reduce el riesgo
de explosiones y de lesiones.

Las paquete de baterías pueden explotar en presencia de una

fuente de inflamación, como una luz guía. Para reducir el riesgo
de lesiones corporales serias, nunca use un producto inalámbrico
en presencia de llamas expuestas. La explosión de una pila
puede lanzar fragmentos y compuestos químicos. Si ha quedado
expuesto a la explosión de una pila, lávese de inmediato con
agua.

 No aplaste, deje caer o dañe la batería. Nunca utilice una batería

o cargador que se ha caído, aplastado, recibido un golpe
contundente o ha sido dañado de alguna manera. Las baterías
dañadas pueden sufrir explosiones. Deseche de inmediato toda
pila que haya sufrido una caída o cualquier daño.

 Tenga cuidado cuando maneje baterías a fin de no realizar un

cortocircuito en la batería con materiales conductores como
anillos, brazaletes y llaves. La batería o el conductor pueden
recalentarse y provocar quemaduras.

Para obtener resultados óptimos, debe cargar la herramienta

de baterías en un lugar donde la temperatura esté entre 50 °F
y 100°F. No guarde la herramienta a la intemperie ni en el interior
de vehículos.

En condiciones extremas de uso o temperatura las baterías

pueden emanar líquido. Si el líquido llega a tocarle la piel, lávese
de inmediato con agua y jabón. Si le entra líquido en los ojos,
láveselos con agua limpia por lo menos 10 minutos, y después
busque de inmediato atención médica. Con el cumplimiento de
esta regla se reduce el riesgo de lesiones corporales serias.

Guarde estas instrucciones. Consúltelas con frecuencia y

empléelas para instruir a otras personas que puedan utilizar
esta herramienta. Si presta a alguien esta herramienta, facilítele
también las instrucciones.

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

AVISO:

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

Indica una situación peligrosa, la cual, si no se evita, causará la muerte o
lesiones serias.

Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte
o lesiones serias.

Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
menores o leves.

(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación a
daños a la propiedad).

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Lea manual del
operador

Protección ocular

Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.

Siempre póngase protección ocular con protección lateral con la
marca de cumplimiento de la norma ANSI Z87.1.

Alerta de condiciones
húmedas

Mantenga alejadas a las
personas presentes

Peligro de corte Mantenga los pies y las manos lejos de las púas oscilantes.

Peligro de corte Mantenga los pies y las manos lejos de las púas oscilantes.

Símbolo de reciclado

Corriente continua Tipo o característica de corriente

V Volts Voltaje

No exponga la batería, el compartimento de la batería o componentes
electrónicos a la lluvia, el agua o líquidos. No exponga la unidad a
la lluvia ni la use en lugares húmedos.

Mantenga a los circunstantes a una distancia mínima de 15 m
(50 pies).

Este producto utiliza baterías de iones de litio (Li-ion). Es posible
que algunas leyes municipales, estatales o federales prohíban
desechar las baterías en la basura normal. Consulte a las autoridades
reguladoras de desechos para obtener información en relación con
las alternativas de reciclado y desecho disponibles.

4 — Español

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Motor ..................................................................... 18 V c.c.

Capacidad de ancho ............................. 203,2 mm (8 pulg.)

Capacidad de profundidad ................... 101,6 mm (4 pulg.)

Velocidad

Baja .................................................... 0-200/min (RPM)

Media ................................................. 0-250/min (RPM)

Alta ..................................................... 0-300/min (RPM)

FAMILIARÍCESE CON LA CULTIVADORA

Vea la figura 1.

El uso seguro que este producto requiere la comprensión
de la información impresa en la producto y en el manual del
operador así como ciertos conocimientos sobre el proyecto a
realizar. Antes de usar este producto, familiarícese con todas
las características de funcionamiento y normas de seguridad.

SOPORTE BOCALLAVE

El soporte incorporado le permite almacenar la unidad fácil
y cómodamente en un lugar seguro.

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.
 Extraiga cuidadosamente de la caja la producto y los

accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.

BOTÓN DEL SEGURO

El botón del seguro un arranque accidental de la herramienta.

MANGO TRASERO CON SOBREMOLDEADO

El mango trasero con sobremoldeado proporciona mayor
comodidad para el operador.

SELECTOR DE CONTROL DE VELOCIDAD
VARIABLE

El selector de velocidad variable, ubicado en la parte superior
de la herramienta, permite que la cultivadora funcione a
diferentes velocidades. La velocidad máxima puede ajustarse
antes o durante el funcionamiento de la herramienta.

ADVERTENCIA:

Si falta o está dañada alguna pieza, no utilice este
producto sin haber reemplazado la pieza. Usar este
producto con falta o está dañada alguna pieza podría
tener puede causar lesiones graves.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida en la
Lista de empaquetado ya está ensamblada al producto
cuando lo desempaqueta. El fabricante no ensambla
las piezas de esta lista en el producto. Éstas deben ser
instaladas por el usuario. El uso de un producto que
puede haber sido ensamblado de forma inadecuada
podría causar lesiones personales graves.

 Inspeccione cuidadosamente la producto para asegurarse

de que no haya sufrido ninguna rotura o daño durante el
transporte.

 No deseche el material de empaquetado hasta que haya

inspeccionado cuidadosamente la producto y la haya
utilizado satisfactoriamente.

 Si hay piezas dañadas o faltantes, le suplicamos llamar

al 1-800-525-2579, donde le brindaremos asistencia.

LISTA DE EMPAQUETADO

Cultivadora (extremo inferior y superior)
Conjunto del mango avant
Manual del operador

ADVERTENCIA:

No intente modificar este producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar
una condición peligrosa, y como consecuencia posibles
lesiones corporales serias.

ADVERTENCIA:

Para evitar un arranque accidental que podría causar
lesiones corporales graves, siempre desconecte el cable
de la bujía del motor de la bujía misma al ensamblar las
piezas.

HERRAMIENTAS NECESARIAS

Vea la figura 2.

Para armar la unidad se necesitan la siguiente herramienta
(no incluido o dibujado para escalar):



Destornillador phillips

5 — Español

ARMADO

MONTAJE DEL MANGO DELANTERO

Vea la figura 3.

 Afloje y retire el perno y tuerca de mariposa del mango.
 Instale el mango en el alojamiento del eje de impulsión,

en el lugar que indica la etiqueta en el eje.

 Si es necesario, suba o baje el mango para ajustarlo a la

posición de manejo deseada.

 Reinstale el perno de y tuerca mariposa. Ajuste el tuerca

de mariposa por seguridad.

ARMANDO DE LA HERRAMIENTA

Vea la figura 4.

ADVERTENCIA:

Nunca ensamble la cultivadora con la batería instalada. Si
no puede detener el motor o retirar el paquete de baterías
puede provocar lesiones personales graves.



Si está instalado, retire el paquete de baterías.



Alinee los dos indicadores del extremo superior con los
tornillos del extremo inferior. Inserte el extremo superior
en el extremo inferior.



Presione las dos secciones para unirlas, hasta que el
extremo superior haga tope.



Ajuste los dos tornillos hasta que queden firmes.

ADVERTENCIA:

Asegúrese de que los extremos queden bloqueados en
su lugar antes de usar la cultivadora; durante el uso,
verifique periódicamente que los extremos estén bien
ajustados para evitar la posible desconexión de los ejes,
que podría causar lesiones personales graves.

PRECAUCIÓN:

Tenga cuidado al deslizar un extremo dentro del otro,
porque podría pellizcarse el cable, las manos, o los dedos.

ADVERTENCIA:

La cultivadora está diseñada para usar solo los extremos
inferior y superior proporcionados. No puede usarse con
otros accesorios ni con otros cabezales de corte. Intentar
usar otros accesorios u otros cabezales de corte podría
causar lesiones personales graves.

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familarización con las herramientas lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma ANSI
Z87.1. La inobservancia de esta advertencia puede
permitir que los objetos lanzados hacia los ojos y otros
provocarle lesiones graves.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado
por el fabricante de esta herramienta. El empleo de
aditamentos o accesorios no recomendados podría
causar lesiones serias.

ADVERTENCIA:

No permita que las manos, pies o ninguna otra parte del
cuerpo, o la ropa, estén cerca de las aspas giratorias ni
de ninguna pieza oscilante. Las púas comienzan a oscilar
una vez que se presiona el botón del seguro y se tira del
gatillo del interruptor. Las aspas continúan oscilando
hasta que se suelta la gatillo del interruptor. Si no se evita
tal contacto pueden producirse lesiones serias.

ADVERTENCIA:

Retire siempre el paquete de baterías de la herramienta
antes de instalar las piezas, realizar ajustes. limpiarla o
cuando no la utilice. Retirar el paquete de baterías evitará
que la unidad se accione accidentalmente y provoque
lesiones graves.

6 — Español

FUNCIONAMIENTO

AVISO:

Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o con un centro de servicio calificado para
obtener ayuda.

INSTALACIÓN/DESMONTAR DEL PAQUETE
DE BATERÍAS

Vea la figura 5.

 Coloque el paquete de baterías en el producto como se

muestra.

 Asegúrese de que los pestillos situados a ambos lados

del paquete de baterías entren completamente en su
lugar con un chasquido y de que el paquete quede bien
asegurado en la herramienta antes de comenzar a utilizarla.

 Oprima los pestillos para extraer el paquete de baterías.

ADVERTENCIA:

Para evitar lesiones corporales serias, siempre desmonte
de la herramienta el paquete de baterías y mantenga
manos vacían del botón del seguro al llevar herramiento.

Para obtener instrucciones específicas de carga, lea el manual
del operador que se incluye con el cargador y la batería.

ENCENDIDO Y APAGADO DE LA CULTIVADORA

Vea la figura 6.



Para encender la cultivadora, presione y no suelte el
seguro, entonces oprima el gatillo del interruptor.



Para detener la cultivadora, suelte el gatillo del interruptor.

SELECTOR DE CONTROL DE VELOCIDAD
VARIABLE

Vea la figura 6.

Para aumentar o disminuir la velocidad:



Sostenga la cultivadora en la posición de funcionamiento
normal y presione completamente el gatillo interruptor.



Empuje el selector de velocidad hacia el signo positivo
( + ). Para disminuir la velocidad y la potencia, empuje el

selector hacia el signo negativo ( − ).

Evite utilizar la herramienta a velocidad baja durante

períodos de tiempo prolongados. Si se hace funcionar
la herramienta a baja velocidad en uso constante puede
recalentarse.

Pueden aplicarse las siguientes pautas para determinar
la velocidad correcta para diferentes trabajos:

Las velocidades BAJAS son ideales cuando se cultiva

en terrenos duros, ásperos o irregulares.

Las velocidades MEDIAS son adecuadas para el cultivo

y la aireación en general.

Las velocidades ALTAS son ideales para cultivos poco

profundos.

MANEJO DE LA CULTIVADORA

Vea las figuras 7 a 11.

ADVERTENCIA:

Siempre sujete la cultivadora lejos de su cuerpo,
manteniendo un espacio entre ambos. El contacto con
las púas durante su operación puede causar lesiones
personales graves.



Sujete la cultivadora con la mano derecha en el mango
trasero y la izquierda en el delantero.



Sujete firmemente la unidad con ambas manos durante
la operación.



Se recomienda sujetar la cultivadora en una posición
cómoda, con el mango trasero a la altura de la cadera
aproximadamente.



Asegúrese de que el área de trabajo esté limpia y libre
de obstrucciones.



Presione el botón del seguro y aplique una leve presión
en el gatillo del interruptor para comenzar la rotacion de
la púa.



Baje las púas al suelo y enganche completamente el
gatillo del interruptor.



Empuje gradualmente la palanca de velocidad a la
velocidad deseada.



Mueva la unidad hacia adelante y atrás para romper el
suelo.

NOTA: Mueva la unidad lentamente cuando esté

aprendiendo a utilizarla y cuando cultive en suelo duro,
rígido o desparejo.



Si está muy dura la tierra, riéguela unos cuantos días
antes de cultivarla.



Evite trabajar la tierra cuando esté mojada o húmeda.
Después de una lluvia intensa, espere uno o dos días
para dejar secar la tierra.



Para perforar con más profundidad, aplique presión hacia
abajo en el cabezal del motor presionando el mango
delantero hacia el suelo.

NOTA: Es posible que sea necesario un cultivo más

profundo para romper suelos de jardín y preparar el
semillero para plantar.



Para un cultivo menos profundo, eleve el cabezal del
motor levantando el mango delantero hacia arriba.

7 — Español

FUNCIONAMIENTO

NOTA: Puede usar un cultivo menos profundo de menos

de 50,8 mm (2 pulg.) para cortar hierbas y oxigenar el
suelo, sin lastimar las raíces de las plantas cercanas.



Para cultivos estrechos, retire los pasadores de enganche
y las aspas exteriores. Asegure las aspas internas en
su lugar instalando los pasadores de enganche en los
orificios que se descubrieron cuando se quitaron las púas
externas.

NOTA: Cuando se ve desde el frente, como se muestra

en la figura 11, el aspa exterior izquierda está estampada
con la letra “D” y el aspa exterior derecha está estampada
con la letra “A”. Cuando vuelva a ensamblar la cultivadora,
asegure las aspas exteriores en el lado correcto del eje.

NOTA: La unidad no funciona correctamente si no se

instalan correctamente las aspas. Si observa algún
problema en el funcionamiento de la unidad, revise la
colocación de las aspas para ver si es la correcta.

Si hay obstrucciones en las púas:



Retire el paquete de baterías.



Retire las obstrucciones de las púas.

NOTA: Utilice un destornillador o un palo pequeño para

retirar las obstrucciones. No intente desatascar las púas
golpeando el cabezal del motor contra el suelo, ya que
esto puede doblar las púas o dañar la unidad.

Si el eje de las aspas se obstruye:



Retire el paquete de baterías.



Retire el pasador de enganche y las aspas de un lado del
eje.



Retire las hojas de enredadera, el césped u otras
obstrucciones alrededor del eje de las aspas.



Vuelva a colocar las aspas en el orden en que las retiró
y asegúrelas con un pasador de enganche.



Repita estos pasos para limpiar el otro lado del eje.

NOTA: La herramienta tiene cuatro aspas para cultivar:

dos aspas interiores estampadas con las letras “B” y “C”
y dos aspas exteriores estampadas con las letras “A” y
“D”. Cuando se ven desde el frente, como se muestra
en la figura 11, las aspas estampadas con las letras “D”
y “C” están a la izquierda y las aspas estampadas con
las letras “A” y “B” están a la derecha. Para el correcto
funcionamiento de la unidad, las aspas deben instalarse
en la orientación correcta.

NOTA: La unidad no funciona correctamente si no se

instalan correctamente las aspas. Si observa algún
problema en el funcionamiento de la unidad, revise la
colocación de las aspas para ver si es la correcta.

MANTENIMIENTO

ADVERTENCIA:

Para evitar lesiones corporales serias, siempre retire el
paquete de baterías de la herramienta al limpiarla o darle
mantenimiento.

ADVERTENCIA:

Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma ANSI
Z87.1. Si no cumple esta advertencia, los objetos que
salen despedidos pueden producirle lesiones serias en
los ojos.

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes podría causar
un peligro o dañar el producto.

AVISO:

Inspeccione periódicamente todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o con un centro de servicio calificado para
obtener ayuda.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Las sustancias químicas pueden dañar, debilitar o
destruir el plástico, lo cual a su vez puede producir
lesiones corporales serias.

8 — Español

CORRECCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN

Las aspas no giran Las púas estás atascadas por

suciedad o residuos.

Hay hojas de enredadera,
césped u otra suciedad
alrededor del eje de las aspas.

El motor no arranca al oprimir
el gatillo del interruptor

Las aspas se detienen. La unidad está sobrecargada. Suelte el gatillo del interruptor y eleve las púas.

La batería no está fija.

La batería no está cargada.

Retire el paquete de baterías y luego retire cualquier
obstrucción de las púas.

Retire la batería y luego limpie el eje de las aspas.

Para fijar el paquete de baterías, asegúrese de que
los pestillos situados a ambos lados del paquete
de baterías entren completamente en su lugar con
un chasquido.

Cargue el paquete de baterías según las instrucciones
incluidas con su modelo.

Reinicie la cultivadora y baje lentamente las púas
hasta su profundidad original.

Este producto tiene una garantía limitada de tres años para fines personales,

familiares o domésticos (90 días para usos trabajo o comercial). Para obtener detalles

sobre la garantía, diríjase a www.ryobitools.com o llame sin cargo al 1-800-525-2579.

9 — Español

NOTES / NOTAS

NOTES / NOTAS

OPERATOR’S MANUAL

MANUEL D’UTILISATION / MANUAL DEL OPERADOR

18 VOLT CULTIVATOR

CULTIVATEUR DE 18 V
CULTIVADORA DE 18 V

P2705

• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and

serial numbers from the product data plate.

ITEM NO.* __________________________________MANUFACTURING NO. _____________________________________________

SERIAL NO. _______________________________________________________

* Model/item number on product may have additional letters at the end. These letters designate manufacturing information and should be provided
when calling for service.

HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-525-2579. Replacement parts can also be obtained at one of our service centers.

HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-525-2579.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at

1-800-525-2579.

RYOBI is a registered trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.

NUMÉRO D’ARTICLE* ________________________NUMÉRO DE FABRICATION ________________________________________
NUMÉRO DE SÉRIE _______________________________________________

* Le numéro de modèle/article sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent les informations du fabricant
et doivent être fournies lors d’un appel de demande de service.

COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le
site www.ryobitools.com ou par téléphone au 1-800-525-2579. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.

COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-525-2579.

COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-525-2579.

RYOBI est une marque déposée de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.

NÚMERO DE ARTÍCULO* _______________ NÚMERO DE FABRICACIÓN _____________________________________________
NÚMERO DE SERIE _______________________________________________

* El número de modelo/artículo que figura en el producto podría tener letras adicionales al final. Estas designan información de fabricación y deben
suministrarse cuando llame para obtener asistencia o servicio.

CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en
la dirección www.ryobitools.com o llamando al 1-800-525-2579. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.

CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-525-2579.

CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-525-2579.

RYOBI es una marca registrada de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

998000526
3-16-21 (REV:01)

TECHTRONIC INDUSTRIES POWER EQUIPMENT

P.O. Box 1288, Anderson, SC 29622 USA

1-800-525-2579 • www.ryobitools.com
