Ryobi P2508 user guide

OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

18 VOLT POLE SAW

SCIE DE MANCHE 18 V
SIERRA DE PÉRTIGA DE 18 V

P2508

TABLE OF CONTENTS

 Important Safety Instructions .......... 2-3

 Specific Safety Rules ...................... 3-5

 Symbols .......................................... 5-6

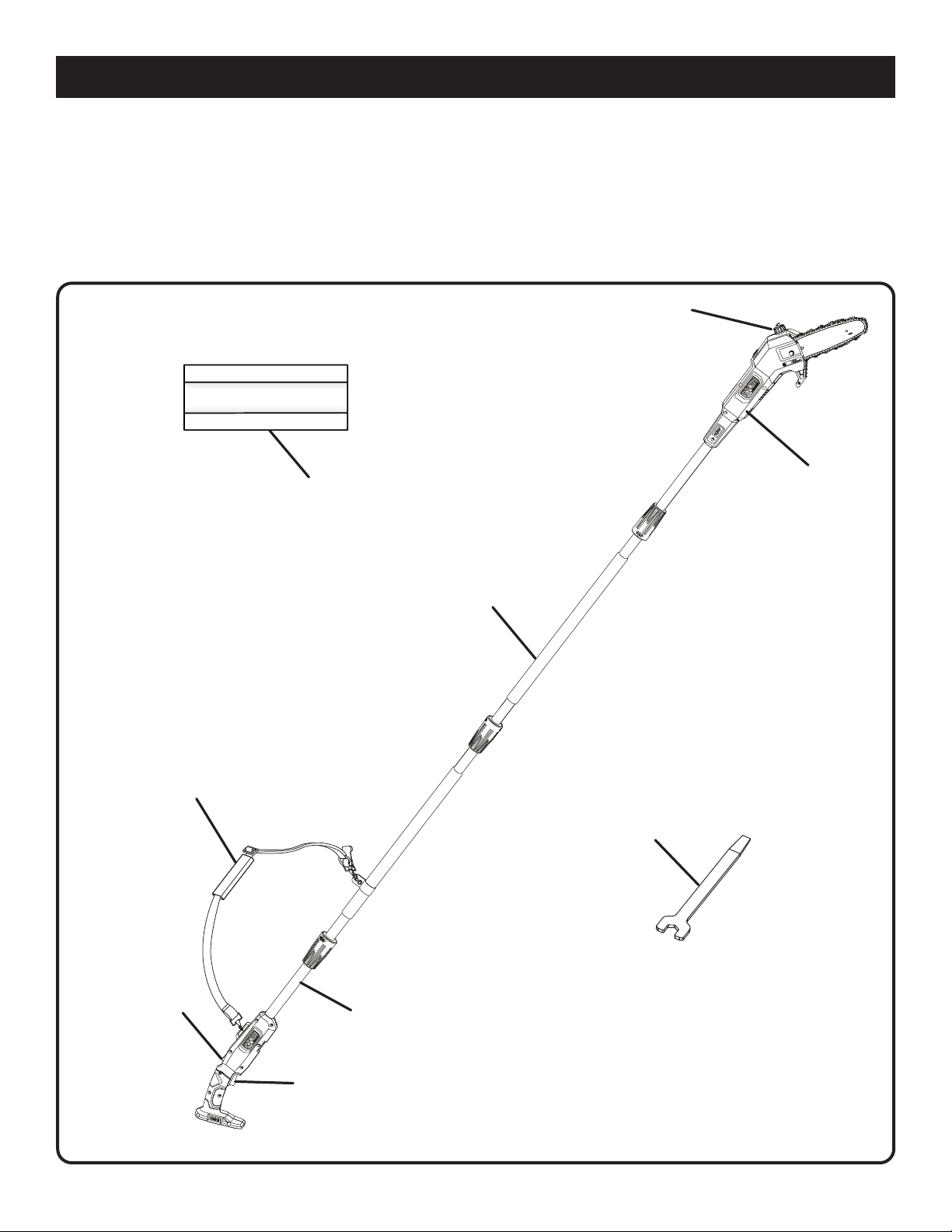

 Features .......................................... 7-8

 Assembly ...................................... 8-10

 Operation .................................... 10-13

 Maintenance ............................... 14-19

 Troubleshooting ................................19

 Parts Ordering/Service ........ Back Page

WARNING: To reduce the

risk of injury, the user must read and
understand the operator’s manual
before using this product.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

TABLE DES MATIÈRES

 Instructions importantes

concernant la sécurité..................... 2-3

 Règles de sécurité particulières ...... 3-5

 Symboles ........................................ 5-6

 Caractéristiques .............................. 7-8

 Assemblage .................................. 8-10

 Utilisation .................................... 10-13

 Entretien ...................................... 14-19

 Dépannage ........................................19

 Commande de pièces/

réparation .......................... Páge arrière

AVERTISSEMENT : Pour

réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation
avant d’employer ce produit.

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

ÍNDICE DE CONTENIDO

 Instrucciones de seguridad

importantes ..................................... 2-3

 Reglas de seguridad específicas .... 3-5

 Símbolos ......................................... 5-6

 Características ................................ 7-8

 Armado ......................................... 8-10

 Funcionamiento .......................... 10-13

 Mantenimiento ............................ 14-19

 Solución de problemas .....................19

 Pedidos de piezas/

servicio ........................... Pág. posterior

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe
leer y comprender el manual del
operador antes de usar este producto.

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

Read and understand all instructions. Failure

to follow all instructions listed below may result
in electric shock, fire, and/or serious personal
injury.

READ ALL INSTRUCTIONS

 For safe operation, read and understand all in-

structions before using this product. Be familiar
with all controls and proper use of the machine.
Follow all safety instructions. Failure to follow
all safety instructions listed below, can result in
serious personal injury.

 Do not allow children or untrained individuals

to use this unit.

Thoroughly inspect the area where the equip-

ment is to be used and remove all foreign objects.

 Wear eye protection with side shields, which is

marked to comply with ANSI Z87.1, along with
head protection when operating this equipment.

Dress Properly — Wear heavy long pants, long

sleeves, boots, and gloves. Do not wear loose
fitting clothing, short pants, sandals, or go bare­foot. Do not wear jewelry of any kind.

Secure long hair above shoulder level to prevent

entanglement in moving parts.

Keep Children Away — Keep all bystanders,

children, and pets at least 50 ft. away.

Stay Alert — Watch what you are doing; use

common sense. Do not operate this unit when
you are tired, ill, upset, or under the influence
of alcohol, drugs, or medication.

Do not operate in poor lighting.
Use Safety Glasses — Always use face or dust

mask if operation is dusty.

Disconnect Appliance — Remove battery from

appliance when not in use, before servicing ,
when changing accessories such as bar chain.

Don’t Overreach — Keep proper footing and

balance at all times. Overreaching can result in
loss of balance or exposure to hot surfaces.

Keep all parts of your body away from any mov-

ing part.

 Inspect the unit before each use for loose fasten-

ers, etc. Replace any damaged parts before use.

 When not in use, product should be stored

indoors in a dry, locked up place — out of the
reach of children.

 Use only original manufacturer’s replacement

parts. Failure to do so may cause poor perfor­mance, possible injury, and will void your war­ranty.

 Do not, under any circumstance, use any at-

tachment or accessory on this product which
was not provided with the product or identified
as appropriate for use with this product in the
operator’s manual.

 Avoid Dangerous Environments — Do not use

the product in damp or wet locations. Do not
use in rain.

 Stop the motor, wait until all moving parts come

to a complete stop, and remove the battery pack
before cleaning or performing any maintenance.

 Never use water or any liquids to clean or rinse

off your product and do not expose the product
to rain or wet conditions. Store indoors in a dry
area. Corrosive liquids, water, and chemicals
can enter the product’s electronic components
and/or battery compartment and damage elec­tronic components and/or the battery pack,
which can result in a short circuit, increased risk
of fire, and serious personal injury. Remove any
buildup of dirt and debris by wiping the product
clean with a dry cloth occasionally.

 Use the Right Appliance — Do not use the

product for any job except that for which it is
intended.

 Do not operate from steps, a ladder, rooftop,

tree, or unstable support. Stable footing on a
solid surface enables better control of the prod­uct in unexpected situations.

 Do not force the product. It will do the job better

and with less likelihood of a risk of injury at the
rate for which it was designed.

 DANGER — Keep hands away from cutting

area. Keep both hands on handles when power
is on.

2 — English

IMPORTANT SAFETY INSTRUCTIONS

 CAUTION — Blade coasts after being turned

off.

Do not grasp the exposed cutting blades or

cutting edges when picking up or holding the
product.

Check Damaged Parts — Before further use of

the product, a guard or other part that is dam­aged should be carefully checked to determine

SPECIFIC SAFETY RULES

Kickback is a dangerous reaction that can lead

to serious injury. Kickback may occur when the
moving chain contacts an object at the upper
portion of the tip of the guide bar or when the
wood closes in and pinches the chain in the
cut. Contact at the upper portion of the tip of
the guide bar can cause the chain to dig into
the object and stop the chain for an instant.
The result is a lightning-fast, reverse reaction
which kicks the guide bar up and back toward
the operator. If the chain is pinched along the
top of the guide bar, the guide bar can be driven
rapidly back toward the operator, which can
cause loss of control and may result in serious
injury. Do not rely exclusively upon the safety
devices built into the product.

With a basic understanding of kickback, you

can reduce or eliminate the element of surprise.
Sudden surprise contributes to accidents.

Use pole saw for cutting wood only. Do not use

for cutting non-wood items.

Make sure that the area in which you are cutting

is free from obstructions. Do not let the nose of
the guide bar contact a log, branch, fence, or
any other obstruction while you are operating
the unit. Have a planned retreat path.

Cut only when visibility and light are adequate

for you to see clearly.

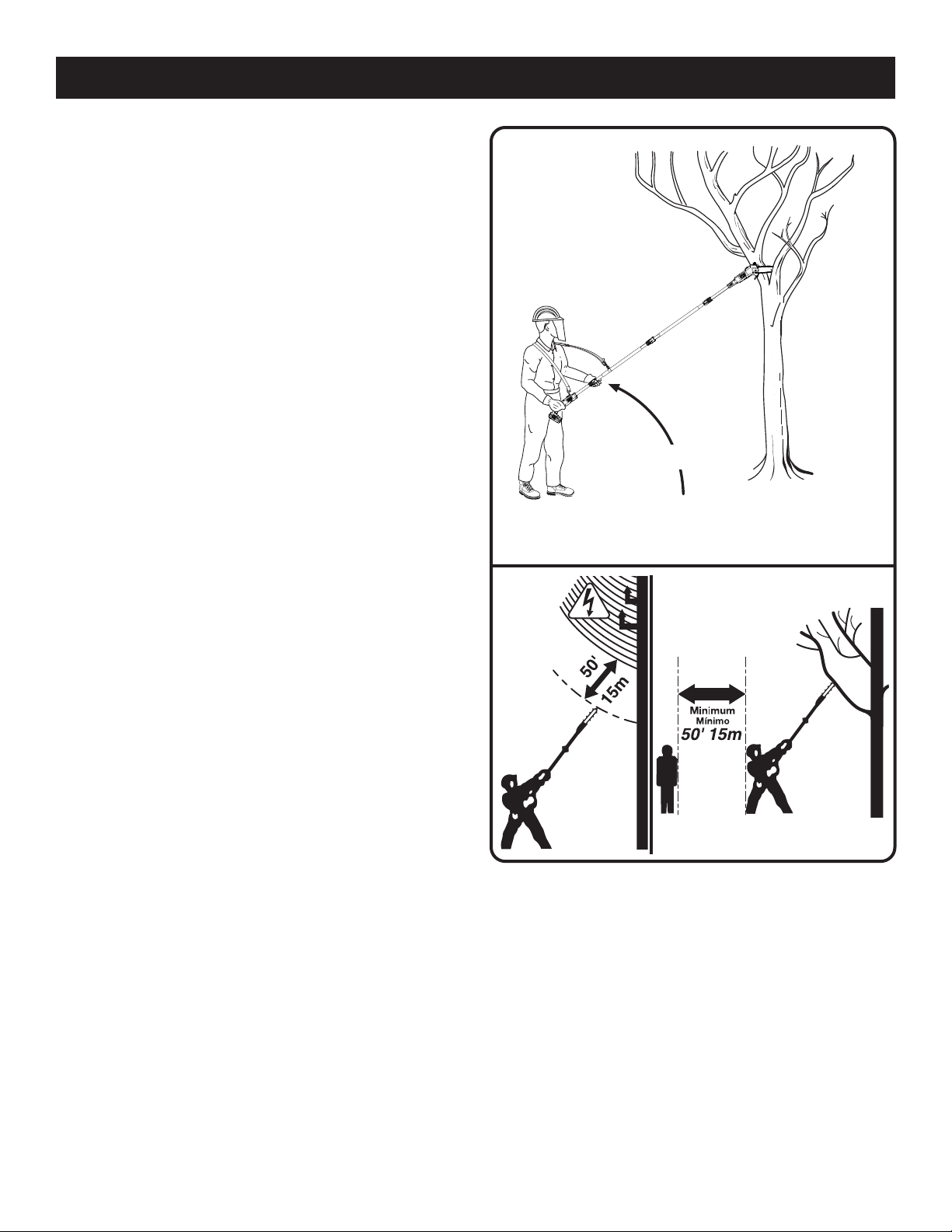

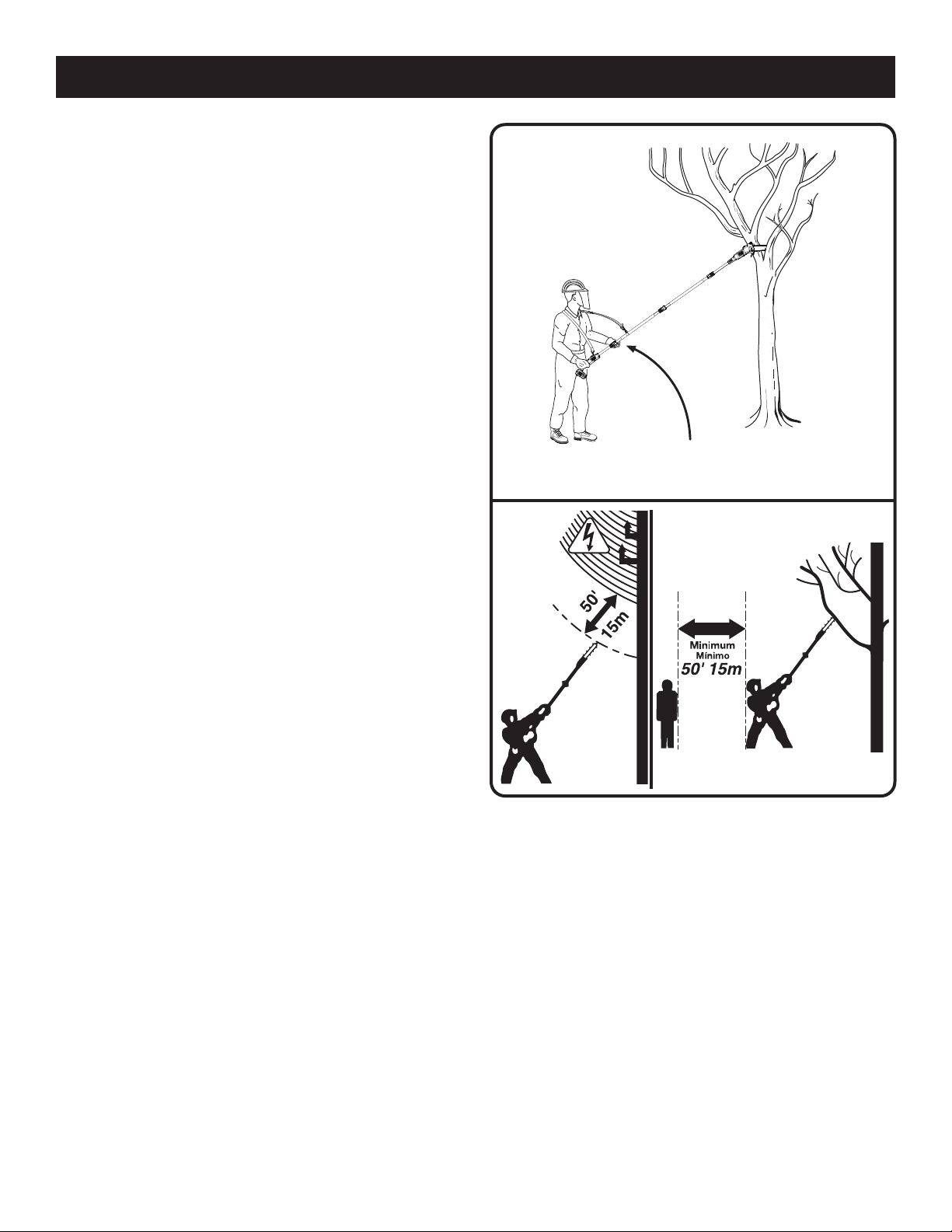

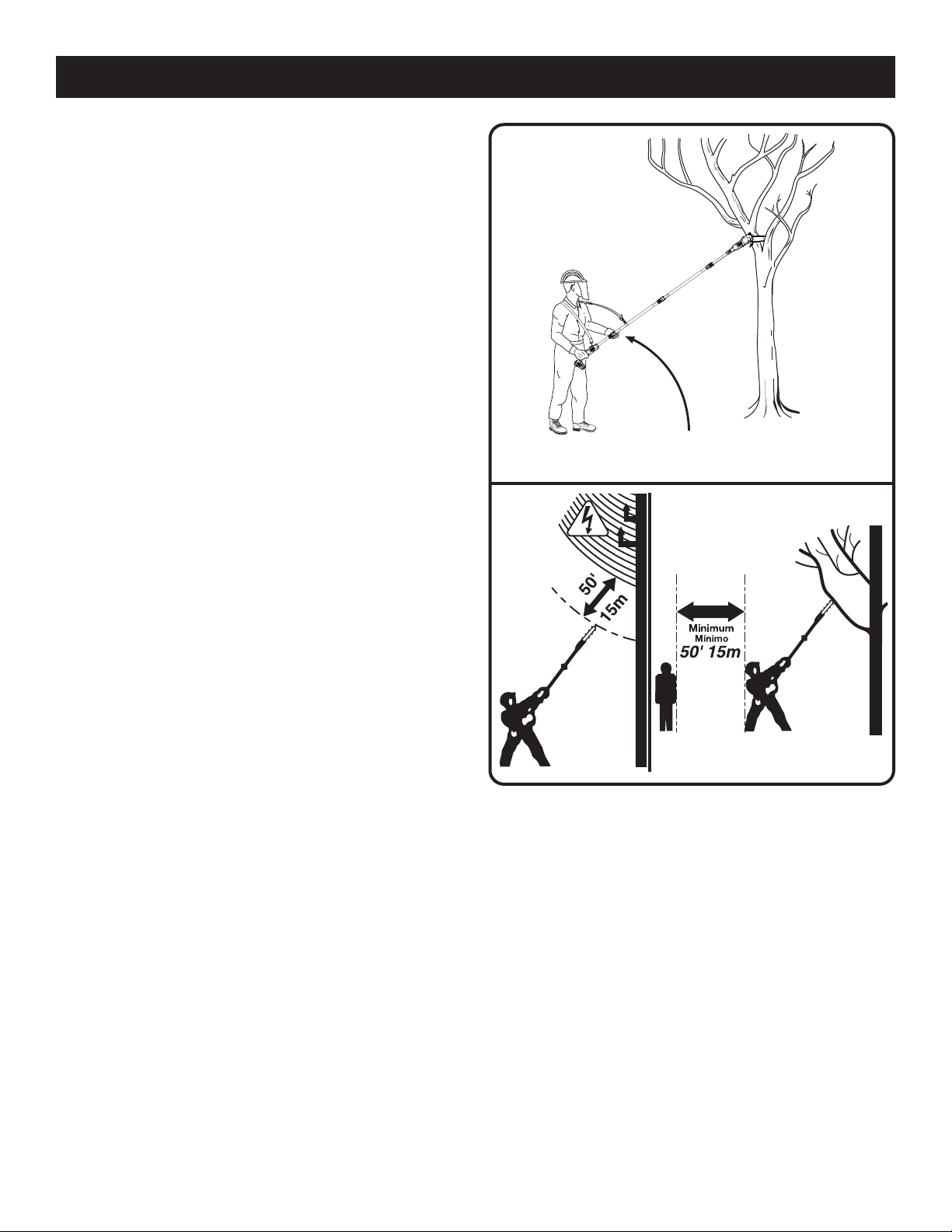

To protect yourself from electrocution, do not

operate within 50 feet of overhead electrical
lines.

that it will operate properly and perform its
intended function. Check for alignment of mov­ing parts, binding of moving parts, breakage of
parts, mounting, and any other condition that
may affect its operation. A guard or other part
that is damaged should be properly repaired or
replaced by an authorized service center unless
indicated elsewhere in this manual.

In an emergency situation, use the spring clips

on the quick release shoulder harness to free
yourself from the harness and the pole saw.

WARNING — Do not operate near electrical

power lines. The unit has not been designed
to provide protection from electric shock in the
event of contact with overhead electric lines.
Consult local regulations for safe distances from
overhead electric power lines and ensure that
the operating position is safe and secure before
operating the saw chain pole pruner.

Before starting the motor, make sure the chain

is not contacting any object.

To protect yourself from falling branches, do not

stand directly under the branch or limb being
cut. This unit should not be held at an angle over
60° from ground level.

Turn off the motor and make sure cutting attach-

ment has stopped before setting unit down.

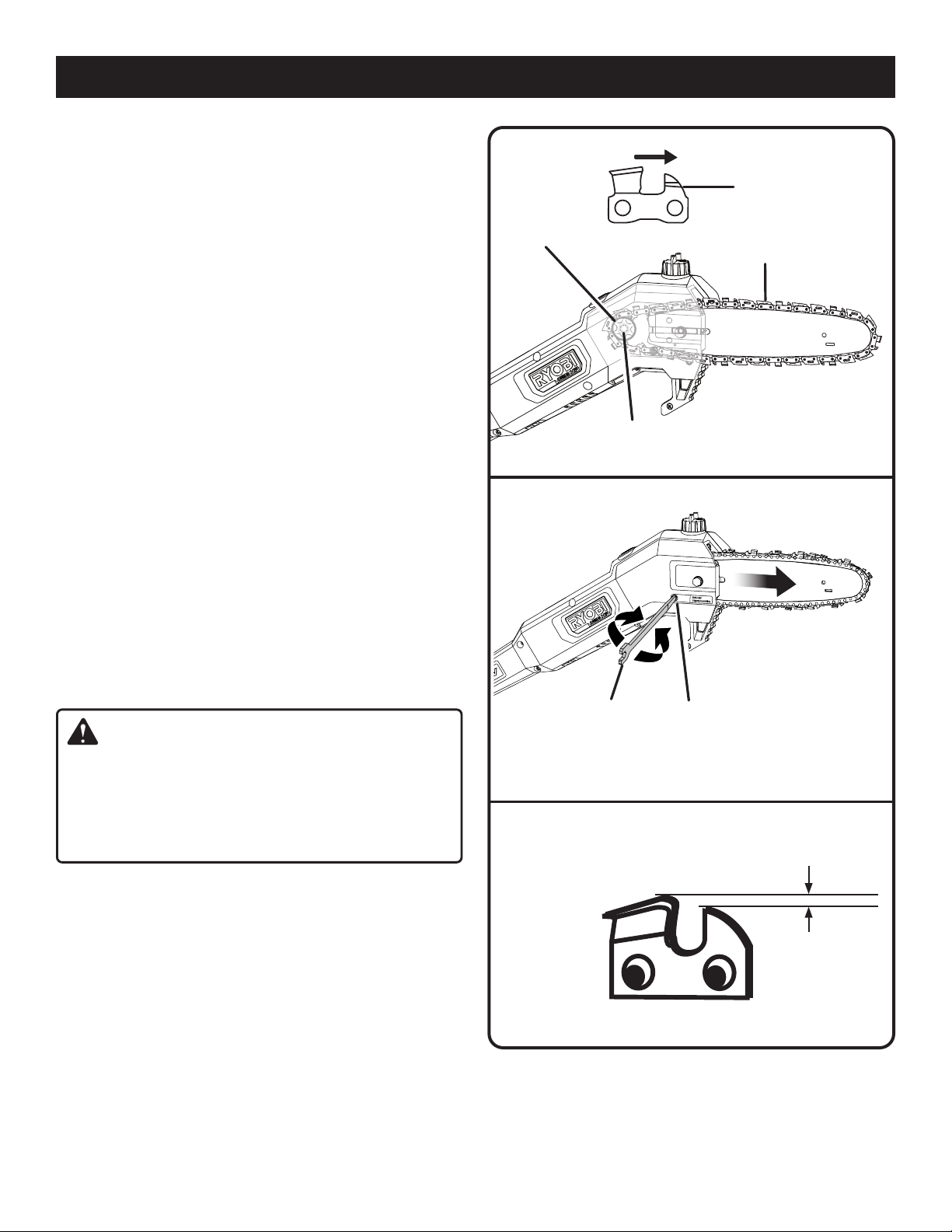

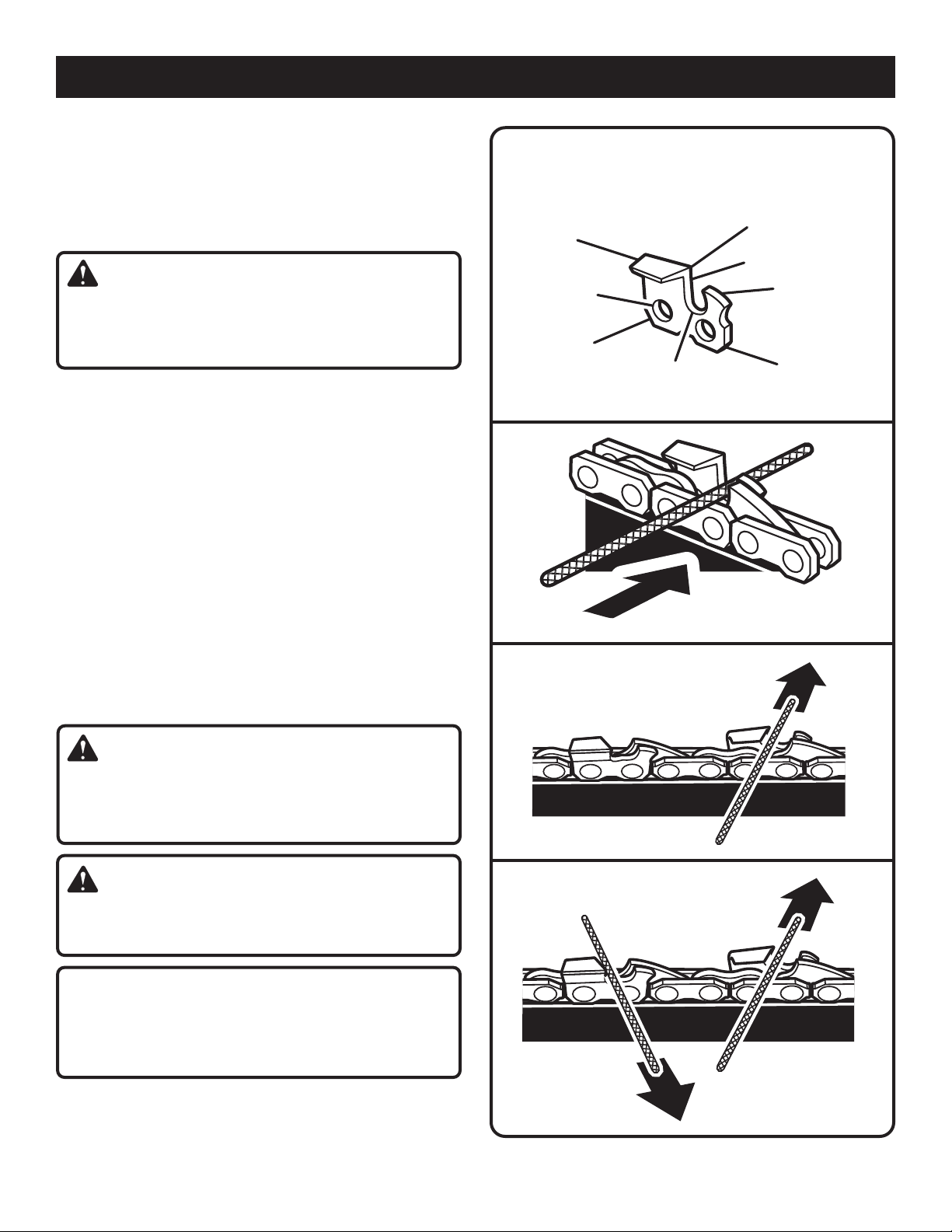

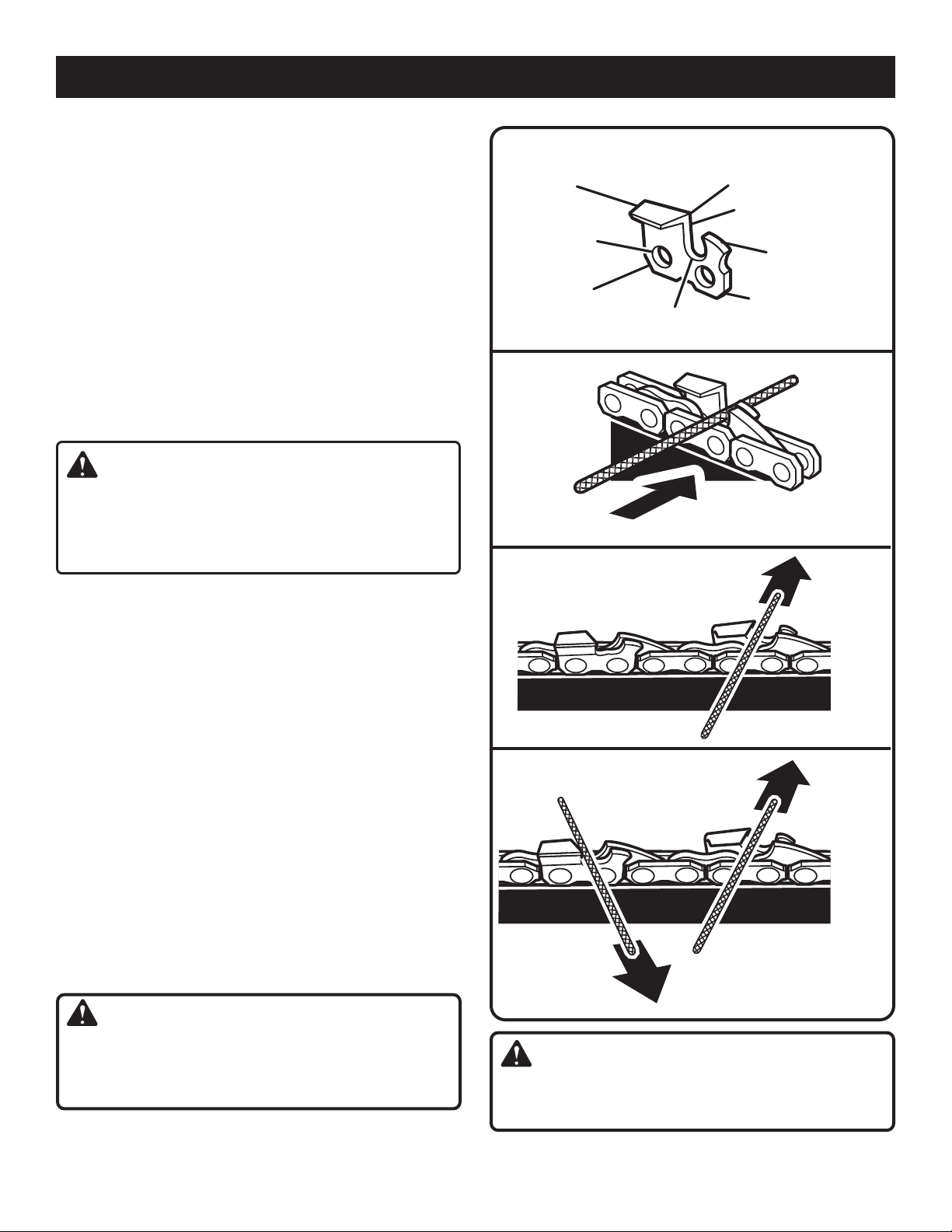

Follow the sharpening and maintenance instruc-

tions for the saw chain.

Use only the replacement guide bars and low

kickback chains specified for the unit.

Do not operate the saw with one hand! Serious

injury to the operator, helpers, bystanders, or
any combination of these persons may result
from one hand operation. This saw is intended
for two-handed use.

Use extreme caution when cutting small-sized

brush and saplings because slender material
may catch the saw chain and be whipped to­ward you or pull you off balance.

3 — English

SPECIFIC SAFETY RULES

SPECIFIC SAFETY RULES

When cutting a limb that is under tension, be

alert for spring back so that you will not be struck
when the tension in the wood fibers is released.

To avoid accidental starting, never carry the unit

with the battery installed or with your finger on
the switch trigger.

Maintain Product With Care — Keep cutting

edge sharp and clean for best performance
and to reduce the risk of injury. Follow instruc­tions for lubricating and changing accessories.
Inspect the battery charger cord periodically,
and if damaged, have it replaced or repaired by
an authorized service dealer.

 Keep handles dry, clean, and free from oil and

grease.

Keep all parts of the body away from the saw

chain. Do not remove cut material or hold mate­rial to be cut when blades are moving. Make sure
the switch is off when clearing jammed material.
Saw chain continues to move after the switch is
turned off. A moment of inattention while operat­ing the pole saw may result in serious personal
injury.

Carry the pole saw by the handle with the saw

chain stopped. When transporting or storing the
pole saw, always place the scabbard on the saw
bar. Proper handling of the pole saw will reduce
possible personal injury from the saw chain.

Hold the pole saw by insulated gripping surfaces

only, because the saw chain may contact hidden

wiring. A saw chain contacting a “live” wire may
make exposed metal parts of the pole saw “live”

and could give the operator an electric shock.

Do not use the pole saw in bad weather condi-

tions, especially when there is a risk of lightning.
This decreases the risk of being struck by light­ning.

To reduce the risk of electrocution, never use

near any electrical power lines. Contact with or
use near power lines may cause serious injury
or electric shock resulting in death.

Always use two hands when operating the pole

saw. Hold the pole saw with both hands to avoid
loss of control.

Always use head protection when operating the

pole saw overhead. Falling debris can result in
serious personal injury.

Service on the product must be performed by

qualified repair personnel only. Service or main­tenance performed by unqualified personnel
could result in injury to the user or damage to
the product.

 Battery operated units do not have to be plugged

into an electrical outlet; therefore, they are al­ways in operating condition. Be aware of pos­sible hazards even when unit is not operating.

 Remove the battery pack from the pole saw

before cleaning, servicing, storing, removing
material from the unit, changing accessories
such as the bar and chain, or when not in use.

 A battery pack must be recharged only with the

specified charger for the battery pack. A charger
that may be suitable for one type of battery pack
may create a risk of fire when used with another
battery pack. Use battery pack only with charger
listed.

 Use this product only with batteries and char-

gers listed in tool/appliance/battery pack/char­ger correlation supplement 987000-432.

 To reduce the risk of explosion and possible in-

jury, do not place battery units or their batteries
near fire or heat.

 Do not open or mutilate the battery pack. Re-

leased electrolyte is corrosive and may cause
damage to the eyes or skin. It may be toxic if
swallowed.

4 — English

SPECIFIC SAFETY RULES

SPECIFIC SAFETY RULES

 Do not charge appliance in rain, or in wet

locations.

 Do not charge unit in a damp or wet location.

Following this rule will reduce the risk of electric
shock.

 Do not dispose of batteries in a fire. The cell

may explode. Batteries should be recycled, con­sult your local waste authority for information
regarding available recycling and/or disposal
options.

SAVE THESE INSTRUCTIONS

SYMBOLS

 Exercise care in handling batteries in order not

to short terminals. When battery pack is not in
use, keep it away from other metal objects like:
paper clips, coins, keys, nails, screws, or other
small metal objects that can make a connection
from one terminal to another. Shorting the bat­tery pack terminals together may cause sparks,
burns, or a fire.

Save these instructions. Refer to them frequent-

ly and use them to instruct others who may use
this product. If you loan someone this product,
loan them these instructions also to prevent
misuse of the product and possible injury.

The following signal words and meanings are intended to explain the levels of risk associated with
this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Indicates a hazardous situation, which, if not avoided, will result
in death or serious injury.

Indicates a hazardous situation, which, if not avoided, could result
in death or serious injury.

Indicates a hazardous situation, that, if not avoided, may result in
minor or moderate injury.

(Without Safety Alert Symbol) Indicates information considered
important, but not related to a potential injury (e.g. messages re­lating to property damage).

5 — English

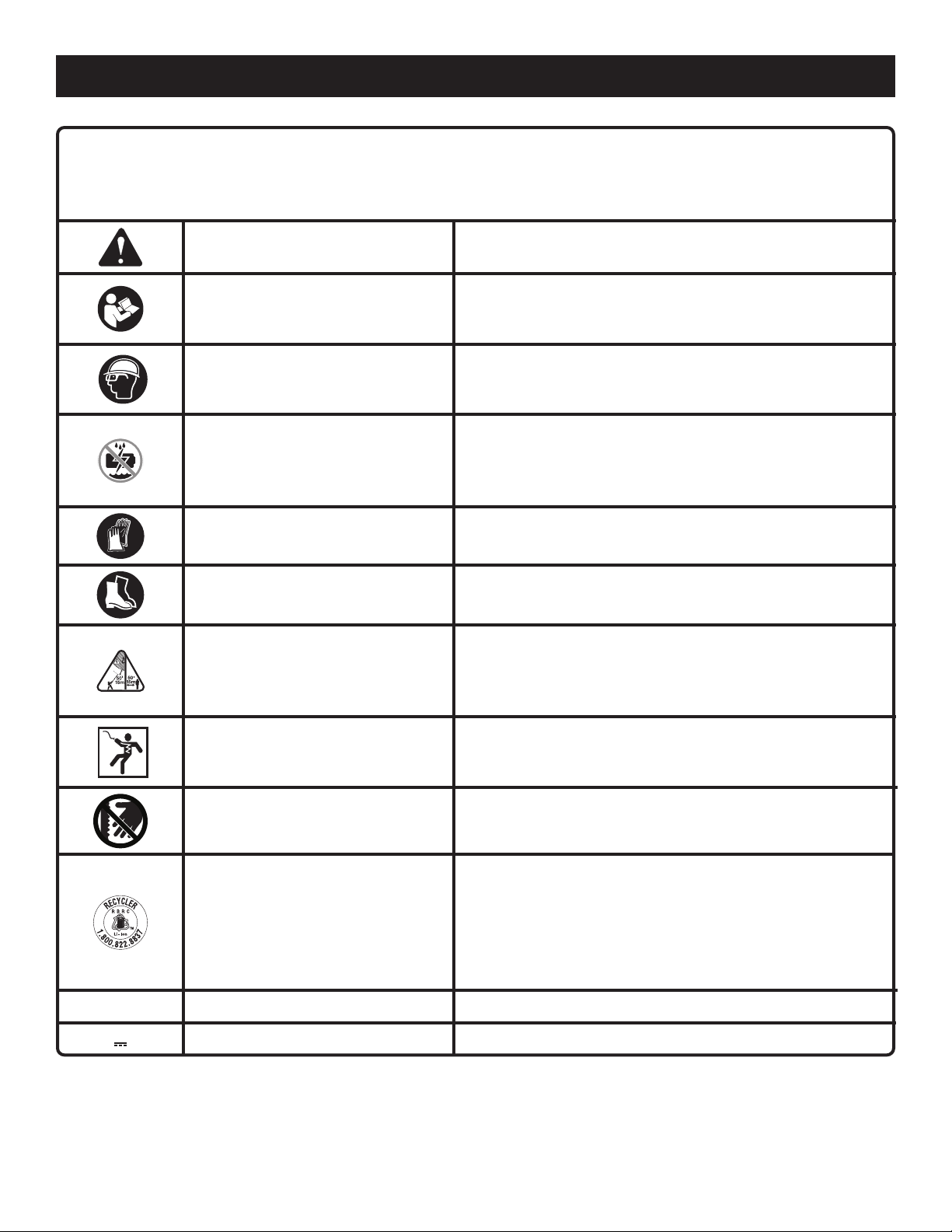

SYMBOLS

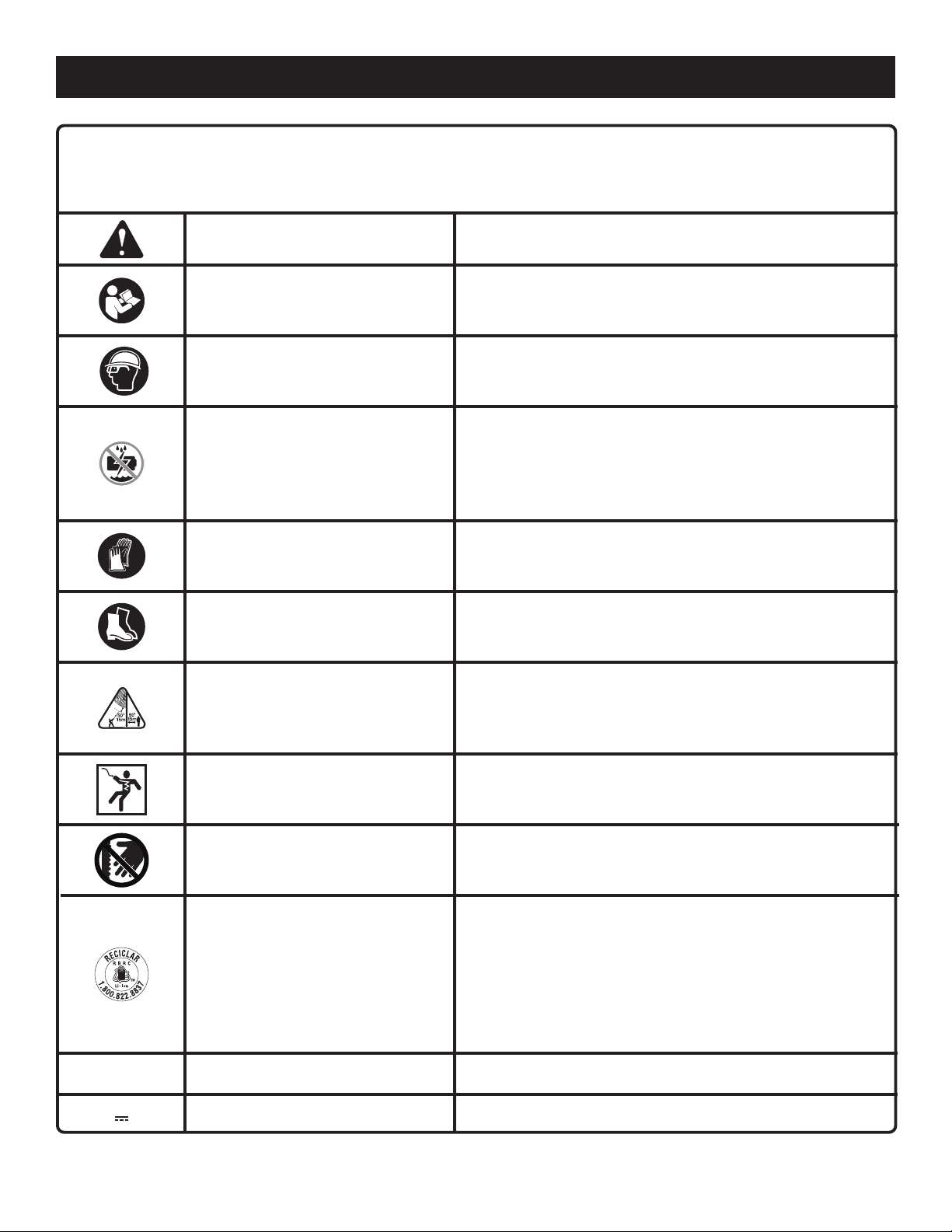

Some of the following symbols may be used on this product. Please study them and learn their
meaning. Proper interpretation of these symbols will allow you to operate the product better and safer.

SYMBOL NAME EXPLANATION

Safety Alert Symbol Indicates a potential personal injury hazard.

To reduce the risk of injury, user must read and

Read Operator’s Manual

understand operator’s manual before using this
product.

Wear Eye and Head
Protection

Wet Conditions Alert

Gloves

Safety Footwear

Keep Tool Away from
Electrical Lines/Keep
Bystanders Away

Electric Shock

No Hands Symbol

Always wear eye protection with side shields
marked to comply with ANSI Z87.1, along with
head protection.

Do not expose battery, battery compartment, or
electronic components to rain, water, or liquids.
Do not charge battery or expose product to rain or
damp locations.

Wear non-slip, heavy-duty protective gloves when
handling the pole saw and the blade.

Wear non-slip safety footwear when using this
equipment.

DANGER! Risk of electrocution! Keep tool 50 feet
away from electrical lines. Keep all bystanders at
least 50 ft. away.

Failure to use in dry conditions and to observe safe
practices can result in electric shock.

Failure to keep your hands away from the blade will
result in serious personal injury.

This product uses lithium-ion batteries. Local, state
or federal laws may prohibit disposal of batteries in

Recycle Symbol

V Volts Voltage

Direct Current Type or a characteristic of current

ordinary trash. Consult your local waste authority
for information regarding available recycling and/
or disposal options.

6 — English

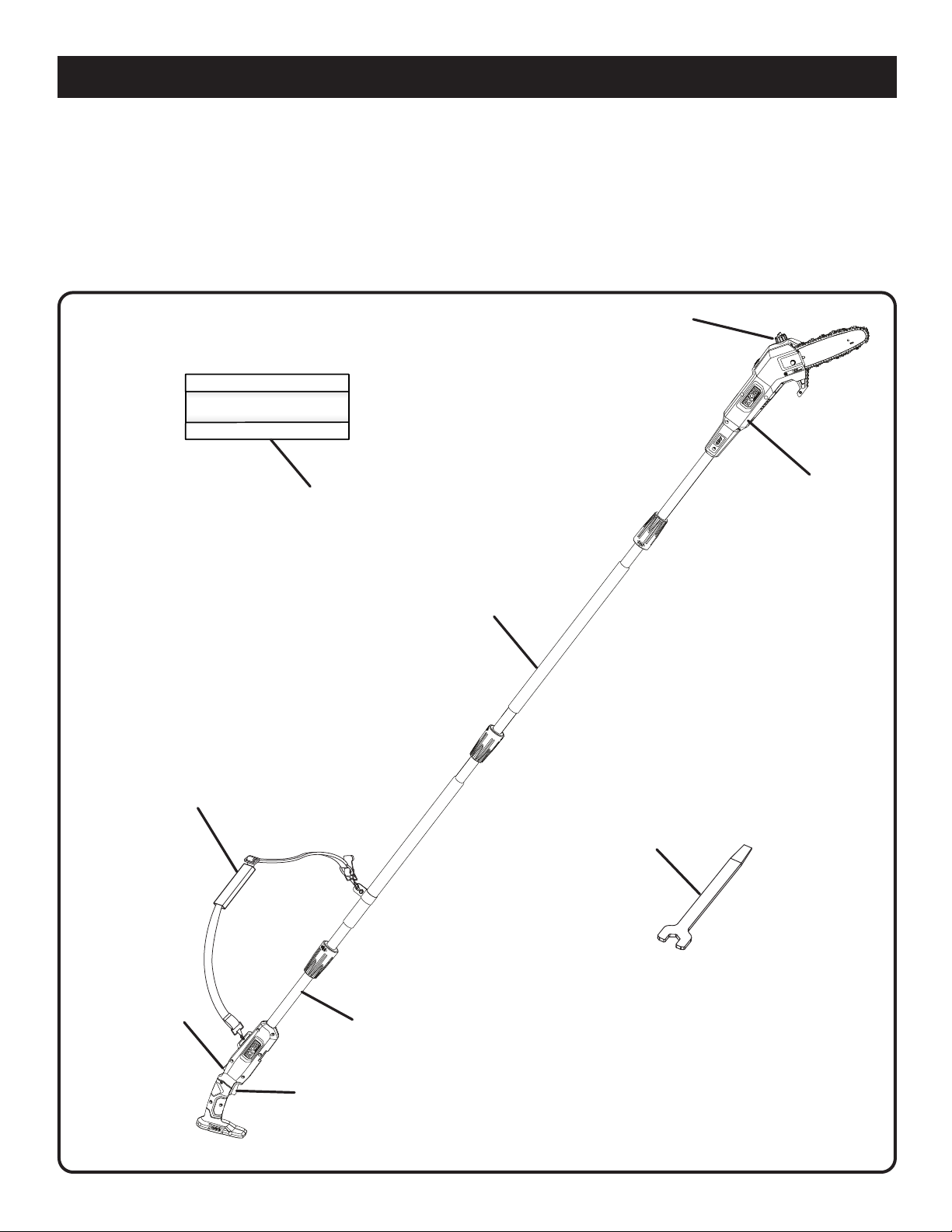

FEATURES

PRODUCT SPECIFICATIONS

Motor ..................................................................................................................................... 18 Volt DC

Bar Length ....................................................................................................................................... 8 in.

Cutting Capacity.............................................................................................................................. 6 in.

Chain Pitch ....................................................................................................................................3/8 in.

Chain Type ................................................................................................................................Standard

OIL CAP

QUICK RELEASE

SHOULDER

HARNESS

SCABBARD

CUTTING HEAD

POLE

INTERMEDIATE

POLE

COMBINATION

WRENCH

TRIGGER

LOCK-OUT

HANDLE

POLE

SWITCH

TRIGGER

Fig. 1

7 — English

FEATURES

KNOW YOUR POLE SAW

See Figure 1.

The safe use of this product requires an under­standing of the information on the product and
in this operator’s manual as well as a knowledge
of the project you are attempting. Before use of
this product, familiarize yourself with all operating
features and safety rules.

QUICK-VIEW OIL INDICATOR

Semi-transparent bar lube reservoir that allows
user to see when to add lubricant.

ASSEMBLY

UNPACKING

This product requires assembly.
 Carefully remove the product and any acces-

sories from the box. Make sure that all items
listed in the Packing List are included.

WARNING:

Do not use this product if any parts on the
Packing List are already assembled to your
product when you unpack it. Parts on this list
are not assembled to the product by the manu­facturer and require customer installation. Use
of a product that may have been improperly as­sembled could result in serious personal injury.

SCABBARD

The scabbard keeps the operator from coming in
contact with the sharp blades when the tool is not
in use. It also helps keep the blades from being
nicked or damaged when the tool is in storage.

TRIGGER LOCK-OUT

The trigger lock-out prevents unintentional starting
of the pole saw.

PACKING LIST

Cutting Head Pole
Intermediate Pole
Handle Pole
Scabbard
Combination Wrench
Quick Release Shoulder Harness
Operator’s Manual

WARNING:

If any parts are damaged or missing, do not
operate this product until the parts are replaced.
Use of this product with damaged or missing
parts could result in serious personal injury.

 Inspect the product carefully to make sure no

breakage or damage occurred during shipping.

 Do not discard the packing material until you

have carefully inspected and satisfactorily oper­ated the product.

 If any parts are damaged or missing, please call

1-800-860-4050 for assistance.

8 — English

WARNING:

Do not attempt to modify this product or create
accessories not recommended for use with this
product. Any such alteration or modification is
misuse and could result in a hazardous condi­tion leading to possible serious personal injury.

ASSEMBLY

WARNING:

To prevent accidental starting that could cause
serious personal injury, always remove the bat­tery pack from the product when assembling
parts.

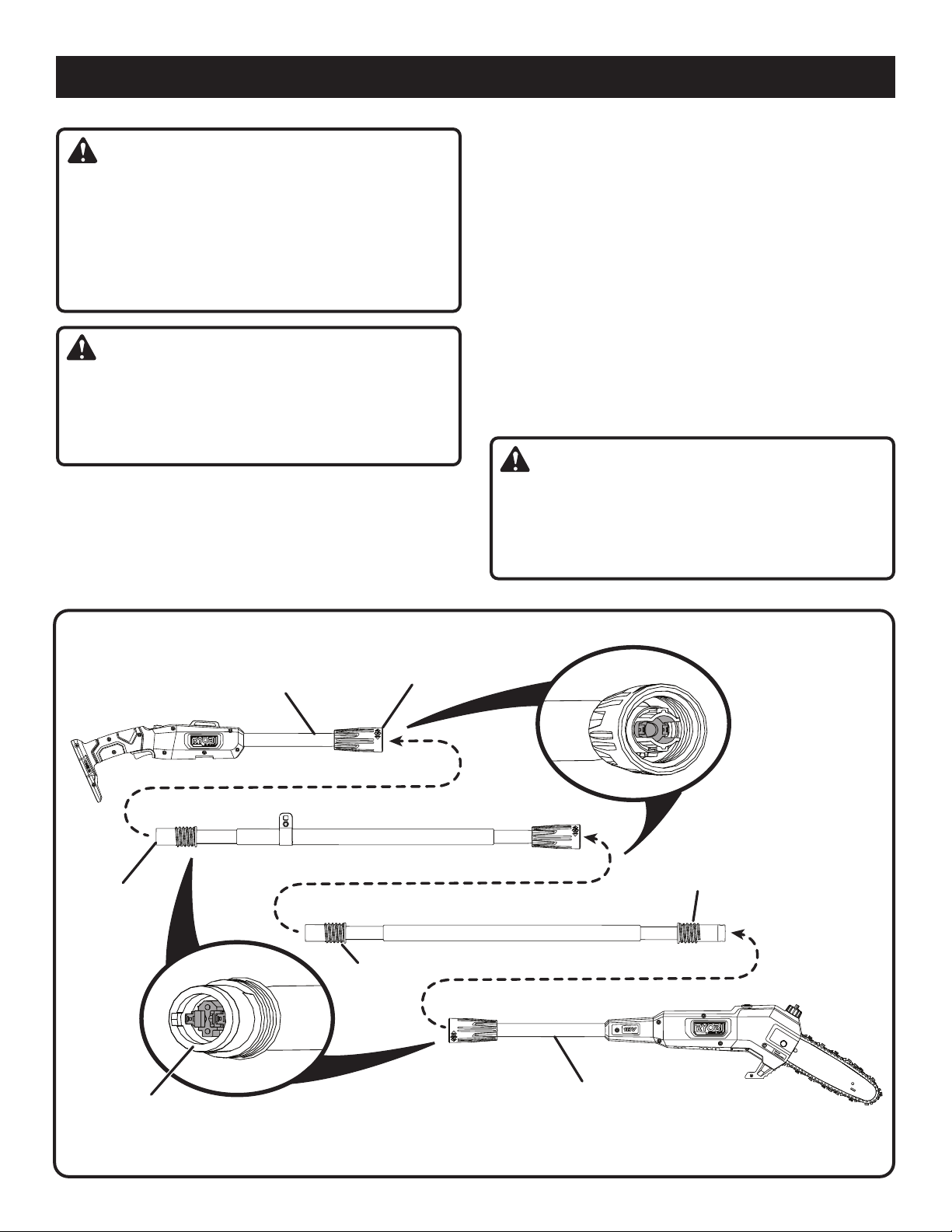

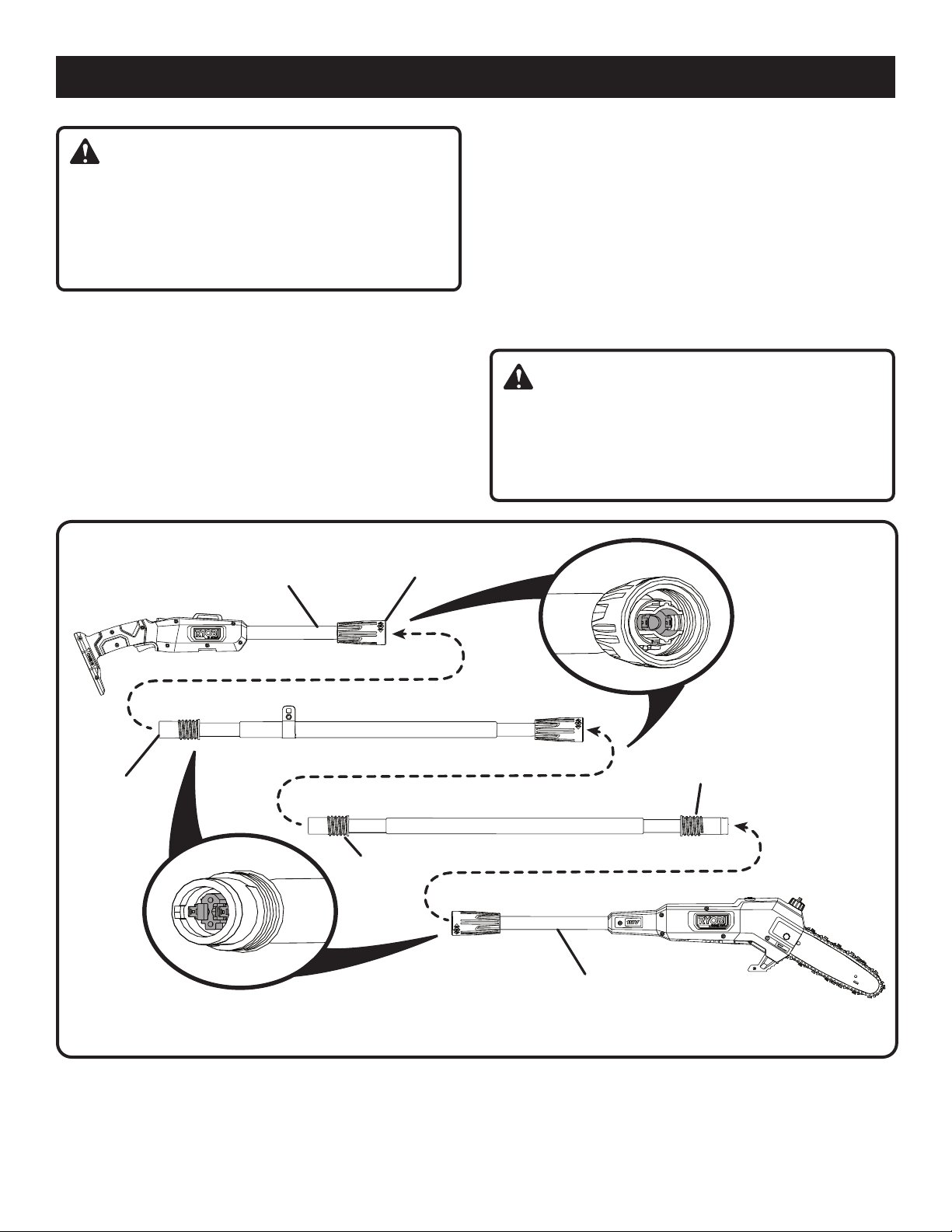

CONNECTING THE POLES

See Figure 2.

 Insert the plug on the intermediate pole into the

socket on the handle pole and push together
until fully seated. The plug is larger on one side
and will only install one way.

 Lower the collar on the handle pole to the

threaded base on the intermediate pole and
rotate clockwise to secure.

 Repeat this process to attach the intermediate

pole to the cutting head pole.

NOTE: When assembled correctly, handle pole
and cutting head pole should not be able to sepa­rate from intermediate pole when pulled. Repeat
above steps if poles can be separated from inter­mediate pole.

WARNING:

Failure to securely assemble and lock all poles
together as directed above could cause the
poles to separate and could result in serious
personal injury or death.

THREADED

BASE

PLUG

HANDLE

POLE

COLLAR

THREADED

BASE

SOCKET

INTERMEDIATE POLE

CUTTING HEAD

POLE

9 — English

Fig. 2

ASSEMBLY

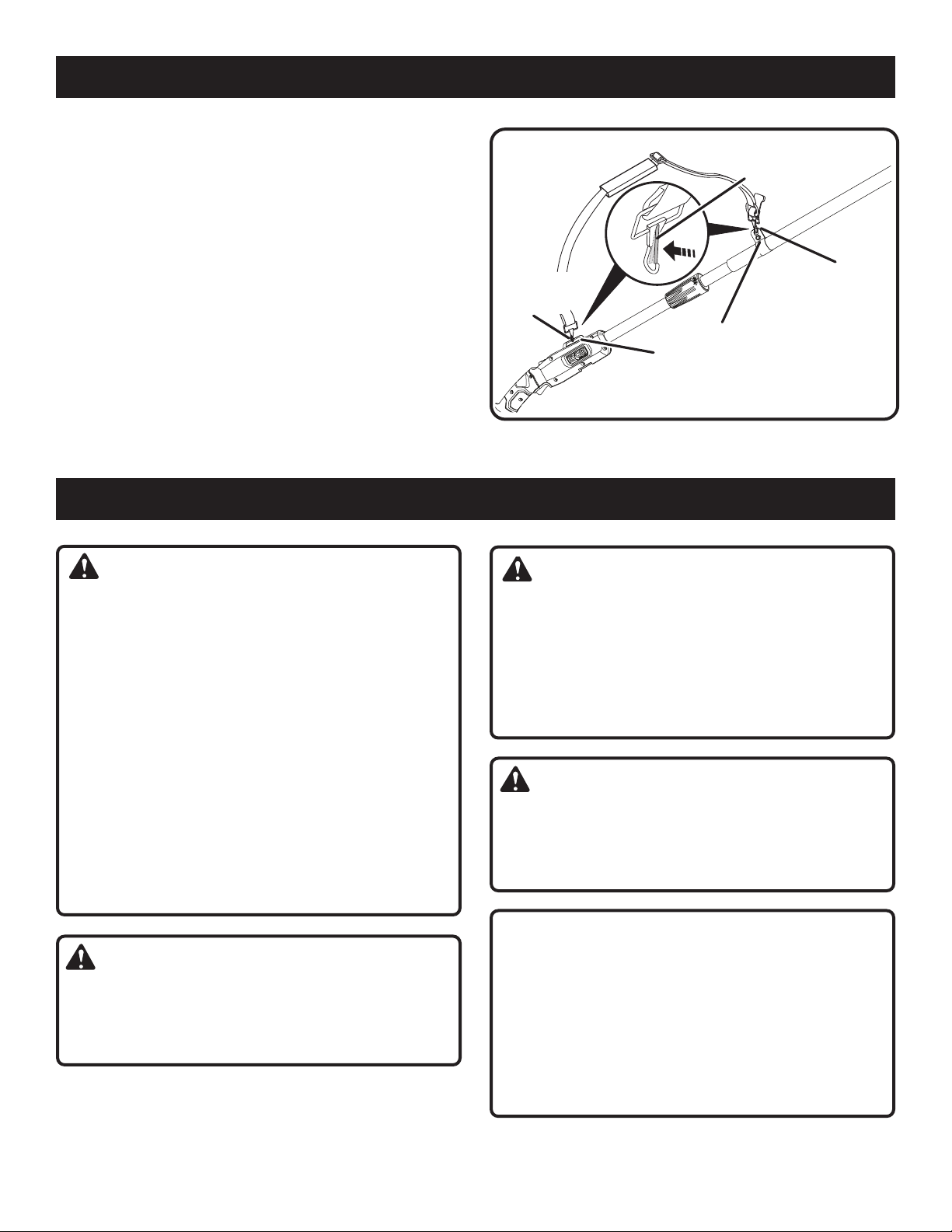

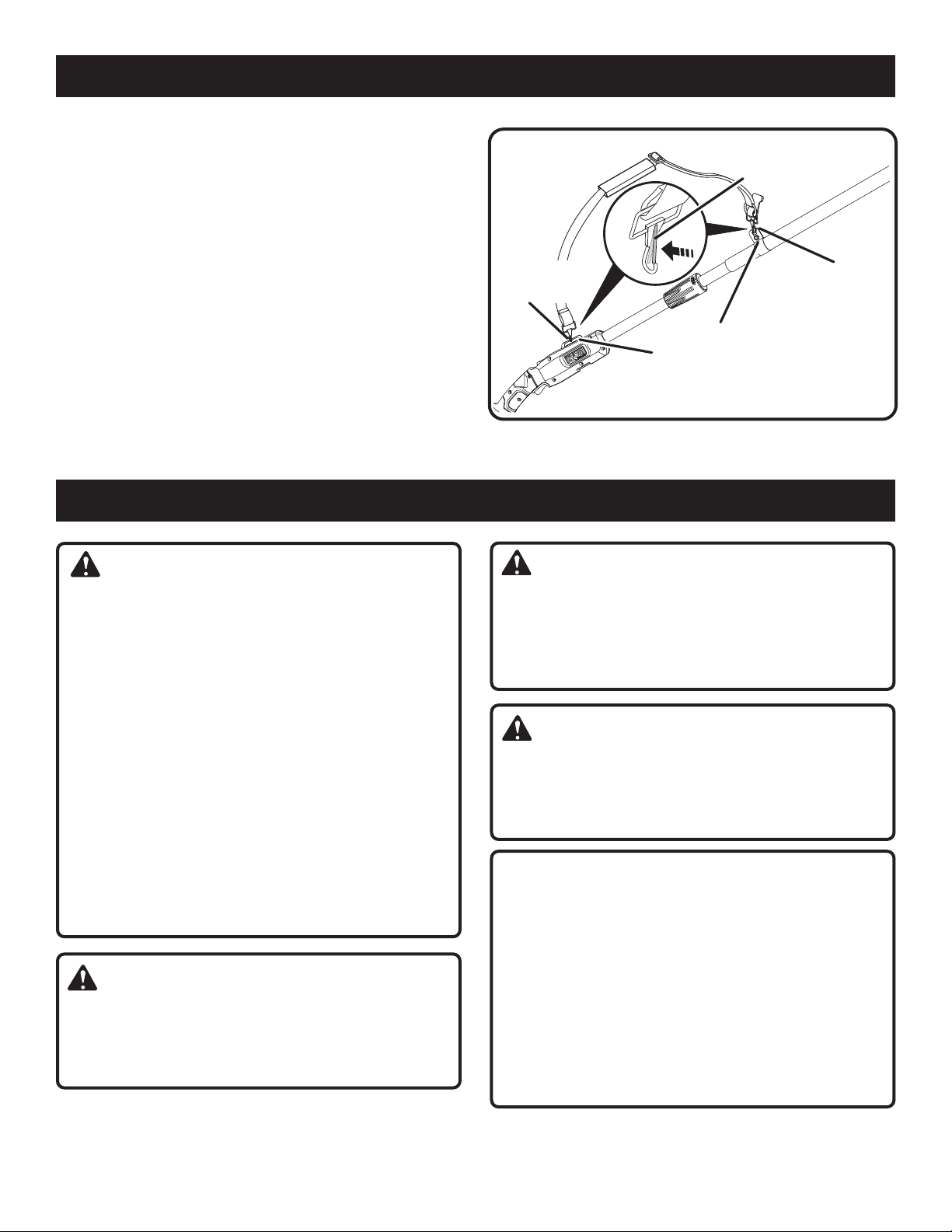

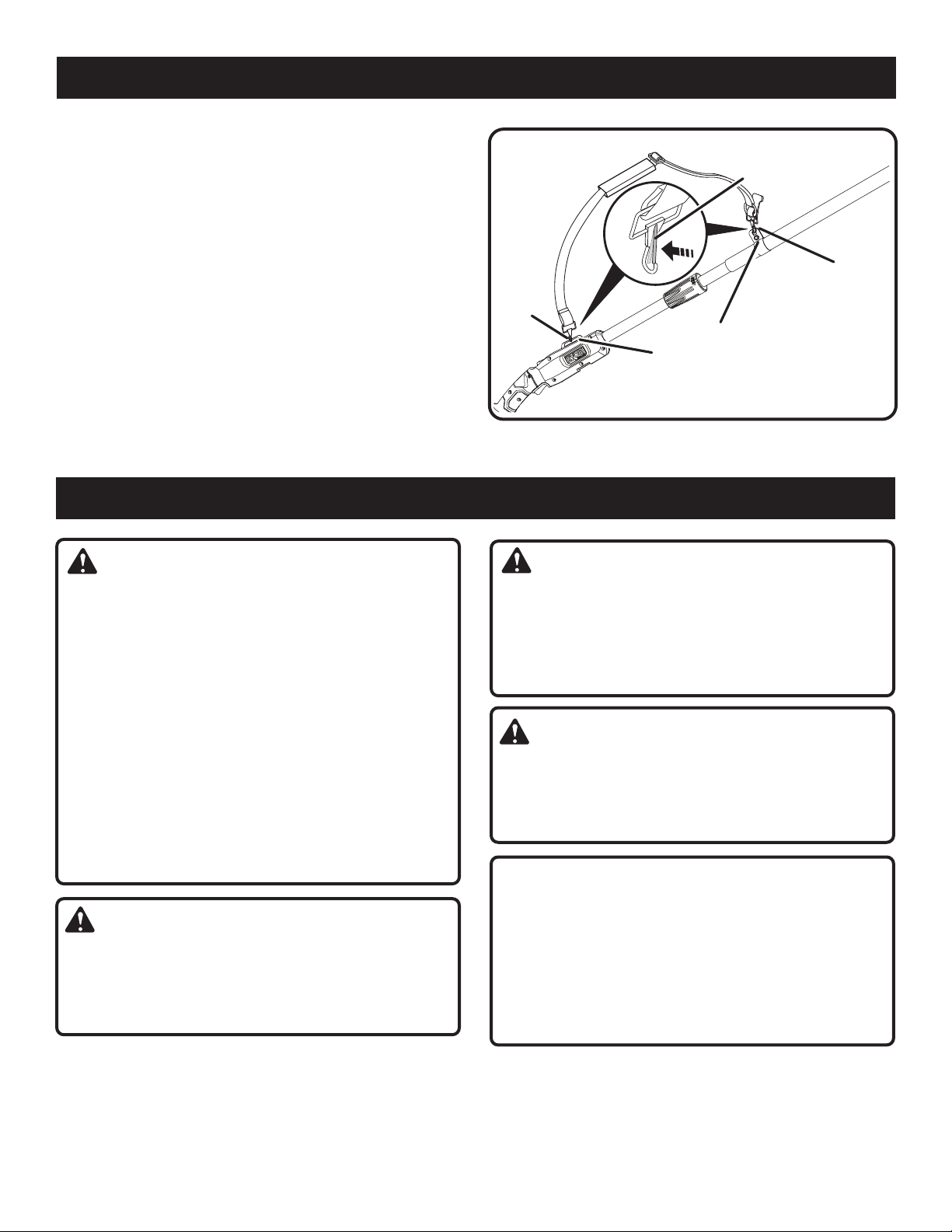

ATTACHING THE QUICK RELEASE
SHOULDER HARNESS

See Figure 3.

To prevent back and shoulder fatigue, always use
the quick release shoulder harness when operat­ing this tool. If your back or shoulders become
sore, take a break and then adjust the position of
the harness.

 Squeeze and hold the latch on the spring clip.
 Place the spring clip onto the strap hanger and

release the latch.

 Repeat to secure second spring clip.
 Place the strap around your shoulder and adjust

it to a comfortable position.

OPERATION

LATCH

SPRING

CLIP

SPRING

CLIP

STRAP

HANGERS

Fig. 3

DANGER:

Never cut near power lines, electric cords, or
other electric sources. If bar and chain jams
on any electrical cord or line, DO NOT TOUCH
THE BAR OR CHAIN! THEY CAN BECOME
ELECTRICALLY LIVE AND VERY DANGEROUS.
Continue to hold the pole saw by the insulated
rear handle or lay it down and away from you in
a safe manner. Disconnect the electrical service
to the damaged line or cord before attempting
to free the bar and chain from the line or cord.
Contact with the bar, chain, other conductive
parts of the pole saw, or live electric cords or
lines will result in death by electrocution or seri­ous injury.

WARNING:

Do not allow familiarity with this product to
make you careless. Remember that a careless
fraction of a second is sufficient to inflict seri­ous injury.

WARNING:

Always wear eye protection with side shields
marked to comply with ANSI Z87.1, along with
head protection. Failure to do so could result in
objects being thrown into your eyes and other
possible serious injuries.

WARNING:

Do not use any attachments or accessories not
recommended by the manufacturer of this prod­uct. The use of attachments or accessories not
recommended can result in serious personal injury.

NOTICE:

Before each use, inspect the entire product
for damaged, missing, or loose parts such as
screws, nuts, bolts, caps, etc. Tighten securely
all fasteners and caps and do not operate this
product until all missing or damaged parts are
replaced. Please contact customer service or
an authorized service center for assistance.

APPLICATIONS

You may use this product for the purposes listed
below:

 Limbing
 Pruning

10 — English

OPERATION

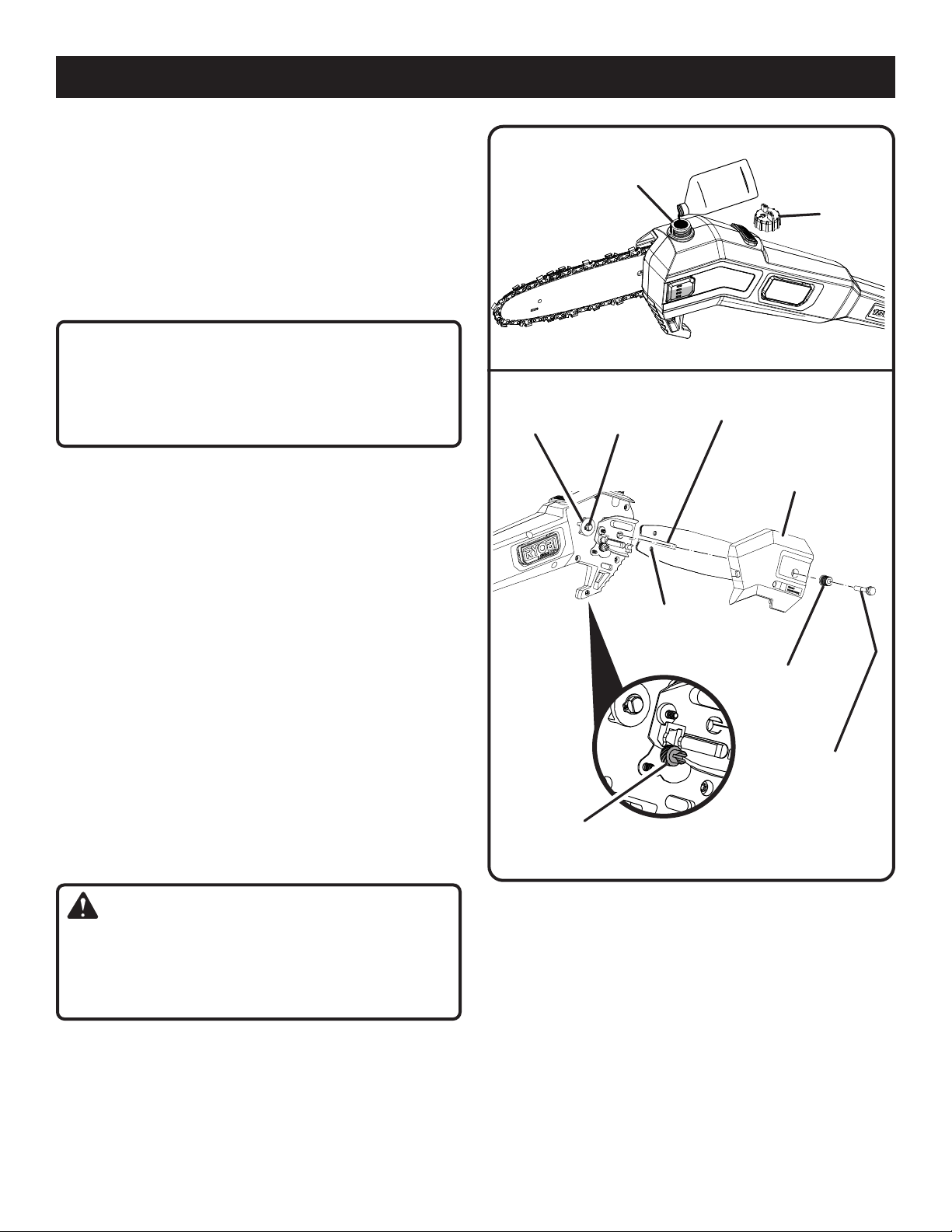

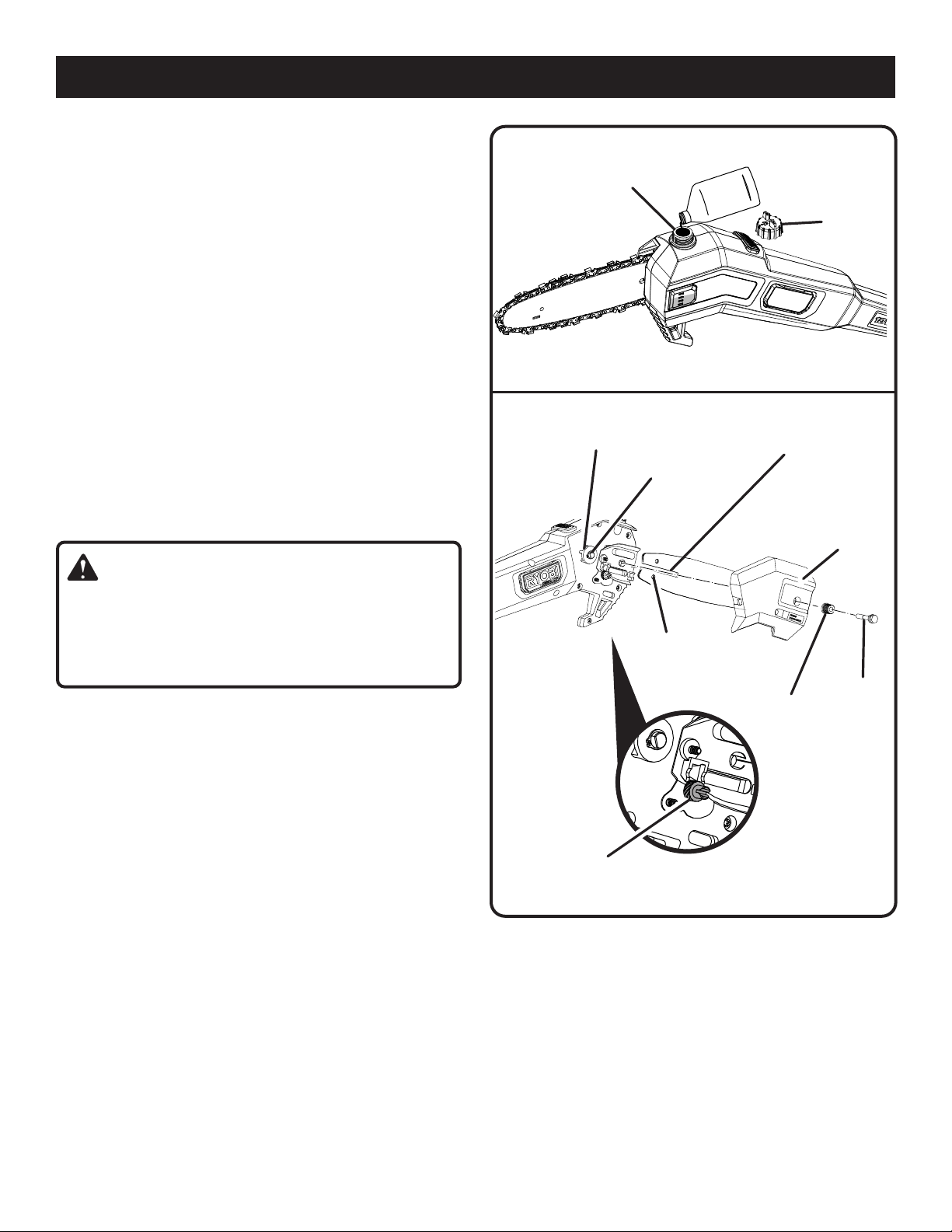

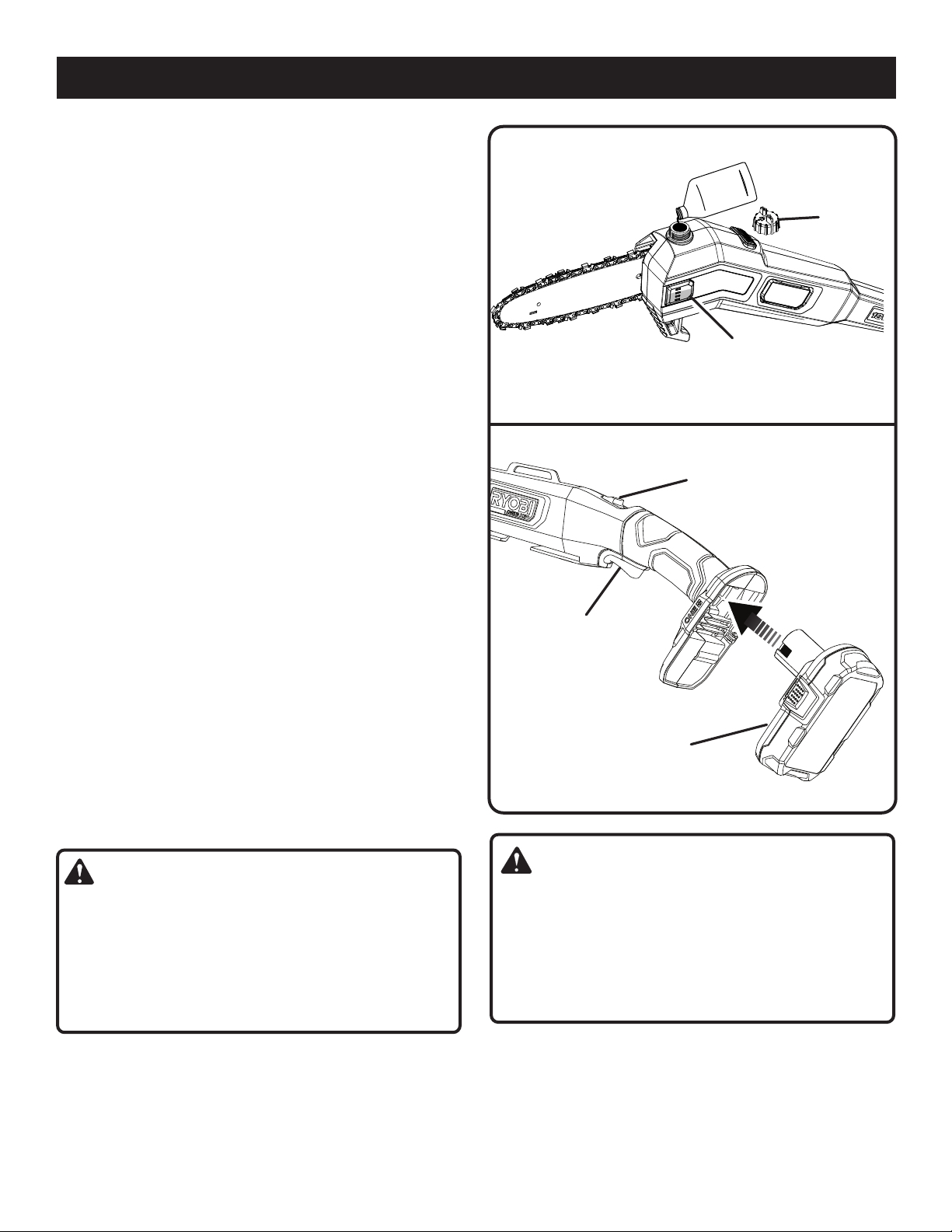

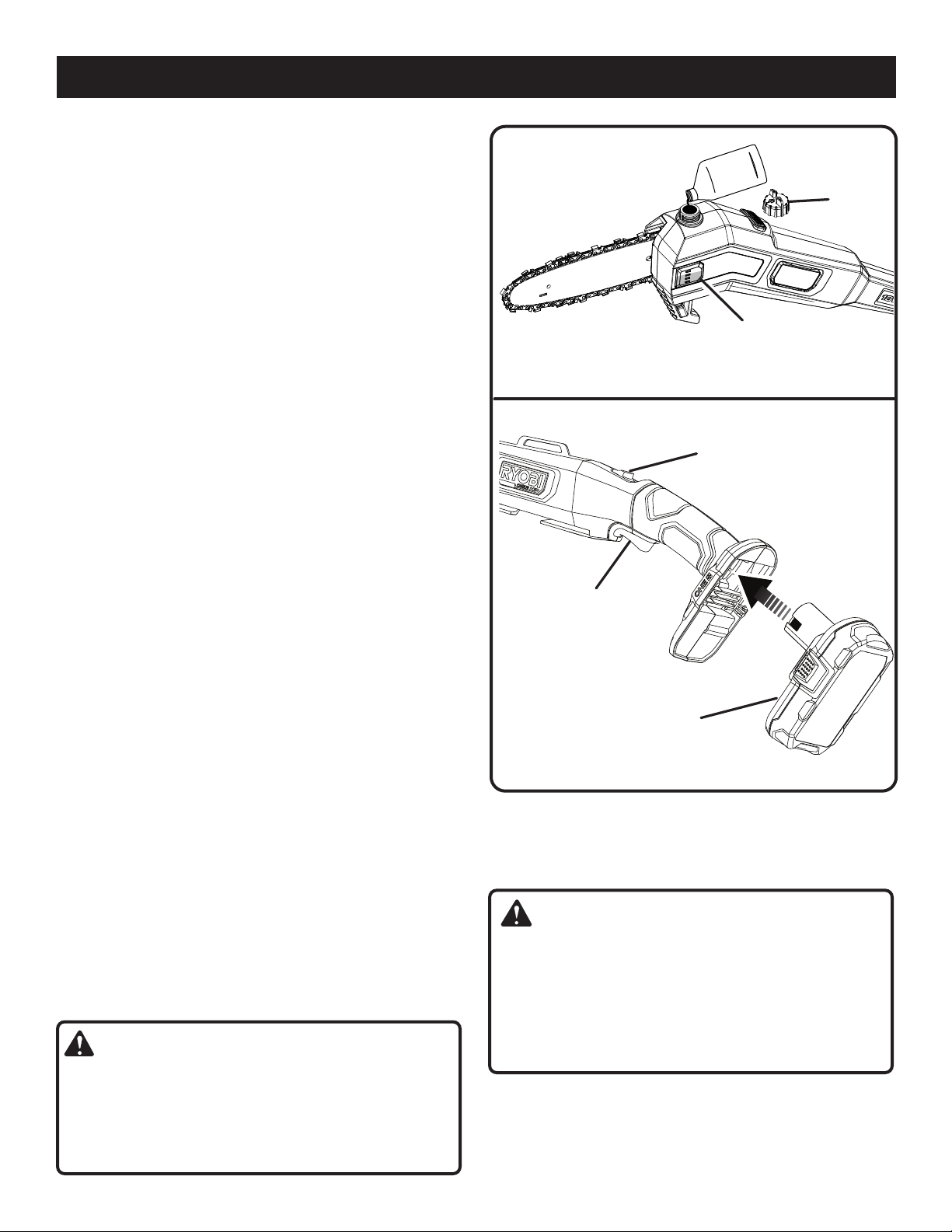

ADDING BAR AND CHAIN LUBRICANT
(NOT INCLUDED)

See Figure 4.

Use premium bar and chain lubricant (not includ­ed). It is designed for chains and chain oilers, and
is formulated to perform over a wide temperature
range with no dilution required.

NOTE: Pole saw comes from the factory with no
bar and chain lubricant added. Level should also
be checked after every 20 minutes of use and
refilled as needed.

Remove oil cap.
Carefully pour bar and chain lubricant into the

bar lube reservoir.

Wipe off excess lubricant.
Check and fill the reservoir when quick view oil

indicator is below the second to last indicator
line.

Repeat as needed.
NOTE: Do not use dirty, used or otherwise con-

taminated lubricants. Damage may occur to the
bar or chain.

NOTE: It is normal for lubricant to seep from the
saw when not in use. To prevent seepage, empty
the oil tank after each use then run for one minute.
When storing the unit for a long period of time
(three months or longer) be sure the chain is lightly
lubricated; this will prevent rust on the chain and
bar sprocket.

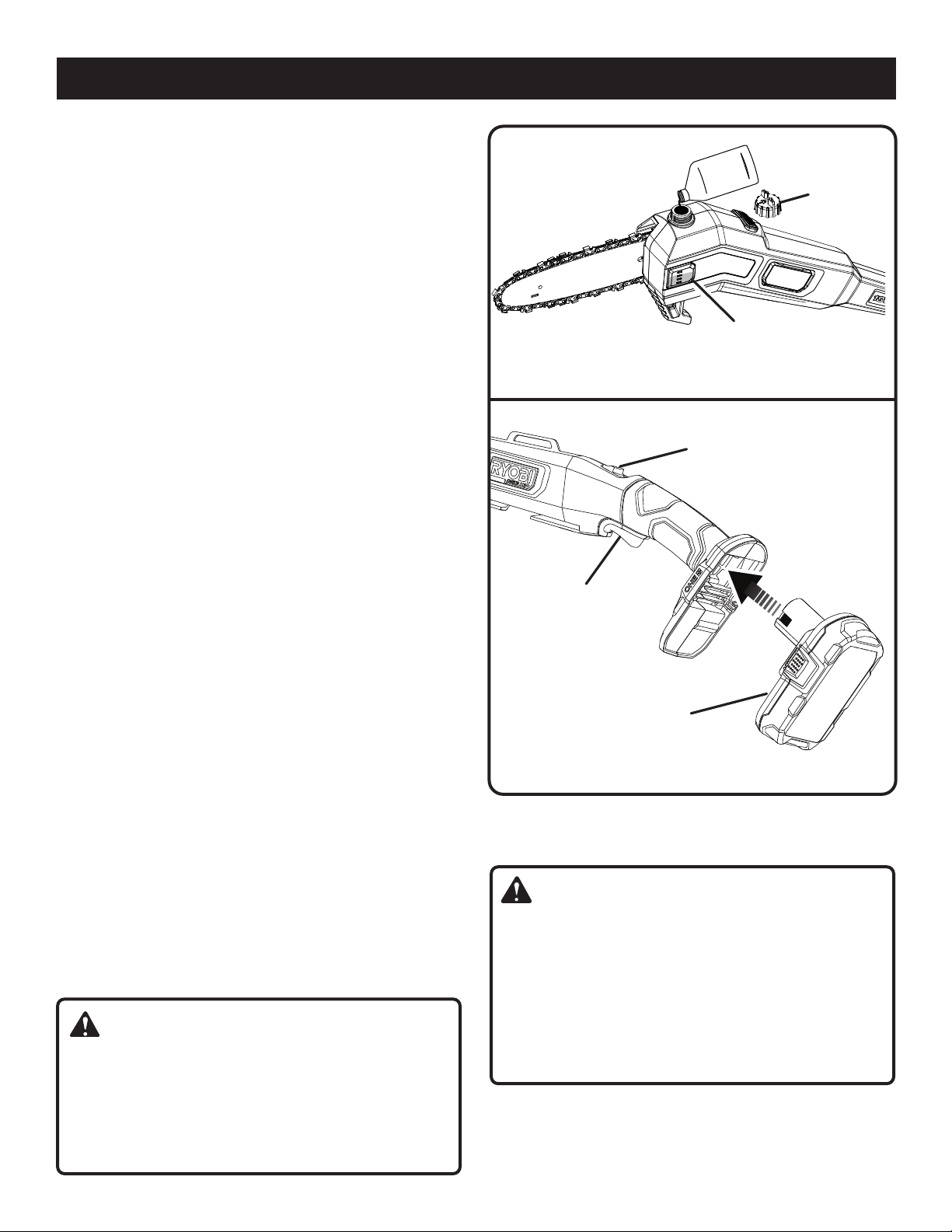

TO INSTALL/REMOVE BATTERY PACK

See Figure 5.

SWITCH TRIGGER

BATTERY

CHAIN

LUBRICANT

QUICK VIEW

OIL INDICATOR

LOCK-OUT

BUTTON

OIL CAP

Fig. 4

Fig. 5

WARNING:

Always remove battery pack from your tool
when you are assembling parts, making adjust­ments, cleaning, carrying, transporting or when
not in use. Removing battery pack will prevent
accidental starting that could cause serious
personal injury.

To install:

Insert the battery pack into the product as

shown.

11 — English

WARNING:

Make sure the latches on the battery pack snap
in place and the battery pack is fully seated
and secure in the battery port before beginning
operation. Failure to securely seat the battery
pack could cause the battery pack to fall out,
resulting in serious personal injury.

To remove:

Locate latches on side of battery pack and de­press both sides to release the battery pack from
the pole saw.

OPERATION

WARNING:

To avoid serious personal injury, always remove
the battery pack and keep hands clear of the
lock-out button when carrying or transporting
the tool.

For complete charging instructions, see the opera­tor’s manuals for your battery pack and charger.

STARTING AND STOPPING

See Figures 5 - 6.

To start the motor:

 Hold the pole saw as shown and ensure that you

are well away from anything that may contact
the blade.

 Press and hold the trigger lock-out.
 Depress the switch trigger.
To stop the motor:

 Release the trigger to stop the pole saw. Upon

release of the trigger, the trigger lock will auto­matically reset to the locked position.

Fig. 6

LOAD

SECOND CUT

PREPARATION FOR CUTTING

See Figures 7 - 8.

 Wear non-slip gloves for maximum grip and

protection.

 Check chain tension and adjust if necessary.

Refer to Adjusting the Chain Tension in the
Maintenance section.

 Maintain a proper grip on the unit whenever the

motor is running. Use your right hand to firmly
grip the rear handle while your left hand has a
firm grip on the pole shaft.

 Hold unit firmly with both hands. Always keep

your left hand on the pole shaft and your right
hand on the rear handle, so your body is to the
left of the chain line. Never use a left-handed
(cross-handed) grip, or any stance that places
your body or arm across the chain line.

 Never stand directly under the limb you are cut-

ting.

 Be certain the collars are fully tightened before

operating equipment; check them periodically
for tightness during use to avoid serious injury.

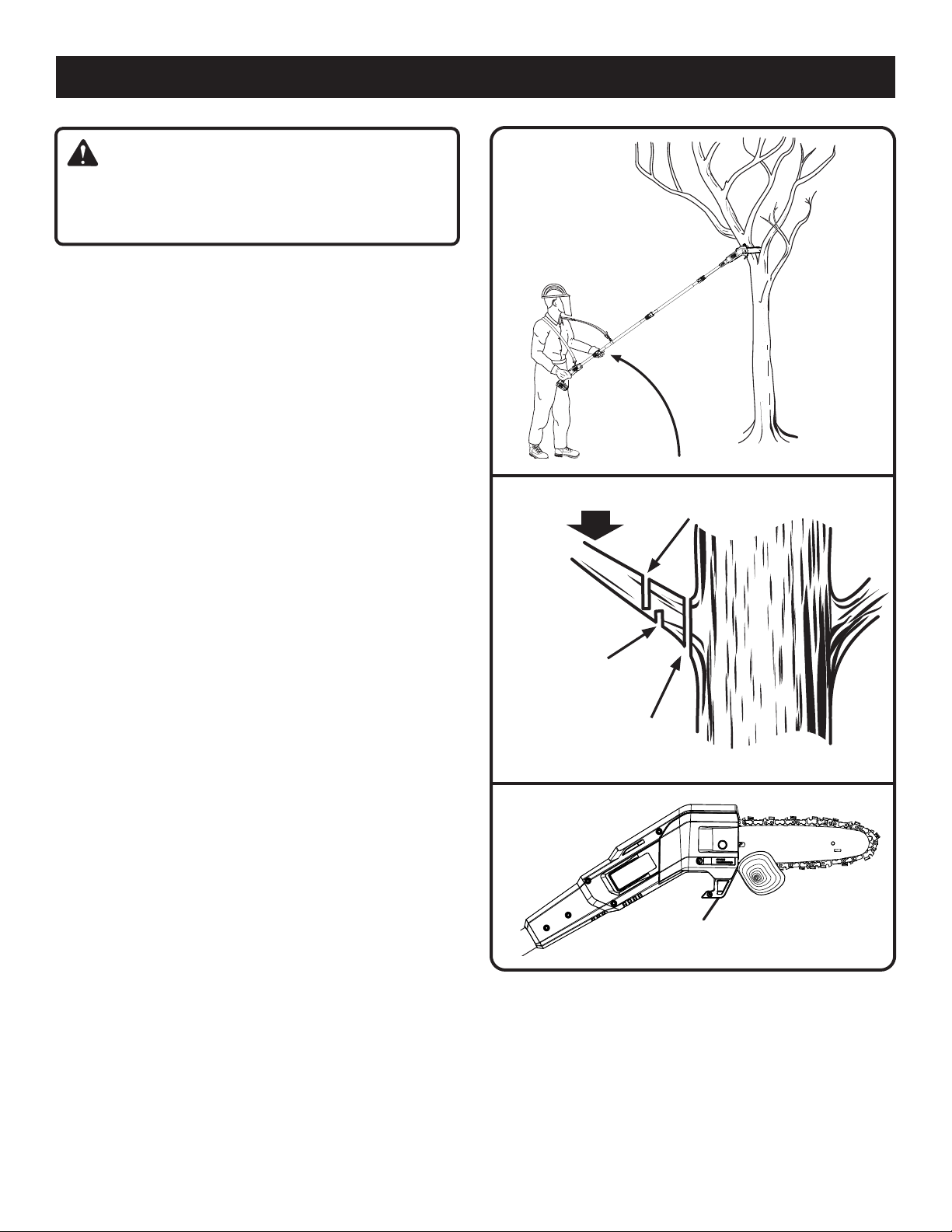

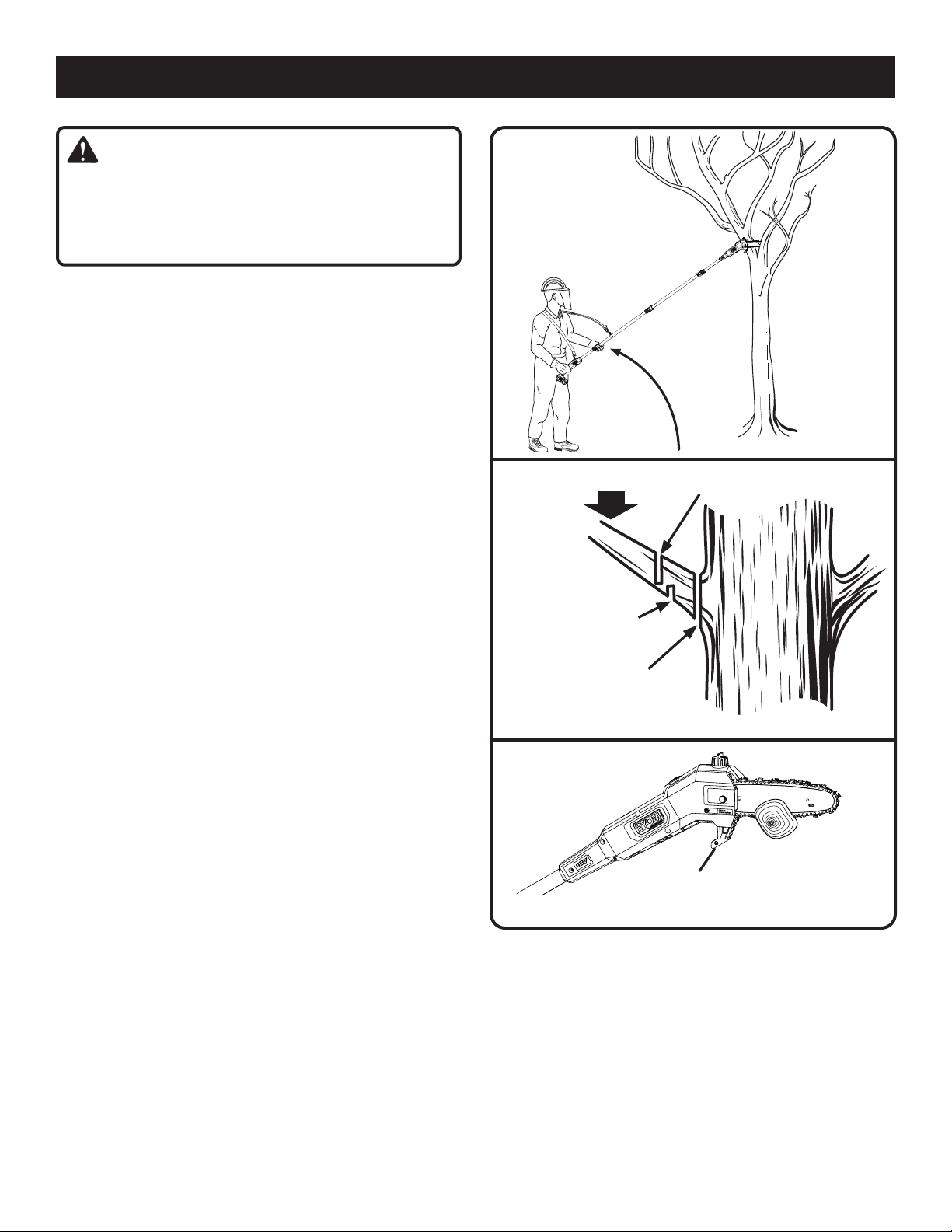

FIRST CUT

1/4 DIAMETER

FINAL

CUT

CUTTING GUIDE

BASIC CUTTING PROCEDURE

Follow the steps below to prevent damage to tree
or shrub bark. Do not use a back-and-forth saw­ing motion.

 Make a shallow first cut (1/4 of limb diameter)

on the underside of the limb close to the main
limb or trunk.

Fig. 7

Fig. 8

12 — English

OPERATION

 Make a second cut from the top side of the limb

outboard from the first cut. Continue the cut
through the limb until the limb separates from
the tree. Be prepared to balance the weight of
the tool when the limb falls.

 Make a final cut close to trunk.
NOTE: For second and final cuts (from top of limb

or branch), hold front cutting guide against the
limb being cut. This will help steady the limb and
make it easier to cut. Allow chain to cut for you;
exert only light downward pressure. If you force the
cut, damage to the bar, chain, or motor can result.

 Release the trigger as soon as the cut is com-

pleted.

Failure to follow proper cutting procedures will
result in the bar and chain binding and becom­ing pinched or trapped in the limb. If this should
happen:

 Stop the motor and remove the battery pack.
 If the limb can be reached from the ground,

lift the limb while holding the saw. This should

release the “pinch” and free the saw.

 If the saw is still trapped, call a professional for

assistance.

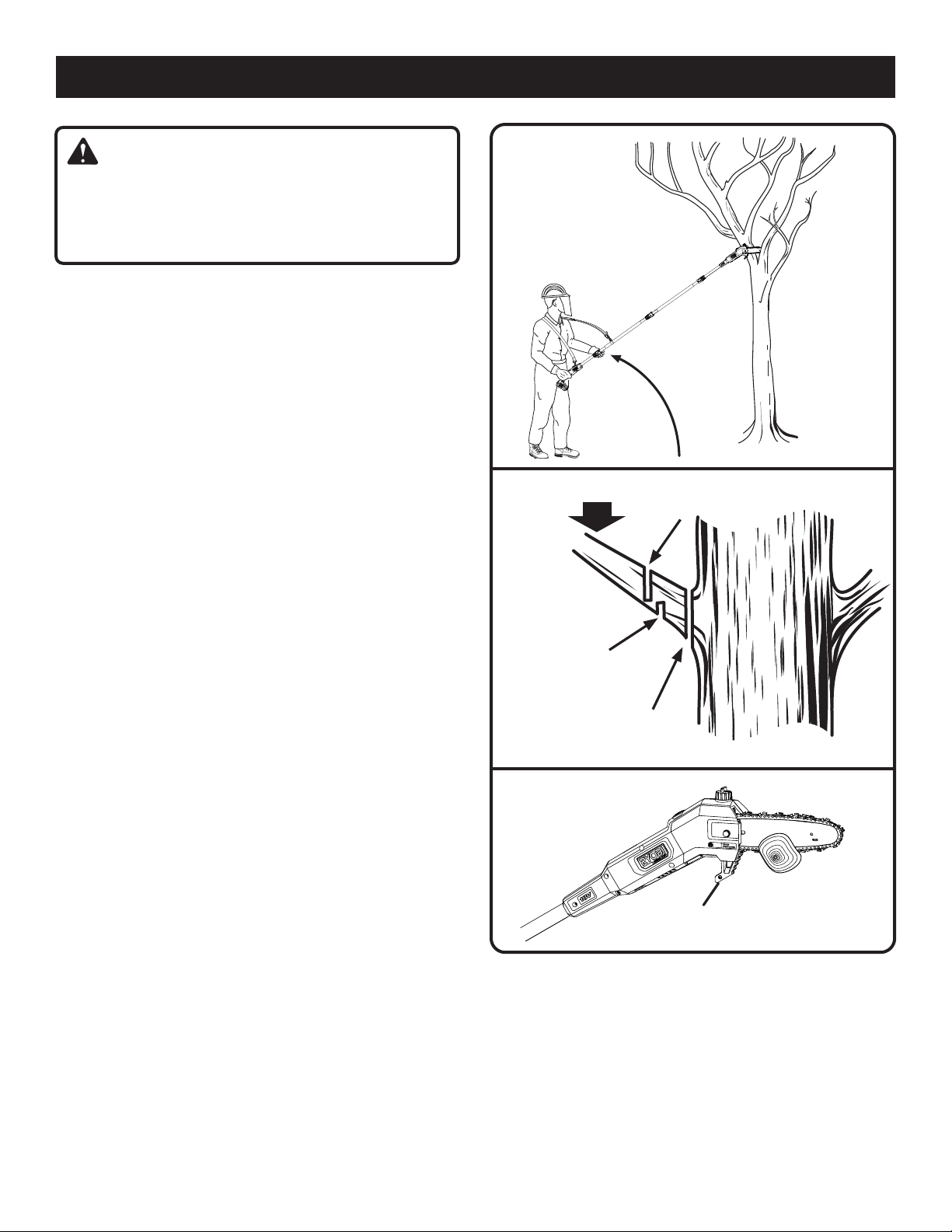

LIMBING AND PRUNING

See Figures 9 - 10.

This unit is designed for trimming small branches
and limbs up to 6 in. in diameter. For best results,
observe the following precautions.

 Plan the cut carefully. Be aware of the direction

in which the branch will fall.

 Branches may fall in unexpected directions. Do

not stand directly under the branch being cut.

 The most typical cutting application is to posi-

tion the unit at an angle of 60° or less, depend­ing on the specific situation, as shown. As the
angle of the pole saw shaft to ground increases,
the difficulty of making the first cut (from the
underside of limb) increases.

 Remove long branches in several stages.
 Cut lower branches first to allow the top branch-

es more room to fall.

 Work slowly, keeping both hands on the saw

with a firm grip. Maintain secure footing and
balance.

13 — English

60° MAXIMUM

 Keep the tree between you and the chain while

limbing. Cut from side of tree opposite branch
you are cutting.

 Do not cut from a ladder; this is extremely dan-

gerous. Leave this operation for professionals.

 Do not make the flush cut next to the main limb

or trunk until you have cut off the limb further out
to reduce the weight. Following proper cutting
procedures will prevent stripping the bark from
the main member.

 Do not use the pole saw for felling or bucking.
 To prevent electrocution, do not operate within

50 ft. of overhead electrical lines.

 Keep bystanders at least 50 ft. away.

Fig. 9

Fig. 10

MAINTENANCE

WARNING:

Before inspecting, cleaning, or servicing the
unit, stop the motor, wait for all moving parts
to stop, and remove the battery pack. Failure
to follow these instructions can result in serious
personal injury or property damage.

WARNING:

Always wear eye protection with side shields
marked to comply with ANSI Z87.1, along with
head protection. Failure to do so could result in
objects being thrown into your eyes and other
possible serious injuries.

WARNING:

Never use water or any liquids to clean or rinse
off your product and do not expose the product
to rain or wet conditions. Store indoors in a dry
area. Corrosive liquids, water, and chemicals
can enter the product’s electronic components
and/or battery compartment and damage elec­tronic components and/or the battery pack,
which can result in a short circuit, increased risk
of fire, and serious personal injury. Remove any
buildup of dirt and debris by wiping the product
clean with a dry cloth occasionally.

WARNING:

When servicing, use only identical replacement
parts. Use of any other parts could create a
hazard or cause product damage.

NOTICE:

Periodically inspect the entire product for dam­aged, missing, or loose parts such as screws,
nuts, bolts, caps, etc. Tighten securely all fas­teners and caps and do not operate this product
until all missing or damaged parts are replaced.
Please contact customer service or an autho­rized service center for assistance.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts.
Most plastics are susceptible to damage from
various types of commercial solvents and may be
damaged by their use. Use clean cloths to remove
dirt, dust, oil, grease, etc.

WARNING:

Do not at any time let brake fluids, gasoline,
petroleum-based products, penetrating oils, etc.,
come in contact with plastic parts. Chemicals can
damage, weaken, or destroy plastic, which could
result in serious personal injury.

All pole saw service, other than the items listed in
these maintenance instructions, should be per­formed by competent pole saw service personnel.
(For example, if improper tool is used to hold the
flywheel in order to remove the clutch, structural
damage to the flywheel could occur and subse­quently could cause the flywheel to burst).

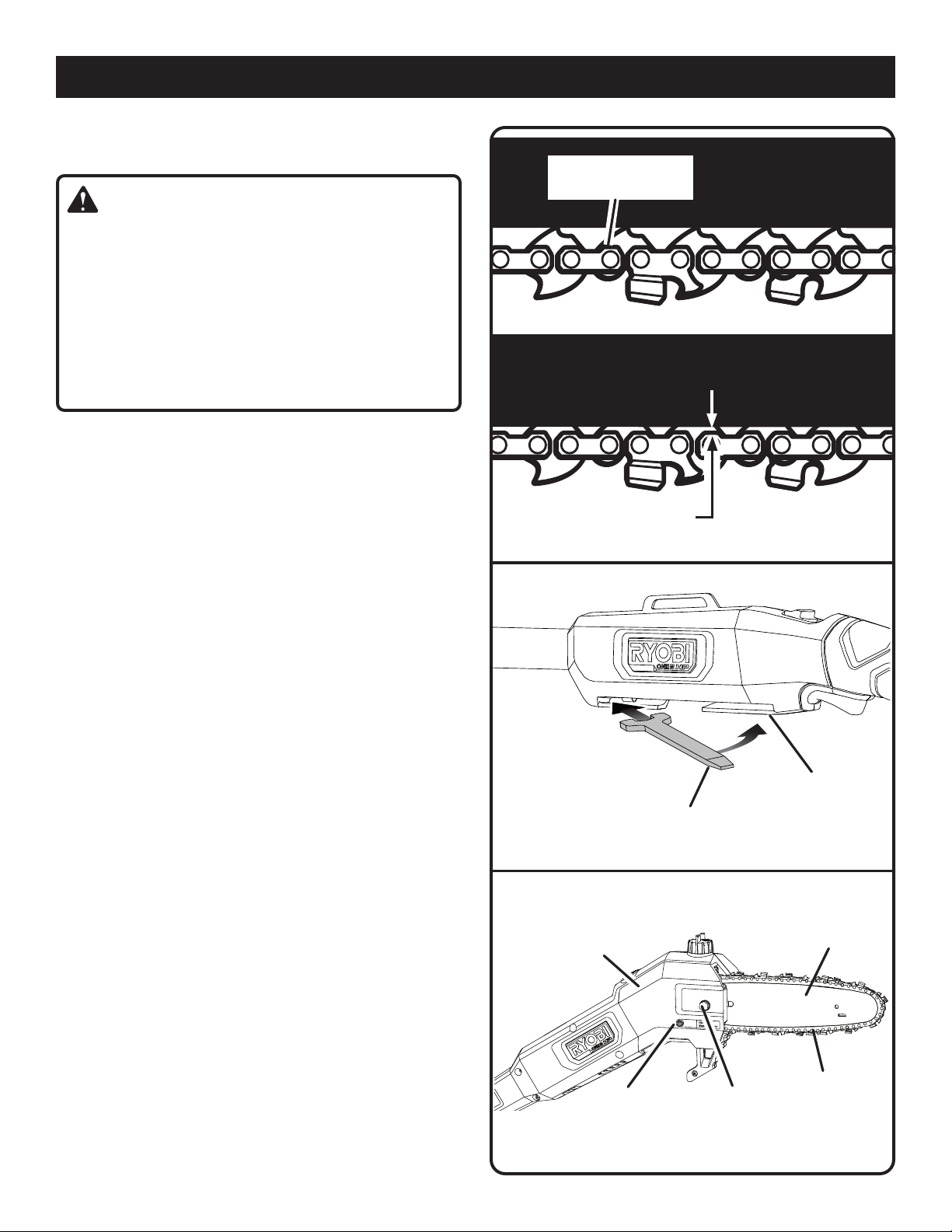

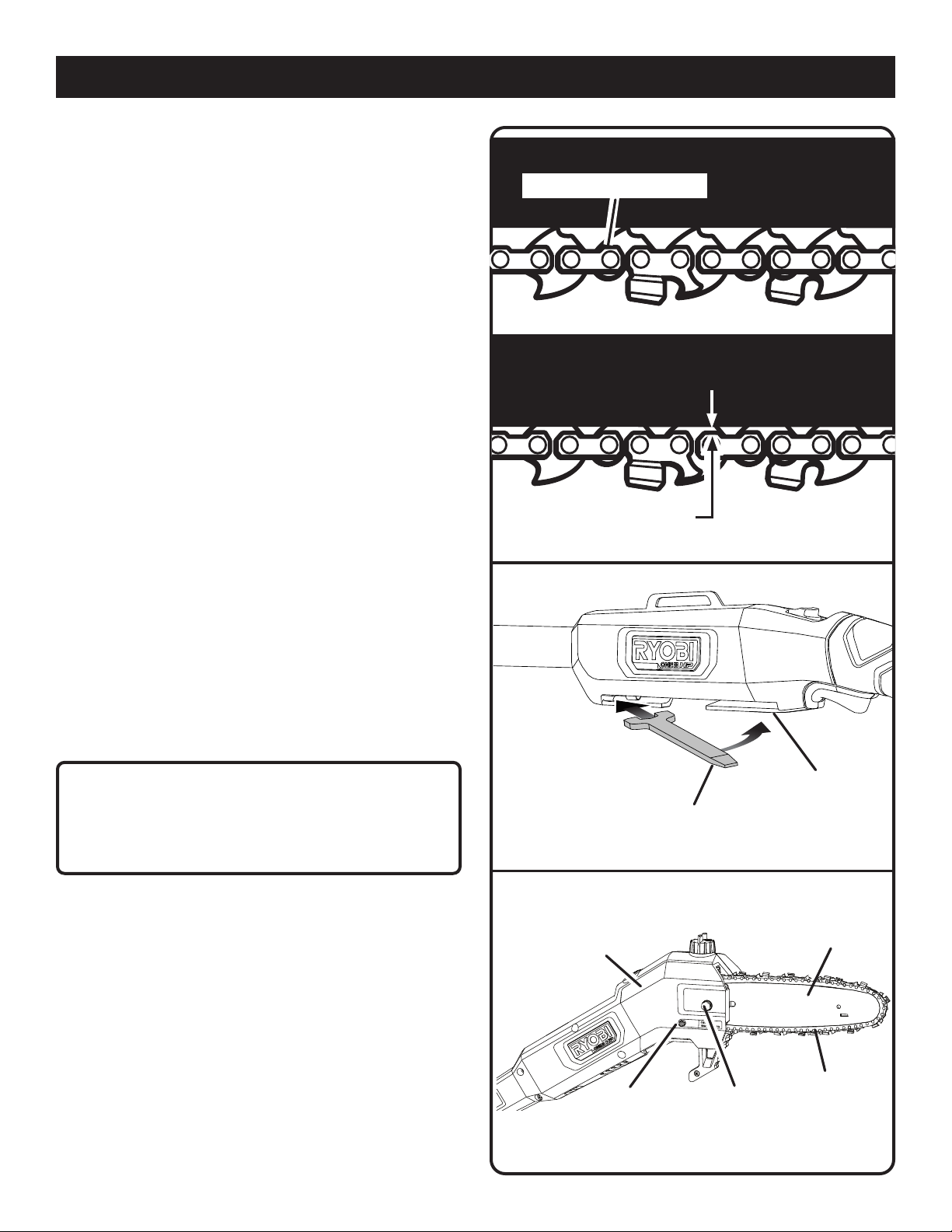

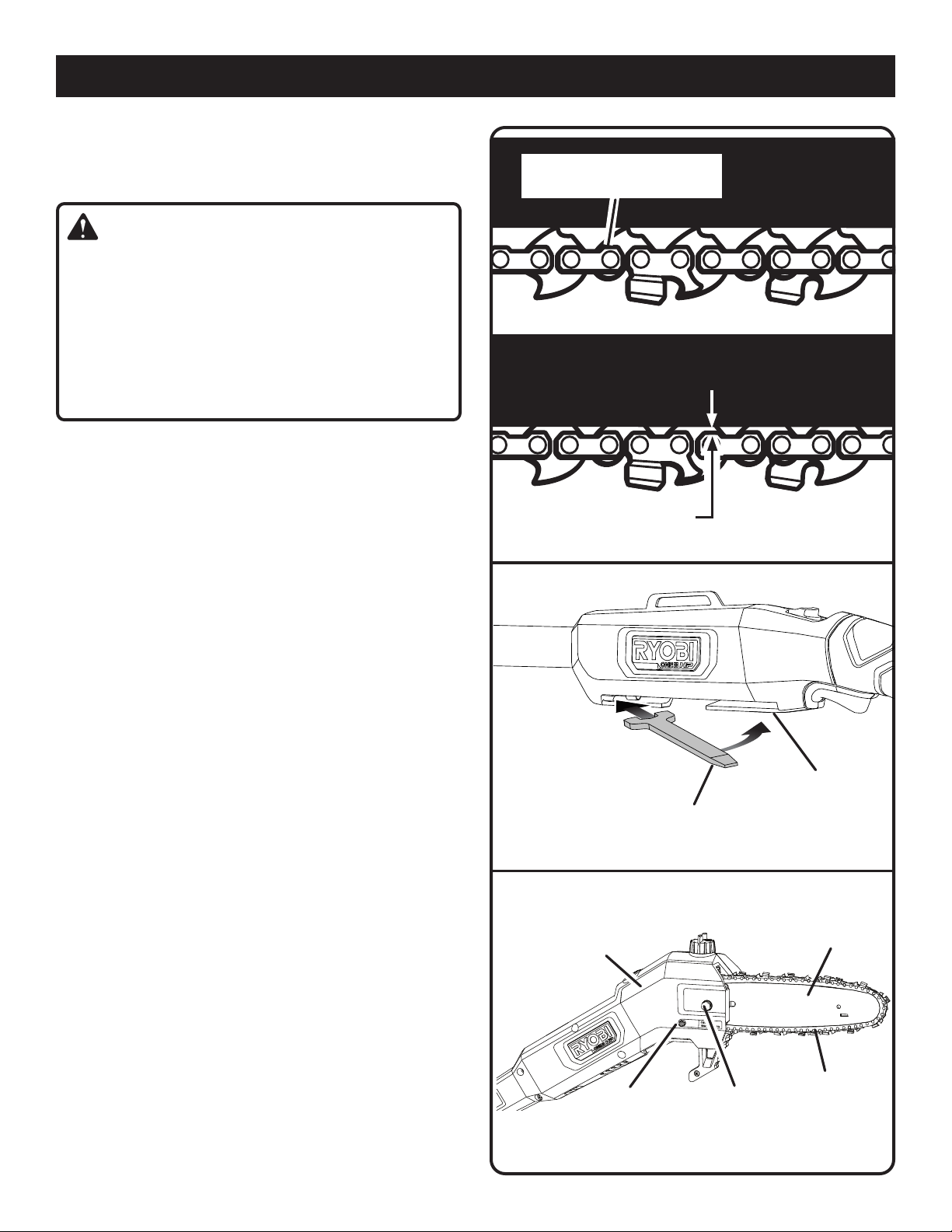

ADJUSTING THE CHAIN TENSION

See Figures 11 - 14.

WARNING:

Stop the motor, wait for all moving parts to stop,
and remove the battery pack. Never touch or
adjust the chain while the motor is running. The
saw chain is very sharp. Always wear protective
gloves when performing maintenance to the
chain. Failure to follow these instructions can
result in serious personal injury.

Proper chain tension is critical to the performance
of your pole saw. Always check chain tension
before using the saw and periodically until the
work is complete. The chain must be retensioned
whenever the flats on the drive links hang out of
the bar groove.

A cold chain is correctly tensioned when there is
no slack on the underside of the guide bar. The
chain should be snug, but still able to be turned
by hand without binding.

14 — English

MAINTENANCE

A warm chain is correctly tensioned when the flats
on the tie straps hang approximately .050 inches
out of the bar groove.

If adjustment is needed:

 Remove the combination wrench from the stor-

age area.

Loosen the chain cover screw to finger tight.

FLATS ON TIE STRAPS

Raise the tip of the guide bar and continue to

hold up until the end of this procedure.

Turn the chain tensioning screw clockwise until

the flats on the tie straps of the chain contact
the bar, making sure the drive links are seated
inside the bar groove.

Retighten the chain cover screw securely.
Release the tip of the guide bar and verify the

chain is now correctly tensioned using the
guidelines above.

NOTE: If the chain is too tight and will not ro-

tate, loosen the chain cover screw slightly, then
turn the chain tensioning screw 1/4 turn coun­terclockwise. Lift up the tip of the guide bar,
retighten the chain cover screw securely, then
verify the chain will now rotate without binding.

NOTE: New chains tend to stretch; check the
chain tension frequently and adjust as needed.

 Return the combination wrench to the storage

area.

Fig. 11

APPROX .050 in.

Fig. 12

NOTICE:

A chain tensioned while warm may be too tight

upon cooling. Check the “cold tension” before

next use.

15 — English

CHAIN

COVER

CHAIN

TENSIONING

SCREW

COMBINATION

WRENCH

CHAIN COVER

SCREW

WRENCH

STORAGE

AREA

Fig. 13

BAR

CHAIN

Fig. 14

MAINTENANCE

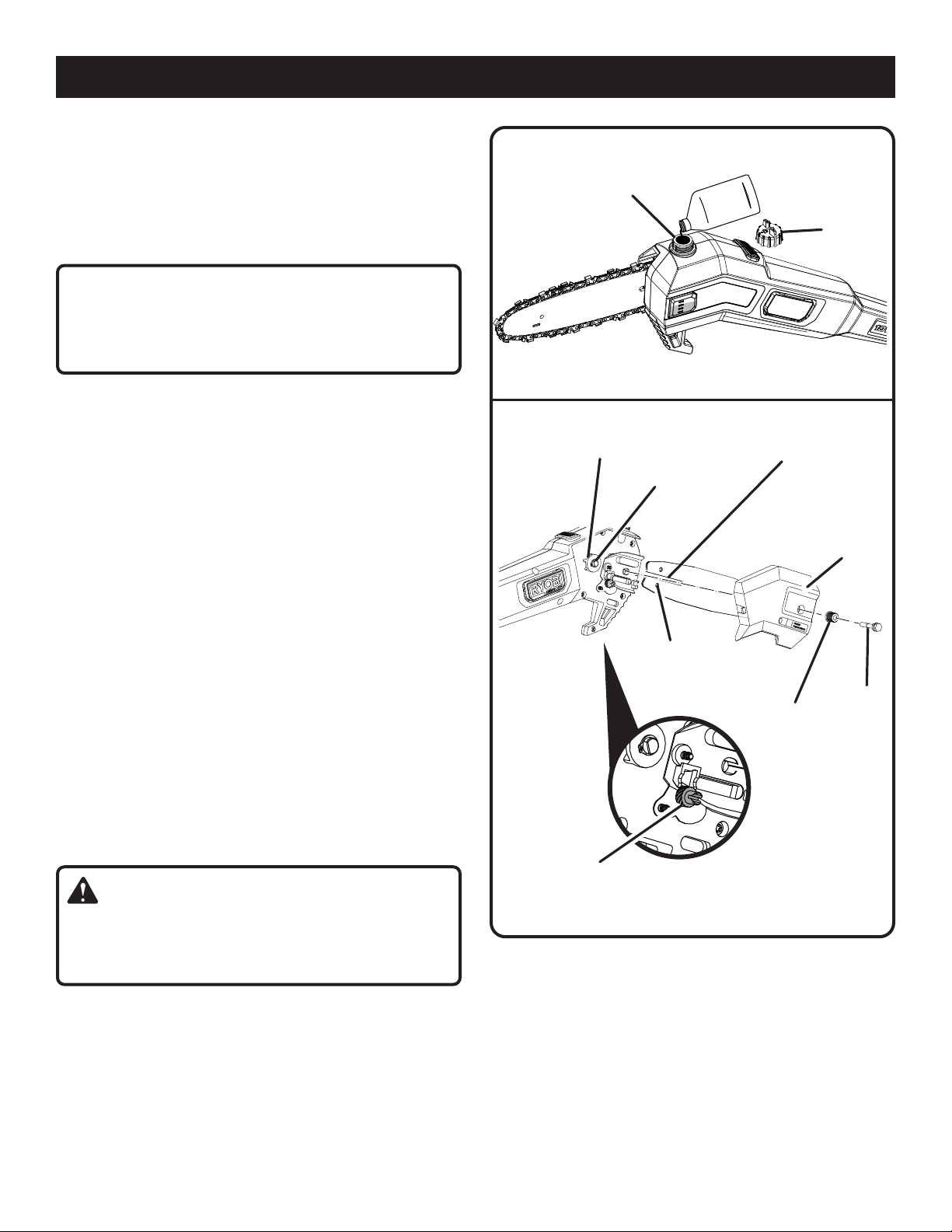

CHAIN OILER

See Figure 15.

 Use premium bar and chain lubricant. It is de-

signed for chains and chain oilers and is formu­lated to perform over a wide temperature range
with no dilution required.

 Remove the cap and carefully pour approxi-

mately 2 oz. of bar and chain lubricant into the
bar lube reservoir.

 Replace the cap and tighten securely.

BAR LUBE

RESERVOIR

CHAIN

LUBRICANT

OIL CAP

 Check and refill the bar lube reservoir every time

the pole saw is used.

NOTE: Do not use dirty, used, or otherwise con­taminated lubricants. Damage may occur to the
oil pump, bar, or chain.

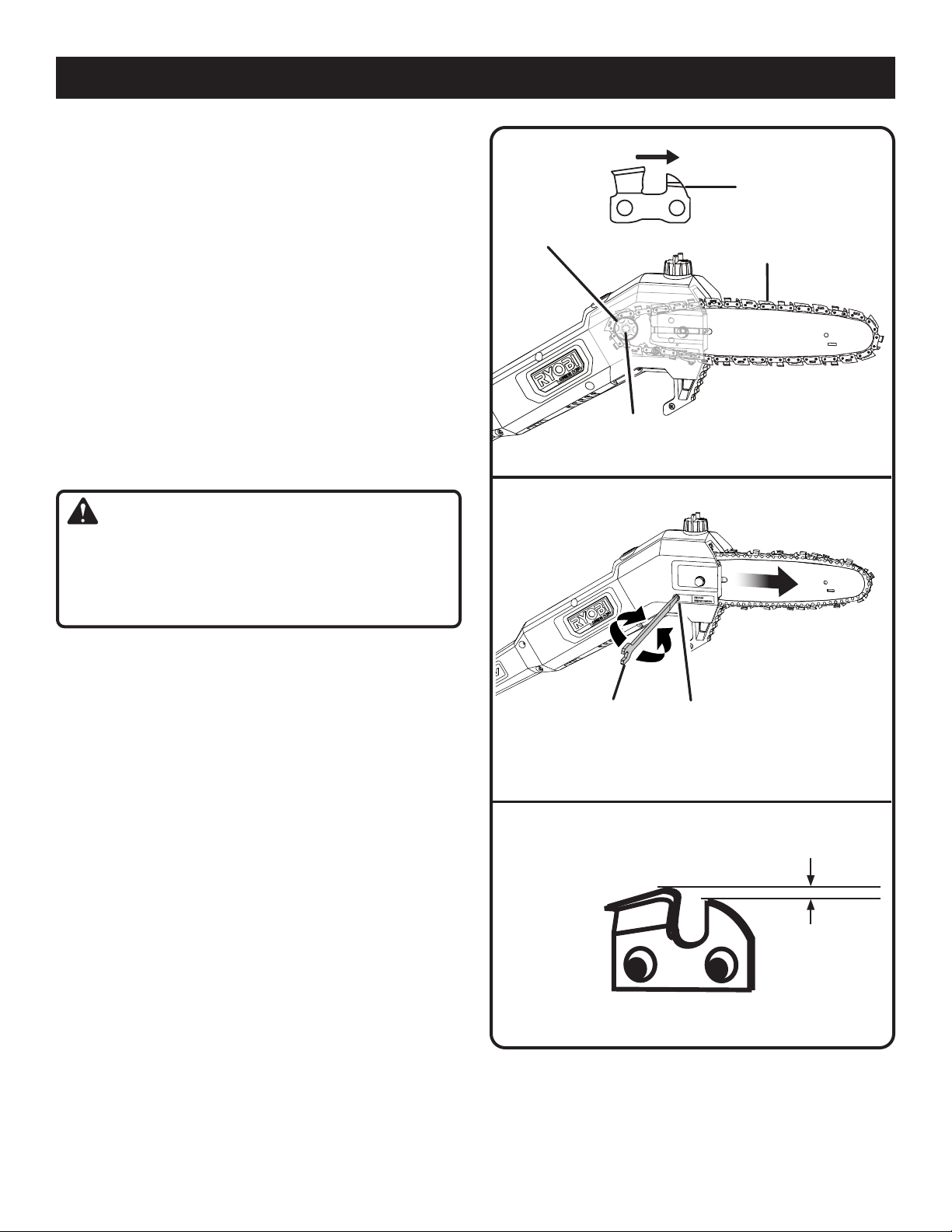

REPLACING THE BAR AND CHAIN

See Figures 16 - 18.

WARNING:

To avoid possible serious injury, stop the motor
and remove the battery pack before replacing
the bar, chain, or performing any maintenance
operation.

 Remove the combination wrench from the stor-

age area.

 With the combination wrench, remove the chain

cover screw, washer, and chain cover.

 The bar contains a slot that fits over the mount-

ing post. The bar also contains a chain tension­ing pin hole which fits over the chain tensioning
pin inside the chain cover.

 Place the bar onto the mounting post.
 Fit the chain over the sprocket and into the bar

groove. The cutters on the top of the bar should
face toward the bar tip, in the direction of the
chain rotation.

 Replace the chain cover ensuring that the chain

tensioning pin in the cover is in the chain ten­sioning pin hole in the bar.

Fig. 15

SPROCKET

MOUNTING
POST SLOT

MOUNTING

POST

CHAIN

COVER

BAR

CHAIN

TENSIONING

PIN HOLE

LOCK

WASHER

CHAIN

COVER

SCREW

CHAIN

TENSIONING PIN

Fig. 16

NOTE: If necessary, rotate the chain tensioning

screw counterclockwise until the pin and hole
can be aligned.

 Reinstall the washer and screw. Tighten the

screw finger tight only. The bar must be free to
move for tension adjustment.

16 — English

MAINTENANCE

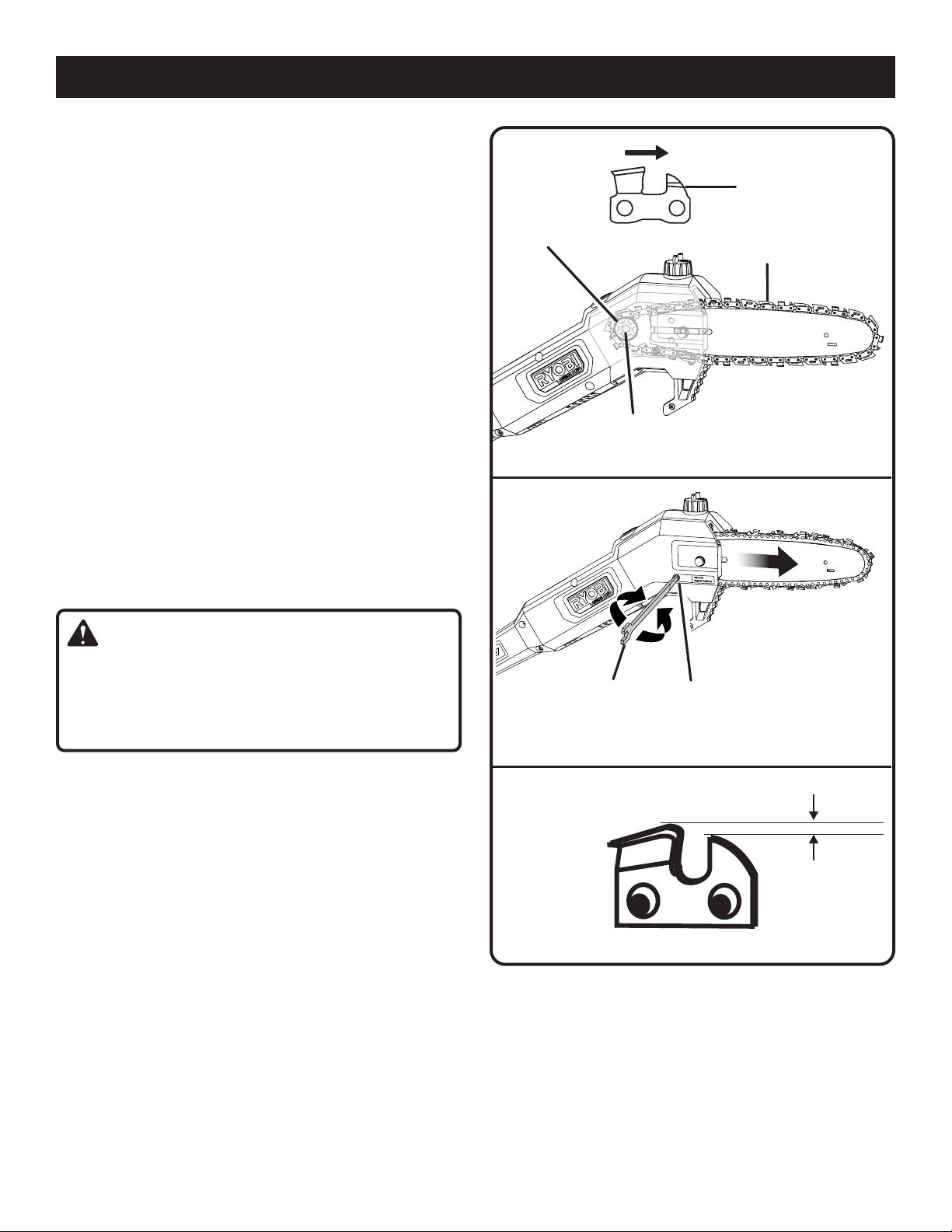

 Remove all slack from chain by turning the chain

tensioning screw clockwise, assuring that the
chain seats into the bar groove during tensioning.

 Tighten the chain cover screw securely.

CHAIN

ROTATION

 Return the combination wrench to the storage

area.

NOTE:

no slack on the underside of the bar, the chain is
snug, but it can be turned by hand without binding.

If chain is too tight, it will not rotate. Loosen the
chain cover screw slightly and turn chain tension­ing screw 1/4 turn counterclockwise. Retighten
chain cover screw securely.

Chain is correctly tensioned when there is

CHAIN MAINTENANCE

See Figure 19.

WARNING:

Remove the battery pack and make sure the
chain has stopped before you do any work on
the saw to avoid accidental starting and pos­sible serious personal injury.

For smooth and fast cutting, the chain needs to
be maintained properly. The following conditions
indicate that the chain requires sharpening:

Wood chips are small and powdery
Chain must be forced through the wood during

cutting

Chain cuts to one side

SPROCKET

MOUNTING

COMBINATION

WRENCH

POST

CHAIN

Fig. 17

CHAIN

TENSIONING

SCREW

Fig. 18

During maintenance of the chain, consider the
following:

Improper filing angle of the side plate can in-

crease the risk of a severe kickback.

Depth gauge (or raker clearance) setting de-

termines the height the cutter enters the wood
and the size of the wood chip that is removed.
Too much clearance increases the potential for
kickback. Too little clearance decreases the size
of the wood chip thus decreasing the chain's
cutting ability.

If cutter teeth have hit hard objects such as nails

and stones, or have been abraded by mud or
sand on the wood, have service dealer sharpen
chain.

17 — English

RAKER (DEPTH GAUGE)

CLEARANCE

.025 in.

Fig. 19

MAINTENANCE

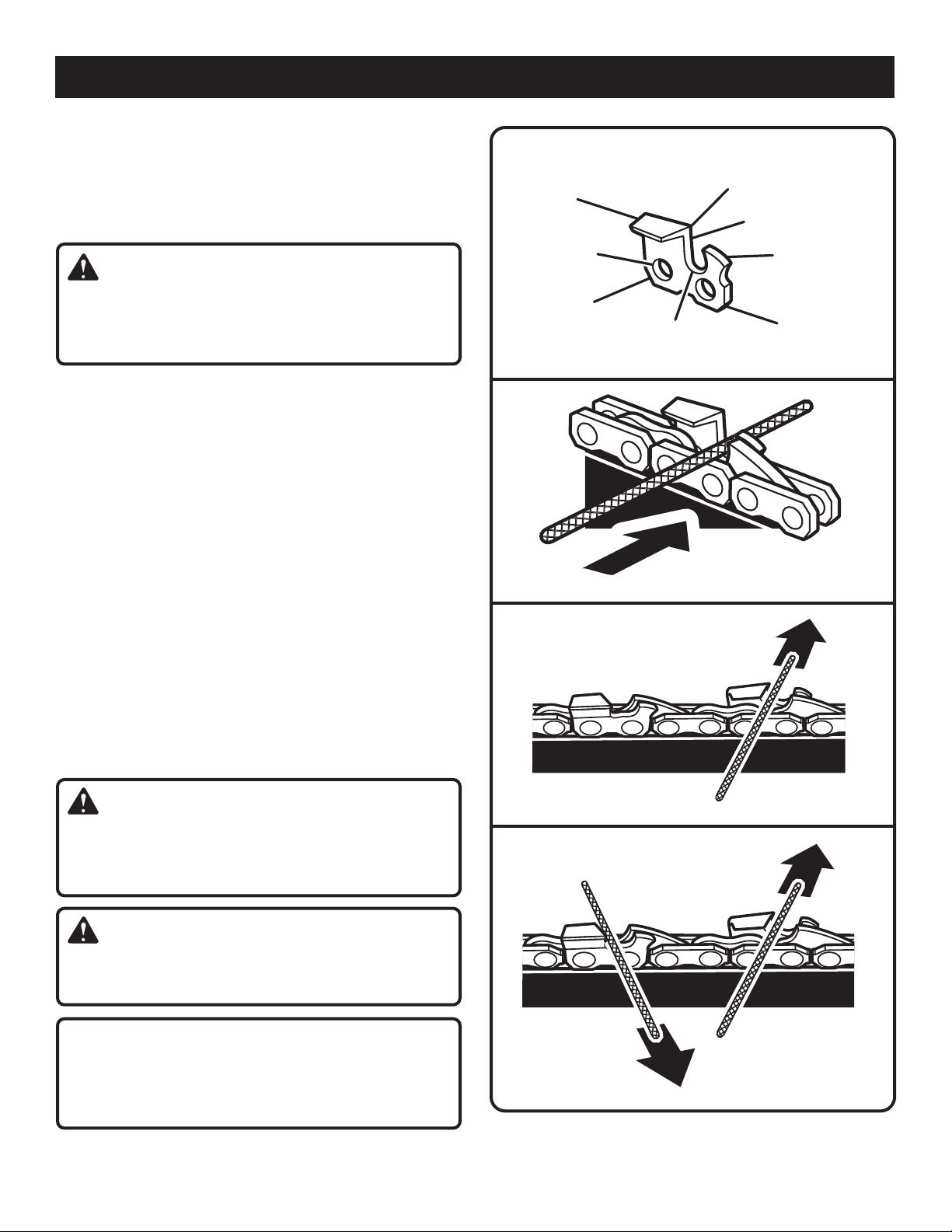

HOW TO SHARPEN THE CUTTERS

See Figures 20 - 23.

Be careful to file all cutters to the specified angles
and to the same length, as fast cutting can be
obtained only when all cutters are uniform.

WARNING:

The saw chain is very sharp, always wear pro­tective gloves when performing maintenance
to the chain to prevent serious personal injury.

 Properly tension the chain prior to sharpening.

Refer to Adjusting the Chain Tension earlier in
this manual. Do all of your filing at the mid-point
of the bar.

Use a 5/32 in. diameter round file and holder.
Keep the file level with the top plate of the tooth.

Do not let the file dip or rock.

TOP

PLATE

RIVET HOLE

HEEL

PARTS OF A CUTTER

CUTTING

CORNER

SIDE PLATE

GULLET

DEPTH GAUGE

TOE

Fig. 20

Using light but firm pressure, stroke towards

the front corner of the tooth. Lift file away from
the steel on each return stroke.

Put a few firm strokes on every tooth. File all left

hand cutters in one direction. Then move to the
other side and file the right hand cutters in the
opposite direction. Occasionally remove filings
from the file with a wire brush.

WARNING:

Improper chain sharpening increases the po­tential of kickback, which can result in serious
personal injury.

WARNING:

Failure to replace or repair damaged chain can
cause serious injury.

NOTICE:

A dull or improperly sharpened chain can cause
excessive engine speed during cutting, which
may result in severe engine damage.

Fig. 21

Fig. 22

LEFT HAND

CUTTERS

RIGHT HAND

CUTTERS

18 — English

Fig. 23

MAINTENANCE

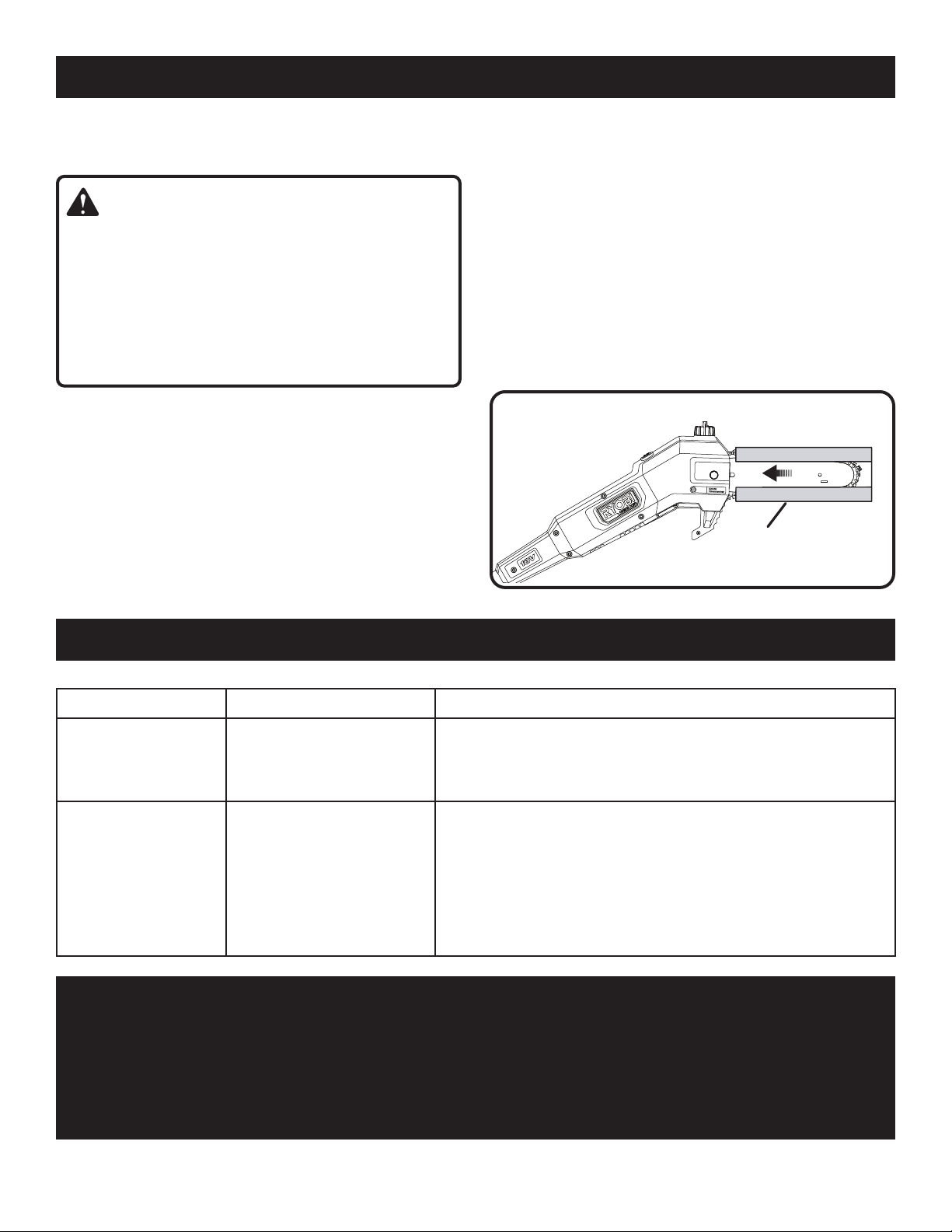

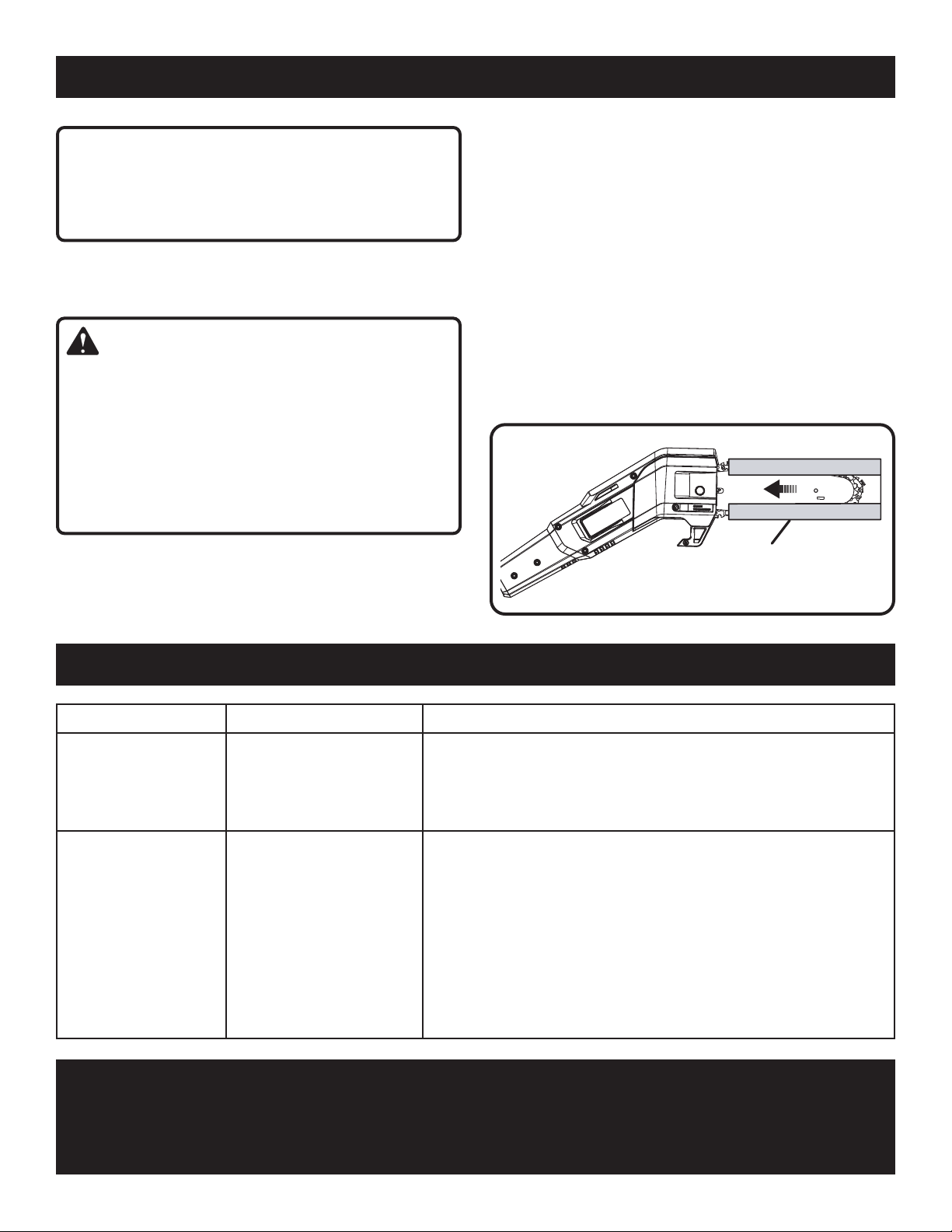

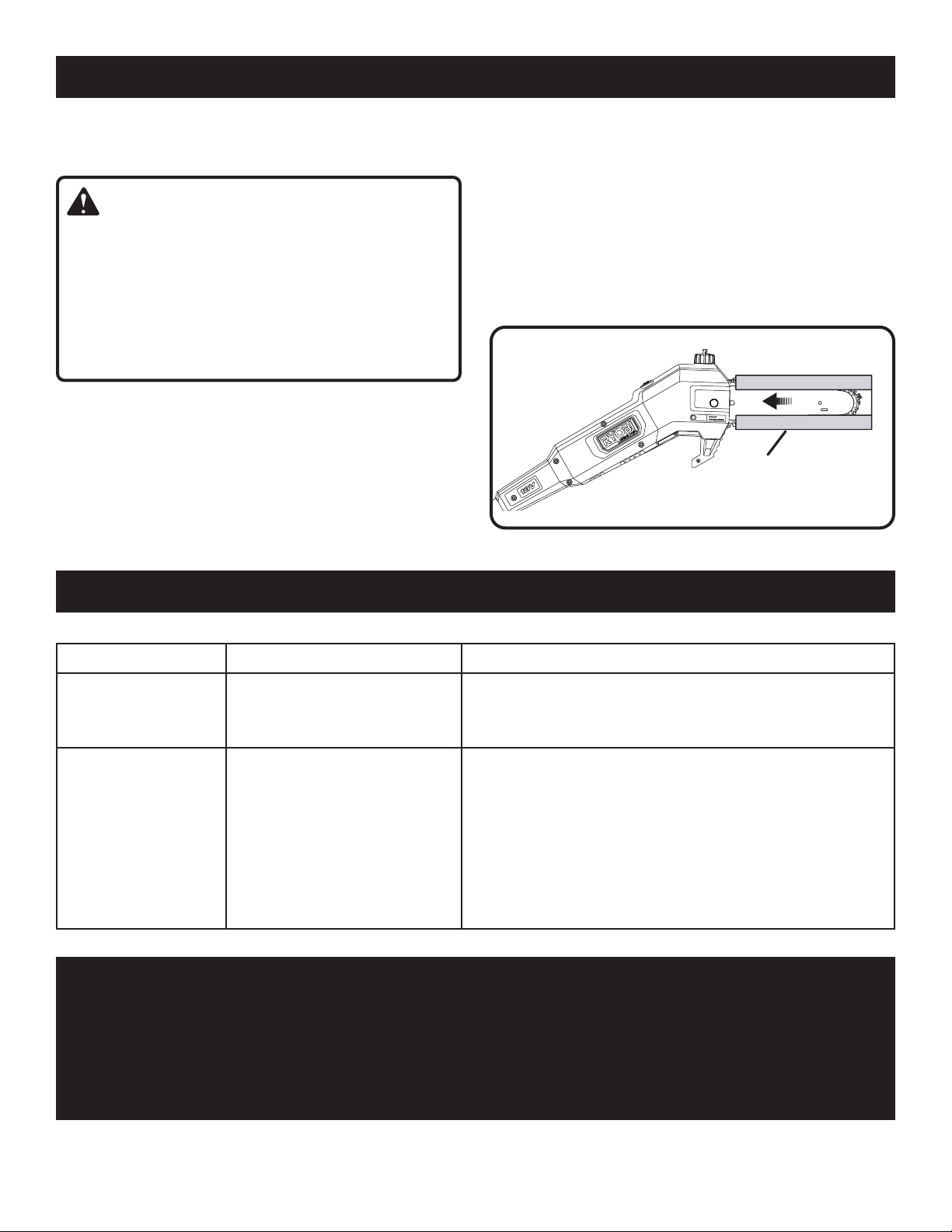

STORING THE PRODUCT

See Figure 24.

WARNING:

Always remove the battery pack before trans­porting or storing pole saw. Place battery pack
indoors in a dry, secure location out of the reach
of children when storing. Failure to follow these
instructions may lead to accidental starting or
unauthorized use and result in serious personal
injury.

 Clean all foreign material from the product. Store

idle unit indoors in a dry, well-ventilated area
that is inaccessible to children. Keep away from
corrosive agents such as garden chemicals and
de-icing salts.

 Always place the scabbard on the saw bar

when transporting or storing the pole saw. The
scabbard is a snug fit and must be attached
very carefully due to the sharp teeth on the
saw chain. This is best done by grasping the
scabbard at one end, in the center portion of
the scabbard, and carefully sliding it over the
chain as shown. Use caution to avoid the sharp
teeth of the chain.

NOTE: The saw chain is very sharp. Always

wear protective gloves when handling the chain.

SCABBARD

Fig. 24

TROUBLESHOOTING

PROBLEM CAUSE SOLUTION

Bar and chain
running hot and
smoking.

Motor runs,
but chain is not
rotating.

This product has a Three-year Limited Warranty for personal,

family, or household use (90 days for business or commercial use).

Check chain tension
for overtightened
condition

Chain tension too
tight.

Check guide bar and
chain assembly.

Check guide bar and
chain for damage.

Tension chain. Refer to Adjusting the Chain Tension
earlier in this manual.

Retension chain. Refer to Adjusting the Chain Tension
earlier in this manual.

Refer to Replacing the Bar and Chain earlier in this
manual.

Inspect guide bar and chain for damage.

For warranty details, visit www.ryobitools.com

or call (toll free) 1-800-860-4050.

19 — English

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

avant son entretien ou lors du remplacement

AVERTISSEMENT :

Lire et veiller à bien comprendre toutes les
instructions. Le non-respect des instructions

ci-dessous peut entraîner une électrocution, un
incendie et des blessures graves.

LIRE TOUTES LES INSTRUCTIONS

 Pour travailler en toute sécurité, lire et veiller à

bien comprendre toutes les instructions avant
d’utiliser ce produit. Familarisez-vous avec toutes
les commandes et l’utilisation correcte de l’outil.
Respecter toutes les instructions de sécurité.
Le non respect des instructions de sécurité ci­dessous peut entraîner des blessures graves.

 Ne pas laisser des enfants ou personnes n’ayant

pas reçu une formation adéquate utiliser cet outil.

 Inspecter soigneusement la zone de travail et

retirer tout corps étranger.

 Porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ANSI
Z87.1, ainsi qu’une protection casque lors de
l’utilisation de cet outil.

 Porter une tenue appropriée — Porter des

pantalons longs, des manches longs, des
chaussures et des gants épais. Ne pas porter
de vêtements amples, bijoux, shorts, sandales
et ne pas travailler pieds nus. Ne porter aucun
bijou.

 Attacher les cheveux longs pour les maintenir

au-dessus des épaules, afin qu’ils ne se prennent
pas dans les pièces en mouvement.

 Tenir à l’écart des enfants — Garder les badauds,

enfants et animaux à une distance de 15 m (50 pi)
minimum.

 Rester attentif — Prêter attention au travail et

faire prevue de bon sens. Ne pas utiliser ce taille­bordures en état de fatigue, si l’on est souffrant,
contrarié ou sous l’influence de l’alcool, de
drogues ou de médicaments.

 Ne pas travailler sous un éclairage insuffisant.
Porter des lunettes de sécurité — Toujours porter

un masque facial ou un masque anti-poussière
si le travail produit de la poussière.

Débrancher l’appareil — Retirer la batterie de

appareils lorsque l’outil n’est pas en usage,

d’accessoires tels que le guide chaîne.

 Ne pas travailler hors de portée — Toujours se

tenir bien campé et en équilibre. Le travail hors
de portée risque de faire perdre l’équilibre ou
de causer un contact avec les pièces brûlantes.

 Garder toutes les parties du corps à l’écart des

pièces en mouvement.

 Inspecter l’outil avant chaque utilisation pour

s’assurer qu’il n’y a pas de pièces desserrées,
etc. Remplacer les pièces endommagées avant
utilisation.

 Quand la produit n’est pas utilisée, elle devrait

être entreposée à l’intérieur, dans un endroit sec
et sécuritaire - loin de la portée des enfants.

 Utiliser exclusivement des pièces de rechange

d’origine. Toute dérogation peut entraîner un
mauvais fonctionnement, des blessures graves
et l’annulation de la garantie.

 N’utiliser en aucun cas un accessoire non fourni

avec le produit, ou indiqué comme pouvant être
utilisé sur l’outil dans le manuel d’utilisation.

 Éviter les environnements dangereux — Ne pas

utiliser l’accessoire dans des endroits humides
ou mouillés. Ne pas utiliser sous la pluie.

 Arrêter le moteur, attendre que toutes les pièces

en mouvement cessent de bouger et retirer le
bloc-piles avant tout nettoyage ou entretien.

 Ne jamais utiliser de l’eau ou une autre liquide

pour nettoyer ou rincer la produit et n’exposez
pas à la pluie ou conditions l’humidité. La remiser
à l’intérieur dans un endroit sec. Les liquides
corrosifs, l’eau et les produits chimiques peuvent
s’infiltrer dans le composants électroniques et/
ou le compartiment de la pile et endommager les
composants électroniques et/ou le bloc-pile, ce
qui peut entraîner un court-circuit, augmenter le
risque d’incendie ou des blessures corporelles
graves. Enlever toute accumulation de la saleté
et les débris sur la produit de temps en temps
avec un linge sec.

 Utilisez l’outil approprié — N’utilisez pas le

produit pour aucune tâche sauf celle pour
laquelle elle est conçue.

 Ne pas fonctionner l’outil sur des étapes, une

échelle, un toit, un arbre, ou un support instable.
Une position stable sur une surface ferme permet

2 — Français

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

de mieux contrôler l’outil en cas de situation
imprévue.

 Ne pas forcer le produit. Il sera plus efficace et

présentera moins de risques de blessures s’il est
utilisé dans les limites de ses spécifications.

 DANGER — Garder les mains à l’écart de la

zone de coupe. Garder les deux mains sur les
poignées lors de l’utilisation de l’appareil.

 ATTENTION — Les lames continuent de tourner

en roue libre une fois que la scie est éteinte.

Ne pas tenir l’outil par les lames de coupe ou

les tranchants de coupe exposés.

RÈGLES DE SÉCURITÉ PARTICULIÈRES

Le rebond est une réaction dangereuse pouvant

entraîner des blessures graves. Le rebond se
produit lorsque la chaîne en rotation heurte un
objet dans la partie supérieure de l’extrémité du
guide ou lorsque l’entaille se referme et pince
la chaîne dans le bois. Le contact de la partie
supérieure de l’extrémité du guide peut faire
plonger la chaîne dans le bois et la bloquer
pendant un instant. Il en résulte une réaction
fulgurante, projetant le guide vers le haut et
l’arrière, en direction de l’utilisateur. Le pincement
de la chaîne sur le haut du guide peut causer
une projection violente de la lame en arrière, en
direction de l’utilisateur, ce qui peut entraîner
une perte de contrôle et des blessures graves.
Ne pas compter exclusivement sur les dispositifs
de sécurité intégrés au produit.

Une compréhension élémentaire du rebond peut

réduire ou éliminer l’élément de surprise. Les
surprises sont favorables aux accidents.

La scie de manche ne doit être utilisée que pour

couper du bois. Ne pas l’utiliser pour couper du
des matériaux autres que le bois.

S’assurer que l’endroit ou la scie est utilisée

est dépourvu de tout obstacle. Ne pas laisser
l’extrémité du guide entrer en contact avec une
bille, une branche, une palissade ou tout autre
obstacle risquant d’être heurté pendant le travail.
Avoir un chemin planifié de retraite.

Vérifier si les pièces sont endommagées — Avant

de réutiliser le produit, vérifier attentivement que
le dispositif de protection ou toute autre pièce
n’est pas endommagé afin de s’assurer que l’outil
fonctionnera comme prévu. Vérifier l’alignement
et la fixation des pièces mobiles, l’état des pièces,
l’assemblage et toute autre condition qui peut
avoir une incidence sur le fonctionnement du
produit. Un dispositif de protection ou toute autre
pièce qui est endommagé devrait être réparé ou
remplacé dans un centre de service autorisé, à
moins d’une indication contraire dans le présent
manuel.

Ne couper que lorsque la visibilité et la lumière

permettent de voir clairement.

Pour éviter les risques d’électrocution, ne pas

travailler à moins de 15 metres (50 pi) de lignes
électriques.

En cas d’urgence, utiliser les agrafe à ressort

sur le bandoulière à relâchement rapide pour se
libérer du bandoulière et de la scie de manche.

AVERTISSEMENT — N’utilisez pas l’outil près

des lignes à haute tension. Cet outil n’a pas
été conçu pour offrir une protection contre les
décharges électriques en cas de contact avec
les lignes électriques élevées. Consulter les
règlements locaux pour connaître la distance
sécuritaire des lignes électriques élevées et
s’assurer que la position d’utilisation est sûre et
sécuritaire avant d’utiliser l’outil.

Avant de lancer le moteur, s’assurer que la chaîne

n’est en contact avec aucun objet.

Pour éviter les risques de blessures, ne pas se

tenir directement au-dessous des branches en
train d’être coupées. Cet outil ne doit pas être
tenu à un angle de plus de 60° par rapport au
niveau du sol.

Arrêter le moteur s’assurer que l’accessoire de

coupe est immobilisé avant de poser l’outil.

Suivre les instructions d’affûtage et d’entretien

fournies par le fabricant de la scie à chaîne.

Utiliser exclusivement les guides et chaînes à

faible risque de rebond spécifiées pour l’outil.

3 — Français

RÈGLES DE SÉCURITÉ PARTICULIÈRES

Ne pas fonctionner la scie avec une main ! La

blessure sérieuse à l’opérateur, les aides, les
passants, ou n’importe quelle combinaison de
ces personnes peut des résultats d’une opération
de main. Cette scie a projeté pour l’usage deux­transmis.

Faire preuve de la plus extrême prudence lors de la

coupe de petits buissons et de jeunes arbres, car
les branchettes fines peuvent se prendre dans la
chaîne et fouetter l’utilisateur ou le déséquilibrer.

Lors de la coupe d’une branche sous tension,

toujours rester vigilant, car la branche risque de
fouetter l’utilisateur lorsque la tension dans les
fibres de bois est relâchée.

Pour éviter un démarrage accidentale, ne jamais

transporter l’outil avec le bloc-piles installé ou
avec le doigt sur la commutateur.

Manipuler le produit avec prudence — S’assurer

que les lames demeurent coupantes et propres
pour un meilleur rendement et pour réduire les
risques de blessure. Suivre les directives pour
la lubrification et pour changer les accessoires.
Inspecter périodiquement le cordon du produit et
le faire réparer dans un centre de service autorisé
s’il est endommagé. Inspecter régulièrement le
cordon du chargeur de pile. S’il est endommagé, le
faire réparer ou remplacer au centre de réparations
agréé le plus proche.

Gardez les poignées sèches, propres et libres

d’huile et de graisse.

Tenir toutes les parties du corps loin de la scie à

chaîne. Ne retirer les matériaux coincés ou sus­pendus ou de les tenir lorsque les lames sont
en mouvement. S’assurer que l’interrupteur est
à la position OFF (éteint) lorsque l’on déloge les
débris de matériaux. La scie à chaîne continue
de bouger après que l’interrupteur est éteint. Un
moment d’inattention pendant l’utilisation de la
scie à perche peut occasionner des blessures
graves.

Transporter la scie à perche par la poignée avec

la chaîne de scie arrêtée. Au moment de trans­porter ou de ranger la scie à perche, toujours
mettre le fourreau sur la barre de scie. Une bonne
manipulation de la scie à perche réduit les risques
de blessures graves pouvant être causées par la
chaîne de scie.

Tenir la scie à perche uniquement au niveau des

surfaces isolées des poignées, puisqu’elle peut
toucher des câbles dissimulés. Le contact de
la chaîne de scie avec un fil sous tension peut
expos-er les pièces métalliques de la scie à
perche sous tension et électrocuter l’utilisateur.

Ne pas utiliser la scie à perche dans de mauvaises

conditions météorologiques, surtout lorsqu’il y a
un risque de foudre. Ceci évitera le risque d’être
frappé par la foudre.

Pour réduire tout risque d’électrocution, ne jamais

utiliser près de câbles électriques. Si l’outil est
utilisé près de câbles électriques ou s’il les touche,
cela peut provoquer des blessures graves ou un
choc électrique entraînant la mort.

Toujours utiliser les deux mains lors de l’utilisation

de la scie à perche. Tenir la scie à perche à deux
mains pour éviter toute perte de contrôle.

Toujours utiliser une protection pour la tête lors

de l’utilisation de la scie à perche en hauteur.
Les débris qui tombent peuvent entraîner des
blessures graves.

Le produit doit être réparé par un personnel

qualifié seulement. Des réparations ou l’entretien
effectués par un personnel non qualifié pourrait
résulter en des blessures pour l’utilisateur ou
endommager le produit.

 Les outils fonctionnant sur piles n’ayant pas

besoin d’être branchés sur une prise secteur, ils
sont toujours en état de fonctionnement. Rester
conscient des dangers lorsque l’outil n’est pas
en usage.

 Retirer le bloc-piles avant tout réglage, nettoyage,

remisage ou déblocage, lors du remplacement
d’accessoires tels que le guide et la chaîne et
lorsque l’outil n’est pas en usage.

 Les piles ne doivent être rechargées qu’avec

l’appareil spécifié. Un chargeur approprié pour un
type de pile peut créer un risque d’incendie peut
créer un risque d’incendie s’il est utilisé avec un
autre type de pile. Ne recharger les piles qu’avec
l’appareil indiqué.

 Utiliser ce produit seulement avec la piles et

le chargeurs indiqués dans le supplément de
raccordement pour chargeur/outils/piles/appareil

n˚ 987000-432.

4 — Français

RÈGLES DE SÉCURITÉ PARTICULIÈRES

 Pour éviter les risques d’explosion et de blessures,

ne pas placer les blocs de piles ou piles à proximité
de flammes ou d’une source de chaleur.

 Ne pas ouvrir ou altérer le bloc-piles. L’électrolyte

est un produit corrosif pouvant causer des lésions
cutanées ou oculaires. Il peut être toxique en cas
d’ingestion.

 Ne pas charger l’appareil sous la pluie ou dans

un endroit mouillé.

 Ne pas recharger l’outil dans un endroit humide

ou mouillé. Le respect de cette règle réduira les
risques de choc électrique.

 Ne pas mettre le bloc-piles au feu. Les piles

peuvent exploser. Consulter les autorités locales
compétentes pour les options de recyclage et/
ou l’élimination des piles.

CONSERVER CES INSTRUCTIONS

 Manipuler les batteries avec soin pour éviter des

courts-circuits. Lorsque le bloc-piles n’est pas
en usage, le tenir à l’écart d’articles métalliques
tels que : les attaches trombones, pièces de
monnaie, clous, vis et autres petits objets
métalliques risquant d’établir le contact entre les
deux bornes. La mise en court-circuit de bornes
de piles peut causer des étincelles, des brûlures
ou un incendie.

Conserver ces instructions. Les consulter

fréquemment et les utiliser pour instruire les
autres utilisateurs éventuels. Si ce produit est
prêté, il doit être accompagné de ces instructions,
afin d’éviter un usage incorrect et d’éventuelles
blessures.

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques
associé à l’utilisation de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

Indique une situation dangereuse qui, si elle n’est pas

DANGER :

AVERTISSEMENT :

ATTENTION :

AVIS :

évitée, aura pour conséquences des blessures graves ou
mortelles.

Indique une situation dangereuse qui, si elle n’est pas
évitée, pourrait entraîner des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas
évitée, pourraît entraîner des blessures légères ou de
gravité modérée.

(Sans symbole d’alerte de sécurité) Indique les informations
jugées importantes sans toutefois représenter un risque
de blessure (ex. : messages concernant les dommages
matériels).

5 — Français

SYMBOLES

Certains des symboles ci-dessous peuvent être utilisés sur le produit. Veiller à les étudier et
apprendre leur signification pour assurer la sécurité d’utilisation.

SYMBOLE NOM EXPLICATION

Symbole d’alerte de
sécurité

Lire le manuel d’utilisation

Porter une protection
oculaire et protection
casque

Avertissement concernant
l’humidité

Gants

Chaussures de sécurité

La tenir à l’écart de lignes
électriques et ne laisser
personne s’approcher

Indique un risque de blessure potentiel.

Pour réduire les risques de blessures, l’utilisateur
doit lire et veiller à bien comprendre le manuel
d’utilisation avant d’utiliser ce produit.

Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1,
ainsi qu’une protection casque.

Ne pas exposer la pile, le compartiment de la pile,
ou les composants électroniques à la pluie, l’eau ou
d’autres liquides. Ne pas charger la pile ou exposer
la produit à la pluie ou des endroits humides.

Porter des gants épais antidérapants lors de la
manipulation de l’scie et de la lame.

Porter des chaussures de travail à semelle
antidérapante lors de l’utilisation de l’outil.

DANGER ! Risque d’électrocution ! Ne pas travailler
à moins de 15m (50 pi) de lignes électriques. Ne
jamais laisser quiconque se tenir à moins de 15
m (50 pi) de l’outil.

L’utilisation dans des conditions humides et le

Choc électrique

Symbole Mains à l’écart

Symbole de recyclage

V Volts Voltage

Courant continu Type ou caractéristique du courant

non respect des instructions de sécurité peuvent
résulter en un choc électrique.

Le non-respect de cette mise en garde peut en­traîner des blessures graves.

Ce produit utilise les piles de lithium-ion (Li-ion).
Les réglementations locales ou gouvernementales
peuvent interdire de jeter les piles dans les
ordures ménagères. Consulter les autorités locales
compétentes pour les options de recyclage et/ou
l’élimination.

6 — Français

CARACTÉRISTIQUES

FICHE TECHNIQUE

Moteur ...................................................................................................................................... 18 V c.c.

Longueur du guide .......................................................................................................... 203 mm (8 po)

Capacité de coupe .......................................................................................................... 152 mm (6 po)

Pas de la chaîne ............................................................................................................ 9,5 mm (3/8 po)

Type de chaîne .........................................................................................................................Standard

BOUCHON

D’HUILE

BANDOULIÈRE À

RELÂCHEMENT

RAPIDE

FOURREAU

ARBRE DU TÊTE

DE COUPE

INTERMÉDIAIRE

ARBRE

CLÉ MIXTE

VERROUILLAGE

DE GÂCHETTE

ARBRE DE

POIGNÈE

GÂCHETTE

Fig. 1

7 — Français

CARACTÉRISTIQUES

APPRENDRE À CONNAÎTRE LE SCIE
DE MANCHE

Voir la figure 1.

L’utilisation sûre de ce produit exige une
comprehension des renseignements figurant sur
le produit et contenus dans le manuel d’utilisation,
ainsi qu’une bonne connaissance du projet
entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de
sécurité.

REGARD DE NIVEAU D’HUILE

Réservoir de lubrifiant de guide semi-transparent
permettant à l’utilisateur de voir à quel moment
ajouter de le lubrifiant.

ASSEMBLAGE

DÉBALLAGE

Ce produit doit être assemblé.
 Avec précaution, sortir le produit et les

accessoires de la boîte. S’assurer que toutes
les pièces figurant sur la Liste de contrôle

d’expédition sont incluses.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous

constatez que des éléments figurant dans
la Liste de contrôle d’expédition sont déjà
assemblés. Certaines pièces figurant sur cette
liste n’ont pas été assemblées par le fabricant
et exigent une installation. Le fait d’utiliser un
produit qui a été assemblé de façon inadéquate
peut entraîner des blessures.

FOURREAU

Le fourreau empêche que l’opérateur entre en
contact avec les lames tranchantes lorsque
l’outil n’est pas en usage. Il évite également que
les lames soient ébréchées ou endommagées
pendant le remisage.

VERROUILLAGE DE GÂCHETTE

Le verrouillage de gâchette empêche les
démarrages accidentels de l’outil.

LISTE DE CONTRÔLE D’EXPÉDITION

Arbre du tête de coupe
Intermédiaire arbre
Arbre de poignèe
Fourreau
Clé mixte
Bandoulière à relâchement rapide
Manuel d’utilisation

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées,
ne pas utiliser ce produit avant qu’elles aient été
remplacées. Le fait d’utiliser ce produit même
s’il contient des pièces endommagées ou
s’il lui manque des pièces peut entraîner des
blessures graves.

 Examiner soigneusement le produit pour

s’assurer que rien n’a été brisé ou endommagé
en cours de transport.

 Ne pas jeter les matériaux d’emballage avant

d’avoir soigneusement examiné le produit et
avoir vérifié qu’il fonctionne correctement.

 Si des pièces sont manquantes ou endomma-

gées, appeler le 1-800-860-4050.

8 — Français

AVERTISSEMENT :

Ne pas essayer de modifier ce produit ou de
créer des accessoires non recommandés pour
ce produit. De telles altérations ou modifications
sont considérées comme un usage abusif et
peuvent créer des conditions dangereuses,
risquant d’entraîner des blessures graves.

ASSEMBLAGE

AVERTISSEMENT :

Pour empêcher un démarrage accidentel
pouvant entraîner des blessures graves,
toujours déconnecter le fil de bougie de moteur
de la bougie d’allumage avant d’assembler des
pièces.

CONNEXION DU LE POIGNÈE

Voir la figure 2.

 Insérer le bouchon de l’arbre intermédiaire dans

la douille de l’arbre de poignée et pousser l’un
contre l’autre jusqu’à ce qu’il soit fixé solidement.
Le bouchon est plus gros sur un côté et son
sens d’installation est unique.

ARBRE DE

POIGNÈE

COLIER

 Abaisser le collier de l’arbre à poignée sur la

base filetée de l’arbre intermédiaire et le tourner
dans le sens horaire afin de le serrer solidement.

 Répéter l’opération afin de fixer l’arbre

intermédiaire à l’arbre du tête de coupe.

NOTE : Une fois assemblés correctement, l’arbre
à poignée et l’arbre du tête de coupe ne devraient
pas se détacher de l’arbre intermédiaire une fois
tirés. Si c’est le cas, répéter les étapes ci-dessus.

AVERTISSEMENT :

Si tous les arbres ne sont pas installés
correctement ensemble comme décrit ci­dessus, les arbres se sépareront et causeront
des blessures graves ou mortelles.

BOUCHON

BASE

TARAUDÉ

INTERMÉDIAIRE ARBRE

BOUCHON

BASE

TARAUDÉ

ARBRE DU TÊTE

DE COUPE

Fig. 2

9 — Français

ASSEMBLAGE

INSTALLATION DE LA BANDOULIÈRE À
RELÂCHEMENT RAPIDE

Voir la figure 3.

Pour empêcher la fatigue du dos et de l’épaule,
Toujours utiliser la bandoulière à relâchement rapide
lors de l’utilisation de l’outil. Si votre dos ou vos
épaules deviennent douloureux, faites une pause et
ajustez la position du bandoulière.

 Appuyer sur la loquet de agrafe à ressort et la

maintenir enfoncée.

 Placer le agrafe sur le fixations de sangle et relâcher

le loquet.

 Répéter ces étapes pour le autre agrafe à ressort.
 Placer la bandoulière sur l’épaule et régler la

bandoulière à obtenir une position confortable.

UTILISATION

AGRAFE À

RESSORT

LOQUET

AGRAFE À

RESSORT

FIXATIONS

DE SANGLE

Fig. 3

DANGER :

Ne jamais effectuer de coupes près de cerca
de lignes, lignes cordon de électriques ou de
sources de courant. Si les embouteillages de
barre et chaîne sur la cordon électrique ou línea,
NE PAS MANIPULER LA GUIDE OU LA CHAÎNE!

ELLE PEUT ÊTRE SOUS TENSION ET DONC,
EXTRÊMEMENT DANGEREUSE. Continuer de

tenir le électrique de manche par la poignée
arrière isolée ou le poser à l’écart en prenant
les précautions nécessaires. Mettre le circuit
électrique de la ligne électrique hors tension
ou débrancher le cordon endommagé avant
d’essayer de débloquer la lame. Le contact avec
la barre et chaîne, d’autres parties conductrices
du électrique de manche, ou des cordons ou
des fils électriques sous tension entraînerait des
blessures graves ou mortelles.

AVERTISSEMENT :

Ne pas laisser la familiarité avec le produit faire
oublier la prudence. Ne pas oublier qu’une
fraction de seconde d’inattention peut entraîner
des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire avec
écrans latéraux certifiée conforme à la norme ANSI
Z87.1, ainsi qu’une protection un casque. Si cette
précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et d’autres lésions graves.

AVERTISSEMENT :

Ne pas utiliser produits ou accessoires non
recommandés par le fabricant de ce produit.
L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.

AVIS :

Avant chaque utilisation, inspecter au complet
le produit afin de s’assurer qu’aucune pièce
(vis, écrous, boulons, chapeaux, etc.) n’est
endommagée, manquante ou desserrée. Serrer
solidement toutes les pièces de fixation et les
chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées
n’ont pas été remplacées. Pour obtenir de l’aide,
veuillez communiquer avec le service à la clientèle
ou un centre de réparations agréé.

10 — Français

UTILISATION

APPLICATIONS

Ce produit peut être utilisé pour les application
ci-dessous :

 Ébranchage
 Émondage

APPOINT DE LUBRIFIANT POUR GUIDE
ET CHAÎNE (NON INCLUS)

Voir la figure 4.

Utiliser de lubrifant de qualité supérieure pour guide
et chaîne (non inclus). Cette huile, conçue pour les
chaînes et huileurs de chaîne, est formulée pour
fonctionner dans une vaste plage de températures
et n’a pas besoin d’être diluée.

NOTE : La scie de manche sort d’usine sans guide et
sans lubrifant de chaîne ajoutée. La quantité devrait
être vérifiée à tous les 20 minutes d’utilisation et
renouvelée au besoin.

Retirer le bouchon du réservoir d’huile.
Verser soigneusement la lubrifiant pour guide et

chaîne dans le réservoir.

Essuyer l’excès lubrifiant.
Inspecter le niveau et remplir le réservoir d’huile

si le niveau d’huile indiqué dans le regards est en
dessous de l’avant dernier trait.

Répéter la procédure selon les besoins.
NOTE : Ne pas utiliser de lubrifiants sale, usagée ou

autrement contaminée. Cela pourrait endommager
le guide ou la chaîne.

NOTE : Il est normal que le lubrifiant suinte de la
scie lorsqu’elle n’est pas en usage. Pour éviter ce
suintement, vider le réservoir d’huile après chaque
utilisation puis faire tourner la scie pendant une
minute. Lorsque la scie est remisée pour une période
prolongée (trois mois ou plus), s’assurer que la chaîne
et le pignon d’entraînement sont légèrement lubrifiés
pour les protéger de la rouille.

INSTALLATION/ RETRAIT DU BLOC­PILES

Voir la figure 5.

AVERTISSEMENT :

Toujours retirer la pile de l’outil au moment
d’assembler des pièces, d’effectuer des réglages
et de procéder au nettoyage, ou lorsque l’outil
n’est pas utilisé. Le fait de retirer la pile permet
d’empêcher un démarrage accidentel pouvant
entraîner des blessures graves.

11 — Français

CHAIN

LUBRICANT

BOUCHON

REGARD DE

NIVEAU D’HUILE

Fig. 4

BOUTON DE

VERROUILLAGE

GÂCHETTE

BLOC-PILES

Fig. 5

Installation :

 Insérer la pile dans l’outil comme illustré.

AVERTISSEMENT :

Asegúrese de que los pestillos del paquete de
baterías entre adecuadamente en su lugar y
que el paquete de baterías esté bien colocado y
asegurado en el puerto de batería antes de que
encenderla. No asentar el paquete de baterías
correctamente podría provocar que el paquete
de baterías se caiga y cause lesiones personales
graves.

Retrait :

Appuyer sur les deux loquets se trouvant sur les
côtés du bloc-piles pour le séparer de la scie de
manche.

UTILISATION

AVERTISSEMENT :

Pour éviter des blessures graves, tojours retirer le
bloc-piles et tenir à distance de mains le levier de
verrouillage en portant l’outil.

Pour prendre connaissance des consignes de
chargement, consulter le manuel d’utilisation des
piles et des chargeurs.

DÉMARRAGE ET ARRÊT

Voir les figures 5 et 6.

Pour faire démarrer le moteur :

 Tenir l’élagueuse comme illustré et s’assurer

qu’aucun obstacle ne risque d’entrer en contact
avec la lame.

 Maintenir le verrouillage de gâchette enfoncé.
 Appuyer sur la gâchette.

Arrêter le moteur :

 Pour arrêter l’élagueuse, relâcher la gâchette.

Lorsque la gâchette est relâchée, le verrouillage
se remet automatiquement en position verrouillée.

CHARGE

Fig. 6

DEUXIÈME COUPE

PRÉPARATION POUR LA COUPE

Voir les figures 7 et 8.

 Porter des gants antidérapants pour assurer une

prise et une protection maximum.

 Vérifier la tension de la chaîne et réglage selon le

besoin. Consulter la partie Réglage de la tension
de chaîne de la section Entretien.

 Toujours maintenir une bonne prise lorsque le

moteur tourne. Saisir fermement la poignée arrière
avec la main droite et la poignée avant avec la
main gauche.

 Tenir l’outil fermement, à deux mains. Toujours

garder la main gauche sur la poignée avant et la
main droite sur la poignée arrière, de façon à ce
que le corps se trouve à gauche de la ligne de
chaîne. Ne jamais utiliser une prise gauchère (mains
inversées) ou une position qui place le bras ou le
corps en travers de la ligne de chaîne.

 Ne jamais se tenir directement en dessous d’une

branche en train d’être coupée.

 S’assurer que les colliers sont bien serré avant

d’utiliser l’outil, et les vérifier de temps à autre
pour éviter le risque de blessures graves.

12 — Français

PREMIÈRE

COUPE 1/4 DU

DIAMÈTRE

COUPE
FINALE

Fig. 7

GUIDE DE COUPE

Fig. 8

MÉTHODE DE COUPE ÉLÉMENTAIRE

Suivre la procédure ci-dessous pour éviter
d’endommager l’écorce de l’arbre ou du buisson.
Ne pas utiliser un mouvement de sciage d’avant en
arrière.

 Effectuer une première entaille peu profonde

(1/4 du diamètre de la branche) et pratiquée par
le dessous de la branche, près de la branche
maîtresse ou du tronc.

UTILISATION

 Effectuer une deuxième entaille par le dessus de

la branche, à l’extérieur de la première. Continuer
à couper la branche jusqu’à ce qu’elle se détache
de l’arbre. Se préparer à compenser le poids de
l’outil lorsque la branche tombe.

 La coupe finale doit être pratiquée près du tronc.
NOTE : Pour la seconde et la dernière coupe

(pratiquées par le dessus de la branche), tenir le
guide avant contre la branche. Ceci stabilise la
branche et facilite la coupe. Laisser la scie effectuer
le travail, ne la pousser que légèrement vers le bas.
Une force excessive pourrait endommager la chaîne,
le guide ou le moteur.

 Relâcher la gâchette dès que la coupe a été

effectuée.

Si la bonne procédure de coupe n’est pas respectée,
la chaîne et le guide seront pincés ou bloqués dans
l’entaille. Dans cette éventualité :

 Arrêtez le moteur et retirer le bloc-pile.
 Si la branche peut être atteinte en se tenant au

sol, la soulever tout en tenant la scie. Ceci devrait
« ouvrir » l’entaille et libérer l’outil.

 Si l’outil reste bloqué, consulter un professionnel.

60° MAXIMUM

Fig. 9

ÉBRANCHAGE ET ÉMONDAGE

Voir les figures 9 et 10.

Cet outil est conçu pour couper de petites branches,
d’un diamètre maximum de 152 mm (6 po). Pour un
résultat optimal, prendre les précautions suivantes :

 Planifier soigneusement la coupe. Prévoir la

direction dans laquelle la branche tombera.

 Les branches peuvent tomber dans une direction

imprévue. Ne jamais se tenir directement au­dessous d’une branche en train d’être coupée.

 L’angle de coupe le plus courant est de 60°.

Cet angle peut être réduit en fonction de la
situation, comme illustré. Plus l’angle de l’arbre
de l’élagueuse par rapport au sol est prononcé,
plus la première entaille (effectuée par le dessous
de la branche) est difficile à réaliser.

 Couper les branches longues en plusieurs fois.
 Couper les branches basses pour laisser aux

branches hautes davantage d’espace pour tomber.

 Travailler lentement et tenir l’outil fermement à

deux mains. Se tenir bien campé et en équilibre.

 Garder le tronc entre le corps et la chaîne pendant

l’ébranchage. Couper en se tenant du côté du
tronc opposé à la branche à couper.

13 — Français

Fig. 10

 Ne pas travailler en se tenant sur une échelle, ce

qui est extrêmement dangereux. Ce type de travail
doit être confié à des professionnels.

 Ne pas couper au ras d’une branche maîtresse ou

du tronc avant d’avoir coupé la branche à distance
pour en réduire le poids. Suivre la bonne méthode
de coupe évite d’endommager l’écorce.

 Ne pas utiliser l’élagueuse pour abattre ou

tronçonner des arbres.

 Pour éviter les risques d’électrocution, ne pas

travailler à moins de 15 m (50 pi) de lignes
électriques.

 Garder les badauds à une distance de 15 m

(50 pi) minimum.

ENTRETIEN

AVERTISSEMENT :

Avant d’inspecter, nettoyer ou entretenir
l’équipement, arrêtez le moteur, attendre que
toutes les pièces en mouvement s’arrêtent
et retirer le bloc-pile. Le non-respect de ces
instructions peut entraîner des blessures graves
ou des dégâts matériels.

AVERTISSEMENT :

Toujours porter une protection oculaire avec
écrans latéraux certifiée conforme à la norme ANSI
Z87.1, ainsi qu’une protection un casque. Si cette
précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et d’autres lésions graves.

AVERTISSEMENT :

Ne jamais utiliser de l’eau ou une autre liquide
pour nettoyer ou rincer la produit et n’exposez
pas à la pluie ou conditions l’humidité. La remiser
à l’intérieur dans un endroit sec. Les liquides
corrosifs, l’eau et les produits chimiques peuvent
s’infiltrer dans le composants électroniques et/
ou le compartiment de la pile et endommager
les composants électroniques et/ou le bloc-pile,
ce qui peut entraîner un court-circuit, augmenter
le risque d’incendie ou des blessures corporelles
graves. Enlever toute accumulation de la saleté
et les débris sur la produit de temps en temps
avec un linge sec.

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour
les réparations. L’usage de toute autre pièce
pourrait créer une situation dangereuse ou
endommager l’outil.

AVIS :

Inspecter périodiquement au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous,
boulons, chapeaux, etc.) n’est endommagée,
manquante ou desserrée. Serrer solidement
toutes les pièces de fixation et les chapeaux
et ne pas utiliser le produit tant que toutes les
pièces manquantes ou endommagées n’ont pas
été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le Service à la clientèle ou un
centre de réparations agréé.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage
des pièces en plastique. La plupart des matières
plastiques peuvent être endommagées par divers
types de solvants du commerce. Utiliser un chiffon
propre pour éliminer la saleté, la poussière, l’huile,
la graisse, etc.

AVERTISSEMENT :

Ne jamais laisse de liquides tels que le fluide de
freins, l’essence, les produits à base de pétrole,
les huiles pénétrantes, etc., entrer en contact avec
les pièces en plastique. Les produits chimiques
peuvent endommager, affaiblir ou détruire le
plastique, ce qui peut entraîner des blessures
graves.

Tous les travaux d’entretien de la scie de manche,
à l’exception de ceux qui sont mentionnés dans les
directives d’entretien du guide d’utilisation, doivent
être réalisés par des spécialistes de l’entretien
de scie de manche compétents (par exemple,
l’utilisation d’outils inappropriés pour immobiliser le
volant afin de retirer l’embrayage peut endommager
la structure du volant, par suite de quoi celui-ci
pourrait éclater).

14 — Français

ENTRETIEN

RÉGLAGE DE LA TENSION DE LA
CHAÎNE

Voir les figures 11 à 14.

AVERTISSEMENT :

Arrêter le moteur, attendre l’arrêt complet de toutes
les pièces en mouvement et retirer le bloc-pile
avant de régler la tension de la chaîne. Ne jamais
toucher ou régler la chaîne lorsque le moteur
tourne. La chaîne est extrêmement tranchante.
Toujours porter des gants lors de l’entretien de
la chaîne. Ne pas respecter ces instructions
représente un risque de blessures graves.

Une tension correcte de la chaîne est essentielle à
la performance de votre scie de manche. Toujours
vérifier la tension de la chaîne avant d’utiliser la scie
et périodiquement jusqu’à ce que vous terminez
votre travail. La chaîne doit être retendue chaque fois
que les parties plates des maillons d’entraînement
pendent au-dessous de la rainure du guide.

Une chaîne froide est correctement tendue lorsqu’il
n’y a aucun mou sous le rail de guidage. La chaîne
doit être bien serrée mais doit toujours pouvoir être
qu’elle peut être tournée à la main sans se coincer.

La tension d’une chaîne chaude est correcte lorsqu’il
y a environ 1,27 mm (0,05 po) entre les parties plates
sur les liens de traverse et les rainures de la lame.

Si un réglage est nécessaire :

Enlever la clé mixte de l’espace de rangement.
Desserrer très légèrement la vis du carter de la

chaîne.

 Soulever le bout de la lame-guide et le tenir

jusqu’à la fin de ce processus.

 Tourner la vis de tensionnement de la chaîne dans

le sens horaire jusqu’à ce que les parties plates
sur les liens de traverse entrent en contact avec la
lame, en s’assurant que les liens d’entraînement
sont bien insérés dans les rainures de la lame.

Reserrer fermement la vis du carter de la chaîne.
 Relâcher le bout de la lame-guide et vérifier si la

chaîne possède maintenant la tension correcte à
l’aide des lignes directrices ci-haut.

NOTE : Si la chaîne est trop tendue et ne peut

pas tourner, desserrer légèrement la vis du carter
de la chaîne et tourner la vis de tension de 1/4 de
tour vers la gauche. Relever l’extrémité du guide
et serrer fermement la vis du carter de la chaîne,

PARTIES PLATES SUR

LES LIENS DE TRAVERSE

ENVIRON 1,25 mm

(0,050 po)

CLÉ MIXTE

CARTER DE

LA CHAÎNE

VIS DE

TENSION

DE CHAÎNE

CARTER DE

LA CHAÎNE

Fig. 11

Fig. 12

ZONE DE

RANGEMENT

DE CLÉ

Fig. 13

BARRE

CHAÎNE

VIS DU

Fig. 14

15 — Français

ENTRETIEN

puis vérifier que la chaîne peut tourner sans se
gripper.

NOTE : Les chaînes neuves ont tendance à s’étirer.
Il convient donc de vérifier fréquemment leur tension
et de la corriger le cas échéant.

Remettre la clé mixte dans l’espace de rangement.

AVIS :

Une chaîne réglée à chaud peut présenter une
tension excessive une fois refroidie. Vérifier la
« tension à froid » avant l’utilisation suivante.

RÉSERVOIR DE

LUBRIFIANT DE GUIDE

CHAIN

LUBRICANT

BOUCHON

SYSTÈME DE LUBRIFICATION DE LA
CHAÎNE

Voir la figure 15.

 Utiliser une lubrifiant de qualité supérieure pour

guide et chaîne. Cette huile, conçue pour les
chaînes et huileurs de chaîne, est formulée pour
fonctionner dans une vaste plage de températures
sans être diluée.

 Retirer le bouchon et verser soigneusement

environ 6 cl (2 oz) de lubrifiant pour guide et
chaîne dans le réservoir.

 Remettre le bouchon en place et le serrer

fermement.

 Examiner le niveau d’huile et remplir le réservoir

chaque fois que l’outil est utilisé.

NOTE : Ne pas utiliser de lubrifiant sale, usagée ou
autrement contaminée. Cela pourrait endommager
la pompe à huile, le guide ou la chaîne.

REMPLACEMENT DE LA GUIDE ET
CHAÎNE

Voir les figures 16 à 18.

AVERTISSEMENT :

Pour éviter des risques de blessures, arrêtez le
moteur et retirer le bloc-pile avant de remplacer
le guide, la chaîne ou d’effectuer un entretien.

Enlever la clé mixte de l’espace de rangement.
 Avec le clé mixte fournie, retirer la vis du carter

de chaîne et la rondelle et retirer le carter.

 La barre comporte une fente qui se fixe par dessus

le montant. La barre comporte également un trou
qui s’engage sur l’axe de tension de la chaîne
trouvant à l’intérieur du couvercle.

 Placer la barre sur le dessus le montant.

Fig. 15

PIGNON

DESSUS LE

FENTE DU DESSUS

LE MONTANT

MONTANT

CARTER

DE LA

CHAÎNE

BARRE

TROU D’AXE
DE TENSION

DE CHAÎNE

RONDELLE

FREIN

VIS DU

CARTER

DE LA

CHAÎNE

AXE DE

TENSION

DE CHAÎNE

Fig. 16

 Engager la chaîne sur le pignon et dans la rainure

du guide. Les dents du haut du guide doivent être
orientées vers l’avant, dans le sens de rotation de
la chaîne.

 Réinstaller le carter de chaîne, de façon à ce

que l’axe de tension de la chaîne soit inséré
dans la trou d’axe de tension de chaîne sur la barre.

NOTE : Si nécessaire, tourner la vis de tension

de chaîne vers la gauche jusqu’à ce que l’axe et
le trou soient alignés.

16 — Français

ENTRETIEN

 Réinstaller la rondelle et la vis. Serrer la vis à la

main seulement. Le mouvement du guide est
nécessaire pour le réglage de la tension.

 Éliminer complètement le mou de la chaîne en

tournant la vis de réglage de tension vers la droite
jusqu’à ce que la chaîne soit bien ajustée dans la
rainure du guide.

 Serrer fermement la vis du carter de la chaîne de

montage.

Remettre la clé mixte dans l’espace de rangement.
NOTE : La chaîne est correctement tendue lorsqu’elle

ne présente pas de mou en dessous du guide et
qu’elle est bien serrée mais peut cependant être
tournée à la main sans se gripper.

Si la chaîne est trop tendue, elle ne peut pas tourner.
Desserrer légèrement la vis du carter de la chaîne
du guide et tourner la vis de tension de 1/4 de tour
vers la gauche. Resserrer fermement la vis du carter
de la chaîne.

PIGNON

DESSUS LE

MONTANT

ROTATION DE

LA CHAÎNE

CHAÎNE

Fig. 17

ENTRETIEN DE LA CHAÎNE

Voir la figure 19.

AVERTISSEMENT :

Retirer le bloc-pile et s’assurer que la chaîne s’est
immobilisée avant d’entreprendre tout travail sur
la scie pour éviter un démarrage accidentel et des
blessures graves.

Pour couper rapidement et nettement, la chaîne
doit être correctement entretenue. Les conditions
suivantes indiquent que la chaîne a besoin d’être
affûtée :

Les copeaux sont petits et poudreux
La chaîne doit être forcée au travers du bois pour

couper
La chaîne ne coupe que d’un côté
Lors de l’entretien de la chaîne, tenir compte des

points suivants :
Un angle d’affûtage incorrect de la plaque latérale

peut accroître les risques de rebond puissant.
Le réglage de la profondeur de coupe détermine la

pénétration des dents dans le bois et la taille des

copeaux produits. Un réglage trop profond accroît

le risque de rebond. Une profondeur insuffisante

réduit la taille des copeaux, donc l’efficacité de

coupe de la chaîne.

CLÉ MIXTE

VIS DE

TENSION DE

CHAÎNE

Fig. 18

JEU DU LIMITEUR DE PROFONDEUR

0,6 mm

(0,025 po)

Fig. 19

Si les dents de la chaîne ont heurté des objets

durs tels que des clous ou des pierres, ou ont été
abrasées par du sable ou de la boue se trouvant
sur le bois, la faire affûter dans un centre de
réparations agréé.

17 — Français

ENTRETIEN

COMMENT AFFÛTER LES DENTS

Voir les figures 20 à 23.

Veiller à limer toutes les dents aux angles spécifiés
et à la même longueur, car une coupe rapide ne peut
être obtenue qu’avec des dents uniformes.

AVERTISSEMENT :

La chaîne de la scie est extrêmement tranchante.
Toujours porter des gants lors de son entretien
pour éviter des blessures graves.

 Tendre la chaîne correctement avant de l’affûter.

Voir la section Réglage de la tension de la

chaîne plus haut dans ce manuel. Tout le limage

doit être effectué au point central du guide.
Utiliser une lime ronde de 5/32 po, et un porte-

lime.
Garder la lime de niveau avec la plaque supérieure

de la dent. Ne pas incliner la lime ou utiliser un

mouvement de bascule.
Exercer une pression légère mais ferme et limer

en direction du coin avant de la dent. Soulever la

lime du métal à chaque retour.
Effectuer quelques passes fermes sur chaque

dent. Limer toutes les gouges de gauche dans un

sens. Ensuite, passer à l’autre côté et limer toutes

les gouges de droite dans l’autre sens. De temps

à autre, éliminer la limaille de la lime au moyen

d’une brosse métallique.

PLAQUETTE

SUPÉRIEURE

TROU DE

RIVET

TALONNAGE

PIÈCES D’UNE DENT

COUPE DU COIN

LATÉRALE

CREUX

PLAQUE

LIMITEUR DE

PROFONDEUR

SABOT

Fig. 20

Fig. 21

AVERTISSEMENT :

Un affûtage incorrect de la chaîne accroît le risque
de rebond, ce qui peut causer des blessures
graves.

AVERTISSEMENT :

L’utilisation d’une chaîne endommagée peut
causer de blessures graves.

AVIS :

Une chaîne émoussée ou incorrectement affûtée
peut causer un régime excessif du moteur
pendant la coupe et l’endommager gravement.

18 — Français

Fig. 22

DENTS DE

GAUCHE

DENTS DE

DROITE

Fig. 23

ENTRETIEN

REMISAGE LE PRODUIT

Voir la figure 24.

AVERTISSEMENT :

Toujours enlever le bloc-piles avant de transporter
ou de ranger la scie à chaîne. Ranger le bloc-piles
à l’intérieur dans un endroit sec, sécuritaire et
hors de la portée des enfants. Le défaut de suivre
ces instructions pourrait entraîner un démarrage
accidentel ou une utilisation non autorisée et
causer des blessures personnelles graves.

 Nettoyer soigneusement le produit. La remiser

dans un endroit bien aéré, inaccessible aux

enfants. La tenir à l’écart de produits corrosifs,

tels que les produits chimiques de jardinage et le

sel de dégivrage.
 Toujours placer le fourreau sur le guide lors du

transport ou du remisage de le scie. Le fourreau

est très ajusté et il doit être installé avec la plus
grande prudence, car les dents de la chaîne sont
tranchantes. Pour ce faire, saisir le fourreau à une
extrémité en son milieu et l’enfiler avec prudence
sur la chaîne comme illustré. Veiller à ne pas se
couper sur les dents de la chaîne.

NOTE : La chaîne de la scie est extrêmement

tranchante. Toujours porter des gants lors de sa
manipulation.

FOURREAU

Fig. 24

DÉPANNAGE

PROBLÈME CAUSE SOLUTION

Le guide et la
chaîne chauffent et
fument.

Le moteur tourne,
mais la chaîne
ne se met pas en
rotation.

de trois (3) ans pour utilisation personnel, familiales ou domestiques

(90 jours pour utilisation affaires ou commerciaux). Pour obtenir

Regarder si la chaîne est
trop tendue

Tension de la chaîne exces­sive.

Vérifier l’ensemble guide et
chaîne.

S’assurer que l’ensemble
guide et chaîne n’est pas
endommagé.

Tendre la chaîne. Voir Réglage de la tension de la
chaîne plus haut dans ce manuel.

Retendre la chaîne. Voir Réglage de la tension de la
chaîne plus haut dans ce manuel.

Voir Remplacement du guide et de la chaîne plus
haut dans ce manuel.

S’assurer que l’ensemble guide et chaîne n’est pas
endommagé.

Ce produit est accompagné d’une garantie limitée

les détails de la garantie, visiter le site www.ryobitools.com

ou appeler (sans frais) au 1-800-860-4050.

19 — Français

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA:

Lea y comprenda todas las instrucciones. El

incumplimiento de las instrucciones señaladas
abajo puede causar descargas eléctricas,
incendios y lesiones corporales serias.

LEA TODAS LAS INSTRUCCIONES

 Para la operación segura, lea y entienda todas

las instrucciones antes de usar este producto.

Familiarícese con todos los controles y la forma

correcta de utilizar la máquina. Siga todas las

instrucciones de seguridad. La inobservancia de

todas las instrucciones de seguridad señaladas

abajo puede causar lesiones corporales graves.
 No permita que utilicen esta unidad niños ni

personas carentes de la debida instrucción para

su manejo.
 Inspeccione a fondo el área donde piense utilizar

el equipo y elimine todos los objetos extraños.
 Al utilizar esta herramienta, póngase protección

para los ojos con protección lateral con la marca

de cumplimiento de la norma ANSI Z87.1, así

como protección para la cabeza.
 Vístase adecuadamente — Póngase pantalones

largos de tela gruesa, mangas largas, botas y

guantes. No se ponga ropa holgada o pantalones

cortos o sandalias, ni ande descalzo. No se

ponga joyas de ninguna clase.
 Recójase el cabello largo arriba del nivel de los

hombros para evitar que se enrede en las piezas

móviles.
 Mantenga alejados a los niños — Mantenga ale-

jados a todos los circunstantes, niños y animales

a una distancia mínima de 15 m (50 pies).
 Permanezca alerta — Preste atención a lo que

esté haciendo y aplique el sentido común. No

use esta unidad cuando se encuentre fatigado,

enfermo, molesto o bajo los efectos del alcohol,

drogas o medicamentos.
 No utilice la unidad en condiciones deficientes

de iluminación.
Utilice gafas de seguridad — Siempre use una

careta o mascarilla contra el polvo si la operación

genera mucho polvo.
Desconecte aparatos — Quite la batería de

aparato cuando no la tenga en uso, antes de

dar servicio, o cambiar accesorios como la barra

cadena.

 No estire el cuerpo para alcanzar más lejos —

Mantenga los pies bien asentados y conserve
el equilibrio en todo momento. Al tratar de
hacerlo puede perder el equilibrio o exponerse
al contacto con superficies calientes.

 Mantenga todas las partes del cuerpo alejadas

de toda pieza en movimiento.

 Inspeccione cada vez la unidad antes de usarla

para ver si tiene tornillos flojos, etc. Reemplace
toda pieza dañada antes de utilizar la unidad.

 Cuando no está en uso, la sierra debe guardarse

en el interior, en un lugar seco y cerrado con llave,
lejos del alcance de los niños.

 Sólo utilice piezas de repuesto del fabricante

original. De lo contrario puede originarse un
mal desempeño de la herramienta y lesiones
corporales, además de anularse la garantía.

 En ninguna circunstancia, use aditamento o ac-

cesorio alguno en este producto, que no se haya
suministrado con el producto mismo, o que no
esté identificado como apropiado para el uso
con este producto en el manual del operador.

 Evite los entornos peligrosos de trabajo — No

use el accesorio en lugares húmedos o mojados.
No lo use en la lluvia.

 Apague el motor, espere hasta que todas las

piezas se detengan y retire la paquete de baterías
antes al limpiarla o darle mantenimiento.

 Nunca use agua ni otros líquidos para limpiar o

enjuagar la product y no exponga la unidad a la
lluvia ni de condiciones húmedas. Almacene la
unidad en el interior en un lugar seco. Los líquidos
corrosivos, el agua, y los productos químicos
pueden ingresar los componentes eléctricos del
porducto y/o al compartimiento de la batería y
dañar los componentes eléctricos o el paquete
de la batería, lo que podría resultar en un corto
circuito, mayor riesgo de incendio y lesiones
personales graves. Retire la acumulación de
suciedad y los residuos limpiando el producto
con un trapo seco de manera ocasional.

 Utilice el aparato adecuado para la tarea — No

utilice la producto para ninguna función diferente
de las especificadas.

 No utilice la unidad al estar en las escaleras,

una andamios, una tejado, un árbol o en un
soporte inestable. Una postura estable sobre
una superficie sólida permite un mejor control
de la herramienta en situaciones inesperadas.

2 — Español

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

 No fuerce la producto. Es más eficaz y presenta

menos riesgo de lesiones a la velocidad de

trabajo para la que fué diseñada.
 PELIGRO — Mantenga las manos alejadas del

área de corte. Mantenga ambas manos en los

mangos al utilizar la unidad.
 PRECAUCIÓN — La hoja de corte continúa

girando por inercia después de apagar la unidad.
Mantenga los mangos secos, limpios y sin aceite

ni grasa.
Revise para ver si hay piezas dañadas — Antes

de seguir utilizando la producto, es necesario

REGLAS DE SEGURIDAD ESPECÍFICAS

El contragolpe es una reacción peligrosa de

la herramienta que puede ocasionar lesiones

serias. El contragolpe ocurre cuando la cadena

en movimiento hace contacto con un objeto en la

parte superior de la punta de la barra, o cuando

la madera se cierra y pellizca la cadena en el

punto de corte. El contacto de la parte superior

de la punta de la barra con la madera puede

causar que la cadena se clave en el material

y se detenga instantáneamente. El resultado

es una reacción súbita en dirección inversa,

la cual lanza la barra guía hacia arriba y hacia

atrás, en la dirección donde se encuentra el

operador. Si resulta pellizcada la cadena en

la parte superior de la barra guía, ésta puede

impulsarse rápidamente hacia atrás, hacia el

operador, lo cual puede causar una pérdida de

control y posibles lesiones graves. No dependa

exclusivamente de los dispositivos de seguridad

incorporados en el producto.
Con un conocimiento básico del contragolpe

de la sierra, puede reducir o incluso eliminar el

elemento sorpresa. La sorpresa súbita contribuye

a los accidentes.
La sierra de pértiga sólo debe emplearse para

cortar madera. Nunca utilice para cortar de

materiales de construcción que no sean madera.
Asegúrese de que no haya obstrucciones en

el área donde esté cortando. No permita que

la punta de la barra guía entre en contacto con

ningún tronco, rama, cerca, o cualquier otra

obstrucción al estar operando la sierra. Tenga

un sendero planeado de la retirada.

inspeccionar cuidadosamente toda protección
o pieza dañada para determinar si funcionará
correctamente y desempeñará la función a la
que está destinada. Verifique la alineación de
las partes móviles, que no haya atoramiento
de partes móviles, que no haya piezas rotas, el
montaje de las piezas y cualquier otra condición
que pudiera afectar su funcionamiento. Cualquier
protección o pieza que esté dañada debe ser
reparada apropiadamente o reemplazada en un
centro de servicio autorizado, a menos que se
indique otra cosa en este manual.

Corte solamente cuando al visibiliad y la luz sean

adecuadas para ver claramente.

Para protegerse de una posible electrocución,

no trabaje a menos de 15 metros (50 pies) de
cables eléctricos aéreos.

En una situación de emergencia, utilice los

clips de resorte en la correa para el hombro de
liberación rápida para liberarse de correa y la
sierra de pértiga.

ADVERTENCIA — No opere cerca de las líneas

de alimentación eléctrica superiores. La unidad
no fue diseñada para ofrecer protección contra
descargas eléctricas en el caso de entrar en
contacto con líneas eléctricas superiores.
Consulte las reglamentaciones locales para
ver las distancias seguras desde las líneas de
alimentación eléctrica superiores y asegurarse
de que la posición de funcionamiento sea segura
y esté protegida antes de hacer funcionar la
herramienta.

Antes de arrancar el motor, asegúrese de que no

esté tocando ningún objeto la cadena.

Para protegerse contra ramas que caen, no se

pare directamente debajo de la rama que se esté
cortando. Esta unidad no debe sostenerse a un
ángulo superior a 60° sobre el nivel del suelo.

Apague el motor y asegúrese de que el

aditamento de corte se haya detenido antes de
dejar la unidad en reposo.

Siga las instrucciones de afilado y mantenimiento

correspondientes a la cadena de la sierra.

3 — Español

REGLAS DE SEGURIDAD ESPECÍFICAS

Sólo use las barras guía y las cadenas de

contragolpe moderado de repuesto especificadas

para la unidad.
¡No opere el vio con una mano! La herida grave

al operario, a los ayudantes, a los espectadores,

o a cualquier combinación de estas personas

puede los resultados de una operación de mano.

Esto vio destinado para el uso a dos manos.
Tenga extrema precaución al cortar broza

pequeña y árboles jóvenes, ya que el material

delgado puede atraparse en la cadena de la sierra

y puede latiguear hacia usted o desequilibrarlo.
Al cortar una rama que esté bajo tensión, esté

alerta al impulso de regreso de la misma, de

manera que no le pegue cuando se libere la

tensión presente en las fibras de la madera.
Para evitar un arranque accidental; nunca

traslade la unidad con la paquete de baterias

instalado o el dedo en el gatillo del interruptor.
Dé mantenimiento con cuidado a le producto —

Mantenga afilado el filo de corte y límpielo para

lograr un desempeño óptimo de la unidad y

para reducir el riesgo de lesiones. Siga las

instrucciones correspondientes al cambio

y lubricación de accesorios. Inspeccione

periódicamente el cable del cargador de la

batería, y si está dañado, permita que lo cambien

o lo reparen en un establecimiento de servicio

autorizado.
Mantenga los mangos secos, limpios y sin aceite

ni grasa.
Mantenga todas las partes del cuerpo alejadas

de la cadena de la sierra. No retire material corta-

do ni sujete material por cortar mientras estén

moviéndose las hojas. Asegúrese de apagar la

máquina cuando retire el material atascado. La

cadena de la sierra sigue moviéndose después

de desactivar el interruptor. Un momento de

desatención mientras opera la sierra de pértiga

podría provocar lesiones personales graves.
Transporte la sierra de pértiga usando el mango

con la cadena de la sierra detenida. Cuando

transporte o almacene la sierra de pértiga,

coloque siempre la vaina en la barra de la sierra.

El manejo apropiado de la sierra de pértiga

reducirá las posibles lesiones personales con la

cadena de la sierra.

Sujete la sierra de pértiga solo desde las

superficies de agarre aisladas, ya que la cadena
de la si-erra podría entrar en contacto con
cableado oculto. Si la cadena de la sierra toca
un cable elec-trificado, las piezas metálicas
expuestas de la herramienta podrían electrificarse
y producirle una descarga eléctrica al operador.

No use la sierra de pértiga en condiciones de

clima adverso, especialmente cuando haya
riesgo de relámpagos. Esto disminuye el riesgo
de que lo alcance un relámpago.

Para reducir el riesgo de electrocución, nunca use

la herramienta cerca de cables de alimentación
eléctrica. El contacto con cables de alimentación
eléctrica o el uso cerca de ellos puede causar le­siones graves o descargas eléctricas que pueden
ocasionar la muerte.

Use siempre dos manos al utilizar la sierra de

pértiga. Sostenga la sierra de pértiga con ambas
manos para no perder el control.

Siempre use protección para la cabeza al operar

la sierra de pértiga sobre la cabeza. La suciedad
arrojada puede causar lesiones personales
graves.

Sólo personal de reparación calificado debe

dar servicio al producto.Todo servicio o
mantenimiento efectuado por personal no
calificado puede significar un riesgo de lesiones
al usuario, y de daños físicos al producto.

 Las herramientas de baterías no necesitan

conectarse a una toma de corriente; por lo tanto,
siempre están en condiciones de funcionamiento.
Esté consciente de los posibles peligros incluso
si no está encendida la unidad.

 Retire el paquete de baterías de la sierra de

pértiga antes de limpiar, dar servicio, guardar,
quitar material, cambiar accesorios (como la
barra y la cadena) a la unidad, o cuando no la
tenga en uso.

 Sólo debe cargarse el paquete de baterías con

el cargador especificado para el mismo. Un
cargador que puede ser adecuado para un tipo
paquete de baterías puede significar un riesgo
de incendio si se emplea con otro paquete
de baterías. Cargue el paquete de baterías
solamente con el cargador indicado.

4 — Español

REGLAS DE SEGURIDAD ESPECÍFICAS

 Usar este producto únicamente con la baterías

y el cargadors indicados en el folleto de la

herramienta/aparato/paquete de baterías/

cargador complementario 987000-432.
 Con el fin de reducir el riesgo de explosiones y

lesiones, no coloque las unidades de baterías ni

las baterías mismas cerca del fuego o del calor.
 No abra ni dañe el paquete de baterías. El

electrolito emitido es corrosivo y puede causar

daños en los ojos y en la piel. Puede ser tóxico

si se ingiere.
 No cargue la aparato en en la lluvia o en lugares

húmedos.
 No cargue la unidad en lugares mojados o

húmedos. Con el cumplimiento de esta regla se

reduce el riesgo de una descarga eléctrica.
 No deseche las baterías en el fuego. Pueden

estallar las baterías. Las baterías deben reciclarse;

consulte a las autoridades locales reguladoras

GUARDE ESTAS INSTRUCCIONES

de los desechos para obtener información en
relación con las alternativas de reciclado y
desecho disponibles.

 Tenga cuidado cuando maneje baterías a fin de no

realizar un cortocircuito. Cuando no esté usando
el paquete de baterías, manténgalo alejado de
todo objeto metálico como: clips, monedas,
llaves, clavos, tornillos y otros objetos metálicos
pequeños que puedan establecer conexión entre
ambas terminales. Establecer una conexión
directa entre las dos terminales del paquete de
baterías puede causar chispas, quemaduras
o incendios.

Guarde estas instrucciones. Consúltelas con

frecuencia y empléelas para instruir a otras
personas que puedan utilizar este producto. Si
presta a alguien este producto, facilítele también
las instrucciones con el fin de evitar un uso
indebido del producto y posibles lesiones.

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles

de riesgo relacionados con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

AVISO:

Indica una situación peligrosa, la cual, si no se evita, causará
la muerte o lesiones serias.

Indica una situación peligrosa, la cual, si no se evita, podría
causar la muerte o lesiones serias.

Indica una situación peligrosa la cual, si no se evita, puede
causar lesiones leves o moderadas.

(Sin el símbolo de alerta de seguridad) Indica la información
que se considera importante, pero no relacionada con lesiones
potenciales (por ej. en relación a daños a la propiedad).

5 — Español

SÍMBOLOS

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos
estudiarlos y aprender su significado para mayor seguridad al manejar este producto.

SÍMBOLO NOMBRE EXPLICACIÓN

Símbolo de alerta de
seguridad

Lea el manual del operador

Póngase protección para
los ojos y la cabeza

Alerta de condiciones
húmedas

Guantes

Calzado de seguridad

Evite las cables eléctricos/
Mantenga alejadas a las
personas presentes

Indica un peligro posible de lesiones personales.

Para reducir el riesgo de lesiones, el usuario debe
leer y comprender el manual del operador antes de
usar este producto.

Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma
ANSI Z87.1, así como protección para la cabeza.

No exponga la batería, el compartimento de la
batería o componentes electrónicos a la lluvia, el
agua o líquidos. No exponga la producto a la lluvia
o a lugares húmedos, ni cargue la batería en esas
condiciones.

Cuando maneje la sierra y la hoja de corte, póngase
guantes protectores no deslizantes para uso
pesado.

Cuando utilice este equipo póngase calzado de
seguridad antideslizante.

¡PELIGRO! ¡Riesgo de electrocución! No trabaje
a menos de 15 m (50 pies) de cables eléctricos.
Mantenga a los circunstantes a una distancia
mínima de 15 m (50 pies)

Si no se usa la unidad en condiciones secas y no

Descarga eléctrica

Símbolo de no acercar las
manos

Símbolos de reciclado

V Voltios Voltaje

Corriente continua Tipo o característica de corriente

se observan prácticas seguras de trabajo, puede
producirse una descarga eléctrica.

Si no mantiene las manos alejadas de la hoja de
corte, se causará serias lesiones corporales.

Este producto utiliza baterías de iones de litio (Li­ion). Es posible que algunas leyes municipales,
estatales o federales prohíban desechar las baterías
en la basura normal. Consulte a las autoridades
reguladoras de desechos para obtener información
en relación con las alternativas de reciclado y
desecho disponibles.

6 — Español

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Motor ............................................................................................................................... 18 voltios C.C.

Longitud de la barra .....................................................................................................203 mm (8 pulg.)

Capacidad de corte ..................................................................................................... 152 mm (6 pulg.)

Paso de la cadena ..................................................................................................... 9,5 mm (3/8 pulg.)

Tipo de cadena ......................................................................................................................... Estándar

TAPA DE

ACEITE

CORREA PARA

EL HOMBRO DE

LIBERACIÓN RÁPIDA

FUNDA

EJE DE LA

CABEZAL

DE CORTE

INTERMEDIA

EJE

LLAVE DE

COMBINACIÓN

SEGURO DEL

GATILLO

EJE DE LA

MANIJA

GATILLO

Fig. 1

7 — Español

CARACTERÍSTICAS

FAMILIARÍCESE CON SU SIERRA DE
PÉRTIGA

Vea la figura 1.

Para usar este producto con la debida seguridad
se debe comprender la información indicada en
la producto misma y en este manual, y se debe
comprender también el trabajo que intenta realizar.
Antes de usar este producto, familiarícese con
todas las características de funcionamiento y
normas de seguridad del mismo.

INDICADOR DE NIVEL DE ACEITE

Es un tanque del lubricador de la cadena
semitransparente que permite ver cuándo
reabastecerlo de lubricante.

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.
 Extraiga cuidadosamente de la caja el producto

y los accesorios. Asegúrese de que estén

presentes todos los artículos enumerados en

la Lista de empaquetado.

ADVERTENCIA:

No utilice este producto si alguna pieza
incluida en la Lista de empaquetado ya
está ensamblada al producto cuando lo
desempaqueta. El fabricante no ensambla
las piezas de esta lista en el producto. Éstas
deben ser instaladas por el usuario. El uso de
un producto que puede haber sido ensamblado
de forma inadecuada podría causar lesiones
personales graves.

 Inspeccione cuidadosamente el producto para

asegurarse de que no haya sufrido ninguna

rotura o daño durante el transporte.

FUNDA

La funda impide que el operador toque las afiladas
hojas cuando no tenga en uso la herramienta.
También ayuda a impedir que las las hojas resulten
melladas o dañadas cuando está guardada la
herramienta.

SEGURO DEL GATILLO

El seguro del gatillo impide un arranque accidental
de la herramienta.

 Si hay piezas dañadas o faltantes, le suplicamos

llamar al 1-800-860-4050, donde le brindaremos
asistencia.

LISTA DE EMPAQUETADO

Eje de la cabezal de corte
Intermedia eje
Eje de la manija
Funda
Llave de combinación
Correa para el hombro de liberación rápida
Manual del operador

ADVERTENCIA:

Si falta o está dañada alguna pieza, no utilice
este producto sin haber reemplazado la pieza.
Usar este producto con partes dañadas o
faltantes puede causar lesiones serias al
operador.

 No deseche el material de empaquetado hasta

que haya inspeccionado cuidadosamente el

producto y la haya utilizado satisfactoriamente.

8 — Español

ARMADO

ADVERTENCIA:

No intente modificar este producto ni hacer
accesorios no recomendados para la misma.
Cualquier alteración o modificación constituye
maltrato el cual puede causar una condición
peligrosa, y como consecuencia posibles
lesiones corporales serias.

ADVERTENCIA:

Para evitar un arranque accidental que podría
causar lesiones corporales graves, siempre
desconecte el cable de la bujía del motor de la
bujía misma al ensamblar las piezas.

CÓMO ACOPLAR EL MANGO

Vea la figura 2.

 Inserte el enchufe de la barra intermedia en el

tomacorriente de la barra mango y presiónelos

el uno contra el otro hasta que encajen por

completo. El enchufe es más grande de un lado
y únicamente puede instalarse en una dirección.

 Baje el casquillo de la pértiga del mango hasta

la base roscada de la pértiga intermedia y gírelo
a la derecha para asegurarlo.

 Repita este procedimiento para conectar la

pértiga intermedia al eje de la cabezal de corte.

NOTA: Una vez que se han ensamblado
correctamente la barra del mango y al eje de la
cabezal de corte, no deberán separarse de la
barra intermedia cuando está tirado. Repita los
pasos encima si las barras se separan de la barra
intermedia.

ADVERTENCIA:

No montar y trabar todas las barras como
se indicó anteriormente puede hacer que las
barras se separen y causar lesiones personales
graves o la muerte.

ROSCADO

BASE

TOMA-

CORRIENTE

EJE DE LA

MANIJA

CASQUILO

ROSCADO

BASE

ENCHUFE

INTERMEDIA EJE

EJE DE LA

CABEZAL DE

CORTE

Fig. 2

9 — Español

ARMADO

MONTAJE DE LA CORREA PARA EL

HOMBRO DE LIBERACIÓN RÁPIDA

Vea la figura 3.

Para evitar la fatiga de espalda y hombros, use
siempre la correa para el hombro de liberación rápida
al operar esta herramienta. Si su espalda o hombros
se adoloren, tome un descanso y luego ajuste la
posición del correa.

 Mantenga oprimido el pestillo en el clip de resorte.
 Coloque el clip de resorte sobre la asa para correa

y suelte el pestillo.

 Repita lo mismo con el clip de resorte restante.
 Coloque la correa para el hombro de liberación

rápida sobre su hombro y ajuste para dejarla en

una posición cómoda.

FUNCIONAMIENTO

CLIP DE

RESORTE

PESTILLO

CLIP DE

RESORTE

ASAS PARA

CORREAS

Fig. 3

PELIGRO:

Nunca couper cerca de líneas de corriente,
cordón eléctrico o de otras fuentes eléctricas.
Si mermeladas de barra y cadena en alguna
cordón del eléctrica o líneas, ¡NO TOQUE LA
BARRA NI LA CADENA! PUEDE CARGARSE
DE ELECTRICIDAD Y SER MUY PELIGROSA.
Continúe sujetando la eléctrica sierra de pértiga
por el mango trasero, el cual está aislado, o déjela
reposar lejos de usted, de alguna forma segura.
Desconecte el servicio de corriente eléctrica
conectado a la línea o cordón dañado antes de
intentar liberar de éste(a) la hoja. Contacte con la
barra, la cadena, otras partes conductivas de la
eléctrica sierra de pértiga, o viven cordón eléctrico
o líneas eléctricas puede producir la muerte por
electrocución o lesiones serias.

ADVERTENCIA:

No permita que su familarización con este
producto le vuelva descuidado. Tenga presente
que un descuido de un instante es suficiente para
infligir una lesión grave.

ADVERTENCIA:

Siempre póngase protección ocular con
protección lateral con la marca de cumplimiento
de la norma ANSI Z87.1, así como protección
para los oídos y la cabeza. La inobservancia de
esta advertencia puede permitir que los objetos
lanzados hacia los ojos y otros provocarle
lesiones graves.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no
recomendado por el fabricante de este producto.
El empleo de aditamentos o accesorios no
recomendandos podría causar lesiones serias.

AVISO:

Antes de cada uso, inspeccione todo el producto
para detectar partes dañadas, faltantes o sueltas,
como tornillos, tuercas, pernos, tapas, etc. Apriete
firmemente todos los sujetadores y las tapas y no
accione este producto hasta que todas las partes
faltantes o dañadas sean reemplazadas. Póngase
en contacto con el servicio al cliente o con un
centro de servicio autorizado para obtener ayuda.

10 — Español

FUNCIONAMIENTO

APLICACIONES

Este producto puede emplearse para los fines
enumerado abajo:

 Desramado
 Poda

ABASTECIMIENTO DE LUBRICANTE
PARA LA BARRA Y LA CADENA (NO
INCLUIDO)

Vea la figura 4.

Use el lubricante premium para barra y cadena
(no incluido). Está diseñado para las cadenas y
los sistemas de lubricación de las mismas, y está
formulado para desempeñarse en una amplia gama
de temperaturas sin requerir ninguna dilución.

NOTA: La sierra de pértiga viene de la fábrica con
la barra y la cadena sin lubricante. También se debe
verificar el nivel después de cada 20 minutos de uso
y reabastecerlo según sea necesario.

Retire la tapa del tanque de aceite de la cadena.
Cuidadosamente vierta el lubricante para la barra

y la cadena en el tanque correspondiente.

Limpie el lubricante sobrante.
Revise el tanque de aceite y reabastézcalo cuando

el indicador de nivel esté abajo de la penúltima

línea indicadora.
Repita el proceso según sea necesario.
NOTA: No use lubricante sucio, usado o

contaminado de ninguna forma. Puede dañarse

la barra o la cadena.
NOTA: Es normal que el lubricante se escurra de

la sierra cuando no está ésta en uso. Para evitar el
escurrimiento, vacíe el tanque de aceite cada vez
después de usar la unidad y después póngalo a
funcionar durante un minuto. Al guardar la unidad
durante un largo período de tiempo (tres meses o
más), asegúrese de lubricar ligeramente la cadena;
de esta manera se evita la oxidación de la cadena y
de la rueda dentada de la barra.

PARA DESMONTAR Y MONTAR EL
PAQUETE DE BATERÍAS

Vea la figura 5.

ADVERTENCIA:

Retire siempre el paquete de baterías de la herra­mienta antes de instalar las piezas, realizar ajustes.
Limpiarla o cuando no la utilice. Retirar el paquete
de baterías evitará que la unidad se accione ac­cidentalmente y provoque lesiones graves.

CHAIN

LUBRICANT

TAPA

INDICADOR DE

NIVEL DE ACEITE

Fig. 4

Fig. 4

BOTÓN DEL SEGURO

DE APAGADO

GATILLO DEL

INTERRUPTOR

PAQUETE DE

BATERÍAS

Fig. 5

Para conectar:

Coloque el paquete de baterías en el producto

como se muestra.

ADVERTENCIA:

S’assurer que les loquets du bloc-piles son bien
enclenchés et que le bloc-piles est installé et
fixé correctement avant de commencer le travail.
Ne pas installer et fixer correctement le bloc­piles peut provoquer la chute de ce dernier et
occasionner des blessures graves.

Para el desmontaje:

Oprima los pestillos situados en ambos lados del
paquete de baterías para soltar éste de la sierra de
pértiga.

11 — Español

FUNCIONAMIENTO

ADVERTENCIA:

Para evitar lesiones corporales serias, siempre
desmonte de la herramienta el paquete de
baterías y mantenga manos vacían del botón del
seguro al llevar herramiento.

Para obtener instrucciones específicas de carga,
lea el manual del operador que se incluye con el
cargador y la batería.

ARRANQUE Y APAGADO

Vea las figuras 5 y 6.

Para arrancar el motor:

 Sujete la sierra de pértiga como se muestra y

asegúrese de estar alejado de cualquier cosa que

pueda tocar la hoja de corte.

 Oprima y no suelte el seguro del gatillo.
 Oprima el gatillo del interruptor.

Apagar el motor:

 Suelte el gatillo cuando desee apagar la sierra

de pértiga. Al soltar el gatillo, el seguro del

gatillo regresa automáticamente a la posición de

aseguramiento.

PREPARACIÓN PARA EL CORTE

Vea las figuras 7 y 8.

 Póngase guantes antideslizantes para lograr la

máxima capacidad de sujeción y protección.
 Compruebe la tensión de la cadena y ajustar si

es necesario. Consulte Ajuste de la tensión de

la cadena en la sección de Mantenimiento de este

manual.
 Mantenga una sujeción adecuada de la sierra

siempre que esté funcionando el motor. Con

la mano derecha sujete firmemente el mango

posterior mientras sujeta firmemente el mango

delantero con la izquierda.
 Sujete la sierra firmemente con ambas manos.

Siempre mantenga la mano izquierda en el

mango del frente y la mano derecha en el

mango posterior, de manera que su cuerpo

quede a la izquierda del plano de la cadena.

Nunca use sujete la unidad a zurdas (con la

posición de las manos intercambiada), ni con el

cuerpo en ninguna postura que pueda colocar el

mismo o el brazo a través del plano de la cadena.
 Nunca se pare directamente abajo de la rama que

va a cortar.
 Asegúrese de que esté bien apretada la casquillos

antes de utilizar el equipo; verifique periódicamente

12 — Español

Fig. 6

CARGA

SEGUNDO CORTE

PRIMER CORTE

1/4 DEL DIÁMETRO

CORTE FINAL

Fig. 7

GUÍA DE CORTE

Fig. 8

el aprieta de los mismas durante el uso para evitar
lesiones graves.

PROCEDIMIENTO BÁSICO DE CORTE

Siga los pasos descritos abajo para evitar dañar la
corteza del árbol o arbusto. No realice un movimiento
de vaivén como en el aserrado.

 Primero efectúe un corte superficial (1/4 del

diámetro de la rama) en el lado inferior de la rama,
cerca de la rama progenitora o del tronco.

 Realice el segundo corte en el lado superior de

la rama, por el lado exterior del primer corte con

FUNCIONAMIENTO

respecto al tronco. Continúe el corte a través

de la rama, hasta que se separe del árbol.

Esté preparado para equilibrar el peso de la

herramienta cuando se caiga la rama.
 Efectúe el corte final cerca del tronco.
NOTA: Para los cortes segundo y final (por la parte

superior de la rama), sostenga la guía de corte del
frente contra la rama que se está cortando. Esto
ayuda a evitar que se mueva la rama y facilita el corte.
Permita que la cadena efectúe el corte; sólo aplique
una leve presión hacia abajo. Si fuerza el corte, puede
dañares la barra, la cadena o el motor.

 Suelte el gatillo tan pronto como se termine el

corte.
Si no se sigue el procedimiento correcto de corte,

la barra y la cadena se atoran y quedan pellizcadas
o atrapadas en la rama. Si sucede esto:

 Apague el motor y retire el paquete de baterías.
 Si la rama se puede alcanzar desde el suelo,

levante la rama mientras se sostiene el sierra.

De esta manera se afloja el “pellizcamiento” y se

libera la sierra.
 Si la sierra aún sigue atorada, solicite la ayuda de

un profesional.

60° MÁXIMO

Fig. 9

DESRAMADO Y PODA

Vea las figuras 9 y 10.

Esta unidad se diseñó para podar pequeñas ramas
hasta de 152 mm (6 pulg.) de diámetro. Para
obtener mejores resultados, observe las siguientes
precauciones.

 Planifique cuidadosamente el corte. Tenga en

cuenta la dirección en que caerá la rama.
 Las ramas pueden caer en direcciones

inesperadas. No se pare directamente bajo la

rama que esté cortando.
 El corte más común es colocando la unidad a un

ángulo de 60° o menos, según cada situación en

particular, como se demuestra. Conforme aumenta

el ángulo del brazo de la sierra con respecto al

suelo, aumenta la dificultad para efectuar el primer

corte (por la parte inferior de la rama).

 Corte en varias etapas las ramas largas.
 Corte primero las ramas inferiores para dar más

espacio para la caída de las ramas superiores.
 Trabaje lentamente, manteniendo ambas manos

en la sierra y sujetándola firmemente. Mantenga

bien apoyados los pies y bien equilibrado el

cuerpo.

Fig. 10

 Mantenga el árbol entre usted y la cadena mientras

realice el desramado. Corte la rama desde el lado
opuesto del árbol.

 No realice tareas de corte subido en una escalera,

ya que es extremadamente peligroso. Deje tal
operación a los profesionales.

 No realice el corte de una rama junto a la rama

o tronco de donde sale, sino hasta que haya
recortado la primera para reducir el peso de la
misma. Si se siguen los procedimientos de corte
correctos se evita desprender la corteza del
miembro progenitor.

 No utilice la sierra para tala ni para tronzar.
 Para protegerse de una posible electrocución,

no trabaje a menos de 15 m (50 pies) de cables
eléctricos aéreos.

 Mantenga a los circunstantes a una distancia

mínima de 15 m (50 pies).

13 — Español

MANTENIMIENTO

ADVERTENCIA:

Antes de inspeccionar, limpiar o dar servicio
a la unidad, apague el motor, espere a que se
detengan todas las piezas en movimiento, y
retire el paquete de baterías. El incumplimiento
de cualquiera de estas instrucciones puede
causar lesiones serias.

ADVERTENCIA:

Siempre póngase protección ocular con
protección lateral con la marca de cumplimiento
de la norma ANSI Z87.1, así como protección
para los oídos y la cabeza. La inobservancia de
esta advertencia puede permitir que los objetos
lanzados hacia los ojos y otros provocarle
lesiones graves.

ADVERTENCIA:

Nunca use agua ni otros líquidos para limpiar o
enjuagar la product y no exponga la unidad a
la lluvia ni de condiciones húmedas. Almacene
la unidad en el interior en un lugar seco. Los
líquidos corrosivos, el agua, y los productos
químicos pueden ingresar los componentes
eléctricos del porducto y/o al compartimiento
de la batería y dañar los componentes eléctricos
o el paquete de la batería, lo que podría
resultar en un corto circuito, mayor riesgo de
incendio y lesiones personales graves. Retire
la acumulación de suciedad y los residuos
limpiando el producto con un trapo seco de
manera ocasional.

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas
de repuesto idénticas. El empleo de piezas
diferentes puede causar un peligro o dañar el
producto.

AVISO:

Inspeccione periódicamente todo el producto
para detectar partes dañadas, faltantes o
sueltas, como tornillos, tuercas, pernos, tapas,
etc. Apriete firmemente todos los sujetadores
y las tapas y no accione este producto hasta
que todas las partes faltantes o dañadas sean
reemplazadas. Póngase en contacto con el
servicio al cliente o con un centro de servicio
autorizado para obtener ayuda.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de
plástico. La mayoría de los plásticos son susceptibles
a diferentes tipos de solventes comerciales y pueden
resultar dañados. Utilice paños limpios para eliminar
la suciedad, el polvo, el aceite, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo,
aceites penetrantes, etc., lleguen a tocar las
piezas de plástico. Las sustancias químicas
pueden dañar, debilitar o destruir el plástico, lo
cual a su vez puede producir lesiones corporales
serias.

Todas las tareas de servicio de la sierra de pértiga,
aparte de los puntos indicados en las instrucciones
de mantenimiento del manual de instrucciones,
deben ser efectuadas por técnicos de servicio de
sierra de pértiga competentes. (Por ejemplo, si se
utiliza la herramienta inadecuada para sostener el
volante a fin de retirar el embrague, pueden causarse
daños estructurales al volante, lo cual a su vez puede
originar el estallido del mismo).

14 — Español

MANTENIMIENTO

AJUSTE DE LA TENSIÓN DE LA CADENA

Vea las figuras 11 a 14.

ADVERTENCIA:

Apague el motor, espere a que se detengan todas
las piezas en movimiento, y retire el paquete
de baterías. Nunca toque ni ajuste la cadena
mientras esté funcionando el motor. La cadena
de la sierra está sumamente afilada. Siempre
lleve puestos guantes protectores al efectuar
labores de mantenimiento de la cadena. El
incumplimiento de estas instrucciones podría
causar lesiones personales de gravedad.

La tensión apropiada de la cadena es esencial para
que la sierra de pértiga funcione de manera adecuada.
Verifique siempre la tensión de la cadena antes de
usar la sierra y periódicamente hasta completar el
trabajo. La cadena debe volver a tensarse cada vez
que las partes planas de los eslabones de impulsión
sobresalen suspendidos de la ranura de la barra.

Una cadena fría está tensionada correctamente
cuando no está floja en la parte inferior de la barra
guía. La cadena debe estar ajustada, pero aún así
puede girarse con la mano sin amarrar.

Una cadena caliente está correctamente tensionada
cuando las partes planas de los amarres cuelgan a
aproximadamente 1,27 mm (0,05 pulg.) de la ranura
de la barra.

Si es necesario un ajuste:

Retire la llave combinada del área de

almacenamiento.
Aflojar el tornillo de tensado de la cadena estén

al punto de apriete con los dedos.
 Levante la punta de la barra guía y siga sujetando

hasta el fin del procedimiento.
 Gire el tornillo de tensión de la cadena en sentido

horario hasta que las partes planas de los amarres

de la cadena hagan contacto con la barra,

asegurándose de que los eslabones impulsores

estén bien ubicados en la ranura de la barra.
Apriete firmemente el tornillo de tensado de la

cadena.
 Suelte la punta de la barra guía y verifique que la

cadena ahora esté correctamente tensionada con

la directrices anteriores.
NOTA: Si queda demasiado ajustada la cadena,

no podrá desplazarse. Afloje levemente el tornillo

de tensado de la cadena y gire 1/4 de vuelta hacia

la izquierda el tornillo de ajuste de la tensión.

15 — Español

PARTES PLANAS

DE LOS AMARRES

APPROX 1,25 mm

(0,050 pulg.)

LLAVE DE

COMBINACIÓN

TAPA DE

LA CADENA

TORNILLO DE

LA TAPA DE
LA CADENA

GUARDAR LA

TORNILLO

TENSOR DE

LA CADENA

Fig. 11

Fig. 12

ÁREA DE

LLAVE

Fig. 13

BARRA

CADENA

Fig. 14

MANTENIMIENTO

Levante la punta de la barra guía y vuelva a apretar

firmemente el tornillo de tensado de la cadena

de dicha barra. Asegúrese de que la cadena se

desplace sin atorarse.
NOTA: Las cadenas nuevas tienden a estirarse;

revise frecuentemente la tensión de la cadena y
tense ésta según se requiera.

Vuelva a colocar la llave combinada en el área de

almacenamiento.

AVISO:

Si se tensa la cadena estando ésta caliente,
puede quedar demasiado apretada al enfriarse.
Revise la “tensión en frío” de la cadena, antes de

usar la sierra.

LUBRICADOR DE LA CADENA

Vea la figura 15.

 Use el lubricante premium para la barra y la cadena.

Está diseñado para las cadenas y los sistemas

de lubricación de las mismas, y está formulado

para desempeñarse en una amplia gama de

temperaturas sin requerir ninguna dilución.
 Retire la tapa y vierta cuidadosamente aproxi-

madamente 6 cl (2 onzas) de lubricante para la

barra y la cadena en el tanque del lubricador de

la cadena.

 Vuelva a colocar la tapa y apriétela firmemente.
 Revise y vuelva a llenar el tanque de lubricante

para barra cada vez que utilice la sierra de pértiga.
NOTA: No use lubricante sucio, usado o contaminado

de ninguna forma. Puede dañarse la bomba de
aceite, la barra o la cadena.

TANQUE DEL

LUBRICADOR

DE LA CADENA

RUEDA

DENTADA

POSTE DE

RANURA DEL POSTE

MONTAJE

ORIFICIO DE LA

ESPIGA TENSORA

DE LA CADENA

CHAIN

LUBRICANT

DE MONTAJE

BARRA

ARANDELA DE

SEGURIDAD

TAPA

Fig. 15

TAPA

DE LA

CADENA

TORNILLO DE

LA TAPA DE
LA CADENA

REEMPLAZO LA BARRA Y CADENA

Vea las figuras 16 a 18.

ADVERTENCIA:

Para evitar posibles lesiones graves, apague
el motor y retire el paquete de baterías antes
cambiar la barra, la cadena o realizar cualquier
operación de mantenimiento.

Retire la llave combinada del área de

almacenamiento.
 Con la llave de combinación suministrada, retirar

el tornillo de la tapa de la cadena y la arandela,

así como dicha tapa.
 La barra contiene una ranura que encaja en el poste

de montaje. La barra también tiene un orificio de

16 — Español

ESPIGA TENSORA

DE LA CADENA

la espiga tensora de la cadena que queda sobre
la espiga tensora de la cadena dentro del tapa.

 Coloque la barra sobre el poste de montaje.
 Acomode la cadena sobre la rueda dentada y

dentro de la ranura de la barra. Los dientes de
corte situados en la parte superior de la barra
deben estar orientados hacia la punta de la barra,
en la dirección de rotación de la cadena.

 Vuelva a colocar la cubierta de la cadena de modo

que la espiga tensora de la cadena quede dentro
del orificio de la espiga tensora de la cadena en
la barra.

Fig. 16

MANTENIMIENTO

NOTA: Si es necesario, rote el tornillo de tensión

de la cadena en sentido antihorario hasta que se

puedan alinear el pasador y el orificio.
 Vuelva a instalar la arandela y el tornillo. Apriete

sólo con la mano la tornillo. La barra debe quedar

libre para moverse para el ajuste de la tensión.
 Elimine toda la holgura de la cadena girando el

tornillo tensor en el sentido de las manecillas del

reloj, asegurándose que la cadena asienta dentro

de la ranura de la barra durante el tensionado.
 Apriete firmemente el tornillo de la tapa de la

cadena.
Vuelva a colocar la llave combinada en el área de

almacenamiento
NOTA: La cadena está tensada correctamente

cuando no hay holgura de la misma en la parte
inferior de la barra, la cadena se siente bien ajustada
en la barra, y puede avanzarse con la mano sin
ningún atoramiento de aquélla.

Si queda demasiado ajustada la cadena, no podrá
desplazarse. Afloje levemente la tornillo de la tapa
de la cadena y gire 1/4 de vuelta hacia la izquierda
el tornillo de ajuste de la tensión. Apretar firmemente
la tornillo de la tapa de la cadena.

RUEDA

DENTADA

POSTE DE

MONTAJE

ROTACIÓN DE

LA CADENA

CADENA

Fig. 17

MANTENIMIENTO DE LA CADENA

Vea la figura 19.

ADVERTENCIA:

Retire el paquete de baterías y asegúrese de
que se haya detenido la cadena antes de realizar
cualquier labor de mantenimiento de la sierra para
evitar el arranque accidental y posibles lesiones
personales graves.

Para poder dar un corte liso y rápido, la cadena
necesita recibir un mantenimiento adecuado. Las
siguientes circunstancias indican que la cadena
necesita afilarse:

Las virutas de madera son pequeñas y polvorientas
La cadena debe forzarse por la madera durante

el corte
La cadena corta hacia un lado
Durante el mantenimiento de la sierra considere lo

siguiente:
Un ángulo incorrecto de limadura de la placa

lateral puede aumentar el riesgo de un contragolpe

violento.

LLAVE DE

COMBINACIÓN

TORNILLO

TENSOR DE

LA CADENA

Fig. 18

ESPACIO LIBRE DE LOS DIENTES

LIMPIADORES (CALIBRES DE PROFUNDIDAD)

0,6 mm

(0,025 pulg.)

Fig. 19

El ajuste de la profundidad determina la

profundidad a la que el diente de corte entra en
la madera y el tamaño de la viruta de madera que
se quita. Demasiado claro aumenta el peligro de
contragolpe. Muy poco claro disminuye el tamaño

17 — Español

MANTENIMIENTO

de los pedazos de madera, disminuyendo la

habilidad de corte de la cadena.
Si los dientes de corte han tocado objetos duros

como clavos y piedras, o han sido desgastados

por el lodo o la arena presentes en la madera,

permita que afilen la cadena en un establecimiento

de servicio apropiado para la tarea.

FORMA DE AFILAR LOS DIENTES DE
CORTE

Vea las figuras 20 a 23.

Tenga cuidado de afilar todos los dientes de corte
a los ángulos especificados y a la misma longitud,
ya que sólo puede lograrse un corte rápido cuando
están uniformes todos los dientes de corte.

ADVERTENCIA:

La cadena de la sierra está sumamente afilada;
siempre póngase guantes protectores al efectuar
labores de mantenimiento de la cadena para evitar
lesiones personales graves.

PARTES DE UN DIENTE DE CORTE

PLACA SUPERIOR

ORIFICIO DEL

REMACHE

TALÓN

ESQUINA DE CORTE

GARGANTA

PLACA LATERAL

CALIBRE DE

PROFUNDIDAD

PUNTERA

Fig. 20

Fig. 21

 Tense adecuadamente la cadena antes de afilarla.

Consulte el apartado Ajuste de la tensión de la

cadena, más arriba en este manual. Efectúe toda

la limadura en el punto medio de la barra.
Use una lima redonda de 5/32 pulg. de diámetro

con mango.
Mantenga la lima al nivel de la placa superior de los

dientes de corte. No permita que la lima se incline

ni se balancee.
Con presión leve pero firme, pase la lima por el

diente, hacia la esquina delantera del mismo.

Levante la lima para separarla del acero en cada

movimiento de regreso.
Dé unas pocas pasadas firmes a cada diente de

corte. Lime todos los dientes de corte izquierdos

en una dirección. Después lleve la lima al otro lado

y lime los dientes de corte derechos en la dirección

opuesta. Ocasionalmente, con un cepillo de alambre

limpie las limaduras producidas por la lima.

ADVERTENCIA:

Un afilado inadecuado de la cadena aumenta el
peligro de contragolpe, lo que podría resultar en
lesiones personales graves.

Fig. 22

DIENTES

DE CORTE

IZQUIERDOS

DIENTES

DE CORTE

DERECHOS

Fig. 23

ADVERTENCIA:

Si no se cambia o se repara la cadena cuando está
dañada, puede causar lesiones serias.

18 — Español

MANTENIMIENTO

AVISO:

Si la cadena está desafilada o mal afilada, durante
el corte puede causar una velocidad excesiva del
motor, lo cual puede dañarlo.

ALMACENAMIENTO DE LA
PRODUCTO

Vea la figura 24.

ADVERTENCIA:

Retire siempre el paquete de baterías antes de
transportar o guardar la motosierra. Coloque el
paquete de baterías en interiores, en un lugar seco
y seguro, fuera del alcance de niños cuando lo
guarde. Si no sigue estas instrucciones, la unidad
podría encenderse accidentalmente o podrían
usarla sin autorización, lo que podría ocasionar
lesiones personales graves.

sustancias químicas para el jardín y las sales para
derretir el hielo.

 Siempre coloque la funda en la barra cuando

transporte o guarde la sierra. La funda queda
apretada y se debe colocar cuidadosamente debido
a los dientes filosos de la cadena de la sierra. Esto
se hace mejor sujetando la funda de un extremo y
de su parte central, y colocarla cuidadosamente
con un movimiento de deslizamiento en la cadena,
como se demuestra. Tenga precaución y evite tocar
los afilados dientes de la cadena.

NOTA: La cadena de la sierra está sumamente

afilada. Siempre póngase guantes protectores al
manejar de la cadena.

 Limpie todo material extraño de la producto.

Almacene la unidad en un espacio bien ventilado

inaccesible a los niños. Evite que la unidad entre

en contacto con agentes corrosivos como las

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA SOLUCIÓN

La barra y la
cadena están
muy calientes y
despiden humo.

El motor funciona
pero la cadena no
avanza.

Revise la tensión de la
cadena para ver si es
excesiva.

Demasiada tensión en
la cadena.

Revise el conjunto
de la barra guía y la
cadena.

Revise la barra guía y
la cadena para ver si
están dañadas.

Tensión de la cadena. Consulte el apartado Ajuste de la
tensión de la cadena, más arriba en este manual.

Vuelva a tensar la cadena. Consulte el apartado Ajuste
de la tensión de la cadena, más arriba en este manual.

Consulte la sección Reemplazo la barra y cadena más
arriba en este manual.

Inspeccione la barra guía y la cadena para ver si están
dañados.

FUNDA

Fig. 24

Este producto tiene una garantía limitada de tres años para fines

personales, familiares o domésticos (90 días para usos trabajo o

comercial). Para obtener detalles sobre la garantía, diríjase a

www.ryobitools.com o llame sin cargo al 1-800-860-4050.

19 — Español

OPERATOR’S MANUAL

MANUEL D’UTILISATION / MANUAL DEL OPERADOR
18 VOLT POLE SAW

SCIE DE MANCHE 18 V
SIERRA DE PÉRTIGA DE 18 V

P2508

• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and

serial numbers from the product data plate.

ITEM NO.* __________________________________MANUFACTURING NO. _____________________________________________
SERIAL NO. _______________________________________________________

* Model/item number on product may have additional letters at the end. These letters designate manufacturing information and should be provided
when calling for service.

HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-860-4050. Replacement parts can also be obtained at one of our service centers.

HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-860-4050.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at

1-800-860-4050.

RYOBI is a registered trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.

NUMÉRO D’ARTICLE* ________________________NUMÉRO DE FABRICATION ________________________________________
NUMÉRO DE SÉRIE _______________________________________________

* Le numéro de modèle/article sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent les informations du fabricant
et doivent être fournies lors d’un appel de demande de service.

COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le
site www.ryobitools.com ou par téléphone au 1-800-860-4050. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.

COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-860-4050.

COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-860-4050.

RYOBI est une marque déposée de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.

NÚMERO DE ARTÍCULO* _______________ NÚMERO DE FABRICACIÓN _____________________________________________
NÚMERO DE SERIE _______________________________________________

* El número de modelo/artículo que figura en el producto podría tener letras adicionales al final. Estas designan información de fabricación y deben
suministrarse cuando llame para obtener asistencia o servicio.

CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en
la dirección www.ryobitools.com o llamando al 1-800-860-4050. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.

CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-860-4050.

CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-860-4050.

RYOBI es una marca registrada de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

TECHTRONIC INDUSTRIES POWER EQUIPMENT

P.O. Box 1288, Anderson, SC 29622 USA

1-800-860-4050 • www.ryobitools.com

998000770
10-28-21 (REV:01)
