Ryobi D42K User Manual [fr]

Page 1

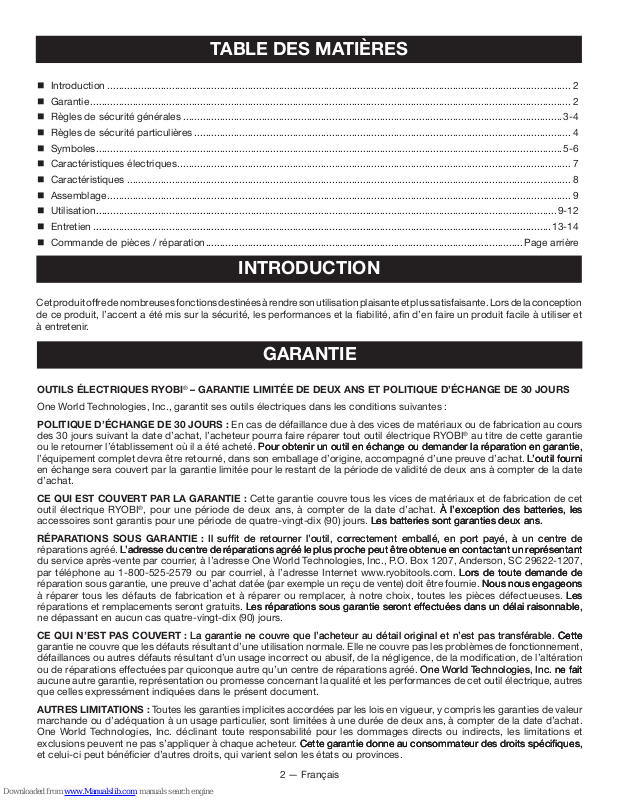

TABLE DES MATIÈRES
Introduction ..................................................................................................................................................................... 2
Garantie ........................................................................................................................................................................... 2
Règles de sécurité générales .......................................................................................................................................3-4
Règles de sécurité particulières ...................................................................................................................................... 4
Symboles ......................................................................................................................................................................5-6
 Caractéristiques électriques ............................................................................................................................................ 7

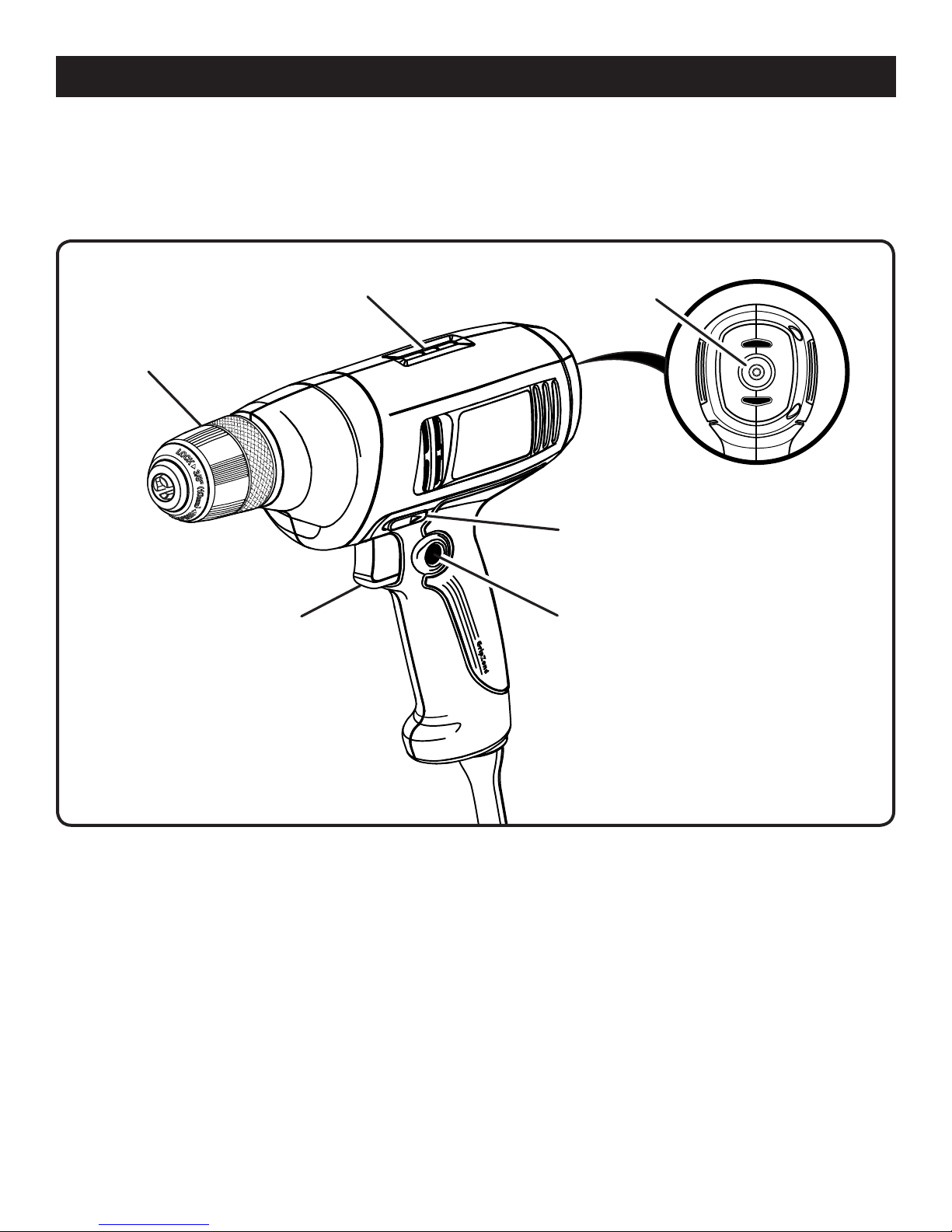

 Caractéristiques .............................................................................................................................................................. 8
Assemblage ..................................................................................................................................................................... 9
Utilisation ....................................................................................................................................................................9-12
Entretien ...................................................................................................................................................................13-14
Commande de pièces / réparation ................................................................................................................. Page arrière
INTRODUCTION
GARANTIE
OUTILS ÉLECTRIQUES RYOBI® – GARANTIE LIMITÉE DE DEUX ANS ET POLITIQUE D’ÉCHANGE DE 30 JOURS
One World Technologies, Inc., garantit ses outils électriques dans les conditions suivantes : POLITIQUE D’ÉCHANGE DE 30 JOURS : En cas de défaillance due à des vices de matériaux ou de fabrication au cours
des 30 jours suivant la date d’achat, l’acheteur pourra faire réparer tout outil électrique RYOBI® au titre de cette garantie ou le retourner l’établissement où il a été acheté. Pour obtenir un outil en échange ou demander la réparation en garantie, Pour obtenir un outil en échange ou demander la réparation en garantie,Pour obtenir un outil en échange ou demander la réparation en garantie, l’équipement complet devra être retourné, dans son emballage d’origine, accompagné d’une preuve d’achat. L’outil fourni L’outil fourniL’outil fourni en échange sera couvert par la garantie limitée pour le restant de la période de validité de deux ans à compter de la date d’achat.
CE QUI EST COUVERT PAR LA GARANTIE : Cette garantie couvre tous les vices de matériaux et de fabrication de cet outil électrique RYOBI®, pour une période de deux ans, à compter de la date d’achat.  l’exception des batteries, les  l’exception des batteries, les l’exception des batteries, les accessoires sont garantis pour une période de quatre-vingt-dix (90) jours. Les batteries sont garanties deux ans. Les batteries sont garanties deux ans.Les batteries sont garanties deux ans.
RÉPARATIONS SOUS GARANTIE : Il suffit de retourner l’outil, correctement emballé, en port payé, à un centre deIl suffit de retourner l’outil, correctement emballé, en port payé, à un centre de réparations agréé. L’adresse du centre de réparations agréé le plus proche peut être obtenue en contactant un représentant L’adresse du centre de réparations agréé le plus proche peut être obtenue en contactant un représentantL’adresse du centre de réparations agréé le plus proche peut être obtenue en contactant un représentant du service après-vente par courrier, à l’adresse One World Technologies, Inc., P.O. Box 1207, Anderson, SC 29622-1207, par téléphone au 1-800-525-2579 ou par courriel, à l’adresse Internet www.ryobitools.com. Lors de toute demande de Lors de toute demande deLors de toute demande de réparation sous garantie, une preuve d’achat datée (par exemple un reçu de vente) doit être fournie. �ous nous engageons �ous nous engageons�ous nous engageons à réparer tous les défauts de fabrication et à réparer ou remplacer, à notre choix, toutes les pièces défectueuses. Les LesLes réparations et remplacements seront gratuits. Les réparations sous garantie seront effectuées dans un délai raisonnable, Les réparations sous garantie seront effectuées dans un délai raisonnable,Les réparations sous garantie seront effectuées dans un délai raisonnable, ne dépassant en aucun cas quatre-vingt-dix (90) jours.
CE QUI N’EST PAS COUVERT : La garantie ne couvre que l’acheteur au détail original et n’est pas transférable. CetteLa garantie ne couvre que l’acheteur au détail original et n’est pas transférable. Cette CetteCette garantie ne couvre que les défauts résultant d’une utilisation normale. Elle ne couvre pas les problèmes de fonctionnement, défaillances ou autres défauts résultant d’un usage incorrect ou abusif, de la négligence, de la modification, de l’altération ou de réparations effectuées par quiconque autre qu’un centre de réparations agréé. One World Technologies, Inc. ne fait One World Technologies, Inc. ne fait ne fait aucune autre garantie, représentation ou promesse concernant la qualité et les performances de cet outil électrique, autres que celles expressément indiquées dans le présent document.
AUTRES LIMITATIONS : Toutes les garanties implicites accordées par les lois en vigueur, y compris les garanties de valeur marchande ou d’adéquation à un usage particulier, sont limitées à une durée de deux ans, à compter de la date d’achat. One World Technologies, Inc. déclinant toute responsabilité pour les dommages directs ou indirects, les limitations et exclusions peuvent ne pas s’appliquer à chaque acheteur. Cette garantie donne au consommateur des droits spécifiques, Cette garantie donne au consommateur des droits spécifiques,Cette garantie donne au consommateur des droits spécifiques, et celui-ci peut bénéficier d’autres droits, qui varient selon les états ou provinces.
2 — Français
Page 2
RÈGLES DE SÉCURITÉ GÉNÉRALES
AVERTISSEMENT :
Lire toutes les instructions. Le non-respect de toutes les
instructions ci-dessous peut entraîner un choc électrique, un incendie et / ou des blessures graves. Le terme « outil motorisé », utilisé dans tous les avertissements ci-dessous désigne tout outil fonctionnant sur secteur (câblé) ou sur batteries (sans fil).
CONSERVER CES INSTRUCTIONS SÉCURITÉ DU LIEU DE TRAVAIL
Garder le lieu de travail propre et bien éclairé. Les endroits
encombrés ou sombres sont propices aux accidents.
Ne pas utiliser d’outils électriques dans des atmosphères
explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent
des étincelles risquant d’enflammer les poussières ou vapeurs.
Garder les enfants et badauds à l’écart pendant
l’utilisation d’un outil électrique. Les distractions peuvent
causer une perte de contrôle.
SÉCURITÉ ÉLECTRIQUE
Les fiches des outils électriques doivent correspondre
à la prise secteur utilisée. Ne jamais modifier la fiche, de quelque façon que ce soit. Ne jamais utiliser d’adaptateurs de fiche avec des outils mis à la terre.
Les fiches et prises non modifiées réduisent le risque de choc électrique.
Éviter tout contact du corps avec des surfaces mises
à la terre, telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque d’électrocution est accru lorsque
le corps est mis à la terre.
Ne pas exposer les outils électriques à l’eau ou l’humidité.
La pénétration d’eau dans ces outils accroît le risque de choc électrique.
Ne pas maltraiter le cordon d’alimentation. Ne jamais
utiliser le cordon d’alimentation pour transporter l’outil et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l’écart de la chaleur, de l’huile, des objets tranchants et des pièces en mouvement. Un
cordon endommagé ou emmêlé accroît le risque de choc électrique.
Pour les travaux à l’extérieur, utiliser un cordon
spécialement conçu à cet effet. Utiliser un cordon
conçu pour l’usage extrérieur réduit les risques de choc électrique.
SÉCURITÉ PERSONNELLE
Rester attentif, prêter attention au travail et faire preuve
de bon sens lors de l’utilisation de tout outil électrique. Ne pas utiliser cet outil en état de fatigue ou sous l’influence de l’alcool, de drogues ou de médicaments.
Un moment d’inattention pendant l’utilisation d’un outil électrique peut entraîner des blessures graves.
Utiliser l’équipement de sécurité. Toujours porter une
protection oculaire. L’équipement de sécurité, tel qu’un
masque filtrant, de chaussures de sécurité, d’un casque
ou d’une protection auditive, utilisé dans des conditions appropriées réduira le risque de blessures.
Éviter les démarrages accidentels. S’assurer que le
commutateur est en position d’arrêt avant de brancher l’outil. Porter un outil avec le doigt sur son commutateur
ou brancher un outil dont le commutateur est en position de marche peut causer un accident.
Retirer les clés de réglage avant de mettre l’outil en
marche. Une clé laissée sur une pièce rotative de l’outil
peut causer des blessures.
Ne pas travailler hors de portée. Toujours se tenir bien
campé et en équilibre. Ceci permettra de mieux contrôler
l’outil en cas de situation imprévue.
Porter une tenue appropriée. Ne porter ni vêtements
amples, ni bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces en mouvement. Les
vêtements amples, bijoux et cheveux longs peuvent se prendre dans les pièces en mouvement.
Si les outils sont équipés de dispositifs de dépoussiérage,
s’assurer qu’ils sont connectés et correctement utilisés.
L’usage de ces dispositifs peut réduire les dangers présentés par la poussière.
Ne porter ni vêtements amples, ni bijoux. Attacher
ou couvrir les cheveux longs. Les vêtements amples,
bijoux et cheveux longs peuvent se prendre dans les ouïes d’aération.
Ne pas utiliser l’outil sur une échelle ou un support
instable. Une bonne tenue et un bon équilibre permettent
de mieux contrôler l’outil en cas de situation imprévue.
UTILISATION ET ENTRETIEN DES OUTILS MOTORISÉS
Ne pas forcer l’outil. Utiliser un outil approprié pour le
travail. Un outil approprié exécutera le travail mieux et
de façon moins dangereuse s’il est utilisé dans les limites prévues.
Ne pas utiliser l’outil si le commutateur ne permet pas
de le mettre en marche et de l’arrêter. Tout outil qui ne
peut pas être contrôlé par son commutateur est dangereux et doit être réparé.
Débrancher l’outil et / ou retirer le bloc de batteries avant
d’effectuer des réglages, de changer d’accessoire ou de ranger l’outil. Ces mesures de sécurité réduisent les risques
de démarrage accidentel de l’outil.
Ranger lesoutils électriqueshors deportée des enfantset
ne laisser personne n’étant pas familiarisé avec le fonctionnement de l’outil ou ces instructions utiliser l’outil. Dans les mains de personnes n’ayant pas reçu des
instructions adéquates, les outils sont dangereux.
Veiller à entretenir les outils électriques. Vérifier
qu’aucune pièce mobile n’est mal alignée, grippée ou brisée et s’assurer qu’aucun autre problème risque d’affecter le bon fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser de nouveau. Beaucoup d’accidents sont causés par des outils
mal entretenus.
Garder les outils bien affûtés et propres. Des outils
correctement entretenus et dont les tranchants sont bien affûtés risquent moins de se bloquer et sont plus faciles à contrôler.
3 — Français
Page 3
RÈGLES DE SÉCURITÉ GÉNÉRALES
Utiliser l’outil, les accessoires et embouts, etc.,
conformément à ces instrutions pour les applications pour lesquelles il est conçu, en tenant compte des conditions et du type de travail à exécuter. L’usage d’un
outil électrique pour des applications pour lesquelles il n’est pas conçu peut être dangereux.
DÉPANNAGE
Les réparations doivent être confiées à un technicien
qualifié, utilisant exclusivement des pièces identiques à celles d’origine. Ceci assurera le maintien de la sécurité
de l’outil.
RÈGLES DE SÉCURITÉ PARTICULIÈRES
Lorsque l’outil est utilisé pour un travail risquant de le
mettre en contact avec des fils électriques cachés ou avec son propre cordon d’alimentation, le tenir par les surfaces de prise isolées. Tout contact avec un fil sous
tension électrifierait les parties métalliques de l’outil, et causerait un choc électrique.
Apprendre à connaître l’outil. Lire attentivement le
manuel d’utilisation. Apprendre les applications et les limites de l’outil, ainsi que les risques spécifiques relatifs à son utilisation. Le respect de cette consigne réduira
les risques d’incendie, de choc électrique et de blessures graves.
Toujours porter des lunettes de sécurité avec écrans
latéraux. Les lunettes de vue ordinaires sont munies
seulement de verres résistants aux impacts. Ce ne sont PAS des lunettes de sécurité. Le respect de cette règle réduira
les risques de lésions oculaires.
Protection respiratoire. Porter un masque facial ou un
masque antipoussière si le travail produit de la poussière.
Le respect de cette consigne réduira les risques de blessures graves.
Protection auditive. Porter une protection auditive lors
de l’utilisation prolongée. Le respect de cette règle réduira
les risques de blessures graves.
Inspecter régulièrement les cordons d’alimentation des
outils et s’ils sont endommagés, les confier au centre de réparations agréé le plus proche. Toujours être conscient de l’emplacement du cordon. Le respect de cette règle
réduira les risques de choc électrique et d’incendie.
Vérifier l’état des pièces. Avant d’utiliser l’outil de
nouveau examiner soigneusement les pièces et dispositifs de protection qui semblent endommagés afin de déterminer s’ils fonctionnent correctement et s’ils
Utiliser exclusivement des pièces identiques à celles
d’origine pour les réparations. Se conformer aux instructions de la section Entretien de ce manuel.
L’usage de pièces non autorisées ou le non-respect des instructions peut présenter des risques de choc électrique ou de blessures.
AVERTISSEMENT !
Pour réduire les risques de blessures, l’utilisateur doit lire le manuel d’utilisation.
remplissent les fonctions prévues. Vérifier l’alignement des pièces mobiles, s’assurer qu’aucune pièce n’est bloquée ou cassée, vérifier la fixation de chaque pièce et s’assurer qu’aucun autre problème ne risque d’affecter le bon fonctionnement de l’outil. Toute protection ou pièce endommagée doit être correctement réparée ou remplacée dans un centre de réparations agréé.
Le respect de cette consigne réduira les risques de choc électrique, d’incendie et de blessures graves.
S’assurer que le cordon prolongateur est en bon état.
Si un cordon prolongateur est utilisé, s’assurer que sa capacité est suffisante pour supporter le courant de fonctionnement de l’outil. Un calibre de fil (A.W.G) d’au minimum 14 est recommandé pour un cordon prolongateur de 15 m (50 pi) maximum. L’usage d’un cordon de plus de 30 m (100 pi) est déconseillé. En cas de doute, utiliser un cordon du calibre immédiatement supérieur. Moins le numéro de calibre est élevé, plus la capacité du fil est grande. Un cordon de capacité
insuffisante causerait une baisse de la tension de ligne, entraînant une perte de puissance et une surchauffe.
Inspecter la pièce et retirer les clous éventuels avant
d’utiliser cet outil. Le respect de cette consigne réduira
les risques de blessures graves.
Si le cordon d’alimentation est endommagé, il doit être
remplacé uniquement pas le fabricant ou par un centre de réparation agréé pour éviter tout risque.
Conserver ces instructions. Les consulter fréquemment
et les utiliser pour instruire les autres utilisateurs éventuels. Si cet produit est prêté, il doit être accompagné de ces
instructions.
AVERTISSEMENT :
La poussière dégagée par certains matériaux lors du ponçage, sciage, meulage, perçage et autres opérations de con­struction contient des produits chimiques reconnus causer le cancer, des malformations congénitales ou des lésions de l’appareil reproducteur. Voici certains exemples de ces produits chimiques :
• plomb contenu dans la peinture au plomb,
• silice cristalline contenue dans les briques, le ciment et d’autres produits de maçonnerie, ainsi que
• arsenic et chrome contenus dans le bois de construction traité par produits chimiques. Le risque présenté par l’exposition à ces produits varie en fonction de la fréquence de ce type de travail. Pour réduire l’exposition à ces produits chimiques : Travailler dans un endroit bien aéré et utiliser des équipements de sécurité approuvés tels que masques antipoussière spécialement conçus pour filtrer les particules microscopiques.
4 — Français
Page 4

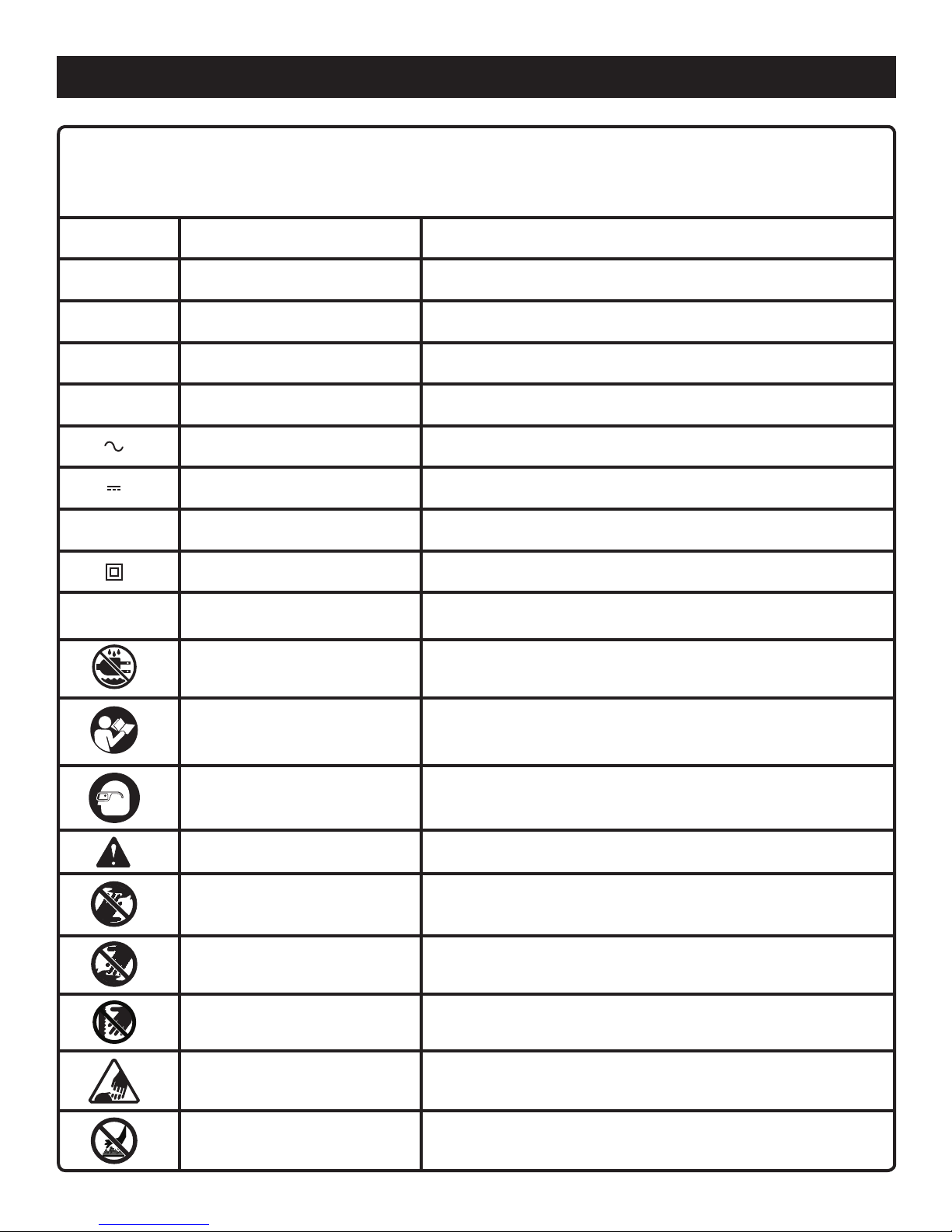

SYMBOLES
Certains des symboles ci-dessous peuvent être présents sur le produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser le produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
TensionV Volts
IntensitéA Ampères
Fréquence (cycles par seconde)Hz Hertz
PuissanceW Watts
min Minutes
n
o
Vitesse à vide
Avertissement concernant l’humidité
Lire le manuel d’utilisation
Protection oculaire
Symbole d’alerte de sécurité Précautions destinées à assurer la sécurité.
Temps
Type de courantCourant alternatif
Type ou caractéristique du courantCourant continu
Vitesse de rotation à vide
Construction à double isolationConstruction de classe II
Tours, coups, vitesse périphérique, orbites, etc., par minute…/min Par minute
�e pas exposer l’outil à la pluie ni à l’humidité.
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser ce produit.
Toujours porter des lunettes de sécurité munies d’écrans latéraux et un masque facial intégral lors de l’utilisation de cet outil.
Symbole Garder les mains à l’écart
Symbole Garder les mains à l’écart
Symbole Garder les mains à l’écart
Symbole Garder les mains à l’écart
Surface brûlante
Le non-respect de cette mise en garde peut entraîner des blessures graves.
Le non-respect de cette mise en garde peut entraîner des blessures graves.
Le non-respect de cette mise en garde peut entraîner des blessures graves.
Le non-respect de cette mise en garde peut entraîner des blessures graves.
Pour éviter les risques de blessures ou de dommages, éviter tout contact avec les surfaces brûlantes.
5 — Français
Page 5
SYMBOLES
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée,
DANGER :
Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,
AVERTISSEMENT :
Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,
ATTENTION :
(Sans symbole d’alerte de sécurité) Indique une situation pouvant entraîner
ATTENTION :
aura pour conséquences des blessures graves ou mortelles.
pourrait entraîner des blessures graves ou mortelles.
pourraît entraîner des blessures légères ou de gravité modérée.
des dommages matériels.
DÉPANNAGE
Le dépannage exigeant des précautions extrêmes et la connaissance du système, il ne doit être confié qu’à un technicien de service qualifié. En ce qui concerne les réparations, nous recommandons de confier l’outil au CENTRE DE RÉPARATIONS AGRÉÉ le plus proche. Utiliser exclusivement des pièces identiques à celles d’origine pour les réparations.
AVERTISSEMENT :
L’utilisation de tout outil motorisé peut entraîner la projection d’objets dans les yeux et causer des lésions oculaires graves. Lors de l’utilisation d’outils motorisés, veiller à porter des lunettes étanches ou des lunettes de sécurité à coques latérales ou, si nécessaire, un masque facial intégral. �ous recommandons d’utiliser un masque facial à champ de vision élargi, plutôt que des lunettes de vue ou des lunettes de sécurité munies d’écrans latéraux. Toujours porter une protection oculaire certifiée conforme à la norme A�SI Z87.1.
CONSERVER CES INSTRUCTIONS
AVERTISSEMENT :
Pour éviter des blessures graves, ne pas essayer d’utiliser ce produit avant d’avoir lu entièrement et bien compris toutes les instructions contenues dans le manuel d’utilisation. Si tous les avertissements et toutes les consignes de sécurités et instructions du manuel d’utilisation ne sont pas bien compris, ne pas utiliser ce produit. Appeler le service après-vente Ryobi.
6 — Français
Page 6
CARACTÉRISTIQUES ÉLECTRIQUES
DOUBLE ISOLATION
La double isolation est un dispositif de sécurité utilisé sur les outils à moteur électriques, éliminant le besoin de cordon d’alimentation habituel à trois fils avec terre. Toutes les pièces métalliques exposées sont isolées des composants internes du moteur par l’isolation protectrice. Les outils à double isolation ne nécessitent pas de mise à la terre.
AVERTISSEMENT :
Le système à double isolation est conçu pour protéger l’utilisateur contre les chocs électriques causés par une rupture de l’isolation interne de le produit. Prendre toutes les précautions de sécurité normales pour éviter les chocs électriques.
NOTE : La réparation d’un produit à double isolation exigeant des précautions extrêmes ainsi que la connaissance du système, elle ne doit être confiée qu’à un réparateur qualifié. En ce qui concerne les réparations, nous recommandons de confier le produit au centre de réparation le plus proche. Utiliser exclusivement des pièces d’origine pour les réparations.
CONNEXIONS ÉLECTRIQUES
Cet outil est équipé d’un moteur électrique de précision. Elle doit être branchée uniquement sur une alimentation 120 V, c.a. (courant résidentiel standard), 60 Hz. �e pas utiliser cet produit sur une source de courant continu (c.c.). Une chute de tension importante causerait une perte de puissance et une surchauffe du moteur. Si le produit ne fonctionne pas une fois branché, vérifier l’alimentation électrique.
CORDONS PROLONGATEURS
Lors de l’utilisation d’un outil électrique à grande distance d’une prise secteur, veiller à utiliser un cordon prolongateur d’une capacité suffisante pour supporter l’appel de courant de l’outil. Un cordon de capacité insuffisante causerait une baisse de la tension de ligne, entraînant une perte de puissance et une surchauffe. Se reporter au tableau ci-dessous pour déterminer le calibre minimum de fil requis pour un cordon donné. Utiliser exclusivement des cordons à gaine cylindrique homologués par Underwriter’s Laboratories (UL).
Pour le travail à l’extérieur, utiliser un cordon prolongateur spécialement conçu à cet effet. Ce type de cordon porte l’inscription « WA » sur sa gaine.
Avant d’utiliser un cordon prolongateur, vérifier que ses fils ne sont ni détachés ni exposés et que son isolation n’est ni coupée, ni usée.
**Intensité nominale (sur la plaquette signalétique de le produit)
0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0
Longueur du Calibre de fil cordon (A.W.G.)
25´ 16 16 16 16 14 14
50´ 16 16 16 14 14 12 100´ 16 16 14 12 10 —
**Utilisé sur circuit de calibre 12 – 20 A
NOTE : AWG = American Wire Gauge
AVERTISSEMENT :
Maintenir le cordon prolongateur à l’écart de la zone de travail. Lors du travail avec un cordon électrique, placer le cordon de manière à ce qu’il ne risque pas de se prendre dans les pièces de bois, outils et autres obstacles. �e pas prendre cette précaution peut entraîner des blessures graves.
AVERTISSEMENT :
Vérifier l’état des cordons prolongateurs avant chaque utilisation. Remplacer immédiatement tout cordon endommagé. �e jamais utiliser un produit dont le cordon d’alimentation est endommagé, car tout contact avec la partie endommagée pourrait causer un choc électrique et des blessures graves.
7 — Français
Page 7
FICHE TECHNIQUE
CARACTÉRISTIQUES
Capacité du mandrin ...... 1,6 mm à 10 mm (1/16 à 3/8 po)
Commutateur................VSR (Vitesse variable et réversible)
NIVEAU
MANDRIN SANS CLÉ
Vitesse à vide ...................................0 -1 600 r/min. (RPM)
Alimentation................ 120 V, c.a. seulement, 60 Hz, 4.5 A
Poids net ...................................................... 1,7 kg (3,8 lb)
NIVEAU
SÉLECTEUR DE SENS
DE ROTATION (AVANT /
ARRIÈRE / VERROUILLAGE
CENTRAL)
GÂCHETTE
VEILLER À BIEN CONNAÎTRE LA PERCEUSE
Voir la figure 1.
L’utilisation sûre de ce produit exige une comprehension des renseignements figurant sur l’outil et contenus dans le manuel d’utilisation, ainsi qu’une bonne connaissance du projet entrepris. Avant d’utiliser ce produit, se familiariser avec toutes ses caractéristiques et règles de sécurité.

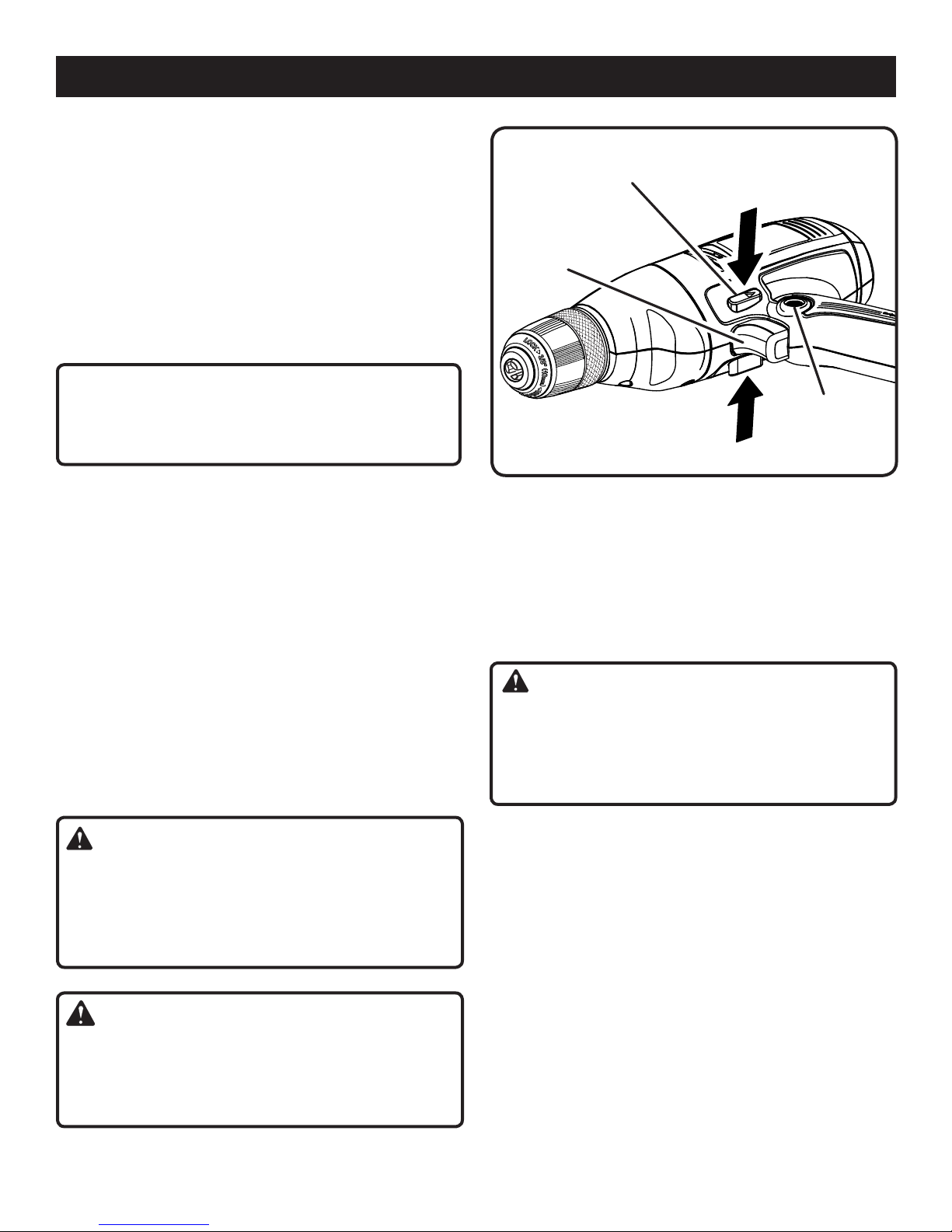

SÉLECTEUR DE SENS DE ROTATION
(AVANT / ARRIÈRE / VERROUILLAGE CENTRAL)
La perceuse est équipée d’un sélecteur de sens de rotation (avant / arrière / verrouillage central), situé au-dessus de la gâchette. Régler la gâchette en position d’ARRÊT (verrouil- lage central) pour réduire le risque de démarrage accidentel quand l’outil n’est pas utilisé.
BOUTON DE
VERROUILLAGE
Fig. 1
MANDRIN SANS CLÉ
Cette perceuse est équipée d’un mandrin sans clé permettant de serrer les forets et de les libérer des mors à la main.
NIVEAUX
Les niveaux, qui se trouvent sur le dessus et l’arrière du boîtier moteur permettent de maintenir l’alignement du foret pendant l’utilisation.
BOUTON DE VERROUILLAGE
Le verrouillage de la gâchette permet de percer continuel­lement pendant une période prolongée.
VITESSE VARIABLE
La pression exercée sur la gâchette permet de contrôler la vitesse de rotation.
8 — Français
Page 8
ASSEMBLAGE
DÉBALLAGE
Ce produit a été expédié complètement assemblé. Avec précaution, sortir le produit et les accessoires de la
boîte. S’assurer que toutes les pièces figurant sur la liste de contrôle sont incluses.
Examiner soigneusement le produit pour s’assurer
que rien n’a été brisé ou endommagé en cours de transport.
�e pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné le produit et avoir vérifié qu’il fonctionne correctement.
Si des pièces sont manquantes ou endommagées,
appeler le 1-800-525-2579.
LISTE DE CONTRÔLE D’EXPÉDITION
Perceuse Coffret Manuel d’utilisation
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas utiliser ce produit avant qu’elles aient été remplacées. Le non-respect de cette précaution peut entraîner des blessures graves.
AVERTISSEMENT :
�e pas essayer de modifier cet produit ou de créer des accessoires non recommandés pour le produit. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses, risquant d’entraîner des blessures graves.
AVERTISSEMENT :
�e pas brancher sur le secteur avant d’avoir terminé l’assemblage. Le non respect de cet avertissement peut causer un démarrage accidentel, entraînant des blessures graves.
UTILISATION
AVERTISSEMENT :
�e pas laisser la familiarité avec le produit faire oublier la prudence. �e pas oublier qu’une fraction de seconde d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter des lunettes de sécurité étanches ou à coques latérales lors de l’utilisation d’outils électriques. Si cette précaution n’est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves.
AVERTISSEMENT :
�e pas utiliser d’outils ou accessoires non recommandés pour cet produit. L’utilisation de pièces et accessoires non recommandés peut entraîner des blessures graves.
APPLICATIONS
Cet produit peut être utilisé pour les applications ci­dessous :
Perçage de produits du bois (bois d’oeuvre, contrepla-
qué, lambris, aggloméré et bois dur)
Perçage de la céramique, du plastique, de la fibre de
verre et des matériaux laminés.
Perçage du métal Mélange de peinture
GÂCHETTE
Voir la figure 2.
Pour mettre la perceuse en MARCHE, appuyer sur la gâchette.
Pour ARRÊTER, relâcher la gâchette.
VITESSE VARIABLE
La pression exercée sur la gâchette permet de contrôler la vitesse de rotation et le couple.
NOTE : La gâchette peut produire un bruit de sifflement ou de grincement pendant le fonctionnement. �e pas s’inquiéter, ce bruit fait partie du fonctionnement normal.
9 — Français
Page 9
UTILISATION
SÉLECTEUR DE SENS DE ROTATION
(AVANT / ARRIÈRE / VERROUILLAGE CENTRAL)
Voir la figure 2.
Le sens de rotation est commandé par un sélecteur situé au­dessus de la gâchette. La perceuse étant tenue en position normale d’utilisation, le sélecteur de sens de rotation doit être tourné vers la gauche pour percer. Le sens de rotation est inversé lorsque le sélecteur est tourné vers la droite.
Régler la gâchette en position d’ARRÊT (verrouillage central) pour réduire le risque de démarrage accidentel quand l’outil n’est pas utilisé.
ATTENTION :
Pour éviter des dommages aux engrenages, toujours laisser le mandrin parvenir à l’arrêt complet avant de changer de sens de rotation.
Pour arrêter la perceuse, relâcher la gâchette et laisser le moteur parvenir à l’arrêt complet.
NOTE: La perceuse ne peut fonctionner que si le sélecteur de sens de rotation est poussé à fond vers la droite ou la gauche.
Éviter d’utiliser la perceuse à basse vitesse pendant des périodes prolongées. Ceci pourrait causer une surchauffe. Si la perceuse surchauffe, la refroidir en la laissant tourner à vide et à la vitesse maximum.
MANDRIN SANS CLÉ
Voir la figure 3.
La perceuse est équipée d’un mandrin permettant de serrer ou desserrer les forets et embouts sans difficulté. Saisir le collier du mandrin d’une main. Tourner le corps du mandrin avec l’autre main. Les flèches gravées sur le mandrin indique dans quel sens tourner pour LOCK (serrage) ou UNLOCK (deserrage) le foret.
AVERTISSEMENT :
�e pas tenir le corps du mandrin d’une main et utiliser la force du moteur pour serrer les mors du mandrin sur le foret ou l’embout. Le mandrin pourrait glisser de la main et celle-ci risquerait d’être heurtée par le foret en rotation. Ceci pourrait entraîner des blessures graves.
SÉLECTEUR DE SENS DE ROTATION (AVANT
/ ARRIÈRE/ VERROUILLAGE CENTRAL)
ROTATION ARRIÈRE
GÂCHETTE
BOUTON DE
VERROUILLAGE
ROTATION AVANT
Fig. 2
INSTALLATION DES FORETS
Voir les figures 3 et 4.
Débrancher la perceuse.Ouvrir les mors du mandrin de manière à pouvoir insérer
l’embout à utiliser. Relever légèrement l’avant de la per­ceuse pour empêcher le foret de s’échapper des mors
du mandrin.
Insérer le foret.
AVERTISSEMENT :
Veiller à insérer le foret ou l’embout droit dans les mors du mandrin. �e pas insérer un foret dans les mors en serrant comme illustré à la figure 4. Le foret pourrait être éjecté de la perceuse et causer des blessures graves ou endommager le mandrin.
Tourner le mandrin vers la droite pour serrer les mors sur
le foret.
NOTE : Tourner le corps du mandrin dans le sens de la
flèche marquée LOCK pour serrer les mors. �e pas utiliser une clé pour serrer ou desserrer les mors du mandrin.
AVERTISSEMENT :
Toujours débrancher l’outil avant d’installer ou de retirer un foret, d’effectuer des réglages ou lorsqu’il ne doit pas être utilisé. �e pas débrancher l’outil peut causer un dé-
marrage accidentel, entraînant des blessures graves.
10 — Français
Page 10
UTILISATION
RETRAIT DES EMBOUTS

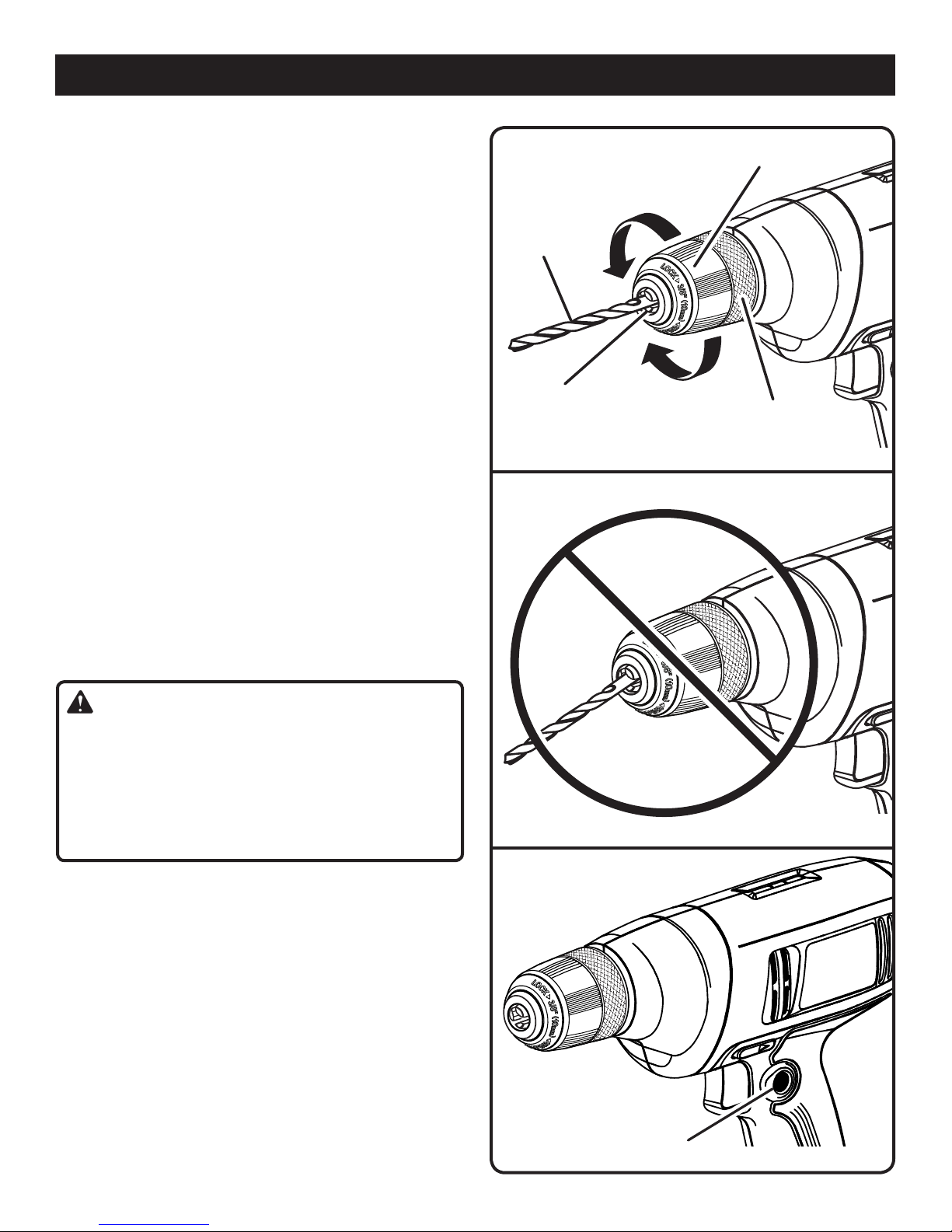

Voir la figure 3.
Débrancher la perceuse. Tourner le collet du mandrin vers la droite pour ouvrir le
mors du mandrin.
NOTE : Tourner le corps du mandrin dans le sens de la
flèche marquée UNLOCK pour desserrer les mors. �e pas utiliser une clé pour serrer ou desserrer les mors du
mandrin.
Retirer le foret.
BOUTON DE VERROUILLAGE
Voir la figure 5.
Cette perceuse est dotée d’un bouton de verrouillage de gâchette, commode pour le perçage en continu prolongé. Pour verrouiller :
Appuyer sur la gâchette.Maintenir le bouton de verrouillage, situé sur le côté de
la poignée, enfoncé.
Relâcher la gâchette.Relâcher le bouton de verrouillage et la perceuse continue
de tourner.
Pour désengager le verrouillage, appuyer sur la gâchette,
puis la relâcher.
Si la fonction de verrouillage est engagée pendant l’utilisation et la perceuse est accidentellement débranchée, désengager le verrouillage immédiatement.
FORET
MORS DU
MANDRIN
UNLOCK
(DESSERRAGE)
LOCK
(SERRAGE)
CORRECT
CORPS DU MANDRIN
COLLIER DU
MANDRIN
Fig. 3
AVERTISSEMENT :
Avant de brancher la perceuse sur une prise secteur, toujours s’assurer que le verrouillage est désengagé (ap­puyer sur la gâchette et la relâcher). Le non-respect de cette précaution peut causer un démarrage accidentel de la perceuse, entraînant des blessures graves. �e pas verrouiller la gâchette si le travail peut exiger d’arrêter immédiatement la perceuse.
INCORRECT
BOUTON DE
VERROUILLAGE
Fig. 4
Fig. 5
11 — Français
Page 11
UTILISATION

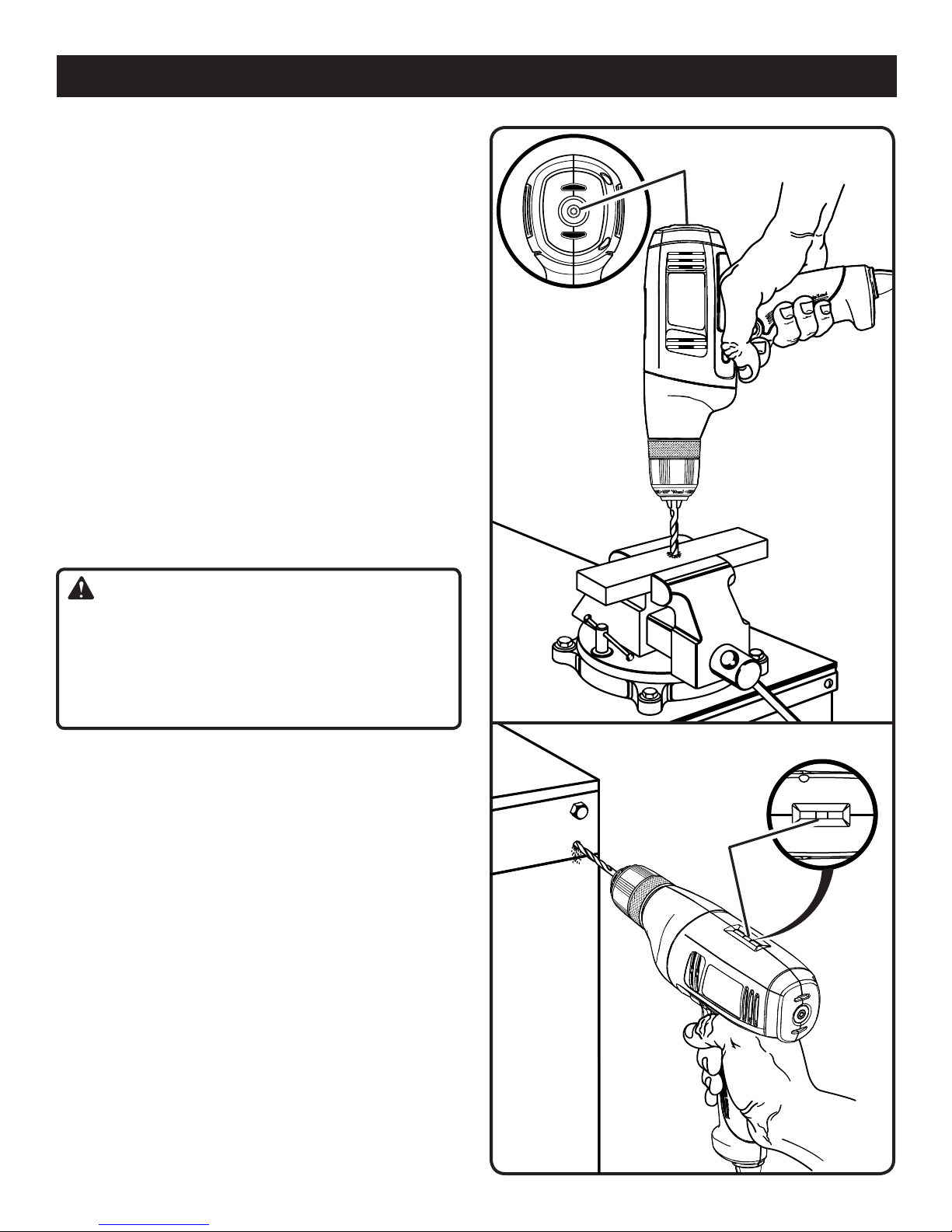

PERÇAGE
Voir les figures 6 et 7.
Les niveaux, qui se trouvent sur le dessus et l’arrière du boîtier moteur permettent de maintenir l’alignement de l’outil pendant l’utilisation.
Appuyer sur la gâchette et la relâcher pour s’assurer que
la perceuse est ARRÊTÉE avant de la brancher sur une prise secteur.
Vérifier la position du sélecteur de rotation (rotation avant
ou arrière).
Bloquer la pièce de travail dans un étau ou avec des
serre-joints, pour l’empêcher de tourner avec le foret.
Brancher la perceuse sur une prise secteur. Tenir la per-
ceuse fermement et placer la pointe du foret à l’endroit à percer.
Appuyer sur la gâchette pour mettre le foret en rota-
tion.
Percer en appuyant sur la perceuse juste assez
pour que le foret morde dans le matériau. �e pas forcer la perceuse ou appliquer une force latérale pour élargir un trou. Laisser l’outil effectuer le travail.
NIVEAU
AVERTISSEMENT :
Se tenir prêt lorsque le foret traverse le matériau ou en cas de blocage. Dans ces situations, la perceuse à ten­dance à être propulsée dans le sens contraire à la rota­tion, ce qui peut causer la perte de contrôle. Si l’opérateur n’est pas préparé, cette perte de contrôle peut entraîner des blessures graves.
Avant de percer un matériau dur et lisse, poinçonner
l’emplacement du trou. Cette précaution empêchera le foret de glisser au départ du trou.
Lors du perçage de métaux, appliquer de l’huile légère
sur le foret pour l’empêcher de surchauffer. Cette huile prolongera la vie utile du foret et facilitera le perçage.
Si le foret se bloque dans la pièce ou si la perceuse cale,
l’arrêter immédiatement. Sortir le foret de la pièce et dé­terminer la raison du blocage.
Fig. 6
NIVEAU
Fig. 7
12 — Français
Page 12
ENTRETIEN
AVERTISSEMENT :
Utiliser exclusivement des pièces identiques à celles d’origine pour les réparations. L’usage de toute autre pièce pourrait créer une situation dangereuse ou endom­mager l’outil.
AVERTISSEMENT :
Toujours porter des lunettes de sécurité étanches ou mu­nies d’écrans latéraux lors de l’utilisation d’outils motori­sés ou des opérations de nettoyage à l’air comprimé. Si une opération dégage de la poussière, porter également un masque filtrant.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être endommagées par divers types de solvants du commerce. Utiliser un chiffon propre pour éliminer la saleté, la poussière, l’huile, la graisse, etc.
AVERTISSEMENT :
�e jamais laisser de liquides tels que le fluide de freins, l’essence, les produits à base de pétrole, les huiles pénétrantes, etc., entrer en contact avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire le plastique, ce qui peut entraîner des blessures graves.
Les outils électriques utilisés sur la fibre de verre, le placoplâtre, les mastics de bouchage ou le plâtre s’usent plus vite et sont susceptibles de défaillance prématurée, car les particules et les éclats de fibre de verre sont fortement abrasifs pour les roulements, balais, commutateurs, etc. Toutefois, si le produit a été utilisé sur l’un de ces matériaux, il est extrêmement important de le nettoyer à l’air comprimé.
LUBRIFICATION
Tous les roulements de cet produit sont enduits d’une quantité suffisante de lubrifiant de haute qualité pour la durée de vie de le produit, dans des conditions d’utilisation normales. Aucune autre lubrification n’est donc nécessaire.
13 — Français
Page 13
ENTRETIEN

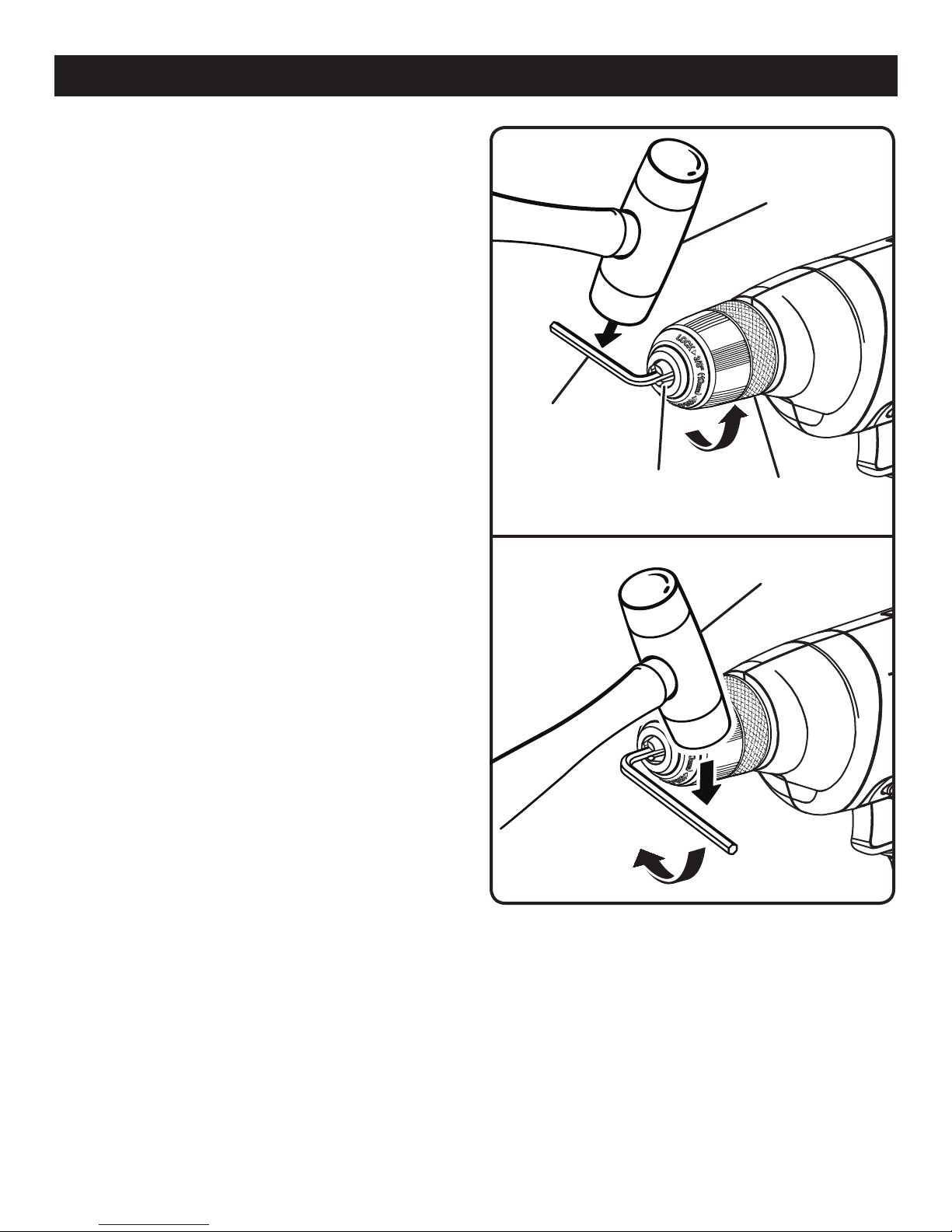

RETRAIT DU MANDRIN
Voir la figure 8.
Le mandrin peut être retiré et remplacé.
Débrancher la perceuse. Insérer une clé hexagonale de 5/16 po (8 mm) ou plus
grosse dans le mandrin et serrer fermement ce dernier.
Frapper d’un coup sec avec un maillet (vers la gauche).
Ceci desserre le mandrin sur la broche. Le mandrin peut maintenant être dévissé à la main.
Ouvrir les mors et retirer la clé hexagonale.
SERRAGE D’UN MANDRIN DESSERRÉ
Voir la figure 9.
Le mandrin peut se desserrer sur la broche et se mettre à brouter. Pour serrer :
Débrancher la perceuse. Ouvrir les mors du mandrin. Insérer la clé hexagonale de 5/16 po (8 mm) dans le
mandrin et serrer fermement ce dernier. Frapper la clé vers la droite d’un coup sec avec un maillet. Ceci serre le mandrin sur la broche.
Ouvrir les mors et retirer la clé hexagonale.
CLÉ
HEXAGONALE
MORS DU MANDRIN
MAILLET
MANDRIN SANS CLÉ
Fig. 8
MAILLET
Fig. 9
14 — Français
Page 14
NOTES
15 — Français
