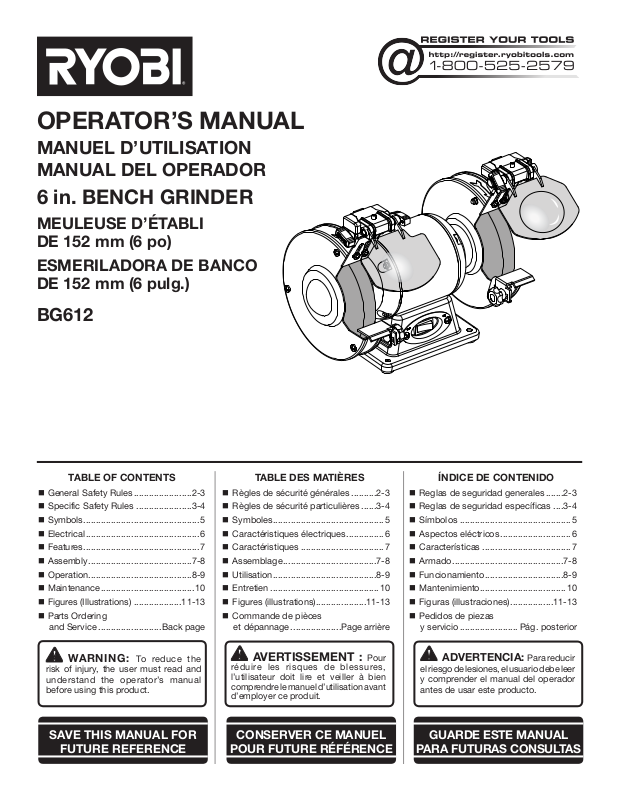

Ryobi BG612 Owner's Manual

OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

6 in. BENCH GRINDER

MEULEUSE D’ÉTABLI
DE 152 mm (6 po)

ESMERILADORA DE BANCO
DE 152 mm (6 pulg.)

BG612

TABLE OF CONTENTS

 General Safety Rules .......................2-3

 Specific Safety Rules ......................3-4

Symbols ..............................................5

Electrical ............................................. 6

Features .............................................. 7

Assembly .........................................7-8

Operation .........................................8-9

Maintenance ..................................... 10

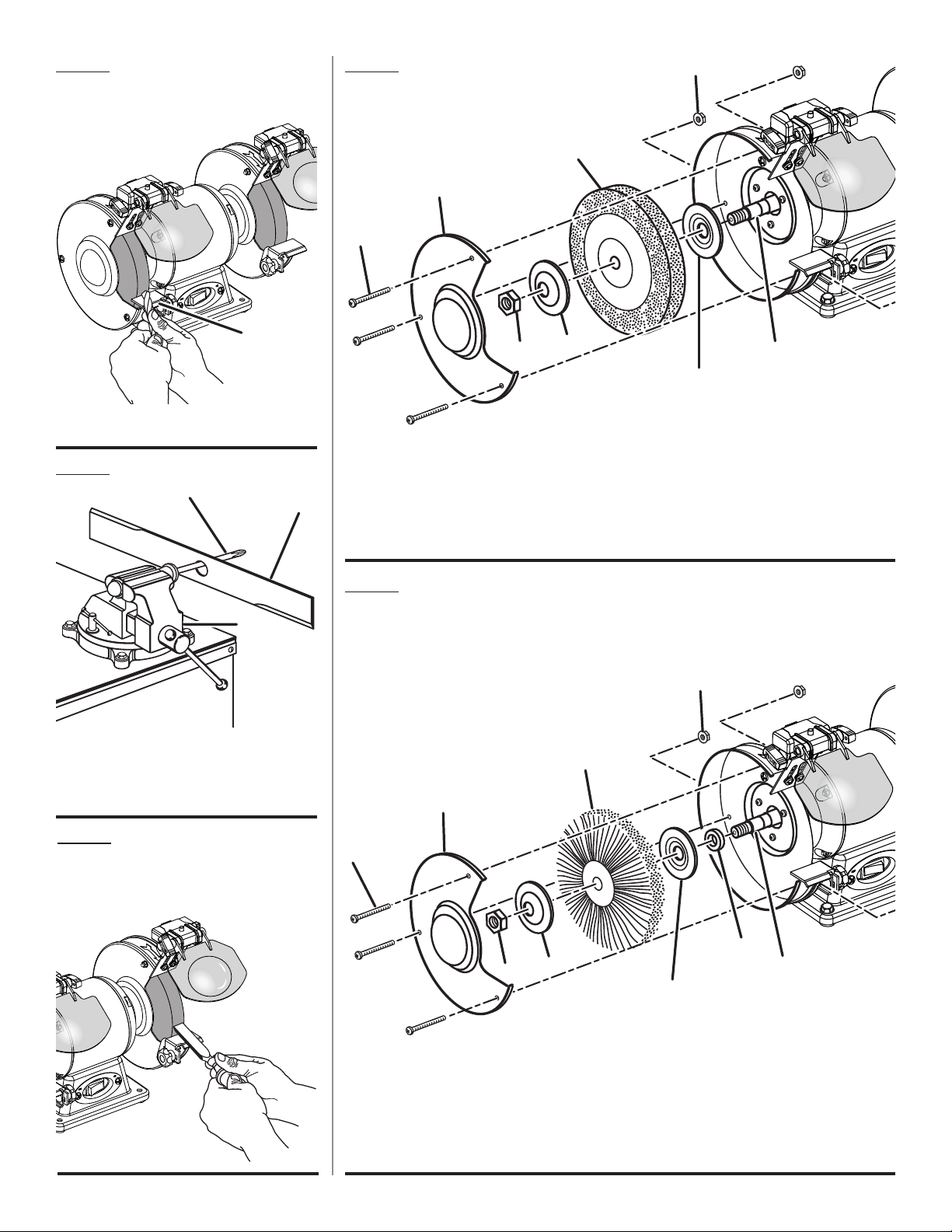

 Figures (Illustrations) ...................11-13

 Parts Ordering

and Service .........................Back page

WARNING: To reduce the

risk of injury, the user must read and
understand the operator’s manual
before using this product.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

TABLE DES MATIÈRES

 Règles de sécurité générales ..........2-3

 Règles de sécurité particulières ......3-4

Symboles ............................................5

Caractéristiques électriques ............... 6

Caractéristiques .................................7

Assemblage .....................................7-8

Utilisation .........................................8-9

Entretien ...........................................10

 Figures (illustrations) ....................11-13

 Commande de pièces

et dépannage ....................Page arrière

AVERTISSEMENT :

réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.

Pour

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

ÍNDICE DE CONTENIDO

 Reglas de seguridad generales .......2-3

 Reglas de seguridad específicas ....3-4

Símbolos ............................................5

Aspectos eléctricos ............................ 6

Características ...................................7

Armado ............................................7-8

Funcionamiento ...............................8-9

Mantenimiento ..................................10

 Figuras (illustraciones) .................11-13

 Pedidos de piezas

y servicio ....................... Pág. posterior

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

GENERAL SAFETY RULES

WARNING

Read and understand all instructions. Failure to follow

all instructions listed below, may result in electric shock,
fire and/or serious personal injury.

READ ALL INSTRUCTIONS



KNOW YOUR POWER TOOL. Read the operator’s
manual carefully. Learn the grinder’s applications and
limitations as well as the specific potential hazards related
to this tool.



GUARD AGAINST ELECTRICAL SHOCK BY
PREVENTING BODY CONTACT WITH GROUNDED
SURFACES. For example, pipes, radiators, ranges,

refrigerator, enclosures.



KEEP GUARDS IN PLACE and in good working order.

REMOVE ADJUSTING KEYS AND WRENCHES. Form

the habit of checking to see that keys and adjusting
wrenches are removed from tool before turning it on.



KEEP WORK AREA CLEAN. Cluttered areas and
benches invite accidents. DO NOT leave tools or pieces
of wood on the bench grinder while it is in operation.



DO NOT USE IN DANGEROUS ENVIRONMENTS. Do
not use power tools in damp or wet locations or expose
to rain. Keep the work area well lit.



KEEP CHILDREN AND VISITORS AWAY. All visitors
should wear safety glasses and be kept a safe distance
from work area. Do not let visitors contact tool or
extension cord while operating.



MAKE WORKSHOP CHILDPROOF with padlocks and
master switches, or by removing starter keys.



DON’T FORCE TOOL. It will do the job better and safer
at the feed rate for which it was designed.



USE RIGHT TOOL. Don’t force the tool or attachment to
do a job it was not designed for. Don’t use it for a purpose
not intended.



USE THE PROPER EXTENSION CORD. Make sure
your extension cord is in good condition. Use only a
cord heavy enough to carry the current your product
will draw. An undersized cord will cause a drop in line
voltage resulting in loss of power and overheating. A wire
gauge size (A.W.G.) of at least 16 is recommended for an
extension cord 25 feet or less in length. If in doubt, use
the next heavier gauge. The smaller the gauge number,
the heavier the cord.

DRESS PROPERLY. Do not wear loose clothing, gloves,

neckties, or jewelry. They can get caught and draw you
into moving parts. Rubber gloves and nonskid footwear
are recommended when working outdoors. Also wear
protective hair covering to contain long hair.

ALWAYS WEAR SAFETY GLASSES WITH SIDE

SHIELDS. Everyday eyeglasses have only impact­resistant lenses, they are not safety glasses.



SECURE WORK. Use clamps or a vise to hold work when
practical. It’s safer than using your hand and frees both
hands to operate tool.



DON’T OVERREACH. Keep proper footing and balance
at all times.



MAINTAIN TOOLS WITH CARE. Keep tools sharp
and clean for better and safer performance. Follow
instructions for lubricating and changing accessories.



DISCONNECT TOOLS. When not in use, before servicing,
or when changing attachments, blades, bits, cutters, etc.,
all tools should be disconnected.



AVOID ACCIDENTAL STARTING. Be sure switch is off
when plugging in any tool.



USE RECOMMENDED ACCESSORIES. Consult the
operator’s manual for recommended accessories. The
use of improper accessories may risk injury.



NEVER STAND ON TOOL. Serious injury could occur if
the tool is tipped or if the cutting tool is unintentionally
contacted.



CHECK DAMAGED PARTS. Before further use of the
tool, a guard or other part that is damaged should be
carefully checked to determine that it will operate properly
and perform its intended function. Check for alignment
of moving parts, binding of moving parts, breakage of
parts, mounting and any other conditions that may affect
its operation. A guard or other part that is damaged must
be properly repaired or replaced by an authorized service
center to avoid risk of personal injury.



NEVER LEAVE TOOL RUNNING UNATTENDED. TURN
THE POWER OFF.



PROTECT YOUR LUNGS. Wear a face or dust mask if
the grinding operation is dusty.



PROTECT YOUR HEARING. Wear hearing protection
during extended periods of operation.



DO NOT ABUSE CORD. Never yank cord to disconnect
from receptacle. Keep cord away from heat, oil, and sharp
edges.



USE OUTDOOR EXTENSION CORDS. When tool is
used outdoors, use only extension cords with approved
ground connection that are intended for use outdoors
and so marked.

WHEELS COASTS AFTER BEING TURNED OFF.
NEVER USE IN AN EXPLOSIVE ATMOSPHERE. Normal

sparking of the motor could ignite fumes.



DO NOT USE TOOL IF SWITCH DOES NOT TURN IT
ON AND OFF. Have defective switches replaced by an

authorized service center.

2 − English

GENERAL SAFETY RULES



INSPECT TOOL CORDS PERIODICALLY. If damaged,
have repaired by a qualified service technician at an
authorized service facility. The conductor with insulation
having an outer surface that is green with or without
yellow stripes is the equipment-grounding conductor.
If repair or replacement of the electric cord or plug is
necessary, do not connect the equipment-grounding
conductor to a live terminal. Repair or replace a damaged
or worn cord immediately. Stay constantly aware of cord
location and keep it well away from the rotating grinding
wheels.



INSPECT EXTENSION CORDS PERIODICALLY and
replace if damaged.



USE ONLY CORRECT WHEELS. DO NOT use wheels
with incorrect size holes. Never use wheel washers or
wheel bolts that are defective or incorrect. The maximum
wheel capacity of your grinder is 6 in.



NEVER TOUCH WHEEL or other moving parts during
use.



NEVER START A TOOL WHEN ANY ROTATiNG
COMPONENT IS IN CONTACT WITH THE WORKPIECE.



DO NOT OPERATE A TOOL WHILE UNDER THE
INFLUENCE OF DRUGS, ALCOHOL, OR ANY
MEDICATION.



WHEN SERVICING use only identical replacement parts.
Use of any other parts may create a hazard or cause
product damage.

USE ONLY RECOMMENDED ACCESSORIES listed

in this manual or addendums. Use of accessories that
are not listed may cause the risk of personal injury.
Instructions for safe use of accessories are included with
the accessory.



DOUBLE CHECK ALL SETUPS. Make sure blade is tight
and not making contact with saw or workpiece before
connecting to power supply.



GROUND ALL TOOLS. If tool is equipped with three­prong plug, it should be plugged into a three-hole
electrical receptacle.



CHECK WITH A QUALIFIED ELECTRICIAN or service
personnel if the grounding instructions are not completely
understood or if in doubt as to whether the tool is properly
grounded.



USE ONLY CORRECT ELECTRICAL DEVICES: 3-wire
extension cords that have 3-prong grounding plugs and
3-pole receptacles that accept the tool’s plug.



DO NOT MODIFY the plug provided. If it will not fit the
outlet, have the proper outlet installed by a qualified
electrician.

SPECIFIC SAFETY RULES

FIRMLY BOLT THE GRINDER TO A WORK BENCH OR

LEG STAND at approximately hip height.

NEVER reach to pick up a workpiece, a piece of scrap,

or anything else that is in or near the grinding path of the
wheel.

AVOID AWKWARD OPERATIONS AND HAND

POSITIONS where a sudden slip could cause your hand

to move into the wheel. Always make sure you have good
balance.

NEVER stand or have any part of your body in line with

the path of the wheel.

DO NOT TURN THE MOTOR SWITCH ON AND OFF

RAPIDLY. This could cause the wheel to loosen and could

create a hazard. Should this ever occur, stand clear and
allow the wheel to come to a complete stop. Disconnect
your grinder from the power supply and securely retighten
the wheel nut.

USE ONLY FLANGES furnished with this bench grinder.
IF ANY PART OF THIS GRINDER IS MISSING or should

break, bend, or fail in any way, or should any electrical
component fail to perform properly, shut off the power
switch, remove the machine plug from the power source
and have damaged, missing, or failed parts replaced
before resuming operation.

DO NOT OVERTIGHTEN THE WHEEL NUT. Excessive

tightening can cause the wheel to crack during operation.

ALWAYS USE THE GRINDER’S WHEEL GUARDS AND

SAFETY SHIELDS.

INSPECT GRINDING WHEEL for visible defects.

Check the wheel for fissures and cracks, and test for
normal operation prior to use. Replace cracked wheel
immediately.

ADJUST distance between wheel and work rest to main-

tain 1/16 in. or less separation as the diameter of the
wheel decreases with use. The value of separation used
in the marking is to be the separation recommended by
the manufacturer but shall not be more than 1/8 in.

ALWAYS EASE THE WORKPIECE AGAINST THE

ABRASIVE WHEEL when starting to grind. A harsh

impact can break the wheel. Use light pressure when
starting to grind; too much pressure on a cold wheel can
cause the wheel to crack.

RISK OF INJURY DUE TO ACCIDENTAL STARTING.

Do not use in an area where children may be present.

NEVER START THE GRINDER when the wheel is in

contact with the workpiece.

SECURE WORK. Always hold workpiece firmly against

the work rest.

3 − English

SPECIFIC SAFETY RULES

DO NOT USE THE BENCH GRINDER if the flange nut

or clamp nut is missing or if the spindle shaft is bent.

FREQUENTLY clean grinding dust from beneath grinder.
SECURE LONG HAIR so it is above shoulder level to

prevent entanglement in any rotating parts.

STAY ALERT AND EXERCISE CONTROL. Watch what

you are doing and use common sense. Do NOT operate
tool when you are tired. Do NOT rush.

DO NOT TOUCH the cut material until it cools or you can

be burned.

IF THE POWER SUPPLY CORD IS DAMAGED, it must

be replaced only by the manufacturer or by an authorized
service center to avoid risk.

MAKE SURE THE GRINDER IS SECURELY MOUNTED

as described in the assembly instructions before
connecting the tool to a power supply.

SAVE THESE INSTRUCTIONS. Refer to them frequently

and use to instruct other users. If you loan someone this
tool, loan them these instructions also.

CALIFORNIA PROPOSITION 65

WARNING:

This product and some dust created by power sanding, sawing, grinding, drilling, and other construction activities may
contain chemicals, including lead, known to the State of California to cause cancer, birth defects, or other reproductive
harm. Wash hands after handling.

Some examples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products and,

• arsenic and chromium from chemically treated lumber.
Your risk from exposure to these chemicals varies, depending on how often you do this type of work. To reduce your

exposure, work in a well-ventilated area and with approved safety equipment, such as dust masks that are specially
designed to filter out microscopic particles.

4 − English

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.

Indicates an imminently hazardous situation, which, if not avoided, will result
in death or serious injury.

Indicates a potentially hazardous situation, which, if not avoided, could result
in death or serious injury.

Indicates a potentially hazardous situation, which, if not avoided, may result in
minor or moderate injury.

(Without Safety Alert Symbol) Indicates important information not related to an
injury hazard, such as a situation that may result in property damage.

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s Manual

Eye Protection

To reduce the risk of injury, user must read and understand operator’s
manual before using this product.

Always wear eye protection with side shields marked to comply
with ANSI Z87.1.

Wet Conditions Alert Do not expose to rain or use in damp locations.

No Hands Symbol

Hot Surface

V Volts Voltage

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

min Minutes Time

Alternating Current Type of current

n

o

.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute

No Load Speed Rotational speed, at no load

Failure to keep your hands away from the blade will result in serious
personal injury.

To reduce the risk of injury or damage, avoid contact with any hot
surface.

5 − English

ELECTRICAL

EXTENSION CORDS

Use only 3-wire extension cords that have 3-prong grounding
plugs and 3-pole receptacles that accept the product’s plug.
When using a power tool at a considerable distance from
the power source, use an extension cord heavy enough to
carry the current that the product will draw. An undersized
extension cord will cause a drop in line voltage, resulting in
a loss of power and causing the motor to overheat. Use the
chart provided below to determine the minimum wire size
required in an extension cord. Only round jacketed cords
listed by Underwriter’s Laboratories (UL) should be used.

**Ampere rating (on product data plate)

0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0

Cord Length Wire Size (A.W.G.)

25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —

**Used on 12 gauge - 20 amp circuit.

NOTE: AWG = American Wire Gauge

When working with the product outdoors, use an extension
cord that is designed for outside use. This is indicated by
the letters “W-A” or “W” on the cord’s jacket.

Before using an extension cord, inspect it for loose or
exposed wires and cut or worn insulation.

WARNING:

Keep the extension cord clear of the working area.
Position the cord so that it will not get caught on lumber,
tools, or other obstructions while you are working with a
power tool. Failure to do so can result in serious personal
injury.

WARNING:

Check extension cords before each use. If damaged
replace immediately. Never use the product with a
damaged cord since touching the damaged area could
cause electrical shock resulting in serious injury.

ELECTRICAL CONNECTION

This product is powered by a precision-built electric motor.
It should be connected to a power supply that is 120 V, AC
only (normal household current), 60 Hz. Do not operate this
product on direct current (DC). A substantial voltage drop
will cause a loss of power and the motor will overheat. If
the product does not operate when plugged into an outlet,
double check the power supply.

SPEED AND WIRING

The no-load speed of this product is approximately 3,600
rpm. This speed is not constant and decreases under a load
or with lower voltage. For voltage, the wiring in a shop is as
important as the motor’s horsepower rating. A line intended
only for lights cannot properly carry a power tool motor. Wire
that is heavy enough for a short distance will be too light for
a greater distance. A line that can support one power tool
may not be able to support two or three products.

GROUNDING INSTRUCTIONS

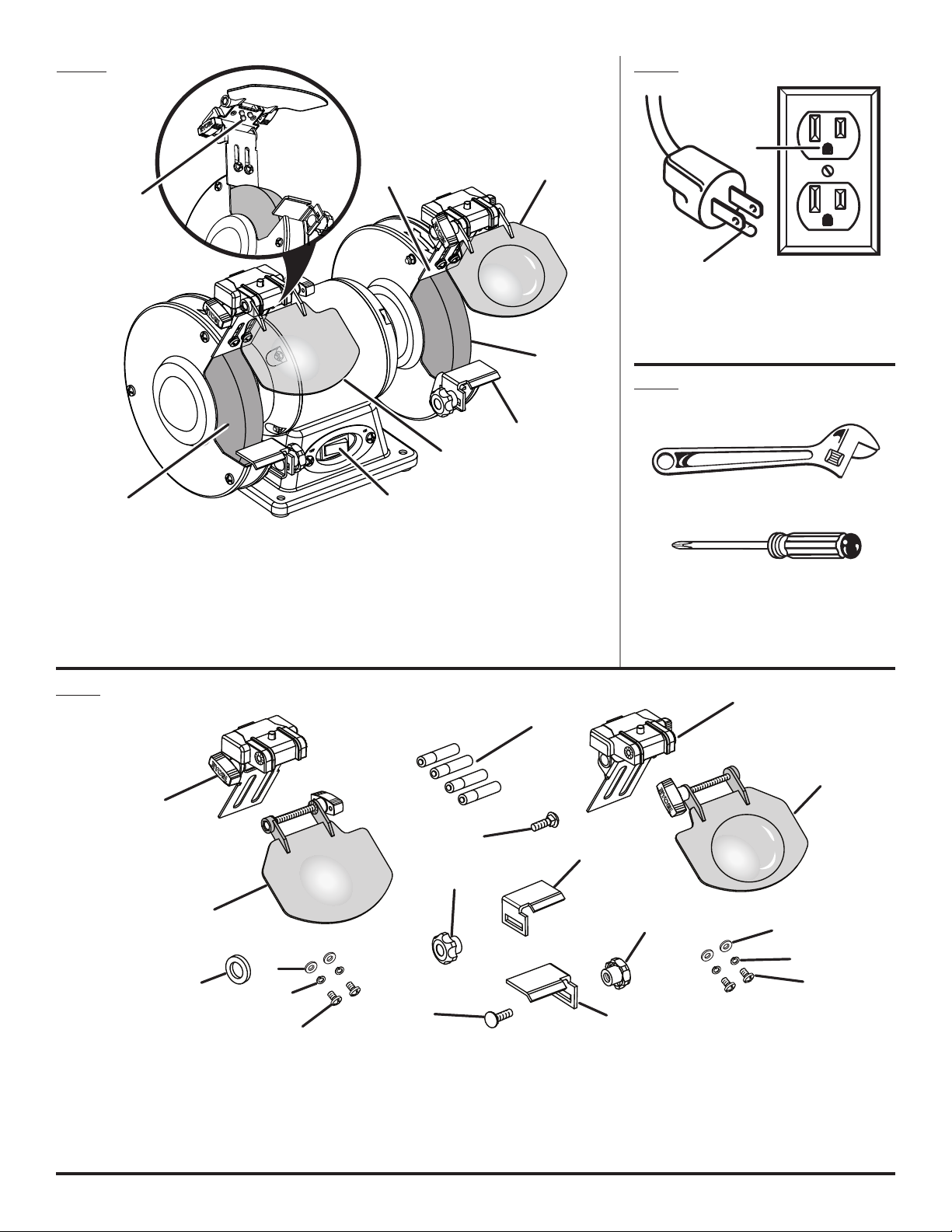

See Figure 1, page 11.

This product must be grounded. In the event of a malfunction
or breakdown, grounding provides a path of least resistance
for electric current to reduce the risk of electric shock.
This product is equipped with an electric cord having an
equipment-grounding conductor and a grounding plug. The
plug must be plugged into a matching outlet that is properly
installed and grounded in accordance with all local codes
and ordinances.

Do not modify the plug provided. If it will not fit the outlet,
have the proper outlet installed by a qualified electrician.

WARNING:

Improper connection of the grounding plug can result in a
risk of electric shock. When repair or replacement of the
cord is required, do not connect the grounding wire to
either flat blade terminal. The wire with insulation having
an outer surface that is green with or without yellow
stripes is the grounding wire.

Check with a qualified electrician or service personnel if the
grounding instructions are not completely understood, or if
in doubt as to whether the product is properly grounded.

Repair or replace a damaged or worn cord immediately.
This product is for use on a nominal 120 V circuit and has

a grounding plug similar to the plug illustrated in figure 1,
page 11. Only connect the product to an outlet having the
same configuration as the plug. Do not use an adapter with
this product.

6 − English

FEATURES

PRODUCT SPECIFICATIONS

Wheel Diameter ............................................................ 6 in.

Wheel Thickness .......................................................3/4 in.

Arbor Hole .................................................................1/2 in.

ASSEMBLY

UNPACKING

This product requires assembly.
Carefully remove the product and any accessories from

the box. Make sure that all items listed in the packing list
are included.

No Load Speed .....................................3,600 r/min. (RPM)

Input ...................................................120 V~, 2.1 A, 60 Hz

WARNING:

Always spin the wheel by hand before turning on the
grinder to make sure the spark deflector doesn’t hit the
grinding wheel.

WARNING:

Do not use this product if it is not completely assembled
or if any parts appear to be missing or damaged. Use of
a product that is not properly and completely assembled
could result in serious personal injury.

 Inspect the tool carefully to make sure no breakage or

damage occurred during shipping.

 Do not discard the packing material until you have

carefully inspected and satisfactorily operated the tool.

 If any parts are damaged or missing, please call

1-800-525-2579 for assistance.

WARNING:

If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.

WARNING:

Do not attempt to modify this tool or create accessories
not recommended for use with this tool. Any such
alteration or modification is misuse and could result in a
hazardous condition leading to possible serious personal
injury.

WARNING:

Do not connect to power supply until assembly is
complete. Failure to comply could result in accidental
starting and possible serious personal injury.

TOOLS NEEDED

See Figure 2, page 11.

The following tools (not included or drawn to scale) are
needed for assembly:

 Adjustable Wrench
 Phillips Screwdriver

LOOSE PARTS LIST

See Figure 3, page 11.

The following items are included with the tool:

 Screw ......................................................................... 4

 Washer ....................................................................... 4

 Lock washer ............................................................... 4

 Spark shield ............................................................... 1

 Carriage bolt ............................................................... 2

 Work rest knob ........................................................... 2

 Left work rest ............................................................. 1

 Right work rest ........................................................... 1

 Spark shield with magnifier ........................................ 1

 Spark Deflector with LED ........................................... 2

 Spacer ........................................................................ 1

 Batteries (AAA) ........................................................... 4

ATTACHING SPARK SHIELD TO SPARK
DEFLECTOR WITH LED

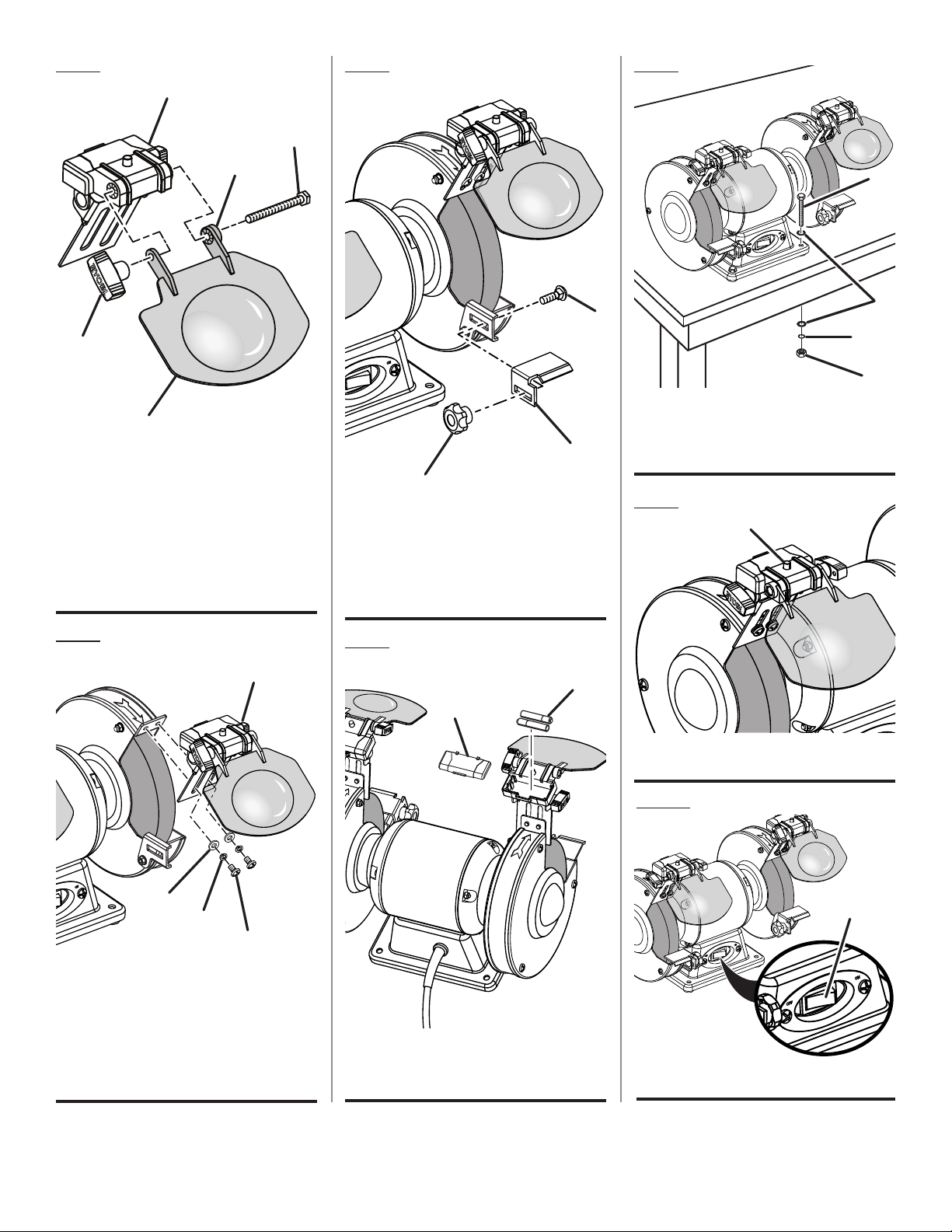

See Figure 4, page 12.

 Hold the bolt and rotate the spark shield knob

counterclockwise to loosen.

 Remove the bolt and spark shield knob.
 Place spark shield onto spark deflector with LED

assembly. Align the holes in the spark shield with the
holes in the spark deflector with LED assembly.

7 − English

ASSEMBLY

 Install bolt through the holes in the spark deflector with

LED assembly and spark shield.

NOTE: Orient the bolt so that the head of the bolt sits in

the recessed area of the spark shield.

 Reinstall spark shield knob onto the bolt. Tighten securely.

MOUNTING SPARK SHIELD ASSEMBLY

See Figure 5, page 12.

 Attach the spark shield assembly to the wheel guard using

two screws, washers, and lock washers.

 Tighten screw securely.
 Repeat above steps for the second spark shield assembly.

NOTE: The spark shield assemblies can be installed

on either side of the tool. For detailed grinding, it’s
recommended to place the spark shield with magnifier
on the right side above the finer wheel.

MOUNTING WORK RESTS

See Figure 6, page 12.

 Unscrew and remove the work rest knob from the carriage

bolt.

 Attach the right work rest to the inside of the wheel guard

as shown.

NOTE: As the diameter of the wheel decreases with use,

adjust the distance between the wheel and the right work
rest to maintain 1/16 in. or less separation.

 Tighten work rest knob securely.
 Repeat above steps for the left work rest.

INSTALLING/REMOVING BATTERIES

See Figure 7, page 12.

Always turn the on/off switch to the OFF position when
installing batteries.

 Remove battery covers from the spark shield assemblies.
 Install AAA batteries according to the polarity indicators

(+ or -) inside the battery compartments.

 Replace and secure the battery covers.

MOUNTING GRINDER TO WORKBENCH

See Figure 8, page 12.

The bench grinder must be mounted to a firm supporting
surface such as a workbench or leg stand. Four bolt holes
have been provided in the tool’s base for this purpose. Each
of the four mounting holes should be bolted securely using
machine bolts, lock washers, and hex nuts (not included).
Bolts should be of sufficient length to accommodate the
saw base, lock washers, hex nuts, and the thickness of the
workbench. Tighten all four bolts securely.

Carefully check the workbench after mounting to make
sure that no movement can occur during use. If any tipping,
sliding, or walking is noted, secure the workbench to the
floor before operating.

WARNING:

Always make sure your bench grinder is securely
mounted to a workbench. Failure to do so could result in
an accident resulting in possible serious personal injury.

OPERATION

WARNING:

Do not allow familiarity with tools to make you careless.
Remember that a careless fraction of a second is
sufficient to inflict serious injury.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.

8 − English

WARNING:

Do not use any attachments or accessories not
recommended by the manufacturer of this tool. The use
of attachments or accessories not recommended can
result in serious personal injury.

CAUTION:

Excessive pressure on a cold wheel may cause the wheel
to crack.

NOTICE:

Never sharpen or grind anything made of aluminum,
brass, or copper.

OPERATION

WARNING:

Do not use wheels rated less than the speed of this tool.
Failure to heed this warning could result in personal injury.

APPLICATIONS

This product has been designed only for the purposes listed
below:

 Sharpening drill bits
 Sharpening lawn mower blades
 Sharpening chisels and flat screwdrivers

LED LIGHT SWITCH

See Figure 9, page 12.

Use the LED light switch on top of the spark shield assembly
to turn the lights on and off.

BASIC OPERATION

To be efficient and work as designed, your tools should be
kept sharp. Dull tools can and will cause accidents.

Bench grinders are ideal for sharpening tools such as chisels,
scissors, etc., and for removing rust or corrosion. Grinders
remove material rapidly so pressure is the key to efficient
grinding.

The proper way to sharpen a tool and avoid overheating is:
 Keep the object in constant motion, moving it at an even

pace.

 Never force a tool against the grinding wheel.
 Keep the tool cool by using a pan of water.
 The grinding wheel should rotate “into” the object being

sharpened.

NOTE: Excessive pressure may damage the tool, cause
the motor to overheat, and prematurely wear down the
grinding wheel.

ON/OFF SWITCH

See Figure 10, page 12.

The bench grinder features a front access on/off switch for
convenience and safety.

SHARPENING TWIST DRILL BITS

See Figure 11, page 13.

Drill bits are best sharpened on a sharpening jig (available at
most hardware stores). Begin on one side of the point at the
existing angle, then twist the bit while maintaining contact
with the grinding surface. Sharpen only the tip.

This technique requires considerable practice, so take your
time and make a few “dry runs” first with the grinder off. Be
sure to maintain the original cutting edge angle as this is
important to the efficiency of your bits.

SHARPENING LAWN MOWER BLADES

See Figure 12, page 13.

Lawn mower blades are usually sharpened on only one edge
and dressed up slightly on the other. Perform this sharpening
process on both cutting ends of the blade. After sharpening,
be sure to balance the blade by removing additional material.

NOTICE:

An unbalanced lawn mower blade may cause excessive
vibration which will damage the lawn mower.

SHARPENING CHISELS AND SCREWDRIVER
BLADES

See Figure 13, page 13.

When sharpening chisels and screwdrivers, work rest should
support the chisel at the correct angle against the wheel.

9 − English

MAINTENANCE

WARNING:

When servicing, use only identical replacement parts.
Use of any other parts could create a hazard or cause
product damage.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes resulting in possible
serious injury.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.

WARNING:

Do not at any time let brake fluids, gasoline, petroleum­based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which could result in serious personal
injury.

LUBRICATION

All of the bearings in this tool are lubricated with a sufficient
amount of high grade lubricant for the life of the unit under
normal operating conditions. Therefore, no further lubrication
is required.

POWER SUPPLY CORD REPLACEMENT

If replacement of the power supply cord is necessary, this
must be done by an authorized service center in order to
avoid a safety hazard.

WHEEL REPLACEMENT

See Figure 14, page 13.

If you must replace a grinding wheel, be sure to obtain one
with a safe rated speed at least as high as the “no load
speed” RPM marked on the data plate of the grinder and
which is marked to comply with ANSI B7.1.

To replace the grinding wheel:

 Unplug the grinder.
 Remove the flange nuts and screws securing the wheel

guard cover.

 Remove the wheel guard cover.
 Loosen the wheel nut in a clockwise direction for the left

side and a counterclockwise direction for the right side.

 Remove the outer flange and grinding wheel.
 To install a new grinding wheel, reverse the above

procedure.

NOTE: Be sure the grinding wheel and outer flange are

properly seated on the spindle shaft.

INSTALLING WIRE WHEEL (NOT INCLUDED)

See Figure 15, page 13.

When replacing the grinding wheel with a wire wheel, it is
necessary to place a spacer on the spindle shaft BEFORE
installing the inner flange, wheel, outer flange, and wheel nut.

NOTE: FIGURES (ILLUSTRATIONS) START ON PAGE 10 AFTER

FRENCH AND SPANISH LANGUAGE SECTIONS.

This product has a Three-year Limited Warranty.

For Warranty details go to

www.ryobitools.com

10 − English

RÈGLES DE SÉCURITÉ GÉNÉRALES

AVERTISSEMENT

Lire et veiller à bien comprendre toutes les
instructions. Le non respect de toutes les instructions

ci-dessous peut entraîner un choc électrique, un incendie
et / ou des blessures graves.

LIRE TOUTES LES INSTRUCTIONS



VEILLER À BIEN CONNAÎTRE L’OUTIL. Lire
attentivement le manuel d’utilisation. Apprendre les
applications et les limites de la meuleuse, ainsi que les
risques spécifiques relatifs à son utilisation.

 SE PROTÉGER DES CHOCS ÉLECTRIQUES EN

ÉVITANT TOUT CONTACT DU CORPS AVEC DES
SURFACES MISES À LA TERRE. Par exemple : tuyaux,

radiateurs, cuisinières, réfrigérateurs.

 MAINTENIR TOUS LES DISPOSITIFS DE PROTECTION

EN PLACE et en bon état de fonctionnement.

 RETIRER LES CLÉS ET OUTILS DE RÉGLAGE. Prendre

l’habitude de vérifier que tous les outils et clés de réglage
en ont été retirés de l’outil avant de le mettre en marche.

 GARDER LE LIEU DE TRAVAIL PROPRE. Les établis

encombrés et les endroits sombres sont propices aux
accidents. NE PAS laisser d’outils ou de pièces de bois
sur la meuleuse en fonctionnement.

 NE PAS UTILISER DANS UN ENVIRONNEMENT

DANGEREUX. Ne pas utiliser les outils électriques dans

des endroits mouillés ou humides, ne pas les exposer à
la pluie. Garder le lieu de travail bien éclairé.

 GARDER LES ENFANTS ET VISITEURS À L’ÉCART. Tous

les visiteurs doivent porter des lunettes de sécurité et se
tenir à bonne distance de la zone de travail. Ne pas laisser
les visiteurs toucher l’outil ou son cordon d’alimentation
pendant le fonctionnement.

 ASSURER LA SÉCURITÉ DES ENFANTS en installant

des cadenas et des disjoncteurs ou en retirant les clés
de contact.

 NE PAS FORCER L’OUTIL. Il exécutera le travail mieux

et de façon moins dangereuse s’il fonctionne dans les
limites prévues.

 UTILISER L’OUTIL APPROPRIÉ. Ne pas utiliser l’outil ou

un accessoire pour effectuer un travail pour lequel il n’est
pas conçu. Ne ne pas utiliser l’outil pour une application
non prévue.

 UTILISER UN CORDON PROLONGATEUR ADÉQUAT.

S’assurer que le cordon prolongateur est en bon état.
Utiliser exclusivement un cordon d’une capacité suffisante
pour supporter le courant de fonctionnement de l’outil. Un
cordon de capacité insuffisante causerait une baisse de
la tension de ligne, entraînant une perte de puissance et
une surchauffe. Un calibre de fil (A.W.G.) d’au minimum
16 est recommandé pour un cordon prolongateur de 7,6
m (25 pi) ou moins. En cas de doute, utiliser un cordon

du calibre immédiatement supérieur. Moins le numéro
de calibre est élevé, plus la capacité du fil est grande.

 PORTER UNE TENUE APPROPRIÉE. Ne porter pas

porter de vêtements amples, gants, cravate ou bijoux.
Ces articles pourraient être happés et tirer la main ou une
parie du corps dans les pièces en mouvement. Des gants
en caoutchouc et des chaussures antidérapantes sont
recommandées pour le travail à l’extérieur. Les cheveux
longs doivent être ramassés sous un couvre-chef.

 TOUJOURS PORTER DES LUNETTES DE SÉCURITÉ

À COQUES LATÉRALES. Les lunettes de vue ordinaires

sont munies seulement de verres résistants aux impacts.
Ce ne sont PAS des lunettes de sécurité.

 ASSUJETTIR LES PIÈCES. Dans la mesure du possible,

utiliser des serre-joint ou un étau pour maintenir la pièce.
Cette pratique réduit les risques et laisse les deux mains
libres.

 NE PAS TRAVAILLER HORS DE PORTÉE. Toujours se

tenir bien campé et en équilibre.

 ENTRETENIR SOIGNEUSEMENT LES OUTILS. Garder

les outils bien affûtés et propres pour accroître la sécurité
et les performances. Suivre les instructions de lubrification
et de changement d’accessoires.

 DÉBRANCHER TOUS LES OUTILS. Tous les

outils doivent être débranchés lorsqu’ils ne sont
pas en usage et avant toute opération d’entretien
ou de changement d’accessoire, de meule, etc.

 ÉVITER LES DÉMARRAGES ACCIDENTELS. S’assurer

que le commutateur est en position d’arrêt avant de
brancher un outil.

 UTILISER LES ACCESSOIRES RECOMMANDÉS. Voir

les accessoires recommandés dans le manuel d’utilisation.
L’emploi de tout accessoire inadapté peut présenter un
risque de blessure.

 NE JAMAIS MONTER SUR L’OUTIL. Un basculement

de l’outil ou le contact accidentel avec l’accessoire de
coupe peut causer des blessures graves.

 VÉRIFIER L’ÉTAT DES PIÈCES. Avant d’utiliser l’outil

de nouveau examiner soigneusement les pièces et
dispositifs de protection qui semblent endommagés afin
de déterminer s’ils fonctionnent correctement et s’ils
remplissent les fonctions prévues. Vérifier l’alignement
des pièces mobiles, s’assurer qu’aucune pièce n’est
bloquée ou cassée, vérifier la fixation de chaque pièce et
s’assurer qu’aucun autre problème ne risque d’affecter le
bon fonctionnement de l’outil. Pour éviter les risques de
blessures, toute protection ou pièce endommagée doit
être correctement réparée ou remplacée dans un centre
de réparations agréé.

 NE JAMAIS LAISSER L’OUTIL EN FONCTIONNEMENT

SANS SURVEILLANCE. COUPER L’ALIMENTATION
ÉLECTRIQUE.

2 − Français

RÈGLES DE SÉCURITÉ GÉNÉRALES

 PORTER UNE PROTECTION RESPIRATOIRE. Porter

un masque facial ou respiratoire si le travail produit de
la poussière.

 PORTER UNE PROTECTION AUDITIVE. Porter une

protection auditive durant les périodes d’utilisation
prolongée.

 NE PAS MALTRAITER LE CORDON D’ALIMENTATION.

Ne jamais tirer sur le cordon pour le débrancher de la
prise secteur. Garder le cordon à l’écart de la chaleur, de
l’huile et des objets tranchants.

 N’UTILISER QUE DES CORDONS PROLONGATEURS

POUR EXTÉRIEUR. Pour les travaux à l’extérieur, utiliser

exclusivement des cordons spécialement conçus à cet
effet, marqués en conséquence, et dotés d’une prise de
terre agréée.

LA MEULE CONTINUE DE TOURNERAPRÈS QUE LA

MACHINE A ÉTÉ ARRÊTÉE.

 NE JAMAIS UTILISER CET OUTIL DANS UNE

ATMOSPHÈRE EXPLOSIVE. Les étincelles normalement

produites par le moteur pourraient enflammer les vapeurs.

 NE PAS UTILISER L’OUTIL SI LE COMMUTATEUR

NE PERMET PAS DE LE METTRE EN MARCHE OU

DE L’ARRÊTER. Faire remplacer les commutateurs
défectueux dans un centre de réparations agréé.

 INSPECTER RÉGULIÈREMENT LES CORDONS DE

L’OUTIL. S’ils sont endommagés, les par un technicien

qualifié ou un centre de réparations agréé. Le fil à gaine
verte, avec ou sans traceur jaune est le fil de terre. Si le
cordon doit être réparé ou remplacé, ne pas connecter le fil
de terre de l’outil sur une borne sous tension. Tout cordon
endommagé doit être réparé ou remplacé immédiatement.
Toujours rester conscient de l’emplacement du cordon
et veiller à le tenir à l’écart de la meule en rotation.

 INSPECTER RÉGULIÈREMENT LES CORDONS

PROLONGATEURS et les remplacer s’ils sont

endommagés.

 N’UTILISER QUE DES MEULES APPROPRIÉES. Ne

pas utiliser de meules dont le trou n’est pas de la taille

correcte. Ne jamais utiliser de rondelles ou boulonsde
meule défectueux ou de type incorrect. La taille maximum
de meule pouvant être utilisée sur cet outil est de 152
mm (6 po).

 NE JAMAIS TOUCHER LLE DISQUE ou d’autres pièces

en mouvement pendant le fonctionnement.

NE JAMAIS METTRE UN OUTIL EN MARCHE

LORSQU’UNE PIÈCE EN ROTATION QUELCONQUE
EST EN CONTACT AVEC LA PIÈCE À COUPER.

 NE PAS UTILISER D’OUTILS SOUS L’INFLUENCE DE

L’ALCOOL, DE DROGUES OU DE MÉDICAMENTS.

 Utiliser exclusivement des pièces identiques à celles

d’origine POUR LES RÉPARATIONS. L’usage de toute
autre pièce pourrait créer une situation dangereuse ou
endommager l’outil.

 UTILISER EXCLUSIVEMENT LES ACCESSOIRES

RECOMMANDÉS dans ce manuel ou ses addendas.

L’emploi de tout accessoire non recommandé peut
présenter un risque de blessure. Les instructions de
sécurité d’utilisation sont fournies avec les accessoires.

 VÉRIFIER DEUX FOIS TOUS LES RÉGLAGES S’assurer

que la meule est bien serrée et ne touche pas la pièce
avant de brancher la machine sur le secteur.

 METTRE TOUS LES OUTILS À LA TERRE. Si un outil

est équipé d’une fiche à trois broches, il doit être branché
sur une prise secteur à trois trous.

 CONSULTER UN ÉLECTRICIEN QUALIFIÉ ou le

personnel de service si les instructions de mise à la terre
ne sont pas bien comprises, ou en cas de doute au sujet
de la mise à la terre.

 N’UTILISER QUE DES ACCESSOIRES ÉLECTRIQUES

APPROPRIÉS : Utiliser exclusivement des cordons

prolongateurs à 3 fils doté d’une fiche à prise de terre
branchés sur une prise triphasée compatible avec la fiche
de l’outil.

 NE PAS MODIFIER la fiche fournie. Si elle ne peut pas

être insérée dans la prise secteur, faire installer une prise
adéquate par un électricien qualifié.

RÈGLES DE SÉCURITÉ PARTICULIÈRES

 ASSUJETTIR OU BOULONNER SOLIDEMENT

LA MEULEUSE SUR UN ÉTABLI OU UN STAND,

approximativement à la hauteur des hanches.

NE JAMAIS essayer de saisir une pièce, une chute ou

quoi que ce soit se trouvant dans ou à proximité de la
trajectoire de la meule.

ÉVITER LES OPÉRATIONS ET POSITIONS

INCOMMODES pouvant causer un glissement soudain

de la main vers le disque. TOUJOURS se tenir bien en
équilibre.

3 − Français

NE JAMAIS se tenir ou laisser une partie du corps se

trouver dans la trajectoire du disque.

NE JAMAIS FAIRE PASSER LE COMMUTATEUR

DE LA POSITION MARCHE À LA POSITION ARRÊT

RAPIDEMENT. Ceci pourrait causer le desserrage du
boulon de disque, créant une situation dangereuse. Si
cela se produit, s’éloigner de la machine et attendre l’arrêt
complet du disque. Débrancher la scie de la prise secteur
et resserrer le boulon de meule.

N’UTILISER QUE LES FLASQUES fournis avec la

meuleuse.

RÈGLES DE SÉCURITÉ PARTICULIÈRES

SI UNE PIÈCE QUELCONQUE DE LA MEULEUSE

MANQUE est brisée, déformée ou présente quelque

défaut que ce soit, ou si un composant électrique quel
qu’il soit ne fonctionne pas correctement, éteindre la
machine, la débrancher de la prise secteur et faire réparer
ou remplacer la pièce manquante, brisée ou endommagée
avant de remettre la machine en service.

NE PAS TROP SERRER LE BOULON DE LA MEULE.

Un serrage excessif pourrait causer le bris de la meule
pendant le fonctionnement.

TOUJOURS UTILISER LES GARDES DE MEULE ET

DISPOSITIFS DE PROTECTION FOURNIS AVEC LA
MACHINE.

VÉRIFIER QUE LA MEULE n’est pas endommagée.

S’assurer que la meule n’est ni fêlée, ni brisée et que
la machine fonctionne normalement avant de l’utiliser.
Remplacer immédiatement toute meule fêlée.

RÉGLER la distance entre la meule et l’appui de manière

à conserver un espace de 1,6 mm (1/16 po) ou moins à
mesure de l’usure de la meule. Cette distance doit être
celle recommandée par le fabricant et ne jamais dépasser
3,2 mm (1/8 po).

TOUJOURS AVANCER LA PIÈCE LENTEMENT

CONTRE LA MEULE. Un contact brusque pourrait

briser la meule. Au début du meulage, n’appuyer
que légèrement sur la pièce à usiner. Une pression
excessive pourrait causer le bris d’une meule froide.

RISQUE DE BLESSURES DUES À UN DÉMARRAGE

ACCIDENTEL. Ne jamais utiliser dans un lieu ou des

enfants peuvent se trouver.

NE JAMAISMETTRE L’OUTIL EN MARCHE avec la

pièce en contact avec la meule.

ASSUJETTIR LES PIÈCES. Toujours maintenir

fermement les pièces sur l’appui.

NE PAS UTILISER LA MEULEUSE si l’écrou de flasque

manque ou si l’axe de la meule est tordu.

NETTOYER FRÉQUEMMENT la poussière de meulage

du dessous de la machine.

ATTACHER LES CHEVEUX LONGS pour les maintenir

au-dessus des épaules, afin qu’ils ne se prennent pas
dans les pièces en rotation.

RESTER VIGILANT ET GARDER LE CONTRÔLE. Se

montrer attentif et faire preuve de bon sens. NE PAS
utiliser l’outil en état de fatigue. NE PAS se presser.

NE PAS TOUCHER la pièce coupée avant qu’elle ait

refroidi, afin d’éviter les brûlures.

 SI LE CORDON D’ALIMENTATION EST ENDOMMAGÉ,

il doit être remplacé uniquement pas le fabricant ou par
un centre de réparation agréé pour éviter tout risque.

 S’ASSURER QUE LA MEULE EST SOLIDEMENT

MONTÉE, comme décrit dans les instructions de

assemblage avant de brancher l’outil sur une prise secteur.

 CONSERVER CES INSTRUCTIONS. Les consulter

fréquemment et les utiliser pour instruire les autres
utilisateurs. Si cet outil est prêté, il doit être accompagné
de ces instructions.

PROPOSITION 65 DE L’ÉTAT DE CALIFORNIE

AVERTISSEMENT :

Ce produit et la poussière dégagée lors du ponçage, sciage, meulage, perçage de certains matériaux et lors d’autres
opérations de construction peuvent contenir des produits chimiques, notamment du plomb qui, selon l’État de la Californie,
peuvent causer le cancer, des anomalies congénitales et d’autres dommages au système reproducteur. Bien se laver

les mains après toute manipulation.

Voici certains exemples de ces produits chimiques :

• le plomb contenu dans la peinture au plomb,

• la silice cristalline contenue dans les briques, le béton et d’autres produits de maçonnerie, ainsi que

• l’arsenic et le chrome contenus dans le bois de construction traité par produits chimiques.
Le risque présenté par l’exposition à ces produits varie en fonction de la fréquence de ce type de travail. Pour réduire

l’exposition, travailler dans un endroit bien aéré et utiliser des équipements de sécurité approuvés tels que masques
antipoussières spécialement conçus pour filtrer les particules microscopiques.

4 − Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce
produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER:

AVERTISSEMENT :

ATTENTION :

AVIS :

Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée, aura pour

conséquences des blessures graves ou mortelles.

Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures graves ou mortelles.

Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourraît

entraîner des blessures légères ou de gravité modérée.

(Sans symbole d’alerte de sécurité)Indique une information importante ne concernant
pas un risque de blessure comme une situation pouvant occasionner des dommages
matériels.

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel.

Lire manuel d’utilisation

Protection oculaire

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant d’utiliser ce produit.

Toujours porter une protection oculaire avec écrans latéraux certifiée
conforme à la norme ANSI Z87.1.

Avertissement concernant
l’humidité

Symbole Mains à l’écart Le non respect de cette mise en garde peut entraîner des blessures graves.

Surface brûlante

V Volts Tension

A Ampères Intensité

Hz Hertz Fréquence (cycles par seconde)

W Watt Puissance

min Minutes Temps

Courant alternatif Type de courant

n

o

.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute

Vitesse à vide Vitesse de rotation à vide

Ne pas exposer à la pluie ou l’humidité.

Pour éviter les risques de blessures ou de dommages, éviter tout contact
avec les surfaces bûlantes.

5 − Français

CARACTÉRISTIQUES ÉLECTRIQUES

CORDONS PROLONGATEURS

Utiliser exclusivement des cordons prolongateurs à trois
fils doté d’une fiche à prise de terre brabchés sur une
prise triphasée compatible avec la fiche de l’outil. Lors de
l’utilisation d’un outil électrique à grande distance d’une
prise secteur, veiller à utiliser un cordon prolongateur d’une
capacité suffisante pour supporter l’appel de courant de
l’outil. Un cordon de capacité insuffisante causerait une
baisse de la tension de ligne, entraînant une perte de
puissance et une surchauffe. Se reporter au tableau ci­dessous pour déterminer le calibre minimum de fil requis
pour un cordon donné. Utiliser exclusivement des cordons à
gaine ronde homologués par Underwriter’s Laboratories (UL).

**Intensité nominale (sur la plaquette signalétique de l’outil)

0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0

Longueur Calibre de fil
du cordon (A.W.G.)

25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —

**Utilisé sur circuit de calibre 12 – 20 A.

NOTE : AWG = American Wire Gauge

Pour les travaux à l’extérieur, utiliser un cordon prolongateur
spécialement conçu à cet effet. La gaine des cordons de ce
type porte l’inscription « W-A » ou « W ».

Avant d’utiliser un cordon prolongateur, vérifier que ses fils
ne sont ni détachés ni exposés et que son isolation n’est ni
coupée, ni usée.

AVERTISSEMENT :

Maintenir le cordon prolongateur à l’écart de la zone de
travail. Lors du travail avec un cordon électrique, placer le
cordon de manière à ce qu’il ne risque pas de se prendre
dans les pièces de bois, outils et autres obstacles. Ne
pas prendre cette précaution peut entraîner des blessures
graves.

AVERTISSEMENT :

CONNEXION ÉLECTRIQUE

Cet outil est équipé d’un moteur électrique de précision. Elle
doit être branchée uniquement sur une alimentation 120 V,
c.a. (courant résidentiel standard), 60 Hz. Ne pas utiliser cet
produit sur une source de courant continu (c.c.). Une chute
de tension importante causerait une perte de puissance et
une surchauffe du moteur. Si l’outil ne fonctionne pas une
fois branché, vérifier l’alimentation électrique.

VITESSE ET CÂBLAGE

La vitesse à vide de cet produit est d’environ 3 600 rpm. La
vitesse n’est pas constante et elle diminue sous une charge
ou en présence d’une baisse de tension. Le câblage de
l’atelier est aussi important que la puissance nominale du
moteur. Une ligne conçue seulement pour l’éclairage ne peut
pas alimenter correctement le moteur d’un outil électrique.
Un fil électrique d’une capacité suffisante pour une courte
distance ne le sera pas nécessairement pour une distance
plus longue. Une ligne dont la capacité est suffisante pour
un outil électrique ne l’est pas nécessairement pour deux
ou trois.

INSTRUCTIONS DE MISE À LA TERRE

Voir la figure 1, page 11.

Ce produit doit être fondé. En cas de problème de
fonctionnement ou de panne, la mise à la terre fournit un
chemin de résistance au courant électrique, pour réduire
le risque de choc électrique. Cet produit est équipé d’un
cordon électrique avec conducteur et fiche de mise à la
terre. Le cordon doit être branché sur une prise correctement
installée et mise à la terre conformément à tous les codes
et réglementations locaux en vigueur.

Ne pas modifier la fiche fournie. Si elle ne peut pas être
insérée dans la prise secteur, faire installer une prise
adéquate par un électricien qualifié.

AVERTISSEMENT :

L’usage d’un cordon prolongateur incorrect peut
présenter des risques de choc électrique. Si le cordon
doit être réparé ou remplacé, ne pas connecter le fil de
terre de l’outil sur une borne sous tension.Le fil à gaine
verte, avec ou sans traceur jaune est le fil de terre.

Vérifier l’état des cordons prolongateurs avant chaque
utilisation. Remplacer immédiatement tout cordon
endommagé. Ne jamais utilise un outil dont le cordon
d’alimentation est endommagé car tout contact avec la
partie endommagée pourrait causer un choc électrique
et des blessures graves.

6 − Français

Consulter un électricien qualifié ou le personnel de service si
les instructions de mise à la terre ne sont pas bien comprises,
ou en cas de doute au sujet de la mise à la terre.

Tout cordon endommagé doit être réparé ou remplacé
immédiatement.

Ce produit est pour l’usage sur un nominal 120 circuit de
volt et a un fonder bouche similaire au bouchon illustré dans
la figure 1, page 11. Seulement connecter le produit à une
sortie ayant la même configuration comme le bouchon. Ne
pas utiliser un adaptateur avec ce produit.

CARACTÉRISTIQUES

FICHE TECHNIQUE

Diamètre de la meule....................................152 mm (6 po)

Épaisseur du disque. .................................. 19 mm (3/4 po)

Trou d’axe ................................................... 13 mm (1/2 po)

ASSEMBLAGE

DÉBALLAGE

Ce produit doit être assemblé.
Avec précaution, sortir l’outil et les accessoires de la

boîte. S’assurer que toutes les pièces figurant sur la
pièces détachées sont incluses.

AVERTISSEMENT :

Vitesse à vide .........................................3 600 r/min (RPM)

Alimentation........................................120 V~, 2,1 A, 60 Hz

AVERTISSEMENT :

Ne pas brancher sur le secteur avant d’avoir terminé
l’assemblage. Le non respect de cet avertissement peut
causer un démarrage accidentel, entraînant des blessures
graves.

Ne pas utiliser le produit s’il n’est pas complètement
assemblé ou si des pièces semblent manquantes ou
endommagées. Le fait d’utiliser un produit assemblé
de façon inadéquate ou incomplète peut entraîner des
blessures graves.

 Examiner soigneusement l’outil pour s’assurer que rien

n’a été brisé ou endommagé en cours de transport.

 Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné l’outil et avoir vérifié qu’il
fonctionne correctement.

 Si des pièces manquent ou sont endommagées, appeler

le 1-800-525-2579.

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas
utiliser ce produit avant qu’elles aient été remplacées.
Le fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut
entraîner des blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier cet outil ou de créer des
accessoires non recommandés pour l’outil. De telles
altérations ou modifications sont considérées comme
un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.

AVERTISSEMENT :

Toujours faire tourner la meule à la main avant de la mettre
en marche, pour s’assurer que le d’flecteur d’étincelles
ne la touche pas.

OUTILS NÉCESSAIRES

Voir la figure 2, page 11.

Les outils suivants (non inclus ou dessiné pour escalader)
sont nécessaires pour effectuer l’assemblage :

 Clé a molette
 Tournevis phillips

PIÈCES DÉTACHÉES

Voir la figure 3, page 11.

Les articles suivants sont inclus avec l’outil :

 Vis ............................................................................... 4

 Rondelle ..................................................................... 4

 Rondelle de blocage .................................................. 4

 Écran protecteur ........................................................ 1

 Boulon à collet carré .................................................. 2

 Bouton du appui ........................................................ 2

 Appui gauche ............................................................. 1

 Appui droite ................................................................ 1

 Écran protecteur avec loupe ...................................... 1

 Pare-étincelles avec DEL ........................................... 2

 Entretoise ................................................................... 1

 Piles (AAA) .................................................................. 4

INSTALLATION DE L’ÉCRAN PROTECTEUR AU
PARE-ÉTINCELLES AVEC DEL

Voir la figure 4, page 12.

 Maintenir le boulon et tourner le bouton de l’écran

 Retirer le boulon et le bouton de l’écran protecteur.

7 − Français

protecteur vers la gauche pour le dévisser.

ASSEMBLAGE

 Installer l’écran protecteur au pare-étincelles avec

l’assemblage DEL. Aligner les trous de l’écran protecteur
avec les trous du pare-étincelles et l’assemblage DEL.

 Insérer le boulon dans les trous du pare-étincelles,

l’assemblage DEL et l’écran protecteur.

NOTE : Orienter le boulon de manière à ce que la tête

du boulon repose dans la zone renfoncée de l’écran
protecteur.

 Réinstaller le bouton de l’écran protecteur sur le boulon.

Serrer fermement.

MONTAGE DE L’ASSEMBLAGE D’ÉCRAN
PROTECTEUR

Voir la figure 5, page 12.

 Fixer l’assemblage de l’écran protecteur au protège-meule

en utilisant deux vis, des rondelles et les rondelles frein.

 Serrer fermement le vis.
 Répéter les étapes ci-dessus pour le autre assemblage

d’écran protecteur.

NOTE : L’assemblage de l’écran protecteurs peuvent

être installés de chaque côté de l’outil. Pour le meulage
détaillée, il est recommandé de placer l’écran protecteur
avec loupe sur le côté droit au-dessus de meule plus fine.

INSTALLATION DE L’APPUIS

Voir la figure 6, page 12.

 Dévisser et retrait du bouton du appui del boulon à collet

carré.

 Installer le appui droite à l’intérieur de la garde de meule,

comme illusté.

NOTE : Régler la dstance entre la meule et l’appui droite

de manière à conserver un espace de 1,6 mm (1/16 po)
ou moins à mesure de l’usure de la meule.

 Serrer fermement le bouton du appui.
 Répéter les étapes ci-dessus pour le appui gauche.

INSTALLATION/RETRAIT DES PILES

Voir la figure 7, page 12.

Toujours mettre l’interrupteur marche/arrêt à la position OFF
(arrêt) lors de l’installation des piles.

 Retirer les couvercles des piles des assemblages d’écran

protecteur.

 Installer les piles AAA en respectant les polarités (+ ou -)

à l’intérieur des compartiments à piles.

 Remettre les couvercles des piles et les fixer fermement.

MONTAGE DE LA MEULEUSE SUR UN ÉTABLI

Voir la figure 8, page 12.

La meuleuse doit être montée solidement sur un plan de
travail ferme, tel qu’un établi ou un stand. Pour ce faire, la
base de la scie comporte quatre trous. Ces quatre trous
doivent être utilisés pour fixer la scie sur le plan de travail au
moyen de quatre boulons, rondelles et écrous à six pans (non
inclus). Les boulons doivent être assez longs pour traverser
la base de la scie, les rondelles frein, les écrous et l’établi.
Serrer les quatre boulons fermement.

Une fois le montage terminé, vérifier soigneusement l’établi
pour s’assurer qu’aucun mouvement ne peut se produire en
cours d’utilisation. Si l’établi bascule, glisse ou se déplace,
l’assujettir sur le sol avant d’utiliser la scie.

AVERTISSEMENT :

La meuleuse doit toujours être solidement assujettie
sur un établi. Le non respect de cette précaution peut
entraîner des blessures graves.

UTILISATION

AVERTISSEMENT :

Ne pas laisser la familiarité avec l’outil faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.

8 − Français

AVERTISSEMENT :

Ne pas utiliser d’outils ou accessoires non recommandés
pour cet outil. L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.

ATTENTION :

Une pression excessive sur une meule froide peut la
briser.

UTILISATION

AVIS :

Ne jamais affûter ou meuler des pièces en aluminium, en
laiton ou en cuivre.

AVERTISSEMENT :

Ne pas utiliser de lames dont la vitesse de rotation
nominale est inférieure à celle de l’outil. Le non-respect
de cet avertissement pourrait entraîner des blessures.

APPLICATIONS

Ce produit est conçu uniquement pour les applications
suivantes :

 Affûtage de forets
 Affûtage de lames de tondeuse
 Affûtage de ciseaux et tournevis à lame plate

INTERRUPTEUR DE LAMPE DEL

Voir la figure 9, page 12.

Utiliser l’interrupteur de lampe DEL sur le dessus de
l’assemblage d’écran protecteur pour allumer et fermer les
lampes.

UTILISATION ÉLÉMENTAIRE

Pour être efficaces et fonctionner comme prévu, les outils
doivent toujours être bien affûtés. Des outils émoussés
peuvent causer un accident.

Les meuleuses d’établi sont idéales pour l’affûtage d’outils
tels que ciseaux, lames de ciseaux, etc., ainsi que pour
l’élimination de la rouille. Les meules mordent rapidement
dans le matériau et la pression appliquée sur la pièce est
déterminante de la qualité du résultat.

Pou affûter correctement un outil et éviter la surchauffe :
 L’outil doit être constamment maintenu en mouvement,

à une allure régulière.

 Ne jamais forcer un outil contre la meule.

 Garder l’outil frais, en utilisant une cuvette remplie d’eau.
 La meule doit tourner « contre » l’objet affûté.

NOTE : Une pression excessive peut endommager l’outil,
causer la surchauffe du moteur et user prématurément la
meule.

INTERRUPTEUR MARCHE / ARRÊT

Voir la figure 10, page 12.

La meuleuse est doté d’un interrupteur marche / arrêt ponté
sur le devant pour la commodité et la sécurité d’utilisation.

AFFÛTAGE DE FORETS

Voir la figure 11, page 13.

Il est préférable d’affûter les forets avec un gabarit (en vente
dans la plupart des quincailleries). Commencer par un côté
de la pointe, puis tourner le foret en maintenant le contact
avec la meule. N’affûter que la pointe.

Cette technique demande une certaine dextérité, il convient
donc de prendre son temps et d’effectuer plusieurs essais
avec la machine arrêtée. Veiller à conserver l’angle de coupe
d’origine afin de maintenir l’efficacité du foret.

AFFÛTAGE DE LAMES DE TONDEUSE

Voir la figure 12, page 13.

En général, un seul côté des lames de tondeuse est
affûté. L’autre côté est légèrement rectifié. Affûter les deux
extrémités tranchantes de la lame. Une fois la lame affûtée,
ne pas oublier de l’équilibrer en la meulant selon le besoin.

AVIS :

Une lame déséquilibrée peut causer des vibrations
excessives causant des dommages à la tondeuse.

AFFÛTAGE DE CISEAUX ET TOURNEVIS À
LAME PLATE

Voir la figure 13, page 13.

Le ciseau ou le tournevis doit reposer sur l’appui, à un angle
correct par rapport à la meule.

9 − Français

ENTRETIEN

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer
une situation dangereuse ou endommager l’outil.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimique peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.

LUBRIFICATION

Tous les roulements de cet outil sont enduits d’une quantité
suffisante de lubrifiant de haute qualité pour la durée de vie
de l’outil, dans des conditions d’utilisation normales. Aucune
autre lubrification n’est donc nécessaire.

REMPLACEMENT DU CORDON
D’ALIMENTATION

S’il y a lieu, le cordon d’alimentation doit être remplacé par
un un centre de réparation agréé afin d’éviter tout risque.

REMPLACEMENT DE LA MEULE

Voir la figure 14, page 13.

Lors du remplacement, veiller à utiliser une meule dont
la vitesse de rotation nominale est au moins égale à la
vitesse « à vide » indiquée sur la plaquette signalétique de
la tondeuse et conforme à la norme ANSI B7.1.

Pour remplacer une meule:

 Débrancher la meuleuse.
 Retirer les écrous à embase et les vis fixant le couvercle

du protège-meule.

 Retirer le couvercle de protège-meule.
 Desserrer l’écrou de la meule en le tournant vers la droite

du côté gauche, et vers la gauche du côté droit.

 Retirer le flasque extérieur et la meule.
 Pour installer la nouvelle meule, reprendre la procédure

ci-dessus à l’inverse.

NOTE : S’assurer que la meule et le flasque extérieur sont

correctement engagés sur l’axe.

INSTALLATION DE LA MEULE DE FIL (NON
INCLUS)

Voir la figure 15, page 13.

En remplacant la meule avec une meule de fil, c’est
nécessaire de placer un plus entretoise sur broche avant
d’installer la flasque intérieur, la meule, la flasque extérieure,
et laécrou pour meule.

NOTE : FIGURES (ILLUSTRATIONS) COMMENÇANT SUR 10 DE

PAGE APRÈ LE SECTION ESPAGNOL.

Ce produit est couvert par une garantie limitée de trois (3) ans.

Veuillez visiter notre site internet au

www.ryobitools.com pour obtenir tous les détails de la garantie.

10 − Français

REGLAS DE SEGURIDAD GENERALES

ADVERTENCIA

Lea y comprenda todas las instrucciones. El incumplimiento

de las instrucciones señaladas abajo puede causar descargas
eléctricas, incendios y lesiones corporales serias.

LEA TODAS LAS INSTRUCCIONES



FAMILIARÍCESE CON SU HERRAMIENTA ELÉCTRICA.

Lea cuidadosamente el manual del operador. Aprenda los
usos, limitaciones y posibles peligros relacionados con esta
herramienta.



PROTÉJASE CONTRA DESCARGAS ELÉCTRICAS
EVITANDO TOCAR CON EL CUERPO SUPERFICIES
CONECTADAS A TIERRA. Por ejemplo, tubos, radiadores,

estufas y cajas de refrigeradores.



MANTENGA LAS PROTECCIONES EN SU LUGAR y en
buenas condiciones de trabajo.



RETIRE TODA LLAVE Y HERRAMIENTA DE AJUSTE.

Adquiera el hábito de verificar que se haya retirado de la
herramienta eléctrica toda llave y herramienta de ajuste antes
de encenderla.



MANTENGA LIMPIA EL ÁREA DE TRABAJO. Una mesa o área
de trabajo mal despejada es causas común de accidentes. NO
deje herramientas o piezas de madera en la esmeriladora de
banco mientras esté funcionando.



NO UTILICE LA HERRAMIENTA EN ENTORNOS
PELIGROSOS. No utilice las herramientas eléctricas en lugares

húmedos o mojados ni las exponga a la lluvia. Mantenga bien
iluminada el área de trabajo.



MANTENGA ALEJADOS A LOS NIÑOS Y DEMÁS

CIRCUNSTANTES. Todos los presentes deben llevar puestos
anteojos de seguridad y permanecer a una distancia segura
del área de trabajo. No permita que ninguno de los presentes
toque la herramient eléctrica o el cordón de extensión mientras
esté funcionando la unidad.



HAGA SU TALLER A PRUEBA DE NIÑOS con candados,
interruptores maestros y retirando las llaves de arranque.



NO FUERCE LA HERRAMIENTA. Efectúa el trabajo mejor y
de manera más segura, si se utiliza a la velocidad de avance
para la que está diseñada.

USE LA HERRAMIENTA ADECUADA A LA TAREA. No fuerce

la herramienta ni ningún accesorio a efectuar tareas para las
que no están hechos. No la use para propósitos no indicados
en las instrucciones.

USE UN CORDÓN DE EXTENSIÓN ADECUADO. Asegúrese

de que esté en buen estado el cordón de extensión. Al utilizar un
cordón de extensión sólo utilice uno del calibre suficiente para
soportar la corriente que consume el producto. Un cordón de
un grueso insuficiente causa una caída en el voltaje de línea, y
produce recalentamiento y pérdida de potencia. Se recomienda
que los conductores sean de calibre 16 (A.W.G.) por lo menos,
para un cordón de extensión de 25 pies (7,6 metros) de largo o
menos. Si tiene dudas, utilice un cordón del calibre más grueso
siguiente. Cuanto menor es el número de calibre, mayor es el
grueso del cordón.

VÍSTASE ADECUADAMENTE. No vista ropas, guantes,

corbatas o joyas holgadas. Pueden resultar atrapadas y tirar de

usted hacia piezas en movimiento. Se recomiendan guantes y
calzado antiderrapantes al trabajar al aire libre. Si tiene el pelo
largo cúbraselo de alguna manera para contenerlo.

SIEMPRE PÓNGASE ANTEOJOS DE SEGURIDAD CON

PROTECCIÓN LATERAL. Los anteojos comunes sólo
tienen lentes resistentes a los impactos, NO son anteojos de
seguridad.



ASEGURE LA PIEZA DE TRABAJO. Utilice prensas de mano
o de banco para sujetar la pieza de trabajo cuando resulte
práctico hacerlo. Es más seguro que utilizar la mano y deja
ambas manos libres para manejar la herramienta.



NO TRATE DE ALCANZAR OBJETOS FUERA DE SU

ALCANCE. Mantenga los pies bien afirmados y el equilibrio
en todo momento.



DÉ MANTENIMIENTO CON CUIDADO A LAS HERRAMIENTAS.

Mantenga afiladas y limpias las herramientas para obtener
un desempeño mejor y más seguro de las mismas. Siga las
instrucciones correspondientes al cambio y lubricación de
accesorios.



DESCONECTE LAS HERRAMIENTAS. Todas las herramientas
deben desconectarse antes de darles servicio, cuando no estén
usándose, o al cambiarles aditamentos, muelas abrasivas, etc.



EVITE UN ARRANQUE ACCIDENTAL DE LA UNIDAD.

Asegúrese de que el interruptor esté en la posición de apagado
antes de conectar la clavija de cualquier herramienta.



USE ACCESSORIOS RECOMENDADOS. Consulte este
manual del propietario, donde aparecen los accesorios
recomendados. El empleo de accesorios inadecuados puede
presentar riesgos de lesiones.



NO SE PARE NUNCA EN LA HERRAMIENTA. Pueden
producirse lesiones serias si se vuelca la herramienta eléctrica
o se toca la herramienta de corte accidentalmente.



INSPECCIONE LAS PIEZAS DAÑADAS. Antes de seguir
utilizando la herramienta, es necesario inspeccionar
cuidadosamente toda protección o pieza dañada para
determinar si funcionará correctamente y desempeñará la
función a la que está destinada. Verifique la alineación de las
partes móviles, que no haya atoramiento de partes móviles,
que no haya piezas rotas, el montaje de las piezas y cualquier
otra condición que pudiera afectar su funcionamiento.
Toda protección o pieza que esté dañada debe repararse
apropiadamente o reemplazarse en un centro de servicio
autorizado.

NUNCA DEJE FUNCIONANDO DESATENDIDA LA

HERRAMIENTA. APAGUE LA CORRIENTE.



PROTÉJASE LOS PULMONES. Use una careta o mascarilla
contra el polvo si la operación de esmerilado genera mucho
polvo.



PROTÉJASE EL OÍDO. Durante períodos prolongados de
utilización de la unidad póngase protección para los oídos.



NO MALTRATE EL CORDÓN ELÉCTRICO. Nunca tire del
cordón para desconectarlo del receptáculo. Mantenga el cordón
eléctrico alejado del calor, del aceite y de los bordes afilados.

UTILICE CORDONES DE EXTENSIÓN PARA USO EN

EL EXTERIOR. Al utilizar la herramienta en el exterior, sólo
use cordones de extensión con conexión a tierra aprobada
apropiados para uso en el exterior y marcados para tal tipo de
uso.

2 − Español

REGLAS DE SEGURIDAD GENERALES

LAS MUELAS ABRASIVAS CONTINÚAN GIRANDO POR

INERCIA DESPUÉS DE APAGARSE LA UNIDAD.

NUNCA UTILICE LA UNIDAD EN UNA ATMÓSFERA

EXPLOSIVA. El chispeo normal del motor podría encender los
gases presentes.



NO UTILICE LA HERRAMIENTA SI EL INTERRUPTOR NO
ENCIENDE O NO APAGA. Lleve todo interruptor defectuoso

a un centro de servicio autorizado para que lo reparen.



INSPECCIONE PERIÓDICAMENTE LOS CORDONES
ELÉCTRICOS DE LAS HERRAMIENTAS. Si se daña la

herramienta, permita que la repare un técnico calificado en un
centro de servicio autorizado. El conductor con aislamiento que
tiene una superficie exterior verde con o sin tiras amarillas es
el conductor de conexión a tierra del equipo. Si es necesaria
la reparación o reemplazo del cordón eléctrico o de la clavija,
no conecte el conductor de conexión a tierra a una terminal
portadora de corriente. Repare o reemplace de inmediato
todo cordón dañado o gastado. Siempre esté consciente de la
ubicación del cordón y manténgalo bien alejado de las muelas
abrasivas en movimiento de giro.



INSPECCIONE PERIÓDICAMENTE LOS CORDONES DE
EXTENSIÓN y reemplácelos si están dañados.



SÓLO UTILICE MUELAS ABRASIVAS ADECUADAS. No

use muelas con agujero de un tamaño incorrecto. Nunca
utilice arandelas ni pernos de la muela abrasiva dañados o
inadecuados. El máximo diámetro de muela abrasiva aceptado
por la esmeriladora es 152 mm (6 pulg.).



NUNCA TOQUE LA HOJA ni ninguna otra pieza en movimiento
durante el funcionamiento de la unidad.



NUNCA ARRANQUE LA HERRAMIENTA CUANDO LA PIEZA
GIRATORIA CORRESPONDIENTE ESTÉ TOCANDO LA

PIEZA DE TRABAJO.



NO UTILICE NINGUNA HERRAMIENTA SI SE ENCUENTRA

BAJO LOS EFECTOS DE DROGAS, ALCOHOL O

MEDICAMENTOS.



AL DAR SERVICIO a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes puede causar un
peligro o dañar el producto.



SOLAMENTE UTILICE ACCESORIOS señalados en este
manual o en los apéndices. El uso de accesorios no señalados
en este manual puede presentar riesgos de lesiones corporales.
Con los accesorios se incluyen instrucciones para el uso seguro
de los mismos.



REVISE DOS VECES TODA CONFIGURACIÓN DE LA
HERRAMIENTA. Asegúrese de que la muela abrasiva esté

apretada y de que no toque la pieza de trabajo antes de conectar
la unidad al suministro de corriente.



CONECTE A TIERRA TODA HERRAMIENTA ELÉCTRICA. Si
la herramienta está provista de una clavija de tres puntas, debe
conectarse en un enchufe eléctrico de tres polos.



CONSULTE A UN ELECTRICISTA CALIFICADO o técnico de
servicio si no ha comprendido completamente las instrucciones
de conexión a tierra o si no está seguro de que la herramienta
está bien conectada a tierra.



USE SOLAMENTE LOS DISPOSITIVOS ELÉCTRICOS
CORRECTOS: cables de extensión de 3 conductores, con

clavijas de tres puntas y contactos de tres polos que acepten
la clavija del cable de la herramienta.



NO MODIFIQUE la clavija suministrada. Si no entra en la toma
de corriente, llame a un electricista calificado para que instale
una toma de corriente adecuada.

REGLAS DE SEGURIDAD ESPECÍFICAS

ATORNILLE FIRMEMENTE LA ESMERILADORA DE BANCO

DE TRABAJO O PEDESTAL DE PATAS aproximadamente a

la altura de la cadera.

NUNCA trate de estirarse para levantar una pieza de trabajo,

un trozo de desecho o cualquier cosa que esté en el trayecto
de esmerilado de la muela abrasiva, o cerca de la misma.

EVITE OPERACIONES Y POSICIONES EXTRAÑAS DE LAS

MANOS en las cuales un deslizamiento rápido pudiera causar

que la mano tocara la muela. SIEMPRE asegúrese de estar en
una postura equilibrada.

NUNCA se pare ni tenga ninguna parte del cuerpo en línea con

la trayectoria de la muela.

NO ENCIENDA Y APAGUE CON RAPIDEZ EL INTERRUPTOR.

Esto podría causar el aflojamiento de la muela y el consiguiente
peligro. Si esto llegara a ocurrir, aléjese y permita que se
detenga completamente la muela. Desconecte la esmeriladora
del suministro de corriente y vuelva a apretar firmemente el
perno de la muela abrasiva.

3 − Español

SÓLO UTILICE LAS BRIDAS suministradas con esta

esmeriladora de banco.

SI CUALQUIER PIEZA DE ESTA ESMERILADORA ESTÁ

FALTANTE, rota, doblada o funciona mal de cualquier forma,

o si cualquier componente eléctrico de la misma no funciona
debidamente, apague el interruptor de corriente, retire la clavija
del suministro de corriente y llame a un técnico para que
reemplace toda pieza dañada, faltante o defectuosa antes de
reanudar el trabajo.

NO APRIETE EXCESIVAMENTE LA TUERCA DE LA MUELA

ABRASIVA. Un apriete excesivo puede originar rajaduras en la
muela abrasiva durante el funcionamiento de la unidad.

SIEMPRE USE LAS PROTECCIONES Y LOS PROTECTORES

DE SEGURIDAD DE LAS MUELAS ABRASIVAS DE LA

ESMERILADORA.

INSPECCIONE LA MUELA ABRASIVA para ver si tiene

defectos visibles. Revise la muela abrasiva para ver si tiene
fisuras o rajaduras, y pruébela antes de usarlo para verificar
que funcione normalmente. Cambie de inmediato la muela si
está dañada.

REGLAS DE SEGURIDAD ESPECÍFICAS

AJUSTE la distancia existente entre la muela abrasiva y el apoyo

de la pieza de trabajo para mantener una separación de 1,6 mm
(1/16 pulg.) O menos a medida que el diámetro de la muela
disminuya con el uso. La separación empleada debe ser la
recomendada por el fabricante, pero debe ser no mayor de 3,2 mm
(1/8 pulg.).

SIEMPRE MUEVA SUAVEMENTE LA PIEZA DE TRABAJO

HACIA LA MUELA ABRASIVA al iniciar el esmerilado. Un

impacto fuerte puede romper la muela. Aplique una presión muy
leve al iniciar el esmerilado; demasiada presión en la muela si
ésta está fría puede originar rajaduras en la misma.

RIESGO DE LESIONES SI SE ENCIENDE ACCIDENTALMENTE.

No se use en lugares donde haya niños presentes.

NUNCA ENCIENDA LA ESMERILADORA cuando la muela

abrasiva esté tocando la pieza de trabajo.

ASEGURE LA PIEZA DE TRABAJO. Siempre mantenga

firmemente la pieza de trabajo puesta contra el apoyo
correspondiente.

NO USE LA ESMERILADORA DE BANCO si la tuerca de brida

o la tuerca de sujeción faltan, o si está doblado el eje del husillo.

LIMPIE FRECUENTEMENTE el polvo de esmerilado

acumulado abajo de la esmeriladora.

CALIFORNIA - PROPUESTA DE LEY NÚM. 65

RECÓJASE EL CABELLO LARGO, de manera que le quede

arriba del nivel de los hombros para evitar que se enrede en
las piezas rotatorias.

PERMANEZCA ALERTA Y EN CONTROL. Preste atención a

lo que esté haciendo y aplique el sentido común. NO utilice la
herramienta cuando esté cansado. NO se apresure.

DO TOQUE el material cortado sin haberlo dejado enfriarse,

ya que puede quemarse.

SI ESTÁ DAÑADO EL CORDÓN DE CORRIENTE, debe ser

reemplazado únicamente por el fabricante o en un centro de
servicio autorizado para evitar riesgos.

ASEGÚRESE DE QUE LA ESMERILADORA ESTÉ

FIRMEMENTE MONTADA de la forma descrita en las
instrucciones de armado antes de conectar la herramienta a
un suministro de corriente.

GUARDE ESTAS INSTRUCCIONES. Consúltelas con

frecuencia y empléelas para instruir a otros usuarios de la
herramienta. Si presta a alguien esta herramienta, facilítele
también las instrucciones.

ADVERTENCIA:

Este producto y algunos polvos generados al efectuarse operaciones de lijado, aserrado, esmerilado, taladrado y otras actividades
de la construcción, contienen sustancias químicas reconocidas por el estado de California como causantes de cáncer, defectos
congénitos y otras afecciones del aparato reproductor. Lávese las manos después de utilizar el aparato.

Algunos ejemplos de estas sustancias químicas son:

• plomo de las pinturas a base de plomo,

• sílice cristalino de los ladrillos, del cemento y de otros productos de albañilería, y

• arsénico y cromo de la madera químicamente tratada.
El riesgo de la exposición a estos compuestos varía, según la frecuencia con que se realice este tipo de trabajo. Para reducir la

exposición personal, trabaje en áreas bien ventiladas, y con equipo de seguridad aprobado, tal como las caretas para el polvo es­pecialmente diseñadas para filtrar partículas microscópicas.

4 − Español

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este
producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

AVISO:

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su significado.
Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte o lesiones
serias.

Indica una situación peligrosa posible, la cual, si no se evita, podría causar la muerte o
lesiones serias.

Indica una situación peligrosa posible, la cual, si no se evita, podría causar lesiones menores
o leves.

(Sin el símbolo de alerta de seguridad) Indica información importante no relacionada con
ningún peligro de lesiones, como una situación que puede ocasionar daños físicos.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Lea el manual del
operador

Protección ocular

Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual
del operador antes de usar este producto.

Siempre póngase protección ocular con protección lateral con la marca de
cumplimiento de la norma ANSI Z87.1.

Alerta de condiciones
húmedas

Símbolo de no acercar las
manos

Superficie caliente

V Volts Voltaje

A Amperes Corriente

Hz Hertz Frecuencia (ciclos por segundo)

W Watt Potencia

min Minutos Tiempo

Corriente alterna Tipo de corriente

n

o

.../min Por minuto Revoluciones, carreras, velocidad superficial, órbitas, etc., por minuto

Velocidad en vacío Velocidad de rotación, en vacío

No exponga la unidad a la lluvia ni la use en lugares húmedos.

Si no mantiene las manos alejadas de la hoja de corte, se causará serias
lesiones corporales.

Para reducir el riesgo de lesiones corporales o daños materiales evite tocar
toda superficie caliente.

5 − Español

ASPECTOS ELÉCTRICOS

CORDONES DE EXTENSIÓN

Sólo utilice cordones de extensión de 3 conductores con clavijas de
tres patillas y receptáculos de tres polos que acepten la clavija del
cordón de la herramienta. Al utilizar una herramienta eléctrica a una
distancia considerable del suministro de corriente, asegúrese de
utilizar un cordón de extensión del grueso suficiente para soportar
el consumo de corriente de la herramienta. Un cordón de extensión
de un grueso insuficiente causa una caída en el voltaje de línea,
además de producir una pérdida de potencia y un recalentamiento
del motor. Básese en la tabla suministrada abajo para determinar
el calibre mínimo requerido de los conductores del cordón de
extensión. Solamente deben utilizarse cordones con forro redondo
registrados en Underwriter’s Laboratories (UL).

**Amperaje (aparece en la placa frontal)

0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0

Longitud del cordón Calibre conductores (A.W.G.)

25' 16 16 16 16 14 14
50' 16 16 16 14 14 12

100' 16 16 14 12 10 —

**Se usa en los circuitos de calibre 12, 20 amp.

NOTA: AWG = Calibre conductores norma americana

Al trabajar a la intemperie con el producto, utilice un cordón de
extensión fabricado para uso en el exterior. Tal característica está
indicada con las letras “W-A” o “W” en el forro del cordón.

Antes de utilizar un cordón de extensión, inspecciónelo para ver
si tiene conductores flojos o expuestos y aislamiento cortado o
gastado.

ADVERTENCIA:

Mantenga el cordón de extensión fuera del área de trabajo. Al
trabajar con una herramienta eléctrica, coloque el cordón de tal
manera que no pueda enredarse en la madera, herramientas ni
en otras obstrucciones. La inobservancia de esta advertencia
puede causar lesiones serias.

ADVERTENCIA:

Inspeccione los cordones de extensión cada vez antes de
usarlos. Si están dañados reemplácelos de inmediato. Nunca
utilice la herramienta con un cordón dañado, ya que si toca la
parte dañada puede producirse una descarga eléctrica, y las
consecuentes lesiones serias.

CONEXIÓN ELÉCTRICA

Esta herramienta está impulsada por un motor eléctrico fabricado
con precisión. Debe conectarse únicamente a una línea de voltaje
de 120 V, de corriente alterna solamente (corriente normal para
uso doméstico), 60 Hz. No utilice esta herramienta con corriente
continua (c.c.). Una caída considerable de voltaje causa la pérdida
de potencia y el recalentamiento del motor. Si la sierra no funciona
al conectarla en una toma de corriente, vuelva a revisar el suministro
de corriente.

VELOCIDAD Y CABLEADO

La velocidad en vacío de esta producto es de 3 600 rpm
aproximadamente. Esta velocidad no es constante y disminuye
durante el corte o con un voltaje bajo. En cuanto al voltaje, el
cableado de un taller es tan importante como la potencia nominal
del motor. Una línea destinada sólo para luces no puede alimentar el
motor de una herramienta eléctrica. El cable con el calibre suficiente
para una distancia corta será demsiado delgado para una mayor
distancia. Una línea que alimenta una herramienta eléctrica quizá
no sea suficiente para alimentar dos o tres herramientas.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Vea la figura 1, página 11.

Este producto debe conectarse a tierra. En caso de un mal
funcionamiento o desperfecto, la conexión a tierra brinda a la
corriente eléctrica una trayectoria de mínima resistencia para
disminuir el riesgo de una descarga eléctrica. Esta herramienta está
equipada de un cordón eléctrico con un conductor y una clavija
de conexión a tierra para equipo. La clavija debe conectarse en
una toma de corriente igual que esté instalada y conectada a tierra
correctamente, de conformidad con los códigos y reglamentos de
la localidad.

No modifique la clavija suministrada. Si no entra en la toma de
corriente, llame a un electricista calificado para que instale una
toma de corriente adecuada.

ADVERTENCIA:

Si se conecta de forma incorrecta el conductor de conexión
a tierra del equipo puede presentarse un riesgo de descarga
eléctrica. Si es necesaria la reparación o reemplazo del cordón
eléctrico o de la clavija, no conecte el conductor de conexión a
tierra a una terminal portadora de corriente. El conductor con
aislamiento que tiene una superficie exterior verde con o sin
tiras amarillas es el conductor de conexión a tierra del equipo.

Consulte a un electricista calificado o técnico de servicio si no ha
comprendido completamente las instrucciones de conexión a tierra
o si no está seguro si la herramienta está bien conectada a tierra.

Repare o reemplace de inmediato todo cordón dañado o gastado.
Este producto se debe usar con un circuito de 120 V nominales

y tiene una clavija de conexión a tierra similar a la clavija que se
muestra en la figura 1, página 11. Conecte el producto únicamente
a una toma de corriente que tenga la misma configuración que la
clavija. No use un adaptador con este producto.

6 − Español

CARACTERÍSTICAS

ESPECIFICACIONES

Diámetro de la muela ...............................152 mm (6 pulg.)

Espesor de la muela ................................19 mm (3/4 pulg.)

Orificio del árbol ......................................13 mm (1/2 pulg.)

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.
Extraiga cuidadosamente de la caja la herramienta y los

accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la piezas sueltas.

Velocidad en vacío .................................3 600 r/min (RPM)

Corriente de entrada .........................120 V~, 2,1 A, 60 Hz,

ADVERTENCIA:

Siempre gire con la mano la muela abrasiva antes de encender
la esmeriladora para asegurarse de que el deflector de chispas
no toque la muela.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida en la lista
de piezas sueltas ya está ensamblada al producto cuando lo
desempaqueta. El fabricante no ensambla las piezas de esta
lista en el producto. Éstas deben ser instaladas por el usuario.
El uso de un producto que puede haber sido ensamblado de
forma inadecuada podría causar lesiones personales graves.

 Inspeccione cuidadosamente la herramienta para asegurarse de

que no haya sufrido ninguna rotura o daño durante el transporte.

 No deseche el material de empaquetado hasta que haya

inspeccionado cuidadosamente la herramienta y la haya
utilizado satisfactoriamente.

 Si hay alguna pieza dañada o faltante, llame al 1-800-525-2579,

donde le brindaremos asistencia.

ADVERTENCIA:

Si hay piezas dañadas o faltantes, no utilice esta producto
sin haber reemplazado todas las piezas. Usar este producto
con partes dañadas o faltantes puede causar lesiones serias
al operador.

HERRAMIENTAS NECESARIAS

Vea la figura 2, página 11.

Para armar la unidad se necesitan las siguientes herramientas (no
incluido o dibujado para escalar):

 Llave ajustable
 Destornillador phillips

LISTA DE PIEZAS SUELTAS

Vea la figura 3, página 11.

Los siguientes accesorios vienen incluidos con la herramienta:

 Tornillo ..................................................................................4

 Arandela ...............................................................................4

 Arandela de fijación .............................................................. 4

 Protector parachispas ..........................................................1

 Perno de carrocería .............................................................. 2

 Perilla de apoyo de la pieza de trabajo ................................2

 Apoyo de la pieza de trabajo izquierdo ................................ 1

 Apoyo de la pieza de trabajo derecha ................................. 1

 Protector parachispas con lupa ...........................................1

 Deflector de chispas con diodo luminiscente ......................2

 Separador .............................................................................1

 Baterías (AAA) ......................................................................4

ADVERTENCIA:

No intente modificar esta herramienta ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar una
condición peligrosa, y como consecuencia posibles lesiones
corporales serias.

ADVERTENCIA:

No conecte la unidad al suministro de corriente sin haber
terminado de armarla. De lo contrario la unidad puede ponerse
en marcha accidentalmente, con el consiguiente riesgo de
lesiones corporales serias.

7 − Español

CONEXIÓN DEL PROTECTOR PARACHISPAS
CON EL DEFLECTOR DE CHISPAS CON LUCES
LED

Vea la figura 4, página 12.

 Sostenga el perno y gire la perilla del protector parachispas en

sentido antihorario para aflojarlo.

 Quite el perno y la perilla del protector parachispas.
 Coloque el protector parachispas en el conjunto del deflector

de chispas con luces LED. Alinee los orificios del protector
parachispas con los orificios del conjunto del deflector de
chispas con luces LED.

 Instale el perno a través de los orificios del conjunto del deflector

de chispas con luces LED y del protector parachispas.

ARMADO

NOTA: Oriente el perno de modo que la cabeza del perno se

ubique en el área empotrada del protector parachispas.

 Vuelva a instalar la perilla del protector parachispas en el perno.

Apriete firmemente.

MONTAJE DEL CONJUNTO DEL DEFLECTOR
DE CHISPAS

Vea la figura 5, página 12.

 Conecte el conjunto del protector parachispas a la protección de

la muela usando dos tornillos, arandelas y arandelas de retención.

 Apriete firemente los tornillos.
 Repita los pasos anteriores para el conjunto del deflector de

chispas restante.

NOTA: El conjunto del protector parachispas se puede instalar

en cualquier lado de la herramienta. Para las operaciones
de esmerilado detallada, se recomienda colocar el protector
parachispas con lupa en el lado derecho arriba del muela
abrasiva más fina.

MONTAJE DEL APOYO DE LA PIEZAS DE

TRABAJO

Vea la figura 6, página 12.

 Destornille y retire del perilla de apoyo de la pieza de trabajo

del perno de carrocería.

 Conectar el apoyo de la pieza de trabajo derecha al dentro del

protección para la muela como se muestra.

NOTA: Ajuste la distancia existente entre la muela y el apoyo

de la pieza de trabajo derecha para mantener una separación
de 1/16 pulg. o menos a medida que el diámetro de la muela
disminuya con el uso.

 Apriete firemente la perilla de apoyo de la pieza de trabajo.
 Repita los pasos anteriores para el apoyo de la pieza de trabajo

izquierdo.

CÓMO INSTALAR Y RETIRAR LA BATERÍAS

Vea la figura 7, página 12.

Siempre coloque el interruptor de encendido/apagado en la
posición de apagado cuando instale las baterías.

 Quite la tapa del compartimiento para baterías del conjunto del

protector parachispas.

 Instale las baterías AAA según los indicadores de polaridad

(+ o -) en los compartimientos para baterías.

 Vuelva a colocar y asegure la tapa del compartimiento para

baterías.

MONTAJE DE LA ESMERILADORA EN UN

BANCO DE TRABAJO

Vea la figura 8, página 12.

La esmeriladora en un banco debe montarse en una superficie
de apoyo firme, como un banco de trabajo o en un pedestal de
patas. Hay cuatro agujeros para perno en la base de la sierra para
este fin. Cada uno de los cuatro agujeros de montaje debe estar
firmemente atornillado con pernos de máquina, arandelas de
seguridad y tuercas hexagonales (no vienen incluidos). Los pernos
deben tener la longitud suficiente para dar acomodo a la base de
la sierra, las arandelas de seguridad, las tuercas hexagonales y el
espesor del banco de trabajo. Apriete firmemente los cuatro pernos.

Después del montaje revise cuidadosamente el banco de trabajo
para asegurarse de que no haya ocurrido ningún desplazamiento.
Si el banco de trabajo se inclina, desliza o camina, asegúrelo al
piso antes de utilizar la unidad.

ADVERTENCIA:

Siempre asegúrese de que la esmeriladora de banco esté
firmemente montada en un banco de trabajo. De lo contrario
puede producirse un accidente, con el consiguiente riesgo de
lesiones corporales serias.

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familarización con las herramientas lo vuelva
descuidado. Tenga presente que un descuido de un instante
es suficiente para infligir una lesión grave.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral con
la marca de cumplimiento de la norma ANSI Z87.1. Si no cumple
esta advertencia, los objetos que salen despedidos pueden
producirle lesiones serias en los ojos.

8 − Español

ADVERTENCIA:

No use ningún aditamento o accesorio no recomendado por
el fabricante de esta herramienta. El empleo de aditamentos o
accesorios no recomendandos podría causar lesiones serias.

PRECAUCIÓN:

Si se aplica presión excesiva en la muela al estar ésta fría, puede
causarse la formación de rajaduras.

FUNCIONAMIENTO

AVISO:

Nunca afile ni esmerile nada hecho de aluminio, bronce o cobre.

ADVERTENCIA:

No utilice hojas con una velocidad nominal inferior a la de esta
herramienta. La inobservancia de esta advertencia podría
causar lesiones.

APLICACIONES

Este producto ha sido diseñado sólo para los fines enumerados
abajo:

 Afilado de brocas
 Afilado de cuchillas de podadoras de pasto
 Afilado de cinceles y destornilladores de punta plana

INTERRUPTOR DE DIODO LUMINISCENTE

Vea la figura 9, página 12.

Use el interruptor de diodo luminiscente en el conjunto del deflector
de chispas para encender o apagar las luces.

FUNCIONAMIENTO BÁSICO

Para ser eficientes y funcionar según su diseño, las herramientas
deben mantenerse afiladas. Las herramientas desafiladas pueden
causar accidentes.

Las esmeriladoras de banco son ideales para afilar herramientas
como los cinceles, tijeras, etc., y para eliminar óxido y corrosión.
Las esmeriladoras eliminan material rápidamente, de manera que
una presión adecuada es vital para lograr un esmerilado correcto.

La forma correcta de afilar una herramienta y de evitar el
recalentamiento de la misma es la siguiente:

 Mantenga el objeto en movimiento constante, moviéndolo a un

paso uniforme.

 Nunca fuerce una herramienta contra la muela abrasiva.

 Mantenga fría la herramienta utilizando una cazuela de agua.
 La muela abrasiva debe girar hacia lo que esté afilándose.

NOTA: Una presión excesiva puede dañar la herramienta,
recalentar el motor y gastar prematuramente la muela abrasiva.

INTERRUPTOR DE ENCENDIDO/APAGADO

Vea la figura 10, página 12.

La esmeriladora de banco dispone de un interruptor de corriente
frontal para mayor conveniencia y seguridad.

AFILADO DE BROCAS HELICOIDALES

Vea la figura 11, página 13.

Las brocas se afilan mejor con un aditamento de afilar (se
encuentran en la mayoría de las ferreterías). Comience por un lado
de la punta, al ángulo correcto, y luego gire la broca manteniendo
el contacto con la superficie abrasiva. Afile sólo la punta.

Esta técnica requiere una cantidad considerable de práctica, de
manera que debe tomarse tiempo y efectuar algunas “pasadas en
seco”, con la esmeriladora apagada. Asegúrese de mantener el
ángulo correcto del filo de corte, ya que es muy importante para
la eficiencia de corte de las brocas.

AFILADO DE LAS CUCHILLAS DE PODADORAS
DE PASTO

Vea la figura 12, página 13.

Las cuchillas de las podadoras de pasto se afilan normalmente por
un lado y se asienta levemente el filo por el otro lado. Sujete ambos
lados de corte de la cuchilla a este proceso de afilado. Después
del afilado, asegúrese de equilibrar la cuchilla; para ello, elimine
material adicional según se requiera.

AVISO:

Una cuchilla desequilibrada puede causar una vibración
excesiva, lo cual puede dañar la podadora de pasto.

AFILADO DE CINCELES Y DESTORNILLADORES

Vea la figura 13, página 13.

Al afilar cinceles y destornilladores, el apoyo de la pieza de trabajo
debe soportar el cincel al ángulo correcto contra la muela abrasiva.

9 − Español

MANTENIMIENTO

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes puede causar un
peligro o dañar el producto.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral con
la marca de cumplimiento de la norma ANSI Z87.1. Si no cumple
esta advertencia, los objetos que salen despedidos pueden
producirle lesiones serias en los ojos.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico. La
mayoría de los plásticos son susceptibles a diferentes tipos de
solventes comerciales y pueden resultar dañados. Utilice paños
limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para frenos,
gasolina, productos a base de petróleo, aceites penetrantes,
etc., lleguen a tocar las piezas de plástico. Los productos
químicos pueden dañar, debilitar destruir el plástico, lo cual
puede causar lesiones serias.

LUBRICACIÓN

Todos los cojinetes de esta herramienta están lubricados con
suficiente cantidad de aceite de alta calidad para toda la vida útil
de la unidad en condiciones normales de funcionamiento. Por lo
tanto, no se necesita lubricación adicional.

REEMPLAZO DEL CORDÓN DE CORRIENTE

Un centro de servicio autorizado deben cambiar el cordón de
corriente, en caso de que sea necesario, para evitar peligros.

REEMPLAZO DE LAS MUELAS ABRASIVAS

Vea la figura 14, página 13.

Si necesita reemplazar una muela abrasiva, asegúrese de obtener
una con una velocidad nominal segura, por lo menos tan alta
como la “velocidad en vacío” marcada en la placa de datos de
la esmeriladora, y con la marca de cumplimiento de la norma
ANSI B7.1.

Para reemplazar la muela abrasiva:

 Desconecte la esmeriladora.
 Quite las tuercas de brida y los tornillos que fijan la cubierta de

la protección de la muela.

 Retire la cubierta de la protección de la muela.
 Retire la arandela exterior y la muela abrasiva.
 Para instalar una nueva muela abrasiva, aplique en sentido

inverso el proceso descrito arriba.

NOTA: Asegúrese de que la muela abrasiva y la brida exterior

estén debidamente asentadas en el eje del husillo.

INSTALACIÓN DE MUELAS DE ALAMBRA (NO

INCLUIDA)

Vea la figura 15, página 13.

Al reemplazar la muela de amolar con una de alambre, es necesario
para colocar un separador en el eje del de instalar el brida interior,
antes de la muela, antes de brida exterior, y antes de tuerca de
muela.

Este producto tiene una garantía limitada de tres años.

Para obtener detalles sobre la garantía

diríjase a www.ryobitools.com

10 − Español

BG612

Fig. 1

A

B

C

A

B

A - 120 V grounded outlet (prise secteur 120 V

mise à la terre, toma de corriente con tierra,
de 120 V)

B - Grounding pin (broche de mise à la terre,

H

patilla de conexión a tierra)

Fig. 2

G

A - LED light (lampe à DEL, diodo luminiscente)
B - Spark deflector (pare-étincelles, deflector de

chispas)

C - Spark shield with magnifier (écran protecteur

avec loupe, protector parachispas con lupa)

D - Work rest (appui, apoyo de la pieza de

trabajo)

Fig. 3

LOOSE PARTS / PIÉCES DÉTACHÉES / PIEZAS SUELTAS

J

D

F

E

E - On/Off switch (interrupteur marche/arrêt,

interruptor de encendido/apagado)

F - Spark shield (écran protecteur, protector

parachispas)

G - Coarse grit wheel (meule de grain gros,

muela de grano grueso)

H - Fine grit wheel (meule de grain fin, muela de

grano fino)

K

E

G

F

A

B

A - Adjustable wrench (clé a molette, llave

ajustable)

B - Phillips screwdriver (tournevis phillips,

destornillador phillips)

J

I

D

B

L

C

A

A - Screw (vis, tornillo)
B - Washer (rondelle, arandela)
C - Lock washer (rondelle de blocage, arandela

de fijación)

D - Spark shield (écran protecteur, protector

parachispas)

E - Carriage bolt (boulon à collet carré, perno de

carrocería)

E

F - Work rest knob (bouton du appui, perilla de

apoyo de la pieza de trabajo)

G - Right work rest (appui droite, apoyo de la

pieza de trabajo derecha)

H - Left work rest (appui gauche, apoyo de la

pieza de trabajo izquierdo)

11

F

B

C

A

H

I - Spark shield with magnifier (écran protecteur

avec loupe, protector parachispas con lupa)

J - Spark deflector with LED (pare-étincelles

avec DEL, deflector de chispas con diodo

luminiscente)
K - Batteries (AAA) [piles (AAA), baterías (AAA)]
L - Spacer (entretoise, separador)

Fig. 6Fig. 4

Fig. 8

C

E

D

A

B

A - Spark shield knob (bouton de l’écran

protecteur, perilla del protector parachispas)

B - Spark shield with magnifier (écran protecteur

avec loupe, protector parachispas con lupa)

C - Spark deflector with LED assembly (pare-

étincelles avec DEL, deflector de chispas con
diodo luminiscente)

D - Recessed area (zone en retrait, área

empotrada)

E - Bolt (boulon, perno)

A

B

C

A - Carriage bolt (boulon à collet carré, perno de

carrocería)

B - Right work rest (appui droite, apoyo de la

pieza de trabajo derecha)

C - Work rest knob (bouton du appui, perilla de

apoyo de la pieza de trabajo)

A

B

C

D

A - Bolt (boulon, perno)
B - Washers (rondelles, arandelas)
C - Lock washer (rondelle de blocage, arandela

de fijación)
D - Hex nut (écrou hexagonal, tuerca hexagonal)

Fig. 9

A

Fig. 5

D

C

B

A

A - Screw (vis, tornillo)
B - Lock washer (rondelle de blocage, arandela

de fijación)
C - Washer (rondelle, arandela)
D - Spark shield assembly (assemblage

d’écran protecteur, conjunto del protector

parachispas)

Fig. 7

B

A

A - Battery cover (couvercle des piles, tapa de las

baterías)

B - Batteries (piles, baterías)

A - LED light switch(lampe à DEL, interrupteur

de la lampe DÉL)

Fig. 10

A

A - On/Off switch (interrupteur marche/arrêt,

interruptor de encendido/apagado)

12

Fig. 11

BIT SHARPENING

AFFÛTAGE DE FORETS

AFILADO DE BROCAS

Fig. 14

A

F

E

B

A

A - Work rest (appui, apoyo de la pieza de

trabajo)

Fig. 12

C

B

A

A - Vise (étau, prensa)
B - Lawn mower blade (lame de tondeuse à

gazon, hoja de cortadora de cesped)
C - Screwdriver (tournevis, destornillador)

C

A - Screw (vis, tornillo)
B - Wheel guard cover (couvercle de protège-

meule, cubierta de la protección de la muela)

C - Wheel nut (écrou pour meule, tuerca de la

muela)

D - Outer flange (flasque extérieur, brida exterior)

D

Fig. 15

INSTALLING WIRE WHEEL (NOT INCLUDED)

INSTALLATION DE LA MEULE DE FIL (NON INCLUS)

INSTALACIÓN DE MUELAS DE ALAMBRA (NO INCLUIDA)

E

B

H

G

E - Grinding wheel (meule disque, muela

abrasiva)
F - Flange nut (écrou à embase, tuerca de brida)
G - Inner flange (flasque intérieur, brida interior)
H - Spindle shaft (broche, eje del husillo)

F

Fig. 13

CHISEL SHARPENING

AFFÛTAGE DE CISEAUX

AFILADO DE CINCELES

A

D

C

A - Screws (vis, tornillos)
B - Wheel guard cover (couvercle de protège-

meule, cubierta de la protección de la muela)

C - Wheel nut (écrou pour meule, tuerca de la

muela)

D - Outer flange (flasque extérieur, brida exterior)

13

H

I

G

E - Wire wheel (meule de fil, muela de alambre)
F - Flange nut (écrou à embase, tuerca de brida)
G - Inner flange (flasque intérieur, brida interior)
H - Spacer (entretoise, separador)
I - Spindle shaft (broche, eje del husillo)

OPERATOR’S MANUAL / MANUEL D’UTILISATION /MANUAL DEL OPERADOR

6 in. BENCH GRINDER

MEULEUSE D’ÉTABLI DE 152 mm (6 po)
ESMERILADORA DE BANCO DE

152 mm (6 pulg.)

BG612

To request service, purchase replacement parts,

locate an Authorized Service Center and obtain Customer or Technical Support:

Visit www.ryobitools.com or call 1-800-525-2579

If any parts or accessories are damaged or missing,

do not return this product to the store. Call 1-800-525-2579 for immediate service.

Please obtain your model and serial number from the product data plate.

MODEL NUMBER _______________ SERIAL NUMBER ____________________________

RYOBI is a registered trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

Pour faire une demande de réparations ou obtenir des pièces de rechange, trouver un

Centre de réparations agréé pour obtenir un soutien technique ou le Service à la clientèle :

Visiter www.ryobitools.com ou en téléphonant au 1-800-525-2579

Si des pièces ou accessoires sont manquantes ou endommagées, ne pas retourner

ce produit au magasin. Appeler immédiatement au 1-800-525-2579 pour obtenir de l’aide.

Inscrire les numéros de modèle et de série inscrits sur la plaque d’identification du produit.

NUMÉRO DE MODÈLE _______________ NUMÉRO DE SÉRIE ____________________________

RYOBI est une marque déposée de RYOBI Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

Para obtener servicio, comprar piezas de repuesto, localizar un centro de servicio autorizado

y obtener Servicio o Asistencia Técnica al Consumidor:

Visite www.ryobitools.com o llame al 1-800-525-2579

Si hay alguna pieza ou accesorios dañada o faltante, no devuelva este producto a la tienda.

Llame al 1-800-525-2579 para servicio técnico inmediato.

Obtenga su modelo y número de serie de la placa de datos del producto.

NÚMERO DE MODELO _______________ NÚMERO DE SERIE ____________________________

RYOBI es una marca registrada de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

990000664
7-26-13 (REV:01)

ONE WORLD TECHNOLOGIES, INC.

1428 Pearman Dairy Road, Anderson, SC 29625 • Phone [phone]

États-Unis, Téléphone 1-800-525-2579 • USA, Teléfono 1-800-525-2579

www.ryobitools.com

A subsidiary of Techtronic Industries Co., LTD OTC: TTNDY
