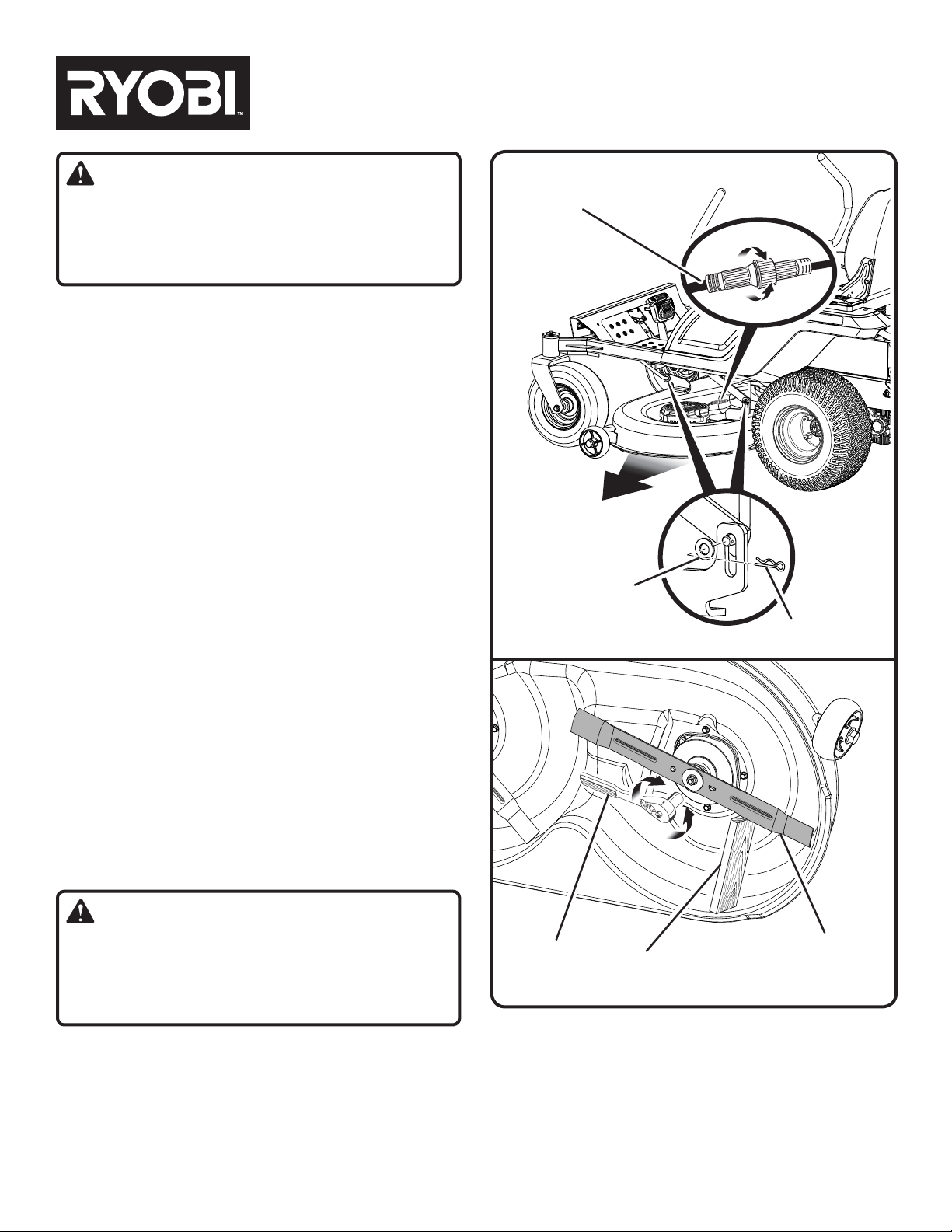

Page 1
ACRM005 BAGGING KIT
FOR USE WITH RYOBI ELECTRIC ZERO TURN MOWER
WARNING:
To reduce the risk of injury, user must read and understand
the operator’s manual for their riding lawn mower before
using this accessory. Save these instructions. Refer to them
frequently and use them to instruct other users. If you loan
someone this product, loan them these instructions also.
PACKING LIST
Bagging Blades (2) Bagger Bracket
Hitch Pin Bagger Cover
Bags (2) Upper Bagger Tube
Lower Bagger Tube
INSTALLING THE BAGGING KIT
This kit includes a bagger and special mower blades designed
to be used when bagging. Install the blades first, then install
the bagging kit.

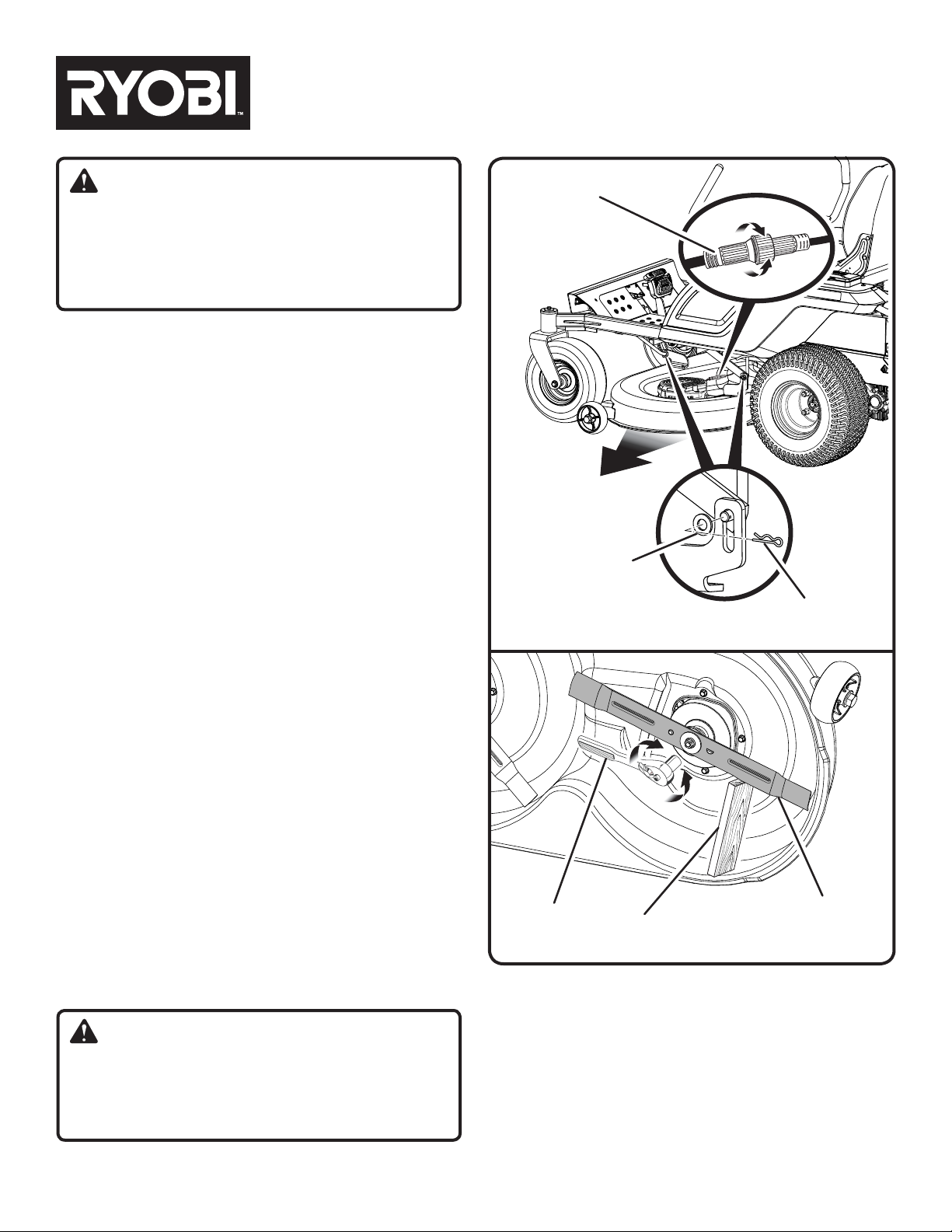

REMOVING THE CUTTING DECK
See Figure 1.
If desired, the cutting deck can be removed from the mower to
make accessing the blades easier when changing.
Make sure drive levers are in open position and blade engage
knob is down.
Stop the motor, remove the start key, and set the parking
brake.
Disconnect both cables that connect the cutting deck to the
mower.
Lower the cutting deck to its lowest position.
Remove the 3 hitch pins and washers that secure the cutting
deck in place.
Slide the deck out from under the mower.
Reverse the process to reattach the cutting deck to the
mower.
CABLE (x2)
CUTTING
DECK
WASHER
HITCH PIN
Fig. 1
INSTALLING BAGGING BLADES
See Figures 2 - 3.
WARNING:
Only use replacement blades and blade bolts authorized
by the manufacturer of your riding mower. Unauthorized
blades and/or blade bolts could break, allowing the blade
to come loose, resulting in possible serious personal injury
and damage to the mower.
NOTE: Make certain all parts are replaced in the exact order in
which they were removed.
Make sure drive levers are in open position and blade engage
knob is down.
Stop the motor, remove the start key, and set the parking
brake.
WRENCH
BLADE
BLOCK OF WOOD
Fig. 2
Raise the height of the cutting deck to its highest position
to allow access to blades.
NOTE: If necessary, raise the mower by placing on a lift or
using a jack and jack stands, or remove the cutting deck
as described in the previous section to gain access to the
blades.

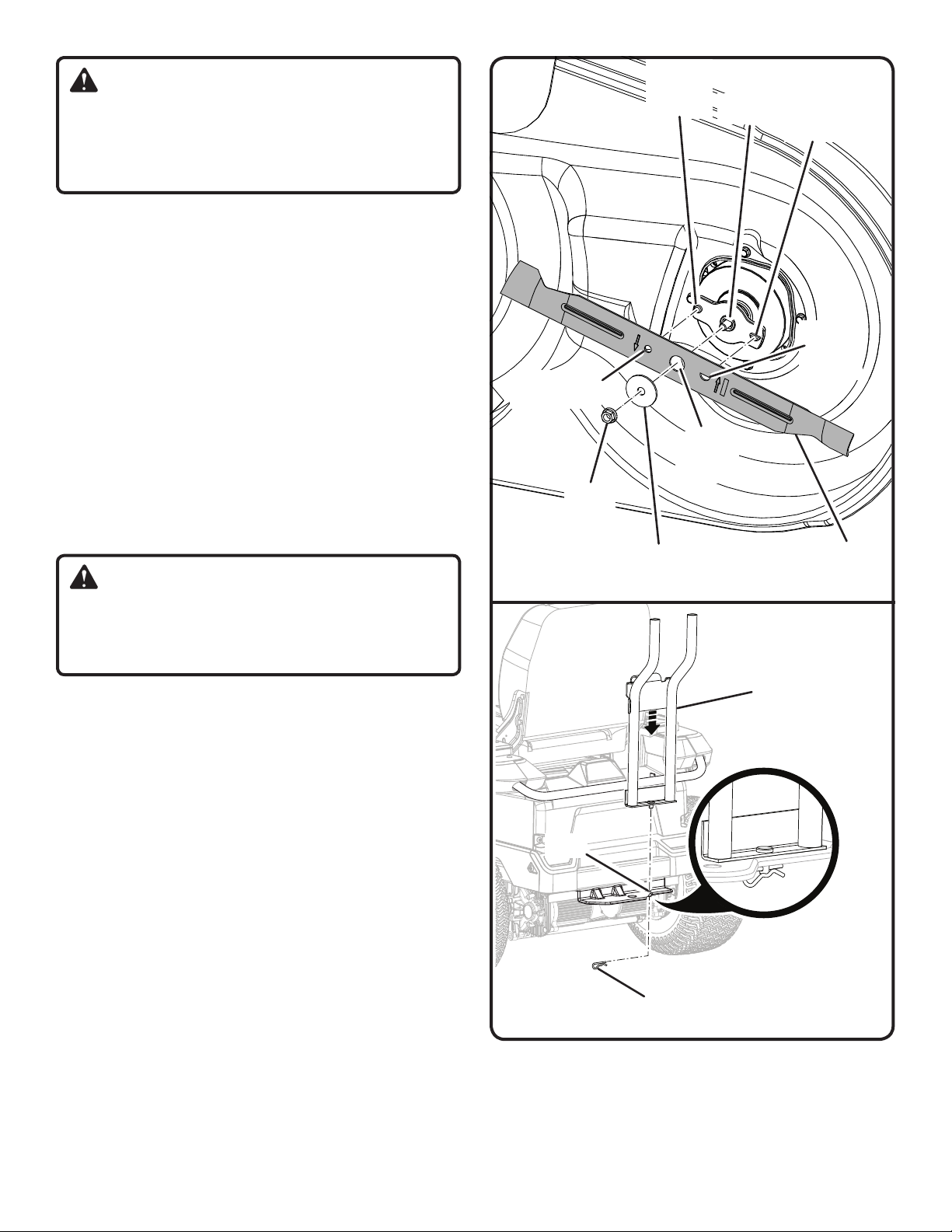

Page 2
WARNING:
If raising the mower to access the blades, make sure the
mower is properly secured and the parking brake is set
before proceeding. Failure to properly secure the mower
could cause it to fall, resulting in possible death or serious
personal injury.
Wedge a block of wood between the blade and mower deck
to prevent the blade from turning.
Loosen the blade nut by turning it counterclockwise (as
viewed from bottom of mower) using a 15 mm wrench or
socket (not provided).
Remove the blade nut, spring washer, and blade.
Place the new blade on the shaft against the corresponding
blade posts. Ensure blade is properly seated with shaft
going through center blade hole and the two blade posts
inserted into their respective holes on the blade. Make sure
it is installed with the curved ends pointing up toward the
mower deck and not down toward the ground. When seated
properly, the straight sides should be aligned and the blade
should be flat against the blade posts.
Replace the spring washer, then thread the blade nut on the
shaft and finger tighten.
Torque the blade nut down clockwise using a torque wrench
(not provided) to ensure the bolt is properly tightened. The
recommended torque for the blade nut is 600-650 in. lbs.
WARNING:
Ensure blade is properly seated and the blade nut is
tightened to the torque specifications above. Failure to
properly attach the blade could cause it to come loose and
result in possible serious personal injury.

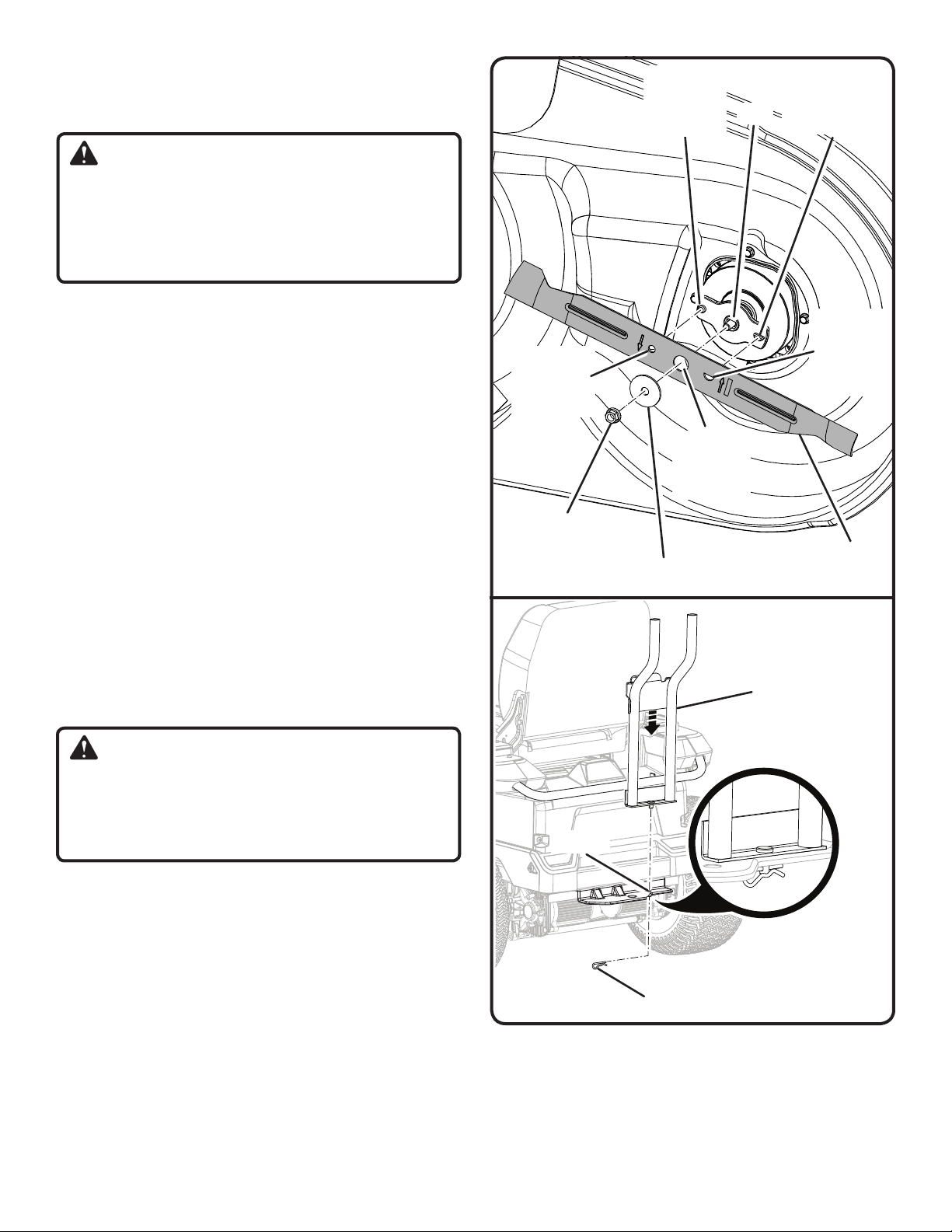

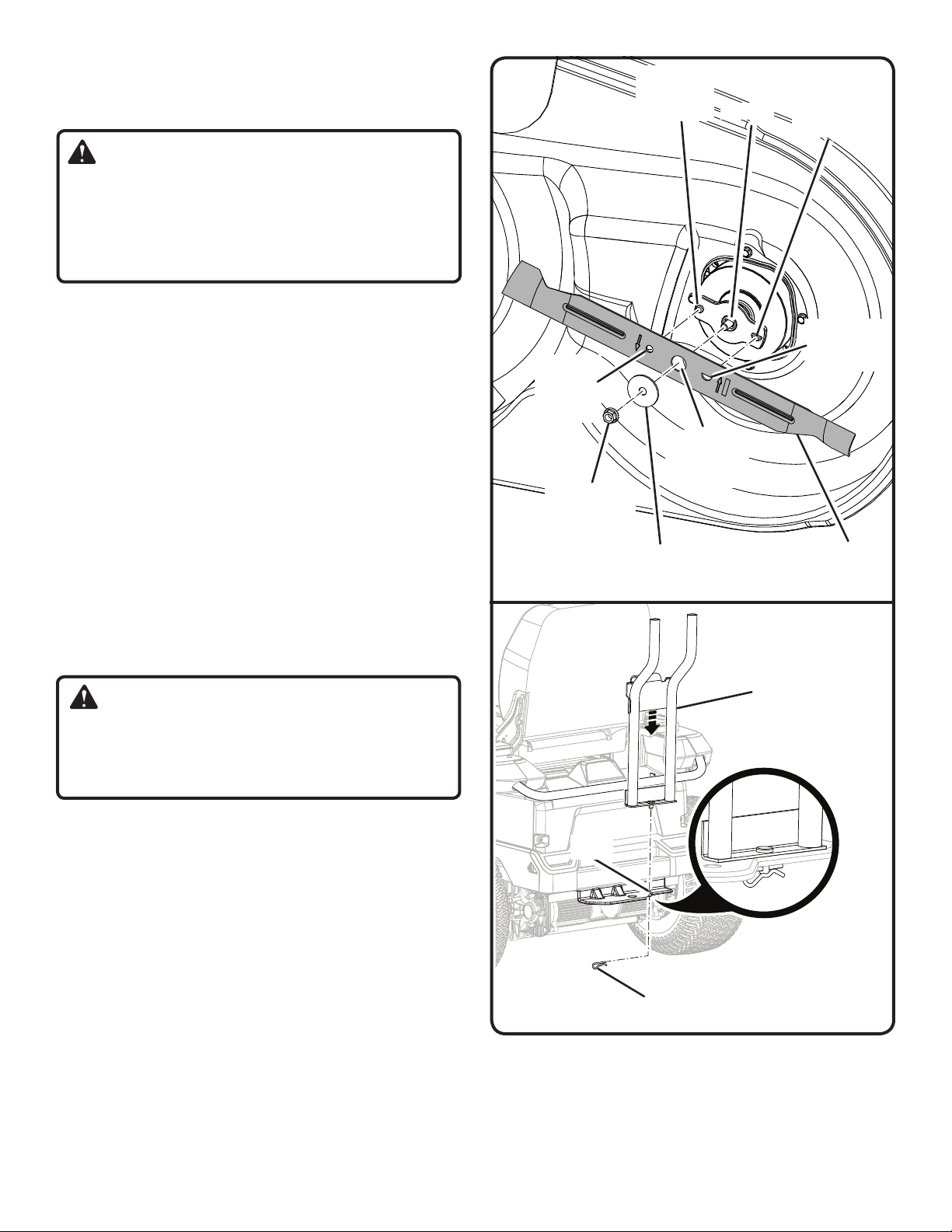

BLADE
CIRCLE HOLE
BLADE
NUT
BLADE
CIRCLE
POST
SPRING
WASHER
CENTER
BLADE
HOLE
SHAFT
BLADE HALF
CIRCLE POST
BLADE
HALF
CIRCLE
HOLE
BLADE
Fig. 3
Repeat with second blade.
INSTALLING THE BAGGER
See Figures 4 - 10.
Make sure drive levers are in open position and blade engage
knob is down.
Stop the motor, remove the start key, and set the parking
brake.
Insert the bagger bracket into the hole on the rear right side
of the mower as shown.
Install hitch pin through hole at bottom of bracket to secure.
Place cover on top of bracket with openings on cover sliding
over shafts on frame.
Lift the cover all the way up and slide bags onto bagger
frame.
Lower cover until it snaps closed.
Remove mulch cover from mower, if installed.
Install the upper end of the top bagger tube (side with handle)
into the hole in the back of the grass catcher cover.
Install bottom bagger tube to side discharge outlet by plac-
ing opening over tab on mower frame, then hooking the
fasteners to the frame as shown.
Pull the top tube back out of the cover just far enough to
connect the two tubes together, lining up hole in bottom
tube latch with tab on upper tube. Push bottom tube latch
over top tube tab to secure.
BRACKET
HOLE
HITCH PIN
Fig. 4

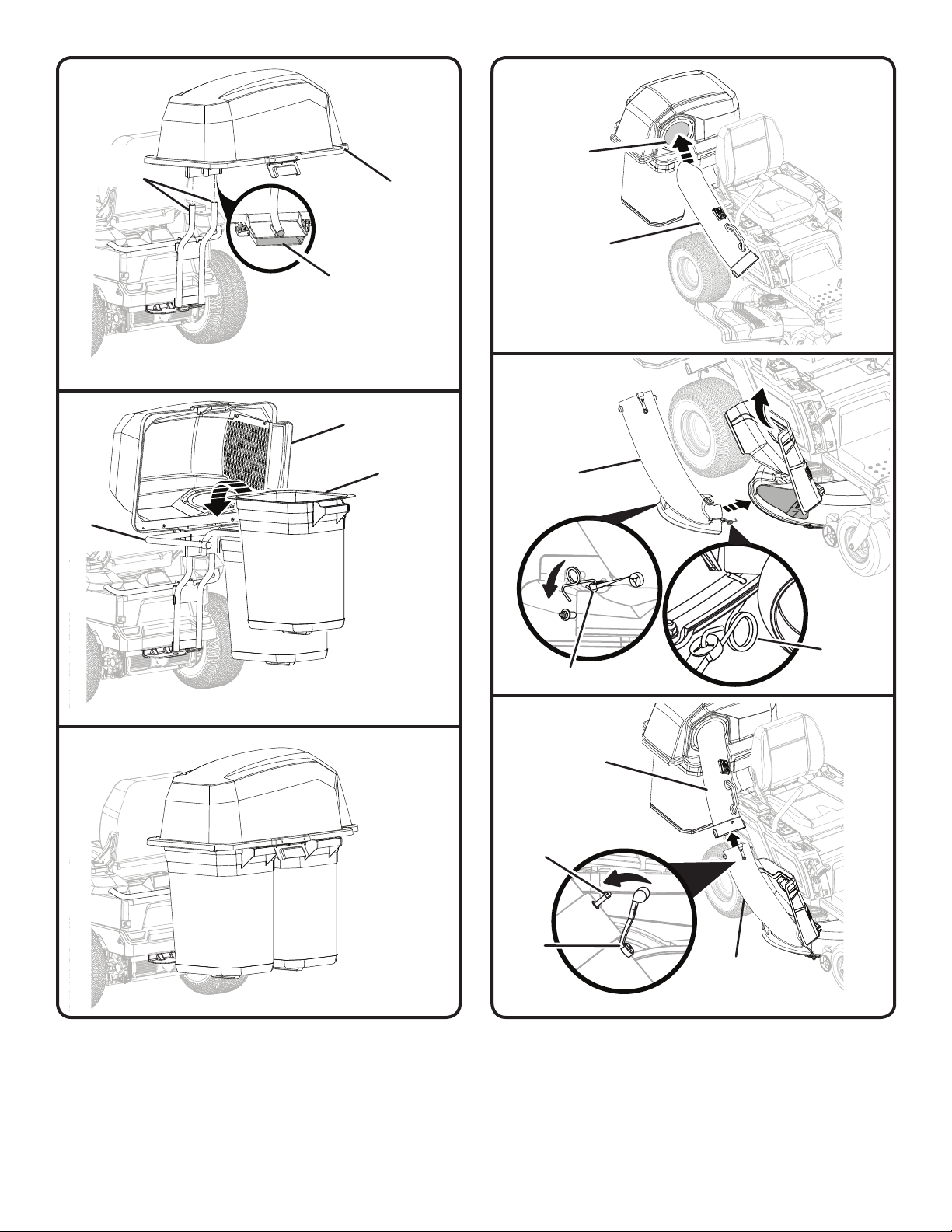

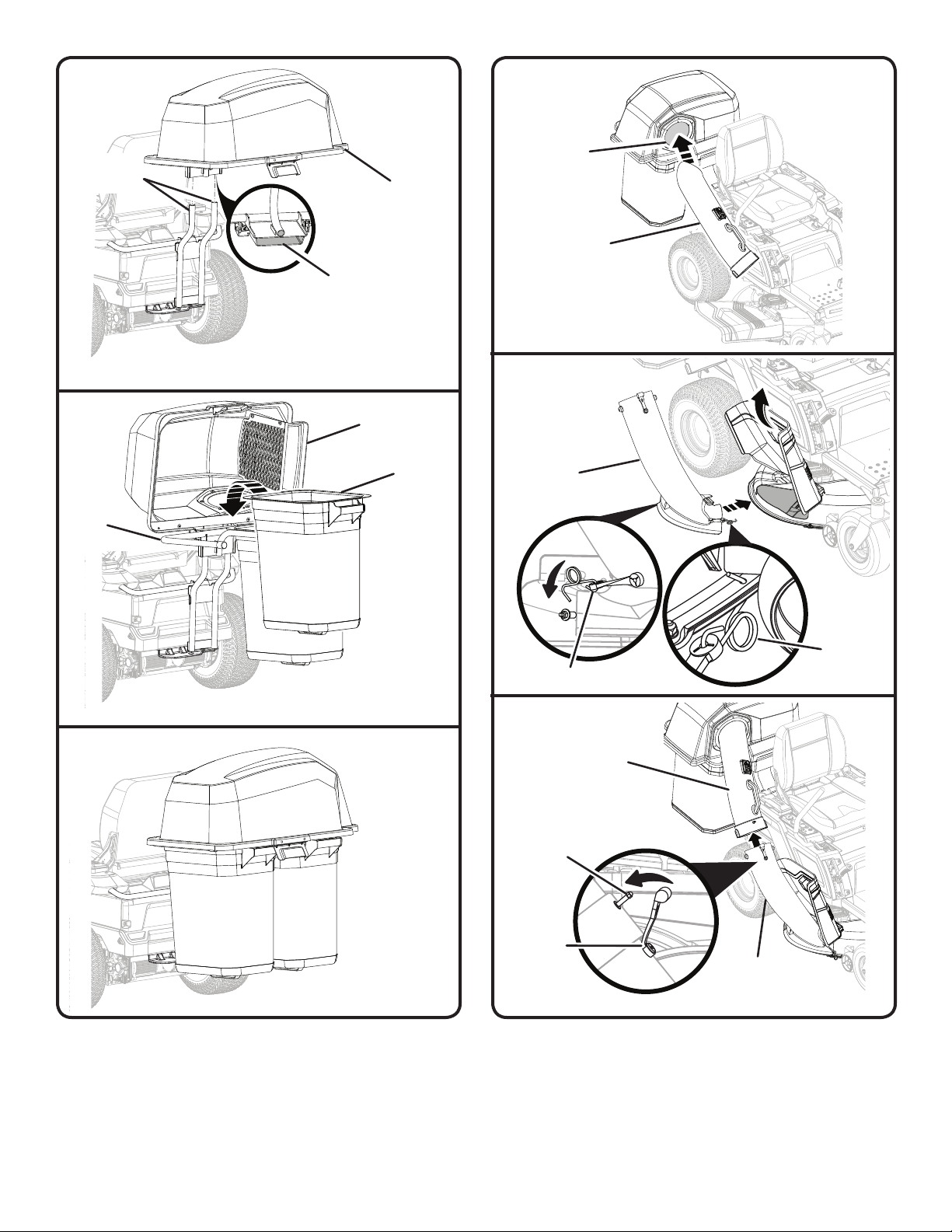

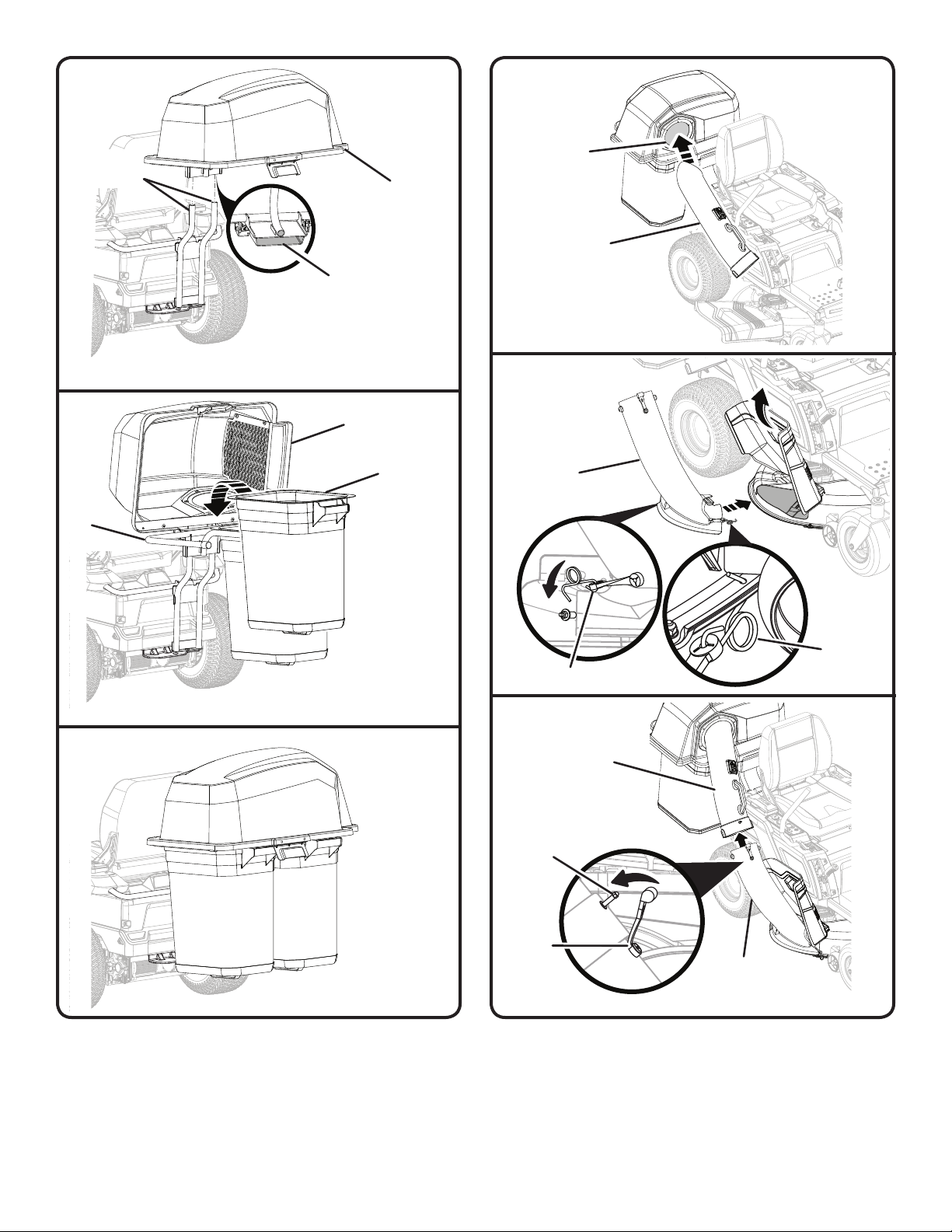

Page 3
FRAME
SHAFTS
HOLE
COVER
UPPER
TUBE
COVER
OPENINGS
Fig. 8
Fig. 5
COVER
FRAME
BAGS
Fig. 6
LOWER
TUBE
LATCH
TAB
LATCH
Fig. 9
UPPER
TUBE
Fig. 7
LATCH
LOWER
TUBE
Fig. 10
Page 4

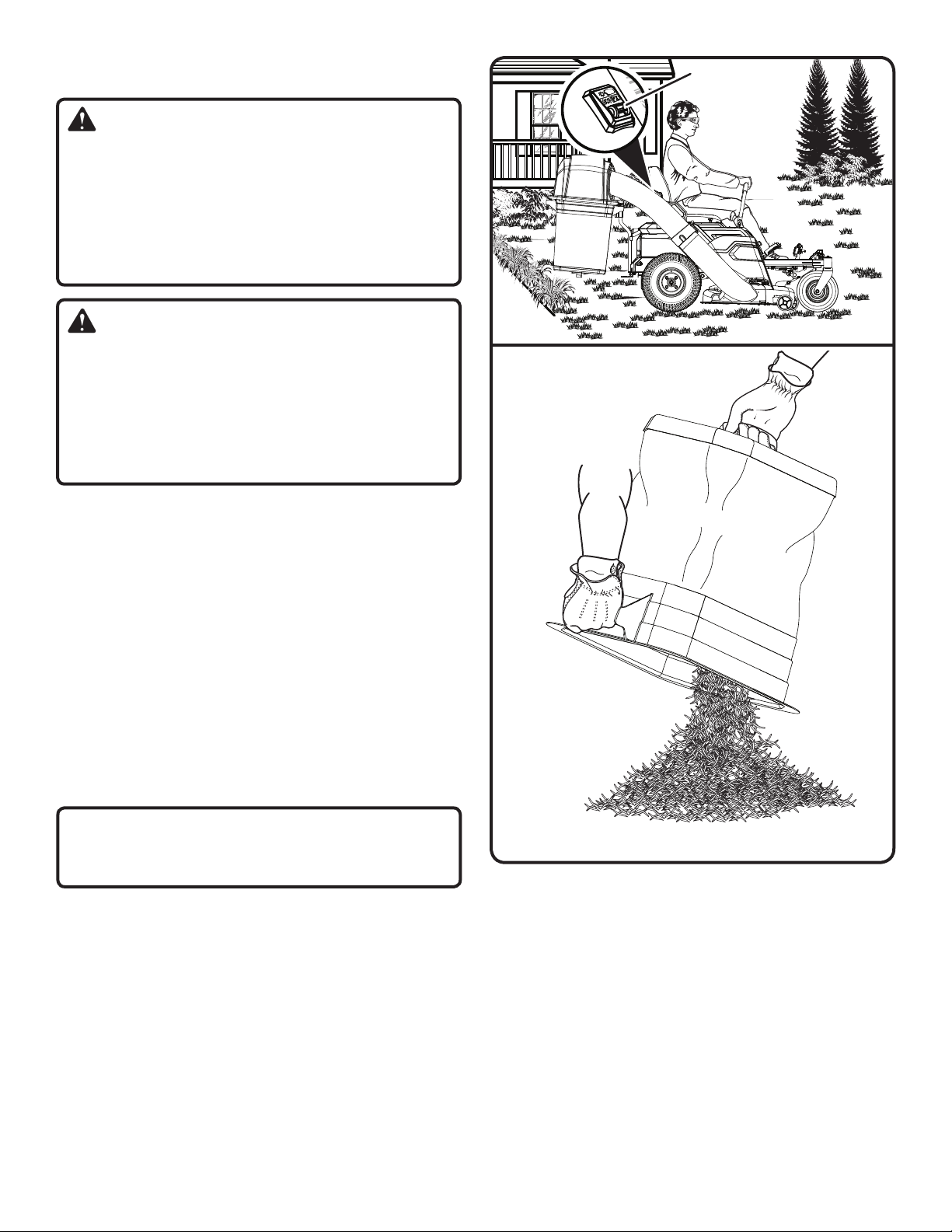

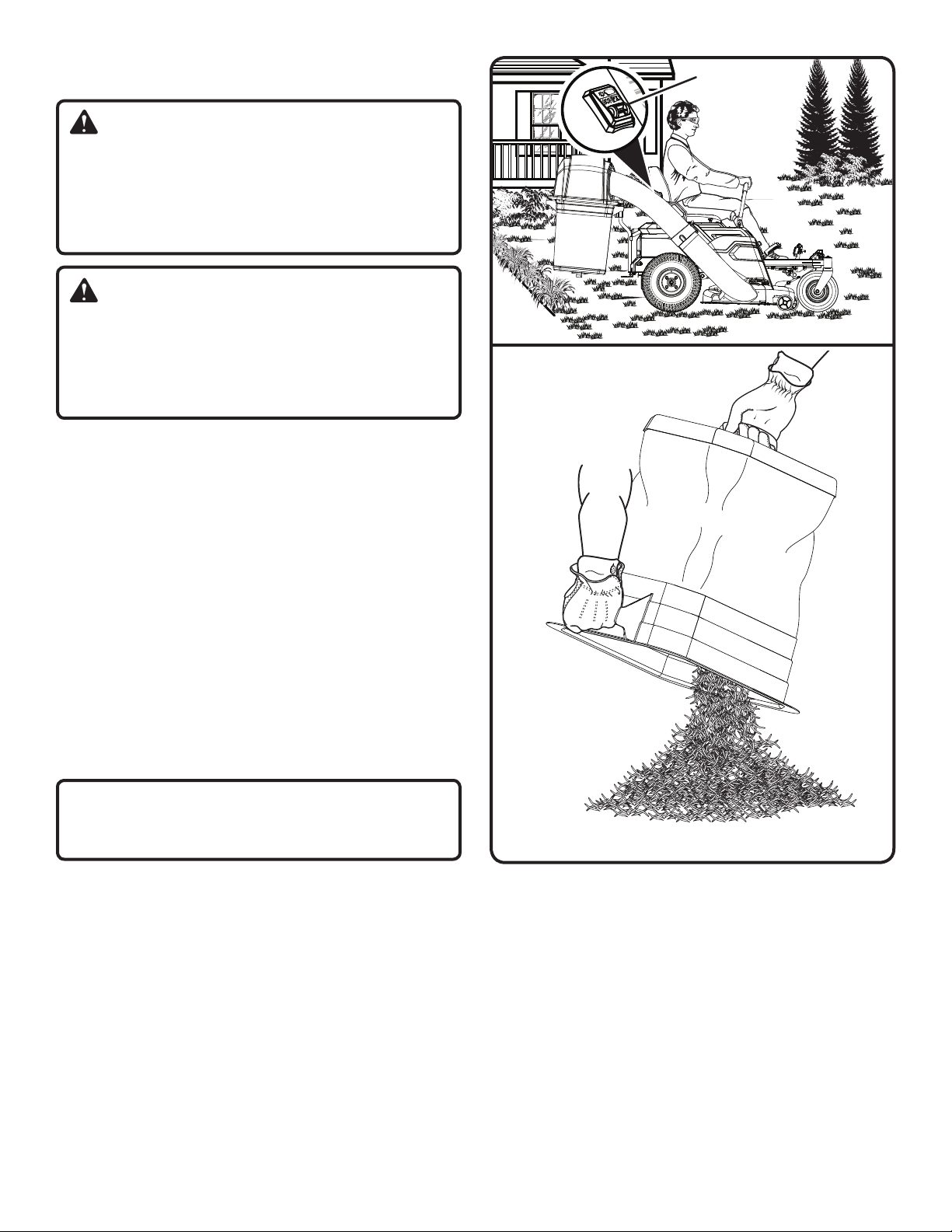

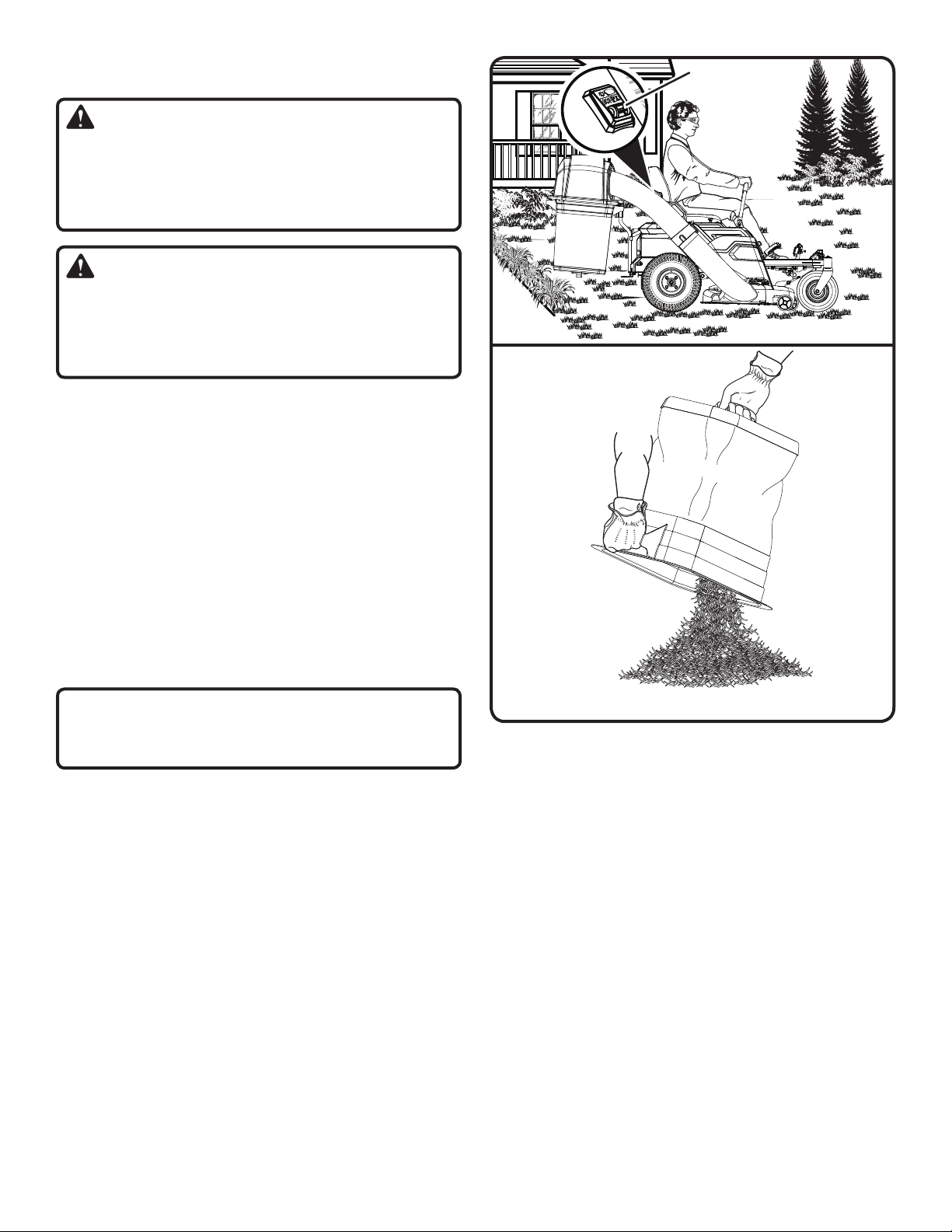

USING THE BAGGING KIT
See Figure 11 - 12.
WARNING:
Added accessories can affect the stability of the mower
when operating on slopes. Use additional care when mowing on slopes with the bagging kit installed. Never attempt
to tow with the bagging kit installed. Failure to follow these
instructions can result in death or serious personal injury.
WARNING:
Be especially careful before and when backing with the bagging kit installed, as it may limit visibility. Always look closely
behind and down for small children, bystanders, and pets
and move the mower slowly to prevent back over accidents
that can cause death or serious personal injury.
Install bagging kit as previously described.
Mow as desired, keeping aware of the status of the bag full
indicator. When the ridged wheel stops spinning, the bags
are full and need to be emptied.
NOTE: If the bag full indicator stops spinning when the bags
are not full, check for a clog in the tubes.
Make sure the drive levers are in the neutral position and
the blade engage knob is down.
Stop the motor, remove the start key, and set the parking
brake.
Lift the cover and empty the clippings from the bags.
Replace the bags and close the cover fully.
Reinstall start key and restart mower when you are ready to
return to mowing.
NOTE: Always empty the bags before storing the mower.
BAG FULL
INDICATOR
Fig. 11
NOTICE:
Properly dispose of grass clippings in accordance with
all laws and local ordinances.
OPERATING TIPS
Avoid cutting wet grass or grass that is heavy with dew.
Grass that is wet will be sticky and could adhere to bagger
parts.
If the bagger fails to pick up cut grass or leaves when the
bags are not full, it may indicate that a clog has occurred.
Stop the motor, remove the start key, set the parking brake,
and check all parts of the bagger for clogged material.
If desired, plastic trash bags can be inserted inside bagger
for ease of debris disposal.
TECHTRONIC INDUSTRIES POWER EQUIPMENT
P.O. Box 1288
Anderson, SC 29622
1-800-860-4050
www.ryobitools.com
Fig. 12
MAINTENANCE
The bagger assembly is subject to deterioration and wear and
should be checked each time the mower is used. If replacement
is needed, make sure the new bagger meets original manufacturer’s recommendations and specifications.
995000754
12-10-18 (REV:01)
Page 5

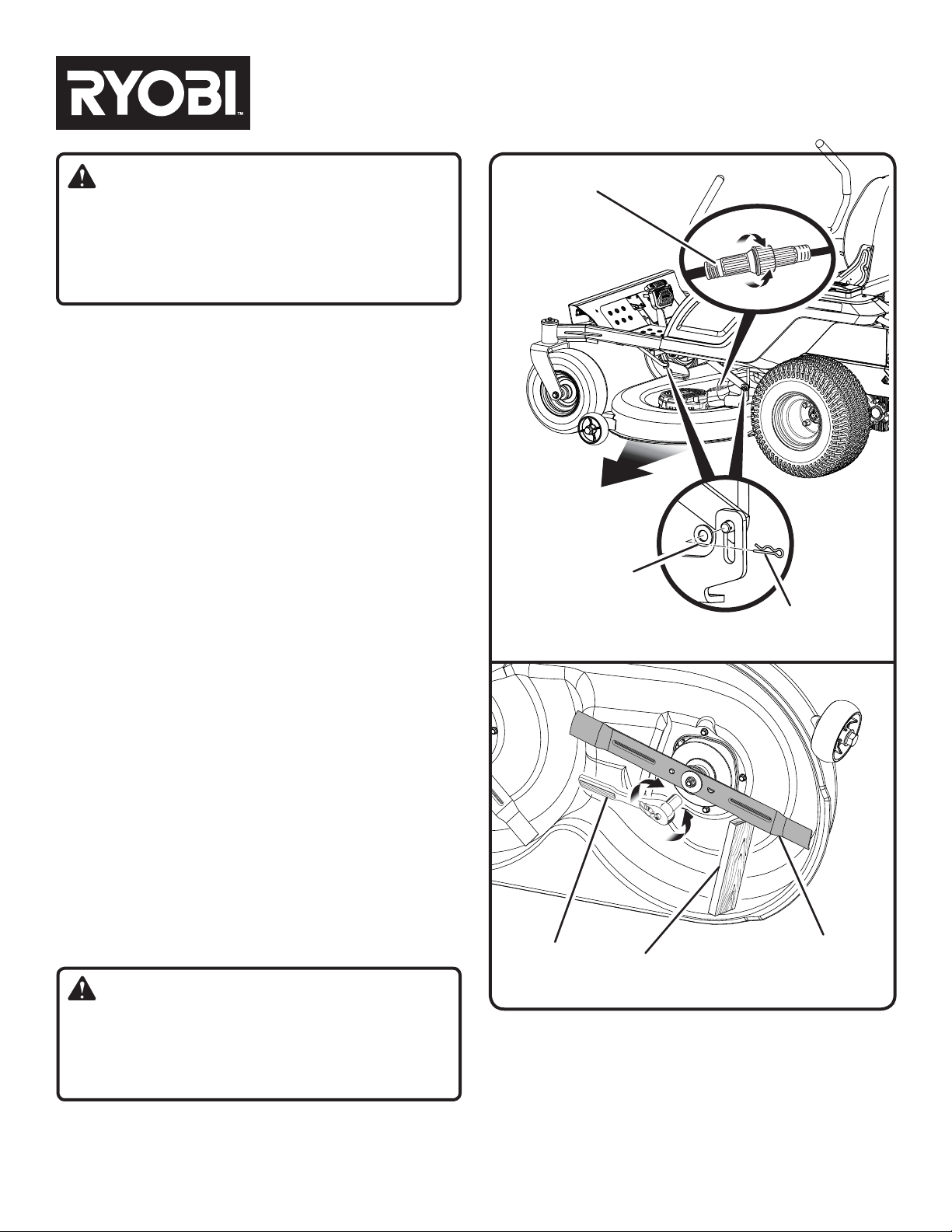

TROUSSE D’ENSACHAGE ACRM005
À UTILISER AVEC LA TONDEUSE ÉLECTRIQUE
À BRAQUAGE ZÉRO RYOBI
AVERTISSEMENT :
Pour réduire les risques de blessure, l’utilisateur doit lire
et comprendre le manuel d’utilisation de son tondeuse
électrique autoportée avant d’employer cet accessoire.
Conserver ces instructions. Les consulter fréquemment et
les utiliser pour instruire les autres utilisateurs. Si cet produit
est prêté, il doit être accompagné de ces instructions.
LISTE DES PIÈCES
Lames d’ensachage (2)
Support d’ensacheuse
Goupille d’attelage
Couvercle d’ensacheuse
Sacs (2)
Tube d’ensacheuse supérieur
Tube d’ensacheuse inférieur
INSTALLATION DE LA TROUSSE D’ENSACHAGE
Cette trousse inclut une ensacheuse et des lames de tondeuse
spéciales conçues pour être utilisées lors de l’ensachage.
Installer d’abord les lames puis installer la trousse d’ensachage.
DÉMONTAGE DU PLATEAU DE COUPE
Voir la figure 1.
Si désiré, démonter le plateau de coupe de la tondeuse pour
faciliter le remplacement des lames.
S’assurer que les leviers de commande sont en position
ouverte et que le bouton d’enclenchement de lame est
enfoncé.
Arrêter le moteur, retirer la clé de démarrage et enclencher
le frein à main.
Débrancher les deux câbles raccordant le plateau de coupe
à la tondeuse.
Abaisser le plateau de coupe à la position la plus basse.
Retirer les 3 goupilles d’attelage et les rondelles fixant le
plateau de coupe.
Glisser le plateau hors du dessous de la tondeuse.
Inverser la procédure pour réinstaller le plateau de coupe à
la tondeuse.
CÂBLE (x2)
PLATEAU
DE COUPE
RONDELLE
GOUPILLE D’ATTELAGE
Fig. 1
INSTALLATION DES LAMES D’ENSACHAGE
Voir les figures 2 et 3.
AVERTISSEMENT :
Utiliser seulement lames de rechange et les boulons de lame
autorisés par le fabricant de la tondeuse autoportée. Des
lames ou boulons pour lames non autorisés pourraient briser
et causer un délogement de la lame pouvant provoquer des
blessures graves ou des dommages à la tondeuse.
NOTE : Assurez-vous que toutes les pièces soient replacées
dans l’ordre exact dans lequel elles ont été enlevées.
CLÉ
PIÈCE DE BOIS
LAME
Fig. 2
S’assurer que les leviers de commande sont en position
ouverte et que le bouton d’enclenchement de lame est
enfoncé.
Arrêtez le moteur, retirez la clé de démarrage et enclencher
le frein à main.
Lever le plateau de coupe à la position la plus haute pour
pouvoir accéder aux lames.
Page 6
NOTE : Si nécessaire, soulever la tondeuse en la plaçant sur
un pont élévateur ou en utilisant un vérin de levage et des
chandelles ou retirer le plateau de coupe comme décrit au
chapitre précédent afin d’avoir accès aux lames.
AVERTISSEMENT :
Lorsque la tondeuse est soulevée afin de pouvoir accéder
aux lames, s’assurer que la tondeuse est correctement
immobilisée et que le frein à main est enclenché avant
d’effectuer le changement de lames. Ne pas prendre cette
précaution représente un risque de chute de la tondeuse
et causer possiblement des blessures graves ou mortelles.
Mettez une pièce de bois entre la lame et le châssis de la
tondeuse pour empêcher la lame de tourner.
Desserrez l’écrou de la lame en le tournant dans le sens
antihoraire (par rapport au bas de la tondeuse) en utilisant
une clé de 15 mm ou une douille (non fournies).
Enlevez l’écrou de lame, la rondelle élastique et la lame.
Placez la nouvelle lame sur l’arbre contre les tiges du lame
correspondant. S’assurer que la lame est bien appuyée sur
l’arbre. Celui-ci doit passer dans le trou central de la lame
et les deux tiges pour lame doivent s’insérer dans leur trou
respectif sur la lame. Assurez-vous que les bouts incurvés
soient orientés en direction du châssis de la tondeuse et non
en direction du sol. Une fois bien appuyée, les côtés droits
doivent être alignés et la lame devrait être à plat contre les
tiges du lame.
Remettez la rondelle élastique, puis vissez l’écrou de lame
sur l’arbre et serrez à main.
Serrez l’écrou de lame sens horaire en utilisant une clé
dynamométrique (non fournie) pour s’assurer que l’écrou et
bien serré. Le couple de serrage recommandé pour l’écrou
de lame est de 600-650 po lbs.
TROU
CERCLE
DE LA
LAME
ÉCROU
DE LAME
TIGE POUR
LAME
CERCLE
TROU DU
CENTRE DE
LA LAME
RONDELLE
ÉLASTIQUE
ARBRE
TIGE POUR
LAME DEMI-
CERCLE
TROU DEMI-
CERCLE DE
LA LAME
LAME
Fig. 3
AVERTISSEMENT :
S’assurer que la lame est assise correctement et que l’écrou
de lame est serré au couple indiqué ci-dessus. Ne pas fixer
correctement la lame peut provoquer un relâchement de
cette dernière et représenter un risque de blessure grave.
Répéter avec la deuxième lame.
INSTALLATION DE L’ENSACHEUSE
Voir les figures 4 à 10.
S’assurer que les leviers de commande sont en position
ouverte et que le bouton d’enclenchement de lame est
enfoncé.
Arrêtez le moteur, retirez la clé de démarrage et enclencher
le frein à main.
Insérer le support d’ensacheuse dans le trou situé à l’arrière
et du côté droit de la tondeuse, comme illustré.
Installer la goupille d’attelage dans le trou situé au bas du
support pour sécuriser.
Placer le couvercle sur le dessus du support et en introduisant
les arbres du châssis dans les ouvertures du couvercle.
Ouvrir complètement le couvercle et glisser les sacs sur le
cadre de l’ensacheuse.
Fermer et enclencher le couvercle pour le fermer.
SUPPORT
TROU
GOUPILLE D’ATTELAGE
Retirer le couvercle d’éjecteur d’herbe de la tondeuse s’il
est installé.
Installer l’extrémité supérieure du tube d’ensacheuse (côté
avec poignée) dans le trou situé derrière le couvercle du bac
de ramassage.
Fig. 4
Page 7
ARBRES
DU CHÂSSIS
TROU
COUVERCLE
TUBE
SUPÉRIEUR
OUVERTURE DU
COUVERCLE
Fig. 8
Fig. 5
COUVERCLE
CHÂSSIS
SACS
Fig. 6
TUBE
INFÉRIEUR
LOQUET
TUBE
SUPÉRIEUR
LANGUETTE
LOQUET
Fig. 9
Fig. 7
Installer le tube d’ensachage inférieur du côté de la buse de
décharge en plaçant l’ouverture sur la languette du châssis
de la tondeuse puis en accrochant les loquets aux châssis,
comme illustré.
Tirer suffisamment le tube supérieur vers l’arrière du
couvercle de manière à pouvoir raccorder les deux tubes
LOQUET
TUBE
INFÉRIEUR
Fig. 10
ensemble et en alignant le trou de la languette du tube
inférieur avec la languette du tube supérieur. Pousser la
languette du tube inférieur par-dessus le tube supérieur pour
fixer ensemble.
Page 8
UTILISATION DE LA TROUSSE D’ENSACHAGE
Voir les figures 11 et 12.
AVERTISSEMENT :
Les accessoires ajoutés peuvent nuire à la stabilité de
la tondeuse pendant la coupe effectuée sur des pentes.
Effectuer les déplacements de tondeuse sur les pentes
avec grande prudence lorsque la trousse d’ensachage
est installée. Ne jamais essayer de remorquer alors que
l’ensemble de ramassage est installé. Des blessures graves
ou mortelles peuvent survenir si ces instructions ne sont
pas respectées.
INDICATEUR DE
SAC PLEIN
AVERTISSEMENT :
Une prudence accrue est requise avant et pendant la marche
arrière lorsque la trousse d’ensachage est installée, car
cette dernière nuit au champ de vision. Toujours regarder
attentivement derrière en vers le bas pour éviter tout contact
avec les petits enfants, les spectateurs et les animaux et
déplacer lentement la tondeuse pour éviter les accidents
en marche arrière pouvant causer des blessures graves ou
mortelles.
Installer la trousse d’ensachage comme décrit auparavant.
Effectuer la tonte requise et en vérifiant l’état de l’indicateur
de sac plein. Les sacs sont pleins et doivent être vidés
lorsque la roue striée cesse de tourner.
NOTE : S’assurer que les tubes ne sont pas obstrués lorsque
l’indicateur de sac plein cesse de tourner même si les sacs
ne sont pas pleins.
S’assurer que les leviers de commande sont au point mort
et que le bouton d’enclenchement de lame est enfoncé.
Arrêter le moteur, retirer la clé de contact et enclencher le
frein à main.
Soulever le couvercle et vider l’herbe coupée des sacs.
Réinstaller les sacs et fermer complètement le couvercle.
Réinsérer la clé de contact et redémarrer la tondeuse dès
que vous êtes prêt à tondre.
NOTE : Toujours vider les sacs avant de ranger la tondeuse.
Fig. 11
AVIS :
Bien disposer des rebuts de pelouse conformément aux lois
et règlements locaux.
CONSEILS D’UTILISATION
Éviter de couper une pelouse ou de l’herbe humide ou
imprégnée de rosée. L’herbe humide est collante et peut
adhérer aux pièces de l’ensacheuse.
Si l’ensacheuse ne recueille pas l’herbe coupée ou les feuilles
même lorsque le sac n’est pas plein, ceci indique la présence
d’une obstruction. Arrêter le moteur, retirer la clé de contact,
enclencher le frein à main et s’assurer qu’aucune pièce n’est
obstruée par des débris.
TECHTRONIC INDUSTRIES POWER EQUIPMENT
P.O. Box 1288
Anderson, SC 29622, États-Unis
1-800-860-4050
www.ryobitools.com
Fig. 12
Si désiré, les sacs à poubelle en plastique peuvent être
insérés dans l’ensacheuse afin de faciliter la cueillette.
ENTRETIEN
L’assemblage du collecteur d’herbe peut se détériorer et s’user
et doit être vérifier chaque fois avant d’utiliser la tondeuse
à gazon. S’il doit être remplacé, s’assurer que le nouveau
collecteur d’herbe répond aux exigences et aux spécifications
du fabricant d’origine.
995000754
12-10-18 (REV:01)
Page 9
JUEGO PARA EMBOLSAR ACRM005
PARA USAR CON LA PODADORA ELÉCTRICA DE GIRO CERO RYOBI
ADVERTENCIA:
Para reducir el riesgo de lesiones, el usuario debe leer y
comprender el manual del operador de la podadora de pasto
tipo tractor antes de usar este accesorio. Guarde estas
instrucciones. Consúltelas frecuentemente y utilícelas para
instruir a otros usuarios. Si presta a alguien esta chaqueta,
facilítele también las instrucciones.
LISTA DE EMPAQUETADO
Cuchillas para embolsar (2)
Soporte para embolsadora
Pasador de enganche
Cubierta para embolsadora
Bolsas (2)
Tubo superior para embolsadora
Tubo inferior para embolsadora
INSTALACIÓN DEL JUEGO PARA EMBOLSAR
Este juego incluye una embolsadora y cuchillas para podadora
especiales diseñadas para usar al embolsar. Instale las cuchillas
primero, luego instale el juego para embolsar.
EXTRACCIÓN DE LA BASE DE CORTE
Vea la figura 1.
Si lo desea, la base de corte se puede extraer de la podadora
para hacer que el acceso a la cuchillas sea más fácil cuando
se reemplacen.
Asegúrese de que las palancas de impulso estén en posición
abierta y que la perilla de activación de las cuchillas se
encuentre hacia abajo.
Detenga el motor, extraiga la llave de arranque y coloque el
freno de estacionamiento.
Desconecte los dos cables que conectan la base de corte
con la podadora.
Descienda la base de corte hacia la posición más baja.
Remueva los 3 pasadores de enganche y las arandelas para
asegurar la base de corte en su lugar.
Deslice la cubierta hacia afuera desde debajo de la podadora.
Invierta el proceso para volver a colocar la base de corte en
la podadora.
INSTALACIÓN DE CUCHILLAS PARA
EMBOLSAR
Vea las figuras 2 y 3.
ADVERTENCIA:
Utilice únicamente cuchillas y pernos de reemplazo
autorizados por el fabricante de su podadora tipo tractor.
Las cuchillas o los pernos de cuchilla no autorizados podrían
romperse, lo que podría aflojar la cuchilla y causar lesiones
personales graves y daños en la podadora.
CABLE (x2)
BASE
DE CORTE
ARANDELA
PASADOR DE ENGANCHE
Fig. 1
LLAVE
CUCHILLA
BLOQUE DE MADERA
Fig. 2
NOTA: Asegúrese de volver a colocar todas las piezas en el
orden exacto en que fueron retiradas.
Asegúrese de que las palancas de impulso estén en posición
abierta y que la perilla de activación de las cuchillas se
encuentre hacia abajo.
Apague el motor, retire la llave del arranque et coloque el
freno de estacionamiento.
Levante la altura de la base de corte a su posición más alta
para permitir el acceso a las cuchillas.
Page 10
NOTA: Si es necesario, levante la podadora colocando un
elevador o utilizando un gato hidráulico y un gato estabilizador,
o remueva la base de corto tal como se describe en la sección
anterior antes de tener acceso a las cuchillas.
ADVERTENCIA:
Si levanta la podadora para acceder las cuchillas, asegúrese
de que la podadora se encuentre asegurada correctamente
y el freno de estacionamiento esté colocado antes de
proceder. Si no asegura la podadora correctamente puede
provocar una caída, lo que podría causar la muerte o
posibles lesiones físicas graves.
Introduzca a presión un bloque de madera entre la cuchilla
y el piso de la podadora para evitar que la cuchilla gire.
Afloje la tuerca de la cuchilla al girarlo a la izquierda (como
se observa en la base de la podadora) usando una llave de
tuercas o de boca tubular de 15 mm (no se suministra).
Retire la tuerca de la cuchilla, el arandela de resorte y la
cuchilla.
Coloque la cuchilla nueva en el eje contra los montantes
de cuchilla correspondientes. Asegúrese de que la cuchilla
esté correctamente asentada con el eje pasando por el
orificio central de la cuchilla y los dos postes insertados en
los respectivos orificios sobre la cuchilla. Asegúrese de que
esté instalada con los extremos curvos orientados hacia
arriba, donde está el piso de la podadora, y no hacia abajo,
donde está el suelo. Si está asentada correctamente, los
lados rectos deben estar alineados y la cuchilla permanecerá
plana contra los montantes de cuchilla.
Vuelva a colocar el arandela de resorte, luego enrosque la
tuerca de la cuchilla en el eje y apriétela con los dedos.
Apriete la tuerca de la cuchilla derecha usando una
llave dinamométrica (no suministrada) para asegurar
que el perno esté apretado correctamente. La fuerza de
torsión recomendada para la tuerca de la cuchilla es de
600-650 lb-pulg.
ORIFICIO
CIRCULAR
DE LA
CUCHILLA
TUERCA DE
LA CUCHILLA
MONTANTE
DE LA
CUCHILLA
CIRCULAR
ORIFICIO
DE LA
CUCHILLA
CENTRAL
ARANDELA
DE RESORTE
EJE
SOPORTE
MONTANTE DE
LA CUCHILLA
SEMICIRCULAR
ORIFICIO
SEMI-
CIRCULAR
DE LA
CUCHILLA
CUCHILLA
Fig. 3
ADVERTENCIA:
Asegúrese de que la cuchilla esté correctamente asentada
y que la tuerca de la cuchilla esté ajustada según las
especificaciones de par de torsión anteriores. Si no conecta
la cuchilla correctamente, puede aflojarse y generar posibles
lesiones personales graves.
Repita el proceso con la segunda cuchilla.
INSTALACIÓN DE LA EMBOLSADORA
Vea las figuras 4 a 10.
Asegúrese de que las palancas de impulso estén en posición
abierta y que la perilla de activación de las cuchillas se
encuentre hacia abajo.
Apague el motor, retire la llave del arranque et coloque el
freno de estacionamiento.
Inserte el soporte de la embolsadora en el orificio del costado
trasero derecho de la podadora, tal como se muestra.
Instale el pasador de enganche a través del orificio en el
fondo del soporte y asegúrelo.
Coloque la cubierta en la parte superior del soporte con
las aberturas de la cubierta deslizándola sobre los ejes del
bastidor.
ORIFICIO
PASADOR DE ENGANCHE
Levante la cubierta hasta su nivel más alto y deslice las
bolsas en el bastidor de la embolsadora.
Baje la cubierta hasta que encaje en su lugar.
Retire la cubierta de la trituradora de la podadora, si está
instalada.
Fig. 4
Page 11
EJES DEL
BASTIDOR
ORIFICIO
CUBIERTA
TUBO
SUPERIOR
ABERTURAS
DE LA
CUBIERTA
Fig. 8
Fig. 5
CUBIERTA
BASTIDOR
BOLSAS
Fig. 6
TUBO
INFERIOR
PESTILLO
SUPERIOR
LENGÜETA
PESTILLO
Fig. 9
TUBO
Fig. 7
Instale la parte superior del tubo superior para embolsadora
(deslice con mango) en el orificio de la parte posterior de la
cubierta del receptor de pasto.
Instale el tubo inferior para embolsadora en la salida de
descarga lateral colocando la abertura sobre la lengüeta del
bastidor de la podadora, luego enganche los sujetadores en
el bastidor, tal como se muestra.
PESTILLO
TUBO
INFERIOR
Saque el tubo superior de la cubierta lo suficiente para
conectar los dos tubos, alineando el orificio del pestillo
del tubo inferior con lengüeta del tubo superior. Empuje el
pestillo del tubo inferior sobre la lengüeta del tubo superior
y asegúrelo.
Fig. 10
Page 12
CÓMO USAR EL JUEGO PARA EMBOLSAR
Vea las figuras 11 y 12.
ADVERTENCIA:
Los accesorios agregados pueden afectar la estabilidad de
la podadora si se usa en pendientes. Tenga sumo cuidado
cuando pode en pendientes si el juego para embolsar está
instalado. No intente nunca remolcar con el kit de la bolsa
instalado. El incumplimiento de estas instrucciones puede
causar lesiones personales graves o la muerte.
ADVERTENCIA:
Tenga especial cuidado cuando retroceda si el juego para
embolsar está instalado, ya que puede limitar la visión.
Siempre controle que atrás o debajo no haya niños,
transeúntes o mascotas y mueva la podadora lentamente
para evitar accidentes mientras retrocede, ya que pueden
causar la muerte o lesiones personales graves.
Instale el juego para embolsar tal como se describió
anteriormente.
Pode como usted desee, esté alerta del estado del indicador
de bolsa llena. Cuando la rueda estriada deje de girar, las
bolsas estarán llenas y será necesario vaciarlas.
NOTA: Si el indicador de bolsa llena deja de girar cuando las
bolsas no estén llenas, controle que no haya una obstrucción
en los tubos.
Asegúrese de que las palancas de impulso estén en posición
neutra y que la perilla de enganche de la cuchilla esté hacia
abajo.
Detenga el motor, retire la llave de arranque y active el freno
de estacionamiento.
Levante la cubierta y saque los residuos de las bolsas.
Vuelva a colocar las bolsas y cierre la cubierta por completo.
Vuelva a instalar la llave de arranque y encienda la podadora
cuando esté listo para reiniciar la poda.
NOTA: Siempre vacíe las bolsas antes de almacenar la podadora.
INDICADOR DE
BOLSAS LLENAS
Fig. 11
AVISO:
Deseche los recortes de hierba de acuerdo con las
normativas y ordenanzas locales correspondientes.
CONSEJOS DE FUNCIONAMIENTO
Evite cortar pasto húmedo o pasto que esté pesado debido
al rocío. El pasto que está húmedo es pegajoso y puede
adherirse a las piezas de la embolsadora.
Si la embolsadora no levanta el pasto cortado o las hojas
cuando las bolsas no están llenas, esto puede indicar que
se ha producido una obstrucción. Detenga el motor, retire
la llave de arranque, active el freno de estacionamiento y
controle que no haya material obstruido en alguna parte de
la embolsadora.
TECHTRONIC INDUSTRIES POWER EQUIPMENT
P.O. Box 1288
Anderson, SC 29622, USA
1-800-860-4050
www.ryobitools.com
Fig. 12
Si lo desea, puede insertar bolsas plásticas para la basura
dentro de la embolsadora para facilitar la eliminación de los
residuos.
MANTENIMIENTO
El conjunto del receptor de hierba está sujeto a deterioro
y a desgaste, y se debe revisar todas las veces que use la
podadora. Si es necesario algún repuesto, asegúrese de que
el receptor de hierba nuevo cumpla con las recomendaciones
y especificaciones del fabricante.
995000754
12-10-18 (REV:01)
Loading...
