45° PLATFORM
GUIDE
A90PG01
For use with RYOBI FVM51, TVM01, RRT100, RRT200
Rotary Tools.
WARNING!
To reduce the risk of injury, user must read and understand the
operator’s manual for their rotary tool and this instruction sheet.
Always wear eye protection with side shields marked to comply with ANSI Z87.1. Ensure compatibility and fit before using
this accessory. Do not use this accessory if a part is damaged
or missing. If you are not comfortable performing any of the
functions described in these instructions, take your unit to an
authorized service center.

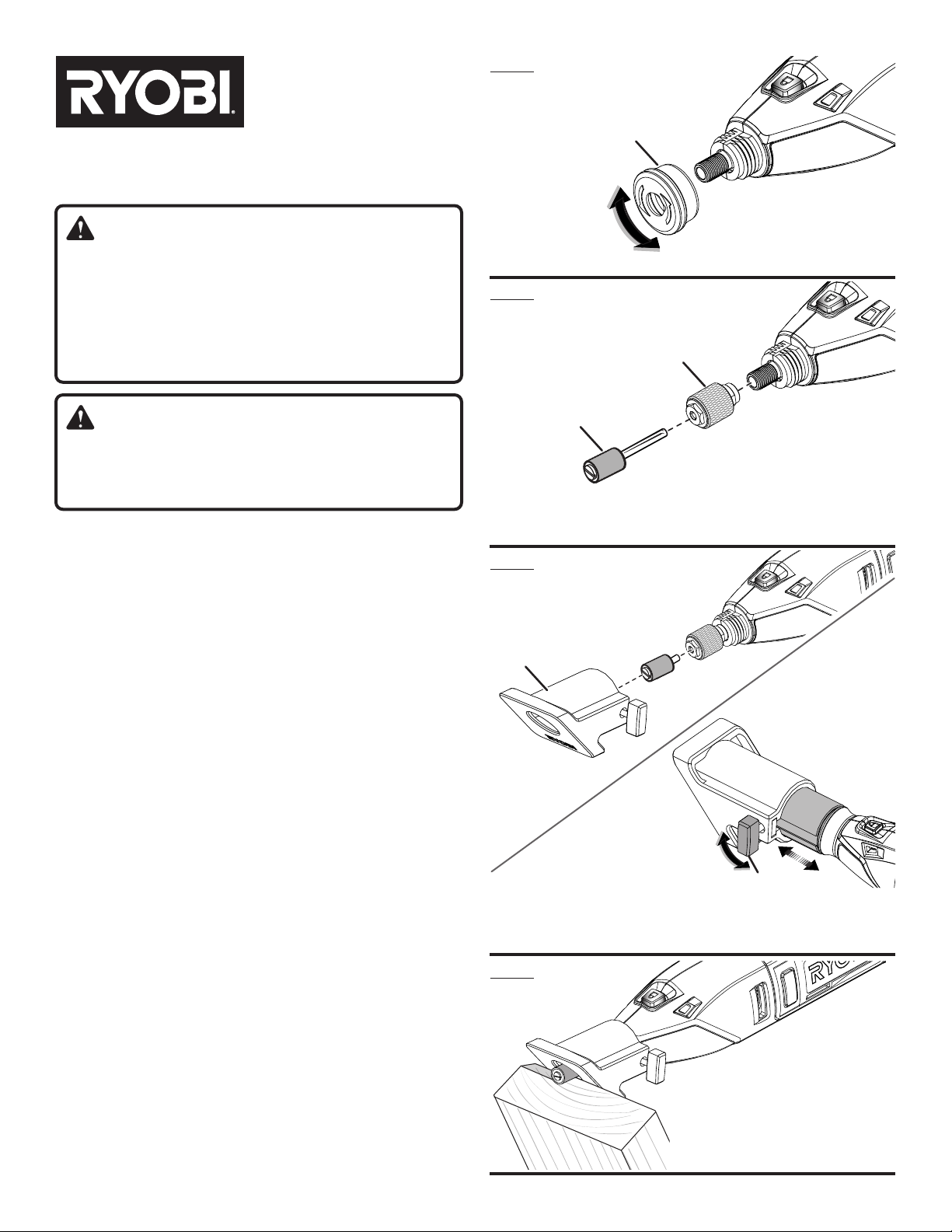

Fig. 1
A
A - Collar (collier, collar)
Fig. 2
A
WARNING:
Never install, remove, or adjust any attachment head while
rotary tool is running. Failure to stop the motor can cause
serious personal injury. Never operate rotary tool without an
attachment head or the collar installed.
NOTE: Follow all guidelines and warnings in your rotary tool
operator’s manual.
Use the platform guide to control the depth and position (up to
3/4 in.) of the bit when grinding and sanding with your rotary tool.
Use this platform guide to control the depth and position of the bit to
make cuts up to 3/4 in. through drywall, plastic, and other materials.
INSTALLING THE 45° PLATFORM GUIDE
See Figures 1 - 3.
Verify the rotary tool switch is in the OFF (O) position and unplug
the rotary tool or remove the battery pack, if applicable.
Remove accessories and quick-change collet according to the
rotary tool operator’s manual.
Hold the collar firmly, then turn it counterclockwise to loosen
and remove.
Install the quick-change collet and accessory according to the
rotary tool operator’s manual. Ensure collet and accessory are
secure.
Slide the attachment head over the accessory and quick-change
collet and onto the threaded end of the tool.
Hold the attachment head firmly, then turn it clockwise to tighten
and secure.
If desired, adjust the depth of the guide by loosening the depth
stop knob and sliding the guide forward or backwards. Tighten
knob to secure.
B
A - Quick-change collet (collet à changement rapide, portabroca de cambio
rápido)
B - Accessory (accessoire, accesorio)
Fig. 3
A
B
A - Attachment head (tête de l’accessoire, cabezal del accesorio)
B - Depth stop knob (boulon de butée de profondeur, perno de tope de
profundidad)
USING THE 45° PLATFORM GUIDE
See Figure 4.
Verify the rotary tool switch is in the OFF (O) position and plug
in the rotary tool or install the battery pack, if applicable.
Select the appropriate speed according to the rotary tool
operator’s manual and start the tool.
Position the face of the platform guide firmly against the edge of
workpiece.The guiding edge of the workpiece must be straight
for your cut to be straight.
Slowly guide the tool along the edge of the workpiece using
side to side strokes.
Whenfinished,turnofftherotarytool.
Fig. 4
ONE WORLD TECHNOLOGIES, INC.
P.O. Box 1288, Anderson, SC 29622
Phone 1-800-525-2579 www.ryobitools.com
Page 2
Français
GUIDE POUR PLATEFORME DE 45°
A90PG01
Conçu pour être utilisé avec les outils rotatifs FVM51, TVM01,
RRT100, RRT200 RYOBI.
Español
GUÍA DE PLATAFORMA DE 45°
A90PG01
Para usar con herramientas giratorias RYOBI FVM51, TVM01,
RRT100, RRT200.
AVERTISSEMENT!
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation pour le outil rotatif ainsi que
cette feuille d’instruction. Toujours porter une protection oculaire
munie d’écrans latéraux certifiée conforme à la norme ANSI Z87.1.
Assurez-vous de la compatibilité et de l’ajustement avant d’utiliser
cet accessoire. Ne pas utiliser cet accessoire si des pièces sont
endommagées ou manquantes. Si vous n’êtes pas à l’aise pour
effectuer l’une ou l’autre des tâches décrites dans les présentes
instructions, confiez l’unité à un centre de réparations agréé.
AVERTISSEMENT:
Ne jamais installer, retirer ou régler une tête de l’accessoire lorsque
l’outil rotatif est en fonction. Le fait de ne pas arrêter le moteur peut
causer des blessures graves. Ne jamais faire fonctionner l’outil
rotatif sans avoir installé une tête de l’accessoire ou un collier au
préalable.
NOTE : Suivre toutes les directives et les avertissements du manuel
d’utilisation de votre outil rotatif.
Utiliser le guide pour plateforme afin de contrôler la profondeur et
la position [jusqu’à 19,1 mm (3/4 po)] de l’embout lorsqu’on se sert
de l’outil rotatif pour meuler ou poncer.
INSTALLATION DU GUIDE POUR
PLATEFORME À 45°
Voir les figures 1 à 3 de l’autre côté.
Vérifier que l’interrupteur est en position d’arrêt (O) et débrancher
l’outil rotatif ou retirer le bloc-pile, le cas échéant.
Retirer les accessoires et le collet à changement rapide conformément
à ce qui est indiqué dans le manuel d’utilisation de l’outil rotatif.
Tenir le collier fermement, puis le faire tourner dans le sens contraire
des aiguilles d’une montre pour le desserrer et le retirer.
Installer le collet à changement rapide et l’accessoire conformément
à ce qui est indiqué dans le manuel d’utilisation de l’outil rotatif.
S’assurer que le collet et l’accessoire sont sécurisés.
Faire glisser la tête de l’accessoire par-dessus l’accessoire et le
collet à changement rapide, puis dans l’extrémité filetée de l’outil.
Tenir fermement la tête de l’accessoire, puis la faire tourner dans le
sens des aiguilles d’une montre pour la serrer et la fixer solidement.
Au besoin, régler la profondeur du guide en desserrant le boulon
de butée de profondeur et en faisant glisser le guide vers l’avant
ou vers l’arrière. Serrer le bouton pour fixer le tout solidement.
UTILISATION DU GUIDE POUR PLATEFORME À 45°
Voir le figure 4 de l’autre côté.
Vérifier que l’interrupteur est en position d’arrêt (O) et brancher
l’outil rotatif ou installer le bloc-pile, le cas échéant.
Choisir la vitesse appropriée conformément à ce qui est indiqué
dans le manuel d’utilisation de l’outil rotatif et démarrer l’outil.
Placer la face du guide pour plateforme fermement contre le bord
de la pièce à travailler. Le bord de référence de la pièce à travailler
doit être droit si on veut que la coupe soit droite.
Guider lentement l’outil le long de la pièce à travailler en utilisant
des traits de gauche à droite.
Lorsquevousavezterminé,éteindrel’outilrotatif.
¡ADVERTENCIA!
Para reducir el riesgo de sufrir lesiones, el usuario debe leer y
entender el manual del operador para su herramienta rotatoria
y esta hoja de instrucciones. Use siempre protección ocular con
protecciones laterales con la marca de cumplimiento de la norma
Z87.1 del ANSI. Asegúrese de que la compatibilidad y el ajuste
sean correctos antes de usar este accesorio. No use este accesorio
si está dañado o si falta alguna pieza. Si no se siente preparado
para realizar alguna de las funciones que se describen en estas
instrucciones, lleve la unidad a un centro de servicio autorizado.
ADVERTENCIA:
Nunca instale, retire ni ajuste ningún cabezal de accesorio mientras
la herramienta giratoria esté en funcionamien-to. Si no se detiene el
motor, podría sufrir lesiones personales graves. Nunca opere la herramienta giratoria sin un cabezal de accesorio o el collar instalados.
NOTA: Siga todas las pautas y advertencias del manual del operador
de su herramienta giratoria.
Utilice la guía de plataforma para controlar la profundidad y la
posición [hasta 19,1 mm (3/4 pulg.)] de la broca al esmerilar y lijar
con la herramienta giratoria.
INSTALACIÓN DE LA GUÍA DE PLATAFORMA
DE 45°
Vea las figuras 1 a 3 en el otro lado.
Verifique que el interruptor esté en la posición de APAGADO (O) y
desenchufe la herramienta giratoria o retire la batería, si corresponde.
Retire los accesorios y el portabroca de cambio rápido de acuerdo
con el manual del operador de la herramienta giratoria.
Sostenga el collar firmemente, y luego gírelo hacia la izquierda para
aflojarlo y quitarlo.
Instale el portabroca de cambio rápido y el accesorio de acuerdo
con el manual del operador de la herramienta giratoria. Asegúrese
de que el portaherramientas y el accesorio estén seguros.
Deslice el cabezal de accesorio sobre el accesorio y el portabroca de
cambio rápido y luego sobre el extremo roscado de la herramienta.
Sostenga firmemente el cabezal de accesorio, y luego gírelo hacia
la derecha para ajustarlo y asegurarlo.
Si lo desea, ajuste la profundidad de la guía aflojando el perno de
tope de profundidad y deslizando la guía hacia adelante o hacia
atrás. Ajuste el perno para asegurarlo.
CÓMO USAR LA GUÍA DE PLATAFORMA DE 45°
Vea la figura 4 en el otro lado.
Verifique que el interruptor esté en la posición de APAGADO (O) y
enchufe la herramienta giratoria o instale la batería, si corresponde.
Seleccione la velocidad adecuada de acuerdo con el manual del
operador de la herramienta giratoria y encienda la herramienta.
Coloque la cara de la guía de plataforma firmemente contra el borde
de la pieza de trabajo. El borde guía de la pieza de trabajo debe
estar recto para que el corte sea recto.
Guíe lentamente la herramienta a lo largo del borde de la pieza de
trabajo con movimientos de lado a lado.
Cuandotermine,apaguelaherramientagiratoria.
998000806
10-8-21 (REV:01)
