Page 1

890r

4-Cycle Gas Trimmer / Brushcutter

OPERATOR’S MANUAL

FOR QUESTIONS, CALL 1-800-345-8746 in U.S. or

1-800-668-1238 in CANADA

www.RyobiOutdoor.com

IMPORTANT MANUAL DO NOT THROW AWAY

Page 2

INTRODUCTION TABLE OF CONTENTS

I. California Proposition 65 Warning . . . . . . . . . . . . . . . . 3

II. Rules for Safe Operation . . . . . . . . . . . . . . . . . . . . . 3-7

A. Important Safety Information . . . . . . . . . . . . . . . . . 4

B. Safety and International Symbols . . . . . . . . . . . . . 6

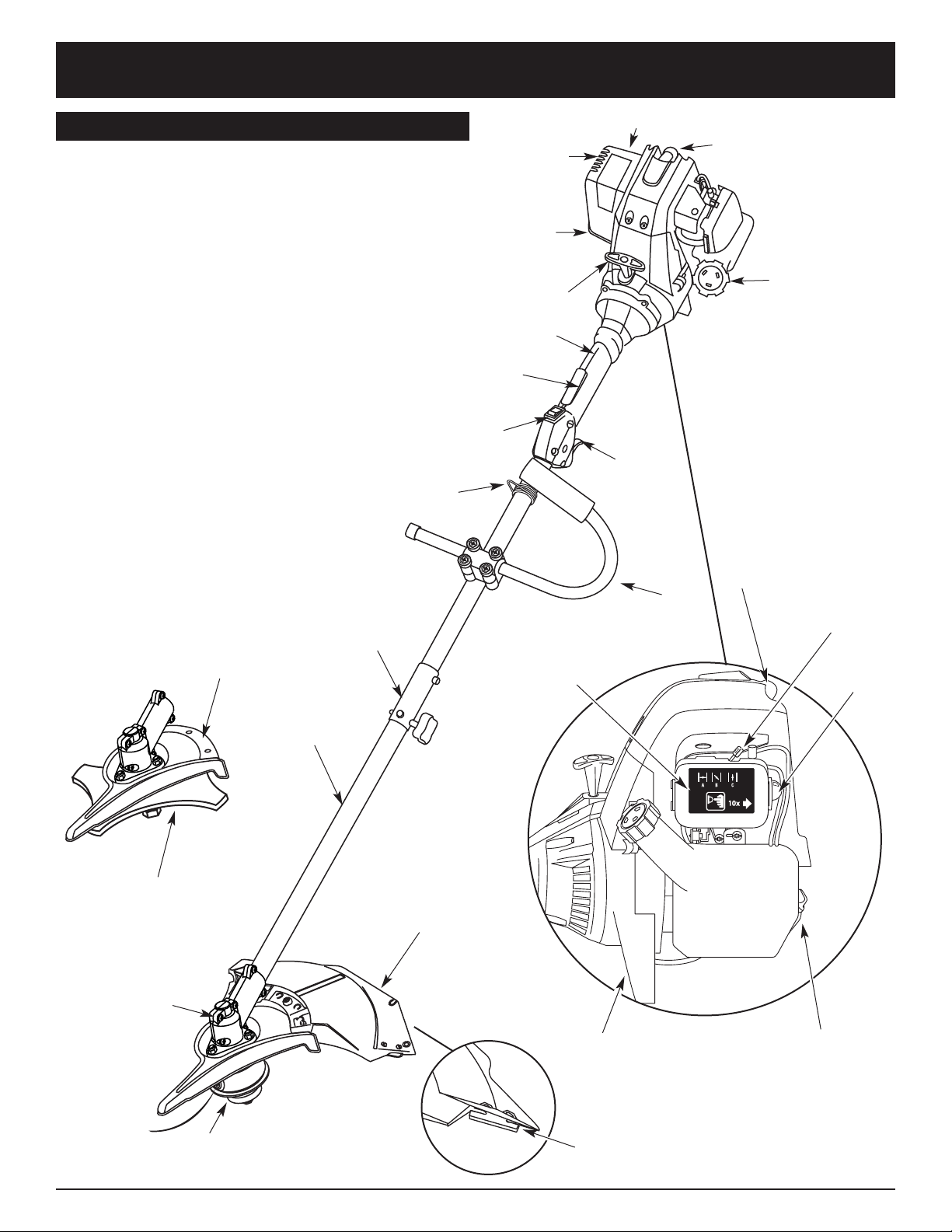

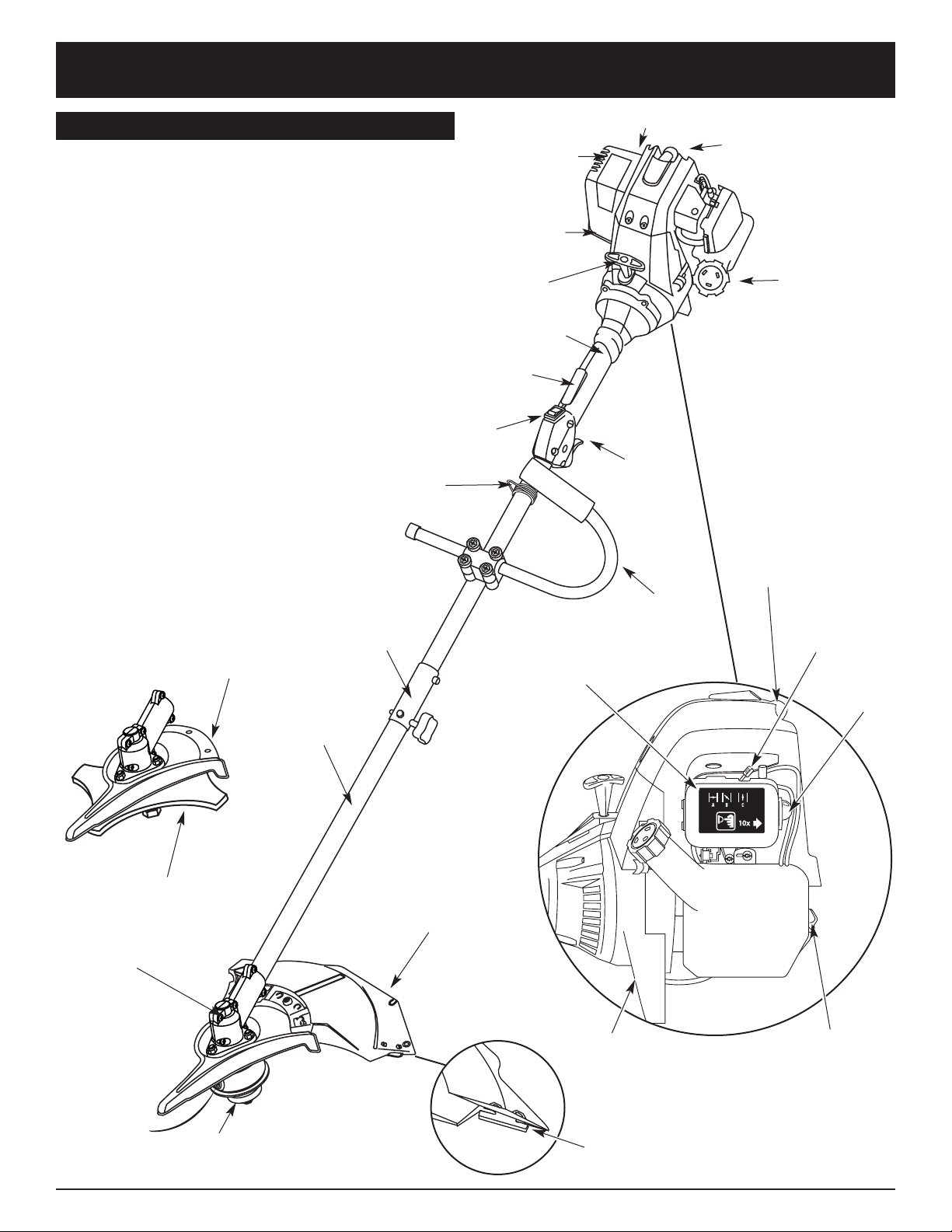

C. Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

III. Assembly Instructions . . . . . . . . . . . . . . . . . . . . . . 8-10

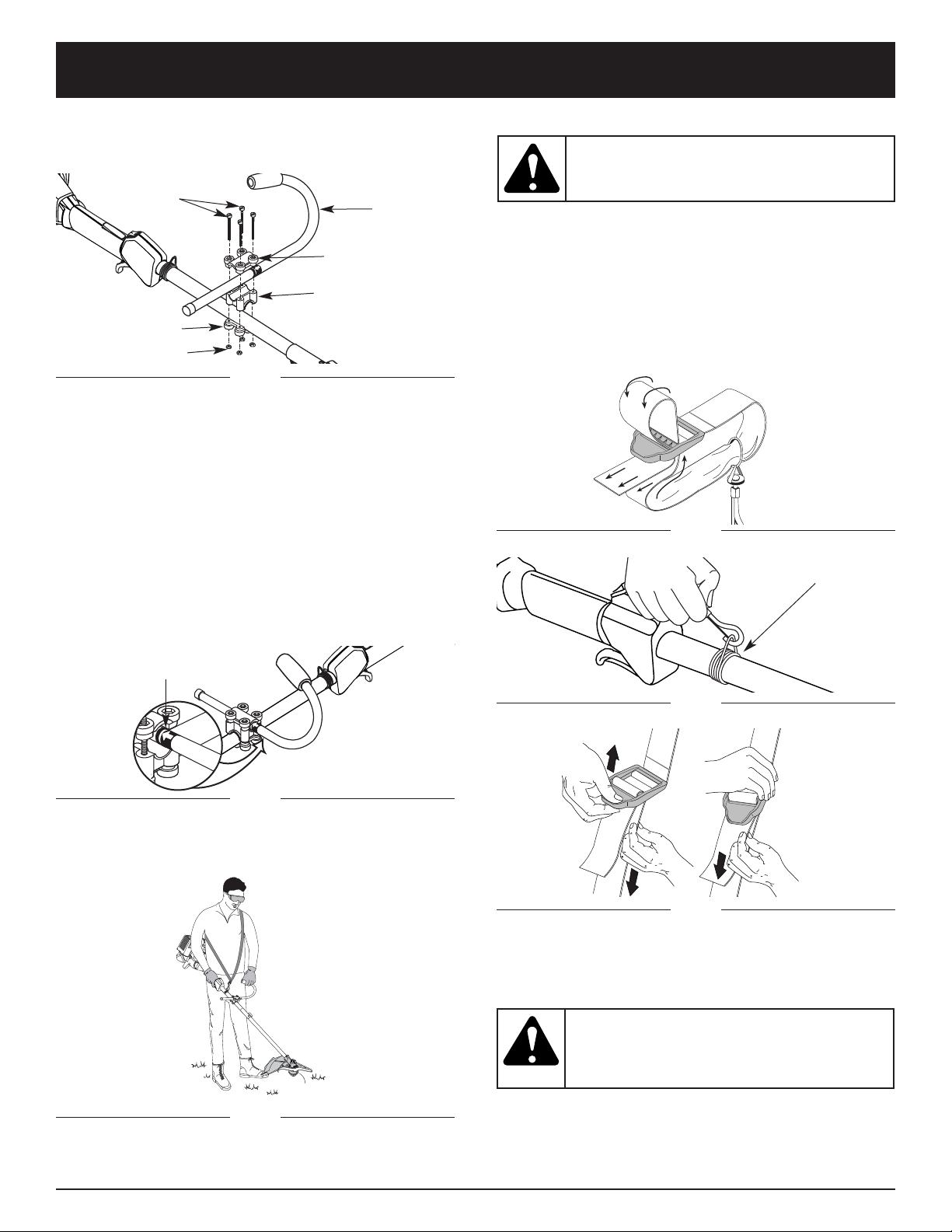

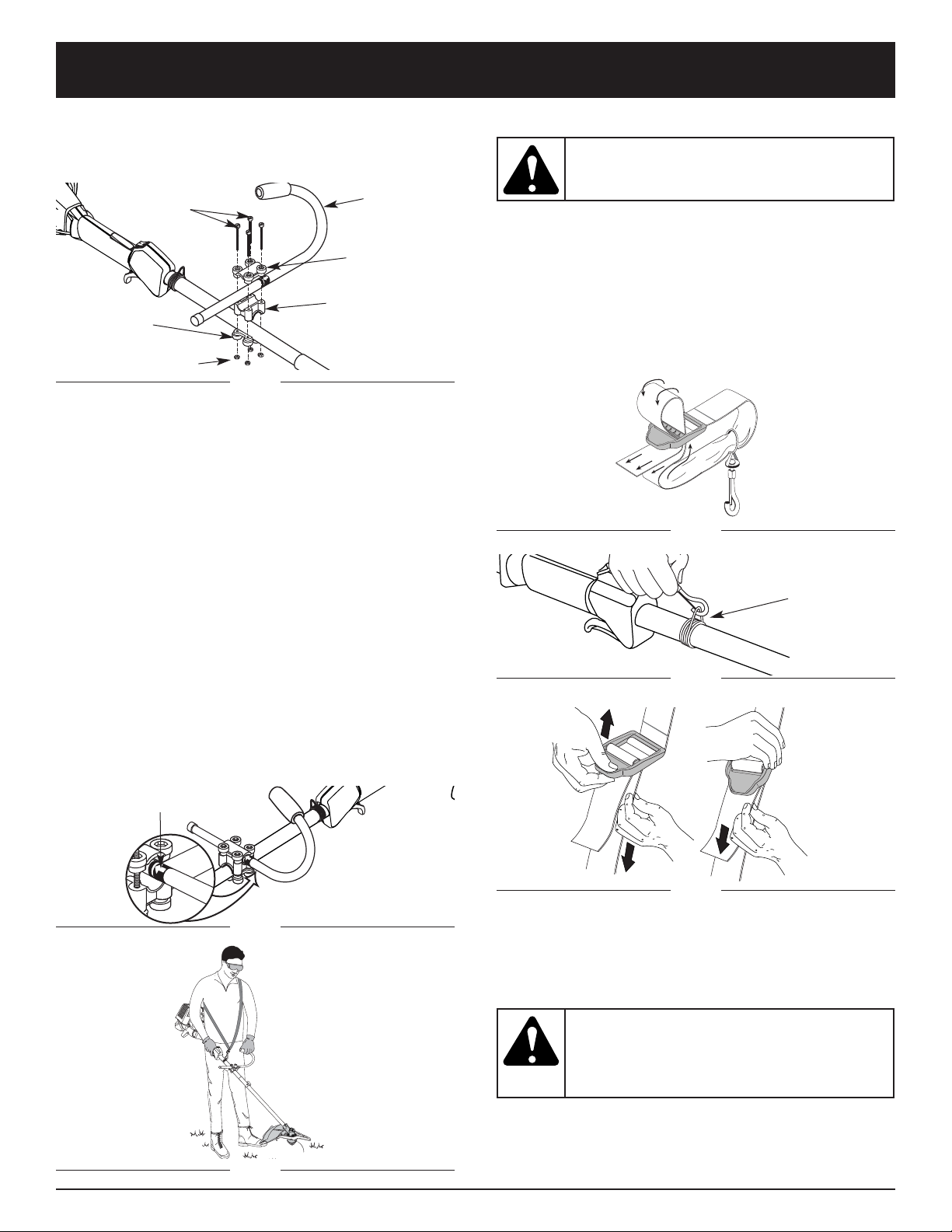

A. Install and Adjust the J handle . . . . . . . . . . . . . . . 8

B. Install the Harness . . . . . . . . . . . . . . . . . . . . . . . . . 8

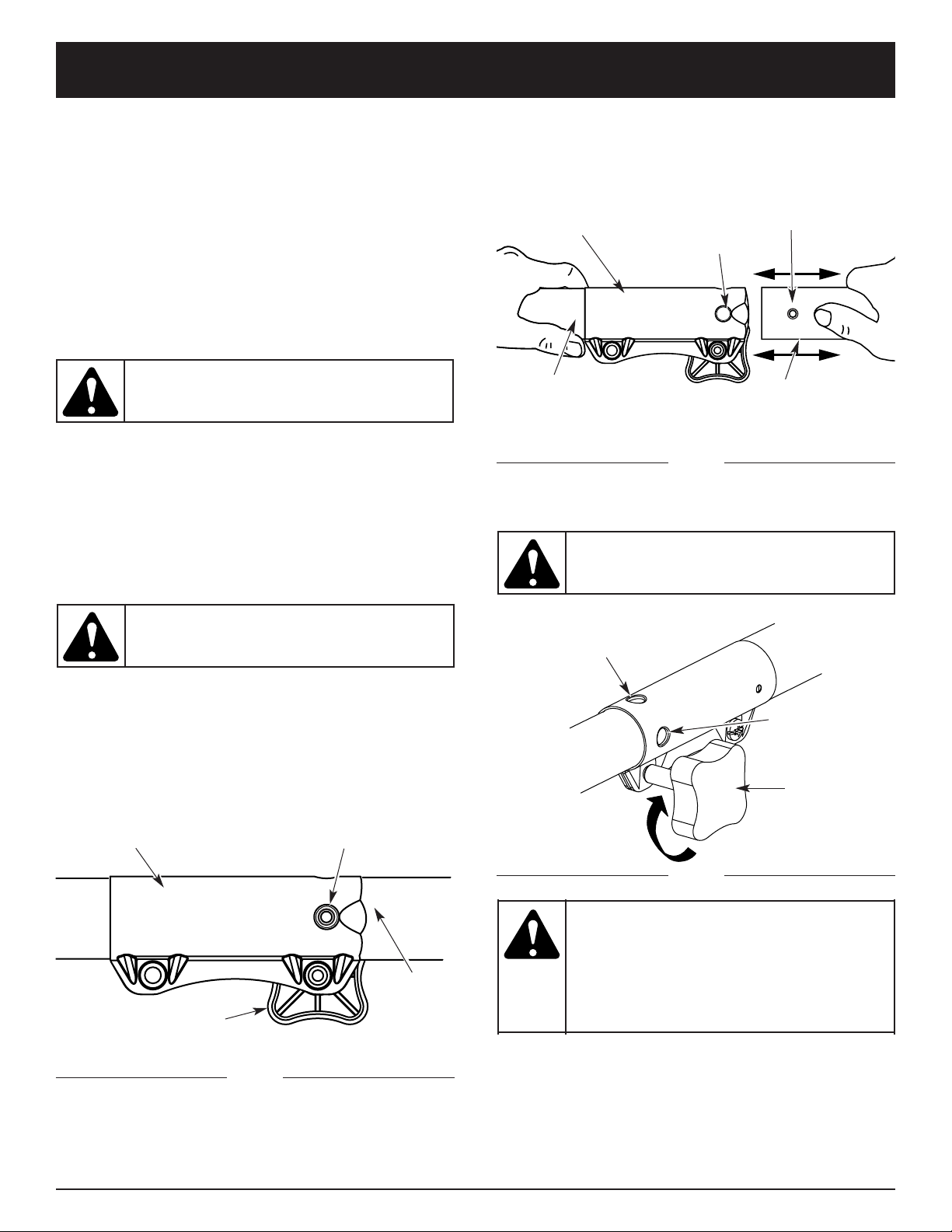

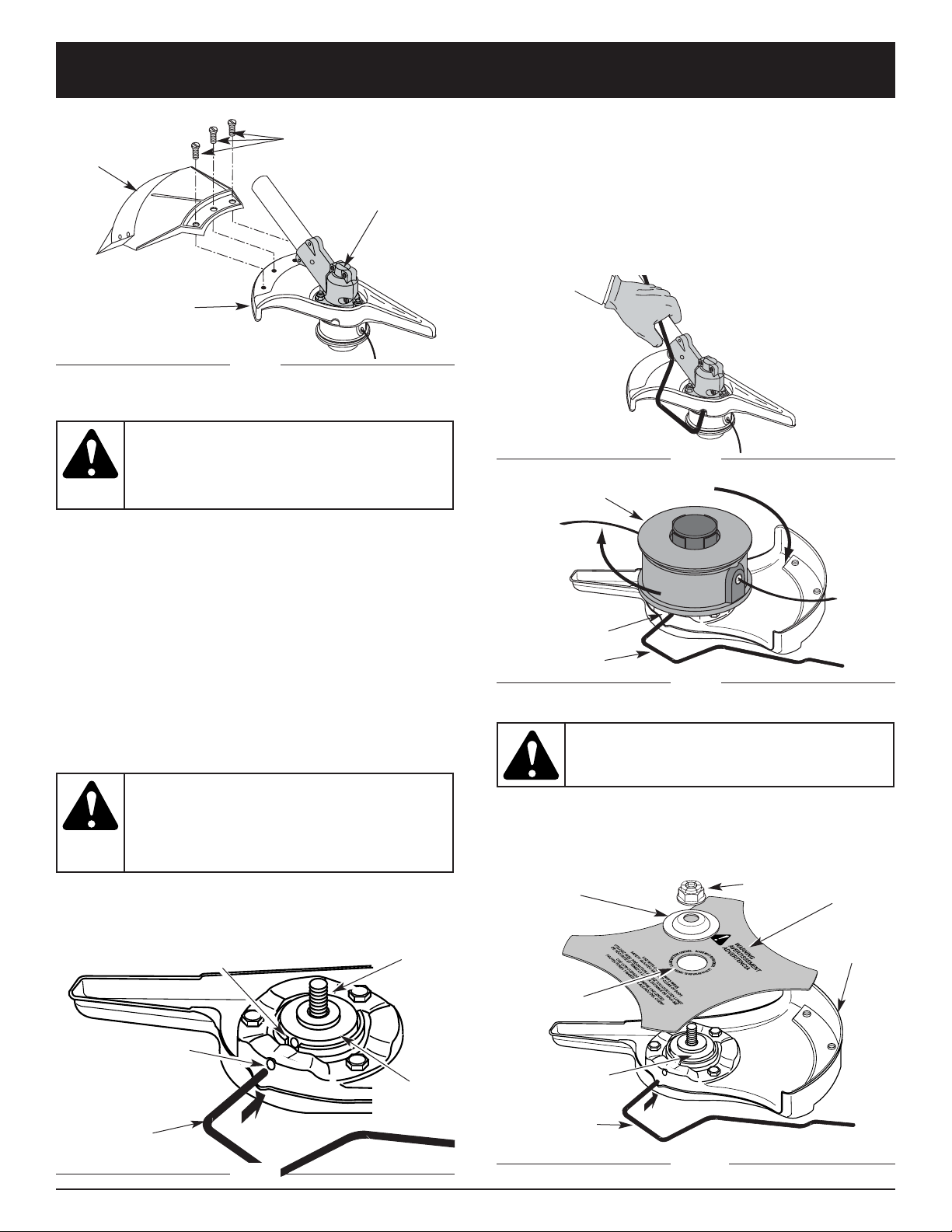

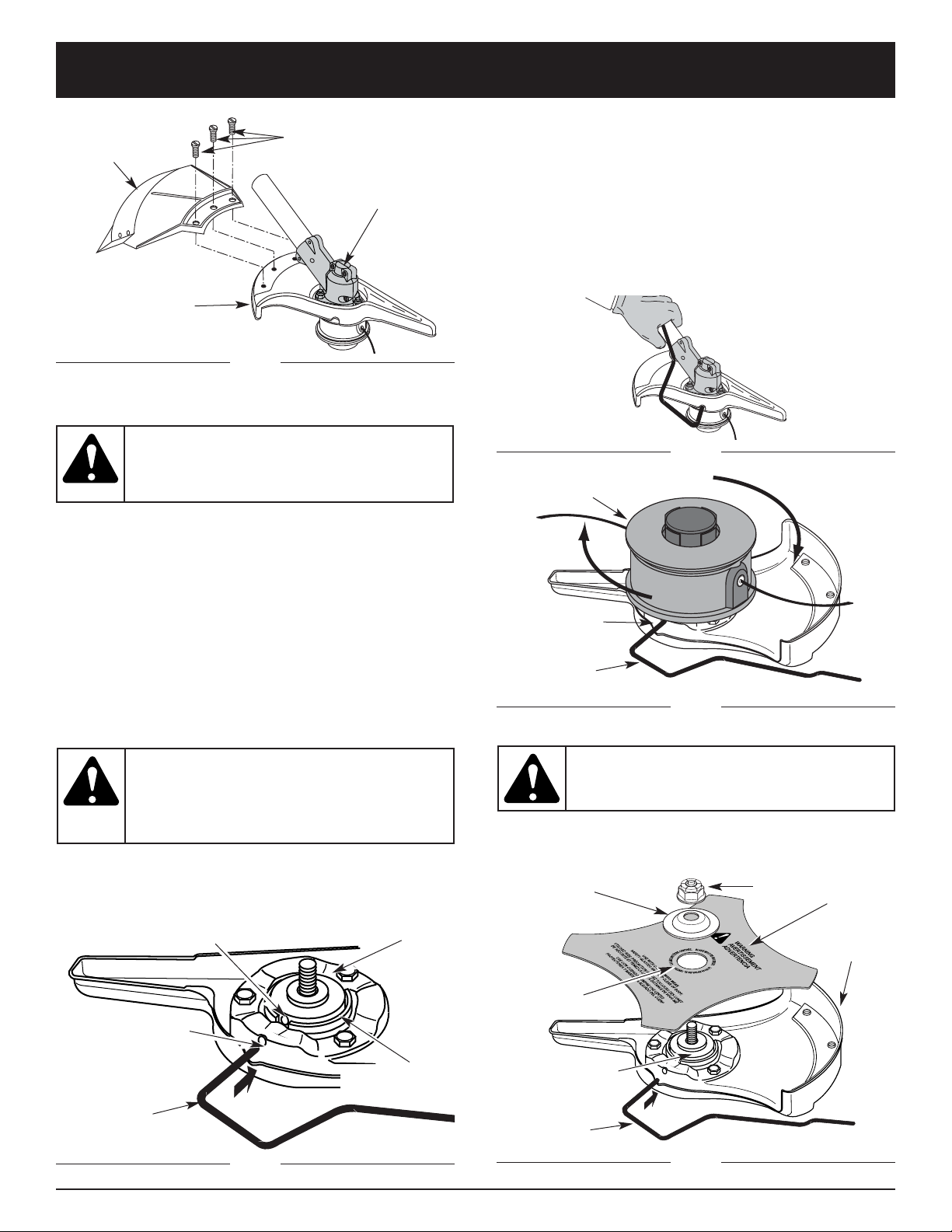

C. Remove and Install the Attachment Shield . . . . . . .8

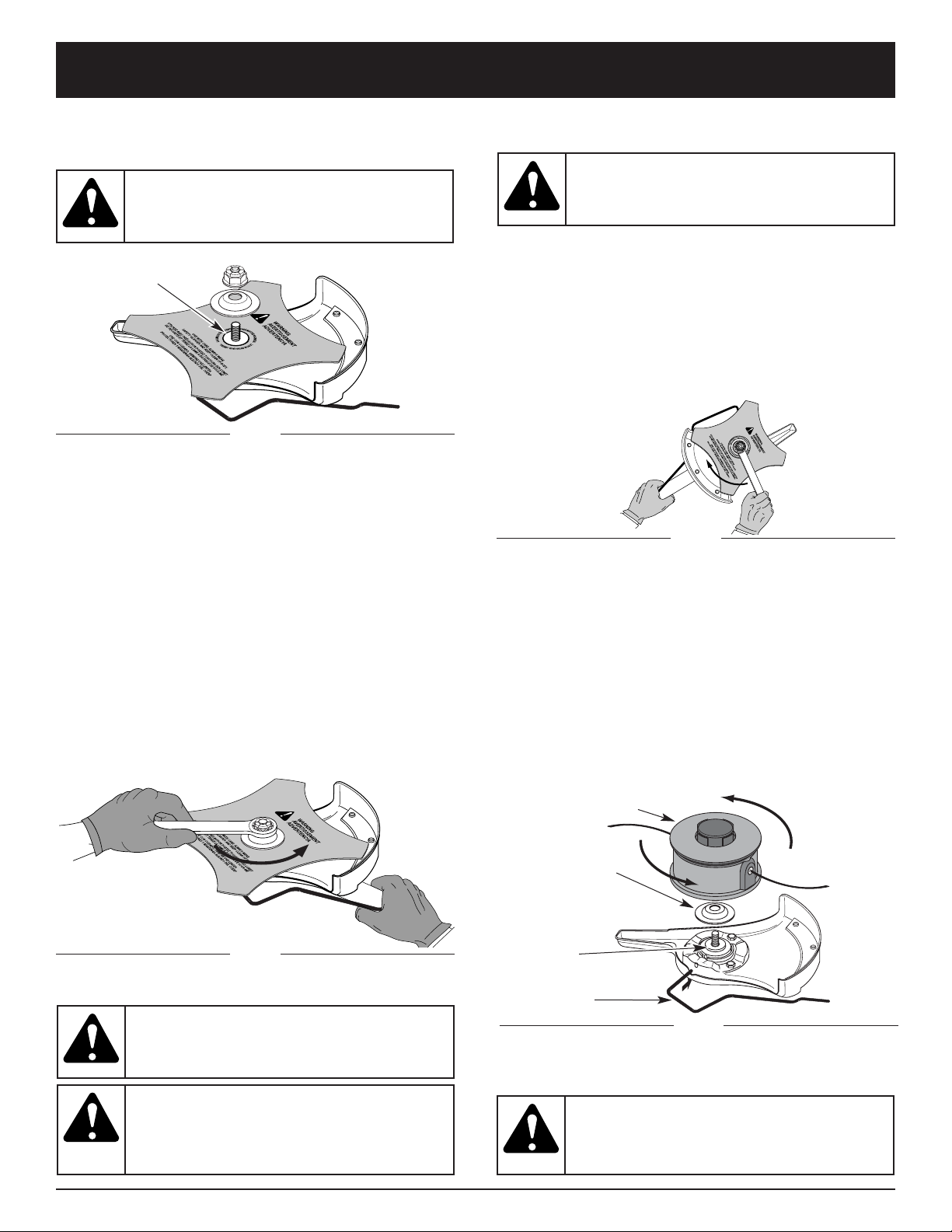

D. Remove the Cutting Attachment and

Install the Cutting Blade . . . . . . . . . . . . . . . . . . . . .9

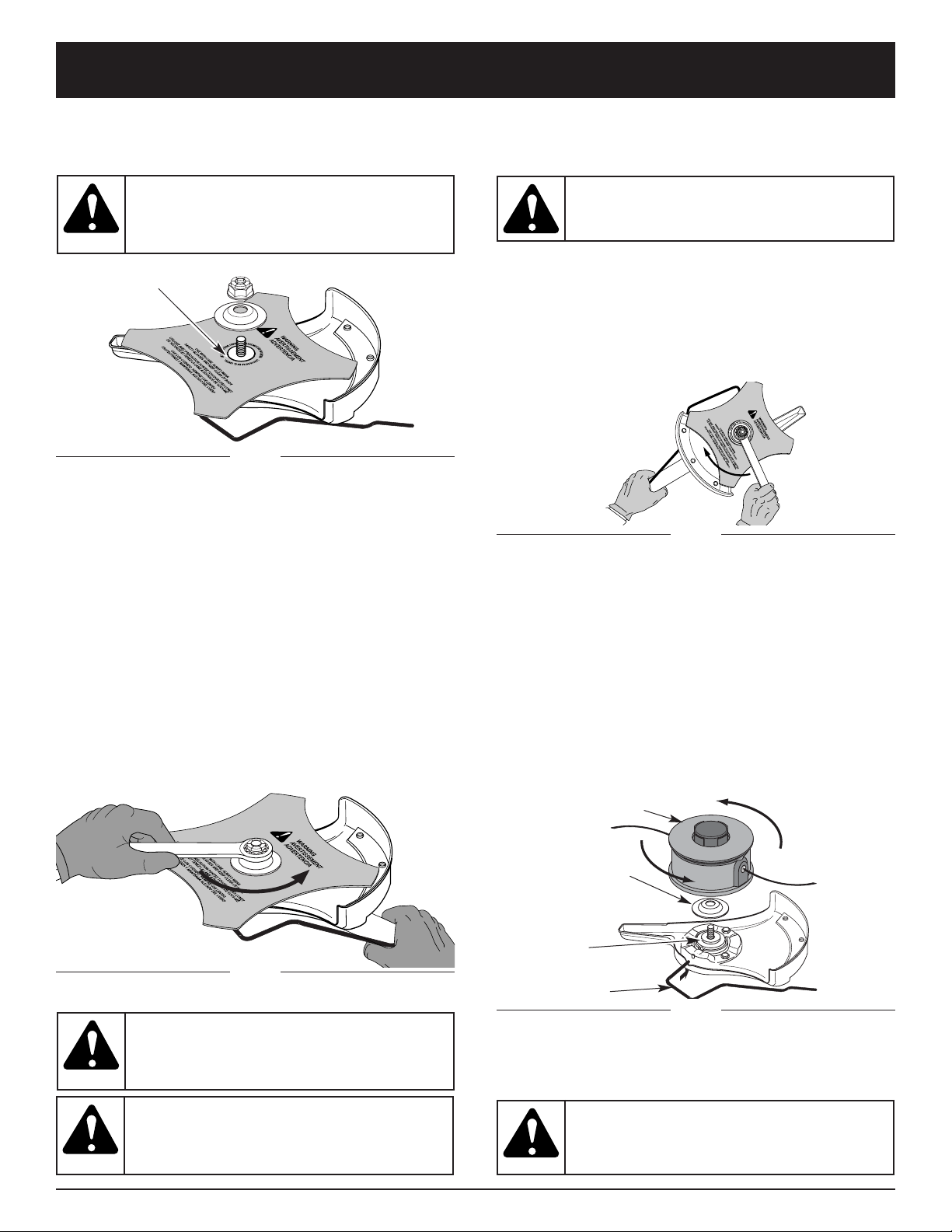

E. Remove the Cutting Blade and

Install the Cutting Attachment . . . . . . . . . . . . . . . .10

IV. Oil and Fuel Information . . . . . . . . . . . . . . . . . . . 11-12

A. Recommended Oil Type . . . . . . . . . . . . . . . . . . . .11

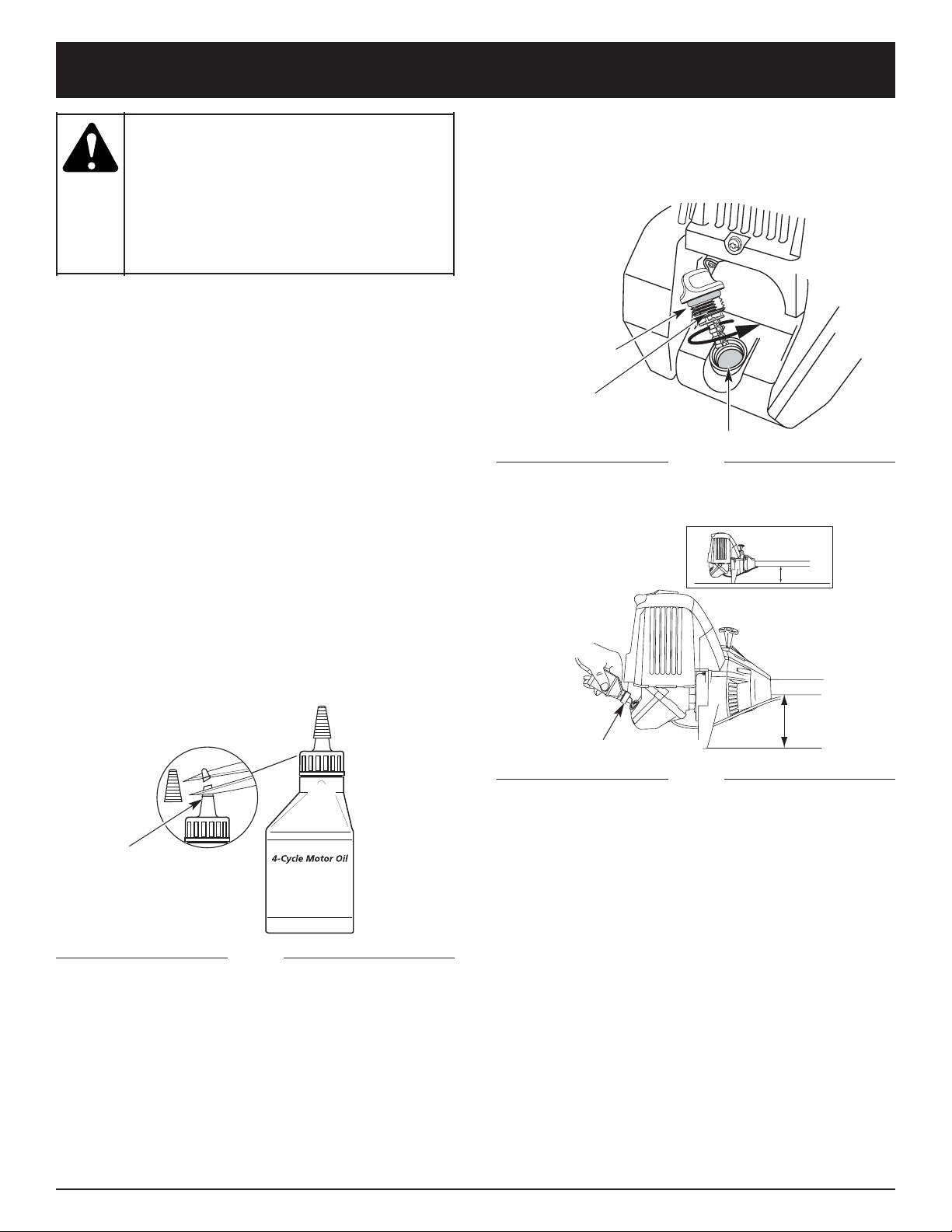

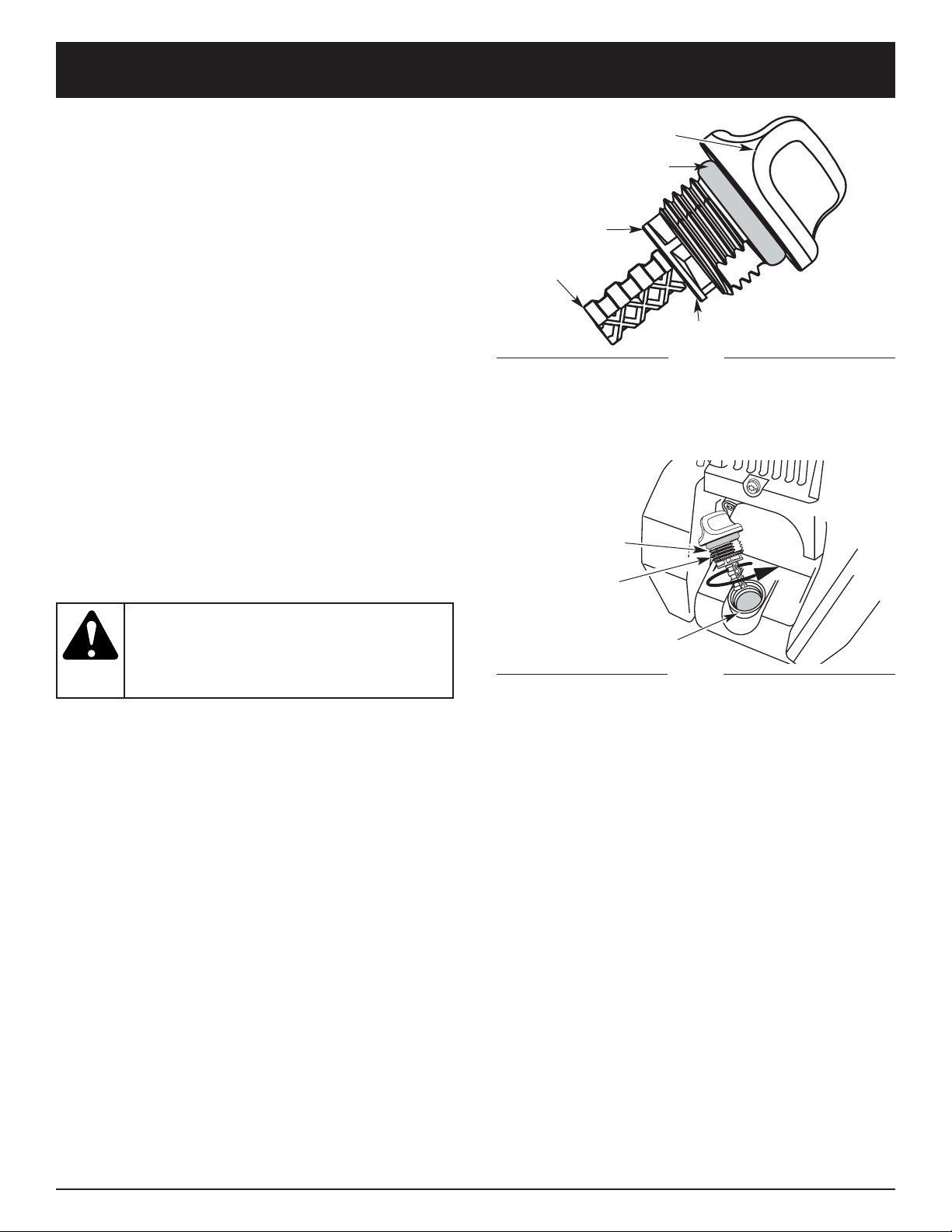

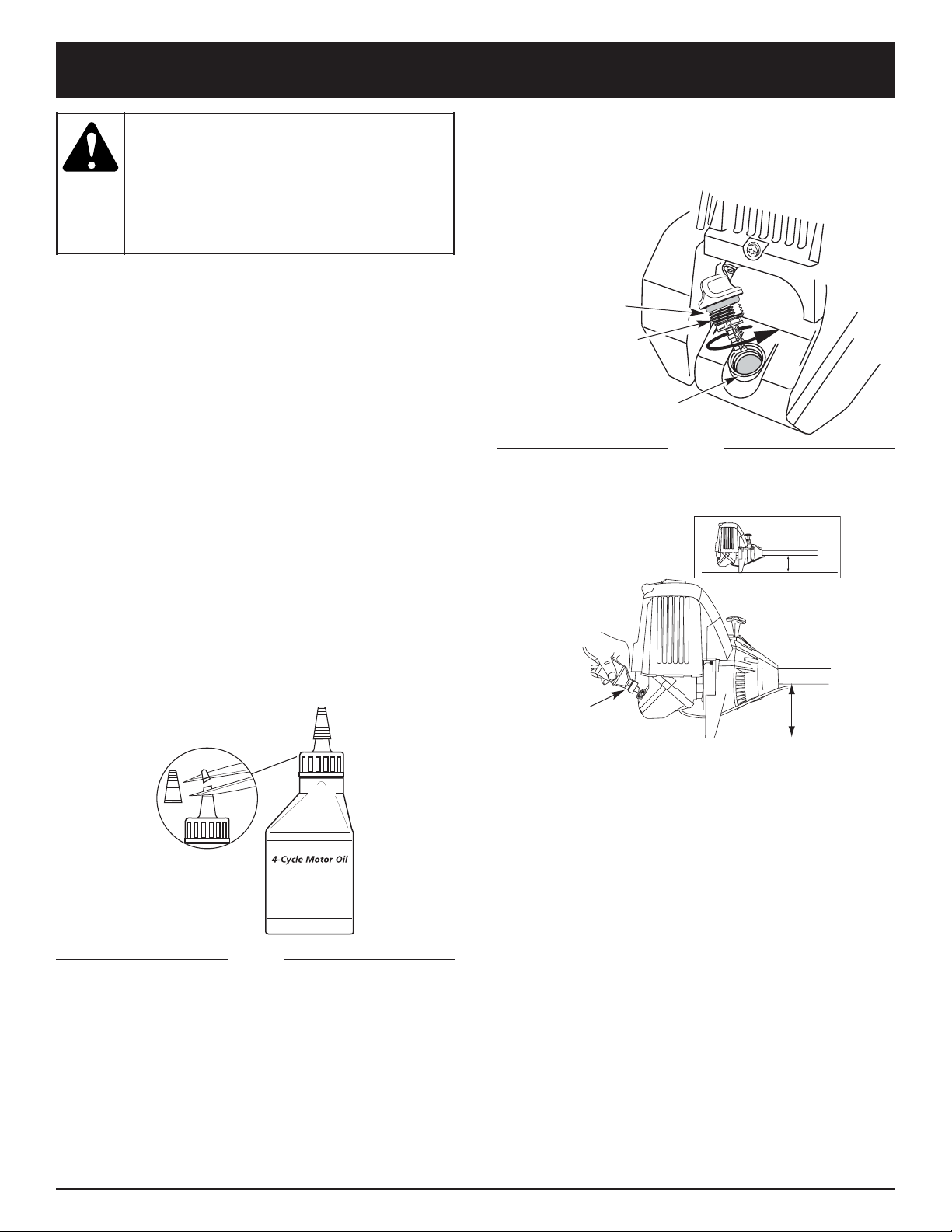

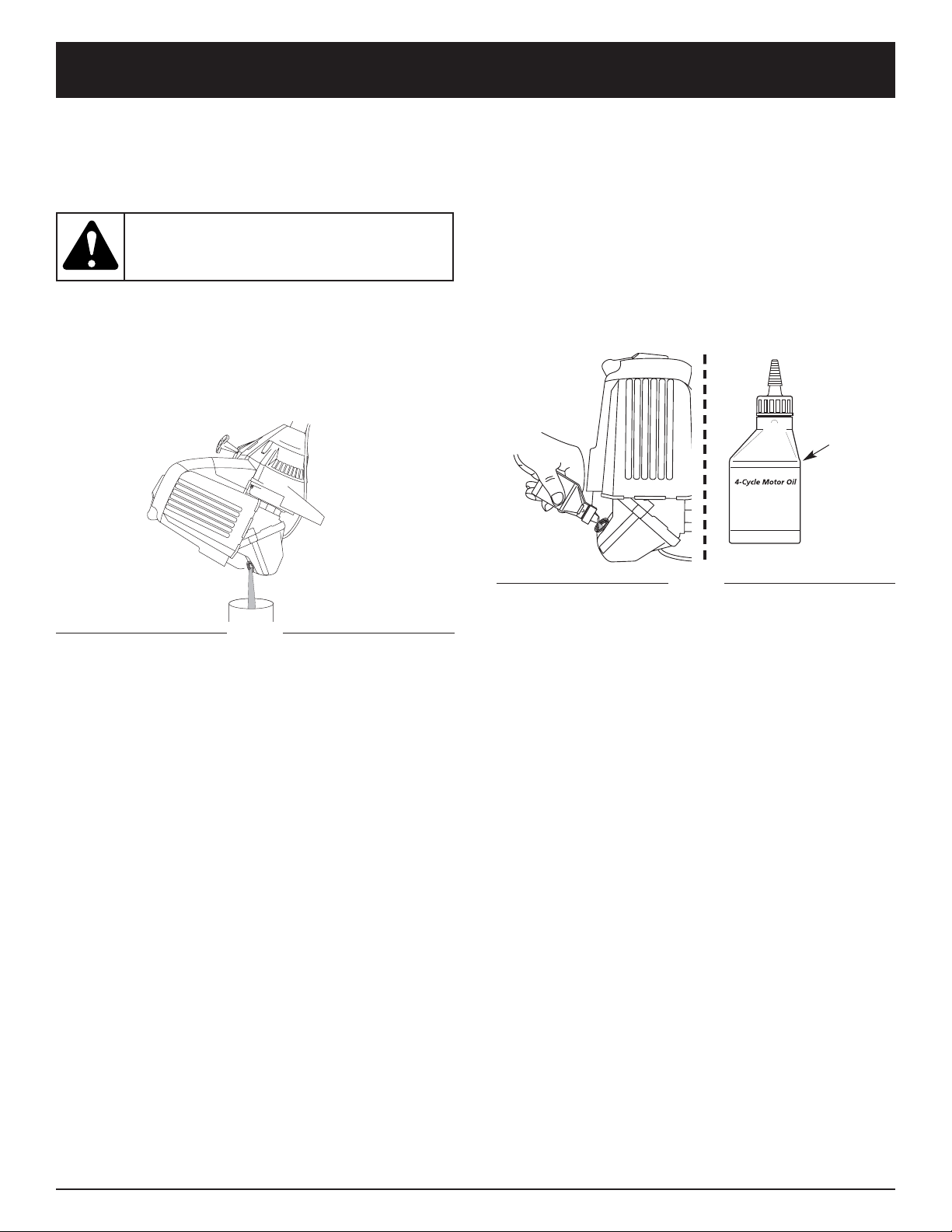

B. Adding Oil to the Crankcase . . . . . . . . . . . . . . . . .11

C. Recommended Fuel Type . . . . . . . . . . . . . . . . . . .12

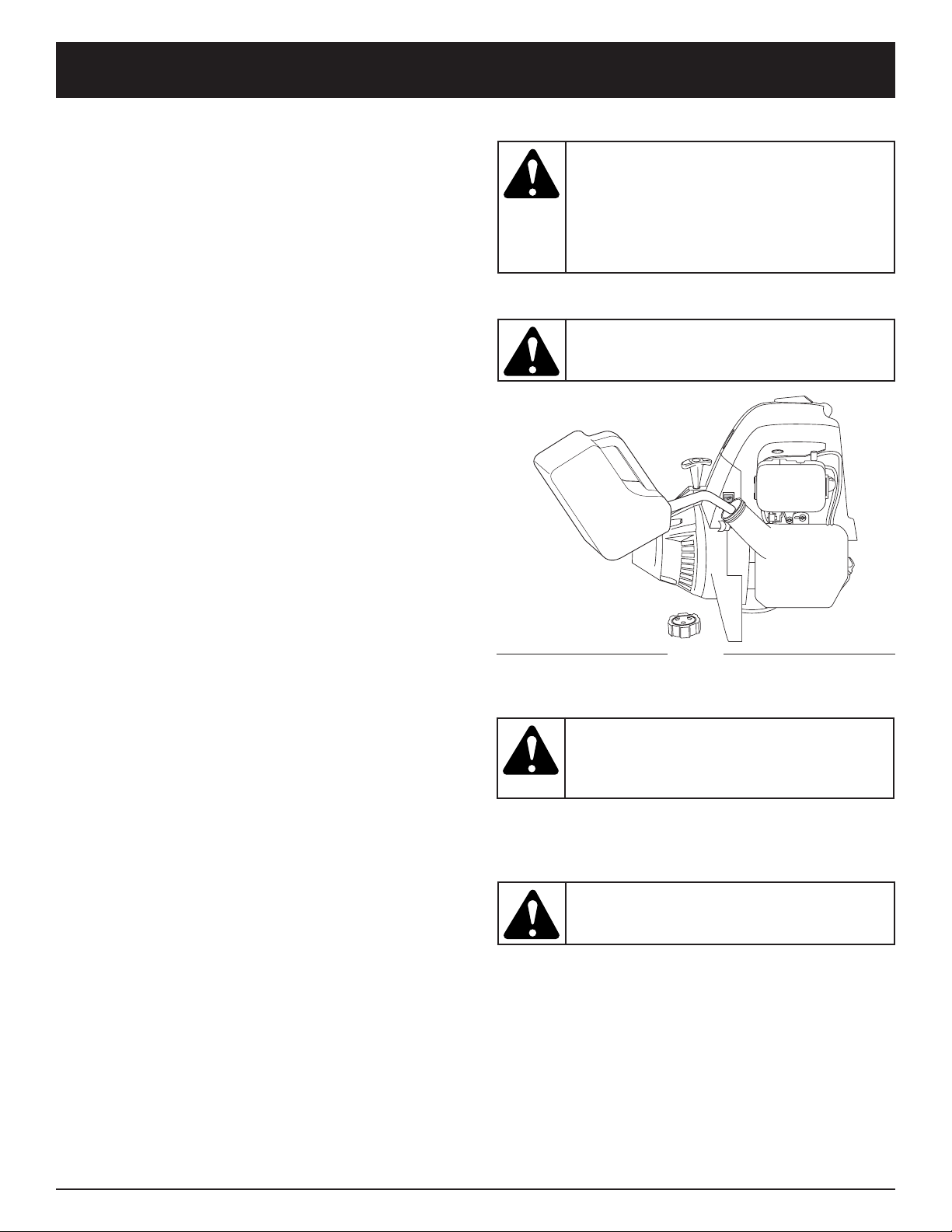

D. Fueling the Unit . . . . . . . . . . . . . . . . . . . . . . . . . . .12

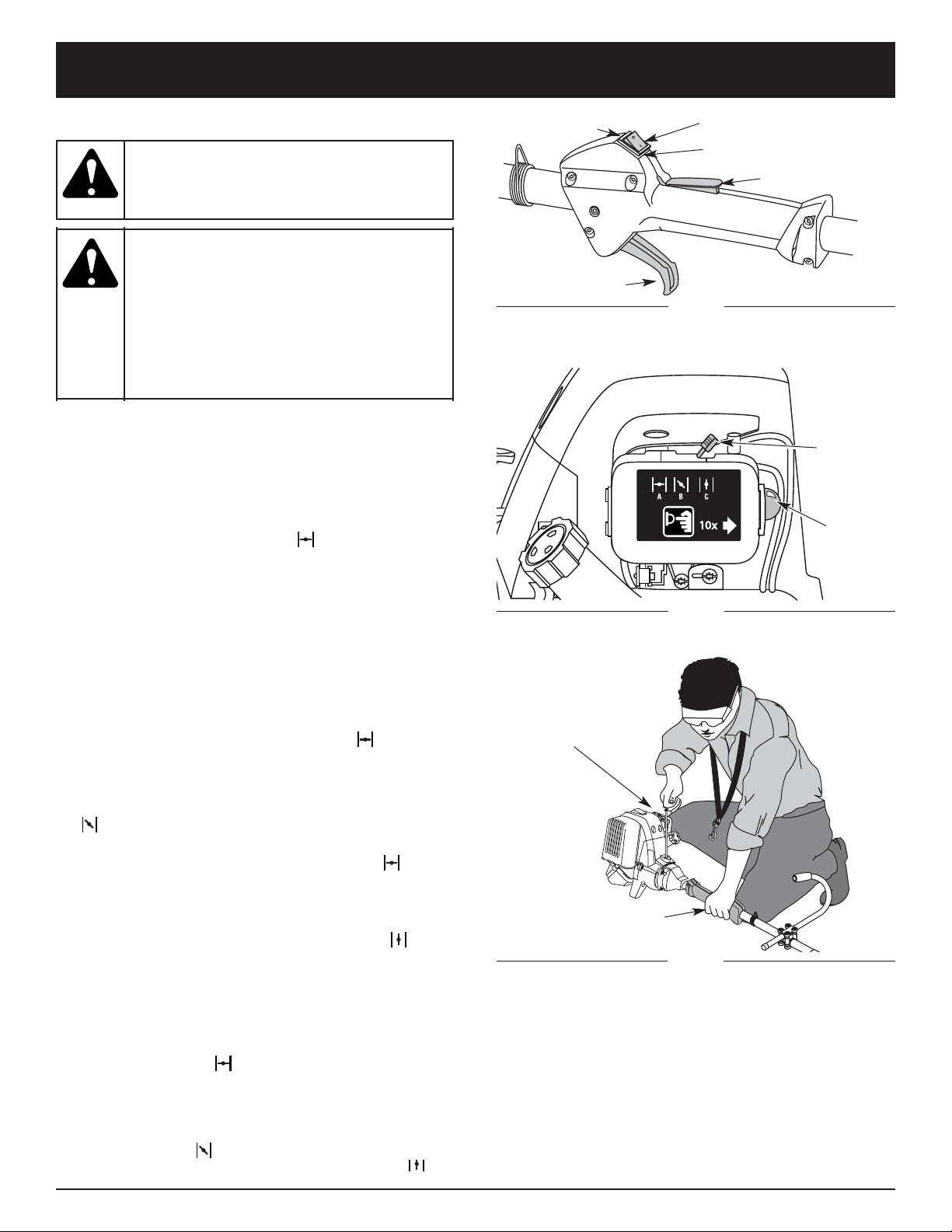

V. Starting/Stopping Instructions . . . . . . . . . . . . . . . . . 13

VI. Operating Instructions . . . . . . . . . . . . . . . . . . . . 14-16

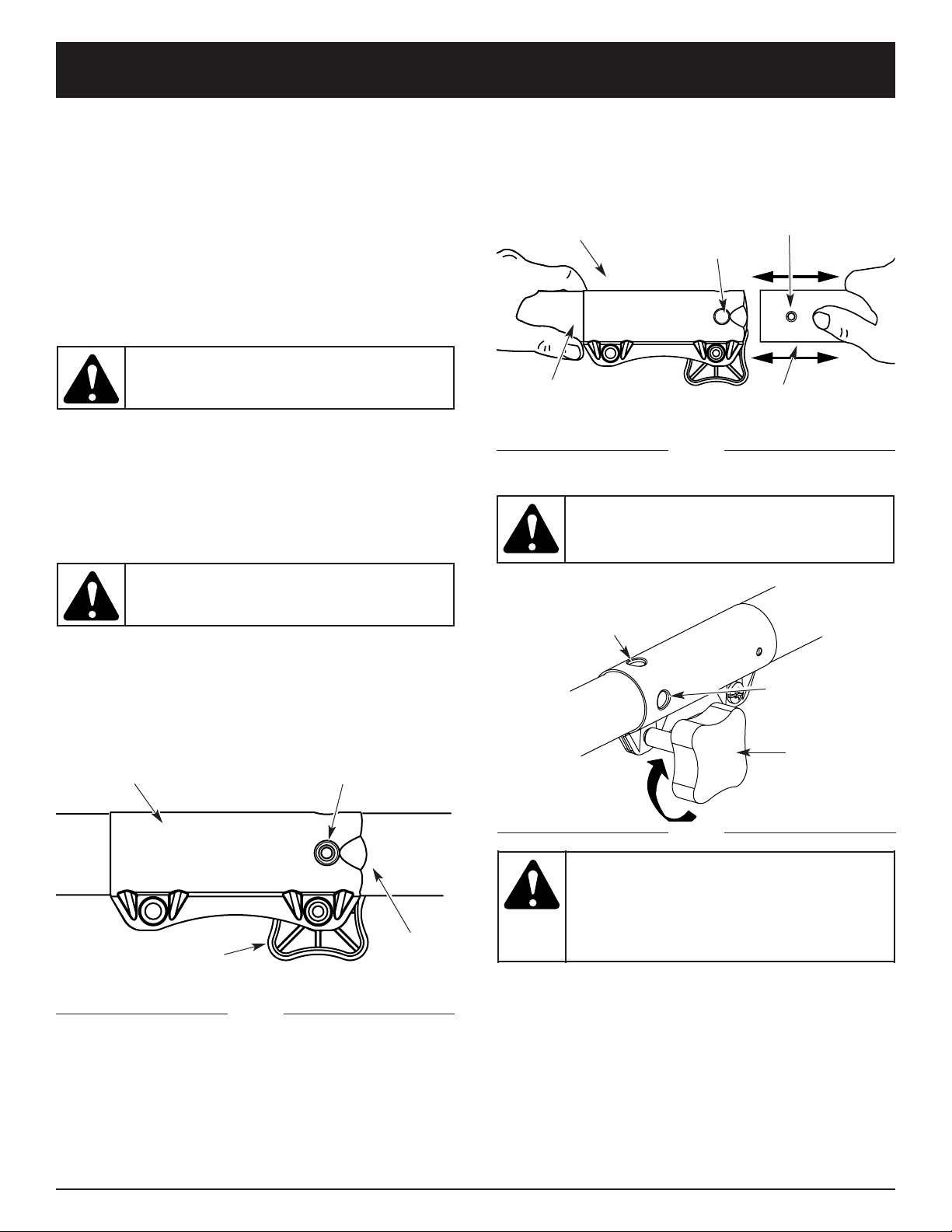

A. Operating the EZ-Link System . . . . . . . . . . . . . . .14

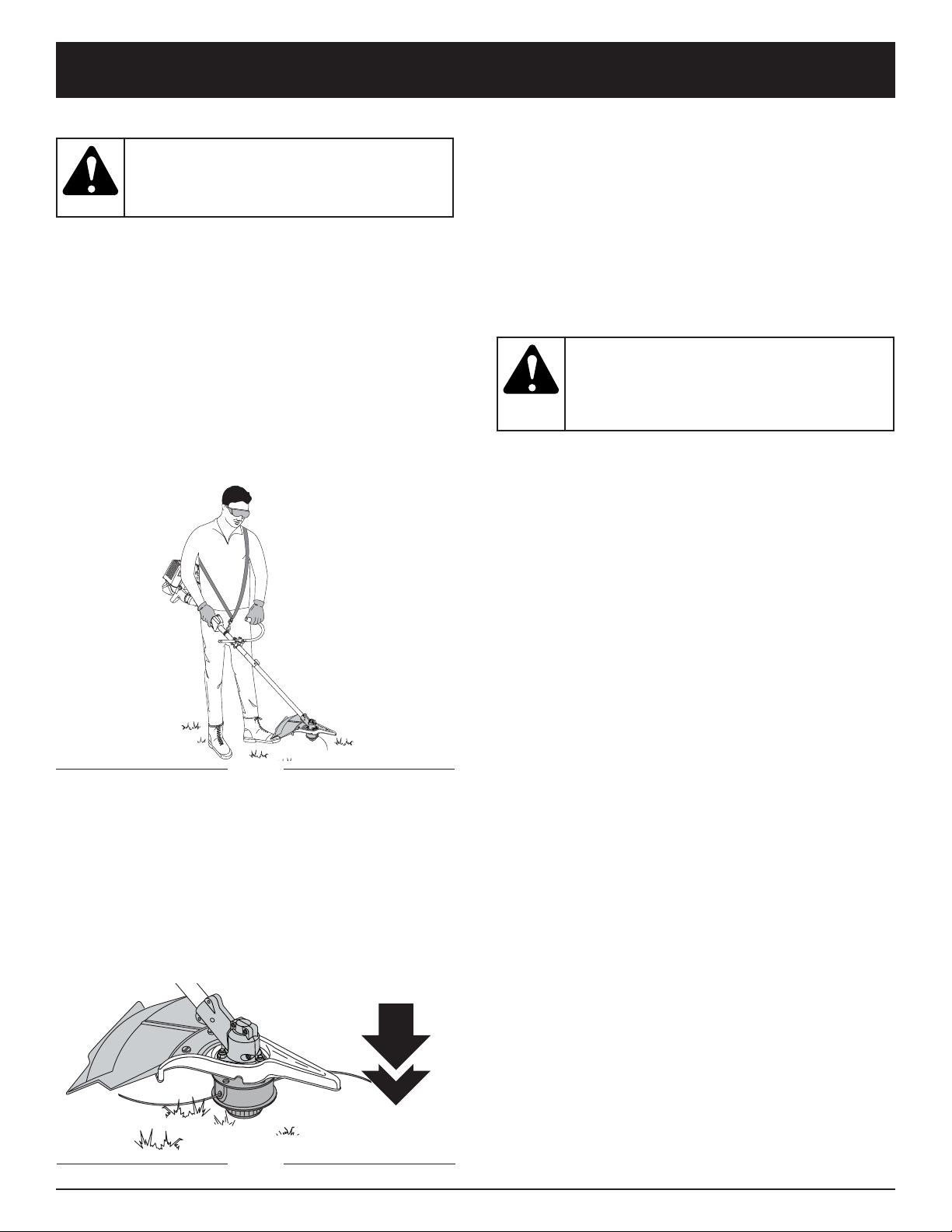

B. Holding the Trimmer . . . . . . . . . . . . . . . . . . . . . . 15

C. Adjusting Trimming Line Length . . . . . . . . . . . . . 15

D. Tips for Best Trimming Results . . . . . . . . . . . . . . 15

E. Decorative Trimming . . . . . . . . . . . . . . . . . . . . . . 16

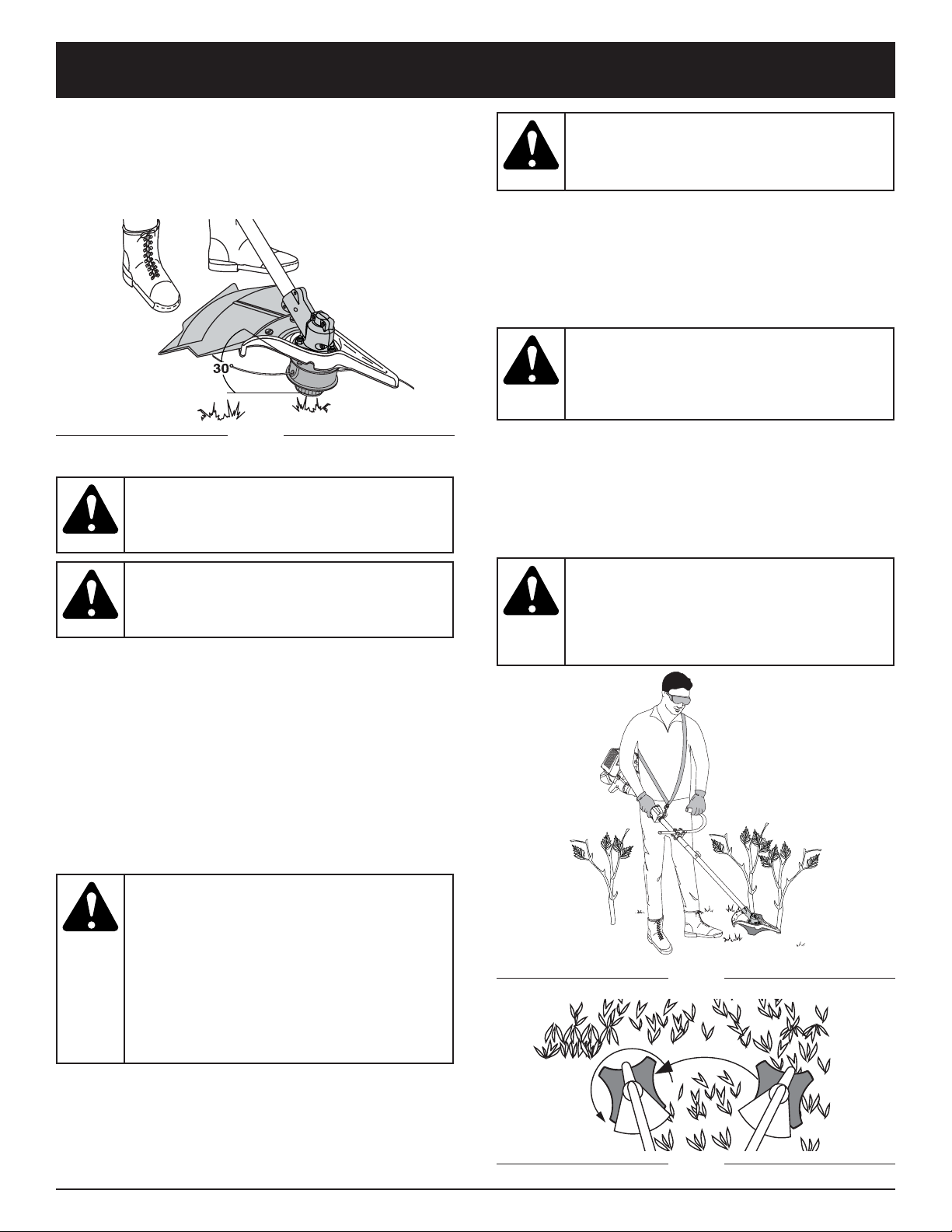

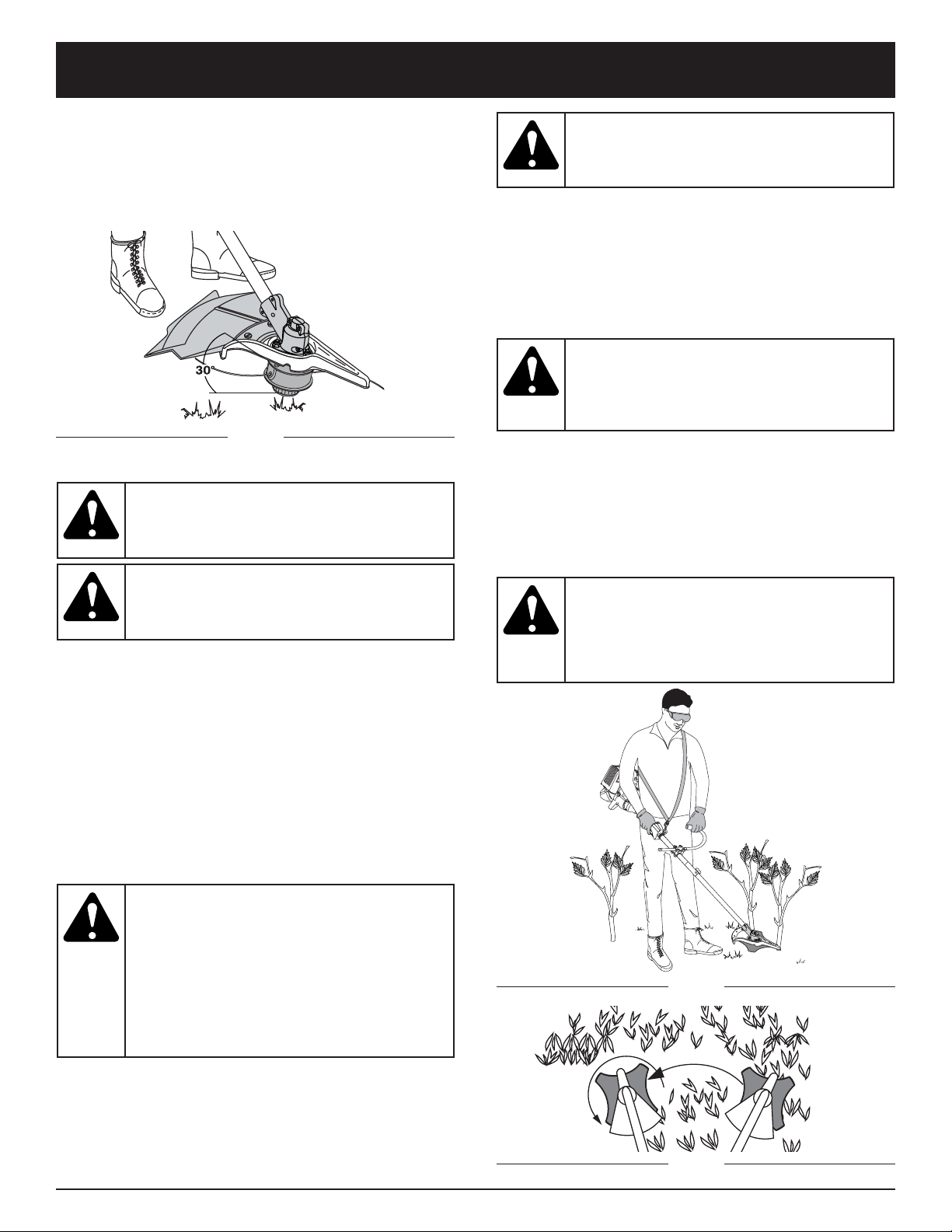

F. Using the Cutting Blade . . . . . . . . . . . . . . . . . . . . .16

VII. Maintenance and Repair Instructions . . . . . . . . . 17-25

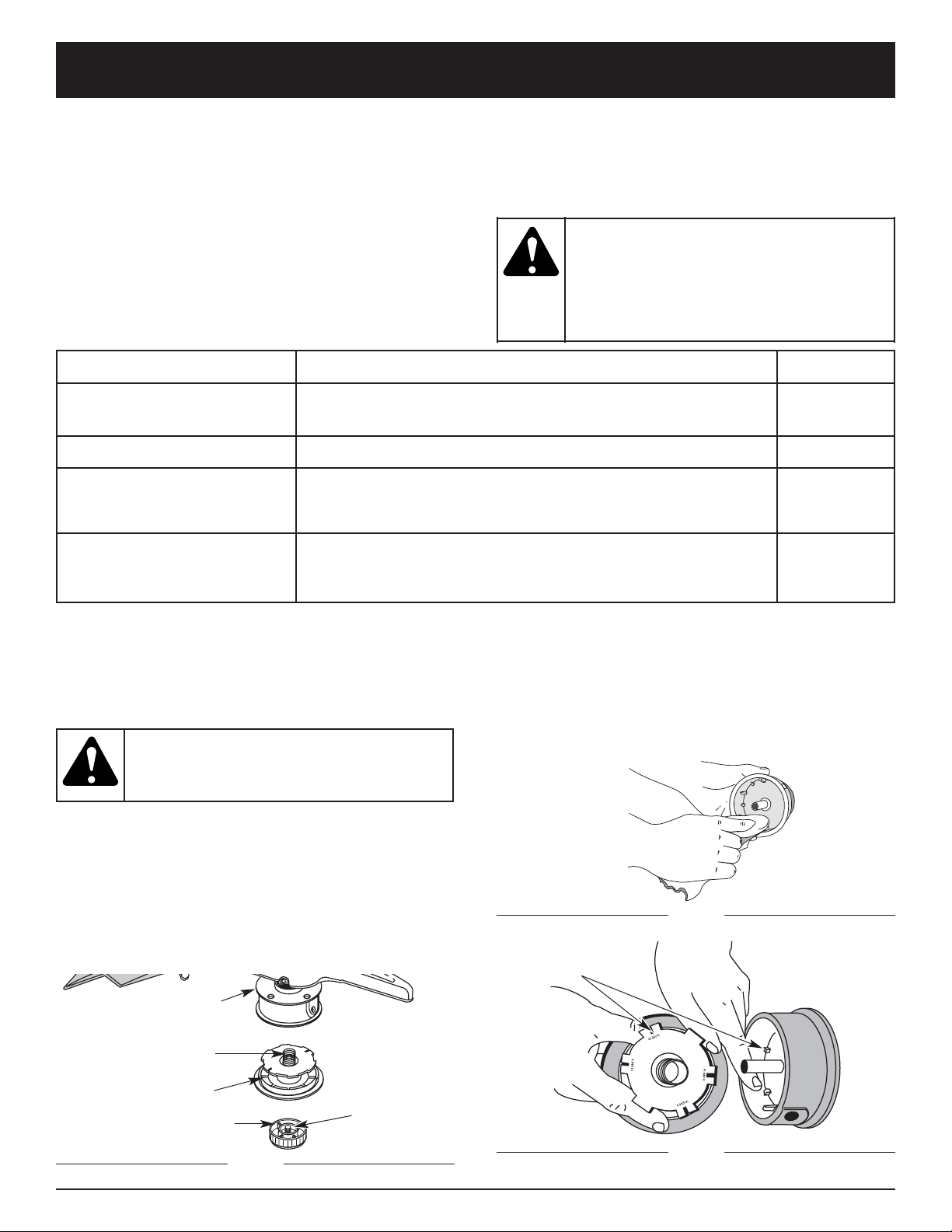

A. Maintenance Schedule . . . . . . . . . . . . . . . . . . . . 17

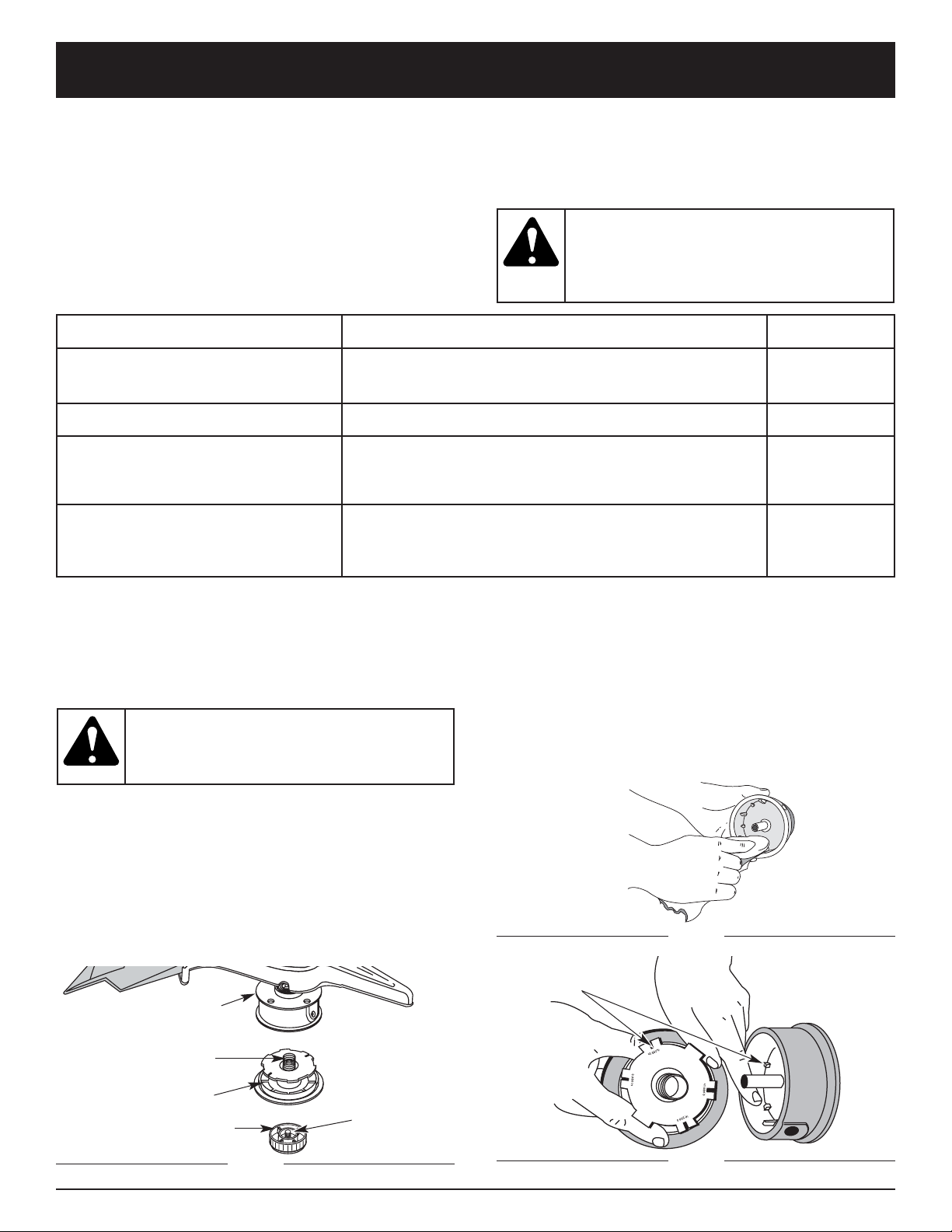

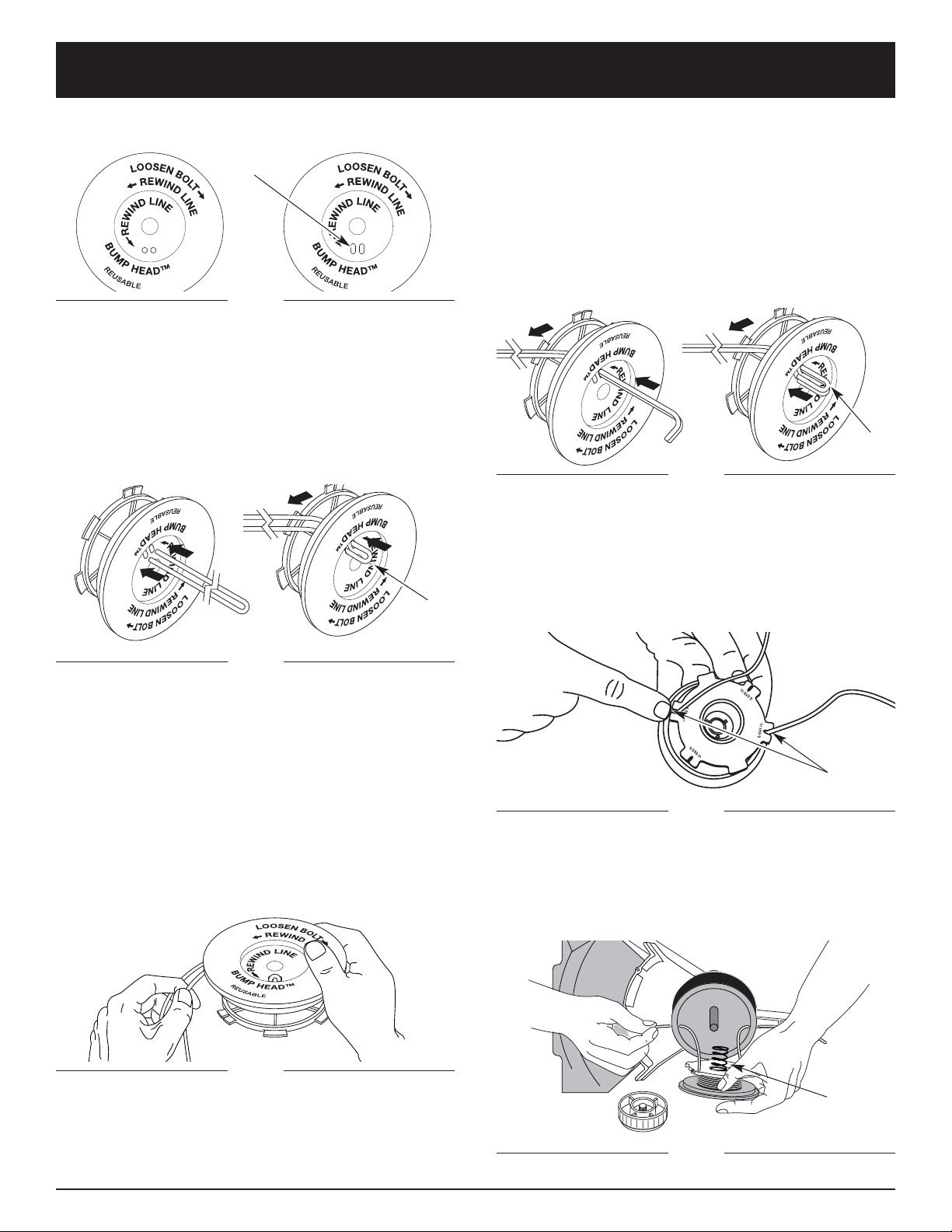

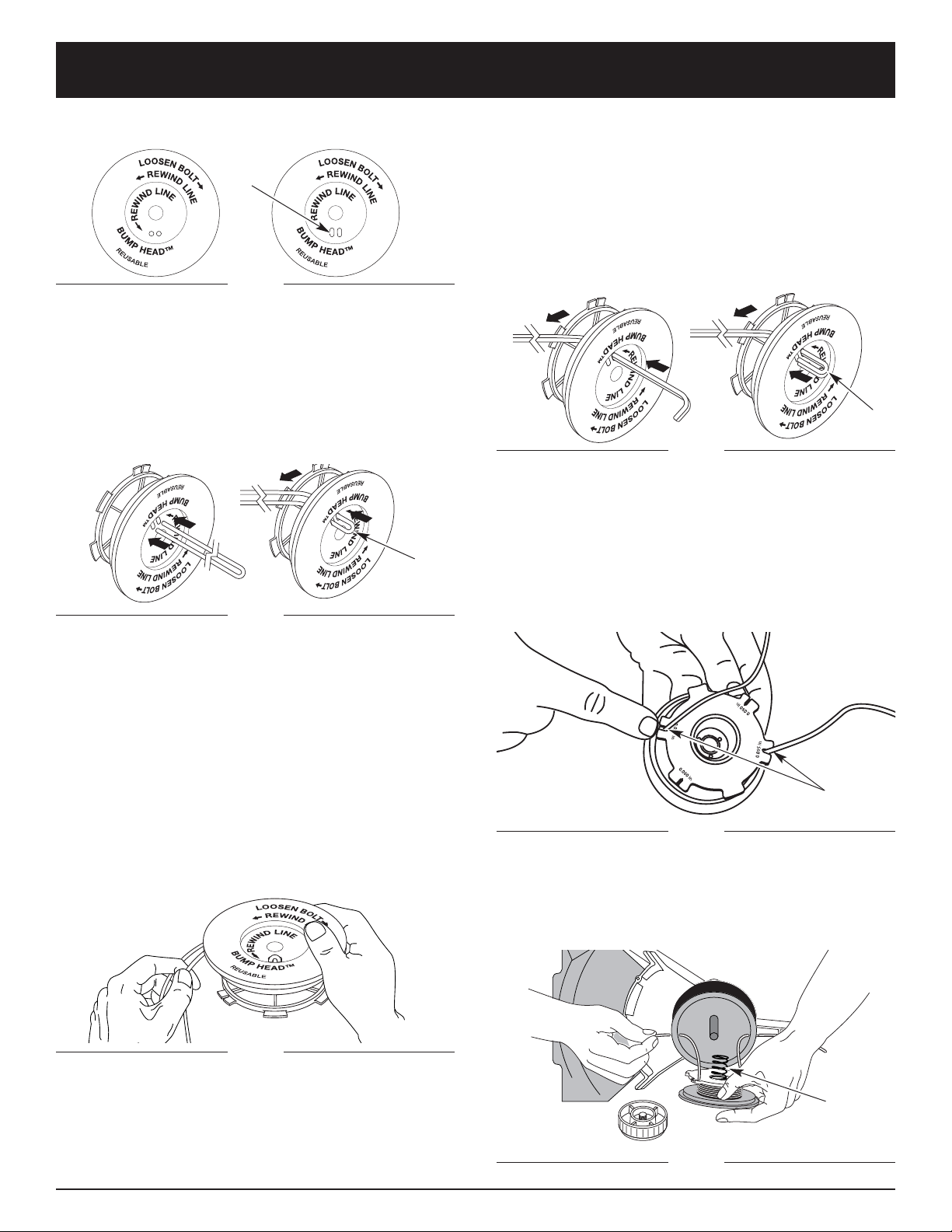

B. Line Installation . . . . . . . . . . . . . . . . . . . . . . . . . . 17

C. Installing a Prewound Reel . . . . . . . . . . . . . . . . . 19

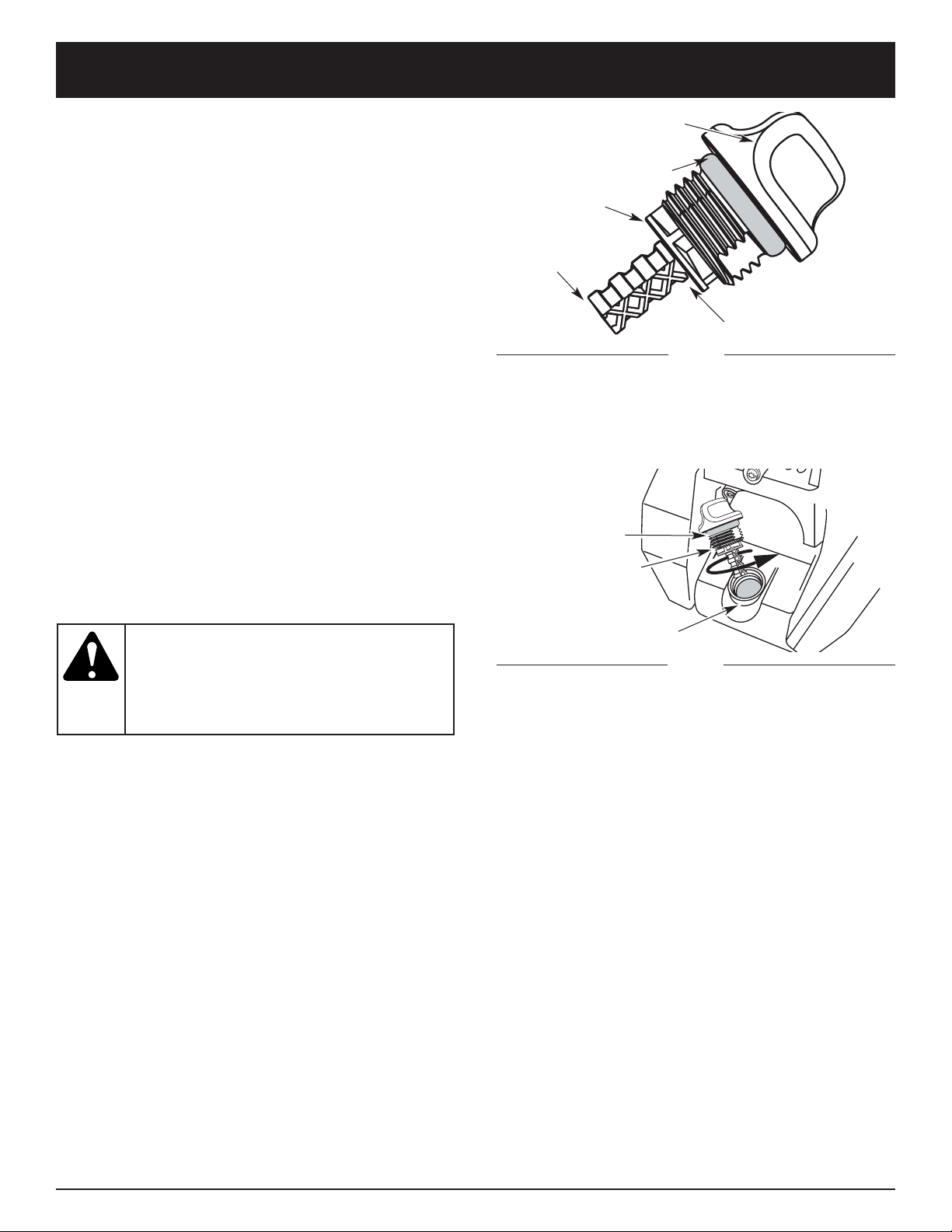

D. Checking the Oil Level . . . . . . . . . . . . . . . . . . . . . .19

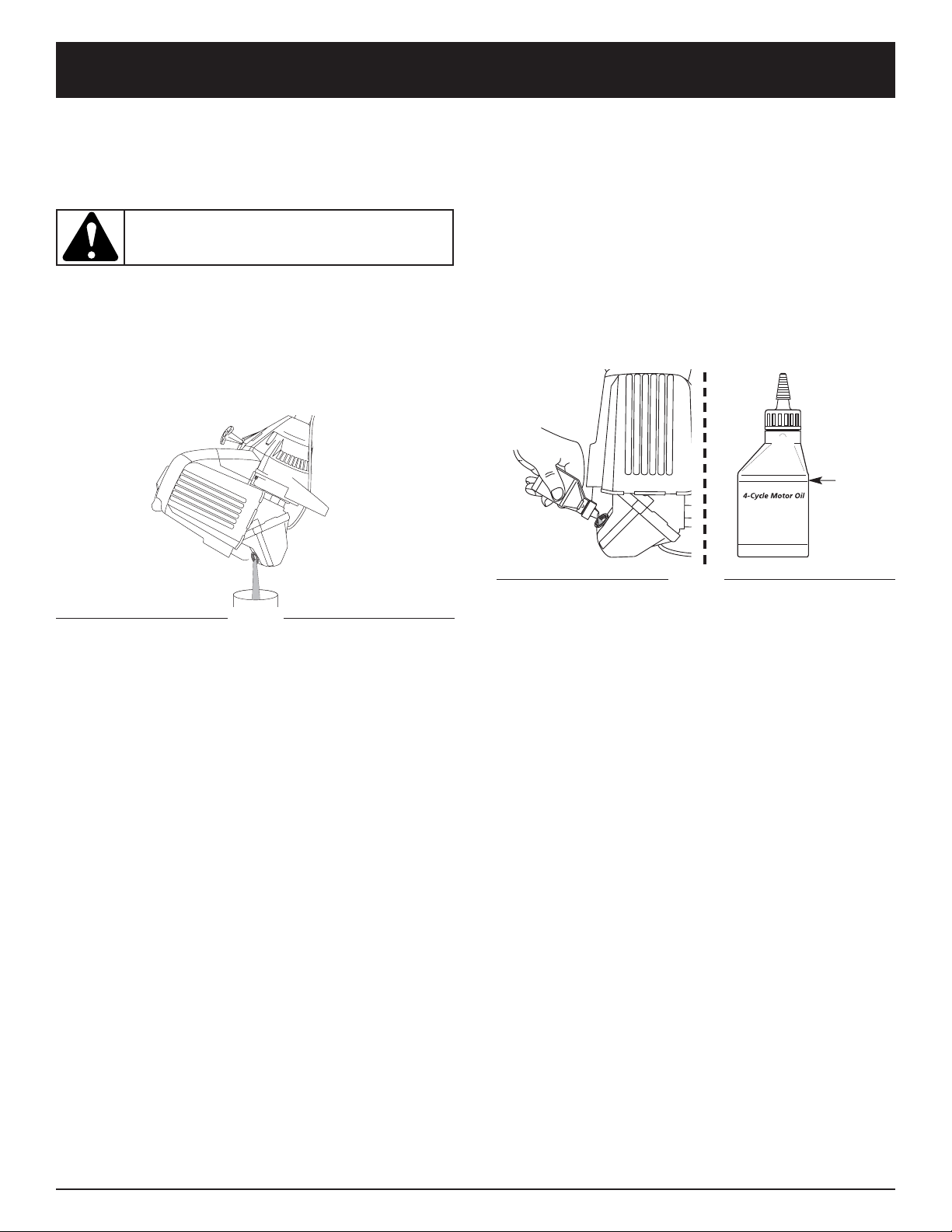

E. Changing the Oil Level . . . . . . . . . . . . . . . . . . . . . .20

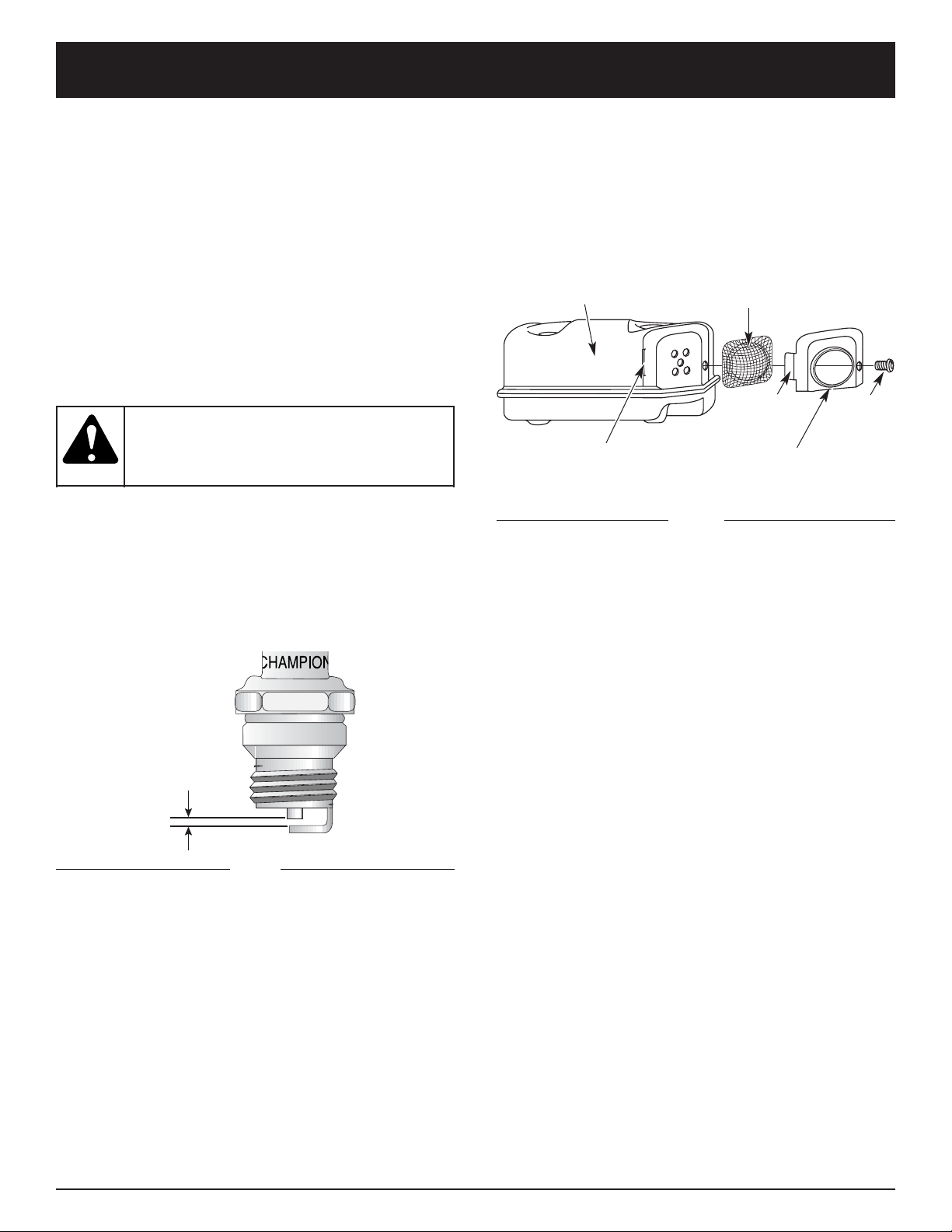

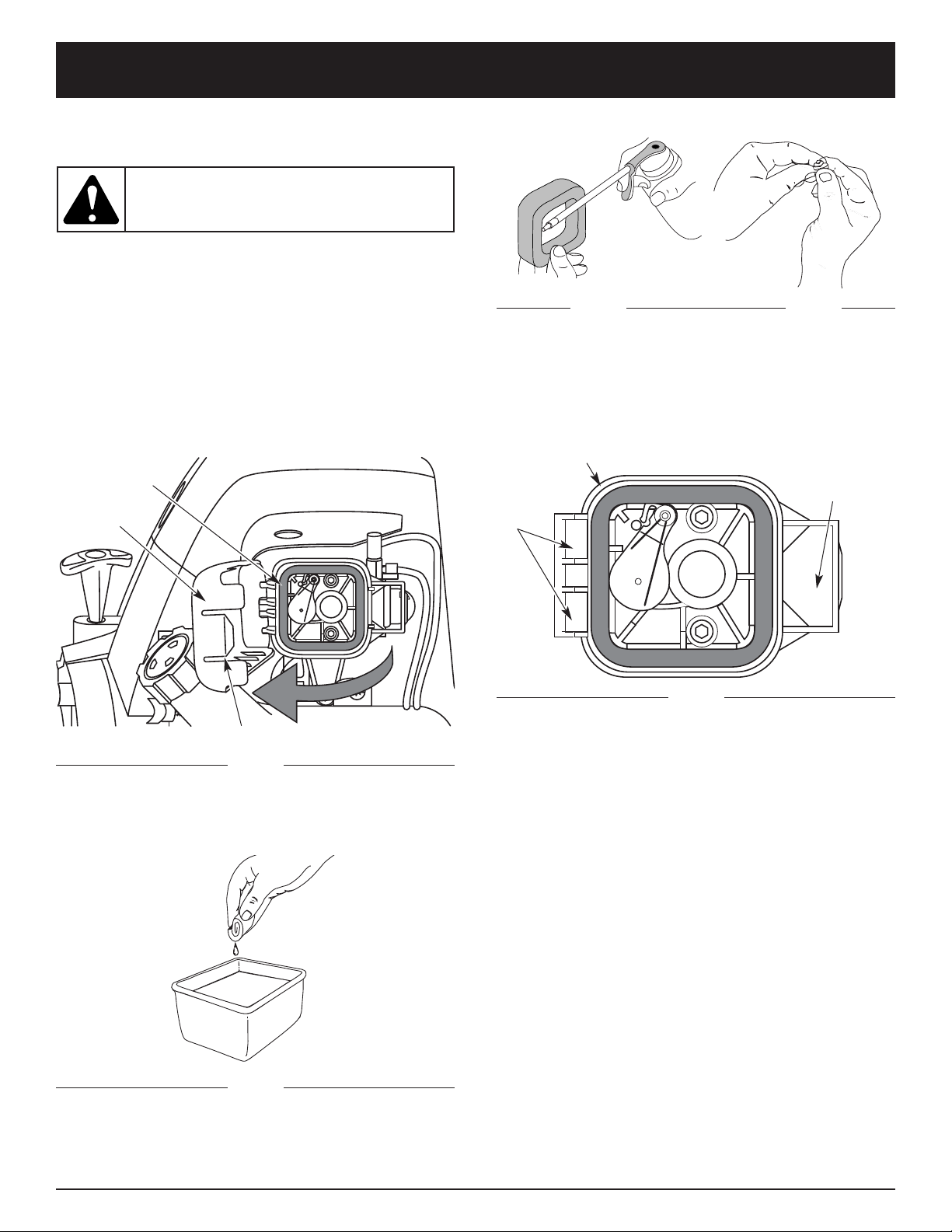

F. Air Filter Maintenance . . . . . . . . . . . . . . . . . . . . . 21

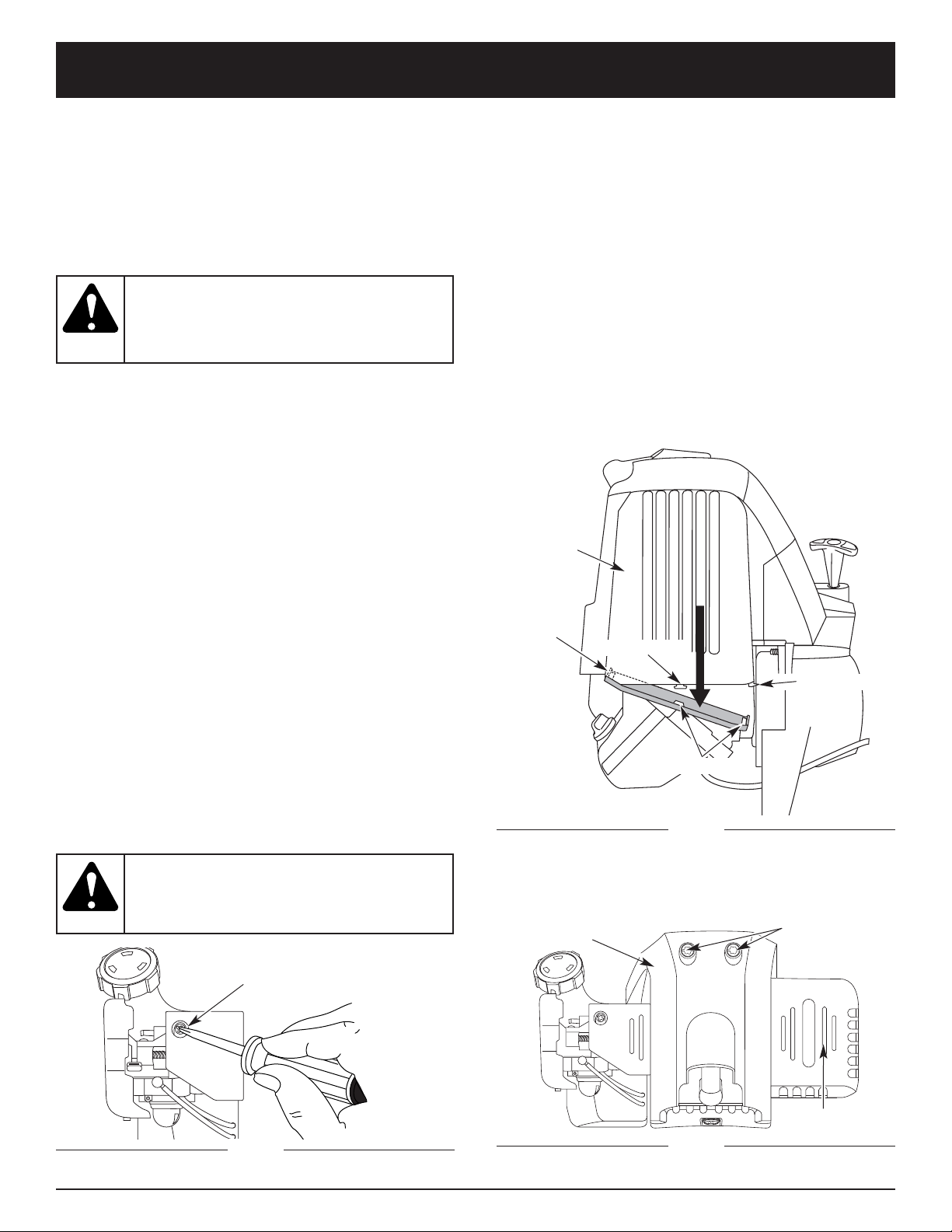

G. Carburetor Adjustment . . . . . . . . . . . . . . . . . . . . 21

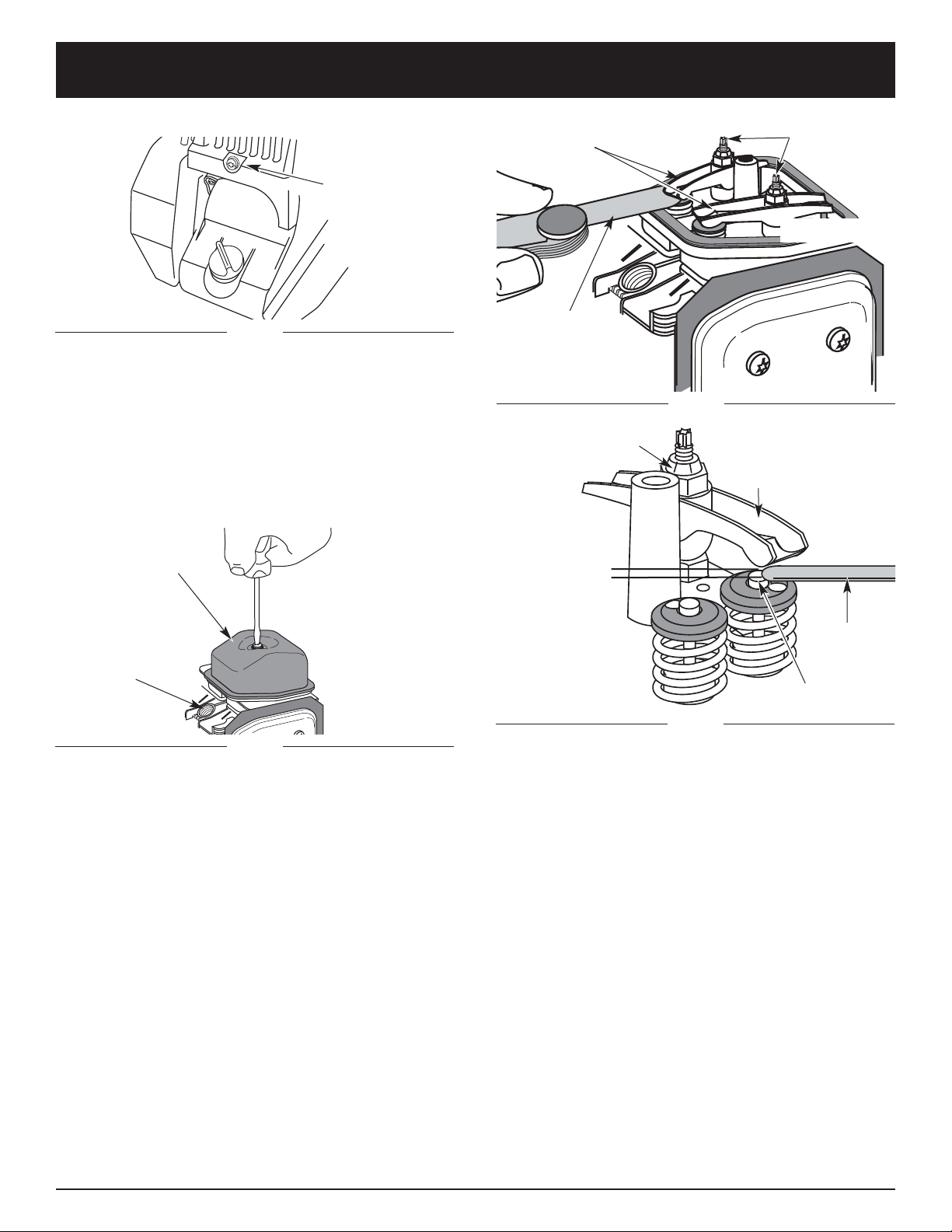

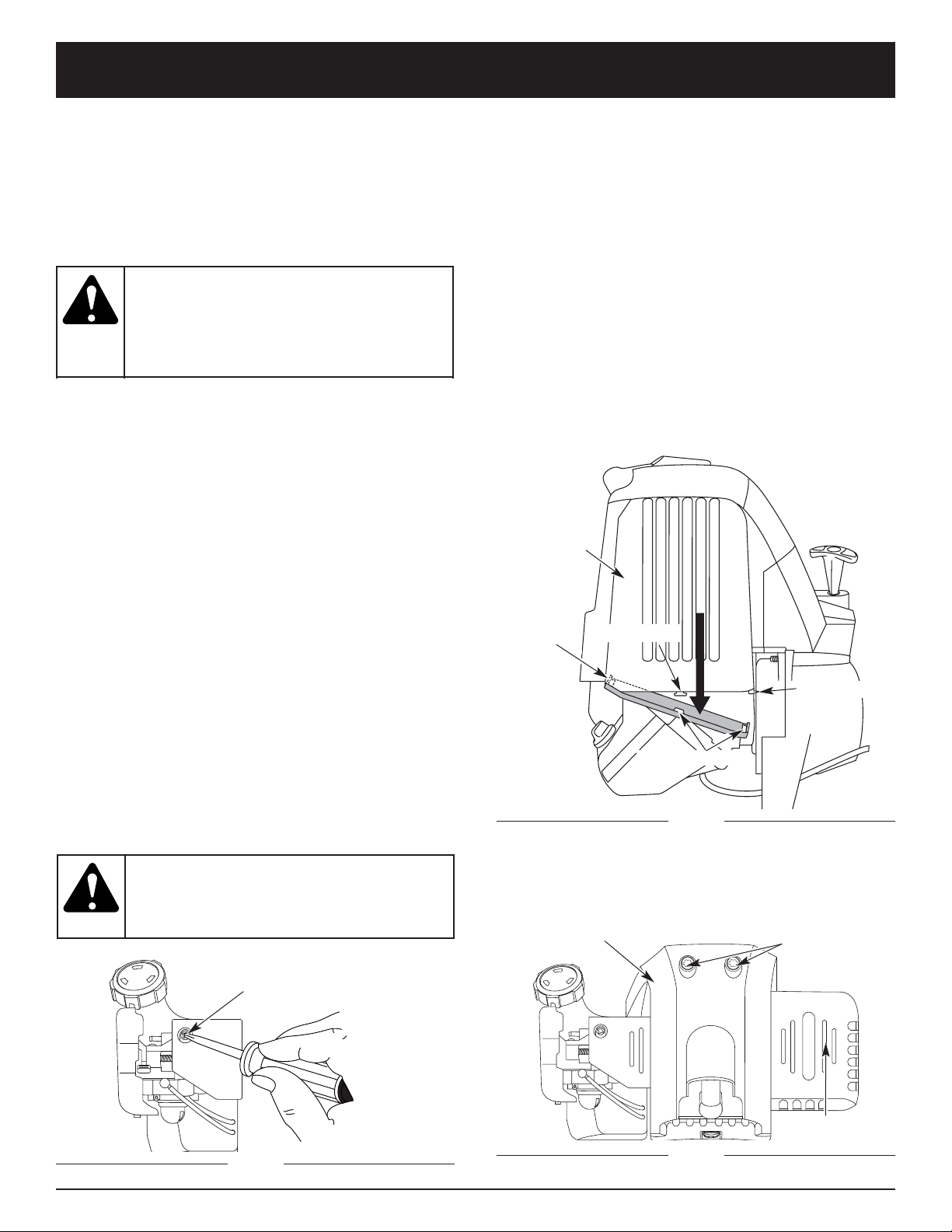

H. Rocker Arm Clearance . . . . . . . . . . . . . . . . . . . . . .22

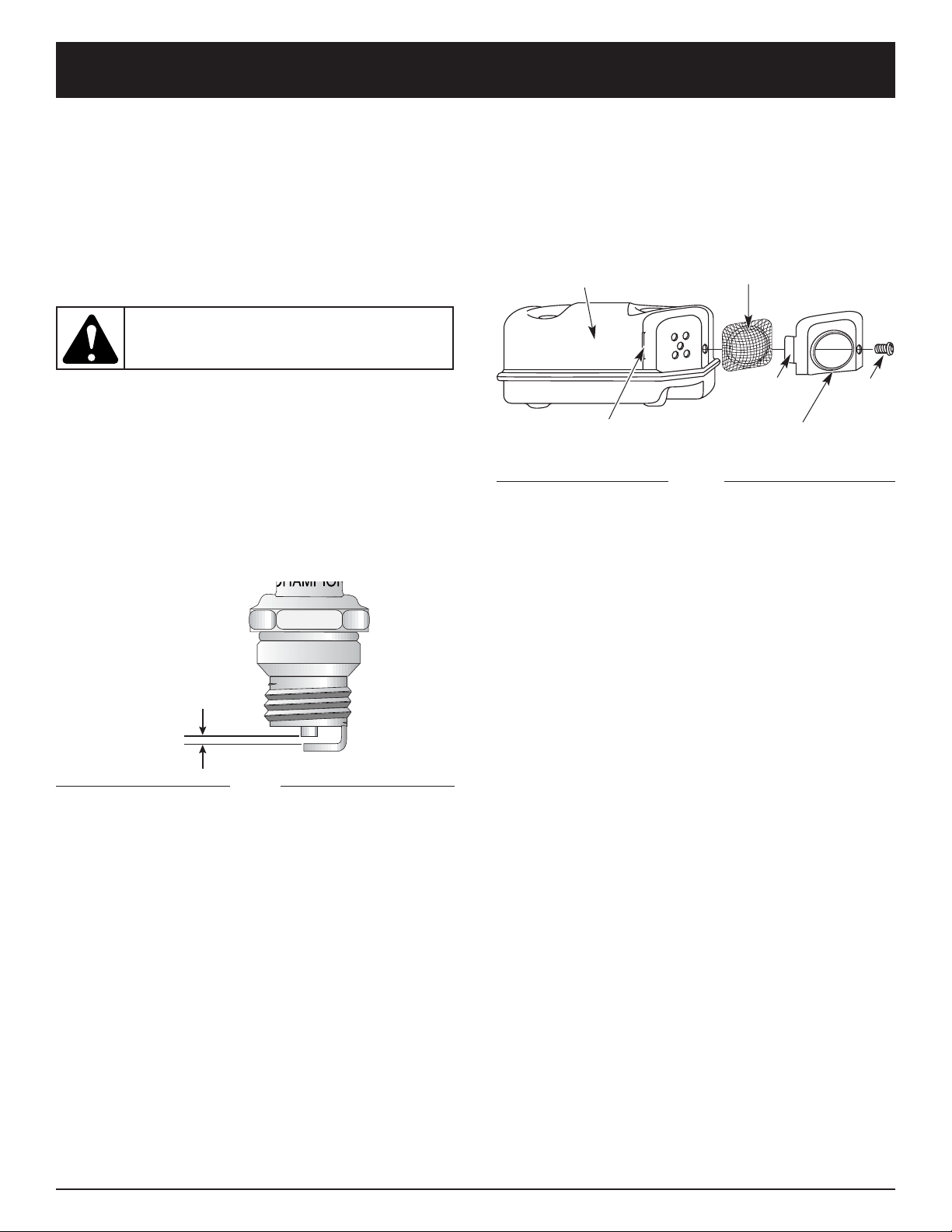

I. Replacing the Spark Plug . . . . . . . . . . . . . . . . . . 24

J. Spark Arrestor Maintenance . . . . . . . . . . . . . . . . .24

K. Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

L. Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

M.Long Term Storage . . . . . . . . . . . . . . . . . . . . . . . 25

N. Transporting the Unit . . . . . . . . . . . . . . . . . . . . . . .25

O. Accessories/Replacement Parts . . . . . . . . . . . . . .25

VIII.Troubleshooting Chart . . . . . . . . . . . . . . . . . . . . . . . 26

IX. Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

X. Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

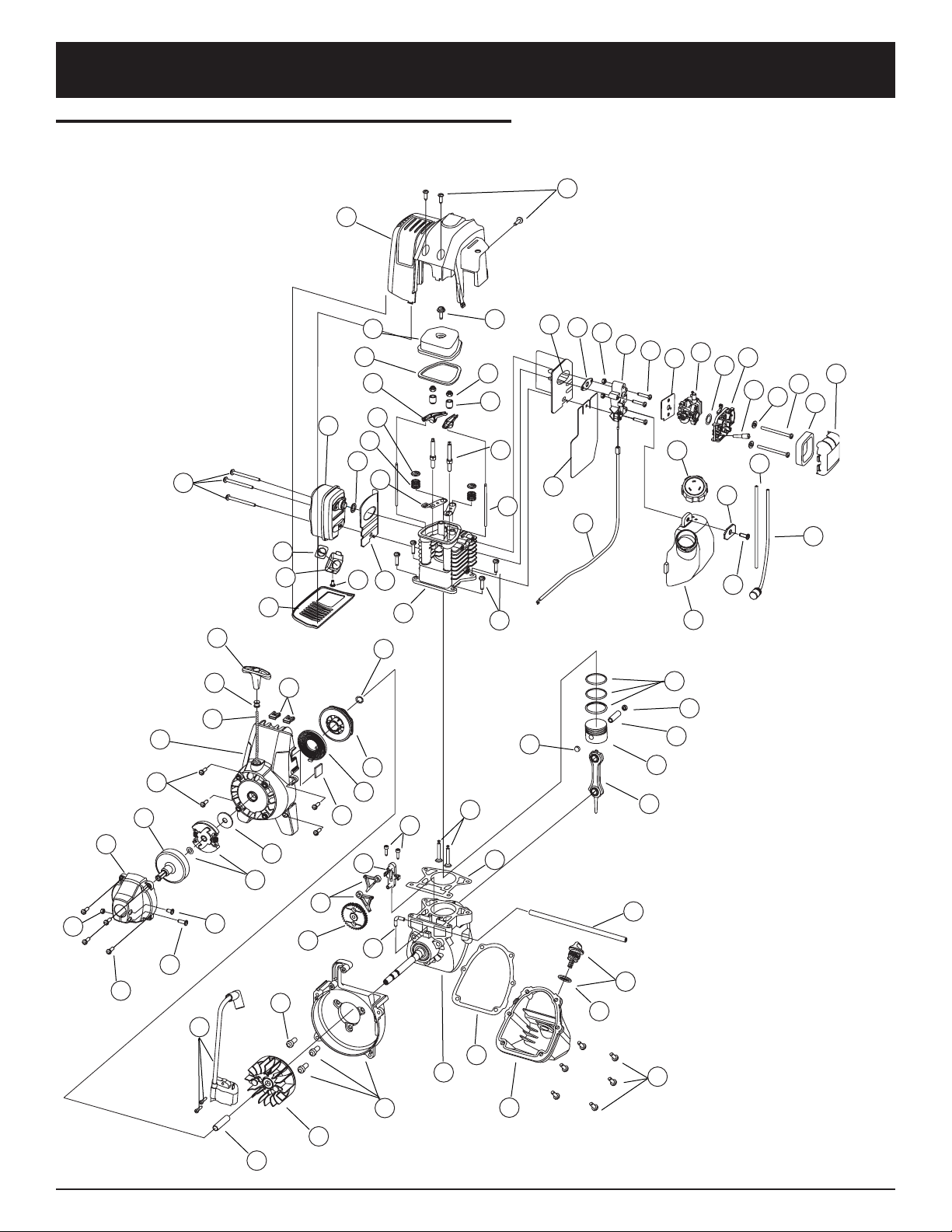

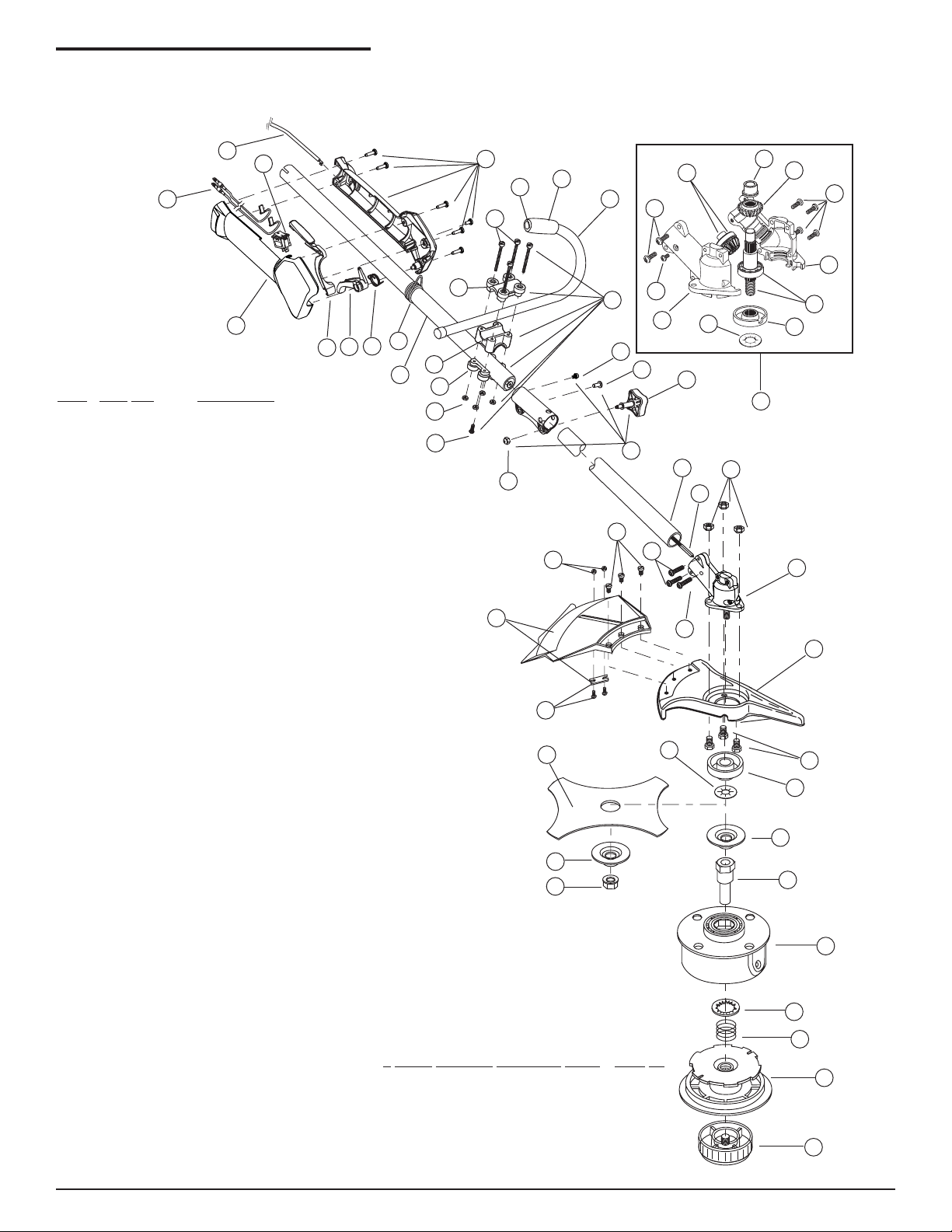

XI. Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . .Back Cover

CONTENTS OF CARTON

• Model 890r Trimmer/Brushcutter

∆ Large Bump Head Cutting Attachment ∆ 4-Tooth Brush Blade ∆ J-Handle and Hardware

• Cutting Attachment Shield with Hardware

• Shoulder Harness

• Locking Rod Tool

•Operator's Manual

• Product Registration Card

• Bottle of 4-Cycle Oil ∆ This item will either be installed on the unit or in the

hardware pack

THANK YOU

Thank you for buying this quality product. This modern outdoor power tool will provide many hours of useful service. You will find it to be a great labor-saving device. This operator’s manual provides you with easy-tounderstand operating instructions. Read the whole manual and follow all the instructions to keep your new outdoor power tool in top operating condition.

PRODUCT REFERENCES, ILLUSTRATIONS AND SPECIFICATIONS

All information, illustrations and specifications in this manual are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without notice.

Bump Head™ is a trademark of MTD SOUTHWEST INC. SplitLine™ is a trademark of MTD SOUTHWEST INC.

SERVICE INFORMATION

Service on this unit both within and after the warranty period should be performed only by an authorized and approved service dealer.

• Call 1-800-345-8746 in the United States, or 1-800-668-1238 in Canada, to obtain a list of authorized service dealers near you

• Go to www.RyobiOutdoor.com on the World Wide Web for a list of authorized service dealers

DO NOT RETURN THE UNIT TO THE RETAILER.

NOTE: PROOF OF PURCHASE WILL BE REQUIRED

FOR WARRANTY SERVICE.

Make sure you carefully read and understood this manual before starting or operating this equipment.

THIS PRODUCT IS COVERED BY ONE OR MORE US PATENTS, OTHER PATENTS PENDING.

Page 3

NOTE: For users on U.S. Forest Land and in the states of California, Maine, Oregon and Washington. All U.S.

Forest Land and the state of California (Public Resources Codes 4442 and 4443), Oregon and Washington require, by law that certain internal combustion engines operated on forest brush and/or grass-covered areas be equipped with a spark arrestor, maintained in effective working order, or the engine be constructed, equipped and maintained for the prevention of fire. Check with your state or local authorities for regulations pertaining to these requirements. Failure to follow these requirements could subject you to liability or a fine. This unit is factory equipped with a spark arrestor. If it requires replacement, ask your local service dealer to install the Accessory Part #180890 Spark Arrestor Kit.

Read the Operator’s Manual(s) and follow all warnings and safety instructions. Failure to do so can result in serious injury to the operator and/or bystanders.

FOR QUESTIONS, CALL 1-800-345-8746 IN U.S. OR 1-800-668-1238 in CANADA

SPARK ARRESTOR

WARNING!

RULES FOR SAFE OPERATION

CALIFORNIA PROPOSITION 65 WARNING

WARNING

THE ENGINE EXHAUST FROM THIS

PRODUCT CONTAINS CHEMICALS

KNOWN TO THE STATE OF CALIFORNIA

TO CAUSE CANCER, BIRTH DEFECTS

OR OTHER REPRODUCTIVE HARM.

DANGER:Failure to obey a safety warning

will result in serious injury to yourself or to others. Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

WARNING: Failure to obey a safety warning can result in injury to yourself and others. Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

CAUTION: Failure to obey a safety warning may result in property damage or personal injury to yourself or to others. Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

SAFETY ALERT SYMBOL: Indicates danger, warning or caution. Attention is required in order to avoid serious personal injury. May be used in conjunction with other symbols or pictographs.

SYMBOL MEANING

The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols, and their explanations, deserve your careful attention and understanding. The safety warnings do not by themselves eliminate any danger. The instructions or warnings they give are not substitutes for proper accident prevention measures.

NOTE: Advises you of information or instructions vital

to the operation or maintenance of the equipment.

SYMBOL MEANING

Page 4

READ ALL INSTRUCTIONS

BEFORE OPERATING

• Read the instructions carefully. Be familiar with the controls and proper use of the unit.

• Do not operate this unit when tired, ill or under the influence of alcohol, drugs or medication.

• Children and teens under the age of 15 must not use the unit, except for teens guided by an adult.

• Inspect the unit before use. Replace damaged parts. Check for fuel leaks. Make sure all fasteners are in place and secure. Replace cutting attachment parts that are cracked, chipped or damaged in any way. Make sure the cutting attachment is properly installed and securely fastened. Be sure the cutting attachment shield is properly attached, and positioned as recommended. Failure to do so can result in personal injury to the operator and bystanders, as well as damage to the unit.

• Use only 0.095 inch (

2.41 mm) diameter Genuine

Factory Parts™ replacement line. Never use metalreinforced line, wire or rope. These can break off and become dangerous projectiles.

• Be aware of the risk of injury to the head, hands and feet.

• Squeeze the throttle control and check that it returns automatically to the idle position. Make all adjustments or repairs before using unit.

• Clear the area to be cut before each use. Remove all objects such as rocks, broken glass, nails, wire or string. They can be thrown or become entangled in the cutting attachment. Clear the area of children, bystanders, and pets. At a minimum, keep all children, bystanders and pets outside a 50-foot (15 m.) radius; there still may be a risk to bystanders from thrown objects. Bystanders should be encouraged to wear eye protection. If you are approached, stop the engine and cutting attachment immediately.

SAFETY WARNINGS FOR GAS TRIMMERS

• Store fuel only in containers specifically designed and approved for the storage of such materials.

• Always stop the engine and allow it to cool before filling the fuel tank. Never remove the cap of the fuel tank, or add fuel, when the engine is hot. Never operate the unit without the fuel cap securely in place. Loosen the fuel tank cap slowly to relieve any pressure in the tank.

• Add fuel in a clean, well-ventilated outdoor area where there are no sparks or flames. Slowly remove the fuel cap only after stopping engine. Do not smoke while fueling. Wipe up any spilled fuel from the unit immediately.

• Avoid creating a source of ignition for spilled fuel. Do not start the engine until fuel vapors dissipate.

• Move the unit at least 30 feet (9.1 m) from the fueling source and site before starting the engine. Do not smoke. Keep sparks and open flames away from the area while adding fuel or operating the unit.

WHILE OPERATING

• Never start or run the unit inside a closed room or building. Breathing exhaust fumes can kill. Operate this unit only in a well ventilated outdoor area.

• Wear safety glasses or goggles that are marked as meeting ANSI Z87.1-1989 standards. Also wear ear/hearing protection when operating this unit. Wear a face or dust mask if the operation is dusty.

• Wear heavy, long pants, boots and gloves. Do not wear loose clothing, jewelry, short pants, sandals or go barefoot. Secure hair above shoulder level.

• The cutting attachment shield must always be in place while operating the unit. Do not operate unit without both trimming lines extended, and the proper line installed. Do not extend the trimming line beyond the length of the shield.

• This unit has a clutch. The cutting attachment remains stationary when the engine is idling. If it does not, have the unit adjusted by an authorized service technician.

• Adjust the J-handle to your size to provide the best grip.

• Be sure the cutting attachment is not in contact with anything before starting the unit.

• Use the unit only in daylight or good artificial light.

• Avoid accidental starting. Be in the starting position whenever pulling the starter rope. The operator and unit must be in a stable position while starting. See Starting/Stopping Instructions.

• Use the right tool. Only use this tool for the purpose intended.

• Do not overreach. Always keep proper footing and balance.

• Always hold the unit with both hands when operating. Keep a firm grip on both the front and rear handle or grips.

• Keep hands, face, and feet at a distance from all moving parts. Do not touch or try to stop the cutting attachment when it is rotating.

• Do not touch the engine or muffler. These parts get extremely hot from operation. They remain hot for a short time after you turn off the unit.

• Do not operate the engine faster than the speed needed to cut, trim or edge. Do not run the engine at high speed when you are not cutting.

• Always stop the engine when cutting is delayed or when walking from one cutting location to another.

• If you strike or become entangled with a foreign object, stop the engine immediately and check for damage. Do not operate before repairing damage. Do not operate the unit with loose or damaged parts.

WARNING: Gasoline is highly flammable, and its vapors can explode if ignited. Take the following precautions:

RULES FOR SAFE OPERATION

Page 5

• If you strike or become entangled with a foreign object, stop the engine immediately and check for damage. Have any damage repaired before attempting further operations. Do not operate unit with a bent, cracked or dull blade. Discard blades that are bent, warped, cracked or broken.

• Do not sharpen the cutting blade. Sharpening the blade can cause the blade tip to break off while in use. This can result in severe personal injury. Replace the blade.

• Do not use the cutting blade for edging or as an edger, severe personal injury to yourself or others can occur. Use the cutting blade only for the purpose as described in this manual.

•Stop the engine IMMEDIATELY if you feel excessive vibration. Vibration is a sign of trouble. Inspect thoroughly for loose nuts, bolts or damage before continuing. Repair or replace affected parts as necessary.

After Use

• Clean cutting blades with a household cleaner to remove any gum buildup. Oil the blade with machine oil to prevent rust.

• Lock up and store the cutting blade in an appropriate area to protect the blade from unauthorized use or damage.

OTHER SAFETY WARNINGS

• Never store the unit, with fuel in the tank, inside a building where fumes may reach an open flame or spark.

• Allow the engine to cool before storing or transporting. Be sure to secure the unit while transporting.

• Store the unit in a dry area, locked up or up high to prevent unauthorized use or damage, out of the reach of children.

• Never douse or squirt the unit with water or any other liquid. Keep handles dry, clean and free from debris. Clean after each use. See the Cleaning and Storage instructions.

• Keep these instructions. Refer to them often and use them to instruct other users. If you loan someone this unit, also loan them these instructions.

SAVE THESE INSTRUCTIONS

• Stop and switch the engine to off for maintenance, repair, or for changing the cutting attachment or other attachments.

• Use only Genuine Factory Parts™ replacement parts and accessories for this unit. These are available from your authorized service dealer. Use of any unauthorized parts or accessories could lead to serious injury to the user, or damage to the unit, and void your warranty.

• Keep unit clean of vegetation and other materials. They may become lodged between the cutting attachment and shield.

•To reduce fire hazard, replace faulty muffler and spark arrestor, keep the engine and muffler free from grass, leaves, excessive grease or carbon build up.

WHILE OPERATING WITH CUTTING BLADE

• Read and understand all safety warnings before operating this unit.

• Always use the shoulder harness when using the brush blade accessory.

• Keep the J-handle between the operator and cutting attachment or blade at all times.

• NEVER cut with the cutting blade located over 30 inches (76 cm) or more above the ground level.

• Blade thrust may occur when the spinning blade contacts an object that it does not immediately cut. Blade thrust can be violent enough to cause the unit and/or operator to be propelled in any direction , and possibly lose control of the unit. Blade thrust can occur without warning if the blade snags, stalls or binds. This is more likely to occur in areas where it is difficult to see the material being cut.

• For operation with the brush blade, do not cut anything thicker than 1/2 inch or a violent kickback could occur.

• Do not attempt to touch or stop the blade when it is rotating.

•A coasting blade can cause injury while it continues to spin after the engine is stopped or the throttle trigger is released. Maintain proper control until the blade has completely stopped rotating.

• Do not run the unit at high speed when not cutting.

RULES FOR SAFE OPERATION

Page 6

RULES FOR SAFE OPERATION

SYMBOL MEANING

• ON/OFF STOP CONTROL

OFF or STOP

• THROWN OBJECTS AND ROTATING CUTTER CAN CAUSE SEVERE INJURY

WARNING: Do not operate without

the cutting attachment shield in place. Keep away from the rotating cutting attachment.

• HOT SURFACE WARNING

Do not touch a hot muffler, gear housing or cylinder. You may get burned. These parts get extremely hot from operation. They remain hot for a short time after the unit is turned off.

• SHARP BLADE

WARNING: Sharp blade on cutting

attachment shield. To prevent serious injury, do not touch line cutting blade.

• BRUSHCUTTERS • REPLACE DULL BLADE

Do not sharpen the cutting blade. Sharpening the blade can cause the blade tip to break off while in use. This can result in severe personal injury.

•TRIMMER/BRUSHCUTTER SAFETY

WARNING: Thrown objects and

rotating cutter can cause severe injury. Keep bystanders, especially children and pets, at least 50 feet (15 m) away from the cutting area. The cutting attachment shield must be used when using the trimmer cutting attachment.

SYMBOL MEANING

• SAFETY ALERT SYMBOL

Indicates danger, warning or caution. May be used in conjunction with other symbols or pictographs.

•WARNING - READ OPERATOR'S MANUAL

Read the operator’s manual(s) and follow all warnings and safety instructions. Failure to do so can result in serious injury to the operator and/or bystanders.

• WEAR EYE AND HEARING PROTECTION

WARNING: Thrown objects and loud

noise can cause severe eye injury and hearing loss. Wear eye protection meeting ANSI Z87.1 standards and ear protection when operating this unit.

Use a full face shield when needed.

•KEEP BYSTANDERS AWAY

WARNING: Keep all bystanders,

especially children and pets, at least 50 feet (15 m) from the operating area.

• UNLEADED FUEL

Always use clean, fresh unleaded fuel.

• OIL

Refer to operator's manual for the proper type of oil.

•ON/OFF STOP CONTROL

ON / START / RUN

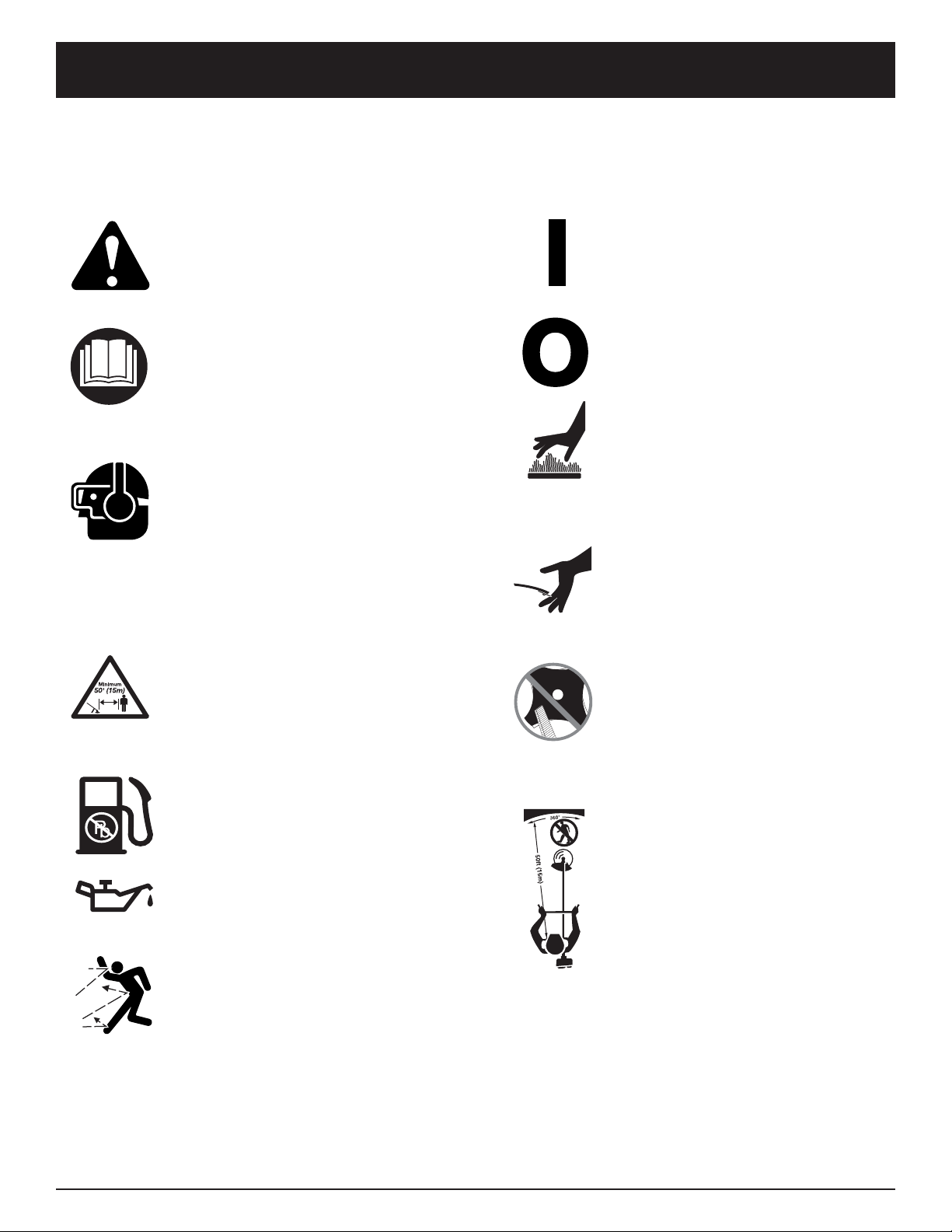

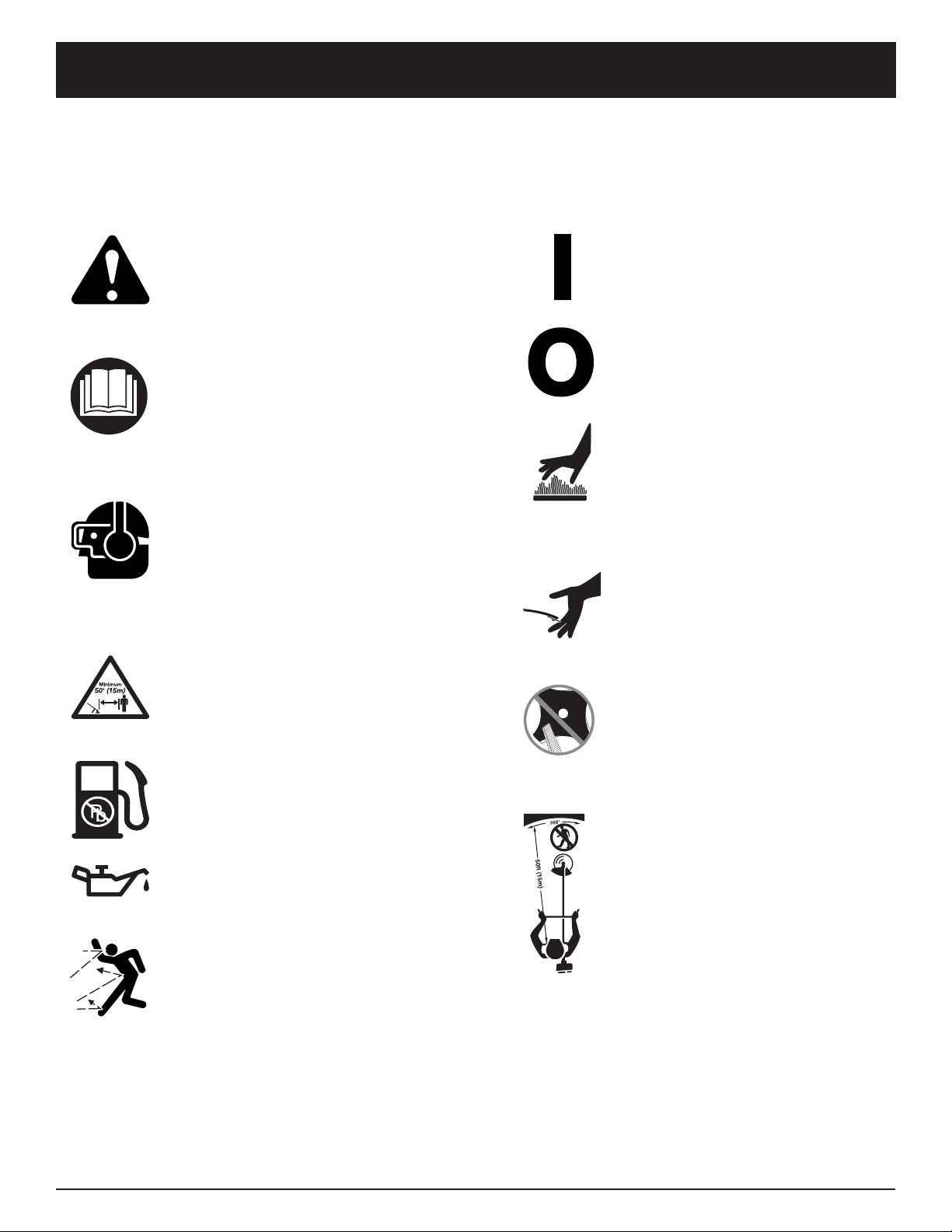

SAFETY AND INTERNATIONAL SYMBOLS

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating and maintenance and repair information.

Page 7

RULES FOR SAFE OPERATION

APPLICATIONS

As a trimmer:

• Cutting grass and light weeds

• Edging

• Decorative trimming around trees, fences, etc. As a brushcutter:

• Cutting weeds and light bush of up to 1/2 inch in diameter

Other optional accessories may be used with the 890r. Refer to Operating the EZ-Link System for a list of add-ons.

Cutting Attachment

Shield

Fuel Cap

Throttle

Control

Throttle

Lock-Out

J-Handle

Cutting Attachment

Gear

Housing

Shaft Grip

Primer Bulb

Oil Fill Plug / Dipstick

Air Filter Cover

Engine Feet

Spark Plug

On/Off Stop Control

Shaft

Housing

Starter Rope Grip

KNOW YOUR UNIT

EZ-Link™

Blade Shield /

Shield Mount

Brush Blade

Line Cutting Blade

Spark Plug

Muffler

Muffler Guard

Spark Arrestor

Shoulder Strap Clip

Choke Lever

Page 8

ASSEMBLY INSTRUCTIONS

On some units, the J-handle may be pre-installed. In this case you must loosen screws and adjust the handle to fit the operator. Go to step 5 if the J-handle is pre-installed.

INSTALL AND ADJUST THE J-HANDLE

1. Place the J-handle between the top and middle clamp pieces (Fig. 1).

(4) Screws

Top Clamp

J-Handle

Middle Clamp

Bottom Clamp

Nuts

2. While holding the three pieces together, install the four (4) screws through the top clamp and into middle clamp.

NOTE: The holes in the top and middle clamp will line up

only when assembled correctly.

3. Place the clamps and the J-handle over the shaft housing and onto the bottom clamp.

4. Hold each hex nut in the bottom clamp recess with a finger. Start screws with a large Phillips screwdriver. Do not tighten until you make the handle adjustment.

5. Slide the J-handle in or out until the arrow/white line on the decal touches the clamp assembly (Fig. 2). You must first loosen the screws if the handle is pre-installed.

Fig. 1

Fig. 2

Fig. 3

6. While holding the unit in the operating position (Fig. 3), position the J-handle to the location that provides you the best grip.

7. Tighten the clamp screws evenly, until the J-handle is secure.

Decal

INSTALL THE HARNESS

1. Push the strap through the center of the buckle.

2. Pull the strap over the cross bar and down through the slot in the buckle (Fig. 4).

3. Put the harness on over head and onto shoulder. Snap it on to the support fitting (Fig. 5).

4. Adjust length to fit the operator’s size. Pull tab to lengthen, pull strap to shorten (Fig 6).

Support Fitting

WARNING: Always use the shoulder

harness when using the cutting blade to avoid serious personal injury.

Fig. 4

Fig. 5

Fig. 6

REMOVE AND INSTALL THE CUTTING ATTACHMENT SHIELD

Remove the cutting attachment shield when using the unit as a brushcutter

Remove the cutting attachment shield from the shield mount by removing the three (3) screws with a flat blade screwdriver (Fig. 7). Store parts for future use.

WARNING: The cutting attachment shield should NOT be installed when operating the unit with a blade. Remove the cutting attachment shield before removing or installing the blade.

Page 9

ASSEMBLY INSTRUCTIONS

Install the cutting attachment shield when using the unit as a grass trimmer

Install the cutting attachment shield on the shield mount by inserting the three (3) screws into the shield mount. Tighten securely with a flat blade screwdriver (Fig. 7).

REMOVE THE CUTTING ATTACHMENT AND INSTALL THE CUTTING BLADE

NOTE: To make cutting blade removal and installation easier,

place the unit on the ground or on a work bench

Remove the Cutting Attachment Shield

See Remove and Install the Cutting Attachment Shield.

Remove the Cutting Attachment

Align the shaft bushing hole with the locking rod slot and insert the locking rod into the shaft bushing hole (Fig. 8).

(3) Screws

Cutting

Attachment

Shield

Shield Mount

Gear Housing

Fig. 7

WARNING: The gear housing gets hot with

use. It can result in injury to the operator. The housing remains hot for a short time even after the unit is turned off. Do not touch the gear housing until it has cooled.

WARNING: To avoid serious personal injury, the cutting attachment shield MUST be in place at all times while operating the unit as a grass trimmer.

Cutting Attachment

Locking Rod

Slot

Locking Rod

Shaft Bushing Hole

Locking Rod Slot

Output Shaft

Bushing

Locking Rod

Output Shaft

2. Hold the locking rod in place by grasping it next to

the boom of the unit (Fig. 9).

3. While holding the locking rod, remove the cutting

attachment by turning it clockwise off of the output shaft (Fig. 10). Store the cutting attachment for future use.

NOTE: The blade retainer under the cutting attachment

will be used when installing the cutting blade.

Fig. 8

Fig. 10

Fig. 9

Install the Cutting Blade

4. Place the cutting blade on the output shaft bushing

(Fig. 11).

WARNING: To avoid serious personal injury, always wear gloves while handling or installing the blade.

Shield Mount

Locking Rod

Cutting

Blade

Blade Retainer

Nut

Output Shaft

Bushing

Pilot Hole

Fig. 11

Page 10

ASSEMBLY INSTRUCTIONS

Fig. 15

Fig. 12

Pilot Step

REMOVE THE CUTTING BLADE AND INSTALL THE CUTTING ATTACHMENT

Remove the Cutting Blade

1. Align the shaft bushing hole with the locking rod slot and insert the locking rod into the bushing hole (Fig. 8).

2. Hold the locking rod in place by grasping it next to the boom of the unit (Fig. 14).

3. While holding the locking rod, loosen the nut on the blade by turning it clockwise with a 5/8 inch closedend or socket wrench (Fig. 14).

Fig. 13

9. Remove the locking rod from the locking rod slot.

1/4-1/2 turn

Counterclockwise

6. Align the shaft bushing hole with the locking rod slot and insert the locking rod into the bushing hole (Fig. 8).

7. Put the blade retainer and nut on the output shaft. Make sure that the blade is installed correctly.

8. Tighten nut counterclockwise against the blade while holding the locking rod:

• If using a torque wrench and an 5/8 inch socket tighten

to: 325 - 335 in•lb, 27 - 28 ft.•lb, 37 - 38 N•m.

•Without a torque wrench, use a 5/8 inch closed-end or

socket wrench, turning the nut until the blade retainer is snug against the shaft bushing. Make sure that the blade is installed correctly, then rotate the nut an additional 1/4 to 1/2 turn counterclockwise (Fig. 13).

Cutting Attachment

Locking Rod

Clockwise

6. Remove the locking rod.

7. Install the cutting attachment shield. Refer to Remove

and Install the Cutting Attachment Shield.

Blade Retainer

Output Shaft

Bushing

Fig. 14

WARNING: To avoid serious personal

injury or damage to the unit, do not start or operate this unit with the locking rod in the locking rod slot.

WARNING: To avoid serious personal

injury, always wear gloves while handling or installing the blade.

WARNING: Do not sharpen the cutting blade. Sharpening the blade can cause the blade tip to break off while in use. This can result in severe personal injury. Replace the blade.

WARNING: To avoid serious personal injury,

the cutting head guard MUST be in place at all times while operating the unit as a trimmer.

5. Make sure that the cutting blade is centered on the pilot step and sitting flat against the output shaft bushing (Fig. 12).

WARNING: If the cutting blade is offcenter, the unit will vibrate and the blade may fly off, causing possible serious personal injury.

4. Remove the nut, blade retainer and blade. Store the nut and blade together for future use in a secure place. Store out of children’s reach.

Install the Cutting Attachment

Align the shaft bushing hole with the locking rod slot and insert the locking rod into the shaft bushing hole (Fig. 8). Place the blade retainer on the output shaft with the flat surface against the output shaft bushing (Fig. 15). Screw the cutting attachment counterclockwise onto the output shaft. Tighten securely.

NOTE: The blade retainer must be installed on the output

shaft in the position shown for the cutting attachment to work correctly.

Page 11

DANGER: OVERFILLING OIL CRANKCASE

MAY CAUSE SERIOUS PERSONAL INJURY. Checking and maintaining the proper oil level in the crank case cannot is important and cannot be overemphasized. Check oil before each use and change as needed. See Changing the Oil.

RECOMMENDED OIL TYPE

Using the proper type and weight of oil in the crankcase is extremely important. Check the oil before each use and change the oil regularly. Failure to use the correct oil, or using dirty oil, can cause premature engine wear and failure.

Use a high-quality SAE 30 weight oil of API (American Petroleum Institute) service class SF, SG, SH.

ADDING OIL TO CRANKCASE: INITIAL USE

NOTE: This unit is shipped without oil. In order to avoid

damage to the unit, put oil in the crankcase before attempting to start unit.

Your unit is supplied with one 3.4 fluid oz. (100 ml.) bottle of SAE 30 SF, SG, SH oil (Fig. 16).

NOTE: Save the bottle to measure the correct amount

for future oil changes. See Changing the Oil.

1. Unscrew the top of the bottle of oil and remove the paper seal covering the opening. Replace the top. Next, cut the tip off the funnel spout (Fig. 16).

2. Place the unit on a flat level surface.

3. Remove the oil plug / dipstick from the crankcase (Fig. 17).

Fig. 16

Fig. 18

Oil Fill

NOTE: Never add oil to the fuel or fuel tank.

5. Wipe up any oil that may have spilled and reinstall the oil fill plug / dipstick.

The importance of checking and maintaining the proper oil level in the crankcase cannot be overemphasized. Check oil before each use and change as needed. Refer to Changing the Oil.

Oil Fill Plug/Dipstick

Oil Fill Hole

Fig. 17

4. Pour the entire bottle of oil into the oil fill hole (Fig. 18).

O-Ring

Funnel Spout

OIL AND FUEL INFORMATION

Page 12

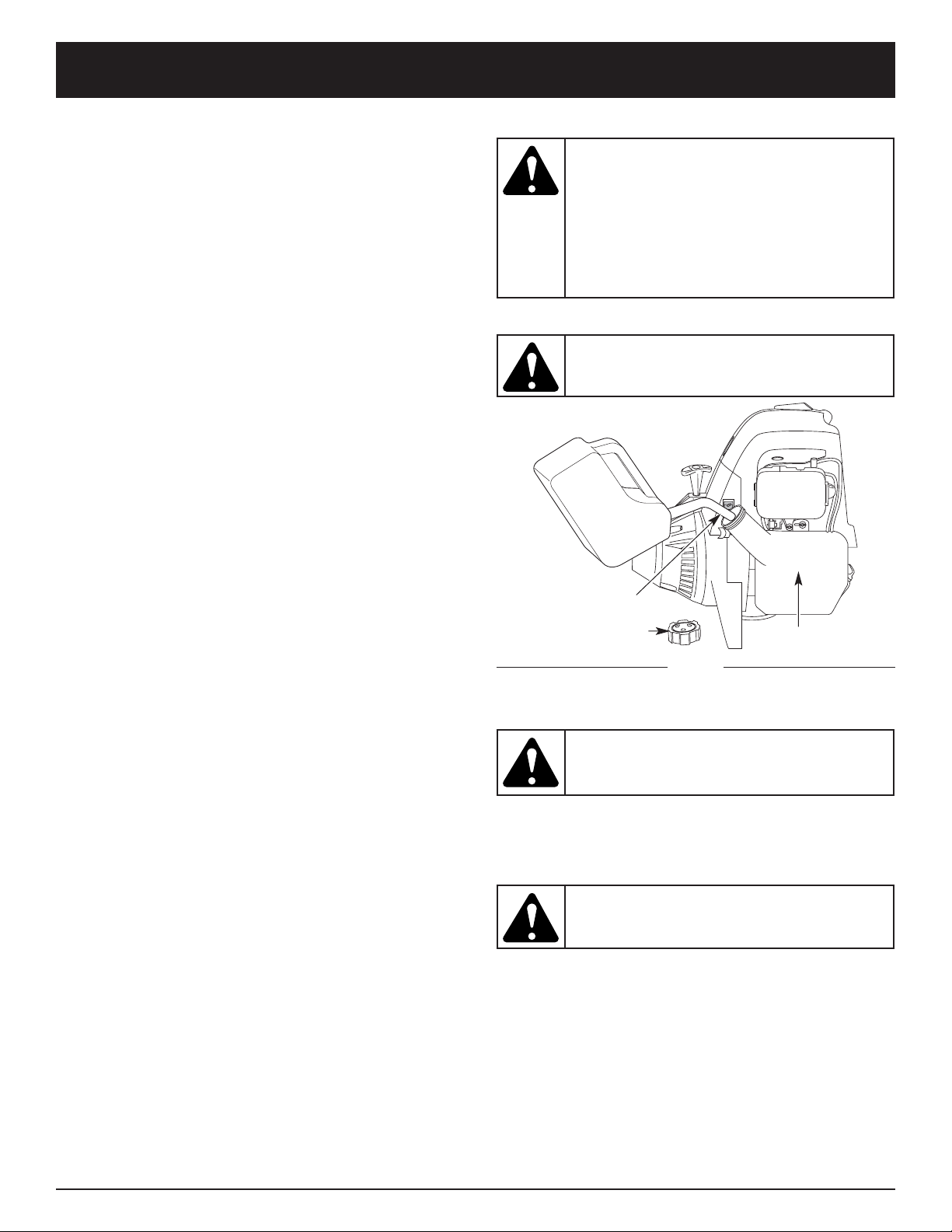

FUELING THE UNIT

1. Remove fuel cap (Fig. 19).

Fig. 19

Fuel Cap

Fuel Tank

Gas Can Spout

2. Place spout of gas container into the fill hole on the fuel tank (Fig. 19) and fill tank.

NOTE: Do not overfill tank.

3. Wipe up any gasoline that may have spilled

4. Reinstall the fuel cap.

5. Move the unit at least 30 ft. (9.1 m) from the fueling source and site before starting the engine.

NOTE: Dispose of the old gasoline in accordance to

Federal, State and Local regulations.

RECOMMENDED FUEL TYPE

Old fuel is the primary reason for the unit not running properly. Be sure to use fresh, clean, unleaded gasoline.

NOTE: This is a four cycle engine. In order to avoid

damage to the unit, do not mix oil with

Gasoline.

Definition of Blended Fuels

Today's fuels are often a blend of gasoline and oxygenates such as ethanol, methanol or MTBE (ether). Alcohol-blended fuel absorbs water. As little as 1% water in the fuel can make fuel and oil separate or form acids when stored. Use fresh fuel (less than 60 days old), when using alcohol-blended fuel.

Using Blended Fuels

If you choose to use a blended fuel, or its use is unavoidable, follow recommended precautions.

• Always use fresh unleaded gasoline

• Use the fuel additive STA-BIL

or an equivalent.

• Drain tank and run the engine dry before storing unit.

Using Fuel Additives

The use of fuel additives, such as STA-BIL®Gas Stabilizer or an equivalent, will inhibit corrosion and minimize the formation of gum deposits. Using a fuel additive can keep fuel from forming harmful deposits in the carburetor for up to six (6) months. Add 0.8 oz. (23 ml.) of fuel additive per gallon of fuel according to the instructions on the container. NEVER add fuel additives directly to the unit's gas tank.

Unleaded

Gasoline

WARNING: Add gasoline in a clean, wellventilated outdoor area. Avoid creating a source of ignition for spilt fuel.

WARNING: Never operate the unit without the fuel cap securely in place.

WARNING: Gasoline is extremely flammable and its vapors can explode if ignited. To avoid serious personal injury , always stop the engine and allow it to cool before filling the fuel tank. Do not smoke while filling the tank. Keep sparks and open flames away from the area.

WARNING: Remove fuel cap slowly to avoid injury from gasoline spray.

OIL AND FUEL INFORMATION

Page 13

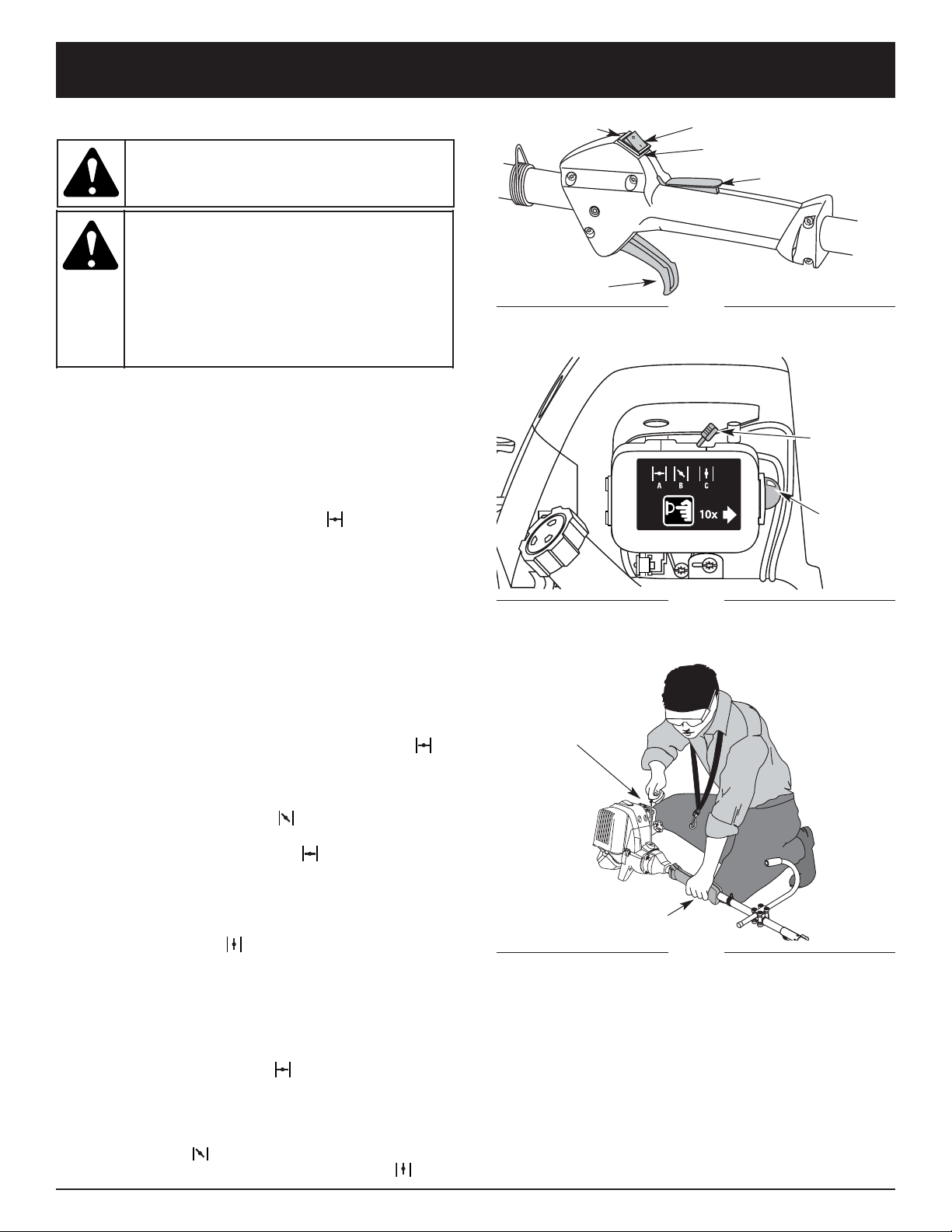

STARTING/STOPPING INSTRUCTIONS

Fig. 22

1. Check the oil level in the crankcase. Refer to

Checking the Oil Level.

2. Fill the fuel tank with fresh, clean unleaded gasoline. Refer to Fueling the Unit.

3. Make sure the Start/Stop Engine Control is in the START [I] position (Fig. 20).

4. Place the choke lever in the FULL choke (A) position (Fig. 21).

NOTE:

Slide the choke lever directly above the appropriate symbol on filter cover decal

(Fig. 21).

5. Fully press and release the primer bulb slowly 10 times until FUEL IS VISIBLE IN THE PRIMER BULB. If you can’t see fuel in the bulb, press and release the bulb as many times as it takes before you can see fuel in it (Fig. 21).

6. Squeeze the throttle lock-out, then squeeze the throttle control to the wide open (full throttle) position (Fig. 22).

7. With the unit in the starting position (Fig. 22) and the choke in the FULL (A) position, pull the starter rope briskly 5 times. If the engine attempts to run before the fifth pull, proceed to step 8.

8. Move the choke lever to the PARTIAL (B) position (Fig. 21).

NOTE: The engine will not run in the FULL choke (A)

position.

9. Pull the starter rope 1 to 3 pulls until the engine starts. Run for 15-30 seconds. If the unit fails to start, return to step 7.

10. Move the choke lever to the RUN (C) position and run at full throttle for 30 seconds.

11. Release the throttle control to the idle position and begin operation.

NOTE: If the engine does not start using these

procedures, repeat steps 5 through 11 using TWO (2) pulls in the FULL choke (A) position.

NOTE: Choking is unnecessary when starting a warm

engine. Put the On/Off Stop Control in the ON position (Fig. 20), and start in PARTIAL choke (B ) position (Fig. 21). After starting, place the choke lever in the RUN (C ) position.

WARNING: Operate this unit only in a wellventilated area outdoors. Carbon monoxide exhaust fumes can be lethal in a confined area.

WARNING: Avoid accidental starting. Remain in the starting position when pulling the starter rope (Fig. 20). The operator and unit must be in a stable position while starting to avoid serious personal injury.

Make sure that any Add-On item is installed correctly and secure before starting the unit.

STOPPING INSTRUCTIONS

1. Release your hand from the throttle control (Fig. 22). Allow the engine to cool down by idling.

2. Put the On/Off Stop Control in the OFF (O) position (Fig. 20).

STARTING INSTRUCTIONS

Primer Bulb

Choke Lever

Starter Rope

Throttle Control

Fig. 21

On/Off Stop Control

Start/On (I)

Stop/Off (O)

Throttle Lock-Out

Throttle Control

Fig. 20

Page 14

For edging when using the line head cutting attachment with EZ-Link™ models, lock the release button of the cutting attachment into the 90° edging hole or the 180°

edging hole (Fig. 25).

OPERATING THE EZ-LINK™ SYSTEM

The EZ-Link™ system enables the use of these optional Add-Ons.

Blower/Vacuum . . . . . . . . . . . . . . . . . . . . . . . . . . BV720r

Cultivator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720r

Edger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LE720r

Hedge Trimmer . . . . . . . . . . . . . . . . . . . . . . . . . . HS720r

Snow Thrower . . . . . . . . . . . . . . . . . . . . . . . . . . . ST720r

Straight Shaft Trimmer . . . . . . . . . . . . . . . . . . . . SS725r

Tree Pruner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TP720r

Turbo Blower . . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720r

Removing the Cutting Attachment or Add-Ons

1. Turn the knob counterclockwise to loosen (Fig. 23).

2. Press and hold the release button (Fig. 23).

3. While firmly holding the upper shaft housing, pull the cutting attachment or add-on straight out of the EZ-Link™ coupler (Fig. 24).

Installing the Cutting Attachment or Add-Ons

NOTE: To make installing or removing the add-on

easier, place the unit on the ground or on a work bench.

1. Turn knob counterclockwise to loosen (Fig. 23).

Fig. 23

EZ-Link™ Coupler

Release Button

Guide Recess

Knob

Primary Hole

Upper Shaft Housing

90˚ Edging Hole

EZ-Link™ Coupler

2. While firmly holding the add-on, push it straight into the EZ-Link™ coupler (Fig. 24).

NOTE: Aligning the release button with the guide recess

will help installation (Fig. 23).

3. Turn the knob clockwise to tighten (Fig. 25).

Fig. 24

Fig. 25

Knob

180˚ Edging Hole

Lower Shaft Housing

Release Button

WARNING: To avoid serious personal injury

and damage to the unit, shut unit off before removing or installing add-ons.

WARNING: Read and understand the operator’s manual for each add-on prior to operation.

CAUTION: The cutting attachment and add-ons with the EZ-Link™ system are to be used in the primary hole unless stated otherwise in the specific add-ons operator’s manual. Using the wrong hole could lead to personal injury, or damage to the unit.

CAUTION: Lock the release button in the primary hole and securely tighten the knob before operating this unit.

OPERATING INSTRUCTIONS

Page 15

OPERATING INSTRUCTIONS

HOLDING THE TRIMMER

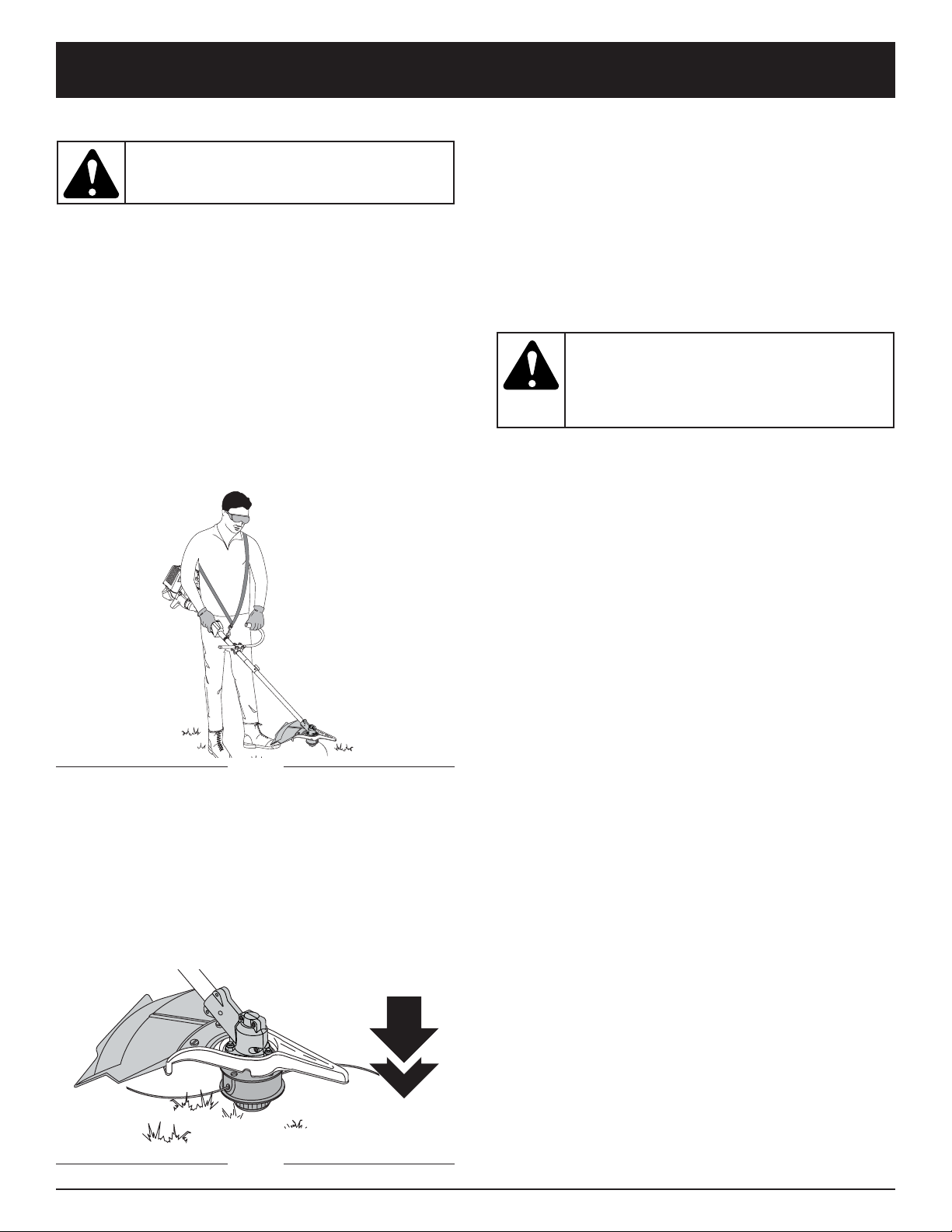

Before operating the unit, stand in the operating position (Fig. 26). Check for the following:

• The operator is wearing eye protection and proper clothing

• With a slightly-bent right arm, the operator’s right hand is holding the shaft grip

• The operator’s left arm is straight, the left hand holding the J-handle

• The unit is at waist level

• The cutting attachment is parallel to the ground and easily contacts the grass without the need to bend over

Once you are in the operating position, hook the shoulder strap to the unit.

WARNING: Always wear eye, hearing, foot

and body protection to reduce the risk of injury when operating this unit.

Fig. 26

ADJUSTING TRIMMING LINE LENGTH

The Bump Head™ cutting attachment allows you to release trimming line without stopping the engine. To release more line, lightly tap the cutting attachment on the ground (Fig. 27) while operating the trimmer at high speed.

NOTE: Always keep the trimming line fully extended.

Line release becomes more difficult as the cutting line becomes shorter.

Fig. 27

Each time the head is bumped, about 1 inch (25.4 mm) of trimming line is released. A blade in the cutting attachment shield will cut the line to the proper length if excess line is released.

For best results, tap the Bump Head™ on bare ground or hard soil. If line release is attempted in tall grass, the engine may stall. Always keep the trimming line fully extended. Line release becomes more difficult as the cutting line becomes shorter.

NOTE: Do not rest the Bump Head™ on the ground

while the unit is running.

Some line breakage will occur from:

• Entanglement with foreign matter

• Normal line fatigue

• Attempting to cut thick, stalky weeds

• Forcing the line into objects such as walls or fence posts

TIPS FOR BEST TRIMMING RESULTS

• For best trimming results, operate unit at full throttle.

• Keep the cutting attachment parallel to the ground.

• Do not force the cutting attachment. Allow the tip of the line to do the cutting, especially along walls. Cutting with more than the tip will reduce cutting efficiency and may overload the engine.

• Cut grass over 8 inches (200 mm) by working from top to bottom in small increments to avoid premature line wear or engine drag.

• Cut from left to right whenever possible. Cutting to the right improves the unit's cutting efficiency. Clippings are thrown away from the operator.

• Slowly move the trimmer into and out of the cutting area at the desired height. Move either in a forwardbackward or side-to-side motion. Cutting shorter lengths produces the best results.

• Trim only when grass and weeds are dry.

• The life of your cutting line is dependent upon:

• Proper adherence of trimming techniques (explained

above)

• What vegetation is cut

• Where vegetation is cut

For example, the line will wear faster when trimming against a foundation wall as opposed to trimming around a tree.

CAUTION:

Do not remove or alter the line cutting blade assembly . Excessive line length will make the clutch overheat. This may lead to serious personal injury or damage to the unit.

Page 16

OPERATING INSTRUCTIONS

Fig. 28

Fig. 29

Fig. 30

DECORATIVE TRIMMING

Decorative trimming is accomplished by removing all vegetation around trees, posts, fences and more.

Rotate the whole unit so that the cutting attachment is at a 30° angle to the ground (Fig. 28).

USING THE CUTTING BLADE

Before operating the unit with the cutting blade, stand in the operating position (Fig. 29). Refer to Holding the Trimmer.

Cutting Blade Operating Tips

To establish a rhythmic cutting procedure:

• Plant feet firmly, comfortably apart.

• Bring the engine to full throttle before entering the material to be cut. At full throttle the blade has maximum cutting power and is less likely to bind, stall or cause blade thrust (which can result in serious personal injury to the operator or others).

• Cut while swinging the upper part of your body from right to left.

• Always release the throttle trigger and allow the engine to return to idle speed when not cutting.

• When you are finished, always unsnap the unit from the harness before taking off the harness.

• Swing the unit in the opposite direction that the blade spins, which increases the cutting action.

• After the return swing, move forward to the next area to be cut plant your feet again.

• The cutting blade is designed with a second cutting edge. You can use it by removing the blade, turning it upside down, and reinstalling it.

To reduce the chance of material wrapping around the blade, follow these steps:

• Cut at full throttle

• Swing the unit into material to be cut from your right to your left (Fig. 30)

• Avoid the material just cut as you make the return swing

WARNING: Always wear eye, hearing, foot, body protection and the shoulder strap to reduce the risk of injury when operating this unit.

WARNING: Do not clear away any cut material with the engine running or blade turning. To avoid serious personal injury, turn off the engine. Allow the blade to stop before removing materials wrapped around the blade shaft.

WARNING: Do not sharpen the cutting blade. Sharpening the blade can cause the blade tip to break off while in use. This can result in severe personal injury to yourself or others. Replace the blade.

WARNING: The blade continues to spin after the engine is turned off. The coasting blade can seriously cut you if accidentally touched.

WARNING: Blade thrust may occur when the spinning blade contacts an object that it does not immediately cut. Blade thrust can be violent enough to cause the unit and/or operator to be propelled in any direction, and possibly lose control of the unit. Blade thrust can occur without warning if the blade snags, stalls or binds. This is more likely to occur in areas where it is difficult to see the material being cut.

WARNING: Do not use the cutting blade for edging or as an edger. Severe personal injury to yourself or others can result.

Page 17

MAINTENANCE SCHEDULE

Perform these required maintenance procedures at the frequency stated in the table. These procedures should also be a part of any seasonal tune-up.

NOTE: Some maintenance procedures may require

special tools or skills. If you are unsure about these procedures take your unit to any non-road engine repair establishment, individual or authorized service dealer.

NOTE: Maintenance, replacement, or repair of the emission

control devices and system may be performed by any non-road engine repair establishment, individual or authorized service dealer.

MAINTENANCE AND REPAIR INSTRUCTIONS

WARNING: To prevent serious injury, never

perform maintenance or repairs with the unit running. Always service and repair a cool unit. Disconnect the spark plug wire to ensure that the unit cannot start.

FREQUENCY MAINTENANCE REQUIRED REFER TO

Before starting engine

Fill fuel tank with fresh fuel Check oil

Page 12

Page 19 Every 10 hours Clean and re-oil air filter Page 21 First change at 10 hours

Every 25 hours thereafter Every 25 hours

Change oil Change oil Clean spark arrestor

Page 20

Page 24 10 hours on new engine

Every 25 hours Every 25 hours

Check rocker arm to valve clearance and adjust Check rocker arm to valve clearance and adjust Check spark plug condition and gap

Page 23

Page 24

Indexing Teeth

Fig. 32

Fig. 33

LINE INSTALLATION

This section covers both SplitLine™ and standard single line installation.

Always use Genuine Factory Parts™ 0.095 in. (2.41 mm) replacement line. Line other than the specified may make the engine overheat or fail.

There are two methods to replace the trimming line:

• Wind the inner reel with new line

• Install a prewound inner reel

Winding the Existing Inner Reel

1. Hold the outer spool with one hand and unscrew the Bump Knob clockwise (Fig. 31). Inspect the bolt inside the bump knob to make sure it moves freely. Replace the bump knob if damaged.

2. Remove the inner reel from the outer spool (Fig. 31).

3. Remove spring from the inner reel (Fig. 31).

4. Use a clean cloth to clean the the inner reel, spring, shaft and inner surface of the outer spool (Fig. 32).

5. Check the indexing teeth on the inner reel and outer spool for wear (Fig. 33). If necessary, remove burrs or replace the reel and spool.

Inner Reel

Spring

Outer Spool

Bump Knob

Bolt

Fig. 31

WARNING: Never use metal-reinforced

line, wire, chain or rope. These can break off and become dangerous projectiles.

Page 18

MAINTENANCE AND REPAIR INSTRUCTIONS

Fig. 35

Fig. 36

Fig. 37

Fig. 38

Fig. 39

Fig. 34

NOTE: SplitLine™ can only be used with the inner reel

with the slotted holes. Single line can be used on either type of inner reel. Use Figure 35 to identify the inner reel you have.

NOTE: Always use the correct line length when installing

trimming line on the unit. The line may not release properly if the line is too long.

Single Line Installation

Go To Step 8 for SplitLine™ Installation

6. Take approximately 40 feet (12.2 m) of new trimming line, loop it into two equal lengths. Insert each end of the line through one of the two holes in the inner reel (Fig. 35). Pull the line through the inner reel so that the loop is as small as possible.

7. Wind the lines in tight even layers, onto the reel (Fig. 36). Wind the line in the direction indicated on the inner reel. Place your index finger between the two lines to stop the lines from overlapping. Do not overlap the ends of the line. Proceed to step 11.

Spring

SplitLine™ Installation

8. Take approximately 20 feet (6.1 m) of new trimming line. Insert one end of the line through one of the two holes in the inner reel (Fig. 37). Pull the line through the inner reel until only about 4 inches is left out.

9. Insert the end of the line into the open hole in the inner reel and pull the line tight to make the loop as small as possible (Fig. 37).

10. Before winding, split the line back about 6 inches.

11. Wind the line in tight even layers in the direction indicated on the inner reel.

NOTE: Failure to wind the line in the direction indicated will

cause the cutting attachment to operate incorrectly.

Loop

Slotted

Holes

For Use with SplitLine™

or Single Line

For Use with Single

Line ONLY

Loop

Holding Slots

NOTE: The spring must be assembled on the inner reel

before reassembling the cutting attachment.

14. Hold the inner reel in place and install the bump knob by turning counterclockwise. Tighten securely.

12. Insert the ends of the line into the two holding slots (Fig. 38).

13. Insert the ends of the line through the eyelets in the outer spool and place inner reel with spring inside the outer spool (Fig. 39). Push the inner reel and outer spool together. While holding the inner reel and outer spool, grasp the ends and pull firmly to release the line from the holding slots in the reel.

Page 19

6. If the level is low, add a small amount of oil to the oil fill hole and recheck (Fig. 41). Repeat until the oil level reaches the top of the dipstick.

NOTE: Do not overfill the unit.

Fig. 41

NOTE: Make sure the O-ring is in place on the oil fill

plug/dipstick when checking and changing the oil (Fig. 41).

Oil Fill Plug/Dipstick

Oil Fill Hole

O-Ring

MAINTENANCE AND REPAIR INSTRUCTIONS

INSTALLING A PREWOUND REEL

1. Hold the outer spool with one hand and unscrew the bump knob clockwise (Fig. 31). Inspect the bolt inside the bump knob to make sure it moves freely. Replace the bump knob if damaged.

2. Remove the old inner reel from the outer spool (Fig. 31).

3. Remove the spring from the old inner reel (Fig. 31).

4. Place the spring in the new inner reel.

NOTE:The spring must be assembled on the inner reel

before reassembling the cutting attachment.

5. Insert the ends of the line through the eyelets in the outer spool (Fig. 39).

6. Place the new inner reel inside the outer spool. Push the inner reel and outer spool together. While holding the inner reel and outer spool, grasp the ends and pull firmly to release the line from the holding slots in the spool.

7. Hold the inner reel in place and install the bump knob by turning counterclockwise. Tighten securely.

Replacement Parts

See Accessories / Replacement Parts.

CHECKING THE OIL LEVEL

The importance of checking and maintaining the proper oil level in the crankcase cannot be overemphasized. Check oil before each use:

1. Stop engine and allow oil to drain into the crankcase.

2. Place the unit on a flat, level surface to get a proper oil level reading.

3. Keep dirt, grass clippings, etc., out of the engine. Clean the area around the oil fill plug/dipstick before removing it.

4. Remove the oil fill plug/dipstick and wipe off oil. Reinsert it all the way back in.

5. Remove the oil fill plug/dipstick and check oil level. Oil should be up to the top of the dipstick (Fig. 40).

Top of Dipstick

O-Ring

Oil Fill Plug/Dipstick

Fig. 40

Full

Add 1.4-1.5 Oz.

(41-44 ml)

CAUTION: To prevent extensive engine

wear and damage to the unit, always maintain the proper oil level in the crankcase. Never operate the unit with the oil level below the bottom of the dipstick.

Page 20

CHANGING THE OIL

For a new engine, change the oil after the first 10 hours of operation. Change the oil while the engine is still warm. The oil will flow freely and carry away more impurities.

1. Unplug spark plug boot to prevent accidental starting.

2. Remove the oil fill plug/dipstick.

3. Pour the oil out of the oil fill hole and into a container by tipping the unit to a vertical position (Fig. 42). Allow ample time for complete drainage.

Fig. 42

6. Replace the oil fill plug/dipstick.

7. Reconnect spark plug boot.

4. Wipe up any oil residue on the unit and clean up any oil that may have spilled. Dispose of the oil according to Federal, State and local regulations.

5. Refill the crankcase with 3.4 fluid ounce (100 ml) of SAE 30 SF, SG, SH oil.

NOTE: Use the bottle and spout saved from initial use to

measure the correct amount. 3.4 ounce (100 ml) is approximately to the top of the label on the bottle (Fig. 44). Check the level with the dipstick. If the level is low, add a small amount of oil and recheck. Do not overfill (Fig. 43).

Fill Level

CAUTION: Wear gloves to prevent injury

when handling the unit.

Fig. 43

MAINTENANCE AND REPAIR INSTRUCTIONS

Page 21

MAINTENANCE AND REPAIR INSTRUCTIONS

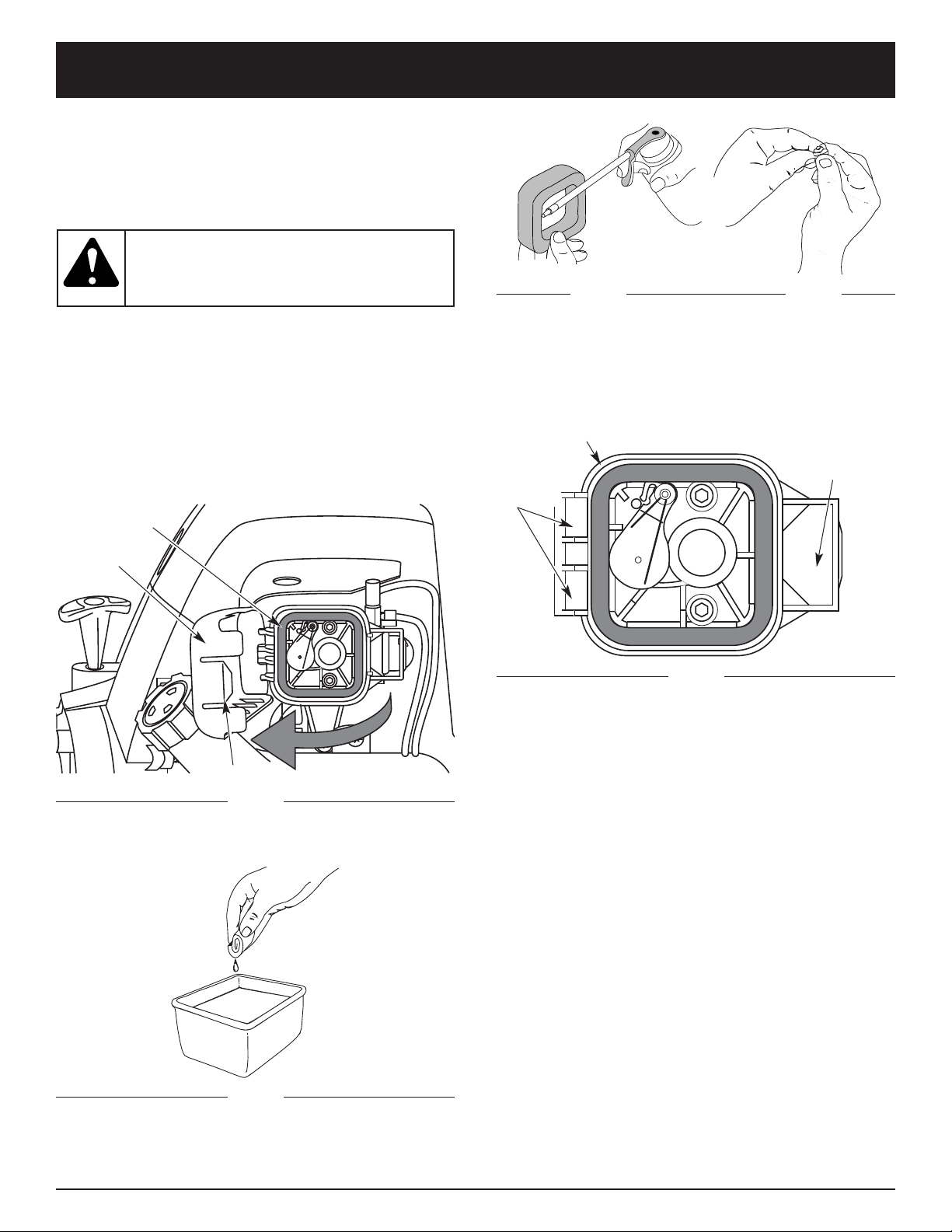

AIR FILTER MAINTENANCE

Cleaning the Air Filter

Clean and re-oil the air filter every 10 hours of operation. It is an important item to maintain. Failure to maintain the air filter will VOID the warranty.

1. Open the air filter cover. Push the tab on the right side of the cover in, pull the air filter cover out and to the left (Fig. 44).

NOTE: It may be necessary to remove the fuel cap to

completely remove the air filter cover.

2. Remove the air filter (Fig. 44).

3. Wash the filter in detergent and water (Fig. 45). Rinse the filter thoroughly and allow it to dry.

4. Apply enough clean SAE 30 motor oil to lightly coat the filter (Fig. 46).

Air Filter

Air Filter Cover

Tab

Fig. 44

Fig. 45

5. Squeeze the filter to spread and remove excess oil (Fig. 47).

Fig. 48

Back Plate Slot

Slots

6. Replace the filter.

NOTE: If the unit is operated without the air filter, you

will VOID the warranty.

7. Reinstall the air filter cover. Position the hooks on

the left side of the air filter cover into the slots at the left side of the back plate (Fig. 48).

NOTE: It may be necessary to remove the fuel cap to

reinstall the air filter cover.

8. Swing the cover to the right until the tab on the air

filter cover snaps into place in the slot on the back plate (Fig. 48).

9. Replace the fuel cap if it was removed.

Back Plate

WARNING: To avoid serious personal injury,

always turn your trimmer off and allow it to cool before you clean or service it.

Fig. 46 Fig. 47

CARBURETOR ADJUSTMENT

The idle speed of the engine is adjustable. An idle adjustment screw is reached though a hole in the top of the engine cover (Fig. 49).

NOTE: Careless adjustments can seriously damage your

unit. An authorized service dealer should make carburetor adjustments.

Check Fuel

Old fuel is usually the reason for improper unit performance. Drain and refill the tank with fresh fuel prior to making any adjustments. Refer to Oil and Fuel Information.

Page 22

Idle Adjustment Screw

Clean Air Filter

The condition of the air filter is important to the operation of the unit. A dirty air filter will restrict air flow and change the air/fuel mixture. This is often mistaken for an out of adjustment carburetor. Check the condition of the air filter before adjusting the idle speed screw. Refer to Air Filter Maintenance.

Adjust Idle Speed Screw

If, after checking the fuel and cleaning the air filter, the engine still will not idle, adjust the idle speed screw as follows:

1. Start the engine and let it run at a high idle for a minute to warm up. Refer to Starting/Stopping Instructions.

2. Release the throttle trigger and let the engine idle. If the engine stops, insert a small phillips or flat blade screwdriver into the hole in the air filter/muffler cover (Fig. 49). Turn the idle speed screw in, clockwise, 1/8 of a turn at a time (as needed) until the engine idles smoothly.

NOTE: The cutting attachment should not rotate when

the engine idles.

3. If the cutting attachment rotates when the engine idles, turn the idle speed screw counterclockwise 1/8 of a turn at a time (as needed), to reduce idle speed.

Checking the fuel, cleaning the air filter, and adjusting the idle speed should solve most engine problems. If not and all of the following are true:

• the engine will not idle

• the engine hesitates or stalls on acceleration

• there is a loss of engine power

Have the carburetor adjusted by an authorized service dealer.

WARNING: The cutting attachment may spin during idle speed adjustments. Wear protective clothing and observe all safety instructions to prevent serious personal injury.

WARNING: To prevent serious personal injury, make sure the cutting attachment has stopped rotating before you turn it off and set it down.

Fig. 49

MAINTENANCE AND REPAIR INSTRUCTIONS

Remove Screws

Fig. 50

Engine Cover

2. Remove the two (2) screws on top of the engine cover with a Flat-head or T-25 Torx screwdriver (Fig. 51).

Fig. 51

Engine Cover

Muffler

ROCKER ARM CLEARANCE

This requires disassembly of the engine. If you feel unsure or unqualified to perform this, take the unit to an authorized service center.

NOTE: Inspect the valve to rocker arm clearance with a

feeler gauge after the first 10 hours of operation and then every 25 hours of operation thereafter.

• The engine must be cold when checking or adjusting the valve clearance.

• This task should be performed inside, in a clean, dust free area.

1. Remove the muffler cover by pressing down on it, separating it from the engine cover. Using a flat blade screwdriver, disengage the middle and front tabs and slots first. The cover will hinge off from the rear tab (Fig. 50).

Top View Of The Engine

Front Slot

Front Tab

Middle Tab

Middle Slot

Rear Slot

and Tab

Page 23

MAINTENANCE AND REPAIR INSTRUCTIONS

4. Disconnect the spark plug wire.

5. Clean dirt from around the spark plug. Remove the spark plug from the cylinder head by turning a 5/8 in. socket counterclockwise.

6. Remove the engine cover (Fig. 51).

7. Clean dirt from around the rocker arm cover. Remove the screw holding the rocker arm cover with a large flat blade screwdriver or Torx T-25 bit (Fig. 53). Remove the rocker arm cover and gasket.

3. Remove the screw behind the engine cover (Fig. 52).

Rocker Arm Cover

Screw

Fig. 52

Fig. 53

Spark Plug Hole

8. Pull the starter rope slowly to bring the piston to the top of its travel, (known as top dead center). Check that:

• The piston is at the top of its travel while looking in the spark plug hole (Fig. 53)

• Both rocker arms move freely, and both valves are closed

If these statements are not true, repeat this step.

9. Slide the feeler gauge between the rocker arm and the valve return spring. Measure the clearance between the valve stem and rocker arm (Fig. 54). Measure both the intake and exhaust valves.

Adjusting Nuts

Feeler Gauge

Rocker Arms

Fig. 54

Fig. 55

10. If the clearance is not within specification: a. Turn the adjusting nut using a 5/16 inch (8 mm)

wrench or nut driver (Fig. 55).

• To increase clearance, turn the adjusting nut counterclockwise.

• To decrease clearance, turn the adjusting nut clockwise.

b. Recheck both clearances, and adjust as necessary.

11. Reinstall the rocker arm cover using a new gasket. Torque the screw to 20–30 in

•

lb (2.2–3.4 N•m).

12. Reinstall the engine cover. Check alignment of the cover before tightening the screws. Tighten screws.

13. Reinstall the muffler cover. Slip the rear tab on the muffler cover into the engine cover rear slot. Then slide the remaining slots into the taps until they snap into place (Fig. 50).

14. Check the spark plug and reinstall. See Replacing the Spark Plug.

15. Replace the spark plug wire.

INTAKE

EXHAUST

The recommended clearance for both intake and exhaust is .003 – .006 in. (.076 – 0.152 mm). Use a standard automotive .005 in. (0.127 mm) feeler gauge. The feeler gauge should slide between the rocker arm and valve stem with a slight amount of resistance, without binding. See Figure 54 and 55.

Feeler Gauge

Adjusting Nut

Rocker Arm

.003–.006 in.

(.076–.152 mm)

Valve Stem

Page 24

CAUTION: Do not sand blast, scrape, or

clean electrodes. Grit in the engine could damage the cylinder.

0.025 in.

(0.655 mm.)

REPLACING THE SPARK PLUG

Use a replacement part number 180852 spark plug. The correct air gap is 0.025 in. (0.655 mm.). Remove the plug after every 25 hours of operation and check its condition.

1. Stop the engine and allow it to cool. Grasp the plug wire firmly and pull the cap from the spark plug.

2. Clean dirt from around the spark plug. Remove the spark plug from the cylinder head by turning a 5/8 in. socket counterclockwise.

3. Replace cracked, fouled or dirty spark plug. Set the air gap at 0.025 in. (0.655 mm.) using a feeler gauge (Fig. 56).

Fig. 56

4. Install a correctly-gapped spark plug in the cylinder head. Turn the 5/8 in. socket clockwise until snug.

If using a torque wrench torque to:

110-120 in.•lb. (12.3-13.5 N•m)

Do not over tighten.

Fig. 57

Muffler

Spark Arrestor Screen

Spark Arrestor Cover

Screw

Tab

Slot

SPARK ARRESTOR MAINTENANCE

1. Remove the muffler cover. See Rocker Arm Clearance.

2. With a flat blade screwdriver or Torx T-20 bit, remove the screw attaching the spark arrestor cover to the muffler (Fig. 57).

3. Pull the tab on the spark arrestor cover out of the muffler. Remove the spark arrestor cover.

4. Remove the spark arrestor screen from the spark arrestor cover.

5. Clean the spark arrestor screen with a wire brush or replace it.

6. Reinstall the spark arrestor screen, spark arrestor cover and screw.

MAINTENANCE AND REPAIR INSTRUCTIONS

Page 25

CLEANING

Use a small brush to clean off the outside of the unit. Do not use strong detergents. Household cleaners that contain aromatic oils such as pine and lemon, and solvents such as kerosene, can damage plastic housing or handle. Wipe off any moisture with a soft cloth.

STORAGE

• Never store the unit with fuel in the tank where fumes may reach an open flame or spark.

• Allow the engine to cool before storing.

• Lock up the unit to prevent unauthorized use or damage.

• Store the unit in a dry, well-ventilated area.

• Store the unit out of the reach of children.

WARNING: To avoid serious personal injury, always turn your trimmer off and allow it to cool before you clean or do any maintenance on it.

NOTE: Remove the spark plug and drain all of the oil

from the cylinder before attempting to start the trimmer after storage.

4. Change the oil, referring to Changing the Oil. Dispose of the old oil in accordance to Federal, State and Local regulations.

5. Thoroughly clean the unit and inspect for any loose or damaged parts. Repair or replace damaged parts and tighten loose screws, nuts or bolts. The unit is ready for storage.

TRANSPORTING

• Allow the engine to cool before transporting.

• Secure the unit while transporting.

• Drain the gas tank before transporting.

• Tighten gas cap before transporting.

LONG TERM STORAGE

1. Drain all gasoline from the gas tank into a container. Do not use gas that has been stored for more than 60 days. Dispose of the old gasoline in accordance to Federal, State, and Local regulations.

2. Start the engine and allow it to run until it stalls. This ensures that all gasoline has been drained from the carburetor.

3. Allow the engine to cool. Remove the spark plug and put 1 oz. (30 ml) of high quality motor oil into the cylinder. Pull the starter rope slowly to distribute the oil. Reinstall the spark plug.

MAINTENANCE AND REPAIR INSTRUCTIONS

ACCESSORIES/REPLACEMENT PARTS

4-Cycle Oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .181786

Spark Plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .180852

Spark Arrestor Screen . . . . . . . . . . . . . . . . . . . . .180890

Replacement Line . . . . . . . . . . . . . . . . . . . . . . . . 180120

Replacement Line Cartridge . . . . . . . . . . . . . . . . 147345

Inner Reel Spring . . . . . . . . . . . . . . . . . . . . . . . . 610636

Outer Spool . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 683301

Inner Reel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147495

Bump Knob . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180814

Shoulder Harness . . . . . . . . . . . . . . . . . . . . . . . .682075

For a full list of replacement parts, refer to the parts list located at the inside back cover of this manual.

Page 26

TROUBLESHOOTING

If further assistance is required, contact your authorized service dealer.

CAUSE ACTION

Cutting attachment bound with grass Stop the engine and clean cutting attachment Cutting attachment out of line Refill with new line Inner reel bound up Replace the inner reel Cutting head dirty Clean inner reel and outer spool Line welded Disassemble, remove the welded section and rewind Line twisted when refilled Disassemble and rewind the line

Not enough line is exposed Push the bump knob and pull out line until 4 inches

(102 mm) of line is outside of the cutting attachment

CAUSE ACTION

Old fuel Drain gas tank and add fresh fuel Improper carburetor adjustment Take to an authorized service dealer for adjustment Fouled spark plug Replace or clean the spark plug Plugged spark arrestor Clean or replace spark arrestor

CAUSE ACTION

On/Off Stop Control is in OFF position Move On/Off Stop Control to ON Empty fuel tank Fill fuel tank with new fuel Primer bulb wasn't pressed enough Press primer bulb fully and slowly 10 times Old fuel Drain gas tank and add fresh fuel Fouled spark plug Replace or clean the spark plug Plugged spark arrestor Clean or replace spark arrestor

ENGINE WILL NOT START

ENGINE WILL NOT IDLE

ENGINE WILL NOT ACCELERATE

ENGINE LACKS POWER OR STALLS WHEN CUTTING

CAUSE ACTION

Air filter is plugged Replace or clean the air filter Old fuel Drain gas tank and add fresh fuel Improper carburetor adjustment Adjust carburetor

CAUSE ACTION

Old fuel Drain gas tank and add fresh fuel Improper carburetor adjustment Take to an authorized service dealer for adjustment Cutting attachment bound with grass Stop the engine and clean the cutting attachment Dirty air filter Clean or replace the air filter Plugged spark arrestor Clean or replace spark arrestor

CUTTING ATTACHMENT WILL NOT ADVANCE LINE

CAUSE ACTION

Oil, cleaner or lubricant in cutting head Clean and thoroughly dry the cutting head

CUTTING LINE ADVANCES UNCONTROLLABLY

Page 27

SPECIFICATIONS

*All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without notice.

Engine Type.......................................................................................................................................... Air-Cooled, 4-Cycle

Displacement......................................................................................................................................... 1.6 cu. in. (26.2 cc)

Clutch Type ......................................................................................................................................................... Centrifugal

Operating RPM ....................................................................................................................................... 7,200 - 8,300 rpm

Idle Speed RPM ...................................................................................................................................... 3,000 - 3,600 rpm

Ignition Type.......................................................................................................................................................... Electronic

Ignition Switch................................................................................................................................................Rocker Switch

Valve clearance .................................................................................................................... .003–.006 in. (.076–.152 mm)

Spark Plug Gap................................................................................................................................ 0.025 inch (0.655 mm)

Lubrication........................................................................................................................................................... SAE 30 Oil

Crankcase Oil Capacity................................................................................................................................ 3.4 oz (100 ml)

Fuel....................................................................................................................................................................... Unleaded

Carburetor....................................................................................................................................... Diaphragm, All-Position

Starter............................................................................................................................................................... Auto Rewind

Muffler..................................................................................................................................................... Baffled with Guard

Throttle............................................................................................................................................... Manual Spring Return

Fuel Tank Capacity........................................................................................................................................ 12 oz (355 ml)

ENGINE*

DRIVE SHAFT & CUTTING ATTACHMENT*

Drive Shaft Housing.................................................................................................................. Aluminum Tube (EZ-Link™)

Throttle Control ........................................................................................................................................ Finger-Tip Trigger

Approximate Unit Weight (no fuel, with J-handle, cutting attachment and shield).......................................... 13 lbs (6 kg)

Cutting Mechanism................................................................................. 4-Tooth Cutting Blade, Dual String Cutting Head

Line Spool............................................................................................................................................. Bump Line Releaser

Line Spool Diameter............................................................................................................................ 4 inches (101.6 mm)

Trimming Line Diameter..................................................................................................................... 0.095 inch (2.41 mm)

Cutting Path Diameter, Cutting Attachment ........................................................................................ 18 inches (45.7 cm)

Cutting Path Diameter, Cutting Blade.................................................................................................... 8 Inches (204 mm)

Shoulder Harness ................................................................................................................................... Single Quick-Snap

Page 28

NOTES

Page 29

California / EPA Emission Control Warranty Statement

Your Warranty Rights and Obligations

The California Air Resource Board, the Environmental Protection Agency and MTD LLC (MTD) are pleased to explain the emission control system warranty on your 2000 and later small off-road engine. In California and the 49 other states new small off-road engines must be designed, built and equipped to meet stringent anti-smog standards. Ryobi must warrant the emission control system on your small off-road engine for the periods of time listed below provided there has been no abuse, neglect or improper maintenance of your small off-road engine.

Your emission control system may include parts such as the carburetor or fuel-injected system, the ignition system, and catalytic converter. Also included may be hoses, belts, connectors and other emission-related assemblies.

Where a warrantable condition exists, Ryobi will repair your small off-road engine at no cost to you including diagnosis, parts and labor.

The 2000 and later small off-road engines are warranted for two years. If any emission-related part on your engine is defective, the part will be repaired or replaced by Ryobi.

Owners Warranty Responsibilities

• As the small off-road engine owner, you are responsible for the performance of the required maintenance listed in your operator’s manual. Ryobi recommends that you retain all receipts covering maintenance on your small off-road engine, but Ryobi cannot deny warranty solely for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance.

• As the small off-road engine owner, you however should be aware that Ryobi may deny you warranty coverage if your small off-road engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.

• You are responsible for presenting your small off-road engine to a Ryobi Authorized Service Center as soon as a problem exists. The warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights and responsibilities, you should call 1-800-345-8746.

Manufacturer’s Warranty Coverage

• The warranty period begins on the date the engine or equipment is delivered to the retail purchaser.

• The manufacturer warrants to the initial owner and each subsequent purchaser, that the engine is free from defects in material and workmanship which cause the failure of a warranted part for a period of two years.

• Repair or replacement of warranted part will be performed at no charge to the owner at an Authorized Ryobi Service Center. For the nearest location please contact Ryobi at: 1-800-345-8746.

• Any warranted part which is not scheduled for replacement, as required maintenance or which is scheduled for only for regular inspection to the effect of “Repair or Replace as Necessary” is warranted for the warranty period. Any warranted part which is scheduled for replacement as required maintenance will be warranted for the period of time up to the first scheduled replacement point for that part.

• The owner will not be charged for diagnostic labor which leads to the determination that a warranted part is defective, if the diagnostic work is performed at an Authorized Ryobi Service Center.

• The manufacturer is liable for damages to other engine components caused by the failure of a warranted part still under warranty.

• Failures caused by abuse, neglect or improper maintenance are not covered under warranty.

• The use of add-on or modified parts can be grounds for disallowing a warranty claim. The manufacturer is not liable to cover failures of warranted parts caused by the use of add-on or modified parts.

• In order to file a claim, go to your nearest Authorized Ryobi Service Center. Warranty services or repairs will be provided at all Authorized Ryobi Service Centers.

• Any manufacturer approved replacement part may be used in the performance of any warranty maintenance or repair of emission related parts and will be provided without charge to the owner. Any replacement part that is equivalent in performance or durability may be used in non-warranty maintenance or repair and will not reduce the warranty obligations of the manufacturer

• The following components are included in the emission related warranty of the engine, air filter, carburetor, primer, fuel lines, fuel pick up/ fuel filter, ignition module, spark plug and muffler.

Page 30

MANUFACTURER’S LIMITED WARRANTY FOR:

SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

FOR QUESTIONS CALL 1-800-345-8746 IN U.S.

OR 1-800-668-1238 IN CANADA

OPERATOR’S MANUAL PART NO. 769-00559 2/03 PRINTED IN U.S.A.

No implied warranty, including any implied warranty of merchantability or fitness for a particular purpose, applies after the applicable period of express written warranty above as to the parts as identified. No other express warranty or guaranty, whether written or oral, except as mentioned above, given by any person or entity, including a dealer or retailer, with respect to any product shall bind MTD. During the period of the Warranty, the exclusive remedy is repair or replacement of the product as set forth above. (Some states do not

allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.)

The provisions as set forth in this Warranty provide the sole and exclusive remedy arising from the sales. MTD shall not be liable for incidental or consequential loss or damages including, without limitation, expenses incurred for substitute or replacement lawn care services, for transportation or for related expenses, or for rental expenses to temporarily replace a warranted product. (Some states do not allow limitations on how long

an implied warranty lasts, so the above limitation may not apply to you.)

In no event shall recovery of any kind be greater than the amount of the purchase price of the product sold. Alteration of the safety features of the product shall void this Warranty. You assume the risk and liability for loss, damage, or injury to you and your property and/or to others and their property arising out of the use or misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the original purchaser, original lessee or the person for whom it was purchased as a gift.

How State Law Relates to this Warranty: This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

To locate your nearest service dealer dial 1-800-345-8746 in the United States or 1-800-668-1238 in Canada.

MTD LLC

P.O. Box 361131

Cleveland, OH 44136-0019

The limited warranty set forth below is given by MTD LLC (“MTD”) with respect with new merchandise purchased and used in the United States, its possessions and territories.

MTD warrants this product against defects in material and workmanship for a period of two (2) years commencing on the date of original purchase and will, at its option, repair or replace, free of charge, any part found to be defective in material or workmanship. This limited warranty shall only apply if this product has been operated and maintained in accordance with the Operator’s Manual furnished with the product, and has not been subject to misuse, abuse, commercial use, neglect, accident, improper maintenance, alteration, vandalism, theft, fire, water or damage because of other peril or natural disaster. Damage resulting from the installation or use of any accessory or attachment not approved by MTD for use with the product(s) covered by this manual will void your warranty as to any resulting damage.

This warranty is limited to ninety (90) days from the date of original retail purchase for any MTD product that is used for rental or commercial purposes, or any other incomeproducing purpose.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH PROOF OF PURCHASE THROUGH YOUR LOCAL AUTHORIZED SERVICE DEALER. To locate the dealer in your area, please check for a listing in the Yellow Pages or contact the Customer Service Department of MTD LLC by calling 1-800-345-8746 or writing to P.O. Box 361131, Cleveland OH 44136-0019 or if in Canada call 1-800-668-1238. No product returned directly to the factory will be accepted unless prior written permission has been extended by the Customer Service Department of MTD LLC.

This limited warranty does not provide coverage in the following cases:

A. Tune-ups - Spark Plugs, Carburetor Adjustments,

Filters

B. Wear items - Bump Knobs, Outer Spools,Cutting Line,

Inner Reels, Starter Pulley,Starter Ropes, Drive Belts

C. MTD does not extend any warranty for products sold or

exported outside of the United States of America, its possessions and territories, except those sold through MTD’s authorized channels of export distribution.

MTD reserves the right to change or improve the design of any RYOBI Product without assuming any obligation to modify any product previously manufactured.

Page 31

890r

Désherbeuse/Débroussailleuse à gaz à 4-temps

SI VOUS AVEZ DES QUESTIONS, APPELEZ LE 1-800-345-8746 aux ÉTATS-UNIS,

ou le 1-800-668-1238 au CANADA

www.RyobiOutdoor.com

MANUEL IMPORTANT À NE PAS JETER

MANUEL DE L'UTILISATEUR

Page 32

TOUS NOS REMERCIEMENTS

Nous vous remercions d'avoir acheté ce produit de

qualité. Cet outil mécanique de plein air moderne est

conçu pour vous rendre service pendant longtemps. Il

vous sauvera beaucoup de temps comme vous pourrez

vous en rendre compte. Ce manuel de l'utilisateur

comporte un mode d'emploi facile à comprendre.

Prenez soin de lire le manuel au complet et suivez toutes

ses instructions à la lettre afin de conserver votre nouvel

outil mécanique de plein air en excellent état de

fonctionnement.

RÉFÉRENCES, ILLUSTRATIONS ET

SPÉCIFICATIONS RELATIVES AU PRODUIT

Toutes les informations, illustrations et spécifications

contenues dans ce manuel tiennent compte des

dernières informations techniques disponibles au

moment de mettre sous presse. Nous nous réservons le

droit d'y apporter des modifications à tout moment, sans

préavis.

réservés.

Bump HeadMCest une marque de commerce de

MTD SOUTHWEST INC.

SplitLineMCest une marque de commerce de

MTD SOUTHWEST INC.

INFORMATIONS D’ENTRETIEN

Tout entretien effectué sur cet appareil pendant et après

la période de garantie doit être fait par un

concessionnaire agréé uniquement:

• Téléphonez au numéro vert 1-800-345-8746 depuis les Etats-Unis ou au 1-800-668-1238 depuis le Canada, pour obtenir une liste des concessionnaires agréés les plus proches.

• Allez sur www.RyobiOutdoor.com pour obtenir une liste des concessionnaires agréés les plus proches.

NE RETOURNEZ PAS L'APPAREIL AU DÉTAILLANT CHEZ QUI VOUS L'AVEZ ACHETÉ.

REMARQUE: TOUT SERVICE SOUS GARANTIE NÉCESSITE

UNE PREUVE D'ACHAT

Prenez soin de lire et de bien comprendre ce manuel avant de démarrer ou de faire fonctionner cet équipement.

CE PRODUIT EST COUVERT PAR UN OU PLUSIEURS BREVETS AMÉRICAINS, ET D’AUTRES SONT EN INSTANCE.

INTRODUCTION TABLE DES MATIÈRES

I. Avertissement de la Proposition 65 de Californie . . . F3

II. Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . .F3-7

A. Importantes consignes de sécurité . . . . . . . . . . . .F4

B. Symboles de sécurité et internationaux . . . . . . . .F6

C. Familiarisez-vous avec l’appareil . . . . . . . . . . . . . .F7

III. Instructions de montage . . . . . . . . . . . . . . . . . . . .F8-10

A. Installer et régler la poignée en J . . . . . . . . . . . . . .F8

B. Installation du harnais . . . . . . . . . . . . . . . . . . . . . .F8

C. Retrait et installation du protecteur

d'accessoire de coupe . . . . . . . . . . . . . . . . . . . . .F8

D. Retirer l'accessoire de coupe et

installer la lame de coupe . . . . . . . . . . . . . . . . . . .F9

E. Retirer la lame de coupe et installer

l'accessoire de coupe . . . . . . . . . . . . . . . . . . . . .F10

IV. Informations sur l'huile et le carburant . . . . . . . F11-12

A. Type d’huile recommandé . . . . . . . . . . . . . . . . . .F11

B. Ajout d’huile au carter . . . . . . . . . . . . . . . . . . . . .F11

C. Type de carburant recommandé . . . . . . . . . . . . .F12

D. Ajout de carburant . . . . . . . . . . . . . . . . . . . . . . .F12

V. Instructions de démarrage et d'arrêt . . . . . . . . . . . .F13

VI. Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . .F14-16

A. Fonctionnement du EZ-Link . . . . . . . . . . . . . . . .F14

B. Tenue de la désherbeuse . . . . . . . . . . . . . . . . . .F15

C. Réglage de la longueur du fil . . . . . . . . . . . . . . . .F15

D. Conseils pour bien désherber . . . . . . . . . . . . . . .F15

E. Coupe décorative . . . . . . . . . . . . . . . . . . . . . . . .F16

F. Utiliser la lame de coupe . . . . . . . . . . . . . . . . . . .F16

VII. Entretien et réparations . . . . . . . . . . . . . . . . . . .F17-25

A. Programme d'entretien . . . . . . . . . . . . . . . . . . . .F17

B. Installation du fil . . . . . . . . . . . . . . . . . . . . . . . . . .F17

C. Installer un moulinet prérembobiné . . . . . . . . . . .F19

D. Vérification du niveau d’huile . . . . . . . . . . . . . . . .F19

E. Changement d’huile . . . . . . . . . . . . . . . . . . . . . . .F20

F. Entretien du filtre à air . . . . . . . . . . . . . . . . . . . . F21

G. Réglage du carburateur . . . . . . . . . . . . . . . . . . . .F21

H. Jeu entre soupape et culbuteur . . . . . . . . . . . . . .F22

I. Remplacement de la bougie . . . . . . . . . . . . . . . F24

J. Entretien du pare Étincelles . . . . . . . . . . . . . . . . .F24

K. Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F25

L. Entreposage . . . . . . . . . . . . . . . . . . . . . . . . . . . F25

M.Entreposage de longue durée . . . . . . . . . . . . . . F25

N. Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F25

O. Accessoires/pièces de rechange . . . . . . . . . . . . .F25

VIII.Tableau de dépannage . . . . . . . . . . . . . . . . . . . . . .F26

IX. Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . .F27

X. Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F32

XI. Liste des Pièces . . . . . . . . . . . . . . . . .Couvercle Arriére

CONTENU DE L'EMBALLAGE

• Désherbeuse/débroussailleuse modèle 890r

∆ Accessoire de coupe Bump Head de grande taille ∆ Lame à broussailles à 4 dents ∆ Poignée en J et visserie

• Protecteur d'accessoire de coupe et visserie

•Harnais d'épaule

• Outil de tige de blocage

• Manuel de l'utilisateur

•Carte d'enregistrement du produit

• Bouteille d'huile 4-temps ∆ Cet élément est installé soit sur l’appareil soit sur

l’ensemble de visserie.

Page 33

NOTE : À l'intention des utilisateurs opérant dans les terres forestières des États-Unis et dans les états de Californie, du

Maine, de l'Orégon et de Washington. Toutes les terres forestières des États-Unis et de l'état de Californie (Codes sur les ressources publiques 4442 et 4443), de l'Orégon et de Washington exigent de par la loi que certains moteurs à combustion interne utilisés dans des zones couvertes de taillis ou d'herbe soient équipés d'un pare-étincelles en parfait état de fonctionnement, ou qu'ils soient conçus, équipés et entretenus pour la prévention des incendies. Prenez tous les renseignements nécessaires auprès des autorités de votre province ou de votre municipalité concernant la réglementation en vigueur. Vous pourriez être passible d'une amende ou être tenu responsable si vous ne respectez pas cette réglementation. Cet appareil est équipé d'un pare-étincelles en usine. S’il doit être remplacé, faites installer

par votre concessionnaire local l'accessoire no. 182747 - kit du pare-étincelles.

PARE-ÉTINCELLES

AVERTISSEMENT !

Lisez le(s) manuel(s) de l'utilisateur et suivez tous les avertissements et consignes de sécurité. Vous pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes.

SI VOUS AVEZ DES QUESTIONS, APPELEZ LE 1-800-345-8746 AUX ÉTATS-UNIS, OU LE 1-800-668-1238 AU CANADA

PROPOSITION 65 DE CALIFORNIE

AVERTISSEMENT

LES GAZ D'ÉCHAPPEMENT DU MOTEUR DE

CET APPAREIL CONTIENNENT DES PRODUITS

CHIMIQUES CONSIDÉRÉS PAR L'ÉTAT DE

CALIFORNIE COMME POUVANT CAUSER LE

CANCER, DES MALFORMATIONS

CONGÉNITALES OU D'AUTRES EFFETS NOCIFS

SUR L'APPAREIL DE REPRODUCTION

CONSIGNES DE SÉCURITÉ

DANGER:

le non-respect d’un avertissement peut causer dommages matériels ou blessures graves pour tous. Respectez les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures

AVERTISSEMENT:

MISE EN GARDE: le non-respect d’un avertissement peut causer dommages matériels ou blessures graves pour tous. Respectez toujours les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures.

SYMBOLE SIGNIFICATION

SYMBOLE ALERTE DE SÉCURITÉ: indique

un danger, un avertissement ou une mise en garde. Soyez vigilant afin d'éviter toute blessure grave. Ce symbole peut être combiné à d'autres symboles ou pictogrammes.

Les symboles de sécurité attirent votre attention sur des dangers potentiels. Ces symboles et leurs détails explicatifs méritent que vous les lisiez et compreniez bien. Les avertissements de sécurité ne peuvent éviter les dangers de par eux-mêmes. Les consignes ou mises en garde qu'ils donnent ne remplacent pas des mesures préventives appropriées contre les accidents.

REMARQUE: donne des informations ou des

instructions vitales pour le fonctionnement ou l'entretien de l'équipement

SYMBOLE SIGNIFICATION

Page 34

CONSIGNES DE SÉCURITÉ

LIRE TOUTES LES INSTRUCTIONS AVANT UTILISATION

• Veuillez lire les instructions avec soin. Familiarisezvous avec les commandes et l'utilisation correcte de cet appareil.

• N'utilisez pas l'appareil si vous êtes fatigué, malade ou sous l'effet de l'alcool, de drogues ou de médicaments.

• Les enfants et adolescents de moins de 15 ans ne doivent pas utiliser l'appareil exceptés les adolescents assistés d'un adulte.

• Inspectez l'appareil avant utilisation. Remplacez les pièces endommagées. Regardez s'il y a des fuites de carburant. Assurez-vous que les fixations sont solidement en place. Remplacez les pièces de l'accessoire de coupe qui sont fendillées, ébréchées ou endommagées. Assurez-vous que l'accessoire de coupe est correctement installé et solidement fixé. Assurez-vous que le protecteur d'accessoire de coupe est correctement fixé et positionné comme recommandé. Vous risquez sinon de causer des blessures à l'opérateur et aux spectateurs, et d'endommager l'appareil.

•N'utilisez que du fil de remplacement Genuine Factory Parts™ d'origine de 2,41mm (0,095 po) de diamètre. N'utilisez jamais de fil ou de cordon à renfort métallique car ils peuvent se briser et se transformer en projectile dangereux.

• Soyez conscient des risques de blessure à la tête, aux mains et aux pieds.

• Appuyez sur la manette des gaz et assurez-vous qu'elle revient automatiquement en position de ralenti. Procédez à tous les réglages ou réparations avant d'utiliser l'appareil.

• Dégagez la zone de coupe avant chaque usage. Enlevez tous les objets pouvant être projetés ou happés par l'accessoire de coupe : cailloux, verre brisé, clous, fil ou ficelle. Éloignez enfants, spectateurs et animaux de la zone de coupe. Tenez-les à au moins 15 m (50 pi) de là mais sachez que les spectateurs risquent quand même d'être atteints par des objets projetés. Conseillez-leur de porter des protecteurs oculaires. Arrêtez immédiatement le moteur et l'accessoire de coupe si quelqu'un s'approche de vous.

AVERTISSEMENTS DE SÉCURITÉ CONCERNANT LES DÉSHERBEUSES À GAZ

• Ne stockez le carburant que dans des contenants spécialement conçus et homologués pour le stockage de ce type de matières.

• Arrêtez toujours le moteur et laissez-le refroidir avant de remplir le réservoir de carburant. N'enlevez jamais le bouchon du réservoir et n'ajoutez jamais de carburant pendant que le moteur est chaud. Ne faites jamais fonctionner l'appareil sans que le bouchon de carburant soit bien mis. Desserrez lentement le bouchon afin de réduire la pression du réservoir.

• Évitez de créer une source d'allumage pour le carburant déversé. Ne démarrez pas le moteur avant que les vapeurs de carburant ne se soient dissipées.

• Mélangez et ajoutez le carburant dans un endroit bien aéré et propre en plein air à l'abri des étincelles ou des flammes. N'enlevez lentement le bouchon du réservoir d'essence qu'après avoir arrêté le moteur. Ne fumez pas pendant le remplissage ou le mélange de carburant. Essuyez immédiatement tout déversement de carburant de l'appareil.

•

Éloignez l'appareil d'au moins 9.1 m (30 pi) de la source de ravitaillement en carburant avant de démarrer le moteur. Ne fumez pas et éloignez toute source d'étincelles ou de flammes vives du lieu de ravitaillement ou de fonctionnement de l'appareil.

PENDANT L'UTILISATION DE L'APPAREIL

• Évitez de démarrer ou de faire marcher l'appareil à l'intérieur d'une pièce ou d'un bâtiment fermé. La respiration de fumées d'échappement peut tuer. Ne faites fonctionner cet appareil qu'à l'extérieur dans un endroit bien aéré.

• Portez des lunettes de sécurité conformes aux normes ANSI Z87.1 ainsi que des protège-oreilles durant l'utilisation de l'appareil. Portez un masque facial ou antipoussières si vous travaillez dans un lieu poussiéreux.

• Portez des pantalons épais et longs, des bottes, des gants et une chemise à manches longues. Ne marchez pas pieds nus et évitez les vêtements lâches, bijoux, pantalons courts et sandales. Relevez les cheveux audessus des épaules.

• Le protecteur d'accessoire de coupe doit toujours être en place lors de l'utilisation de l'appareil. Ne faites pas marcher l'appareil sans que les deux fils soient bien déployés, en supposant qu'un fil approprié a été installé. Assurez-vous que le fil ne dépasse pas le protecteur de sécurité.

• Cet appareil est muni d'un embrayage. L'accessoire de coupe reste stationnaire lorsque le moteur est au ralenti. Si ce n'est pas le cas, faites régler l'appareil par un technicien agréé.

• Ajustez la poignée en J selon votre taille pour mieux l'agripper.

• N'utilisez l'appareil qu'en plein jour ou avec un bon éclairage artificiel.

• Évitez tout démarrage accidentel. Mettez-vous en position de démarrage chaque fois que vous tirez sur la corde de démarrage. L'opérateur et l'appareil doivent tous deux être en position stable à ce moment-là. Voir les Instructions de démarrage et d'arrêt.

• Ne vous étirez pas. Tenez-vous toujours bien sur vos pieds en position d'équilibre.

AVERTISSEMENT: l'essence est extrêmement inflammable et ses vapeurs peuvent exploser si on y met le feu. Veuillez prendre les précautions suivantes.

Page 35

• Tenez toujours l'appareil des deux mains lorsque vous le faites marcher. Agrippez fermement les poignées avant et arrière.

• Gardez les mains, le visage et les pieds éloignés des pièces mobiles. Ne touchez pas et n'essayez pas d'arrêter l'accessoire de coupe en rotation.

• Ne touchez pas le silencieux ni le cylindre. Ces pièces deviennent très chaudes à l'utilisation. Elles restes chaudes brièvement après l'arrêt.

• Servez-vous des outils appropriés. N'utilisez cet outil que pour son usage prévu.

• Ne faites pas fonctionner le moteur à un régime plus élevé que nécessaire pour couper, tailler ou faire les bordures. Ne faites pas tourner le moteur à haut régime si vous ne vous faites pas de coupe.

•Arrêtez toujours le moteur lorsque vous suspendez la coupe ou lorsque vous vous déplacez d'un lieu de travail vers un autre.

• Si vous heurtez un corps étranger ou que celui-ci est happé, arrêtez le moteur immédiatement et vérifiez que rien n'a été endommagé. Ne faites pas fonctionner avant réparation des dommages. Ne faites pas marcher l'appareil si les pièces sont desserrées ou endommagées.

• Arrêtez et éteignez le moteur dans les cas suivants: entretien, réparation ou changement d'accessoires ou autres.

• N'utilisez que des pièces de rechange Genuine Factory

Parts™ d'origine pour l'entretien de cet appareil. Ces pièces sont disponibles auprès de votre concessionnaire agréé. N'utilisez pas de pièces ou accessoires non conçus par original pour cet appareil. Cela pourrait causer des blessures graves à l'utilisateur ou endommager l'appareil et annuler la garantie.

• Gardez l'appareil exempt d'accumulation de végétation ou autres matières. Celles-ci peuvent rester logées entre l'accessoire de coupe et le protecteur.

• Afin de diminuer les risques d'incendie, remplacez tout silencieux ou pare-étincelles défectueux et conservez le moteur et le silencieux exempts d'herbe, de feuilles et d'accumulation excessive de graisse ou de carbone.

PENDANT L'UTILISATION DE LA LAME DE COUPE

• Prenez soin de bien lire et comprendre tous les avertissements de sécurité avant de faire fonctionner cet appareil.

• Portez toujours le harnais d'épaule lorsque vous utilisez la lame à broussailles.

• Maintenez toujours la poignée entre l'opérateur et l'accessoire de coupe ou la lame.

• Ne coupez jamais si la lame de coupe est à plus de 76 cm (30 po) au-dessus du sol.

• Lorsque la lame pivotante frappe un objet qu'elle ne peut pas couper, elle donne un coup brusque qui peut pousser violemment l'opérateur et l'appareil vers n'importe quelle direction et faire perdre le contrôle de l'appareil. Ceci peut se produire à l'improviste si la lame s'accroche, cale ou se coince. Cela est plus susceptible de se produire dans les endroits où il est difficile de voir ce que l'on coupe.

• Avec une lame à broussailles, ne coupez rien de plus épais que 1,3 cm (1/2 po) au risque de provoquer un recul violent.

• N'essayez pas de toucher ni d'arrêter la lame pendant qu'elle tourne.

• La lame continue de tourner à vide une fois le moteur éteint ou la manette des gaz relâchée et peut causer des blessures graves. Gardez le contrôle jusqu'à ce qu'elle ait complètement arrêté de tourner.

• Ne faites pas tourner l'appareil à haut régime si vous ne faites pas de coupe.

• Si vous heurtez un corps étranger ou que celui-ci est happé, arrêtez le moteur immédiatement et vérifiez que rien n'a été endommagé. Réparez tout dommage éventuel avant de poursuivre le travail. N'utilisez pas l'appareil si la lame est tordue, fendillée ou émoussée. Jetez toute lame tordue, fendillée ou émoussée.

• N'aiguisez pas la lame de coupe car son extrémité risquerait de casser à l'usage et causer des blessures graves. Remplacez-la plutôt.

• Arrêtez le moteur IMMÉDIATEMENT si vous ressentez une vibration excessive car cela indique un problème. Vérifiez soigneusement qu'il n'y a ni écrous ni boulons desserrés, ni aucun dommage avant de continuer. Réparez ou remplacez les pièces affectées au besoin.

APRÈS L'UTILISATION

• Nettoyez la lame de coupe avec un nettoyant ménager pour éliminer toute accumulation de gomme. Lubrifiez la lame avec de l'huile mécanique contre la rouille.

• Verrouillez et rangez la lame de coupe dans un lieu approprié pour éviter toute utilisation indésirable ou des dommages.

AUTRES AVERTISSEMENTS DE SÉCURITÉ

•N'entreposez jamais l'appareil rempli de carburant dans un édifice où les vapeurs peuvent atteindre une source de flammes vives ou d'étincelles.

• Laissez le moteur se refroidir avant de l'entreposer ou de le transporter. Attachez bien l'appareil pendant le transport.

• Rangez l'appareil dans un endroit verrouillé et sec, ou élevé et sec, hors de portée des enfants, pour éviter une utilisation indésirable ou un accident.

•Ne trempez et n'arrosez jamais l'appareil avec de l'eau ou tout autre liquide. Gardez les poignées sèches, propres et exemptes de débris. Nettoyez après chaque usage. Voir les sections Nettoyage et

Entreposage.

• Conservez ces instructions. Consultez-les souvent et servez-vous en pour instruire d'autres usagers. Si vous prêtez l'appareil à quelqu'un, prêtez-lui également ces instructions.

CONSERVEZ CES INSTRUCTIONS

CONSIGNES DE SÉCURITÉ

Page 36

CONSIGNES DE SÉCURITÉ

SYMBOLE SIGNIFICATION

• COMMANDE MARCHE/ARRÊT STOP

ALLUMAGE / DÉMARRAGE / MARCHE

• COMMANDE MARCHE/ARRÊT STOP

ARRÊT ou STOP

•AVERTISSEMENT SURFACE CHAUDE

Ne touchez pas un silencieux ou un cylindre chaud. Vous pourriez vous brûler. Ces pièces deviennent très chaudes à l'utilisation. Elles restes chaudes brièvement après l'arrêt.

• LAME AIGUISÉE

AVERTISSEMENT: le protecteur

d'accessoire de coupe comporte une lame aiguisée. Ne touchez pas la lame pour éviter des blessures graves.

• DÉBROUISSAILLEUSES :

remplacez la lame émoussée.

N'aiguisez pas la lame de coupe car son extrémité risquerait de casser à l'usage et causer des blessures graves

•DÉSHERBEUSE/

DÉBROUISSAILLEUSE : SÉCURITÉ

AVERTISSEMENT : les objets projetés et

la tête coupante rotative peuvent causer des blessures graves. Éloignez les spectateurs, les enfants et les animaux domestiques en particulier, d'au moins 15 m (50 pieds) de la zone de coupe. Vous devez utiliser le protecteur d'accessoire de coupe lorsque vous vous servez de l'accessoire de coupe de la

désherbeuse.

SYMBOLE SIGNIFICATION

• SYMBOLE ALERTE DE SÉCURITÉ

Indique un danger, un avertissement ou une mise en garde. Ce symbole peut être combiné à d'autres symboles ou pictogrammes.

•AVERTISSEMENT - LISEZ LE MANUEL DE L'UTILISATEUR

Lisez le manuel de l'utilisateur et suivez tous les avertissements et consignes de sécurité. Vous pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes.

• PORTEZ DES PROTECTIONS (YEUX ET OREILLES)

AVERTISSEMENT: les objets projetés

et les bruits forts peuvent endommager la vue et l’ouïe. Portez une visière de norme ANSI Z87.1-1989 et des protège-oreilles pendant l'utilisation.

• ÉLOIGNEZ LES SPECTATEURS

AVERTISSEMENT: éloignez tout

spectateur, les enfants et les animaux domestiques en particulier, d'au moins 15 m (50 pi) de la zone de coupe.

• CARBURANT SANS PLOMB

Utilisez toujours du carburant sans plomb frais et propre.

• NIVEAU D'HUILE

Voir le manuel de l'utilisateur pour le type d'huile approprié.

•

LES OBJETS PROJETÉS ET LA TÊTE ROT ATIVE PEUVENT CAUSER DES BLESSURES GRAVES

AVERTISSEMENT: ne faites pas

fonctionner sans protecteur de sécurité en plastique. Tenez-vous à l'écart de l'accessoire de coupe rotatif.

SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX

Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement, l'entretien et les réparations.

Page 37

Poire

d'amorçage

Bougie

CONSIGNES DE SÉCURITÉ

Protecteur

d'accessoire

de coupe

Bouchon du

carburant

Manette

des gaz

Poignée en J

Lame coupante

Accessoire de coupe

Prise de l'arbre

Bouchon de remplissage

/ jauge d'huile

Couvercle du filtre à air

Bougie

Commande Marche/Arrêt Stop

Corps de l'arbre

Poignée de la

corde de

démarrage

FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL

APPLICATIONS

Utilisation comme désherbeuse :

• Coupe d'herbe et de mauvaises herbes légères

• Coupe de bordures

• Tailler autour des arbres, des clôtures, etc. Utilisation comme débroussailleuse :

• Coupe de mauvaises herbes et broussailles légères de pas plus de 1,3 cm (1/2") de diamètre.

D'autres accessoires peuvent être utilisés avec le 890r. Voir la liste d'accessoires en Fonctionnement du EZ-Link™.

Silencieux

Pare-Étincelles

Protection du

silencieux

Déverrouilleur

de manette

des gaz

Pattes du moteur

EZ-Link

Protecteur de lame / Matériel de montage du

protecteur

Lame à

broussailles avec

couvercle

Boîtier

d'engrenages

Raccord de soutien

Levier

d'étrangleur

Page 38

INSTRUCTIONS DE MONTAGE

Fig. 3

INST ALLATION ET RÉGLAGE DE LA POIGNÉE EN J

1. Placez la poignée en J entre les brides supérieure et médiane (Fig. 1).

Fig. 2

Fig. 1

(4) vis

Bride supérieure

Poignée

en J

Bride médiane

Bride inférieure

Écrous

Autocollant

Maintenez les trois pièces ensemble et introduisez les quatre (4) vis dans les brides supérieure et médiane.

REMARQUE: les trous des brides supérieure et médiane

ne sont alignés que si l’assemblage est correct.

3. Placez les brides et la poignée en J sur le corps de l'arbre et sur la bride inférieure.

4. Tenez d’un doigt chaque écrou hex dans le renfoncement de la bride inférieure. Commencez à visser à l’aide d’un grand tournevis à embout cruciforme. Ne serrez pas avant de régler le guidon.

5. Glissez la poignée en J en un mouvement de va-etvient jusqu'à ce que la flèche/ligne blanche de l'autocollant touche la bride (Fig. 2).

6. Tenez l'appareil en position d’utilisation (Fig. 3), puis positionnez la poignée en J de manière à assurer une prise idéale.

7. Serrez les vis des brides uniformément jusqu'à bien fixer la poignée.

INSTALLER LE HARNAIS

1. Faites passer la bandoulière au centre de la boucle.

2. Tirez la bandoulière par-dessus la traverse et à travers la fente de la boucle (Fig. 4).

3. Passez le harnais par-dessus la tête puis sur l'épaule. Accrochez-le au raccord de soutien (Fig. 5).

4. Réglez la longueur en fonction de la taille de l'opérateur. Tirez la languette pour rallonger ou tirez la bande pour raccourcir (Fig. 6).

Fig. 4

Fig. 6

Fig. 5

Raccord de soutien

AVERTISSEMENT : portez toujours le harnais

d'épaule lorsque vous utilisez la lame de coupe afin d'éviter de vous blesser.

RETRAIT ET INSTALLATION DU PROTECTEUR D'ACCESSOIRE DE COUPE

Enlevez le protecteur d'accessoire de coupe lorsque vous vous servez de l'appareil comme débroussailleuse.

Retirez le protecteur d'accessoire de coupe de son support en enlevant les trois vis à l'aide d'un tournevis à tête plate (Fig. 7). Rangez les pièces pour un usage ultérieur.

AVERTISSEMENT : n'installez PAS le protecteur d'accessoire de coupe si vous utilisez l'appareil avec une lame. Enlevez le protecteur avant d'enlever ou d'installer la lame.

Page 39

Installez le protecteur d'accessoire de coupe lorsque vous vous servez de l'appareil comme désherbeuse

Installez le protecteur d'accessoire de coupe sur son support en insérant les trois vis dans le support. Serrez fermement avec un tournevis à tête plate (Fig. 7).

RETIRER L’ACCESSOIRE DE COUPE ET INSTALLER LA LAME DE COUPE

REMARQUE : pour faciliter le retrait ou l'installation de la

lame ou de l'accessoire de coupe, placez l'appareil au sol ou sur un établi.

Retrait du protecteur d'accessoire de coupe

Voir Retrait et installation du protecteur d'accessoire de coupe.

Retirer l'accessoire de coupe

1. Alignez le trou de la bague de l'arbre avec la fente de la tige de blocage, puis insérez la tige dans le trou de la bague (Fig. 8).

(3) vis

Protecteur

d'accessoire de

coupe

Support du

protecteur

Boîtier d'engrenages

Fig. 7

AVERTISSEMENT : fle boîtier

d'engrenages chauffe à l'usage et peut blesser l'opérateur. Il reste chaud brièvement après l'arrêt. Ne le touchez pas tant qu'il n'a pas refroidi.

AVERTISSEMENT :pour éviter des blessures

graves, le protecteur d'accessoire de coupe DOIT toujours être installé lorsque vous vous servez de l'appareil comme désherbeuse

Bague de l'arbre

de sortie

Tige de

blocage

Arbre de sortie

Fig. 8

Fente de la tige

de blocage

Trou de la bague de l'arbre

2. Maintenez la tige de blocage en place en la saisissant près du bras de l’appareil (Fig. 9).

3. Tout en tenant la tige de blocage, retirez l’accessoire de coupe de l’arbre de sortie en le tournant à droite (Fig. 10). Rangez l’accessoire de coupe pour un usage ultérieur.

REMARQUE : la retenue de la lame sous l’accessoire de

coupe servira au moment de l’installation de la lame de coupe.

Accessoire de coupe

Fente de la

tige de

blocage

Tige de

blocage

Fig. 9

Fig. 10

Support du

protecteur

Tige de

blocage

Lame de

coupe

Retenue de la lame

Écrou

Bague de l'arbre

de sortie

Trou de guidage

Fig. 11

Installer la lame de coupe

4. Placez la lame de coupe sur la bague de l'arbre de sortie (Fig. 11).

AVERTISSEMENT :

pour éviter des blessures graves, portez toujours des gants lorsque vous manipulez ou installez la lame

INSTRUCTIONS DE MONTAGE

Page 40

F10

Fig. 12

Pas de guidage

5. Assurez-vous que la lame de coupe est centrée sur le pas de guidage et qu'elle repose à plat contre la bague de l'arbre de sortie (Fig. 12).

6. Alignez le trou de la bague de l'arbre avec la fente de la tige de blocage, puis insérez la tige dans le trou (Fig. 8).

7. Placez la retenue et l'écrou de la lame sur l'arbre de sortie. Assurez-vous que la lame est bien mise.

8. Vissez l’écrou vers la gauche contre la lame tout en tenant la tige de blocage :

• Si vous utilisez une clé dynamométrique et une douille

de 5/8 po, vissez selon les valeurs de couple suivantes : 325 - 335 po•lb, 27 - 28 pi•lb, 37 -38 N•m.

• Si vous n’avez pas de clé dynamométrique, utilisez

une clé fermée ou à douille de 5/8 po et tournez l'écrou jusqu'à ce que la retenue soit bien ajustée contre la bague de l'arbre. Assurez-vous que la lame est bien mise, puis donnez à l'écrou entre 1/4 et 1/2 tour supplémentaire à gauche (Fig. 13).

AVERTISSEMENT : si la lame de coupe est décentrée, l'appareil vibrera et la lame pourrait s'envoler, ce qui causerait des blessures graves.

Fig. 13

9. Retirez la tige de blocage de sa fente.

De 1/4 à 1/2 tour

à gauche

AVERTISSEMENT : n'aiguisez pas la lame

de coupe : son extrémité pourrait casser à l'usage et causer des blessures graves. Remplacez-la plutôt.

AVERTISSEMENT : pour éviter des blessures graves et ne pas endommager l'appareil, ne le faites pas marcher avec la tige de blocage dans sa fente.

RETIRER LA LAME DE COUPE ET INSTALLER L'ACCESSOIRE DE COUPE

Retirer la lame de coupe

1. Alignez le trou de la bague de l'arbre avec la fente de la tige de blocage, puis insérez la tige dans le trou.

2. Maintenez la tige de blocage en place en la saisissant près du bras de l’appareil (Fig. 14).

3. Tenez la tige de blocage et desserrez l'écrou de la lame en le tournant à droite avec une clé fermée ou à douille de 5/8 pouce (Fig. 14).

4. Retirez l'écrou, la retenue de lame et la lame. Rangez l’écrou et la lame ensemble en lieu sûr pour un usage ultérieur. Gardez hors de portée des enfants.

Installer l'accessoire de coupe

Alignez le trou de la bague de l'arbre avec la fente de la tige de blocage, puis insérez la tige dans le trou. (Fig. 8). Placez la retenue de lame sur l’arbre de sortie, la partie plate reposant contre la bague de l’arbre tel qu'indiqué sur la Fig. 15. Vissez l'accessoire de coupe à gauche sur l'arbre. Vissez bien.

REMARQUE : la retenue de la lame doit être installée

sur l'arbre de sortie dans la position indiquée pour que l’accessoire de coupe fonctionne correctement.

6. Retirez la tige de blocage.

7. Installez le protecteur d'accessoire de coupe. Voir Retrait et installation du protecteur d'accessoire de coupe.

AVERTISSEMENT : pour éviter des blessures graves, le protecteur d'accessoire de coupe DOIT toujours être installé lorsque vous vous servez de l'appareil comme désherbeuse.

AVERTISSEMENT :pour éviter des

blessures graves, portez toujours des gants lorsque vous manipulez ou installez la lam

À droite

Fig. 14

Accessoire de coupe

Tige de

blocage

Retenue de la lame

Bague de l'arbre

de sortie

Fig. 15

INSTRUCTIONS DE MONTAGE

Page 41

F11

INFORMATIONS SUR L'HUILE ET LE CARBURANT

Fig. 16

Fig. 18

Fig. 17

TYPE D'HUILE RECOMMANDÉ

Il est extrêmement important d'utiliser les bons type et indice d'huile dans le carter-moteur. Vérifiez l'huile avant chaque utilisation et changez-la périodiquement. Le fait de ne pas utiliser la bonne huile ou d'utiliser une huile sale peut entraîner une usure et une défaillance prématurées du moteur.

Utilisez une huile de haute qualité à indice SAE 30 API (American Petroleum Institute) de type SG, SF, SH.

AJOUT D'HUILE AU CARTER: MISE EN SERVICE

REMARQUE: cet appareil est livré sans huile. Pour

éviter d’endommager l’appareil, mettez de l’huile dans le carter moteur avant le démarrage.

Votre appareil est livré avec une bouteille d'huile SAE 30 SF, SG, SH de 100 ml (3,4 oz) (Fig. 16).

REMARQUE : conservez la bouteille pour mesurer

correctement la quantité nécessaire d’huile plus tard. Voir Changement d'huile.

1. Dévisser le bouchon de la bouteille d’huile et retirez le papier couvrant l’ouverture. Replacez le bouchon. Coupez la pointe de la buse de l’entonnoir (Fig. 16).

REMARQUE: n’ajoutez jamais d'huile au carburant ni

au réservoir de carburant.

5. Essuyez toute trace d'huile déversée et replacez le bouchon de remplissage / la jauge.

Nous ne saurions trop insister sur l'importance de la vérification du niveau d'huile du carter-moteur et de son maintien. Vérifiez l'huile avant chaque utilisation et changez-la au besoin tel qu'indiqué dans la section Changment d'Huile.

2. Placez l'appareil sur une surface horizontale plane.

3. Retirez le bouchon / la jauge d'huile du carter-

moteur. Versez tout le contenu de la bouteille d'huile dans le carter-moteur (Fig. 17).

4. Versez tout le contenu de la bouteille d'huile dans le

carter-moteur (Fig. 18).

Bouchon de remplissage

/ jauge d'huile

Orifice de remplissage d’huile

Buse d'entonnoir

Joint torique

Orifice de remplissage d’huile

DANGER: LE REMPLISSAGE EXCESSIF

DU CARTER-MOTEUR PEUT ANTRAÎNER DES BLESSURES GRAVES. Nous ne saurions trop insister sur l'importance de la vérification du niveau d'huile du cartermoteur et de son maintien. Vérifiez l'huile avant chaque utilisation et changez-la au besoin tel qu'indiqué dans la section

Changment d'Huile.

Page 42

F12

INFORMATIONS SUR L'HUILE ET LE CARBURANT

2. Placez le bec du récipient d’essence dans l’orifice du

réservoir (Fig. 19) et remplissez celui-ci.

NOTE : Ne remplissez pas trop le réservoir.

3. Essuyez tout déversement d’essence.

4. Remettez le bouchon du réservoir.

5. Éloignez l'appareil d'au moins 9,1 m (30 pi) de la

source et du site de ravitaillement en carburant avant de démarrer le moteur.

REMARQUE : Éliminez le vieux carburant

conformément aux règlements fédéral, provincial et municipal en vigueur.

AJOUT DE CARBURANT

1. Déposez le bouchon à essence (Fig. 19).

INSTRUCTIONS SUR LE MÉLANGE D'HUILE ET DE CARBURANT

En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant est vieux ou mal mélangé. Prenez soin d'utiliser du carburant sans plomb frais et propre.

REMARQUE : ceci est un moteur à quatre temps. Pour

éviter d’endommager l’appareil, ne mélangez

pas l’huile avec l’essence.

Définition des carburants mélangés

Les carburants d'aujourd'hui sont souvent un mélange d'essence et d'oxygénés comme l'éthanol, le méthanol ou l'éther MTBE. Un carburant mélangé à l'alcool absorbe l'eau. Il suffit de 1% d'eau pour séparer le carburant et l'huile, ce qui forme de l'acide pendant l'entreposage. Si vous devez utiliser ce type de carburant, servez-vous de carburant frais (moins de 60 jours).

Usage de carburants mélangés

Si vous choisissez d'utiliser ou ne pouvez éviter d'utiliser un carburant mélangé, suivez les conseils suivants :

• Utilisez toujours un mélange de carburant frais selon le manuel de l'utilisateur.

• Utilisez l'additif STA-BILMDou un produit équivalent.

• Agitez toujours le mélange de carburant avant d'alimenter l'appareil.

• Videz le réservoir et faites marcher le moteur jusqu'à ce qu'il soit à sec avant d'entreposer l'appareil.

Utilisation d’additifs de carburant

L'utilisation d'additifs de carburant tel que le stabilisant d’essence STA-BILMDou un produit équivalent permet d'empêcher la corrosion et de minimiser la formation de résidus de gomme. L'usage d'additifs peut empêcher le carburant de former des dépôts nocifs dans le carburateur pendant six (6) mois maximum. Ajoutez 23 ml (0,8 oz) d'additif par 4 litres (1 gallon) de carburant selon les instructions du récipient. N'ajoutez JAMAIS d'additifs directement dans le réservoir de l'appareil.

Carburant

sans plomb

Bouchon du carburant

Réservoir

Bec du récipient

d'essence

Fig. 19

AVERTISSEMENT : Ajoutez de l’essence

dans un lieu propre, bien aéré en plein air. Évitez de mettre le feu au carburant déversé.

AVERTISSEMENT : Ne faites jamais marcher l'appareil sans que le bouchon soit bien mis.

AVERTISSEMENT : L'essence est extrêmement inflammable et les vapeurs qui s'en dégagent peuvent exploser si on y met le feu. Pour éviter des blessures graves, arrêtez le moteur et laissez-le refroidir avant de remplir le réservoir de carburant. Ne fumez pas en remplissant le réservoir. Éloignez toute source d'étincelles ou de flammes vives du lieu de travail.

AVERTISSEMENT : Enlevez le bouchon du réservoir lentement pour ne pas être blessé par les jets d'essence.

Page 43

F13

INSTRUCTIONS DE DÉMARRAGE ET ARRÊT

Fig. 20

Commande Marche/Arrêt Stop

Démarrage/Allumage (I)

Stop/Arrêt (O)

Déverrouilleur de

manette des gaz

Manette des gaz

INSTRUCTIONS DE DÉMARRAGE

1. Vérifiez le niveau d'huile dans le carter moteur. Voir Vérification du niveau d'huile.

2. Remplissez le réservoir d’essence sans plomb propre et frais. Voir Ajout de Carburant.

3. Mettez la commande de Démarrage / Arrêt en position de DÉMARRAGE [I] (Fig. 20).

4. Mettez le levier d'étrangleur en position d'étranglement MAXIMUM (A) (Fig. 21).

REMARQUE : Placez le levier d'étrangleur au-dessus

du symbole correspondant de l’autocollant du couvercle du filtre à air (Fig. 21).

5. Enfoncez complètement puis relâchez graduellement la poire d'amorçage 10 fois. Vous devriez sentir et voir de l’essence dans la poire (Fig. 21). S’il n’y en a pas, appuyez trois fois de plus ou jusqu’à en voir.

6. Appuyez sur la manette des gaz pour la mettre à pleins gaz.

7. L’appareil étant prêt à démarrer et le levier en position d'étranglement MAXIMUM (A) tirez brusquement sur la corde de démarrage 5 fois. Si le moteur essaie de démarrer avant la cinquième fois, passez à l’étape 8.

8. Mettez le levier d'étrangleur en position PARTIEL (B)

(Fig. 21).

REMARQUE : Le moteur ne peut fonctionner en

position d'étranglement MAXIMUM (A) .

9. Tirez sur la corde 1 à 3 fois jusqu’à ce que le moteur démarre. Laissez-le tourner pendant 15 à 30 secondes. Si le moteur ne démarre pas, retournez à l’étape 7.

10. Mettez le levier en position de MARCHE (C) et laissez tourner à pleins gaz pendant 30 secondes.

11. Mettez la manette des gaz en position de ralenti et commencez le travail.

REMARQUE : Si le moteur ne démarre pas avec ces

procédures, répétez les étapes 5 à 11 en tirant DEUX (2) fois en position d'étranglement

MAXIMUM (A).

REMARQUE : Il n'est pas nécessaire d'utiliser l'étrangleur

pour démarrer un moteur chaud. Mettez la commande Marche/Arrêt Stop en position MARCHE (Fig. 20), puis démarrez en position d'étranglement PARTIEL (B) (Fig. 21). Après le démarrage, placez le levier d'étrangleur en position MARCHE (C) .

Corde de

démarrage

Manette des gaz

AVERTISSEMENT : faites uniquement marcher

l'appareil dans un lieu extérieur bien aéré. Les fumées d'échappement d'oxyde de carbone peuvent être fatales dans un lieu confiné.

AVERTISSEMENT : évitez tout démarrage accidentel. Tenez-vous en position de démarrage lorsque vous tirez sur la corde de démarrage (Fig. 22). L'opérateur et l'appareil doivent tous deux être en position stable pour éviter des blessures graves.

Pour éviter tout risque de blessure, vérifiez la bonne installation de l'accessoire avant le démarrage de l'appareil.

Fig. 21

Fig. 22

INSTRUCTIONS D'ARRÊT

1. Relâchez la manette des gaz (Fig. 22). Laissez le moteur refroidir au ralenti.

2. Mettez la commande Marche/Arrêt Stop en position

ARRÊT (O) (Fig. 20).

Levier

d'étrangleur

Poire

d'amorçage

Page 44

F14

MODE D'EMPLOI

FONCTIONNEMENT DU EZ-Link™

Le système EZ-Link™ permet d'utiliser ces accessoires optionnels :

Souffleuse/aspirateur . . . . . . . . . . . . . . . . . . . . . BV720r

Cultivateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720r

Coupe-bordure . . . . . . . . . . . . . . . . . . . . . . . . . . LE720r

Taille-haies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HS720r

Souffleuse (à neige) . . . . . . . . . . . . . . . . . . . . . . . ST720r

Désherbeuse à arbre droit . . . . . . . . . . . . . . . . . SS725r

Élagueuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TP720r

Turbosouffleuse . . . . . . . . . . . . . . . . . . . . . . . . . . TB720r

Retrait de l'accessoire de coupe ou autre

1. Dévissez le bouton vers la gauche (Fig. 23).

2. Appuyez sur le bouton de déclenchement et maintenez-le enfoncé (Fig. 23).

3. Tenez fermement le corps de l'arbre supérieur et retirez l'accessoire de coupe ou autre du coupleur EZ-Link™.

Installation de l'accessoire de coupe ou autre REMARQUE : pour faciliter l'installation ou le retrait

d'accessoires, placez l'appareil au sol ou sur un établi.

1. Dévissez le bouton vers la gauche (Fig. 23).

Fig. 23

Fig. 24

Fig. 25

2. Tenez fermement l'accessoire et enfoncez-le tout droit dans le coupleur EZ-Link™ (Fig. 24).

REMARQUE : aligner le bouton de déclenchement avec le

renfoncement-guide facilitera l'installation (Fig. 23).

3. Serrez le bouton en le tournant à droite (Fig. 25).

Coupleur EZ-Link

Bouton de déclenchement

Renfonce-

ment-guide

Bouton

Trou principal

Corps de l'arbre

supérieur

Corps de l'arbre

inférieur

Bouton de déclenchement

Trou de coupe de

bordures de 90°

Trou de coupe

de bordures

de 180°

Bouton

Pour couper les bordures à l’aide de la tête d'accessoire de coupe sur les modèle EZ-Link™, verrouillez le bouton de déclenchement de l'accessoire de coupe dans le

trou de 90° ou de 180° (Fig. 25).

Coupleur EZ-Link™

AVERTISSEMENT : veuillez bien assimiler le

manuel des accessoires avant utilisation.

AVERTISSEMENT : pour éviter des blessures graves, éteignez l'appareil avant d'enlever ou d'installer des accessoires.

MISE EN GARDE : l'accessoire de coupe et autres ajouts du système EZ-Link™ doivent utiliser le trou principal sauf indication contraire de leurs manuels. L'utilisation du mauvais trou pourrait causer des blessures graves ou endommager l'appareil.

MISE EN GARDE : verrouillez le bouton de déclenchement dans le trou principal et vissez bien le bouton avant de faire marcher l'appareil.

Page 45

F15

MODE D'EMPLOI

Chaque fois que vous donnez un coup sur la tête, vous déroulez environ 25,4 mm (1 po) de fil. La lame du protecteur d'accessoire de coupe est conçue pour couper le fil à la bonne longueur si vous déroulez trop de fil.

Pour de meilleurs résultats, tapez la tête Bump HeadMCsur un sol dégagé ou dur. Si vous donnez du fil dans un lieu d'herbe haute, vous risquez de caler le moteur. Gardez toujours le fil bien déroulé. Il devient plus difficile de donner du fil à mesure que le fil de coupe se raccourci.

REMARQUE : ne posez pas la tête Bump HeadMCsur le

sol lorsque l’appareil est en marche.

Le fil peut se briser dans les cas suivants :

•Happement de corps étrangers

• Usure normale du fil

• Coupe de mauvaises herbes épaisses à longues tiges

• Forcer le fil dans des objets comme des murs ou des poteaux de clôture

CONSEILS POUR BIEN DÉSHERBER

• Pour meilleurs les résultats qui taillent, opérer l'unité à plein étrangle.

• Le bon angle pour l'accessoire de coupe est parallèle au sol.

• Ne forcez pas l'accessoire. Coupez avec la pointe du fil (surtout le long des murs). Utiliser plus que la pointe diminue l'efficacité de la coupe et peut surcharger le moteur.

• Coupez l'herbe de plus de 200 mm (8 po) en procédant de haut en bas par petits incréments pour éviter d'user le fil prématurément ou de freiner le moteur.

• Coupez de gauche à droite chaque fois que possible. Cela améliore l'efficacité de coupe de l'appareil et les résidus de coupe sont projetés loin de l'opérateur.

• Déplacez lentement la désherbeuse dans et hors de la zone de coupe à la hauteur voulue. Procédez d'avant en arrière ou d'un côté à l'autre. Les coupes de longueur plus courte donnent les meilleurs résultats.

• Ne désherbez que lorsque l'herbe et les mauvaises herbes sont sèches.

• La durée de vie de votre fil de coupe dépend

• de l’application des techniques de coupe précédentes

• du type de végétation à couper

• du lieu de coupe

Par exemple, le fil s'use plus vite si vous coupez le long d'un mur de fondation que si vous coupez autour d'un arbre.

TENUE DE LA DÉSHERBEUSE

Avant de faire marcher l'appareil, tenez-vous en position de fonctionnement (Fig. 26). Vérifiez les points suivants:

• L'opérateur porte une visière et des vêtements appropriés.

• Le bras droit est légèrement plié et la main tient l'arbre par sa prise.

• Le bras gauche est droit et la main tient la poignée.

• L'appareil est au-dessous de la ceinture.

• L'accessoire de coupe est parallèle au sol et touche facilement la végétation sans que l'opérateur ne doive se pencher.

Une fois que vous êtes en position de fonctionnement, accrochez la bandouliére à l'unité.

Fig. 26

RÉGLAGE DE LA LONGUEUR DU FIL

L'accessoire de coupe Bump HeadMCvous permet de donner du fil sans arrêter le moteur. Pour avoir plus de fil, tapez doucement l'accessoire de coupe sur le sol (Fig. 27) tout en faisant marcher la désherbeuse à haut régime.

REMARQUE : gardez toujours le fil bien déroulé. Il

devient plus difficile de donner du fil à mesure que le fil de coupe devient plus court.

Fig. 27

AVERTISSEMENT: portez toujours des

protections (yeux, oreilles, pieds et corps) pour diminuer les risques de blessures durant l'utilisation de l'appareil.

MISE EN GARDE: n'enlevez pas ni n'altérez

l'ensemble de la lame coupante. Un excès de fil surchauffera l'embrayage. Ceci pourrait causer des blessures graves ou endommager l'appareil.

Page 46

F16

COUPE DÉCORATIVE

La coupe décorative consiste à déblayer la végétation autour des arbres, des bornes, des clôtures, etc.

Tournez entièrement l'appareil de manière à ce que l'accessoire de coupe soit à un angle de 30° par rapport au sol (Fig. 28).

Fig. 28

Fig. 29

Fig. 30

UTILISATION DE LA LAME DE COUPE

Avant de faire marcher l'appareil, tenez-vous en position de fonctionnement (Fig. 29). Voir Tenue de la désherbeuse.

Conseils d'utilisation de la lame

Comment adopter un bon rythme de coupe :

• Plantez les pieds fermement en les écartant confortablement.

• Lancez le moteur à pleine puissance avant de couper. La lame a une puissance de coupe maximale quand le moteur est à pleins gaz et est alors moins susceptible de se coincer, caler ou donner des coups, ce qui pourrait causer des blessures graves à l'opérateur et aux autres personnes.

• Coupez tout en balançant le haut du corps de droite à gauche.

• Lorsque vous ne coupez pas, relâchez toujours la manette des gaz et laissez le moteur tourner au ralenti.

• Lorsque vous avez fini, dégagez toujours l’appareil du harnais avant d’enlever celui-ci.

• Balancez l'appareil dans le opposé sens que celui de la rotation de la lame, ce qui accroît la puissance de coupe.

• Avancez vers la zone à couper suivante, après avoir ramené l'appareil, et plantez fermement les pieds de nouveau.

• La lame de coupe comporte un second bord coupant que vous pouvez utiliser. Pour cela, retirez la lame, retournez-la et fixez-la de nouveau.

Pour diminuer les risques d'enroulement des matériaux autour de la lame, suivez les points suivants :

• Coupez à pleins gaz.

• Balancez l'appareil de droite à gauche tout en pénétrant dans la zone à couper (Fig. 30).

• Évitez, sur le mouvement de retour, les matières que vous venez de couper.

AVERTISSEMENT :n'aiguisez pas la lame

de coupe car son extrémité risquerait de casser à l'usage et causer des blessures graves à vous-même ou à d'autres personnes. Remplacez-la plutôt

AVERTISSEMENT :

la lame continue de tourner à vide une fois le moteur éteint et peut vous blesser sérieusement si vous la touchez accidentellement.

AVERTISSEMENT :

lorsque la lame pivotante frappe un objet qu'elle ne peut couper, elle donne un coup brusque qui peut pousser violemment l'opérateur et l'appareil vers n'importe quelle direction et faire perdre le contrôle de l'appar eil. Ceci peut se produire brusquement si la lame s'accroche, cale ou se coince, notamment dans les endroits où il est difficile de voir ce que l'on coupe.

AVERTISSEMENT :

n’utilisez pas la lame de coupe comme coupe-bordure, cela peut entraîner des blessures graves pour vous ou d'autres personnes.

AVERTISSEMENT :

portez toujours des protections (yeux, oreilles, pieds et corps) et la bandoulière pour diminuer les risques de blessures durant l'utilisation de l'appareil.

AVERTISSEMENT : ne déblayez pas les matières coupées pendant que le moteur ou la lame tournent. Pour éviter des blessures graves, éteignez le moteur et laissez la lame s'arrêter avant de dégager les matières enroulées autour de l’axe de la lame

MODE D'EMPLOI

Page 47

F17

ENTRETIEN ET RÉPARATIONS

REMARQUE : certaines procédures d'entretien

nécessitent des compétences ou des outils particuliers. Si vous n'êtes pas sûr de pouvoir les entreprendre, emmenez votre appareil dans un atelier, chez un technicien ou un concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air.

PROGRAMME D'ENTRETIEN

L'entretien doit respecter la fréquence indiquée dans le tableau ci-dessous. Il doit également faire partie de toute mise au point saisonnière.

REMARQUE: l'entretien, le remplacement ou la réparation

des dispositifs et systèmes antipollution peuvent être effectués par tout atelier, technicien ou concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air.

AVERTISSEMENT : ne faites jamais d'entretien ou de réparation avec l'appareil en marche mais plutôt lorsque le moteur est froid. Déconnectez le câble de bougie pour vous assurer que l'appareil ne démarrera pas.

FRÉQUENCE ENTRETIEN REQUIS

RÉFÉRENCE

Avant le démarrage du moteu

Remplissez le réservoir de carburant frais Vérifiez l'huile

Page 12

Page 19 Toutes les 10 heures Nettoyez le filtre à air et lubrifiez-le de nouveau Page 21 Premier changement après 10 heures

Toutes les 25 heures après Toutes les 25 heures

Changez l'huile Changez l'huile Nettoyez le pare-étincelles

Page 20

Page 24 10 heures pour un moteur neuf

Toutes les 25 heures Toutes les 25 heures

Vérifiez et réglez le jeu entre soupape et culbuteur Vérifiez et réglez le jeu entre soupape et culbuteur Vérifiez l'état de la bougie et l'écartement des électrodes

Page 23

Page 24

INSTALLATION DU FIL

Cette section couvre l’installation de fil SplitLineMCet l’installation de fil simple standard.

Utilisez toujours un fil de remplacement Genuine Factory PartsMCd'origine de 2,41 mm (0,095 po). Un autre fil pourrait surchauffer ou endommager le moteur.

Vous pouvez remplacer le fil de deux façons:

• Rembobinez du fil neuf dans le moulinet intérieur

• Installer un moulinet intérieur prérembobiné

Rembobiner le moulinet intérieur existant

1. Tenez la bobine extérieure d'une main et dévissez le bouton de butée vers à droite (Fig. 31). Inspectez le boulon à l'intérieur du bouton de butée pour vous assurer qu'il se déplace librement. Remplacez le bouton de butée s'il est endommagé.

Fig. 31

Moulinet intérieur

Bobine extérieure

Ressort du

moulinet intérieur

Bouton de butée

Boulon

AVERTISSEMENT

n'utilisez jamais de fil, de chaîne ou de cordon à renfort métallique car ils peuvent se briser et se transformer en projectiles dangereux.

2. Retirez le moulinet intérieur de la bobine extérieure (Fig. 31).

3. Retirez le ressort du moulinet (Fig. 31).

4. Nettoyez le moulinet intérieur, le ressort, et l'arbre et la surface interne de la bobine extérieure à l'aide d'un tissu propre (Fig. 32).

5. Vérifiez l'état d'usure des dents de positionnement sur le moulinet intérieur et la bobine extérieure (Fig. 33). Enlevez les ébarbures ou remplacez le moulinet et la bobine au besoin.

Fig. 32

Dents de

positionnement

Fig. 33

Page 48

F18

ENTRETIEN ET RÉPARATIONS

Installation du fil simple

Pour l’installation du SplitLineMC, passez à l’étape 8.

6. Découpez environ 12,2 m (40 pi) de fil neuf et faitesen deux boucles de longueurs égales. Insérez chaque extrémité de fil dans l'un des deux trous du moulinet (Fig. 35). Tirez le fil à travers le moulinet pour que la boucle soit le plus petit possible.

7. Enroulez les fils en couches uniformes serrées sur le moulinet (Fig. 36). Enroulez le fil dans le sens indiqué sur le moulinet intérieur. Placez votre index entre les deux fils pour les empêcher de se superposer. Ne superposez pas les extrémités du fil. Passez à l’étape 11.

REMARQUE : le SplitLine

peut être utilisé seulement avec le moulinet intérieur à trous allongés. Le fil simple peut être utilisé avec les deux sortes de moulinet intérieur. Identifiez votre type de moulinet en vous référant à la Figure 34.

REMARQUE : utilisez toujours la bonne longueur de fil

lorsque vous posez le fil sur l'appareil. Le fil risque de ne pas se dérouler correctement s'il est trop long.

Installation du SplitLine

8. Découpez environ 6,1 m (20 pi) de fil neuf. Insérez une extrémité de fil dans l'un des deux trous du moulinet intérieur (Fig. 37). Tirez le fil jusqu’à ne laisser que 10 cm (4 po) environ.

9. Insérez l’extrémité du fil dans le trou ouvert du moulinet et tirez sur le fil pour que la boucle soit le plus petit possible (Fig. 37).

10. Avant de rembobiner le fil, séparez-le en deux sur une longueur d’environ 15 cm (6 po).

11. Enroulez le fil en couches uniformes serrées dans le sens indiqué sur le moulinet intérieur.

REMARQUE : ne pas enrouler le fil dans le sens indiqué

entraînera un mauvais fonctionnement de l'accessoire de coupe.

12. Insérez les extrémités du fil dans les deux fentes de retenue (Fig. 38).

13. Insérez les extrémités du fil dans les œillets de la bobine extérieure et placez le moulinet et le ressort dans la bobine (Fig. 39). Enfoncez le moulinet et la bobine ensemble. Tout en tenant le moulinet et la bobine, saisissez les extrémités et tirez fermement pour dégager le fil des fentes de retenue de la bobine.

REMARQUE : le ressort doit être installé dans le

moulinet intérieur avant de remonter l'accessoire de coupe.

14. Maintenez le moulinet intérieur en place et installez le bouton de butée en le tournant à gauche. Vissez bien.

Fig. 35

Fig. 36

Fig. 34

Trous allongés

Utiliser avec le SplitLine

ou le fil simple

Utiliser avec le fil simple

UNIQUEMENT

Boucle

Fig. 38

Fig. 39

Fig. 37

Ressort

Fentes de retenue

Boucle

Page 49

F19

ENTRETIEN ET RÉPARATIONS

Installation d'un moulinet prérembobiné

2. Retirez l'ancien moulinet intérieur de la bobine extérieure (Fig. 31).

3. Retirez le ressort de l'ancien moulinet intérieur (Fig. 31).

4. Placez le ressort dans le moulinet intérieur neuf.

REMARQUE : le ressort doit être installé dans le moulinet

intérieur avant de remonter l'accessoire de coupe.

5. Insérez les extrémités du fil dans les œillets de la bobine extérieure (Fig. 39).

6. Placez le moulinet intérieur neuf dans la bobine. Poussez le moulinet et la bobine ensemble. Tout en tenant le moulinet et la bobine, saisissez les extrémités et tirez fermement pour dégager le fil des fentes de retenue de la bobine.

7. Maintenez le moulinet intérieur en place et installez le bouton de butée en le tournant à gauche. Vissez bien.

Pièces de rechange

Voir Accessoires et pièces de rechange.

VÉRIFICATION DU NIVEAU D'HUILE

Nous ne saurions trop insister sur l'importance de la vérification du niveau d'huile du carter moteur et de son maintien. Vérifiez l'huile avant chaque utilisation :

1. Arrêtez le moteur et laissez l’huile s’écouler dans le carter moteur.

2. Placez l'appareil sur une surface horizontale plane avant de relever correctement le niveau d'huile.

3. Empêchez l'accumulation de saleté, de résidus de coupe, etc. dans le moteur. Nettoyez la zone autour du bouchon / jauge d'huile avant de le retirer.

4. Retirez le bouchon / jauge d'huile et essuyez toute trace d'huile. Replacez-le en l'enfonçant bien.

5. Retirez le bouchon de remplissage / jauge d'huile et vérifiez le niveau d'huile. L’huile devrait atteindre le haut de la jauge (Fig. 40).

6. Si le niveau est trop bas, ajoutez un peu d'huile par l’orifice et revérifiez (Fig. 41). Continuez jusqu'à ce que le niveau d'huile atteigne le haut de la jauge.

REMARQUE : Ne remplissez pas trop l’appareil.

Haut de la jauge

Joint torique

Bouchon de remplissage /

jauge d'huile

Fig. 40

Fig. 41

REMARQUE : Assurez-vous que le joint torique est mis

sur le bouchon de remplissage / jauge d'huile au moment de la vérification et du changement d'huile (Fig. 41).

Bouchon de

remplissage /

jauge d'huile

Orifice de remplissage

d’huile

Joint torique

Plein

Ajoutez 41-44 ml

(1,4-1,5 oz)

MISE EN GARDE : Pour éviter de trop user

le moteur ou endommager l'appareil, maintenez toujours l'huile du carter à un bon niveau. N’utilisez jamais l'appareil si le niveau est en dessous du bas de la jauge.

Page 50

F20

ENTRETIEN ET RÉPARATIONS

CHANGEMENT D'HUILE

Si le moteur est neuf, changez l'huile après les 10 premières heures d’utilisation. Mieux vaut changer l'huile lorsque le moteur est encore chaud. Cela lui permet de s'écouler librement et d'emporter les impuretés.

1. Débranchez le couvre-borne de bougie pour empêcher le démarrage.

2. Retirez le bouchon de remplissage / jauge d'huile.

3. Versez l'huile de l’orifice de remplissage dans un récipient en inclinant l'appareil à la verticale (Fig. 42). Allouez assez de temps pour une vidange complète.

Fig. 42

6. Replacez le bouchon de remplissage / jauge d'huile.

7. Rebranchez le couvre-borne de bougie.

4. Essuyez les résidus d'huile et nettoyez toute trace d'huile déversée. Éliminez l'huile selon les règlements fédéral, provincial et municipal en vigueur.

5. Remplissez de nouveau le carter moteur de 100 ml (3,4 oz) d'huile SAE 30 SF, SG, SH.

REMARQUE : Mesurez la quantité nécessaire à l’aide de

la bouteille et de la buse utilisées lors de la mise en service. 100 ml (3,4 oz) correspond environ au haut de l’étiquette de la bouteille (Fig. 43). Vérifiez le niveau d'huile avec la jauge. S’il est trop bas, ajoutez un peu d'huile par l’orifice et revérifiez Ne remplissez pas trop (Fig. 43).

Niveau de

remplissage

MISE EN GARDE

Portez toujours des gants pour éviter tout risque de blessures lorsque vous manipulez l'appareil.

Fig. 43

Page 51

F21

ENTRETIEN ET RÉPARATIONS

ENTRETIEN DU FILTRE À AIR

Nettoyage du filtre à air

Nettoyez et relubrifiez le filtre à air à toutes les 10 heures de fonctionnement. Son entretien est très important. Si vous ne le faites pas, cela ANNULERA la garantie.

1. Ouvrez le couvercle du filtre à air Enfoncez la languette à droite du couvercle, tirez celui-ci vers vous puis vers la gauche (Fig. 44).

REMARQUE : Il peut s'avérer nécessaire de retirer le

bouchon du réservoir pour enlever le couvercle du filtre.

2. Retirez le filtre à air (Fig. 44).

3. Lavez le filtre dans un mélange d'eau et de détergent (Fig. 45). Rincez le filtre abondamment et laissez-le sécher.

4. Appliquez une quantité suffisante d'huile moteur propre SAE 30 pour enduire légèrement le filtre (Fig. 46).

Filtre à air

Couvercle du

filtre à air

Languette

Fig. 44

Fig. 45

AVERTISSEMENT: pour éviter des blessures

graves, éteignez toujours l'appareil et laissezle refroidir avant tout nettoyage ou entretien.

5. Pressez le filtre pour répartir et drainer l'excédent d'huile (Fig. 47).

Fig. 48

Fente de la

plaque arrière

Fentes

6. Replacez le filtre (Fig. 48).

REMARQUE : Si vous faites fonctionner l'appareil sans

filtre à air, vous ANNULEREZ la garantie.

7. Réinstallez le couvercle du filtre à air Placez les

crochets à gauche du filtre à air dans les fentes à gauche de la plaque arrière (Fig. 48).

REMARQUE : Il peut s'avérer nécessaire de retirer le

bouchon du réservoir pour réinstaller le couvercle du filtre.

8. Pivotez le couvercle vers la droite jusqu’à ce que la

languette du couvercle du filtre s’enfonce d’un déclic dans la plaque arrière (Fig. 48).

9. Replacez le bouchon du réservoir si vous l’aviez retiré.

Plaque arrière

Fig. 46 Fig. 47

RÉGLAGE DU CARBURATEUR

La vitesse de ralenti du moteur est réglable à l’aide d’une vis de réglage accessible par un trou situé sur le dessus du couvercle du moteur (Fig. 49).

REMARQUE : Un réglage négligé peut sérieusement

endommager l'appareil. Confiez les réglages de carburateur à un concessionnaire agréé.

Vérification du carburant

En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant est vieux. Videz puis remplissez le réservoir de carburant sans plomb frais et propre avant d'effectuer des réglages. Voir Informations sur l'huile et le

carburant.

Page 52

F22

ENTRETIEN ET RÉPARATIONS

REMARQUE : l'accessoire de coupe ne devrait pas

tourner lorsque le moteur est au ralenti.

3. S'il tourne, dévissez la vis de ralenti de 1/8 de tour à la fois (selon le besoin) pour réduire la vitesse de ralenti.

La vérification de carburant, le nettoyage du filtre à air et le réglage de la vis de ralenti devraient résoudre la plupart des problèmes de moteur. Dans le cas contraire et si :

• le moteur ne se met pas au ralenti

• le moteur hésite ou cale lors d'une accélération

• le moteur perd de sa puissance

faites régler le carburateur par un distributeur agréé.

AVERTISSEMENT : une fois l'appareil éteint, pour éviter des blessures graves assurezvous que l'accessoire de coupe est arrêté avant de poser l'appareil.

Nettoyage du filtre à air

L'état du filtre à air est très important pour le fonctionnement de l'appareil. Un filtre à air sale restreint le débit d'air et affecte le mélange de carburant/air. On confond souvent cela avec un mauvais réglage du carburateur. Vérifiez l'état du filtre à air avant de régler la vis de réglage de ralenti. Voir Entretien du filtre à air.

Réglage de la vis de réglage de ralenti

Si le moteur ne se met toujours pas au ralenti après vérification du carburant et nettoyage du filtre à air, réglez la vis de ralenti comme suit :

1. Démarrez le moteur et laissez-le tourner à haut régime pendant une minute pour se réchauffer.

2. Relâchez le levier d'accélérateur et laissez le moteur au ralenti. Si le moteur s'arrête, insérez un petit tournevis à embout cruciforme ou à tête plate dans le trou du couvercle du moteur (Fig. 49). Vissez la vis de réglage du ralenti de 1/8 de tour à la fois (selon le besoin) jusqu'à ce que le moteur tourne au ralenti.

AVERTISSEMENT : il se peut que l'accessoire de coupe tourne pendant le réglage de la vitesse de ralenti. Portez des vêtements protecteurs et respectez toutes les consignes de sécurité pour éviter des blessures graves.

Vis de réglage du ralenti

Fig. 49

Retirez les vis

Couvercle du

moteur

2. Enlevez les deux vis (2) du haut du couvercle du moteur à l’aide d’un tournevis à lame plate ou T-25 Torx (Fig. 51).

Fig. 51

Couvercle du

moteur

Silencieux

JEU ENTRE SOUPAPE ET CULBUTEUR

Ceci nécessite de démonter le moteur. Si vous ne vous sentez pas à l'aise de le faire, confiez l'appareil à un centre de service agréé.

REMARQUE : Inspectez le jeu entre soupape et

culbuteur à l’aide d’une jauge d'épaisseur après les 10 premières heures de fonctionnement, puis par intervalle de 25 heures par la suite.

• Attendez que le moteur soit froid avant de vérifier ou de régler le jeu de la soupape.

• Faites-le à l'intérieur, dans un endroit propre et sans poussière.

1. Retirez le couvercle du silencieux en appuyant sur le coin à l’aide d’un tournevis à lame plate (Fig. 50). Glissez les encoches sur les côtés du couvercle pardessus les languettes du couvercle du moteur et retirez le couvercle.

Moteur vu de haut

Fig. 50

Languette

Encoches

Encoche et

Languette

Page 53

F23

ENTRETIEN ET RÉPARATIONS

3. Enlevez la vis derrière le couvercle du moteur (Fig. 52).

Fig. 52

Fig. 53

Cache-culbuteur

Vis

Trou de bougie

4. Déconnectez le câble de la bougie.

5. Nettoyez toute saleté de la bougie. Retirez la bougie de la culasse en tournant la douille de 5/8 po à gauche.

6. Déposez le couvercle du moteur (Fig. 51).

7. Nettoyez toute saleté autour du cache-culbuteur. Retirez la vis retenant le cache-culbuteur à l’aide d’un tournevis à lame plate large ou à mèche no. T-25 Torx (Fig. 53). Enlevez le cache-culbuteur et le joint.

8. Tirez lentement sur la corde de démarrage pour ramener le piston au sommet de sa course dit « point mort haut ». Vérifiez que :

• Le piston est au sommet de sa course lorsqu’on regarde par le trou de la bougie (Fig. 53)

• Les deux culbuteurs se déplacent librement et les deux soupapes sont fermées

Si ce n'est pas le cas, répétez la procédure.

9. Glissez la jauge d'épaisseur entre le culbuteur et le ressort de rappel de la soupape. Mesurez le jeu entre la tige de soupape et le culbuteur (Fig. 54). Faites-le pour les soupapes d’admission et d'échappement.

LL'écart de jeu recommandé pour l'admission et l'échappement est de 0,076 – 0,152 mm (0,003 – 0,006 po). Servez-vous d’une jauge d'épaisseur d’automobile standard de 0,127 mm (0,005 po). La jauge d'épaisseur devrait pouvoir glisser entre le culbuteur et la tige de soupape en rencontrant une faible résistance mais sans coller (Fig. 54 et 55).

10. Si le jeu n'est pas conforme: a. Tournez l'écrou de réglage à l'aide d'une clé de 8

mm (5/16 po) ou d'un tournevis à embout hexagonal (Fig. 55).

• Pour augmenter le jeu, tournez l'écrou de réglage vers la gauche.

• Pour réduire le jeu, tournez l'écrou de réglage vers la droite.

b.Revérifiez les deux jeux de soupape et réglez-les au

besoin.

11. Replacez le cache-culbuteur en mettant un joint neuf. Serrez la vis avec un couple de serrage de 2,2–3,4 N•m (12 po•lb).

12. Replacez le couvercle du moteur. Vérifiez l'alignement du couvercle avant de serrer les vis. Vissez bien.

13. Replacez le couvercle du silencieux. Glissez avec un déclic les encoches sur les côtés du couvercle pardessus les languettes du couvercle du moteur (Fig. 50).

14. Vérifiez l'état de la bougie et replacez-la. Voir

Remplacement de la bougie.

15. Replacez le câble de la bougie.

Fig. 54

ADMISSION

ECHAPPEMENT

Culbuteurs

Écrous de

réglage

Jauge

d'épaisseur

Jauge

d'épaisseur

Écrou de réglage

Culbuteur

0,076-0,0152 mm

(0,003-0,006 po)

Tige de soupape

Fig. 55

Page 54

F24

ENTRETIEN ET RÉPARATIONS

REMPLACEMENT DE LA BOUGIE

Utilisez uniquement des bougies d'origine (180852). L'écartement correct est de 0,655 mm (0,025 po). Retirez la bougie après 25 heures de fonctionnement et vérifiez son état.

1. Arrêtez le moteur et laissez-le refroidir. Saisissez fermement le câble de la bougie et retirez le capuchon de celle-ci.

2. Nettoyez toute saleté de la bougie. Retirez la bougie de la culasse en tournant la douille de 5/8 po à

gauche.

3. Remplacez toute bougie fendillée, encrassée ou sale. Réglez l'écartement à 0,655 mm (0,025 po) à l'aide d'une jauge d'épaisseur (Fig. 56).

4. Installez la bougie ajustée dans la culasse. Tournez la douille de 5/8 po à droite jusqu'à bien la visser.

Si vous utilisez une clé dynamométrique, vissez selon les valeurs suivantes :

12,3-13,5 Nom (110-120 poolb). Évitez de trop serrer.

0.025 in.

(0.655 mm)

Fig. 56

MISE EN GARDE : évitez de sabler, gratter ou

nettoyer les électrodes car la présence de saleté dans le moteur pourrait endommager le cylindre.

Fig. 57

Silencieux

Écran pare-étincelles

Couvercle du pare-étincelles

Vis

Languette

Fente

ENTRETIEN DU PARE-ÉTINCELLES

1. Retirez le couvercle du silencieux. Voir Jeu entre soupape et culbuteur.

2. Retirez la vis retenant le couvercle du pare-étincelles au silencieux à l'aide d'un tournevis à lame plate ou à mèche no. T-20 Torx (Fig. 57).

3. Retirez la languette du couvercle du pare-étincelles hors du silencieux. Retirez le couvercle du pareétincelles.

4. Retirez l’écran du pare-étincelles du couvercle de celui-ci.

5. Nettoyez l’écran du pare-étincelles avec une brosse métallique ou remplacez-le.

6. Replacez l’écran, le couvercle et la vis du pare-étincelles.

Page 55

F25

ENTRETIEN ET RÉPARATIONS

ACCESSOIRES / PIÈCES DE RECHANGE

Huile 4-temps . . . . . . . . . . . . . . . . . . . . . . . . . . . 181786

Bougie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .180852

Écran pare-étincelles . . . . . . . . . . . . . . . . . . . . . .180890

Fil de remplacement . . . . . . . . . . . . . . . . . . . . . 180120

Cartouche de fil de remplacement . . . . . . . . . . . 147345

Ressort du moulinet intérieur . . . . . . . . . . . . . . . 610636

Bobine extérieure . . . . . . . . . . . . . . . . . . . . . . . . 683301

Moulinet intérieur . . . . . . . . . . . . . . . . . . . . . . . . 147495

Bouton de butée . . . . . . . . . . . . . . . . . . . . . . . . . 180814

Harnais d'épaule . . . . . . . . . . . . . . . . . . . . . . . . . 682075

Pour des pièces de rechange, veuillez consulter la liste des pièces à l’intérieur de la couverture arrière de ce manuel.

NETTOYAGE

Nettoyez l'extérieur de l'appareil à l'aide d'une petite brosse. N'utilisez pas de détergents concentrés. Les nettoyants ménagers contenant des huiles aromatiques tel que le pin et le citron, et les solvants tel que le kérosène peuvent endommager le boîtier ou la poignée en plastique. Essuyez toute trace d'humidité à l'aide d'un tissu doux.

ENTREPOSAGE

•Ne rangez jamais l'appareil plein de carburant dans un lieu où les vapeurs peuvent atteindre une flamme vive ou des étincelles.

• Laissez le moteur refroidir avant de l'entreposer.

• Rangez l'appareil dans un lieu verrouillé pour éviter toute utilisation ou accident indésirable.

• Rangez l'appareil dans un lieu sec et bien aéré.

• Rangez l'appareil hors de la portée des enfants.

ENTREPOSAGE DE LONGUE DURÉE

1. Videz toute l’essence du réservoir dans un récipient.

N'utilisez pas d’essence stockée pendant plus de 60 jours. Éliminez le vieux carburant conformément aux règlements fédéral, provincial et municipal en vigueur.

2. Démarrez le moteur, puis laissez-le tourner jusqu'à

ce qu'il cale. Cela permet de s'assurer que le carburateur s'est vidé de son carburant.

3. Laissez le moteur refroidir. Retirez la bougie et versez environ 30 ml (1 oz) d'huile moteur de qualité dans le cylindre. Tirez lentement sur la corde de démarrage pour bien distribuer l'huile. Replacez la bougie.

REMARQUE : Retirez la bougie et videz toute l'huile du

cylindre avant de mettre en marche la désherbeuse après une période d'entreposage.

4. Changez l'huile. Voir Changement d'huile. Éliminez la vieille huile conformément aux règlements fédéral, provincial et municipal en vigueur.

5. Nettoyez soigneusement l'appareil et vérifiez qu'il ne comporte pas de pièces desserrées ou endommagées. Réparez ou remplacez les pièces endommagées, puis serrez les vis, écrous et boulons desserrés. L'appareil est alors prêt pour l'entreposage.

TRANSPORT

• Laissez le moteur refroidir avant le transport.

• Vidangez tout le carburant de l'appareil.

• Serrez le bouchon du réservoir avant le transport.

• Attachez bien l'appareil lors du transport.

AVERTISSEMENT : pour éviter des blessures graves, éteignez toujours la désherbeuse et laissez-la refroidir avant tout nettoyage ou entretien.

Page 56

F26

DÉPANNAGE

CAUSE SOLUTION

Accessoire de coupe engorgé d'herbes Arrêtez le moteur et nettoyez l'accessoire Accessoire de coupe mal aligné Chargez du fil neuf Moulinet intérieur bloqué Remplacez le moulinet Tête de coupe sale Nettoyez le moulinet intérieur et la bobine extérieure Fil soudé Démontez et déposez la partie soudée, et

rembobinez le fil

Fil tordu durant la recharge Démontez puis rembobinez le fil Quantité insuffisante de fil exposée Enfoncez le bouton de butée et tirez le

fil jusqu’à en extraire 102 mm (4 po) à l’extérieur de l’accessoire de coupe

CAUSE SOLUTION

Carburant vieux Drainez le réservoir/ajoutez du carburant frais Mauvais réglage du carburateur Faites-le régler par un concessionnaire agréé Bougie encrassée Remplacez ou nettoyez-la Pare-étincelles colmaté Nettoyez ou remplacez le pare-étincelles

CAUSE SOLUTION

La commande Marche/Arrêt Stop est en position ARRÊT Mettez-la en position MARCHE Réservoir de carburant vide Remplissez-le de carburant frais La poire d'amorçage n'a pas été pressée assez fort Pressez-la complètement et lentement de 10 fois Carburant vieux Drainez le réservoir/ajoutez du carburant frais Bougie encrassée Remplacez ou nettoyez-la Pare-étincelles colmaté Nettoyez ou remplacez le pare-étincelles

LE MOTEUR REFUSE DE DÉMARRER

LE MOTEUR REFUSE DE SE METTRE AU RALENTI

LE MOTEUR REFUSE D’ACCÉLÉRER

LE MOTEUR MANQUE DE PUISSANCE OU SE CALE DURANT LA COUPE

CAUSE SOLUTION

Filtre à air bouché Remplacez ou nettoyez-le Carburant vieux Drainez le réservoir/ajoutez du carburant frais Mauvais réglage du carburateur Ajustez selon l'instruction

CAUSE SOLUTION

Carburant vieux Drainez le réservoir/ajoutez du carburant frais Mauvais réglage du carburateur Faites-le régler par un concessionnaire agréé Accessoire de coupe engorgé d'herbes Arrêtez le moteur et nettoyez l'accessoire Filtre à air sale Remplacez ou nettoyez-le Pare-étincelles colmaté Nettoyez ou remplacez le pare-étincelles

LA TÊTE DE COUPE NE FAIT PAS AVANCER LE FIL

Si vous avez besoin d'aide, contactez votre concessionnaire agréé.

CAUSE SOLUTION

Présence d'huile dans la tête de coupe Nettoyez l'accessoire de coupe

LE FIL DE COUPE AVANCE DE MANIÈRE INCONTRÔLÉE

Page 57

F27

CARACTÉRISTIQUES

MOTEUR*

ARBRE D'ENTRAÎNEMENT ET ACCESSOIRE DE COUPE*

*Toutes les spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au moment de mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis.

Type de moteur............................................................................................................................. Refroidi par air, 4-temps

Cylindrée................................................................................................................................................... 26,2 cc (1,6 po3)

Type d'embrayage ............................................................................................................................................... Centrifuge

Régime de fonctionnement.................................................................................................................. 7.200 - 8.300 tr/min

Régime ralenti ...................................................................................................................................... 3.000 - 3.600 tr/min

Type d'allumage................................................................................................................................................ Électronique

Contact d'allumage.............................................................................................................................. Interrupteur berceau

Jeu de soupape ..............................................................................................................0,076-0,152 mm (0,003-0,006 po)

Écartement de la bougie..................................................................................................................... 0,655 mm (0,025 po)

Lubrification ..................................................................................................................................................... Huile SAE 30

Contenance en huile du carter moteur......................................................................................................... 100 ml (3,4 oz)

Carburant.......................................................................................................................................................... Sans plomb

Carburateur.............................................................................................................................. Membrane, toutes positions

Démarreur.................................................................................................................................. Rembobinage automatique

Silencieux....................................................................................................................................... Chicane avec protection

Accélérateur................................................................................................................................................ À rappel manuel

Capacité du réservoir de carburant............................................................................................................... 355 ml (12 oz)

Logement de l'arbre d'entraînement..................................................................................... Tube d'aluminium (EZ-Link™)

Manette des gaz.......................................................................................................................... Détente à portée du doigt

Poids de l'appareil (sans carburant, avec poignée en J, et accessoire de coupe)............................................ 6 kg (13 lb)

Mécanisme de coupe........................................................................ Lame de coupe à 4 dents, tête de coupe à fil double

Bobine de fil................................................................................................................................ Déclencheur de fil à butée

Diamètre de la bobine de fil....................................................................................................................... 101,6 mm (4 po)

Diamètre du fil....................................................................................................................................... 2,41 mm (0,095 po)

Diamètre du chemin de coupe, accessoire de coupe ............................................................................... 45,7 cm (18 po)

Diamètre du chemin de coupe, lame de coupe............................................................................................ 204 mm (8 po)

Harnais d'épaule................................................................................................................................ Fermoir rapide unique

Page 58

F28

REMARQUES

Page 59

F29

REMARQUES

Page 60

F30

REMARQUES

Page 61

F31

Garantie de la California et de l'Agence de Protection de l'Environnement Concernant les normes antipollution

Vos droits et obligations en vertu de cette garantie

Le California Air Resource Board, l’Agencie de Protection de l’Environnement et et MTD LLC (MTD) ont le plaisir de présenter la garantie du dispositif antipollution des petits moteurs à usage tout-terrain datant de 2000 et au-delà. En California et dans les 49 autres états, les nouveaux petits moteurs à usage tout-terrain doivent être conçus, construits et équipés pour être conformes aux strictes normes anti-smog. Ryobi doit garantir le système de contrôle des émissions de votre petit moteur à usage tout-terrain pendant les périodes de temps indiquées ci-dessous à condition que le moteur n'ait pas souffert d'abus, de négligence ou fait l'objet d'un mauvais entretien.

Votre dispositif antipollution peut inclure des pièces diverses tel que le carburateur ou un système d'injection, le dispositif d'allumage et un convertisseur catalytique. Il pourrait aussi inclure des tuyaux, courroies, connecteurs et autres ensembles de pièces relatives aux émissions.

Advenant une situation couverte par la garantie, Ryobi réparera votre petit moteur à usage tout-terrain sans frais aucun

y compris le diagnostic, les pièces et la main d'œuvre.

Les moteurs à usage tout-terrain datant de 2000 et plus sont garantis pendant deux ans. Si une pièce de votre moteur

relative aux émissions devenait défectueuse, Ryobi la réparera ou la remplacera.

Responsabilités du propriétaire en vertu de cette garantie

• En tant que propriétaire d'un petit moteur à usage tout-terrain, vous êtes responsable des entretiens requis indiqués dans votre manuel de l'utilisateur. Ryobi recommande que vous conserviez tous les reçus d'entretien de votre petit moteur à usage tout-terrain. Ryobi ne peut toutefois réfuter votre garantie juste parce que vous n'avez pas les reçus ou si vous ne veillez pas à ce que les travaux d'entretien prévus soient effectués.

• En tant que propriétaire d'un petit moteur à usage tout-terrain, sachez que Ryobi peut refuser de vous couvrir sous garantie si votre moteur ou si une pièce sont défaillants pour cause d'abus, de négligence, d'entretien incorrect ou de modifications non autorisées.

• Il vous incombe de présenter votre petit moteur à usage tout-terrain à un centre de service agréé Ryobi dès que le problème fait son apparition. Les réparations sous garantie doivent être achevées dans une durée de temps raisonnable ne dépassant en aucun cas 30 jours.

Si vous avez des questions au sujet de vos droits et responsabilités en vertu de cette garantie, appelez le 1-800-345-8746.

Garantie du fabricant

• La période de garantie commence à la date où le moteur ou l'équipement est livré à l'acheteur au détail.

• Le fabricant garantit au propriétaire initial et à chaque acheteur subséquent que le moteur est libre de défauts de matériaux et de vices de fabrication pouvant provoquer la défaillance d'une pièce garantie pendant une période de deux ans

• Toute réparation ou remplacement d'une pièce garantie devra être effectué sans aucun frais au compte du propriétaire par un

centre de service Ryobi agréé. Pour connaître le centre le plus proche de vous, veuillez contact Ryobi à : 1-800-345-8746.

• Toute pièce garantie dont le remplacement n'est pas prévu dans le cadre des entretiens requis, ou dont uniquement une inspection normale est prévue selon le principe de "réparation ou remplacement au besoin", est garantie pendant la période de garantie. Toute pièce garantie dont le remplacement est prévu dans le cadre des entretiens requis sera garantie pendant la période de temps allant jusqu'à la date du premier remplacement prévu pour cette pièce.

• Le propriétaire ne subira pas de frais relatifs à un travail de diagnostic qui conclut que la pièce garantie est défectueuse si le travail de diagnostic a été effectué chez un centre de service Ryobi agréé.

• Le fabricant est responsable de tous les dommages occasionnés aux autres composants du moteur par la défaillance d'une pièce encore sous garantie.

• Les défaillances causées par l'abus, la négligence ou un mauvais entretien ne sont pas couvertes par cette garantie.

• L'utilisation d'un ajout ou de pièces modifiées peut justifier le refus d'une réclamation au titre de la garantie. Le fabricant n'est pas responsable des défaillances des pièces garanties découlant de l'utilisation d'ajouts ou de pièces modifiées.

• Pour déposer une réclamation, adressez-vous au centre de service Ryobi agréé le plus proche. Les services ou réparations sous garantie sont offerts par tous les centres de service Ryobi agréés.

• Toutes les pièces de rechange approuvées par le fabricant peuvent être utilisées dans le cadre d'un entretien ou d'une réparation sous garantie de pièces relatives au dispositif antipollution et sont fournies sans frais. Toute pièce de rechange équivalente en termes de performances ou de durabilité peut être utilisée lors d'un entretien ou d'une réparation hors garantie et ne diminue pas les obligations qui incombent au fabricant en vertu de la garantie.

• Les composants suivants sont inclus dans la garantie relative au système antipollution du moteur : filtre à air, carburateur, poire d'amorçage, conduites de carburant, alimentation d'arrivée, filtre à carburant, module d'allumage, bougie et silencieux.

Page 62

CONSERVEZ CES INSTRUCTIONS POUR TOUTE RÉFÉRENCE ULTÉRIEURE.

POUR TOUTE QUESTIONS, VEUILLEZ CONTACTER LE 1-800-345-8746 AUX ÉTATS-UNIS

OU LE 1-800-668-1238 AU CANADA

GUIDE DE L’UTILISATEUR PARTIE NUMÉRO 769-00559 2/03 IMPRIME AUX ÉTATS-UNIS

GARANTIE LIMITÉE DU FABRICANT POUR:

Aucune garantie implicite, y compris toute garantie de valeur marchande ou d’adaptation à une fin particulière, ne s’applique après la période applicable de garantie expresse écrite ci-dessus concernant les pièces qui sont identifiées. Aucune autre garantie ou caution expresse, écrite ou orale, à l’exception de celle mentionnée ci-dessus, accordée par toute personne ou entité, y compris tout concessionnaire ou détaillant, concernant tout produit n’engagera la responsabilité de MTD. Pendant la période de garantie, le remède exclusif est la réparation ou le remplacement du produit dans les conditions énoncées ci-dessus. (Certains états ne

permettent la limitation de la garantie implicite, il est donc possible que la limitation ci-dessus ne s’applique pas à vous.)

Les clauses énoncées dans la présente Garantie constituent le recours unique et exclusif inhérent aux ventes. MTD ne sera en aucun cas tenue pour responsable de tout dommage indirect ou consécutif ou de dommages comprenant, entre autres mais pas seulement, les dépenses encourues du fait du recours à des services de remplacement ou de substitution pour l’entretien des gazons, le transport ou des frais connexes, ou les frais entraînés par une location destinée à remplacer provisoirement un produit sous garantie. (Certains états ne permettent la limitation de la

garantie implicite, il est donc possible que la limitation ci-dessus ne s’applique pas à vous.)

Aucun recouvrement, quel qu’il soit, ne sera d’un montant supérieur au prix du produit vendu. Toute modification des dispositifs de sécurité du produit annulera la présente Garantie. Vous assumez tout risque et toute responsabilité résultant de la perte, de l’endommagement ou de préjudice que vous et votre propriété et/ou d’autres et leur propriété pourront encourir d’un fait de l’utilisation normale, de la mauvaise utilisation ou de l’empêchement d’utiliser le produit.

La présente garantie limitée n’est accordée qu’à l’acheteur primitif, au preneur primitif ou à la personne à laquelle le produit a été offert.

Le Droit des Etats vis à vis de la présente garantie : La présente garantie vous confère certains droits juridiques, et vous pouvez bénéficier d’autres droits, lesquels varient d’un état à l’autre.

Pour obtenir l’adresse du concessionnaire réparateur le plus proche, composer le : 1-800-345-8746 aux Etats-Unis ou le 1-800-668-1238 au Canada.

MTD LLC

P.O. Box 361131

Cleveland, OH 44136-0019

La garantie limitée énoncée ci-après est accordée par MTD LLC. ("MTD") et concerne les marchandises neuves achetées et utilisés aux Etats-Unis, ainsi que dans leurs possessions et territoires.

MTD garantit ce produit contre tout vice de matière ou de façon pendant une période de deux (2) ans à compter de la date d’achat initiale et elle se réserve le choix de réparer ou de remplacer, à titre gratuit, toute pièce présentant un vice de matière ou de façon. Cette garantie limitée ne s’appliquera que dans la mesure où le produit aura été utilisé et entretenu conformément au Guide de l’utilisateur fourni avec le produit et n’aura pas fait l’objet d’un usage inadéquat, abusif, commercial ou négligent, d’un accident, d’un entretien inadéquat, d’une modification, de vandalisme, d’un vol, d’un incendie, de dégâts des eaux ou d’un endommagement résultant d’un autre péril ou d’un désastre naturel. Les dommages résultats de l’installation ou de l’utilisation de tout accessoire ou équipement non approuvé par MTD pour une utilisation avec le(s) produit(s) couvert(s) par le présent guide annuleront la garantie et ce qui concerne les dommages qui en résulteraient éventuellement.

La présente garantie est limitée à quatre-vingt-dix (90) jours à compter de la date d’achat au détail primitive pour tout produit MTD utilisé à des fins locatives ou commerciales, ou toute utilisation produisant des revenus.

POUR L’ENTRETIEN-DEPANNAGE : L’Entretien-dépannage au titre de la garantie est disponible, SUR PRESENTATION DE PREUVE D’ACHAT, AUPRES DU CONCESSIONNAIRE REPARATEUR LOCAL. Pour obtenir le nom du concessionnaire local, consulter les Pages Jaunes ou se mettre en rapport avec le Service après-vente de MTD LLC. en appelant le 1-800-345-8746 ou en écrivant au P.O. Box 361131, Cleveland OH 44136-0019 ou en appelant le 1-800668-1238 au Canada. Aucun produit retourné à l’usine sans permission écrite préalable du service après-vente de MTD LLC ne sera accepté.

La garantie limitée n’offre aucune couverture dans les cas suivants :

A. Mises au point – Bougies, réglages de carburateur,

filtres

B. Articles d’usure – Dispositif d’avance de fil, bobines

extérieures, fil de coupe, bobines intérieures, poulie de démarrage, cordons de démarrage, courroies d’entraînement

C. MTD n’accorde aucune garantie pour les produits

vendus ou exportés des Etats-Unis, de leurs possessions et territoires, exception faite en ce qui concerne les produits vendus par l’intermédiaire de ses canaux agréés de distribution à l’exportation.

MTD se réserve la droit de modifier ou d’améliorer la conception de tout produit

RYOBI

sans assumer l’obligation de modifier tout produit d’une fabrication plus ancienne.

Page 63

Recortador / Cortamalezas de 4 ciclos a Gasolina

SI TIENE PREGUNTAS, LLAME AL 1-800-345-8746 en EE.UU.

o al 1-800-668-1238 en CANADA

www.RyobiOutdoor.com

ESTE MANUAL ES IMPORTANTE NO LO DESECHE

890r

MANUAL DEL OPERADOR

Page 64

MUCHAS GRACIAS

Gracias por haber adquirido este gran producto. Esta moderna herramienta motriz de exteriores está diseñada para brindarle muchas horas de servicio útil. Usted comprobará que es un artefacto que le ahorrará mucho trabajo. Este manual del operador le brinda instrucciones de operación de fácil comprensión. Lea todo el manual y siga todas las instrucciones para mantener su nueva herramienta motriz de exteriores en las mejores condiciones de funcionamiento.

REFERENCIAS, ILUSTRACIONES Y ESPECIFICACIONES DEL PRODUCTO

Toda la información, las ilustraciones y las especificaciones contenidas en este manual se basan en la información más reciente disponible en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

Bump Head™ es una marca de MTD SOUTHWEST INC. SplitLine™ es una marca de MTD SOUTHWEST INC.

INFORMACION DEL SERVICIO

El servicio de esta unidad, ya sea durante o después del período cubierto por la garantía, debe ser realizado solamente por un proveedor de servicios autorizado y aprobado.

Llame al:

• Llame al 1-800-345-8746 en los Estados Unidos o 1-800-668-1238 en Canadá, para obtener una lista de distribuidores de servicio localizados cerca de usted.

• Vaya a www.RyobiOutdoor.com en la Red Mundial World Wide Web para obtener una lista de distribuidores de servicios localizados cerca de usted

No regrese su unidad al vendedor. NOTA: PARA SOLICITAR SERVICIO POR LA GARANTIA,

DEBERA PRESENTAR PRUEBA DE SU COMPRA.

Antes de arrancar u operar este equipo, asegúrese de leer y comprender bien este manual.

ESTE PRODUCTO ESTA CUBIERTO POR UNA O MAS PATENTES DE EE.UU., OTRAS PATENTES EN TRAMITE.

INTRODUCCION INDICE DE CONTENIDOS

I. Advertencia de la Proposición 65 de California . . . .E 3

II. Normas para una operación segura . . . . . . . . . . . .E3-7

A. Importante información de seguridad . . . . . . . . . .E4

B. Símbolos de seguridad e internacionales . . . . . . .E6

C. Conozca su unidad . . . . . . . . . . . . . . . . . . . . . . . .E7

III. Instrucciones de ensamble . . . . . . . . . . . . . . . . . E8-10

A. Instalación y ajuste de la manija en J . . . . . . . . . .E8

B. Instalación del arnés . . . . . . . . . . . . . . . . . . . . . . .E8

C. Remoción e instalación del protector

accesorio de corte . . . . . . . . . . . . . . . . . . . . . . . . .E8

D. Remoción del accesorio de corte e

instalación de la cuchilla de corte . . . . . . . . . . . . .E9

E. Remoción de la cuchilla de corte e

instalación del accesorio de corte . . . . . . . . . . . .E10

IV. Información del aceite y combustible . . . . . E11-12

A. Tipo de aceite recomendado . . . . . . . . . . . . .E11

B. Carga de aceite en el carter del ciguenal . . . .E11

C.Tipoe de combustible recomemdado . . . . . . .E12

D.Carga de combustible en la unidad . . . . . . . .E12

V. Instrucciones de arranque y apagado . . . . . . . . . . E13

VI. Instrucciones de operación . . . . . . . . . . . . . . . . E14-16

A Operacion del Sistema EZ-Link™ . . . . . . . . . . .E14

B. Cómo sostener el recortador . . . . . . . . . . . . . . . .E15

C. Ajuste de la longitud de la línea de corte . . . . . .E15

D. Consejos para lograr un mejor corte . . . . . . . . . .E15

E. Recorte decorativo . . . . . . . . . . . . . . . . . . . . . . .E16

F. Uso de la cuchilla de corte . . . . . . . . . . . . . . . . .E16

VII. Instrucciones de mantenimiento y reparación . . E17-25

A. Programa de mantenimiento . . . . . . . . . . . . . . . .E17

B. Instalación de la línea . . . . . . . . . . . . . . . . . . . . .E17

C. Instalación de un carrete prebobinado . . . . . . . .E19

F. Inpeccion del nivel de aceite . . . . . . . . . . . . . .E19

G.Cambio el aceite . . . . . . . . . . . . . . . . . . . . . . .E20

H.Mantenimiento del filtro de aire . . . . . . . . . . . E21

I. Ajuste del carburador . . . . . . . . . . . . . . . . . . E21

J. Huelgo del brazo oscilante . . . . . . . . . . . . . . .E22

K. Cambio de la bujía de encendido . . . . . . . . . E24

L. Mantenimiento del parachispas . . . . . . . . . . .E24

M.Limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . E25

N.Almacenamiento . . . . . . . . . . . . . . . . . . . . . . E25

O.Almacenamiento prolongado . . . . . . . . . . . . E25

P. Transporte . . . . . . . . . . . . . . . . . . . . . . . . . . . .E25

Q.Accesorios y piezas de repuesto . . . . . . . . . E25

VIII.Cuadro de resolución de problemas . . . . . . . . . . . . E26

IX. Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . .E27

X. Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E34

XI.

Lista de Piezas . . . . . . . . . . . . . . . . . .Contraportada

CONTENIDO DE LA CAJA

• Recortador / Cortador de malezas modelo 890r

∆ Accesorio de corte de Bump Head grande ∆ Cuchilla de corte de malezas de 4 púas ∆ Manija en J y piezas

• Protector accesorio de corte y piezas

•Arnés para el hombro

• Herramienta de varilla de cierre

•Manual del operador

• Tarjeta de registro del producto

• Botella de aceite de 4 ciclos ∆ Este elemento estará instalado en la unidad o en el

paquete de piezas

Page 65

NOTA: Para los usuarios en tierras forestales de los EE.UU. y en los estados de California, Maine, Oregon y

Washington. Toda la tierra forestal de EE.UU. y del estado de California *Códigos de Recursos Públicos 4442 y 4443), Oregon y Washington requieren, por ley, que ciertos motores de combustión operados en áreas de pasturas forestales o recubiertas con césped estén equipados con un amortiguador de chispas, que sean mantenidos en buenas condiciones de funcionamiento, o que el motor sea construido, equipado y mantenido para la prevención de incendios. Consulte con sus autoridades estatales o locales acerca de las normas relativas a dichos requisitos. Si no cumple con estos requisitos, usted podría ser legalmente responsable o recibir una multa. Esta unidad viene equipada de fábrica con un amortiguador de chispas. Si necesita cambiarlo, solicite que su centro LOCAL DE SERVICIOS instale el

accesorio Nº 180890, equipo amortiguador de chispas.

AMORTIGUADOR DE CHISPAS

¡ADVERTENCIA!

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no hacerlo, el operador y/o los espectadores pueden sufrir graves lesiones.

SI TIENE PREGUNTAS, LLAME AL 1-800-345-8746 EN EE.UU. O AL 1-800-668-1238 en CANADA

NORMAS PARA UNA OPERACION SEGURA

ADVERTENCIA DE LA PROPOSICIÓN 65 DE CALIFORNIA

ADVERTENCIA

LAS EMISIONES DEL MOTOR DE

ESTE PRODUCTO CONTIENEN

SUBSTANCIAS QUIMICAS QUE EL

ESTADO DE CALIFORNIA CONOCE

COMO CAUSANTES DE CANCER,

DEFECTOS DE NACIMIENTO U OTROS

DAÑOS REPRODUCTIVOS.

PELIGRO: El no obedecer una advertencia de seguridad puede conducir a que usted u otras personas sufran graves lesiones. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

ADVERTENCIA: El no seguir una advertencia de seguridad puede conducir a que usted u otras personas sufran lesiones. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales

PRECAUCION: El no seguir una advertencia de seguridad puede conducir a daño patrimonial o a que usted u otras personas sufran lesiones personales. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

SIMBOLO DE ALERTA DE SEGURIDAD:

Indica peligro, advertencia o precaución. Debe prestar atención para evitar sufrir graves lesiones personales. Puede ser utilizado junto con otros símbolos o figuras.

SIMBOLO SIGNIFICADO

Los símbolos de seguridad se utilizan para llamar su atención sobre posibles peligros. Los símbolos de seguridad y sus explicaciones merecen toda su atención y comprensión. Los símbolos de seguridad no eliminan ningún peligro por sí mismos. Las instrucciones o advertencias que ofrecen no substituyen las medidas adecuadas de prevención de accidentes.

NOTA: Le ofrece información o instrucciones que son

esenciales para la operación o mantenimiento del equipo.

SIMBOLO SIGNIFICADO

Page 66

LEA TODAS LAS INSTRUCCIONES ANTES DE LA OPERACION

• Lea todas las instrucciones con cuidado. Conozca bien los controles y el uso correcto de la unidad.

• No opere esta unidad si está cansado, enfermo, o bajo los efectos del alcohol, drogas o medicamentos.

• Los niños y los adolescentes menores de 15 años no deben operar las unidades, excepto por los adolescentes guiados por un adulto.

• Inspeccione la unidad antes de utilizarla. Cambie las partes dañadas. Verifique si existen pérdidas de combustible. Asegúrese de que los sujetadores estén bien colocados y asegurados. Cambie las partes accesorias de corte que estén quebradas, cascadas o dañadas de cualquier forma. Asegúrese de que el accesorio de corte está bien instalado y ajustado con firmeza. Asegúrese de que la protección accesoria de corte esté bien conectada y colocada según se recomienda.

• Use sólo línea de repuesto Genuine Factory Parts™ de 2,41 mm (0,095 pulg.) de diámetro. Nunca use línea con refuerzo de metal, cable, soga, etc. Estas pueden desprenderse y convertirse en un proyectil peligroso.

• Tenga en cuenta el riesgo de lesiones en la cabeza, manos y pies.

•Oprima el control del regulador y verifique que regrese automáticamente a la posición de mínima. Haga todos los ajustes o reparaciones antes de usar la unidad.

• Limpie el área de corte antes de cada uso. Retire todos los objetos como rocas, vidrios rotos, clavos, alambre o cuerda los cuales pueden ser despedidos o enredarse en el accesorio de corte. Aleje a todos los niños, espectadores y animales domésticos. Mantenga todos los niños, espectadores y animales domésticos a un radio de por lo menos 15 m (50 pies); aún así puede existir un riesgo de objetos despedidos contra los espectadores. Debe sugerir a los espectadores que usen protección ocular. Si alguien se le acerca, pare el motor y el accesorio de corte de inmediato.

ADVERTENCIAS DE SEGURIDAD PARA LOS RECORTADORES A GASOLINA

• Guarde el combustible en envases que hayan sido

diseñados y aprobados para el almacenamiento de dichos materiales.

• Antes de llenar el tanque de combustible, apague siempre el motor y espere que se enfríe. No retire nunca la tapa del tanque de combustible ni cargue combustible mientras el motor esté caliente. No opere nunca la unidad sin la tapa del combustible colocada firmemente en su lugar. Afloje la tapa del combustible lentamente para disipar la presión del tanque.

•Mezcle y cargue el combustible en un área exterior bien ventilada donde no haya chispas ni llamas. Quite lentamente la tapa del combustible sólo después de apagar el motor. No fume mientras carga o mezcla el combustible. Limpie de inmediato todo el combustible que se haya derramado.

• Evite crear una fuente de encendido por combustible derramado. No arranque el motor hasta que se hayan disipado los vapores del combustible.

• Aleje la unidad a por lo menos 30 pies (9.1 m.) del lugar de carga de combustible antes de arrancar el motor. No fume, mantenga las chispas y las llamas abiertas lejos del área mientras carga el combustible u opera la unidad.

DURANTE LA OPERACION

• No arranque ni opere la unidad en una sala o edificio cerrado. Los gases de escape de monóxido de carbono pueden ser letales en un área cerrada. Opere esta unidad sólo en un área exterior bien ventilada.

• Use lentes o gafas de protección que cumplan con las normas ANSI Z87.1-1989, y protección para sus oídos/audición mientras opere esta unidad. Use siempre una máscara facial o para protegerse contra el polvo si la operación levanta polvo.

• Use pantalones largos y gruesos y guantes. No vista ropa holgada, alhajas, pantalones cortos, sandalias ni esté descalzo. Asegure su cabello sobre el nivel de los hombros.

• La protección accesoria de corte debe estar siempre colocada en su lugar mientras opere la unidad. No opere la unidad con las dos líneas de corte extendidas, y la línea correcta instalada. No extienda la línea de corte más allá de la longitud de la protección.

• Esta unidad cuenta con un embrague. El accesorio de corte permanece estacionario cuando el motor está en marcha lenta. Si no lo hace, haga ajustar la unidad por un técnico de servicio autorizado.

• Ajuste la manija en J de acuerdo a su medida para lograr el mejor agarre.

• Asegúrese de que el accesorio de corte no está en contacto con ningún objeto antes de arrancar la unidad.

• Use la unidad únicamente con la luz del día o con buena luz artificial.

• Evite arrancar la unidad accidentalmente. Colóquese en posición de inicio siempre que tire de la cuerda de arranque. El operador y la unidad deben estar en una posición estable al comenzar. Lea las instrucciones de Arranque y Apagado.

• Use la herramienta adecuada. No use esta unidad para ninguna tarea para la cual no ha sido diseñada.

• No se estire demasiado. Mantenga siempre una posición y equilibrio adecuados.

• Sostenga siempre la unidad con ambas manos mientras esté en funcionamiento. Sostenga con firmeza tanto el mango como la manija auxiliar.

• Mantenga las manos, la cara y los pies lejos de todas las partes móviles. No intente tocar ni detener el accesorio de corte mientras gira.

• No toque el silenciador ni el cilindro. Estas partes se calientan mucho con la operación. Luego de apagarlas permanecen calientes durante un corto tiempo.

• No opere el motor a una velocidad mayor que la necesaria para cortar, recortar o recortar los bordes. No haga funcionar el motor a alta velocidad mientras no está cortando.

NORMAS PARA UNA OPERACION SEGURA

ADVERTENCIA: La gasolina es muy

inflamable y sus gases pueden explotar si se encienden. Tome las siguientes precauciones:

Page 67

• Apague siempre el motor cuando demore el corte o mientras camina entre zonas de corte

• Si golpea o se enreda con algún objeto extraño, apague el motor de inmediato y verifique si hay daños. Repare todos los daños antes de volver a intentar operar la unidad. No opere la unidad si tiene piezas flojas o dañadas.

• Apague el motor para realizar todo el mantenimiento, reparaciones o cambio del accesorio de corte u otros accesorios.

• Use sólo piezas y accesorios de repuesto Genuine Factory Parts™ para esta unidad. Estas piezas están disponibles en su distribuidor autorizado. No use piezas, accesorios ni auxiliares que no hayan sido diseñados para esta unidad. Su uso puede conducir a que el usuario sufra graves lesiones o al daño de la unidad y a la invalidación de su garantía.

• Mantenga la unidad libre de vegetación y otros materiales. Pueden alojarse entre el accesorio de corte y la protección.

• Para reducir el riesgo de incendio, cambie los silenciadores y amortiguadores de chispas defectuosos, mantenga el motor y el silenciador libre de pasto, hojas, grasa excesiva o acumulaciones de carbono.

MIENTRAS USA LA CUCHILLA DE CORTE

• Lea y comprenda todas las advertencias de seguridad antes de operar esta unidad.

•Use siempre el arnés del hombro mientras opere el accesorio de la cuchilla de corte.

•Mantenga siempre la manija entre el operador y el accesorio o cuchilla de corte.

• NUNCA corte con la cuchilla ubicada a más de 76 cm (30 pulgadas) o más de altura sobre el nivel del suelo.

• Cuando la cuchilla giratoria hace contacto con un objeto que no corta de inmediato, puede ocurrir un impulso de la cuchilla. El impulso de la cuchilla puede ser lo suficientemente violento como para hacer que la unidad y/o el operador sean impulsados en cualquier dirección, y posiblemente perder el control de la unidad. El impulso de la cuchilla puede ocurrir si la cuchilla se tropieza, se traba o se atasca. Es más posible que esto ocurra en áreas donde es difícil ver el material que está cortando.

• Cuando opere con la cuchilla, no corte nada que tenga un grosor de más de 1,3 cm (1/2 pulgada) ya que podría causar una reacción violenta.

• No intente tocar ni detener la cuchilla mientras está girando.

• Una cuchilla en deslizamiento puede causar graves lesiones mientras continúa girando luego de apagar el motor o de soltar el gatillo del regulador. Mantenga buen control hasta que la cuchilla se haya detenido por completo.

• No haga funcionar la unidad a alta velocidad mientras no está cortando.

• Si golpea o se enreda con un objeto extraño, detenga el motor de inmediato y verifique si hay daños. Haga reparar todos los daños antes de intentar volver a operar la unidad. No opere esta unidad con la cuchilla doblada, cascada ni desafilada. Descarte las cuchillas dobladas, torcidas, cascadas o rotas.

• No afile la cuchilla de corte. Si afila la cuchilla puede desprenderse la punta durante su uso. Esto puede causar graves lesiones personales. Cambie la cuchilla.

• No use la cuchilla de corte para bordes o como recortadora de borde, puede conducir a que usted u otras personas sufran graves lesiones. Use la cuchilla de corte solamente para el propósito descrito en este manual.

• Si siente una vibración excesiva, apague el motor DE INMEDIATO. la vibración indica que hay problemas. Inspeccione si hay tuercas o pernos flojos o daños antes de continuar. Repare o cambie las partes afectadas según sea necesario.

Despues del Uso

• Limpie las cuchillas de corte con un limpiador doméstico para eliminar toda acumulación de goma. Aceite la cuchilla con aceite de máquina para evitar que se oxide.

• Guarde la cuchilla de corte bajo llave en un área adecuada para evitar que sea utilizada por personas no autorizadas y se dañe.

OTRAS ADVERTENCIAS DE SEGURIDAD

• No guarde nunca la unidad con combustible en el tanque en un edificio donde los gases puedan llegar a una llama abierta o a una chispa.

• Espere que el motor se enfríe antes de guardar o transportar la unidad. Asegúrese de que la unidad esté segura al transportarla.

• Guarde la unidad bajo llave en un lugar adecuado y seco para evitar que sea usada por personas no autorizadas y se dañe, fuera del alcance de los niños.

• Nunca moje ni rocíe la unidad con agua ni con ningún otro líquido. Mantenga las manijas secas, limpias y sin residuos. Limpie la unidad luego de cada uso, lea las instrucciones de Limpieza y Almacenamiento.

• Guarde estas instrucciones. Consúltelas con frecuencia y utilícelas para enseñar a otros usuarios. Si le presta esta unidad a alguien, préstele también estas instrucciones.

GUARDE ESTAS INSTRUCCIONES

NORMAS PARA UNA OPERACION SEGURA

Page 68

NORMAS PARA UNA OPERACION SEGURA

SIMBOLOS DE SEGURIDAD E INTERNACIONALES

Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el

manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y mantenimiento y reparación.

SIMBOLO SIGNIFICADO

• CONTROL DE ENCENDIDO Y APAGADO

ENCENDIDO /ARRANQUE /MARCHA

• CONTROL DE ENCENDIDO Y APAGADO

APAGADO O PARADO

• ADVERTENCIA DE SUPERFICIE CALIENTE

No toque un silenciador ni un cilindro caliente. Puede quemarse. Estas partes se calientan mucho con el uso. Luego de apagarse permanecen calientes durante un corto tiempo.

•CUCHILLA AFILADA

ADVERTENCIA: La protección del

accesorio de corte contiene una cuchilla afilada. Para prevenir graves lesiones, no toque la cuchilla.

• CORTADORAS DE MALEZAS •

Cambie la cuchilla desafilada

No afile la cuchilla de corte. El afilar la cuchilla puede causar que la punta se desprenda mientras está en uso. Esto puede dar lugar a graves lesiones personales

•SEGURIDAD DE LA

RECORTADORA Y CORTADORA DE MALEZAS

ADVERTENCIA: Los objetos que

salen despedidos y la cortadora giratoria pueden causar graves lesiones. Mantenga a los espectadores, especialmente a los niños y animales domésticos a no menos de 15 m (50 pies) de distancia del área de corte. Debe utilizar el protector accesorio de corte mientras use el accesorio de corte de la recortadora

SIMBOLO SIGNIFICADO

• SIMBOLO DE ALERTA DE SEGURIDAD

IIndica peligro, advertencia o precaución. Puede ser utilizado junto con otros símbolos o figuras.

• ADVERTENCIA - LEA EL MANUAL DEL OPERADOR

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no hacerlo, el operador y/o los espectadores pueden sufrir graves lesiones.

• USE PROTECCION OCULAR Y AUDITIVA

ADVERTENCIA: Los objetos arrojados

por la unidad y el ruido fuerte pueden causar graves lesiones oculares y pérdida auditiva. Utilice protección ocular que cumpla con las normas ANSI Z87.1 y protección auditiva cuando opere esta unidad. Use una careta completa cuando la necesite.

•MANTENGA ALEJADOS A LOS ESPECTADORES

ADVERTENCIA: Mantenga a todos

los espectadores, en especial a niños y animales domésticos a por lo menos 50 pies (15 m.) del área de corte.

• COMBUSTIBLE SIN PLOMO

Use siempre combustible limpio, nuevo y sin plomo.

• INDICADOR DE ACEITE

Consulte el manual del operador para obtener información acerca del tipo correcto de aceite.

•

LOS OBJETOS DESPEDIDOS Y LA CUCHILLA ROTATIVA PUEDEN CAUSAR GRAVES LESIONES

ADVERTENCIA: No opere esta unidad

si la protección plástica de línea no está colocada en su lugar. Manténgase alejado del accesorio de corte giratorio.

Page 69

Bombilla del

cebador

Bujía de

encendido

Palanca del

obturador

NORMAS PARA UNA OPERACION SEGURA

APLICACIONES

Como recortadora:

• Corte de césped y hierbas delgadas.

• Recorte de bordes.

•Recorte decorativo alrededor de árboles, cercos, etc.

Como cortadora de malezas;

• Corte de hierbas y arbustos delgados de hasta 1,3 sc (1/2 pulgada) de diámetro.

Puede usar otros accesorios con el 890r. Lea lOperacion del Sistema EZ-Link™.

Silenciador

Protección del

silenciador

Amortiguardor de chispas

CONOZCA SU UNIDAD

Protección accesoria

de corte

Tapa del

combustible

Gatillo del

regulador

Manija en J

Cuchilla de corte de línea

Accesorio de corte

Cubierta del filtro de aire

Control de encendido y apagado

Bastidor del eje

Manjo del eje

Bujía de encendido

Tapón del aceite / Varilla

de medición

Mango de la cuerda

de arranque

Traba del regulador

Patas del motor

Bastidor de engranajes

EZ-Link™

Protección de

la cuchilla /

Montaje de la

protección

Cuchilla

cortamalezas

con cubierta

Adaptador de apoyo

Page 70

REMOCIÓN E INSTALACIÓN DEL PROTECTOR ACCESORIO DE CORTE

Saque el protector accesorio de corte cuando use la unidad como cortador de malezas

Saque el protector accesorio de corte del montaje del protector retirando los tres (3) tornillos con un destornillador de vástago plano (Fig. 7). Guarde las piezas para usarlas en el futuro.

INSTALACIÓN DEL ARNÉS

1. Pase la correa a través del centro de la hebilla.

2. Pase la correa sobre la barra transversal y hacia abajo a través de la ranura de la hebilla (Fig. 4).

3. Coloque el arnés por encima de su cabeza y sobre su hombro. Abroche en el adaptador de apoyo (Fig. 5).

4. Ajuste la longitud de acuerdo a la medida del operador. Tire de la orejeta para alargarlo y tire de la correa para acortarlo (Fig. 6).

ADVERTENCIA: El protector accesorio de corte NO debe estar instalado cuando use la unidad con una cuchilla. Saque el protector accesorio de corte antes de sacar o instalar la cuchilla.

ADVERTENCIA: Use siempre el arnés para el hombro cuando use la cuchilla de corte a fin de evitar graves lesiones personales.

INSTRUCCIONES DE ENSAMBLE

Calcomanía

Fig. 1

INSTALACIÓN Y AJUSTE DE LA MANIJA EN J

1. Coloque la manija en J entre la abrazadera superior y la abrazadera media (Fig. 1).

(4) Tornillos

Abrazadera

superior

Manija en J

Abrazadera media

Abrazadera

inferior

Tuercas

2. Mientras sostiene las tres piezas juntas, instale los cuatro (4) tornillos a través de la abrazadera superior en la abrazadera media.

NOTA: Los orificios de la abrazadera superior y media se

alinearán sólo cuando se ensamble en forma correcta.

3. Coloque las abrazaderas y la manija en J por encima del bastidor del eje y sobre la abrazadera inferior.

4. Sostenga cada tuerca hexagonal en el hueco de la abrazadera inferior con un dedo. Comience a colocar los tornillos con un destornillador Phillips grande. No los apriete hasta ajustar la manija.

5. Afloje los tornillos de modo que la manija en J pueda moverse fácilmente en el ensamble de abrazaderas. No saque los tornillos ni las tuercas.

6. Deslice la manija en J hacia dentro o hacia fuera hasta que la flecha o línea blanca de la calcomanía toque el ensamble de abrazaderas (Fig. 2).

7. Mientras sostiene la unidad en posición de operación (Fig. 3), coloque la manija en J en la posición que le brinde el mejor agarre.

8. Ajuste los tornillos de la abrazadera en forma pareja hasta que la manija en J esté firme.

Fig. 3

Fig. 4

Fig. 5

Fig. 6

Fig. 2

Adaptador

de apoyo

Page 71

INSTRUCCIONES DE ENSAMBLE

Instale el protector accesorio de corte cuando use la unidad como recortador de césped

Instale el protector accesorio de corte en el montaje del protector insertando tres (3) tornillos en el montaje del protector. Ajuste bien con un destornillador de vástago plano (Fig. 7).

REMOCIÓN DEL ACCESORIO DE CORTE E INST ALACIÓN DE LA CUCHILLA DE COR TE

NOTA: Para facilitar la remoción o la instalación de la

cuchilla de corte o del accesorio de corte, coloque la unidad sobre el suelo o sobre un banco de trabajo.

Remoción del protector accesorio de corte

Lea Remoción e Instalación del Protector Accesorio de Corte.

Remoción del accesorio de corte

(3) Tornillos

Protector

accesorio

de corte

Montaje del

protector

Bastidor del

engranaje

Fig. 7

ADVERTENCIA: El bastidor del engranaje

se calienta mucho con el uso y puede causar lesiones al operador. Cuando la unidad se apaga, permanece caliente durante un rato. No toque el bastidor del engranaje hasta que se haya enfriado.

ADVERTENCIA: Para evitar graves lesiones personales, el protector accesorio de corte DEBE estar instalado en todo momento cuando use la unidad como recortador de césped.

Fig. 10

Fig. 9

Accesorio de corte

Ranura de la

varilla de cierre

Varilla de cierre

Orificio del buje del eje

Ranura de la

varilla de cierre

Buje del eje

de salida

Varilla de

cierre

Eje de salida

2. Sostenga la varilla de cierre en su lugar junto al brazo de la unidad (Fig. 9).

3. Mientras sostiene la varilla de cierre, saque el accesorio de corte girando en sentido horario hacia afuera del eje de salida (Fig. 10). Guarde el accesorio de corte para su uso futuro.

NOTA: El retén de la cuchilla debajo del accesorio de corte

se utilizará cuando instale la cuchilla de corte.

Fig. 8

1. Alinee el orificio del buje del eje con la ranura de la varilla de cierre e inserte la varilla de cierre en el orificio del buje del eje (Fig. 8).

Instalación de la cuchilla de corte

4. Coloque la cuchilla de corte en el buje del eje de salida (Fig. 11).

ADVERTENCIA: Para evitar graves lesiones personales, use siempre guantes cuando maneje o instale la cuchilla.

Montaje del

protector

Varilla de

cierre

Cuchilla de

corte

Retén de la cuchilla

Tuerca

Buje del eje

de salida

Orificio de guía

Fig. 11

Page 72

E10

Accesorio de corte

Varilla de

cierre

Sentido

horario

Retén de la

cuchilla

Buje del eje

de salida

1/4-1/2 de vuelta

en sentido

antihorario

4. Saque la tuerca, el retén de la cuchilla y la cuchilla. Guarde la tuerca y la cuchilla juntas en un lugar seguro para su uso futuro. Guarde fuera del alcance de los niños.

Instalación del accesorio de corte

5. Alinee el orificio del buje del eje con la ranura de la varilla de cierre e inserte la varilla de cierre en el orificio del buje del eje (Fig. 8). Coloque el retén de la cuchilla en el eje de salida con la superficie plana contra el buje del eje de salida según se ilustra en la Fig. 15. Enrosque el accesorio de corte en sentido antihorario en el eje de salida. Ajuste bien.

NOTA: El retén de la cuchilla debe estar instalado en el

eje de salida en la posición ilustrada para que el accesorio de corte funcione en forma correcta.

REMOCIÓN DE LA CUCHILLA DE CORTE E INSTALACIÓN DEL ACCESORIO DE CORTE

Remoción de la cuchilla de corte

1. Alinee el orificio del buje del eje con la ranura de la varilla de cierre e inserte la varilla de cierre en el orificio del buje (Fig. 8).

2. Sostenga la varilla de cierre en su lugar junto al brazo de la unidad (Fig. 14).

3. Mientras sostiene la varilla de cierre, afloje la tuerca de la cuchilla girándola en sentido horario con una llave de casquillo o de boca cerrada de 5/8 de pulgada (Fig. 14).

6. Saque la varilla de cierre.

7. Instale el protector accesorio de corte. Lea Remoción e instalación del protector accesorio de corte.

ADVERTENCIA: Si la cuchilla de corte no está centrada, la unidad vibrará y la cuchilla puede desprenderse y salir volando, lo cual puede causar graves lesiones personales.

ADVERTENCIA:Para evitar graves lesiones personales, el protector accesorio de corte DEBE estar instalado en todo momento cuando use la unidad como recortador de césped.

ADVERTENCIA: No afile la cuchilla de corte. Afilar la cuchilla puede causar que la punta se desprenda durante el uso. Esto puede causar graves lesiones personales. Cambie la cuchilla.

ADVERTENCIA: Para evitar graves lesiones personales o el daño de la unidad, no arranque ni use esta unidad con la varilla de cierre en la ranura de la varilla de cierre.

INSTRUCCIONES DE ENSAMBLE

5. Verifique que la cuchilla de corte esté centrada en el estribo de guía y quede plana contra el buje del eje de salida (Fig. 12).

Estribo de guía

Fig. 15

Fig. 12

Fig. 13

9. Saque la varilla de cierre de la ranura de la varilla de cierre.

Fig. 14

6. Alinee el orificio del buje del eje con la ranura de la varilla de cierre e inserte la varilla de cierre en el orificio del buje (Fig. 8).

7. Coloque el retén de la cuchilla y la tuerca en el eje de salida. Verifique que la cuchilla esté bien instalada.

8. Ajuste la tuerca en sentido antihorario contra la cuchilla mientras sostiene la varilla de cierre;

• Si usa una llave de torsión y un casquillo de 16 mm

(5/8 de pulgada), ajuste a:

325-335 pulg. • libra; 27-28 pies • libra; 37 -38 N•m

• Si no tiene una llave de torsión, use una llave de boca

cerrada de 16mm (5/8 de pulgada) o de casquillo, gire la tuerca hasta que el retén de la cuchilla esté ajustado contra el buje del eje. Verifique que la cuchilla esté bien instalada, luego gire la tuerca 1/4 a 1/2 vuelta más en sentido antihorario (Fig. 13).

ADVERTENCIA: Si la cuchilla de corte no está centrada, la unidad vibrará y la cuchilla puede desprenderse y salir volando, lo cual puede causar graves lesiones personales.

Page 73

E11

INFORMACION DEL ACEITE Y DEL COMBUSTIBLE

TIPO DE ACEITE RECOMENDADO

El uso de un aceite del tipo y peso correctos en el cigüeñal es extremadamente importante. Verifique el aceite antes de cada uso y cambie el aceite con frecuencia. Si no usa el aceite correcto, o utiliza aceite sucio, puede causar el desgaste y falla prematuros del motor.

Use un aceite de buena calidad SAE 30 de API (American Petroleum Institute) clase de servicio SG, SF, SH.

CARGA DE ACEITE EN EL CARTER DEL CIGÜEÑAL: USO INICIAL

NOTA: Esta unidad se envía sin carga de aceite. A fin de

evitar el daño de la unidad, cargue aceite en el cárter del cigüeñal antes de intentar arrancar la unidad.

Su unidad trae una botella de aceite SAE 30 SF, SG, SH de 3.4 onzas fluidas (100 ml.) (Fig. 16).

NOTA: Guarde la botella para medir la cantidad correcta

de aceite cuando deba cambiarlo en el futuro. Lea Cambio de Aceite.

1. Desenrosque la tapa de la botella de aceite y retire el sello de papel que cubre la apertura. Vuelva a colocar la tapa. Corte la punta de la boquilla del embudo (Fig. 16).

2. Coloque la unidad sobre una superficie plana.

3. Saque el tapón de aceite/ varilla de medición del cigüeñal (Fig. 17).

Fig. 18

NOTA: No agregue nunca aceite al combustible o al

tanque de combustible.

5. Limpie todo el aceite que pueda haberse derramado

y vuelva a instalar el tapón del aceite / varilla de medición.

No podemos exagerar la importancia del control y mantenimiento del nivel correcto de aceite en el cigüeñal. Verifique el aceite antes de cada uso y cámbielo cuando sea necesario según se indica en la sección de Cambio

del aceite.

Fig. 17

4. Vierta todo el contenido de la botella de aceite en el

cigüeñal (Fig. 18).

Tapón de relleno de aceite/ varilla

de medición

Orificio de llenado

de aceite

Orificio de llenado

de aceite

Anillo en “O”

PELIGRO: EL LLENAR DEMASIADO EL

CÁRTER PUEDE CAUSAR LESIONES PERSONALES GRAVES No podemos exagerar la importancia del control y mantenimiento del nivel correcto de aceite en el cigüeñal. Verifique el aceite antes de cada uso y cámbielo cuando sea necesario según se indica en la sección de

Cambio del aceite.

Fig. 16

Page 74

E12

INFORMACION DEL ACEITE Y DEL COMBUSTIBLE

CARGA DE COMBUSTIBLE EN LA UNIDAD

1. Saque la tapa de la gasolina (Fig. 19).

Fig. 19

2. Coloque el pico del recipiente de gasolina en el orificio de llenado del tanque de gasolina (Fig. 19) y llene el tanque.

NOTA: No llene el tanque demasiado.

3. Limpie toda la gasolina que pueda haberse derramado

4. Vuelva a instalar la tapa de la gasolina.

5. Mueva la unidad por lo menos 9,1 m (30 pies) de la fuente y sitio de carga antes de arrancar el motor.

NOTA: Elimine la gasolina vieja de acuerdo a los

reglamentos federales, estatales y locales.

TIPO DE COMBUSTIBLE RECOMENDADO

El combustible viejo es la causa principal del mal funcionamiento de la unidad. Asegúrese de usar combustible nuevo, limpio y sin plomo.

NOTA: Este es un motor de cuatro ciclos. Para evitar

dañar su unidad, no mezcle el aceite con la

gasolina.

Definición de los combustibles de mezcla

Los combustibles actuales con frecuencia son una mezcla de gasolina y uno o más oxigenantes como el etano, el metanol o el MTBE (éter). El combustible con mezcla de alcohol absorbe agua. Un porcentaje de agua tan pequeño como el 1% en el combustible puede hacer que el combustible y el aceite se separen. Se forman ácidos mientras está guardado. Cuando use combustible con mezcla de alcohol, use combustible nuevo (almacenado durante menos de 60 días).

Uso de los combustibles de mezcla

Si decide usar un combustible de mezcla o si su uso es inevitable, le recomendamos que tome las siguientes precauciones:

• Use siempre una mezcla fresca de combustible según lo indica su manual del operador

• Use el aditivo especial de combustible STA-BIL

o uno similar

• Drene el tanque y haga funcionar el motor en seco antes de guardar la unidad

Uso de aditivos en el combustible

El uso de aditivos en el combustible, como el estabilizador de gasolina STA-BIL®o similar, inhibirá la corrosión y reducirá la formación de depósitos de goma. El uso de aditivos puede evitar que se formen depósitos dañinos en el carburador por hasta ocho (8) meses. Agregue 23 ml (0,8 de onza) de aditivo por galón de combustible de acuerdo a las instrucciones del envase. No agregue NUNCA los aditivos directamente al tanque de combustible de la unidad.

Combustible

sin plomo

ADVERTENCIA : Cargue la gasolina en un

área exterior limpia y bien ventilada. Evite crear una fuente de encendido del combustible derramado.

ADVERTENCIA

: No opere nunca la unidad sin la tapa de la gasolina colocada firmemente en su lugar.

ADVERTENCIA: La gasolina es muy inflamable y sus gases pueden explotar si se encienden. Para evitar graves lesiones personales, pare siempre el motor y espere que se enfríe antes de llenar el tanque de combustible. No fume mientras llena el tanque. Mantenga las chispas y las llamas fuera del área.

ADVERTENCIA

: Retire la tapa del combustible lentamente para evitar lesionarse con el rocío de la gasolina.

Page 75

E13

INFORMACION DEL ACEITE Y DEL COMBUSTIBLE

Fig. 21

Fig. 22

Fig. 20

Control de encendido y apagado

Arranque/Encendido (I)

Parado/Apagado (O)

Traba del regulador

Control del

regulador

1. Verifique el nivel de aceite en el cárter del cigüeñal. Lea Inspección del Nivel de Aceite.

2. Llene el tanque de combustible con gasolina nueva, limpia y sin plomo.

3. Coloque el Control de Arranque y Apagado del Motor en la posición de ARRANQUE (START) [I] (Fig. 20).

4. Coloque la palanca del obturador en posición de obturación COMPLETA (FULL) (A) (Fig. 21).

NOTA:Deslice la palanca del obturador directamente

sobre el símbolo adecuado en la calcomanía de la cubierta del filtro de aire (Fig. 21).

5. Oprima por completo y suelte la bombilla del cebador lentamente 10 veces. Debe poder sentir y ver la gasolina en la bombilla (Fig. 21). Si no ha entrado gasolina en la bombilla, oprima tres veces más, o hasta que lo haga.

6. Oprima el control del regulador hacia la posición abierta (regulación plena).

7. Con la unidad en posición de arranque, tire de la cuerda de arranque rápidamente cinco veces en la posición de obturación COMPLETA (FULL) (A). Si el motor intenta arrancar antes del quinto tirón, proceda con el paso 8.

8. Mueva la palanca del obturador a la posición de obturación PARCIAL (B) (Fig. 21).

NOTA: El motor no funcionará en la posición de

obturación COMPLETA (A)

9. Tire de la cuerda de arranque de 1 a 3 veces hasta que el motor arranque. Déjelo funcionar de 15 a 30 segundos. Si la unidad no arranca, vuelva al paso 7.

10. Mueva la palanca del obturador a la posición de MARCHA (RUN) (C)y déjelo funcionar con regulación máxima durante 30 segundos.

11. Suelte el control del regulador a la posición de mínima y comience la operación.

NOTA: Si el motor no arranca utilizando estos

procedimientos, repita los pasos 5 a 11 utilizando DOS (2) tirones en la posición de obturación

COMPLETA (FULL) (A) .

NOTA: No es necesario usar el obturador cuando arranque un

motor que ya está caliente. Coloque el control de encendido y apagado en posición de ENCENDIDO (Fig. 20) y arranque en posición de obturación PARCIAL (B ) (Fig. 21). Cuando arranque, ponga el obturador en la posición MARCHA (RUN) (C) .

Cuerda de

arranque

Control del regulador

ADVERTENCIA: Use esta unidad sólo en un

área exterior bien ventilada. Los gases de escape de monóxido de carbono pueden ser letales en un área cerrada.

ADVERTENCIA: Evite los arranques accidentales. Colóquese en posición de inicio cuando tire de la cuerda de arranque (Fig. 22). El operador y la unidad deben estar en una posición estable al arrancar la unidad para evitar graves lesiones personales.

Evite lesiones personales graves, compruebe que cualquier complemento usado se instale correctamente y que esté seguro, antes de poner en marcha la unidad.

INSTRUCCIONES DE ARRANQUE

INSTRUCCIONES DE APAGADO

1. Saque la mano del control del regulador (Fig. 22). Deje enfriar el motor en mínima.

2. Coloque el control de encendido y apagado en posición de APAGADO (O) (Fig. 20).

Bombilla

del cebador

Palanca del

obturador

Page 76

E14

INSTRUCCIONES DE OPERACION

Para recortar bordes mientras usa el accesorio de corte de cabeza de línea con modelos EZ-Link™, trabe el botón de desconexión en el orificio lateral de 90° o en el orificio lateral de 180° (Fig. 25).

3. Gire la perilla en sentido horario para ajustarla (Fig.

25).

OPERACION DEL SISTEMA EZ-Link™

El sistema EZ-Link™ le permite el uso de estos accesorios optativos.

Soplador/Aspirador . . . . . . . . . . . . . . . . . . . . . . . BV720r

Cultivador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720r

Recortador de bordes . . . . . . . . . . . . . . . . . . . . . LE720r

Recortador de setos . . . . . . . . . . . . . . . . . . . . . . HS720r

Lanzanieves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ST720r

Recortador de eje recto . . . . . . . . . . . . . . . . . . . SS725r

Podador de árboles . . . . . . . . . . . . . . . . . . . . . . . TP720r

Soplador Turbo . . . . . . . . . . . . . . . . . . . . . . . . . . TB720r

Remoción del accesorio de corte u otros accesorios

1. Gire la perilla en sentido antihorario para aflojarla (Fig. 23).

2. Opima y sostenga el botón de desconexión (Fig. 23).

3. Mientras sostiene el bastidor del eje superior con firmeza, tire del accesorio de corte o accesorio en línea recta fuera del acoplador EZ-Link™.

Instalación del accesorio de corte u otros accesorios NOTA: Para facilitar la instalación o remoción de los

accesorios, coloque la unidad sobre el suelo o sobre un banco de trabajo.

1. Gire la perilla en sentido antihorario para aflojarla (Fig. 23).

Fig. 23

Fig. 24

Fig. 25

2. Mientras sostiene el accesorio con firmeza, empújelo en línea recta en el acoplador EZ-Link™ (Fig. 24).

NOTA: La alineación del botón de desconexión con el

hueco de guía facilitará la instalación (Fig. 23).

Acoplador EZ-Link™

Botón de desconexión

Hueco de

guía

Perilla

Orificio primario

Bastidor del

eje superior

Bastidor del

eje inferior

Botón de desconexión

Orificio lateral 90˚

Orificio lateral

180˚

Perilla

Acoplador EZ-Link™

ADVERTENCIA: Lea y comprenda el manual

del operador de los accesorios antes de su operación.

ADVERTENCIA: Para evitar graves lesiones personales, apague la unidad antes de sacar o instalar accesorios.

PRECAUCION: Trabe el botón de desconexión en el orificio primario y ajuste bien la perilla antes de operar esta unidad.

PRECAUCION: El accesorio de corte y los accesorios con el sistema EZ-Link™ deben ser usados en el orificio primario a menos que se indique lo contrario en el manual del operador del accesorio. El usar el orificio incorrecto puede conducir a lesiones personales o daño de la unidad.

Page 77

E15

INSTRUCCIONES DE OPERACION

COMO SOSTENER EL RECORTADOR

Antes de operar esta unidad, párese en posición de operación (Fig. 26). Verifique lo siguiente:

• El operador tiene protección ocular y ropa adecuada.

• El brazo derecho está levemente doblado, y la mano está sosteniendo el mango del eje.

• El brazo izquierdo está recto, y la mano está sosteniendo la manija.

• La unidad está debajo del nivel de la cintura.

• El accesorio de corte está paralelo al suelo y hace fácil contacto con la vegetación que va a ser cortada sin que el operador tenga que inclinarse.

Una vez que usted esté en la posición de funcionamiento, enganche la correa para el hombro a la unidad.

Fig. 26

AJUSTE DE LA LONGITUD DE LA LINEA DE CORTE

El accesorio de corte Bump Head™ le permite soltar línea de corte sin apagar el motor. Para soltar más línea, golpee suavemente el accesorio de corte contra el suelo (Fig. 27) mientras opera el recortador a alta velocidad.

NOTA: Mantenga siempre la línea de corte

completamente extendida. Es más difícil soltar línea al acortarse la línea de corte.

ADVERTENCIA: Use siempre protección para sus ojos, audición, pies y cuerpo para reducir el riesgo de una lesión al operar esta unidad.

Cada vez que se golpea la cabeza, se suelta alrededor de 25,4 mm (1 pulgada) de línea de corte. La cuchilla en la protección del accesorio de corte detendrá la línea en la longitud correcta si se suelta demasiada línea.

Para obtener mejores resultados, golpee la Bump Head™ sobre terreno limpio o tierra dura. Si intenta soltar la línea sobre el césped alto, el motor podrá ahogarse. Mantenga siempre la línea de corte completamente extendida. Es más difícil soltar línea al acortarse la línea de corte.

NOTA: No apoye la Bump Head™ sobre el suelo

mientras la unidad esté en funcionamiento.

La línea puede cortarse por:

• Enredarse con un objeto extraño

• Fatiga normal de la línea

• Intentar cortar hierbas gruesas y leñosas

• Forzar la línea en objetos como paredes o postes de cercos

CONSEJOS PARA OBTENER MEJORES RESULTADOS AL RECORTAR

• Para mejores resultados que recortan, operar la unidad en válvula de admisión repleta.

• El ángulo correcto para ubicar el accesorio de corte es paralelo al suelo.

• No fuerce el accesorio de corte. Permita que la punta de la línea realice el corte (en especial a lo largo de paredes). Si corta con más de la punta reducirá la eficacia del corte y puede sobrecargar el motor.

• Corte césped de más de 200 mm (8 pulgadas) trabajando de arriba hacia abajo en pequeños incrementos para evitar el desgaste prematuro de la línea y el arrastre del motor.

•Corte de izquierda a derecha siempre que sea posible. Cortar hacia la derecha mejora la eficiencia de la unidad. Los recortes salen arrojados en sentido contrario al operador.

•Mueva lentamente el recortador dentro y fuera del área de corte a la altura deseada. Realice movimientos ya sea de adelante hacia atrás y viceversa, o de lado a lado. El corte en longitudes más cortas produce mejores resultados.

• Recorte únicamente cuando el pasto y las hierbas estén secas.

• La vida de su línea de corte depende de:

• Seguir todas las técnicas de corte indicadas

anteriormente

• El tipo de vegetación que corte

• El lugar donde se corta

Por ejemplo, la línea se desgastará más rápido cuando corte contra un muro que cuando corte alrededor de un árbol.

PRECAUCION: No saque ni altere el ensamble de la cuchilla limitadora de línea. La longitud excesiva de la línea causará el recalentamiento del motor. Esto puede causar graves lesiones personales o daño a la unidad.

Fig. 27

Page 78

E16

INSTRUCCIONES DE OPERACION

Fig. 28

RECORTE DECORATIVO

El recorte decorativo se realiza eliminando toda la vegetación de alrededor de los árboles, postes, cercos, etc.

Gire toda la unidad a modo de que el accesorio de corte se ubique a un ángulo de 30° con el suelo (Fig 28).

Fig. 29

Fig. 30

USO DE LA CUCHILLA DE CORTE

Antes de operar la unidad con la cuchilla de corte, párese en posición de corte (Fig. 29). Lea Cómo sostener el Recortador.

Consejos para el uso de la cuchilla de corte

Para establecer un procedimiento rítmico de corte:

• Fije los pies con firmeza, cómodamente aparte.

• Lleve el motor a plena regulación antes de penetrar el material a cortar. La cuchilla tiene su máxima capacidad de corte a plena regulación y también es menos probable que se adhiera, se trabe o cause el impulso de la cuchilla, lo cual puede causar graves lesiones personales al operador o a otros.

•Corte girando la parte superior de su cuerpo de

derecha a izquierda.

• Suelte siempre el gatillo del regulador y espere que el

motor vuelva a marcha lenta cuando no esté cortando.

•Cuando termine la labor, desabroche siempre la

unidad antes de quitarse el arnés.

• Mueva la unidad en la dirección opuesta en que gira la cuchilla, con lo cual logrará una mejor acción de corte.

• Avance al área siguiente a cortar después de la maniobra de retorno, y vuelva a fijar los pies.

• La cuchilla de corte está diseñada con un segundo borde de corte, el cual puede ser utilizado retirando la cuchilla, dándola vuelta y volviendo a instalarla.

Para reducir la posibilidad de que se enrede material en la cuchilla, siga estos pasos:

• Corte a plena regulación.

•Mueva la unidad de su derecha a izquierda hacia el material que va a cortar (Fig. 30).

• En el movimiento de retorno, evite tocar el material que acaba de cortar.

ADVERTENCIA: No afile la cuchilla de corte. Si afila la cuchilla, la punta puede desprenderse durante su uso. Esto puede causar graves lesiones personales a usted mismo o a los demás. Cambie la cuchilla.

ADVERTENCIA: La cuchilla continúa girando luego de apagar el motor. La cuchilla en deslizamiento puede causarle graves cortes si lo toca en forma accidental.

ADVERTENCIA: Cuando la cuchilla giratoria hace contacto con un objeto que no corta de inmediato, puede ocurrir el impulso de la cuchilla. El impulso de la cuchilla puede ser lo suficientemente violento como para hacer que la unidad y/o el operador sean impulsados en cualquier dirección, y posiblemente perder el control de la unidad. El impulso de la cuchilla puede ocurrir si la cuchilla se tropieza, se traba o se atora. Es más posible que esto ocurra en áreas donde es difícil ver el material que está cortando.

ADVERTENCIA: No use la cuchilla de corte para recortar bordes ni como un recortador de bordes, puede causarle graves lesiones personales a usted o a los demás

ADVERTENCIA: Use siempre protección para sus ojos, audición, pies y cuerpo para reducir el riesgo de una lesión al operar esta unidad.

ADVERTENCIA: No limpie el material con el motor en marcha ni con la cuchilla girando. Para evitar graves lesiones personales, apague el motor. Espere que la cuchilla se detenga antes de sacar el material envuelto alrededor del eje de la cuchilla.

Page 79

E17

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

NOTA: Algunos procedimientos de mantenimiento

pueden requerir el uso de herramientas o habilidades especiales. Si no está seguro acerca de estos procedimientos, lleve su unidad a un establecimiento de reparación, persona o distribuidor de servicio autorizado que arregle motores para uso fuera de la carretera.

PROGRAMA DE MANTENIMIENTO

Estos procedimientos requeridos para el mantenimiento deben ser realizados con la frecuencia indicada en la tabla. Deben ser incluidos como parte de toda puesta a punto de cada temporada.

NOTA: El mantenimiento, la sustitución o arreglo de

dispositivos para el control de emisiones y sistemas pueden ser hechos por cualquier establecimiento de reparación, persona o proveedor de servicio autorizado que arregle motores para uso fuera de la carretera.

ADVERTENCIA: Para evitar graves lesiones personales, no realice nunca ningún mantenimiento ni reparación con la unidad en marcha. Realice siempre el mantenimiento y reparaciones con la unidad fría. Desconecte el cable de la bujía de encendido para asegurar que la unidad no arrancará.

FRECUENCIA MANTENIMIENTO REQUERIDO CONSULTE

Antes de arrancar el motor

Llene el tanque de combustible con combustible nuevo Inspeccione el aceite

Page 13

Page 20 Cada 10 horas Limpie y vuelva a aceitar el filtro de aire Page 22 Primer cambio a las 10 horas

Cada 25 horass en lo sucesivo Cada 25 horas

Cambie el aceite Cambie el aceite Limpie el amortiguador de chispas

Page 21

Page 25 10 horas en un motor nuevo

Cada 25 horas Cada 25 horas

Verifique la separación entre el brazo oscilante y la válvula y ajuste Verifique la separación entre el brazo oscilante y la válvula y ajuste Verifique la condición y separación de la bujía de encendido

Page 24

Page 25

INSTALACION DE LA LINEA

Esta sección cubre la instalación de la línea SplitLine™ y de la línea individual regular.

Use siempre línea de repuesto Genuine Factory Parts

de 2,41 mm (0,095 pulg). Una línea que no sea la indicada puede causar que el motor se recaliente o falle.

Existen dos métodos para cambiar la línea de corte.

• Bobine el carrete interior con línea nueva.

• Instale un carrete interior prebobinado

Bobinado del carrete interior existente

1. Sostenga la bobina exterior con una mano y desenrosque el botón de tope en sentido antihorario (Fig. 32). Inspeccione el perno de adentro del botón de tope para verificar que se mueva con libertad. Cambie el botón de tope si está dañado.

2. Saque el carrete interior de la bobina exterior (Fig. 31).

3. Saque el resorte del carrete interior (Fig. 31).

4. Use un paño limpio para limpiar el carrete interior, el resorte, el eje y la bobina exterior (Fig. 32).

5. Verifique el desgaste de los dientes de posición del carrete interior y bobina exterior (Fig. 33). Si es necesario, saque la rebaba o cambie el carrete y la bobina.

ADVERTENCIA: No use nunca línea reforzada

con metal, alambre, cadena ni soga, etc. Estos elementos pueden desprenderse y convertirse en un proyectil peligroso.

Fig. 32

Fig. 31

Botón de tope

Perno

Carrete interior

Bobina exterior

Resorte

Dientes de posición

Fig. 33

Page 80

E18

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

Fig. 35

Fig. 37

Fig. 38

Fig. 39

Fig. 34

Instalación de la línea individual

Lea la instalación de la línea SplitLine™ en el paso 8

6. Tome aproximadamente 12,2 m (40 pies) de nueva línea de corte, enlácela en dos longitudes iguales. Inserte cada extremo de la línea a través de uno de los dos orificios del carrete interior (Fig. 35). Pase la línea a través del carrete interior de modo que el lazo sea lo más pequeño posible.

7. Bobine las líneas en capas parejas y ajustadas sobre el carrete (Fig. 36). Bobine la línea en la dirección indicada en el carrete interior. Coloque su dedo índice entre las dos líneas para evitar que se superpongan. No superponga los extremos de la línea. Proceda al paso 11.

Instalación de la línea SplitLine™

8. Tome aproximadamente 6,1 m (20 pies) de nueva línea de corte. Inserte un extremo de la línea a través de uno de los orificios del carrete interior (Fig. 37). Pase la línea a través del carrete interior hasta que queden sólo 4 pulgadas fuera.

9. Inserte el extremo de la línea en el orificio abierto del carrete interior y tire de la línea en forma ajustada a fin de que el lazo sea lo más pequeño posible (Fig. 37).

10. Antes de bobinar, separe la línea alrededor de 6 pulgadas.

11. Bobine la línea en capas parejas y ajustadas en la dirección indicada en el carrete interior.

NOTA: Si no bobina la línea en la dirección indicada, el

accesorio de corte no funcionará en forma correcta.

12. Inserte los extremos de la línea en las dos ranuras de fijación (Fig. 33).

13. Inserte los extremos de la línea a través de los ojalillos de la bobina exterior y coloque el carrete interior con el resorte dentro de la bobina exterior (Fig. 38). Empuje el carrete interior y la bobina exterior entre sí. Mientras sostiene el carrete interior y la bobina exterior, tome los extremos y tire con firmeza para soltar la línea de las ranuras de fijación de la bobina.

Para usar con SplitLine™

o línea individual

Para usar SÓLO con

línea individual

Orificios

ranurados

Lazo

Resorte

Ranuras de Fijación

Lazo

NOTA: La línea SplitLine™ sólo puede usarse con el

carrete interior con los orificios ranurados. La línea individual puede usarse en cualquier tipo de carrete interior. Use la Figura 34 para identificar el carrete interior que usted tiene.

NOTA: Use siempre la longitud correcta de línea cuando

instale la línea de corte en la unidad. La línea puede no soltarse en forma adecuada si es demasiado larga.

Fig. 36

NOTA: El resorte debe estar ensamblado en el carrete

interior antes de volver a ensamblar el accesorio de corte.

14. Sostenga el carrete interior en su lugar e instale el botón de tope girándolo en sentido horario. Ajuste bien.

Page 81

E19

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

INSTALACIÓN DE UN CARRETE PREBOBINADO

1. Sostenga la bobina exterior con una mano y desenrosque el botón de tope en sentido antihorario (Fig. 31). Inspeccione el perno dentro del botón de tope para verificar que se mueva con libertad. Cambie el botón de tope si está dañado.

2. Saque el carrete interior viejo de la bobina exterior (Fig. 31).

3. Saque el resorte del carrete interior viejo (Fig. 31).

4. Coloque el resorte en el carrete interior nuevo.

NOTA: El resorte debe estar ensamblado en el carrete

interior antes de volver a instalar el accesorio de corte.

5. Inserte los extremos de la línea en los ojalillos de la bobina exterior (Fig. 39).

6. Coloque el nuevo carrete interior dentro de la bobina exterior. Empuje el carrete interior y la bobina exterior entre sí. Mientras sostiene el carrete interior y la bobina exterior, tome los extremos y tire con firmeza para soltar la línea de las ranuras de retención de la bobina.

7. Sostenga el carrete interior en su lugar e instale el botón de tope girándolo en sentido horario. Ajuste bien.

Piezas de repuesto

Lea Piezas y Accesorios de Repuesto.

INSPECCION DEL NIVEL DE ACEITE

No podemos exagerar la importancia de verificar y mantener el nivel correcto de aceite en el cárter del cigüeñal. Inspeccione el nivel de aceite antes de cada uso:

1. Apague el motor y permita que el aceite drene dentro del cárter del cigüeñal.

2. Coloque la unidad sobre una superficie plana y nivelada para obtener una lectura correcta del nivel de aceite.

3. Mantenga la suciedad, recortes de césped, etc. fuera del motor. Limpie el área alrededor del tapón de relleno de aceite / varilla de medición antes de retirarlo.

4. Retire el tapón de relleno de aceite / varilla de medición y seque el aceite. Vuelva a insertarlo completamente hacia adentro.

5. Retire el tapón de relleno de aceite / varilla de medición e inspeccione el nivel del aceite. El aceite debe llegar hasta la parte superior de la varilla de medición (Fig. 40).

Fig. 40

Fig. 41

PRECAUCION: Para evitar un desgaste

excesivo del motor y el daño de la unidad, mantenga siempre el nivel de aceite correcto en el cárter del cigüeñal. No opere nunca la unidad con el aceite debajo del extremo inferior de la varilla de medición.

Parte superior de la

varilla de medición

Anillo en O

Tapón de relleno de aceite

/ varilla de medición

tapón de relleno de

aceite / varilla de

medición

Orificio de

llenado de aceite

Anillo en O

Lleno

Agregue 1.4-1.5

Onzas

(41-44 ml)

6. Si el nivel está bajo, agregue una pequeña cantidad de aceite en el orificio de llenado de aceite y vuelva a medir (Fig. 41). Repita hasta que el nivel de aceite llegue hasta la parte superior de la varilla de medición

NOTA: No llene demasiado la unidad.

NOTA: Verifique que el anillo en O esté en su lugar en el

tapón de relleno de aceite / varilla de medición cuando mida y cambie el aceite (Fig. 41).

Page 82

E20

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

CAMBIO DEL ACEITE

En un motor nuevo, cambie el aceite después de las 10 primeras horas de operación. Cambie el aceite mientras el motor aún está caliente. El aceite fluirá con libertad y llevará más impurezas.

1. Desenchufe el manguito de la bujía de encendido para eliminar el arranque.

2. Retire el tapón de relleno de aceite / varilla de medición

3. Vierta el aceite fuera del orificio de llenado de aceite en un recipiente inclinando la unidad hasta una posición vertical (Fig. 42). Deje suficiente tiempo como para completar el drenaje.

Fig. 42

PRECAUCION: Use guantes para evitar

sufrir lesiones cuando maneje la unidad.

Fig. 43

Nivel de

llenado

4. Seque todo el aceite residual de la unidad y limpie todo el aceite que pueda haberse derramado. Elimine todo el aceite de acuerdo con las normas federales, estatales y locales.

5. Vuelva a cargar el cárter del cigüeñal con 3.4 onzas fluidas (100 ml) de aceite SAE 30 SF, SG, SH.

NOTA: Use la botella y la boquilla que guardó del uso

inicial para medir la cantidad correcta. El nivel de 100 ml (3,4 onzas) está aproximadamente en la parte superior de la etiqueta de la botella (Fig. 43). Mida el nivel con la varilla de medición. Si el nivel está bajo, agregue una pequeña cantidad de aceite y vuelva a medir (Fig. 43). No lo llene demasiado.

6. Vuelva a colocar el tapón de relleno de aceite / varilla de medición.

7. Vuelva a conectar el manguito de la bujía de encendido.

Page 83

E21

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

MANTENIMIENTO DEL FILTRO DE AIRE

Limpieza del filtro de aire

Limpie y vuelva a aceitar el filtro de aire cada 10 horas de operación. Es un elemento cuyo mantenimiento es importante. Si no realiza el mantenimiento del filtro de aire, su garantía será ANULADA.

1. Abra la cubierta del filtro de aire. Empuje hacia adentro la orejeta del lado derecho de la cubierta, y extraiga la cubierta del filtro de aire hacia afuera y hacia la izquierda (Fig. 44).

NOTA: Es posible que deba retirar la tapa de

combustible para poder retirar por completo la cubierta del filtro de aire.

2. Retire el filtro de aire (Fig. 44).

ADVERTENCIA: Para evitar graves lesiones personales, apague siempre su recortador y espere que se enfríe antes de limpiarlo o realizar todo tipo de mantenimiento.

3. Lave el filtro con agua y detergente (Fig. 45). Enjuague bien el filtro y déjelo secar.

4. Aplique suficiente aceite limpio de motor SAE 30 para recubrir ligeramente el filtro (Fig. 46).

5. Apriete el filtro para esparcir y retirar el exceso de aceite (Fig. 47).

Fig. 48

Ranura de la

placa posterior

Ranuras

6. Vuelva a colocar el filtro (Fig. 48).

NOTA: Si opera la unidad sin el filtro de aire, su garantía

será ANULADA.

7. Vuelva a instalar la cubierta del filtro de aire. Coloque los ganchos del lado izquierdo de la cubierta del filtro de aire en las ranuras del lado izquierdo de la placa posterior (Fig. 48).

NOTA: Puede ser necesario que retire la tapa del

combustible para volver a instalar la cubierta del filtro de aire.

8. Mueva la cubierta hacia la derecha hasta que la orejeta del filtro de aire calce en su lugar en la ranura de la placa posterior (Fig. 48).

9. Vuelva a colocar la tapa del combustible, si es que la había retirado.

Placa posterior

Filtro de aire

Cubierta del

filtro de aire

Orejeta

Fig. 44

Fig. 45

Fig. 46 Fig. 47

AJUSTE DEL CARBURADOR

La velocidad mínima del motor puede ser ajustada. Puede tener acceso al tornillo de ajuste de mínima a través de un orificio en la parte superior de la cubierta del motor (Fig. 49).

NOTA: Los ajustes descuidados pueden dañar su motor

seriamente. Los ajustes del carburador deben ser realizados por un proveedor de servicio autorizado.

Inspección del Combustible

En general, el combustible viejo es el motivo principal para que la unidad no funcione en forma adecuada. Drene y vuelva a llenar el tanque con combustible nuevo, limpio y sin plomo antes de hacer ningún ajuste. Consulte la Información acerca del Aceite y Combustible.

Page 84

E22

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

Limpieza del Filtro de Aire

La condición del filtro de aire es importante para el funcionamiento de la unidad. Un filtro de aire sucio limitará el flujo de aire y cambiará la mezcla de aire y combustible. Con frecuencia esto se confunde con un carburador fuera de ajuste. Inspeccione la condición del filtro de aire antes de ajustar el tornillo de velocidad mínima. Consulte la sección de Mantenimiento del Filtro de Aire.

Ajuste del Tornillo de Velocidad Mínima

Si después de inspeccionar el combustible y limpiar el filtro de aire el motor aún no funciona en mínima, ajuste el tornillo de velocidad mínima según se indica a continuación.

1. Arranque el motor y déjelo funcionar a una mínima alta durante un minuto para que se caliente.

2. Suelte el gatillo del regulador y deje que el motor funcione en mínima. Si el motor se para, inserte un destornillador Phillips pequeño o un destornillador de vástago plano en el orificio de la cubierta del motor (Fig. 49). Gire el tornillo de mínima hacia adentro, en sentido horario, de a 1/8 de vuelta por vez (según sea necesario) hasta que el motor funcione en mínima suavemente

NOTA: El accesorio de corte no debe girar cuando el

motor está funcionando en mínima.

3. Si el accesorio de corte gira cuando el motor está funcionando en mínima, gire el tornillo de velocidad mínima en sentido antihorario de a 1/8 de vuelta por vez (según sea necesario) para reducir la velocidad mínima.

La inspección del combustible, la limpieza del filtro de aire y el ajuste del tornillo de velocidad mínima debe resolver la mayoría de los problemas del motor. Si esto no sucede, y:

• El motor no funciona en mínima

• El motor fluctúa o se ahoga al acelerarlo

• Existe una pérdida de fuerza motriz

lleve el carburador a ajustar a un proveedor de servicio autorizado.

ADVERTENCIA: El accesorio de corte puede estar girando durante los ajustes del carburador. Use ropa que lo proteja y cumpla con todas las instrucciones de seguridad para prevenir graves lesiones personales.

ADVERTENCIA: Al apagar la unidad, asegúrese de que el accesorio de corte se haya detenido antes de apoyar la unidad para prevenir graves lesiones personales.

Fig. 49

Tornillo de ajuste de mínima

Fig. 51

Saque los

tornillos

Cubierta del

motor

Cubierta del

Motor

Silenciador

Vista superior del motor

2. Quite los dos (2) Tornillos de encima de la tapa del motor con un destornillador de pala o Torx #25 (Fig. 51).

HUELGO DEL BRAZO OSCILANTE

Esto requiere el desarmado del motor. Si usted siente que no está seguro o que no está calificado como para realizar esto, lleve la unidad a un centro de servicio autorizado.

NOTA: Inspeccione el huelgo de la válvula del brazo

oscilante con una galga después de las primeras 10 horas de operación y luego cada 25 horas de operación en lo sucesivo.

• El motor debe estar frío cuando verifique o ajuste el huelgo de la válvula.

• Esta tarea debe ser realizada en interiores, en un área limpia y libre de polvo.

1. Retire la cubierta del silenciador presionando la esquina con un destornillador de vástago plano (Fig. 50). Deslice las muescas a los lados de la cubierta del silenciador sobre las orejetas de la cubierta del motor y retire.

Fig. 50

Orejeta

Muescas

Muesca y

Orejeta

Page 85

E23

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

3. Saque el tornillo que está detrás de la cubierta del motor (Fig. 52).

Fig. 52

Fig. 53

4. Desconecte el cable de la bujía de encendido.

5. Limpie la suciedad de alrededor de la bujía de encendido. Saque la bujía de encendido de la cabeza del cilindro girando un casquillo de 5/8 pulgadas en sentido antihorario.

6. Saque la cubierta del motor (Fig. 51).

7. Limpie la suciedad de alrededor de la cubierta del brazo oscilante. Saque el tornillo que sostiene la cubierta del brazo oscilante con un destornillador grande de vástago plano o con una broca Torx T-25 (Fig. 53). Saque la cubierta y la junta del brazo oscilante.

8. Tire lentamente de la cuerda de arranque para traer el pistón hacia la parte superior de su recorrido (conocido como punto muerto superior). Verifique que:

• El pistón se encuentre en la parte superior de su recorrido mientras mira dentro del orificio de la bujía de encendido (Fig. 53).

• Ambos brazos oscilantes se mueven con libertad, y ambas válvulas están cerradas

De no ser así, repita este paso.

9. Deslice la galga entre el brazo oscilante y el resorte de retorno de la válvula. Mida el huelgo entre el vástago de la válvula y el brazo oscilante (Fig. 54). Realice esto en las válvulas de entrada y de escape

El huelgo recomendado para las válvulas de entrada y de escape es 0,076 – 0,152 mm (0,003 – 0,006 pulgadas). Use un calibrador regular de automóvil de 0,127 mm (0,005 pulgadas). El calibrador debe deslizarse entre el balancín y el vástago de la válvula con una ligera cantidad de resistencia, sin doblarse (Fig. 54 y 55).

10. Si el huelgo no se encuentra dentro de las especificaciones:

a. Gire la tuerca de ajuste con una llave de 8 mm (5/16

pulgadas) o una guía de tuercas (Fig. 55).

• Para incrementar el huelgo, gire la tuerca de ajuste en sentido antihorario.

• Para reducir el huelgo, gire la tuerca de ajuste en sentido horario.

b.Vuelva a inspeccionar ambos huelgos, y ajuste si es

necesario.

11. Vuelva a instalar la cubierta del brazo oscilante utilizando una nueva junta. Ajuste el tornillo a 2,2–3,4 N•m (20–30 pulgadas•libra).

12. Vuelva a instalar la cubierta del motor. Verifique la alineación de la cubierta antes de ajustar los tornillos. Ajuste los tornillos.

13. Vuelva a colocar la cubierta del silenciador. Deslice las muescas a los lados de la cubierta del silenciador sobre las orejetas de la cubierta del motor y enganche en su lugar (Fig. 50).

14. Inspeccione la bujía de encendido y vuelva a instalar. Lea Cambio de la Bujía de encendido.

15. Vuelva a colocar el cable de la bujía de encendido.

Cubierta del brazo

oscilante

Tornillo

Orificio de la

bujía de

encendido

Fig. 54

Fig. 55

ENTRADA

ESCAPE

Brazos

oscilantes

Galga

Tuercas de ajuste

Calibrador

Tuerca de ajuste

Balancín

0,076–0,152 mm

(,003–,006 pulg.)

Vástago de la válvula

Page 86

E24

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

CAMBIO DE LA BUJIA DE ENCENDIDO

Use una bujía de encendido 180852. La separación correcta es de 0,655 mm (0,025 pulgadas). Retire la bujía luego de cada 25 horas de operación e inspeccione su estado.

1. Apague el motor y espere que se enfríe. Tome el alambre de la bujía con firmeza y sáquelo de la bujía de encendido.

2. Limpie alrededor de la bujía de encendido. Saque la bujía de encendido de la cabeza del cilindro girando una llave de casquillo de 16 mm (5/8 de pulgada) en sentido antihorario.

3. Cambie las bujías que estén rajadas, sucias o deterioradas. Fije la separación de aire a 0,655 mm (0,025 pulgadas) utilizando un calibrador (Fig. 56).

4. Instale una bujía de encendido con la separación correcta en la cabeza del cilindro. Ajuste girando la llave de casquillo de 16 mm (5/8 de pulgada) en sentido horario hasta que esté ajustada sin huelgo.

Si usa una llave de torsión, ajuste a:

110-120 pulg.•libras (12.3-13.5 N•m) No ajuste demasiado.

0.025 in.

(0.655 mm)

Fig. 56

PRECAUCIÓN: No limpie con chorro de

arena, ni raspe ni limpie los electrodos. El motor podría dañarse si penetran pequeñas partículas en el cilindro.

Fig. 57

Silenciador

Pantalla del amortiguador

de chispas

Cubierta del

amortiguador de

chispas

Tornillo

Orejeta

Ranura

MANTENIMIENTO DEL AMORTIGUADOR DE CHISPAS

1. Saque la cubierta del amortiguador de chispas. Lea Huelgo del brazo oscilante.

2. Con un destornillador de vástago plano o broca Torx T20, saque el tornillo que conecta la cubierta del amortiguador de chispas al silenciador (Fig. 57).

3. Saque la orejeta de la cubierta del amortiguador de chispas fuera del silenciador. Retire la cubierta del amortiguador de chispas.

4. Saque la pantalla del amortiguador de chispas de la cubierta del amortiguador de chispas.

5. Limpie la pantalla del amortiguador de chispas con un cepillo de alambre, o cámbiela.

6. Vuelva a instalar la pantalla del amortiguador de chispas, la cubierta del amortiguador de chispas y el tornillo.

Page 87

E25

LIMPIEZA

Use un cepillo pequeño para limpiar la parte exterior de la unidad. No use detergentes fuertes. Los limpiadores domésticos que contienen aceites aromáticos como pino y limón, y con solventes como el queroseno pueden dañar el bastidor de plástico y la manija. Seque toda la humedad con un paño suave.

ALMACENAMIENTO

• No guarde nunca la unidad con combustible en el tanque donde los vapores puedan llegar a una llama o chispa.

• Espere que el motor se enfríe antes de guardar la unidad.

•Guarde la unidad bajo llave para prevenir el uso por personas no autorizadas y su daño.

•Guarde la unidad en un área seca y bien ventilada.

•Guarde la unidad fuera del alcance de los niños.

ALMACENAMIENTO POR LARGOS PERIODOS DE TIEMPO

Si debe guardar la unidad durante un largo período de tiempo:

1. Drene toda la gasolina del tanque en un recipiente.

No use gasolina que haya estado guardada durante más de 60 días. Elimine la gasolina vieja de acuerdo con las normas federales, estatales y locales.

2. Arranque el motor y déjelo funcionar hasta que se

ahogue. Esto asegura que toda la gasolina se haya drenado del carburador.

ACCESORIOS/PIEZAS DE REPUESTO

Aceite de 4 ciclos . . . . . . . . . . . . . . . . . . . . . . . . 181786

Bujía de encendido . . . . . . . . . . . . . . . . . . . . . . . 180852

Pantalla del amortiguador de chispas . . . . . . . . 180890

Línea de repuesto . . . . . . . . . . . . . . . . . . . . . . . 180120

Cartucho de la línea de repuesto . . . . . . . . . . . . 147345

Resorte del carrete interior . . . . . . . . . . . . . . . . . 610636

Bobina exterior . . . . . . . . . . . . . . . . . . . . . . . . . . 683301

Carrete interior . . . . . . . . . . . . . . . . . . . . . . . . . . 147495

Bump Knob . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180814

Arnés para el hombro . . . . . . . . . . . . . . . . . . . . . 682075

Para piezas de repuesto específicas, consulte la lista de piezas ubicada en la parte interior de la cubierta posterior de este manuel.

ADVERTENCIA: Para evitar graves lesiones personales, apague siempre su recortador y espere que se enfríe antes de limpiarlo o realizar cualquier tipo de mantenimiento.

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

3. Deje enfriar el motor. Saque la bujía de encendido y coloque 30 ml (1 onza) de aceite de motor de buena calidad en el cilindro. Tire de la cuerda de arranque lentamente para distribuir el aceite. Vuelva a instalar la bujía de encendido.

NOTA: Saque la bujía de encendido y drene todo el

aceite del cilindro antes de intentar usar el recortador luego de haber estado guardado.

4. Cambie el aceite. Lea Cambio del Aceite. Elimine el aceite viejo de acuerdo con las normas federales, estatales y locales.

5. Limpie bien la unidad y verifique que no existan partes flojas ni dañadas. Repare o cambie las partes dañadas y ajuste los tornillos, las tuercas o los pernos que estén flojos. La unidad está lista para ser guardada.

TRANSPORTE

• Deje enfriar el motor antes de transportar la unidad.

• Asegure la unidad durante su transporte.

• Drene el tanque de gasolina antes de transportar la

unidad.

• Ajuste la tapa de la gasolina antes de transportar la

unidad.

Page 88

E26

RESOLUCION DE PROBLEMAS

CAUSA ACCIÓN

El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte El accesorio de corte no tiene línea Coloque una línea nueva El carrete interior está trabado Cambie el carrete interior La cabeza de corte está sucia Limpie el carrete interior y la bobina exterior La línea se ha soldado Desarme, saque la sección soldada y rebobine la línea La línea se retorció al reponerla Desarme y rebobine la línea No hay suficiente línea expuesta Oprima el botón de tope y tire de la línea hasta sacar

102 mm (4 pulgadas) de línea fuera del accesorio de corte

CAUSA ACCIÓN

El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva El carburador no está ajustado en forma correcta Lleve la unidad a un proveedor de servicio autoriza

do para hacer un ajuste de carburador

La bujía de encendido está arruinada Cambie o limpie la bujía de encendido Parachispas obstruido Limpie o cambie el parachispas

EL MOTOR NO ARRANCA

EL MOTOR NO FUNCIONA EN MINIMA

EL MOTOR NO ACELERA

EL MOTOR NO TIENE SUFICIENTE POTENCIA O SE AHOGA AL CORTAR

CAUSA ACCIÓN

El filtro de aire está obstruido Cambie o limpie el filtro de aire El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva El carburador no está ajustado en forma correcta Ajuste según las instrucciones

CAUSA ACCIÓN

El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva El carburador no está ajustado en forma correcta Lleve la unidad a un proveedor de servicio autoriza do

para hacer un ajuste de carburador El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte El filtro de aire está sucio Limpie o cambie el filtro de aire Parachispas obstruido Limpie o cambie el parachispas

LA CABEZA DE CORTE NO HACE AVANZAR LINEA

Si necesita asistencia adicional, comuníquese con su proveedor de servicio autorizado.

LA LÍNEA DE CORTE AVANZA SIN CONTROL

CAUSA ACCIÓN

El cabezal de corte tiene aceite Limpie el aditamento de corte

CAUSA ACCIÓN

El control de apagado On/Off está en posición de OFF Gire el control de apagado On/Off a ON El tanque de combustible está vacío Llene el tanque con combustible bien mezclado La bombilla de cebado no fue oprimida lo suficiente Oprima la bombilla de cebado total y lentamente de 10 veces El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva La bujía de encendido está arruinada Cambie o limpie la bujía de encendido Parachispas obstruido Limpie o cambie el parachispas

Page 89

E27

ESPECIFICACIONES

MOTOR*

EJE IMPULSOR Y ACCESORIO DE CORTE*

*Toda las especificaciones contenidas en este manual se basan en la información más reciente disponible en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

Bastidor del eje impulsor........................................................................................................ Tubo de aluminio (EZ-Link™)

Control del regulador............................................................................................................................. Gatillo para el dedo

Peso de la unidad (sin combustible, con la manija en J, el protector y el accesorio de corte) .....................6 kg (13 libras)

Mecanismo de corte...................................................... Cuchilla de corte de 4 dientes, cabeza de corte de cuerda doble

Bobina de la línea ............................................................................................................ Desprendedor percusivo de línea

Diámetro de la bobina de la línea.................................................................................................... 101,6 mm (4 pulgadas)

Diámetro de la línea de corte.................................................................................................... 2,41 mm (0,095 pulgadas )

Diámetro de la trayectoria de corte, accesorio de corte ................................................................. 45,7 cm (18 pulgadas)

Diámetro de la trayectoria de corte, cuchilla de corte...................................................................... 204 mm (8 pulgadas )

Arnés para el hombro................................................................................................................ Broche individual a presión

Tipo de motor............................................................................................................................... Enfriado por aire, 4 ciclos

Desplazamiento.................................................................................................................................... 26,2 cm

(1,6 pulg3)

Tipo de embrague................................................................................................................................................ Centrífugo

R.P.M. de operación ........................................................................................................................... 7.200 - 8.300 r.p.m.

R.P.M. de velocidad mínima ................................................................................................................ 3.000 - 3.600 r.p.m.

Tipo de encendido.............................................................................................................................................. Electrónico

Interruptor de encendido.......................................................................................................................Interruptor oscilante

Huelgo de la válvula ............................................................................................... 0,076 – 0,152 mm (0,003 – 0,006 pulg.)

Separación de la bujía de encendido............................................................................................... 0,655 mm (0,025 pulg.)

Lubricación..................................................................................................................................................... Aceite SAE 30

Capacidad de aceite del cárter del cigüeñal.......................................................................................... 100 ml (3,4 onzas)

Combustible......................................................................................................................................................... Sin plomo

Carburador................................................................................................................................. Diafragma, multiposicional

Arranque............................................................................................................................................. Bobinado automático

Silenciador ...............................................................................................................................Amortiguado con protección

Regulador.................................................................................................................................. Retorno manual del resorte

Capacidad del tanque de combustible.................................................................................................... 355 ml (12 onzas)

Page 90

E28

NOTAS

Page 91

E29

NOTAS

Page 92

E30

Declaración de Garantía de Control de Emisiones de California / EPA

Sus Derechos y Obligaciones de la Garantía

La Junta de Recursos del Aire de California, EPA (Agencia de Protección del Medio Ambiente), y MTD LLC (MTD) se complacen en explicar la garantía del sistema de control de emisiones para su pequeño motor para uso fuera de la carretera del 2002 y posterior. Tanto en California como en los otros 49 estados, los nuevos motores pequeños para uso fuera de la carretera tienen que diseñarse, construirse y equiparse para cumplir las normas contra smog más estrictas. Ryobi tiene que garantizar el sistema de control de emisiones de su pequeño motor para uso fuera de la carretera durante los períodos de tiempo que aparecen a continuación siempre que no haya habido abuso, negligencia o mantenimiento indebido de su motor para uso fuera de la carretera.

Su sistema de control de emisiones puede incluir piezas como el carburador y el sistema de inyección de combustible, el sistema de encendido y el convertidor del catalizador. También se pueden incluir mangueras, correas, conectores y otros conjuntos relacionados con la emisión.

Donde existan las condiciones de garantía, Ryobi reparará su pequeño motor para uso fuera de la carretera sin costo alguno para usted incluyendo el diagnóstico, las piezas y la mano de obra.

Los pequeños motores para uso fuera de la carretera del 2000 y posteriores, se garantizan por dos años. Si alguna pieza de su motor relacionada con la emisión está defectuosa, la pieza será reparada o reemplazada por Ryobi.

Responsabilidades de Garantía de los Propietarios

Como propietario del pequeño motor para uso fuera de la carretera, usted es responsable de realizar el mantenimiento requerido que aparece en el manual del operador. Ryobi recomienda que conserve todos los comprobantes que cubren el mantenimiento de su pequeño motor para uso fuera de la carretera, pero Ryobi no puede negar garantía exclusivamente por la falta de comprobantes o por que usted no haya realizado todos los mantenimientos programados.

Como propietario del pequeño motor para uso fuera de la carretera, usted debe conocer que Ryobi puede negarle cobertura de garantía si su pequeño motor para uso fuera de la carretera o una pieza ha fallado debido a abuso, negligencia, mantenimiento inadecuado o modificaciones no aprobadas.

Usted es responsable de presentar su pequeño motor para uso fuera de la carretera a un Centro de Servicio Autorizado Ryobi tan pronto como exista un problema. Las reparaciones de garantía deben completarse en un período de tiempo razonable, el cual no deberá ser mayor de 30 días.

Si tiene alguna pregunta relacionada con los derechos y responsabilidades de la garantía, debe llamar al 1-800-345-8746.

Cobertura de Garantía del Fabricante

El período de garantía comienza en la fecha en que el motor o equipo se entrega al comprador minorista.

El fabricante garantiza al propietario original y a cada comprador subsiguiente, que el motor está libre de defectos en cuanto a material y mano de obra que ocasionen la falla de una pieza bajo garantía durante un período de dos años.

La reparación o reemplazo de una pieza bajo garantía se llevará a cabo sin cargo alguno para el propietario en un Centro de Servicio Ryobi Autorizado. Para conocer el establecimiento más cercano, comuníquese con Ryobi llamando al: 1-800-345-8746.

Cualquier pieza bajo garantía que no esté programada para ser reemplazada, según indica el mantenimiento requerido o que esté programada solamente para inspección regular a los efectos de “Repare o Reemplace según sea Necesario” está garantizada durante el período de garantía. Cualquier pieza bajo garantía que esté programada para ser reemplazada según indica el mantenimiento requerido tendrá garantía durante el período de tiempo hasta el primer punto de reemplazo programado para dicha pieza.

No se le cobrará al propietario la mano de obra de diagnóstico que conlleve a la determinación de que una pieza bajo garantía está defectuosa, si dicho trabajo de diagnóstico se lleva a cabo en un Centro de Servicio Ryobi Autorizado.

El fabricante es responsable de los daños ocasionados a otros componentes del motor producidos por la falla de una pieza bajo garantía que todavía esté bajo garantía.

Las fallas ocasionadas por abuso, negligencia o mantenimiento inadecuado no están cubiertas por la garantía.

El uso de accesorios optativos o piezas modificadas puede ser motivo justificado para no aceptar una reclamación de garantía. El fabricante no es responsable de cubrir fallas de piezas bajo garantía ocasionadas por el uso de accesorios optativos o piezas modificadas.

Para presentar una reclamación, vaya a su Centro de Servicio Ryobi Autorizado más cercano. Los servicios o reparación por motivo de garantía se realizarán en todos los Centros de Servicio Ryobi Autorizados.

Cualquier pieza de reemplazo aprobada por el fabricante puede ser utilizada para llevar a cabo el mantenimiento o la reparación de garantía de piezas relacionadas con la emisión y se realizará sin cargo alguno para el propietario. Cualquier pieza de reemplazo que sea equivalente en rendimiento o durabilidad puede ser utilizada en el mantenimiento o reparación sin garantía y no reducirá las obligaciones de garantía del fabricante.

Los componentes siguientes se incluyen en la garantía relacionada con emisiones del motor, filtro de aire, carburador, cebador, líneas de combustible, toma de combustible, filtro de combustible, módulo de encendido, bujía de encendido y silenciador.

Page 93

E31

PARTS LIST

ENGINE PARTS - MODELS 890R

4-CYCLE GAS TRIMMER

PPN - 41CD890A034

Part Numbers On Following Page

Page 94

E32

PARTS LIST

ENGINE PARTS - MODEL 890R 4-CYCLE GAS TRIMMER

PPN - 41CD890A034

Item Part No. Description

46 791-181247 Pal Nut Retaining Ring 47 753-1199 Recoil Pulley 48 753-1236 Recoil Spring 49 791-182366 Nut Clip 50 791-181079 Pull Handle 51 791-611061 Rope Guide 52 791-613103 Rope 53 791-181020 Starter Housing Assembly

(includes 46-52 & 54) 54 753-04154 Starter Housing Screw 55 791-182368 Clutch Washer 56 753-1238 Clutch with Spacer 57 791-153592 Clutch Drum 58 753-1239 Clutch Cover 59 791-145569 Anti-Rotation Screw 60 753-1240 Screw 61 791-181345 Clutch Cover Screw 62 791-182725 Ignition Module with Screws 63 791-181065 Spacer 64 791-181867 Flywheel 65 791-182743 Shroud Assembly with Screws

(includes 86) 66 791-182376 Crankcase Assembly 67 791-182375 90˚ Elbow 68 791-182379 Breather Hose 69 791-181015 Cam Gear 70 753-1242 Cam Follower 71 791-181013 Cam Bracket 72 791-181012 Cam Bracket Screw 73 791-181040 Valves, Intake and Exhaust 74 791-182374 Cylinder Gasket 75 791-181018 Oil Pan Gasket 76 791-182377 Oil Pan (includes 75 & 77) 77 791-181020 Oil Pan Screw 78 791-182378 Dipstick Assembly (includes 79) 79 791-182290 O-Ring 80 791-181009 Connecting Rod 81 791-181008 Wrist Pin Button 82 753-1243 Piston 83 791-181006 Wrist Pin 84 791-181005 Piston Ring Set 85 791-182409 Washer 86 791-181861 Screw 87 791-182365 Ignition Switch Assembly w/ Leads

* 791-180852B Spark Plug * 753-04087 Short Block Assembly

(includes 3-15, & 66-84)

* 791-180142 Starter Pawl Repair Kit * 753-04014 Carburetor Repair Kit * 791-182745

Cylinder Assembly (includes 9, 12, 14, 74)

* Parts not shown

Item Part No. Description

1 753-1222 Engine Cover 2 791-182339 Engine Cover Screws 3 791-181025 Valve Cover Screw 4 791-182098 Valve Cover 5 791-182099 Valve Cover Gasket 6 791-182340 Rocker Adjustment Nut 7 791-182101 Rocker Arm Pivot 8 791-182100 Rocker Arm

9 791-182341 Rocker Arm Stud 10 791-182103 Valve Spring Retainer 11 791-181038 Valve Spring 12 791-182102 Push Rod Guide 13 791-181033 Push Rod 14 791-182653 Cylinder Head Assembly 15 791-182344 Cylinder Screw 16 753-1226 Intake Baffle 17 791-182749 Carburetor Mount Gasket 18 753-1232 Muffler Baffle 19 791-181034 Nut 20 791-182347 Carburetor Mount (includes 19) 21 791-182348 Carburetor Mount Screw 22 791-182732 Carburetor Gasket 23 753-1225 Carburetor with Primer 24 791-181751 O-Ring, Carburetor 25 791-182350 Air Filter/Choke Cover Assembly

(includes 28 & 29) 26 791-182097 Breather Tube 27 791-181750 Air Filter Mounting Screw 28 791-181757 Air Filter 29 791-182351 Air Filter Cover 30 791-182271 Fuel Cap 31 791-182352 Fuel Return Line 32 791-182353 Fuel Pick-Up Line with Filter 33 791-181080 Screw 34 791-182354 Washer 35 791-182355 Fuel Tank Assembly (includes 30-32) 36 791-182356 Fuel Tank Shield 37 753-1231 Throttle Cable 38 791-181048 Muffler Gasket 39 791-182359 Muffler (includes 40, 42-44) 40 791-180890 Spark Arrestor Screen 41 791-181045 Screen Cover 42 791-181046 Screw 43 791-182361 Muffler Mounting Screw 44 753-04092 Muffler Cover 45 753-1241 Nut

Page 95

E33

BOOM AND TRIMMER PARTS - MODEL 890R

4-CYCLE GAS TRIMMER

PPN - 41CD890A034

Item Part No. Description

1 791-182801 Throttle Housing &

Trigger Assembly (includes 2-4) 2 791-182802 Throttle Trigger Lock-Out 3 791-182803 Throttle Trigger 4 791-182690 Throttle Trigger Spring 5 753-1231 Throttle Cable Assembly 6 791-182804 Lead Wire Assembly 7 791-182805 Switch Assembly (includes 6) 8 791-610327 Harness Clip 9 753-1247 Upper Drive Shaft Housing Assembly

10 791-181099 J-Handle Assembly (includes 11 & 12) 11 791-612831 Grip 12 791-612021 Tube Closure 13 791-683295 Handle Bracket Assembly (includes 14-19) 14 791-181811 Screw 15 791-181812 Upper Handle Clamp 16 791-181813 Middle Handle Clamp 17 791-181814 Lower Handle Clamp 18 791-181815 Nut 19 791-145569 Anti-Rotation Screw 20 791-181616B Click-Link Coupler (includes 21-24) 21 791-182057 Screw 22 791-181617 Bolt 23 791-181618B Adjustment Knob 24 791-181886 Knob Retaining Nut 25 791-182541 Lower Drive Shaft Housing Assembly 26 791-613300 Lower Flexible Drive Shaft 27 791-182200 Shield Mount Screw Assembly 28 791-182193 2 piece Gearbox Assembly (includes 27, 29 & 30) 29 791-182195 Gearbox Mounting Hardware 30 791-145569 Anti-Rotation Screw 31 791-147492 Blade Shield/Shield Mount 32 791-182196 Blade Driver 33 791-683304 Shield Mounting Screw 34 791-683299 Shield and Blade Assembly (includes 35) 35 791-682061 Blade Assembly 36 791-147490 Retaining Washer 37 791-612483 Spool Shaft 38 791-683301 Outer Spool Assembly 39 791-612026 Retainer 40 791-610636B Spring 41 791-147495 Inner Reel 42 791-180814B Bump Head Knob Assembly 43 791-145873B 4-Tooth Blade 44 791-181699 Nut 45 753-04348 Palnut

* 791-180014B Blade Retaining Kit

(includes 36 & 44)

* 791-613226 Locking Rod Tool * 791-682075 Shoulder Harness

2 Piece Gearbox Assembly Parts – Item 28

46 791-182191 Left Housing 47 791-182192 Right Housing 48 791-182194 Pinion Gear Assembly 49 791-182199 Output Shaft Bushing 50 791-182198 Output Shaft Gear 51 791-182197 Output Shaft Assembly

(includes 49 & 50)

Page 96

GARANTÍA LIMITADA DEL FABRICANTE PARA:

GUARDE ESTAS INSTRUCCIONES PARA USARLAS COMO REFERENCIA EN EL FUTURO.

PARA FORMULAR PREGUNTAS, LLAME AL 1-800-345-8746 EN LOS EE.UU.

O AL 1-800-668-1238 EN CANADA

MANUAL DEL OPERADOR, No. de catálogo 769-00559 2/03 IMPRESO EN LOS EE.UU.

Ninguna garantía implícita, incluyendo cualquier garantía implícita de comercio o conveniencia para un propósito particular, se aplica después del período pertinente de la garantía explícita escrita que aparece anteriormente en cuanto a las partes como se identifican. Ninguna otra garantía o garante explícito, ya sea escrito u oral, excepto la que se menciona arriba, entregada por cualquier persona o entidad, incluyendo comerciante o detallista, en cuanto a cualquier producto comprometerá a MTD. Durante el período de garantía, los recursos exclusivos se refieren a reparar o reemplazar el producto como se expresa arriba.

(Algunos estados no permiten restricciones en cuanto a la duración de una garantía implícita, por lo tanto la restricción anterior podría no aplicar a usted.)

Las estipulaciones expresadas en esta garantía proporcionan el único y exclusivo recurso que se presenta a partir de las ventas. MTD no será responsable por pérdidas o daños incidentales o consecuentes incluyendo, sin restricción, gastos incurridos por substitución o reemplazo de servicios de cuidado de césped, por transporte o por gastos relacionados, o por gastos de arriendo para reemplazar temporalmente un producto garantizado. (Algunos

estados no permiten restricciones en cuanto a la duración de la garantía implícita, por lo tanto las restricciones anteriores podrían no aplicar a usted.)

En ningún caso cualquier recuperación será mayor que la cantidad del precio de compra del producto vendido. La alteración de las características de seguridad del producto invalidará esta garantía. Usted asume el riesgo y responsabilidad en caso de pérdida, daño, o perjuicio a usted y a su propiedad, y/o a otros y su propiedad que surja a partir del uso erróneo o incapacidad para utilizar el producto.

Esta garantía limitada se extenderá tan sólo al comprador original, arrendatario original o aquella persona que lo recibió como regalo.

Cómo las leyes estatales se relacionan con esta garantía: esta garantía le proporciona derechos legales

específicos, y usted podría contar con otros derechos los cuales varían de acuerdo al estado en que se encuentre.

Para ubicar a su representante más cercano llame al 1-800-345-8746 en Estados Unidos o 1-800-668-1238 en Canadá

MTD LLC

P.O. Box 361131

Cleveland, OH 44136-0019

A continuación MTD expone una garantía limitada MTD LLC ("MTD") en relación con su nueva mercadería adquirida y utilizada en los Estados Unidos, sus posesiones y territorios.

MTD garantiza su producto en cuanto a defectos en el material y mano de obra por un período de dos ("2") años, comenzando a partir de la fecha de la compra original y, según su criterio, reparará o reemplazará sin costo alguno, cualquier parte que se detecte defectuosa en cuanto al material o mano de obra. Esta garantía limitada sólo se aplicará si este producto se ha manejado y mantenido de acuerdo al Manual del usuario que se adjunta al producto, y si no se le ha sometido a un uso erróneo, abuso, utilización comercial, negligencia, accidente, mantenimiento inadecuado, alteración, vandalismo, hurto, fuego, agua o daño debido a otro peligro o desastre natural. Cualquier daño ocasionado por la instalación o uso de cualquier accesorio o aparato eléctrico que MTD no autorice para su utilización con el(los) producto(s) a que este manual se refiere, anulará su garantía respecto a cualquier daño consecutivo.

Esta garantía se extiende por noventa (90) días a partir de la fecha de la compra original al detalle de cualquier producto MTD que se emplea para arrendar o con propósitos comerciales, o cualquier otro propósito que produzca una ganancia.

CÓMO OBTENER SERVICIO: El servicio de garantía se encuentra disponible, CON COMPROBANTE DE COMPRA A TRAVÉS DEL REPRESENTANTE DE SERVICIO AUTORIZADO EN SU LOCALIDAD. Para ubicar al representante de su área, por favor, revise las Páginas Amarillas o comuníquese con el Departamento de Servicio al Cliente de MTD LLC llamando al 1-800-345-8746 o por correo a P.O. Box 361131, Cleveland OH 44136-0019; en Canadá llame al 1-800-668-1238. No se aceptará ningún producto devuelto directamente a la fábrica, a menos que previamente el Departamento de Servicio al Cliente de MTD LLC. haya extendido un permiso por escrito.

Esta garantía limitada no proporciona cobertura en los siguientes casos:

A. Afinación, bujías, ajustes del carburador, filtros. B. Artículos desgastables, manijas de la defensa, carretes

externos, conducto diluente, bobina interna, polea de arranque, cables de arranque, banda de conducción.

C. MTD no extiende garantía a productos vendidos o

exportados fuera de Estados Unidos, sus posesiones y territorios, excepto aquellos vendidos a través de canales autorizados para la distribución de exportación de MTD.

MTD se reserva el derecho a cambiar o mejorar el diseño de cualquier Producto

RYOBI

sin asumir cualquier obligación en cuanto a modificar cualquier producto previamente fabricado.

Ryobi Outdoor 890r User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
