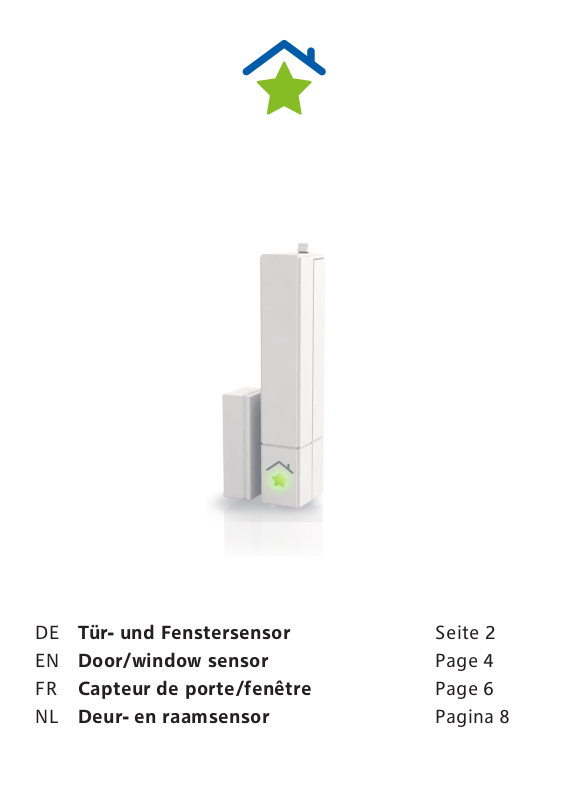

Page 1
DE Tür- und Fenstersensor Seite 2
EN Door/window sensor Page 4
FR Capteur de porte/fenêtre Page 6
NL Deur- en raamsensor Pagina 8
Page 2
DE
Funktio n
Der Tür- und Fenstersensor liefert die Information, ob ein Fenster oder eine Tür geöffnet oder geschlossen ist. Aufgrund dieses
Signals können andere Geräte und Funktionen intelligent angesteuert werden, die in
das Syst em integrie rt sind.
Gefahrenhinweise
• Betre iben Sie d as Ger ät nur in I nnenr äumen. Vermeiden Sie den Einfluss von
Feuchtigkeit, Staub sowie Sonnen- oder
andere Wärmebestrahlung.
Inbetriebnahme
1 Bringen Sie die doppelseitigen Klebe-
strei fen auf di e jewei lige Rüc ksei te des
Magneten und der Befestigungshalterung an . Achten S ie darau f, dass di e
Befestigungshalterung mit der Einrastlasche na ch oben Zeigt.
2 Kleben Sie zuerst den Magneten an den
beweglichen Tür-/Fensterteil. Kleben
Sie die Befestigungshalterung der Elektronikeinheit parallel zum Magneten.
3 L egen Si e die Bat terie n (Typ AA A) pol-
richtig in die Elektronikeinheit ein.
4 Schiebe n Sie die Elektronikeinheit auf
die Befestigungshalterung.
5 Binden Sie das Gerät über den Suchmo-
dus der Benutzersoftware in das
Smar tHome System e in.
Allgemeiner Hinweis
Hierm it erk lärt di e eQ- 3 Entwi cklun g
GmbH , dass si ch diese s Gerä t in Über einstimmung mit den grundlegenden Anforderungen und den anderen relevanten
Vorsch rifte n der Ri chtlin ie 1999/5/EG
befindet.
Die vollständige Konformitätserklärung
finden Sie unter:
www.eq-3.de/rwe-smarthome
eQ-3 Entwicklung GmbH,
Maiburger Str. 36,
26789 Lee r
Technische Daten
Gerätebezeichnung
Stromversorgung 2x LR03 (M icro/
Batterielebensdauer
Funkfrequenz 868,3MHz
Max. Sendeleistung
Freifeldreichweite c a. 100m
Empfängerklasse SRD Cla ss 2
Umgebungstemperatur
Abmessungen 17x117x32mm
Gewicht 36g (ohne B atte-
Technische Änderungen vorbehalten.
Entsorgungshinweis
Gerät nicht im Hausmüll entsorgen!
Elektronische Geräte sind entsprechend der Richtlinie für Elektround Elektronik-Altgeräte über die
örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Verbrauchte Batterien gehören nicht in
den Hausmüll! Bitte entsorgen Sie
diese in der örtlichen Batteriesammelstelle.
WDS
AAA)
Bis zu 2 Ja hre
10mW
+5°C bis +35°C
(BxHxT)
rie)
2
Page 3
4. Ausga be Deutsch 0 4/2014
Dokumentation © 2010-2014 RWE Effizienz
GmbH, Deutschland. Alle Rechte vorbehalten. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen
wir keine Haftung. Alle Warenzeichen und
Schutzrechte werden anerkannt.
Änderungen im Sinne des technischen
Fortschritts können ohne Vorankündigung
vorgenommen werden.
DE
3
Page 4
EN
Functi on
The door/window sensor informs the user
whether a door/window is open or closed.
This si gnal can b e used to c ontrol o ther
SmartHome devices and functions that are
integr ated in the Sma rtHome sys tem.
Hazard warning
• The door/window sensor must only be
operated indoors. Avoid the influence of
humidity, dust, sunlight and other heat
radiation. If a fault occurs, please contact o ur service.
Commissioning
1 At tach the doubl e- sided ad hesiv e strip s
to the bac k of the magnet a nd mounting
brack et resp ectiv ely. Make su re that t he
latching tab on the mounting bracket
point s upwards.
2 F irst , stick t he magn et to the mo ving
part o f the door/w indow. St ick the
mounting bracket of the electronic unit
parallel to the magnet.
3 I nser t the bat terie s (type A AA) in to the
battery compartment ensuring the correct polarity.
4 Place the electronic unit on the mount-
ing bracket.
5 I ntegrate th e device via th e search mod e
of the us er soft ware i n the Smar tHom e
system.
General information
eQ-3 Entwicklung GmbH hereby declares
that th is devic e meets t he basi c requi rements and the other relevant regulations
laid dow n in Directi ve 1999/5/EC.
You can fin d the comp lete de clara tion of
conformity at:
www.eq-3.de/rwe-smarthome
eQ-3 Entwicklung GmbH,
Maiburger Str. 36,
D-26 789 Leer
Technica l data
Name of de vice WDS
Power supply 2x LR03 (mi cro/
Battery service life Up to 2 years
Radio frequency 868.3MHz
Max. transmission
power
Free-field range Approx. 100m
Receiver class SRD Class 2
Ambient temperature
Dimensions 17x117x32mm
Weight 36g
Technical changes reserved.
Information about disposal
Do not di spose of t he devi ce in the
house hold wa ste! Ele ctron ic
device s are to be d ispos ed of via
the loc al colle ctio n point s for old
elec tronic d evice s in accor dance
with th e Waste El ectr ical an d Electronic Equipment Directive. Used
batte ries do n ot belo ng in the
house hold waste! Pl ease tak e them
to your local battery collection
point for disposal.
AAA)
10mW
+5°C to +35°C
(WxHxD)
(excluding battery))
4
Page 5
4th Englis h edition, Apr il 2014
Documentation © 2010-2 014 RWE Effizienz
GmbH , Germa ny. All ri ghts re serv ed. We
accept n o liabil ity for e rror s of a techn ical
or typ ograp hical na ture or t heir con sequences. All trademarks and property
rights are recognised.
Changes in response to technical progress
can be ma de without pr ior notice.
EN
5
Page 6
FR
Fonction
Le capt eur de por te/fe nêtre vo us infor me
si une po rte ou un e fenêt re est ou verte o u
fermée. Ce signal permet de commander
les fonctions et les autres appareils de
votre domotique.
Remarques relatives aux risques
potentiels
• N’util isez le c apteur d e port e/fenêt re
qu’à l ’intér ieur et j amais à l ’extéri eur.
Évitez d ’expos er le cap teur de po rte/
fenêt re à l’hu midité , aux pou ssière s, au
solei l ou à toute a utre so urce de ch aleur
ou de rayo nnement. En c as de défaut ou
d’erreur, veuillez contacter notre SAV.
Mise en s ervi ce
1 Applique z la bande adhésive double
face au do s des aimant s et de la fixa tion.
Assu rez- vous que l a fixat ion avec l a
patte d’encliquetage soit bien orientée
vers le h aut.
2 Co llez tout d‘ab ord l‘aim ant sur la part ie
mobil e de la por te/fenê tre. Co llez la
fixation de l‘unité électronique parallèlement à l‘aimant.
3 P lacez les pi les (format A AA) dans l’u nité
élec troni que en vei llant à re spec ter la
polarité.
4 Fa ites gli sser l ’unité éle ctro nique s ur la
fixation.
5 Ajouter l’appareil au système Smar-
tHome p ar le biais du mo de de recher che
du logiciel utilisateur.
Généralités sur la télécommande
La soc iété eQ-3 En twicklun g GmbH déclar e
que le pr ésent a pparei l est con forme a ux
critères fondamentaux et autres règles
applicables de la Directive 1999/5/CE.
Vous trouverez la déclaration de conformité int égrale sur le s ite:
www.eq-3.de/rwe-smarthome
eQ-3 Entwicklung GmbH,
Maiburger Str. 36,
D-26 789 Leer
Caractéristiques techniques
Désignation de
l’appareil
Alimentation
courant
Durée d e vie de la
pile
Fréquence radio 868, 3MHz
Puiss ance max. à
l’émission
Port ée en champ
libre
Classe de réception
Température ambiante
Dimensions 17x117x32mm
Poids 36g (san s piles)
Sous réserve de modifications techniques.
Remarque relative à l’élimination
Ne pas je ter cet ap pareil a vec les
ordures ménagères ! Tout appareil
électronique doit être éliminé en
confor mité ave c la Dire ctive r elative aux déchets d’équipement
élec triqu es et éle ctro niques . Il
devra donc être déposé dans un
centre de récupération local pour
déche ts électr oniques. N e pas jeter
les pil es à la pou belle ma is les po rter à l’endroit de la collecte locale!
WDS
2x LR03 (mi cro/
AAA)
2 ans max imum
10mW
Env. 10 0m
SRD Cla ss 2
+5°C à +35°C
(lxhxp)
6
Page 7
4e édition française 04/2014
Documentation © 2010-2 014 RWE Effizienz
GmbH, Allemagne. Tous droits réservés.
Nous déclinons toute responsabilité pour
les erreurs typographiques ou d’impression ainsi que pour les conséquences en
découlant. Nous reconnaissons tous les
droit s de protect ion et les marq ues.
Sous réserve de modifications sans préavis
dues à l’évolution technique.
FR
7
Page 8
NL
Functi e
De deur - en raam senso r inform eert h et
Smar tHome - syste em of een r aam of deu r
open da n wel gesl oten is . Ander e aan het
systeem toegevoegde apparaten en functies ku nnen op ba sis van d eze sta tusinf ormatie aangestuurd worden.
Veiligheidsinstructies
• Gebruik het apparaat alleen binnenshuis. Voo rkom inwer king van voc ht, stof,
warmte en zonnestraling. Neem in het
geval v an defec ten of fouten con tact o p
met onze klantenservice.
Inbedrijfname
1 Plak de dubbelzijdige hechtstrips op de
achter kant v an de magn eet en va n de
houder. Let er op dat het vergrendellipje
van de ho uder boven zit .
2 Bepaal een montageplaats. Plak de
magne et op het bewe gende deel e n plak
de houder van de schakel-en zendeenheid op h et kozijn c entra al t.o.v. de
magneet.
3 Noteer het in het batterijvak aangege-
ven serienummer en plaats vervolgens
de batt erijen (ty pe AAA) en let op de + en
- polar iteit.
4 S chuif d e schake l- en zen deenh eid in de
houder.
5 Voe g het app araat m et behu lp van het
SmartHome- programma aan het
SmartHome - syste em toe.
Algemene informatie
Hierm ee verklaar t eQ-3 Entw icklung Gm bH
dat dit apparaat in overeenstemming is
met de eisen en de andere relevante bepalingen van richtlijn 1999/5/EG.
De volledige conformiteitsverklaring vindt
u op:
www.eq-3.de/rwe-smarthome
eQ-3 Entwicklung GmbH,
Maiburger Str. 36,
D-26 789 Leer
Technisc he gegev ens
Naam va n het
apparaat
Stroomvoorziening
Levensduur batterij
Radiofrequentie 868,3MH z
Max. zendvermogen
Berei k in het vrije
veld
Ontvangerklasse S RD Class 2
Omgevingstemperatuur
Afmetingen 17x117x32mm
Gewicht 36g (zonder batte-
Technische wijzigingen voorbehouden.
Verwijderingsinstructies
Dit apparaat mag niet als huishoudelijk afval worden verwijderd!
Elektrische apparaten dienen overeenkomstig de richtlijn voor afgedankte elektrische en elektronische
apparatuur naar de daarvoor bestemde plaatselijke inzamelpunten
te worden gebracht. Lege batterijen niet bij het huishoudelijke afval
doen! Le ver de bat terij en in bij h et
plaatselijke batterij-inzamelpunt.
WDS
2x LR03 (mi cro/
AAA)
Maximaal 2 jaar
10mW
ca. 10 0m
+5°C t/m +35°C
(bxhxd)
rije n)
8
Page 9
4e uitgave N ederlands 0 4/2014
Documentatie © 2010-2 014 RWE Effizienz
GmbH, Duitsland. Alle rechten voorbehouden. Wi j zijn niet aans prakelijk vo or technische of druktechnische fouten of de gevolgen daarvan. Alle handelsmerken en
industriële eigendomsrechten worden
gerespecteerd.
Wijzigingen n.a.v. technische vooruitgang
kunnen worden aangebracht zonder voorafgaande bekendmaking.
NL
9
