Rule Mate Instruction Manual

Rule Mate

INSTRUCTION MANUAL

Manuel d’utilisation de Rule Mate

Bedienungsanleitung für Rule Mate

Manuale delle istruzioni per la pompa di sentina automatica Rule Mate

Handleiding Rule Mate

Användarhandledning för Rule Mate

Manual de instrucciones de Rule Mate

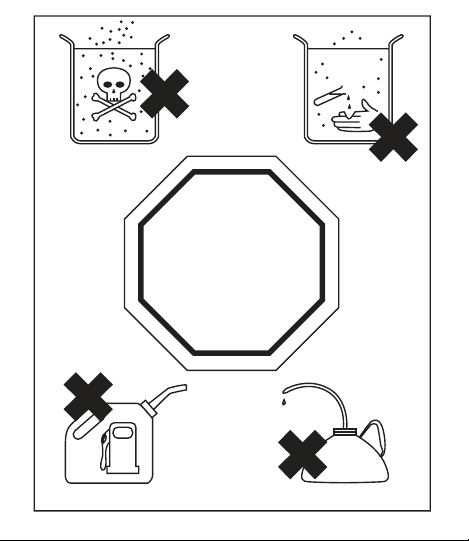

WARNING

This pump is designed for use with fresh water and salt water ONLY. Use with any other hazardous, caustic, or corrosive material could result in damage to the pump and the surrounding environment, possible exposure to hazardous substances and injury.

2

AVERTISSEMENT

WARNHINWEIS

Cette pompe est conçue pour être utilisée UNIQUEMENT avec de l’eau douce ou de l’eau salée. L’utilisation de tout autre matériau dangereux, caustique ou corrosif pourrait endommager la pompe et l’environnement alentours et entraîner une exposition à des substances dangereuses ou des blessures.

Diese Pumpe ist NUR für den Einsatz in Süßund Salzwasser geeignet. Der Kontakt mit anderen gefährlichen, ätzenden oder beizenden Flüssigkeiten kann zu Beschädigungen der Pumpe und Umgebung, möglicher Freisetzung von gefährlichen Stoffen und zu Verletzungen führen.

AVVERTENZA

La pompa deve essere usata SOLAMENTE con acqua dolce o salata. L’uso con altro materiale pericoloso, caustico o corrosivo può danneggiare le pompa e l’ambiente circostante e causare l’esposizione a sostanze pericolose e infortuni alla persona.

WAARSCHUWING

VARNING

ADVERTENCIA

Deze pomp is ontworpen voor gebruik met UITSLUITEND zoetwater en zoutwater. Gebruik met enig ander gevaarlijk, bijtend of corrosief materiaal kan resulteren in schade aan de pomp en de omgeving, mogelijke blootstelling aan gevaarlijke stoffen en letsel.

Denna pump är konstruerad ENDAST för bruk med söt- och saltvatten. Användning med andra farliga, frätande eller brännande material kan resultera i skada på pump och den omgivande miljön, möjlig exponering för farliga ämnen och personskada.

Esta bomba está diseñada para usar con agua dulce y salada ÚNICAMENTE. Si se usa con cualquier otro material peligroso, cáustico o corrosivo, pueden ocasionarse daños a la bomba y al medio ambiente circundante, posible exposición a sustancias peligrosas y lesiones.

3

CE Logo

When this product carries a CE mark, it conforms to

one or more of the following standards:

EN 61000-6-1:2001 EN 61000-6-3:2007

Following the Provisions of the Electromagnetic

Compatibility Directive 2004/108/EC

ISO 8846 / Electrical Devices Protection Against

Ignition of Surrounding Flammable Gases

ISO 10133:2000 / Electrically Operated Bilge Pumps

ISO 10133:2000 / Electrical Systems - Extra Low

Voltage D.C. Installations Following the Provisions

of the Recreation Craft Directive 94/25/EEC

4

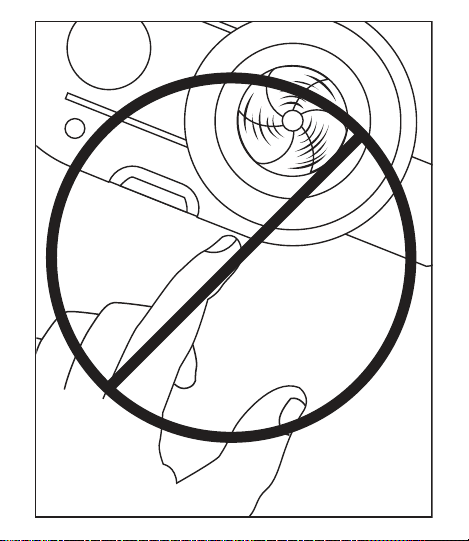

STOP

C

5

Disconnect power from the system before working on the unit to avoid personal injury, damage to the surrounding environment and/or damage to the unit.

Déconnecter la source d’alimentation électrique du système avant d’effectuer toute réparation ou entretien pour éviter les blessures et d’endommager l’environnement alentours et/ou l’unité.

Zur Vermeidung von Verletzungen, Umgebungsund/oder Gerätebeschädigung vor jeglichen Arbeiten an der Einheit die Stromzufuhr trennen.

Per evitare infortuni alla persona, danni all’ambiente circostante e/o all’unità, staccare sempre l’alimentazione dal sistema prima di lavorare sull’unità.

Schakel de stroomtoevoer naar het systeem uit voordat u aan de unit begint te werken. Dit om persoonlijk letsel, schade aan de omgeving en/of de unit te voorkomen.

Koppla från strömtillförseln från systemet innan du börjar arbeta på enheten för att undvika personskada, skada på omgivningen och/eller produktskada.

Desconecte la alimentación eléctrica del sistema antes de trabajar en la unidad, a ﬁn de evitar

8

6

lesiones personales, daños al medio ambiente circundante y/o a la unidad.

Standard Bilge Pump

2

Instruction Manual

Standard Bilge Pump Instruction Manual

11

Standard Bilge Pump Instruction Manual

7

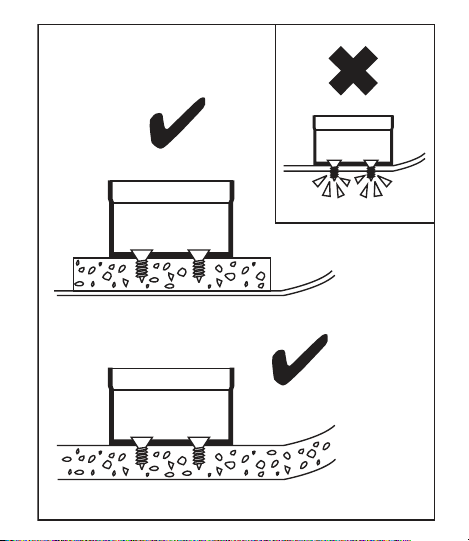

8

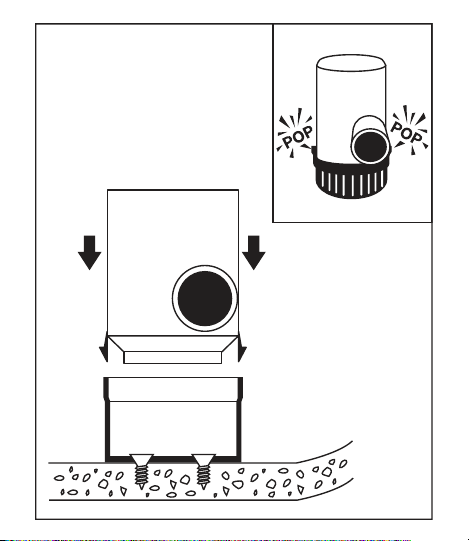

Standard Bilge Pump Instruction Manual

9

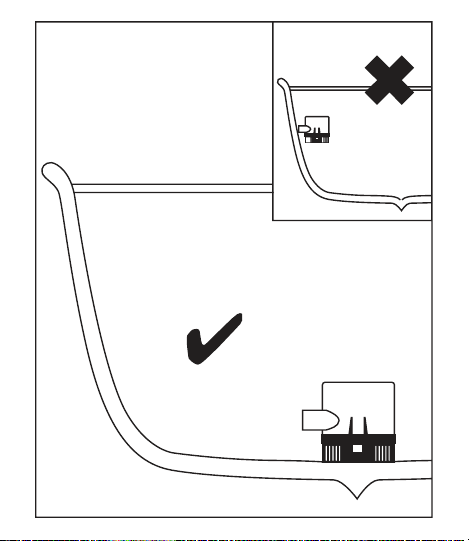

10

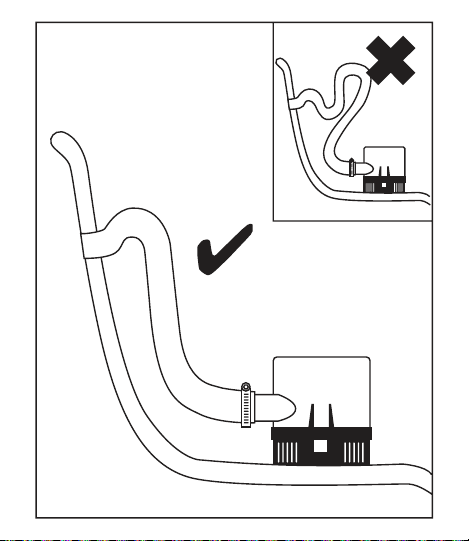

Standard Bilge Pump Instruction Manual

11

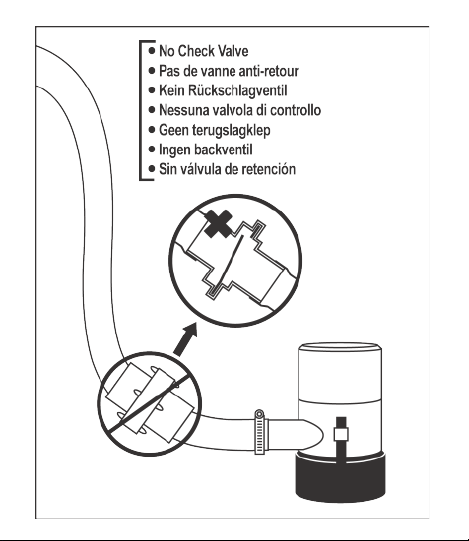

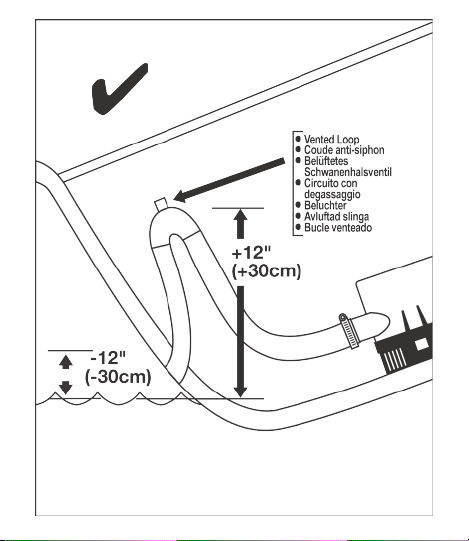

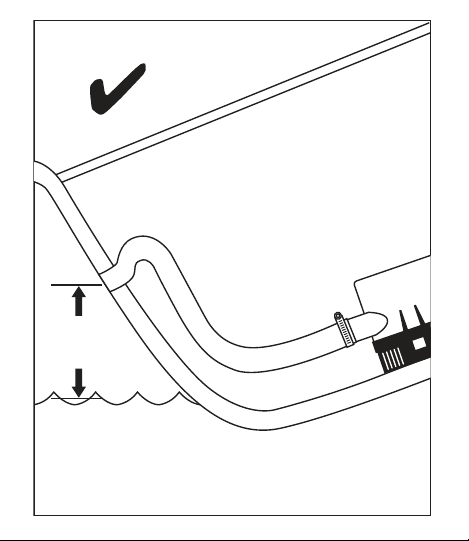

(+30cm)

12

+12"

Standard Bilge Pump Instruction Manual

7

13

14

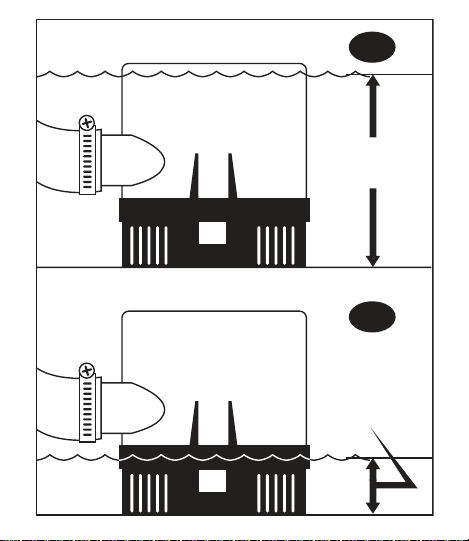

ON

2.5"

(6.35cm)

OFF

.75"

(2cm)

15

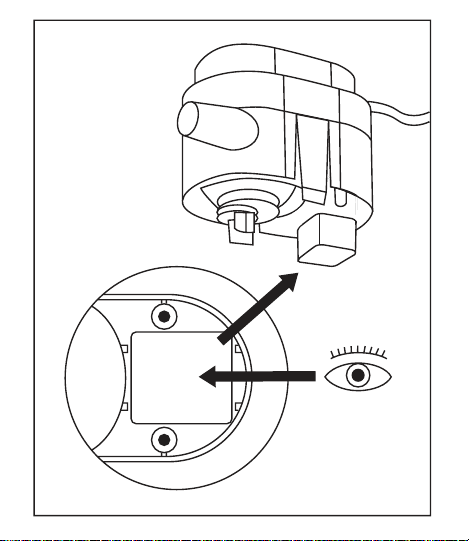

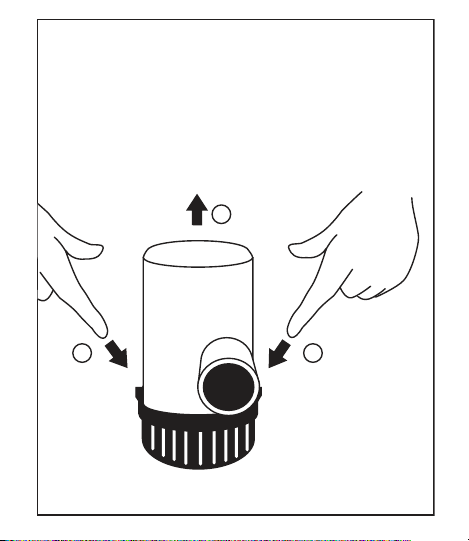

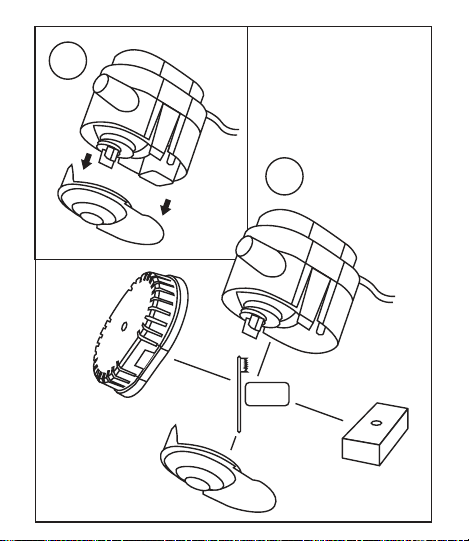

CLEANING INSTRUCTIONS

Instructions de nettoyage

Anleitungen zur Reinigung

Istruzioni per la pulizia

Reiniging

Rengörings-anvisningar

Instrucciones de limpieza

1

2

17

18

3

4

Standard Bilge Pump Instruction Manual

SOAP

11

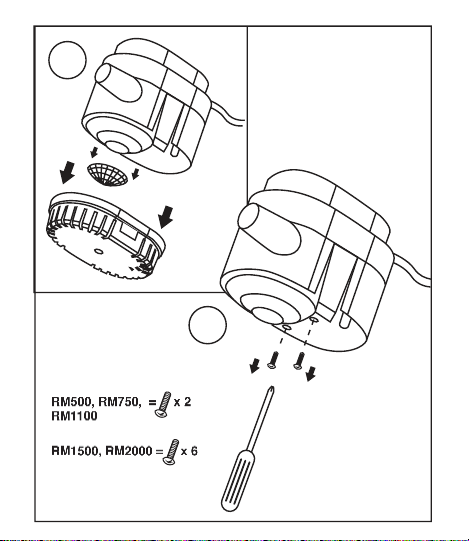

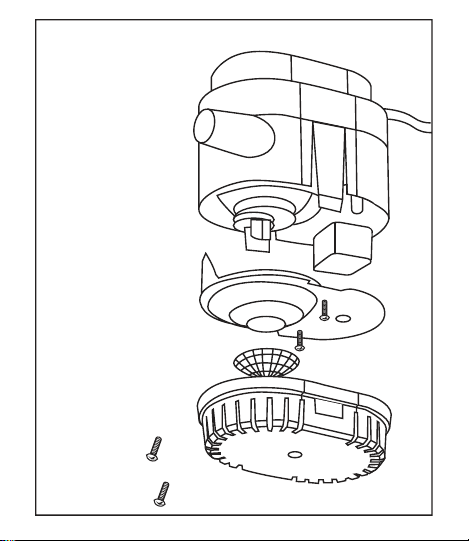

REASSEMBLE IN THIS ORDER

RM500, RM750, = x 2 RM1100

RM1500, RM2000 = x 6

Standard Bilge Pump Instruction Manual

19

20

THIS END

DOWN

8

21

22

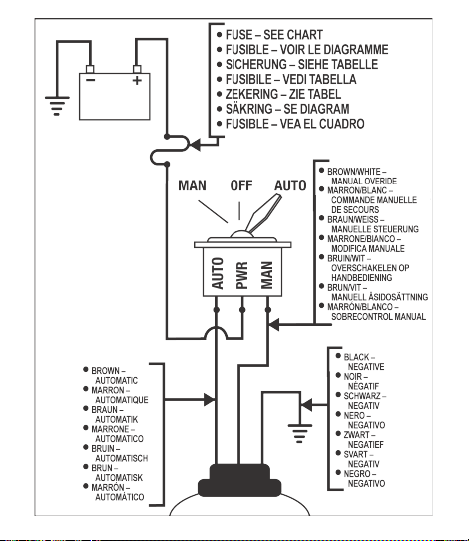

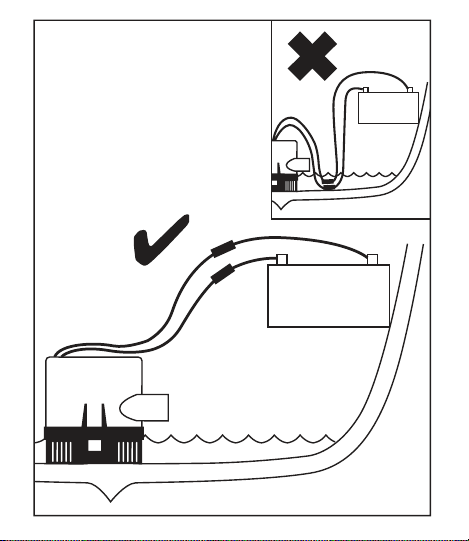

Keep all wire connections above the highest water level. Wires must be joined with butt connectors and a marine grade sealant to prevent wire corrosion.

Maintenir tous les raccords électriques au-dessus du niveau d’eau le plus élevé. Les ﬁls doivent être raccordés avec des connecteurs bout à bout et un mastique marine pour empêcher la corrosion des conducteurs.

Darauf achten, dass sich alle Kabelverbindungen stets oberhalb des Wasserspiegels beﬁnden. Drähte müssen mit Stoßverbindern verbunden und zum Rostschutz mit einem geeigneten Dichtmittel behandelt werden.

Mantenere tutti i collegamenti dei ﬁli elettrici al di sopra del livello più alto dell’acqua. Per evitarne la corrosione, i ﬁli elettrici devono essere congiunti con connettori a pressione diretta e sigillante speciﬁco per uso marino.

Houd alle draadverbindingen boven het hoogste waterniveau. De draden moeten worden samengehouden met een kabelverbinder en zeewatervaste kit. Dit om corrosie van de draden te voorkomen.

Håll alla ledningsanslutningar ovanför den högsta vattennivån. Ledningar måste kopplas ihop med stumkontakter och förseglingsmedel för marint bruk för att förhindra ledningskorrosion.

Mantenga todas las conexiones de cables por arriba del máximo nivel del agua. Los cables deben empalmarse con conectores de tope y un sellador de grado marino, a ﬁn de evitar la corrosión de los mismos.

+–

+

–

+

–

+

8

23

A

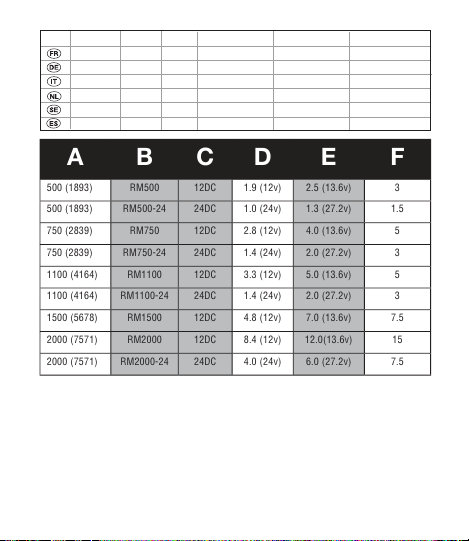

A B C D E F

500 (1893) RM500 12DC 1.9 (12v) 2.5 (13.6v) 3

500 (1893) RM500-24 24DC 1.0 (24v) 1.3 (27.2v) 1.5

750 (2839) RM750 12DC 2.8 (12v) 4.0 (13.6v) 5

750 (2839) RM750-24 24DC 1.4 (24v) 2.0 (27.2v) 3

1100 (4164) RM1100 12DC 3.3 (12v) 5.0 (13.6v) 5

1100 (4164) RM1100-24 24DC 1.4 (24v) 2.0 (27.2v) 3

1500 (5678) RM1500 12DC 4.8 (12v) 7.0 (13.6v) 7.5

2000 (7571) RM2000 12DC 8.4 (12v) 12.0(13.6v) 15

2000 (7571) RM2000-24 24DC 4.0 (24v) 6.0 (27.2v) 7.5

GPH (LPH)

G/H (L/H)

G/S (L/S)

G/O (L/O)

G/U (L/U)

G/T (L/T)

G/H (L/H)

B

Model

Modèle

Modell

Modello

Model

Modell

Modelo

C

Volts

Volt

Voltios

D

Amps (Volts)

Amp. (Volts)

Ampere (Volt)

Amp (Volt)

Ampere (volt)

Amperios (Voltios)

E

Amps (Volts)

Amp. (Volts)

Ampere (Volt)

Amp (Volt)

Ampere (volt)

Amperios (Voltios)

24

F

Fuse Size

Taille de fusible

Sicherungsstärke

Dimensione fusibile

Zekering

Säkringsstorlek

Tamaño del fusible

Rated Open Flow Open Flow Open Flow Flow Output @ 0ft/0m Output @ 3.35ft/1m Output @ 6.7ft/2m (0 kPa) GPH (LPH) (10 kPa) GPH (LPH) (20 kPa) GPH (LPH)

500 500 (1892) 360 (1362) 260 (984)

750 750 (2839) 580 (2195) 375 (1419)

1100 1100 (4164) 860 (3255) 550 (2081)

1500 1500 (5678) 1200 (4542) 680 (2574)

2000 2000 (7570) 1620 (6132) 1300 (4921)

Note: Output is based on 10 hour break-in period and at 13.6V (12V models) or 27.2V (24V models)

25

26

Always install proper fuse size to prevent damage to product should a short occur. Failure to install proper fuse could increase risk of pump malfunction potentially resulting in personal injury and/or ﬁre hazard.

Toujours installer la taille de fusible appropriée pour éviter d’endommager le produit en cas de court-circuit, faute de quoi la pompe pourrait mal fonctionner et entraîner des blessures et/ou des dangers d’incendie.

Immer die richtige Sicherungsstärke installieren, um im Fall eines Kurzschlusses eine Beschädigung des Geräts zu vermeiden. Die Verwendung der falschen Sicherungsstärke kann zu einem Versagen der Pumpe und damit möglicherweise zu Verletzungen und/oder Feuergefahr führen.

Per evitare danni al prodotto in caso di cortocircuito, installare sempre fusibile della dimensione corretta. Se viene installato un fusibile scorretto, il rischio di malfunzionamento della pompa aumenta, con il pericolo d’infortunio alla persona e/o d’incendio.

Monteer altijd de juiste zekering om schade te voorkomen aan het product bij kortsluiting. Nalaten de juiste zekering te installeren, kan het risico op storingen aan de pomp verhogen, met eventueel persoonlijk letsel en/of brandgevaar tot gevolg.

Installera alltid rätt säkringsstorlek för att produktskada ifall av kortslutning. Underlåtelse att installera rätt säkring kan öka risken för pumpfel med ris för personskada och/eller brand som resultat.

Instale siempre fusibles de tamaño apropriado para evitar daños al producto en caso de cortocircuito. Si no se instala el fusible del tamaño adecuado, puede aumentar el riesgo de fallas de la bomba que pueden ocasionar potencialmente lesiones y/o peligros de incendio.

27
