ПРЕИМУЩЕСТВА
Превосходная масштабируемость
Каждый контроллер ZoneDirector 5000
поддерживает до 1 000 точек доступа и 20
000 клиентов и может легко обслуживать
сверхбольшие территории развертывания
Упрощенная настройка за 5 минут, простота
использования и управления
Веб-мастер настройки позволяет создать
конфигурацию всей беспроводной сети за
считанные минуты. Точки доступа ZoneFlex
автоматически находят ZoneDirector.
Централизованное управление, а также
оптимизация работы всей беспроводной сети в
режиме реального времени
Дополнительные возможности и функции
беспроводной сети
Дополнительные функции беспроводной сети
включают: обнаружение несанкционированных
точек доступа, обнаружение помех, управление
полосой частот, обеспечение равноправного
доступа к радиоэфиру, управление политиками
пользователей на основе ролей, ограничение
скорости передачи данных для каждого
пользователя, а также предоставления прочих
услуг, предлагаемых точками доступа для
обычных пользователей сети и гостей
Построение интеллектуальных Mesh-сетей
оптимизирует дорогостоящую и сложную
процедуру развертывания сетей
Встроенная технология построения
интеллектуальной Mesh-сети от компании
Ruckus автоматизирует процедуру
развертывания и избавляет от необходимости
подводить кабель Ethernet к каждой точке
доступа Wi-Fi. Адаптивная архитектура
с технологией Hybrid Mesh расширяет
беспроводную сеть с помощью точек
доступа, подключенных кабелем Ethernet, что
увеличивает производительность системы
за счет пространственного разнесения и
повторного использования радиочастот
Автоматическая настройка параметров
безопасности для пользователей
Использование динамических общих ключей
избавляет от необходимости настройки и
обновления уникальных ключей шифрования
на отдельных клиентских устройствах (ПК).
Динамическое назначение VLAN прозрачно для
пользователей распространяет существующие
политики безопасности на беспроводную сеть
Простота мониторинга и устранения
неисправностей
Настраиваемая панель управления
обеспечивает наглядное изображение всей
сети и позволяет получать более подробные
техническая
спецификация

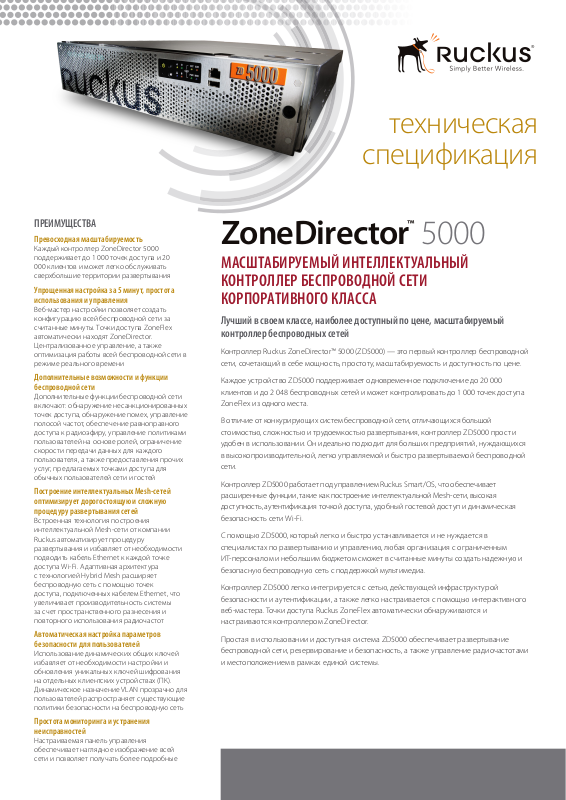

ZoneDirector™ 5000
МАСШТАБИРУЕМЫЙ ИНТЕЛЛЕКТУАЛЬНЫЙ
КОНТРОЛЛЕР БЕСПРОВОДНОЙ СЕТИ
КОРПОРАТИВНОГО КЛАССА
Лучший в своем классе, наиболее доступный по цене, масштабируемый
контроллер беспроводных сетей
Контроллер Ruckus ZoneDirector™ 5000 (ZD5000) — это первый контроллер беспроводной
сети, сочетающий в себе мощность, простоту, масштабируемость и доступность по цене.
Каждое устройство ZD5000 поддерживает одновременное подключение до 20 000
клиентов и до 2 048 беспроводных сетей и может контролировать до 1 000 точек доступа
ZoneFlex из одного места.
В отличие от конкурирующих систем беспроводной сети, отличающихся большой
стоимостью, сложностью и трудоемкостью развертывания, контроллер ZD5000 прост и
удобен в использовании. Он идеально подходит для больших предприятий, нуждающихся
в высокопроизводительной, легко управляемой и быстро развертываемой беспроводной
сети.
Контроллер ZD5000 работает под управлением Ruckus Smart/OS, что обеспечивает
расширенные функции, такие как построение интеллектуальной Mesh-сети, высокая
доступность, аутентификация точкой доступа, удобный гостевой доступ и динамическая
безопасность сети Wi-Fi.
С помощью ZD5000, который легко и быстро устанавливается и не нуждается в
специалистах по развертыванию и управлению, любая организация с ограниченным
ИТ-персоналом и небольшим бюджетом сможет в считанные минуты создать надежную и
безопасную беспроводную сеть с поддержкой мультимедиа.
Контроллер ZD5000 легко интегрируется с сетью, действующей инфраструктурой
безопасности и аутентификации, а также легко настраивается с помощью интерактивного
веб-мастера. Точки доступа Ruckus ZoneFlex автоматически обнаруживаются и
настраиваются контроллером ZoneDirector.
Простая в использовании и доступная система ZD5000 обеспечивает развертывание
беспроводной сети, резервирование и безопасность, а также управление радиочастотами
и местоположением в рамках единой системы.
Page 2
™
ZoneDirector
5000
МАСШТАБИРУЕМЫЙ ИНТЕЛЛЕКТУАЛЬНЫЙ
КОНТРОЛЛЕР БЕСПРОВОДНОЙ СЕТИ
КОРПОРАТИВНОГО КЛАССА
Простота развертывания
Контроллер Ruckus ZD5000 интегрируется с существующими
коммутаторами, межсетевыми экранами, серверами аутентификации
и другими объектами сетевой инфраструктуры. Контроллер
ZoneDirector может быть установлен в любой точке сети на уровне 2/3.
Все точки доступа Ruckus ZoneFlex (независимо от того, подключены
ли они с помощью проводов или интеллектуальной Mesh-сети)
автоматически обнаруживают Ruckus ZoneDirector, самостоятельно
настраиваются и моментально становятся управляемыми.
Интеллектуальное резервирование Ruckus обеспечивает высокую
доступность сети и простоту использования с автоматической
синхронизацией конфигурации и авторизованных пользователей
между несколькими устройствами ZoneDirector.
Простота управления
Контроллер ZD5000 осуществляет автоматическое управление сетью
точек доступа ZoneFlex с момента запуска. Среди выполняемых
функций — автоматическое регулирование мощности передачи
сигнала, ситуативный выбор РЧ-каналов для устранения помех и
интерференции от соседних точек доступа, а также обеспечение
избыточного покрытия на случай отказа одной из точек доступа сети.
Можно легко изменить параметры конфигурации одновременно для
нескольких точек доступа или для всей системы. Настраиваемая
панель мониторинга обеспечивает быстрый доступ к различной
клиентской и сетевой информации и событиям, а реальная карта
излучения показывает места расположения точек доступа и зону
покрытия, а также топологию интеллектуальной Mesh-сети Ruckus.

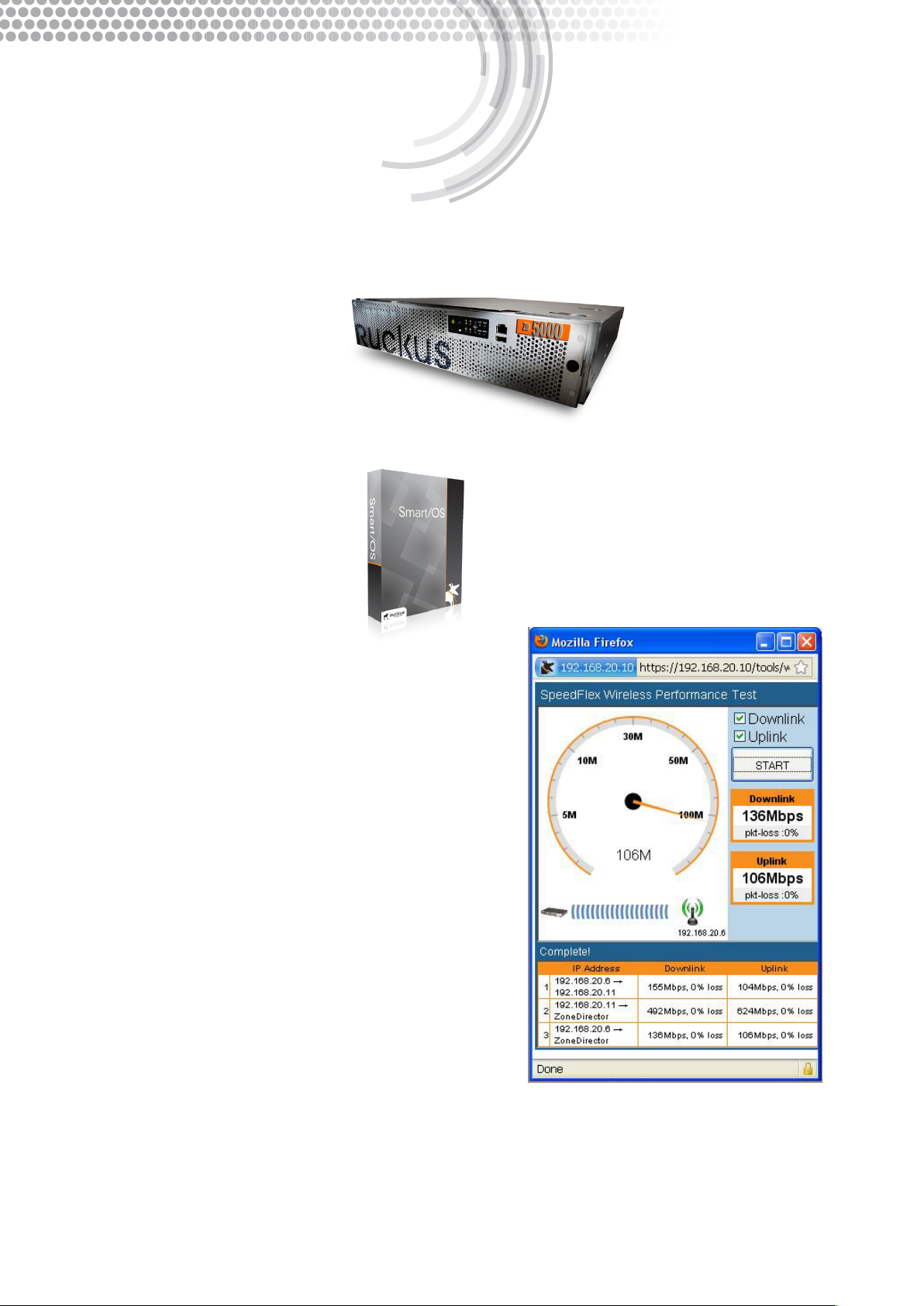

Интеллектуальные системы беспроводной сети ZoneDirector имеют
в своем арсенале уникальную утилиту измерения производительности
Ruckus SpeedFlex™. Утилита Ruckus SpeedFlex позволяет администраторам
локально или удаленно измерять производительность к лиента Wi-Fi
через беспроводную сеть. Используя утилиту SpeedFlex,
администраторы теперь могут лучше планировать, устранять
неполадки, осуществлять мониторинг и измерять производительность
беспроводной сети, что исключает необходимость использования
общедоступных интернет-инструментов для замера скорости
передачи данных, которые часто дают неточные результаты для
локальных зон доступа Wi-Fi.
45,53 см
50,8 см
(20 дюймов)
8,76 см
(3,45 дюйма)
вес 18,14 кг (40 фунтов)
Последовательный
консольный порт
USB 2.0
для загрузки
образа ПО
Ethernet
1 Гб ит/с
Контроллер ZD5000 имеет несколько вариантов конфигурации портов
I/O, может обновляться на месте и устанавливаться в любой точки сети на
уровне 2/3. Все точки доступа ZoneFlex автоматически обнаруживаются и
регистрируются контроллером ZoneDirector.
(17,14 дюйма)
Панель управления со
светодиодной индикацией
Порты
Резервные
вентиляторы
состояния
Резервное питание
от источника переменного
или постоянного тока
Простота обеспечения безопасности
Контроллер ZD5000 предлагает инновационные методы, упрощающие
и автоматизирующие обеспечение безопасности сети Wi-Fi. Кроме
поддержки параметров безопасности корпоративного класса
согласно стандарту 802.1x и возможности динамического назначения
VLAN, контроллер ZD5000 поддерживает функцию динамических
общих ключей, которая упрощает настройку параметров
безопасности беспроводной сети.
Новые пользователи должны подключить компьютеры к локальной
сети и указать URL-адрес веб-портала аутентификации для
прохождения однократной аутентификации. После успешной
аутентификации контроллер ZoneDirector автоматически настроит
систему клиента, указав необходимый SSID и динамически
сгенерированный ключ шифрования. Этот ключ привязан к клиенту
и может быть удален по истечении срока, когда пользователь или
пользовательское устройство перестает быть доверенным.
страница 2
Контроллер ZD5000 обеспечивает централизованную аутентификацию
и авторизацию для всех точек доступа, обеспечивая безопасное
управление доступом во всей беспроводной сети. Он работает с любой
серверной БД аутентификации, такой как RADIUS и ActiveDirectory, а
также имеет собственную внутреннюю БД аутентификации. Кроме того,
клиенты могут быть динамически распределены по VLAN на основе их
атрибутов RADIUS.
Page 3
™
ZoneDirector
5000
МАСШТАБИРУЕМЫЙ ИНТЕЛЛЕКТУАЛЬНЫЙ
КОНТРОЛЛЕР БЕСПРОВОДНОЙ СЕТИ
КОРПОРАТИВНОГО КЛАССА

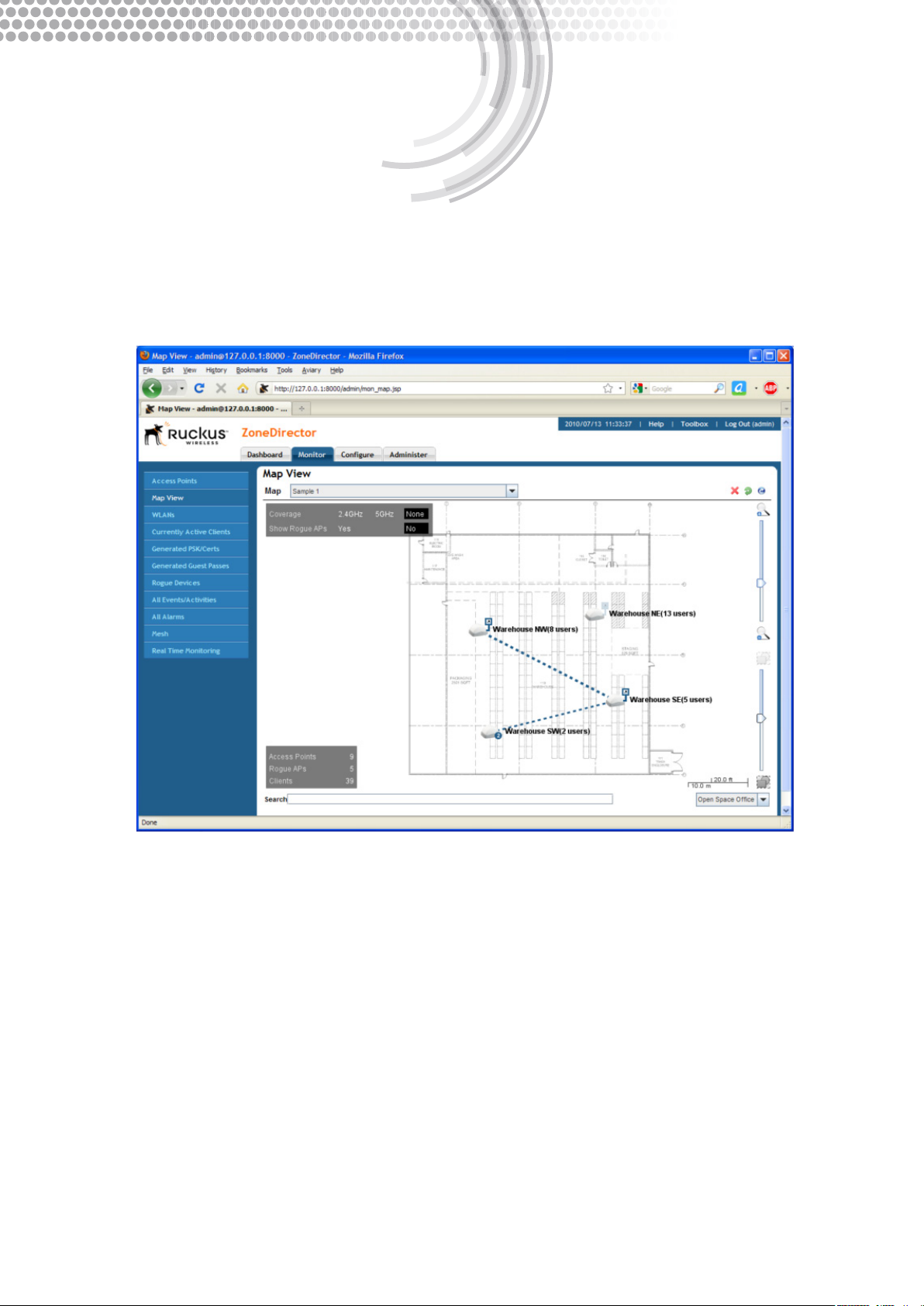

Контроллер ZD5000 создает подробную карту, которая позволяет администраторам быстро увидеть полную топологию сети Wi-Fi для всех точек доступа
ZoneFlex Smart.
Устранение помех, повышение производительности и увеличение
дальности действия благодаря технологии BeamFlex
Ruckus BeamFlex™ является запатентованной технологией
формирования луча Wi-Fi, обеспечивающей предсказуемую
производительность для мультимедийного трафика и увеличивающей
границы зоны покрытия Wi-Fi, препятствуя возникновению
мертвых зон. Благодаря использованию контроллера ZoneDirector
возможности BeamFlex выходят за пределы одной точки доступа и
распространяются на всю беспроводную сеть и интеллектуальную
Mesh-сеть.
Контроллер ZoneDirector автоматически управляет распределением
каналов и мощностью передачи для всех интеллектуальных точек
доступа Wi-Fi ZoneFlex. Благодаря технологии BeamFlex система
ZoneFlex постоянно выбирает наилучший путь для прохождения
каждого пакета, как для клиентов за пределами сети, так и для точек
доступа внутри сети, автоматически избегая помех, что обеспечивает
наилучшее качество предоставляемых услуг.
страница 3
Увеличение гибкости и снижение затрат за счет построения
интеллектуальной Mesh-сети
Построение интеллектуальной Mesh-сети Ruckus позволяет
обеспечить самоорганизацию и самовосстановление при
развертывании беспроводной сети. Это избавляет от необходимости
прокладывания кабелей Ethernet к каждой точке доступа, что
позволяет администраторам просто подключить точки доступа
ZoneFlex к любому источнику питания и идти. Все настройки и
управление обеспечиваются при помощи интеллектуального
контроллера беспроводной сети ZoneDirector. Точки доступа
также могут быть соединены последовательно в Mesh-сеть с целью
расширения зоны охвата сети и повторного использования частотного
ресурса. Использование запатентованной технологии Smart Wi-Fi
при построении Mesh-сети позволяет увеличить дальность действия
и управлять сигналами Wi-Fi для минимизации переходов внутри
узла, которые ухудшают производительность, а также автоматически
адаптировать соединения между узлами сети Wi-Fi для сохранения
высокой надежности соединения.
Page 4
™
ZoneDirector
5000
МАСШТАБИРУЕМЫЙ ИНТЕЛЛЕКТУАЛЬНЫЙ
КОНТРОЛЛЕР БЕСПРОВОДНОЙ СЕТИ
КОРПОРАТИВНОГО КЛАССА
ПАРАМЕТРЫ ОБОРУДОВАНИЯ
• Стандартный размер 2U для установки
устройств в стойке
• Два блока питания с возможностью
«горячей» замены
• Резервные сменные вентиляторы
• Простое обнаружение устройства с ПК благодаря
использованию UPnP
• Несколько вариантов конфигурации портов I/O
• Два порта 1000 Мбит/с для полного резервирования
• Пожизненная гарантия
ВОЗМОЖНОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Централизованное управление и настройка до
1 000 точек дост упа ZoneFlex
• Поддержка до 2 048 беспроводных сетей
• Простой в использовании мастер настройки
• Интуитивно понятный графический интерфейс
пользователя
• Резервирование по схеме 1+1 с автоматической
синхронизацией
• Мониторинг и управление интеллек туальной Mesh-сетью
• Управление клиентским доступом в режиме реального времени
• Распределение нагрузки
• Настраиваемая информационная панель
• Динамическое управление радиочастотными каналами и мощностью
излучения
• Обеспечение качества обслуживания благодаря приоритизации
трафика в беспроводной локальной сети, управлению полосой
частот* и обеспечению равноправного доступа к радиоэфиру
• Встроенный веб-портал аутентификации
• Встроенная поддержка ActiveDirectory/RADIUS/LDAP
• Локальная БД аутентификации
• Динамическое назначение VLAN
• Гостевой дост уп
• Динамическая генерация общих к лючей
• Обнаружение несанкционированных точек доступа и графическое
представление карты покрытия
• Поддержка сервиса обнаружения местоположения Aeroscout
• Аутентификация для точек доступа с помощью WISPr
• Поддержка интеллектуальных клиентов WISPr
• Мониторинг производительности и сбор статистики
• Ограниченная пожизненная гарантия
*для двухдиапазонных точек дост упа ZoneFlex 7962, 7762 и 7363
SpeedFlex™ является уникальным инструментом тестирования
производительности беспроводной сети, встроенным в семейство
централизованных контроллеров ZoneFlex™, с помощью которого можно
измерять пропускную способность между сетью Wi-Fi и клиентами
беспроводной сети.
страница 4
Page 5
Спецификации
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
ПИТАНИЕ •Резервные источники питания
постоянного и переменного тока,
с возможнос тью «горячей» замены
•Требования по постоянному току
- Напряжение: от 48 до 6 0 В
постоянного тока
- Ток: 10 А
•Требования по переменному току
(авто диапазон)
- 50/60 Гц
- от 100 до 127 В переменного тока,
максимальный ток 6 А
- от 200 до 240 В переменного тока,
максимальный ток 3 А
ФИЗИЧЕСКИЕ РАЗМЕРЫ •Стандартный размер 2U для ус тановки
в стойке: 8,76 см (В), 43,53 см (Ш), 50,8
см (Г)
ВЕС •18 ,14 кг
ПОРТЫ ETHERNET •Два порта RJ45 10/100/1000 Мбит/с
УСЛ ОВИЯ ЭКСП ЛУАТАЦ ИИ •Рабочая температ ура:
от 5 до 40 °C
БЕЗОПАСНОСТЬ
СТАНДАРТЫ •WPA, WPA2, 802.11i
ШИФРОВАНИЕ •WEP, TKIP, AES
•Динамиче ские общие ключи Ruckus
АУТЕНТИФИКАЦИЯ •802.1x, MAC-адрес
БД ПОЛЬЗОВАТЕЛЕЙ •Вст роенная БД на 20000 пользователей
•Внешня я: RADIUS, LDAP, Act ive Directory
УПРАВЛЕНИЕ ДОСТУПОМ •L2 (на основ е MAC-адрес а)
•L3/4 (на основе IP и протокола)
•Изоляция к лиентов L2
•Контроль доступа к интерф ейсу
управления
•Активация беспроводных сетей по
расписанию
ОБНАРУЖЕНИЕ ВТОРЖЕНИЙ В
БЕСПРОВОДНУЮ СЕТЬ (WIDS)
•Обнаружение несанкционированных
точек дост упа
•Предотвращение DoS-атак
•Обнаружение спуфинг-атак на точки
доступа типа Evil-twin
•Обнаружение сетей Ad-Hoc
•Защита от подбора пароля
МАКСИМАЛЬНАЯ НАГРУЗКА
УПРАВЛЯЕМЫЕ ТОЧКИ ДОСТУП А • До 1000
БЕСПРОВОДНЫЕ СЕТИ (BSSID) •2 048
ОДНОВРЕМЕННО РАБОТАЮЩИЕ
СТАНЦИИ
•До 20000
ВАРИАНТЫ ИСПОЛЬЗОВАНИЯ
ТОЧКА ДОСТУ ПА •WISPr
ГОСТЕВОЙ ДОСТУП •Поддерживается
ВЕБ-ПОРТАЛ АУТЕНТИФИКАЦИИ •Поддерживается
ОРГАНИЗАЦИЯ MESH-СЕТИ •Поддерживается
ГОЛОСОВАЯ СВЯЗЬ • 80 2.11e/ WM M
•U-APSD
•Создание т уннелей к точке досту па
СЕТЕВАЯ АРХИТЕКТУ РА
IP •IPv4, IP v6, двойной стек
VLAN •802.1Q (1 на каждый BSSID),
РЕЗЕРВИРОВАНИЕ • По схеме 1+1 с автоматической
DCHP-СЕРВЕР •Поддерживается
динамические VLAN
синхронизацией
Управление
НАСТРОЙКА •Веб- интерфейс пользователя, CLI,
AAA •RADIUS (первичный или резервный)
РЕГИСТРАЦИЯ ТОЧЕК ДОСТУПА •L2 или L 3 с автообнаружением
FlexMaster, SNMP v1, v2, v3
•Автоматическое обновление ПО
•Автоматический выбор оптимального
канала и излучаемой мощности
МУЛЬТИМЕДИА И КАЧЕСТВО ОБСЛУ ЖИВАНИЯ
80 2.11e /WM M •Поддерживается
ОЧЕРЕДИ ПРИЛОЖЕНИЙ •Для к аждого типа трафика (4), для каж дого
КЛАССИФИКАЦИЯ ТРАФИКА •Автоматическая, эвристическая, а также на
ОГРАНИЧЕНИЕ СКОРОСТИ •Поддерживается
ПРИОРИТИЗАЦИЯ
БЕСПРОВОДНЫХ СЕТЕЙ
РАСПРЕДЕЛЕНИЕ НАГРУЗКИ КЛИЕНТОВ •Автоматическое
клиента
основе TOS или опре деляемая VLAN
•Поддерживается
СЕРТИФИКАТЫ
СЕРТИФИКАТЫ •Россия, Украина, США, Канада, Европа, Китай,
Япония, Тайвань, Корея
Информация для заказа
МОДЕЛЬ ОПИСАНИЕ
Интеллектуальный контроллер беспроводной сети ZoneDirector
5000
901-5100-W W00 ZD5000, поддерживающий 100 точек досту па с источником
901-5100 -XX10 ZD5000, поддерживающий 100 точек досту па с источником
909-0XXX-ZD50 Обновление л ицензии ZD5000 на работу с точка ми доступа
Дополнительные аксессуары
902- 0179- AC00 Запасной источник питания пер еменного тока
902-0174-XX00 Кабель питания для источника питания переменн ого тока
902- 0175- DC00 Запасной источник питания пос тоянного тока
902-0176-0000 Набор запасных вентилятор ов (6 штук)
902-0178-0000 Запасной комплект направляющих стоек
питания постоянного тока
питания переменного тока
(увеличение с 50 точек до ступа до 50–90 0)
(минимально е количество для заказа — 5 штук)
РЕГИСТРАЦИЯ КЛИЕНТОВ •Zero-IT
•Автоматическая настройка параметров
прокси-сервера
ЗАХВАТ ПАКЕ ТОВ ИЗ
БЕСПРОВОДНОЙ СЕТИ
© 2013, Ruckus W ireless, Inc. В се права защищен ы. Ruckus Wirel ess и логотип Ru ckus Wireles s зарегист рированы в Бюр о патентов и
торговых марок США. Ruckus Wireless, логотип Ruckus Wireless, BeamFlex, ZoneFlex, MediaFlex, MetroFlex, FlexMaster, ZoneDirector,
SpeedF lex, SmartC ast и Dynamic PSK я вляются торго выми марками ко рпорации Rucku s Wireless в США и дру гих странах . Все прочие
торговые марки, упомянутые в настоящем документе или на сайте, являются собственно стью их соответствующих владельцев.
801-70698 -001 ред . 03
•Поддерживается
ОБРАТИТЕ ВНИМАНИЕ: При заказе контроллер а ZoneDirec tor необходимо
выбрать регион, указав «-US», «-EU», «-CN», «-IN», «-JP», «-KR», «-SA», «-UK» или
«-UN» вместо «-XX».
Ruckus Wireless, Inc.
350 West Java D rive
Sunnyva le, CA 94089 US A
тел.: (650) 265 -4200 \ факс: (40 8) 738-2065
www.ruckuswireless.com
Loading...
