Rubetek RV-3414 User Manual [ru]

УЛИЧНАЯ
WI-FI КАМЕРА
RV-3414
Инструкция по эксплуатации
ВОЗМОЖНОСТИ
y Запись видео на карту памяти micro SD
y Online трансляция 24/7
y Автоматическое переключение
режима день/ночь
датчика движения
y Запись видео по срабатыванию
встроенного датчика движения
y Запись в облако Google Drive
и Яндекс.Диск при наличии Центра управления rubetek
МОБИЛЬНОЕ ПРИЛОЖЕНИЕ
Скачайте и установите приложение rubetek из App Store или Google Play. Можете воспользоваться QR-кодом ниже:
Для работы с приложением создайте учётную запись и подтвердите свой мобильный номер.
СХЕМА УСТРОЙСТВА
1
– Объектив
1
1
2
– Антенна
1
2
– Слот для карты памяти micro SD
– Paзъём RJ-45
1
2
– Разъём питания
3
– Reset
3
21
ВАЖНО!
y Обратите внимание, что ваш смартфон
или планшет должен быть подключен к той же Wi-Fi-сети, к которой вы хотите подключить Камеру (Wi-Fi-сети 5 ГГц не поддерживаются).
y В целях безопасности смените пароль
доступа к Камере на более сложный.
y Вставлять и извлекать карту памяти
можно только при выключенном устройстве, иначе возможна потеря данных и выход карты из строя!
ДОБАВЛЕНИЕ В ПРИЛОЖЕНИЕ
1. Откройте приложение rubetek и нажмите на кнопку «+» в правом верхнем углу экрана:
2. В списке устройств выберите «RV-3414» в подразделе «Уличная камера» раздела «Камеры»:
3. Для подключения Камеры к вашей домашней Wi-Fi сети нажмите кнопку «Беспроводное подключение» в следующем окне.
4. Следуйте инструкциям в приложении для завершения установки.
ДОБАВЛЕНИЕ КАМЕРЫ В ДОМ
С ПОМОЩЬЮ КАБЕЛЯ RJ45
Если вы подключили Камеру с помо­щью кабеля RJ-45 (не входит в комплект поставки), то вы увидите её номер ID в списке устройств, подключённых к вашей домашней сети (номер Камеры указан на этикетке, которая находится на нижней стороне Камеры). Обратите внимание, что Камера и смартфон долж­ны быть подключены к одной и той же локальной сети (Wi-Fi или Ethernet).
Как только Камера подключится, нужно ввести пароль (указан на этикетке, которая находится на задней стороне Камеры. По умолчанию – «123»).
ЭКРАН КАМЕРЫ
1
2 3 4 5
1
– Микрофон
2
– Вкл./выкл. режим «Охрана»
3
– Сделать скриншот с камеры
4
– Вкл./выкл. запись в ручном режиме
5
– Отключение звука
НАСТРОЙКИ КАМЕРЫ

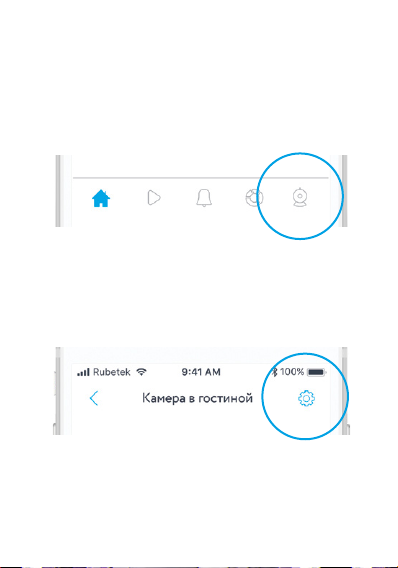

Перейдите в раздел Камеры с домашнего экрана.
Чтобы перейти в меню настроек камеры, нажмите иконку в углу справа от имени камеры.
МЕНЮ НАСТРОЕК
Версия ПО. Просмотр версии и обновле­ние программного обеспечения Камеры.
Название Камеры — введите желаемое название Камеры (например, «Камера в гостиной»).
Безопасность:
Сменить пароль — изменения пароля для
доступа к Камере.
Сигнализация — см. раздел «Сигнализация».
Общие:
Время — ручная установка времени.
Часовой пояс — выбор часового пояса для автоматической корректировки вре­мени.
Настройка сети — выбор способа под-
ключения Камеры к сети.
Настройка видео:
Качество — см. раздел «Качество видео». Режим записи видео — см. раздел «Режим записи видео».
Просмотр изображений. Просмотр сохра­ненных фотоснимков.
Перенести. Вы можете перемещать устройство между домами или добавлять его в несколько домов.
Удалить. Удаление Камеры из текущего «Дома».
СИГНАЛИЗАЦИЯ
Для активации режима сигнализации пройдите следующие шаги:
1. Настройки камеры Безопасность Сигнализация (вкл.)
2. Настройки камеры Датчики Датчик движения (вкл.)
УВЕДОМЛЕНИЯ
Для получения push-уведомлений при срабатывании встроенного датчика дви­жения необходимо включить режим «Охрана». Для этого нажмите на иконку замка на главном экране камеры.

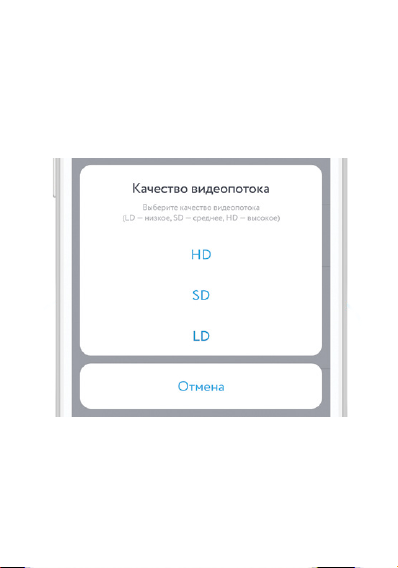

КАЧЕСТВО ВИДЕО
Настройки камеры Настройки видео Качество
РЕЖИМ ЗАПИСИ ВИДЕО
Данный раздел доступен только при установленной карте памяти!
Вручную. Самостоятельно включайте и выключайте сохранение видео с камеры.
По срабатыванию датчика. Включение сохранения видео при обнаружении Ка­мерой движения или при срабатывания датчиков, работающих в связке с Камерой. Вы также можете выбрать длительность сохраненного ролика.
По расписанию. Автоматическое сохра­нение видео в заданный период времени.
НАСТРОЙКА КАМЕРЫ
Для сохранения видеозаписей вставьте карту памяти в специальный слот в корпу-
се Камеры под объективом. слоту необходимо открутить два винта на лицевой части камеры. Вставьте карту в специальный слот и слегка нажмите на до щелчка. Не прилагайте особых усилий во время установки / может вывести из строя как саму карту, так и слот устройства.
Вставлять и извлекать карту памяти можно только при выключенном устройстве, иначе возможна потеря данных и выход карты из строя!
Карта памяти типа micro SD не входит в комплект поставки и приобретается
отдельно. Максимально возможный объём памяти: 128 Гб.
извлечения карты, т.к. это
Для доступа к
неё
ЗАПИСЬ ВИДЕО В ОБЛАКО
Для сохранения видео в облако необхо­димо зайти в настройки подключенной Камеры Запись видео в облако (вкл.) Используется (вкл.) Доступное храни­лище (добавить учётную запись).
ОСТАЛИСЬ ВОПРОСЫ?
Для получения подробной инструкции
перейдите по адресу
https://rubetek.com/media/ wysiwyg/camera_rv3414.pdf
или отсканируйте QR-код:
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Модель
Тип камеры Качество съемки HD 1080р (1920х1080) Объектив 3,6 мм
Датчик движения
Режим день/ночь
Поддержка ONVIF
Функция Smart Link
Тип подключения Wi-Fi/Ethernet
Беспроводная сеть Wi-Fi 802.11/b/g/n
Поддержка сетей 5 ГГц Проводная сеть Ethernet 10/100 Мбит/с, RJ-45
Рабочая температура Питание DC 12 V, 2 A Поддержка micro SD До 128 ГБ Cпособ крепления Настенная
Габариты 61×195×60 мм
Вес 366 г
RV-3414
IP/уличная
Есть
Есть
Есть
Отсутствует
Отсутствует
-30.. . +50 °С
КОМПЛЕКТАЦИЯ
Уличная Wi-Fi камера RV-3414
Блок питания DC 12 V, 2 A
Инструкция 1
Гарантийный талон 1
1
1
СЕРТИФИКАЦИЯ
Декларация о соответствии
Срок действия До 04.10.2019
Орган по сертификации
Соответствует требованиям
ЕАЭС № RU С-CN.АБ36.B.01028
Орган по сертификации ООО «Группа Промышленной Безопасности»
ТР ТС 004/2011 «О безопасности низко­вольтного оборудования»
ТР ТС 020/2011 «Электромагнитная со­вместимость технических средств»
Изготовитель: Shenzhen ZHIQU Technology Limited, Room 1101, Tower B, Haisong, Mansion, Tairan 9th Rd. , Chegongmiao, Shenzhen, Guangdong, 518040, China Шэньчжэнь ЖИКУ Технолоджи Лимитед, Офис 1101, Башня В, Хайсонг Мэнсион, Тайран-роуд 9, Чегонгмиао, Шэнь
­чжэнь, Гуандун, 518040, Китай По заказу Rubetek Limited
Страна происхождения товара: Китай
Импортёр: ООО «РУБЕТЕК РУС», 143026, г. Москва,
территория инновационного центра «Сколково», Боль шой бульвар, д. 42, стр. 1, 1 этаж, часть помещения №334, рабочее место №31
Импортёр является организацией, уполномоченной на принятие претензий от потребителей на территории РФ
Дата изготовления: ноябрь 2018
Срок службы: 3 года
Гарантия: 1 год
8-800-777-53-73
Звонок по РФ бесплатный
rubetek.com
PAP
