Rubetek RV-3408 User Manual

ПОВОРОТНАЯ

WI-FI КАМЕРА

RV-3408

Инструкция по эксплуатации

ВОЗМОЖНОСТИ

y Запись видео на карту памяти microSD

y Online трансляция 24/7

y Автоматическое переключение режима

день/ночь

y Push- уведомления при срабатывании

встроенного датчика движения

y Запись видео по срабатыванию встро-

енного датчика движения

y Обеспечьте безопасность родных и

близких посредством громкой сирены

y Просмотр видео записей из архива

2

ВНИМАНИЕ!

y После транспортировки или хранения

при низких температурах необходимо
выдержать устройство при комнатной
температуре не менее 2 часов перед
включением.

y Обратите внимание, что ваш смартфон

или планшет должен быть подключен к
той же Wi-Fi-сети, к которой вы хотите
подключить Камеру (Wi-Fi-сети 5 ГГц
не поддерживаются).

y В целях безопасности смените пароль

доступа к Камере на более сложный.

y Вставлять и извлекать карту памя-

ти можно только при выключенном
устройстве, иначе возможна потеря
данных и выход карты из строя!

3

ВНЕШНИЙ ВИД

1 2 3

4

1

Объектив

2

Слот карты памяти microSD

3

Кнопка Reset

4

Поворотное основание

4

1

2 3

1

Динамик

2

Разъём Micro USB

3

Микрофон

5

УСТАНОВКА КАРТЫ ПАМЯТИ

Чтобы установить карту памяти microSD,
не включая Камеру отведите вращаю­щийся купол с объективом наверх, как
показано на рисунке. Вставьте карту в слот
и верните купол в исходное положение.

6

МОБИЛЬНОЕ ПРИЛОЖЕНИЕ

Скачайте и установите приложение
rubetek из App Store или Google Play.
Можете воспользоваться QR-кодом ниже:

Для работы с приложением создайте
учётную запись и подтвердите свой
мобильный номер.

7

ДОБАВЛЕНИЕ В ПРИЛОЖЕНИЕ

1. Откройте приложение rubetek
и нажмите на кнопку «+» в правом
верхнем углу экрана:

8

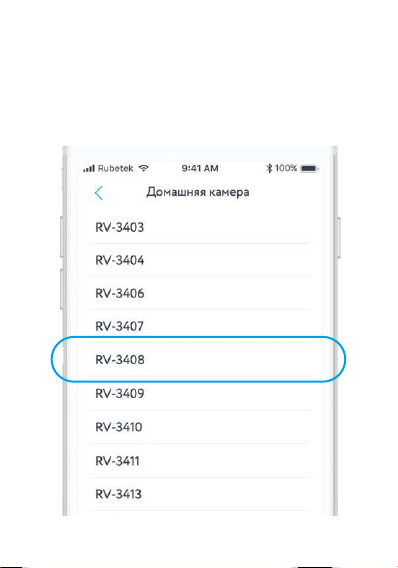

2. В списке устройств выберите
«RV-3408» в подразделе «Домашняя
камера» раздела «Видеонаблюдение»:

9

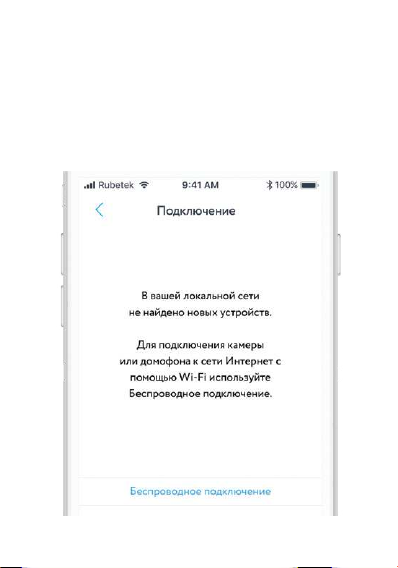

3. Для подключения Камеры к вашей
домашней Wi-Fi сети нажмите кнопку
«Беспроводное подключение»
в следующем окне.

10

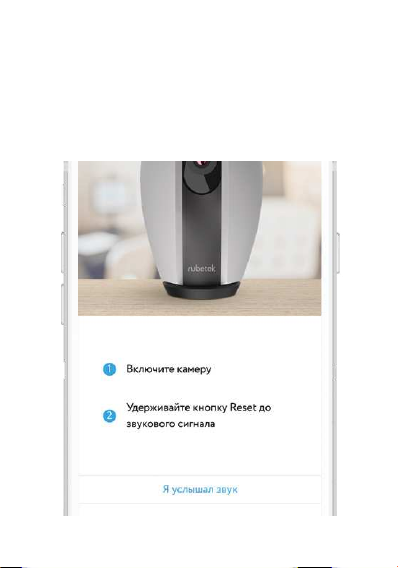

4. Следуйте инструкциям
в приложении для завершения установки.

11

ЭКРАН КАМЕРЫ

1

2

3

4

1

Микрофон

2

Вкл./выкл. режим «Охрана»

3

Сделать скриншот с камеры

4

Вкл./выкл. запись в ручном режиме

5

Отключение звука

12

5

НАСТРОЙКИ КАМЕРЫ

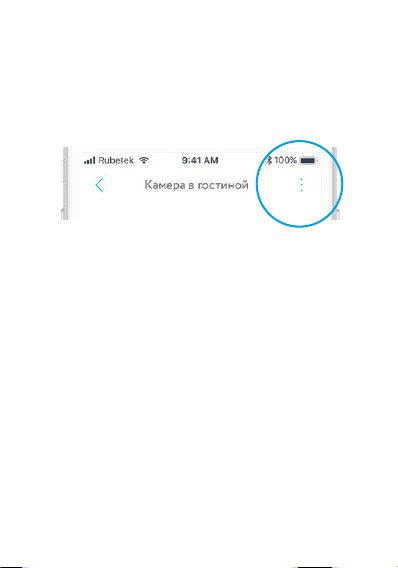

Чтобы перейти в меню настроек камеры,
нажмите иконку в углу справа от имени
камеры и выберите пункт «Настройки».

Название — введите желаемое название

Камеры (например, «Камера в гостиной»).

Основные настройки:

Время — установка времени и даты для

отображения на видеозаписи.

Сеть — выбор беспроводной сети для

подключения Камеры к интернету.

Настройки безопасности:

Сменить пароль — изменение пароля для

доступа к Камере.

13

Сигнализация. Если дом поставлен на

охрану, при срабатывании встроенного
датчика движения Камера будет включать
сирену.

Чувствительность — регулировка встро-

енного датчика движения. Понизьте
чувствительность при появлении ложных
срабатываний.

Запись видео: см. раздел «Запись видео».

Видеонаблюдение:

см. раздел «Видеона-

блюдение».

Удалить. Удаление Камеры из текущего

Дома.

14

ЗАПИСЬ ВИДЕО

Данный раздел доступен только при
установленной карте памяти!

Форматировать. Форматирование сотрёт

все сохранённые видеозаписи с карты
памяти.

При обнаружении движения. Запись видео

при срабатывании встроенного датчика
движения.

Постоянная запись. Запись видео ведётся

непрерывно.

15

ВИДЕОНАБЛЮДЕНИЕ

Качество трансляции. Выберите высокое,

среднее или низкое качество видеопотока.

Цвет. Выберите мягкий, стандартный или

насыщенный цвет видеопотока.

Перевёрнутое изображение. Включите,

чтобы повернуть видео на 180° (напр., при
установке Камеры на потолке).

Громкость динамика. Уровень звука встро-

енного динамика Камеры.

16

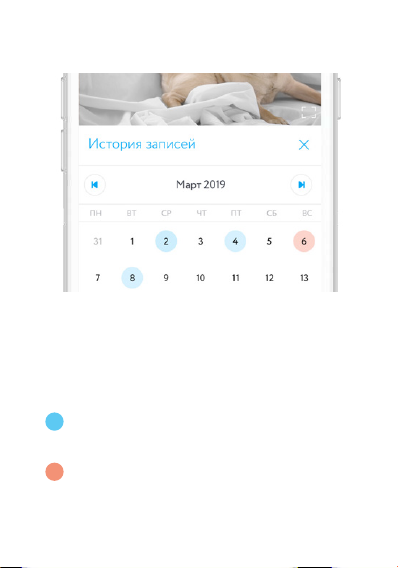

ИСТОРИЯ ЗАПИСЕЙ

Смахните влево на главном экране Камеры
чтобы попасть в раздел «История запи­сей». Здесь вы сможете найти все видеоза­писи сделанные Камерой, организованные
по дате и времени.

— записи, сделанные в режиме постоян­ной записи.

— записи, сделанные при обнаружении
движения.

17

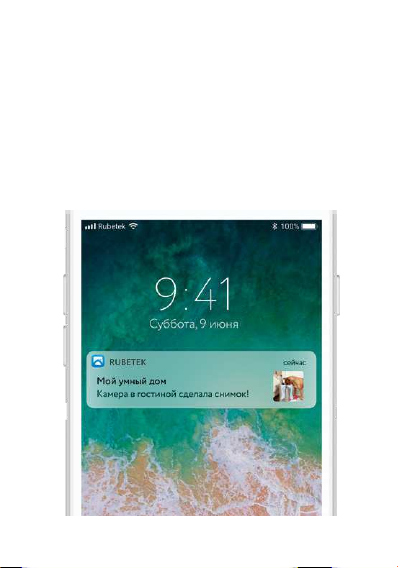

УВЕДОМЛЕНИЯ

Для получения push-уведомлений при
срабатывании встроенного датчика
движения необходимо включить режим
«Охрана». Для этого нажмите на иконку
замка на главном экране камеры.

18

ОСТАЛИСЬ ВОПРОСЫ?

Для получения подробных инструкций

по использованию нашей продукции

перейдите по адресу

https://rubetek.com/manuals/

или отсканируйте QR-код:

19

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Тип камеры IP/поворотная
Качество съемки HD 1080р
Разрешение 1920×1080
Матрица 2 Мпикс
Горизонтальный угол

обзора
Угол поворота/наклона 355°/120°
Датчик движения есть
Режим день/ночь есть
Двусторонняя аудиосвязь есть
Поддержка ONVIF есть
Формат сжатия видео H.264
Функция Smart Link отсутствует
Запись в облако есть
Технология подключения Wi-Fi 802.11 b/g/n
Поддержка сетей 5 ГГц отсу тствует
Рабочая температура -10 .. . 50 °C
Питание DC 5 V, 1 A
Длина провода питания 2 м
Поддержка micro SD до 128 ГБ
Габариты 96×59×64 мм
Вес 150 г

20

110°

КОМПЛЕКТАЦИЯ

Поворотная Wi-Fi камера RV-3408 1 шт.
Блок питания DC 5V, 1A 1 шт.
Кабель microUSB

Карта памяти microSD 16 ГБ 1 шт.
Инструкция 1 шт.
Гарантийный талон 1 шт.

1

шт.

21

СЕРТИФИКАЦИЯ

Декларация
о соответствии

Срок действия До 04.10.2019
Орган

по сертификации

Соответствует
требованиям

22

ЕАЭС № RU С-CN.АБ36.B.01028

Орган по сертификации
ООО «Группа Промышленной
Безопасности»

ТР ТС 004/2011 «О безопасности
низковольтного оборудования»
ТР ТС 020/2011 «Электромагнит­ная совместимость технических
средств»

Изготовитель: Shenzhen ZHIQU Technology
Limited, Room 1101, Tower B, Haisong, Mansion,
Tairan 9th Rd., Chegongmiao, Shenzhen,
Guangdong, 518040, China

Шэньчжэнь ЖИКУ Технолоджи Лимитед, Офис
1101, Башня В, Хайсонг Мэнсион, Тайран-роуд 9,
Чегонгмиао, Шэньчжэнь, Гуандун, 518040, Китай

По заказу Rubetek Limited
Страна происхождения товара: Китай
Импортёр: ООО «РУБЕТЕК РУС», 143026, г.

Москва, территория инновационного центра
«Сколково», Большой бульвар, д. 42, стр. 1, 1 этаж,
часть помещения №334, рабочее место №31

Импортёр является организацией, уполномочен­ной на принятие претензий от потребителей на
территории РФ

Дата изготовления: апрель 2019
Срок службы: 3 года
Гарантия: 1 год

8-800-777-53-73

Звонок по РФ бесплатный

rubetek.com

23
