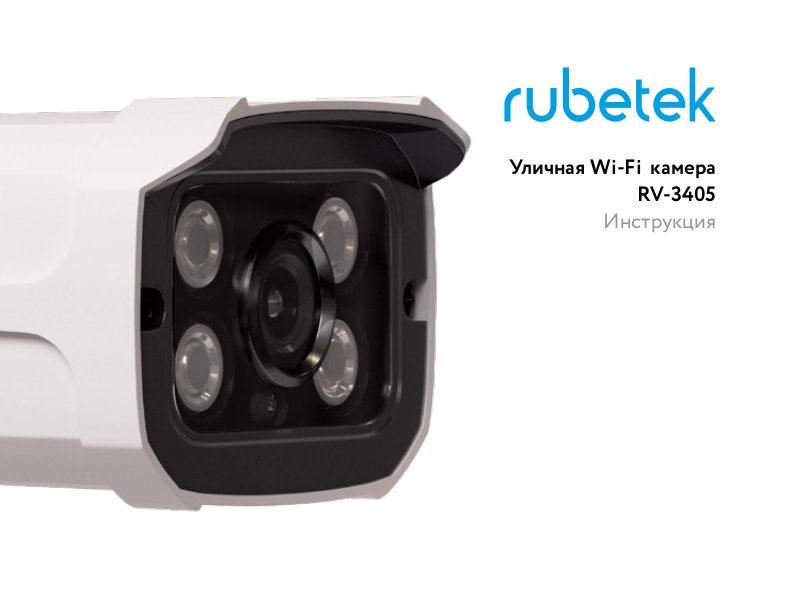

Уличная Wi-Fi камера
RV-3405
Инструкция
Page 2
Вид спереди
Светодиоды
Винты
Объектив
Page 3
Слот для карты памяти micro SD (внутри корпуса)
Вид сбоку
Page 4
Reset
Разъём RJ-45
Разъём питания
Page 5
App
СХЕМА РАБОТЫ КАМЕРЫ
Камеры Rubetek работают напрямую с Rubetek Cloud и Rubetek App, позволяя просматривать онлайн-видео 24/7. Для записи видео в облако необходимо приобрести Центр управления Rubetek.
Яндекс.Диск
Центр
управления
Google Drive
Apple HomeKit
Камера
Камера
Wi-Fi
Rubetek
Cloud
Wi-Fi
Rubetek
Page 6
Уважаемый покупатель, спасибо, что выбрали систему Rubetek!
Уличная Wi-Fi камера RV-3405 (далее — Камера) обеспечивает
высокое качество съёмки (HD 720) и позволяет транслировать видео в режиме реального времени на экран смартфона или планшета.
ВОЗМОЖНОСТИ КАМЕРЫ
Вы можете просмотреть любой файл из видеоархива, который может храниться по вашему выбору на карте micro SD, жёстком диске или в облачном хранилище (Яндекс.Диск, Google Drive), если Камера подклю­чена через Центр управления Rubetek (приобретается отдельно).
Камера имеет режим ночной съёмки, что позволяет использовать её без дополнительного оборудования и освещения в любое время суток.
Для создания сценариев необходимо приобрести Центр управления Rubetek.
Page 7
КОМПЛЕКТ ПОСТАВКИ
Наименование Количество (шт)
Уличная Wi-Fi камера RV-3405
1
Блок питания DC 12 V, 1 A 1
Инструкция 1
Page 8
ПЕРЕД НАЧАЛОМ УСТАНОВКИ
Прежде чем устанавливать и использовать данное устройство внимательно прочитайте настоящую инструкцию. Последнюю версию инструкции вы можете посмотреть на веб-сайте rubetek.com.
После транспортировки или хранения при низких температурах необходимо выдержать устройство при комнатной температуре не менее 2 часов перед включением.
Перед установкой:
Отсканируйте QR-код, чтобы скачать бесплатное мобильное приложение Rubetek или введите «rubetek» в поисковой строке App Store (для iOS) или Google Play (для Android).
Запустите приложение и зарегистрируйтесь.
Page 9
ПОДКЛЮЧЕНИЕ КАМЕРЫ
• Достаньте Камеру из упаковки.
• Вставьте провод питания в соответствующий разъём на корпусе
Камеры и подключите блок питания к электросети.
Добавление Камеры в Дом по Wi-Fi:
• В мобильном приложении на вкладке «Устройства» нажмите «+»
• Выберете «Уличная Wi-Fi камера» из списка «Умные камеры»
• Для подключения Камеры к вашей домашней Wi-Fi сети нажмите
кнопку «Беспроводное подключение» в следующем окне.
Обратите внимание, что ваш смартфон или планшет должен быть подключён к той же Wi-Fi-сети, к которой вы хотите подключить Камеру (Внимание! Wi-Fi-сети 5 ГГц не поддерживаются).
Page 10
• Введите пароль от вашей домашней сети Wi-Fi и нажмите «Продолжить».
• Нажмите и
удерживайте кнопку «Reset» в течении 5 секунд.
• Нажмите на «Я услышал звук».
• Через 30 секунд Камера начнёт издавать короткие повторяющиеся
«
сигналы, нажмите
Добавление Камеры в Дом с помощью кабеля
Готово».
RJ-45:
Если вы подключили Камеру с помощью кабеля RJ-45 (не входит в комплект поставки), то вы увидите её номер ID в списке устройств, подключённых к вашей домашней сети (номер Камеры указан на этикетке, которая находится на нижней стороне Камеры). Обратите внимание, что Камера и смартфон должны быть подключены к одной и той же локальной сети (Wi-Fi или Ethernet).
• Как только Камера подключится, нужно ввести пароль (указан на этикетке, которая находится на задней стороне Камеры. По умолчанию – «123»).

Page 11
В целях безопасности смените пароль доступа к Камере на более сложный.
• Камера добавлена, вы можете перейти к просмотру видео и управлению.
ЗАПИСЬ ВИДЕО
Вы можете сохранять видео на карту памяти microSD. При подключении Камеры через Центр управления Rubetek вам станут
доступны следующие функции:
Возможность записи видео в облако (Яндекс.Диск или Google Drive).
Для этого необходимо зайти в настройки подключённой Камеры
Запись видео в облако (вкл.) Используется (вкл.) Доступное
хранилище (добавить учётную запись).
Возможность записи видео на внешний жесткий диск, подключённый к
Центру управления Rubetek.
Возможность работы Камеры по сценариям.

Page 12
НАСТРОЙКА КАМЕРЫ
Для сохранения видеозаписей вставьте карту памяти в специальный слот в
корпусе Камеры под объективом. тить два винта на лицевой части камеры. Вставьте карту в специальный слот и слегка нажмите на во время установки /
извлечения карты, т.к. это может вывести из строя
Для доступа к слоту необходимо откру-
неё до щелчка. Не прилагайте особых усилий
как саму карту, так и слот устройства.
Вставлять и извлекать карту памяти можно только при выключенном устройстве, иначе возможна потеря данных и выход карты из строя!
• Карта памяти типа micro SD не входит в комплект поставки и приобретается отдельно. Максимально возможный объём памяти: 64 Гб. Для записи в HD качестве необходимо использовать карты памяти, соответствующие спецификации «class 10».

Page 13
МЕНЮ НАСТРОЕК
• Версия ПО. Просмотр версии и обновление программного
обеспечения Камеры.
• Название Камеры — введите желаемое название Камеры (например, «Камера во дворе»).
• Безопасность:
Сменить пароль — изменения пароля для доступа к Камере.
• Общие:
Время — ручная установка времени.
Часовой пояс — выбор часового пояса для автоматической
корректировки времени.
Настройка сети — выбор способа подключения Камеры к сети.
• Настройка видео:
Качество — выбор разрешения онлайн-видео: HD, SD, LD.

Page 14
Перевёрнутое изображение (вкл./выкл.) — переворот видео на 180°
(в случае установки на потолок).
• Режим записи видео (только при наличии microSD):
Вручную. Самостоятельно включайте и выключайте сохранение видео
с камеры.
По срабатыванию датчика. Включение сохранения видео при обнару-
жении Камерой движения или при срабатывания датчиков, работающих в связке с Камерой. Вы также можете выбрать длительность сохранен­ного ролика.
По расписанию. Автоматическое сохранение видео в заданный период
времени.
• Просмотр изображений. Просмотр сохранённых фотоснимков.
• Перенести. Вы можете перемещать устройство между домами,
добавлять его в несколько домов.
• Удалить. Удаление Камеры из текущего

«
Дома».
Page 15
В случае возникновения проблем с установкой или работой устройства и мобильного приложения обращайтесь в службу поддержки Rubetek: 8 800 777—53—73 (звонок по России бесплатный).

Page 16
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Вопрос Возможная причина Способ устранения
Камера не работает
Камера недоступна в мобильном приложении / не воспроизводится трансляция

Камера не подключена к сети электропитания
Отсутствует подключение к сети Интернет
Возник сбой в работе мобильного приложения. Недостаточная скорость интернет­соединения мобильного устройства
Проверьте подключение Камеры к сети электро­питания. Отключите и по­вторно подключите кабель питания к Камере Проверьте доступ­ность Wi-Fi сети и наличие подключения к Интернету
Перезагрузите мобильное приложение
Проверьте настройки своего смартфона или планшета и скорость интернет-соединения
Page 17
Беспроводное подключение завершается ошибкой
Wi-Fi роутер работает в режиме 5 ГГц
Неверный пароль от Wi-Fi
Проверьте, что на вашем роутере не выставлено ограничений на подключение и он
работает в режиме 2,4 ГГц
Проверьте правильность ввода пароля от Wi-Fi сети

Page 18
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель RV-3405
Тип камеры IP/уличная
Качество съёмки HD 720р (1280×720)
Объектив 3,6 мм, f/2
Датчик движения Есть
Режим день/ночь Есть
Поддержка ONVIF Есть
Функция Smart Link Wi-Fi/Ethernet
Беспроводная сеть Wi-Fi 802.1 b/g/n
Поддержка сетей 5 ГГц Отсутствует

Page 19
Проводная сеть Ethernet 10/100 Мбит/с, RJ45
Рабочая температура -10... +50 °С
Питание DC 12 V, 1 A
Поддержка карт памяти Micro SD/SDHC/SDXC до 64 ГБ
Способ крепления Настенная
Габариты 109×109×127,6 мм

Page 20
ПРАВИЛА И УСЛОВИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
Устройство не предназначено для промышленной эксплуатации и может использоваться только в бытовых условиях: в квартирах, загородных домах, гостиничных номерах, бытовых помещениях магазинов, офисов.
• Поддерживайте чистоту устройства — периодически протирайте корпус сухой мягкой тканью без использования жидких чистящих средств.
• Не роняйте устройство.
• Не касайтесь линзы объектива руками.
• Не устанавливайте устройство:
в местах, где есть вероятность попадания воды на устройство;
в местах воздействия прямых солнечных лучей;
вблизи источников тепла (обогревателей, радиаторов и т.п.);
в местах скопления пыли и других загрязнений;

Page 21
в зоне действия магнитных полей. Корректность работы устройства
может быть нарушена, если поблизости установлены блоки питания, кондиционеры, микроволновые печи и другие устройства, создающие
магнитное поле.
• Во избежание перегрева устройства периодически проветривайте помещение, в котором оно установлено.
• Не позволяйте детям использовать устройство и/или играть с ним без присмотра взрослых.
• Не открывайте, не разбирайте, не ремонтируйте устройство самостоятельно.
Во избежание травм не используйте устройство, если его корпус поврежден, сломан или на нем имеются трещины. Не наносите на него краску.

Page 22
ПРАВИЛА И УСЛОВИЯ ХРАНЕНИЯ, ПЕРЕВОЗКИ (
ТРАНСПОРТИРОВКИ
)
• Соблюдайте температурный режим эксплуатации устройства.
• Используйте заводскую упаковку для защиты устройства от грязи,
ударов, царапин и повреждений при транспортировке.
ПРАВИЛА И УСЛОВИЯ УТИЛИЗАЦИИ
Запрещается выбрасывать устройство вместе с бытовым мусором.
В случае повреждения обратитесь в специализированный пункт утилизации электроприборов. Адреса пунктов приёма электроприборов на переработку вы можете получить в муниципальных службах вашего города. Правильная утилизация поможет предотвратить возможное вредное воздействие на окружающую среду и здоровье человека.

Page 23
ИНФОРМАЦИЯ ОБ ОТВЕТСТВЕННОСТИ
Нецелевое использование устройства считается нарушением условий эксплуатации изделия. В этом случае производитель не несёт ответственности за возможные последствия.
Производитель придерживается принципа непрерывного оставляет за собой право вносить (без предварительного уведомления)
развития и
изменения и усовершенствования в устройство.
Производитель не несёт ответственности за незаконное использование устройства, потерю дохода или особый, прямой или косвенный ущерб, независимо от того, чем они были вызваны.
Производитель не несёт ответственности за повреждения, вызванные несоблюдением техники безопасности, а также правил и условий безопасной эксплуатации устройства.
Изображения, используемые в данной инструкции могут отличаться от реальных.

Page 24
Конечный продукт и программное обеспечение,
предоставляемые производителем, могут отличаться от приведённого описания и изменяться без предварительного уведомления.
Программное обеспечение, звуковые файлы, обои, изображения и прочее содержимое, предустановленное на устройство, лицензировано для ограниченного использования. Копирование и использование этих материалов в коммерческих целях является нарушением авторского права. Пользователи несут ответственность за незаконное использование мультимедийного содержимого.
Реальная скорость приёма и передачи данных зависит от технологических возможностей, загруженности сети и естественных условий распространения радиоволн.
AppStore является знаком обслуживания Apple Inc. ,
зарегистрированным в США и других странах.
Google Play является зарегистрированным товарным знаком компании
Google Inc.

Page 25
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
На данное изделие предоставляется гарантия сроком на 12 месяцев с момента приобретения. Сроки действительны только при соблюдении условий гарантийного обслуживания, а также если была сохранена полная комплектность изделия.
Гарантия вступает в силу только в том случае, если дата покупки подтверждена чеком.
Запрещается вносить изменения, стирать или переписывать данные, указанные в гарантийном талоне. При внесении изменений в гарантийный талон изделие снимается с гарантийного обслуживания.
В течение гарантийного периода изготовитель обязуется устранить путём ремонта, замены деталей или замены всего изделия любые заводские дефекты, вызванные недостаточным качеством материалов или сборки.
Установленный производителем срок службы прибора составляет 3 года со дня его приобретения при соблюдении условии эксплуатации.

Page 26
Гарантия не распространяется на изделия с повреждениями, вызванными:
• неправильной эксплуатацией, небрежным обращением, неправильным подключением, несоблюдением прилагаемого руководства;
• механическими, тепловыми и иными повреждениями, возникшими по причине неправильной эксплуатации, небрежного обращения или несчастного случая;
• попаданием внутрь посторонних предметов, жидкостей, насекомых и пр.;
• неквалифицированным ремонтом и другими вмешательствами, повлёкшими изменения конструкции изделия;
• действиями непреодолимой силы (пожар, наводнение, молния и др.);
• естественным износом изделия и работами по периодическому
обслуживанию прибора;
• использованием в промышленных и/или коммерческих целях;

Page 27
• воздействием высоких внешних температур на нетермостойкие части изделия.
Изменение операционной системы устройства и установка ПО из неофициальных источников может привести к сбоям в работе устройства, повреждению и/или утере данных. Такие действия ведут к прекращению действия гарантии.
Кроме гарантий, предусмотренных действующим законодательством, производитель не даёт никаких иных гарантий, явных или подразумеваемых, включая, но не ограничиваясь точностью, достоверностью или содержанием оставляет за собой право изменять или аннулировать данный документ в
данного документа. Производитель
любое время и без предварительного уведомления.

Page 28
Изготовитель: Shenzhen ZHIQU Technology Limited Room 1101, Tower B, Haisong Mansion, Tairan 9th Rd. , Chegongmiao, Shenzhen, Guangdong, 518040, China
Шэньчжэнь ЖИКУ Технолоджи Лимитед Офис 1101, Башня В, Хайсонг Мэнсион, Тайран-роуд 9, Чегонгмиао, Шэньчжэнь, Гуандун, 518040, Китай
По заказу Rubetek Limited
Страна происхождения товара: Китай Импортёр: ООО «НТЦ «Разработка сложных систем»
302040 г. Орёл, ул. Ломоносова, д. 6, оф. 515А Импортёр является организацией, уполномоченной на принятие претензий от
потребителей на территории РФ
Rubetek ®
Дата изготовления: ноябрь 2017 Модель: RV-3405 Срок службы: 3 года Гарантия: 1 год
8 800 777—53—73 (звонок по РФ бесплатный)
rubetek.com

Page 29
ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ ПРОДУКЦИИ
Сертификат соответствия
Срок действия 01.11.2017 — 31.10.2018
Орган по сертификации
Соответствует требованиям
№ ТС RU C-CN.АУ05.В.02667
ООО «Сертификация и промышленная безопасность»
ТР ТС 004/2011 «О безопасности низковольтного оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

