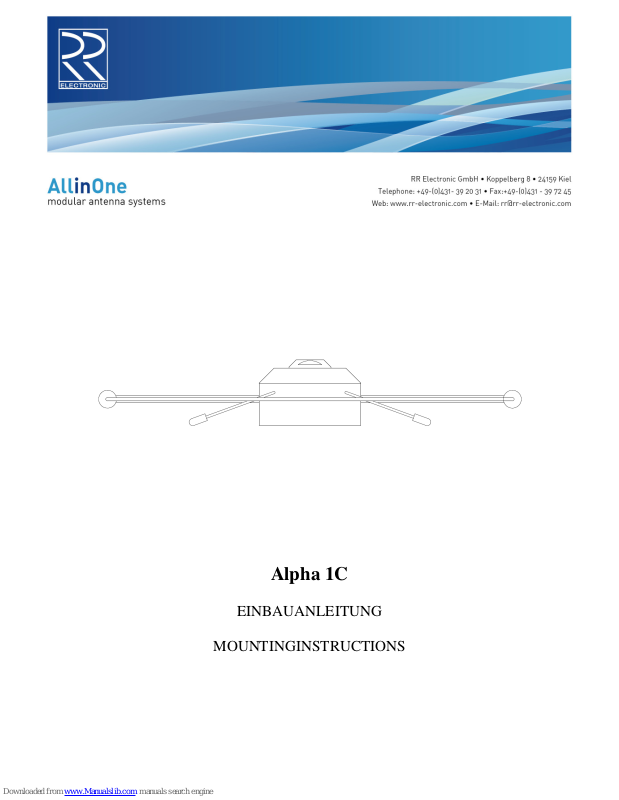

Page 1
Alpha 1C
EINBAUANLEITUNG
MOUNTINGINSTRUCTIONS
Page 2
Installation der Antennenanlage Alpha 1C
Die Antennenanlage Alpha 1C besteht aus der Antenne Alpha 1C und dem Antennenverteiler
DB1C. Auf die Antenne Alpha 1C kann eine optionale Antenne für Net1, UMTS oder WLAN
geschraubt werden.
Standort der Antenne
Die Antenne sollte möglichst freistehend aufgebaut werden. Bei der Auswahl des Standorts
ist zu beachten, dass die Antennenkabel eine Länge von 10 m nicht überschreiten sollten.
Antennenkabel und Steckverbinder
Für die Verbindung zwischen der Antenne Alpha 1C und dem Antennenverteiler DB1C bzw.
dem Modem / Router werden zwei Kabel mit 50 Ohm Wellenwiderstand und 5 mm
Außendurchmesser verwendet. Vorzugsweise werden dämpfungsarme Kabel wie z.B. H-155
verwendet, bei denen die maximale Kabellänge 10m nicht überschreiten sollte. Als
Steckverbinder werden SMA und RP-SMA verwendet.
Wichtig: Sämtliche Metallteile der Antenne einschließlich Steckverbinder dürfen keine
elektrische Verbindung zu anderen Metallteilen des Schiffes haben, da der Außenleiter des
Kabels mit dem Minuspol des Bordnetzes verbunden ist. Bei Verwendung des optionalen
Antennenhalters AH1C ist gewähreistet, dass die Steckverbinder an der Antenne keinen
Kontakt zum Halter haben.
Zusammenbau der Antenne
Eine optionale Antenne Alpha Net1 oder Alpha UMTS oder Alpha WLAN wird in den
Antennenstecker an der Oberseite der Antenne Alpha 1C geschraubt unter Verwendung des
mitgelieferten Gehäuseadapters.
Falls keine der optionalen Antennen verwendet wird, muss der Steckverbinder an der
Oberseite der Antenne Alpha 1C mit der mitgelieferten N-Abschlusskappe verschlossen
werden. Dann ist darauf zu achten, dass der dazu gehörende O-Ring zwischen
N-Abschlusskappe und Gehäuseoberseite der Antenne verwendet wird.
An dem Antennenkabel für TV/Radio wird antennenseitig ein SMA-Stecker montiert; an dem
Antennenkabel für die optionale Net1 / UMTS / WLAN Antenne wird ein RP-SMA Stecker
montiert. Die Antennenkabel werden an die Antenne angeschlossen, bevor diese mit dem
Halter verschraubt wird. Wichtig: Die Antennenstecker SMA und RP-SMA dürfen nicht
verwechselt werden.
Für die Befestigung der Antenne auf dem Antennenhalter werden 4 Schrauben M5
verwendet. Die Schraubenlänge ist so zu wählen, dass das Gewinde max. 6 mm in das
Antennengehäuse geschraubt wird. Die mit dem optionalen Antennenhalter AH1C gelieferten
Schrauben sind passend bemessen.
Anschluss des Antennenverteilers DB1C
Wichtig: Die Stromversorgung darf erst nach Abschluss sämtlicher
Installationsarbeiten eingeschaltet werden.
Der Antennenverteiler DB1C wird unter Deck montiert. Das Antennenkabel für TV/Radio
verwendet auf beiden Seiten einen SMA-Stecker. Es wird mit dem Anschluss „Input Alpha 1C
Alpha 2T“ des Verteilers DB1C verbunden. Die Ausgänge „Output 1“ und „Output 2“ des
Veteilers werden mit einem DVB-T Empfänger oder einem FM- oder T-DAB-Radio
Page 3
verbunden. Dazu werden 75 Ohm Kabel verwendet mit einem F-Stecker am Anschluss des
Verteilers DB1C. Wenn nur ein Gerät an den DB1C angeschlossen wird, wird der
mitgelieferte 75 Ohm Abschlusswiderstand auf den freien Ausgang geschraubt. Das
mitgelieferte Stromversorgungskabel wird mit dem 12V / 24V Bordnetz verbunden. Die rote
Ader wird mit dem Pluspol, die schwarze Ader mit dem Minuspol verbunden.
Anschluss des Modems / Routers für Net1 / UMTS / WLAN
Das Antennenkabel mit RP-SMA-Stecker an der Antennenseite dient zum Anschluss eines
Net1 / UMTS / WLAN Modems / Routers. Dieses Kabel wird direkt mit dem zum Gerät
passenden Steckverbinder am Modem / Router angeschlossen.
Hinweis: Die Antenne für Net1 / UMTS / WLAN funktioniert auch dann, wenn die
Stromversorgung des DB1C ausgeschaltet ist.
Für eine einwandfreie Funktion der Antennenanlage ist eine fachmännische Installation
sämtlicher Verbindungen, insbesondere aller Anschlussstecker unbedingt erforderlich!
Schäden durch Nichtbeachtung dieser Hinweise sind von der Garantie ausgeschlossen.
Im Zweifelsfalle einen Fachmann zu Rate ziehen!
Fehlersuchschema für Antennenanlage Alpha 1C
a) TV- / Radio-Empfang ohne Funktion
1. Prüfen dass die LED „Power ON“ leuchtet, andernfalls prüfen, dass die
Stromversorgung vorhanden ist und die Sicherung (M 0.1A; 5x20mm) heil ist.
2. Überprüfen der Steckverbinder und Verbindungen zu TV und Radio.
3. Überprüfen der Stromaufnahme des DB1C:
– mit angeschlossener Antenne 50mA - 60 mA
– ohne angeschlossene Antenne 10 mA bis 16 mA
4. Überprüfen des SMA-Antennenkabels und der Steckverbindungen. Beim
Prüfen des Gleichstromwiderstandes mit einem Ohmmeter wird ein
Widerstand von ca. 500 kOhm gemessen.
5. Überprüfen der Ausgangsspannung vom DB1C zur Antenne: 5 V
b) Net1 / UMTS / WLAN ohne Funktion
1. Prüfen dass das Modem / der Router eingeschaltet ist.
2. Prüfen, dass die zum Modem / Router passende Antenne auf die Alpha 1C
geschraubt ist.
3. Prüfen, dass das gewünschte Funknetz an der aktuellen Position empfangbar sein
soll.
4. Überprüfen des RP-SMA-Kabels und der Steckverbindungen. Bei Prüfen des
Gleichstromwiderstands darf keine Verbindung zwischen Innen- und Außenleiter
messbar sein.
Reparaturen an der Antenne oder am Antennenverteiler nur vom autorisierten Fachmann
durchführen lassen!
Page 4
Installation of Antenna System Alpha 1C
The antenna system Alpha 1C consists of the antenna Alpha 1C and the distribution box
DB1C. An optional antenna for Net1, UMTS or WLAN can be mounted on top of the
Alpha 1C.
Antenna position
The antenna should be mounted as free as possible. When selecting the antenna position,
take into consideration the maximum cable length of 10 m.
Antenna cable and connectors
Two 50 Ohm cables of 5 mm diameter are used between the antenna Alpha 1C and the
distribution box DB1C and the modem / router respectively. For the preferred low loss cables
like e.g. H-155 the maximum cable length should not exceed 10m.
Important: All metal parts of the antenna including connectors must not have electrical
contact to other metal parts of the ship because the shield of the cable is connected to the
negative pole of the power supply. With the optional antenna holder AH1C the isolation of the
connectors from the antenna holder is maintained.
Assembling the antenna
Screw an optional antenna Alpha Net1 or Alpha UMTS or Alpha WLAN into the antenna
connector on the top of the antenna Alpha 1C using the supplied case adapter.
If none of the optional antennas is used, seal the antenna connector using the supplied N
protective cap. Make sure that the supplied o-ring is located between the protective cap and
the top of the antenna case.
Mount a SMA connector for the TV cable at the antenna side. Mount a RP-SMA connector for
the Net1 / UMTS / WLAN cable at the antenna side. Connect the cables to the antenna
before fixing the antenna to the antenna holder. Attention: Make sure that the connectors
SMA and RP-SMA are not mixed up.
Use four M5 screws to mount the antenna to the antenna holder. Make sure that the thread
of the screws can only reach at most 6 mm into the antenna case. The screws coming with
the optional antenna holder AH1C have the correct size.
Installation of the distribution box DB1C
Important: Do not switch on the power supply before the installation is completed.
Install the distribution box DB1C below deck. Mount a second SMA connector to the cable for
TV / Radio at the DB1C side of the cable. Connect the cable to the „Input Alpha 1C Alpha 2T“
of the DB1C. Connect the DVB-T receiver or FM / T-DAB radio to „Output 1“ and „Output 2“
of the DB1C using 75 Ohm cables with F connectors at the DB1C output. If only one of the
outputs is used, screw the supplied 75 Ohm termination resistor to the unused output.
Connect the supplied red / black power cable to the 12V / 24V ship‘s supply system. Connect
the red wire to the positive pole and the black wire to the negative pole.
Page 5
Connecting the modem / router for Net1 / UMTS / WLAN
The cable for Net1 / UMTS / WLAN (with RP-SMA connector at the antenna) is connected
directly to the modem / router using a connector appropriate for the device. The optional
antenna for Net1 / UMTS / WLAN is operational even if the power to the DB1C is switched
off.
To guarantee a perfect working antenna it is mandatory to do the installation in a workmanlike manner.
Any faults caused from neglecting these instructions are excluded from the manufacturers
warranty.
In case of doubt consult a specialist.
Trouble shooting of antenna system Alpha 1C
a) No TV / Radio reception
1. Check that the LED “Power ON” is iluminated. Otherwise check that the power supply
to the DB1C is available and check the fuse inside the DB1C (0.1A medium blow;
5x20 mm).
2. Check the cables and connectors to TV and FM radio.
3. Check the current consumption of the DB1C:
– 50 mA - 60 mA with antenna connected
– 10 mA - 16 mA with antenna not connected
4. Check the antenna cable especially the connectors. Checking the
resistance with an ohmmeter will indicate ca. 500 kOhm.
5. Check the output voltage from the DB1C to the antenna: 5 V
b) No Net1 / UMTS / WLAN reception
1. Check that the modem / router is switched on.
2. Check that the antenna suitable for the router / modem is screwed onto
the Alpha 1C.
3. Check that the selected network is available at the current location.
4. Check the RP-SMA cable and connectors. Checking the resistance with
an Ohmmeter should indicate an open circuit.
The antenna and distribution box may be repaired by authorized specialists only!
Page 6
DVB-T / FM / T-DAB
DVB-T / FM / T-DAB
Distribution Box
DB 1C
Made in Germany
www.rr-electronic.com
Input
Alpha 1C
Output 1
DVB-T / T-DAB / FM
Output 2
DVB-T / T-DAB / FM
Power ON
Input
12 / 24 V DC

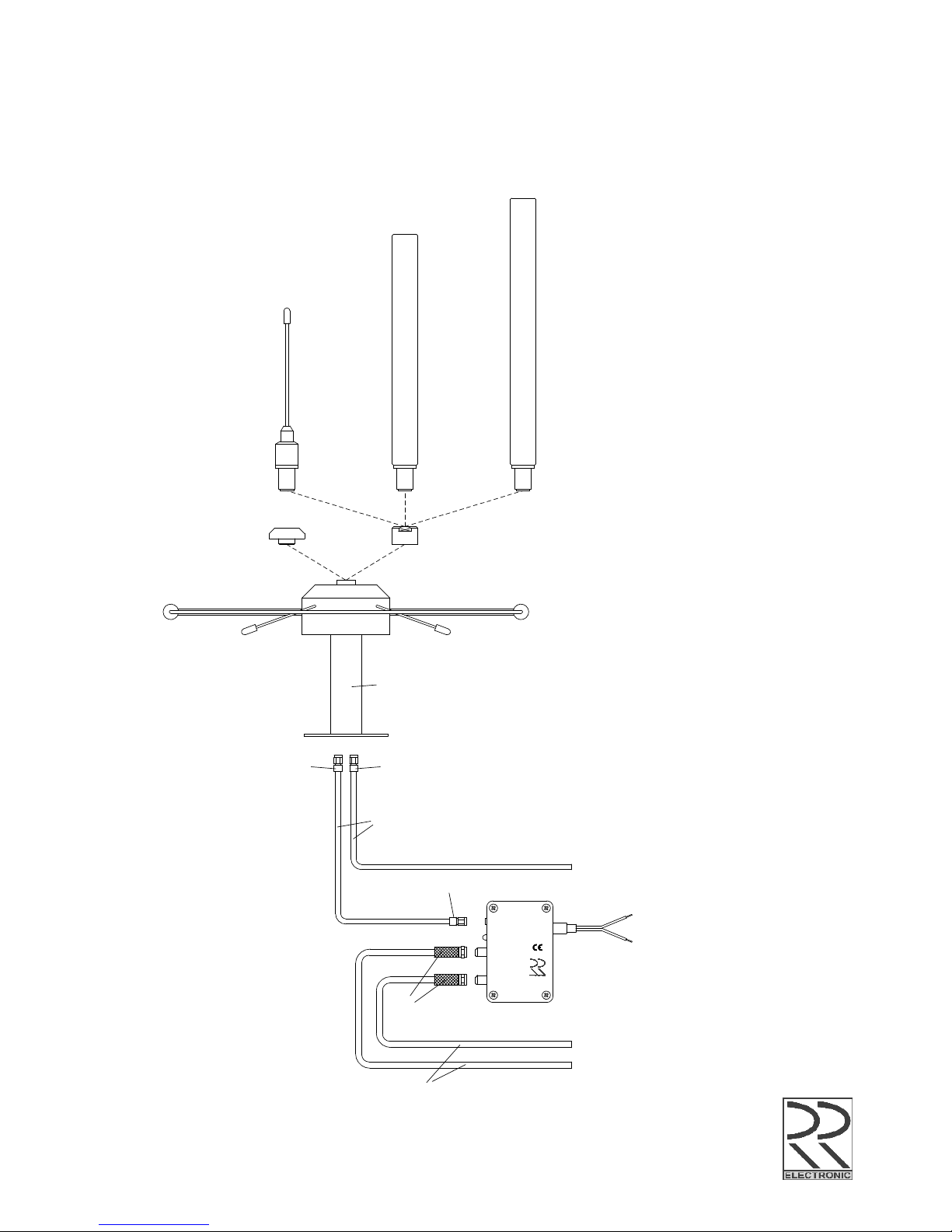

Antenna system Alpha 1C
Installation diagramm
Alpha 1C
DB 1C
04042013
Option
Alpha UMTS
Optio
n
Alpha
Net1
Option
Alpha WLAN
Specifications subject to change without notice
Modem / Router for
Net-1 or WLAN or UMTS
F-Plug
75 Ohm cable
Red
+Batt.
-Batt.
Black
SMA Plug
RP-SMA Plug
H-155 max. 10m
SMA Plug
Option Antenna holder AH1C
cas
e
adapte
r
N pro
tective c
a
p
