ROYAL Clima RCI-TM09HN, RCI-TM12HN, RCI-TM18HN, RCI-TGM09HN, RCI-TGM12HN User guide

серия

MULTI FLEXI EU

ERP Inverter

модели

RCI-TM09HN
RCI-TM12HN
RCI-TM18HN
RCI-TGM09HN
RCI-TGM12HN
RCI-TGM18HN
RCI-P31HN/IN
RCI-P41HN/IN
RCI-P61HN/IN

БЛОКИ КОНДИЦИОНЕРОВ ВОЗДУХА

СПЛИТ-СИСТЕМЫ БЫТОВЫЕ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

2RFM-14HN/OUT
2RFM-18HN/OUT
3RFM-21HN/OUT
4RFM-28HN/OUT
4RFM-36HN/OUT
5RFM-42HN/OUT

СОДЕРЖАНИЕ

1. ИСПОЛЬЗУЕМЫЕ ОБОЗНАЧЕНИЯ...................................................................................................3

2. ПРАВИЛА БЕЗОПАСНОСТИ..................................................................................................................4

3. ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ................................................................................5

4. НАЗНАЧЕНИЕ..............................................................................................................................................5

5. УСТРОЙСТВО КОНДИЦИОНЕРА.......................................................................................................6

6. УСЛОВИЯ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА........................................................................9

7. УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ.................................................................................................9

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ..............................................................................................20

9. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ...........................................................................24

10. УХОД И ОБСЛУЖИВАНИЕ.................................................................................................................26

11. СРОК ЭКСПЛУАТАЦИИ........................................................................................................................28

12. ПРАВИЛА УТИЛИЗАЦИИ....................................................................................................................28

13. ДАТА ИЗГОТОВЛНИЯ..........................................................................................................................28

14. СЕРТИФИКАЦИЯ ПРОДУКЦИИ.....................................................................................................28

2

ИСПОЛЬЗУЕМЫЕ ОБОЗНАЧЕНИЯ

1. ИСПОЛЬЗУЕМЫЕ ОБОЗНАЧЕНИЯ

ОСТОРОЖНО

Требования, несоблюдение которых может
при вести к серьезной травме или летальному
исходу.

ВНИМАНИЕ!

Требования, несоблюдение которых может
привести к тяжелой травме или серьезному
повреждению оборудования.

Примечание:

1. Если поврежден кабель питания, он должен
быть заменен производителем или автори­зованной сервисной службой или другим
квалифицированным специалистом, во из­бежание серьезных травм.

2. Кондиционер должен быть установлен с со­блюдением существующих местных норм и
правил эксплуатации электрических сетей.

3. После установки кондиционера электриче­ская вилка должна находиться в доступном
месте для подключения в электрическую
розетку.

4. Неисправные батарейки пульта должны
быть заменены.

5. Кондиционер должен быть установлен на
соответствующих весу кронштейнах.

6. Производитель оставляет за собой право
без предварительного уведомления поку­пателя вносить изменения в конструкцию,
комплектацию или технологию изготов­ления изделия с целью улучшения его
свойств.

7. В тексте и цифровых обозначениях инструк­ции могут быть допущены опечатки.

8. Если после прочтения инструкции у Вас
останутся вопросы по эксплуатации кон­диционера, обратитесь к продавцу или в
специализированный сервисный центр для
получения разъяснений.

9. На кондиционере присутствует этикетка, на
которой указаны технические характери­стики и другая необходимая информация.

3

2. ПРАВИЛА БЕЗОПАСНОСТИ

ВНИМАНИЕ!

• Монтаж кондиционера должен осу­ществляться квалифицированными
специалистами официального дилера.

• Перед установкой кондиционера убеди­тесь, что параметры местной электри­ческой сети соответствуют параметрам,
указанным на табличке с техническими
данными прибора.

• Не допускается установка кондицио­нера в местах возможного скопления
легко воспламеняющихся газов и по­мещениях с повышенной влажностью
(ванные комнаты, зимние сады).

ПРАВИЛА БЕЗОПАСНОСТИ

• Не хр аните б ензин и д ругие лет учие и ле г­ковоспламеняющиеся жидкости вблизи
кондиционера – это очень опасно!

• Кондиционер не дает притока свежего
воздуха! Чаще проветривайте помеще­ние, особенно если в помещении рабо­тают приборы на жидком топливе, ко­торые снижают количество кислорода
в воздухе.

ОСТОРОЖНО

• Не подключайте и не отключайте конди­ционер от электрической сети, вынимая
вилку из розетки, используйте кнопку
ВКЛ /ВЫКЛ.

• Не устанавливайте кондиционер вблизи
источников тепла.

• Что бы избежать сильной коррозии кон­диционера, не устанавливайте наруж­ный блок в местах возможного попада­ния на него соленой морской воды.

• Все кабели и розетки должны соответ­ствовать техническим характеристикам
прибора и электрической сети.

• Кондиционер должен быть надежно за­землен.

ВНИМАНИЕ!

• Внимательно прочитайте эту инструк­цию перед установкой и эксплуатаци­ей кондиционера, если у вас возникну т
вопросы, обращайтесь к официальному
дилеру производителя.

• Используйте кондиционер только по
назначению указанному в данной ин­струкции.

4

• Не засовывайте посторонние предметы
в воздухозаборные решетки кондицио­нера. Это опасно, т.к. вентилятор враща­ется с высокой скоростью.

• Не позволяйте детям играть с кондици­онером.

• Не охлаждайте и не нагревайте возду х
в помещении очень сильно, если в нем
находятся дети или инвалиды.

ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
НАЗНАЧЕНИЕ

3. ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ

• Во избежание поражения электриче­ским током и пожара не лейте воду
или другую жидкость и не допускайте
попадания брызг на внутренний блок
и пульт дистанционного управления.

• Во избежание пожара не храните легко­воспламеняющиеся материалы (клеи,
лаки, бензин) рядом с кондиционером.

• Во избежание травм и повреждения
кондиционера не касайтесь воздухоза­борных и воздуховыпускных решеток
при работе направляющей заслонки.

• НЕ просовывайте пальцы и посторон­ние предметы через воздухозаборную
и воздуховыпускную решетки. Это мо­жет привести к травме от вращающего­ся вентилятора.

• Во избежание травм не снимайте кожух
с вентилятора наружного блока.

• Не включайте и не выключайте кон­диционер сетевым выключателем.
Используйте для этого кнопку on/o
на пульте дистанционного управления.

• Не позволяйте детям играть с кондици­онером.

• Не пытайтесь самостоятельно отре­монтировать кондиционер. Обратитесь
к квалифицированному специалисту.

• Заземление обеспечивает безопас­ность при проведении ремонта и чистки
кондиционера. Тем не менее, при про­ведении любых работ рекомендуется
отключать его от сети электропитания
выключателем.

ВНИМАНИЕ!

Перед началом эксплуатации кондици­онера внимательно изучите данную ин­струкцию. Кондиционер предназначен для
поддержания комфортных условий в поме­щении. Используйте его только по прямому
назначению в соответствии с данной ин­струкцией.

Требования при эксплуатации

• Убедитесь, что кондиционер подклю­чен к сети электропитания в соответст­вии с требованиями настоящего руко­водства.

• Не используйте кондиционер не по его
прямому назначению (сушка одежды,
замораживание продуктов и т.п.)

• Не допускайте детей к работе с конди­ционером.

• Не загромождайте отверстия входа
и выхода воздуха блоков.

Температурный диапазон эксплуатации

Режим работы Охлаждение Обогрев

Минимальная темпе­ратура воздуха в зоне
установки наружного
блока, °С

Максимальная темпе­ратура воздуха в зоне
установки наружного
блока, °С

-15 -15

50 24

4. НАЗНАЧЕНИЕ

Кондиционер мульти сплит-система MULTI
FLEXI EU ERP Inverter предназначен для
создания оптимальной температуры воз­духа при обеспечении санитарно-гигие­нических норм в жилых, общественных и
административно-бытовых помещениях.
Кондиционер осуществляет охлаэжде­ние, осушение, нагрев и очистку воздуха от
пыли.

5

5. УСТРОЙСТВО КОНДИЦИОНЕРА

УСТРОЙСТВО КОНДИЦИОНЕРА

Устройство представляет собой мульти
сплит-сплит систему DC-инверторного
типа, состоящую из одного наружного и
комбинации внутренних блоков.

Количество внутренних блоков зависит
от производительности наружного блока
и определяется по таблице. Внутренние
блоки в таблице обозначаются цифрами

от 7-24, которые в совю очередь обознача­Внутренние блоки могут быть настенного,
канального кассетного и напольно-пото-

ют мощность каждого внутреннего блока в

1000 BTU.
лочного типа. Данная инструкция описы­вает только комбинации наружного блока
и внутренних блоков настенного типа.

2RFM-14HN/OUT

1 2
7 7+7 9+9

9 7+9 9+12
12 7+12
18

3RFM-21HN/OUT

1 2 3

7 7+7 9+9 7+7+7 7+9+9

9 7+9 9+12 7+7+9 7+9+12
12 7+12 9+18 7+7+12 7+12+12
18 7+18 12+12 9+9+9 9+9+12

4RFM-28HN/OUT

1 2 3 4
7 7+7 9+9 12+18 7+7+7 7+9+9 7+12+18 9+12+18 7+7+7+7 7+7+9+9 7+9+9+12

9 7+9 9+12 12+24 7+7+9 7+9+12 9+9+9 12+12+12 7+7+7+9 7+7+9+12 7+9+12+12
12 7+12 9+18 18+18 7+7+12 7+9+18 9+9+12 12+12+18 7+7+7+12 7+7+9+18 9+9+9+9
18 7+18 12+12 7+7+18 7+9+124 9+9+18 7+7+7+18 7+7+12+12 9+9+9+12

7+7+24 7+12+12 9+12+12 7+9+9+9

1 2
7 7+7 9+9

9 7+9 9+12
12 7+12 9+18
18 7+18 12+12

2RFM-18HN/OUT

1 2 3
7 7+7 9+9 12+18 7+7+7 7+9+9 7+12+18 9+9+18 9+18+18

9 7+9 9+12 12+24 7+7+9 7+9+12 7+12+24 9+9+24 12+12+12
12 7+12 9+18 18+18 7+7+12 7+9+18 7+18+18 9+12+12 12+12+18
18 7+18 9+24 7+7+18 7+9+24 9+9+9 9+12+18 12+12+24
24 7+24 12+12 7+7+24 7+12+12 9+9+12 9+12+24 12+18+18

4RFM-36HN/OUT

6

УСТРОЙСТВО КОНДИЦИОНЕРА

4RFM-36HN/OUT

4
7+7+7+7 7+7+9+9 7+7+12+18 7+9+9+24 7+12+12+18 9+9+12+18
7+7+7+9 7+7+9+12 7+7+18+18 7+9+12+12 9+9+9+9 9+12+12+12

7+7+7+12 7+7+9+18 7+9+9+9 7+9+12+18 9+9+9+12 9+12+12+18
7+7+7+18 7+7+9+24 7+9+9+12 7+9+18+18 9+9+9+18 12+12+12+12
7+7+7+24 7+7+12+12 7+9+9+18 7+12+12+12 9+9+12+12 12+12+12+18

5RFM-42HN/OUT

1 2 3
7 7+7 9+9 12+18 7+7+7 7+9+9 7+12+18 9+9+18 9+18+18

9 7+9 9+12 12+24 7+7+9 7+9+12 7+12+24 9+9+24 12+12+12
12 7+12 9+18 18+18 7+7+12 7+9+18 7+18+18 9+12+12 12+12+18
18 7+18 9+24 7+7+18 7+9+24 9+9+9 9+12+18 12+12+24
24 7+24 12+12 7+7+24 7+12+12 9+9+12 9+12+24 12+18+18

5RFM-42HN/OUT

4
7+7+7+7 7+7+9+9 7+7+12+18 7+9+9+18 7+9+18+18 9+9+9+12 9+9+12+24
7+7+7+9 7+7+9+12 7+7+12+24 7+9+9+24 7+12+12+12 9+9+9+18 9+12+12+12

7+7+7+12 7+7+9+18 7+7+18+18 7+9+12+12 7+12+12+18 9+9+9+24 9+12+12+18
7+7+7+18 7+7+9+24 7+9+9+9 7+9+12+18 7+12+12+24 9+9+12+12 12+12+12+12
7+7+7+24 7+7+12+12 7+9+9+12 7+9+12+24 9+9+9+9 9+9+12+18 12+12+12+18

5RFM-42HN/OUT

5
7+7+7+7+7 7+7+7+9+9 7+7+7+18+18 7+7+9+12+18 7+9+9+9+18 9+9+9+9+9 9+9+12+12+12
7+7+7+7+9 7+7+7+9+12 7+7+9+9+9 7+7+12+12+12 7+9+9+12+12 9+9+9+9+12 9+12+12+12+12

7+7+7+7+12 7+7+7+9+18 7+7+9+9+12 7+7+12+12+24 7+9+9+12+18 9+9+9+9+18 9+12+12+12+18
7+7+7+7+18 7+7+7+9+24 7+7+9+9+18 7+9+9+9+9 7+9+12+12+12 9+9+9+12+12 12+12+12+12+12
7+7+7+7+24 7+7+7+9+18 7+7+9+9+24 7+9+9+9+12 7+9+12+12+18 9+9+9+12+18

7

УСТРОЙСТВО КОНДИЦИОНЕРА

Внутренний блок

1. Лицевая панель

2. Воздухозаборник

3. Воздушный фильтр

4. Выход воздуха

5. Жалюзи горизонтального
воздушного потока

6. Внутренние вертикальные жалюзи
воздушного потока

7. Светодиодный диспле

Наружный блок

8. Трубопроводы хладагента

9. Соединительный кабель

10. Запорные вентили

2

4

Боковой

воздухозаборник

Воздуховыпускное

отверстие

1

5

воздухозаборник

7

Тыльный

3

6

8

9

10

ПАНЕЛЬ ИНДИКАЦИИ ВНУТРЕННЕГО БЛОКА

Внутренний блок

1. - Индикация температуры

8

УСЛОВИЯ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА
УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ

6. УСЛОВИЯ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА

ВНИМАНИЕ!

1. Если указанные условия эксплуата­ции не выполняются, то срабатывают
устройства защиты, что ведет к от­ключению кондиционера.

2. Влажность воздуха в помещении не
должна превышать 80%. Если это
условие не выполняется, то на поверх­ности кондиционера может образо­ваться конденсат.

7. УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ

Пульт дистанционного управления

Модель

Номинальное напряжение 3,0 В
Диапазон рабочих температур -5~+60 0С
Максимальное расстояние до приемника сигналов 8 м (при напряжении 3,0 В до 11 м)

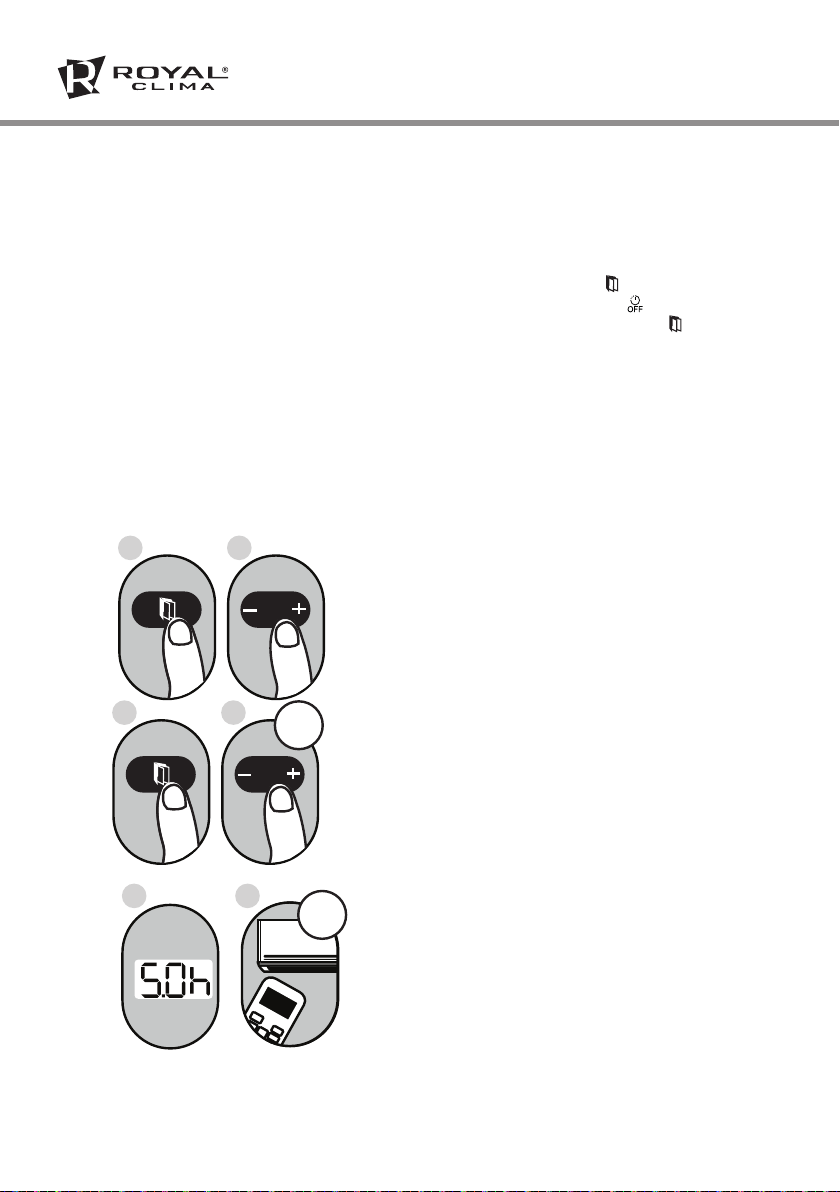

Нажатием данной кнопки
выберите необходимый режим:

• ECO

• Включение/отключение тай­мера

• Sleep

• Turbo

• Self-clean
(не доступен в данной версии)

Выбранный символ будет отображен на
дисплее, нажмите кнопку еще раз для
подтверждения

Управление жалюзи кондиционера

Кнопки настройки температуры

Используйте копку +, для
увеличения температуры
или настройки таймера
Используйте кнопку – для
уменьшения температуры
или настройки таймера
Температурный диапазон:

• 17-300С

Диапазон таймера:

• 0-24 часа

Для всех моделей кондиционеров,
указанных на обложке

Переключением данной кнопки меняется
скорость работы вентилятора:
АUTO – медленная – средняя - высокая

Дисплей

Включение/
отключение дисплея

ДИСПЛЕЙ

ОПЦИЯ

РЕЖИМ

Опция

Включение COLD Plasma
(не доступна в данной версии)

Режим

Переключением данной кнопки
изменяются режимы работы
кондиционера :
АUTO – Охлаждение –
Осушение – Обогрев -
Вентиляция

ON/OFF

Включение/отключение
кондиицонера

9

УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ

ON/OFF

Появляется, когда устройство включается, и исче­зает, когда устройство выключается.

Индикация сигнала

Показывает сигнал подключения пульта
ДУ к внутреннему блоку

Режимы работы

Показывает текущие режимы, в том
числе: AUTO, охлаждение, осуше­ние, обогрев, вентиляция

Таймер на включение

Показывает настройку Таймера на вклю­чение

Таймер на отключение

Показывает настройку Таймера на отклю­чение

Не доступен в данной

версии

Индикатор работы режима

TURBO

Не доступен в данной

версии

Не доступен в данной

версии

Не доступен

в данной версии

Не доступен в данной

версии

Не доступен в данной

версии

Индикатор SLEEP режима

Установка и замена элементов питания

Блокировка

Не доступна для данной версии

Индикатор батареи

Индикация заряда батареи

ECO

Отображается при работе
функции ECO

Заданная температура/Таймер

На дисплее отображается заданная темпе­ратура, скорость вентилятора или установка
таймера при использовании таймера на
включение/выключение
Температурный диапазон

Индикатор работы вентилятора

Отображается скорость вращения венти­лятора

На дисплее не отображается символ при
установке режимов AUTO и осушение
Скорость вентилятора не может быть изме­нена в режиме AUTO и осушение

Низкая
Средняя
Высокая

Пульт управления питается от двух батареек (AAA),
которые находятся сзади под крышкой на задней
стороне пульта.
Слегка нажав на крышку, сдвиньте ее
и отсоедините.
Извлеките старые батарейки и вставьте новые.
Обратите внимание на правильность полярности.
Подсоедините крышку на место.

Замечание: При извлечении батареек все настройки
пульта сбрасываются. После замены батареек тре­буется настройка параметров работы кондиционера.

10

ВНИМАНИЕ!

При замене элементов питания не используйте
старые элементы или элементы других типов. Это
может привести к нарушению нормальной работы
пульта ДУ .

• Если Вы не пользуетесь пультом более 1 ме­сяца, извлеките элементы питания из пульта,
так как они могут протечь и повредить пульт.

• При нормальной эксплуатации кон- диционе­ра срок службы элементов питания составля­ет около 6 месяцев.

• Заменяйте элементы питания, если отсутству­ет звуковое подтверждение приема команд
ДУ, или когда пропадает значок передачи
сигнала.

УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ

ВНИМАНИЕ! ВНИМАНИЕ!

1. Если между пультом и приемником ин­фракрасных сигналов на внутреннем
блоке находятся посторонние пред­меты, то кондиционер не будет прини­мать сигналы пульта ДУ.

2. Не допускайте попадания на пульт
жидкости.

3. Не оставляйте пульт в зоне воздей­ствия высокой температуры и прямых
солнечных лучей.

4. Попадание прямых солнечных лучей
на приемник сигналов ДУ может выз­вать нарушения в работе кондиционе­ра.

5. Не оставляйте пульт в зоне воздей­ствия электромагнитного излучения,
генерируемого другими домашними
приборами.

Не пользуйтесь кондиционером при низ ких
температурах наружного воздуха. Это мо­жет привести к серьезной поломке.

Дистанционное управление кондиционером

Установка тепературы

Auto

Температура устанавливается с шагом регу­лировки в 1 градус в диапазоне от +17 до
+30 градусов.

Кнопка выбора режимов работы «Pежим»
расположена на правой боковой стороне кон­диционера

Автоматический режим

2

3

1

В автоматическом режиме, устройство будет
автоматически выбирать следующие режи­мы работы: охлаждение, вентиляция, обо­грев или осушение на основе установленной
температуры.

1. Нажмите кнопку «Pежим» для выбора ав-

2. Установите желаемую температуру

3. Нажмите кнопку для запуска прибора

томатического режима

с помощью кнопок регулирования темпе­ратуры

11

УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ

Режим охлаждения

Cool

1. Нажмите кнопку «Pежим» для выбора ре­жима охлаждения

2. Установите желаемую температуру с помо­щью кнопок регулирования температуры

3. Нажмите кнопку для выбора скорости
вращения вентилятора: AUTO, низкая, сред-

3

няя, высокая

4. Нажмите кнопку для запуска прибора

2

4

1

Dry

Режим осушения

1. Нажмите кнопку «Pежим» для выбора ре­жима осушения

2. Установите желаемую температуру с помо­щью кнопок регулирования температуры

3. Нажмите кнопку для запуска прибора

2

3

Примечание: В режиме осушения нельзя

1

изменить скорость вращения вентилятора

Режим вентилятор

Fan

1. Нажмите кнопку «Pежим» для выбора ре­жима вентилятора

2. Нажмите кнопку для выбора скорости
вращения вентилятора: AUTO, низкая,
средняя, высокая

2

1

3. Нажмите кнопку для запуска прибора

Примечание: В режиме вентилятор нельзя
установить температуру. На ЖК-дисплее не

3

будет отображаться температура

12

УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ

Heat

1. Нажмите кнопку «Pежим» для выбора ре­жима обогрева

2. Установите желаемую температуру
с помощью кнопок регулирования темпера­туры

Режим обогрева

3

3. Нажмите кнопку для выбора скорости
вращения вентилятора: AUTO, низкая, сред­няя, высокая

2

4

1

4. Нажмите кнопку для запуска прибора

Примечание: использование режима обогре­ва будет эффективным, когда температура
наружного воздуха падает. В таких случаях
мы рекомендуем использовать кондиционер
в совместно с другими нагревательными при­борами.

1

2

Установка таймера

или

• Таймер на включение - установите значение
таймера после которого устройство автома­тически включится.

• Таймер на выключение - установите значе­ние таймера после которого устройство авто­матически отключится

3

4

x5

Таймер на включение

Функция таймер на включение позволяет уста­новить период времени, после которого устрой-

или

ство будет автоматически включатся, напри­мер, когда вы приходите домой с работы.

1. Нажмите на кнопку и с помощью кнопок
+ или - пока индикатор не загорится и бу-

дет мигать. Нажмите кнопку еще раз для
подтверждения настройки. По умолчанию,
на дисплее отобразится последнее время

5

6

3сек

которое вы установили и «H» (индикация
часов).

Пример: установка таймера на включение блока
через 2,5 часа.

Примечание: это число указывает на проме­жуток времени после установки таймера, ког­да прибор автоматически включится.

13

УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ

Например, если вы установите таймер на вклю­чение через 2,5 часа, «2.5 h» появится на экра­не, и устройство включится через 2,5 часа.

1. Нажимайте кнопки регулировки - или + не­сколько раз, чтобы установить время, ког­да устройство должно включится

2. Подождите 3 секунды, в это время функ­ция таймера будет активирована. Циф­ровой дисплей на пульте ДУ вернется к
показу заданной температуры. Индика­тор останется на дисплее, показывая что
функция таймера на включение активиро­вана.

1

3

2

или

4

x10

Таймер на выключение

Таймер на отключение позволяет установить
период времени, по истечении которого блок
автоматически отключается, например, когда
вы проснетесь.

1. Нажмите на кнопку и с помощью кнопок
+ или - пока индикатор не загорится и бу­дет мигать. Нажмите кнопку еще раз для

подтверждения настройки. По умолчанию,
на дисплее отобразится последнее время
которое вы установили и «H» (индикация
часов).

Примечание: это число указывает на проме­жуток времени после установки таймера, ког­да вы хотите чтобы прибор включился.
Например, если вы установите таймер на отклю­чение через 5 часов, «5.0 h» появится на экране, и
устройство отключится через 5 часов

2. Нажимайте кнопки регулировки - или + не­сколько раз, чтобы установить время, ког­да устройство должно отключится

3. Подождите 3 секунды, в это время функ­ция таймера будет активирована. Циф­ровой дисплей на пульте ДУ вернется к
показу заданной температуры. Индика­тор останется на дисплее, показывая что
функция таймера на отключение активи­рована.

или

5

Пример: установка таймера на отключение
блока через 5 часов.

6

14

3сек

Примечание: при установке таймера на
включение или отключения до 10 часов, время
будет автоматически увеличиваться на 30 ми­нут с каждым нажатием. После 10 часов и до
24, время будет автоматически увеличиваться
на 1 час.

Таймер вернется к 0 после 24 часов.

Вы можете отключить функцию таймера уста­новив его на «0.0 h» .

УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ

Настройка таймера на включение и отключе­ние одновременно

Важно учитывать, что те сроки, которые вы
установите для обеих функций относятся к ча­сам установленным после текущего времени.
Например, предположим, что текущее время

1

5

2

или

6

сек

3

час дня, и вы хотите, чтобы блок включился
автоматически в семь вечера. После этого от­работал в течение 2-х часов, затем автомати­чески выключился в девять часов вечера.

Проделайте следующую операцию:

3

4

X12

или

7

8

или

9

10

X16

или

11

12

3

сек

15

Например: установка таймера на включение
через шесть часов работы, рабочее время два
часа и затем автоматическое выключение.

(см. рисунок ниже)

Дисплей пульта ДУ

УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ

Таймер устанавливается для включения че-

рез 6 часов от текущего времени

Таймер устанавливается для отключения че­рез 8 часов от текущего времени

16

Старт
таймера

2PM 3PM

Шесть часов спустя
Восемь часов спустя

4PM 5PM

Включение
прибора

Отключение
прибора

6PM 7PM 8PM 9PM

УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ

SLEEP режим (ночной режим)

Режим SLEEP используется для уменьшения
потребления энергии во время сна. Эта функ­ция может быть активирована только с помо­щью пульта дистанционного управления.

Примечание: режим SLEEP не активен в ре­жимах Вентилятор и Осушение

Функция TURBO

Функция TURBO помогает достигать заданной
температуры в короткие сроки.

• При выборе функции TURBO в режиме ох­лаждения, устройство будет подавать хо­лодный воздух для запуска процесса ох­лаждения.

• При выборе функции TURBO в режиме обо­грева, устройство будет подавать теплый
воздух для запуска процесса обогрева.

Функция ECO

Примечание: данная функция доступна
в режиме охлаждения

• В режиме охлаждения, нажмите кнопку
ECO, на пульте дистанционного управления
будет автоматически отображаться темпе­ратура 24 градуса, скорость вентилятора
будет установлена на автоматическую для
экономии энергии (но только если установ­ленная температура меньше 24 градусов).
Если установленная температура выше 24
градусов, нажмите кнопку ECO, скорость
вентилятора будет меняться автоматически,
установленная температура будет оставать­ся неизменной.

Примечание:
Нажмите кнопку , затем нажмите
кнопку - или +, тогда выбранный
индикатор функции будет мигать
на дисплее, нажмите кнопку для
подтверждения. Индикатор остает­ся включенным когда эта функция
активирована.
Для отмены выбранной функции,
просто процедуры, описанные в
предыдущем пункте

• Нажмите на кнопку включения/отключения,
изменение режимов работы или регулировки
температуры менее чем 24 градуса прекратит
работу функции ECO.

• Во время работы функции ECO, заданная тем­пература должна быть 24 градуса или выше.
Это может привести к недостаточному охла­ждению. Если вы чувствуете себя неуютно,
просто нажмите на кнопку ECO еще раз, чтобы
остановить работу данной функции.

17

УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ

Кнопки
Кнопки используются для настройки рабо­ты вертикальных и горизонтальных жалюзи и
установки желаемого направления воздушно­го потока влево/вправо и вверх/вниз.
Угол изменения жалюзи 6 градусов.
При нажатии кнопки SWING более 2 секунд
жалюзи будут качаться вверх/вниз или влево/
вправо автоматически.

ВНИМАНИЕ!

1. Если между пультом и приемником ин­фракрасных сигналов на внутреннем бло­ке находятся посторонние предметы, то
кондиционер не будет принимать сигналы
пульта ДУ.

2. Не допускайте попадания на пульт жид­кости.

3. Не оставляйте пульт в зоне воздействия
высокой температуры и прямых солнеч­ных лучей.

4. Попадание прямых солнечных лучей на
приемник сигналов ДУ может вызвать на­рушения в работе кондиционера.

5. Не оставляйте пульт в зоне воздействия
электромагнитного излучения, генерируе­мого другими домашними приборами.

ВНИМАНИЕ!

1. Для доступа к панели управления подни­мите переднюю панель.

2. Освободите концы панели. Откройте па­нель и поднимите вверх до положения, в
котором она фиксируется (до щелчка).

3. Нажмите на нижние концы панели
с двух сторон и закройте до упора.

4. Откройте и поднимите переднюю
панель вверх, пока она не зафик­сируется со щелчком. В моделях
с производительностью 24000 БТЕ ис­пользуйте стойки, чтобы поддержать
панель. При нажатии кнопки ручного
управления, режим функционирования
переключается в следующем порядке:
«AUTO», «COOL», «OFF». (Температура по
умолчанию установлена 24°С/76°F)

5. Надежно закройте панель в первоначаль­ном положении.

Manual control
button - кнопка
ручного управле­ния (1)

Suspension
bars

Suspension bars­стойки (2)

Manual control
botton

AUTO COOL

（1）

Не пользуйтесь кондиционером при низ ких
температурах наружного воздуха. Это может
привести к серьезной поломке.

УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ
БЕЗ ПУЛЬТА ДУ

При утере пульта ДУ или выходе из строя эле­ментов питания управление кондиционером про­изводится следующим образом.

18

Manual control
botton

AUTO COOL

（2）

УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ

ВНИМАНИЕ!

Это применяется только в целях тестирования
кондиционера

Чтобы восстановить управление с ПДУ, исполь­зуйте непосредственно пульт дистанционного
управления.

1. РЕГУЛИРОВАНИЕ НАПРАВЛЕНИЯ
ПОТОКА ОБРАБОТАННОГО ВОЗДУХА

Необходимо регулировать направление воз­душного потока с таким расчетом, чтобы не
создавался дискомфорт, и поток равномерно
распределялся по помещению. Направление
потока по вертикали регулируется с пульта ди­станционного управления. Направление потока
по горизонтали регулируется вручную поворо­том решетки.

2. РЕГУЛИРОВАНИЕ НАПРАВЛЕНИЯ
ВОЗДУШНОГО ПОТОКА ПО ВЕРТИКАЛИ

Направление воздушного потока по вертикали
регулируется автоматически в зависимости от
режима работы кондиционера.

3. КАК ЗАДАТЬ НУЖНОЕ НАПРАВЛЕНИЕ
ПОТОКА (РЕЖИМ- SWING)

Эта операция проводится при работающем
кондиционере. Нажимая кнопку выбора поло­жения жалюзи SWING на пульте управления,
установите жалюзи в нужной позиции либо вы­берите диапазон их поворота. Поворот жалюзи
и направление воздушного потока
в вертикальном направлении изменяются
в ограниченном диапазоне. Во всех по­следующих действиях направление по­тока в вертикальном направлении будет
сохранено таким, каким Вы задали его
с помощью кнопки SWING.

ВНИМАНИЕ!

Не вставляйте излишне глубоко пальцы в
панель выпуска воздуха. Высокоскоростной
вентилятор внутри может представлять опас­ность.

ВНИМАНИЕ!

Регулирование направления потока
и включение режима SWING (кнопка SWING)
невозможно при выключенном кондицио­нере, включая период ожидания, заданный
таймером включения (ON TIMER.) Следите за
тем, чтобы кондиционер не работал в течение
длительного времени в режимах охлаждения
и осушения воздуха при направленной вниз
струе. В противном случае возможна конденса­ция влаги на вертикальных жалюзи и, как след­ствие стекание ее вниз. Запрещается двигать
жалюзи руками. Всегда используйте кнопку
SWING на пульте. Попытка регулирования поло­жения жалюзи вручную приведет к сбою в ра­боте кондиционера, его остановке и повторно­му пуску. При повторном пуске кондиционера
вертикальные жалюзи могут быть неподвижны
в течение 10 секунд.

Чтобы установить горизонтальное направление
потока воздуха (влево-вправо)

Переместите направляющую вручную, чтобы
направить поток воздуха в предпочтительную
сторону.

19

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Внутренние настенные блоки серии Triumph EU ERP Inverter

Модель RCI-TM09HN RCI-TM12HN RCI-TM18HN

Напряжение питания 220-240/50

Производительность, кБТЕ/ч

Охлаждение

Обогрев

Уровень шума, внутренний блок
(низк./средн./выс.), дБ(А)

Расход воздуха, внутренний блок
(низк./средн./выс.), м3/ч

Размеры внутреннего блока (ШхВхГ), мм 715x195x285 805x195x285 958x213x302

Производительность, кВт 2,64 3,52 5,28

Потребляемая мощность, Вт 24 24 34

Рабочий ток, А 0,1 0,1 0.15

Производительность, кБТЕ/ч 10000 13000 19000

Производительность, кВт 2,93 3,81 5,57

Потребляемая мощность, Вт 24 24 34

Рабочий ток, А 0,1 0,1 0.15

9000 12000 18000

26/32/36 26/34/40 30/37/41

270/320/420 370/470/570 540/680/840

Размеры внешнего блока (ШхВхГ), мм 780x270x360 870x270x360 1035x295x380

Вес внутреннего блока (Нетто/Брутто), кг 6.5/8.5 7.5/9.5 8.5/12

Диаметр газовой трубы, дюйм Ф6.35(1/4") Ф6.35(1/4") Ф6.35(1/4")

Диаметр дренажной трубы, мм

Ф9.52(3/8")

Ф9.52(3/8") Ф12.7(1/2")

20

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Внутренние настенные блоки серии Triumph Gold EU ERP Inverter

Модель RCI-TGM09HN RCI-TGM12HN RCI-TGM18HN

Напряжение питания 220-240/50

Производительность, кБТЕ/ч

9000 12000 18000

Охлаждение

Обогрев

Уровень шума, внутренний блок
(низк./средн./выс.), дБ(А)

Расход воздуха, внутренний блок
(низк./средн./выс.), м3/ч

Размеры внутреннего блока (ШхВхГ), мм 715x195x285 805x195x285 958x213x302

Размеры внешнего блока (ШхВхГ), мм 780x270x360 870x270x360 1035x295x380

Вес внутреннего блока (Нетто/Брутто), кг 6.5/8.5 7.5/9.5 8.5/12

Диаметр газовой трубы, дюйм Ф6.35(1/4") Ф6.35(1/4") Ф6.35(1/4")

Диаметр дренажной трубы, мм

Производительность, кВт 2,64 3,52 5,28

Потребляемая мощность, Вт 24 24 34

Рабочий ток, А 0,1 0,1 0.15

Производительность, кБТЕ/ч 10000 13000 19000

Производительность, кВт 2,93 3,81 5,57

Потребляемая мощность, Вт 24 24 34

Рабочий ток, А 0,1 0,1 0.15

26/32/36 26/34/40 30/37/41

270/320/420 370/470/570 540/680/840

Ф9.52(3/8")

Ф9.52(3/8") Ф12.7(1/2")

21

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Внутренние настенные блоки серии Prestigio EU ERP Inverter

Модель RCI-P31HN/IN RCI-P41HN/IN RCI-P61HN/IN

Напряжение питания 220-240/50

Производительность, кБТЕ/ч

9200 12000 18000

Охлаждение

Обогрев

Уровень шума, внутренний блок
(низк./средн./выс.), дБ(А)

Расход воздуха, внутренний блок
(низк./средн./выс.), м3/ч

Размеры внутреннего блока (ШхВхГ), мм 722x187x290 802x189x297 965x215x319

Размеры внешнего блока (ШхВхГ), мм 790x270x370 875x285x375 1045x305x405

Вес внутреннего блока (Нетто/Брутто), кг 7.4/9.6 8.2/10.7 9/12.2

Диаметр газовой трубы, дюйм Ф6.35(1/4") Ф6.35(1/4") Ф6.35(1/4")

Диаметр дренажной трубы, мм

Производительность, кВт 2,70 3,52 5,28

Потребляемая мощность, Вт 24 24 34

Рабочий ток, А 0.11 0.11 0.15

Производительность, кБТЕ/ч 10000 13000 19000

Производительность, кВт 2,93 3,81 5,57

Потребляемая мощность, Вт 24 24 34

Рабочий ток, А 0.11 0.11 0.15

22/33/37 22/32/38 27/33/42

259/429/521 294/478/539 420/505/750

Ф9.52(3/8")

Ф9.52(3/8") Ф12.7(1/2")

22

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наружные блоки

Параметр/модель

Параметры электропитания

Класс/коэффициэнт
энергоэффективности
(EER)* (охлаждение)

Класс/коэффициэнт
сезонной энергоэффектив­ности (SEER)*
(охлаждение)

Производительность,
кБТЕ/ч (охлаждение)

Производительность, кВт
(охлаждение)

Потребляемая мощность,
Вт (охлаждение)

Рабочий ток, А
(охлаждение)

Гарантированный диапа­зон рабочих температур
наружного воздуха, °С
(охлаждение)

Класс/коэффициэнт
энергоэффективности
(COP),(обогрев)

Производительность,
кБТЕ/ч (обогрев)

Производительность, кВт
(обогрев)

Потребляемая мощность,
Вт (обогрев)

Рабочий ток, А (обогрев)

Гарантированный диапа­зон рабочих температур
наружного воздуха, °С
(обогрев)

Уровень шума, внешний
блок, дБ(А)

Расход воздуха, наружный
блок, м3/ч

Марка компрессора
Заводская заправка хла-

дагента R410A (до 5 м), г
Максимальный

потребляемый ток, А
Размеры внешнего блока

(ШхВхГ), мм
Вес внешнего блока

(нетто/брутто), кг

2RFM-

14HN/OUT

А/3,21 А/3,21 А/3,21 А/3,61 А/2,78 А/3,22

A++/6.8 A++/6,3 A++/6,3 A++/6,8 A++/7,1 A++/7,6

14000 18000 21000 28000 36000 42000

4,20 5,30 6,20 8,30 10,60 12,40

1300 1750 1917 2273 3800 3822

5.9 7,6 8,3 9,9 16,9 16,6

-15°С~50°С -15°С~50°С -15°С~50°С -15°С~50°С -15°С~50°С -15°С~50°С

А/4 А/3,71 А/3,70 А/3,61 А/3,71 А/3,65

15000 19000 22500 30000 38000 42000

4,40 5,60 6,60 8,80 11,20 12,40

1100 1500 1782 2435 3000 3372

5.15 6,7 7,8 10,6 13 14,7

-15°С~24°С -15°С~24°С -15°С~24°С -15°С~24°С -15°С~24°С -15°С~24°С

54 54 54 54 54 54

2100 2100 2700 3800 5500 5500

GMCC GMCC GMCC GMCC GMCC GMCC

1250 1700 2100 2400 3000 3600

11 12,0 15,0 17,0 21,5 22,0

800x333x554 800x333x554 845x363x702 946x410x810 946x410x810 946x410x810

31.5/34.5 36/39 47/50.2 67.6/73.4 70/75 76/81

2RFM-

18HN/OUT

3RFM-

21HN/OUT

220-240В,50Гц

4RFM-

28HN/OUT

4RFM-

36HN/OUT

5RFM-

42HN/OUT

23

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Параметр/модель

Максимальная длина
фреонопровода, м

Максимальная длина до
одного внутреннего блока

Максимальный перепад
высот между внутренним и
наружным блоком, м

Максимальный перепад
между внутренними
блоками

Диаметр жидкостной
трубы, дюйм

Диаметр газовой трубы,
дюйм

2RFM-

14HN/OUT

40 40 60 60 80 80

25 25 30 30 35 35

15 15 15 15 15 15

10 10 10 10 10 10

2xФ6.35 (1/4") 2xФ6.35 (1/4") 3xФ6.35 (1/4") 4xФ6.35 (1/4") 5xФ6.35 (1/4") 5xФ6.35 (1/4")

2xФ9.52(3/8") 2xФ9.52(3/8") 3xФ9.52(3/8")

2RFM-

18HN/OUT

3RFM-

21HN/OUT

4RFM-

28HN/OUT

3x Ф9.52(3/8")+

1xФ12.7(1/2")

4RFM-

36HN/OUT

4x Ф9.52(3/8")+

1xФ12.7(1/2")

5RFM-

42HN/OUT

4x Ф9.52(3/8")+

1xФ12.7(1/2")

9. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

При возникновении следующих неи­справностей отключите кондиционер, отсо­едините его от сети электропитания и обра­титесь в сервисный центр:

• Часто мигают индикаторы (5 раз в секун­ду). Вы отключили кондиционер и че рез
две-три минуты включили его снова, но

Причина Способ устранения

Отсутствует электропитание

Кондиционер
не работает

Недостаточная холо­до- или тепллопроиз­водительность

Кондиционер не охла­ждает и не обогревает

Если устранить неисправность не удалось, обратитесь в сервисный центр, назовите модель кондиционера и под­робно опишите возникшую неисправность.

Во избежание поражения электри ческим током не меняйте электро проводку и не проводите
ремонт кондиционера самостоятельно.

Вилка не вставлена в розетку Вставьте вилку в розетку
Перегорел предохранитель Замените предохранитель
В пульте ДУ разрядились элементы питания Замените элементы питания
Недостаточная холодо- или тепллопроизводитель-

ность
Задана слишком высокая (в режиме охлаждения или

слишком низкая (в режиме обогрева) температура
воздуха в помещении

Воздушный фильтр забит пылью Очистите воздушный фильтр
Посторонние предметы загораживают воздухозабор-

ную или воздуховыпускную решетку наружного блока
Открыты двери или окна Закройте двери или окна
Посторонние предметы загораживают воздухозабор-

ную или воздуховыпускную решетку наружного блока
Активизирована трехминутная задержка включения Немного подождите

индикаторы продолжают мигать.

• Часто перегорает плавкий предохрани тель
или срабатывает автоматический выклю­чатель

• Внутрь кондиционера попала вода или по­сторонние предметы

• Другие нарушения в работе кондиционера

Подождите, пока возобновиться
электропитание

Отмените настройку
таймера

Правильно задайте температуру

Удалите посторонние предметы

Удалите посторонние предметы

24

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЭФФЕКТЫ, НЕ СВЯЗАННЫЕ С НАРУШЕНИЕМ НОРМАЛЬНОЙ РАБОТЫ
КОНДИЦИОНЕРА

1. Кондиционер не работает

Кондиционер не включается сразу после на­жатия кнопки «ON/OFF». Если горит инди катор
рабочего состояния, то это указывает на нор­мальное функционирование кондици онера.
Устройство защиты кондиционера от частых
пусков не позволяет включать кон диционер
ранее, чем через 3 минуты после его отклю­чения. После включения кондици онера при
низкой температуре НАРУЖНО ГО воздуха
активируется система защиты от подачи
холодного воздуха в помещение. (См. раздел
«ОХЛАЖДЕНИЕ, ОБОГРЕВ и ВЕНТИЛЯЦИЯ»).

2. Из внутреннего блока выходит белый
туман и холодный воздух

Кондиционер работает в режиме охла­ждения в помещении с высокой влажно­стью (при наличии пыли и паров масла
в воздухе). Из-за скопления грязи во внутрен­нем блоке поддержание температуры воздуха
в поме щении на заданном уровне может ока­заться невозможным. В этом случае следует
прове сти чистку внутреннего блока. Выпол­нять эту работу должен квалифицированный
специа лист. Сразу после отключения режима
отта ивания из кондиционера, работающего в
ре жиме обогрева, может выходить водяной
пар.

3. Шум

При работе кондиционера могут быть слышны
звуки текущей воды. Эти звуки выз ваны тече­нием хладагента по межблочным трубопрово­дам. Звуки текущей воды могут быть слышны
при оттаивании кондиционе ра и сразу после
его отключения. Эти звуки связаны с измене­нием расхода хладагента и прекращением его
течения. При включе нии и отключении конди­ционера могут быть слышны щелкающие зву­ки. Эти звуки выз ваны тепловым расширением
или сжатием пластмассовых деталей при из­менении тем пературы корпуса.

4. Из внутреннего блока вылетает пыль

Это происходит при первом пуске кон­диционера или после длительного перерыва в
работе.

5. Кондиционер испускает неприятный
запах

Кондиционер поглощает сигаретный дым,
а также запах, исходящий от стен и ме бели, и
затем возвращает его в помещение.

6. Самопроизвольное переключение
с режима ОХЛАЖДЕНИЯ на режим ВЕН­ТИЛЯЦИИ

Во избежание замораживания тепло обменника
кондиционер автоматически переключается в
режим ВЕНТИЛЯЦИИ и возвращается в режим
ОХЛАЖДЕНИЯ че рез довольно длительный
интервал време ни. При достижении заданной
температуры воздуха компрессор отключа­ется, и конди ционер продолжает работать в
режиме ВЕН ТИЛЯЦИИ. При повышении темпе­ратуры воздуха компрессор снова включается.

7. Переключение с режима ОБОГРЕВА в
режим ВЕНТИЛЯЦИИ

При достижении заданной температуры воз­духа компрессор отключается, и кон диционер
продолжает работать в режиме ВЕНТИЛЯЦИИ.
При снижении температуры воздуха компрес­сор снова включается.

8. При относительной влажности воз­духа в помещении выше 80 % на по­верхности кондиционера может образо­ваться конденсат.

9. Режим оттаивания

При обмерзании теплообменника наруж­ного блока в режиме обогрева теплопроиз­водительность кондиционера снижается.

25

УХОД И ОБСЛУЖИВАНИЕ

Через некоторое время кондиционер ав­томатически переходит в режим оттаивания.
При этом компрессор постоянно работает, а
вентиляторы не вращаются. После заверше­ния цикла оттаивания кондиционер возвра­щается в режим обогрева.

10. Режим обогрева

При работе в режиме обогрева конди ционер
переносит теплоту, содержащуюся в наружном
воздухе, внутрь помещения. При понижении
температуры наружного возду ха теплопроизво­дительность кондиционера уменьшается, и тем­пература обработанного воздуха понижается.

11. Система защиты от подачи холодно­го воздуха

Во избежание подачи в помещение хо лодного
воздуха вентилятор внутреннего блока авто­матически уменьшает скорость вращения или
останавливается.

Это происходит в следующих случаях:

• Только что включился режим обогрева.

10. УХОД И ОБСЛУЖИВАНИЕ

• Только что завершился цикл оттаивания.

• Очень низкая температура наружного воз­духа.

12. Система защиты от частых пусков

(трехминутная задержка)

При повторном пуске кондиционера сра зу же
после его отключения кондиционер включа­ется только через 3 минуты.

ВНИМАНИЕ!

Во избежание поражения электри ческим то­ком не меняйте электро проводку и не прово­дите ремонт кондиционера самостоятельно.

Чистка внутреннего блока

1. Для чистки внутреннего блока и пульта
ДУ пользуйтесь сухой мягкой тканью.

2. Если поверхность внутреннего блока
сильно загрязнена, смочите ткань хо­лодной водой.

3. Лицевую панель можно снять и промыть
водой, после чего следует вытереть ее
сухой тканью.

26

ВНИМАНИЕ!

• Не пользуйтесь для чистки кондиционе ра
химическими моющими средствами и не
допускайте попадания этих веществ на по­верхность блока.

УХОД И ОБСЛУЖИВАНИЕ

• Не пользуйтесь для чистки кондицио­нера абразивным порошком, бензи­ном, растворителем, и другими хи­мически активными веществами.
В противном случае пластиковая поверх­ность конди ционера может повредиться
или дефор мироваться.

Чистка воздушного фильтра

Загрязненные воздушные фильтры сни жают
производительность кондиционера, поэтому
чистите их, по возможности, чаще.

1. Откройте лицевую панель и поднимите ее

вверх до щелчка. Услышав щелчок, пре­кратите подъем панели. Возьмитесь за
среднюю часть фильтра и потяните вниз.

2. Очистите фильтр с помощью пылесоса.

Если фильтр сильно загрязнен, сполос ните
его водой.

3. Вставьте верхнюю часть фильтра во вну-

тренний блок и закрепите его левую и пра­вую стороны.

Техническое обслуживание

Уберите посторонние предметы, загора­живающие воздухозаборную и воздуховы­пускную решетки внутреннего и наружного
блоков.

ВНИМАНИЕ!

При установке внутреннего блока на расстоя­нии менее 30 см от потолка необходимо про­водить чистку внутреннего блока и его филь­тров не реже 2-х раз в неделю при активном
использовании кондиционера.

Хранение кондиционера по окончании
сезона эксплуатации

1. Включите кондиционер на несколько ча-

сов в режиме вентиляции. Это позволит
полностью просушить его внутренние по­лости.

2. Отключите кондиционер и извлеките вил-

ку из розетки. Извлеките элемен ты пита­ния из пульта дистанционного управления.

3. Механизмы наружного блока требу­ют регулярного осмотра и чистки, по­этому своевременно обращайтесь
в сервис ный центр.

Ремонт

Если Ваш кондиционер работает не­исправно, отключите его и обратитесь
в сервисный центр.

ВНИМАНИЕ!

• Монтаж кондиционера должен быть осу-

ществлен квалифицированным специа­листом.

• Убедитесь, что параметры сети электро-

питания соответствуют электрическим ха­рактеристикам, указанным на завод ской
табличке кондиционера.

• В линии электропитания должен быть

установлен автоматический выключа тель
с заземлением или сетевой выклю чатель
с отключающей способностью, в 1,5 раза
превышающей максимальный потребляе­мый ток агрегата.

• Если вилка кондиционера не соответст-

вует розетке сети электропитания, обра­титесь к квалифицированному электрику
для замены розетки.

• Не эксплуатируйте кондиционер при по-

врежденном кабеле электропитания. По
вопросу замены поврежденного кабеля
обратитесь к квалифицированному спе­циалисту.

• Позаботьтесь, что бы шум и горячий воз-

дух от наружного блока не мешали сосе­дям.

• При нарушении нормальной работы кон-

диционера обратитесь в гарантийную ма­стерскую.

• По вопросу перемещения или демонта-

жа кондиционера обратитесь в сервис ный
центр.

27

СЕРТИФИКАЦИЯ ПРОДУКЦИИ

11. СРОК ЭКСПЛУАТАЦИИ

Срок эксплуатации прибора составляет 10 лет при условии соблюдения соответству ющих пра­вил по установке и эксплуатации.

12. ПРАВИЛА УТИЛИЗАЦИИ

По истечению срока службы прибор должен подвергаться утилизации в соответствии с норма­ми, правилами и способами, действу ющими в месте утилизации.

13. ДАТА ИЗГОТОВЛЕНИЯ

Дата изготовления указана на приборе.

14. СЕРТИФИКАЦИЯ ПРОДУКЦИИ

Товар сертифицирован на территории таможенного союза органом
по сертификации:

«РОСТЕСТ -Москва»
ЗАО «Региональный орган по сертификации и тестированию»
Адрес: 119049, г. Москва, ул. Житная, д. 14, стр. 1.
Фактический адрес: 117418, Москва, Нахимовский просп., 31.
Телефон: [phone]; факс [phone]

Товар соответствует требованиям:

ТР ТС 004/2011 «О безопасности низкольвотного оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

№ сертификата:

Срок действия:

При отсутствии копии нового сертификата в коробке, спрашивайте копию у продавца

Сертификат выдан:

SIA «GREEN TRACE» LV-1004, Biekensalas iela, 21, Riga, Latvia
СИА «ГРИН ТРЕЙС», ЛВ -1004, Латвия, Рига, ул. Бикенсалас, 21

Изготовитель:

SIA «GREEN TRACE» LV-1004, Biekensalas iela, 21, Riga, Latvia
СИА «ГРИН ТРЕЙС», ЛВ -1004, Латвия, Рига, ул. Бикенсалас, 21

Produced under control of:

Clima Tecnologie S.r.l Via Nazario Sauro 4, 40121 Bologna, Italy

Произведено под контролем:

Клима Технолоджи С.Р.Л., Виа Назарио Сауро 4, 40121 Болонья, Италия

Заявитель:

Общество с ограниченной ответственностью «Ай.Эр.Эм.Си»
РФ, 119049, г. Москва, Ленинский просп., д.6, офис 14. Тел/факс: + 7 [phone]

28

ДЛЯ ЗАМЕТОК

29

ДЛЯ ЗАМЕТОК

30

ДЛЯ ЗАМЕТОК

31

www.ROYAL.ru
