Уважаемый покупатель! Поздравляем вас
с покупкой и благодарим за удачный выбор
приточно-вытяжной вентиляционной
установки ROYAL Clima.




Перед началом эксплуатации прибора про­сим вас внимательно ознакомиться с руко­водством по эксплуатации.

!

,   
     
.

!

,   
     
 .

:

1. Производитель оставляет за собой право без предварительно­го уведомления покупателя вносить изменения в конструкцию,
комплектацию или технологию изготовления изделия с целью
улучшения его свойств.

2. В тексте и цифровых обозначениях руководства могут быть до­пущены опечатки.

3. Если после прочтения руководства у вас останутся вопросы по
эксплуатации прибора, обратитесь к продавцу или в специали­зированный сервисный центр для получения разъяснений.

4. На изделии присутствует этикетка, на которой указаны техниче­ские характеристики и другая полезная информация о приборе.

В целях улучшения качества продукции производитель оставляет
за собой право изменять комплектующие части изделия для раз­ных партий поставок, цветовую гамму и внешний вид прибора без
предварительного уведомления, что не нарушает принятые на
территории страны производства/транзита/реализации стандарты
качества и нормы законодательства.




• Перед началом работ по подключению, об­служиванию и ремонту изделия необходи­мо отключить установку от электросети.

• Монтаж должен выполняться только квали­фицированными специалистами с исполь­зованием профессионального оборудова­ния.

• Перед включением установки в сеть необ­ходимо убедиться в отсутствии видимых
повреждений рабочего колеса, корпуса.
Убедиться, что в установке не оказалось
посторонних предметов, которые могут по­вредить лопасти рабочего колеса или дви­гатель.

• Обслуживание и ремонт установки допу­скается производить только после ее от­ключения и полной остановки вращающих­ся частей.

• Запрещается использовать изделие
не по назначению и подвергать каким-ли­бо модификациям и доработкам.

• Питание установки осуществляется одно­фазным переменным током в соответствии
с разделом «Технические характеристики».
Установка может работать длительное вре­мя без отключения от электросети. Переме­щаемый воздух не должен содержать пыли
и других твердых примесей, а также липких
веществ и волокнистых материалов.

• Запрещается использовать изделие в легко­воспламеняющейся, взрывоопасной среде.

• Не закрывайте и не загораживайте входное
и выходное отверстие изделия, чтобы обес­печить нормальную циркуляцию воздуха.

• Не помещайте посторонние предметы в от­верстия прибора.

• Не садитесь на изделие и не кладите на него
какие-либо предметы.

• При появлении посторонних звуков, запаха
дыма отключите установку от сети питания
и обратитесь в сервисный центр.

• Выполняйте требования руководства
для обеспечения бесперебойной работы
и продолжительного срока службы изде­лия.

• Тип защиты от доступа к опасным частям
и проникновения воды — IP 22.

• Не допускается использование вентиляци­онной установки при наличии каких-либо
повреждений у прибора или кабеля, после

сбоя в работе, после падения устройства
или его повреждения любым другим спо­собом.

• Не разрешается эксплуатировать данное
устройство лицам, не знакомым с руковод­ством по эксплуатации, лицам, находящим­ся под воздействием лекарств и алкоголя,
а также детям и людям с ограниченными
умственными, сенсорными или физически­ми способностями, если они не находятся
под наблюдением ответственного за их
безопасность лица.

• Дети не осознают опасности, которая может
возникнуть при использовании электро­приборов. Поэтому не разрешайте им ис­пользовать или играть прибором без ваше­го присмотра. Не оставляйте шнур питания
в зоне досягаемости для детей, даже если
электроприбор выключен.

• Храните упаковочные материалы (картон,
пластик и т.д.) в недоступном для детей
месте, поскольку они могут представлять
опасность для детей.



Установка предназначена для организации
эффективной энергосберегающей приточ­но-вытяжной вентиляции в небольших по­мещениях: в квартирах, домах, коттеджах
и т.п.

Способствует значительному снижению
теплопотерь на вентиляцию помещения
за счет возврата тепла. Установка оснащена
высокотехнологичным керамическим ак­кумулятором энергии (регенератором) ко­торый обеспечивает подогрев приточного
очищенного воздуха за счет тепла удаляемо­го отработанного воздуха.



1. Комнатный блок установки – 1 шт.

2. Воздушный фильтр
(класс фильтрации G-3) — 2 шт.

3. Керамический теплообменник — 1 шт.

4. Пластиковая телескопическая

труба, состоящая из наборных колец
для подбора длины — 2 шт.

5. Выпрямитель потока воздуха — 2 шт.

6. Вентиляционный колпак — 1 шт.

7. Пульт дистанционного управления — 1 шт.

8. Руководство пользователя

* Пульт управления поставляется без батарейки в комплекте.

Необходимый тип батарейки — CR2025.

2 3

 

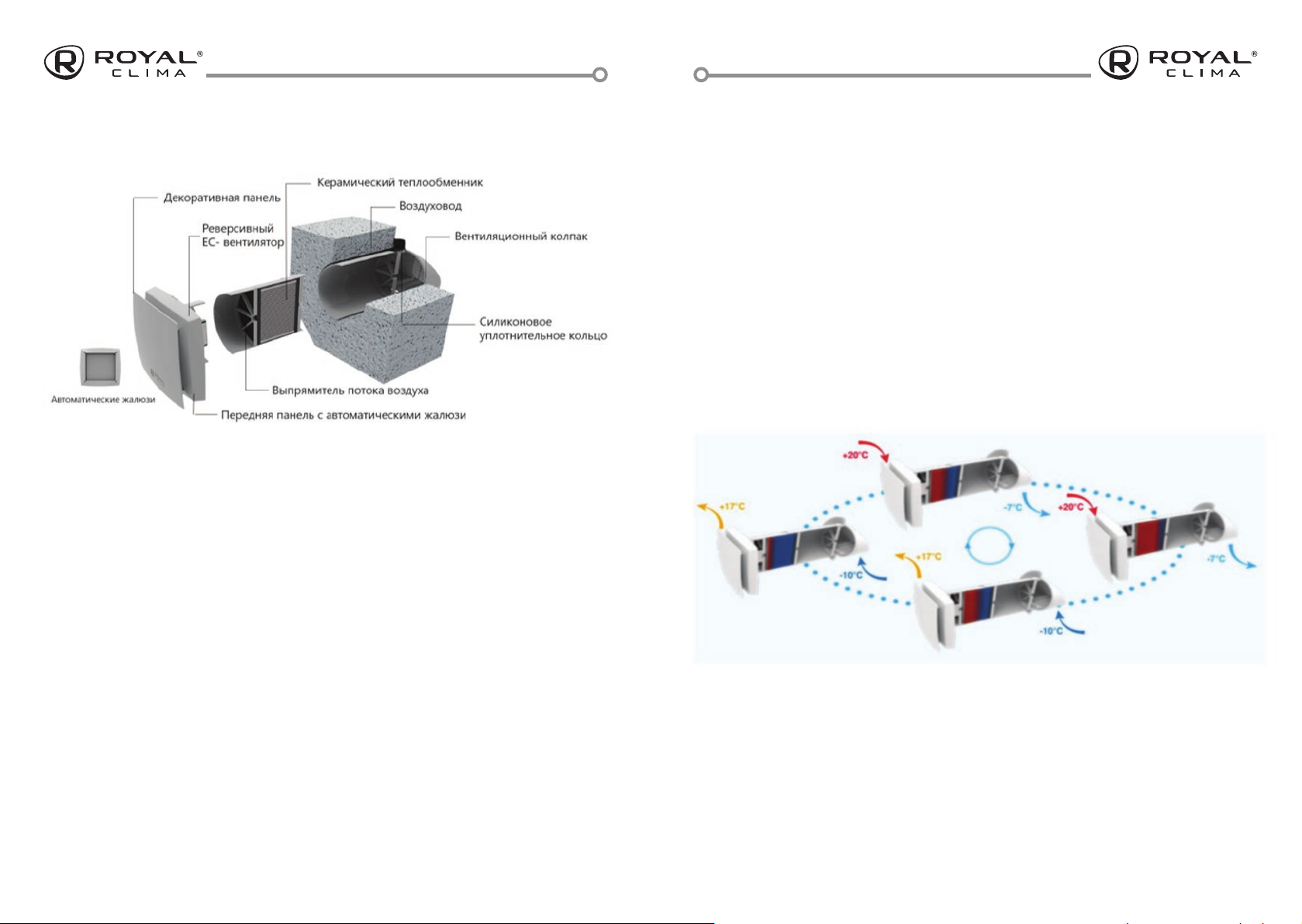

Энергоэффективная приточно-вытяжная
установка состоит из плоской лицевой пане­ли, автоматически закрывающейся решет­ки, наружного вентиляционного колпака,
вентилятора, фильтров, телескопического
воздуховода и теплообменника. Устройство
монтируется в стену комнаты, которая вы­ходит на улицу. Для того, чтобы воздух пе­ремещался из комнаты на улицу и с улицы
в комнату, в рекуператоре используется вен­тилятор. Вентилятор является реверсивным,
то есть может подавать воздух в двух направ­лениях. На лицевой панели есть автомати­ческие жалюзи, которые при выключенном
вентиляторе обеспечивают плавное закры­тие вентиляционного канала.

Внутри канала за вентилятором установлен
керамический теплообменник с большим
количеством отверстий. Перед рекуперато­ром и за ним установлены круглые фильтры

для очистки уличного воздуха и для защиты
вентиляционного оборудования от загряз­нений.

Вентилятор с электродвигателем, фильтры
и каналы размещаются внутри телескопи­ческого канала, который находится в стене.
Длину канала данной модели можно отре­гулировать для установки в стену толщиной
в диапазоне от 230 мм до 420 мм. Внутри
канал изолирован звукопоглощающим ма­териалом.

Процесс регенерации тепла происходит
следующим образом: реверсивный ЕС­вентилятор удаляет из помещения теплый
воздух, который проходит через керами­ческий теплообменник. Керамический те­плообменник обладает большой площадью
теплообмена и высокой теплопроводимо­стью, что позволяет быстро поглощать тепло
вытяжного воздуха. Удаление воздуха осу­ществляется в течении 65 секунд, после чего
в течении 10 секунд реверсивный вентиля­тор отключается, останавливается, а затем
меняет направление вращения и начинает
работать в режиме притока.

В режиме притока холодный уличный воз­дух проходит через фильтр, поступает в ке­рамический теплообменник, где поглощает

накопленное теплообменником тепло, после
чего воздух поступает в помещение. Приток
воздуха в помещение осуществляется в тече
нии 65 секунд, после чего в течении 10 секунд
реверсивный вентилятор отключается, оста­навливается, а затем меняет направление
вращения и цикл повторяется снова.

Таким образом продолжительность одного
цикла составляет 75 секунд..

Данный процесс происходит непрерывно,
что обеспечивает постоянную вентиляцию
помещения.

75

сек.

-

4 5

 



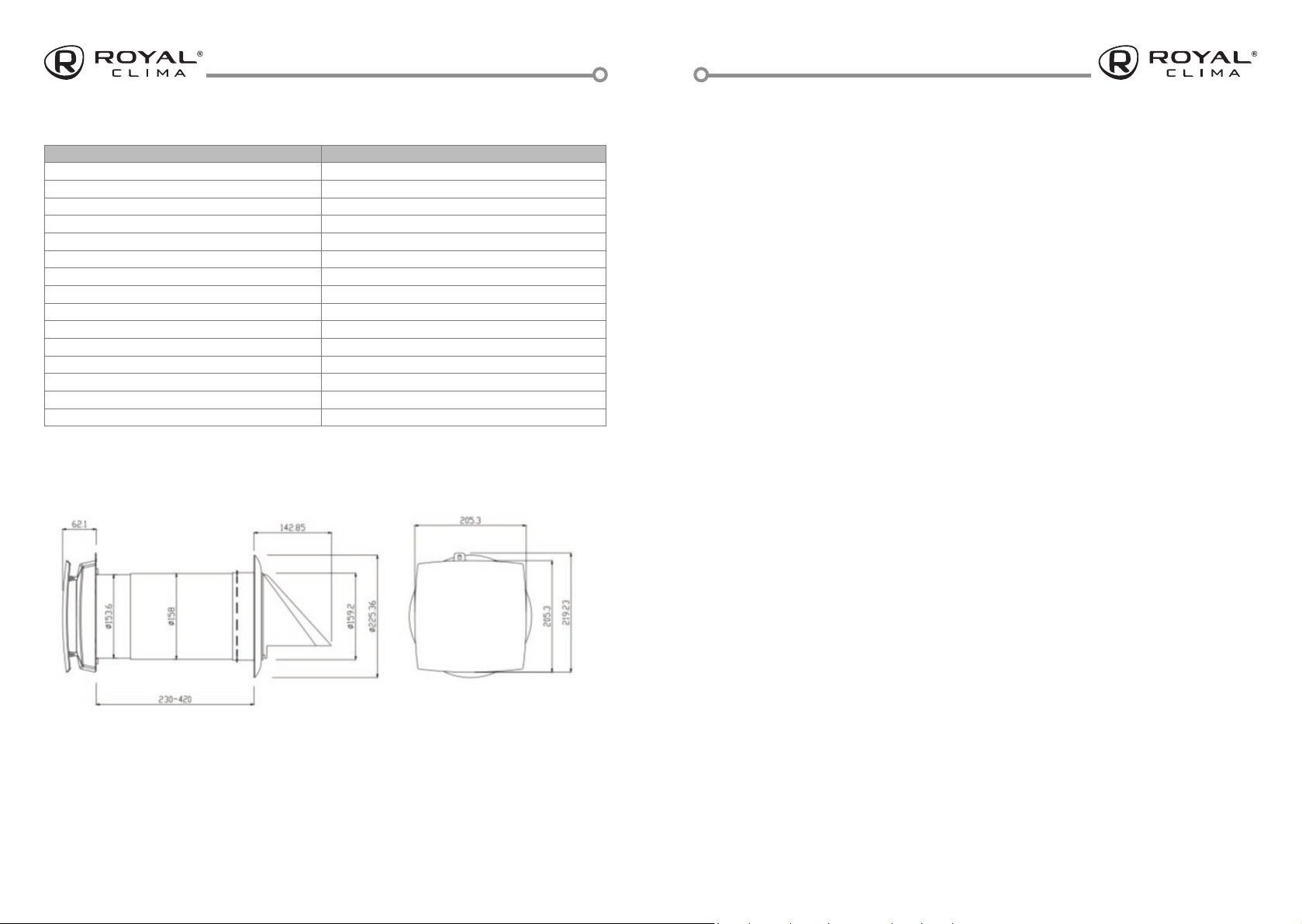

Параметр / Модель RCF-70 LUX

Напряжение электропитания, В/Гц 220–240/50

Частота, Гц 50

Потребляемая мощность, Вт 12

Номинальный ток, А 0,08

Температура эксплуатации, °С от -25 ~ +50

Степень пылевлагозащиты IP 22

Класс электрозащиты II

Энергоэффективность, % 92

Расход воздуха макс., м

Уровень звукового давления (мин./сред./макс.), дБ(А) 11/24/35

Диаметр воздуховода, мм 157

Размеры прибора (Ш×В×Г), мм 206×206×450

Размеры упаковки (Ш×В×Г), мм 270×280×500

Вес нетто, кг 3,7

Вес брутто, кг 5,1

3

/ч 70

 

• Конструкция стены должна допускать про­кладку вентиляционного канала;

• Избегайте стен со скрытыми инженерными
коммуникациями: проводами, трубами ото­пления, водоснабжения;

• Монтажная позиция должна быть удоб­ной для обеспечения доступа к прибору.
Прибор монтируется строго вертикально
на ровной стене, с уклоном не более 2°.

• В пределах 1 м есть возможность подключе­ния к сети питания, имеющей параметры,
указанные в таблице технических характе­ристик прибора;

Рекомендуется размещать приточно-вы­тяжную установку в верхней зоне комнаты
на расстоянии 500 мм от потолка и стены.
Это обусловлено тем, что зимой воздух, ко­торый поступает из проветривателя будет
с меньшей температурой, чем в комнате.
При таком размещении, воздух с улицы, пре­жде чем опуститься к уровню, где находится
человек, смешивается с внутренним возду­хом и дополнительно нагревается.

Приточно-вытяжная установка устанавли­вается в наружную стену толщиной от 230
до 420 мм в круглое отверстие диаметром
180 мм. Для выполнения такого отверстия,
рекомендуется использовать алмазное
сверление. Отверстия получаются качест­венной цилиндрической формы.

Канал следует устанавливать с наклоном
минимум в 3°, это необходимо для предо­твращения попадания конденсата внутрь
помещения.

Внутренняя крышка: 205х205 мм
Наружний колпак: длина 129 мм

6 7

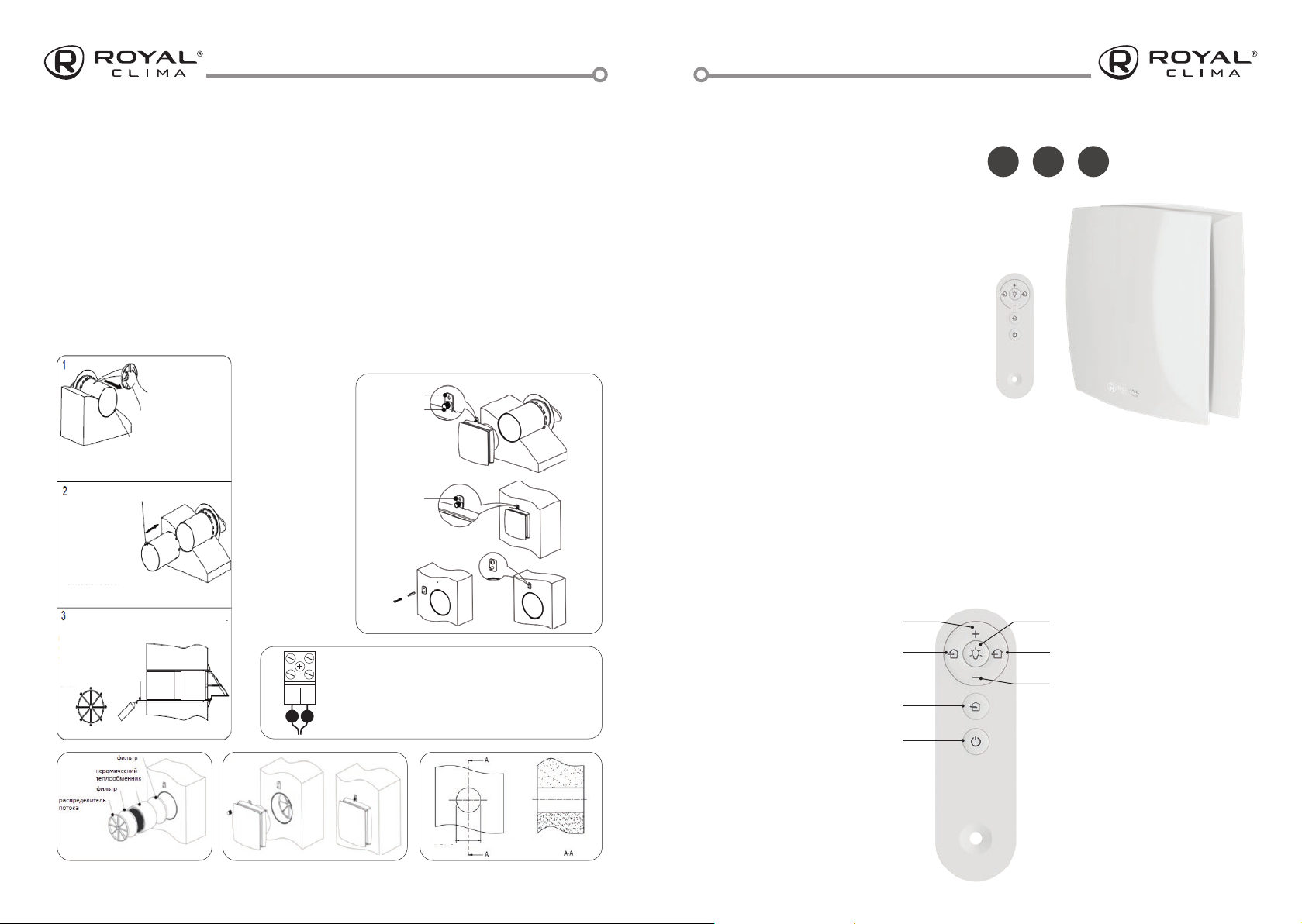

1. Подготовьте в наружной стене помещения
сквозное круглое отверстие диаметром
180 мм.

2. Определите необходимую длину возду-

ховода. Длина воздуховода регулирует­ся и подходит для стен толщиной от 230
до 420 мм.

3. Проклейте самоклеющейся фольгирован-

ной изоляцией толщиной 5 мм внешнюю
стенку воздуховода большего диаметра
(изоляция не входит в комплект поставки).

4. Установите внешний колпак с воздухово-

дом и поместите в отверстие так, чтобы
резиновый уплотнитель прилегал к внеш­ней стене здания.

5. Установите выпрямитель потока воздуха
в конце отверстия.

6. После того как воздуховод в стене установ­лен в правильном положении, зафикси­руйте его с помощью монтажной пены.

7. Последовательно установите фильтр, кера­мический теплообменник, второй фильтр
и второй выпрямитель потока воздуха.

8. Установите удерживающую скобу (по­ставляется в комплекте) предварительно
пробурив в стене отверстие. Поместите
дюбель в отверстие. Закрепите скобу с по­мощью самореза (дюбель и саморез вхо­дят в комплект поставки).

9. Установите внешнюю панель с вентилято­ром на поверхность стены, закрепив с по­мощью фиксирующей гайки из комплекта.

Удерживающая

скоба

Фиксирующая

гайка

 

Управлять работой прибора необходимо
с помощью дистанционного пульта.

 

 — установка обеспечивает подачу

свежего воздуха в помещение.
 — установка осуществляет

вытяжку воздуха по умолчанию.
 — установка работает

в реверсивном режиме с регенерацией
тепла и влаги. В режиме регенерации
установка работает в два цикла
по 75 секунд.

1 2 3

Скорости вентилятора

 

— выбрать вторую или третью скорость

или выключить вентилятор

— включить автоматический режим (смена

циклов приток-вытяжка каждые 75 сек.)

Удерживающая

скоба

  

— Приточный режим (зеленый)
— Вытяжной режим (красный)
— Автоматический режим (оранжевый)

— включить режим притока
— включить режим вытяжки

Увеличить скорость Вкл/выкл подсветки

* Возможен вариант скрытой подводки кабеля

электропитания. Для доступа к клеммной колодке
необходимо отвернуть саморез на верхней части

LN

передней панели, отщелкнуть корпус вентилятора,
надавив на 4 выемки в корпусе. Кабель питания

LN

подключается к клеммной колодке.

Автоматический режим

Режим притока Режим вытяжки

Уменьшить скорость

Вкл/выкл

∅180

8 9

  
«-»

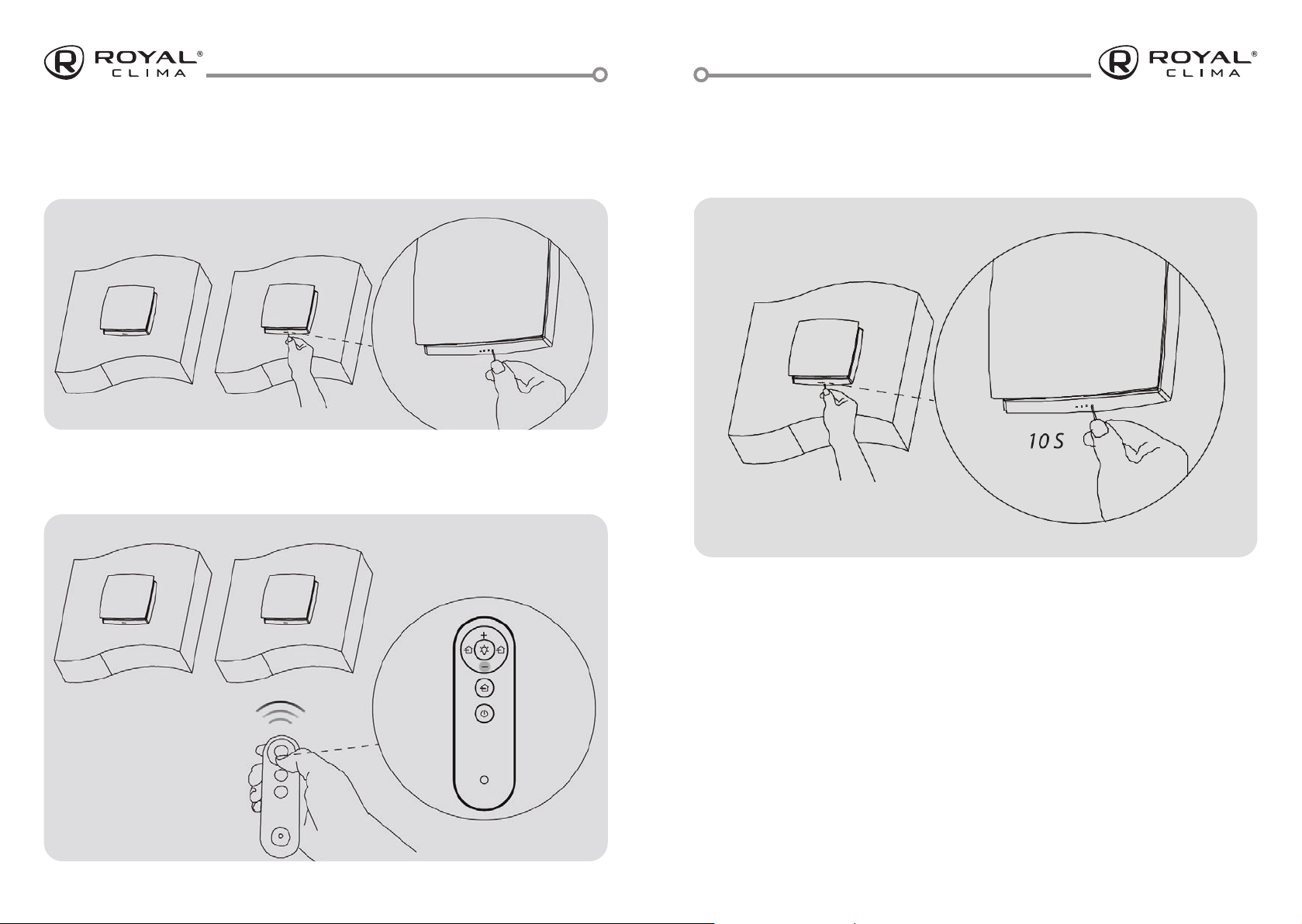

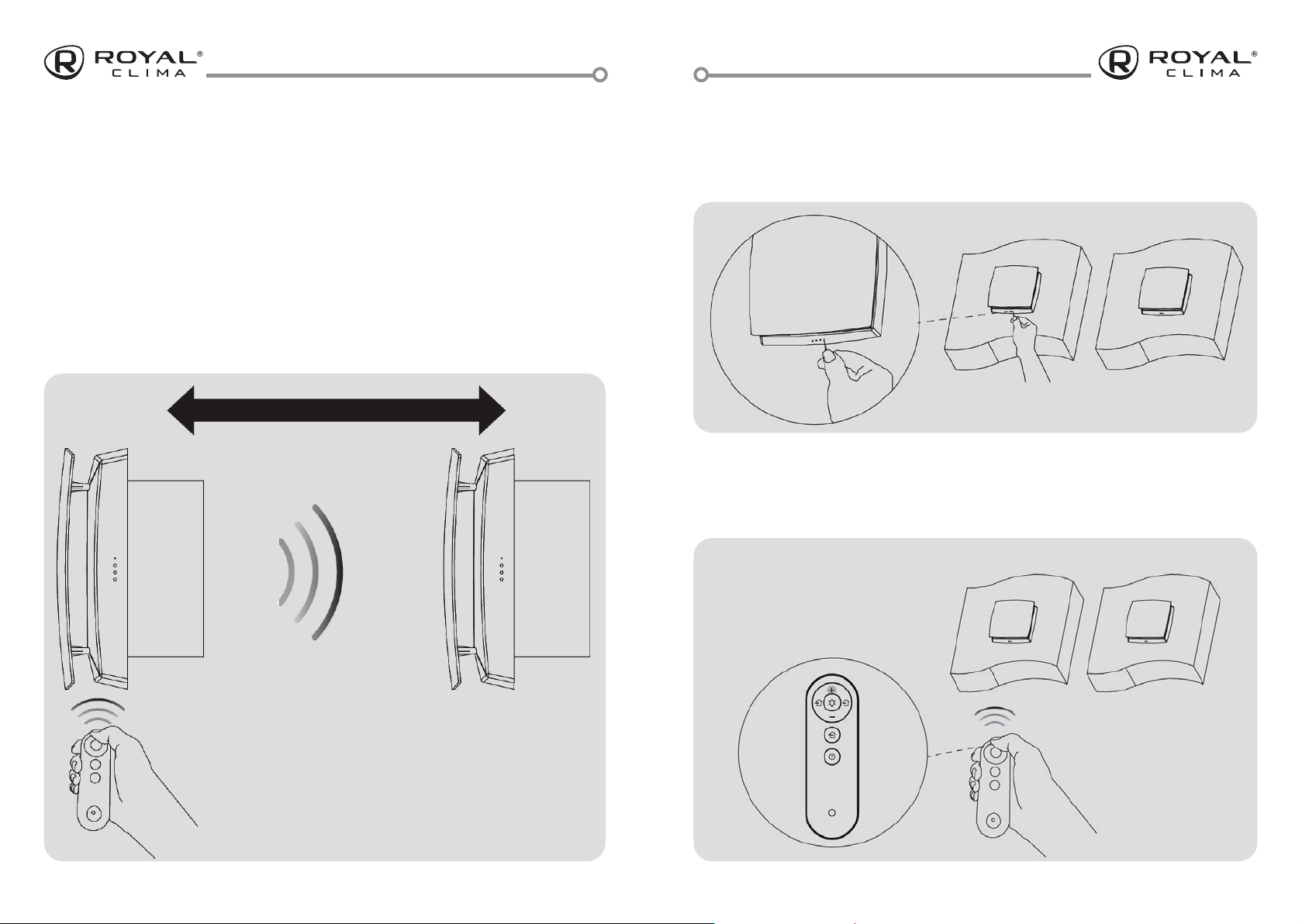

1. В случаях, когда синхронизация
подключения «Ведущий-Ведомый»
не произведена управление установками
с пульта ДУ происходит независимо.

2. Когда синхронизация подключения

произведена пульт ДУ может управлять
только Ведущей установкой, которая
в свою очередь отправляет управляющий
сигнал в Ведомую установку (Ведомая
установка не принимает сигнал пульта
ДУ), таким образом Ведомая установка
работает в том же режиме, что и Ведущая.
К Ведущей установке может быть
подключено несколько Ведомых
установок.

3. При работе в режиме рекуперации
Ведомые установки направляют воздух
в противоток Ведущей установке.
(Ведущая установка работает на приток ­Ведомая на вытяжку, Ведущая установка
работает на вытяжку – Ведомая на приток).

Максимальное расстояние между Ведущей
и Ведомой установкой – 15 м.
Сигнал Ведущей установки может
проникать через стены толщиной до 180 мм,
однако это снижает возможное расстояние
передачи.

  

1. Подключите питание к установке, не включая её. Используя булавку или иголку дважды
быстро нажмите кнопку RESET. После этого зеленый LED индикатор начнет медленно
сигнализировать о входе в режим синхронизации подключения.

Ведущая

установка

Рекомендуемое расстояние не более 15 м

Ведомая
установка

Ведущая установка

Ведомая установка

2. Направьте пульт ДУ на установку, которую планируете сделать Ведущей и нажмите кнопку

«+» на пульте. Зеленый LED индикатор загорится пять раз и отключится, что означает
завершение назначения. Обратите внимание, что после назначения Ведущей установки
её управление возможно только с пульта ДУ, с которого происходила настройка
соединения.

Ведущая установка

Ведомая установка

10 11

  

  «-»

1. Подключите питание к установке, не включая её. Используя булавку или иголку дважды
быстро нажмите кнопку RESET. После этого зеленый LED индикатор начнет медленно
сигнализировать о входе в режим синхронизации подключения.

Ведущая установка

Ведомая установка

2. Направьте пульт ДУ на установку, которую планируете сделать Ведомой и нажмите кнопку

«-» на пульте. Это должен быть тот же пульт, который был использован для назначения
Ведущей установки. Красный LED индикатор загорится пять раз и отключится,
что означает завершение назначения.

Ведущая установка

Ведомая установка

1. Подключите питание к установке, не включая её. Используя булавку или иголку зажмите
кнопку RESET на 10 секунд. После этого желтый LED индикатор будет мигать трижды,
сигнализируя о сбросе режима синхронизации «Ведущий-Ведомый».

12 13

   

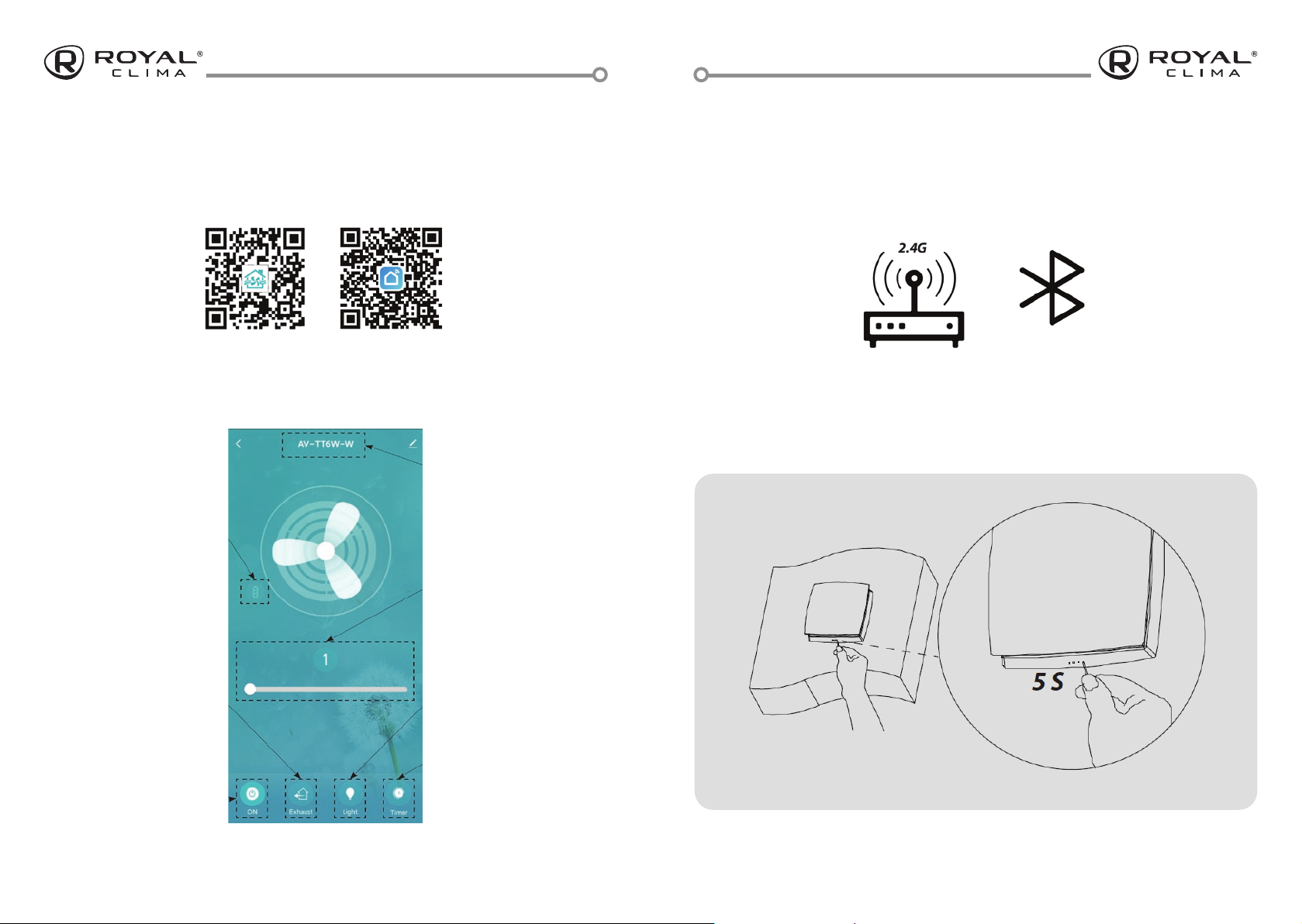

   Wi-Fi

Сканируйте QR-код для установки приложения Smart Vent
или найдите его в App store / Google Play

Подключенный

вентилятор

работает в режиме

Ведущего

Работает с Алексой
и Google Assistant

Имя подключенной
установки. Может быть
подключено несколько
установок

Скорость вентилятора
(3 скорости)

1. Перед синхронизацией установки через мобильное приложение подключите свой
смартфон к домашнему роутеру (только сеть 2.4G) и включите Bluetooth и убедитесь,
что соединение смартфона с сетью Wi-Fi стабильно рядом с установкой

2. Подключите питание к установке, не включая её. Используя булавку или иголку зажмите

кнопку RESET на 5 секунд пока не загорится красный LED сигнал, который оповещает,
что установка подключается к сети Wi-Fi

Рабочий режим

(приток, вытяжка,

рекуперация)

Включение /
выключение

Подсветка (LED)

Подсветка
(LED)

Кнопка настройки
таймера

14 15

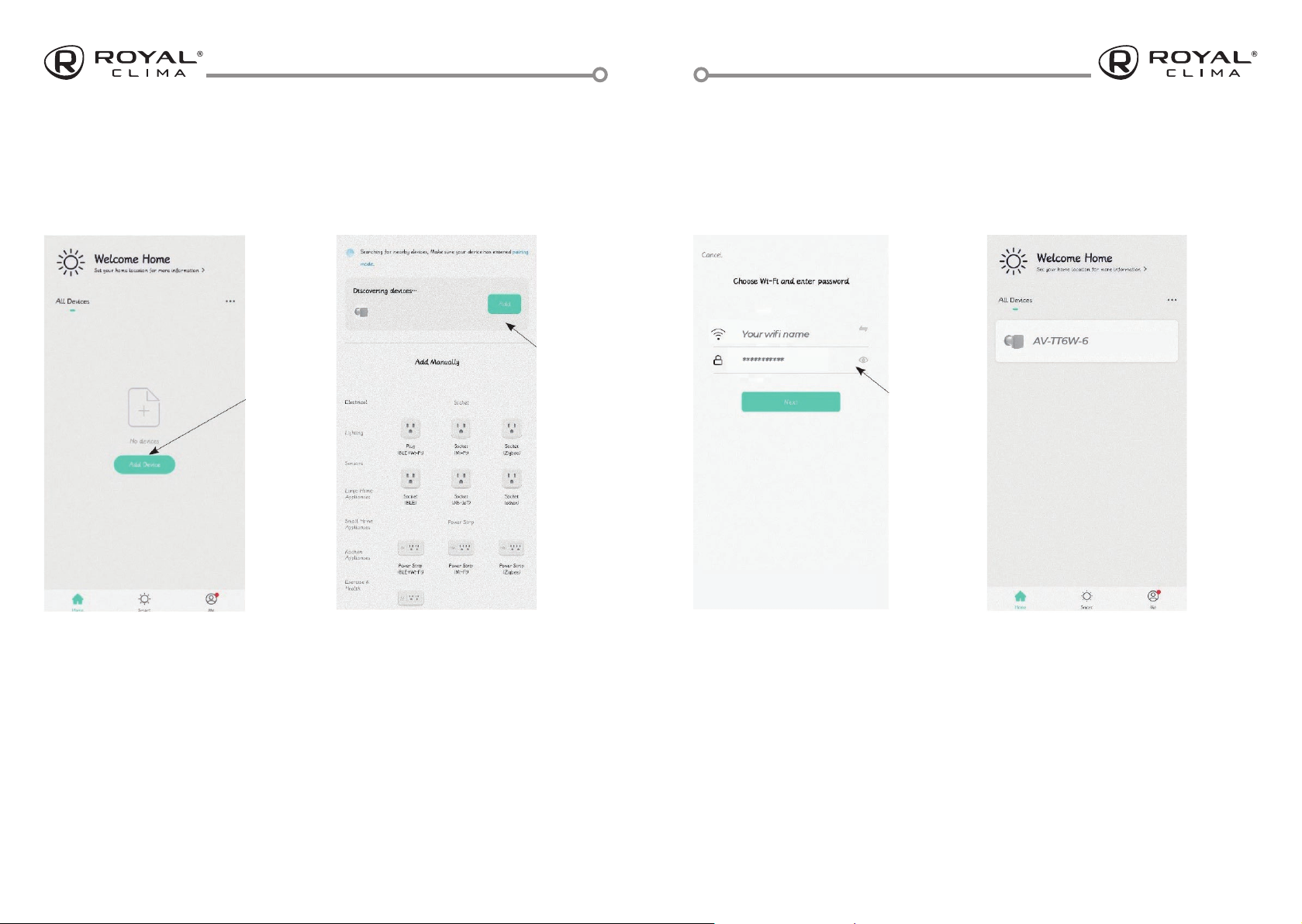

3. Откройте мобильное приложение,
откройте основную страницу и нажмите
кнопку «Добавить устройство» и найдите
установку

Нажмите
кнопку
Добавить
устройство

4. В это время приложение получит сигнал
от установки. Нажмите кнопку «Добавить»
чтобы соединить установку с сетью.

Нажмите
кнопку
Добавить

5. Найдите ту же Wi-Fi сеть, к которой
подключен смартфон, убедитесь,
что названия сетей совпадают и введите
пароль от Wi-Fi сети.

Подключитесь
к Wi-Fi

6. После подключения пользователь может
приступить к управлению установкой
через приложение.

16 17

   

   

1. Не подключен источник

Установка не работает

Производительность
меньше заявленой

Образование
конденсата на корпусе
установки

питания

2. Батарейки пульта
управления разряжены

Загрязнение фильтров Очистите или замените фильтры

Образование конденсата
возможно при низких
уличных температурах и
высокой относительной
влажности в помещении


 

Обслуживание вентилятора приточно­вытяжной установки (1 раз в год).
Снимите блок вентилятора и очистите
лопасти вентилятора.
Удалите пыль сухой щеткой, мягкой мате­рией или пылесосом.
Даже при регулярном техобслуживании
фильтров на блоке теплообменника мо­гут накапливаться пылевые отложения.

• Для поддержания высокой эффективно­сти теплообмена необходимо регуляр­но очищать теплообменник.

• Теплообменник необходимо очищать
пылесосом не реже 1 раза в год:

1. Извлеките выпрямитель потока воз­духа.

2. Извлеките фильтр, расположенный

перед теплообменником.

3. Извлеките теплообменник из канала.

Придерживайте теплообменник
во время его извлечения, чтобы
он не упал.

4. Извлеките фильтр, расположенный

Проверьте подключение источника
питания, соответствие напряжения
допустимым значениям, целостность
питающего провода.

Замените батарейки в пульте

1. Уменьшите скорость вентилятора

2. Убедитесь в том, что рядом
с комплексом не работает
увлажнитель воздуха.


 

Транспортировка разрешается любым ви­дом транспорта при условии защиты изде­лия от атмосферных осадков и механических
повреждений. Для погрузочно-разгрузоч­ных работ используйте соответствующую
подъемную технику для предотвращения
возможных повреждений. Выполняйте тре­бования перемещений для данного типа
грузов. Храните изделие в упаковке про­изводителя в сухом и прохладном месте.
Окружающая среда в складском помещении
не должна быть подвержена воздействию
агрессивных и/или химических испарений,
примесей, чужеродных веществ, которые
могут вызвать появление коррозии и повре­дить герметичность соединений. Исключите
риск механических повреждений, значи­тельных колебаний температуры и влажно­сти в месте хранения. Установка должна
храниться при температуре не ниже +5 °C
и не более +40 °C. Подключение установки
к электрической сети разрешено не раньше,
чем через 2 часа после ее нахождения в по­мещении при комнатной температуре.

за теплообменником.




Срок службы прибора составляет 10 лет
при условии соблюдения соответствую­щих правил по установке и эксплуатации.




По истечении срока службы при­бор должен быть утилизирован
в соответствии с нормами, прави­лами и способами, действующими
в месте утилизации.
Не выбрасывайте прибор вместе с бы­товыми отходами. По истечении срока
службы прибора сдайте его в пункт сбо­ра для утилизации, если это предусмо­трено местными нормами и правилами.
Это поможет избежать возможные по­следствия на окружающую среду и здо­ровье человека, а также будет способ­ствовать повторному использованию
компонентов изделия. Информацию
о том, где и как можно утилизировать
прибор, можно получить от местных ор­ганов власти.




Дата изготовления указана на приборе.



  :

ТР ЕАЭС 037/2016 «Об ограничении
применения опасных веществ в изделиях
электротехники и ридиотехники»;
ТР ТС 020/2011 «Электромагнитная
совместимость технических средств»;
ТР ТС 004/2011 «О безопасности
низковольтного оборудования»

  :

“Clima Tecnologie S.r.I.”,
Via Marco Polo 7, 35040 Sant'urbano, Italy
«Клима Технолоджи С.Р.Л.»,
Виа Марко Поло 7, 35040 Сант-Урбано,
Италия.

:

“Guangzhou Airwoods Environment
Technology Co., Ltd”, Room 2101, No. 25
Headquarter, Tian An Ecological Park,
No. 555 panyudadao North Road, Panyu
District, Guangzhou, China.

«Гуaнчжоу Aирвудс Энвайрнмент
Технолоджи Ко., Лтд», Рум 2101, Но. 25
Хеадквотер, Тиан Aн Эколоджикал Парк,
Но. 555 панюдадао Норс Роад, Паню
Дистрикт, Гуанчжоу, Китай.

  :

ООО «Компания БИС». 119180, г. Москва,
ул. Б. Полянка, д. 2, стр. 2, пом./комн. I/8, РФ.
Тел.: [phone],
E-mail: [email protected]

Сделано в Китае

ROYAL.ru

18 19

 

       ,
      , 
 ,  .

      !

     ­  /  ­     .
 ,   
 ,    
 ,   
.     ­     ­   / 
 .

    

      
,     
     ­ .

 

   24 .
    ­   , ­   .

 

    ­   , 
,   
(     ­,   ), ­  .
    
    
: [email protected], [email protected]

   
       :
www.royal.ru

 

  ,   ­ ,    ­    .
    ,
    ­  ,   ­ .

  

    ­  ,     ­    .   ­     (  

  )    
  .
     ­ ,     ­    .  
 :    ­,   ,  ,  
     .
      ­    ­    
 .    ­    .
   , ­   ,  ­ ()    ­ .    
  ,  ­ () .
  ()  ( 
   , ­  )    ­  ,  
  
. ,  ­ ,   
     ,
 -   
().

  

    ­      
  ,   ­ .
      
  ,   
   ,  ­   ,
       ­    ­   ,  
  ,  ,   
  .

  
   
 

     
   ­     
     (
  ).  -

       45 .
      
  ,     ­     ,
     
   . ­     (, ­       ­ - , . . , ,
, , , , , 
 .  )  3 ()
.     ­,     
  ,   ­  ,  3 ()   
   ,
    .

    :

•    
  (,  ­  ,  
);

•     ,  . .
    
   ,  ­     ,
   
;

• ,    .

    
,     
 :

•      
,      ­  ,    ­     
  ,  ­ , 
 , ,
;

•     ­ (,   . .), 
   , 
 ,  ,
 /, ­ ,  -  ­   
;

• ////­     ­   / ;

•    , ­  ,  ­  ;

•    /
//;

•   (,   . .)
  ,   
,  
, ,   ­,    ;

•     ­   ,  
 (  ­)   
    ;

• ,   
   , ­,   
 ,    
  . .;

•   , , ­ , , ­,   //­    
   ­/  , 
   
,     
;

•  ,    ­    .

    
 , :

•     
     ­    , 
  . 10  «  
»;

•     ­      

_________________________________________________

_________________________________________________

•      ­  /­   ;

•      ­ /  .

_________________________________________________

_________________________________________________

 ,    
  .

 : _______________________________

:________________________________________________

 

(..., )



(..., )

 



 ,

(, , .,



,

 

)

 

(..., )







 

)



 ,

(, , .,



 

royal.ru
