Page 1

кондиционирования воздуха

Modular Air Conditioning

System (MACS)

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Перед началом эксплуатации внимательно изучите данное руководство и храните его в доступном месте.

Система

MACS-I-W

ВНУТРЕННИЙ БЛОК

Page 2

ИСПОЛЬЗУЕМЫЕ ОБОЗНАЧЕНИЯ ПРАВИЛА БЕЗОПАСНОСТИ

Пожалуйста, перед началом эксплуатации внутреннего блока внимательно прочтите данное руководство и тщательно соблюдайте все его требования.

СОДЕРЖАНИЕ

1. ИСПОЛЬЗУЕМЫЕ ОБОЗНАЧЕНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

2. ПРАВИЛА БЕЗОПАСНОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

3. СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА (MACS) . . . . . . . . . . . . . . .4

4. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

5. УСТАНОВКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

6. ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

7 СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

8. УХОД И ОБСЛУЖИВАНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

9. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

10. ПУЛЬТ УПРАВЛЕНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

11. УТИЛИЗАЦИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

12. СЕРТИФИКАЦИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

13. ТЕХНИЧЕСКИЕ ДАННЫЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

1. ИСПОЛЬЗУЕМЫЕ ОБОЗНАЧЕНИЯ

ВНИМАНИЕ!

ПРЕДУПРЕЖДЕНИЕ

Игнорирование этого предупреждения может повлечь за собой травму или угрозу жизни и здоровью и/или повреждение агрегата.

Игнорирование этого предупреждения может повлечь за собой травму или угрозу жизни и здоровью.

ПРИМЕЧАНИЕ!

Стоит перед объяснением или перекрестной ссылкой, которая относится к другим частям текста данного руководства.

2. ПРАВИЛА БЕЗОПАСНОСТИ

Поставляемые агрегаты могут использоваться только в системах кондиционирования. Не используйте агрегат в других целях!

Во время монтажа и обслуживания агрегата

ВНИМАНИЕ, ОПАСНОЕ НАПРЯЖЕНИЕ!

Все работы с устройством (монтаж, соединения, ремонт, обслуживание) должны выполняться только квалифицированным персоналом. Все электрические работы должны выполняться только уполномоченными специалистами-электриками. Предварительно должно быть отключено электропитание.

используйте специальную рабочую одежду и будьте осторожны: углы агрегата и составляющих частей могут быть острыми и ранящими.

Не устанавливайте и не используйте агрегат на неровных, кривых и пр. неустойчивых и непрочных поверхностях. Устанавливайте агрегат надежно, обеспечивая безопасное использование.

Не используйте агрегат во взрывоопасных и агрессивных средах.

ВНИМАНИЕ, ОПАСНОЕ НАПРЯЖЕНИЕ!

ВНИМАНИЕ!

Page 3

СИСТЕМА КОНДИЦИОНИРОВАНИЯ

ВОЗДУХА (MACS)

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ УСТАНОВКА

ВНИМАНИЕ, ОПАСНОЕ

ВНИМАНИЕ!

НАПРЯЖЕНИЕ!

Подключение электричества должно выполняться компетентным персоналом при соблюдении действующих норм.

Напряжение должно подаваться на агрегат через выключатель с промежутком между контактами не менее 3 мм. Выключатель и кабель питания должны быть подобраны по электрическим данным агрегата. Выключатель напряжения должен быть легкодоступен.

Убедитесь в том, что сливной шланг обеспечивает эффективное удаление дренажа — неправильная установка может повлечь за собой протечку воды и порчу интерьера.

Не помещайте огнеопасные электроприборы, воспламеняющиеся аэрозоли вблизи места выхода воздуха. Животных и растения нельзя помещать вблизи выхода воздуха — это может причинить им вред.

3. СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА (MACS)

Система кондиционирования воздуха Modular Air Conditioning System (MACS)

Система кондиционирования воздуха MACS предназначена для кондиционирования воздуха в обслуживаемых помещениях. Из подвижного воздуха удаляются вредные примеси, производится ох лаждение и изменение относительной влажности.

В состав входят внешние блоки MACS-O, вну тренние блоки MACS-I и насосные станции MACS-H.

Стандартная комплектация системы кондиционирования

В состав системы кондиционирования обязательно должны входить:

Наружный блок MACS-O для охлаждения воздуха, которая осуществляет охлаждение воды или водяного раствора гликоля (далее

− теплоноситель).

Внутренних блоков MACS-I предназначенных, для рециркуляции, охлаждения/нагрева, а также изменение относительной влажности воздуха в кондиционируемом помещении.

Насосная станция MACS-H предназначена для циркуляции теплоносителя в водяном контуре между внутренними блоками MACS-I и наружными блоками MACS-O. В со-

став насосной станции входят насосы, шкаф управления и вспомогательная гидравлическая арматура.

Система управления

Раздельная система управления имеет собственный пульт управления наружного блока MACS-O, отдельные пульты д ля каждого внутреннего блока MACS-I.

Системы кондиционирования может состоять из нескольких наружных блоков MACS-O. Блоки объединяются в одну сис тему с помощью провода и работают по принципу «ведущий-ведомый».

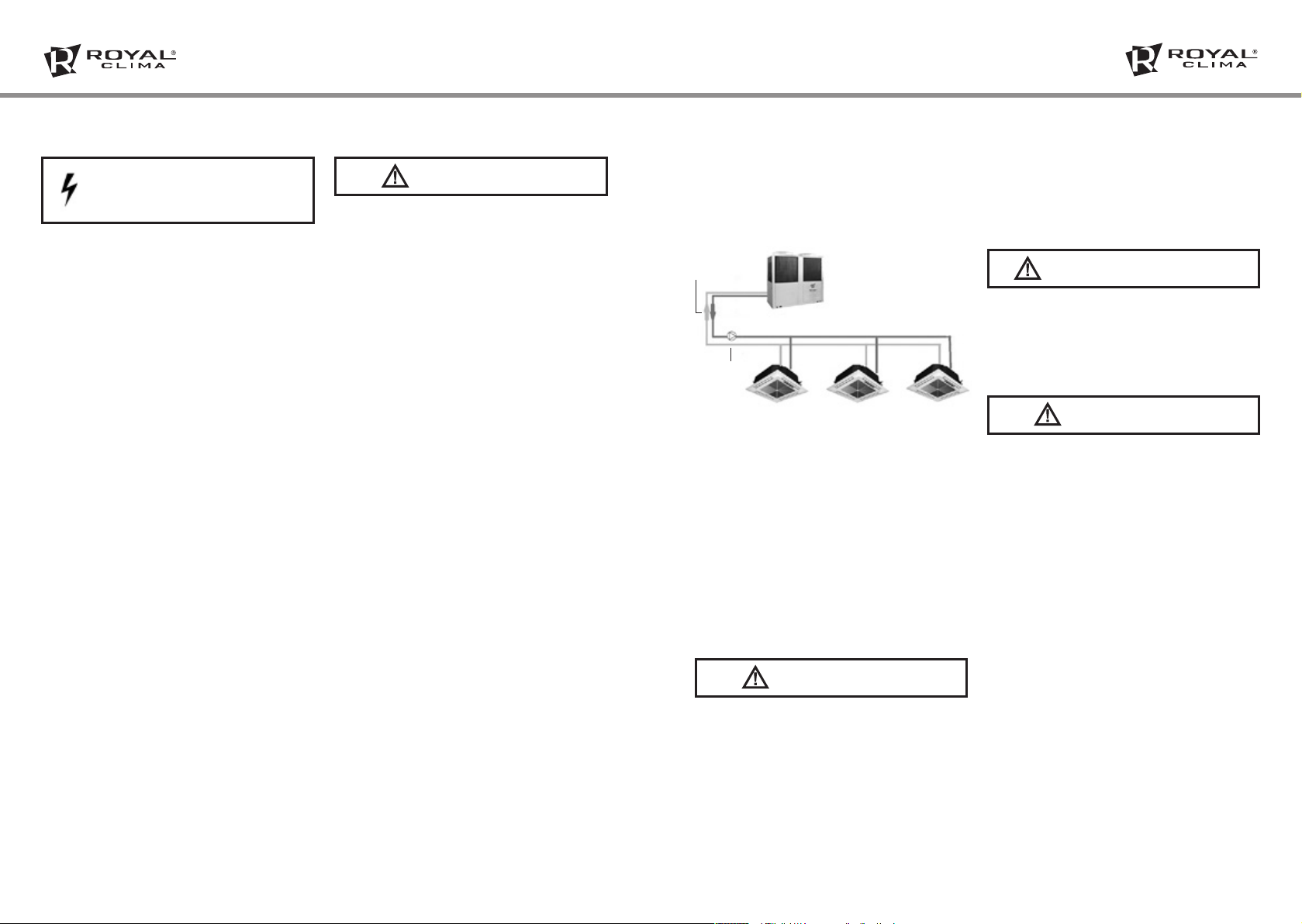

Принцип работы системы кондиционирования

Система кондиционирования предназначена для кондиционирования воздуха в обслуживаемых помещениях. Внутренние блоки MACS-I установленные в помещении, осуществляют кондиционирование воздуха, тем самым из подвижного воздуха удаляются вредные примеси, производится его ох лаждение, а также изменение относительной влажности. Охлаждение происходит за счет холодного теплоносителя который поступает от наружного блока MACS-O. Наружный

блок MACS-O и внутренние блоки MACS-I соединены между собой трубопроводами. Система кондиционирования может не только охлаждать, но и нагревать воздух в помещении. При такой схеме работы, наружный блок MACS-O переключается в режим обогрева.

Обратный

трубопровод

Подающий трубопровод

Насосная станция MACS-H

Внутренний блок

MACS-I

Внутренние блоки MACS-I

Применяются для кондиционирования жилых и административныхпомещений и предназначены д ля монтажа в пространстве за подвесным потолком. Внутренние блоки MACS-I осуществляют рециркуляцию охлаждение/нагрев, а также изменение относительной влажности воздуха в кондиционируемом помещении.

Наружный б лок MAC S-O

Внутренний блок

MACS-I

Внутренний блок

MACS-I

4. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

ПРИМЕЧАНИЕ!

Берегите внутренний блок от ударов и падений. Не подвергайте их механической нагрузке. Не поднимайте устройства за кабели питания или коробки подключения.

При транспортировке не допускайте попадания на агрегаты воды. До монтажа храните агрегаты в сухом помещении, температура окружающей среды — между +5 °С и +35 °С. Место хранения должно быть защищено от грязи и воды. После транспортирования внутренних блоков при отрицательной температуре сле-

дует выдержать их в помещении, где предполагается эксплуатация, без включения в сеть не менее 2 часов.

5. УСТАНОВКА

ПРЕДУПРЕЖДЕНИЕ

Внутренний блок поставляются готовыми к подключению. Монтаж должен выполняться компетентным персоналом. Внутренний блок монтируются внутри помещения. Необходимо предусматривать доступ для обслуживания внутренних блоков.

ВНИМАНИЕ!

Не допускается монтировать внутренние блоки во взрыво-пожароопасных помещениях, в местах с наличием высокочастотных колебаний и в помещениях с интенсивным выделением масляных паров или загрязнений других видов.

Перед монтажом

Пожалуйста, проверьте наличие всех аксессуаров.

Место монтажа

Внутренний блок должен монтироваться на стене на высоте 1,8-2,0 метра от уровня пола. Расстояние от блока до потолка и до двух стен не должно быть менее 10-15 см.

— Имеется достаточно места для монтажа

и технического обслуживания.

— Конструкция способна выдержать

внутреннего блока

— На выходе и на входе воздуха

нет препятствий, воздействие внешнего воздуха минимально.

— Поток воздуха проходит по всему

помещению.

— Обеспечен легкий доступ к гидравлическим

и дренажным трубопроводам.

— От нагревательных приборов

нет непосредственного излучения.

Page 4

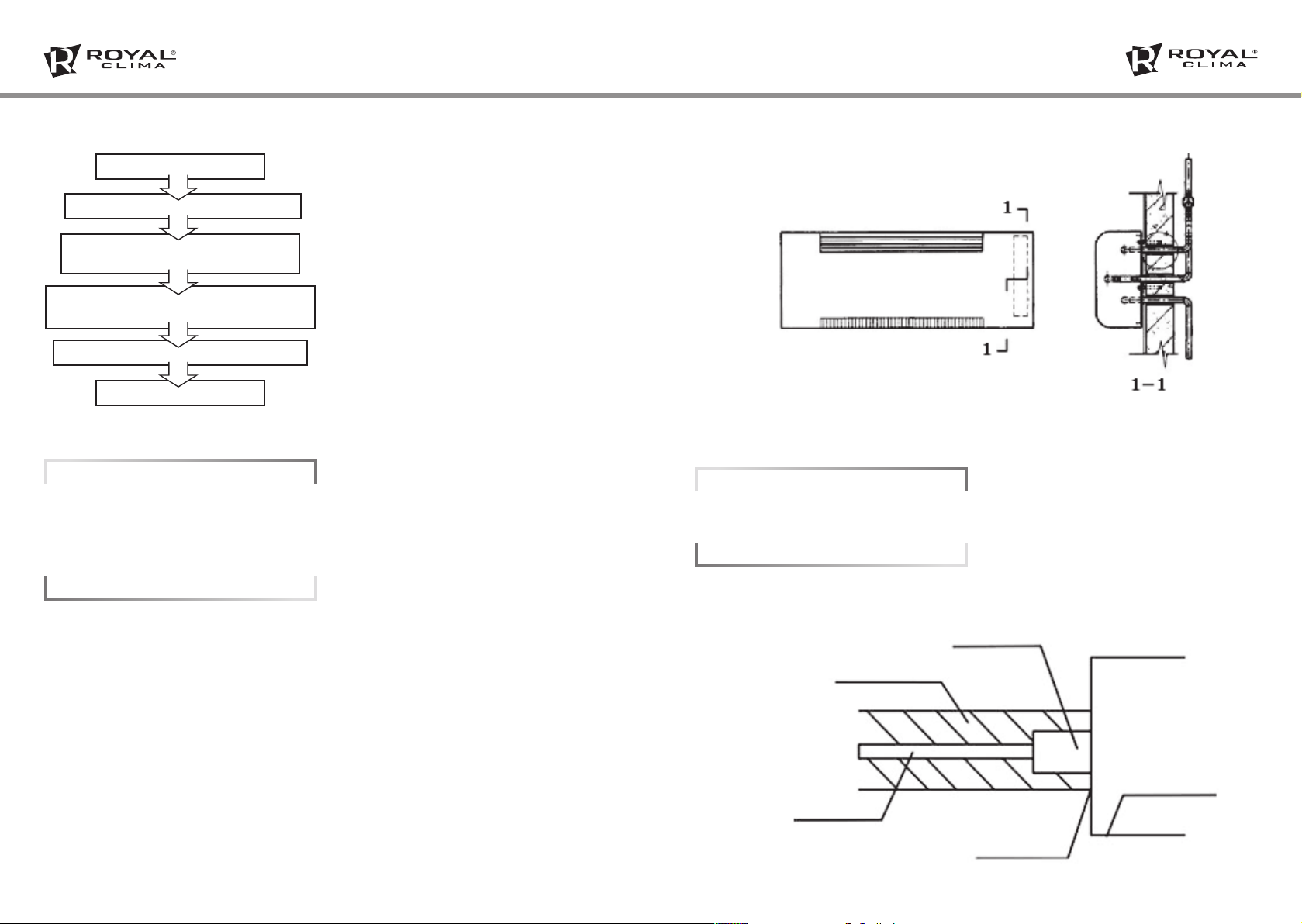

УСТАНОВКА БЛОКА УСТАНОВКА БЛОКА

Выберите место

Установите внутренний блок

Установите гидравлические

трубопроводы

Подсоедините

дренажный трубопровод

Подключите электропроводку

Проверьте работу

Монтаж агрегата

в следующих местах может

привести к неисправности

(если нельзя избежать этих

мест, проконсультируйтесь

с продавцом).

УСТАНОВКА БЛОКА

Снимите установочную панель с внутреннего блока и закрепите ее горизонтально в нужном месте на стене. Найдите 4 указателя в виде стрелок на пластине и наметьте положения отверстий. Просверлите отверстия в отмеченных местах. Закрепите панель на стене с помощью подходящего для данного типа стены крепежа.

Следующий шаг — сверление отверстий для трубопроводов в стене, а так же выполнение отверстий на корпусе внутреннего блока для подсоединения трубопроводов.

Расположение отверстий должно определяться по круглым отверстиям на установочной панели. Используйте подходящий инструмент для проделывания отверстия требуемого диаметра.

Отверстие должно иметь небольшой уклон в сторону от внутреннего блока для тока конденсата.

В зависимости от места установки, подвод трубопроводов может быть осуществлен с соответствующей стороны.

Изолируйте трубопровод теплоизолирующим материалом, который должен на 100 мм заходить внутрь корпуса внутреннего блока. Изолируйте места соединений.

После выполнения этих действий закрепите блок на монтажной пластине и осуществите ввод трубопроводов через подготовленные отверстия.

МОНТАЖ ДРЕНАЖНОГО ТРУБОПРОВОДА

Дренажный

трубопровод должен

быть теплоизолирован

для предотвращения

образования конденсата.

— Где есть петролатум (жидкий парафин). — Где есть морской воздух (например,

вблизи морского побережья).

— Где есть ядовитые газы (например,

сульфиды), растворенные в воздухе.

— В помещениях с нестабильным

электропитанием.

Дренажное отверстие

Теплоизоляция

Внутренний блок

Дренажное трубопровод

Плотно приклеить

Page 5

УСТАНОВКА СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Теплоизоляция должна быть выполнена в виде

термоизолирующей

резиновой или пластиковой

трубки толщиной более 8 мм.

Дренажная труба должна

иметь уклон в сторону

выхода 1/50–1/100.

После установки проведите проверку дренажа, чтобы определить, нормально ли течет вода через трубопровод, и внимательно осмотрите соединение на предмет отсутствия утечки. Если агрегат устанавливается в новом здании, рекомендуется провести проверку до декорирования потолка. Проверьте дренаж, даже если агрегат используют исключительно для обогрева.

6. ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Подключение должно производиться квалифицированным персоналом cответствующими инструментами согласно схемам соединений и действующим нормам.

ВНИМАНИЕ, ОПАСНОЕ НАПРЯЖЕНИЕ!

Необходимо выполнить следующее. Проверить соответствие электрической сети

данным, указанным на установке. Проверить электрические провода и соеди-

нения на соответствие требованиям электробезопасности. Обеспечьте правильное заземление — неправильное заземление может послужить причиной поражения электрическим током. (Ни при каких условиях заземляющий кабель сетевого выключателя нельзя отключать. Не используйте испорченный ка-

бель, при обнаружении испорченного кабеля немедленно замените его).

Обеспечить надежное соединение главного выключателя с заземляющим кабелем.

Обеспечить отдельный источник питания фанкойла в соответствии со спецификацией.

Осуществлять электрические соединения и применять компоненты, соответствующие действующим нормативным документам.

Обеспечьте правильное расположение питающего кабеля, во избежание помех и его контакта с соединительными трубами или запорным клапаном.

Использовать желто-зеленый провод только для заземления.

ВНИМАНИЕ, ОПАСНОЕ НАПРЯЖЕНИЕ!

Не допускается включать электропитание, пока не проверена электропроводка.

ПРОВЕРКА ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Убедитесь, что: — заземляющий кабель в порядке; — фильтр надежно установлен; — на входе и выходе воздуха из агрегата

нет преград.

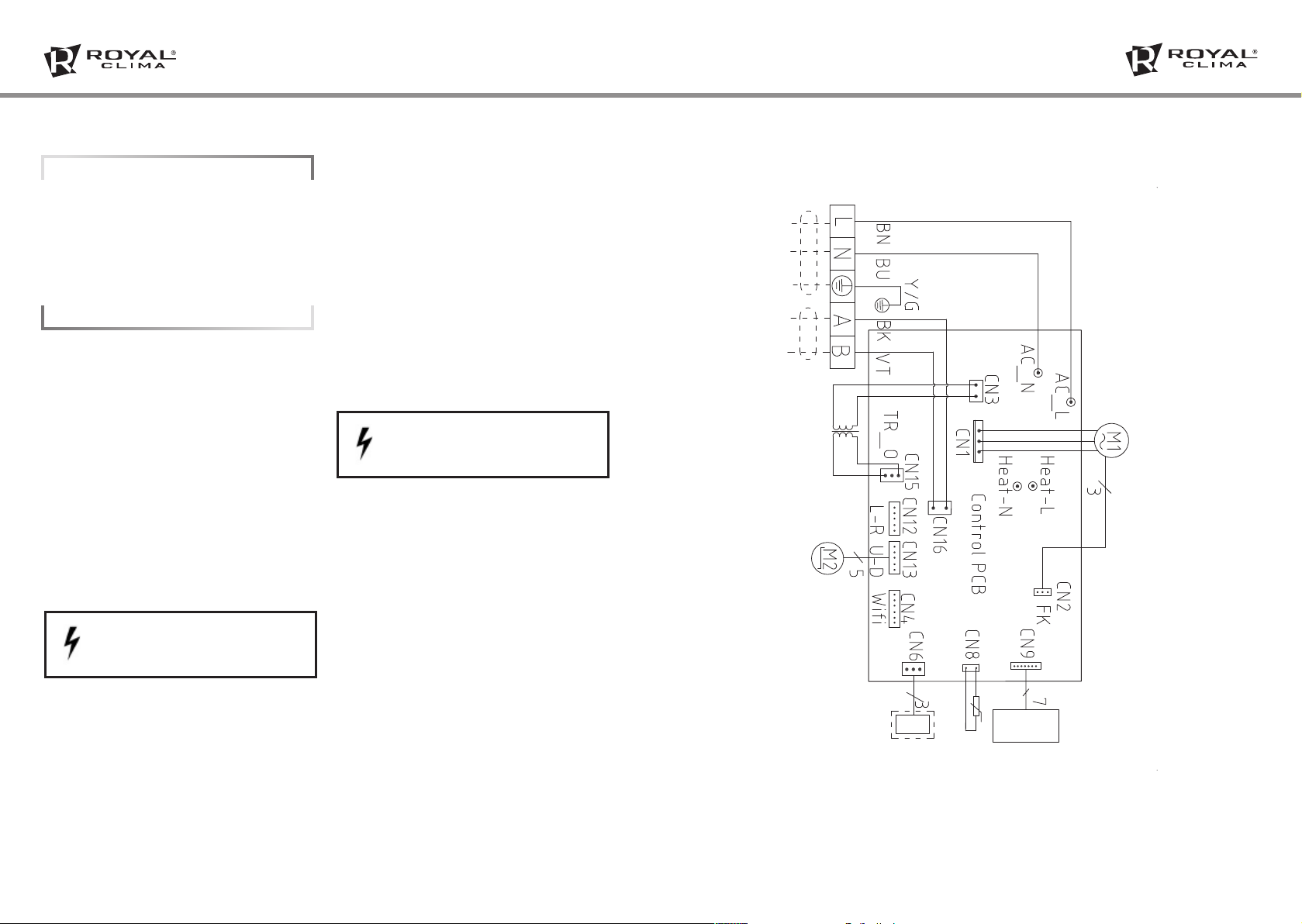

7. СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Page 6

УХОД И ОБСЛУЖИВАНИЕ

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

8. УХОД И ОБСЛУЖИВАНИЕ

ВНИМАНИЕ!

Не проводите самостоятельно техническое обслуживание оборудования — неправильное техническое обслуживание может повлечь за собой протечку воды, поражение электрическим током или возгорание. Не мойте внутренний блок водой во избежание поражения электрическим током.

Очистка фильтра в стандартных условиях эксплуатации проводится приблизительно 1 раз в 6 месяцев.

ВНИМАНИЕ, ОПАСНОЕ НАПРЯЖЕНИЕ!

Перед тем как проводить обслуживание, отключите внутренний блок от электросети.

После длительного перерыва в работе

Перед включением внутреннего блока — проверьте кронштейны на предмет износа

— в случае износа агрегат может упасть и причинить телесные повреждения;

— произведите очистку или замену

воздушных фильтров внутреннего блока;

— произведите проверку и очистку сливного

поддона и системы спуска конденсата извнутреннего блока;

— проверьте затяжку электрических

соединений.

9. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Если агрегат не работает, перед обращением в сервис выполните следующее, тем самым сэкономив свое время и силы:

Неисправность Проявление Причины Действия

После появления напряжения нажмите кнопку ON/OFF

Замените предохранитель

Замените батарейки

Уберите препятствие

Проверьте заданную температуру на пульте ДУ. Задайте подходящую температуру

Уберите препятствие

Обеспечьте наличие и необходимую температуру теплоносителя в системе

Агрегат не запускается

Остановка сразу после пуска

Агрегат работает, но эффективность охлаждения или обогрева низкая

При нажатии кнопки ON/OFF на пульте ДУ раздается характерный звук и индикатор RUN не загорается

Пульт ДУ показывает, что агрегат работает

Нет напряжения в сети

Отключена линия питания Подключите питание

Сгорел предохранитель

Сработало УЗО Включите УЗО

Сели батарейки пульта ДУ (ЖК дисплей тусклый)

Вход или выход воздуха затруднены

Воздушный фильтр засорен Очистите фильтр

Задана слишком высокая температура при охлаждении или слишком низкая при обогреве

Фильтр засорен Очистите фильтр

Вход или выход воздуха затруднены

Открыты окна и двери Закройте окна и двери

Недостатки в снабжении агрегата теплоносителем

ПРИМЕЧАНИЕ!

Если питание пропало во время работы агрегата, то после возобновления питания агрегат не начнет работать. Для этого нужно нажать

Коды ошибок

При поломке внутреннего блока на дисплее панели отображается световая и цифровая индикация неисправностей.

кнопку ON/OFF на пульте ДУ.

Неисправность Отображение Действие агрегата

Выход из строя дренажной системы E4 Выключение

1110

Page 7

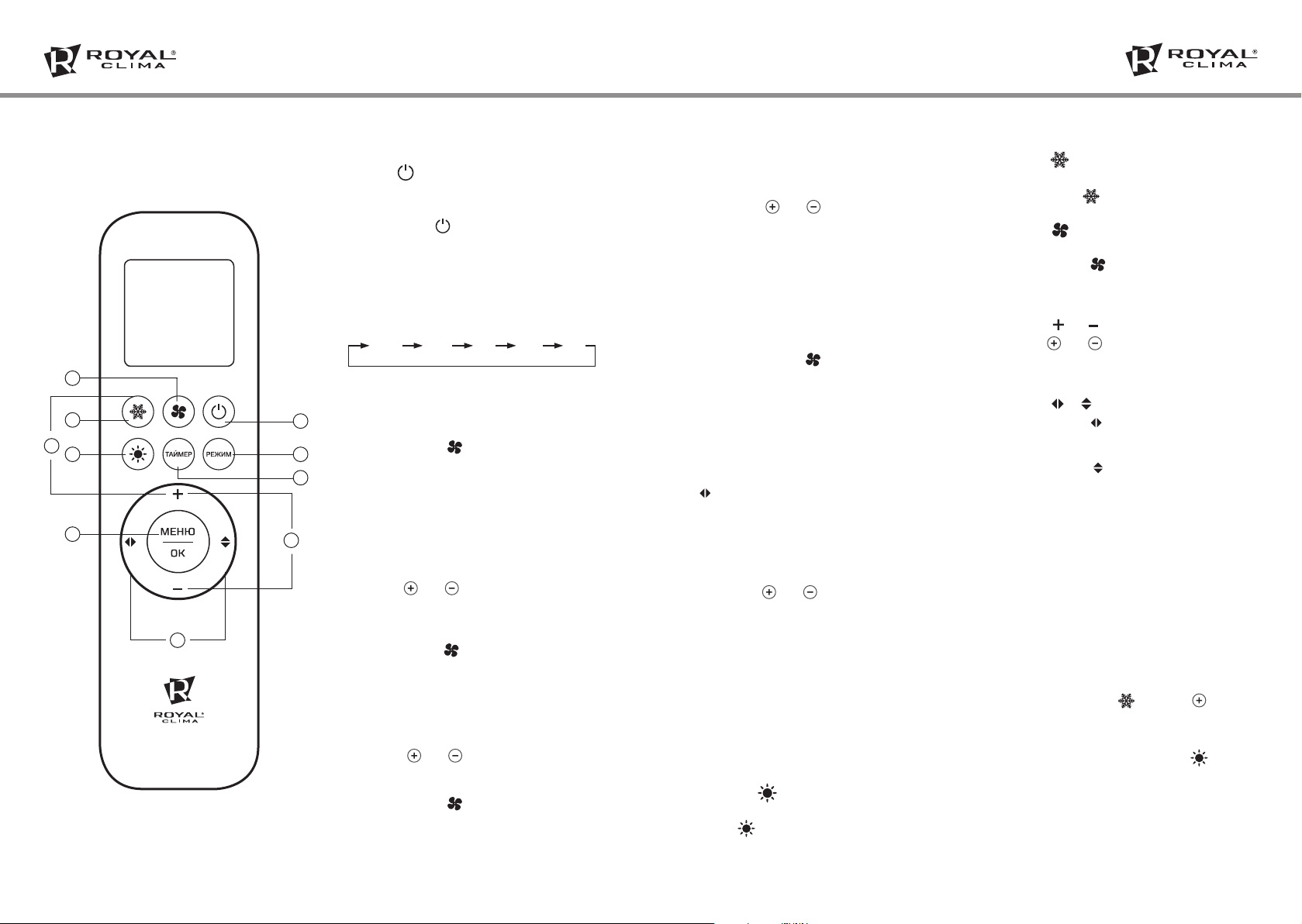

10. ПУЛЬТ УПРАВЛЕНИЯ

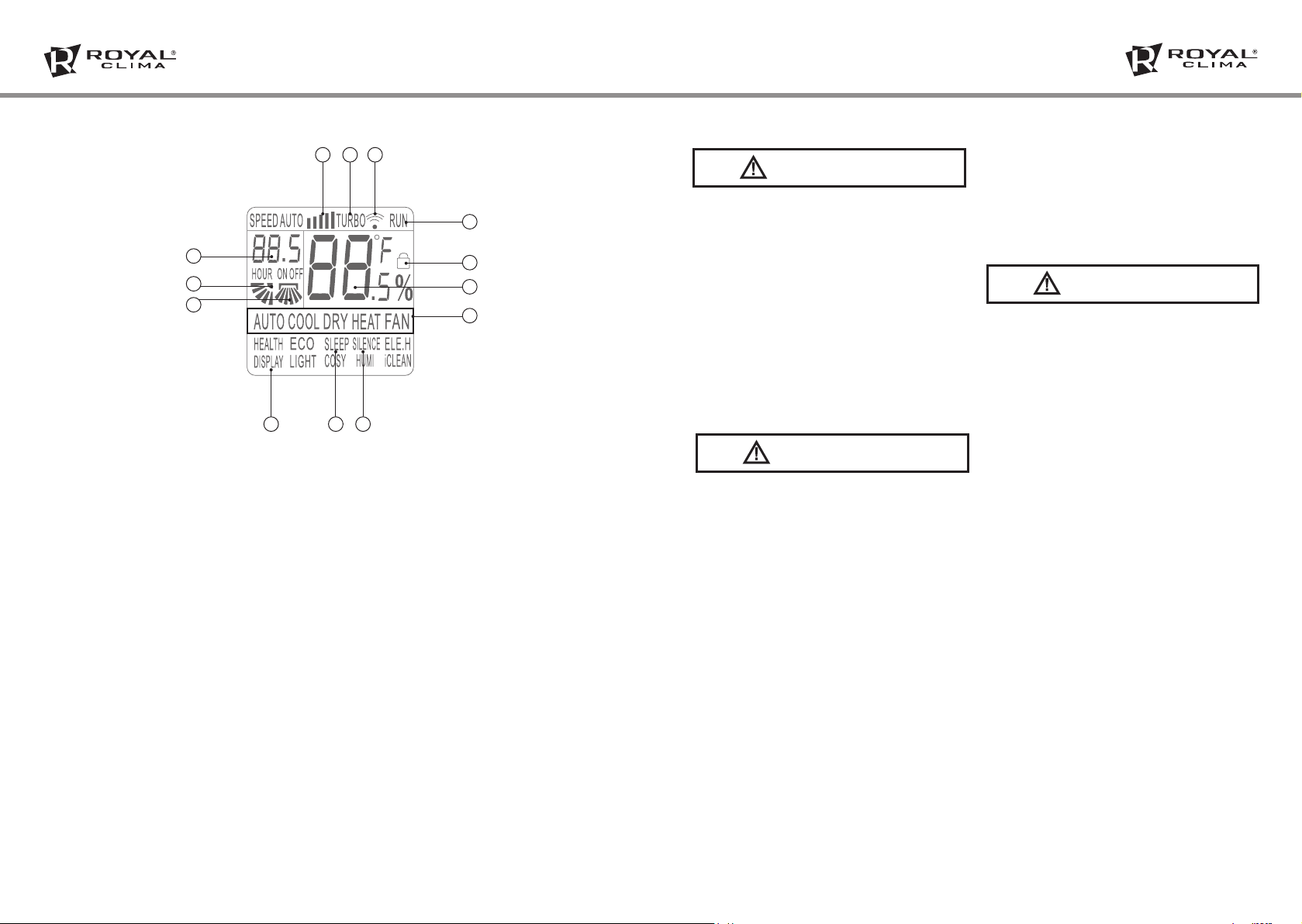

AUTO COOL DRY HEAT FAN

ПУЛЬТ УПРАВЛЕНИЯ

РЕЖИМ РАБОТЫ «ОСУШЕНИЕ» (DRY)

Кнопка ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ

• Нажмите эту кнопку, чтобы включить/ выключить устройство.

•

Нажмите кнопку , чтобы сбросить существующие настройки Таймера и режима Сна.

2. Кнопка РЕЖИМ

Нажмите на эту кнопку, для выбора нужного режима работы:

АВТО-ОХЛАЖДЕНИЕ-ОСУШЕНИЕ-ОБОГРЕВ-ВЕНТИЛЯЦИЯ

• Нажмите кнопку «РЕЖИМ», выберите режим работы осушение «DRY»

• Кнопками или , установите желаемый

диапазон температур от +16 °С до +32 °С , цифры на дисплее меняются при нажатии кнопок.

Примечание: в режиме «DRY» скорость вращения вентилятора не регулируется.

РЕЖИМ ВЕНТИЛЯЦИИ (FAN)

• Нажмите кнопку «РЕЖИМ», выберите режим вентилиции «FAN»

• Нажмите кнопку для выбора скорости вращения вентилятора «Низкая — Средняя—

РЕЖИМ РАБОТЫ «AUTO»

• Нажмите кнопку «РЕЖИМ», выберите

автоматический режим «AUTO».

• Нажмите кнопку для выбора скорости вращения вентилятора «Низкая — Средняя — Высокая — ТУРБО —Автоматическая».

Примечание: в режиме «AUTO» температура не регулируется.

Высокая — ТУРБО — Автоматическая».

Примечание: в режиме «FAN» температура не регулируется.

АКТИВАЦИЯ ФУНКЦИИ «IFEEL»

Когда устройство включено, нажмите

кнопку «МЕНЮ» , затем нажатием кнопок

выберите индикатор «IFEEL», когда индикатор начнет мигать, нажмите кнопку «ОК».

РЕЖИМ РАБОТЫ «ОХЛАЖДЕНИЕ» (COOL)

• Нажмите кнопку «РЕЖИМ», выберите режим «COOL».

• Кнопками или , установите желаемый диапазон температур от +16 до +32 °С, цифры на дисплее меняются при нажатии кнопок.

РЕЖИМ РАБОТЫ «ОБОГРЕВ» (HEAT)

• Нажмите кнопку «РЕЖИМ», выберите режим «HEAT».

• Кнопками или , установите желаемый

диапазон температур от +16 до +32 °С, цифры на дисплее меняются при нажатии кнопок.

3. Кнопка ТАЙМЕР

• Нажмите кнопку «ТАЙМЕР» один раз, на дисплее начнет мигать индикатор «ON/OFF». Кнопками или установите желаемое время, в течение которого устройство будет включено/выключено, интервал установки 0,5 часа, диапазон от 0,5 до 24 часов.

• Нажмите кнопку «ТАЙМЕР» снова, для подтверждения установки, индикация «ON/OFF» перестанет мигать.

• Если кнопка таймера не нажата дольше 10 секунд после начала мигания «ON/OFF», установка таймера будет завершена.

• Повторное нажатие кнопки «ТАЙМЕР» отменит установку.

4. Кнопка ОБОГРЕВ (HEAT)

Для активации режима «ОБОГРЕВ» нажмите кнопку .

5. Кнопка ОХЛАЖДЕНИЕ (COOL)

Для активации режима «ОХЛАЖДЕНИЕ» нажмите кнопку .

6. Кнопка (изменение скорости вращения вентилятора)

Нажмите кнопку для выбора скорости вращения вентилятора «Низкая — Средняя — Высокая — ТУРБО — Автоматическая».

7. Кнопки и

Кнопками или установите желаемый диапазон температур от +16 до +32 °С, цифры на дисплее меняются при нажатии кнопок.

8. Кнопки и

• Нажмите кнопку для того, чтобы

активировать качание вертикальных жалюзи (в данной серии не активны).

• Нажмите кнопку для того, чтобы

активировать качание горизонтальных жалюзи, повторное нажатие зафиксирует положение горизонтальных жалюзи.

9. Кнопки МЕНЮ и OK

Нажмите кнопку «МЕНЮ» для входа в

режим выбора функций. Затем нажмите Вверх/Вниз, Влево/Вправо, чтобы выбрать функцию, которую вы хотите. После выбора нужной функции, нажмите кнопку «ОК» для подтверждения этой функции.

10. Активация функции WiFi

Для активации функции WiFi нажмите одновременно кнопку и кнопку .

«Защита от детей»

Нажмите одновременно на кнопки и «РЕЖИМ» и удерживайте 3 секунды, чтобы активировать/деактивировать блокировку кнопок пульта ДУ. При блокировке на дисплее пульта будет отображаться соответствующая иконка.

1312

Page 8

ПУЛЬТ УПРАВЛЕНИЯ

ИНДИКАЦИЯ ПУЛЬТА

1. Данный индикатор появляется, когда пульт ДУ передает команду на внутренний блок кондиционера.

2. Пиктограммы режимов работы.

3. Пиктограмма состояния включен/выключен «RUN». Индикатор показывает, включен или выключен кондиционер с пульта ДУ.

4. Цифровой индикатор установленной температуры. Показывает заданную пользователем температуру (во всех режимах кроме ВЕНТИЛЯЦИЯ «FAN»). Значение может быть от 16 до 32 °С. При отображении комнатной температуры дополнительно отображается индикатор «ROOM».

5. Цифровой индикатор установки таймера «ON/OFF». Показывает значения от 0.5 до 24 в режиме таймера.

6. Индикатор скорости вентилятора внутреннего блока.

7. Пиктограмма включеного режима «TURBO».

8. Индикатор активации функции «Защита от детей».

* Не активна в данной серии.

141316

9. Индикатор автоматической работы вертикальных жалюзи (внутренних).

10. Индикатор автоматической работы

горизонтальных жалюзи (внешних).

11. Индикатор работы функции ионизации

«HEALTH»*.

12. Индикатор экономичного режима работы

«ECO»*.

13. Индикатор включенного режима «SLEEP».

14. Индикация тихого режима работы

вентилятора «SILENCE».

15. Индикатор работы интенсивного режима

обогрева «ELE.H»*.

16. Индикатор работы подсветки дисплея.

17. Индикатор активации функции «LIGHT»*.

18. Индикатор работы функции увлажнения

«COSY»*.

19. Индикатор работы функции увлажнения

«HUMI»*.

14. Индикатор работы функции самоочистки

«iCLEAN»*.

ПРИМЕЧАНИЕ!

Представленная картинка относится к стандартному пульту дистанционного управления. На нем изображены практически все функциональные кнопки. Они могут отличаться от функциональных кнопок вашего пульта дистанционного управления (в зависимости от модели).

Работа с пультом ДУ

Установка и замена элементов питания: — установить два щелочных элемента

питания типа ААА, согласно указанной полярности на пульте ДУ.

ВНИМАНИЕ!

Во избежание нарушений работы пульта ДУ не вставляйте в него использованные элементы питания или элементы питания разных типов.

— Если агрегат не эксплуатируется в течение

длительного времени, извлеките батарейки из пульта ДУ. Иначе электролит может потечь и повредить пульт.

— При нормальной эксплуатации агрегата

средний срок службы элементов питания составляет полгода.

— Заменяйте элементы питания, если прием

команды не подтверждается звуковым сигналом,или на дисплее исчез значок передачи команд.

— Во избежание нарушения приема сигналов

пульта ДУ не допускайте попадания прямых солнечных лучей на приемник ИК сигналов, расположенный на блоке.

— Если другие электроприборы реагируют

на сигналы пульта ДУ, отодвиньте их от агрегата или проконсультируйтесь с представителем торговой организации, у которой Вы приобрели агрегат.

Место расположения пульта ДУ

Подавая команды с пульта дистанционного управления, направляйте ИК излучатель на приемник сигналов ДУ, расположенный на блоке. Держите пульт ДУ на расстоянии не более 8 м от блока.

ВНИМАНИЕ!

Пульт ДУ не будет работать, если между ним и блоком расположены шторы, двери или другие предметы.

Не допускайте попадания на пульт воды и не подвергайте его воздействию прямых солнечных лучей и источников тепла.

1514

Page 9

УТИЛИЗАЦИЯ

СЕРТИФИКАЦИЯ

ТЕХНИЧЕСКИЕ ДАННЫЕ

11. УТИЛИЗАЦИЯ

По окончанию срока службы агрегат следует утилизировать. Подробную информацию по утилизации агрегата вы можете получить у представителя местного органа власти.

12. СЕРТИФИКАЦИЯ

Товар сертифицирован на территории таможенного союза органом по сертификации: «РОСТЕСТ-Москва» Акционерного общества «Региональный орган по сертификации и тестированию». Адрес: 117418, РОССИЯ, г. Москва, пр-кт Нахимовский, д. 31. Фактический адрес: 117418, РОССИЯ, г. Москва, пр-кт Нахимовский, д. 31. Телефон: +7 495 668 27 15, +7 499 129 19 11. E-mail: [email protected] Сертификат обновляется регулярно.

Товар соответствует требованиям:

ТР ТС 004/2011 «О безопасности низковольтного оборудования». ТР ТС 020/2011 «Электромагнитная совместимость технических средств». ТР ТС 010/2011 «О безопасности машин и оборудования».

№ сертификата:

№ЕАЭС RU С-СN.АЯ46.В.02988/19

Срок действия:

C 19.03.2019 по 18.03.2024 (При отсутствии копии нового сертификата в коробке, спрашивайте копию у продавца).

13. ТЕХНИЧЕСКИЕ ДАННЫЕ

Модель MACS-I-W21P2 MACS-I-W31P2 MACS-I-W41P2 MACS-I-W51P2 MACS-I-W61P2 MACS-I-W81P2

Холодопроизводительность, кВт

Теплопроизводительность, кВт

Электропитание, В/Гц 220 В – 1 ф – 50 Гц Максимальная потребляемая

мощность, Вт Расход воздуха, м3/ч 340,0 510,0 680,0 850,0 1020,0 1360,0 Расход воды, кг/ч 350,0 610,0 800,0 950,0 1080,0 1390,0 Гидравлическое сопротив-

ление, кПа Уровень шума, дБ(А) 41/35 41/35 42/36 46/39 46/39 48/40 Вес, кг 10,5 10,5 12,0 14,5 15,5 19,5 Размеры блока, мм 850x300x198 850x300x198 850x300x198 970x315x235 970x315x235 1100x330x235 Диаметр подключения, мм Rc1/2’’(DN15) Диаметр дренажа, мм Rc1/2’’(DN15)

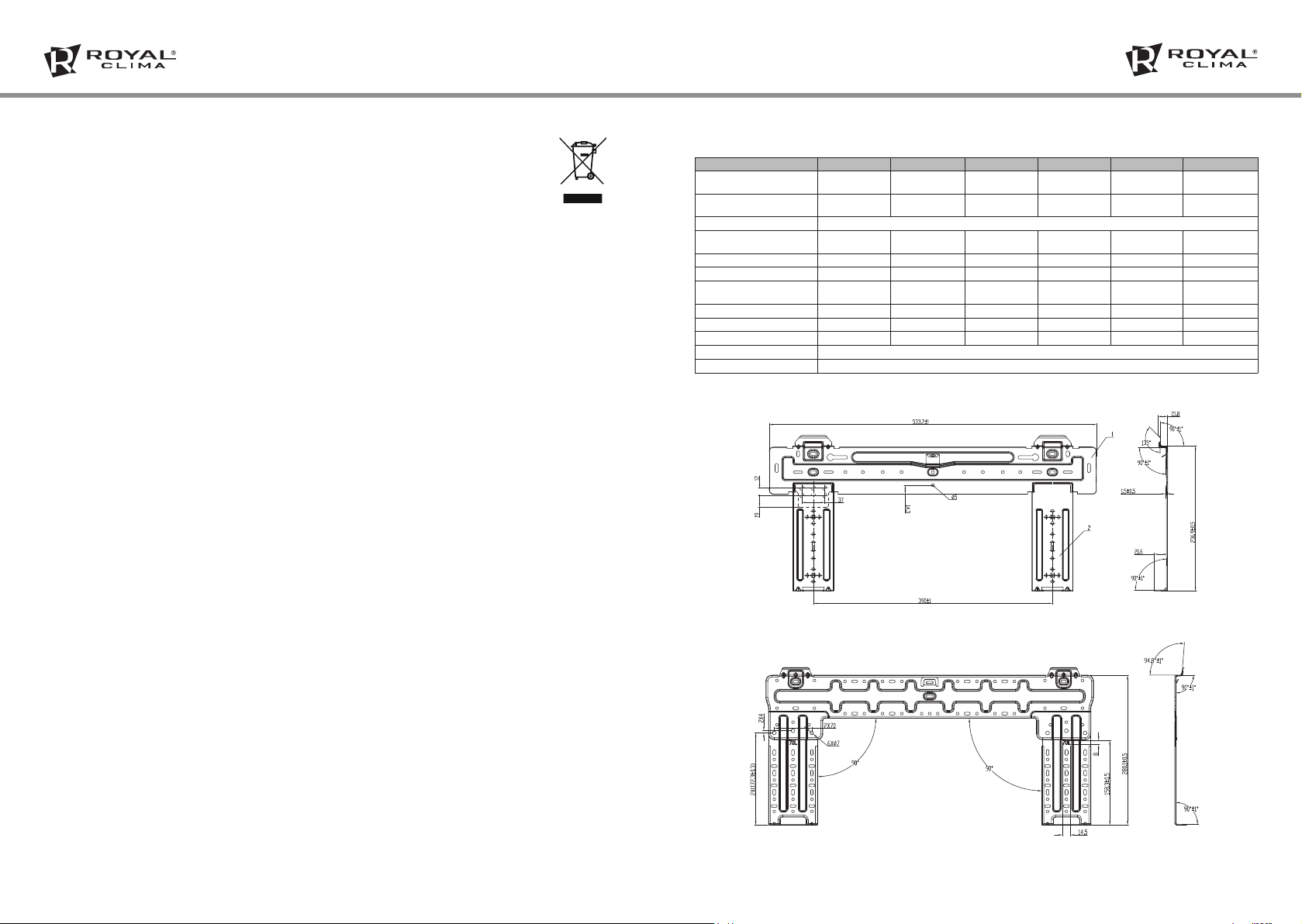

Габаритные размеры монтажной пластины для моделей: MACS-I-W21-61P2

2,0 3,0 4,0 5,0 6,0 8,0

3,0 4,5 6,0 7,5 9,0 12,0

52 52 62 76 96 134

30,0 30,0 30,0 30,0 40,0 40,0

Изготовитель:

NINGBO AUX ELECTRIC CO., LTD

Произведено под контролем:

Клима Технолоджи С.Р.Л., Виа Назарио Сауро 4, 40121 Болонья, Италия.

Импортер:

Общество с ограниченной ответственностью «Компания БИС». 119180, г. Москва, ул. Б. Полянка, д. 2, стр. 2, пом./комн. I/8, РФ. По вопросам связанным с приемом претензий от покупателей, ремонта и технического обслуживания товара необходимо обращаться к Импортеру [email protected] Реализация производиться с учетом правил торговли. Дата изготовления указана на приборе. Сделано в Китае.

Габаритные размеры монтажной пластины для модели: MACS-I-W81P2

1716

Page 10

ˇД Л Я З А М Е Т О К

Page 11

www.ROYAL.ru
