Sehr geehrte Kundin, sehr geehrter Kunde,
wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden
haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen.
Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und
sichere Nutzung Ihres Industrie-Heizgebläses erlauben. Lesen Sie deshalb diese Bedienungsanleitung genau durch, bevor Sie das Heizgerät zum ersten Mal in Betrieb nehmen.
Für späteres Nachschlagen halten Sie die Bedienungsanleitung bei jedem Einsatz griffbereit. Bewahren Sie sämtliche mitgelieferten Dokumente sorgfältig auf.
Viel Freude mit Ihrem neuen Industrie-Heizgebläse wünscht Ihnen
Ihre ROWI GmbH
Symbolerklärung
Achtung Gefahr!
Die mit diesem Symbol gekennzeichneten Sicherheitsvorschriften sind unbedingt
zu beachten. Die Missachtung kann schwerwiegende und weit reichende gesundheitliche Schäden sowie immense Sachschäden verursachen.
Wichtiger Hinweis!
Dieses Symbol kennzeichnet wichtige Hinweise, die für einen einwandfreien Betrieb
dieses Gerätes unbedingt zu beachten sind. Nur so können etwaige Funktionsstörungen vermieden werden.
Wichtige Information!
Hier finden Sie erklärende Informationen und Tipps, die Sie bei der optimalen
Nutzung dieses Gerätes unterstützen.
Um eine Überhitzung des Heizgerätes zu vermeiden, darf das Heizgerät nicht
abgedeckt werden.
Diese Bedienungsanleitung wurde mit größtmöglicher Sorgfalt zusammengestellt. Dennoch behalten wir uns vor, diese
Anleitung jederzeit zu optimieren und technisch anzupassen. Abbildungen können vom Original abweichen.
DE
3/52
Wichtige Warnhinweise
Kinder fernhalten oder beaufsichtigen. Das Gerät kann von Kindern ab
8 Jahren und von Personen mit verringerten physischen, sensorischen
oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen
benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden
Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsich-
tigung durchgeführt werden.
Kinder unter 3 Jahren sind vom Gerät fernzuhalten, es sei denn, sie werden
ständig beaufsichtigt.
Kinder zwischen 3 und 8 Jahren dürfen das Gerät nur unter der Bedingung
ein- oder ausschalten, dass dieses in der normalen Betriebsposition aufgestellt
oder installiert ist, dass die Kinder überwacht sind oder dass sie Anweisungen
über die Sicherheitsmassnahmen erhalten und auch die möglichen Gefahren
verstanden haben. Kinder zwischen 3 und 8 Jahren dürfen den Netzstecker
nicht einstecken, das Gerät einstellen und reinigen oder Wartungsarbeiten
ausführen.
VORSICHT - Einige Teile des Produktes können sehr heiß werden und Ver-
brennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und
schutzbedürftige Personen anwesend sind.
4/52
Allgemeine Sicherheitshinweise
Eine unsachgemäße Benutzung dieses Gerätes kann schwerwiegende und
weit reichende gesundheitliche sowie immense Sachschäden verursachen.
Lesen Sie deshalb die folgenden Hinweise sorgfältig durch. Machen Sie
sich mit dem Gerät gut vertraut, bevor Sie es in Betrieb nehmen. Nur so
kann ein sicherer und einwandfreier Betrieb gewährleistet werden.
Allgemeine Sicherheits- und Unfallverhütungsvorschriften beachten. Zusätzlich zu den Hinweisen in dieser Bedienungsanleitung müssen die allgemeinen
Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt
werden.
Bedienungsanleitung an Dritte weiterreichen. Tragen Sie dafür Sorge, dass
Dritte dieses Produkt nur nach Erhalt der erforderlichen Anweisungen benutzen.
Kinder fern halten und gegen Fremdbenutzung sichern. Lassen Sie das
betriebsbereite oder betriebene Gerät niemals unbeaufsichtigt. Lassen Sie keinesfalls Kinder in dessen Nähe. Kindern ist der Gebrauch dieses Gerätes untersagt.
Sichern Sie das Gerät gegen Fremdbenutzung.
Seien Sie stets aufmerksam und achten Sie immer darauf, was Sie tun.
Führen Sie keine Arbeiten an diesem Produkt durch, wenn Sie unaufmerksam sind
bzw. unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bereits ein
Moment der Unachtsamkeit beim Gebrauch dieses Gerätes kann zu ernsthaften
Unfällen und Verletzungen führen.
Für sicheren Stand sorgen. Achten Sie bei der Aufstellung des Gerätes auf eine
feste und sichere Standfläche.
Kontakt mit heißen Teilen vermeiden. Berühren Sie keine heißen Teile am
Gerät. Beachten Sie, dass verschiedene Komponenten Wärme speichern können
und so auch nach Gebrauch des Gerätes noch zu Verbrennungen führen können.
Auf Beschädigung achten. Kontrollieren Sie das Gerät vor Inbetriebnahme auf
etwaige Beschädigungen. Sollte das Gerät Mängel aufweisen, darf es auf keinen
Fall in Betrieb genommen werden.
Keine spitzen Gegenstände verwenden. Führen Sie niemals spitze und/oder
metallische Gegenstände in das Innere des Gerätes ein.
5/52
Nicht zweckentfremden. Verwenden Sie das Gerät nur für die, in dieser Bedie-
nungsanleitung vorgesehenen Zwecke.
Regelmäßig prüfen. Der Gebrauch dieses Gerätes kann bei bestimmten Teilen
zu Verschleiß führen. Kontrollieren Sie deshalb das Gerät regelmäßig auf etwaige
Beschädigungen und Mängel.
Netzkabel prüfen. Verwenden Sie das Gerät nicht, wenn das Netzkabel Beschädigungen aufweist. Wenden Sie sich bei einer Beschädigung des Netzkabels
unbedingt an das ROWI Service-Center.
Netzkabel nicht zweckentfremden. Ziehen Sie das Gerät nicht am Kabel und
benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie
das Kabel vor Hitze, Öl und scharfen Kanten.
Ausschließlich Originalzubehörteile verwenden. Benutzen Sie zu Ihrer eigenen
Sicherheit nur Zubehör und Zusatzgeräte, die ausdrücklich in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen werden.
Nicht im Ex-Bereich verwenden. Verwenden Sie das Gerät nicht in explosionsgefährdeter Umgebung, in der sich Substanzen, wie z.B. brennbare Flüssigkeiten,
Gase und insbesondere Farb- und Staubnebel, befinden. Durch heiße Flächen am
Gerät können sich diese Substanzen entzünden.
Netzstecker ziehen. Ziehen Sie bei Nichtgebrauch und vor jeglichen Wartungsarbeiten den Netzstecker aus der Steckdose.
Spezifische Sicherheitshinweise
P Verwenden Sie dieses Gerät niemals in der unmittelbaren Nähe einer Bade-
wanne, einer Dusche oder eines Schwimmbeckens.
P Achten Sie beim Aufstellen des Gerätes auf einen sicheren und stabilen Stand.
Verwenden Sie das Gerät nur in aufrechter Position. Ist das Gerät umgefallen,
Netzstecker ziehen, Gerät wieder aufrichten und abkühlen lassen, bevor Sie es
erneut in Betrieb nehmen.
P Das Gerät wird sehr heiß. Berühren Sie niemals die Oberfläche, wenn das
Gerät in Betrieb ist.
P Berühren Sie das Gerät niemals während Sie duschen oder baden.
P Tauchen Sie das Gerät niemals ins Wasser.
6/52
P Der Heizlüfter darf nicht in Umgebungen aufgestellt und betrieben werden,
in denen sich Säuren, Dämpfe, explosive oder entflammbare Gase befinden.
en Sie bei der Aufstellung die vorgeschriebenen Sicherheitsabstände. Halten
Sie zu allen Seiten sowie zu brennbaren Materialien (Möbel, Gardinen etc.)
einen Sicherheitsabstand von mind. 50 cm ein. Stellen Sie das Gerät niemals
auf einen langflorigen Teppich.
P Stellen Sie das Gerät so auf, dass der Netzstecker jederzeit frei zugänglich ist.
P Betreiben Sie das Gerät nur mit vollständig ausgerolltem Netzkabel. Wickeln
Sie das Netzkabel niemals um das Gerät. Achten Sie darauf, dass das Netzkabel nicht in Berührung mit heißen Oberflächen gerät. Verlegen Sie das Kabel
so, dass man nicht über das Kabel stolpern kann.
P Decken Sie das Gerät niemals ab, um eine Überhitzung zu vermeiden. Achten
Sie unbedingt darauf, dass die Lufteingangs- und Luftausgangsöffnungen stets
frei zugänglich sind.
P Verwenden Sie dieses Heizgerät nicht mit einem Programmschalter, Zeitschal-
ter oder irgendeiner anderen Einrichtung, die das Heizgerät automatisch einschaltet, da ansonsten Brandgefahr besteht, wenn das Heizgerät abgedeckt
oder falsch aufgestellt wird.
P Stellen Sie das Gerät nicht unmittelbar unterhalb einer Wandsteckdose auf.
P Die Montage des Gerätes an der Wand und der Decke ist untersagt.
P Reinigung und Wartung durch den Benutzer darf nicht durch Kinder ohne
Beaufsichtigung durchgeführt werden.
7/52
Inhaltsverzeichnis
Wichtige Warnhinweise 3
Allgemeine Sicherheitshinweise 4
Spezifische Sicherheitshinweise 5
Konformitätserklärung 8
1. Produktbeschreibung 9
1.1 Allgemeines 9
1.2 Typenschild 9
1.3 Anwendungsbereich und bestimmungsgemäße Verwendung 9
1.4 Produktsicherheit 9
1.5 Technische Daten 10
1.6 Untersagte Anwendungsbereiche 11
2. Vorbereitung des Produktes für den Betrieb 11
2.1 Auspacken des Lieferumfanges 11
2.2 Aufbewahren der Originalverpackung 11
2.3 Aufstellen des Gerätes 11
3. Betriebsanleitung 12
3.1 Geräteübersicht 12
3.2 Inbetriebnahme und Bedienung 13
3.3 Einstellung der Temperatur 14
3.4 Abschalten des Gerätes 14
3.5 Lagerung 15
3.6 Wiederverpacken für private Transportzwecke 15
4. Reinigung und Instandhaltung 15
4.1 Sicherheitsmaßnahmen 15
4.2 Reinigung 15
4.3 Instandhaltung 16
4.4 Fehlersuche und Reparatur 16
4.5 Reinigung und Instandhaltung durch qualifizierte Personen 16
5. Gewährleistung 17
5.1 Umfang 17
5.2 Abwicklung 17
5.3 Online-Registrierung 18
6. Ersatz- und Ausstattungsteile 19
7. Entsorgung 23
8. Schaltpläne 23
9. Garantieerklärung 25
DE
8/52
Konformitätserklärung
Hiermit erklären wir, ROWI Schweißgeräte und
Elektrowerkzeuge Vertrieb GmbH
Augartenstraße 3, 76698 Ubstadt-Weiher
dass die nachfolgend bezeichneten Geräte aufgrund seiner Konzipierung und Bauart, sowie
in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden
Sicher heits- und Gesundheitsanforderungen der EG-Richtlinien entspricht.
Bezeichnung des Gerätes: HIH 2000/1/1
Industrie-Heizgebläse 2000 W
HIH 3000/2/1
Industrie-Heizgebläse 3000 W
HIH 9000/2/1
Industrie-Heizgebläse 9000 W
Artikel-Nummer: 1 03 03 0123
1 03 03 0058
1 03 03 0059
Einschlägige EG-Richtlinien: EG-Niederspannungsrichtlinie(2006/95/EG)
EG-Richtlinie Elektromagnetische Verträglichkeit
(2004/108/EG)
EG- RoHS-Richtlinie (2011/65/EG)
Angewandte harmonisierte Normen: EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2008
EN 60335-1:2012
EN 60335-2-30:2009+A11:2012
EN 62233:2008
ZEK 01.4-08
Dokumentationsverantwortlicher Klaus Wieser
Ort: Ubstadt-Weiher
Datum/Herstellerunterschrift: 07.05.2014
Angaben zum Unterzeichner: Klaus Wieser
Geschäftsführer
DE
9/52
1. Produktbeschreibung
1.1 Allgemeines
Mobiles, leistungsstarkes Elektro-Heizgerät für vielfältige Einsatzzwecke im Baugewerbe,
Landwirtschaft, bei Maler- und Lackierbetrieben und überall dort, wo Heizgeräte für Öl
oder Gas unerwünscht oder nicht zulässig sind. Ausgestattet mit Überhitzungsschutz,
Spritzwasserschutz, rostfreiem Gehäuse sowie einem leistungsstarkem Ventilator. Die
Heizleistung ist zweistufig regelbar. Dank einer zusätzlichen Kaltgebläse-Stufe kann dieses
Gerät im Sommer auch als Ventilator verwendet werden.
1.2 Typenschild
Das Typenschild des Industrieheizers mit allen relevanten technischen Daten ist seitlich an
der Bedieneinheit angebracht.
1.3 Anwendungsbereich und bestimmungsgemäße Verwendung
Dieses Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen
Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer
Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden am
Gerät selbst und/oder an anderen Sachwerten entstehen.
Mobiles Elektro-Heizgerät für vielfältige Einsatzzwecke im Baugewerbe, Landwirtschaft,
bei Maler- und Lackierbetrieben. Ausgestattet mit Überhitzungsschutz, Spritzwasserschutz,
rostfreiem Gehäuse sowie einem leistungsstarkem Ventilator. Die Heizleistung ist je nach
Modell einstufig bzw. zweistufig regelbar. Dank einer zusätzlichen Kaltgebläse-Stufe kann
dieses Gerät im Sommer auch als Ventilator verwendet werden.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Das
Risiko trägt der Anwender. Zur bestimmungsgemäßen Verwendung zählt auch das Beachten
der Bedienungs- und Installationshinweise sowie die Einhaltung der Wartungsbedingungen.
1.4 Produktsicherheit
Um bereits im Vorfeld mögliche Gefahren auszuschließen, wurden vom Hersteller serienmäßig die folgenden Sicherheitseinrichtungen installiert:
Überhitzungsschutz
Wird die maximal zulässige Gerätetemperatur überschritten , schaltet das Gerät automatisch ab und kann erst wieder in Betrieb genommen werden, wenn das Gerät abgekühlt ist.
DE
10/52
IP-Schutzart
Diese Geräte verfügen über die Schutzklasse IPX4. Diese Geräte verfügen über keinen
Schutz gegen das Eindringen von Fremdkörpern aber sind gegen allseitiges Spritzwasser
geschützt.
1.5 Technische Daten
HIH 2000/1/1
Netzanschluss 220 - 240 V ~ 50 Hz
Max. Heizleistung 2000 W
Heizstufen 1 Stufe (2000 W)
Schutzart IPX4
Schutzklasse I
Aufbaumaß (B x T x H) 26,0 x 23,5 x 32,0 cm
Produktgewicht 3,9 kg
Tab. 1: Technische Daten, Industrieheizer 2000 W
HIH 3000/2/1
Netzanschluss 220 - 240 V ~ 50 Hz
Max. Heizleistung 3000 W
Heizstufen 2 Stufen (1500 W/3000 W)
Schutzart IPX4
Schutzklasse I
Aufbaumaß (B x T x H) 31,0 x 33,0 x 38,0 cm
Produktgewicht 7,0 kg
Tab. 2: Technische Daten, Industrieheizer 3000 W
HIH 9000/2/1
Netzanschluss 380 - 400 V/3 ~ 50 Hz
Max. Heizleistung 9000 W
Heizstufen 2 Stufen (4500 W/9000 W)
Schutzart IPX4
Schutzklasse I
Aufbaumaß (B x T x H) 37,5 x 34,0 x 47,0 cm
Produktgewicht 11,7 kg
Tab. 3: Technische Daten, Industrieheizer 9000 W
DE
11/52
1.6 Untersagte Anwendungsbereiche
P Verwenden Sie, bei Nutzung des Gerätes im Außenbereich ein dafür zugelassenes
Verlängerungskabel. Das Verlängerungskabel muss einen Querschnitt von mind.
3G1,0 mm² (HIH 2000/1/1), 3G1,5 mm² (HIH 3000/2/1), 4G2,5 mm² (HIH
9000/2/1) besitzen.
P Dieses Gerät ist ausschließlich zur Bautrocknung und zur Beheizung von Räumen
geeignet. Das Gerät darf nicht zur Trocknung von Wäsche, etc. genutzt werden. Es
droht Brandgefahr.
2. Vorbereitung des Produktes für den Betrieb
2.1 Auspacken des Lieferumfangs
Überprüfen Sie unverzüglich nach dem Öffnen der Verpackung, ob der Lieferumfang vollständig und in einwandfreiem Zustand ist. Setzen Sie sich umgehend mit Ihrem Verkäufer
in Verbindung, wenn der Lieferumfang unvollständig ist oder Mängel aufweist. Nehmen Sie
das Gerät nicht in Betrieb, wenn es defekt ist.
2.2 Aufbewahren der Originalverpackung
Bewahren Sie die Originalverpackung über die gesamte Lebensdauer des Produktes sorgfältig auf. Verwenden Sie die Verpackung zum Einlagern und Transportieren des Gerätes.
Entsorgen Sie die Verpackung erst nach Ablauf der Produktlebensdauer. Hinweise für eine
ordnungsgemäße Entsorgung finden Sie in Kapitel 7.
2.3 Aufstellen des Gerätes
Das Gerät darf nur bei sicherem und stabilem Stand betrieben werden. Achten Sie stets auf
den einzuhaltenden Mindestabstand von 50 cm zu allen Seiten, brennbaren Gegenständen
und anderen Gefahrenquellen.
Stellen Sie das Gerät nicht unmittelbar unterhalb einer Wandsteckdose auf.
DE
12/52
3. Betriebsanleitung
3.1 Geräteübersicht
Abb. 1: Geräteübersicht (modellabhängig)
Nr. Bezeichnung
1 Tragebügel
2 Bedieneinheit
3 Luftausgang
4 Gehäuse
Tab. 4: Gerätebeschriftung
DE
3
2
4
1
13/52
Abb. 2: Bedieneinheit
Nr. Bezeichnung
1 Heizstufenschalter
2 Temperaturregler (Thermostat)
Tab. 5: Beschriftung Bedieneinheit
3.2 Inbetriebnahme und Bedienung
Nachdem Sie die Verpackung entfernt sowie die Bedien- und Sicherheitshinweise gelesen
haben kann das Gerät in Betrieb genommen werden. Gehen Sie dabei wie folgt beschrieben vor:
1. Vergewissern Sie sich, dass der Heizstufenschalter (siehe Abb. 1, Nr. 1 ) auf „0“ steht.
Schließen Sie dann den Industrieheizer an eine geerdete, durch einen FI-Schutzschalter
abgesicherte Steckdose an. Die freie Rotation des Ventilators ist sicher zustellen.
Vergewissern Sie sich, dass 400V, 3~50Hz vorhanden sind (nur bei Modell
HIH 9000/2/1).
2. Schalten Sie nun das Gerät ein, indem Sie den Heizstufenschalter (siehe Abb. 2, Nr.1)
auf die gewünschte Position bringen. Dabei gilt:
DE
2
1
0
MAX
MIN
14/52
* bei Modell HIH 2000/1/1 ist nur die Heizstufe 2 vorhanden
Tab. 6: Schaltstufen
Bei der ersten Inbetriebnahme oder nach einer längeren Heizpause kann es zu
einer kurzzeitigen Geruchsbildung kommen.
3.3 Einstellung der Temperatur
1. Starten Sie das Gerät, indem Sie mit Hilfe des Heizstufenschalters (siehe Abb. 2, Nr. 1)
die gewünschte Heizleistung einstellen.
2. Drehen Sie den Temperaturregler (siehe Abb. 2, Nr. 2) im Uhrzeigersinn bis zum
Anschlag.
3. Wurde die gewünschte Temperatur erreicht, drehen Sie den Temperaturregler so weit
gegen den Uhrzeigersinn zurück, bis Sie ein deutliches Klicken hören. Ein integrierter
Thermostatregler schaltet nun das Gerät automatisch ein und aus und sorgt somit für
annähernd konstante Temperatur.
Diese Geräte verfügen über eine Winkeleinstellung. Drehen Sie zum Verstellen der
Neigung, an den seitlich angebrachten Drehknöpfen.
3.4 Abschalten des Gerätes
1. Temperaturregler (siehe Abb. 2, Nr. 2) auf "MIN" zurückdrehen.
2. Drehen Sie den Heizstufenschalter (siehe Abb. 2, Nr. 1) auf Position "0".
3. Ziehen Sie den Netzstecker erst aus der Steckdose, wenn sich der Lüfter nicht mehr
automatisch einschaltet.
DE
Aus-Stellung
Lüfter-Stellung
Heizstufe 1*
Heizstufe 2
Befindet sich der Heiztufenschalter in dieser Position, dann ist
das Gerät ausgeschaltet.
Befindet sich der Heizstufenschalter in dieser Position, wird
lediglich das Lüfterrad betrieben. Bringen Sie den Schalter in
diese Position, wenn Sie das Gerät als Ventilator verwenden
möchten.
Befindet sich der Heizstufenschalter in dieser Position,
bringt der Industrieheizer eine Heizleistung von 1500 W oder
4500 W
Befindet sich der Heizstufenschalter in dieser Position,
bringt der Industrieheizer eine Heizleistung von 2000 W,
3000 W oder 9000 W
15/52
Der Ventilator muss mindesten 2 min nachlaufen, bevor man den Heizstufenschalter
auf Pos. "0" bringt. Warten Sie, bis das Gerät abgekühlt ist bevor Sie es abdecken
oder wegstellen.
Warten Sie, bis das Gerät abgekühlt ist bevor Sie es abdecken oder wegstellen.
Beachten Sie, dass bei Modell HIH 3000/2/1 und HIH 9000/2/1 der Lüfter wie-
der startet, wenn der Heizstufenschalter auf Pos."0" steht, das Netzkabel jedoch
noch steckt.
3.5 Lagerung
Schützen Sie das Gerät vor Staub, Schmutz und Insekten. Decken Sie das Gerät mit der
mitgelieferten Folie ab, damit er vor Verunreinigungen und dadurch hervorgerufenen
Beschädigungen und Funktionsstörungen geschützt ist.
3.6 Wiederverpacken für private Transportzwecke
Zur Vermeidung von Transportschäden verpacken Sie das Gerät im Falle eines Transportes
immer in der Originalverpackung.
4. Reinigung und Instandhaltung
4.1 Sicherheitsmaßnahmen
P Ziehen Sie unbedingt den Netzstecker aus der Steckdose, bevor Sie das Gerät warten.
P Beginnen Sie mit den Instandhaltungs- und Reinigungsarbeiten erst, wenn das Gerät
vollständig abgekühlt ist.
4.2 Reinigung
Zum Schutz vor Verunreinigungen sollte das Gerät nach jedem Gebrauch abgedeckt
werden.
Decken Sie das Gerät erst ab, wenn es vollständig abgekühlt ist.
Sollte das Gerät dennoch schmutzig geworden sein, beachten Sie bei der Reinigung folgende Hinweise:
P Reinigen Sie das Gerät grundsätzlich nur in abgekühltem Zustand.
P Vor jeglichen Arbeiten am Gerät Netzstecker ziehen.
P Reinigen Sie das Gerät nur mit einem trockenen, weichen Tuch.Verwenden Sie auf
keinen Fall scharfe und/oder kratzende Reinigungsmittel.
DE
16/52
4.3 Instandhaltung
Beachten Sie, dass bei Reparatur- und Wartungsarbeiten nur Originalteile verwendet werden dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 5).
4.4 Fehlersuche und Reparatur
Störung Mögliche Ursache(n) Abhilfe
Tab. 7: Fehlerdiagnose
4.5 Reinigung und Instandhaltung durch qualifizierte Personen
Wartungsarbeiten, die nicht in Kapitel 4.2 - 4.3 aufgeführt sind, dürfen nur durch das
ROWI Service-Center (siehe Kapitel 5) durchgeführt werden. Bei Wartungsarbeiten innerhalb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unternehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche.
Das Gerät startet nicht.
Das Gerät schaltet
während des Betriebes
ab.
Kein Strom oder zu niedrige
Spannung.
Das Gerät ist nicht angeschaltet.
Die Raumtemperatur liegt
oberhalb der am Thermostat
eingestellten Temperatur.
Der Thermoüberlastschutzschalter hat ausgelöst. Das
Gerät hat die maximal
zulässige Temperatur überschritten.
Stellen Sie sicher, dass der
Stecker in der Steckdose
steckt. Überprüfen Sie die
Netzspannung.
Drehen Sie den Heizstufenschalter auf Position „I“ oder
„II“.
Erhöhen Sie die
Thermostattemperatur.
Schalten Sie das Gerät
ab, indem Sie den
Heizstufenschalter auf Position
„0“ bringen und den Netz- stecker aus der Steckdose ziehen.
Lassen Sie das Gerät einige
Minuten abkühlen. Überprüfen
Sie die Lufteingangs-und
Luftausgangsöffnungen und
beseitigen Sie die Ursache der
Überhitzung, bevor Sie das
Gerät erneut starten.
DE
17/52
5. Gewährleistung
5.1 Umfang
ROWI räumt dem Eigentümer dieses Produktes eine Gewährleistung von 24 Monaten ab
Kaufdatum ein. In diesem Zeitraum werden an dem Gerät festgestellte Material- oder
Produktionsfehler vom ROWI Service-Center kostenlos behoben.
Ausgeschlossen von der Gewährleistung sind Fehler, die nicht auf Material- oder Produktionsfehlern beruhen, z. B.
P Transportschäden jeglicher Art
P Fehler infolge unsachgemäßer Installation
P Fehler infolge eines nicht bestimmungsgemäßen Gebrauchs
P Fehler infolge vorschriftswidriger Behandlung
P Fehler infolge unsachgemäß ausgeführter Reparaturen oder Reparaturversuche durch
nicht von ROWI autorisierte Personen und/oder Unternehmen
P Normaler betriebsbedingter Verschleiß
P Reinigung von Komponenten
P Anpassung an national unterschiedliche, technische oder sicherheitsrelevante Anfor-
derungen, wenn das Produkt nicht in dem Land eingesetzt wird, für das es technisch
konzipiert und hergestellt worden ist.
Ferner übernehmen wir keine Gewährleistung für Geräte, deren Serien-Nummer verfälscht,
verändert oder entfernt wurde. Ein Gewährleistungsanspruch erlischt auch, wenn in das
Gerät Teile eingebaut werden, die nicht von der ROWI GmbH zugelassen sind.
Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. SchadensersatzAnsprüche sind nicht Bestandteil des Gewährleistungsumfanges.
5.2 Abwicklung
Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor:
1. Bedienungsanleitung lesen
Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht.
Lesen Sie deshalb beim Auftreten einer Funktionsstörung zunächst in der Bedienungsanleitung nach. In Kapitel 4.2 finden Sie entsprechende Hinweise zur Beseitigung von
Funktionsstörungen.
2. Service-Formular
Zur Vereinfachung der Serviceabwicklung füllen Sie das dem Produkt beiliegende
Service-Formular bitte vollständig aus, bevor Sie mit dem ROWI Service-Center Kontakt
aufnehmen. So haben Sie alle benötigten Informationen griffbereit.
DE
18/52
3. Telefonische Kontaktaufnahme
Rufen Sie beim ROWI Service-Center an. Das ROWI Service-Team erreichen Sie unter:
07253 9460-40
(Montag – Freitag: 7.30 – 18.00 Uhr)
Die meisten Probleme können bereits im Rahmen der kompetenten, technischen Beratung
unseres Service-Teams behoben werden. Sollte dies jedoch nicht möglich sein, erfahren Sie
hier das weitere Vorgehen.
4. Ist eine Überprüfung bzw. Reparatur durch das ROWI Service-Center erforderlich, gehen Sie wie folgt vor:
P Gerät verpacken
Verpacken Sie das Gerät in der Originalverpackung. Sorgen Sie dafür, dass es hinreichend ausgepolstert und vor Stößen geschützt ist. Transportschäden sind nicht Bestand teil des Gewährleistungsumfangs.
P Kaufbeleg hinzufügen
Legen Sie unbedingt den Kaufbeleg bei. Nur bei Vorliegen des Kaufbelegs kann die
Service-Leistung ggf. im Rahmen der Gewährleistung abgewickelt werden.
P Service-Formular anbringen
Befestigen Sie das ausgefüllte Service-Formular gut sichtbar, außen auf der Transport-
verpackung.
P Gerät einsenden
Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende
Adresse:
ROWI Schweißgeräte und
Elektrowerkzeuge Vertrieb GmbH
Service-Center
Augartenstraße 3
76698 Ubstadt-Weiher
5.3 Die Online-Registrierung
Service kennt bei ROWI keine Grenzen. Deshalb bedanken wir uns mit einem umfangreichen Online-Service bei unseren Kunden. Registrieren Sie sich und genießen Sie die
vielen Vorzüge, die wir exklusiv für unsere Premium-Kunden bereithalten.
Und so einfach geht’s:
1. Besuchen Sie unsere Homepage: www.rowi.de
2. Klicken Sie auf den Button ROWI Inside.
3. Geben Sie hier Ihre Kontaktdaten ein. Ihre persönlichen Zugangsdaten erhalten Sie
dann automatisch per Email. Und schon haben Sie Zugriff auf das umfangreiche Angebot von ROWI Inside. Wir wünschen Ihnen viel Spaß damit.
DE
19/52
Bitte beachten Sie, dass ROWI Inside ein reiner Online-Service ist. Eine postalische
Registrierung ist daher nicht möglich.
6. Ersatz- und Ausstattungsteile

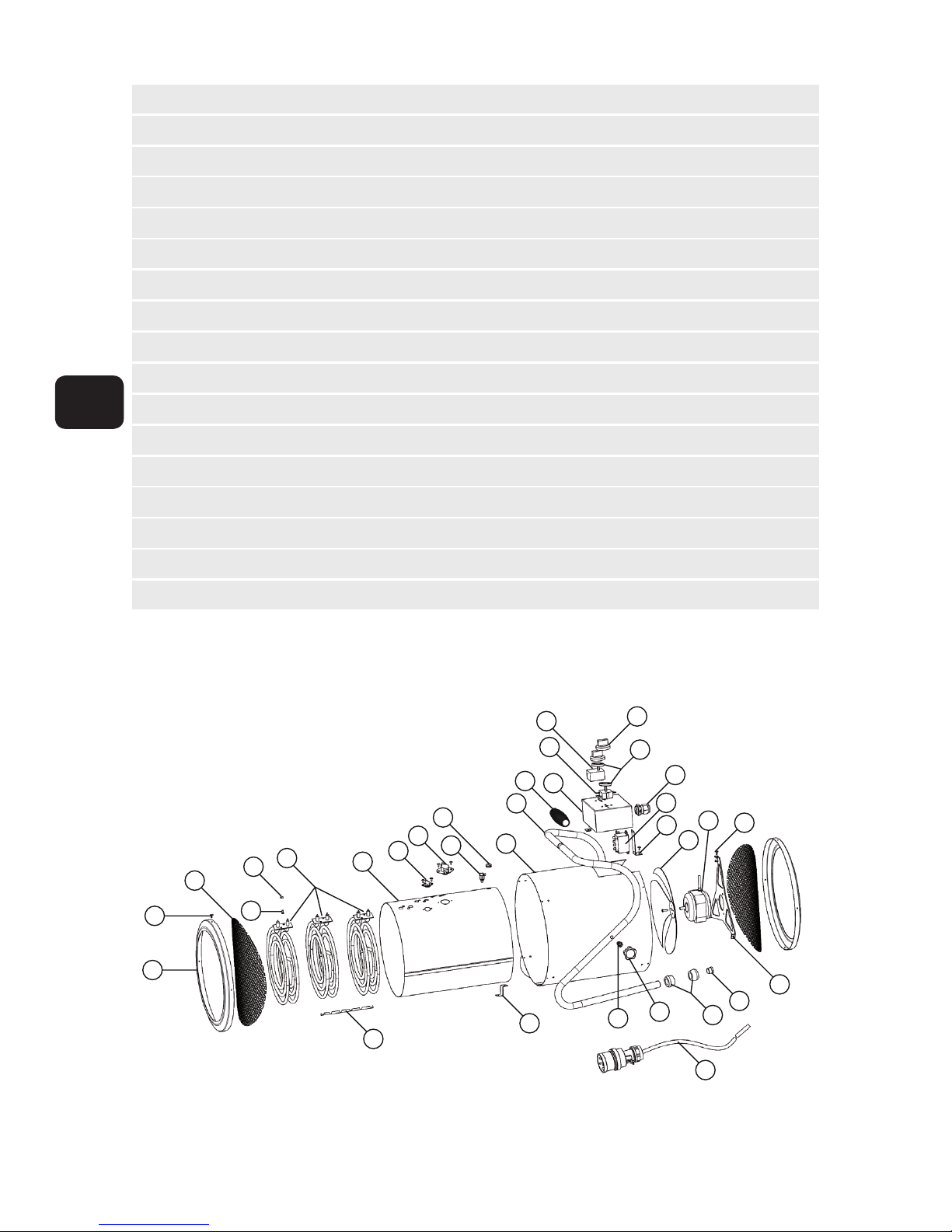

Abb. 3a: Explosionszeichnung Modell HIH 2000/1/1
Pos. Bezeichnung Artikel-Nummer
1 Frontgitter 4 03 03 0819
2 Heizelement 4 03 03 0820
3 Befestigungsringe 4 03 03 0821
4 Drehknöpfe 4 03 03 0822
5 Kontrollleuchte 4 03 03 0823
6 Steuerkasten 4 03 03 0824
7 Temperaturfühler 4 03 03 0825
8 Schalter 4 03 03 0826
9 Gehäuse 4 03 03 0827
10 Inneres Gehäuse 4 03 03 0828
11 Motor und Lüfterrad 4 03 03 0829
12 Hinteres Schutzgitter 4 03 03 0830
13 Tragegriff 4 03 03 0831
Tab.8a : Ersatzteilliste Modell HIH 2000/1/1
1
2
3
4
5
6
7
8
9
10
11
12
13
DE
20/52
Abb. 3b: Explosionszeichnung Modell HIH 3000/2/1
Pos. Bezeichnung Artikel-Nummer
1 Abdeckung Frontgitter 4 03 03 0523
2 Frontgitter 4 03 03 0524
3 Heizelement (Spirale) 4 03 03 0525
4 Inneres Gehäuse 4 03 03 0526
5 Thermostat (zeitverzögert 45°) 4 03 03 0527
6 Thermostat 85° 4 03 03 0528
7 Ablageplatte Temperaturfühler 4 03 03 0529
8 Schutzring 4 03 03 0530
9 Gehäuseabdeckung 4 03 03 0531
10 Standfüße 4 03 03 0532
11 Tragegriff 4 03 03 0533
12 Steuerkasten 4 03 03 0534
13 Heizstufenschalter 4 03 03 0535
14 Drehknöpfe 4 03 03 0536
15 Befestigungsring 4 03 03 0537
16 Temperaturregler 4 03 03 0538
17 Kabelverschraubung 4 03 03 0539
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
19
18
20
21
22
26
23
24
25
DE
21/52
Pos. Bezeichnung Artikel-Nummer
18 Lüfterrad 4 03 03 0066
19 Motorhalterung 4 03 03 0540
20 Motor 4 03 03 0541
21+22 Gummischutz 4 03 03 0542
23 Drehknopf zur Winkeleinstellung 4 03 03 0543
24 Niete 4 03 03 0544
25 Netzkabel 4 03 03 0545
26 Verbindungsstück 4 03 03 0546
Tab. 8b: Ersatzteilliste Modell HIH 3000/2/1
Abb. 3c: Explosionszeichnung Modell HIH 9000/2/1
Pos. Bezeichnung Artikel-Nummer
1 Abdeckung Frontgitter 4 03 03 0547
2 Blechschrauben 4 03 03 0548
3 Frontgitter 4 03 03 0549
4 Nuss M5 4 03 03 0550
5 U-Scheibe 4 03 03 0551
6 Heizelement 4 03 03 0552
7 Inneres Gehäuse 4 03 03 0553
8 Thermostat (zeitverzögert 45°) 4 03 03 0554
1
2
3
5
4
6
7
8
9
10
11
12
13
14
16
15
17
18
19
20
21
22
23
25
24
26
27
28
31
32
33
29
30
DE
22/52
Pos. Bezeichnung Artikel-Nummer
9 Thermostat 85° 4 03 03 0555
10 Ablageplatte Temperaturfühler 4 03 03 0556
11 Schutzring 4 03 03 0557
12 Gehäuseabdeckung 4 03 03 0558
13 Standfüße 4 03 03 0559
14 Tragegriff 4 03 03 0560
15 Steuerkasten 4 03 03 0561
16 Heizstufenregler 4 03 03 0562
17 Temperaturregler (Thermostat) 4 03 03 0563
18 Drehknöpfe 4 03 03 0564
19 Befestigungsring 4 03 03 0565
20 Kabelverschraubung 4 03 03 0566
21 Relais 4 03 03 0567
22 Halterung Relais 4 03 03 0568
23 Lüfterrad Ø 250 mm 4 03 03 0569
24 Motor 4 03 03 0570
25 Schraube M4 4 03 03 0571
26 Motorhalterung 4 03 03 0572
27+28 Gummischutz 4 03 03 0573
29 Drehknopf zur Winkeleinstellung 4 03 03 0574
30 Niete 4 03 03 0575
31 Netzstecker 400 V, 3~50 Hz 4 03 03 0576
32 Verbindungsstück 4 03 03 0577
33 Halterhaken Heizelement 4 03 03 0578
Tab. 8c: Ersatzteilliste Modell HIH 9000/2/1
Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhältlich bzw. nicht
einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI
Service-Center.
DE
23/52
7. Entsorgung
Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen,
zu 100 % recyclingfähigen Materialien.
Korrekte Entsorgung dieses Produktes
Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den
Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw.
der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden.
Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie
das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann
das Gerät der stofflichen Verwertung zuführen.
8. Schaltpläne
Abb. 4: Schaltplan Modell HIH 2000/1/1
L
PE
PE
N
$
M
Heizelement
Motor
Schalter Thermostat
Überhitzungsschutz
Lampe
DE
24/52
Abb. 5: Schaltplan Modell HIH 3000/2/1
Abb. 6: Schaltplan Modell HIH 9000/2/1
DE
M
Thermostat
(zeitverzögert)
Schalter
Heizelement
Relais
Thermostat
(selbstrückstellend)
A
B
1
2
3
2
4
6
8
01
L1
L2
L3
PE
Motor
Thermostatsensor
M
Thermostat
Thermostat
(zeitverzögert)
Motor
A
Heizelemente
PE
L
PE
N
Thermostat
(selbstrückstellend)
Schalter
B
25/52
9. Gartantieerklärung
Unbeschadet der gesetzlichen Gewährleistungsansprüche gewährt der Hersteller eine
Garantie gemäß den Gesetzen Ihres Landes, mindestens jedoch 1 Jahr (in Deutschland 2
Jahre). Garantiebeginn ist das Verkaufsdatum des Gerätes an den Endverbraucher.
Die Garantie erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler
zurückzuführen sind.
Garantiereparaturen dürfen ausschließlich von einem autorisierten Kundendienst durchgeführt werden. Um Ihren Garantieanspruch geltend zu machen ist der Original-Verkaufsbeleg
(mit Verkaufsdatum) beizufügen.
Von der Garantie ausgeschlossen sind:
P Normaler Verschleiß
P Unsachgemäße Anwendungen, wie z.B. Überlastung des Gerätes, nicht zugelassene
Zubehörteile
P Beschädigung durch Fremdeinwirkungen, Gewaltanwendung oder durch Fremdkörper
P Schäden die durch Nichtbeachtung der Gebrauchsanleitung entstehen, z.B. Anschluss
an eine falsche Netzspannung oder Nichtbeachtung der Montageanleitung
P Komplett oder teilweise demontierte Geräte
DE
26/52
Dear customer,
We are pleased that you have chosen a quality product made by ROWI and would like
to thank you for recognizing the high standard of our company and our products. The following pages contain important information allowing you to use your industrial fan heater
optimally and safely. Therefore read through these operating instructions carefully before
putting the heater into operation for the first time. Keep the operating instructions within
convenient access for later consultation during every use. Keep all documents provided
along with the appliance in a safe place.
We hope you enjoy using your new industrial fan heater
Your ROWI GmbH
Explanation of Symbols
Attention danger!
The safety rules marked with this symbol must be strictly observed at all times.
Failure to observe these rules can cause serious and extensive harm to health as
well as immense material damage.
Important note!
This symbol denotes important information that must be strictly observed for faultfree operation of the appliance. Only in this way can potential malfunctions be
avoided.
Important information!
Here you can find explanatory information and tips to help you use this appliance
optimally.
To prevent the heater from overheating, the heater must not be covered.
These operating instructions have been authored with the utmost care. However, we reserve the right to optimize
and adapt these instructions at any time. Figures can deviate from the original.
GB
27/52
Important Warning Notes
Keep children away or supervise. This appliance can be used by children
aged from 8 years and above and persons with reduced physical, sensory
or mental capabilities or lack of experience and knowledge if they have been
given supervision or instruction concerning use of the appliance in a safe way
and understand the hazards involved.
Children shall not play with the appliance.
Cleaning and user maintenance shall not be made by children without
supervision.
Children of less than 3 years should be kept away unless continuously
supervised.
Children aged from 3 years and less than 8 years shall only switch on/off the
appliance provided that it has been placed or installed in its intended normal
operating position and they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.
Children aged from 3 years and less than 8 years shall not plug in, regulate
and clean the appliance or perform user maintenance.
CAUTION — Some parts of this product can become very hot and cause
burns. Particular attention has to be given where children and vulnerable
people are present.
28/52
General Safety Notes
An improper use of this appliance can cause serious and extensive harm to
health as well as immense material damage. Therefore carefully read
through the following notes. Familiarize yourself well with the appliance
before putting it into operation. Only in this way can a safe and fault-free
operation be ensured.
Observe general safety and accident prevention regulations. In addition to
the notes in these operating instructions, the general safety and accident prevention regulations of the legislature must be taken into consideration.
Pass on the operating instructions to third parties. Make sure that third parties
only use this product after receiving the requisite instructions.
Keep away from children and safeguard against unauthorized use. Never
leave the appliance unattended if it is either ready for operation or operating. Do
not let children come close to the appliance. The use of this appliance by children
is prohibited. Safeguard the appliance against unauthorized use by third parties.
Always be aware of what you are doing and pay attention at all times. Do
not carry out any work on this product if you are inattentive or under the influence
of drugs, alcohol or medication. Even a brief loss of concentration when using this
appliance can lead to serious accidents or injuries.
Ensure a secure base. Make sure the appliance has a firm and secure base when
setting it up.
Avoid contact with hot parts. Do not touch hot parts on the appliance. Note that
various components can store heat and can therefore also cause burns after use
of the appliance.
Look out for damage. Check the appliance for any signs of damage before putting it into operation. If defects are apparent on the appliance, it must not be put
into operation on any account.
Do not use sharp objects. Never insert sharp and/or metallic objects inside the
appliance.
Do not misuse. Do not use the appliance for purposes other than those intended
in these operating instructions.
29/52
Check regularly. Use of this appliance can cause certain parts to become worn.
Therefore check the appliance regularly for signs of damage and defects.
Check power cord. If the supply cord is damaged, it must be replaced by the
manufacturer, its service agent or similarly qualified persons in order to avoid a
hazard.
Do not use power cords for other purposes. Do not pull the appliance at the
cable and do not use it to pull the plug out of the socket. Protect the cable from
heat, oil and sharp edges.
Only use original accessories. For your own safety, only use accessories and
additional devices that are expressly recommended in the operating instructions
or by the manufacturer.
Do not use in explosive zones. Do not use the appliance in an explosive environment containing substances such as flammable liquids, gases and especially spray
and dust mist. These substances can ignite due to hot surfaces on the appliance.
Pull out power plug. Pull the power plug out of the socket when not using the
appliance and before all maintenance work.
Specific safety notes
P Never use this appliance in the immediate vicinity of a bath, shower or swim-
ming pool.
P Make sure the appliance has a secure and stable base when setting it up. Only
use the appliance in an upright position. If the appliance has tipped over, pull
out the power plug, return the appliance to an upright position and allow to cool
down before putting it into operation again.
P The appliance becomes very hot. Never touch the surface while the appliance
is in operation.
P Never touch the appliance while in the shower or bath.
P Never immerse the appliance in water.
P The fan heater may not be set up and operated in environments in which acids,
vapours, explosive or flammable gases are present.
P Observe the specified safety distances when setting up the appliance. Keep a
safety distance of min. 50 cm to all sides and to flammable materials (furniture,
curtains etc.). Never set up the appliance on a long-pile carpet.
P Set up the appliance so that the power plug is freely accessible at all times.
30/52
P Only operate the appliance with the power cord fully rolled out. Never wind
the power cord around the appliance. Make sure that the power cord does
not come into contact with hot surfaces. Route the cable so that nobody can
trip over it.
P Never cover the appliance so as to avoid overheating. It is important to make
sure that the air inlet and air outlet openings are are always freely accessible.
P Do not use this heater with a program switch, time switch or any other device
that switches on the heater, as otherwise there is risk of fire if the heater is
covered or incorrectly set up.
P Do not position the appliance directly below a wall socket.
P Mounting the appliance on the wall or ceiling is prohibited.
P Cleaning and User Maintance shall not be performed by children without
supervision.
31/52
Table of Contents
Declaration of Conformity 27
General Safety Notes 28
Specific Safety Notes 29
Declaration of Conformity 32
1. Product Description 33
1.1 General 33
1.2 Type plate 33
1.3 Area of application and intended use 33
1.4 Product safety 33
1.5 Technical data 34
1.6 Prohibited areas of application 35
2. Preparing the Product for Operation 35
2.1 Unpacking the scope of supply 35
2.2 Keeping the original packaging 35
2.3 Setting up the appliance 35
3. Operating Instructions 36
3.1 Appliance overview 36
3.2 Start-up and operation 37
3.3 Setting the temperature 38
3.4 Switching off the appliance 38
3.5 Storage 39
3.6 Repacking for private transport purposes 39
4. Cleaning and Maintenance 39
4.1 Safety measures 39
4.2 Cleaning 39
4.3 Maintenance 40
4.4 Troubleshooting 40
4.5 Cleaning and maintenance by qualified persons 40
5. Warranty 41
5.1 Scope 41
5.2 Processing 41
5.3 Online registration 43
6. Replacement and Spare Parts 43
7. Disposal 47
8. Circuit diagrams 47
9. Statement of Guarantee 49
GB
32/52
Declaration of Conformity
We, ROWI Schweißgeräte und
Elektrowerkzeuge Vertrieb GmbH
Augartenstraße 3, 76698 Ubstadt-Weiher
hereby declare that the devices designated below, based on their design and construction,
as well as in the version put into circulation by us, corresponds to the relevant, fundamental
safety and health requirements of the EC directives.
Designation of the appliance: HIH 2000/1/1
Industrial Fan Heater 2000 W
HIH 3000/2/1
Industrial Fan Heater 3000 W
HIH 9000/2/1
Industrial Fan Heater 9000 W
Article number: 1 03 03 0123
1 03 03 0058
1 03 03 0059
Relevant EC directives: EC Low Voltage Directive (2006/95/EC)
EC Directive concerning Electromagnetic
Compatibility (2004/108/EC)
EC RoHS Directive (2011/65/EC)
Applied harmonized standards: EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2008
EN 60335-1:2012
EN 60335-2-30:2009+A11:2012
EN 62233:2008
ZEK 01.4-08
Responsible for documentation Klaus Wieser
Place: Ubstadt-Weiher
Date/Manufacturer's signature: 07.05.2014
Data on the undersigned: Klaus Wieser
Managing Director
GB
33/52
1. Product Description
1.1 General
Portable, powerful electric heater for diverse applications in the building trade, agriculture,
painting and decorating work and everywhere where heaters using oil or gas are undesirable or not permitted. Equipped with an overheating protection, splash water guard, rustproof housing as well as a powerful ventilator. Two levels of heat output can be set. Thanks
to an additional cold air setting, this appliance can also be used as a ventilator in summer.
1.2 Type plate
The type plate of the industrial fan heater with all relevant technical data is attached on the
side of the control unit.
1.3 Area of application and intended use
This appliance is constructed according to the state of the art and the recognized technical
rules of safety. Nevertheless, improper use or use other than that intended can result in
hazards to the life and limb of the user or third parties or damage to the appliance itself
and/or other tangible assets.
Portable electric heater for diverse applications in the building trade, agriculture, or for
painting and decorating work. Equipped with an overheating protection, splash water
guard, rustproof housing as well as a powerful ventilator. Depending on the model, one or
levels of heat output can be set. Thanks to an additional cold air setting, this appliance can
also be used as a ventilator in summer.
A different use or a use extending beyond this is deemed to be improper. The ser shall bear
the risk. Proper and correct use also includes observance of the perating and installation
notes as well as compliance with the maintenance terms.
1.4 Product safety
In order to avoid potential hazards in advance, the following safety devices have been
installed by the manufacturer as standard:
Overheating protection
If the maximum permitted appliance temperature is exceeded, the appliance automatically
switches off and cannot be restarted until it has cooled down.
GB
34/52
IP degree of protection
These appliances have protection class IPX4. These appliances do not have any protection
against penetration by foreign bodies but are protected against water splashing from all
sides.
1.5 Technical data
HIH 2000/1/1
Power supply 220 - 240 V ~ 50 Hz
Max. heat output 2000 W
Heating stages 1 stage (2000 W)
Degree of protection IPX4
Protection class I
Setup dimensions (W x D x H) 26.0 x 23.5 x 32.0 cm
Product weight 3.9 kg
Tab. 1: Technical data, industrial fan heater 2000 W
HIH 3000/2/1
Power supply 220 - 240 V ~ 50 Hz
Max. heat output 3000 W
Heating stages 2 stages (1500 W/3000 W)
Degree of protection IPX4
Protection class I
Setup dimensions (W x D x H) 31.0 x 33.0 x 38.0 cm
Product weight 7.0 kg
Tab. 2: Technical data, industrial fan heater 3000 W
HIH 9000/2/1
Power supply 380 - 400 V/3 ~ 50 Hz
Max. heat output 9000 W
Heating stages 2 stages (4500 W/9000 W)
Degree of protection IPX4
Protection class I
Setup dimensions (W x D x H) 37.5 x 34.0 x 47.0 cm
Product weight 11.7 kg
Tab. 3: Technical data, industrial fan heater 9000 W
GB
35/52
1.6 Prohibited areas of application
P Use an approved extension cable when using the appliance outside. The extension
cable must have a cross section of min. 3G1.0 mm² (HIH 2000/1/1), 3G1.5 mm² (HIH
3000/2/1), 4G2.5 mm² (HIH 9000/2/1).
P This appliance is only suitable for construction drying or for heating rooms. The appli-
ance may not be used for drying washing etc. There is a risk of fire.
2. Preparing the Product for Operation
2.1 Unpacking the scope of supply
Check whether the scope of supply is complete and free of defects immediately after opening the packaging. Contact the seller immediately if the scope of supply is incomplete or
defective. Do not put the appliance into operation if it is defective.
2.2 Keeping the original packaging
Keep the original packaging in a safe place over the entire service life of the product. Use
the packaging for storing and transporting the appliance. Only dispose of the packaging
after the product service life has come to an end. You can find information on the proper
disposal in Chapter 7.
2.3 Setting up the appliance
The appliance may only be operated in a secure and stable position. Always ensure the
required minimum distance of 50 cm to all sides, flammable objects and other hazard
sources.
Do not position the appliance directly below a wall socket.
GB
36/52
3. Operating Instructions
3.1 Appliance overview
Fig. 1: Appliance overview (depending on model)
No. Designation
1 Carrying handle
2 Control unit
3 Air outlet
4 Housing
Tab. 4: Appliance labelling
3
2
4
1
GB
37/52
Fig. 2: Control unit
No. Designation
1 Heating level switch
2 Temperature control (thermostat)
Tab. 5: Control unit labelling
3.2 Start-up and operation
After you have removed the packaging and read the operating and safety notes, the appliance can be put into operation. Proceed as follows for this:
1. Make sure the heating level switch (see Fig. 1, No. 1) is at "0". Then connect the
industrial heater to an earthed socket protected with an RCD (Residual Current Device).
Ensure free rotation of the fan.
Make sure that 400V, 3~50Hz are applied (only for model HIH 9000/2/1).
2. Now switch on the appliance by moving the heating level switch (see Fig. 2, No. 1) to
the desired position. The following applies here:
2
1
0
MAX
MIN
GB
38/52
* only heating level 2 is available for model HIH 2000/1/1
Tab. 6: Switch levels
When first put into operation or after a longer period without heating
a short-term odour can arise.
3.3 Setting the temperature
1. Start the appliance by setting the desired heating power using the heating level switch
(see Fig. 2, No. 1).
2. Turn the temperature control (see Fig. 2, No. 2) clockwise as far as it will go.
3. Once the desired temperature has been reached, turn the temperature control anticlockwise until you hear a distinct click. An integrated thermostat control now automatically
switches the appliance on and off, thereby ensuring a more or less constant temperature.
These appliances have an angular adjustment. To adjust the title, turn the rotary
knobs attached to the side.
3.4 Switching off the appliance
1. Turn back temperature control (see Fig. 2, No. 2) to "MIN".
2. Turn the heating level switch (see Fig. 2, No. 1) to position "0".
3. After the fan stops you can pull out the power plug.
The ventilator must continue running for at least 2 minutes before you move the heating level switch to the "0" position. Wait until the appliance has cooled down before
covering it or putting it away.
Wait until the appliance has cooled down before covering it or putting it away.
OFF position
Fan position
Heating level
1*
Heating level
2
If the heating level switch is in this position, the appliance is
switched off.
If the heating level switch is in this position, only the fan is
operated. Move the switch to this position if you wish to use
the appliance as a ventilator.
If the heating level switch is in this position,
the industrial heater will provide a heat output of 1500 W or
4500 W.
If the heating level switch is in this position,
the industrial heater will provide a heat output of 2000 W,
3000 W or 9000 W
GB
39/52
Note that in model HIH 3000/2/1 and HIH 9000/2/1 the fan starts up again if
the heating level switch is in the "0" position, but the power cable is still
connected.
3.5 Storage
Protect the appliance against dust, dirt and insects. Cover the appliance with the foil provided so that it is protected from impurities and damage or malfunctions caused this.
3.6 Repacking for private transport purposes
Always pack the appliance in its original packaging for transportation to prevent transport
damage.
4. Cleaning and Maintenance
4.1 Safety measures
P Pull the mains plug out of the socket before servicing the appliance.
P Only begin the maintenance or repair work once the appliance has cooled down.
4.2 Cleaning
The appliance should be covered after each use to prevent contamination by impurities.
Do not cover the appliance until it has fully cooled down.
If the appliance has nevertheless become dirty, observe the following notes during
cleaning:
P Always clean the infra-red table radiant heater while cool.
P Pull out mains plug before any work.
P Only clean the appliance with a dry, soft cloth. Never use sharp and/or abrasive
cleaning agents.
GB
40/52
4.3 Maintenance
Note that only original parts may be used for repair and maintenance work. Contact the
ROWI Service Centre if need be (see Chapter 5).
4.4 Troubleshooting
Fault Possible cause(s) Remedy
Tab. 7: Error diagnosis
4.5 Cleaning and maintenance by qualified persons
Maintenance work that is not listed in Chapters 4.2 - 4.3 may only be carried out by the
ROWI Service Centre (see Chapter 5). In the case of maintenance work within the first 24
months that has not been carried out by persons or companies authorized by ROWI, all
warranty claims shall become null and void.
GB
The appliance does
not start.
The appliance switches
off during operation.
No power or voltage too
low.
The appliance is not
switched on.
The room temperature is
above the temperature set at
the thermostat.
Make sure that the connector is
plugged into the socket. Check
the power supply voltage.
Turn the heating level switch to
position "I" or "II".
Increase the thermostat temperature.
The appliance switches
off during operation.
The thermal overload switch
has triggered. The appliance
has exceeded the maximum
permissible temperature.
Switch off the appliance by
moving the heating level switch
to position "0" and pull the
plug out of the socket. Allow
the appliance to cool down for
several minutes. Check the air
inlet and air outlet openings
and remedy the cause of the
overheating before restarting
the appliance.
41/52
5. Warranty
5.1 Scope
ROWI grants the owner of this product a warranty of 24 months from the date of purchase.
Material or production defects shall be rectified free of charge by the ROWI Service Centre
within this period.
Defects that are not due to material or production faults are excluded from the warranty,
e.g.
P Transport damage of any kind
P Faults due to incorrect installation
P Faults due to improper use
P Faults due to incorrect handling
P Faults due to improperly performed repairs or attempts at repair by persons and/or
companies not authorized by ROWI
P Normal wear resulting from operation
P Cleaning of components
P Adaptation to different national, technical or safety-relevant requirements, if the product
is not used in the country for which it has been technically designed and manufactured.
Moreover, we cannot accept any warranty for appliances whose serial number is falsified,
altered or removed. A warranty claim shall also expire if parts are integrated in the appliance, which are not approved by ROWI GmbH.
Claims extending beyond the free fault rectification, e.g. damage compensation claims, are
not covered by the scope of the warranty.
5.2 Processing
If problems occur during operation of your ROWI product, please proceed as follows:
1. Read the operating instructions
Most malfunctions are caused by incorrect operation. Therefore first consult the operating instructions in the event of a malfunction. Chapter 4.2 contains corresponding
information on troubleshooting.
2. Service Form
To make the service processing easier, please carefully fill out the service form enclosed
with the product before contacting the ROWI Service Centre. This means you have all
requisite information within convenient access.
GB
42/52
3. Contact
You can reach the ROWI Service Team by mail:
service.greatbritain@rowi.de
Most problems can be remedied as part of the competent, technical advice from our
Service Team. If this is not possible, the further procedure is outlined here.
4. If an inspection repair by the ROWI Service Centre is necessary, proceed as
follows:
P Pack appliance
Pack the appliance in the original packaging. Make sure that it is adequately padded
and protected against knocks. Transport damage is not covered within the scope of
warranty.
P Include purchase receipt
Always provide the receipt as proof of purchase. The service performance can only
be handled within the framework of the warranty if the purchase receipt is provided.
P Attach Service Form
Attach the filled out Service Form so it is clearly visible on the outside of the transport
packaging.
P Return appliance
Send the appliance to the following address (only after consultation with the ROWI
Service Centre):
ROWI Schweißgeräte und
Elektrowerkzeuge Vertrieb GmbH
Service Centre
Augartenstraße 3
76698 Ubstadt-Weiher
GERMANY
GB
43/52
5.3 Online registration
Service knows no limits at ROWI. We would therefore like to thank our customers with a
comprehensive online service. Register and enjoy the numerous advantages we provide
exclusively for our premium customers.
It's really easy:
1. Go to our Internet site: www.rowi.de
2. Click on the ROWI Inside button.
3. Enter your contact data. You will then automatically receive your access data by email.
This gives you access to the extensive service scope of ROWI Inside. We wish you every
success with this.
Please note that ROWI Inside is a purely online service. A postal registration is not
therefore necessary.
6. Replacement and Spare Parts
Fig. 3a: Exploded view model HIH 2000/1/1
Item Designation Article number
1 Front grille 4 03 03 0819
2 Heating element 4 03 03 0820
3 Fastening rings 4 03 03 0821
4 Rotary knobs 4 03 03 0822
GB
1
2
3
4
5
6
7
8
9
10
11
12
13
44/52
5 Pilot light 4 03 03 0823
6 Control box 4 03 03 0824
7 Temperature sensor 4 03 03 0825
8 Switch 4 03 03 0826
9 Housing 4 03 03 0827
10 Internal housing 4 03 03 0828
11 Motor and fan 4 03 03 0829
12 Rear protective grille 4 03 03 0830
13 Carrying handle 4 03 03 0831
Tab.8a : Spare parts list model HIH 2000/1/1
Fig. 3b: Exploded view model HIH 3000/2/1
Item Designation Article number
1 Front grille cover 4 03 03 0523
2 Front grille 4 03 03 0524
3 Heating element (spiral) 4 03 03 0525
4 Internal housing 4 03 03 0526
5 Thermostat (time delayed 45°) 4 03 03 0527
6 Thermostat 85° 4 03 03 0528
7 Temperature sensor holding plate 4 03 03 0529
8 Protective ring 4 03 03 0530
GB
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
19
18
20
21
22
26
23
24
25
45/52
9 Housing cover 4 03 03 0531
10 Standing feet 4 03 03 0532
11 Carrying handle 4 03 03 0533
12 Control box 4 03 03 0534
13 Heating level switch 4 03 03 0535
14 Rotary knobs 4 03 03 0536
15 Fastening ring 4 03 03 0537
16 Temperature control 4 03 03 0538
17 Threaded cable gland 4 03 03 0539
18 Fan 4 03 03 0066
19 Motor holder 4 03 03 0540
20 Motor 4 03 03 0541
21+22 Rubber protection 4 03 03 0542
23 Rotary knob for angular adjustment 4 03 03 0543
24 Rivet 4 03 03 0544
25 Power cable 4 03 03 0545
26 Connecting piece 4 03 03 0546
Tab. 8b: Spare parts list model HIH 3000/2/1
Fig. 3c: Exploded view model HIH 9000/2/1
GB
1
2
3
5
4
6
7
8
9
10
11
12
13
14
16
15
17
18
19
20
21
22
23
25
24
26
27
28
31
32
33
29
30
46/52
Item Designation Article number
1 Front grille cover 4 03 03 0547
2 Self-tapping screws 4 03 03 0548
3 Front grille 4 03 03 0549
4 Nut M5 4 03 03 0550
5 Plain washer 4 03 03 0551
6 Heating element 4 03 03 0552
7 Internal housing 4 03 03 0553
8 Thermostat (time delayed 45°) 4 03 03 0554
9 Thermostat 85° 4 03 03 0555
10 Temperature sensor holding plate 4 03 03 0556
11 Protective ring 4 03 03 0557
12 Housing cover 4 03 03 0558
13 Standing feet 4 03 03 0559
14 Carrying handle 4 03 03 0560
15 Control box 4 03 03 0561
16 Heating level control 4 03 03 0562
17 Temperature control (thermostat) 4 03 03 0563
18 Rotary knobs 4 03 03 0564
19 Fastening ring 4 03 03 0565
20 Threaded cable gland 4 03 03 0566
21 Relay 4 03 03 0567
22 Relay holder 4 03 03 0568
23 Fan 4 03 03 0569
24 Motor 4 03 03 0570
25 Screw 4 03 03 0571
26 Motor holder 4 03 03 0572
27+28 Rubber protection 4 03 03 0573
29 Rotary knob for angular adjustment 4 03 03 0574
30 Rivet 4 03 03 0575
31 Power cable 400V, 3~50 Hz 4 03 03 0576
32 Connecting piece 4 03 03 0577
33 Heating element holder 4 03 03 0578
Tab. 8c: Spare parts list model HIH 9000/2/1
GB
47/52
Please note that some replacement parts are not available from ROWI or cannot
be replaced individually. Further information can be obtained from the ROWI Service Centre.
7. Disposal
The packaging and all packaging materials are made from environmentally friendly, 100
% recyclable materials.
Correct disposal of this product
Within the EU, this symbol indicates that this product may not be disposed of as
normal household refuse. Old appliances contain valuable recyclable materials that
should be sent for recycling so as not to harm the environment or human health due to
uncontrolled refuse disposal. Please therefore dispose of old appliances via suitable
collection systems or return the appliance to the place from where you purchased it.
The latter will then send the appliance for disposal.
8. Circuit diagrams
Fig. 4: Circuit diagram model HIH 2000/1/1
L
PE
PE
N
$
M
heating
element
motor
switch thermal cutout
self-resetting thermostat
light
GB
48/52
Fig. 5: Circuit diagram model HIH 3000/2/1
Fig. 6: Circuit diagram model HIH 9000/2/1
GB
M
thermostat
time-delay
thermostat
motor
A
heating
element
PE
L
PE
N
self-resetting thermostat
switch
B
M
time-delay
thermostat
switch
heating element
relay
self-resetting thermostat
A
B
1
2
3
2
4
6
8
01
L1
L2
L3
PE
motor
thermostat
sensor
49/52
9. Statement of Guarantee
Irrespective of the statutory warranty claims, the manufacturer shall ensure a guarantee
pursuant to the laws of your country, but no less than 1 year (in Germany 2 years). The
guarantee shall commence on the sales date of the appliance to the end consumer.
The guarantee shall only extend to defects that are due to material or manufacturing
faults.
Guarantee repairs may only be carried out by an authorized customer service. In order to
assert the guarantee claim, the original sales receipt
(with sales date) must be enclosed.
The following are excluded from the guarantee:
P Normal wear
P Improper applications, e.g. overloading the appliance, unapproved accessory parts
P Damage due to external effects, the use of force or foreign bodies
P Damage resulting from failure to observe the operating instructions, e.g. connection to
an incorrect voltage supply or failure to follow the assembly instructions
P Complete or partially disassembled appliances
GB
50/52
GB
51/52
GB
[ Contact ]
ROWI
Schweißgeräte und
Elektrowerkzeuge Vertrieb GmbH
Augartenstraße 3
76698 Ubstadt-Weiher
Germany
www.rowi.de
Originalbetriebsanleitung 0611_103030058/-59-/123_0515_1.2
Loading...
