Page 1
MARQUE: ROWENTA
REFERENCE: RO8261EA
CODIC: 4265645
NOTICE
Page 2
Page 3
6
5c
5b
2
3
9
5
8
11
12
13
1
5a
4a
4b
4c
21
20
16
17
21a 21b
21c
23
24*
10
7
4
14
18a
18b
15
18
19
22a
26*
22
23a
23b
25*
22b
28*
30*
27*
29*
Page 4
CLICK
CLICK
fig. 1 fig. 2
22
11
CLICK
11
22
fig. 19fig. 17 fig. 18 fig. 20
12h
6h
PUSHPUSH
12h
2
fig. 3
fig. 4
1
fig. 9
fig. 13 fig. 14
fig. 6 fig. 7
fig. 10
fig. 11
fig. 15 fig. 16
fig. 8fig. 5
fig. 12
Page 5

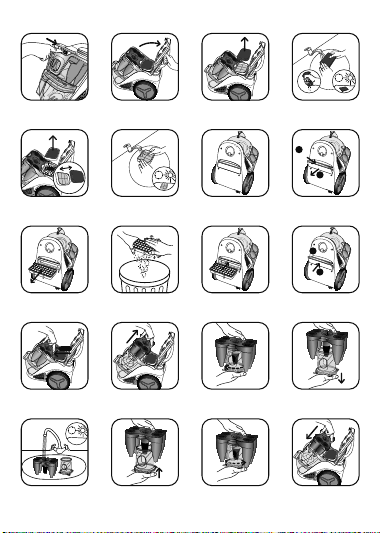

12h
6h
fig. 21 fig. 22 fig. 23 fig. 24
PUSHPUSH
fig. 36
fig. 37 fig. 38 fig. 39 fig. 40
12h
fig. 25 fig. 26
fig. 27
fig. 29 fig. 30 fig. 31
11
PULL
fig. 28
CLICK
fig. 32
22
fig. 33 fig. 34 fig. 35
22
11
CLICK
Page 6
FR
SOMMAIRE
GARANTIE
CONSEILS DE SÉCURITÉ
1. Conditions d’utilisation
2. Alimentation électrique
3. Réparations
DESCRIPTION DE L’APPAREIL
AVANT LA PREMIÈRE UTILISATION
1. Déballage
2. Conseils et précautions
UTILISATION
1. Assemblage des éléments de l’appareil
2. Branchement du cordon et mise en marche de l’appareil
3. Rangement et transport de l’appareil
NETTOYAGE ET MAINTENANCE
1. Vidage du bac à poussière
2. Lavage du filtre mousse noir
3. Nettoyage du microfiltre
4. Nettoyage du filtre HEPA
5. Nettoyage du système de séparation air/poussière
6. Nettoyez votre aspirateur
Page
2
2 2 2 2
2
3 3 3
3 3 4 4
4 4 4 4 5 5 5
DÉPANNAGE
OÙ ACHETER LES ACCESSOIRES
MISE AU REBUT / ENVIRONNEMENT
5
6
6
1
Page 7
FR
GARANTIE
• Cet appareil est uniquement réservé à un usage ménager et domestique ; en cas d’utilisation non appropriée ou non conforme au mode d’emploi, aucune responsabilité ne peut engager la marque et la garantie est annulée.
CONSEILS DE SÉCURITÉ
Pour votre sécurité, cet appareil est conforme aux normes et réglementations applicables (Directives Basse Tension 2006/95/CE, Compatibilité Electromagnétique 2004/108/CE, Environnement,...).
Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et les personnes manquant d’expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l’utilisation de manière sûre et connaissent les risques encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’utilisateur ne doit pas être fait par des enfants à moins qu’ils ne soient âgés de 8 et plus et supervisés. Tenir l’appareil et son cordon hors de la portée des enfants de moins de 8 ans.
• Lisez attentivement le mode d’emploi avant la première utilisation de votre appareil : une utilisation non conforme au mode d’emploi dégagerait Rowenta de toute responsabilité.
Ne tenez pas le suceur ou l’extrémité du tube à portée des yeux et des oreilles.
N’aspirez pas de surfaces mouillées, de liquides quelle que soit leur nature, de substances chaudes, de substances ultrafines (plâtre, ciment, cendres…), de gros débris tranchants (verre), de produits nocifs (solvants, décapants...), agressifs (acides, nettoyants ...), inflammables et explosifs (à base d’essence ou d’alcool).
Ne plongez jamais l’appareil dans l’eau, ne projetez pas d’eau sur l’appareil et ne l’entreposez pas à l’extérieur. N’utilisez pas l’appareil : s’il est tombé et présente des détériorations visibles ou des anomalies de fonctionnement. Dans ce cas, n’ouvrez pas l’appareil mais envoyez-le au Centres Service Agréés le plus proche ou contactez le service consommateurs Rowenta.
2 • Alimentation électrique
Vérifiez que la tension d’utilisation (voltage) de votre aspirateur corresponde bien à celle de votre installation. Arrêtez et débranchez l’appareil en retirant la prise de courant, sans tirer sur le cordon : immédiatement après utilisation, avant chaque changement d’accessoires, avant chaque nettoyage, entretien ou changement de filtre. N'utilisez pas l'appareil si le cordon d'alimentation est endommagé. L'ensemble enrouleur et cordon de votre aspirateur doit être remplacé impérativement par un Centres Service Agréés car des outils spéciaux sont nécessaires pour effectuer toute réparation afin d’éviter un danger.
Important : la prise de secteur doit être protégée par un fusible d’au moins 16A. Si Le disjoncteur se déclenche lors de la mise en marche de l’appareil, ceci peut être dû au fait que d’autres appareils électriques d’une puissance connectée élevée sont branchés en même temps sur le même circuit électrique. Le déclenchement du disjoncteur peut être évité en réglant l’appareil sur la faible puissance avant de le mettre en marche et en le réglant ensuite sur une puissance supérieure.
1 • Conditions d’utilisation
Votre aspirateur est un appareil électrique : il doit être utilisé dans des conditions normales d’utilisation. Utilisez et rangez l’appareil hors de portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance.
DESCRIPTION
1 Capot de l’aspirateur 2 Bouton d’ouverture du capot 3 Fronton 4 Système de séparation air/poussière
a - Séparateur avec cônes b - Grille de séparation air/poussière c - Compartiment de séparation
5 Bac à poussière
a - Bac principal b - Bac poussières fines c - Joints du bac à poussière
* Selon modèles : il s’agit d’équipements spécifiques à certains modèles ou d’accessoires disponibles en option.
3 • Réparations
Les réparations ne doivent être effectuées que par des spécialistes avec des pièces détachées d’origine. Réparer un appareil soi-même peut constituer un danger pour l’utilisateur et annule la garantie.
6 Niveau max de remplissage du bac à poussière 7 Logement du bac à poussière 8 Poignée de transport 9 Ouverture d’aspiration 10 Grille sortie d’air 11 Pédale Marche / Arrêt 12 Pédale enrouleur du cordon 13 Position parking 14 Roues 15 Roulette multidirectionnelle 16 Logement filtre HEPA
2
Page 8
DESCRIPTION
17 Filtre HEPA (ref ZR9015 01) 18 Cassette filtration (ref RS-RT3587)
a - Filtre mousse noir b - Microfiltre
19 Système de présence de la cassette filtration (18)
Accessoires
20 Flexible avec crosse ERGO COMFORT SILENCE (21) 21
a - Crosse ergonomique ERGO COMFORT SILENCE b - Brosse intégrée (EASY BRUSH) c - Variateur mécanique de puissance (POWER CONTROL)
22 Tube télescopique métal ERGO COMFORT SILENCE
a - Système de verrouillage crosse/tube (LOCK SYSTEM) b - Bouton de réglage du tube (TELESCOPIC SYSTEM)
23 Suceur tous sols ERGO COMFORT SILENCE
24 Suceur fente télescopique* 25 Suceur ameublement* 26 Suceur parquet Delta* 27 Suceur parquet rectangulaire* 28 Turbobrosse* 29 Mini Turbobrosse* 30 Support accessoires*
AVANT LA PREMIÈRE UTILISATION
1 • Déballage
Déballez votre appareil et débarrassez-le de toutes les étiquettes éventuelles, conservez votre bon de garantie et lisez attentivement le mode d’emploi avant la première utilisation de votre appareil.
2 • Conseils et précautions
Avant chaque utilisation, le cordon doit être déroulé complétement. Ne le coincez pas et ne le passez pas sur des arêtes tranchantes. Si vous utilisez une rallonge électrique, assurez-vous qu’elle est en parfait état et de section adaptée à la puissance de votre aspirateur. Ne débranchez jamais l’appareil en tirant sur le cordon. Ne déplacez pas l’aspirateur en tirant sur le cordon, l’appareil doit-être déplacé par sa poignée de transport. N’utilisez pas le cordon ou le flexible pour soulever l’appareil. Arrêtez et débranchez votre aspirateur après chaque utilisation. Arrêtez et débranchez toujours votre aspirateur avant l’entretien ou le nettoyage.
FR
a - Système de verrouillage tube/suceur (LOCK SYSTEM) b - Bouton 2 positions : brosse rentrée pour tapis et
moquettes / brosse sortie pour parquets et sols lisses.
Votre aspirateur est équipé d’une protection qui évite la surchauffe du moteur. Dans certains cas (utilisation de la crosse sur fauteuils, sièges,…) la protection se déclenche et l’appareil peut émettre un bruit inhabituel et sans gravité. N’utilisez que des accessoires et des filtres d’origine Rowenta. Vérifiez que tous les filtres sont bien en place.
Ne faites jamais fonctionner votre aspirateur, sans système de filtration (mousse, microfiltre et filtre).
Ne remettez jamais la mousse et le microfiltre dans l’appareil tant qu’ils ne sont pas complètement secs. En cas de difficultés pour obtenir les accessoires et les filtres pour cet aspirateur, contactez le service consommateurs Rowenta.
UTILISATION
1 • Assemblage des éléments de l’appareil
Clipsez l’embout du flexible dans l’entrée d’aspiration située sur le devant de l’appareil (fig.1).
l’embout à l’aide du clip et tirez.
Fixez éventuellement le support accessoires sur l’encoche de la position parking située à l’arrière de l’aspirateur (fig.2) et rangez les accessoires dessus.
Remarque : il n’est pas nécessaire d’enlever le support accessoires pour ouvrir le couvercle de l’aspirateur.
• Emboîtez le tube télescopique métal à l’extrémité de la crosse jusqu’à ce que vous entendiez un ‘clic’ de verrouillage (fig.3). P
de verrouillage du tube et retirez-le
• Emboîtez le suceur tous sols (23) à l’extrémité du tube télescopique métal jusqu’à ce que vous entendiez un ‘clic’ de verrouillage (fig.4). P
bouton de verrouillage du suceur et retirez-le
* Selon modèles : il s’agit d’équipements spécifiques à certains modèles ou d’accessoires disponibles en option.
our le déboîter, appuyez sur le bouton
our le déboîter, appuyez sur le
Pour le retirer, déclipsez
.
.
• Réglez le tube télescopique métal à la longueur désirée à l’aide du système télescopique (TELESCOPIC SYSTEM) (fig.5).
Emboîtez l’accessoire qui convient à l’extrémité du tube télescopique métal ou de la crosse :
- Pour les tapis et moquettes : utilisez le suceur tous sols en position brosse rentrée ou la Turbobrosse* (fibres et poils d’animaux).
- Pour les parquets et sols lisses : utilisez le suceur tous sols en position brosse sortie ou, pour un meilleur résultat, utilisez le suceur parquet*.
- Pour les recoins et les endroits difficiles : utilisez le suceur fente télescopique*.
- Pour les meubles et les surfaces fragiles : utilisez la brosse intégrée à la crosse (EASY BRUSH) ou le suceur ameublement*.
ATTENTION Arrêtez et débranchez toujours votre aspirateur avant de changer d’accessoires.
3
Page 9
FR
UTILISATION
CONSEILS ERGONOMIQUES Chaîne ERGO COMFORT SILENCE Ergonomique, la chaîne ERGO COMFORT SILENCE a été conçue pour faciliter et améliorer le confort de l’utilisateur lors du passage de l’aspirateur. Pour éviter de courber le dos et afin de garantir une posture droite, veillez à :
1. Régler la longueur du tube télescopique métal ERGO COMFORT SILENCE selon votre morphologie (fig.6).
2. Placer votre deuxième main à l’avant de la poignée de la crosse ERGO COMFORT SILENCE (fig.7).
2 • Branchement du cordon et mise en marche de l’appareil
Déroulez complètement le cordon, branchez votre aspirateur et appuyez sur la pédale Marche / Arrêt (fig.8).
ATTENTION Ne faites jamais fonctionner votre aspirateur, sans système de filtration (mousse, microfiltre et filtre).
Réglez la puissance d’aspiration avec le variateur mécanique de puissance* à la crosse (fig.9) :
• Position (MIN) pour l’aspiration des tissus délicats (voilages, textiles)
• Position (Moyenne) pour l’aspiration quotidienne de
tous types de sols, en cas de faible salissure
• Position (MAX) pour l’aspiration des sols durs (carrelage, parquet, ...) et des tapis et
moquettes en cas de fort encrassement.
3 • Rangement et transport de l’appareil
Après utilisation, arrêtez votre aspirateur en appuyant sur la pédale Marche / Arrêt et débranchez-le (fig.10). Rangez le cordon en appuyant sur la pédale enrouleur de cordon (fig.11). Grâçe à sa poignée (8), transportez facilement votre aspirateur. Ne transportez pas votre appareil en le prenant par la poignée du bac à poussière (fig.12). Lorsque vous rangez votre aspirateur, placez le tube dans son rangement à l’arrière de votre appareil (fig.13). Il n’est pas nécessaire d’enlever le support accessoire (30) pour ranger la chaîne d’accessoires (Fig.14).
NETTOYAGE ET MAINTENANCE
L’air que nous respirons contient des particules qui peuvent être allergènes : les larves et déjections d’acariens, les moisissures, le pollen, les fumées et les résidus animaux (poils, peau, salive, urine). Les particules les plus fines pénètrent profondément dans l’appareil respiratoire où elles peuvent provoquer une inflammation et altérer la fonction respiratoire dans son ensemble. Les filtres (H)EPA (High) Efficiency Particulate Air Filter, c’est-à­dire filtres de (Haute) Efficacité pour les Particules Aériennes, permettent de retenir les particules les plus fines. Grâce au filtre (H)EPA, l’air rejeté dans la pièce est plus sain que l’air aspiré.
IMPORTANT Arrêtez et débranchez toujours votre aspirateur avant l’entretien ou le nettoyage. Vérifiez et nettoyez régulièrement l’ensemble de votre aspirateur et les différents filtres.
ATTENTION Ne faites jamais fonctionner votre aspirateur sans système de filtration (mousse, microfiltre et filtre).
1 • Videz le bac à poussière (5)
Après chaque utilisation, videz le bac à poussière comme suit : Prenez le bac à poussière par la poignée et tirez-le (fig.15). Séparez le bac à poussière fines (5b) du bac principal (5a) (Fig.16). Videz le bac principal au dessus d’une poubelle (Fig.17) puis videz le bac Nettoyez les joints du bac à l’aide d’un chiffon. Repositionnez le bac à poussière fines sur le bac principal (Fig.19) puis remettez le bac à poussière en place (fig.20).
* Selon modèles : il s’agit d’équipements spécifiques à certains modèles ou d’accessoires disponibles en option.
à poussière fines
(5b) (Fig.18).
ATTENTION Ne jamais dépasser le niveau max (6) mentionné sur le bac à poussière.
2 • Lavez le filtre mousse noir (18a)
IMPORTANT Tous les 6 mois ou quand l’aspiration n’est plus satisfaisante, lavez le filtre mousse noir.
Appuyez sur le bouton d’ouverture du capot (fig.21). Faites basculer le capot vers l’arrière (fig.22). Retirez le filtre mousse noir (fig.23) puis lavez-le et essorez-le (fig.24). Laissez-le sécher au moins 12H avant de le replacer.
ATTENTION Laissez complètement sécher ce filtre mousse noir et veillez à ce qu’il soit bien sec avant de le remettre en place dans l’appareil.
Replacez le filtre mousse noir et refermez le capot.
3 • Nettoyez le microfiltre (18b)
IMPORTANT Tous les 6 mois, lavez le microfiltre.
Appuyez sur le bouton d’ouverture du capot (fig.21). Faites basculer le capot vers l’arrière (fig.22). Retirez la cassette filtration (18) puis séparez le filtre mousse noir (18a) du microfiltre (18b) (fig.25). Lavez le microfiltre (fig.26). Laissez-le sécher au moins 12H avant de le replacer.
ATTENTION Laissez complètement sécher le microfiltre et veillez à ce qu’il soit bien sec avant de le remettre en place dans l’appareil.
Replacez le microfiltre puis le filtre mousse noir et refermez le capot.
4
Page 10
NETTOYAGE ET MAINTENANCE
ATTENTION Votre appareil est équipé d’un système de sécurité de présence (19) de la cassette filtration : le couvercle ne pourra se refermer sans la cassette filtration (18a+18b).
IMPORTANT Si après nettoyage du filtre mousse noir et du microfiltre votre aspirateur ne retrouve pas ses performances, nettoyez le filtre HEPA.
4 • Nettoyez le filtre HEPA (17)
Otez le support accessoires (30) puis positionnez l’aspirateur en position verticale (Fig.27) Ouvrez la trappe d’accès au filtre HEPA (Fig.28) Retirez le filtre HEPA de son logement (fig.29). Nettoyez le filtre HEPA en le tapotant légèrement au dessus d’une poubelle (fig.30). Replacez-le dans son logement (Fig.31). Remettez la trappe jusqu’à ce vous entendiez le clic de verrouillage (Fig.32).
IMPORTANT Remplacez le filtre HEPA tous les 12 mois. Le filtre HEPA (ref ZR9015 01) est disponible chez votre revendeur ou dans les Centres Service Agréés.
5 • Nettoyez le système de séparation air/poussière (4)
Retirez le flexible de l’aspirateur. Ouvrez le capot de l’aspirateur (fig.21-22). Appuyez sur le bouton d’éjection du séparateur (fig.33) puis
FR
retirez le système de séparation (fig.34). Retirez le compartiment de séparation (4c) en tournant légèrement vers la gauche (fig.35) puis séparez les deux éléments (fig.36). Lavez les éléments (4a+b et 4c) à l’eau claire (fig.37) et laissez­les sécher durant 6H. Remettez les éléments du système de filtration (4) en place :
- remettez le compartiment de séparation (4c) sur le système
de séparation (4a+b) (fig.38) en tournant légèrement jusqu’au "CLICK" de fermeture (fig.39).
- replacez ensuite l’ensemble du système de séparation (4)
dans l’appareil (fig.40) puis refermez le capot.
6 • Nettoyez votre aspirateur
Essuyez le corps de l’appareil et les accessoires avec un chiffon doux et humide, puis séchez avec un chiffon sec. Lavez le bac à poussière (5a+ 5b) à l’eau claire ou savonneuse, puis séchez avec un chiffon sec.
IMPORTANT N’utilisez pas de produits détergents, agressifs ou abrasifs. La transparence du bac à poussière et/ou du fronton et/ou du capot peuvent changer dans le temps cela ne modifie pas les performances de l’appareil.
ATTENTION Ne lavez pas le capot de l’aspirateur sous l’eau claire. Nettoyez-le à l’aide d’un chiffon doux et humide.
DÉPANNAGE
IMPORTANT Dès que votre aspirateur fonctionne moins bien et avant toute vérification arrêtez-le en appuyant sur la pédale Marche / Arrêt.
Si votre aspirateur ne démarre pas
• L’appareil n’est pas alimenté. Vérifiez que l’appareil est correctement branché.
Si votre aspirateur n’aspire pas
• Un accessoire, le tube, le flexible, le séparateur (4a), la grille de séparation air/poussière (4b) ou le compartiment de séparation (4c) sont bouchés : débouchez-les.
• Le filtre mousse noir (18a) est saturé : nettoyez-le.
• Le microfiltre (18b) est saturé : nettoyez-le.
• Le filtre HEPA (17) est saturé : nettoyez-le en le tapotant au dessus d’une poubelle. Si le filtre HEPA est endommagé, remplacez-le.
Si votre aspirateur aspire moins bien, fait du bruit, siffle
• Un accessoire, le tube, le flexible, le séparateur (4a), la grille de séparation air/poussière (4b) ou le compartiment de séparation (4c) sont partiellement bouchés : débouchez-les.
• Le bac à poussière est plein : videz-le et lavez-le.
• Le capot de l’aspirateur n’est pas bien en place : refermez­bien le capot.
• Le bac à poussière est mal positionné : replacez-le
correctement.
• Le variateur mécanique de puissance* de la crosse est ouvert
: fermez-le.
Si le séparateur avec cônes (4a) se remplit
• Les poussières s’accumulent dans le compartiment de
séparation (4c) : vérifiez que rien ne bouche le conduit situé entre le compartiment de séparation (4c) et le bac à poussière (5). Vérifiez que rien n’obstrue les entrées du bac à poussière.
• Les entrées du bac à poussière sont obstruées : enlevez le
bac à poussière et videz-le. Nettoyez les joints du bac à poussière.
Si le suceur est difficile à déplacer
• Ouvrez le variateur mécanique de puissance* de la crosse.
Si le cordon ne rentre pas totalement
• Le cordon est ralenti lors de sa rentrée : ressortez le cordon
et appuyez sur la pédale enrouleur de cordon.
Si un problème persiste, confiez votre aspirateur au Centres Service Agréés Rowenta le plus proche. Pour connaître la liste des Centres Service Agréés, contactez le Service Consommateur Rowenta dont vous trouverez les coordonnées dans la carte de garantie internationale jointe.
* Selon modèles : il s’agit d’équipements spécifiques à certains modèles ou d’accessoires disponibles en option.
5
Page 11
FR
OÙ ACHETER LES ACCESSOIRES
ACCESSOIRES* UTILISATION
Brosse ameublement Pour nettoyer les meubles. Fixez la brosse
Suceur ameublement Pour nettoyer les meubles. Emboîtez le suceur
Suceur fente télescopique
Suceur parquet
rectangulaire
Suceur parquet DELTA Pour les sols fragiles. Emboîtez le suceur parquet
Pour accéder aux recoins
et aux endroits difficiles
d’accès.
Pour les sols fragiles. Emboîtez le suceur parquet
MISE EN PLACE
DE L’ACCESSOIRE
ameublement à
l’extrémité de la crosse.
ameublement à
l’extrémité de la crosse
ou du tube.
Emboîter le suceur fente
télescopique à
l’extrémité de la crosse
ou du tube.
à l’extrémité du tube.
DELTA à l’extrémité du tube.
LIEUX D’ACHAT
Centres Service
Agréés Rowenta.
(Pour connaître la
liste des Centres Ser-
vice Agréés, contac-
tez le Service
Consommateur Ro-
wenta dont vous
trouverez les coor-
données dans la carte
de garantie interna-
tionale jointe.)
Mini turbobrosse Pour nettoyer en profondeur
les tissus d’ameublement.
Turbobrosse Pour enlever les fils et poils
d’animaux incrustés dans
les tapis et moquettes.
brosse à l’extrémité du tube.
Emboîtez la turbobrosse
MISE AU REBUT / ENVIRONNEMENT
Emballage : l’emballage protégeant votre appareil est constitué de matériaux écologiques et recyclables. Les matériaux d’emballage qui ne sont plus utilisés doivent être mis au rebut aux points de collecte prévus à cet effet.
Filtres usagés : dans la mesure où ils ne contiennent pas de Appareil usagé : Ne jetez pas votre appareil aux ordures ménagères. Votre appareil contient de nombreux matériaux valorisables ou recyclables, remettez donc votre appareil usagé à un revendeur ou un centre de recyclage pour que son traitement soit effectué.
substances interdites pour les ordures ménagères, les filtres
usagés peuvent être éliminés par les ordures.
Emboîtez la mini turbo-
à l’extrémité du tube.
Participons à la protection de l’environnement !
* Selon modèles : il s’agit d’équipements spécifiques à certains modèles ou d’accessoires disponibles en option.
6
Loading...
