Rover RU1NC18BE User guide

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ

С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия FORT

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

R410a

Пожалуйста, перед началом работы внимательно изучите данное руководство

Установленный срок службы оборудования – 7 лет

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Настоящее руководство распространяется на кондиционеры серии FORT с
универсальными наружными блоками. К наружному блоку может быть подключен
внутренний блок любого типа (канальный, кассетный или напольно-потолочный)
соответствующей производительности.

Кондиционеры сплит-системы

1. НАЗНАЧЕНИЕ КОНДИЦИОНЕРА

Кондиционер предназначен для создания благоприятных температурно-влаж­ностных условий в жилых и служебных помещениях (коттеджах, офисах, т. п.)

Функции кондиционера: охлаждение, нагрев, осушение и очистку воздуха в по­мещении.

Кондиционер автоматически поддерживает заданную температуру в помеще­нии в режиме охлаж дения, осушения, нагрева.

Кондиционер снабжен функцией включения/выключения по таймеру.

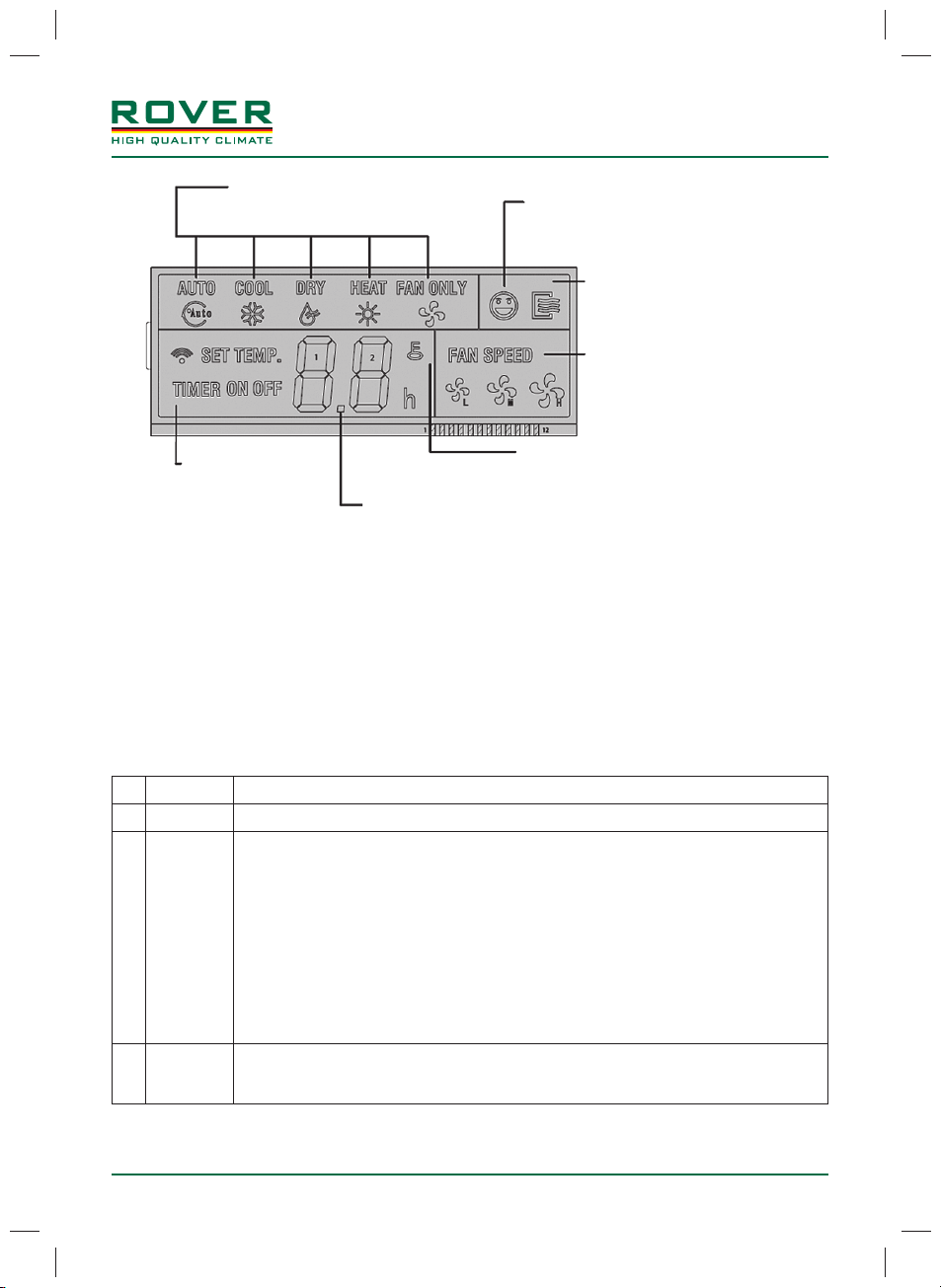

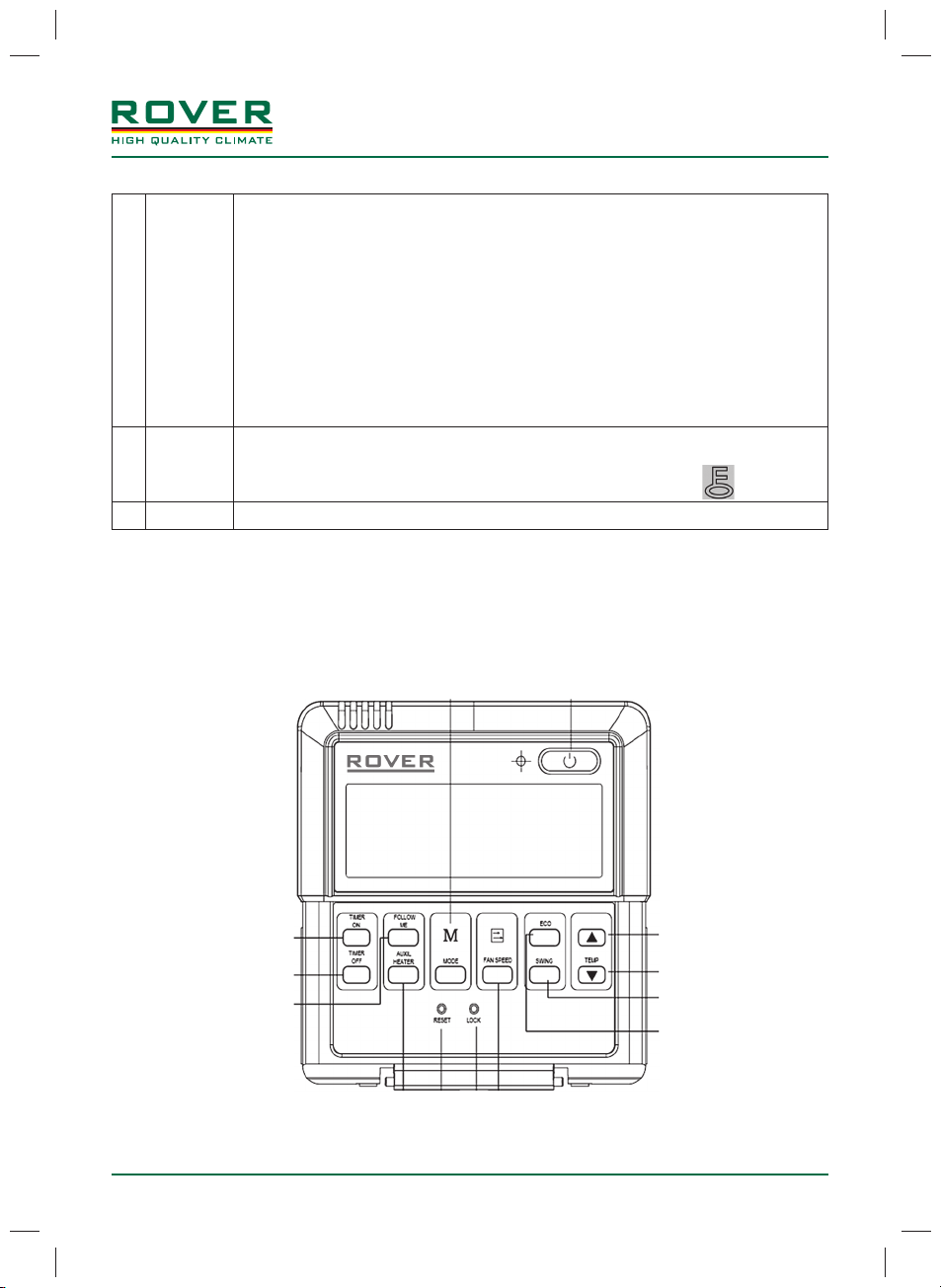

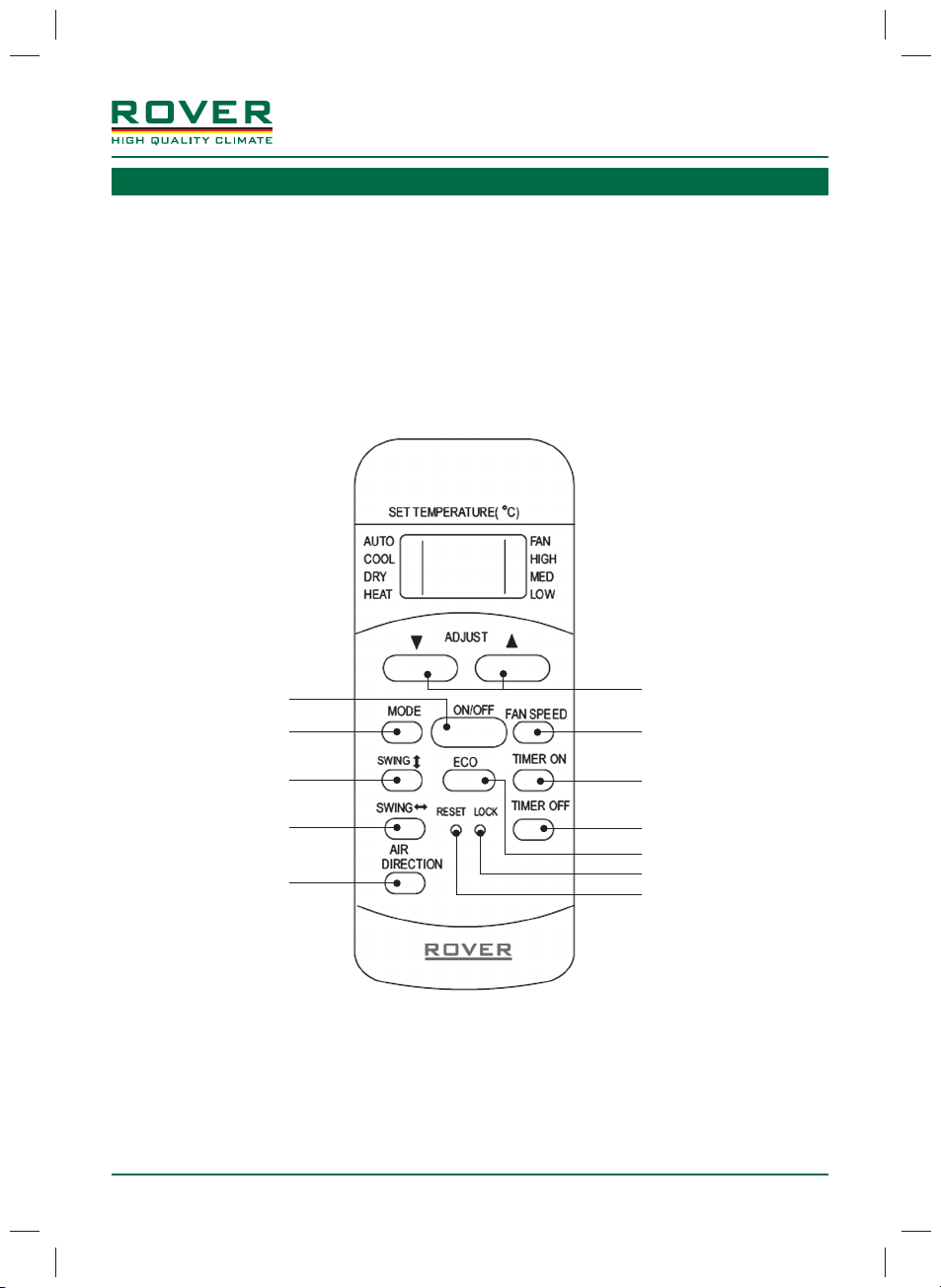

Управление кондиционером осуществляется выносным проводным или дис­танционным инфракрасным пультом управления.

33

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

В целях обеспечения гарантии безопасной и долговременной эксплуатации
установка и монтаж кондиционеров должны проводиться специалистами сервис­ной службы.

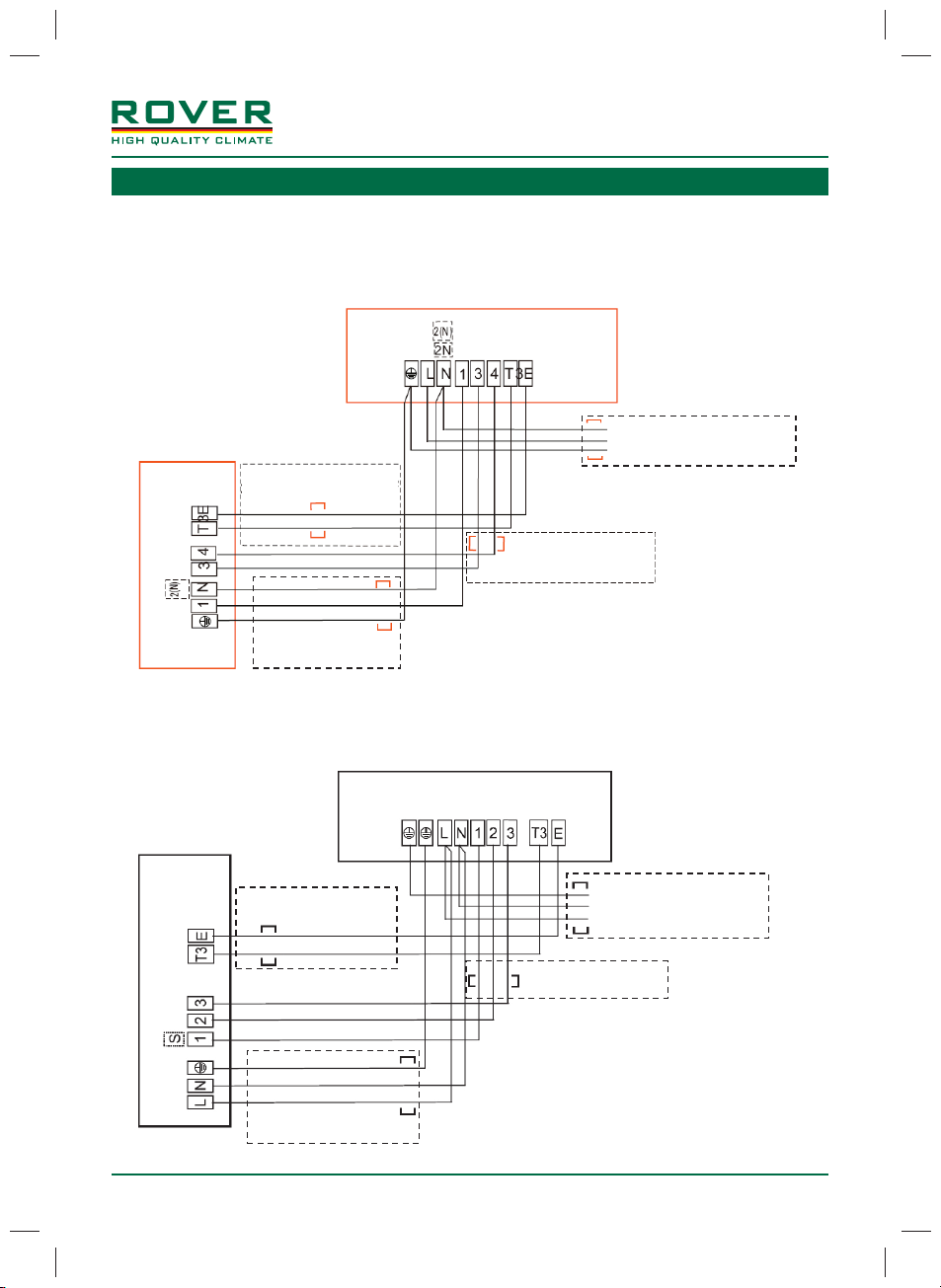

• Кондиционер должен подключаться к сети электропитания в соответствии с

техническими требованиями настоящего руководства, а также с действующи-

ми правилами устройства и безопасной эксплуатации электроустановок. Под-

ключение должно проводиться квалифицированным специалистом.

• Кондиционер должен быть надежно заземлен. Не допускается подключение и

касание заземляющего провода к водопроводным трубам, громоотводам, те-

лефонной линии.

• Кабель электропитания должен быть проложен таким образом, чтобы он не

подвергался механическому воздействию (защемление, хождение по нему,

установка посторонних предметов).

• Не допускается установка внутреннего блока в местах прямого попадания

воды, наличия большого количества пара.

• Кондиционер не должен устанавливаться в зоне воздействия сильных электро-

магнитных полей.

• Расстояние от блоков кондиционера до других электронных приборов (телеви-

зор, магнитофон и т. п.) должно быть не менее 1 м.

• Кондиционер должен быть установлен таким образом, чтобы обеспечить сво-

бодный вход и выход воздуха через вентиляционные жалюзи блоков, а также

свободный доступ персонала при эксплуатации и сервисном обслуживании, с

учетом норм техники безопасности.

• Не открывайте защитные панели и решетки кондиционера во время работы и не

вставляйте пальцы и другие предметы в решетки.

• При извлечении фильтров для чистки обязательно отключите электропитание.

• Блоки кондиционера устанавливать на достаточно прочной, обеспечивающей

надежное крепление, способной выдержать вес блоков стене или опоре.

• При выборе места установки следует избегать размещения блоков вблизи на-

гревательных приборов и прямого воздействия солнечного света.

• Не размещайте кондиционер вблизи печей, бойлеров и т. п., а также вблизи

агрегатов, где возможна утечка горючих взрывоопасных газов.

44

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3.1. Внутренние блоки кассетного типа

Таб лиц а 3.1.

Внутренний блок RU0NC18BE/I RU0NC24BE/I

Наружный блок RU0NU18AE/O RU0NU24AE/O

Производительность Вт 5270 7050

Охлаждение

Обогрев

Внутренний блок

Расход воздуха м

Уровень звукового давления дБ(А) 43/40/35 50/45/41

Диаметр дренажного отвода (наружный) мм 32 32

Габаритные размеры блока, (Ш×Г×В)

Габаритные размеры панели, (Ш×Г×В)

Вес блока нетто/брутто кг 22/25,5 22,1/25,5

Вес панели нетто/брутто кг 5/8 5/8

Наружный блок

Источник электропитания - 220–240В/50Гц

Уровень звукового давления дБ(А) 62 62

Хладагент

Диаметр жидкостной трубы дюйм 1/4" 3/8"

Диаметр газовой трубы дюйм 1/2" 5/8"

Максимальная длина фреоновой трассы м 25 25

Максимальный перепад высот
между наружным и внутренним блоками

Габартные размеры блока, (Ш×Г×В)

Вес блока нетто/брутто кг 36,5/38,8 52,7/56,1

Потребляемая мощность Вт 1990 2600

Рабочий ток A 8,82 12,48

EER Вт/Вт 2,65 2,71

Производительность Вт 5570 7630

Потребляемая мощность Вт 1740 2400

Рабочий ток A 7,72 11,52

COP Вт/Вт 3,20 3,18

3

/ч 900/750/600 1200/1050/900

мм

мм

Тип - R410A

Количество* кг 1,5 1,8

м15 15

мм

840×840×205 840×840×205

950×950×55 950×950×55

770×300×555 845×363×702

* Количество фреона указано для трассы длиной не более 5 м, при увеличении длины
трассы необходимо дозаправить кондиционер (см. гл. 10).

В таблице приведены данные для температурных условий:

— режим охлаждения вну три 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB)

— режим нагрева вну три 20 °С (DB), снаружи 7 °С (DB)/6 °C (WB)

55

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

Продолжение таблицы 3.1.

Внутренний блок RU0NC36BD/I RU0NC48BD/I RU0NC60BD/I

Наружный блок RU0NU36AD/O RU0NU48AD/O RU0NU60AD/O

Производительность Вт 10550 14070 16120

Охлаждение

Обогрев

Внутренний блок

Расход воздуха м3/ч 1800/1600/1400 1900/1600/1400 2000/1700/1500

Уровень звукового давления дБ(А) 51/47/43 53/48/44 53/48/44

Диаметр дренажного отвода (наружный) мм 32 32 32

Габаритные размеры блока, (Ш×Г×В)

Габаритные размеры панели, (Ш×Г×В)

Вес блока нетто/брутто кг 25/28,5 27/32 29/34

Вес панели нетто/брутто кг 5/8 5/8 5/8

Наружный блок

Источник электропитания - 3ф/380–415В/50Гц

Уровень звукового давления дБ(А) 61 63 63

Хладагент

Диаметр жидкос тной трубы дюйм 3/8" 3/8" 3/8"

Ди ам ет р га зо во й т руб ы дюйм 3/4" 3/4" 3/4"

Максимальная длина фреоновой трассы м 30 50 50

Максимальный перепад высот
между наружным и внутренним блоками

Габартные размеры блока, (Ш×Г×В)

Вес блока нетто/брутто кг 85/95 93,2/105 97/108

Потребляемая мощность Вт 3982 5191 6272

Рабочий ток A 7 9,2 11

EER Вт/Вт 2,65 2,71 2,57

Производительность Вт 11720 15240 17880

Потребляемая мощность Вт 3607 4763 5843

Рабочий ток A 6,4 8,5 10,3

COP Вт/Вт 3,25 3,2 3,06

мм

мм

Тип - R410A

Количество* кг 2,4 3,25 3,2

м20 25 25

мм

840×840×245 840×840×245 840×840×287

950×950×55 950×950×55 950×950×55

990×345×965 900×350×1170 900×350×1170

* Количество фреона указано для трассы длиной не более 5 м, при увеличении длины
трассы необходимо дозаправить кондиционер (см. гл. 10).

В таблице приведены данные для температурных условий:

— режим охлаждения вну три 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB)

— режим нагрева вну три 20 °С (DB), снаружи 7 °С (DB)/6 °C (WB)

66

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

3.2. Внутренние блоки канального типа

Таб лиц а 3.2.

Внутренний блок RU0ND18BE/I RU0ND24BE/I

Наружный блок RU0NU18AE/O RU0NU24AE/O

Производительность Вт 5280 7020

Охлаждение

Обогрев

Внутренний блок

Расход воздуха м

Статическое давление Па 25(0–60) 25(0–80)

Уровень шума дБ(А) 43/37/36 45/40/38

Диаметр дренажного отвода (наружный) мм 25 25

Габаритные размеры блока, (Ш×Г×В)

Вес блока нетто/брутто кг 24/28 26,5/32

Наружный блок

Источник электропитания - 220–240В/50Гц

Уровень звукового давления дБ(А) 62 62

Хладагент

Диаметр жидкостной трубы дюйм 1/4" 3/8"

Диаметр газовой трубы дюйм 1/2" 5/8"

Максимальная длина фреоновой трассы м 25 25

Максимальный перепад высот между
наружным и внутренним блоками

Габартные размеры блока, (Ш×Г×В)

Вес блока нетто/брутто кг 36,5/38,8 52,7/56,1

Потребляемая мощность Вт 2130 2650

Рабочий ток A 8,82 12,72

EER Вт/Вт 2,48 2,65

Производительность Вт 5560 7630

Потребляемая мощность Вт 1760 2500

Рабочий ток A 7,8 12

COP Вт/Вт 3,16 3,05

3

/ч 816/546/- 1260/808/-

мм

Тип - R 410A

Количество* кг 1,5 1,8

м15 15

мм

920×635×210 920×635×270

770×300×555 845×363×702

* Количество фреона указано для трассы длиной не более 5 м, при увеличении длины
трассы необходимо дозаправить кондиционер (см. гл. 10).

В таблице приведены данные для температурных условий:

— режим охлаждения вну три 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB)

— режим нагрева вну три 20 °С (DB), снаружи 7 °С (DB)/6 °C (WB)

77

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

Продолжение таблицы 3.2.

Внутренний блок RU0ND36BD/I RU0ND48BD/I RU0ND60BD/I

Наружный блок RU0NU36AD/O RU0NU48AD/O RU0NU60AD/O

Производительность Вт 10540 14060 16120

Охлаждение

Обогрев

Внутренний блок

Расход воздуха м3/ч 18 48/1103/- 2282/1439/- 2275/-/-

Ста тическое дав ление Па 37(0–80) 50(0–10 0) 50(0–120)

Уровень шума дБ(А) 48/40/37 50/45/40 47/40/38

Диаметр дренажного отвода (наружный) мм 25 25 25

Габаритные размеры блока, (Ш×Г×В)

Вес блока нетто/брутто кг 36/43 44,5/53 47/55

Наружный блок

Источник электропитания - 3ф/380–415В/50Гц

Уровень звукового давления дБ(А) 61 63 63

Хладагент

Диаметр жидкос тной трубы дюйм 3/8" 3/8" 3/8"

Ди ам ет р га зо во й т руб ы дюйм 3/4" 3/4" 3/4"

Максимальная длина фреоновой трассы м 30 50 50

Максимальный перепад высот между
наружным и внутренним блоками

Габартные размеры блока, (Ш×Г×В)

Вес блока нетто/брутто кг 85/95 93,2/105 97/108

Потребляемая мощность Вт 3820 5190 6225

Рабочий ток A 6,70 9,10 10,90

EER Вт/Вт 2,76 2,71 2,59

Производительность Вт 11720 16120 17580

Потребляемая мощность Вт 3438 4405 5187

Рабочий ток A 6 7,7 9,10

COP Вт/Вт 3,41 3,66 3,39

мм

1355×795×350 1200×865×300 1200×865×300

Тип - R410A

Количество* кг 2,4 3,25 3,2

м20 25 25

мм

990×345×965 900×350×1170 900×350×1170

* Количество фреона указано для трассы длиной не более 5 м, при увеличении длины
трассы необходимо дозаправить кондиционер (см. гл. 10).

В таблице приведены данные для температурных условий:

— режим охлаждения вну три 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB)

— режим нагрева вну три 20 °С (DB), снаружи 7 °С (DB)/6 °C (WB)

88

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

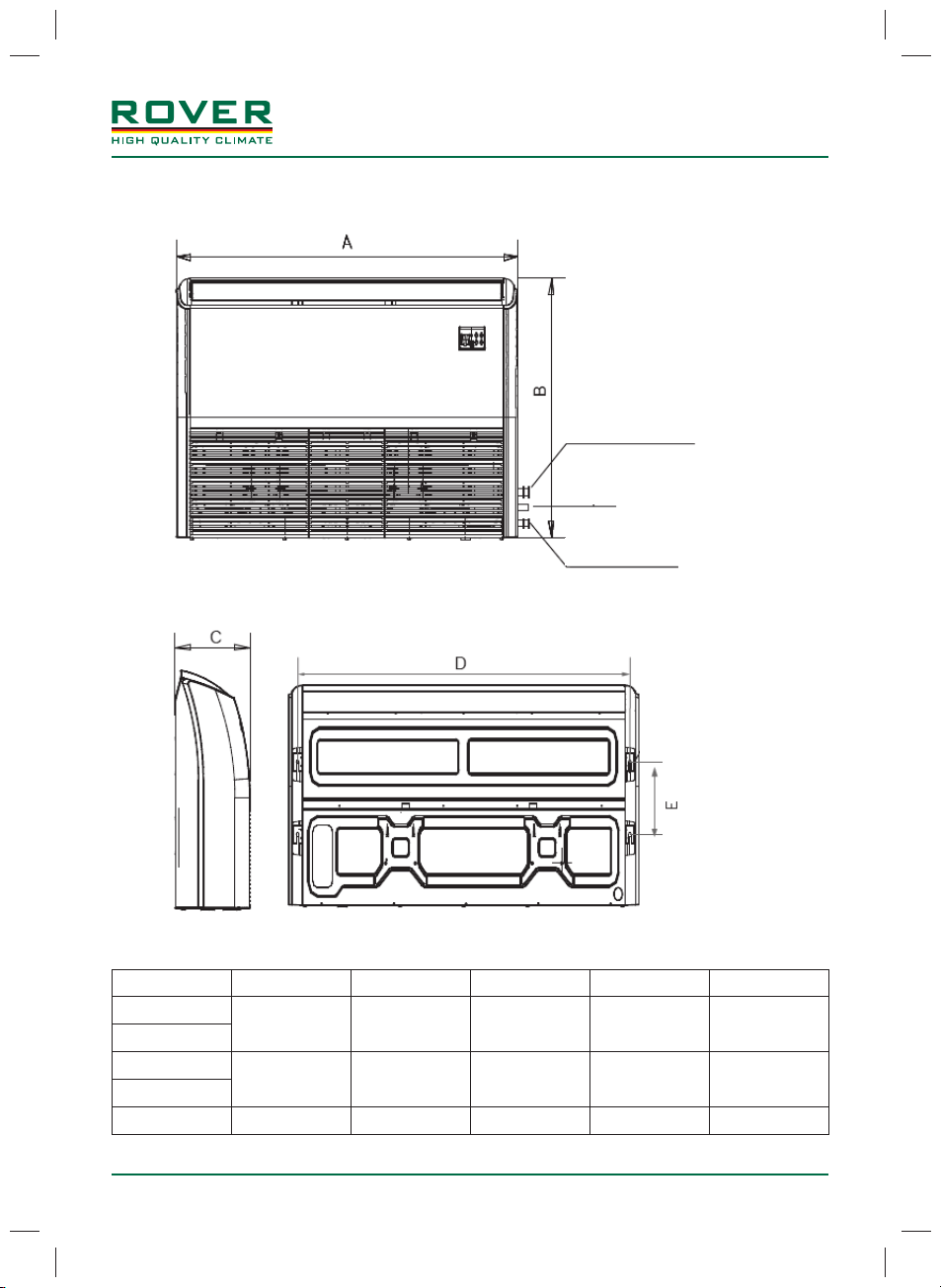

3.3. Внутренние блоки напольно-потолочного типа

Таблица 3.3.

Внутренний блок RU0NF18BE/I RU0NF18BE/I

Наружный блок RU0NU18AE/O RU0NU24AE/O

Производительность Вт 5420 7020

Охлаждение

Обогрев

Внутренний блок

Расход воздуха м3/ч 1150/950/800 1250/1050/900

Ур ов ен ь ш ум а дБ(А) 53/48/43 54 /49/4 4

Диаметр дренажного отвода (наружный) мм 25 25

Габаритные размеры блока, (Ш×Г×В)

Вес блока нетто/брутто кг 24/29 24,6/19,8

Наружный блок

Источник электропитания - 220–240В/50Гц

Уровень звукового давления дБ(А) 62 62

Хладагент

Диаметр жидкостной трубы дюйм 1/4" 3/8"

Диаметр газовой трубы дюйм 1/2" 5/8"

Максимальная длина фреоновой трассы м 25 25

Максимальный перепад высот между
наружным и внутренним блоками

Габартные размеры блока, (Ш×Г×В)

Вес блока нетто/брутто кг 36,5/38,8 52,7/56,1

Потребляемая мощность Вт 2110 2630

Рабочий ток A 9,36 12,62

EER Вт/Вт 2,57 2,67

Производительность Вт 5570 7620

Потребляемая мощность Вт 1730 2450

Рабочий ток A 7,67 11,76

COP Вт/Вт 3,22 3,11

мм

Тип - R410A

Количество* кг 1,5 1,8

м15 15

мм

1068×675×235 1068×675×235

770×300×555 845×363×702

* Количество фреона указано для трассы длиной не более 5 м, при увеличении длины
трассы необходимо дозаправить кондиционер (см. гл. 10).

В таблице приведены данные для температурных условий:

— режим охлаждения вну три 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB)

— режим нагрева вну три 20 °С (DB), снаружи 7 °С (DB)/6 °C (WB)

99

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

Продолжение таблицы 3.3.

Внутренний блок RU0NF36BD/I RU0NF48BD/I RU0NF60BD/I

Наружный блок RU0NU36AD/O RU0NU48AD/O RU0NU60AD/O

Производительность Вт 10550 14070 16130

Охлаждение

Обогрев

Внутренний блок

Расход воздуха м3/ч 1750/1400/1250 1750/1400/1250 2300/1800/1600

Ур ов ен ь ш ум а дБ(А) 53/4 8/44 53/4 8/44 55/49/46

Диаметр дренажного отвода (наружный) мм 25 25 25

Габаритные размеры блока, (Ш×Г×В)

Вес блока нетто/бру тто кг 29/36 31/36 39/45

Наружный блок

Источник электропитания - 3ф/380–415В/50Гц

Уровень звукового давления дБ(А) 61 63 63

Хладагент

Диаметр жидкос тной трубы дюйм 3/8" 3/8" 3/8"

Ди ам ет р га зо во й т руб ы дю йм 3/4" 3/4" 3/4"

Максимальная длина фреоновой трассы м 30 50 50

Максимальный перепад высот между
наружным и внутренним блоками

Габартные размеры блока, (Ш×Г×В)

Вес блока нетто/брутто кг 85/95 93,2/105 97/108

Потребляемая мощность Вт 3980 5060 6400

Рабочий ток A 7,0 8,4 10,5

EER Вт/Вт 2,65 2,78 2,52

Производительность Вт 11580 15240 17570

Потребляемая мощность Вт 3700 5063 5800

Рабочий ток A 6,5 8,6 9,6

COP Вт/Вт 3,13 3,01 3,03

мм

1285×675×235 1285×675×235 1650×675×235

Тип - R410A

Количество* кг 2,4 3,25 3,2

м20 25 25

мм

990×345×965 900×350×1170 900×350×1170

* Количество фреона указано для трассы длиной не более 5 м, при увеличении длины
трассы необходимо дозаправить кондиционер (см. гл. 10).

В таблице приведены данные для температурных условий:

— режим охлаждения вну три 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB)

— режим нагрева вну три 20 °С (DB), снаружи 7 °С (DB)/6 °C (WB)

1010

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

4. УСЛОВИЯ ЭКСПЛУАТАЦИИ

Эксплуатацию кондиционера следует производить строго в соответ­ствии с требованиями настоящей инструкции.

4.1. Параметры электропитания кондиционера в соответствии с таблицей 4.1.

Таб лиц а 4.1.

Тип блока 1-фазный 3-фазный

Рабочее напряжение, В

Допустимый диапазон напряжений, В

Частота, Гц 50 50

4.2. В соответствии с требованиями нормативной документации по электробе­зопасности кондиционер должен быть надежно заземлен и подключаться к сети
электропитания в соответствии с требованиями ПУЭ.

4.3. Температурный диапазон эксплуатации в соответствии с таблицей 4.2.

Режим работы Температура наружного воздуха

Охлаждение –15 °С ~ +43 °С

Обогрев –7 °С ~ +24 °С

220÷240 380÷415

198÷264 342÷457

Таб лиц а 4.2.

4.4. Относительная влажность воздуха в кондиционируемом помещении долж­на быть не более 80%. При влажности воздуха более 50% рекомендуется выбирать
высокую скорость вращения вентилятора кондиционера.

4.5. Содержание в атмосфере коррозионно-активных агентов в месте установ­ки наружного блока для типа атмосферы I по ГОСТ 15150-69.

4.6. Кондиционер не рекомендуется для эксплуатации в следующих условиях:

• в саунах, транспортных средствах, кораблях;

• в помещениях с высокой влажностью, например, ванных комнатах, подваль-

ных помещениях;

• в зонах установки высокочастотного оборудования: радиоаппаратуры, сва-

рочных агрегатов, медицинского оборудования;

• в сильно загрязненных зонах и зонах с высоким содержанием масла в воз-

духе;

• в зонах с агрессивной атмосферой, например, вблизи серных источников;

• в других сложных условиях.

1111

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

5. УПРАВЛЕНИЕ

Управление кондиционером осуществляется с помощью инфракрасного или

проводного пульта управления.

5.1. Инфракрасный пульт управления

Инфракрасный пульт управления входит в стандартный комплект поставки кас-

сетных и напольно-потолочных внутренних блоков.

На рис. 5.1. представлен внешний вид инфракрасного беспроводного пульта

управления. Описание кнопочной панели приведено в таблице 5.1.

1

2

5

6

3

4

9

10
8

7

Рис. 5.1.

11

12

1212

с универсальными наружными блоками • Серия Fort

№ Кнопка Описание

1 ON/OFF Кнопка ON/OFF служит для включения и выключения кондиционера.

Кнопка MODE предназначена для выбора режима работы кондиционера. С каждым
нажатием кнопки MODE режим работы будет меняться в следующей последователь­ности:

Автоматический — Охлаждение — Осушение — Обогрев — Вентиляция

2MODE

3

 и 

4FAN SPEED

В автоматическом режиме кондиционер будет автоматически выбирать режим охлаж­дения, осушения, обогрева или вентиляции в зависимости от заданной температуры.
В автоматическом режиме скорость вращения вентилятора внутреннего блока —
Авто, и не может быть изменена.
В режиме вентиляции регулирование температуры не возможно.
В режиме осушения экономичный режим и рег улирование скорости вращения венти­лятора недоступны.

Нажатием кнопки  или  установленная температура уменьшается или увеличива-
ется на 1 °С. Температуру можно установить в диапазоне 17–30 °С.
Одновременное нажатие этих кнопок позволяет переключаться между шкалами из­мерения температ уры Фаренгейта и Цельсия.

Нажатием кнопки FAN SPEED происходит переключение режимов скорости вращения
вентилятора внутреннего блока в след ующей последовательности:

Авто — Низкая — Средняя — Высокая — Авто

В режиме осушения изменение скорости вращения вентилятора невозможно.

Инструкция по установке и эксплуатации

— Автоматический

Кондиционеры сплит-системы

Таб лиц а 5.1.

5

SWING

6SWING

AIR

7

DIRECTION

8ECO

9TIMER ON

Нажатием кнопки SWING включается и выключается автоматическое качание гори-
зонтальных жалюзи.

Нажатием кнопки SWING вк лючается и выключается автоматическое качание
вертикальных жалюзи.

Для выбора направления возд ушного потока на выходе из блока нажимайте кнопку
AIR DIREC TION, чтобы переключаться между 6-ю дост упными положениями створки
горизонтальных жалюзи.

Кнопкой ECO включается и отключается экономичный режим работы кондиционера,
при котором обеспечивается комфортная температура воздуха в часы сна и отдыха.
В экономичном режиме заданная температ ура увеличивается (в режиме ох лаждения)
или уменьшается (в режиме обогрева) на 1 °С в час в течение первых дву х часов и
поддерживается постоянной в течение след ующих 5 часов. После этого кондиционер
будет отключен. Эта функция дост упна только в автоматическом режиме, режиме
охлаждения и обогрева. Экономичный режим также может быть отменен нажатием
кнопки MODE, FAN SPEED или ON/OFF.

Кнопка TIMER ON предназначена для настройки автоматического включения конди­ционера в работу через установленное время. Установленное время — это время,
которое должно пройти с момента окончания настройки таймера до включения
кондиционера.
Нажмите кнопку TIMER ON, чтобы перейти к настройке таймера. На дисплее пуль­та появится индикация «H» и значение ранее установленного периода времени.
Установите требуемый период времени повторным нажатием кнопки TIMER ON. Если
текущее установленное время меньше 10 часов, каждое нажатие кнопки TIMER ON
будет увеличивать его на 30 минут, а если текущее установленное время от 10 до
24 часов, каждое нажатие кнопки TIMER ON будет увеличивать его на 1 час. Если
установленное время 24 часа, со следующим нажатием кнопки TIMER ON время пере­ключится на 0.
После установки требуемого значения времени подождите 2 секунды, после этого
настройка таймера будет активирована.

1313

с универсальными наружными блоками • Серия Fort

4

5

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

Продолжение таблицы 5.1.

Кнопка TIMER OFF предназначена д ля настройки автоматического выключения кон­диционера через установленное время. Установленное время — это время, которое
должно пройти с момента окончания настройки таймера до выключения кондиционе­ра.
Нажмите кнопку TIMER OFF, чтобы перейти к настройке таймера. На дисплее пульта
появится индикация «H» и значение ранее установленного периода времени. Устано-

10 TIMER OFF

11 LOCK

12 RESET При нажатии кнопки RESET будут восстановлены заводские настройки системы.

вите требуемый период времени повторным нажатием кнопки TIMER OFF. Если теку-
щее установленное время меньше 10 часов, каждое нажатие кнопки TIMER OFF будет
увеличивать его на 30 минут, а если текущее установленное время от 10 до 24 часов,
каждое нажатие кнопки TIMER OFF будет увеличивать его на 1 час. Если установлен­ное время 24 часа, со следующим нажатием кнопки TIMER OFF время переключится
на 0.
После установки требуемого значения времени подождите 2 секунды, после этого
настройка таймера будет активирована.

Кнопка LOCK предназначена для вк лючения и отключения блокировки кнопочной
панели пульта. Если вк лючена блокировка, все кнопки (кроме кнопки LOCK) будут

заблокированы, и на дисплее пульта будет отображаться индикация

.

5.2. Проводной пульт управления

Проводной пульт управления входит в стандартный комплект поставки каналь-

ных внутренних блоков.

10

11

12

2

Рис. 5.2.1.

1

3

3

6789

1414

с универсальными наружными блоками • Серия Fort

Текущий режим
работы кондиционера

Кондиционеры сплит-системы

Инструкция по установке и эксплуатации

Функция
FOLLOW ME

Индикация
работы кондиционера

Текущая скорость
вращения вентилятора

Индикация
таймера

«ON» отображается,
когда задано включение
кондиционера по таймеру

«OFF» отображается,
когда задано выключение
кондиционера по таймеру

Заданная
температура

Индикация
блокировки пульта

Рис. 5.2.2.

В таблице 5.2. приведено описание кнопочной панели проводного пульта

управления.

Таб лиц а 5.2.

№ Кнопка Описание

1 ON/OFF Кнопка ON/OFF предназначена для включения и выключения кондиционера

Кнопка MODE предназначена для выбора режима работы кондиционера. С каждым
нажатием кнопки MODE режим работы будет меняться в следующей последователь-
ности:

2MODE

3

 и 

Автоматический — Охлаждение — Осушение — Обогрев — Вентиляция

В автоматическом режиме кондиционер будет автоматически выбирать режим охлаж­дения, осушения, обогрева или вентиляции в зависимости от заданной температуры.
В автоматическом режиме скорость вращения вентилятора внутреннего блока —
Авто, и не может быть изменена.
В режиме вентиляции регулирование температуры не возможно.
В режиме осушения экономичный режим и рег улирование скорости вращения венти­лятора недоступны.

Кнопки  и  предназначены для настройки заданной температуры в помещении.
Одновременное нажатие этих кнопок позволяет переключаться между шкалами из­мерения температ уры Фаренгейта и Цельсия.

— Автоматический

1515

с универсальными наружными блоками • Серия Fort

Кнопка SWING предназначена для включения и отключения качания жалюзи и выбо-
ра направления возд ушного потока путем установки створок жа люзи в определенном

4SWING

5ECO

6FAN SPEED

7 LOCK Кнопка LOCK предназначена для блокировки и разблокировки текущих настроек.

8 RESET При нажатии кнопки RESET будут восстановлены заводские настройки системы.

AUXL

9

HEATER

10 T IMER ON

11 TIMER OFF

12 FOLLOW ME

положении. Нажмите кнопку SWING, чтобы активировать функцию качания жа люзи.
Нажмите кнопку SWING еще раз, чтобы установить жалюзи внутреннего блока в
выбранном положении. Нажмите и удерживайте в течение 3 секунд кнопку SWING,
чтобы вк лючить непрерывное качание жалюзи. Угол поворота жалюзи — 30°.

Кнопкой ECO включается и отключается экономичный режим работы кондиционера,
при котором обеспечивается комфортная температура воздуха в часы сна и отдыха.

Кнопка FAN SPEED предназначена для нас тройки скорости вращения вентилятора
внутреннего блока. С каждым нажатием кнопки FAN SPEED скорость вращения венти­лятора внутреннего блока будет меняться в с ледующей последовательности:

Авто — Низкая — Средняя — Высокая — Авто

Дополнительный электронагреватель предназначен д ля подогрева блока в холодное
время года. Если нажать кнопку AUXL HEATER в режиме обогрева, функция дополни­тельного подогрева будет отключена.

Кнопка TIMER ON предназначена для настройки автоматического включения конди­ционера в работу через установленное время. Установленное время — это время,
которое должно пройти с момента окончания настройки таймера до включения
кондиционера.
Нажмите кнопку TIMER ON, чтобы перейти к настройке таймера. На дисплее пуль­та появится индикация «H» и значение ранее установленного периода времени.
Установите требуемый период времени повторным нажатием кнопки TIMER ON. Если
текущее установленное время меньше 10 часов, каждое нажатие кнопки TIMER ON
будет увеличивать его на 30 минут, а если текущее установленное время от 10 до
24 часов, каждое нажатие кнопки TIMER ON будет увеличивать его на 1 час. Если
установленное время 24 часа, со следующим нажатием кнопки TIMER ON время пере­ключится на 0.
После установки требуемого значения времени подождите 3 секунды, после этого
настройка таймера будет активирована.

Кнопка TIMER OFF предназначена д ля настройки автоматического выключения кон­диционера через установленное время. Установленное время — это время, которое
должно пройти с момента окончания настройки таймера до выключения кондиционе­ра.
Нажмите кнопку TIMER OFF, чтобы перейти к настройке таймера. На дисплее пульта
появится индикация «H» и значение ранее установленного периода времени. Устано­вите требуемый период времени повторным нажатием кнопки TIMER OFF. Если теку-
щее установленное время меньше 10 часов, каждое нажатие кнопки TIMER OFF будет
увеличивать его на 30 минут, а если текущее установленное время от 10 до 24 часов,
каждое нажатие кнопки TIMER OFF будет увеличивать его на 1 час. Если установлен­ное время 24 часа, со следующим нажатием кнопки TIMER OFF время переключится
на 0.
После установки требуемого значения времени подождите 3 секунды, после этого
настройка таймера будет активирована.

При нажатии этой кнопки текущая температура воздуха в помещении будет опреде­ляться по датчику на пульте управления, а не на выходе из внутреннего блока.

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

1616

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

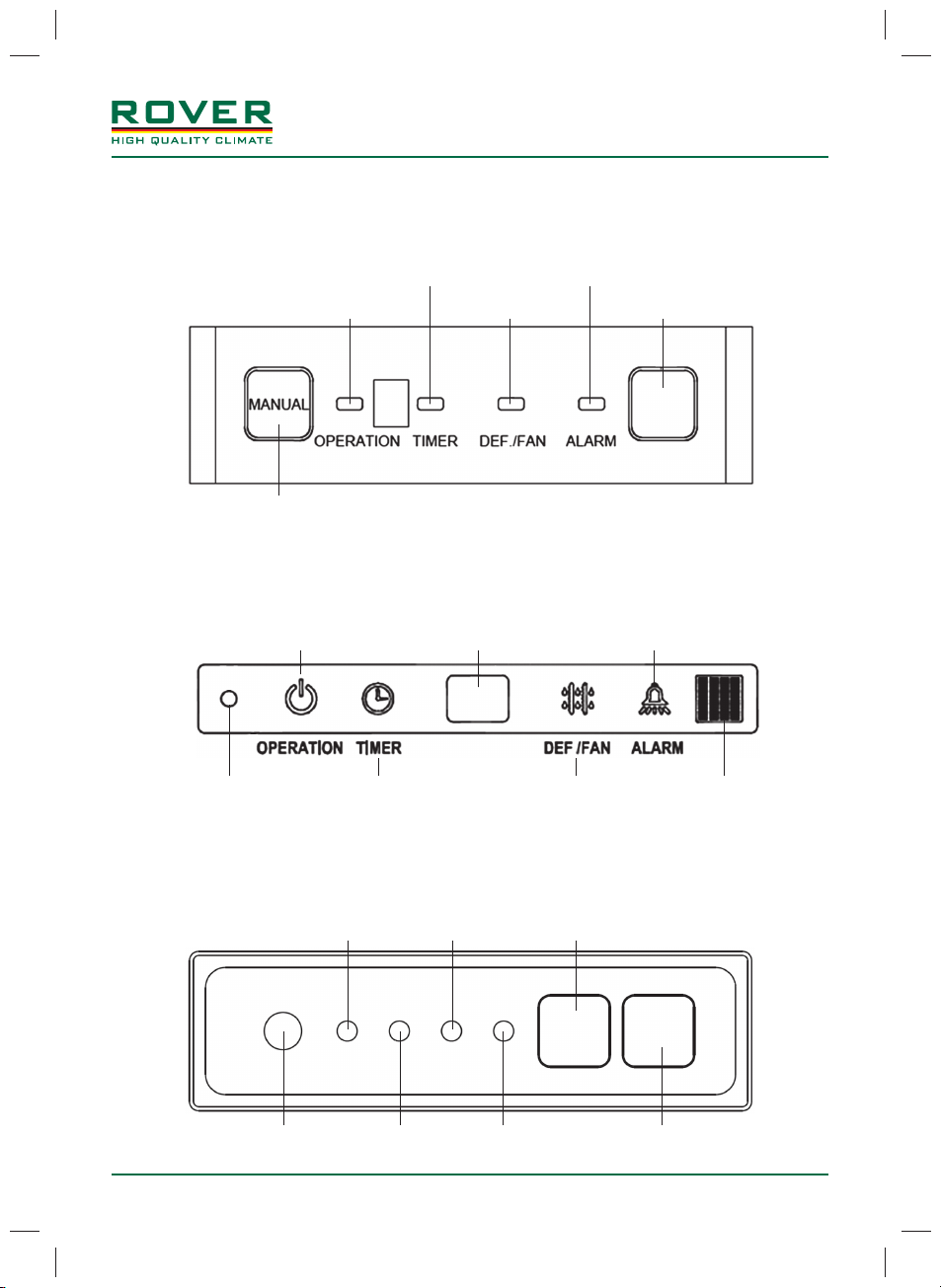

5.3. Индикация на панели внутреннего блока

5.3.1. Напольно-потолочные внутренние блоки

Кондиционеры сплит-системы

Индикатор

Индикатор

работы

Кнопка

аварийной работы

таймера

5.3.2. Кассетные внутренние блоки

Индикатор

работы

Кнопка

аварийной работы

Индикатор

таймера

Индикатор
разморозки

Приемник

ИК-сигнала

Индикатор

аварии

Индикатор
разморозки

Приемник

ИК-сигнала

Индикатор

аварии

Температура/

код ошибки

5.3.3. Канальные внутренние блоки

Индикатор

работы

Кнопка

аварийной работы

Индикатор
разморозки

Индикатор

таймера

Индикатор

аварии

1717

Приемник

ИК-сигнала

Температура/

код ошибки

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

6. ОБЩИЕ УКАЗАНИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Установка, ремонт и техническое обслуживание блока должно произво­диться специально обученным персоналом в соответствии с инструкцией
по установке. Ошибки при установке, ремонте или техническом обслужи­вании могут вызвать короткое замыкание, утечки, возгорание или иное по­вреждение оборудование, а также привести к поражению электрическим
током.

6.1. Общие указания по монтажу и установке

• При установке мощного кондиционера в маленьком помещении убедитесь, что

в случае утечки количество хладагента в воздухе не будет превышать предель-

но допустимую концентрацию. Повышенное содержание хладагента в воздухе

может вызывать удушье у людей.

• Блок должен быть установлен на твердом и прочном основании, способном вы-

держать вес блока.

• Кондиционируемое помещение должно хорошо проветриваться.

• Перед началом установки убедитесь, что источник электропитания соответ-

ствует требованиям технической документации на данное оборудование и нор-

мам безопасности.

• Электрические подключения должны выполняться в соответствии с локальны-

ми и федеральными стандартами и требованиями настоящей инструкции.

• Блоки должны подключаться к электрической сети через автоматический вы-

ключатель.

• Блок вк лючается и выключается автоматически в соответствии с Вашими тре-

бованиями. Не включайте и не выключайте блок часто.

• Во избежание поражения электрическим током блок должен быть надежно за-

землен. Кабель заземления не должен подключаться к газовой или жидкостной

трубам, телефонной линии.

• Чтобы обеспечить качественный отвод конденсата, образующегося при работе

блока, необходимо установить дренажный шланг. Ошибки при установке дре-

нажного отвода могут привести к утечке воды и повреждению оборудования.

Обеспечьте тепловую изоляцию дренажного шланга, чтобы предотвратить кон-

денсацию влаги на его поверхности.

• После завершения монтажа электрических соединений подключите блок к сети

электропитания и произведите проверку системы на предмет утечек электро-

энергии.

6.2. Общие требования по эксплуатации и техническому обслуживанию

Не храните и не используйте вблизи блока легковоспламеняющиеся, взрывоо­пасные, ядовитые и другие опасные вещества и материалы.

В случае появления неприятных запахов, например, запаха гари, немедленно
отключите электропитание блока.

1818

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

Не засовывайте пальцы и другие предметы в отверстия для входа и выхода воз­духа. Это опасно.

Не вставайте на блок и не помещайте на него другие предметы.

Не допускайте детей к работе с кондиционером.

При подключенном электропитании не касайтесь блока мокрыми руками. Это
может привести к поражению электрическим током.

Для обеспечения нормальной и безотказной работы необходимо своевремен­ное техническое сервисное обслуживание, которое осуществляется специалиста­ми авторизованных сервисных центров.

Нейлоновые фильтры внутреннего блока должны своевременно очищаться от
загрязнений. На время очистки блока или замены фильтра отключайте блок от
сети электропитания. Фильтр вынимается из блока и промывается водой с легким
моющим раствором.

Дренажная трубка должна периодически очищаться внутри и обеспечивать
беспрепятственный отвод конденсата.

Отключайте блок от сети электропитания, если он не будет эксплуатироваться
в течение долгого времени. После длительного периода простоя необходимо:

а) проверить, не заблокированы ли входные и выходные воздушные отверстия.

б) проверить надежность заземления кондиционера.

в) проверить правильность установки воздушных фильтров и их чистоту.

После окончания сезона работы необходимо отключить источник питания,
снять и очистить воздушные фильтры, очистить блоки от пыли.

1919

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

7. УСТАНОВКА НАРУЖНОГО БЛОКА

7.1. Требования по размещению наружного блока

• Место размещения блоков должно быть выбрано с учетом требований безо-

пасности, свободного доступа при обслуживании и эксплуатации и возможно

максимальной длины соединительных трубок.

• Внутренний и внешний блок должны быть расположены таким образом, чтобы

обеспечить беспрепятственный приток и отток входящего и выходящего потока

воздуха.

• Блоки должны быть установлены с помощью надежных и прочных кронштейнов,

рассчитанных на вес блоков с учетом места крепления.

• Место размещения блоков должно быть выбрано таким образом, чтобы обе-

спечить удобство при монтаже и сервисном обслуживании. От внутреннего

блока должен быть обеспечен надежный слив конденсата.

• Не допускается установка блоков в местах с содержанием в воздухе горючих и

ядовитых веществ, высокой запыленностью и повышенной влажностью.

• Не размещайте блоки в местах, где они будут подвержены прямому попаданию

солнечного света или иному источнику тепла

• Наружный блок должен быть установлен таким образом, чтобы работа ком-

прессора не мешала окружающим.

• Для защиты внешнего блока от дождя, прямого солнечного света и т.п. необхо-

димо предусмотреть навес.

• При установке нескольких наружных блоков в непосредственной близости не-

обходимо учитывать направление выходящих воздушных потоков. Воздушные

потоки не должны быть направлены навстречу друг другу.

При установке наружных блоков убедитесь, что расстояния от наружного
блока до ограждающих конструкций не меньше указанных на рисунке ниже:

Вход воздуха

≥ 30 см

≥ 30 см

Вход воздуха

≥ 60 см

≥ 200 см

Выход воздуха

Рис. 7.1.

2020

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

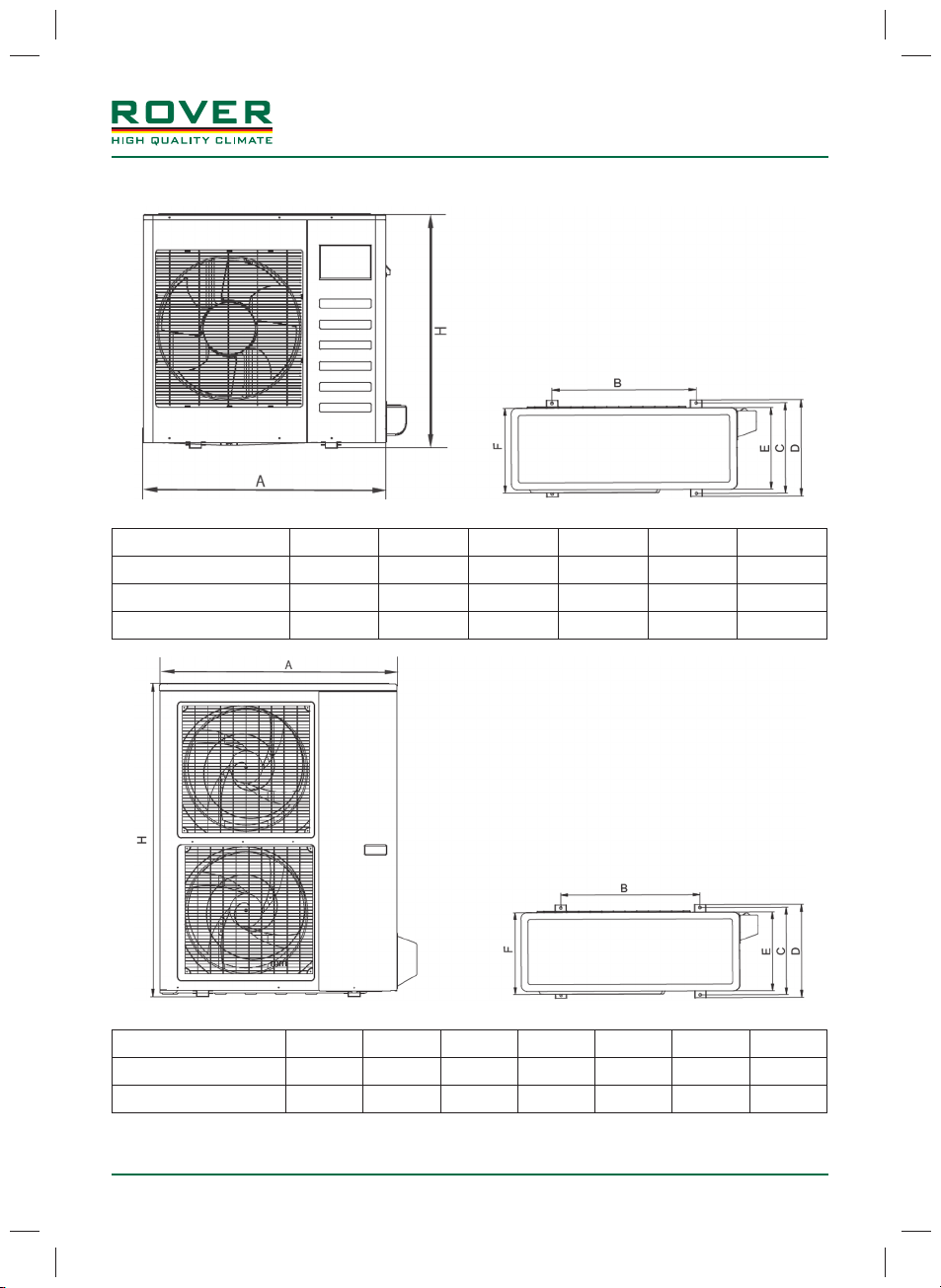

7.2. Габаритные и установочные размеры наружных блоков

Модель A B C D F H

RU0NU18AЕ/O

RU0NU24AЕ/O

RU0NU36AD/O

770 530 290 315 300 555

845 560 335 360 363 702

990 624 366 396 345 965

Модель A B C D E F H

RU0NU48AD/O

RU0NU60AD/O

900 590 378 400 330 350 1170

900 590 378 400 330 350 1170

2121

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

8. УСТАНОВКА ВНУТРЕННЕГО БЛОКА

8.1. Требования по размещению внутреннего блока

• Место размещения блоков должно быть выбрано с учетом требований безо-

пасности, свободного доступа при обслуживании и эксплуатации и возможно

максимальной длины соединительных трубок.

• Внутренний и внешний блок должны быть расположены таким образом, чтобы

обеспечить беспрепятственный приток и отток входящего и выходящего потока

воздуха.

• Блоки должны быть установлены с помощью надежных и прочных кронштейнов,

рассчитанных на вес блоков с учетом места крепления.

• Место размещения блоков должно быть выбрано таким образом, чтобы обе-

спечить удобство при монтаже и сервисном обслуживании. От внутреннего

блока должен быть обеспечен надежный слив конденсата.

• Не допускается установка блоков в местах с содержанием в воздухе горючих и

ядовитых веществ, высокой запыленностью и повышенной влажностью.

• Не размещайте блоки в местах, где они будут подвержены прямому попаданию

солнечного света или иному источнику тепла.

2222

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

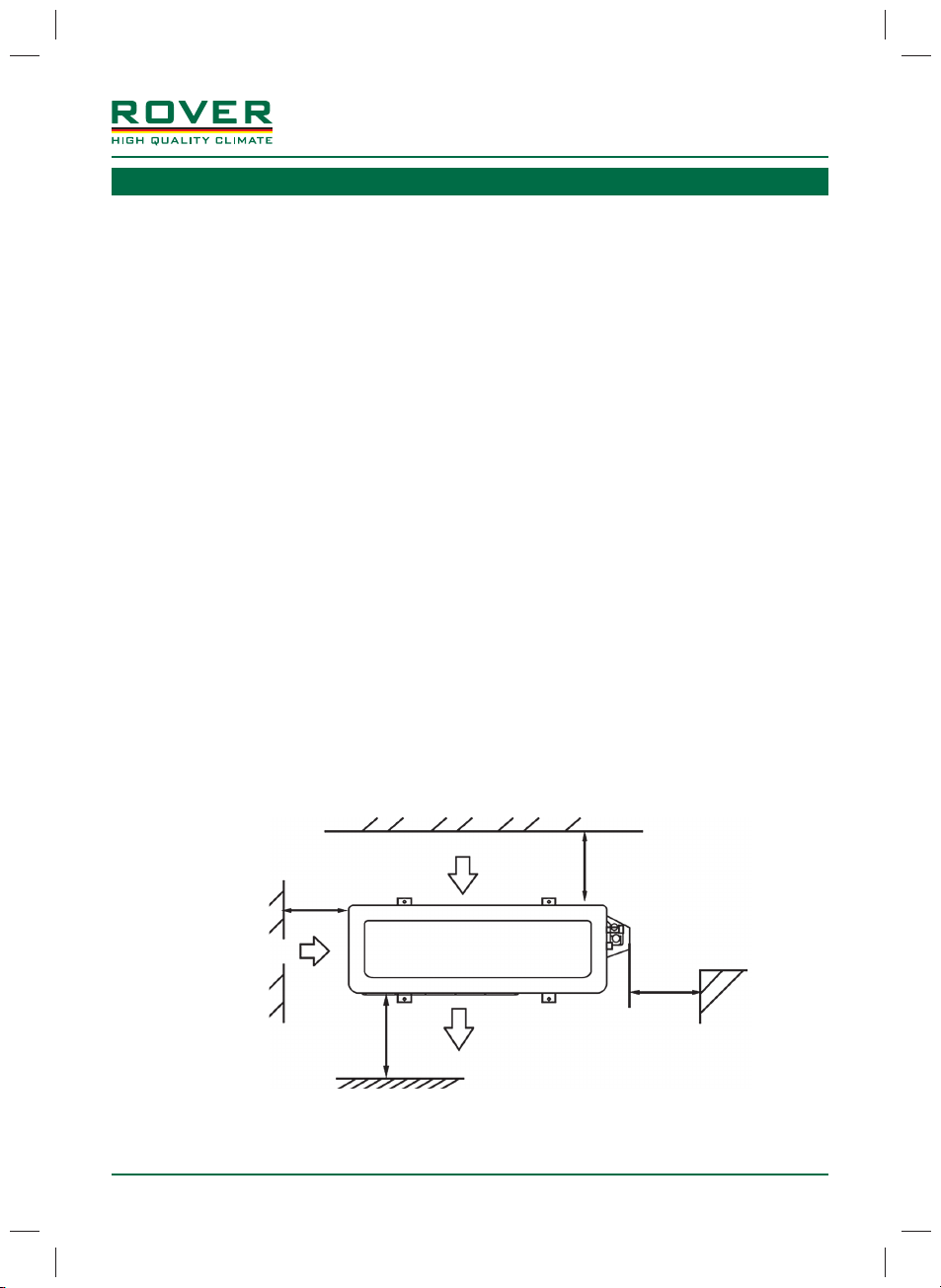

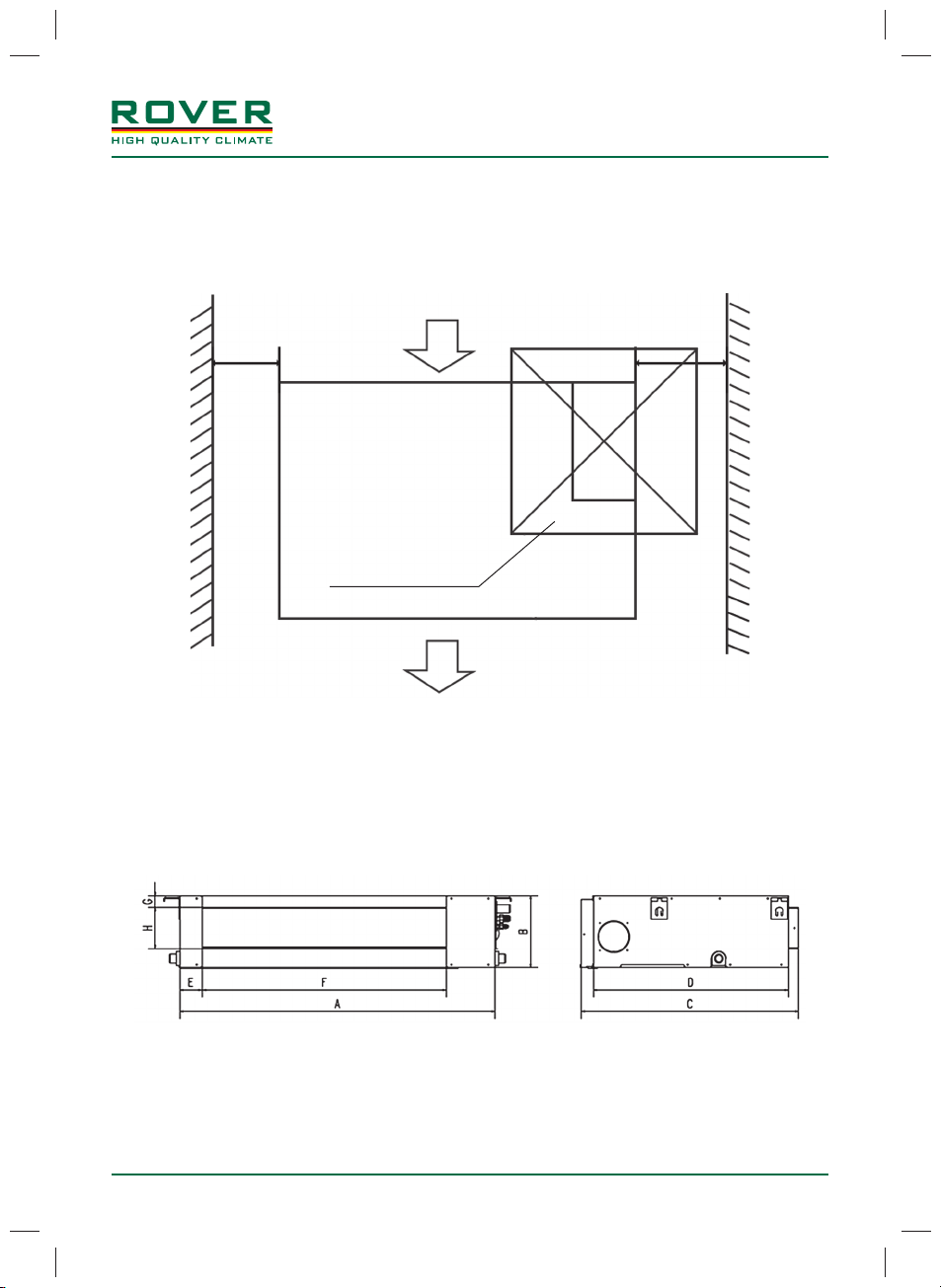

8.2. Внутренние блоки канального типа

При установке внутренних блоков канального типа убедитесь, что рас­стояния от внутреннего блока до ограждающих конструкций не меньше
указанных на рисунке ниже:

Кондиционеры сплит-системы

Вход воздуха

≥ 200 мм

≥ 300 мм

600 мм х 600 мм

отверстие

для технического

обслуживания

Выход воздуха

Рис. 8.2.

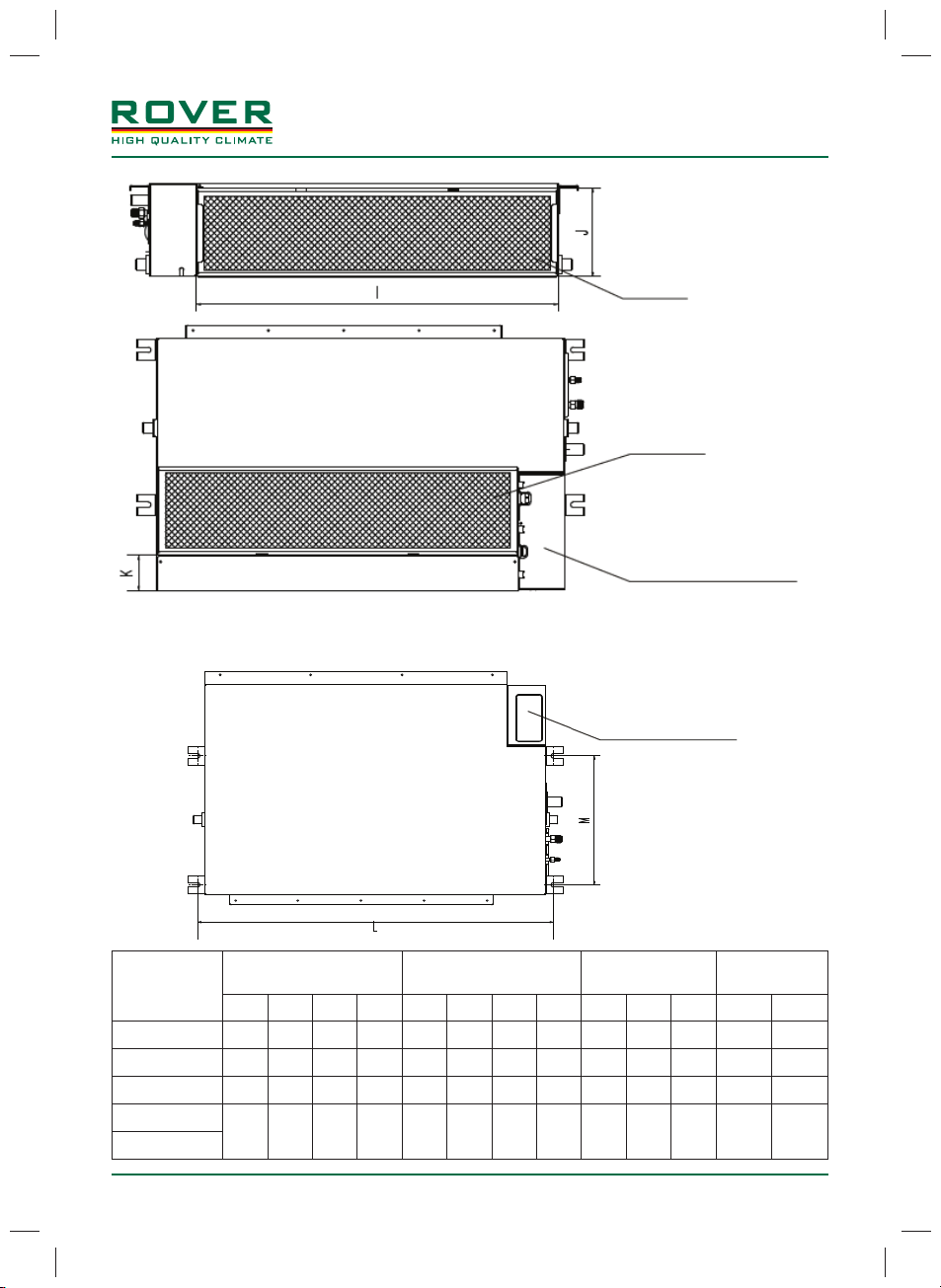

8.2.1. Габаритные и установочные размеры внутренних блоков канального типа

Габаритные размеры:

2323

Установочные размеры:

с универсальными наружными блоками • Серия Fort

Кондиционеры сплит-системы

Инструкция по установке и эксплуатации

Воздушный
фильтр

Воздушный
фильтр

Электрическая коробка

RU0ND18BE/I

RU0ND24BE/I

RU0ND36BD/I

RU0ND48BD/I

RU0ND60BD/I

Электрическая

Габаритные

размеры

Канал для выхода

воздуха

коробка

Канал для входа

воздуха

Установочные

размеры

ABCDEFGHI JK L M

920 210 635 570 65 713 35 119 815 200 80 960 350

920 270 635 570 65 713 35 179 815 260 20 960 350

1140 270 775 710 65 933 35 179 1035 260 45 1240 500

1200 300 865 800 80 968 40 204 1094 288 45 1240 500

2424

с универсальными наружными блоками • Серия Fort

й

П

Кондиционеры сплит-системы

Инструкция по установке и эксплуатации

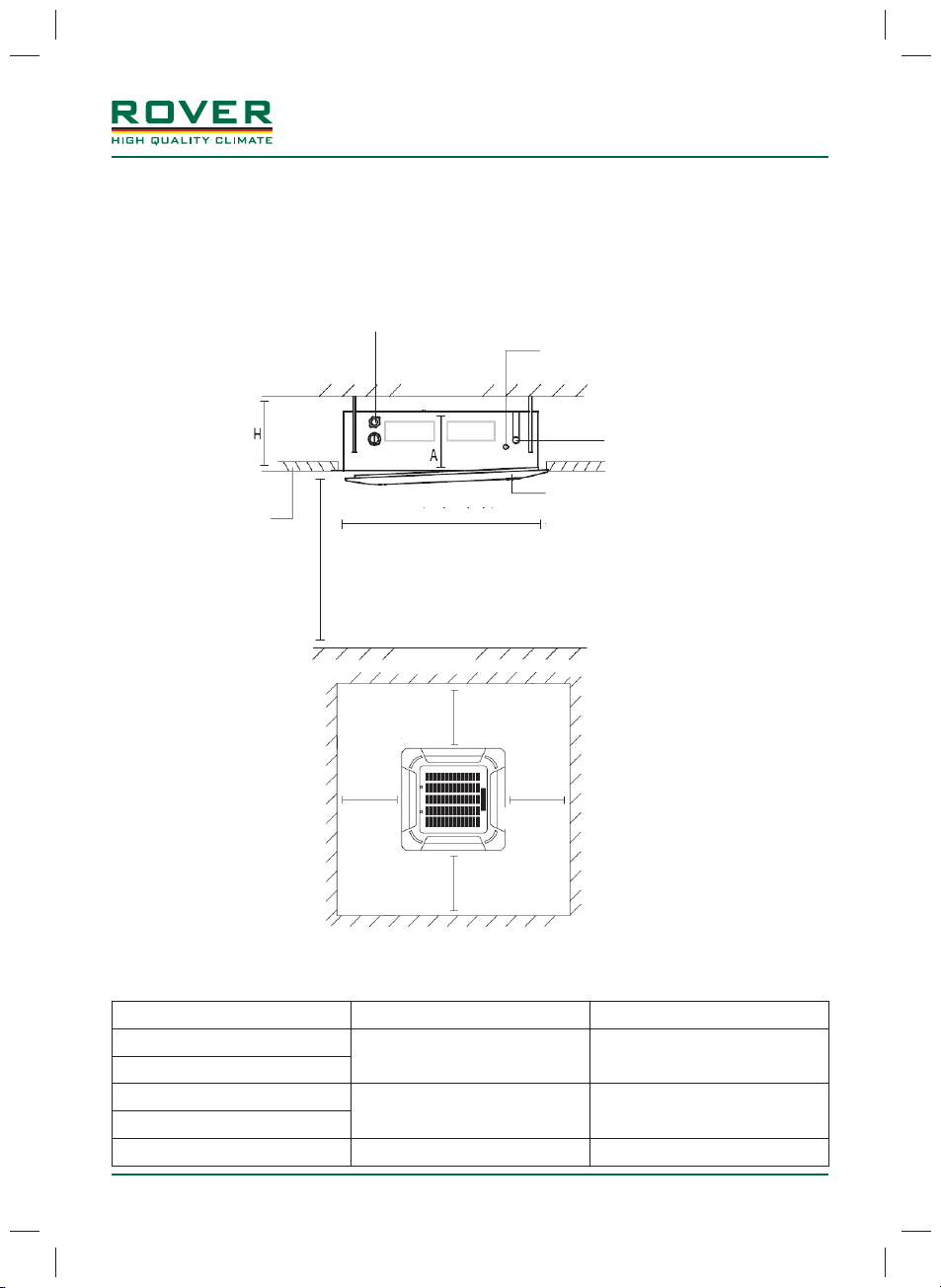

8.3. Внутренние блоки кассетного типа

При установке внутренних блоков кассетного типа убедитесь, что рас­стояния от внутреннего блока до ограждающих конструкций не меньше
указанных на рисунке ниже:

Порт для подключения

дренажной трубы

Порт для подключения
жидкостной трубы

отолок

Порт для подключения
газовой трубы

Подвесно

потолок

88см (отверстие в потолке)

≥ 2.5м

Пол

≥ 1м

≥ 1м

≥ 1м

Передняя панель

≥ 1м

Рис. 8.3.

Модель A H

RU0NC18BE/I

RU0NC24BE/I

RU0NC36BD/I

RU0NC48BD/I

RU0NC60BD/I

205мм  235мм

245мм  275мм

287мм  317мм

2525

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

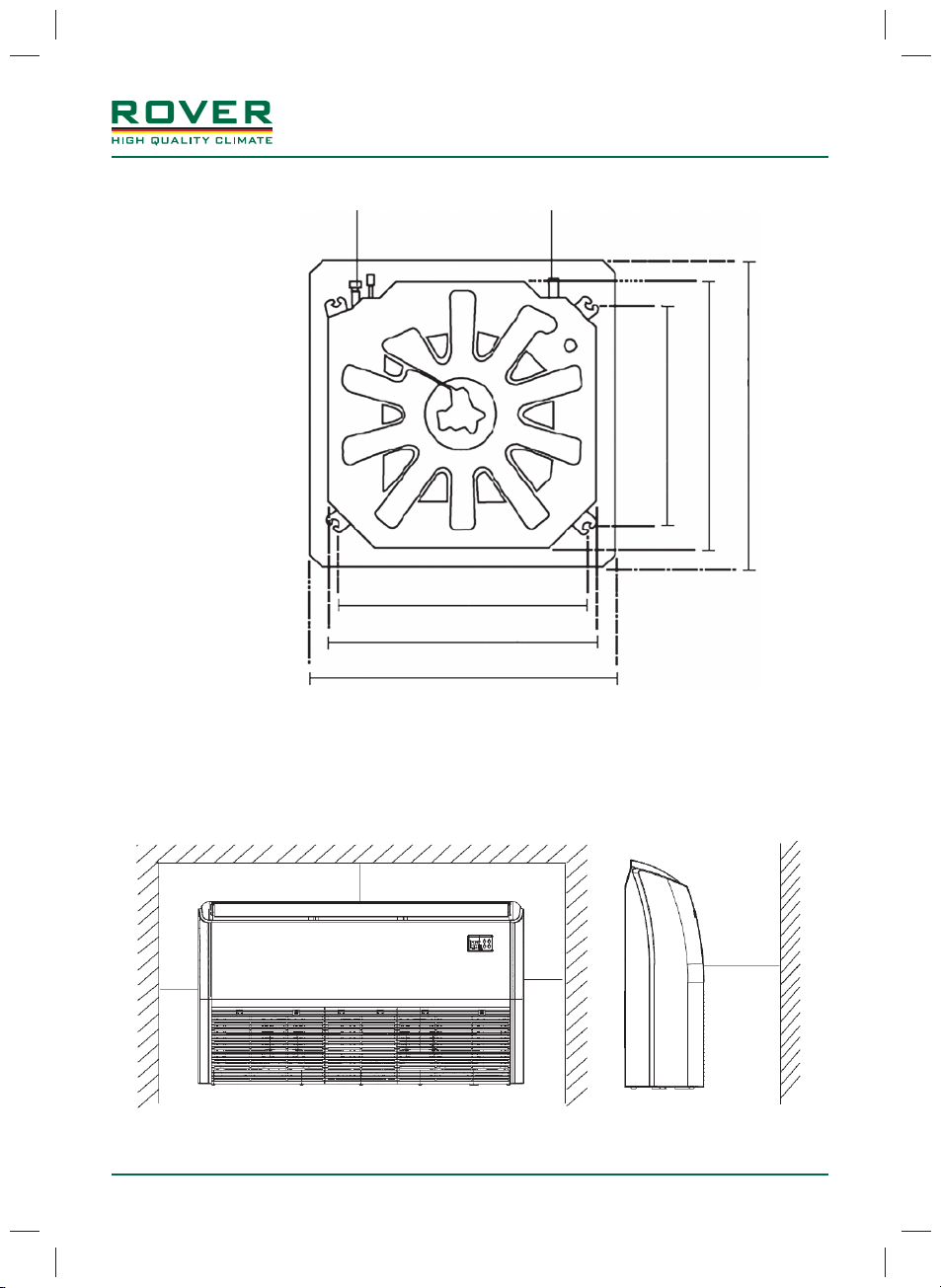

8.3.1. Габаритные и установочные размеры внутренних блоков кассетного типа

Порты для подключения

фреоновых труб

780мм (установочные размеры)

840мм (блок без панели)

950мм (декоративная панель)

Порт для подключения
дренажной трубы

680мм

840мм (блок без панели)

(установочные размеры)

950мм (декоративная панель)

8.4. Внутренние блоки напольно-потолочного типа

При установке внутренних блоков напольно-потолочного типа убедитесь, что
расстояния от внутреннего блока до ограждающих конструкций не меньше указан­ных на рисунке ниже:

≥ 35мм

≥ 35мм

Рис. 8.4.

2626

≥ 35мм

≥ 1000мм

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

8.4.1. Габаритные и установочные размеры внутренних блоков напольно-пото-

лочного типа

Порт для подключения
газовой трубы

Дренажный отвод

Порт для подключения
жидкостной трубы

Модель A B C D E

RU0NF18BE/I

RU0NF24BE/I

RU0NF36BD/I

RU0NF48BD/I

RU0NF60BD/I

1068 675 235 983 220

1285 675 235 1200 220

1650 675 235 1565 220

2727

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

9. ПАРАМЕТРЫ ФРЕОНОВОЙ ТРАССЫ

В зависимости от взаимного расположения наружного и внутреннего блоков
длина соединительных труб может быть различной. Чем больше длина фреоновой
трассы, тем больше требуется х ладагента, поэтому длина трассы должна быть как
можно меньше. Максимальная длина фреоновой трассы для блоков различной
производительности приведена в таблице 9.1.

Таб лиц а 9.1.

Модель наружного блока

RU0NU18AE/O

RU0NU24AE/O

RU0NU36AD/O

RU0NU48AD/O

RU0NU60AD/O

Количество фреона, заправленное в наружный блок на заводе, рассчитано на
длину фреоновой трассы не больше 5 метров. Если после монтажа длина фреоно­вой трассы превышает стандартную, необходимо произвести дозаправку систе­мы хладагентом с соответствии с таблицей 9.2. В таблице указано количество хла­дагента, которое необходимо добавить на каждый метр жидкостной трубы сверх
стандартной длины трубы 5 м.

Максимальная суммарная

длина фреоновой трассы, м

25 15

30 20

50 25

Максимальный перепад

высот между блоками, м

Модель

RU0NU18AE/O

RU0NU24AE/O

RU0NU36AD/O

RU0NU48AD/O

RU0NU60AD/O

Диаметр

жидкостной трубы

1/4'’ 20 г/м

3/8’’ 40 г/м

2828

Таб лиц а 9. 2.

Дополнительное

количество хладагента

с универсальными наружными блоками • Серия Fort

ру

Инструкция по установке и эксплуатации

10. ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

10.1. Схемы межблочных соединений

RU0ND18BE/I, RU0NC18BE/I, RU0NF18BE/I

Кондиционеры сплит-системы

Внутренний блок

Сигнальный кабель

2

2х0.5мм

/2х0.75мм2

жный блок

На

Межблочный кабель

3х2.5мм

2

RU0ND24BE/I, RU0NC24BE/I, RU0NF24BE/I

Внутренний блок

Сигнальный кабель

2х0.2мм

2

(24AWG)

Кабель электропитания
3х2.5мм

Межблочный кабель

2х1.0мм

2

Кабель электропитания
3х2.5мм

2

2

Наружный блок

Межблочный кабель

3х2.5мм

Межблочный кабель

2

3х1.0мм

2

2929

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

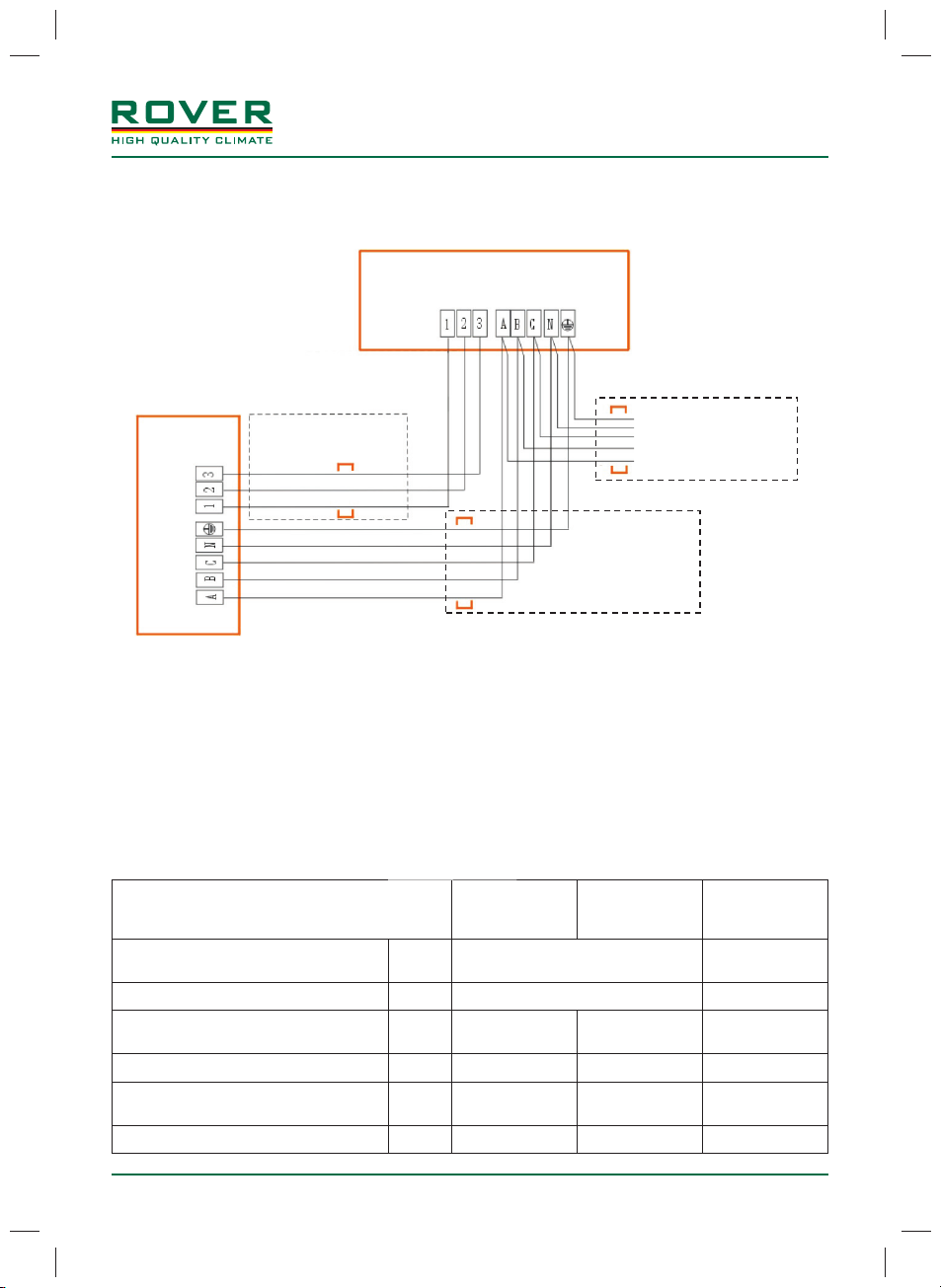

RU0ND36BD/I, RU0NC36BD/I, RU0NF36BD/I

RU0ND48BD/I, RU0NC48BD/I, RU0NF48BD/I

RU0ND60BD/I, RU0NC60BD/I, RU0NF60BD/I

Кондиционеры сплит-системы

Внутренний блок

Межблочный кабель

3х1.0мм

Наружный блок

2

Кабель электропитания

5х2 .5м м

Межблочный кабель

5х2.5мм

2

2

10.2. Характеристики автоматических выключателей, межблочного ка-

беля и кабелей питания для блоков

Кондиционер подключается к электрической сети через внутренний блок. На
наружный блок электропитание подается по межблочному кабелю от внутреннего
блока. Поперечное сечение силовых и соединительных кабелей для блоков раз­личной производительности указано в таблице 10.1.

Если силовой кабель слишком длинный, его сечение должно быть увеличено,
чтобы обеспечить нормальную подачу электропитания к блоку.

Таблица 10.1.

Модель RU0NU18AE/O RU0NU24AE/O

Параметры источника электропитания - ~1ф, 220–240B, 50Гц

Мин./макс. рабочее напряжение В 198/254 342/440

Номинальный ток
автоматического выключателя

Силовой кабель внутреннего блока

Межблочный силовой кабель
наружного блока

Сигнальный кабель

А20 40 25

2

n×мм

n×мм

n×мм

2

2

3×2,5 3×2,5 5×2,5

3×2,5 3×2,5 5×2,5

2×1,0 + 2×0,75 3×1,0 + 2×0,2 3×1,0

RU0NU36AD/O
RU0NU48AD/O
RU0NU60AD/O

~3ф, 380–415В,

50Гц

3030

с универсальными наружными блоками • Серия Fort

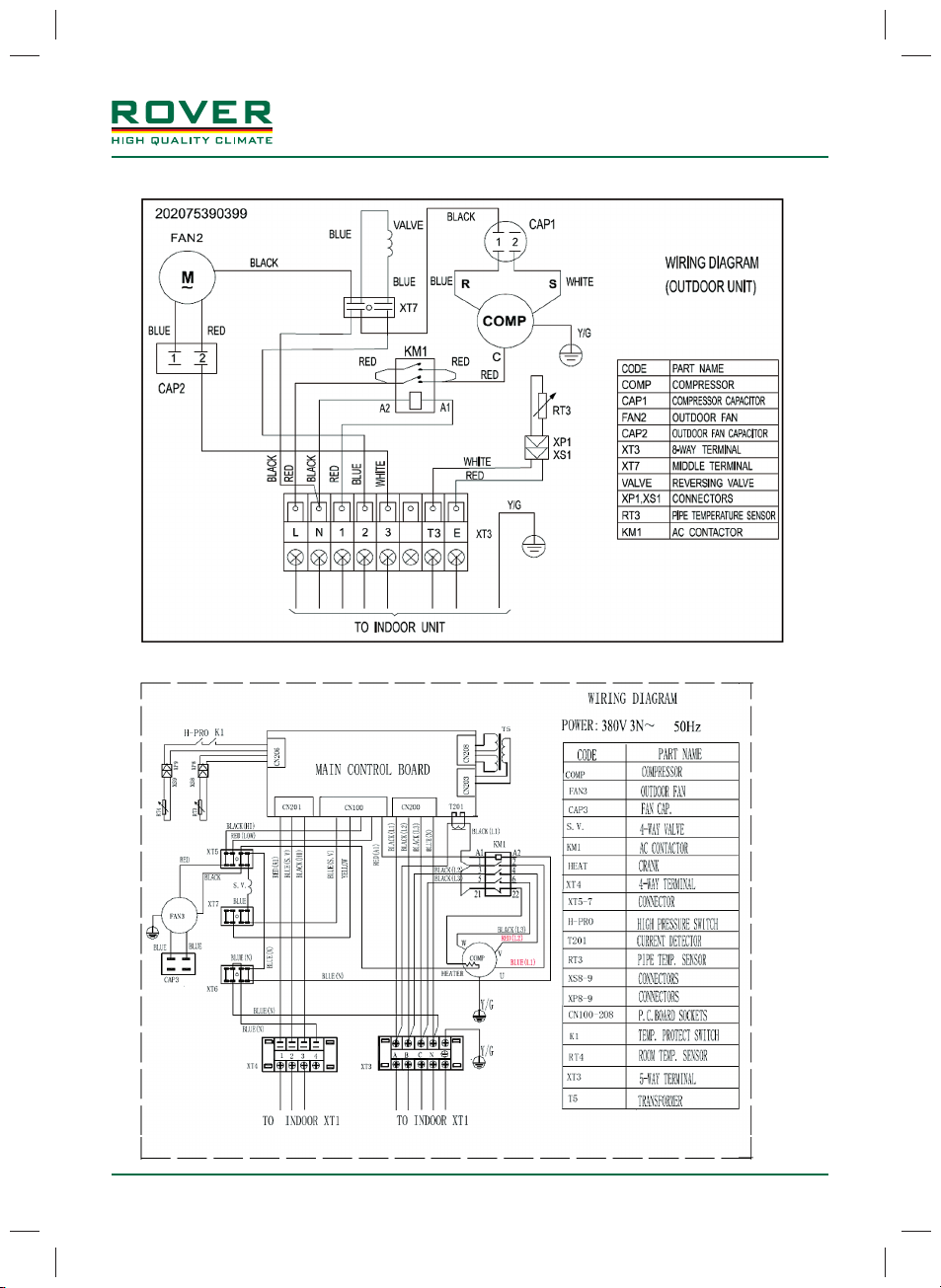

10.3. Электрические схемы блоков

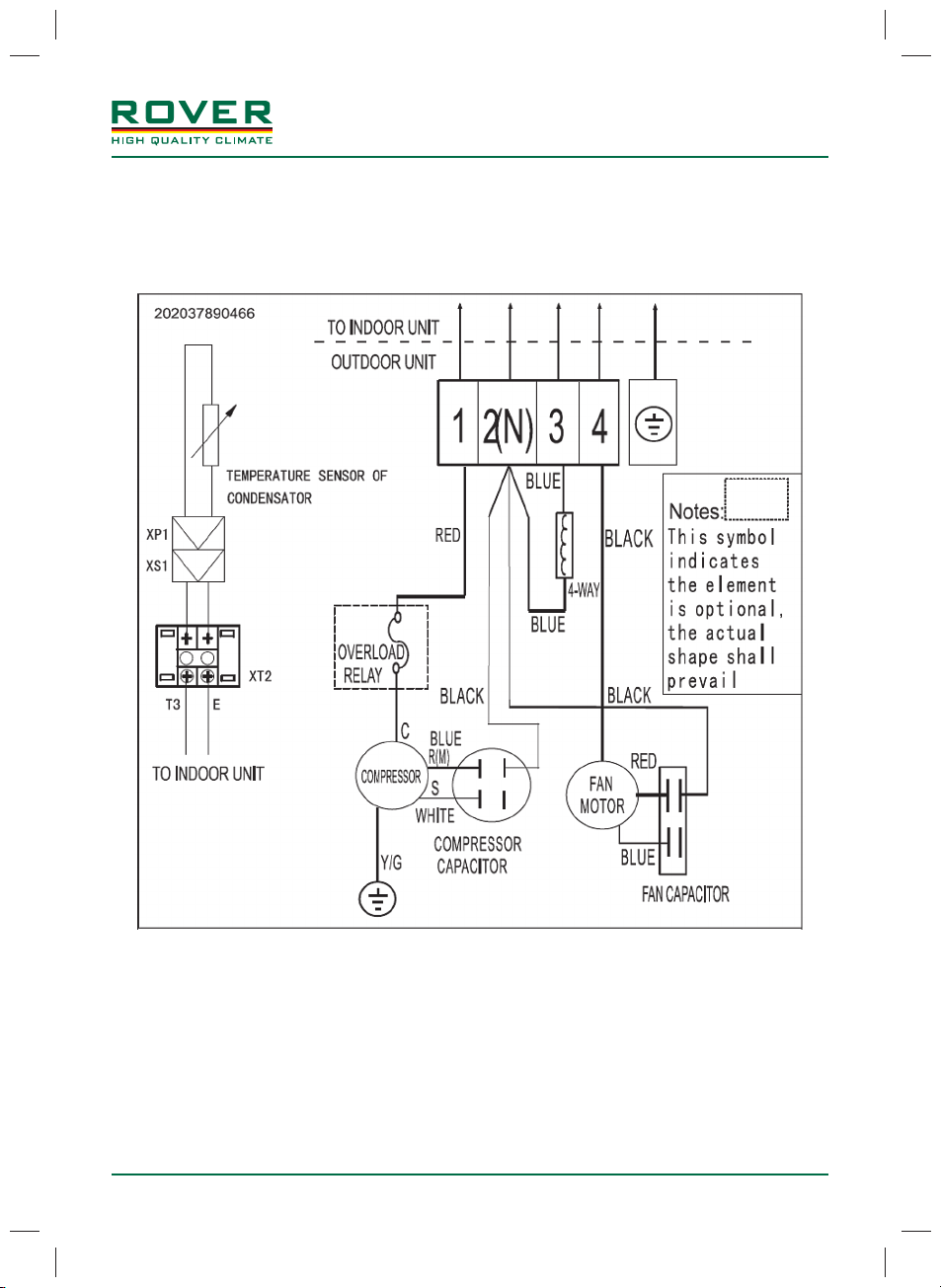

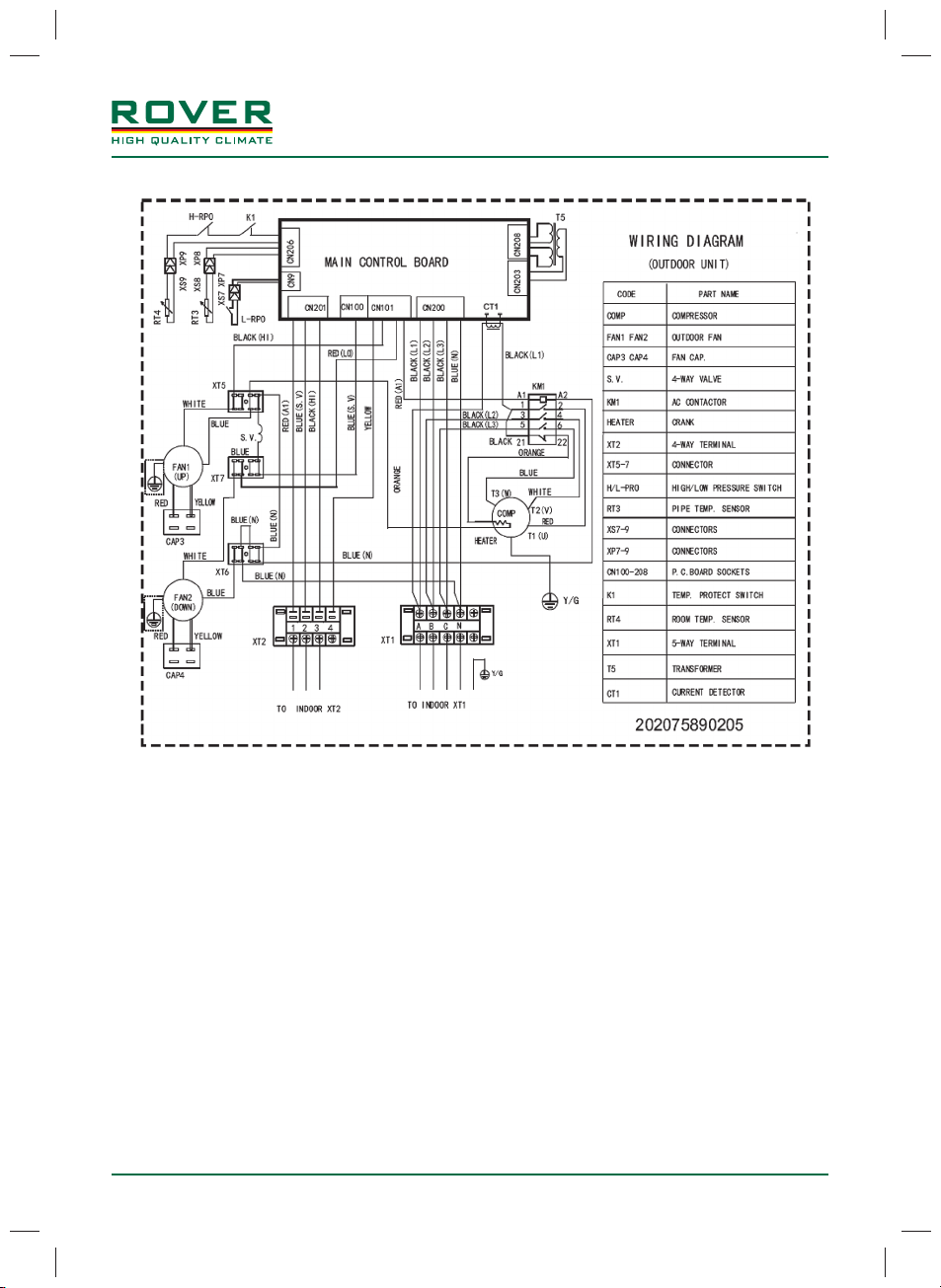

10.3.1. Наружные блоки

RU0NU18AE/O

Кондиционеры сплит-системы

Инструкция по установке и эксплуатации

3131

RU0NU24AE/O

RU0NU36AD/O

с универсальными наружными блоками • Серия Fort

Кондиционеры сплит-системы

Инструкция по установке и эксплуатации

3232

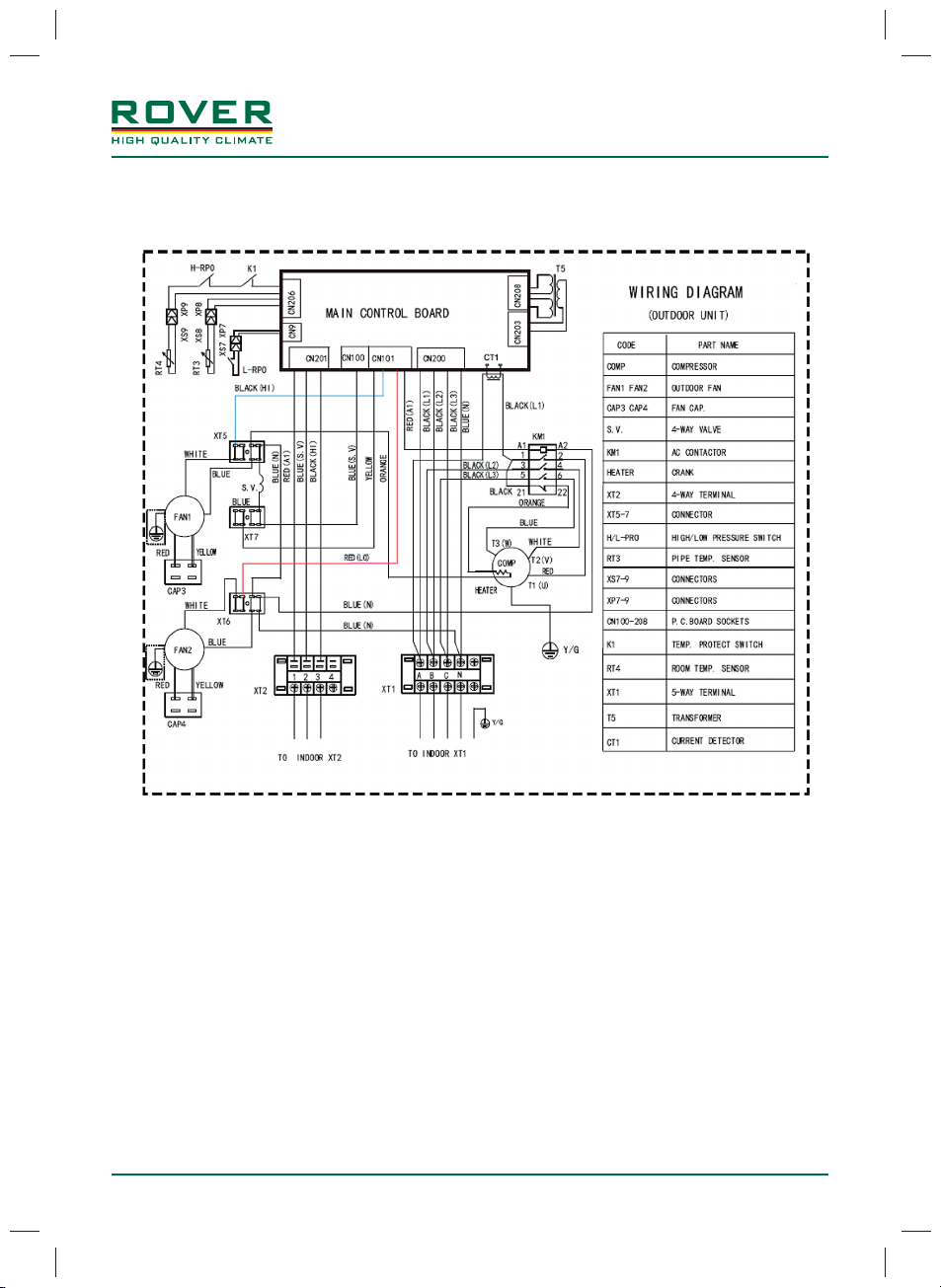

RU0NU48AD/O

с универсальными наружными блоками • Серия Fort

Кондиционеры сплит-системы

Инструкция по установке и эксплуатации

3333

RU0NU60AD/O

с универсальными наружными блоками • Серия Fort

Кондиционеры сплит-системы

Инструкция по установке и эксплуатации

3434

с универсальными наружными блоками • Серия Fort

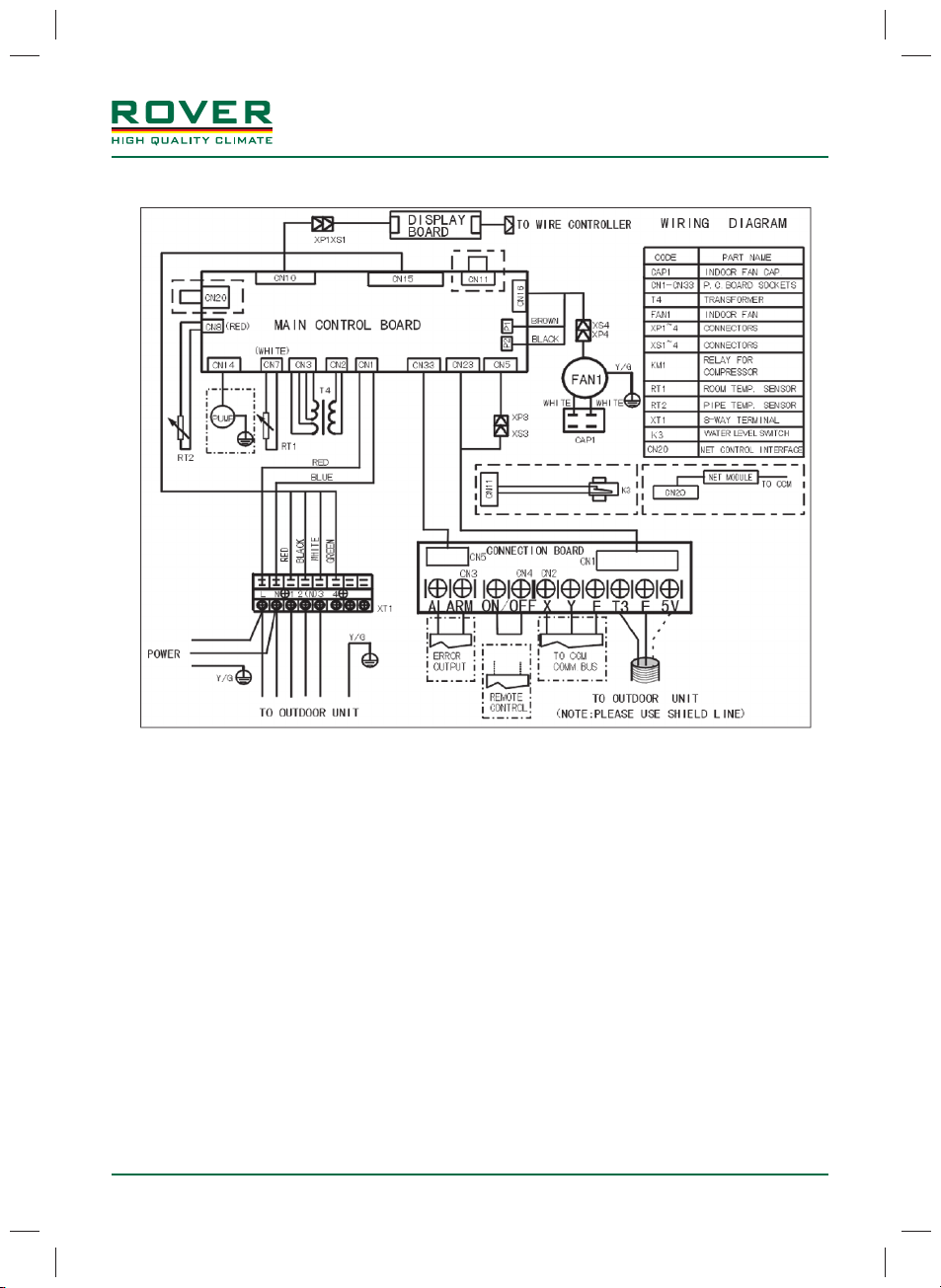

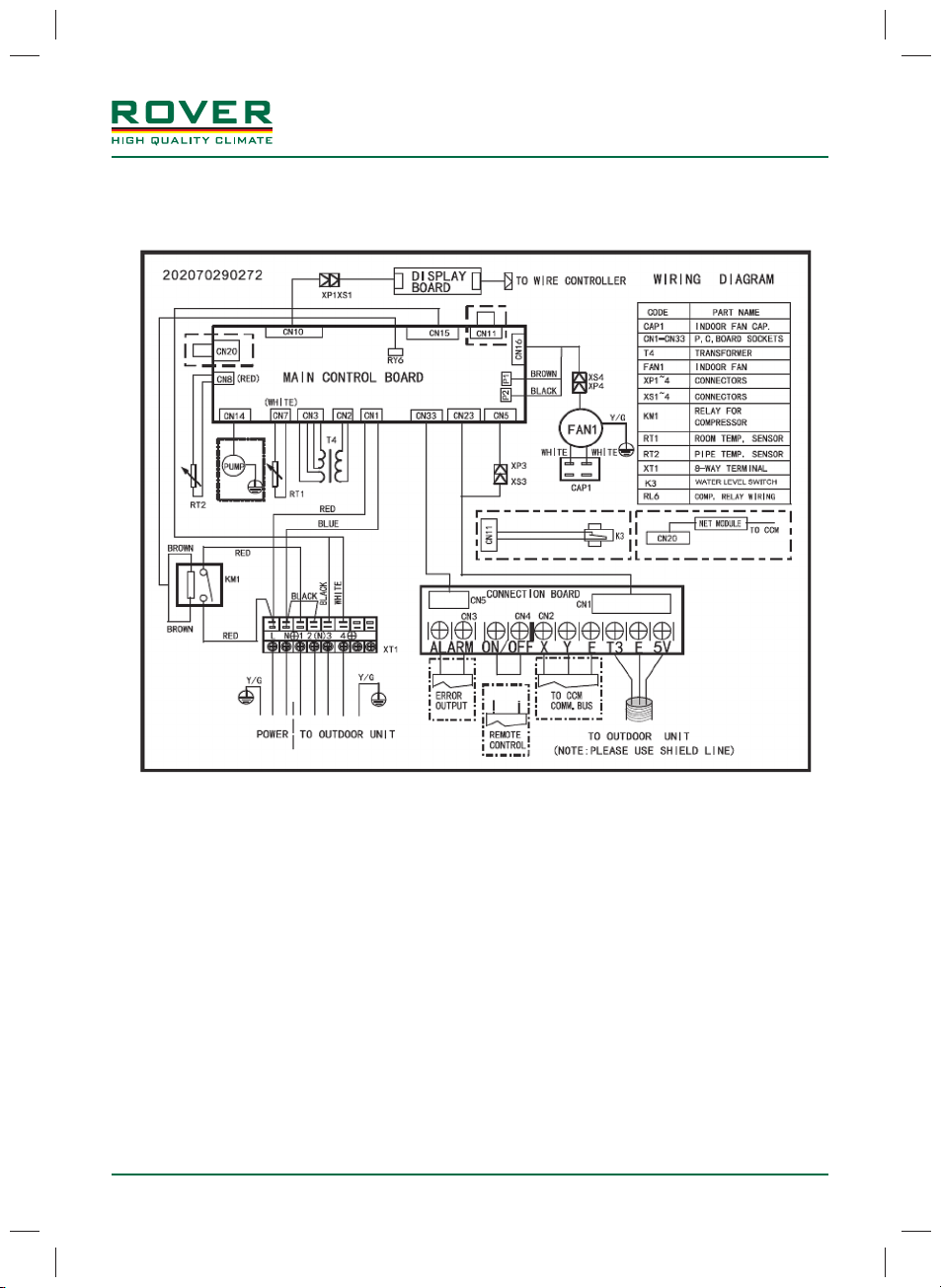

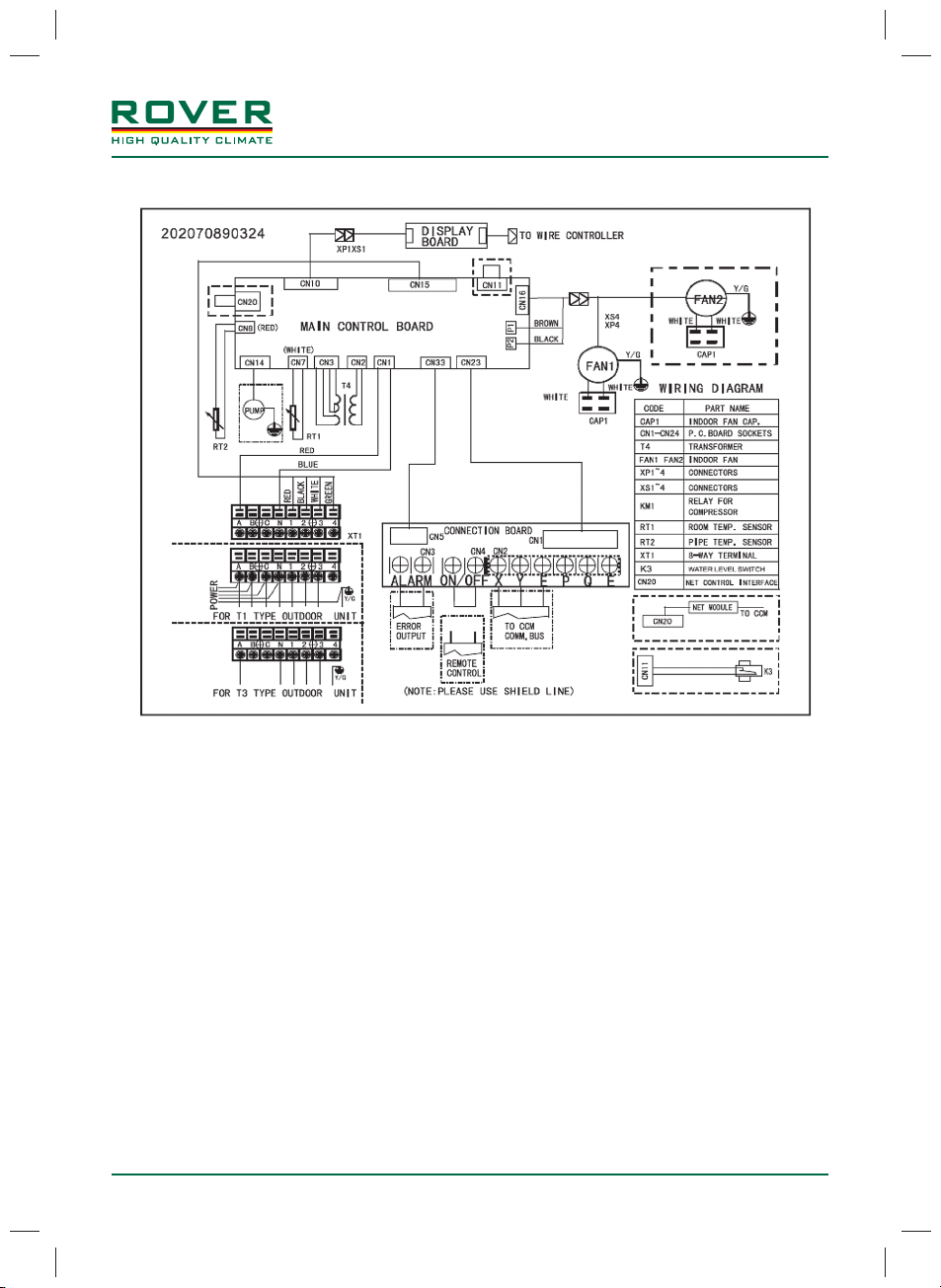

10.3.2. Канальные внутренние блоки

RU0ND18BE/I

Кондиционеры сплит-системы

Инструкция по установке и эксплуатации

3535

RU0ND24BE/I

с универсальными наружными блоками • Серия Fort

Кондиционеры сплит-системы

Инструкция по установке и эксплуатации

3636

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

RU0ND36BD/I, RU0ND48BD/I, RU0ND60BD/I

Кондиционеры сплит-системы

3737

с универсальными наружными блоками • Серия Fort

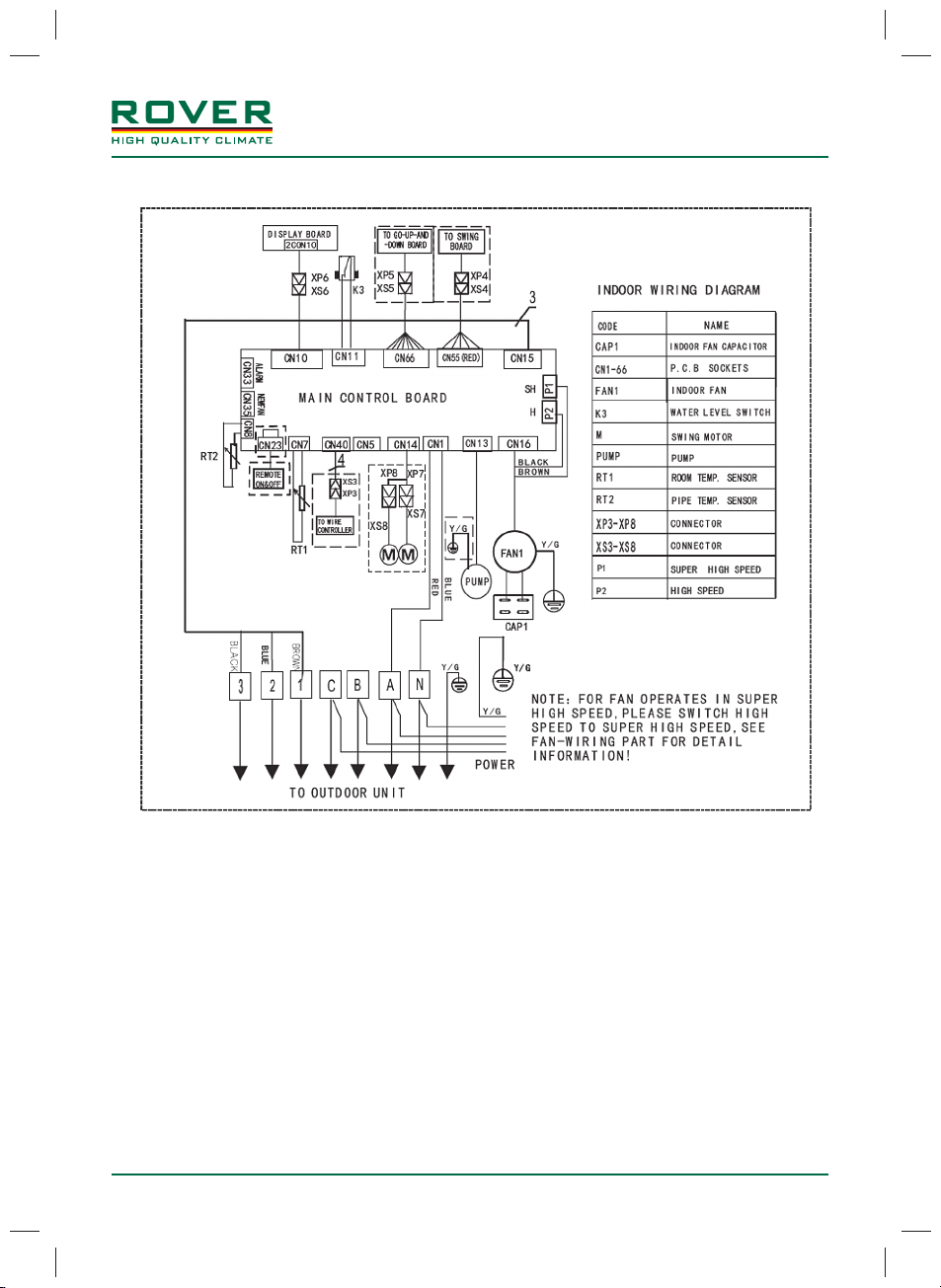

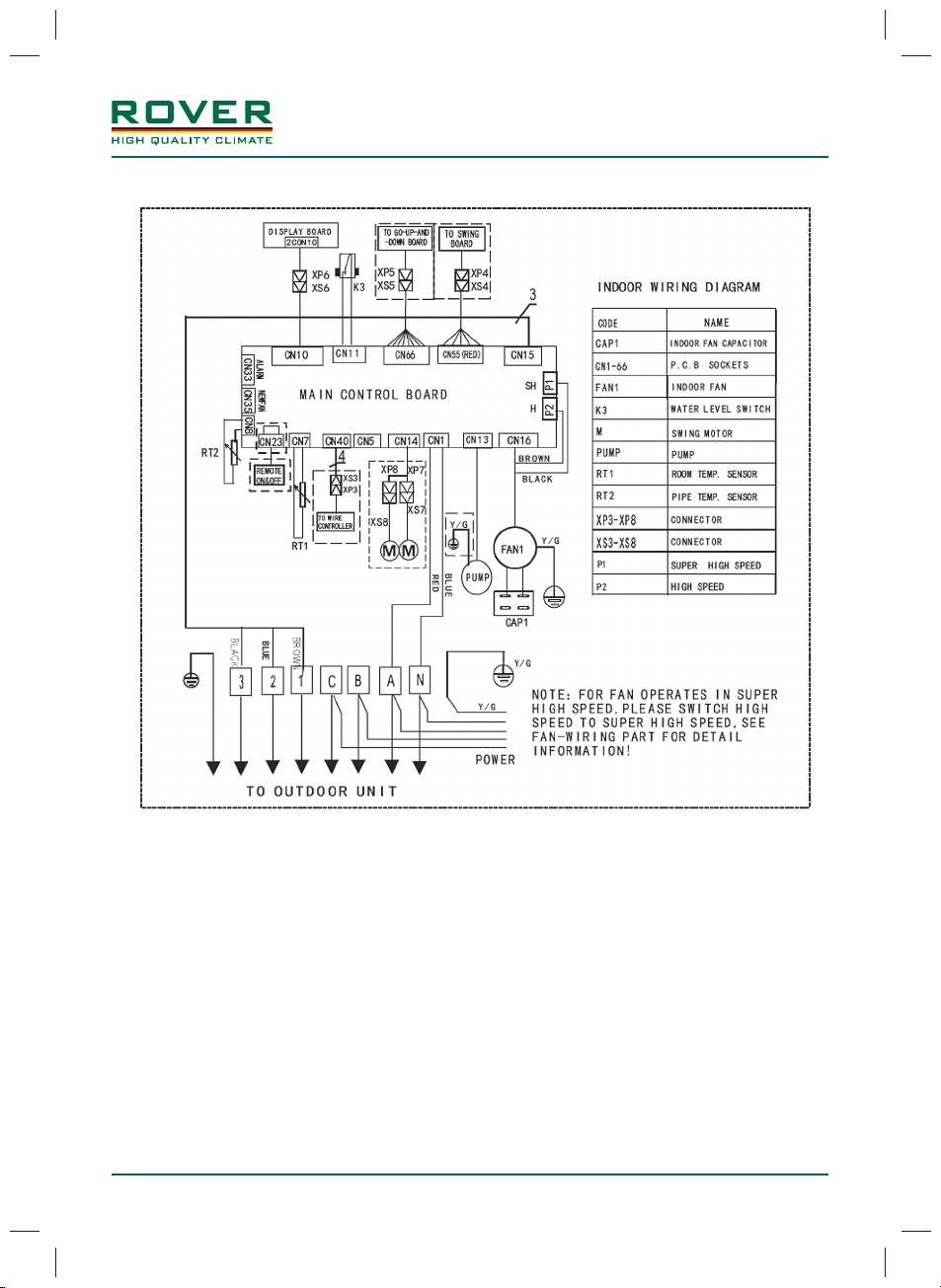

10.3.3. Кассетные вну тренние блоки

RU0NC18BE/I

Кондиционеры сплит-системы

Инструкция по установке и эксплуатации

3838

RU0NC24BE/I

с универсальными наружными блоками • Серия Fort

Кондиционеры сплит-системы

Инструкция по установке и эксплуатации

3939

RU0NC36BD/I

с универсальными наружными блоками • Серия Fort

Кондиционеры сплит-системы

Инструкция по установке и эксплуатации

4040

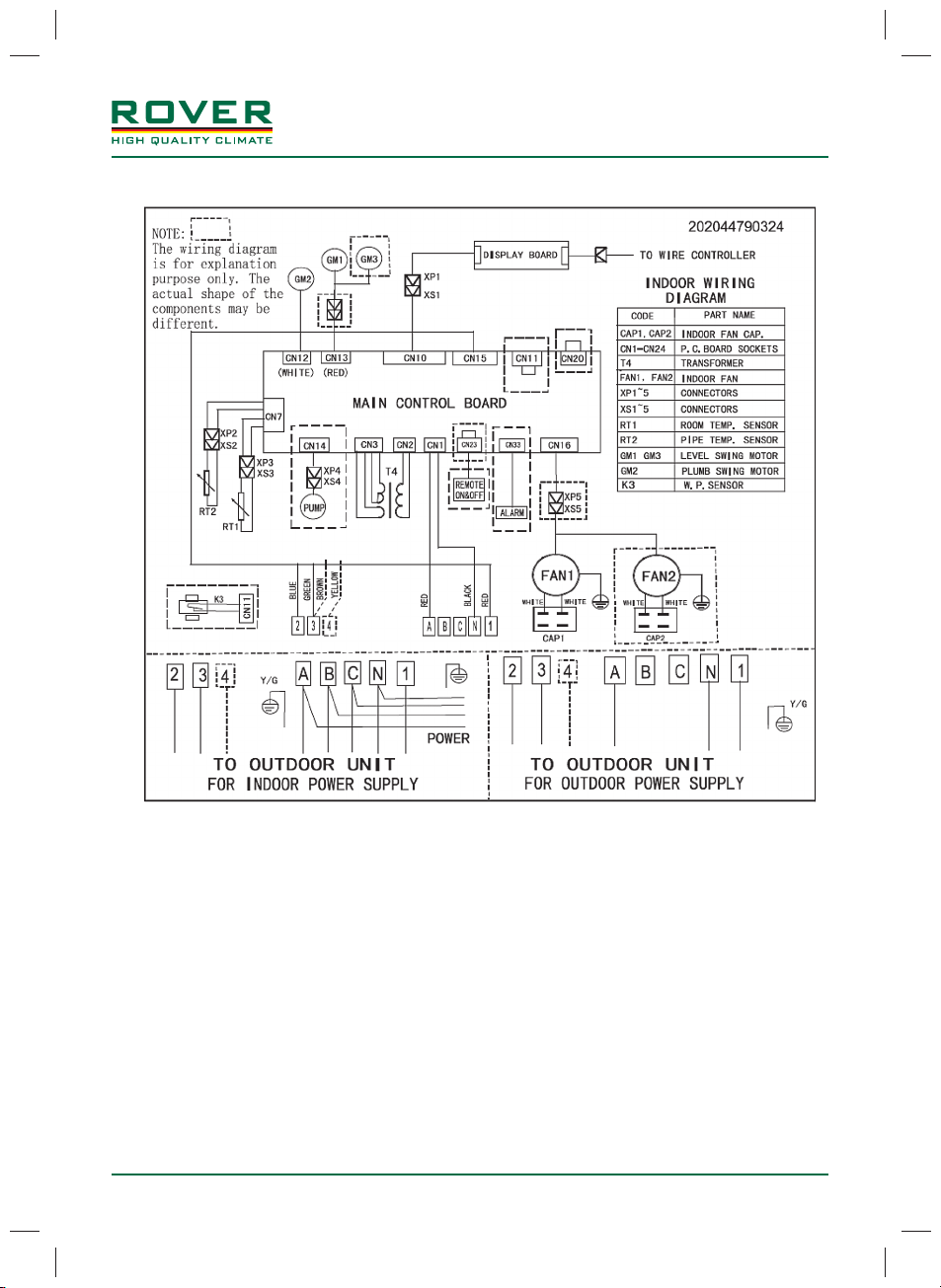

RU0NC48BD/I, RU0NC60BD/I

с универсальными наружными блоками • Серия Fort

Кондиционеры сплит-системы

Инструкция по установке и эксплуатации

4141

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

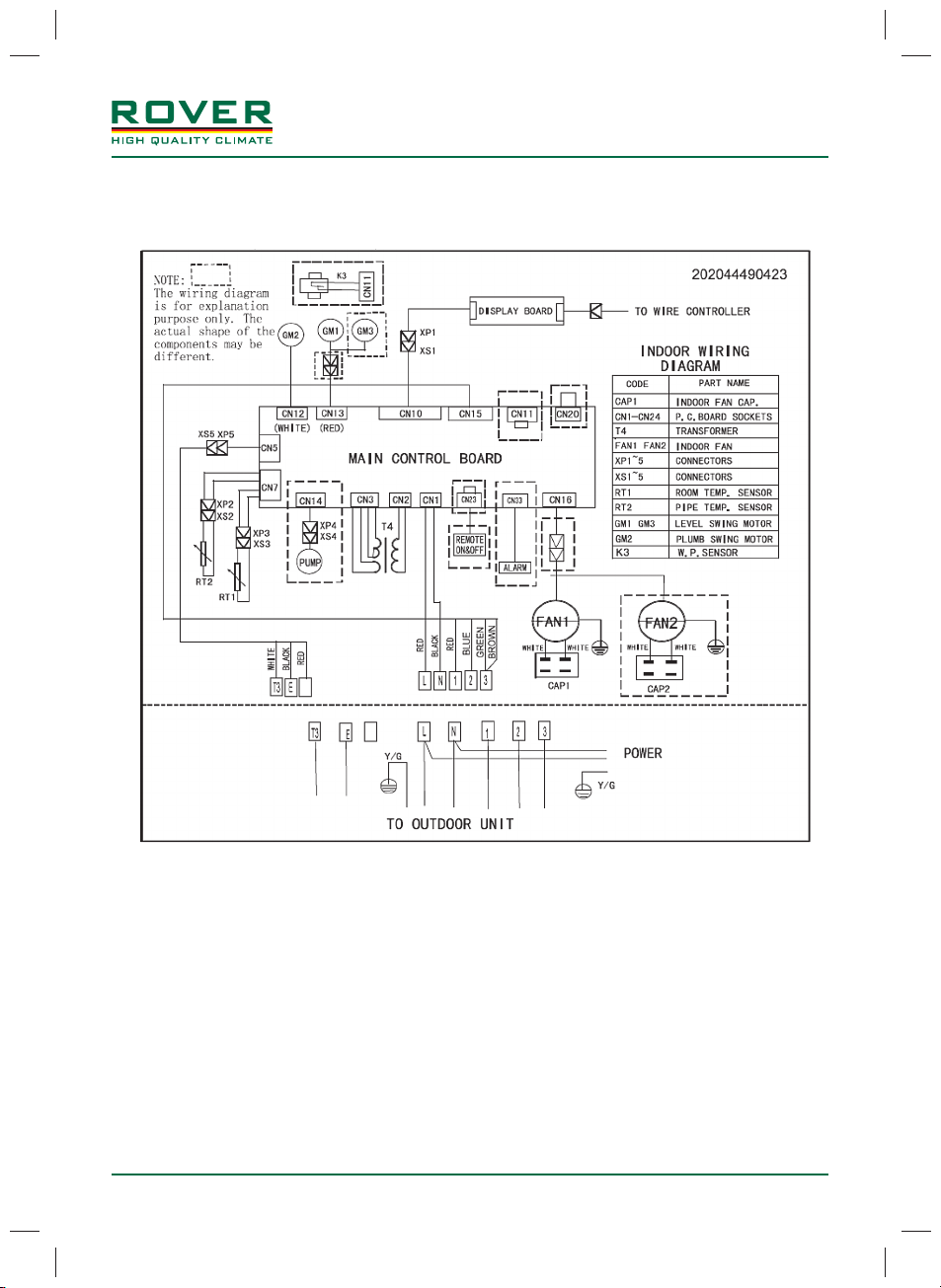

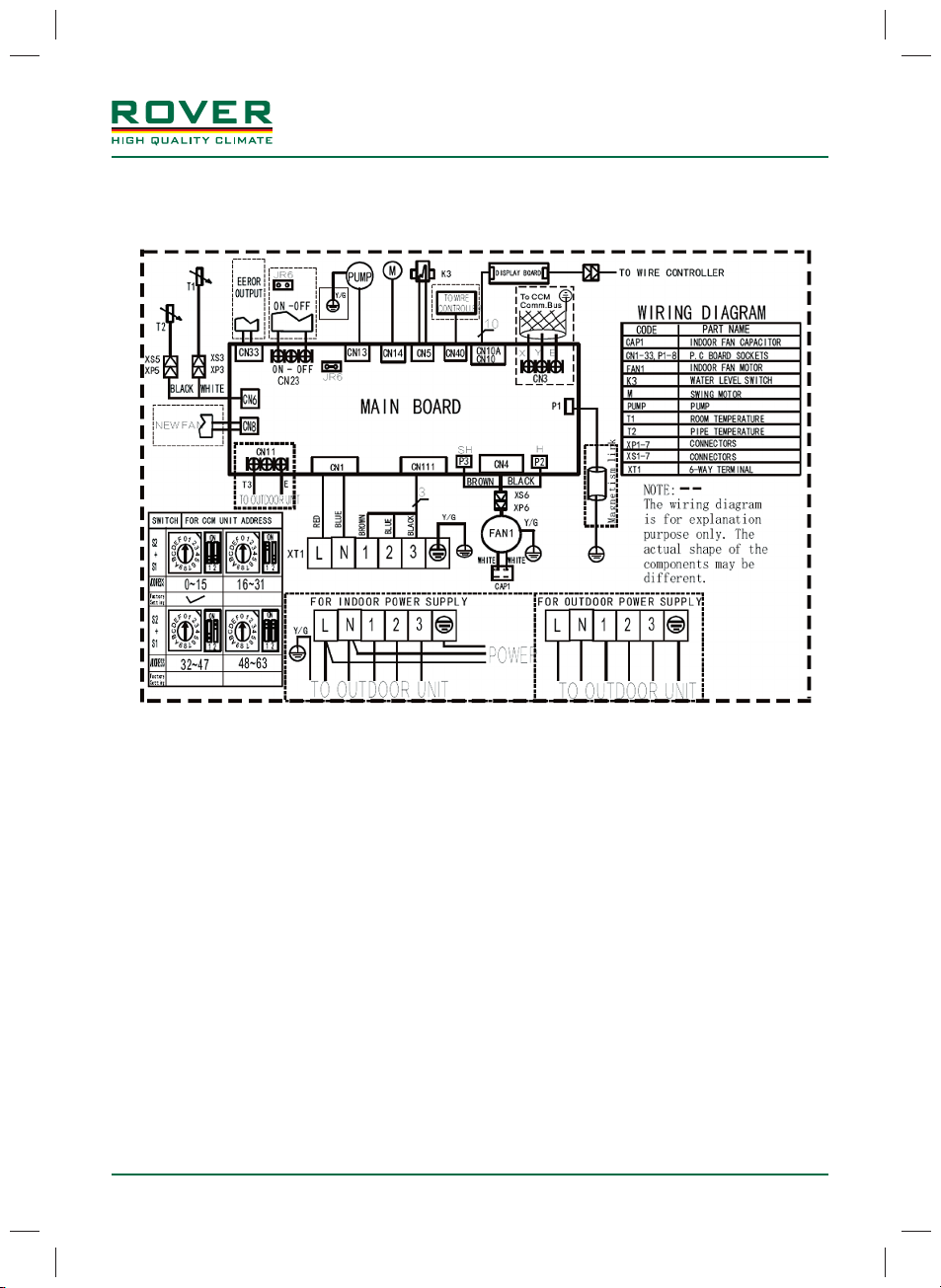

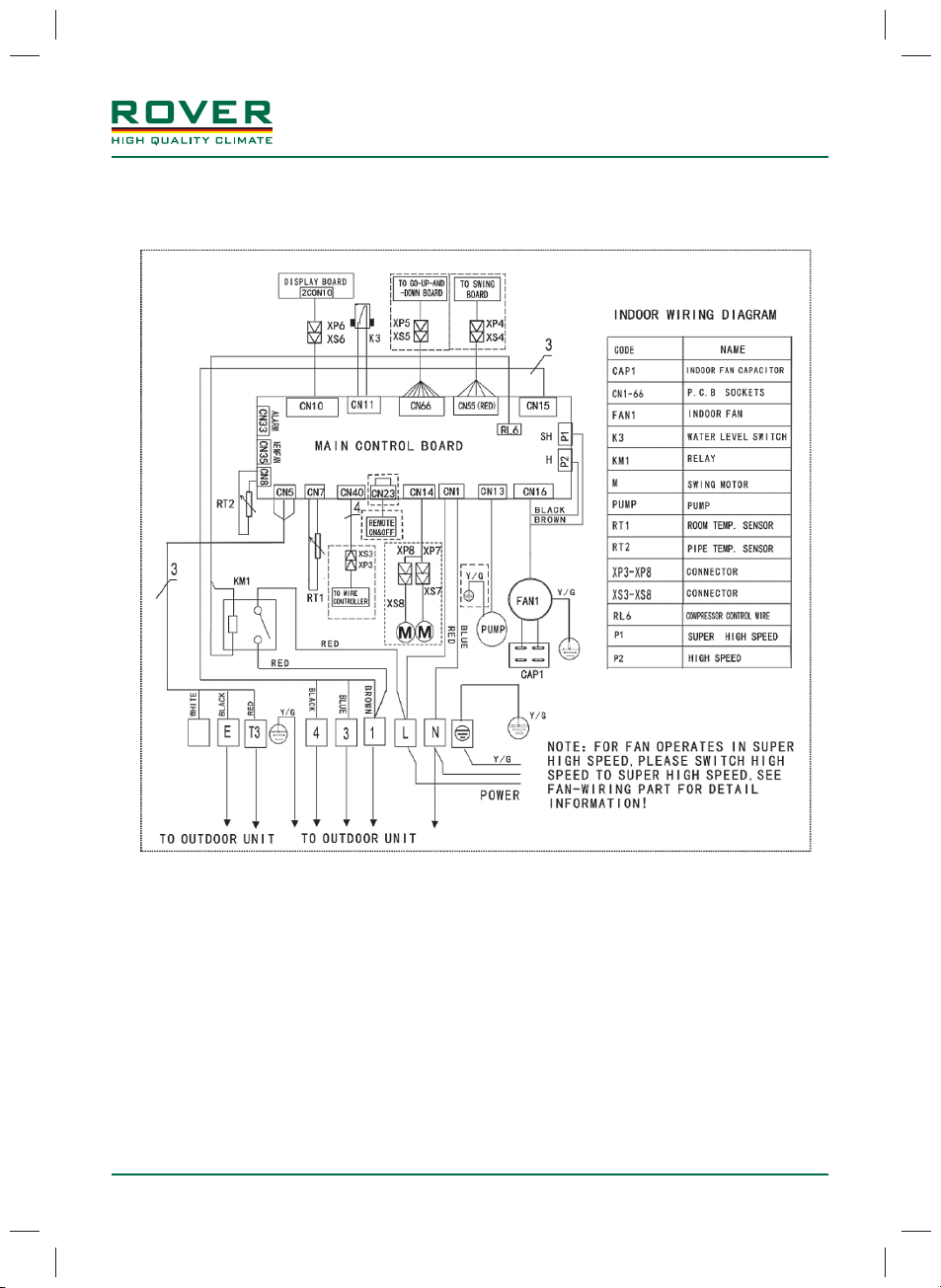

10.3.4. Напольно-потолочные внутренние блоки

RU0NF18BE/I

Кондиционеры сплит-системы

4242

RU0NF24BE/I

с универсальными наружными блоками • Серия Fort

Кондиционеры сплит-системы

Инструкция по установке и эксплуатации

4343

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

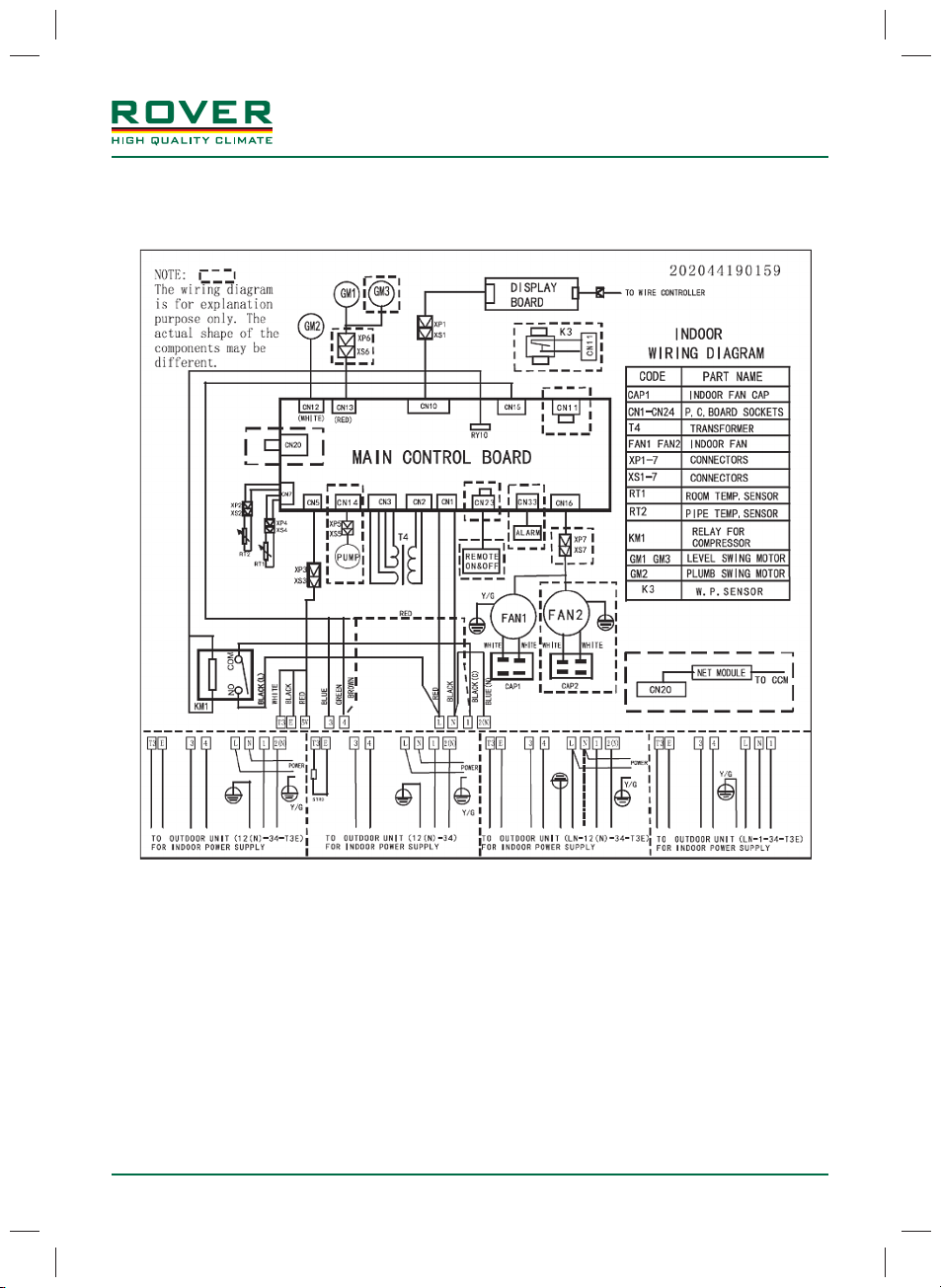

RU0NF36BD/I, RU0NF48BD/I, RU0NF60BD/I

Кондиционеры сплит-системы

4444

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

11. ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

В случае неисправности или срабатывания защиты на дисплей проводного
пульта управления будет выведен соответствующий код ошибки. Тип неисправно­сти также можно определить по состоянию индикаторов на панели индикации вну­треннего блока. Коды ошибок и описание соответствующих им неисправностей
приведены в таблице ниже:

Таблица 11.

Код
ошибки

Е2

Е3

Е4

Е7

Е8*

F0*

F1*

F2*

О — горит; × — не горит;

RUN TIMER DEF/FAN ALARM

×

*

××

**

×××

*

×

×

Индикаторы

— мигает

*

*

×××

××

*

××

×

**

***

O

**

Тип неисправности

Ошибка датчика температуры воздуха
в помещении T1

Ошибка датчика температуры
теплообменника T2

Ошибка датчика температуры

×

теплообменника T3

Неисправность EEPROM

Защита от переполнения конденсатом

*

Ошибка связи между платой управ­ления и электродвигателем жалюзи
внутреннего блока

Неисправность жалюзи
внутреннего блока

Жалюзи внутреннего блока не закрыты

* Только для кассетных внутренних блоков.

4545

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Кондиционеры сплит-системы

12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ROVER

На полупромышленные системы ROVER распространяются стандартные гарантийные
обязательства завода-изготовителя — 24 месяца с момента пок упки. Пользователь имеет
право заказать расширенные гарантийные обязательства — 3 года от авторизованного сер­висного центра ROVER. Изготовитель берет на себя обязательства обеспечить бесплатное
устранение производственных дефектов, выявленных в момент приобретения или эксплуа­тации оборудования в указанный производителем гарантийный период.

Условия предоставления стандартных гарантийных обязательств (гарантия
2 года).

Гарантия действительна только на территории Российской Федерации и стран СНГ и
распространяется на оборудование, приобретенное на территории этих государств.

Гарантийный талон должен быть правильно и четко заполнен. В нем должно быть указа­но наименование модели, серийный номер, дата продажи, название адрес и печать фирмы,
установившей Вам оборудование. Для выполнения гарантийного ремонта обращайтесь в
авторизованные сервисные центры ROVER.

Для установки (подключения) изделия необходимо обращаться в специализированные
организации, имеющие необходимую квалификацию и разрешение на проведение таких
работ. Изготовитель, уполномоченная изготовителем организация, продавец не несут от­ветственности за недостатки изделия, возникшие из-за его неправильной установки (под­ключения).

Тщательно проверяйте внешний вид изделия и его комплектность. Все претензии по
внешнему виду и комплектности предъявляйте продавцу при покупке изделия. По всем во­просам, связанным с техобслуживанием изделия, обращайтесь только в специализирован­ные организации.

Продукция должна быть использована в строгом соответствии с инструкциями произ­водителя, касаемых использования, транспортировки, монтажа, подключения, применения
и эксплуатации и с соблюдением технических стандартов и/или требований безопасности.

Условия предоставления расширенных гарантийных обязательств (гарантия 3
года).

Для предоставления расширенных гарантийных обязательств требуется соблюдение
условий предоставления стандартных гарантийных обязательств.

Дополнительным условием является проведение регулярного технического осмотра
оборудования.

Технический осмотр оборудования должен осуществляться один раз в год весной
(апрель–ма й).

Проведение технического осмотра может осуществляться только специальными техни­ками, имеющими необходимый уровень квалификации. Такими техниками могут являться
специалисты производителя, а также сторонние техники, прошедшие обучения у произво­дителя, и уполномоченные им на проведения технических осмотров.

Результаты технического осмотра отмечаются в паспорте на продукцию, заполняемым
уполномоченным техником, который подлежит сохранению в течении всего срока действия
гарантийных обязательств.

4646

с универсальными наружными блоками • Серия Fort

Инструкция по установке и эксплуатации

Внимание! Производитель не осуществляет проведения регулярного техническо­го осмотра за свой счет и также не оплачивает проведение осмотра сторонними спе­циалистами.

Гарантия недействительна в случаях, если повреждение или неисправность вы­званы:

Использованием изделия не по его прямому назначению, не в соответствии с его руко­водством по эксплуатации, в том числе эксплуатации изделия с перегрузкой или совместно
со вспомогательным оборудованием, не рекомендованным изготовителем, уполномочен­ной изготовителем организацией, продавцом.

Ремонтом, наладкой, установкой, адаптацией или пуском изделия в эксплуатацию, про­изведенных не уполномоченными на то организациями или лицами.

Эксплуатацией с нарушением технических условий и/или требований безопасности.

Износом, халатным отношением, включая попадание в изделие посторонних предметов
и насекомых.

Пожаром, молнией или другими природными явлениями, находящихся вне контроля из­готовителя, уполномоченной изготовителем организации, продавца.

Наличием на изделии механических повреждений (сколов, трещин и т. п.), воздействием
на изделие чрезмерной силы, химически агрессивных веществ, высоких температур, повы­шенной влажности или запыленности, концентрированных паров и т. п., если это стало при­чиной неисправности изделия.

Гарантия не распространяется:

На детали отделки, фильтры, батареи и прочие детали, обладающие ограниченным сро­ком использования.

На замененные часть или части продукции, которые не были поставлены или санкциони­рованы изготовителем.

Гарантийные обязательства не включают в себя проведение работ по техническому об­служиванию, необходимость которых предусматривает инструкция по эксплуатации. В слу­чае если Ваше изделие будет нуж даться в техническом обслу живании, просим Вас обра­щаться в авторизованные сервисные центры ROVER.

Изготовитель ROVER не несет ответственность за возможный вред, прямо или косвенно
нанесенный продукцией ROVER, людям, домашним животным, имуществу в случае, если это
произошло в результате несоблюдения правил и условий эксплуатации, установки изделия
неуполномоченными лицами, умышленных или неосторожных действий потребителя или
третьих лиц.

Гарантийный ремонт и сервисное обслуживание приобретенного Вами оборудования
выполняется авторизованным сервисным центром ROVER, осуществившим его продажу
и установку. Адрес и телефон официального дилера указан в гарантийном талоне. В слу­чае отсутствия контакта с продавцом, воспользуйтесь телефоном «Горячей линии ROVER»:
8-800-333-4733 (звонок по России бесплатный).

Кондиционеры сплит-системы

Гарантийный талон не ограничивает определенные законом права покупателей, но до­полняет и уточняет оговоренные законом положения.

4747

11

22

33

СОДЕРЖАНИЕ

1. Назначение кондиционера ............................................................... 3

2. Требования безопасности ................................................................ 4

3. Технические характеристики ............................................................ 5

4. Условия эксплуатации .................................................................... 11

5. Управление .................................................................................... 12

6. Общие указания по монтажу и эксплуатации .................................. 18

7. Установка наружного блока ............................................................ 20

8. Установка внутреннего блока ......................................................... 22

9. Параметры фреоновой трассы ....................................................... 28

10. Электрические подключения ........................................................ 29

11. Диагностика неисправностей ....................................................... 45

12. Гарантийные обязательства ......................................................... 46

WWW.ROVER-EUROPE.COM
