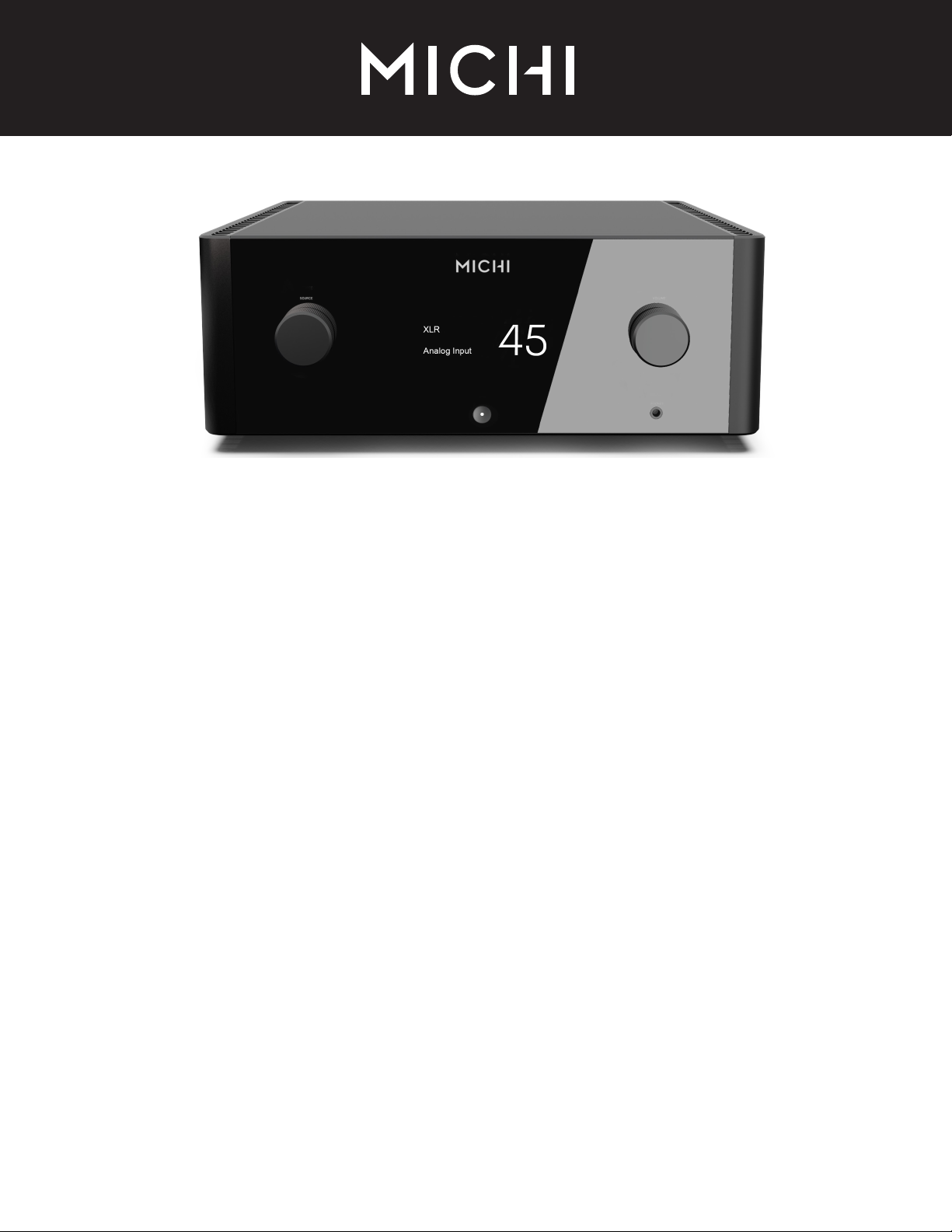

Rotel Michi X5 S2 User guide [es]

Michi X5 Series 2

Stereo Integrated Amplifier
Amplificateur Stéréo Intégré
Stereo-Vollverstärker
Amplificador Integrado Estereofónico
Geïntegreerde stereoversterker
Amplificatore integrato stereo
Integrerad stereoförstärkare

Интегрированный стерео усилитель

Owner’s Manual

Manuel de l’utilisateur

Bedienungsanleitung

Manual de Instrucciones

Gebruikershandleiding

Manuale di istruzioni

Instruktionsbok

Инструкция пользователя

2

50

cm

20

50

cm

50

cm

50

cm

20 in

20 in

20 in

Michi X5 Series 2 Amplificador Integrado Estereofónico

Instrucciones de Seguridad Importantes

NOTA IMPORTANTE
La conexión RS232 debería ser manipulada

únicamente por personal autorizado.
ADVERTENCIA: No hay componentes

manipulables por el usuario en el interior del
aparato. Cualquier operación de mantenimiento
debe ser llevada a cabo por personal cualificado.

ADVERTENCIA: Para reducir el riesgo de que se
produzca un incendio o una descarga eléctrica,
no exponga el aparato al agua o la humedad
ni permita que ningún objeto extraño penetre
en su interior. Si el aparato está expuesto a la
humedad o algún objeto extraño penetra en su
interior, desconecte inmediatamente el cable
de alimentación de la red eléctrica. En caso
de que fuera necesario, envíe el aparato a un
especialista cualificado para su inspección y
posterior reparación.

Lea todas las instrucciones del presente manual.
Conserve este manual.
Tenga siempre en mente las advertencias
Siga escrupulosamente todas las instrucciones

relacionadas con el funcionamiento del mismo.
No utilice este aparato cerca del agua.
Limpie el exterior del aparato únicamente con

una gamuza seca o un aspirador.
No coloque nunca el aparato en una cama, un sofá,

una alfombra o una superficie similar susceptible
de bloquear las ranuras de ventilación. Si el
aparato está ubicado en la estantería de una
librería o un mueble, debe haber suficiente
espacio a su alrededor y ventilación en el mueble
para permitir una refrigeración adecuada.

Mantenga al aparato alejado de radiadores,
estufas, cocinas o de cualquier otra instalación
que produzca calor.

Una clavija polarizada incluye dos patillas, una
de ellas más ancha que la otra. Una clavija con
toma de tierra incluye dos patillas más una tercera
para la conexión de masa. Esta configuración está
pensada para su seguridad. No intente desactivar
los terminales destinados a la conexión a tierra
o polarización. Si la clavija suministrada no se
adapta a su toma de corriente, le rogamos que
consulte a un técnico especializado para que
sustituya la toma obsoleta por una de última
generación.

No coloque el cable de alimentación en lugares
en que pueda ser aplastado, perforado, doblado
en ángulos críticos, expuesto al calor o dañado de
algún modo. Preste particular atención al punto
de unión entre el cable y la toma de corriente y
también a la ubicación de esta última en el panel
posterior del aparato.

Utilice únicamente accesorios especificados
por el fabricante.

Utilice el aparato únicamente con una
carretilla, un soporte, un mueble o un
sistema de estantes suficientemente
fuerte como para sostener la aparato.
Tenga cuidado cuando mueva el
aparato junto con el mueble o pie que lo soporte
ya que en caso de caída podría lastimarle daños
en el aparato.

El cable de alimentación debería desconectarse
de la red eléctrica cuando el aparato no vaya a
ser utilizado durante un largo período de tiempo.

Deje inmediatamente de utilizar el aparato
y envíelo a un servicio técnico cualificado
para su inspección/reparación si: el cable de
alimentación o alguna clavija del mismo ha sido

dañado.; han caído objetos o se ha derramado
líquido en el interior del aparato; el aparato ha sido
expuesto a la lluvia; el aparato muestra signos de
funcionamiento inadecuado; el aparato ha sido
golpeado o dañado de algún modo.

El aparato no debería ser utilizado en un clima
tropical.

En ningún caso debe impedirse la ventilación
del aparato cubriendo las aberturas destinadas
a tal efecto con objetos tales como periódicos,
manteles, cortinas, etc.

posterior. El aparato debe instalarse de tal
modo que permita el acceso sin restricciones
al citado interruptor.

Este producto se conectará a una toma de
corriente principal con una conexión a tierra
de protección.

El enchufe MAINS o un acoplador de
electrodomésticos se utiliza como dispositivo
de desconexión, la toma de corriente debe
instalarse cerca del equipo y debe ser
fácilmente accesible.

No se deben colocar sobre el aparato fuentes
de llama desnuda, como por ejemplo velas
encendidas.

Tocar terminales o cables sin aislar puede
provocar una sensación desagradable.

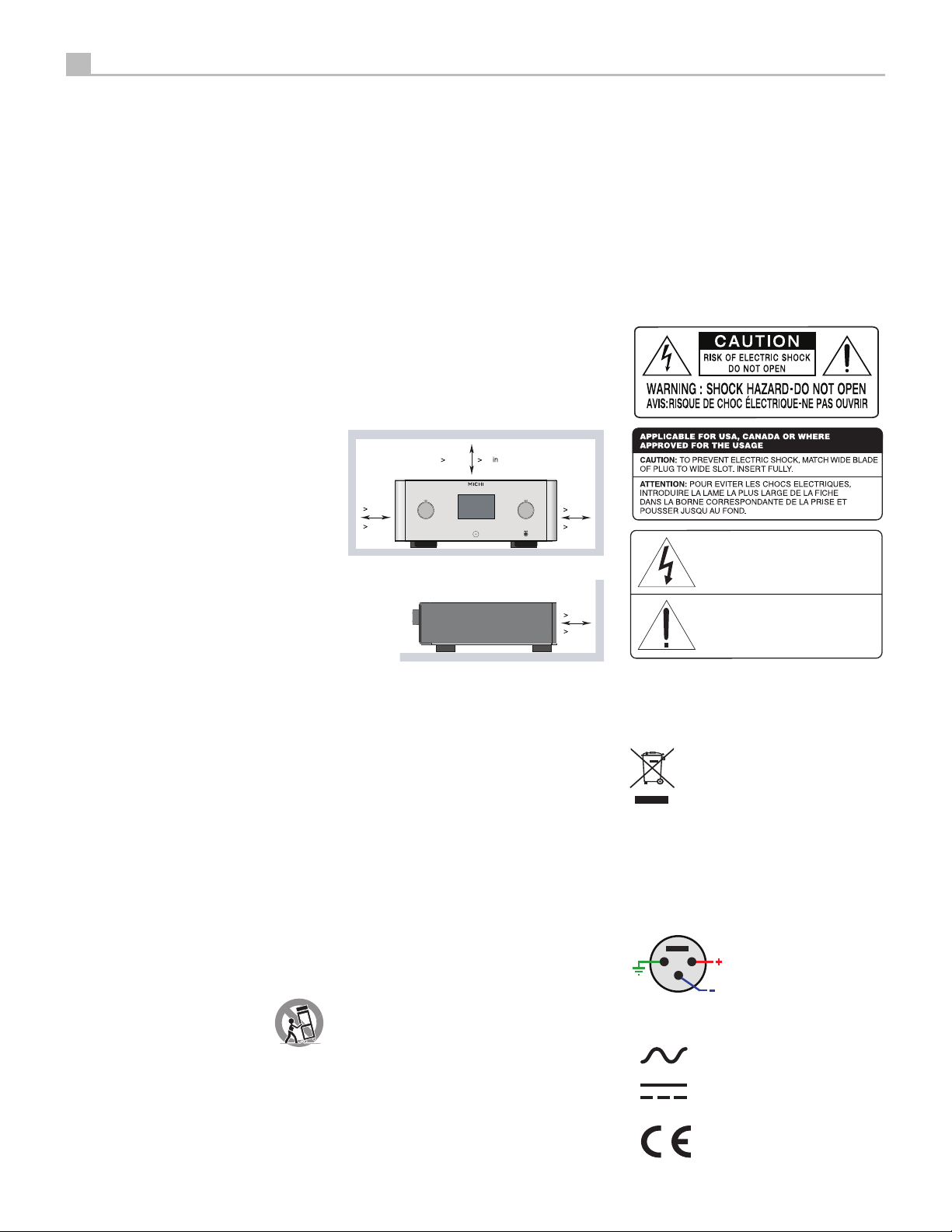

Debería dejar unos 50 centímetros de espacio
libre alrededor del aparato.

Este símbolo sirve para alertar al usuario
sobre la presencia de tensiones peligrosas no
aisladas en el interior del aparato susceptibles
de constituir un riesgo de electrocución.

Este símbolo sirve para alertar al usuario
sobre la presencia de instrucciones
importantes relacionadas con el
funcionamiento y el mantenimiento (servicio
técnico) tanto en este manual como en la
literatura que acompaña al producto.

ADVERTENCIA: El conector del cable de
alimentación del panel posterior hace las veces
de dispositivo de desconexión de la red eléctrica.
En consecuencia, el aparato debe ubicarse en un
área abierta que permita acceder fácilmente a
dicho conector.

El aparato debe ser conectado únicamente a
una fuente de alimentación del tipo y la tensión
especificados en su panel posterior (corriente
eléctrica alterna de 120 V/60 Hz para EE.UU. y
230 V/50 Hz para la Comunidad Europea).

Conecte el aparato a la toma de corriente eléctrica
únicamente a través del cable de alimentación
suministrado de serie o un equivalente exacto
del mismo. No modifique de ningún modo dicho

Los productos Michi están diseñados
para satisfacer la normativa
internacional en materia Restricción
del Uso de Sustancias Peligrosas
(RoHS) en equipos eléctricos y
electrónicos y la eliminación de
Residuos Procedentes de Equipos
Eléctricos y Electrónicos (WEEE).
El símbolo del carrito de la basura
tachado indica la plena satisfacción
de las citadas normativas y que
los productos que lo incorporan
deben ser reciclados o procesados
debidamente en concordancia con

las mismas.
cable. No utilice cables de extensión.
La clavija principal del cable de alimentación

permite desconectar por completo el aparato. En
consecuencia, para desconectar completamente
el aparato de la red eléctrica la clavija principal del
cable de alimentación debería ser retirada de la
toma de corriente alterna (CA) correspondiente
y el aparato. Esta es la única manera de eliminar
por completo la red eléctrica de la aparato.

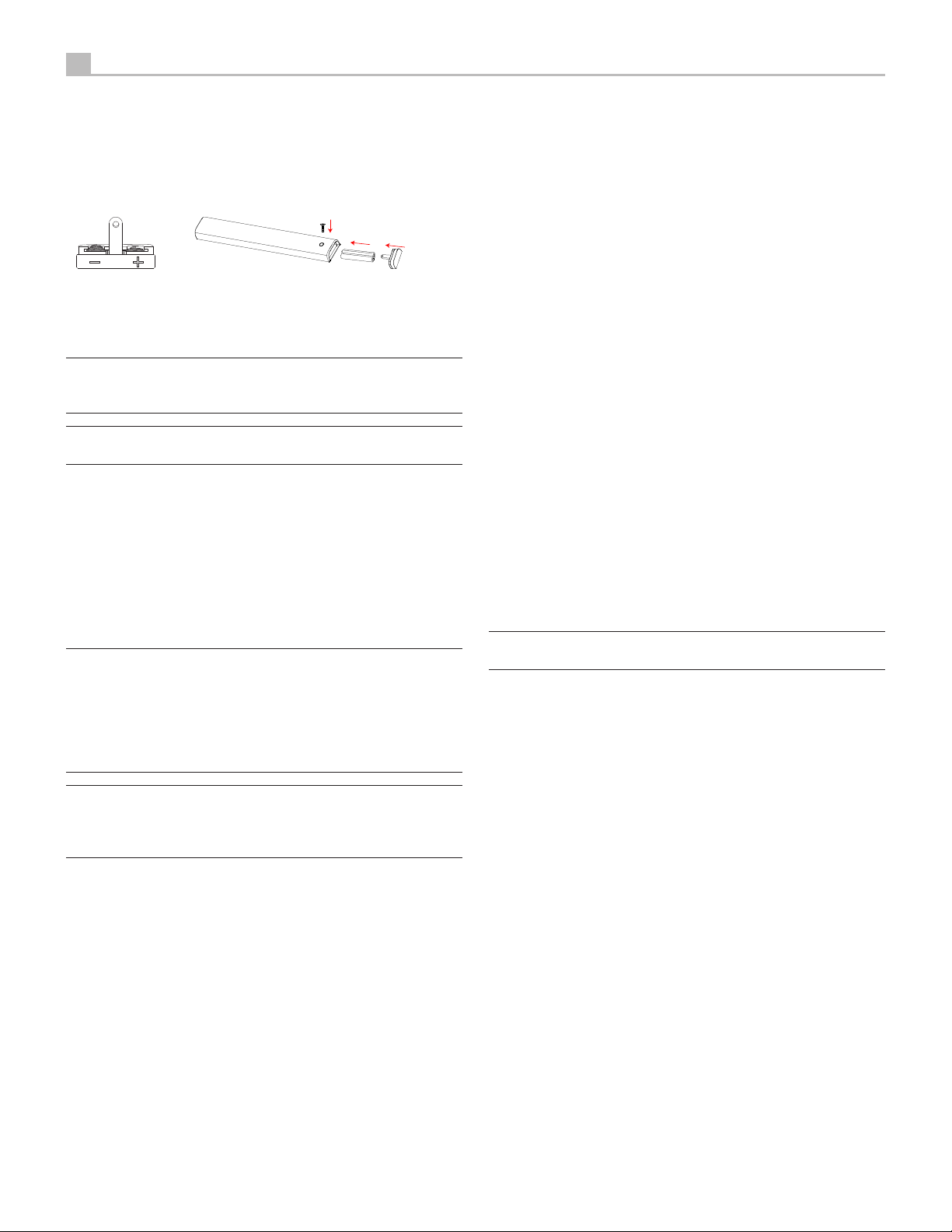

Las pilas del mando a distancia no deberían

1

3

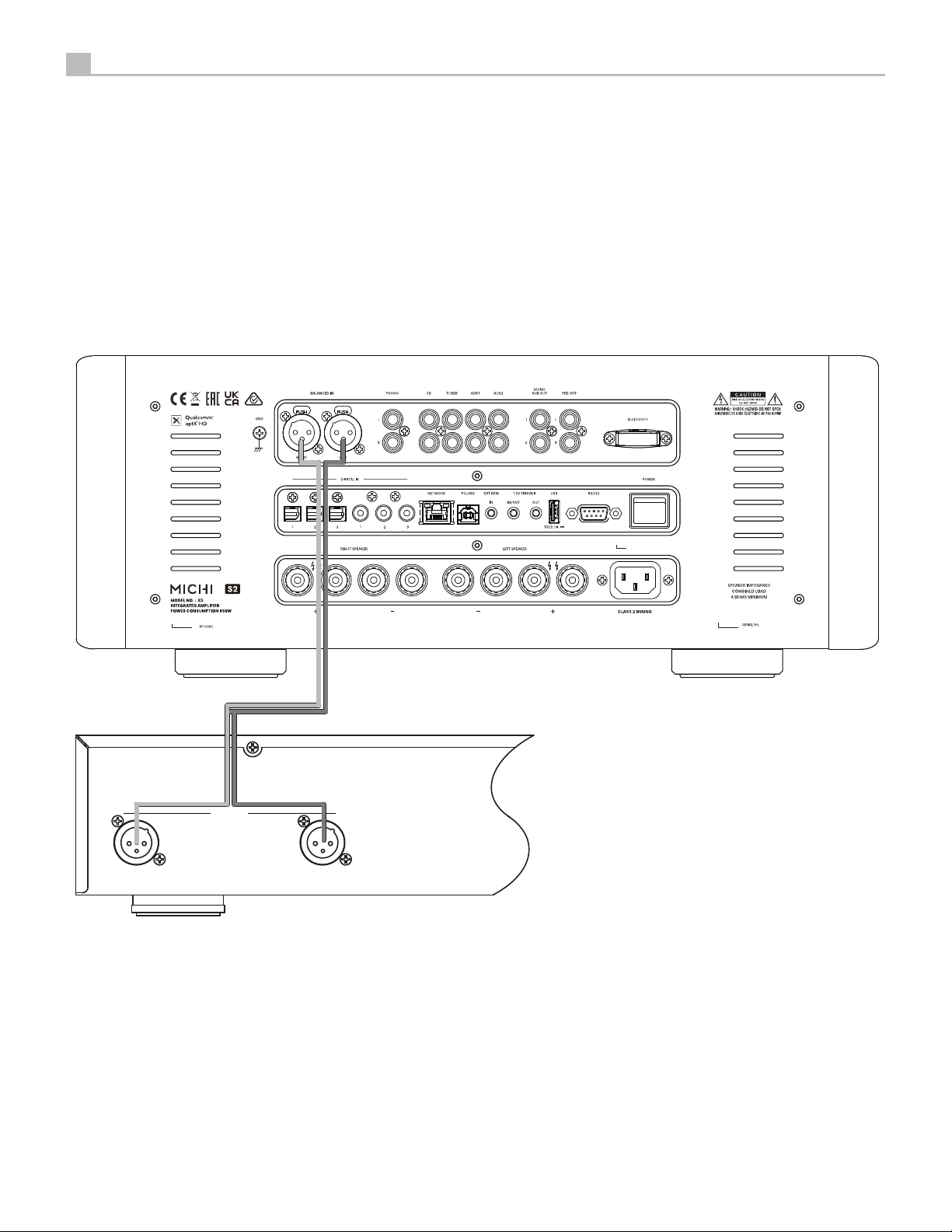

Asignación de las Patillas:
Audio Balanceado

(conector XLR de 3 polos):
Patilla 1: Masa / Blindaje

2

Patilla 2: En fase / +ve /
Caliente
Patilla 3: Fuera de fase / -ve
/ Frío

exponerse a temperaturas excesivas (luz solar
directa, fuego u otras fuentes de calor).

Este dispositivo satisface el Apartado 15
de la Normativa FCC, estando sujeto a las
siguientes condiciones: (1) Este dispositivo

Símbolo de CA, corriente alterna

Corriente continua

no debe provocar interferencias molestas y
(2) este dispositivo debe aceptar cualquier
interferencia que reciba, incluyendo aquellas
susceptibles de influir negativamente en su
funcionamiento.

ADVERTENCIA: El interruptor maestro de
puesta en marcha está situado en el panel

Español

3

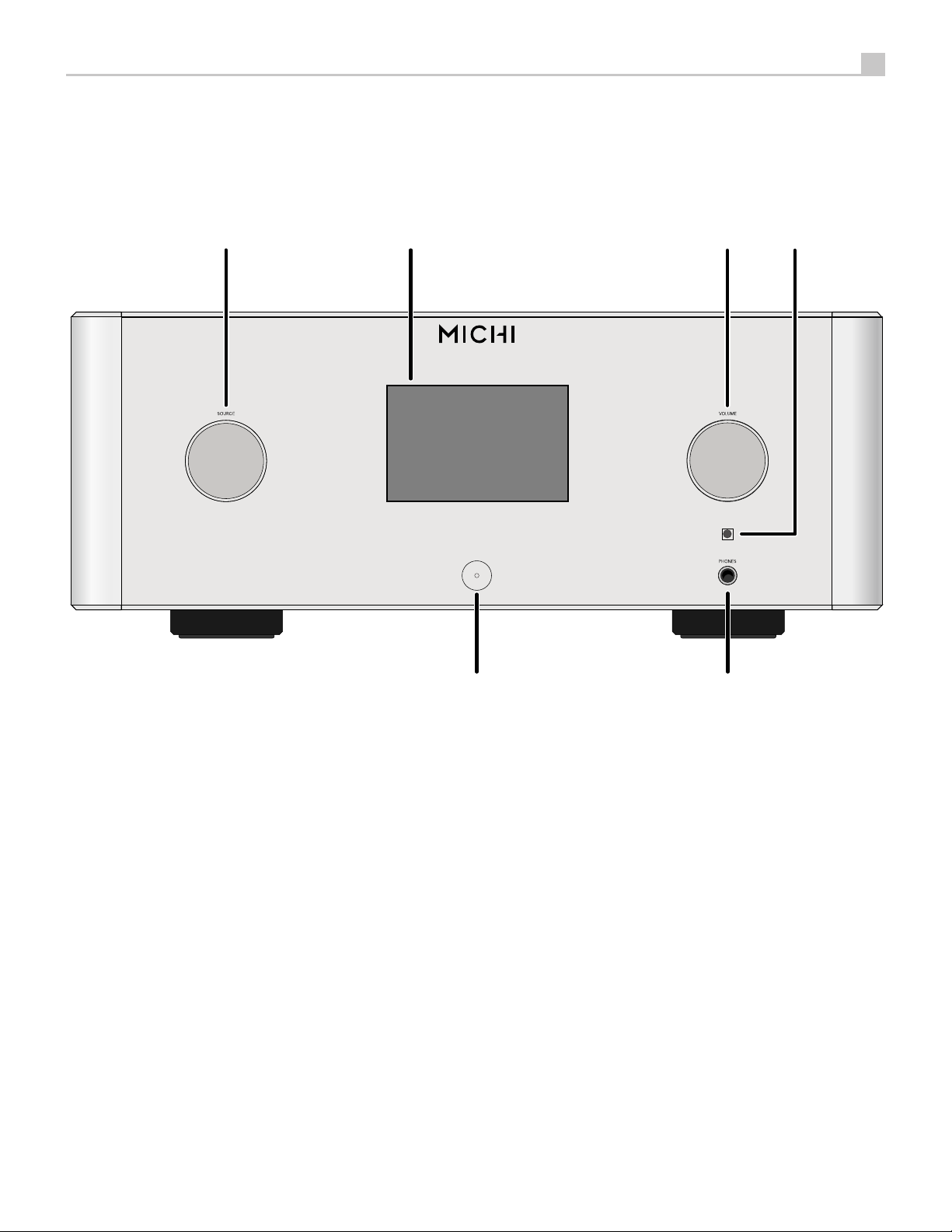

Figure 1_1: Controls and Connections
Commandes et Branchements
Bedienelemente und -Anschlüsse
Controles y Conexiones

1

2

Bedieningselementen en aansluitingen
Controlli e connessioni
Kontroller och anslutningar

Органы управления и разъемы

3

4

5

: Control SOURCE

1

Seleccionan la fuente de señal de entrada.

: Display

2

: Control VOLUME

3

Ajustando el nivel de salida.

: Sensor de Control Remoto

4

Recibir órdenes de control por rayos infrarrojos (IR) procedentes del mando
a distancia.

: Botón Power

5

Poner en marcha el aparato o situarlo en la posición de espera.

: Salida de Auriculares

6

Conectar unos auriculares para escuchar música en la intimidad.

6

4

1

2

3

6

5

4

Michi X5 Series 2 Amplificador Integrado Estereofónico

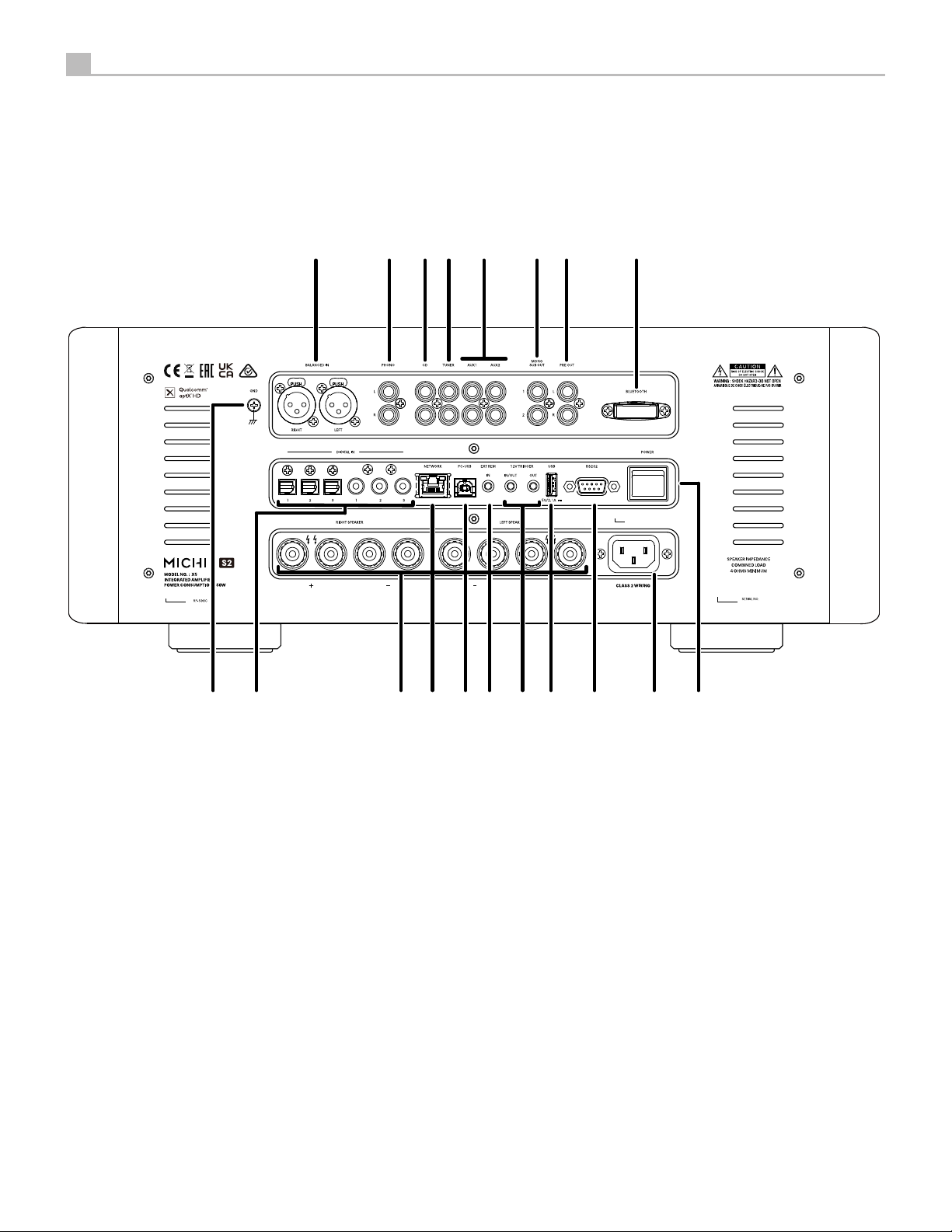

Figure 1_2: Controls and Connections
Commandes et Branchements
Bedienelemente und -Anschlüsse
Controles y Conexiones

Bedieningselementen en aansluitingen
Controlli e connessioni
Kontroller och anslutningar

Органы управления и разъемы

0987q -=

w

e r

: Entrada de Fono

7

Conecte a el giradiscos.

: Entrada de CD

8

: Entrada de Tuner

9

: Entradas de Aux

0

Las entradas analógicas “de nivel de línea”.

: Salida Monofónica para Subwoofer

-

Conecte a un subwoofer.

: Salidas de Previo

=

Conect a amplificador integrado o a una etapa de
potencia destinado.

: Entradas Balanceadas (XLR)

q

: aptX™ HD Bluetooth

w

Escuchar música en “streaming” vía Bluetooth.

: Terminal de “masa”

e

Conecte con un cable de “masa” del giradiscos.

tyuiop [ ] \

: Entradas Digitales

r

Conecte a las salidas COAXIAL u OPTICAL PCM
de su fuente.

: Terminales de las cajas acústicas

t

: Conector NETWORK

y

: Entrada USB para PC

u

: Toma EXT REM IN

i

Recibir por cable códigos de control procedentes
de una extensa gama de receptores de infrarrojos
estándar disponibles en el mercado.

: Toma para Señal de Disparo de 12 V

o

Senden oder empfangen Sie ein 12-V-Triggersignal.

: USB POWER-Port

p

Zur Softwareaktualisierung und Stromversorgung
von USB-Geräten.

: RS232

[

Integration in ein Automatisierungssystem.

: Netzeingang

]

: Power-Schalter

\

Español

5

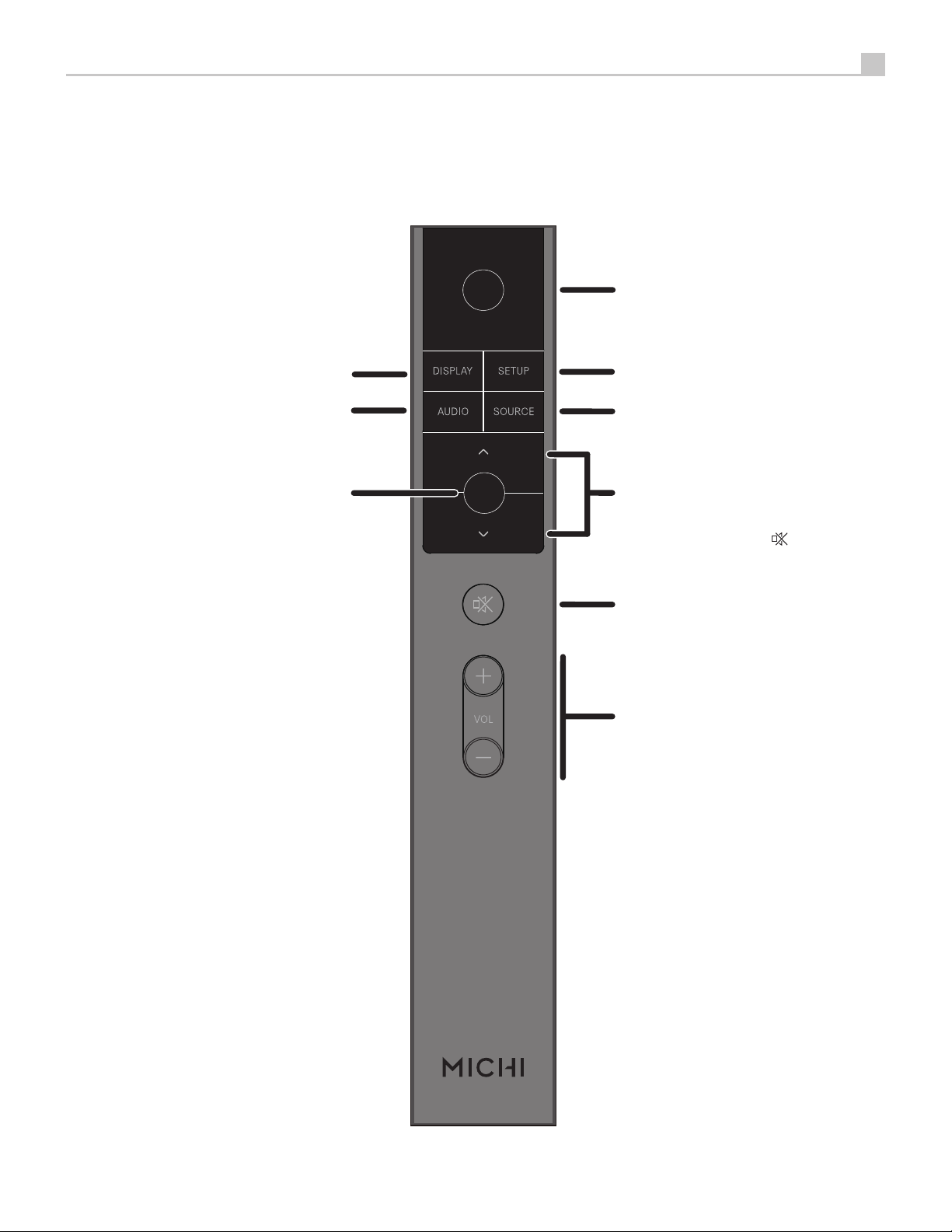

Figure 2 : RR-RH6 Remote Control
Télécommande infrarouge RR-RH6
Fernbedienung RR-RH6
Mando a Distancia RR-RH6

: Botón DISPLAY

G

Atenúa el brillo del visualizadorde
funciones frontal.

: Botón AUDIO

H

Realizar ajustes temporales en
los parámetros Balance, Bass
(Graves) y Treble (Agudos).

: Botón Entrar

K

Confirme la configuración
seleccionada y deseada.

G

H

K

Afstandsbediening RR-RH6
Telecomando RR-RH6
RR-RH6 fjärrkontroll

Пульт ДУ RR-RH6

A

B
C

D

E

: Botón Power

A

Activate or deactivate the unit.

: Botón SETUP

B

Distancia activa o desactiva el
aparato.

: Botón SOURCE

C

Seleccionan la fuente de señal
de entrada.

: Botones de Navegación

D

Acceder a los diferentes menús y
realizar ajustes con los mismos.

: Botón

E

Silenciar la señal de audio.

: Botones VOLUME +/-

F

Ajustando el nivel de salida.

F

6

Michi X5 Series 2 Amplificador Integrado Estereofónico

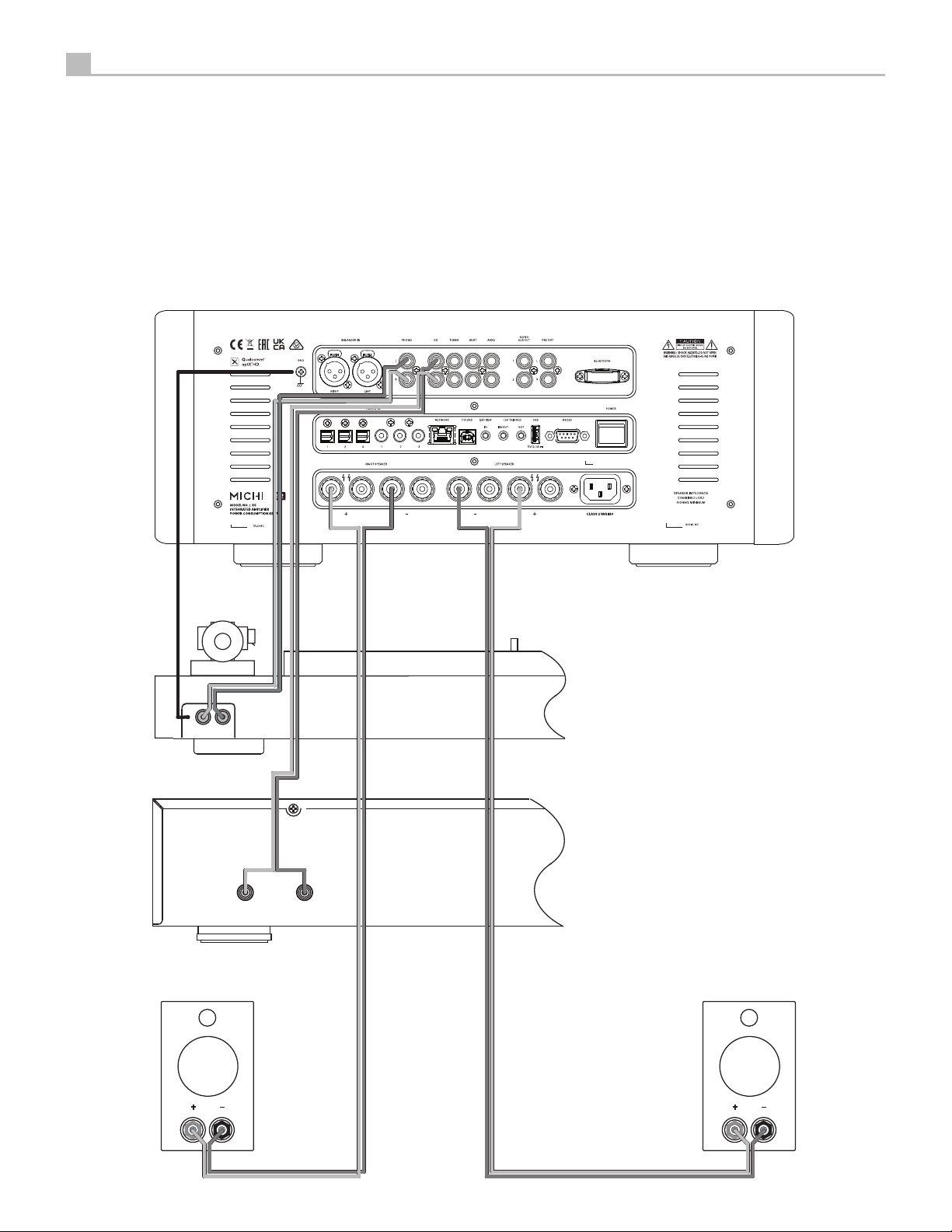

Figure 3: Analog Input and Speaker Output Connections
Branchements des entrées analogiques et sorties enceintes acoustiques
Anschlussdiagramm (analoge Eingangsanschlüsse, Ausgangsanschlüsse für die

Lautsprecher)
Conexiones de Entrada Analógicas y de Salida a las Cajas Acústicas
Analoge ingangen en luidsprekeruitgangen
Collegamenti ingressi analogici ed uscite diffusori
Anslutningar för högtalare och analoga ingångar
Подсоединение источников сигнала на аналоговые входы и акустических систем

Michi X5 Series2

GND R L

PH0NO

ROTEL CD Player

ANALOG OUT

RIGHT LEFT

SPEAKERSPEAKER

Español

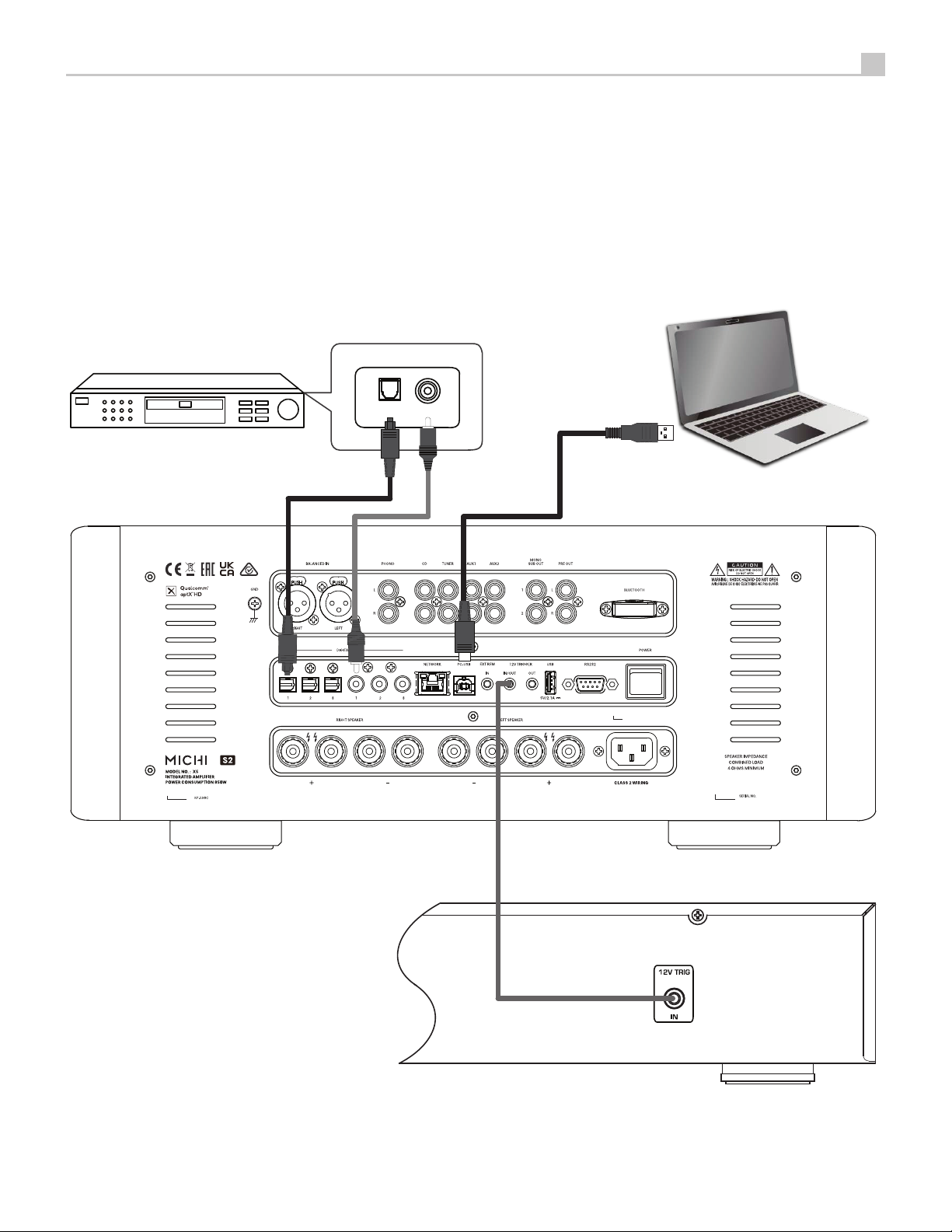

Figure 4: Digital Input and 12 Volt Trigger Out Connections
Entrées numériques et Branchements des sorties trigger 12 V
Anschlussdiagramm (Digitaleingänge, 12V-Trigger-Ausgänge

)

Entrada Digital y Conexiones de Salida para Señal de Disparo de 12 Voltios
Digitale ingangen en 12V-triggeruitgangen
Collegament

i i

ngressi digitali e segnali Trigger 12 V
Anslutningar för digitala ingångar och 12-volts styrsignaler
Цифровой вход и выход 12-В триггерного сигнала

Computer

7

CD PLAYER

DIGITAL AUDIO OUTPUT

COAXIAL

OPTICAL

(Supplied)

Michi X5 Series2

Rotel CD Player

8

Michi X5 Series 2 Amplificador Integrado Estereofónico

Figure 5: Balanced
Entrées symétriques
Anschlussdiagramm
Entradas Balanceadas
Gebalanceerde ingangen

(XLR)

Inputs

(XLR)

(symmetrische (XLR-) Eingänge)

(XLR)

(XLR)

Collegamenti ingressi bilanciati (XLR)
Balanserade anslutningar

(XLR)

Балансные (XLR) входы

Michi X5 Series2

ANALOG OUT

BALANCED RIGHT BALANCED LEFT

Rotel CD Player

Español

Important Notes

When making connections be sure to:

4 Turn off all the components in the system before hooking up any components, including loudspeakers.
4 Turn off all components in the system before changing any of the connections to the system.

It is also recommended that you:

4 Turn the volume control all the way down before the amplifier is turned on or off.

Remarques importantes

Pendant les branchements, assurez-vous que :

4 Tous les maillons sont éteints avant leur branchement, quels qu’ils soient, y compris les enceintes acoustiques.
4 Éteignez tous les maillons avant de modifier quoi que ce soit au niveau de leurs branchements, quels qu’ils soient.

Il est également recommandé de :

4 Toujours baissez le niveau sonore via le contrôle de volume, avant d’allumer ou d’éteindre l’amplificateur.

Wichtige Hinweise

Achten Sie beim Herstellen der Verbindungen auf Folgendes:

4 Schalten Sie alle Komponenten im System ab, bevor Sie Geräte (einschließlich Lautsprecher) anschließen.
4 Schalten Sie alle Komponenten im System ab, bevor Sie Anschlüsse im System verändern.

Ferner empfehlen wir, dass

4 Sie die Lautstärke herunterdrehen, bevor Sie die Endstufe ein- oder abschalten.

9

Notas Importantes

Cuando realice las conexiones, asegúrese de que:

4 Desactiva todos los componentes del equipo, cajas acústicas incluidas, antes de conectar cualquier nuevo componente en el mismo.
4 Desactiva todos los componentes del equipo antes de cambiar cualquier conexión del mismo.

También le recomendamos que:

4 Reduzca el nivel de volumen a cero antes de activarlo o desactivarlo.

Héél belangrijk

Bij het maken van de verbindingen:

4 Zorg dat niet alleen de X5 Series 2, maar de gehele installatie uitstaat, als nog niet alle verbindingen gemaakt zijn.
4 Zorg dat niet alleen de X5 Series 2, maar de gehele installatie ook uitstaat, als u verbindingen gaat wijzigen.

Wij raden u ook aan om

4 de volumeregelaar geheel dicht te draaien (volkomen naar links) wanneer u uw eindversterker aan- of uitzet.

Note importanti

Quando effettuate i collegamenti assicuratevi di:

4 Spegnere tutti i componenti del sistema prima di collegare qualsiasi componente, inclusi i diffusori.
4 Spegnere tutti i componenti del sistema prima di modificare qualsiasi connessione nel sistema.

Vi raccomandiamo inoltre di:

4 Portare il volume a zero prima di accendere o spegnere l’amplificatore.

Viktigt

Tänk på följande när du gör anslutningar:

4 Stäng av alla komponenter i anläggningen innan du ansluter nya komponenter, inklusive högtalare.
4 Stäng av alla komponenter i anläggningen innan du ändrar någon anslutning i anläggningen.

Vi rekommenderar också föjlande::

4 Vrid ner volymen helt och hållet innan förstärkaren slås på eller av.

Важные замечания

Перед подсоединением:

4 Выключите все компоненты, включая колонки.
4 Выключите все компоненты в вашей системе, прежде чем что-то в ней менять.

Рекомендуется также:

4 Вывести громкость на минимум, перед тем как включать или выключать его.

10

Michi X5 Series 2 Amplificador Integrado Estereofónico

Contenido

Instrucciones de Seguridad Importantes .........................2

Figura 1_1: Controles y Conexiones 3
Figura 1_2: Controles y Conexiones 4
Figura 2: Mando a Distancia RR-RH6 5
Figura 3: Conexiones de Entrada Analógicas y de Salida a las
Cajas Acústicas 6
Figura 4: Entrada Digital y Conexiones para Señal de
Disparo de 12 Voltios 7
Figura 5: Entradas Balanceadas (XLR) 8

Notas Importantes 9

Unas Palabras Acerca de los Vatios .............................10

Para Empezar .................................................10

Algunas Precauciones 11

Colocación 11

Cables 11

El Mando a Distancia RR-RH6 ...................................11

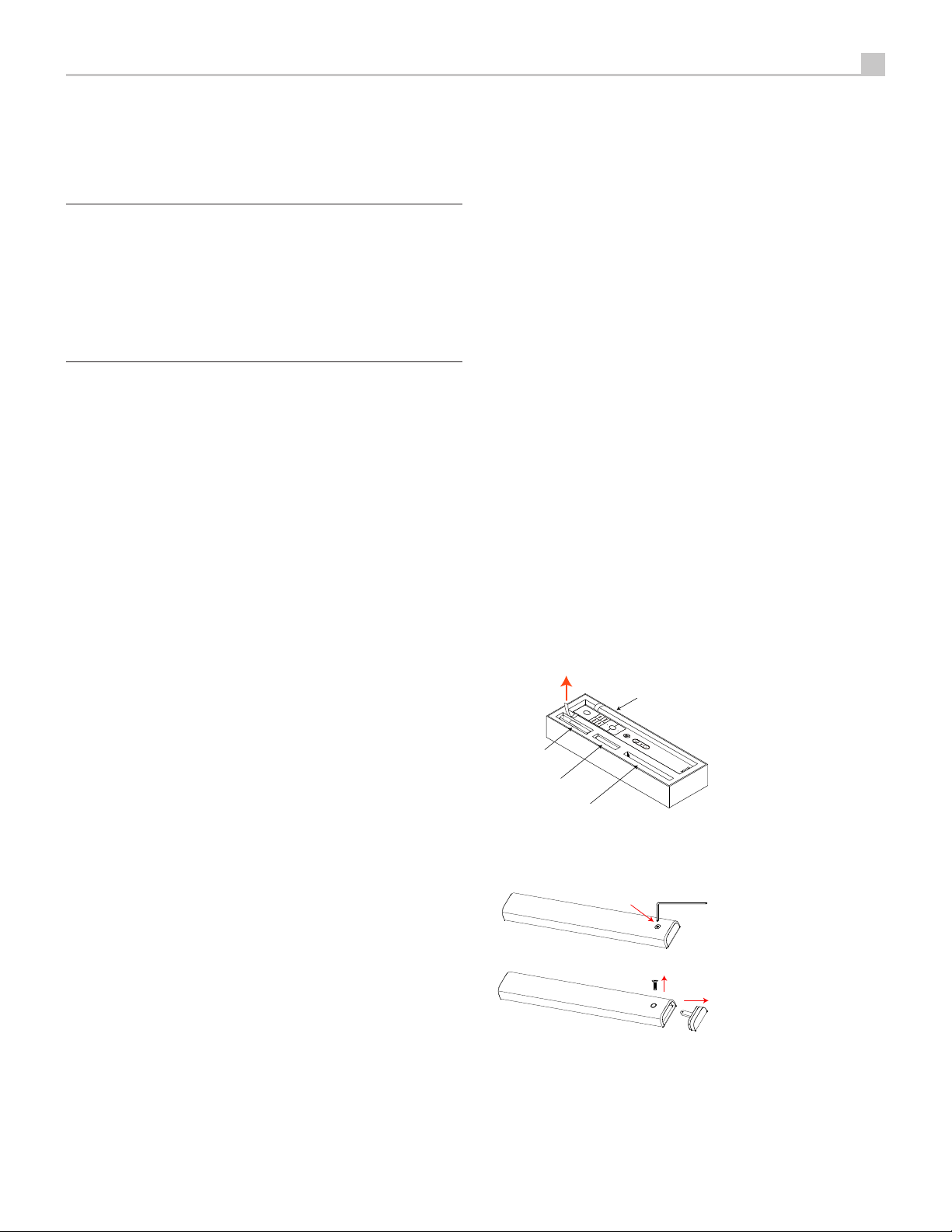

Pilas del Mando a Distancia 11

Alimentación y Control ........................................12

Entrada de Corriente Eléctrica Alterna ] 12

Conmutador de Puesta en Marcha Principal \ 12

Toma para Señal de Disparo de 12 V o 12

Circuitería de Protección 12

Conexiones de Entrada ........................................13

Entrada de Fono 7 y Conexión a Masa (GND) e 13

Entradas de Línea

Entradas Balanceadas (XLR) q 13

Entradas Digitales r 13

Conexiones de Salida .........................................13

Salida Monofónica para Subwoofer - 13

Salidas de Previo = 13

Salida de Auriculares 6 13

Conexión de las Cajas Acústicas ................................13

Selección de las Cajas Acústicas 13

Selección del Cable de Conexión de las Cajas Acústicas 13

Polaridad y Puesta en Fase 14

Conexión de las Cajas Acústicas t 14

Conexión Bluetooth aptX™ HD w ...............................14

Toma EXT REM IN i ...........................................14

Conector RS232 o ...........................................14

Puerto USB para Alimentación del Panel Posterior p .............14

Entrada USB para PC u ........................................14

Conexión a Redes y ..........................................15

Repaso del Panel Frontal ......................................15

Sensor de Control Remoto 4 15

Visualizador de Funciones 2 15

Repaso de los Botones y Controles ..............................15

Menú Principal ................................................16

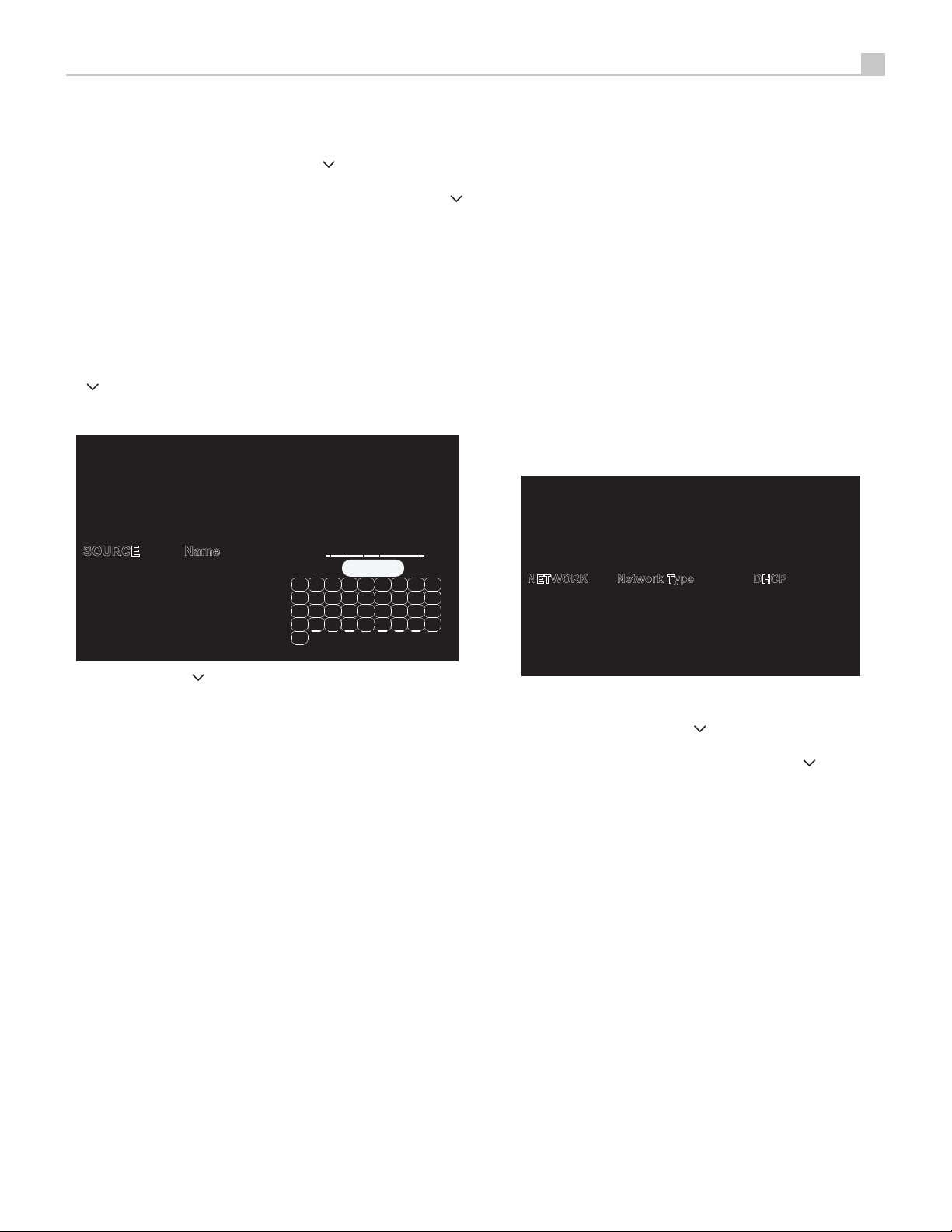

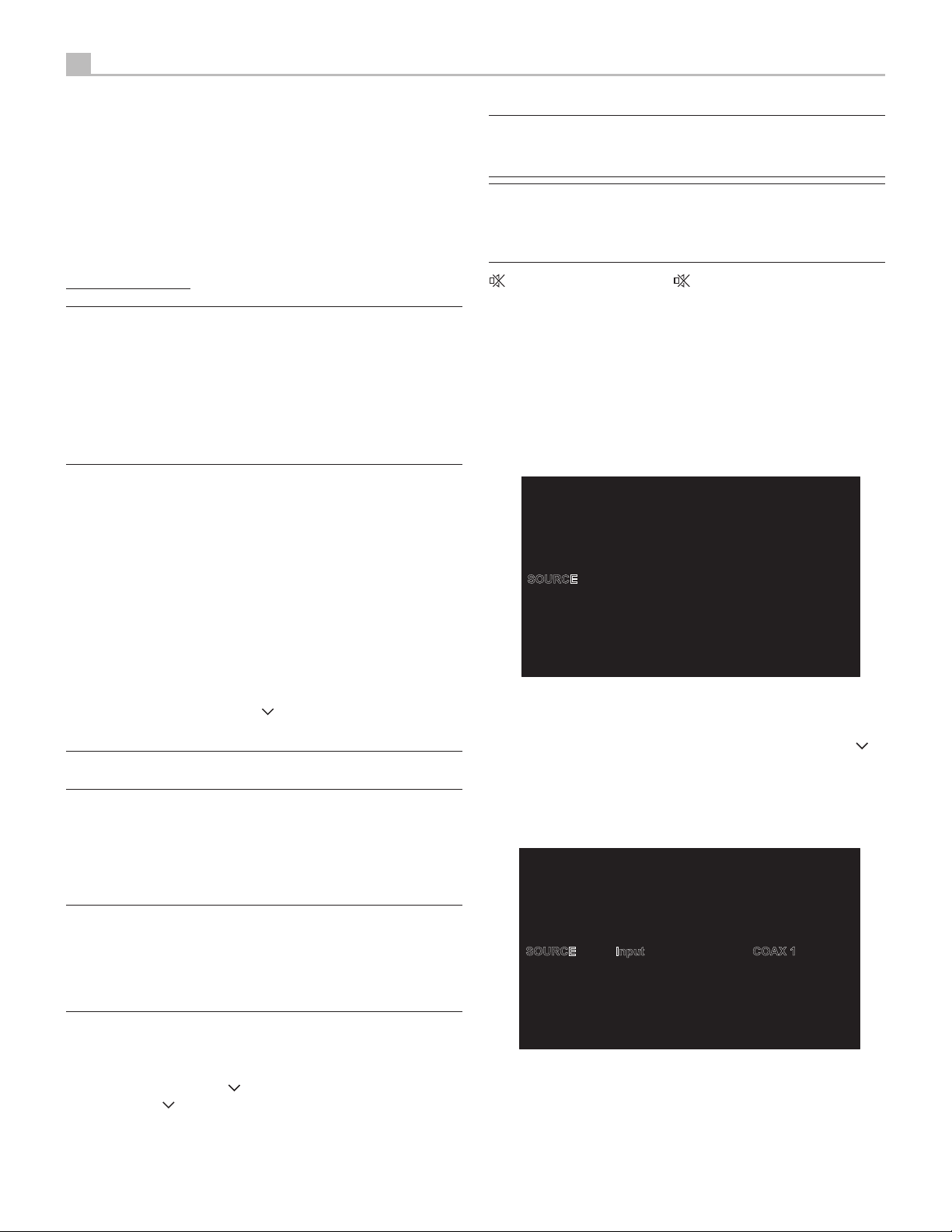

Configuración de Fuentes 16

Configuración de Red 17

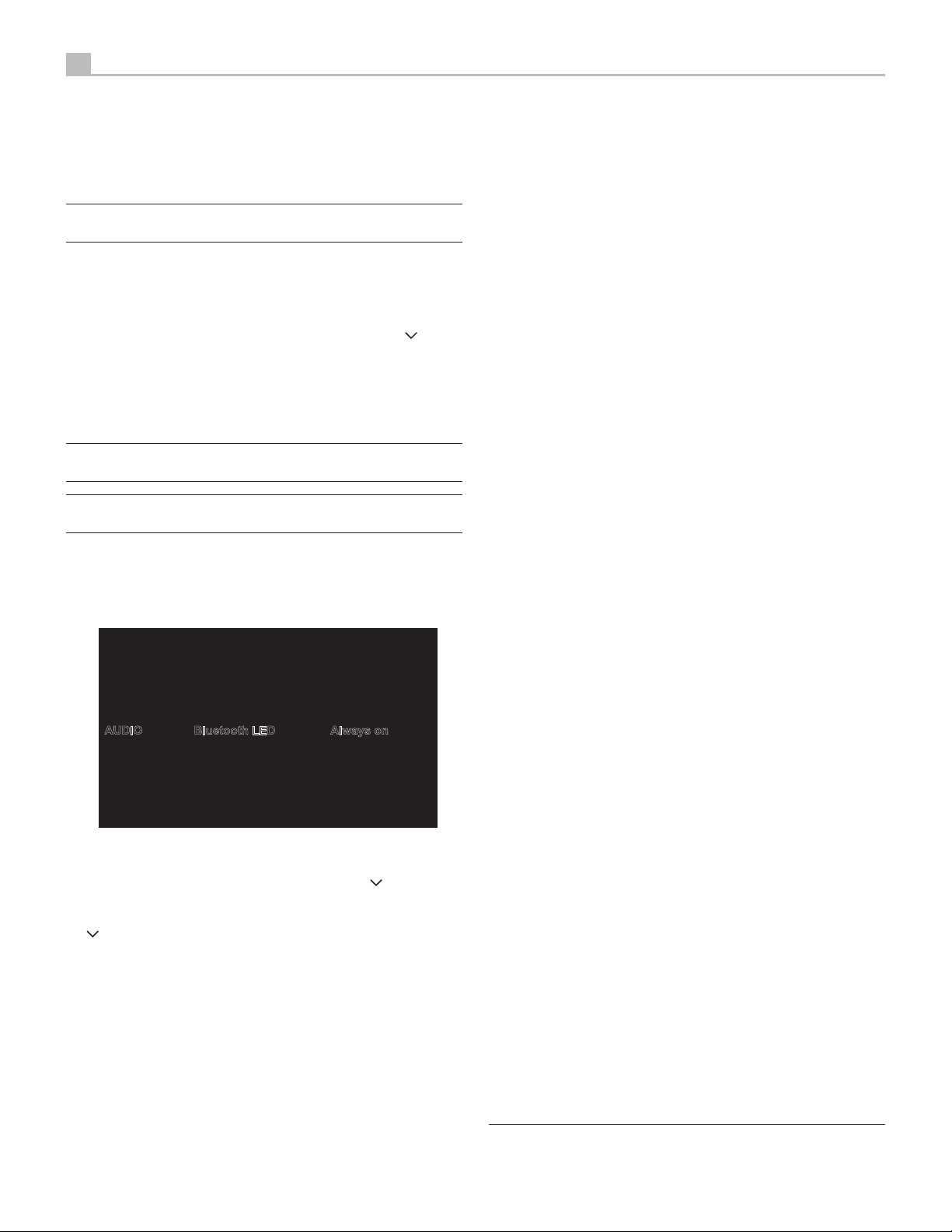

Configuración de Audio 18

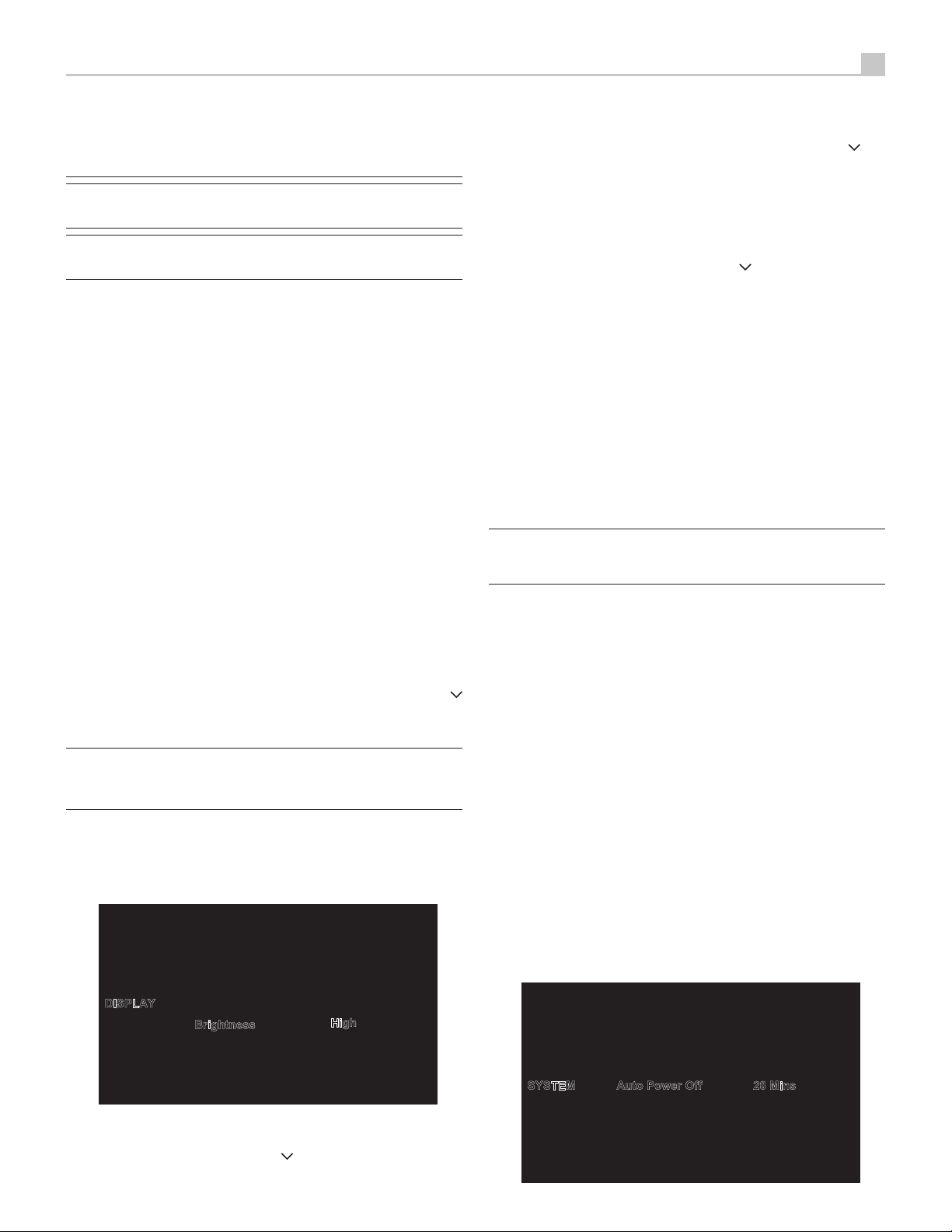

Configuración del Visualizador de Funciones 19

Configuración del Sistema 19

Problemas y Posibles Soluciones ...............................20

El Indicador Luminoso de Puesta en Marcha No Se Activa 20

Sustitución del Fusible 20

No Hay Sonido 20

Imposible Establecer la Conexión Bluetooth 20

Formatos de Audio Compatibles 20

Características Técnicas ......................................21

13

890

Unas Palabras Acerca de los
Vatios

La potencia de salida de la X5 Series2 es de 600 vatios continuos para cada
canal, con ambos canales funcionando simultáneamente a plena potencia
entre 20 y 20.000 Hz. Michi ha elegido especificar de este modo la potencia
de salida porque su dilatada experiencia le permite afirmar que es la que
proporciona el valor más fiel de la capacidad de entrega de potencia tanto de
una electrónica integrada como de un amplificador separado.

Cuando compare las especificaciones correspondientes a distintos productos,
debería tener en cuenta que la potencia de salida es a menudo expresada
de otras maneras, por lo que es muy posible que la comparación pura y dura
entre cifras no proceda.Por ejemplo, es posible que la potencia de salida se
dé con un único canal en funcionamiento, por lo que de este modo el valor
pertinente sea el máximo posible.

El valor de la impedancia de una caja acústica indica la resistencia eléctrica
o carga que presenta cuando es conectada al amplificador y que por regla
general suele ser de 8 ó 4 ohmios. Cuanto menor sea la impedancia, más
potencia necesitará la caja acústica para ser debidamente excitada. Así,
una caja acústica con una impedancia de 4 ohmios necesitará el doble de
potencia que otra cuya impedancia sea de 8 ohmios.

No obstante, los amplificadores Michi están diseñados para funcionar con
cualquier impedancia de valor comprendido entre 4 y 8 ohmios y con todos
los canales excitados a plena potencia. Es precisamente porque el diseño
de los amplificadores Michi está optimizado para que trabajen con todos los
canales excitados que podemos especificar la verdadera potencia de salida
para los canales disponibles.

Para Empezar

Gracias por haber adquirido el Amplificador Integrado Estereofónico Michi
X5 Series2. Utilizado en un sistema de reproducción musical de alta calidad,
le permitirá disfrutar durante muchos años de sus grabaciones favoritas.

El X5 Series2 es un preamplificador de altas prestaciones extremadamente
completo. Todos los aspectos de su diseño han sido optimizados para preservar
íntegramente la gama dinámica y las sutilezas de su música predilecta. El X5
Series2 está equipado con una fuente de alimentación altamente regulada que
incluye condensadores de láminas finas hechos a medida y un transformador
de alimentación toroidal diseñado y construido a medida por Michi. Esta fuente
de alimentación de baja impedancia posee una generosa reserva de energía
que permite al X5 Series2 reproducir con facilidad las señales de audio más
exigentes. Un diseño de este tipo resulta más costoso de fabricar pero es
sustancialmente mejor para la música.

Las placas de circuito impreso (PCB) del X5 Series2 han sido diseñadas con
Pistas Circuitales Simétricas, una solución que permite preservar y reproducir
fielmente las precisas relaciones temporales de la música. La circuitería del
X5 Series2 alberga resistencias de película metálica y condensadores de
polipropileno o poliestireno en los trayectos de señal más importantes. Todos
los aspectos de este diseño han sido examinados cuidadosamente teniendo
como objetivo final la más fiel reproducción de la música posible.

El X5 Series2 es un aparato que resulta muy fácil de instalar y utilizar. Si usted
ya está experimentado en el manejo de componentes de audio estereofónicos,
en principio no debería encontrar nada que le resultara especialmente

Español

11

complicado. Basta con que lo conecte al resto de componentes de su equipo
y disfrute con su música preferida.

Algunas Precauciones

ADVERTENCIA: Para evitar que se produzcan daños potenciales en

su equipo, le rogamos que desconecte TODOS los componentes de su
equipo cuando vaya a conectar o desconectar las cajas acústicas o uno
cualquiera de los mismos. No vuelva a poner en marcha los componentes
del equipo hasta que esté seguro de que todas las conexiones son
correctas y seguras. Preste una atención especial a los conductores
de los cables de conexión a cajas acústicas. No debería haber ningún
conductor suelto susceptible de contactar con otros cables de conexión
a cajas ni con el chasis del preamplificador.

Le rogamos que lea cuidadosamente el presente manual de instrucciones.
Además de las instrucciones básicas de instalación y puesta a punto del X5
Series2, incluye información de gran valor sobre las diferentes configuraciones
que permite el aparato, así como información general que le ayudará a optimizar
las prestaciones de su sistema. Le rogamos asimismo que contacte con su
distribuidor Michi autorizado para cualquier duda o consulta. No le quepa la
menor duda de que todos sus comentarios y observaciones serán bien recibidos.

Guarde el embalaje del X5 Series2 y todo el material en él contenido para
un posible uso futuro del mismo. El embalaje o transporte del X5 Series2
en condiciones diferentes de las originales puede dañar seriamente sus
componentes de audio.

En el caso de que esté incluida en el embalaje, rellene la tarjeta de registro
del propietario o registrarse en línea. Asegúrese asimismo de mantener en
su poder la factura de compra puesto que constituye el mejor recordatorio
de la fecha de compra, dato este último esencial en caso de que necesitara
asistencia técnica durante el período de garantía.

Colocación

Al igual que todos los componentes de audio que manejan señales de bajo
nivel, el X5 Series2 puede verse afectado por su entorno. Evite colocar otros
componentes encima del X5 Series2 ya que ello impediría a este último
disipar el calor que genera. Asimismo, evite colocar los cables de señal junto
con los de alimentación ya que de este modo se minimizará la posibilidad de
captación de zumbidos o interferencias.

El X5 Series2 genera calor como parte de su funcionamiento normal, por
lo que tanto los disipadores térmicos como las ranuras de ventilación que
incorpora están perfectamente capacitados para eliminar dicho calor. Las
ranuras de ventilación situadas en la cubierta superior deben permanecer
siempre despejadas. Debería dejar unos 50 centímetros de espacio libre
alrededor del chasis y permitir una circulación de aire razonable para evitar
que el aparato se caliente en exceso.

El X5 Series2 se suministra de serie con un mando a distancia RR-RH6. A fin
de que aproveche plenamente las posibilidades que le ofrece dicho mando,
le recomendamos que coloque el X5 Series2 en lugares desde los que la
señal de infrarrojos procedente de aquél pueda alcanzar el Sensor de Control
Remoto que figura en el panel frontal del amplificador.

Cables

Asegúrese de mantener alejados entre sí los cables de alimentación,
digitales y de modulación de su equipo. De este modo se minimizarán las
posibilidades de que la señal de audio se vea afectada por ruido o interferencias
procedentes de los cables digitales o de alimentación. El uso exclusivo de
cables apantallados de alta calidad también contribuirá a prevenir la entrada
de ruido o interferencias susceptibles de degradar la calidad sonora de su
equipo. Si tiene alguna consulta que realizar al respecto, le recomendamos
que visite a su distribuidor autorizado de productos Michi para que le aconseje
los cables más adecuados para su sistema.

El Mando a Distancia RR-RH6

Algunas funciones pueden ser activadas tanto desde el panel frontal como
desde el mando a distancia suministrado de serie (el RR-RH6). Cuando se
hace referencia a estas operaciones, un recuadro con números en su interior
hace referencia al aparato principal mientras las letras encerradas en círculos
se refieren al mando a distancia.

Pilas del Mando a Distancia

Antes de utilizar el mando a distancia, deben colocarse en el mismo dos pilas
de tipo AAA. Para instalar las pilas, siga los pasos que se indican a continuación:

1. Levante la cinta que hay debajo del mando a distancia y retire de la caja
del embalaje.

USB Flash Drive

Battery

(if included)

Hex Tool

2. Quite el tornillo situado en la parte posterior del mando a distancia con
ayuda de la llave hexagonal (torx de 18x86x3 mm) suministrada de serie
con el mismo. Utilice únicamente dicha llave para evitar daños en el tornillo
de sujeción.

Remote Control

Tenga igualmente en cuenta el peso del amplificador cuando seleccione
una ubicación determinada para su instalación. Asegúrese por tanto de que
la estantería o mueble utilizado pueda soportarlo sin mayores problemas.
Le recomendamos que instale el X5 Series2 en muebles diseñados
específicamente para albergar componentes de audio. Dichos muebles
están concebidos para reducir o suprimir vibraciones que pueden afectar
negativamente a la calidad del sonido. Consulte a su distribuidor autorizado
de productos Michi para que le aconseje acerca de los muebles más
adecuados para su equipo y sobre la adecuada instalación en los mismos de
sus componentes de audio.

12

Michi X5 Series 2 Amplificador Integrado Estereofónico

3. Instale las pilas en su compartimento tal y como se muestra en la ilustración
(Figura 2). Observe que la cubierta de dicho compartimento hay indicaciones
sobre la polaridad -positiva y negativa- de las pilas (Figura 1). Ponga de
nuevo la cubierta en su lugar, apriete firmemente el tornillo de sujeción y
seguidamente compruebe que el mando a distancia funciona correctamente.

Figura 1 Figura 2
Cuando las pilas empiecen a agotarse, el mando a distancia no controlará el
dispositivo correctamente. La instalación de pilas nuevas debería eliminar
el problema.

NOTA: Para quitar el tornillo de sujeción, utilice únicamente la
herramienta (18x86x3 mm) suministrada con el aparato a fin de evitar
que se provoquen daños en aquél.

NOTA: NO apriete en exceso el tornillo para evitar que se causen daños
en el mismo o en el mando a distancia.

Alimentación y Control

Entrada de Corriente Eléctrica Alterna ]

Su X5 Series2 está configurado en fábrica para que trabaje con la tensión de
red correcta que corresponda al país en que haya sido comprado (115 voltios
de corriente alterna/60 Hz para Estados Unidos y 230 voltios de corriente
alterna/50 Hz para la Comunidad Europea). Dicha configuración está indicada
en un receso situado en el panel posterior del aparato.

NOTA: En caso de que tuviese que desplazar su X5 Series2 a otro país,
es posible reconfigurarlo para que pueda trabajar con tensiones de red
diferentes de la establecida en fábrica. No intente llevar a cabo esta
conversión por su cuenta. El acceso al interior del X5 Series2 le expone a
tensiones peligrosas. Para cualquier información al respecto, le rogamos
que contacte con personal cualificado o llame al departamento de
asistencia técnica postventa de Michi.

NOTA: Algunos productos están destinados a ser vendidos en más
de un país, y en consecuencia se suministran de serie con más de un
cable de alimentación. Le rogamos que utilice únicamente el cable de
alimentación correspondiente a su país/región.

Su X5 Series2 debería ser conectado directamente a una toma de corriente
alterna polarizada de 2 clavijas. Evite utilizar ningún tipo de cable de extensión.
Puede utilizarse una base de enchufes de alta calidad siempre y cuando esté
(y también, por supuesto, la toma de corriente ubicada en la pared de su
casa) preparada para manejar la corriente exigida por todos los componentes
conectados a la misma.

Conmutador de Puesta en Marcha Principal \

El interruptor de grandes dimensiones que hay en el panel posterior es un
conmutador de puesta en marcha maestro. Cuando está en la posición OFF,
el aparato se encuentra completamente desactivado. Cuando está en la
posición ON, pueden utilizarse los botones STANDBY 5 del panel frontal
y A del control remoto para poner en marcha el aparato o situarlo en la
posición de espera.

Toma para Señal de Disparo de 12 V o

Ver Figura 4

Algunos componentes de audio pueden conectarse automáticamente
cuando reciben una señal de activación de 12 V. Las dos salidas para Señal
de Disparo (“Trigger”) del X5 Series2 suministran dicha señal. Conecte
componentes compatibles al X5 Series2 con un cable terminado con una
mini-clavija monofónica convencional de 3’5 mm. Cuando el X5 Series2 está
en el modo de espera (“standby”), la señal de disparo se interrumpe, por lo
que los componentes conectados por el mismo son desactivados.

La conexión del disparador de 12 V etiquetada como ENTRADA/SALIDA se
puede configurar como active la ENTRADA o la SALIDA. Cuando el modo
HT BYPASS está habilitado en la Configuración En el menú, el disparador
IN/OUT se configura automáticamente como una entrada de disparador
de 12 V. Cuando esta entrada de disparo recibe una señal ALTA, el X5 Serie
2 automáticamente Se seleccionará Power On y HT Bypass Source Input
(AUX1 o XLR). El el nivel de volumen se establecerá en un nivel FIJO según
lo configurado en HT BYPASS LEVEL. Este La opción es ideal cuando el X5
Serie 2 está conectado a un receptor de cine en casa. o Procesador de sonido
envolvente que permite que los altavoces izquierdo y derecho del sistema de
cine en casa ruta directamente a través del X5 Serie 2.

NOTA: Si HT BYPASS está configurado en DISABLED, el activador IN/
OUT 12V se activará configurada como SALIDA.

Circuitería de Protección

Tanto la S5 incorpora sensores de temperatura y circuitos de protección térmica
que las protegen frente a cualquier daño potencial que pudiera producirse
en caso de funcionamiento en condiciones extremas o de que hubiese fallos
en las mismas. Al contrario de lo que sucede en muchos diseños de su clase,
estos circuitos de protección son completamente independientes de la señal
de audio y por tanto no tienen el más mínimo impacto en las prestaciones
sonoras. De este modo, dichos circuitos monitorizan la temperatura de los
dispositivos de salida y la corriente que están manejando, desconectando
el amplificador si las condiciones de funcionamiento exceden los límites de
seguridad prefijados.

Por regla general, usted no debería ver nunca esta circuitería en acción.
No obstante, en el caso de que se detecte un funcionamiento defectuoso
de su amplificador, el aparato se desconectará y el Indicador Luminoso de
Protección se activará en blanco para concfirmar que el amplificador está
funcionando normalmente.

Si va a estar fuera de su casa durante un largo período de tiempo (por ejemplo
un mes), le recomendamos, como precaución básica, que desconecte el X5
Series2 (así como el resto de componentes de audio y vídeo de su equipo)
de la red eléctrica mientras esté ausente.

Si esto sucede, desactive el amplificador, déjelo enfriar unos minutos e
intente identificar y corregir el problema que ha provocado la activación
de la circuitería de protección. Cuando vuelva a poner de nuevo en marcha
el aparato, el circuito de protección se reinicializará automáticamente y el
Indicador Luminoso de Protección se activará en blanco para concfirmar que
el amplificador está funcionando normalmente.

En la mayoría de casos, la circuitería de protección se activa como consecuencia
de una condición de funcionamiento incorrecto tal como un cortocircuito de
los cables de conexión a las cajas acústicas o una ventilación inadecuada que

Español

13

provoque el sobrecalentamiento del aparato. En algunos casos muy concretos
(y raros), una impedancia de las cajas extremadamente baja o muy reactiva
podría provocar la activación de los circuitos de protección.

Si la circuitería de protección se activa repetidamente y usted es incapaz de
aislar y corregir el motivo del fallo, le rogamos que contacte con su detallista
Michi autorizado para que le ayude a resolver el problema.

Conexiones de Entrada

NOTA: Para evitar la presencia de ruidos potencialmente nocivos,

asegúrese de que el sistema esté completamente desconectado cuando
usted esté realizando cualquier tipo de conexión de señal.

Entrada de Fono 7 y Conexión a Masa (GND) e

Ver Figura 3

Conecte el cable procedente del giradiscos a las correspondientes entradas
de fono izquierda y derecha. Si el giradiscos incluye un cable de “masa”,
conéctelo al terminal con fijación por tornillo específicamente pensado para
el mismo situado a la izquierda de las entradas de Fono. Esto le ayudará a
prevenir zumbidos y ruidos.

Entradas de Línea

Ver Figura 3

Las tomas CD, Tuner y Aux del preamplificador son las entradas analógicas “de
nivel de línea” del mismo. Estas entradas sirven para conectar componentes
tales como reproductores de CD u otros dispositivos de reproducción sonora
equipados con una salida de audio analógica.

890

Conexiones de Salida

Salida Monofónica para Subwoofer -

Se dispone de 2 conectores de salida monofónica de subwoofer para la conexión
a un subwoofer. Las señales correspondientes a estas salidas monofónicas son
sumadas a las correspondientes a los canales izquierdo y derecho. Se trata
de salidas en paralelo que permiten conectar 2subwoofers al X5 Series2.

Salidas de Previo =

El X5 Series2 incluye un juego de salidas preamplificadas designadas por PRE
OUT. La señal procedente de la fuente seleccionada con el selector Function
siempre estará disponible en esta salida. Por regla general, esta salida PRE OUT
se utiliza para enviar una señal a otro amplificador integrado o a una etapa de
potencia destinado a excitar cajas acústicas situadas en una ubicación remota.

NOTA: Cualquier cambio en los ajustes del control de Volumen, Balance
o Tono afectará a la señal presente en las Salida Preamplificada.

Salida de Auriculares 6

La toma PHONES le permite conectar unos auriculares para escuchar música
en la intimidad. Esta salida acepta miniclavijas estereofónicas estándar de
1/8”. La conexión de unos auriculares desactivará la señal al amplificador y
a las salidas de los altavoces. Cuando los auriculares están enchufados, el
icono se mostrará en el OSD.

NOTA: Puesto que la sensibilidad de cajas acústicas y auriculares puede
variar ampliamente, antes de conectar o desconectar los auriculares
reduzca siempre el nivel de volumen.

Los canales Izquierdo (“Left”) y Derecho (“Right”) están claramente
identificados y deberían ser conectados a los terminales pertinentes de las
fuentes correspondientes. Los conectores RCA correspondientes al canal
Izquierdo son de color blanco, mientras que los del canal Derecho son de
color rojo. Utilice cables de alta calidad equipados con conectores RCA para
la conexión de cualquier fuente al X5 Series2. Consulte a su distribuidor Michi
autorizado para que le aconseje sobre los cables a utilizar.

Entradas Balanceadas (XLR) q

Ver Figura 5

Un par de entradas balanceadas equipadas con conectores XLR aceptarán
señales de audio procedentes de un reproductor de CD, de Blu-ray Disc o
cualquier otra fuente con salidas XLR.

NOTA: Para la conexión analógica de una determinada fuente al
X5 Series2 debería elegir un único método. Por lo tanto, no conecte
simultáneamente las salidas RCA y XLR de dicha fuente al X5 Series2.

Entradas Digitales e

Ver Figura 4

Se dispone de tres juegos de entradas digitales designados por 1, 2 y 3 para
los formatos COAXIAL y ÓPTICO. Conecte las salidas COAXIAL u OPTICAL
PCM de su fuente a dichas tomas. Las señales digitales serán descodificadas
y reproducidas por el X5 Series2. El aparato es capaz de descodificar señales
digitales de hasta 24 bits/192 kHz.

Conexión de las Cajas Acústicas

Ver Figura 3

Selección de las Cajas Acústicas

Le recomendamos que utilice con la X5 Series2 cajas acústicas con una
impedancia nominal de 4 o más ohmios. Debería ser precavido a la hora a
la hora de atacar varias parejas de cajas acústicas conectadas en paralelo
porque la impedancia efectiva que su etapa de potencia “ve” es dividida entre
dos. Por ejemplo, cuando ataque dos parejas de cajas acústicas de 8 ohmios
el amplificador “ve” una carga de 4 ohmios. En consecuencia, cuando utilice
este tipo de configuración, le recomendamos que utilice cajas acústicas cuya
impedancia sea igual o superior a 8 ohmios. Los valores de la impedancia de
las cajas acústicas son bastante imprecisos. Aún así, en la práctica serán muy
pocos los modelos que supondrán algún problema para la S5 / M8 . En caso de
que tenga dudas al respecto, le sugerimos que contacte con su distribuidor
autorizado de productos Michi.

Selección del Cable de Conexión de las Cajas
Acústicas

Para conectar el amplificador a las cajas acústicas, utilice un cable de dos
conductores perfectamente aislado. El tamaño y la calidad de dicho cable
pueden tener un efecto audible sobre las prestaciones de la totalidad de su
equipo. Un cable de conexión de calidad estándar funcionará pero es posible
que provoque una disminución de la potencia de salida o una atenuación de
la respuesta en graves, en particular si la longitud del mismo es elevada. En
general, un cable más consistente (léase más grande y pesado) mejorará
el sonido. Para conseguir unas prestaciones óptimas, debería considerar la
compra de cables de alta calidad especialmente diseñados para aplicaciones
de audio. Su distribuidor autorizado de productos Michi puede ayudarle en la
selección de los cables que vaya a utilizar en su sistema.

14

Michi X5 Series 2 Amplificador Integrado Estereofónico

Polaridad y Puesta en Fase

La polaridad, es decir la orientación positiva/negativa de las conexiones
correspondientes a cada caja acústica y a la unión con el amplificador, debe
ser coherente, de modo que todas las cajas acústicas del sistema estén en
fase. Si la polaridad de una conexión es invertida por error, se producirá una
fuerte caída de la respuesta en graves, así como una degradación perceptible
de la imagen estereofónica global. Todos los cables están marcados de manera
que usted pueda identificar fácilmente los dos conductores. Puede haber
marcas o líneas impresas en el revestimiento aislante de un conductor. El
cable también puede presentar un claro aislamiento al incorporar conductores
de distintos colores (cobre y plata). También puede haber indicaciones de
polaridad impresas en el revestimiento aislante. Identifique los conductores
positivos y negativos y sea coherente con cada una de las conexiones del
amplificador y las cajas acústicas.

Conexión de las Cajas Acústicas t

NOTA: El texto que sigue describe la realización de conexiones tanto con

terminales de conexión estándar como mediante clavijas. NO utilice nunca
simultáneamente ambos métodos de conexión cuando conecte las cajas
acústicas de su equipo al amplificador.

Antes de conectar las cajas acústicas, apague todos los componentes de su
equipo. Tanto la X5 Series2 incorpora cuatro juegos de terminales de conexión
debidamente codificados (en color) –dos para cada canal de amplificación- para
facilitar el bicableado. Estos terminales de conexión aceptan cable pelado,
clavijas estándar o incluso conectores de tipo dobles (excepto en los países
de la Comunidad Europea, donde su empleo no está permitido).

se le solicitara una contraseña le rogamos que pulse “0000” en su dispositivo.
El X5 Series2 soporta el “streaming” tanto con el Bluetooth tradicional, AAC
como con el Bluetooth aptX™ HD.

Toma EXT REM IN i

Esta toma para mini-clavija de 3’5 mm recibe por cable códigos de control
procedentes de una extensa gama de receptores de infrarrojos estándar
disponibles en el mercado. Esta función podría ser útil cuando el aparato
esté instalado en un mueble y el sensor del panel frontal esté bloqueado. Para
más información sobre estos repetidores externos y sobre cómo cablear un
conector para que se adapte al receptáculo de la citada mini-toma, le rogamos
que consulte a su distribuidor Michi autorizado.

Conector RS232 o

El X5 Series2 puede ser controlado vía RS232 para su integración en sistemas
de domótica. La entrada COMPUTER I/O acepta un cable DB-9 Macho­Hembra estándar.

Para más información sobre las conexiones, el software y los códigos de
funcionamiento para controlar el X5 Series2 desde un ordenador, le rogamos
que contacte con su distribuidor Michi autorizado.

Puerto USB para Alimentación

Lleve los cables desde el amplificador hasta las cajas acústicas. Procure que los
mismos tengan la longitud suficiente para que pueda accederse sin ninguna
restricción a los terminales de conexión de aquéllas.

Si piensa utilizar conectores de tipo dobles, únalos primero a los cables y a
continuación insértelos en la zona posterior de los terminales de conexión.
En cualquier caso, las tuercas de fijación de dichos terminales deberían
bloquearse girándose en sentido horario.

Si está utilizando terminales de tipo clavija (por ejemplo horquillas planas
o “spades”), conéctelos en primer lugar a los cables. Si está colocando
directamente cable pelado a los terminales de conexión, separe los cables
correspondientes a cada conductor y quite la parte superior del revestimiento
aislante. Asegúrese asimismo de no cortar ninguno de los conductores
propiamente dichos. Libere (girándolas en sentido contrario de las agujas del
reloj) las tuercas de fijación y a continuación coloque las clavijas alrededor
de los terminales de conexión o el cable pelado en el orificio transversal que
hay en los mismos. Gire en sentido horario las tuercas de fijación para sujetar
firmemente en su lugar la clavija o el cable de conexión.

NOTA: Asegúrese de que no haya restos de cable susceptibles de tocar los
cables o conductores adyacentes.

Conexión Bluetooth aptX™ HD

w

La Antena Bluetooth w situada en el panel posterior del X5 Series2 sirve para
escuchar música en “streaming” desde su dispositivo móvil (por ejemplo un
“smartphone”) vía Bluetooth. Estando en su dispositivo móvil, busque “Michi
Bluetooth” y conéctelo. Por lo general, la conexión es automática, aunque si

del Panel Posterior p

El puerto USB posterior solo se usa para la actualización de software.

NOTA: Este puerto no permite la reproducción de audio, pero
proporcionará carga o alimentación a cualquier dispositivo USB.

Entrada USB para PC u

Ver Figura 4

Conecte esta entrada a la toma USB de su ordenador utilizando el cable PC-USB.

El X5 Series2 es compatible con los modos USB Audio Class 1.0 y USB Audio
Class 2.0. Los ordenadores que funcionan con el sistema operativo Windows
no requieren la instalación de un controlador (“driver”) para el modo USB Audio
Class 1.0 y reproducir señales de audio con frecuencia de muestreo de hasta
96 kHz. El Ajuste por Defecto establecido en fábrica es USB Audio Class1.0.

Para explotar plenamente las ventajas del modo USB Audio Class 2.0, que
permite trabajar con frecuencias de muestreo de hasta 384 kHz, necesitará
instalar el controlador (“driver”) de Windows que figura en el USB suministrado
con el X5 Series2. También necesitará conmutar el X5 Series2 al modo de
reproducción USB Audio Class 2.0 haciendo lo siguiente:

• Pulse SETUP en el mando a distancia para entrar en el menú SETUP
(CONFIGURACIÓN), utilice los botones T/ D para seleccionar el menú
SOURCE (FUENTE) y a continuación pulse el botón Enter I. Utilice los
botones con flechas T/ D y el botón Enter K del mando a distancia
para seleccionar “PC-USB” como INPUT SOURCE (FUENTE DE ENTRADA).

Español

15

• Pulse SETUP en el mando a distancia para entrar en el menú SETUP
(CONFIGURACIÓN), utilice los botones T/ D para seleccionar el menú
AUDIO y a continuación pulse el botón Enter K. Utilice los botones con flechas

/ D y el botón Enter K del mando a distancia para seleccionar “USB

T

Audio 2.0” como Opción “PC-USB”.

• Una vez haya cambiado el modo, apague y vuelva a activar el X5 Series2 y
reinicie su PC para asegurarse de que los dos aparatos están configurados
correctamente.

Muchas aplicaciones para reproducción de audio no soportan la frecuencia de
muestreo de 384 kHz. Por lo tanto, verifique que su fuente de sonido soporta la
frecuencia de muestreo de 384 kHz y que usted dispone de archivos de audio
muestreados a dicha frecuencia con el fin de que puedan ser reproducidos
adecuadamente. Asimismo, es posible que usted tenga que configurar el
controlador (driver”) de audio de su PC para que suministre señales de 384 kHz
o reducir la frecuencia de muestreo (“downsample”). Para más información al
respecto, le rogamos que consulte el manual de instrucciones de su reproductor
de audio o del sistema operativo de su ordenador.

El X5 Series2 ha sido certificado como Roon Tested y es compatible con el
software Roon a través de PC-USB.

Ser probado por Roon significa que Rotel y Roon han colaborado para garantizar
que tenga la mejor experiencia al usar el software Roon y el X5 Series2 juntos,
para que pueda disfrutar de la música.

configuración de la dirección IP, le rogamos que consulte la sección “Network
Setup” (Configuración de Redes) del “Setup Menú” (Menú de Configuración).

Las conexiones NETWORK permiten descargar actualizaciones de software de
Internet. La conexión Network también permite el control vía IP para facilitar
la integración del X5 Series2 en sistemas de domótica.

Para más información sobre la conexión IP, le rogamos que consulte con su
distribuidor Michi autorizado.

Repaso del Panel Frontal

En las líneas que siguen se repasan brevemente los controles y prestaciones
del panel frontal del aparato.

Sensor de Control Remoto 4

Esta ventana del sensor de control remoto recibe órdenes de control por
rayos infrarrojos (IR) procedentes del mando a distancia. Le rogamos que no
bloquee este sensor.

Visualizador de Funciones 2

El visualizador de funciones del panel frontal muestra la fuente seleccionada,
así como el nivel de volumen y los ajustes correspondientes a los controles
de tono. La iluminación del visualizador de funciones puede atenuarse desde
el menú de configuración del X5 Series2 o desde el mando a distancia por
infrarrojos. Para más detalles, consulte la sección Configuración del Visualizador
de Funciones del presente manual.

Menú de Configuración

Para obtener la mejor experiencia de usuario, se sugiere utilizar USB Audio
Class 2.0 al utilizar Roon.

NOTA: El USB Audio Class 2.0 requiere la instalación del controlador
(“driver”) para PC Windows que figura en el Memoria USB suministrado
con el X5 Series2.

NOTA: Los ordenadores MAC no requieren ningún controlador (“driver”)
para soportar los modos de audio PC-USB 1.0 ó 2-0.

NOTA: Una vez que el controlador haya sido instalado satisfactoriamente,
es posible que usted necesite seleccionar el controlador de audio Michi
en el menú de configuración de audio/cajas acústicas de su ordenador.

NOTA: El X5 Series2 es compatible con los reproducción de audio DSD
y DOP en formatos 1X y 2X. Consulte a su reproductor de audio para
confirmar el funcionamiento adecuado para la reproducción de estos
formatos de audio.

NOTA: La compatibilidad con MQA y MQA Studio requiere USB Audio
Class 2.0. Seleccione USB Audio 2.0 para admitir MQA.

Conexión a Redes y

El X5 Series2 puede ser incorporado en una red utilizando el conector NETWORK
de su panel posterior. Las configuraciones NETWORK permiten tanto el
direccionamiento estático como el DHCP IP. Para más información sobre la

(“Setup Menu”)

El Michi X5 Series2 incluye una pantalla de visualización para ayudar a gestionar
el sistema. En todo momento está disponible un SISTEMA DE VISUALIZACIÓN
DE MENÚS EN PANTALLA (OSD) más completo pulsando el botón SETUP del
mando a distancia. Estos menús OSD le guiarán a través de la configuración y
los ajustes del X5 Series2. Los ajustes realizados en el proceso de configuración
son memorizados como ajustes por defecto y no necesitan ser realizados de
nuevo para el funcionamiento normal del aparato.

Repaso de los Botones y
Controles

En esta sección se realiza un repaso básico de los botones y controlesque figuran
en el panel frontal y el mando a distancia. Las instruccionesdetalladas sobre
el uso de estos botones se suministran en las más completasinstrucciones
de manejo que figuran en las secciones que siguen.

Botones de Navegación D y Enter: Utilice los botones de navegación T/

D y el botón Entrar K del mando a distancia para acceder a los diferentes

menús del X5 Series2 y realizar ajustes con los mismos.

Power 5A: El botón Power del panel frontal y el mando a distancia activa
o desactiva el aparato. En el centro del botón Power del mando a distancia
hay un indicador luminoso de tipo LED que se activará cuando usted coja
dicho mando. Para poner en marcha el aparato, el interruptor maestro
POWER del panel posterior deberá estar en la posición ON a fin de que que

16

Michi X5 Series 2 Amplificador Integrado Estereofónico

el botón Power del panel frontal y la función de espera –standby- del mando
a distancia funcionen.

Puesta en Marcha – Para poner en marcha el aparato pulse y libere el botón
Power 5 del panel frontal o el botón A del mando a distancia.

Desactivación / Standby – Para desactivar el aparato y situarlo en el modo
de espera o standby, pulse y libere el botón Power 5 del panel frontal o
PULSE-MANTENGA PULSADO el botón Power A del mando a distancia

durante 1.5 segundos.

NOTA Todos los productos Michi responderán a las mismas órdenes

de control On y Off para simplificar el control del proceso de activación/
desactivación cuando se hayan instalado varias unidades. Para controlar
la puesta en marcha utilizando el mando a distancia por infrarrojos (IR),
siga las instrucciones que se indican más arriba y apúntelo hacia los
productos Michi. Si un aparato no responde a una orden de activación
o desactivación desde el mando a distancia, basta con que PULSE o –
PULSE-MANTENGA PULSADO de nuevo el botón Power para volver a
enviar la orden deseada.

SETUP B: El botón SETUP (CONFIGURACIÓN) activa la pantalla OSD de
configuración del visualizador de funciones frontal. Pulse de nuevo el botón
SETUP para volver al menú de configuración anterior como si fuera un botón
“atrás” o para salir del menú de configuración en el caso de que se esté en el
primer nivel de este último.

SOURCE 1C: El control SOURCE del panel frontal y el botón SOURCE del
mando a distancia seleccionan la fuente de señal de entrada. Estando en el
panel frontal, gire el control SOURCE para seleccionar la fuente deseada. Si
transcurre de 1 segundo de inactividad por su parte, la fuente que aparezca
en pantalla será seleccionada como fuente activa.

NOTA Un sistema de Alta Fidelidad correctamente configurado no
debería requerir cambios en los ajustes de Graves (Bass) y Agudos
(Treble). Utilice estos ajustes con moderación.

NOTA Estos ajustes son temporales y no son guardados cuando el X5
Series2 es desactivado o situado en el Modo de Espera (Standby). Para
realizar cambios permanentes, configure los ajustes de audio en el menu
de Configuración (Setup).

E: Pulse una sola vez el botón para silenciar la señal de audio. En la

pantalla de visualización frontal aparecerá una indicación para confirmarlo.
Pulse de nuevo el botón para restaurar el nivel de volumen anterior.

Control VOLUME 3 y botones VOLUME +/- F: Los botones VOLUME
+/- del mando a distancia y el control giratorio del panel frontal permiten
acceder al control VOLUME (VOLUMEN) maestro, ajustando el nivel de salida.

Menú Principal

SETUP

SOURCE

NETWORK

AUDIO

DISPLAY

SYSTEM

En el mando a distancia, pulse el botón SOURCE y navegue hasta la fuente
deseada utilizando los botones T/ D y pulse el botón Enter K para
activar la fuente.

NOTA Sólo las fuentes que estén configuradas como ACTIVE (ACTIVA)
en el menú de configuración serán visualizadas como opciones.

DISPLAY G: Atenúa el brillo del visualizador de funciones frontal. Para atenuar
dicho brillo, PULSE-MANTENGA PULSADA la tecla DISPLAY G del mando a
distancia durante 3 segundos. Para activar el brillo del visualizador frontal
con el nivel establecido en el menú de configuración, PULSE y libere el botón
DISPLAY G.

NOTA La tecla DISPLAY es común para todos los modelos Michi.
Para atenuar o activar el visualizador de funciones, PULSE o PULSE­MANTENGA PULSADA dicha tecla y apunte el mando a distancia hacia los
productos Michi. Si uno de dichos productos no responde a una orden de
control DISPLAY, basta con que la envíe de nuevo vía PULSAR o PULSAR­MANTENER PULSADO.

AUDIO H : El botón AUDIO permite realizar ajustes temporales en los
parámetros Balance, Bass (Graves) y Treble (Agudos). Para cambiar dichos
ajustes, pulse el botón AUDIO del mando a distancia, navegue hasta el ajuste
deseado utilizando el botón T/ D y pulse el botón Enter K para confirmar.
Utilice el botónT/ D para cambiar el valor. Pulse de nuevo el botón AUDIO
para salir del menú o del menú Audio.

El Menú de configuración permite acceder a pantallas OSD para realizar
un amplio número de opciones de configuración. Se accede al Menú de
configuración pulsando el botón SETUP del mando a distancia. Para seleccionar
el menú deseado, acceda a la línea deseada utilizando los botones T/ D
del mando a distancia y pulse la tecla Enter K del mando a distancia. Pulse de
nuevo el botón SETUP B para volver al menú anterior o seleccione “EXIT” en el
OSD para finalizar la configuración y volver al modo de funcionamiento normal.

Configuración de Fuentes

SETUP

SOURCE

Un paso clave del proceso de puesta a punto del aparato es configurar cada
fuente de entrada con ayuda de las pantallas SETUP. La configuración de las
entradas le permite establecer ajustes por defecto para varios parámetros,
como por ejemplo el tipo de conector de entrada, el modo de sonido envolvente
deseado, los nombres personalizados que aparecen en las visualizaciones
cuando se selecciona una fuente determinada y muchos más.

Input

Name

Enabled

Volume

Audio Mode

COAX 1

COAX 2

COAX 3

OPT 1

OPT 2

Español

17

El submenú Source (Fuente) del menu Setup (Configuración) permite accede
a las opciones indicadas más adelante, que se seleccionan resaltando la línea
deseada utilizando los botones con flechas T/ D y pulsando el botón
Enter K. Esta acción muestra las opciones de la parte derecha que admiten
cambios. Cambie entre opciones utilizando los botones con flechas T/

y pulsando el botón Enter K para confirmar.

D

INPUT: Este ajuste le permite seleccionar una entrada específica para su
configuración. (COAX , OPT , PCUSB, BLUETOOTH, COMPACT DISC,
PHONO, TUNER, AUX , XLR)

NAME: Los nombres correspondientes a cada fuente pueden personalizarse.
Por ejemplo, AUX 1 puede renombrarse como “TV” para que le resulte más
fácil referirse a la misma. El NOMBRE por defecto es el mismo que el de la
FUENTE pertinente. Resalte esta opción y utilice los botones con flechas

/ D del mando a distancia para seleccionar “Custom” (“Personalizar”)

T

y continuación pulse el botón Enter K para entrar en el submenú de edición
de nombres tal y como se describe más adelante.

SETUP

Input

SOURCE

Name

Enabled

Volume

Audio Mode

Bass

0 1 2

­8 9 A
H I J

Q R S T
Z

Esc

3 4 5 6O7

B

C D E F

K L M N

U V W X

G

P
Y

1. Pulse los botones T/ D del mando a distancia para cambiar la primera
letra, desplazándose a través de la lista de caracteres disponibles.

2. Pulse el botón Enter K del mando a distancia para confirmar dicha letra y
desplazarse a la siguiente posición.

3. Repita los pasos 1 y 2 hasta que haya completado la totalidad de los diez
caracteres disponibles. La pulsación final del botón Enter K guardará el
nuevo nombre. O seleccione el botón Esc de la pantalla si va a introducir
menos de diez caracteres.

Enabled (Activado): Permite activar una fuente de entrada y que la misma
aparezca en la lista de opciones de fuentes de entrada cuando se utilice la
selección de fuentes en el panel frontal o el mando a distancia. Las fuentes
no usadas deberían configurarse en disabled (desactivada) seleccionando
la opción “No”.

Las Opciones disponibles son: Yes (Opción por Defecto) y No.

Audio Mode (Modo de Audio): Configura el modo de audio en Direct Bypass
(Enrutado Directo) o Tone Enabled (Controles de Tono Activados).

Las Opciones disponibles son: Direct Bypass (Opción por Defecto) y Tone
Enabled.

Bass (Graves): El ajuste Bass (Graves) se activa cuando Audio Mode está
configurado en Tone Enabled.

Las Opciones disponibles son: +10 a -10 (Opción por Defecto).

Treble (Agudos): El ajuste Treble (Agudos) se activa cuando Audio Mode
está configurado en Tone Enabled.

Las Opciones disponibles son: +10 a -10 (Opción por Defecto).

Para salir del menú, pulse el botón SETUP B.Para volver al menú principal,
seleccione “ATRÁS” (“BACK”) en el OSD.

Configuración de Red

SETUP

Status

NETWORK

El submenú Network (Red) del menú de Configuración (Setup) proporciona
las siguientes opciones, que se seleccionan resaltando la línea deseada
utilizando los botones con flechas T/ D y pulsando el botón Enter K.
Esta acción muestra las opciones de la parte derecha que permiten cambios.
Cambie las opciones mediante los botones con flechas T/ D y pulse el
botón Enter K para confirmar.

Status (Estado): Si la red está correctamente configurada y conectada a
la red principal, se mostrará “Connected” (Conectado) en el visualizador de
funciones. Si la red no está correctamente configurada o no está conectada
a una red doméstica, se mostrará “Disconnected” (Desconectado).

Network Type (Tipo de Red): En la mayoría de sistemas, sitúe el IP ADDRESS
MODE en DHCP. Este ajuste permitirá a su router asignar automáticamente
una direccion IP al amplificador. Si su red utiliza direcciones IP fijas, sitúe el IP
ADDRESS MODE en Static. Para desactivar la conexión IP, sitúe esta opción
en DISABLED.

Network Type

Renew IP Address

Network Standby

IP Address

Subnet Mask

DHCP

Static IP

Disabled

Volume (Volumen): Configura un nivel de Volumen Fijo (Fixed) para la entrada
especificada. Este nivel de volumen es inmediatamente establecido cuando
dicha fuente de entrada es seleccionada y no puede ser cambiado desde el
panel frontal o el mando a distancia. Esto resulta útil para fuentes de entrada
que incluyen su propio ajuste de volumen, como por ejemplo las “apps” más
comunes utilizadas en teléfonos móviles y tabletas..

Las Opciones disponibles son: Variable (Opción por Defecto) y 30 - 90.

Las Opciones disponibles son: DHCP (Opción por Defecto), Static IP y Disabled.

Renew IP Address (Renovar Dirección IP): Desactivado si Network Type es
Static o Disabled. Si Network Type es DHCP, seleccione Yes y pulse el botón
Enter K para renovar la dirección IP.

Network Standby (Modo de Espera de Red): Cuando esté situado en
ENABLED, el amplificador mantendrá la conexión IP de Ethernet incluso en el
Modo Standby, permitiendo que el aparato sea puesto en marcha vía IP. Con
la opción DISABLED, el aparato no se activará vía conexión IP, lo que significa

18

Michi X5 Series 2 Amplificador Integrado Estereofónico

que para ponerlo en marcha deberá utilizarse el panel frontal, el mando a
distancia o el puerto RS232.

Las Opciones disponibles son: Disabled (Opción por Defecto) y Enabled.

NOTA Cuando Network Standby está ajustado en ENABLED, es posible
que el aparato consuma más energía en el modo de espera (standby).

IP Address/Subnet Mask/Gateway/DNS: Desactivado si Network Type es
DHCP or Disabled. Si se ha seleccionado el modo STATIC, deberá configurar
todos los ajustes para la red, IP Address, Subnet Mask, Gateway y DNS Server
incluidos. Pulse el botón Enter K para activar el primer dígito de la línea que
desee cambiar, a continuación use los botones con flechas T/ D para
ajustar los valores y seguidamente pulse Enter K para pasar al dígito siguiente.
Cuando la información IP apropiada haya sido configurada, pulse el botón
Enter K para desplazar el cursor al menú anterior y aceptar los ajustes. Una
vez introducida la información correspondiente a la dirección STATIC IP, la red
será evaluada y se informará sobre el estado de la conexión.

NOTA: Para más información sobre la conexión a redes, le rogamos que
contacte con su distribuidor Michi autorizado.

NOTA: Para que el X5 Series2 funcione no se requiere ninguna conexión
a redes.

Para salir del menú, pulse el botón SETUP B.Para volver al menú principal,
seleccione “ATRÁS” (“BACK”) en el OSD.

Las Opciones disponibles son: Max 30 - Max 90, Max 50 (Opción por Defecto).

Max Volume (Volumen máximo): Permite establecer el nivel de volumen
máximo.

Las Opciones disponibles son: 30 - 96, 96(Opción por Defecto).

PC-USB Option (Opción PC-USB): Configura el modo PC-USB a Audio Class

1.0 o Audio Class 2.0. La opción por defecto es Audio Class 1.0.

Las Opciones disponibles son: Audio Class 1.0 (Opción por Default) y Audio
Class 2.0.

PC-USB Decoding: esta función cambia el modo de audio USB de ordenador
para que admita los formatos DSD, MQA y PCM hasta 24 bits o solo audio
PCM hasta 32 bits. Si selecciona «PCM 32B Only», el audio DSD/MQA no
es compatible. Para reproducir DSD/MQA, debe seleccionar la opción DSD/
MQA/PCM/24B.

Los ajustes válidos son: DSD/MQA/PCM/24B (por defecto), PCM 32B Only.

Phono Stage (Etapa de Fono): Entrada para giradiscos con selección del
tipo de cápsula fonocaptora –Moving Magnet/Imán Móvil o Moving Coil/
Bobina Móvil- vía relé.

Las Opciones disponibles son: Moving Magnet (Opción por Defecto) y
Moving Coil.

Configuración de Audio

SETUP

When Selected

AUDIO

El submenú Audio del menú Setup (Configuración) permite acceder a las
opciones que se indican a continuación, que se seleccionan resaltando la
línea deseada con ayuda de los botones con flechas T/ D y pulsando
el botón Enter K. Esta acción muestra las opciones de la parte derecha que
admiten cambios. Cambie entre opciones utilizando los botones con flechas

/ D y pulsando el botón Enter K para confirmar.

T

LED Bluetooth: El LED Bluetooth LED se activará únicamente cuando la
entrada seleccionada sea Bluetooth, a la vez que se mantendrá siempre
activada cuando el aparato esté en ON.

Las Opciones disponibles son: Always On (Opción por Defecto) y On When
Selected.

Bluetooth LED

Power On Max Volume

Max Volume

PC-USB Option

PC-USB Decoding

Always on

Balance: El ajuste Balance ajusta el equilibrio izquierda-derecha de la salida
de audio. El ajuste establecido en fábrica (ajuste por defecto) es la posición
central o “0”. El valor puede cambiar desde -10 hasta +10.

Auto Mute: Cuando está habilitado y la unidad deja de recibir una señal de
audio durante 30 segundos, las salidas de los altavoces se silenciarán. Cuando
se detecta una señal de audio, la unidad activará el silenciamiento de las salidas
de los altavoces y restaurará el audio. Esta configuración puede reducir el
ruido cuando no hay una fuente de audio activa. Si se activa el silenciamiento
automático a niveles de audio bajos, esta configuración se puede desactivar.

Las Opciones disponibles son: On (Opción por Default), Off.

SENSOR DE SEÑAL: Comprueba la presencia de una señal digital de audio
en la Entrada de Sensor de Señal configurada. Cuando dicha entrada es
seleccionada como la fuente de escucha activa, el X5 Series 2 monitoriza
el tren de datos digitales para determinar si hay contenidos de audio en el
mismo. Si en el transcurso de 10 minutos no se detecta ninguna señal de
audio, el X5 Series 2 entrará en el Modo de Espera de Sensor de Señal (Signal
Sense Standby Mode). Si estando en el Modo de Espera de Sensor de Señal
el X5 Series 2 detecta una señal de audio en la Entrada de Sensor de Señal, el
aparato se pondrá en marcha automáticamente. Cuando el modo Signal Sense
está configurado en AUTO, el X5 Series 2 monitoreará todo coaxial, óptico,
entrada de fuente Bluetooth y PC-USB, y se encenderá y automáticamente
seleccionar la fuente de detección de señal activa cuando.se detecta una señal.
Para desactivar esta función, seleccione la opción DESACTIVAR (DISABLE),
que es el ajuste por defecto.

Power on Max Volume (Volumen máximo de Puesta en Marcha): Permite
establecer el nivel de volumen máximo cuando el aparato es puesto en marcha
con el fin de reducir la posibilidad de que el nivel de volumen de la sesión de
escucha precedente estuviese ajustado en un valor demasiado alto.

Las Opciones disponibles son: Disabled (Opción por Defecto), Auto, COAX
, OPT , PCUSB, BLUETOOTH.

NOTA: Cuando el X5 Series2 entra en el modo de espera desde elmando
a distancia, la función Sensor de Señal no estará operativa hasta que

Español

Low

19

el aparato detecte que la señal de audio ha dejado de estar presente
durante un mínimo de 10 minutos. Esto previene que el aparato se active
de inmediato estando todavía una fuente de audio activa.

NOTA: Cuando la función SENSOR DE SEÑAL esté activada, el X5 Series2
consumirá energía extra en el modo de espera.

NOTA: Debido a las regulaciones locales de consumo de energía, la
función Signal Sense no está disponible en todos los mercados.

HT Bypass: Esta opción habilita el modo de desvío home cinema para que
las señales de audio se transmitan directamente a través del X5 Series 2
desde la salida de un procesador o receptor de sonido envolvente. Su uso
típico consiste en conectar las señales frontal derecha y frontal izquierda
de la salida analógica RCA del procesador o receptor a las entradas AUX1 o
XLR del X5 Series 2. El audio se transmite por la ruta más directa de forma
que deshabilita el control de tono en un ajuste de ganancia unitaria o nivel
fijo a los circuitos de amplificación del X5 Series 2. Para activar el desvío
home cinema, seleccione la conexión de entrada de la fuente que quiera en
el menú de configuración y, a continuación, seleccione dicha fuente a través
del panel frontal o el mando a distancia. Cuando se selecciona la función HT
BYPASS (desvío del home cinema), el controlador de volumen se desactiva
y permite que el procesador o el receptor home cinema controle el volumen.
Cuando HT Bypass está habilitado, el disparador de 12 V etiquetado como IN/
OUT se configura como una ENTRADA. Esto permite que el receptor de cine
en casa o el procesador de sonido envolvente encienda automáticamente la
unidad y seleccione la fuente de entrada HT Bypass. Conecte la ENTRADA/
SALIDA del disparador de 12 V a la salida del disparador de 12 V del receptor
o procesador para habilitar el control de alimentación automático.

Los ajustes válidos son: Disabled (Deshabilitado, por defecto), AUX1, XLR.

HT Bypass Level: Esta opción permite personalizar el nivel de amplificación
en el modo desvío home cinema. Seleccione los niveles de ganancia T/
del amplificador si es necesario para que coincidan con los niveles de salida
del procesador o receptor home cinema.

Esta acción muestra las opciones situadas en la parte derecha que permiten
cambios. Cambie las opciones utilizando los botones con flechas T/ D y
pulse el botón Enter K para confirmar.

Function: El amplificador puede ser configurado para que muestre la fuente de
audio entrante, como medidor de Picos de Potencia (en dB) o como Analizador
de Espectros. El visualizador de funciones también puede configurarse para
que esté Status durante el funcionamiento normal. Seleccione el ajuste
deseado utilizando los botones con flechas T/ D y pulse el botón Enter

para confirmar.

K

Las Opciones disponibles son: VU Meter, VU Meter x 2, VU Meter x 4, VU Meter
x 8, Spectrum 8, Spectrum 12, Spectrum 16 y Status (Opción por Defecto).

Brightness (Brillo): Esta función ajusta el nivel de brillo del visualizador de
funciones frontal. El ajuste se activa durante el funcionamiento normal pulsando
y liberando el botón DISPLAY G del mando a distancia. El OSD siempre se
activará con el nivel de brillo en su valor más alto independientemente del
ajuste Brightness realizado para asegurar que las opciones de configuración
del aparato sean fácilmente accesibles y modificables.

Las Opciones disponibles son: High (Alto; Opción por Defecto), Medium High
(Medio-Alto), Medium (Medio), Medium Low (Medio-Bajo) y Low (Bajo).

NOTE Para atenuar el nivel de brillo del visualizador de funciones frontal,
PULSE-MANTENGA PULSADO el botón DISPLAY G del mando a distancia
durante 3 segundos.

Temporary Display (Visualización Temporal): Esta función permite al
visualizador de funciones mostrar cambios temporales realizados en el X5
Series2 durante el tiempo que transcurre antes de que el citado visualizador se
apague de nuevo. Un ejemplo de ello sería activar el visualizador de funciones
para mostrar cambios en la fuente o en el nivel de volumen y a continuación
desactivarse una vez haya expirado el tiempo de espera. Para desactivar
el visualizador de funciones temporal y mantener siempre encendida el
visualizador de funciones del X5 Series2, configure esta función en Always On.

NOTA: La mayoría de los ajustes de nivel se realizan en el procesador
o receptor home cinema, por lo que solo deben utilizarse si la salida de
ganancia del amplificador no puede ajustarse a la fuente home cinema.

Para salir del menú, pulse el botón SETUP B.Para volver al menú principal,
seleccione “ATRÁS” (“BACK”) en el OSD.

Configuración del Visualizador de Funciones

SETUP

DISPLAY

El submenú Display (Visualizador de Funciones) del menú Setup (Configuración)
proporciona las opciones que siguen, seleccionadas resaltando la línea deseada
con ayuda de los botones con flechas T/ D y pulsando el botón Enter K.

Function

Brightness

Temporary Display

LED Brightness

Back

High

Medium High

Medium

Medium Low

Las Opciones disponibles son: Disabled (Opción por Defecto), 5 seconds,
10 seconds y 15 seconds.

LED Brightness (Brillo del LED): Ajusta el nivel de brillo del LED de indicación
de puesta en marcha del panel frontal.

Las Opciones disponibles son: High (Alto; Opción por Defecto), Medium High
(Medio-Alto), Medium (Medio), Medium Low (Medio-Bajo) y Low (Bajo).

Para salir del menú, pulse el botón SETUP B.Para volver al menú principal,
seleccione “ATRÁS” (“BACK”) en el OSD.

Configuración del Sistema

SETUP

PC-USB Version

Disabled

20 Mins

1 Hour

2 Hours

12 Hours

SYSTEM

Software Version

Auto Power Off

Software Update

Factory Dafault

Back 5 Hours

20

Michi X5 Series 2 Amplificador Integrado Estereofónico

El submenú System (Sistema) del menú Setup (Configuración) permite
acceder a las opciones que siguen, seleccionadas resaltando la línea deseada
utilizando los botones con flechas T/ D y pulsando el botón Enter K para
confirmar. Esta acción muestra las opciones situadas en la parte derecha que
permiten cambios. Cambie las opciones utilizando los botones con flechas

/ D y pulse el botón Enter K para confirmar.

T

PC-USB Version (Versión PC-USB): Muestra la versión actual del software
correspondiente al procesador PC-USB.

Software Version (Versión del Software): Muestra la versión actual del
software de gestión cargada en el amplificador.

DESCONEXIÓN AUTOMÁTICA): Establece la cantidad de tiempo durante el
que el aparato permanece activado en ausencia de señal de audio. Si durante el
tiempo especificado en el temporizador no se detecta ninguna señal de audio,
el X5 Series2 se situará automáticamente en el modo de espera (standby).
El ajuste por defecto es 20 Mins.

Las opciones incluyen: Desactivar, 20Mins, 1 Hora, 2 Horas, 5 Horasy 12 Horasy.

Software Update (Actualización de Software): Selecciona el método de
actualización deseado para actualizar el aparato.

Las Opciones disponibles son: No (Opción por Defecto), USB e Internet.

Factory Default: Esta opción configura de nuevo el aparato a sus ajustes
originales, es decir los que tenía cuando salió de fábrica. Todos los ajustes
establecidos por el usuario serán borrados.

NOTA: Todas las opciones previamente configuradas serán borradas
y reinicializadas a su valor establecido en fábrica (valor por defecto).

Para salir del menú, pulse el botón SETUP B.Para volver al menú principal,
seleccione “ATRÁS” (“BACK”) en el OSD.

Problemas y Posibles Soluciones

La mayoría de dificultades que suelen producirse en los sistemas de audio son
el resultado de conexiones realizadas incorrectamente o ajustes inapropiados.
En caso de que usted se encuentre con algún problema, aísle en primer lugar
el área afectada, compruebe los ajustes de control realizados, determine
la causa del fallo y haga los cambios necesarios. Si se ve incapaz de hacer
funcionar de nuevo el X5 Series2, considere las sugerencias que le damos
para las siguientes condiciones:

Sustitución del Fusible

En el caso de que otro dispositivo eléctrico conectado a la toma anterior
funcione correctamente y el indicador luminoso Power del X5 Series2 siga
sin activarse cuando este último esté conectado a dicha toma, significa
que es muy posible que el fusible de protección interno del aparato se haya
fundido. Si usted cree que ha sucedido esto, contacte con su distribuidor Michi
autorizado para que le proporcione uno nuevo y se lo instale adecuadamente.

No Hay Sonido

Compruebe la fuente de señal para asegurarse de que esté funcionando
correctamente. Asegúrese de que los cables que van desde la fuente de
señal a las entradas del X5 Series2 estén conectados adecuadamente.
Compruebe el cableado entre el X5 Series2 y la etapa de potencia y entre
ésta y las cajas acústicas.

Imposible Establecer la Conexión Bluetooth

Si le resulta imposible sincronizar su dispositivo Bluetooth al X5 Series2, borre
la memoria correspondiente a la conexión previa en su dispositivo. En su
dispositivo, esto aparecerá a menudo en la forma de una lista del tipo “Forget
this Device” (“Olvidar este Dispositivo”). A continuación intente establecer
de nuevo la conexión.

Formatos de Audio Compatibles

aptX™ HD y AAC Bluetooth

Formato Notas

Cualquier formato
soportado por el
dispositivo emisor.

PC-USB

Formato Notas

Formato determinado
por el software
del Reproductor
Multimedia (“Media
Player”)/Servidor
utilizado.

Coaxial/Óptica

Formato Notas

S/PDIF LPCM
(PCMLineal)

Es posible que se excluyan “Apps” diseñadas para
reproducir formatos originariamente no soportados por
el dispositivo emisor.

Cualquier formato soportado por el software del PC:
Audio PCM: 44’1 kHz, 48 kHz, 88’2 kHz, 96 kHz, 176’4
kHz, 192 kHz o 384 kHz
(cuantificación entre16 bits, 24 bits, 32 bits).
DSD64, DSD128 y DSD256
MQA, MQA Studio
Roon Tested

44’1 kHz, 48 kHz, 88’2 kHz, 96 kHz, 176’4 kHz, 192 kHz
(cuantificación entre 16, 24).

El Indicador Luminoso de Puesta en Marcha
No Se Activa

El indicador luminoso Power del panel frontal se activará siempre y cuando
el aparato esté conectado a una toma de corriente eléctrica alterna y el
conmutador de puesta en marcha del panel posterior esté situado en la posición
ON. La indicación será en color ROJO para e modo de espera (standby) y en
BLANCO durante el funcionamiento normal. En caso de que el aparato no
se active, compruebe dicha toma con otro dispositivo eléctrico, como por
ejemplo una bombilla, y asegúrese de que la misma no esté controlada por
un conmutador situado en su posición Off.

„MQA“ oder „MQA.“ gibt an, dass das Produkt einen MQA-Stream oder eine
Datei dekodiert und wiedergibt, und gibt die Herkunft an, um sicherzustellen,
dass der Klang mit dem des Quellmaterials identisch ist. „MQA.“ gibt an,
dass eine MQA Studio-Datei abgespielt wird, die entweder im Studio vom
Künstler/Produzenten genehmigt oder vom Urheberrechtsinhaber veriziert
wurde.

„OFS“ bestätigt, dass das Produkt einen MQA-Stream oder eine Datei
empfängt. Dies liefert die endgültige Entfaltung der MQA-Datei und zeigt
die ursprüngliche Abtastrate an.

Español

Características Técnicas

Respuesta en Frecuencia Respuesta en Frecuencia
Entradas de Línea 20 Hz - 20.000 Hz
(+0 dB, -0’2 dB)
Entrada de Fono 10 Hz - 10.000 Hz
(+0 dB, -0’6 dB)

(20 - 20.000 Hz, 8 ohmios)

Entrada de Fono (MM) 5’7 mV/47k ohmios
Entrada de Fono (MC) 570 uV/100 ohmios
Entradas de Línea (RCA) 380 mV/100k ohmios
Entradas de Línea (XLR) 580 mV/100k ohmios

Entrada de Fono (MM) 197 mV
Entrada de Fono (MC) 19 mV
Entradas de Línea (RCA) 12’5 V
Entradas de Línea (XLR) 12’5 V

21

(hasta 24 bits/192k Hz)

(hasta 24 bits/96k Hz)

USB Audio Class 2.0

(hasta32 bits/384k Hz)*

*Se requiere la instalación de un

controlador (“driver”) específico.
DSD (hasta 11’2 MHz 1bit)
y DOP soportado
MQA y MQA Studio soportado
Roon Tested soportado

Versión para EE.UU. 120 voltios/60 Hz
Versión para Europa 230 voltios/50 Hz

Bass ±10 dB a 100 Hz
Treble ±10 dB a 10 kHz

(ponderación A)

Entrada de Fono 80 dB
Entradas de Línea 102 dB

Entrada de Fono > 65 dB
Entradas de Línea > 65 dB

Todas estas especificaciones son correctas en el momento de la impresión del
presente manual de instrucciones.

Network Wakeup < 2 vatios

(An x Al x P)

Michi se reserva el derecho a realizar modificaciones en las mismas sin aviso previo.

485 x 195 x 452 mm

Rotel Global Ofce

Room 1903, 19/F., Dominion Center
43-59 Queen’s Road East Wanchai
Hong Kong
Tel: [phone]
Fax: [phone]

Rotel USA

11763 95th Avenue North
Maple Grove, MN 55369
USA
Phone: [phone] (option 2)

Rotel Canada

Kevro International
902 McKay Rd. Suite 4
Pickering, ON L1W 3X8
Canada
Tel: [phone]

Rotel Europe

Dale Road
Worthing, West Sussex BN11 2BH
England
Phone: + 44 (0)1903 221 763
Fax: [phone]

www.michi-hi.com

Michi X5 Series 2 Owner’s Manual Ver E 032723 Español
