Page 1

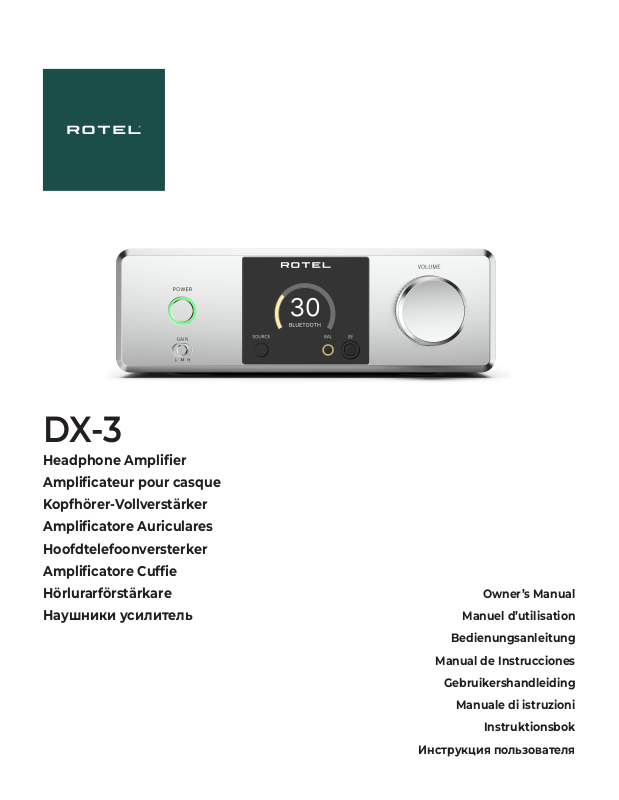

DX-3
Headphone Amplier
Amplicateur pour casque
Kopfhörer-Vollverstärker
Amplicatore Auriculares
Hoofdtelefoonversterker
Amplicatore Cufe
Hörlurarförstärkare
Наушники усилитель
Owner’s Manual
Manuel d’utilisation
Bedienungsanleitung
Manual de Instrucciones
Gebruikershandleiding
Manuale di istruzioni
Instruktionsbok
Инструкция пользователя
Page 2
2
Rotel DX-3 Amplificatore Auriculares
Instrucciones de Seguridad Importantes
ADVERTENCIA: No hay componentes
manipulables por el usuario en el interior del
aparato. Cualquier operación de mantenimiento
debe ser llevada a cabo por personal cualificado.
ADVERTENCIA: Para reducir el riesgo de que se
produzca un incendio o una descarga eléctrica,
no exponga el aparato al agua o la humedad
ni permita que ningún objeto extraño penetre
en su interior. Si el aparato está expuesto a la
humedad o algún objeto extraño penetra en
su interior, desconecte inmediatamente el
cable de alimentación de la red eléctrica. En
caso de que fuera necesario, envíe el aparato a
un especialista cualificado para su inspección
y posterior reparación.
Lea todas las instrucciones del presente manual.
Conserve este manual.
Tenga siempre en mente las advertencias
Siga escrupulosamente todas las instrucciones
relacionadas con el funcionamiento del mismo.
No utilice este aparato cerca del agua.
Limpie el exterior del aparato únicamente con
una gamuza seca o un aspirador.
No coloque nunca el aparato en una cama,
un sofá, una alfombra o una superficie similar
susceptible de bloquear las ranuras de
ventilación. Si el aparato está ubicado en la
estantería de una librería o un mueble, debe
haber suficiente espacio a su alrededor y
ventilación en el mueble para permitir una
refrigeración adecuada.
Mantenga al aparato alejado de radiadores,
estufas, cocinas o de cualquier otra instalación
que produzca calor.
Una clavija polarizada incluye dos patillas, una de
ellas más ancha que la otra. Una clavija con toma
de tierra incluye dos patillas más una tercera para
la conexión de masa. Esta configuración está
pensada para su seguridad. No intente desactivar
los terminales destinados a la conexión a tierra
o polarización. Si la clavija suministrada no se
adapta a su toma de corriente, le rogamos que
consulte a un técnico especializado para que
sustituya la toma obsoleta por una de última
generación.
No coloque el cable de alimentación en lugares
en que pueda ser aplastado, perforado, doblado
en ángulos críticos, expuesto al calor o dañado de
algún modo. Preste particular atención al punto
de unión entre el cable y la toma de corriente
y también a la ubicación de esta última en el
panel posterior del aparato.
Utilice únicamente accesorios especificados
por el fabricante.
Utilice el aparato únicamente con una carretilla,
un soporte, un mueble o un sistema de estantes
suficientemente fuerte como para sostener la
aparato. Tenga cuidado cuando mueva el aparato
junto con el mueble o pie que lo soporte ya
que en caso de caída podría lastimarle daños
en el aparato.
El cable de alimentación debería
desconectarse de la red eléctrica
cuando el aparato no vaya a ser
utilizado durante un largo período
de tiempo.
Deje inmediatamente de utilizar el aparato
y envíelo a un servicio técnico cualificado
para su inspección/reparación si: el cable de
alimentación o alguna clavija del mismo ha sido
dañado.; han caído objetos o se ha derramado
líquido en el interior del aparato; el aparato ha
sido expuesto a la lluvia; el aparato muestra
signos de funcionamiento inadecuado; el
aparato ha sido golpeado o dañado de algún
modo.
El aparato no debería ser utilizado en un clima
tropical.
En ningún caso debe impedirse la ventilación
del aparato cubriendo las aberturas destinadas
a tal efecto con objetos tales como periódicos,
manteles, cortinas, etc.
No se deben colocar sobre el aparato fuentes
de llama desnuda, como por ejemplo velas
encendidas.
Tocar terminales o cables sin aislar puede
provocar una sensación desagradable.

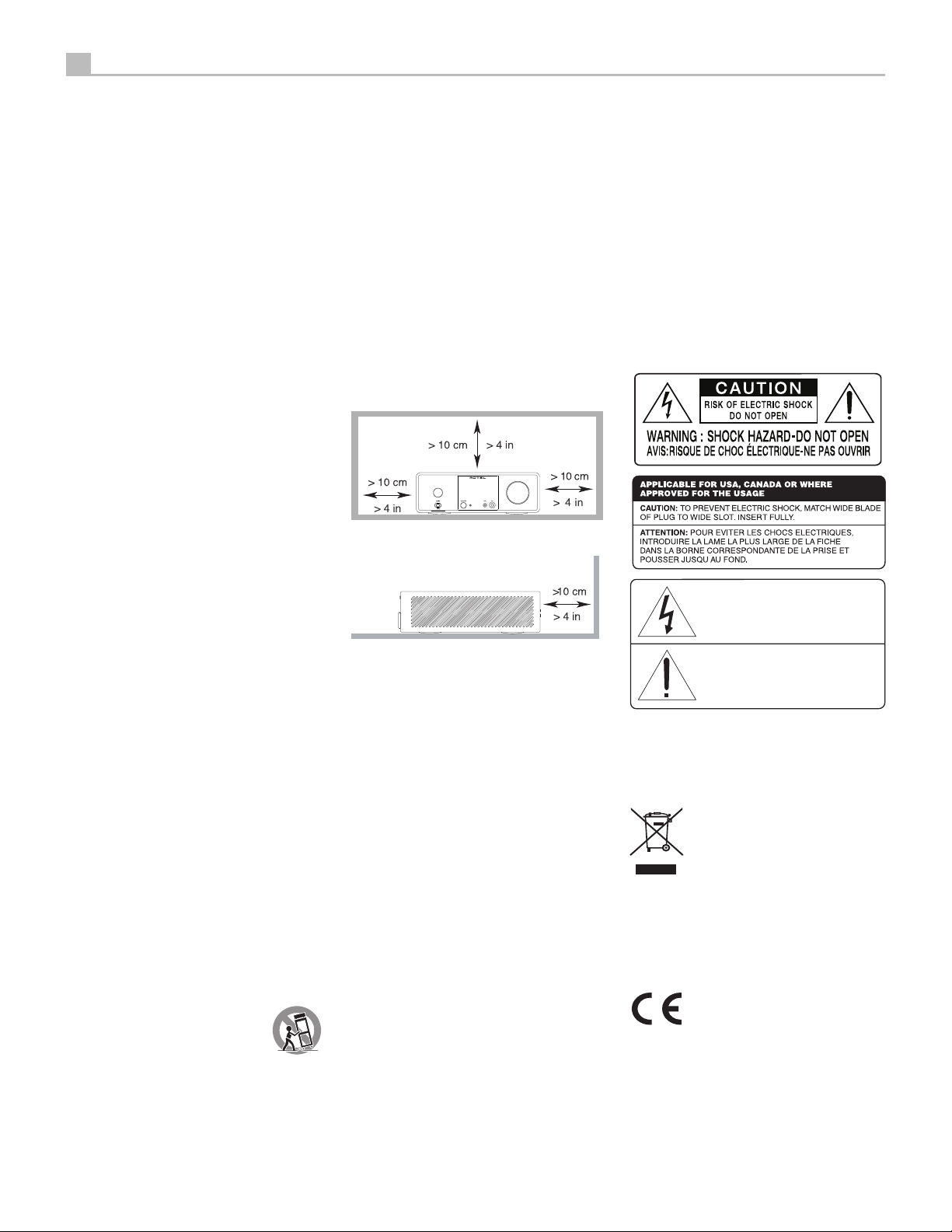

Debería dejar unos 10 centímetros de espacio
libre alrededor del aparato.
ADVERTENCIA: El conector del cable de
alimentación del panel posterior hace las veces
de dispositivo de desconexión de la red eléctrica.
En consecuencia, el aparato debe ubicarse en
un área abierta que permita acceder fácilmente
a dicho conector.
El aparato debe ser conectado únicamente a
una fuente de alimentación del tipo y la tensión
especificados en su panel posterior (corriente
eléctrica alterna de 120 V/60 Hz para EE.UU. y
230 V/50 Hz para la Comunidad Europea).
Conecte el aparato a la toma de corriente
eléctrica únicamente a través del cable de
alimentación suministrado de serie o un
equivalente exacto del mismo. No modifique
de ningún modo dicho cable. No utilice cables
de extensión.
En consecuencia, para desconectar
completamente el aparato de la red eléctrica
la clavija principal del cable de alimentación
debería ser retirada de la toma de corriente
alterna (CA) correspondiente y el aparato. Esta
es la única manera de eliminar por completo
la red eléctrica de la aparato.
Las pilas del mando a distancia no deberían
exponerse a temperaturas excesivas (luz solar
directa, fuego u otras fuentes de calor).
Este dispositivo satisface el Apartado 15 de la
Normativa FCC, estando sujeto a las siguientes
condiciones: (1) Este dispositivo no debe provocar
interferencias molestas y (2) este dispositivo
debe aceptar cualquier interferencia que reciba,
incluyendo aquellas susceptibles de influir
negativamente en su funcionamiento.
ADVERTENCIA: El interruptor maestro de puesta
en marcha está situado en el panel posterior. El
aparato debe instalarse de tal modo que permita
el acceso sin restricciones al citado interruptor.
Este producto se conectará a una toma de
corriente principal con una conexión a tierra
de protección.
El enchufe MAINS o un acoplador de
electrodomésticos se utiliza como dispositivo
de desconexión, la toma de corriente debe
instalarse cerca del equipo y debe ser fácilmente
accesible.
Este símbolo sirve para alertar al usuario
sobre la presencia de tensiones peligrosas no
aisladas en el interior del aparato susceptibles
de constituir un riesgo de electrocución.
Este símbolo sirve para alertar al usuario
sobre la presencia de instrucciones
importantes relacionadas con el
funcionamiento y el mantenimiento (servicio
técnico) tanto en este manual como en la
literatura que acompaña al producto.
Los productos Michi están
diseñados para satisfacer la
normativa internacional en
materia Restricción del Uso de
Sustancias Peligrosas (RoHS) en
equipos eléctricos y electrónicos
y la eliminación de Residuos
Procedentes de Equipos Eléctricos
y Electrónicos (WEEE). El símbolo
del carrito de la basura tachado
indica la plena satisfacción de
las citadas normativas y que los
productos que lo incorporan
deben ser reciclados o procesados
debidamente en concordancia con
las mismas.
Page 3

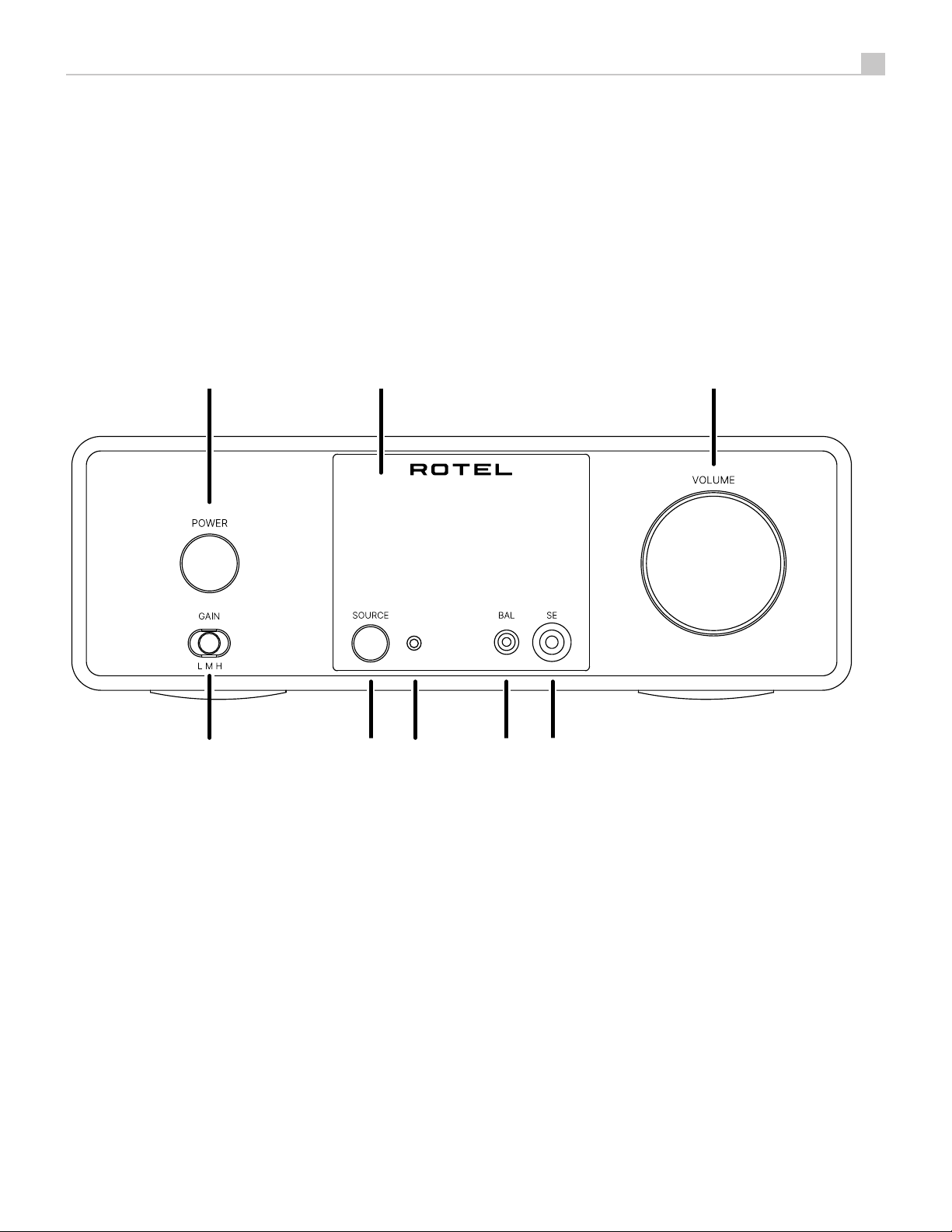

Figure 1-1: Controls and Connections
Commandes et branchements
Bedienelemente und Anschlüsse
Controles y Conexiones
De bedieningsorganen en de aansluitingen
Controlli e collegamenti
Kontroller och anslutningar
Органы управления и разъемы
1 2 31 2 3
3
4
: Botón Power y anillo luminoso Power
1
Activate the unit or put it into standby mode.
: Display
2
: Control VOLUME
3
Ajustando el nivel de salida.
: Selector de Ganancia (Gain) de los Auriculares
4
5 7
4
6
6
8
5
: Botón SOURCE
5
Seleccionan la fuente de señal de entrada.
: Sensor de Control Remoto
6
Recibir órdenes de control por rayos infrarrojos (IR) procedentes del
mando a distancia.
: Una conector balanceado para toma de auricular
7
Toma de auricular para conector balanceado estándar de 4’4 mm.
: Una conector no balanceado para toma de auricular
8
Toma de auricular para conector estereofónico no balanceado estándar
de 6’35 mm.
Page 4
4
1 2 31 2 3
4
5
6
5 7
8
4
6

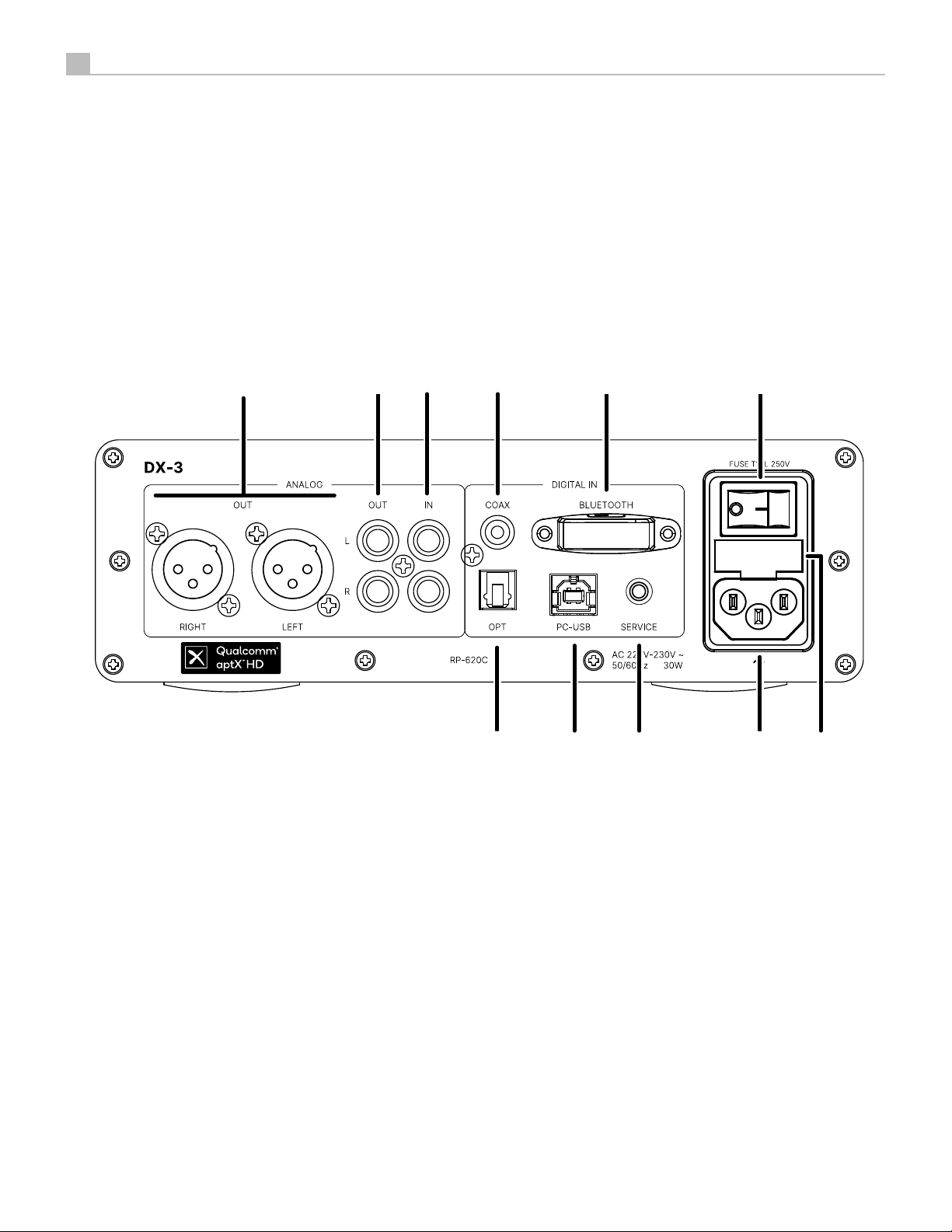

Figure 1-2: Controls and Connections
Commandes et branchements
Bedienelemente und Anschlüsse
Controles y Conexiones
De bedieningsorganen en de aansluitingen
Controlli e collegamenti
Kontroller och anslutningar
Органы управления и разъемы
7 98 0 -
9
0 =- q w
=
: Salida no balanceado
9
: .Salida Analógica
0
: Entrada Analógica
-
: Salida COAXIAL
=
Conecte a las salidas COAXIAL de su fuente.
: Antena Bluetooth
q
Escuchar música en “streaming” vía Bluetooth.
q e re r t y
: Salida OPTICAL
e
Conecte a las salidas OPTICAL PCM de su fuente.
: Entrada USB para PC
r
: Puerto de servicio
t
Conexión de servicio solo para uso de fábrica.
: Entrada de Corriente Eléctrica Alterna
y
: Fusibles principales
u
u
: Conmutador de Puesta en Marcha Principal
w
Page 5
English
5

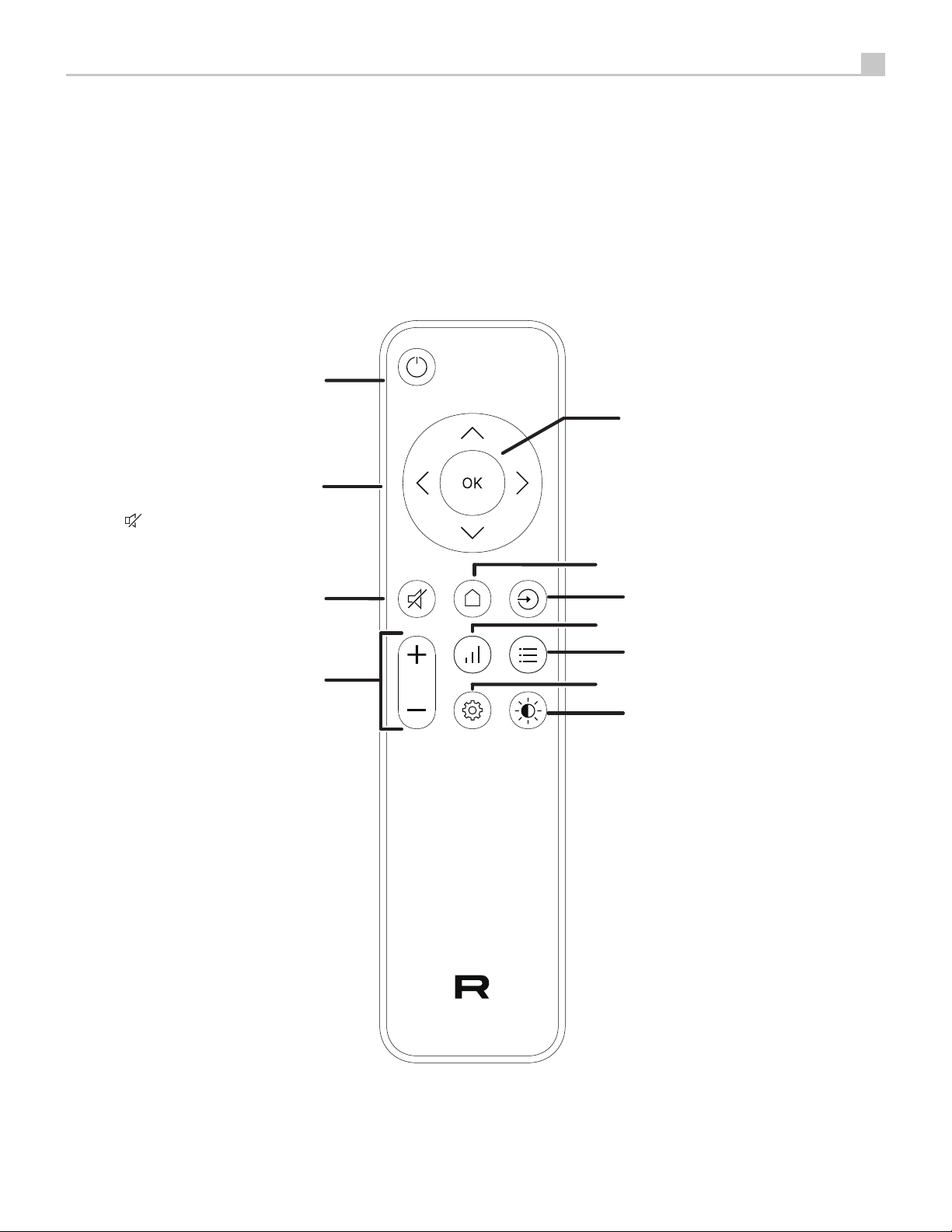

Figure 2: RR-DX1 Remote Control
Télécommande infrarouge RR DX1
Fernbedienung RR-DX1
Mando a Distancia RR-DX1
: Botón Power
A
Poner en marcha el aparato o
situarlo en la posición de espera.
: Botones de Navegación
B
Acceder a los diferentes menús y
realizar ajustes con los mismos.
: Botón
C
Silenciar la señal de audio.
: Botones VOLUME +/-
D
Ajustando el nivel de salida.
A
B
C
D
Afstandsbediening RR-DX1
Telecomando RR-DX1
RR-DX1 fjärrkontroll
Пульт ДУ RR-DX1
: Botón Entrar
K
E
F
G
H
I
K
y deseada.
: Botón Home
E
Ir a la pantalla Principal (Main Home).
: Botón Source
F
Select the input signal source.
: Botón Function
G
Alterna entre las diferentes
visualizaciones de la pantalla principal.
J
: Botón Display
H
Alterna entre las diferentes
visualizaciones relacionadas con la
reproducción de audio.
: Botón Setup
I
del visualizador de funciones frontal.
: Botón Dim
J
Atenúa el brillo del visualizador de
funciones frontal.
Page 6
6

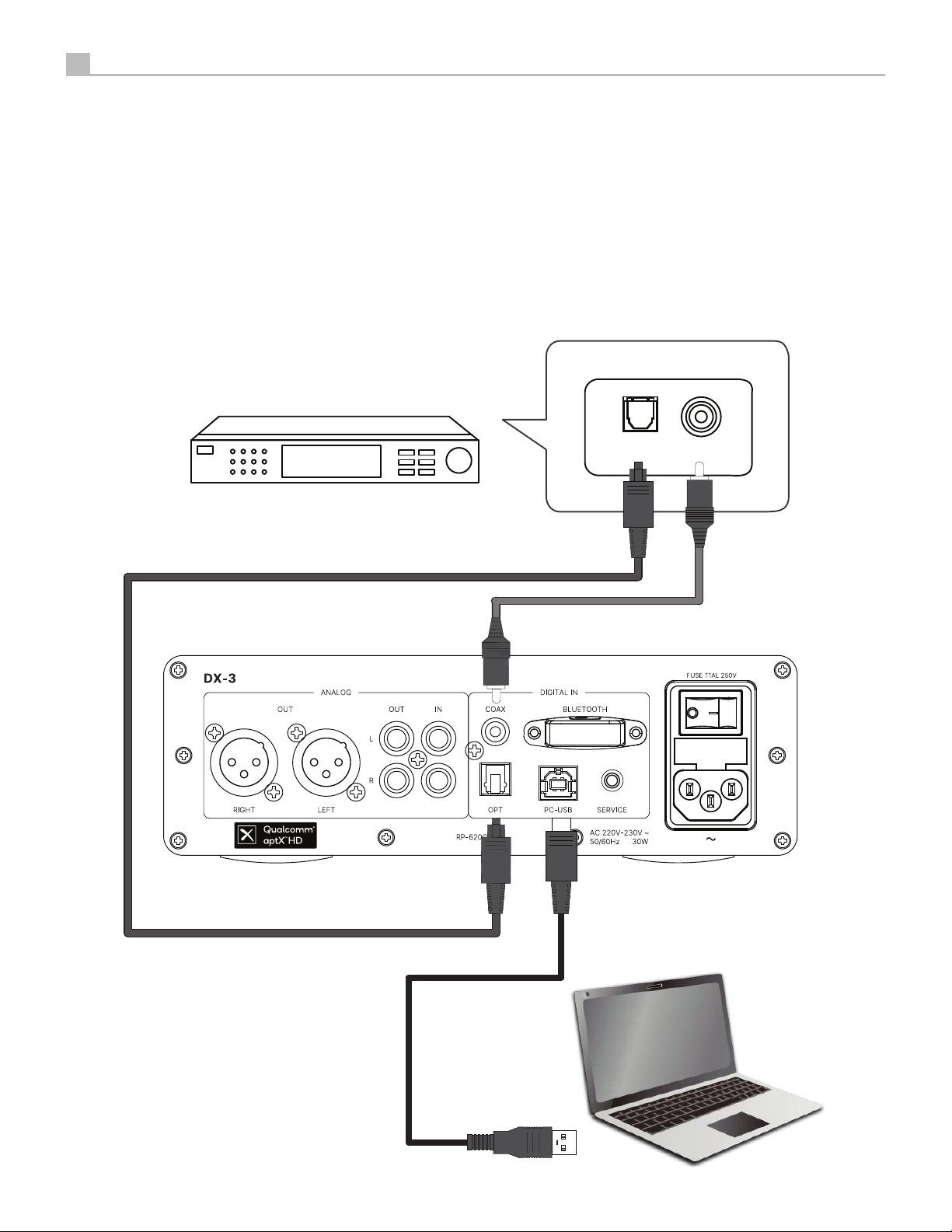

Figure 3: Digital Input and Output Connections
Branchements des Entrées et sorties numériques
Anschlüsse für Digitaleingänge und ausgang
Conexiones de Entrada Digital y de Salida
De aansluitingen voor de Digitale ingangen en uitgang
Collegamenti ingressi digitali ed uscita
Anslutningar för digitala ingångar och utgång
Подсоединение Цифровой вход и выход
AUDIO PLAYER
DX-3 Headphone Amplier
DIGITAL AUDIO OUTPUT
OPTICAL
COAXIAL
Rotel DX-3
(Supplied)
Computer
Page 7
English

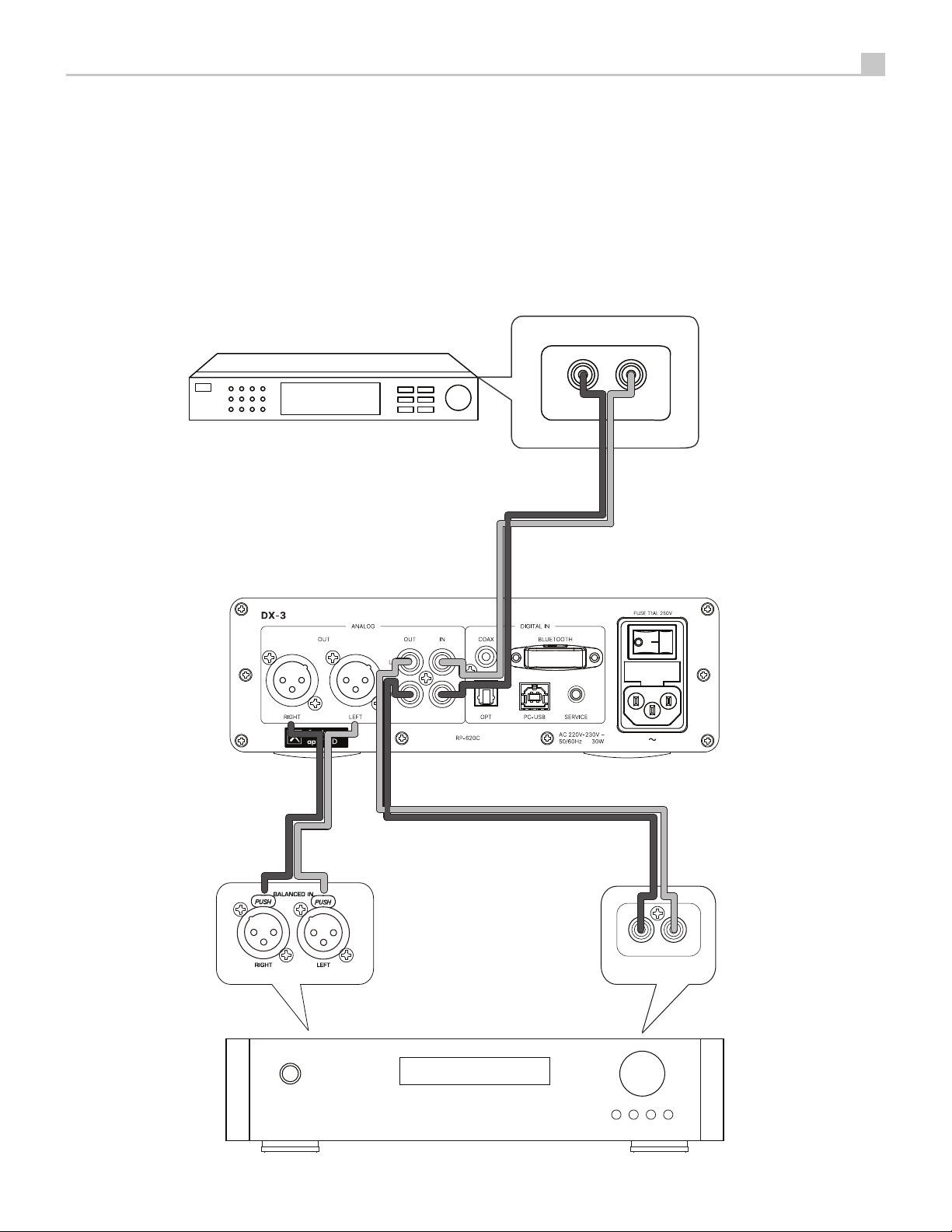

Figure 4: Analog Input and Outputs Connections
Branchements des Entrées et sorties analogiques
Anschlüsse für Analoge-ingänge und ausgang
Conexiones de Entrada y Salida Analógicas
De aansluitingen voor de Analoge ingangen en uitgang
Collegamenti ingressi ed uscita analogiche
Anslutningar för analoga ingångar och utgång
Подсоединение Аналоговые вход и выход
7
AUDIO PLAYER
ANALOG AUDIO OUTPUT
RIGHT
LEFT
Rotel DX-3
Proccessor / Preamplifier
LEFT
RIGHT
ANAGLOG INPUT
Page 8
8
DX-3 Headphone Amplier
Important Notes
When making connections be sure to:
4 Turn off all the components in the system before connecting up any components.
4 Turn off all components in the system before changing any of the connections to the system.
It is also recommended that you:
4 Turn the volume control of the unit all the way down before the unit is turned on or off.
Remarques importantes
Pendant les branchements, assurez-vous que :
4 Tous les maillons sont éteints avant leur branchement, quels qu’ils soient.
4 Éteignez tous les maillons avantquoi que ce soit au niveau de leurs branchements, quels qu’ils soient.
Il est également recommandé de :
4 Toujours baissez le niveau sonore via le contrôle de volume, avant d’allumer ou d’éteindre
Wichtige Hinweise
Achten Sie beim Herstellen der Verbindungen auf Folgendes:
4 Schalten Sie alle Komponenten im System ab, bevor Sie Geräte anschließen.
4 Schalten Sie alle Komponenten im System ab, bevor Sie Anschlüsse im System verändern.
Ferner empfehlen wir, dass
4 Sie die Lautstärke herunterdrehen, bevor Sie die Endstufe ein- oder abschalten.
Notas Importantes
Cuando realice las conexiones, asegúrese de que:
4 Desactiva todos los componentes del equipo, cajas acústicas incluidas, antes de conectar cualquier nuevo componente.
4 Desactiva todos los componentes del equipo antes de cambiar cualquier conexión del mismo.
También le recomendamos que
4 antes de activarlo o desactivarlo.
Héél belangrijk
Bij het maken van de verbindingen:
4 Zorg dat niet alleen de DX-3, maar de gehele installatie uitstaat, als nog niet alle verbindingen gemaakt zijn.
4 Zorg dat niet alleen de DX-3, maar de gehele installatie ook uitstaat, als u verbindingen gaat wijzigen.
Wij raden u ook aan om
4 de volumeregelaar van de voorversterker geheel dicht te draaien (volkomen naar links) wanneer u uw eindversterker aan- of uitzet.
Note importanti
Quando effettuate i collegamenti assicuratevi di:
4 Spegnere tutti i componenti del sistema prima di collegare qualsiasi componente.
4 Spegnere tutti i componenti del sistema prima qualsiasi connessione nel sistema.
Vi raccomandiamo inoltre di:
4 Portare il volume a zero prima di accendere o spegnere
Viktigt
Tänk på följande när du gör anslutningar:
4 Stäng av alla komponenter i anläggningen innan du ansluter nya komponenter.
4 Stäng av alla komponenter i anläggningen innan du ändrar någon anslutning i anläggningen.
Vi rekommenderar också föjlande:
4 Vrid ner volymen på förstärkaren helt och hållet innan förstärkaren slås på eller av.
Важные замечания
Перед подсоединением:
4 все
4 все менять.
Рекомендуется также:
4 минимум, включать или выключать его.
Page 9
Español
9
Contenido
Instrucciones de Seguridad Importantes .........................2
Figura 1_1: Controles y Conexiones 3
Figura 1_2: Controles y Conexiones 4
Figura 2: Mando a Distancia RR-DX1 5
Figura 3: Conexiones de Entrada Digital y de Salida 6
Figura 4: Conexiones de Entrada y Salida Analógicas 7
Notas Importantes 8
Acerca de Rotel ................................................9
Para Empezar ..................................................9
Algunas Precauciones 10
Colocación 10
Cables 10
El Mando a Distancia RR-DX1 ...................................10
Pilas del Mando a Distancia 10
Alimentación y Control .........................................11
Entrada de Corriente Eléctrica Alterna y 11
Conmutador de Puesta en Marcha Principal w 11
Conmutador 1A e Indicador Luminoso de Puesta en Marcha 11
Conexiones Analógica ..........................................11
Salida Balanceada (XLR) 9 11
Salida Analógica 0 11
Entrada Analógica - 11
Conexiones Digitales .........................................12
Entradas Digitales =e 12
Conexión Bluetooth aptX™ HD q 12
Entrada USB para PC r 12
Conector SERVICE t ..........................................12
Repaso del Panel Frontal ......................................12
Visualizador de Funciones 2 12
Selector de Ganancia (Gain) de los Auriculares 4 12
Sensor de Control Remoto 6 12
Salida de Auriculares 78 13
Menú de Ajustes (“Settings”) ................................... 13
Repaso de los Botones y Controles ............................. 13
Menú Principal ................................................13
Conguración de Fuentes 14
Conguración de Audio 14
Conguración del Visualizador de Funciones 15
Conguración del Sistema 15
Problemas y Posibles Soluciones ...............................16
El Indicador Luminoso de Puesta en Marcha No Se Activa 16
Sustitución del Fusible 16
No Hay Sonido 16
Imposible Establecer Conexión por Bluetooth 16
Formatos de Audio Compatibles 16
Características Técnicas .......................................17
Acerca de Rotel
Nuestra historia empezó hace más de 60 años. A lo largo de todas estas
décadas, hemos recibido cientos de premios por nuestros productos y
satisfecho a centenares de miles de clientes que se toman muy en serio,
al igual que usted, sus momentos de ocio.
Rotel fue fundada por una familia cuyo entusiasta interés por la música le
condujo a diseñar y construir componentes de Alta Fidelidad sin ningún
tipo de compromiso.
Esta pasión ha permanecido inalterada durante todo este tiempo,
hasta el punto de que el objetivo de los fundadores de la compañía
independientemente de cuales sean sus posibilidades económicas- es
compartido por todos sus empleados.
Los ingenieros de Rotel trabajan como un equipo compacto, escuchando y
de manera exacta los estándares de calidad musical para los que fue
diseñado. Para lograrlo, disponen de la máxima libertad para escoger
los mejores componentes allí donde se encuentren. Le sorprenderá
agradablemente encontrar exquisitos condensadores procedentes del
Reino Unido y Alemania o semiconductores de Japón o Estados Unidos,
mientras que los transformadores toroidales de potencia son construidos
en la propia factoría de Rotel.
Todos nosotros nos preocupamos por nuestro entorno. Y a medida que se
producen y posteriormente desechan más y más aparatos electrónicos,
para un fabricante resulta especialmente importante hacer todo lo que
le sea posible para poner a punto productos que tengan un impacto
negativo mínimo en los vertederos y las capas freáticas.
En Rotel estamos orgullosos de contribuir con nuestra parte. Hemos
reducido el contenido en plomo de nuestros componentes electrónicos
utilizando una soldadura RoHS especial. Nuestros ingenieros se esfuerzan
sin comprometer la calidad. Así, en el modo de espera –“standby”- los
satisfacer las exigencias globales en materia de Consumo de Energía
en Standby.
La factoría de Rotel también está contribuyendo con su parte a mejorar
el medio ambiente mediante la constante incorporación de mejoras en
procesos de fabricación sean más limpios y respetuosos con el entorno.
Le agradecemos que haya adquirido este producto. Estamos seguros
de que le proporcionará largos años de disfrute en la escucha de sus
grabaciones musicales favoritas.
Para Empezar
Utilizado en un sistema de reproducción musical de alta calidad, le
permitirá disfrutar durante muchos años de sus grabaciones favoritas.
Todos los aspectos de su diseño han sido optimizados para preservar
Page 10
10
Rotel DX-3 Amplificatore Auriculares
íntegramente la gama dinámica y las sutilezas de su música predilecta.
El aparato está equipado con una fuente de alimentación altamente
y un transformador de alimentación toroidal diseñado y construido a
medida por Rotel. Esta fuente de alimentación de baja impedancia posee
una generosa reserva de energía que permite al aparato reproducir con
facilidad las señales de audio más exigentes. Un diseño de este tipo resulta
más costoso de fabricar pero es sustancialmente mejor para la música.
Las placas de circuito impreso (PCB) del dispositivo han sido diseñadas
con Pistas Circuitales Simétricas, una solución que permite preservar y
La circuitería del dispositivo alberga resistencias de película metálica y
condensadores de polipropileno o poliestireno en los trayectos de señal
más importantes. Todos los aspectos de este diseño han sido examinados
de la música posible.
El DX-3 es un aparato que resulta muy fácil de instalar y utilizar. Si usted ya
está experimentado en el manejo de componentes de audio estereofónicos,
en principio no debería encontrar nada que le resultara especialmente
complicado. Basta con que lo conecte al resto de componentes de su
equipo y disfrute con su música preferida.
Algunas Precauciones
ADVERTENCIA: Para evitar que se produzcan daños potenciales en
su equipo, le rogamos que desconecte TODOS los componentes de
su equipo cuando vaya a conectar o desconectar las cajas acústicas
o uno cualquiera de los mismos. No vuelva a poner en marcha los
componentes del equipo hasta que esté seguro de que todas las
conexiones son correctas y seguras. Preste una atención especial
a los conductores de los cables de conexión a cajas acústicas. No
debería haber ningún conductor suelto susceptible de contactar con
Le rogamos que lea cuidadosamente el presente manual de instrucciones.
Además de las instrucciones básicas de instalación y puesta a punto
del aparato, incluye información de gran valor sobre las diferentes
que le ayudará a optimizar las prestaciones de su sistema. Le rogamos
asimismo que contacte con su distribuidor Rotel autorizado para cualquier
duda o consulta. No le quepa la menor duda de que todos sus comentarios
y observaciones serán bien recibidos.
Guarde el embalaje del aparato y todo el material en él contenido para
un posible uso futuro del mismo. El embalaje o transporte del aparato
en condiciones diferentes de las originales puede dañar seriamente sus
componentes de audio.
señal junto con los de alimentación ya que de este modo se minimizará
la posibilidad de captación de zumbidos o interferencias.
El DX-3 genera calor como parte de su funcionamiento normal, por lo
que tanto los disipadores térmicos como las ranuras de ventilación que
incorpora están perfectamente capacitados para eliminar dicho calor.
Debería dejar unos 10 centímetros de espacio libre alrededor del chasis
y permitir una circulación de aire razonable para evitar que el aparato
se caliente en exceso.
El aparato se suministra de serie con un mando a distancia RR-DX1. A
mando, le recomendamos que coloque el aparatoen lugares desde los
que la señal de infrarrojos procedente de aquél pueda alcanzar el Sensor
Cables
Asegúrese de mantener alejados entre sí los cables de alimentación,
digitales y de modulación de su equipo. De este modo se minimizarán
las posibilidades de que la señal de audio se vea afectada por ruido o
interferencias procedentes de los cables digitales o de alimentación. El
uso exclusivo de cables apantallados de alta calidad también contribuirá
a prevenir la entrada de ruido o interferencias susceptibles de degradar
la calidad sonora de su equipo. Si tiene alguna consulta que realizar al
respecto, le recomendamos que visite a su distribuidor autorizado de
productos Rotel para que le aconseje los cables más adecuados para
su sistema.
El Mando a Distancia RR-DX1
Algunas funciones pueden ser activadas tanto desde el panel frontal como
desde el mando a distancia suministrado de serie (el RR-DX1). Cuando
se hace referencia a estas operaciones, un recuadro con números en su
interior hace referencia al aparato principal mientras las letras encerradas
Pilas del Mando a Distancia
Antes de utilizar el mando a distancia, deben colocarse en el mismo dos
pilas de tipo AAA. Para instalar las pilas, siga los pasos que se indican a
continuación:

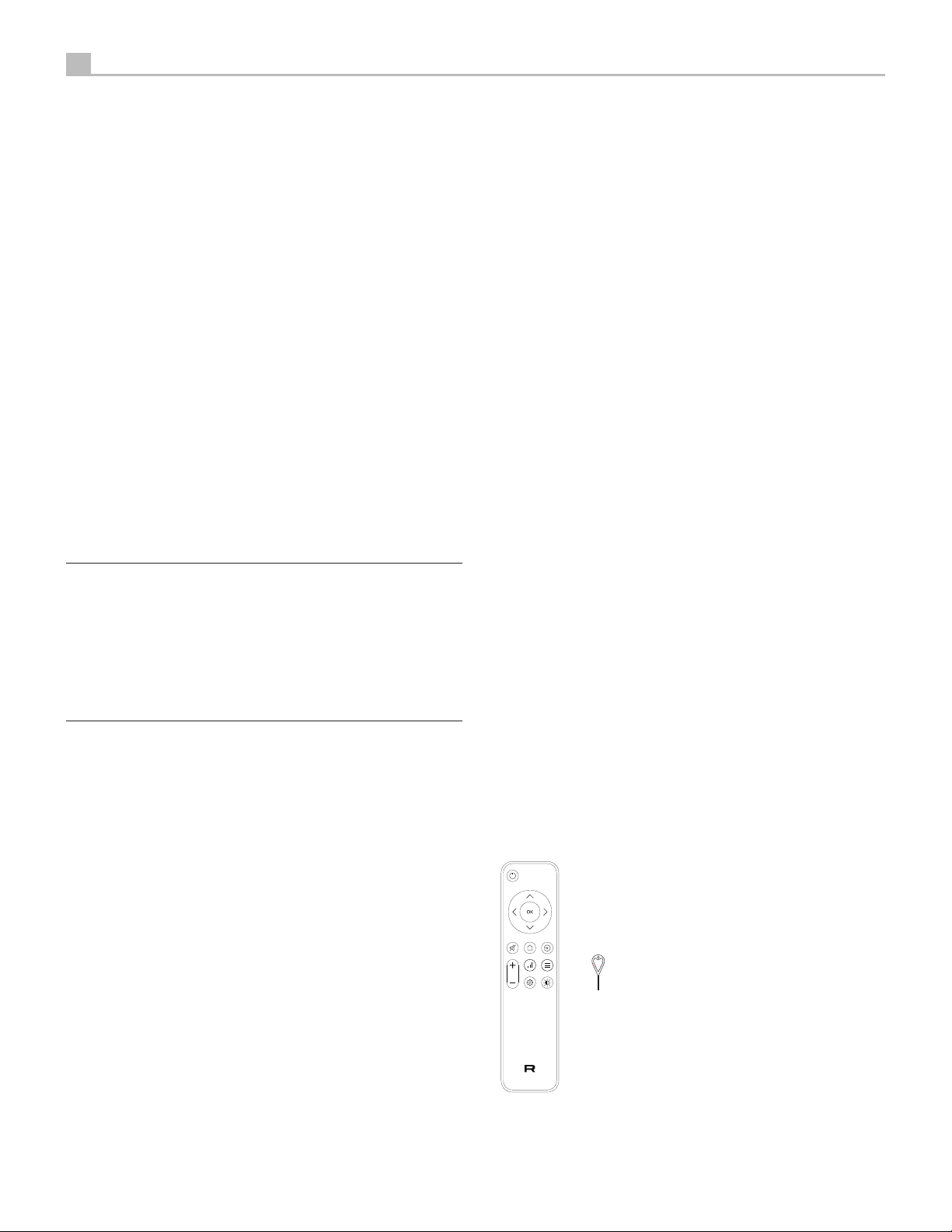

1. Localice la herramienta de apertura del compartimento de la batería.
En el caso de que esté incluida en el embalaje, rellene la tarjeta de
registro del propietario o registrarse en línea. Asegúrese asimismo de
mantener en su poder la factura de compra puesto que constituye el
mejor recordatorio de la fecha de compra, dato este último esencial en
caso de que necesitara asistencia técnica durante el período de garantía.
Colocación
Al igual que todos los componentes de audio que manejan señales de
bajo nivel, el aparato puede verse afectado por su entorno. Evite colocar
otros componentes encima del aparato ya que ello impediría a este
último disipar el calor que genera. Asimismo, evite colocar los cables de
mando a distancia y a continuación la tapa del compartimento de la
batería saltará.
Page 11
Español
11
3. Instale las pilas en su compartimento tal y como se muestra en la
ilustración (Figura 2). Observe que la cubierta de dicho compartimento
hay indicaciones sobre la polaridad -positiva y negativa- de las pilas
(Figura 1). Ponga de nuevo la cubierta en su lugar y seguidamente
compruebe que el mando a distancia funciona correctamente.

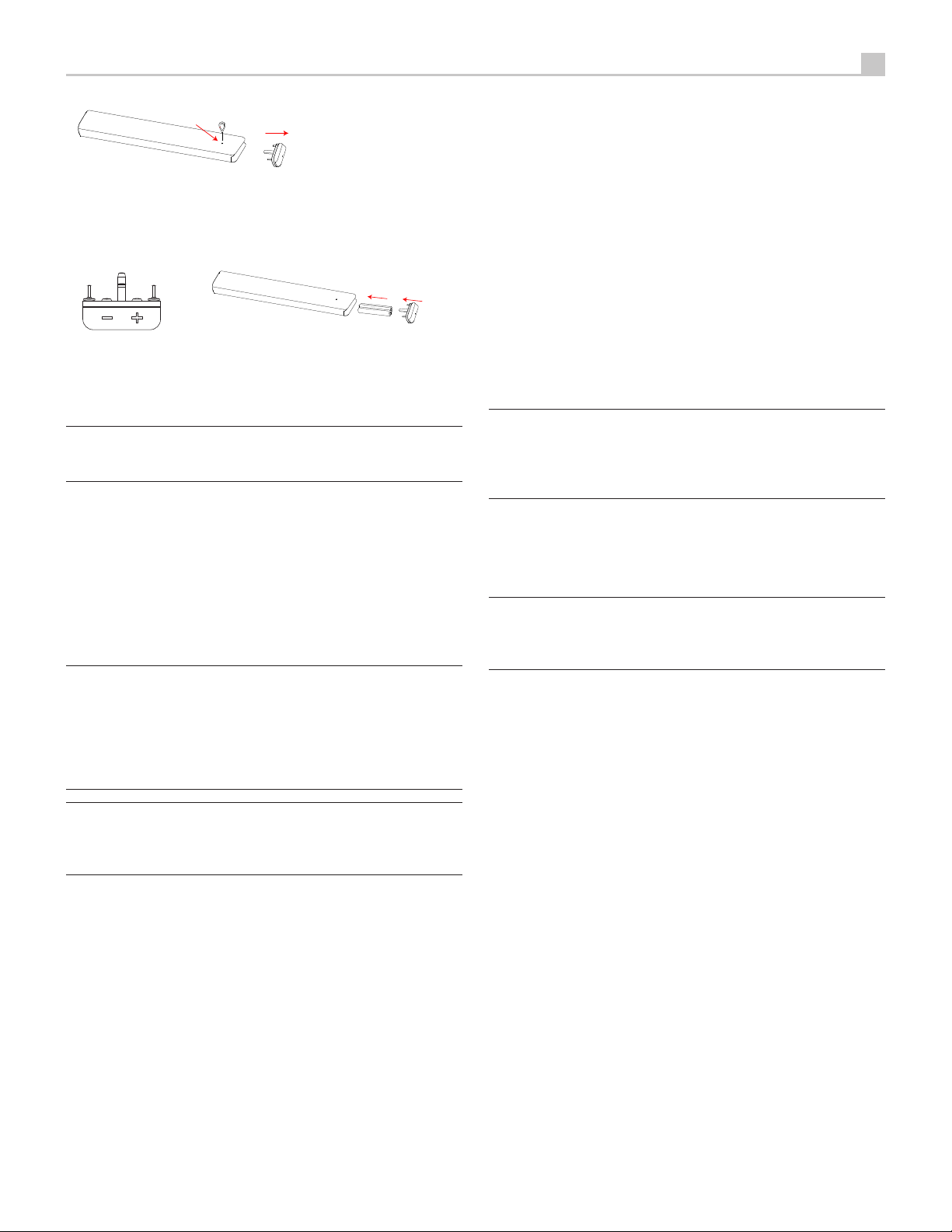

Figura 1 Figura 2
Cuando las pilas empiecen a agotarse, el mando a distancia no controlará
el dispositivo correctamente. La instalación de pilas nuevas debería
eliminar el problema.
NOTA: Utilice únicamente la herramienta suministrada con el
aparato para retirar la cubierta del compartimento de la batería a
Alimentación y Control
Entrada de Corriente Eléctrica Alterna y
de red correcta que corresponda al país en que haya sido comprado (115
voltios de corriente alterna/60 Hz para Estados Unidos y 230 voltios de
está indicada en un receso situado en el panel posterior del aparato.
NOTA: En caso de que tuviese que desplazar su aparato a otro país,
de red diferentes de la establecida en fábrica. No intente llevar a
cabo esta conversión por su cuenta. El acceso al interior del DX-3
le expone a tensiones peligrosas. Para cualquier información al
al departamento de asistencia técnica postventa de Rotel.
NOTA: Algunos productos están destinados a ser vendidos en más
de un país, y en consecuencia se suministran de serie con más de un
cable de alimentación. Le rogamos que utilice únicamente el cable
de alimentación correspondiente a su país/región.
Su aparato debería ser conectado directamente a una toma de corriente
alterna polarizada de 2 clavijas. Evite utilizar ningún tipo de cable de
extensión. Puede utilizarse una base de enchufes de alta calidad siempre
y cuando esté (y también, por supuesto, la toma de corriente ubicada
en la pared de su casa) preparada para manejar la corriente exigida por
todos los componentes conectados a la misma.
Si va a estar fuera de su casa durante un largo período de tiempo (por
ejemplo un mes), le recomendamos, como precaución básica, que
desconecte el aparato (así como el resto de componentes de audio y
vídeo de su equipo) de la red eléctrica mientras esté ausente.
Conmutador de Puesta en Marcha Principal w
El interruptor de grandes dimensiones que hay en el panel posterior es un
conmutador de puesta en marcha maestro. Cuando está en la posición
OFF, el aparato se encuentra completamente desactivado. Cuando está en
la posición ON, pueden utilizarse los botones Power 1 del panel frontal
y A del control remoto para poner en marcha el aparato o situarlo en
la posición de espera.
Conmutador e Indicador Luminoso de Puesta
en Marcha
Ver Figura 4
Pulse el Conmutador de Puesta en Marcha 1 del panel frontal para
activar el aparato. El anillo luminoso Power se iluminará intensamente
cuando el aparato esté activado. Pulse de nuevo el Conmutador de Puesta
en Marcha para desactivar el aparato.
Cuando el conmutador de puesta en marcha esté en la posición ON,
los botones ON y OFF A del mando a distancia pueden utilizarse para
activar el aparato. En el modo Standby, el indicador luminoso se iluminará
débilmente, pero el visualizador de funciones será desactivado.
NOTA: Si está utilizando una toma de corriente conmutada para
activar y desactivar su aparato, debería dejar el correspondiente
interruptor de puesta en marcha en la posición “ON”. Cuando entre
corriente alterna en el aparato, éste se situará en el modo totalmente
activo.
1A
Conexiones Analógicas
Ver Figura 4
NOTA: Para evitar que se produzcan ruidos intensos susceptibles
de dañar sus cajas auriculares, asegúrese de que su todos los
componentes de su equipo estén desactivado cuando realice
cualquier conexión de señal.
Salida Balanceado 9
Un par de conectore XLR balanceado estándar permiten enviar una señal
de salida analógica desde el aparato a las correspondientes entradas de
Seleccione cables de interconexión de alta calidad. Conecte el canal de
salida izquierdo del aparato a la correspondiente entrada de fuente del
y repita la operación con el canal derecho.
Salida Analógica 0
Un juego de conectores RCA estándar permiten enviar una señal de
salida analógica desde el aparato a las correspondientes entradas de
receptor de audio.
Como buena práctica, recomendamos utilizar cables de interconexión de
audio de alta calidad. Conecte el canal de salida izquierdo del aparato a la
u otro componente y repita la operación con el canal derecho.
Entrada Analógica -
La entrada analógica sirven para conectar componentes tales como
reproductores de CD u otros dispositivos de reproducción sonora equipados
con una salida de audio analógica.
Los canales Izquierdo (“Left”) y Derecho (“Right”) están claramente
Page 12
12
Rotel DX-3 Amplificatore Auriculares
las fuentes correspondientes. Los conectores RCA correspondientes al
canal Izquierdo son de color blanco, mientras que los del canal Derecho
son de color rojo. Utilice cables de alta calidad equipados con conectores
RCA para la conexión de cualquier fuente el dispositivo. Consulte a su
distribuidor Rotel autorizado para que le aconseje sobre los cables a utilizar.
Conexiones Digitales
Ver Figura 3
Entradas Digitales
Se dispone de un juego de entradas digitales designados para COAXIAL
y ÓPTICO. Conecte las salidas COAXIAL u OPTICAL PCM de su fuente a
hasta 24 bits/192 kHz.
Conexión Bluetooth aptX™ HD q
La Antena Bluetooth q situada en el panel posterior del aparato sirve
para escuchar música en “streaming” desde su dispositivo móvil (por
ejemplo un “smartphone”) vía Bluetooth. Estando en su dispositivo
móvil, busque “Rotel Bluetooth” y conéctelo. Por lo general, la conexión
es automática, aunque si se le solicitara una contraseña le rogamos que
pulse “0000” en su dispositivo. El aparato soporta el “streaming” tanto
con el Bluetooth tradicional, como con el Bluetooth AAC y aptX™ HD.
Entrada PC-USB r
Conecte esta entrada a la toma USB de su ordenador o streamer de audio
con ayuda de un cable PC-USB.
El aparato es compatible con le modo USB Audio Class 2.0. Para explotar
plenamente las ventajas del modo USB Audio Class 2.0, que permite
trabajar con frecuencias de muestreo de hasta 384 kHz, necesitará instalar
con el aparato.
=e
NOTA: El USB Audio Class 2.0 requiere la instalación del controlador
(“driver”) para PC Windows que figura en el Memoria USB
suministrado con el aparato.
NOTA: Los ordenadores MAC no requieren ningún controlador
(“driver”) para soportar los modos de audio PC-USB 1.0 ó 2-0.
NOTA: Una vez que el controlador haya sido instalado
satisfactoriamente, es posible que usted necesite seleccionar el
cajas acústicas de su ordenador.
NOTA: El aparato es compatible con los reproducción de audio DSD
y DOP en formatos 1X y 2X. Consulte a su reproductor de audio para
estos formatos de audio.
Conector SERVICE t
El conector SERVICE es para su uso exclusivo por Servicios Técnicos
Autorizados.
Repaso del Panel Frontal
En las líneas que siguen se repasan brevemente los controles y prestaciones
del panel frontal del aparato.
Visualizador de Funciones 2
La pantalla de visualización del panel frontal muestra la fuente seleccionada,
el nivel de volumen y el formato de streaming cuando se utiliza una fuente
digital. La iluminación del visualizador de funciones puede atenuarse
Visualizador de Funciones del presente manual.
Muchas aplicaciones para reproducción de audio no soportan la frecuencia
soporta la frecuencia de muestreo de 384 kHz y que usted dispone de
puedan ser reproducidos adecuadamente. Asimismo, es posible que
que suministre señales de 384 kHz o reducir la frecuencia de muestreo
(“downsample”). Para más información al respecto, le rogamos que
consulte el manual de instrucciones de su reproductor de audio o del
sistema operativo de su ordenador.
software Roon a través de PC-USB.
garantizar que tenga la mejor experiencia al usar el software Roon y el
aparato juntos, para que pueda disfrutar de la música.
Selector de Ganancia (Gain) de los Auriculares 4
los auriculares y garantiza que el sonido sea claro y libre de distorsión, a
la vez que se adapta a la sensibilidad y la impedancia de aquéllos. Este
ajuste es sólo para la salida de auriculares.
Opciones disponibles: Bajo (L) (Opción por Defecto), Medio (M), Alto (H).
NOTA: Cuando cambie la GANANCIA (GAIN), reduzca siempre el
volume a su NIVEL MÍNIMO para evirar posibles daños.
NOTA:
la ganancia en consecuencia. Los ajustes de ganancia elevados
pueden aumentar el volumen de manera drástica, por lo que le
rogamos que mantenga niveles de escucha seguros para proteger
su aparato auditivo.
Sensor de Control Remoto 6
Esta ventana del sensor de control remoto recibe órdenes de control por
rayos infrarrojos (IR) procedentes del mando a distancia. Le rogamos que
no bloquee este sensor.
Page 13
Español
13
Salida de Auriculares
La salida de Auriculares (“Phones”) le permite conectar unos auriculares
para escuchar música en la intimidad. Hay dos tomas de auriculares.
una para conector balanceado estándar de 4’4 mm y una para conector
estereofónico no balanceado estándar de 6’3 mm.
NOTA: Puesto que la sensibilidad de auriculares puede variar mucho,
reduzca siempre el nivel de volumen antes de conectar o desconectar
auriculares en su equipo..
78
Menú de Conguración
(“Setup Menu”)
El Rotel aparato incluye una pantalla de visualización para ayudar a
gestionar el sistema. En todo momento está disponible un SISTEMA
DE VISUALIZACIÓN DE MENÚS EN PANTALLA (OSD) más completo
pulsando el botón MENU del mando a distancia. Estos menús OSD le
permanente como ajustes por defecto y no es necesario realizarlos de
nuevo para el funcionamiento normal del aparato.
Repaso de los Botones y
Botón Home E: Permite acceder rápidamente a la pantalla de
visualización principal.
Botón SOURCE 5C: El botón SOURCE del panel frontal y el botón
SOURCE del mando a distancia seleccionan la fuente de señal de entrada.
Estando en el panel frontal, pulse el botón SOURCE para seleccionar la
fuente deseada. Si transcurre de 1 segundo de inactividad por su parte,
la fuente que aparezca en pantalla será seleccionada como fuente activa.
En el mando a distancia, pulse el botón SOURCE para seleccionar la
fuente deseada. Si transcurre de 1 segundo de inactividad por su parte,
la fuente que aparezca en pantalla será seleccionada como fuente activa.
NOTA:
Botón Function G:
su funcionamiento muestre el Nivel de Volumen Estándar, la Potencia
de Pico (Peak Power) en dB o el Espectro de Frecuencias (Spectrum).
Pulse el botón Function para conmutar entre Nivel de Volumen Estándar,
lndicador de Nivel (VU meter) y Espectro de Frecuencias (Spectrum). Si en
el transcurso de 1 segundo no se efectúa ninguna acción, se seleccionará
la última visualización como visualización normal.
Opciones disponibles: Estándar (Opción por Defecto), Vúmetro, Espectro.
Controles
En esta sección se realiza un repaso básico de los botones y
instruccionesdetalladas sobre el uso de estos botones se suministran en
que siguen.
Botón Power 1A: El botón Power del panel frontal y el mando a
distancia activa o desactiva el aparato. Para poner en marcha el aparato,
el interruptor maestro POWER del panel posterior deberá estar en la
de espera –standby- del mando a distancia funcionen.
Puesta en Marcha – Para poner en marcha el aparato pulse y libere el
botón Power 1 del panel frontal o el botón A del mando a distancia.
Desactivación / Standby – Para desactivar el aparato y situarlo en el modo
de espera o standby, pulse y libere el botón Power 1 del panel frontal
o el botón Power A del mando a distancia.
Botones de Navegación B y OK K: Utilice los botones de navegación T / /
/ B y el botón OK K del mando a distancia para acceder a los diferentes
menús del dispositivo y realizar ajustes con los mismos.
Botón MUTE (Silenciamiento)
para silenciar la señal de audio. En la pantalla de visualización frontal
restaurar el nivel de volumen anterior.
Control VOLUME 3 y Botones VOL +/- D: Los botones VOL +/- D del
mando a distancia y el control giratorio del panel frontal permiten acceder
al control VOLUME (VOLUMEN) 3 maestro, ajustando el nivel de salida.
: Pulse una sola vez el botón
C
Botón Display H: Muestra información relacionada con la reproducción
de audio, el formato de streaming y laconfiguración del dispositivo
incluidos. Pulse el botón para conmutar entre las distintas opciones de
visualización.
Opciones disponibles: Estándar, Formato de audio, Salida.
Botón Setup B: El botón SETUP (CONFIGURACIÓN) activa la pantalla
el caso de que se esté en el primer nivel de este último.
Botón DIM J: Atenúa el brillo del visualizador de funciones frontal.
Para atenuar la pantalla de visualización temporalmente, pulse el botón
DIM del mando a distancia y conmute entre los niveles de brillo disponibles.
NOTA: El cambio del nivel DIM desde el mando a distancia es
sólo temporal hasta que se apague. Para cambiar el nivel de brillo
permanentemente, utilice el ajuste BRILLO (BRIGHTNESS) situado
en la opción PANTALLA DE VISUALIZACIÓN (DISPLAY) del menú de
Menú Principal
SETUP
SOURCE
AUDIO
DISPLAY
SYSTEM
EXIT
Page 14
14
Rotel DX-3 Amplificatore Auriculares
I del mando a distancia.
Para seleccionar el menú deseado, acceda a la línea deseada utilizando
los botones T/ B del mando a distancia y pulse la tecla OK K del
mando a distancia. Pulse de nuevo el botón SETUP I para volver
Conguración de Fuentes
SOURCE
Input
Name
Enabled
Volume
Back
las entradas le permite establecer valores por defecto en varios parámetros,
entre ellos la activación o desactivación de dicha fuente y otras opciones.
COAX
COAX
Yes
Variable
3. Repita los pasos 1 y 2 hasta que haya completado la totalidad de los
9 caracteres disponibles. O seleccione el botón Hecho (Done) de la
pantalla si va a introducir menos de 9 caracteres.
Activada (Enabled): Permite activar una fuente de entrada y que la
misma aparezca en la lista de opciones de fuentes de entrada cuando se
utilice la selección de fuentes en el panel frontal o el mando a distancia.
seleccionando la opción “No”.
Opciones disponibles: Si (Opción por Defecto) y No.
Volumen (Volume):
cuando dicha fuente de entrada es seleccionada y no puede ser cambiado
desde el panel frontal o el mando a distancia. Esto resulta útil para fuentes
de entrada que incluyen su propio ajuste de volumen, como por ejemplo
las “apps” más comunes utilizadas en teléfonos móviles y tabletas..
Opciones disponibles: Variable (Opción por Defecto) y 30 - 90.
Para salir del menú, pulse el botón SETUP I. Para volver al menú
principal, seleccione “Atrás” (“Back”) en el OSD. Pulse el botón Home
E del mando a distancia para volver a la pantalla de visualización principal.
Conguración de Audio
accede a las opciones indicadas más adelante, que se seleccionan
T/ B y
pulsando el botón OK K. Esta acción muestra las opciones de la parte
derecha que admiten cambios. Cambie entre opciones utilizando los
/ B.
Entrada (Input):
)
Nombre (Name): Los nombres correspondientes a cada fuente pueden
personalizarse. Por ejemplo, AUX puede renombrarse como “TV” para
que le resulte más fácil referirse a la misma. El NOMBRE por defecto es
el mismo que el de la FUENTE pertinente. Resalte esta opción y utilice
T/ B del mando a distancia para seleccionar
“Custom” (“Personalizar”) y continuación pulse el botón OK K para entrar
en el submenú de edición de nombres tal y como se describe más adelante.
SOURCE
Input
Name
Enabled
Volume
Back
-
7
8 9 A
H I J
G
P
Q R S T
Z
Y
0 1 2
AUX
Done
3 4 5 6
B
C D E F
K L M N
U V W X
O
1. Pulse los botones / B del mando a distancia para cambiar la primera
letra, desplazándose a través de la lista de caracteres disponibles.
2. Pulse el botón OK K
y desplazarse a la siguiente posición.
AUDIO
Output Mode
Powered On Max Volume
Max Volume
PC-USB Decoding
Balance
Headphone AMP
35
96
DSD/PCM 24B
0
opciones que se indican a continuación, que se seleccionan resaltando la
T/ B y pulsando
el botón OK K. Esta acción muestra las opciones de la parte derecha
que admiten cambios. Cambie entre opciones utilizando los botones
T/ B.
Modo de salida (Output Mode):
suministra la señal de audio analógica. Se dispone de 2 modos de salida,
Control y salida
soportados
Modo
DAC x x
Amplicador de
Auriculares
RCA XLR Auriculares Control de volumen
y DAC.
Page 15
Español
15
NOTA: La conexión de unos auriculares en el panel frontal desactivará
automáticamente las salidas RCA y XLR para favorecer la escucha
en la intimidad
.
NOTA: El modo DAC desactivará el control de volumen. NO conectar
directamente a un amplificador para evitar daños.
Vol. Max. Arranque (Powered On Max Volume ): Este ajuste establece
el nivel de volumen máximo cuando el aparato es puesto en marcha,
previniendo que sea excesivamente alto basándose en la sesión de
escucha anterior.
Opciones disponibles: 20 - 90, 35 (Opción por Defecto).
Volumen máximo (Max Volume): Permite establecer el nivel de volumen
máximo.
Opciones disponibles: 0 - 96, 96(Opción por Defecto).
Compatibilidad PC-USB (PC-USB Decoding): Sitúelo en DSD/PCM 24B
seleccione exclusivamente PCM 32B. Tenga en cuenta que esta opción
no es compatible con archivos DSD.
Los ajustes válidos son: DSD/PCM 24B (por defecto), Sólo PCM 32 bit.
Balance: El ajuste Balance ajusta el equilibrio izquierda-derecha de la
salida de audio. El ajuste establecido en fábrica (ajuste por defecto) es la
posición central o “0”. El valor puede cambiar desde -10 hasta +10.
Para salir del menú, pulse el botón SETUP I. Para volver al menú
principal, seleccione “Atrás” (“Back”) en el OSD. Pulse el botón Home
E del mando a distancia para volver a la pantalla de visualización principal.
Conguración del Visualizador de Funciones
DISPLAY
Brightness
LED Brightness
Volume Format
Back
El submenú Display (Visualizador de Funciones) del menú Setup
T/ B
y pulsando el botón OK K. Esta acción muestra las opciones situadas en
la parte derecha que permiten cambios. Cambie las opciones utilizando
T/ B.
Brillo (Brightness): Esta función ajusta el nivel de brillo del visualizador de
funciones frontal. El OSD siempre se activará con el nivel de brillo en su
valor más alto independientemente del ajuste Brightness realizado para
Opciones disponibles: Alto (Opción por Defecto), Medio y Bajo.
High
Low
Numeric
Los ajustes válidos son: -10 -- +10, 0 (por defecto).
Detección de Señal (Signal Sense): Comprueba la presencia de una
Cuando dicha entrada es seleccionada como la fuente de escucha activa,
el dispositivo monitoriza el tren de datos digitales para determinar si hay
contenidos de audio en el mismo. Si en el transcurso de 10 minutos no
se detecta ninguna señal de audio, el dispositivo entrará en el Modo de
Espera de Sensor de Señal (Signal Sense Standby Mode). Si estando en
el Modo de Espera de Sensor de Señal el dispositivo detecta una señal de
audio en la Entrada de Sensor de Señal, el aparato se pondrá en marcha
automáticamente. Para desactivar esta función, seleccione la opción
Desactivada (Disabled), que es el ajuste por defecto.
Opciones disponibles: Desactivada (Opción por Defecto), COAX, OPT,
PC-USB, BLUETOOTH.
NOTA: Cuando el dispositivo entra en el modo de espera desde
elmando a distancia, la función Sensor de Señal no estará operativa
hasta que el aparato detecte que la señal de audio ha dejado de
estar presente durante un mínimo de 10 minutos. Esto previene
que el aparato se active de inmediato estando todavía una fuente
de audio activa.
NOTA: Cuando la función SENSOR DE SEÑAL esté activada, el
dispositivo consumirá energía extra en el modo de espera.
NOTA: Debido a las regulaciones locales de consumo de energía,
la función Signal Sense no está disponible en todos los mercados.
NOTA: Para atenuar la pantalla de visualización temporalmente,
pulse el botón DIM J pdel mando a distancia y conmute entre los
niveles de brillo disponibles.
Brillo del LED (LED Brightness): Ajusta el nivel de brillo del LED de
indicación de puesta en marcha del panel frontal.
Opciones disponibles: Bajo (Opción por Defecto), Medio y Alto.
Formato de volumen (Volume Format):
para mostrar el nivel de volumen como una escala numérica o en formato
dB (decibelios). Seleccione el ajuste deseado utilizando los botones de
Opciones disponibles: Numérico (Opción por defecto) y Escala de dB.
Para salir del menú, pulse el botón SETUP I. Para volver al menú
principal, seleccione “Atrás” (“Back”) en el OSD. Pulse el botón Home
E del mando a distancia para volver a la pantalla de visualización principal.
Conguración del Sistema
SYSTEM
Font
PC-USB Version
Software Version
Auto Power Off
Language
Factory Default
V.X.XX.XX
VX.XX
VX.XX.XX
20 Mins
English
No
Page 16
16
Rotel DX-3 Amplificatore Auriculares
acceder a las opciones que siguen, seleccionadas resaltando la línea
T/ B y pulsando el botón
OK K
parte derecha que permiten cambios. Cambie las opciones utilizando
/ B.
Fuente (Font) : Muestra la versión del software fuente cargado en el aparato.
Versión PC-USB (PC-USB Version): Muestra la versión actual del software
correspondiente al procesador PC-USB.
Versión del Software (Software Version): Muestra la versión actual del
Desconexión Automática (Auto Power Off): Establece la cantidad de
tiempo durante el que el aparato permanece activado en ausencia de
se detecta ninguna señal de audio, el DX-3 se situará automáticamente
en el modo de espera (standby). El ajuste por defecto es 20 Min.
Las opciones incluyen: Desactivada, 20 Min, 1 Hora, 2 Horas, 5 Horas y
12 Horas.
Idioma (Language): Selecciona un idioma para las visualizaciones del OSD.
Opciones disponibles: English (Opción por Defecto), 中文, Español Português
Ajustes de Fábrica (Factory Default):
el aparato a sus ajustes originales, es decir los que tenía cuando salió
de fábrica. Todos los ajustes establecidos por el usuario serán borrados.
Sustitución del Fusible
En el caso de que otro dispositivo eléctrico conectado a la toma anterior
funcione correctamente y el indicador luminoso Power del aparato siga
que es muy posible que el fusible de protección interno del aparato
se haya fundido. Si usted cree que ha sucedido esto, contacte con su
distribuidor Rotel autorizado para que le proporcione uno nuevo y se lo
instale adecuadamente.
No Hay Sonido
Compruebe la fuente de señal para asegurarse de que esté funcionando
correctamente. Asegúrese de que los cables que van desde la fuente
de señal a las entradas del aparato estén conectados adecuadamente.
Compruebe el cableado entre el aparato y la etapa de potencia y entre
ésta y las cajas acústicas. ompruebe asimismo el MODO DE SALIDA
(OUTPUT MODE) en el menú CONFIGURACIÓN DE AUDIO (AUDIO SETUP)
sistema deseada poor usted.
Imposible Establecer la Conexión Bluetooth
la memoria correspondiente a la conexión previa en su dispositivo. En
su dispositivo, esto aparecerá a menudo en la forma de una lista del tipo
“Forget this Device” (“Olvidar este Dispositivo”). A continuación intente
establecer de nuevo la conexión.
Formatos de Audio Compatibles
aptX™ HD Bluetooth y AAC
Formato Notas
Cualquier formato
soportado por el
dispositivo emisor.
Es posible que se excluyan “Apps” diseñadas para
reproducir formatos originariamente no soportados
por el dispositivo emisor.
NOTA:
y reinicializadas a su valor establecido en fábrica (valor por defecto).
Para salir del menú, pulse el botón SETUP I. Para volver al menú
principal, seleccione “Atrás” (“Back”) en el OSD. Pulse el botón Home
E del mando a distancia para volver a la pantalla de visualización principal.
Problemas y Posibles Soluciones
son el resultado de conexiones realizadas incorrectamente o ajustes
inapropiados. En caso de que usted se encuentre con algún problema,
aísle en primer lugar el área afectada, compruebe los ajustes de control
realizados, determine la causa del fallo y haga los cambios necesarios.
Si se ve incapaz de hacer funcionar de nuevo el aparato, considere las
sugerencias que le damos para las siguientes condiciones:
El Indicador Luminoso de Puesta en Marcha
No Se Activa
El indicador luminoso Power del panel frontal se activará siempre y cuando
el aparato esté conectado a una toma de corriente eléctrica alterna y el
conmutador de puesta en marcha del panel posterior esté situado en
la posición ON. La indicación será en color ROJO para e modo de espera
(standby) y en BLANCO durante el funcionamiento normal. En caso de
que el aparato no se active, compruebe dicha toma con otro dispositivo
eléctrico, como por ejemplo una bombilla, y asegúrese de que la misma
no esté controlada por un conmutador situado en su posición Off.
PC-USB
Formato Notas
Formato
determinado
por el software
del Reproductor
Multimedia (“Media
Player”)/Servidor
utilizado.
Coaxial/Óptica
Formato Notas
S/PDIF LPCM
Cualquier formato soportado por el software del PC:
Audio PCM: 44’1 kHz, 48 kHz, 88’2 kHz, 96 kHz, 176’4
kHz, 192 kHz o 384 kHz
DSD64, DSD128 y DSD256
Roon Tested
44’1 kHz, 48 kHz, 88’2 kHz, 96 kHz, 176’4 kHz, 192 kHz
Page 17
Español
Características Técnicas
17
No Balanceadas 765 mw (16 ohmios)
383 mw (32 ohmios)
41 mw (300 ohmios)
Balanceadas 2’8 w (16 ohmios)
1’4 w (32 ohmios)
150 mw (300 ohmios)
No Balanceadas < 0’008% @ Salida=70 mW
Balanceadas < 0’004% @ Salida=280 mW
No Balanceadas < 0’01%
Balanceadas < 0’006%
No Balanceadas < 0’3 ohmios
Balanceadas < 0’6 ohmios
No Balanceadas >100 dB
Balanceadas >110 dB
-6 dB @ G=M
-12 dB @ G=L
No Balanceadas (RCA) <0’005%
Balanceadas (XLR) <0’003%
No Balanceadas (RCA) 1’6 V
Balanceadas (XLR) 3’5 V
(32bit / 768 kHz)
(hasta 24 bits/192 kHz)
(hasta 32 bits/384 kHz)*
*Se requiere la instalación de un
DSD (hasta 11’2 M)
y DoP (hasta 5’6 M) soportado
Roon Tested soportado
Europa 230 V / 50 Hz
No Balanceadas (RCA) <0’006%
Balanceadas (XLR) <0’003%
(60 Hz : 7 kHz, 4:1)
No Balanceadas (RCA) 1 V / 100 ohmios
Balanceadas (XLR) 2 V / 200 ohmios
presente manual de instrucciones.
Rotel y el logotipo Rotel son marcas registradas de The Rotel Co. Ltd., Tokio, Japón.
Page 18
The Rotel Co. Ltd.
Tachikawa Bldg. 1F.,
2-11-4, Nakane, Meguro-ku,
Tokyo, 152-0031
Japan
Email: [email protected]
www.rotel.com
Rotel DX-3 Owner’s Manual Ver B 031325 Español
Loading...
