Page 1
A8
Stereo Integrated Amplifier
Amplificateur Stéréo Intégré
Stereo-Vollverstärker
Amplificatore Integrato Estereofonico
Geïntegreerde stereoversterker
Amplificatore integrato stereo
Integrerad Stereoförstärkare
Интегрированный стерео усилитель
Owner’s Manual
Manuel d’utilisation
Bedienungsanleitung
Manual de Instrucciones
Gebruikershandleiding
Manuale di istruzioni
Instruktionsbok
Инструкция пользователя
Page 2
2

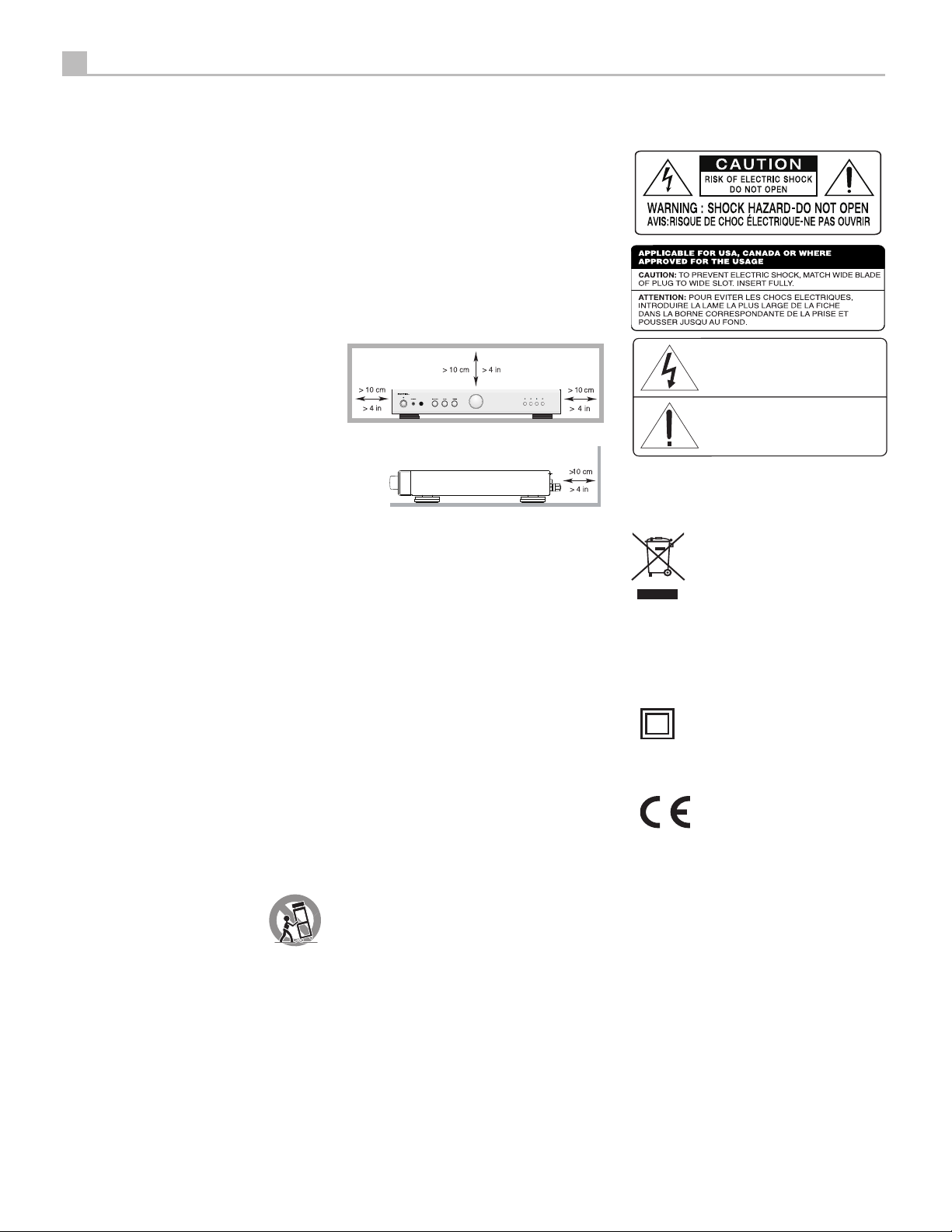

Este símbolo sirve para alertar al usuario
sobre la presencia de tensiones peligrosas no
aisladas en el interior del aparato susceptibles
de constituir un riesgo de electrocución.
Este símbolo sirve para alertar al usuario
sobre la presencia de instrucciones
importantes relacionadas con el
funcionamiento y el mantenimiento (servicio
técnico) tanto en este manual como en la
literatura que acompaña al producto.
A8
POWER
PHONO TUNER CD
AUX
A8 Amplicador Integrado Estereofónico
Instrucciones de Seguridad Importantes
ADVERTENCIA: No hay componentes
manipulables por el usuario en el interior del
aparato. Cualquier operación de mantenimiento
debe ser llevada a cabo por personal cualificado.
ADVERTENCIA: Para reducir el riesgo de que se
produzca un incendio o una descarga eléctrica,
no exponga el aparato al agua o la humedad
ni permita que ningún objeto extraño penetre
en su interior. Si el aparato está expuesto a la
humedad o algún objeto extraño penetra en
su interior, desconecte inmediatamente el
cable de alimentación de la red eléctrica. En
caso de que fuera necesario, envíe el aparato a
un especialista cualificado para su inspección
y posterior reparación.
Lea todas las instrucciones del presente manual.
Conserve este manual.
Tenga siempre en mente las advertencias
Siga escrupulosamente todas las instrucciones
relacionadas con el funcionamiento del mismo.
No utilice este aparato cerca del agua.
Limpie el exterior del aparato únicamente con
una gamuza seca o un aspirador.
No coloque nunca el aparato en una cama,
un sofá, una alfombra o una superficie
similar susceptible de bloquear las ranuras
de ventilación. Si el aparato está ubicado en
la estantería de una librería o un mueble,
debe haber suficiente espacio a su alrededor
y ventilación en el mueble para permitir una
refrigeración adecuada.
Mantenga al aparato alejado de radiadores,
estufas, cocinas o de cualquier otra instalación
que produzca calor.
Una clavija polarizada incluye dos patillas, una
de ellas más ancha que la otra. Una clavija
con toma de tierra incluye dos patillas más
una tercera para la conexión de masa. Esta
configuración está pensada para su seguridad.
No intente desactivar los terminales destinados
a la conexión a tierra o polarización. Si la
clavija suministrada no se adapta a su toma
de corriente, le rogamos que consulte a un
técnico especializado para que sustituya la
toma obsoleta por una de última generación.
No coloque el cable de alimentación en lugares
en que pueda ser aplastado, perforado, doblado
en ángulos críticos, expuesto al calor o dañado
de algún modo. Preste particular atención al
punto de unión entre el cable y la toma de
corriente y también a la ubicación de esta
última en el panel posterior del aparato.
Utilice únicamente accesorios especificados
por el fabricante.
Utilice el aparato únicamente con una
carretilla, un soporte, un mueble o un
sistema de estantes suficientemente
fuerte como para sostener la aparato.
Tenga cuidado cuando mueva el
aparato junto con el mueble o pie que lo soporte
ya que en caso de caída podría lastimarle daños
en el aparato.
El cable de alimentación debería desconectarse
de la red eléctrica cuando el aparato no vaya
a ser utilizado durante un largo período de
tiempo.
Deje inmediatamente de utilizar el aparato
y envíelo a un servicio técnico cualificado
para su inspección/reparación si: el cable de
alimentación o alguna clavija del mismo ha sido
dañado.; han caído objetos o se ha derramado
líquido en el interior del aparato; el aparato ha
sido expuesto a la lluvia; el aparato muestra
signos de funcionamiento inadecuado; el
aparato ha sido golpeado o dañado de algún
modo.
El aparato no debería ser utilizado en un clima
tropical.
En ningún caso debe impedirse la ventilación
del aparato cubriendo las aberturas destinadas
a tal efecto con objetos tales como periódicos,
manteles, cortinas, etc.
No se deben colocar sobre el aparato fuentes
de llama desnuda, como por ejemplo velas
encendidas.
Tocar terminales o cables sin aislar puede
provocar una sensación desagradable.
Debe dejar un mínimo de 10 centímetros de
espacio libre alrededor del aparato.
ADVERTENCIA: El conector del cable de
alimentación del panel posterior hace las
veces de dispositivo de desconexión de la red
eléctrica. En consecuencia, el aparato debe
ubicarse en un área abierta que permita acceder
fácilmente a dicho conector.
El aparato debe ser conectado únicamente a
una fuente de alimentación del tipo y la tensión
especificados en su panel posterior (corriente
eléctrica alterna de 120 V/60 Hz para EE.UU.
y 230 V/50 Hz para la Comunidad Europea).
Conecte el aparato a la toma de corriente
eléctrica únicamente a través del cable de
alimentación suministrado de serie o un
equivalente exacto del mismo. No modifique
de ningún modo dicho cable. No utilice cables
de extensión.
La clavija principal del cable de alimentación
permite desconectar por completo el
aparato. En consecuencia, para desconectar
completamente el aparato de la red eléctrica
la clavija principal del cable de alimentación
debería ser retirada de la toma de corriente
alterna (CA) correspondiente y el aparato. Esta
es la única manera de eliminar por completo
la red eléctrica de la aparato.
Para las conexiones a cajas acústicas, utilice
cables de Clase 2 con el fin de asegurar una
instalación adecuada y minimizar el riesgo de
que se produzca una descarga eléctrica.
Las pilas del mando a distancia no deberían
exponerse a temperaturas excesivas (luz solar
directa, fuego u otras fuentes de calor).
Este dispositivo satisface el Apartado 15 de la
Normativa FCC, estando sujeto a las siguientes
condiciones: (1) Este dispositivo no debe
provocar interferencias molestas y (2) este
dispositivo debe aceptar cualquier interferencia
que reciba, incluyendo aquellas susceptibles de
influir negativamente en su funcionamiento.
Este producto se debe conectar a una toma
de corriente de RED con una conexión a tierra
de protección.
El enchufe de RED o un acoplador de aparato
se utiliza como dispositivo de desconexión, el
tomacorriente debe instalarse cerca del equipo
y debe ser de fácil acceso.
Los productos Rotel están diseñados
para satisfacer la normativa
internacional en materia Restricción
del Uso de Sustancias Peligrosas
(RoHS) en equipos eléctricos y
electrónicos y la eliminación de
Residuos Procedentes de Equipos
Eléctricos y Electrónicos (WEEE).
El símbolo del carrito de la basura
tachado indica la plena satisfacción
de las citadas normativas y que
los productos que lo incorporan
deben ser reciclados o procesados
debidamente en concordancia con
las mismas.
Este símbolo significa que el aparato
está doblemente aislado, por lo
que no requiere ninguna conexión
a tierra.
Page 3
Español
1

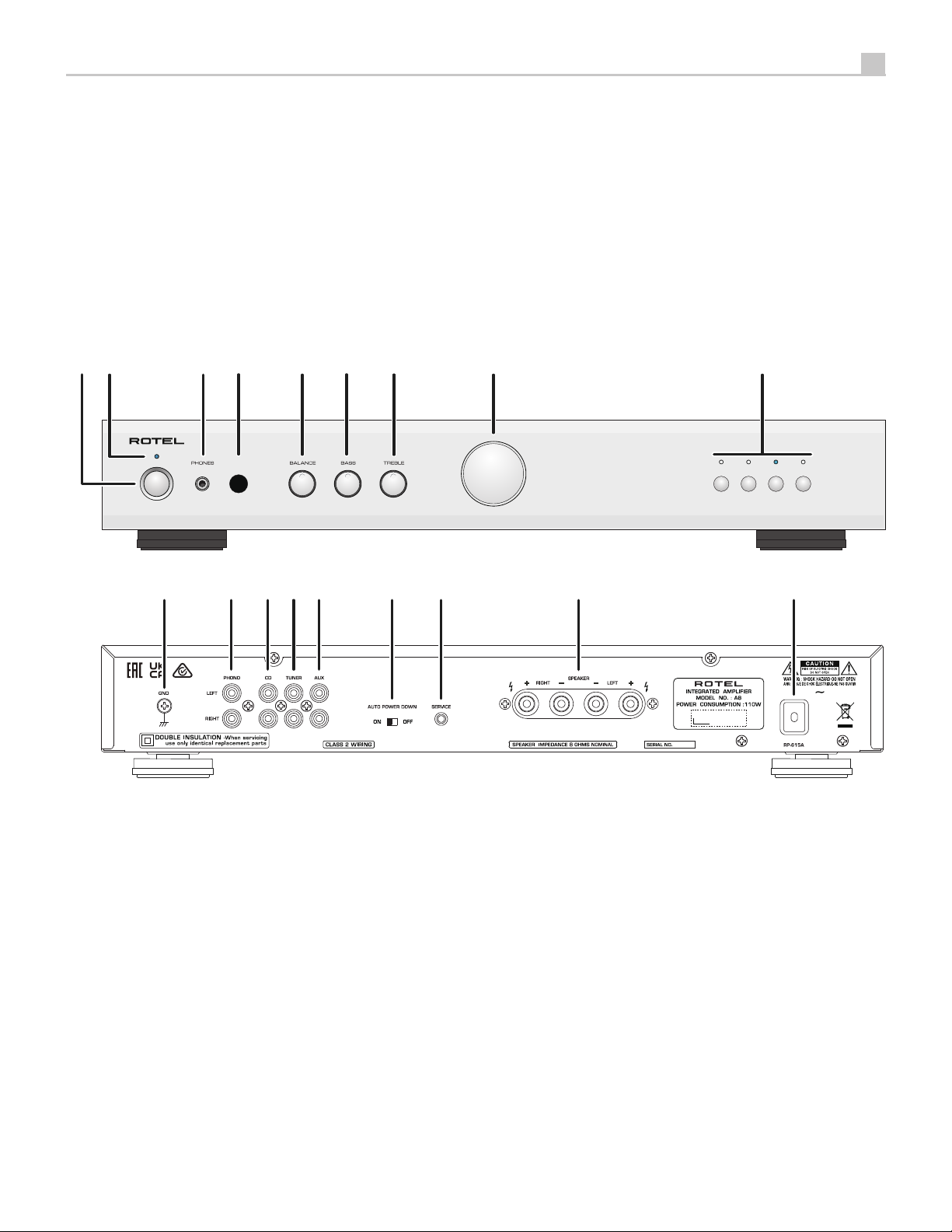

Figure 1: Controls and Connections
Commandes et branchements
Bedienelemente und Anschlüsse
Controles y Conexiones
De bedieningsorganen en de aansluitingen
Controlli e collegamenti
Kontroller och anslutningar
Органы управления и разъемы
2 3 4 5 6 7 8 9
3
POWER
A8
0 - =qw e r t y
: Botón power
1
Activar/ desactivar el el aparato.
: Indicador de encendido
2
: Salida de auriculares
3
Conectar unos auriculares para escuchar
música en la intimidad.
: Sensor de Control Remoto
4
Recibir órdenes de control por rayos infrarrojos
(IR) procedentes del mando a distancia.
567
Botones de balance/graves/agudos
Botones de control de sonido.
: Perilla de volumen
8
Ajuste el nivel de salida del volumen.
: Selector de entrada de fuente
9
Seleccionan la fuente de señal de entrada.
: Conexión a Masa (GND)
0
Conecte con un cable de “masa” del giradiscos.
:
Entrada de fono
-
Conéctese a un tocadiscos.
=qw
Entradas analógicas de “nivel de línea”
: CD / sintonizador / entradas auxiliares
PHONO TUNER CD
: Selector de Apagado automático
e
Haga que la unidad entre en modo de espera
o se apague automáticamente cuando no
haya señal u operación.
: Puerto de servicio
r
Conexión de servicio solo para uso de fábrica.
: Terminales de las cajas acústicas
t
: Toma de Corriente Eléctrica Alterna
y
AUX
Page 4
4
A
C
D
E
F
B
A8 Amplicador Integrado Estereofónico

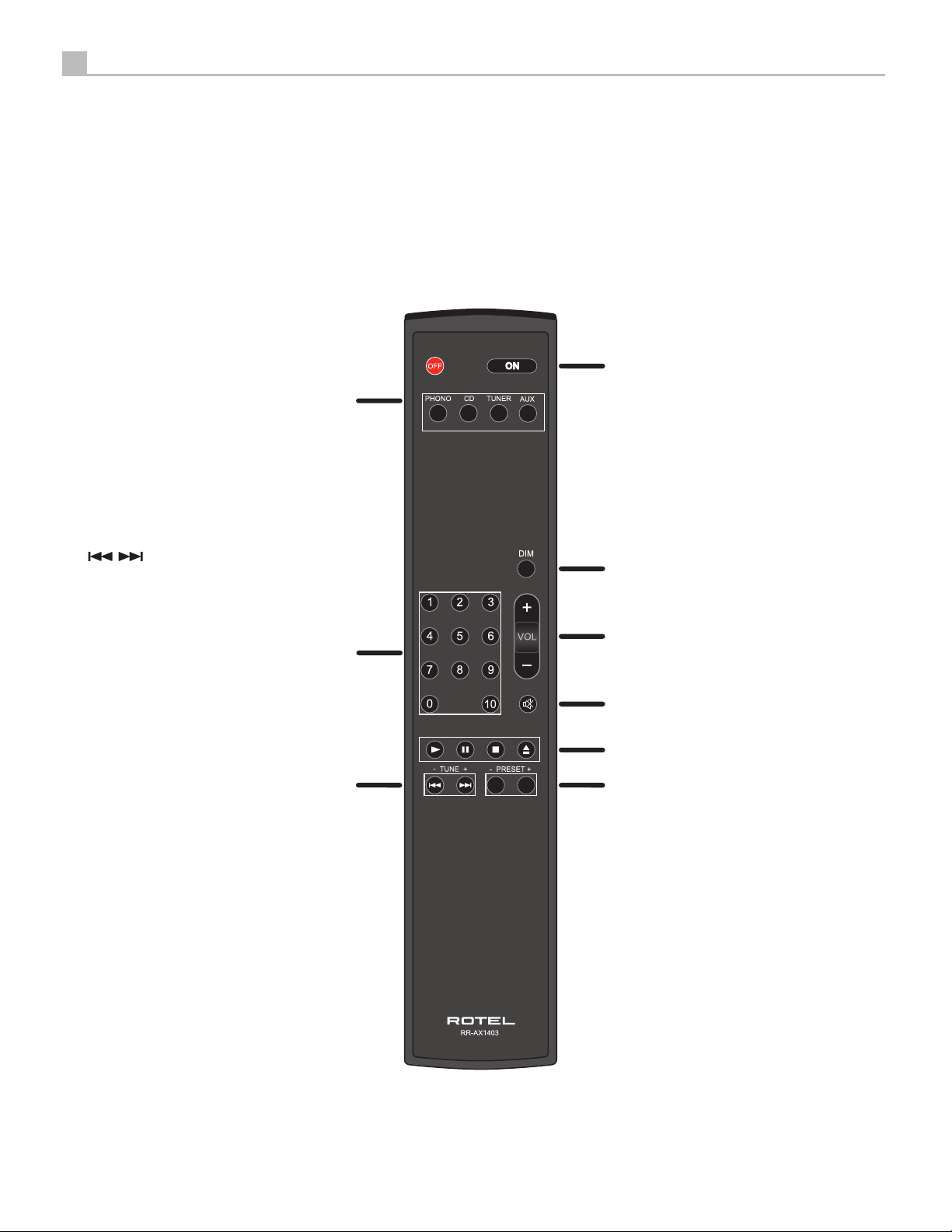

Figure 2: RR‑AX1403 Remote Control
Télécommande infrarouge RR‑AX1403
Fernbedienung RR‑AX1403
Mando a Distancia RR‑AX1403
: Botónes fuente
G
Seleccione la fuente de señal de entrada
deseada.
: Botónes numeric
H
Permite el acceso directo a una pista
cuando se utiliza con un reproductor de
CD Rotel o la recuperación de emisoras
preestablecidas cuando se utiliza con un
sintonizador Rotel.
: /
I
Botón -TUNE+
Controla la pista anterior y la siguiente,
o la estación anterior y la siguiente.
(Disponible cuando se utiliza con un
Rotel Audio reproductor/sintonizador)
G
H
I
Afstandsbediening RR‑AX1403
Telecomando RR‑AX1403
RR‑AX1403 fjärrkontroll
Пульт ДУ RR‑AX1403
: Botón de encendido
A
Activa o desactiva la unidad.
: Botón ATENUAR
B
Cambia el brillo del indicador de
encendido sobre el botón de encendido,
los LED sobre los selectores de fuente y
el LED de la perilla giratoria de volumen
en el panel frontal.
: Botónes VOL
C
Ajuste el nivel de salida del volumen.
: Botón de silencio
D
Silenciar el audio.
: Botones de reproducción/parada/
E
pausa/expulsión
Controla la parada, reproducción, pausa
del audio. (Disponible cuando se utiliza
con un reproductor de CD Rotel)
: Botón -PRESET+
F
Controla el retroceso y el avance rápido
del audio. (Disponible cuando se utiliza
con un reproductor de audio Rotel)
Page 5
Español

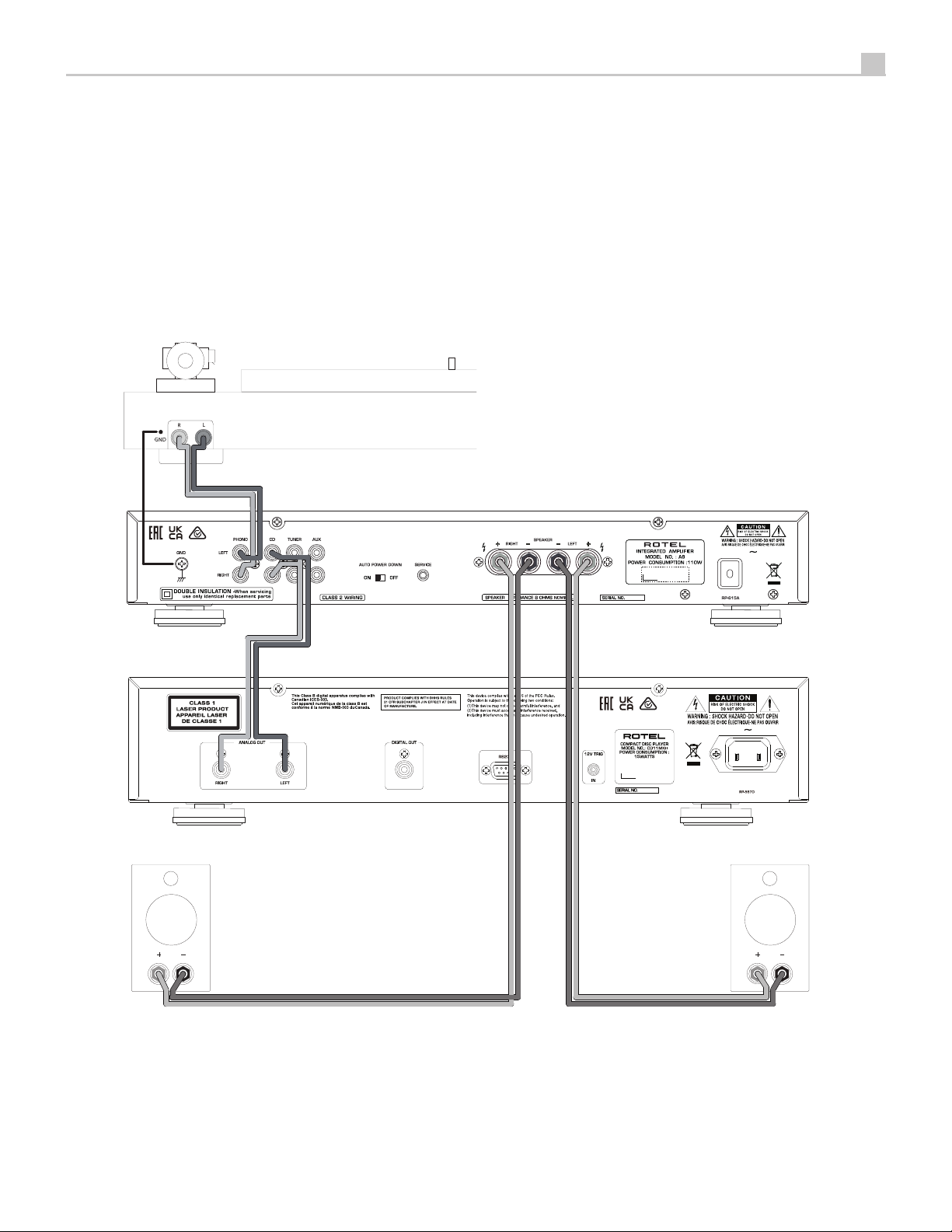

Figure 3: Preamp Input and Speaker Output Connections
Branchements en entrées et sorties enceintes acoustiques
Anschlüsse für Vorverstärkereingang und Lautsprecherausgang
Conexiones de Entrada al Preamplificador y de Salida a las Cajas Acústicas
De aansluitingen voor de voorversterker en de luidsprekers
Collegamenti ingresso preamp ed uscita per diffusori
Anslutningar för förförstärkare och högtalare
Подсоединение источников сигнала и акустических систем
PHONO
5
Rotel A8
Rotel CD11MKII
SPEAKERS
Page 6
6
A8 Amplicador Integrado Estereofónico
Important Notes
When making connections be sure to:
4 Turn off all the components in the system before hooking up any components, including loudspeakers.
4 Turn off all components in the system before changing any of the connections to the system.
It is also recommended that you:
4 Turn the volume control of the amplier all the way down before the amplier is turned on or off.
Remarques importantes
Pendant les branchements, assurez-vous que :
4 Tous les maillons sont éteints avant leur branchement, quels qu’ils soient, y compris les enceintes acoustiques.
4 Éteignez tous les maillons avant de modier quoi que ce soit au niveau de leurs branchements, quels qu’ils soient.
Il est également recommandé de :
4 Toujours baissez le niveau sonore via le contrôle de volume, avant d’allumer ou d’éteindre l’amplicateur.
Wichtige Hinweise
Achten Sie beim Herstellen der Verbindungen auf Folgendes:
4 Schalten Sie alle Komponenten im System ab, bevor Sie Geräte (einschließlich Lautsprecher) anschließen.
4 Schalten Sie alle Komponenten im System ab, bevor Sie Anschlüsse im System verändern.
Ferner empfehlen wir, dass
4 Sie die Lautstärke herunterdrehen, bevor Sie die Endstufe ein- oder abschalten.
Notas Importantes
Cuando realice las conexiones, asegúrese de que:
4 Desactiva todos los componentes del equipo, cajas acústicas incluidas, antes de conectar cualquier nuevo componente en el mismo.
4 Desactiva todos los componentes del equipo antes de cambiar cualquier conexión del mismo.
También le recomendamos que
4 Reduzca el nivel de volumen de su amplicador a cero antes de activarlo o desactivarlo.
Héél belangrijk
Bij het maken van de verbindingen:
4 Zorg dat niet alleen de A8, maar de gehele installatie uitstaat, als nog niet alle verbindingen gemaakt zijn.
4 Zorg dat niet alleen de A8, maar de gehele installatie ook uitstaat, als u verbindingen gaat wijzigen.
Wij raden u ook aan om
4 de volumeregelaar van de voorversterker geheel dicht te draaien (volkomen naar links) wanneer u uw eindversterker aan- of uitzet.
Note importanti
Quando effettuate i collegamenti assicuratevi di:
4 Spegnere tutti i componenti del sistema prima di collegare qualsiasi componente, inclusi i diffusori.
4 Spegnere tutti i componenti del sistema prima di modicare qualsiasi connessione nel sistema.
Vi raccomandiamo inoltre di:
4 Portare il volume a zero prima di accendere o spegnere l’amplicatore.
Viktigt
Tänk på följande när du gör anslutningar:
4 Stäng av alla komponenter i anläggningen innan du ansluter nya komponenter, inklusive högtalare.
4 Stäng av alla komponenter i anläggningen innan du ändrar någon anslutning i anläggningen.
Vi rekommenderar också föjlande:
4 Vrid ner volymen på förstärkaren helt och hållet innan förstärkaren slås på eller av.
Важные замечания
Перед подсоединением:
4 Выключите все компоненты, включая колонки.
4 Выключите все компоненты в вашей системе, прежде чем что-то в ней менять.
Рекомендуется также:
4 Вывести громкость усилителя на минимум, перед тем как включать или выключать его.
Page 7
Español
7
Contenido
Instrucciones de Seguridad Importantes .........................2
Figura 1: Controles y Conexiones 3
Figura 2: Mando a Distancia RR-AX1403 4
Figura 3: Conexiones para Entrada de Señal y Salida a la
Cajas Acústicas 5
Notas Importantes 6
Acerca de Rotel ................................................7
Para Empezar ..................................................8
Algunas Precauciones 8
Colocación 8
Cables 8
Mando a Distancia RR-AX1403 ...................................8
Pilas del Mando a Distancia 9
Botones 9
Alimentación y Control .........................................9
Entrada de Corriente Eléctrica Alterna y 9
Conmutador 1A e Indicador Luminoso 2 de Puesta en Marcha 9
Conexión de Entrada ...........................................9
Entrada de Fono - y Conexión a Masa 0 9
Entradas de Línea
Salidas para la Conexión de las Cajas Acústicas t .................9
Cable de Conexión a las Cajas Acústicas 9
Polaridad y Puesta en Fase 10
Conexión de las Cajas Acústicas 10
Sensor Remoto Infrarrojo 4 .......................................10
Salida de Auriculares 3 ............................................10
Apagado automático e ............................................10
Conector SERVICIO r ..............................................10
Controles de Audio ............................................10
Control de Volumen 8C 10
Control de Balance 5 10
Controles de Graves y Agudos 67 10
Control de Selección de la Fuente de Entrada (Function) 9G 11
Control de LED ......................................................11
Control de atenuación LED B 11
Control de color LED 11
Indicador Luminoso de Protección ..............................11
Función de Protección Frente a Sobrecalentamientos ............11
Problemas y Posibles Soluciones ...............................12
El Indicador Luminoso de Puesta en Marcha No Se Activa 12
Sustitución del Fusible 12
No Hay Sonido 12
Características Técnicas ....................................... 12
9
=qw
Acerca de Rotel
Nuestra historia empezó hace más de 60 años. A lo largo de todas estas
décadas, hemos recibido cientos de premios por nuestros productos y
satisfecho a centenares de miles de clientes que se toman muy en serio,
al igual que usted, sus momentos de ocio.
Rotel fue fundada por una familia cuyo entusiasta interés por la música le
condujo a diseñar y construir componentes de Alta Fidelidad sin ningún
tipo de compromiso. Esta pasión ha permanecido inalterada durante todo
este tiempo, hasta el punto de que el objetivo de los fundadores de la
compañía -proporcionar productos de la máxima calidad a melómanos
y audiófilos independientemente de cuales sean sus posibilidades
económicas- es compartido por todos sus empleados.
Los ingenieros de Rotel trabajan como un equipo compacto, escuchando y
llevando a cabo el ajuste no de cada nuevo producto hasta que satisface
de manera exacta los estándares de calidad musical para los que fue
diseñado. Para lograrlo, disponen de la máxima libertad para escoger
los mejores componentes allí donde se encuentren. Le sorprenderá
agradablemente encontrar exquisitos condensadores procedentes del
Reino Unido y Alemania o semiconductores de Japón o Estados Unidos,
mientras que los transformadores toroidales de potencia son construidos
en la propia factoría de Rotel.
Todos nosotros nos preocupamos por nuestro entorno. Y a medida que se
producen y posteriormente desechan más y más aparatos electrónicos,
para un fabricante resulta especialmente importante hacer todo lo que
le sea posible para poner a punto productos que tengan un impacto
negativo mínimo en los vertederos y las capas freáticas.
En Rotel estamos orgullosos de contribuir con nuestra parte. Hemos
reducido el contenido en plomo de nuestros componentes electrónicos
utilizando una soldadura RoHS especial. Nuestros ingenieros se esfuerzan
continuamente por mejorar la eciencia de las fuentes de alimentación
sin comprometer la calidad. Así, en el modo de espera –“standby”- los
productos Rotel utilizan una cantidad de energía mínima con el n de
satisfacer las exigencias globales en materia de Consumo de Energía
en Standby.
La factoría de Rotel también está contribuyendo con su parte a mejorar
el medio ambiente mediante la constante incorporación de mejoras en
los métodos de ensamblaje de los productos con el n de hacer que los
procesos de fabricación sean más limpios y respetuosos con el entorno.
Le agradecemos que haya adquirido este producto. Estamos seguros
de que le proporcionará largos años de disfrute en la escucha de sus
grabaciones musicales favoritas.
Page 8
8
Para Empezar
Gracias por haber adquirido el Amplicador Integrado Estereofónico Rotel
A8. Utilizado en un sistema de reproducción musical de alta calidad, le
permitirá disfrutar durante muchos años de sus composiciones musicales
favoritas.
Su nuevo amplicador es un componente de audio de altas prestaciones
extremadamente completo. Todos los aspectos de su diseño han sido
optimizados para preservar toda la gama dinámica y todas las sutilezas
de su música favorita. El aparato incorpora una fuente de alimentación
altamente regulada que incluye un transformador de alimentación toroidal
diseñado y construido a medida siguiendo especicaciones de Rotel. Esta
fuente de alimentación de baja impedancia posee una generosa reserva
de energía que permite al amplicador reproducir fácilmente las más
exigentes señales de audio. Un diseño de este tipo resulta más caro de
fabricar pero es mejor para la música.
Las placas de circuito impreso de este amplicador Rotel incorporan Pistas
Circuitales Simétricas con el n de asegurar el perfecto mantenimiento de
las relaciones temporales de la música y la más el reproducción posible
de las mismas. Por su parte, la circuitería interna utiliza resistencias de
película metálica y condensadores de poliestireno o polipropileno en los
puntos más críticos del recorrido de la señal de audio. Todos los aspectos
de este diseño han sido examinados al milímetro con el objetivo último
de conseguir una el reproducción de la música.
Las principales funciones del A8 son fáciles de instalar y usar. Si usted ya
está experimentado en el manejo de componentes de audio estereofónicos,
en principio no debería encontrar nada que le resultara especialmente
complicado. Basta con que conecte el resto de componentes de su equipo
y disfrute con su música preferida.
Algunas Precauciones
ADVERTENCIA: Para evitar que se produzcan daños potenciales
en su equipo, que desconecte TODOS del mismo cuando conecte o
desconecte las cajas acústicas o cualquier otro elemento del mismo.
No vuelva a poner en marcha el equipo hasta que esté seguro de que
todas las conexiones hayan sido correctamente ejecutadas. Preste
particular atención a los cables de conexión a las cajas acústicas,
procurando que no haya conductores sueltos de uno de ellos que
puedan tocar los cables correspondientes a otras cajas acústicas
del equipo o el chasis del amplicador.
Le rogamos que lea cuidadosamente el presente manual de instrucciones.
Además de las instrucciones básicas de instalación y puesta a punto del
A8, incluye información de gran valor sobre las diferentes conguraciones
que permite el aparato, así como información general que le ayudará
a optimizar las prestaciones de su sistema. Le rogamos asimismo que
contacte con su distribuidor autorizado de Productos Rotel para cualquier
duda o consulta. No le quepa la menor duda de que todos sus comentarios
y observaciones serán bien recibidos.
Guarde el embalaje del aparato y todo el material en él contenido para un
posible uso futuro del mismo. El embalaje o transporte del amplicador en
condiciones diferentes de las originales puede dañar seriamente el aparato.
A8 Amplicador Integrado Estereofónico
asimismo de mantener en su poder la factura de compra puesto que
es la mejor manera de que usted se acuerde de la fecha de compra, un
dato esencial en caso de que necesitara asistencia técnica durante el
período de garantía.
Colocación
Al igual que todos los componentes de audio que manejan señales de
bajo nivel, este amplicador puede verse afectado por su entorno. Evite
colocar el aparato encima de otros componentes. Evite asimismo situar
los cables que transporten señales de audio cerca de los de alimentación
ya que de este modo se minimizará la posibilidad de que se capten
zumbidos o interferencias.
El aparato genera calor como parte de su funcionamiento normal. Tanto
los disipadores térmicos como las ranuras de ventilación de su cubierta
superior han sido diseñados para evacuar este calor. Las ranuras de
ventilación de la cubierta superior deben permanecer siempre despejadas.
Debería haber unos 10 centímetros de espacio libre alrededor del chasis
y una razonable circulación de aire a lo largo del lugar en que haya sido
instalado el amplicador a n de evitar el sobrecalentamiento de este
último.
Tenga igualmente en cuenta el peso del amplicador cuando seleccione
una ubicación determinada para su instalación. Asegúrese por tanto de
que la estantería o mueble elegido pueda soportarlo. Le recomendamos
que instale el aparato en muebles diseñados especícamente para albergar
componentes de audio. Dichos muebles están concebidos para reducir o
suprimir vibraciones que pueden afectar negativamente a la calidad del
sonido. Consulte a su distribuidor autorizado de productos Rotel para que
le aconseje acerca de los muebles más adecuados para su equipo y sobre
la adecuada instalación en los mismos de sus componentes de audio.
El A8 se suministra de serie con un mando a distancia RR-AX1403. A n de
que aproveche plenamente las posibilidades que le ofrece dicho mando,
le recomendamos que coloque el A8 en lugares desde los que la señal
de infrarrojos procedente de aquél pueda alcanzar el Sensor de Control
Remoto que gura en el panel frontal del amplicador.
Cables
Asegúrese de que los cables de alimentación, digitales y de modulación
de su equipo estén alejados entre sí ya que de este modo se minimizarán
las posibilidades de que la señal de audio se vea afectada por ruido o
interferencias procedentes de los cables digitales o de alimentación. El
uso sistemático de cables apantallados de alta calidad también contribuirá
a prevenir la entrada de ruido o interferencias susceptibles de degradar
la calidad sonora de su equipo. Si tiene alguna pregunta que realizar al
respecto, le recomendamos que visite a su distribuidor autorizado de
productos Rotel para que le aconseje los cables más adecuados para
su sistema.
Mando a Distancia RR-AX1403
Algunas funciones pueden ser activadas tanto desde el panel frontal como
desde el mando a distancia suministrado de serie (el RR-AX1403). Cundo
se hace referencia a estas operaciones, un recuadro con números en su
interior hace referencia al aparato principal mientras las letras encerradas
en círculos se reeren al mando a distancia.
Rellene y envíe –en caso de que esté incluida en la caja del embalaje- la
tarjeta de garantía suministrada junto con el amplicador. Asegúrese
Page 9
Español
9
Pilas del Mando a Distancia
Antes de utilizar el mando a distancia deben colocarse en el mismo dos
pilas de tipo AAA. Para instalar las pilas, retire en primer lugar la cubierta
que gura en la parte posterior del RR-AX1403. Coloque las pilas respetando
las indicaciones de polaridad que se ilustran en el propio compartimento
portabaterías. Verique que el mando a distancia funcione correctamente
y a continuación vuelva a colocar en su lugar la tapa del compartimento
portabaterías. Cuando las pilas empiecen a agotarse, el mando a distancia
dejará de funcionar correctamente. Bastará con que sustituya las pilas
(todas) por otras nuevas para eliminar el problema.
Botones
El mando a distancia puede utilizarse para controlar las funciones básicas
de los sintonizadores y reproductores de CD Rotel. Los botones del
mando a distancia designados como
para gestionar funciones relacionadas con CD o Sintonizador de radio
en su sistema. Para activar los controles de CD y sintonizador, basta con
que pulse los botones de fuente CD o TUNER del mando a distancia.
La pulsación de cualquier otro botón de fuente del mando a distancia
desactivará estas funciones.
CEFGHI
se pueden utilizar
Alimentación y Control
Entrada de Corriente Eléctrica Alterna y
Su amplicador está congurado en fábrica para que trabaje con la
tensión de red correcta que corresponda al país donde que haya sido
comprado (120 ó 230 voltios de corriente alterna con una frecuencia de
50 ó 60 Hz). Dicha conguración está indicada en un lugar visible del
panel posterior del aparato.
NOTA : En el caso de que tuviese que desplazar su amplicador a
otro país, es posible recongurarlo para que pueda trabajar con
tensiones de red diferentes de la establecida en fábrica. No intente
llevar a cabo esta conversión por su cuenta. El acceso al interior del
aparato le expone a tensiones eléctricas peligrosas. Para cualquier
información al respecto, le rogamos que contacte con personal
cualicado o llame al departamento de asistencia técnica postventa
de Rotel.
NOTA: Algunos productos están destinados a ser vendidos en más
de un país, por lo que se suministran de serie con más de un cable de
alimentación. En consecuencia, le rogamos que utilice únicamente
el cable apropiado para su país/región.
Conmutador
e Indicador Luminoso 2 de
1A
Puesta en Marcha
Pulse el Conmutador de Puesta en Marcha del panel frontal para activar
el A8. El Indicador Luminoso Power se activará para conrmarlo. Pulse
de nuevo el Conmutador de Puesta en Marcha para desactivar el A8.
Cuando el conmutador de puesta en marcha está en la posición ON,
pueden utilizarse los botones ON y OFF del mando a distancia para activar/
desactivar el A8. En el modo de Espera (“Standby”), el indicador es roja.
Conexión de Entrada
Ver Figuras 2
NOTA : Para evitar la presencia de ruidos susceptibles de ser
apreciados tanto por usted como por sus cajas acústicas, asegúrese
de que el sistema esté completamente desconectado cuando usted
esté realizando cualquier tipo de conexión de señal.
Entrada de Fono - y Conexión a Masa
Conecte el cable procedente del giradiscos a las entradas de fono
correspondientes a los canales izquierdo y derecho. Si el giradiscos incluye
un cable para la conexión a masa, conéctelo al terminal con jación
mediante tornillo situado a la izquierda de las entradas de Fono ya que
ello contribuirá a prevenir que se produzcan ruidos y zumbidos molestos.
Entradas de Línea
Las entradas CD, Tuner y Aux del amplicador son entradas “de línea” y
sirven para conectar componentes tales como reproductores de discos
compactos, grabadores/reproductores de videocasetes estereofónicos
de Alta Fidelidad o NICAM, sintonizadores de radio, reproductores de
LaserDisc o incluso la salida analógica de una mecánica de lectura CD-ROM.
Los canales Izquierdo (“Left”) y Derecho (“Right”) están claramente
identicados y deberían ser conectados a los correspondientes terminales
de las fuentes utilizadas. Los conectores correspondientes al canal Izquierdo
son de color blanco, mientras que los del canal Derecho son de color
rojo. Utilice cables de alta calidad equipados con conectores RCA para la
conexión de cualquier fuente alaparato. Consulte a su distribuidor Rotel
autorizado para que le aconseje sobre los cables a utilizar.
=qw
0
Salidas para la Conexión de las
El A8 no drena una cantidad de corriente considerable de la red
eléctrica. Sin embargo, debe enchufarse directamente a una toma de
corriente polarizada utilizando el cable suministrado o cualquier otro
cable compatible, según lo recomendado por su distribuidor autorizado
Rotel. No utilice ningún tipo de cable de extensión. Puede utilizarse una
base de enchufes de alta calidad siempre y cuando esté (y también, por
supuesto, la toma de corriente ubicada en la pared de su casa) preparada
para manejar la corriente exigida por el A8 y el resto de componentes
a él conectados.
Si va a estar fuera de su casa durante un largo período de tiempo -por
ejemplo las vacaciones de verano-, le recomendamos, como precaución
básica, que desconecte su amplicador (así como el resto de componentes
de audio y vídeo de su equipo) de la red eléctrica.
Cajas Acústicas t
Ver Figura 3
Cable de Conexión a las Cajas Acústicas
Utilice un cable de dos conductores perfectamente aislado para conectar
el amplicador a las cajas acústicas. El tamaño y la calidad de dicho cable
pueden tener un efecto audible sobre las prestaciones de la totalidad
de su equipo. Un cable de conexión de calidad estándar funcionará
pero es posible que provoque una disminución de la potencia de salida
o una atenuación de la respuesta en graves, en particular si la longitud
del mismo es elevada. En general, un cable más consistente mejorará la
calidad del sonido. Para conseguir unas prestaciones óptimas, debería
considerar la compra de cables de alta calidad especialmente diseñados
para aplicaciones de audio. Su distribuidor Rotel autorizado Rotel debería
estar en condiciones de ayudarle a seleccionar los cables que vaya a
utilizar en su sistema.
Page 10
10
Polaridad y Puesta en Fase
La polaridad, es decir la orientación positiva/negativa de las conexiones
correspondientes a cada caja acústica, y a la unión con el amplicador
deben ser coherentes, de modo que todas las cajas acústicas del sistema
estén en fase. Si la polaridad de una conexión es invertida por error,
se producirá una fuerte caída de la respuesta en graves, así como una
degradación perceptible de la imagen estereofónica global. Todos los cables
están marcados de manera que usted pueda identicar fácilmente los dos
conductores. Puede haber marcas o líneas impresas en el revestimiento
aislante de un conductor. El cable también puede presentar un claro
aislamiento al incorporar conductores de distintos colores (cobre y
plata). También puede haber indicaciones de polaridad impresas en el
revestimiento aislante. Identique los conductores positivos y negativos
y sea coherente con cada una de las conexiones del amplicador y las
cajas acústicas.
Conexión de las Cajas Acústicas
A8 Amplicador Integrado Estereofónico
Salida de Auriculares 3
La salida de Auriculares (“Phones”) le permite conectar unos auriculares
para escuchar música en la intimidad. Esta salida incluye una toma
estereofónica estándar de 3’5 mm (1/8”). La conexión de unos auriculares
silenciará la señal enviada a las cajas acústicas.
NOTA : Puesto que la sensibilidad de las cajas acústicas y los
auriculares puede variar mucho, reduzca siempre el nivel de
volumen antes de conectar o desconectar auriculares en su equipo.
Apagado automático
Esta función permite al A8 entrar en el modo STANDBY (ESPERA) cuando
no se detecta ninguna señal de audio en sus entradas.
e
NOTA : El texto que sigue describe la realización de conexiones
tanto con terminales de conexión estándar como mediante clavijas.
NO utilice nunca simultáneamente ambos métodos de conexión
cuando conecte las cajas acústicas de su equipo al amplicador.
Desconecte todos los componentes de su equipo antes de llevar a cabo
la conexión de las cajas acústicas. El amplicador incorpora terminales
de conexión debidamente codicados (por colores) en su panel posterior.
Estos terminales aceptan cable pelado, conectores de tipo cuchilla plana
(“spade”) o conectores de tipo banana doble (excepto en los países de la
Comunidad Europea, donde su uso no está permitido).
Lleve el cable desde el amplicador hasta las cajas acústicas y procure
que posea la suciente longitud para que pueda accederse sin ninguna
restricción a los terminales de conexión de las mismas. Si está utilizando
conectores dobles de tipo banana, únalos primero a los cables y a
continuación insértelos en la zona posterior de los terminales de conexión.
En cualquier caso, las tuercas de jación de dichos terminales deberían
bloquearse girándolas en sentido horario.
Si está utilizando conectores de cuchilla plana (“spade”), conéctelos
en primer lugar a los cables. Si está colocando directamente cable
pelado en los terminales de conexión a las cajas acústicas, separe los
cables correspondientes a cada conductor y quite la parte superior del
revestimiento aislante. Asegúrese asimismo de no cortar ninguno de los
conductores propiamente dichos. Libere (girándolas en sentido contrario
de las agujas del reloj) las tuercas de jación hexagonales y a continuación
coloque los conectores alrededor de los terminales de conexión a las
cajas acústicas o el cable pelado en el oricio transversal que hay en
los mismos. Gire en sentido horario las tuercas de jación hexagonales
para sujetar rmemente en su lugar el conector o el cable de conexión.
NOTA : Asegúrese de que no haya conductores sueltos que puedan
tocar los cables o conductores adyacentes.
Sensor de Control Remoto
Esta ventana del sensor de control remoto recibe órdenes de control por
rayos infrarrojos (IR) procedentes del mando a distancia. Le rogamos que
no bloquee este sensor.
4
Cuando el control deslizante está en la posición ON, el aparato se
congurará para situarse automáticamente en el modo de espera si no
hay señal de audio en el transcurso de 20 minutos. El temporizador de
desactivación automática será reiniciado si se detectan cambios en el
nivel de volumen o en la fuente de audio.
Para desactivar las funciones anteriores, coloque el control deslizante
en la posición OFF.
Conector SERVICE
El conector de SERVICIO es para uso exclusivo de los Centros de Servicio
Autorizados.
r
Controles de Audio
Control VOLUME
Gire el control en sentido horario para aumentar el nivel de volumen o
en sentido antihorario para reducirlo. Desde el control remoto presione
el botón de volumen + o - C para subir o bajar el volumen. Presione el
botón D para completar silenciar el volumen.
Control BALANCE 5
El Control de Balance ajusta el balance izquierda-derecha del sonido
reproducido. Normalmente, el control debería dejarse en su posición
central. En algunas situaciones, por regla general cuando la posición de
escucha principal no está centrada de forma ideal entre las cajas acústicas
del equipo, puede ser necesario ajustar el control para conseguir un
balance izquierda-derecha adecuado. La rotación del control en sentido
antihorario desplaza el balance del sonido hacia la izquierda mientras que
si se efectúa en sentido horario dicho balance se desplaza hacia la derecha.
Controles de Graves y Agudos
Cuando el conmutador Tone Switch está situado en la posición On, la
rotación de los Controles de Graves y Agudos ajusta el balance tonal del
sonido. Gire los Controles en sentido horario para aumentar el nivel de
graves y/o agudos. Gírelos en sentido antihorario para disminuir el nivel
de graves y/o agudos.
Un sistema de audio de altas prestaciones adecuadamente congurado
produce el sonido más natural posible sin necesidad de realizar ajustes
8C
67
Page 11
Español
(o con ajustes mínimos) ni utilizar controles de tono. Por tanto, utilice los
mencionados controles lo menos posible. Sea particularmente cuidadoso
cuando aplique algún tipo de realce en la respuesta tonal (giro de los
controles en sentido horario) puesto que ello provoca un incremento de
la potencia de salida correspondiente a la zona alta y/o baja del espectro
y por tanto de la carga soportada por el amplicador y las cajas acústicas.
NOTA :
Los circuitos correspondientes a los controles de Graves y
Agudos son evitados para asegurar el sonido más puro posible, que
es el ajuste predeterminado. Gire el control giratorio Bass/Treble si
desea utilizar dichos controles
Control de Selección de la Fuente de Entrada
Tanto desde el panel frontal como desde al mando a distancia, pulse
la correspondiente fuente de entrada para seleccionar la fuente que
desee escuchar.
.
G
9
Control de LED
Control de atenuación LED
Para cambiar de manera temporal el brillo del indicador luminoso de
puesta en marcha (Power) situado encima del botón del mismo nombre,
los LED’s situados encima de los selectores de fuente (Source) y el LED del
control de volumen giratorio (Volume) del panel frontal, pulse el botón
DIM B del mando a distancia.
Para cambiar de manera permanente el nivel de brillo de los LED’s o
desactivarlos, pulse y mantenga pulsado el botón CD del panel frontal
durante 5 segundos. Pulse de manera cíclica el botón CD para alternar
9
entre Brillo, Atenuación y Apagado. El nivel de brillo seleccionado se
guardará permanentemente si no hay actividad durante 5 segundos.
NOTA :
Los LED’s de indicación de volumen y source se iluminarán
con cualquier cambio en el nivel del mismo o selección de fuentes.
Dichos LED’s se atenuarán automáticamente al nivel de brillo
seleccionado después de 5 segundos sin cambios de volumen o
selección de fuentes
.
B
11
Indicador Luminoso de
Protección
El amplicador incorpora una circuitería de protección frente a corrientes
y temperaturas excesivas que lo protege en caso de que se produzcan
condiciones de funcionamiento extremas o incorrectas. Los circuitos de
protección son independientes de la señal de audio y no tienen ninguna
inuencia en las prestaciones sonoras. Lo que hacen los citados circuitos
es monitorizar la temperatura de los dispositivos (transistores) de salida
y desconectar el amplicador si su temperatura de trabajo excede unos
límites prejados considerados seguros para su funcionamiento.
Lo más normal es que usted no vea nunca en funcionamiento esta
circuitería de protección. Sin embargo, en el caso de que se dé una
condición de funcionamiento erróneo el amplicador dejará de funcionar
y el indicador luminoso de protección de su panel frontal se vuelve rojo.
Si esto sucede, apague en primer lugar el amplicador. Deje que se
enfríe durante unos minutos e intente identicar y corregir el problema
que provocó el disparo de la circuitería de protección. Cuando vuelva a
poner en marcha el amplica amplicador, la circuitería de protección se
reinicializará automáticamente y el correspondiente indicador luminoso
se vuelve azul.
En la mayoría de casos, la circuitería de protección se activa cuando se
produce una condición de funcionamiento erróneo, como por ejemplo
un cortocircuito en los cables de conexión a cajas o una ventilación
inadecuada que haga que la temperatura de trabajo alcance un valor
excesivo. En algunos casos muy raros es posible que la presencia de
impedancias altamente reactivas o extremadamente bajas en las cajas
acústicas utilizadas provoque la activación de la circuitería de protección.
Si la circuitería de protección se dispara repetidamente y usted se ve
incapaz de aislar y corregir la condición de funcionamiento que provocó
dicho disparo, contacte con su distribuidor Rotel autorizado para que le
ayude a resolver el problema.
Control de color LED
Hay cuatro ajustes de color para el LED que rodea el control de volumen
y los LED’s situados encima de los botones de fuente: Rojo, Verde, Azul
y Púrpura. El color predeterminado es el Azul. Para modicar el color de
la iluminación LED, mantenga pulsado el botón AUX del panel frontal
durante 5 segundos y cambie entre los diferentes colores pulsando
9
repetidamente dicho botón. Si no hay actividad durante 5 segundos, el
aparato seleccionará el color actual.
NOTA :
Estos ajustes se guardan de manera permanente, es decir
incluso después de desactivar por completo el A8
.
Función de Protección Frente a
Sobrecalentamientos
El aparato incorpora una sofisticada función de protección frente a
sobrecalentamientos diseñada para salvaguardarlo. Cuando se active,
esta función reducirá automáticamente el volumen en 1~2 dB tres
veces seguidas para mitigar la generación de calor. Si el aparato sigue
sobrecalentándose o detecta un error en su salida, es posible que entre
en el modo de protección y se apague con el LED rojo de encendido 2
parpadeando 5 veces. Si esto sucede, traslade el amplicador a un lugar
más ventilado y sin obstrucciones y compruebe todo el cableado de las
cajas acústicas.
NOTA : Esta funcionalidad está diseñada para mantener en tofo
momento unas prestaciones óptimas y evitar daños en el sistema
bajo condiciones de calor excesivo. Si la función de protección frente
a sobrecalentamientos se activa, deje que el sistema se enfríe antes
de volver a ponerlo en marcha.
Page 12
12
A8 Amplicador Integrado Estereofónico
Problemas y Posibles Soluciones
La mayoría de dicultades que suelen producirse en los sistemas de audio
son el resultado de conexiones realizadas incorrectamente o ajustes
inapropiados. En caso de que usted se encuentre con algún problema,
aísle en primer lugar el área afectada, compruebe los ajustes de control
realizados, determine la causa del fallo y haga los cambios necesarios. Si
se ve incapaz de hacer funcionar de nuevo su amplicador, considere las
sugerencias que le damos para las siguientes condiciones:
El Indicador Luminoso de Puesta en Marcha
No Se Activa
El indicador luminoso de puesta deberían activarse en el momento
de conectar el aparato a una toma de corriente eléctrica y pulsar el
Conmutador de Puesta en Marcha. En caso de que no se activen,
compruebe dicha toma con otro dispositivo eléctrico, como por ejemplo
una bombilla, y asegúrese de que la misma no esté controlada por un
conmutador situado en su posición Off.
Sustitución del Fusible
En el caso de que otro dispositivo eléctrico conectado a la toma anterior
funcione correctamente y el indicador luminoso de puesta en marcha
del aparato siga sin activarse cuando este último esté conectado a dicha
toma y el Conmutador de Puesta en Marcha haya sido pulsado, signica
que es muy posible que el fusible de protección interno del aparato se
haya fundido. Si usted cree que esto es lo que ha sucedido, contacte con
su distribuidor autorizado de productos Rotel para que le proporcione
uno nuevo y se lo instale adecuadamente.
No Hay Sonido
Verique la fuente de señal para asegurarse de que esté funcionando
correctamente. Asegúrese de que los cables que van desde la fuente de
señal a las entradas del amplicador estén conectados adecuadamente.
Asegúrese de que el selector Function coincida con la entrada adecuada.
Compruebe el cableado entre el amplicador y las cajas acústicas.
Características Técnicas
40 vatios/canal (4 ohmios)
(60 Hz : 7 kHz, 4:1)
Entrada de Fono 20 Hz-20k Hz, -0’5 dB, +0 dB
Entradas de Línea 10 Hz - 100k Hz, -0’5 dB, +0 dB
(20-20.000 Hz, 8 ohmios)
Entrada de Fono 2’5 mV/40k ohmios
Entradas de Línea 180 mV/60k ohmios
Entrada de Fono 50 mV
Entradas de Línea 4 V
Entrada de Fono 80 dB
Entradas de Línea 90 dB
Europa. 230 voltios/50 Hz
EE.UU 120 voltios/60 Hz
Normal < 0’5 vatios
Todas estas especificaciones son correctas en el momento de la
impresión del presente manual de instrucciones.
Rotel se reserva el derecho a realizar modificaciones en las mismas sin
aviso previo.
El logotipo de Rotel es una marca comercial registrada de The Rotel Co.,
Ltd. Tokio, Japón.
Copyright © [2024] Rotel. Todos los derechos reservados.
Page 13
The Rotel Co. Ltd.
Tachikawa Bldg. 1F.,
2-11-4, Nakane, Meguro-ku,
Tokyo, 152-0031
Japan
Email: [email protected]
www.rotel.com
A8 Owner’s Manual Ver A 073024 Español
Loading...
