17
Säkerhetsinformation 18
Beskrivning av diskmaskinen 18
Beskrivning av panelen 19
Innan du använder diskmaskinen 19
Vattenavhärdaren 19
Påfyllning av salt 20
Spolglansmedel 21
Så här använder du diskmaskinen 22
Placering av diskgods 22
Justering av den övre korgens höjd 22
Val av diskmedel 23
Tips och råd 24
Programöversikt 25
Användning av diskmaskinen 26
Skötsel och rengöring 27
Maskinens insida 27
Silarna rengöring 27
Maskinens utsida 27
Om maskinen inte används under längre tid 27
Risk för frost 27
Flyttning av maskinen 27
Om maskinen inte fungerar 28
Vattensäkerhetssystem 29
Konsumentkontakt 29
Service och reservdelar 29
Föreskrifter för test av diskmaskin 29
Installation 30
Vattenanslutning 30
Avloppsanslutning 30
Elektrisk anslutning 30
Inbyggnad 31
Innehållsförteckning
Yttermått Bredd 59.6 cm
Höjd 81.8 - 87.8 cm
Djup: max. 57.5 cm
Djup: max med öppen lucka 11 1.4 cm
Spänning: 220-240 V - 50Hz
Motoreffekt: 150 W
Elementeffekt: 2100 W
Total inkopplad effekt: 2200 W
Vattentryck: Min: 50 kPa (0,5 bar)
Max: 800 kPa (8 bar)
Kapacitet: 12 kuvert
Tekniska data
Denna apparat är i överenstämmelse med följande EG-direktiv:
-72/23 EEG av den 19.2.73 (direktiv om lågspänning) och senare ändringar;
-89/336 EEG an den 3.5.89 (direktiv om elektromagnetisk kompatibilitet) och senare ändringar.
Page 3
18
Installation
● VVS-arbeten och elektriska installationen skall utföras av
behörig fackman. Tillverkaren och säljaren ansvarar inte för
eventuella fel och skador som uppkommit på grund av felaktig
installation eller felaktig användning av diskmaskinen.
● Se till att maskinen inte står på anslutningssladden och att
av- och tilloppsslangarna ligger fritt.
● Diskmaskinen skall vid monteringen skruvas fast i
snickeriinredningen så att den inte tippar.
Barnsäkerhet
● Barn uppfattar inte de risker som finns i anslutning till
elektriska apparater. Låt därför aldrig barn leka med
diskmaskinens vred eller knappar.
● Maskindiskmedel irriterar ögon och hud. Förvaras
otillgängligt för barn. Vid stänk i ögonen, spola omgående
med mycket vatten och kontakta läkare. Vid förtäring, drick
mycket vatten eller mjölk.
● Håll också barnen borta från en öppen diskmaskin eftersom
det kan finnas diskmedelsrester kvar i diskmedelsfacket.
Kom även ihåg att vattnet i diskmaskinen inte är drickbart.
Användning
● Diskmaskinen är endast avsedd att användas för normal
hushållsdisk och enligt anvisningarna i denna
bruksanvisning.
● Stäng alltid av vattenkranen om du lämnar diskmaskinen
utan uppsikt en längre tid.
● Diskgods som har förorenats av bensin, målarfärg,
syrahaltiga eller alkaliska kemikalier får inte diskas i
maskinen. Det kan förorsaka explosion.
Service
● Om det inträffar något fel: stäng vattenkranen och gör
maskinen strömlös genom att dra stickproppen ur
vägguttaget eller skruva ur säkringen (proppen).
● Service och reparationer skall utföras av AB Elektroservice
eller av ett serviceföretag som leverantören godkänt.
Använd bara reservdelar som dessa säljer. Försök aldrig
reparera maskinen själv.
Skrotning
● Se då till att lucklåset förstörs och kapa elsladden vid
utgången från maskinen. Du förhindrar därigenom att
lekande barn kan låsa in sig eller på annat sätt hamna i
livsfara.
● Kontakta din kommun eller AB Elektroservice för information
om var du kan lämna din diskmaskin.
De material som kan återanvändas är märkta med
symbolen .
Säkerhetsinformation
Denna information lämnas av säkerhetsmässiga skäl. Du bör därför läsa igenom den noga, innan maskinen installeras och
tas i bruk. Det är mycket viktigt att denna bruksanvisning förvaras tillsammans med maskinen för framtida bruk.
Om du säljer eller överlåter maskinen till en annan användare, eller om du flyttar och lämnar kvar den i huset, skall
bruksanvisningen alltid lämnas tillsammans med maskinen. Den nya ägaren kan då sätta sig in i hur maskinen fungerar
och läsa varningarna.
Maskinens insida (utan underkorg)
1. Korgstopp
2. Brytaren för hårdhetsområden
3. Saltbehållare
4. Diskmedelsbehållare
5. Panel
6. Typskylt med produkt- och modellnummer
7. Spolglansmedelsbehållare
8. Silarnas
9. Spolarm
10. Spolarm
11. Överkorg
Beskrivning av diskmaskinen
IN146
Page 4
Innan diskmaskinen används första
gången:
1. Försäkra dig om att vatten och elanslutningen är utförda
enligt anvisningarna i denna bruksanvisning.
2. Kontrollera att allt förpackningsmaterial som håller korgarna
på plats vid transporten är borttaget.
3. Justera vattenavhärdarens inställning.
4. Häll en liter vatten i saltbehållaren och fyll därefter på med
saltet.
5. Fyll sköljmedelsdoseraren.
Vattenavhärdaren
Vatten innehåller varierande mängder kalk och mineralämnen
beroende på var du bor. Dessa ger vita fläckar och
beläggningar på din disk. Ju högre koncentration av dessa
salter desto hårdare är ditt vatten. Det lokala vattenverket kan
upplysa om vattnets hårdhetsgrad.
Diskmaskinen är utrustad med en vattenavhärdare som
omvandlar "hårt vatten" dvs kalkhaltigt vatten till "mjukt vatten"
lämpligt för maskindiskning.
För att avhärdaren skall fungera måste det finnas salt i
saltbehållaren. Ju hårdare vatten desto mer salt går åt.
Av ekonomiska och miljöskäl bör inte mer salt än nödvändigt
förbrukas. Därför är det viktigt att du följer tabellen angående
inställning och justering beroende på vattnets hårdhetsgrad.
Vattenavhärdaren ställs in mekaniskt med
hårdhetsgradinställningen och dessutom elektroniskt med
knapparna på manöverpanelen.
Ställ in avhärdaren enligt tabellen på den hårdehet som ditt
bostadsmråde har.
Innan du använder diskmaskinen
19
1. Kontrollampa
2. Start/Stopp-knapp
3. Luckhandtag
4. Programväljarknapp
5. Knapp för senarelagd start
Med detta tillval kan diskprogrammets start senareläggas
med 3, 6 eller 9 timmar.
6. Kontrollampor
Programfasernas kontrollampor
HUVUDDISK - Tänds vid huvuddisk.
TORKNING - Tänds vid torkning.
PROGRAMSLUT - Tänds när programmet har
avslutats.
Kontrollampor för salt och spolglansmedel
Kontrollampa för påfyllning av SALT
Lyser när saltet har tagit slut, för att påminna dig om
att du skall fylla på saltbehållaren.
Kontrollampa för påfyllning av SKÖLJMEDEL
Lyser när sköljmedlet är slut, för att påminna dig om
att du skall fylla på sköljmedelsbehållaren.
7. Programöversikt
Beskrivning av panelen
7
654
321
Nivå
Tyska grader
(°dH)
Franska grader
(°TH)
PPM
(Miljondelar)
mekaniskt
1
2
3
4
5
1
1
2*
2
2
< 4
4 - 18
19 - 29
30 - 40
41 - 50
< 8
8 - 30
31 - 50
51 - 70
71 - 90
< 80
80 - 300
301 - 500
501 - 700
701 - 900
Behövs
salt?
NEJ
JA
JA
JA
JA
elektroniskt
1
2
3*
4
5
Inställning av hårdetsgrad
Vattenhårdhet
* fabriksinställning
Page 5
20
Om ditt vatten har hårdhetsnivå 1 är det inte nödvändigt
att använda salt.
Ställ in avhärdaren på nivå 1 utan att använda salt.
I detta fall kommer kontrollampan för påfyllning av salt på
panelen att alltid vara släckt när diskmaskinen är
påslagen.
Använd salt från och med nivå 2.
Disknaskinen måste vara avstängd.
Mekanisk inställning:
1. Öppna diskmaskinens lucka.
2. Ta ut den undre korgen ur diskmaskinen.
3. Vrid hårdhetsgradväljaren på 1 eller 2.
4. Sätt åter in undre korgen.
Elektronisk inställning:
1. Tryck samtidigt in tryckknapparna för diskprogrammen
1 och 2.
2. Håll tryckknapparna för diskprogrammen 1 och 2
intryckta och slå på diskmaskinen genom att trycka på
Start/Stopp-knappen.
Nu börjar kontrollamporna för diskprogrammen 1 och
2 att blinka.
Tryck in tryckknappen för diskprogrammet 1. Nu
slocknar kontrollampan för diskprogrammet 2 medan
kontrollampan för diskprogrammet 1 lyser med ett
fast sken i cirka 5 sekunder. Därefter börjar den att blinka
för att ange aktuell nivå
Den aktuella nivån indikeras av antalet blinkningar som ges
av kontrollampan för 1 var 5:e sekund under en minut.
Exempel:
1 blinkning = nivå 1
2 blinkningar = nivå 2
3 blinkningar = nivå 3
4 blinkningar = nivå 4
5 blinkningar = nivå 5
3. Tryck på tryckknappen för diskprogram 1.
Varje gång tryckknappen trycks ned ändras nivån.
Exempel:
Om den aktuella nivån är 3 och tryckknappen för
diskprogram 1 trycks ned en gång, väljs nivå 4.
Om den aktuella nivån är 5 och tryckknappen för
diskprogram 1 trycks ned en gång, väljs nivå 1.
Kontrollampan för 1 förblir släckt i 5 sekunder, därefter
börjar den att blinka för att signalera den nya valda nivån.
4. Stäng av diskmaskinen med Start/Stopp-knappen för att
lagra den nya nivån.
Påfyllning av salt
Viktigt! Använd rent grovt salt utan tillsatser eller
specialsalt, avsett för diskmaskiner.
Använd inte t. ex. vanligt bordssalt som innehåller
olösliga beståndsdelar vilka kan försämra avhärdarens
funktion.
Påfyllning av salt skall endast ske strax före start av ett
komplett diskprogram.
Detta förhindrar att spill av salt får ligga kvar på bottnen
under längre tid, vilket då skulle kunna orsaka en
korrosion.
Gör så här:
1. Skruva bort locket och sätt den medföljande tratten i hålet.
2. Häll en liter vatten i saltbehållaren (denna åtgärd är
bara nödvändig första gången).
3. Fyll på saltbehållaren med
hjälp av den medföljande
tratten.
4. Skruva fast locket
ordentligt, annars kan salt
komma i diskvattnet med
gråa glas som följd.
Efteråt räcker det med fylla
på salt i behållaren med
jämna mellanrum.
Denna åtgärd meddelas av kontrollampan för salt placerad på
kontrollpanelen och som lyser då saltet är slut.
Det skall alltid finnas vatten i saltbehållaren. Därför är det
normalt att vattnet svämmar över då saltet fylls på.
Lampan på panelen tänds när saltet är slut. Efter
saltpåfyllningen lyser lampan i ca. 2-6 timmar eller tills
saltet är helt löst.
Aven om lampan lyser kan du diska i maskinen.
Kontrollampan för påfyllning av salt kommer att tändas
(när salt saknas) endast vid programinställning och
programslut från och med nivå 2.
Under pågående diskprogram förblir kontrollampan släckt.
1
2
SALE
SALT
SALZ
SEL
SR06
Page 6
21
Spolglansmedel
Spolglansmedel (kallas även för vätmedel) doseras
automatiskt vid sista sköljningen. Det sänker vattnets
ytspänning, vattnet rinner av lättare och disken torkar
snabbare. Behållaren för spolglansmedel finns på luckans
insida och rymmer ca 110 ml (1,1 dl) vilket räcker till ca 16 - 40
diskningar, beroende på vald inställning.
Ju hårdare vatten desto mer spolglansmedel behövs.
Påfyllning av sköljmedel
1. Öppna behållaren genom att vrida locket (A) åt vänster.
2. Fyll på med sköljimedel exakt upp till markeringen “max”.
3. Stäng behållaren och dra fast locket ordentligt.
Viktigt! Torka bort överflödigt sköljmedel.
Skumbildning kan uppstå under nästa diskning och
försämra resultatet.
4. Fyll på sköljmedel när dess kontrollampa på kontrollpanelen
lyser.
Om påfyllning av spolglansmedel är nödvändig kommer
kontrollampan endast att tändas vid programinställning
och programslut.
Under pågående diskprogram förblir kontrollampan släckt.
Det är möjligt att deaktivera spolglansmedlets kontrollampa (se
anvisningarna som följer).
Normalt är spolglansmedlets kontrollampa aktiv.
För att deaktivera spolglansmedlets
kontrollampa ska du kontrollera att
diskmaskinen är avstängd och sedan
göra följande:
1. Tryck samtidigt in tryckknapparna för diskprogrammen
1 och 2.
2. Håll tryckknapparna för diskprogrammen 1 och 2
nedtryckta och slå på diskmaskinen genom att trycka på
Start/Stopp-knappen.
Nu börjar kontrollamporna för diskprogrammen 1 och 2 att
blinka.
3. Tryck in tryckknappen för diskprogrammet 2. Den
motsvarande kontrollampan fortsätter att blinka medan
kontrollampan för 1 slocknar.
4. Tryck åter in tryckknappen för diskprogrammet 2.
kontrollampan har deaktiverats.
5. Lagra momentet genom att stänga av diskmaskinen med
Start/Stopp-knappen.
Aktivera spolglansmedlets kontrollampa genom att upprepa
samma moment.
Justering av spolglansmedlets
doseringsmängd
Doseringsinställningen sitter vid påfyllningsöppningen.
Mängden av spolglansmedel är vid leveransen inställd på läge
3, en dosering av 3 cm
3
sköljmedel per diskomgång.
Beronde på vattnets hårdhetsgrad kan du behöva mer eller
mindre spolglansmedel.
Vrid med hjälp av en skruvmejsel pilen till önskat läge. Välj låg
inställning (läge 1) vid mjukt vatten, och öka doseringen
gradvis om det finns vattendroppar eller kalkfläckar på
diskgodset efter avslutad diskning.
Om doseringen är för hög kan det ge ränder och en
vitaktig hinna på diskgodset.
1
2
2
BR01
BR13
BR02
Page 7
22

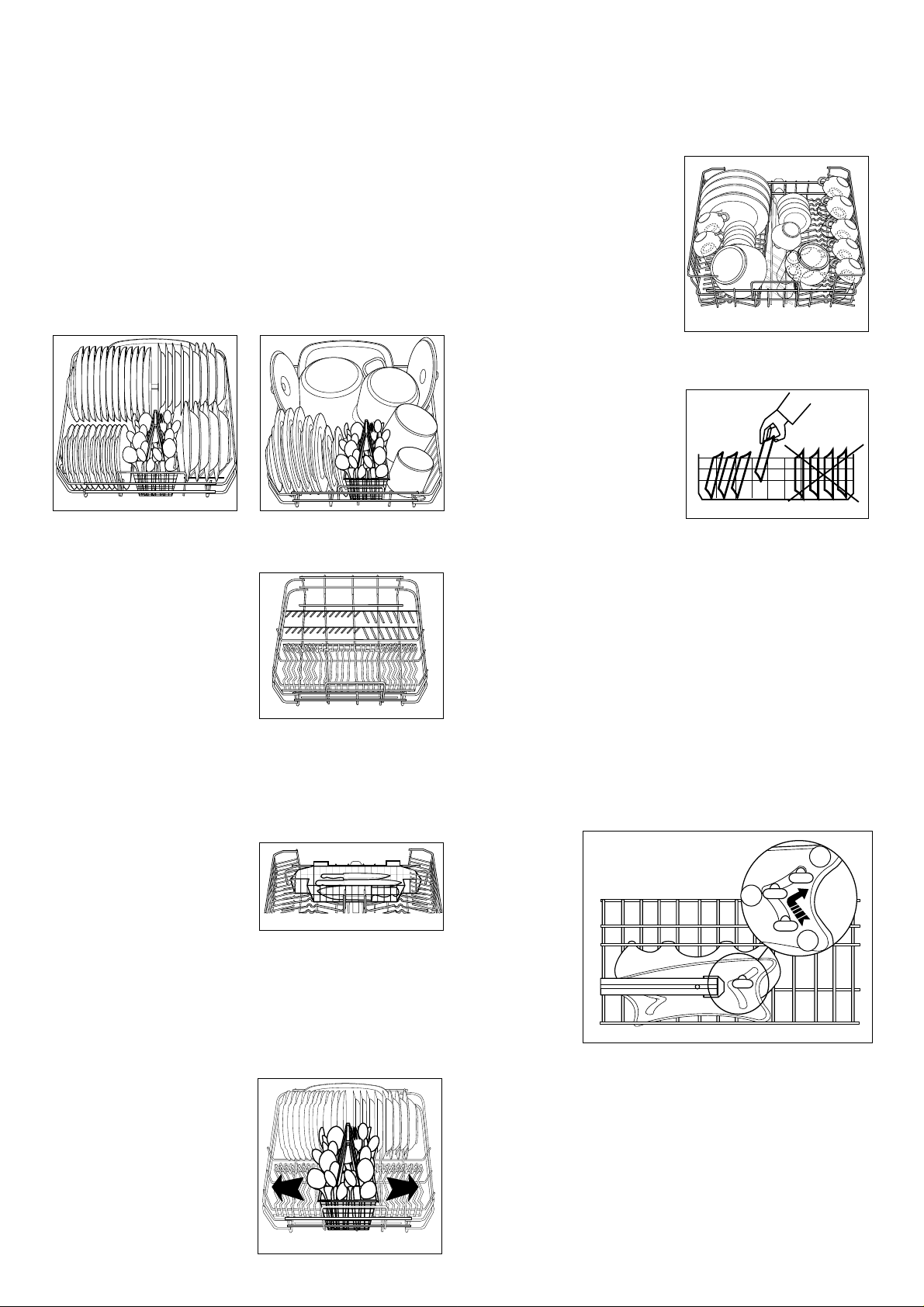

Placering av diskgods
Innan disken ställs in i maskinen skall matrester avlägsnas för
att undvika att silarna täpps till, vilket orsakar dåligt
diskresultat.
Viktigt!
Ställ inte in diskgods som är för litet och kan falla igenom
korgarna.
Öppna luckan och dra ut korgarna.
Undre korgen
Denna korg är lämplig för tallrikar, stora fat, skålar, kastruller
och grytor mm. Höga uppläggningsfat skall placeras ytterst så
att inte den övre spolarmen blockeras.
För att underlätta placeringen av grytor, kastruller och stora
skålar kan de två bakre hållarna fällas ner.
Gör så här:
- Drag upp hållarna något
och lägg ner dem. För att
få de upp igen behöver du
bara vika upp dem i
vertikalt läge.
Bestickkorgen
Varning!
Placera inga långa bestick, särskilt inte vassa knivar, i
bestickkorgen. De utgör en potentiell fara och skall
placeras i den specialla knivkorgen som sedan placeras
liggande i den övre korgen.
Var försiktig när du handskas med vassa och/eller skarpa
bestick.
Fördela besticken jämt i facken
så att vattnet kommer åt
överallt. Tänk på att placera
besticken med skaften nedåt.
Om skaften är så smala och
spetsiga att de kan gå igenom
bottnen bör de dock placeras med skaften uppåt. De kan
annars hindra den undre spolarmen från att rotera fritt.
Skedar skall blandas med annat bestick för att undvika att de
ligger i varandra.
Placera inte silverbestick för nära rostfria eftersom de kan bli
missfärgade.
För bästa diskresultat
använd locket på
bestickskorgen förutsatt att
storleken på besticken
tillåter det.
Bestickskorgen är flyttbar i
sidled, vilket ger dig fler
möjligheter att placera stora
kärl i underkorgen.
Övre korgen
Denna korg är avsedd för tallrikar och tefat upp till 25 cm i
diameter samt mindre skålar, koppar och glas.
De större tallrikarna skall
placeras baktill. Lätta kärl
t.ex. av plast skall placeras
så att de inte vänder sig
under diskningen. Diskgods
som är ömtåligt diskas
skonsammare i denna korg.
Mot den nedfällda
kopphyllan kan du luta glas
med hög fot.
Om tallrikar placeras i
den övre korgen:
Börja med att placera
tallrikarna i korgens bakre
del. Se till at tallrikarna lutar
lätt framåt. Undvik den
främre delen nära luckan.
Kontrollera alltid efter
inplockningen att spolarmarna kan rotera fritt. Om något
blockerar spolarmarna under diskningen blirdiskresultatet
dåligt.
Justering av den övre korgens höjd
Om du normalt använder stora tallrikar (från 27 till 32 cm i
diameter) kan du, om du flyttar upp den övre korgen, placera
dessa i den undre korgen.
Viktigt:
Korgen får aldrig lyftas eller sänkas bara på ena sida.
Gör så här:
1. Drag ut korgen.
2. Lyft korgen försiktigt uppåt (position A).
3. Skjut den sakta nedåt (position B).
Med korgen i det övre läget kan endast tallrikar placeras
med diametern 20 cm och dessutom kan inte kopphyllorna
användas.
Att sänka korgen till utgängsläget:
1. Lyft korgen försiktigt uppåt (position A), skjut den
sedan nedåt (position C).
Lämna aldrig diskmaskinen utan uppsikt med öppen
lucka. Risken är stor att någon kan falla över luckan.
Så här använder du diskmaskinen
UI50
UI47
UI44
UI53
UI42
US47
US71
A
B
C
RC07
Page 8
23
Val av diskmedel
Använd endast diskmedel som är avsett för maskindisk och av
välkända fabrikat.
Dosering av diskmedel
Vid användning av pulverdiskmedel gå till väga
på följande sätt:
1. Öppna locket genom att dra i spärren (D).
2. Diskmedelsmängden beror på hur smutsig disken är och
mängden disk. Följ de rekommendationer som finns i
programöversikten men eftersom det finns många olika
typer av diskmedel bör du även läsa informationen på
diskmedelsförpackningen.
3. Efter doseringen skall behållarens lock stängas.
4. Om program har fördisk kan du hälla lite diskmedel på
luckan.
Vid användning av tablettdiskmedel gå till väga
på följande sätt:
1. För alla program skall en hel tablett placeras i
diskmedelsbehållaren.
2. Stäng behållarens lock.
3. För program med fördisk placera ytterligare en tablett i
maskinen.
Vid vid användning av tablettdiskmedel med diskprogram 65°
SNABB rekommenderas det att stoppa tabletten direkt i
diskmaskinen och inte i diskmedelsbehållaren eller i speciella
tablettbehållare.
Tänk på miljön! Använd inte mer diskmedel än vad som
rekommerderas i programöversikten eftersom
diskresultatet kan försämras. Rekommenderad mängd
diskmedel är utprovad för att göra diskningen så
ekonomisk och miljövänlig som möjligt.
Maskindiskmedel irriterar ögon och hud.
Vid stänk i ögonen, spola omgående med mycket vatten
och kontakta läkare. Vid förtäring, drick mycket vatten
eller mjölk.
Framkalla ej kräkning. Kontakta sjukhus eller läkare.
Fosfatfria diskmedel med enzymer
I dessa lågalkaliska kompaktdiskmedel har de miljöfarliga
ämnena bytts ut mot naturliga enzymer och andra biologiskt
nedbrytbara ämnen.
Enzymerna löser upp smuts vid så låga temperaturer som
50°C.
Om du använder kompaktdiskmedel tillsammans med
ekonomiprogram uppnår du därför samma diskresultat som du
annars skulle få först vid 65°C med vanliga diskmedel.
Dessa nya kompakta diskmedel är vanligtvis fosfatfria.
DE17
DE02
Page 9
24
Tänk på miljön
Sätt genast in diskgodset i diskmaskinen efter avslutad måltid.
Diska inte förrän diskmaskinen är fullastad.
Skölj inte av diskgodset under rinnande vatten.
Välj diskprogram 65° SNABB för lätt nedsmutsad disk. Följ
anvisningarna i delen "Diskprogram".
För bästa resultat
Riktig placering av diskgodset är en förutsättning för ett gott
diskresultat. Vänd upp och ned på koppar, glas, kärl och
kastruller så att vattnet kommer åt.
Kontrollera även att kärlen inte ligger över varandra eller
besticken ligger ihop och hindrar vattnet att komma åt.
Om du skall undvika fläckar och skador på glasen, bör du
placera glasen så att de inte berör varandra.
Börja alltid att plocka in bakifrån och framåt i korgarna.
Diska inte sandiga föremål, som t.ex. blomkrukor.
Skölj ur kärl som har kaffesump kvar. Sand och kaffesump kan
fastna i spolarmarna samt i silsystemet och därmed orsaka
problem i maskinen.
Kontrollera alltid grovsilen efter varje diskning.
Val av diskgods
Kontrollera alltid diskgodset om det är lämpligt att diska i
maskin eller inte.
En hel del diskgods har anvisningar om det är lämpligt för
maskindisk. Porslin kan vara VDN-märkta med en bokstav och
3 siffror. Den tredje siffran anger porslinets disktålighet.
5 = Tål maskindisk ( 75°C )
3 = Tål handdisk ( 45°C )
1 = Risk för skador vid diskning
PORSLIN: I vissa fall ligger dekoren oskyddad utanpå glasyren
och färgerna kan då blekas med tiden. Ge akt på det om du
köper nytt porslin.
GLAS: Sällan några problem. Se bara till att det finns
sköljmedel i maskinen och att det är rätt doserat.
KRISTALLGLAS: Diskas i högst 40 - 50°C.
Värdefulla glas bör handdiskas.
ROSTFRITT: Tål det mesta, men direktkontakt med
maskindiskmedel kan ge fläckar och rostangrepp.
ALUMINIUM: Färgat eller eloxerat aluminium bleks av
maskindiskmedel. Den blanka ytan mister sin glans och blir lite
flammig.
SILVER: Du kan diska silversaker i maskinen. Men silvret kan
missfärgas om rester av ägg och senap får sitta kvar en längre
tid. Detta gäller även då silver kommer i kontakt med andra
metaller. Blanda inte silver och rostfritt.
PLAST: Plastdetaljer bör inte placeras direkt ovanför
värmeelementet eftersom de kan missformas och t o m smälta.
Lämplig placering är i överkorgen.
TRÄ: Diskgods som är helt eller delvis i trä (t.ex. handtag) bör
ej diskas i maskin. Risk för sprickor och uttorkning.
ÖVRIGT: Bestick med pålimmade eller kittade skaft finns i olika
kvaliteter. Några kan påverkas av varmt vatten så att skaftet
lossnar. Kastrullhandtag av bakelit kan spricka eller lossna.
Vissa laminerade material är också känsliga för hög
temperatur.
Tips och råd
Page 10
25
Diskprogram
Passar för
Tryckknapp
Rekommenderad
mängd diskmedel
huvuddisk
fördisk
Programbeskrivning
Programöversikt
65°
NORMAL
MED
FÖRDISK
*
65°
SNABB
Försköljning
Diskning 65°C
Mellansköljning
Slutsköljning med uppvärmning
Torkning
Varm försköljning
Diskning 70°C
2 ljumma mellansköljning
Slutsköljning med uppvärmning
Torkning
Hårt smutsad.
Grytor, pannor, porslin
Start/Stopp
+
70°
INTENSIV
Diskning 65°C
Slutsköljning med uppvärmning
Normalt smutsad.
Porslin
Nyligen smutsad.
Porslin
*
Detta är ett specialprogram, som på kort tid genomför en komplett diskomgång. Då programmet är mycket kort ingår
ingen torkning.
**
Testprogram enligt EN 50242 (se avsnitt Föreskrifter för test av diskmaskin).
Detta program har utvecklats för användning av diskmedel med enzymer. Med minskad energiförbrukning erhålls
samma diskresultat som i annat fall endast kan fås med diskprogram på 65°C och med vanliga diskmedel.
Diskprogrammets tid har förlängts för att kompensera den lägre disktemperaturen.
25 g 5 g
25 g 10 g
20 g /
**
50°
BIO
MED
FÖRDISK
Försköljning
Diskning 50°C
Ljum mellansköljning
Slutsköljning med uppvärmning
Torkning
Normalt smutsad.
Porslin
25 g 5 g
PIKA
BIO
Start/Stopp
+
Start/Stopp
+
Start/Stopp
+
45°
SKONSAM
MED
FÖRDISK
Diskning 45°C
Ljum mellansköljning
Slutsköljning med uppvärmning
Torkning
Lätt smutsad.
Porslin och ömtåligt
glas
25 g /
Start/Stopp
+
Page 11
26
1. Kontrollera filtren
Försäkra dig om att de är rena och korrekt placerade.
2. Tryck på Start/Stopp-knappen
Kontrollampan tänds.
3. Kontrollera att det finns
spolglansmedel och salt i behållarna
Om det behöver fyllas på salt eller sköljmedel lyser de
tillhörande kontrollamporna.
4. Ställ in disken i maskinen
Avlägsna alla större matrester.
Dra ut underkorgen och placera kastruller, tallrikar och
bestick där.
Dra ut överkorgen och placera tallrikar, te- och kaffefat,
glas och koppar o.s.v. där.
Skjut in korgen i maskinen.
5. Försäkra dig om att spolarmarna
roterar fritt
6. Tillsätt rätt mängd diskmedel
Tillsätt rätt mängd diskmedel i behållaren enligt
anvisningarna i Programöversikten och stäng locket.
Stäng locket till diskmedelsbehållaren.
7. Stäng diskmaskinens lucka
8a. Inställning och start av programmet
utan funktionen "senarelagd start"
Tryck ned tryckknappen för det önskade
diskprogrammet. Den motsvarande kontrollampan tänds
och programfasernas kontrollampor börjar att blinka.
Diskprogrammet startar 6 sekunder efter den sista
nedtryckningen av en tryckknapp (programknapp).
Under dessa sekunder är det möjligt att ändra
diskprogrammet genom att trycka in en annan
programknapp.
När diskprogrammet har startat slocknar
programmens kontrollampor med undantag för den
pågående programmets kontrollampa.
Diskprogrammet kan avbrytas på följande sätt:
● Öppna luckan.
● Tryck på Start/Stopp-knappen (i detta fall
slocknar samtliga kontrollampor).
Genom att stänga luckan eller trycka på Start/Stoppknappen fortsätter diskprogrammet från den punkt där
det har avbrutits.
8b. Inställning och start av programmet
med funktionen "senarelagd start"
Inställningen av senarelagd start ska göras före
programvalet.
Tryck ned tryckknappen för "senarelagd start" och välj
önskad tid (3, 6 eller 9 timmar) tills kontrollampan som
motsvarar den valda tiden börjar att blinka.
Tryck in tryckknappen för det önskade
diskprogrammet. Den motsvarande kontrollampan tänds
och programmets kontrollampor börjar att blinka.
Nedräkningen startar cirka 6 sekunder efter den sista
intryckningen av en tryckknapp (programknapp).
Nedräkningen sker med steg om 3 timmar och visas av
nedräkningstimmarnas kontrollampor.
Under nedräkningen lyser endast programmets
kontrollampa samt kontrollampan för nedräkning som
visar antal timmar till programstart.
Diskprogrammet startar automatiskt när tiden för
senarelagd start har förflutit.
Du kan avbryta nedräkningen innan den startar eller en
pågående nedräkning genom att trycka in
tryckknappen för senarelagd start tills
nedräkningstimmarnas kontrollampor slocknar.
9. Återkallning av pågående program
Ett pågående program kan återkallas när som helst.
Tryck in programknappen av pågående program cirka 3
sekunder tills samtliga kontrollampor slocknar.
Endast kontrollampan för Start/Stopp fortsätter att lysa
efter att programmet har återkallats
Nu är det möjligt att välja ett nytt diskprogram.
10. Efter avslutat diskprogram
Diskmaskinen stannar automatiskt och programmets
kontrollampa för avslutat program tänds.
Det nyligen avslutade programmets kontrollampa
fortsätter att lysa.
Diskprogrammet är avslutat när programfasens
kontrollampa för avslutat program tänds.
Om du inte väntar tills programslutet är det omöjligt
att starta ett nytt program förrän du har avbrutit det
tidigare programmet.
(Se punkt 9 för anvisningar om avbrytning av
program).
Om diskmaskinens lucka öppnas eller Start/Stoppknappen trycks in under torkfasen (kontrollampan
för TORKNING lyser) återkallas det pågående
programmet automatiskt. I detta fall återgår
diskmaskinen till inställningstillståndet där det är
möjligt att välja ett nytt diskprogram utan att radera
det tidigare diskprogrammet.
Stäng av diskmaskinen med Start/Stopp-knappen.
Det rekommenderas att öppna luckan och vänta några
minuter innan diskgodset tas ut för att undvika att du
bränner dig på det heta diskgodset.
Börja att plocka ur disken från underkorgen så att det inte
droppar vatten från överkorgen på underkorgen och
orsakar fläckar.
Luckan bör inte öppnas när diskmaskinen är i
funktion. Om luckan öppnas under funktion stoppas
maskinen av en säkerhetsanordning.
Observera!
Öppna inte luckan under den varma fasen av
diskprogrammet. Detta skulle kunna få till följd att
hett vatten rinner ut.
Om du öppnar luckan under den heta fasen av
diskprogrammet eller direkt efter att ett program har
avslutats måste de se upp med den heta ångan som
strömmer ut.
Användning av diskmaskinen
Page 12
27
Maskinens insida
Torka regelbundet av runt luckans insida, diskmedels- och
spolglansmedelsbehållaren med en fuktig trasa.
Vi rekommenderar att köra ett 65°C diskprogram, utan tillsats
av diskmedel var 3:e månad.
Silarna rengöring
Silarna i botten på maskinens diskutrymme är i hög grad
självrenande. De bör ändå kontrolleras och rengöras ibland.
Smutsiga silar påverkar diskresultatet.
1. Öppna luckan, dra ut den undre korgen.
2. Diskmaskinens silsystem består av grov-/finsil,
mikrosil och en plan finsil. Med mikrosilens
handtag kan hela systemet lyftas upp och tas ut.
3. Vrid handtaget motsols
1
/4varv och ta ut det.
4. Ta grov-/finsilen (A/B) i handtagsöglan och dra ut
den från mikrosilen (C).
5. Rengör alla silarna grundligt under rinnande vatten.
6. Ta ut den plana finsilen (D) ur botten på maskinens
diskutrymme och rengör den grundligt på båda sidorna.
7. Sätt tillbaka den plana finsilen i diskutrymmets botten.
8. Sätt tillbaka grov-/finsilen i mikrosilen och sätt ihop silarna.
9. Sätt in silkombinationen och fäst den genom att vrida
handtaget medsols till stoppet. Se till att den plana finsilens
kant ligger an ordentligt mot diskutrymmets botten.
Du får absolut inte använda diskmaskinen utan att
samtliga silar sitter på plats.
Maskinens utsida
Rengör maskinens front och manöverpanel med en mjuk trasa.
Använd ett milt handdiskmedel och varmt vatten. Är panelen i
rostfritt skall avtorkning ske i den borstade ytans riktning.
Använd aldrig möbelpolish eller starkt repande
rengöringsmedel.
Om maskinen inte används under längre
tid
Om maskinen inte skall användas under längre tid,
rekommenderas följande åtgärder:
1. Bryt strömmen till diskmaskinen och stoppa vattentillförseln.
2. Fyll pä spolglansmedel.
3. Låt luckan stå på glänt för att därigenom undvika, att dålig
lukt uppstår i maskinen.
4. Rengör maskinens invändiga delar.
Risk för frost
Om diskmaskinen placeras i ett utrymme där det finns risk att
temperaturen kommer under 0°C måste följande åtgärder
göras för att undvika att kvarvarande vatten i maskinen fryser
och skadar delar i maskinen:
- Stäng av vattnet. Lossa tillopps- och avloppsslang.
- Lägg ner dem på golvet. Sätt en skål under för att samla upp
vattnet.
- Välj ett diskprogram, starta maskinen och kör programmet i
ca 2 minuter med slangarna fortfarande på golvet.
Viktigt!
Anslut tillopps- och avloppsslangen korrekt, innan
diskmaskinen åter tas i bruk.
Felaktig anslutning kan leda till vattenläckage.
Flyttning av maskinen
Om du skall flytta maskinen (vid flyttning från huset etc.), görs
följande:
1. Bryt strömmen.
2. Stäng av vattnet.
3. Lossa tillopps- och avloppsslangarna.
4. Drag ut maskinen tillsammans med slangarna.
Undvik att lägga maskinen på sidan under transport.
Skötsel och rengöring
MA36
MA32
Page 13
28
Vissa problem beror på brist på underhåll och översyn och detta kan lätt åtgärdas utan att tillkalla en fackman. Innan du kontaktar
service på din ort skall du göra kontrollerna i nedanstående lista.
Diskmaskinen startar eller stannar inte under driften. Samtliga tryckknappar är ur funktion förutom Start/Stopp-knappen.
Diskprogrammets kontrollampa och en eller flera av programmens kontrollampor (HUVUDDISK, TORKNING, PROGRAMSLUT)
blinkar.
Stäng av diskmaskinen genom att trycka på Start/Stopp knappen och utför de kontroller som beskrivs nedan.
Efter genomförda kontroller väljs och startas ett nytt program. Om problemet som orsakade larmet kvarstår skall service kontaktas.
Om maskinen inte fungerar
Felsymptom Felkod Lösning
Maskinen starter inte ● Luckan är inte ordrntligt stängd.
● Stickproppen sitter inte ordentligt i vägguttaget.
● Det finns ingen ström i vägguttaget (kontrollera säkringerna).
Maskinen tar inte HUVUDDISK ● Kranen är stängd.
in vatten kontrollampa ● Vattnet avstängt.
blinkar
● Tilloppsslangen har kommit i kläm.
● Filtret i tilloppsslangen är tilltäppt.
Maskinen tömmer inte TORKNING
● Veck har bildats på avloppsslangen.
ut vattnet kontrollampa ● Stopp i vaskens avlopp.
blinkar
● Avloppsslangen är inte korrekt monterad.
Vattensäkerhetssystemet Kontrollampa för
● Stäng vattenkranen och service kontaktas.
har löst ut HUVUDDISK och
TORKNING blinkar
Allmänt fel En eller flera av
● Stäng av och sätt på diskmaskinen samt starta ett diskprogram.
programmens Om larmet kvarstår skall din service kontaktas.
kontrollampor blinkar
Maskinen avger buller
● De olika föremålen slår emot varandra.
● Spolarmarna slår emot diskgodset.
Luckan är svår att stänga
● Diskmaskinen står inte plant eller är inte inbyggd på korrekt sätt.
Diskgodset är inte rent
● Korgarna är för fulla.
● Diskgodset är inte korrekt placerat.
● Vatteninloppstratten i mitten på den övre korgen är täckt av
diskgods.
● Spolarmarna blockerade och kan inte rotera.
● Hålen i spolarmarna är tilltäppta.
● Silarna är tilltäppta.
● Silarna är inte korrekt placerade.
● Tillräcklig mängd diskmedel har inte använts eller diskmedlet är
inte lämpligt.
● Diskmedlet är gammalt eller har klumpat sig.
● Diskprogrammet var för skonsamt.
Kalkavlagring eller vitaktig
● Sköljmedlet är slut eller en alltför liten mängd har använts.
beläggningar på diskgodset Kontrollera att det finns salt och att saltbehållarens lock är
ordentligt påskruvat.
Diskgodset är inte
● Dett finns inte något sköljmedel i maskinen eller
helt torrt sköljmedelsdoseringen är för låg.
Page 14

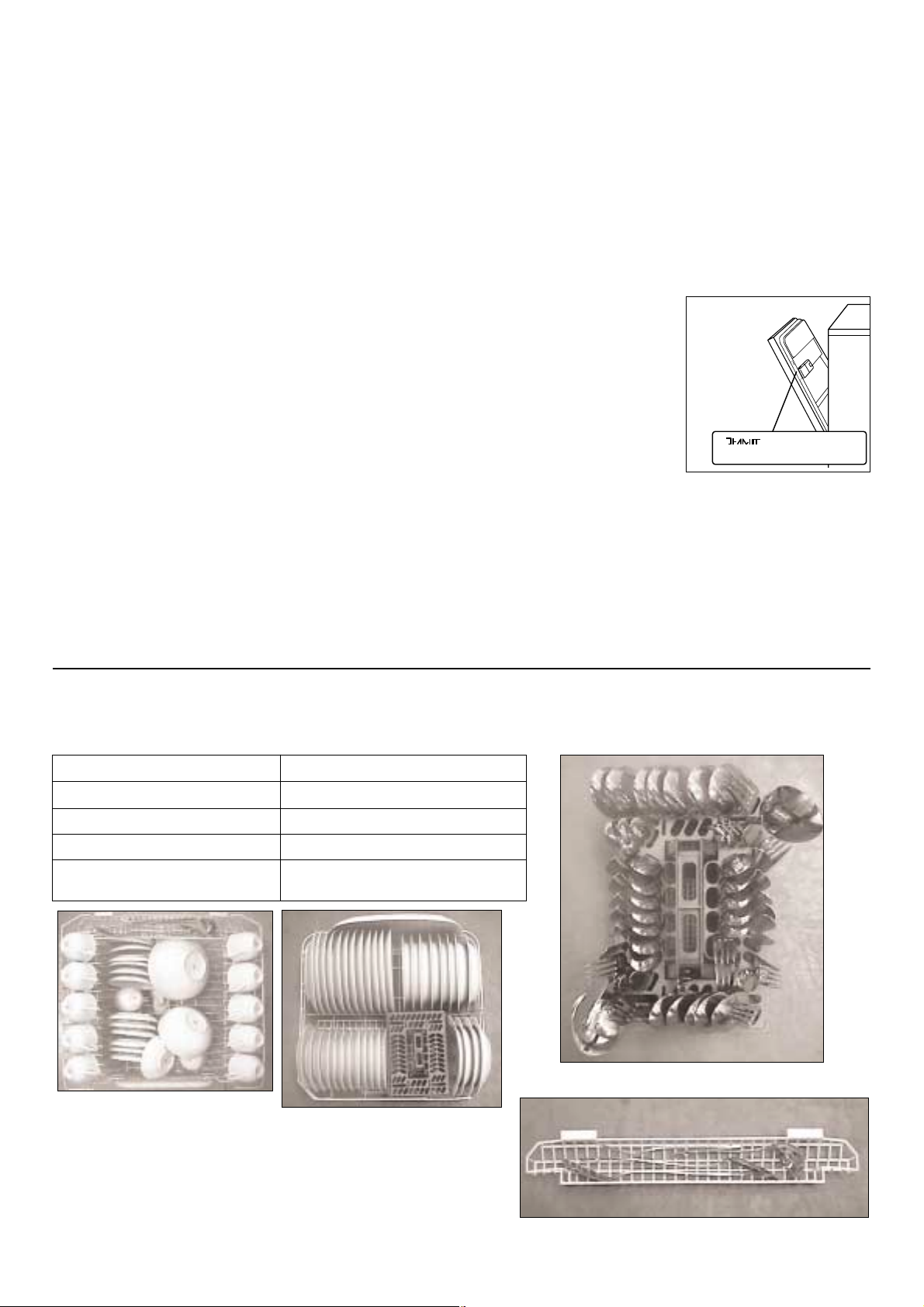

Innan testen är det nödvändigt att fylla på saltbehållaren och behållaren för spolglansmedel helt.
Föreskrifter för test av diskmaskin
Testnorm EN 50242
Programinställning: 50°BIO MED FÖRDISK
Max. diskmängd: 12 standardkuvert
Justering av skölmedelsnivån: läge 5
Diskmedelsdos: 25 g i behållaren
5 g på behållaren lock
Placering av diskgods i den
övre korgen
Placering av diskgods i den
nedre korgen
29
Vattensäkerhetssystem
Som skydd mot eventuella vattenskador är diskmaskinen
utrustad med ett vattensäkerhetssystem mot översvämning.
Vid felfunktion börjar kontrollamporna för HUVUDDISK och
TORKNING att blinka.
Stäng vattenkranen och kontakta serviceverstaden.
Konsumentköp EHL
Vid försäljning till konsument i Sverige gäller Konsumentköp
EHL samt övriga EHL-bestämmelser, vilka återförsäljaren
tillhandahåller.
Kom ihåg att spara kvittot och EHL- försäkrings-bevis.
Konsumentkontakt i Finland
Har du frågor angående produktens funktion eller användning
ber vi dig ringa vår konsumentgrupp,
tel.nr. 0200-2662 (0,1597/min + Isa).
Garanti i Finland
Diskmaskinen har att (2) års garanti. Garantivillkoren uppfyller
branschens allmänna villkor och dessa kan fås av leverantören
eller an återförsäljaren.
OBS! Spara inköpskvittot som vertifikation för inköpsdatumet,
som bestämmer garantitidens början.
Service och reservdelar
Innan service kontaktas. Läs igenom bruksanvisningen och följ
de råd och anvisningar som ges i avsnittet "Om produkten
inte fungerar" för att försäkra dig om att du inte kan åtgärda
felet på egen hand.
Om service tillkallas inom EHL-åtagandet för kostnaden.
Detta gäller också om du använt produkten till annat än den är
avsedd för.
Service och reservdelar till din produkt får du via din
återförsäljare eller AB Elektroservice (se under
"Hushållsutrustning, vitvaror" i telefonkatalogens Gula sidor).
Uppge produktens modellbeteckning, produkt- och
serienummer enligt
dataskylten.
Mod. __________________
PROD. NO ______________
SER. NO________________
Inköpsdatum: ____________
i Finland
Alla servicearbeten, reservdelsbeställningar och eventuella
reparationer får utföras endast av ett auktoriserat serviceföretag.
Information om det närmaste auktoriserade serviceföretaget
får du från numret 0200-2662 (0,1597 /min+Ina), eller
telefonkatalogens gula sidor “hushållsapparatservice”.
För att säkra maskinens klanderfria funktion skall man vid
reparationer använda endast originalareservdelar.
Nämn produktens märke, när du ringer.
Placering av bestickkorgen
Placering av knivkorgen
Prod.No.
........
Ser. No.
Mod.
RA01
........
.........
Page 15
30
Vattenanslutning
Allt VVS -arbetet skall utföras av en behörig fackman.
Diskmaskinen kan anslutas till antingen kallt eller varmt vatten
(max 60°C). Är temperaturen högre bör en termostatblandare
installeras. Miljövänliga diskmedel innehåller enzymer som är
aktivare vid lägre temperaturer. Vi rekommenderar därför att
maskinen kallvattenansluts, så att enzymerna kan få verka fullt
ut under uppvärmningen.
Maskinen levereras med en tilloppsslang (Pexslang), försedd
med 3/4" förskruvning.
Använd inte gamla anslutningsslangar som tidigare
har använts till en annan diskmaskin.
Tilloppsslangen kan vridas åt höger eller vänster för att
underlätta installationen.
Viktigt! Se alltid till att tilloppsslangens fästmutter sitter
ordentligt fastskruvad i maskinen.
Vid felaktig installation finns
risk för vattenläckage. Den
medföljande silen (A) skall
alltid placeras i
tilloppsslangens förskruvning
vid anslutning till
inkommande vatten.
Kapa eller förläng aldrig
tilloppsslangen. Är den för
kort måste en längre
Pexslang (max 4 m) köpas
som extra tillbehör.
Avstängning av vattnet
Enligt Statens Planverk skall en lättåtkomlig avstängningskran
finnas. Vattnet kan då lätt stängas av när diskmaskinen inte är
igång, vid service eller vid byte av maskinen.
Vattentryck
Om vattentrycket ligger under den i tekniska data angivna
gränsen kommer inte maskinen att fungera korrekt.
Avloppsanslutning
Enligt Svensk Byggnorm
skall avloppsslangen vara
monterad så att den på ett
ställe är förd upp till en nivå
motsvarande avloppsenhetens
överkant. Slangen ska där
vara fixerad på ett
betryggande sätt.
1. Anslutning direkt till
vattenlås
Avloppsslangen (21 mm i
diameter) som medföljer
maskinen passar alla idag
tillverkade vattenlås för
diskbänk. Vattenlåsets
slangnippels insida får inte
vara mindre än 18 mm
diameter. För liten öppning
påverkar tömningen och
därmed diskresultatet.
OBS! Avloppsslangen måste monteras så att den går upp
under diskbänken som bilden visar.
Kontrollera att slangen inte viks eller kläms vid
installationen.
2. Anslutning till vattenavlopp
Mindre invändig diameter än
4 cm får inte användas.
Böjen skall placeras på en
höjd av min. 30 cm och max.
100 cm.
Avloppsslangen kan
förlängas med 2 m.
Förlängningsnippeln skall
vara 18 mm diameter och
slangen skall ha samma
öppning som originalslangen.
Varning!
Våra diskmaskiner är utrustade med en
säkerhetsanordning för att förhindra att smutsigt
diskvatten rinner tillbaka in i diskmaskinen.
Om diskbänkens avlopp har en “inbyggd backventil” kan
detta förhindra diskmaskinens korrekta tömning.
Vi rekommenderar att backventilen tas bort.
Elektrisk anslutning
Maskinen ansluts med stickkontakt i jordat vägguttag till 220240 V, 1 x 9 Aenligt gällande bestämmelse.
Innan maskinen ansluts, kontrollera att vägguttaget är säkrat
för att klara av diskmaskinens belastning.
Vid alla ingrepp i diskmaskinen skall maskinen först göras
strömlös. Dra ut stickkontakten eller skruva ur säkringen.
Arbete skall utföras av behörig fackman.
Arbete utfört av person utan tillräckling kunskap kan leda
till skada på person eller egendom.
Installation
CA03
A
CS06
Ø 18
CS02
Ø 21
Ø 21
18mm
Ø 18
2 m max
mm 13
min 4 cm
min 30 cm
Page 16
31

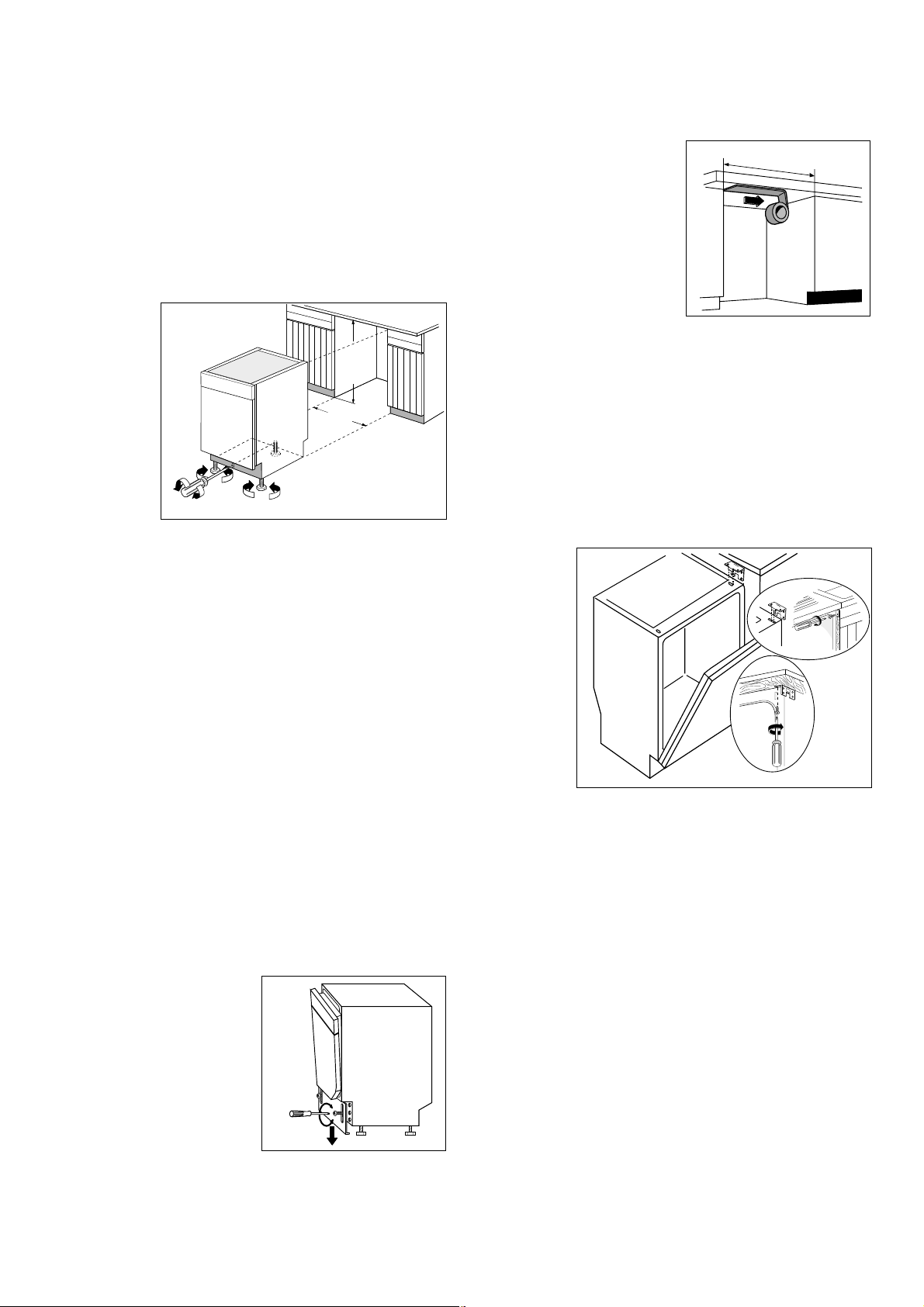

Inbyggnad
Denna diskmaskin är avsedd att placeras under en köksbänk
eller bänkskiva.
Det är mycket viktigt att måttanvisningarna som anges på
bilden följs.
Det krävs inga ytterligare öppningar för diskmaskinens
ventilation, endast genomföringar för tilloppsslangen,
avloppsslangen och elsladden.
Höjdmåttet på nischen där diskmaskinen skall ställas upp kan
variera mellan 820 och 880 mm från golvet räknat eftersom
diskmaskinen är försedd med justerbara fötter (max. 60 mm).
Lämna 2 mm utrymme mellan diskmaskinens översida och
köksbänkens skiva.
Höjdjustering av diskmaskinen
Gör så här för att justera höjden:
1. Lossa på eller dra åt de två framfötterna.
2. Lossa och ta bart den justerbara sockelplåten.
3. Bakfoten justeras genom att man skruvar på skruven som
finns mitt på sockeln åt vänster eller åt höger.
Det är mycket viktigt att maskinen står plant för att luckan skall
stänga ordentligt och sluta helt tätt. När maskinen står helt i
våg fastnar inte luckan i avståndsstyckena, varken på höger
eller vänster sida om skåpet.
Om luckan inte stängs ordentligt skall fötterna justeras in tills
maskinen står perfekt i våg.
Vågrätt uppställning
Det är viktigt, att maskinen placeras alldeles vågrätt, så att
luckan sluter helt tätt.
Maskinens justerbara fötter skall vridas mot höger eller
vänster, tills maskinen står i våg.
Om det blir ett tomrum vid maskinens botten kan detta täckas
genom att den justerbara sockelplåten sänks.
Montering av aluminiumfoliet
(Kondensskydd)
Placera det självhäftande
aluminiumfoliet längs
framkanten, under
bänkskivan.
Fastsättning av maskinen
Skruva fast maskinen så att den inte tippar framåt och kan
orsaka skada, när luckan öppnas och belastas.
Fixera därför maskinen genom att skruva fast den under
bänkskivan eller i sidoskåpet. Använd de medlevererade
vinkelfästena som sätts ner i spåren på maskinens ovansida
(se fig.).
Skruva fast maskinen (uppåt eller åt sidan) med hjälp av de
medföljande skruvarna (3,5 x 16).
Diskmaskinen måste förankras vid undersidan av
bänkskivan med hjälp av de medföljande montagefästen.
Underlåtenhet att göra så kan förorsaka personskador
eller skador på föremål.
Diskmaskinens sidor får inte under några omständigheter
genomborras för att inte skada de hydrauliska
komponenterna som är placerade mellan vattenbehållaren
och sidorna.
880
÷
820
600
II129
596
575
max
555
max
+
600 mm
II21
II54
IN10
Page 17
152972 91/0
FIN
S
R-Kodinkoneet
Pakkalankuja 6,
01510 VANTAA
PL 102, 01511 VANTAA
Kuluttajaneuvonta, puh. 0200-2662
(0,1597 /min + pvm.)
Konsumentrådgivning, tel. 0200-2662
(0,1597 /min + lna)
From the Electrolux Group. The world’s No.1 choice.
Electrolux-koncernen är världens största tillverkare av hushållsmaskiner och utrustning för
kök, rengöring samt skogs- och trädgårdsskötsel. Mer än 55 miljoner produkter från
Electrolux-koncernen (som kylskåp, spisar, tvättmaskiner, dammsugare, motorsågar och
gräsklippare) säljs varje år till ett värde av 120 miljarder kronor i över 150 länder runt hela
världen.
From the Electrolux Group. The world’s No.1 choice.
Electrolux-konserni on maailman suurin keittiö-, siivous ja puutarhakoneiden valmistaja.
Electroluxin tuotteita myydään yli 150 maassa ympäri maailmaa vuosittain yli 55 miljoonaa
kappaletta (mm. jääkaappeja, liesiä, pesukoneita, pölynimureita, moottorisahoja sekä
ruohonleikkureita) n. 14 miljardin dollarin arvosta.
0 12/02
Loading...
