Rosenlew RW721 User Manual

ASTIANPESUKONE DISKMASKIN

RW 721

KÄYTTÖOHJE

BRUKSANVISNING

Tärkeää tietoa turvallisuudesta 3 Laitekuvaus 3 Ohjauspaneeli 4 Ennen koneen käyttöönottoa 4

Vedenpehmentimen säätäminen 4 Vedenpehmennyssuolan lisääminen 5 Huuhtelukirkasteainesäiliön täyttö 6

Koneen täyttö 7 Yläkorin korkeuden säätäminen 7 Pesuaineen käyttö 8

Neuvoja ja vinkkejä 8 Pesuohjelmat 9 Työvaiheet 10 Hoito ja puhdistus 11

Sisäosien puhdistaminen 11 Siivilöiden puhdistaminen 11 Ulkoisten pintojen puhdistaminen 11 Ennen koneen pitkää käyttötaukoa 11 Suojeltava jäätymiseltä 11 Koneen siirtäminen 11

Jos koneesi ei toimi 12 Vesiturvajärjestelmä 13 Huolto ja varaosat 13

Tietoja testi-instituuteille 14 Asentaminen 15

Vesiliitäntä 15 Vedenpoistoletkun liitäntä 15 Sähköliitäntä 15

Asentaminen työtason alle 16

Sisällys

Mitat Leveys 59,6 cm

Korkeus 81,8 - 87,8 cm Maks. syvyys 57,5 cm Maks. syvyys luukku auki 11 1,4 cm

Sähköliitäntä Jännite (50 Hz) 220 - 240V - 50 Hz Kiertovesipumppu 150 W Lämmitysvastus 2100 W Kokonaisteho 2200 W

Vedenpaine Min. 50 kPa (0,5 bar)

Maks. 800 kPa (8 bar)

Kapasiteetti 12 hengen astiat

Tekniset tiedot

Kone täyttää seuraavien direktiivien vaatimukset:

- 19.2.73 annettu pienjännitedirektiivi 73/23 ja sen muutokset

- 3.5.89 annettu EMC-direktiivi 89/336 ja sen muutokset

Laitekuvaus

1. Yläkorin pysäytin

2. Veden kovuusalueen säätö

3. Suolasäiliö

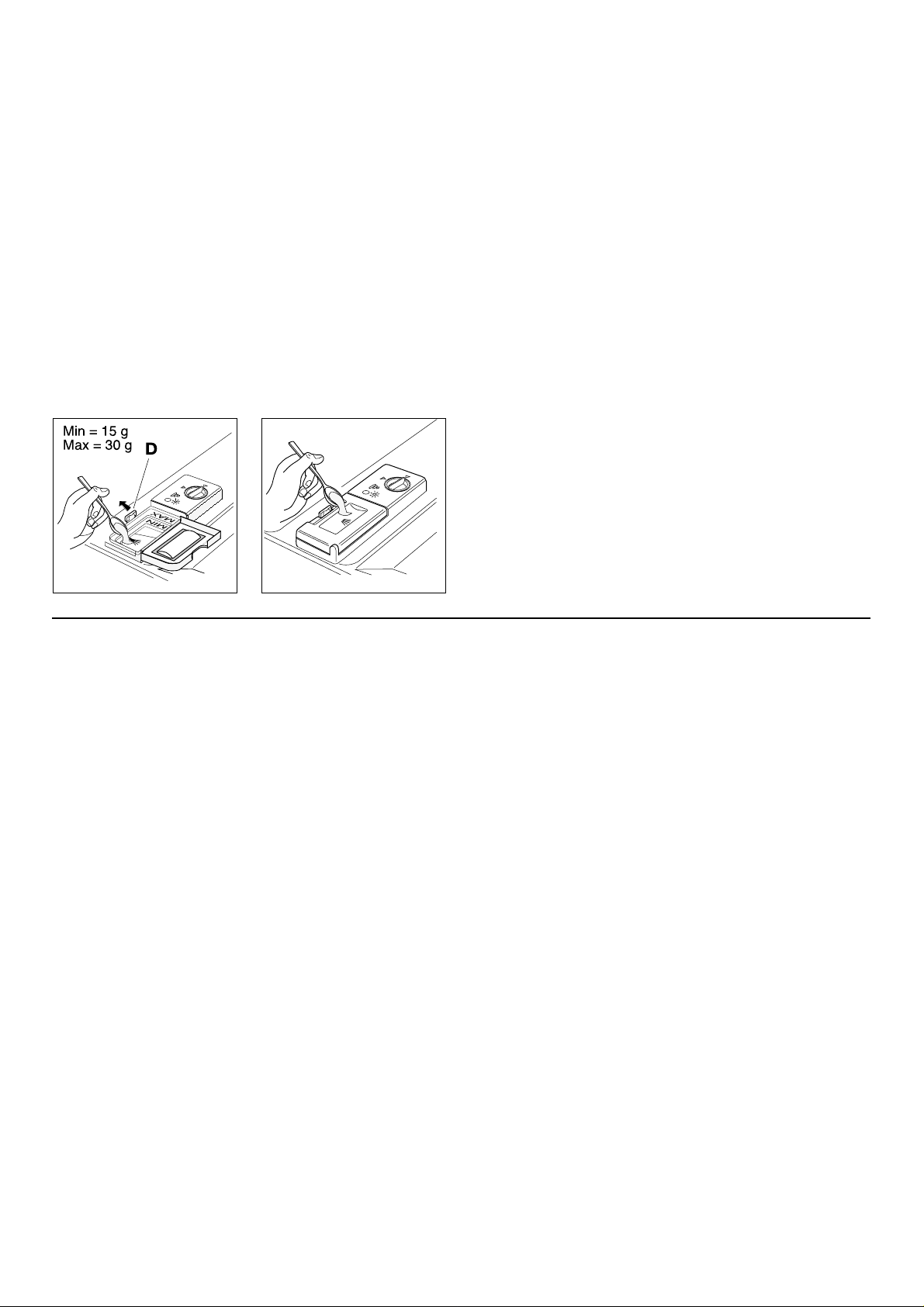

4. Pesuainelokero

5. Ohjauspaneeli

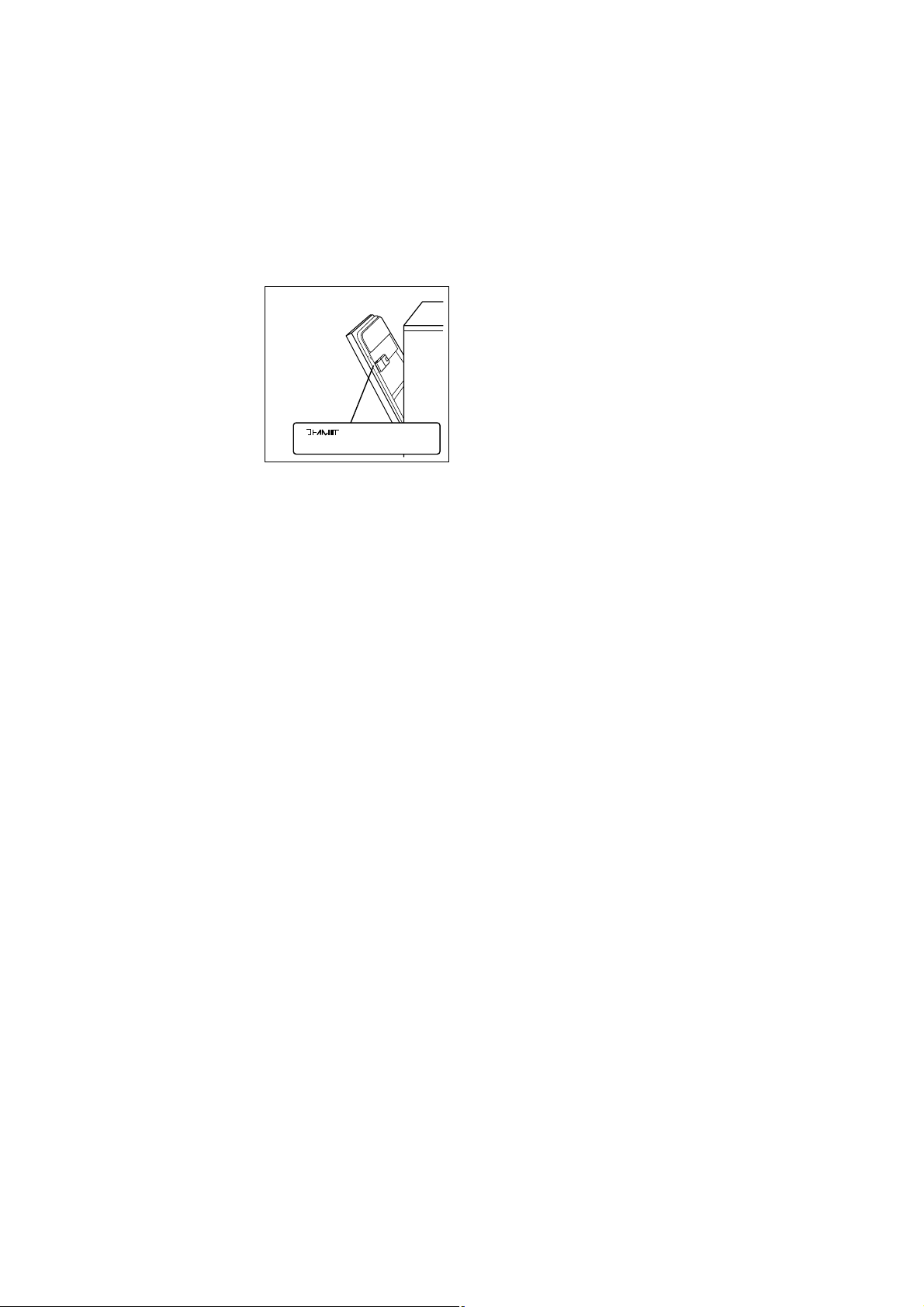

6. Arvokilpi

7. Huuhtelukirkasteainesäiliö

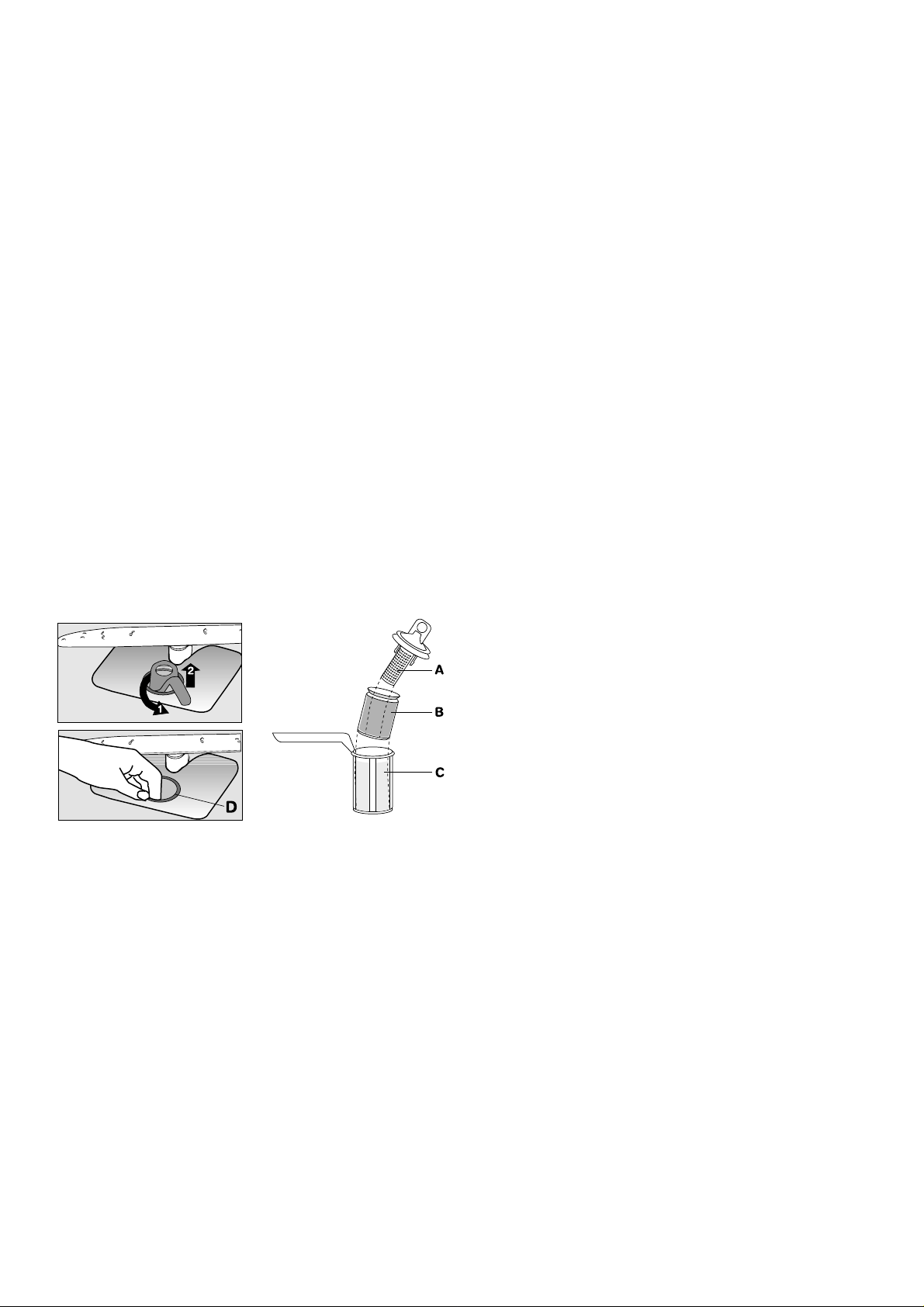

8. Siivilät

9. Alasuihkuvarsi

10. Yläsuihkuvarsi

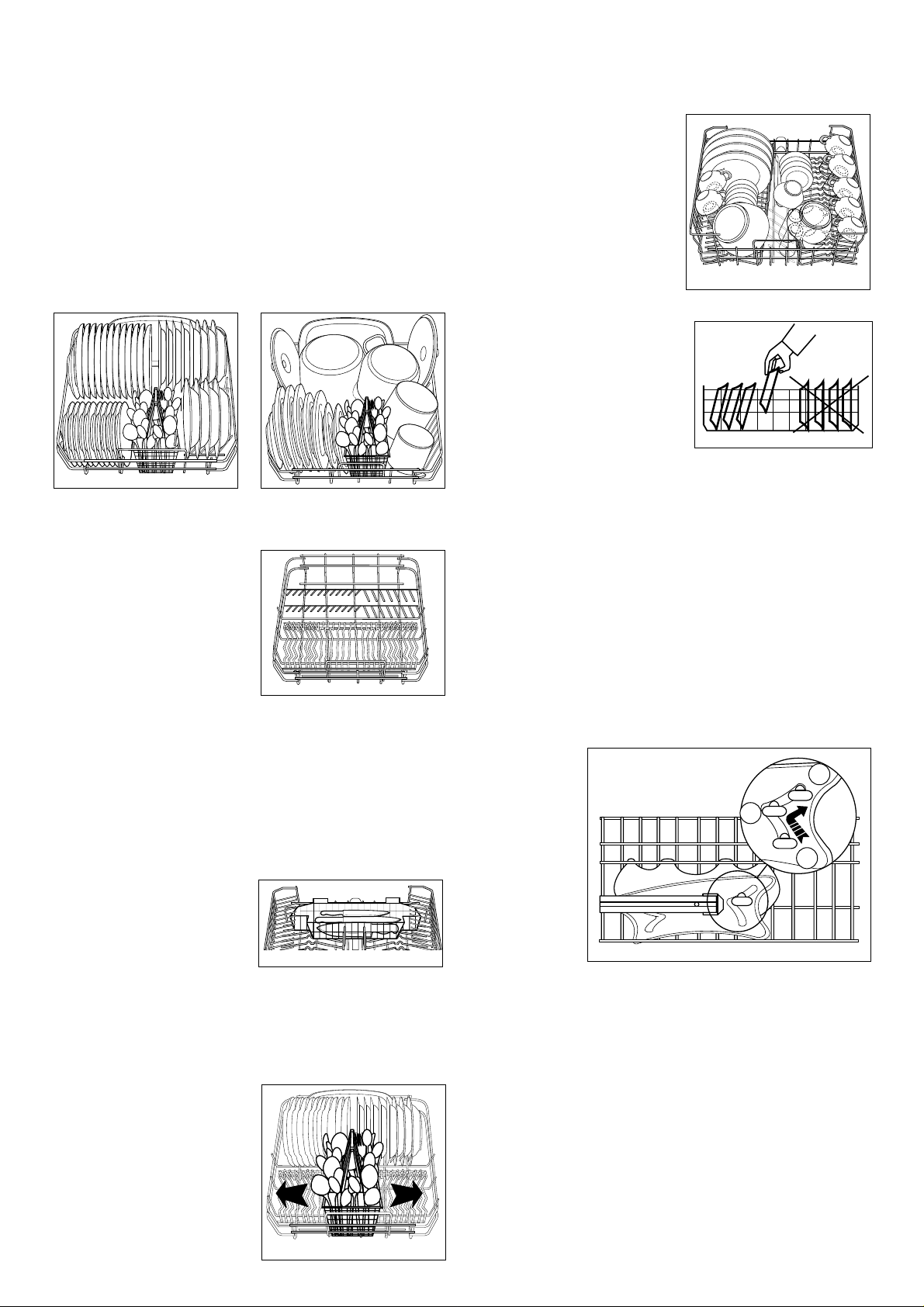

11. Yläkori

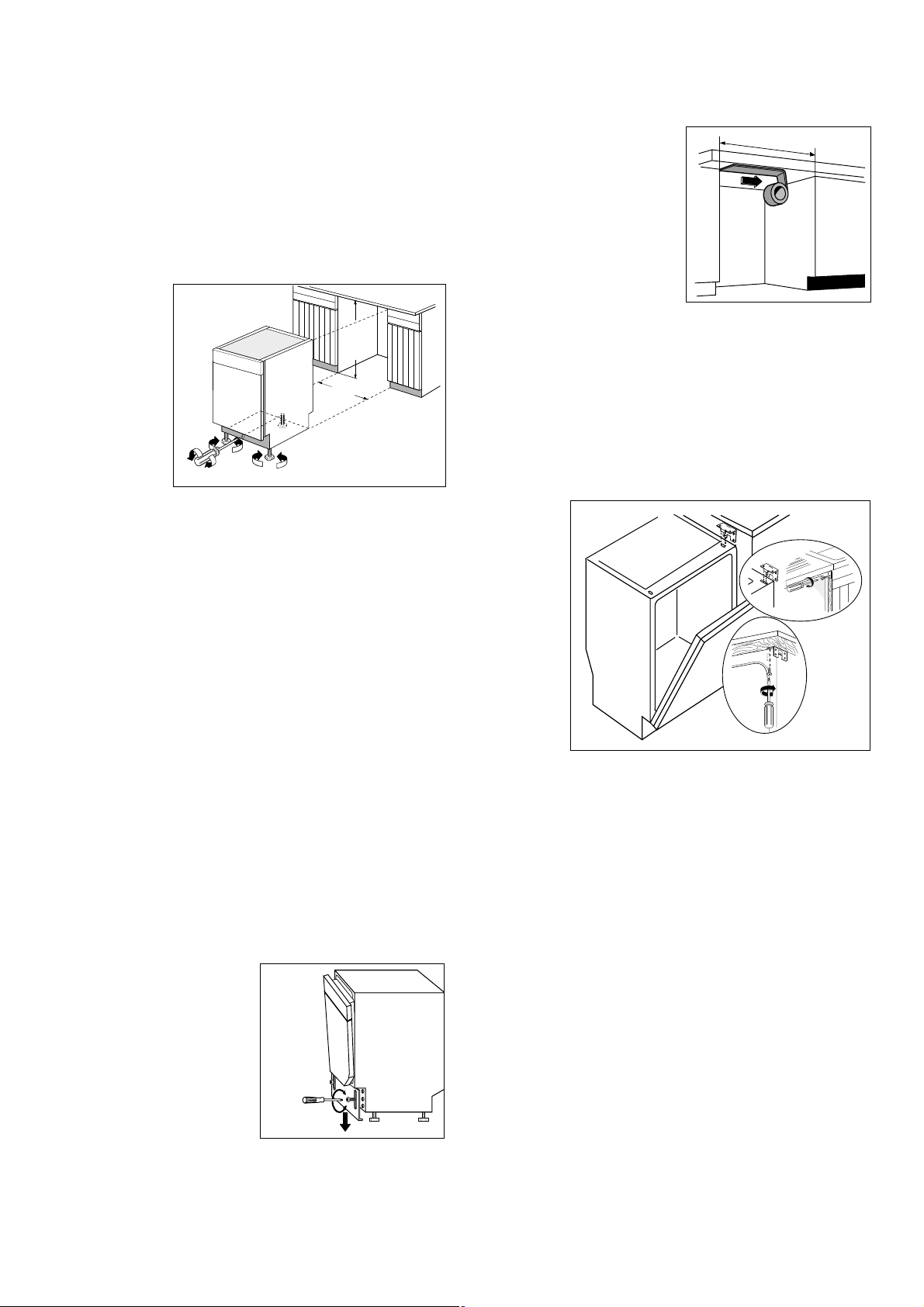

Asennus

● Ole varovainen siirtäessäsi konetta, sillä se on painava.

● Koneeseen ei saa tehdä muutoksia turvallisuussyistä.

● Tarkista, ettei koneen sähköjohto jää puristuksiin koneen

alle.

● Koneen asennuksen yhteydessä suoritettavat

sähköasennukset on annettava valtuutetun sähköasentajan tehtäväksi.

● Koneen asennuksen yhteydessä suoritettavat LVI-työt on

annettava valtuutetun LVI-asentajan tehtäväksi.

Lapset

● Konetta saavat käyttää vain aikuiset.

Lapsille ei pidä antaa lupaa painaa säätimiä tai muulla tavoin leikkiä koneen kanssa.

● Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta.

● Pidä kaikki pesuaineet turvallisessa paikassa lasten

ulottumattomissa.

Käyttö

● Astianpesukoneet on tarkoitettu jokapäiväisten

keittiövälineiden pesuun. Astioita, joissa on säilytetty bensiiniä, maalia, teräs- ja rautahiukkaisia tai syövyttäviä, happopitoisia tai alkaalisia kemikaaleja ei saa pestä astianpesukoneessa.

● Älä avaa koneen luukkua kesken pesun. Kytke virta pois

koneesta aina ennen luukun avaamista.

● Käytä ainoastaan konepesuun tarkoitettuja pesuaineita.

● Kun olet täyttänyt koneen tai tyhjentänyt sen, on luukku

suljettava, koska avoin luukku voi olla vaarallinen.

● Älä istu tai seiso avatulla luukulla.

● Kytke koneen virran- ja vedenotto pois päältä käytön

jälkeen.

● Ole varovainen pestessäsi luukun alareunan tiivistettä ja

saranoita, ettet satuta itseäsi teräviin metallireunoihin.

● Älä koskaan yritä korjata konetta itse. Huollot ja mahdolliset

korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman kunnon, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

Hävittäminen

Ajattele luontoa:

● Symbolilla merkityt materiaalit voit kierrättää.

● Tarkista kuntasi viranomaiselta, onko lähiympäristössäsi

kierrätyskeskusta tai muuta koneen kierrätysmahdollisuutta.

● Jos kone on romutettava, katkaise sähköjohto ja varmista,

ettei luukun lukkolaite toimi ja estä lapsia leikkimästä koneen läheisyydessä.

● Pidä kotimaasi siistinä - vie käytöstäpoistettu, vanha kone

viralliselle kaatopaikalle.

Tärkeää tietoa turvallisuudesta

Ohjeet on säilytettävä vastaisuuden varalta. Jos kone myydään tai annetaan pois, tai jos muutat ja jätät koneen uusille asukkaille, on ohjeet luovutettava koneen uudelle omistajalle, jotta hän voi paneutua koneen käyttöohjeisiin ja tutustua annettuihin varoituksiin.

Varoitukset annetaan turvallisuussyistä, minkä takia ne on luettava tarkoin ennen koneen asennusta ja käyttöä.

IN146

Ennen astianpesukoneen ensimmäistä käyttökertaa:

1. varmista, että sähkö- ja vesiliitännät on tehty

asennusohjeen mukaisesti

2. poista kaikki pakkausmateriaali koneen sisältä

3. säädä vedenpehmennin

4. kaada 1 litra vettä suolasäiliöön ja täytä se suolalla

5. täytä huuhtelukirkasteainesäiliö.

Vedenpehmentimen säätäminen

Veden kalkki- ja mineraalisuolapitoisuus vaihtelee veden alkuperän mukaan. Kalkit ja mineraalisuolat jättävät astioihin ja astianpesukoneen pinnoille tahroja.

Mitä suurempi veden kalkkipitoisuus on, sitä kovempaa vesi on.

Veden kovuutta mitataan toisiaan vastaavilla asteikoilla, esim. saksalainen asteikko, ranskalainen asteikko ja PPM-asteikko (Parts per million).

Vedenpehmennin säädetään paikallisen veden kovuuden mukaan, jota voi kysyä vesilaitokselta.

Vedenpehmennyslaite säädetään mekaanisesti kovuusaluekytkimellä ja sen lisäksi elektronisesti ohjauspaneelin painikkeilla.

Ennen koneen käyttöönottoa

Ohjauspaneeli

1. Virran merkkivalo

2. Virtakytkin

3. Luukun kahva

4. Ohjelman valintapainikkeet

5. Merkkivalot

Ohjelmavaiheen merkkivalot

PESU

Syttyy varsinaisen pesuvaiheen aikana.

KUIVAUS

Syttyy kuivausvaiheen aikana.

OHJELMAN LOPPU

Syttyy ohjelman loputtua.

Suolan ja huuhtelukirkasteen merkkivalot

SUOLAN täyttövalo

Syttyy, kun suola on loppunut ja suolasäiliö tulee täyttää.

HUUHTELUKIRKASTEEN täyttövalo

Syttyy, kun huuhtelukirkaste on loppunut ja huuhtelukirkasteen säiliö tulee täyttää.

6. Pesuohjelmien symbolit

4321

Taso

Saksalainen

asteikko

(°dH)

Ranskalainen

asteikko

(°TH)

PPM

(Parts per

million)

Mekaaninen

1 2 3 4 5

1 1

2 2

< 4

4 - 18 19 - 29 30 - 40 41 - 50

< 8

8 - 30 31 - 50 51 - 70 71 - 90

< 80

80 - 300 301 - 500 501 - 700 701 - 900

Suolan

käyttö

ei kyllä kyllä kyllä kyllä

Elektroninen

1 2

4 5

Kovuusasteen säätö

*tehtaalla suoritettu asetus

Jos käyttämäsi veden kovuusaste on 1, ei vedenpehmennyssuolan käyttö ole tarpeellista. Aseta vedenpehmennin tasolle 1 käyttämättä suolaa. Tässä tapauksessa käyttöpaneelissa oleva suolan täyttövalo ei pala astianpesukoneen ollessa päällä. Käytä suolaa tasolta 2 lähtien.

Säädä vedenpehmennyslaite taulukon mukaisesti asuinalueesi veden kovuutta vastaavaan kohtaan Virran tulee olla kytkettynä pois astianpesukoneesta.

Mekaaninen säätö:

1. Avaa astianpesukoneen luukku.

2. Ota alempi astiakori pois koneesta.

3. Käännä vedenkovuuskytkin kohtaan 1 tai 2.

4. Laita astiakori takaisin paikalleen.

Elektroninen säätö:

1. Paina yhtäaikaa pesuohjelmien 1 ja 2 painikkeita.

2. Pidä pesuohjelmien 1 ja 2 painikkeet painettuina ja

käynnistä astianpesukone virtakytkimellä. Virtakytkimen merkkivalo syttyy. Samalla 1 ja 2 painikkeiden merkkivalot alkavat vilkkua. Paina 1 painiketta, ohjelman 2 merkkivalo sammuu.

1 painikkeen merkkivalo palaa kiinteästi noin 5 sekuntia ja alkaa sitten vilkkua ilmoittaen sen hetkisen tason. Merkkivalo 1 ilmoittaa tason vilkkumalla sitä vastaavan määrän 5 sekunnin välein minuutin ajan.

Esimerkki:

1 vilkutus = taso 1 2 vilkutusta = taso 2 3 vilkutusta = taso 3 4 vilkutusta = taso 4 5 vilkutusta = taso 5

3. Paina pesuohjelman 1 painiketta. Painikkeen jokainen painaminen muuttaa tason.

Esimerkki:

Jos taso on 3 ja pesuohjelman 1 painiketta painetaan kerran, valitaan taso 4.

Jos taso on 5 ja pesuohjelman 1 painiketta painetaan kerran, valitaan taso 1.

Merkkivalo1 sammuu 5 sekunnin ajaksi ja alkaa sitten vilkkua ilmoittaen valitun uuden tason.

4. Kytke virta pois astianpesukoneesta painamalla virtakytkintä, uusi taso tallentuu.

Vedenpehmennyssuolan lisääminen

Käytä ainoastaan astianpesukoneelle tarkoitettua suolaa. Muut kuin erityisesti astianpesukoneelle tarkoitetut suolat, mm. pöytäsuola, saattavat vaurioittaa vedenpehmennintä. Lisäyksen aikana ylivalunut suola saattaa edistää ruosteen syntymistä. Vedenpehmennyssuolaa tulee siten lisätä ainoastaan ennen pesuohjelman käynnistystä.

Näin lisäät vedenpehmennyssuolaa:

1. Vedä alakori pois ja kierrä suolasäiliön korkki auki.

2. Kaada litra vettä säiliöön (vain ensimmäisen suolantäytön yhteydessä).

3. Lisää suolaa säiliöön

koneen mukana toimitetun suppilon avulla. Tässä vaiheessa säiliöstä saattaa valua vettä pois, mutta se on täysin normaalia, eikä siitä tarvitse välittää.

4. Aseta korkki takaisin paikalleen varmistettuasi ensin, ettei kierteissä tai tiivisteessä ole suolan jäännöksiä.

5. Ruuvaa korkki tiukasti kiinni ja työnnä alakori paikalleen.

Suolasäiliö pitää ajoittain täyttää. "Lisää suolaa" -merkkivalo syttyy, kun suola on lopussa ja

säiliö pitää täyttää. Suolasäiliössä on aina vettä, ja sitä vuotaa yli kun säiliöön lisätään suolaa.

"Lisää suolaa" -merkkivalo saattaa palaa 2 - 6 tuntia suolan lisäämisen jälkeen, jos virta on kytketty koneeseen. Jos käytät suolaa, joka liukenee hitaasti, valon sammumiseen kuluu enemmän aikaa. Tämä ei vaikuta astianpesukoneen toimintaan.

Suolan täyttövalo syttyy (suolan puuttuessa) ainoastaan asetettaessa ohjelma ja ohjelman loppuessa tasolta 2 lähtien. Käynnissä olevan pesuohjelman aikana merkkivalo pysyy sammuneena.

SR06

SALE

SALT

SALZ

SEL

Huuhtelukirkasteainesäiliön täyttö

Huuhtelukirkasteaineen käyttö takaa kirkkaat lasit ja tehostaa kuivausta, se annostuu automaattisesti viimeisen huuhtelukerran aikana. Luukun sisään sijoitettuun säiliöön mahtuu noin 1 10 ml kirkastetta, joka säädöstä riippuen riittää

16...40 pesukertaan.

Näin lisäät huuhtelukirkasteainetta:

1. Avaa huuhtelukirkasteainesäiliö kääntämällä korkkia (A)

vastapäivään.

2. Kaada kirkasteainetta säiliöön katkoviivalla merkittyyn Maxmerkkiin saakka.

3. Lisää huuhtelukirkastetta, kun käyttöpaneelissa oleva huuhtelukirkasteen merkkivalo syttyy.

Jos huuhtelukirkastetta tarvitsee lisätä, merkkivalo syttyy ainoastaan asetettaessa ohjelma ja ohjelman loppuessa. Käynnissä olevan pesuohjelman aikana merkkivalo pysyy sammuneena.

Kierrä korkki tiiviisti kiinni.

Huuhtelukirkasteainesäiliöön ei saa kaataa nestemäistä pesuainetta. Jotta seuraavassa pesussa ei turhaan synny vaahtoa, kuivaa huolellisesti täyttöaukon viereen valunut neste pois.

Huuhtelukirkasteen merkkivalo voidaan kytkeä (ks. seuraavat ohjeet).

Tehdasasetuksena huuhtelukirkasteen merkkivalo on toiminnassa.

Kun kytket huuhtelukirkasteen merkkivalon pois, tarkista että virta on kytketty pois astianpesukoneesta ja toimi seuraavasti:

1. Paina yhtäaikaa pesuohjelmien 1 ja 2 painikkeita.

2. Pidä pesuohjelmien 1 ja 2 painikkeet painettuina ja

käynnistä astianpesukone virtakytkimellä. Virtakytkimen merkkivalo syttyy. Samalla 1 ja 2 painikkeiden merkkivalot alkavat vilkkua.

3. Paina 2 painiketta. Sen merkkivalo jatkaa vilkkumista, mutta painikkeen 1 merkkivalo sammuu.

4. Paina ohjelman 2 painiketta uudelleen. Huuhtelukirkasteen merkkivalo on kytketty pois.

5. Tallenna toiminto kytkemällä virta pois astianpesukoneesta.

Kytke huuhtelukirkasteen merkkivalo uudelleen toimintaan samalla toimenpiteellä.

Huuhtelukirkasteaineen annostus

Korjaa huuhtelukirkasteen annostusmäärää saatujen loppu- ja kuivaustulosten perusteella 6-asentoisella valitsimella (C) (asento 1: min.annostusmäärä, asento 6: maks.annostusmäärä). Lisää annostusmäärää, jos pesun jälkeen astioissa on vesipisaroita tai kalkkitahroja. Vähennä määrää, jos astiossa on tahmeita valkoisia juovia.

BR01

BR13

BR02
