KÄYTTÖOHJE
BRUKSANVISNING
KÄYTTÖOHJE
BRUKSANVISNING
ASTIANPESUKONE
DISKMASKIN
RW 619 TE
Page 2
23
Till användaren
Säkerhetsinformation 24
Beskrivning än diskmaskinen 25
Beskrivning av panelen 25
Innan du använder diskmaskinen 26
Vattenavhärdaren 26
Sköljmedel 28
Så här använder du diskmaskinen 29
Placering av diskgods 29
Justering av den övre korgens höjd 30
Dosering av diskmedel 31
Tips och råd 32
Programöversikt 33
Användning av diskmaskinen 34
Skötsel och rengöring 35
Maskinens insida 35
Rengöring av grovsilen 35
Rengöring av finsilen 35
Maskinens utsida 35
Om maskinen inte används under längre tid 36
Risk för frost 36
Flyttning av maskinen 36
Om maskinen inte fungerar 37
Överfyllnadsskydd 37
Läckageskydd 37
Service och reservdelar 38
Konsumentköp EHL 38
Konsumentkontakt 38
Garanti 38
Föreskrifter för test av diskmaskin 39
Tekniset tiedot 39
Till installatören
Installation 40
Vattenanslutning 40
Avloppsanslutning 41
Elektrisk anslutning 41
Höjdjustering av diskmaskinen 42
Vågrätt uppställning 42
Montering av fuktskydd 43
Fastsättning av maskinen 43
IND10sv
Teckenförklaring
Följande symboler förekommer i texten och är dig till hjälp när du läser anvisningarna:
Säkerhetsanvisningar
1. 2. 3. Steg-för-steg-anvisningar
Råd och tips
Här finns viktiga miljö- och energispartips
Innehållsförteckning
Page 3
24
Installation
● VVS-arbeten och elektriska installationen skall
utföras av behörig fackman. Tillverkaren och
säljaren ansvarar inte för eventuella fel och skador
som uppkommit på grund av felaktig installation
eller felaktig användning av diskmaskinen.
● Se till att maskinen inte står på anslutningssladden
och att av- och tilloppsslangarna ligger fritt.
● Diskmaskinen skall vid monteringen skruvas fast i
snickeriinredningen så att den inte tippar.
Barnsäkerhet
● Barn uppfattar inte de risker som finns i anslutning
till elektriska apparater. Låt därför aldrig barn leka
med diskmaskinens vred eller knappar.
● Maskindiskmedel irriterar ögon och hud.
Förvaras otillgängligt för barn. Vid stänk i ögonen,
spola omgående med mycket vatten och kontakta
läkare. Vid förtäring, drick mycket vatten eller mjölk.
● Håll också barnen borta från en öppen diskmaskin
eftersom det kan finnas diskmedelsrester kvar i
diskmedelsfacket.
Kom även ihåg att vattnet i diskmaskinen inte är
drickbart.
Användning
● Diskmaskinen är endast avsedd att användas för
normal hushållsdisk och enligt anvisningarna i
denna bruksanvisning.
● Stäng alltid av vattenkranen om du lämnar
diskmaskinen utan uppsikt en längre tid.
● Diskgods som har förorenats av bensin, målarfärg,
syrahaltiga eller alkaliska kemikalier får inte diskas
i maskinen. Det kan förorsaka explosion.
Service
● Om det inträffar något fel: stäng vattenkranen
och gör maskinen strömlös genom att dra
stickproppen ur vägguttaget eller skruva ur
säkringen (proppen).
● Service och reparationer skall utföras av AB
Elektroservice eller av ett serviceföretag som
leverantören godkänt. Använd bara reservdelar
som dessa säljer. Försök aldrig reparera
maskinen själv.
Skrotning
● Se då till att lucklåset förstörs och kapa
elsladden vid utgången från maskinen. Du
förhindrar därigenom att lekande barn kan låsa
in sig eller på annat sätt hamna i livsfara.
● Kontakta din kommun eller AB Elektroservice
för information om var du kan lämna din
diskmaskin.
De material som kan återanvändas är märkta
med symbolen .
AVV01sv
Säkerhetsinformation
Denna information lämnas av säkerhetsmässiga skäl. Du bör därför läsa igenom den noga, innan
maskinen installeras och tas i bruk. Det är mycket viktigt att denna bruksanvisning förvaras
tillsammans med maskinen för framtida bruk.
Om du säljer eller överlåter maskinen till en annan användare, eller om du flyttar och lämnar kvar den i
huset, skall bruksanvisningen alltid lämnas tillsammans med maskinen. Den nya ägaren kan då sätta
sig in i hur maskinen fungerar och läsa varningarna.
Page 4
25
Beskrivning än diskmaskinen
Beskrivning av panelen
APP14sv
1
2
3
4
5
7
8
9
10
11
IN86
12
6
Maskinens insida
(utan underkorg)
1. Styrning av luckan vid stängning
2. Korgstopp
3. Saltbehållare
4. Spolarm
5. Diskmedelsbehållare
6. Panel
7. Typskylt med produkt- och modellnummer
8. Sköljmedelsbehållare
9. Grovsil
10. Finsil
11. Spolarm
12. Överkorg
1. Kontrollampa
2. Start/Stopp-knapp
3. Vred för typ av diskgods
4. Luckhandtag
5. Saltpåfyllningsindikator
6. Markeringen
7. Programväljare
8. Diskprogramindikator
Diskprogramindikatorn går runt och visar vilken
funktion som utförs. Varje funktion anges med
en symbol.
Fördisk / sköljning och stopp
Huvuddisk
Kall sköljning
Varm sköljning
Torkning
9. Programöversikt
1 2 3 4 5 6 7 8
9
Normal utan Fördisk
3
65°
Bio med Fördisk
2
50°
Bio utan Fördisk
3
50°
Intensiv
2
70°
Avsköljning
1
Normal med Fördisk
2
65°
Ekonomi med Fördisk
2
55°
Snabb
4
50°
4
Normal utan Fördisk
3
Snabb
4
Page 5
26
Innan diskmaskinen används första gången:
1. Försäkra dig om att vatten och elanslutningen är
utförda enligt anvisningarna i denna
bruksanvisning.
2. Kontrollera att allt förpackningsmaterial som håller
korgarna på plats vid transporten är borttaget.
3. Justera vattenavhärdarens inställning.
4. Häll en liter vatten i saltbehållaren och fyll därefter
på med saltet.
5. Fyll sköljmedelsdoseraren.
Vattenavhärdaren
Vatten innehåller varierande mängder kalk och
mineralämnen beroende på var du bor. Dessa ger vita
fläckar och beläggningar på din disk. Ju högre
koncentration av dessa salter desto hårdare är ditt
vatten. Det lokala vattenverket kan upplysa om
vattnets hårdhetsgrad.
Diskmaskinen är utrustad med en vattenavhärdare
som omvandlar "hårt vatten" dvs kalkhaltigt vatten till
"mjukt vatten" lämpligt för maskindiskning.
För att avhärdaren skall fungera måste det finnas salt i
saltbehållaren. Ju hårdare vatten desto mer salt går åt.
Avhärdaren är vid leverans från fabriken inställd på
nivå 2.
Av ekonomiska och miljöskäl bör inte mer salt än
nödvändigt förbrukas. Därför är det viktigt att du följer
tabellen angående inställning och justering beroende
på vattnets hårdhetsgrad:
Justering avhärdarens inställning
Du måste öppna luckan för att komma åt
inställningsskalan. Vrid med hjälp av en skruvmejsel
så att pilen pekar på den inställning du behöver enligt
tabellen.
PDU03sv
Vattenhårdhet
Nivå
Behövs
salt?
Franska
grader
(°TH)
Tyska
grader
(°dH)
PPM
(Miljondelar)
0-4
5-11
12-22
23-34
35-50
51-67
0-80
81-200
201-400
401-600
601-900
901-1200
0-8
9-20
21-40
41-60
61-90
91-120
NEJ
JA
JA
JA
JA
JA
*
1
2
3
4
5
*
Om ditt vattens hårdhet är under nivå
"1" är det inte nödvändigt att använda
saltet eftersom vattnet redan är mjukt.
Således skall du välja nivå "1" utan att
använda diskmaskinssaltet.
I detta fall lyser kontrollampan för salt
på kontrollpanelen när diskmaskinen är
igång.
2
AA05
1
3
5
4
2
Innan du använder diskmaskinen
Page 6
27
Påfyllning av salt
Viktigt! Använd rent grovt salt utan tillsatser
eller specialsalt, avsett för diskmaskiner.
Använd inte t. ex. vanligt bordssalt som
innehåller olösliga beståndsdelar vilka kan
försämra avhärdarens funktion.
Påfyllning av salt skall endast ske strax före
start av ett komplett diskprogram (inte före
avsköljning).
Detta förhindrar att spill av salt får ligga kvar
på bottnen under längre tid, vilket då skulle
kunna orsaka en korrosion.
Gör så här:
1. Skruva bort locket och sätt den medföljande
tratten i hålet.
2. Häll en liter vatten i saltbehållaren (denna
åtgärd är bara nödvändig första gången).
3. Fyll på saltbehållaren med hjälp av den
medföljande tratten.
4. Skruva fast locket ordentligt, annars kan salt
komma i diskvattnet med gråa glas som följd.
Efteråt räcker det med fylla på salt i behållaren med
jämna mellanrum.
Denna åtgärd meddelas av kontrollampan för salt
placerad på kontrollpanelen och som lyser då saltet är
slut.
Det skall alltid finnas vatten i saltbehållaren. Därför är
det normalt att vattnet svämmar över då saltet fylls på.
Lampan på panelen tänds när saltet är
slut. Efter saltpåfyllningen lyser lampan
i ca. 2-6 timmar eller tills saltet är helt
löst. Aven om lampan lyser kan du
diska i maskinen.
SAL01sv
SALE
SALT
SALZ
SEL
SR06
Page 7
28
Spolglansmedel
Spolglansmedel (kallas även för vätmedel) doseras
automatiskt vid sista sköljningen. Det sänker vattnets
ytspänning, vattnet rinner av lättare och disken torkar
snabbare. Behållaren för spolglansmedel finns på
luckans insida och rymmer ca 110 ml (1,1 dl) vilket
räcker till ca 16 - 40 diskningar, beroende på vald
inställning.
Ju hårdare vatten desto mer spolglansmedel behövs.
Påfyllning av sköljmedel
1. Öppna behållaren genom att vrida locket (A) åt
vänster.
2. Häll sköljmedel i behållaren tills kontrollögat (B)
blivit helt mörkt.
3. Stäng behållaren och dra fast locket ordentligt.
Viktigt! Torka bort överflödigt sköljmedel.
Skumbildning kan uppstå under nästa
diskning och försämra resultatet.
4. När kontrollögat (B) blir ljust är det åter dags att
fylla på sköljmedel.
Justering av spolglansmedlets
doseringsmängd
Doseringsinställningen sitter vid påfyllningsöppningen.
Mängden av spolglansmedel är vid leveransen inställd
på läge 3, en dosering av 3 cm3sköljmedel per
diskomgång.
Beronde på vattnets hårdhetsgrad kan du behöva mer
eller mindre spolglansmedel.
Vrid med hjälp av en skruvmejsel pilen till önskat läge.
Välj låg inställning (läge 1) vid mjukt vatten, och öka
doseringen gradvis om det finns vattendroppar eller
kalkfläckar på diskgodset efter avslutad diskning.
Vi rekommenderar att ställa in väljaren i läge 3.
Om doseringen är för hög kan det ge ränder och
en vitaktig hinna på diskgodset.
BRI01sv
BR01
A
B
5
4
6
x
3
a
2
m
1
BR02
BR03
C
5
4
6
x
3
a
2
m
1
Page 8
29
Placering av diskgods
Innan disken ställs in i maskinen:
Avlägsna grövre matrester (ben, tandpetare, fisk- och
köttrester) för att undvika att silen täpps till, vilket
orsakar dåligt diskresultat.
Grytor med inbrända matrester ställs i blöt i förväg.
Börja alltid med att plocka in bakifrån och framåt i
korgarna. Kontrollera att inget diskgods kan falla
igenom någon korg.
Undre korgen
Denna korg är lämplig för tallrikar, stora fat, skålar,
kastruller och grytor mm. Höga uppläggningsfat skall
placeras ytterst så att inte den övre spolarmen
blockeras.
För att underlätta placeringen av grytor, kastruller och
stora skålar kan de två bakre hållarna fällas ner.
Gör så här:
- Drag upp hållarna något och lägg ner dem. För att
få de upp igen behöver du bara vika upp dem i
vertikalt läge.
Bestickkorgen
Placera inga långa bestick, särskilt inte
vassa knivar, i bestickkorgen. De utgör en
potentiell fara och skall placeras liggande i
den övre korgen.
Var försiktig när du handskas med vassa
och/eller skarpa bestick.
Fördela besticken jämt i facken så att vattnet kommer
åt överallt. Tänk på att placera besticken med skaften
nedåt. Om skaften är så smala och spetsiga att de kan
gå igenom bottnen bör de dock placeras med skaften
uppåt. De kan annars hindra den undre spolarmen
från att rotera fritt.
Skedar skall blandas med annat bestick för att undvika
att de ligger i varandra.
Placera inte silverbestick för nära rostfria eftersom de
kan bli missfärgade.
Bestickskorgen är flyttbar i sidled, vilket ger dig fler
möjligheter att placera stora kärl i underkorgen.
CES05sv
UI50
Så här använder du diskmakinen
UI47
UI43
UI42
UI44
Page 9
30
Övre korgen
Denna korg är avsedd för tallrikar och assietter upp till
24 cm i diameter samt mindre skålar, koppar och glas.
De större tallrikarna skall placeras framtill. Lätta kärl
t.ex. av plast skall placeras så att de inte vänder sig
under diskningen. Diskgods som är ömtåligt diskas
skonsammare i denna korg.
Kopphyllorna kan fällas upp.
Mot den nedfällda kopphyllan kan du luta glas med
hög fot.
Kontrollera alltid efter inplockningen att
spolarmarna kan rotera fritt. Om något
blockerar spolarmarna under diskningen blir
diskresultatet dåligt.
Justering av den övre korgens höjd
Om du normalt använder stora tallrikar (från 27 till 31
cm i diameter) kan du, om du flyttar upp den övre
korgen, placera dessa i den undre korgen.
Gör så här:
1. Drag ut korgen.
2. Lyft korgen försiktigt uppåt (position A).
3. Skjuten sakta nedåt (position B).
Med korgen i det övre läget kan endast tallrikar
placeras med diametern 20 cm och dessutom
kan inte kopphyllorna användas.
Viktigt: Korgen får aldrig lyftas eller sänkas
bara på ena sida.
Att sänka korgen till utgängsläget:
1. Lyft korgen försiktigt uppåt (position A), skjut den
sedan nedåt (position C).
Lämna aldrig diskmaskinen utan uppsikt
med öppen lucka. Risken är stor att någon
kan falla över luckan.
CES10sv
US29
A
B
C
RC07
Page 10
31
Val av diskmedel
Använd endast diskmedel som är avsett för
maskindisk och av välkända fabrikat.
Dosering av diskmedel
Vid användning av pulverdiskmedel gå till väga på
följande sätt:
1. Öppna locket genom att dra i spärren (D).
2. Diskmedelsmängden beror på hur smutsig disken
är och mängden disk. Följ de rekommendationer
som finns i programöversikten men eftersom det
finns många olika typer av diskmedel bör du även
läsa informationen på diskmedelsförpackningen.
3. Efter doseringen skall behållarens lock stängas.
4. Om programmet har fördisk kan du hälla lite
diskmedel på luckan.
Vid användning av tablettdiskmedel gå till väga på
följande sätt:
1. För alla program skall en hel tablett placeras i
diskmedelsbehållaren.
2. Stäng behållarens lock.
3. För program med fördisk placera ytterligare en
tablett i maskinen.
Tänk på miljön! Använd inte mer diskmedel
än vad som rekommerderas i
programöversikten eftersom diskresultatet
kan försämras. Rekommenderad mängd
diskmedel är utprovad för att göra
diskningen så ekonomisk och miljövänlig
som möjligt.
Maskindiskmedel irriterar ögon och hud. Vid
stänk i ögonen, spola omgående med
mycket vatten och kontakta läkare. Vid
förtäring, drick mycket vatten eller mjölk.
Framkalla ej kräkning.
Kontakta sjukhus eller läkare.
DET02sv
D
MIN
MAX
DE17
Min = 15 g
Max = 30 g
Fosfatfria diskmedel med enzymer
I dessa lågalkaliska kompaktdiskmedel har de miljöfarliga ämnena bytts ut mot naturliga enzymer och andra
biologiskt nedbrytbara ämnen.
Enzymerna löser upp smuts vid så låga temperaturer som 50°C.
Om du använder kompaktdiskmedel tillsammans med Bio-programmet uppnår du därför samma diskresultat
som du annars skulle få först vid 65°C med vanliga diskmedel.
Dessa nya kompakta diskmedel är vanligtvis fosfatfria.
Eftersom fosfat gör vattnet mjukt, rekommenderar vi att du tillsätter salt i saltbehållaren även om vattnet i ditt
område inte är hårdare än 4°dH (7°TH).
På så sätt blir det inga kalkavlagringar på diskgodset och diskrummet.
DE02
Page 11
32
Tänk på miljön
Skölj inte av disken under rinnande vatten. Skrapa
bort alla matrester och sätt genast in disken i
maskinen.
Diska inte förrän båda korgarna är fulla. Om
nödvändigt kör ett avsköljningsprogram.
Använd alltid det program som motsvarar diskens
nersmutsningsgrad. Utnyttja diskmaskinens
ekonomiprogram när korgarna inte är helt fyllda
och/eller när diskgodset är lätt smutsat. Följ
anvisningarna i programöversikten.
Använd aldrig mer diskmedel eller spolglansmedel en
det som rekommenderas. Följ de anvisningar som
anges i bruksanvisningen men kontrollera även
diskmedelsfabrikanternas rekommendationer.
För bästa resultat
Riktig placering av diskgodset är en förutsättning för
ett gott diskresultat. Vänd upp och ned på koppar,
glas, kärl och kastruller så att vattnet kommer åt.
Kontrollera även att kärlen inte ligger över varandra
eller besticken ligger ihop och hindrar vattnet att
komma åt.
Om du skall undvika fläckar och skador på glasen, bör
du placera glasen så att de inte berör varandra.
Börja alltid att plocka in bakifrån och framåt i korgarna.
Diska inte sandiga föremål, som t.ex. blomkrukor.
Skölj ur kärl som har kaffesump kvar. Sand och
kaffesump kan fastna i spolarmarna samt i silsystemet
och därmed orsaka problem i maskinen.
Låt diskmaskinens lucka stå öppen i ca 15 - 30 min.
efter avslutad diskning så blir torkresultat bättre.
Börja att plocka ur disken från underkorgen så att det
inte droppar vatten från överkorgen på underkorgen
och orsakar fläckar.
Kontrollera alltid grovsilen efter varje diskning.
Val av diskgods
Kontrollera alltid diskgodset om det är
lämpligt att diska i maskin eller inte.
En hel del diskgods har anvisningar om det är
lämpligt för maskindisk. Porslin kan vara VDNmärkta med en bokstav och 3 siffror. Den tredje
siffran anger porslinets disktålighet.
5 = Tål maskindisk ( 75°C )
3 = Tål handdisk ( 45°C )
1 = Risk för skador vid diskning
PORSLIN: I vissa fall ligger dekoren oskyddad
utanpå glasyren och färgerna kan då blekas med
tiden. Ge akt på det om du köper nytt porslin.
GLAS: Sällan några problem. Se bara till att det
finns sköljmedel i maskinen och att det är rätt
doserat.
KRISTALLGLAS: Diskas i högst 40 - 50°C.
Värdefulla glas bör handdiskas.
ROSTFRITT: Tål det mesta, men direktkontakt
med maskindiskmedel kan ge fläckar och
rostangrepp.
ALUMINIUM: Färgat eller eloxerat aluminium
bleks av maskindiskmedel. Den blanka ytan mister
sin glans och blir lite flammig.
SILVER: Du kan diska silversaker i maskinen. Men
silvret kan missfärgas om rester av ägg och senap
får sitta kvar en längre tid. Detta gäller även då
silver kommer i kontakt med andra metaller.
Blanda inte silver och rostfritt.
PLAST: Plastdetaljer bör inte placeras direkt
ovanför värmeelementet eftersom de kan
missformas och t o m smälta. Lämplig placering är
i överkorgen.
TRÄ: Diskgods som är helt eller delvis i trä (t.ex.
handtag) bör ej diskas i maskin. Risk för sprickor
och uttorkning.
ÖVRIGT: Bestick med pålimmade eller kittade
skaft finns i olika kvaliteter. Några kan påverkas av
varmt vatten så att skaftet lossnar. Kastrullhandtag
av bakelit kan spricka eller lossna. Vissa
laminerade material är också känsliga för hög
temperatur.
CON05sv
Tips och råd
Page 12
33
Diskprogram
Passar för Programmets
startläge
Tryckknapp
Läge, vred
för typ av
diskgods
Rekommenderad
mängd diskmedel
i
behållare
på
behållares
lock
Programbeskrivning
PRO10sv
Programöversikt
65°
Normal
utan Fördisk
65°
Normal
med Fördisk
70°
Intensiv
*
50°
Snabb
**
Halvfull
Normal
utan Fördisk
**
Halvfull
Snabb
Försköljning
Diskning 65°C
Mellansköljning
Slutsköljning med uppvärmning
Torkning
Försköljning
Diskning 50°C
Mellansköljning
Slutsköljning med uppvärmning
Torkning
Försköljning
Diskning 55°C
Mellansköljning
Slutsköljning med uppvärmning
Torkning
Diskning 65°C
Mellansköljning
Slutsköljning med uppvärmning
Torkning
Diskning 50°C
Mellansköljning
Slutsköljning med uppvärmning
Diskning 65°C
Mellansköljning
Slutsköljning med uppvärmning
Diskning 65°C
Mellansköljning
Slutsköljning med uppvärmning
Torkning
Diskning 50°C
Mellansköljning
Slutsköljning med uppvärmning
Torkning
Varm försköljning
Diskning 70°C
2 mellansköljningar
Slutsköljning med uppvärmning
Torkning
Normalt smutsad.
Porslin
Hårt smutsad.
Grytor, pannor,
porslin
Lätt smutsad.
Porslin
Lätt smutsad.
Porslin
Ömtåligt glas
Lätt smutsad.
Porslin
Ömtåligt glas
50°
Bio med
Fördisk
50°
Bio utan
Fördisk
55°
Ekonomi
med Fördisk
Normalt smutsad.
Porslin
Normalt smutsad.
Porslin
Normalt smutsad.
Porslin
Lätt smutsad.
Porslin
*
Detta är ett specialprogram, som på kort tid genomför en komplett diskomgång. Då programmet är mycket
kort ingår ingen torkning.
**
Programmet "Halvfull" är särskilt användbart om du endast vill diska en liten del disk med minskad energiförbrukning
och med utmärkt diskresultat. Kom ihåg att endast placera disken på den nedre korgen.
25g 10g
25g 5g
25g 5g
25g 5g
25g /
25g /
25g /
20g /
20g /
Avsköljning
En sköljning utan
uppvärmning
Används då du fyller
en maskin efterhand
och inte kör ett
diskprogram förrän
senare. Kräver inte
diskmedel.
1
2
2
3
2
2
3
3
4
4
Start/
Stopp
Start/
Stopp
Start/
Stopp
Start/
Stopp
Start/
Stopp
Start/
Stopp
Start/
Stopp
Start/
Stopp
Start/
Stopp
Start/
Stopp
/ /
70°
65°
65°
65°
55°
50° BIO
50° BIO
50° BIO
Page 13
34
1. Kontrollera filtren
Försäkra dig om att de är rena och korrekt
placerade.
2. Kontrollera att det finns
sköljmedel och salt i behållarna
3. Ställ in disken i maskinen
Avlägsna alla större matrester.
Dra ut underkorgen och placera kastruller, tallrikar
och bestick där.
Dra ut överkorgen och placera tallrikar, te- och
kaffefat, glas och koppar o.s.v. där.
Skjut in korgen i maskinen.
4. Försäkra dig om att
spolarmarna roterar fritt
5. Tillsätt rätt mängd diskmedel
Tillsätt rätt mängd diskmedel i behållaren enligt
anvisningarna i Programöversikten och stäng
locket.
Stäng locket till diskmedelsbehållaren.
6. Stäng diskmaskinens lucka
7. Start av diskprogram
Vrid vredet medurs tills numret för det önskade
programmet står mitt emot markeringen i fönstret
över vredet.
Välj typ av diskgods genom att vrida åt höger eller
vänster på vredet för val av diskgods.
Se instruktioner i tabellen "Programöversikt".
Om du väljer halvfull diskmaskin måste du
komma ihåg att endast placera disken på den
nedre korgen.
Tryck in startknappen, kontrollampan tänds.
Programmet har startat. Skalan i fönstret rör sig
under diskningens gång.
8. Efter avslutat diskprogram
Diskmaskinen stannar automatiskt.
Tryck på Start/Stopp-knappen. Maskinen
stängs av och kontrollampan slocknar.
Luckan bör inte öppnas när
diskmaskinen är i funktion. Om luckan
öppnas under funktion stoppas
maskinen av en säkerhetsanordning.
Observera!
Öppna inte luckan under den varma
fasen av diskprogrammet. Detta skulle
kunna få till följd att hett vatten rinner ut.
Om du öppnar luckan under den heta
fasen av diskprogrammet eller direkt
efter att ett program haravslutats måste
de se upp med den heta ångan som
strömmer ut.
SEQ11sv
Användning av diskmaskinen
Page 14
35
Maskinens insida
Torka regelbundet av runt luckans insida, diskmedelsoch spolglansmedelsbehållaren med en fuktig trasa.
Vi rekommenderar att köra ett 65°C diskprogram, utan
tillsats av diskmedel var 3:e månad.
Rengöring av grovsilen
(Skall ske efter varje diskomgång)
Diskmaskinens silar skall regelbundet rengöras.
Igensatta och smutsiga silar försämrar diskresultatet.
Gör så här:
1. Ta eventuellt ut den undre korgen.
2. Ta tag i handtaget (A) och lyft upp grovsilen.
3. Rengör silen och sätt tillbaks den i finsilen.

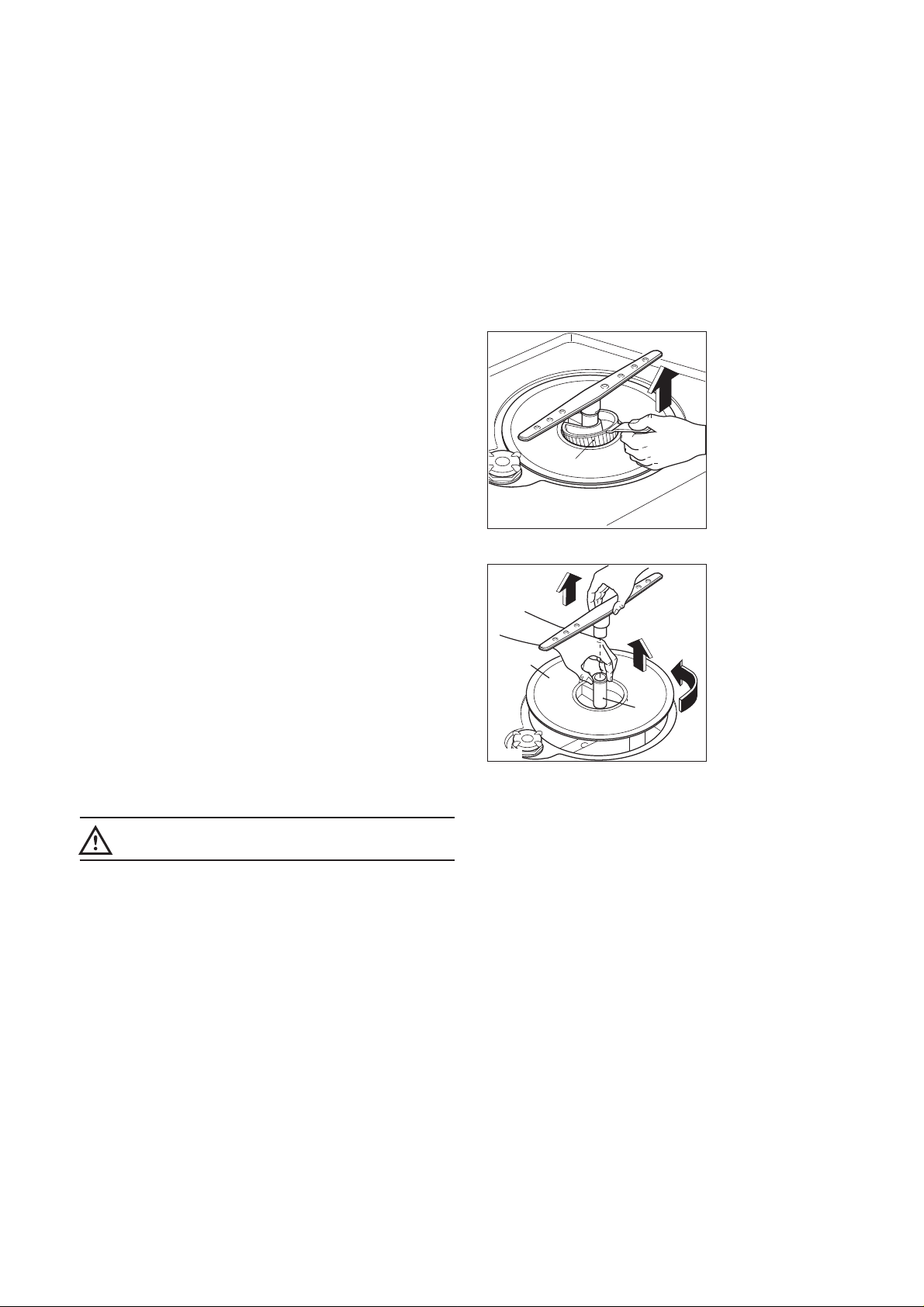

Rengöring av finsilen
(varje månad)
Gör så här:
1. Lyft av spolarmen.
2. Vrid fästet C motsols, 90 grader och lyft sedan ut
finsilen B.
3. Diska silen under rinnande vatten, a nvänd en
diskborste.
4. Montera åter tillbaks finsil, fäste, spolarm och
grovsil.
Du får absolut inte använda diskmaskinen
utan att samtliga silar sitter på plats.
Maskinens utsida
Rengör maskinens front och manöverpanel med en
mjuk trasa. Använd ett milt handdiskmedel och varmt
vatten. Är panelen i rostfritt skall avtorkning ske i den
borstade ytans riktning.
Använd aldrig möbelpolish eller starkt repande
rengöringsmedel.
MAN01sv
Skötsel och rengöring
A
MA04
90°
B
C
MA05
Page 15
36
Om maskinen inte används under
längre tid
Om maskinen inte skall användas under längre tid,
rekommenderas följande åtgärder:
1. Bryt strömmen till diskmaskinen och stoppa
vattentillförseln.
2. Fyll för spolglansmedel.
3. Låt luckan stå på glänt för att därigenom undvika,
att dålig lukt uppstår i maskinen.
4. Rengör maskinens invändiga delar.
Risk för frost
Om diskmaskinen placeras i ett utrymme där det finns
risk att temperaturen kommer under 0°C måste
följande åtgärder göras för att undvika att kvarvarande
vatten i maskinen fryser och skadar delar i maskinen:
- Stäng av vattnet. Lossa tillopps- och avloppsslang.
- Lägg ner dem på golvet. Sätt en skål under för att
samla upp vattnet.
- Välj ett diskprogram, starta maskinen och kör
programmet i ca 2 minuter med slangarna
fortfarande på golvet.
Viktigt! Anslut tillopps- och avloppsslangen
korrekt, innan diskmaskinen åter tas i bruk.
Felaktig anslutning kan leda till
vattenläckage.
Flyttning av maskinen
Om du skall flytta maskinen (vid flyttning från huset
etc.), görs följande:
1. Bryt strömmen.
2. Stäng av vattnet.
3. Lossa tillopps- och avloppsslangarna.
4. Drag ut maskinen tillsammans med slangarna.
Undvik att lägga maskinen på sidan under
transport.
MAN03sv
Page 16
37
Felsymptom Lösning
Maskinen starter inte ● Luckan är inte ordentligt stängd.
● Stickproppen sitter inte ordentligt i vägguttaget.
● Det finns ingen ström i vägguttaget (kontrollera
säkringerna).
Maskinen tar inte in vatten ● Kranen är stängd.
● Vattnet avstängt.
● Tilloppsslangen är böjd.
● Silen i tilloppsslangen är tilltäppt.
Maskinen tömmer inte ut vattnet ● Avloppsslangen är böjd.
● Stopp i vaskens avlopp.
● Avloppsslangen är inte korrekt monterad.
Diskgodset är inte rent ● Korgarna är för fulla.
● Diskgodset är inte korrekt placerat.
● Spolarmarna blockerade och kan inte rotera.
● Hålen i spolarmarna är tilltäppta.
● Silarna är tilltäppta.
● Silarna är inte korrekt placerade.
● Tillräcklig mängd diskmedel har inte använts eller
● diskmedlet är inte lämpligt.
● Diskmedlet är gammalt eller har klumpat sig.
● Saltbehållarens lock är inte ordenligt stängt.
● Diskprogrammet var för skonsamt.
Kalkavlagring eller vitaktig beläggningar ● Sköljmedlet är slut eller en alltför liten mängd har
på diskgodset använts. Kontrollera att det finns salt och att
saltbehållarens lock är ordentligt påskruvat.
Diskgodset är inte helt torrt ● Dett finns inte något sköljmedel i maskinen eller
sköljmedelsdoseringen är för låg.
RIM13sv
Om maskinen inte fungerar
Överfyllnadsskydd
För att skydda maskinen mot överfyllning är
diskmaskinen utrustad med en nivåvakt (pressostat)
som ser till att rätt vattenmängd fylls på. Om denna
nivåvakt skulle sluta fungera och vattennivån blir för
hög träder en mekanisk nivåvakt in och stänger
inloppsventilen.
Läckageskydd
Maskinen har även ett läckageskydd. Den
heltäckande bottenplåten av plast som sitter under
maskinen samlar upp eventuellt läckage. Vattnet
påverkar en flottör som stänger inloppsventilen.
Detta skydd fungerar endast då maskinen är elektriskt
ansluten.
Page 17
38
Service och reservdelar
Innan service kontaktas. Läs igenom
bruksanvisningen och följ de råd och anvisningar som
ges i avsnittet "Om produkten inte fungerar" för att
försäkra dig om att du inte kan åtgärda felet på egen
hand.
Om service tillkallas inom EHL-åtagandet för
kostnaden.
Detta gäller också om du använt produkten till annat
än den är avsedd för.
Service och reservdelar till din produkt får du via din
återförsäljare eller AB Elektroservice (se under
"Hushållsutrustning, vitvaror" i telefonkatalogens Gula
sidor).
Uppge produktens modellbeteckning, produkt- och
serienummer enligt dataskylten.
Mod. ______________________________________
PROD. NO__________________________________
SER. NO __________________________________
Inköpsdatum:________________________________
För service och reservdelförsäljning i Finland ansvarar
Oy Electrolux kotitalouskoneet Ab HUOLTOLUX i
Björneborg’ tel (02) 622 3300.
Du betjänas också auktoriserade servicecenter runt
om i landet. Närmaste service får du reda på genom
att titta i teleonkatalogens gula sidor eller ringa 02002662 (0,95 mk/min + lakalsamtalavgift).
Nämn produktens märke, när du ringer.
Konsumentköp EHL
Vid försäljning till konsument i Sverige gäller
Konsumentköp EHL samt övriga EHL-bestämmelser,
vilka återförsäljaren tillhandahåller.
Kom ihåg att spara kvittot och EHL- försäkringsbevis.
Konsumentkontakt
Har du frågor angående produktens funktion eller
användning ber vi dig ringa vår konsumentgrupp,
tel.nr. 0200-2662 (0,95 mk/min + Isa).
Garanti
Diskmaskinen har att (2) års garanti. Garantivillkoren
uppfyller branschens allmänna villkor och dessa kan
fås av leverantören eller an återförsäljaren.
OBS! Spara inköpskvittot som vertifikation för
inköpsdatumet, som bestämmer garantitidens början.
GAR01sv
Prod.No.
........
Ser. No.
.........
Mod.
........
RA01
Page 18
39
Innan testen är det nödvändigt att fylla på
saltbehållaren och behållaren för spolglansmedel helt.
Placering av diskgods i den
övre korgen
Placering av diskgods i den
nedre korgen
IST09sv
Föreskrifter för test av diskmaskin
Testnorm: EN 50242
Programinställning: BIO 50°C med fördisk
Max. diskmängd: 12 standardkuvert
Justering av sköljmedelsnivån: läge 5
Diskmedelsdos: 25 g i behållaren
5 g på behållaren lock
Yttermåt Bredd 59.6 cm
Höjd: 81.8 - 87.8 cm
Djup: max. 56.5 cm
Djup: max med öppen lucka 111.4 cm
Spänning: 230 V - 50Hz
Motoreffekt: 200 W
Elementeffekt: 2100 W
Total inkopplad effekt: 2300 W
Vattentryck: Min: 50 kPa (0,5 bar)
Max: 800 kPa (8 bar)
Kapacitet: 12 kuvert
Tekniska data
US50
UI50
Page 19
40
Vattenanslutning
Allt VVS -arbetet skall utföras av en behörig
fackman.
Diskmaskinen kan anslutas till antingen kallt eller
varmt vatten (max 60°C). Är temperaturen högre bör
en termostatblandare installeras. Miljövänliga
diskmedel innehåller enzymer som är aktivare vid
lägre temperaturer. Vi rekommenderar därför att
maskinen kallvattenansluts, så att enzymerna kan få
verka fullt ut under uppvärmningen.
Maskinen levereras med en tilloppsslang (Pexslang),
försedd med 3/4" förskruvning .
Tilloppsslangen kan vridas åt höger eller vänster för
att underlätta installationen.
Viktigt! Se alltid till att tilloppsslangens fästmutter
sitter ordentligt fastskruvad i maskinen.
Vid felaktig installation finns risk för vattenläckage.
Den medföljande silen (A) skall alltid placeras i
tilloppsslangens förskruvning vid anslutning till
inkommande vatten.
Kapa eller förläng aldrig tilloppsslangen. Är
den för kort måste en längre Pexslang (max
4 m) köpas som extra tillbehör.
Avstängning av vattnet
Enligt Statens Planverk skall en lättåtkomlig
avstängningskran finnas. Vattnet kan då lätt stängas
av när diskmaskinen inte är igång, vid service eller vid
byte av maskinen.
Vattentryck
Om vattentrycket ligger under den i tekniska data
angivna gränsen kommer inte maskinen att fungera
korrekt.
COL07sv
Installation
A
CA03
Page 20
41

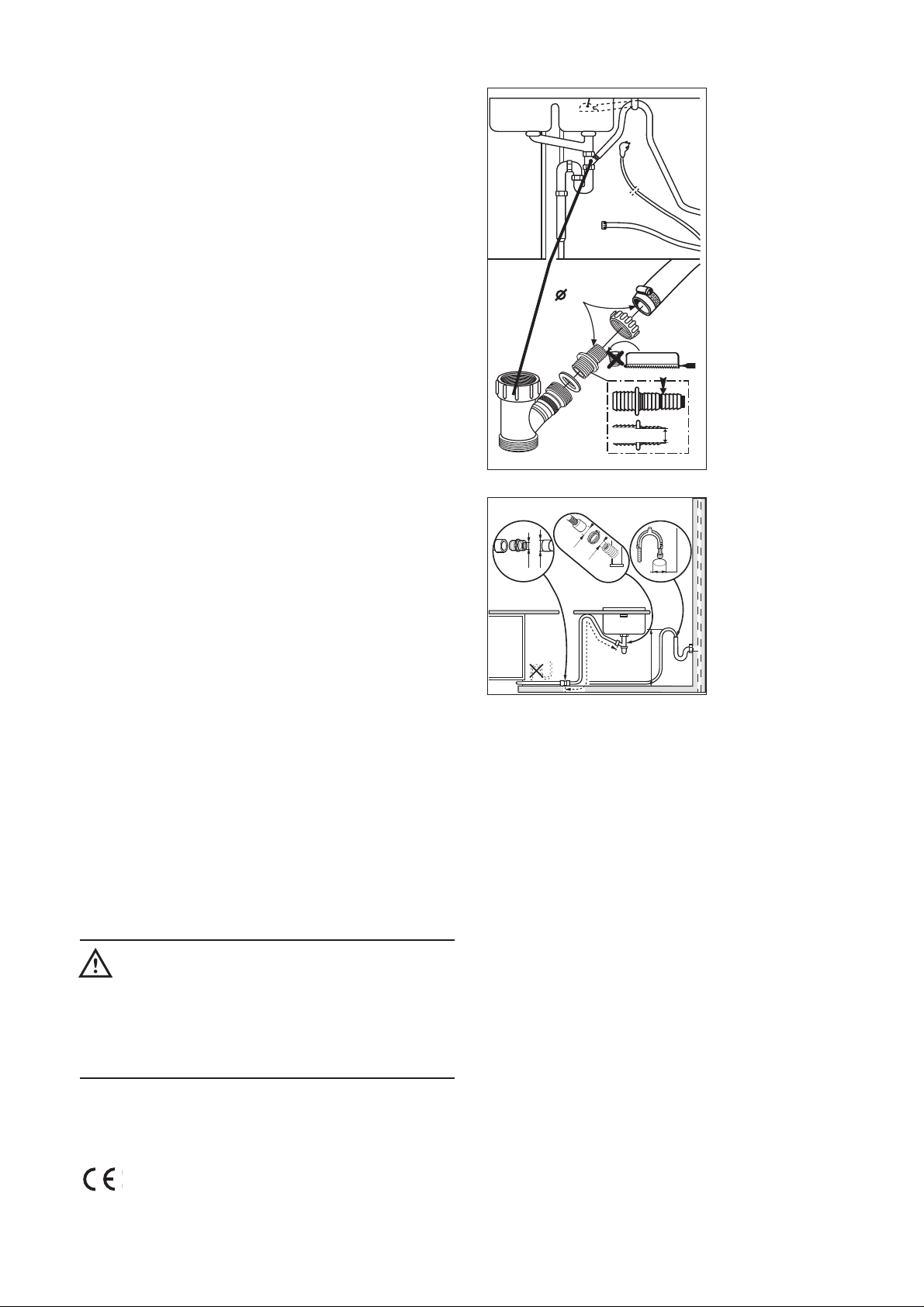

Avloppsanslutning
Enligt Svensk Byggnorm skall avloppsslangen vara
monterad så att den på ett ställe är förd upp till en nivå
motsvarande avloppsenhetens överkant. Slangen ska
där vara fixerad på ett betryggande sätt.
1. Anslutning direkt till vattenlås
Avloppsslangen (21 mm i diameter) som medföljer
maskinen passar alla idag tillverkade vattenlås för
diskbänk. Vattenlåsets slangnippels insida får inte
vara mindre än 18 mm diameter. För liten öppning
påverkar tömningen och därmed diskresultatet.
OBS! Avloppsslangen måste monteras så att den går
upp under diskbänken som bilden visar.
Kontrollera att slangen inte viks eller kläms vid
installationen.
2. Anslutning till vattenavlopp
Mindre invändig diameter än 4 cm får inte användas.
Böjen skall placeras på en höjd av min. 30 cm och
max. 100 cm.
Avloppsslangen kan förlängas med 2 m.
Förlängningsnippeln skall vara 18 mm diameter och
slangen skall ha samma öppning som originalslangen.
COL06sv
min 4 cm
Ø 21
Ø 18
Ø 18
Ø 21
CS02
min 30 cm
2 m max
Elektrisk anslutning
Maskinen ansluts med stickkontakt i jordat vägguttag
till 230 V, 1 x 10 A enligt gällande bestämmelse.
Innan maskinen ansluts, kontrollera att vägguttaget är
säkrat för att klara av diskmaskinens belastning.
Vid alla ingrepp i diskmaskinen skall
maskinen först göras strömlös. Dra ut
stickkontakten eller skruva ur säkringen.
Arbete skall utföras av behörig fackman.
Arbete utfört av person utan tillräckling
kunskap kan leda till skada på person eller
egendom.
Denna apparat är i överenstämmelse med följande EG-direktiv:
-72/23 EEG av den 19.2.73 (direktiv om lågspänning) och senare ändringar;
-89/336 EEG an den 3.5.89 (direktiv om elektromagnetisk kompatibilitet) och senare ändringar.
18mm
mm 13
CS06
Page 21
42
Denna diskmaskin är avsedd att placeras under en
köksbänk eller bänkskiva.
Det är mycket viktigt att måttanvisningarna som anges
på bilden följs.
Det krävs inga ytterligare öppningar för diskmaskinens
ventilation, endast genomföringar för tilloppsslangen,
avloppsslangen och elsladden.
Höjdmåttet på nischen där diskmaskinen skall ställas
upp kan variera mellan 820 och 880 mm från golvet
räknat eftersom diskmaskinen är försedd med
justerbara fötter (max. 60 mm).
Lämna 2 mm utrymme mellan diskmaskinens översida
och köksbänkens skiva.
Höjdjustering av diskmaskinen
Gör så här för att justera höjden:
1. Lossa på eller dra åt de två framfötterna.
2. Lossa och ta bart den justerbara sockelplåten.
3. Bakfoten justeras genom att man skruvar på
skruven som finns mitt på sockeln åt vänster eller
åt höger.
Tillsammans med maskinen levereras en kudde som
skall placeras på foten och som gör det lättare att dra
ut och skjuta in maskinen i nischen.
Tryck fast kudden på foten.
Om så krävs kan kuddens mått minskas genom att
man bryter av den vid markeringarna.
Det är mycket viktigt att maskinen står plant för att
luckan skall stänga ordentligt och sluta helt tätt. När
maskinen står helt i våg fastnar inte luckan i
avståndsstyckena, varken på höger eller vänster sida
om skåpet.
Om luckan inte stängs ordentligt skall fötterna justeras
in tills maskinen står perfekt i våg.
Vågrätt uppställning
Det är viktigt, att maskinen placeras alldeles vågrätt,
så att luckan sluter helt tätt.
Maskinens justerbara fötter skall vridas mot höger
eller vänster, tills maskinen står i våg.
Om det blir ett tomrum vid maskinens botten kan detta
täckas genom att den justerbara sockelplåten sänks.
INS17sv
IN10
II75
880
600
600
÷
820
596
596
575
max
555
878
÷
818
+
565
max
max
II52
Page 22
43
Montering av fuktskydd
Skruva fast skyddet under bänkskivans framkant.
Använd 4 skruvar (3,5 x 16) enligt fig.
Fastsättning av maskinen
Skruva fast maskinen så att den inte tippar framåt och
kan orsaka skada, när luckan öppnas och belastas.
Fixera därför maskinen genom att skruva fast den
under bänkskivan eller i sidoskåpet. Använd de
medlevererade vinkelfästena som sätts ner i spåren
på maskinens ovansida (se fig.).
Skruva fast maskinen (uppåt eller åt sidan) med hjälp
av de medföljande skruvarna (3,5 x 16).
Diskmaskinen måste förankras vid
undersidan av bänkskivan med hjälp av de
medföljande konsolerna.
Underlåtenhet att göra så kan förorsaka
personskador eller skador på föremål.
Diskmaskinens sidor får inte under några
omständigheter genomborras för att inte
skada de hydrauliska komponenterna som
är placerade mellan vattenbehållaren och
sidorna.
INS16sv
600 mm
600 mm
II25
II54
Page 23
0/0599
Total Chlorine fr ee
fi sv
152987 52/0
Loading...
