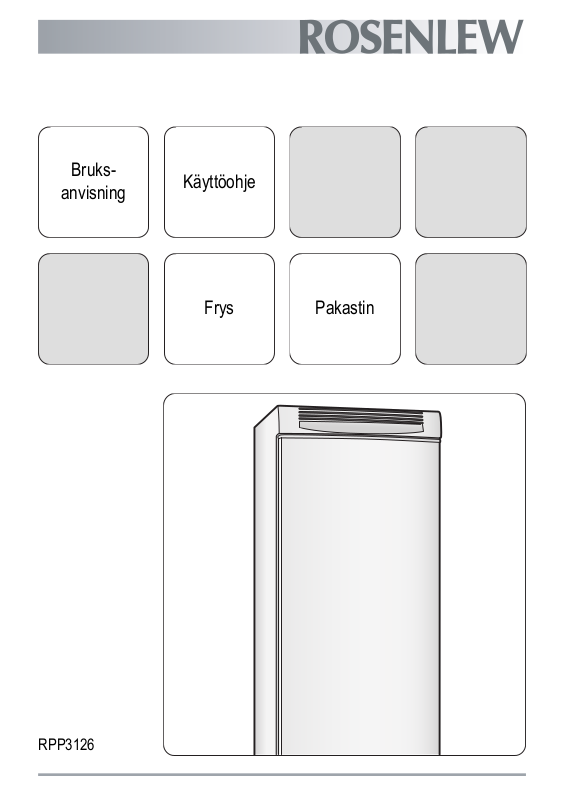

Page 1
Bruks-
anvisning
Käyttöohje
Frys
Pakastin
RPP3126
Page 2
Innehåll
Säkerhetsinformation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 2
Kontrollpanel _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4
När maskinen används första gången _ _ _ _ _ _ _ 4
Daglig användning _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 5
Råd och tips _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 5
Säkerhetsinformation
För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du
noggrant läser igenom denna bruksanvisning, inklusive
tips och varningar, innan du installerar och använder
produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skö tsel och skyddsanordningar. Spara denna bruksanvisning och se till att
den följer med produkten om den flyttas eller säljs, så
att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas.
För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte
har följts.
Säkerhet för barn och handikappade
• Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk
förmåga, eller om de har bristande erfarenhet och
kunskap, om de inte instrueras och övervakas av en
person som ansvarar för deras säkerhet.
Barn bör alltid övervakas när de an vänder produkten
för att säkerställa att de inte leker med den.
• Håll allt förpackningsmaterial utom räckhåll för barn.
Risk för kvävning kan föreligga.
• När du skall kassera produkten: koppla loss den från
eluttaget och klipp av nätkabeln (så nära produkten
som möjligt) och demontera dörrarna så att lekande
barn inte utsätts för elektriska stötar eller löper risk
att bli innestängda.
• Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en
fjäderbelastad spärr i dörrarna, var noga med att
göra fjäderspärren obrukbar innan du kasserar den
gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.
2
Underhåll och rengöring _ _ _ _ _ _ _ _ _ _ _ _ _ _ 6
Om maskinen inte fungerar _ _ _ _ _ _ _ _ _ _ _ _ 7
Tekniska data _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 9
Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 9
Miljöskydd _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 11
Med reservation för ändringar
Allmän säkerhet
Försiktighet Se till att ventilationsöppningarna
inte blockeras eller täpps igen.
• Produkten är avsedd för förvaring av matvaror och
drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
• Använd inga mekaniska eller artificiella metoder för
att påskynda upptiningsprocessen.
• Använd inga andra elektriska apparater inne i produkten, t.ex. en glassmaskin, såvida de inte har
godkänts för detta ändamål av tillverkaren.
• Var noga med att inte skada kylkretsen.
• I kylkretsen används isobutan (R600a ) som köldmedel. Det är en miljövänlig naturgas, men den är dock
brandfarlig.
Se noga till att inga komponenter i kylkretsen skadas
under transport och installation av produkten.
Om kylkretsen skadas:
– undvik att komma nära öppen eld och antändan-
de källor
– ventilera noga rummet där produkten står
Page 3
• Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.
Varning Elektriska delar (t.ex. nätkabel, stick-
kontakt, kompressor) får endats bytas ut av en
certifierad serviceagent eller annan kvalificerad servicepersonal.
1. Nätkabeln får inte förlängas.
2. Se till att stickkontakten inte kläms eller skadas
av produktens baksida. En skadad stickkontakt
kan överhettas och orsaka brand.
3. Se till att stickkontakten är åtkomlig när produkten har installerats.
4. Dra inte i nätkabeln.
5. Sätt inte i stickkontakten om eluttaget sitter löst.
Risk för elektriska stötar eller brand föreligger.
6. Produkten får inte användas utan att lampglaset
1)
sitter på plats över den inre belysningen.
• Denna produkt är tung. Var försiktig när du flyttar
den.
• Plocka inte ut matvaror från produkten, och ta inte i
dem, med våta eller fuktiga händer eftersom detta
kan leda till hudsår eller frost/frysskador.
• Se till att produkten inte exponeras för direkt solsken
under långa perioder.
Daglig användning
• Ställ inte heta kärl på plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Placera inte matvaror direkt mot luftutloppet på den
bakre väggen.
• Fryst mat får inte frysas om när den har tinats.
• Förvara färdig fryst mat enligt tillverkarens anvisningar.
• Följ noga rekommendationerna om förvaring från
produkten tillverkare. Se relevant avsnitt i bruksanvisningen.
• Placera inte kolsyrade eller mousserande drycker i
produkten eftersom detta skapar ett tryck i behållaren som då kan explodera och skada produkten.
1) I förekommande fall.
2) Om produkten är frostfri.
3) Om produkten har en vattenanslutning
2)
• Isglassar kan orsaka frostskador om de konsumeras
direkt från produkten.
Skötsel och rengöring
• Stäng av produkten och koppla loss den från eluttaget före underhåll.
• Rengör inte produkten med metallföremål.
• Använd inga vassa föremål för att avlägsna frost från
produkten. Använd i stället en plastskrapa.
• Använd aldrig en hårtork eller andra elektriska produkter för att påskynda avfrostningen. För hög värme kan skada plastdelar na inne i produkten, fukt kan
tränga in i det elektriska systemet och göra det
strömförande.
Installation
Viktigt För den elektriska anslutningen, följ noga
anvisningarna i respektive avsnitt.
• Packa upp produkten och kontrollera att den inte har
några utvändiga skador. Anslut inte produkten om
den är skadad på något sätt. Rapporte ra omedelbart
eventuella skador till din återförsäljare, och spara i
så fall förpackningsmaterialet.
• Vi rekommenderar att du väntar minst fyra timmar
innan du nätansluter produkten så att oljan kan rinna
tillbaka i kompressorn.
• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.
• När så är möjligt bör produktens baksida vara vänd
mot en vägg för att undvika risken för brännskador
genom kontakt med produktens varma delar (kompressor, kondensor).
• Produkten får inte placeras nära värmeelement eller
spisar.
• Säkerställ att elkontakten är åtkomlig efter installation av produkten.
• Produkten får endast anslutas till ett dricksvattens-
3)
system.
Service
• Allt arbete avseende elektricitet som krävs för att
utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.
3
Page 4
• Service på denna produkt får endast utföras av en
auktoriserad serviceverkstad och endast originaldelar får användas.
Miljöskydd
Denna produkt innehåller inte, varken i kylkretsen
eller i isolationsmaterialen, någon gas som kan
skada ozonlagret. Produkten får inte kasseras tillsam-
Kontrollpanel
1 2 3 4 5
mans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: Produkten skall
därför kasseras enligt tillämpliga bestämmelser som
kan erhållas från de lokala myndigheterna. Undvik att
skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med
symbolen
kan återvinnas.
1 Larmlampa
2 Fast Freeze Knapp
3 Fast Freeze Kontrollampa
4 Nätindikator
5 Temperaturreglage
Sätta på produkten
Sätt i stickkontakten i eluttaget.
Vrid temperaturreglaget medurs till en medelhög inställning.
Nätindikatorn tänds.
Stänga av produkten
För att stänga av produkten, vrid temperaturreglaget till
O-läget.
Nätindikatorn slocknar.
Temperaturreglering
Temperaturen regleras automatiskt.
Gör på följande sätt för att reglera produkten:
• vrid temperaturreglaget moturs för att erhålla en
varmare förvaringstemperatur.
• vrid temperaturreglaget medurs för att erhålla en
kallare förvaringstemperatur.
När maskinen används första gången
Invändig rengöring
Innan du använder produkten första gången, rengör
dess insida och alla invändiga tillbehör med ljummet
vatten och en liten mängd neutralt handdiskmedel för
4
En medelhög inställning är i regel bäst.
Den exakta inställningen bör dock väljas med hänsyn
till att temperaturen inne i produkten beror på:
• rumstemperaturen
• hur ofta dörren öppnas
• mängden matvaror som förvaras
• produktens placering
Fast Freeze Funktionen
Du kan aktivera funktionen Fast Freeze genom att
trycka på Fast Freeze-knappen.
Kontrollampan för Fast Freeze tänds.
Inaktivera funktionen genom att trycka på Fast Freeze
-knappen.
Kontrollampan för Fast Freeze slocknar.
Temperaturlarm
En temperaturökning i frysen (t.ex. på grund av ett tidigare strömavbrott eller om dörren lämnas öppen) indikeras genom att:
• larmlampan tänds.
När normala förhållanden har återställts slocknar larmlampan automatiskt.
att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.
Page 5
Viktigt Använd inga skarpa rengöringsmedel eller
skurpulver eftersom sådana produkter skadar produktens ytfinish.
Daglig användning
Infrysning av färska matvaror
Frysfacket är lämpligt för infrysning av färska matvaror
och långvarig förvaring av frysta och djupfrysta matvaror.
För att frysa in en liten mängd färska matvaror behöver
inte den aktuella inställningen ändras.
För att frysa in färska matvaror, låt funktionen Fast
Freeze vara aktiverad i minst 24 timmar innan du lägger
in matvarorna i frysen.
Placera de färska matvarorna som skall frysas i de två
övre facken.
Den maximala mängden matvar or som kan frysas inom
24 timmar anges på typskylten som sitter på produktens insida.
Infrysningsprocessen tar 24 timmar. Lägg inte in andra
matvaror för infrysning under denna period.
Stäng av funktionen Fast Freeze när infrysningen är
klar efter 24 timmar.
Viktigt Kontrollampan för Fast Freeze förblir ON tills
funktionen Fast Freeze inaktiveras.
Förvaring av fryst mat
Vid första uppstart eller efter ett uppehåll i avstängt
läge, låt produkten stå på i minst två timmar innan du
lägger in några matvaror.
Viktigt I händelse av en oavsiktlig avfrostning, t.ex. vid
ett strömavbrott och avbrottet varar längre än den tid
som anges i den tekniska informatione n under "Stigtid",
måste den tinade maten konsumeras snabbt eller
omedelbart tillagas och sedan frysas in på nytt (när
maten har kallnat).
Upptining
Djupfryst och fryst mat kan, innan den används, tinas
i kylen eller vid rumstemperatur beroende på den tid
som står till förfogande för upptiningen.
Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall
dock lite längre tid.
Borttagning av fryslådor från produkten
Fryslådorna har ett stopp som förhindrar att lådorna av
misstag dras ut helt eller faller ut. För att ta ut en fryslåda ur produkten, drag lådan mot dig till stoppet och
avlägsna sedan lådan genom att vinkla den främre delen uppåt.
För att sätta tillbaka lådan, lyft upp den främre delen
något för att föra in lådan i produkten. När lådan har
passerat förbi stoppen, skjut in hela lådan på plats.
Fryslådor
Fryslådorna gör att du snabbt och enkelt kan hitta det
matpaket du söker. För att skapa mer utrymme kan
lådorna plockas ur så att du kan lägga maten direkt på
hyllorna. Med undantag för den översta hyllan kan du
på alla hyllor placera mat som sticker ut 20 mm från
framkanten. Detta medger maximal användning av det
tillgängliga utrymmet.
Viktigt Avlägsna inte den nedre lådan, detta för att
säkerställa korrekt luftcirkulation.
Råd och tips
Tips om infrysning
Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:
• Den maximala mängd mat som kan frysas in på 24
timmar anges på typskylten.
5
Page 6
• Infrysningsprocessen tar 24 timmar. Ytterligare mat
som skall frysas in bör inte läggas in under denna
period.
• Frys endast in färska och rengjorda matvaror av hög
kvalitet.
• Dela upp maten i små portioner för en snabbare och
fullständig infrysning. Sedan kan du dessutom
plocka ut och tina endast den mängd du behöver.
• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.
• Låt inte färsk, ej infryst mat komma i kontakt med
redan infryst mat, detta för att temperaturen inte skall
öka i den infrysta maten.
• Magra matvaror håller bättre och längre än feta. Salt
förkortar matens lagringstid.
• Isglass kan, om den konsumeras direkt från produkten, orsaka frysskador på huden.
Underhåll och rengöring
• Det är lämpligt att anteckna datumet för infrysning
på varje separat förpackning så att du kan hålla reda
på förvaringstiderna.
Tips om förvaring av fryst mat
Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:
• Kontrollera att kommersiellt infrysta matvaror har
förvarats på rätt sätt av återförsäljaren.
• Transportera frysta matvaror från affären till produkten så snabbt som möjligt.
• Öppna inte dörren för ofta och låt den inte stå öppen
längre tid än absolut nödvändigt.
• När fryst mat tinas upp försämras den snabbt och
får inte frysas in på nytt.
• Överskrid inte den förvaringsperiod som anges av
matvarans tillverkare.
Försiktighet Koppla loss produkten från
eluttaget innan du utför någon form av underhåll.
Kylenheten i denna produkt innehåller kolväten:
underhåll och påfyllning får därför endast utföras
av en auktoriserad servicetekniker.
Regelbunden rengöring
Utrustningen måste rengöras med jämna mellanrum:
• rengör produktens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
• inspektera regelbundet dörrtätningarna och torka
dem rena från eventuell smuts.
• skölj och torka noga.
Viktigt Dra inte i, flytta inte och undvik att skada
rörledningarna och kablarna inne i produkten.
Använd aldrig skarpa rengöringsmedel, skurpulver,
parfymerade rengöringsprodukter eller vaxpolermedel
för att rengöra produkten invändigt eftersom sådana
produkter skadar ytfinishen och efterlämnar en stark
lukt.
Rengör kondensorn (svart galler) och kompressorn på
produktens baksida med en borste eller dammsugare.
Detta förbättrar produktens prestanda och bidrar till en
lägre energiförbrukning.
Viktigt Var försiktig så att du inte skadar kylsystemet.
Viktigt När du flyttar produkten, lyft upp den i
framkanten för att inte repa golvet.
Många produkter för rengöring av köksytor innehåller
kemikalier som kan skada plastkomponenterna i produkten. Använd därför en mjuk trasa indränkt med
varmt vatten och en neutral tvållösning för att rengöra
produkten utvändigt.
Viktigt Använd inga skarpa rengöringsmedel eller
skurpulver eftersom sådana produkter skadar färgen.
Använd inte heller produkter som används för att ge
ytor av rostfritt stål en beläggning som motverkar
fingeravtryck.
Anslut produkten till eluttaget igen efter rengöringen.
Rengöring av ventilationsgallret
Ventilationsgallret kan avlägsnas så att det kan tvättas.
Öppna dörren när du skall
avlägsna ventilationsgallret:
1. Lossa gallrets övre
kant genom att dra det
utåt/nedåt.
2. Dra gallret rakt ut för att avlägsna det helt.
3. Dammsug under produkten.
6
Page 7
Avfrostning av produkten
En viss mängd frost bildas alltid på fryshyllorna och runt
det övre facket.
Avfrosta produkten när frostlagret når en tjocklek på
cirka 3-5 mm.
Gör enligt följande för att avlägsna frosten:
• Stäng av produkten och tag ur stickkontakten från
eluttaget
• Plocka ut matvarorna ur produkten, slå in dem i flera
lager med tidningspapper och lägg dem på en sval
plats
• Tag ut fryslådorna
• Slå in lådorna i isolerande material, t.ex. filtar eller
tidningspapper.
Avfrostningen kan påskyndas genom att ställa skålar
med hett vatten (ej kokande) i produkten.
• Lossa tömningskanalen, tryck in den så som
figuren visar och placera den i den nedre fryslådan där vattnet kan
samlas upp
• Skrapa försiktigt av isen
när den börjar tina. Använd en trä- eller
plastskrapa
• När all is har smält, rengör insidan, torka torrt och
sätt tillbaka tömningskanalen på plats.
• Nätanslut och sätt på produkten, lägg tillbaka de
frysta matvarorna.
Viktigt Använd aldrig vassa metallverktyg för att
skrapa av frost från avdunstaren eftersom den kan
skadas. Använd inga mekaniska eller artificiella
metoder för att påskynda upptiningsprocessen utöver
de som rekommenderas av tillverkaren. En
temperaturstigning av frysta matförpackningar kan
förkorta tiden som de kan förvaras utan säkerhetsrisk.
Långa uppehåll
Följ nedanstående anvisningar om produkten inte skall
användas under en längre tidsperiod:
•
koppla loss produkten från eluttaget
• plocka ur alla matvaror
avfrosta
bildas.
4)
och rengör produkten och alla tillbehör
•
• Låt dörren/dörrarna stå på glänt så att inte dålig lukt
Om produkten lämnas påslagen, be någon titta till den
då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.
Om maskinen inte fungerar
Under drift kan ibland små, men ändå irriterande, problem uppstå som du själv kan lösa utan att tillkalla en
servicetekniker. Följande tabell ger råd som hjälper dig
att lösa sådana problem för att undvika onödiga serviceavgifter.
Viktigt Produkten avger vissa ljud under drift
(kompressor och cirkulation). Detta är normalt och
innebär inte att något är fel.
4) Om tillämpligt.
Viktigt Produkten arbetar intermittent så när
kompressorn stannar innebär inte detta att produkt är
utan ström. Det är därför du inte får ta i några elektriska
delar förrän frysen har kopplats loss från eluttaget.
7
Page 8
Problem Möjlig orsak Åtgärd
Produkten bullrar.
Distansdynorna som sitter mellan
Larmlampan är tänd.
Kompressorn arbetar hela ti-
den.
Dörren är inte stängd ordentligt. Se avsnittet "Stängning av dörren".
Dörren har öppnats för ofta. Låt inte dörren stå öppen längre tid än
Matvarans temperatur är för hög. Låt matvarans temperatur sjunka till
Rumstemperaturen är för hög. Sänk rumstemperaturen.
Det har bildats för mycket
frost och is.
Dörren är inte stängd ordentligt. Se avsnittet "Stängning av dörren".
Dörrtätningen är deformerad eller
Temperaturreglaget kan vara felak-
Temperaturen i produkten är
för låg.
Temperaturen i produkten är
för hög.
Dörren är inte stängd ordentligt. Se avsnittet "Stängning av dörren".
Matvarans temperatur är för hög. Låt matvarans temperatur sjunka till
Temperaturen i frysen är för
hög.
Stora mängder mat har lagts in sam-
Produkten fungerar inte.
Stickkontakten sitter inte ordentligt i
Produkten står ostadigt. Kontrollera att produkten står stadigt
(alla fötter och hjul skall ha kontakt
med golvet). Se avsnittet "Avvägning".
Sätt tillbaka dem på plats.
produktens baksida och rörledningarna lossnar.
Temperaturen i produkten är för hög. Se avsnittet "Temperaturlarm".
Temperaturreglaget kan vara felak-
tigt inställt.
Matvaror är inte ordentligt inslagna. Förpacka maten bättre.
smutsig.
tigt inställt.
Temperaturreglaget kan vara felak-
tigt inställt.
Temperaturreglaget kan vara felak-
tigt inställt.
Matvaror är placerade för nära varandra.
tidigt för infrysning.
Produkten är avstängd. Sätt på produkten.
eluttaget.
Ställ in en högre temperatur.
nödvändigt.
rumstemperatur före förvaring.
Se avsnittet "Stängning av dörren".
Ställ in en högre temperatur.
Ställ in en högre temperatur.
Ställ in en lägre temperatur.
rumstemperatur före förvaring.
Placera matvarorna så att kalluft kan
cirkulera.
Lägg in mindre mängder mat för in-
frysning samtidigt.
Sätt i stickkontakten ordentligt i elut-
taget.
8
Page 9
Problem Möjlig orsak Åtgärd
Produkten får ingen ström. Eluttaget
är strömlöst.
Dörren blockerar ventilationsgallret.
Dörren är felinriktad.
Kontakta vår lokala serviceavdelning om dessa råd inte löser problemet.
Produkten står inte i våg. Se avsnittet "Avvägning".
Produkten står inte i våg. Se avsnittet "Avvägning".
Anslut en annan elektrisk produkt till
eluttaget för att kontrollera. Kontrolle-
ra säkringarna. Kontakta en behörig
elektriker.
Stängning av dörren
1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se avsnittet "Installation".
3. Byt vid behov ut defekta dörrtätningar. Kontakta
vår lokala serviceavdelning.
Tekniska data
Mått
Höjd 1850 mm
Bredd 595 mm
Djup 600 mm
Frystid 18h
Teknisk information finns på typskylten på vänster sida
inne i produkten och på energietiketten.
Installation
Försiktighet För din egen säkerhet och för att
du skall kunna använda produkten på korrekt sätt,
läs noga igenom avsnittet "Säkerhetsinformation"
innan du installerar produkten.
Placering
Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på
typskylten:
Klimat-
klass
SN +10 till +32 °C
N +16 till +32 °C
ST +16 till +38 °C
T +16 till +43 °C
Omgivningstemperatur
Placering
För att säkerställa bästa prestanda om produkten placeras under en överhängande väggenhet måste det
vara minst 40 mm avstånd me llan produktens ovansida
9
Page 10
och väggenheten. Produkten bör dock inte placeras
under överhängande väggenheter.
Om produkten placeras i ett hörn med gångjärnssidan
vänd mot väggen måste avståndet mellan väggen och
produkten vara minst 30 mm för att dörren skall kunna
öppnas tillräckligt så att utrustningen kan plockas ut.
Utrymmet för ventilation
50mm
kan vara:
• Direkt ovanför produkten, eller
• bakom och ovanför
överskåpet.
I detta fall måste utrymmet bakom överskåpet var minst 50
mm djupt.
Elektrisk anslutning
Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överensstämmer med de
värden som anges på typskylten.
Produkten måste jordas. Nätkabelns stickkontakt är
försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat
jord enligt gällande bestämmelser.
Tillverkaren ansvarar inte för skador orsakade av att
ovanstående säkerhetsåtgärder inte har följts.
Denna produkt uppfyller kraven enligt EG-direktiven för
CE-märkning.
Avlägsna transportstöden
Din produkt är utrustat med transportstöd för att säkra
dörren under transport.
Avlägsna dessa stöd på följande sätt:
1. Öppna dörren.
2. Avlägsna transport-
stöden från dörrsidorna.
3. Avlägsna transport-
stödet från det nedre
gångjärnet (på vissa
modeller).
Viktigt Vissa modeller har en ljuddämpande dyna
undertill. Ta inte bort denna dyna.
3
2
Avvägning
Se till att produkten står
vågrätt där den installeras. Justera vid behov
fötterna med medföljande skruvnyckel.
Dörrjusteringen beror på
en riktig avvägning.
Omhängning av dörr
Gör på följande sätt för att ändra dörrens öppningsriktning:
• Koppla loss produkten från eluttaget.
• Avlägsna ventilationsgallret. Avlägsna fyllningen
och placera den på motsatta sidan av gallret.
• Lägg produkten ned med baksidan vilande på ett
trästöd.
• Skruva loss det nedre
gångjärnet (a1). Växla
sprintens och buffertens
position.
• Skruva loss pedalen
(a2).
• Avlägsna dörren.
• Skruva loss och flytta
sprinten till andra sidan.
• Sätt tillbaka dörren på
plats.
• Skruva fast det nedre
gångjärnet och pedalen
på motsatta sidan.
• Ställ produkten upp och
sätt ventilationsgallret på plats.
• Skruva loss handtaget.
Avlägsna täckpropparna på motsatta sidan genom att sätta ett 3-4 mm
dorn eller borr i dem.
Montera handtaget.
Sätt fast täckpropparna
som finns i tillbehörspåsen.
• Ställ produkten på plats.
a2
a1
10
Page 11
Varning Ställ tillbaka produkten på plats, justera
in den i våg och vänta sedan minst fyra timmar
innan du ansluter den till eluttaget.
Kontrollera slutligen att:
• Alla skruvar är åtdragna.
• Dörrkanterna löper parallellt med produktens kanter.
Miljöskydd
• Magnettätningen fäster ordentligt.
• Dörren öppnar och stänger ordentligt.
Varning Om rumstemperaturen är låg (t.ex. på
vintern) kanske tätningen inte fäster ordentligt.
Vänta i så fall tills tätningen har anpassat sig på naturlig
väg.
Symbolen på produkten eller emballaget anger att
produkten inte får hanteras som hushållsavfall. Den
skall i stället lämnas in på uppsamlingsplats för
återvinning av el- och elektronikkomponenter. Genom
att säkerställa att produkten hanteras på rätt sätt bidrar
du till att förebygga eventuellt negativa miljö- och
hälsoeffekter som kan uppstå om produkten kasseras
som vanligt avfall. För ytterligare upplysningar om
återvinning bör du kontakta lokala myndigheter eller
sophämtningstjänst eller affären där du köpte varan.
11
Page 12
Sisällys
Turvallisuusohjeet _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 12
Käyttöpaneeli _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 14
Ensimmäinen käyttökerta _ _ _ _ _ _ _ _ _ _ _ _ _ 14
Päivittäinen käyttö _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 15
Hyödyllisiä neuvoja ja vinkkejä _ _ _ _ _ _ _ _ _ _ 16
Turvallisuusohjeet
Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen
käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuuksiin. Pidä täm ä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi
asunnon vaihdon yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten.
Huomioi tarkasti käyttöohjeen sisältämät varoitukset
käyttäjien turvallisuuden varmistamiseksi ja omaisuusvahinkojen välttämiseksi. Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet varoitusten ja turvallisuusohjeiden vastaisesta toiminnasta.
Lasten ja taitamattomien henkilöiden
turvallisuus
• Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai
henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei
heidän turvallisuudestaan vastuussa oleva henkilö
valvo ja opasta heitä laitteen käytössä.
Pikkulapsia on valvottava eikä heidän pidä antaa
leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tukehtumisvaaran.
• Kun poistat laitteen käytöstä lopullisesti, irrota pistoke pistorasiasta, leikkaa virtajohto irti (mahdollisimman läheltä laitteen liitäntäkohtaa) ja irrota laitteen ovi. Tällä tavoin voidaan välttää leikkiville lapsille aiheutuva sähköiskun tai loukkuunjäämisen
vaara.
• Tässä laitteessa on magneettiset oven tiivisteet. Jos
entisen laitteesi ovessa on jousilukitus (salpa), riko
jousilukitus, ennen kuin poistat vanhan laitteen käytöstä estääksesi lasten loukkuunjäämisen vaaran.
12
Hoito ja puhdistus _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 16
Käyttöhäiriöt _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 18
Tekniset tiedot _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 19
Asennus _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 20
Ympäristönsuojelu _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 21
Oikeus muutoksiin pidätetään
Yleiset turvallisuusohjeet
Huomio Älä tuki laitteen ilmanvaihtoaukkoja.
• Laite on tarkoitettu elintarvikkeiden ja/tai juomien
säilyttämiseen kotitalouskäytössä tämän käyttöohjeen kuvauksen mukaisesti.
• Älä yritä nopeuttaa sulatusta mekaanisten laitteiden
tai muun keinotekoisen sulatusvälineen avulla.
• Älä käytä muita sähkölaitteita (esim. jäätelökonetta)
jäähdytyslaitteiden sisällä, elleivät ne ole valmistajan hyväksymiä tähän tarkoitukseen.
• Varo vahingoittamasta jäähdytysputkistoa.
• Laitteen jäähdytysputkisto sisältää isobutaania
(R600a), joka on hyvin ympäristöystävällinen luonnonkaasu, mutta kuitenkin tulenarka.
Varmista, etteivät jäähdytyspiirin komponentit pääse vaurioitumaan laitteen kul jetuksen ja asennuksen
aikana.
Jos jäähdytysputkisto vaurioituu:
– vältä avotulta ja muita syttymislähteitä
– tuuleta huolellisesti huone, johon laite on sijoitettu
Page 13
• Laitteen teknisten ominaisuuksien muuttaminen tai
muiden muutosten tekeminen laitteeseen on vaarallista. Vahingoittunut virtajohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.
Varoitus! Sähköosien (virtajohto, pistoke, kompressori) vaihdon saa suorittaa vain valtuutettu
huoltoliike.
1. Virtajohtoa ei saa jatkaa.
2. Varmista, että virtajohto ei joudu puristuksiin tai
pääse vahingoittumaan laitteen takana. Litistynyt tai vahingoittunut virtajohto voi ylikuu mentua
ja aiheuttaa tulipalon.
3. Laitteen verkkovirtakytkennän on oltava hyvin
ulottuvilla siten, että pistoke on helppo irrottaa
pistorasiasta.
4. Älä vedä virtajohdosta pistoketta irrottaessasi.
5. Jos pistoke on löysästi kiinni virtajohdossa, älä
kiinnitä sitä pistorasiaan. Tämä aiheuttaa sähköiskun tai tulipalon vaaran.
6. Laitetta ei saa käyttää, jos sisävalon lampun
5)
on irrotettu.
suojus
• Laite on painava, ja sen siirtämisessä on noudatettava varovaisuutta.
• Älä koske pakastimessa olevi in tuotteisiin kostein tai
märin käsin. Koskettaminen voi aiheuttaa ihon hankautumista tai kylmävammoja.
• Laite ei saa olla pitkään suorassa auringonvalossa.
Päivittäinen käyttö
• Älä laita kuumia kattiloita laitteen muoviosien päälle.
• Älä säilytä tulenarkoja kaasuja tai nesteitä jääkaapissa, sillä ne voivat räjähtää.
• Älä laita elintarvikkeita suoraan takaseinän ilmanvaihtoaukkoa vasten.
• Pakasteita ei saa pakastaa uudelleen sen jälkeen,
kun ne on kerran sulatettu.
• Säilytä valmispakasteet pakkauksen ohjeita noudattaen.
• Noudata tarkasti laitteen valmistajan säilytysohjeita.
Lue ohjeet.
• Älä laita pakastimeen hiilihap popitoisia tai poreilevia
juomia, sillä jäätyessä pakkaukse en muodostuu painetta, jolloin se voi räjähtää ja vahingoittaa laitetta.
5) Mikäli varusteena
6) Mikäli kyseessä on huurtumaton Frost Free -malli
7) Mikäli laitteessa on vesiliitäntä
6)
• Mehujäät voivat aiheuttaa kylmävammoja, jos ne
nautitaan suoraan pakastimesta otettuina.
Huolto ja puhdistus
• Ennen kuin aloitat huoltoa tai puhdistusta, kytke laite
pois toiminnasta ja irrota pistoke pistorasiasta.
• Älä käytä laitteen puhdistuksessa metalliesineitä.
• Älä käytä huurteen poistamisessa teräviä esineitä.
Käytä muovista kaavinta.
• Älä koskaan käytä hiustenkuivaajaa tai muuta lämmityslaitetta sulatuksen nopeuttamiseen. Liiallinen
kuumuus voi vahingoittaa muovisia sisäpintoja ja
kosteutta voi päästä sähköjärjestelmään.
Asennus
Tärkeää Noudata tarkasti sähköliitäntää käsittelev issä
kappaleissa annettuja ohjeita.
• Pura laite pakkauksestaan ja tarkista mahdolliset
kuljetusvauriot. Vaurioitunutta laitetta ei saa kytkeä
verkkovirtaan. Ilmoita mahdollisista vahingoista välittömästi jälleenmyyjälle. Säilytä tässä tapauksessa
pakkausmateriaalit.
• Odota vähintään kaksi tuntia, ennen kuin kytket laitteen verkkovirtaan, jotta öljy ehtii virrata kompressoriin.
• Laitteen ympärillä on oltava hyvä ilmankierto, jotta
ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmanvaihtomääräyksiä.
• Laite on mahdollisuuksien mukaan sijoitettava selkä
seinää vasten, jotta palovammoja aiheuttaviin kuumiin osiin (kompressori, lauhdutin) ei voida koskea.
• Laitetta ei saa sijoittaa lämpöpatterin tai lieden viereen.
• Varmista, että laitteen verkkovirtakytkentä on hyvin
ulottuvilla laitteen asennuksen jälkeen.
• Laitteen saa kytkeä ainoastaan puhtaaseen vesijohtoverkkoon.
7)
Huoltopalvelu
• Kaikki laitteen asennukseen liittyvät sähkötyöt on
annettava ammattitaitoisen sähköasentajan tehtäväksi.
13
Page 14
• Laitteen huoltotyöt saa suorittaa vain valtuutettu
huoltoliike, ja ainoastaan alkuperäisten varaosien
käyttäminen on sallittua.
Ympäristönsuojelu
Tämä laite ei sisällä otsonikerrosta tuhoavia kaasuja jäähdytyspiirissä eikä eristemateriaaleissa.
Käytöstäpoistettua laitetta ei saa toimittaa tavallisen
Käyttöpaneeli
1 2 3 4 5
yhdyskuntajätteen keräykseen. Eristevaahto sisältää
tulenarkoja kaasuja: laitteen käytöstäpoistossa ja hävittämisessä tulee noudattaa paikallisia jätehuoltomääräyksiä. Vältä vahingoittamasta jääh dytysyksikköä, erityisesti lämmönvaihtimen lähe ltä. Tässä laitteessa käy-
tetyt, symbolilla
täviä.
merkityt materiaalit ovat kierrätet-
1 Hälytysmerkkivalo
2 Fast Freeze -painike
3 Fast Freeze -merkkivalo
4 Merkkivalo
5 Lämpötilan säädin
Laitteen kytkeminen toimintaan
Kiinnitä pistoke pistorasiaan.
Käännä lämpötilan säädintä myötäpäivään keskiasentoon.
Merkkivalo syttyy.
Laitteen kytkeminen pois toiminnasta
Laite kytketään pois toiminnasta kääntämällä lämpötilan säädin asentoon O.
Merkkivalo sammuu.
Lämpötilan säätäminen
Lämpötila säätyy automaattisesti.
Laitetta käytetään seuraavasti:
• Lämpötilaa säädetään korkeammaksi kääntämällä
lämpötilan säädintä vastapäivään.
• Lämpötilaa säädetään kylmemmäksi kääntämällä
lämpötilan säädintä myötäpäivään.
Ensimmäinen käyttökerta
Sisätilan puhdistaminen
Ennen kuin otat laitteen käyttöön, pese sisäosat ja
kaikki kaapin sisään sijoitettavat varusteet haalealla
vedellä ja käsitiskiaineella poistaaksesi näin uudelle
14
Keskimääräinen asetus on yleensä sopivin.
Lämpötilan valinnassa tulee huomioida seuraavat sisälämpötilaan vaikuttavat asiat:
• huoneen lämpötila
• oven avaamistiheys
• säilytettävien elintarvikkeiden määrä
• laitteen sijaintipaikka.
Fast Freeze -toiminto
Fast Freeze-toiminto käynnistetään painamalla Fast
Freeze-toiminnon painiketta.
Fast Freeze-toiminnon merkkivalo syttyy.
Toiminto poistetaan käytöstä painamalla Fast Freeze
-toiminnon painiketta.
Fast Freeze-toiminnon merkkivalo sammuu.
Lämpötilahälytys
Jos pakastimen sisälämpötila nousee (esimerkiksi sähkökatkon aikana tai jos ovi on auki):
• Hälytysmerkkivalo syttyy.
Kun lämpötila on palautunut normaaliksi, hälytysmerkkivalo sammuu automaattisesti.
laitteelle tyypillisen hajun. Kuivaa pinnat ja varusteet
lopuksi huolellisesti.
Page 15
Tärkeää Älä käytä puhdistusaineita tai hankausjauhetta, sillä ne vahingoittavat pintoja.
Päivittäinen käyttö
Ruokien pakastaminen
Pakastinosasto soveltuu tuoreiden elintarvikkeiden pakastamiseen sekä valmispakasteiden pitkäaikaiseen
säilyttämiseen.
Kun pakastat pieniä määriä tuoreita elintarvikkeita,
asetusta ei tarvitse muuttaa.
Kun pakastat tuoreita elintarvikkeita, käynnistä Fast
Freeze-toiminto vähintään 24 tuntia ennen kuin laitat
ruoat pakastinosastoon.
Laita pakastettavat elintarvikkeet kahteen yläosastoon.
24 tunnin aikana pakastettavien elintarvikkeiden enimmäismäärä on merkitty arvokilpeen , joka sijaitsee
laitteen sisäpuolella.
Ruokien pakastuminen kestää 24 tuntia. Tänä aikana
pakastimeen ei saa lisätä uusia pakastettavia ruokia.
Kun pakastuminen on päättynyt 24 tunnin kuluttua,
kytke Fast Freeze-toiminto pois toiminnasta.
Tärkeää Fast Freeze-toiminnon merkkivalo palaaON,
kunnes Fast Freeze-toiminto kytketään pois
toiminnasta.
Pakasteiden säilyttäminen
Kun käytät pakastinta ensimmäistä kertaa tai pitkän
käyttämättömän jakson jälkeen, anna laitteen toimia
vähintään 2 tunnin ajan ennen kuin laitat siihen elintarvikkeita.
Tärkeää Jos pakastin sulaa vahingossa esimerkiksi
sähkökatkon vuoksi, kun sähkö on ollut poikki
pitempään kuin teknisissä ominaisuuksissa (kohdassa
Käyttöönottoaika) mainitun ajan, sulaneet
elintarvikkeet on käytettävä nopeasti tai valmistettava
ruoaksi, jonka jälkeen ne voidaan pakastaa uudelleen
(kun ne ovat jäähtyneet).
Pienempiä paloja voidaan kypsentää myös jäisinä suoraan pakastimesta otettuna: Kypsennys kestää tässä
tapauksessa pitempään.
Pakastuslaatikoiden poistaminen
pakastimesta
Pakastuslaatikoissa on pysäytin, joka estää laatikoiden
irtoamisen ja putoamisen vahingossa. Kun haluat poistaa laatikon kokonaan pakastimesta, vedä laatikkoa itseäsi päin pysäyttimeen saakka ja ota laatikko sen jälkeen pois kallistamalla sen etuosaa ylöspäin.
Laatikko asetetaan takaisin paikalleen nostamalla kevyesti sen etuosasta siten, että laatikko menee pakastimen sisään. Kun laatikko on mennyt pysäyttimien ohi,
työnnä se paikalleen.
Pakastuskorit
Pakastuskorien ansiosta löydät haluamasi pakkauksen helposti ja nopeasti. Jos tarvitset lisätilaa, voit
poistaa korit ja laittaa elintarvikkeet suoraan hyllyille.
Kaikille hyllyille, ylimmäistä lukuun ottamatta, on mahdollista sijoittaa elintarvikkeita, jotka tulevat 20 mm hyllyn etureunan ulkopuolelle. Näin on mahdollista parhaiten hyödyntää käytettävissä olevaa tilaa.
Tärkeää Oikean ilmanvaihdon takaamiseksi älä poista
alakoria.
Sulatus
Pakasteet voidaan sulattaa ennen käyttöä jääkaapissa
tai huoneen lämpötilassa ri ippuen siitä, kuinka nopeasti
niitä tarvitaan.
15
Page 16
Hyödyllisiä neuvoja ja vinkkejä
Pakastusohjeita
Seuraavassa on muutamia tärkeitä ohjeita tehokkaan
pakastamisen varmistamiseksi:
• 24 tunnin aikana pakastettavien elintarvikkeiden
maksimimäärä on mainittu laitteen arvokilvessä.
• Ruokien pakastuminen kestää 24 tuntia. Tänä aikana pakastimeen ei saa lisätä uusia pakastettavia
ruokia.
• Pakasta vain korkealaatuisia, tuoreita ja puhdistettuja elintarvikkeita.
• Jaa ruoka pieniin annoksiin, jotta se pakastuu nopeasti ja täydellisesti. Tällöin voit myöhemmin sulattaa vain tarvitsemasi määrän.
• Kääri elintarvikkeet alumiinifolioon tai pakkaa muovipusseihin mahdollisimman ilmatiiviisti.
• Älä anna tuoreiden pakastamattomien ruokien koskea jo pakastuneita tuotteita, jotta niiden lämpötila
ei nouse.
• Vähärasvaiset ruoat säilyvät paremmin kuin rasvaiset. Suola lyhentää elintarvikkeiden säilytysaikaa.
Hoito ja puhdistus
Huomio Kytke laite irti verkkovirrasta ennen
puhdistus- ja huoltotöiden aloittamista.
Laitteen jäähdytysyksikkö sisältää hiilivetyä;
Jäähdytysyksikön huollon ja täytön saa suorittaa
ainoastaan valtuutettu huoltoliike.
Säännöllinen puhdistus
Laite on puhdistettava säännöllisesti.
• Puhdista sisäosa ja varusteet lämpimällä vedellä ja
käsitiskiaineella.
• Tarkista oven tiivisteet säännöllisesti ja pyyhi puhtaaksi.
• Huuhtele ja kuivaa huolellisesti.
Tärkeää Älä vedä, siirrä tai vahingoita kaapin sisällä
olevia putkia ja/tai kaapeleita.
Älä käytä puhdistusaineita, hankausjauhetta,
voimakastuoksuisia puhdistustuotteita tai
kiillotusvahaa sisätilojen puhdistamisessa, sillä
tällaiset tuotteet vahingoittavat pintoja ja jättävät
voimakkaan tuoksun.
• Jos jääpaloja nautitaan suoraan pakastimesta otettuina, ne voivat aiheuttaa kylmävammoja.
• Merkitse pakastuspäivämäärä kaikkiin pakkauksiin,
jotta voit helposti seurata säilytysaikoja.
Pakasteiden säilytysohjeita
Noudata seuraavia ohjeita varmistaaksesi laitteen parhaan suorituskyvyn:
• Tarkista, että kaupasta ostamasi pakasteet on säilytetty oikein.
• Laita pakasteet pakastimeen mahdollisimman nopeasti ostoksilla käynnin jälkeen.
• Älä avaa ovea usein äläkä pidä ovea auki pitempään
kuin on tarpeen.
• Sulatettu pakaste pilaantuu nopeasti eikä sitä saa
pakastaa uudelleen.
• Älä käytä tuotetta pakkaukseen merkityn viimeisen
käyttöpäivän jälkeen.
Puhdista laitteen takapuolella sijaitsevat lauhdutin
(musta ritilä) ja kompressori harjalla tai pölynimurilla.
Tämä toimenpide parantaa laitteen suorituskykyä ja
säästää energiaa.
Tärkeää Varo vahingoittamasta
jäähdytysjärjestelmää.
Tärkeää Kun siirrät laitetta, nosta sitä etureunasta,
jottet naarmuta lattiaa.
Monet keittiön pintojen puhdistusaineet sisältävät kemikaaleja, jotka voivat vahingoittaa laitteen muoviosia.
Puhdista siis ulkopinnat pehmeällä lämpimään veteen
ja neutraaliin pesunesteeseen kostutetulla liinalla.
Tärkeää Älä käytä puhdistusaineita tai
hankausjauhetta, sillä ne vahingoittavat maalia tai
ruostumattoman teräksen pinnoitusta.
Kun laite on puhdistettu, kytke se takaisin verkkovirtaan.
16
Page 17
Ilmanvaihtosäleikön puhdistaminen
Ilmanvaihtosäleikkö voidaan irrottaa puhdistamista varten.
Varmista, että ovi on auki
kun irrotat säleikön:
1. Irrota säleikön yläosa
vetämällä sitä ulos/
alas.
2. Vedä säleikköä suoraan ulos, jotta se irtoaa kokonaan.
3. Imuroi laitteen alus.
Pakastimen sulattaminen
Pakastimen hyllyihin ja yläosastoon muodostuu aina
jonkin verran huurretta.
Sulata pakastin, kun huurrekerroksen paksuus on noin
3-5 mm.
Huurteen poistaminen:
• Kytke laite pois toiminnasta ja irrota pistoke pisto-
rasiasta
• Poista pakastimesta kaikki elintarvikkeet, kääri ne
paksulti sanomalehteen ja laita viileään paikkaan
• Poista pakastimen vetolaatikot
• Laita laatikoiden ympärille eristävää materiaalia,
esimerkiksi huopa tai sanomalehtiä.
Voit nopeuttaa sulatusta laittamalla kuumaa vettä (ei
kiehuvaa) sisältäviä astioita pakastimen sisään.
• Irrota tyhjennyskanava
säilytysasennosta,
työnnä se laitteen si-
sään kuvan mukaisesti
ja laita tyhjennysaukon
alle astia sulatusveden
keräämiseksi
• Kun jää alkaa sulaa,
raaputa se varovasti irti.
Käytä puista tai muovista kaavinta
• Kun kaikki jää on sulanut, puhdista sisäpinnat ja
pyyhi ne kuiviksi ja laita tyhjennyskanava sen jäl-
keen takaisin säilytyspaikkaansa.
• Kytke laite toimintaan, laita pistoke pistorasiaan ja
sijoita pakasteet takaisin laitteeseen.
Tärkeää Älä koskaan käytä teräviä metalliesineitä
huurteen poistamisessa haihduttimesta, sillä tämä voi
vahingoittaa sitä. Älä yritä nopeuttaa sulatusta
mekaanisilla tai muilla keinotekoisilla välineillä, joita
valmistaja ei ole neuvonut käyttämään. Pakasteiden
lämpötilan nouseminen sulatuksen aikana voi lyhentää
niiden turvallista säilytysaikaa.
Jos laitetta ei käytetä pitkään aikaan
Jos laitetta ei ole tarkoitus käyttää pitkään aikaan, suorita seuraavat toimenpiteet:
•
Kytke laite irti verkkovirrasta.
• Ota kaikki ruoat pois.
•
• Jätä ovi/ovet raolleen, jotta laitteen sisälle ei muo-
Jos jätät laitteen toimintaan, pyydä jotakin henkilöä tarkistamaan kaappiin jätetyt elintarvikkeet aika ajoin, jotta ne eivät pilaannu esimerkiksi sähkökatkon sattuessa.
8)
Sulata
ja puhdista laite ja varusteet.
dostu epämiellyttävää hajua.
8) Mikäli varusteena.
17
Page 18
Käyttöhäiriöt
Käytön aikana voi usein esiintyä pieniä mutta harmittavia ongelmia, jotka eivät vaadi huoltohenkilöstön kutsumista. Seuraavassa taulukossa annetaan ohjeet, joita noudattamalla voidaan välttää huoltokustannuksia.
Tärkeää Laitteen toimintaan kuuluu tiettyjä ääniä
(kompressorin ja kierrätyksen ääni). Tämä ei merkitse
vikaa, vaan se kuuluu normaaliin toimintaan.
Ongelma Mahdollinen syy Korjaustoimenpide
Laitteen käyntiääni on kova.
Laitteen takaosan ja putkien välillä
Hälytysmerkkivalo palaa
Kompressori käy jatkuvasti.
Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta Oven sulkemi-
Ovea on avattu liian usein. Älä pidä ovea auki pitempään kuin on
Laitteen lämpötila on liian korkea. Anna lämpötilan laskea huoneen läm-
Huoneen lämpötila on liian korkea. Alenna huoneen lämpötilaa.
Pakastimessa on liikaa huurretta.
Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta Oven sulkemi-
Oven tiiviste on vioittunut tai likainen. Lue ohjeet kohdasta Oven sulkemi-
Lämpötilan säädin ei ehkä ole oi-
Laitteen lämpötila on liian alhainen.
Laitteen lämpötila on liian
korkea.
Laitetta ei ole tuettu kunnolla paikalleen.
olevat välikappaleet ovat irronneet.
Pakastimen lämpötila on liian kor-
kea.
Lämpötilan säädin ei ehkä ole oi-
keassa asennossa.
Elintarvikkeita ei ole pakattu kunnolla.
keassa asennossa.
Lämpötilan säädin ei ehkä ole oi-
keassa asennossa.
Lämpötilan säädin ei ehkä ole oi-
keassa asennossa.
Tärkeää Laite toimii jaksoittain, joten kompressorin
pysähtyminen ei tarkoita virran katkeamista. Sen
vuoksi laitteen sähköosiin ei saa koskea ennen virran
katkaisemista.
Tarkista, että laite on tukevasti paikallaan (kaikki neljä jalkaa koskevat lattiaan). Katso kohtaa Tasapainottaminen.
Laita ne takaisin paikoilleen.
Lue ohjeet kohdasta Lämpötilahälytys.
Säädä lämpötila korkeammaksi.
nen.
tarpeen.
pötilaan ennen kuin laitat ruoat pakastimeen.
Pakkaa ruoat oikein.
nen.
nen.
Säädä lämpötila korkeammaksi.
Säädä lämpötila korkeammaksi.
Säädä lämpötila alhaisemmaksi.
18
Page 19
Ongelma Mahdollinen syy Korjaustoimenpide
Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta Oven sulkemi-
nen.
Elintarvikkeiden lämpötila on liian
korkea.
Pakastimen lämpötila on
liian korkea.
Pakastimeen on pantu suuria määriä
Laite ei toimi.
Pistoke ei ole kunnolla kiinni pistor-
Laitteeseen ei tule virtaa. Pistora-
Ovi osuu ilmanvaihtosäleikköön.
Ovi ei ole kohdallaan
Jos nämä ohjeet eivät ratkaise ongelmaa, ota yhteys lähimpään valtuutettuun huoltoliikkeeseen.
Tuotteet ovat liian lähellä toisiaan. Järjestä tuotteet siten, että kylmä ilma
elintarvikkeita samanaikaisesti.
Virta on katkaistu laitteesta. Kytke virta laitteeseen.
asiassa.
siassa ei ole jännitettä.
Laite ei ole oikein tasapainotettu. Lue ohjeet kohdasta Tasapainottami-
Laite ei ole oikein tasapainotettu. Lue ohjeet kohdasta Tasapainottami-
Anna lämpötilan laskea huoneen lämpötilaan ennen kuin laitat ruoat pakastimeen.
pääsee kiertämään niiden välissä.
Sijoita pakastimeen pienempiä ruo-
kamääriä yhdellä kertaa.
Kiinnitä pistoke pistorasiaan.
Kytke pistorasiaan jokin toinen sähkölaite. Tarkista sulake. Ota yhteys sähköasentajaan.
nen.
nen.
Oven sulkeminen
1. Puhdista oven tiivisteet.
2. Säädä ovea tarvittaessa. Lue ohjeet kohdasta
Asennus.
3. Vaihda tarvittaessa vaurioituneet oven tiivisteet.
Ota yhteys valtuutettuun huoltoliikkeeseen.
Tekniset tiedot
Mitat
Korkeus 1850 mm
Leveys 595 mm
Syvyys 600 mm
Lämmönnousuaika 18 h
Tekniset tiedot löytyvät arvokilvestä, joka on sijoitettu
laitteen sisälle vasemmalle puolelle, sekä energiamerkinnästä.
19
Page 20
Asennus
Huomio Lue huolellisesti turvallisuusohjeet
oman turvallisuutesi ja laitteen asianmukaisen
toiminnan varmistamiseksi, ennen kuin aloitat laitteen
asennuksen.
Sijoittaminen
Asenna laite paikkaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa:
Ilmasto-
luokka
SN +10 °C – 32 °C
N +16 °C – 32 °C
ST +16 °C – 38 °C
T +16 °C – 43 °C
Ympäristön lämpötila
Sijoituspaikka
Jos laite sijoitetaan kalustekaapin alapuolelle, laitteen
yläreunan ja kaapin välillä tulee olla vähintään 40 mm
parhaan suorituskyvyn varmistamiseksi. Mahdollisuuksien mukaan tulee kuitenkin välttää sijoittamasta
laitetta kalustekaapin alapuolelle.
Jos laite sijoitetaan huoneen nurkkaan siten, että saranat ovat seinän puolella, seinän ja lai tteen välillä tulee
olla vähintään 30 mm, jotta ovi pääsee aukeamaan riittävästi varusteiden poistamista varten.
Tila ilmanvaihtoa varten
voi olla:
• heti laitteen yläpuolella
• yläpuolella olevan kalusteen takana ja yläpuolella.
Tällöin kalusteen takana on oltava vähintään 50 mm tilaa.
50mm
Sähköliitäntä
Ennen kuin kytket laitteen verkkovirtaan, tarkista, että
arvokilvessä mainittu jännite ja taajuus vastaavat verkkovirran arvoja.
Laite on kytkettävä maadoitettuun pistorasiaan. Virtajohdon pistoke on varustettu maadoituskoskettimella.
Jos pistorasia, johon laite kytketää n, ei ole maadoitettu,
ota yhteys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti.
Valmistaja ei vastaa millään tavalla vahingoista, mikäli
edellä olevia turvallisuusohjeita ei ole noudatettu.
Tämä laite vastaa Euroopan yhteisön. direktiivejä.
Kuljetustukien irrottaminen
Laitteessa on kuljetustuki, joka pitää oven paikallaan
kuljetuksen aikana.
Se irrotetaan seuraavalla tavalla:
1. Avaa ovi.
2. Poista kuljetustuki
oven reunoilta.
3. Poista kuljetustuki
alasaranasta (mallikohtainen).
Tärkeää Joissain malleissa laitteen alla on
vaimennustyyny. Älä poista sitä.
3
2
Tasapainottaminen
Kun sijoitat laitteen paikalleen, tarkista, että se
on vaakatasossa. Säädä
jalkoja tarvittaessa mukana toimitetulla ruuviavaimella.
Oven oikean kohdistuksen edellytyksenä on laitteen kunnollinen tasapainottaminen.
Oven kätisyyden vaihtaminen
Oven avautumissuunta vaihdetaan seuraavalla tavalla:
• Irrota pistoke pistorasiasta.
• Poista ilmanvaihtosäleikkö. Poista irrotettava osa ja
kiinnitä se säleikön vastakkaiselle puolelle.
• Kallista laite takaosansa varaan puisen tuen päälle.
20
Page 21
• Ruuvaa irti alasarana
(a1). Vaihda tapin ja
suojuksen paikkaa.
a2
• Irrota poljin (a2).
• Irrota ovi.
• Irrota tappi ja siirrä se
toiselle puolelle.
• Asenna ovi takaisin paikalleen.
• Kiinnitä alasarana takaisin paikalleen ja kiinnitä
poljin vastakkaiselle
puolelle.
• Nosta laite pystyyn ja kiinnitä ilmanvaihtosäleikkö
paikalleen.
• Ruuvaa kahva irti. Poista toiselta puolelta reikien tulpat 3-4 mm:n taltan tai poran avulla. Kiinnitä kahva paikalleen.
Laita paikoilleen varustepussista löytyvät ruuvien reikien tulpat.
• Aseta kaappi oikeaan
asentoon.
Varoitus! Sijoita laite paikalleen ja tasapainota
se. Odota vähintään neljä tuntia ennen kuin kytket
virtajohdon pistorasiaan.
a1
Tarkista lopuksi seuraavat asiat:
• Kaikki ruuvit on kiristetty.
• Ovien reunat ovat laitteen reunojen suuntaiset.
• Magneettitiiviste on tarttunut tiukasti kaappiin.
• Ovi avautuu ja sulkeutuu kunnolla.
Varoitus! Jos sijoituspaikan lämpötila on
alhainen (esim. talvella), tiiviste ei mahdollisesti
tartu hyvin. Odota tässä tapauksessa, että tiiviste
kiinnittyy itsestään.
Ympäristönsuojelu
Tuotteeseen tai sen pakkaukseen merkitty symboli
, osoittaa, että tätä tuotetta ei saa laittaa seka jätteen
joukkoon, vaan se on toimitettava erilliseen sähkö- ja
elektroniikkajätteiden keräyspisteeseen.
Asianmukaisella jätehuollolla estetään mahdolliset
ympäristö- ja terveyshaitat. Laitetta ei saa purkaa
ennen jätehuoltoon luovuttamista eikä laitteen sisälle
saa laittaa muita jätteitä.
Tarkempia tietoja tämän tuotteen kierrättämisestä saat
kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä
josta tuote on ostettu tai internet sivuiltamme
www.electrolux.fi.
21
Page 22
22
Page 23
23
Page 24
www.electrolux.com
www.rosenlew-kodinkoneet.fi
855802100-00-052009
Loading...
