Rosenlew RLT 61, RLT 51 User Manual [sv]

Bruksanvisning

Käyttöohje

LiesituuletinSpisfläkt

RLT 51
RLT 61

Välkommen till Electrolux värld

Tack för att du har valt en förstklassig produkt
från Electrolux, vilken vi hoppas skall ge dig
mycket nöje i framtiden.Electrolux ambition är
att erbjuda ett brett sortiment av produkter
som kan göra livet enklare.Du hittar några
exempel på omslaget till denna
bruksanvisning.Avsätt några minuter till att
läsa denna bruksanvisning så att du kan
utnyttja fördelarna med din nya produkt.Vi
lovar att den kommer att vara överlägset
användarvänlig.
Lycka till!

3

Innehållsförteckning

Säkerhetsinformation .......................................5

Funktioner ........................................................7

Så här använder du din fläkt ............................8

Skötsel och rengöring.......................................9

Rengöring.......................................................11

Extra tillbehör .................................................12

Installation ......................................................12

4

Säkerhetsinformation

• Om fläkten används som utblåsversion, skall
den anslutas till ett avledningsrör som har
samma diameter som fläktens utlopps­öppning.

Varning! Avledningsröret är inte med­levererat.

• Minsta tillåtna avstånd mellan kokkärlens
stödyta på spishällen och köksfläktes
underkant är 40cm om det är frågan om en
elektrisk spis och 65cm om det är frågan om
gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större
avstånd skall detta respekteras.

• Varning! Anslut inte apparaten till elnätet
förrän installationen är helt slutförd.

• Gör alltid fläkten strömlös innan någon typ av
underhållsarbete eller rengöring inleds genom
att dra ur kontakten eller slå av bostadens
huvudströmbrytare.

• Apparaten får inte användas av barn eller
personer med reducerad rörelseförmåga eller
mental kapacitet, eller personer som saknar
erfarenhet och kännedom om apparaten,
såtillvida inte användandet övervakas eller
instruktioner ges av erfaren person som
ansvarar för säkerheten.

• Barn får inte lämnas utan uppsikt för att
förhindra att de leker med apparaten.

• Fläkten får alridg användas utan att gallret är
korrekt monterat!

• Fläkten får ALDRIG användas som
avställningsyta om inte detta är uttryckligen
angivet.

• Lokalen skall vara ordentligt ventilerad när
köksfläkten används tillsammans med andra
apparater vilka matas med gas och andra
typer av bränsle.

• Utblåsningsluften får inte ledas in i rökkanal
som används för avledning av rökångor som

kommer från apparater vilka matas med gas
eller andra typer av bränsle.

• Det är strängt förbjudet att flambera mat
under fläkten.

• Öppna lågor skadar filtren och kan orsaka
brand och skall därför undvikas i alla lägen.

• Frityrkokning skall ske under uppsikt för att
undvika att överhettad olja fattar eld.

• V ad beträffar de tekniska och
säkerhetsåtgärder som skall vidtas för
avledning av utblåsningsluften, skall de
föreskrifter som utfärdats av lokala
myndigheter noga efterlevas.

• Rengör fläkten ofta, såväl utvändigt som
invändigt, (MINST EN GÅNG I MÅNADEN,
och respektera under alla händelser samtliga
underhållsinstruktioner i denna manual).

• Bristande rengöring av fläkten och filtren samt
ett uteblivet byte av filtren medför brandfara.

• Använd eller lämna aldrig fläkten utan korrekt
imonterade lampor för att undvika risken för
elektriska stötar.

• Tillverkaren frånsäger sig allt ansvar för
eventuella problem eller bränder som
orsakats av att instruktionerna i denna
manual inte efterlevts.

5

Denna produkt är märkt enligt EG-direktiv 2002/
96/EEC beträffande elektriskt och elektroniskt
avfall (Waste Electrical and Electronic
Equipment, WEEE).
Genom att säkerställa en korrekt kassering av
denna produkt bidrar du till att förhindra
potentiella, negativa konsekvenser för vår miljö
och vår hälsa, som annars kan bli följden om
produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföl­jande dokumentation, indikerar att denna

produkt inte får behandlas som vanligt hushålls­avfall.
Den skall i stället lämnas in på en lämplig
uppsamlingsplats för återvinning av elektrisk
och elektronisk utrustning.
Produkten måste kasseras enligt lokala
miljöbestämmelser för avfallshantering.
För mer information om hantering, återvinning
och återanvändning av denna produkt, var god
kontakta de lokala myndigheterna, ortens
sophanteringstjänst eller butiken där produkten
inhandlades.

6

Funktioner

Två system är möjliga:

• Utblås via trumsats (extra tillbehör) och
evakueringskanal.

• Återcirkulation genom kolfilter (extra tillbehör).

Utblåsversion

• Luften leds ut av ett rör som skall sitta på
anslutningsflänsen.

• För att erhålla det bästa resultatet skall hålet
ha samma diameter som trumsatsen.

Återcirkulationversion

• Die Luft wird gefiltert und in den Raum
zurückgeführt.

• Für den Umluftbetrieb wird der Original­Aktivkohlefilter aus dem Sonderzubehör
benötigt.

7

Så här använder du din fläkt

• De bästa resultatet erhålls om man använder
en låg hastighet vid normala förhållanden och
en hög hastighet när oset är mera koncentre­rat.
Slå på fläkten några minuter innan ni börjar
laga mat, på detta sätt skapas ett undertryck i
köket. Låt fläkten stå på efter avslutad
matlagning i cirka 15 minuter eller till dess
matoset har försvunnit.

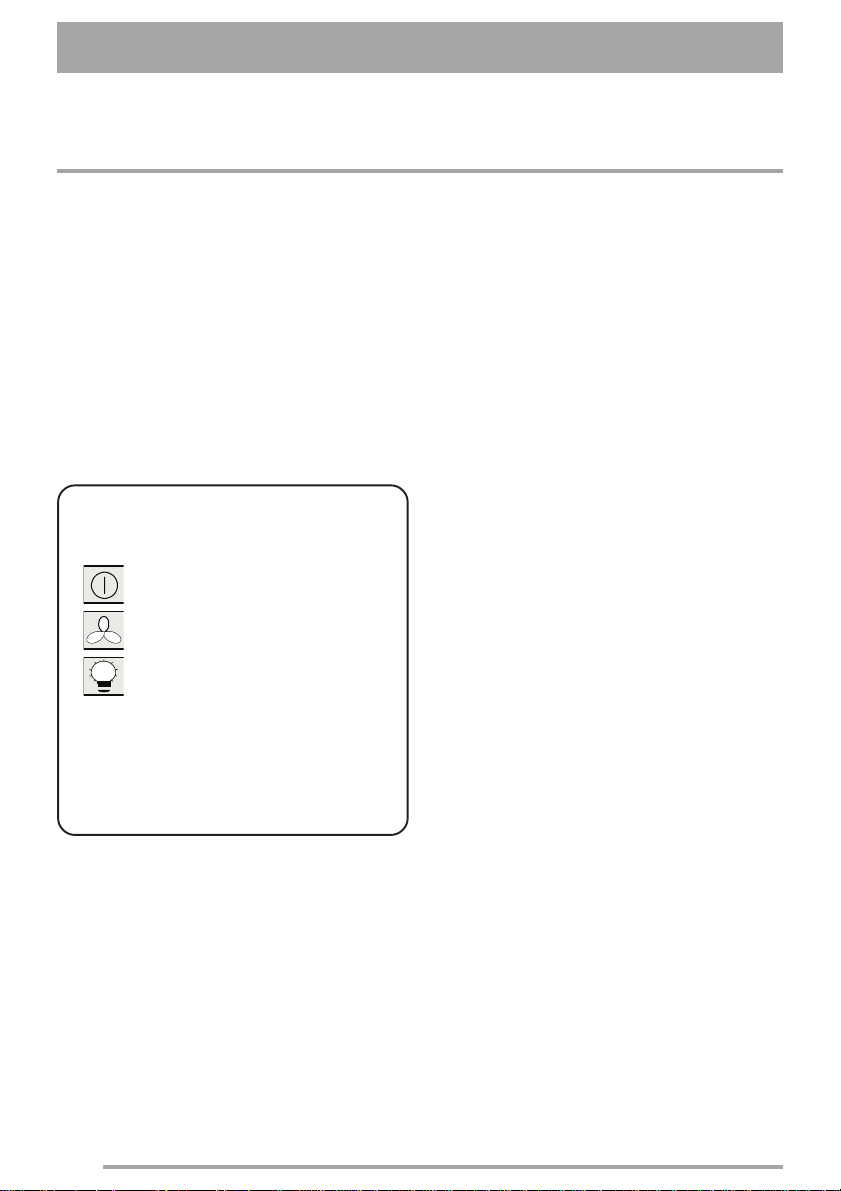

• Styrknapparna sitter på fläktens frontpanel.

Knapp för Start och Stopp.
Knapp för hastighetsreglering.
Knapp för belysning.

8

Skötsel och rengöring

• Skilj alltid apparaten från matarnätet innan ni inleder någon typ av underhållsarbete.

Fettfilter av metall

• Fettfiltren samlar upp fettpartiklar som bildas i
samband med matlagning.
Fettfiltret skall alltid användas med såväl
utblåsversionen som som filterversionen.
Varning: fettfiltret skall avlägsnas och
rengöras antingen för hand eller i diskmaskin
var fjärde vecka.

Nedmontering av fettfiltret

• Greppa om handtaget och tryck filtret bakåt.

• Fäll filtret nedåt i framkant och avlägsna det
framåt.

Rengöring av filtren för hand

• Lägg filtren i blöt i cirka en timme med varmt
vatten och ett fettlösande tvättmedel, skölj
noga med varmt vatten. Upprepa förfarandet
om så krävs. Sätt tillbaka filtren när de torkat.

Rengöring i diskmaskin

• Placera filtren i diskmaskinen. Välj det längsta
programmet med högsta temperatur, minst
65° C .
Upprepa förfarandet.
Sätt tillbaka filtren när de torkat.
När metallfiltren diskas i diskmaskin, kan
vissa färgförändringar uppstå utan att detta
påverkar filtrets effektivitet.

• Rengör fläkten invändigt med hjälp av en
varm tvållösning (undvik frätande rengörings­medel, pulver med slipverkan eller borstar).

9

Kolfilter

A

B

C

Gäller endast vid återcirkulation. Kolfiltret (extra
tillbehör) till denna fläkt är ett LONG LIFE
kolfilter och monteras istället för fettfiltret.
LONG LIFE kolfiltret fungerar som både fettfilter
och kolfilter.

• Byte och rengöring av kolfilter

Jämfört med andra kolfilter, kan LONGLIFE
kolfilter rengöras och åter användas.
Vid normal användning skall kolfiltret
rengöras varannan månad.
Bästa sättet att rengöra filtret är i
diskmaskinen. Använd vanligt maskin­diskmedel och högsta temperaturen (65º C).
Rengör filtret separat för att undvika
matrester eller dyligt att fastna i filtret för att
vid ett senare tillfälle förorsaka lukter och
dofter. För att återställa filtret till normal
funktion, skall filtret torkas 10 minuter i en
ugn, maximal temperatur 100º C.
Efter ungefär tre års användning skall filtret
bytas ut och ersättas med ett nytt eftersom
filtrets funktion har reducerats.

• Ange alltid fläktmodell, kodnummer och
serienummer i samband med beställningar av
nya filter. Denna information anges på
märkplåten som sitter inne i enheten.

• Aktiva kolfilter kan beställas från ert lokala
Återförsäljare.

Rengöring av motorhus
(utföres normalt av sotarmästaren)

Det är också möjligt att rengöra motorhuset (se
bild):

• Avlägsna fettfiltret.

• Ta bort inbrottsgallret (A).

• Avlägsna inloppsringen (B) genom att vrida
den motsols.

• Avlägsna fläkthjulet genom att lossa
centrummuttern (C) på fläkthjulet.

Vid demontering av fläkthjul rekommenderas
handskar.
Rengör alla plast och metalldelar med varmt
vatten och handdiskmedel.
All montering sker i omvänd ordning.

10

Varning

Byte av lampa

• Observera att en bristande rengöring av
apparaten och icke utförda filterbyten kan
medföra brandrisk. Följ därför ovanstående
instruktioner noga.

• Tillverkaren frånsäger sig allt ansvar för
eventuella motorskador, eldsvådor beroende
på ett bristande underhåll eller att dessa
instruktioner inte respekterats.
Observera att en bristande rengöring av
apparaten och filtren kan medföra brandrisk.
Följ därför ovanstående instruktioner noga.

• Koppla ur köksfläkten från nätströmmen.

• Kontrollera att lamporna har svalnat innan

ni vidrör dem.

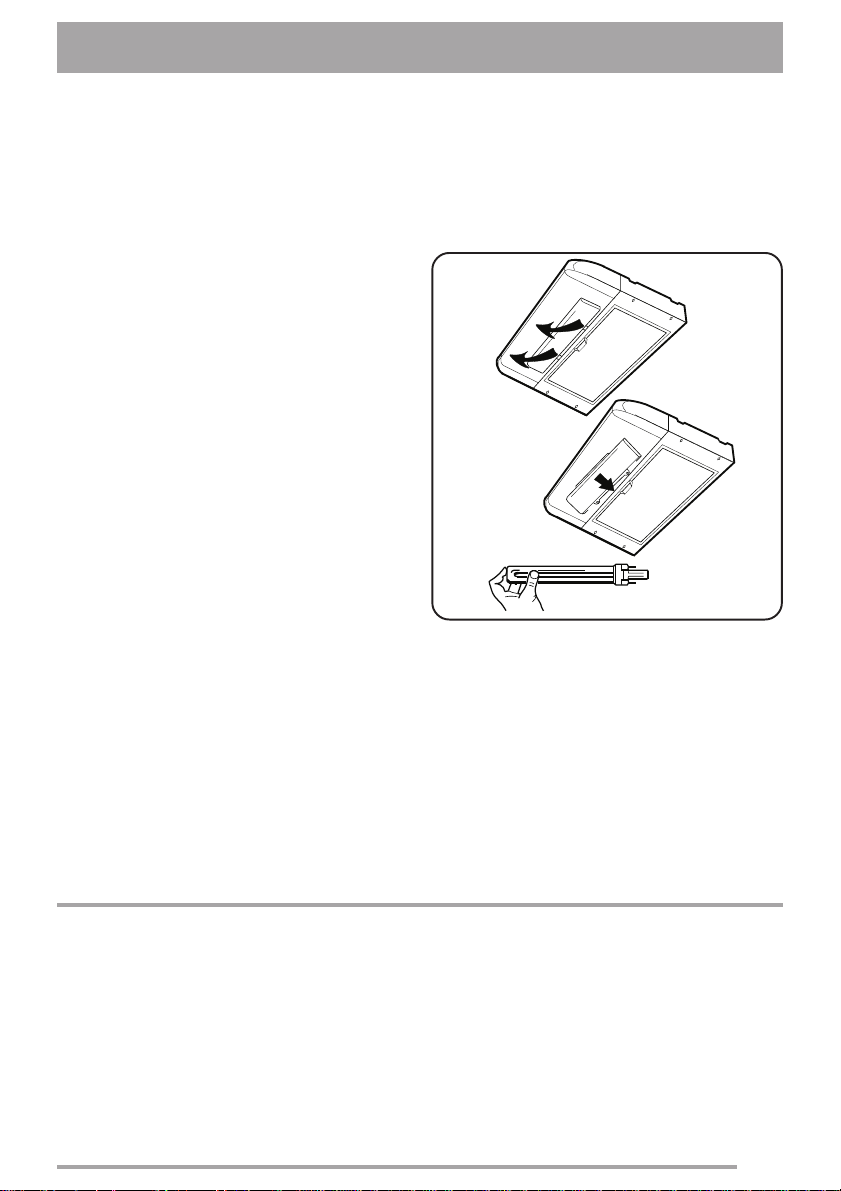

• Avlägsna lampglaset genom att trycka de två
snäppena framåt (se bild).

• Byt ut trasigt lysrör mot ett likvärdigt.
För att undvika skador på lysröret vid
demontering, sätt ett finger för änden på
lysröret och dra försiktigt.

• Om lampan inte fungerar, kontrollera att
glödlamporna är korrekt iskruvade innan ni
kontaktar ert lokala Servicekontor.

Rengöring

• Varning: skilj alltid apparaten från matarnätet innan någon typ av rengöringsarbete inleds.

• Stick inte in spetsiga föremål genom motorns skyddsgaller.

• Rengör fläkten utvändigt med en mild rengöringslösning. Undvik frätande rengöringsmedel,
pulver med slipverkan eller borstar.

• Rengör manöverpanelen och filtergallret regelbundet med en fuktig trasa och ett milt rengörings­medel.

• Rengör alla plastdetaljer med en mjuk trasa som är fuktad med ljummet vatten och ett milt
diskmedel.

• Det är ytterst viktigt att rengöra fläkten och byta ut filtren med rekommenderade intervaller. I det
fall dessa föreskrifter inte respekteras kan fettavlagringar bildas som medför ökad brandrisk.

11

Extra tillbehör

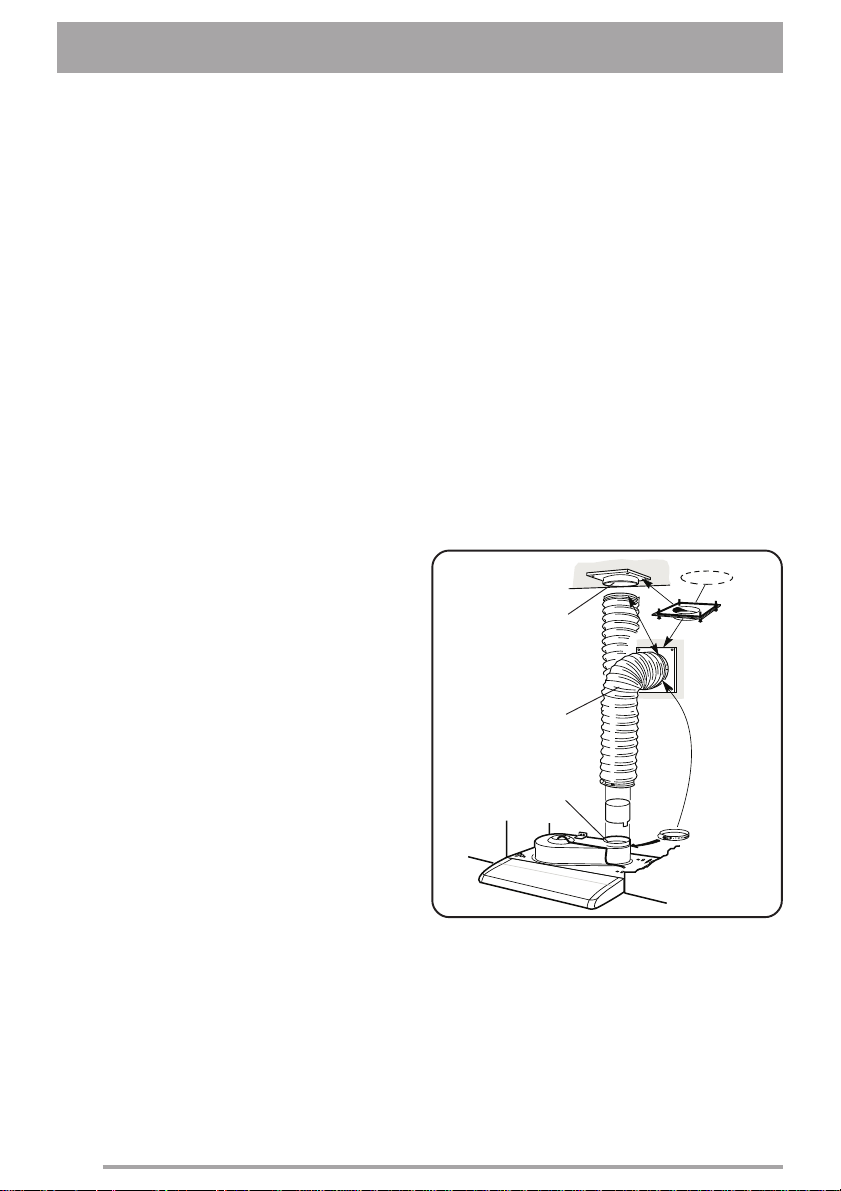

• Trumsats: Då fläkten ansluts till evakueringskanal i enlighet med Boverkets normer, används vid
monteringen en trumsats, som innehåller 1 st evakueringsslang, 2 st slangklämmor och 1 st
takstos av plåt med tillhörande tätningsring.
PNC 391 414 201.

• LONG LIFE kolfilter: Kolfilter skall användas då fläkten ansluts enligt systemet “återcirkulation”.
PNC 391 834 201 (50 cm), 391 834 200 (60/70 cm).

• Ventilationsgaller: Ventilationsgaller för återcirkulation.
PNC 391 433 101.

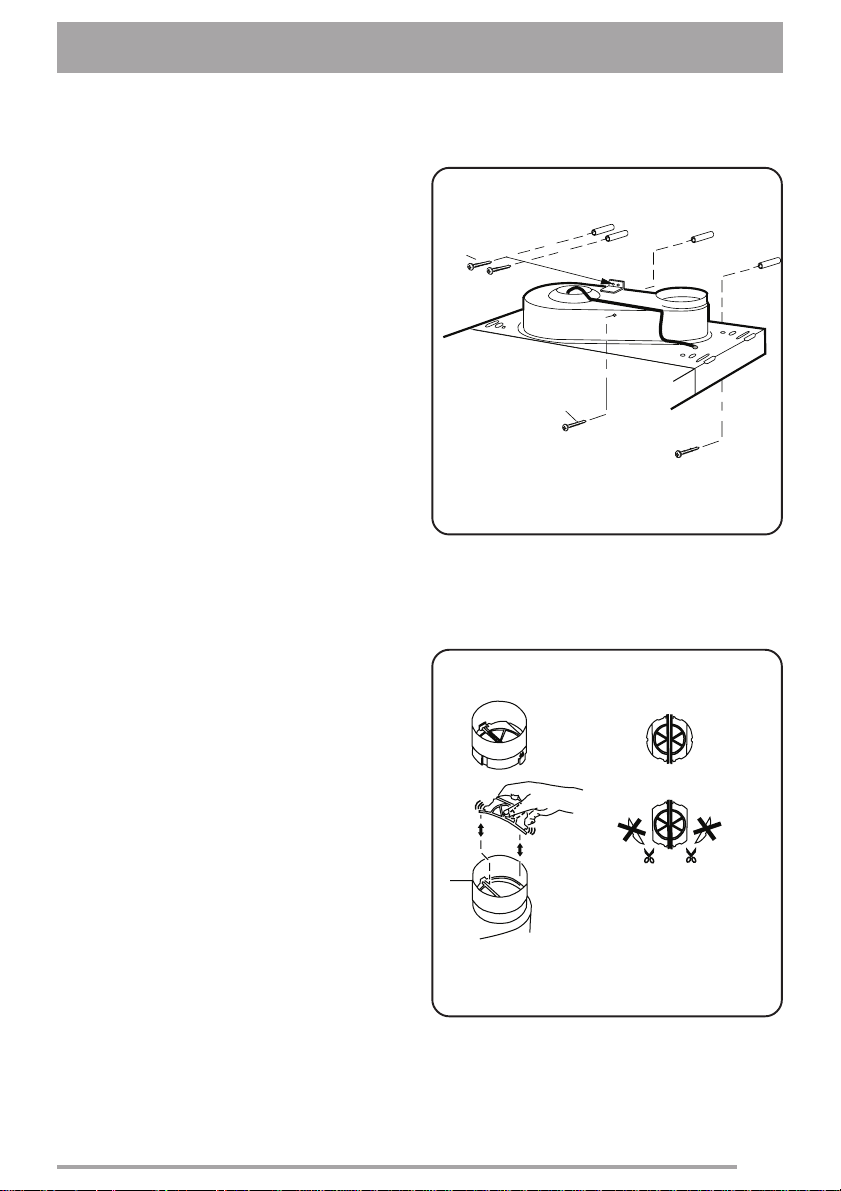

Installation

Tekniska data

RLT 51 RLT 61

Yttermått (cm):

Höjd: 4,5 4,5
Bredd: 49,8 59,8
Djup: 46,5 46,5

Total effekt: 111 W 111 W

Motorns absorption: 110 W 110 W
Belysning: 1 x 11 W (PL) 1 x 11 W (PL)

Elkabelns längd: 130 cm 130 cm
Spänning: 230 V 230 V

12
